ماژول ایزولاتور HOCHIKI مدل MTL-5061

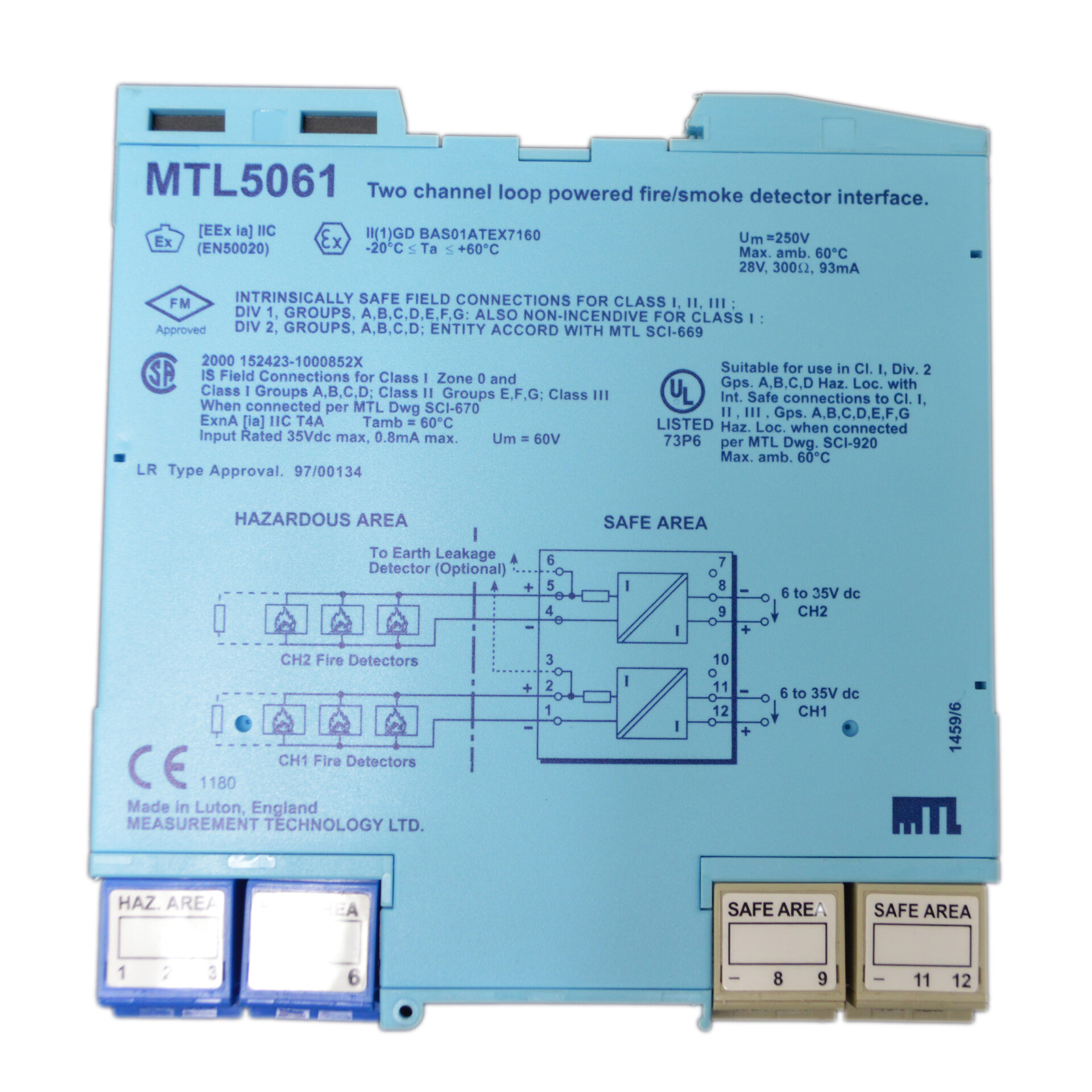

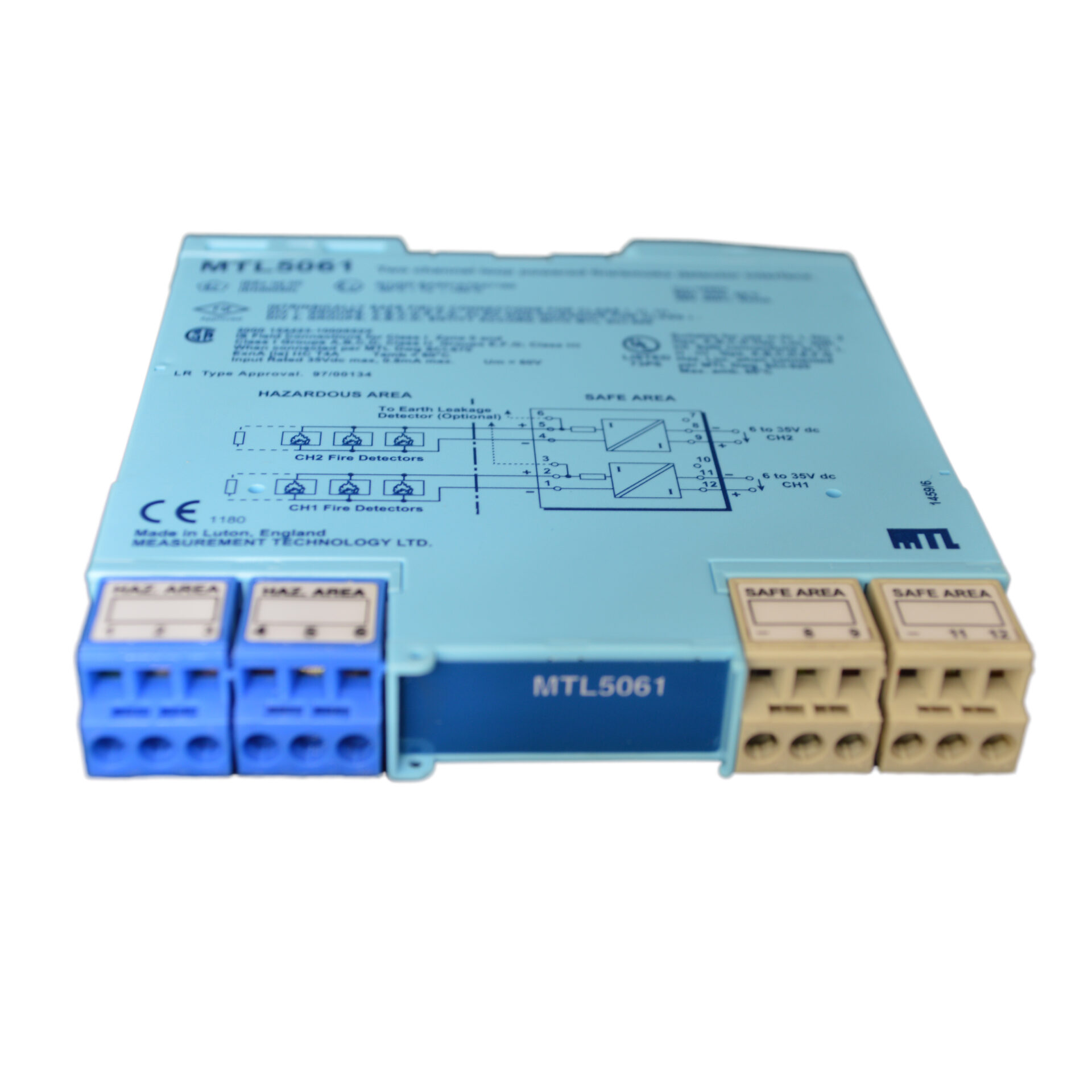

ماژول ایزولاتور HOCHIKI مدل MTL-5061 یک کارت، ماژول یا اینترفیس اعلام حریق است و جهت استفاده دتکتورهای متعارف دود و حرارت در مناطقی که احتمال وقوع آتش سوزی به علت تجمع مواد قابل انفجار یا اشتعال وجود دارد ساخته شده است.

راه های تماس با ما

توضیحات

ماژول ایزولاتور HOCHIKI مدل MTL-5061 یک جداکننده گالوانیکی (galvanic isolator) قسمت حیاتی در سیستم‌های هشدار حریق است که ایمنی و کارایی را در محیط‌های خطرناک فراهم می‌کند. مدل MTL-5061، با ویژگی‌ها و ساختار قوی خود، نمادی از اعتمادپذیری و کارایی است. بیایید ویژگی‌ها، توضیحات، مشخصات و کاربردهای آن را به تفصیل بررسی کنیم.

**ویژگی‌ها:**

1. **نصب آسان:** جداکننده گالوانیکی MTL-5061 برای نصب آسان بر روی ریل‌های DIN استاندارد طراحی شده است، که فرآیند نصب را ساده و زمان‌بر صرفه جویی می‌کند.

2. **اتصال‌گذاری به‌وسیله پلاگین:** نصب و نگهداری ساده توسط اتصال‌گذاری پلاگین امکان‌پذیر است، که اتصال سریع و بدون مشکل کابل‌ها و اجزا را فراهم می‌کند.

3. **حفاظت در برابر پلاریته معکوس:** مدار ورودی در برابر پلاریته معکوس محافظت شده است، که ایمنی و عملکرد صحیح را حتی در صورت وصل نادرست کابل‌ها تضمین می‌کند.

**توضیحات:**

ماژول ایزولاتور HOCHIKI مدل MTL-5061 یک رابط دو کاناله تغذیه شده از مرکز اعلام حریق است که به‌طور خاص برای استفاده در سیستم‌های تشخیص حریق معمولی در محیط‌های خطرناک طراحی شده است. عملکرد اصلی آن ایزوله و حفاظت مدارها در این محیط‌ها است.

وقتی یک آشکارساز فعال شود، تغییر متناظر در مدار مرکزی ایجاد می‌کند. این دستگاه دارای حفاظت در برابر پلاریته ورودی معکوس است، که امنیت عملیاتی را تضمین می‌کند. به علاوه، شناسایی اشتباه ارت در هر کانال می‌تواند با اتصال یک آشکارساز نشتی ارت به ترمینال‌های 3 یا 6 فراهم شود.

ماژول ایزولاتور HOCHIKI مدل MTL-5061 برای استفاده در منطقه 0، IIC، مناطق خطرناک T4-6 تایید شده است، که سطح بالایی از ایمنی و قابلیت اعتماد را در محیط‌هایی که به خطرات بالقوه افتاده‌اند، فراهم می‌کند.

**مشخصات ماژول ایزولاتور HOCHIKI مدل MTL-5061:**

– حداکثر ولتاژ دیود زنر هنگام وقوع سوزاندن فیوز: 28 ولت
– حداقل مقدار مقاومت پایانی: 300Ω
– حداکثر جریان کوتاه: 93mA
– تعداد کانال‌ها: 2
– محدوده جریان: 1 تا 40mA، نامی
– زمان پاسخ به ورودی پله: در 30 میلی‌ثانیه به مقدار 500µA از مقدار نهایی سکون می‌رسد
– حداکثر ولتاژ خروجی در منطقه خطرناک: 28 ولت (از 300Ω)
– دقت انتقال در 20 درجه سانتی‌گراد: بهتر از 400µA
– نوسان دما: <10µA/درجه سانتی‌گراد (-20°C تا 60°C)
– ولتاژ تامین حلقه: 6 تا 35 ولت جریان مستقر در منطقه ایمن در 20 درجه سانتی‌گراد: <400µA/کانال، Vin = 24 ولت جریان مستقر در منطقه ای

وظیفه ماژول ایزولاتور HOCHIKI مدل MTL-5061:

ماژول ایزولاتور HOCHIKI مدل MTL-5061 نقش حیاتی را در سیستم‌های هشدار حریق ایفا می‌کند، به‌ویژه در محیط‌های خطرناک که خطر انفجار یا خطرات دیگر وجود دارد. عملکرد اصلی آن ایجاد جداسازی الکتریکی و حفاظت برای مدارها در این مناطق خطرناک است.

اینجاست که چگونگی عملکرد ماژول ایزولاتور HOCHIKI مدل MTL-5061 در یک سیستم هشدار حریق است:

۱. **رابط تغذیه‌شده از ناحیه:** ماژول ایزولاتور HOCHIKI مدل MTL-5061 یک رابط دو کاناله است که طراحی شده است تا توسط ناحیه‌ای که به آن وصل شده است در یک سیستم تشخیص حریق معمولی تغذیه شود. این به این معناست که به یک منبع تغذیه خارجی نیاز ندارد و ایمنی و قابلیت اعتماد خود را در محیط‌های خطرناک افزایش می‌دهد.

۲. **جداسازی مدارها:** در صورت وقوع حریق یا فعال‌شدن آژیر، یک آشکارساز در داخل منطقه خطرناک یک سیگنال به MTL-5061 ارسال می‌کند. سپس این سیگنال از بقیه سیستم جدا می‌شود و هرگونه خطاهای یا خطرات الکتریکی احتمالی را از گسترش به سایر مناطق جلوگیری می‌کند.

۳. **حفاظت در برابر پلاریته معکوس:** ماژول ایزولاتور HOCHIKI مدل MTL-5061 با حفاظت در برابر پلاریته ورودی معکوس تجهیز شده است، که تضمین می‌کند که حتی در صورت وجود اشتباهات سیم‌کشی یا پلاریته نادرست در اتصالات، عملکرد آن حفظ می‌شود. این ویژگی لایه اضافی ایمنی و قابلیت اعتماد به سیستم اضافه می‌کند.

۴. **شناسایی خطای زمین:** این واحد همچنین مفاد ایجاد جریان اضافی برای شناسایی خطای زمین بدون شکست را در بر می‌گیرد. با اتصال یک آشکارساز نشتی زمین به ترمینال‌های مشخص شده، سیستم می‌تواند هر گونه خطاهای زمینی که ممکن است رخ دهد را شناسایی و رفع کند، که ایمنی و قابلیت اعتماد را بهبود می‌بخشد.

۵. **صدور گواهینامه برای مناطق خطرناک:** ماژول ایزولاتور HOCHIKI مدل MTL-5061 برای استفاده در منطقه 0، IIC، مناطق خطرناک T4-6 گواهی شده است، که با استانداردها و مقررات ایمنی سختگیرانه برای عملکرد در محیط‌های با جوی انفجاری مطابقت دارد.

کلیاً، جداکننده گالوانیکی ماژول ایزولاتور HOCHIKI مدل MTL-5061 تضمین می‌کند که سیستم هشدار حریق در محیط‌های خطرناک ایمن، قابل اعتماد و با استانداردهای صنعتی مطابق باشد. با فراهم کردن جداسازی الکتریکی، حفاظت در برابر پلاریته معکوس و شناسایی خطای زمین، به پیشگیری از حوادث، کاهش زمان خاموشی و ارتقاء عملکرد کلی سیستم در شرایط حیاتی کمک می‌کند.
