ترمینال صوتی شبکه SPON مدل NAS-8504B

ترمینال صوتی شبکه SPON مدل NAS-8504B یک ترمینال اتصال در سیستم صوتی است که برای اتصال به سیستم‌های تلفن SIP و سیستم‌های هشدار (مانند آلارم و آلارم حریق) طراحی شده است.

قیمت نهایی : 527 دلار

راه های تماس با ما

توضیحات

ترمینال صوتی شبکه SPON مدل NAS-8504B

ترمینال صوتی شبکه SPON مدل NAS-8504B



ترمینال صوتی شبکه SPON مدل NAS-8504B یک ترمینال اتصال در سیستم صوتی است که برای اتصال به سیستم‌های تلفن SIP و سیستم‌های هشدار (مانند آلارم و آلارم حریق) طراحی شده است.. این دستگاه از طراحی ۱U رک‌مونت با قابلیت اتصال به سیستم‌های عمومی ارتباط عمومی (PA) آنالوگ بافته شده و با استفاده از چیپ دو هسته‌ای صنعتی با سرعت بالا (ARM + DSP) به طور مداوم کار می‌کند.

ویژگی‌های کلیدی:

۱. طراحی رک‌مونت ۱U:
– با طراحی رک‌مونت ۱U، این دستگاه به راحتی در رک‌های استاندارد قرار می‌گیرد و امکان نصب آسان در سیستم‌های مختلف را فراهم می‌سازد.

۲. انتقال به سیستم‌های PA آنالوگ:
– مناسب برای ادغام با سیستم‌های عمومی ارتباط عمومی (PA) آنالوگ قدیمی و بهره‌گیری از آنها در سیستم‌های صوتی پیشرفته‌تر.

۳. استفاده از چیپ دو هسته‌ای صنعتی:
– ترمینال صوتی شبکه SPON مدل NAS-8504B با استفاده از چیپ دو هسته‌ای صنعتی (ARM + DSP)، این دستگاه به طور پیوسته و پایدار عمل می‌کند و قابلیت پردازش صوتی با کیفیت بالا را فراهم می‌سازد.

۴. تقسیم بندی مستقل ۸ منطقه‌ای:
– دارای تقسیم بندی مستقل ۸ منطقه‌ای که برای محیط‌های چند منطقه‌ای با منابع صوتی یکسان مناسب است.

۵. رابط خروجی تغذیه کنترل شده:
– با رابط خروجی تغذیه کنترل شده، این دستگاه به کنترل تغذیه خارجی و تنظیمات آمپلی‌فایر خارجی امکان می‌دهد.

۶. خروجی‌های رله مستقل ۸ عدد:
– دارای ۸ خروجی رله مستقل با ولتاژ DC ۲۴ ولت برای کنترل دستگاه‌های خارجی با تغییرات اجباری.

۷.رابط خروجی خطی:
– ترمینال صوتی شبکه SPON مدل NAS-8504B دارای رابط خروجی خطی برای اتصال به آمپلی‌فایر‌های قدیمی جهت دریافت پخش از نرم‌افزار مدیریت SPON.

۸. پشتیبانی از دریافت پارتیشن از میکروفون پیجینگ IP:
– این دستگاه از دریافت پارتیشن از میکروفون پیجینگ IP پشتیبانی می‌کند که امکان آسانی در مدیریت و ارسال اعلانات صوتی را فراهم می‌سازد.

۹. *مدیریت از راه دور و ارتقاء آنلاین:
– با قابلیت مدیریت از راه دور و ارتقاء آنلاین، این دستگاه از دور نظارت و مدیریت کامل را فراهم می‌سازد.

 مشخصات فنی ترمینال صوتی شبکه SPON مدل NAS-8504B:

– **مشخصات تغذیه**: AC ۱۰۰V-۲۴۰V، ۵۰/۶۰Hz
– **مصرف برق در حالت آماده**: پایین
– **کدک صوتی**: MP2، MP3، PCM، ADPCM
– **نرخ نمونه‌برداری و بیت‌ریت صوتی**: ۸kHz-۴۴.۱kHz، ۱۶ بیت، ۸kbps-۳۲۰kbps
– **پاسخ فرکانس**: ۶۰Hz-۲۰kHz
– **نسبت سیگنال به نویز (SNR)**: ≥۷۵dB
– **انحراف هارمونیک کل (THD)**: ≤۰.۳٪، ۱kHz
– **رابط شبکه**: ۱۰BASE-T/۱۰۰BASE-TX RJ45
– **پروتکل‌های شبکه**: TCP/IP، UDP، ARP، ICMP

ترمینال صوتی شبکه SPON مدل NAS-8504B با ترکیب ویژگی‌های پیشرفته صوتی، ارتباطی و طراحی مقاوم، انتخابی مناسب برای استفاده در محیط‌هایی است که نیاز به کنترل دقیق صدا و اطلاعات صوتی دارند، از جمله سیستم‌های آلارم و پیجینگ در مراکز تجاری، اداری، صنعتی و عمومی می‌باشد.



 راهنمای نصب ترمینال صوتی شبکه SPON مدل NAS-8504B

ترمینال صوتی شبکه SPON مدل NAS-8504B  یک دستگاه پیشرفته است که برای اتصال و استفاده بهینه در شبکه‌های صوتی استفاده می‌شود. در این مقاله، به معرفی دستگاه، راهنمای نصب، مشخصات فنی و قابلیت‌های اصلی آن پرداخته خواهد شد.

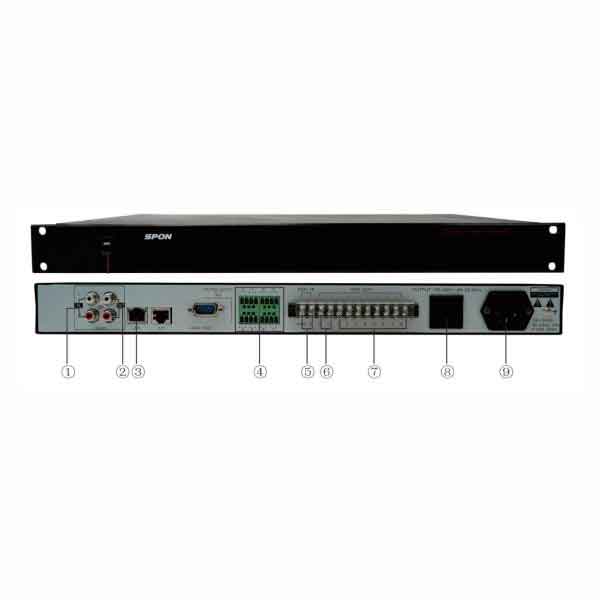

 ۱. راهنمای نصب

۱.۱. دستورالعمل واسط

جلو:
– POWER (روشن/خاموش): کلید تغذیه و نشانگر تغذیه.

پشت:
– پورت ورودی صوت: اتصال منابع صوتی خارجی به این پورت، دستگاه را برای پخش صداهای خارجی فعال می‌کند.
– پورت خروجی صوت: خروجی سیگنال صوتی بازسازی شده که می‌تواند به عنوان منبع صوتی استفاده شود، اتصال به پیش‌آمپلی‌فایر صوتی، تقویت‌کننده صوتی و میکسر و غیره.
– پورت ورودی شبکه: وصل کابل مربوط به سرور برای ورود معمولی به ترمینال.
– پنل کنترل: اتصال پنل کنترل برای تنظیم میزان صدا و انتخاب کانال‌ها و غیره.

– پورت ارتقا: برای ارتقاء و دانلود محصول استفاده می‌شود.
– پورت خروجی مدار کوتاه: هشت خروجی مدار کوتاه با بار ماکزیمم 1 آمپر و ولتاژ بالاترین AC50V یا DC24V.
– ورودی صوت ثابت (100V): وصل کردن سیگنال صوتی ثابت (100V) که برای نظارت در زمان واقعی و شرایط کار آمپلی‌فایر صوتی ثابت و رفع اشکال مفید است.

– رابط خروجی توان ثابت (100V): یک پورت سرد به ترتیب متناظر با چهار پورت گرم.
– رابط کنترل منطقه: با هشت رابط کنترل منطقه؛ با استفاده از نرم‌افزار خدماتی، می‌توان از کدام منطقه سیگنال صوتی فشار ثابت (100V) را کنترل کرد.
– پورت کنترل تغذیه: تحت شرایط پیش‌فرض، خروجی کنترل تامین تغذیه بدون خروجی ولتاژ است. و خروجی کنترل تامین تغذیه فقط در صورت دریافت صدا، شروع آزاد AOD یا دریافت نشانه کنترل تامین تغذیه خروجی AC220V خواهد داشت. ظرفیت خروجی حداکثر تامین تغذیه 1600W.
– پورت ورودی تغذیه: ورودی تغذیه برق.

**توضیحات**: برای اطلاعات دقیق‌تر، لطفاً به دفترچه راهنمای کاربر مراجعه کنید.

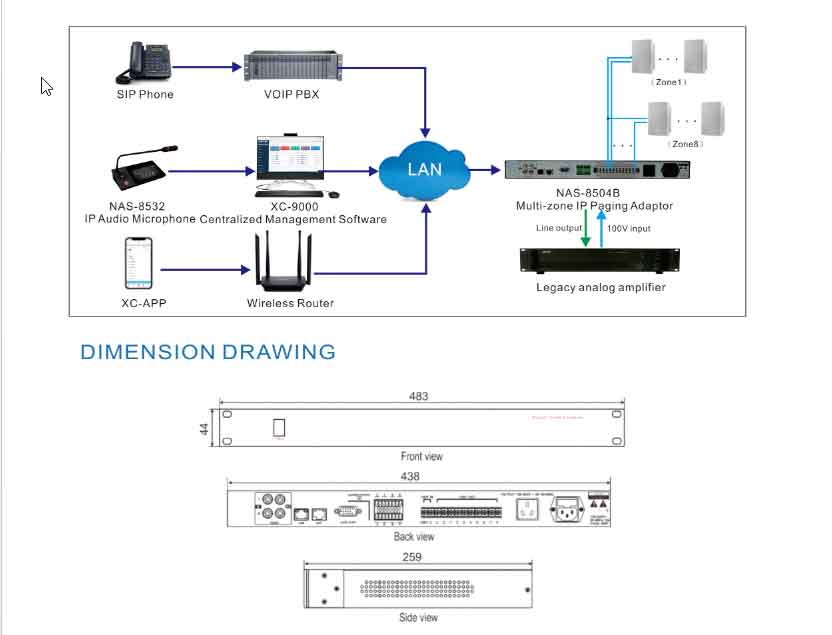

 ۲. نمودار اتصال

**نمودار نصب (واحد: میلی‌متر)**

![نمودار نصب](installation_diagram.jpg)

 ۳. تنظیمات ترمینال شبکه IP

۱. استفاده از کابل جفت شده برای اتصال به کامپیوتر و ترمینال. از مسیر [CD:\tools\] دایرکتوری را پیدا کنید و “ابزار پیکربندی IP” را اجرا کنید. پس از آغاز، لطفاً رمز عبور پیش‌فرض “123456” را وارد کنید.
۲. از منوی راست “پیکربندی اجباری” را انتخاب کنید، سپس پارامترهای صحیح را در “پارامترهای ترمینال” وارد کرده و برای تنظیمات پارامتر IP، دکمه “ارسال پارامترها” را بزنید.

۴. مشخصات فنی و واحدهای عملکردی

– **مشخصات تغذیه**: ۱۰۰V-۲۴۰V~۵۰/۶۰Hz
– **ولتاژ خروجی خطی**: ۱.۲V
– **واحدهای عملکردی**: ورودی صوت، خروجی صوت، ورودی شبکه، صدای ثابت فشار (۱۰۰V)، ۸ رابط کنترل منطقه، خروجی مدار کوتاه، خروجی کنترل تغذیه، ورودی تغذیه AC220V
– **پروتکل‌های شبکه پشتیبانی شده**: TCP/IP، UDP، ARP، ICMP، IGMP
– **نرخ چیپ شبکه**: ۱۰/۱۰۰Mbps
– **رمزگذاری صدا**: MP2، MP3، PCM، ADPCM

– **نرخ نمونه‌برداری / انتقال صوت**: ۸kHz-۴۴.۱kHz، ۱۶ بیت، ۸kbps-۳۲۰kbps
– **نسبت سیگنال به نویز (SNR)**: ≥۷۵dB (متوسط‌سنجی شده)
– **پاسخ فرکانس**: ۶۰Hz-۲۰kHz
– **انحراف هارمونیک کل**: ≤۰.۳٪، ۱kHz
– **پورت خروجی کنترل تامین تغذیه**: ۱۶۰۰W
– **پورت خروجی کنترل منطقه ۸**: ۸*۲۰۰W
– **هشت خروجی کنترل قوی برش**: ۸*DC24V/۱A
– **دمای کاری و رطوبت**: -۱۰℃ ت
