آمپلی فایر+میکسر مولتی زون SPON مدل NBS-2301P36



NBS-2301P36 از شرکت SPON، یک دستگاه پیشرفته و همه‌کاره برای انواع محیط‌های کاربردی مانند سوپرمارکت‌ها، ساختمان‌های اداری، مدارس و غیره می‌باشد. این دستگاه با دارا بودن رابط‌های صوتی متعدد و قابلیت تنظیم بیس و تریبل، امکان تنظیم کیفیت و حجم صدای هر کانال صوتی را فراهم می‌آورد. سیستم خنک‌کننده خودکار این تقویت‌کننده، تضمین می‌کند که سیستم صوتی در سکوت کامل عمل کند. این تقویت‌کننده به عنوان یک تقویت‌کننده صوتی چهار منطقه‌ای نیز شناخته می‌شود.

 طراحی و رابط کاربری

– **طراحی محکم و مقاوم:** آمپلی فایر+میکسر مولتی زون SPON مدل NBS-2301P36 با طراحی 2U رک و صفحه نمایش رنگی 4.3 اینچی TFT و دکمه‌های کنترلی، به راحتی قابل نصب و استفاده است.
– **کنترل از راه دور:** سازگاری با کنترل از راه دور مادون قرمز و داشتن نشانگرهای وضعیت متعدد برای نگهداری آسان‌تر دستگاه.

 کنترل صوتی قدرتمند و حفاظت آمپلی فایر+میکسر مولتی زون SPON مدل NBS-2301P36:

– **تقویت‌کننده دیجیتال کلاس-D:** این تقویت‌کننده با توان 360 وات و سازگاری با بلندگوهای 100 ولت و 8-16 اهم، صدای بسیار با کیفیتی ارائه می‌دهد.
– **مدارهای حفاظتی جامع:** این دستگاه دارای مدارهای حفاظتی جامع برای جلوگیری از اضافه بار و گرمای بیش از حد است.
– **خروجی‌های مستقل:** چهار منطقه خروجی مستقل برای پخش هدفمند صدا در مناطق مختلف.

 ویژگی‌ها و اتصالات داخلی آمپلی فایر+میکسر مولتی زون SPON مدل NBS-2301P36 :

– **تراشه ساعت داخلی:** این دستگاه با دارا بودن تراشه ساعت داخلی برای پخش زمان‌بندی شده بدون نیاز به سرور، امکان برنامه‌ریزی پخش‌ها را فراهم می‌کند.
– **میکروفون و بلندگوی داخلی:** امکان برقراری ارتباط دو طرفه با استفاده از میکروفون و بلندگوی داخلی.
– **پورت‌های رله I/O:** امکان اتصال به سیستم‌های اعلان حریق و سایر سیستم‌های شخص ثالث.

 مشخصات فنی آمپلی فایر+میکسر مولتی زون SPON مدل NBS-2301P36:

– **پارامترهای توان:**

– منبع تغذیه: AC 220V, 50Hz
– توان خروجی نامی: 360W
– مصرف توان: ≤420W

– **پارامترهای صوتی:**

– کدک صوتی: MP2, MP3, PCM, ADPCM
– نسبت سیگنال به نویز (S/N):
– ورودی میکروفون 01: ≥65dB
– ورودی میکروفون 02/03: ≥80dB
– ورودی AUX 01/02: ≥82dB
– نمونه‌برداری و نرخ بیت: 8kHz~44.1kHz, 16bit, 8kbps~320kbps
– اعوجاج هارمونیک کل (THD): ≤0.5% در 1kHz، 1/2 توان خروجی نامی
– پاسخ فرکانسی:
– ورودی میکروفون 01: 80Hz~14kHz
– ورودی میکروفون 02/03: 60Hz~16kHz
– ورودی AUX 01/02: 60Hz~16kHz

– **پارامترهای شبکه:**

– رابط شبکه: 10BASE-T/100BASE-TX RJ45
– پروتکل شبکه: HTTP, TCP/IP, UDP, ARP, ICMP, IGMP
– روش پیکربندی: رابط وب یا ابزار DevConfig

ویژگی‌های مکانیکی و محیطی

– **روش نصب:** رک 2U
– **محیط نصب:** تنها در محیط‌های داخلی خشک
– **دمای کاری:** -10°C تا +50°C (14°F تا 122°F)
– **رطوبت کاری:** ≤90% RH بدون تراکم
– **دفع حرارت:** شروع خودکار فن داخلی وقتی که دمای رادیاتور از 55°C تجاوز کند، خنک‌سازی هوا از جلو به عقب.
– **حفاظت:** حفاظت در برابر جریان بیش از حد، حفاظت در برابر اتصال کوتاه، حفاظت در برابر اضافه بار، حفاظت حرارتی
– **جنس پنل جلویی:** آلیاژ آلومینیوم
– **جنس بدنه:** صفحه فولادی سطح‌درمانی شده
– **رنگ:** مشکی
– **ابعاد محصول:** 483x430x88 میلی‌متر
– **وزن محصول:** 7.5 کیلوگرم
– **بسته‌بندی:** کارتن
– **ابعاد بسته‌بندی:** 560x530x170 میلی‌متر
– **وزن بسته‌بندی:** 9.5 کیلوگرم
– **گارانتی محصول:** 2 سال محدود

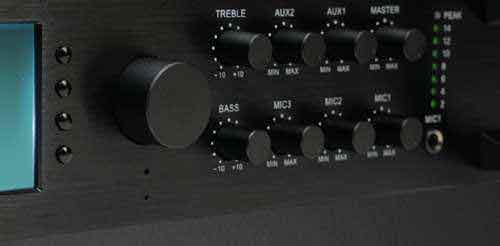

پورت‌های جلویی

– **کنترل تریبل:** تنظیم حجم فرکانس‌های بالا
– **کنترل AUX2:** تنظیم حجم ورودی خط AUX2
– **دکمه کدگذاری تک‌دکمه‌ای:** تأیید عملکرد، انتخاب چرخشی عملکرد، تنظیم حجم خروجی صوتی قابل تنظیم
– **کنترل AUX1:** تنظیم حجم ورودی خط AUX1
– **کنترل MASTER:** تنظیم حجم ورودی صوتی تقویت‌کننده
– **صفحه نمایش LED:** نمایش اطلاعات کاری میزبان

– **ناحیه PEAK:** نمایشگر LCD 8 بخشی برای نمایش حجم خروجی تقویت‌کننده
– **ورودی میکروفون 1:** پورت ورودی میکروفون دینامیک خارجی
– **کلید و نشانگر برق:** روشن و خاموش کردن دستگاه و روشن شدن نشانگر، خاموش کردن دستگاه و نشانگر
– **کنترل میکروفون 1:** تنظیم حجم ورودی خط MIC1
– **کنترل میکروفون 2:** تنظیم حجم ورودی خط MIC2
– **کنترل میکروفون 3:** تنظیم حجم ورودی خط MIC3
– **کنترل باس:** تنظیم حجم فرکانس‌های پایین
– **ماژول گیرنده کنترل از راه دور:** دریافت سیگنال‌های کنترل از راه دور
– **میکروفون داخلی:** برقراری ارتباط دو طرفه با استفاده از میکروفون داخلی
– **دکمه انتخاب عملکرد:** اجرای عملکردهای نمایش داده شده بر روی صفحه نمایش LED

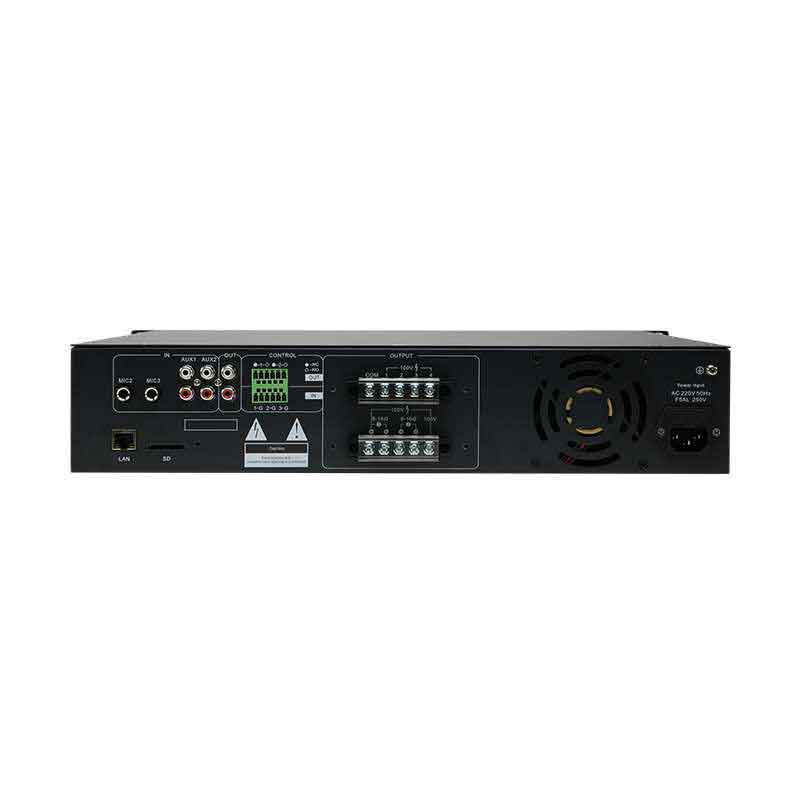

 پورت‌های پشتی

– **ورودی میکروفون 2 و 3:** میکروفون کندانسور خارجی
– **پورت ورودی شبکه:** اتصال به سوئیچ اترنت
– **پورت درج کارت SD:** ذخیره فایل‌های وظایف زمان‌بندی شده
– **پورت ورودی خط AUX 1 و 2:** اتصال به تجهیزات منابع صوتی خارجی
– **پورت خروجی خط AUX:** اتصال به تقویت‌کننده‌های قدیمی با امپدانس 6000-10kΩ

– **پورت خروجی رله 01/02:** ترمینال بلوک 3 پین (3.81mm، AWG 26-16)، تماسی باز (NO) یا بسته (NC) خشک
– **پورت ورودی رله 01/02/03:** ترمینال بلوک 2 پین (3.81mm، AWG 26-16)، تماسی باز (NO) خشک
– **پورت خروجی بلندگوی چند منطقه‌ای (100V):** ترمینال پیچ 5 پین، اتصال و رانش بلندگوهای پسیو با ولتاژ ثابت 100V با گزینه‌های زون‌بندی
– **پورت خروجی بلندگو (100V, 8Ω~16Ω):** ترمینال پیچ 2 پین، اتصال و رانش بلندگوهای پسیو با ولتاژ ثابت 100V؛ ترمینال پیچ 2 پین، اتصال و رانش بلندگوهای پسیو با مقاومت ثابت 8Ω (امپدانس کل بین 8Ω~16Ω)
– **فن خنک‌کننده:** شروع خودکار فن داخلی وقتی که دمای رادیاتور از 55°C تجاوز کند
– **پورت ورودی برق AC220V**
– **فیوز**
– **GND**

 کاربردها

– **کاربرد 1:** تقویت‌کننده میکسر شبکه چند منطقه‌ای مدل NBS-2301P36 می‌تواند اعلان‌های صوتی لحظه‌ای دریافت شده از تلفن‌های VOIP شخص ثالث، میکروفون‌های صفحه‌کلید SPON IP، اپلیکیشن‌های (Windows, Android, iOS) و غیره را پخش کند. با تقویت‌کننده داخلی و رابط خروجی خط، صدا به بلندگوهای پسیو خارجی منتقل می‌شود.
– **کاربرد 2:** این تقویت‌کننده از پخش زمان‌بندی شده آفلاین پشتیبانی می‌کند. برنامه‌های زمان‌بندی شده باید به صورت پیش‌فرض روی کارت SD تقویت‌کننده بارگذاری شوند. در صورت خرابی ویندوز، سیستم به طور عادی کار خواهد کرد.
– **کاربرد 3:** این تقویت‌کننده از پخش خودکار تن آلارم هنگام دریافت سیگنال ورودی رله از سیستم‌های شخص ثالث (مانند دوربین‌های نظارتی IP، دکمه اضطراری سیستم اعلام حریق و غیره) پشتیبانی می‌کند. تن آلارم باید بر روی برنامه زمان‌بندی شده نرم‌افزار XC-9000 از پیش تعیین شود.
