آمپلی فایر 130 وات SPON مدل XC-9508P13

آمپلی فایر 130 وات SPON مدل XC-9508P13 یک دستگاه حرفه‌ای و کارآمد است که با قابلیت‌های متعدد خود، از ورودی میکروفون تا خروجی رله، توانسته است نیازهای مختلف کاربران را برآورده کند.

قیمت نهایی 130 وات (XC-9508P13) : 433 دلار

قیمت نهایی 260 وات (XC-9508P26) : 452 دلار

قیمت نهایی 360 وات (XC-9508P36) : 498 دلار

قیمت نهایی 500 وات (XC-9508P50) : 536 دلار

راه های تماس با ما

توضیحات

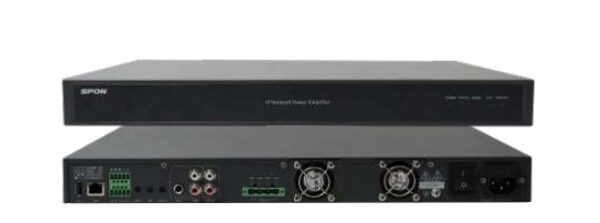

آمپلی فایر 130 وات SPON مدل XC-9508P13

آمپلی فایر 130 وات SPON مدل XC-9508P13



آمپلی فایر 130 وات SPON مدل XC-9508P13 یک دستگاه حرفه‌ای و کارآمد است که با قابلیت‌های متعدد خود، از ورودی میکروفون تا خروجی رله، توانسته است نیازهای مختلف کاربران را برآورده کند. این تقویت‌کننده به گونه‌ای طراحی شده که برای هر کاربردی با هر ابعادی مناسب باشد. برای کاهش هزینه‌های کابل‌کشی و افزایش انعطاف‌پذیری، این تقویت‌کننده به طور خاص برای نصب در رک‌های 19 اینچی یا به صورت محلی بهینه شده است.

 ویژگی‌های اصلی :

1. طراحی رک 1U، انعطاف‌پذیر و مقاوم.
2. تقویت‌کننده دیجیتال کلاس-D با توان 130 وات و کانکتورهای بلندگو برای بلندگوهای با توان 100 ولت.
3. دارای چراغ‌های نشانگر وضعیت متعدد در پنل جلو برای نگهداری آسان‌تر.

4. دارای مدار حفاظت کامل داخلی، پشتیبانی از حفاظت در برابر اضافه‌بار، گرمای بیش از حد، منبع تغذیه و رعد و برق.
5. دارای حافظه بزرگ داخلی، پشتیبانی از بارگذاری و به‌روزرسانی از راه دور وظایف زمان‌بندی شده و فایل‌های هشدار.
6. سازگار با پروتکل استاندارد SIP، قابل ادغام آسان با سیستم‌های تلفنی VoIP رایج (Yeastar، Asterisk، Cisco و غیره).
7. پشتیبانی از پخش آفلاین بدون نیاز به سرور.
8. پشتیبانی از دریافت اعلامیه صوتی زنده از سیستم تلفنی VoIP شخص ثالث یا نرم‌افزار مدیریت متمرکز SPON.
9. پشتیبانی از پورت I/O رله برای اتصال به سیستم‌های هشدار آتش‌نشانی شخص ثالث.

 مشخصات فنی :

پارامترهای برق:

– منبع تغذیه: AC 100V-240V، 50/60Hz
– خروجی نامی: 130 وات
– مصرف برق: 160 وات

پارامترهای صوتی:

– کدک‌های صوتی: MP3، PCM، ADPCM، G.711A-law، G.711p-law، G.729
– نسبت سیگنال به نویز (S/N): 84dB
– نرخ نمونه‌برداری و بیت‌ریت: 8kHz~44.1kHz، 16 بیت، 8kbps~320kbps
– اعوجاج هارمونیک کل (THD): کمتر از 0.5% در 1kHz، نیمه خروجی نامی
– پاسخ فرکانسی: 60Hz~16kHz

پارامترهای شبکه:

– رابط شبکه: 10BASE-T/100BASE-TX RJ45
– پروتکل‌های شبکه: SIP، FTP، HTTP، RTP، TCP/IP، UDP، ARP، ICMP، IGMP
– روش پیکربندی: رابط وب یا ابزار DevConfig

ویژگی‌های مکانیکی و محیطی:

– روش نصب: رک 1U
– محیط نصب: مکان‌های داخلی خشک
– دمای عملیاتی: 0°C تا 45°C (32°F تا 113°F)
– دمای ذخیره‌سازی: -20°C تا 55°C (-4°F تا 131°F)
– رطوبت عملیاتی: کمتر از 90% RH بدون تراکم
– دفع حرارت: کنترل دمای هوشمند، خنک‌سازی با فن
– حفاظت: حفاظت در برابر جریان بیش از حد، اتصال کوتاه، اضافه‌بار، گرما، رعد و برق و ولتاژهای ناگهانی
– جنس پنل جلو: صفحه فولادی با روکش
– جنس بدنه: صفحه فولادی با روکش
– رنگ: مشکی
– ابعاد محصول: 440x300x44 میلی‌متر
– وزن محصول: 3.5 کیلوگرم
– بسته‌بندی: جعبه کارتن
– ابعاد بسته‌بندی: 580x350x140 میلی‌متر
– وزن بسته‌بندی: 4.6 کیلوگرم
– گارانتی محصول: 2 سال محدود

لوازم جانبی:

– 2 عدد کانکتور بلوک ترمینال 5 پین (گام 3.81 میلی‌متر، AWG 26-16)
– 1 عدد کانکتور بلوک ترمینال 4 پین (گام 7.62 میلی‌متر، AWG 28-12)
– 8 عدد پیچ سر تخت
– 4 عدد پد کف 3M
– 2 عدد براکت نصب رک
– 1 عدد راهنمای نصب سریع
– 1 عدد گواهی کیفیت و 1 عدد کارت گارانتی
– 1 عدد کابل برق

انطباق:

– CE (دستورالعمل EMC 2014/30/EU)
– CE (دستورالعمل LVD 2014/35/EU)

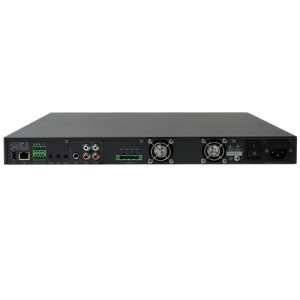

شرح رابط‌ها :

– @POWER: چراغ قرمز هنگام روشن بودن تقویت‌کننده.
– @STATUS: چراغ سبز هنگام آنلاین بودن، چراغ قرمز هنگام آفلاین بودن.
– @SIGNAL: بدون چراغ هنگام عدم ورود سیگنال، چراغ سبز هنگام ورود سیگنال.
– @CLIP: چراغ قرمز هنگام اضافه‌بار.
– @PROTECT: چراغ زرد هنگام عملکرد نادرست تقویت‌کننده.
– @USB پورت: رزرو شده.

– @Network پورت: اتصال به سوئیچ اترنت.
– @DC 24V Power Relay Output: بلوک ترمینال 2 پین (گام 3.81 میلی‌متر، AWG 26-16)، تماس خشک (NO) با خروجی برق DC 24V.
– @Relay Output: بلوک ترمینال 3 پین (گام 3.81 میلی‌متر، AWG 26-16)، تماس خشک (NO) یا (NC).
– @Relay Input: بلوک ترمینال 2 پین (گام 3.81 میلی‌متر، AWG 26-16)، تماس خشک (NO).
– @Aux Input 01: بلوک ترمینال 3 پین (گام 3.81 میلی‌متر، AWG 26-16) (متعادل، حساسیت/مقاومت: 500mV/10kΩ).
– @MUTE Knob: پیچ تنظیم عمق MUTE.
– @MIC Knob: تنظیم حجم ورودی میکروفون.

– @AUX1/2 Knob: تنظیم حجم ورودی خط.
– @Mic Input: جک TRS 1/4 اینچ (6.35 میلی‌متر) (نامتعادل، حساسیت/مقاومت: 100mV/6000Ω).
– @Aux Input02: جک RCA دوتایی (نامتعادل، حساسیت/مقاومت: 500mV/10kΩ).
– @Aux Output: جک RCA دوتایی.
– @Speaker Output 01/02 (100V): بلوک ترمینال 2 پین (گام 7.62 میلی‌متر، AWG 28-12) برای اتصال و راه‌اندازی بلندگوهای پسیو با ولتاژ ثابت 100V.
– @Cooling Fan: فن خنک‌کننده.
– @Ground Terminal: ترمینال زمین.
– @Power Switch: کلید روشن/خاموش.
– @Power Input Interface: رابط ورودی برق.

 کاربردهای معمول

**کاربرد 1:**
آمپلی فایر 130 وات SPON مدل XC-9508P13 می‌تواند اعلامیه‌های صوتی در زمان واقعی را که توسط تلفن VoIP شخص ثالث یا میکروفون پخش SPON IP و APP (ویندوز، اندروید، iOS) شروع شده، دریافت کند. با استفاده از تقویت‌کننده داخلی و رابط خروجی خط، صدا می‌تواند به بلندگوهای پسیو خارجی برای تقویت منتقل شود.

**کاربرد 2:**
آمپلی فایر 130 وات SPON مدل XC-9508P13 پشتیبانی از پخش زمان‌بندی شده آفلاین را دارد. وظایف زمان‌بندی شده آفلاین باید به FTP دستگاه XC-9508P13 منتقل شود تا در صورت خرابی سیستم، دستگاه بتواند به طور معمول کار کند.

**کاربرد 3:**
آمپلی فایر 130 وات SPON مدل XC-9508P13 قابلیت پخش خودکار صدای هشدار هنگام دریافت سیگنال ورودی رله از سیستم‌های شخص ثالث (مانند دوربین IP سیستم نظارتی، دکمه اضطراری سیستم هشدار آتش‌نشانی) را دارد. صدای هشدار باید به طور پیش‌فرض به FTP دستگاه XC-9508 منتقل شود.

 طراحی ابعادی :

این دستگاه در نصب رک با 4 عدد پیچ سر سفید (M3*5) نصب می‌شود. برای قرار دادن دستگاه در کابینت مناسب، لطفاً به نقشه ابعادی زیر مراجعه کنید.

نتیجه‌گیری :

آمپلی فایر 130 وات SPON مدل XC-9508P13 با ویژگی‌ها و قابلیت‌های متعدد خود، یک انتخاب عالی برای هر نوع کاربردی است که نیاز به تقویت صدا دارد. با استفاده از این دستگاه

، کاربران می‌توانند از کیفیت بالای صدا و عملکرد قابل اعتماد آن بهره‌مند شوند.
