NFPA12 پیوست G اطلاعات درباره اثرات گاز دی‌اکسید کربن سیستم اطفاء

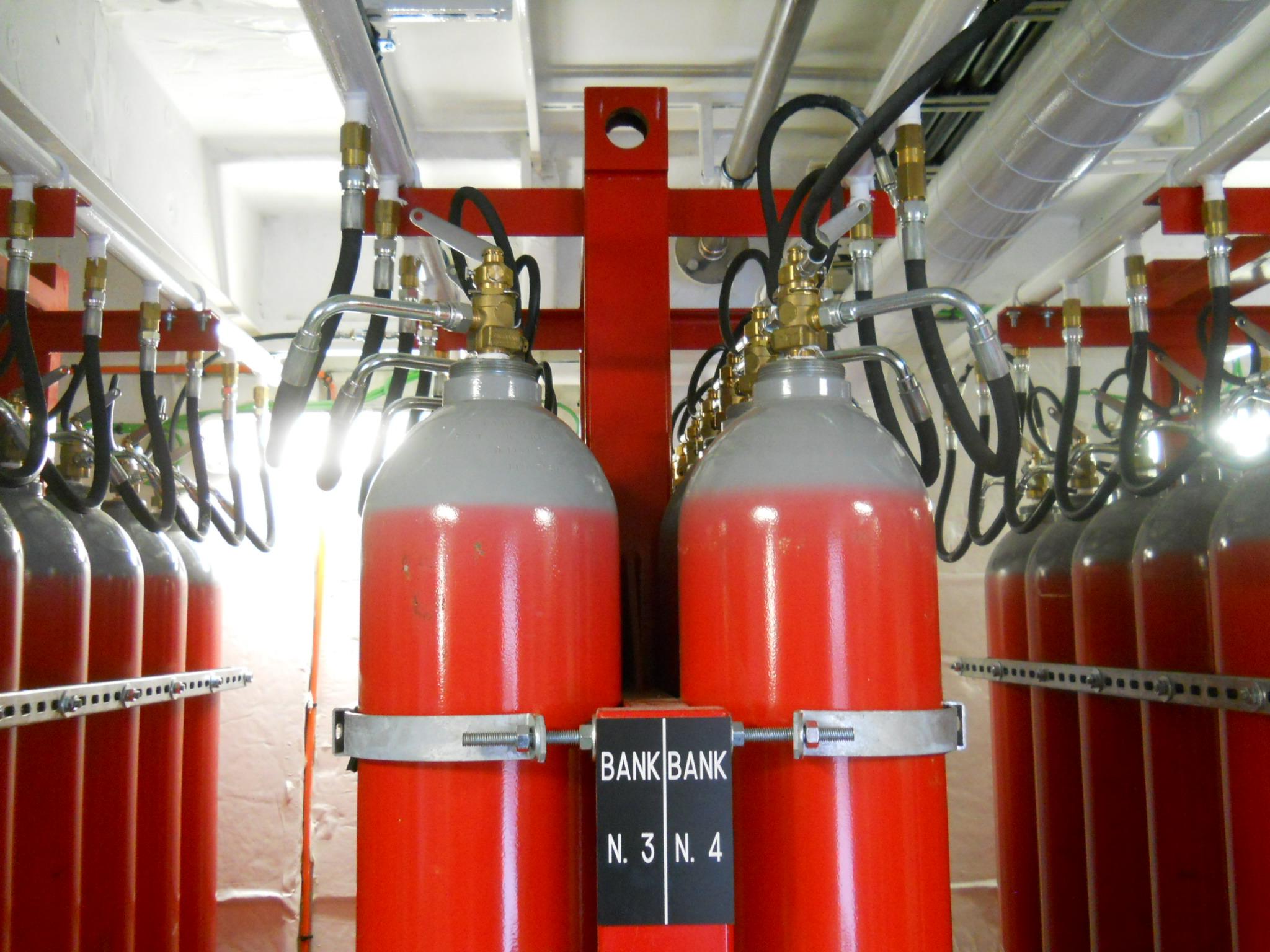

IMG 1785

پیوست G اطلاعات عمومی درباره دی‌اکسید کربن
این پیوست بخشی از الزامات این سند NFPA نیست، بلکه فقط برای اهداف اطلاعاتی ارائه شده است.
G.1 دی‌اکسید کربن به طور متوسط با غلظت حدود ۰.۰۴ درصد حجمی در جو وجود دارد. این ماده همچنین محصول نهایی طبیعی متابولیسم انسان و حیوانات است. دی‌اکسید کربن به چندین روش مهم بر برخی عملکردهای حیاتی تأثیر می‌گذارد، از جمله کنترل تنفس، گشاد شدن و تنگ شدن رگ‌های خونی – به ویژه در مغز – و تنظیم pH مایعات بدن. غلظت دی‌اکسید کربن در هوا نرخ آزادسازی دی‌اکسید کربن از ریه‌ها را کنترل می‌کند و بنابراین بر غلظت دی‌اکسید کربن در خون و بافت‌ها تأثیر می‌گذارد. افزایش غلظت دی‌اکسید کربن در هوا می‌تواند خطرناک شود، زیرا باعث کاهش نرخ آزادسازی دی‌اکسید کربن از ریه‌ها و کاهش دریافت اکسیژن می‌شود. اطلاعات بیشتر در مورد مواجهه با دی‌اکسید کربن را می‌توان از انتشارات شماره 76-194 اداره بهداشت و خدمات انسانی آمریکا (NIOSH) به دست آورد. ملاحظات ایمنی پرسنل در بخش ۴.۳ پوشش داده شده است.
جدول G.1 اطلاعاتی درباره اثرات حاد سلامتی ناشی از غلظت‌های بالای دی‌اکسید کربن ارائه می‌دهد.

9k=

دی‌اکسید کربن یک محصول تجاری استاندارد با کاربردهای فراوان است. این گاز شاید بیشتر به عنوان گازی که به نوشابه‌ها و سایر نوشیدنی‌های گازدار حالت “فیز” می‌دهد، شناخته شده باشد. در کاربردهای صنعتی، دی‌اکسید کربن به دلیل خواص شیمیایی، خواص مکانیکی به عنوان عامل فشاردهنده، یا خواص سرمایشی به صورت یخ خشک استفاده می‌شود.
در کاربردهای اطفاء حریق، دی‌اکسید کربن دارای چندین ویژگی مطلوب است. این گاز غیرخورنده، بدون آسیب‌رسانی و بدون باقی گذاشتن باقی‌مانده‌ای برای تمیزکاری پس از حریق است. همچنین فشار مورد نیاز برای تخلیه از طریق لوله‌ها و اسپرینکلرها را خود تأمین می‌کند. چون یک گاز است، به راحتی نفوذ کرده و به همه بخش‌های خطر گسترش می‌یابد. دی‌اکسید کربن رسانای الکتریسیته نیست و بنابراین می‌توان از آن در خطرات برقی فعال استفاده کرد. این گاز می‌تواند تقریباً برای تمام مواد قابل احتراق به جز چند فلز فعال، هیدریدهای فلزی و موادی مانند نیترات سلولز که دارای اکسیژن آزاد هستند، به طور مؤثر استفاده شود.
در شرایط معمول، دی‌اکسید کربن گازی بی‌رنگ و بی‌بو با چگالی حدود ۵۰ درصد بیشتر از چگالی هوا است. بسیاری از افراد ادعا می‌کنند که می‌توانند بوی دی‌اکسید کربن را حس کنند، اما این احتمالاً به دلیل وجود ناخالصی‌ها یا تأثیرات شیمیایی در بینی است. دی‌اکسید کربن به راحتی با فشرده‌سازی و سرمایش به مایع تبدیل می‌شود. با سرمایش و انبساط بیشتر، می‌توان آن را به حالت جامد نیز تبدیل کرد.
رابطه بین دما و فشار دی‌اکسید کربن مایع در منحنی شکل G.1 نشان داده شده است. با افزایش دمای مایع، فشار نیز افزایش می‌یابد. با افزایش فشار، چگالی بخار بالای مایع افزایش می‌یابد. از سوی دیگر، مایع با افزایش دما منبسط شده و چگالی آن کاهش می‌یابد. در دمای ۸۷.۸ درجه فارنهایت (۳۱ درجه سانتی‌گراد)، مایع و بخار چگالی یکسانی دارند و در نتیجه فاز مایع ناپدید می‌شود. این دما به عنوان دمای بحرانی دی‌اکسید کربن شناخته می‌شود. در دمای زیر دمای بحرانی [۸۷.۸ درجه فارنهایت (۳۱ درجه سانتی‌گراد)]، دی‌اکسید کربن در یک مخزن بسته به صورت بخشی مایع و بخشی گاز است. بالاتر از دمای بحرانی، کاملاً به حالت گاز در می‌آید.
یکی از ویژگی‌های غیرمعمول دی‌اکسید کربن این است که نمی‌تواند به صورت مایع در فشارهای کمتر از ۶۰.۴ psi [۷۵ psi مطلق (۵۱۷ کیلوپاسکال)] وجود داشته باشد. این فشار نقطه سه‌گانه است که در آن دی‌اکسید کربن می‌تواند به صورت جامد، مایع یا بخار باشد. زیر این فشار، بسته به دما، دی‌اکسید کربن باید یا به صورت جامد یا گاز باشد.
اگر فشار در یک مخزن ذخیره‌سازی با تخلیه بخار کاهش یابد، بخشی از مایع تبخیر می‌شود و مایع باقی‌مانده سردتر می‌شود. در فشار ۶۰.۴ psi [۷۵ psi مطلق (۵۱۷ کیلوپاسکال)]، مایع باقی‌مانده به یخ خشک در دمای ۶۹.۹- درجه فارنهایت (۵۷- درجه سانتی‌گراد) تبدیل می‌شود. کاهش بیشتر فشار به فشار اتمسفری، دمای یخ خشک را به دمای طبیعی ۱۰۹.۳- درجه فارنهایت (۷۹- درجه سانتی‌گراد) کاهش می‌دهد.
همین فرآیند زمانی اتفاق می‌افتد که دی‌اکسید کربن مایع به اتمسفر تخلیه شود. بخش بزرگی از مایع به بخار تبدیل شده و حجم آن به شدت افزایش می‌یابد. بقیه به ذرات ریز یخ خشک در دمای ۱۰۹.۳- درجه فارنهایت (۷۹- درجه سانتی‌گراد) تبدیل می‌شود. این یخ خشک یا برف باعث می‌شود که تخلیه ظاهری ابری سفیدرنگ داشته باشد. دمای پایین همچنین موجب چگالش بخار آب موجود در هوای مکیده شده می‌شود، به طوری که مه آب معمولی تا مدتی پس از تصعید یخ خشک باقی می‌ماند.
دی‌اکسید کربن گازی بی‌رنگ، بی‌بو، غیررسانای الکتریکی و بی‌اثر است که یک محیط مناسب برای اطفاء حریق محسوب می‌شود. دی‌اکسید کربن مایع هنگام آزادسازی مستقیم به اتمسفر، به یخ خشک (“برف”) تبدیل می‌شود. گاز دی‌اکسید کربن ۱.۵ برابر سنگین‌تر از هوا است. دی‌اکسید کربن با کاهش غلظت اکسیژن، بخار سوخت، یا هر دو در هوا تا جایی که احتراق متوقف شود، آتش را خاموش می‌کند. (به بخش ۴.۳ مراجعه شود.)

سیستم‌های اطفاء حریق دی‌اکسید کربن در محدوده این استاندارد برای خاموش کردن آتش‌های مربوط به خطرات خاص یا تجهیزات در کاربری‌های زیر مفید هستند:
(۱) در جایی که یک محیط بی‌اثر و غیررسانای الکتریکی ضروری یا مطلوب باشد
(۲) در جایی که پاکسازی سایر محیط‌ها مشکل ایجاد کند
(۳) در جایی که نصب چنین سیستم‌هایی نسبت به سیستم‌هایی که از محیط‌های دیگر استفاده می‌کنند، اقتصادی‌تر باشد

برخی از انواع خطرات و تجهیزاتی که سیستم‌های دی‌اکسید کربن می‌توانند به طور رضایت‌بخشی از آن‌ها محافظت کنند شامل موارد زیر است:
(۱) مواد مایع قابل اشتعال (به بخش ۴.۵.۴.۹ مراجعه شود.)
(۲) خطرات الکتریکی مانند ترانسفورماتورها، کلیدها، قطع‌کننده‌های مدار، تجهیزات چرخشی و تجهیزات الکترونیکی
(۳) موتورهایی که از بنزین و سایر سوخت‌های مایع قابل اشتعال استفاده می‌کنند
(۴) مواد قابل احتراق معمولی مانند کاغذ، چوب و منسوجات
(۵) جامدات خطرناک

G.2 اطلاعات بیشتر درباره خواص فیزیکی دی‌اکسید کربن در “راهنمای مهندسی حفاظت از حریق SFPE” قابل دسترسی است.

نوشته‌های مشابه

  • الزامات نصب برای اسپرینکلرهای پاششی با پوشش گسترده از نوع رو به بالا، آویخته و دیواری

    11.1 کلیات. اسپرینکلرهای آویخته، رو به بالا، و دیواری با پوشش گسترده باید مطابق با موارد ذکرشده در این فصل انتخاب و نصب شوند و باید در موقعیت و فواصل تعیین‌شده در بخش 9.5 قرار گیرند.
    11.2 اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده
    11.2.1 اسپرینکلرهای با پوشش گسترده. اسپرینکلرهای با پوشش گسترده باید فقط در شرایط زیر نصب شوند:
    (1) در سازه‌های بدون مانع که شامل سقف‌های صاف و هموار با شیبی که از نسبت 1 به 6 تجاوز نکند (افزایش ۲واحد در طول ۱۲ واحد، یا شیب سقف ۱۶٫۷ درصد)
    (2) در سازه‌های بدون مانع یا سازه‌های مانع‌دار غیرقابل‌اشتعال، در صورتی‌که به‌طور خاص برای چنین کاربردی فهرست شده باشند
    (3) در میان خرپاها یا تیرچه‌هایی که اعضای شبکه‌ای آن‌ها دارای بیشینه بُعد ۱ اینچ (۲۵ میلی‌متر) باشند یا جایی که فاصله خرپاها از مرکز به مرکز بیش از ۷٫۵فوت (۲٫۳ متر) باشد و شیب سقف از نسبت 1 به 6 تجاوز نکند (افزایش ۲ واحد در طول ۱۲ واحد، یا شیب سقف ۱۶٫۷ درصد)
    (4) اسپرینکلرهای رو به بالا و آویخته با پوشش گسترده که زیر سقف‌های صاف و هموار با شیبی که از نسبت 1 به 3 تجاوز نکند (افزایش ۴ واحد در طول ۱۲ واحد، یا شیب سقف ۳۳٫۳ درصد) نصب شده‌اند، در صورتی‌که به‌طور خاص برای چنین کاربردی فهرست شده باشند
    (5) اسپرینکلرهای دیواری با پوشش گسترده که مطابق با بند 11.3.5.2.1 در شیب‌هایی بیش از شیب سقف ۲ در ۱۲ نصب شده باشند
    (6) در هر دهانه از سازه مانع‌دار که دارای اعضای سازه‌ای جامدی است که پایین‌تر از دفلکتور اسپرینکلر امتداد دارند
    (7) اسپرینکلرهای با پوشش گسترده که برای حفاظت از ناحیه زیر یک یا چند درب بالارونده نصب شده‌اند.

    11.2.2 نواحی پوشش به ازای هر اسپرینکلر (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
    11.2.2.1* تعیین ناحیه پوشش حفاظتی
    11.2.2.1.1 ناحیه پوشش حفاظتی (As) برای اسپرینکلرهای با پوشش گسترده نباید کمتر از مقدار تعیین‌شده در فهرست باشد.
    11.2.2.1.2 ابعاد درج‌شده در فهرست باید نواحی پوشش مربع‌شکل با اعداد زوج باشند، مطابق جدول 11.2.2.1.2.
    11.2.2.1.3 تعیین ناحیه پوشش حفاظتی و فاصله‌گذاری اسپرینکلرها برای اسپرینکلرهایی که برای خطر زیاد با پوشش گسترده یا ذخیره‌سازی انباشته‌شده در ارتفاع بالا فهرست شده‌اند، می‌تواند طبق الزامات بندهای 9.5.2 و 9.5.3 انجام شود و نباید از فاصله حداکثر ۱۴ فوت (۴٫۳متر) و سطح حداکثر ۱۹۶ فوت مربع (۱۸ متر مربع) به ازای هر اسپرینکلر یا فاصله حداکثر ۱۵ فوت (۴٫۶ متر) و سطح حداکثر ۱۴۴ فوت مربع (۱۳ متر مربع) به ازای هر اسپرینکلر تجاوز کند.
    11.2.2.2 حداکثر ناحیه پوشش حفاظتی
    11.2.2.2.1* حداکثر ناحیه مجاز پوشش برای یک اسپرینکلر (As) باید مطابق با مقدار ذکرشده در جدول 11.2.2.1.2 باشد.
    11.2.2.2.2 در هر صورت، حداکثر ناحیه پوشش اسپرینکلر نباید از ۴۰۰ فوت مربع (۳۷ متر مربع) تجاوز کند.
    11.2.3 فاصله‌گذاری اسپرینکلر (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
    11.2.3.1 حداکثر فاصله بین اسپرینکلرها
    11.2.3.1.1 حداکثر فاصله مجاز بین اسپرینکلرها باید بر اساس فاصله بین محورهای اسپرینکلرها در یک شاخه لوله یا بین شاخه‌های مجاور باشد.
    11.2.3.1.2 حداکثر فاصله باید در امتداد شیب سقف اندازه‌گیری شود.
    11.2.3.1.3 حداکثر فاصله مجاز بین اسپرینکلرها باید مطابق با جدول 11.2.2.1.2 باشد.

    9k=

    11.2.3.2 حداکثر فاصله از دیوارها
    11.2.3.2.1 فاصله اسپرینکلرها از دیوارها نباید از نصف فاصله مجاز بین اسپرینکلرها، همان‌طور که در جدول 11.2.2.1.2 آمده است، بیشتر باشد.
    11.2.3.2.2 فاصله از دیوار تا اسپرینکلر باید به‌صورت عمود بر دیوار اندازه‌گیری شود.
    11.2.3.2.3 در مواردی که دیوارها زاویه‌دار یا نامنظم هستند، بیشینه فاصله افقی بین اسپرینکلر و هر نقطه از سطح کف که توسط آن اسپرینکلر محافظت می‌شود، نباید از ۰٫۷۵ برابر فاصله مجاز بین اسپرینکلرها بیشتر باشد.

    11.2.3.3 حداقل فاصله از دیوارها
    اسپرینکلرها باید حداقل ۴ اینچ (۱۰۰ میلی‌متر) از دیوار فاصله داشته باشند، مگر اینکه برای فاصله کمتر از ۴اینچ (۱۰۰ میلی‌متر) در فهرست آمده باشند.

    11.2.3.4 حداقل فاصله بین اسپرینکلرها
    11.2.3.4.1 مگر در شرایطی که الزامات بند 11.2.3.4.2 رعایت شده باشد، اسپرینکلرها نباید با فاصله‌ای کمتر از ۸ فوت (۲٫۴ متر) از یکدیگر نصب شوند.
    11.2.3.4.2 در صورتی که شرایط زیر برقرار باشد، می‌توان اسپرینکلرها را با فاصله کمتر از ۸ فوت (۲٫۴متر) از یکدیگر نصب کرد:
    (1) موانعی (بفل) به‌گونه‌ای قرار گیرند که از عناصر فعال‌کننده محافظت کنند.
    (2) موانع باید از مواد جامد و سخت ساخته شده باشند و پیش از فعال‌سازی و هنگام عملکرد اسپرینکلر در جای خود باقی بمانند.
    (3) موانع باید حداقل ۸ اینچ (۲۰۰ میلی‌متر) طول و ۶اینچ (۱۵۰ میلی‌متر) ارتفاع داشته باشند.
    (4) بالای موانع باید بین ۲ تا ۳ اینچ (۵۰ تا ۷۵ میلی‌متر) بالاتر از دفلکتورهای اسپرینکلرهای رو به بالا باشد.
    (5) پایین موانع باید تا سطحی پایین بیاید که حداقل هم‌سطح با دفلکتور اسپرینکلرهای آویخته باشد.

    11.2.4 موقعیت دفلکتور (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
    11.2.4.1 فاصله از سقف
    11.2.4.1.1 در سازه‌های بدون مانع
    11.2.4.1.1.1 در سازه‌های بدون مانع، فاصله بین دفلکتور اسپرینکلر و سقف باید در تمام ناحیه پوشش اسپرینکلر، حداقل ۱ اینچ (۲۵ میلی‌متر) و حداکثر ۱۲اینچ (۳۰۰ میلی‌متر) باشد.
    11.2.4.1.1.2 الزامات بند 11.2.4.1.1.1 در مورد اسپرینکلرهای نوع سقفی (پنهان، فرو رفته، و هم‌سطح) که عنصر فعال‌کننده آن‌ها در بالای سقف قرار دارد و دفلکتور آن‌ها نزدیک‌تر به سقف نصب می‌شود، در صورتی که مطابق با فهرست نصب شوند، اعمال نمی‌گردد.
    11.2.4.1.1.3 الزامات بند 11.2.4.1.1.1 در مواردی که اسپرینکلرها برای استفاده در دیگر ویژگی‌های سقف یا برای فواصل متفاوت فهرست شده‌اند، و مطابق با فهرست خود نصب شوند، اعمال نمی‌شود.
    11.2.4.1.1.4 الزامات بند 11.2.4.1.1.1 برای کاربری‌های با خطر کم و معمولی که دارای سقف‌های غیرقابل‌اشتعال یا با قابلیت اشتعال محدود هستند، اعمال نمی‌شود.
    (الف)* در مواردی که تغییر ارتفاع عمودی سقف در ناحیه پوشش یک اسپرینکلر باعث ایجاد فاصله‌ای بیش از ۳۶اینچ (۹۰۰ میلی‌متر) بین سقف بالایی و دفلکتور اسپرینکلر شود، یک صفحه عمودی که از محل تغییر ارتفاع سقف به پایین کشیده می‌شود، به‌منظور فاصله‌گذاری اسپرینکلرها، معادل دیوار در نظر گرفته می‌شود.

    (B)* در مواردی که فاصله بین سقف بالایی و دفلکتور اسپرینکلر کمتر یا مساوی ۳۶ اینچ (۹۰۰ میلی‌متر) باشد، چنانچه قواعد مربوط به موانع رعایت شده باشند، اسپرینکلرها می‌توانند به‌گونه‌ای فاصله‌گذاری شوند که گویی سقف صاف است.

    11.2.4.1.2 سازه‌های دارای مانع
    در سازه‌های دارای مانع، دفلکتور اسپرینکلر باید مطابق یکی از روش‌های زیر نصب شود:
    (1) نصب دفلکتورها در داخل صفحات افقی به فاصله ۱تا ۶ اینچ (۲۵ تا ۱۵۰ میلی‌متر) زیر اعضای سازه‌ای غیرقابل اشتعال و حداکثر فاصله ۲۲ اینچ (۵۵۰ میلی‌متر) زیر دک سقف یا بام.
    (2) نصب دفلکتورها در ارتفاعی برابر یا بالاتر از پایین‌ترین نقطه عضو سازه‌ای غیرقابل اشتعال تا حداکثر فاصله ۲۲ اینچ (۵۵۰ میلی‌متر) زیر دک سقف یا بام غیرقابل اشتعال، در صورتی که اسپرینکلر مطابق با بند 11.2.5.1.2 نصب شده باشد.
    (3) نصب اسپرینکلر در هر دهانه (بِی) از سازه دارای مانع (قابل اشتعال یا غیرقابل اشتعال) با دفلکتورهایی که حداقل ۱ اینچ (۲۵ میلی‌متر) و حداکثر ۱۲ اینچ (۳۰۰میلی‌متر) زیر سقف قرار دارند.
    (4) نصب طبق فهرست اسپرینکلر، در مواردی که اسپرینکلر برای استفاده در دیگر ویژگی‌های سقف یا فواصل متفاوت فهرست شده است.

    11.2.4.1.3* سقف‌ها و بام‌های شیب‌دار
    اسپرینکلرهایی که در زیر یا نزدیکی نوک سقف یا بام نصب می‌شوند باید به‌گونه‌ای نصب شوند که دفلکتور آن‌ها بیش از ۳ فوت (۹۰۰ میلی‌متر) از نوک سقف به‌صورت عمودی پایین‌تر قرار نگرفته باشد، مطابق با شکل‌های 10.2.6.1.3.1(a) و 10.2.6.1.3.1(b).

    11.2.4.2 جهت‌گیری دفلکتور
    دفلکتورهای اسپرینکلر باید به‌صورت موازی با سقف یا بام تنظیم شوند.

    11.2.4.2.1 سقف‌ها و بام‌هایی که شیب آن‌ها بیش از ۲در ۱۲ (۱۶٫۷ درصد) نباشد، در کاربرد بند 11.2.4.2 به‌عنوان افقی در نظر گرفته می‌شوند و در این حالت اسپرینکلرها می‌توانند به‌صورت افقی نصب شوند.

    11.2.5 موانع در برابر پاشش اسپرینکلر (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
    11.2.5.1 هدف عملکردی
    11.2.5.1.1 اسپرینکلرها باید به‌گونه‌ای نصب شوند که موانع پاشش، همان‌طور که در بندهای 11.2.5.2 و 11.2.5.3 تعریف شده‌اند، به حداقل برسد؛ یا اسپرینکلرهای اضافی نصب شوند تا پوشش کافی برای خطر فراهم شود.
    11.2.5.1.2* اسپرینکلرها باید مطابق یکی از روش‌های زیر چیدمان شوند:
    (1) اسپرینکلرها باید مطابق با بند 9.5.5.2، جدول 11.2.5.1.2، و شکل 11.2.5.1.2(a) باشند.
    (2) در صورتی که موانع از عرض ۴ فوت (۱٫۲ متر) بیشتر نباشند، می‌توان اسپرینکلرها را در دو طرف مانع نصب کرد، به شرطی که فاصله از محور مرکزی مانع تا هر اسپرینکلر از نصف فاصله مجاز بین اسپرینکلرها بیشتر نباشد.
    (3) موانعی که در مجاورت دیوار قرار دارند و عرض آن‌ها بیش از ۳۰ اینچ (۷۵۰ میلی‌متر) نیست، می‌توانند طبق شکل 11.2.5.1.2(b) محافظت شوند.
    (4) موانعی که در مجاورت دیوار قرار دارند و عرض آن‌ها بیش از ۲۴ اینچ (۶۰۰ میلی‌متر) نیست، می‌توانند طبق شکل 11.2.5.1.2(c) محافظت شوند. فاصله حداکثر بین اسپرینکلر و دیوار باید از اسپرینکلر تا دیوار پشتی مانع اندازه‌گیری شود، نه تا سطح جلویی مانع.

    11.2.5.2 موانع در توسعه الگوی پاشش اسپرینکلر

    11.2.5.2.1 کلیات
    11.2.5.2.1.1 موانع پیوسته یا ناپیوسته‌ای که در فاصله کمتر یا مساوی ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دفلکتور اسپرینکلر قرار دارند و مانع از توسعه کامل الگوی پاشش می‌شوند، باید مطابق با الزامات بخش 11.2.5.2 باشند.

    11.2.5.2.1.2 صرف‌نظر از قواعد این بخش، موانع پیوسته و جامد باید با الزامات مرتبط بند 11.2.5.1.2 مطابقت داشته باشند.

    11.2.5.2.1.3* مگر اینکه الزامات بندهای 11.2.5.2.1.4 تا 11.2.5.2.1.8 رعایت شده باشد، اسپرینکلرها باید به فاصله‌ای حداقل معادل چهار برابر بزرگ‌ترین بُعد مانع (مانند اجزای شبکه خرپایی، لوله، ستون، و تجهیزات) از مانع نصب شوند، مطابق با شکل‌های 11.2.5.2.1.3(a) و 11.2.5.2.1.3(b).

    2Q==

    9k=

    Z

    9k=

    Z

    Z

    11.2.5.2.1.5 نصب اسپرینکلرها در میانه فاصله بین موانع مجاز است، مشروط بر آن‌که مانع از تیرچه‌های چوبی با فاصله ۲۰ اینچ (۵۰۰ میلی‌متر) یا بیشتر باشد، به شرطی که ابعاد اعضای بالایی و پایینی تیرچه چوبی از ۴ اینچ (۱۰۰ میلی‌متر) (اسمی) بیشتر نباشد و اعضای میانی از ۱ اینچ (۲۵ میلی‌متر) بیشتر نباشند.

    11.2.5.2.1.6 نصب اسپرینکلرها بر روی خط مرکزی یک خرپا یا تیرچه یا مستقیماً بالای یک تیر مجاز است، مشروط بر آن‌که عرض عضو خرپا یا تیر از ۸ اینچ (۲۰۰میلی‌متر) بیشتر نباشد و منحرف‌کننده اسپرینکلر حداقل ۶ اینچ (۱۵۰ میلی‌متر) بالاتر از عضو سازه قرار داشته باشد و اسپرینکلر از اعضای میانی خرپا به اندازه‌ای حداقل چهار برابر بیشینه عرض عضو میانی فاصله داشته باشد.

    11.2.5.2.1.7 الزامات بند 11.2.5.2.1.3 شامل لوله‌کشی سامانه اسپرینکلر با قطر کمتر از ۳ اینچ (۸۰ میلی‌متر) نمی‌شود.

    11.2.5.2.1.8 الزامات بند 11.2.5.2.1.3 شامل اسپرینکلرهایی که طبق بند 11.2.5.1.2 نسبت به موانع نصب شده‌اند، نمی‌شود.

    11.2.5.2.1.9 نصب اسپرینکلر بدون در نظر گرفتن پره‌های پنکه سقفی با قطر کمتر از ۶۰ اینچ (۱٫۵ متر) مجاز است، مشروط بر آن‌که نمای پلان پنکه حداقل ۵۰درصد باز باشد.

    11.2.5.2.2 فاصله اسپرینکلرها از موانع عمودی آویزان یا نصب‌شده بر کف مانند پرده‌های حریم خصوصی، جداکننده‌های ایستاده، تقسیم‌کننده‌های اتاق و موانع مشابه در تصرفات خطر کم باید مطابق جدول 11.2.5.2.2 و شکل 11.2.5.2.2 باشد.

    11.2.5.2.2.1 در تصرفات خطر کم، پرده‌های حریم خصوصی مطابق شکل 11.2.5.2.2 مانع تلقی نمی‌شوند، مشروط بر آن‌که تمام شرایط زیر رعایت شوند:

    1. پرده‌ها توسط توری پارچه‌ای به ریل سقفی متصل باشند.
    2. درصد باز بودن توری برابر یا بیش از ۷۰ درصد باشد.
    3. توری حداقل ۲۲ اینچ (۵۵۰ میلی‌متر) از سقف به پایین کشیده شده باشد.

    11.2.5.3 موانعی که از رسیدن پاشش اسپرینکلر به خطر جلوگیری می‌کنند.

    11.2.5.3.1 موانع پیوسته یا ناپیوسته که جریان آب را در صفحه افقی بیش از ۱۸ اینچ (۴۵۰ میلی‌متر) پایین‌تر از منحرف‌کننده اسپرینکلر مختل می‌کنند و باعث محدود شدن توزیع آب در ناحیه خطر می‌شوند، باید مطابق بند 11.2.5.3 اجرا شوند.

    11.2.5.3.2 نصب اسپرینکلر در زیر موانع ثابت با عرض بیش از ۴ فوت (۱٫۲ متر) الزامی است.

    11.2.5.3.3 نصب اسپرینکلر در زیر موانعی که ثابت نیستند، مانند میزهای کنفرانس، الزامی نیست.

    11.2.5.3.4 اسپرینکلرهایی که در زیر صفحات مشبک باز نصب می‌شوند باید از نوع قفسه‌ای/سطح میانی باشند یا در برابر پاشش از اسپرینکلرهای بالا محافظت شده باشند.

    11.2.5.3.5 اسپرینکلرهایی که در زیر کانال‌های گرد نصب می‌شوند باید از نوع قفسه‌ای/سطح میانی باشند یا در برابر پاشش از اسپرینکلرهای بالا محافظت شده باشند.

    11.2.6 فاصله آزاد تا انبار

    11.2.6.1 فاصله بین منحرف‌کننده و بالای انبار باید ۱۸اینچ (۴۵۰ میلی‌متر) یا بیشتر باشد.

    11.2.6.2 در صورتی که استانداردهای دیگر حداقل فاصله بیشتری را مشخص کرده باشند، آن‌ها باید رعایت شوند.

    9k=

    2Q==

    11.2.7 فاصله از ذخیره‌سازی (اسپرینکلرهای پوشش گسترده قائم و آویخته)

    11.2.7.1* فاصله بین دفلکتور و بالای ذخیره‌سازی باید ۱۸ اینچ (۴۶۰ میلی‌متر) یا بیشتر باشد.
    11.2.7.2 بُعد ۱۸ اینچ (۴۶۰ میلی‌متر) نباید ارتفاع قفسه‌گذاری روی دیوار یا قفسه‌گذاری چسبیده به دیوار را محدود کند، طبق بخش 11.2.7.
    11.2.7.2.1 در مواردی که قفسه‌گذاری روی دیوار نصب شده و مستقیماً زیر اسپرینکلرها قرار ندارد، قفسه‌ها، شامل اقلام ذخیره‌شده روی آن‌ها، می‌توانند بالاتر از سطحی که در فاصله ۱۸ اینچ (۴۶۰ میلی‌متر) پایین‌تر از دفلکتور اسپرینکلرهای سقفی قرار دارد، امتداد یابند.
    11.2.7.2.2 قفسه‌گذاری و هرگونه ذخیره‌سازی روی آن، که مستقیماً زیر اسپرینکلرها قرار دارد، نباید بالاتر از سطحی که در فاصله ۱۸ اینچ (۴۶۰ میلی‌متر) پایین‌تر از دفلکتور اسپرینکلرهای سقفی قرار دارد، امتداد یابد.

    11.2.8 فضاهای فرو رفته سقفی (اسپرینکلرهای پوشش گسترده قائم و آویخته)

    11.2.8.1 به جز در موارد مجاز در 11.2.8.2 و 11.2.8.3، در تمام فضاهای فرورفته سقفی باید اسپرینکلر نصب شود.
    11.2.8.2 نصب اسپرینکلر در فضاهای فرورفته سقفی الزامی نیست، در صورتی که تمام شرایط زیر برقرار باشد:
    (1) حجم کل فضای سقفی بدون حفاظت از ۱۰۰۰ فوت مکعب (۲۸ متر مکعب) بیشتر نباشد.
    (2) عمق فضای سقفی بدون حفاظت از ۳۶ اینچ (۹۰۰میلی‌متر) بیشتر نباشد.
    (3) کل کف زیر فضای سقفی بدون حفاظت توسط اسپرینکلرها در تراز سقف پایین‌تر حفاظت شده باشد.
    (4)* مجموع اندازه تمام فضاهای سقفی بدون حفاظت در یک محفظه که در فاصله ۱۰ فوت (۳ متر) از یکدیگر قرار دارند، از ۱۰۰۰ فوت مکعب (۲۸ متر مکعب) بیشتر نباشد.
    (5) فضای سقفی بدون حفاظت دارای پوشش‌های نسوز یا با قابلیت احتراق محدود باشد.
    (6) در کل محفظه از اسپرینکلرهای با پاسخ سریع استفاده شده باشد.
    11.2.8.3 نصب اسپرینکلر در نورگیرها و فضاهای مشابه طبق بخش 9.3.16 الزامی نیست.

    11.3* اسپرینکلرهای دیواری با پوشش گسترده

    11.3.1 کلیات. تمام الزامات بخش 9.5 برای اسپرینکلرهای دیواری با پوشش گسترده اعمال می‌شود، مگر آنکه در بخش 11.3 تغییر داده شده باشد.
    11.3.2 اسپرینکلرهای دیواری با پوشش گسترده فقط در شرایط زیر نصب می‌شوند:
    (1) تصرفات با خطر کم با سقف‌های صاف افقی یا شیب‌دار
    (2) تصرفات با خطر عادی با سقف‌های صاف، فقط در صورتی که مخصوصاً برای این کاربرد فهرست شده باشند
    (3) در ساختارهای بدون مانع با سقف‌های صاف و شیب‌دار با شیب حداکثر ۱ به ۶ (یعنی شیب ۱۶.۷٪)
    (4) در ساختارهای بدون مانع یا مانع‌دار غیرقابل احتراق، فقط در صورتی که مخصوصاً برای این کاربرد فهرست شده باشند
    (5) درون خرپاها یا تیرهای شبکه‌ای که اعضای شبکه‌ای آن‌ها حداکثر بعدی برابر با ۱ اینچ (۲۵ میلی‌متر) دارند، یا جایی که فاصله خرپاها از مرکز به مرکز بیش از ۷.۵فوت (۲.۳ متر) است و شیب سقف از ۱ به ۶ بیشتر نیست
    (6) اسپرینکلرهای دیواری با پوشش گسترده نصب‌شده طبق بند 11.3.6.2.2 در سقف‌هایی با شیب بیش از ۲ در ۱۲
    (7) در هر دهانه از ساختار مانع‌دار که اعضای سازه‌ای آن پایین‌تر از دفلکتور اسپرینکلر امتداد دارند
    (8) اسپرینکلرهای پوشش گسترده نصب‌شده برای محافظت از مناطق زیر درب‌های سقفی تکی

    11.3.3 نواحی حفاظت‌شده برای هر اسپرینکلر (اسپرینکلرهای دیواری با پوشش گسترده)

    11.3.3.1* تعیین ناحیه حفاظت‌شده تحت پوشش
    11.3.3.1.1 ناحیه تحت پوشش هر اسپرینکلر (As) برای اسپرینکلرهای دیواری با پوشش گسترده نباید کمتر از مقدار مشخص‌شده در فهرست باشد.
    11.3.3.1.2 ابعاد فهرست‌شده باید به مضرب‌های ۲ فوت (۶۰۰ میلی‌متر) تا حداکثر ۲۸ فوت (۸.۵ متر) باشد.

    9k=

    11.3.3.2 حداکثر ناحیه حفاظت‌شده تحت پوشش
    11.3.3.2.1 حداکثر ناحیه مجاز تحت پوشش برای هر اسپرینکلر (As) باید مطابق مقدار ذکرشده در جدول 11.3.3.2.1 باشد.
    11.3.3.2.2 در هر صورت، حداکثر ناحیه تحت پوشش یک اسپرینکلر نباید از ۴۰۰ فوت مربع (۳۷ متر مربع) بیشتر باشد.

    11.3.4 فاصله‌گذاری اسپرینکلر (اسپرینکلرهای دیواری با پوشش گسترده)

    11.3.4.1 حداکثر فاصله بین اسپرینکلرها
    11.3.4.1.1 حداکثر فاصله مجاز بین اسپرینکلرها باید بر اساس فاصله خط مرکزی بین اسپرینکلرها روی شاخه لوله در امتداد دیوار باشد.
    11.3.4.1.2 هنگامی‌که اسپرینکلرها در امتداد یک دیوار اتاق یا دهانه نصب می‌شوند، باید مطابق با مقررات حداکثر فاصله در جدول 11.3.3.2.1 فاصله‌گذاری شوند.
    11.3.4.1.3 اسپرینکلرهای دیواری نباید پشت‌به‌پشت بدون جداکننده‌ای پیوسته مانند پیش‌آمدگی، سقف کاذب یا مانع نصب شوند.
    11.3.4.1.4 نصب اسپرینکلرهای دیواری روی دیوارهای مقابل یا مجاور مجاز است، مشروط بر اینکه هیچ اسپرینکلری در ناحیه حفاظت‌شده حداکثری اسپرینکلر دیگر قرار نگیرد.

    11.3.4.2 حداکثر فاصله از دیوارها
    فاصله بین اسپرینکلرها و دیوارهای انتهایی نباید از نصف فاصله مجاز بین اسپرینکلرها، طبق جدول 11.3.3.2.1، بیشتر باشد.

    11.3.4.3 حداقل فاصله از دیوارها
    11.3.4.3.1 اسپرینکلرها باید حداقل ۴ اینچ (۱۰۰میلی‌متر) از دیوار انتهایی فاصله داشته باشند.
    11.3.4.3.2 فاصله از دیوار تا اسپرینکلر باید عمود بر دیوار اندازه‌گیری شود.

    11.3.4.4 حداقل فاصله بین اسپرینکلرها
    اسپرینکلرها نباید در ناحیه حفاظت‌شده اسپرینکلر دیگر قرار بگیرند، مگر در صورتی که توسط بند 11.3.5.1.4.1 الزامی شده باشد یا به‌وسیله موانعی از هم جدا شده باشند که دارای شرایط زیر باشند:
    (1) موانع باید طوری قرار گیرند که اجزای فعال‌کننده را محافظت کنند.
    (2) موانع باید از مواد جامد و سخت باشند که قبل و هنگام عملکرد اسپرینکلر در جای خود باقی بمانند.
    (3) موانع باید حداقل ۸ اینچ (۲۰۰ میلی‌متر) طول و ۶اینچ (۱۵۰ میلی‌متر) ارتفاع داشته باشند.
    (4) بالای مانع باید بین ۲ تا ۳ اینچ (۵۰ تا ۷۵ میلی‌متر) بالاتر از دفلکتور باشد.
    (5) پایین مانع باید تا سطحی پایین‌تر یا هم‌سطح با دفلکتور امتداد داشته باشد.

    11.3.5 موقعیت دفلکتور نسبت به سقف‌ها و دیوارها (اسپرینکلرهای دیواری با پوشش گسترده)

    11.3.5.1 فاصله از زیر سقف‌ها و از دیوارهایی که اسپرینکلر روی آن‌ها نصب شده است
    11.3.5.1.1 سقف‌ها
    11.3.5.1.1.1 مگر آنکه الزامات بند 11.3.5.1.1.2 رعایت شود، دفلکتور اسپرینکلرهای دیواری باید در فاصله‌ای نه بیشتر از ۶ اینچ (۱۵۰ میلی‌متر) و نه کمتر از ۴ اینچ (۱۰۰ میلی‌متر) از سقف‌ها قرار گیرد.
    11.3.5.1.1.2 اسپرینکلرهای دیواری افقی مجازند در ناحیه‌ای بین ۶ تا ۱۲ اینچ (۱۵۰ تا ۳۰۰ میلی‌متر) یا ۱۲تا ۱۸ اینچ (۳۰۰ تا ۴۵۰ میلی‌متر) زیر سقف‌های غیرقابل احتراق یا با قابلیت احتراق محدود قرار گیرند، در صورتی که برای چنین کاربردی لیست شده باشند.

    11.3.5.1.2 دیوارها
    11.3.5.1.2.1* دفلکتور اسپرینکلرهای دیواری باید در فاصله‌ای نه بیشتر از ۶ اینچ (۱۵۰ میلی‌متر) و نه کمتر از ۴ اینچ (۱۰۰ میلی‌متر) از دیواری که روی آن نصب شده‌اند قرار گیرد.
    11.3.5.1.2.2 اسپرینکلرهای دیواری افقی مجازند به‌گونه‌ای نصب شوند که دفلکتور آن‌ها در فاصله‌ای کمتر از ۴ اینچ (۱۰۰ میلی‌متر) از دیواری که روی آن نصب شده‌اند قرار گیرد.

    11.3.5.1.3 پیش‌آمدگی‌ها و سقف‌های کاذب
    11.3.5.1.3.1* در صورتی که سقف کاذب مورد استفاده برای نصب اسپرینکلرهای دیواری دارای عرض یا پیش‌آمدگی از دیوار کمتر یا مساوی ۸ اینچ (۲۰۰میلی‌متر) باشد، نیازی به نصب اسپرینکلر اضافی در زیر آن نیست.
    11.3.5.1.3.2* نصب یک اسپرینکلر دیواری در زیر سقف کاذب مجاز است، مشروط بر اینکه هم فاصله حداقل بین دفلکتور اسپرینکلر تا پایین سقف کاذب و هم فاصله حداکثر از دفلکتور اسپرینکلر تا سقف بلندتر رعایت شود.

    11.3.5.1.4* پیش‌آمدگی‌ها و کابینت‌ها در مناطق/اشغال‌های مسکونی
    در صورتی که از پیش‌آمدگی‌ها برای نصب اسپرینکلرهای دیواری استفاده شود، اسپرینکلرها و پیش‌آمدگی‌ها باید مطابق با یکی از بندهای 11.3.5.1.4.1، 11.3.5.1.4.2 یا 11.3.5.1.4.3 نصب شوند.

    11.3.5.1.4.1 در صورتی که عرض یا پیش‌آمدگی سقف کاذب بیش از ۸ اینچ (۲۰۰ میلی‌متر) باشد، اسپرینکلرهای آویز باید در زیر سقف کاذب نصب شوند.
    11.3.5.1.4.2 اسپرینکلرهای دیواری مجازند در سطح پیش‌آمدگی که مستقیماً بالای کابینت‌ها قرار دارد نصب شوند، بدون نیاز به اسپرینکلر اضافی در زیر پیش‌آمدگی یا کابینت‌ها، مشروط بر اینکه پیش‌آمدگی به‌صورت افقی بیش از ۱۲ اینچ (۳۰۰ میلی‌متر) از دیوار فاصله نداشته باشد.
    11.3.5.1.4.3 در صورتی که اسپرینکلرهای دیواری بیش از ۳ فوت (۹۰۰ میلی‌متر) بالاتر از بالای کابینت‌ها قرار داشته باشند، مجاز است روی دیوار بالای کابینت‌ها نصب شوند، مشروط بر اینکه فاصله کابینت‌ها از دیوار بیشتر از ۱۲ اینچ (۳۰۰ میلی‌متر) نباشد.

    11.3.5.2 جهت‌گیری دفلکتور
    11.3.5.2.1 اسپرینکلرهای دیواری که زیر سقف شیب‌دار با شیب بیش از ۲ در ۱۲ نصب می‌شوند، باید در بالاترین نقطه شیب قرار گرفته و به گونه‌ای تنظیم شوند که به سمت پایین در امتداد شیب تخلیه کنند.
    11.3.5.2.2 اسپرینکلرهای دیواری که به طور خاص برای پیکربندی‌های دیگر سقف لیست شده‌اند، مجازند مطابق با الزامات لیست نصب شوند.

    11.3.6 موانع در برابر تخلیه اسپرینکلر (اسپرینکلرهای دیواری با پوشش گسترده)
    11.3.6.1 هدف عملکردی
    11.3.6.1.1 اسپرینکلرها باید به گونه‌ای قرار گیرند که موانع در مسیر تخلیه، طبق تعریف در بندهای 9.5.5.2 و 9.5.5.3، به حداقل برسند، یا اسپرینکلرهای اضافی برای تضمین پوشش کافی خطر نصب شوند.
    11.3.6.1.2 اسپرینکلرهای دیواری نباید در فاصله کمتر از ۸ فوت (۲.۴ متر) از چراغ‌ها یا موانع مشابه نصب شوند، مگر اینکه الزامات بندهای 11.3.6.1.2.1 یا 11.3.6.1.2.2 رعایت شده باشد.
    11.3.6.1.2.1 برای موانعی مانند چراغ‌ها، در صورتی که بزرگ‌ترین بُعد مانع کمتر از ۲ فوت (۰.۶ متر) باشد، اسپرینکلرهای دیواری مجازند در فاصله‌ای حداقل معادل چهار برابر بزرگ‌ترین بُعد مانع نصب شوند.
    11.3.6.1.2.2 برای موانعی که حداقل ۴ اینچ (۱۰۰میلی‌متر) بالاتر از سطح دفلکتور اسپرینکلر قرار دارند، اسپرینکلر مجاز است در فاصله‌ای کمتر از ۸ فوت (۲.۴متر) از مانع قرار گیرد.
    11.3.6.1.3 فاصله بین چراغ‌ها یا موانع مشابه که ۸ فوت (۲.۴ متر) یا بیشتر از اسپرینکلر فاصله دارند، باید مطابق با جدول 11.3.6.1.3 و شکل 11.3.6.1.3 باشد.
    11.3.6.1.4 موانع پیوسته‌ای که از همان دیواری بیرون زده‌اند که اسپرینکلر دیواری روی آن نصب شده، باید مطابق با یکی از چیدمان‌های زیر باشند:
    (1) اسپرینکلرها باید مطابق با جدول 11.3.6.1.4 و شکل 11.3.6.1.4(a) نصب شوند.

    2Q==

    11.3.6.2.1.3* مگر در صورتی که الزامات 11.3.6.2.1.4 و 11.3.6.2.1.5 رعایت شده باشند، اسپرینکلرها باید در فاصله‌ای حداقل برابر با چهار برابر بزرگ‌ترین بُعد مانع (مانند شبکه‌های خرپایی و اعضای آن، لوله، ستون و تجهیزات) از موانع قرار گیرند، مطابق با شکل‌های 11.3.6.2.1.3(a) و 11.3.6.2.1.3(b).
    (A) حداکثر فاصله آزاد مورد نیاز از موانع در جهت افقی (مانند تجهیزات روشنایی و اعضای افقی خرپا) برابر با ۳۶ اینچ (۹۰۰ میلی‌متر) خواهد بود.
    (B) این فاصله آزاد حداکثر به موانع در جهت عمودی (مانند ستون‌ها) اعمال نمی‌شود.

    11.3.6.2.1.4 الزامات بندهای 11.3.6.2.1.3 و 11.3.6.2.1.4 در صورتی اعمال نمی‌شوند که اسپرینکلرها نسبت به موانع طبق 11.3.6.1.2 و 11.3.6.1.3 قرار گرفته باشند.

    11.3.6.2.1.5 الزامات 11.3.6.2.1.3 برای لوله‌کشی سیستم اسپرینکلر با قطر کمتر از ۳ اینچ (۸۰ میلی‌متر) اعمال نمی‌شود.

    11.3.6.2.1.6* نصب اسپرینکلر بدون توجه به پره‌های پنکه سقفی با قطر کمتر از ۶۰ اینچ (۱.۵ متر) مجاز است، مشروط بر اینکه نمای پلان پنکه حداقل ۵۰ درصد باز باشد.

    11.3.6.2.2 موانع عمودی معلق یا نصب‌شده بر کف.
    فاصله بین اسپرینکلرها و پرده‌های حریم خصوصی، جداکننده‌های ایستاده، تقسیم‌کننده‌های اتاق و موانع مشابه در اشغال‌های با خطر کم باید مطابق با جدول 11.3.6.2.2 و شکل 11.3.6.2.2 باشد.

    Z

    Z

    Z

    Z

    11.3.6.2.2.1* در تصرفات با خطر پایین، پرده‌های حریم خصوصی همان‌طور که در شکل 11.3.6.2.2 نشان داده شده‌اند، زمانی مانع محسوب نمی‌شوند که تمام شرایط زیر رعایت شود:
    (1) پرده‌ها با مش پارچه‌ای بر روی ریل سقفی پشتیبانی شوند.
    (2) بازشوهای مش برابر یا بیشتر از ۷۰ درصد باشند.
    (3) مش حداقل ۲۲ اینچ (۵۵۰ میلی‌متر) از سقف به سمت پایین امتداد داشته باشد.

    بیشتر بخوانید: رفع خطای سیستم اعلام حریق

    11.3.6.3* موانعی که مانع رسیدن پاشش آب اسپرینکلر به خطر می‌شوند:
    11.3.6.3.1 موانع پیوسته یا ناپیوسته که پاشش آب را در یک صفحه افقی بیش از ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دیفلوکتور اسپرینکلر قطع کنند و مانع از رسیدن پاشش به خطر محافظت‌شده شوند، باید با این بخش مطابقت داشته باشند.
    11.3.6.3.2* اسپرینکلر باید زیر موانع ثابت با عرض بیش از ۴ فوت (۱٫۲ متر) نصب شود.
    11.3.6.3.3 نصب اسپرینکلر زیر موانعی که ثابت نیستند، مانند میزهای کنفرانس، الزامی نیست.

    11.3.7 فاصله تا ذخیره‌سازی (اسپرینکلر دیواری با پوشش گسترده):
    فاصله بین دیفلوکتور و بالای ذخیره‌سازی باید برابر یا بیشتر از ۱۸ اینچ (۴۵۰ میلی‌متر) باشد.

    Z

    9k=

  • الزامات محل نصب اسپرینکلرها طبق NFPA-13

    ترجمه و تدوین توسط مرکز اطلاعات کامپیوتری شرکت اسپین الکتریک

    فصل 9 –الزامات محل نصب اسپرینکلر

    9.1 الزامات پایه‌ای

    9.1.1 الزامات مربوط به فاصله‌گذاری، محل قرارگیری و موقعیت اسپرینکلرها باید بر اساس اصول زیر باشد:

    1. اسپرینکلرها باید در تمام محدوده بنا نصب شوند.
    2. اسپرینکلرها باید به‌گونه‌ای قرار گیرند که از حداکثر سطح تحت پوشش مجاز برای هر اسپرینکلر تجاوز نکنند.
    3. اسپرینکلرها باید در موقعیتی قرار گیرند که عملکرد رضایت‌بخشی از نظر زمان فعال‌سازی و توزیع داشته باشند.
    4. حذف اسپرینکلرها در فضاهایی که این استاندارد به‌طور خاص اجازه می‌دهد، مجاز است.
    5. هنگامی که اسپرینکلرها به‌طور خاص آزمایش شده و نتایج آزمایش نشان دهد که انحراف از الزامات فاصله با اجزای سازه‌ای تأثیری بر توانایی اسپرینکلر برای کنترل یا مهار آتش ندارد، نصب آن‌ها بر اساس نتایج آزمایش مجاز است.
    6. فاصله‌ای بیش از حداکثر مجاز بین اسپرینکلر و سقف، در صورتی مجاز است که آزمایش‌ها یا محاسبات، حساسیت و عملکردی مشابه اسپرینکلرهای نصب‌شده طبق این بخش‌ها را نشان دهند.

    9.2 محل‌های مجاز برای حذف اسپرینکلر

    9.2.1 فضاهای پنهان که نیاز به حفاظت با اسپرینکلر ندارند

    9.2.1.1 فضاهای پنهان ساخته‌شده با مصالح غیرقابل احتراق یا کم‌احتراق و دارای بار سوختی (combustible loading) اندک، که دسترسی به آن‌ها وجود ندارد، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.1.1 این فضا حتی با وجود بازشوهای کوچک مانند آن‌هایی که برای بازگشت هوا در سیستم پلنوم استفاده می‌شوند، به‌عنوان فضای پنهان در نظر گرفته می‌شود.

    9.2.1.1.2 بازشوهای کوچک با هر دو شرط زیر مجاز هستند:

    1. مساحت مجموع این بازشوها نباید بیش از ۲۰ درصد از سطح سقف، ویژگی سازه‌ای، یا سطحی باشد که به‌عنوان مرز فضای پنهان در نظر گرفته می‌شود.
    2. شکاف‌هایی با طول بیش از ۴ فوت (۱.۲ متر) نباید بیشتر از ۸ اینچ (۲۰۰ میلی‌متر) عرض داشته باشند.

    9.2.1.2 فضاهای پنهان با ساختار غیرقابل احتراق یا کم‌احتراق، که دسترسی محدود داشته و اجازه حضور یا نگهداری مواد قابل احتراق را نمی‌دهند، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.2.1 این فضاها حتی با وجود بازشوهای کوچک مانند آن‌هایی که برای بازگشت هوا در سیستم پلنوم استفاده می‌شوند، به‌عنوان فضای پنهان در نظر گرفته می‌شوند.

    9.2.1.3 فضاهای پنهانی که توسط استدها یا تیرک‌های چوبی تشکیل شده‌اند و فاصله بین لبه‌های داخلی یا نزدیک این اجزا کمتر از ۶ اینچ (۱۵۰ میلی‌متر) باشد، نیاز به حفاظت با اسپرینکلر ندارند. (به شکل 10.2.6.1.5.1 مراجعه شود.)

    9.2.1.4 فضاهای پنهانی که توسط تیرک‌های فلزی شبکه‌ای (bar joists) تشکیل شده‌اند و فاصله بین عرشه سقف یا کف با سقف زیر آن کمتر از ۶ اینچ (۱۵۰میلی‌متر) باشد، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.5 فضاهای پنهانی که توسط سقف‌هایی تشکیل شده‌اند که مستقیماً به تیرک‌های چوبی یا سازه‌های مشابه متصل شده‌اند یا در فاصله‌ای کمتر از ۶ اینچ (۱۵۰ میلی‌متر) از آن‌ها قرار دارند، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.6 فضاهای پنهانی که توسط سقف‌هایی تشکیل شده‌اند که به تیرهای مرکب چوبی (composite wood joist) متصل شده‌اند، خواه به‌صورت مستقیم یا با استفاده از کانال‌های فلزی که عمق آن‌ها از ۱ اینچ (۲۵میلی‌متر) تجاوز نمی‌کند، در صورتی که کانال‌های بین تیرها از بالای عایق پتویی (batt insulation) به حجم‌هایی تقسیم شده باشند که هیچ‌کدام از آن‌ها بیش از ۱۶۰ فوت مکعب (۴٫۵ متر مکعب) نباشد، و حداقل ۳٫۵اینچ (۹۰ میلی‌متر) عایق پتویی در پایین کانال‌ها (در صورت استفاده از کانال فلزی) نصب شده باشد، نیازی به حفاظت با اسپرینکلر ندارند.

    9.2.1.7 فضاهای پنهانی که با عایق غیرقابل احتراق پر شده‌اند، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.7.1 وجود یک فاصله هوایی حداکثر ۲ اینچ (۵۰میلی‌متر) در بالای فضا مجاز است.

    9.2.1.8 فضاهای پنهانی در سازه‌های تیر چوبی که در آن‌ها فضای بین سقف و لبه پایینی تیر تا عرشه سقف یا کف با عایق غیرقابل احتراق پر شده باشد، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.9 فضاهای پنهانی در سازه‌های تیر مرکب چوبی که در آن‌ها فضای بین سقف و لبه پایینی تیر تا عرشه سقف یا کف با عایق غیرقابل احتراق پر شده باشد، و کانال‌های بین تیرها به حجم‌هایی با حداکثر ۱۶۰ فوت مکعب (۴٫۵ متر مکعب) در عمق کامل تیر با موادی معادل با ساختار شبکه‌ای (web construction) تقسیم شده باشند، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.10 فضاهای پنهانی بالای فضاهای کوچک مجزا که مساحت آن‌ها از ۵۵ فوت مربع (۵٫۱ متر مربع) تجاوز نمی‌کند، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.11 فضاهای پنهانی که در آن‌ها از مواد سخت(rigid materials) استفاده شده و سطوح در معرض دید آن‌ها در حالت نصب‌شده با یکی از شرایط زیر مطابقت دارند، نیاز به حفاظت با اسپرینکلر ندارند:

    1. مواد سطحی دارای شاخص گسترش شعله ۲۵ یا کمتر هستند و نشان داده شده که بیش از ۱۰٫۵ فوت (۳٫۲ متر) آتش را گسترش نمی‌دهند، در صورتی که بر اساس آزمون ASTM E84 یا UL 723 و با ۲۰دقیقه اضافه‌شده آزمایش شده باشند.
    2. مواد سطحی با الزامات ASTM E2768 مطابقت دارند (آزمون ۳۰ دقیقه‌ای گسترش سطحی آتش).

    9.2.1.12 فضاهای پنهانی که تمام سطوح در معرض دید آن‌ها به‌طور کامل از چوب تیمار‌شده مقاوم در برابر آتش ساخته شده‌اند (مطابق با تعریف NFPA 703)، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.13 فضاهای پنهان غیرقابل احتراق که دارای عایق قابل احتراق در معرض دید هستند، در صورتی که محتوای حرارتی سطح و زیرلایه عایق بیش از ۱۰۰۰Btu/ft² (۱۱,۴۰۰ kJ/m²) نباشد، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.14 فضاهای پنهانی که در آن‌ها عایق به‌طور مستقیم روی تیرهای چوبی یا تیرهای مرکب چوبی که به‌عنوان تیرهای سقف استفاده شده‌اند قرار دارد و سقف نیز مستقیماً به پایین تیرها متصل است (در فضایی که در غیر این صورت با اسپرینکلر محافظت شده است)، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.15 در چاه‌های عمودی لوله‌کشی با مساحت کمتر از ۱۰ فوت مربع (۰٫۹ متر مربع)، نصب اسپرینکلر الزامی نیست.

    9.2.1.15.1 چاه‌های لوله‌کشی مطابق با بند 9.2.1.15 نباید دارای منبع اشتعال باشند.

    9.2.1.15.2 در ساختمان‌هایی با بیش از یک طبقه، محل عبور لوله‌ها از هر طبقه باید با استفاده از موادی معادل با ساختار کف، دارای درزبندی مقاوم در برابر حریق(firestopping) باشد.

    9.2.1.16 ستون‌های بیرونی با مساحت کمتر از ۱۰ فوت مربع (۰٫۹ متر مربع) که توسط تیرهای چوبی یا چوبی مرکب برای نگه‌داری سایبان‌های بیرونی تشکیل شده‌اند و این سایبان‌ها به‌طور کامل با سیستم اسپرینکلر محافظت شده‌اند، نیازی به حفاظت مجزا با اسپرینکلر ندارند.

    9.2.1.17* فضاهای پنهانی که توسط سقف‌های غیرقابل احتراق یا با قابلیت احتراق محدود تشکیل شده‌اند و از زیر تیرهای چوبی، تیرهای چوبی مرکب، تیرهای شبکه‌ای چوبی یا خرپاهای چوبی آویزان شده‌اند، در صورتی که عایق تمام فواصل بین پایین‌ترین قسمت این عناصر را پر کرده باشد، و اسپرینکلرها در فضای بالای عایق (داخل تیرها یا خرپاها) نصب شده باشند، نیاز به اسپرینکلر مجزا ندارند.

    9.2.1.17.1 محتوای حرارتی روکش، زیرلایه و نگهدارنده مواد عایق نباید بیش از ۱۰۰۰ Btu/ft² (۱۱,۴۰۰ kJ/m²) باشد.

    9.2.1.18* فضاهای پنهانی که توسط سقف‌های غیرقابل احتراق یا با قابلیت احتراق محدود تشکیل شده‌اند و از زیر تیرهای چوبی یا تیرهای مرکب چوبی (با حداکثر عرض اسمی بند پایین برابر با ۲ اینچ یا ۵۰ میلی‌متر) آویزان شده‌اند، در صورتی که فضاهای بین تیرها به‌طور کامل با عایق پتویی غیرقابل احتراق پر شده باشند و یک فاصله هوایی حداکثر ۲ اینچ (۵۰ میلی‌متر) بین پوشش سقف و بالای عایق وجود داشته باشد، نیاز به اسپرینکلر ندارند.

    9.2.1.18.1 در صورتی که سطح زیرین بند پایین تیرها با روکشی از مواد غیرقابل احتراق یا با قابلیت احتراق محدود پوشیده شده و مطابق با دستورالعمل سازنده در محل ثابت شده باشد، نصب اسپرینکلر الزامی نیست.

    9.2.1.19 پیش‌آمدگی‌های خارجی شامل: سقف‌های زیرین بیرونی (soffits)، پیش‌آمدگی‌های سقف (eaves)، سقف‌های جلو آمده (overhangs)، و اجزای تزئینی قاب.

    9.2.1.19.1 نصب اسپرینکلر در داخل این اجزای قابل احتراق، در صورتی که با شرایط 9.2.1.19.2 تا 9.2.1.19.5 مطابقت داشته باشند، الزامی نیست.

    9.2.1.19.2 عرض پیش‌آمدگی‌های قابل احتراق نباید بیش از ۴ فوت (۱٫۲ متر) باشد.

    9.2.1.19.3 این پیش‌آمدگی‌ها باید با استفاده از موادی معادل با خود پیش‌آمدگی، دارای تقسیم‌بندی ضد گسترش دود و حرارت (draftstopping) باشند، به‌طوری‌که هیچ حجمی بیش از ۱۶۰ فوت مکعب (۴٫۵ متر مکعب) نباشد.

    9.2.1.19.4 این پیش‌آمدگی‌ها باید از فضای داخلی ساختمان توسط دیوارها یا سقف‌هایی با ساختار غیرقابل احتراق یا با قابلیت احتراق محدود جدا شده باشند.

    9.2.1.19.5 این پیش‌آمدگی‌ها نباید دارای هیچگونه بازشو یا نفوذ بدون محافظت مستقیم به داخل ساختمان باشند.

    9.2.2 فضاهای زیر طبقات هم‌سطح زمین، اسکله‌ها و سکوهای بیرونی:
    در صورتی که همه شرایط زیر برقرار باشد، نصب اسپرینکلر در این فضاها الزامی نیست:

    9.2.2 فضاهای زیر طبقات هم‌سطح زمین، اسکله‌ها و سکوهای بیرونی

    در صورتی که تمامی شرایط زیر برقرار باشند، نصب اسپرینکلر در این فضاها الزامی نیست:

    1. فضا برای مقاصد ذخیره‌سازی در دسترس نبوده و در برابر تجمع زباله‌های بادآورده محافظت شده باشد.
    2. در فضا هیچ تجهیزاتی مانند نقاله یا واحدهای گرمایشی سوختی وجود نداشته باشد.
    3. کف بالای این فضا دارای ساختار کاملاً درزگیر و بسته باشد.
    4. در طبقه بالای این فضا، هیچ مایع قابل اشتعال یا قابل احتراقی، یا موادی که در شرایط آتش‌سوزی به مایعات قابل اشتعال یا قابل احتراق تبدیل شوند، فرآوری، نگهداری یا ذخیره نشوند.

    9.2.3 پیش‌آمدگی‌های خارجی*

    بیشتر بخوانید: رفع خطای سیستم اعلام حریق

    9.2.3.1 مگر در صورتی که شرایط بندهای 9.2.3.2، 9.2.3.3، یا 9.2.3.4 برقرار باشند، نصب اسپرینکلر در زیر پیش‌آمدگی‌های خارجی با عرض بیش از ۴ فوت (۱٫۲متر) الزامی است.

    9.2.3.2* حذف اسپرینکلر مجاز است در صورتی که سایبان‌ها، بام‌ها، ورودی‌های سرپوشیده، بالکن‌ها، تراس‌ها و پیش‌آمدگی‌های مشابه، از مصالح غیرقابل احتراق، با قابلیت احتراق محدود، یا چوب مقاوم‌شده در برابر آتش (طبق تعریف NFPA 703) ساخته شده باشند؛ یا در صورتی که با استفاده از چهارچوبی از مصالح غیرقابل احتراق، با قابلیت احتراق محدود، یا چوب مقاوم‌شده در برابر آتش به همراه روکشی از پارچه ذاتاً مقاوم در برابر شعله (با اثبات از طریق روش آزمون 2 طبق NFPA 701) ساخته شده باشند.

    9.2.3.3 حذف اسپرینکلر از زیر پیش‌آمدگی‌های خارجی از نوع مصالح قابل احتراق، در صورتی مجاز است که مصالح نهایی نمای بیرونی از نوع غیرقابل احتراق، با قابلیت احتراق محدود، یا چوب مقاوم‌شده در برابر آتش طبق NFPA 703 باشد، و پیش‌آمدگی فقط دارای فضاهای پنهان دارای اسپرینکلر یا یکی از فضاهای پنهان قابل احتراق بدون اسپرینکلر زیر باشد:

    1. فضاهای پنهان قابل احتراق که به‌طور کامل با عایق غیرقابل احتراق پر شده باشند.
    2. اشغال‌های خطر سبک یا معمول که سقف‌های غیرقابل احتراق یا با قابلیت احتراق محدود مستقیماً به پایین تیرهای چوبی جامد متصل شده‌اند و فضاهای بین تیرها به حجم حداکثر ۱۶۰ فوت مکعب (۴٫۵ متر مکعب) محدود شده‌اند، شامل فضای زیر عایقی که مستقیماً بر روی تیرها یا درون آن‌ها قرار گرفته در یک فضای اتیک دارای اسپرینکلر [مطابق با بند 19.3.3.1.5.2(4)].
    3. فضاهای پنهان در بالای پیش‌آمدگی‌های خارجی مجزای کوچک که مساحت آن‌ها از ۵۵ فوت مربع (۵٫۱ متر مربع) تجاوز نمی‌کند.

    9.2.3.4 حذف اسپرینکلر از یک راهروی خروجی بیرونی مجاز است در صورتی که دیوار بیرونی راهرو حداقل ۵۰٪باز باشد و کل ساختار راهرو از مصالح غیرقابل احتراق ساخته شده باشد.

    9.2.3.5 نصب اسپرینکلر در زیر تمامی پیش‌آمدگی‌های خارجی با عرض بیش از ۲ فوت (۶۰۰ میلی‌متر) که مواد قابل احتراق در آن‌ها ذخیره می‌شود، الزامی است.

    9.2.4 واحدهای مسکونی

    9.2.4.1 حمام‌ها

    9.2.4.1.1* مگر در صورتی که بندهای 9.2.4.1.2 یا 9.2.4.1.3 نصب اسپرینکلر را الزامی کرده باشند، اسپرینکلر در حمام‌هایی که:

    درون واحدهای مسکونی قرار دارند،
    مساحت آن‌ها از ۵۵ فوت مربع (۵٫۱ متر مربع) تجاوز نمی‌کند،
    دیوارها و سقف‌های آن‌ها از مواد غیرقابل احتراق یا با قابلیت احتراق محدود با مقاومت حرارتی ۱۵ دقیقه‌ای ساخته شده‌اند (شامل سطوح پشت دوش یا وان)

    نیاز نیست.

    9.2.4.1.2 در حمام‌های تأسیسات مراقبت محدود و خانه‌های سالمندان (مطابق با تعریف در NFPA 101)، نصب اسپرینکلر الزامی است.

    9.2.4.1.3

    در حمام‌هایی که مستقیماً به راهروهای عمومی یا مسیرهای خروج باز می‌شوند، نصب اسپرینکلر الزامی است.

    9.2.4.2 کمدها و انبارهای کوچک*

    در هتل‌ها و متل‌ها، نصب اسپرینکلر در کمدهای لباس، کمدهای ملحفه، و انبارهای کوچک داخل واحدهای مسکونی الزامی نیست، به شرط آنکه:

    مساحت این فضاها از ۲۴ فوت مربع (۲٫۲ متر مربع) تجاوز نکند،
    و دیوارها و سقف‌ها با مصالح غیرقابل احتراق یا با قابلیت احتراق محدود پوشیده شده باشند.

    9.2.5 کمدهای لباس در بیمارستان‌ها*

    در اتاق‌های خواب بیماران در بیمارستان‌ها، نصب اسپرینکلر در کمدهای لباس الزامی نیست، به شرط آنکه:

    مساحت کمد از ۶ فوت مربع (۰٫۶ متر مربع) تجاوز نکند،
    و فاصله بین اسپرینکلر نصب‌شده در اتاق خواب بیمار تا دیوار پشتی کمد، از حداکثر فاصله مجاز مطابق بند 9.5.3.2 بیشتر نباشد.

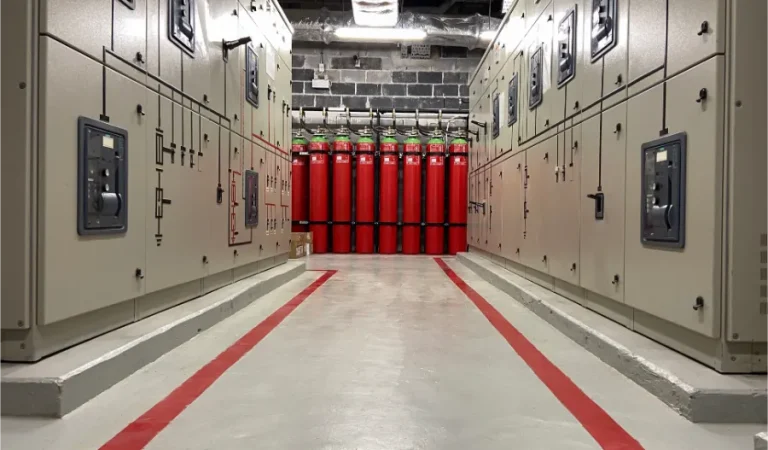

    9.2.6 اتاق‌های تجهیزات الکتریکی*

    در صورتی که تمامی شرایط زیر برقرار باشد، نصب اسپرینکلر در اتاق‌های تجهیزات الکتریکی الزامی نیست:

    1. اتاق منحصراً به تجهیزات الکتریکی اختصاص داشته باشد.
    2. فقط تجهیزات الکتریکی از نوع خشک یا مایع (با سیال K-class دارای لیست) در آن استفاده شود.
    3. تجهیزات در محفظه‌ای با مقاومت آتش دو ساعته نصب شده باشند (از جمله محافظت از نفوذها).
    4. نگهداری یا ذخیره‌سازی در این اتاق مجاز نباشد.

    9.2.7 سقف‌های ابری (Cloud Ceilings)

    9.2.7.1*

    در صورتی که تمام شرایط زیر برقرار باشد، نصب اسپرینکلر در بالای سقف‌های ابری الزامی نیست:

    1. مجموع مساحت کل بازشوها اطراف سقف ابری، حداکثر برابر با ۲۰ درصد از مساحت سقف یا سازه‌ای باشد که برای تعیین مرزهای فضا استفاده شده است.
    2. عرض شکاف‌ها و حداکثر سطح حفاظت اسپرینکلر مطابق با جدول 9.2.7.1 باشد.
    3. الزامات بند 9.2.7.2 رعایت شده باشند.
    4. فضاهای بالای سقف ابری از مصالح غیرقابل احتراق یا با قابلیت احتراق محدود ساخته شده و بار قابل احتراق در آن حداقل باشد.

    9.2.7.2

    زمانی که نصب اسپرینکلر در بالای سقف ابری مطابق بند 9.2.7.1 حذف شده باشد، الزامات این بخش باید رعایت شود:

    9.2.7.2.1 تمامی اسپرینکلرها باید از نوع واکنش سریع (Quick Response)، اسپری استاندارد، یا نوع آویز یا ایستاده با پوشش گسترده (Extended Coverage) باشند.
    9.2.7.2.2 حداکثر ارتفاع سقف ابری نباید از ۲۰ فوت (۶٫۱ متر) بیشتر باشد.
    9.2.7.2.3 حداکثر فاصله و سطح پوشش اسپرینکلر نباید از مقادیر مندرج در جدول 10.2.4.2.1(a) برای خطر سبک و جدول 10.2.4.2.1(b) برای خطر معمول تجاوز کند.

    2Q==

    9.2.7.2.3.1

    در صورت استفاده از اسپرینکلرهای پوشش گسترده(Extended Coverage)، حداکثر فاصله بین اسپرینکلرها نباید از ۱۶ فوت (۴٫۹ متر) بیشتر باشد.

    9.2.7.2.4

    سقف‌های ابری باید از نوع سقف صاف باشند.

    9.2.7.2.5*

    در مورد سقف‌های ابری با شکل نامنظم (غیر مستطیلی)، حداقل عرض ابری باید برابر با کمترین عرض آن باشد، و در مورد فاصله بین ابرها یا دیوارهای مجاور، بیشترین فاصله موجود لحاظ شود.

    9.2.8 محفظه‌های درب گردان

    نصب اسپرینکلر در داخل محفظه‌های درب گردان الزامی نیست.

    9.2.9

    نصب اسپرینکلر در مبلمان‌هایی مانند کمدهای قابل حمل، کابینت‌ها، ویترین‌ها و وسایل مشابهی که برای اقامت یا حضور انسان طراحی نشده‌اند، الزامی نیست. این نوع وسایل می‌توانند به سازه نهایی متصل باشند.

    9.2.10 محفظه‌های تجهیزات*

    نصب اسپرینکلر در داخل تجهیزات الکتریکی، مکانیکی یا واحدهای تهویه مطبوعی که برای اقامت انسان طراحی نشده‌اند، الزامی نیست.

    9.2.11 شفت‌های عمودی غیرقابل احتراق

    در بالای شفت‌های عمودی غیرقابل احتراق یا با قابلیت احتراق محدود که غیرقابل دسترس هستند (مانند شفت‌های برق، مکانیکی یا کانال‌ها)، در صورتی که با بندهای 9.3.3.1.1 و 9.3.3.1.2 مطابقت داشته باشند، نصب اسپرینکلر الزامی نیست.

    9.2.12 راه‌پله‌های غیرقابل احتراق

    9.2.12.1 در پایین راه‌پله‌هایی که با الزامات بند 9.3.4.2.3.1 مطابقت دارند، نصب اسپرینکلر الزامی نیست.
    9.2.12.2 در برج‌های راه‌پله خارجی که با بند 9.3.4.2.4 مطابقت دارند، نصب اسپرینکلر الزامی نیست.

    9.2.13 چاه آسانسور و اتاق‌های دستگاه

    در محل‌هایی که با بندهای 9.3.6.4، 9.3.6.5 یا 9.3.6.6 مطابقت دارند، نصب اسپرینکلر در چاه آسانسور یا اتاق دستگاه الزامی نیست.

    9.2.14 محافظت از کانال‌ها

    در رایزرهای عمودی کانال‌ها که با بند 9.3.9.1.2 مطابقت دارند، نصب اسپرینکلر الزامی نیست.

    9.2.15 سقف‌های شبکه باز (Open-Grid)

    در زیر سقف‌های شبکه‌باز که با بند 9.3.10 مطابقت دارند، نصب اسپرینکلر الزامی نیست.

    9.2.16 سقف‌های Drop-Out

    در زیر سقف‌های Drop-Out که با بند 9.3.11 مطابقت دارند، نصب اسپرینکلر الزامی نیست.

    9.2.17 نورگیرها (Skylights)

    در نورگیرهایی که با بند 9.3.16 مطابقت دارند، نصب اسپرینکلر الزامی نیست.

    9.2.17.1

    در نورگیرهایی که امکان تهویه (غیر از تهویه دود و حرارت مطابق با بند 12.1.1) دارند، باید اسپرینکلر در داخل نورگیر نصب شود.

    9.3 شرایط ویژه

    9.3.1 دستگاه‌های تولید حرارت در ساختار تیر چوبی مرکب

    در مواردی که دستگاه‌های تولید حرارت مانند کوره‌ها یا تجهیزات فرآیندی در کانال تیرها (Joist Channels) و بالای سقفی که مستقیماً به زیر تیرهای چوبی مرکب متصل است نصب شده‌اند ـ در حالی که این فضاها معمولاً نیازی به اسپرینکلر ندارند ـ باید در هر کانال تیر در دو طرف دستگاه گرمایشی اسپرینکلر نصب گردد.

    استفاده در فضاهای پنهان افقی قابل احتراق

    در فضاهای پنهان افقی قابل احتراق (با شیب بیش از ۲در ۱۲ مجاز نیست)، که دارای ساختار خرپای چوبی، تیر چوبی، یا تیر مشبک فلزی با سطح بالایی قابل احتراق هستند و عمق فضا از کف تا کف، یا از کف تا سقف، کمتر از ۳۶ اینچ (۹۰۰ میلی‌متر) است، یا در ساختار دوبل تیر چوبی با حداکثر فاصله ۳۶ اینچ (۹۰۰ میلی‌متر) بین بالای تیر پایینی و پایین تیر بالایی، باید از اسپرینکلرهایی استفاده شود که به طور خاص برای این کاربرد فهرست شده باشند (دارای گواهی‌نامه معتبر باشند).

    9.3.2.1

    اسپرینکلرهایی که به‌طور خاص برای محافظت از فضاهای پنهان قابل احتراق تعریف‌شده در بند 9.3.2 فهرست شده‌اند، در صورتی که عمق فضا کمتر از ۱۲اینچ (۳۰۰ میلی‌متر) از کف تا کف یا از کف تا سقف باشد، می‌توانند طبق بند 9.4.1.2 استفاده شوند.

    9.3.2.2

    اگر بخشی از فضا عمقی بیش از ۳۶ اینچ (۹۰۰میلی‌متر) داشته باشد، اسپرینکلرهای مخصوص فضاهای پنهان قابل احتراق مطابق با بند 9.4.1.2 می‌توانند در کل آن فضا استفاده شوند.

    9.3.2.3

    اسپرینکلرهایی که به‌طور خاص برای محافظت از فضاهای پنهان قابل احتراق فهرست شده‌اند، می‌توانند برای محافظت از ساختار تیر چوبی مرکب (Composite Wood Joist) مطابق با بند 9.4.1.2 به‌کار روند.

    9.3.3 شفت‌های عمودی

    9.3.3.1 کلیات

    مگر اینکه الزامات بندهای 9.3.3.1.1 یا 9.3.3.1.2 رعایت شوند، باید یک اسپرینکلر در بالای شفت‌ها نصب گردد.

    9.3.3.1.1

    شفت‌های کانال عمودی غیرقابل احتراق یا با قابلیت احتراق محدود که غیرقابل دسترس هستند، نیاز به اسپرینکلر ندارند.

    9.3.3.1.2

    شفت‌های عمودی برق یا مکانیکی غیرقابل احتراق یا با قابلیت احتراق محدود که غیرقابل دسترس هستند، نیاز به اسپرینکلر ندارند.

    9.3.3.2 شفت‌هایی با سطوح قابل احتراق*

    9.3.3.2.1

    در شفت‌های عمودی که دارای سطوح قابل احتراق هستند، باید در هر طبقه‌ی متناوب، یک اسپرینکلر نصب شود.

    9.3.3.2.2

    اگر شفت دارای سطوح قابل احتراق دارای ناحیه‌های بسته (Trapped Sections) باشد، باید در بالای هر بخش بسته یک اسپرینکلر اضافی نصب گردد.

    9.3.3.3 شفت‌های قابل دسترس با سطوح غیرقابل احتراق

    در شفت‌های عمودی قابل دسترسی که سطوح آن‌ها غیرقابل احتراق است، باید یک اسپرینکلر در نزدیکی پایین شفت نصب شود.

    9.3.4 راه‌پله‌ها

    9.3.4.1 ساختار قابل احتراق

    در تمام راه‌پله‌هایی که ساختار آن‌ها قابل احتراق است، باید در زیر پله‌ها اسپرینکلر نصب گردد.

    9.3.4.1.1

    در بالای شفت راه‌پله‌های قابل احتراق، باید اسپرینکلر نصب شود.

    9.3.4.1.2*

    در زیر پاگردها (Landing) در هر طبقه باید اسپرینکلر نصب شود.

    9.3.4.1.3

    در زیر پایین‌ترین پاگرد میانی، باید اسپرینکلر نصب شود.

    9.3.4.2 ساختار غیرقابل احتراق

    9.3.4.2.1

    در شفت‌های پله غیرقابل احتراق که دارای پله‌های غیرقابل احتراق با سطوح داخلی غیرقابل احتراق یا با قابلیت احتراق محدود هستند، باید یک اسپرینکلر در بالای شفت و یکی در زیر اولین پاگرد قابل دسترس بالای پایین‌ترین بخش شفت نصب شود.

    9.3.4.2.1

    در چاه‌های راه‌پله با مصالح غیرقابل احتراق که دارای پلکان غیرقابل احتراق با روکش‌های غیرقابل احتراق یا با قابلیت احتراق محدود هستند، اسپرینکلر باید در بالای چاه و زیر اولین پاگرد قابل دسترس بالای پایین‌ترین نقطه‌ی چاه نصب شود.

    9.3.4.2.2

    چنانچه چاه‌های راه‌پله‌ی غیرقابل احتراق به‌وسیله‌ی دیوار یا در تقسیم شده باشند، باید در هر دو سمت این جداسازی اسپرینکلر نصب شود.

    9.3.4.2.3

    در زیر پاگردها یا راه‌پله‌ها، در صورتی که فضای زیر آن‌ها برای انبار کردن استفاده شود، اسپرینکلر باید نصب گردد.

    9.3.4.2.3.1

    می‌توان نصب اسپرینکلر در پایین چاهک راه‌پله را حذف کرد، مشروط بر اینکه فضای زیر پله‌ها در پایین چاهک به‌گونه‌ای مسدود شده باشد که امکان انبار کردن در آن وجود نداشته باشد.

    9.3.4.2.4

    در برجک‌های پلکان خارجی، زمانی که دیوارهای خارجی برجک حداقل ۵۰ درصد باز باشند و تمامی اجزای برجک از مصالح غیرقابل احتراق ساخته شده باشند، می‌توان از نصب اسپرینکلر صرف‌نظر کرد.

    9.3.4.3* پله‌هایی که به دو یا چند بخش متصل می‌شوند

    وقتی پله‌ها در دو طرف یک دیوار آتش باز می‌شوند، باید در چاه پله، در هر پاگردی که دارای چندین بازشو است، اسپرینکلر نصب گردد.

    9.3.5 بازشوهای عمودی*

    9.3.5.1 کلیات*

    مگر اینکه شرایط بند 9.3.5.4 برآورده شود، در مواردی که پله‌های متحرک، راه‌پله‌ها یا بازشوهای مشابه در کف، بدون پوشش (unenclosed) باشند و حفاظت با اسپرینکلر به عنوان جایگزینی برای محصور کردن بازشوی عمودی در نظر گرفته شده باشد، این بازشوهای کف باید با اسپرینکلرهای نزدیک به هم در ترکیب با موانع هدایت دود (draft stops) مطابق بندهای 9.3.5.2 و 9.3.5.3 محافظت شوند.

    9.3.5.2 موانع هدایت دود (Draft Stops)

    موانع هدایت دود باید دارای شرایط زیر باشند:

    1. دقیقاً در مجاورت بازشو قرار گیرند؛
    2. حداقل عمق آن‌ها ۱۸ اینچ (۴۵۰ میلی‌متر) باشد؛
    3. از مواد غیرقابل احتراق یا با قابلیت احتراق محدود ساخته شده باشند که در هنگام فعال شدن اسپرینکلر در جای خود باقی بمانند.

    9.3.5.3 اسپرینکلرها

    9.3.5.3.1

    اسپرینکلرها باید با فاصله‌ای بیش از ۶ فوت (۱.۸ متر) از یکدیگر نصب نشوند و در فاصله‌ای بین ۶ تا ۱۲ اینچ (۱۵۰ تا ۳۰۰ میلی‌متر) از مانع هدایت دود، در سمت دور از بازشو قرار گیرند.

    9.3.5.3.2

    اگر فاصله‌ی اسپرینکلرها از یکدیگر کمتر از ۶ فوت (۱.۸متر) باشد، باید بافل‌های عرضی (cross baffles)طبق بند 10.2.5.4.2 نصب شوند.

    9.3.5.4 بازشوهای بزرگ

    در اطراف بازشوهای بزرگ مانند آن‌هایی که در مراکز خرید، ساختمان‌های آتریوم و سازه‌های مشابه یافت می‌شوند، در صورتی که کلیه طبقات و فضاهای مجاور مطابق این استاندارد توسط اسپرینکلر اتوماتیک محافظت شوند و بازشوها دارای ابعاد افقی حداقل ۲۰ فوت (۶.۱متر) بین لبه‌های مقابل و حداقل مساحت ۱۰۰۰ فوت مربع (۹۳ متر مربع) باشند، نیازی به نصب اسپرینکلرهای نزدیک به هم و موانع هدایت دود نیست.

    9.3.6 چاه آسانسور و اتاق‌های تجهیزات آسانسور

    9.3.6.1*

    اسپرینکلرهای دیواری باید در پایین هر چاه آسانسور و در ارتفاعی حداکثر تا ۲ فوت (۶۰۰ میلی‌متر) از کف چاه نصب شوند.

    9.3.6.2

    اسپرینکلر ذکرشده در بند 9.3.6.1 برای چاه‌های بسته، غیرقابل احتراق آسانسور که فاقد مایعات هیدرولیک قابل احتراق هستند، مورد نیاز نمی‌باشد.

    9.3.6.3

    نصب اسپرینکلرهای اتوماتیک در اتاق‌های ماشین‌آلات آسانسور، فضاهای ماشین‌آلات آسانسور، فضاهای کنترل، یا چاه‌های آسانسور کششی که مطابق با مقررات مربوطه در NFPA 101 یا کد ساختمانی مربوطه نصب شده‌اند، الزامی نیست، مشروط بر اینکه تمامی شرایط زیر رعایت شده باشند:

    1. اتاق ماشین‌آلات، فضای ماشین‌آلات، اتاق کنترل، فضای کنترل یا چاه آسانسور کششی منحصراً به تجهیزات آسانسور اختصاص داشته باشد.
    2. این فضاها به وسیله‌ی آشکارسازهای دود یا دیگر سیستم‌های اعلام حریق خودکار مطابق باNFPA 72 محافظت شده باشند.
    3. فضای ماشین‌آلات، اتاق کنترل، فضای کنترل یا چاه آسانسور کششی با دیوارها و مجموعه‌های سقف/کف یا سقف/بام دارای درجه‌ی مقاومت در برابر آتش مطابق با حداقل‌های مشخص‌شده در کد ساختمانی مربوطه، از سایر بخش‌های ساختمان جدا شده باشد.
    4. هیچ ماده‌ای که ارتباطی با تجهیزات آسانسور ندارد در این فضاها ذخیره نشده باشد.
    5. تجهیزات آسانسور هیدرولیکی نباشند.

    9.3.6.4*

    اسپرینکلرهای اتوماتیک نصب‌شده در اتاق ماشین‌آلات آسانسور یا در بالای چاه آسانسور باید دارای درجه حرارتی معمولی یا میانی باشند.

    9.3.6.5*

    اسپرینکلرهای اسپری قائم، آویخته (pendent) یا دیواری(sidewall) باید در بالای چاه آسانسور نصب شوند.

    9.3.6.6

    اسپرینکلر الزامی در بند 9.3.6.5 نیازی به نصب ندارد، در صورتی که:

    چاه آسانسور مسافربر از مصالح غیرقابل احتراق یا با قابلیت احتراق محدود ساخته شده باشد، و
    مواد داخل کابین آسانسور با الزامات ASME A17.1 (کد ایمنی برای آسانسورها و پله‌های برقی) مطابقت داشته باشند.

    9.3.6.7 استفاده از تعلیق قابل احتراق در آسانسورها

    9.3.6.7.1

    در آسانسورهایی که از وسایل تعلیق قابل احتراقمانند تسمه‌های فولادی با روکش الاستومری یا پلی‌یورتانی غیرمدور استفاده می‌کنند، باید اسپرینکلرها در بالا و پایین چاه آسانسور نصب شوند.

    9.3.6.7.2

    در صورتی که این وسایل تعلیق دارای درجه‌ی حداقلFT-1 طبق آزمون سوختن عمودی استاندارد UL 62 وUL 1581 باشند، نیازی به نصب اسپرینکلر در چاه آسانسور نمی‌باشد.

    9.3.7* فضاهای کتابخانه و ذخیره‌سازی اسناد

    در جایی که کتاب‌ها یا اسناد در قفسه‌های باز ثابت نگهداری می‌شوند، اسپرینکلرها باید مطابق با یکی از موارد زیر نصب شوند:

    1. در صورت وجود حداقل ۱۸ اینچ (۴۵۰میلی‌متر) فاصله بین منحرف‌کننده‌ی اسپرینکلر و بالای قفسه‌ها، اسپرینکلرها می‌توانند بدون توجه به راهروها نصب شوند.
    2. اگر فاصله‌ی ۱۸ اینچ (۴۵۰ میلی‌متر) بین منحرف‌کننده‌ی اسپرینکلر و بالای قفسه‌ها قابل حفظ نیست، باید در هر راهرو و در هر طبقه از قفسه‌ها اسپرینکلر نصب شود، به‌طوری‌که فاصله بین اسپرینکلرها در امتداد راهروها از ۱۲ فوت (۳.۷ متر) بیشتر نشود (طبق شکل 9.3.7(a)).
    3. اگر فاصله‌ی ۱۸ اینچ حفظ نشود و در عین حال، جداکننده‌های عمودی قفسه‌ها ناقص بوده و اجازه‌ی توزیع آب به راهروهای مجاور را بدهند، می‌توان اسپرینکلرها را در راهروهای یک‌درمیاندر هر طبقه حذف کرد، مشروط بر اینکه بازشوهای تهویه‌ای در کف طبقات نیز فراهم شده باشند. در این حالت، اسپرینکلرها باید به صورت زیگزاگی در ارتفاع نصب شوند (طبق شکل 9.3.7(b)).

    9.3.8* کوره‌ها و فرهای صنعتی

    (این بند دارای محتوای گسترده‌تری است که در ادامه یا منبع اصلی باید بررسی شود.)

    9.3.9 محافظت از کانال‌ها (Duct Protection)

    در جایی که توسط مرجع ذی‌صلاح یا کد یا استاندارد مرجع مربوطه مورد نیاز باشد، محافظت از کانال‌ها باید با الزامات بند 9.3.8 مطابقت داشته باشد.

    2Q==

    9.3.9.1 محل نصب اسپرینکلرها

    9.3.9.1.1

    مگر اینکه الزامات بندهای 9.3.9.1.2 یا 9.3.9.1.3 رعایت شده باشند، در بالای هر رایزر عمودی و در نقطه‌ی میانی هر انحراف (offset) از کانال‌ها، باید یک اسپرینکلر نصب گردد.

    9.3.9.1.2

    در صورتی که رایزر عمودی در خارج از ساختمان قرار داشته باشد و در معرض مواد قابل احتراق نباشد یا در صورتی که فاصله‌ی افقی بین خروجی هود و رایزر عمودی حداقل ۲۵ فوت (۷٫۶ متر) باشد، نصب اسپرینکلر الزامی نیست.

    9.3.9.1.3

    در کانال‌های افقی خروجی دود (exhaust ducts)، اسپرینکلرها باید با فاصله‌های ۱۰ فوت (۳ متر)نصب شوند و نخستین اسپرینکلر حداکثر در فاصله‌ی ۵ فوت (۱٫۵ متر) از ورودی کانال قرار گیرد.

    9.3.9.2 محافظت در برابر یخ‌زدگی

    اسپرینکلرهایی که در کانال‌های خروجی قرار دارند و در معرض خطر یخ‌زدگی هستند، باید به‌درستی در برابر یخ‌زدگی محافظت شوند. (رجوع شود به بند 16.4.1)

    9.3.9.3 دسترسی به اسپرینکلرها

    باید امکان دسترسی برای بازرسی، آزمایش و نگهداری تمامی اسپرینکلرها فراهم باشد.

    9.3.9.4 فیلتر خطی (Strainers)

    در سیستم‌هایی که از اسپرینکلرهایی با ضریب K کمتر از K-2.8 (40) استفاده می‌شود، باید یک صافی خطی فهرست‌شده (listed line strainer) در مسیر اصلی آب تغذیه نصب شود.

    9.3.10 سقف‌های مشبک (Open-Grid Ceilings)

    سقف‌های مشبک فقط در صورتی می‌توانند در زیر اسپرینکلرها نصب شوند که یکی از شرایط زیر برقرار باشد:

    (1)

    سقف‌های مشبکی که:

    ابعاد کوچک‌ترین دهانه‌ی شبکه حداقل ۱/۴ اینچ (۶ میلی‌متر) باشد؛
    ضخامت یا عمق مصالح سقف بیشتر از کوچک‌ترین دهانه نباشد؛ و
    این دهانه‌ها حداقل ۷۰٪ از سطح کل سقف را تشکیل دهند.

    در این صورت، فواصل نصب اسپرینکلرها مطابق موارد زیر باید رعایت شود:

    (a) در فضاهای با خطر کم (light hazard):

    اگر فاصله‌ی اسپرینکلرها کمتر از ۱۰ × ۱۰ فوت (۳ × ۳ متر) باشد:
    حداقل فاصله‌ی عمودی بین منحرف‌کننده و بالای سقف مشبک باید ۱۸ اینچ (۴۵۰میلی‌متر) باشد.
    اگر فاصله‌ی اسپرینکلرها بیش از ۱۰ × ۱۰ ولی کمتر از ۱۰ × ۱۲ فوت (۳ × ۳٫۷ متر) باشد:
    برای اسپرینکلرهای اسپری، حداقل فاصله‌ی ۲۴ اینچ (۶۰۰ میلی‌متر) و
    برای اسپرینکلرهای قدیمی (old-style)، حداقل فاصله‌ی ۳۶ اینچ (۹۰۰ میلی‌متر) الزامی است.
    اگر فاصله‌ی اسپرینکلرها بیش از ۱۰ × ۱۲ فوت (۳ × ۳٫۷ متر) باشد:
    حداقل فاصله باید ۴۸ اینچ (۱٫۲ متر) باشد.

    (b) در فضاهای با خطر معمولی (ordinary hazard):

    تنها استفاده از اسپرینکلرهای اسپری مجاز است.
    اگر فاصله‌ی اسپرینکلرها کمتر از ۱۰ × ۱۰ فوت باشد:
    حداقل فاصله‌ی عمودی باید ۲۴ اینچ (۶۰۰میلی‌متر) باشد.
    اگر فاصله‌ی اسپرینکلرها بیشتر از ۱۰ × ۱۰ فوت باشد:
    حداقل فاصله باید ۳۶ اینچ (۹۰۰ میلی‌متر)باشد.

    (2)

    سایر انواع سقف‌های مشبک نیز در صورتی مجاز به نصب در زیر اسپرینکلرها هستند که برای این منظور فهرست شده باشند (listed) و مطابق با دستورالعمل‌های درج‌شده در بسته‌بندی سقف نصب شوند.

    9.3.11 سقف‌ها و مصالح سقفی رهاشونده(Drop-Out Ceilings and Ceiling Materials)

    9.3.11.1*

    نصب سقف‌ها و مصالح سقفی رهاشونده در زیر اسپرینکلرها مجاز است، مشروط بر اینکه این پنل‌ها یا مصالح برای این کاربرد فهرست‌شده باشند و مطابق با مشخصات مندرج در فهرست خود نصب شوند.

    9.3.11.2

    سقف‌ها و مصالح سقفی رهاشونده که با معیارهای بند 9.3.11.1 مطابقت دارند، نباید در زیر اسپرینکلرهای واکنش سریع (quick-response) یا با پوشش گسترده (extended coverage) نصب شوند، مگر اینکه به‌طور خاص برای این کاربرد فهرست شده باشند.

    9.3.11.3

    سقف‌ها و مصالح سقفی رهاشونده که با معیارهای بند 9.3.11.1 مطابقت دارند، در چارچوب این استاندارد به عنوان سقف محسوب نمی‌شوند.

    9.3.11.4*

    لوله‌کشی‌هایی که در بالای سقف‌های رهاشونده مطابق با بند 9.3.11.1 نصب شده‌اند، به‌عنوان لوله‌کشی پنهان (concealed piping) در نظر گرفته نمی‌شوند.

    9.3.11.5*

    نصب اسپرینکلر در زیر سقف‌های رهاشونده یا مصالح سقفی مطابق با بند 9.3.11.1 مجاز نیست.

    9.3.12*

    در خزانه‌های نگهداری پوست خز (fur storage vaults)، باید از اسپرینکلرهای قدیمی (old-style sprinklers) استفاده شود.

    9.3.13 صحنه‌ی نمایش (Stages)

    9.3.13.1

    در مکان‌های زیر باید اسپرینکلر نصب گردد:

    زیر سقف در بالای صحنه؛
    در فضاهای زیر صحنه که دارای مصالح قابل احتراق هستند یا با مصالح قابل احتراق ساخته شده‌اند؛
    در تمام فضاهای مجاور، اتاق‌های گریم، انبارها و کارگاه‌ها.

    9.3.13.2

    در مواردی که محافظت از بازشوی پروسنیوم(proscenium opening) مورد نیاز باشد، باید یک سیستم دلوژ (deluge system) با اسپرینکلرهای باز(open sprinklers) فراهم شود که:

    حداکثر در فاصله ۳ فوت (۹۰۰ میلی‌متر) از سمت صحنه‌ی قوس پروسنیوم نصب شوند؛
    با فاصله‌ی حداکثر ۶ فوت (۱٫۸ متر) از یکدیگر قرار گیرند.
    (برای معیارهای طراحی، به فصل 11 مراجعه شود.)

    9.3.14 فضاهای بالای سقف‌ها

    9.3.14.1

    در فضاهایی که سقف آن‌ها از ارتفاع باقی‌مانده‌ی ناحیه پایین‌تر است، فضای بالای این سقف باید دارای اسپرینکلر باشد، مگر اینکه با الزامات بند 9.2.1 مربوط به فضاهای پنهان مجاز بدون اسپرینکلر مطابقت داشته باشد.

    9.3.14.2

    در صورتی که فضای بالای سقف کاذب دارای اسپرینکلر باشد، سیستم اسپرینکلر باید با الزامات بند 19.2.2 و بخش 20.10 مطابقت داشته باشد.

    9.3.14.3*

    در حالتی که یک فضای غیرقابل احتراق در بالای سقف کاذب غیرقابل احتراق یا با قابلیت احتراق محدودقرار داشته باشد و:

    آن فضا به دلیل باز بودن به فضای مجاور دارای اسپرینکلر، اسپرینکلرگذاری شده باشد؛ و
    هیچ امکانی برای نگهداری یا ذخیره‌سازی در بالای سقف کاذب وجود نداشته باشد؛

    در این صورت، سیستم اسپرینکلر می‌تواند فقط تا فاصله‌ای برابر با ۰٫۶ برابر ریشه‌ی مربع مساحت طراحی سیستم در فضای مجاور، در آن فضا امتداد یابد.

    9.3.14.3.1

    سیستم اسپرینکلر باید حداقل تا فاصله ۲۴ فوت (۷٫۳ متر) در فضای بالای سقف امتداد یابد.

    9.3.15 شیشه‌های محافظت‌شده با اسپرینکلر(Sprinkler-Protected Glazing)*

    در مواردی که از اسپرینکلر به همراه شیشه به عنوان جایگزینی برای دیوار یا پنجره‌ی دارای درجه‌ی مقاومت حریق استفاده می‌شود، مجموعه‌ی شیشه-اسپرینکلر باید با موارد زیر مطابقت داشته باشد:

    (1)

    اسپرینکلرها باید برای کاربرد خاص روی پنجره‌ها فهرست شده باشند، مگر اینکه استفاده از اسپرینکلرهای استاندارد اسپری به‌طور خاص توسط کد ساختمانی مجاز شده باشد.

    (2)

    اسپرینکلرها باید از طریق یک سیستم لوله‌کشی تر(wet pipe system) تغذیه شوند.

    (3)

    شیشه باید از نوع گرما-مقاوم، سکوریت‌شده(tempered)، یا سرامیک شیشه‌ای (glass ceramic) باشد و به صورت ثابت نصب گردد.

    9.3.15 (4)

    در مواردی که مجموعه‌ی شیشه‌ای نیاز به محافظت از هر دو طرف دارد، باید در هر دو سمت شیشه اسپرینکلر نصب گردد.

    9.3.15 (5)

    استفاده از شیشه‌ی محافظت‌شده با اسپرینکلر محدود به دیوارهای غیر باربر (non-load-bearing walls)است.

    9.3.15 (6)

    مجموعه‌ی شیشه‌ای نباید دارای اعضای افقی باشدکه باعث اختلال در پخش یکنواخت آب بر سطح شیشه گردد، و همچنین نباید هیچ مانعی بین اسپرینکلر و شیشه وجود داشته باشد که پخش آب را مختل کند.

    9.3.15 (7)

    مدت زمان تأمین آب برای ناحیه‌ی طراحی که اسپرینکلرهای پنجره را شامل می‌شود، نباید کمتر از درجه‌بندی الزامی مجموعه‌ی شیشه‌ای باشد.

    9.3.16 نورگیرها (Skylights)

    9.3.16.1

    در مورد نورگیرهایی که مساحت آن‌ها بیش از ۳۲فوت مربع (۳٫۰ متر مربع) نیست، صرف‌نظر از طبقه‌بندی خطر (hazard classification)، در صورتی که حداقل ۱۰ فوت (۳٫۰ متر) به‌صورت افقی از هر نورگیر محافظت‌نشده یا تورفتگی سقفی بدون محافظت جدا شده باشند، می‌توان از نصب اسپرینکلر در آن‌ها صرف‌نظر کرد.

    9.3.16.1.1

    هنگامی که اسپرینکلری مستقیماً در زیر نورگیری با مساحت حداکثر ۳۲ فوت مربع (۳٫۰ متر مربع)نصب شده باشد، فاصله تا سقف باید به‌گونه‌ای اندازه‌گیری شود که گویی نورگیر وجود ندارد و به صفحه‌ی سقف فرضی نسبت داده شود.

    9.3.16.2

    نورگیرهایی با مساحت حداکثر ۳۲ فوت مربع (۳٫۰ متر مربع) می‌توانند دارای پوشش پلاستیکی باشند.

    9.3.17 فضاهای پنهان (Concealed Spaces)

    9.3.17.1 فضاهای پنهانی که نیاز به محافظت با اسپرینکلر دارند

    فضاهای پنهان دارای ساختار قابل احتراق نمایان(exposed combustible construction)، باید با اسپرینکلر محافظت شوند، مگر در مواردی که بر اساس بندهای 9.2.1.1 تا 9.2.1.19 و 9.2.2 نصب اسپرینکلر الزامی نباشد.

    9.3.17.1.1*

    الزامات طراحی برای فضاهای پنهان
    اسپرینکلرها در فضاهای پنهانی که برای ذخیره‌سازی یا استفاده دیگر قابل دسترسی نیستند، باید مطابق با الزامات نواحی کم‌خطر (light hazard occupancy) نصب شوند.

    9.3.17.1.2 حفاظت موضعی از مصالح قابل احتراق نمایان یا مواد قابل احتراق نمایان

    در صورتی که فضاهای پنهان با ساختار غیرقابل احتراق یا با قابلیت احتراق محدود که در حالت عادی نیاز به اسپرینکلر ندارند، دارای نواحی موضعی از مصالح یا مواد قابل احتراق نمایان باشند، این نواحی قابل احتراق می‌توانند طبق موارد زیر به‌صورت موضعی محافظت شوند:

    (1)

    اگر مواد قابل احتراق نمایان در پارتیشن‌ها یا دیوارهای عمودی اطراف تمام یا بخشی از فضاقرار داشته باشند، می‌توان از یک ردیف اسپرینکلر با فاصله حداکثر ۱۲ فوت (۳٫۷ متر) از یکدیگر و حداکثر ۶ فوت (۱٫۸ متر) از سطح داخلی پارتیشن‌ها برای محافظت از سطح استفاده کرد.
    اولین و آخرین اسپرینکلر در این ردیف نباید بیش از ۵ فوت (۱٫۵ متر) از انتهای پارتیشن فاصله داشته باشند.

    (2)

    اگر مواد قابل احتراق نمایان در صفحه‌ی افقی قرار داشته باشند، ناحیه‌ی مورد نظر می‌تواند با اسپرینکلرهایی با فواصل مربوط به مناطق کم‌خطر محافظت شود.
    اسپرینکلرهای اضافی باید حداکثر در فاصله‌ی ۶فوت (۱٫۸ متر) بیرون از محدوده‌ی مواد قابل احتراق و با فواصل حداکثر ۱۲ فوت (۳٫۷ متر) در طول مرز اطراف آن نصب شوند.
    هنگامی که مرز به دیوار یا مانع دیگری ختم شود، آخرین اسپرینکلر نباید بیش از ۶ فوت (۱٫۸ متر) از دیوار یا مانع فاصله داشته باشد.

    9.3.18 فضاهای زیر کف‌های زمینی، سکوها و باراندازهای بیرونی

    9.3.18.1

    مگر اینکه الزامات بند 9.2.2 رعایت شده باشند، در تمام فضاهای زیر کف‌های زمینی قابل احتراق و زیر سکوها و باراندازهای بیرونی قابل احتراق باید اسپرینکلر نصب گردد.

    9.3.19 پیش‌آمدگی‌های بیرونی (Exterior Projections)

    9.3.19.1*

    مگر اینکه الزامات بندهای 9.2.3.2، 9.2.3.3، یا 9.2.3.4 رعایت شده باشند، زیر تمام پیش‌آمدگی‌های بیرونی که عرض آن‌ها بیش از ۴ فوت (۱٫۲ متر) باشد باید اسپرینکلر نصب گردد.

    9.3.19.2*

    در زیر تمام پیش‌آمدگی‌های بیرونی با عرض بیش از ۴ فوت (۱٫۲ متر) که در آن‌ها مواد قابل احتراق ذخیره می‌شود، باید اسپرینکلر نصب گردد.

    9.3.20 تجهیزات الکتریکی

    9.3.20.1*

    مگر اینکه الزامات بند 9.2.6 رعایت شده باشند، نصب سیستم اسپرینکلر در اتاق‌های تجهیزات الکتریکی الزامی است.

    9.4 استفاده از اسپرینکلرها (Use of Sprinklers)

    9.4.1 کلیات

    9.4.1.1*

    اسپرینکلرها باید مطابق با مشخصات درج‌شده در فهرست آن‌ها (listing) نصب شوند.

    9.4.1.2

    در مواردی که هیچ اسپرینکلری به‌طور خاص برای ویژگی‌های خاص سازه یا موقعیت‌های ویژه‌ای که نیاز به توزیع غیرمعمول آب دارند فهرست نشده باشد، الزامات بند 9.4.1.1 اعمال نمی‌شود، و استفاده از اسپرینکلرهای فهرست‌شده در موقعیت‌هایی غیر از آنچه در فهرست‌شان پیش‌بینی شده مجاز است، به شرطی که نتیجه‌ی خاصی مدنظر باشد.

    9.4.1.3*

    اسپرینکلرهای عمودی (Upright sprinklers) باید به گونه‌ای نصب شوند که بازوهای قاب (frame arms) آن‌ها موازی با خط انشعاب (branch line) باشد، مگر اینکه مشخصاً برای جهت‌گیری دیگر فهرست شده باشند.

    9.4.1.4

    در مواردی که از چسب حلالی (solvent cement)برای اتصال لوله‌ها و اتصالات استفاده می‌شود، اسپرینکلر نباید پیش از چسب‌کاری در اتصالات نصب شود.

    9.4.1.5 درپوش‌ها و تسمه‌های محافظ(Protective Caps and Straps)

    9.4.1.5.1*

    درپوش‌ها و تسمه‌های محافظ باید با روشی برداشته شوند که با دستورالعمل نصب تولیدکننده مطابقت داشته باشد.

    9.4.1.5.2*

    تمام درپوش‌ها و تسمه‌های محافظ باید پیش از زمان راه‌اندازی سیستم اسپرینکلر از روی اسپرینکلرها برداشته شوند.

    9.4.1.5.3

    درپوش‌ها و تسمه‌های محافظ مربوط به اسپرینکلرهای عمودی یا اسپرینکلرهایی که در ارتفاع بیش از ۱۰ فوت (۳٫۰ متر) از کف نصب می‌شوند، می‌توانند بلافاصله پس از نصب اسپرینکلر برداشته شوند.

    9.4.2 درجه‌بندی دمایی (Temperature Ratings)

    9.4.2.1*

    مگر اینکه الزامات بندهای 9.4.2.2، 9.4.2.3، 9.4.2.4 یا 9.4.2.5 رعایت شده باشند، در سراسر ساختمان باید از اسپرینکلرهای با دمای معمولی(Ordinary) یا میانی (Intermediate) استفاده شود.

    9.4.2.2

    در مواردی که بیشینه دمای سقف از 100 درجه فارنهایت (38 درجه سلسیوس) بیشتر باشد، باید اسپرینکلرهایی با درجه‌بندی دمایی متناسب با دمای سقف طبق جدول 7.2.4.1 استفاده شود.

    9.4.2.3

    استفاده از اسپرینکلرهای با درجه حرارت بالا(high-temperature) در سرتاسر اشغال‌های با خطر معمولی (Ordinary)، خطر زیاد (Extra Hazard)، اشغال‌های انباری (Storage) و همچنین در موارد مجاز در این استاندارد و سایر استانداردها و کدهای NFPA مجاز است.

    9.4.2.4

    اسپرینکلرهای با طبقه‌بندی دمایی میانی(Intermediate) و بالا (High) باید در مکان‌هایی خاص طبق الزامات بند 9.4.2.5 نصب شوند.

    9.4.2.5*

    برای انتخاب اسپرینکلرهایی با طبقه‌بندی دمایی غیر از معمولی (Ordinary)، مگر اینکه دمای دیگری مشخص شده باشد یا اسپرینکلرهای با دمای بالا در تمام محل استفاده شوند، باید رویه‌های زیر رعایت شود. انتخاب دما باید مطابق با جداول 9.4.2.5(a)، 9.4.2.5(b)، 9.4.2.5(c) و شکل 9.4.2.5 انجام شود:

    1. اسپرینکلرهایی که در ناحیه‌ی دمای بالا قرار دارند، باید از نوع دمای بالا بوده و اسپرینکلرهایی که در ناحیه‌ی دمای میانی قرار دارند، باید از نوع دمای میانی باشند.
    2. اسپرینکلرهایی که در فاصله‌ی ۱۲ اینچ (۳۰۰میلی‌متر) از یک طرف یا ۳۰ اینچ (۷۵۰میلی‌متر) بالای لوله بخار، کویل گرمایشی، یا رادیاتور بدون پوشش قرار دارند، باید از نوع دمای میانی باشند.
    3. اسپرینکلرهایی که در فاصله‌ی ۷ فوت (۲٫۱ متر)از شیر تخلیه فشار پایین که در یک اتاق بزرگ به‌طور آزاد تخلیه می‌شود قرار دارند، باید از نوع دمای بالا باشند.
    4. اسپرینکلرهای زیر نورگیرهای شیشه‌ای یا پلاستیکی که در معرض مستقیم نور خورشید هستند، باید از نوع دمای میانی باشند.
    5. اسپرینکلرهایی که در فضای بسته، زیر سقف بدون عایق، یا در اتاقک زیر شیروانی بدون تهویه قرار دارند، باید از نوع دمای میانیباشند.
    6. اسپرینکلرهایی که در ویترین‌های نمایشگاهی بدون تهویه و دارای چراغ‌های برقی پرقدرت نزدیک سقف هستند، باید از نوع دمای میانیباشند.
    7. اسپرینکلرهایی که تجهیزات پخت‌وپز تجاری و سامانه‌های تهویه آن‌ها را محافظت می‌کنند، باید از نوع دمای بالا یا خیلی بالا باشند، که این انتخاب باید بر اساس دستگاه اندازه‌گیری دما صورت گیرد. (به بند 8.9.6 مراجعه شود.)
    8. اسپرینکلرهایی که در مناطق مسکونی، نزدیک منابع حرارتی خاص (طبق جدول 9.4.2.5(c)) نصب می‌شوند، باید مطابق همان جدول نصب گردند.
    9. اسپرینکلرهای با دمای معمولی که در کنار کانال‌های گرمایش با دمای خروجی کمتر از 100 درجه فارنهایت (38 درجه سلسیوس) قرار دارند، نیازی به رعایت فاصله‌ی مشخص‌شده در جدول 9.4.2.5(a) یا (c) ندارند.
    10. اسپرینکلرهایی که در یخچال‌ها یا فریزرهایWalk-in دارای سیستم ذوب یخ خودکار نصب می‌شوند، باید از نوع دمای میانی یا بالاتر باشند.
    11. اسپرینکلرهایی که در کمدهایی با خشک‌کن بدون خروجی (Ventless Dryer) قرار دارند، باید از نوع دمای میانی یا بالاتر باشند.

    9.4.2.6

    در صورت تغییر کاربری که منجر به تغییر دما می‌شود، نوع اسپرینکلرها نیز باید متناسب با آن تغییر یابند.

    9.4.2.7*

    حداقل دمای اسمی اسپرینکلرهای سقفی در انبارهای عمومی، انبارهای قفسه‌ای، انبار لاستیک خودرو، انبار رول کاغذ، و انبار پنبه‌ی فشرده باید برابر با 150 درجه فارنهایت (66 درجه سلسیوس) باشد.

    9.4.3 حساسیت حرارتی (Thermal Sensitivity)

    9.4.3.1*

    اسپرینکلرهای مورد استفاده در اشغال‌های با خطر سبک (Light Hazard) باید یکی از انواع زیر باشند:

    1. اسپرینکلرهای واکنش سریع (Quick-Response) طبق تعریف بند 3.3.205.4.16
    2. اسپرینکلرهای مسکونی طبق الزامات فصل 12
    3. اسپرینکلرهای CMSA واکنش سریع
    4. اسپرینکلرهای ESFR
    5. اسپرینکلرهای واکنش استاندارد برای اصلاحات یا الحاقات سیستم‌های موجود با اسپرینکلرهای واکنش استاندارد
    6. اسپرینکلرهای واکنش استاندارد که برای جایگزینی واحدی در سیستم‌های موجود با اسپرینکلرهای واکنش استاندارد استفاده می‌شوند

    9.4.3.2

    در مواردی که اسپرینکلر واکنش سریع نصب شده، تمام اسپرینکلرهای درون یک فضای بسته(compartment) باید از نوع واکنش سریع باشند، مگر در موارد مجاز در بندهای 9.4.3.3، 9.4.3.4، یا 9.4.3.5.

    9.4.3.3

    در صورت نبود اسپرینکلر واکنش سریع در بازه دمایی مورد نیاز، استفاده از اسپرینکلر واکنش استاندارد مجاز است.

    9.4.3.4

    الزامات بند 9.4.3.2 در مورد اسپرینکلرهای داخل قفسه‌ای (in-rack sprinklers) اعمال نمی‌شود.

    9.4.3.5

    در اشغال‌هایی به‌جز خطر سبک، چنانچه یک اسپرینکلر دارای فهرست برای هر دو نوع واکنش سریع و واکنش استاندارد باشد (با نواحی پوشش متفاوت)، می‌توان آن را در یک فضا با هر دو نوع فاصله‌گذاری نصب کرد، بدون نیاز به جداسازی نواحی پوشش.

    9.4.3.6

    زمانی که یک سیستم موجود برای اشغال‌های با خطر سبک به اسپرینکلرهای واکنش سریع یا مسکونی تغییر می‌کند، باید تمام اسپرینکلرهای داخل یک فضا تعویض شوند.

    9.4.4 اسپرینکلرهایی با K-فاکتور کمتر از K-5.6 (80)

    9.4.4.1

    مگر در موارد مجاز طبق بند 9.4.4، اسپرینکلرها باید حداقل K-فاکتور اسمی برابر با 5.6 (80) داشته باشند.

    9.4.4.2

    در اشغال‌های با خطر سبک، استفاده از اسپرینکلرهایی با K-فاکتور کمتر از 5.6 (80) مجاز است، به شرط رعایت موارد زیر:

    1. سیستم باید به‌صورت هیدرولیکی محاسبه شود.
    2. این اسپرینکلرها فقط در سیستم‌های لوله‌تر (wet pipe) یا طبق محدودیت‌های بندهای 9.4.4.3 یا 9.4.4.4 نصب شوند.
    3. برای اسپرینکلرهایی با K-فاکتور کمتر از 2.8(40) باید صافی (Strainer) فهرست‌شده در سمت تأمین نصب گردد.

    9.4.4.3

    نصب اسپرینکلرهای با K-فاکتور کمتر از 5.6 (80) طبق بند 19.4.2 برای حفاظت در برابر آتش‌سوزی‌های ناشی از منابع خارجی (Exposure Fires) مجاز است.

    9.4.4.4

    اسپرینکلرهایی با K-فاکتور اسمی K-4.2 (57) می‌توانند در سیستم‌های خشک (Dry Pipe) و واکنش تأخیری (Preaction) برای اشغال‌های با خطر سبک، به شرطی که لوله‌کشی مقاوم به خوردگی یا گالوانیزه داخلی باشد، استفاده شوند.

    9.4.5 محدودیت‌های اندازه رزوه

    اسپرینکلرهایی با K-فاکتور بیشتر از 5.6 (80) که دارای رزوه NPT با قطر 1/2 اینچ (15 میلی‌متر)هستند، نباید در سیستم‌های جدید نصب شوند.

    9.5 موقعیت، مکان، فاصله‌گذاری، و کاربرد اسپرینکلرها

    9.5.1 کلیات

    9.5.1.1

    اسپرینکلرها باید مطابق با الزامات بخش 9.5، در مکان مناسب قرار گیرند، فاصله‌گذاری شوند، و در موقعیت صحیح نصب گردند.

    2Q==

    2Q==

    9.5.1.2

    اسپرینکلرها باید به‌گونه‌ای موقعیت‌دهی شوند که حفاظت از منطقه را متناسب با اهداف کلی این استاندارد تأمین کنند، از طریق کنترل موقعیت نصب و مساحت مجاز پوشش برای هر اسپرینکلر.

    9.5.1.3

    الزامات بندهای 9.5.2 تا 9.5.6 باید برای تمام انواع اسپرینکلرها اعمال شود، مگر اینکه قوانین سخت‌گیرانه‌تری در فصل‌های 10 تا 15 ارائه شده باشد.

    9.5.2 مساحت‌های حفاظت‌شده توسط هر اسپرینکلر

    9.5.2.1 تعیین مساحت پوشش حفاظتی(Protection Area of Coverage)

    9.5.2.1.1

    مساحت پوشش حفاظتی هر اسپرینکلر (As) باید به‌صورت زیر تعیین شود:

    1. در امتداد لوله‌های شاخه‌ای (Branch Lines):

    (a) فاصله بین اسپرینکلرها (یا تا دیوار یا مانع، در مورد اسپرینکلر انتهایی در خط شاخه) را در دو جهت بالا دست و پایین دست اندازه‌گیری کنید.

    (b) بزرگ‌ترِ دو مقدار زیر را انتخاب کنید:

    o دو برابر فاصله تا دیوار
    o فاصله تا اسپرینکلر بعدی

    (c) این بُعد را به عنوان S تعریف کنید.

    2. بین لوله‌های شاخه‌ای (Branch Lines):

    (a) فاصله عمود تا اسپرینکلر روی خط شاخه مجاور (یا تا دیوار یا مانع، در مورد آخرین خط شاخه‌ای) را از هر طرف خط شاخه‌ای که اسپرینکلر مدنظر روی آن نصب شده، اندازه‌گیری کنید.

    (b) بزرگ‌ترِ دو مقدار زیر را انتخاب کنید:

    o دو برابر فاصله تا دیوار یا مانع
    o فاصله تا اسپرینکلر بعدی

    (c) این بُعد را به عنوان L تعریف کنید.

    9k=

    ۹.۵.۲.۱.۲ مساحت پوشش حفاظتی اسپرینکلر باید با ضرب بُعد S در بُعد L تعیین شود، به‌صورت زیر:

    AN1wD20YkoW1AAAAAElFTkSuQmCC

    ۹.۵.۲.۲ حداکثر مساحت پوشش حفاظتی
    ۹.۵.۲.۲.۱ حداکثر مساحت مجاز پوشش حفاظتی برای هر اسپرینکلر (As) باید مطابق با مقدار مشخص‌شده در بخش مربوط به هر نوع یا سبک اسپرینکلر باشد.
    ۹.۵.۲.۲.۲ حداکثر مساحت پوشش هر اسپرینکلر نباید از ۴۰۰ فوت مربع (۳۷ متر مربع) تجاوز کند.

    ۹.۵.۳ فاصله‌گذاری اسپرینکلر
    ۹.۵.۳.۱ حداکثر فاصله بین اسپرینکلرها
    ۹.۵.۳.۱.۱ حداکثر فاصله مجاز بین اسپرینکلرها باید بر اساس فاصله مرکز به مرکز اسپرینکلرهای مجاور باشد.
    ۹.۵.۳.۱.۲ این فاصله باید در امتداد شیب سقف اندازه‌گیری شود.
    ۹.۵.۳.۱.۳ این فاصله باید با مقدار مشخص‌شده در بخش مربوط به هر نوع یا سبک اسپرینکلر مطابقت داشته باشد.

    ۹.۵.۳.۲ حداکثر فاصله از دیوارها
    ۹.۵.۳.۲.۱ فاصله اسپرینکلرها از دیوار نباید از نصف فاصله مجاز بین اسپرینکلرها بیشتر باشد.
    ۹.۵.۳.۲.۲ این فاصله باید تا دیواری که پشت مبلمانی مانند کمد، کابینت یا ویترین قرار دارد اندازه‌گیری شود.
    ۹.۵.۳.۲.۳ زمانی که اسپرینکلرها در نزدیکی پنجره‌ها نصب می‌شوند و فضای کف اضافی ایجاد نمی‌شود، فاصله باید تا دیوار اندازه‌گیری شود.

    ۹.۵.۳.۳ حداقل فاصله از دیوارها
    ۹.۵.۳.۳.۱ حداقل فاصله مجاز بین اسپرینکلر و دیوار باید مطابق با مقدار مشخص‌شده در بخش مربوط به هر نوع یا سبک اسپرینکلر باشد.
    ۹.۵.۳.۳.۲ این فاصله باید به‌صورت عمود بر دیوار اندازه‌گیری شود.

    ۹.۵.۳.۴ حداقل فاصله بین اسپرینکلرها
    ۹.۵.۳.۴.۱ باید حداقل فاصله‌ای بین اسپرینکلرها حفظ شود تا از خیس شدن اسپرینکلرهای مجاور توسط اسپرینکلر فعال‌شده و از عدم فعال شدن آنها جلوگیری شود.
    ۹.۵.۳.۴.۲ حداقل فاصله مجاز باید با مقدار مشخص‌شده در بخش مربوط به هر نوع یا سبک اسپرینکلر مطابقت داشته باشد.

    ۹.۵.۴ موقعیت پخش‌کننده (دفلکتور)
    ۹.۵.۴.۱ فاصله از سقف
    ۹.۵.۴.۱.۱ فاصله بین دفلکتور اسپرینکلر و سقف باید بر اساس نوع اسپرینکلر و نوع سازه انتخاب شود.
    ۹.۵.۴.۱.۲ سقف‌های فلزی موج‌دار:
    ۹.۵.۴.۱.۲.۱ برای سقف‌هایی با موج‌هایی به عمق حداکثر ۳ اینچ (۷۵ میلی‌متر)، فاصله باید از پایین‌ترین نقطه موج اندازه‌گیری شود.
    ۹.۵.۴.۱.۲.۲ برای سقف‌هایی با عمق بیش از ۳ اینچ، فاصله باید از بالاترین نقطه موج اندازه‌گیری شود.
    ۹.۵.۴.۱.۳ در سقف‌هایی که عایق مستقیماً زیر سقف یا سازه نصب شده، فاصله دفلکتور باید از پایین عایق اندازه‌گیری شود و با الزامات ۹.۵.۴.۱.۳.۱ تا ۹.۵.۴.۱.۳.۳ مطابقت داشته باشد.
    ۹.۵.۴.۱.۳.۱ عایق مورد استفاده باید از نوع پشمی یا مقاوم در برابر نیروی مکش ۳ پوند بر فوت مربع (۰.۱۳کیلوگرم بر متر مربع) باشد.
    ۹.۵.۴.۱.۳.۲ اگر عایق به‌صورت صاف و موازی با سقف نصب شده باشد، فاصله دفلکتور از زیر عایق اندازه‌گیری می‌شود.
    ۹.۵.۴.۱.۳.۳ اگر عایق دچار افتادگی شود، فاصله دفلکتور باید از وسط اختلاف ارتفاع نقطه بالا و پایین عایق اندازه‌گیری شود.
    (A) اگر افتادگی عایق بیش از ۶ اینچ (۱۵۰ میلی‌متر) باشد، فاصله باید از نقطه بالای عایق اندازه‌گیری شود.
    (B) دفلکتور نباید بالاتر از پایین‌ترین نقطه عایق قرار گیرد.
    ۹.۵.۴.۱.۴ استفاده از جمع‌کننده حرارتی برای کمک به فعال‌سازی اسپرینکلر مجاز نیست.

    ۹.۵.۴.۲ جهت‌گیری دفلکتور
    دفلکتور اسپرینکلرها باید موازی با سقف، بام یا شیب راه‌پله قرار گیرد.

    ۹.۵.۵ موانع در برابر پاشش اسپرینکلر
    ۹.۵.۵.۱ هدف عملکردی
    اسپرینکلرها باید به‌گونه‌ای نصب شوند که موانع پاشش را به حداقل برسانند، مطابق با تعریف در ۹.۵.۵.۲ و ۹.۵.۵.۳، یا اسپرینکلرهای اضافی جهت اطمینان از پوشش مناسب خطر نصب شوند.
    (به شکل A.9.5.5.1 مراجعه شود.)

    ۹.۵.۵.۲ موانع توسعه الگوی پاشش
    ۹.۵.۵.۲.۱ موانع پیوسته یا ناپیوسته که در فاصله‌ای کمتر یا مساوی ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دفلکتور قرار دارند و از توسعه کامل الگوی پاشش جلوگیری می‌کنند، باید مطابق با ۹.۵.۵.۲ باشند.
    ۹.۵.۵.۲.۲ اسپرینکلرها باید در فاصله‌ای مناسب از موانعی مانند خرپا، لوله‌ها، ستون‌ها و وسایل نصب شوند، مطابق با بخش‌های ۱۰.۲ تا ۱۴.۲.

    ۹.۵.۵.۳ موانعی که از رسیدن آب به خطر جلوگیری می‌کنند
    موانع پیوسته یا ناپیوسته‌ای که در صفحه افقی، بیش از ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دفلکتور قرار دارند و باعث اختلال در رسیدن جریان آب به ناحیه حفاظت‌شده می‌شوند، باید مطابق با ۹.۵.۵.۳ باشند

    ۹.۵.۵.۳.۱* اسپرینکلرها باید زیر موانع ثابت با عرض بیش از ۴ فوت (۱.۲ متر) نصب شوند.
    ۹.۵.۵.۳.۱.۱* کف‌پوش‌های مشبک باز با عرض بیش از ۴فوت (۱.۲ متر) نیاز به حفاظت اسپرینکلری در زیر مشبک دارند.
    ۹.۵.۵.۳.۱.۲* اسپرینکلرهای قرارگرفته زیر موانع باید با یکی از موارد زیر مطابقت داشته باشند:
    (۱) زیر مانع نصب شوند
    (۲) در کنار مانع نصب شوند، به شرطی که فاصله آن‌ها از لبه بیرونی مانع بیش از ۳ اینچ (۷۵ میلی‌متر) نباشد
    ۹.۵.۵.۳.۱.۳ چنانچه اسپرینکلرها در کنار مانع نصب شوند، باید از نوع طبقه میانی قفسه‌ای باشند.
    ۹.۵.۵.۳.۱.۴ دفلکتور اسپرینکلرهای خودکار نصب‌شده زیر موانع ثابت نباید بیش از ۱۲ اینچ (۳۰۰ میلی‌متر) پایین‌تر از کف مانع قرار گیرد.
    ۹.۵.۵.۳.۱.۵ نصب اسپرینکلر زیر موانع غیرقابل‌احتراق با عرض بیش از ۴ فوت (۱.۲ متر) در صورتی که کف مانع حداکثر ۲۴ اینچ (۶۰۰ میلی‌متر) بالاتر از کف یا دک باشد، الزامی نیست.

    ۹.۵.۵.۳.۲* نصب اسپرینکلر زیر موانعی که ثابت نیستند، مانند میزهای کنفرانس، الزامی نیست.
    ۹.۵.۵.۳.۳ اسپرینکلرهای نصب‌شده زیر موانع باید از همان نوع (اسپری، CMSA، ESFR، مسکونی) باشند که در سقف نصب شده‌اند، مگر طبق بند ۹.۵.۵.۳.۳.۱.
    ۹.۵.۵.۳.۳.۱ استفاده از اسپرینکلرهای اسپری زیر درب‌های بالابر مجاز است.
    ۹.۵.۵.۳.۴* اسپرینکلرهای نصب‌شده زیر کف‌پوش‌های مشبک باید از نوع طبقه میانی/قفسه‌ای باشند یا به نحوی محافظت شوند که از پاشش اسپرینکلرهای سقفی در امان باشند.

    ۹.۵.۵.۴ کمدها
    در تمام کمدها و محفظه‌ها، از جمله کمدهایی که تجهیزات مکانیکی در آن‌ها قرار دارند و حجم آن‌ها بیشتر از ۴۰۰فوت مکعب (۱۱ متر مکعب) نیست، یک اسپرینکلر در بالاترین سطح سقف کافی است، بدون توجه به موانع یا حداقل فاصله از دیوار.

    ۹.۵.۶ فاصله بین دفلکتور و ذخیره‌سازی
    ۹.۵.۶.۱* مگر اینکه الزامات بندهای ۹.۵.۶.۲، ۹.۵.۶.۳، ۹.۵.۶.۴ یا ۹.۵.۶.۵ رعایت شده باشند، فاصله بین دفلکتور اسپرینکلر و بالاترین نقطه ذخیره‌سازی یا محتویات اتاق باید حداقل ۱۸ اینچ (۴۵۰ میلی‌متر) باشد.
    ۹.۵.۶.۲ در مواردی که استانداردهای دیگر حداقل فاصله بیشتری را برای ذخیره‌سازی مشخص کرده باشند، باید همان‌ها رعایت شوند.
    ۹.۵.۶.۳ برای اسپرینکلرهای خاص، فاصله حداقل ۳۶اینچ (۹۰۰ میلی‌متر) تا ذخیره‌سازی مجاز است.
    ۹.۵.۶.۴ فاصله‌ای کمتر از ۱۸ اینچ (۴۵۰ میلی‌متر) بین بالای ذخیره‌سازی و دفلکتور اسپرینکلر سقفی، در صورتی مجاز است که از طریق آزمون‌های آتش‌سوزی بزرگ‌مقیاس موفق برای خطر خاص، اثبات شده باشد.
    ۹.۵.۶.۵ در مواردی که تایرهای لاستیکی ذخیره شده‌اند، فاصله بین بالای ذخیره‌سازی و دفلکتور اسپرینکلر نباید کمتر از ۳۶ اینچ (۹۰۰ میلی‌متر) باشد.
    ۹.۵.۶.۶ مقدار ۱۸ اینچ (۴۵۰ میلی‌متر) نباید ارتفاع قفسه‌ها روی دیوار یا در برابر دیوار را مطابق با بندهای ۱۰.۲.۸، ۱۰.۳.۷، ۱۱.۲.۶، و بخش‌های ۱۱.۳ و ۱۲.۱محدود کند.
    ۹.۵.۶.۶.۱ در مواردی که قفسه‌ها بر روی دیوار نصب شده‌اند و مستقیماً زیر اسپرینکلر نیستند، قفسه‌ها و اقلام ذخیره‌شده روی آن‌ها می‌توانند از سطحی که در ارتفاع ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دفلکتور اسپرینکلر سقفی قرار دارد، فراتر روند.
    ۹.۵.۶.۶.۲ قفسه‌ها و هر نوع ذخیره‌سازی روی آن‌ها که مستقیماً زیر اسپرینکلرها قرار دارند، نباید از سطحی که در ارتفاع ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دفلکتور اسپرینکلر سقفی قرار دارد، بالاتر روند.

  • الزامات طراحی سیستم اطفاء حریق به روش غرقه سازی کلی یا TOTAL FLOODING با گاز دی اکسید کربن

    1. فصل ۵ – سیستم‌های غرقه‌سازی کلی

    ۵.۱ اطلاعات عمومی (همچنین به پیوست D مراجعه شود)
    ۵.۱.۱ توصیف: یک سیستم غرقه‌سازی کلی باید شامل منبع ثابت دی‌اکسید کربن باشد که به صورت دائم به لوله‌کشی ثابت متصل شده و دارای نازل‌های ثابت برای تخلیه دی‌اکسید کربن به داخل فضای بسته یا اتاق سرور پیرامون خطر باشد.

    ۵.۱.۲ کاربردها: سیستم غرقه‌سازی کلی باید در مواردی استفاده شود که یک محفظه دائمی اطراف خطر وجود دارد و امکان ایجاد و حفظ غلظت لازم دی‌اکسید کربن برای مدت زمان مورد نیاز را فراهم می‌کند.

    ۵.۱.۳ الزامات کلی: سیستم‌های غرقه‌سازی کلی باید طبق الزامات مربوطه در فصل ۴ و همچنین الزامات اضافی ذکرشده در این فصل طراحی، نصب، آزمون و نگهداری شوند.

    ۵.۱.۴ الزامات ایمنی: به بندهای ۴.۳ و ۴.۵.۶ مراجعه شود.

    ۵.۲ مشخصات خطر

    ۵.۲.۱ محفظه

    ۵.۲.۱.۱ برای آتش‌های سطحی یا شعله‌ای، مانند آتش‌هایی که در مایعات قابل اشتعال رخ می‌دهند، هرگونه بازشدگی غیرقابل‌بسته شدن باید طبق بند ۵.۳.۵.۱ با مقدار بیشتری دی‌اکسید کربن جبران شود.

    ۵.۲.۱.۲ اگر مقدار دی‌اکسید کربن موردنیاز برای جبران بازشدگی‌ها از مقدار پایه موردنیاز برای غرقه‌سازی بدون نشت بیشتر باشد، طراحی سیستم به‌صورت کاربرد موضعی طبق فصل ۶ مجاز است.

    ۵.۲.۱.۳ برای آتش‌های عمیق‌ریشه مانند آنچه در جامدات رخ می‌دهد، بازشدگی‌های غیرقابل‌بسته شدن باید به آن‌هایی محدود شوند که در سقف یا مجاور سقف قرار دارند، در صورتی که اندازه این بازشدگی‌ها از الزامات تهویه فشار تعیین‌شده در بند ۵.۶.۲ بیشتر باشد.

    ۵.۲.۱.۴ برای جلوگیری از گسترش آتش از طریق بازشدگی‌ها به خطرات مجاور یا مناطق کاری که ممکن است منابع دوباره اشتعال باشند، این بازشدگی‌ها باید دارای بسته‌شونده‌های خودکار یا نازل‌های کاربرد موضعی باشند.

    ۵.۲.۱.۴.۱ گاز موردنیاز برای چنین حفاظت‌هایی باید علاوه بر مقدار معمول برای غرقه‌سازی کلی فراهم شود. (به بند ۶.۴.۳.۶مراجعه شود)

    ۵.۲.۱.۴.۲ اگر هیچ‌کدام از روش‌های ذکرشده در بندهای ۵.۲.۱.۴و ۵.۲.۱.۴.۱ عملی نباشد، حفاظت باید به خطرات یا مناطق کاری مجاور نیز گسترش یابد.

    ۵.۲.۱.۵ در مورد مخازن فرآیندی و ذخیره‌سازی که تهویه ایمن بخارات و گازهای قابل اشتعال امکان‌پذیر نیست، استفاده از سیستم‌های کاربرد موضعی بیرونی طبق بند ۶.۴.۳.۶ الزامی است.

    ۵.۲.۲ نشت و تهویه

    از آنجا که کارایی سیستم‌های دی‌اکسید کربن به حفظ غلظت خاموش‌کننده گاز بستگی دارد، نشت گاز از فضای موردنظر باید به حداقل رسیده و با افزودن گاز اضافی جبران شود.

    ۵.۲.۲.۱ در صورت امکان، بازشدگی‌هایی مانند درها، پنجره‌ها و … باید طوری طراحی شوند که پیش از تخلیه دی‌اکسید کربن یا همزمان با آن به‌طور خودکار بسته شوند یا الزامات بندهای ۵.۳.۵.۱ و ۵.۴.۴.۱ رعایت شوند. (برای ایمنی افراد، به بند ۴.۳مراجعه شود)

    ۵.۲.۲.۲ در مواردی که سیستم تهویه با هوای فشرده درگیر باشد، این سیستم‌ها ترجیحاً باید پیش از تخلیه دی‌اکسید کربن یا همزمان با آن خاموش یا بسته شوند، یا گاز جبرانی اضافی فراهم گردد. (به بند ۵.۳.۵.۲ مراجعه شود)

    ۵.۲.۳ انواع آتش

    آتش‌هایی که با روش غرقه‌سازی کلی قابل خاموش‌سازی هستند، به دو دسته زیر تقسیم می‌شوند:

    ۱. آتش‌های سطحی شامل مایعات، گازها و جامدات قابل اشتعال
    ۲. آتش‌های عمیق‌ریشه شامل جامداتی که قابلیت دودزایی و شعله‌ور شدن دارند

    ۵.۲.۳.۱ آتش‌های سطحی

    برای آتش‌های سطحی، دی‌اکسید کربن باید به‌سرعت در محفظه تزریق شود تا نشت جبران شده و غلظت خاموش‌کننده برای مواد خاص ایجاد گردد.

    ۵.۲.۳.۲ آتش‌های عمیق‌ریشه

    برای آتش‌های عمیق‌ریشه، غلظت طراحی‌شده باید برای مدت زمانی حفظ شود تا دودزایی خاموش و مواد تا نقطه‌ای خنک شوند که پس از از بین رفتن جو بی‌اثر، مجدداً مشتعل نشوند.

    ۵.۳ نیازمندی‌های دی‌اکسید کربن برای آتش‌های سطحی

    ۵.۳.۱ کلیات

    ۵.۳.۱.۱ مقدار دی‌اکسید کربن برای آتش‌های سطحی باید بر اساس شرایط متوسط و با فرض خاموش شدن نسبتاً سریع در نظر گرفته شود.

    ۵.۳.۱.۲ اگرچه یک حاشیه ایمن برای نشت معمولی در عوامل حجمی پایه لحاظ شده است، اما باید اصلاحاتی بر اساس نوع ماده درگیر و سایر شرایط خاص صورت گیرد.

    ۵.۳.۲ مواد قابل اشتعال

    ۵.۳.۲.۱ باید مقدار غلظت طراحی‌شده دی‌اکسید کربن متناسب با نوع ماده قابل اشتعال موجود در خطر تعیین گردد.

    ۵.۳.۲.۱.۱ این غلظت باید با افزودن ضریب ۲۰ درصد به حداقل غلظت مؤثر محاسبه شود.

    ۵.۳.۲.۱.۲ در هیچ حالتی نباید از غلظتی کمتر از ۳۴ درصد استفاده شود.

    ۵.۳.۲.۲ جدول ۵.۳.۲.۲ باید برای تعیین حداقل غلظت‌های دی‌اکسید کربن برای مایعات و گازهای مندرج در جدول استفاده شود.

    ۵.۳.۲.۳ برای موادی که در جدول ۵.۳.۲.۲ ذکر نشده‌اند، غلظت تئوریک حداقل دی‌اکسید کربن باید از منبعی معتبر به‌دست آید یا با آزمون مشخص گردد.

    ۵.۳.۲.۴ در صورت وجود اطلاعاتی از مقادیر اکسیژن باقی‌مانده مجاز، غلظت تئوریک دی‌اکسید کربن باید با استفاده از فرمول زیر محاسبه شود:

    ۵.۳.۳ ضریب حجم

    ضریب حجمی که برای تعیین مقدار پایه دی‌اکسید کربن جهت حفاظت از یک محفظه حاوی ماده‌ای با نیاز به غلظت طراحی‌شده ۳۴ درصد استفاده می‌شود، باید مطابق جدول‌های ۵.۳.۳(a) و ۵.۳.۳(b) باشد.

    ۵.۳.۳.۱ در محاسبه ظرفیت خالص مکعبی که باید محافظت شود، اجازه داده می‌شود که برای ساختارهای دائمی، غیرقابل جابجایی و نفوذناپذیر که حجم را به‌طور قابل توجهی کاهش می‌دهند، کسر حجمی در نظر گرفته شود.

    ۵.۳.۳.۲ حجم‌های به‌هم‌پیوسته

    ۵.۳.۳.۲.۱ در دو یا چند حجم به‌هم‌پیوسته که جریان آزاد دی‌اکسید کربن بین آن‌ها ممکن است، مقدار دی‌اکسید کربن باید برابر با مجموع مقادیر محاسبه‌شده برای هر حجم، با استفاده از ضریب حجم متناظر از جدول‌های ۵.۳.۳(a) یا ۵.۳.۳(b) باشد.

    ۵.۳.۳.۲.۲ اگر یکی از حجم‌ها به غلظت بیشتری از مقدار نرمال نیاز داشته باشد (به بند ۵.۳.۴ مراجعه شود)، باید همان غلظت بالاتر برای تمام حجم‌های به‌هم‌پیوسته استفاده شود.

    p

  • ملاحظات برای جانمایی مؤثر دتکتور گاز

    دتکتورهای گاز هشدارهایی را به کارکنان تأسیسات درباره نشت گاز قابل اشتعال ارائه می‌دهند تا اقدامات لازم، چه به‌صورت خودکار و چه دستی، برای کنترل نشت قبل از بروز خسارت جدی انجام گیرد. این اقدامات می‌توانند شامل خاموش کردن سیستم فرآیند، فعال‌سازی سامانه‌های سرکوب یا کاهش اثرات باشند. یک دتکتور گاز که به‌درستی طراحی و نصب شده باشد، سطح ایمنی تأسیسات را افزایش می‌دهد.

    تعیین هدف از نصب دتکتور گاز در آغاز طراحی و استفاده از مدل‌سازی انتشار و پراکندگی گاز برای ایجاد یک طرح مؤثر ضروری است. مگر آن‌که بودجه‌ای نامحدود داشته باشید و بتوانید در هر نقطه‌ی ممکن از نشت، یک دتکتور نصب کنید، استفاده از مدل‌سازی‌های رایانه‌ای می‌تواند در تعیین محل دتکتورها به‌صورت مقرون‌به‌صرفه کمک کند. دامنه و هدف دتکتور گاز باید از ابتدا مشخص شود تا در طول طراحی، سازگاری در انتخاب تجهیزات و نحوه نصب حفظ گردد.

    WhatsApp Image 2025 09 22 at 12.57.03 AM

    هدف دتکتور گاز
    هدف اصلی از استفاده از دتکتور گاز باید کاهش احتمال آتش‌سوزی و/یا انفجار و پیشگیری از خسارات گسترده به تجهیزات، توقف تولید، آسیب به افراد و تلفات جانی باشد. عامل مهم دیگر، خطر سمیت ناشی از نشت گازهایی است که هم خاصیت سمی و هم خاصیت قابل اشتعال دارند.

    هدف از نصب دتکتور گاز باید در ابتدای پروژه به‌صورت شفاف تعریف شود تا تحلیل خطرات، انتخاب نوع دتکتور و محل نصب آن‌ها متناسب با هدف نصب باشد. این پارامترها بسته به منطقه مورد نظر در تأسیسات متفاوت هستند. برای مثال، در ناحیه ذخیره‌سازی گاز مایع، دتکتورها ممکن است فقط جهت ایجاد هشدار به‌کار روند، زیرا منابع احتراق وجود ندارد و آن ناحیه از سایر فرآیندها جدا است. در مقابل، در بخش‌های دیگر کارخانه ممکن است هدف از نصب دتکتور، خاموش‌سازی فرآیند یا فعال‌سازی سامانه‌های پاشش آب برای رقیق‌سازی نشت گاز باشد.

    WhatsApp Image 2025 09 22 at 12.57.04 AM

    بخشی از طراحی کامل سیستم باید شامل رویه‌هایی باشد که اقدامات کارکنان تأسیسات را هنگام فعال شدن هشدار دتکتور گاز مشخص می‌کند. این رویه‌ها باید شامل اقداماتی باشند که در هر سطح هشدار انجام می‌شوند، واکنش‌های لازم در بخش‌های مختلف کارخانه، و تأثیر شرایط کاری کارخانه (حالت عادی، توقف، یا ناپایداری) بر تصمیمات عملیاتی را نیز در بر گیرند.

    ویژگی‌های شیمیایی و شرایط فرآیندی

    پس از تعیین هدف از نصب دتکتور گاز، مرحله بعدی جمع‌آوری داده‌هاست. موادی که قرار است توسط دتکتور شناسایی شوند باید مشخص گردند. شناسایی نشت شامل ارزیابی ویژگی‌های شیمیایی و فیزیکی مواد مورد نظر و همچنین شرایط فرآیندی حاکم است. این ویژگی‌ها و شرایط در محاسبات مدل‌سازی برای تعیین خصوصیات مختلف نشت مانند نرخ نشت ماده و شکل و اندازه‌ی ابر نشت مورد استفاده قرار می‌گیرند.

    دامنه‌ی اشتعال‌پذیری مواد بررسی می‌شود. این ویژگی اطلاعاتی درباره‌ی احتمال اشتعال نشت قبل از پراکنده شدن آن فراهم می‌کند. نقطه‌ی جوش و گرمای نهان تبخیر هر ماده در سناریوهای مشخص‌شده بررسی می‌شود. این ویژگی‌های فیزیکی برای ارزیابی میزان فرّاری بودن مواد در شرایط استفاده شده، مفید هستند.

    موادی که در شرایط محیطی به صورت گازهای قابل اشتعال وجود دارند، در صورت نشت به عنوان گاز در نظر گرفته می‌شوند. موادی که در دمای محیط به صورت مایع هستند، بسته به شرایط فرآیندی، ممکن است به‌صورت مایع یا بخار ارزیابی شوند.

    پارامترهای فرآیندی شامل دما، فشار و نرخ جریان همراه با ویژگی‌های ماده برای ارزیابی احتمال آتش‌سوزی و انفجار بررسی می‌شوند. برای مثال، یک مایع قابل اشتعال که دمای آن پایین‌تر از نقطه اشتعال باشد، ممکن است در صورت نشت مشکلی ایجاد نکند؛ اما اگر از بخشی از فرآیند با دمایی ۱۰۰ درجه فارنهایت بالاتر از نقطه اشتعال نشت کند، مشکل‌ساز خواهد بود. این پارامترها به همراه مقدار ماده‌ای که ممکن است نشت کند، برای ارزیابی اندازه احتمالی نشت در نظر گرفته می‌شوند. همچنین این اطلاعات برای تعیین ماهیت نشت‌ها در سناریوهای مشخص کاربرد دارند.

    WhatsApp Image 2025 09 22 at 12.57.04 AM1

    در ادامه نمونه‌ای از معیارهای انتخاب سناریوی نشت در یکی از پروژه‌های اخیر آورده شده است. بخش‌هایی از فرآیند که باید از نظر جانمایی دتکتور گاز بررسی شوند، شامل تجهیزاتی هستند که یکی از شرایط زیر در آن‌ها وجود دارد:

    • گازهای قابل اشتعال به‌صورت مایع‌شده در فرآیند درگیر هستند
    • مواد قابل اشتعال/احتراق در دمایی بالاتر از نقطه اشتعال خود قرار دارند
    • گازهای قابل اشتعال/احتراق در فشاری بیش از ۵۰۰ psig قرار دارند

    این معیارها صرفاً یک نمونه هستند. باید محدوده‌ی تحلیلی مورد نظر مشخص شود. اگر این محدوده بیش از حد گسترده باشد، تحلیل پیچیده و دشوار می‌شود؛ و اگر بیش از حد محدود باشد، احتمال نادیده گرفتن سناریوهای نشت مهم وجود دارد.

    اکثر ویژگی‌های مواد و شرایط فرآیندی در تحلیل خطر فرآیند (PHA) قابل دسترسی هستند. اگر تحلیل PHA انجام نشده یا اطلاعات کافی نداشته باشد، داده‌ها می‌توانند از نقشه‌های فرآیند (P&ID) و نمودارهای جریان فرآیند استخراج شوند. مهندسان فرآیند و اپراتورهای واحد، مطلع‌ترین افراد نسبت به فرآیند خاص هستند و می‌توانند اطلاعات ارزشمندی در این زمینه ارائه دهند.

    WhatsApp Image 2025 09 22 at 12.57.05 AM

    انتخاب حالت‌های خرابی

    باید نوع نقاط احتمالی نشت که قرار است تحلیل شوند مشخص گردد. فرض بر این است که خرابی‌های معقول می‌توانند رخ دهند. تحلیل سناریویی مانند پارگی آنی یک مخزن بزرگ یا شکست کامل لوله‌ی فولادی جوش‌خورده برای تعیین محل نصب دتکتور گاز منطقی نیست. اگرچه این رخدادهای فاجعه‌آمیز ممکن‌اند اتفاق بیفتند، اما تشخیص مؤثر باید بر رویدادهای محتمل‌تر تمرکز داشته باشد؛ یعنی همان نشت‌های کوچک‌تری که اگر به‌موقع شناسایی شوند و اقدام مناسب انجام شود، می‌توان آن‌ها را کنترل کرد.

    نمونه‌هایی از خرابی‌هایی که باید در نظر گرفته شوند عبارت‌اند از:

    • خرابی آب‌بند پمپ یا کمپرسور
    • خرابی فلنج‌ها
    • خرابی اتصالات لوله‌کشی
    • خرابی اتصالات ابزار دقیق
    • خرابی شیلنگ‌ها و اتصالات انعطاف‌پذیر

    WhatsApp Image 2025 09 22 at 12.57.05 AM1

    مکان‌های نشت

    گام بعدی تعیین مکان‌های احتمالی نشت است. این مکان‌ها جایی هستند که نوع ماده، شرایط ماده و نوع خرابی معمول در آن نقطه با یکدیگر تطابق دارند. هر مکان نشت باید به‌صورت جداگانه تحلیل شود تا داده‌های مورد نیاز برای مدل‌سازی نشت و پراکندگی جمع‌آوری شود. این اطلاعات شامل اندازه دهانه، ارتفاع و جهت‌گیری آن و همچنین پارامترهای فرآیندی در محل نشت خواهد بود.

    سناریوهای نشت و موقعیت آن‌ها باید پیش از آغاز مدل‌سازی اولیه توسط افرادی که مستقیماً با واحد یا کارخانه درگیر هستند، بررسی و تأیید شوند. مهندس فرآیند و اپراتور واحد اطلاعات دقیقی درباره منطقه مورد نظر دارند و می‌توانند اطلاعاتی ارائه دهند که اعتبار سناریوهای نشت انتخاب‌شده را افزایش دهد. در صورت امکان، بهتر است از ابتدا این افراد در تیم پروژه حضور داشته باشند.

    ملاحظات هواشناسی

    پیش از شروع مدل‌سازی پراکندگی، شرایط هواشناسی محل باید بررسی شود. پارامترهای هواشناسی شامل سرعت باد غالب، جهت باد، آشفتگی جو و شرایط حرارتی باید مدنظر قرار گیرد. پارامترهایی انتخاب می‌شوند که بدترین شرایط ممکن برای معیارهای نصب دتکتور را نشان دهند. ممکن است بدترین شرایط هواشناسی برای تشخیص، همان شرایط غالب در محل نباشند، اما باید در محدوده شرایط قابل وقوع در آن محل باشند.

    مدل‌سازی نشت و پراکندگی

    پس از گردآوری تمام اطلاعات مربوط به سناریوهای نشت و ترکیب آن با اطلاعات فیزیکی خاص هر محل نشت، مرحله مدل‌سازی آغاز می‌شود. مدل پراکندگی اطلاعاتی در خصوص اندازه و غلظت گاز پراکنده‌شده در زمان‌های مختلف نشت ارائه می‌دهد.

    مدل کامپیوتری می‌تواند نرخ نشت ماده و شرایط آن در نقطه نشت را مشخص کند. ماده ممکن است به‌صورت بخار، مایع یا مایع فوران‌کننده (flashing liquid) آزاد شود. سرمایش ناشی از انبساط ممکن است دمای ماده را تغییر داده باشد که می‌تواند تأثیر قابل توجهی بر نحوه پراکندگی داشته باشد. این مدل اطلاعات لازم برای تعیین میزان خطر ناشی از نشت را فراهم می‌کند.

    گروه‌بندی نشت‌های مشابه

    نشت‌های مشابه باید در یک گروه قرار گیرند تا از انجام مدل‌سازی‌های غیرضروری جلوگیری شود. برای مثال، اگر هفت نشت احتمالی از یک ماده وجود دارد که فقط در دمای آن‌ها ۲۰ درجه فارنهایت اختلاف است، اجرای مدل پراکندگی برای هر هفت مورد سود چندانی نخواهد داشت. باید بررسی حساسیت نتایج مدل پراکندگی انجام شود تا تأثیر پارامترهای ورودی متغیر مانند شرایط آب‌وهوایی و جهت‌گیری نشت بر نتایج پراکندگی مشخص شود.

    بسیاری از مدل‌ها در تخمین غلظت گاز در نزدیکی محل نشت (منبع نشت) دقت بالایی ندارند، اما می‌توانند اطلاعاتی درباره وسعت خطر ارائه دهند. این اطلاعات می‌توانند برای ارزیابی و مقایسه میزان خطر نشت‌ها به تأسیسات و/یا جوامع اطراف مورد استفاده قرار گیرند. برای مثال، یک نشت ممکن است فقط در همان محل تأثیر داشته باشد، در حالی که نشت دیگری ممکن است ابری از گاز قابل اشتعال ایجاد کند که تا بخاری‌های شعله‌دار مجاور گسترش می‌یابد. حالت دوم خطر بیشتری دارد، زیرا احتمال رسیدن مخلوط قابل احتراق به منبع جرقه وجود دارد. مدل‌سازی می‌تواند در اولویت‌بندی محل نصب دتکتور گاز کمک کند.

    نرم‌افزارهای مدل‌سازی نشت و پراکندگی

    نرم‌افزارهای متعددی برای مدل‌سازی پراکندگی گاز وجود دارند. هدف این متن بررسی این نرم‌افزارها نیست، بلکه اشاره به این است که چگونه می‌توان از آن‌ها برای تعیین محل نصب دتکتور گاز استفاده کرد. برخی از این نرم‌افزارها عبارت‌اند از:

    • SuperChems® از شرکت A. D. Little
    • CHARM® از شرکت Radian
    • نرم‌افزارهای متن‌باز مانند ARCHIE، DEGADIS، CAMEO و SLAB

    هر برنامه مزایا و معایب خاص خود را از نظر سهولت استفاده، گزینه‌های خروجی و توانمندی مدل‌سازی دارد. برخی مدل‌ها می‌توانند نشت و پراکندگی را در یک مرحله مدل‌سازی کنند، در حالی که برخی دیگر نیاز دارند که مدل نشت و مدل پراکندگی به‌صورت جداگانه اجرا شوند و خروجی مدل نشت به مدل پراکندگی وارد شود. باید بررسی شود که مدل انتخاب‌شده برای شرایط خاص پروژه مناسب است یا خیر.

    تعیین محل نصب دتکتور

    معیارهای نصب دتکتور گاز بر اساس شناسایی نشت قبل از تشکیل ابری از بخار قابل احتراق است که می‌تواند منجر به انفجار شود. اگرچه برای یک انفجار، حداقل پنج تن ماده نیاز است، اما حتی مقادیر بسیار کمتر نیز می‌توانند باعث آتش‌سوزی‌های شدید شوند. بنابراین، شناسایی نشت باید در سریع‌ترین زمان ممکن انجام شود تا پیش از تشکیل ابر بخار، فرصت انجام اقدامات اصلاحی فراهم باشد.

    برای نواحی مختلف یک تأسیسات معمولاً معیارهای متفاوتی جهت مکان‌یابی دتکتورها تدوین می‌شود. به‌عنوان مثال، در نواحی فرآیندی نیاز به تشخیص سریع‌تر حتی مقادیر کم گاز وجود دارد، اما در نواحی ذخیره‌سازی این الزام کمتر است. در نواحی فرآیندی، منابع احتراق متعددی وجود دارند. اگر بخار قابل احتراق به منبع احتراقی با انرژی کافی برخورد کند، آتش‌سوزی سریع رخ خواهد داد. همچنین ازدحام تجهیزات در این مناطق می‌تواند منجر به تسریع گسترش آتش شود. بنابراین، در نواحی فرآیندی تشخیص سریع مقادیر کم گاز مناسب و ضروری است.



    نشت‌های بزرگ‌تر معمولاً در نواحی ذخیره‌سازی قابل‌تحمل‌تر هستند، زیرا در این نواحی منابع احتراق محدودتری وجود دارد، تجهیزات و سازه‌ها کمتر متراکم هستند و جرم بیشتر تجهیزات و سازه‌ها، زمان بیشتری برای جذب اثرات حرارتی در هنگام آتش‌سوزی فراهم می‌کند. در نتیجه، در این مناطق می‌توان نشت‌های بزرگ‌تری را مدنظر قرار داد.

    مثال

    یک نمونه از شناسایی سناریوی نشت، مدل‌سازی پراکندگی گاز و معیارهای تعیین محل نصب دتکتور گاز که در یک پروژه اخیر به‌کار گرفته شده، بر پایه تشخیص در سطح غلظت ۲۰ درصد حد انفجار پایین (LEL) از یک ماده است که از فرآیند از طریق یک روزنه به قطر یک‌چهارم اینچ در مدت یک دقیقه یا قبل از آزاد شدن ۱۰۰۰ پوند ماده نشت می‌کند. این معیار به‌منظور ایجاد زمان کافی برای اقدام اصلاحی توسط کارکنان بهره‌بردار جهت کاهش میزان ماده نشت‌شده در نظر گرفته شده است. همچنین این معیار از نصب دتکتورهایی که بیش از حد حساس بوده و منجر به هشدارهای مزاحم می‌شوند جلوگیری می‌کند.

    مکان‌یابی دتکتورها در این پروژه وابسته به جهت باد نیست. در این حالت، جهت غالب باد متغیر است. معیار تعیین محل دتکتور گاز در این پروژه، نصب دتکتورها در ناحیه‌ای است که توسط پهنای ایزوپلت غلظت پراکندگی در نقطه نشت تعریف می‌شود. پهنای ایزوپلت در نقطه نشت یک ناحیه دایره‌ای را تعریف می‌کند که فاصله احتمالی گسترش نشت در خلاف جهت باد را مشخص می‌سازد. این رویکرد منجر به نصب دتکتورها با احتمال بالاتر شناسایی نشت در شرایط مختلف جهت باد می‌شود و اتکا به جهت غالب باد را کاهش می‌دهد. قانون مورفی بیان می‌کند که اگر نشت رخ دهد و مکان دتکتور بر اساس جهت غالب باد تعیین شده باشد، احتمال زیادی وجود دارد که باد از جهت مخالف (۱۸۰ درجه) بوزد.

    استفاده از روش‌های مدرن جمع‌آوری داده، مدل‌سازی رایانه‌ای و تجهیزات دتکتور گاز جایگزین قضاوت منطقی نمی‌شود. هنگام نصب دتکتورها، باید دقت شود که در مکان‌هایی قرار نگیرند که از منبع نشت گاز پنهان باشند.

    اجزای سیستم دتکتور گاز و عملکرد آن‌ها

    یک سیستم دتکتور گاز قابل اشتعال از چند جزء تشکیل شده است، از جمله دتکتور، مانیتورهای نمایش‌دهنده، آلارم‌های صوتی و آلارم‌های نوری. این سیستم ممکن است قابلیت اتصال به سایر سیستم‌های کنترل و پایش تأسیسات را نیز داشته باشد.

    سیستم‌های دتکتور گاز قابل اشتعال معمولاً به‌گونه‌ای طراحی می‌شوند که در دو سطح متفاوت از غلظت گاز هشدار دهند. این سیستم می‌تواند دستگاه‌های هشداردهنده خروجی را فعال کرده و همچنین نشان دهد که سطح خاصی از گاز قابل اشتعال وجود دارد. دو نقطه هشدار رایج ۲۰ درصد LEL و ۴۰ درصد LEL هستند. در سطح ۲۰ درصد LEL، سیستم چراغ هشدار را روی پنل روشن کرده و آلارم محلی را در ناحیه‌ای که دتکتور فعال شده ایجاد می‌کند. این کار می‌تواند منجر به تخلیه منطقه، افزایش نرخ تهویه و/یا بررسی فوری منطقه توسط پرسنل مجرب شود.

    در سطح ۴۰ درصد LEL، سیستم هشدار دیگری را فعال کرده، آلارم‌های صوتی و نوری را به فراتر از منطقه محلی گسترش می‌دهد، تجهیزات فرآیندی را به‌صورت خودکار خاموش یا تخلیه می‌کند، سامانه‌های پراکندگی بخار را فعال کرده و پرسنل اضطراری را مطلع می‌سازد تا اقدامات لازم را انجام دهند.

    فارغ از چیدمان خاص سیستم، اجزای ضروری آن شامل قابلیت تشخیص دتکتوری است که آلارم را فعال کرده (و در نتیجه موقعیت آن)، گازی که شناسایی شده، و غلظت گاز. بدون این اطلاعات، اقدامات مؤثر محدود خواهند بود. روش‌های متعددی برای سازمان‌دهی این اطلاعات و بازیابی آن در مواقع نیاز وجود دارد. برچسب‌گذاری ساده می‌تواند برای سامانه‌های کوچک کافی باشد. برای برخی دیگر، استفاده از برگه‌های داده جمع‌آوری‌شده کاربرد دارد. با این حال، در اغلب نصب‌های امروزی از سامانه‌های منطقی قابل برنامه‌ریزی استفاده می‌شود که قابلیت اتصال به تجهیزات دتکتور گاز را دارند. بدین ترتیب، قابلیت‌های مناسبی برای بازیابی اطلاعات فراهم می‌شود. بنابراین، پس از شناسایی گاز قابل اشتعال توسط یک دتکتور، کلیه اطلاعات مربوط به حادثه می‌تواند به‌صورت فوری بر روی صفحه‌نمایش رایانه نشان داده شود.

    انواع دتکتور گاز

    امروزه دو نوع دتکتور گاز برای گازهای قابل اشتعال استفاده می‌شود: نوع نقطه‌ای و نوع بیم. هر دو نوع کاربردها، مزایا و معایب خاص خود را دارند.

    در نوع نقطه‌ای از یک مهره کاتالیستی به‌عنوان دتکتور استفاده می‌شود. این مهره گرم می‌شود تا زمانی‌که گاز قابل اشتعال در مجاورت آن قرار گیرد، بسوزد و دمای مهره افزایش یابد. این افزایش دما باعث تغییر مقاومت الکتریکی در مهره می‌شود. این تغییر مقاومت با مهره مرجع در داخل دتکتور مقایسه می‌شود تا شرایط محیطی در نظر گرفته شود. سیستم این تغییر مقاومت را به‌صورت درصدی از حد انفجار پایین (LEL) تفسیر می‌کند.

    دتکتورهای نوع بیم بر اساس این اصل عمل می‌کنند که هیدروکربن‌ها تابش مادون قرمز را در طول موج‌های مشخصی جذب می‌کنند. دتکتور نوع بیم، یک پرتو آشکارساز و یک پرتو مرجع را در فضا منتشر می‌کند. این پرتو یا به یک گیرنده جداگانه می‌رسد یا در صورت ترکیب فرستنده/گیرنده، از آینه بازتاب داده می‌شود. این پرتو می‌تواند تا فاصله ۱۰۰ متر (۳۲۸ فوت) ارسال شود.

    مشخصات معمول هر دو نوع دتکتور در ادامه آمده است. این ویژگی‌ها بسته به سازنده خاص دتکتور ممکن است متفاوت باشد. هر یک از این عوامل باید هنگام انتخاب دستگاه مناسب مورد توجه قرار گیرد.

    دتکتورهای نوع نقطه‌ای:
    − مناسب برای پایش در محل‌های خاص یا اجزای تجهیزات، مانند ورودی هوای اتاق‌های کنترل یا تجهیزات مجزا
    − اندازه‌گیری کمی غلظت گاز در یک مکان معین
    − قیمت نسبتاً پایین
    − تعویض دتکتور ساده است
    − مستعد مسمومیت توسط برخی مواد مانند ترکیبات سیلیکونی
    − گاز باید به دتکتور برسد (در صورت قرارگیری نادرست یا کم‌بودن تعداد دتکتورها، دقت کاهش می‌یابد)
    − احتمال قرائت نادرست به دلیل تداخل‌ها وجود دارد
    − نیاز به نگهداری مکرر جهت بررسی کالیبراسیون
    − طول عمر عملکردی ممکن است در حضور گازهای پس‌زمینه دائمی کاهش یابد



    دتکتورهای نوع بیم:
    − ممکن است در صورتی‌که محل‌های بالقوه نشت در یک خط قرار داشته باشند (مانند ردیفی از پمپ‌ها در امتداد یک مسیر لوله‌کشی)، از نظر هزینه نسبت به دتکتورهای نقطه‌ای مقرون‌به‌صرفه‌تر باشند
    − نیاز به نگهداری کم، زیرا تجهیزات در معرض مسمومیت قرار نمی‌گیرند
    − پایش نشت گاز در یک منطقه وسیع را فراهم می‌کند
    − تحت تأثیر سطوح بالای گاز پس‌زمینه قرار نمی‌گیرد
    − میانگین غلظت در یک فاصله کوتاه را ارائه می‌دهد (غلظت دقیق در یک نقطه خاص را نشان نمی‌دهد)
    − فرستنده پرتو باید دید مستقیم با گیرنده یا بازتاب‌دهنده داشته باشد (فعالیت در یک ناحیه ممکن است پرتو را مختل کرده و باعث شود آن منطقه بدون پایش باقی بماند)
    − سرویس‌دهی پرهزینه و زمان‌بر است، زیرا تعویض دتکتورهای معیوب نیاز به تکنسین‌های ماهر دارد

    استفاده از دتکتورهای نقطه‌ای در مقایسه با دتکتورهای نوع بیم ممکن است برای مناطقی مناسب‌تر باشد که در آن، همپوشانی دایره‌های پراکنش، امکان شناسایی نشت از بیش از یک منبع را با یک دتکتور فراهم می‌کند. دتکتور نوع بیم زمانی مناسب‌تر است که یک سری نقاط نشت احتمالی در یک خط مستقیم قرار دارند یا زمانی که هدف، شناسایی نشت گاز پیش از عبور از مرز یک واحد فرایندی باشد. یک سیستم کامل ممکن است شامل استفاده از هر دو نوع دتکتور به‌صورت متناسب با شرایط باشد.

    خلاصه
    در ابتدای تحلیل باید هدف مشخصی برای سیستم دتکتور گاز تعیین شود. آنچه که انتظار دارید به آن دست یابید باید مشخص شود تا بتوان برنامه‌ای برای رسیدن به این هدف تدوین کرد.

    استفاده از مدل‌های نشت و پراکنش می‌تواند در مکان‌یابی مؤثر دتکتور گاز مفید باشد، زیرا اطلاعاتی در مورد اندازه نشت بر اساس نوع خرابی‌های فرض‌شده ارائه می‌دهد. ممکن است مدل نشان دهد که برخی از خرابی‌های احتمالی در یک منطقه، مقدار گاز کافی برای ایجاد نگرانی فوری را آزاد نمی‌کنند. به این ترتیب می‌توان تلاش‌ها را بر روی نشت‌های مهم‌تر متمرکز کرد و بودجه را به‌صورت مؤثرتری خرج نمود.

    نصب دتکتور گاز در ناحیه‌ای که با چند ایزوپلت غلظت پراکنش همزمان باشد می‌تواند تعداد نقاط مورد نیاز برای شناسایی را کاهش دهد. یک دستگاه در موقعیتی قرار می‌گیرد که می‌تواند نشت را از چند محل نزدیک شناسایی کند. به‌عنوان مثال، دتکتوری که بین دو پمپ مجاور قرار دارد، بسته به فاصله بین آن‌ها، می‌تواند نشت از هر دو پمپ را شناسایی کند.

    استفاده از روش‌های پیشرفته جمع‌آوری داده، مدل‌سازی رایانه‌ای، و تجهیزات دتکتور گاز، جایگزینی برای قضاوت فنی نیست. مدل‌سازی فقط تقریب شرایطی است که ممکن است رخ دهد. حتماً نظر افرادی که با کارخانه آشنایی دارند را جویا شوید، زیرا ممکن است اطلاعاتی داشته باشند که با فرض‌های اشتباه، نتایج پیشرفته‌ترین مدل‌ها را بی‌اثر کند.

    دتکتورهای نوع بیم و نقطه‌ای هر دو کاربردهای مناسب خود را دارند که بسته به موقعیت، متفاوت خواهد بود. یک راه‌حل مقرون‌به‌صرفه نیازمند بررسی همه گزینه‌های موجود برای شناسایی است. آنچه که در یک بخش از کارخانه مؤثر است، ممکن است در بخشی دیگر کاملاً ناکارآمد باشد.

  • اصول عملکرد بیم دتکتور دودی اعلام حریق

    بیم دتکتور دودی اعلام حریق پروجکتوری از یک فرستنده تشکیل شده است که یک پرتو مادون قرمز را در سراسر ناحیه محافظت‌شده به سمت یک گیرنده که شامل یک سلول حساس به نور است ارسال می‌کند، سلولی که قدرت سیگنال پرتو نوری را پایش می‌کند.

    WhatsApp Image 2025 09 14 at 9.19.31 AM

    این دتکتور بر اساس اswsصل انسداد نور عمل می‌کند. عنصر حساس به نور در بیم دتکتور دودی اعلام حریق در شرایط عادی نوری را که توسط گیرنده تولید می‌شود مشاهده می‌کند. گیرنده بر اساس درصدی از انسداد کلی به یک سطح حساسیت از پیش تعیین‌شده کالیبره می‌شود. این سطح حساسیت توسط سازنده و بر اساس طول بیم (فاصله بین فرستنده و گیرنده) مشخص می‌شود. معمولاً بیش از یک تنظیم برای انتخاب توسط نصاب بر اساس طول بیم در کاربرد موردنظر وجود دارد. برای دتکتورهایی که لیست UL دارند، تنظیم حساسیت باید مطابق با استاندارد UL 268 «دتکتورهای دود برای سیستم‌های اعلام حریق حفاظتی» باشد.

    فرستنده در برخی واحدها ممکن است مستقل از گیرنده تغذیه شود که می‌تواند به میزان زیادی سیم‌کشی و در نتیجه هزینه نصب را کاهش دهد. از آنجا که پشتیبان باتری برای سیستم‌های اعلام حریق الزامی است، پشتیبان باتری برای فرستنده نیز موردنیاز خواهد بود، چه از پنل تغذیه شود و چه به صورت مستقل.

    بر خلاف دتکتورهای دودی فوتوالکترونیک نقطه‌ای، بیم دتکتور دودی اعلام حریق به طور کلی نسبت به رنگ دود حساسیت کمتری دارد. بنابراین، بیم دتکتور دودی اعلام حریق ممکن است برای کاربردهایی که مناسب دتکتورهای فوتوالکترونیک نقطه‌ای نیستند، مناسب باشد، مانند کاربردهایی که انتظار می‌رود آتش دود سیاه تولید کند. بیم دتکتور دودی اعلام حریق نیاز به دود قابل مشاهده دارد و بنابراین ممکن است در برخی کاربردها به اندازه دتکتورهای یونی حساس نباشد.

    WhatsApp Image 2025 09 14 at 9.19.31 AM1

    بیم دتکتور دودی اعلام حریق نسبت به انسداد تجمعی ایجادشده توسط یک میدان دود حساس است. این انسداد تجمعی توسط ترکیبی از چگالی دود و فاصله خطی میدان دود در طول پرتو نوری پروجکت‌شده ایجاد می‌شود. انسداد تجمعی در واقع اندازه‌گیری درصد انسداد نور است.

    از آنجا که انسداد ناگهانی و کامل پرتو نور یک نشانه معمول دود نیست، دتکتور این حالت را به عنوان وضعیت خطا در نظر می‌گیرد، نه هشدار. این آستانه معمولاً توسط سازنده در سطح حساسیتی که بیش از ۹۰ تا ۹۵ درصد انسداد کلی است تنظیم می‌شود. این موضوع احتمال هشدار ناخواسته ناشی از انسداد پرتو توسط یک جسم جامد، مانند یک تابلو یا نردبان که به طور تصادفی در مسیر پرتو قرار گرفته، را به حداقل می‌رساند.

    WhatsApp Image 2025 09 14 at 9.19.32 AM

    تغییرات بسیار کوچک و آهسته در کیفیت منبع نور نیز یک نشانه معمول دود نیست. این تغییرات ممکن است به دلیل شرایط محیطی مانند تجمع گردوغبار و آلودگی روی مجموعه‌های نوری فرستنده و/یا گیرنده ایجاد شوند. این تغییرات معمولاً توسط یک کنترل خودکار بهره (AGC) جبران می‌شوند. زمانی که دتکتور برای اولین بار روشن شده و وارد برنامه راه‌اندازی خود می‌شود، سطح سیگنال نوری آن زمان را به عنوان نقطه مرجع شرایط عادی در نظر می‌گیرد. با کاهش کیفیت سیگنال نوری در طول زمان، مثلاً به دلیل گردوغبار، AGC این تغییر را جبران می‌کند. نرخ جبران محدود است تا اطمینان حاصل شود که دتکتور همچنان نسبت به آتش‌های آهسته یا دودزا حساس باقی بماند. هنگامی که AGC دیگر نتواند کاهش سیگنال را جبران کند (مانند تجمع بیش از حد آلودگی) دتکتور وضعیت خطا را اعلام خواهد کرد.

    لوازم جانبی  بیم دتکتور دودی اعلام حریق

    لوازم جانبی برای بیم دتکتور دودی اعلام حریق ممکن است شامل پنل‌های اعلام از راه دور، ایستگاه‌های تست از راه دور که امکان آزمایش الکترونیکی دوره‌ای دتکتور را فراهم می‌کنند، و فیلترهایی باشند که به‌عنوان تست «مجاز/غیرمجاز» برای کالیبراسیون صحیح دتکتور استفاده می‌شوند. برخی سازندگان استفاده از آینه برای هدایت پرتو را فراهم می‌کنند. سیستم‌های اعلام حریق هوشمند می‌توانند یک آدرس مجزا به بیم دتکتور دودی اعلام حریق اختصاص دهند تا اعلام محل آتش بهتر صورت گیرد. سیستم‌های متعارف نیز ممکن است از طریق رله‌ها اعلام از راه دور داشته باشند.

    ویژگی تشخیص حرارت بیم دتکتور دودی اعلام حریق

    برخی بیم دتکتور دودی اعلام حریق یک عنصر حساس به حرارت را در گیرنده خود جای داده‌اند که فرکانس پالس پرتو را پایش می‌کند. حرارت پرتو پالسی را تضعیف یا منحرف می‌کند که می‌تواند توسط گیرنده دریافت شود و باعث ایجاد هشدار گردد. این انحراف معمولاً زمانی بیشتر است که آتش به فرستنده نزدیک‌تر باشد تا به گیرنده. باید توجه داشت که مدولاسیون فرکانسی ناشی از چراغ‌های فلورسنت با این ویژگی تشخیص حرارت تداخل نداشته باشد. توصیه‌های سازنده باید دنبال شوند.

    کاربرد صحیح بیم دتکتور دودی اعلام حریق

    مانند دتکتورهای دودی نقطه‌ای، بیم دتکتور دودی اعلام حریق برای کاربردهای فضای باز نامناسب هستند. شرایط محیطی مانند دماهای بسیار بالا یا پایین، باران، برف، یخ، مه و شبنم می‌توانند با عملکرد صحیح دتکتور تداخل داشته باشند. شرایط محیط بیرونی رفتار دود را غیرقابل پیش‌بینی می‌سازد.

    اگرچه بیم دتکتور دودی اعلام حریق و دتکتورهای دودی نقطه‌ای تحت استانداردهای یکسان UL و NFPA قرار دارند، الزامات این استانداردها متفاوت است زیرا اصل عملکرد آن‌ها با یکدیگر فرق دارد. مهم است که طراح این تفاوت‌ها را درک کرده و هنگام انتخاب و به‌کارگیری دتکتورهای دود در سیستم‌های اعلام حریق به‌طور کامل در نظر بگیرد.

    دتکتورهای دودی نقطه‌ای حداکثر پوششی معادل ۹۰۰ فوت مربع یا ۳۰×۳۰ فوت دارند. حداکثر فاصله بین دتکتورها ۴۱ فوت است زمانی که عرض ناحیه تحت حفاظت از ۱۰ فوت تجاوز نکند، مانند یک راهرو.

    بیم دتکتور دودی اعلام حریق به طور معمول دارای حداکثر برد ۳۳۰ فوت و حداکثر فاصله بین دتکتورها ۶۰ فوت است. این به بیم دتکتور دودی اعلام حریق پوشش نظری معادل ۱۹,۸۰۰ فوت مربع می‌دهد. توصیه‌های سازنده و عوامل دیگر مانند هندسه اتاق می‌توانند باعث کاهش عملی این پوشش حداکثری شوند. حتی با وجود این کاهش‌ها، بیم دتکتور دودی اعلام حریق می‌تواند ناحیه‌ای را پوشش دهد که نیازمند چندین دتکتور نقطه‌ای خواهد بود. تعداد کمتر دستگاه‌ها به معنای هزینه نصب و نگهداری پایین‌تر است.

    ارتفاع سقف در بیم دتکتور دودی اعلام حریق

    حساسیت پاسخ دتکتور دودی نقطه‌ای معمولاً با افزایش فاصله آن از آتش کاهش می‌یابد. هنگامی که ارتفاع سقف بیش از ۱۶ فوت باشد، طراح باید در نظر بگیرد که آیا فاصله‌گذاری دتکتورهای نقطه‌ای باید کاهش یابد یا خیر. این موضوع الزاماً در مورد بیم دتکتور دودی اعلام حریق صدق نمی‌کند، چرا که آن‌ها برای کاربردهای با سقف‌های بلند ایده‌آل هستند. برخی سازندگان اجازه افزایش پوشش با افزایش ارتفاع سقف را می‌دهند. این امر به دلیل رفتار مورد انتظار ستون دود است.

    اگرچه همه آتش‌ها از پایین‌ترین نقاط خطر یا نزدیک سطح زمین شروع نمی‌شوند، این یک سناریوی معمولی آتش است. در چنین حالتی دود تولیدشده توسط آتش به سمت سقف بالا می‌رود. معمولاً ستون دود هنگام حرکت از نقطه آغاز به سمت بالا شروع به گسترش می‌کند و یک میدان دود به شکل مخروط وارونه تشکیل می‌دهد. چگالی این میدان دود می‌تواند تحت تأثیر نرخ رشد آتش قرار گیرد. آتش‌های سریع تمایل دارند چگالی یکنواخت‌تری در سراسر میدان دود تولید کنند در حالی که در آتش‌های کندتر ممکن است در بخش‌های بالاتر میدان دود رقیق‌سازی رخ دهد.

    در برخی کاربردها، به‌ویژه در مکان‌هایی با سقف‌های بلند، بیم دتکتور دودی اعلام حریق ممکن است نسبت به آتش‌های آهسته یا دودزا پاسخ‌دهی بیشتری داشته باشد زیرا پرتو از میان کل میدان دود عبور می‌کند. دتکتورهای نقطه‌ای تنها می‌توانند دود را در نقطه خود نمونه‌برداری کنند. دودی که وارد محفظه آن‌ها می‌شود ممکن است به زیر آستانه هشدار (سطح دود موردنیاز برای آلارم) رقیق شده باشد.

    محدودیت اصلی بیم دتکتور دودی اعلام حریق این است که یک دستگاه خط دید است و بنابراین در معرض تداخل ناشی از هر جسم یا فردی قرار دارد که ممکن است وارد مسیر پرتو شود. این موضوع استفاده از آن را در بیشتر فضاهای اشغال‌شده با سقف‌های معمولی غیرعملی می‌سازد.

    با این حال، بسیاری از تأسیسات دارای فضاهایی هستند که بیم دتکتور دودی اعلام حریق نه تنها قابل قبول، بلکه دتکتور منتخب محسوب می‌شود. فضاهایی با سقف‌های بلند مانند آتریوم‌ها، لابی‌ها، سالن‌های ورزشی، ورزشگاه‌ها، موزه‌ها، شبستان کلیساها، همچنین کارخانه‌ها و انبارها می‌توانند گزینه‌های مناسبی برای بیم دتکتور دودی اعلام حریق باشند. بسیاری از این کاربردها مشکلات ویژه‌ای را برای نصب دتکتورهای نقطه‌ای و مشکلات بیشتری را برای نگهداری صحیح آن‌ها ایجاد می‌کنند. استفاده از بیم دتکتور دودی اعلام حریق در بسیاری از این فضاها می‌تواند این مشکلات را کاهش دهد زیرا به دستگاه‌های کمتری نیاز خواهد بود و این دستگاه‌ها می‌توانند روی دیوارها نصب شوند که دسترسی به آن‌ها آسان‌تر از سقف‌ها است.

    تاثیر سرعت بالای جریان هوا بر عملکرد بیم دتکتور دودی اعلام حریق

    مناطق با حرکت زیاد هوا یک مشکل خاص برای تشخیص دود توسط هر دو نوع دتکتور دودی نقطه‌ای و بیم دتکتور دودی اعلام حریق ایجاد می‌کنند، زیرا انتشار دود که تحت شرایط عادی اتفاق می‌افتد ممکن است رخ ندهد. سرعت بالای هوا ممکن است دود را از محفظه آشکارسازی دتکتور دودی نقطه‌ای خارج کند. باید به عملکرد دتکتور دودی نقطه‌ای در مکان‌هایی که سرعت هوا بیش از ۳۰۰ فوت در دقیقه (fpm) است یا زمانی که تغییرات هوا در ناحیه تحت حفاظت بیش از ۷.۵ بار در ساعت است توجه ویژه‌ای شود. (رجوع شود به NFPA 72-1999, 2-3.6.6.3)

    بیم دتکتور دودی اعلام حریق برای پایداری در جریان‌های هوای زیاد به منظور درج در فهرست آزمایش نمی‌شود، زیرا حرکت زیاد هوا تأثیر زیادی بر بیم دتکتور دودی اعلام حریق ندارد. محدوده آشکارسازی بیم دتکتور دودی اعلام حریق می‌تواند به اندازه یک زمین فوتبال باشد (برد حداکثری بیم معمولاً ۳۳۰ فوت است) نه یک یا دو اینچ مانند محفظه آشکارسازی دتکتور نقطه‌ای. بنابراین احتمال اینکه دود از محدوده آشکارسازی بیم دتکتور دودی اعلام حریق خارج شود بسیار کمتر است. هرچند کاهش فاصله‌گذاری در مناطق با جریان هوای زیاد الزامی نیست، اما باید به رفتار مورد انتظار دود در این کاربردها توجه شود.

    استراتیفیکیشن در بیم دتکتور دودی اعلام حریق

    WhatsApp Image 2025 09 14 at 9.19.32 AM1
    استراتیفیکیشن زمانی رخ می‌دهد که دود ناشی از سوختن یا مواد در حال سوختن توسط حرارت گرم شده و از هوای خنک اطراف رقیق‌تر می‌شود. دود تا زمانی بالا می‌رود که دیگر تفاوت دمایی بین دود و هوای اطراف وجود نداشته باشد. (رجوع شود به NFPA 72-1999, A-2-3.6.1.4) بنابراین، استراتیفیکیشن ممکن است در مناطقی که دمای هوا در سطح سقف بالا است رخ دهد، به‌ویژه در مکان‌هایی که تهویه وجود ندارد. بر روی سقف‌های صاف (جایی که تیرها یا بیم‌ها کمتر از ۴ اینچ عمق دارند) بیم دتکتور دودی اعلام حریق معمولاً یک فوت پایین‌تر از سقف‌هایی تا ارتفاع ۳۰ فوت و ۱.۵ فوت پایین‌تر از سقف‌هایی تا ارتفاع ۶۰ فوت نصب می‌شود. این موقعیت‌یابی به جبران احتمال استراتیفیکیشن کمک می‌کند.

    WhatsApp Image 2025 09 14 at 9.19.32 AM2

    محیط‌های نامساعد برای نصب بیم دتکتور دودی اعلام حریق

    یکی از محدودیت‌های اصلی دتکتورهای دودی نقطه‌ای ناتوانی آن‌ها در دوام آوردن در محیط‌های نامساعد مانند دماهای بسیار بالا یا پایین، آلودگی، رطوبت و گازهای خورنده است. بیم دتکتور دودی اعلام حریق نیز ممکن است در معرض برخی از این عوامل تضعیف‌کننده قرار گیرد. از آنجا که بیم دتکتور دودی اعلام حریق می‌تواند در برخی کاربردها پشت پنجره‌های شیشه‌ای شفاف و خارج از محیط خطر نصب شود، می‌تواند بر این اثرات غلبه کند. با این حال، پنجره‌ها باید تمیز و عاری از هرگونه مانع نگه داشته شوند. این ویژگی همچنین می‌تواند اجازه دهد از آن‌ها در کاربردهایی که حفاظت در برابر انفجار موردنیاز است استفاده شود.

    WhatsApp Image 2025 09 14 at 9.19.33 AM

    اصطبل‌ها و مکان‌های نگهداری دام یا تجهیزات نمونه‌های خوبی هستند که در آن‌ها هشدار زودهنگام موردنیاز است، اما دتکتورهای دودی نقطه‌ای به دلیل دماهای متغیر و شرایط پرگردوغبار و آلوده مناسب نیستند. بیم دتکتور دودی اعلام حریق می‌تواند جایگزین مناسبی باشد، زیرا اپتیک آن‌ها می‌تواند پشت پنجره‌هایی قرار گیرد که به راحتی و به صورت منظم تمیز می‌شوند. آن‌ها همچنین ممکن است محدوده دمای کاری بسیار وسیع‌تری نسبت به دتکتورهای دودی نقطه‌ای داشته باشند.

    WhatsApp Image 2025 09 14 at 9.19.33 AM1

    عوامل بسیاری بر عملکرد انواع دتکتورهای دود تأثیر می‌گذارند. نوع و مقدار مواد قابل‌احتراق، نرخ رشد آتش، نزدیکی دتکتور به آتش و عوامل تهویه همگی ملاحظات مهمی هستند. بیم دتکتور دودی اعلام حریق لیست شده توسط UL با استفاده از استاندارد 268 «دتکتورهای دود برای سیستم‌های اعلام حریق حفاظتی» آزمایش می‌شوند و باید مطابق با NFPA 72، کد ملی اعلام حریق نصب و نگهداری گردند.

    حساسیت (Sensitivity) بیم دتکتور دودی اعلام حریق

    WhatsApp Image 2025 09 14 at 9.19.34 AM

    هر تولیدکننده الزام می‌کند که حساسیت دتکتور بر اساس طول بیم در هر کاربرد تنظیم شود. دتکتور باید در محدوده حداقل و حداکثر طول بیم تعیین‌شده در دستورالعمل‌های سازنده نصب گردد؛ این مقادیر محدود به الزامات لیستینگ UL هستند.

    مکان و فاصله‌گذاری (Location and Spacing) بیم دتکتور دودی اعلام حریق

    استاندارد NFPA 72 مرجع اصلی در تعیین مکان و فاصله‌گذاری دتکتورها است. برخی معیارهای طراحی طبق این استاندارد:

    • «برای مکان و فاصله‌گذاری بیم دتکتورهای دودی، باید دستورالعمل‌های نصب سازنده دنبال شود.»
      (NFPA 72-1999, 2-3.4.5.2)
    • «بیم دتکتورهای دودی باید طوری نصب شوند که بیم آن‌ها موازی با سقف باشد و طبق دستورالعمل‌های مستند سازنده قرار گیرند. در مکان‌یابی دتکتورها باید اثرات استراتیفیکیشن نیز در نظر گرفته شود.»
      (NFPA 72-1999, 2-3.4.4)
    • «استثنا: بیم‌ها می‌توانند به صورت عمودی یا در هر زاویه‌ای که برای حفاظت از خطر مورد نظر لازم باشد نصب شوند (مانند بیم عمودی در چاهک باز یک راه‌پله).»
      (NFPA 72-1999, 2-3.4.4)
    • در سازه‌های دارای تیر یا بیم صلب (با عمق کمتر از ۱ فوت و ارتفاع سقف حداکثر ۱۲ فوت)، در صورتی که بیم عمود بر تیرها نصب شود، کاهش فاصله‌گذاری الزامی نیست. (NFPA 72-1999, 2-3.4.6.1)
    • «برای تیرهایی با عمق بیش از ۱ فوت یا سقف‌هایی بالاتر از ۱۲ فوت، دتکتورها باید در هر جیب تیر نصب شوند.»
      (NFPA 72-1999, 2-3.4.6.1)

    نصب  بیم دتکتور دودی اعلام حریق

    بیم دتکتور دودی باید روی سطوح ثابت و پایدار نصب شود تا از حرکت و در نتیجه خارج شدن از هم‌ترازی جلوگیری گردد.

    از آنجا که بیم دتکتور دودی دستگاهی line-of-sight است و در صورت از دست رفتن ناگهانی یا کامل سیگنال وارد حالت خطا می‌شود، باید اطمینان حاصل کرد که هیچ مانع کدر در مسیر بیم وجود نداشته باشد. (NFPA 72-1999, 2-3.6.3)

    این الزام می‌تواند کاربرد بیم دتکتور دودی را در محیط‌هایی مانند کارخانه‌ها (با وجود جرثقیل‌های سقفی) یا انبارها (با لیفتراک‌های مرتفع) غیرعملی کند. این موضوع همچنین در فضاهای اشغال‌شده با سقف‌های معمولی باید مورد توجه قرار گیرد.

    فاصله‌گذاری روی سقف صاف  در بیم دتکتور دودی اعلام حریق

    • حداکثر فاصله بین بیم‌ها: ۶۰ فوت (۱۸.۳ متر)
    • حداکثر فاصله بیم تا دیوار جانبی موازی با مسیر بیم: نصف فاصله بالا

    با این حال، بسته به ارتفاع سقف، ویژگی‌های جریان هوا و نیاز به سرعت واکنش، فاصله‌گذاری می‌تواند تغییر کند.

    در برخی موارد، پروژکتور بیم روی یک دیوار انتهایی و گیرنده روی دیوار مقابل نصب می‌شود. همچنین می‌توان هر دو دستگاه را از سقف آویزان کرد، به شرطی که فاصله آن‌ها از دیوار انتهایی حداکثر یک‌چهارم فاصله انتخابی باشد. (NFPA 72-1999, A-2-3.4.5.2)

    توجه: دود تولیدشده در پشت فرستنده یا گیرنده تا زمانی که وارد مسیر بیم نشود، قابل آشکارسازی نیست. بنابراین باید این فاصله به حداقل ممکن کاهش یابد.

    سایر ملاحظات طراحی بیم دتکتور دودی اعلام حریق

    • اگرچه فاصله ۶۰ فوت طبق NFPA مجاز است، دستورالعمل‌های سازنده ممکن است محدودیت‌های بیشتری اعمال کنند.
    • در کاربردهایی که نیاز به واکنش سریع به‌دلیل ایمنی جانی یا ارزش بالای دارایی‌ها وجود دارد، فاصله‌گذاری باید کاهش یابد.
    • در آتریوم‌های مرتفع (مثلاً هتل‌ها)، ممکن است نیاز به نصب دتکتورهای اضافی در ارتفاعات پایین‌تر باشد.
    • در نصب چند بیم موازی، فاصله آن‌ها باید به‌گونه‌ای باشد که گیرنده یک دتکتور، منبع نور دتکتور دیگر را نبیند.
    • در صورت نصب بیم‌ها با زاویه، باید دقت شود که هر گیرنده تنها نور فرستنده خودش را دریافت کند.
    • برخی سازندگان امکان استفاده از آینه برای تغییر مسیر بیم را فراهم می‌کنند. در این حالت ممکن است طول برد بیم محدودتر شود. نصب آینه باید طبق دستورالعمل سازنده باشد و توجه ویژه به پایداری مکان نصب آن‌ها صورت گیرد.
    • فرستنده و گیرنده بیم دتکتور دودی می‌توانند پشت شیشه شفاف نصب شوند (با کاهش حدود ۱۰٪ در برد مؤثر برای هر شیشه). استفاده از پلاستیک توصیه نمی‌شود.

    در نتیجه: اگرچه بیم دتکتور دودی برای همه کاربردها مناسب نیست، اما در بسیاری از فضاها که دتکتور نقطه‌ای کارایی ندارد، می‌تواند انتخابی ایده‌آل باشد. شناخت دقیق توانایی‌ها و محدودیت‌های همه انواع دتکتور دودی برای طراحی صحیح سیستم اعلام حریق خودکار حیاتی است.

  • فناوری های تشخیص گاز

    WhatsApp Image 2025 09 25 at 2.25.53 AM

    WhatsApp Image 2025 09 25 at 2.26.01 AM

    دسته‌بندی‌های پایش گاز:

    1. گازهای قابل احتراق / اشتعال‌پذیر
      • خطر انفجار.
      • برای جلوگیری از انفجار، باید سطح گاز در هوا کمتر از حد پایین انفجار (LEL) برای هر گاز نگه داشته شود یا اکسیژن از محیط حذف شود.
      • معمولاً در بازه ۰ تا ۱۰۰ درصد از حد پایین انفجار یا در محدوده قسمت در میلیون (ppm) اندازه‌گیری می‌شود.
      • دتکتورهای گاز قابل احتراق به‌گونه‌ای طراحی شده‌اند که پیش از وقوع شرایط بالقوه انفجاری هشدار دهند.
    2. گازهای سمی / محرک
      • برای سلامت انسان خطرناک‌اند؛ باید میزان تماس کارکنان با این گازها پایش شود.
      • معمولاً در محدوده قسمت در میلیون (ppm) اندازه‌گیری می‌شوند.
      • دتکتورهای گاز سمی به‌گونه‌ای طراحی شده‌اند که پیش از رسیدن سطح گاز به غلظت زیان‌آور به کارکنان هشدار دهند.
      • برخی از دتکتورهای گاز سمی می‌توانند میانگین تماس در طول زمان را محاسبه کرده و مقادیر حد تماس کوتاه‌مدت (STEL) و میانگین وزنی زمان‌دار (TWA) را ارائه دهند.
    3. اکسیژن
      • محیط‌هایی با میزان کم اکسیژن (کمتر از ۱۹.۵ درصد حجمی اکسیژن) «کم‌اکسیژن» تلقی شده و تنفس طبیعی انسان را مختل می‌کنند.
      • محیط‌هایی با میزان زیاد اکسیژن (بیش از ۲۵ درصد حجمی اکسیژن) «غنی از اکسیژن» تلقی شده و خطر انفجار در آن‌ها افزایش می‌یابد.
      • در بازه درصد حجمی اندازه‌گیری می‌شود (درصد طبیعی اکسیژن در هوا در سطح دریا ۲۰.۸ درصد حجمی است).
      • دتکتورهای اکسیژن به‌طور کلی به‌گونه‌ای تنظیم می‌شوند که در صورت کم بودن یا زیاد بودن بیش از حد اکسیژن در محیط، هشدار دهند.



    فضاهای قابل احتراق

    برای ایجاد شعله، وجود سه شرط ضروری است:
    • یک منبع سوخت (مانند گاز متان یا بخارات بنزین)
    • مقدار کافی اکسیژن (بیش از ۱۰ تا ۱۵ درصد) برای اکسید شدن یا سوختن سوخت
    • یک منبع گرما (جرقه) برای شروع فرآیند

    نمونه‌هایی از منابع گرما و جرقه:
    • شعله‌های باز مانند شعله‌های فندک، مشعل، کبریت و مشعل‌های جوشکاری، رایج‌ترین منابع جرقه هستند.
    • تابش در قالب نور خورشید یا سطوح داغ
    • جرقه‌های ناشی از منابع مختلف مانند روشن یا خاموش کردن وسایل برقی، بیرون کشیدن دوشاخه‌ها، الکتریسیته ساکن یا کلیدهای الکتریکی

    فضاهای قابل احتراق
    عوامل مؤثر در فضاهای قابل احتراق

    بخار در برابر گاز
    اگرچه اصطلاحات «بخار» و «گاز» اغلب به‌جای یکدیگر استفاده می‌شوند، اما معانی یکسانی ندارند. واژه «بخار» به ماده‌ای اطلاق می‌شود که اگرچه در حالت گازی وجود دارد، اما به‌طور معمول در دمای اتاق به صورت مایع یا جامد است. وقتی می‌گوییم یک ماده مایع یا جامد در حال سوختن است، در واقع بخار آن ماده است که می‌سوزد. «گاز» به ماده‌ای گفته می‌شود که به‌طور طبیعی در دمای اتاق در حالت گازی است.

    فشار بخار و نقطه جوش
    فشار بخار، فشاری است که زمانی ایجاد می‌شود که یک جامد یا مایع با بخار خودش در حالت تعادل قرار دارد. این فشار به‌طور مستقیم با دما مرتبط است. مثالی از فشار بخار، فشاری است که توسط بخار یک مایع در یک ظرف بسته نیمه‌پر ایجاد می‌شود. بسته به دما، فشار بخار تا یک آستانه مشخص افزایش می‌یابد. وقتی این آستانه برسد، فضا «اشباع‌شده» در نظر گرفته می‌شود.

    فشار بخار و نقطه جوش یک ماده شیمیایی تعیین می‌کنند که چه میزان از آن احتمال دارد وارد هوا شود. فشار بخار پایین به معنای مولکول‌های کمتری از آن ماده در هواست که قابل اشتعال باشند، بنابراین به‌طور کلی خطر کمتری وجود دارد. این همچنین به این معناست که مولکول‌های کمتری برای آشکارسازی وجود دارد و ممکن است آشکارسازی دشوارتر شده و نیاز به تجهیزات با حساسیت بیشتر باشد. با افزایش فشار بخار و کاهش نقطه جوش، احتمال تبخیر افزایش می‌یابد. اگر ظروف حاوی این نوع مواد شیمیایی باز بمانند یا بر روی سطوح بزرگ پخش شوند، احتمال خطر بیشتری به‌وجود می‌آید.

    نقطه اشتعال (Flashpoint)
    یک ماده قابل اشتعال تا زمانی که به نقطه اشتعال خود نرسد، بخار یا گاز کافی برای شروع آتش تولید نمی‌کند. نقطه اشتعال، پایین‌ترین دمایی است که در آن یک مایع بخار کافی برای ایجاد شعله تولید می‌کند. اگر دما پایین‌تر از این مقدار باشد، مایع بخار کافی برای اشتعال تولید نمی‌کند. اگر نقطه اشتعال برسد و یک منبع خارجی اشتعال مانند جرقه وجود داشته باشد، ماده آتش خواهد گرفت. سند NFPA-325M از آژانس ملی حفاظت در برابر آتش (NFPA) تحت عنوان ویژگی‌های خطر آتش مواد قابل اشتعال، گازها و حلال‌های فرّار، نقطه اشتعال بسیاری از مواد رایج را فهرست کرده است.

    نقطه اشتعال اهمیت دارد زیرا نشان‌دهنده میزان خطر ناشی از یک مایع قابل اشتعال است. به‌طور کلی، هرچه نقطه اشتعال پایین‌تر باشد، تشکیل مخلوط‌های قابل اشتعال سوخت و هوا آسان‌تر بوده و در نتیجه خطر بیشتر است.

    دمای خوداشتعالی
    اگر ماده‌ای تا دمای مشخصی—یعنی دمای اشتعال خودبه‌خودی (یا «خوداشتعالی»)—گرم شود، بیشتر مواد شیمیایی قابل اشتعال می‌توانند بدون وجود منبع خارجی اشتعال، تنها با انرژی گرمایی خود، به‌طور خودبه‌خودی آتش بگیرند.

    چگالی بخار
    چگالی بخار نسبت وزن یک حجم از بخار قابل اشتعال به حجم مساوی از هوا است. بیشتر بخارهای قابل اشتعال سنگین‌تر از هوا هستند، بنابراین به سمت زمین حرکت کرده و در نواحی پایین‌تر تجمع می‌یابند. گاز یا بخاری که چگالی بخار آن بیشتر از ۱ باشد ممکن است در سطوح پایین حرکت کرده و به دنبال یک منبع اشتعال بگردد (برای مثال: هگزان با چگالی بخار ۳.۰). گاز یا بخاری که چگالی بخار آن کمتر از ۱ باشد تمایل دارد به سمت بالا حرکت کند (برای مثال: متان با چگالی بخار ۰.۶). چگالی بخار در تعیین محل بهینه نصب دتکتور اهمیت دارد، زیرا به پیش‌بینی محل احتمالی تجمع گاز یا بخار در یک اتاق یا فضا کمک می‌کند.

    حدود انفجار
    برای ایجاد شعله، مقدار کافی گاز یا بخار باید وجود داشته باشد؛ اما مقدار بیش‌ازحد گاز می‌تواند اکسیژن موجود در فضا را جابه‌جا کرده و مانع از احتراق شود. به همین دلیل، برای غلظت‌های پایین و بالا، حد مشخصی وجود دارد که در آن احتراق می‌تواند رخ دهد. این حدود به عنوان حد پایین انفجار (LEL) و حد بالای انفجار (UEL) شناخته می‌شوند. این‌ها همچنین به عنوان حد پایین اشتعال‌پذیری (LFL) و حد بالای اشتعال‌پذیری (UFL) نیز شناخته می‌شوند.

    برای حفظ احتراق، محیط باید ترکیب مناسبی از سوخت و اکسیژن (هوا) داشته باشد. LEL حداقل مقدار گاز مورد نیاز برای احتراق و UEL حداکثر مقدار آن را نشان می‌دهد. مقادیر دقیق LEL برای گازهای مختلف متفاوت است و به صورت درصد حجمی در هوا اندازه‌گیری می‌شوند. مقادیر LEL و UEL گازها در سند NFPA 325 درج شده‌اند.

    LEL معمولاً بین ۱.۴٪ تا ۵٪ حجمی است. با افزایش دما، انرژی کمتری برای ایجاد احتراق مورد نیاز است و درصد گاز لازم برای رسیدن به ۱۰۰٪ LEL کاهش یافته و در نتیجه خطر افزایش می‌یابد. محیطی با سطح اکسیژن بالاتر باعث افزایش UEL گاز، همچنین نرخ و شدت گسترش شعله می‌شود. از آنجا که مخلوطی از چندین گاز شرایط را پیچیده می‌کند، LEL دقیق آن‌ها باید از طریق آزمایش مشخص شود.

    بیشتر ابزارهای اندازه‌گیری گازهای قابل احتراق در محدوده LEL کار می‌کنند و قرائت گاز را به صورت درصدی از LEL نمایش می‌دهند. برای مثال: عدد ۵۰٪ LEL به این معناست که مخلوط گاز نمونه‌برداری‌شده شامل نیمی از مقدار گاز مورد نیاز برای حمایت از احتراق است.

    هر غلظتی از گاز یا بخار که بین این دو حد قرار گیرد، در محدوده قابل اشتعال (انفجاری) قرار دارد. مواد مختلف دارای پهنای متفاوتی از محدوده اشتعال‌پذیری هستند — برخی بسیار گسترده و برخی دیگر باریک‌تر هستند. موادی که محدوده اشتعال‌پذیری وسیع‌تری دارند، معمولاً خطرناک‌تر محسوب می‌شوند، زیرا سطوح بیشتری از غلظت آن‌ها می‌تواند دچار اشتعال شود.

    فضاهایی که در آن‌ها سطح غلظت گاز پایین‌تر از LEL است (سوخت کافی برای اشتعال وجود ندارد)، «لاغر» (lean) و غیرقابل اشتعال نامیده می‌شوند؛ و فضاهایی که سطح گاز بالاتر از UEL است (اکسیژن کافی برای اشتعال وجود ندارد)، «غلیظ» (rich) و غیرقابل اشتعال تلقی می‌شوند.

    فضاهای سمی

    پایش گازهای سمی
    گاز سمی به گازی گفته می‌شود که توانایی آسیب رساندن به بافت‌های زنده، اختلال در سیستم عصبی مرکزی، ایجاد بیماری‌های شدید یا—در موارد حاد—مرگ را دارد، زمانی که از طریق بلع، تنفس یا جذب از راه پوست یا چشم وارد بدن شود. میزان لازم برای ایجاد این اثرات به‌طور گسترده‌ای با توجه به ماهیت ماده و مدت زمان تماس متفاوت است. «سمیت حاد» به تماس کوتاه‌مدت مانند یک مواجهه‌ی لحظه‌ای اشاره دارد. «سمیت مزمن» به تماس بلندمدت مانند مواجهه‌های مکرر یا طولانی اشاره دارد.

    پایش گازهای سمی اهمیت دارد زیرا برخی از این مواد قابل مشاهده یا بوییدن نیستند و اثرات فوری ندارند. بنابراین شناسایی خطر گاز از طریق حواس فرد معمولاً خیلی دیر و پس از رسیدن غلظت به سطح زیان‌آور انجام می‌شود.

    اثرهای سمی گازها از بی‌ضرر تا بسیار سمی متغیر است. برخی در مواجهه‌های کوتاه و در سطح پایین نیز تهدیدکننده‌ی زندگی هستند، در حالی که برخی دیگر تنها در مواجهه‌های مکرر و با غلظت بالا خطرناک‌اند. میزان خطری که یک ماده برای یک کارگر ایجاد می‌کند، به عوامل مختلفی بستگی دارد که شامل سطح غلظت گاز و مدت زمان تماس است.

    حدود تماس مجاز
    کنفرانس آمریکایی متخصصان بهداشت صنعتی دولتی (ACGIH) فهرستی سالانه و بازبینی‌شده از حدود مجاز تماس با ترکیبات صنعتی رایج منتشر می‌کند که با عنوان «مقادیر حد آستانه (TLV) و شاخص‌های تماس زیستی (BEI) بر اساس مستندات حدود آستانه مواد شیمیایی و عوامل فیزیکی» شناخته می‌شود. (برای سفارش نسخه‌ای از آن به www.acgih.org مراجعه کنید).
    ACGIH مفهوم مقدار حد آستانه (TLV) را تعریف کرده است؛ TLV به غلظت مجاز یک ماده آلاینده در هوا گفته می‌شود که تصور می‌شود تقریباً همه کارگران بتوانند به‌طور مکرر و روزانه در طول عمر کاری خود در معرض آن قرار گیرند بدون اینکه دچار اثرات زیان‌آور شوند. این مقادیر بر اساس ترکیبی از تجربه صنعتی و مطالعات انسانی و حیوانی تعیین شده‌اند.

    میانگین‌های وزنی زمانی (TWA)
    مقادیر TLV معمولاً به‌صورت میانگین وزنی ۸ ساعته در نظر گرفته می‌شوند. جنبه میانگین‌گیری به این معناست که مواجهه‌هایی بالاتر از حد مجاز قابل‌قبول است، به شرطی که با دوره‌هایی از تماس کمتر از حد مجاز جبران شوند.

    محدودیت‌های تماس کوتاه‌مدت (STEL)
    محدودیت‌های تماس کوتاه‌مدت غلظت‌هایی هستند که بالاتر از میانگین ۸ ساعته‌اند و کارگران می‌توانند برای مدت زمان کوتاه در معرض آن‌ها قرار گیرند بدون اینکه دچار اثرات زیان‌آور شوند. (اگر غلظت به اندازه کافی بالا باشد، حتی یک بار تماس نیز می‌تواند اثرات مضر بر سلامت داشته باشد.)
    STEL برای موقعیت‌هایی به‌کار می‌رود که در آن کارگر در معرض غلظت بالای گاز قرار دارد اما فقط برای مدت کوتاهی. این محدودیت‌ها به‌صورت میانگین وزنی ۱۵ دقیقه‌ای تعریف می‌شوند که نباید حتی در صورتی که میانگین ۸ ساعته کمتر از مقدار TLV باشد، از آن فراتر رود.

    غلظت‌های سقفی (Ceiling Concentrations)
    برای برخی از گازهای سمی، حتی یک تماس که از TLV فراتر رود می‌تواند برای سلامت کارگر خطرناک باشد. در این موارد، از غلظت‌های سقفی استفاده می‌شود تا سطوحی را مشخص کند که هرگز نباید از آن‌ها عبور شود.

    حدود مجاز تماس (PELs)
    حدود مجاز تماس (Permissible Exposure Limits) توسط اداره ایمنی و بهداشت شغلی ایالات متحده (OSHA) تدوین و اجرا می‌شوند. بخش ۱۹۱۰.۱۰۰۰ از بخش ۲۹ کد مقررات فدرال (CFR) این استانداردها را شامل می‌شود که مشابه مقادیر TLV سازمان ACGIH هستند، با این تفاوت که PEL به‌صورت قانونی الزام‌آور است نه صرفاً توصیه‌شده. با این حال، دقیق‌ترین مقادیر PEL معمولاً در برگه‌های اطلاعات ایمنی مواد (MSDS) درج شده‌اند.

    شرایط فوری خطرناک برای زندگی و سلامت (IDLH)
    مؤسسه ملی ایمنی و بهداشت شغلی (NIOSH) شرایط تماس IDLH را به‌عنوان شرایطی تعریف می‌کند که در آن، قرار گرفتن در معرض آلاینده‌های هوابرد می‌تواند منجر به مرگ، اثرات مضر فوری یا تأخیری دائمی بر سلامت شود یا مانع از فرار فرد از آن محیط گردد.
    از آنجا که مقادیر IDLH برای تضمین توانایی کارگر در فرار از محیط خطرناک در صورت از کار افتادن تجهیزات حفاظت تنفسی تعیین شده‌اند، این مقادیر عمدتاً برای تعیین نوع مناسب وسایل حفاظت تنفسی مطابق با استانداردهای OSHA به‌کار می‌روند.

    کاهش یا افزایش سطح اکسیژن

    کمبود اکسیژن (Oxygen Deficiency)
    هوای طبیعی محیط دارای غلظت ۲۰.۸ درصد حجمی اکسیژن است. زمانی که سطح اکسیژن به کمتر از ۱۹.۵ درصد از کل ترکیب هوا کاهش یابد، آن فضا «کم‌اکسیژن» در نظر گرفته می‌شود. در چنین محیط‌هایی، اکسیژن لازم برای ادامه‌ی حیات ممکن است با گازهای دیگری مانند دی‌اکسید کربن جایگزین شود. این امر منجر به ایجاد فضایی می‌شود که در صورت تنفس، می‌تواند خطرناک یا کشنده باشد.

    کمبود اکسیژن همچنین ممکن است بر اثر زنگ‌زدگی، خوردگی، تخمیر یا سایر اشکال اکسایش که اکسیژن مصرف می‌کنند، ایجاد شود. در فرآیند تجزیه مواد، اکسیژن از جو برای تأمین واکنش اکسایش مصرف می‌شود.

    تأثیرات کمبود اکسیژن ممکن است تدریجی یا ناگهانی باشد، که این موضوع به غلظت کلی اکسیژن و همچنین سطوح دیگر گازهای موجود در فضا بستگی دارد. به‌طور کلی، کاهش سطح اکسیژن محیط باعث بروز علائم فیزیولوژیکی زیر می‌شود:

    درصد اکسیژن اثرات فیزیولوژیکی
    ۱۹.۵ تا ۱۶ بدون اثر قابل مشاهده
    ۱۶ تا ۱۲ افزایش سرعت تنفس، افزایش ضربان قلب، اختلال در تمرکز، تفکر و هماهنگی حرکتی
    ۱۴ تا ۱۰ قضاوت نادرست، ضعف در هماهنگی عضلانی، خستگی سریع در اثر فعالیت، تنفس متناوب
    ۱۰ تا ۶ تهوع و استفراغ، ناتوانی در انجام حرکات شدید یا از دست دادن توان حرکتی، بیهوشی و در ادامه مرگ
    کمتر از ۶ دشواری در تنفس، حرکات تشنجی، مرگ

    غنی شدن اکسیژن (Oxygen Enrichment)
    زمانی که غلظت اکسیژن در فضا به بالاتر از ۲۰.۸ درصد حجمی افزایش یابد، آن محیط «غنی از اکسیژن» محسوب می‌شود و مستعد ناپایداری خواهد بود. در نتیجه افزایش سطح اکسیژن، احتمال و شدت آتش‌سوزی ناگهانی یا انفجار به‌شدت افزایش می‌یابد.



    فناوری‌های آشکارسازی گاز

    امروزه انواع مختلفی از فناوری‌های آشکارسازی گاز مورد استفاده قرار می‌گیرند. از جمله رایج‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

    • کاتالیستی مهره‌ای (Catalytic Bead)
      • نیمه‌رسانای اکسید فلز (که با عنوان «حالت جامد» نیز شناخته می‌شود)
      • مادون قرمز نقطه‌ای با مسیر کوتاه (Point Infrared Short Path)
      • مادون قرمز باز با مسیر بلند (Open (Long Path) Infrared)
      • مادون قرمز فوتواکوستیک (Photoacoustic Infrared)
      • الکتروشیمیایی برای آشکارسازی گازهای سمی
      • الکتروشیمیایی برای آشکارسازی اکسیژن
      • رسانایی گرمایی (Thermal Conductivity)
      • یونیزاسیون نوری (Photoionization)
      • مادون قرمز غیرپراکندگی (NDIR)

    جدول‌ها و نمودارهای صفحات بعدی عملکرد هر یک از این فناوری‌ها را به‌صورت خلاصه نمایش می‌دهند.

    فناوری: کاتالیستی مهره‌ای (Catalytic Bead)

    WhatsApp Image 2025 09 25 at 2.26.03 AM

    نوع گاز قابل تشخیص:
    گازهای قابل احتراق

    اصل عملکرد:
    از یک مهره کاتالیستی برای اکسید کردن گاز قابل احتراق استفاده می‌کند؛ پل ویتستون تغییر مقاومت ایجاد شده را به سیگنال الکتریکی دتکتور تبدیل می‌کند.

    توضیح دقیق:
    یک سیم پیچ با پوشش ماده‌ای شیشه‌ای یا سرامیکی که روی آن کاتالیزور قرار دارد، به صورت الکتریکی تا دمایی گرم می‌شود که بتواند گاز تحت پایش را بسوزاند (اکسید کند). این فرآیند گرما تولید کرده و دمای سیم را افزایش می‌دهد. با افزایش دمای سیم، مقاومت الکتریکی آن نیز افزایش می‌یابد. این مقاومت توسط مدار پل ویتستون اندازه‌گیری شده و این اندازه‌گیری به سیگنال الکتریکی تبدیل می‌شود که توسط دتکتور گاز استفاده می‌شود. سنسور دوم به نام جبران‌کننده برای جبران تغییرات دما، فشار و رطوبت به کار می‌رود.

    محدوده اندازه‌گیری:
    درصدی از حد پایین انفجار (% LEL)

    مزایا:
    طول عمر بالا، حساسیت کمتر به تغییرات دما، رطوبت، تراکم و فشار؛ دقت بالا؛ پاسخ سریع؛ توانایی پایش گستره وسیعی از گازها و بخارهای قابل احتراق در هوا.

    معایب:
    مستعد مسمومیت سنسور؛ نیاز به هوا یا اکسیژن؛ طول عمر کاهش‌یافته در مواجهه‌های مکرر یا مداوم با غلظت‌های بالای LEL.

    فناوری: نیمه‌رسانای اکسید فلز (Metal Oxide Semiconductor)

    WhatsApp Image 2025 09 25 at 2.26.09 AM

    نوع گاز قابل تشخیص:
    گازهای قابل احتراق؛ گازهای سمی

    اصل عملکرد:
    این دتکتور از اکسید فلزی ساخته شده است که در واکنش به حضور گاز، مقاومت آن تغییر می‌کند؛ این تغییر مقاومت اندازه‌گیری شده و به مقدار غلظت گاز تبدیل می‌شود.

    توضیح دقیق:
    یک ماده نیمه‌رسانا (اکسید فلز) روی یک بستر عایق بین دو الکترود قرار می‌گیرد.
    بستر تا دمایی گرم می‌شود که حضور گاز می‌تواند باعث تغییر برگشت‌پذیر در رسانایی ماده نیمه‌رسانا شود. وقتی گازی وجود ندارد، اکسیژن به صورت یون روی سطح جذب شده و سنسور نیمه‌رسانا می‌شود؛ وقتی مولکول‌های گاز مورد نظر حضور دارند، جایگزین یون‌های اکسیژن شده و مقاومت بین الکترودها کاهش می‌یابد. این تغییر به‌صورت الکتریکی اندازه‌گیری شده و متناسب با غلظت گاز است.

    محدوده اندازه‌گیری:
    قسمت در میلیون (PPM)

    مزایا:
    حساسیت بالا (قادر به تشخیص غلظت‌های پایین)؛ دامنه دمای عملکرد وسیع؛ عمر طولانی.

    معایب:
    غیر اختصاصی (حساسیت متقاطع به ترکیبات دیگر)؛ خروجی غیرخطی؛ حساس به تغییرات رطوبت؛ مستعد مسمومیت.





    فناوری: مادون قرمز نقطه‌ای با مسیر کوتاه (Point Infrared Short Path)
    (همچنین با نام مادون قرمز غیرپخشی یا NDIR شناخته می‌شود)



    نوع گاز قابل تشخیص:
    گازهای قابل احتراق



    اصل عملکرد:
    این فناوری از قابلیت جذب پرتو مادون قرمز توسط گازها استفاده می‌کند. دو نمونه گاز شامل گاز مورد نظر و یک گاز مرجع بی‌اثر در معرض تابش مادون قرمز قرار می‌گیرند. میزان عبور نور از هر نمونه اندازه‌گیری شده و با هم مقایسه می‌شود تا غلظت گاز هدف تعیین گردد.



    توضیح دقیق:
    از یک منبع مادون قرمز با مدولاسیون الکتریکی و دو آشکارساز استفاده می‌شود که انرژی مادون قرمز را به سیگنال‌های الکتریکی تبدیل می‌کنند. هر آشکارساز به دامنه خاصی از طول موج مادون قرمز حساس است.
    پرتو ساطع‌شده از منبع از طریق یک پنجره وارد حجم باز محفظه می‌شود. ممکن است از یک آینه در انتهای مسیر برای بازتاب انرژی و هدایت آن به سمت آشکارسازها استفاده شود.

    وجود گاز قابل احتراق باعث کاهش شدت پرتو دریافتی توسط آشکارساز تحلیلی می‌شود، اما شدت پرتو دریافت‌شده توسط آشکارساز مرجع تغییر نمی‌کند.
    میکروپروسسور نسبت این دو سیگنال را بررسی کرده و آن را به درصد حد پایین انفجار (%LEL) تبدیل می‌کند.



    محدوده اندازه‌گیری:
    درصد حد پایین انفجار (%LEL)

    مزایا:
    دقت و گزینش‌پذیری بالا
    دامنه اندازه‌گیری وسیع
    نیاز به نگهداری پایین
    مقاومت بالا در برابر مواد شیمیایی مسموم‌کننده
    عدم نیاز به اکسیژن یا هوا
    پایداری کالیبراسیون (عدم نیاز به کالیبراسیون دوره‌ای)
    عملکرد ایمن در خطا (Fail-to-safe)
    نسبت به دتکتورهای مسیر باز، اندازه‌گیری دقیق در محل نقطه‌ای



    معایب:
    مناسب برای تشخیص گاز هیدروژن نیست.



    فناوری: مادون قرمز مسیر باز (Open Path Infrared)



    نوع گاز قابل تشخیص:
    گازهای قابل احتراق

    WhatsApp Image 2025 09 25 at 2.26.09 AM1

    اصل عملکرد:
    عملکرد مشابه دتکتورهای مادون قرمز نقطه‌ای دارد، با این تفاوت که منبع مادون قرمز از آشکارساز جدا شده است.



    توضیح دقیق:
    دتکتورهای مسیر باز مادون قرمز، مفهوم تشخیص نقطه‌ای را به مسیرهایی با طول تا ۱۰۰ متر گسترش می‌دهند. مانند نمونه‌های نقطه‌ای، این دتکتورها از دو پرتو استفاده می‌کنند:

    • پرتو “نمونه” در طول موجی از مادون قرمز قرار دارد که توسط هیدروکربن‌ها جذب می‌شود.
    • پرتو “مرجع” در طول موجی خارج از محدوده جذب گاز قرار دارد.

    نسبت بین این دو پرتو به‌طور پیوسته مقایسه می‌شود:
    در حالت بدون گاز، نسبت سیگنال‌ها ثابت باقی می‌ماند.
    وقتی ابر گاز از مسیر عبور می‌کند، پرتو نمونه به نسبت غلظت گاز جذب یا تضعیف می‌شود، اما پرتو مرجع بدون تغییر باقی می‌ماند.
    سیستم، حاصل‌ضرب غلظت متوسط گاز در عرض ابر گاز را محاسبه کرده و مقدار را به‌صورت درصد حد پایین انفجار بر متر (%LEL/m) نمایش می‌دهد.



    محدوده اندازه‌گیری:
    درصد حد پایین انفجار بر متر (%LEL/m)



    مزایا:
    دقت و گزینش‌پذیری بالا
    دامنه اندازه‌گیری وسیع
    نیاز به نگهداری پایین
    مقاومت بالا در برابر مواد شیمیایی مسموم‌کننده
    عدم نیاز به اکسیژن یا هوا
    پایداری کالیبراسیون (عدم نیاز به کالیبراسیون دوره‌ای)
    عملکرد ایمن در خطا (Fail-to-safe)



    معایب:
    مناسب برای تشخیص گاز هیدروژن نیست
    برخلاف فناوری نقطه‌ای، محل نشت گاز را به‌طور دقیق مشخص نمی‌کند
    نیاز به مسیر باز و بدون مانع بین منبع و آشکارساز دارد

    WhatsApp Image 2025 09 25 at 2.26.10 AM2

    WhatsApp Image 2025 09 25 at 2.26.10 AM1

    فناوری: مادون قرمز مسیر باز (Open Path Infrared)



    نوع گاز قابل تشخیص:
    گازهای قابل اشتعال (Combustible gases)



    اصل عملکرد:
    مشابه دتکتورهای مادون قرمز نقطه‌ای (Point IR) عمل می‌کند، با این تفاوت که منبع تابش مادون قرمز و آشکارساز از یکدیگر جدا هستند.



    توضیح تفصیلی:
    دتکتورهای مسیر باز مادون قرمز، روش تشخیص نقطه‌ای را به مسیری با طول حداکثر ۱۰۰ متر گسترش می‌دهند. مانند فناوری نقطه‌ای، این سیستم از دو پرتو استفاده می‌کند:

    • پرتو نمونه (Sample Beam): در طول موج مادون قرمز قرار دارد که توسط گازهای هیدروکربنی جذب می‌شود.
    • پرتو مرجع (Reference Beam): خارج از محدوده جذب گاز قرار دارد و تحت تأثیر حضور گاز نیست.

    نسبت شدت این دو پرتو به‌صورت پیوسته مقایسه می‌شود:
    اگر گازی وجود نداشته باشد، نسبت دو سیگنال ثابت می‌ماند.
    وقتی ابری از گاز از مسیر عبور می‌کند، شدت پرتو نمونه کاهش می‌یابد، ولی پرتو مرجع ثابت باقی می‌ماند.
    سیستم با مقایسه این نسبت، مقدار حاصل‌ضرب میانگین غلظت گاز و عرض ابر گاز را محاسبه می‌کند.

    واحد اندازه‌گیری: درصد حد انفجار پایین در واحد متر (%LEL/m)



    مزایا:

    • دقت و گزینش‌پذیری بالا
    • دامنه وسیع اندازه‌گیری
    • نیاز به نگهداری بسیار کم
    • مقاوم در برابر مسمومیت شیمیایی
    • نیاز نداشتن به هوا یا اکسیژن محیط
    • پایداری بسیار خوب در کالیبراسیون (عدم نیاز به کالیبراسیون منظم)
    • طراحی Fail-to-safe (ایمن در صورت بروز خطا)



    معایب:

    • برای تشخیص گاز هیدروژن مناسب نیست

    WhatsApp Image 2025 09 25 at 2.26.11 AM 1

    WhatsApp Image 2025 09 25 at 2.26.11 AM1

    • نسبت به فناوری نقطه‌ای، توانایی تعیین دقیق محل نشت گاز را ندارد
    • نیاز به مسیر مستقیم و بدون مانع بین منبع و آشکارساز دارد





    فناوری: مادون قرمز فوتواکوستیک (Photoacoustic Infrared)



    نوع گاز قابل تشخیص:
    گازهای قابل اشتعال و گازهای سمی (Combustible gases; Toxic gases)



    اصل عملکرد:
    از توانایی جذب پرتو مادون قرمز توسط گاز و تغییرات فشار ناشی از آن استفاده می‌شود.



    توضیح تفصیلی:
    نمونه گاز در معرض نور مادون قرمز قرار می‌گیرد. زمانی که مولکول‌های گاز نور را جذب می‌کنند، ضربان یا پالس فشاری تولید می‌شود.
    مقدار این پالس فشاری مستقیماً نشان‌دهنده غلظت گاز موجود است.
    این تغییرات فشار توسط میکروفون یا سنسور حساس به فشار تشخیص داده می‌شود و به سیگنال الکتریکی تبدیل می‌گردد.

    واحدهای اندازه‌گیری:

    • درصد حد انفجار پایین (%LEL)
    • درصد حجمی (% by volume)
    • قسمت در میلیون (PPM)
    • قسمت در میلیارد (PPB)



    مزایا:

    • حساسیت بالا
    • خروجی خطی
    • استفاده آسان
    • مقاوم در برابر مسمومیت سنسور
    • پایداری بلندمدت



    معایب:

    • برای تشخیص گاز هیدروژن مناسب نیست



    فناوری: الکتروشیمیایی برای گازهای سمی (Electrochemical Toxic Gases)



    نوع گاز قابل تشخیص:
    گازهای سمی (Toxic gases)



    اصل عملکرد:
    واکنش الکتروشیمیایی برای تولید جریانی که متناسب با غلظت گاز است.



    توضیح تفصیلی:
    سنسور شامل یک محفظه با ژل یا الکترولیت و دو الکترود فعال است:

    • الکترود اندازه‌گیری (آند)
    • الکترود متقابل (کاتد)
      یک الکترود سوم (مرجع) ولتاژ ثابت بین آند و کاتد را حفظ می‌کند.

    نمونه گاز از طریق غشاء وارد محفظه می‌شود.

    در آند واکنش اکسیداسیون و در کاتد واکنش کاهش رخ می‌دهد.
    در نتیجه، یون‌های مثبت به سمت کاتد و یون‌های منفی به سمت آند حرکت می‌کنند.
    این جریان الکتریکی متناسب با غلظت گاز سمی تولید می‌شود.

    واحد اندازه‌گیری:
    قسمت در میلیون (PPM) برای گازهای سمی



    مزایا:

    • حساسیت بالا
    • خروجی خطی
    • کاربری آسان



    معایب:

    • عمر مفید محدود
    • تأثیرپذیر از گازهای مزاحم (interferents)
    • کاهش طول عمر در محیط‌های بسیار خشک یا بسیار گرم









    دتکتور گاز الکتروشیمیائی گازهای سمی

    Electrochemical Toxic Sensor





    فناوری: الکتروشیمیایی برای سنجش اکسیژن (Electrochemical Oxygen)



    نوع گاز قابل تشخیص:
    کمبود یا غنی‌شدگی اکسیژن (O₂)



    اصل عملکرد:
    واکنش الکتروشیمیایی برای تولید جریانی که متناسب با غلظت اکسیژن است.



    توضیح تفصیلی:
    سنسور شامل محفظه‌ای حاوی ژل یا الکترولیت و دو الکترود است:

    • الکترود اندازه‌گیری (آند)
    • الکترود مرجع/متقابل (معمولاً از جنس سرب)

    نمونه گاز از طریق غشاء وارد محفظه می‌شود.
    واکنش اکسیداسیون در آند و واکنش کاهش در کاتد رخ می‌دهد.
    جریان یونی ایجادشده، متناسب با غلظت اکسیژن، یک جریان الکتریکی تولید می‌کند که توسط دستگاه اندازه‌گیری می‌شود.

    واحد اندازه‌گیری:
    درصد حجمی اکسیژن (% Volume)



    مزایا:

    • حساسیت بالا
    • خروجی خطی
    • کاربری آسان
    • مقاوم در برابر سمّی شدن سنسور

    معایب:

    • عمر مفید محدود
    • تأثیرپذیر از گازهای مزاحم (interferents)
    • کاهش عمر در محیط‌های بسیار خشک یا بسیار گرم، یا در شرایط اکسیژن غنی‌شده



    WhatsApp Image 2025 09 25 at 2.26.12 AM





    دتکتور گاز الکتروشیمیائی گاز اکسیژن

    Typical Electrochemical Oxygen Sensor



    WhatsApp Image 2025 09 25 at 2.26.12 AM1



    دتکتور گاز  رسانایی حرارتی معمولی

    Typical Thermal Conductivity Sensor



    فناوری: رسانش گرمایی (Thermal Conductivity)

    WhatsApp Image 2025 09 25 at 2.26.13 AM

    نوع گاز قابل تشخیص:
    گازهای قابل اشتعال و گازهای سمی



    اصل عملکرد:
    سنجش توانایی گاز برای انتقال حرارت با مقایسه آن با یک گاز مرجع (معمولاً هوا)

    توضیح تفصیلی:
    در این روش از دو سنسور استفاده می‌شود:

    • سنسور آشکارساز (Detecting Sensor)
    • سنسور جبران‌کننده (Compensating Sensor)

    هر دو سنسور در یک پل ویتستون (Wheatstone Bridge) قرار دارند.
    سنسور آشکارساز در معرض گاز موردنظر قرار دارد، در حالی که سنسور جبران‌کننده در محفظه‌ای با هوای تمیز مهر و موم شده است.
    وقتی گاز وارد سنسور آشکارساز می‌شود، باعث خنک شدن آن می‌گردد که این امر مقاومت الکتریکی را تغییر می‌دهد.
    این تغییر مقاومت متناسب با غلظت گاز است.
    سنسور جبران‌کننده تضمین می‌کند که تغییر دما ناشی از خود گاز است نه دمای محیط یا عوامل دیگر.

    واحد اندازه‌گیری:
    PPM تا ۱۰۰٪ حجمی



    مزایا:

    • دامنه وسیع اندازه‌گیری



    معایب:

    • غیر اختصاصی (به سایر ترکیبات نیز واکنش نشان می‌دهد)
    • برای گازهایی با رسانش گرمایی نزدیک به یک (مانند هوا، NH₃، CO، NO، O₂، N₂) مناسب نیست
    • اندازه‌گیری گازهایی با رسانش گرمایی کمتر از یک دشوارتر است
    • خروجی سیگنال همیشه خطی نیست



    فناوری: یونیزاسیون نوری (Photoionization – PID)



    نوع گاز قابل تشخیص:
    گازهای سمی (ترکیبات آلی)



    اصل عملکرد:
    مبنای آشکارسازی بر اساس یونیزه کردن گاز با استفاده از پرتو فرابنفش (UV)



    توضیح تفصیلی:
    دتکتور یونیزاسیون نوری (PID) از یک لامپ فرابنفش برای یونیزه کردن ترکیب موردنظر استفاده می‌کند.
    مولکول‌های گاز تحت تابش فرابنفش یونیزه شده و یون‌ها تولید می‌شوند.
    این یون‌ها روی یک الکترود جمع‌آوری می‌گردند و جریان الکتریکی ایجاد می‌کنند.
    مقدار این جریان متناسب با غلظت گاز است و به‌صورت عددی در واحد PPM یا مقادیر زیر PPM (sub-ppm) روی نمایشگر دستگاه نشان داده می‌شود.



    واحد اندازه‌گیری:
    PPM و زیر PPM



    مزایا:

    • سرعت پاسخ‌دهی بسیار بالا
    • توانایی تشخیص در سطوح بسیار پایین
    • قابلیت تشخیص طیف گسترده‌ای از ترکیبات



    معایب:

    • هزینه بالا
    • نیاز به نگهداری بیشتر
    • نیاز به کالیبراسیون مکرر
    • غیر اختصاصی بودن (عدم تمایز دقیق بین ترکیبات مشابه)
    • حساسیت به رطوبت



    دتکتور گاز فوتویونیزاسیون

    Photoionization Sensor Design

    WhatsApp Image 2025 09 25 at 2.26.13 AM1

    روش‌های نمونه‌برداری گاز

    سه روش اصلی برای نمونه‌برداری از گاز وجود دارد:

    ۱. نمونه‌برداری به روش انتشار (Diffusion Sampling)
    ۲. نمونه‌برداری با پمپ (Pumped Sampling)
    ۳. نمونه‌برداری با مکش (Aspirated Sampling)



    نمونه‌برداری به روش انتشار (Diffusion Sampling)

    در این روش، انتقال گاز به سمت حسگر از طریق حرکت طبیعی مولکول‌ها از ناحیه‌ای با غلظت بالا به ناحیه‌ای با غلظت پایین صورت می‌گیرد.
    واژه «انتشار» به فرایندی اشاره دارد که در آن مولکول‌ها یا ذرات دیگر به دلیل حرکت حرارتی تصادفی خود با یکدیگر مخلوط می‌شوند.
    شرایط محیطی مانند دما، جریان‌های هوا و سایر عوامل محیطی بر میزان و سرعت انتشار تأثیر می‌گذارند.



    مزایا:

    • نصب دتکتور دقیقاً در نقطه موردنظر برای نمونه‌گیری انجام می‌شود.
    • پاسخ‌دهی سریع به دلیل عدم نیاز به انتقال نمونه
    • عدم نیاز به پمپ یا فیلتر و در نتیجه نگهداری ساده‌تر



    نمونه‌برداری با پمپ (Pumped Sampling)

    در این روش، یک پمپ برای مکش نمونه گاز از یک مکان دوردست به داخل یا از میان حسگر به‌کار گرفته می‌شود.
    با استفاده از نمونه‌برداری پمپی، امکان جمع‌آوری نمونه‌ها به‌صورت همزمان از دو یا چند محل مختلف وجود دارد.



    مزایا:

    • قابلیت نمونه‌گیری از فواصل دور
    • امکان پایش هم‌زمان چند نقطه
    • مناسب برای کاربردهایی که در آن حسگر نمی‌تواند مستقیماً در محل نمونه‌برداری نصب شود



    توجه:

    • این روش نیاز به تجهیزات مکانیکی (پمپ) دارد که ممکن است نیازمند نگهداری منظم باشند.
    • ممکن است به زمان انتقال نمونه نیاز داشته باشد که باعث تاخیر در پاسخ‌دهی شود.



    شرایط مناسب برای نمونه‌برداری پمپی (Pumped Sampling):

    مواردی که این روش توصیه می‌شود:

    • نقطه نمونه‌برداری بسیار گرم یا بسیار سرد است.
    • دسترسی به محل نمونه‌برداری دشوار است.
    • بخارهای سنگین وجود دارد که به‌خوبی با نیروهای طبیعی پخش نمی‌شوند.
    • در برخی کاربردها، استفاده از پمپ می‌تواند سیستم را از کلاس ضدانفجار (XP) به کلاس کاربرد عمومی (GP) تبدیل کند.
      (در این حالت، ممکن است نیاز به نصب مهارکننده شعله (Flashback Arrestor) بین ورودی نمونه و حسگر باشد.)
    • مناسب برای فضاهای بسته و محدود (Confined Spaces)



    نمونه‌برداری آسپیره (Aspirated Sampling)

    در این روش، نمونه گاز با استفاده از مکش غیرفعال یا جریان طبیعی به داخل یا از میان حسگر کشیده می‌شود.



    مزایای نمونه‌برداری آسپیره نسبت به پمپی:

    • هزینه پایین‌تر
    • نگهداری کمتر به‌دلیل نبود قطعات متحرک
      (در مقایسه با پمپ که نیاز به تعمیرات دوره‌ای دارد)
