مکان‌های مناسب برای نصب دتکتور گاز

SmokeDetector

مکان نصب دتکتور گاز بسته به ویژگی‌های خاص گاز مورد پایش متفاوت است. توضیحات زیر برای هر نوع دتکتور، با در نظر گرفتن این ویژگی‌ها، راهنمایی ارائه می‌دهد.

گاز طبیعی / متان (CH₄) و هیدروژن (H₂)

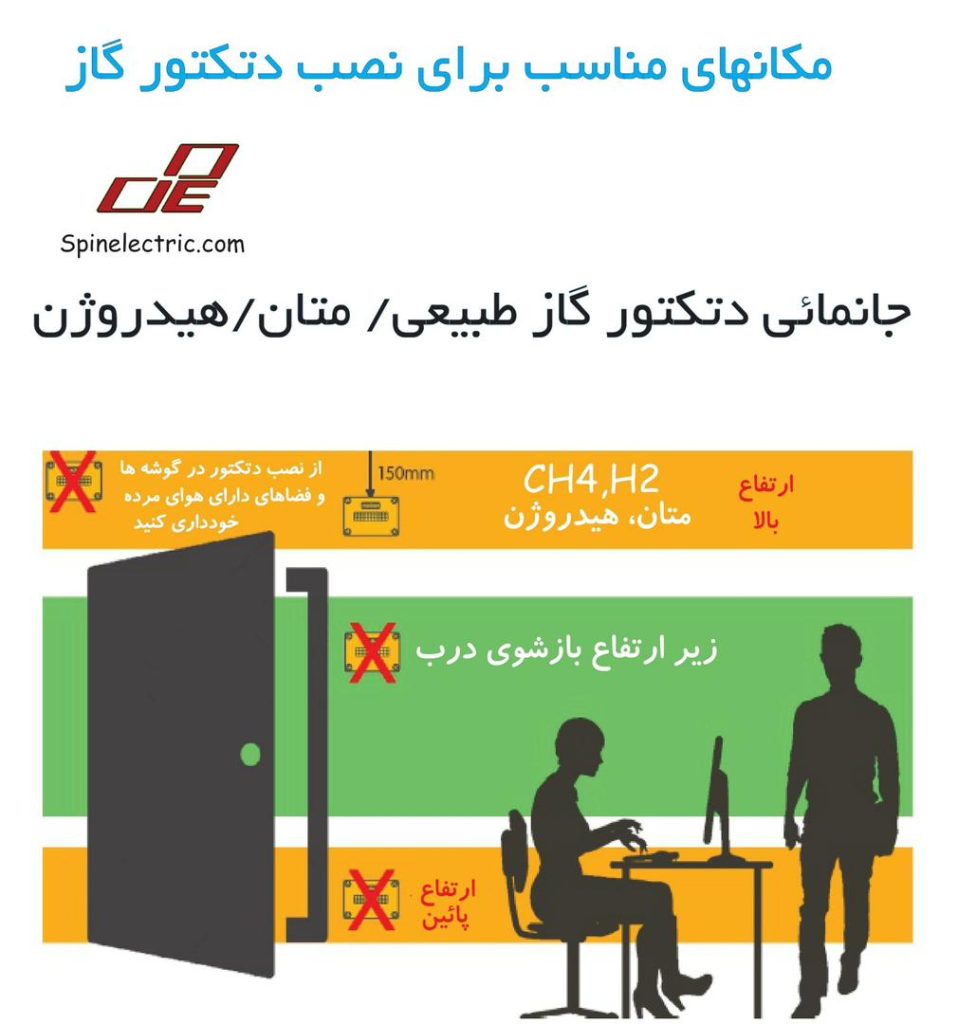

دتکتورهای گاز طبیعی (متان، CH₄) و هیدروژن (H₂) باید در ارتفاع بالا، تقریباً ۱۵۰ میلی‌متر از سقف نصب شوند. باید از گوشه‌ها و نقاطی که ممکن است هوای ساکن داشته باشند، اجتناب شود.

WhatsApp Image 2025 09 22 at 1.05.30 AM
نکات کلیدی:

  • ارتفاع نصب: دتکتور گاز طبیعی نباید پایین‌تر از ارتفاع بالای در نصب شود. چون گاز طبیعی کمی از هوا سبک‌تر است، به سمت بالا حرکت کرده و از سقف به پایین پخش می‌شود. در نتیجه، ممکن است از قسمت بالای در به اتاق‌های مجاور نشت کند.
  • زمان پاسخ: اگر دتکتورها پایین‌تر از این ارتفاع نصب شوند، زمان بیشتری طول می‌کشد تا گاز به دتکتور برسد که می‌تواند زمان واکنش در صورت نشت گاز را به تأخیر بیندازد. جانمایی صحیح باعث می‌شود دتکتور سریع‌تر غلظت گاز در حال افزایش را شناسایی کند.
  • نکات نصب: دتکتورها باید دور از سامانه‌های تهویه و موانعی که ممکن است جریان گاز را مختل کنند، نصب شوند. نگهداری و آزمون منظم دتکتورها نیز برای اطمینان از عملکرد مناسب توصیه می‌شود.

ال‌پی‌جی / پروپان (C₃H₈)

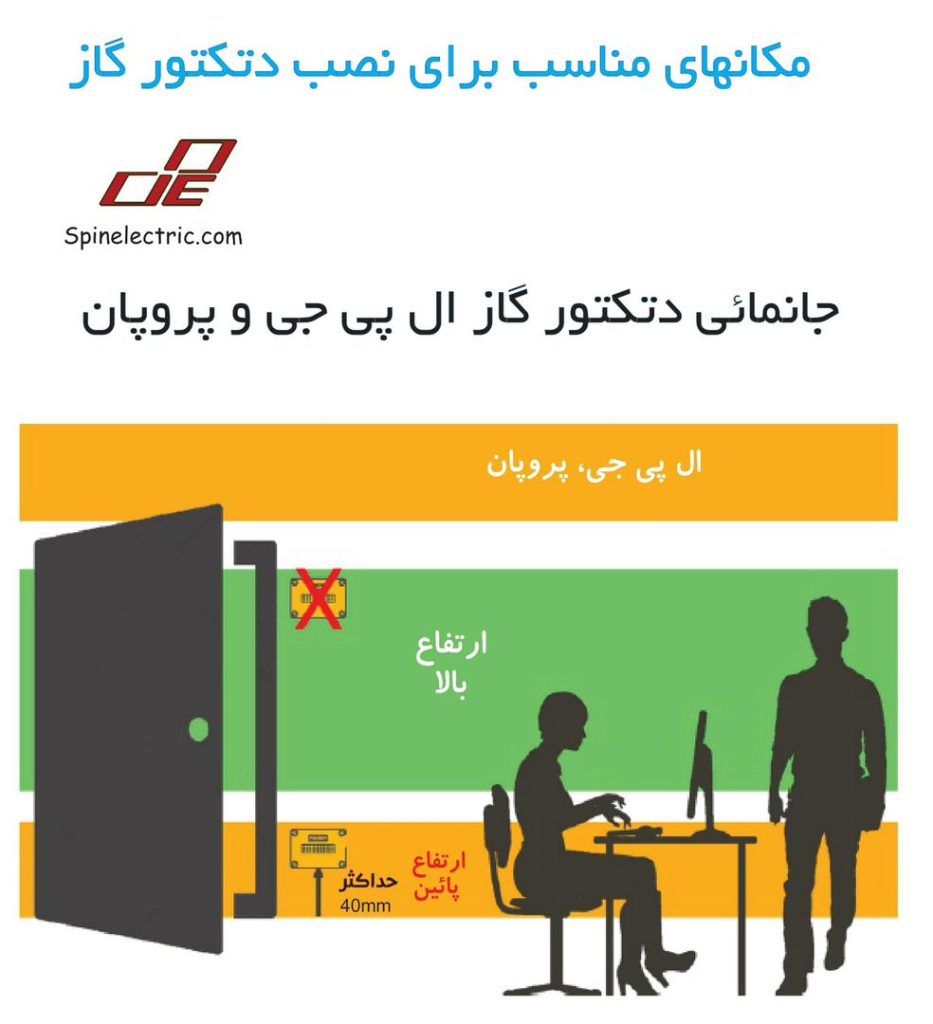

دتکتورهای LPG (پروپان، C₃H₈) باید به دلیل سنگینی بیشتر نسبت به هوا، در ارتفاع پایین نصب شوند. دتکتورها باید حدود ۱۵۰ میلی‌متر (با حداکثر ارتفاع ۴۰۰ میلی‌متر) از کف زمین فاصله داشته باشند.

WhatsApp Image 2025 09 22 at 1.05.30 AM1
نکات کلیدی:

  • ارتفاع نصب: به دلیل چگالی بیشتر، LPG تمایل دارد در نزدیکی زمین تجمع یابد. جانمایی در ارتفاع مناسب باعث می‌شود دتکتور سریعاً نشت احتمالی گاز را شناسایی کند.
  • عوامل محیطی: در هنگام تعیین ارتفاع نصب، باید شرایط مرطوب مانند زمین خیس شده توسط طی‌کشی یا ریختگی‌ها در نظر گرفته شود. در این موارد، دتکتورها باید بالاتر از ارتفاع تجمع احتمالی آب نصب شوند تا از هشدارهای کاذب جلوگیری شود.
  • نکات نصب: دتکتورها نباید در مجاورت جریان‌های قوی هوا مانند درها، پنجره‌ها یا سامانه‌های تهویه نصب شوند. آزمون و نگهداری منظم برای اطمینان از عملکرد بهینه ضروری است.

منوکسید کربن (CO)، دی‌اکسید کربن (CO₂)

منوکسید کربن (CO):
چون وزن منوکسید کربن تقریباً با هوا برابر است، دتکتورها باید در ارتفاع بین ۱.۶ تا ۱.۸ متر از سطح زمین نصب شوند، ترجیحاً در ناحیه تنفسی.

  • ارتفاع نصب: این ارتفاع امکان شناسایی مؤثر CO در جایی که افراد تنفس می‌کنند را فراهم می‌کند.

WhatsApp Image 2025 09 22 at 1.05.31 AM

  • نکات نصب: از نصب دتکتورها در نزدیکی سامانه‌های تهویه یا مناطق دارای جریان هوا اجتناب شود، چون ممکن است غلظت گاز را رقیق کرده و قرائت‌ها را نادقیق کند.

دی‌اکسید کربن (CO₂):

  • دتکتورهای کلاس درس: بر اساس راهنمای IGEM/UP11، دتکتورها باید در ارتفاع سر نشسته نصب شوند. اما تجربه میدانی نشان می‌دهد که این موقعیت ممکن است باعث قرائت‌های نادرست ناشی از بازدم مستقیم شود.
  • یک گزینه: برای کاهش احتمال هشدارهای کاذب، پیروی از روش نصب دتکتورهای CO₂ مشابه آشپزخانه‌های صنعتی، یعنی بالاتر از سر ایستاده، توصیه می‌شود.
  • دتکتورهای آشپزخانه صنعتی: باید غلظت کلی CO₂ در مناطق کاری کارکنان را پایش کنند.
  • ارتفاع و موقعیت: دتکتورها باید بین ۱ تا ۳ متر از خط پخت، بالاتر از سر ایستاده نصب شوند. نباید نزدیک لبه هود یا در مسیر مستقیم جریان تهویه نصب شوند.
  • دتکتورهای آزمایشگاهی (CO₂ لوله‌کشی یا کپسولی): باید در نزدیک‌ترین نقاط نشت احتمالی مانند شیرهای گاز، رگولاتورها و محل ذخیره کپسول نصب شوند.
  • ارتفاع نصب: چون CO₂ سنگین‌تر از هوا است، دتکتورها باید در ارتفاع پایین نصب شوند.
  • نکات کلیدی: بازرسی و آزمون منظم این دتکتورها برای حفظ ایمنی و پایش مؤثر نشت‌ها حیاتی است.

WhatsApp Image 2025 09 22 at 1.05.31 AM1

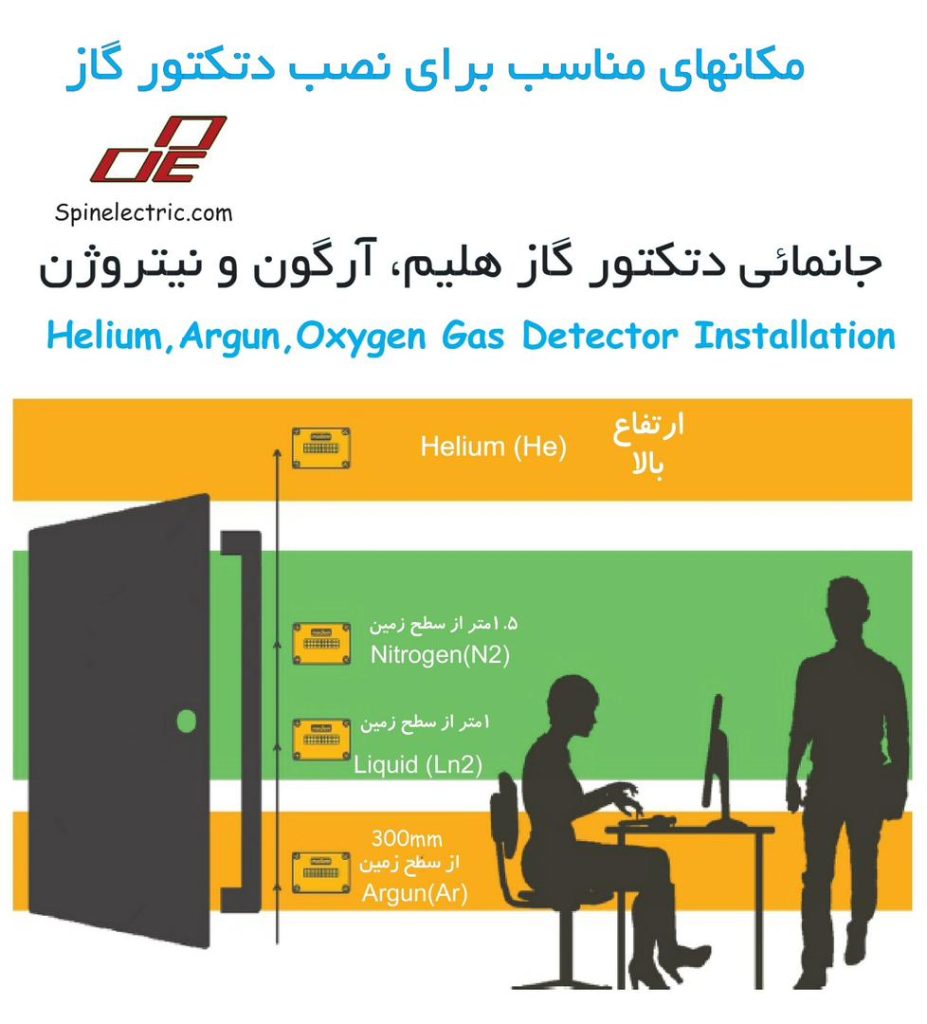

کاهش اکسیژن (O₂):
پایش کاهش اکسیژن یک اقدام ایمنی حیاتی برای شناسایی حضور گازهای خنثی یا نجیب است که می‌توانند جای اکسیژن را بگیرند و منجر به خفگی شوند. گازهایی مانند نیتروژن (N₂) و آرگون (Ar) در محیط‌های آزمایشگاهی رایج هستند.

نیتروژن (N₂):
نیتروژن یک گاز بی‌اثر، بی‌رنگ و بی‌بو است که کمی از هوا سبک‌تر بوده و به عنوان یک گاز خفه‌کننده عمل می‌کند. نیتروژن به‌طور گسترده در آزمایشگاه‌ها به عنوان گاز حامل استفاده می‌شود و از طریق کپسول‌های قابل حمل یا لوله‌کشی تأمین می‌شود.

آرگون (Ar):
آرگون گازی بی‌اثر، بی‌رنگ، بی‌بو و بدون طعم است. غیرسمی بوده و از احتراق پشتیبانی نمی‌کند. حدود ۰.۹۳٪ از جو زمین را تشکیل می‌دهد و در کاربردهایی نیازمند اتمسفر بی‌اثر استفاده می‌شود.

  • فرآیندهای صنعتی: در جوشکاری و فلزکاری برای جلوگیری از اکسیداسیون و واکنش‌های شیمیایی استفاده می‌شود.
  • نگهداری مواد غذایی: برای حذف اکسیژن در بسته‌بندی و افزایش ماندگاری کاربرد دارد.
  • روشنایی: در لامپ‌های فلورسنت و رشته‌ای برای جلوگیری از اکسیداسیون رشته استفاده می‌شود.

خطر خفگی: مشابه نیتروژن، آرگون با جایگزینی اکسیژن باعث کاهش سطح اکسیژن قابل تنفس می‌شود و در غلظت‌های بالا بسیار خطرناک است.

نصب دتکتور:

  • نیاز به پایش: چون آرگون سنگین‌تر از هوا است، دتکتورهای پایش کاهش اکسیژن باید در ارتفاع پایین نصب شوند.
  • زمان پاسخ: نصب صحیح برای هشدار زودهنگام در صورت نشت ضروری است. اگر دتکتورها خیلی بالا نصب شوند، ممکن است افراد فرصت کافی برای واکنش نداشته باشند.
  • تهویه: تهویه مناسب در محیط‌هایی که از آرگون استفاده می‌شود برای کاهش خطرات حیاتی است.
  • غنی‌سازی اکسیژن (O₂)
    غنی‌سازی اکسیژن به افزایش سطح اکسیژن فراتر از غلظت معمول جو، که حدود ۲۱ درصد است، اطلاق می‌شود. این پدیده می‌تواند تأثیر قابل‌توجهی بر پویایی آتش و ایمنی کلی در محیط‌های مختلف داشته باشد.
  • نکات کلیدی:
    خطر آتش‌سوزی: افزایش سطح اکسیژن می‌تواند فرآیند احتراق را تسریع کند و منجر به افزایش خطر آتش‌سوزی شود. موادی که در شرایط عادی ایمن یا غیرقابل اشتعال در نظر گرفته می‌شوند، ممکن است در جوهای غنی از اکسیژن بسیار قابل اشتعال شوند.
    اهمیت شناسایی: شناسایی نشتی اکسیژن برای پیشگیری از خطرات احتمالی آتش‌سوزی ضروری است. پایش منظم سطح اکسیژن در محیط‌هایی که احتمال غنی‌سازی اکسیژن وجود دارد، مانند آزمایشگاه‌ها، مراکز درمانی و کاربردهای صنعتی که از اکسیژن خالص یا با غلظت بالا استفاده می‌کنند، ضروری است.
  • راهبردهای تشخیص:
    نصب دتکتور اکسیژن: دتکتورهای اکسیژن باید به‌صورت راهبردی در محل‌هایی که احتمال غنی‌سازی اکسیژن وجود دارد نصب شوند؛ مانند نزدیک مخازن ذخیره‌سازی اکسیژن، سامانه‌های لوله‌کشی یا تجهیزاتی که از اکسیژن خالص استفاده می‌کنند.
    اقدامات تهویه: تأمین تهویه مناسب در نواحی با پتانسیل غنی‌سازی اکسیژن می‌تواند خطر آتش‌سوزی را کاهش دهد. جریان مناسب هوا می‌تواند غلظت اضافی اکسیژن را رقیق کرده و احتمال وقوع آتش‌سوزی را کاهش دهد.
  • غنی‌سازی اکسیژن خطرات قابل‌توجهی ایجاد می‌کند که باید از طریق پایش مستمر، نصب راهبردی دتکتورها و اجرای پروتکل‌های اضطراری مناسب، مدیریت شوند. با مدیریت فعالانه سطح اکسیژن، سازمان‌ها می‌توانند احتمال وقوع حوادث ناشی از آتش‌سوزی را به‌طور چشمگیری کاهش دهند.



  • پوشش منطقه‌ای: ملاحظات
    تعداد دتکتورهای گاز موردنیاز در یک منطقه مشخص، به چند عامل کلیدی بستگی دارد که شامل موارد زیر است:
  • ۱. ابعاد منطقه مورد پوشش:
    ابعاد کلی فضا تعیین می‌کند که برای پوشش کافی و تشخیص به‌موقع نشت گاز به چند دتکتور نیاز است.
  • ۲. ارتفاع اتاق:
    ارتفاع اتاق می‌تواند بر پراکندگی گاز تأثیر بگذارد. دتکتورها باید در ارتفاع مناسب بسته به نوع گاز پایش‌شده نصب شوند (برای گازهای سنگین مانند LPG در ارتفاع پایین و برای گازهای سبک مانند متان در ارتفاع بالا).
  • ۳. تجهیزات نصب‌شده:
    وجود و نوع تجهیزات موجود در منطقه، مانند دیگ‌های گازی، اجاق‌ها یا آب‌گرم‌کن‌ها، می‌توانند ریسک‌های خاصی ایجاد کنند و نیاز به دتکتورهای اضافی داشته باشند.
  • ۴. میزان لوله‌کشی:
    پیچیدگی و گستردگی لوله‌کشی گاز در منطقه می‌تواند احتمال نشتی را افزایش دهد. در نزدیکی اتصالات حیاتی یا مسیرهای طولانی لوله، ممکن است به دتکتورهای بیشتری نیاز باشد.
  • ۵. نوع گاز هدف و کاربری فضا:
    هر گاز ویژگی‌ها و رفتار خاصی دارد. درک نوع گاز هدف، چگالی آن و رفتار آن در محیط برای تعیین محل نصب دتکتور ضروری است. همچنین، نوع کاربری فضا (مثلاً فضای آموزشی در برابر آشپزخانه تجاری) الزامات پایش متفاوتی را ایجاب می‌کند.



  • راهنمایی درباره پوشش دتکتورها:
  • برد پوشش معمول:
    برای دتکتورهای گاز طبیعی، برد پوشش معمول ممکن است تا شعاع ۵ متر در صورت نصب روی دیوار باشد. برای دتکتورهای مونوکسید کربن، این برد می‌تواند تا ۱۰ متر افزایش یابد.
  • پایش دی‌اکسید کربن:
    در محیط‌های آموزشی و آشپزخانه‌های تجاری، دتکتورهای CO₂ باید به‌گونه‌ای راهبردی نصب شوند که شرایط محیطی نماینده را، به‌ویژه در ناحیه تنفسی، پایش کنند.
  • نوع پوشش:
    باید نوع پوشش موردنیاز نیز بررسی شود. این شامل ارزیابی این است که آیا پایش پیوسته (“پوشش گسترده”) لازم است یا بررسی نقطه‌ای (“پوشش هدفمند”) کافی است، بسته به خطرات خاص موجود در منطقه.



  • پوشش مؤثر منطقه‌ای برای تضمین ایمنی و قابلیت اطمینان سامانه دتکتور گاز ضروری است. با ارزیابی دقیق عوامل فوق، سازمان‌ها می‌توانند راهبردهای پایش گاز خود را بهینه کرده و از خطرات ناشی از نشت گاز و پیامدهای آن جلوگیری کنند.
  • پوشش گسترده (Blanket Coverage)
  • پوشش گسترده به استقرار راهبردی چندین دتکتور گاز به‌صورت یکنواخت در سراسر یک ناحیه مشخص، مانند یک اتاق تجهیزات صنعتی، برای اطمینان از پایش کامل و ایمنی اطلاق می‌شود.
  • 🔹 نکات کلیدی در مورد پوشش گسترده:
    توزیع یکنواخت:
    دتکتورها باید به‌صورت یکنواخت در سراسر فضا توزیع شوند تا از ایجاد هرگونه خلأ در پوشش جلوگیری شود. این امر تضمین می‌کند که هرگونه نشت گاز بدون توجه به محل وقوع آن، به‌سرعت شناسایی شود.
  • هم‌پوشانی در نواحی آشکارسازی:
    چیدمان دتکتورها به‌گونه‌ای که نواحی پوشش آن‌ها کمی هم‌پوشانی داشته باشند مفید است. این افزونگی تضمین می‌کند که در صورت خرابی یا انسداد یک دتکتور، دتکتور دیگری بتواند آن ناحیه را پوشش دهد.
  • طرح و چیدمان اتاق:
    چیدمان فیزیکی اتاق، از جمله نحوه قرارگیری تجهیزات، نواحی انبارش، و سامانه‌های تهویه باید در هنگام تعیین محل نصب دتکتورها در نظر گرفته شود. از نصب دتکتور در مکان‌هایی که ممکن است مسدود شده یا تحت تأثیر جریان هوا از فن‌ها یا کانال‌های تهویه قرار گیرند، باید اجتناب شود.
  • نوع دتکتورها:
    گازهای مختلف ممکن است به دتکتورهای خاصی نیاز داشته باشند. باید اطمینان حاصل شود که دتکتور متناسب با گاز موجود در فضا و ویژگی‌های آن (مانند سنگین‌تر یا سبک‌تر بودن از هوا) انتخاب شده باشد.
  • نگهداری و آزمون منظم:
    سامانه‌ای متشکل از چندین دتکتور نیازمند برنامه‌ نگهداری دقیق برای اطمینان از عملکرد مناسب تمامی واحدهاست. باید آزمون‌ها و کالیبراسیون منظم به‌منظور تضمین دقت و قابلیت اطمینان انجام شود.
  • ❗ همچنین، تعداد دتکتورها نیز باید مورد توجه قرار گیرد. خرابی یا برداشتن یک دتکتور برای تعمیرات نباید ایمنی ناحیه تحت پوشش را به خطر اندازد. ممکن است برای پایش پیوسته و جلوگیری از آلارم‌های کاذب، تکرار (یا سه‌برابر کردن) دتکتورها و تجهیزات کنترلی الزامی باشد.
  • اجرای رویکرد پوشش گسترده با دتکتورهایی که به‌طور یکنواخت مستقر شده‌اند، راهکاری ایمن و قوی برای پایش نشت گاز در نواحی حیاتی مانند اتاق تجهیزات فراهم می‌آورد. این کار با تضمین پوشش کامل، توان واکنش سازمان را در برابر خطرات احتمالی گاز بهبود می‌بخشد.



  • پوشش هدفمند (Targeted Coverage)
  • پوشش هدفمند شامل نصب راهبردی دتکتورهای گاز در مکان‌های خاصی است که احتمال نشت گاز در آن‌ها بیشتر است. این رویکرد تضمین می‌کند که پایش بر نواحی بحرانی که بیشترین احتمال نشت گاز را دارند متمرکز باشد و از این طریق ایمنی و اثربخشی واکنش را افزایش می‌دهد.
  • 🔹 نکات کلیدی در مورد پوشش هدفمند:
  • شناسایی نقاط احتمالی نشت:
    یک ارزیابی ریسک جامع باید انجام شود تا نقاط احتمالی نشت در تأسیسات شناسایی شود. نواحی رایج شامل موارد زیر هستند:
    ▪ دیگ‌های بخار: به‌عنوان تجهیزات اصلی مصرف‌کننده گاز، نقاط بحرانی برای نشت محسوب می‌شوند.
    ▪ لوله‌کشی‌ها: هرگونه اتصال، خم، یا اتصال در سامانه‌های لوله‌کشی گاز ممکن است در معرض نشت باشد.
    ▪ شیرها: عملکرد شیرها، به‌ویژه در سامانه‌های پرفشار، می‌تواند منجر به نشت احتمالی شود.
    ▪ دودکش‌ها و خروجی‌ها: در صورت وجود انسداد یا خرابی، گاز ممکن است از این مسیرها نشت کند.
  • نزدیکی به منابع گاز:
    دتکتورها باید تا حد امکان نزدیک به نقاط شناسایی‌شده نشت نصب شوند، بدون اینکه دسترسی برای تعمیر یا بهره‌برداری محدود شود. این نوع استقرار امکان شناسایی و واکنش سریع‌تر را فراهم می‌کند.
  • نوع دتکتورها:
    باید اطمینان حاصل شود که نوع دتکتور متناسب با گاز خاص مورد پایش انتخاب شود. برای مثال، از دتکتورهای گاز قابل اشتعال در نزدیکی دیگ‌ها و خطوط گاز طبیعی، و از دتکتورهای CO در نزدیکی تجهیزات احتراقی استفاده شود.
  • عوامل محیطی:
    شرایط محیطی پیرامون نقاط نشت احتمالی باید در نظر گرفته شود. عواملی مانند جریان هوا، دما و رطوبت می‌توانند بر پراکندگی گاز و اثربخشی دتکتورها تأثیر بگذارند. باید اطمینان حاصل شود که دتکتورها در موقعیتی قرار گیرند که کمترین تداخل از این عوامل را داشته باشند.
  • نگهداری و کالیبراسیون منظم:
    دتکتورهایی که در نقاط هدفمند نصب می‌شوند باید در قالب برنامه نگهداری منظم بررسی شوند، شامل آزمون‌های مکرر برای عملکرد و کالیبراسیون مجدد به‌منظور تضمین دقت اندازه‌گیری.
  • اجرای پوشش هدفمند با نصب دتکتورها در نقاط بحرانی نشت، توانایی پایش گاز را به‌طور چشمگیری افزایش می‌دهد. با تمرکز منابع در نواحی پُرخطر، سازمان‌ها می‌توانند واکنشی سریع‌تر نسبت به خطرات احتمالی گاز ارائه دهند و ایمنی کلی را بهبود ببخشند.
  • ❗ همچنین می‌توان از ترکیب هر دو تکنیک پایش برای افزایش سطح نظارت استفاده کرد.
