ملاحظات برای جانمایی مؤثر دتکتور گاز

location matters banner

دتکتورهای گاز هشدارهایی را به کارکنان تأسیسات درباره نشت گاز قابل اشتعال ارائه می‌دهند تا اقدامات لازم، چه به‌صورت خودکار و چه دستی، برای کنترل نشت قبل از بروز خسارت جدی انجام گیرد. این اقدامات می‌توانند شامل خاموش کردن سیستم فرآیند، فعال‌سازی سامانه‌های سرکوب یا کاهش اثرات باشند. یک دتکتور گاز که به‌درستی طراحی و نصب شده باشد، سطح ایمنی تأسیسات را افزایش می‌دهد.

تعیین هدف از نصب دتکتور گاز در آغاز طراحی و استفاده از مدل‌سازی انتشار و پراکندگی گاز برای ایجاد یک طرح مؤثر ضروری است. مگر آن‌که بودجه‌ای نامحدود داشته باشید و بتوانید در هر نقطه‌ی ممکن از نشت، یک دتکتور نصب کنید، استفاده از مدل‌سازی‌های رایانه‌ای می‌تواند در تعیین محل دتکتورها به‌صورت مقرون‌به‌صرفه کمک کند. دامنه و هدف دتکتور گاز باید از ابتدا مشخص شود تا در طول طراحی، سازگاری در انتخاب تجهیزات و نحوه نصب حفظ گردد.

WhatsApp Image 2025 09 22 at 12.57.03 AM

هدف دتکتور گاز
هدف اصلی از استفاده از دتکتور گاز باید کاهش احتمال آتش‌سوزی و/یا انفجار و پیشگیری از خسارات گسترده به تجهیزات، توقف تولید، آسیب به افراد و تلفات جانی باشد. عامل مهم دیگر، خطر سمیت ناشی از نشت گازهایی است که هم خاصیت سمی و هم خاصیت قابل اشتعال دارند.

هدف از نصب دتکتور گاز باید در ابتدای پروژه به‌صورت شفاف تعریف شود تا تحلیل خطرات، انتخاب نوع دتکتور و محل نصب آن‌ها متناسب با هدف نصب باشد. این پارامترها بسته به منطقه مورد نظر در تأسیسات متفاوت هستند. برای مثال، در ناحیه ذخیره‌سازی گاز مایع، دتکتورها ممکن است فقط جهت ایجاد هشدار به‌کار روند، زیرا منابع احتراق وجود ندارد و آن ناحیه از سایر فرآیندها جدا است. در مقابل، در بخش‌های دیگر کارخانه ممکن است هدف از نصب دتکتور، خاموش‌سازی فرآیند یا فعال‌سازی سامانه‌های پاشش آب برای رقیق‌سازی نشت گاز باشد.

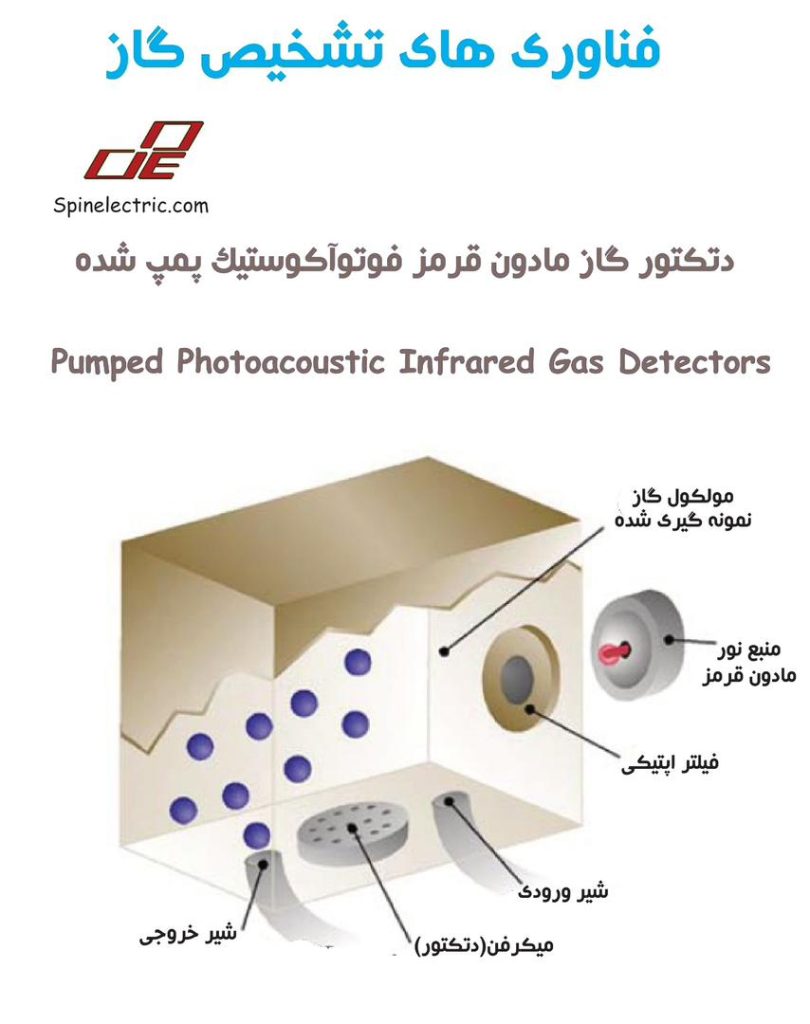

WhatsApp Image 2025 09 22 at 12.57.04 AM

بخشی از طراحی کامل سیستم باید شامل رویه‌هایی باشد که اقدامات کارکنان تأسیسات را هنگام فعال شدن هشدار دتکتور گاز مشخص می‌کند. این رویه‌ها باید شامل اقداماتی باشند که در هر سطح هشدار انجام می‌شوند، واکنش‌های لازم در بخش‌های مختلف کارخانه، و تأثیر شرایط کاری کارخانه (حالت عادی، توقف، یا ناپایداری) بر تصمیمات عملیاتی را نیز در بر گیرند.

ویژگی‌های شیمیایی و شرایط فرآیندی

پس از تعیین هدف از نصب دتکتور گاز، مرحله بعدی جمع‌آوری داده‌هاست. موادی که قرار است توسط دتکتور شناسایی شوند باید مشخص گردند. شناسایی نشت شامل ارزیابی ویژگی‌های شیمیایی و فیزیکی مواد مورد نظر و همچنین شرایط فرآیندی حاکم است. این ویژگی‌ها و شرایط در محاسبات مدل‌سازی برای تعیین خصوصیات مختلف نشت مانند نرخ نشت ماده و شکل و اندازه‌ی ابر نشت مورد استفاده قرار می‌گیرند.

دامنه‌ی اشتعال‌پذیری مواد بررسی می‌شود. این ویژگی اطلاعاتی درباره‌ی احتمال اشتعال نشت قبل از پراکنده شدن آن فراهم می‌کند. نقطه‌ی جوش و گرمای نهان تبخیر هر ماده در سناریوهای مشخص‌شده بررسی می‌شود. این ویژگی‌های فیزیکی برای ارزیابی میزان فرّاری بودن مواد در شرایط استفاده شده، مفید هستند.

موادی که در شرایط محیطی به صورت گازهای قابل اشتعال وجود دارند، در صورت نشت به عنوان گاز در نظر گرفته می‌شوند. موادی که در دمای محیط به صورت مایع هستند، بسته به شرایط فرآیندی، ممکن است به‌صورت مایع یا بخار ارزیابی شوند.

پارامترهای فرآیندی شامل دما، فشار و نرخ جریان همراه با ویژگی‌های ماده برای ارزیابی احتمال آتش‌سوزی و انفجار بررسی می‌شوند. برای مثال، یک مایع قابل اشتعال که دمای آن پایین‌تر از نقطه اشتعال باشد، ممکن است در صورت نشت مشکلی ایجاد نکند؛ اما اگر از بخشی از فرآیند با دمایی ۱۰۰ درجه فارنهایت بالاتر از نقطه اشتعال نشت کند، مشکل‌ساز خواهد بود. این پارامترها به همراه مقدار ماده‌ای که ممکن است نشت کند، برای ارزیابی اندازه احتمالی نشت در نظر گرفته می‌شوند. همچنین این اطلاعات برای تعیین ماهیت نشت‌ها در سناریوهای مشخص کاربرد دارند.

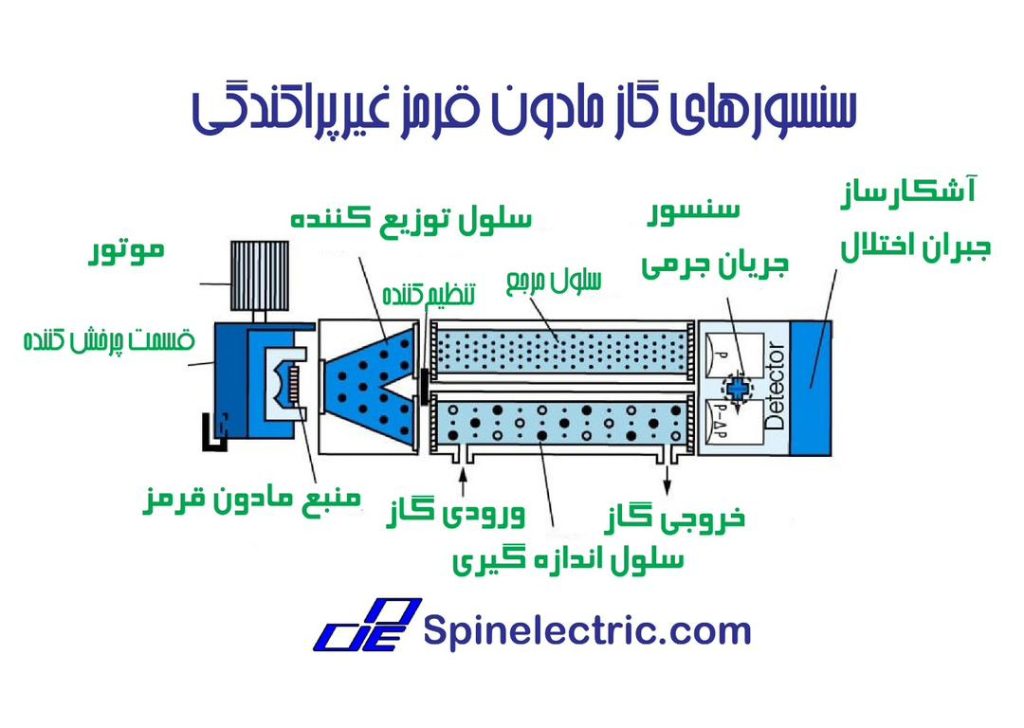

WhatsApp Image 2025 09 22 at 12.57.04 AM1

در ادامه نمونه‌ای از معیارهای انتخاب سناریوی نشت در یکی از پروژه‌های اخیر آورده شده است. بخش‌هایی از فرآیند که باید از نظر جانمایی دتکتور گاز بررسی شوند، شامل تجهیزاتی هستند که یکی از شرایط زیر در آن‌ها وجود دارد:

  • گازهای قابل اشتعال به‌صورت مایع‌شده در فرآیند درگیر هستند
  • مواد قابل اشتعال/احتراق در دمایی بالاتر از نقطه اشتعال خود قرار دارند
  • گازهای قابل اشتعال/احتراق در فشاری بیش از ۵۰۰ psig قرار دارند

این معیارها صرفاً یک نمونه هستند. باید محدوده‌ی تحلیلی مورد نظر مشخص شود. اگر این محدوده بیش از حد گسترده باشد، تحلیل پیچیده و دشوار می‌شود؛ و اگر بیش از حد محدود باشد، احتمال نادیده گرفتن سناریوهای نشت مهم وجود دارد.

اکثر ویژگی‌های مواد و شرایط فرآیندی در تحلیل خطر فرآیند (PHA) قابل دسترسی هستند. اگر تحلیل PHA انجام نشده یا اطلاعات کافی نداشته باشد، داده‌ها می‌توانند از نقشه‌های فرآیند (P&ID) و نمودارهای جریان فرآیند استخراج شوند. مهندسان فرآیند و اپراتورهای واحد، مطلع‌ترین افراد نسبت به فرآیند خاص هستند و می‌توانند اطلاعات ارزشمندی در این زمینه ارائه دهند.

WhatsApp Image 2025 09 22 at 12.57.05 AM

انتخاب حالت‌های خرابی

باید نوع نقاط احتمالی نشت که قرار است تحلیل شوند مشخص گردد. فرض بر این است که خرابی‌های معقول می‌توانند رخ دهند. تحلیل سناریویی مانند پارگی آنی یک مخزن بزرگ یا شکست کامل لوله‌ی فولادی جوش‌خورده برای تعیین محل نصب دتکتور گاز منطقی نیست. اگرچه این رخدادهای فاجعه‌آمیز ممکن‌اند اتفاق بیفتند، اما تشخیص مؤثر باید بر رویدادهای محتمل‌تر تمرکز داشته باشد؛ یعنی همان نشت‌های کوچک‌تری که اگر به‌موقع شناسایی شوند و اقدام مناسب انجام شود، می‌توان آن‌ها را کنترل کرد.

نمونه‌هایی از خرابی‌هایی که باید در نظر گرفته شوند عبارت‌اند از:

  • خرابی آب‌بند پمپ یا کمپرسور
  • خرابی فلنج‌ها
  • خرابی اتصالات لوله‌کشی
  • خرابی اتصالات ابزار دقیق
  • خرابی شیلنگ‌ها و اتصالات انعطاف‌پذیر

WhatsApp Image 2025 09 22 at 12.57.05 AM1

مکان‌های نشت

گام بعدی تعیین مکان‌های احتمالی نشت است. این مکان‌ها جایی هستند که نوع ماده، شرایط ماده و نوع خرابی معمول در آن نقطه با یکدیگر تطابق دارند. هر مکان نشت باید به‌صورت جداگانه تحلیل شود تا داده‌های مورد نیاز برای مدل‌سازی نشت و پراکندگی جمع‌آوری شود. این اطلاعات شامل اندازه دهانه، ارتفاع و جهت‌گیری آن و همچنین پارامترهای فرآیندی در محل نشت خواهد بود.

سناریوهای نشت و موقعیت آن‌ها باید پیش از آغاز مدل‌سازی اولیه توسط افرادی که مستقیماً با واحد یا کارخانه درگیر هستند، بررسی و تأیید شوند. مهندس فرآیند و اپراتور واحد اطلاعات دقیقی درباره منطقه مورد نظر دارند و می‌توانند اطلاعاتی ارائه دهند که اعتبار سناریوهای نشت انتخاب‌شده را افزایش دهد. در صورت امکان، بهتر است از ابتدا این افراد در تیم پروژه حضور داشته باشند.

ملاحظات هواشناسی

پیش از شروع مدل‌سازی پراکندگی، شرایط هواشناسی محل باید بررسی شود. پارامترهای هواشناسی شامل سرعت باد غالب، جهت باد، آشفتگی جو و شرایط حرارتی باید مدنظر قرار گیرد. پارامترهایی انتخاب می‌شوند که بدترین شرایط ممکن برای معیارهای نصب دتکتور را نشان دهند. ممکن است بدترین شرایط هواشناسی برای تشخیص، همان شرایط غالب در محل نباشند، اما باید در محدوده شرایط قابل وقوع در آن محل باشند.

مدل‌سازی نشت و پراکندگی

پس از گردآوری تمام اطلاعات مربوط به سناریوهای نشت و ترکیب آن با اطلاعات فیزیکی خاص هر محل نشت، مرحله مدل‌سازی آغاز می‌شود. مدل پراکندگی اطلاعاتی در خصوص اندازه و غلظت گاز پراکنده‌شده در زمان‌های مختلف نشت ارائه می‌دهد.

مدل کامپیوتری می‌تواند نرخ نشت ماده و شرایط آن در نقطه نشت را مشخص کند. ماده ممکن است به‌صورت بخار، مایع یا مایع فوران‌کننده (flashing liquid) آزاد شود. سرمایش ناشی از انبساط ممکن است دمای ماده را تغییر داده باشد که می‌تواند تأثیر قابل توجهی بر نحوه پراکندگی داشته باشد. این مدل اطلاعات لازم برای تعیین میزان خطر ناشی از نشت را فراهم می‌کند.

گروه‌بندی نشت‌های مشابه

نشت‌های مشابه باید در یک گروه قرار گیرند تا از انجام مدل‌سازی‌های غیرضروری جلوگیری شود. برای مثال، اگر هفت نشت احتمالی از یک ماده وجود دارد که فقط در دمای آن‌ها ۲۰ درجه فارنهایت اختلاف است، اجرای مدل پراکندگی برای هر هفت مورد سود چندانی نخواهد داشت. باید بررسی حساسیت نتایج مدل پراکندگی انجام شود تا تأثیر پارامترهای ورودی متغیر مانند شرایط آب‌وهوایی و جهت‌گیری نشت بر نتایج پراکندگی مشخص شود.

بسیاری از مدل‌ها در تخمین غلظت گاز در نزدیکی محل نشت (منبع نشت) دقت بالایی ندارند، اما می‌توانند اطلاعاتی درباره وسعت خطر ارائه دهند. این اطلاعات می‌توانند برای ارزیابی و مقایسه میزان خطر نشت‌ها به تأسیسات و/یا جوامع اطراف مورد استفاده قرار گیرند. برای مثال، یک نشت ممکن است فقط در همان محل تأثیر داشته باشد، در حالی که نشت دیگری ممکن است ابری از گاز قابل اشتعال ایجاد کند که تا بخاری‌های شعله‌دار مجاور گسترش می‌یابد. حالت دوم خطر بیشتری دارد، زیرا احتمال رسیدن مخلوط قابل احتراق به منبع جرقه وجود دارد. مدل‌سازی می‌تواند در اولویت‌بندی محل نصب دتکتور گاز کمک کند.

نرم‌افزارهای مدل‌سازی نشت و پراکندگی

نرم‌افزارهای متعددی برای مدل‌سازی پراکندگی گاز وجود دارند. هدف این متن بررسی این نرم‌افزارها نیست، بلکه اشاره به این است که چگونه می‌توان از آن‌ها برای تعیین محل نصب دتکتور گاز استفاده کرد. برخی از این نرم‌افزارها عبارت‌اند از:

  • SuperChems® از شرکت A. D. Little
  • CHARM® از شرکت Radian
  • نرم‌افزارهای متن‌باز مانند ARCHIE، DEGADIS، CAMEO و SLAB

هر برنامه مزایا و معایب خاص خود را از نظر سهولت استفاده، گزینه‌های خروجی و توانمندی مدل‌سازی دارد. برخی مدل‌ها می‌توانند نشت و پراکندگی را در یک مرحله مدل‌سازی کنند، در حالی که برخی دیگر نیاز دارند که مدل نشت و مدل پراکندگی به‌صورت جداگانه اجرا شوند و خروجی مدل نشت به مدل پراکندگی وارد شود. باید بررسی شود که مدل انتخاب‌شده برای شرایط خاص پروژه مناسب است یا خیر.

تعیین محل نصب دتکتور

معیارهای نصب دتکتور گاز بر اساس شناسایی نشت قبل از تشکیل ابری از بخار قابل احتراق است که می‌تواند منجر به انفجار شود. اگرچه برای یک انفجار، حداقل پنج تن ماده نیاز است، اما حتی مقادیر بسیار کمتر نیز می‌توانند باعث آتش‌سوزی‌های شدید شوند. بنابراین، شناسایی نشت باید در سریع‌ترین زمان ممکن انجام شود تا پیش از تشکیل ابر بخار، فرصت انجام اقدامات اصلاحی فراهم باشد.

برای نواحی مختلف یک تأسیسات معمولاً معیارهای متفاوتی جهت مکان‌یابی دتکتورها تدوین می‌شود. به‌عنوان مثال، در نواحی فرآیندی نیاز به تشخیص سریع‌تر حتی مقادیر کم گاز وجود دارد، اما در نواحی ذخیره‌سازی این الزام کمتر است. در نواحی فرآیندی، منابع احتراق متعددی وجود دارند. اگر بخار قابل احتراق به منبع احتراقی با انرژی کافی برخورد کند، آتش‌سوزی سریع رخ خواهد داد. همچنین ازدحام تجهیزات در این مناطق می‌تواند منجر به تسریع گسترش آتش شود. بنابراین، در نواحی فرآیندی تشخیص سریع مقادیر کم گاز مناسب و ضروری است.



نشت‌های بزرگ‌تر معمولاً در نواحی ذخیره‌سازی قابل‌تحمل‌تر هستند، زیرا در این نواحی منابع احتراق محدودتری وجود دارد، تجهیزات و سازه‌ها کمتر متراکم هستند و جرم بیشتر تجهیزات و سازه‌ها، زمان بیشتری برای جذب اثرات حرارتی در هنگام آتش‌سوزی فراهم می‌کند. در نتیجه، در این مناطق می‌توان نشت‌های بزرگ‌تری را مدنظر قرار داد.

مثال

یک نمونه از شناسایی سناریوی نشت، مدل‌سازی پراکندگی گاز و معیارهای تعیین محل نصب دتکتور گاز که در یک پروژه اخیر به‌کار گرفته شده، بر پایه تشخیص در سطح غلظت ۲۰ درصد حد انفجار پایین (LEL) از یک ماده است که از فرآیند از طریق یک روزنه به قطر یک‌چهارم اینچ در مدت یک دقیقه یا قبل از آزاد شدن ۱۰۰۰ پوند ماده نشت می‌کند. این معیار به‌منظور ایجاد زمان کافی برای اقدام اصلاحی توسط کارکنان بهره‌بردار جهت کاهش میزان ماده نشت‌شده در نظر گرفته شده است. همچنین این معیار از نصب دتکتورهایی که بیش از حد حساس بوده و منجر به هشدارهای مزاحم می‌شوند جلوگیری می‌کند.

مکان‌یابی دتکتورها در این پروژه وابسته به جهت باد نیست. در این حالت، جهت غالب باد متغیر است. معیار تعیین محل دتکتور گاز در این پروژه، نصب دتکتورها در ناحیه‌ای است که توسط پهنای ایزوپلت غلظت پراکندگی در نقطه نشت تعریف می‌شود. پهنای ایزوپلت در نقطه نشت یک ناحیه دایره‌ای را تعریف می‌کند که فاصله احتمالی گسترش نشت در خلاف جهت باد را مشخص می‌سازد. این رویکرد منجر به نصب دتکتورها با احتمال بالاتر شناسایی نشت در شرایط مختلف جهت باد می‌شود و اتکا به جهت غالب باد را کاهش می‌دهد. قانون مورفی بیان می‌کند که اگر نشت رخ دهد و مکان دتکتور بر اساس جهت غالب باد تعیین شده باشد، احتمال زیادی وجود دارد که باد از جهت مخالف (۱۸۰ درجه) بوزد.

استفاده از روش‌های مدرن جمع‌آوری داده، مدل‌سازی رایانه‌ای و تجهیزات دتکتور گاز جایگزین قضاوت منطقی نمی‌شود. هنگام نصب دتکتورها، باید دقت شود که در مکان‌هایی قرار نگیرند که از منبع نشت گاز پنهان باشند.

اجزای سیستم دتکتور گاز و عملکرد آن‌ها

یک سیستم دتکتور گاز قابل اشتعال از چند جزء تشکیل شده است، از جمله دتکتور، مانیتورهای نمایش‌دهنده، آلارم‌های صوتی و آلارم‌های نوری. این سیستم ممکن است قابلیت اتصال به سایر سیستم‌های کنترل و پایش تأسیسات را نیز داشته باشد.

سیستم‌های دتکتور گاز قابل اشتعال معمولاً به‌گونه‌ای طراحی می‌شوند که در دو سطح متفاوت از غلظت گاز هشدار دهند. این سیستم می‌تواند دستگاه‌های هشداردهنده خروجی را فعال کرده و همچنین نشان دهد که سطح خاصی از گاز قابل اشتعال وجود دارد. دو نقطه هشدار رایج ۲۰ درصد LEL و ۴۰ درصد LEL هستند. در سطح ۲۰ درصد LEL، سیستم چراغ هشدار را روی پنل روشن کرده و آلارم محلی را در ناحیه‌ای که دتکتور فعال شده ایجاد می‌کند. این کار می‌تواند منجر به تخلیه منطقه، افزایش نرخ تهویه و/یا بررسی فوری منطقه توسط پرسنل مجرب شود.

در سطح ۴۰ درصد LEL، سیستم هشدار دیگری را فعال کرده، آلارم‌های صوتی و نوری را به فراتر از منطقه محلی گسترش می‌دهد، تجهیزات فرآیندی را به‌صورت خودکار خاموش یا تخلیه می‌کند، سامانه‌های پراکندگی بخار را فعال کرده و پرسنل اضطراری را مطلع می‌سازد تا اقدامات لازم را انجام دهند.

فارغ از چیدمان خاص سیستم، اجزای ضروری آن شامل قابلیت تشخیص دتکتوری است که آلارم را فعال کرده (و در نتیجه موقعیت آن)، گازی که شناسایی شده، و غلظت گاز. بدون این اطلاعات، اقدامات مؤثر محدود خواهند بود. روش‌های متعددی برای سازمان‌دهی این اطلاعات و بازیابی آن در مواقع نیاز وجود دارد. برچسب‌گذاری ساده می‌تواند برای سامانه‌های کوچک کافی باشد. برای برخی دیگر، استفاده از برگه‌های داده جمع‌آوری‌شده کاربرد دارد. با این حال، در اغلب نصب‌های امروزی از سامانه‌های منطقی قابل برنامه‌ریزی استفاده می‌شود که قابلیت اتصال به تجهیزات دتکتور گاز را دارند. بدین ترتیب، قابلیت‌های مناسبی برای بازیابی اطلاعات فراهم می‌شود. بنابراین، پس از شناسایی گاز قابل اشتعال توسط یک دتکتور، کلیه اطلاعات مربوط به حادثه می‌تواند به‌صورت فوری بر روی صفحه‌نمایش رایانه نشان داده شود.

انواع دتکتور گاز

امروزه دو نوع دتکتور گاز برای گازهای قابل اشتعال استفاده می‌شود: نوع نقطه‌ای و نوع بیم. هر دو نوع کاربردها، مزایا و معایب خاص خود را دارند.

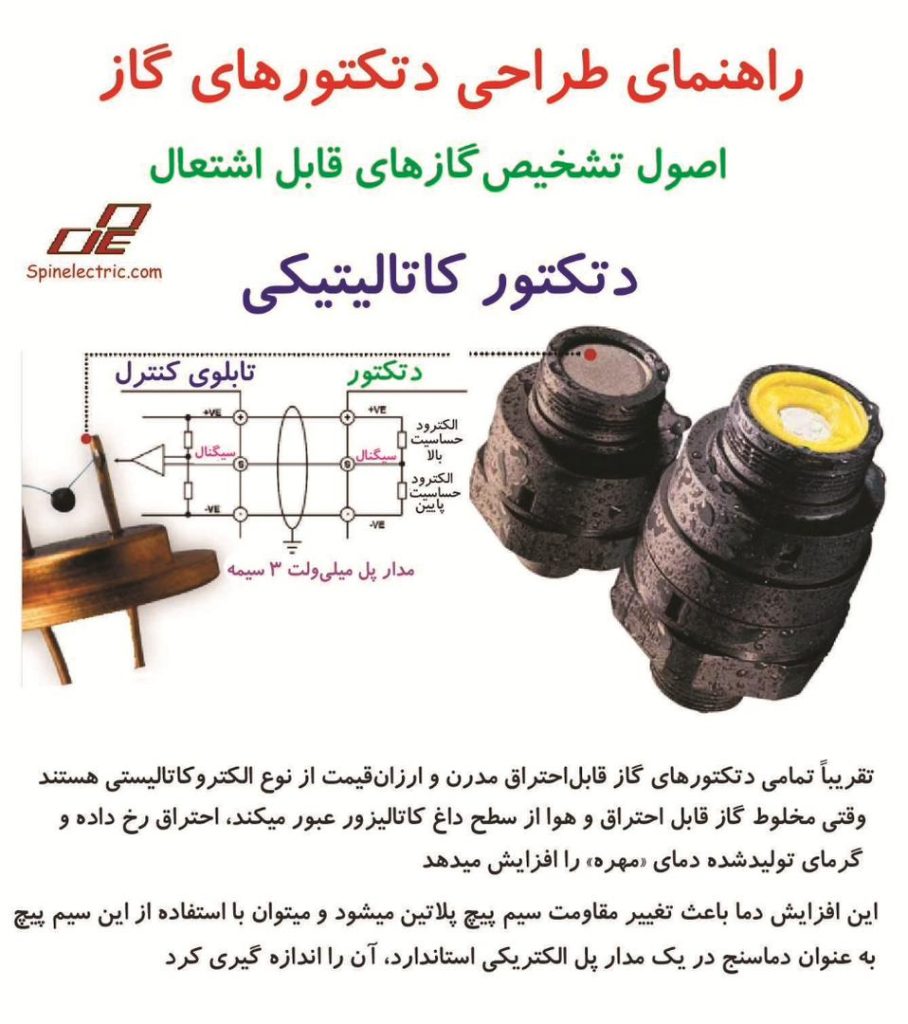

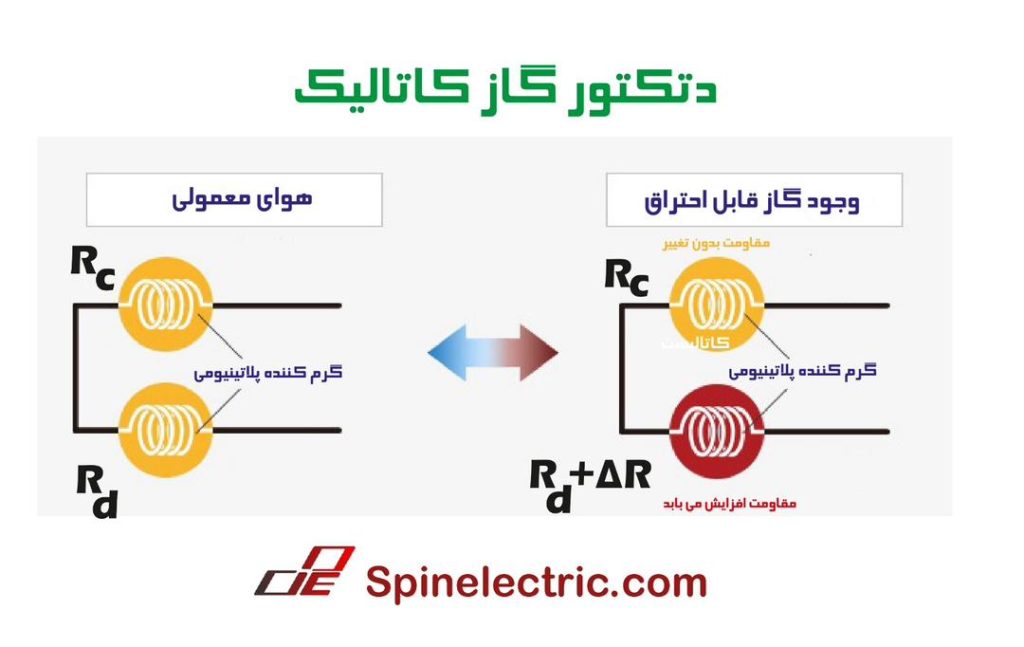

در نوع نقطه‌ای از یک مهره کاتالیستی به‌عنوان دتکتور استفاده می‌شود. این مهره گرم می‌شود تا زمانی‌که گاز قابل اشتعال در مجاورت آن قرار گیرد، بسوزد و دمای مهره افزایش یابد. این افزایش دما باعث تغییر مقاومت الکتریکی در مهره می‌شود. این تغییر مقاومت با مهره مرجع در داخل دتکتور مقایسه می‌شود تا شرایط محیطی در نظر گرفته شود. سیستم این تغییر مقاومت را به‌صورت درصدی از حد انفجار پایین (LEL) تفسیر می‌کند.

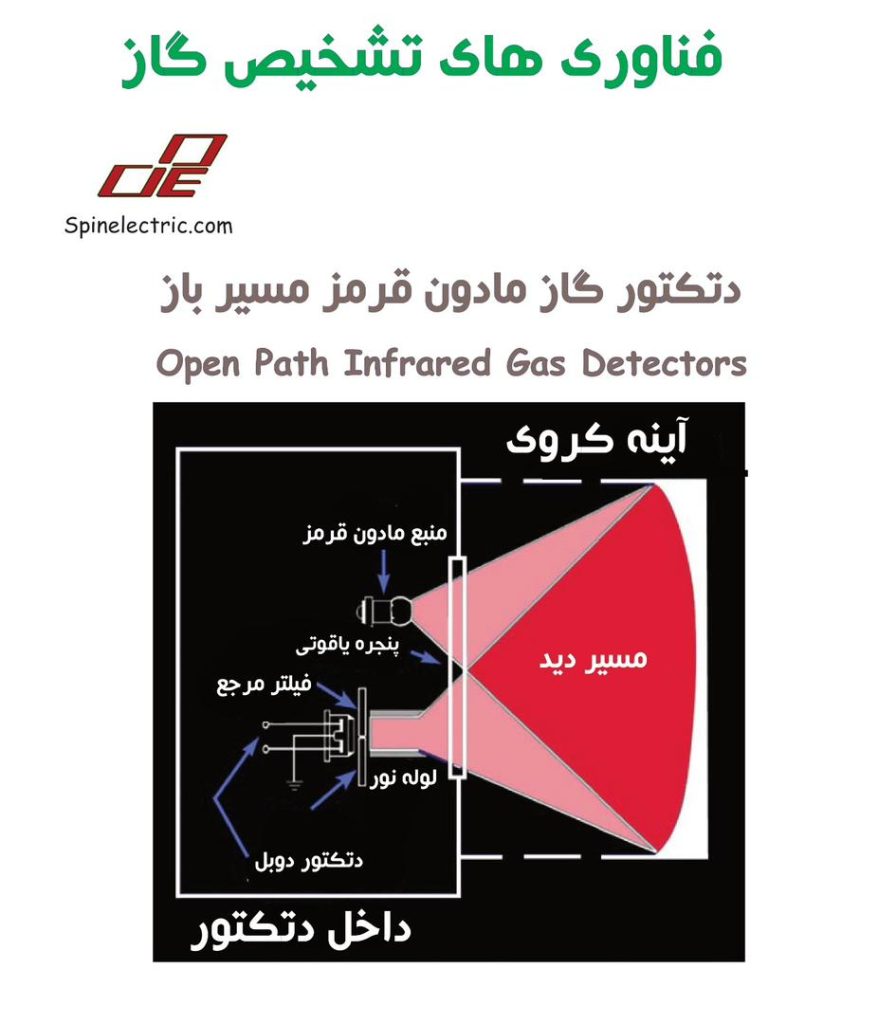

دتکتورهای نوع بیم بر اساس این اصل عمل می‌کنند که هیدروکربن‌ها تابش مادون قرمز را در طول موج‌های مشخصی جذب می‌کنند. دتکتور نوع بیم، یک پرتو آشکارساز و یک پرتو مرجع را در فضا منتشر می‌کند. این پرتو یا به یک گیرنده جداگانه می‌رسد یا در صورت ترکیب فرستنده/گیرنده، از آینه بازتاب داده می‌شود. این پرتو می‌تواند تا فاصله ۱۰۰ متر (۳۲۸ فوت) ارسال شود.

مشخصات معمول هر دو نوع دتکتور در ادامه آمده است. این ویژگی‌ها بسته به سازنده خاص دتکتور ممکن است متفاوت باشد. هر یک از این عوامل باید هنگام انتخاب دستگاه مناسب مورد توجه قرار گیرد.

دتکتورهای نوع نقطه‌ای:
− مناسب برای پایش در محل‌های خاص یا اجزای تجهیزات، مانند ورودی هوای اتاق‌های کنترل یا تجهیزات مجزا
− اندازه‌گیری کمی غلظت گاز در یک مکان معین
− قیمت نسبتاً پایین
− تعویض دتکتور ساده است
− مستعد مسمومیت توسط برخی مواد مانند ترکیبات سیلیکونی
− گاز باید به دتکتور برسد (در صورت قرارگیری نادرست یا کم‌بودن تعداد دتکتورها، دقت کاهش می‌یابد)
− احتمال قرائت نادرست به دلیل تداخل‌ها وجود دارد
− نیاز به نگهداری مکرر جهت بررسی کالیبراسیون
− طول عمر عملکردی ممکن است در حضور گازهای پس‌زمینه دائمی کاهش یابد



دتکتورهای نوع بیم:
− ممکن است در صورتی‌که محل‌های بالقوه نشت در یک خط قرار داشته باشند (مانند ردیفی از پمپ‌ها در امتداد یک مسیر لوله‌کشی)، از نظر هزینه نسبت به دتکتورهای نقطه‌ای مقرون‌به‌صرفه‌تر باشند
− نیاز به نگهداری کم، زیرا تجهیزات در معرض مسمومیت قرار نمی‌گیرند
− پایش نشت گاز در یک منطقه وسیع را فراهم می‌کند
− تحت تأثیر سطوح بالای گاز پس‌زمینه قرار نمی‌گیرد
− میانگین غلظت در یک فاصله کوتاه را ارائه می‌دهد (غلظت دقیق در یک نقطه خاص را نشان نمی‌دهد)
− فرستنده پرتو باید دید مستقیم با گیرنده یا بازتاب‌دهنده داشته باشد (فعالیت در یک ناحیه ممکن است پرتو را مختل کرده و باعث شود آن منطقه بدون پایش باقی بماند)
− سرویس‌دهی پرهزینه و زمان‌بر است، زیرا تعویض دتکتورهای معیوب نیاز به تکنسین‌های ماهر دارد

استفاده از دتکتورهای نقطه‌ای در مقایسه با دتکتورهای نوع بیم ممکن است برای مناطقی مناسب‌تر باشد که در آن، همپوشانی دایره‌های پراکنش، امکان شناسایی نشت از بیش از یک منبع را با یک دتکتور فراهم می‌کند. دتکتور نوع بیم زمانی مناسب‌تر است که یک سری نقاط نشت احتمالی در یک خط مستقیم قرار دارند یا زمانی که هدف، شناسایی نشت گاز پیش از عبور از مرز یک واحد فرایندی باشد. یک سیستم کامل ممکن است شامل استفاده از هر دو نوع دتکتور به‌صورت متناسب با شرایط باشد.

خلاصه
در ابتدای تحلیل باید هدف مشخصی برای سیستم دتکتور گاز تعیین شود. آنچه که انتظار دارید به آن دست یابید باید مشخص شود تا بتوان برنامه‌ای برای رسیدن به این هدف تدوین کرد.

استفاده از مدل‌های نشت و پراکنش می‌تواند در مکان‌یابی مؤثر دتکتور گاز مفید باشد، زیرا اطلاعاتی در مورد اندازه نشت بر اساس نوع خرابی‌های فرض‌شده ارائه می‌دهد. ممکن است مدل نشان دهد که برخی از خرابی‌های احتمالی در یک منطقه، مقدار گاز کافی برای ایجاد نگرانی فوری را آزاد نمی‌کنند. به این ترتیب می‌توان تلاش‌ها را بر روی نشت‌های مهم‌تر متمرکز کرد و بودجه را به‌صورت مؤثرتری خرج نمود.

نصب دتکتور گاز در ناحیه‌ای که با چند ایزوپلت غلظت پراکنش همزمان باشد می‌تواند تعداد نقاط مورد نیاز برای شناسایی را کاهش دهد. یک دستگاه در موقعیتی قرار می‌گیرد که می‌تواند نشت را از چند محل نزدیک شناسایی کند. به‌عنوان مثال، دتکتوری که بین دو پمپ مجاور قرار دارد، بسته به فاصله بین آن‌ها، می‌تواند نشت از هر دو پمپ را شناسایی کند.

استفاده از روش‌های پیشرفته جمع‌آوری داده، مدل‌سازی رایانه‌ای، و تجهیزات دتکتور گاز، جایگزینی برای قضاوت فنی نیست. مدل‌سازی فقط تقریب شرایطی است که ممکن است رخ دهد. حتماً نظر افرادی که با کارخانه آشنایی دارند را جویا شوید، زیرا ممکن است اطلاعاتی داشته باشند که با فرض‌های اشتباه، نتایج پیشرفته‌ترین مدل‌ها را بی‌اثر کند.

دتکتورهای نوع بیم و نقطه‌ای هر دو کاربردهای مناسب خود را دارند که بسته به موقعیت، متفاوت خواهد بود. یک راه‌حل مقرون‌به‌صرفه نیازمند بررسی همه گزینه‌های موجود برای شناسایی است. آنچه که در یک بخش از کارخانه مؤثر است، ممکن است در بخشی دیگر کاملاً ناکارآمد باشد.

نوشته‌های مشابه

  • بررسی انواع دتکتورهای گاز

    1. گاز چیست؟

    2-1. ترکیب هوا

    هوا تقریباً از 78٪ نیتروژن، 21٪ اکسیژن و 1٪ گازهای دیگر (مانند آرگون و دی‌اکسید کربن) تشکیل شده است. نیتروژن، که بزرگ‌ترین جزء هواست، پایه‌ی پروتئین‌های ساخته‌شده از اسیدهای آمینه را تشکیل می‌دهد و در بسیاری از موجودات زنده یافت می‌شود. نیتروژن برای تقریباً تمام حیات روی این سیاره ضروری است. با این حال، نیتروژن مستقیماً از هوا به بدن جذب نمی‌شود. نیتروژنی که ما استنشاق می‌کنیم، صرفاً هنگام بازدم خارج می‌شود. اکسیژن، که برای حیات ضروری است و مستقیماً به بدن ما جذب می‌شود، 21٪ از هوا را تشکیل می‌دهد. دی‌اکسید کربن، که برای فتوسنتز گیاهان حیاتی است، کمتر از 1٪ است. جانوران اکسیژن جذب می‌کنند و دی‌اکسید کربن دفع می‌کنند و گیاهان دی‌اکسید کربن جذب می‌کنند و اکسیژن دفع می‌کنند، که این امر تعادل ثابتی در ترکیب کلی هوا و فرآیندهای حیاتی روی این سیاره حفظ می‌کند.

    2-2. خطرات گاز

    به طور کلی، خطرات گاز به سه دسته زیر تقسیم می‌شوند:



    گازهای قابل اشتعال

    گازهایی که در صورت ترکیب با هوا، محدوده انفجاری (محدوده اشتعال) دارند.

    بر اساس سیستم جهانی هماهنگ طبقه‌بندی و برچسب‌گذاری مواد شیمیایی (GHS*)، این مواد در حالت گازی در فشار استاندارد اتمسفر (101.3 کیلوپاسکال) و دمای 20 درجه سانتی‌گراد تعریف می‌شوند.

    * GHS: سیستم جهانی هماهنگ طبقه‌بندی و برچسب‌گذاری مواد شیمیایی



    گازهای سمی

    گازهایی که عملکرد بیولوژیکی انسان را مختل می‌کنند.

    گازهای سمی بر اساس مقادیر آستانه‌ای تنظیم می‌شوند که برای محافظت از اثرات مضر سلامتی کارگرانی که در محل کار روزانه 8 ساعت و هفته‌ای 40 ساعت در معرض این مواد قرار می‌گیرند، تعیین شده‌اند.



    کمبود اکسیژن

    بدن انسان می‌تواند در غلظت اکسیژن جو حدود 21% به طور طبیعی عمل کند.

    اگر اکسیژن مصرف شود و غلظت آن کاهش یابد (مثلاً در اثر اکسیداسیون فلزات یا فعالیت میکروارگانیسم‌ها) یا اگر اکسیژن توسط گازهای دیگر (مانند N₂ و Ar) جایگزین شود، اثرات آن بر بدن انسان زمانی آشکار می‌شود که غلظت اکسیژن به زیر حدود 18% برسد. در غلظت‌های 6% تا 8% خطر مرگ وجود دارد.

    1. خطرات گازهای قابل اشتعال

    3-1. سه عنصر لازم برای احتراق



    احتراق به طور کلی به واکنش اکسیداسیونی گفته می‌شود (که در آن مواد با اکسیژن ترکیب می‌شوند) که همراه با تولید گرما و نور است.

    ماده سوختنی

    گاز حامی احتراق

    منبع اشتعال

    در صورت نبود هر یک از این عناصر، احتراق امکان‌پذیر نیست. برای جلوگیری از احتراق گاز، ضروری است که غلظت گاز را زیر حدی که بتواند مشتعل شود تنظیم و حفظ کرد (با فرض وجود گاز حامی احتراق و منبع اشتعال).

    WhatsApp Image 2025 09 26 at 9.39.48 AM

    3-2. محدوده انفجاری

    اگر یک گاز قابل اشتعال یا بخار ناشی از یک مایع قابل اشتعال با هوا یا اکسیژن مخلوط شود، در صورت وجود منبع احتراق و قرار گرفتن غلظت در محدوده خاصی، منفجر خواهد شد. این محدوده غلظت، محدوده انفجاری نامیده می‌شود. حد پایینی غلظت، حد انفجاری پایین (LEL) و حد بالایی غلظت، حد انفجاری بالا (UEL) نام دارد.

    WhatsApp Image 2025 09 26 at 9.39.48 AM1

    مثال: هیدروژن

    حد انفجاری پایین مقداری است که به صورت تجربی تعیین می‌شود، اما نتایج به‌دست‌آمده ممکن است بسته به شرایط و روش‌های آزمایش متفاوت باشد. بنابراین احتیاط لازم است و مقادیر ذکرشده ممکن است بسته به منبع مرجع متغیر باشند.



    رایج است که آشکارسازهای گاز، غلظت گاز را بر اساس حد انفجاری پایین پایش می‌کنند. دلیل این امر آن است که حتی اگر غلظت گاز از حد انفجاری بالا بیشتر باشد، در صورت نشت گاز به اتمسفر، گاز بلافاصله رقیق شده و پخش می‌شود و غلظت آن به محدوده انفجاری می‌رسد. واحد %LEL معمولاً برای بیان غلظت نسبت به حد انفجاری پایین استفاده می‌شود (100%LEL).



    3-3. بخار قابل اشتعال

    اگرچه هر دو در حالت گازی هستند، اما گاز و بخار به طور کلی به دو چیز متفاوت اشاره دارند. بخار به ماده‌ای گفته می‌شود که در دمای معمولی به حالت مایع (یا جامد) وجود دارد، اما تحت شرایط خاصی از فاز مایع به فاز گازی تبخیر می‌شود. ویژگی‌های فیزیکی زیر، که بر اساس تغییرات دما تعیین می‌شوند، مشخص می‌کنند که آیا بخار قابل اشتعال می‌تواند به یک خطر تبدیل شود یا خیر.



    1. فشار بخار اشباع

    این فشار به فشاری اشاره دارد که در آن یک ماده در دمای خاصی از مایع به گاز تبخیر می‌شود. فشار بخار معمولاً با افزایش دما بالا می‌رود. دمایی که در آن فشار برابر با فشار اتمسفر (101.3 کیلوپاسکال ≈ 760 میلی‌متر جیوه) می‌شود، نقطه جوش نامیده می‌شود. غلظت (غلظت حجمی) گازی که در دمای خاصی تبخیر می‌شود را می‌توان با محاسبه درصد فشار بخار نسبت به فشار اتمسفر تعیین کرد.

    WhatsApp Image 2025 09 26 at 9.39.49 AM

    شکل بالا، منحنی‌های فشار بخار اشباع برای اتانول و آب را نشان می‌دهد. از آنجا که نقطه جوش آب ۱۰۰ درجه سانتی‌گراد است، مشاهده می‌شود که منحنی فشار بخار در فشار ۱۰۱.۳ کیلوپاسکال، دمای ۱۰۰ درجه سانتی‌گراد را نشان می‌دهد. به عبارت دیگر، غلظت بخار آب اشباع در این نقطه ۱۰۰ درصد حجمی است.



    از طرف دیگر، اتانول مایعی فرّارتر از آب است (یعنی فشار بخار بالاتری دارد)، همانطور که هر کسی که قبل از تزریق در بیمارستان با اتانول ضدعفونی شده باشد، به راحتی درک می‌کند. در عمل، نقطه جوش اتانول ۷۸ درجه سانتی‌گراد است. این داده نیز نشان می‌دهد که اتانول فرّارتر از آب است.



    می‌توانیم غلظت گاز اتانول را در دمای خاصی بر اساس فشار بخار آن دما محاسبه کنیم. به عنوان مثال، از منحنی فشار بخار اشباع می‌توان دریافت که فشار بخار اتانول در ۲۰ درجه سانتی‌گراد تقریباً ۵.۸ کیلوپاسکال است. این مقدار را می‌توان در معادله زیر قرار داد تا غلظت گاز محاسبه شود:



    =غلظت گاز (درصد حجمی) = (فشار بخار در دمای مشخص) ÷ (فشار اتمسفر) × ۱۰۰

    = ۵.۸ (kPa) ÷ ۱۰۱.۳ (kPa) × ۱۰۰

    = ۵.۷ درصد حجمی



    این محاسبه ارزش به خاطر سپردن دارد. حتی اگر منحنی فشار بخار مانند شکل بالا در دسترس نباشد، معمولاً برگه اطلاعات ایمنی (SDS) ارائه‌شده توسط تولیدکننده مواد شیمیایی، داده‌های فشار بخار را برای دماهای معمولی (۲۰ تا ۳۰ درجه سانتی‌گراد) شامل می‌شود که می‌توان از آنها برای محاسبه غلظت گاز استفاده کرد.



    ۲. نقطه اشتعال (Flash Point)

    نقطه اشتعال به کمترین دمایی اشاره دارد که در آن، غلظت بخار یک ماده در هوا به حدی می‌رسد که در صورت وجود منبع احتراق، قابلیت اشتعال پیدا می‌کند. این دما را می‌توان به عنوان دمایی تفسیر کرد که در آن، غلظت بخار قابل اشتعال به حد انفجاری پایین (LEL) می‌رسد. اگر نقطه اشتعال مایعی که بخار قابل اشتعال تولید می‌کند، پایین‌تر از دمای محیطی باشد که مایع در آن استفاده می‌شود، به دلیل خطر بالای آتش‌سوزی و انفجار، احتیاط زیادی در ارزیابی خطر اشتعال لازم است.



    ۳. نقطه خودسوزی (Ignition Point)

    این دما به کمترین دمایی اشاره دارد که یک ماده قابل اشتعال در هوا، به دلیل افزایش دمای خود ماده (و نه تماس موضعی با یک جسم داغ مانند جرقه الکتریکی، شعله یا سیم فلزی گداخته) به صورت خودبه‌خود مشتعل می‌شود. تولیدکنندگان تجهیزات الکتریکی ضد انفجار باید دستگاه‌ها را به گونه‌ای طراحی و تولید کنند که دمای سطحی تجهیزات که احتمال تماس با گاز یا بخار قابل اشتعال را دارد، از نقطه خودسوزی گاز یا بخار مربوطه تجاوز نکند.

    ۴-۱. خطرات گازهای سمی

    گازهای مورد استفاده یا تولیدشده به عنوان گازهای فرآیندی در صنایع مختلف، شامل گازهای سمی هستند که حتی در غلظت‌های بسیار کم می‌توانند آسیب‌های جدی به سلامت انسان وارد کنند یا حتی منجر به مرگ شوند.



    برخی گازها مانند **سولفید هیدروژن (H₂S)** و **آمونیاک (NH₃)** بوی مشخصی دارند که انسان می‌تواند حضور آن‌ها را تشخیص دهد. با این حال، حس بویایی انسان قادر نیست تعیین کند که آیا غلظت این گازها به سطوح خطرناک رسیده است یا خیر (به عنوان مثال، حد آستانه مجاز مواجهه شغلی برای H₂S موسوم به **TLV-TWA: 1 ppm** طبق استاندارد ACGIH 2018).



    **۱ ppm** معادل غلظتی است که با اضافه کردن تنها **یک قطره (۱ میلی‌لیتر = ۱ گرم یا ۱ سی‌سی)** از یک مایع سمی به یک مخزن بزرگ **۱۰۰۰ لیتری (۱ تن یا ۱ مترمکعب)** آب و مخلوط کردن کامل آن به دست می‌آید. فرض کنید این یک قطره (۱ ppm) سس سویا باشد. نه تنها تشخیص آن پس از مخلوط شدن به صورت بصری غیرممکن است، بلکه حتی با چشیدن نیز قابل تشخیص نخواهد بود. هرچند گازها با مایعات متفاوت هستند، بسیاری از گازهای سمی هم **بی‌رنگ** و هم **بی‌بو** هستند.



    یک نمونه از چنین گاز سمی، **مونوکسید کربن (CO)** است که گازی بالقوه کشنده بوده و می‌تواند در اثر احتراق ناقص بخاری‌های گازی در منازل تولید شود. این گاز گاهی اوقات به عنوان **قاتل خاموش** شناخته می‌شود، زیرا می‌تواند بدون آنکه تشخیص داده شود، باعث مسمومیت یا مرگ شود.

    ### **۵-۱. خطرات کمبود اکسیژن**



    اکسیژن ماده‌ای ضروری برای حفظ عملکرد بیولوژیکی انسان است. **کمبود اکسیژن (هیپوکسی)** تأثیرات جدی بر بدن، به‌ویژه مغز، می‌گذارد و وضعیتی بسیار خطرناک با نرخ مرگ‌ومیر بالا در محیط‌های کاری محسوب می‌شود.

    WhatsApp Image 2025 09 26 at 9.39.53 AM

    بررسی حوادث صنعتی مرتبط با کمبود اکسیژن در ژاپن نشان می‌دهد که بیشتر این موارد در بخش‌های **تولیدی و ساختمانی** رخ داده و سالانه منجر به تلفات متعددی می‌شود.



    **طبق آیین‌نامه پیشگیری از کمبود اکسیژن در قانون ایمنی و بهداشت صنعتی ژاپن:**

    – **شرایط کمبود اکسیژن** زمانی است که غلظت اکسیژن در هوا کمتر از ۱۸٪ باشد.

    – از دتکتورهای گاز برای اطمینان از حفظ غلظت اکسیژن بالاتر از ۱۸٪ استفاده می‌شود.



    ### **علائم کمبود اکسیژن:**

    – **۱۸٪ – ۱۶٪ اکسیژن:** افزایش تنفس، ضربان قلب سریع‌تر، اختلال در قضاوت و هماهنگی حرکتی.

    – **۱۶٪ – ۱۲٪ اکسیژن:** تنفس سنگین، گیجی، سردرد، خواب‌آلودگی، کاهش قدرت تفکر و حرکت.

    – **۱۲٪ – ۱۰٪ اکسیژن:** حالت تهوع، استفراغ، بیهوشی جزئی، کبودی لب‌ها و پوست.

    – **زیر ۱۰٪ اکسیژن:** بیهوشی، تشنج، آسیب مغزی، ایست تنفسی و مرگ در مدت‌زمان کوتاه.



    **هشدار:** در محیط‌های بسته یا فضاهای محدود (مانند مخازن، تونل‌ها، چاه‌ها) احتمال کاهش اکسیژن به‌دلیل واکنش‌های شیمیایی، جابجایی با گازهای دیگر یا مصرف اکسیژن وجود دارد. نظارت مستمر با دستگاه‌های سنجش اکسیژن و استفاده از تجهیزات تنفسی مناسب الزامی است.**

    البته، در ادامه ترجمه‌ی دقیق و روان متن موردنظر بدون هیچگونه افزودنی ارائه شده است:



    5-2. سه علت اصلی کمبود اکسیژن

    1. مصرف اکسیژن موجود در هوا
      علل اصلی مصرف اکسیژن:
      اکسیداسیون آهن و فلزات دیگر (ماسه آهن، لوله‌های فلزی، مخازن فلزی)،
      اکسیداسیون رنگ، مصرف زیستی اکسیژن (تنفس انسان‌ها و میکروارگانیسم‌ها)
    2. تخلیه یا ورود هوای کم‌اکسیژن
      هوای کم‌اکسیژن که به دلایل مختلفی ایجاد می‌شود، در صورتی که به‌دلیل شرایط کاری، روش‌های ساخت‌وساز یا شرایط آب‌وهوایی، تخلیه یا وارد مکان‌هایی با کمبود اکسیژن شود، می‌تواند موجب بی‌اکسیژنی گردد.
    3. تولید متان یا ورود گاز بی‌اثر
      کمبود اکسیژن می‌تواند ناشی از انتشار متان (که در طبیعت وجود دارد) یا نشت گازهای بی‌اثر (مانند نیتروژن، دی‌اکسید کربن، آرگون) از مخازن یا لوله‌ها در صنایع تولیدی باشد.



    5-3. اکسیژن بیش‌ازحد
    اگرچه اکسیژن برای عملکرد زیستی انسان ضروری است، اما قرارگیری مداوم در معرض غلظت‌ها یا فشارهای جزئی بالای اکسیژن می‌تواند منجر به مسمومیت با اکسیژن شود.
    مسمومیت با اکسیژن باعث تشنج عمومی و از دست دادن هوشیاری می‌شود و در بدترین حالت، منجر به مرگ می‌گردد.
    در محیط‌هایی که امکان بروز اکسیژن بیش‌ازحد وجود دارد، باید غلظت گازها نه‌فقط برای کمبود اکسیژن (کمتر از ۱۸٪)، بلکه برای جلوگیری از غلظت‌های بیش‌ازحد نیز پایش شود.

    البته، در ادامه ترجمه‌ی دقیق و روان متن خواسته‌شده بدون هیچ‌گونه افزودنی آورده شده است:



    مناطق معمولی که نیاز به تشخیص گاز دارند
    6-1. بازار دستگاه‌های گازسنج
    بازار دستگاه‌های گازسنج شامل تمامی بازارهایی است که در آن‌ها از گاز استفاده می‌شود.

    1. آزمایشگاه‌ها، دانشگاه‌ها، بیمارستان‌ها
      مراکز تحقیقاتی که از طیف گسترده‌ای از گازها، از جمله گازهای قابل اشتعال و سمی استفاده می‌کنند، تدابیری برای ایمنی کارکنان تحقیقاتی اتخاذ می‌کنند؛ مانند تشخیص سریع نشت گاز از طریق پایش محیط با استفاده از گازسنج‌های ثابت شرکت Riken Keiki.
      علاوه بر گازسنج‌ها، سیستم‌های تحلیلی که قادر به انجام هم‌زمان تحلیل پراش اشعه ایکس (XRD) و فلورسانس اشعه ایکس (XRF) در محل هستند نیز برای کاربردهایی مانند تحقیقات روی آثار فرهنگی غیرقابل‌انتقال مورد استفاده قرار می‌گیرند.
    2. صنعت الکترونیک
      کارخانه‌های تولید نیمه‌رساناها و پنل‌های LCD از گازهایی موسوم به گازهای مواد ویژه (گازهای بسیار سمی و قابل اشتعال) مانند سیلان، آرسین و فسفین استفاده می‌کنند.
      در مورد این گازها، نشت در غلظت‌های بسیار پایین (چند ppm تا چند ده ppm) نیز غیرقابل‌قبول است.
      کارخانه‌های تولید نیمه‌رساناها و پنل‌های LCD ممکن است صدها تا هزاران دستگاه گازسنج Riken Keiki برای محافظت از کارکنان در برابر نشت گاز نصب کرده باشند.
      این دستگاه‌ها مجهز به حسگرهای روش الکترولیز پتانسیواستاتیکی هستند که قادر به تشخیص نشت گاز در حد چند ppm می‌باشند.



    1. صنعت فولاد
      گازهایی که به‌عنوان محصولات جانبی در فرآیندهای تولید فولاد (گاز کک، گاز کوره بلند، گاز مبدل) تولید می‌شوند، دارای مقادیر زیادی هیدروژن و مونوکسید کربن هستند.
      این گازها به‌عنوان سوخت برای تولید برق در کارخانه‌های فولاد مجدداً مورد استفاده قرار می‌گیرند.
      گازسنج‌های قابل‌حمل Riken Keiki کارکنان داخل کارخانه‌های فولاد را در برابر خطرات انفجار و مسمومیت محافظت می‌کنند.



    1. صنعت پالایش نفت و پتروشیمی
      صنعت پالایش نفت و پتروشیمی در فرآیندهای تولید خود با طیف گسترده‌ای از گازهای قابل اشتعال و سمی سروکار دارد.
      گازسنج‌های ثابت و قابل‌حمل Riken Keiki در کاربردهایی مانند تشخیص نشت گازهای سمی و قابل اشتعال از تجهیزات و لوله‌ها، مدیریت فرآیند و اندازه‌گیری محیط کار مورد استفاده قرار می‌گیرند.
      پایشگرهای ثابت گازهای سمی برای مدیریت گازهای سمی در مرزهای کارخانه نیز به‌طور فزاینده‌ای مورد استفاده قرار می‌گیرند
    2. مناطق آتشفشانی و چشمه‌های آب گرم
      گازهای آتشفشانی در نزدیکی دهانه‌های آتشفشان و در مناطقی که چشمه‌های آب گرم تخلیه می‌شوند، تولید می‌گردند.
      این گازهای آتشفشانی حاوی گازهای سمی مانند دی‌اکسید گوگرد و سولفید هیدروژن هستند که در صورت استنشاق برای انسان مضرند.
      غلظت این گازها به‌طور مداوم به‌دلیل فعالیت‌های آتشفشانی و عوامل دیگر تغییر می‌کند.
      دستگاه‌های گازسنج تخصصی برای پایش شبانه‌روزی غلظت دی‌اکسید گوگرد و سولفید هیدروژن به کار می‌روند تا از کارکنان و گردشگران محافظت شود.



    1. صنعت مواد غذایی
      در صنعت مواد غذایی، نیتروژن و دی‌اکسید کربن در فرآیند بسته‌بندی برای جلوگیری از اکسید شدن غذا مورد استفاده قرار می‌گیرند.
      از آنجا که این گازها خفه‌کننده هستند، گازسنج‌های اکسیژن تخصصی در کارخانه‌های مواد غذایی نصب می‌شوند تا از کارکنان در برابر بی‌اکسیژنی محافظت کنند.



    1. صنعت ساخت‌وساز
      کار در حفاری‌های زیرزمینی برای ساخت تونل‌ها و همچنین کار درون منهول‌ها می‌تواند کارکنان را در معرض تولید سولفید هیدروژن و شرایط کمبود اکسیژن قرار دهد؛ این وضعیت ناشی از باکتری‌های مصرف‌کننده اکسیژن موجود در لایه‌های زیرزمینی است.
      گازسنج‌های قابل‌حمل اکسیژن و سولفید هیدروژن از کارکنان در برابر خطرات ناشی از کمبود اکسیژن و مسمومیت با سولفید هیدروژن محافظت می‌کنند.
    2. آتش‌نشانی و امداد و نجات
      صحنه‌های آتش‌سوزی و حوادث، کارکنان را در معرض خطرات مختلفی قرار می‌دهند؛ از جمله انفجار ناشی از گازهای قابل اشتعال، کمبود اکسیژن، مسمومیت با مونوکسید کربن در اثر احتراق ناقص، و گازهای سمی مانند سولفید هیدروژن.
      گازسنج‌های شخصی چهارگازه برای پایش هم‌زمان چهار گاز مختلف استفاده می‌شوند. این دستگاه‌ها برای موقعیت‌هایی که نوع دقیق گازهای خطرناک ناشناخته است، بسیار مناسب هستند.



    1. حمل‌ونقل دریایی و کشتی‌سازی
      کشتی‌هایی که مقادیر زیادی نفت خام، LNG یا LPG حمل می‌کنند، با خطر نشت گازهای قابل اشتعال از مخازن بار مواجه هستند.
      گازسنج‌های ثابت تخصصی برای پایش نشت گاز در این کشتی‌ها به‌کار می‌روند. این دستگاه‌ها امکان شناسایی سریع نشت‌ها را فراهم کرده و از وقوع انفجار و آلودگی دریایی جلوگیری می‌کنند.
      همچنین، گازسنج‌های قابل‌حمل توسط کارکنان در حین انجام عملیات ساخت‌وساز پوشیده می‌شوند تا آن‌ها را در برابر کمبود خطرناک اکسیژن و مسمومیت با گازهای سمی محافظت کنند.



    1. هوافضا
      سوخت موشک‌ها حاوی هیدروژن (گاز قابل اشتعال و بسیار انفجاری) و هیدرازین (گاز سمی برای انسان) است.
      پایش این گازها برای ایمنی کاملاً ضروری است.
      گازسنج‌های ضدانفجار در مکان‌هایی که خطر انفجار بالا وجود دارد، مانند مناطقی که سوخت موشک با آن‌ها سروکار دارد، برای اطمینان از ایمنی استفاده می‌شوند.

    فناوری‌های تشخیص گاز
    7-1. فناوری‌های حسگر گاز
    برای مواجهه با محیط‌ها و انواع گازهای متنوع در طیف گسترده‌ای از صنایع، فناوری‌های مختلف حسگر گاز توسعه یافته‌اند.
    در این بخش، ۱۳ نوع از رایج‌ترین فناوری‌هایی که معمولاً در صنعت استفاده می‌شوند معرفی می‌گردند:

    1. روش احتراق کاتالیستی
    2. روش جدید کاتالیستی سرامیکی
    3. روش نیمه‌رسانا
    4. روش نیمه‌رسانای سیم داغ
    5. روش رسانش گرمایی
    6. روش الکترولیز پتانسیواستاتیکی
    7. روش الکترود با غشای جداکننده
    8. روش سلول گالوانیکی با غشای نفوذپذیر
    9. روش مادون قرمز غیرپراکنشی (NDIR)
    10. روش تداخل‌سنجی
    11. روش نوار شیمیایی
    12. آشکارساز یونش نوری (PID)
    13. روش آشکارسازی ذرات ناشی از پیرولیز

    7-2. روش احتراق کاتالیستی

    1. توضیح مختصر

    این حسگر بر پایه گرمای تولیدشده از سوزاندن گاز قابل اشتعال روی کاتالیست اکسیداسیون، گاز را شناسایی می‌کند. این حسگر رایج‌ترین حسگر گاز است که به‌طور خاص برای گازهای قابل اشتعال طراحی شده است.

    WhatsApp Image 2025 09 26 at 9.39.54 AM

    1. ساختار و اصول عملکرد

    [ساختار]
    این حسگر از یک المان آشکارساز و یک المان جبرانی تشکیل شده است.
    المان آشکارساز شامل سیم پیچ فلز گران‌بها (مانند پلاتین) و کاتالیست اکسیدکننده – ماده‌ای فعال در برابر گاز قابل اشتعال – است که همراه با یک پایه آلومینا روی سیم پخته (سینتر) شده‌اند. این المان در واکنش با هر گاز قابل شناسایی می‌سوزد.
    المان جبرانی شامل سیم پیچ فلز گران‌بها و شیشه – ماده‌ای غیرفعال در برابر گاز قابل اشتعال – است که همراه با پایه آلومینا روی سیم پخته شده‌اند. این المان اثرات محیط را تصحیح می‌کند.

    [اصول عملکرد]
    سیم پیچ فلز گران‌بها، المان آشکارساز را تا دمای ۳۰۰ تا ۴۵۰ درجه سانتی‌گراد گرم می‌کند. سپس گاز قابل اشتعال روی سطح المان آشکارساز می‌سوزد و دمای آن افزایش می‌یابد.
    با تغییر دما، مقاومت سیم پیچ فلز گران‌بها – که بخشی از المان است – تغییر می‌کند. این تغییر مقاومت تقریباً متناسب با غلظت گاز است.
    مدار پل نشان‌داده‌شده در شکل سمت راست به حسگر اجازه می‌دهد تغییر مقاومت را به ولتاژ تبدیل کرده و از آن برای تعیین غلظت گاز استفاده کند.

    حسگر ثابت –
    دسته: حالت جامد
    گاز قابل شناسایی: گازهای قابل اشتعال





    ویژگی‌ها

    O ویژگی‌های خروجی:
    سیم پیچ فلز گران‌بها که منبع حرارت است، ضریب مقاومت وابسته به دما را به‌صورت خطی تغییر می‌دهد.
    در محدوده غلظت کمتر از حد انفجار (LEL)، واکنش احتراقی متناسب با غلظت گاز است.
    در این محدوده، خروجی حسگر به‌آرامی متناسب با تغییرات غلظت گاز تغییر می‌کند.

    WhatsApp Image 2025 09 26 at 9.39.54 AM1

    پاسخ‌دهی:
    گرمای احتراق تولیدشده روی سطح المان آشکارساز به سیم پیچ فلز گران‌بها منتقل شده و مقاومت مدار پل را تغییر می‌دهد و سپس به سیگنال تبدیل می‌گردد.

    WhatsApp Image 2025 09 26 at 9.39.55 AM

    با نرخ واکنش بالا، این حسگر در پاسخ‌دهی، دقت و قابلیت تکرار عملکرد بسیار خوبی دارد.

    O ویژگی‌های دما و رطوبت:
    مواد به‌کاررفته در اجزای حسگر دارای مقاومت الکتریکی بالا هستند و کمتر تحت تأثیر دما و رطوبت محیط استفاده قرار می‌گیرند، بنابراین قرائت‌ها تقریباً ثابت باقی می‌مانند.

    WhatsApp Image 2025 09 26 at 9.39.55 AM1

    توسعه کاتالیست:
    المان آشکارساز از کاتالیستی استفاده می‌کند که واکنش احتراقی را تسهیل می‌کند.
    این کاتالیست به‌طور اختصاصی برای حسگرهای گاز توسعه یافته و با بهره‌گیری از دانش فنی خاص طراحی شده است، که پایداری بلندمدت را فراهم می‌کند.



    ۷–۴. تشخیص گاز با دتکتورهای گاز نیمه‌رسانا

    حسگر ثابت

    **۱. شرح مختصر دتکتورهای گاز نیمه‌رسانا

    این حسگر از یک نیمه‌رسانای اکسید فلزی استفاده می‌کند که مقاومت آن در تماس با گاز قابل تشخیص تغییر می‌کند. حسگر این تغییر مقاومت را به‌عنوان غلظت گاز تشخیص می‌دهد. این یک حسگر همه‌کاره است که انواع گازها از گازهای سمی تا گازهای قابل اشتعال را شناسایی می‌کند.



    **۲. ساختار و اصول کار دتکتورهای گاز نیمه‌رسانا

    حسگر شامل یک سیم گرم‌کن و یک نیمه‌رسانای اکسید فلزی         تشکیل‌شده روی یک لوله آلومینا است. دو الکترود طلا        در دو انتهای لوله برای اندازه‌گیری مقاومت نیمه‌رسانا تعبیه شده‌اند

    **[ساختار دتکتورهای گاز نیمه‌رسانا

    حسگر شامل یک سیم گرم‌کن و یک نیمه‌رسانای اکسید فلزی (SnO₂) تشکیل‌شده روی یک لوله آلومینا است. دو الکترود طلا (Au) در دو انتهای لوله برای اندازه‌گیری مقاومت نیمه‌رسانا تعبیه شده‌اند.

    WhatsApp Image 2025 09 26 at 9.39.55 AM2



    **[اصول کار دتکتورهای گاز نیمه‌رسانا

    سیم گرم‌کن، سطح نیمه‌رسانای اکسید فلزی را تا ۴۰۰–۳۵۰°C گرم می‌کند. با جذب اکسیژن هوا روی این سطح به‌صورت O و O₂، نیمه‌رسانا مقاومت ثابتی حفظ می‌کند. سپس، گاز متان یا مشابه آن با سطح تماس یافته و جذب شیمیایی می‌شود. این گاز توسط یون‌های O اکسید شده و تجزیه می‌شود. واکنش روی سطح حسگر به‌صورت زیر است:



    CH₄ + ۴O⁻ → CO₂ + ۲H₂O + ۸e⁻

    WhatsApp Image 2025 09 26 at 9.39.56 AM

    به‌طور خلاصه، گاز متان روی سطح حسگر جذب شده و اکسیژن جذب‌شده را جدا می‌کند. این امر الکترون‌های آزاد درون حسگر را افزایش داده و مقاومت را کاهش می‌دهد. حسگر با اندازه‌گیری تغییر مقاومت، غلظت گاز را تعیین می‌کند.



    **۳. ویژگی‌های دتکتورهای گاز نیمه‌رسانا

    **ویژگی‌های خروجی دتکتورهای گاز نیمه‌رسانا

    حسگر تغییرات مقاومت نیمه‌رسانا را تشخیص می‌دهد، یعنی حتی غلظت‌های کم (در سطح ppm) که توسط حسگرهای سرامیکی جدید قابل تشخیص نیستند را نیز شناسایی می‌کند. این حسگر برای غلظت‌های کم بسیار حساس بوده و سطح خروجی بالایی دارد.

    WhatsApp Image 2025 09 26 at 9.39.56 AM1

    **تشخیص گازهای سمی در دتکتورهای گاز نیمه‌رسانا

    از آنجا که در اصل، مقاومت با تغییر تعداد الکترون‌ها و تحرک آن‌ها تغییر می‌کند، این حسگر طیف وسیعی از گازها از جمله گازهای سمی که گرمای احتراق کمتری تولید می‌کنند را تشخیص می‌دهد.



    **ویژگی‌های پیری دتکتورهای گاز نیمه‌رسانا

    حسگر در بلندمدت پایداری خود را حفظ کرده و عمر طولانی دارد. در مقایسه با حسگرهای مبتنی بر احتراق کاتالیستی، این نوع حسگر مقاومت بالایی در برابر سمیت و شرایط سخت جوی دارد.



    **انتخاب‌پذیری گاز در دتکتورهای گاز نیمه‌رسانا

    با افزودن ناخالصی به ماده نیمه‌رسانا، اثر تداخل تغییر می‌کند. این ویژگی به حسگر اجازه می‌دهد تا برخی گازها را به‌صورت انتخابی تشخیص دهد.







    ۷-۵.تشخیص گاز از طریق روش نیمه‌هادی نوع سیم داغ



    سنسور ثابت

    سنسور قابل حمل نیمه‌هادی نوع سیم داغ



    ۱. شرح مختصر از دتکتور گاز نیمه‌هادی نوع سیم داغ



    این سنسور از یک نیمه‌هادی اکسید فلزی استفاده می‌کند که مقاومت آن در تماس با گاز قابل تشخیص تغییر می‌کند. سنسور این تغییر مقاومت را به عنوان غلظت گاز تشخیص می‌دهد. این یک سنسور گاز با حساسیت بالا برای غلظت‌های کم است.



    ۲. ساختار و اصول  دتکتور گاز نیمه‌هادی نوع سیم داغ



    [ساختار]

    سنسور از یک المان تشخیصی تشکیل شده است که شامل یک سیم پیچ از جنس فلز گران‌بها (مثلاً پلاتین) و یک نیمه‌هادی اکسید فلزی پخته شده روی سیم پیچ است، و یک المان جبرانی که ماده‌ای غیرفعال در برابر گازهای قابل تشخیص روی آن پخته شده است.

    WhatsApp Image 2025 09 26 at 9.39.57 AM

    [اصول  عملکرد دتکتور گاز نیمه‌هادی نوع سیم داغ

    WhatsApp Image 2025 09 26 at 9.39.57 AM1

    مقاومت (R) المان تشخیصی، ترکیبی از مقاومت (RS) نیمه‌هادی و مقاومت (RH) سیم پیچ فلز گران‌بها است. المان تشخیصی توسط سیم پیچ فلز گران‌بها تا ۳۰۰°C تا ۴۰۰°C گرم می‌شود و مقاومت ثابتی را حفظ می‌کند. سپس، گاز متان یا مشابه با المان تشخیصی تماس پیدا می‌کند و اکسیژن جذب شده روی سطح نیمه‌هادی اکسید فلزی را جدا می‌کند. این امر تعداد الکترون‌های آزاد در داخل نیمه‌هادی را افزایش داده و مقاومت نیمه‌هادی را کاهش می‌دهد. در نتیجه مقاومت کل المان تشخیصی کاهش می‌یابد. با تشخیص تغییر مقاومت توسط مدار پل، سنسور غلظت گاز را تعیین می‌کند.



    رده جامد

    گاز قابل تشخیص



    ۳. ویژگی‌های دتکتور گاز نیمه‌هادی نوع سیم داغ



    ویژگی‌های خروجی  دتکتور گاز نیمه‌هادی نوع سیم داغ

    WhatsApp Image 2025 09 26 at 9.39.57 AM2

    سنسور تغییرات مقاومت نیمه‌هادی را تشخیص می‌دهد، یعنی حتی غلظت‌های کم (سطح ppm) که توسط سنسورهای سرامیکی جدید قابل تشخیص نیستند را نیز تشخیص می‌دهد.







    کوچک‌سازی و صرفه‌جویی در انرژی  در دتکتور گاز نیمه‌هادی نوع سیم داغ



    سیم پیچ فلز گران‌بها برای گرم‌کن را می‌توان کوچک‌تر کرد تا سنسوری کوچکتر با مصرف انرژی کمتر فراهم شود.



    ویژگی‌های پیری  در دتکتور گاز نیمه‌هادی نوع سیم داغ



    سنسور در بلندمدت پایداری خود را حفظ می‌کند و عمر طولانی دارد. در مقایسه با سنسورهای مبتنی بر احتراق کاتالیستی، این نوع سنسور مقاومت بالایی در برابر سمیت و جو شدید دارد.



    انتخاب‌پذیری گاز  در دتکتور گاز نیمه‌هادی نوع سیم داغ



    با افزودن یک ناخالصی به نیمه‌هادی اکسید فلزی، اثر تداخل تغییر می‌کند. این ویژگی به سنسور اجازه می‌دهد تا برخی گازها را به صورت انتخابی تشخیص دهد.





    دتکتور گاز رسانائی گرمائی

    1. توضیح مختصر دتکتور گاز رسانائی گرمائی



    این دتکتور با تشخیص تفاوت در رسانایی گرمایی، غلظت گاز را تعیین می‌کند. این یک دتکتور اثبات‌شده برای گازهای قابل اشتعال است که به‌طور مؤثر گازهای با غلظت بالا را تشخیص می‌دهد.



    1. ساختار و اصول دتکتور گاز رسانائی گرمائی

    WhatsApp Image 2025 09 26 at 9.39.58 AM

    [ساختار  دتکتور گاز رسانائی گرمائی

    این دتکتور از یک المان تشخیص و یک المان جبران تشکیل شده است. المان‌های تشخیص و جبران در دو نوع موجود هستند: یکی شامل یک سیم‌پیچ پلاتین و مخلوطی از شیشه (یک ماده غیرفعال در برابر گاز قابل اشتعال) و یک پایه آلومینا است که روی سیم‌پیچ پخته شده است، و دیگری شامل یک سیم‌پیچ و یک فلز غیرفعال یا مشابه است که روی سیم‌پیچ پوشش داده شده است. المان تشخیص به گونه‌ای طراحی شده است که گازهای قابل تشخیص با آن تماس پیدا کنند. المان جبران محصور شده است تا هیچ گاز قابل تشخیصی با آن تماس نداشته باشد.



    [اصول دتکتور گاز رسانائی گرمائی

    WhatsApp Image 2025 09 26 at 9.39.58 AM1

    سیم‌پیچ پلاتین، المان تشخیص را تا 200 تا 500 درجه سانتی‌گراد گرم می‌کند. سپس، یک گاز قابل تشخیص با المان تشخیص تماس پیدا می‌کند و به دلیل رسانایی گرمایی خاص گاز، شرایط اتلاف گرما را تغییر می‌دهد و دمای المان تشخیص را افزایش می‌دهد. با این تغییر دما، مقاومت سیم‌پیچ پلاتین، که بخشی از المان است، تغییر می‌کند. تغییر مقاومت تقریباً متناسب با غلظت گاز است.



    با تشخیص تغییر مقاومت توسط مدار پل، دتکتور غلظت گاز را تعیین می‌کند.



    1. ویژگی‌های دتکتور گاز رسانائی گرمائی



    ویژگی‌های خروجی  دتکتور گاز رسانائی گرمائی



    از آنجا که دتکتور تغییرات مقاومت سیم‌پیچ پلاتین را تشخیص می‌دهد، خروجی تا رسیدن به صد درصد حجمی تقریباً متناسب با غلظت است. این دتکتور برای تشخیص گازهای با غلظت بالا مناسب است.

    WhatsApp Image 2025 09 26 at 9.39.59 AM

    تشخیص در شرایط بی‌اکسیژن  دتکتور گاز رسانائی گرمائی

    WhatsApp Image 2025 09 26 at 9.39.59 AM1

    از آنجا که دتکتور تغییرات رسانایی گرمایی را تشخیص می‌دهد، می‌تواند گازها را حتی در جو بی‌اکسیژن نیز تشخیص دهد. اما گازهایی با تفاوت کوچک در رسانایی گرمایی با گاز مرجع را تشخیص نمی‌دهد.



    دتکتور به‌صورت فیزیکی تغییرات رسانایی گرمایی گاز را تشخیص می‌دهد و شامل واکنش شیمیایی مانند واکنش احتراق نیست. این بدان معناست که با تخریب یا مسمومیت کاتالیزور ارتباطی ندارد و پایداری بلندمدت را فراهم می‌کند.



    تشخیص گازهای غیرقابل اشتعال  دتکتور گاز رسانائی گرمائی



    از آنجا که دتکتور از رسانایی گرمایی خاص گاز استفاده می‌کند، حتی گازهای غیرقابل اشتعال با تفاوت زیاد در رسانایی گرمایی، مانند آرگون، نیتروژن و دی‌اکسید کربن با غلظت بالا را نیز تشخیص می‌دهد.











    ۷-۷. روش الکترولیز پتانسیواستاتیک





    ۱. شرح مختصر دتکتور گاز الکترولیز پتانسیواستاتیک

    WhatsApp Image 2025 09 26 at 9.39.59 AM2

    این دتکتور گاز قابل تشخیص را با استفاده از یک الکترود در پتانسیل ثابت الکترولیز می‌کند تا جریان ایجاد شود و سپس با اندازه‌گیری جریان، غلظت گاز را تعیین می‌نماید. این دتکتور گاز برای تشخیص گازهای سمی بسیار مناسب است. می‌توان پتانسیل خاصی را برای تشخیص گاز خاصی تنظیم کرد.



    ۲. ساختار و اصول  دتکتور گاز الکترولیز پتانسیواستاتیک

    [ساختار دتکتور گاز الکترولیز پتانسیواستاتیک

    دتکتور از یک الکترود (الکترود عمل) همراه با یک غشاء نفوذپذیر گاز و کاتالیزور (مثل طلا یا پلاتین)، الکترود مرجع و الکترود مقابل تشکیل شده که درون محفظه‌ای پلاستیکی پر از محلول الکترولیت قرار گرفته‌اند.



    [اصول عملکرد دتکتور گاز الکترولیز پتانسیواستاتیک

    دتکتور از یک مدار پتانسیواستاتیک برای ثابت نگه داشتن پتانسیل بین الکترود عمل و الکترود مرجع استفاده می‌کند. الکترود عمل گاز قابل تشخیص را مستقیماً الکترولیز می‌کند. اگر گاز قابل تشخیص H2S باشد، واکنش‌های زیر رخ می‌دهد:

    الکترود عمل: H2S + 4H2O → H2SO4 + 8H+ + 8e

    الکترود مقابل: 2O2 + 8H+ + 8e → 4H2O

    جریان تولیدشده متناسب با غلظت گاز است. با اندازه‌گیری جریان بین الکترود عمل و الکترود مقابل، دتکتور غلظت گاز را تعیین می‌کند.



    ۳. ویژگی‌های دتکتور گاز الکترولیز پتانسیواستاتیک

    ویژگی‌های خروجی دتکتور گاز الکترولیز پتانسیواستاتیک

    WhatsApp Image 2025 09 26 at 9.40.00 AM

    غلظت گاز متناسب با مقدار جریان است. دتکتور مقدار جریان را بدون تغییر خروجی می‌دهد و بنابراین غلظت گاز متناسب با خروجی دتکتور است.



    واکنش‌دهی  دتکتور گاز الکترولیز پتانسیواستاتیک

    WhatsApp Image 2025 09 26 at 9.40.00 AM1

    منحنی پاسخ همانطور که در شکل سمت راست نشان داده شده است. دتکتور با استفاده از واکنش کاتالیزوری گاز را به جریان تبدیل می‌کند. از آنجا که H2S کاتالیزور الکترود را تغییر نمی‌دهد، دتکتور از دقت و تکرارپذیری بالایی برخوردار است.



    ویژگی‌های پیری  دتکتور گاز الکترولیز پتانسیواستاتیک

    تقریباً تا دو سال، حساسیت دتکتور در سطح حدود ۸۰٪ حساسیت اولیه باقی می‌ماند. از آنجا که رطوبت تأثیر جزئی بر حساسیت دارد، ممکن است خوانش بسته به فصل تغییر کند.



    ویژگی‌های دمای دتکتور گاز الکترولیز پتانسیواستاتیک

    WhatsApp Image 2025 09 26 at 9.40.01 AM

    با خوانش تقریباً پایدار در دماهای بالا، حساسیت دتکتور با کاهش دما ممکن است کاهش یابد. حتی در ۰°C، حساسیت دتکتور کمتر از ۸۰٪ نخواهد شد. با انجام تصحیح دما، نوسانات خوانش به حداقل می‌رسد.

    WhatsApp Image 2025 09 26 at 9.40.01 AM1

    ۷-۸. روش تشخیص گاز با دتکتور گاز با الکترود با غشای جداکننده

    ۱. شرح مختصر  دتکتور گاز با الکترود با غشای جداکننده

    بر اساس اصول دتکتور پایه‌گذاری شده بر الکترولیز پتانسیواستاتیک، این دتکتور با یک فیلم نفوذپذیر گاز (غشای جداکننده) و یک الکترود عمل کاملاً جدا از هم ساختار یافته است. این یک دتکتور گاز سمی با انتخاب‌پذیری عالی است.

    WhatsApp Image 2025 09 26 at 9.40.01 AM1

    . ساختار و اصول  دتکتور گاز با الکترود با غشای جداکننده

    [ساختار دتکتور گاز با الکترود با غشای جداکننده

    دتکتور با یک الکترود عمل – یک الکترود فلزی با یک فیلم نفوذپذیر گاز که روی آن قرار گرفته – همراه با الکترودهای مرجع و مقابل ساختار یافته است. این الکترودها در یک محفظه پلاستیکی پر از محلول الکترولیت قرار دارند. بین الکترود عمل و فیلم، یک لایه بسیار نازک از محلول الکترولیت وجود دارد.



    [اصول دتکتور گاز با الکترود با غشای جداکننده

    یک گاز قابل تشخیص از طریق فیلم نفوذپذیر گاز عبور کرده و با یون‌های موجود در محلول الکترولیت واکنش می‌دهد که هالوژن تولید می‌کند. اگر گاز قابل تشخیص Cl باشد، واکنش زیر رخ می‌دهد:

    Cl2 + 2I- → 2Cl- + I2

    I2 تولید شده توسط این واکنش در الکترود عمل کاهش می‌یابد، باعث می‌شود جریانی از مدار عبور کند. از آنجا که این جریان متناسب با غلظت گاز است، دتکتور مقدار جریان را برای تعیین غلظت گاز اندازه می‌گیرد. گاز قابل تشخیص قبل از واکنش با الکترود عمل با محلول الکترولیت واکنش می‌دهد و بنابراین هیچ تداخلی با گازهایی که با محلول الکترولیت واکنش نمی‌دهند رخ نمی‌دهد. این ویژگی به دتکتور انتخاب‌پذیری عالی می‌بخشد.





    ۳. ویژگی‌ها ی دتکتور گاز با الکترود با غشای جداکننده

    ویژگی‌های خروجی  دتکتور گاز با الکترود با غشای جداکننده

    غلظت گاز متناسب با مقدار جریان است. دتکتور مقدار جریان را بدون هیچ تغییری خروجی می‌دهد و بنابراین غلظت گاز متناسب با خروجی دتکتور است.

    WhatsApp Image 2025 09 26 at 9.40.02 AM

    پاسخ‌دهی  دتکتور گاز با الکترود با غشای جداکننده

    دتکتور به سرعت پاسخ می‌دهد. از آنجا که الکترودها یا محلول الکترولیت به ندرت توسط گاز کلر خورده می‌شوند، دتکتور از دقت و تکرارپذیری عالی برخوردار است.

    WhatsApp Image 2025 09 26 at 9.40.02 AM1

    ویژگی‌های پیری  دتکتور گاز با الکترود با غشای جداکننده

    عملکرد دتکتور با گذشت زمان کاهش نمی‌یابد و تقریباً هیچ تغییری در خروجی مشاهده نمی‌شود. با این حال، اگر فیلم نفوذپذیر گاز به دلیل چسبیدن ذرات خارجی، نفوذپذیری گاز را از دست بدهد، این ممکن است منجر به کاهش خروجی شود.



    ویژگی‌های دما و رطوبت  دتکتور گاز با الکترود با غشای جداکننده

    WhatsApp Image 2025 09 26 at 9.40.02 AM2

    دماهای بالا تقریباً هیچ تأثیری بر خروجی ندارند در حالی که دماهای پایین احتمالاً خروجی را کاهش می‌دهند. حتی در دمای ۰ درجه سانتی‌گراد، دتکتور حساسیت خود را در سطحی نه کمتر از ۸۰٪ حفظ می‌کند. با انجام تصحیحات دما، نوسانات قرائت به حداقل می‌رسد. خروجی تحت تأثیر رطوبت قرار نمی‌گیرد.



    ۷-۹. روش تشخیص گاز با دتکتور گاز با سلول گالوانیک غشایی



    ۱. شرح مختصر  دتکتور گاز با سلول گالوانیک غشایی





    این دتکتور ساده و سنتی بر اساس اصول سلول‌ها عمل می‌کند. این دتکتور بدون نیاز به منبع تغذیه خارجی، پایداری بلندمدت دارد.



    ۲. ساختار و اصول  دتکتور گاز با سلول گالوانیک غشایی





    [ساختار دتکتور گاز با سلول گالوانیک غشایی

    WhatsApp Image 2025 09 26 at 9.40.03 AM

    دتکتور از یک کاتد (فلز گران‌بها) و آند (سرب) قرارگرفته در یک محلول الکترولیتی تشکیل شده است. یک غشای جداساز به سطح خارجی کاتد چسبیده است. با اتصال کاتد و آند از طریق یک مقاومت ثابت، مقدار ولتاژ خروجی تولید می‌شود.



    [اصول دتکتور گاز با سلول گالوانیک غشایی





    اکسیژن از غشای جداساز عبور کرده و در کاتد کاهش می‌یابد. همزمان در آند، سرب در محلول الکترولیتی حل می‌شود (اکسید می‌شود). واکنش‌های زیر در الکترودها رخ می‌دهد:

    کاتد: O2 + 2H2O + 4e → 4OH

    آند: 2Pb → 2Pb2+ + 4e



    جریان ناشی از واکنش کاهش، توسط مقاومت به ولتاژ تبدیل شده و از ترمینال خروجی خارج می‌شود. خروجی دتکتور متناسب با غلظت اکسیژن (فشار جزئی) است.



    ۳. ویژگی‌های دتکتور گاز با سلول گالوانیک غشایی





    ویژگی‌های خروجی  دتکتور گاز با سلول گالوانیک غشایی

    WhatsApp Image 2025 09 26 at 9.40.04 AM

    غلظت اکسیژن با مقدار جریان متناسب است. دتکتور مقدار جریان را به ولتاژ تبدیل کرده و سپس آن را خروجی می‌دهد. بنابراین، خروجی دتکتور در محدوده ۰ تا ۱۰۰٪ با غلظت اکسیژن متناسب است.



    سرعت پاسخ  دتکتور گاز با سلول گالوانیک غشایی

    WhatsApp Image 2025 09 26 at 9.40.05 AM

    با سرعت پاسخ بالا، این دتکتور از دقت و تکرارپذیری بالایی برخوردار است.







    ویژگی‌های پیری

    با عمر طولانی، این دتکتور می‌تواند به مدت دو تا سه سال مورد استفاده قرار گیرد.



    ویژگی‌های دما و رطوبت  دتکتور گاز با سلول گالوانیک غشایی

    WhatsApp Image 2025 09 26 at 9.40.05 AM1

    دتکتور از یک ترمیستور داخلی برای جبران دمایی استفاده می‌کند، بنابراین خوانش تقریباً به دما وابسته نیست.

    ۷-۱۰.تشخیص گاز به  روش مادون قرمز غیرپاشنده

    ۱. شرح مختصر  دتکتور مادون قرمز غیرپاشنده

    بر اساس این واقعیت که بسیاری از گازها اشعه مادون قرمز را جذب می‌کنند، این دتکتور نور مادون قرمز را به سلول اندازه‌گیری اعمال می‌کند تا تغییرات نور مادون قرمز ناشی از جذب گاز قابل تشخیص را شناسایی کند. این روش تمام نور مادون قرمز در محدوده طول‌موج خاصی را بدون تفکیک (پاشش) نور مادون قرمز بر اساس طول‌موج، به‌صورت یکپارچه تشخیص می‌دهد. WhatsApp Image 2025 09 26 at 9.40.06 AM

    . ساختار و اصول  دتکتور مادون قرمز غیرپاشنده

    [ساختار دتکتور مادون قرمز غیرپاشنده

    این دتکتور از یک منبع نور مادون قرمز و یک سنسور مادون قرمز تشکیل شده است که بین آن‌ها یک سلول اندازه‌گیری و یک فیلتر نوری قرار گرفته است. منبع نور مادون قرمز، نور را ساطع می‌کند که از طریق سلول اندازه‌گیری و فیلتر نوری عبور کرده و توسط سنسور مادون قرمز تشخیص داده می‌شود. فیلتر نوری به طول‌موج‌های مادون قرمز که توسط گاز قابل تشخیص جذب می‌شوند، اجازه عبور انتخابی می‌دهد.



    [اصول عملکرد دتکتور مادون قرمز غیرپاشنده

    یک گاز قابل تشخیص وارد سلول اندازه‌گیری شده و نور مادون قرمز را جذب می‌کند. این امر باعث کاهش مقدار نور مادون قرمز تشخیص‌داده شده توسط سنسور مادون قرمز می‌شود. برخی از گازهای قابل تشخیص با غلظت‌های شناخته شده وارد می‌شوند تا رابطه (منحنی کالیبراسیون) بین کاهش مقدار نور مادون قرمز و غلظت هر گاز قابل تشخیص تعیین شود. هنگامی که یک گاز قابل تشخیص با غلظت ناشناخته وارد می‌شود، دتکتور از منحنی کالیبراسیون بر اساس کاهش اندازه‌گیری‌شده مقدار نور مادون قرمز برای تعیین غلظت گاز استفاده می‌کند.

    WhatsApp Image 2025 09 26 at 9.40.06 AM1

    . ویژگی‌های دتکتور مادون قرمز غیرپاشنده

    ویژگی‌های خروجی  دتکتور مادون قرمز غیرپاشنده

    WhatsApp Image 2025 09 26 at 9.40.06 AM3

    غلظت گاز و خروجی دتکتور رابطه متناسب ندارند، بلکه رابطه آن‌ها مطابق منحنی نشان‌داده شده در شکل پائین است. (i-C4H10: ایزوبوتان)



    ویژگی‌های پاسخ‌دهی  دتکتور مادون قرمز غیرپاشنده

    هنگامی که گاز با دبی ثابت به دتکتور گاز تغذیه می‌شود، دتکتور پاسخ‌های قابل تکرار و دقیقی ارائه می‌دهد. WhatsApp Image 2025 09 26 at 9.40.07 AM2

    ویژگی‌های پیری  در دتکتور مادون قرمز غیرپاشنده

    در محیطی با تغییرات دمایی کم، دتکتور پایدار باقی می‌ماند و بدون کاهش دقت خوانش در طول زمان عمل می‌کند. بسته به محیط، ممکن است دتکتور با گذشت زمان به‌طور قابل توجهی تخریب شود. در این صورت، می‌توان با انجام کالیبراسیون گاز هر شش ماه یکبار، تخریب را به حداقل رساند.



    ویژگی‌های دما و رطوبت  در دتکتور مادون قرمز غیرپاشنده

    با انجام تصحیحات دمایی، می‌توان وابستگی خوانش‌ها به دما را در محدوده دمایی مشخص‌شده به حداقل رساند.

    WhatsApp Image 2025 09 26 at 9.40.07 AM3

    در صورت عدم تشکیل میعان (%LEL) در داخل سلول گاز، دتکتور تقریباً تحت تأثیر رطوبت قرار نمی‌گیرد.

    . روش تشخیص گاز با تداخل سنجی

    ۱. شرح کلی  دتکتور گاز تداخل سنجی

    این دتکتور گاز، که یکی از قدیمیترین حسگرهای گاز ماست، تغییرات در ضریب شکست گاز را تشخیص میدهد. با دقت بالا، پایداری بلندمدت را حفظ میکند. در گذشته، داخل معادن زغالسنگ برای اندازهگیری غلظت متان استفاده میشد و در سالهای اخیر، بهطور گسترده برای اندازهگیری غلظت حلالها یا مقادیر حرارتی گازهای سوختی مانند گاز طبیعی کاربرد دارد.

    ۲. ساختار و اصول  دتکتور گاز تداخل سنجی

    [ساختار دتکتور گاز تداخل سنجی

    WhatsApp Image 2025 09 26 at 9.40.08 AM

    منبع نور، نور را ساطع میکند که توسط آینه تخت موازی به دو پرتو نور (A و B) تقسیم و توسط منشور بازتاب میشود. پرتو A یک سفر رفت و برگشت در محفظه گاز D، که گاز قابل تشخیص جریان دارد، انجام میدهد و پرتو B یک سفر رفت و برگشت در محفظه گاز E، که گاز مرجع جریان دارد، انجام میدهد. دو پرتو نور A و B در نقطه C آینه تخت موازی به هم میرسند و یک الگوی تداخلی روی سنسور تصویر از طریق آینه و لنز تشکیل میدهند.



    [اصول عملکرد دتکتور گاز تداخل سنجی

    یک الگوی تداخلی به نسبت تفاوت در ضریب شکست بین گاز قابل تشخیص و گاز مرجع حرکت میکند. حسگر مبتنی بر تداخلسنج نوری، مسافت حرکت الگوی تداخلی را اندازهگیری میکند تا ضریب شکست گاز قابل تشخیص را تعیین و آن را به غلظت گاز یا مقدار حرارتی تبدیل کند.



    ۳. ویژگی های دتکتور گاز تداخل سنجی

    مسافت حرکت الگوی تداخلی AB که توسط این حسگر اندازهگیری میشود، با معادله زیر نشان داده میشود:

    ویژگیهای خروجی  دتکتور گاز تداخل سنجی

    الگوی تداخلی

    از آنجا که تغییر در ضریب شکست متناسب با تغییر در غلظت گاز است، حسگر خطیبودن بسیار بالایی ارائه میدهد.



    پاسخدهی  دتکتور گاز تداخل سنجی

    حسگر اندازهگیری را با تکمیل جایگزینی در محفظه گاز با حجم ۰.۵ تا ۵ میلیلیتر به پایان میرساند. برخی مدلها اندازهگیری را در ۵ تا ۱۰ ثانیه با پاسخ ۹۰٪ تکمیل میکنند.



    ویژگیهای پیری  دتکتور گاز تداخل سنجی

    بارزترین ویژگی این حسگر این است که حساسیت آن کاهش نمییابد. حساسیت حسگر فقط به طول محفظه گاز L و طول موج منبع نور λ بستگی دارد. از آنجا که هر دو این پارامترها ثابت هستند، حسگر حساسیت پایدار بلندمدت ارائه میدهد. حتی اگر عنصر نوری کثیف شود، تأثیری بر مسافت حرکت الگوی تداخلی ندارد؛ بنابراین، حسگر تا زمانی که بتواند الگو را تشخیص دهد، حساسیت آن کاهش نمییابد.



    ویژگیهای فشار و دما در دتکتور گاز تداخل سنجی

    اگرچه ضریب شکست گاز بسته به دما T و فشار P تغییر میکند، حسگر دما و فشار را اندازهگیری میکند تا آنها را تصحیح کند و بنابراین تحت تأثیر آنها قرار نمیگیرد.













    7-12.تشخیص گاز به روش نوار شیمیایی

    1. شرح کلی دتکتور گاز با نوار شیمیائی

    این حسگر از نوار سلولزی آغشته به ماده رنگزا استفاده می‌کند. با عبور یا نفوذ گاز قابل تشخیص به داخل این نوار، واکنشی شیمیایی رخ داده و رنگ نوار تغییر می‌کند. حسگر با اندازه‌گیری نور بازتاب‌شده از رنگ ایجادشده بر اثر واکنش بین ماده رنگزا و گاز، غلظت بسیار کم گازهای سمی را به صورت کمی تشخیص می‌دهد.



    1. ساختار و اصول دتکتور گاز با نوار شیمیائی

    [ساختار دتکتور گاز با نوار شیمیائی

    حسگر دارای محفظه‌ای است که گاز قابل تشخیص وارد آن می‌شود. این محفظه یک ظرف ضد نور است که داخل آن منبع نور و بخش گیرنده نور برای تشخیص رنگ نوار قرار گرفته‌اند. حسگر شامل این محفظه گاز و اجزای دیگری مانند مکانیسم قرقره برای جمع‌آوری نوار پس از هر اندازه‌گیری است.

    WhatsApp Image 2025 09 26 at 9.40.08 AM1

    [اصول دتکتور گاز با نوار شیمیائی

    وقتی گاز قابل تشخیص با نوار آغشته به ماده رنگزا تماس پیدا می‌کند، واکنش شیمیایی رخ داده و نوار رنگ می‌گیرد. به عنوان مثال، اگر فسفین (PH3) با نوار تماس پیدا کند، کلوئید نقره طبق فرمول زیر تولید می‌شود و یک لکه رنگی روی نوار سفید ظاهر می‌شود:

    PH3 + AgCIO → Ag + H3PO4 + 1/2 Cl2



    حسگر نور را به نقطه رنگی‌شده نوار تابانده و تغییر شدت نور بازتاب‌شده قبل و بعد از ورود گاز را اندازه‌گیری می‌کند؛ بنابراین غلظت گاز را به دقت محاسبه می‌کند.



    1. ویژگی‌ها ی دتکتور گاز با نوار شیمیائی

    ویژگی‌های خروجی دتکتور گاز با نوار شیمیائی

    WhatsApp Image 2025 09 26 at 9.40.08 AM2

    وقتی گاز قابل تشخیص وارد بخش تشخیص می‌شود، نوار شروع به رنگ‌گرفتن می‌کند و خروجی به تدریج افزایش می‌یابد. از آنجا که حسگر تغییرات رنگ را اندازه‌گیری می‌کند، خروجی به صورت منحنی نمایش داده می‌شود.





    ویژگی‌های دما و رطوبت در دتکتور گاز با نوار شیمیائی

    WhatsApp Image 2025 09 26 at 9.40.09 AM

    برای فسفین (PH3)، حسگرهای نوار‌ای وابسته به دما نیستند. همچنین بدون وابستگی زیاد به رطوبت، این حسگر در محدوده دمایی و رطوبتی عملیاتی، قرائت دقیقی ارائه می‌دهد.



    ویژگی‌های پیری در دتکتور گاز با نوار شیمیائی

    آزمایش‌های مداوم روی حسگر نشان می‌دهد که بدون کاهش حساسیت به گاز، اندازه‌گیری پایدار انجام می‌دهد.



    ویژگی‌های دتکتور گاز با نوار شیمیائی

    – حساسیت بسیار بالا با انتخاب‌پذیری عالی

    – استفاده از نوار کاست که تعویض آن آسان است

    – تغذیه نوار برای هر اندازه‌گیری، که هیچ هیسترزیسی ایجاد نمی‌کند

    – رنگ‌گرفتن نوار بر اثر گاز قابل تشخیص تجمع می‌یابد، که امکان تشخیص غلظت‌های بسیار کم گاز را فراهم می‌کند.

















    7-13. دتکتور یونیزاسیون نوری

    1. شرح کلی دتکتور یونیزاسیون نوری

    این حسگر گاز با اعمال نور فرابنفش به گاز قابل تشخیص، باعث یونیزه شدن آن می‌شود. این عمل جریان یونی ایجاد می‌کند. حسگر این جریان را اندازه‌گیری کرده و غلظت گاز را تعیین می‌نماید. این حسگر محدوده وسیعی از گازها را بدون توجه به آلی یا معدنی بودن آنها تشخیص می‌دهد. معمولاً برای اندازه‌گیری غلظت ترکیبات آلی فرار (VOCs) در محدوده ppb تا ppm استفاده می‌شود.



    1. ساختار و اصول دتکتور یونیزاسیون نوری

    [ساختار دتکتور یونیزاسیون نوری

    حسگر از یک محفظه یونیزاسیون برای ورود گاز قابل تشخیص، یک لامپ فرابنفش برای تابش نور و الکترودهای مثبت و منفی برای تشخیص جریان یونی تشکیل شده است.



    [اصول عملکرد دتکتور یونیزاسیون نوری

    گاز قابل تشخیص وارد محفظه یونیزاسیون شده و در معرض نور فرابنفش از منبع نور (لامپ فرابنفش) قرار می‌گیرد. این عمل باعث آزاد شدن الکترون‌ها و تولید کاتیون می‌شود. کاتیون‌ها و الکترون‌های تولید شده توسط الکترودهای مثبت و منفی جذب شده و جریان الکتریکی ایجاد می‌کنند. از آنجا که این جریان متناسب با غلظت گاز است، حسگر با اندازه‌گیری مقدار جریان، غلظت گاز قابل تشخیص را تعیین می‌کند.

    WhatsApp Image 2025 09 26 at 9.40.09 AM1

    برای یونیزه کردن یک گاز، نیاز به اعمال انرژی فوتونی بیشتر از انرژی یونیزاسیون خاص آن گاز است. انرژی فوتون با واحد الکترون ولت (eV) بیان می‌شود. این حسگر از لامپ‌هایی با انرژی فوتونی 10.6 eV و 11.7 eV استفاده می‌کند. هرچه انرژی فوتون بیشتر باشد، مقدار بیشتری از گاز قابل تشخیص یونیزه می‌شود.



    1. ویژگی‌های دتکتور یونیزاسیون نوری

    ویژگی‌های خروجی دتکتور یونیزاسیون نوری

    WhatsApp Image 2025 09 26 at 9.40.10 AM

    برای گازهایی با غلظت پایین (چند صد ppm)، خروجی حسگر تقریباً متناسب با غلظت گاز بوده و به صورت خطی با افزایش غلظت گاز، افزایش می‌یابد.

    برای گازهایی با غلظت پایین خروجی حسگر تقریباً متناسب با غلظت گاز بوده و به صورت خطی با افزایش غلظت گاز، افزایش می‌یابد

    لامپ فرابنفش:

    انرژی فوتونی (eV) لامپ فرابنفش توسط ترکیب گاز موجود در لامپ و جنس پنجره لامپ تعیین می‌شود.





    انرژی یونیزاسیون مواد معمول:

    با اعمال انرژی فوتونی بیشتر از انرژی یونیزاسیون خاص هر گاز، حسگر گاز را یونیزه کرده و غلظت آن را تعیین می‌کند. این حسگر معمولاً از لامپ‌های 10.6 eV یا 11.7 eV استفاده می‌کند.



    جدول انرژی فوتونی:

    گاز داخل لامپ | جنس پنجره | انرژی فوتونی (eV)

    زنون | یاقوت کبود | 8.4

    کریپتون | فلورید منیزیم | 10.6

    آرگون | فلورید لیتیم | 11.7





    WhatsApp Image 2025 09 26 at 9.40.10 AM1



    7-14. روش تشخیص گاز با ذرات پیرولیز شده

    1. شرح کلی دتکتور گاز با ذرات پیرولیز شده

    این حسگر گاز، گاز قابل تشخیص را حرارت داده تا اکسید تولید کند و سپس ذرات اکسید را با استفاده از یک حسگر ذره سنجی می‌کند. این حسگر پایداری بلندمدت داشته و مقاومت عالی در برابر تداخل و پاسخگویی سریع دارد. حسگر ذره بر اساس اصول مشابه حسگرهای دود یونیزاسیونی که از پرتوها استفاده می‌کنند، کار می‌کند.



    1. ساختار و اصول دتکتور گاز با ذرات پیرولیز شده

    [ساختار دتکتور گاز با ذرات پیرولیز شده

    این حسگر معمولاً ترکیبی از یک تجزیه‌گر حرارتی و حسگر ذره است. در مرکز تجزیه‌گر حرارتی یک لوله کوارتزی پیچیده شده با عنصر گرمایشی قرار دارد.

    حسگر ذره شامل یک محفظه اندازه‌گیری (که به طور مداوم با استفاده از پرتوهای آلفا جریان یون تولید می‌کند) و یک محفظه جبران است. گاز قابل تشخیص فقط وارد محفظه اندازه‌گیری می‌شود، در حالی که محفظه جبران به اتمسفر باز است.



    [اصول دتکتور گاز با ذرات پیرولیز شده

    بسیاری از گازهای آلی فلزی مانند TEOS در اثر حرارت، اکسید ذره‌ای تولید می‌کنند. گاز قابل تشخیص از طریق تجزیه‌گر حرارتی اکسید شده و وارد حسگر ذره می‌شود.

    در محفظه اندازه‌گیری حسگر ذره، از یک منبع پرتو آلفا برای یونیزه کردن هوا استفاده می‌شود که باعث جریان یونی می‌شود. ذرات وارد محفظه اندازه‌گیری شده و یون‌ها را جذب می‌کنند؛ این امر جریان یونی را کاهش داده و در نتیجه خروجی حسگر کم می‌شود. بر اساس میزان کاهش خروجی، غلظت گاز تعیین می‌شود. محفظه جبران، نوسانات خروجی حسگر ناشی از دما، رطوبت و/یا فشار را جبران می‌کند.





    1. ویژگی‌های دتکتور گاز با ذرات پیرولیز شده

    ویژگی‌های خروجی دتکتور گاز با ذرات پیرولیز شده

    خروجی حسگر به غلظت ذرات تولید شده از طریق تجزیه حرارتی بستگی دارد. حسگر از یک منحنی کالیبراسیون استفاده می‌کند تا غلظت گاز نسبت به قرائت خطی باشد.



    پاسخگویی دتکتور گاز با ذرات پیرولیز شده

    از آنجا که گاز وارد شده به بخش تشخیص بلافاصله در تجزیه‌گر حرارتی اکسید می‌شود، حسگر از سرعت پاسخ بالا و تکرارپذیری عالی برخوردار است.



    ویژگی‌های پیری در دتکتور گاز با ذرات پیرولیز شده

    حسگر از Am-241 به عنوان منبع پرتو استفاده می‌کند که نیمه عمر بسیار طولانی (حدود 400 سال) دارد و در نتیجه عملکرد حسگر به مرور زمان به سختی کاهش می‌یابد.



    ویژگی‌های دمایی در دتکتور گاز با ذرات پیرولیز شده

    حسگر از محفظه جبران برای جبران اثرات دما استفاده می‌کند و بنابراین ویژگی‌های دمایی عالی از خود نشان می‌دهد.



  • تشخیص گاز در سردخانه ها

    مقدمه
    تشخیص گاز و نشت‌یابی دو فعالیت مجزا هستند که به موضوعی یکسان می‌پردازند، اما روش‌های آن‌ها بسیار متفاوت است.
    تشخیص گاز شامل آنالیز نمونه‌های هوا برای تعیین وجود گاز مبرد است.
    نشت‌یابی، بازرسی نظام‌مند یک سیستم تبرید به‌منظور مشخص کردن وجود نشتی است.
    اصطلاحات تشخیص گاز و نشت‌یابی قابل جایگزینی با یکدیگر نیستند و نباید با هم اشتباه گرفته شوند.

    دتکتورهای نشت معمولاً تجهیزات دستی هستند که توسط افراد حمل می‌شوند و برای شناسایی نشتی‌ها در سیستم‌های تبرید مورد استفاده قرار می‌گیرند.
    انواع مختلفی از دتکتورهای نشت در دسترس است، از روش‌های ساده‌ای مانند آب صابون گرفته تا ابزارهای الکتریکی پیشرفته.

    دتکتورهای گاز معمولاً در نصب‌های ثابت به کار می‌روند و شامل تعدادی دتکتور هستند که در مکان‌هایی قرار می‌گیرند که در صورت نشت از تأسیسات، احتمال تجمع گاز مبرد وجود دارد.
    این مکان‌ها به چیدمان اتاق ماشین‌آلات و فضاهای مجاور، پیکربندی سیستم و نوع مبرد بستگی دارند.

    پیش از انتخاب دتکتور مناسب تشخیص گاز، باید به چند پرسش پاسخ داده شود:

    • کدام گازها باید اندازه‌گیری شوند و در چه مقادیری؟
      – کدام اصل عملکرد دتکتور برای این کار مناسب‌تر است؟
      – چه تعداد دتکتور مورد نیاز است؟
      – دتکتورها در کجا و چگونه باید نصب و کالیبره شوند؟
    • حدود هشدار مناسب کدام است؟
      – چند سطح هشدار لازم است؟
      – اطلاعات هشدار چگونه باید پردازش شود؟

    این راهنمای کاربردی به این پرسش‌ها پاسخ خواهد داد.



    فناوری دتکتور

    انتخاب فناوری دتکتور برای تشخیص گاز مبرد به نوع گاز هدف و محدوده ppm مورد نیاز بستگی دارد.
    دتکتورهای مختلفی وجود دارند که با گازهای رایج، محدوده‌های ppm مناسب و الزامات ایمنی برای سیستم‌های تبرید سازگارند.

    EC – دتکتور الکتروشیمیایی
    دتکتورهای الکتروشیمیایی عمدتاً برای گازهای سمی استفاده می‌شوند و برای آمونیاک مناسب هستند.
    این دتکتورها شامل دو الکترود هستند که در یک محیط الکترولیت غوطه‌ور شده‌اند.
    واکنش اکسایش/کاهش جریان الکتریکی تولید می‌کند که با غلظت گاز متناسب است.
    این دتکتورها بسیار دقیق هستند (±۲٪) و عمدتاً برای گازهای سمی که به روش دیگری قابل شناسایی نیستند یا در مواردی که دقت بالا نیاز است، استفاده می‌شوند.
    دتکتورهای EC مخصوص آمونیاک با محدوده تا ۰ تا ۵۰۰۰ ppm عرضه می‌شوند و طول عمر مورد انتظار آن‌ها حدود ۲ سال است که بستگی به میزان تماس با گاز هدف دارد.
    تماس با نشت‌های بزرگ آمونیاک یا وجود دائمی آمونیاک در پس‌زمینه، طول عمر دتکتور را کاهش می‌دهد.
    دتکتورهای EC تا زمانی که حساسیت آن‌ها بالای ۳۰٪ باشد، قابل کالیبراسیون مجدد هستند.
    این دتکتورها بسیار انتخاب‌پذیر هستند و به ندرت دچار تداخل متقابل می‌شوند. ممکن است به تغییرات ناگهانی رطوبت واکنش نشان دهند اما به سرعت پایدار می‌شوند.

    SC – دتکتور نیمه‌رسانا (حالت جامد)
    عملکرد دتکتور نیمه‌رسانا بر پایه اندازه‌گیری تغییر مقاومت است (متناسب با غلظت)، زمانی که گاز روی سطح یک نیمه‌رسانا که معمولاً از اکسیدهای فلز ساخته شده، جذب می‌شود.
    این دتکتورها برای طیف گسترده‌ای از گازها از جمله گازهای قابل اشتعال، سمی و گازهای مبرد قابل استفاده هستند.

    ادعا می‌شود که این نوع دتکتورها در تشخیص گازهای قابل احتراق در غلظت‌های پایین تا ۱۰۰۰ ppm عملکرد بهتری نسبت به نوع کاتالیستی دارند. این دتکتورها کم‌هزینه، با طول عمر بالا، حساس هستند و می‌توان از آن‌ها برای تشخیص طیف گسترده‌ای از گازها از جمله تمامی مبردهای HCFC، HFC، آمونیاک و هیدروکربن‌ها استفاده کرد.

    با این حال، این دتکتورها انتخاب‌پذیر نیستند و برای تشخیص یک گاز خاص در مخلوط یا در مواردی که احتمال وجود غلظت بالایی از گازهای تداخل‌زا وجود دارد، مناسب نیستند.

    تداخل ناشی از منابع کوتاه‌مدت (مانند گاز اگزوز کامیون) که منجر به هشدارهای اشتباه می‌شود، را می‌توان با فعال کردن تأخیر در آلارم برطرف کرد.

    دتکتورهای نیمه‌رسانا برای هالوکربن‌ها می‌توانند بیش از یک گاز یا یک مخلوط را به طور هم‌زمان تشخیص دهند. این ویژگی به‌ویژه در نظارت بر اتاق ماشین‌آلات با چندین مبرد مختلف مفید است.

    P – دتکتور پلستور
    پلستورها (که گاهی مهره یا کاتالیتیکی نیز نامیده می‌شوند) عمدتاً برای گازهای قابل احتراق از جمله آمونیاک استفاده می‌شوند و در سطوح بالای تشخیص، محبوب‌ترین دتکتورها برای این کاربرد هستند. عملکرد این دتکتور بر اساس سوزاندن گاز در سطح مهره و اندازه‌گیری تغییر مقاومت حاصل‌شده در مهره (که متناسب با غلظت است) می‌باشد.

    این دتکتورها نسبتاً کم‌هزینه، جاافتاده و قابل‌فهم هستند و طول عمر خوبی دارند (عمر مورد انتظار ۳ تا ۵ سال). زمان پاسخ‌دهی معمولاً کمتر از ۱۰ ثانیه است.

    در برخی کاربردها ممکن است دچار مسمومیت شوند.
    مسمومیت به کاهش واکنش دتکتور نسبت به گاز هدف در اثر وجود (آلودگی) یک ماده دیگر در سطح کاتالیست گفته می‌شود که یا با آن واکنش می‌دهد یا لایه‌ای روی آن تشکیل می‌دهد که ظرفیت واکنش با گاز هدف را کاهش می‌دهد. رایج‌ترین مواد مسموم‌کننده ترکیبات سیلیکونی هستند.

    پلستورها عمدتاً برای گازهای قابل احتراق استفاده می‌شوند و بنابراین برای آمونیاک و مبردهای هیدروکربنی در غلظت‌های بالا مناسب هستند. این دتکتورها تمامی گازهای قابل احتراق را تشخیص می‌دهند اما با نرخ‌های مختلف، و بنابراین می‌توان آن‌ها را برای گازهای خاص کالیبره کرد. نسخه‌های خاصی برای آمونیاک وجود دارد.

    IR – مادون قرمز
    فناوری مادون قرمز از این واقعیت بهره می‌برد که بیشتر گازها دارای باند جذب مشخصی در ناحیه مادون قرمز طیف هستند و از این ویژگی برای تشخیص آن‌ها استفاده می‌شود. مقایسه با پرتو مرجع امکان تعیین غلظت را فراهم می‌سازد.

    اگرچه نسبت به دتکتورهای دیگر نسبتاً گران‌قیمت هستند، اما طول عمر بالایی تا ۱۵ سال، دقت زیاد و حساسیت متقابل پایین دارند.

    به دلیل اصل اندازه‌گیری، دتکتورهای مادون قرمز ممکن است در محیط‌های دارای گرد و غبار دچار مشکل شوند، زیرا حضور ذرات زیاد در هوا ممکن است خوانش را مختل کند.

    این دتکتورها برای تشخیص دی‌اکسید کربن توصیه می‌شوند و رایج هستند. اگرچه فناوری آن برای گازهای دیگر نیز وجود دارد، اما معمولاً در راه‌حل‌های تجاری مشاهده نمی‌شود.

    کدام دتکتور برای مبرد خاص مناسب است؟
    بر اساس گاز مبرد هدف و محدوده ppm مورد نظر، جدول زیر نمای کلی از مناسب‌بودن فناوری‌های مختلف دتکتورهای ارائه‌شده توسط دانفوس را ارائه می‌دهد.

    زمان پاسخ‌دهی دتکتور
    زمان پاسخ‌دهی، مدت‌زمان لازم برای خواندن درصد مشخصی از مقدار واقعی در اثر تغییر ناگهانی غلظت گاز هدف توسط دتکتور است.
    زمان پاسخ‌دهی برای اغلب دتکتورها به صورت t90 بیان می‌شود، به این معنا که مدت‌زمانی که طول می‌کشد دتکتور ۹۰ درصد از غلظت واقعی را بخواند. شکل ۴ نمونه‌ای از دتکتوری با زمان پاسخ‌دهی t90 برابر با ۹۰ ثانیه را نشان می‌دهد.

    همان‌طور که در نمودار مشخص است، واکنش دتکتور پس از عبور از ۹۰ درصد کندتر شده و مدت‌زمان بیشتری برای رسیدن به ۱۰۰ درصد نیاز دارد.

    نیاز به تشخیص گاز
    دلایل متعددی برای نیاز به تشخیص گاز وجود دارد. دو دلیل آشکار، محافظت از افراد، تولید و تجهیزات در برابر تأثیر نشت احتمالی گاز و رعایت مقررات است. دلایل مهم دیگر عبارتند از:

    • کاهش هزینه خدمات (هزینه گاز جایگزین و مراجعه تعمیرکار)
      • کاهش هزینه مصرف انرژی به دلیل فقدان مبرد
      • خطر آسیب به محصولات ذخیره‌شده در اثر نشت گسترده
    • امکان کاهش هزینه‌های بیمه
      • مالیات یا سهمیه مربوط به مبردهای ناسازگار با محیط زیست
      کاربردهای مختلف سامانه‌های تبرید به دلایل متفاوتی نیازمند تشخیص گاز هستند.

    آمونیاک به عنوان ماده‌ای سمی با بوی بسیار خاص طبقه‌بندی می‌شود، بنابراین به‌طور طبیعی «هشداردهنده» است. با این حال، استفاده از دتکتورهای گاز برای صدور هشدار اولیه و پایش نواحی‌ای که همواره افراد حضور ندارند (مانند اتاق‌های ماشین‌آلات) الزامی است. باید توجه داشت که آمونیاک تنها مبرد رایج است که از هوا سبک‌تر می‌باشد. در بسیاری از موارد، این ویژگی باعث می‌شود آمونیاک به بالای ناحیه تنفسی صعود کرده و شناسایی نشتی برای افراد دشوار شود. استفاده از دتکتور گاز در نواحی مناسب، هشدارهای اولیه در صورت نشتی آمونیاک را تضمین می‌کند.

    هیدروکربن‌ها به‌عنوان مواد قابل اشتعال طبقه‌بندی می‌شوند. بنابراین، ضروری است که غلظت آن‌ها در اطراف سامانه تبرید از حد اشتعال فراتر نرود.

    مبردهای فلوئوردار همگی دارای اثرات منفی خاصی بر محیط زیست هستند و به همین دلیل باید از هرگونه نشتی آن‌ها جلوگیری کرد.

    دی‌اکسید کربن (CO₂) مستقیماً در فرآیند تنفس دخیل است و باید متناسب با آن با آن برخورد شود. حدود ۰٫۰۴٪ دی‌اکسید کربن به‌طور طبیعی در هوا وجود دارد. در غلظت‌های بالاتر، برخی واکنش‌های منفی مشاهده شده است که با افزایش نرخ تنفس (حدود ۱۰۰٪ در غلظت ۳٪) آغاز شده و به از دست دادن هوشیاری و مرگ در غلظت‌های بالاتر از ۱۰٪ منجر می‌شود.

    مقررات و استانداردها
    الزامات مربوط به تشخیص گاز در کشورهای مختلف جهان متفاوت است. در صفحات بعد نمایی کلی از قوانین و مقررات رایج ارائه شده است.

    اروپا
    استاندارد ایمنی فعلی برای سامانه‌های تبرید در اروپا، EN 378:2016 است.

    سطوح هشدار مشخص‌شده در EN 378:2016 به‌گونه‌ای تعیین شده‌اند که امکان تخلیه ایمن ناحیه را فراهم کنند. این سطوح بازتابی از اثرات ناشی از مواجهه بلندمدت با مبردهای نشت‌یافته نیستند. به‌عبارت‌دیگر، در EN 378 وظیفه دتکتور گاز، هشدار در هنگام وقوع نشتی ناگهانی و زیاد است، در حالی که تهویه اتاق ماشین و اقدامات کیفی سامانه باید اطمینان حاصل کنند که نشتی‌های کوچک تأثیرات منفی برای سلامتی ایجاد نکنند.

    توجه
    الزامات مربوط به دتکتور گاز در اروپا تحت پوشش قوانین ملی کشورهای مختلف قرار دارد و ممکن است با الزامات مندرج در EN 378 تفاوت داشته باشد.

    با چند استثناء، دتکتور گاز مطابق با استانداردهای EN 378:2016 و ISO 5149:2014 برای تمام نصب‌هایی که احتمال دارد غلظت گاز در اتاق از حد عملی فراتر رود، الزامی است.

    در مورد مبردهای سمی و قابل اشتعال، این موضوع تقریباً شامل تمام سامانه‌های صنعتی و تجاری می‌شود. در مورد مبردهای گروه A1، امکان طراحی سامانه‌های کوچکی وجود دارد که نیازی به دتکتور گاز ندارند. اما در بیشتر تأسیسات بزرگ، در صورت بروز نشتی عمده، احتمالاً غلظت مبرد از حد عملی فراتر خواهد رفت و در نتیجه استفاده از دتکتور گاز الزامی می‌گردد.

    راهنمایی‌هایی در بخش ۳ استاندارد EN 378:2016 یا بخش ۳ استاندارد ISO 5149:2014 ارائه شده‌اند. الزامات این دو استاندارد بسیار مشابه بوده و در شکل ۵ خلاصه شده‌اند.

    در صورتی که با انجام محاسبات مشخص شود غلظت مبرد در یک اتاق هرگز به حد عملی نمی‌رسد، دیگر نیازی به استفاده از دتکتور گاز ثابت نیست، به‌جز در مورد خاصی در استاندارد EN 378 که سیستم در زیرزمین نصب شده و بار مبرد آن از مقدار m2 فراتر رود (تقریباً معادل ۱ کیلوگرم پروپان). ISO 5149 چنین استثنایی را ندارد.

    مقدار m2 برابر است با ۲۶ مترمکعب ضرب در LFL (حد پایین اشتعال‌پذیری). برای پروپان، این مقدار برابر است با:
    ۲۶ m³ × ۰٫۰۳۸ kg/m³ = ۰٫۹۸۸ kg
    یا اگر LFL برحسب گرم اندازه‌گیری شود:
    ۲۶ m³ × ۳۸ g/m³ = ۹۸۸ g
    در نتیجه، m2 دارای واحد نیست، چرا که واحد نهایی آن به واحد انتخاب‌شده برای LFL بستگی دارد.

    بیشتر هیدروکربن‌ها دارای مقدار LFL مشابه هستند، بنابراین مقدار m2 معمولاً در حدود ۱ کیلوگرم است.

    با این حال، اگر غلظت بتواند به حد عملی برسد، حتی برای مبردهای گروه A1، نصب دتکتور ثابت الزامی است – البته با چند استثناء جزئی.
    حدود عملی برای مبردهای مختلف در پیوست II که از بخش ۱ استاندارد EN 378-2016 استخراج شده، ارائه شده است. در این جداول، حد عملی آمونیاک بر اساس سمیت آن تعیین شده است. حدود عملی هیدروکربن‌ها بر اساس قابلیت اشتعال آن‌ها و معادل ۲۰ درصد از حد پایین اشتعال‌پذیری تعیین شده‌اند. حدود عملی برای تمامی مبردهای گروه A1 بر اساس حد مواجهه با سمیت حاد (ATEL) تعیین شده است.
    اگر کل بار مبرد در یک اتاق تقسیم بر حجم خالص اتاق بیشتر از «حد عملی» (مطابق پیوست II) باشد، به‌طور منطقی می‌توان نتیجه گرفت که باید سامانه دتکتور گاز ثابت نصب شود.
    هر دو استاندارد EN378:2016 و ISO 5149:2014 الزام می‌کنند که دستگاه نمایشگری برای نشان دادن فعال شدن شیر اطمینان در سامانه‌هایی با مبرد ۳۰۰ کیلوگرم یا بیشتر نصب شود. یکی از روش‌ها، نصب دتکتور گاز در خط تخلیه است.

    مقررات F-Gas
    مقررات F-Gas (EC) شماره ۵۱۷/۲۰۱۴
    یکی از اهداف مقررات F-Gas محدود کردن، جلوگیری و کاهش انتشار گازهای گلخانه‌ای فلوئوردار تحت پوشش پروتکل کیوتو است. این دستورالعمل برای همه کشورهای عضو اتحادیه اروپا و همچنین سه کشور منطقه اقتصادی اروپا (EEA) شامل ایسلند، لیختن‌اشتاین و نروژ اجباری است.
    این مقررات موضوعات متعددی از جمله واردات، صادرات و استفاده از گازهای سنتی HFC و PFC در تمام کاربردهایشان را پوشش می‌دهد. این مقررات از اول ژانویه ۲۰۱۵ لازم‌الاجرا شده است.

    الزامات بازرسی نشتی به منظور پیشگیری از نشت و تعمیر هرگونه نشتی کشف‌شده، بر اساس معادل‌های دی‌اکسید کربن مبرد در هر مدار محاسبه می‌شود. معادل دی‌اکسید کربن برابر است با مقدار شارژ (کیلوگرم) ضرب در پتانسیل گرمایش جهانی (GWP) مبرد.

    بازرسی دوره‌ای نشتی توسط افراد مجاز با فرکانس زیر لازم است که بستگی به مقدار مبرد مصرفی دارد:
    • معادل ۵ تن CO2 یا بیشتر: حداقل یک‌بار در هر ۱۲ ماه – به استثناء سیستم‌های کاملاً بسته که کمتر از ۱۰ تن معادل CO2 دارند
    • معادل ۵۰ تن CO2 یا بیشتر: حداقل یک‌بار در هر ۶ ماه (۱۲ ماه در صورت وجود سامانه مناسب تشخیص نشتی)
    • معادل ۵۰۰ تن CO2 یا بیشتر: حداقل یک‌بار در هر ۶ ماه. سامانه مناسب تشخیص نشتی الزامی است. سامانه تشخیص نشتی باید حداقل هر ۱۲ ماه یک‌بار بررسی شود.



  • انتخاب دتکتورهای گاز

    ۸-۱. انتخاب دتکتور گاز

    تشخیص گاز می‌تواند بر اساس چند اصل مختلف انجام شود. انتخاب اصل تشخیص صحیح برای نوع گاز هدف، محیط و هدف مورد نظر ضروری است.



    ۱. چه گازی باید اندازه‌گیری شود؟

    گاز قابل اشتعال (برای جلوگیری از انفجار)

    پنج روش تشخیص اصلی به شرح زیر استفاده می‌شوند: روش احتراق کاتالیستی، روش سرامیک کاتالیستی جدید، روش نیمه‌رسانا، روش مادون قرمز غیرپاشنده و روش تداخلسنج.

    دتکتورهای احتراق کاتالیستی معمولاً در محدوده %LEL استفاده می‌شوند. دتکتورهای سرامیک کاتالیستی جدید معمولاً برای تشخیص در محدوده ۱۰۰۰۰ تا چند هزار ppm استفاده می‌شوند. دتکتورهای نیمه‌رسانا برای اندازه‌گیری در محدوده چند هزار تا چند ده ppm استفاده می‌شوند.

    دتکتورهای گاز قابل اشتعال مادون قرمز غیرپاشنده و تداخلسنج معمولاً گاز را در غلظت‌های %LEL و %vol اندازه‌گیری می‌کنند. دتکتورهای مادون قرمز غیرپاشنده و تداخلسنج، دتکتورهای فیزیکی هستند که واکنش شیمیایی ندارند. آن‌ها امکان تشخیص گاز را حتی در حضور موادی (مانند هالیدها، سولفیدها و سیلیکون) که دتکتورهای احتراق کاتالیستی و نیمه‌رسانا را مسموم می‌کنند، فراهم می‌سازند.



    گاز سمی (برای جلوگیری از مسمومیت)

    گازهای سمی معمولاً به دتکتورهای با حساسیت بالا نیاز دارند که قادر به تشخیص غلظت‌های در محدوده چند صد ppm تا چند ppb باشند.

    روش‌های تشخیص شامل روش نیمه‌رسانا، روش الکترولیز پتانسیواستاتیک، روش تشخیص ذرات پیرولیز، روش نوار شیمیایی و روش PID است. اصل تشخیص معمولاً بر اساس محدوده‌ای انتخاب می‌شود که امکان تشخیص در نقاط تنظیم هشدار یا مقادیر حد آستانه را فراهم کند.

    دتکتورهای نیمه‌رسانا گاز را در غلظت‌های حدود چند ده ppm تا چند هزار ppm تشخیص می‌دهند. دتکتورهای الکترولیز پتانسیواستاتیک گاز را در غلظت‌های حدود چند ده ppm تا چند ده ppb تشخیص می‌دهند. دتکتورهای تشخیص ذرات پیرولیز بر اساس اصل حسگری طراحی شده‌اند که به‌طور خاص برای تشخیص ترکیبات فلزی آلی در گازهای مواد نیمه‌رسانا مانند TEOS استفاده می‌شود.

    (تترااتوکسی سیلان). دتکتورهای گاز با نوار شیمیایی مزیت تشخیص گاز در غلظت‌های فوق‌العاده پایین در حد چند ppb را ارائه می‌دهند. این دتکتورها حداقل تأثیرپذیری را از گازهای مزاحم دارند و بنابراین برای استفاده در محیط‌هایی که سایر انواع دتکتورها دچار اختلال می‌شوند، ایده‌آل هستند.



    اکسیژن (برای جلوگیری از کم‌اکسیژنی و اکسیژن اضافی)

    دو اصل برای تشخیص اکسیژن استفاده می‌شود: روش سلول گالوانیکی غشایی و روش الکترولیز پتانسیواستاتیک. دتکتورهای سلول گالوانیکی غشایی پرکاربردترین نوع هستند که به دلیل پایداری بلندمدت و مقاومت در برابر تداخل مورد استفاده قرار می‌گیرند. با این حال، این دتکتورها به دلیل استفاده از سرب (Pb) احتمالاً در آینده تحت مقررات RoHS قرار خواهند گرفت. (در حال حاضر معاف هستند.) مجموعه‌ای از دتکتورهای الکترولیز پتانسیواستاتیک بدون سرب با توجه به روندهای قانونی در حال ظهور هستند.



    ۲. نوع ثابت یا قابل حمل؟

    اگر دتکتورها توسط کارگران حمل یا پوشیده می‌شوند، دتکتورهای گاز قابل حمل را انتخاب کنید. برای نظارت بر نشت گاز در یک مکان ثابت، دتکتورهای گاز ثابت را انتخاب نمایید.



    ۳. نوع انتشار یا مکشی؟

    دتکتورهای گاز عموماً بر اساس روش تشخیص به دو نوع تقسیم می‌شوند: نوع انتشار و نوع مکشی. دتکتورهای گاز نوع مکشی دارای یک پمپ داخلی هستند که گاز را از نقاط احتمالی نشت (مثلاً روی خطوط یا داخل محفظه‌ها) به سمت دتکتور می‌کشند. دتکتورهای گاز نوع انتشار، دتکتورهای غیرفعالی هستند که گازهای شناور در محیط را هنگام رسیدن به دتکتور تشخیص می‌دهند.



    ۴. تشخیص چندگانه یا تک‌گاز؟

    علاوه بر دتکتورهای گاز قابل حمل که یک جزء گازی را تشخیص می‌دهند، دتکتورهایی وجود دارند که می‌توانند چندین گاز را به طور همزمان تشخیص دهند. ترکیب پایه‌ای گازها در دتکتورهای چندگانه معمولاً شامل چهار جزء است: گاز قابل اشتعال، گاز سمی (H2S یا CO) و اکسیژن. بسته به محصول خاص، دتکتورهای

  • آشکارسازهای دودی بیم (Beam Smoke Detectors): چشم‌های نامرئی نگهبان در برابر حریق‌های وسیع

    چکیده: آشکارسازهای دودی بیم، ستون فقرات سیستم‌های پیشرفته اعلام حریق در فضاهای بزرگ و وسیع محسوب می‌شوند. این مقاله به بررسی عمیق اصول فیزیکی و مهندسی نهفته در عملکرد آشکارسازهای دودی بیم می‌پردازد، از مکانیسم تشخیص دود بر پایه پراکندگی و تضعیف نور مادون قرمز گرفته تا پیکربندی‌های مختلف و ملاحظات طراحی در کاربردهای عملی. با تحلیل جزئیات نحوه عملکرد این دتکتورها در حالت عادی و در شرایط حریق، چالش‌های احتمالی و راهکارهای غلبه بر آن‌ها، و همچنین مقایسه با سایر روش‌های تشخیص دود، تصویری جامع از اهمیت و کارایی این فناوری ارائه می‌شود. هدف این مقاله، ارائه یک دیدگاه علمی و کاربردی برای متخصصان، طراحان سیستم‌های ایمنی، و علاقه‌مندان به فناوری‌های اعلام حریق است.

    WhatsApp Image 2025 09 28 at 3.14.16 PM

    مقدمه: امنیت در برابر حریق، از دیرباز یکی از مهم‌ترین دغدغه‌های جوامع بشری بوده است. با توسعه سازه‌های بزرگ و پیچیده نظیر انبارهای وسیع، سالن‌های کنفرانس، آتریوم‌ها، و مراکز خرید، چالش تشخیص زودهنگام حریق در این فضاهای گسترده به مراتب افزایش یافته است. آشکارسازهای دودی نقطه‌ای سنتی، که برای پوشش مساحت‌های محدودتری طراحی شده‌اند، در چنین محیط‌هایی کارایی لازم را ندارند. اینجاست که آشکارسازهای دودی بیم، با قابلیت پوشش دهی مسافت‌های طولانی، به عنوان یک راه حل بی‌بدیل مطرح می‌شوند. این مقاله به کاوش در اعماق این تکنولوژی پرداخته و پیچیدگی‌های علمی و کاربردی آن را آشکار می‌سازد.

    WhatsApp Image 2025 09 28 at 3.14.16 PM1

    1. اساس فیزیکی تشخیص دود: برهم‌کنش نور و ذرات معلق در قلب عملکرد آشکارسازهای دودی بیم، پدیده‌های فیزیکی پراکندگی (Scattering) و تضعیف (Attenuation) نور توسط ذرات دود قرار دارد. نور، به عنوان یک موج الکترومغناطیسی، هنگام عبور از محیطی حاوی ذرات معلق، مانند دود، با این ذرات برهم‌کنش می‌کند. این برهم‌کنش به دو شکل اصلی بروز می‌یابد:
    2. WhatsApp Image 2025 09 28 at 3.14.17 PM
    • تضعیف (Absorption & Scattering): بخشی از انرژی نور توسط ذرات دود جذب شده یا در جهات مختلف پراکنده می‌شود. این امر منجر به کاهش شدت نور عبوری از مسیر می‌شود. آشکارسازهای دودی بیم، عمدتاً بر پایه اندازه‌گیری همین کاهش شدت نور عمل می‌کنند.
    • WhatsApp Image 2025 09 28 at 3.14.17 PM1
    • پراکندگی (Scattering): ذرات دود، نور را در تمامی جهات پراکنده می‌کنند. میزان و الگوی پراکندگی نور به اندازه ذرات، طول موج نور و زاویه دید بستگی دارد. این پدیده، اساس کار آشکارسازهای دودی از نوع پراکندگی نور (مانند برخی دتکتورهای نقطه‌ای) است، اما در دتکتورهای بیم، تمرکز اصلی بر تضعیف کلی پرتو است.
    • WhatsApp Image 2025 09 28 at 3.14.17 PM2

    برای افزایش حساسیت و کاهش تأثیر عوامل محیطی نامطلوب (مانند گرد و غبار)، اکثر آشکارسازهای دودی بیم از نور مادون قرمز (Infrared – IR) استفاده می‌کنند. طول موج‌های مادون قرمز کمتر توسط بخار آب و ذرات بسیار ریز هوا پراکنده می‌شوند، اما به طور مؤثر توسط ذرات بزرگ‌تر دود تضعیف می‌گردند.

    WhatsApp Image 2025 09 28 at 3.14.18 PM

    1. اجزای اصلی و پیکربندی‌های آشکارسازهای دودی بیم یک سیستم آشکارساز دودی بیم معمولاً از سه جزء اصلی تشکیل شده است:
    2. WhatsApp Image 2025 09 28 at 3.14.18 PM1
    • فرستنده (Transmitter): این بخش شامل یک منبع نور مادون قرمز (IR LED) است که یک پرتو نوری متمرکز و کنترل‌شده را تولید می‌کند. لنزهای اپتیکی در این بخش وظیفه متمرکز کردن پرتو را بر عهده دارند تا پرتو با حداقل واگرایی به سمت گیرنده حرکت کند. در برخی مدل‌های پیشرفته، از چندین IR LED برای افزایش قدرت پرتو و پوشش دهی مسافت‌های طولانی‌تر استفاده می‌شود.
    • گیرنده (Receiver): این واحد شامل یک فوتودیود (Photodiode) یا یک آرایه از فوتودیودها است که وظیفه دریافت پرتو نور فرستاده شده و تبدیل آن به یک سیگنال الکتریکی را بر عهده دارد. کیفیت و حساسیت فوتودیود در تشخیص تغییرات جزئی در شدت نور حیاتی است. لنزهای گیرنده نیز به جمع‌آوری نور و هدایت آن به سمت فوتودیود کمک می‌کنند.
    • کنترل‌کننده (Controller/Control Unit): این بخش که معمولاً جدا از فرستنده و گیرنده نصب می‌شود، مسئول پردازش سیگنال‌های دریافتی از گیرنده، مقایسه آن‌ها با مقادیر مرجع (آستانه‌های از پیش تعیین شده)، و اعلام وضعیت‌های مختلف (عادی، پیش‌هشدار، حریق، خطا) است. این واحد همچنین قابلیت تنظیم حساسیت، انجام تست‌های خودکار (Auto Alignment و Drift Compensation) و اتصال به پنل مرکزی اعلام حریق را فراهم می‌کند.

    پیکربندی‌ها: آشکارسازهای دودی بیم را می‌توان به دو دسته اصلی از نظر پیکربندی تقسیم کرد:

    • نوع جداگانه (Separate Type – Transmitter/Receiver): در این پیکربندی، فرستنده و گیرنده در دو واحد مجزا و در فواصل معینی (معمولاً 5 تا 120 متر، و در برخی مدل‌ها تا 150-200 متر) روبروی یکدیگر نصب می‌شوند. پرتو نور از فرستنده ساطع شده و مستقیماً به گیرنده می‌رسد. این رایج‌ترین نوع آشکارساز بیم است و برای پوشش دهی مسیرهای طولانی مناسب است.
    • نوع بازتابنده (Reflector Type – Transceiver/Reflector): در این حالت، فرستنده و گیرنده در یک واحد مشترک (Transceiver) قرار دارند و پرتو نور به سمت یک بازتابنده (Reflector) که در فاصله دوری نصب شده، ارسال می‌شود. بازتابنده، پرتو نور را به سمت واحد فرستنده/گیرنده بازتاب می‌دهد. این پیکربندی مزیت سیم‌کشی کمتر (تنها یک واحد به برق و سیم‌کشی نیاز دارد) و سهولت نصب بیشتری دارد، اما معمولاً برای مسافت‌های کمی کوتاه‌تر (معمولاً تا 100 متر) مورد استفاده قرار می‌گیرد و به دلیل عبور نور از مسیر دو بار (رفت و برگشت)، حساسیت کمی متفاوت دارد.
    1. اصل عملکرد در حالت عادی و حریق (بر اساس تصاویر):
    • حالت عادی (Normal State): در شرایط عادی و بدون وجود دود، پرتو نور مادون قرمز که از IR LED ساطع می‌شود، بدون مانع از طریق محفظه شفاف به سمت گیرنده (فوتودیود) حرکت می‌کند. پرتوها با شدت کامل به فوتودیود می‌رسند. فوتودیود این نور را به یک سیگنال الکتریکی تبدیل می‌کند که توسط واحد کنترل به عنوان “حالت عادی” یا “بدون حریق” تفسیر می‌شود. این سیگنال پایه، مرجعی برای مقایسه‌های بعدی است.
    • حالت حریق (Fire Alarm – با حضور دود): هنگامی که دود ناشی از حریق وارد مسیر پرتو نور می‌شود، ذرات دود (که در تصویر به رنگ خاکستری نشان داده شده‌اند) با پرتو نور برهم‌کنش می‌کنند. همانطور که پیشتر توضیح داده شد، این برهم‌کنش باعث تضعیف و پراکندگی پرتو نور می‌شود. در نتیجه، شدت نوری که به فوتودیود می‌رسد، به طور قابل توجهی کاهش می‌یابد. فوتودیود این کاهش شدت نور را به یک سیگنال الکتریکی با دامنه کمتر تبدیل می‌کند. واحد کنترل این کاهش سیگنال را تشخیص داده و در صورتی که این کاهش از یک آستانه از پیش تعیین شده (که معمولاً بر حسب درصد انسداد نور در واحد طول بیان می‌شود) فراتر رود، وضعیت “آلارم حریق” را اعلام می‌کند و به پنل مرکزی اعلام حریق سیگنال ارسال می‌نماید.
    1. تکنیک‌های پیشرفته در آشکارسازهای بیم:
    • جبران رانش (Drift Compensation): با گذشت زمان، عوامل محیطی مانند گرد و غبار یا کثیف شدن لنزها می‌توانند باعث کاهش تدریجی شدت نور دریافتی شوند، حتی در غیاب دود. اگر این کاهش به درستی جبران نشود، می‌تواند منجر به آلارم‌های کاذب یا کاهش حساسیت واقعی شود. تکنولوژی جبران رانش به آشکارساز اجازه می‌دهد تا به آرامی و به صورت هوشمندانه تغییرات طولانی مدت در شدت نور را شناسایی و آستانه آلارم را متناسب با آن تنظیم کند، بدون اینکه بر توانایی تشخیص سریع دود واقعی تأثیر بگذارد.
    • هم‌ترازی خودکار (Auto Alignment): نصب دقیق فرستنده و گیرنده برای اطمینان از هم‌راستایی کامل پرتو نور بسیار حیاتی است. سیستم‌های پیشرفته دارای قابلیت هم‌ترازی خودکار هستند که به طور خودکار موقعیت لنزها یا پرتو را تنظیم می‌کنند تا حداکثر شدت نور به گیرنده برسد. این ویژگی نه تنها نصب را آسان‌تر می‌کند، بلکه عملکرد بهینه را در طول زمان تضمین می‌نماید.
    • فیلترهای نوری و محافظ‌ها: برای جلوگیری از ورود حشرات، ذرات بزرگ گرد و غبار و نورهای مزاحم محیطی (مانند نور خورشید) به محفظه اپتیکی، از فیلترهای نوری و محفظه‌های محافظت شده (مانند Insect Screen و Lightproof Chamber Cover در تصاویر) استفاده می‌شود. این اقدامات به حفظ دقت و پایداری عملکرد آشکارساز کمک می‌کنند.
    • تشخیص چندگانه (Multi-criteria Detection): در برخی سیستم‌های پیشرفته‌تر، آشکارسازهای بیم ممکن است با سنسورهای دیگری نظیر سنسورهای حرارتی یا گاز ترکیب شوند تا اطلاعات بیشتری برای تشخیص دقیق‌تر حریق و کاهش آلارم‌های کاذب فراهم آورند.
    1. کاربردها و مزایا: آشکارسازهای دودی بیم به دلیل ویژگی‌های منحصربه‌فردشان، در طیف گسترده‌ای از کاربردها به کار گرفته می‌شوند:
    • انبارها و سوله های صنعتی: فضاهایی با سقف‌های بلند و مساحت‌های وسیع که نصب تعداد زیادی آشکارساز نقطه‌ای غیرعملی و پرهزینه است.
    • سالن‌های ورزشی، تئاترها و سینماها: فضاهای باز با ارتفاع زیاد که نیاز به پوشش دهی گسترده دارند.
    • آتریوم‌ها و لابی‌های بزرگ: سازه‌های معماری با فضاهای باز عمودی.
    • فرودگاه‌ها و ایستگاه‌های قطار: مکان‌هایی با جریان هوای زیاد و مسافرت دود در مسافت‌های طولانی.
    • مراکز خرید و فروشگاه‌های بزرگ: برای پوشش دهی فضاهای وسیع و راهروها.

    مزایای کلیدی:

    • پوشش دهی وسیع: هر آشکارساز می‌تواند مساحتی به مراتب بزرگتر از آشکارسازهای نقطه‌ای را پوشش دهد، که منجر به کاهش تعداد دتکتورهای مورد نیاز و هزینه‌های نصب می‌شود.
    • مناسب برای سقف‌های بلند: توانایی تشخیص دود در ارتفاعات بالا که دتکتورهای نقطه‌ای ممکن است با تأخیر عمل کنند.
    • مقاومت در برابر آلارم‌های کاذب: با تکنیک‌های جبران رانش و فیلترینگ پیشرفته، این سیستم‌ها در برابر عوامل محیطی مقاوم‌تر هستند.
    • نگهداری آسان: دسترسی برای نگهداری و تمیز کردن معمولاً آسان‌تر از تعداد زیادی دتکتور نقطه‌ای است.
    1. چالش‌ها و ملاحظات طراحی: با وجود مزایای فراوان، نصب و طراحی سیستم‌های آشکارساز دودی بیم نیازمند ملاحظاتی خاص است:
    • هم‌ترازی دقیق: نصب اولیه نیازمند دقت بالا در هم‌ترازی فرستنده و گیرنده است. هرگونه حرکت سازه‌ای کوچک می‌تواند بر عملکرد تأثیر بگذارد.
    • انسداد مسیر: مسیر پرتو نور باید همواره از هرگونه مانع (مانند قفسه‌های بلند، ماشین‌آلات، پرده‌ها یا حتی جرثقیل‌های سقفی) عاری باشد. برنامه‌ریزی دقیق چیدمان فضا ضروری است.
    • تأثیر نور محیط: نور شدید خورشید یا منابع نوری قدرتمند دیگر می‌توانند در عملکرد سیستم اختلال ایجاد کنند. انتخاب مکان مناسب و استفاده از فیلترهای نوری حیاتی است.
    • شرایط محیطی: تغییرات شدید دما، رطوبت، یا وجود ذرات گرد و غبار بسیار زیاد (در محیط‌های بسیار آلوده) می‌تواند بر عملکرد تأثیر بگذارد. برخی مدل‌ها دارای محفظه‌های گرمایشی یا تهویه‌شده برای مقابله با این چالش‌ها هستند.
    • الگوی جریان هوا: در فضاهای بزرگ، الگوی جریان هوا می‌تواند بر نحوه انتشار دود تأثیر بگذارد. طراحی سیستم باید با در نظر گرفتن این الگوها باشد تا اطمینان حاصل شود که دود به موقع وارد مسیر پرتو می‌شود.
    1. مقایسه با سایر آشکارسازها: در مقایسه با آشکارسازهای دودی نقطه‌ای، آشکارسازهای بیم در پوشش دهی مساحت‌های وسیع و ارتفاعات بالا برتری دارند. آشکارسازهای نمونه‌بردار هوا (Aspirating Smoke Detectors – ASD) نیز برای تشخیص بسیار زودهنگام در محیط‌های حساس استفاده می‌شوند، اما پیچیدگی نصب و هزینه بالاتری دارند. آشکارسازهای بیم یک راه حل میانی ارائه می‌دهند که تعادلی بین پوشش دهی، حساسیت و هزینه ایجاد می‌کند.

    نتیجه‌گیری: آشکارسازهای دودی بیم به عنوان یک جزء حیاتی در سیستم‌های مدرن اعلام حریق، نقش بی‌بدیلی در حفاظت از جان و مال در فضاهای بزرگ و پیچیده ایفا می‌کنند. فهم عمیق اصول فیزیکی، مهندسی و ملاحظات طراحی مربوط به این فناوری، برای پیاده‌سازی سیستم‌های ایمنی مؤثر و قابل اعتماد ضروری است. با پیشرفت تکنولوژی، انتظار می‌رود که این دتکتورها هوشمندتر، مقاوم‌تر در برابر عوامل محیطی، و حتی در تشخیص انواع مختلف دود دقیق‌تر شوند، و بدین ترتیب، امنیت ساختمان‌های ما را در برابر بلایای حریق بیش از پیش تضمین کنند. این چشم‌های نامرئی، همواره در کمین کوچکترین نشانه‌ای از خطر، بیدار و هوشیار باقی می‌مانند.

    WhatsApp Image 2025 09 28 at 3.14.16 PM

  • فناوری های تشخیص گاز

    WhatsApp Image 2025 09 25 at 2.25.53 AM

    WhatsApp Image 2025 09 25 at 2.26.01 AM

    دسته‌بندی‌های پایش گاز:

    1. گازهای قابل احتراق / اشتعال‌پذیر
      • خطر انفجار.
      • برای جلوگیری از انفجار، باید سطح گاز در هوا کمتر از حد پایین انفجار (LEL) برای هر گاز نگه داشته شود یا اکسیژن از محیط حذف شود.
      • معمولاً در بازه ۰ تا ۱۰۰ درصد از حد پایین انفجار یا در محدوده قسمت در میلیون (ppm) اندازه‌گیری می‌شود.
      • دتکتورهای گاز قابل احتراق به‌گونه‌ای طراحی شده‌اند که پیش از وقوع شرایط بالقوه انفجاری هشدار دهند.
    2. گازهای سمی / محرک
      • برای سلامت انسان خطرناک‌اند؛ باید میزان تماس کارکنان با این گازها پایش شود.
      • معمولاً در محدوده قسمت در میلیون (ppm) اندازه‌گیری می‌شوند.
      • دتکتورهای گاز سمی به‌گونه‌ای طراحی شده‌اند که پیش از رسیدن سطح گاز به غلظت زیان‌آور به کارکنان هشدار دهند.
      • برخی از دتکتورهای گاز سمی می‌توانند میانگین تماس در طول زمان را محاسبه کرده و مقادیر حد تماس کوتاه‌مدت (STEL) و میانگین وزنی زمان‌دار (TWA) را ارائه دهند.
    3. اکسیژن
      • محیط‌هایی با میزان کم اکسیژن (کمتر از ۱۹.۵ درصد حجمی اکسیژن) «کم‌اکسیژن» تلقی شده و تنفس طبیعی انسان را مختل می‌کنند.
      • محیط‌هایی با میزان زیاد اکسیژن (بیش از ۲۵ درصد حجمی اکسیژن) «غنی از اکسیژن» تلقی شده و خطر انفجار در آن‌ها افزایش می‌یابد.
      • در بازه درصد حجمی اندازه‌گیری می‌شود (درصد طبیعی اکسیژن در هوا در سطح دریا ۲۰.۸ درصد حجمی است).
      • دتکتورهای اکسیژن به‌طور کلی به‌گونه‌ای تنظیم می‌شوند که در صورت کم بودن یا زیاد بودن بیش از حد اکسیژن در محیط، هشدار دهند.



    فضاهای قابل احتراق

    برای ایجاد شعله، وجود سه شرط ضروری است:
    • یک منبع سوخت (مانند گاز متان یا بخارات بنزین)
    • مقدار کافی اکسیژن (بیش از ۱۰ تا ۱۵ درصد) برای اکسید شدن یا سوختن سوخت
    • یک منبع گرما (جرقه) برای شروع فرآیند

    نمونه‌هایی از منابع گرما و جرقه:
    • شعله‌های باز مانند شعله‌های فندک، مشعل، کبریت و مشعل‌های جوشکاری، رایج‌ترین منابع جرقه هستند.
    • تابش در قالب نور خورشید یا سطوح داغ
    • جرقه‌های ناشی از منابع مختلف مانند روشن یا خاموش کردن وسایل برقی، بیرون کشیدن دوشاخه‌ها، الکتریسیته ساکن یا کلیدهای الکتریکی

    فضاهای قابل احتراق
    عوامل مؤثر در فضاهای قابل احتراق

    بخار در برابر گاز
    اگرچه اصطلاحات «بخار» و «گاز» اغلب به‌جای یکدیگر استفاده می‌شوند، اما معانی یکسانی ندارند. واژه «بخار» به ماده‌ای اطلاق می‌شود که اگرچه در حالت گازی وجود دارد، اما به‌طور معمول در دمای اتاق به صورت مایع یا جامد است. وقتی می‌گوییم یک ماده مایع یا جامد در حال سوختن است، در واقع بخار آن ماده است که می‌سوزد. «گاز» به ماده‌ای گفته می‌شود که به‌طور طبیعی در دمای اتاق در حالت گازی است.

    فشار بخار و نقطه جوش
    فشار بخار، فشاری است که زمانی ایجاد می‌شود که یک جامد یا مایع با بخار خودش در حالت تعادل قرار دارد. این فشار به‌طور مستقیم با دما مرتبط است. مثالی از فشار بخار، فشاری است که توسط بخار یک مایع در یک ظرف بسته نیمه‌پر ایجاد می‌شود. بسته به دما، فشار بخار تا یک آستانه مشخص افزایش می‌یابد. وقتی این آستانه برسد، فضا «اشباع‌شده» در نظر گرفته می‌شود.

    فشار بخار و نقطه جوش یک ماده شیمیایی تعیین می‌کنند که چه میزان از آن احتمال دارد وارد هوا شود. فشار بخار پایین به معنای مولکول‌های کمتری از آن ماده در هواست که قابل اشتعال باشند، بنابراین به‌طور کلی خطر کمتری وجود دارد. این همچنین به این معناست که مولکول‌های کمتری برای آشکارسازی وجود دارد و ممکن است آشکارسازی دشوارتر شده و نیاز به تجهیزات با حساسیت بیشتر باشد. با افزایش فشار بخار و کاهش نقطه جوش، احتمال تبخیر افزایش می‌یابد. اگر ظروف حاوی این نوع مواد شیمیایی باز بمانند یا بر روی سطوح بزرگ پخش شوند، احتمال خطر بیشتری به‌وجود می‌آید.

    نقطه اشتعال (Flashpoint)
    یک ماده قابل اشتعال تا زمانی که به نقطه اشتعال خود نرسد، بخار یا گاز کافی برای شروع آتش تولید نمی‌کند. نقطه اشتعال، پایین‌ترین دمایی است که در آن یک مایع بخار کافی برای ایجاد شعله تولید می‌کند. اگر دما پایین‌تر از این مقدار باشد، مایع بخار کافی برای اشتعال تولید نمی‌کند. اگر نقطه اشتعال برسد و یک منبع خارجی اشتعال مانند جرقه وجود داشته باشد، ماده آتش خواهد گرفت. سند NFPA-325M از آژانس ملی حفاظت در برابر آتش (NFPA) تحت عنوان ویژگی‌های خطر آتش مواد قابل اشتعال، گازها و حلال‌های فرّار، نقطه اشتعال بسیاری از مواد رایج را فهرست کرده است.

    نقطه اشتعال اهمیت دارد زیرا نشان‌دهنده میزان خطر ناشی از یک مایع قابل اشتعال است. به‌طور کلی، هرچه نقطه اشتعال پایین‌تر باشد، تشکیل مخلوط‌های قابل اشتعال سوخت و هوا آسان‌تر بوده و در نتیجه خطر بیشتر است.

    دمای خوداشتعالی
    اگر ماده‌ای تا دمای مشخصی—یعنی دمای اشتعال خودبه‌خودی (یا «خوداشتعالی»)—گرم شود، بیشتر مواد شیمیایی قابل اشتعال می‌توانند بدون وجود منبع خارجی اشتعال، تنها با انرژی گرمایی خود، به‌طور خودبه‌خودی آتش بگیرند.

    چگالی بخار
    چگالی بخار نسبت وزن یک حجم از بخار قابل اشتعال به حجم مساوی از هوا است. بیشتر بخارهای قابل اشتعال سنگین‌تر از هوا هستند، بنابراین به سمت زمین حرکت کرده و در نواحی پایین‌تر تجمع می‌یابند. گاز یا بخاری که چگالی بخار آن بیشتر از ۱ باشد ممکن است در سطوح پایین حرکت کرده و به دنبال یک منبع اشتعال بگردد (برای مثال: هگزان با چگالی بخار ۳.۰). گاز یا بخاری که چگالی بخار آن کمتر از ۱ باشد تمایل دارد به سمت بالا حرکت کند (برای مثال: متان با چگالی بخار ۰.۶). چگالی بخار در تعیین محل بهینه نصب دتکتور اهمیت دارد، زیرا به پیش‌بینی محل احتمالی تجمع گاز یا بخار در یک اتاق یا فضا کمک می‌کند.

    حدود انفجار
    برای ایجاد شعله، مقدار کافی گاز یا بخار باید وجود داشته باشد؛ اما مقدار بیش‌ازحد گاز می‌تواند اکسیژن موجود در فضا را جابه‌جا کرده و مانع از احتراق شود. به همین دلیل، برای غلظت‌های پایین و بالا، حد مشخصی وجود دارد که در آن احتراق می‌تواند رخ دهد. این حدود به عنوان حد پایین انفجار (LEL) و حد بالای انفجار (UEL) شناخته می‌شوند. این‌ها همچنین به عنوان حد پایین اشتعال‌پذیری (LFL) و حد بالای اشتعال‌پذیری (UFL) نیز شناخته می‌شوند.

    برای حفظ احتراق، محیط باید ترکیب مناسبی از سوخت و اکسیژن (هوا) داشته باشد. LEL حداقل مقدار گاز مورد نیاز برای احتراق و UEL حداکثر مقدار آن را نشان می‌دهد. مقادیر دقیق LEL برای گازهای مختلف متفاوت است و به صورت درصد حجمی در هوا اندازه‌گیری می‌شوند. مقادیر LEL و UEL گازها در سند NFPA 325 درج شده‌اند.

    LEL معمولاً بین ۱.۴٪ تا ۵٪ حجمی است. با افزایش دما، انرژی کمتری برای ایجاد احتراق مورد نیاز است و درصد گاز لازم برای رسیدن به ۱۰۰٪ LEL کاهش یافته و در نتیجه خطر افزایش می‌یابد. محیطی با سطح اکسیژن بالاتر باعث افزایش UEL گاز، همچنین نرخ و شدت گسترش شعله می‌شود. از آنجا که مخلوطی از چندین گاز شرایط را پیچیده می‌کند، LEL دقیق آن‌ها باید از طریق آزمایش مشخص شود.

    بیشتر ابزارهای اندازه‌گیری گازهای قابل احتراق در محدوده LEL کار می‌کنند و قرائت گاز را به صورت درصدی از LEL نمایش می‌دهند. برای مثال: عدد ۵۰٪ LEL به این معناست که مخلوط گاز نمونه‌برداری‌شده شامل نیمی از مقدار گاز مورد نیاز برای حمایت از احتراق است.

    هر غلظتی از گاز یا بخار که بین این دو حد قرار گیرد، در محدوده قابل اشتعال (انفجاری) قرار دارد. مواد مختلف دارای پهنای متفاوتی از محدوده اشتعال‌پذیری هستند — برخی بسیار گسترده و برخی دیگر باریک‌تر هستند. موادی که محدوده اشتعال‌پذیری وسیع‌تری دارند، معمولاً خطرناک‌تر محسوب می‌شوند، زیرا سطوح بیشتری از غلظت آن‌ها می‌تواند دچار اشتعال شود.

    فضاهایی که در آن‌ها سطح غلظت گاز پایین‌تر از LEL است (سوخت کافی برای اشتعال وجود ندارد)، «لاغر» (lean) و غیرقابل اشتعال نامیده می‌شوند؛ و فضاهایی که سطح گاز بالاتر از UEL است (اکسیژن کافی برای اشتعال وجود ندارد)، «غلیظ» (rich) و غیرقابل اشتعال تلقی می‌شوند.

    فضاهای سمی

    پایش گازهای سمی
    گاز سمی به گازی گفته می‌شود که توانایی آسیب رساندن به بافت‌های زنده، اختلال در سیستم عصبی مرکزی، ایجاد بیماری‌های شدید یا—در موارد حاد—مرگ را دارد، زمانی که از طریق بلع، تنفس یا جذب از راه پوست یا چشم وارد بدن شود. میزان لازم برای ایجاد این اثرات به‌طور گسترده‌ای با توجه به ماهیت ماده و مدت زمان تماس متفاوت است. «سمیت حاد» به تماس کوتاه‌مدت مانند یک مواجهه‌ی لحظه‌ای اشاره دارد. «سمیت مزمن» به تماس بلندمدت مانند مواجهه‌های مکرر یا طولانی اشاره دارد.

    پایش گازهای سمی اهمیت دارد زیرا برخی از این مواد قابل مشاهده یا بوییدن نیستند و اثرات فوری ندارند. بنابراین شناسایی خطر گاز از طریق حواس فرد معمولاً خیلی دیر و پس از رسیدن غلظت به سطح زیان‌آور انجام می‌شود.

    اثرهای سمی گازها از بی‌ضرر تا بسیار سمی متغیر است. برخی در مواجهه‌های کوتاه و در سطح پایین نیز تهدیدکننده‌ی زندگی هستند، در حالی که برخی دیگر تنها در مواجهه‌های مکرر و با غلظت بالا خطرناک‌اند. میزان خطری که یک ماده برای یک کارگر ایجاد می‌کند، به عوامل مختلفی بستگی دارد که شامل سطح غلظت گاز و مدت زمان تماس است.

    حدود تماس مجاز
    کنفرانس آمریکایی متخصصان بهداشت صنعتی دولتی (ACGIH) فهرستی سالانه و بازبینی‌شده از حدود مجاز تماس با ترکیبات صنعتی رایج منتشر می‌کند که با عنوان «مقادیر حد آستانه (TLV) و شاخص‌های تماس زیستی (BEI) بر اساس مستندات حدود آستانه مواد شیمیایی و عوامل فیزیکی» شناخته می‌شود. (برای سفارش نسخه‌ای از آن به www.acgih.org مراجعه کنید).
    ACGIH مفهوم مقدار حد آستانه (TLV) را تعریف کرده است؛ TLV به غلظت مجاز یک ماده آلاینده در هوا گفته می‌شود که تصور می‌شود تقریباً همه کارگران بتوانند به‌طور مکرر و روزانه در طول عمر کاری خود در معرض آن قرار گیرند بدون اینکه دچار اثرات زیان‌آور شوند. این مقادیر بر اساس ترکیبی از تجربه صنعتی و مطالعات انسانی و حیوانی تعیین شده‌اند.

    میانگین‌های وزنی زمانی (TWA)
    مقادیر TLV معمولاً به‌صورت میانگین وزنی ۸ ساعته در نظر گرفته می‌شوند. جنبه میانگین‌گیری به این معناست که مواجهه‌هایی بالاتر از حد مجاز قابل‌قبول است، به شرطی که با دوره‌هایی از تماس کمتر از حد مجاز جبران شوند.

    محدودیت‌های تماس کوتاه‌مدت (STEL)
    محدودیت‌های تماس کوتاه‌مدت غلظت‌هایی هستند که بالاتر از میانگین ۸ ساعته‌اند و کارگران می‌توانند برای مدت زمان کوتاه در معرض آن‌ها قرار گیرند بدون اینکه دچار اثرات زیان‌آور شوند. (اگر غلظت به اندازه کافی بالا باشد، حتی یک بار تماس نیز می‌تواند اثرات مضر بر سلامت داشته باشد.)
    STEL برای موقعیت‌هایی به‌کار می‌رود که در آن کارگر در معرض غلظت بالای گاز قرار دارد اما فقط برای مدت کوتاهی. این محدودیت‌ها به‌صورت میانگین وزنی ۱۵ دقیقه‌ای تعریف می‌شوند که نباید حتی در صورتی که میانگین ۸ ساعته کمتر از مقدار TLV باشد، از آن فراتر رود.

    غلظت‌های سقفی (Ceiling Concentrations)
    برای برخی از گازهای سمی، حتی یک تماس که از TLV فراتر رود می‌تواند برای سلامت کارگر خطرناک باشد. در این موارد، از غلظت‌های سقفی استفاده می‌شود تا سطوحی را مشخص کند که هرگز نباید از آن‌ها عبور شود.

    حدود مجاز تماس (PELs)
    حدود مجاز تماس (Permissible Exposure Limits) توسط اداره ایمنی و بهداشت شغلی ایالات متحده (OSHA) تدوین و اجرا می‌شوند. بخش ۱۹۱۰.۱۰۰۰ از بخش ۲۹ کد مقررات فدرال (CFR) این استانداردها را شامل می‌شود که مشابه مقادیر TLV سازمان ACGIH هستند، با این تفاوت که PEL به‌صورت قانونی الزام‌آور است نه صرفاً توصیه‌شده. با این حال، دقیق‌ترین مقادیر PEL معمولاً در برگه‌های اطلاعات ایمنی مواد (MSDS) درج شده‌اند.

    شرایط فوری خطرناک برای زندگی و سلامت (IDLH)
    مؤسسه ملی ایمنی و بهداشت شغلی (NIOSH) شرایط تماس IDLH را به‌عنوان شرایطی تعریف می‌کند که در آن، قرار گرفتن در معرض آلاینده‌های هوابرد می‌تواند منجر به مرگ، اثرات مضر فوری یا تأخیری دائمی بر سلامت شود یا مانع از فرار فرد از آن محیط گردد.
    از آنجا که مقادیر IDLH برای تضمین توانایی کارگر در فرار از محیط خطرناک در صورت از کار افتادن تجهیزات حفاظت تنفسی تعیین شده‌اند، این مقادیر عمدتاً برای تعیین نوع مناسب وسایل حفاظت تنفسی مطابق با استانداردهای OSHA به‌کار می‌روند.

    کاهش یا افزایش سطح اکسیژن

    کمبود اکسیژن (Oxygen Deficiency)
    هوای طبیعی محیط دارای غلظت ۲۰.۸ درصد حجمی اکسیژن است. زمانی که سطح اکسیژن به کمتر از ۱۹.۵ درصد از کل ترکیب هوا کاهش یابد، آن فضا «کم‌اکسیژن» در نظر گرفته می‌شود. در چنین محیط‌هایی، اکسیژن لازم برای ادامه‌ی حیات ممکن است با گازهای دیگری مانند دی‌اکسید کربن جایگزین شود. این امر منجر به ایجاد فضایی می‌شود که در صورت تنفس، می‌تواند خطرناک یا کشنده باشد.

    کمبود اکسیژن همچنین ممکن است بر اثر زنگ‌زدگی، خوردگی، تخمیر یا سایر اشکال اکسایش که اکسیژن مصرف می‌کنند، ایجاد شود. در فرآیند تجزیه مواد، اکسیژن از جو برای تأمین واکنش اکسایش مصرف می‌شود.

    تأثیرات کمبود اکسیژن ممکن است تدریجی یا ناگهانی باشد، که این موضوع به غلظت کلی اکسیژن و همچنین سطوح دیگر گازهای موجود در فضا بستگی دارد. به‌طور کلی، کاهش سطح اکسیژن محیط باعث بروز علائم فیزیولوژیکی زیر می‌شود:

    درصد اکسیژن اثرات فیزیولوژیکی
    ۱۹.۵ تا ۱۶ بدون اثر قابل مشاهده
    ۱۶ تا ۱۲ افزایش سرعت تنفس، افزایش ضربان قلب، اختلال در تمرکز، تفکر و هماهنگی حرکتی
    ۱۴ تا ۱۰ قضاوت نادرست، ضعف در هماهنگی عضلانی، خستگی سریع در اثر فعالیت، تنفس متناوب
    ۱۰ تا ۶ تهوع و استفراغ، ناتوانی در انجام حرکات شدید یا از دست دادن توان حرکتی، بیهوشی و در ادامه مرگ
    کمتر از ۶ دشواری در تنفس، حرکات تشنجی، مرگ

    غنی شدن اکسیژن (Oxygen Enrichment)
    زمانی که غلظت اکسیژن در فضا به بالاتر از ۲۰.۸ درصد حجمی افزایش یابد، آن محیط «غنی از اکسیژن» محسوب می‌شود و مستعد ناپایداری خواهد بود. در نتیجه افزایش سطح اکسیژن، احتمال و شدت آتش‌سوزی ناگهانی یا انفجار به‌شدت افزایش می‌یابد.



    فناوری‌های آشکارسازی گاز

    امروزه انواع مختلفی از فناوری‌های آشکارسازی گاز مورد استفاده قرار می‌گیرند. از جمله رایج‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

    • کاتالیستی مهره‌ای (Catalytic Bead)
      • نیمه‌رسانای اکسید فلز (که با عنوان «حالت جامد» نیز شناخته می‌شود)
      • مادون قرمز نقطه‌ای با مسیر کوتاه (Point Infrared Short Path)
      • مادون قرمز باز با مسیر بلند (Open (Long Path) Infrared)
      • مادون قرمز فوتواکوستیک (Photoacoustic Infrared)
      • الکتروشیمیایی برای آشکارسازی گازهای سمی
      • الکتروشیمیایی برای آشکارسازی اکسیژن
      • رسانایی گرمایی (Thermal Conductivity)
      • یونیزاسیون نوری (Photoionization)
      • مادون قرمز غیرپراکندگی (NDIR)

    جدول‌ها و نمودارهای صفحات بعدی عملکرد هر یک از این فناوری‌ها را به‌صورت خلاصه نمایش می‌دهند.

    فناوری: کاتالیستی مهره‌ای (Catalytic Bead)

    WhatsApp Image 2025 09 25 at 2.26.03 AM

    نوع گاز قابل تشخیص:
    گازهای قابل احتراق

    اصل عملکرد:
    از یک مهره کاتالیستی برای اکسید کردن گاز قابل احتراق استفاده می‌کند؛ پل ویتستون تغییر مقاومت ایجاد شده را به سیگنال الکتریکی دتکتور تبدیل می‌کند.

    توضیح دقیق:
    یک سیم پیچ با پوشش ماده‌ای شیشه‌ای یا سرامیکی که روی آن کاتالیزور قرار دارد، به صورت الکتریکی تا دمایی گرم می‌شود که بتواند گاز تحت پایش را بسوزاند (اکسید کند). این فرآیند گرما تولید کرده و دمای سیم را افزایش می‌دهد. با افزایش دمای سیم، مقاومت الکتریکی آن نیز افزایش می‌یابد. این مقاومت توسط مدار پل ویتستون اندازه‌گیری شده و این اندازه‌گیری به سیگنال الکتریکی تبدیل می‌شود که توسط دتکتور گاز استفاده می‌شود. سنسور دوم به نام جبران‌کننده برای جبران تغییرات دما، فشار و رطوبت به کار می‌رود.

    محدوده اندازه‌گیری:
    درصدی از حد پایین انفجار (% LEL)

    مزایا:
    طول عمر بالا، حساسیت کمتر به تغییرات دما، رطوبت، تراکم و فشار؛ دقت بالا؛ پاسخ سریع؛ توانایی پایش گستره وسیعی از گازها و بخارهای قابل احتراق در هوا.

    معایب:
    مستعد مسمومیت سنسور؛ نیاز به هوا یا اکسیژن؛ طول عمر کاهش‌یافته در مواجهه‌های مکرر یا مداوم با غلظت‌های بالای LEL.

    فناوری: نیمه‌رسانای اکسید فلز (Metal Oxide Semiconductor)

    WhatsApp Image 2025 09 25 at 2.26.09 AM

    نوع گاز قابل تشخیص:
    گازهای قابل احتراق؛ گازهای سمی

    اصل عملکرد:
    این دتکتور از اکسید فلزی ساخته شده است که در واکنش به حضور گاز، مقاومت آن تغییر می‌کند؛ این تغییر مقاومت اندازه‌گیری شده و به مقدار غلظت گاز تبدیل می‌شود.

    توضیح دقیق:
    یک ماده نیمه‌رسانا (اکسید فلز) روی یک بستر عایق بین دو الکترود قرار می‌گیرد.
    بستر تا دمایی گرم می‌شود که حضور گاز می‌تواند باعث تغییر برگشت‌پذیر در رسانایی ماده نیمه‌رسانا شود. وقتی گازی وجود ندارد، اکسیژن به صورت یون روی سطح جذب شده و سنسور نیمه‌رسانا می‌شود؛ وقتی مولکول‌های گاز مورد نظر حضور دارند، جایگزین یون‌های اکسیژن شده و مقاومت بین الکترودها کاهش می‌یابد. این تغییر به‌صورت الکتریکی اندازه‌گیری شده و متناسب با غلظت گاز است.

    محدوده اندازه‌گیری:
    قسمت در میلیون (PPM)

    مزایا:
    حساسیت بالا (قادر به تشخیص غلظت‌های پایین)؛ دامنه دمای عملکرد وسیع؛ عمر طولانی.

    معایب:
    غیر اختصاصی (حساسیت متقاطع به ترکیبات دیگر)؛ خروجی غیرخطی؛ حساس به تغییرات رطوبت؛ مستعد مسمومیت.





    فناوری: مادون قرمز نقطه‌ای با مسیر کوتاه (Point Infrared Short Path)
    (همچنین با نام مادون قرمز غیرپخشی یا NDIR شناخته می‌شود)



    نوع گاز قابل تشخیص:
    گازهای قابل احتراق



    اصل عملکرد:
    این فناوری از قابلیت جذب پرتو مادون قرمز توسط گازها استفاده می‌کند. دو نمونه گاز شامل گاز مورد نظر و یک گاز مرجع بی‌اثر در معرض تابش مادون قرمز قرار می‌گیرند. میزان عبور نور از هر نمونه اندازه‌گیری شده و با هم مقایسه می‌شود تا غلظت گاز هدف تعیین گردد.



    توضیح دقیق:
    از یک منبع مادون قرمز با مدولاسیون الکتریکی و دو آشکارساز استفاده می‌شود که انرژی مادون قرمز را به سیگنال‌های الکتریکی تبدیل می‌کنند. هر آشکارساز به دامنه خاصی از طول موج مادون قرمز حساس است.
    پرتو ساطع‌شده از منبع از طریق یک پنجره وارد حجم باز محفظه می‌شود. ممکن است از یک آینه در انتهای مسیر برای بازتاب انرژی و هدایت آن به سمت آشکارسازها استفاده شود.

    وجود گاز قابل احتراق باعث کاهش شدت پرتو دریافتی توسط آشکارساز تحلیلی می‌شود، اما شدت پرتو دریافت‌شده توسط آشکارساز مرجع تغییر نمی‌کند.
    میکروپروسسور نسبت این دو سیگنال را بررسی کرده و آن را به درصد حد پایین انفجار (%LEL) تبدیل می‌کند.



    محدوده اندازه‌گیری:
    درصد حد پایین انفجار (%LEL)

    مزایا:
    دقت و گزینش‌پذیری بالا
    دامنه اندازه‌گیری وسیع
    نیاز به نگهداری پایین
    مقاومت بالا در برابر مواد شیمیایی مسموم‌کننده
    عدم نیاز به اکسیژن یا هوا
    پایداری کالیبراسیون (عدم نیاز به کالیبراسیون دوره‌ای)
    عملکرد ایمن در خطا (Fail-to-safe)
    نسبت به دتکتورهای مسیر باز، اندازه‌گیری دقیق در محل نقطه‌ای



    معایب:
    مناسب برای تشخیص گاز هیدروژن نیست.



    فناوری: مادون قرمز مسیر باز (Open Path Infrared)



    نوع گاز قابل تشخیص:
    گازهای قابل احتراق

    WhatsApp Image 2025 09 25 at 2.26.09 AM1

    اصل عملکرد:
    عملکرد مشابه دتکتورهای مادون قرمز نقطه‌ای دارد، با این تفاوت که منبع مادون قرمز از آشکارساز جدا شده است.



    توضیح دقیق:
    دتکتورهای مسیر باز مادون قرمز، مفهوم تشخیص نقطه‌ای را به مسیرهایی با طول تا ۱۰۰ متر گسترش می‌دهند. مانند نمونه‌های نقطه‌ای، این دتکتورها از دو پرتو استفاده می‌کنند:

    • پرتو “نمونه” در طول موجی از مادون قرمز قرار دارد که توسط هیدروکربن‌ها جذب می‌شود.
    • پرتو “مرجع” در طول موجی خارج از محدوده جذب گاز قرار دارد.

    نسبت بین این دو پرتو به‌طور پیوسته مقایسه می‌شود:
    در حالت بدون گاز، نسبت سیگنال‌ها ثابت باقی می‌ماند.
    وقتی ابر گاز از مسیر عبور می‌کند، پرتو نمونه به نسبت غلظت گاز جذب یا تضعیف می‌شود، اما پرتو مرجع بدون تغییر باقی می‌ماند.
    سیستم، حاصل‌ضرب غلظت متوسط گاز در عرض ابر گاز را محاسبه کرده و مقدار را به‌صورت درصد حد پایین انفجار بر متر (%LEL/m) نمایش می‌دهد.



    محدوده اندازه‌گیری:
    درصد حد پایین انفجار بر متر (%LEL/m)



    مزایا:
    دقت و گزینش‌پذیری بالا
    دامنه اندازه‌گیری وسیع
    نیاز به نگهداری پایین
    مقاومت بالا در برابر مواد شیمیایی مسموم‌کننده
    عدم نیاز به اکسیژن یا هوا
    پایداری کالیبراسیون (عدم نیاز به کالیبراسیون دوره‌ای)
    عملکرد ایمن در خطا (Fail-to-safe)



    معایب:
    مناسب برای تشخیص گاز هیدروژن نیست
    برخلاف فناوری نقطه‌ای، محل نشت گاز را به‌طور دقیق مشخص نمی‌کند
    نیاز به مسیر باز و بدون مانع بین منبع و آشکارساز دارد

    WhatsApp Image 2025 09 25 at 2.26.10 AM2

    WhatsApp Image 2025 09 25 at 2.26.10 AM1

    فناوری: مادون قرمز مسیر باز (Open Path Infrared)



    نوع گاز قابل تشخیص:
    گازهای قابل اشتعال (Combustible gases)



    اصل عملکرد:
    مشابه دتکتورهای مادون قرمز نقطه‌ای (Point IR) عمل می‌کند، با این تفاوت که منبع تابش مادون قرمز و آشکارساز از یکدیگر جدا هستند.



    توضیح تفصیلی:
    دتکتورهای مسیر باز مادون قرمز، روش تشخیص نقطه‌ای را به مسیری با طول حداکثر ۱۰۰ متر گسترش می‌دهند. مانند فناوری نقطه‌ای، این سیستم از دو پرتو استفاده می‌کند:

    • پرتو نمونه (Sample Beam): در طول موج مادون قرمز قرار دارد که توسط گازهای هیدروکربنی جذب می‌شود.
    • پرتو مرجع (Reference Beam): خارج از محدوده جذب گاز قرار دارد و تحت تأثیر حضور گاز نیست.

    نسبت شدت این دو پرتو به‌صورت پیوسته مقایسه می‌شود:
    اگر گازی وجود نداشته باشد، نسبت دو سیگنال ثابت می‌ماند.
    وقتی ابری از گاز از مسیر عبور می‌کند، شدت پرتو نمونه کاهش می‌یابد، ولی پرتو مرجع ثابت باقی می‌ماند.
    سیستم با مقایسه این نسبت، مقدار حاصل‌ضرب میانگین غلظت گاز و عرض ابر گاز را محاسبه می‌کند.

    واحد اندازه‌گیری: درصد حد انفجار پایین در واحد متر (%LEL/m)



    مزایا:

    • دقت و گزینش‌پذیری بالا
    • دامنه وسیع اندازه‌گیری
    • نیاز به نگهداری بسیار کم
    • مقاوم در برابر مسمومیت شیمیایی
    • نیاز نداشتن به هوا یا اکسیژن محیط
    • پایداری بسیار خوب در کالیبراسیون (عدم نیاز به کالیبراسیون منظم)
    • طراحی Fail-to-safe (ایمن در صورت بروز خطا)



    معایب:

    • برای تشخیص گاز هیدروژن مناسب نیست

    WhatsApp Image 2025 09 25 at 2.26.11 AM 1

    WhatsApp Image 2025 09 25 at 2.26.11 AM1

    • نسبت به فناوری نقطه‌ای، توانایی تعیین دقیق محل نشت گاز را ندارد
    • نیاز به مسیر مستقیم و بدون مانع بین منبع و آشکارساز دارد





    فناوری: مادون قرمز فوتواکوستیک (Photoacoustic Infrared)



    نوع گاز قابل تشخیص:
    گازهای قابل اشتعال و گازهای سمی (Combustible gases; Toxic gases)



    اصل عملکرد:
    از توانایی جذب پرتو مادون قرمز توسط گاز و تغییرات فشار ناشی از آن استفاده می‌شود.



    توضیح تفصیلی:
    نمونه گاز در معرض نور مادون قرمز قرار می‌گیرد. زمانی که مولکول‌های گاز نور را جذب می‌کنند، ضربان یا پالس فشاری تولید می‌شود.
    مقدار این پالس فشاری مستقیماً نشان‌دهنده غلظت گاز موجود است.
    این تغییرات فشار توسط میکروفون یا سنسور حساس به فشار تشخیص داده می‌شود و به سیگنال الکتریکی تبدیل می‌گردد.

    واحدهای اندازه‌گیری:

    • درصد حد انفجار پایین (%LEL)
    • درصد حجمی (% by volume)
    • قسمت در میلیون (PPM)
    • قسمت در میلیارد (PPB)



    مزایا:

    • حساسیت بالا
    • خروجی خطی
    • استفاده آسان
    • مقاوم در برابر مسمومیت سنسور
    • پایداری بلندمدت



    معایب:

    • برای تشخیص گاز هیدروژن مناسب نیست



    فناوری: الکتروشیمیایی برای گازهای سمی (Electrochemical Toxic Gases)



    نوع گاز قابل تشخیص:
    گازهای سمی (Toxic gases)



    اصل عملکرد:
    واکنش الکتروشیمیایی برای تولید جریانی که متناسب با غلظت گاز است.



    توضیح تفصیلی:
    سنسور شامل یک محفظه با ژل یا الکترولیت و دو الکترود فعال است:

    • الکترود اندازه‌گیری (آند)
    • الکترود متقابل (کاتد)
      یک الکترود سوم (مرجع) ولتاژ ثابت بین آند و کاتد را حفظ می‌کند.

    نمونه گاز از طریق غشاء وارد محفظه می‌شود.

    در آند واکنش اکسیداسیون و در کاتد واکنش کاهش رخ می‌دهد.
    در نتیجه، یون‌های مثبت به سمت کاتد و یون‌های منفی به سمت آند حرکت می‌کنند.
    این جریان الکتریکی متناسب با غلظت گاز سمی تولید می‌شود.

    واحد اندازه‌گیری:
    قسمت در میلیون (PPM) برای گازهای سمی



    مزایا:

    • حساسیت بالا
    • خروجی خطی
    • کاربری آسان



    معایب:

    • عمر مفید محدود
    • تأثیرپذیر از گازهای مزاحم (interferents)
    • کاهش طول عمر در محیط‌های بسیار خشک یا بسیار گرم









    دتکتور گاز الکتروشیمیائی گازهای سمی

    Electrochemical Toxic Sensor





    فناوری: الکتروشیمیایی برای سنجش اکسیژن (Electrochemical Oxygen)



    نوع گاز قابل تشخیص:
    کمبود یا غنی‌شدگی اکسیژن (O₂)



    اصل عملکرد:
    واکنش الکتروشیمیایی برای تولید جریانی که متناسب با غلظت اکسیژن است.



    توضیح تفصیلی:
    سنسور شامل محفظه‌ای حاوی ژل یا الکترولیت و دو الکترود است:

    • الکترود اندازه‌گیری (آند)
    • الکترود مرجع/متقابل (معمولاً از جنس سرب)

    نمونه گاز از طریق غشاء وارد محفظه می‌شود.
    واکنش اکسیداسیون در آند و واکنش کاهش در کاتد رخ می‌دهد.
    جریان یونی ایجادشده، متناسب با غلظت اکسیژن، یک جریان الکتریکی تولید می‌کند که توسط دستگاه اندازه‌گیری می‌شود.

    واحد اندازه‌گیری:
    درصد حجمی اکسیژن (% Volume)



    مزایا:

    • حساسیت بالا
    • خروجی خطی
    • کاربری آسان
    • مقاوم در برابر سمّی شدن سنسور

    معایب:

    • عمر مفید محدود
    • تأثیرپذیر از گازهای مزاحم (interferents)
    • کاهش عمر در محیط‌های بسیار خشک یا بسیار گرم، یا در شرایط اکسیژن غنی‌شده



    WhatsApp Image 2025 09 25 at 2.26.12 AM





    دتکتور گاز الکتروشیمیائی گاز اکسیژن

    Typical Electrochemical Oxygen Sensor



    WhatsApp Image 2025 09 25 at 2.26.12 AM1



    دتکتور گاز  رسانایی حرارتی معمولی

    Typical Thermal Conductivity Sensor



    فناوری: رسانش گرمایی (Thermal Conductivity)

    WhatsApp Image 2025 09 25 at 2.26.13 AM

    نوع گاز قابل تشخیص:
    گازهای قابل اشتعال و گازهای سمی



    اصل عملکرد:
    سنجش توانایی گاز برای انتقال حرارت با مقایسه آن با یک گاز مرجع (معمولاً هوا)

    توضیح تفصیلی:
    در این روش از دو سنسور استفاده می‌شود:

    • سنسور آشکارساز (Detecting Sensor)
    • سنسور جبران‌کننده (Compensating Sensor)

    هر دو سنسور در یک پل ویتستون (Wheatstone Bridge) قرار دارند.
    سنسور آشکارساز در معرض گاز موردنظر قرار دارد، در حالی که سنسور جبران‌کننده در محفظه‌ای با هوای تمیز مهر و موم شده است.
    وقتی گاز وارد سنسور آشکارساز می‌شود، باعث خنک شدن آن می‌گردد که این امر مقاومت الکتریکی را تغییر می‌دهد.
    این تغییر مقاومت متناسب با غلظت گاز است.
    سنسور جبران‌کننده تضمین می‌کند که تغییر دما ناشی از خود گاز است نه دمای محیط یا عوامل دیگر.

    واحد اندازه‌گیری:
    PPM تا ۱۰۰٪ حجمی



    مزایا:

    • دامنه وسیع اندازه‌گیری



    معایب:

    • غیر اختصاصی (به سایر ترکیبات نیز واکنش نشان می‌دهد)
    • برای گازهایی با رسانش گرمایی نزدیک به یک (مانند هوا، NH₃، CO، NO، O₂، N₂) مناسب نیست
    • اندازه‌گیری گازهایی با رسانش گرمایی کمتر از یک دشوارتر است
    • خروجی سیگنال همیشه خطی نیست



    فناوری: یونیزاسیون نوری (Photoionization – PID)



    نوع گاز قابل تشخیص:
    گازهای سمی (ترکیبات آلی)



    اصل عملکرد:
    مبنای آشکارسازی بر اساس یونیزه کردن گاز با استفاده از پرتو فرابنفش (UV)



    توضیح تفصیلی:
    دتکتور یونیزاسیون نوری (PID) از یک لامپ فرابنفش برای یونیزه کردن ترکیب موردنظر استفاده می‌کند.
    مولکول‌های گاز تحت تابش فرابنفش یونیزه شده و یون‌ها تولید می‌شوند.
    این یون‌ها روی یک الکترود جمع‌آوری می‌گردند و جریان الکتریکی ایجاد می‌کنند.
    مقدار این جریان متناسب با غلظت گاز است و به‌صورت عددی در واحد PPM یا مقادیر زیر PPM (sub-ppm) روی نمایشگر دستگاه نشان داده می‌شود.



    واحد اندازه‌گیری:
    PPM و زیر PPM



    مزایا:

    • سرعت پاسخ‌دهی بسیار بالا
    • توانایی تشخیص در سطوح بسیار پایین
    • قابلیت تشخیص طیف گسترده‌ای از ترکیبات



    معایب:

    • هزینه بالا
    • نیاز به نگهداری بیشتر
    • نیاز به کالیبراسیون مکرر
    • غیر اختصاصی بودن (عدم تمایز دقیق بین ترکیبات مشابه)
    • حساسیت به رطوبت



    دتکتور گاز فوتویونیزاسیون

    Photoionization Sensor Design

    WhatsApp Image 2025 09 25 at 2.26.13 AM1

    روش‌های نمونه‌برداری گاز

    سه روش اصلی برای نمونه‌برداری از گاز وجود دارد:

    ۱. نمونه‌برداری به روش انتشار (Diffusion Sampling)
    ۲. نمونه‌برداری با پمپ (Pumped Sampling)
    ۳. نمونه‌برداری با مکش (Aspirated Sampling)



    نمونه‌برداری به روش انتشار (Diffusion Sampling)

    در این روش، انتقال گاز به سمت حسگر از طریق حرکت طبیعی مولکول‌ها از ناحیه‌ای با غلظت بالا به ناحیه‌ای با غلظت پایین صورت می‌گیرد.
    واژه «انتشار» به فرایندی اشاره دارد که در آن مولکول‌ها یا ذرات دیگر به دلیل حرکت حرارتی تصادفی خود با یکدیگر مخلوط می‌شوند.
    شرایط محیطی مانند دما، جریان‌های هوا و سایر عوامل محیطی بر میزان و سرعت انتشار تأثیر می‌گذارند.



    مزایا:

    • نصب دتکتور دقیقاً در نقطه موردنظر برای نمونه‌گیری انجام می‌شود.
    • پاسخ‌دهی سریع به دلیل عدم نیاز به انتقال نمونه
    • عدم نیاز به پمپ یا فیلتر و در نتیجه نگهداری ساده‌تر



    نمونه‌برداری با پمپ (Pumped Sampling)

    در این روش، یک پمپ برای مکش نمونه گاز از یک مکان دوردست به داخل یا از میان حسگر به‌کار گرفته می‌شود.
    با استفاده از نمونه‌برداری پمپی، امکان جمع‌آوری نمونه‌ها به‌صورت همزمان از دو یا چند محل مختلف وجود دارد.



    مزایا:

    • قابلیت نمونه‌گیری از فواصل دور
    • امکان پایش هم‌زمان چند نقطه
    • مناسب برای کاربردهایی که در آن حسگر نمی‌تواند مستقیماً در محل نمونه‌برداری نصب شود



    توجه:

    • این روش نیاز به تجهیزات مکانیکی (پمپ) دارد که ممکن است نیازمند نگهداری منظم باشند.
    • ممکن است به زمان انتقال نمونه نیاز داشته باشد که باعث تاخیر در پاسخ‌دهی شود.



    شرایط مناسب برای نمونه‌برداری پمپی (Pumped Sampling):

    مواردی که این روش توصیه می‌شود:

    • نقطه نمونه‌برداری بسیار گرم یا بسیار سرد است.
    • دسترسی به محل نمونه‌برداری دشوار است.
    • بخارهای سنگین وجود دارد که به‌خوبی با نیروهای طبیعی پخش نمی‌شوند.
    • در برخی کاربردها، استفاده از پمپ می‌تواند سیستم را از کلاس ضدانفجار (XP) به کلاس کاربرد عمومی (GP) تبدیل کند.
      (در این حالت، ممکن است نیاز به نصب مهارکننده شعله (Flashback Arrestor) بین ورودی نمونه و حسگر باشد.)
    • مناسب برای فضاهای بسته و محدود (Confined Spaces)



    نمونه‌برداری آسپیره (Aspirated Sampling)

    در این روش، نمونه گاز با استفاده از مکش غیرفعال یا جریان طبیعی به داخل یا از میان حسگر کشیده می‌شود.



    مزایای نمونه‌برداری آسپیره نسبت به پمپی:

    • هزینه پایین‌تر
    • نگهداری کمتر به‌دلیل نبود قطعات متحرک
      (در مقایسه با پمپ که نیاز به تعمیرات دوره‌ای دارد)



  • انواع سامانه‌ها و الزامات آن‌ها

    ۸.۱ سامانه‌های لوله‌ مرطوب
    ۸.۱.۱ گیج‌های فشار
    ۸.۱.۱.۱ یک گیج فشار تأییدشده مطابق با بخش ۱۶.۱۳ باید در هر رایزر سامانه نصب شود.
    ۸.۱.۱.۲* گیج‌های فشار باید در بالا و پایین هر شیر هشدار یا شیر یک‌طرفه رایزر سامانه، در صورت وجود چنین تجهیزاتی، نصب شوند.
    ۸.۱.۱.۲.۱ مجاز است یک گیج فشار منفرد روی یک منیفولد در زیر چند شیر یک‌طرفه رایزر یا شیر هشدار نصب شود.
    ۸.۱.۱.۲.۲ گیج‌های فشار در زیر شیرهای یک‌طرفه‌ای که طبق بندهای ۱۶.۹.۱۱ و ۱۶.۱۵.۲.۲(۱) الزامی هستند، مورد نیاز نخواهند بود.

    ۸.۱.۲ شیرهای اطمینان
    ۸.۱.۲.۱ مگر اینکه الزامات بند ۸.۱.۲.۲ رعایت شده باشند، سامانه لوله مرطوب باید دارای یک شیر اطمینان فهرست‌شده با اندازه‌ای نه کمتر از ۱/۲اینچ (۱۵ میلی‌متر) باشد که روی فشار ۱۷۵ psi (۱۲ بار) یا ۱۰ psi (۰.۷بار) بیشتر از بیشترین فشار سامانه ـــ هر کدام که بیشتر باشد ـــ تنظیم شده باشد.
    ۸.۱.۲.۲ اگر مخازن هوای کمکی برای جذب افزایش فشار نصب شده باشند، نیاز به نصب شیر اطمینان وجود ندارد.
    ۸.۱.۲.۳ یک شیر اطمینان طبق بند ۸.۱.۲.۱ در پایین‌دست شیرهای یک‌طرفه‌ای که طبق بند ۱۶.۱۵.۲.۲(۱) الزامی هستند، باید نصب شود.

    ۸.۱.۳ سامانه‌های کمکی
    مجاز است سامانه لوله مرطوب، سامانه لوله خشک، پری‌اکشن یا دلوژ کمکی را تأمین کند، به شرطی که تأمین آب سامانه کافی باشد.

    ۸.۱.۴ استفاده از نوار حرارتی به جای محفظه گرم‌شده برای حفاظت از شیر و لوله تأمین آب در برابر یخ‌زدگی مجاز نیست.

    ۸.۱.۵ تهویه هوا
    یک دریچه هوا با اتصال مطابق با بخش ۱۶.۷ باید روی هر سامانه لوله مرطوب که از لوله فلزی استفاده می‌کند، نصب شود. (نگاه کنید به A.16.7)
    ۸.۱.۵.۱ تهویه از چند نقطه روی هر سامانه الزامی نیست.

    ۸.۲ سامانه‌های لوله خشک*
    ۸.۲.۱ گیج‌های فشار
    گیج‌های فشار تأییدشده مطابق با بخش ۱۶.۱۳ باید در محل‌های زیر نصب شوند:
    (۱) در طرف آب و طرف هوا از شیر لوله خشک
    (۲) در پمپ هوا که هوا را به مخزن هوا می‌رساند، در صورت وجود
    (۳) روی مخزن هوا، در صورت وجود
    (۴) در هر لوله مستقل از منبع هوا به سامانه لوله خشک
    (۵) در دستگاه‌های سریع‌فعال

    ۸.۲.۲ اسپرینکلرها
    جهت‌گیری‌ها و آرایش‌های زیر برای اسپرینکلرهای سامانه لوله خشک مجاز هستند:
    (۱) اسپرینکلرهای ایستاده
    (۲)* اسپرینکلرهای خشک فهرست‌شده
    (۳) اسپرینکلرهای آویزان و دیواری جانبی که روی زانویی بازگشتی نصب شده‌اند، به شرطی که اسپرینکلر، زانویی و لوله انشعاب در ناحیه‌ای با دمای حداقل ۴۰ درجه فارنهایت (۴ درجه سانتی‌گراد) یا بالاتر قرار داشته باشند
    (۴) اسپرینکلرهای جانبی افقی که به گونه‌ای نصب شده‌اند که آب در آن‌ها محبوس نشود

    (5) اسپرینکلرهای آویزان و اسپرینکلرهای دیواری جانبی، در صورتی که اسپرینکلرها و لوله‌کشی شاخه‌ای در ناحیه‌ای با دمای نگهداری‌شده برابر یا بالاتر از 40 درجه فارنهایت (4 درجه سانتی‌گراد) قرار داشته باشند، منبع آب آشامیدنی باشد، و لوله‌کشی سامانه لوله خشک از نوع مسی یا CPVC به‌طور خاص برای کاربردهای لوله خشک فهرست شده باشد.

    8.2.3* اندازه سامانه‌ها
    8.2.3.1* ظرفیت سامانه (حجم) کنترل‌شده توسط یک شیر لوله خشک باید مطابق با بندهای 8.2.3.2، 8.2.3.3، 8.2.3.4، 8.2.3.5 یا 8.2.3.7 تعیین شود.
    8.2.3.1.1 برای سامانه‌های لوله خشک که از بخش‌های واحد مسکونی هر نوع اشغال‌پذیری محافظت می‌کنند، اندازه سامانه باید به گونه‌ای باشد که آب اولیه از اتصال آزمون سامانه در مدت بیش از 15 ثانیه تخلیه نشود، با شروع از فشار هوای عادی سامانه و در زمان باز بودن کامل اتصال آزمون بازبینی.
    8.2.3.1.1.1 سامانه‌های لوله خشک که از بخش‌های واحد مسکونی هر نوع اشغال‌پذیری محافظت می‌کنند، مجاز به استفاده از گزینه‌های بیان‌شده در بندهای 8.2.3.2، 8.2.3.3 یا 8.2.3.4 نمی‌باشند.
    8.2.3.2 اندازه سامانه باید به گونه‌ای باشد که آب اولیه از اتصال آزمون سامانه در مدت بیش از 60 ثانیه تخلیه نشود، با شروع از فشار هوای عادی سامانه و در زمان باز بودن کامل اتصال آزمون بازبینی.
    8.2.3.3 اندازه سامانه‌ای با حجم حداکثر 500 گالن (1900 لیتر) بدون دستگاه سریع‌فعال مجاز است و ملزم به برآورده‌سازی هیچ الزامی برای زمان تحویل آب به اتصال آزمون بازبینی نخواهد بود.
    8.2.3.4 اندازه سامانه‌ای با حجم حداکثر 750 گالن (2850 لیتر) با دستگاه سریع‌فعال مجاز است و ملزم به برآورده‌سازی هیچ الزامی برای زمان تحویل آب به اتصال آزمون بازبینی نخواهد بود.
    8.2.3.5 اندازه سامانه باید بر مبنای محاسبه زمان تحویل آب سامانه لوله خشک مطابق با بند 8.2.3.6 تعیین شود.
    8.2.3.6 تحویل آب در سامانه لوله خشک
    8.2.3.6.1 محاسبات مربوط به تحویل آب در سامانه لوله خشک باید بر مبنای نوع خطر بیان‌شده در جدول 8.2.3.6.1 باشد.
    8.2.3.6.2 برنامه و روش محاسبه باید توسط یک آزمایشگاه تست شناخته‌شده ملی فهرست شده باشد.
    8.2.3.6.3 برای سامانه‌های لوله خشک که از بخش‌های واحد مسکونی هر نوع اشغال‌پذیری محافظت می‌کنند، اسپرینکلرها در واحد مسکونی باید حداکثر زمان تحویل آب برابر با 15 ثانیه به دورترین اسپرینکلر منفرد داشته باشند.
    8.2.3.6.4 اسپرینکلرهای مسکونی باید برای کاربردهای لوله خشک فهرست شده باشند.

    Z

    8.2.3.7* اندازه سامانه باید به گونه‌ای باشد که تخلیه اولیه آب از اتصال آزمون فعال‌سازی سامانه یا خروجی‌های مانیفولد بیش از حداکثر زمان تحویل آب مشخص‌شده در جدول 8.2.3.6.1 نباشد، با شروع از فشار هوای عادی سامانه و در زمان باز شدن کامل اتصال آزمون.
    8.2.3.7.1 زمانی که جریان از چهار اسپرینکلر باشد، مانیفولد آزمون باید طوری چیده شود که دو اسپرینکلر در هر یک از دو شاخه اسپرینکلر را شبیه‌سازی کند.
    8.2.3.7.2 زمانی که جریان از سه اسپرینکلر باشد، مانیفولد آزمون باید طوری چیده شود که دو اسپرینکلر در دورترین شاخه و یک اسپرینکلر در شاخه مجاور آن شبیه‌سازی شود.
    8.2.3.7.3 زمانی که جریان از دو اسپرینکلر باشد، مانیفولد آزمون باید طوری چیده شود که دو اسپرینکلر در دورترین شاخه شبیه‌سازی شود.
    8.2.3.7.4 زمانی که جریان از یک اسپرینکلر باشد، مانیفولد آزمون باید طبق الزامات اتصال آزمون فعال‌سازی مطابق با بند 16.14.2 نصب شود.
    8.2.3.7.5 سامانه‌ای که الزامات این بخش را برآورده می‌کند، ملزم به برآورده کردن الزامات 8.2.3.2 یا 8.2.3.5 نمی‌باشد.
    8.2.3.8 سامانه‌های لوله خشک با زمان تحویل آب متفاوت با بندهای 8.2.3.2، 8.2.3.5 و 8.2.3.7 در صورتی که توسط یک آزمایشگاه تست شناخته‌شده ملی فهرست شده باشند، قابل قبول خواهند بود.
    8.2.3.9 مگر اینکه در یک محفظه گرم‌شده نصب شده باشند، شیرهای یک‌طرفه نباید برای تقسیم‌بندی سامانه‌های لوله خشک استفاده شوند.
    8.2.3.9.1 زمانی که شیرهای یک‌طرفه طبق بند 8.2.3.9 برای تقسیم‌بندی سامانه‌های لوله خشک استفاده می‌شوند، باید سوراخی به قطر 1/8 اینچ (3 میلی‌متر) در کلاپر هر شیر یک‌طرفه برای امکان توازن فشار هوا در بخش‌های مختلف سامانه ایجاد شود.
    8.2.3.9.2 در صورتی که برای هر بخش تقسیم‌شده، تخلیه کمکی در نظر گرفته نشده باشد، یک شیر تخلیه نشانگر تأیید شده که در وضعیت بسته تحت نظارت باشد طبق بند 16.9.3.3 و به یک بای‌پس در اطراف هر شیر یک‌طرفه متصل باشد، باید به عنوان وسیله‌ای برای تخلیه سامانه نصب شود.
    8.2.3.10 سامانه‌های لوله خشک به صورت شبکه‌ای نباید نصب شوند.
    8.2.4 دستگاه‌های سریع‌فعال
    8.2.4.1 استفاده از دستگاه سریع‌فعال فهرست‌شده برای کمک به برآورده‌سازی الزامات بندهای 8.2.3.2، 8.2.3.5، 8.2.3.7 یا 8.2.3.8 مجاز می‌باشد.
    8.2.4.2 دستگاه سریع‌فعال باید تا حد ممکن نزدیک به شیر لوله خشک قرار گیرد.
    8.2.4.3 به‌منظور محافظت از دهانه محدودکننده و سایر اجزای عملیاتی دستگاه سریع‌فعال در برابر غرق‌شدگی، اتصال به رایزر باید بالاتر از نقطه‌ای باشد که انتظار می‌رود آب (آب ابتدایی و پساب) در زمان تنظیم شیر لوله خشک و دستگاه سریع‌فعال در آن قرار داشته باشد، مگر اینکه ویژگی‌های طراحی دستگاه سریع‌فعال مشخص، این الزامات را غیرضروری کند.
    8.2.4.4 در صورتی که یک شیر در اتصال بین رایزر اسپرینکلر لوله خشک و دستگاه سریع‌فعال نصب شود، باید از نوع نشانگر بوده و در وضعیت باز، مهر و موم، قفل یا تحت نظارت الکتریکی باشد.

    8.2.4.5 یک شیر یک‌طرفه باید بین دستگاه سریع‌فعال و محفظه میانی شیر لوله خشک نصب شود، در صورتی که دستگاه سریع‌فعال نیاز به محافظت در برابر غرق‌شدگی پس از عملکرد سامانه داشته باشد.
    8.2.4.6 اگر دستگاه سریع‌فعال نیاز به بازخورد فشار از محفظه میانی داشته باشد، استفاده از نوعی شیر که به‌وضوح باز یا بسته بودن آن را نشان دهد، به‌جای آن شیر یک‌طرفه مجاز است.
    8.2.4.7 در صورتی که شیری مطابق با بند 8.2.4.6 استفاده شود، شیر باید به‌گونه‌ای ساخته شده باشد که بتوان آن را در وضعیت باز قفل یا مهر و موم کرد.
    8.2.4.8 دستگاه ضدغرق‌شدگی
    8.2.4.8.1 مگر اینکه الزامات بند 8.2.4.8.2 رعایت شده باشد، یک دستگاه ضدغرق‌شدگی فهرست‌شده باید در اتصال بین رایزر اسپرینکلر لوله خشک و دستگاه سریع‌فعال نصب شود.
    8.2.4.8.2 استفاده از دستگاه ضدغرق‌شدگی فهرست‌شده لازم نیست، در صورتی که دستگاه سریع‌فعال دارای ویژگی‌های طراحی ضدغرق‌شدگی داخلی باشد یا دستگاه سریع‌فعال بدون نیاز به دستگاه ضدغرق‌شدگی فهرست یا تأیید شده باشد.
    8.2.5* موقعیت و محافظت از شیر لوله خشک
    8.2.5.1* عمومی. شیر لوله خشک و لوله تأمین باید در برابر یخ‌زدگی و آسیب مکانیکی محافظت شوند.
    8.2.5.2 اتاق شیر
    8.2.5.2.1 اتاق‌های شیر باید روشن و گرم باشند.
    8.2.5.2.2 منبع گرمایش باید از نوع نصب‌شده دائمی باشد.
    8.2.5.2.3 نوار حرارتی نباید به جای محفظه گرم‌شده شیر برای محافظت شیر لوله خشک و لوله تأمین در برابر یخ‌زدگی استفاده شود.
    8.2.5.3 تأمین. تأمین آب برای اسپرینکلر در محفظه شیر لوله خشک باید یا از سمت خشک سامانه یا از یک سامانه اسپرینکلر لوله تر باشد که ناحیه‌ای را که شیر لوله خشک در آن قرار دارد محافظت کند.
    8.2.5.4 محافظت از سطح بالای آب
    8.2.5.4.1 در مواردی که امکان نشاندن مجدد شیر خشک پس از عملکرد بدون تخلیه سامانه وجود داشته باشد، محافظت در برابر ایجاد آب بالای کلاپر طبق بند 8.2.5.4.3 مجاز است.
    8.2.5.4.2 شیر لوله خشک دیفرانسیلی. محافظت در برابر جمع شدن آب بالای کلاپر باید برای شیرهای لوله خشک دیفرانسیلی طبق بند 8.2.5.4.3 فراهم شود.
    8.2.5.4.3 دستگاه سطح بالای آب. استفاده از یک دستگاه سیگنال‌دهی خودکار سطح بالای آب یا یک تخلیه خودکار مجاز است.
    8.2.6 فشار و تأمین هوا
    8.2.6.1 در هر کجا که واژه هوا در این استاندارد به کار رفته است، شامل نیتروژن یا گاز تأییدشده دیگر نیز می‌شود.
    8.2.6.2 نگهداری فشار هوا. فشار هوا یا نیتروژن یا گاز تأییدشده دیگر باید در سامانه‌های لوله خشک در طول سال حفظ شود.

    8.2.6.3* تأمین هوا
    8.2.6.3.1 منبع هوای فشرده باید در تمام اوقات در دسترس باشد.
    8.2.6.3.2* منبع هوا باید ظرفیتی داشته باشد که بتواند فشار هوای عادی در سامانه را ظرف مدت ۳۰ دقیقه بازیابی کند.
    8.2.6.3.3 الزامات بند 8.2.6.3.2 در فضاهای سردخانه‌ای با دمای کمتر از‎5°F (‎–15°C) اعمال نمی‌شود، و در این شرایط بازگرداندن فشار عادی هوای سامانه در مدت ۶۰ دقیقه مجاز است.

    8.2.6.4 اتصالات تأمین هوا
    8.2.6.4.1* اتصال از منبع هوا به شیر لوله خشک نباید کمتر از ‎1∕2 اینچ (۱۵ میلی‌متر) قطر داشته باشد و باید در بالای سطح آب ابتدایی (پرایمینگ) شیر لوله خشک وارد سامانه شود.
    8.2.6.4.2 یک شیر یک‌طرفه باید در اتصال پر کردن هوا نصب شود.
    8.2.6.4.2.1 یک شیر قطع‌کننده فهرست‌شده یا تأییدشده از نوع دیسک قابل تعویض یا شیر توپی باید در سمت تأمین این شیر یک‌طرفه نصب شود.

    8.2.6.5 شیر اطمینان
    یک شیر اطمینان تأییدشده باید بین منبع هوا و شیر قطع‌کننده نصب شود و برای تخلیه فشاری تنظیم گردد که حداقل ۱۰ psi (۰.۷ bar) بیشتر از فشار هوای سامانه طبق بند 8.2.6.7.1 باشد و از محدودیت‌های سازنده نیز تجاوز نکند.

    8.2.6.6 نگهداری خودکار هوا
    8.2.6.6.1* مگر اینکه الزامات بند 8.2.6.6.2 رعایت شده باشد، در مواردی که تأمین هوا به سامانه لوله خشک به‌صورت خودکار حفظ می‌شود، منبع هوا باید از یک سامانه کارخانه‌ای قابل‌اعتماد یا یک کمپرسور هوا با یک مخزن هوا باشد، و باید از یک دستگاه نگهداری هوا که به‌طور خاص برای این خدمت فهرست شده استفاده کند و توانایی کنترل فشار هوای موردنیاز و حداکثر جریان هوا به سامانه لوله خشک را داشته باشد.
    8.2.6.6.2 در مواردی که ظرفیت کمپرسور هوا که سامانه لوله خشک را تأمین می‌کند کمتر از ‎5.5 ft³/min (۱۶۰ لیتر/دقیقه) در فشار ۱۰ psi (۰.۷ bar) باشد، نیاز به مخزن هوا یا دستگاه نگهداری هوا وجود ندارد.
    8.2.6.6.3 تأمین خودکار هوا برای بیش از یک سامانه لوله خشک باید به‌گونه‌ای متصل شود که امکان نگهداری جداگانه فشار هوا در هر سامانه فراهم باشد.
    8.2.6.6.3.1 هر سامانه لوله خشک باید یک دستگاه نگهداری هوای اختصاصی داشته باشد.
    8.2.6.6.4 یک شیر یک‌طرفه یا دستگاه جلوگیری‌کننده از جریان معکوس مثبت دیگر باید در تأمین هوای هر سامانه نصب شود تا از جریان هوا یا آب از یک سامانه به سامانه دیگر جلوگیری کند.
    8.2.6.6.5 در مواردی که یک کمپرسور هوا منبع اختصاصی هوا باشد، باید مطابق با NFPA 70، ماده 430 نصب شود.
    8.2.6.6.5.1 وسیله قطع برق کمپرسور هوای خودکار نباید از نوع کلید روشنایی عمومی یا موتور متصل به دوشاخه و سیم باشد.

    8.2.6.7 فشار هوای سامانه
    8.2.6.7.1 فشار هوای سامانه باید طبق برگه دستورالعمل همراه شیر لوله خشک حفظ شود یا ۲۰ psi (۱.۴ bar) بیشتر از فشار فعال‌سازی محاسبه‌شده شیر لوله خشک باشد که بر اساس بیشترین فشار آب عادی منبع سامانه محاسبه شده است.

    8.2.6.7.2 نرخ مجاز نشت هوا باید مطابق با بند 28.2.2 باشد.

    8.2.6.8 نیتروژن یا گاز تأییدشده دیگر
    8.2.6.8.1* در صورت استفاده از نیتروژن یا گاز تأییدشده دیگر، منبع آن باید قابل‌اعتماد باشد.
    8.2.6.8.2 در صورت استفاده از نیتروژن ذخیره‌شده یا گاز تأییدشده دیگر، گاز باید از طریق یک تنظیم‌کننده فشار وارد شود و مطابق با بند 8.2.6.6 باشد.
    8.2.6.8.3 زنگ هشدار فشار پایین باید بر روی مخازن ذخیره‌سازی گاز نصب شود تا نیاز به پر کردن مجدد را اطلاع دهد.
    8.2.6.8.4* زمانی که نیتروژن یا گاز تأییدشده دیگر تنها منبع گاز برای فشرده‌سازی سامانه باشد، باید ظرفیتی داشته باشد که فشار گاز عادی سامانه را ظرف مدت ۳۰ دقیقه بازیابی کند.
    8.2.6.8.5 الزامات بند 8.2.6.8.4 در فضاهای سردخانه‌ای با دمای کمتر از‎5°F (‎−15°C) اعمال نمی‌شود، و در این شرایط بازگرداندن فشار عادی هوای سامانه در مدت ۶۰ دقیقه مجاز است.

    8.3 سامانه‌های پری‌اکشن و دلوژ
    8.3.1* کلیات
    8.3.1.1* تمامی اجزای سامانه‌های پنوماتیکی، هیدرولیکی یا الکتریکی باید با یکدیگر سازگار باشند.
    8.3.1.2 شیر کنترل آب خودکار باید دارای مکانیزم دستی هیدرولیکی، پنوماتیکی یا مکانیکی برای عملکرد باشد که مستقل از دستگاه‌های کشف حریق و آبپاش‌ها عمل کند.
    8.3.1.2.1 نظارت بر فعال‌کننده: از تاریخ 1 ژانویه 2021، برداشتن فعال‌کننده الکتریکی از شیر پری‌اکشن یا دلوژی که آن را کنترل می‌کند باید منجر به هشدار صوتی و تصویری نقص سامانه در پنل کنترل تخلیه سامانه شود.
    8.3.1.3 فشارسنج‌ها: فشارسنج‌های تأییدشده مطابق با بخش 16.13 باید به‌صورت زیر نصب شوند:
    (1) در بالا و پایین شیر پری‌اکشن و پایین شیر دلوژ
    (2) بر روی تأمین هوای شیرهای پری‌اکشن و دلوژ
    8.3.1.4 مجموعه‌ای از عناصر ذوب‌شونده ذخیره‌ای برای دستگاه‌های حساس به حرارت، شامل حداقل دو عدد از هر درجه حرارتی، باید در محل برای جایگزینی نگهداری شود.
    8.3.1.5 سامانه‌های آزادسازی هیدرولیکی باید طبق الزامات و فهرست‌سازی سازنده برای محدودیت ارتفاع نسبت به شیر دلوژ یا فعال‌کننده شیر دلوژ طراحی و نصب شوند تا از تشکیل ستون آب جلوگیری شود.
    8.3.1.6 محل نصب و فاصله دستگاه‌های آزادسازی
    8.3.1.6.1 فاصله دستگاه‌های آزادسازی، از جمله آبپاش‌های خودکار که به‌عنوان دستگاه آزادسازی به کار می‌روند، باید مطابق با فهرست‌سازی و مشخصات سازنده باشد.
    8.3.1.6.2 سامانه آزادسازی باید تمامی نواحی‌ای را که سامانه پری‌اکشن محافظت می‌کند، پوشش دهد.

    8.3.1.6.3 در صورت استفاده از فعال‌سازی حرارتی، دمای فعال‌سازی سامانه آزادسازی باید کمتر از دمای فعال‌سازی آبپاش باشد.

    8.3.1.7 دستگاه‌های مورد استفاده برای آزمایش و تجهیزات آزمایش
    8.3.1.7.1 در مواردی که دستگاه‌های کشف در مدارهایی نصب شده‌اند که دسترسی به آن‌ها برای آزمایش ممکن نیست، یک دستگاه کشف اضافی باید برای هر مدار در مکانی قابل دسترس جهت آزمایش فراهم شود و به گونه‌ای به مدار متصل گردد که آزمایش صحیح مدار تضمین شود.
    8.3.1.7.2 تجهیزات آزمایشی که توانایی تولید گرما یا تحریک لازم برای به کار انداختن هر دستگاه کشف عادی را دارند، باید همراه با هر نصب در اختیار مالک ملک قرار گیرد.
    8.3.1.7.3 در مکان‌هایی که بخارات یا مواد منفجره وجود دارد، برای آزمایش باید از آب داغ، بخار یا سایر روش‌هایی که منبع احتراق ایجاد نمی‌کنند استفاده شود.
    8.3.1.7.4* یک شیر کنترل نشان‌دهنده جداگانه و اضافی، با نظارت مطابق با بند 16.9.3.3، می‌تواند در مجموعه رایزر بالای شیر پری‌اکشن یا دلوژ نصب شود تا امکان آزمایش کامل فعال‌سازی (Trip Test) طبق الزاماتNFPA 25 بدون جاری شدن آب در سامانه فراهم شود.

    8.3.1.8 محل و محافظت شیرهای کنترل آب سامانه
    8.3.1.8.1 شیرهای کنترل آب سامانه و لوله‌های تأمین باید در برابر یخ‌زدگی و آسیب مکانیکی محافظت شوند.
    8.3.1.8.2 اتاق‌های شیر
    8.3.1.8.2.1 اتاق‌های شیر باید دارای روشنایی و گرمایش باشند.
    8.3.1.8.2.2 منبع گرما باید از نوع نصب‌شده دائمی باشد.
    8.3.1.8.2.3 استفاده از نوار گرمایشی به جای اتاقک‌های گرم‌شونده برای محافظت از شیرهای پری‌اکشن و دلوژ و لوله‌های تأمین در برابر یخ‌زدگی مجاز نیست.

    8.3.2 سامانه‌های پری‌اکشن
    8.3.2.1 سامانه‌های پری‌اکشن باید یکی از انواع زیر باشند:
    (1) سامانه تک‌قفل (Single Interlock)، که با فعال شدن دستگاه‌های کشف، آب را به لوله‌کشی آبپاش وارد می‌کند
    (2) سامانه بدون قفل (Non-Interlock)، که با فعال شدن دستگاه‌های کشف یا آبپاش‌های خودکار، آب را به لوله‌کشی آبپاش وارد می‌کند
    (3) سامانه دو قفل (Double Interlock)، که با فعال شدن همزمان دستگاه‌های کشف و آبپاش‌های خودکار، آب را به لوله‌کشی آبپاش وارد می‌کند

    8.3.2.2 اندازه سامانه‌ها — سامانه‌های پری‌اکشن تک‌قفل و بدون قفل
    تعداد آبپاش‌های خودکار کنترل‌شده توسط هر شیر پری‌اکشن نباید از ۱۰۰۰عدد بیشتر باشد.

    8.3.2.3 اندازه سامانه‌ها — سامانه‌های پری‌اکشن دو قفل
    8.3.2.3.1 اندازه سامانه کنترل‌شده توسط یک شیر پری‌اکشن دو قفل باید بر اساس یکی از بندهای 8.3.2.3.1.1، 8.3.2.3.1.2، 8.3.2.3.1.3 یا 8.3.2.3.1.4 تعیین شود.
    8.3.2.3.1.1 یک سامانه دو قفل با حجم حداکثر ۵۰۰ گالن (۱۹۰۰ لیتر) مجاز است و نیازی به رعایت الزامات خاص زمان تحویل آب به اتصال آزمایش فعال‌سازی (Trip Test Connection) ندارد.

    8.3.2.3.1.2 اندازه سامانه‌های پری‌اکشن دو قفل باید به گونه‌ای طراحی شود که آب در مدت زمان حداکثر ۶۰ ثانیه، از فشار هوای عادی در سامانه شروع شده و با فعال‌سازی سامانه کشف و باز شدن کامل اتصال آزمایش بازرسی، به اتصال آزمایش سامانه برسد.
    8.3.2.3.1.3 اندازه سامانه‌های پری‌اکشن دو قفل باید بر اساس محاسبه تحویل آب مطابق با بند 8.2.3.6، با در نظر گرفتن فعال‌سازی همزمان سامانه کشف و عملکرد آبپاش، تعیین شود.
    8.3.2.3.1.4* اندازه سامانه‌های پری‌اکشن دو قفل باید به گونه‌ای طراحی شود که آب در مدت زمان بیشتر از حداکثر زمان مشخص‌شده در جدول 8.2.3.6.1، از فشار هوای عادی در سامانه شروع شده و با فعال شدن سامانه کشف و باز شدن هم‌زمان اتصال آزمایش فعال‌سازی یا خروجی منیفولد، به اتصال آزمایش فعال‌سازی سامانه یا خروجی منیفولد برسد.
    8.3.2.3.2 استفاده از یک دستگاه بازکن سریع لیست‌شده برای کمک به برآورده‌سازی الزامات بندهای 8.3.2.3.1.2، 8.3.2.3.1.3 و 8.3.2.3.1.4 مجاز است.

    8.3.2.4* نظارت
    8.3.2.4.1 لوله‌کشی آبپاش و دستگاه‌های کشف حریق باید در سامانه‌هایی با بیش از ۲۰ عدد آبپاش، به صورت خودکار تحت نظارت باشند.
    8.3.2.4.2 به‌جز موارد مجاز در بند 8.3.2.4.3، فشار نظارتی هوا یا نیتروژن برای سامانه‌های پری‌اکشن باید مطابق با الزامات فشار هوا و تأمین هوای سامانه لوله خشک در بند 8.2.6 نصب شود.
    8.3.2.4.3 شیرهای اطمینان مورد نیاز در بند 8.2.6 می‌توانند برای نوع سامانه پری‌اکشن توصیف‌شده در بند 8.3.2.1(1) حذف شوند، در صورتی که منبع تأمین هوا نتواند فشارهایی بیشتر از ۱۵ psi (1.0 bar) تولید کند.
    8.3.2.4.4 تمامی انواع سامانه‌های پری‌اکشن توصیف‌شده در بندهای 8.3.2.1(2) و 8.3.2.1(3) باید حداقل فشار نظارتی هوا یا نیتروژن معادل ۷psi (0.5 bar) را حفظ کنند.

    8.3.2.5 آبپاش‌ها
    چیدمان‌ها و آرایش‌های زیر برای سامانه‌های پری‌اکشن مجاز هستند:
    (1) آبپاش‌های ایستاده
    (2)* آبپاش‌های خشک لیست‌شده
    (3) آبپاش‌های آویخته و دیواری که بر روی خم‌های برگشتی نصب شده‌اند، در صورتی که آبپاش‌ها، خم برگشتی و لوله‌کشی شاخه‌ای در ناحیه‌ای با دمای برابر یا بالاتر از 40°F (4°C) باشند
    (4) آبپاش‌های دیواری افقی، نصب‌شده به گونه‌ای که آب در آن‌ها به دام نیفتد
    (5) آبپاش‌های آویخته و دیواری که آبپاش‌ها و لوله‌کشی شاخه‌ای در ناحیه‌ای با دمای برابر یا بالاتر از 40°F (4°C) هستند، منبع آب آشامیدنی است، و لوله‌کشی سامانه پری‌اکشن از جنس مس یا CPVC به طور خاص برای کاربردهای لوله خشک لیست شده است

    8.3.2.6 پیکربندی سامانه
    سامانه‌های پری‌اکشن از نوع توصیف‌شده در بند 8.3.2.1(3) و تمامی سامانه‌های پری‌اکشن محافظ محل‌های انبار، به استثنای انبارهای متفرقه، نباید به صورت شبکه‌ای (Gridded) نصب شوند.

    8.3.3* سامانه‌های دلوژ
    8.3.3.1 دستگاه‌ها یا سامانه‌های کشف باید به‌صورت خودکار تحت نظارت باشند.
    8.3.3.2 سامانه‌های دلوژ باید به‌صورت هیدرولیکی محاسبه شوند.

    8.4 سامانه‌های ترکیبی لوله خشک و پری‌اکشن برای اسکله‌ها، ترمینال‌ها و باراندازها
    8.4.1 علاوه بر الزامات بخش 8.4، الزامات طراحی و نصب برای اسکله‌ها، ترمینال‌ها و باراندازها باید مطابق با بخش 26.22 باشد.
    8.4.2* کلیات
    8.4.2.1* سامانه‌های ترکیبی خودکار لوله خشک و پری‌اکشن باید به‌گونه‌ای ساخته شوند که خرابی سامانه کشف مانع عملکرد سامانه به‌عنوان یک سامانه خودکار لوله خشک متعارف نشود.
    8.4.2.2 سامانه‌های ترکیبی خودکار لوله خشک و پری‌اکشن باید به‌گونه‌ای ساخته شوند که خرابی سامانه لوله خشک و آبپاش‌های خودکار مانع عملکرد صحیح سامانه کشف به‌عنوان سامانه اعلام حریق خودکار نشود.
    8.4.2.3 باید امکان فعال‌سازی دستی سامانه کشف در مکان‌هایی با حداکثر فاصله ۲۰۰ فوت (۶۱ متر) مسیر حرکت فراهم شود.
    8.4.2.4 آبپاش‌ها. انواع و آرایش‌های زیر از آبپاش‌ها برای سامانه‌های ترکیبی لوله خشک و پری‌اکشن مجاز هستند:
    (1) آبپاش‌های ایستاده
    (2)* آبپاش‌های خشک لیست‌شده
    (3) آبپاش‌های آویخته و دیواری که روی خم‌های برگشتی نصب شده‌اند، در صورتی که هم آبپاش‌ها و هم خم‌های برگشتی در منطقه گرم قرار داشته باشند
    (4) آبپاش‌های دیواری افقی که به‌گونه‌ای نصب شده‌اند که آب در آن‌ها به دام نیفتد

    8.4.3 شیرهای لوله خشک در سامانه‌های ترکیبی
    8.4.3.1 در صورتی که سامانه شامل بیش از ۶۰۰ آبپاش باشد یا در هر ناحیه حریق بیش از ۲۷۵ آبپاش وجود داشته باشد، کل سامانه باید توسط دو شیر لوله خشک 6 اینچ (150 میلی‌متر) که به‌صورت موازی متصل شده‌اند کنترل شود و به یک لوله اصلی مشترک تغذیه وارد شوند.
    8.4.3.2* در صورتی که وجود شیرهای لوله خشک موازی طبق بند 8.4.3.1 الزامی باشد، این شیرها باید در برابر یکدیگر بررسی (چک) شوند.
    8.4.3.3 هر شیر لوله خشک باید به یک دستگاه فعال‌ساز لیست‌شده که توسط سامانه کشف فعال می‌شود، مجهز باشد.
    8.4.3.4 شیرهای لوله خشک باید از طریق یک لوله ارتباطی به قطر 1 اینچ (25 میلی‌متر) به یکدیگر متصل باشند تا فعال‌سازی هم‌زمان هر دو شیر لوله خشک ممکن شود.
    8.4.3.5 لوله اتصال متقاطع 1 اینچی (25 میلی‌متری) باید به یک شیر نشان‌دهنده مجهز باشد تا هر یک از شیرهای لوله خشک را بتوان خاموش و تعمیر کرد، در حالی که دیگری همچنان در سرویس باقی بماند.
    8.4.3.6 شیرهای یک‌طرفه بین شیرهای لوله خشک و لوله اصلی تغذیه باید به بای‌پس‌هایی با قطر 1/2 اینچ (15 میلی‌متر) مجهز باشند تا نشت هوا از تزئینات شیر لوله خشک باعث فعال‌سازی آن نشود، مگر اینکه فشار در لوله اصلی تغذیه به نقطه فعال‌سازی برسد.

    8.4.3.7 یک شیر نشان‌دهنده باید در هر یک از این بای‌پس‌ها نصب شود تا هر یک از شیرهای لوله خشک به‌طور کامل از ریزر اصلی یا لوله اصلی تغذیه و از شیر لوله خشک دیگر جدا شود.
    8.4.3.8 هر سیستم ترکیبی لوله خشک و پری‌اکشن باید به دستگاه‌های سریع‌گشای لیست‌شده در شیرهای لوله خشک مجهز باشد.

    8.4.4 تقسیم‌بندی سیستم با استفاده از شیرهای یک‌طرفه
    8.4.4.1 در صورتی که نیاز به بیش از ۲۷۵ اسپرینکلر در یک ناحیه حریق باشد، سیستم باید با استفاده از شیرهای یک‌طرفه به بخش‌هایی با حداکثر ۲۷۵ اسپرینکلر تقسیم شود.
    8.4.4.2 در صورتی که سیستم در بیش از یک ناحیه حریق یا طبقه نصب شود، هیچ‌گاه نباید بیش از ۶۰۰ اسپرینکلر از طریق هر شیر یک‌طرفه تغذیه شوند.
    8.4.4.3 هر بخش باید دارای یک درگاه تخلیه ۱ 1/4 اینچ (۳۲ میلی‌متر) در طرف سیستم از هر شیر یک‌طرفه باشد که توسط یک تخلیه کمکی سیستم لوله خشک تکمیل می‌شود.
    8.4.4.4 خطوط تخلیه بخش‌ها و تخلیه‌های کمکی سیستم لوله خشک باید در مناطق گرم یا در داخل کابینت‌های گرم قرار گیرند تا شیرهای تخلیه و تخلیه‌های کمکی برای هر بخش پوشش داده شوند.

    8.4.5 محدودیت زمانی
    8.4.5.1 سیستم اسپرینکلر باید به‌گونه‌ای ساخته شود و تعداد اسپرینکلرهای کنترل‌شده باید به‌گونه‌ای محدود شود که آب باید ظرف مدت زمانی که از لحظه فعال‌سازی سیستم حرارتی می‌گذرد به دورترین اسپرینکلر برسد و این زمان نباید از 1 دقیقه برای هر ۴۰۰ فوت (۱۲۰ متر) از لوله تغذیه مشترک بیشتر شود.
    8.4.5.2 حداکثر زمانی که مجاز است نباید از ۳ دقیقه بیشتر شود.

    8.4.6 اتصال تست سیستم
    بخش انتهایی باید دارای یک اتصال تست سیستم به‌عنوان مورد نیاز برای سیستم‌های لوله خشک باشد.

    8.5 سیستم‌های چند سیکلی
    8.5.1 تمام سیستم‌های چند سیکلی باید به‌طور خاص آزمایش شده و به‌عنوان سیستم‌ها لیست شوند.
    8.5.2 تمام سیستم‌های چند سیکلی باید طبق دستورالعمل‌های نصب تولیدکننده نصب شوند.

    8.6* سیستم‌های ضد یخ
    8.6.1* کلیات
    8.6.1.1 استفاده از محلول‌های ضد یخ باید مطابق با مقررات بهداشتی ایالتی و محلی باشد.
    8.6.1.2 ضد یخ نباید در سیستم‌های ESFR استفاده شود مگر اینکه اسپرینکلرهای ESFR برای استفاده با محلول ضد یخ لیست شده باشند.
    8.6.1.3 در صورتی که از اسپرینکلرهای آویخته استفاده شود، پس از آزمایش هیدرواستاتیک با آب، باید آب از کل سیستم تخلیه شود.
    8.6.1.3.1 الزامات بند 8.6.1.3 در صورتی که سیستم با محلول ضد یخ به‌طور صحیح مخلوط شده آزمایش هیدرواستاتیک شود، اعمال نمی‌شود.
    8.6.1.4 در صورتی که سیستم‌های ضد یخ از ریزر سیستم دور باشند، باید یک پلاک مشخص‌کننده روی ریزر سیستم نصب شود که تعداد و موقعیت تمام سیستم‌های ضد یخ دور از ریزر را که توسط آن ریزر تغذیه می‌شوند، نشان دهد.

    8.6.1.5 یک پلاک باید روی شیر اصلی سیستم ضد یخ نصب شود که نوع و برند محلول ضد یخ، غلظت محلول ضد یخ به‌صورت حجم و حجم محلول ضد یخ مورد استفاده در سیستم را نشان دهد.
    8.6.2* محلول‌های ضد یخ
    8.6.2.1* مگر در موارد مجاز در بند 8.6.2.2، محلول‌های ضد یخ باید برای استفاده در سیستم‌های اسپرینکلر لیست شده باشند.
    8.6.2.2 محلول‌های ضد یخ پیش‌مخلوط گلیکول پروپیلن باید برای استفاده با اسپرینکلرهای ESFR مجاز باشند، مشروط بر اینکه اسپرینکلرهای ESFR برای استفاده در چنین کاربردی در لیست قرار داشته باشند.
    8.6.3 ترتیب لوله‌کشی و شیرها
    8.6.3.1 زمانی که اتصال بین سیستم ضد یخ و سیستم لوله خشک از یک دستگاه پیشگیری از بازگشت جریان استفاده نکند و شرایط بند 8.6.3.5 رعایت نشود، لوله‌کشی و شیرها باید طبق شکل 8.6.3.1 نصب شوند.
    8.6.3.2* زمانی که اتصال بین سیستم ضد یخ و لوله‌کشی تأمین از دستگاه پیشگیری از بازگشت جریان استفاده کند و شرایط بند 8.6.3.5 رعایت نشود، لوله‌کشی و شیرها باید طبق شکل 8.6.3.3 یا شکل 8.6.3.4 نصب شوند.
    8.6.3.2.1 یک روش باید برای انجام آزمایش جریان کامل به‌طور مستقیم مطابق با بند 16.14.5 فراهم شود.
    8.6.3.3* زمانی که اتصال بین سیستم ضد یخ و سیستم لوله خشک از دستگاه پیشگیری از بازگشت جریان استفاده کند و شرایط بند 8.6.3.5 رعایت نشود، یک محفظه انبساط لیست‌شده باید برای جبران انبساط حرارتی محلول ضد یخ طبق شکل 8.6.3.3 فراهم شود.
