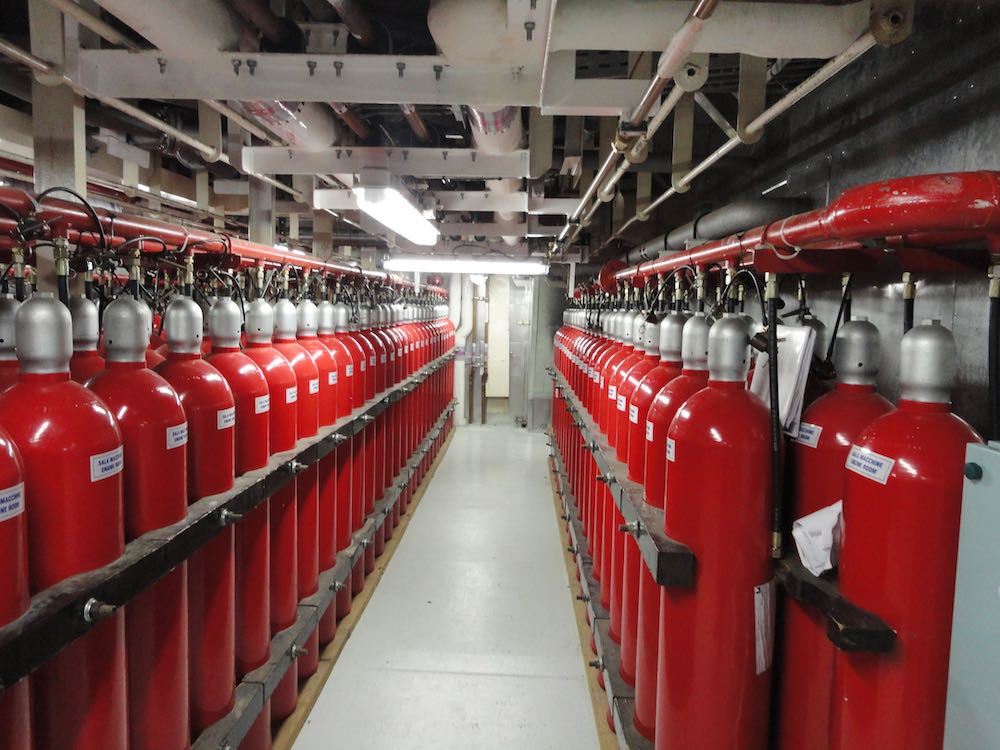

IMG 1613

فصل ۹ سیستم‌های دریایی
9.1 تعاریف ویژه

9.2 کلیات
9.2.1* شرح کلی
این فصل، اصلاحات لازم برای سیستم‌های دریایی را بیان می‌کند.
9.2.2 کلیه الزامات دیگر این استاندارد، مگر آنکه در این فصل به‌صورت خاص تغییر یافته باشند، برای سیستم‌های دریایی نیز اعمال می‌شوند.

9.3 الزامات سیستم
9.3.1 اجزاء
اجزای سیستم باید به‌طور خاص برای کاربرد دریایی سیستم‌های دی‌اکسید کربن لیست یا تأیید شده باشند.

9.3.2 دستورالعمل‌های بهره‌برداری
9.3.2.1 دستورالعمل‌های بهره‌برداری از سیستم باید در مکان واضحی در نزدیکی تمامی کنترل‌های دستی و در اتاق ذخیره‌سازی دی‌اکسید کربن قرار داده شوند.
9.3.2.2 برای سیستم‌هایی که ذخیره‌سازی دی‌اکسید کربن در داخل فضای حفاظت‌شده قرار ندارد، دستورالعمل‌ها باید شامل نموداری باشند که محل کنترل اضطراری را در صورت عدم عملکرد کنترل‌های عادی نشان دهد.

9.3.3 فعال‌سازی
9.3.3.1* در فضاهایی با حجم بیش از ۶۰۰۰ فوت مکعب (۱۷۰متر مکعب)، فعال‌سازی خودکار سیستم دی‌اکسید کربن مجاز نمی‌باشد.
9.3.3.2* فعال‌سازی خودکار برای فضاهایی با حجم ۶۰۰۰ فوت مکعب (۱۷۰ متر مکعب) یا کمتر، در صورتی مجاز است که الزامات بندهای 9.3.3.2.1 تا 9.3.3.2.4 رعایت شوند.

9.3.3.2.1 مسیر خروج افقی از محفظه ماشین‌آلات به عرشه باز باید فراهم شود.
9.3.3.2.2 محفظه باید در زمان عملکرد تجهیزات بدون حضور نفر باشد.
9.3.3.2.3 زمانی که افراد در داخل محفظه حضور دارند، سیستم باید در وضعیت قفل قرار گیرد.
9.3.3.2.4 فعال‌سازی خودکار سیستم نباید با ناوبری ایمن کشتی تداخل داشته باشد.

9.3.3.3 برای عملکرد دستی، باید دو شیر جداگانه برای تخلیه دی‌اکسید کربن در هر فضای محافظت‌شده فراهم شود.
9.3.3.3.1 یکی از شیرها باید تخلیه از مخزن دی‌اکسید کربن را کنترل کند.
9.3.3.3.2 شیر دوم باید تخلیه دی‌اکسید کربن به فضای محافظت‌شده را کنترل کند.
9.3.3.3.3 برای سیستم‌هایی که حداکثر ۱۳۶ کیلوگرم دی‌اکسید کربن ذخیره دارند، تنها یک شیر برای آزادسازی سیستم کافی است، به شرطی که فضای محافظت‌شده معمولاً بدون نفر بوده و دارای مسیر خروج افقی باشد.

9.3.3.4 کنترل‌ها
9.3.3.4.1 برای هر یک از شیرهای مورد نیاز در بند 9.3.3.3 باید یک کنترل دستی جداگانه فراهم گردد.
9.3.3.4.2 یک مجموعه کنترل باید در خارج از حداقل یکی از مسیرهای اصلی خروج از هر فضای محافظت‌شده قرار گیرد.

9.3.3.5 علاوه بر کنترل‌های دستی مورد نیاز در 9.3.3.4، هر یک از شیرهای ذکر شده در 9.3.3.3 باید دارای کنترل اضطراری دستی مخصوص به خود باشند.

9.3.3.6 جعبه آزادسازی
9.3.3.6.1 کنترل‌های مربوط به شیرهای مورد نیاز در 9.3.3.4 باید درون یک جعبه آزادسازی قرار گیرند که به‌وضوح برای فضای محافظت‌شده شناسایی شده باشد.
9.3.3.6.2 اگر جعبه حاوی کنترل‌ها قفل‌شده باشد، کلید آن باید در یک محفظه از نوع شیشه‌شکن در کنار جعبه و در مکانی مشخص قرار گیرد.

9.3.3.7 منبع نیرو
9.3.3.7.1 علاوه بر الزامات بند 4.3.3.2، آژیرهای هشدار قبل از تخلیه باید به‌گونه‌ای باشند که فقط به فشار دی‌اکسید کربن وابسته بوده و به منبع نیروی دیگری نیاز نداشته باشند.
9.3.3.7.2 تأخیر زمانی مورد نیاز طبق بند 4.5.6.2.2 باید حداقل ۲۰ ثانیه بوده و تنها به فشار دی‌اکسید کربن وابسته باشد.

9.3.4 ذخیره‌سازی دی‌اکسید کربن
9.3.4.1 ذخیره‌سازی دی‌اکسید کربن در فضاهای محافظت‌شده‌ای که معمولاً بدون نفر هستند، برای سیستم‌هایی با حداکثر ۱۳۶ کیلوگرم دی‌اکسید کربن و دارای عملکرد خودکار مجاز می‌باشد.
9.3.4.2 سیستم‌های با فشار پایین باید مجهز به دو واحد تبرید بوده و مطابق با مقررات 46 CFR 58.20 ساخته شوند.
9.3.4.3 زمانی که مخازن دی‌اکسید کربن خارج از فضای محافظت‌شده قرار دارند، باید در اتاقی نگهداری شوند که در مکانی ایمن و به‌راحتی قابل دسترس بوده و به‌طور مؤثر تهویه شود تا مخازن ماده اطفاء حریق در معرض دماهای محیطی تعیین‌شده در بند 4.6.5.5 قرار نگیرند.

9.3.4.3.1 دیوارها و عرشه‌های مشترک میان اتاق‌های نگهداری مخازن ماده اطفاء حریق و فضاهای محافظت‌شده باید با عایق ساختاری کلاس A-60 مطابق با استاندارد 46 CFR 72 محافظت شوند.
9.3.4.3.2 درها و سایر روش‌های بسته شدن هرگونه بازشو در این مرزها باید گازبند باشند.
9.3.4.3.3 اتاق‌های نگهداری مخازن ماده اطفاء حریق باید بدون نیاز به عبور از فضای محافظت‌شده قابل دسترسی باشند.
9.3.4.3.4 درب‌های ورودی باید به سمت بیرون باز شوند.
9.3.4.3.5 برای سیستم‌هایی که حداکثر ۱۳۶ کیلوگرم دی‌اکسید کربن ذخیره دارند، تنها یک شیر برای تخلیه سیستم کافی است، به شرطی که فضای محافظت‌شده معمولاً بدون نفر بوده و دارای مسیر خروج افقی باشد.

9.3.5 لوله‌کشی سیستم
9.3.5.1 در صورت نیاز، باید زهکش‌هایی برای تخلیه رطوبت جمع‌شده تعبیه شود.
9.3.5.2 لوله‌کشی دی‌اکسید کربن نباید دارای زهکش یا بازشویی در داخل بخش‌های مسکونی باشد.
9.3.5.3 لوله‌کشی دی‌اکسید کربن نباید برای هیچ منظور دیگری استفاده شود، مگر اینکه در سیستم‌های تشخیص دود از نوع نمونه‌برداری از هوا مورد استفاده قرار گیرد.

9.3.6 طراحی سیستم
طراحی سیستم باید با فصل‌های ۵ تا ۷ مطابقت داشته باشد، مگر در موارد مشخص‌شده در بندهای 9.3.6.1 تا 9.3.6.4.2.

9.3.6.1 فضاهای ماشین‌آلات
فضاهای ماشین‌آلات باید برای رسیدن به غلظت ۳۴ درصد بر اساس حجم ناخالص طراحی شوند.
9.3.6.1.1 ۸۵ درصد از غلظت مورد نیاز طبق بند 9.3.6.1 باید طی ۲ دقیقه از آغاز تخلیه حاصل شود.
9.3.6.1.2 حجم ناخالص باید شامل بدنه پوششی نیز باشد.

9.3.6.2 فضاهای بار
فضاهای بار (غیر از فضاهای وسایل نقلیه) باید بر اساس نسبت ۱ پوند دی‌اکسید کربن به ازای هر ۳۰ فوت مکعب حجم ناخالص مجهز شوند.
9.3.6.2.1 مقدار اولیه دی‌اکسید کربن تخلیه‌شده باید بر اساس حجم خالص فضا و میزان بار موجود تعیین شود.
9.3.6.2.2 در صورت نیاز، دی‌اکسید کربن اضافی باید برای کنترل آتش آزاد شود.
9.3.6.2.3 دستورالعمل‌های شفاف در خصوص فرآیند تخلیه دی‌اکسید کربن باید در داخل اتاق نگهداری مخازن دی‌اکسید کربن نصب شود.

9.3.6.3 فضاهای وسایل نقلیه
9.3.6.3.1 فضاهای وسایل نقلیه که در آن‌ها سوخت وسایل نقلیه بیش از ۱۹ لیتر (۵ گالن) است، باید برای رسیدن به غلظت ۳۴درصد بر اساس حجم ناخالص طراحی شوند.
9.3.6.3.2 ۸۵ درصد از این غلظت باید طی ۲ دقیقه از آغاز تخلیه به دست آید.

9.3.6.4 فضاهای وسایل نقلیه
9.3.6.4.1 فضاهای وسایل نقلیه که میزان سوخت (بنزین یا گازوئیل) موجود در آن‌ها ۱۹ لیتر (۵ گالن) یا کمتر است، باید برای رسیدن به غلظت ۳۴ درصد بر اساس حجم ناخالص طراحی شوند.
9.3.6.4.2 دو سوم این غلظت باید طی ۱۰ دقیقه از آغاز تخلیه حاصل شود.

9.3.7 فضاهای تجهیزات الکتریکی
فضاهای تجهیزات الکتریکی باید به عنوان خطر خشک الکتریکی طبق فصل ۵ در نظر گرفته شوند.

9.4 بازرسی و نگهداری
بازرسی و نگهداری باید مطابق با بند 4.8.3 و بخش 9.4 انجام گیرد.

9.4.1 کلیات
پیش از انجام آزمایش یا عملیات نگهداری سیستم ثابت اطفاء حریق با دی‌اکسید کربن، تمام افراد باید از فضای محافظت‌شده تخلیه شوند. (رجوع شود به بخش 4.3)

9.4.2 تأیید نصب
9.4.2.1 آزمایش تأییدی که در بندهای 9.4.2.1.1 تا 9.4.2.1.4 شرح داده شده، باید پیش از آزمایش‌های الزامی بند 4.4.3 انجام شود.
9.4.2.1.1 تست فشار لوله‌کشی باید مطابق با الزامات بندهای 9.4.2.1.2 تا 9.4.2.1.4 انجام شود.
9.4.2.1.2 سیال آزمایشی باید یک گاز خشک و غیرخورنده نظیر نیتروژن یا دی‌اکسید کربن باشد.
9.4.2.1.3 هنگام وارد کردن فشار به لوله‌ها، فشار باید به صورت افزایشی در گام‌های ۵۰ psi (۳.۵ بار) اعمال شود.
9.4.2.1.4 پس از رسیدن به فشار تست موردنظر، منبع فشار باید قطع و از لوله جدا شود.

⚠️ هشدار
تست فشار پنوماتیکی ممکن است در صورت ترکیدگی سیستم لوله‌کشی، خطر پرتاب اشیاء و آسیب به افراد را ایجاد کند. پیش از انجام این تست، ناحیه‌ای که لوله در آن قرار دارد باید تخلیه شده و اقدامات ایمنی لازم برای حفاظت از افراد انجام شود.

9.4.2.2 سیستم‌های پرفشار
9.4.2.2.1 سیستم‌هایی با شیر توقف
9.4.2.2.1.1 تمام لوله‌کشی از منبع دی‌اکسید کربن تا شیرهای توقف باید تحت فشار حداقل ۱۰۰۰ psi (۶۸۹۵ کیلوپاسکال) قرار گیرد.
9.4.2.2.1.2 افت فشار در مدت ۲ دقیقه نباید بیش از ۱۰ درصد باشد.
9.4.2.2.1.3 تمام لوله‌کشی بین شیرهای توقف و اسپرینکلرها باید تحت فشار حداقل ۶۰۰ psi (۴۱۳۷ کیلوپاسکال) قرار گیرد.
9.4.2.2.1.4 افت فشار در این بخش نیز در مدت ۲ دقیقه نباید بیش از ۱۰ درصد باشد.

9.4.2.2.2 سیستم‌های بدون شیر توقف
9.4.2.2.2.1 تمام لوله‌کشی از منبع دی‌اکسید کربن تا اسپرینکلرها باید تحت فشار حداقل ۶۰۰ psi (۴۱۳۷کیلوپاسکال) قرار گیرد.
9.4.2.2.2.2 افت فشار در مدت ۲ دقیقه نباید بیش از ۱۰ درصد باشد.

9.4.2.3 سیستم‌های کم‌فشار
9.4.2.3.1 لوله‌کشی‌هایی که به‌طور معمول تحت فشار هستند
9.4.2.3.1.1 تمام لوله‌کشی‌هایی که به طور معمول تحت فشار قرار دارند باید تحت تست فشار حداقل ۳۰۰ psi (۲۰۶۸کیلوپاسکال) قرار گیرند.
9.4.2.3.1.2 در طول آزمایش ۲ دقیقه‌ای، هیچ‌گونه نشتی از لوله‌کشی نباید وجود داشته باشد.

9.4.2.3.2 لوله‌کشی بین شیر قطع مخزن و اسپرینکلرها
9.4.2.3.2.1 تمام لوله‌کشی بین شیر قطع مخزن و اسپرینکلرها باید تحت تست فشار حداقل ۳۰۰ psi (۲۰۶۸ کیلوپاسکال) قرار گیرد.
9.4.2.3.2.2 افت فشار در طول ۲ دقیقه نباید بیش از ۱۰ درصد باشد.

9.4.3 تأخیرهای پیش‌تخلیه، آژیرها و خاموشی‌های سیستم تهویه
9.4.3.1 تأخیرهای پیش‌تخلیه، آژیرها و خاموشی سیستم تهویه باید با عبور جریان دی‌اکسید کربن در سیستم آزمایش شوند.
9.4.3.2 تأخیرهای پیش‌تخلیه‌ای که در دمای ۷۰ درجه فارنهایت (۲۱ درجه سانتی‌گراد) دقت ±۲۰ درصد از مقدار نامی را ندارند، باید تعویض شوند.

9.4.4 تأیید
رعایت الزامات بند 9.3.2 باید مورد تأیید قرار گیرد
