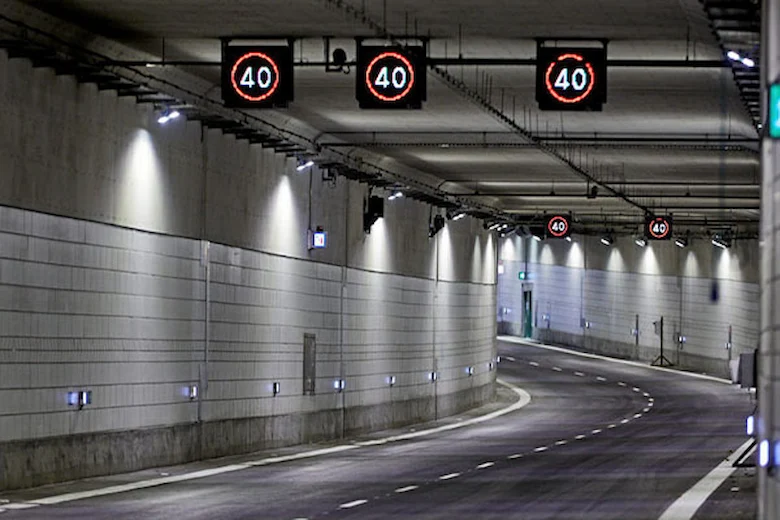

کاربرد کابل LHD در تونل ها چیست؟ این تجهیزات امروزه به یکی از بهترین راهکارهای تشخیص زود هنگام افزایش غیر عادی دما و وقوع آتش سوزی تبدیل شده است. تونلها مسیرهایی طولانی، محصور و گاهی کم دسترسی هستند که در آنها دود و حرارت میتواند در مدت کوتاهی گسترش پیدا کند. در چنین محیطی، چند دقیقه تاخیر در کشف حریق ممکن است عملیات تخلیه، تهویه و اطفا را دشوارتر کند. کابل تشخیص حرارت خطی در امتداد مسیر نصب میشود و برخلاف دتکتورهای نقطهای، تنها بخش محدودی از فضا را زیر نظر نمیگیرد. در این مقاله قصد داریم به بررسی کاربرد کابل LHD در تونل ها بپردازیم. با ما همراه باشید.
کابل LHD چیست و چگونه کار میکند؟
LHD مخفف Linear Heat Detection و به معنای تشخیص حرارت خطی است. این کابل مانند یک حسگر ممتد، افزایش دما را در طول مسیر شناسایی میکند. در مدلهای متداول دیجیتال، دو هادی با پوشش پلیمری حساس به حرارت درون کابل قرار دارند. با رسیدن دمای یک نقطه به آستانه مشخص، وضعیت عایق تغییر میکند و کنترلر هشدار میدهد. مدلهای آنالوگ و فیبر نوری نیز قابلیتهای دقیقتری برای پایش دما و تعیین محل رویداد دارند.
چرا دتکتور خطی برای تونل مناسب است؟
در تونل، جریان هوا، گرد و غبار، رطوبت و گازهای خروجی میتوانند عملکرد برخی دتکتورها را تحت تاثیر قرار دهند. نصب تعداد زیادی دتکتور نقطهای در یک مسیر چندکیلومتری نیز نگهداری را پیچیده میکند. کابل حرارتی خطی میتواند بخش وسیعی را یکپارچه پوشش دهد و در محلهای کم دسترسی نصب شود.
از سوی دیگر، کاربرد کابل LHD در تونل ها باعث میشود پایش حرارت به نزدیکترین نقطه خطر منتقل شود. کابل را میتوان بالای مسیر عبور، نزدیک سینی کابل، در مجاورت تجهیزات برق یا کنار خطوط انتقال سوخت نصب کرد. لذا سامانه به جای آنکه منتظر رسیدن دود یا گرما به یک دتکتور دورتر بماند، تغییر دما را در محل شکل گیری حادثه تشخیص میدهد.
بیشتر بخوانید: کاربرد کابل LHD در سیلوهای غلات
مهمترین کاربردهای کابل LHD در انواع تونل
این تجهیزات کاربردهای گسترده ای در انواع تونل دارند که همین موضوع سبب شده تا استفاده از آنها به یک ضرورت تبدیل شود. با ما همراه باشید تا به بررسی کاربرد کابل LHD در تونل ها بپردازیم:
تونلهای جادهای
در تونل جادهای، تصادف، نقص فنی خودرو یا نشت سوخت میتواند آغازگر حریق باشد. نصب کابل بالای خطوط عبوری، افزایش حرارت را در امتداد مسیر آشکار میکند. کاربرد کابل LHD در تونل ها زمانی ارزش بیشتری دارد که هشدار آن به دوربینها، تابلوهای پیام، جت فنها و کنترل ترافیک متصل باشد و واکنشهای هماهنگ را آغاز کند.
تونلهای مترو و راه آهن
کاربرد کابل LHD در تونل ها برای مسیرهای ریلی، تجهیزات برق، کابلهای تغذیه و سیستم ترمز را پوشش میدهد. کابل در امتداد خط، کنار تجهیزات حساس یا درون کانال کابل نصب میشود. زون بندی مسیر نیز به مرکز کنترل کمک میکند محل هشدار را سریع بیابد و درباره توقف قطار یا قطع برق موضعی تصمیم بگیرد.
تونلهای تاسیساتی و انتقال انرژی
تونلهای تاسیساتی میزبان کابل برق، لوله و تجهیزات مخابراتی هستند. افزایش دما در یک اتصال معیوب ممکن است پیش از شعله ور شدن قابل تشخیص باشد. کاربرد کابل LHD در تونل ها در این محیط به شناسایی زود هنگام نقاط داغ و جلوگیری از سرایت خسارت کمک میکند.
تونلهای معدنی
کاربرد کابل LHD در تونل ها در محیط معدن نیز اهمیت دارد زیرا گرد و غبار، رطوبت و ماشین آلات سنگین، شرایط را پیچیده میکنند. کابل متناسب با محیط میتواند نوار نقاله، مسیر ماشین آلات و اتاق برق را پوشش دهد. انتخاب روکش و سازگاری سامانه با الزامات معدن باید بر اساس ارزیابی ریسک انجام شود.
محلهای مناسب برای نصب کابل
نصب صحیح، نقش تعیین کنندهای در عملکرد سیستم دارد. در مسیر اصلی تونل، کابل معمولا در بخش فوقانی نصب میشود زیرا حرارت ناشی از حریق به سمت بالا حرکت میکند. در سینیهای کابل، نصب باید به شکلی باشد که حسگر در نزدیکی کابلهای قدرت و نقاط مستعد داغ شدن قرار گیرد. در محل تجهیزات الکتریکی، تابلوها یا فضاهای فنی نیز میتوان حلقههای مجزا تعریف کرد تا هشدار هر بخش مستقل باشد.
برای بهره گیری درست از کاربرد کابل LHD در تونل ها نباید یک الگوی ثابت را بدون بررسی شرایط پروژه اجرا کرد. ارتفاع و مقطع تونل، سرعت جریان هوا، وجود جت فن، نوع ترافیک، فاصله تجهیزات و سناریوی احتمالی حریق بر فاصله کابل از منبع خطر و نحوه مهار آن اثر میگذارند. نصب نهایی باید بر مبنای طراحی مهندسی، دستورالعمل سازنده و ضوابط ایمنی حریق صورت گیرد.
مزایای استفاده از کابل تشخیص حرارت خطی
پوشش ممتد مهمترین مزیت این فناوری است، اما تنها مزیت آن نیست. کابل LHD معمولا قطعات فعال الکترونیکی متعددی در طول مسیر ندارد و همین ویژگی میتواند نگهداری در محیطهای سخت را سادهتر کند. امکان زون بندی، تشخیص محل تقریبی خطا در برخی مدلها و مقاومت مناسب در برابر گرد و غبار، رطوبت و خوردگی نیز از دیگر نقاط قوت آن است. البته این مزایا به نوع محصول و روکش انتخابی وابسته هستند.
کاربرد کابل LHD در تونل ها همچنین امکان یکپارچه سازی با سامانه مدیریت مرکزی را فراهم میکند. سیگنال هشدار میتواند برای اعلام حریق، نمایش محل حادثه روی نقشه، فعال سازی تهویه اضطراری، ارسال فرمان به تجهیزات کنترلی و ثبت رویداد استفاده شود. این هماهنگی، زمان میان تشخیص حادثه و شروع واکنش عملیاتی را کاهش میدهد.
بیشتر بخوانید: سیستم اعلام و اطفاء حریق در سینما و سالن های آمفی تئاتر
انتخاب کابل مناسب برای هر پروژه
انتخاب محصول نباید فقط بر اساس قیمت انجام شود. دمای هشدار باید با دمای عادی و بیشترین دمای قابل انتظار تناسب داشته باشد. آستانه بسیار پایین، هشدار ناخواسته ایجاد میکند و آستانه بسیار بالا، کشف حادثه را به تاخیر میاندازد. روکش نیز باید با رطوبت، مواد شیمیایی، سایش و آسیب مکانیکی سازگار باشد.
در طراحی سیستم حرارتی خطی lhd لازم است طول مجاز هر زون، نوع کنترلر، روش تعیین محل خطا، منبع تغذیه پشتیبان و نحوه ارتباط با پنل اعلام حریق بررسی شود. کابل دیجیتال دمای ثابت، کابل آنالوگ و سامانه فیبر نوری قابلیتها و هزینههای متفاوتی دارند. در همین راستا و پیش از تعیین تجهیزات، باید مشخص شود پروژه صرفاً به اعلام عبور از آستانه دما نیاز دارد یا پایش توزیعشده و نمایش دقیق محل رویداد نیز ضروری است.
ارتباط کابل LHD با سامانههای ایمنی تونل
اثر واقعی کاربرد کابل LHD در تونل ها زمانی دیده میشود که سامانه جزئی از سناریوی جامع ایمنی باشد. کنترلر باید هشدار، قطعی کابل و اتصال کوتاه را تفکیک و وضعیت هر زون را به پنل مرکزی ارسال کند. سپس فرمان تهویه، روشنایی اضطراری، اعلان صوتی یا تجهیزات اطفا بر اساس ماتریس علت و معلول صادر شود. در پروژههای حساس میتوان تایید متقاطع با دوربین، دتکتور دود یا سنسور شعله را در نظر گرفت. واکنش خودکار نیز باید با تحلیل خطر، زمان تخلیه و راهبرد بهره برداری تونل هماهنگ باشد.
نکات مهم در نصب، آزمایش و نگهداری
کابل باید با بستها و فاصلههای توصیه شده نصب شود تا افتادگی، تماس ناخواسته با سطوح داغ یا آسیب ناشی از لرزش رخ ندهد. شعاع خمش مجاز، حداکثر نیروی کشش و روش اتصال به جعبههای انتهایی نیز باید رعایت شود. کابل قدرت و تجهیزات مولد نویز ممکن است بر برخی اجزای سامانه اثر بگذارند. از این رو مسیر کابل کشی و شیوه اتصال زمین باید مطابق دستورالعمل فنی طراحی شود.
پس از نصب، آزمون پیوستگی، صحت زون بندی، تشخیص خطا و عملکرد سناریوهای متصل ضروری است. برای اطمینان از کاربرد کابل LHD در تونل ها در شرایط واقعی، تست فقط نباید به روشن شدن چراغ پنل محدود شود. همچنین لازم است انتقال هشدار به اتاق کنترل و اجرای فرمانهای وابسته نیز بررسی شود. برنامه نگهداری دورهای باید شامل بازدید چشمی کابل و بستها، کنترل اتصالات، آزمایش بخشهای منتخب و ثبت نتایج باشد.
خطاهای رایج در طراحی و اجرا
انتخاب آستانه نامناسب، فاصله زیاد کابل از ناحیه خطر، زونهای بسیار طولانی و بی توجهی به جریان هوا از خطاهای متداول هستند. استفاده از یک نوع کابل برای تمام فضاها نیز همیشه درست نیست زیرا بخش مرطوب، کانال برق و مسیر اصلی ممکن است به روکش یا آرایش متفاوتی نیاز داشته باشند.
یکی دیگر از اشتباهات، نادیدهگرفتن خرابی کابل است. سامانه باید قطعی، اتصال کوتاه ناخواسته و مشکل ارتباطی را به عنوان خطا گزارش کند. کاربرد کابل LHD در تونل ها زمانی قابل اعتماد خواهد بود که وضعیت سلامت مدار به طور دائمی پایش شود و قطعات آسیب دیده بدون تغییر خود سرانه در مشخصات سیستم تعویض شوند.
کلام پایانی
همانگونه که دیدید در این مقاله به طور کامل به بررسی کاربرد کابل LHD در تونل ها پرداختیم. دانستیم که این کابلها، تجهیزاتی حرفهای و مدرن برای شناسایی سریع افزایش دما در مسیرهای طولانی، محصور و پر ریسک است. این کابل با ایجاد پوشش پیوسته میتواند تونل جادهای، ریلی، معدنی و تاسیساتی را پایش کند و اطلاعات لازم برای واکنش سریعتر را در اختیار مرکز کنترل قرار دهد. از همراهی شما متشکریم. در صورتی که تمایل به خرید انواع دتکتور یا سیستم حرارتی خطی lhd دارید، کافیست با ما در اسپین الکتریک تماس بگیرید.
