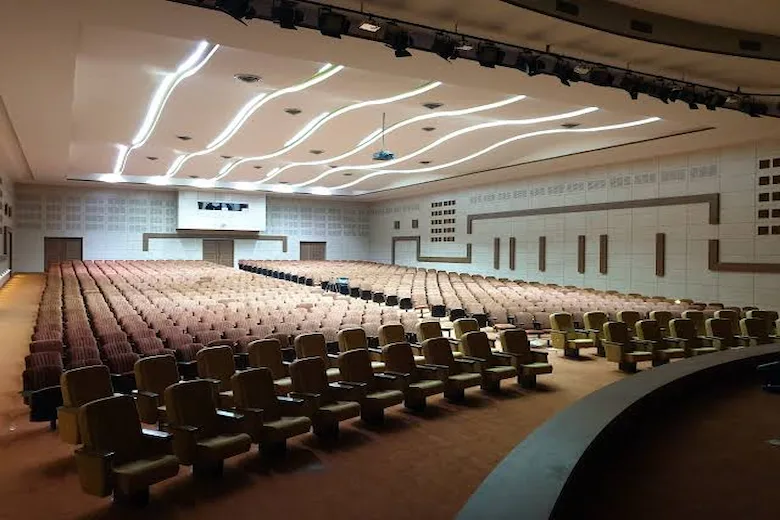

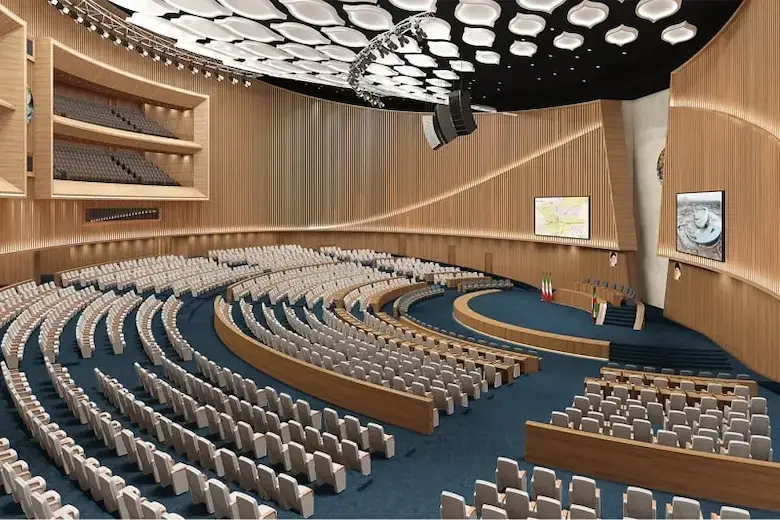

سیستم اعلام و اطفاء حریق در سینما و سالن های آمفی تئاتر – راهنمای 0 تا 100

در دنیای پیشرفته‌ی سیستم‌های اعلام حریق، استفاده از تجهیزات دقیق و قابل اطمینان یکی از اولویت‌های اصلی صنایع و مجموعه‌های بزرگ به شمار می‌رود. بیم دتکتورهای دودی یا همان Beam Smoke Detectors، یکی از مؤثرترین ابزارها در تشخیص به‌موقع حریق در فضاهای وسیع هستند. برند TANDA که یکی از شرکت‌های معتبر چینی در زمینه تولید تجهیزات اعلام حریق به شمار می‌رود، دو مدل از بیم دتکتورهای خود را به بازار جهانی و داخلی عرضه کرده است: TX-7130 و TX-3703.

در این مقاله به بررسی تخصصی این دو مدل از بیم دتکتور تاندا می‌پردازیم، ویژگی‌ها، تفاوت‌ها، کاربردها، استانداردها و نکات مهم مربوط به نصب و بهره‌برداری آن‌ها را بررسی خواهیم کرد.

بیم دتکتور دودی چیست و چه کاربردی دارد؟

بیم دتکتورهای دودی، نوعی آشکارساز حریق هستند که با ارسال و دریافت پرتو مادون قرمز در فضا، وجود دود را تشخیص می‌دهند. این تجهیزات به‌ویژه در فضاهای بزرگ و سوله‌ها که نصب دتکتورهای نقطه‌ای در تعداد بالا اقتصادی یا کاربردی نیست، بهترین عملکرد را دارند. عملکرد این دتکتورها بسیار حساس و سریع است و می‌تواند از بروز آتش‌سوزی‌های وسیع جلوگیری کند.

معرفی مدل‌های TX-7130 و TX-3703 تاندا

ویژگی‌های مشترک

هر دو مدل بیم دتکتور تاندا، یعنی TX-7130 و TX-3703، از تکنولوژی مادون قرمز (Infrared) برای تشخیص دود استفاده می‌کنند. از نظر برد، توانایی و شعاع پوشش، این دو مدل تفاوتی با یکدیگر ندارند. هر دو مدل توانایی پوشش دهی فضاهایی با طول 8 تا 100 متر و قطر تقریبی 15 متر (7.5 متر از هر طرف) را دارند. این ویژگی باعث شده که آن‌ها گزینه‌ای مناسب برای سالن‌های صنعتی، انبارها، سوله‌ها و سالن‌های ورزشی بزرگ باشند.

تفاوت در استانداردها و تائیدیه‌ها

تفاوت اصلی این دو مدل در استانداردهای بین‌المللی و تائیدیه‌های رسمی آن‌هاست:

• مدل TX-7130 دارای تائیدیه‌های معتبر LPCB (انگلستان)، CE و CCC می‌باشد.
• مدل TX-3703 تنها دارای تائیدیه‌های CE و CCC بوده و فاقد استاندارد LPCB است.

تائیدیه LPCB، یکی از معتبرترین گواهی‌نامه‌ها در زمینه ایمنی و تجهیزات اعلام حریق در سطح جهان است که دریافت آن فرآیندی دشوار و پرهزینه دارد. همین موضوع باعث شده تا قیمت نهایی مدل TX-7130 نسبت به TX-3703 بالاتر باشد.

تنظیم حساسیت بیم دتکتورها

یکی از مزایای قابل توجه مدل TX-7130، قابلیت تنظیم حساسیت از طریق دیپ سوئیچ داخلی و همچنین پروگرامر دستی است. این امکان به کاربران اجازه می‌دهد تا دستگاه را بر اساس شرایط محیطی تنظیم کنند. در مقابل، مدل TX-3703 فاقد دیپ سوئیچ بوده و تنها از طریق پروگرامر دستی قابل تنظیم است.

به صورت پیش‌فرض، مدل TX-3703 در کارخانه با حساسیت بالا تنظیم شده است، که برای محیط‌هایی با احتمال کم وجود دود دائم (مانند سوله‌های مدرن) مناسب است. اما در محیط‌هایی مانند انبارهای صنعتی با تردد لیفتراک یا ماشین‌آلات دیزلی، بهتر است حساسیت کاهش یابد تا از آلارم‌های کاذب جلوگیری شود.

بیشتر بخوانید: معرفی اصول و انواع سیستم‌های تشخیص در دتکتورهای دود مکشی (Aspirating Smoke Detectors)

قیمت و مقایسه اقتصادی

یکی دیگر از نکات قابل توجه، تفاوت قیمتی میان این دو مدل است:

• مدل TX-7130 در بازار ایران حدود ۲۰۰ دلار قیمت دارد که شرکت اسپین الکتریک آن را با قیمت حدود ۱۵۰ دلار عرضه می‌کند.
• مدل TX-3703 نیز با قیمت حدود ۱۹۰ دلار در بازار موجود است و در اسپین الکتریک با قیمت ۱۴۵ دلار به فروش می‌رسد.

این اختلاف قیمت، با در نظر گرفتن تفاوت در تائیدیه‌ها، منطقی و قابل توجیه است. اگر پروژه‌ی شما نیاز به تائیدیه‌های بین‌المللی دارد، انتخاب مدل TX-7130 توصیه می‌شود. اما برای پروژه‌های داخلی، مدل TX-3703 با همان عملکرد، گزینه‌ای اقتصادی‌تر خواهد بود.

تجهیزات جانبی و نصب

در جعبه هر دو مدل، چهار عدد رفلکتور یا آینه تعبیه شده است:

• برای فواصل بین ۸ تا ۴۰ متر، استفاده از یک رفلکتور کافی است.
• برای فواصل بین ۴۰ تا ۱۰۰ متر، باید هر چهار رفلکتور مورد استفاده قرار گیرد تا عملکرد دستگاه بهینه باشد.

برای تنظیم و نصب صحیح این بیم دتکتورها، به‌ویژه در اتصال به پنل‌های اعلام حریق آدرس‌پذیر، حتما باید از کارشناس فنی مجرب کمک گرفته شود. این کار فراتر از توان نصاب‌های معمولی یا برق‌کاران ساختمان است. تنظیم اشتباه یا نصب ناصحیح می‌تواند عملکرد دستگاه را مختل کرده و موجب خطرات جدی شود.

پروگرامر دستی بیم دتکتور تاندا

برای مدل TX-3703، جهت تنظیم حساسیت، نیاز به خرید پروگرامر دستی به صورت جداگانه است که قیمت آن حدود ۲۰۰ دلار می‌باشد. این پروگرامر برای مدل TX-7130 نیز کاربرد دارد، اما در صورتی که از دیپ سوئیچ استفاده شود، ممکن است نیاز به آن نباشد.

نتیجه‌گیری

اگر پروژه‌ی شما در داخل کشور و بدون نیاز به تائیدیه LPCB است و به دنبال راه‌حل اقتصادی هستید، مدل TX-3703 گزینه‌ی مناسبی است. این مدل با وجود قیمت کمتر، از لحاظ عملکرد هیچ تفاوتی با مدل TX-7130 ندارد.

اما اگر پروژه‌ی شما صادراتی است، یا در مکان‌هایی مانند سفارت‌خانه‌ها، فرودگاه‌ها یا مراکز حساس اجرا می‌شود، بهتر است از مدل TX-7130 استفاده کنید که دارای تائیدیه‌های بین‌المللی است.

شرکت اسپین الکتریک به عنوان واردکننده رسمی و معتبر بیم دتکتور تاندا در ایران، این محصولات را با ضمانت اصالت، قیمت رقابتی و پشتیبانی فنی تخصصی به بازار عرضه می‌کند. برای اطلاع از قیمت بیم دتکتور تاندا با کارشناسان ما تماس بگیرید.



سوالات متداول

تفاوت اصلی بین مدل‌های TX-7130 و TX-3703 در چیست؟

تفاوت اصلی این دو مدل در تائیدیه‌های بین‌المللی آن‌هاست. مدل TX-7130 دارای گواهی LPCB از انگلستان است که برای پروژه‌های بین‌المللی و حساس ضروری است. مدل TX-3703 فاقد این گواهی بوده و بیشتر برای مصرف داخلی در چین طراحی شده است. از نظر عملکرد فنی و دقت، تفاوتی بین این دو مدل وجود ندارد.

آیا برای نصب بیم دتکتور تاندا نیاز به متخصص داریم یا می‌توان آن را به برق‌کار واگذار کرد؟

نصب و راه‌اندازی بیم دتکتورها، مخصوصاً در پروژه‌های با سیستم اعلام حریق آدرس‌پذیر، نیاز به تخصص فنی و دانش مهندسی دارد. توصیه می‌شود حتماً این کار توسط یک تکنسین حرفه‌ای انجام شود، زیرا تنظیم نادرست می‌تواند منجر به آلارم‌های کاذب یا عدم تشخیص آتش‌سوزی شود.

آیا حساسیت بیم دتکتور را می‌توان بعداً هم تنظیم کرد؟

بله، هر دو مدل دارای امکان تنظیم حساسیت هستند. در مدل TX-7130 این کار هم از طریق دیپ سوئیچ و هم با پروگرامر دستی انجام می‌شود. اما در مدل TX-3703 فقط با پروگرامر دستی (که به صورت جداگانه فروخته می‌شود) قابل تنظیم است. این قابلیت برای تنظیم عملکرد دتکتور در محیط‌های دارای آلاینده‌های دائمی مثل دود لیفتراک بسیار کاربردی است.

در دنیای پیشرفته ایمنی حریق، استفاده از دتکتور دودی مکشی یا Aspiration Smoke Detectors (ASD) به‌عنوان یکی از دقیق‌ترین و حساس‌ترین روش‌های تشخیص دود، روزبه‌روز در حال افزایش است. این سیستم‌ها، به‌ویژه در محیط‌هایی که نیاز به واکنش سریع، شرایط خاص محیطی یا حساسیت بالای تجهیزات وجود دارد، به‌عنوان یک راهکار هوشمندانه شناخته می‌شوند.

مرحله اول: شناخت نیازمندی‌های پروژه

پیش از آغاز طراحی، شناخت دقیق نیازهای نصب، مهم‌ترین قدم محسوب می‌شود. این مرحله شامل تحلیل دقیق فضای مورد نظر، نوع فعالیت‌هایی که در آن انجام می‌شود، و شناسایی محدودیت‌های فنی و محیطی است.

چرا شناخت نیازها مهم است؟

بدون درک دقیق از کاربرد و شرایط محل نصب، ممکن است طراحی نهایی نتواند پاسخگوی نیازهای ایمنی یا عملکردی فضا باشد. برای مثال، فضای یک مرکز داده با حساسیت بالا به گرما و دود، نسبت به یک پارکینگ عمومی نیاز به طراحی متفاوتی دارد.

مرحله دوم: بررسی نوع فعالیت‌های داخل فضا

نوع فعالیت‌هایی که در یک فضا انجام می‌شود، تأثیر مستقیمی بر طراحی سیستم دتکتور دارد. عواملی که باید بررسی شوند عبارت‌اند از:

• ساعات فعالیت (24 ساعته یا محدود)
• حضور یا عدم حضور افراد
• تولید دود، بخار یا گرد و غبار
• سطح آلاینده‌های هوا

برای مثال، در محیط‌هایی مانند سالن‌های تولید صنعتی که گرد و غبار زیادی در جریان است، ممکن است استفاده از فیلترهای مخصوص یا دتکتور مرجع ضروری باشد.

مرحله سوم: تحلیل ویژگی‌های فیزیکی فضا

پس از شناخت نوع فعالیت، نوبت به بررسی دقیق فیزیکی فضا می‌رسد. سؤالات کلیدی این مرحله عبارت‌اند از:

• آیا فضا یک اتاق است یا فضای خالی مانند کف کاذب یا سقف؟
• کانال‌های هوا کجا قرار دارند و چه کاربردی دارند؟
• ابعاد دقیق محیط چگونه است؟
• از چه متریال‌هایی در ساخت فضا استفاده شده است؟
• آیا نواحی خاصی وجود دارند که نصب لوله یا دتکتور در آن‌ها ممنوع یا دشوار است؟
• آیا سیستم‌های اعلام حریق دیگری در محل نصب شده‌اند؟

تحلیل این موارد به مهندس طراح کمک می‌کند تا مسیر بهینه لوله‌کشی و محل دقیق نصب تجهیزات را تعیین کند.

مرحله چهارم: بررسی شرایط محیطی

شرایط محیطی یکی از عوامل تأثیرگذار در عملکرد سیستم‌های مکشی است. در طراحی سیستم باید عواملی مانند موارد زیر در نظر گرفته شود:

• دما و رطوبت نسبی فضا
• نوسانات محیطی
• میزان ورود هوای تازه از خارج
• وجود آلودگی‌ها یا ذرات معلق
• الگوی جریان هوا

یکی از ابزارهای حیاتی در این مرحله، آزمایش دود است. این آزمایش به مهندسان کمک می‌کند تا جهت حرکت هوا، نقاط دارای جریان ساکن یا توربولانس را شناسایی کنند و از قرار گرفتن نقاط نمونه‌برداری در مکان نامناسب جلوگیری نمایند.

مرحله پنجم: ارزیابی ریسک محیط

در هر پروژه، مناطقی وجود دارند که به‌دلیل حساسیت یا ریسک بالا، نیازمند حفاظت ویژه هستند. این نواحی می‌توانند شامل موارد زیر باشند:

• اتاق‌های تجهیزات گران‌قیمت
• انبارهای مواد اشتعال‌زا
• فضاهای با مواد مصنوعی یا فوم

در طراحی باید این نواحی به‌دقت شناسایی شده و از تمرکز کافی نمونه‌برداری در آن‌ها اطمینان حاصل شود.

مرحله ششم: انتخاب مکان مناسب برای نصب دستگاه دتکتور

انتخاب محل مناسب برای نصب واحد دتکتور اهمیت زیادی دارد. معیارهای اصلی در این بخش شامل:

• ایجاد توازن در طول لوله‌ها (برای یکنواختی زمان پاسخ‌دهی)
• دسترسی آسان برای تعمیر و نگهداری
• نیاز به منبع تغذیه نزدیک
• رعایت زیبایی‌شناسی محیط

همچنین در صورت نیاز می‌توان از لوله‌کشی اضافی برای بازگرداندن هوا به منبع یا کاهش نویز فن استفاده کرد.

نکاتی کلیدی برای بهینه‌سازی طراحی

در ادامه، چند نکته مهم برای داشتن یک طراحی مؤثر و قابل اعتماد ارائه می‌شود:

• از نرم‌افزارهای معتبر طراحی سیستم‌های ASD مانند VESDA VSC یا ASPIRE برای مدل‌سازی استفاده کنید.
• همواره لوله‌کشی را طوری طراحی کنید که قابلیت توسعه یا تغییر مسیر در آینده وجود داشته باشد.
• به‌منظور کاهش احتمال هشدارهای کاذب، از فیلترهای مناسب و دتکتور مرجع بهره بگیرید.
• در پایان نصب، آزمایش جریان هوا و دود برای تأیید عملکرد سیستم الزامی است.

جمع‌بندی

طراحی سیستم‌های دتکتور دودی مکشی نیازمند دقت بالا، شناخت دقیق از محیط و رعایت استانداردهای فنی است. این سیستم‌ها به‌ویژه در محیط‌های حساس، قابلیت اطمینان و سرعت واکنش بالایی را ارائه می‌دهند. با در نظر گرفتن مراحل و الزامات ذکرشده، می‌توان سیستمی طراحی کرد که هم از نظر عملکرد و هم از نظر هزینه بهینه باشد.

اگر در حال طراحی یا اجرای پروژه‌ای هستید و نیاز به مشاوره تخصصی در زمینه سیستم‌های مکشی اعلام حریق دارید، تیم فنی اسپین الکتریک آماده ارائه راهکارهای حرفه‌ای به شماست.

 سوالات متداول

سیستم دتکتور دودی مکشی (ASD) چه تفاوتی با دتکتورهای نقطه‌ای دارد؟
دتکتورهای مکشی به‌جای تشخیص دود در نقطه‌ای خاص، هوا را از طریق لوله‌کشی از نقاط مختلف فضا نمونه‌برداری کرده و به یک واحد مرکزی می‌فرستند. این روش باعث افزایش حساسیت، کاهش زمان تشخیص و عملکرد بهتر در محیط‌هایی با شرایط خاص (گرد و غبار، سقف بلند، دمای متغیر و…) می‌شود.

آیا می‌توان از سیستم ASD در فضاهای باز یا دارای تهویه قوی استفاده کرد؟
بله، ولی طراحی باید بسیار دقیق انجام شود. در فضاهای دارای تهویه قوی، جریان هوا ممکن است باعث رقیق شدن دود شود. بنابراین، با آزمایش جریان هوا و استفاده از لوله‌کشی مناسب، می‌توان مکان‌های بهینه برای نمونه‌برداری را مشخص کرد و عملکرد سیستم را تضمین نمود.

نگهداری و سرویس سیستم دتکتور دودی مکشی چگونه انجام می‌شود؟
نگهداری شامل بررسی منظم فیلترها، تست مکش هوا، کالیبراسیون دستگاه و تمیز کردن لوله‌ها است. این سرویس‌ها باید طبق دستورالعمل سازنده و در فواصل زمانی مشخص انجام شود تا از عملکرد صحیح سیستم در مواقع اضطراری اطمینان حاصل شود.

دتکتورهای دودی مکشی یا Aspirating Smoke Detectors (ASD) به‌عنوان یکی از دقیق‌ترین و حساس‌ترین سامانه‌های تشخیص حریق، در محیط‌های حیاتی مانند دیتاسنترها، اتاق‌های برق و فضاهای صنعتی خاص به کار گرفته می‌شوند. در طراحی این سیستم‌ها، دو مفهوم کلیدی “اثر رقیق‌سازی” و “زمان انتقال” نقشی تعیین‌کننده در کارایی سیستم ایفا می‌کنند.

اثر رقیق‌سازی در دتکتورهای دودی مکشی

اثر رقیق‌سازی یکی از چالش‌های اصلی در طراحی شبکه لوله‌کشی سیستم‌های ASD است. حساسیت سامانه به‌طور مستقیم با تعداد سوراخ‌های نمونه‌برداری و آستانه‌های برنامه‌ریزی‌شده برای تشخیص دود مرتبط است.

بیشتر بخوانید: طراحی سیستم اطفاء حریق (CO2) به روش غرقه‌سازی کلی بر اساس استاندارد NFPA 12

رقیق‌سازی چگونه رخ می‌دهد؟

زمانی که ذرات دود از یک سوراخ نمونه‌برداری وارد لوله می‌شوند، در مسیر رسیدن به محفظه حسگر با هوای تمیز جذب‌شده از سوراخ‌های قبلی ترکیب می‌شوند. این ترکیب باعث کاهش غلظت دود در نمونه نهایی می‌شود؛ پدیده‌ای که با عنوان اثر رقیق‌سازی (Dilution Effect) شناخته می‌شود. برای مثال، در یک لوله ۵۰ متری با ۱۰ سوراخ نمونه‌برداری، اگر تنها از آخرین سوراخ دود وارد شود، غلظت دود در محفظه تشخیص ممکن است تا یک‌دهم مقدار اولیه کاهش یابد. این موضوع مستقیماً بر نحوه تنظیم آستانه‌های هشدار و محل قرارگیری سوراخ‌ها تأثیرگذار است.

نکته مهم: هرچه تعداد سوراخ‌ها و طول لوله بیشتر باشد، احتمال رقیق‌شدن دود نیز افزایش می‌یابد. در طراحی، باید سناریوهای بدبینانه در نظر گرفته شود.

عوامل مؤثر بر رقیق‌سازی

• تعداد و اندازه سوراخ‌های نمونه‌برداری
• استفاده از سه‌راهی و زانویی‌ها
• قطر لوله‌ها
• شرایط محیطی مثل دما، فشار و رطوبت

بیشتر بخوانید: الزامات طراحی سیستم اطفای حریق CO₂ به روش کاربرد محلی | بر اساس استاندارد NFPA 12

زمان انتقال (Transport Time)

زمان انتقال مدت‌زمانی است که ذرات دود برای رسیدن از سوراخ نمونه‌برداری به محفظه تشخیص نیاز دارند. این فاکتور، یکی از معیارهای کلیدی برای ارزیابی عملکرد سیستم‌های ASD محسوب می‌شود و معمولاً توسط نرم‌افزارهای طراحی محاسبه شده و در محل تست می‌گردد.

فاکتورهای مؤثر بر زمان انتقال

• تعداد و چیدمان سوراخ‌های نمونه‌برداری
• سرعت فن مکنده (RPM)
• طول و آرایش لوله‌کشی
• تنظیمات حساسیت دتکتور

استانداردهایی مانند EN 54-20، NFPA 72 و NFPA 76 حداکثر زمان مجاز برای انتقال را بر اساس نوع کاربرد مشخص کرده‌اند:

نوع دتکتور	حداکثر زمان انتقال
بسیار زودهنگام (VEWFD)	60 ثانیه
زودهنگام (EWFD)	90 ثانیه
استاندارد	120 ثانیه

رعایت این استانداردها در طراحی و تأیید نهایی سیستم، برای تضمین عملکرد صحیح در مواقع اضطراری ضروری است.

جمع‌بندی

در طراحی دتکتورهای دودی مکشی، غفلت از اثر رقیق‌سازی و زمان انتقال می‌تواند منجر به کاهش چشم‌گیر حساسیت سامانه و تأخیر در تشخیص حریق شود. انتخاب تجهیزات استاندارد، طراحی بهینه لوله‌کشی، و تنظیمات دقیق آشکارساز از جمله اقدامات حیاتی برای افزایش اطمینان و ایمنی است. برای طراحی حرفه‌ای سیستم‌های ASD با رعایت استانداردهای بین‌المللی، همین امروز با تیم متخصص اسپین الکتریک مشاوره بگیرید.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

دتکتور دودی مکشی چگونه کار می‌کند؟

دتکتور دودی مکشی (Aspirating Smoke Detectors) به‌جای اتکا به تماس مستقیم دود با سنسور، هوا را از طریق لوله‌هایی با سوراخ‌های نمونه‌برداری مکش کرده و به محفظه حسگر منتقل می‌کنند. این روش امکان تشخیص بسیار سریع دود را فراهم می‌کند، حتی پیش از آن‌که دود به سطح دید یا هشدار سنتی برسد.

اثر رقیق‌سازی چه تأثیری بر عملکرد دتکتور دارد؟

اثر رقیق‌سازی باعث کاهش غلظت دود در نمونه نهایی می‌شود، چراکه هوای تمیز از سایر سوراخ‌ها با هوای آلوده ترکیب می‌شود. اگر در طراحی سیستم به این موضوع توجه نشود، ممکن است دود به‌اندازه کافی تشخیص داده نشود یا با تأخیر هشدار صادر شود.

زمان انتقال دود به آشکارساز چقدر اهمیت دارد؟

زمان انتقال مشخص می‌کند که دود پس از ورود به شبکه نمونه‌برداری، چقدر طول می‌کشد تا به حسگر برسد. این زمان در عملکرد سریع سیستم و مطابقت با استانداردهایی مثل EN 54-20 یا NFPA 72 حیاتی است. برای مثال، در محیط‌های حساس مانند مراکز داده، زمان انتقال نباید بیش از ۶۰ ثانیه باشد.

آیا می‌توان از دتکتور مکشی در همه محیط‌ها استفاده کرد؟

خیر، اگرچه ASDها در بسیاری از محیط‌ها عملکرد خوبی دارند، اما در محیط‌هایی با آلودگی بالا، جریان هوای قوی یا رطوبت زیاد، باید با دقت طراحی شوند. در چنین مواردی انتخاب نوع فیلتر، سرعت مکش و محل سوراخ‌های نمونه‌برداری بسیار حیاتی است.

در سیستم‌های لوله‌کشی، یکی از مشکلات رایجی که می‌تواند عملکرد تجهیزات را تحت تأثیر قرار دهد، تجمع هوا در خطوط انتقال است. این موضوع نه تنها راندمان سیستم را کاهش می‌دهد، بلکه ممکن است باعث آسیب به تجهیزات حساس مانند شیرهای پنوماتیک و الکترومکانیکی نیز شود. در این میان، استفاده از یک قطعه ساده اما حیاتی به نام شیر تخلیه هوا راه‌حلی مؤثر برای رفع این مشکل محسوب می‌شود.

اما شیر تخلیه هوا چیست؟ چه وظایفی دارد و چرا نقش آن تا این اندازه مهم است؟ در این مقاله از اسپین الکتریک، به طور کامل به این سوالات پاسخ می‌دهیم. همچنین بررسی خواهیم کرد که محل نصب شیر تخلیه هوا کجا باید باشد، انواع آن کدام‌اند و چگونه می‌توان با انتخاب درست این شیرها، از بروز مشکلات جدی در سیستم‌های صنعتی و تاسیساتی جلوگیری کرد.

اگر به دنبال عملکرد پایدار، ایمن و بدون اختلال در سیستم لوله‌کشی خود هستید، این مقاله را از دست ندهید

شیر تخلیه هوا چیست؟

در پاسخ به این سوال که شیر تخلیه هوا چیست؟ باید گفت این قطعه برای خارج کردن هوای به دام افتاده در لوله‌ها طراحی شده است. وجود هوا در سیستم‌های لوله‌کشی می‌تواند باعث اختلال در جریان، کاهش بازدهی و حتی آسیب به تجهیزات شود.

محل نصب شیر تخلیه هوا معمولاً در نقاطی انتخاب می‌شود که احتمال تجمع هوا بیشتر است، مانند بالاترین قسمت‌های سیستم یا محل‌هایی با تغییرات فشار و دما. این شیرها در دو نوع دستی و اتوماتیک وجود دارند. نوع اتوماتیک به‌طور خودکار هوا را تخلیه می‌کند، در حالی که نوع دستی نیاز به دخالت اپراتور دارد. استفاده از شیر تخلیه هوا باعث بهبود عملکرد سیستم، افزایش عمر تجهیزات و جلوگیری از هواگرفتگی می‌شود.

هوا چگونه وارد یک سیستم لوله‌کشی می‌شود؟

هوا به دلایل مختلفی وارد سیستم‌های لوله‌کشی می‌شود. گاهی اوقات این ورود عمدی است، مثل زمانی که هوا برای تزریق مواد شیمیایی یا خنک‌سازی استفاده می‌شود. اما در بسیاری از مواقع، این ورود ناخواسته است. تغییرات دما و فشار می‌تواند باعث انبساط و انقباض مایعات شده و در نتیجه، هوا را به داخل لوله‌ها بکشد. همچنین در هنگام تعمیر یا باز کردن بخشی از سیستم، هوا به‌طور طبیعی وارد آن می‌شود. حتی در برخی فرآیندهای شیمیایی، هوا بخشی از واکنش‌هاست و به شکل کنترل‌شده یا تصادفی وارد مسیر لوله‌کشی می‌گردد. خرابی تجهیزات و نشتی‌ها نیز از دلایل دیگر ورود هوا به سیستم هستند که می‌توانند موجب اختلال در عملکرد سیستم شوند.

وظایف شیر تخلیه هوا

شیر تخلیه هوا نقش حیاتی در حفظ عملکرد بهینه سیستم‌های لوله‌کشی دارد. مهم‌ترین وظیفه این شیر، تخلیه به موقع هوای به دام افتاده داخل لوله‌ها و تجهیزات است که ممکن است به دلایلی مانند تغییرات دما و فشار، تزریق هوا، یا تعمیرات وارد سیستم شده باشد. این کار از مشکلاتی مثل انبساط هوا، کاهش کارایی تجهیزات و اختلال در جریان مایعات جلوگیری می‌کند

وظیفه دوم شیر تخلیه، جلوگیری از تجمع هوا در نقاط مختلف سیستم است. تجمع هوا می‌تواند مسیر جریان مایعات را مسدود کرده و عملکرد کلی سیستم را کاهش دهد. با تخلیه و کنترل هوای به دام افتاده، شیر تخلیه به حفظ کارایی، جلوگیری از آسیب به تجهیزات و افزایش طول عمر آن‌ها کمک می‌کند و در نتیجه هزینه‌های تعمیر و نگهداری را کاهش می‌دهد.

عملکرد شیر تخلیه هوا چیست؟

شیر تخلیه هوا به‌صورت مرحله‌ای و دقیق عمل می‌کند:

• تشخیص هوا: شیر تخلیه هوا با استفاده از سنسورها، تغییرات دما و فشار یا سیستم‌های الکترونیکی، هوای به دام افتاده در لوله‌ها را شناسایی می‌کند. این مرحله به شیر اطلاع می‌دهد که زمان تخلیه هوا فرا رسیده است.
• باز کردن شیر: پس از تشخیص هوا، شیر تخلیه به‌صورت دستی توسط اپراتور یا به‌صورت اتوماتیک با مکانیزم‌های خاص باز می‌شود.
• تخلیه هوا: هوای به دام افتاده به‌طور مداوم یا پالسی از سیستم خارج می‌شود. این تخلیه فشار داخل لوله‌ها را کاهش داده و از انبساط و ضربه‌های ناگهانی جلوگیری می‌کند.
• بسته شدن شیر: بعد از تخلیه هوا، شیر به‌طور خودکار یا با دخالت اپراتور بسته می‌شود تا تخلیه هوای اضافی صورت نگیرد.
• تعادل فشار: در نهایت، فشار داخل سیستم متعادل شده و جریان مایعات به‌صورت یکنواخت ادامه می‌یابد که این امر باعث بهبود کارایی و دقت عملکرد سیستم می‌شود.

انواع شیر تخلیه هوا چیست؟

شیرهای تخلیه هوا در مدل‌ها و طراحی‌های مختلفی تولید می‌شوند تا با نیازها و شرایط متفاوت سیستم‌های لوله‌کشی هماهنگ باشند. در ادامه با انواع مختلف شیر تخلیه هوا آشنا می‌شویم:

۱. شیر تخلیه مکانیکی

این نوع شیر تخلیه هوا به‌صورت دستی توسط اپراتور باز و بسته می‌شود. معمولاً دارای یک دسته یا سوئیچ مکانیکی است که با چرخش یا حرکت آن، شیر باز یا بسته می‌شود. این مدل نیازی به تجهیزات الکترونیکی یا سنسور ندارد و عملکرد ساده و قابل اطمینانی دارد.

۲. شیر تخلیه اتوماتیک

این شیر به صورت خودکار و بر اساس تغییرات فشار و دما در سیستم عمل می‌کند. وقتی فشار یا دمای مایع تغییر کند، شیر به‌صورت اتوماتیک باز شده و هوای به دام افتاده را تخلیه می‌کند. این نوع شیر از سنسورها یا مکانیزم‌های مکانیکی برای تشخیص وضعیت سیستم بهره می‌برد.

انواع شیر تخلیه هوا بر اساس فشار کاری

• شیر تخلیه با فشار متوسط: مناسب برای سیستم‌های با فشار معمولی است. این شیر به‌صورت اتوماتیک یا نیمه‌اتوماتیک عمل کرده و هوای به دام افتاده با فشار متوسط را تخلیه می‌کند.
• شیر تخلیه با فشار بالا: مخصوص سیستم‌های با فشار بالا طراحی شده است. این شیر با مکانیزم‌های مقاوم و دقیق به‌صورت اتوماتیک کار می‌کند و هوای با فشار بالا را به‌خوبی تخلیه می‌کند.
• شیر تخلیه پالسی: این نوع شیر به‌صورت دوره‌ای و پالسی باز و بسته می‌شود تا هوای به دام افتاده را تخلیه کند. شیر تخلیه پالسی باعث کاهش تغییرات فشار ناگهانی و ضربه‌های هیدرولیکی در سیستم می‌شود.

محل نصب شیر تخلیه هوا

شیر تخلیه هوا در سیستم‌های لوله‌کشی باید در نقاط کلیدی و حساس نصب شود تا عملکرد بهینه در تخلیه هوای به دام افتاده تضمین شود. از مهم‌ترین محل‌های نصب شیر تخلیه هوا می‌توان به موارد زیر اشاره کرد:

• نقاط بالادستی سیستم: جایی که هوا به دلیل فشار و جریان به دام می‌افتد.
• نقاط زیری و پایین‌دستی: محل‌هایی که امکان تجمع هوا وجود دارد.
• نقاط تغییر جهت و شیب لوله‌ها: در این قسمت‌ها به دلیل تغییر جریان، هوا ممکن است جمع شود.
• نقاط تقاطع لوله‌ها و اتصالات: محل‌های پیچیده سیستم که احتمال ورود هوا بیشتر است.
• نقاط نصب تجهیزات بزرگ مانند مخزن‌ها و دیگ‌ها: به دلیل ابعاد بزرگ تجهیزات، هوا به‌سادگی در آن‌ها جمع می‌شود.
• مکان‌هایی با دسترسی آسان: برای انجام عملیات تخلیه، بازدید و نگهداری شیر تخلیه هوا.

انتخاب محل مناسب نصب شیر تخلیه هوا باید با در نظر گرفتن نوع سیستم، نیازهای عملیاتی و موقعیت تجهیزات انجام شود تا کارایی و ایمنی سیستم حفظ شود

نکات ضروری برای نصب و نگهداری شیرهای تخلیه هوا

نصب و نگهداری شیر تخلیه هوا در سیستم‌های لوله‌کشی نیازمند رعایت چند نکته مهم است:

• نکات نصب: شیر باید در نقاط استراتژیک و با دسترسی آسان نصب شود. اتصال کامل و صحیح شیر به لوله‌ها و تجهیزات ضروری است. همچنین، نوع و ظرفیت شیر باید متناسب با نیازهای سیستم انتخاب شود تا عملکرد بهینه تامین گردد.
• نکات نگهداری: برای جلوگیری از چسبندگی و تجمع ذرات جامد داخل شیر، تخلیه دوره‌ای هوا و ذرات لازم است. مکانیزم‌های اتوماتیک شیر باید در برابر تغییرات دما و فشار بررسی، تنظیم و در صورت نیاز تعمیر یا تعویض شوند.

نگهداری منظم شیر تخلیه هوا باعث حفظ کارایی سیستم، جلوگیری از اختلالات ناشی از هوای به دام افتاده و افزایش عمر تجهیزات می‌شود. رعایت این نکات برای تضمین عملکرد صحیح و طولانی مدت شیر تخلیه هوا بسیار مهم است.

نتیجه گیری

شیر تخلیه هوا چیست؟ یک عنصر حیاتی در سیستم‌های لوله‌کشی است که با تخلیه هوای به دام افتاده، از بروز مشکلاتی مانند کاهش کارایی، افزایش فشار ناخواسته و آسیب به تجهیزات جلوگیری می‌کند. نکات نصب و نگهداری شیر تخلیه هوا نقش مهمی در تضمین عملکرد بهینه و طول عمر این تجهیزات ایفا می‌کند.

در فناوری‌های نوین مانند سیستم‌های اسپین الکتریک، که با کنترل دقیق جریان‌ها و میدان‌های مغناطیسی به بهینه‌سازی عملکرد دستگاه‌ها می‌پردازند، اهمیت حذف هوای مزاحم و کنترل فشار در لوله‌کشی‌ها دوچندان می‌شود. شیر تخلیه هوا با اجرای دقیق وظایف خود، باعث حفظ تعادل فشار و جلوگیری از اختلالات ناشی از تجمع هوا می‌شود که این موضوع در موفقیت سیستم‌های پیشرفته مثل اسپین الکتریک بسیار کلیدی است.

بنابراین، رعایت نکات نصب و نگهداری شیر تخلیه هوا، نه تنها در سیستم‌های سنتی بلکه در تکنولوژی‌های پیشرفته همچون اسپین الکتریک، تضمین‌کننده عملکرد پایدار، ایمنی و بهینه‌سازی مصرف انرژی است. انتخاب و نگهداری صحیح این شیرها، سرمایه‌گذاری مهمی در مسیر افزایش بهره‌وری و کاهش هزینه‌های تعمیر و نگهداری به شمار می‌رود.

سوالات متدوال

شیر تخلیه هوا چیست و چرا در سیستم‌های لوله‌کشی اهمیت دارد؟

شیر تخلیه هوا وسیله‌ای است که هوای به دام افتاده در لوله‌ها را تخلیه می‌کند تا از کاهش کارایی، افزایش فشار و آسیب به تجهیزات جلوگیری شود.

چه نکاتی برای نصب و نگهداری شیر تخلیه هوا باید رعایت شود؟

شیر باید در نقاط استراتژیک با دسترسی آسان نصب شود، ظرفیت و نوع آن متناسب با سیستم باشد، و نگهداری دوره‌ای شامل بررسی عملکرد، تخلیه ذرات و تعمیر مکانیزم‌ها انجام گیرد.

آیا شیر تخلیه هوا در سیستم‌های پیشرفته مانند اسپین الکتریک نیز کاربرد دارد؟

بله، در سیستم‌های اسپین الکتریک که به دقت کنترل فشار و جریان نیاز دارند، شیر تخلیه هوا نقش حیاتی در حفظ عملکرد پایدار و بهینه سیستم ایفا می‌کند.

در صنعت نفت و گاز که امنیت و پیشگیری از حوادث آتش‌سوزی یکی از مهم‌ترین اولویت‌ها به شمار می‌رود، استفاده از دتکتورهای شعله (Flame Detectors) نقش کلیدی دارد. دتکتورهای شعله به‌عنوان نخستین خط دفاعی در برابر وقوع آتش‌سوزی، باید به‌درستی انتخاب و در چیدمان بهینه نصب شوند تا عملکرد دقیق و بی‌خطایی داشته باشند.

دتکتورهای شعله به طور کلی در دو خانواده اصلی دسته‌بندی می‌شوند:

1. دتکتورهای شعله تابشی: که تابش‌های ناشی از شعله را در طیف‌های مختلف مانند فرابنفش (UV)، مادون‌قرمز تک‌فرکانسی (Single Frequency IR)، ترکیبی UV/IR و مادون‌قرمز چندفرکانسی (Multispectral IR) اندازه‌گیری می‌کنند.
2. دتکتورهای شعله تصویری: که با استفاده از دوربین‌های پیشرفته و الگوریتم‌های پردازش تصویر، شعله‌ها را به صورت تصویری تشخیص می‌دهند.

در این مقاله، به بررسی دقیق‌تر هر یک از این دتکتورها و نکات مهم در طراحی چیدمان دتکتور شعله در صنعت نفت و گاز می‌پردازیم.

دتکتورهای شعله تابشی

دتکتور فرابنفش (UV)

دتکتورهای UV یکی از پرکاربردترین انواع دتکتورهای شعله تابشی هستند، زیرا تقریباً تمام شعله‌ها تابش UV ساطع می‌کنند. این دتکتورها سرعت بالایی در شناسایی آتش دارند اما به دلایل مختلف، محدودیت‌هایی هم دارند.
یکی از مهم‌ترین چالش‌ها برای این نوع دتکتورها، حساسیت بالا به آلارم‌های کاذب ناشی از جوشکاری قوسی، اشعه ایکس و رعد و برق است. همچنین لایه‌های روغن یا دود ناشی از فرایندهای صنعتی می‌توانند روی پنجره دتکتور جمع شده و آن را از کار بیاندازند. به همین دلیل، دتکتورهای UV در محیط‌های پرآلودگی نظیر پالایشگاه‌های نفتی کمتر توصیه می‌شوند.

دتکتور مادون‌قرمز تک‌فرکانسی (Single Frequency IR)

دتکتورهای IR با تشخیص تابش حرارتی شعله‌ها، بسیاری از مشکلات دتکتورهای UV را برطرف کرده‌اند. این دتکتورها نسبت به آلودگی روغنی کمتر حساس هستند، اما تابش حرارتی اجسام داغ یا قطرات آب روی لنز دتکتور ممکن است باعث کاهش حساسیت یا آلارم‌های کاذب شوند.
این دتکتورها عمدتاً برای شناسایی آتش‌های هیدروکربنی که از احتراق گازهای CO₂ داغ ایجاد می‌شوند، بهینه شده‌اند و معمولاً نمی‌توانند تمام انواع شعله‌ها را پوشش دهند.

دتکتورهای ترکیبی UV/IR

دتکتورهای ترکیبی تلاش دارند نقاط قوت دتکتورهای UV و IR را با هم ترکیب کنند، اما این ترکیب گاهی محدودیت‌های هر دو فناوری را هم دارد. به عنوان مثال، آلودگی روغنی و دود می‌توانند دتکتور UV را کور کنند و همچنین مشکلات ناشی از تابش اجسام داغ در بخش IR باقی می‌ماند. به همین دلیل، این نوع دتکتورها در کاربردهای حساس و پیچیده صنعت نفت و گاز کمتر توصیه می‌شوند.

بیشتر بخوانید: طراحی چیدمان دتکتور شعله؛ رویکرد نوین در ۲۰۲۵

دتکتورهای مادون‌قرمز چندفرکانسی (IR3)

یکی از پیشرفته‌ترین دتکتورهای تابشی، نوع چندفرکانسی IR است که چند طول موج مادون‌قرمز را هم‌زمان تحلیل می‌کند تا آلارم‌های کاذب کاهش یابد و حساسیت افزایش پیدا کند.
اگرچه این فناوری نسبت به تابش جسم سیاه مقاوم‌تر است، اما در محیط‌های آلوده یا مکان‌های با تابش فلر، ممکن است حساسیت خود را از دست بدهد و خطاهای بیشتری ایجاد کند. به همین دلیل در طراحی چیدمان دتکتور شعله، باید به دقت محل نصب و شرایط محیطی در نظر گرفته شود.

دتکتورهای شعله تصویری (Visual Flame Detectors)

دتکتورهای شعله تصویری نسل جدیدی از فناوری تشخیص آتش هستند که با بهره‌گیری از دوربین‌های پیشرفته و الگوریتم‌های پردازش تصویر، قادر به تشخیص دقیق و هوشمند شعله‌ها هستند. این دتکتورها می‌توانند هر بخش از میدان دید خود را جداگانه تحلیل کنند و تصاویر زنده شعله‌ها را به اپراتور نمایش دهند.

مزایای مهم این نوع دتکتورها عبارتند از:

• کاهش آلارم‌های کاذب به دلیل استفاده از الگوریتم‌های پیشرفته تشخیص ویژگی‌های شعله
• امکان نظارت از راه دور با ارسال تصاویر زنده به اتاق کنترل
• مقاومت بیشتر در برابر منابع تابشی مزاحم مانند تابش CO₂ داغ یا جسم سیاه

با این حال، محدودیت‌هایی نیز وجود دارد؛ به عنوان مثال، این دتکتورها قادر به شناسایی آتش‌های سوخت پاک (Clean-Burning Fires) مانند هیدروژن یا متانول نیستند.

بیشتر بخوانید: راهنمای 0 تا 100 انتخاب دتکتور شعله مناسب برای صنایع فرآیندی

اصول طراحی چیدمان دتکتور شعله در صنعت نفت و گاز

تحلیل ریسک و انتخاب نوع دتکتور

اولین گام در طراحی چیدمان دتکتور شعله، شناسایی نوع سوخت، شرایط محیطی و میزان ریسک آتش‌سوزی است. به عنوان مثال، در مناطق دارای سوخت‌های هیدروکربنی، دتکتورهای IR3 و تصویری اولویت دارند، در حالی که در محیط‌های سرپوشیده یا فضاهای با سوخت پاک، باید دقت بیشتری در انتخاب فناوری داشت.

تعیین محل نصب و جهت‌یابی دتکتورها

محل نصب باید به گونه‌ای انتخاب شود که دتکتورها میدان دید کاملی روی مناطق پرخطر داشته باشند. همچنین فاصله از منابع تابش مزاحم مانند فلرها یا توربین‌های گازی باید به‌دقت محاسبه شود تا از آلارم‌های کاذب جلوگیری شود.

پوشش دهی و تعداد دتکتورها

در طراحی چیدمان، باید اطمینان حاصل کرد که تمام نقاط حساس تحت پوشش دتکتورها قرار گرفته‌اند. تعداد دتکتورها و زاویه دید هر کدام باید به گونه‌ای باشد که کوچک‌ترین شعله یا جرقه در هر نقطه‌ای سریعاً شناسایی شود.

نگهداری و دسترسی آسان

دتکتورها باید در موقعیتی نصب شوند که دسترسی به آن‌ها برای پاکسازی پنجره‌ها و انجام تعمیرات آسان باشد، زیرا آلودگی و خاک‌گرفتگی می‌تواند عملکرد بیم دتکتور را به شدت کاهش دهد.

نتیجه‌گیری

طراحی چیدمان دتکتور شعله در صنعت نفت و گاز، نیازمند شناخت عمیق از فناوری‌های موجود، شرایط محیطی و نوع سوخت مصرفی است. دتکتورهای شعله تابشی و تصویری هرکدام مزایا و محدودیت‌های خاص خود را دارند که باید در طراحی سیستم‌های حفاظت از آتش به‌کار گرفته شوند. برای دستیابی به بالاترین سطح ایمنی، استفاده ترکیبی و هوشمندانه از این فناوری‌ها همراه با چیدمان بهینه، بهترین راهکار است.

شرکت‌های فعال در صنعت نفت و گاز ، با بهره‌گیری از فناوری‌های نوین و طراحی اصولی، می‌توانند سیستم‌های حفاظت از حریق با عملکرد بالا و کمترین آلارم کاذب را فراهم کنند تا امنیت تأسیسات و نیروی انسانی به بهترین شکل تضمین شود.

برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید.

سیستم اعلام حریق بی سیم چیست و چرا امروزه به یکی از محبوب‌ترین روش‌های ایمن‌ سازی ساختمان‌ها تبدیل شده است؟ این سیستم مدرن با حذف سیم‌ کشی‌های سنتی و استفاده از فناوری امواج رادیویی یا ارتباطات Wi-Fi، راهکاری سریع، دقیق و منعطف برای شناسایی و هشدار در برابر آتش ‌سوزی ارائه می‌دهد. عملکرد آن بر پایه ارتباط بی ‌سیم بین دتکتورها، پنل مرکزی و آژیرها است که موجب کاهش هزینه‌های نصب، افزایش سرعت اجرا و حفظ زیبایی محیط می‌شود. اما معرفی این عنصر ایمنی به همین چند جمله ختم نمی‌شود. امروز و در این مقاله قصد داریم به طور کامل به بررسی این موضوع بپردازیم که سیستم اعلام حریق بی سیم چیست؟ پس این مقاله را از دس ندهید و ما را تا پایان همراهی کنید.

سیستم اعلام حریق بی سیم چیست؟

سیستم اعلام حریق بی سیم چیست؟ به جرعت این سیستم یکی از پیشرفته‌ترین و مدرن‌ترین انواع سیستم‌های هشدار دهنده آتش‌ سوزی است که بدون نیاز به سیم ‌کشی‌های پیچیده، از طریق امواج رادیویی یا فناوری‌های ارتباطی مانند Wi-Fi یا RF بین اجزای مختلف خود ارتباط برقرار می‌کند. در این سیستم، دتکتورها، شستی‌ها، آژیرها و کنترل ‌پنل مرکزی به ‌صورت بی سیم با یک دیگر در ارتباط هستند و در صورت تشخیص دود، حرارت یا شعله، هشدار فوری صادر می‌شود. از مهم‌ترین مزایای سیستم اعلام حریق بی سیم می‌توان به سرعت نصب بالا، هزینه کمتر در پروژه‌های بازسازی، انعطاف ‌پذیری در گسترش سیستم و کاهش آسیب‌های ناشی از سیم‌ کشی اشاره کرد.

بیشتر بخونید: سیستم اعلام حریق هوشمند چیست؟ – معرفی 0 تا 100

اجزاء سیستم اعلام حریق بی سیم چیست؟

به طور کلی، همه سیستم‌های اعلام حریق از یک معماری مشخص پیروی می‌کنند تا ساختاری استاندارد داشته باشند و تنها تفاوت جزئی در اجزاء آن‌ها است که تفاوت را ایجاد می‌کند. در این قسمت از مقاله بررسی می‌کنیم که اجزاء سیستم اعلام حریق بی سیم چیست:

1. پنل مرکزی کنترل بی سیم
2. دتکتور دود بی سیم
3. دتکتور حرارت بی سیم
4. دتکتور گاز بی سیم
5. دتکتور شعله بی سیم
6. شستی اعلام حریق بی سیم
7. آژیر و فلاشر بی سیم
8. تکرار کننده (Repeater) سیگنال
9. باتری پشتیبان (Backup Battery)
10. نرم ‌افزار یا اپلیکیشن مانیتورینگ سیستم

نحوه عملکرد سیستم اعلام حریق بی سیم چیست؟

حال ممکن است این سوال برای شما به وجود بیاید که طریقه عملکرد سیستم اعلام حریق بی سیم چیست؟ در این سیستم، دتکتورهای بی سیم مانند دتکتور دود، حرارت یا گاز به‌ صورت مداوم محیط را پایش می‌کنند و در صورت تشخیص نشانه‌های آتش ‌سوزی، سیگنالی را از طریق امواج RF یا Wi-Fi به کنترل ‌پنل ارسال می‌نمایند. پنل مرکزی پس از دریافت هشدار، بلافاصله دستور فعال‌ سازی آژیرها و فلاشرهای بی سیم را صادر می‌کند تا ساکنان را از خطر مطلع سازد.

به طور همزمان، سیستم می‌تواند هشدار را به ‌صورت پیامک یا از طریق اپلیکیشن موبایل برای مدیر ساختمان یا مرکز آتش ‌نشانی ارسال کند. سیستم اعلام حریق بی سیم علاوه بر سرعت و دقت بالا در انتقال اطلاعات، به دلیل امکان نظارت هوشمند و مانیتورینگ از راه دور، یکی از بهترین گزینه‌ها برای حفظ ایمنی در ساختمان‌های مدرن و فضاهای بزرگ محسوب می‌شود.

نکات مهم در اجرای سیستم اعلام حریق بی سیم چیست؟

به منظور این که بتوانید با بهره گیری از سیستم اعلام حریق بی سیم، یک محیط ایمن در برابر آتش سوزی، حریق یا گاز گرفتگی را به وجود آورید، نیاز است که از یک سری نکات مهم آگاه باشید. در این بخش از مقاله بررسی خواهیم کرد که نکات مهم در اجرای سیستم اعلام حریق بی سیم چیست؟ با ما همراه باشید:

مطالعه در مورد پوشش رادیویی پیش از نصب

پیش از هر گونه نصب، یک مطالعه پوشش رادیویی کامل انجام دهید تا نقاط کور سیگنال، موانع فلزی و منابع احتمالی تداخل مشخص شوند. این ارزیابی شامل اندازه‌ گیری قدرت سیگنال در طبقات و فضاهای مختلف، بررسی حضور شبکه‌های بی سیم دیگر و تحلیل ساختار سازه است. نتیجه این مطالعه راهنمای قرار گیری بهینه پنل، دتکتورها و تکرار کننده‌ها را مشخص می‌کند و از بروز مشکلات ارتباطی در زمان وقوع حادثه جلوگیری می‌کند. درج مطالعه پوشش رادیویی در برنامه پروژه باعث می‌شود هزینه‌های اضافه برای رفع عیوب در آینده کاهش یابد و کارفرما از پوشش کامل و قابل ‌اعتماد سیستم مطمئن شود.

انتخاب و جانمایی مناسب دتکتورها بر اساس نوع فضا

هنگام نصب دتکتورها، نوع حسگر و کاربری فضا را دقیقا مطابقت دهید. به عنوان مثال، در آشپزخانه‌ها و فضاهای دارای بخار از دتکتورهای حرارت یا دتکتورهای با الگوریتم ضد خطای بخار استفاده کنید و در راهروها و فضاهای عمومی از دتکتور دود استاندارد بهره بگیرید. همچنین ارتفاع نصب، فاصله از دیوارها، محل قرار گیری نسبت به دریچه‌های تهویه و اجزای روشنایی باید طبق دستورالعمل سازنده و استانداردهای مرجع رعایت شود تا از هشدارهای کاذب جلوگیری شده و حساسیت کافی حفظ گردد. شایان ذکر است که جانمایی هوشمند دتکتورها تضمین می‌کند که هم پوشش کامل محیط تامین شود و هم هزینه‌های سرویس و بازدید کاهش یابد.

برنامه ‌ریزی برای افزونگی و استفاده از تکرار کننده‌ها

برای افزایش قابلیت اطمینان شبکه بی سیم، طراحی باید شامل مسیرهای افزونگی و محل‌های استقرار تکرار کننده یا گیت ‌وی‌های اضافی باشد تا در صورت ضعف سیگنال یا از کار افتادن یک گره، ارتباط‌ کلی سیستم قطع نگردد. تعیین نقاط استراتژیک برای نصب Repeater بر مبنای مطالعه پوشش رادیویی و قرار گرفتن در مسیرهای کم ‌ترافیک فرکانسی باعث کاهش نقاط کور و افزایش پایداری می‌شود. افزونگی به ‌خصوص در ساختمان‌های بزرگ، طبقات زیاد یا فضاهای صنعتی که عوامل محرک سیگنال بیشتر است، الزامی است و معمولا از شرایط مورد نیاز بیمه کننده‌ها یا مراجع نظارتی نیز محسوب می‌شود.

رعایت نکات نصب فیزیکی و استانداردهای حفاظتی

همانطور که می‌دانید، نصب فیزیکی تجهیزات باید به ‌گونه‌ای انجام شود که در برابر ضربه، رطوبت، گرد و غبار و تغییرات دما محافظت شوند. برای مثال استفاده از باکس یا براکت مناسب، فاصله‌ گذاری از منابع گرما یا نور مستقیم و جلوگیری از نصب در جریان‌های هوای مستقیم مثل جلوی کانال تهویه، اهمیت دارد. همچنین رعایت استانداردهای ملی و بین ‌المللی مربوط به اعلام حریق، اجرای سیم ‌کشی‌های مربوط به آژیرها و برق اضطراری، و تهیه مدارهای تغذیه پشتیبان باید در دستور کار قرار گیرد تا سیستم هم از نظر عملکرد و هم از نظر حقوقی قابل ‌قبول باشد. همچنین فراموش نکنید که مستند سازی محل نصب و وضعیت حفاظتی هر قطعه، فرایند نگهداری را ساده‌تر می‌کند.

تنظیمات امنیتی، رمز گذاری و بروزرسانی نرم‌ افزاری

شبکه بی سیم سیستم اعلام حریق باید با روش‌های رمز گذاری قوی، احراز هویت گره‌ها و تنظیمات دسترسی محدود محافظت شود تا از هر گونه دستکاری یا حمله سایبری جلوگیری به ‌عمل آید. قبل از تحویل نهایی، فریمور تجهیزات و نرم ‌افزار پنل مرکزی را به آخرین نسخه‌های مطمئن بروزرسانی کنید و برای مدیریت آی ‌پی، رمزهای پیش ‌فرض و پورت‌های شبکه سیاست‌های امن ایجاد نمایید. همچنین برنامه‌ای برای بروزرسانی‌های دوره‌ای و مدیریت آسیب‌ پذیری تهیه کنید. این اقدامات امنیتی برای جلوگیری از هشدارهای کاذب، غیر فعال ‌سازی عمدی یا افشای اطلاعات حساس ضروری‌اند.

تست‌های میدانی، آموزش پرسنل و برنامه نگهداری مستمر

اما بعد از نصب، انجام تست‌های عملکردی میدانی شامل تست واکنش دتکتورها، تایید ارسال هشدار به پنل و اپلیکیشن، بررسی زمان پاسخ و شبیه‌ سازی سناریوهای مختلف الزامی است. علاوه بر تست اولیه، پرسنل بهره‌ برداری و نگهداری باید آموزش‌های لازم درباره نحوه تست، تعویض باتری، رفتار در مواجهه با هشدار و ثبت گزارش‌ها دریافت کنند. در نهایت یک برنامه نگهداری پیشگیرانه شامل بازدیدهای دوره‌ای، ثبت لاگ‌ها و زمان ‌بندی تعویض باتری‌ها یا قطعات مصرفی تدوین کنید تا سیستم در طول زمان قابل ‌اطمینان باقی بماند و هزینه‌های عملیاتی کاهش یابد.

بیشتر بخوانید: سیستم اطفاء حریق اتاق باتری – بررسی 0 تا 100

مزایای استفاده از سیستم اعلام حریق بی سیم چیست؟

اما به نظر شما بهره گیری از سیستم‌های اعلام حریق بی سیم چه امتیازات مثبتی را برای مصرف کنندگان به همراه دارد که امروزه تا این حد بر آن تاکید می‌شود؟ با ما همراه باشید تا بگوییم که مزایای استفاده از سیستم اعلام حریق بی سیم چیست:

نصب آسان و بدون نیاز به سیم‌ کشی

یکی از بزرگ‌ترین مزایای سیستم اعلام حریق بی سیم، حذف کامل فرآیند سیم ‌کشی است. در این سیستم، تمامی اجزا مانند دتکتورها، آژیرها و شستی‌ها از طریق امواج رادیویی یا Wi-Fi با پنل مرکزی در ارتباط هستند. این موضوع باعث می‌شود نصب آن در کوتاه‌ترین زمان ممکن و بدون نیاز به تخریب دیوار، سقف یا کف انجام شود. علاوه بر صرفه‌ جویی در زمان، این ویژگی به شکل قابل توجهی هزینه‌های نصب را کاهش می‌دهد و از طرفی مانع از ایجاد هر گونه آسیب به نمای داخلی ساختمان می‌شود. به همین دلیل، نصب سیستم اعلام حریق بی سیم گزینه‌ای ایده ‌آل برای محیط‌های اداری، فروشگاه‌ها، هتل‌ها و ساختمان‌های مختلف به شمار می‌آید.

انعطاف ‌پذیری بالا و قابلیت گسترش آسان

پیش‌تر هم گفتیم که سیستم اعلام حریق بی سیم از نظر طراحی و توسعه، انعطاف ‌پذیری بسیار بالایی دارد. در صورتی که نیاز به گسترش فضا یا اضافه کردن تجهیزات جدید وجود داشته باشد، می‌توان تنها با چند کلیک ساده در نرم ‌افزار مرکزی، دتکتور، آژیر یا شستی جدید را به سیستم اضافه کرد. این ویژگی به مدیران ساختمان‌ها اجازه می‌دهد تا در آینده، بدون صرف هزینه زیاد یا اجرای عملیات ساختمانی، سیستم خود را ارتقا دهند.

کاهش هزینه‌های نگهداری و تعمیرات

در سیستم‌های سنتی اعلام حریق، کابل‌ها و اتصالات متعدد اغلب منجر به خرابی، اتصال کوتاه یا نیاز به تعمیرات دوره‌ای می‌شوند. اما در سیستم اعلام حریق بی سیم، خبری از این مشکلات نیست. حذف سیم ‌کشی باعث کاهش احتمال آسیب فیزیکی و افزایش دوام تجهیزات می‌شود. همچنین بیشتر تجهیزات بی سیم دارای باتری‌های بلند مدت با قابلیت هشدار تعویض خودکار هستند که هزینه نگهداری را به حداقل می‌رساند. در نتیجه، این سیستم‌ها نه ‌تنها از نظر اقتصادی مقرون ‌به‌ صرفه‌اند، بلکه در طول زمان نیز عملکرد پایداری ارائه می‌دهند.

زیبایی ظاهری و نظم در طراحی داخلی

یکی از دغدغه‌های مهم معماران و طراحان داخلی، تاثیر سیم‌ کشی‌ها و تجهیزات ایمنی بر زیبایی فضا است. سیستم اعلام حریق بی سیم با حذف کابل‌ها و استفاده از تجهیزات کوچک و مدرن، جلوه‌ای مرتب و حرفه‌ای به محیط می‌بخشد. این موضوع در فضاهای لوکس مانند هتل‌ها، مراکز تجاری یا ادارات مدرن اهمیت ویژه‌ای دارد. تجهیزات این سیستم معمولا در رنگ‌های هماهنگ با دکوراسیون عرضه می‌شوند و بدون جلب توجه اضافی، ایمنی محیط را تضمین می‌کنند. به همین دلیل، سیستم اعلام حریق بی سیم ترکیبی استثنایی از امنیت و زیبایی محسوب می‌شود.

قابلیت نظارت و کنترل از راه دور

اما یکی دیگر از ویژگی‌های مدرن سیستم اعلام حریق بی سیم، امکان مانیتورینگ و کنترل از راه دور است. مدیر ساختمان یا اپراتور می‌تواند از طریق نرم ‌افزار مرکزی یا اپلیکیشن موبایل، وضعیت دتکتورها، آژیرها و باتری‌ها را در لحظه بررسی کند. در صورت بروز آتش ‌سوزی، هشدار از طریق پیامک، ایمیل یا اعلان تلفن همراه ارسال می‌شود. این قابلیت نه‌ تنها سرعت واکنش را افزایش می‌دهد بلکه از بروز خسارت‌های سنگین جلوگیری می‌کند. در واقع، سیستم اعلام حریق بی سیم هوشمند با اتصال به شبکه اینترنت، نظارتی دائمی و دقیق بر ایمنی ساختمان فراهم می‌سازد.

معایب سیستم اعلام حریق بی سیم چیست؟

اما به همان اندازه که سیستم‌های اعلام حریق بی سیم دارای مزایای متعددی هستند، در سوی مقابل می‌توانند معایبی را نیز به همراه داشته باشند. البته فراموش نکنید که این معایب زمانی پدیدار می‌شوند که نصب این سیستم‌ها توسط افراد غیر متخصص صورت گیرد. با ما همراه باشید تا بررسی کنیم که معایب سیستم اعلام حریق بی سیم چیست:

احتمال تداخل سیگنال و کاهش پایداری ارتباط

یکی از نقاط ضعف سیستم اعلام حریق بی سیم، حساسیت آن نسبت به تداخل فرکانسی و موانع فیزیکی است. امواج رادیویی یا شبکه‌های بی سیم ممکن است تحت تاثیر دستگاه‌های الکترونیکی مجاور، سازه‌های فلزی یا دیوارهای ضخیم قرار بگیرند که این موضوع می‌تواند منجر به تاخیر در ارسال هشدار یا حتی قطع ارتباط بین دتکتورها و پنل مرکزی شود. در محیط‌هایی که پهنای باند محدود است یا تعداد زیادی دستگاه بی سیم وجود دارد، تضمین پایداری کانال ارتباطی نیازمند برنامه‌ ریزی، انتخاب فرکانس مناسب و در برخی موارد نصب تکرار کننده‌های سیگنال است.

وابستگی به باتری‌ها و نیاز به نگهداری دوره‌ای

بیشتر تجهیزات بی سیم با باتری کار می‌کنند و این مزیت قابل حمل ‌پذیری را فراهم می‌آورد، اما در عین حال دو نقطه ضعف مهم نیز ایجاد می‌کند:

1. نیازمندی به تعویض
2. شارژ منظم باتری‌ها

در صورت عدم پایش دوره‌ای و تعویض به‌ موقع، احتمال دارد دستگاه‌ها در زمان حادثه خاموش یا نا کارآمد شوند که پیامدهای خطرناکی به دنبال خواهد داشت. هرچند بسیاری از سیستم‌های مدرن اعلان هشدار باتری ضعیف را ارسال می‌کنند، اما نگهداری منظم، ثبت وضعیت باتری‌ها در نرم ‌افزار مانیتورینگ و برنامه ‌ریزی دوره‌ای برای سرویس، جزو هزینه‌ها و مسئولیت‌های اجرایی است که باید در نظر گرفته شود.

محدودیت برد عملیاتی و نیاز به طراحی دقیق شبکه

به طور کلی، برد موثر دتکتورها و آژیرهای بی سیم معمولا از سیستم‌های سیم ‌دار کمتر است و در ساختمان‌های بزرگ، طبقات متعدد یا فضاهای صنعتی نیاز به مطالعه پوشش رادیویی و نصب تکرارکننده یا گیت ‌وی‌های اضافی احساس می‌شود. اگر طراحی شبکه بی سیم به‌ درستی انجام نشود، نقاط کور پوشش یا قطع‌ و وصلی در موقعیت‌های بحرانی رخ خواهد داد. به‌ علاوه، برخی استانداردها و الزامات بیمه یا آتش‌ نشانی ممکن است حداقل‌هایی برای پوشش و قابلیت اطمینان تعیین کنند که تنها با طراحی مهندسی ‌شده و تست‌های میدانی قابل تحقق است.

نگرانی‌های امنیتی و مسائل سازگاری فنی

ارتباط بی سیم اگر به‌ درستی رمز گذاری و ایمن نشود، می‌تواند در برابر حملات سایبری یا دستکاری‌های غیر مجاز آسیب‌ پذیر باشد. دسترسی غیر مجاز به شبکه می‌تواند باعث ایجاد هشدارهای کاذب یا غیر فعال‌ سازی موقت سیستم شود. علاوه بر این، سازگاری بین تجهیزات تولید کنندگان مختلف گاهی مشکل‌ ساز است و امکان دارد برای افزودن یا تعویض یک قطعه نیاز به پروتکل یا گیت ‌وی اختصاصی باشد. به همین منظور، انتخاب تولید کننده معتبر، بررسی رعایت استانداردهای ارتباطی و اعمال تنظیمات امنیتی مانند رمز گذاری، احراز هویت و افزونگی کانال‌ها برای کاهش این ریسک‌ها ضروری است.

بیشتر بخوانید: رفع خطای سیستم اعلام حریق

کلام پایانی

همانطور که دیدید در این مقاله به طور کامل به بررسی این موضوع پرداختیم که سیستم اعلام حریق بی سیم چیست؟ دانستیم که سیستم اعلام حریق بی سیم ترکیبی هوشمند از فناوری مدرن و امنیت پیشرفته است که با حذف محدودیت‌های سیم ‌کشی، سرعت نصب بالا، زیبایی ظاهری و امکان نظارت از راه دور، نقش مهمی در افزایش ایمنی ساختمان‌ها ایفا می‌کند. به‌ طور کلی، با انتخاب صحیح و اجرای حرفه‌ای، سیستم اعلام حریق بی سیم می‌تواند یکی از بهترین راه‌ حل‌های حفاظتی برای ساختمان‌های مدرن، مراکز اداری، فروشگاهی و پروژه‌های بازسازی باشد. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.

ما در مجموعه اسپین الکتریک به صورت تخصصی در زمینه تامین، عرضه و نصب انواع سیستم اعلام حریق و محصولات مرتبط با آن فعالیت می‌کنیم. شما همراهان محترم می‌توانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان قبل از خرید، از طریق پل‌های ارتباطی با کارشناسان ما تماس حاصل فرمایید.
