سیستم اطفا حریق سیلابی چیست؟
سیستم اطفا حریق سیلابی زمانی اهمیت پیدا می‌کند که آتش بتواند در مدت کوتاهی بخش بزرگی از یک محیط صنعتی را درگیر کند، شرایطی که واکنش تدریجی آب پاش‌های معمولی ممکن است برای آن کافی نباشد. در این سامانه، نازل‌های باز پس از دریافت فرمان، آب را همزمان روی محدوده حفاظت شده پخش می‌کنند تا سطح وسیعی سریع خیس و خنک شود. سیستم اطفا حریق سیلابی بیشتر برای فضاهای پرخطر و حریق‌های سریع‌الانتشار طراحی می‌شود و انتخاب آن باید بر اساس نوع خطر، شرایط محیط و محاسبات مهندسی انجام گیرد. در ادامه با اجزا، نحوه عملکرد، کاربردها و محدودیت‌های این سامانه آشنا می‌شویم.
اگر برای یک واحد صنعتی پرخطر به دنبال انتخاب و طراحی سیستم اطفای مناسب هستید، می‌توانید برای دریافت مشاوره رایگان با کارشناسان اسپین الکتریک تماس بگیرید.
سیستم اطفا حریق سیلابی (Deluge) چیست؟
در اصطلاح فنی، این سامانه با نامDeluge System شناخته می‌شود و در فارسی از عنوان دلوج یا سیلابی برای آن استفاده می‌کنند. نازل‌های نصب شده در محدوده حفاظت، باز هستند و پس از فعال شدن شیر کنترل، جریان آب از شبکه وارد آنها می‌شود. سیستم اطفا حریق سیلابی برای پوشش یک منطقه کامل طراحی می‌شود، نه فقط نقطه‌ای که شعله در آن شناسایی شده است. شیر دلوج وظیفه اصلی آزاد کردن جریان آب را بر عهده دارد و فرمان آن می‌تواند از سامانه تشخیص حریق یا فعال سازی دستی صادر شود.
اجزای اصلی سیستم اطفا حریق سیلابی
عملکرد قابل اعتماد این مجموعه به هماهنگی چند جزء وابسته است و نقص در هر بخش می‌تواند پاسخ سامانه را مختل کند. سیستم اطفا حریق سیلابی اغلب شامل شیر دلوج، نازل‌های باز، شبکه لوله کشی، تجهیزات تشخیص، پنل کنترل، شستی دستی، منبع آب و پمپ است. در ادامه به معرفی مهم‌ترین اجزای این سامانه می‌پردازیم تا نقش هر بخش در آماده نگه داشتن مجموعه روشن شود. طراحی نهایی باید با نوع خطر، دبی مورد نیاز، فشار کاری و الگوی پاشش مورد انتظار هماهنگ باشد.

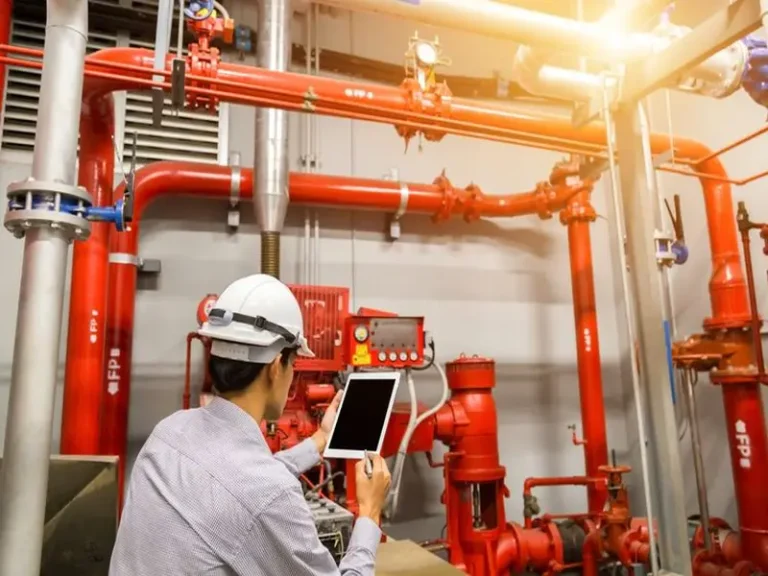

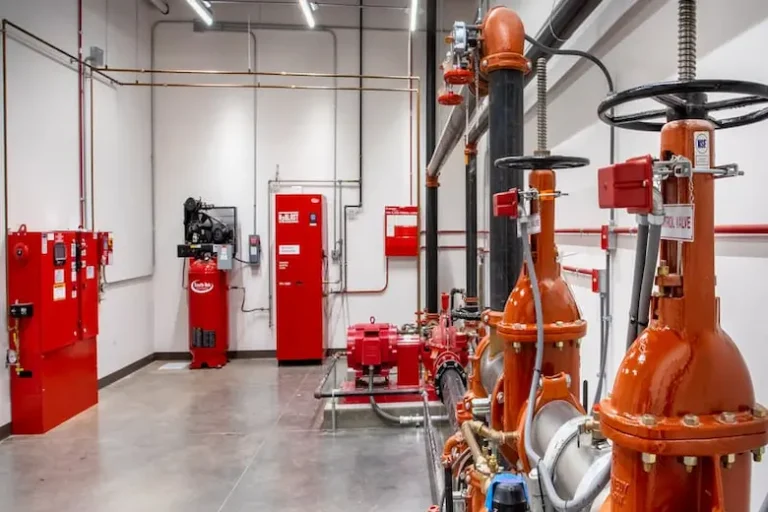

شیر دلوج (Deluge Valve)
مسیر ورود آب تا زمان دریافت فرمان بسته می‌ماند و پس از فعال شدن، شیر اجازه می‌دهد آب با سرعت وارد شبکه تخلیه شود. سیستم اطفا حریق سیلابی بدون عملکرد صحیح شیر دلوج نمی‌تواند جریان مورد نیاز را به نازل‌ها برساند. مکانیزم فعال سازی شیر می‌تواند الکتریکی، پنوماتیکی یا هیدرولیکی باشد و انتخاب آن به ساختار سیستم و سناریوی حریق بستگی دارد. محفظه کنترل، تجهیزات جانبی و مسیرهای فرمان نیز باید مطابق مشخصات سازنده نصب، تنظیم و آزمایش شوند تا عملکرد شیر هنگام حادثه قابل اعتماد باشد.

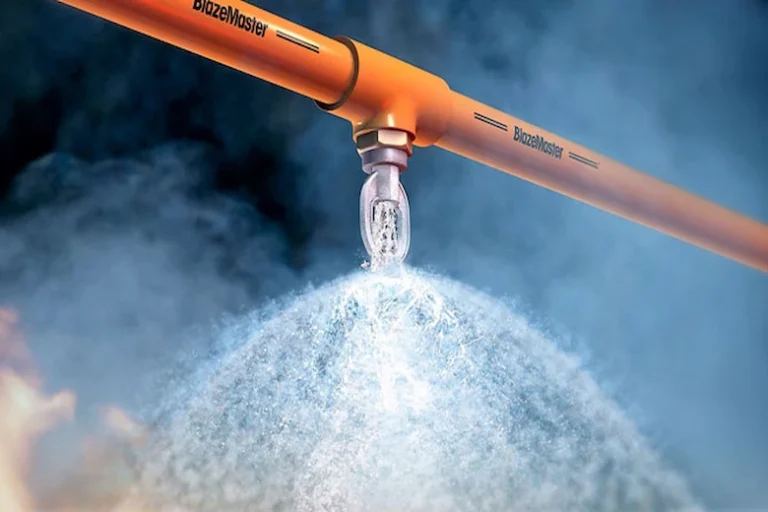

نازل‌ها یا اسپرینکلرهای باز
ویژگی مهم این بخش، نبود عنصر حساس به حرارت در دهانه نازل است، در نتیجه نازل از قبل در وضعیت باز قرار دارد و منتظر رسیدن دما به یک حد مشخص نمی‌ماند. سیستم اطفا حریق سیلابی پس از دریافت فرمان و باز شدن مسیر آب، جریان را از تمام نازل‌های طراحی شده عبور می‌دهد. در ادامه به معرفی نقش نازل باز در ایجاد الگوی پاشش می‌پردازیم. انتخاب نوع، زاویه و ظرفیت تخلیه نازل باید با سطح حفاظت، نوع خطر و محاسبات هیدرولیکی هماهنگ باشد تا آب به شکل موثر در محدوده مورد نظر توزیع شود.
شبکه لوله کشی خشک
مسیر انتقال آب باید به شکلی طراحی شود که هنگام فعال شدن سامانه، جریان با دبی و فشار مورد نیاز به تمام نقاط حفاظت برسد. سیستم اطفا حریق سیلابی در بسیاری از کاربردها از شبکه‌ای استفاده می‌کند که پیش از فعال سازی، آب در بخش توزیع آن وجود ندارد و پس از فرمان شیر، شبکه برای تخلیه شارژ می‌شود. قطر لوله‌ها، افت فشار، طول مسیر، تعداد انشعاب‌ها و امکان تخلیه آب از نکات مهم طراحی هستند. جزئیات نهایی این شبکه باید با محاسبات پروژه و الزامات استاندارد انتخاب شده هماهنگ شود.

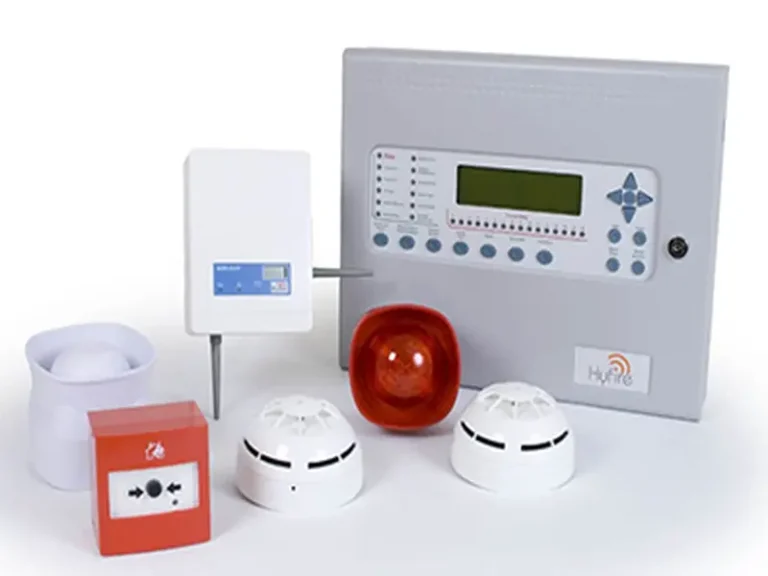

سیستم تشخیص و پنل کنترل

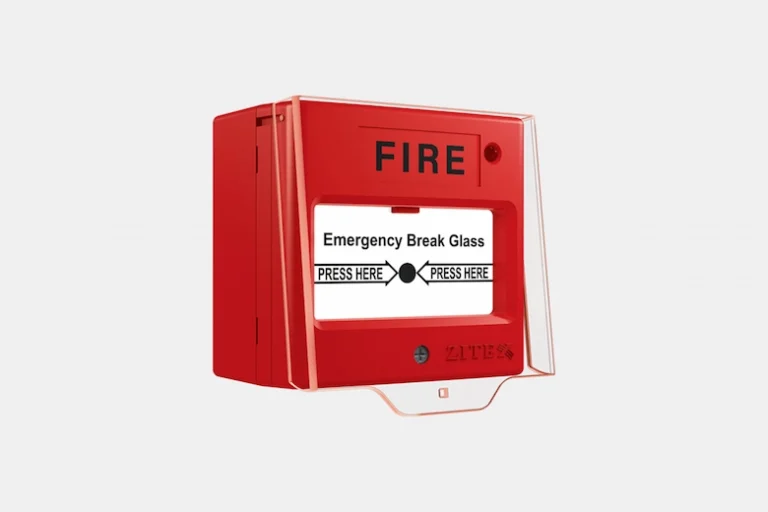

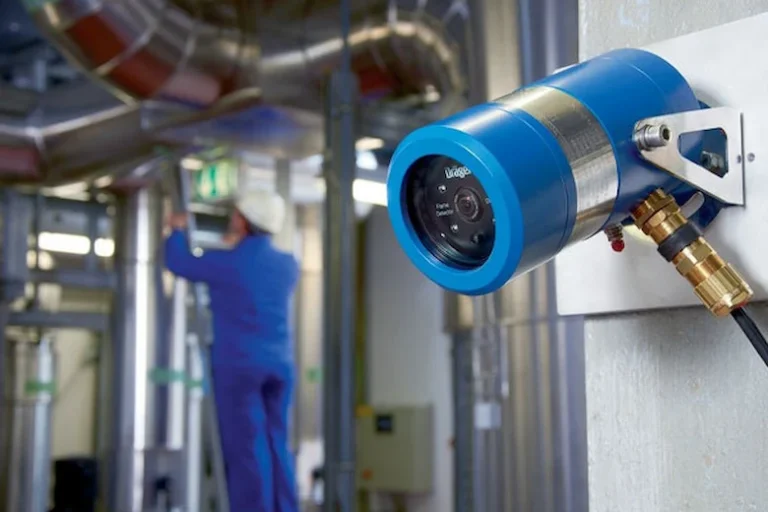

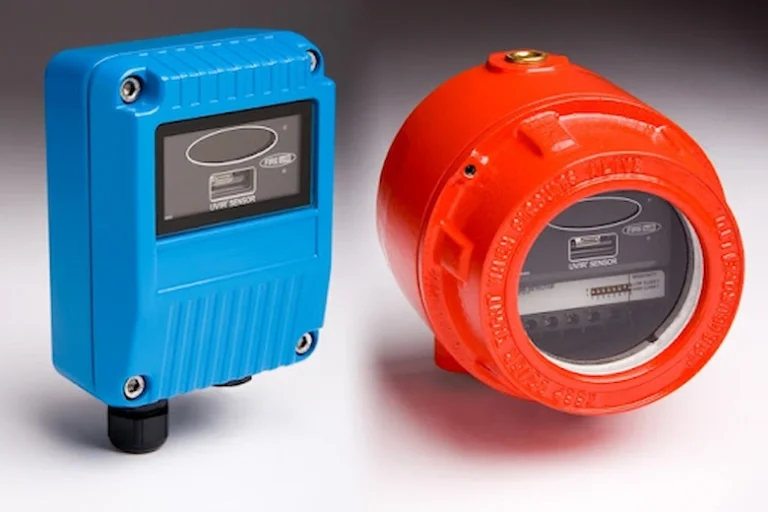

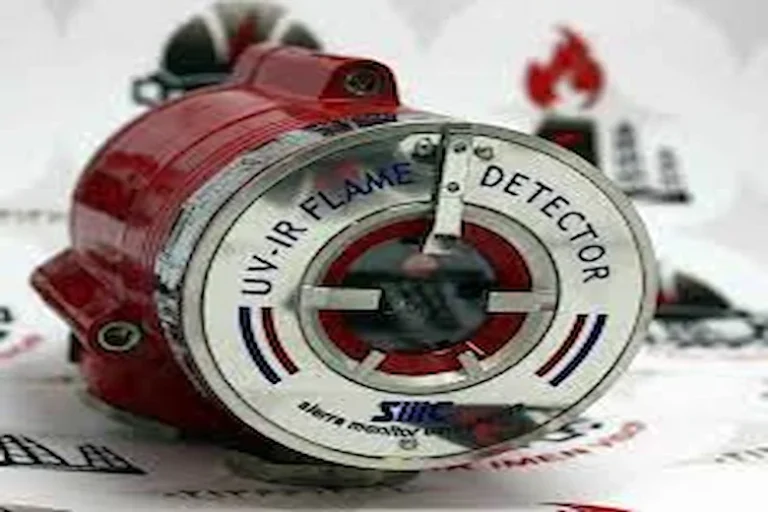

بخش تشخیص وظیفه شناسایی شرایط حریق و ارسال سیگنال مناسب برای شروع فرآیند اطفا را بر عهده دارد. سیستم اطفا حریق سیلابی می‌تواند با دتکتور حرارتی، دتکتور شعله، دتکتور دود یا خطوط پایلوت متناسب با خطر پروژه فعال شود. انتخاب روش تشخیص به ویژگی محیط، سرعت مورد انتظار برای واکنش و احتمال هشدار کاذب بستگی دارد. پنل کنترل نیز سیگنال ورودی را دریافت و فرمان لازم را صادر می‌کند. شستی دستی می‌تواند برای فعال سازی مجاز و کنترل شده سامانه در شرایط تعریف شده پیش بینی شود.

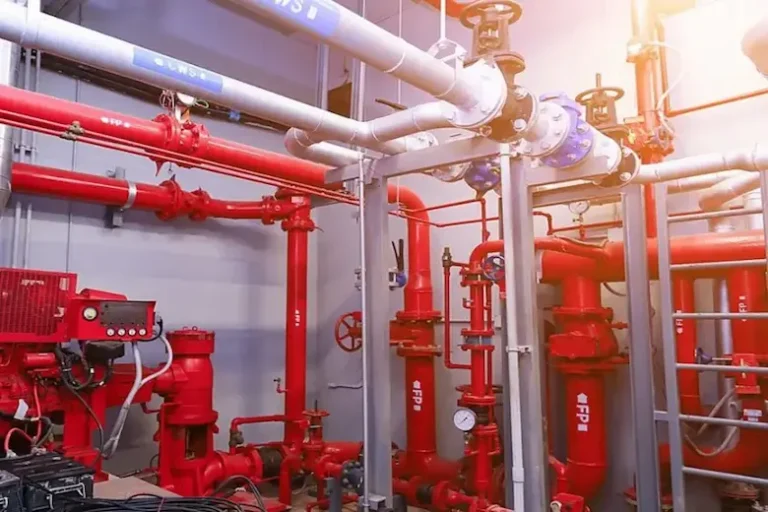

منبع آب و پمپ
برای اینکه تخلیه همزمان آب با فشار مناسب انجام شود، منبع تامین و تجهیزات پمپاژ باید متناسب با نیاز طراحی انتخاب شوند. سیستم اطفا حریق سیلابی در هنگام فعال شدن ممکن است به حجم قابل توجهی از آب در مدت کوتاه نیاز داشته باشد و ظرفیت منبع، دبی پمپ و فشار مورد نیاز باید در محاسبات مشخص شوند. وضعیت تجهیزات تامین آب نیز مستقیما بر قابلیت عملکرد سامانه اثر می‌گذارد. در پروژه‌های صنعتی، بررسی همزمان شرایط شبکه، ظرفیت ذخیره و نیاز هیدرولیکی ضروری است و نمی‌توان این بخش را جدا از طراحی نازل‌ها و لوله کشی ارزیابی کرد.
بیشتر بخوانید : چرا نگهداری از سیستم اعلام حریق حیاتی است؟
سیستم اطفا حریق سیلابی چگونه کار می‌کند؟
وقتی حریق شناسایی می‌شود، واکنش سامانه باید به شکل زنجیره‌ای و بدون تاخیر غیرضروری انجام شود. سیستم اطفا حریق سیلابی اغلب ابتدا سیگنال تشخیص را به پنل کنترل می‌فرستد، سپس فرمان فعال سازی به شیر ارسال می‌شود و با باز شدن شیر، آب وارد شبکه می‌شود. در مرحله بعد، آب از نازل‌های باز در محدوده طراحی شده تخلیه خواهد شد. این توالی می‌تواند با ساز و کار الکتریکی، پنوماتیکی یا هیدرولیکی اجرا شود و هماهنگی آن با سیستم اعلام حریق اهمیت زیادی دارد. ترتیب عملکرد باید در زمان راه اندازی و تست دوره‌ای نیز بررسی شود.
برای طراحی، تامین دتکتور و پنل کنترل سیستم اطفا سیلابی و یکپارچه سازی با اعلام حریق، از مشاوره رایگان اسپین الکتریک استفاده کنید.
تفاوت سیستم سیلابی با اسپرینکلر و پیش عملگر

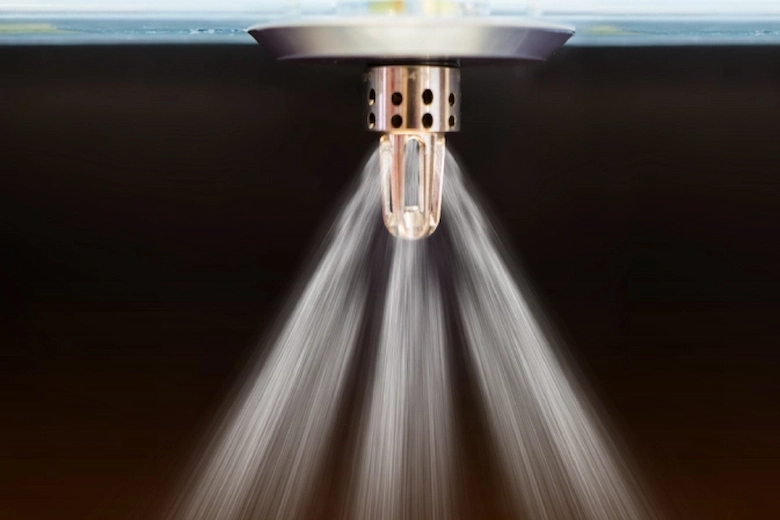

تفاوت اصلی در نحوه فعال شدن نازل‌ها، وضعیت شبکه و گستره تخلیه آب دیده می‌شود. سیستم اطفا حریق سیلابی از نازل‌های باز استفاده می‌کند و پس از فعال شدن شیر، کل محدوده تعریف شده را به صورت همزمان تحت پوشش قرار می‌دهد، در مقابل، اسپرینکلر معمولی نازل‌هایی دارد که هر کدام بر اساس شرایط حرارتی مستقل عمل می‌کنند. سیستم پیش عملگر نیز منطق کنترلی متفاوتی دارد و می‌تواند پیش از ورود آب به شبکه، به سیگنال تشخیص وابسته باشد. در یک سیستم اطفا حریق آبی، انتخاب ساختار مناسب به ارزیابی خطر و سناریوی حریق وابسته است.
| ویژگی | سیستم سیلابی | اسپرینکلر معمولی | پیش عملگر |
| نوع نازل | نازل باز | آب پاش حساس به حرارت | اکثرا آب پاش بسته |
| فعال سازی | فرمان شیر دلوج | عملکرد مستقل آب پاش | تشخیص و فرمان کنترلی |
| وضعیت شبکه | متناسب با طراحی، بدون آب در بخش توزیع | اکثرا آب دار یا متناسب با نوع سامانه | اکثرا بدون آب تا فرمان |
| گستره تخلیه | کل ناحیه طراحی | نازل‌های فعال شده | مطابق منطق سیستم |
| کاربرد | خطرهای سریع‌الانتشار و ویژه | حفاظت عمومی ساختمان | فضاهای حساس به تخلیه ناخواسته |

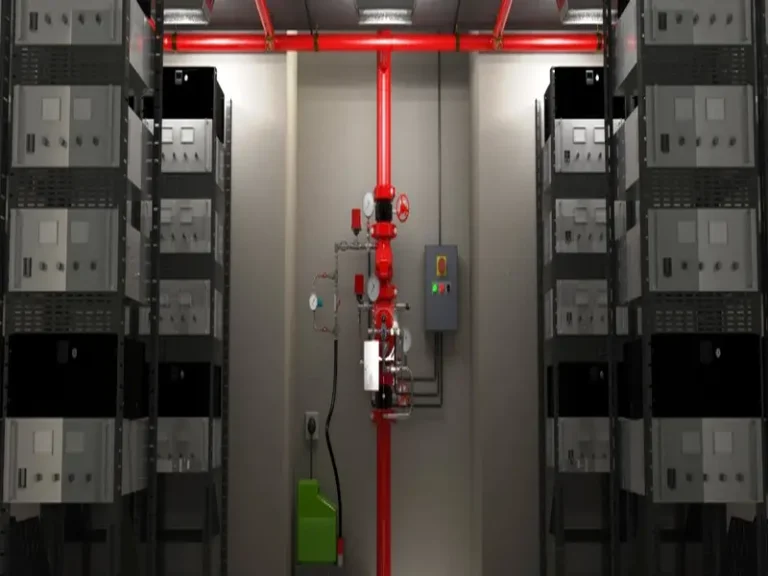

کاربردهای سیستم اطفا حریق سیلابی
کاربرد این سامانه بیشتر در محیط‌هایی مطرح است که آتش می‌تواند با سرعت زیادی گسترش پیدا کند یا حرارت آن تجهیزات حیاتی اطراف را تهدید کند. سیستم اطفا حریق سیلابی برای سوله‌های هواپیما، ترانسفورماتورهای قدرت، مخازن سوخت، سکوهای بارگیری مواد نفتی، انبار مایعات قابل اشتعال و برخی سالن‌های صنعتی کاربرد دارد. در پروژه‌های صنعتی، نوع ماده سوختنی و نحوه استقرار تجهیزات تعیین می‌کند آب با چه دبی و الگویی پخش شود. انتخاب نهایی باید بر اساس سناریوی حریق، نوع خطر و محاسبات فنی پروژه انجام شود.
مزایا و معایب سیستم اطفا حریق سیلابی
پوشش سریع سطح وسیع، واکنش مناسب در برابر آتش‌های سریع‌الانتشار و امکان طراحی برای خطرهای ویژه از مزیت‌های مهم این راهکار هستند. سیستم اطفا حریق سیلابی می‌تواند در سناریوهایی که نیاز به خیس کردن یا خنک سازی همزمان یک محدوده وجود دارد، گزینه مناسبی باشد. در مقابل، مصرف آب بالا، احتمال آسیب آب به تجهیزات، نیاز به زهکشی مناسب و ضرورت محاسبات دقیق از محدودیت‌های آن محسوب می‌شوند. ظرفیت منبع و پمپ نیز باید پاسخگوی تقاضای طراحی باشد و هزینه نهایی بدون بررسی مشخصات پروژه قابل اعلام نیست.
برای طراحی و تامین دتکتور و پنل کنترل سیستم اطفا سیلابی و اتصال آن به سیستم اعلام حریق، از مشاوره رایگان کارشناسان اسپین الکتریک استفاده کنید. [همین حالا تماس بگیرید.]
بیشتر بخوانید: هزینه سیستم اعلام حریق خانگی در 1405 چقدر است؟

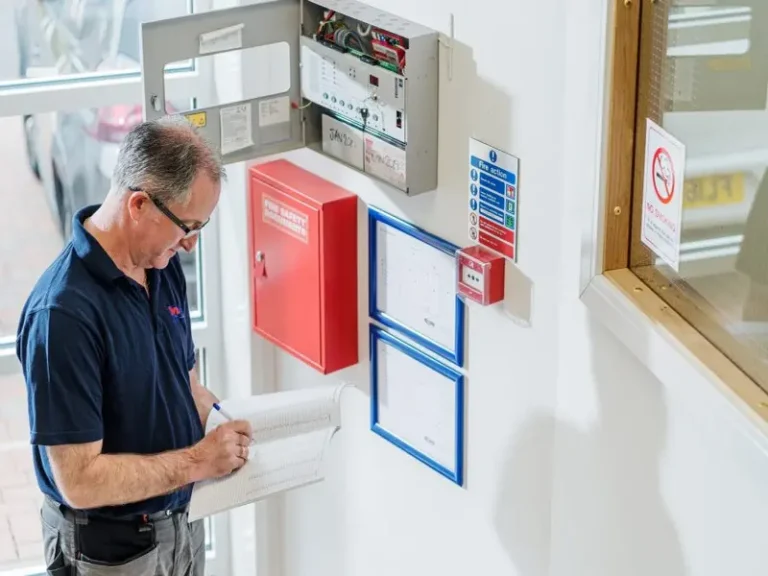

نکات طراحی، نصب و نگهداری
طراحی باید بر پایه طبقه بندی خطر، سطح پوشش، الگوی پاشش، تعداد نازل‌ها، دبی مورد نیاز، ظرفیت پمپ و حجم منبع آب انجام شود. سیستم اطفا حریق سیلابی در پروژه‌های تخصصی باید با استانداردهای مرتبط مانند NFPA 15 و در موارد مربوط به شبکه‌های اسپرینکلر با NFPA 13 هماهنگ شود. مبحث سوم مقررات ملی ساختمان نیز بخش مستقلی برای سیستم‌های اطفای حریق و شبکه‌های بارنده خودکار دارد. نگهداری نیز باید شامل بررسی شیر، نازل‌ها، تجهیزات تشخیص، شبکه و منبع آب باشد.
سوالات متداول
سیستم دلوج چیست؟
سیستم دلوج همان سیستم اطفا حریق سیلابی است که در آن نازل‌ها باز هستند و پس از فعال شدن شیر، آب به صورت همزمان در محدوده طراحی تخلیه می‌شود. این ساختار برای محیط‌هایی مناسب است که احتمال گسترش سریع حریق وجود دارد.
تفاوت سیستم سیلابی و اسپرینکلر چیست؟
در اسپرینکلر معمولی، هر نازل بر اساس شرایط حرارتی به صورت مستقل فعال می‌شود، اما سیستم اسپرینکلر سیلابی با نازل‌های باز و فعال شدن شیر، امکان تخلیه همزمان آب در یک محدوده مشخص را فراهم می‌کند.
سیستم اطفا حریق سیلابی برای چه مکان‌هایی مناسب است؟
این سامانه برای محیط‌های پرخطر مانند سوله هواپیما، ترانسفورماتورها، تاسیسات نفتی، مخازن سوخت و برخی انبارهای مایعات قابل اشتعال مطرح است، انتخاب نهایی باید بر اساس ارزیابی خطر و طراحی تخصصی انجام شود.
آیا این سیستم به دتکتور نیاز دارد؟
در بسیاری از طرح‌های سیستم اطفا حریق دلوج، دتکتور یا خط پایلوت برای تشخیص حریق و ارسال فرمان فعال سازی استفاده می‌شود. نوع تجهیزات تشخیص به شرایط محیط و روش عملکرد انتخاب شده برای سامانه بستگی دارد.
هزینه نصب سیستم سیلابی چقدر است؟
هزینه به ابعاد محل، سطح خطر، تعداد و نوع نازل‌ها، طول شبکه، ظرفیت پمپ و حجم مخزن بستگی دارد. به همین دلیل قیمت دقیق بدون بررسی نقشه و شرایط پروژه قابل اعلام نیست.
کلام پایانی
همانطور که دیدید، سیستم اطفا حریق سیلابی زمانی بیشترین کارایی را دارد که سرعت گسترش آتش و گستره خطر، نیاز به تخلیه همزمان آب را توجیه کند. نازل باز، شیر دلوج، تجهیزات تشخیص، پنل کنترل، شبکه لوله کشی و منبع آب باید مانند اجزای یک زنجیره هماهنگ عمل کنند، ضعف در هر بخش می‌تواند عملکرد مجموعه را تحت تاثیر قرار دهد. برای پروژه‌های صنعتی و پرخطر، طراحی مهندسی، انتخاب تجهیزات متناسب و نگهداری منظم اهمیت زیادی دارد. از همراهی شما و مطالعه این مقاله سپاسگزاریم.
