با افزایش آتش‌سوزی‌های شهری و صنعتی، استفاده از سیستم‌های اعلام حریق ضروری‌تر از همیشه شده است. در این میان، دتکتور یا آشکارساز به‌عنوان یکی از اجزای حیاتی این سیستم، نقش شناسایی سریع خطر را برعهده دارد. اما نکته مهم‌تر از خود دستگاه، نحوه سیم کشی دتکتور است؛ چرا که هرگونه خطا در اتصال، می‌تواند کارایی کل سیستم را مختل کند. دتکتورها در انواع مختلفی مانند دودی، حرارتی، گازی و ترکیبی عرضه میشوند و بسته به نوع محیط، انتخاب و نصب آنها متفاوت است. اجرای دقیق و اصولی سیم کشی دتکتور اعلام حریق، نیاز به دقت بالا و رعایت استانداردها دارد.
در این مقاله از اسپین الکتریک، مراحل نصب و سیم کشی دتکتور را به زبان ساده و کاربردی توضیح می‌دهیم تا بتوانید با آگاهی کامل، این فرآیند را به‌درستی انجام دهید—چه خودتان دست‌به‌کار شوید، چه کار را به متخصص بسپارید.

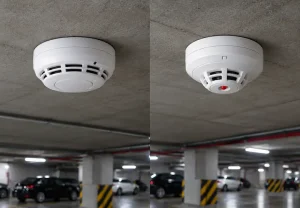

مراحل نصب دتکتور اعلام حریق – گام به گام تا امنیت کامل

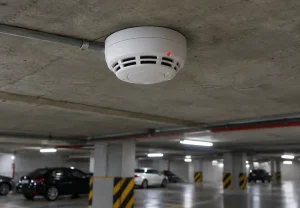

مرحله ۱: انتخاب محل مناسب برای نصب دتکتور
پیش از آغاز سیم کشی دتکتور اعلام حریق، محل نصب دتکتور باید با دقت انتخاب شود.
- دتکتورها را روی سقف یا حداکثر ۱۵ سانتی‌متر پایین‌تر از سقف نصب کنید.
- فاصله دتکتور از دیوارها باید حداقل ۳۰ سانتی‌متر باشد.
- اگر در نزدیکی وسایل گازسوز نصب میشود، رعایت فاصله افقی ۱ تا ۳ متر و عمودی ۲ تا ۳ متر الزامی است.
مرحله ۲: اجرای کابل‌کشی استاندارد
سیم کشی دتکتور باید طبق استانداردهای بین‌المللی انجام شود:
- کابل‌های سیگنال باید در برابر حریق حداقل ۳۰ دقیقه مقاومت داشته باشند.
- کابل‌کشی طبق استاندارد BS 5839 برای نصب و BS 6207 برای کابل انجام میشود.
- بهتر است از کابل در لوله‌های محافظ یا به‌صورت روکار استفاده شود.
مرحله ۳: نصب پایه دتکتور
- ابتدا پایه دتکتور را با پیچ و رولپلاک روی سقف محکم کنید.
- سپس، سیم‌ها را مطابق نقشه‌ی شرکت سازنده به پایه متصل نمایید.
- دقت داشته باشید که پلاریته مثبت و منفی رعایت شود.
برای دریافت مشاوره رایگان و هماهنگی جهت نصب و سیم کشی اصولی دتکتور اعلام حریق، با کارشناسان اسپین الکتریک تماس بگیرید.
مرحله ۴: نصب هد دتکتور
- هد دتکتور (دودی یا حرارتی) را روی پایه نصب‌شده قرار دهید.
- این قطعه باید کاملاً مطابق با نقشه‌ی سازنده نصب شود.
مرحله ۵: اتصال دتکتورها در مدار
- سیم کشی دتکتورهای اعلام حریق به‌صورت موازی انجام میشود.
- دتکتورها باید پشت سر هم نصب شوند و هیچ انشعابی در مدار وجود نداشته باشد.
- در پایان مدار، عنصر انتهای خط (EOL) روی آخرین دتکتور یا شاسی نصب می‌گردد.
مرحله ۶: رعایت تعداد مجاز دتکتورها
- طبق استاندارد BS، حداکثر ۳۲ دتکتور در هر زون مجاز است.
- برای اطمینان، حتماً دفترچه راهنمای شرکت سازنده را بررسی کنید.
- برخلاف دتکتور، محدودیتی برای تعداد شاسی در هر زون وجود ندارد.
مرحله ۷: سیم کشی شستی‌ها و رعایت مقاومت
- سیم کشی شستی‌های متعارف و آدرس‌پذیر مشابه است (دو سیم ورود، دو سیم خروج).
- مقاومت ۴۷۰ اهم باید به هر شستی متصل شود تا از خطای سیستم جلوگیری شود.
مرحله ۸: نصب آژیرها و تست مدار
- آژیرها نیز با پلاریته مشخص (مثبت و منفی) و مداری موازی نصب میشوند.
- EOL روی آخرین آژیر نصب شود و نباید هیچ انشعابی در مدار آژیر وجود داشته باشد.
- با اهم‌متر، مقاومت مدار آژیر را تست کنید.
مرحله ۹: نصب کنترل پنل اعلام حریق
- پس از اتمام سیم کشی دتکتور، کنترل پنل را در محل قابل رؤیت نصب کنید (مثلاً ورودی اصلی).
- نصب پنل باید به همراه یک دتکتور در بالای آن و یک آژیر در همان فضا انجام شود.
- از نصب پنل در مکان‌های غیرقابل‌دسترس یا بدون حضور انسان خودداری کنید.
مرحله ۱۰: راه‌اندازی نهایی و تست
- پس از اطمینان از صحت اتصالات، باتری‌ها را داخل پنل قرار دهید و برق آن را وصل کنید.
- سیم ارت را به بدنه فلزی پنل متصل نمایید.
- حالا سیستم آماده تست کامل و عملیاتی است.
بیشتر بخوانید: مزایای دتکتور دودی مکشی برای کاربری‌های متنوع
بررسی وضعیت باتری‌ها در نصب دتکتور اعلام حریق
در فرآیند نصب و سیم کشی دتکتور اعلام حریق، وضعیت باتری‌ها نقش بسیار حیاتی دارد. باتری‌های نامرغوب یا خالی ممکن است علیرغم اتصال، باعث روشن شدن نشانگر خطا (Power Supply Fault) شده و سیستم را دچار اختلال کنند. به همین دلیل، بازدید دوره‌ای و تست سلامت باتری‌ها کاملاً ضروری است.
همین حالا برای دریافت مشاوره تخصصی و برآورد خدمات نصب و اجرای سیستم اعلام حریق با اسپین الکتریک تماس بگیرید.
نحوه تست باتری پیش از اتصال به سیم کشی ساختمان:
- اتصال مقاومت‌های انتهای خط
ابتدا تمام مقاومت‌های EOL (انتهای خط) مربوط به زون‌ها و آژیرها را طبق نقشه در ترمینال‌ها قرار دهید.
- نصب باتری‌ها در پنل اعلام حریق
دو باتری ۱۲ ولت را داخل پنل قرار داده و به صورت سری به هم متصل کنید. سپس با استفاده از سیم‌های قرمز (مثبت) و سیاه (منفی) آنها را به برد اصلی پنل متصل نمایید.
- بررسی اولیه بدون اتصال به برق شهری
در این حالت، اگر باتری‌ها ضعیف یا خالی باشند، چراغ خطای تغذیه روشن و بازر هشدار به صدا درمی‌آید.
- اتصال برق شهری (۲۲۰ ولت)
پس از اتصال برق، چراغ Mains On روشن میشود. اگر باتری‌ها سالم و شارژ باشند، چراغ خطای تغذیه خاموش شده و هشدار قطع میشود.
- در صورت باقی‌ماندن خطا
در صورتی که چراغ خطا خاموش نشود، احتمالاً باتری‌ها معیوب یا فاقد شارژ کافی هستند. توصیه میشود باتری‌های نو و شارژ شده را جایگزین کرده و مجدداً تست انجام دهید.
نکته مهم:
از آنجا که سیستم اعلام حریق به‌طور مداوم ۲۴ ساعته فعال است، خاموش کردن آن امکان‌پذیر نیست. بنابراین در کنار سیم کشی دتکتور باکیفیت، استفاده از باتری‌های مرغوب و بررسی منظم سیستم از اولویت‌های اساسی به شمار می‌رود.
آزمایش عملکرد مدار آژیر و دتکتورها پس از سیم کشی دتکتور اعلام حریق
بعد از تکمیل فرآیند سیم کشی دتکتور و نصب کامل پنل مرکزی اعلام حریق، انجام تست‌های عملیاتی اهمیت ویژه‌ای دارد. یکی از مهم‌ترین بخش‌های این تست‌ها، بررسی صحت عملکرد مدار آژیر و زون‌های دتکتور است.
آزمایش مدار آژیر:
- شبیه‌سازی اتصال کوتاه
ابتدا ترمینال‌های خروجی آژیر را به صورت موقت اتصال کوتاه کنید. با این کار، چراغ هشدار Sounder Fault روشن میشود و آژیر داخلی پنل به صدا درمی‌آید.
- بی‌صدا کردن هشدار
برای خاموش کردن صدای هشدار، دکمه Silence Fault را فشار دهید. در این حالت صدای بوق قطع میشود اما چراغ Sounder Fault همچنان روشن باقی می‌ماند تا زمانی که خطا به‌طور کامل رفع شود.
- بازگرداندن مدار به حالت عادی
اتصال کوتاه را بردارید تا چراغ خطا خاموش شده و دستگاه به وضعیت نرمال بازگردد.
- شبیه‌سازی مدار باز آژیر
این آزمایش را مجدد با باز کردن مدار آژیر از ترمینال انجام دهید تا مطمئن شوید که سیستم به قطع مدار نیز واکنش نشان می‌دهد.
آزمایش مدار زون‌های دتکتور:
در ادامه فرآیند سیم کشی دتکتور اعلام حریق، عملکرد زون‌های متصل به دتکتورها باید در سه حالت مختلف بررسی شود:
- مدار باز (Open Circuit)
با باز کردن مدار یکی از زون‌ها، چراغ خطای مربوط به همان زون روشن میشود که نشانگر قطعی یا جدا شدن دتکتور از مدار است.
- مدار اتصال کوتاه (Short Circuit)
در صورت اتصال مستقیم دو ترمینال زون، پنل خطای اتصال کوتاه را ثبت کرده و چراغ زون مربوط روشن می‌ماند.
- حالت حریق (Fire Condition)
برای شبیه‌سازی آلارم حریق، یک مقاومت ۴۷۰ اهم را به‌طور موقت بین دو ترمینال زون قرار دهید. این اتصال باعث افزایش کنترل‌شده جریان در مدار شده و پنل را به وضعیت حریق می‌برد. در این حالت، چراغ قرمز رنگ زون مربوط روشن شده و آژیر به صدا درمی‌آید.
با انجام این تست‌ها، می‌توانید از صحت عملکرد سیستم پس از سیم کشی دتکتور و سایر تجهیزات مطمئن شوید و مطمئن باشید که سیستم در مواقع بحرانی به‌درستی هشدار می‌دهد
بیشتر بخوانید: راهنمای آسان نصب دتکتور حرارتی خطی
نکات نصب دتکتور در اتاق‌های کوچک و فضاهای پارتیشن بندی شده
در فرآیند سیم کشی دتکتور اعلام حریق، انتخاب محل مناسب نصب دتکتورها نقش بسیار مهمی در عملکرد دقیق سیستم دارد. به‌ویژه در فضاهای خاص مانند اتاق‌های کوچک یا محیط‌هایی با پارتیشن، رعایت اصول نصب کاملاً ضروری است.
نصب دتکتور در اتاق‌های کوچک
برای فضاهایی با متراژ پایین مانند اتاق‌هایی تا ۸۴ متر مربع، همچنان از استانداردهای مربوط به فاصله‌گذاری در سقف‌های مسطح پیروی میشود. در این اتاق‌ها، بهترین محل نصب دتکتور، درست زیر سقف و در نزدیکی تیرهای سقفی است. این موقعیت باعث میشود که دود یا حرارت در سریع‌ترین زمان ممکن به دتکتور برسد و سیستم اعلام حریق وارد عمل شود. هنگام سیم کشی دتکتور در این فضاها، باید مطمئن شوید که هیچ مانعی برای حرکت جریان هوا و رسیدن دود به حسگر وجود ندارد.
نصب دتکتور در محیطهای پارتیشن‌بندی شده
یکی از مهم‌ترین چالش‌ها در سیم کشی دتکتور اعلام حریق، نصب صحیح آن در محیط‌هایی با پارتیشن یا دیوارک‌های موقت است. بر اساس اصول مهندسی ایمنی، هر جسمی که حداقل ۱۰٪ از ارتفاع کف تا سقف را اشغال کند، می‌تواند مانعی جدی برای حرکت دود و گازهای داغ باشد. این موانع — چه پارتیشن، چه قفسه‌های بلند یا تجهیزات بزرگ — می‌توانند جریان طبیعی دود به سمت دتکتور را مختل کنند. در چنین شرایطی، توصیه میشود برای هر فضای جداشده، یک دتکتور مجزا نصب شود تا از عملکرد صحیح سیستم اعلام حریق در کل محیط اطمینان حاصل شود.
بررسی تأثیر لایه‌بندی هوا در نصب دتکتور
یکی از موارد مهمی که هنگام سیم کشی دتکتور اعلام حریق باید در نظر گرفت، پدیده‌ای به نام لایه‌بندی هوا است. این پدیده می‌تواند به‌طور جدی مانع رسیدن دود به دتکتور شده و موجب تأخیر در عملکرد سیستم اعلام حریق گردد.
لایه‌بندی هوا چیست؟
لایه‌بندی هوا به حالتی گفته میشود که دماهای مختلف هوا به‌صورت جداگانه در لایه‌های افقی مختلف در یک فضا باقی می‌مانند و با هم ترکیب نمی‌شوند. این جداسازی دمایی، حرکت طبیعی دود به سمت بالا را دچار اختلال می‌کند و ممکن است دود به دتکتور نرسد یا دیرتر برسد.
سه حالت مهم ایجاد لایه‌بندی هوا
۱. وجود عایق‌بندی ضعیف زیر سقف
در صورت نبود عایق مناسب، تابش نور خورشید باعث گرم شدن هوای نزدیک سقف میشود. این گرما در زیر سقف جمع شده و به دلیل سبک بودن، در همان‌جا می‌ماند. در مقابل، هوای سردتر در پایین می‌ماند و در نتیجه یک لایه هوای گرم در بالای اتاق شکل می‌گیرد. این لایه‌بندی می‌تواند باعث شود دود نتواند به راحتی به دتکتور برسد.
۲. سرمایش بیش از حد زیر سقف
برخلاف حالت اول، اگر هوای سرد در زیر سقف با هوای بیرونی ترکیب شده و سردتر شود، لایه‌ای سرد و سنگین ایجاد میشود که مانع از بالا رفتن دود می‌گردد. در نتیجه دتکتورهای نصب‌شده در سقف کارایی کمتری خواهند داشت.
۳. استفاده از سیستم‌های تهویه مطبوع
سیستم‌های تهویه باعث ایجاد جریان‌های مصنوعی هوا میشوند. این جریان‌ها ممکن است در فصول گرم، هوای سرد و در فصول سرد، هوای گرم تولید کنند. همین تغییرات دمایی باعث شکل‌گیری لایه‌های هوایی میشوند که جریان دود را از مسیر طبیعی خود منحرف کرده و کارکرد دتکتور را تحت تأثیر قرار می‌دهند.
راهکار چیست؟
برای جلوگیری از این مشکلات در سیم کشی دتکتور، باید محل نصب دتکتورها با دقت انتخاب شود. همچنین در محیط‌هایی که احتمال لایه‌بندی هوا زیاد است (مانند سالن‌های بزرگ، سوله‌ها یا ساختمان‌های با سقف بلند)، استفاده از دتکتورهای آدرس‌پذیر با حساسیت بالا یا نصب دتکتور در ارتفاع پایین‌تر از سقف توصیه میشود.
راه‌حل مناسب جهت فاصله‌گذاری دتکتورها
برای نصب درست و ایمن دتکتورها، نصاب‌های حرفه‌ای به جای پوشش دایره‌ای با شعاع ۹.۱ متر، فضای تحت پوشش هر دتکتور را به شکل مربعی با ضلع ۹.۱ متر در نظر میگیرند. فاصله بیش از ۹.۱ متر باعث ایجاد نقاط کور و ناحیه‌های ناامن میشود، بنابراین بهتر است دتکتورها کمی نزدیک‌تر نصب شوند تا پوشش‌ها همپوشانی داشته باشند و هیچ نقطه‌ای بدون پوشش نماند. این روش باعث افزایش دقت و کارایی سیستم سیم کشی دتکتور اعلام حریق و جلوگیری از خطاهای احتمالی در شناسایی حریق میشود.
مشکلات نصب دتکتور
نصب بیم دتکتور در انواع سقف‌های مختلف مانند سقف‌های مدل‌دار، کاذب غیر عایق، شیب‌دار یا سقف‌هایی که با تیرچه و Beam قطع شده‌اند، می‌تواند با مشکل مواجه شود. همچنین وجود پارتیشن‌ها و قفسه‌ها باعث لایه‌بندی هوا شده و مانع رسیدن به‌موقع دود به دتکتورها میشود. علاوه بر این، سیستم‌های تهویه موضعی نیز ممکن است عملکرد دتکتورها را مختل کنند و باعث کاهش دقت در تشخیص حریق شوند.
بازدید بعد از نصب دتکتور
پس از نصب دتکتورهای اعلام حریق، انجام بازدیدهای منظم برای اطمینان از عملکرد صحیح سیستم بسیار مهم است. این بازدیدها در بازه‌های زمانی مختلف روزانه، هفتگی، فصلی و سالانه انجام میشوند تا تجهیزات سالم بوده و سیستم در هر شرایطی آماده هشدار باشد.
- بازدید روزانه: بررسی روشن بودن چراغ سبز رنگ MAINS ON و اطمینان از عدم وجود چراغ خطا یا آژیر. هر مشکل باید ثبت و به سرویسکار گزارش شود.
- بازدید هفتگی: فعال‌کردن پنل و تست چراغ‌های زون و بازر، آزمایش شستی‌ها و دتکتورها به صورت دوره‌ای برای اطمینان از عملکرد صحیح (نیاز به دو نفر).
- بازدید فصلی: بررسی باتری‌ها و اتصالات، قطع برق ۲۲۰ ولت و کنترل تغذیه سیستم با باتری، تست مجدد دتکتورها و شستی‌ها.
- بازدید سالانه: تست کامل تمامی تجهیزات از جمله دتکتورها، شستی‌ها، آژیرها و تجهیزات کمکی برای عملکرد صحیح.
- هر ۲ تا ۳ سال: تمیز کردن دتکتورهای دود برای جلوگیری از هشدارهای اشتباه به دلیل گرد و غبار و در صورت نیاز تماس با سرویسکار.
ابزارهای لازم برای سیم کشی دتکتور اعلام حریق
برای اجرای نقشه نصب دتکتور اعلام حریق و سیم کشی آن به شکل دقیق و استاندارد، داشتن ابزار آلات مناسب نه تنها سرعت کار را افزایش می‌دهد، بلکه از بروز خطاهای فنی که منجر به هشدارهای کاذب یا عدم عملکرد سیستم در مواقع حیاتی میشود، جلوگیری می‌کند. تهیزات مورد نیاز برای اجرا یا آموزش نصب دتکتور اعلام حریق شامل موارد زیر میشود:
- مولتی متر دیجیتال
- اسپری تست دود یا تستر دتکتور
- سیم لخت کن اتوماتیک یا دستی
- پرس سر سیم
- مجموعه پیچ گوشتی دوسو و چهارسو در سایزهای کوچک و بزرگ
- دریل چکشی و مته‌های متناسب با سطح سقف و دیوار
- فنر سیم کشی
- کاتر یا تیغ موکت بری
- دم باریک و انبر دست
- تراز دستی یا لیزری
- چسب برق و وارنیش حرارتی
- ابزار نشانه گذاری مانند مداد یا مارکر
- نردبان دو پله یا چهار پله تاشو
- دستگاه تست لوپ در سیستم‌های آدرس پذیر
اشتباهات رایج در سیم کشی دتکتور اعلام حریق
اشتباهات کوچک در نصب سنسور اعلام حریق می‌توانند پیامدهای جبران ناپذیری داشته باشند. پیش از هر چیز توصیه میشود که ابتدا به آموزش نصب دتکتور اعلام حریق توجه کنید و سپس اقدام به انجام آن نمایید. در این قسمت از مقاله قصد داریم 5 مورد از اشتباهات رایج در اجرای نقشه نصب دتکتور اعلام حریق بپردازیم. با ما همراه باشید:
عبور کابل‌های اعلام حریق از مجاورت کابل‌های فشار قوی
یکی از اشتباهات استراتژیک در پروژه‌های ساختمانی، هم مسیر کردن کابل‌های سیستم اعلام حریق با کابل‌های برق فشار قوی در داخل یک داکت یا لوله مشترک است. این کار باعث ایجاد تداخل الکترو مغناطیسی یا نویز در مدار میشود که در سیستم‌های آدرس پذیر منجر به اختلال در تبادل داده و در سیستم‌های متعارف باعث بروز آلارم کاذب می‌گردد. طبق استانداردهای مهندسی، کابل‌های سیگنال اعلام حریق باید همواره با فاصله ایمن از خطوط برق اصلی نصب شوند تا از القای ولتاژ نا خواسته و تخریب تجهیزات حساس کنترلی جلوگیری شود.
عدم رعایت پلاریته مثبت و منفی در سربندی دتکتورها
اشتباه در تشخیص و اتصال قطب‌های مثبت و منفی یکی از دلایل اصلی روشن نشدن دتکتورها یا نمایش خطای زون در پنل مرکزی پس از نصب سنسور اعلام حریق است. دتکتورهای دودی و حرارتی قطعات الکترونیکی هستند که جریان مستقیم مصرف میکنند و نصب معکوس سیم‌ها می‌تواند باعث سوختن مدار داخلی دتکتور یا ایجاد اتصال کوتاه در کل زون شود. برای پیشگیری از این مشکل، نصاب‌های حرفه‌ای باید از کابل‌های رنگی استاندارد استفاده کرده و پیش از قرار دادن هد دتکتور روی پایه، ولتاژ و جهت جریان را با مولتی متر در تمامی پایه‌ها چک کنند.
استفاده از سیم‌های معمولی به جای کابل‌های شیلد دار و ضد حریق
بسیاری از افراد برای کاهش هزینه‌ها به جای استفاده از کابل‌های تخصصی Fire Resistant، از سیم‌های برق معمولی یا کابل‌های کواکسیال غیر استاندارد استفاده میکنند. طبق استاندارد BS 5839، کابل‌های سیستم اعلام حریق باید بتوانند در دمای بالا و در برابر شعله مستقیم برای مدت زمان مشخصی مثلا ۳۰ تا ۱۲۰ دقیقه دوام بیاورند تا سیستم فرصت هشدار دهی داشته باشد. استفاده از سیم معمولی در سیم کشی دتکتور اعلام حریق باعث میشود در همان لحظات اولیه شروع حریق، عایق سیم ذوب شده و با قطع شدن مدار، کل سیستم از کار بیفتد و عملا نصب سیستم بی فایده شود.
سربندی غلط مقاومت انتهای خط در داخل پنل
هدف از نصب مقاومت انتهای خط، پایش دائمی سلامت مدار توسط پنل مرکزی است. یکی از اشتباهات فاحش نصاب‌های مبتدی، بستن این مقاومت به طور مستقیم روی ترمینال‌های خروجی پنل به جای آخرین دتکتور است. وقتی مقاومت در داخل پنل بسته شود، دستگاه مدار را سالم تشخیص می‌دهد، حتی اگر سیم کشی در اواسط مسیر قطع شده باشد. این خطا باعث میشود که اگر دتکتوری در انتهای مسیر از مدار خارج شود یا سیم قطع گردد، پنل هیچ هشداری مبنی بر قطعی مدارندهد و امنیت ساختمان به خطر بیفتد.
انشعاب غیر مجاز در مدارهای اعلام حریق
به طور کلی، سیم کشی دتکتور اعلام حریق باید به صورت یک زنجیره متوالی انجام شود. اما گاهی نصاب‌ها برای صرفه جویی در مصرف کابل، از وسط مسیر انشعاب میگیرند. این انشعابات باعث ایجاد نقاط کور در مانیتورینگ سیستم میشوند. به این معنی که اگر در شاخه فرعی قطعی ایجاد شود، پنل قادر به تشخیص آن نخواهد بود. همچنین در سیستم‌های آدرس پذیر، ایجاد انشعاب باعث اختلال در پروتکل‌های ارتباطی و شناسایی آدرس دتکتورها میشود. رعایت مسیر مستقیم و بدون انشعاب، تنها راه تضمین نظارت کامل پنل بر تمامی تجهیزات متصل به زون است.
نصب دتکتور اعلام حریق در سیستم‌های مختلف
اما نصب دتکتور اعلام حریق در هر کدام از انواع سیستم‌های اطفا یا اعلام حریق متفاوت است و مستلزم شرایط خاصی میباشد تا بهترین عملکرد را از خودش ارائه دهد. با ما همراه باشید تا به بررسی این مورد بپردازیم:
سیستم متعارف
در این سیستم، دتکتورها به صورت گروهی و در زون‌های مجزا دسته بندی میشوند و سیم کشی به صورت شعاعی از پنل تا آخرین دتکتور هر زون انجام می‌گیرد. نصب در این روش نسبتا ساده و هزینه اولیه تجهیزات پایین‌تر است، اما عیب اصلی آن عدم تشخیص دقیق محل حریق بوده و فقط مشخص می‌کند که کدام زون دچار حادثه شده است. به همین دلیل تنها برای پروژه‌های کوچک مانند مغازه‌ها یا دفاتر کار گزینه‌ای مقرون به صرفه محسوب میشود.
سیستم آدرس پذیر
در این روش، هر دتکتور دارای یک آدرس منحصر به فرد است و تمام تجهیزات توسط یک کابل به صورت لوپ به پنل مرکزی متصل میشوند. نصب این سیستم نیاز به دقت و تخصص بیشتری دارد، زیرا پس از اتمام سیم کشی باید آدرس دهی تک تک دتکتورها توسط برنامه ریزی پنل یا دیپ سوییچ روی پایه انجام شود. مزیت بزرگ آن، تشخیص دقیق محل حریق تا سطح یک دتکتور خاص و کاهش چشمگیر هشدارهای نادرست است که آن را به گزینه ایده آل برای ساختمان‌های بزرگ تبدیل می‌کند.
سیستم هوشمند
سیستم‌های اعلام حریق هوشمند پیشرفته‌ترین نوع محسوب میشوند و نیازی به سیم کشی گسترده ندارند زیرا دتکتورها از طریق پروتکل‌های بی سیم مانند وای فای یا زیگبی با یک دیگر و با هاب مرکزی ارتباط برقرار میکنند. نصب آن بسیار سریع و آسان است و برای ساختمان‌های دارای معماری پیچیده یا مکان‌های میراث فرهنگی که اجازه کابل کشی ندارند، بهترین انتخاب به شمار می‌رود. شایان ذکر است که در این سیستم‌ها علاوه بر پایش لحظه‌ای از طریق اپلیکیشن موبایل، قابلیت تعریف سناریوهای هوشمند و اتصال به سایر اجزای خانه هوشمند را نیز فراهم می‌کند.
استاندارد کابل کشی اعلام حریق
بر اساس استاندارد کابل کشی اعلام حریق، کابل‌های مورد استفاده در سیم کشی دتکتور اعلام حریق و سایر اجزا باید از نوع ضد حریق بوده و توانایی حفظ یکپارچگی مدار را حداقل به مدت ۳۰ تا ۱۲۰ دقیقه در برابر شعله مستقیم داشته باشند تا سیستم بتواند در لحظات اولیه حریق، هشدار را به موقع صادر کند. سطح مقطع استاندارد برای این کابل‌ها معمولا ۱.۵ یا ۲.۵ میلی متر مربع با هادی مسی انتخاب میشود و عایق آنها از موادی مانند پروتودور، سیلیکون یا نوار میکا ساخته میشود تا در دمای بالا دچار ذوب شدگی یا اتصال کوتاه نشوند.
در نقشه نصب دتکتور اعلام حریق برای سیستم‌های متعارف، کابل کشی به صورت شعاعی و بدون انشعاب اجرا میشود، در حالی که در سیستم‌های آدرس پذیر، توپولوژی به صورت حلقوی بوده و کابل پس از بازدید از تمام تجهیزات، دوباره به پنل باز می‌گردد تا حتی در صورت قطع یک نقطه، کل شبکه از کار نیفتد. همچنین برای جلوگیری از نویز و تداخل الکترو مغناطیسی، کابل‌های سیگنال به ویژه در سیستم‌های پیشرفته باید از نوع شیلد دار انتخاب شده و حتما با فاصله مناسب از کابل‌های برق فشار قوی در داکت‌های جداگانه عبور داده شوند.
چگونه دتکتور دود را به سیستم خانه هوشمند متصل کنیم؟
برای اتصال دتکتور دود به سیستم خانه هوشمند، دو رویکرد کلی وجود دارد:
- در روش اول از دتکتورهای هوشمند مجهز به وای فای استفاده می‌گردد. این دستگاه‌ها بدون نیاز به هاب مرکزی یا سیم کشی اضافی، به شبکه بی سیم خانگی متصل شده و از همان لحظه نصب، قابلیت کنترل و پایش از راه دور را فراهم میکنند. فرآیند کار به این صورت است که ابتدا باتری درون دستگاه قرار گرفته و با فشردن دکمه مخصوص، سنسور در حالت آماده باش برای اتصال قرار می‌گیرد که معمولا با چشمک زدن چراغ LED قابل تشخیص است. سپس اپلیکیشن اختصاصی برند مربوطه روی موبایل نصب شده و با ایجاد حساب کاربری، گزینه افزودن دستگاه انتخاب میشود. در این مرحله، شبکه وای فای خانگی و رمز عبور وارد شده تا ارتباط پایدار بین سنسور و مودم برقرار گردد.
- اما روش دوم برای شرایطی مناسب است که قصد دارید از دتکتورهای معمولی و سیمی در کنار سیستم امنیتی موجود استفاده کنید. در این حالت خروجی رله دتکتور به یکی از ورودی‌های پنل دزد گیر یا یک ماژول واسط هوشمند متصل میشود تا وضعیت آن نیز از طریق اپلیکیشن خانه هوشمند قابل پایش بوده و در سناریوهای یکپارچه ایمنی نقش ایفا کند. این انعطاف پذیری در روش‌های اتصال، امکان هوشمند سازی ساختمان‌های قدیمی و جدید را به یک اندازه فراهم کرده و سطح ایمنی ساکنان را به شکل قابل توجهی ارتقا می‌بخشد.
نکات ایمنی در سیم کشی دتکتور اعلام حریق
رعایت اصول و نکات ایمنی در زمان نصب و سیم کشی سیستم‌های اعلام حریق، علاوه بر حفظ جان نصاب و پیشگیری از حوادث حین کار، تضمین کننده عملکرد بدون نقص و پایدار سیستم در شرایط بحرانی است. بی توجهی به این موارد می‌تواند منجر به خسارات مالی سنگین یا عدم کارایی سیستم در زمان وقوع آتش سوزی شود.
- قطع کامل جریان برق شهری و باتری‌های پشتیبان پیش از شروع هر گونه سیم‌کشی و اتصال قطعات
- استفاده از تجهیزات حفاظت فردی مانند دستکش عایق، عینک ایمنی و کفش کار استاندارد
- اطمینان از استحکام نردبان یا داربست و عدم کار در مجاورت خطوط برق فشار قوی برهنه
- تست عدم وجود ولتاژ ناخواسته در مدارها با استفاده از مولتی متر پیش از دست زدن به هادی سیم‌ها
- رعایت دقیق استانداردهای ظرفیت وزنی سقف هنگام دریل کاری و محکم کردن پایه‌ها جهت جلوگیری از سقوط تجهیزات
تجهیزات جانبی در سیم کشی دتکتور اعلام حریق
تجهیزات جانبی در سیستم‌های اعلام حریق نقش مکمل را برای دتکتورها و پنل مرکزی ایفا میکنند. استفاده از این قطعات نه تنها کیفیت، دوام و استاندارد سیم کشی را تضمین می‌کند، بلکه به عیب یابی سریع‌تر، حفاظت از مدار در برابر عوامل محیطی و افزایش سرعت پاسخ دهی سیستم در مواقع بحرانی کمک شایانی خواهد کرد.
- ریموت اندیکاتور (چراغ سردر)
- کم باکس و جعبه تقسیم ضد حریق
- پایه عمیق دتکتور
- گلند کابل ضد حریق و نسوز
- ایزولاتور اتصال کوتاه
- وارنیش حرارتی (شیرینک) و وایرلش
- لوله‌های گالوانیزه و فلاکسیبل فلزی
- محافظ فلزی دتکتور
- گیره و بست‌های نگهدارنده کابل نسوز
- داکت‌های شیار دار و ترمینال‌های ریلی
برای انتخاب و اجرای یک سیستم اعلام حریق متناسب با نیاز پروژه، از جمله بیم دتکتور برای فضاهای وسیع و دتکتور حرارتی خطی LHD برای تشخیص حرارت در محیطهای مختلف، به مشاوره تخصصی نیاز دارید؟ کارشناسان اسپین الکتریک آماده‌اند تا در انتخاب تجهیزات، طراحی و اجرای سیستم اعلام حریق متناسب با شرایط پروژه شما راهنمایی‌تان کنند. برای دریافت مشاوره و استعلام قیمت تجهیزات، همین حالا با کارشناسان اسپین الکتریک تماس بگیرید.
نتیجه‌گیری
بازدید منظم و اصولی سیستم اعلام حریق، به ویژه در بخش سیم کشی دتکتور و سیم کشی دتکتور اعلام حریق، نقش بسیار مهمی در تضمین عملکرد صحیح و به موقع این تجهیزات حیاتی دارد. انجام بازدیدهای روزانه، هفتگی، فصلی و سالانه باعث میشود مشکلات احتمالی در سیم کشی دتکتورها، باتری‌ها و مدار آژیرها شناسایی و رفع گردد و از بروز خطاهای ناخواسته جلوگیری شود. همچنین رعایت اصول دقیق در سیم کشی دتکتور اعلام حریق و فاصله‌گذاری مناسب دتکتورها مطابق با استانداردها، امنیت ساختمان را به حداکثر می‌رساند. شرکت اسپین الکتریک با تجربه و تخصص در نصب و نگهداری سیستم‌های اعلام حریق، خدمات حرفه‌ای خود را در زمینه سیم کشی دتکتور و بازدیدهای دوره‌ای ارائه می‌دهد تا ایمنی و حفاظت کامل از جان و مال شما تضمین شود. در نهایت، توجه ویژه به سیم کشی دتکتور و بازدیدهای مستمر، کلید موفقیت در حفظ کارایی و اطمینان سیستم اعلام حریق است
سوالات متداول
آیا برای نصب دتکتور اعلام حریق حتما باید از نقشه استفاده شود؟
بله. استفاده از نقشه نصب دتکتور اعلام حریق مرحله‌ای حیاتی در طراحی و اجرای سیستم است. نقشه محل دقیق دتکتورها، آژیرها، شستی‌ها و مسیر سیم کشی اعلام حریق را مشخص می‌کند. بدون نقشه، احتمال ایجاد نقاط کور و خطا در زون‌ها افزایش یافته و سیستم ممکن است در مواقع بحرانی عملکرد صحیح نداشته باشد.
سیم کشی دتکتور اعلام حریق به چه صورتی باید انجام شود؟
در سیستم‌های متعارف و آدرس پذیر، سیم کشی دتکتور اعلام حریق معمولا به صورت موازی و زنجیره‌ای اجرا میشود. مقاومت انتهای خط روی آخرین دتکتور نصب میشود تا پنل بتواند سلامت مدار را پایش کند. شایان ذکر است که هر گونه انشعاب غیر مجاز یا قطع مسیر می‌تواند باعث خطا در زون شود. لذا رعایت این اصول برای تضمین عملکرد صحیح و ایمن سیستم حیاتی است.
تفاوت سیم کشی اعلام حریق ساده با اجرای استاندارد چیست؟
سیم کشی اعلام حریق ساده معمولا برای فضاهای کوچک یا کم ریسک استفاده میشود و امکانات کنترلی و نظارتی محدودی دارد. اما در سوی مقابل، اجرای استاندارد با استفاده از نقشه نصب اعلام حریق و کابل ضد حریق، دقت تشخیص دتکتورها و عملکرد آژیرها را افزایش می‌دهد. سیستم استاندارد به طور قابل توجهی از ایجاد هشدارهای کاذب و خطرات احتمالی جلوگیری می‌کند.
در نصب سنسور اعلام حریق، رعایت پلاریته چقدر اهمیت دارد؟
مطابق با استانداردهای امروز، رعایت پلاریته مثبت و منفی در نصب سنسور اعلام حریق بسیار حیاتی است. اتصال اشتباه می‌تواند باعث روشن نشدن دتکتورها، نمایش خطا در پنل مرکزی یا آسیب دیدن مدار زون شود. لازم به ذکر است که قبل از نصب هد دتکتور، بهتر است با مولتی متر پلاریته سیم‌ها را بررسی کنید تا از خرابی‌های احتمالی جلوگیری به عمل آید.
سیم کشی آژیر اعلام حریق چه تفاوتی با سیم کشی دتکتورها دارد؟
سیم کشی آژیر اعلام حریق معمولا به صورت مدار جداگانه و با جریان بالاتر انجام میشود تا صدا و هشدار در همه نقاط به شکل صحیح منتقل شود. در این مدار هم باید پلاریته رعایت شود و مقاومت انتهای خط روی آخرین آژیر نصب گردد. ایجاد انشعاب یا مسیرهای غیر مجاز می‌تواند باعث بروز خطا در پنل و عدم عملکرد صحیح سیستم شود.
