بیم دتکتور در محیط های پر گرد و غبار و بخار (بررسی 0 تا 100) – آیا کارایی دارد؟

در دنیای پیشرفته‌ی سیستم‌های اعلام حریق، استفاده از تجهیزات دقیق و قابل اطمینان یکی از اولویت‌های اصلی صنایع و مجموعه‌های بزرگ به شمار می‌رود. بیم دتکتورهای دودی یا همان Beam Smoke Detectors، یکی از مؤثرترین ابزارها در تشخیص به‌موقع حریق در فضاهای وسیع هستند. برند TANDA که یکی از شرکت‌های معتبر چینی در زمینه تولید تجهیزات اعلام حریق به شمار می‌رود، دو مدل از بیم دتکتورهای خود را به بازار جهانی و داخلی عرضه کرده است: TX-7130 و TX-3703.

در این مقاله به بررسی تخصصی این دو مدل از بیم دتکتور تاندا می‌پردازیم، ویژگی‌ها، تفاوت‌ها، کاربردها، استانداردها و نکات مهم مربوط به نصب و بهره‌برداری آن‌ها را بررسی خواهیم کرد.

بیم دتکتور دودی چیست و چه کاربردی دارد؟

بیم دتکتورهای دودی، نوعی آشکارساز حریق هستند که با ارسال و دریافت پرتو مادون قرمز در فضا، وجود دود را تشخیص می‌دهند. این تجهیزات به‌ویژه در فضاهای بزرگ و سوله‌ها که نصب دتکتورهای نقطه‌ای در تعداد بالا اقتصادی یا کاربردی نیست، بهترین عملکرد را دارند. عملکرد این دتکتورها بسیار حساس و سریع است و می‌تواند از بروز آتش‌سوزی‌های وسیع جلوگیری کند.

معرفی مدل‌های TX-7130 و TX-3703 تاندا

ویژگی‌های مشترک

هر دو مدل بیم دتکتور تاندا، یعنی TX-7130 و TX-3703، از تکنولوژی مادون قرمز (Infrared) برای تشخیص دود استفاده می‌کنند. از نظر برد، توانایی و شعاع پوشش، این دو مدل تفاوتی با یکدیگر ندارند. هر دو مدل توانایی پوشش دهی فضاهایی با طول 8 تا 100 متر و قطر تقریبی 15 متر (7.5 متر از هر طرف) را دارند. این ویژگی باعث شده که آن‌ها گزینه‌ای مناسب برای سالن‌های صنعتی، انبارها، سوله‌ها و سالن‌های ورزشی بزرگ باشند.

تفاوت در استانداردها و تائیدیه‌ها

تفاوت اصلی این دو مدل در استانداردهای بین‌المللی و تائیدیه‌های رسمی آن‌هاست:

• مدل TX-7130 دارای تائیدیه‌های معتبر LPCB (انگلستان)، CE و CCC می‌باشد.
• مدل TX-3703 تنها دارای تائیدیه‌های CE و CCC بوده و فاقد استاندارد LPCB است.

تائیدیه LPCB، یکی از معتبرترین گواهی‌نامه‌ها در زمینه ایمنی و تجهیزات اعلام حریق در سطح جهان است که دریافت آن فرآیندی دشوار و پرهزینه دارد. همین موضوع باعث شده تا قیمت نهایی مدل TX-7130 نسبت به TX-3703 بالاتر باشد.

تنظیم حساسیت بیم دتکتورها

یکی از مزایای قابل توجه مدل TX-7130، قابلیت تنظیم حساسیت از طریق دیپ سوئیچ داخلی و همچنین پروگرامر دستی است. این امکان به کاربران اجازه می‌دهد تا دستگاه را بر اساس شرایط محیطی تنظیم کنند. در مقابل، مدل TX-3703 فاقد دیپ سوئیچ بوده و تنها از طریق پروگرامر دستی قابل تنظیم است.

به صورت پیش‌فرض، مدل TX-3703 در کارخانه با حساسیت بالا تنظیم شده است، که برای محیط‌هایی با احتمال کم وجود دود دائم (مانند سوله‌های مدرن) مناسب است. اما در محیط‌هایی مانند انبارهای صنعتی با تردد لیفتراک یا ماشین‌آلات دیزلی، بهتر است حساسیت کاهش یابد تا از آلارم‌های کاذب جلوگیری شود.

بیشتر بخوانید: معرفی اصول و انواع سیستم‌های تشخیص در دتکتورهای دود مکشی (Aspirating Smoke Detectors)

قیمت و مقایسه اقتصادی

یکی دیگر از نکات قابل توجه، تفاوت قیمتی میان این دو مدل است:

• مدل TX-7130 در بازار ایران حدود ۲۰۰ دلار قیمت دارد که شرکت اسپین الکتریک آن را با قیمت حدود ۱۵۰ دلار عرضه می‌کند.
• مدل TX-3703 نیز با قیمت حدود ۱۹۰ دلار در بازار موجود است و در اسپین الکتریک با قیمت ۱۴۵ دلار به فروش می‌رسد.

این اختلاف قیمت، با در نظر گرفتن تفاوت در تائیدیه‌ها، منطقی و قابل توجیه است. اگر پروژه‌ی شما نیاز به تائیدیه‌های بین‌المللی دارد، انتخاب مدل TX-7130 توصیه می‌شود. اما برای پروژه‌های داخلی، مدل TX-3703 با همان عملکرد، گزینه‌ای اقتصادی‌تر خواهد بود.

تجهیزات جانبی و نصب

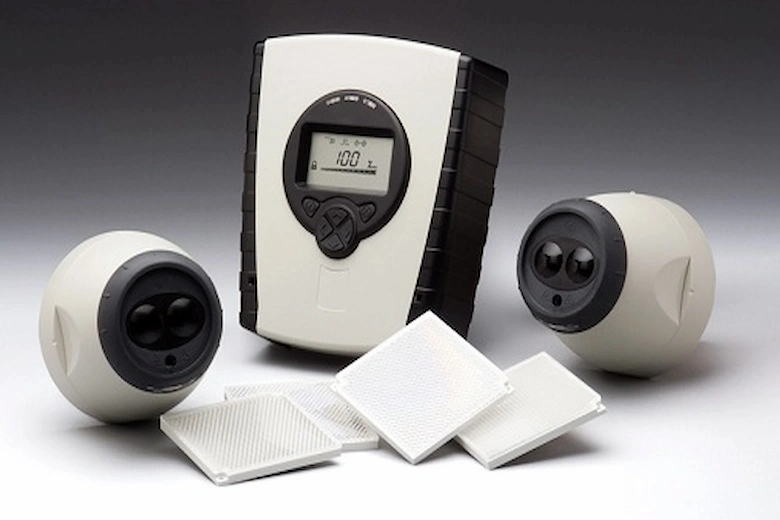

در جعبه هر دو مدل، چهار عدد رفلکتور یا آینه تعبیه شده است:

• برای فواصل بین ۸ تا ۴۰ متر، استفاده از یک رفلکتور کافی است.
• برای فواصل بین ۴۰ تا ۱۰۰ متر، باید هر چهار رفلکتور مورد استفاده قرار گیرد تا عملکرد دستگاه بهینه باشد.

برای تنظیم و نصب صحیح این بیم دتکتورها، به‌ویژه در اتصال به پنل‌های اعلام حریق آدرس‌پذیر، حتما باید از کارشناس فنی مجرب کمک گرفته شود. این کار فراتر از توان نصاب‌های معمولی یا برق‌کاران ساختمان است. تنظیم اشتباه یا نصب ناصحیح می‌تواند عملکرد دستگاه را مختل کرده و موجب خطرات جدی شود.

پروگرامر دستی بیم دتکتور تاندا

برای مدل TX-3703، جهت تنظیم حساسیت، نیاز به خرید پروگرامر دستی به صورت جداگانه است که قیمت آن حدود ۲۰۰ دلار می‌باشد. این پروگرامر برای مدل TX-7130 نیز کاربرد دارد، اما در صورتی که از دیپ سوئیچ استفاده شود، ممکن است نیاز به آن نباشد.

نتیجه‌گیری

اگر پروژه‌ی شما در داخل کشور و بدون نیاز به تائیدیه LPCB است و به دنبال راه‌حل اقتصادی هستید، مدل TX-3703 گزینه‌ی مناسبی است. این مدل با وجود قیمت کمتر، از لحاظ عملکرد هیچ تفاوتی با مدل TX-7130 ندارد.

اما اگر پروژه‌ی شما صادراتی است، یا در مکان‌هایی مانند سفارت‌خانه‌ها، فرودگاه‌ها یا مراکز حساس اجرا می‌شود، بهتر است از مدل TX-7130 استفاده کنید که دارای تائیدیه‌های بین‌المللی است.

شرکت اسپین الکتریک به عنوان واردکننده رسمی و معتبر بیم دتکتور تاندا در ایران، این محصولات را با ضمانت اصالت، قیمت رقابتی و پشتیبانی فنی تخصصی به بازار عرضه می‌کند. برای اطلاع از قیمت بیم دتکتور تاندا با کارشناسان ما تماس بگیرید.



سوالات متداول

تفاوت اصلی بین مدل‌های TX-7130 و TX-3703 در چیست؟

تفاوت اصلی این دو مدل در تائیدیه‌های بین‌المللی آن‌هاست. مدل TX-7130 دارای گواهی LPCB از انگلستان است که برای پروژه‌های بین‌المللی و حساس ضروری است. مدل TX-3703 فاقد این گواهی بوده و بیشتر برای مصرف داخلی در چین طراحی شده است. از نظر عملکرد فنی و دقت، تفاوتی بین این دو مدل وجود ندارد.

آیا برای نصب بیم دتکتور تاندا نیاز به متخصص داریم یا می‌توان آن را به برق‌کار واگذار کرد؟

نصب و راه‌اندازی بیم دتکتورها، مخصوصاً در پروژه‌های با سیستم اعلام حریق آدرس‌پذیر، نیاز به تخصص فنی و دانش مهندسی دارد. توصیه می‌شود حتماً این کار توسط یک تکنسین حرفه‌ای انجام شود، زیرا تنظیم نادرست می‌تواند منجر به آلارم‌های کاذب یا عدم تشخیص آتش‌سوزی شود.

آیا حساسیت بیم دتکتور را می‌توان بعداً هم تنظیم کرد؟

بله، هر دو مدل دارای امکان تنظیم حساسیت هستند. در مدل TX-7130 این کار هم از طریق دیپ سوئیچ و هم با پروگرامر دستی انجام می‌شود. اما در مدل TX-3703 فقط با پروگرامر دستی (که به صورت جداگانه فروخته می‌شود) قابل تنظیم است. این قابلیت برای تنظیم عملکرد دتکتور در محیط‌های دارای آلاینده‌های دائمی مثل دود لیفتراک بسیار کاربردی است.

استاندارد NFPA 86 یکی از مهم‌ترین استانداردهای ایمنی صنعتی است که با هدف کاهش خطرات ناشی از آتش‌سوزی، انفجار و سایر حوادث در کوره‌ها و اجاق‌های صنعتی تدوین شده است. این استاندارد برای مهندسان، اپراتورها و مدیران ایمنی در صنایعی مانند متالورژی، سرامیک و شیمیایی اهمیت حیاتی دارد. با افزایش میزان تولید صنعتی و استفاده از فرآیندهای حرارتی در صنایع مختلف، رعایت این استانداردها برای تضمین ایمنی و بهینه‌سازی عملکرد تجهیزات ضروری است. این استاندارد نه‌تنها در ایمنی نقش دارد، بلکه موجب افزایش بهره‌وری و کاهش هزینه‌های تعمیرات و نگهداری نیز می‌شود.

دتکتور شعله و عملکرد آن

دتکتور شعله، یکی از اصلی‌ترین تجهیزات ایمنی در فرآیندهای حرارتی صنعتی است که وظیفه شناسایی وجود شعله در محیط را بر عهده دارد. این تجهیزات به‌طور مستقیم در کاهش ریسک آتش‌سوزی و جلوگیری از انفجار نقش دارند. عدم استفاده از دتکتورهای مناسب یا نصب نادرست آن‌ها می‌تواند خسارات جبران‌ناپذیری به بار آورد.

بیشتر بخوانید: بررسی جامع بیم دتکتورها بر اساس استاندارد ISO 7240-12

اهمیت دتکتور شعله

دتکتورهای شعله برای تشخیص حضور آتش از فناوری‌های مختلفی استفاده می‌کنند که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

• • دتکتور فرابنفش (UV): این سنسورها برای شناسایی تابش فرابنفش ناشی از شعله‌های آتش به کار می‌روند.
  • دتکتور مادون قرمز (IR): این سنسورها تغییرات انرژی مادون قرمز ساطع‌شده از شعله را شناسایی می‌کنند.
  • دتکتور ترکیبی UV/IR: ترکیب این دو فناوری می‌تواند میزان تشخیص دقیق‌تر و کاهش هشدارهای کاذب را به همراه داشته باشد.
  • دتکتور مرئی (VIS): برخی دتکتورها از حسگرهای نوری استفاده می‌کنند که در محدوده نور مرئی کار می‌کنند.



استانداردهای نصب دتکتور شعله

براساس بندهای 8.2.2 و 8.2.5 استاندارد NFPA 86، نصب دتکتورهای شعله باید مطابق دستورالعمل‌های سازنده و استانداردهای بین‌المللی باشد. در نظر گرفتن موارد زیر می‌تواند از بروز مشکلات جلوگیری کند:

• نصب در مکان مناسب: دتکتور باید در نقطه‌ای قرار گیرد که بیشترین میدان دید را نسبت به شعله‌های احتمالی داشته باشد.
• نگهداری و کالیبراسیون: تجهیزات باید به‌طور دوره‌ای بررسی و تنظیم شوند تا از دقت عملکرد آن‌ها اطمینان حاصل شود.
• پیشگیری از هشدارهای کاذب: برخی از منابع نوری، جرقه‌ها یا بازتاب‌های ناخواسته می‌توانند باعث هشدارهای اشتباه شوند، لذا باید محل نصب با دقت انتخاب شود.

عملکرد سیستم‌های ایمنی احتراق

علاوه بر دتکتورهای شعله، سیستم‌های ایمنی احتراق (Combustion Safeguard Systems) نیز نقش مهمی در حفاظت از فرآیندهای حرارتی دارند. این سیستم‌ها شامل مجموعه‌ای از تجهیزات نظارتی، شیرهای ایمنی و سیستم‌های کنترلی هستند که با تشخیص تغییرات غیرعادی در احتراق، عملکرد دستگاه را کنترل می‌کنند.

اجزای کلیدی سیستم‌های ایمنی احتراق

• • کنترلر احتراق: وظیفه دارد وضعیت شعله و عملکرد سوخت را بررسی کند.
  • شیر قطع ایمنی (SSOV): این شیرها در صورت از دست رفتن شعله، جریان سوخت را متوقف می‌کنند.
  • حسگرهای فشار و دما: برای اطمینان از تعادل مناسب فشار و دمای گاز یا مایع سوختی استفاده می‌شوند.

نقش سنسورهای فرابنفش در تشخیص شعله

سنسورهای فرابنفش (UV Sensors) یکی از ابزارهای مهم در تشخیص شعله‌های آتش هستند، اما ممکن است در اثر خرابی، دیگر قادر به تشخیص خاموش شدن شعله نباشند. به همین دلیل، استاندارد NFPA 86 توصیه می‌کند که این سنسورها دارای قابلیت خودبررسی‌کننده (Self-Checking UV Detectors) باشند یا به‌صورت دوره‌ای آزمایش شوند.

بیشتر بخوانید: بیم دتکتور در استاندارد ISO 7240-12

تنظیمات دمایی و تهویه ایمنی در کوره‌ها

کنترل دمای سوخت

• در فرآیندهای صنعتی که از سوخت‌های مایع مانند نفت یا گازوئیل استفاده می‌شود، کنترل دمای سوخت برای جلوگیری از مشکلاتی نظیر افزایش ویسکوزیته یا تبخیر ناگهانی، ضروری است.
• دمای سوخت باید در محدوده‌ای باشد که موجب احتراق یکنواخت و جلوگیری از خاموش شدن ناگهانی شعله شود.

تنظیم محدودیت دمای اضافی

• نقطه تنظیم دمای اضافی باید بر اساس توصیه‌های سازنده تنظیم شود تا از رسیدن مواد قابل احتراق به دمای خوداشتعالی جلوگیری شود.
• این دما نباید از محدوده‌ای که می‌تواند باعث خرابی تجهیزات شود، فراتر رود.

اهمیت تهویه ایمنی

• در صورت افزایش دمای کوره، جریان هوای خروجی کاهش یافته و احتمال تجمع گازهای اشتعال‌پذیر افزایش می‌یابد.
• کاهش تهویه مناسب می‌تواند موجب انفجار گازهای فرار شده و باعث بروز حوادث جدی شود.
•

استفاده از PLC در نظارت بر دمای کوره‌ها

امروزه استفاده از PLC (Programmable Logic Controller) برای نظارت بر دما و عملکرد تجهیزات صنعتی به‌شدت رایج شده است. این سیستم‌ها می‌توانند به‌صورت خودکار وضعیت سنسورها و تجهیزات ایمنی را تحلیل کرده و در صورت بروز هرگونه ناهنجاری، اقدامات لازم را انجام دهند. مزایای استفاده از PLC شامل:

• پایش دائمی و ارسال هشدارهای زودهنگام
• کاهش خطای انسانی در نظارت بر تجهیزات
• امکان کنترل و تنظیم خودکار دما و فشار

نکات ایمنی در زمان قطع برق

استاندارد NFPA 86 تأکید دارد که مدارهای الکتریکی مرتبط با فرآیندهای احتراقی، در شرایط اضطراری باید به‌صورت خودکار یا دستی قطع شوند. این موارد شامل:

• • خرابی‌های سیستم که منجر به شرایط خطرناک شود.
  • افزایش غیرقابل‌کنترل دما که تهدیدی برای ایمنی تجهیزات و محیط اطراف باشد.
  • قطع ناگهانی برق که می‌تواند باعث از کار افتادن سیستم‌های ایمنی و احتراقی شود.



•

نتیجه‌گیری

استاندارد NFPA 86 مجموعه‌ای از دستورالعمل‌های مهم برای ایمنی فرآیندهای صنعتی ارائه می‌دهد. استفاده صحیح از دتکتورهای شعله، سیستم‌های ایمنی احتراق، کنترل دمای کوره و تهویه مناسب می‌تواند خطرات ناشی از آتش‌سوزی و انفجار را کاهش دهد. علاوه بر این، نظارت هوشمند با استفاده از PLC و رعایت الزامات نصب و نگهداری، نقش مهمی در بهبود عملکرد تجهیزات و افزایش طول عمر آن‌ها دارد.

• دتکتورهای شعله باید در مکان‌های مناسب نصب شوند تا دید کافی نسبت به شعله داشته باشند.
• سنسورهای فرابنفش باید دارای قابلیت خودبررسی باشند یا به‌صورت دوره‌ای تست شوند.
• سیستم‌های تهویه ایمنی باید همواره عملکرد مناسبی داشته باشند تا از تجمع گازهای خطرناک جلوگیری شود.
• در موارد افزایش دمای غیرمجاز، سیستم‌های کنترلی باید به‌صورت خودکار عمل کنند تا از خرابی یا حوادث ناگوار جلوگیری شود.
• نظارت مستمر بر عملکرد تجهیزات با استفاده از PLC باعث افزایش بهره‌وری و کاهش هزینه‌های نگهداری می‌شود.

با رعایت این موارد، می‌توان ایمنی در محیط‌های صنعتی را بهبود بخشید و از وقوع حوادث جلوگیری کرد.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

دتکتور گاز تشعشعی یکی از مدرن‌ترین ابزارهایی است که امروزه با هدف تشخیص تابش‌های الکترومغناطیسی خارج شده از حریق مورد استفاده قرار می‌گیرد. امروزه که ایمنی صنعتی و پیشگیری از خطرات آتش‌ سوزی به یکی از دغدغه‌های اصلی در پروژه‌های بزرگ عمرانی، نفت و گاز، پتروشیمی و حتی فضاهای حساس شهری تبدیل شده است، استفاده از تکنولوژی‌های پیشرفته در سیستم‌های اعلام حریق امری ضروری به شمار می‌رود. یکی از مهم‌ترین ابزارهایی که در این زمینه مورد استفاده قرار می‌گیرد، دتکتور گاز تشعشعی است که با بهره‌ گیری از فناوری تشخیص امواج مادون قرمز و ماورا بنفش توانایی کشف سریع و دقیق شعله‌های آتش را در فضاهای باز یا بسته، حتی در شرایط سخت محیطی دارد. امروز و در این مقاله قصد داریم به طور کامل بگوییم که دتکتور گاز تشعشعی چیست؟ با ما همراه باشید.

دتکتور گاز تشعشعی چیست؟

ابتدا به بررسی پاسخ این سوال بپردازیم که دتکتور گاز تشعشعی چیست؟ دتکتور گاز تشعشعی یکی از انواع حسگرهای پیشرفته در سیستم‌های اعلام حریق است که برای شناسایی و کشف تابش‌های الکترومغناطیسی حاصل از شعله آتش مورد استفاده قرار می‌گیرد. این نوع دتکتور با استفاده از سنسورهای خاص، امواج مادون قرمز، ماورا بنفش یا ترکیبی از هر دو را که در زمان سوختن مواد تولید می‌شوند، شناسایی کرده و با سرعت بالا هشدار حریق را صادر می‌کند. دتکتور گاز تشعشعی به‌ دلیل عملکرد دقیق و حساسیت بالا، عموما در محیط‌هایی با خطر بالای آتش ‌سوزی مانند پالایشگاه‌ها، انبارهای مواد شیمیایی، نیروگاه‌ها و صنایع نفت و گاز استفاده می‌شود. استفاده از دتکتور گاز تشعشعی باعث افزایش ایمنی و کاهش خطرات احتمالی می‌گردد، زیرا قادر است حریق را در مراحل اولیه و حتی در فضاهای باز یا دارای جریان هوای زیاد نیز شناسایی کند.

بیشتر بخوانید: دتکتور دود تصویری OSID | بررسی عملکرد در محیط‌های صنعتی

انواع دتکتور گاز تشعشعی چیست؟

اما لازم است بدانید که امروزه انواع مختلفی از دتکتور گاز تشعشعی وجود دارد که هر کدام از آن‌ها می‌توانند ویژگی‌های منحصر به فردی را ارائه دهند. با ما همراه باشید تا به شما بگوییم که انواع دتکتور گاز تشعشعی چیست.

دتکتور شعله ماورا بنفش

دتکتور شعله ماورا بنفش یا UV با استفاده از حسگرهای حساس به طول موج‌های کوتاه در بازه 180 تا 250 نانو متر، قادر است شعله‌هایی را که دارای تابش‌های ماورا بنفش هستند شناسایی کند. حال نحوه عملکرد این نوع دتکتور گاز تشعشعی چیست؟ این نوع دتکتور در عرض چند میلی ‌ثانیه پس از وقوع آتش‌ سوزی واکنش نشان داده و هشدار می‌دهد. از آنجایی که نور UV معمولا از منابع طبیعی مانند خورشید به ‌راحتی به زمین نمی‌رسد، این دتکتورها در محیط‌های داخلی بسیار موثر و قابل اعتماد هستند. کاربرد اصلی دتکتور شعله UV در اتاق‌های تجهیزات صنعتی، آزمایشگاه‌ها، مخازن سوخت و پالایشگاه‌ها است که نیاز به کشف سریع حریق دارند.

دتکتور شعله مادون قرمز

دتکتور شعله مادون قرمز یا IR از حسگرهایی استفاده می‌کند که قادر به شناسایی تابش مادون قرمز ساطع‌ شده از شعله‌ها هستند، به خصوص در طول موج‌های بالاتر از 700 نانو متر. این دتکتور نسبت به نور و گرمای منتشر شده از آتش بسیار حساس است و اغلب در محیط‌هایی استفاده می‌شود که شعله بدون دود یا گازهای قابل احتراق وجود دارد. به دلیل توانایی آن در نادیده گرفتن منابع نوری غیر آتش ‌سوزی، این نوع دتکتور برای فضاهای باز مانند سکوهای نفتی، محوطه‌های صنعتی و خطوط انتقال سوخت بسیار مناسب است. تشخیص دقیق و کاهش هشدارهای کاذب، از مهم‌ترین مزایای این مدل محسوب می‌شود و می‌تواند پاسخی به افرادی باشد که تمایل دارند بدانند که بهترین نوع دتکتور گاز تشعشعی چیست.

دتکتور گاز تشعشعی ترکیبی

دتکتور گاز تشعشعی ترکیبی که با نام UV/IR نیز شناخته می‌شود، با بهره‌ گیری همزمان از حسگرهای UV و IR، دقت و قابلیت اطمینان بالاتری در شناسایی آتش‌ سوزی فراهم می‌آورد. این نوع دتکتور همزمان دو طول موج متفاوت را بررسی می‌کند تا از بروز هشدارهای اشتباه در اثر منابع نوری مزاحم مانند نور خورشید، لامپ‌های فرا بنفش یا گرما جلوگیری شود. دتکتورهای UV/IR معمولا در محیط‌های صنعتی با ریسک بالا و همچنین مناطقی که به هشدارهای سریع و دقیق نیاز دارند، مورد استفاده قرار می‌گیرند.

دتکتور شعله چند طیفی

اما در نهایت، دتکتور شعله چند طیفی پیشرفته‌ترین نوع دتکتور گاز تشعشعی است که از چندین حسگر با طول ‌موج‌های مختلف در محدوده‌های UV، IR و گاهی حتی Visible استفاده می‌کند. این دتکتورها با الگوریتم‌های پردازش سیگنال پیشرفته، توانایی بسیار بالایی در تشخیص شعله‌های مختلف تحت شرایط سخت محیطی دارند. از آن‌ها معمولا در صنایع هوا فضا، پتروشیمی، پالایشگاه‌ها و نیروگاه‌ها استفاده می‌شود که هرگونه تاخیر در اعلام حریق می‌تواند فاجعه ‌بار باشد. دتکتورهای چند طیفی نه‌ تنها دقیق‌تر هستند، بلکه نسبت به عوامل مزاحم محیطی مانند انعکاس نور، گرمای موتور یا تجهیزات صنعتی مقاوم‌تر عمل می‌کنند.

بیشتر بخوانید: معرفی 0 تا 100 بیم دتکتور اعلام حریق برای مبتدیان

شعاع پوشش دتکتور گاز تشعشعی چیست؟

یکی از مهم‌ترین سوالاتی که به وجود می‌آید این است که میزان شعاع پوشش دتکتور گاز تشعشعی چیست؟ شعاع پوشش دتکتور گاز تشعشعی بسته به نوع و مدل آن متفاوت است، اما به ‌طور کلی می‌تواند مساحتی به وسعت 30 تا 60 متر را در شرایط استاندارد و بدون موانع پوشش دهد. این دتکتورها به ‌گونه‌ای طراحی شده‌اند که بتوانند شعله‌های آتش را حتی در فاصله‌های دور و در محیط‌های صنعتی باز یا نیمه ‌باز شناسایی کنند. برای مثال، یک دتکتور شعله چند طیفی پیشرفته ممکن است تا فاصله 90 متر نیز قابلیت تشخیص شعله را داشته باشد، مخصوصا اگر زاویه دید گسترده‌ای بین 90 تا 120 درجه داشته باشد.

لازم به ذکر است که شعاع پوشش دتکتور گاز تشعشعی به عواملی مانند ارتفاع نصب، نوع سوخت مورد استفاده در محیط، وجود موانع فیزیکی و شدت نور پس ‌زمینه نیز بستگی دارد. به همین منظور، برای طراحی صحیح سیستم اعلام حریق و اطمینان از عملکرد موثر، محاسبه دقیق شعاع پوشش هر دتکتور گاز تشعشعی با توجه به شرایط محل نصب ضروری است. استفاده از دتکتورهایی با شعاع پوشش بالا نه ‌تنها امنیت محیط را افزایش می‌دهد، بلکه موجب صرفه‌ جویی در تعداد تجهیزات و هزینه‌های نصب نیز خواهد شد.

نحوه نصب دتکتور گاز تشعشعی چیست؟

به منظور این که بتوانید شاهد بیشتری بهره وری و عملکرد بهینه از این محصولات باشید، باید بدانید که نحوه نصب دتکتور گاز تشعشعی چیست؟ در این قسمت از مقاله به طور کامل به بررسی پاسخ این سوال می‌پردازیم. با ما همراه باشید.

انتخاب محل نصب مناسب بر اساس زاویه دید و شعاع پوشش

اولین و مهم‌ترین مرحله در نصب دتکتور گاز تشعشعی، انتخاب محل مناسب نصب است. دتکتورهای شعله برای عملکرد صحیح نیاز به دید مستقیم به منطقه مورد حفاظت دارند و نباید هیچ مانعی مانند دیوار، ستون یا تجهیزات صنعتی در مسیر دید آن‌ها قرار داشته باشد. بنابراین باید آن‌ها را در ارتفاع 2 تا 6 متری و با زاویه دید گسترده نصب کرد تا شعاع پوشش مشخص شده توسط سازنده به‌ طور کامل فراهم شود. نصب در مکان‌هایی با کمترین بازتاب نور و حداقل موانع فیزیکی موجب افزایش دقت در تشخیص شعله و کاهش هشدارهای کاذب می‌شود.

توجه به منابع نوری مزاحم و عوامل محیطی

مرحله دوم در نصب دتکتور گاز تشعشعی، تحلیل محیط و حذف یا دوری از منابع مزاحم نوری است. دتکتورهای UV، IR و ترکیبی ممکن است تحت تاثیر منابع نوری مصنوعی مانند لامپ‌های پر قدرت، جوشکاری یا بازتاب نور خورشید قرار بگیرند و دچار هشدارهای اشتباه شوند. برای جلوگیری از این مشکل، باید دتکتور را طوری تنظیم و نصب کرد که میدان دید آن به دور از این منابع باشد. همچنین باید شرایط محیطی نظیر گرد و غبار، بخار، دودهای صنعتی و دمای بالا نیز بررسی شود، چون این عوامل می‌توانند بر حساسیت و عملکرد دتکتور اثر منفی وارد کنند.

تنظیم زاویه و جهت‌ گیری دقیق دتکتور

اما پس از نصب فیزیکی، گام سوم، تنظیم زاویه دید و جهت ‌گیری دقیق دتکتور گاز تشعشعی است. این دتکتورها باید به گونه‌ای نصب شوند که میدان دید آن‌ها به طور کامل ناحیه حساس به حریق را پوشش دهد. بسیاری از دتکتورها دارای براکت قابل تنظیم هستند که امکان تغییر زاویه عمودی و افقی را فراهم می‌کند. بررسی و تنظیم زاویه به ‌ویژه در فضاهای دارای موانع یا سطوح متعدد اهمیت دارد، زیرا خط دید مستقیم به آتش ‌سوزی برای عملکرد صحیح الزامی است. لذا بهتر است پس از نصب، یک تست عملکرد با شبیه‌ سازی شعله انجام شود تا از زاویه تنظیم ‌شده اطمینان حاصل گردد.

اتصال صحیح به سیستم اعلام حریق مرکزی

در چهارمین گام، باید دتکتور گاز تشعشعی را به ‌درستی به پنل مرکزی سیستم اعلام حریق متصل کرد. اتصال به سیستم‌های آدرس ‌پذیر یا متعارف باید طبق نقشه‌های سیم ‌کشی ارائه‌ شده توسط سازنده انجام شود. بیشتر دتکتورهای تشعشعی دارای ترمینال‌های خروجی برای اتصال به سیستم‌های هشدار دهنده، پنل کنترل و منابع تغذیه هستند. استفاده از کابل‌های مقاوم در برابر حرارت، محافظت ‌شده و استاندارد، تضمین می‌کند که دتکتور حتی در شرایط اضطراری نیز عملکرد موثر داشته باشد. فراموش نکنید که اتصال صحیح همچنین امکان مانیتورینگ لحظه‌ای و ثبت گزارش‌های خطا یا هشدار را برای کاربران این سیستم ایمنی فراهم می‌سازد.

انجام تست و کالیبراسیون اولیه پس از نصب

و اما در نهایت و در آخرین مرحله، نوبت تست و کالیبراسیون اولیه دتکتور گاز تشعشعی است تا از صحت عملکرد آن اطمینان حاصل شود. پس از نصب کامل، باید با استفاده از شعله‌های کنترل‌ شده یا تجهیزات تست استاندارد، عملکرد دتکتور مورد ارزیابی قرار گیرد. همچنین در این مرحله می‌توان سطح حساسیت دتکتور را بسته به شرایط محیطی تنظیم کرد. بررسی زمان واکنش، زاویه تشخیص و صحت اتصال به سیستم اعلام حریق باید انجام شود. برخی مدل‌ها دارای نرم ‌افزار اختصاصی برای کالیبراسیون دقیق و دریافت لاگ عملکرد هستند.

بیشتر بخوانید: نحوه ریست شستی اعلام حریق – 4 روش اصلی

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به بررسی این سوال پرداختیم که دتکتور گاز تشعشعی چیست؟ دانستیم که دتکتور گاز تشعشعی به ‌عنوان یکی از پیشرفته‌ترین اجزای سیستم اعلام حریق، با دقت و سرعت بالا قادر است شعله‌های آتش را در مراحل اولیه شناسایی کرده و هشدار لازم را صادر نماید. با توجه به تنوع این تجهیزات شامل دتکتورهای UV، IR، ترکیبی UV/IR و مدل‌های چند طیفی، می‌توان برای هر محیط خاص، گزینه‌ای مناسب انتخاب کرد که حداکثر پوشش ایمنی را فراهم آورد. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد و دانسته باشید که دتکتور گاز تشعشعی چیست.

مجموعه اسپین الکتریک به عنوان یکی از بهترین تامین کنندگان سیستم‌های اعلام حریق و سیستم‌های اطفا حریق، آماده است تا به شما عزیزان، مشاوره رایگان پیش از خرید را ارائه دهد.

برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید،

بیم دتکتورها (Beam Smoke Detectors) از جمله مهم‌ترین تجهیزات سیستم‌های اعلام حریق برای محیط‌های وسیع و باز به شمار می‌روند. این دتکتورها که با استفاده از پرتو نوری کار می‌کنند، به طور خاص برای تشخیص دود و هشدار سریع در هنگام وقوع آتش‌سوزی طراحی شده‌اند. استاندارد EN 54-12، یکی از بخش‌های حیاتی در این زمینه است که به‌طور دقیق الزامات عملکردی، نصب و نگهداری این دستگاه‌ها را مشخص می‌کند. در این مقاله، به بررسی جزئیات این استاندارد و تأثیر آن بر نحوه طراحی، عملکرد و نصب بیم دتکتورها پرداخته خواهد شد. برای درک بهتر عملکرد بیم دتکتور استاندارد EN 54-12، همراه ما باشید و ادامه مقاله را مطالعه کنید.

 بیم دتکتور استاندارد EN 54-12

بیم دتکتورها (Beam Smoke Detectors) یکی از مهم‌ترین انواع آشکارسازهای دود در سیستم‌های اعلام حریق هستند که برای محافظت از فضاهای بزرگ و باز مورد استفاده قرار می‌گیرند. این دتکتورها بر اساس ارسال و دریافت یک پرتو نوری کار می‌کنند و در صورت کاهش شدت نور دریافتی (ناشی از وجود دود در مسیر پرتو)، فعال می‌شوند. استاندارد EN 54-12  که یکی از بخش‌های استاندارد EN 54 مربوط به سیستم‌های اعلام حریق است، الزامات، ویژگی‌ها و تست‌های لازم برای بیم دتکتورها را تعیین می‌کند. این مقاله به بررسی مفاهیم کلیدی این استاندارد و تأثیر آن بر طراحی، نصب و عملکرد بیم دتکتورها می‌پردازد.

تعریف و عملکرد بیم دتکتور استاندارد EN 54-12

بیم دتکتورها به طور کلی شامل دو نوع اصلی هستند:

1. بیم دتکتور فرستنده-گیرنده جدا

(Projected Beam Smoke Detector)

شامل یک فرستنده و یک گیرنده است که در دو نقطه‌ی مجزا از محیط نصب می‌شوند.

بیشتر بخوانید: راهنمای طراحی سیستم ‌های تشخیص شعله بر اساس استاندارد NFPA 72

2. بیم دتکتور انعکاسی (Reflective Beam Smoke Detector): در این نوع، فرستنده و گیرنده در یک واحد قرار دارند و پرتو نوری پس از برخورد با یک بازتابنده به گیرنده بازمی‌گردد.



در هر دو نوع، کاهش شدت پرتو نوری دریافت‌شده، که می‌تواند ناشی از وجود دود در مسیر باشد، باعث فعال شدن سیستم اعلام حریق می‌شود.

استاندارد EN 54-12 و الزامات عملکردی

استاندارد EN 54-12 شرایط عملکردی بیم دتکتورها را مشخص کرده و روش‌های آزمایش و ارزیابی آن‌ها را تعریف می‌کند. برخی از مهم‌ترین الزامات این استاندارد عبارتند از:

1. حساسیت و دقت عملکرد:
   • بیم دتکتورها باید توانایی تشخیص سطوح مختلف دود را داشته باشند و در برابر تغییرات نور محیط مقاوم باشند.
   • دامنه کاری بیم دتکتورها معمولاً بین 5 تا 100 متر تعریف می‌شود.
2. شرایط محیطی و پایداری عملکرد:
   • دستگاه‌ها باید در شرایط دمایی متغیر، معمولاً از -10°C تا +55°C و رطوبت بالا بدون افت عملکرد کار کنند.
   • تأثیرات گرد و غبار، نور خورشید و سایر عوامل محیطی نباید باعث ایجاد هشدارهای کاذب شوند.
3. آزمایش‌های حساسیت و عملکرد:
   • تست‌های استاندارد برای ارزیابی توانایی تشخیص دود در شرایط مختلف انجام می‌شود.
   • بررسی پاسخ‌گویی در برابر دودهای مختلف و تشخیص به‌موقع حریق.
4. مقاومت در برابر تداخلات نوری:
   • بیم دتکتورها باید توانایی عملکرد صحیح در شرایطی که نور خارجی (مانند نور خورشید یا نورهای مصنوعی) بر آن‌ها اثر می‌گذارد را داشته باشند.
5. روش‌های تست و تأییدیه:
   • دستگاه‌ها باید تحت آزمایش‌های عملکردی و محیطی قرار گیرند تا مطابق با استاندارد شناخته شوند.
   • آزمایش‌هایی مانند کاهش نور مصنوعی، تأثیر عوامل محیطی، و قابلیت اطمینان بلندمدت از جمله تست‌های موردنیاز هستند.

الزامات نصب و نگهداری بر اساس   EN 54-12

استاندارد EN 54-12 علاوه بر مشخصات عملکردی، دستورالعمل‌هایی برای نصب و نگهداری بیم دتکتورها ارائه می‌دهد که شامل موارد زیر است:

• محدودیت‌های نصب:
  • بیم دتکتورها نباید در مکان‌هایی که مانع فیزیکی در مسیر پرتو وجود دارد، نصب شوند.
  • در فضاهای دارای تهویه قوی یا جریان هوای شدید، عملکرد دتکتورها ممکن است تحت تأثیر قرار گیرد.
• فاصله و ارتفاع نصب:
  • فاصله بین بیم دتکتورها باید به گونه‌ای باشد که تمامی حجم مورد نظر را پوشش دهد.
  • ارتفاع نصب معمولاً در بازه 3 تا 25 متر توصیه می‌شود.
• نگهداری و تست‌های دوره‌ای:
  • انجام تست‌های دوره‌ای جهت اطمینان از عملکرد صحیح و کالیبراسیون دتکتورها ضروری است.
  • تمیزکاری سنسورها و بازتابنده‌ها جهت جلوگیری از ایجاد خطا و هشدارهای کاذب باید به‌صورت دوره‌ای انجام شود.

نتیجه گیری

استاندارد EN 54-12 معیارهای دقیقی برای طراحی، ساخت، و نصب بیم دتکتورها ارائه می‌دهد تا این تجهیزات بتوانند به‌طور مؤثر در تشخیص زودهنگام حریق عمل کنند. رعایت این استاندارد نه‌تنها موجب افزایش دقت و اطمینان سیستم‌های اعلام حریق می‌شود، بلکه از بروز هشدارهای کاذب و عملکرد نامناسب دستگاه‌ها جلوگیری می‌کند. انتخاب و نصب صحیح بیم دتکتورها بر اساس این استاندارد، نقشی کلیدی در افزایش ایمنی ساختمان‌های صنعتی، تجاری و عمومی دارد.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

بیم دتکتورها چگونه کار می‌کنند؟
بیم دتکتورها با ارسال یک پرتو نوری از یک فرستنده به یک گیرنده در محیط عمل می‌کنند. زمانی که دود در مسیر پرتو قرار می‌گیرد، شدت نور کاهش یافته و دتکتور فعال می‌شود تا هشدار به سیستم اعلام حریق ارسال کند.

چه نوع محیط‌هایی برای نصب بیم دتکتورها مناسب هستند؟
بیم دتکتورها معمولاً در فضاهای وسیع و باز مانند سالن‌ها، انبارها و کارخانه‌ها استفاده می‌شوند. این دستگاه‌ها برای محیط‌های با سقف‌های بلند یا فضاهای بدون موانع فیزیکی در مسیر پرتو نوری بهترین عملکرد را دارند.

چرا باید استاندارد EN 54-12 در نصب بیم دتکتورها رعایت شود؟
استاندارد EN 54-12 الزامات دقیقی برای عملکرد، نصب و نگهداری بیم دتکتورها تعیین می‌کند تا اطمینان حاصل شود که دستگاه‌ها به‌طور مؤثر عمل کرده و از بروز هشدارهای کاذب جلوگیری می‌شود. رعایت این استاندارد به افزایش ایمنی و کارایی سیستم‌های اعلام حریق کمک می‌کند.

سیستم‌های اسپرینکلر یکی از اصلی‌ترین و موثرترین روش‌ها برای مقابله با آتش‌سوزی در ساختمان‌ها هستند. این سیستم‌ها می‌توانند به سرعت آتش را شناسایی کرده و آن را کنترل کنند تا از گسترش آن جلوگیری کنند. با این حال، برای اینکه اسپرینکلرها مؤثر باشند، باید مطابق با استانداردهای مشخصی نصب شوند. در این مقاله به بررسی الزامات نصب اسپرینکلر در بخش‌های مختلف ساختمان طبق استانداردهای NFPA و دیگر مقررات مرتبط با نصب اسپرینکلر در ساختمان‌ ها می‌پردازیم.

تاثیر استفاده از اسپرینکلر در ساختمان

اسپرینکلر در ساختمان به عنوان خط مقدم دفاعی و ناظر شبانه‌ روزی، وظیفه مدیریت بحران در لحظات طلایی شروع حریق را بر عهده دارد. از منظر مهندسی ایمنی، اسپرینکلر با شناسایی خودکار حرارت ناشی از آتش، بدون نیاز به دخالت انسان فعال شده و با کنترل کانون حریق، از سرایت آتش به فضاهای مجاور و تبدیل شدن یک جرقه کوچک به یک فاجعه ساختاری جلوگیری می‌کند. این سیستم نه تنها با پاشش هوشمندانه آب باعث کاهش دمای محیط و فروکش کردن شعله‌ها می‌شود، بلکه با ایجاد یک لایه محافظتی، از فروپاشی سازه در اثر حرارت بالا محافظت کرده و زمان حیاتی لازم برای تخلیه ایمن ساکنین و رسیدن نیروهای عملیاتی آتش‌نشانی را فراهم می‌سازد.

در واقع، نصب اسپرینکلر در ساختمان، ضامن سلامت سرمایه‌های انسانی و کاهش چشمگیر هزینه‌های بازسازی پس از حادثه است و به عنوان یکی از کلیدی‌ترین شاخص‌های ارزش‌ گذاری و ایمنی ساختمان‌های مدرن شناخته می‌شود.

۱. پیش‌آمدگی‌های خارجی در مورد نصب اسپرینکلر در ساختمان‌ ها

1.1 نصب اسپرینکلر زیر پیش‌آمدگی‌ها

طبق بند 9.2.3 از استانداردهای NFPA، نصب اسپرینکلر در زیر پیش‌آمدگی‌های خارجی که عرض آن‌ها بیش از ۴ فوت (۱٫۲ متر) است، الزامی می‌باشد. پیش‌آمدگی‌هایی که این ویژگی را دارند، باید به‌گونه‌ای طراحی شوند که سیستم اسپرینکلر به‌طور مؤثر عمل کند و از گسترش آتش جلوگیری کند.

1.2 حذف اسپرینکلر در شرایط خاص

با این حال، در شرایط خاص، نصب اسپرینکلر ممکن است حذف شود. به‌عنوان مثال، در صورتی که پیش‌آمدگی‌ها از مصالح غیرقابل احتراق یا چوب مقاوم‌شده در برابر آتش ساخته شده باشند، نصب اسپرینکلر ضروری نیست. همچنین، اگر پیش‌آمدگی‌ها با استفاده از چارچوب‌های مقاوم در برابر آتش و مواد مقاوم به شعله ساخته شده باشند، اسپرینکلر حذف می‌شود.

1.3 فضاهای پنهان و خطرات

در صورتی که پیش‌آمدگی‌ها از مواد قابل احتراق ساخته شده باشند، اگر فضاهای پنهان در آن‌ها به‌طور کامل با عایق‌های غیرقابل احتراق پر شوند یا سقف‌ها با مصالح مقاوم در برابر آتش پوشش داده شوند، نصب اسپرینکلر می‌تواند حذف گردد.

۲. نصب اسپرینکلر در واحدهای مسکونی

2.1 حمام‌ها

در واحدهای مسکونی، نصب اسپرینکلر در حمام‌هایی که مساحت آن‌ها از ۵۵ فوت مربع (۵٫۱ متر مربع) تجاوز نمی‌کند و دیوارها و سقف‌های آن‌ها از مواد مقاوم در برابر آتش ساخته شده‌اند، الزامی نیست. این قانون برای حمام‌هایی که در واحدهای مسکونی قرار دارند و به‌طور کلی نیاز به حفاظت کمتری دارند، کاربرد دارد.

2.2 حمام‌ها در تأسیسات مراقبت محدود و خانه‌های سالمندان

با این حال، در تأسیسات مراقبت محدود و خانه‌های سالمندان، نصب اسپرینکلر در حمام‌ها الزامی است. این ساختمان‌ها معمولاً بیشتر در معرض خطر آتش‌سوزی قرار دارند و نیاز به سیستم‌های اطفای حریق کارآمد دارند.

2.3 حمام‌هایی که به راهروهای عمومی منتهی می‌شوند

در صورتی که حمام‌ها مستقیماً به راهروهای عمومی یا مسیرهای خروج باز متصل شوند، نصب اسپرینکلر الزامی است. این امر به‌ویژه در ساختمان‌های با تردد بالا و راه‌های خروجی مهم است.

2.4 کمدها و انبارهای کوچک

در هتل‌ها و متل‌ها، نصب اسپرینکلر در کمدها، کمدهای ملحفه و انبارهای کوچک داخل واحدهای مسکونی الزامی نیست، به شرط آنکه مساحت این فضاها از ۲۴ فوت مربع (۲٫۲ متر مربع) بیشتر نشود و دیوارها و سقف‌ها از مصالح مقاوم در برابر آتش ساخته شده باشند.

بیشتر بخوانید: بهینه‌سازی سیستم‌های اسپرینکلر برای فضاهای مختلف: راهنمای جامع نصب و الزامات

۳. اتاق‌های تجهیزات الکتریکی و مکانیکی

3.1 شرایط خاص برای نصب اسپرینکلر در اتاق‌های تجهیزات

در اتاق‌های تجهیزات الکتریکی، نصب اسپرینکلر الزامی نیست به شرطی که شرایط زیر رعایت شود:

1. اتاق فقط به تجهیزات الکتریکی اختصاص داشته باشد.
2. تجهیزات الکتریکی استفاده‌شده در این اتاق‌ها از نوع خشک یا مایع (با سیال K-class دارای لیست) باشند.
3. تجهیزات در محفظه‌ای با مقاومت آتش دو ساعته نصب شوند.
4. نگهداری یا ذخیره‌سازی در این اتاق مجاز نباشد.

این مقررات به‌ویژه برای حفاظت از تجهیزات حساس و جلوگیری از آسیب به دستگاه‌های الکتریکی در صورت آتش‌سوزی بسیار اهمیت دارند.

۴. سقف‌های ابری (Cloud Ceilings)

4.1 شرایط حذف نصب اسپرینکلر در سقف‌های ابری

در صورتی که سقف‌های ابری دارای ویژگی‌های خاصی باشند، نصب اسپرینکلر در بالای آن‌ها الزامی نیست. این ویژگی‌ها عبارتند از:

1. مساحت کل بازشوها اطراف سقف ابری باید حداکثر برابر با ۲۰ درصد از مساحت سقف باشد.
2. عرض شکاف‌ها و سطح پوشش اسپرینکلر باید مطابق با استانداردهای تعیین‌شده باشد.
3. فضاهای بالای سقف ابری باید از مصالح مقاوم در برابر آتش ساخته شده باشند.

4.2 نصب اسپرینکلر در سقف‌های ابری

اگر نصب اسپرینکلر در بالای سقف ابری حذف شود، باید الزامات خاصی رعایت گردد، از جمله استفاده از اسپرینکلرهای واکنش سریع و پوشش استاندارد، و محدودیت‌های ارتفاع و فاصله اسپرینکلر.

۵. شرایط ویژه برای نصب اسپرینکلر

5.1 دستگاه‌های تولید حرارت در ساختار تیر چوبی مرکب

در مواردی که دستگاه‌های تولید حرارت در کانال‌های تیرها یا بالای سقف‌هایی که مستقیماً به زیر تیرهای چوبی مرکب متصل شده‌اند نصب شوند، باید در هر کانال تیر در دو طرف دستگاه گرمایشی اسپرینکلر نصب گردد. این موضوع در جلوگیری از گسترش آتش به سایر بخش‌های ساختمان اهمیت ویژه‌ای دارد.

بیشتر بخوانید: الزامات محل نصب اسپرینکلرها بر اساس استاندارد NFPA-13

قوانین نصب اسپرینکلر

نصب سیستم اطفا حریق اسپرینکلر یک فرآیند تخصصی است که مستلزم رعایت دقیق استانداردهای بین ‌المللی مانند NFPA 13 و ضوابط سازمان آتش ‌نشانی است. در این قسمت از مقاله قصد داریم به بررسی 5 مورد از قوانین نصب اسپرینکلر بپردازیم. با ما همراه باشید:

رعایت فاصله استاندارد بین سری‌های اسپرینکلر

یکی از کلیدی‌ترین قوانین در طراحی سیستم‌های اطفا حریق، تنظیم فاصله دقیق بین اسپرینکلرها است تا از پدیده هم‌ پوشانی ناقص یا تاخیر در فعال‌ سازی جلوگیری شود. طبق استانداردهای مهندسی، حداکثر فاصله مجاز بین دو سری اسپرینکلر در محیط‌های با خطر معمولی معمولا ۴.۶ متر یا 15 فوت است. این فاصله باید به گونه‌ای محاسبه شود که کل مساحت کف تحت پوشش چتر پاشش آب قرار گیرد. اگر فاصله بیش از حد باشد، نقاط کور ایجاد می‌شود و اگر خیلی نزدیک باشند، پاشش آب یک اسپرینکلر ممکن است باعث خنک شدن زود رس اسپرینکلر مجاور شده و مانع از فعال شدن به موقع آن گردد.

فاصله مجاز از سقف و موانع سازه‌ای

نحوه قرار گیری عمودی اسپرینکلر نسبت به سقف، تاثیر مستقیمی بر سرعت واکنش جیوه داخل آن به حرارت دارد. طبق ضوابط، دفلکتور اسپرینکلرهای بالا زن و پایین‌ زن باید در فاصله‌ای بین ۲.۵ تا ۳۰ سانتی ‌متر از زیر سقف نصب شود. دلیل این قانون تجمع هوای داغ در زیر سقف است. در صورتی که اسپرینکلر در ارتفاع خیلی پایین نصب شود، دیرتر فعال می‌شود و اگر بیش از حد به سقف نزدیک باشد، الگوی پاشش آب توسط سقف مختل می‌گردد. لذا باید مراقب موانعی مثل تیرهای سقف، کانال‌های تهویه و چراغ‌ها بود تا مانع رسیدن آب به حریق نشوند.

انتخاب دمای مناسب حبابه

هر محیط بسته به نوع کاربری و دمای معمول خود، نیازمند اسپرینکلری با درجه حرارت فعال ‌سازی مشخص است. قوانین نصب اسپرینکلر تاکید دارند که دمای کارکرد اسپرینکلر باید حداقل ۲۰ تا ۳۰ درجه سانتی ‌گراد بالاتر از حداکثر دمای محیط در شرایط عادی باشد. برای مثال، در آشپزخانه‌های صنعتی یا زیر سقف‌های شیشه‌ای که دما بالا است، نباید از اسپرینکلرهای معمولی استفاده کرد، زیرا احتمال تخلیه کاذب و خسارت آب به تجهیزات وجود دارد. فراموش نکنید که انتخاب اشتباه دمای حباب می‌تواند منجر به عدم عملکرد در زمان حادثه یا فعال‌ سازی بی ‌مورد شود.

الزامات لوله‌ کشی و سایزینگ لوله‌ها

محاسبات هیدرولیکی برای اطمینان از فشار آب کافی در دورترین نقطه سیستم از قوانین غیر قابل‌ چشم ‌پوشی است. سایز لوله‌های اصلی و فرعی باید بر اساس دبی مورد نیاز و فشار استاتیکی منبع آب طراحی شود. استفاده از لوله‌های فولادی سیاه یا گالوانیزه و در برخی موارد لوله‌های CPVC مخصوص آتش ‌نشانی رایج است. نصاب موظف است لوله‌ها را با استفاده از بست‌های استاندارد و مقاوم در برابر زلزله به سازه متصل کند تا در زمان وقوع لرزش یا فشار بالای آب، شبکه دچار شکستگی و جدا شدگی نشود.

رعایت منطقه ممنوعه پاشش و چیدمان کالا

اما قانون ۱۸ اینچ که حدود ۴۵ سانتی‌ مترمی‌شود، یکی دیگر از مهم‌ترین قوانین نصب اسپرینکلر است. طبق این قانون، هیچ وسیله، قفسه یا کالایی نباید در فاصله کمتر از ۴۵ سانتی ‌متری زیر اسپرینکلر قرار گیرد. این فضای خالی برای تشکیل کامل الگوی مخروطی پاشش آب ضروری است. در انبارها و فضاهای تجاری، اگر چیدمان کالا تا سقف ادامه یابد، اسپرینکلر عملا کارایی خود را از دست می‌دهد. زیرا آب به جای پخش شدن روی حریق، به طور مستقیم به موانع برخورد کرده و نمی‌تواند کانون آتش را خاموش کند.

نکات پایانی

نصب سیستم‌های اسپرینکلر مطابق با استانداردهای NFPA و مقررات مرتبط نه‌تنها برای محافظت از جان انسان‌ها بلکه برای جلوگیری از آسیب به اموال و ساختمان‌ها نیز ضروری است. رعایت این استانداردها و الزامات به‌ویژه در بخش‌های حساس مانند پیش‌آمدگی‌ها، حمام‌ها، اتاق‌های تجهیزات الکتریکی و مکانیکی، و سقف‌های ابری می‌تواند به‌طور مؤثر از گسترش آتش جلوگیری کند و ایمنی ساختمان‌ها را تضمین نماید.

اگر به دنبال خرید بیم دتکتو هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

برای کسب اطلاعات بیشتر در مورد طراحی و نصب اسپرینکلر در ساختمان‌ ها مطابق با استانداردهای جهانی، با مشاوران ما  در اسپین الکتریک تماس بگیرید!

امروزه سیستم‌ اعلام حریق یکی از مهم‌ترین ابزارهای ایمنی در ساختمان‌ها و محیط‌های صنعتی هستند. با پیشرفت فناوری، سیستم‌های آدرس‌پذیر جایگزین سیستم‌های متعارف شده‌اند و امکانات بیشتری در اختیار کاربران قرار می‌دهند. یکی از اجزای مهم این سیستم‌ها، بیم دتکتور (Beam Detector) است که برای تشخیص دود در فضاهای وسیع و باز کاربرد دارد. در این مقاله به طور کامل به نحوه اتصال بیم دتکتور به سیستم اعلام حریق آدرس‌پذیر پرداخته شده و انواع بیم دتکتور و روش‌های اتصال آن بررسی خواهد شد.

بیم دتکتور چیست و چرا استفاده می‌شود؟

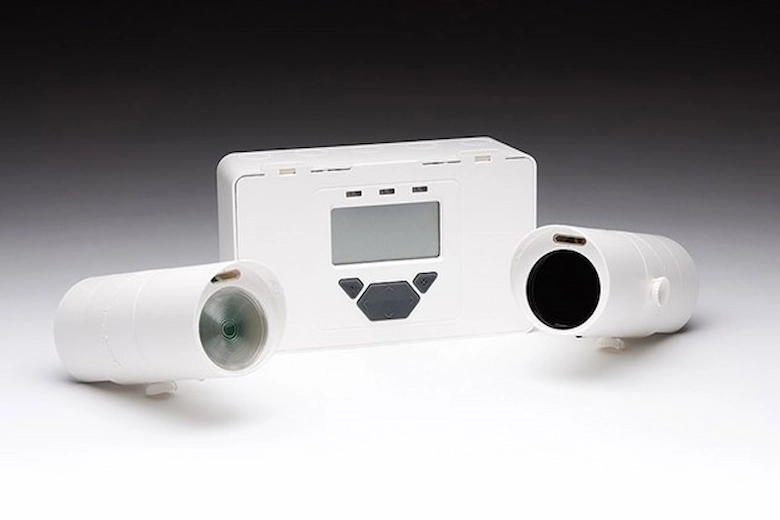

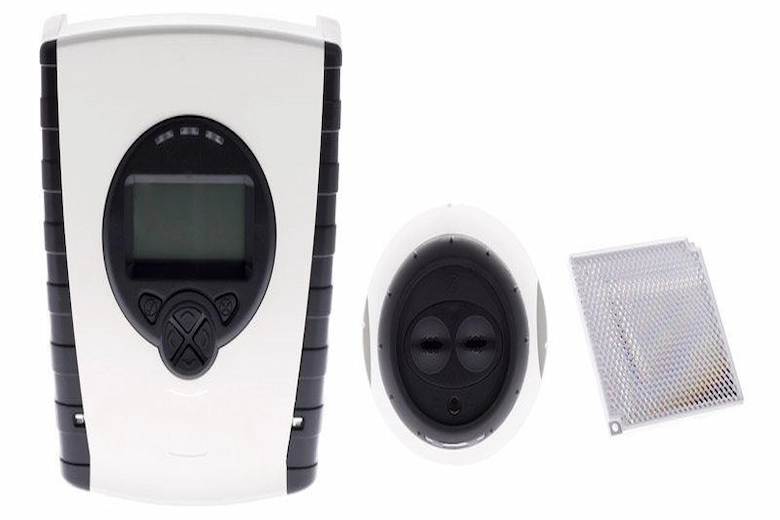

بیم دتکتور نوعی آشکارساز دود است که با ارسال و دریافت نور لیزری یا LED در محیط، میزان عبور نور را اندازه‌گیری کرده و در صورت کاهش شدت نور به دلیل وجود دود، هشدار آتش‌سوزی صادر می‌کند. این دتکتورها معمولاً برای فضاهای بزرگ مثل سالن‌های کارخانه، انبارها، فرودگاه‌ها و مراکز خرید استفاده می‌شوند که نصب دتکتورهای نقطه‌ای در آن‌ها به دلیل ابعاد بزرگ محیط مقرون به صرفه و کاربردی نیست.

انواع بیم دتکتور از نظر نوع اتصال

بیم دتکتورها به دو دسته اصلی تقسیم می‌شوند:

بیم دتکتور ساده (Conventional Beam Detector)

• این نوع بیم دتکتور دارای دو خروجی رله است که معمولاً یکی برای آلارم و دیگری برای خطا (Fault) تعریف شده‌اند.
• این مدل‌ها آدرس‌پذیر نیستند و برای اتصال به سیستم اعلام حریق آدرس‌پذیر نیاز به واسط (ماژول ورودی) دارند.
• استفاده از این نوع بیم دتکتورها در سیستم‌های متعارف رایج‌تر است و برای اتصال به سیستم آدرس‌پذیر باید تبدیل شوند.

بیم دتکتور آدرس‌پذیر (Addressable Beam Detector)

• این بیم دتکتورها به طور مستقیم به لوپ سیستم اعلام حریق آدرس‌پذیر متصل می‌شوند.
• هر دستگاه دارای آدرس مختص به خود است و می‌توان به صورت دقیق مکان هشدار را روی پنل مشاهده کرد.
• این نوع بیم دتکتورها قابلیت برنامه‌ریزی و هماهنگی با سایر اجزای سیستم اعلام حریق را دارند.

بیشتر بخوانید: راهنمای جامع بیم دتکتورها بر اساس استاندارد ISO 7240-12

اتصال بیم دتکتور متعارف به سیستم آدرس‌پذیر توسط ماژول ورودی

یکی از چالش‌های رایج در پروژه‌های اعلام حریق، استفاده از بیم دتکتورهای متعارف در سیستم‌های آدرس‌پذیر است. برای حل این مشکل، از ماژول‌های ورودی آدرس‌پذیر استفاده می‌شود.

ماژول ورودی آدرس‌پذیر چیست؟

ماژول‌های ورودی یا ماژول مانیتور، دستگاه‌هایی هستند که سیگنال‌های آنالوگ یا دیجیتال بیم دتکتورهای متعارف را دریافت کرده و به صورت آدرس‌دار به پنل مرکزی اعلام حریق ارسال می‌کنند. این ماژول‌ها به دو دسته اصلی تقسیم می‌شوند:

• ماژول ورودی 4 سیمه: این ماژول‌ها از 4 سیم برای اتصال استفاده می‌کنند؛ دو سیم برای تأمین برق 24 ولت و دو سیم برای اتصال به لوپ یا حلقه سیستم اعلام حریق آدرس‌پذیر.
• ماژول ورودی 2 سیمه: این ماژول‌ها برق مورد نیاز خود را از طریق همان سیم‌های لوپ سیستم تأمین می‌کنند و نیاز به سیم‌های جداگانه تغذیه ندارند. این موضوع باعث صرفه‌جویی در کابل‌کشی و هزینه‌ها می‌شود.

حالت‌های تشخیص ورودی ماژول ورودی آدرس‌پذیر

ماژول‌های ورودی قادر به تشخیص سه حالت مختلف در ورودی‌ها هستند:

• حالت عادی: یعنی اتصال ورودی بدون مشکل است.
• حالت مدار باز: در این حالت مقاومت یا اتصال ورودی قطع شده است.
• حالت هشدار (اتصال کوتاه): ورودی به صورت اتصال کوتاه در آمده است.

برای این کار معمولاً از مقاومت انتهای خط ۴۷ کیلو اهم استفاده می‌شود که باید در انتهای خط ورودی و نزدیک به دستگاه تحت نظارت نصب گردد.

نحوه اتصال بیم دتکتور متعارف به ماژول ورودی 2 سیمه

در این روش، بیم دتکتور متعارف به ماژول ورودی 2 سیمه متصل شده و ماژول برق مورد نیاز خود را از لوپ سیستم دریافت می‌کند. این موضوع باعث کاهش تعداد سیم‌ها و سهولت نصب می‌شود. تنها تفاوت ماژول‌های ۲ سیمه و ۴ سیمه، نحوه تأمین برق آن‌ها است.

نکات مهم در اتصال بیم دتکتور متعارف به سیستم آدرس‌پذیر

• ایزولاسیون مناسب: بین منبع تغذیه و بیم دتکتور باید ایزولاسیون مناسب برای جلوگیری از تداخل و آسیب به تجهیزات رعایت شود.
• نظارت بر مدار باز و اتصال کوتاه: بهتر است از ماژول‌هایی استفاده شود که قابلیت تشخیص خطاهای مدار باز و اتصال کوتاه را داشته باشند تا از صحت عملکرد سیستم اطمینان حاصل شود.
• هماهنگی برندها: ماژول و پنل اعلام حریق باید از یک برند باشند تا پروتکل‌های ارتباطی همخوانی داشته باشند و اتصال به درستی برقرار شود.

بیشتر بخوانید: راهنمای جامع نصب دتکتورهای دودی مکشی | اصول و استانداردها

استفاده از بیم دتکتور آدرس‌پذیر اختصاصی

یکی از بهترین روش‌ها برای نصب بیم دتکتور در سیستم‌های اعلام حریق آدرس‌پذیر، استفاده از بیم دتکتورهای اختصاصی است که توسط سازنده پنل اعلام حریق تولید شده‌اند. این نوع بیم دتکتورها بدون نیاز به ماژول واسط، مستقیماً به لوپ متصل می‌شوند.

فرآیند نصب و آدرس‌دهی

• بیم دتکتور آدرس‌پذیر همانند سایر اجزای سیستم مثل دتکتورها، شستی‌ها و آژیرها، آدرس‌دهی می‌شود.
• آدرس‌دهی معمولاً به دو روش انجام می‌شود:
  • پروگرامر دستی: دستگاهی جداگانه برای تنظیم آدرس روی بیم دتکتور.
  • آدرس‌دهی خودکار از طریق پنل: پنل اعلام حریق به صورت خودکار دستگاه را شناسایی و آدرس‌دهی می‌کند.

مزایای استفاده از بیم دتکتور آدرس‌پذیر اختصاصی

• کاهش خطاهای اتصال: اتصال مستقیم بدون نیاز به واسط باعث کاهش مشکلات فنی و خطاهای ارتباطی می‌شود.
• یکپارچگی بیشتر با پنل اعلام حریق: امکان نمایش دقیق وضعیت دستگاه روی پنل و مدیریت بهتر سیستم.
• امکان برنامه‌ریزی پیشرفته: با استفاده از امکانات سیستم‌های آدرس‌پذیر، می‌توان سناریوهای مختلفی برای واکنش به هشدارهای بیم دتکتور تعریف کرد؛ مثلاً فعال‌سازی پرده‌های دودبند، باز کردن درب‌های اضطراری، یا شروع عملیات خودکار اطفاء حریق.

معایب بیم دتکتور آدرس‌پذیر اختصاصی

• قیمت بالاتر: نسبت به مدل‌های متعارف هزینه بیشتری دارند.
• وابستگی به برند خاص: برای تعمیر و تأمین قطعات باید از همان برند استفاده شود که ممکن است در پروژه‌های بلندمدت محدودیت ایجاد کند.
• نیاز به هماهنگی دقیق با سیستم: در صورت استفاده از برندهای مختلف، ممکن است مشکلات ارتباطی به وجود آید.

نتیجه‌گیری

در نهایت، انتخاب نوع بیم دتکتور و نحوه اتصال آن به سیستم اعلام حریق بستگی به شرایط پروژه، بودجه و نیازهای فنی دارد. استفاده از بیم دتکتورهای آدرس‌پذیر اختصاصی به دلیل قابلیت‌های پیشرفته و سهولت در نصب و نگهداری، گزینه مناسبی برای پروژه‌های جدید و پیشرفته است. اما در بسیاری از پروژه‌ها، به دلایل اقتصادی و موجودی تجهیزات، استفاده از بیم دتکتورهای متعارف همراه با ماژول ورودی آدرس‌پذیر، راه‌حل مناسبی به شمار می‌رود.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!
