دتکتور حرارتی خطی در نیروگاه ها و پست‌های انتقال و توزیع برق، نقش یک سپر دفاعی حیاتی را در برابر یکی از ویرانگرترین حوادث صنعتی، یعنی آتش سوزی، ایفا می‌کند. نیروگاه‌ها و تاسیسات برق رسانی به دلیل ماهیت کاری خود که با ولتاژهای بالا، جریان‌های شدید الکتریکی، روغن‌های قابل اشتعال و تجهیزات گران قیمت سر و کار دارند، همواره در معرض ریسک بالای حریق‌های حرارتی ناشی از اتصال کوتاه، اضافه بار یا فرسودگی عایق‌ها هستند. لذا استفاده از دتکتور حرارتی خطی در نیروگاه به یک الزام تبدیل شده است. امروز و در این مقاله قصد داریم به طور کامل به معرفی دتکتور حرارتی خطی در نیروگاه بپردازیم. پس این مقاله را از دست ندهید و ما را تا پایان همراهی کنید.

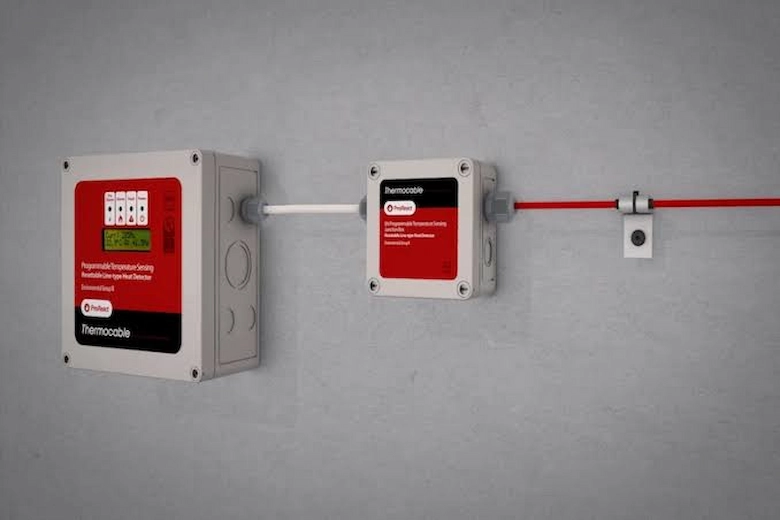

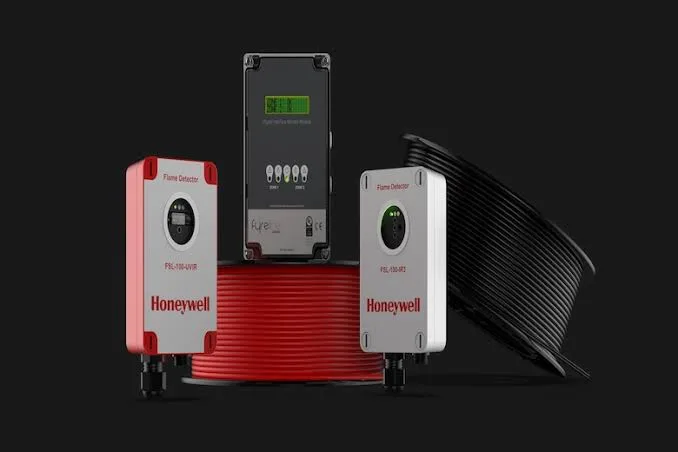

معرفی دتکتور حرارتی خطی در نیروگاه
این فناوری بر خلاف دتکتورهای نقطه‌ای متعارف، به صورت یک کابل ممتد و پیوسته طراحی شده است که می‌تواند تغییرات دما را در تمام طول مسیر خود به طور دقیق رصد کند. این سیستم‌ها به ویژه برای محیط‌های صنعتی سخت و فضاهای غیر قابل دسترس که نگهداری و تعمیر تجهیزات استاندارد در آن‌ها دشوار یا ناممکن است، توسعه یافته‌اند. دتکتورهای LHD معمولا به دو دسته اصلی دیجیتال که در یک دمای مشخص ذوب و شورت می‌شود و آنالوگ که مقاومت الکتریکی آن با دما تغییر می‌کند، تقسیم می‌شوند و به دلیل انعطاف پذیری بالا، به راحتی در مسیر سینی کابل‌ها، اطراف ترانسفورماتورها و داخل داکت‌های پیچیده نصب می‌گردند.
بیشتر بخوانید: رفع خطای سیستم اعلام حریق
دتکتور حرارتی خطی در نیروگاه چگونه عمل می‌کند؟
مکانیزم عملکرد دتکتورهای حرارتی خطی دیجیتال بر پایه ذوب شدن لایه عایق حساس به حرارت میان دو رشته سیم هادی استوار است. این دو رشته سیم فولادی تحت کشش مکانیکی قرار دارند و هر کدام با یک پلیمر حساس به دما پوشانده شده‌اند. زمانی که دمای محیط در هر نقطه‌ای از مسیر کابل به دمای نامی پیش تعریف شده (مثلا ۶۸، ۸۸ یا ۱۰۵ درجه سانتی گراد) برسد، عایق پلیمری ذوب شده و دو رشته سیم به یک دیگر متصل می‌شوند. این اتصال کوتاه بلافاصله توسط پنل مرکزی اعلام حریق به عنوان وضعیت آلارم شناسایی می‌شود.
در سیستم‌های پیشرفته‌تر، پنل کنترل می‌تواند با اندازه گیری مقاومت سیم تا نقطه اتصال، محل دقیق وقوع افزایش دما و حریق را با دقت متر مشخص کند که این امر سرعت پاسخ دهی تیم‌های آتش نشانی را به شدت افزایش می‌دهد.
بیشتر بخوانید: دتکتور حرارتی خطی پارکینگ
کاربردهای دتکتور حرارتی خطی در نیروگاه و پست‌های برق
نیروگاه‌ها دارای بخش‌های استراتژیک متعددی هستند که هرکدام نیازمند زون بندی و حفاظت ویژه با دتکتورهای خطی می‌باشند. مهم‌ترین کاربردهای این سیستم عبارتند از:

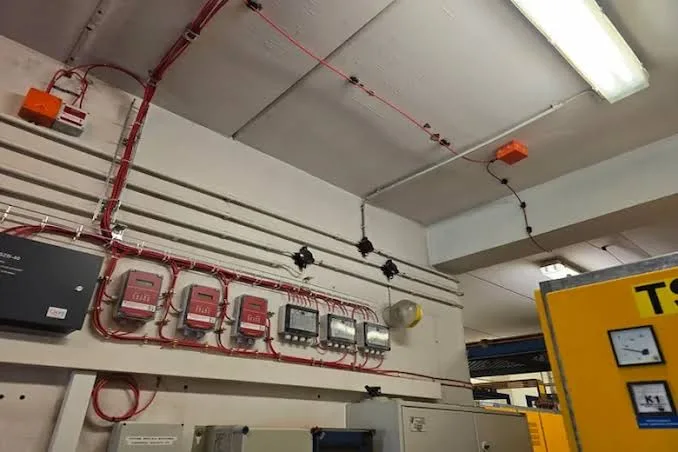

سینی‌ها و تونل‌های کابل: عبور هزاران کیلومتر کابل کنترل و قدرت در داکت‌های بسته، ریسک حریق ناشی از داغ شدن کابل‌ها را بالا می‌برد. نصب کابل LHD به صورت سینوسی روی سینی‌ها، ایمنی کامل را فراهم می‌کند.
ترانسفورماتورهای قدرت: ترانسفورماتورها حاوی حجم عظیمی از روغن‌های عایق قابل اشتعال هستند. نصب کابل‌های خطی در اطراف بدنه و رادیاتورهای ترانس، هرگونه افزایش دمای غیرعادی را پیش از وقوع انفجار گزارش می‌دهد.
نوار نقاله‌های حمل سوخت: در نیروگاه‌های زغال سنگی، نوار نقاله‌ها به دلیل اصطکاک و ماهیت سوخت، مستعد حریق هستند که با کشیدن کابل LHD در طول نوار، این مسیرها کاملا ایمن می‌شوند.
ژنراتورها و توربین‌ها: فضاهای محصور اطراف توربین‌ها که دمای عملیاتی بالایی دارند، با این کابل‌ها در برابر نشت سوخت و حریق حفاظت می‌شوند.
مزایای کلیدی دتکتور حرارتی خطی در نیروگاه
حال ممکن است این سوال برای شما به وجود بیاید که مگر دتکتور حرارتی خطی نیروگاه چه برتری نسبت به سایر دتکتورها دارد؟ با ما همراه باشید تا پاسخ این سوال را بررسی کنیم:
دوام بالا و عملکرد پایدار در محیط‌های صنعتی
یکی از بزرگ‌ترین چالش‌های سیستم‌های اعلان حریق سنتی در تاسیسات بزرگ، خرابی سریع تجهیزات به دلیل شرایط نامساعد محیطی است. استفاده از دتکتور حرارتی خطی نیروگاه به مهندسان این امکان را می‌دهد که سیستم ایمنی را در محیط‌هایی با گرد و غبار غلیظ، رطوبت بالا، بخارات شیمیایی و گازهای خورنده بدون کوچک‌ترین افت کارایی مستقر کنند. این کابل‌های حسگر به دلیل داشتن روکش‌های حفاظتی پیشرفته از جنس پلیمرهای مقاوم مانند PVC، نایلون یا فلوروپلیمر، ساختاری کاملا آب بندی شده و ایزوله دارند.
عدم تاثیر پذیری از جریان‌های شدید هوا
در خطوط تولید انرژی و سالن‌های توربین، به دلیل ماهیت حرارتی تجهیزات، از سیستم‌های تهویه مطبوع هوا و اگزاست فن‌های فوق العاده قدرتمند استفاده می‌شود که جریان هوای پر سرعتی را در فضا ایجاد می‌کنند. در چنین شرایطی، دتکتورهای دودی یا حرارتی نقطه‌ای کارایی خود را کاملا از دست می‌دهند، زیرا جریان باد شدید اجازه نمی‌دهد دود یا حرارت به سنسور دتکتورهای سقفی برسد و حریق با تاخیر بسیار زیادی کشف می‌شود. اما دتکتور حرارتی خطی صنعتی LHD به دلیل امکان نصب مستقیم بر روی منبع خطر، بدون وابستگی به جابجایی هوا و از طریق تماس مستقیم یا تابش حرارتی، افزایش دما را در کسری از ثانیه تشخیص می‌دهد.
پوشش ۱۰۰ درصدی مسیرهای طولانی
دتکتور حرارتی خطی صنعتی با ساختار پیوسته و ممتد خود، این مشکل را به طور کامل حل کرده است. یک رشته از این کابل می‌تواند چندین کیلومتر مسیر پیچیده را بدون حتی یک سانتی متر نقطه کور تحت پوشش قرار دهد. این کابل در واقع مانند هزاران دتکتور حرارتی نقطه‌ای به هم پیوسته عمل می‌کند که در تمام طول مسیر به طور همزمان آماده کشف حریق هستند و ایمنی فضاهای دور از دسترس را به طور کامل تضمین می‌کنند.
هزینه‌های نگهداری پایین و قابلیت تعمیر آسان
سیستم دتکتور حرارتی خطی در نیروگاه به دلیل عدم نیاز به کالیبراسیون‌های دوره‌ای، شست و شوی سنسورها و تست‌های مکرر آزمایشگاهی، یکی از کم هزینه‌ترین سیستم‌های اعلان حریق دنیا به شمار می‌رود. علاوه بر این، حتی در صورت بروز حریق و عمل کردن کابل، نیازی به تعویض و سیم کشی مجدد کل مسیر نیست. تکنسین‌های ایمنی تاسیسات می‌توانند به راحتی بخش آسیب دیده و سوخته کابل را برش داده و با استفاده از کانکتورهای ضد آب و شیلد دار مخصوص، یک تکه کابل جدید را جایگزین کنند که این کار هزینه و زمان تعمیرات را به نزدیک صفر می‌رساند.
بیشتر بخوانید: طریقه نصب دوربین مداربسته روی دیوار
نکات ایمنی در نصب دتکتور حرارتی خطی در نیروگاه
اما به منظور این که بتوانید از توان بیشینه و بهینه دتکتور حرارتی خطی در نیروگاه بهره مند شوید، نیاز است که از یک سری نکات ایمنی در پروسه نصب این تجهیزات غافل نشوید. این نکات شامل موارد زیر می‌شود:
تعیین دقیق دمای نامی کابل
یکی از کلیدی‌ترین ضوابط ایمنی در هنگام طراحی و پیکر بندی دتکتور حرارتی خطی در نیروگاه، انتخاب درست کلاس دمایی کابل حسگر است. در محیط‌های حساسی مانند سالن‌های توربین یا داکت‌های مجاور بویلر در نیروگاه‌ها، دمای اتمسفر در حالت کارکرد عادی تجهیزات به شدت بالا می‌رود. بنابراین، دمای پاسخ دهی کابل LHD باید حداقل ۲۰ الی ۳۰ درجه سانتی گراد بالاتر از حداکثر دمای احتمالی محیط در اوج بار کاری نیروگاه انتخاب شود. عدم توجه به این کالیبراسیون حرارتی و ساختاری، ریسک بروز هشدارهای کاذب و در نتیجه توقف ناخواسته خطوط تولید انرژی را به شدت افزایش می‌دهد.
رعایت شعاع خم مجاز و مهار لرزش‌های صنعتی کابل LHD
نصب مکانیکی کابل‌های حسگر خطی در مجاورت تجهیزات دوار و پست‌های فشار قوی، نیازمند رعایت دقیق استانداردهای فیزیکی است. کابل‌های هادی حرارتی دارای هسته فولادی تحت کشش هستند و هر گونه خمیدگی تند و فراتر از شعاع خم مجاز اعلام شده توسط سازنده، می‌تواند به لایه پلیمری حساس میانی آسیب رسانده و موجب اتصال کوتاه زودرس و آلارم خطا شود. علاوه بر این، در محیط‌های نیروگاهی به دلیل لرزش‌های مداوم ژنراتورها و ساختارهای فلزی، کابل نباید به صورت مستقیم و بدون واسطه به سطوح تیز متصل گردد. استفاده از بست‌های پلاستیکی یا فلزی مخصوص با روکش‌های محافظ انعطاف پذیر مثل نئوپرن الزامی است تا از زخمی شدن یا ساییدگی کابل در اثر ارتعاشات مداوم صنعتی جلوگیری به عمل آید.
زون بندی هوشمند و مکان یابی دقیق
در فضاهای وسیع و پیچیده نیروگاهی، زون بندی سینی‌های کابل و مسیرهای انتقال انرژی باید به گونه‌ای طراحی شود که پرسنل ایمنی در صورت بروز حریق، به سرعت به کانون حادثه دسترسی پیدا کنند. طبق ضوابط NFPA 72، هر زون از دتکتور حرارتی خطی در نیروگاه نباید از طول استاندارد تعریف شده برای پنل کنترل فراتر رود. در سیستم‌های دیجیتال مدرن، استفاده از ماژول‌های مکان یاب به شدت توصیه می‌شود. این ابزارها قادر هستند پس از وقوع اتصال کوتاه ناشی از ذوب عایق، مقاومت کابل را تا نقطه ذوب شدگی اندازه گیری کرده و محل دقیق وقوع افزایش دما را بر حسب متر روی مانیتور اتاق کنترل نمایش دهند.
حفاظت از ارتباطات الکترونیکی در برابر تداخلات الکترومغناطیسی
همانگونه که می‌دانید، پست‌های ترانسفورماتور و خطوط انتقال فشار قوی، میدان‌های مغناطیسی و الکترومغناطیسی بسیار شدیدی تولید می‌کنند که می‌توانند بر روی تجهیزات الکترونیکی ضعیف اثرات نویز مخربی بگذارند. یکی از مهم‌ترین ضوابط نصب دتکتور حرارتی خطی در نیروگاه، اطمینان از مصونیت سیستم ارتباطی و کابل‌های رابط آن در برابر این تداخلات است. اگر چه خود کابل حسگر به دلیل مکانیزم فیزیکی کلیدی‌اش در برابر نویز مقاوم است، اما مسیر سیم کشی ورودی از انتهای کابل تا پنل اعلام حریق حتما باید از طریق کابل‌های شیلد دار و ارت شده اجرا شود.
بیشتر بخوانید: مثلث آتش
کلام پایانی
همانگونه که دیدید در این مقاله به طور کامل به معرفی دتکتور حرارتی خطی در نیروگاه پرداختیم. دانستیم که دتکتور حرارتی خطی در نیروگاه ها و پست‌های توزیع برق به عنوان یک راهکار بدون جایگزین و کاملا مهندسی شده برای حفاظت از سرمایههای ملی صنعت برق شناخته می‌شود. قابلیت اطمینان بالا، دوام در شرایط سخت اقلیمی و صنعتی، کاهش قابل توجه خطاهای کاذب و امکان مکان یابی دقیق حریق، این فناوری را به یک سیستم قابلاعتماد تبدیل کرده است. از همراهی شما تا پایان این مقاله متشکریم.
ما در مجموعه اسپین الکتریک به صورت تخصصی در زمینه تامین و تجهیز کلیه لوازم مرتبط با سیستم‌های اعلام حریق فعالیت می‌کنیم. در صورتی که تمایل به خرید دتکتور حرارتی خطی صنعتی LHD دارید، کافیست با ما تماس حاصل فرمایید.
سوالات متداول
آیا دتکتور حرارتی خطی در نیروگاه پس از یک بار عملکرد و اعلام حریق باید کاملا تعویض شود؟
خیر، در دتکتورهای حرارتی خطی در نیروگاه، پس از وقوع حریق و عملکرد سیستم، نیازی به تعویض کل کابل نیست. تکنسین‌ها می‌توانند به راحتی محل اتصال کوتاه را که توسط پنل مشخص شده پیدا کرده، بخش آسیب دیده و سوخته کابل را برش دهند و یک تکه کابل جدید را با استفاده از کانکتورها و مفصل‌های ضد آب مخصوص جایگزین کنند.
چرا دتکتورهای نقطه‌ای برای پست‌های برق و سینی‌های کابل نیروگاه مناسب نیستند؟
دتکتورهای نقطه‌ای دودی یا حرارتی به شدت تحت تاثیر جریان باد، گرد و غبار و رطوبت قرار دارند که در نیروگاه‌ها فراوان است و موجب خطای بالا یا خرابی زودرس می‌شود. علاوه بر این، دتکتورهای نقطه‌ای نمی‌توانند پوشش ممتد و چسبیده به کابل‌ها را ایجاد کنند، در حالی که کابل خطی کاملا در قلب خطر و در تمام طول مسیر مستقر می‌شود.
تفاوت اصلی کابل LHD دیجیتال و آنالوگ در چیست؟
کابل‌های دیجیتال مانند یک کلید عمل می‌کنند و در یک دمای ثابت و مشخص ذوب شده و آلارم می‌دهند و قابلیت استفاده مجدد در آن نقطه را ندارند. اما کابل‌های آنالوگ تغییرات مقاومت الکتریکی را به صورت پیوسته با افزایش دما اندازه‌گیری می‌کنند و می‌توانند پیش از رسیدن به نقطه بحرانی، وضعیت پیش هشدار را اعلام کنند.
