الزامات طراحی سیستم اطفاء حریق بصورت کاربرد محلی با گاز دی اکسیدکربن

پیوست A – مطالب توضیحی
پیوست A بخشی از الزامات رسمی این سند NFPA نیست، بلکه صرفاً برای مقاصد اطلاعاتی درج شده است. این پیوست شامل مطالب توضیحی بوده که شماره‌گذاری آن‌ها با بندهای متن اصلی مطابقت دارد.

A.1.1 تجهیزات قابل حمل دی‌اکسید کربن در استاندارد NFPA 10 پوشش داده شده‌اند. استفاده از دی‌اکسید کربن برای خنثی‌سازی (inerting) در استاندارد NFPA 69 بیان شده است.

A.1.3.4 تخلیه دی‌اکسید کربن برای افراد خطرآفرین است؛ بنابراین، ویژگی‌های ایمنی اضافی برای تمام نصب‌های جدید و همچنین برای نوسازی سیستم‌های موجود در بخش 4.3 ارائه شده‌اند.

ایمنی افراد اهمیت بالایی دارد؛ از این رو، این ویژگی‌های ایمنی اضافی باید تا تاریخ ۳۱ دسامبر ۲۰۰۸ نصب شده باشند.

افزودن شیرهای قفل‌شونده با نظارت (طبق بندهای 4.3.3.4 و 4.3.3.4.1) و آژیرهای پنوماتیکی پیش‌تخلیه و تأخیرهای زمانی پنوماتیکی (طبق بند 4.5.5.7) نیاز به بازبینی محاسبات جریان سیستم دارد تا با این استاندارد مطابقت داشته باشند.

یعنی اضافه شدن تجهیزات لوله‌کشی (شیر و تأخیر زمانی) معادل طول لوله‌ای به سیستم اضافه می‌کند. آژیر پنوماتیکی پیش‌تخلیه نیاز به جریان دی‌اکسید کربن برای فعال‌سازی دارد. طراحی اصلاح‌شده باید مطابق با نیازمندی‌های مقدار ماده عامل در این استاندارد باشد.

این تغییرات ممکن است نیاز به بازنگری، ارتقاء یا تعویض اجزای سیستم، از جمله واحدهای کنترل داشته باشد.

به عنوان بخشی از فرآیند اجرای این اصلاحات، باید با مرجع ذی‌صلاح مشورت شود تا توصیه‌ها یا الزامات اضافی را ارائه دهد.

A.1.4 به جدول A.1.4 مراجعه شود.
اگر مقداری برای اندازه‌گیری در این استاندارد ذکر شده باشد و در ادامه معادل آن در واحدهای دیگر آمده باشد، مقدار اول به عنوان الزام در نظر گرفته می‌شود. مقدار معادل ارائه‌شده ممکن است تقریبی باشد.
روش تبدیل به واحدهای SI بدین صورت است که مقدار مورد نظر در ضریب تبدیل ضرب شده و سپس نتیجه به تعداد مناسب ارقام معنادار گرد شود.

A.3.2.1 تأییدشده
انجمن ملی حفاظت در برابر آتش (NFPA) هیچ نصب، روش، تجهیز یا موادی را تأیید، بازرسی یا گواهی نمی‌کند؛ همچنین آزمایشگاه‌های آزمایش را نیز تأیید یا ارزیابی نمی‌کند. در تعیین قابل‌قبول بودن نصب‌ها، روش‌ها، تجهیزات یا مواد، مرجع ذی‌صلاح ممکن است پذیرش را بر پایه تطابق با استانداردهایNFPA یا سایر استانداردهای مناسب قرار دهد. در صورت نبود چنین استانداردهایی، مرجع یاد شده می‌تواند شواهدی از نصب صحیح، روش یا استفاده مناسب را مطالبه کند. همچنین مرجع ذی‌صلاح می‌تواند به فهرست‌بندی یا برچسب‌گذاری سازمان‌هایی که مسئول ارزیابی محصول هستند استناد کند، مشروط بر اینکه این سازمان‌ها توانایی تعیین تطابق تولید فعلی محصولات فهرست‌شده با استانداردهای مناسب را داشته باشند.

A.3.2.2 مرجع ذی‌صلاح (AHJ)
عبارت «مرجع ذی‌صلاح» یا اختصار آن (AHJ) در اسناد NFPA به‌صورت گسترده‌ای به کار می‌رود، زیرا مراجع و سازمان‌های تأییدکننده متفاوت هستند و مسئولیت‌های آن‌ها نیز متفاوت است. هنگامی که ایمنی عمومی اولویت دارد، مرجع ذی‌صلاح ممکن است یک نهاد فدرال، ایالتی، محلی یا منطقه‌ای، یا یک فرد مانند رئیس آتش‌نشانی، بازرس آتش‌نشانی، رئیس اداره پیشگیری از آتش، اداره کار یا بهداشت، مأمور ساختمان یا بازرس برق باشد، یا هر فرد دیگری که اختیار قانونی دارد. برای مقاصد بیمه‌ای، یک دایره بازرسی بیمه، اداره تعیین نرخ، یا نماینده شرکت بیمه می‌تواند مرجع ذی‌صلاح باشد.
در بسیاری از موارد، مالک ملک یا نماینده تعیین‌شده او نقش مرجع ذی‌صلاح را ایفا می‌کند؛ در تأسیسات دولتی، فرمانده یا مقام مسئول بخش ممکن است مرجع ذی‌صلاح تلقی شود.

A.3.2.4 فهرست‌شده (Listed)
شیوه شناسایی تجهیزات فهرست‌شده ممکن است برای هر سازمان ارزیابی‌کننده محصول متفاوت باشد؛ برخی سازمان‌ها تجهیزات را تنها زمانی فهرست‌شده می‌دانند که دارای برچسب نیز باشند. مرجع ذی‌صلاح باید از نظامی که سازمان فهرست‌کننده برای شناسایی محصول فهرست‌شده استفاده می‌کند بهره ببرد.

A.3.3.7 فضای معمولاً غیر اشغالی
فضا یا محفظه‌ای که معمولاً غیر اشغالی در نظر گرفته می‌شود، فضایی است که فقط گاه‌به‌گاه توسط کارکنان بازدید می‌شود. نمونه‌هایی از این نوع فضاها عبارت‌اند از:

A.3.3.9.1 فشار بالا
در دمای ۷۰ درجه فارنهایت (۲۱ درجه سانتی‌گراد)، فشار ذخیره‌سازی نوع فشار بالا برابر با ۸۵۰ psi (5860 kPa) است.

A.3.3.9.2 فشار پایین
در همین دما، فشار در ذخیره‌سازی نوع فشار پایین برابر با ۳۰۰psi (2068 kPa) است.

A.3.3.11.3 سیستم پیش‌مهندسی‌شده
سیستم‌های پیش‌مهندسی‌شده می‌توانند شامل نازل‌های خاص، نرخ جریان متفاوت، روش‌های کاربرد خاص، محل نصب نازل و مقادیر دی‌اکسید کربن متفاوتی باشند که با سایر بخش‌های استاندارد فرق دارد، چراکه این سیستم‌ها برای خطرات خاصی طراحی شده‌اند. با این حال، سایر الزامات استاندارد همچنان اعمال می‌شود.
در صورتی که شرایط بند ۴.۵.۱ رعایت شده باشد، کنترل دستی معمول می‌تواند به عنوان کنترل اضطراری نیز واجد شرایط باشد.
این سیستم‌ها فقط برای خطرات خاص و محدود از نظر نوع و اندازه طراحی شده‌اند. محدودیت‌های مربوط به این خطرات در دفترچه راهنمای نصب تولیدکننده ذکر شده که به عنوان بخشی از مدارک فهرست‌شده ارجاع داده می‌شود.

A.4.2.1
تخلیه دی‌اکسید کربن مایع می‌تواند بار الکترواستاتیکی تولید کند که در شرایط خاص ممکن است باعث جرقه شود. (رجوع شود بهNFPA 77.)

دی‌اکسید کربن در برابر موادی که خود حاوی اکسیژن هستند یا به‌صورت واکنشی می‌سوزند، مؤثر نیست، مانند:

اگرچه دی‌اکسید کربن این آتش‌ها را خاموش نمی‌کند، اما با این مواد واکنش خطرناک نشان نمی‌دهد و شدت سوختن آن‌ها را نیز افزایش نمی‌دهد. در برخی موارد، اگر این مواد با ماده دیگری پوشانده شده باشند، می‌توان از دی‌اکسید کربن به‌صورت موفقیت‌آمیز استفاده کرد. نمونه‌هایی از این شرایط:

در سیستم‌های اعمال موضعی، از تخلیه مستقیم و پرسرعت باید اجتناب شود.

A.4.3
برای پیشگیری از آسیب یا مرگ افراد در فضاهایی که در اثر تخلیه دی‌اکسید کربن به فضای خطرناک تبدیل می‌شوند، اقدامات ایمنی شامل موارد زیر می‌شود:

(4) در خروجی فضاهای خطرناک، درهایی که فقط به سمت بیرون باز می‌شوند و به‌صورت خودکار بسته می‌شوند، باید تعبیه گردد و در صورت قفل بودن این درها، باید به دستگیره اضطراری مجهز باشند.
(5) آژیرهای هشدار پیوسته باید در ورودی این فضاها نصب شوند و تا زمانی که جو به حالت عادی بازنگشته، به کار خود ادامه دهند.
(6) باید به دی‌اکسید کربن بو افزوده شود تا جو خطرناک در این فضاها قابل شناسایی باشد.
(7) علائم هشداردهنده و راهنمایی باید در ورودی و داخل این فضاها نصب شود.
(8) امکان کشف سریع و نجات افرادی که در این فضاها بی‌هوش شده‌اند باید فراهم گردد. (این کار با جستجوی سریع فضا توسط نیروهای آموزش‌دیده و مجهز به تجهیزات تنفسی مناسب بلافاصله پس از توقف تخلیه دی‌اکسید کربن امکان‌پذیر است. افرادی که با دی‌اکسید کربن بی‌هوش شده‌اند، اگر سریعاً از جو خطرناک خارج شوند، می‌توانند بدون آسیب دائمی و با تنفس مصنوعی به هوش بیایند. تجهیزات تنفسی مستقل و نیروهای آموزش‌دیده در استفاده از آن و عملیات نجات، از جمله تنفس مصنوعی، باید به‌راحتی در دسترس باشند.)
(9) تمامی پرسنل حاضر در یا اطراف این فضاها، از جمله نیروهای تعمیر و نگهداری یا ساخت‌وساز که ممکن است وارد فضا شوند، باید آموزش دیده و در تمرین‌های لازم شرکت کنند تا در زمان فعال‌شدن تجهیزات اطفاء حریق دی‌اکسید کربن، واکنش صحیح نشان دهند.
(10) باید امکان تهویه سریع این فضاها فراهم شود. (در بسیاری از مواقع تهویه اجباری لازم است. باید مراقب بود جو خطرناک فقط به محل دیگری منتقل نشود بلکه به‌درستی دفع گردد. دی‌اکسید کربن سنگین‌تر از هواست.)
(11) سایر اقدامات و تمهیدات لازم برای جلوگیری از آسیب یا مرگ باید بر اساس بررسی دقیق شرایط خاص هر موقعیت، اتخاذ شود.

A.4.3.1 تخلیه دی‌اکسید کربن با غلظت مناسب برای اطفاء حریق، خطرات جدی برای افراد ایجاد می‌کند، مانند خفگی و کاهش دید در حین و پس از دوره تخلیه.

A.4.3.1.3 توصیه می‌شود برای عملیات نجات، دستگاه تنفسی مستقل (SCBA) در دسترس باشد.

A.4.3.3.3 تماس با دی‌اکسید کربن به‌صورت یخ خشک می‌تواند موجب سرمازدگی شود.

A.4.3.3.4.4 شیرهای قفل‌دار باید بر روی تمام سیستم‌های سیل کامل و همچنین سیستم‌های موضعی نصب شوند، جایی که امکان مهاجرت دی‌اکسید کربن و ایجاد خطر برای افراد وجود دارد. اگر افرادی در فضاهایی قرار دارند که نمی‌توانند به‌راحتی آنجا را ترک کنند، یا در فضاهایی که مستقیماً در مجاورت فضای تحت اطفاء قرار دارند و در بازه زمانی تأخیر سیستم قرار می‌گیرند، سیستم باید قفل شود.

A.4.3.3.5 دهانه‌های سیلندر باید زمانی که به لوله‌کشی سیستم متصل نیستند، به درپوش ایمنی یا تجهیزات ضدپس‌زدگی مجهز شوند.

A.4.3.4.1 در این استاندارد، فاصله ایمنی به معنای فاصله هوایی بین تجهیزات، شامل لوله‌کشی و اسپرینکلرها، و اجزای الکتریکی زنده بدون پوشش یا عایق در ولتاژی غیر از پتانسیل زمین است. حداقل فاصله‌های ذکر شده در جدول 4.3.4.1 برای رعایت ایمنی الکتریکی در شرایط عادی در نظر گرفته شده‌اند و برای استفاده به‌عنوان فاصله‌های “ایمن” در هنگام عملکرد سیستم ثابت طراحی نشده‌اند.
فاصله‌های ذکر شده در جدول 4.3.4.1 و شکل 4.3.4.1 برای ارتفاعاتی تا 3300 فوت (1000 متر) هستند.

A.4.3.4.2 این فاصله‌ها بر اساس حداقل الزامات رایج در طراحی سطح عایق پایه (BIL) تعیین شده‌اند.

A.4.3.4.3 برای ولتاژهای سیستم الکتریکی تا 161 کیلوولت، مقادیر طراحی BIL و فاصله‌های حداقلی مربوطه، از فاز تا زمین، بر اساس کاربرد طولانی‌مدت تعیین شده‌اند.
در ولتاژهای بالاتر از 161 کیلوولت، ارتباط یکنواختی بین BIL و ولتاژهای مختلف سیستم الکتریکی در عمل ایجاد نشده است. در این ولتاژهای بالاتر، معمولاً BIL بر اساس سطح حفاظت مورد نیاز انتخاب می‌شود. به عنوان مثال، در سیستم‌های 230 کیلوولت، از BILهایی با مقادیر 1050، 900، 825، 750 و 650 کیلوولت استفاده شده است.
فاصله مورد نیاز تا زمین ممکن است تحت تأثیر پدیده سوئیچینگ سرج (switching surge) نیز قرار گیرد، که یک عامل طراحی در سیستم قدرت است و باید با BIL انتخاب‌شده و فاصله حداقلی هماهنگ باشد. مهندسان طراحی برق می‌توانند فاصله‌های مورد نیاز بر اساس سوئیچینگ سرج را تعیین کنند. جدول 4.3.4.1 و شکل 4.3.4.1 تنها به فاصله‌های مورد نیاز بر اساس BIL طراحی شده پرداخته‌اند.

A.4.3.4.4 تنوع‌های ممکن در طراحی فاصله‌های مورد نیاز در ولتاژهای بالا در جدول 4.3.4.1 مشخص هستند، جایی که محدوده‌ای از مقادیر BIL در مقابل ولتاژهای مختلف در بخش ولتاژ بالا ارائه شده است.

A.4.3.5 غلظت مؤثر ماده اطفاء در تمامی کلاس‌های آتش‌سوزی اهمیت یکسانی دارد، زیرا منابع پایدار اشتعال (مانند قوس الکتریکی، منبع حرارت، مشعل اکسی-استیلن یا آتش در عمق مواد) می‌توانند پس از پراکنده شدن ماده اطفاء، مجدداً منجر به وقوع آتش‌سوزی شوند.

A.4.3.6 تجهیزات هشداردهنده نوری مشمول الزامات ارتفاع نصب و مشخصات پالس نوری NFPA 72 نیستند، بنابراین استفاده از چراغ‌های گردان یا سایر وسایل هشداردهنده نوری مجاز است. دیده شدن نور در تمام بخش‌های فضا، از جمله انعکاس آن روی سطوح، با این الزامات مطابقت دارد.

A.4.4.3 سازندگان تجهیزات سامانه‌های اطفاء حریق باید در صورت درخواست، دفترچه طراحی، نصب و نگهداری و بولتن‌های ایمنی محصول را در اختیار مرجع ذی‌صلاح قرار دهند.

A.4.4.3.1 یک نمونه گزارش آزمون در شکل A.4.4.3.1 ارائه شده است. استفاده از فرم جایگزین نیز مجاز است، مشروط بر آنکه تمامی الزامات طراحی، عملکردی و ایمنی این استاندارد را به‌گونه‌ای مستند کند که مورد تأیید مرجع ذی‌صلاح باشد.

A.4.4.3.2 برای آگاهی از الزامات فهرست‌گذاری ممکن، باید بهFM Approvals 5420 مراجعه شود.

A.4.4.3.3.4 پیش‌بینی می‌شود که انجام آزمون تخلیه کامل فقط تحت شرایطی بسیار غیرعادی توسط مرجع ذی‌صلاح لغو شود. عواملی مانند هزینه اضافی و اختلال در تولید یا عملیات تجاری دلایل معتبری برای لغو آزمون تخلیه کامل محسوب نمی‌شوند. هدف از آزمون تخلیه کامل، تأیید عملکرد کامل سیستم مطابق با بند 4.4.4 است. این آزمون باید موارد زیر را تأیید کند:

(الف) برای سیستم‌های اطفاء حریق کامل، غلظت کافی از دی‌اکسید کربن باید در مدت زمان مشخص تشکیل شود و برای مدت زمان مورد نظر حفظ شود. غلظت دی‌اکسید کربن می‌تواند با استفاده از آنالایزر گاز یا روش دیگری که برای مرجع ذی‌صلاح قابل قبول باشد، تأیید گردد. نقاط نمونه‌برداری باید به‌گونه‌ای انتخاب شوند که نشان‌دهنده رسیدن به غلظت خاموش‌کنندگی در سراسر اتاق سرور باشند. زمان رسیدن به غلظت طراحی از زمانی اندازه‌گیری می‌شود که اندازه‌گیری غلظت از صفر بالاتر می‌رود تا زمانی که غلظت هدف توسط دستگاه اندازه‌گیری نمایش داده می‌شود. اگر مشخص باشد که زمان پاسخ مدار اندازه‌گیری باعث تأخیر در اندازه‌گیری غلظت می‌شود، این تأخیر می‌تواند در تعیین معیار قبولی/رد لحاظ شود. به بندهای 5.5.2.1 و 5.5.2.3 برای الزامات زمانی سیستم‌های اطفاء حریق کامل مراجعه شود.

(ب) برای سیستم‌های اطفاء حریق موضعی، مدت زمان تخلیه مایع باید با الزامات طراحی مطابقت داشته باشد و تخلیه، پوشش کافی روی یا اطراف خطر ایجاد کند. مدت زمان تخلیه باید در محل اسپرینکلرها با استفاده از کرونومتر اندازه‌گیری شود. در سیستم‌های موضعی، زمان‌سنج باید زمانی شروع شود که همه اسپرینکلرها مایع تخلیه می‌کنند و زمانی متوقف شود که تخلیه از مایع به گاز در هر اسپرینکلر تغییر کند. به بندهای 6.3.3 وA.6.3.3.2 مراجعه شود. پوشش روی یا اطراف خطر به‌صورت چشمی مشاهده می‌شود. استفاده از ویدیوی آزمون تخلیه مفید است، ولی الزامی نیست، تا مشخص شود که آیا پوشش کافی از دی‌اکسید کربن در طول آزمون ایجاد شده است یا نه.

قبل از انجام آزمون، باید به پرسنل هشدار داده شده و از ناحیه خارج شوند. همچنین باید به ایستگاه آتش‌نشانی محلی و هر مرکز پایش از راه دور اطلاع داده شود که آزمون در حال انجام است. پس از آزمون، سیستم باید شارژ مجدد شده و بازتنظیم گردد. برای دستورالعمل‌های دقیق‌تر، به دفترچه راهنمای نصب تولیدکننده سیستم مراجعه شود که باید روند آزمون پذیرش سیستم را تشریح کرده باشد.

A.4.5.1.3 کنترل دستی اضطراری تنها در صورت بروز خرابی در عملکرد خودکار یا دستی معمولی باید استفاده شود.

A.4.5.2 مدارهای مدرن نیمه هادی، از جمله میکروپروسسورها، قادر به پاسخ‌دهی به ضربات الکتریکی بسیار کوتاه هستند. در حالی که پاسخ به چنین سیگنال‌های گذرا یک ویژگی مطلوب برای برخی از دستگاه‌ها است، این ویژگی برای واحدهای کنترلی که برای تخلیه دی‌اکسید کربن استفاده می‌شوند، ویژگی بسیار نامطلوبی است. واحدهای کنترل برای سیستم‌های تخلیه دی‌اکسید کربن باید به گونه‌ای طراحی شوند که از تخلیه ناخواسته دی‌اکسید کربن به دلیل ضربات الکتریکی گذرا جلوگیری کنند و هشدارهای پیش از تخلیه و تأخیرهای زمانی را قبل از تخلیه دی‌اکسید کربن فعال کنند. ضربات ناخواسته می‌توانند از منابع خارجی به پانل کنترل وارد شوند یا ضربات ناخواسته می‌توانند در داخل پانل کنترل خود تولید شوند. به عنوان مثال، یک میکروپروسسور می‌تواند به دلایل مختلف ضربات گذرا ناخواسته تولید کند. طراحی‌ها باید فناوری‌ای را در خود جای دهند که از تخلیه دی‌اکسید کربن در صورت بروز سیگنال‌های اشتباهی از سوی میکروپروسسور در واحد کنترل جلوگیری کند. اگر مدارهایی که تخلیه دی‌اکسید کربن را آغاز می‌کنند، به گونه‌ای طراحی نشده باشند که چنین ضربات گذرایی را نادیده بگیرند، تخلیه ناخواسته ممکن است رخ دهد.

A.4.5.2.1 فناوری‌ای در دسترس است که نیاز به فعال‌سازی تأخیرهای زمانی پیش از تخلیه و هشدارها قبل از فعال‌سازی مدارها برای تخلیه دی‌اکسید کربن را امکان‌پذیر می‌سازد. این فناوری باید در واحدهای کنترلی که سیستم‌های دی‌اکسید کربن را تخلیه می‌کنند، گنجانده شود. واحدهای کنترل باید به گونه‌ای طراحی شوند که حالت معمول خرابی مدارهای تخلیه دی‌اکسید کربن به گونه‌ای باشد که دی‌اکسید کربن تخلیه نشود.

کنترل دستی اضطراری که در بند 4.5.1.3.1 این استاندارد لازم است، وسیله‌ای برای تخلیه دی‌اکسید کربن در صورت خرابی کنترل‌های الکتریکی برای انجام تخلیه مورد نیاز فراهم می‌آورد.

A.4.5.3 نصب آشکارسازها با فاصله حداکثری طبق فهرست یا مجوز برای استفاده در سیستم اعلام حریق ممکن است منجر به تأخیر زیاد در تخلیه ماده اطفاء حریق شود. برای اطلاعات بیشتر در مورد آشکارسازها، به NJPA 72 مراجعه کنید. راهنمای کاربردFSSA برای سیستم‌های اطفاء حریق، اطلاعاتی را برای طراحان در مورد انواع مختلف تجهیزات آشکارسازی و کنترل فراهم می‌آورد.

A.4.5.4.5 هدف این است که فعال‌سازی اولیه سیستم با استفاده از کنترل دستی معمولی، یک دنباله کامل از تأخیر زمانی قبل از تخلیه سیستم را به وجود آورد. اگر فعال‌سازی سیستم به‌صورت خودکار انجام شود، عملیات بعدی یک کنترل دستی معمولی نباید دنباله تأخیر زمانی را از سر بگیرد.

A.4.5.4.6 ممکن است کنترل دستی معمولی به عنوان کنترل دستی اضطراری عمل کند، اگر شرایط 4.5.1 برآورده شود. اگر ممکن باشد، سیستم باید به گونه‌ای طراحی شود که فعال‌سازی اضطراری از یک مکان قابل انجام باشد. طراحی شیر باید به گونه‌ای باشد که از اتصال نادرست شلنگ تخلیه یا لوازم جانبی یا دستگاه فعال‌سازی به شیر جلوگیری کند. این طراحی باید به‌گونه‌ای باشد که فرم‌های اتصال در درگاه‌های شیر از یکدیگر متمایز باشند تا از اتصال دستگاه به درگاه اتصال اشتباه جلوگیری شود.

A.4.5.4.7 هدف این استاندارد ممنوع کردن استفاده از سیلندرهای کمکی بیشتر از حداقل تعداد مورد نیاز در این بند نیست.

در سیستم‌هایی که از فشار تخلیه سیلندرهای کمکی (فشار بازگشتی از منیفولد تخلیه) برای فعال‌سازی سیلندرهای کمکی استفاده می‌کنند، یک سیلندر کمکی بیشتر از حداقل تعداد مورد نیاز برای فعال‌سازی سیستم نصب می‌شود. این الزامات اطمینان می‌دهد که سیستم به طور کامل تخلیه خواهد شد حتی اگر یکی از سیلندرهای کمکی دچار نشت شده باشد.

A.4.5.4.7.4 مدارهای مدرن نیمه‌ هادی، از جمله میکروپروسسورها، قادر به پاسخ‌دهی به ضربات الکتریکی بسیار کوتاه هستند. در حالی که پاسخ به چنین سیگنال‌های گذرا یک ویژگی مطلوب برای برخی از دستگاه‌ها است، این ویژگی برای واحدهای کنترلی که برای تخلیه دی‌اکسید کربن استفاده می‌شوند، ویژگی بسیار نامطلوبی است. واحدهای کنترل برای سیستم‌های تخلیه دی‌اکسید کربن باید به گونه‌ای طراحی شوند که از تخلیه ناخواسته دی‌اکسید کربن به دلیل ضربات الکتریکی گذرا جلوگیری کنند و هشدارهای پیش از تخلیه و تأخیرهای زمانی را قبل از تخلیه دی‌اکسید کربن فعال کنند.

واحدهای کنترل باید به گونه‌ای طراحی شوند که حالت معمول خرابی مدارهای تخلیه دی‌اکسید کربن به گونه‌ای باشد که دی‌اکسید کربن تخلیه نشود. کنترل دستی اضطراری که در بند 4.5.1.3 این استاندارد لازم است، وسیله‌ای برای تخلیه دی‌اکسید کربن در صورت خرابی کنترل‌های الکتریکی برای انجام تخلیه مورد نیاز فراهم می‌آورد.

A.4.5.5.2 مثال‌هایی از اتصالات بین اجزای ضروری برای کنترل سیستم و ایمنی افراد عبارتند از: آشکارسازی، فعال‌سازی، هشدارها، منابع تغذیه، شیر قطع اصلی مخزن، شیر تأمین بخار کمکی، و دستگاه‌های قفل‌کننده.

A.4.5.6 برای راهنمایی نصب هشدارهای قابل مشاهده بهNFPA 72 مراجعه کنید. حالت عمومی برای عملکرد دستگاه‌های قابل مشاهده باید استفاده شود.

A.4.5.6.2.3 مثال‌هایی از نواحی خطر که ارائه تأخیر زمانی می‌تواند منجر به ریسک غیرقابل قبول برای پرسنل یا آسیب غیرقابل قبول به تجهیزات حساس شود عبارتند از: توربین‌های گاز احتراقی و اتاق‌های تست موتور. آتش‌سوزی در چنین تجهیزاتی معمولاً رشد سریع دارد و تأخیر در تخلیه ماده اطفاء حریق می‌تواند منجر به تخریب تجهیزات اساسی یا ریسک غیرقابل قبول برای پرسنل شود. این فضاها معمولاً بدون حضور پرسنل هستند. زمانی که چنین فضاهایی توسط پرسنل اشغال می‌شود، سیستم‌ها باید قفل شوند تا از تخلیه دی‌اکسید کربن بدون استفاده از هشدار و تأخیر پیش از تخلیه جلوگیری شود.

در مواردی که تأخیر زمانی پنوماتیکی برای خطرات معمولاً بدون حضور پرسنل فراهم نشده باشد، کنترل‌های مستند از دسترسی پرسنل به منطقه محافظت شده باید به اجرا درآید. این روش‌ها باید نیاز به قفل کردن/ برچسب‌گذاری سیستم دی‌اکسید کربن در هر زمان که فضای محافظت شده توسط پرسنل وارد شود، داشته باشند. مستندات و سوابق باید به مرجع مربوطه ارائه شود تا تأیید شود که تمام روش‌ها به درستی اجرا می‌شوند.

A.4.5.6.3.2 تمام خطرات مربوط به سیلاب‌های کامل باید به گونه‌ای طراحی شوند که ورود پرسنل بدون محافظت را تا زمانی که این فضاها از دی‌اکسید کربن تهویه نشده‌اند، غیر ایمن کنند. فضاهایی که شامل تجهیزات محافظت شده توسط سیستم‌های کاربرد محلی هستند ممکن است غیر ایمن شوند، به ویژه اگر تجهیزات محافظت شده بخش بزرگی از حجم اتاقی را که در آن قرار دارند، اشغال کنند. گودال‌ها، زیرزمین‌ها و اتاق‌های مجاور به خطر محافظت شده، به‌ویژه آن‌هایی که در ارتفاعات پایین‌تر قرار دارند، ممکن است به دلیل مهاجرت دی‌اکسید کربن تخلیه شده، غیر ایمن شوند.

روغن وینترگرین یک ماده افزودنی رایج و توصیه شده به گاز دی‌اکسید کربن در حال تخلیه است که بویی متمایز تولید می‌کند تا از حضور گاز دی‌اکسید کربن در محیط هشدار دهد. سایر مواد معطر که به‌ویژه برای مکان‌های خاص مناسب هستند نیز می‌توانند استفاده شوند، اما اگر دلیل خاصی برای استفاده از یک معطر غیر از روغن وینترگرین وجود نداشته باشد، باید از روغن وینترگرین استفاده شود.

شاخص‌های بویایی ممکن است برای کاربردهایی مانند اتاق‌های تمیز، کارخانه‌های فرآوری مواد غذایی، کارخانه‌های نورد آلومینیوم و تاسیسات مخابراتی مناسب نباشند زیرا ممکن است بر روی فرآیند یا تجهیزات تأثیر منفی بگذارند.

مقرراتی که به جلوگیری از ورود افراد به مناطقی که به دلیل تخلیه دی‌اکسید کربن غیر ایمن شده‌اند، می‌تواند شامل یکی یا بیشتر از موارد زیر باشد:

A.4.5.6.5 هشدارها باید به سیستم‌های سیگنال‌دهی حفاظتی موجود (سیستم‌های اعلام حریق) متصل شوند تا در راستای ایمنی زندگی و حفاظت از اموال، همان‌طور که در NFPA 72 وNFPA 101 ذکر شده است، کمک کنند.

A.4.6.1 تمام دی‌اکسید کربن موجود در مخزن فشار پایین نمی‌تواند به سرعت تخلیه شود. به هنگام تخلیه مخزن، مقداری از بخار دی‌اکسید کربن سرد در مخزن و لوله باقی می‌ماند. مقدار این بخار باقی‌مانده بسته به پیکربندی فیزیکی مخزن و شبکه توزیع متفاوت است. علاوه بر این، ممکن است دی‌اکسید کربن مایع به‌طور موقت در لوله‌کشی گیر کند و برای تخلیه فوری به سایر خطرات تحت پوشش سیستم در دسترس نباشد. این دی‌اکسید کربن باقی‌مانده باید در تعیین ظرفیت ذخیره‌سازی در نظر گرفته شود.

زمانی که سیستم تخلیه طولانی‌تری را فراهم می‌کند، ممکن است دی‌اکسید کربن اضافی برای حفظ فشار در منبع در طول دوره تخلیه لازم باشد.

A.4.6.3 دی‌اکسید کربن، به‌طور معمول تولید شده، یک محصول بسیار خالص است. به‌طور کلی، صنعت فقط یک درجه یا کیفیت تولید می‌کند. این درجه برای تمام کاربردها، از جمله استفاده‌های غذایی و پزشکی مناسب در نظر گرفته می‌شود.

گاز یا مایع دی‌اکسید کربن خشک کاملاً غیر خورنده برای مخازن است. دی‌اکسید کربن حاوی آب اضافی می‌تواند باعث خوردگی در سیلندرهای فشار بالا شود، به‌ویژه در سیلندرهای سبک که به شدت فشرده هستند. آب اضافی زمانی وجود دارد که مقدار آن از حلالیت معمول در دی‌اکسید کربن مایع بیشتر باشد، بنابراین آب می‌تواند بر روی دیواره‌های مخزن متراکم شود.

دی‌اکسید کربن تولید شده در کارخانه‌های مدرن فشار پایین باید به‌طور ضروری حاوی آب بسیار کمی باشد تا از مشکلات عملکردی جلوگیری شود. روش معمول این است که محتویات آب را زیر حدود 0.0032 درصد (32 پی‌پی‌ام) به‌صورت وزنی نگه دارند. اگر این محصول خشک در تجهیزات تمیز و کم‌فشار برای حمل و نقل و ذخیره‌سازی نگهداری شود، کیفیت آن تا زمان استفاده حفظ خواهد شد.

یخ خشک معمولاً بیشتر از دی‌اکسید کربن مایع آب و روغن دارد. همچنین به دلیل دمای بسیار پایین خود (-109.3°F یا -79°C) تمایل دارد که رطوبت و ناخالصی‌های موجود در جو را یخ بزند. زمانی که یخ خشک در یک مبدل قرار گیرد و اجازه داده شود تا گرم شود و به دی‌اکسید کربن مایع تبدیل شود، مایعی که به این صورت تولید می‌شود قطعاً حاوی مقدار اضافی آب خواهد بود. این مایع نباید برای شارژ سیلندرهای اطفاء حریق استفاده شود، مگر اینکه از طریق واحد خشک‌کن به منظور حذف آب اضافی پردازش بیشتر شود. همچنین باید توجه داشت که این واحدهای خشک‌کن ممکن است بی‌اثر شوند، مگر اینکه ماده خشک‌کننده به‌طور دوره‌ای تجدید یا فعال‌سازی شود تا توانایی خشک‌کنندگی خود را حفظ کنند.

تعدادی از کارخانه‌های تولید دی‌اکسید کربن فشار بالا هنوز در حال استفاده هستند. دی‌اکسید کربن تولید شده در این کارخانه‌ها نیز ممکن است حاوی آب اضافی باشد، مگر اینکه تجهیزات خشک‌کن در شرایط خوب نگهداری شوند. تنها راه اطمینان از کیفیت مناسب، تجزیه و تحلیل دوره‌ای تأمین دی‌اکسید کربن مورد استفاده برای شارژ سیستم‌های حفاظت در برابر حریق است.

A.4.6.5 در سیستم‌های ذخیره‌سازی فشار بالا، دمای دی‌اکسید کربن موجود بستگی به دمای محیط در محل ذخیره‌سازی دارد. بنابراین، مخازن باید قادر به تحمل فشاری که در بالاترین دمای پیش‌بینی شده ایجاد می‌شود، باشند.

فشار حداکثری در سیلندر همچنین تحت تأثیر چگالی پر شدن یا درصد پر شدن قرار دارد، که نسبت وزنی دی‌اکسید کربن به ظرفیت آبی به پوند است. چگالی پر شدن معمولاً بین 60 درصد تا 68 درصد است که 68 درصد حداکثر مجاز توسط وزارت حمل‌ونقل ایالات متحده (DOT) در بخش‌های 178.36 و 178.37 از 49CFR 171-190 است. پر کردن صحیح از طریق وزن حک شده روی بدنه شیر تعیین می‌شود.

A.4.6.5.2 حمل یک سیلندر شارژ شده ممکن است غیرقانونی باشد اگر سیلندر آسیب دیده یا در معرض آتش قرار گرفته باشد. باید قوانین فدرال و محلی مشاوره شوند.

راهنمای آزمایش FSSA برای استفاده با سیلندرهای ویژه سیستم‌های اطفاء حریق خطرات خاص، اطلاعات مفیدی در مورد الزامات تست و احتیاطات ایمنی برای حمل و نقل و جابجایی سیلندرهای دی‌اکسید کربن فشار بالا ارائه می‌دهد.

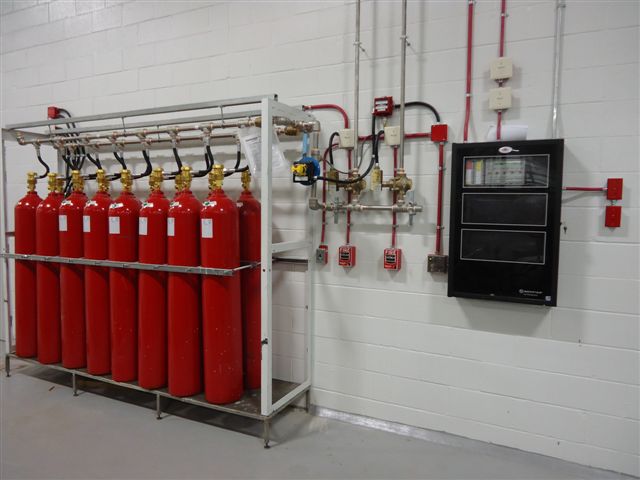

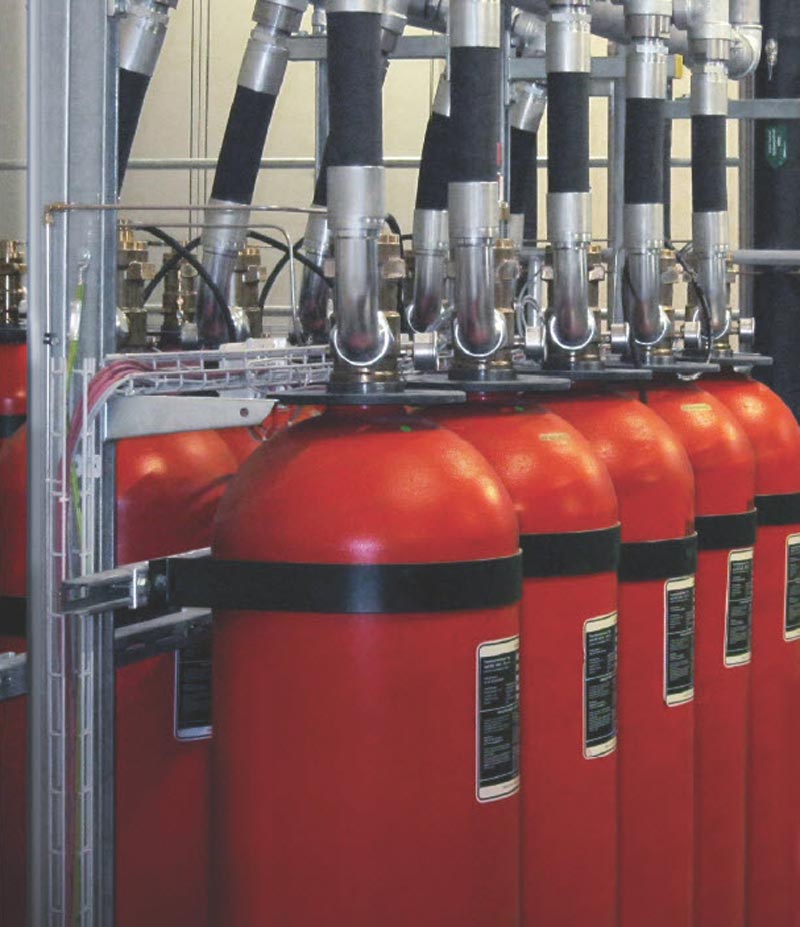

یک تأسیسات ذخیره‌سازی فشار بالا معمولی که از چندین سیلندر استفاده می‌کند، در شکل A.4.6.5.2 نشان داده شده است. یک اتصال انعطاف‌پذیر بین هر سیلندر و منیفولد مشترک برای سهولت بررسی وزن سیلندرها و تعویض آن‌ها پس از استفاده به کار می‌رود. هر سیلندر با شیر خود که لوله‌ای از نوع دیپ به پایین دارد، مجهز می‌شود. برخی از انواع قدیمی سیلندرها لوله دیپ ندارند و به‌صورت معکوس نصب می‌شوند تا تخلیه دی‌اکسید کربن مایع را تضمین کنند.

A.4.6.6 در سیستم‌های ذخیره‌سازی فشار پایین، دمای دی‌اکسید کربن موجود به‌وسیله عایق‌کاری و سرمایش در حدود 0°F (-18°C) کنترل می‌شود. فشار عادی در این حالت حدود 300 psi (2068 kPa) حفظ می‌شود. برای این سرویس از مخازن فشار جوش داده شده استفاده می‌شود و محدودیت خاصی برای اندازه وجود ندارد.

چگالی پر شدن تأثیری بر فشار ندارد به‌شرطی که فضای بخار کافی برای اجازه دادن به انبساط مایع در بالاترین دمای ذخیره‌سازی و فشار وجود داشته باشد. این چگالی پر شدن معمولاً توسط تنظیم شیرهای اطمینان فشار تعیین می‌شود. به‌طور کلی، چگالی پر شدن می‌تواند از 90 درصد تا 95 درصد متغیر باشد. سطح مایع حداکثر در حین پر کردن توسط یک لوله دیپ کوتاه کنترل می‌شود که مایع اضافی را به واحد تحویل باز می‌گرداند زمانی که مایع به سطح پر شدن حداکثر در واحد ذخیره‌سازی می‌رسد. همچنین یک گیج سطح مایع برای نشان دادن مقدار دی‌اکسید کربن موجود در ذخیره‌سازی قرار داده می‌شود.

برای سیستم‌های CO₂ فشار پایین، محاسبات جریان میزان CO₂که از نازل‌های سیستم از شروع تخلیه تا زمان بسته شدن شیر انتخابی تخلیه می‌شود را برآورد می‌کند. معمولاً مقدار CO₂باقی‌مانده در لوله بین شیر انتخابی و نازل‌ها تخمین زده نمی‌شود. اگر حجم لوله بین شیر انتخابی و نازل‌های سیستم زیاد باشد، ممکن است مقدار قابل توجهی CO₂ در لوله باقی بماند هنگامی که شیر انتخابی بسته می‌شود؛ این نکته باید هنگام اندازه‌گیری واحد ذخیره‌سازی فشار پایین در نظر گرفته شود. حجم لوله پایین‌دست شیر انتخابی و به تبع آن، مقدار CO₂ موجود در لوله پایین‌دست شیر انتخابی معمولاً می‌تواند با استفاده از شیر اصلی روی سر لوله مخزن به همراه شیر انتخابی نزدیک به خطر محافظت‌شده، به حداقل برسد.

یک تاسیسات ذخیره‌سازی فشار پایین معمولی در شکل A.4.6.6 نشان داده شده است. در این واحد، مخزن فشاری عایق‌شده با پوشش فلزی خارجی پوشانده شده است که برای جلوگیری از ورود رطوبت آب مهر و موم شده است. یک واحد تبرید با سیستم خنک‌کننده هوای استاندارد در یک طرف نصب شده است که کویل‌های خنک‌کننده آن در داخل مخزن فشار قرار دارند. این واحد با برق کار می‌کند و به‌طور خودکار از طریق یک سوئیچ فشار کنترل می‌شود.

A.4.6.6.2 یک شیر اطمینان ویژه (علاوه بر الزامات کد) می‌تواند برای تخلیه کنترل‌شده در فشاری پایین‌تر از تنظیم شیر ایمنی اصلی ارائه شود.

A.4.7 لوله‌ها، اتصالات و اجزای مشخص شده بر اساس تجربه میدانی از طریق توسعه این استاندارد بهینه شده‌اند. روش‌های محاسبات ضخامت دیواره که در ASME B31.1 نشان داده شده‌اند، با مقادیر SE طبق پیوست الزامی A از B31.1، برای لوله‌ها و اتصالاتی که در این استاندارد مشخص نشده‌اند، باید اعمال شوند.

A.4.7.1 لوله‌کشی باید مطابق با روش‌های تجاری مناسب و توصیه‌های سازنده تجهیزات نصب شود.

تمام لوله‌کشی باید به‌گونه‌ای طراحی شود که کاهش فشار به حداقل ممکن برسد و باید دقت کافی برای جلوگیری از محدودیت‌های احتمالی ناشی از مواد خارجی یا ساخت نادرست صورت گیرد. نمونه‌هایی از این محدودیت‌ها شامل لوله‌های گالوانیزه گرم‌شده از داخل و بیرون یا لوله‌های استنلس استیل است.

A.4.7.1.3 استفاده از لوله‌کشی انعطاف‌پذیر یا شلنگ در سیستم‌های دی‌اکسیدکربن مسائل زیادی را به وجود می‌آورد که لوله‌کشی سخت تحت تأثیر آن‌ها قرار نمی‌گیرد. یکی از این مسائل تغییرات جهت است. حداقل شعاع انحنا برای هر شلنگ انعطاف‌پذیر که در سیستم دی‌اکسیدکربن استفاده می‌شود نباید کمتر از مقداری باشد که توسط داده‌های سازنده نشان داده شده است، معمولاً در اطلاعات فهرست‌شده برای یک سیستم خاص. سایر جنبه‌های نگرانی عبارتند از مقاومت در برابر اثرات لرزش، انعطاف‌پذیری، کشش، پیچش، دما، آتش، فشار و خمیدگی. همچنین لازم است که شلنگ دارای استحکام کافی برای نگهداری دی‌اکسیدکربن در طول تخلیه باشد و از مواد مقاوم در برابر خوردگی جوّی ساخته شود.

A.4.7.1.7.1 در هنگام انجام محاسبات برای تعیین ضخامت لوله، باید دستورالعمل‌های ارائه‌شده در راهنمای طراحی لوله FSSA برای استفاده در سیستم‌های اطفای حریق با خطرات ویژه مشاوره شود.

A.4.7.1.8.1 راهنمای FSSA که در A.4.7.1.7.1 به آن اشاره شده است، باید همچنین برای سیستم‌های فشار پایین مشاوره شود.

A.4.7.4 نازل تخلیه شامل سوراخ و هر سپر یا تیغه مرتبط است.

A.4.7.4.4 پیش از این، علامت مثبت پس از شماره کد سوراخ نشان‌دهنده قطر معادل 1/64 اینچ (0.4 میلی‌متر) بیشتر از آن چیزی بود که توسط سیستم شماره‌گذاری نشان داده شده است (برای مثال، شماره 4 نشان‌دهنده قطر معادل 1/2 اینچ (3.18 میلی‌متر) بود؛ اما شماره 4+ به معنی قطر معادل 1/2 اینچ (3.57 میلی‌متر) بود).

A.4.7.4.3 برای مثال‌هایی از قطر سوراخ‌های معادل، به جدولA4.7.4.4.3 مراجعه کنید. شماره‌های کد سوراخ نشان‌دهنده قطر معادل سوراخ تک در 1/2 اینچ (0.8 میلی‌متر) افزایشی هستند. کدها نمایانگر قطر سوراخ‌های “مناسب” هستند که عملکرد آن‌ها معادل نازل فیزیکی واقعی است. منظور از عملکرد این است که نازل واقعی همان مقدار CO₂ را در واحد زمان با نازل “مناسب” تحت همان شرایط فشار و چگالی CO₂ وارد شده به نازل تولید خواهد کرد.

سوراخ مناسب به‌عنوان نازل ورودی گرد با ضریب جریان نه کمتر از 0.98 تعریف می‌شود که نرخ‌های جریان ذکر شده در جدول 4.7.5.2.1 و جدول 4.7.5.3.1 را تولید می‌کند. مساحت فیزیکی نازل‌های تخلیه واقعی که در سیستم‌های CO₂ استفاده می‌شوند معمولاً بزرگتر از مساحت سوراخ مناسب معادل است که با آن مقایسه می‌شود.

مثال زیر مفهوم شماره کد سوراخ را توضیح می‌دهد: یک نازل تخلیه تک سوراخ با ضریب جریان 0.98 و قطر 1/2 اینچ (2.38 میلی‌متر) شماره کد سوراخ 3 را خواهد داشت. اما یک نازل تخلیه تک سوراخ با ضریب جریان 0.5 و قطر 1/2 اینچ (2.38 میلی‌متر) شماره کد سوراخ 2.1 را خواهد داشت، نه شماره کد 3.

A.4.7.5.1 برای توضیح بیشتر در مورد تعیین افت فشار در لوله‌کشی، به ضمیمه C مراجعه کنید.

A.4.7.6 راهنمای طراحی لوله FSSA برای استفاده در سیستم‌های اطفاء حریق با خطرات ویژه، دستورالعمل‌هایی را در خصوص آویزها و نگهدارنده‌های لوله‌ها ارائه می‌دهد، که بر اساس روش‌های پذیرفته‌شده در صنعت است. دستورالعمل‌های اضافی بر اساس “بهترین شیوه استاندارد صنعت” درANSI/MSS SP-58 برای مکان‌هایی که نیاز به تأییدیه لرزه‌ای ندارند یا در MSS SP-127 برای مکان‌هایی که نیاز به تأییدیه لرزه‌ای دارند، یافت می‌شود.

A.4.8 به A.4.4.3 مراجعه کنید.

A.4.8.1 یک بازرسی از سیستم یک بررسی سریع است که اطمینان معقولی از شارژ بودن و عملیاتی بودن سیستم اطفاء حریق فراهم می‌آورد. این کار با اطمینان از اینکه سیستم در محل خود قرار دارد، فعال نشده یا دستکاری نشده است و هیچ گونه آسیب فیزیکی واضحی که مانع از عملکرد سیستم شود وجود ندارد، انجام می‌شود. حداقل، بازرسی باید موارد زیر را بررسی کند:

(1) سیلندرهای فشار بالا در محل خود قرار دارند و به درستی مهار شده‌اند.

(2) برای واحد ذخیره‌سازی فشار پایین، گیج فشار نشان‌دهنده فشار نرمال است، شیر قطع‌کننده مخزن باز است و شیر تأمین فشار پایلوت باز است. باید نشانگر سطح مایع مشاهده شود. اگر در هر زمانی یک مخزن بیش از 10 درصد از مایع خود را از دست دهد، باید دوباره پر شود، مگر اینکه نیازهای گازی حداقلی همچنان تأمین شود.

(3) ذخیره‌سازی دی‌اکسیدکربن به لوله‌کشی تخلیه و عملگرها متصل است.

(4) همه عملگرهای دستی در محل خود قرار دارند و مهر و موم‌های دستکاری آن‌ها سالم هستند.

(5) اسپرینکلرها متصل، به درستی تنظیم شده و از موانع و مواد خارجی پاک هستند.

(6) آشکارسازها در محل خود قرار دارند و از مواد خارجی و موانع پاک هستند.

(7) پنل کنترل سیستم متصل است و وضعیت “آماده‌کاری نرمال” را نشان می‌دهد.

A.4.8.3 دستورالعمل نگهداری سازنده باید بر اساس دستورالعمل‌های زیر هدایت شود:

(1) سیستم
(a) بررسی ظاهر فیزیکی کلی سیستم.
(b) تخلیه سیستم قبل از آزمایش.

(2) خطر
(a) بررسی اندازه.
(b) بررسی پیکربندی.
(c) بررسی دریچه‌های غیرقابل بسته شدن.
(d) بررسی سوخت‌ها.
(e) بررسی جنبه‌های دیگر که می‌توانند بر اثربخشی سیستم‌های اطفاء حریق تأثیر بگذارند.

(3) مدارهای نظارتی
(a) انجام همه عملکردها.
(b) بررسی عملکرد صحیح همه مدارهای نظارتی الکتریکی یا پنوماتیکی.

(4) پنل کنترل
(a) انجام همه عملکردها.
(b) بررسی نظارت، در صورت لزوم، بر هر مدار (شامل دستگاه‌های رهاسازی) طبق توصیه‌های سازنده.

(5) منبع تغذیه – بررسی مسیر، کلیدهای قطع‌کننده، فیوزها، قطع‌کننده‌ها.

(6) منبع تغذیه اضطراری
(a) بررسی وضعیت باتری.
(b) بررسی عملکرد شارژر؛ بررسی فیوز.

(c) بررسی تغییر خودکار.
(d) بررسی نگهداری ژنراتور (اگر وجود داشته باشد).

آشکارسازها
(a) آزمایش هر آشکارساز با استفاده از گرما، دود یا دستگاه آزمایشی تأیید شده توسط سازنده.
(b) نوع الکتریکی
i. تمیز کردن و تنظیم آشکارساز دود و بررسی حساسیت آن.
ii. بررسی وضعیت سیم‌کشی.
(c) نوع پنوماتیک – بررسی سفتی لوله‌ها و عملکرد چک‌های جیوه‌ای، با استفاده از مانومتر.

تاخیر زمانی
(a) انجام عملکردها.
(b) بررسی محدودیت زمانی.
(c) بررسی اینکه تایمر چرخه خود را حتی اگر سیم‌کشی بین آن و مدار آشکارساز قطع شود، به پایان خواهد رساند.

آلارم‌ها
(a) آزمایش عملکرد آلارم (قابل شنیدن و قابل مشاهده).
(b) بررسی اینکه علائم هشدار به درستی نمایش داده شده‌اند.

شیرهای انتخابی (جهتی)
(a) انجام عملکردها.
(b) ریست کردن به درستی.

دستگاه‌های رهاسازی
(a) بررسی بسته شدن کامل دمپرها.
(b) بررسی درها؛ بررسی درهایی که به طور دائمی باز مانده‌اند.

خاموشی تجهیزات
(a) آزمایش عملکرد خاموشی.
(b) بررسی کفایت (تمام تجهیزات لازم شامل شود).

رهاسازی دستی
(a) نوع مکانیکی
i. بررسی کشش، نیرو و طول کششی که لازم است.
ii. عملکرد و تنظیم همه دستگاه‌ها.
iii. بررسی سفتی اتصالات.
iv. بررسی وضعیت لوله‌ها.
v. بررسی وضعیت و عملکرد قرقره‌های گوشه‌ها.
(b) نوع الکتریکی
i. آزمایش رهاسازی دستی.
ii. بررسی اینکه پوشش‌ها در جای خود قرار دارند.
(c) بررسی رهاسازی‌های پنوماتیکی.
(d) بررسی دسترسی در حین آتش‌سوزی.
(e) جدا کردن کشش‌های دستی اصلی و ذخیره که فقط نیاز به یک عملیات برای انجام تخلیه هر یک از تأمین‌های اصلی یا ذخیره گاز دارند.
(f) علامت‌گذاری و شناسایی واضح همه رهاسازی‌های دستی.

لوله‌کشی
(a) بررسی امنیت؛ بررسی اینکه لوله‌کشی به درستی پشتیبانی شده باشد.
(b) بررسی وضعیت؛ بررسی وجود هرگونه خوردگی.

اسپرینکلرها
(a) بررسی جهت‌گیری و اندازه دهانه؛ اطمینان حاصل کنید که آن‌ها از طراحی اصلی تغییر نکرده‌اند.
(b) بررسی امنیت.
(c) بررسی مهر و موم‌ها در صورت نیاز.

(d) اطمینان حاصل کنید که دهانه اسپرینکلر از زنگ زدگی، آلودگی‌ها (مانند حشرات، تار عنکبوت و غیره) پاک باشد و در صورت نیاز تمیز/ تعمیر/ تعویض شود.

(16) مخازن
(a) بررسی وضعیت فیزیکی؛ بررسی علائم خوردگی.
(b) بررسی محتویات برای وزن با استفاده از روش‌های پذیرفته‌شده برای هر سیلندر یا مخزن فشار پایین. (اگر محتویات بیشتر از 10 درصد کمتر از ظرفیت نرمال باشد، نیاز به پرکردن مجدد است. عملکرد صحیح گیج سطح مایع باید تأیید شود.)
(c) اطمینان حاصل کنید که سیلندرها به‌درستی در جای خود نگه‌داشته شده‌اند.
(d) بررسی تاریخ آزمایش هیدرواستاتیک.
(e) بررسی اتصالات سیلندر برای یکپارچگی و وضعیت آن‌ها.
(f) بررسی وزن‌ها و کابل‌های سیستم رهاسازی مکانیکی.
(g) دستگاه‌های رهاسازی؛ بررسی ترتیب و امنیت آن‌ها.
(h) بررسی دستگاه‌های رهاسازی انفجاری؛ بررسی تاریخ تعویض و وضعیت آن‌ها.

(17) آزمایش‌ها
(a) انجام آزمایشات تخلیه توصیه‌شده اگر در مورد کفایت سیستم سوالی وجود داشته باشد.
(b) انجام آزمایش تخلیه کامل توصیه‌شده اگر آزمایش هیدرواستاتیک سیلندر الزامی باشد.

(18) بازگرداندن تمام بخش‌های سیستم به حالت عملیاتی کامل.
(19) ارائه گواهی بازرسی به مالک.

قراردادهای خدمات منظم با سازنده یا شرکت نصب‌کننده توصیه می‌شود. کار باید توسط پرسنلی انجام شود که آموزش کافی دیده‌اند و به‌طور منظم در ارائه چنین خدماتی مشغول هستند.

A.4.8.3.3 گزارش نگهداری اطلاعات ارزشمندی به مالک در مورد وضعیت سیستم اطفاء حریق، شرایط آن و توصیه‌ها ارائه می‌دهد. شرکت خدماتی باید گزارش نگهداری خود را بررسی کند تا اطمینان حاصل کند که داده‌های لازم ثبت و نگهداری به‌طور کامل و ایمن انجام می‌شود. راهنمای فرم بازرسی سیستم‌های حفاظت در برابر حریق FSSA می‌تواند برای ارزیابی گزارش نگهداری شرکت خدماتی استفاده شود.

A.4.8.3.4 روش مهر و موم نباید خطرات جدیدی ایجاد کند.

A.4.8.4 افرادی که سیستم‌های دی‌اکسیدکربن را بازرسی، تست یا نگهداری می‌کنند باید آموزش دیده باشند و به‌طور دوره‌ای برای ارزیابی صلاحیت در انجام عملکردهایی که انجام می‌دهند، تست شوند. حضور در برنامه‌های آموزشی ارائه‌شده توسط تولیدکنندگان تجهیزات و سایر سازمان‌های آموزشی باید مد نظر قرار گیرد.

این مقاله به بررسی راهکارهای کاربرد سیستم‌های دتکتور شعله‌ای نوری فوق‌سریع و آزادسازی در کارخانه‌های تولید مهمات و سایر تأسیساتی که نیاز به سیستم مهار آتش آبپاشی (Deluge) با سرعت بالا دارند می‌پردازد. همچنین فناوری دتکتور شعله‌ای نوری و پیشرفت‌های اخیر در سیستمی که به کاربران در دستیابی به انطباق با کدها و استانداردهای صنعتی کمک می‌کند، مرور خواهد شد.

۱.۰ مقدمه
برای برآورده‌کردن الزامات زمانی پاسخ‌دهی کل سیستم طبق کدها و استانداردهای صنعتی فوق‌سریع، سیستم دتکتور شعله‌ای و آزادسازی باید قادر باشد رویداد را شناسایی کرده و سیگنالی به سیستم آبپاشی ارسال کند که این سیستم باید ظرف ۱۰۰ میلی‌ثانیه یا کمتر از لحظه حضور منبع انرژی در مقابل دتکتور تا شروع جریان آب از نازل آبپاش واکنش نشان دهد.

برای اینکه یک سیستم به‌عنوان «سریع» شناخته شود، باید ظرف ۵۰۰ میلی‌ثانیه یا کمتر عمل کند (ارجاع به استاندارد NFPA 15)در کاربردهایی که به این سیستم‌ها نیاز دارند، آتش بسیار سریع‌تر از آن رشد می‌کند که بتوان از دتکتورهای حرارتی یا دتکتورهای دود استفاده کرد، زیرا این دتکتورها ممکن است چندین ثانیه طول بکشند تا آتش را شناسایی کنند.

برای درک روش‌های به‌کارگیری دتکتور شعله‌ای نوری فوق‌سریع در کارخانه‌های پردازش مهمات، مرور مختصری بر اصول پایه عملکرد فناوری دتکتور شعله‌ای ضروری است.

۲.۰ مروری بر دتکتور شعله‌ای نوری
دتکتورهای شعله‌ای تشخیص انرژی تابشی، آتش را از طریق حس و تحلیل تابش الکترومغناطیسی منتشر شده از آتش شناسایی می‌کنند. انواع مختلف آتش طیف‌های نوری متفاوتی منتشر می‌کنند که امکان شناسایی آن‌ها را فراهم می‌کند.
بازه طیفی انتشار که دتکتور به آن حساس است باید به‌طور دقیق کنترل شود تا اثر تابش طیفی ناشی از نور خورشید، نور محیط، ماشین‌آلات و تجهیزات پردازش به حداقل برسد. شکل ۱ نمای کلی از طیف الکترومغناطیسی و نواحی فروسرخ (IR) و فرابنفش (UV) مطلوب برای تشخیص شعله را نشان می‌دهد.
در ادامه شرح مختصری از هر فناوری مناسب برای تشخیص شعله فوق‌سریع (UV، IR و UV/IR) آمده است.

۲.۱ فناوری‌های دتکتور شعله‌ای نوری

۲.۱.۱ فرابنفش (UV)

دتکتورهای شعله‌ای UV از یک دتکتور تشکیل شده‌اند که شامل لوله خلأ از نوع Geiger-Mueller است. این دتکتور معمولاً به‌گونه‌ای طراحی می‌شود که به یک باند بسیار باریک از انرژی نوری در محدوده ۱۸۵۰ تا ۲۴۵۰ آنگستروم (Å) پاسخ دهد و مدل‌های خاصی نیز وجود دارند که این محدوده را تا ۲۶۵۰Å گسترش می‌دهند. همان‌طور که در شکل ۲ نشان داده شده، محدوده حساسیت UV خارج از محدوده دید انسان است و تحت تأثیر نور خورشید قرار نمی‌گیرد.

وقتی تابش UV منتشر شده از آتش با دتکتور تماس پیدا می‌کند، پالس‌های ولتاژی تولید می‌شود که فرکانس آن‌ها متناسب با شدت تابش UV است. این پالس‌ها توسط یک میکروپروسسور پردازش شده و با پارامترهای برنامه‌ریزی‌شده مقایسه می‌شوند. اگر میزان پالس‌های پردازش‌شده از آستانه تعیین‌شده فراتر رود، آلارم فعال می‌شود.

این دتکتورها قادر به تشخیص هر نوع آتش بوده و در شرایط ایده‌آل می‌توانند زمان پاسخ کمتر از ۱۵ میلی‌ثانیه داشته باشند.

از آنجا که دتکتورهای UV می‌توانند به‌صورت ضدنور خورشید طراحی شوند و تحت تأثیر تابش حرارتی قرار نگیرند، می‌توان آن‌ها را در بسیاری از کاربردها با موفقیت به‌کار برد.

همانند هر فناوری دتکتور دیگری، مزایا و معایبی وجود دارد. دتکتورهای شعله‌ای UV نسبت به رعد و برق، جوشکاری و پرتوهای ایکس حساس هستند. انسداد فیزیکی جزئی شعله یا وجود دود و/یا بخارات جاذب UV ممکن است باعث تأخیر یا حتی جلوگیری از شناسایی شود. شکل ۴ را ببینید.

۲.۱.۲ فروسرخ (IR)

دتکتورهای شعله‌ای IR از یک دتکتور پیرولکتریک تشکیل شده‌اند. درون دتکتور پیرولکتریک، یک فیلتر تداخلی نوری استفاده می‌شود تا یک ناحیه عبور باند ایجاد کند که برای تشخیص اختصاصی آتش مناسب باشد. این فیلترها بر اساس طول موج مورد نظر انتخاب می‌شوند که معمولاً بین ۴٫۲ تا ۴٫۸ میکرومتر (μm) در باند انتشار CO₂ قرار دارد. همان‌طور که در شکل ۵ نشان داده شده، محدوده حساسیت IR خارج از محدوده دید انسان است و تحت تأثیر نور خورشید قرار نمی‌گیرد

.

دتکتورهای شعله‌ای IR (شکل ۶) می‌توانند آتش‌هایی را که پیش از آن دود ایجاد می‌کنند یا حاوی بخارات هستند، راحت‌تر از دتکتورهای مبتنی بر فناوری UV شناسایی کنند. زمان پاسخ در شرایط ایده‌آل می‌تواند کمتر از ۱۵ میلی‌ثانیه باشد. از آنجا که دتکتورهای IR می‌توانند مقاوم در برابر نور خورشید ساخته شوند و تحت تأثیر تابش UV قرار نمی‌گیرند، می‌توان آن‌ها را در بسیاری از کاربردهایی که برای دتکتورهای UV چالش‌برانگیز است، با موفقیت به کار برد.



اگر انرژی الکترومغناطیسی منتشرشده شامل طول موج‌هایی باشد که از فیلتر تداخلی عبور می‌کنند، نور با یک عنصر تک‌بلوری برخورد می‌کند. این عنصر سیگنال کوچکی تولید می‌کند که دامنه و فرکانس آن متناسب با تابش الکترومغناطیسی منتشرشده از آتش است. این سیگنال سپس توسط یک میکروپروسسور پردازش شده و با آستانه‌های از پیش تعیین‌شده مقایسه می‌شود و در صورت احراز شرایط، آلارم آتش فعال می‌گردد.
دتکتورهای شعله‌ای IR ممکن است به اجسام داغ مدوله‌شده و منابع نوری حساس باشند. وجود آب، برف یا یخ بر روی لنز دتکتور نیز ممکن است باعث تأخیر یا حتی جلوگیری از شناسایی آتش شود (شکل ۷ را ببینید).

۲.۱.۳ فرابنفش-فروسرخ (UVIR)
دتکتورهای شعله‌ای UVIR ترکیبی از فناوری‌های UV و IR را در یک دتکتور شعله‌ای به کار می‌گیرند (شکل ۸). برای فعال‌شدن آلارم آتش، هر دو دتکتور UV و IR باید تابش الکترومغناطیسی منتشرشده را شناسایی کرده و هر دو سیگنال پردازش شده و با آستانه‌های از پیش تعیین‌شده مقایسه شوند. شکل ۹ نواحی حساسیت الکترومغناطیسی یک دتکتور UVIR را نشان می‌دهد.
فناوری UVIR می‌تواند عملکرد مناسب در تشخیص آتش را در حالی فراهم کند که در مقایسه با فناوری UV یا IR به‌تنهایی مقاومت بیشتری در برابر فعال‌سازی کاذب دارد. تمام مزایا و محدودیت‌های فناوری‌های UV و IR در مورد یک دتکتور شعله‌ای UVIR نیز صدق می‌کند. این ویژگی‌ها باعث شده که فناوری UVIR به‌طور گسترده پذیرفته شود.
علاوه بر رله آلارم آتش که زمانی عمل می‌کند که هر دو دتکتور UV و IR آتش را تشخیص دهند، دتکتورهای شعله‌ای UVIR شرکتهای معتبر تولیدی  دارای یک رله کمکی قابل برنامه‌ریزی داخلی نیز هستند. این رله کمکی می‌تواند طوری پیکربندی شود که در شرایط آلارم فقط UV، فقط IR یا پیش‌آلارم UVIR تغییر وضعیت دهد و انعطاف‌پذیری بیشتری را برای دتکتور شعله‌ای در مکان‌هایی که ویژگی‌های طیفی ماده مورد نظر ممکن است متغیر باشد، فراهم کند.

۲.۲ حفظ عملکرد تشخیص
در اکثر کاربردها، این احتمال وجود دارد که لنز دتکتور به‌وسیله مواد خارجی مسدود شود. آلودگی لنز دتکتور ممکن است باعث تأخیر یا حتی جلوگیری از رسیدن تابش طیفی آتش به دتکتور(های) موجود در دتکتور شعله‌ای گردد. بنابراین بسیار مهم است که دتکتور قادر به بررسی خودکار تمام سطوح نوری، دتکتورها و مدارهای داخلی خود باشد.
دتکتور باید قادر باشد به‌طور خودکار اپراتور را در صورت تأثیر بر عملکرد آن آگاه سازد. در صورت بروز این وضعیت خطا، می‌توان یک فرآیند مشخص را متوقف کرد یا اقدامات دیگری را بر اساس نیاز انجام داد.

برخی دتکتورهای شعله‌ای نوری دارای قابلیت یکپارچگی نوری خودکار (oiR) هستند که یک تست عملکرد کالیبره‌شده را هر یک دقیقه یک‌بار برای اطمینان از توانایی عملیاتی کامل دتکتور انجام می‌دهند (شکل ۱۰). برای انجام تست یکپارچگی نوری، منابع داخلی IR و UV کالیبره‌شده و کنترل‌شده توسط میکروپروسسور برای هر سنسور موجود در دتکتور، سیگنال‌های تست را فراهم می‌کنند. اگر دتکتور دچار آلودگی نوری یا هرگونه مشکل عملکرد داخلی شود، زمانی که کمتر از نصف محدوده تشخیص اولیه باقی مانده باشد، وضعیت خطای یکپارچگی نوری را گزارش خواهد کرد. معمولاً این خطا ناشی از کثیف بودن لنز است و با تمیز کردن، عملکرد کامل دتکتور بازگردانده می‌شود.

برخی نواحی کارخانه مستعد گرد و غبار و آلاینده‌های معلق در هوا هستند که ممکن است باعث تجمع رسوبات روی لنز دتکتور شوند. برای این محیط‌ها، شرکت شرکت های تولیدی پیشرفته شیلدهای هوایی ارائه می‌دهد که با ایجاد جریان مداوم هوای پاک بر سطح بیرونی لنز دتکتور، تجمع آلاینده‌ها را کاهش داده و به افزایش فاصله زمانی بین سرویس‌های نگهداری کمک می‌کنند. این شیلدهای هوایی هیچ‌گونه اختلالی در نصب دتکتور، زاویه دید آن یا تست یکپارچگی نوری ایجاد نمی‌کنند.

۲.۳ ثبت رویدادها
هنگام وقوع یک رویداد یا وضعیت خطا، ضروری است که اطلاعات دقیق به‌سرعت گردآوری شود. واحد کنترل اعلام حریق سرویس اطفاء، باید توانایی ارائه اطلاعات سطح بالا شامل ورودی‌های فعال‌شده یا نوع خطای رخ‌داده را داشته باشد. علاوه بر این، برای بررسی رویدادها، به‌دست آوردن جزئیات بیشتر مفید است. هر دتکتور شعله‌ای شرکت های تولیدی پیشرفته دارای قابلیت ثبت رویداد داخلی است که به‌طور خودکار برای هر رویداد یا خطای رخ‌داده، زمان و تاریخ را ثبت می‌کند. رویدادهایی مانند روشن یا خاموش شدن دستگاه، شرایط خطا، پیش‌آلارم و آلارم آتش به همراه دمای محیط و ولتاژ ورودی در زمان وقوع رویداد ذخیره می‌شوند.

۲.۴ انتخاب فناوری
هنگام انتخاب فناوری برای حفاظت از افراد، فرآیندها، دارایی‌ها و ساختمان‌ها، باید نهایت دقت در طراحی سیستم به‌کار گرفته شود تا در شرایط پیش‌بینی‌شده به‌درستی عمل کند. نوع فناوری دتکتور شعله‌ای انتخابی برای یک ناحیه باید بر اساس یک ارزیابی طراحی مبتنی بر عملکرد انتخاب شود. لازم است درک کامل از اهداف عملکردی مورد انتظار برای هر دتکتور در سیستم به‌دست آید.

برخی موارد قابل بررسی در ارزیابی طراحی مبتنی بر عملکرد شامل:

• ترکیب آتش
• ویژگی‌های آتش (نرخ رشد، ویژگی‌های سوختن، طیف انتشار)
• حداقل اندازه آتشی که نیاز به تشخیص دارد
• بخارات کاهنده UV یا گرد و غبار کاهنده IR
• منابع غیرآتش

دتکتورهای شعله‌ای نوری ممکن است بسته به مدل و سازنده عملکرد متفاوتی داشته باشند. تنها روش قابل اعتماد برای سنجش حساسیت دتکتور شعله‌ای نسبت به یک ماده خاص، قرار دادن آن در معرض یک رویداد کنترل‌شده واقعی است. با این حال، تولید آتش‌های آزمایشی تکرارپذیر و کاملاً یکسان دشوار است. بنابراین، معمولاً لازم است چندین بار یک ماده خاص در معرض دتکتور قرار گیرد تا داده‌های آزمایشی معتبر به‌دست آید.

علاوه بر این، باید بین حساسیت مطلوب دتکتور به ماده مورد نظر و حساسیت آن به منابع تابش غیردر اثر آتش، تعادل برقرار شود. دتکتوری که بیش از حد به محیط اطراف حساس باشد و باعث آلارم‌های مزاحم شود، قطعاً نامطلوب است. بنابراین، دتکتور باید در معرض منابع رایج موجود در ناحیه مورد پایش قرار گیرد تا ارزیابی دقیقی از عملکرد کلی دتکتور شعله‌ای انجام شود.

این جنبه‌ها ممکن است چالش‌های متعددی را برای مهندس مسئول اجرای ارزیابی مبتنی بر عملکرد ایجاد کنند. برنامه‌ریزی و کنترل مؤثر توسط مهندس آزمون، دقت هر اندازه‌گیری مبتنی بر عملکرد را به حداکثر می‌رساند.

۲.۵ ملاحظات برای ارزیابی طراحی مبتنی بر عملکرد آشکارسازی شعله نوری

۲.۵.۱ محل آزمون

• محلی برای آزمون شناسایی کنید که دسترسی، مشاهده و امکان خروج ایمن برای همه افراد درگیر را فراهم کند. امکان کنترل دسترسی به محل آزمون مطلوب است.
• آزمون‌های آتش در محیط‌های داخلی ممکن است تحت تأثیر تجمع مواد معلق کاهنده مانند دود، گرد و غبار و بخارات حلال قرار گیرند که همگی می‌توانند عملکرد آشکارسازی شعله را منفی تحت تأثیر قرار دهند. برای دستیابی به نتایج آزمون و عملکرد آشکارسازی شعله ثابت، باید قبل و بین تمام آزمون‌های داخلی، تبادل هوای پاک فراهم شود.
• اطمینان حاصل کنید که روش مناسبی برای خاموش کردن آتش آزمون در محل موجود باشد یا اگر ماده به راحتی خاموش نمی‌شود، تدابیری برای کنترل سوختن آن اتخاذ شده باشد.
• اطمینان حاصل کنید که تمام مواد سوخته به طور کامل خاموش شده و تمام مواد باقی‌مانده سوخته به‌درستی دفع شوند.
• بهتر است شرایطی که در کاربرد واقعی محل نصب دتکتورهای شعله‌ای پیش خواهد آمد، شبیه‌سازی شود. موانع احتمالی دید دتکتورهای شعله‌ای نسبت به منطقه را در نظر بگیرید.
• در صورت امکان، دمای محیط، رطوبت، جهت و سرعت باد را کنترل کنید.

۲.۵.۲ فرآیند آزمون

• پیش از شروع آزمون، دمای محیط، رطوبت، جهت و سرعت باد را ثبت کنید.
• بسته به شرایط محیطی، آزمون‌های آتش که در فضای باز انجام می‌شوند ممکن است تحت تأثیر تغییرات در ویژگی‌های انتشار شعله قرار گیرند. فیلم‌برداری از آزمون‌های آتش در فضای باز می‌تواند برای تعیین اثرات احتمالی تغییرات جهت و سرعت باد ارزشمند باشد.
• نوع یا انواع سوخت، اندازه‌های موردنظر آتش، فاصله‌ها و نیازمندی‌های زمانی که دتکتورهای شعله‌ای باید در کاربرد واقعی به آن‌ها پاسخ دهند را شناسایی کنید. از این داده‌ها برای تعیین شاخص‌های عملکرد مورد نظر برای کاربرد و روش ارزیابی استفاده کنید.
• حداقل سه آزمون تکراری از هر نوع سوخت در هر فاصله انجام دهید تا داده‌های معتبر به دست آید.
• روشی که برای اشتعال ماده استفاده می‌شود نباید باعث واکنش دتکتورهای شعله‌ای شود. اگر دتکتورها به منبع اشتعال واکنش نشان دهند، این امر ممکن است دقت اندازه‌گیری زمان را تحت تأثیر قرار دهد.
• منابع اشتعال آتش مانند کبریت‌های برقی توصیه نمی‌شوند، زیرا ممکن است ماده قابل اشتعالی را وارد ماده مورد نظر کنند که به طور معمول وجود ندارد. این ماده ممکن است طیف گسیلی متفاوتی نسبت به طیف ماده مورد نظر تولید کند.
• روش پذیرفته‌شده‌ای را برای تعیین سرعت واکنش دتکتور مشخص کنید. نمونه‌های معمول شامل استفاده از تایمر دیجیتال یا سیستم فیلم‌برداری با سرعت بالا هستند.
• تمام فناوری‌ها/انواع دتکتور، شماره سریال‌ها و موقعیت‌ها (فاصله و زاویه) نسبت به آتش، همچنین تمام تنظیمات آستانه آتش دتکتورها و/یا تنظیمات تأخیر زمانی را ثبت کنید.
• اطمینان حاصل کنید که تمام دتکتورها به‌درستی تراز شده و لنزها تمیز باشند.

۲.۵.۳ سوخت‌های آزمون

• آزمون‌های آتش برای جامدات قابل اشتعال، مهمات و پیشرانه‌ها به دلیل تنوع زیاد در قابلیت اشتعال و نرخ انتشار آتش، نیازمند ملاحظات ویژه هستند. اندازه آتش ایجاد شده توسط این مواد با تعیین وزن ماده نسوخته، حجم و آرایش قبل از اشتعال مشخص می‌شود.
• پودرها و پیشرانه‌های قابل اشتعال با نرخ‌های مختلفی می‌سوزند که به آرایش ماده بستگی دارد (مثال: ۳۰ گرم باروت به‌صورت انباشته به‌طور متفاوتی نسبت به ۳۰ گرم گسترده‌شده روی سطح ۵ سانتی‌متر مربع می‌سوزد). روش چیدمان پودرها یا پیشرانه‌های قابل اشتعال را استاندارد کرده و برای هر آزمون تکرار کنید.
• اگر منطقه تحت نظارت شامل پردازش چندین ماده آتش‌بازی باشد، سیستم باید طوری طراحی شود که امکان آشکارسازی بدترین حالت، یعنی کندترین ماده در حال سوختن را فراهم کند.



هر آزمون باید با استفاده از مواد جدید انجام شود و هرگز سوخت‌ها بیش از یک بار سوزانده نشوند، زیرا احتمال دارد ماده در صورت اشتعال مجدد ویژگی‌های متفاوتی نشان دهد.

۲.۶ توصیه‌های آزمون منابع هشدار مزاحم
منابع معمول هشدار مزاحم دتکتور شعله‌ای در زیر فهرست شده‌اند. نباید هیچ واکنش هشدار حریق دتکتور شعله‌ای در اثر قرار گرفتن در معرض این منابع رخ دهد:

• نور مستقیم خورشید
• لامپ رشته‌ای ۳۰۰ وات در فاصله ۵ فوت
• لامپ فلورسنت ۳۴ وات در فاصله ۱ فوت
• لامپ هالوژن ۵۰۰ وات (با لنز پلاستیکی یا شیشه‌ای) در فاصله ۵ فوت
• بخاری کوارتز مادون قرمز برقی (۱۵۰۰ وات) در فاصله ۱۰ فوت
• بی‌سیم دستی دوطرفه (۵ وات) در حالت ارسال در فاصله ۳ فوت
• مدوله کردن انرژی منبع هشدار مزاحم با نرخ تقریباً ۲ تا ۱۰ هرتز (با استفاده از یک چرخاننده بدون حرارت، نه دست) نیز نباید باعث واکنش هشدار حریق دتکتور شعله‌ای شود.
• هر منبع هشدار مزاحم شناخته‌شده دیگر باید همان‌گونه که در کاربرد واقعی وجود دارد به دتکتورها ارائه شود تا درک مناسبی از اثر احتمالی آن‌ها به دست آید.
• توانایی آشکارسازی شعله در حضور منابع انرژی تابشی رایج فوق. این منابع در بسیاری از کارخانه‌ها و محیط‌های تولیدی یافت می‌شوند.
  ممکن است نیازهایی وجود داشته باشد که برآورده یا کشف نشده‌اند. یک بررسی کامل که شامل بحث آزاد باشد، می‌تواند راهکارهای غیرمتعارف را آشکار کرده و به راه‌حل‌های آشکارسازی منجر شود.

۳.۰ رعایت کدها و استانداردها
کدها و استانداردها، مانند آن‌هایی که توسط انجمن ملی حفاظت از آتش (NFPA) و دولت ایالات متحده تدوین شده‌اند، دانش و اطلاعات لازم برای به حداقل رساندن خطر و اثرات آتش را فراهم می‌کنند. کدهایی مانند NFPA 101 «کد ایمنی حیات»، NFPA 72 «کد ملی هشدار و اعلام حریق»، NFPA 15 «استاندارد سیستم‌های ثابت آب‌پاش برای حفاظت در برابر آتش» و معیارهای یکپارچه تسهیلات (UFC) UFC 3-600-01 از این نمونه‌ها هستند.
همچنین مهم است که هر سیستمی که هدف آن آشکارسازی و اطفای حریق است، به‌طور کامل با تمام کدها و استانداردهای قابل اجرا مطابقت داشته باشد. بنابراین، انتخاب دتکتورهای شعله‌ای و سیستم‌های کنترلی که دارای تأییدیه از سازمان‌های شخص ثالث باشند، اهمیت دارد. انتخاب محصولات مناسب در نهایت به کاربر کمک می‌کند تا انطباق را به دست آورد.

۳.۱
برای رعایت کدها و استانداردهای فعلی، خروجی‌های دتکتورهای شعله‌ای فوق‌سریع باید به یک واحد کنترل هشدار حریق خدمات آزادسازی که به‌طور خاص برای این خدمات فهرست شده باشد، متصل شوند و دتکتورها نیز باید برای استفاده با همان واحد کنترل فهرست شده باشند. این واحد کنترل عملکردهای مهمی مانند نظارت بر ورودی‌ها و خروجی‌ها را انجام می‌دهد تا اطمینان حاصل شود سیستم در زمان نیاز به‌درستی عمل می‌کند.
HSDM برای داشتن زمان واکنش مستقل ۲ میلی‌ثانیه طراحی شده است و هنگامی که با دتکتور شعله‌ای UV، UV/IR یا IR شرکت Det-Tronics ترکیب می‌شود، سیستم ترکیبی می‌تواند در شرایط ایده‌آل پاسخی کمتر از ۱۵ میلی‌ثانیه ارائه دهد.
HSDM با نظارت پیوسته بر تمام ورودی‌ها و خروجی‌ها، عملکرد سیستم را تضمین می‌کند و از یک شبکه محلی/مدار خط سیگنال (LON/SLC) استفاده می‌کند که نظارت کلاس X را برای اتصال بین HSDM و کنترلر سیستم ایمنی EQP فراهم می‌آورد.
ماژول HSDM دارای شش کانال ورودی و شش کانال خروجی قابل پیکربندی است که می‌توان آن‌ها را برای عملکرد تحت نظارت یا بدون نظارت برنامه‌ریزی کرد. هر کانال ورودی، اتصالات بسته را از دستگاه‌های آشکارساز حریق مانند دتکتورهای شعله‌ای نوری، دتکتورهای حرارتی، دتکتورهای دود و شستی‌های دستی می‌پذیرد. کانال‌های خروجی برای فعال‌سازی سلونوئیدهای تأییدشده شخص ثالث که برای راه‌اندازی شیرهای سیلابی پایلوت‌دار استفاده می‌شوند، طراحی شده‌اند.
دتکتورهای شعله‌ای نوری، ماژول سیلابی فوق‌سریع و کنترلر سیستم ایمنی به مشتریان این امکان را می‌دهند که سیستمی مطابق با الزامات UFC و NFPA طراحی کنند (شکل ۱۱).
خروجی رله هشدار حریق از دتکتور شعله‌ای نوری UV، IR یا UV/IR به HSDM متصل می‌شود. دتکتور شعله‌ای همراه با HSDM قادر به ارائه زمان واکنش فوق‌سریع، کمتر از ۲۰ میلی‌ثانیه در شرایط ایده‌آل است.
HSDM یک سیگنال اولویت‌دار روی کابل LON ارسال می‌کند که توسط کنترلر سیستم ایمنی EQP دریافت می‌شود. این ارتباط پرسرعت نیست. EQP از منطق از پیش برنامه‌ریزی‌شده برای تعیین اقدامات بعدی استفاده می‌کند که معمولاً شامل ارسال سیگنال به یک ماژول ورودی/خروجی مجزا و پیشرفته است که به نوبه خود برای فعال‌سازی تجهیزات اعلان هشدار استفاده می‌شود. همچنین ارتباط اضافی با نگهبانان، پلیس، آتش‌نشانی یا سایر بخش‌های مورد نیاز نیز امکان‌پذیر است.
یک سیستم آشکارسازی شعله و آزادسازی که به‌خوبی طراحی و فهرست شده باشد، می‌تواند به کاربران کمک کند تا الزامات کدهای UFC و NFPA برای یک سیستم آب‌پاش فوق‌سریع را برآورده کنند.

۳.۲ رعایت نیاز زمان واکنش کمتر از ۱۰۰ میلی‌ثانیه (ms)
در حالی که بحث سرعت واکنش دتکتورهای شعله‌ای مهم است، باید توجه داشت که اندازه‌گیری مهم‌تر، سرعت واکنش کل سیستم است که شامل دتکتور شعله‌ای، واحد کنترل هشدار حریق خدمات آزادسازی، شیرهای سلونوئیدی و یک بخش سیلابی است. یک دتکتور شعله‌ای فوق‌سریع می‌تواند آتش در حال گسترش سریع را در حدود ۲۰ میلی‌ثانیه و در شرایط ایده‌آل شناسایی کند. واحد کنترل هشدار حریق خدمات آزادسازی نیز ممکن است ظرف چند میلی‌ثانیه واکنش نشان دهد. شیر سلونوئیدی زمانی را برای تخلیه فشار پایلوت از شیر سیلابی نیاز دارد و در نهایت، آب نیز زمانی را برای عبور از لوله‌کشی تا نازل و از نازل تا آتش طی می‌کند. بنابراین، باید در نظر داشت که سرعت واکنش دتکتور و واحد کنترل تنها بخشی کوچک از کل زمان واکنش سیستم است.
توجه دقیق باید به نصب دتکتورها در نزدیک‌ترین فاصله ممکن به خطر بالقوه و اطمینان از عدم وجود مانع بین دتکتور و منطقه تحت نظارت که می‌تواند خط دید دتکتور را مسدود کند، معطوف شود. تمام حباب‌های هوا باید از داخل لوله‌کشی سیستم هیدرولیک خارج شوند. علاوه بر این، باید سریع‌ترین سلونوئیدهای ممکن استفاده شوند و نازل‌های سیلابی نیز باید در نزدیک‌ترین فاصله ممکن به خطر بالقوه نصب شوند. رعایت دقیق این موارد، سرعت کل سیستم را به‌طور چشمگیری بهبود می‌بخشد (شکل ۱۲).

۴.۰ راهکارهایی برای آشکارسازی شعله نوری فوق‌سریع

دتکتورهای شعله نوری مدرن به‌گونه‌ای طراحی شده‌اند که به کاربران در دستیابی به انطباق با کدها و استانداردهای UFC و NFPA کمک کنند. برخی شرکت‌ها مدل‌های X2200 UV، X9800 IR و X5200 UVIR از دتکتورهای شعله را ارائه می‌دهند که در صورت پیکربندی و نصب صحیح، قادر به ارائه زمان پاسخ‌دهی با سرعت بالا و فوق‌العاده سریع هستند.
علاوه بر آزمون‌های حرارتی سختگیرانه، آزمون‌های آزمایشگاهی و شبیه‌سازی‌هایی که در کارخانه انجام می‌شود، تمامی دتکتورهای شعله پیش از ارسال به مشتریان، در مرکز آزمون مهندسی با استفاده از آتش واقعی آزمایش می‌شوند.

بخش ۱ – اصول عملکرد
بیم دتکتور دودی اعلام حریق با پرتو بازتابی شامل یک واحد فرستنده/گیرنده است که یک پرتو را به سمت ناحیه تحت حفاظت ارسال، پایش و دریافت می‌کند.

بیم دتکتور بر اساس اصل تضعیف نور کار می‌کند. عنصر حساس به نور در شرایط عادی، نوری که توسط واحد فرستنده/گیرنده تولید می‌شود را دریافت می‌کند. واحد فرستنده/گیرنده بر اساس درصدی از تضعیف کل نور، روی یک سطح حساسیت از پیش تعیین‌شده کالیبره می‌شود. این سطح حساسیت توسط سازنده و بر اساس طول پرتو و فاصله بین واحد فرستنده/گیرنده و رفلکتور تعیین می‌گردد. برای بیم دتکتورهای دارای تأییدیه UL، تنظیم حساسیت باید با استاندارد UL 268 «دتکتورهای دود برای سیستم‌های اعلام حریق» مطابقت داشته باشد.
بیم دتکتورهای دودی اعلام حریق بر اساس اصل تضعیف عمل می‌کنند. هنگامی که میدان دود تشکیل می‌شود، بیم دتکتور تضعیف تجمعی — درصد مسدود شدن نور ناشی از ترکیب غلظت دود و فاصله خطی میدان دود در طول پرتو — را تشخیص می‌دهد. آستانه معمولاً توسط سازنده و بر اساس شرایط نصب تعیین می‌شود.
انتخاب حساسیت مناسب، احتمال آلارم‌های مزاحم ناشی از انسداد پرتو به‌وسیله یک جسم جامد که به‌طور ناخواسته در مسیر قرار گرفته را به حداقل می‌رساند. از آنجا که انسداد ناگهانی و کامل پرتو نوری مشخصه معمول دود نیست، بیم دتکتور این حالت را به‌عنوان وضعیت خطا تشخیص می‌دهد نه آلارم.
همچنین تغییرات بسیار کوچک و آهسته در کیفیت منبع نور مشخصه معمول دود نیست. این تغییرات ممکن است به دلیل شرایط محیطی مانند تجمع گرد و غبار و آلودگی بر روی مجموعه اپتیکی واحد فرستنده/گیرنده یا سطح بازتابی رخ دهد.

وقتی بیم دتکتور برای اولین بار روشن و برنامه راه‌اندازی آن اجرا می‌شود، سطح سیگنال نوری آن لحظه را به‌عنوان نقطه مرجع شرایط عادی در نظر می‌گیرد. با کاهش کیفیت سیگنال نوری در طول زمان، کنترل خودکار بهره (AGC) این تغییر را جبران می‌کند. با این حال، سرعت جبران محدود است تا اطمینان حاصل شود که بیم دتکتور همچنان به آتش‌سوزی‌های تدریجی یا دودکردن حساس می‌ماند. هنگامی که AGC دیگر قادر به جبران کاهش سیگنال نباشد، مثلاً به علت تجمع بیش از حد گرد و غبار، بیم دتکتور وضعیت خطا را اعلام می‌کند.

لوازم جانبی
لوازم جانبی بیم دتکتور دودی اعلام حریق با پرتو بازتابی ممکن است شامل تابلوی اعلام از راه دور و ایستگاه‌های تست از راه دور باشد که امکان تست دوره‌ای الکترونیکی و/یا حساسیت بیم دتکتور را فراهم می‌کنند. سیستم‌های هوشمند اعلام حریق می‌توانند یک آدرس اختصاصی به بیم دتکتور بدهند تا مکان دقیق آتش بهتر مشخص شود.

سایر لوازم جانبی قابل استفاده شامل کیت نصب سطحی، کیت نصب چندحالته، و کیت برد بلند هستند. کیت نصب سطحی برای زمانی است که سیم‌کشی به‌صورت روکار انجام شود. کیت نصب چندحالته امکان نصب بیم دتکتور و رفلکتور را بر روی دیوار یا سقف فراهم می‌کند و برای نصب این کیت بر روی بیم دتکتور باید از کیت نصب سطحی نیز استفاده شود. کیت برد بلند امکان نصب بیم دتکتور را در فاصله‌های بیشتر از رفلکتور، معمولاً بین ۷۰ تا ۱۰۰ متر (۲۳۰ تا ۳۲۸ فوت) فراهم می‌کند.
هیترها باعث می‌شوند سطح اپتیکی بیم دتکتور و رفلکتور دمایی کمی بالاتر از دمای هوای اطراف داشته باشد، که به کاهش میعان در محیط‌هایی با تغییرات دمایی کمک می‌کند.

بخش ۲ – مقایسه بیم دتکتور دودی اعلام حریق با دتکتورهای نقطه‌ای دود
بیم دتکتورها تحت استاندارد UL و NFPA 72، 2013، بخش A.17.7.3.7 قرار دارند. لازم است طراحان این الزامات را به‌طور کامل در انتخاب و کاربرد بیم دتکتورها برای سیستم‌های اعلام حریق در نظر بگیرند.

پوشش‌دهی
بیم دتکتورهای دودی اعلام حریق می‌توانند سطحی را پوشش دهند که نیازمند بیش از یک دوجین دتکتور نقطه‌ای باشد. تعداد کمتر دستگاه به معنی هزینه نصب و نگهداری کمتر است.
این دتکتورها معمولاً حداکثر برد ۱۰۰ متر (۳۳۰ فوت) و حداکثر فاصله بین دو دتکتور ۱۸ متر (۶۰ فوت) دارند، که پوشش تئوریک ۱۸۳۹ مترمربع (۱۹,۸۰۰ فوت مربع) ایجاد می‌کند. توصیه‌های سازنده و عواملی مانند شکل اتاق ممکن است این مقدار را در عمل کاهش دهند.
دتکتورهای نقطه‌ای دود حداکثر پوشش ۸۳ مترمربع (۹۰۰ فوت مربع) دارند. حداکثر فاصله بین دو دتکتور ۱۲.۵ متر (۴۱ فوت) است، زمانی که عرض ناحیه تحت حفاظت بیش از ۳ متر (۱۰ فوت) نباشد، مانند یک راهرو.

ارتفاع سقف
اگرچه زمان پاسخ دتکتور نقطه‌ای دود معمولاً با افزایش فاصله آن از آتش/کف افزایش می‌یابد، این موضوع لزوماً در مورد بیم دتکتورهای دودی اعلام حریق صدق نمی‌کند، زیرا این دتکتورها برای سقف‌های بلند ایده‌آل هستند. با این حال، برخی سازندگان ممکن است با افزایش ارتفاع سقف، به دتکتورهای اضافی نیاز داشته باشند، که این امر به دلیل رفتار مورد انتظار ستون دود است.

آتش‌سوزی‌ها معمولاً در نزدیکی یا در سطح کف آغاز می‌شوند. هنگامی که این اتفاق می‌افتد، دود به سمت بالا یا نزدیک سقف حرکت می‌کند. به طور معمول، ستون دود در مسیر حرکت از نقطه شروع خود، شروع به گسترش کرده و به شکل یک مخروط وارونه در می‌آید.

تراکم میدان دود می‌تواند تحت تأثیر سرعت رشد آتش قرار گیرد. آتش‌های سریع تمایل دارند تراکم یکنواخت‌تری ایجاد کنند نسبت به آتش‌های کندسوز، که در آن ممکن است در بخش‌های بالایی میدان دود رقیق‌سازی رخ دهد. در برخی کاربردها، به ویژه جایی که سقف‌های بلند وجود دارد، بیم دتکتور دودی اعلام حریق ممکن است نسبت به آتش‌های کند یا دودزا واکنش‌پذیرتر از دتکتورهای نقطه‌ای باشند، زیرا آنها کل میدان دود را در طول پرتو بررسی می‌کنند. دتکتورهای نقطه‌ای تنها دود را در «نقطه» خاص خود نمونه‌برداری می‌کنند. دودی که وارد محفظه می‌شود ممکن است آن‌قدر رقیق باشد که به سطح لازم برای فعال کردن آلارم نرسد.

یکی از محدودیت‌های بیم دتکتور دودی اعلام حریق این است که به عنوان دستگاه‌های خط دید، در معرض تداخل هر جسم یا شخصی هستند که وارد مسیر پرتو شود. بنابراین، استفاده از آنها در بیشتر مناطق اشغال‌شده با ارتفاع سقف معمولی عملی نیست.

با این حال، بیم دتکتور دودی اعلام حریق اغلب انتخاب اصلی در مکان‌هایی با سقف بلند، مانند آتریوم‌ها، لابی‌ها، سالن‌های ورزشی، ورزشگاه‌ها، موزه‌ها، آشیانه‌های هواپیما و تالارهای کلیسا، همچنین کارخانه‌ها و انبارها هستند. بسیاری از این کاربردها مشکلات ویژه‌ای را برای نصب دتکتورهای نقطه‌ای و حتی مشکلات بیشتری را برای نگهداری صحیح آنها ایجاد می‌کنند. استفاده از بیم دتکتور دودی اعلام حریق در بسیاری از این مناطق ممکن است مشکلات را کاهش دهد، زیرا به دستگاه‌های کمتری نیاز است و این دستگاه‌ها می‌توانند روی دیوارها که دسترسی به آنها آسان‌تر از سقف‌هاست، نصب شوند.

کاربردها برای مناطق با سقف بلند در NFPA 92، راهنمای سیستم‌های کنترل دود توصیف شده‌اند. برای اطلاعات بیشتر به پیوست B این راهنما مراجعه کنید.
بیم دتکتور: ۱۹٬۸۰۰ فوت مربع (۳۳۰ فوت × ۶۰ فوت)
حداکثر پوشش تئوریک

سرعت بالای جریان هوا
مناطق با جریان هوای بالا مشکل ویژه‌ای برای دتکتورهای نقطه‌ای ایجاد می‌کنند، زیرا انتشار دود که در شرایط عادی رخ می‌دهد ممکن است اتفاق نیفتد. از آنجا که سرعت بالای هوا ممکن است دود را از محفظه تشخیص خارج کند، باید عملکرد دتکتور نقطه‌ای زمانی که سرعت هوا بیش از ۱٬۵۰۰ فوت در دقیقه یا زمانی که نرخ تعویض هوا در منطقه محافظت‌شده بیش از ۷٫۵ بار در ساعت است، به دقت بررسی شود. محدوده تشخیص بیم دتکتور دودی اعلام حریق می‌تواند به اندازه یک زمین فوتبال باشد (حداکثر محدوده پرتو معمولاً ۳۳۰ فوت است)، در مقایسه با ابعاد یک یا دو اینچی محفظه تشخیص دتکتور نقطه‌ای. بنابراین، احتمال اینکه دود از محدوده تشخیص بیم دتکتور دودی اعلام حریق خارج شود کمتر است. از آنجا که جریان هوای بالا تأثیر زیادی بر بیم دتکتور ندارد، معمولاً نیاز نیست که برای این نوع محیط‌ها فهرست‌شده باشند.

لایه‌بندی (Stratification)

لایه‌بندی زمانی رخ می‌دهد که دود حاصل از مواد دودزا یا در حال سوختن گرم شده و از هوای خنک‌تر اطراف خود کمتر متراکم شود. دود بالا می‌رود تا زمانی که دیگر تفاوت دمایی بین دود و هوای اطراف وجود نداشته باشد (به NFPA 2013، A.17.7.1.10 مراجعه کنید). بنابراین، لایه‌بندی ممکن است در مکان‌هایی رخ دهد که دمای هوا در سطح سقف بالا باشد، به ویژه جایی که تهویه وجود ندارد.

روی سقف‌های صاف، بیم دتکتور دودی اعلام حریق عموماً باید در محدوده فاصله مشخص‌شده نصب شوند. در برخی موارد، محل و حساسیت دتکتورها باید نتیجه یک ارزیابی مهندسی باشد که شامل موارد زیر است:

• ویژگی‌های سازه‌ای
• اندازه و شکل اتاق‌ها و دهانه‌ها
• نوع استفاده و اشغال فضا
• ارتفاع سقف
• شکل سقف
• سطح و موانع
• تهویه
• شرایط محیطی
• ویژگی‌های سوختن مواد قابل احتراق موجود
• چیدمان محتویات منطقه تحت حفاظت

نتایج ارزیابی مهندسی ممکن است نیاز به نصب در فاصله بیشتری از سقف و در ارتفاع‌های متفاوت برای مقابله با اثرات لایه‌بندی یا موانع دیگر داشته باشد.

پیش‌لایه‌بندی / نرخ آزادسازی حرارت
پیش‌لایه‌بندی باید در نظر گرفته شود، زیرا این یک عامل غالب در آتریوم‌هایی با سقف شیشه‌ای است. در دوره‌های آفتابی، گرما می‌تواند در بالای آتریوم تجمع پیدا کند و پیش از آغاز آتش‌سوزی یک لایه لایه‌بندی‌شده در سطح سقف ایجاد کند. عمق این لایه هوای گرم بسته به دمای بیرون و شدت تابش خورشید بر سقف تغییر می‌کند. گرمای ناشی از آتش می‌تواند به این لایه هوای گرم اضافه شده و عمق آن را افزایش دهد (به شکل‌های ۵ تا ۷ مراجعه کنید).

نرخ آزادسازی حرارت یک آتش تعیین می‌کند که دود تا چه ارتفاعی در آتریوم بالا می‌رود. نرخ آزادسازی حرارت بسته به ماده در حال سوختن، جرم آن و متغیرهای دیگر متفاوت است.

هنگام تعیین ارتفاع نصب بیم دتکتور دودی اعلام حریق، باید سناریوهای مختلف آتش در نظر گرفته شوند. سناریوهای آتش باید نه تنها بر اساس اشیای معمول موجود در محل، بلکه بر اساس خطرات موقت مانند وسایل مورد استفاده در بازسازی یا در طول دوره جابه‌جایی مستأجران نیز باشند.

کاربردهای ویژه
یکی از مهم‌ترین محدودیت‌های دتکتورهای دودی نقطه‌ای، ناتوانی آنها در کارکرد در محیط‌های نامساعد مانند دماهای بسیار بالا یا پایین، آلودگی، رطوبت و گازهای خورنده است. هرچند بیم دتکتور دودی اعلام حریق نیز ممکن است در معرض برخی از این عوامل تضعیف‌کننده قرار گیرد، اما در بسیاری موارد یک جایگزین مناسب به شمار می‌رود، زیرا محدوده دمای کاری آنها ممکن است بسیار وسیع‌تر از دتکتورهای دودی نقطه‌ای باشد. کاربردهای احتمالی بیم دتکتور شامل فریزرها، انبارهای نگهداری مواد سرد، انبارهای حمل‌ونقل، پارکینگ‌های سرپوشیده، سالن‌های کنسرت و اصطبل‌ها می‌شود.

با این حال، بیم دتکتور نباید در محیط‌هایی نصب شود که فاقد کنترل دما هستند و احتمال تشکیل میعان یا یخ‌زدگی وجود دارد. اگر در این مکان‌ها رطوبت بالا و تغییرات سریع دما پیش‌بینی شود، احتمال تشکیل میعان وجود دارد و این شرایط برای کاربرد بیم دتکتور مناسب نیست. همچنین، بیم دتکتور نباید در محل‌هایی نصب شود که واحد فرستنده-گیرنده، رفلکتور یا مسیر نوری بین آنها ممکن است در معرض شرایط جوی بیرونی مانند باران، برف، تگرگ یا مه قرار گیرد. این شرایط عملکرد صحیح دتکتور را مختل می‌کند.



بخش ۳ – ملاحظات طراحی
عوامل زیادی بر عملکرد دتکتورهای دودی تأثیر می‌گذارند. نوع و مقدار مواد قابل احتراق، سرعت رشد آتش، فاصله دتکتور از آتش و عوامل تهویه همگی ملاحظات مهمی هستند. بیم دتکتور دودی اعلام حریق دارای تأییدیه UL تحت استاندارد UL 268 (دتکتورهای دود برای سیستم‌های اعلان حریق حفاظتی) هستند و باید طبق NFPA 72 (کد ملی اعلان حریق) و دستورالعمل سازنده نصب و نگهداری شوند.

حساسیت
هر سازنده مشخص می‌کند که حساسیت دتکتور باید با توجه به طول پرتو مورد استفاده در یک کاربرد خاص تنظیم شود. دتکتور باید در محدوده حداقل و حداکثر طول پرتو مجاز طبق دستورالعمل سازنده نصب شود، که این مقادیر توسط فهرست UL محدود شده‌اند.

محل و فاصله‌گذاری
پارامترهای محل نصب و فاصله‌گذاری توسط سازندگان توصیه می‌شود. به‌عنوان مثال، در سقف‌های صاف، فاصله افقی بین پرتوهای پیش‌بینی‌شده نباید بیش از ۶۰ فوت (۱۸٫۳ متر) باشد و فاصله بین پرتو و دیوار کناری (دیوار موازی مسیر پرتو) می‌تواند حداکثر نصف این مقدار باشد. هرچند این مثال حداکثر فاصله ۶۰ فوت را مجاز می‌داند، برخی سازندگان ممکن است محدودیت بیشتری اعمال کنند.

در سقف‌های صاف، بیم دتکتور دودی اعلام حریق باید حداقل ۱۲ اینچ (۰٫۳ متر) پایین‌تر از سطح سقف یا زیر موانع سازه‌ای مانند تیرها، خرپاها، کانال‌های هوا و غیره نصب شود. همچنین، بیم دتکتور باید حداقل ۱۰ فوت (۳٫۰ متر) بالاتر از کف نصب شود تا از موانع رایج ناشی از استفاده روزمره ساختمان دور باشد.

ملاحظات نصب بیم دتکتور بازتابی
برای عملکرد صحیح، بیم دتکتور به یک سطح نصب پایدار نیاز دارد. سطحی که حرکت کند، جابه‌جا شود، دچار لرزش یا تغییر شکل شود، باعث آلارم‌های کاذب یا بروز خطا خواهد شد. در فواصل طولانی، جابه‌جایی تنها ۰٫۵ درجه در فرستنده باعث می‌شود نقطه مرکزی پرتو تقریباً ۳ فوت (۰٫۹ متر) تغییر مکان دهد.

دتکتور باید روی سطوح نصب پایدار مانند آجر، بتن، دیوار باربر محکم، ستون نگهدارنده، تیر سازه‌ای یا سطح دیگری که انتظار نمی‌رود دچار لرزش یا جابه‌جایی شود، نصب شود. دتکتور نباید روی دیوار فلزی موج‌دار، دیوار فلزی نازک، پوشش خارجی ساختمان، نمای خارجی، سقف معلق، خرپای فلزی باز، تیرهای غیرباربر، الوار یا سطوح مشابه نصب شود. در مواردی که تنها یک سطح پایدار قابل استفاده است، واحد فرستنده-گیرنده باید روی سطح پایدار نصب شود و رفلکتور روی سطح کمتر پایدار قرار گیرد، زیرا رفلکتور نسبت به محل نصب ناپایدار تحمل بیشتری دارد.

از آنجا که بیم دتکتور دودی اعلام حریق دستگاه خط دید است و در صورت قطع کامل و ناگهانی سیگنال وارد وضعیت خطا می‌شود، باید همیشه از وجود هرگونه مانع مات در مسیر پرتو جلوگیری کرد.

«در برخی موارد، پروژکتور پرتو نوری (همان فرستنده/گیرنده) در یک دیوار انتهایی نصب می‌شود و گیرنده پرتو نوری (همان رفلکتور) در دیوار مقابل نصب می‌شود. با این حال، همچنین مجاز است که پروژکتور و گیرنده از سقف آویزان شوند، به شرطی که فاصله آنها از دیوارهای انتهایی بیش از یک‌چهارم فاصله انتخاب‌شده نباشد.» — NFPA 72-2013, A.17.7.3.7

همچنین باید نیاز به واکنش سریع به دلیل عوامل ایمنی جانی یا ارزش بالای دارایی‌های محافظت‌شده در نظر گرفته شود. در این شرایط، فاصله‌گذاری باید کاهش یابد، یا زمانی که آتش پیش‌بینی‌شده دود کمی به‌ویژه در مراحل اولیه تولید می‌کند. برای مثال، دتکتورهای نصب‌شده روی سقف یک آتریوم بسیار بلند در یک هتل ممکن است نیاز به تکمیل با دتکتورهای اضافی در ارتفاعات پایین‌تر داشته باشند.

در کاربردهایی که نیاز به کاهش فاصله‌گذاری است، باید دقت شود که دو پرتو موازی به حداقل فاصله از یکدیگر برسند تا گیرنده یک دتکتور نتواند منبع نور دتکتور دیگر را ببیند. در مواردی که دو یا چند دتکتور با پرتوهایی در زوایا نصب می‌شوند، باید اطمینان حاصل شود که گیرنده هر دتکتور تنها نور فرستنده خودش را تشخیص دهد. رعایت روش‌های آزمون ذکرشده در دفترچه راهنمای سازنده بسیار مهم است.

ملاحظات تکمیلی نصب برای بیم دتکتور دودی اعلام حریق بازتابی

باید یک خط دید شفاف و دائمی بین دتکتور و رفلکتور وجود داشته باشد. اجسام بازتابنده نباید در نزدیکی خط دید بین دتکتور و رفلکتور قرار گیرند. اجسام بازتابنده‌ای که بیش از حد به خط دید نزدیک باشند می‌توانند پرتو نور را از فرستنده به گیرنده منعکس کنند. اگر این اتفاق رخ دهد، دتکتور قادر به تشخیص این بازتاب‌ها از بازتاب‌های رفلکتور نخواهد بود و فضای تحت حفاظت دچار اختلال می‌شود. اجسام بازتابنده باید حداقل ۱۵ اینچ (۳۸٫۱ سانتی‌متر) از خط دید بین دتکتور و رفلکتور فاصله داشته باشند.

منابع نوری با شدت بسیار زیاد، مانند نور خورشید و لامپ‌های هالوژن، اگر مستقیماً به سمت گیرنده هدایت شوند، می‌توانند تغییرات شدیدی در سیگنال ایجاد کرده و باعث بروز سیگنال خطا یا آلارم شوند. برای جلوگیری از این مشکل، باید از تابش مستقیم نور خورشید به واحد فرستنده-گیرنده اجتناب شود. حداقل زاویه ۱۰ درجه بین مسیر منبع نور (نور خورشید) و دتکتور، و خط دید بین دتکتور و رفلکتور باید رعایت شود.

باید از عملکرد دتکتور از طریق شیشه اجتناب شود. از آنجا که بیم دتکتور تک‌سَر بر اساس اصل بازتاب عمل می‌کند، یک شیشه که به‌طور عمود بر خط دید بین دتکتور و رفلکتور قرار گرفته باشد، می‌تواند پرتو نور را از فرستنده به گیرنده بازتاب دهد. اگر این اتفاق رخ دهد، دتکتور قادر به تشخیص این بازتاب‌ها از بازتاب‌های رفلکتور نخواهد بود و فضای تحت حفاظت دچار اختلال می‌شود. شیشه همچنین مقداری از نور را هنگام عبور جذب می‌کند. این جذب نور فاصله مجاز نصب بین دتکتور و رفلکتور را کاهش می‌دهد.

در مواردی که اجتناب از عبور پرتو از شیشه ممکن نیست، برخی شیوه‌های خاص نصب می‌توانند اثرات شیشه را به حداقل برسانند. این روش‌ها شامل خودداری از عبور پرتو از چندین لایه شیشه، قرار دادن شیشه به‌گونه‌ای که به‌طور عمود بر خط دید بین دتکتور و رفلکتور نباشد (حداقل ۱۰ درجه انحراف از حالت عمود توصیه می‌شود) و اطمینان از شفاف، صاف و محکم بودن شیشه است. آزمون مسدودسازی کامل رفلکتور می‌تواند برای تعیین قابل قبول بودن نصب استفاده شود.

در مکان‌هایی که ارتفاع سقف بیش از ۳۰ فوت (۹٫۱ متر) است، ممکن است نیاز به نصب بیم دتکتور دودی اعلام حریق اضافی در ارتفاع‌های مختلف برای تشخیص دود در سطوح پایین‌تر باشد. برای اطلاعات بیشتر به بخش لایه‌بندی در این راهنما مراجعه کنید.

پیوست A – واژه‌نامه اصطلاحات

پنل اعلان (Annunciator)
دستگاهی که وضعیت یا شرایطی مانند حالت عادی، خطا یا آلارم دتکتور دودی یا سیستم را به صورت دیداری یا شنیداری نمایش می‌دهد.

کنترل خودکار بهره (Automatic Gain Control – AGC)
قابلیت بیم دتکتور دودی اعلام حریق برای جبران افت سیگنال نوری ناشی از گردوغبار یا آلودگی. نرخ جبران محدود است تا اطمینان حاصل شود که دتکتور همچنان به آتش‌های کند و دودزا حساس باقی می‌ماند.

بیم دتکتور دودی اعلام حریق (بازتابی)
دستگاهی که با ارسال یک پرتو نور از واحد فرستنده-گیرنده به سمت یک رفلکتور که سیگنال نوری را به واحد فرستنده-گیرنده بازمی‌گرداند، وجود دود را تشخیص می‌دهد. ورود دود به مسیر پرتو باعث کاهش سیگنال نور شده و آلارم فعال می‌شود.

برد بیم (Beam Range)
فاصله بین فرستنده-گیرنده و رفلکتور.

پوشش دتکتور (Detector Coverage)
منطقه‌ای که یک دتکتور دود یا دتکتور حرارت قادر به تشخیص مؤثر دود و/یا حرارت است. این منطقه توسط فهرست‌ها و کدهای مربوطه محدود می‌شود.

لیست‌شده (Listed)
قرار گرفتن یک دستگاه در فهرست منتشرشده توسط یک سازمان آزمون معتبر که نشان می‌دهد دستگاه با موفقیت طبق استانداردهای پذیرفته‌شده آزمایش شده است.

تیرگی (انسداد تجمعی) (Obscuration / Cumulative Obscuration)
کاهش توانایی عبور نور از یک نقطه به نقطه دیگر به دلیل وجود مواد جامد، مایع، گاز یا ذرات معلق. انسداد تجمعی ترکیبی از چگالی این ذرات مانع نور به ازای هر فوت و فاصله خطی‌ای است که این ذرات اشغال می‌کنند، یعنی چگالی دود ضرب‌در فاصله خطی میدان دود. (معمولاً با واحدهایی مانند درصد بر فوت یا درصد بر متر بیان می‌شود).

رفلکتور (Reflector)
دستگاهی که سیگنال نوری را به واحد فرستنده-گیرنده بازمی‌گرداند.

حساسیت (Sensitivity)
توانایی یک دتکتور دود برای واکنش به یک سطح مشخص دود.

دود (Smoke)
محصولات جامد و گازی حاصل از احتراق که در هوا معلق هستند.

رنگ دود (Smoke Color)
روشنی یا تیرگی نسبی دود که از نامرئی تا سفید، خاکستری و سیاه متغیر است.

چگالی دود (Smoke Density)
مقدار نسبی محصولات جامد و گازی حاصل از احتراق در یک حجم معین.

دتکتور نقطه‌ای (Spot-Type Detector)
دستگاهی که تنها در محل نصب خود دود و/یا حرارت را تشخیص می‌دهد. دتکتورهای نقطه‌ای دارای یک محدوده تعریف‌شده پوشش هستند.

لایه‌بندی (Stratification)
اثری که زمانی رخ می‌دهد که دود، که از هوای اطراف خود گرم‌تر است، بالا می‌رود تا به دمای برابر با هوای اطراف برسد و در نتیجه، از بالا رفتن بازمی‌ایستد.

فرستنده-گیرنده (Transceiver)
دستگاهی در یک بیم دتکتور دودی اعلام حریق بازتابی که نور را به سمت فضای تحت حفاظت می‌تاباند و آن را پایش می‌کند.

صفحات شفاف (فیلترها) (Transparencies / Filters)
صفحه‌ای از شیشه یا پلاستیک با سطح مشخص تیرگی که می‌تواند برای آزمودن سطح حساسیت صحیح بیم دتکتور دودی اعلام حریق استفاده شود.

وضعیت خطا (Trouble Condition)
وضعیتی از یک دستگاه یا سیستم که عملکرد صحیح آن را مختل می‌کند، مانند مدار باز در حلقه شروع‌کننده. اعلان وضعیت خطا که روی پنل کنترل یا پنل اعلان نمایش داده می‌شود یک «سیگنال خطا» است.



پیوست B – استاندارد NFPA 92 برای سیستم‌های کنترل دود (ویرایش ۲۰۱۲)

A.6.4.4.1.5(1)
هدف از استفاده از یک پرتو رو به بالا برای تشخیص لایه دود، شناسایی سریع تشکیل لایه دود در هر شرایط دمایی موجود است. یک یا چند پرتو باید با زاویه رو به بالا به گونه‌ای هدف‌گیری شوند که لایه دود را بدون توجه به سطح لایه‌بندی دود قطع کنند. باید از بیش از یک بیم دتکتور دودی اعلام حریق استفاده شود. هنگام استفاده از این دستگاه‌ها برای این کاربرد، باید توصیه‌های سازندگان بررسی شود. دستگاه‌هایی که به این روش نصب می‌شوند ممکن است نیازمند فعالیت نگهداری بیشتری باشند.

A.6.4.4.1.5(2)
هدف از استفاده از پرتوهای افقی برای تشخیص لایه دود در سطوح مختلف، شناسایی سریع تشکیل لایه دود در هر شرایط دمایی موجود است. یک یا چند بیم دتکتور در سقف نصب می‌شوند. دتکتورهای اضافی در سطوح پایین‌تر حجم فضا نصب می‌شوند. موقعیت دقیق پرتوها تابعی از طراحی خاص است، اما باید شامل پرتوهایی در پایین هر فضای بدون تهویه (هوای مرده) شناسایی‌شده و در محل یا نزدیک به ارتفاع طراحی لایه دود، به همراه موقعیت‌های میانی پرتوها در سایر سطوح باشد.

تشخیص نوری بیم راهکاری اقتصادی برای شناسایی دود در فضاهای باز بزرگ مانند مراکز خرید، انبارها و فرودگاه‌ها ارائه می‌دهد.

ابتدا بیایید به دیگر روش‌های تشخیص که معمولاً استفاده می‌شوند نگاه کنیم و دلیل انتخاب بیم دتکتور دودی اعلام حریق به جای آن‌ها را بررسی کنیم.

دتکتور نقطه‌ای اغلب استفاده می‌شود اما می‌تواند منجر به شبکه‌ای پیچیده از چندین دتکتور همپوشان گردد که نصب آن‌ها بسیار زمان‌بر، سیم‌کشی آن‌ها پرهزینه و دسترسی به آن‌ها هنگام تعمیر و نگهداری دشوار خواهد بود. یک بیم دتکتور دودی اعلام حریق نوری به طور کلی می‌تواند جایگزین حدود ۱۶ دتکتور نقطه‌ای منفرد گردد و ۱۵۰۰ متر مربع را پوشش دهد.

سیستم‌های نمونه‌برداری مکشی معمولاً روی سقف نصب می‌شوند اما پیچیده و زمان‌بر برای نصب هستند. این سیستم‌ها شامل شبکه‌ای از لوله‌های نمونه‌برداری، درپوش‌ها و زانوها می‌باشند. همه این‌ها نیاز به نصب و نگهداری دارند. خود لوله‌کشی می‌تواند مزاحم باشد و نیاز به پنهان کردن در ساختار ساختمان داشته باشد.

برخی کدهای اجرایی نصب همچنین ارتفاعی را که دتکتور نقطه‌ای و مکشی می‌توانند استفاده شوند محدود می‌کنند زیرا هرچه سقف بالاتر باشد، چگالی ذرات کمتر خواهد شد و ممکن است زیر آستانه هشدار مورد نیاز این نوع دتکتورها قرار گیرد. بیم دتکتور دودی اعلام حریق در ارتفاع کارآمدتر است زیرا وقتی دود بالا می‌رود پخش می‌شود و ناحیه بزرگ‌تری را تحت تأثیر قرار می‌دهد و به این ترتیب مسیر بیم بیشتری تحت تأثیر قرار می‌گیرد. این مسیر تشخیص گسترده کارآمدتر از محفظه کوچک یک دتکتور نقطه‌ای است.

سیستم‌های تشخیص نقطه‌ای و مکشی به بالارفتن دود تا سقف وابسته هستند. مشکلاتی نیز می‌تواند به دلیل لایه‌ای موسوم به لایه استراتیفیکیشن ایجاد شود. ذرات دود سنگین‌تر از هوا هستند و توسط هوای گرم اطرافشان از میان هوای خنک‌تر بالا برده می‌شوند. این هوای خنک اطراف، ستون دود را سرد کرده و هوای گرم محبوس شده در زیر سقف یک لایه حرارتی تشکیل می‌دهد که مانع رسیدن دود به سقف می‌شود.

دتکتور نقطه‌ای و مکشی ممکن است به دلیل این پدیده قادر به تشخیص دود نباشند. با این حال، بیم دتکتور دودی اعلام حریق معمولاً ۶۰۰ میلی‌متر پایین‌تر از سقف نصب می‌شود (مطابق BS5839) که به این معناست کمتر احتمال دارد بالای خط استراتیفیکیشن قرار گیرد.

تشخیص شعله و ویدئویی: نوعی بسیار تخصصی و پرهزینه از تشخیص که اغلب به عنوان یک روش ثانویه با حساسیت بالا و سریع در محیط‌های با ارزش بالا مانند تولید هواپیما استفاده می‌شود.

انتخاب نوع دتکتور در نهایت با ارزیابی وضعیت، ویژگی‌های ساختمان، محیط، سرعت تشخیص، ارزیابی ریسک‌های بالقوه و مواد موجود تعیین می‌گردد.

بیم دتکتور دودی اعلام حریق راهکاری همه‌کاره و مقرون‌به‌صرفه برای حفاظت از نواحی وسیع، به‌ویژه با سقف‌های بلند ارائه می‌دهد.

انواع بیم دتکتور دودی اعلام حریق نوری: سه نوع اصلی بیم وجود دارد که باید در نظر گرفت.

بیم دتکتور دودی اعلام حریق غیر موتوری «رفلکتیو»: این نوع به سادگی با ارسال یک پرتو نامرئی مادون قرمز که به یک رفلکتور در انتهای مقابل برخورد می‌کند کار می‌کند و سپس مسیر دید را برای انسداد مانیتور می‌کند. هر دو فرستنده و گیرنده در یک واحد قرار دارند. این نوع معمولاً استفاده می‌شود اما تنها باید در محیط مناسب استفاده گردد. فقط در فضاهایی باید استفاده شود که ساختار آن‌ها صلب بوده و فاقد هرگونه حرکت باشند. ساختمان‌ها می‌توانند به دلایل متعددی حرکت کنند، ساختمان‌های جدید می‌توانند نشست کنند، انبارهای فلزی بزرگ می‌توانند در شرایط گرم و سرد تاب بردارند و شرایط آب‌وهوایی نامساعد مانند برف می‌تواند ساختمان‌ها را تغییر شکل دهد. باید توجه داشت که یک درجه حرکت ساختمان می‌تواند باعث انحراف بیم حدود ۱.۴ متر در ۱۰۰ متر شود که منجر به آلارم کاذب در یک بیم ثابت خواهد شد. راه‌اندازی، تنظیم و نگهداری بیم فقط در ارتفاع قابل انجام است و نیاز به تجهیزات دسترسی در ارتفاع خواهد داشت.

بیم دتکتور دودی اعلام حریق انتها به انتها: این نوع معمولاً یک کاربرد تخصصی و پرهزینه است که نیاز به شلیک پرتو از میان فضاهای کوچک دارد که ممکن است برای بیم‌های رفلکتوری مشکل‌ساز باشند زیرا احتمال بازگشت ناخواسته سیگنال از سازه‌های نزدیک وجود دارد. آن‌ها با یک فرستنده در یک انتها و یک گیرنده در انتهای مقابل کار می‌کنند که انسداد را بررسی می‌کند. این نوع تشخیص نیاز به سیم‌کشی در هر دو انتها دارد که می‌تواند به معنای اجرای پرهزینه کابل‌های ۱۰۰ متر یا بیشتر و دسترسی در ارتفاع برای راه‌اندازی، تنظیم و نگهداری باشد.

بیم دتکتور دودی اعلام حریق موتوری: پیشرفتی که به دلیل محدودیت‌های بیم ثابت و انتها به انتها ایجاد شده است. موتوری بودن و هوشمندی بیم به این معناست که می‌توان آن‌ها را به طور خودکار هم‌تراز و راه‌اندازی کرد و این کار در سطح زمین از طریق یک کنترلر از راه دور چندزبانه با کاربری ساده انجام می‌شود. تنظیم پارامترهای بیم مانند زمان واکنش نیز می‌تواند از طریق این کنترلر انجام گیرد. هنگامی که بیم هوشمند موتوری هم‌تراز شد، در سرویس به طور مداوم هم‌ترازی خود را حفظ می‌کند، به این معنا که حرکت ساختمان دیگر مشکلی ایجاد نمی‌کند و در نتیجه صرفه‌جویی در زمان، هزینه، اعتبار و به طور مهم کاهش آلارم‌های کاذب حاصل خواهد شد.

چه مواردی باید هنگام استفاده از بیم دتکتور دودی اعلام حریق در نظر گرفته شود؟

بیم دتکتور دودی اعلام حریق با اندازه‌گیری انسداد سیگنال دریافتی خود کار می‌کند. ساختمان‌هایی با دیواره‌های باز یا فضاهای باز به بیرون می‌توانند نسبت به ابر و مه حساس باشند. تغییرات شدید دمای ساختمان می‌تواند باعث ایجاد میعان روی رفلکتور یا سر بیم شود که موجب قرائت‌های کاذب خواهد شد. باید مراقب سناریوهای مختلف جوی به‌ویژه در ماه‌های زمستان بود. برخی بیم‌ها دارای راه‌حل‌های ضد میعان هستند. محیط‌هایی که دود و بخار تولید می‌کنند مانند سالن‌های جوشکاری و پایانه‌های اتوبوس می‌توانند مشکل‌ساز باشند.

بیم‌های موتوری اکنون به گزینه اصلی صنعت تبدیل شده‌اند و در سراسر جهان فروخته می‌شوند و با فراهم کردن ایمنی کار از سطح زمین موجب صرفه‌جویی در زمان و هزینه می‌شوند.



11.1 کلیات. اسپرینکلرهای آویخته، رو به بالا، و دیواری با پوشش گسترده باید مطابق با موارد ذکرشده در این فصل انتخاب و نصب شوند و باید در موقعیت و فواصل تعیین‌شده در بخش 9.5 قرار گیرند.
11.2 اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده
11.2.1 اسپرینکلرهای با پوشش گسترده. اسپرینکلرهای با پوشش گسترده باید فقط در شرایط زیر نصب شوند:
(1) در سازه‌های بدون مانع که شامل سقف‌های صاف و هموار با شیبی که از نسبت 1 به 6 تجاوز نکند (افزایش ۲واحد در طول ۱۲ واحد، یا شیب سقف ۱۶٫۷ درصد)
(2) در سازه‌های بدون مانع یا سازه‌های مانع‌دار غیرقابل‌اشتعال، در صورتی‌که به‌طور خاص برای چنین کاربردی فهرست شده باشند
(3) در میان خرپاها یا تیرچه‌هایی که اعضای شبکه‌ای آن‌ها دارای بیشینه بُعد ۱ اینچ (۲۵ میلی‌متر) باشند یا جایی که فاصله خرپاها از مرکز به مرکز بیش از ۷٫۵فوت (۲٫۳ متر) باشد و شیب سقف از نسبت 1 به 6 تجاوز نکند (افزایش ۲ واحد در طول ۱۲ واحد، یا شیب سقف ۱۶٫۷ درصد)
(4) اسپرینکلرهای رو به بالا و آویخته با پوشش گسترده که زیر سقف‌های صاف و هموار با شیبی که از نسبت 1 به 3 تجاوز نکند (افزایش ۴ واحد در طول ۱۲ واحد، یا شیب سقف ۳۳٫۳ درصد) نصب شده‌اند، در صورتی‌که به‌طور خاص برای چنین کاربردی فهرست شده باشند
(5) اسپرینکلرهای دیواری با پوشش گسترده که مطابق با بند 11.3.5.2.1 در شیب‌هایی بیش از شیب سقف ۲ در ۱۲ نصب شده باشند
(6) در هر دهانه از سازه مانع‌دار که دارای اعضای سازه‌ای جامدی است که پایین‌تر از دفلکتور اسپرینکلر امتداد دارند
(7) اسپرینکلرهای با پوشش گسترده که برای حفاظت از ناحیه زیر یک یا چند درب بالارونده نصب شده‌اند.

11.2.2 نواحی پوشش به ازای هر اسپرینکلر (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
11.2.2.1* تعیین ناحیه پوشش حفاظتی
11.2.2.1.1 ناحیه پوشش حفاظتی (As) برای اسپرینکلرهای با پوشش گسترده نباید کمتر از مقدار تعیین‌شده در فهرست باشد.
11.2.2.1.2 ابعاد درج‌شده در فهرست باید نواحی پوشش مربع‌شکل با اعداد زوج باشند، مطابق جدول 11.2.2.1.2.
11.2.2.1.3 تعیین ناحیه پوشش حفاظتی و فاصله‌گذاری اسپرینکلرها برای اسپرینکلرهایی که برای خطر زیاد با پوشش گسترده یا ذخیره‌سازی انباشته‌شده در ارتفاع بالا فهرست شده‌اند، می‌تواند طبق الزامات بندهای 9.5.2 و 9.5.3 انجام شود و نباید از فاصله حداکثر ۱۴ فوت (۴٫۳متر) و سطح حداکثر ۱۹۶ فوت مربع (۱۸ متر مربع) به ازای هر اسپرینکلر یا فاصله حداکثر ۱۵ فوت (۴٫۶ متر) و سطح حداکثر ۱۴۴ فوت مربع (۱۳ متر مربع) به ازای هر اسپرینکلر تجاوز کند.
11.2.2.2 حداکثر ناحیه پوشش حفاظتی
11.2.2.2.1* حداکثر ناحیه مجاز پوشش برای یک اسپرینکلر (As) باید مطابق با مقدار ذکرشده در جدول 11.2.2.1.2 باشد.
11.2.2.2.2 در هر صورت، حداکثر ناحیه پوشش اسپرینکلر نباید از ۴۰۰ فوت مربع (۳۷ متر مربع) تجاوز کند.
11.2.3 فاصله‌گذاری اسپرینکلر (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
11.2.3.1 حداکثر فاصله بین اسپرینکلرها
11.2.3.1.1 حداکثر فاصله مجاز بین اسپرینکلرها باید بر اساس فاصله بین محورهای اسپرینکلرها در یک شاخه لوله یا بین شاخه‌های مجاور باشد.
11.2.3.1.2 حداکثر فاصله باید در امتداد شیب سقف اندازه‌گیری شود.
11.2.3.1.3 حداکثر فاصله مجاز بین اسپرینکلرها باید مطابق با جدول 11.2.2.1.2 باشد.

11.2.3.2 حداکثر فاصله از دیوارها
11.2.3.2.1 فاصله اسپرینکلرها از دیوارها نباید از نصف فاصله مجاز بین اسپرینکلرها، همان‌طور که در جدول 11.2.2.1.2 آمده است، بیشتر باشد.
11.2.3.2.2 فاصله از دیوار تا اسپرینکلر باید به‌صورت عمود بر دیوار اندازه‌گیری شود.
11.2.3.2.3 در مواردی که دیوارها زاویه‌دار یا نامنظم هستند، بیشینه فاصله افقی بین اسپرینکلر و هر نقطه از سطح کف که توسط آن اسپرینکلر محافظت می‌شود، نباید از ۰٫۷۵ برابر فاصله مجاز بین اسپرینکلرها بیشتر باشد.

11.2.3.3 حداقل فاصله از دیوارها
اسپرینکلرها باید حداقل ۴ اینچ (۱۰۰ میلی‌متر) از دیوار فاصله داشته باشند، مگر اینکه برای فاصله کمتر از ۴اینچ (۱۰۰ میلی‌متر) در فهرست آمده باشند.

11.2.3.4 حداقل فاصله بین اسپرینکلرها
11.2.3.4.1 مگر در شرایطی که الزامات بند 11.2.3.4.2 رعایت شده باشد، اسپرینکلرها نباید با فاصله‌ای کمتر از ۸ فوت (۲٫۴ متر) از یکدیگر نصب شوند.
11.2.3.4.2 در صورتی که شرایط زیر برقرار باشد، می‌توان اسپرینکلرها را با فاصله کمتر از ۸ فوت (۲٫۴متر) از یکدیگر نصب کرد:
(1) موانعی (بفل) به‌گونه‌ای قرار گیرند که از عناصر فعال‌کننده محافظت کنند.
(2) موانع باید از مواد جامد و سخت ساخته شده باشند و پیش از فعال‌سازی و هنگام عملکرد اسپرینکلر در جای خود باقی بمانند.
(3) موانع باید حداقل ۸ اینچ (۲۰۰ میلی‌متر) طول و ۶اینچ (۱۵۰ میلی‌متر) ارتفاع داشته باشند.
(4) بالای موانع باید بین ۲ تا ۳ اینچ (۵۰ تا ۷۵ میلی‌متر) بالاتر از دفلکتورهای اسپرینکلرهای رو به بالا باشد.
(5) پایین موانع باید تا سطحی پایین بیاید که حداقل هم‌سطح با دفلکتور اسپرینکلرهای آویخته باشد.

11.2.4 موقعیت دفلکتور (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
11.2.4.1 فاصله از سقف
11.2.4.1.1 در سازه‌های بدون مانع
11.2.4.1.1.1 در سازه‌های بدون مانع، فاصله بین دفلکتور اسپرینکلر و سقف باید در تمام ناحیه پوشش اسپرینکلر، حداقل ۱ اینچ (۲۵ میلی‌متر) و حداکثر ۱۲اینچ (۳۰۰ میلی‌متر) باشد.
11.2.4.1.1.2 الزامات بند 11.2.4.1.1.1 در مورد اسپرینکلرهای نوع سقفی (پنهان، فرو رفته، و هم‌سطح) که عنصر فعال‌کننده آن‌ها در بالای سقف قرار دارد و دفلکتور آن‌ها نزدیک‌تر به سقف نصب می‌شود، در صورتی که مطابق با فهرست نصب شوند، اعمال نمی‌گردد.
11.2.4.1.1.3 الزامات بند 11.2.4.1.1.1 در مواردی که اسپرینکلرها برای استفاده در دیگر ویژگی‌های سقف یا برای فواصل متفاوت فهرست شده‌اند، و مطابق با فهرست خود نصب شوند، اعمال نمی‌شود.
11.2.4.1.1.4 الزامات بند 11.2.4.1.1.1 برای کاربری‌های با خطر کم و معمولی که دارای سقف‌های غیرقابل‌اشتعال یا با قابلیت اشتعال محدود هستند، اعمال نمی‌شود.
(الف)* در مواردی که تغییر ارتفاع عمودی سقف در ناحیه پوشش یک اسپرینکلر باعث ایجاد فاصله‌ای بیش از ۳۶اینچ (۹۰۰ میلی‌متر) بین سقف بالایی و دفلکتور اسپرینکلر شود، یک صفحه عمودی که از محل تغییر ارتفاع سقف به پایین کشیده می‌شود، به‌منظور فاصله‌گذاری اسپرینکلرها، معادل دیوار در نظر گرفته می‌شود.

(B)* در مواردی که فاصله بین سقف بالایی و دفلکتور اسپرینکلر کمتر یا مساوی ۳۶ اینچ (۹۰۰ میلی‌متر) باشد، چنانچه قواعد مربوط به موانع رعایت شده باشند، اسپرینکلرها می‌توانند به‌گونه‌ای فاصله‌گذاری شوند که گویی سقف صاف است.

11.2.4.1.2 سازه‌های دارای مانع
در سازه‌های دارای مانع، دفلکتور اسپرینکلر باید مطابق یکی از روش‌های زیر نصب شود:
(1) نصب دفلکتورها در داخل صفحات افقی به فاصله ۱تا ۶ اینچ (۲۵ تا ۱۵۰ میلی‌متر) زیر اعضای سازه‌ای غیرقابل اشتعال و حداکثر فاصله ۲۲ اینچ (۵۵۰ میلی‌متر) زیر دک سقف یا بام.
(2) نصب دفلکتورها در ارتفاعی برابر یا بالاتر از پایین‌ترین نقطه عضو سازه‌ای غیرقابل اشتعال تا حداکثر فاصله ۲۲ اینچ (۵۵۰ میلی‌متر) زیر دک سقف یا بام غیرقابل اشتعال، در صورتی که اسپرینکلر مطابق با بند 11.2.5.1.2 نصب شده باشد.
(3) نصب اسپرینکلر در هر دهانه (بِی) از سازه دارای مانع (قابل اشتعال یا غیرقابل اشتعال) با دفلکتورهایی که حداقل ۱ اینچ (۲۵ میلی‌متر) و حداکثر ۱۲ اینچ (۳۰۰میلی‌متر) زیر سقف قرار دارند.
(4) نصب طبق فهرست اسپرینکلر، در مواردی که اسپرینکلر برای استفاده در دیگر ویژگی‌های سقف یا فواصل متفاوت فهرست شده است.

11.2.4.1.3* سقف‌ها و بام‌های شیب‌دار
اسپرینکلرهایی که در زیر یا نزدیکی نوک سقف یا بام نصب می‌شوند باید به‌گونه‌ای نصب شوند که دفلکتور آن‌ها بیش از ۳ فوت (۹۰۰ میلی‌متر) از نوک سقف به‌صورت عمودی پایین‌تر قرار نگرفته باشد، مطابق با شکل‌های 10.2.6.1.3.1(a) و 10.2.6.1.3.1(b).

11.2.4.2 جهت‌گیری دفلکتور
دفلکتورهای اسپرینکلر باید به‌صورت موازی با سقف یا بام تنظیم شوند.

11.2.4.2.1 سقف‌ها و بام‌هایی که شیب آن‌ها بیش از ۲در ۱۲ (۱۶٫۷ درصد) نباشد، در کاربرد بند 11.2.4.2 به‌عنوان افقی در نظر گرفته می‌شوند و در این حالت اسپرینکلرها می‌توانند به‌صورت افقی نصب شوند.

11.2.5 موانع در برابر پاشش اسپرینکلر (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
11.2.5.1 هدف عملکردی
11.2.5.1.1 اسپرینکلرها باید به‌گونه‌ای نصب شوند که موانع پاشش، همان‌طور که در بندهای 11.2.5.2 و 11.2.5.3 تعریف شده‌اند، به حداقل برسد؛ یا اسپرینکلرهای اضافی نصب شوند تا پوشش کافی برای خطر فراهم شود.
11.2.5.1.2* اسپرینکلرها باید مطابق یکی از روش‌های زیر چیدمان شوند:
(1) اسپرینکلرها باید مطابق با بند 9.5.5.2، جدول 11.2.5.1.2، و شکل 11.2.5.1.2(a) باشند.
(2) در صورتی که موانع از عرض ۴ فوت (۱٫۲ متر) بیشتر نباشند، می‌توان اسپرینکلرها را در دو طرف مانع نصب کرد، به شرطی که فاصله از محور مرکزی مانع تا هر اسپرینکلر از نصف فاصله مجاز بین اسپرینکلرها بیشتر نباشد.
(3) موانعی که در مجاورت دیوار قرار دارند و عرض آن‌ها بیش از ۳۰ اینچ (۷۵۰ میلی‌متر) نیست، می‌توانند طبق شکل 11.2.5.1.2(b) محافظت شوند.
(4) موانعی که در مجاورت دیوار قرار دارند و عرض آن‌ها بیش از ۲۴ اینچ (۶۰۰ میلی‌متر) نیست، می‌توانند طبق شکل 11.2.5.1.2(c) محافظت شوند. فاصله حداکثر بین اسپرینکلر و دیوار باید از اسپرینکلر تا دیوار پشتی مانع اندازه‌گیری شود، نه تا سطح جلویی مانع.

11.2.5.2 موانع در توسعه الگوی پاشش اسپرینکلر

11.2.5.2.1 کلیات
11.2.5.2.1.1 موانع پیوسته یا ناپیوسته‌ای که در فاصله کمتر یا مساوی ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دفلکتور اسپرینکلر قرار دارند و مانع از توسعه کامل الگوی پاشش می‌شوند، باید مطابق با الزامات بخش 11.2.5.2 باشند.

11.2.5.2.1.2 صرف‌نظر از قواعد این بخش، موانع پیوسته و جامد باید با الزامات مرتبط بند 11.2.5.1.2 مطابقت داشته باشند.

11.2.5.2.1.3* مگر اینکه الزامات بندهای 11.2.5.2.1.4 تا 11.2.5.2.1.8 رعایت شده باشد، اسپرینکلرها باید به فاصله‌ای حداقل معادل چهار برابر بزرگ‌ترین بُعد مانع (مانند اجزای شبکه خرپایی، لوله، ستون، و تجهیزات) از مانع نصب شوند، مطابق با شکل‌های 11.2.5.2.1.3(a) و 11.2.5.2.1.3(b).

11.2.5.2.1.5 نصب اسپرینکلرها در میانه فاصله بین موانع مجاز است، مشروط بر آن‌که مانع از تیرچه‌های چوبی با فاصله ۲۰ اینچ (۵۰۰ میلی‌متر) یا بیشتر باشد، به شرطی که ابعاد اعضای بالایی و پایینی تیرچه چوبی از ۴ اینچ (۱۰۰ میلی‌متر) (اسمی) بیشتر نباشد و اعضای میانی از ۱ اینچ (۲۵ میلی‌متر) بیشتر نباشند.

11.2.5.2.1.6 نصب اسپرینکلرها بر روی خط مرکزی یک خرپا یا تیرچه یا مستقیماً بالای یک تیر مجاز است، مشروط بر آن‌که عرض عضو خرپا یا تیر از ۸ اینچ (۲۰۰میلی‌متر) بیشتر نباشد و منحرف‌کننده اسپرینکلر حداقل ۶ اینچ (۱۵۰ میلی‌متر) بالاتر از عضو سازه قرار داشته باشد و اسپرینکلر از اعضای میانی خرپا به اندازه‌ای حداقل چهار برابر بیشینه عرض عضو میانی فاصله داشته باشد.

11.2.5.2.1.7 الزامات بند 11.2.5.2.1.3 شامل لوله‌کشی سامانه اسپرینکلر با قطر کمتر از ۳ اینچ (۸۰ میلی‌متر) نمی‌شود.

11.2.5.2.1.8 الزامات بند 11.2.5.2.1.3 شامل اسپرینکلرهایی که طبق بند 11.2.5.1.2 نسبت به موانع نصب شده‌اند، نمی‌شود.

11.2.5.2.1.9 نصب اسپرینکلر بدون در نظر گرفتن پره‌های پنکه سقفی با قطر کمتر از ۶۰ اینچ (۱٫۵ متر) مجاز است، مشروط بر آن‌که نمای پلان پنکه حداقل ۵۰درصد باز باشد.

11.2.5.2.2 فاصله اسپرینکلرها از موانع عمودی آویزان یا نصب‌شده بر کف مانند پرده‌های حریم خصوصی، جداکننده‌های ایستاده، تقسیم‌کننده‌های اتاق و موانع مشابه در تصرفات خطر کم باید مطابق جدول 11.2.5.2.2 و شکل 11.2.5.2.2 باشد.

11.2.5.2.2.1 در تصرفات خطر کم، پرده‌های حریم خصوصی مطابق شکل 11.2.5.2.2 مانع تلقی نمی‌شوند، مشروط بر آن‌که تمام شرایط زیر رعایت شوند:

11.2.5.3 موانعی که از رسیدن پاشش اسپرینکلر به خطر جلوگیری می‌کنند.

11.2.5.3.1 موانع پیوسته یا ناپیوسته که جریان آب را در صفحه افقی بیش از ۱۸ اینچ (۴۵۰ میلی‌متر) پایین‌تر از منحرف‌کننده اسپرینکلر مختل می‌کنند و باعث محدود شدن توزیع آب در ناحیه خطر می‌شوند، باید مطابق بند 11.2.5.3 اجرا شوند.

11.2.5.3.2 نصب اسپرینکلر در زیر موانع ثابت با عرض بیش از ۴ فوت (۱٫۲ متر) الزامی است.

11.2.5.3.3 نصب اسپرینکلر در زیر موانعی که ثابت نیستند، مانند میزهای کنفرانس، الزامی نیست.

11.2.5.3.4 اسپرینکلرهایی که در زیر صفحات مشبک باز نصب می‌شوند باید از نوع قفسه‌ای/سطح میانی باشند یا در برابر پاشش از اسپرینکلرهای بالا محافظت شده باشند.

11.2.5.3.5 اسپرینکلرهایی که در زیر کانال‌های گرد نصب می‌شوند باید از نوع قفسه‌ای/سطح میانی باشند یا در برابر پاشش از اسپرینکلرهای بالا محافظت شده باشند.

11.2.6 فاصله آزاد تا انبار

11.2.6.1 فاصله بین منحرف‌کننده و بالای انبار باید ۱۸اینچ (۴۵۰ میلی‌متر) یا بیشتر باشد.

11.2.6.2 در صورتی که استانداردهای دیگر حداقل فاصله بیشتری را مشخص کرده باشند، آن‌ها باید رعایت شوند.

11.2.7 فاصله از ذخیره‌سازی (اسپرینکلرهای پوشش گسترده قائم و آویخته)

11.2.7.1* فاصله بین دفلکتور و بالای ذخیره‌سازی باید ۱۸ اینچ (۴۶۰ میلی‌متر) یا بیشتر باشد.
11.2.7.2 بُعد ۱۸ اینچ (۴۶۰ میلی‌متر) نباید ارتفاع قفسه‌گذاری روی دیوار یا قفسه‌گذاری چسبیده به دیوار را محدود کند، طبق بخش 11.2.7.
11.2.7.2.1 در مواردی که قفسه‌گذاری روی دیوار نصب شده و مستقیماً زیر اسپرینکلرها قرار ندارد، قفسه‌ها، شامل اقلام ذخیره‌شده روی آن‌ها، می‌توانند بالاتر از سطحی که در فاصله ۱۸ اینچ (۴۶۰ میلی‌متر) پایین‌تر از دفلکتور اسپرینکلرهای سقفی قرار دارد، امتداد یابند.
11.2.7.2.2 قفسه‌گذاری و هرگونه ذخیره‌سازی روی آن، که مستقیماً زیر اسپرینکلرها قرار دارد، نباید بالاتر از سطحی که در فاصله ۱۸ اینچ (۴۶۰ میلی‌متر) پایین‌تر از دفلکتور اسپرینکلرهای سقفی قرار دارد، امتداد یابد.

11.2.8 فضاهای فرو رفته سقفی (اسپرینکلرهای پوشش گسترده قائم و آویخته)

11.2.8.1 به جز در موارد مجاز در 11.2.8.2 و 11.2.8.3، در تمام فضاهای فرورفته سقفی باید اسپرینکلر نصب شود.
11.2.8.2 نصب اسپرینکلر در فضاهای فرورفته سقفی الزامی نیست، در صورتی که تمام شرایط زیر برقرار باشد:
(1) حجم کل فضای سقفی بدون حفاظت از ۱۰۰۰ فوت مکعب (۲۸ متر مکعب) بیشتر نباشد.
(2) عمق فضای سقفی بدون حفاظت از ۳۶ اینچ (۹۰۰میلی‌متر) بیشتر نباشد.
(3) کل کف زیر فضای سقفی بدون حفاظت توسط اسپرینکلرها در تراز سقف پایین‌تر حفاظت شده باشد.
(4)* مجموع اندازه تمام فضاهای سقفی بدون حفاظت در یک محفظه که در فاصله ۱۰ فوت (۳ متر) از یکدیگر قرار دارند، از ۱۰۰۰ فوت مکعب (۲۸ متر مکعب) بیشتر نباشد.
(5) فضای سقفی بدون حفاظت دارای پوشش‌های نسوز یا با قابلیت احتراق محدود باشد.
(6) در کل محفظه از اسپرینکلرهای با پاسخ سریع استفاده شده باشد.
11.2.8.3 نصب اسپرینکلر در نورگیرها و فضاهای مشابه طبق بخش 9.3.16 الزامی نیست.

11.3* اسپرینکلرهای دیواری با پوشش گسترده

11.3.1 کلیات. تمام الزامات بخش 9.5 برای اسپرینکلرهای دیواری با پوشش گسترده اعمال می‌شود، مگر آنکه در بخش 11.3 تغییر داده شده باشد.
11.3.2 اسپرینکلرهای دیواری با پوشش گسترده فقط در شرایط زیر نصب می‌شوند:
(1) تصرفات با خطر کم با سقف‌های صاف افقی یا شیب‌دار
(2) تصرفات با خطر عادی با سقف‌های صاف، فقط در صورتی که مخصوصاً برای این کاربرد فهرست شده باشند
(3) در ساختارهای بدون مانع با سقف‌های صاف و شیب‌دار با شیب حداکثر ۱ به ۶ (یعنی شیب ۱۶.۷٪)
(4) در ساختارهای بدون مانع یا مانع‌دار غیرقابل احتراق، فقط در صورتی که مخصوصاً برای این کاربرد فهرست شده باشند
(5) درون خرپاها یا تیرهای شبکه‌ای که اعضای شبکه‌ای آن‌ها حداکثر بعدی برابر با ۱ اینچ (۲۵ میلی‌متر) دارند، یا جایی که فاصله خرپاها از مرکز به مرکز بیش از ۷.۵فوت (۲.۳ متر) است و شیب سقف از ۱ به ۶ بیشتر نیست
(6) اسپرینکلرهای دیواری با پوشش گسترده نصب‌شده طبق بند 11.3.6.2.2 در سقف‌هایی با شیب بیش از ۲ در ۱۲
(7) در هر دهانه از ساختار مانع‌دار که اعضای سازه‌ای آن پایین‌تر از دفلکتور اسپرینکلر امتداد دارند
(8) اسپرینکلرهای پوشش گسترده نصب‌شده برای محافظت از مناطق زیر درب‌های سقفی تکی

11.3.3 نواحی حفاظت‌شده برای هر اسپرینکلر (اسپرینکلرهای دیواری با پوشش گسترده)

11.3.3.1* تعیین ناحیه حفاظت‌شده تحت پوشش
11.3.3.1.1 ناحیه تحت پوشش هر اسپرینکلر (As) برای اسپرینکلرهای دیواری با پوشش گسترده نباید کمتر از مقدار مشخص‌شده در فهرست باشد.
11.3.3.1.2 ابعاد فهرست‌شده باید به مضرب‌های ۲ فوت (۶۰۰ میلی‌متر) تا حداکثر ۲۸ فوت (۸.۵ متر) باشد.

11.3.3.2 حداکثر ناحیه حفاظت‌شده تحت پوشش
11.3.3.2.1 حداکثر ناحیه مجاز تحت پوشش برای هر اسپرینکلر (As) باید مطابق مقدار ذکرشده در جدول 11.3.3.2.1 باشد.
11.3.3.2.2 در هر صورت، حداکثر ناحیه تحت پوشش یک اسپرینکلر نباید از ۴۰۰ فوت مربع (۳۷ متر مربع) بیشتر باشد.

11.3.4 فاصله‌گذاری اسپرینکلر (اسپرینکلرهای دیواری با پوشش گسترده)

11.3.4.1 حداکثر فاصله بین اسپرینکلرها
11.3.4.1.1 حداکثر فاصله مجاز بین اسپرینکلرها باید بر اساس فاصله خط مرکزی بین اسپرینکلرها روی شاخه لوله در امتداد دیوار باشد.
11.3.4.1.2 هنگامی‌که اسپرینکلرها در امتداد یک دیوار اتاق یا دهانه نصب می‌شوند، باید مطابق با مقررات حداکثر فاصله در جدول 11.3.3.2.1 فاصله‌گذاری شوند.
11.3.4.1.3 اسپرینکلرهای دیواری نباید پشت‌به‌پشت بدون جداکننده‌ای پیوسته مانند پیش‌آمدگی، سقف کاذب یا مانع نصب شوند.
11.3.4.1.4 نصب اسپرینکلرهای دیواری روی دیوارهای مقابل یا مجاور مجاز است، مشروط بر اینکه هیچ اسپرینکلری در ناحیه حفاظت‌شده حداکثری اسپرینکلر دیگر قرار نگیرد.

11.3.4.2 حداکثر فاصله از دیوارها
فاصله بین اسپرینکلرها و دیوارهای انتهایی نباید از نصف فاصله مجاز بین اسپرینکلرها، طبق جدول 11.3.3.2.1، بیشتر باشد.

11.3.4.3 حداقل فاصله از دیوارها
11.3.4.3.1 اسپرینکلرها باید حداقل ۴ اینچ (۱۰۰میلی‌متر) از دیوار انتهایی فاصله داشته باشند.
11.3.4.3.2 فاصله از دیوار تا اسپرینکلر باید عمود بر دیوار اندازه‌گیری شود.

11.3.4.4 حداقل فاصله بین اسپرینکلرها
اسپرینکلرها نباید در ناحیه حفاظت‌شده اسپرینکلر دیگر قرار بگیرند، مگر در صورتی که توسط بند 11.3.5.1.4.1 الزامی شده باشد یا به‌وسیله موانعی از هم جدا شده باشند که دارای شرایط زیر باشند:
(1) موانع باید طوری قرار گیرند که اجزای فعال‌کننده را محافظت کنند.
(2) موانع باید از مواد جامد و سخت باشند که قبل و هنگام عملکرد اسپرینکلر در جای خود باقی بمانند.
(3) موانع باید حداقل ۸ اینچ (۲۰۰ میلی‌متر) طول و ۶اینچ (۱۵۰ میلی‌متر) ارتفاع داشته باشند.
(4) بالای مانع باید بین ۲ تا ۳ اینچ (۵۰ تا ۷۵ میلی‌متر) بالاتر از دفلکتور باشد.
(5) پایین مانع باید تا سطحی پایین‌تر یا هم‌سطح با دفلکتور امتداد داشته باشد.

11.3.5 موقعیت دفلکتور نسبت به سقف‌ها و دیوارها (اسپرینکلرهای دیواری با پوشش گسترده)

11.3.5.1 فاصله از زیر سقف‌ها و از دیوارهایی که اسپرینکلر روی آن‌ها نصب شده است
11.3.5.1.1 سقف‌ها
11.3.5.1.1.1 مگر آنکه الزامات بند 11.3.5.1.1.2 رعایت شود، دفلکتور اسپرینکلرهای دیواری باید در فاصله‌ای نه بیشتر از ۶ اینچ (۱۵۰ میلی‌متر) و نه کمتر از ۴ اینچ (۱۰۰ میلی‌متر) از سقف‌ها قرار گیرد.
11.3.5.1.1.2 اسپرینکلرهای دیواری افقی مجازند در ناحیه‌ای بین ۶ تا ۱۲ اینچ (۱۵۰ تا ۳۰۰ میلی‌متر) یا ۱۲تا ۱۸ اینچ (۳۰۰ تا ۴۵۰ میلی‌متر) زیر سقف‌های غیرقابل احتراق یا با قابلیت احتراق محدود قرار گیرند، در صورتی که برای چنین کاربردی لیست شده باشند.

11.3.5.1.2 دیوارها
11.3.5.1.2.1* دفلکتور اسپرینکلرهای دیواری باید در فاصله‌ای نه بیشتر از ۶ اینچ (۱۵۰ میلی‌متر) و نه کمتر از ۴ اینچ (۱۰۰ میلی‌متر) از دیواری که روی آن نصب شده‌اند قرار گیرد.
11.3.5.1.2.2 اسپرینکلرهای دیواری افقی مجازند به‌گونه‌ای نصب شوند که دفلکتور آن‌ها در فاصله‌ای کمتر از ۴ اینچ (۱۰۰ میلی‌متر) از دیواری که روی آن نصب شده‌اند قرار گیرد.

11.3.5.1.3 پیش‌آمدگی‌ها و سقف‌های کاذب
11.3.5.1.3.1* در صورتی که سقف کاذب مورد استفاده برای نصب اسپرینکلرهای دیواری دارای عرض یا پیش‌آمدگی از دیوار کمتر یا مساوی ۸ اینچ (۲۰۰میلی‌متر) باشد، نیازی به نصب اسپرینکلر اضافی در زیر آن نیست.
11.3.5.1.3.2* نصب یک اسپرینکلر دیواری در زیر سقف کاذب مجاز است، مشروط بر اینکه هم فاصله حداقل بین دفلکتور اسپرینکلر تا پایین سقف کاذب و هم فاصله حداکثر از دفلکتور اسپرینکلر تا سقف بلندتر رعایت شود.

11.3.5.1.4* پیش‌آمدگی‌ها و کابینت‌ها در مناطق/اشغال‌های مسکونی
در صورتی که از پیش‌آمدگی‌ها برای نصب اسپرینکلرهای دیواری استفاده شود، اسپرینکلرها و پیش‌آمدگی‌ها باید مطابق با یکی از بندهای 11.3.5.1.4.1، 11.3.5.1.4.2 یا 11.3.5.1.4.3 نصب شوند.

11.3.5.1.4.1 در صورتی که عرض یا پیش‌آمدگی سقف کاذب بیش از ۸ اینچ (۲۰۰ میلی‌متر) باشد، اسپرینکلرهای آویز باید در زیر سقف کاذب نصب شوند.
11.3.5.1.4.2 اسپرینکلرهای دیواری مجازند در سطح پیش‌آمدگی که مستقیماً بالای کابینت‌ها قرار دارد نصب شوند، بدون نیاز به اسپرینکلر اضافی در زیر پیش‌آمدگی یا کابینت‌ها، مشروط بر اینکه پیش‌آمدگی به‌صورت افقی بیش از ۱۲ اینچ (۳۰۰ میلی‌متر) از دیوار فاصله نداشته باشد.
11.3.5.1.4.3 در صورتی که اسپرینکلرهای دیواری بیش از ۳ فوت (۹۰۰ میلی‌متر) بالاتر از بالای کابینت‌ها قرار داشته باشند، مجاز است روی دیوار بالای کابینت‌ها نصب شوند، مشروط بر اینکه فاصله کابینت‌ها از دیوار بیشتر از ۱۲ اینچ (۳۰۰ میلی‌متر) نباشد.

11.3.5.2 جهت‌گیری دفلکتور
11.3.5.2.1 اسپرینکلرهای دیواری که زیر سقف شیب‌دار با شیب بیش از ۲ در ۱۲ نصب می‌شوند، باید در بالاترین نقطه شیب قرار گرفته و به گونه‌ای تنظیم شوند که به سمت پایین در امتداد شیب تخلیه کنند.
11.3.5.2.2 اسپرینکلرهای دیواری که به طور خاص برای پیکربندی‌های دیگر سقف لیست شده‌اند، مجازند مطابق با الزامات لیست نصب شوند.

11.3.6 موانع در برابر تخلیه اسپرینکلر (اسپرینکلرهای دیواری با پوشش گسترده)
11.3.6.1 هدف عملکردی
11.3.6.1.1 اسپرینکلرها باید به گونه‌ای قرار گیرند که موانع در مسیر تخلیه، طبق تعریف در بندهای 9.5.5.2 و 9.5.5.3، به حداقل برسند، یا اسپرینکلرهای اضافی برای تضمین پوشش کافی خطر نصب شوند.
11.3.6.1.2 اسپرینکلرهای دیواری نباید در فاصله کمتر از ۸ فوت (۲.۴ متر) از چراغ‌ها یا موانع مشابه نصب شوند، مگر اینکه الزامات بندهای 11.3.6.1.2.1 یا 11.3.6.1.2.2 رعایت شده باشد.
11.3.6.1.2.1 برای موانعی مانند چراغ‌ها، در صورتی که بزرگ‌ترین بُعد مانع کمتر از ۲ فوت (۰.۶ متر) باشد، اسپرینکلرهای دیواری مجازند در فاصله‌ای حداقل معادل چهار برابر بزرگ‌ترین بُعد مانع نصب شوند.
11.3.6.1.2.2 برای موانعی که حداقل ۴ اینچ (۱۰۰میلی‌متر) بالاتر از سطح دفلکتور اسپرینکلر قرار دارند، اسپرینکلر مجاز است در فاصله‌ای کمتر از ۸ فوت (۲.۴متر) از مانع قرار گیرد.
11.3.6.1.3 فاصله بین چراغ‌ها یا موانع مشابه که ۸ فوت (۲.۴ متر) یا بیشتر از اسپرینکلر فاصله دارند، باید مطابق با جدول 11.3.6.1.3 و شکل 11.3.6.1.3 باشد.
11.3.6.1.4 موانع پیوسته‌ای که از همان دیواری بیرون زده‌اند که اسپرینکلر دیواری روی آن نصب شده، باید مطابق با یکی از چیدمان‌های زیر باشند:
(1) اسپرینکلرها باید مطابق با جدول 11.3.6.1.4 و شکل 11.3.6.1.4(a) نصب شوند.

11.3.6.2.1.3* مگر در صورتی که الزامات 11.3.6.2.1.4 و 11.3.6.2.1.5 رعایت شده باشند، اسپرینکلرها باید در فاصله‌ای حداقل برابر با چهار برابر بزرگ‌ترین بُعد مانع (مانند شبکه‌های خرپایی و اعضای آن، لوله، ستون و تجهیزات) از موانع قرار گیرند، مطابق با شکل‌های 11.3.6.2.1.3(a) و 11.3.6.2.1.3(b).
(A) حداکثر فاصله آزاد مورد نیاز از موانع در جهت افقی (مانند تجهیزات روشنایی و اعضای افقی خرپا) برابر با ۳۶ اینچ (۹۰۰ میلی‌متر) خواهد بود.
(B) این فاصله آزاد حداکثر به موانع در جهت عمودی (مانند ستون‌ها) اعمال نمی‌شود.

11.3.6.2.1.4 الزامات بندهای 11.3.6.2.1.3 و 11.3.6.2.1.4 در صورتی اعمال نمی‌شوند که اسپرینکلرها نسبت به موانع طبق 11.3.6.1.2 و 11.3.6.1.3 قرار گرفته باشند.

11.3.6.2.1.5 الزامات 11.3.6.2.1.3 برای لوله‌کشی سیستم اسپرینکلر با قطر کمتر از ۳ اینچ (۸۰ میلی‌متر) اعمال نمی‌شود.

11.3.6.2.1.6* نصب اسپرینکلر بدون توجه به پره‌های پنکه سقفی با قطر کمتر از ۶۰ اینچ (۱.۵ متر) مجاز است، مشروط بر اینکه نمای پلان پنکه حداقل ۵۰ درصد باز باشد.

11.3.6.2.2 موانع عمودی معلق یا نصب‌شده بر کف.
فاصله بین اسپرینکلرها و پرده‌های حریم خصوصی، جداکننده‌های ایستاده، تقسیم‌کننده‌های اتاق و موانع مشابه در اشغال‌های با خطر کم باید مطابق با جدول 11.3.6.2.2 و شکل 11.3.6.2.2 باشد.

11.3.6.2.2.1* در تصرفات با خطر پایین، پرده‌های حریم خصوصی همان‌طور که در شکل 11.3.6.2.2 نشان داده شده‌اند، زمانی مانع محسوب نمی‌شوند که تمام شرایط زیر رعایت شود:
(1) پرده‌ها با مش پارچه‌ای بر روی ریل سقفی پشتیبانی شوند.
(2) بازشوهای مش برابر یا بیشتر از ۷۰ درصد باشند.
(3) مش حداقل ۲۲ اینچ (۵۵۰ میلی‌متر) از سقف به سمت پایین امتداد داشته باشد.

بیشتر بخوانید: رفع خطای سیستم اعلام حریق

11.3.6.3* موانعی که مانع رسیدن پاشش آب اسپرینکلر به خطر می‌شوند:
11.3.6.3.1 موانع پیوسته یا ناپیوسته که پاشش آب را در یک صفحه افقی بیش از ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دیفلوکتور اسپرینکلر قطع کنند و مانع از رسیدن پاشش به خطر محافظت‌شده شوند، باید با این بخش مطابقت داشته باشند.
11.3.6.3.2* اسپرینکلر باید زیر موانع ثابت با عرض بیش از ۴ فوت (۱٫۲ متر) نصب شود.
11.3.6.3.3 نصب اسپرینکلر زیر موانعی که ثابت نیستند، مانند میزهای کنفرانس، الزامی نیست.

11.3.7 فاصله تا ذخیره‌سازی (اسپرینکلر دیواری با پوشش گسترده):
فاصله بین دیفلوکتور و بالای ذخیره‌سازی باید برابر یا بیشتر از ۱۸ اینچ (۴۵۰ میلی‌متر) باشد.

تعیین اندازه لوله‌ها و سوراخ‌ها برای سیستم اطفاء حریق با گاز دی اکسیدکربن
NFPA12-ANNEX-C

ین ضمیمه جزو الزامات این سند NFPA نیست، بلکه تنها برای مقاصد اطلاعاتی گنجانده شده است.

C.1 محاسبه اندازه لوله‌ها برای سیستم‌های دی‌اکسید کربن
محاسبه اندازه لوله‌ها برای سیستم‌های دی‌اکسید کربن پیچیده است زیرا افت فشار به‌طور غیرخطی با طول لوله ارتباط دارد. دی‌اکسید کربن به‌صورت مایع در فشار اشباع از مخزن ذخیره خارج می‌شود. با کاهش فشار به‌دلیل اصطکاک در لوله، مایع به بخار تبدیل می‌شود و مخلوطی از مایع و بخار تولید می‌کند. بنابراین، حجم مخلوط جاری افزایش می‌یابد و سرعت جریان نیز باید افزایش یابد. به این ترتیب، افت فشار در واحد طول لوله در انتهای لوله بیشتر از ابتدای آن خواهد بود.

اطلاعات مربوط به افت فشار برای طراحی سیستم‌های لوله‌کشی می‌تواند بهترین‌طور از منحنی‌های فشار در برابر طول معادل برای نرخ‌های جریان و اندازه‌های مختلف لوله به‌دست آید. این منحنی‌ها می‌توانند با استفاده از معادله نظری که در بخش 4.7.5.1 آمده است ترسیم شوند. عوامل Y و Z در معادله آن پاراگراف وابسته به فشار ذخیره‌سازی و فشار خط هستند. در معادلات زیر، Z یک نسبت بدون بعد است و عامل Y واحدهای فشار ضربدر چگالی دارد و بنابراین سیستم واحدها را تغییر می‌دهد. عوامل Y و Z می‌توانند به‌صورت زیر ارزیابی شوند:

جایی که:

P = فشار در انتهای خط لوله [psi (kPa)]
PI = فشار ذخیره‌سازی [psi (kPa)]
p = چگالی در فشار P [lb/ft³ (kg/m³)]
P1 = چگالی در فشار P1 [lb/ft³ (kg/m³)]
Ln = لگاریتم طبیعی

فشار ذخیره‌سازی یک عامل مهم در جریان دی‌اکسیدکربن است. در ذخیره‌سازی با فشار پایین، فشار شروع در مخزن ذخیره‌سازی به سطح پایین‌تری کاهش می‌یابد، بسته به اینکه آیا تمام یا بخشی از تامین پخش می‌شود. به همین دلیل، فشار متوسط در طول تخلیه حدود 285 psi (1965 kPa) خواهد بود. معادله جریان بر اساس فشار مطلق است؛ بنابراین، 300 psi (2068 kPa) برای محاسبات مربوط به سیستم‌های فشار پایین استفاده می‌شود.
در سیستم‌های فشار بالا، فشار ذخیره‌سازی به دمای محیط بستگی دارد. دمای محیط معمولی 70°F (21°C) فرض می‌شود. برای این شرایط، فشار متوسط در سیلندر در هنگام تخلیه بخش مایع حدود 750 psi (5171 kPa) خواهد بود. بنابراین، این فشار برای محاسبات مربوط به سیستم‌های فشار بالا انتخاب شده است.
با استفاده از فشارهای پایه 300 psi (2068 kPa) و 750 psi (5171 kPa)، مقادیر عوامل Y و Z در معادله جریان تعیین شده‌اند. این مقادیر در جدول C.1 (a) و جدول C.1 (b) ذکر شده‌اند.
برای کاربرد عملی، مطلوب است که منحنی‌هایی برای هر اندازه لوله‌ای که می‌تواند استفاده شود رسم شود. با این حال، معادله جریان می‌تواند به صورت زیر بازترتیب شود:

جایی که:

از شکل C.1 (a)، فشار شروع 228 psi (1572 kPa) (فشار پایانی خط اصلی) با خط نرخ جریان [193 lb/min (87.6 kg/min)] در طول معادل حدود 300 فوت (91.4 متر) تقاطع می‌کند. به عبارت دیگر، اگر خط انشعاب از مخزن ذخیره‌سازی شروع شود، دی‌اکسید کربن مایع باید از 300 فوت (91.4 متر) لوله‌کشی عبور کند تا فشار به 228 psi (1572 kPa) کاهش یابد. بنابراین، این طول به عنوان نقطه شروع برای طول معادل خط انشعاب در نظر گرفته می‌شود. فشار پایانی خط انشعاب سپس به 165 psi (1138 kPa) می‌رسد، جایی که خط نرخ جریان 193lb/min (87.6 kg/min) با خط طول معادل کلی 410 فوت (125 متر) تقاطع می‌کند، یا 300 فوت + 110 فوت (91 متر + 34 متر). با این فشار پایانی جدید [165 psi (1138 kPa)] و نرخ جریان[500 lb/min (227 kg/min)]، مساحت معادل مورد نیاز برای اسپرینکلر در انتهای هر خط انشعاب تقریباً 0.567 اینچ مربع (366 میلی‌متر مربع) خواهد بود.
این تقریباً همان مثال اسپرینکلر بزرگ تک است، به جز اینکه نرخ تخلیه به دلیل کاهش فشار نصف شده است.
طراحی سیستم توزیع لوله‌کشی بر اساس نرخ جریان مورد نظر در هر اسپرینکلر است. این به نوبه خود نرخ جریان مورد نیاز در خطوط انشعاب و لوله‌کشی اصلی را تعیین می‌کند. از تجربه عملی، می‌توان اندازه‌های تقریبی لوله‌های مورد نیاز را تخمین زد. فشار در هر اسپرینکلر می‌تواند از منحنی‌های جریان مناسب تعیین شود. اندازه‌های دهانه اسپرینکلر سپس بر اساس فشار اسپرینکلر از داده‌های ارائه شده در بخش 4.7.5.2 انتخاب می‌شود.
در سیستم‌های فشار بالا، هدر اصلی از چندین سیلندر جداگانه تأمین می‌شود. بنابراین جریان کل تقسیم بر تعداد سیلندرها می‌شود تا نرخ جریان از هر سیلندر بدست آید. ظرفیت جریان شیر سیلندر و اتصالات به هدر با هر سازنده متفاوت است، بسته به طراحی و اندازه. برای هر شیر خاص، لوله انشعاب و مجموعه اتصالات، طول معادل می‌تواند به صورت فوت از اندازه لوله استاندارد تعیین شود. با این اطلاعات، معادله جریان می‌تواند برای تهیه یک منحنی جریان در مقابل افت فشار استفاده شود. این منحنی یک روش مناسب برای تعیین فشار هدر برای ترکیب شیر و اتصالات خاص فراهم می‌کند.
جدول C.1(d) و جدول C.1(e) طول‌های معادل اتصالات لوله را برای تعیین طول معادل سیستم‌های لوله‌کشی فهرست می‌کنند. جدول C.1(d) برای اتصالات رزوه‌ای است و جدول C.1(e) برای اتصالات جوشی است. هر دو جدول برای اندازه‌های لولهSchedule 40 محاسبه شده‌اند؛ با این حال، برای تمام مقاصد عملی، همان ارقام می‌توانند برای اندازه‌های لوله Schedule 80 نیز استفاده شوند. این جداول باید برای تعیین طول معادل لوله برای اتصالات استفاده شوند مگر اینکه داده‌های آزمایش سازنده نشان دهند که عوامل دیگری مناسب هستند. برای اتصالات مکانیکی شیار دار که برای استفاده در سیستم‌های دی‌اکسید کربن فهرست شده‌اند، داده‌های طول معادل باید از سازنده دریافت شود.
برای تغییرات جزئی در ارتفاع لوله‌کشی، تغییر در فشار سر قابل توجه نیست. با این حال، اگر تغییر قابل توجهی در ارتفاع وجود داشته باشد، این عامل باید در نظر گرفته شود. اصلاح فشار سر برای هر فوت از ارتفاع بستگی به فشار متوسط خط دارد، زیرا چگالی با فشار تغییر می‌کند. عوامل اصلاحی در جدول C.1(f) و جدول C.1(g) برای سیستم‌های فشار پایین و فشار بالا به ترتیب داده شده‌اند. اصلاحی که هنگام جریان به سمت بالا اعمال می‌شود، از فشار پایانی کم می‌شود و زمانی که جریان به سمت پایین است، به فشار پایانی افزوده می‌شود.
