فناوری های تشخیص گاز

how smart gas detection technology is changing safety standards

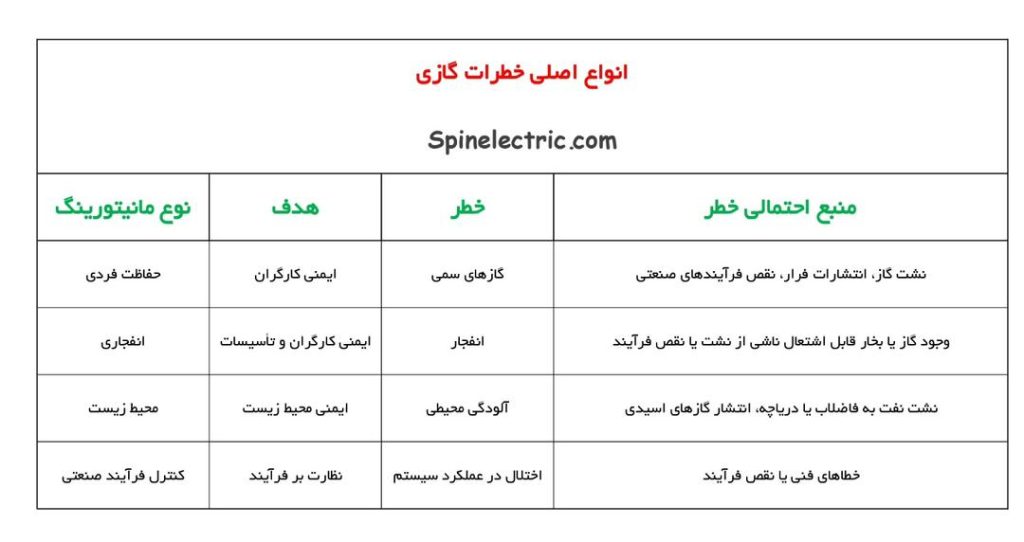

WhatsApp Image 2025 09 25 at 2.25.53 AM

WhatsApp Image 2025 09 25 at 2.26.01 AM

دسته‌بندی‌های پایش گاز:

  1. گازهای قابل احتراق / اشتعال‌پذیر
    • خطر انفجار.
    • برای جلوگیری از انفجار، باید سطح گاز در هوا کمتر از حد پایین انفجار (LEL) برای هر گاز نگه داشته شود یا اکسیژن از محیط حذف شود.
    • معمولاً در بازه ۰ تا ۱۰۰ درصد از حد پایین انفجار یا در محدوده قسمت در میلیون (ppm) اندازه‌گیری می‌شود.
    • دتکتورهای گاز قابل احتراق به‌گونه‌ای طراحی شده‌اند که پیش از وقوع شرایط بالقوه انفجاری هشدار دهند.
  2. گازهای سمی / محرک
    • برای سلامت انسان خطرناک‌اند؛ باید میزان تماس کارکنان با این گازها پایش شود.
    • معمولاً در محدوده قسمت در میلیون (ppm) اندازه‌گیری می‌شوند.
    • دتکتورهای گاز سمی به‌گونه‌ای طراحی شده‌اند که پیش از رسیدن سطح گاز به غلظت زیان‌آور به کارکنان هشدار دهند.
    • برخی از دتکتورهای گاز سمی می‌توانند میانگین تماس در طول زمان را محاسبه کرده و مقادیر حد تماس کوتاه‌مدت (STEL) و میانگین وزنی زمان‌دار (TWA) را ارائه دهند.
  3. اکسیژن
    • محیط‌هایی با میزان کم اکسیژن (کمتر از ۱۹.۵ درصد حجمی اکسیژن) «کم‌اکسیژن» تلقی شده و تنفس طبیعی انسان را مختل می‌کنند.
    • محیط‌هایی با میزان زیاد اکسیژن (بیش از ۲۵ درصد حجمی اکسیژن) «غنی از اکسیژن» تلقی شده و خطر انفجار در آن‌ها افزایش می‌یابد.
    • در بازه درصد حجمی اندازه‌گیری می‌شود (درصد طبیعی اکسیژن در هوا در سطح دریا ۲۰.۸ درصد حجمی است).
    • دتکتورهای اکسیژن به‌طور کلی به‌گونه‌ای تنظیم می‌شوند که در صورت کم بودن یا زیاد بودن بیش از حد اکسیژن در محیط، هشدار دهند.



فضاهای قابل احتراق

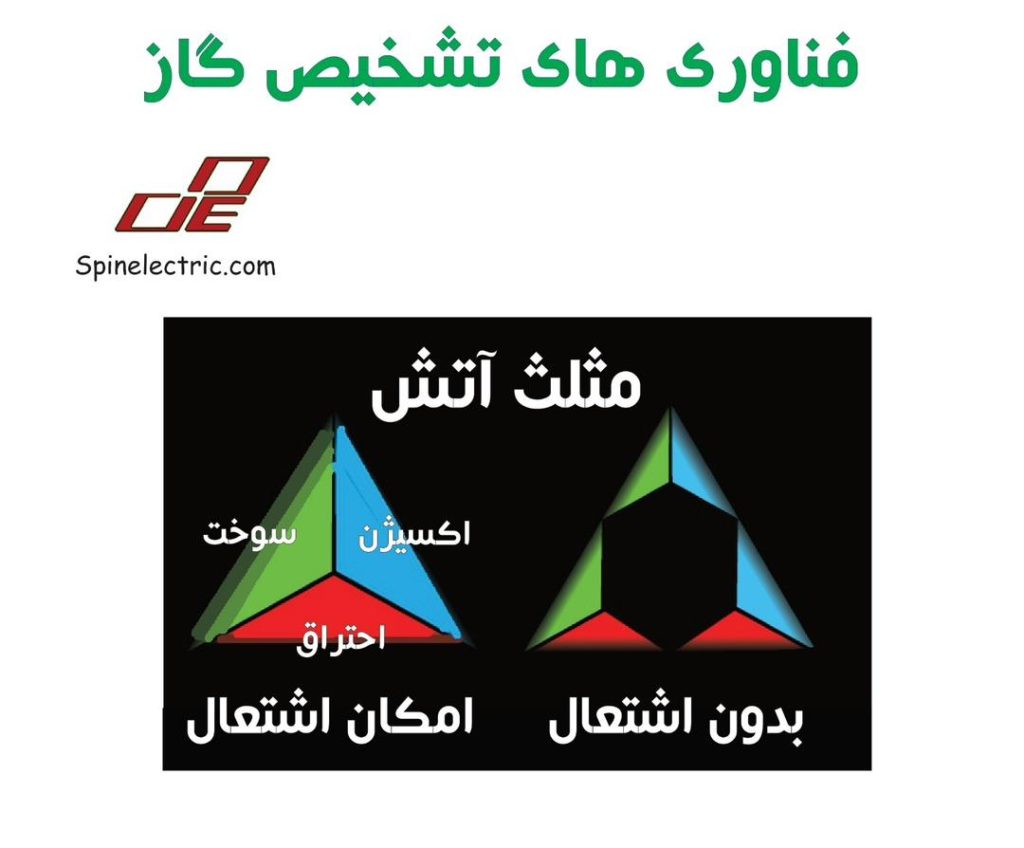

برای ایجاد شعله، وجود سه شرط ضروری است:
• یک منبع سوخت (مانند گاز متان یا بخارات بنزین)
• مقدار کافی اکسیژن (بیش از ۱۰ تا ۱۵ درصد) برای اکسید شدن یا سوختن سوخت
• یک منبع گرما (جرقه) برای شروع فرآیند

نمونه‌هایی از منابع گرما و جرقه:
• شعله‌های باز مانند شعله‌های فندک، مشعل، کبریت و مشعل‌های جوشکاری، رایج‌ترین منابع جرقه هستند.
• تابش در قالب نور خورشید یا سطوح داغ
• جرقه‌های ناشی از منابع مختلف مانند روشن یا خاموش کردن وسایل برقی، بیرون کشیدن دوشاخه‌ها، الکتریسیته ساکن یا کلیدهای الکتریکی

فضاهای قابل احتراق
عوامل مؤثر در فضاهای قابل احتراق

بخار در برابر گاز
اگرچه اصطلاحات «بخار» و «گاز» اغلب به‌جای یکدیگر استفاده می‌شوند، اما معانی یکسانی ندارند. واژه «بخار» به ماده‌ای اطلاق می‌شود که اگرچه در حالت گازی وجود دارد، اما به‌طور معمول در دمای اتاق به صورت مایع یا جامد است. وقتی می‌گوییم یک ماده مایع یا جامد در حال سوختن است، در واقع بخار آن ماده است که می‌سوزد. «گاز» به ماده‌ای گفته می‌شود که به‌طور طبیعی در دمای اتاق در حالت گازی است.

فشار بخار و نقطه جوش
فشار بخار، فشاری است که زمانی ایجاد می‌شود که یک جامد یا مایع با بخار خودش در حالت تعادل قرار دارد. این فشار به‌طور مستقیم با دما مرتبط است. مثالی از فشار بخار، فشاری است که توسط بخار یک مایع در یک ظرف بسته نیمه‌پر ایجاد می‌شود. بسته به دما، فشار بخار تا یک آستانه مشخص افزایش می‌یابد. وقتی این آستانه برسد، فضا «اشباع‌شده» در نظر گرفته می‌شود.

فشار بخار و نقطه جوش یک ماده شیمیایی تعیین می‌کنند که چه میزان از آن احتمال دارد وارد هوا شود. فشار بخار پایین به معنای مولکول‌های کمتری از آن ماده در هواست که قابل اشتعال باشند، بنابراین به‌طور کلی خطر کمتری وجود دارد. این همچنین به این معناست که مولکول‌های کمتری برای آشکارسازی وجود دارد و ممکن است آشکارسازی دشوارتر شده و نیاز به تجهیزات با حساسیت بیشتر باشد. با افزایش فشار بخار و کاهش نقطه جوش، احتمال تبخیر افزایش می‌یابد. اگر ظروف حاوی این نوع مواد شیمیایی باز بمانند یا بر روی سطوح بزرگ پخش شوند، احتمال خطر بیشتری به‌وجود می‌آید.

نقطه اشتعال (Flashpoint)
یک ماده قابل اشتعال تا زمانی که به نقطه اشتعال خود نرسد، بخار یا گاز کافی برای شروع آتش تولید نمی‌کند. نقطه اشتعال، پایین‌ترین دمایی است که در آن یک مایع بخار کافی برای ایجاد شعله تولید می‌کند. اگر دما پایین‌تر از این مقدار باشد، مایع بخار کافی برای اشتعال تولید نمی‌کند. اگر نقطه اشتعال برسد و یک منبع خارجی اشتعال مانند جرقه وجود داشته باشد، ماده آتش خواهد گرفت. سند NFPA-325M از آژانس ملی حفاظت در برابر آتش (NFPA) تحت عنوان ویژگی‌های خطر آتش مواد قابل اشتعال، گازها و حلال‌های فرّار، نقطه اشتعال بسیاری از مواد رایج را فهرست کرده است.

نقطه اشتعال اهمیت دارد زیرا نشان‌دهنده میزان خطر ناشی از یک مایع قابل اشتعال است. به‌طور کلی، هرچه نقطه اشتعال پایین‌تر باشد، تشکیل مخلوط‌های قابل اشتعال سوخت و هوا آسان‌تر بوده و در نتیجه خطر بیشتر است.

دمای خوداشتعالی
اگر ماده‌ای تا دمای مشخصی—یعنی دمای اشتعال خودبه‌خودی (یا «خوداشتعالی»)—گرم شود، بیشتر مواد شیمیایی قابل اشتعال می‌توانند بدون وجود منبع خارجی اشتعال، تنها با انرژی گرمایی خود، به‌طور خودبه‌خودی آتش بگیرند.

چگالی بخار
چگالی بخار نسبت وزن یک حجم از بخار قابل اشتعال به حجم مساوی از هوا است. بیشتر بخارهای قابل اشتعال سنگین‌تر از هوا هستند، بنابراین به سمت زمین حرکت کرده و در نواحی پایین‌تر تجمع می‌یابند. گاز یا بخاری که چگالی بخار آن بیشتر از ۱ باشد ممکن است در سطوح پایین حرکت کرده و به دنبال یک منبع اشتعال بگردد (برای مثال: هگزان با چگالی بخار ۳.۰). گاز یا بخاری که چگالی بخار آن کمتر از ۱ باشد تمایل دارد به سمت بالا حرکت کند (برای مثال: متان با چگالی بخار ۰.۶). چگالی بخار در تعیین محل بهینه نصب دتکتور اهمیت دارد، زیرا به پیش‌بینی محل احتمالی تجمع گاز یا بخار در یک اتاق یا فضا کمک می‌کند.

حدود انفجار
برای ایجاد شعله، مقدار کافی گاز یا بخار باید وجود داشته باشد؛ اما مقدار بیش‌ازحد گاز می‌تواند اکسیژن موجود در فضا را جابه‌جا کرده و مانع از احتراق شود. به همین دلیل، برای غلظت‌های پایین و بالا، حد مشخصی وجود دارد که در آن احتراق می‌تواند رخ دهد. این حدود به عنوان حد پایین انفجار (LEL) و حد بالای انفجار (UEL) شناخته می‌شوند. این‌ها همچنین به عنوان حد پایین اشتعال‌پذیری (LFL) و حد بالای اشتعال‌پذیری (UFL) نیز شناخته می‌شوند.

برای حفظ احتراق، محیط باید ترکیب مناسبی از سوخت و اکسیژن (هوا) داشته باشد. LEL حداقل مقدار گاز مورد نیاز برای احتراق و UEL حداکثر مقدار آن را نشان می‌دهد. مقادیر دقیق LEL برای گازهای مختلف متفاوت است و به صورت درصد حجمی در هوا اندازه‌گیری می‌شوند. مقادیر LEL و UEL گازها در سند NFPA 325 درج شده‌اند.

LEL معمولاً بین ۱.۴٪ تا ۵٪ حجمی است. با افزایش دما، انرژی کمتری برای ایجاد احتراق مورد نیاز است و درصد گاز لازم برای رسیدن به ۱۰۰٪ LEL کاهش یافته و در نتیجه خطر افزایش می‌یابد. محیطی با سطح اکسیژن بالاتر باعث افزایش UEL گاز، همچنین نرخ و شدت گسترش شعله می‌شود. از آنجا که مخلوطی از چندین گاز شرایط را پیچیده می‌کند، LEL دقیق آن‌ها باید از طریق آزمایش مشخص شود.

بیشتر ابزارهای اندازه‌گیری گازهای قابل احتراق در محدوده LEL کار می‌کنند و قرائت گاز را به صورت درصدی از LEL نمایش می‌دهند. برای مثال: عدد ۵۰٪ LEL به این معناست که مخلوط گاز نمونه‌برداری‌شده شامل نیمی از مقدار گاز مورد نیاز برای حمایت از احتراق است.

هر غلظتی از گاز یا بخار که بین این دو حد قرار گیرد، در محدوده قابل اشتعال (انفجاری) قرار دارد. مواد مختلف دارای پهنای متفاوتی از محدوده اشتعال‌پذیری هستند — برخی بسیار گسترده و برخی دیگر باریک‌تر هستند. موادی که محدوده اشتعال‌پذیری وسیع‌تری دارند، معمولاً خطرناک‌تر محسوب می‌شوند، زیرا سطوح بیشتری از غلظت آن‌ها می‌تواند دچار اشتعال شود.

فضاهایی که در آن‌ها سطح غلظت گاز پایین‌تر از LEL است (سوخت کافی برای اشتعال وجود ندارد)، «لاغر» (lean) و غیرقابل اشتعال نامیده می‌شوند؛ و فضاهایی که سطح گاز بالاتر از UEL است (اکسیژن کافی برای اشتعال وجود ندارد)، «غلیظ» (rich) و غیرقابل اشتعال تلقی می‌شوند.

فضاهای سمی

پایش گازهای سمی
گاز سمی به گازی گفته می‌شود که توانایی آسیب رساندن به بافت‌های زنده، اختلال در سیستم عصبی مرکزی، ایجاد بیماری‌های شدید یا—در موارد حاد—مرگ را دارد، زمانی که از طریق بلع، تنفس یا جذب از راه پوست یا چشم وارد بدن شود. میزان لازم برای ایجاد این اثرات به‌طور گسترده‌ای با توجه به ماهیت ماده و مدت زمان تماس متفاوت است. «سمیت حاد» به تماس کوتاه‌مدت مانند یک مواجهه‌ی لحظه‌ای اشاره دارد. «سمیت مزمن» به تماس بلندمدت مانند مواجهه‌های مکرر یا طولانی اشاره دارد.

پایش گازهای سمی اهمیت دارد زیرا برخی از این مواد قابل مشاهده یا بوییدن نیستند و اثرات فوری ندارند. بنابراین شناسایی خطر گاز از طریق حواس فرد معمولاً خیلی دیر و پس از رسیدن غلظت به سطح زیان‌آور انجام می‌شود.

اثرهای سمی گازها از بی‌ضرر تا بسیار سمی متغیر است. برخی در مواجهه‌های کوتاه و در سطح پایین نیز تهدیدکننده‌ی زندگی هستند، در حالی که برخی دیگر تنها در مواجهه‌های مکرر و با غلظت بالا خطرناک‌اند. میزان خطری که یک ماده برای یک کارگر ایجاد می‌کند، به عوامل مختلفی بستگی دارد که شامل سطح غلظت گاز و مدت زمان تماس است.

حدود تماس مجاز
کنفرانس آمریکایی متخصصان بهداشت صنعتی دولتی (ACGIH) فهرستی سالانه و بازبینی‌شده از حدود مجاز تماس با ترکیبات صنعتی رایج منتشر می‌کند که با عنوان «مقادیر حد آستانه (TLV) و شاخص‌های تماس زیستی (BEI) بر اساس مستندات حدود آستانه مواد شیمیایی و عوامل فیزیکی» شناخته می‌شود. (برای سفارش نسخه‌ای از آن به www.acgih.org مراجعه کنید).
ACGIH مفهوم مقدار حد آستانه (TLV) را تعریف کرده است؛ TLV به غلظت مجاز یک ماده آلاینده در هوا گفته می‌شود که تصور می‌شود تقریباً همه کارگران بتوانند به‌طور مکرر و روزانه در طول عمر کاری خود در معرض آن قرار گیرند بدون اینکه دچار اثرات زیان‌آور شوند. این مقادیر بر اساس ترکیبی از تجربه صنعتی و مطالعات انسانی و حیوانی تعیین شده‌اند.

میانگین‌های وزنی زمانی (TWA)
مقادیر TLV معمولاً به‌صورت میانگین وزنی ۸ ساعته در نظر گرفته می‌شوند. جنبه میانگین‌گیری به این معناست که مواجهه‌هایی بالاتر از حد مجاز قابل‌قبول است، به شرطی که با دوره‌هایی از تماس کمتر از حد مجاز جبران شوند.

محدودیت‌های تماس کوتاه‌مدت (STEL)
محدودیت‌های تماس کوتاه‌مدت غلظت‌هایی هستند که بالاتر از میانگین ۸ ساعته‌اند و کارگران می‌توانند برای مدت زمان کوتاه در معرض آن‌ها قرار گیرند بدون اینکه دچار اثرات زیان‌آور شوند. (اگر غلظت به اندازه کافی بالا باشد، حتی یک بار تماس نیز می‌تواند اثرات مضر بر سلامت داشته باشد.)
STEL برای موقعیت‌هایی به‌کار می‌رود که در آن کارگر در معرض غلظت بالای گاز قرار دارد اما فقط برای مدت کوتاهی. این محدودیت‌ها به‌صورت میانگین وزنی ۱۵ دقیقه‌ای تعریف می‌شوند که نباید حتی در صورتی که میانگین ۸ ساعته کمتر از مقدار TLV باشد، از آن فراتر رود.

غلظت‌های سقفی (Ceiling Concentrations)
برای برخی از گازهای سمی، حتی یک تماس که از TLV فراتر رود می‌تواند برای سلامت کارگر خطرناک باشد. در این موارد، از غلظت‌های سقفی استفاده می‌شود تا سطوحی را مشخص کند که هرگز نباید از آن‌ها عبور شود.

حدود مجاز تماس (PELs)
حدود مجاز تماس (Permissible Exposure Limits) توسط اداره ایمنی و بهداشت شغلی ایالات متحده (OSHA) تدوین و اجرا می‌شوند. بخش ۱۹۱۰.۱۰۰۰ از بخش ۲۹ کد مقررات فدرال (CFR) این استانداردها را شامل می‌شود که مشابه مقادیر TLV سازمان ACGIH هستند، با این تفاوت که PEL به‌صورت قانونی الزام‌آور است نه صرفاً توصیه‌شده. با این حال، دقیق‌ترین مقادیر PEL معمولاً در برگه‌های اطلاعات ایمنی مواد (MSDS) درج شده‌اند.

شرایط فوری خطرناک برای زندگی و سلامت (IDLH)
مؤسسه ملی ایمنی و بهداشت شغلی (NIOSH) شرایط تماس IDLH را به‌عنوان شرایطی تعریف می‌کند که در آن، قرار گرفتن در معرض آلاینده‌های هوابرد می‌تواند منجر به مرگ، اثرات مضر فوری یا تأخیری دائمی بر سلامت شود یا مانع از فرار فرد از آن محیط گردد.
از آنجا که مقادیر IDLH برای تضمین توانایی کارگر در فرار از محیط خطرناک در صورت از کار افتادن تجهیزات حفاظت تنفسی تعیین شده‌اند، این مقادیر عمدتاً برای تعیین نوع مناسب وسایل حفاظت تنفسی مطابق با استانداردهای OSHA به‌کار می‌روند.

کاهش یا افزایش سطح اکسیژن

کمبود اکسیژن (Oxygen Deficiency)
هوای طبیعی محیط دارای غلظت ۲۰.۸ درصد حجمی اکسیژن است. زمانی که سطح اکسیژن به کمتر از ۱۹.۵ درصد از کل ترکیب هوا کاهش یابد، آن فضا «کم‌اکسیژن» در نظر گرفته می‌شود. در چنین محیط‌هایی، اکسیژن لازم برای ادامه‌ی حیات ممکن است با گازهای دیگری مانند دی‌اکسید کربن جایگزین شود. این امر منجر به ایجاد فضایی می‌شود که در صورت تنفس، می‌تواند خطرناک یا کشنده باشد.

کمبود اکسیژن همچنین ممکن است بر اثر زنگ‌زدگی، خوردگی، تخمیر یا سایر اشکال اکسایش که اکسیژن مصرف می‌کنند، ایجاد شود. در فرآیند تجزیه مواد، اکسیژن از جو برای تأمین واکنش اکسایش مصرف می‌شود.

تأثیرات کمبود اکسیژن ممکن است تدریجی یا ناگهانی باشد، که این موضوع به غلظت کلی اکسیژن و همچنین سطوح دیگر گازهای موجود در فضا بستگی دارد. به‌طور کلی، کاهش سطح اکسیژن محیط باعث بروز علائم فیزیولوژیکی زیر می‌شود:

درصد اکسیژن اثرات فیزیولوژیکی
۱۹.۵ تا ۱۶ بدون اثر قابل مشاهده
۱۶ تا ۱۲ افزایش سرعت تنفس، افزایش ضربان قلب، اختلال در تمرکز، تفکر و هماهنگی حرکتی
۱۴ تا ۱۰ قضاوت نادرست، ضعف در هماهنگی عضلانی، خستگی سریع در اثر فعالیت، تنفس متناوب
۱۰ تا ۶ تهوع و استفراغ، ناتوانی در انجام حرکات شدید یا از دست دادن توان حرکتی، بیهوشی و در ادامه مرگ
کمتر از ۶ دشواری در تنفس، حرکات تشنجی، مرگ

غنی شدن اکسیژن (Oxygen Enrichment)
زمانی که غلظت اکسیژن در فضا به بالاتر از ۲۰.۸ درصد حجمی افزایش یابد، آن محیط «غنی از اکسیژن» محسوب می‌شود و مستعد ناپایداری خواهد بود. در نتیجه افزایش سطح اکسیژن، احتمال و شدت آتش‌سوزی ناگهانی یا انفجار به‌شدت افزایش می‌یابد.



فناوری‌های آشکارسازی گاز

امروزه انواع مختلفی از فناوری‌های آشکارسازی گاز مورد استفاده قرار می‌گیرند. از جمله رایج‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

  • کاتالیستی مهره‌ای (Catalytic Bead)
    • نیمه‌رسانای اکسید فلز (که با عنوان «حالت جامد» نیز شناخته می‌شود)
    • مادون قرمز نقطه‌ای با مسیر کوتاه (Point Infrared Short Path)
    • مادون قرمز باز با مسیر بلند (Open (Long Path) Infrared)
    • مادون قرمز فوتواکوستیک (Photoacoustic Infrared)
    • الکتروشیمیایی برای آشکارسازی گازهای سمی
    • الکتروشیمیایی برای آشکارسازی اکسیژن

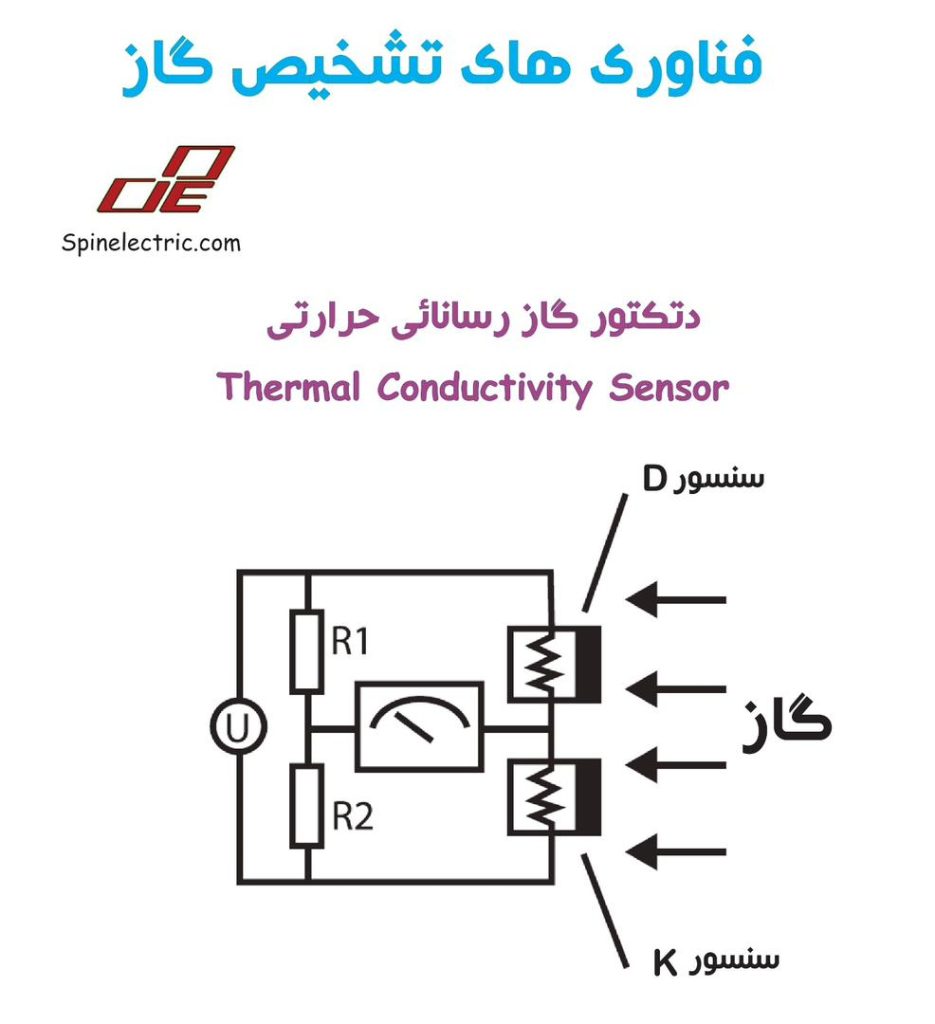

    • رسانایی گرمایی (Thermal Conductivity)
    • یونیزاسیون نوری (Photoionization)
    • مادون قرمز غیرپراکندگی (NDIR)

جدول‌ها و نمودارهای صفحات بعدی عملکرد هر یک از این فناوری‌ها را به‌صورت خلاصه نمایش می‌دهند.

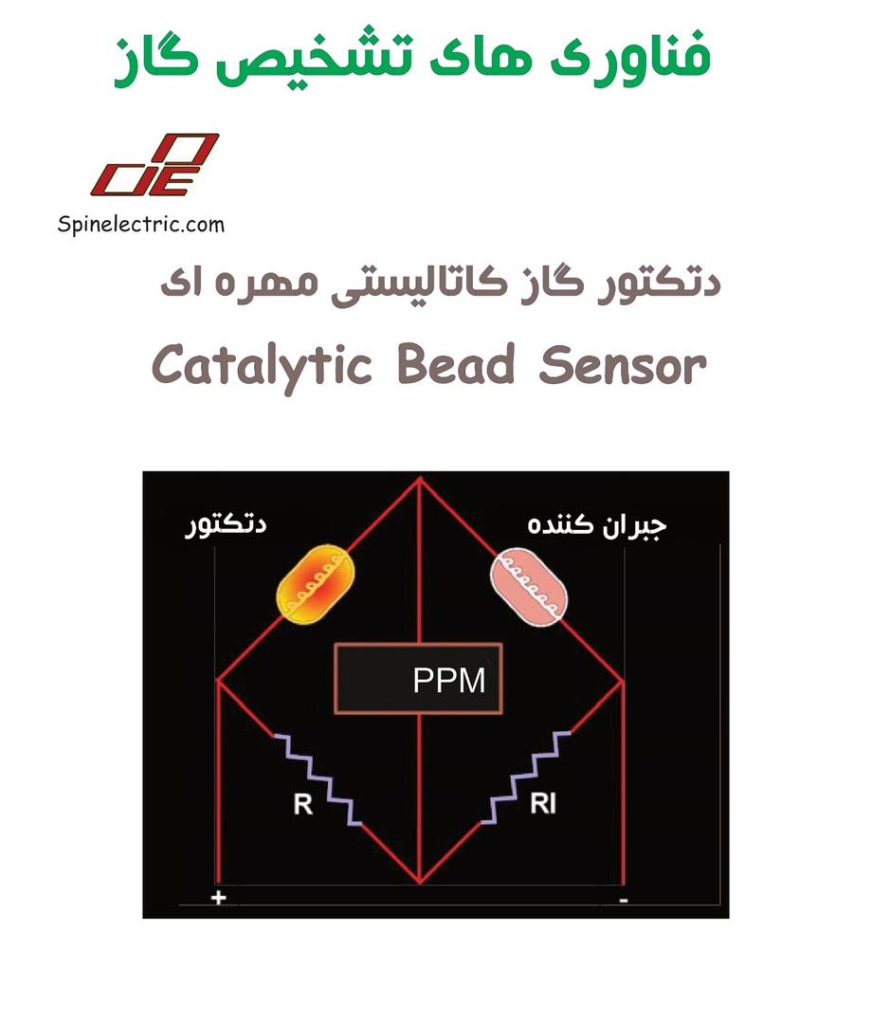

فناوری: کاتالیستی مهره‌ای (Catalytic Bead)

WhatsApp Image 2025 09 25 at 2.26.03 AM

نوع گاز قابل تشخیص:
گازهای قابل احتراق

اصل عملکرد:
از یک مهره کاتالیستی برای اکسید کردن گاز قابل احتراق استفاده می‌کند؛ پل ویتستون تغییر مقاومت ایجاد شده را به سیگنال الکتریکی دتکتور تبدیل می‌کند.

توضیح دقیق:
یک سیم پیچ با پوشش ماده‌ای شیشه‌ای یا سرامیکی که روی آن کاتالیزور قرار دارد، به صورت الکتریکی تا دمایی گرم می‌شود که بتواند گاز تحت پایش را بسوزاند (اکسید کند). این فرآیند گرما تولید کرده و دمای سیم را افزایش می‌دهد. با افزایش دمای سیم، مقاومت الکتریکی آن نیز افزایش می‌یابد. این مقاومت توسط مدار پل ویتستون اندازه‌گیری شده و این اندازه‌گیری به سیگنال الکتریکی تبدیل می‌شود که توسط دتکتور گاز استفاده می‌شود. سنسور دوم به نام جبران‌کننده برای جبران تغییرات دما، فشار و رطوبت به کار می‌رود.

محدوده اندازه‌گیری:
درصدی از حد پایین انفجار (% LEL)

مزایا:
طول عمر بالا، حساسیت کمتر به تغییرات دما، رطوبت، تراکم و فشار؛ دقت بالا؛ پاسخ سریع؛ توانایی پایش گستره وسیعی از گازها و بخارهای قابل احتراق در هوا.

معایب:
مستعد مسمومیت سنسور؛ نیاز به هوا یا اکسیژن؛ طول عمر کاهش‌یافته در مواجهه‌های مکرر یا مداوم با غلظت‌های بالای LEL.

فناوری: نیمه‌رسانای اکسید فلز (Metal Oxide Semiconductor)

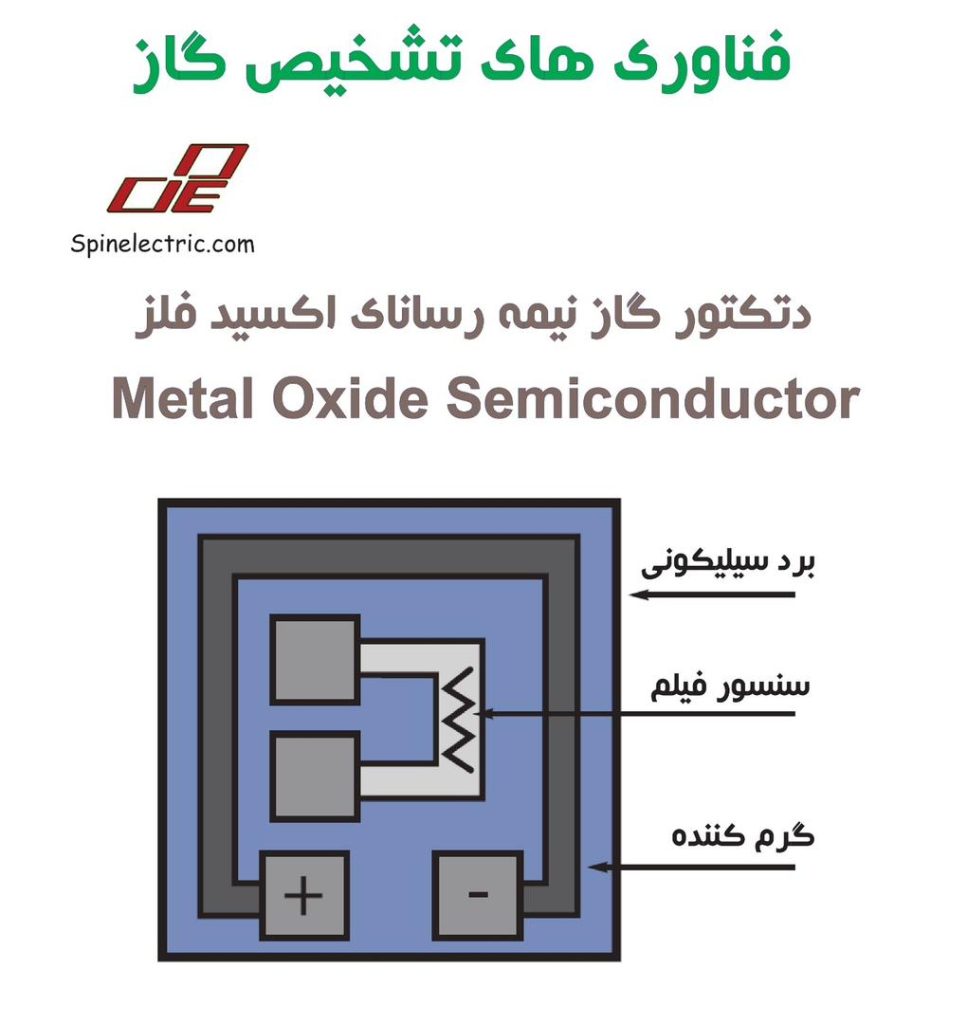

WhatsApp Image 2025 09 25 at 2.26.09 AM

نوع گاز قابل تشخیص:
گازهای قابل احتراق؛ گازهای سمی

اصل عملکرد:
این دتکتور از اکسید فلزی ساخته شده است که در واکنش به حضور گاز، مقاومت آن تغییر می‌کند؛ این تغییر مقاومت اندازه‌گیری شده و به مقدار غلظت گاز تبدیل می‌شود.

توضیح دقیق:
یک ماده نیمه‌رسانا (اکسید فلز) روی یک بستر عایق بین دو الکترود قرار می‌گیرد.
بستر تا دمایی گرم می‌شود که حضور گاز می‌تواند باعث تغییر برگشت‌پذیر در رسانایی ماده نیمه‌رسانا شود. وقتی گازی وجود ندارد، اکسیژن به صورت یون روی سطح جذب شده و سنسور نیمه‌رسانا می‌شود؛ وقتی مولکول‌های گاز مورد نظر حضور دارند، جایگزین یون‌های اکسیژن شده و مقاومت بین الکترودها کاهش می‌یابد. این تغییر به‌صورت الکتریکی اندازه‌گیری شده و متناسب با غلظت گاز است.

محدوده اندازه‌گیری:
قسمت در میلیون (PPM)

مزایا:
حساسیت بالا (قادر به تشخیص غلظت‌های پایین)؛ دامنه دمای عملکرد وسیع؛ عمر طولانی.

معایب:
غیر اختصاصی (حساسیت متقاطع به ترکیبات دیگر)؛ خروجی غیرخطی؛ حساس به تغییرات رطوبت؛ مستعد مسمومیت.





فناوری: مادون قرمز نقطه‌ای با مسیر کوتاه (Point Infrared Short Path)
(همچنین با نام مادون قرمز غیرپخشی یا NDIR شناخته می‌شود)



نوع گاز قابل تشخیص:
گازهای قابل احتراق



اصل عملکرد:
این فناوری از قابلیت جذب پرتو مادون قرمز توسط گازها استفاده می‌کند. دو نمونه گاز شامل گاز مورد نظر و یک گاز مرجع بی‌اثر در معرض تابش مادون قرمز قرار می‌گیرند. میزان عبور نور از هر نمونه اندازه‌گیری شده و با هم مقایسه می‌شود تا غلظت گاز هدف تعیین گردد.



توضیح دقیق:
از یک منبع مادون قرمز با مدولاسیون الکتریکی و دو آشکارساز استفاده می‌شود که انرژی مادون قرمز را به سیگنال‌های الکتریکی تبدیل می‌کنند. هر آشکارساز به دامنه خاصی از طول موج مادون قرمز حساس است.
پرتو ساطع‌شده از منبع از طریق یک پنجره وارد حجم باز محفظه می‌شود. ممکن است از یک آینه در انتهای مسیر برای بازتاب انرژی و هدایت آن به سمت آشکارسازها استفاده شود.

وجود گاز قابل احتراق باعث کاهش شدت پرتو دریافتی توسط آشکارساز تحلیلی می‌شود، اما شدت پرتو دریافت‌شده توسط آشکارساز مرجع تغییر نمی‌کند.
میکروپروسسور نسبت این دو سیگنال را بررسی کرده و آن را به درصد حد پایین انفجار (%LEL) تبدیل می‌کند.



محدوده اندازه‌گیری:
درصد حد پایین انفجار (%LEL)

مزایا:
دقت و گزینش‌پذیری بالا
دامنه اندازه‌گیری وسیع
نیاز به نگهداری پایین
مقاومت بالا در برابر مواد شیمیایی مسموم‌کننده
عدم نیاز به اکسیژن یا هوا
پایداری کالیبراسیون (عدم نیاز به کالیبراسیون دوره‌ای)
عملکرد ایمن در خطا (Fail-to-safe)
نسبت به دتکتورهای مسیر باز، اندازه‌گیری دقیق در محل نقطه‌ای



معایب:
مناسب برای تشخیص گاز هیدروژن نیست.



فناوری: مادون قرمز مسیر باز (Open Path Infrared)



نوع گاز قابل تشخیص:
گازهای قابل احتراق

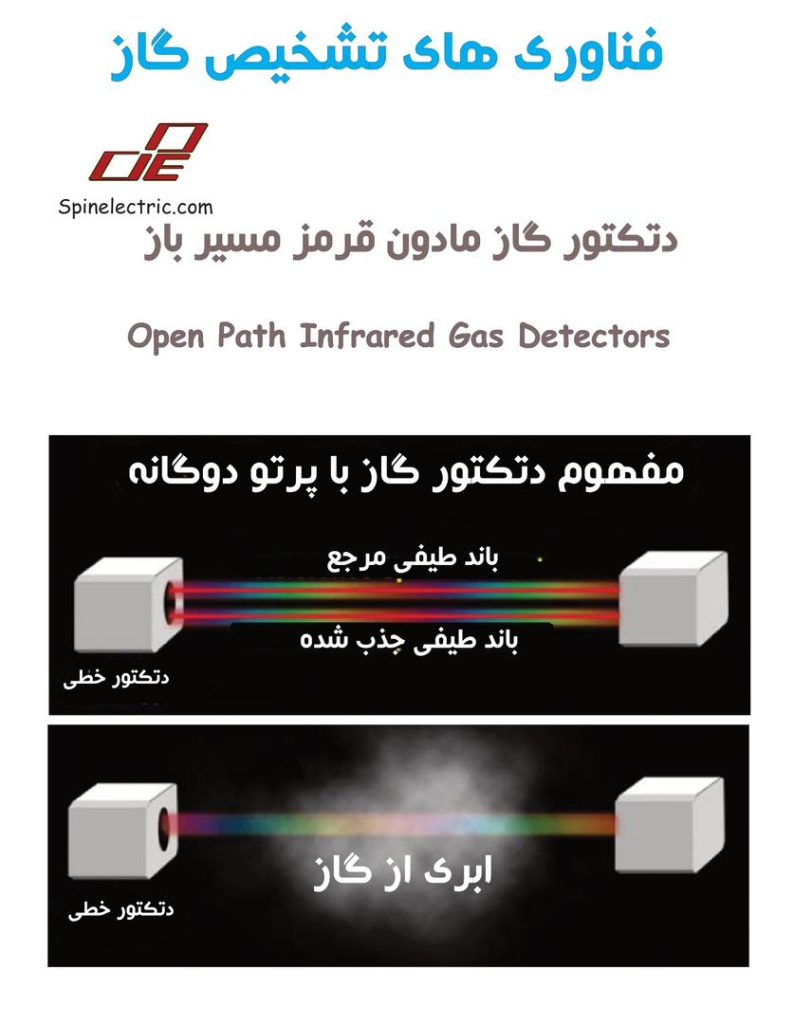

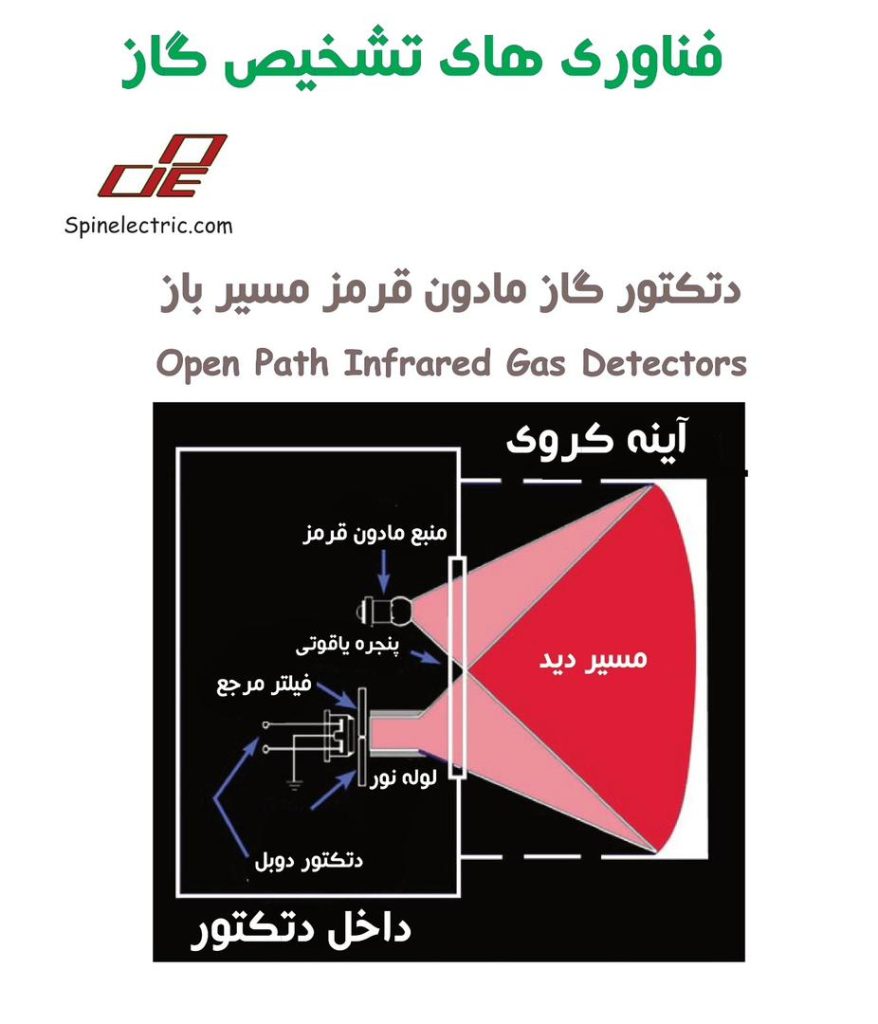

WhatsApp Image 2025 09 25 at 2.26.09 AM1

اصل عملکرد:
عملکرد مشابه دتکتورهای مادون قرمز نقطه‌ای دارد، با این تفاوت که منبع مادون قرمز از آشکارساز جدا شده است.



توضیح دقیق:
دتکتورهای مسیر باز مادون قرمز، مفهوم تشخیص نقطه‌ای را به مسیرهایی با طول تا ۱۰۰ متر گسترش می‌دهند. مانند نمونه‌های نقطه‌ای، این دتکتورها از دو پرتو استفاده می‌کنند:

  • پرتو “نمونه” در طول موجی از مادون قرمز قرار دارد که توسط هیدروکربن‌ها جذب می‌شود.
  • پرتو “مرجع” در طول موجی خارج از محدوده جذب گاز قرار دارد.

نسبت بین این دو پرتو به‌طور پیوسته مقایسه می‌شود:
در حالت بدون گاز، نسبت سیگنال‌ها ثابت باقی می‌ماند.
وقتی ابر گاز از مسیر عبور می‌کند، پرتو نمونه به نسبت غلظت گاز جذب یا تضعیف می‌شود، اما پرتو مرجع بدون تغییر باقی می‌ماند.
سیستم، حاصل‌ضرب غلظت متوسط گاز در عرض ابر گاز را محاسبه کرده و مقدار را به‌صورت درصد حد پایین انفجار بر متر (%LEL/m) نمایش می‌دهد.



محدوده اندازه‌گیری:
درصد حد پایین انفجار بر متر (%LEL/m)



مزایا:
دقت و گزینش‌پذیری بالا
دامنه اندازه‌گیری وسیع
نیاز به نگهداری پایین
مقاومت بالا در برابر مواد شیمیایی مسموم‌کننده
عدم نیاز به اکسیژن یا هوا
پایداری کالیبراسیون (عدم نیاز به کالیبراسیون دوره‌ای)
عملکرد ایمن در خطا (Fail-to-safe)



معایب:
مناسب برای تشخیص گاز هیدروژن نیست
برخلاف فناوری نقطه‌ای، محل نشت گاز را به‌طور دقیق مشخص نمی‌کند
نیاز به مسیر باز و بدون مانع بین منبع و آشکارساز دارد

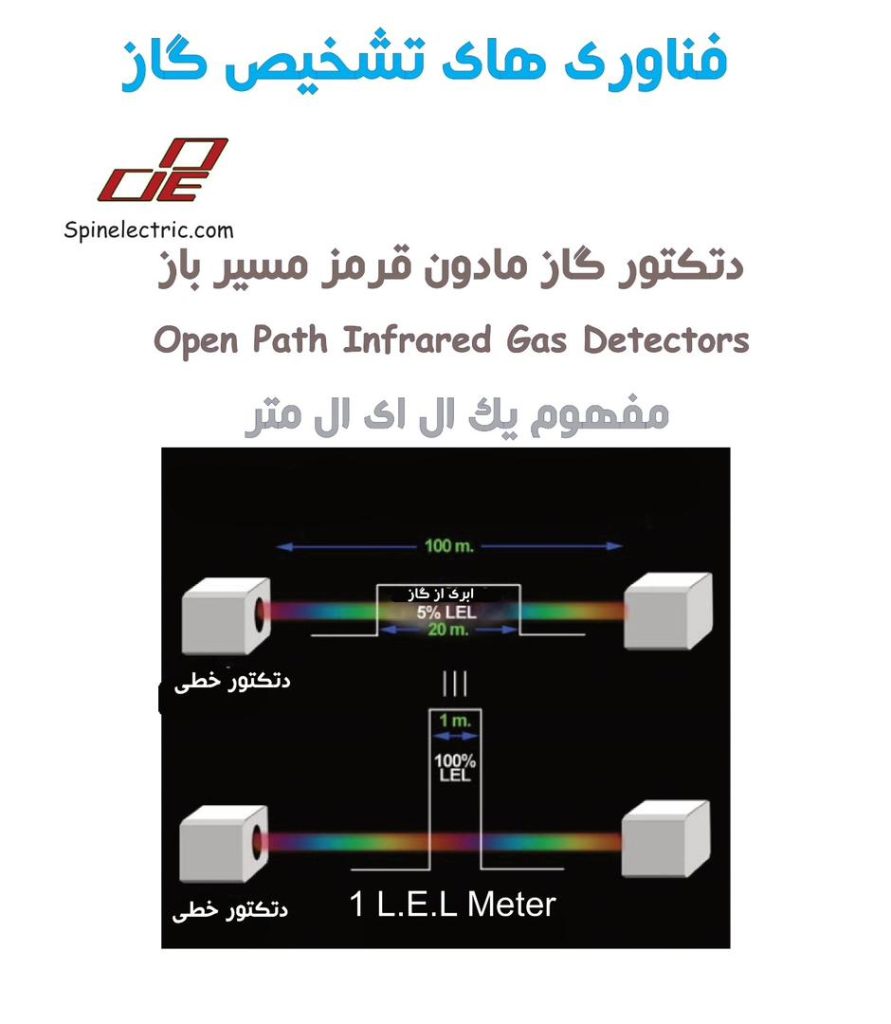

WhatsApp Image 2025 09 25 at 2.26.10 AM2

WhatsApp Image 2025 09 25 at 2.26.10 AM1

فناوری: مادون قرمز مسیر باز (Open Path Infrared)



نوع گاز قابل تشخیص:
گازهای قابل اشتعال (Combustible gases)



اصل عملکرد:
مشابه دتکتورهای مادون قرمز نقطه‌ای (Point IR) عمل می‌کند، با این تفاوت که منبع تابش مادون قرمز و آشکارساز از یکدیگر جدا هستند.



توضیح تفصیلی:
دتکتورهای مسیر باز مادون قرمز، روش تشخیص نقطه‌ای را به مسیری با طول حداکثر ۱۰۰ متر گسترش می‌دهند. مانند فناوری نقطه‌ای، این سیستم از دو پرتو استفاده می‌کند:

  • پرتو نمونه (Sample Beam): در طول موج مادون قرمز قرار دارد که توسط گازهای هیدروکربنی جذب می‌شود.
  • پرتو مرجع (Reference Beam): خارج از محدوده جذب گاز قرار دارد و تحت تأثیر حضور گاز نیست.

نسبت شدت این دو پرتو به‌صورت پیوسته مقایسه می‌شود:
اگر گازی وجود نداشته باشد، نسبت دو سیگنال ثابت می‌ماند.
وقتی ابری از گاز از مسیر عبور می‌کند، شدت پرتو نمونه کاهش می‌یابد، ولی پرتو مرجع ثابت باقی می‌ماند.
سیستم با مقایسه این نسبت، مقدار حاصل‌ضرب میانگین غلظت گاز و عرض ابر گاز را محاسبه می‌کند.

واحد اندازه‌گیری: درصد حد انفجار پایین در واحد متر (%LEL/m)



مزایا:

  • دقت و گزینش‌پذیری بالا
  • دامنه وسیع اندازه‌گیری
  • نیاز به نگهداری بسیار کم
  • مقاوم در برابر مسمومیت شیمیایی
  • نیاز نداشتن به هوا یا اکسیژن محیط
  • پایداری بسیار خوب در کالیبراسیون (عدم نیاز به کالیبراسیون منظم)
  • طراحی Fail-to-safe (ایمن در صورت بروز خطا)



معایب:

  • برای تشخیص گاز هیدروژن مناسب نیست

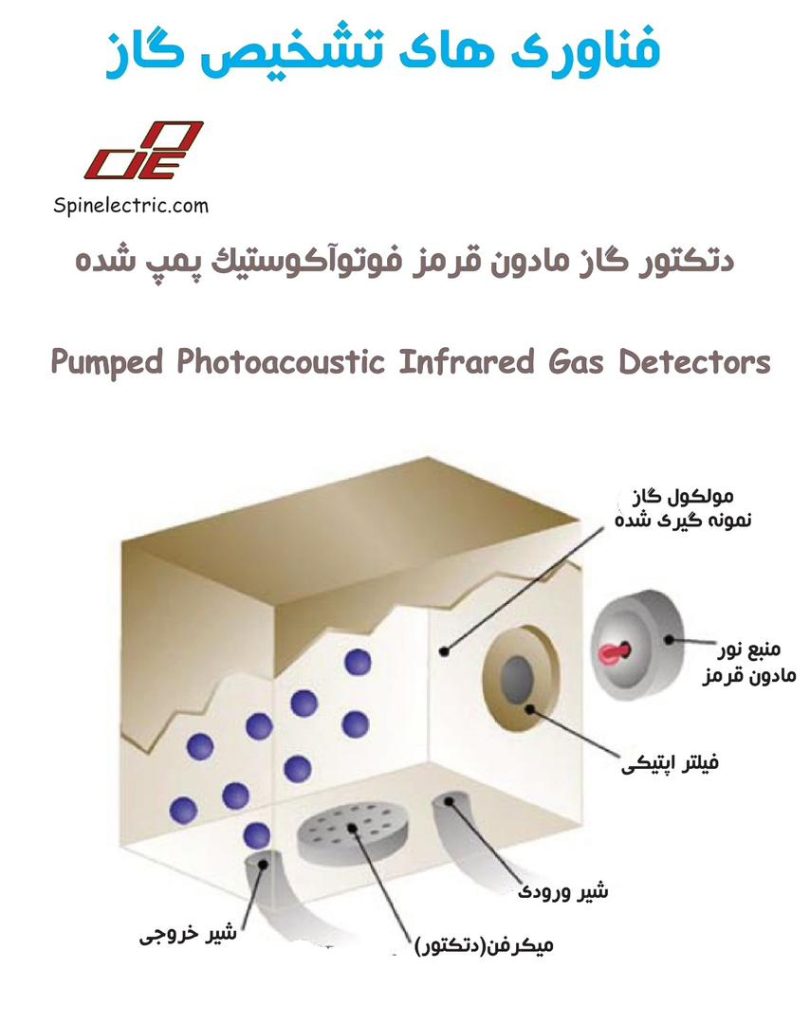

WhatsApp Image 2025 09 25 at 2.26.11 AM 1

WhatsApp Image 2025 09 25 at 2.26.11 AM1

  • نسبت به فناوری نقطه‌ای، توانایی تعیین دقیق محل نشت گاز را ندارد
  • نیاز به مسیر مستقیم و بدون مانع بین منبع و آشکارساز دارد





فناوری: مادون قرمز فوتواکوستیک (Photoacoustic Infrared)



نوع گاز قابل تشخیص:
گازهای قابل اشتعال و گازهای سمی (Combustible gases; Toxic gases)



اصل عملکرد:

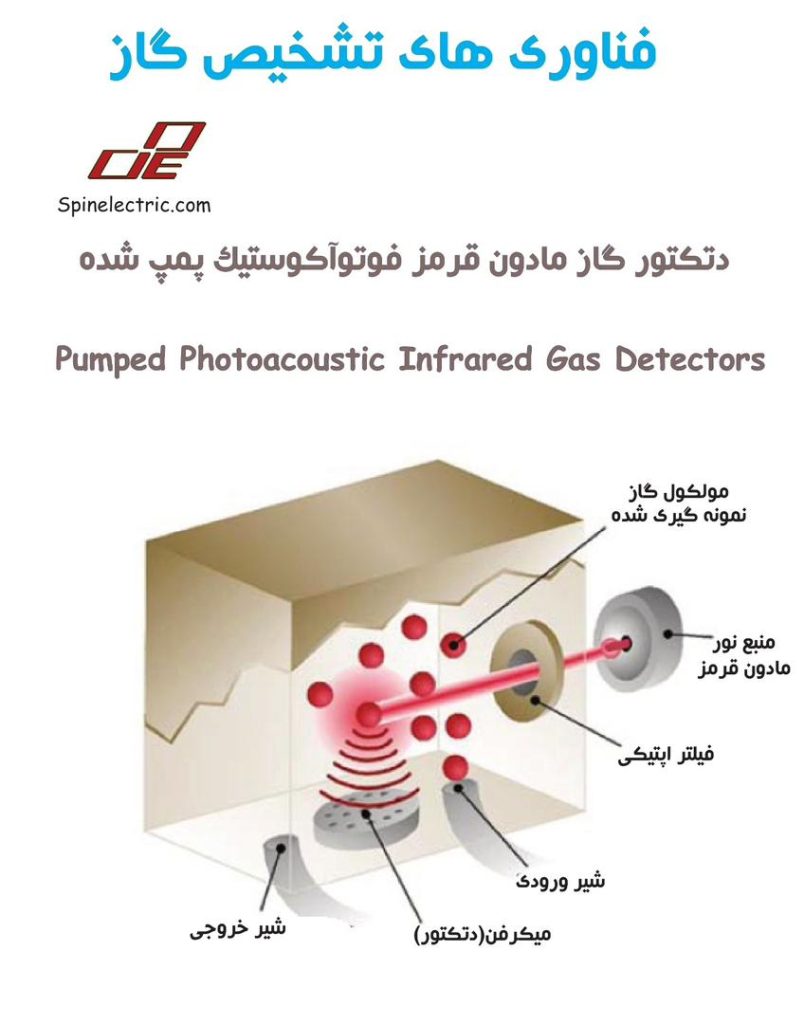

از توانایی جذب پرتو مادون قرمز توسط گاز و تغییرات فشار ناشی از آن استفاده می‌شود.



توضیح تفصیلی:
نمونه گاز در معرض نور مادون قرمز قرار می‌گیرد. زمانی که مولکول‌های گاز نور را جذب می‌کنند، ضربان یا پالس فشاری تولید می‌شود.
مقدار این پالس فشاری مستقیماً نشان‌دهنده غلظت گاز موجود است.
این تغییرات فشار توسط میکروفون یا سنسور حساس به فشار تشخیص داده می‌شود و به سیگنال الکتریکی تبدیل می‌گردد.

واحدهای اندازه‌گیری:

  • درصد حد انفجار پایین (%LEL)
  • درصد حجمی (% by volume)
  • قسمت در میلیون (PPM)
  • قسمت در میلیارد (PPB)



مزایا:

  • حساسیت بالا
  • خروجی خطی
  • استفاده آسان
  • مقاوم در برابر مسمومیت سنسور
  • پایداری بلندمدت



معایب:

  • برای تشخیص گاز هیدروژن مناسب نیست



فناوری: الکتروشیمیایی برای گازهای سمی (Electrochemical Toxic Gases)



نوع گاز قابل تشخیص:
گازهای سمی (Toxic gases)



اصل عملکرد:
واکنش الکتروشیمیایی برای تولید جریانی که متناسب با غلظت گاز است.



توضیح تفصیلی:
سنسور شامل یک محفظه با ژل یا الکترولیت و دو الکترود فعال است:

  • الکترود اندازه‌گیری (آند)
  • الکترود متقابل (کاتد)
    یک الکترود سوم (مرجع) ولتاژ ثابت بین آند و کاتد را حفظ می‌کند.

نمونه گاز از طریق غشاء وارد محفظه می‌شود.

در آند واکنش اکسیداسیون و در کاتد واکنش کاهش رخ می‌دهد.
در نتیجه، یون‌های مثبت به سمت کاتد و یون‌های منفی به سمت آند حرکت می‌کنند.
این جریان الکتریکی متناسب با غلظت گاز سمی تولید می‌شود.

واحد اندازه‌گیری:
قسمت در میلیون (PPM) برای گازهای سمی



مزایا:

  • حساسیت بالا
  • خروجی خطی
  • کاربری آسان



معایب:

  • عمر مفید محدود
  • تأثیرپذیر از گازهای مزاحم (interferents)
  • کاهش طول عمر در محیط‌های بسیار خشک یا بسیار گرم

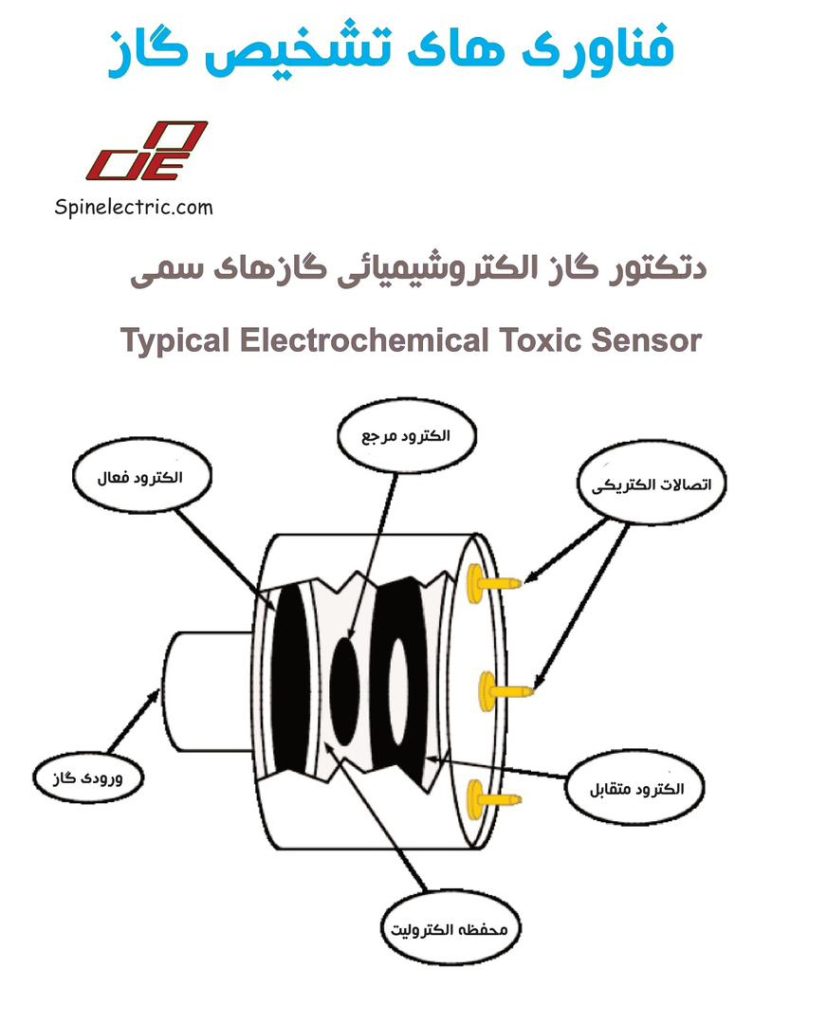

دتکتور گاز الکتروشیمیائی گازهای سمی

Electrochemical Toxic Sensor





فناوری: الکتروشیمیایی برای سنجش اکسیژن (Electrochemical Oxygen)



نوع گاز قابل تشخیص:
کمبود یا غنی‌شدگی اکسیژن (O₂)



اصل عملکرد:
واکنش الکتروشیمیایی برای تولید جریانی که متناسب با غلظت اکسیژن است.



توضیح تفصیلی:
سنسور شامل محفظه‌ای حاوی ژل یا الکترولیت و دو الکترود است:

  • الکترود اندازه‌گیری (آند)
  • الکترود مرجع/متقابل (معمولاً از جنس سرب)

نمونه گاز از طریق غشاء وارد محفظه می‌شود.
واکنش اکسیداسیون در آند و واکنش کاهش در کاتد رخ می‌دهد.
جریان یونی ایجادشده، متناسب با غلظت اکسیژن، یک جریان الکتریکی تولید می‌کند که توسط دستگاه اندازه‌گیری می‌شود.

واحد اندازه‌گیری:
درصد حجمی اکسیژن (% Volume)



مزایا:

  • حساسیت بالا
  • خروجی خطی
  • کاربری آسان
  • مقاوم در برابر سمّی شدن سنسور

معایب:

  • عمر مفید محدود
  • تأثیرپذیر از گازهای مزاحم (interferents)
  • کاهش عمر در محیط‌های بسیار خشک یا بسیار گرم، یا در شرایط اکسیژن غنی‌شده

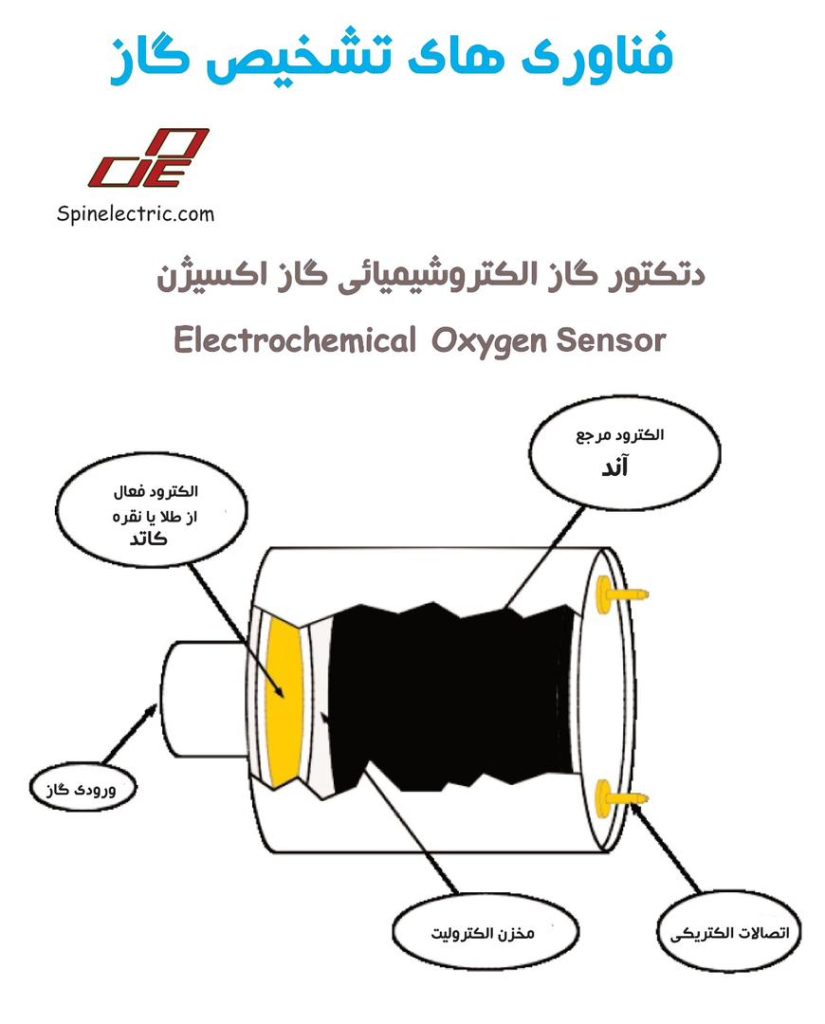

WhatsApp Image 2025 09 25 at 2.26.12 AM





دتکتور گاز الکتروشیمیائی گاز اکسیژن

Typical Electrochemical Oxygen Sensor



WhatsApp Image 2025 09 25 at 2.26.12 AM1



دتکتور گاز  رسانایی حرارتی معمولی

Typical Thermal Conductivity Sensor



فناوری: رسانش گرمایی (Thermal Conductivity)

WhatsApp Image 2025 09 25 at 2.26.13 AM

نوع گاز قابل تشخیص:
گازهای قابل اشتعال و گازهای سمی



اصل عملکرد:
سنجش توانایی گاز برای انتقال حرارت با مقایسه آن با یک گاز مرجع (معمولاً هوا)

توضیح تفصیلی:
در این روش از دو سنسور استفاده می‌شود:

  • سنسور آشکارساز (Detecting Sensor)
  • سنسور جبران‌کننده (Compensating Sensor)

هر دو سنسور در یک پل ویتستون (Wheatstone Bridge) قرار دارند.
سنسور آشکارساز در معرض گاز موردنظر قرار دارد، در حالی که سنسور جبران‌کننده در محفظه‌ای با هوای تمیز مهر و موم شده است.
وقتی گاز وارد سنسور آشکارساز می‌شود، باعث خنک شدن آن می‌گردد که این امر مقاومت الکتریکی را تغییر می‌دهد.
این تغییر مقاومت متناسب با غلظت گاز است.
سنسور جبران‌کننده تضمین می‌کند که تغییر دما ناشی از خود گاز است نه دمای محیط یا عوامل دیگر.

واحد اندازه‌گیری:
PPM تا ۱۰۰٪ حجمی



مزایا:

  • دامنه وسیع اندازه‌گیری



معایب:

  • غیر اختصاصی (به سایر ترکیبات نیز واکنش نشان می‌دهد)
  • برای گازهایی با رسانش گرمایی نزدیک به یک (مانند هوا، NH₃، CO، NO، O₂، N₂) مناسب نیست
  • اندازه‌گیری گازهایی با رسانش گرمایی کمتر از یک دشوارتر است
  • خروجی سیگنال همیشه خطی نیست



فناوری: یونیزاسیون نوری (Photoionization – PID)



نوع گاز قابل تشخیص:
گازهای سمی (ترکیبات آلی)



اصل عملکرد:
مبنای آشکارسازی بر اساس یونیزه کردن گاز با استفاده از پرتو فرابنفش (UV)



توضیح تفصیلی:
دتکتور یونیزاسیون نوری (PID) از یک لامپ فرابنفش برای یونیزه کردن ترکیب موردنظر استفاده می‌کند.
مولکول‌های گاز تحت تابش فرابنفش یونیزه شده و یون‌ها تولید می‌شوند.
این یون‌ها روی یک الکترود جمع‌آوری می‌گردند و جریان الکتریکی ایجاد می‌کنند.
مقدار این جریان متناسب با غلظت گاز است و به‌صورت عددی در واحد PPM یا مقادیر زیر PPM (sub-ppm) روی نمایشگر دستگاه نشان داده می‌شود.



واحد اندازه‌گیری:
PPM و زیر PPM



مزایا:

  • سرعت پاسخ‌دهی بسیار بالا
  • توانایی تشخیص در سطوح بسیار پایین
  • قابلیت تشخیص طیف گسترده‌ای از ترکیبات



معایب:

  • هزینه بالا
  • نیاز به نگهداری بیشتر
  • نیاز به کالیبراسیون مکرر
  • غیر اختصاصی بودن (عدم تمایز دقیق بین ترکیبات مشابه)
  • حساسیت به رطوبت

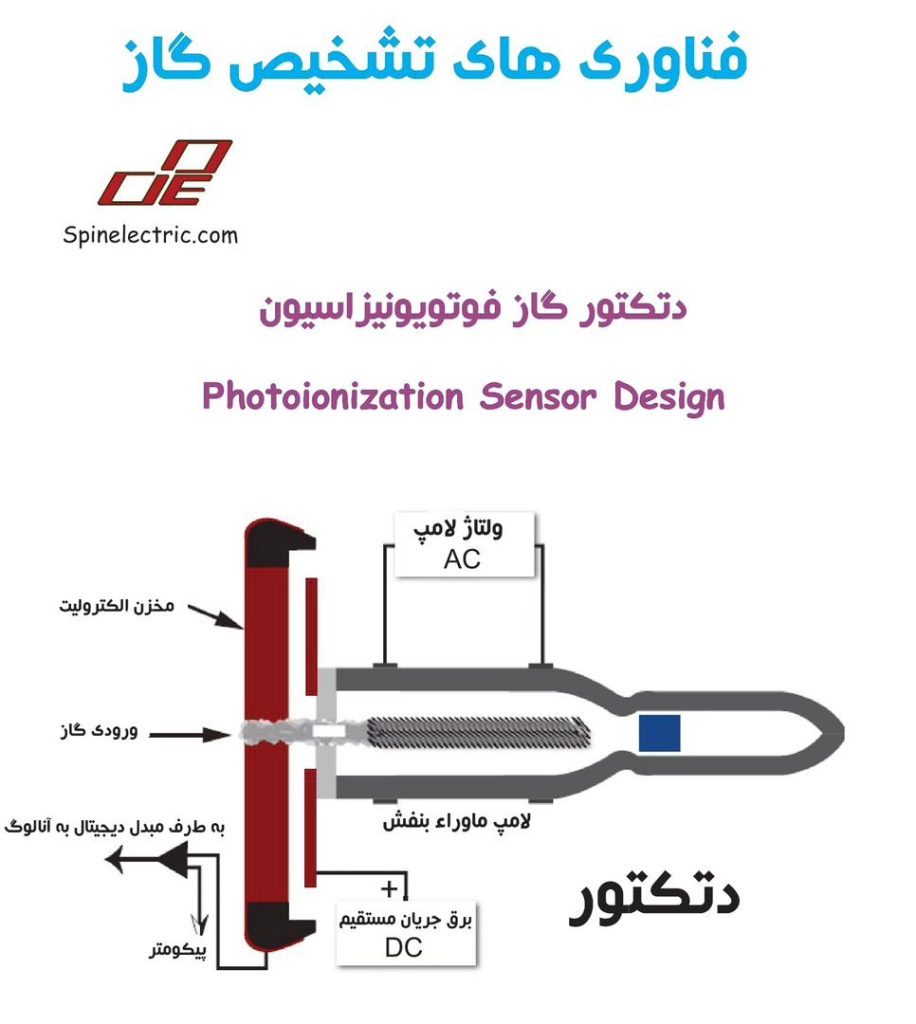

دتکتور گاز فوتویونیزاسیون

Photoionization Sensor Design

WhatsApp Image 2025 09 25 at 2.26.13 AM1

روش‌های نمونه‌برداری گاز

سه روش اصلی برای نمونه‌برداری از گاز وجود دارد:

۱. نمونه‌برداری به روش انتشار (Diffusion Sampling)
۲. نمونه‌برداری با پمپ (Pumped Sampling)
۳. نمونه‌برداری با مکش (Aspirated Sampling)



نمونه‌برداری به روش انتشار (Diffusion Sampling)

در این روش، انتقال گاز به سمت حسگر از طریق حرکت طبیعی مولکول‌ها از ناحیه‌ای با غلظت بالا به ناحیه‌ای با غلظت پایین صورت می‌گیرد.
واژه «انتشار» به فرایندی اشاره دارد که در آن مولکول‌ها یا ذرات دیگر به دلیل حرکت حرارتی تصادفی خود با یکدیگر مخلوط می‌شوند.
شرایط محیطی مانند دما، جریان‌های هوا و سایر عوامل محیطی بر میزان و سرعت انتشار تأثیر می‌گذارند.



مزایا:

  • نصب دتکتور دقیقاً در نقطه موردنظر برای نمونه‌گیری انجام می‌شود.
  • پاسخ‌دهی سریع به دلیل عدم نیاز به انتقال نمونه
  • عدم نیاز به پمپ یا فیلتر و در نتیجه نگهداری ساده‌تر



نمونه‌برداری با پمپ (Pumped Sampling)

در این روش، یک پمپ برای مکش نمونه گاز از یک مکان دوردست به داخل یا از میان حسگر به‌کار گرفته می‌شود.
با استفاده از نمونه‌برداری پمپی، امکان جمع‌آوری نمونه‌ها به‌صورت همزمان از دو یا چند محل مختلف وجود دارد.



مزایا:

  • قابلیت نمونه‌گیری از فواصل دور
  • امکان پایش هم‌زمان چند نقطه
  • مناسب برای کاربردهایی که در آن حسگر نمی‌تواند مستقیماً در محل نمونه‌برداری نصب شود



توجه:

  • این روش نیاز به تجهیزات مکانیکی (پمپ) دارد که ممکن است نیازمند نگهداری منظم باشند.
  • ممکن است به زمان انتقال نمونه نیاز داشته باشد که باعث تاخیر در پاسخ‌دهی شود.



شرایط مناسب برای نمونه‌برداری پمپی (Pumped Sampling):

مواردی که این روش توصیه می‌شود:

  • نقطه نمونه‌برداری بسیار گرم یا بسیار سرد است.
  • دسترسی به محل نمونه‌برداری دشوار است.
  • بخارهای سنگین وجود دارد که به‌خوبی با نیروهای طبیعی پخش نمی‌شوند.
  • در برخی کاربردها، استفاده از پمپ می‌تواند سیستم را از کلاس ضدانفجار (XP) به کلاس کاربرد عمومی (GP) تبدیل کند.
    (در این حالت، ممکن است نیاز به نصب مهارکننده شعله (Flashback Arrestor) بین ورودی نمونه و حسگر باشد.)
  • مناسب برای فضاهای بسته و محدود (Confined Spaces)



نمونه‌برداری آسپیره (Aspirated Sampling)

در این روش، نمونه گاز با استفاده از مکش غیرفعال یا جریان طبیعی به داخل یا از میان حسگر کشیده می‌شود.



مزایای نمونه‌برداری آسپیره نسبت به پمپی:

  • هزینه پایین‌تر
  • نگهداری کمتر به‌دلیل نبود قطعات متحرک
    (در مقایسه با پمپ که نیاز به تعمیرات دوره‌ای دارد)



نوشته‌های مشابه

  • بررسی انواع دتکتورهای گاز

    1. گاز چیست؟

    2-1. ترکیب هوا

    هوا تقریباً از 78٪ نیتروژن، 21٪ اکسیژن و 1٪ گازهای دیگر (مانند آرگون و دی‌اکسید کربن) تشکیل شده است. نیتروژن، که بزرگ‌ترین جزء هواست، پایه‌ی پروتئین‌های ساخته‌شده از اسیدهای آمینه را تشکیل می‌دهد و در بسیاری از موجودات زنده یافت می‌شود. نیتروژن برای تقریباً تمام حیات روی این سیاره ضروری است. با این حال، نیتروژن مستقیماً از هوا به بدن جذب نمی‌شود. نیتروژنی که ما استنشاق می‌کنیم، صرفاً هنگام بازدم خارج می‌شود. اکسیژن، که برای حیات ضروری است و مستقیماً به بدن ما جذب می‌شود، 21٪ از هوا را تشکیل می‌دهد. دی‌اکسید کربن، که برای فتوسنتز گیاهان حیاتی است، کمتر از 1٪ است. جانوران اکسیژن جذب می‌کنند و دی‌اکسید کربن دفع می‌کنند و گیاهان دی‌اکسید کربن جذب می‌کنند و اکسیژن دفع می‌کنند، که این امر تعادل ثابتی در ترکیب کلی هوا و فرآیندهای حیاتی روی این سیاره حفظ می‌کند.

    2-2. خطرات گاز

    به طور کلی، خطرات گاز به سه دسته زیر تقسیم می‌شوند:



    گازهای قابل اشتعال

    گازهایی که در صورت ترکیب با هوا، محدوده انفجاری (محدوده اشتعال) دارند.

    بر اساس سیستم جهانی هماهنگ طبقه‌بندی و برچسب‌گذاری مواد شیمیایی (GHS*)، این مواد در حالت گازی در فشار استاندارد اتمسفر (101.3 کیلوپاسکال) و دمای 20 درجه سانتی‌گراد تعریف می‌شوند.

    * GHS: سیستم جهانی هماهنگ طبقه‌بندی و برچسب‌گذاری مواد شیمیایی



    گازهای سمی

    گازهایی که عملکرد بیولوژیکی انسان را مختل می‌کنند.

    گازهای سمی بر اساس مقادیر آستانه‌ای تنظیم می‌شوند که برای محافظت از اثرات مضر سلامتی کارگرانی که در محل کار روزانه 8 ساعت و هفته‌ای 40 ساعت در معرض این مواد قرار می‌گیرند، تعیین شده‌اند.



    کمبود اکسیژن

    بدن انسان می‌تواند در غلظت اکسیژن جو حدود 21% به طور طبیعی عمل کند.

    اگر اکسیژن مصرف شود و غلظت آن کاهش یابد (مثلاً در اثر اکسیداسیون فلزات یا فعالیت میکروارگانیسم‌ها) یا اگر اکسیژن توسط گازهای دیگر (مانند N₂ و Ar) جایگزین شود، اثرات آن بر بدن انسان زمانی آشکار می‌شود که غلظت اکسیژن به زیر حدود 18% برسد. در غلظت‌های 6% تا 8% خطر مرگ وجود دارد.

    1. خطرات گازهای قابل اشتعال

    3-1. سه عنصر لازم برای احتراق



    احتراق به طور کلی به واکنش اکسیداسیونی گفته می‌شود (که در آن مواد با اکسیژن ترکیب می‌شوند) که همراه با تولید گرما و نور است.

    ماده سوختنی

    گاز حامی احتراق

    منبع اشتعال

    در صورت نبود هر یک از این عناصر، احتراق امکان‌پذیر نیست. برای جلوگیری از احتراق گاز، ضروری است که غلظت گاز را زیر حدی که بتواند مشتعل شود تنظیم و حفظ کرد (با فرض وجود گاز حامی احتراق و منبع اشتعال).

    WhatsApp Image 2025 09 26 at 9.39.48 AM

    3-2. محدوده انفجاری

    اگر یک گاز قابل اشتعال یا بخار ناشی از یک مایع قابل اشتعال با هوا یا اکسیژن مخلوط شود، در صورت وجود منبع احتراق و قرار گرفتن غلظت در محدوده خاصی، منفجر خواهد شد. این محدوده غلظت، محدوده انفجاری نامیده می‌شود. حد پایینی غلظت، حد انفجاری پایین (LEL) و حد بالایی غلظت، حد انفجاری بالا (UEL) نام دارد.

    WhatsApp Image 2025 09 26 at 9.39.48 AM1

    مثال: هیدروژن

    حد انفجاری پایین مقداری است که به صورت تجربی تعیین می‌شود، اما نتایج به‌دست‌آمده ممکن است بسته به شرایط و روش‌های آزمایش متفاوت باشد. بنابراین احتیاط لازم است و مقادیر ذکرشده ممکن است بسته به منبع مرجع متغیر باشند.



    رایج است که آشکارسازهای گاز، غلظت گاز را بر اساس حد انفجاری پایین پایش می‌کنند. دلیل این امر آن است که حتی اگر غلظت گاز از حد انفجاری بالا بیشتر باشد، در صورت نشت گاز به اتمسفر، گاز بلافاصله رقیق شده و پخش می‌شود و غلظت آن به محدوده انفجاری می‌رسد. واحد %LEL معمولاً برای بیان غلظت نسبت به حد انفجاری پایین استفاده می‌شود (100%LEL).



    3-3. بخار قابل اشتعال

    اگرچه هر دو در حالت گازی هستند، اما گاز و بخار به طور کلی به دو چیز متفاوت اشاره دارند. بخار به ماده‌ای گفته می‌شود که در دمای معمولی به حالت مایع (یا جامد) وجود دارد، اما تحت شرایط خاصی از فاز مایع به فاز گازی تبخیر می‌شود. ویژگی‌های فیزیکی زیر، که بر اساس تغییرات دما تعیین می‌شوند، مشخص می‌کنند که آیا بخار قابل اشتعال می‌تواند به یک خطر تبدیل شود یا خیر.



    1. فشار بخار اشباع

    این فشار به فشاری اشاره دارد که در آن یک ماده در دمای خاصی از مایع به گاز تبخیر می‌شود. فشار بخار معمولاً با افزایش دما بالا می‌رود. دمایی که در آن فشار برابر با فشار اتمسفر (101.3 کیلوپاسکال ≈ 760 میلی‌متر جیوه) می‌شود، نقطه جوش نامیده می‌شود. غلظت (غلظت حجمی) گازی که در دمای خاصی تبخیر می‌شود را می‌توان با محاسبه درصد فشار بخار نسبت به فشار اتمسفر تعیین کرد.

    WhatsApp Image 2025 09 26 at 9.39.49 AM

    شکل بالا، منحنی‌های فشار بخار اشباع برای اتانول و آب را نشان می‌دهد. از آنجا که نقطه جوش آب ۱۰۰ درجه سانتی‌گراد است، مشاهده می‌شود که منحنی فشار بخار در فشار ۱۰۱.۳ کیلوپاسکال، دمای ۱۰۰ درجه سانتی‌گراد را نشان می‌دهد. به عبارت دیگر، غلظت بخار آب اشباع در این نقطه ۱۰۰ درصد حجمی است.



    از طرف دیگر، اتانول مایعی فرّارتر از آب است (یعنی فشار بخار بالاتری دارد)، همانطور که هر کسی که قبل از تزریق در بیمارستان با اتانول ضدعفونی شده باشد، به راحتی درک می‌کند. در عمل، نقطه جوش اتانول ۷۸ درجه سانتی‌گراد است. این داده نیز نشان می‌دهد که اتانول فرّارتر از آب است.



    می‌توانیم غلظت گاز اتانول را در دمای خاصی بر اساس فشار بخار آن دما محاسبه کنیم. به عنوان مثال، از منحنی فشار بخار اشباع می‌توان دریافت که فشار بخار اتانول در ۲۰ درجه سانتی‌گراد تقریباً ۵.۸ کیلوپاسکال است. این مقدار را می‌توان در معادله زیر قرار داد تا غلظت گاز محاسبه شود:



    =غلظت گاز (درصد حجمی) = (فشار بخار در دمای مشخص) ÷ (فشار اتمسفر) × ۱۰۰

    = ۵.۸ (kPa) ÷ ۱۰۱.۳ (kPa) × ۱۰۰

    = ۵.۷ درصد حجمی



    این محاسبه ارزش به خاطر سپردن دارد. حتی اگر منحنی فشار بخار مانند شکل بالا در دسترس نباشد، معمولاً برگه اطلاعات ایمنی (SDS) ارائه‌شده توسط تولیدکننده مواد شیمیایی، داده‌های فشار بخار را برای دماهای معمولی (۲۰ تا ۳۰ درجه سانتی‌گراد) شامل می‌شود که می‌توان از آنها برای محاسبه غلظت گاز استفاده کرد.



    ۲. نقطه اشتعال (Flash Point)

    نقطه اشتعال به کمترین دمایی اشاره دارد که در آن، غلظت بخار یک ماده در هوا به حدی می‌رسد که در صورت وجود منبع احتراق، قابلیت اشتعال پیدا می‌کند. این دما را می‌توان به عنوان دمایی تفسیر کرد که در آن، غلظت بخار قابل اشتعال به حد انفجاری پایین (LEL) می‌رسد. اگر نقطه اشتعال مایعی که بخار قابل اشتعال تولید می‌کند، پایین‌تر از دمای محیطی باشد که مایع در آن استفاده می‌شود، به دلیل خطر بالای آتش‌سوزی و انفجار، احتیاط زیادی در ارزیابی خطر اشتعال لازم است.



    ۳. نقطه خودسوزی (Ignition Point)

    این دما به کمترین دمایی اشاره دارد که یک ماده قابل اشتعال در هوا، به دلیل افزایش دمای خود ماده (و نه تماس موضعی با یک جسم داغ مانند جرقه الکتریکی، شعله یا سیم فلزی گداخته) به صورت خودبه‌خود مشتعل می‌شود. تولیدکنندگان تجهیزات الکتریکی ضد انفجار باید دستگاه‌ها را به گونه‌ای طراحی و تولید کنند که دمای سطحی تجهیزات که احتمال تماس با گاز یا بخار قابل اشتعال را دارد، از نقطه خودسوزی گاز یا بخار مربوطه تجاوز نکند.

    ۴-۱. خطرات گازهای سمی

    گازهای مورد استفاده یا تولیدشده به عنوان گازهای فرآیندی در صنایع مختلف، شامل گازهای سمی هستند که حتی در غلظت‌های بسیار کم می‌توانند آسیب‌های جدی به سلامت انسان وارد کنند یا حتی منجر به مرگ شوند.



    برخی گازها مانند **سولفید هیدروژن (H₂S)** و **آمونیاک (NH₃)** بوی مشخصی دارند که انسان می‌تواند حضور آن‌ها را تشخیص دهد. با این حال، حس بویایی انسان قادر نیست تعیین کند که آیا غلظت این گازها به سطوح خطرناک رسیده است یا خیر (به عنوان مثال، حد آستانه مجاز مواجهه شغلی برای H₂S موسوم به **TLV-TWA: 1 ppm** طبق استاندارد ACGIH 2018).



    **۱ ppm** معادل غلظتی است که با اضافه کردن تنها **یک قطره (۱ میلی‌لیتر = ۱ گرم یا ۱ سی‌سی)** از یک مایع سمی به یک مخزن بزرگ **۱۰۰۰ لیتری (۱ تن یا ۱ مترمکعب)** آب و مخلوط کردن کامل آن به دست می‌آید. فرض کنید این یک قطره (۱ ppm) سس سویا باشد. نه تنها تشخیص آن پس از مخلوط شدن به صورت بصری غیرممکن است، بلکه حتی با چشیدن نیز قابل تشخیص نخواهد بود. هرچند گازها با مایعات متفاوت هستند، بسیاری از گازهای سمی هم **بی‌رنگ** و هم **بی‌بو** هستند.



    یک نمونه از چنین گاز سمی، **مونوکسید کربن (CO)** است که گازی بالقوه کشنده بوده و می‌تواند در اثر احتراق ناقص بخاری‌های گازی در منازل تولید شود. این گاز گاهی اوقات به عنوان **قاتل خاموش** شناخته می‌شود، زیرا می‌تواند بدون آنکه تشخیص داده شود، باعث مسمومیت یا مرگ شود.

    ### **۵-۱. خطرات کمبود اکسیژن**



    اکسیژن ماده‌ای ضروری برای حفظ عملکرد بیولوژیکی انسان است. **کمبود اکسیژن (هیپوکسی)** تأثیرات جدی بر بدن، به‌ویژه مغز، می‌گذارد و وضعیتی بسیار خطرناک با نرخ مرگ‌ومیر بالا در محیط‌های کاری محسوب می‌شود.

    WhatsApp Image 2025 09 26 at 9.39.53 AM

    بررسی حوادث صنعتی مرتبط با کمبود اکسیژن در ژاپن نشان می‌دهد که بیشتر این موارد در بخش‌های **تولیدی و ساختمانی** رخ داده و سالانه منجر به تلفات متعددی می‌شود.



    **طبق آیین‌نامه پیشگیری از کمبود اکسیژن در قانون ایمنی و بهداشت صنعتی ژاپن:**

    – **شرایط کمبود اکسیژن** زمانی است که غلظت اکسیژن در هوا کمتر از ۱۸٪ باشد.

    – از دتکتورهای گاز برای اطمینان از حفظ غلظت اکسیژن بالاتر از ۱۸٪ استفاده می‌شود.



    ### **علائم کمبود اکسیژن:**

    – **۱۸٪ – ۱۶٪ اکسیژن:** افزایش تنفس، ضربان قلب سریع‌تر، اختلال در قضاوت و هماهنگی حرکتی.

    – **۱۶٪ – ۱۲٪ اکسیژن:** تنفس سنگین، گیجی، سردرد، خواب‌آلودگی، کاهش قدرت تفکر و حرکت.

    – **۱۲٪ – ۱۰٪ اکسیژن:** حالت تهوع، استفراغ، بیهوشی جزئی، کبودی لب‌ها و پوست.

    – **زیر ۱۰٪ اکسیژن:** بیهوشی، تشنج، آسیب مغزی، ایست تنفسی و مرگ در مدت‌زمان کوتاه.



    **هشدار:** در محیط‌های بسته یا فضاهای محدود (مانند مخازن، تونل‌ها، چاه‌ها) احتمال کاهش اکسیژن به‌دلیل واکنش‌های شیمیایی، جابجایی با گازهای دیگر یا مصرف اکسیژن وجود دارد. نظارت مستمر با دستگاه‌های سنجش اکسیژن و استفاده از تجهیزات تنفسی مناسب الزامی است.**

    البته، در ادامه ترجمه‌ی دقیق و روان متن موردنظر بدون هیچگونه افزودنی ارائه شده است:



    5-2. سه علت اصلی کمبود اکسیژن

    1. مصرف اکسیژن موجود در هوا
      علل اصلی مصرف اکسیژن:
      اکسیداسیون آهن و فلزات دیگر (ماسه آهن، لوله‌های فلزی، مخازن فلزی)،
      اکسیداسیون رنگ، مصرف زیستی اکسیژن (تنفس انسان‌ها و میکروارگانیسم‌ها)
    2. تخلیه یا ورود هوای کم‌اکسیژن
      هوای کم‌اکسیژن که به دلایل مختلفی ایجاد می‌شود، در صورتی که به‌دلیل شرایط کاری، روش‌های ساخت‌وساز یا شرایط آب‌وهوایی، تخلیه یا وارد مکان‌هایی با کمبود اکسیژن شود، می‌تواند موجب بی‌اکسیژنی گردد.
    3. تولید متان یا ورود گاز بی‌اثر
      کمبود اکسیژن می‌تواند ناشی از انتشار متان (که در طبیعت وجود دارد) یا نشت گازهای بی‌اثر (مانند نیتروژن، دی‌اکسید کربن، آرگون) از مخازن یا لوله‌ها در صنایع تولیدی باشد.



    5-3. اکسیژن بیش‌ازحد
    اگرچه اکسیژن برای عملکرد زیستی انسان ضروری است، اما قرارگیری مداوم در معرض غلظت‌ها یا فشارهای جزئی بالای اکسیژن می‌تواند منجر به مسمومیت با اکسیژن شود.
    مسمومیت با اکسیژن باعث تشنج عمومی و از دست دادن هوشیاری می‌شود و در بدترین حالت، منجر به مرگ می‌گردد.
    در محیط‌هایی که امکان بروز اکسیژن بیش‌ازحد وجود دارد، باید غلظت گازها نه‌فقط برای کمبود اکسیژن (کمتر از ۱۸٪)، بلکه برای جلوگیری از غلظت‌های بیش‌ازحد نیز پایش شود.

    البته، در ادامه ترجمه‌ی دقیق و روان متن خواسته‌شده بدون هیچ‌گونه افزودنی آورده شده است:



    مناطق معمولی که نیاز به تشخیص گاز دارند
    6-1. بازار دستگاه‌های گازسنج
    بازار دستگاه‌های گازسنج شامل تمامی بازارهایی است که در آن‌ها از گاز استفاده می‌شود.

    1. آزمایشگاه‌ها، دانشگاه‌ها، بیمارستان‌ها
      مراکز تحقیقاتی که از طیف گسترده‌ای از گازها، از جمله گازهای قابل اشتعال و سمی استفاده می‌کنند، تدابیری برای ایمنی کارکنان تحقیقاتی اتخاذ می‌کنند؛ مانند تشخیص سریع نشت گاز از طریق پایش محیط با استفاده از گازسنج‌های ثابت شرکت Riken Keiki.
      علاوه بر گازسنج‌ها، سیستم‌های تحلیلی که قادر به انجام هم‌زمان تحلیل پراش اشعه ایکس (XRD) و فلورسانس اشعه ایکس (XRF) در محل هستند نیز برای کاربردهایی مانند تحقیقات روی آثار فرهنگی غیرقابل‌انتقال مورد استفاده قرار می‌گیرند.
    2. صنعت الکترونیک
      کارخانه‌های تولید نیمه‌رساناها و پنل‌های LCD از گازهایی موسوم به گازهای مواد ویژه (گازهای بسیار سمی و قابل اشتعال) مانند سیلان، آرسین و فسفین استفاده می‌کنند.
      در مورد این گازها، نشت در غلظت‌های بسیار پایین (چند ppm تا چند ده ppm) نیز غیرقابل‌قبول است.
      کارخانه‌های تولید نیمه‌رساناها و پنل‌های LCD ممکن است صدها تا هزاران دستگاه گازسنج Riken Keiki برای محافظت از کارکنان در برابر نشت گاز نصب کرده باشند.
      این دستگاه‌ها مجهز به حسگرهای روش الکترولیز پتانسیواستاتیکی هستند که قادر به تشخیص نشت گاز در حد چند ppm می‌باشند.



    1. صنعت فولاد
      گازهایی که به‌عنوان محصولات جانبی در فرآیندهای تولید فولاد (گاز کک، گاز کوره بلند، گاز مبدل) تولید می‌شوند، دارای مقادیر زیادی هیدروژن و مونوکسید کربن هستند.
      این گازها به‌عنوان سوخت برای تولید برق در کارخانه‌های فولاد مجدداً مورد استفاده قرار می‌گیرند.
      گازسنج‌های قابل‌حمل Riken Keiki کارکنان داخل کارخانه‌های فولاد را در برابر خطرات انفجار و مسمومیت محافظت می‌کنند.



    1. صنعت پالایش نفت و پتروشیمی
      صنعت پالایش نفت و پتروشیمی در فرآیندهای تولید خود با طیف گسترده‌ای از گازهای قابل اشتعال و سمی سروکار دارد.
      گازسنج‌های ثابت و قابل‌حمل Riken Keiki در کاربردهایی مانند تشخیص نشت گازهای سمی و قابل اشتعال از تجهیزات و لوله‌ها، مدیریت فرآیند و اندازه‌گیری محیط کار مورد استفاده قرار می‌گیرند.
      پایشگرهای ثابت گازهای سمی برای مدیریت گازهای سمی در مرزهای کارخانه نیز به‌طور فزاینده‌ای مورد استفاده قرار می‌گیرند
    2. مناطق آتشفشانی و چشمه‌های آب گرم
      گازهای آتشفشانی در نزدیکی دهانه‌های آتشفشان و در مناطقی که چشمه‌های آب گرم تخلیه می‌شوند، تولید می‌گردند.
      این گازهای آتشفشانی حاوی گازهای سمی مانند دی‌اکسید گوگرد و سولفید هیدروژن هستند که در صورت استنشاق برای انسان مضرند.
      غلظت این گازها به‌طور مداوم به‌دلیل فعالیت‌های آتشفشانی و عوامل دیگر تغییر می‌کند.
      دستگاه‌های گازسنج تخصصی برای پایش شبانه‌روزی غلظت دی‌اکسید گوگرد و سولفید هیدروژن به کار می‌روند تا از کارکنان و گردشگران محافظت شود.



    1. صنعت مواد غذایی
      در صنعت مواد غذایی، نیتروژن و دی‌اکسید کربن در فرآیند بسته‌بندی برای جلوگیری از اکسید شدن غذا مورد استفاده قرار می‌گیرند.
      از آنجا که این گازها خفه‌کننده هستند، گازسنج‌های اکسیژن تخصصی در کارخانه‌های مواد غذایی نصب می‌شوند تا از کارکنان در برابر بی‌اکسیژنی محافظت کنند.



    1. صنعت ساخت‌وساز
      کار در حفاری‌های زیرزمینی برای ساخت تونل‌ها و همچنین کار درون منهول‌ها می‌تواند کارکنان را در معرض تولید سولفید هیدروژن و شرایط کمبود اکسیژن قرار دهد؛ این وضعیت ناشی از باکتری‌های مصرف‌کننده اکسیژن موجود در لایه‌های زیرزمینی است.
      گازسنج‌های قابل‌حمل اکسیژن و سولفید هیدروژن از کارکنان در برابر خطرات ناشی از کمبود اکسیژن و مسمومیت با سولفید هیدروژن محافظت می‌کنند.
    2. آتش‌نشانی و امداد و نجات
      صحنه‌های آتش‌سوزی و حوادث، کارکنان را در معرض خطرات مختلفی قرار می‌دهند؛ از جمله انفجار ناشی از گازهای قابل اشتعال، کمبود اکسیژن، مسمومیت با مونوکسید کربن در اثر احتراق ناقص، و گازهای سمی مانند سولفید هیدروژن.
      گازسنج‌های شخصی چهارگازه برای پایش هم‌زمان چهار گاز مختلف استفاده می‌شوند. این دستگاه‌ها برای موقعیت‌هایی که نوع دقیق گازهای خطرناک ناشناخته است، بسیار مناسب هستند.



    1. حمل‌ونقل دریایی و کشتی‌سازی
      کشتی‌هایی که مقادیر زیادی نفت خام، LNG یا LPG حمل می‌کنند، با خطر نشت گازهای قابل اشتعال از مخازن بار مواجه هستند.
      گازسنج‌های ثابت تخصصی برای پایش نشت گاز در این کشتی‌ها به‌کار می‌روند. این دستگاه‌ها امکان شناسایی سریع نشت‌ها را فراهم کرده و از وقوع انفجار و آلودگی دریایی جلوگیری می‌کنند.
      همچنین، گازسنج‌های قابل‌حمل توسط کارکنان در حین انجام عملیات ساخت‌وساز پوشیده می‌شوند تا آن‌ها را در برابر کمبود خطرناک اکسیژن و مسمومیت با گازهای سمی محافظت کنند.



    1. هوافضا
      سوخت موشک‌ها حاوی هیدروژن (گاز قابل اشتعال و بسیار انفجاری) و هیدرازین (گاز سمی برای انسان) است.
      پایش این گازها برای ایمنی کاملاً ضروری است.
      گازسنج‌های ضدانفجار در مکان‌هایی که خطر انفجار بالا وجود دارد، مانند مناطقی که سوخت موشک با آن‌ها سروکار دارد، برای اطمینان از ایمنی استفاده می‌شوند.

    فناوری‌های تشخیص گاز
    7-1. فناوری‌های حسگر گاز
    برای مواجهه با محیط‌ها و انواع گازهای متنوع در طیف گسترده‌ای از صنایع، فناوری‌های مختلف حسگر گاز توسعه یافته‌اند.
    در این بخش، ۱۳ نوع از رایج‌ترین فناوری‌هایی که معمولاً در صنعت استفاده می‌شوند معرفی می‌گردند:

    1. روش احتراق کاتالیستی
    2. روش جدید کاتالیستی سرامیکی
    3. روش نیمه‌رسانا
    4. روش نیمه‌رسانای سیم داغ
    5. روش رسانش گرمایی
    6. روش الکترولیز پتانسیواستاتیکی
    7. روش الکترود با غشای جداکننده
    8. روش سلول گالوانیکی با غشای نفوذپذیر
    9. روش مادون قرمز غیرپراکنشی (NDIR)
    10. روش تداخل‌سنجی
    11. روش نوار شیمیایی
    12. آشکارساز یونش نوری (PID)
    13. روش آشکارسازی ذرات ناشی از پیرولیز

    7-2. روش احتراق کاتالیستی

    1. توضیح مختصر

    این حسگر بر پایه گرمای تولیدشده از سوزاندن گاز قابل اشتعال روی کاتالیست اکسیداسیون، گاز را شناسایی می‌کند. این حسگر رایج‌ترین حسگر گاز است که به‌طور خاص برای گازهای قابل اشتعال طراحی شده است.

    WhatsApp Image 2025 09 26 at 9.39.54 AM

    1. ساختار و اصول عملکرد

    [ساختار]
    این حسگر از یک المان آشکارساز و یک المان جبرانی تشکیل شده است.
    المان آشکارساز شامل سیم پیچ فلز گران‌بها (مانند پلاتین) و کاتالیست اکسیدکننده – ماده‌ای فعال در برابر گاز قابل اشتعال – است که همراه با یک پایه آلومینا روی سیم پخته (سینتر) شده‌اند. این المان در واکنش با هر گاز قابل شناسایی می‌سوزد.
    المان جبرانی شامل سیم پیچ فلز گران‌بها و شیشه – ماده‌ای غیرفعال در برابر گاز قابل اشتعال – است که همراه با پایه آلومینا روی سیم پخته شده‌اند. این المان اثرات محیط را تصحیح می‌کند.

    [اصول عملکرد]
    سیم پیچ فلز گران‌بها، المان آشکارساز را تا دمای ۳۰۰ تا ۴۵۰ درجه سانتی‌گراد گرم می‌کند. سپس گاز قابل اشتعال روی سطح المان آشکارساز می‌سوزد و دمای آن افزایش می‌یابد.
    با تغییر دما، مقاومت سیم پیچ فلز گران‌بها – که بخشی از المان است – تغییر می‌کند. این تغییر مقاومت تقریباً متناسب با غلظت گاز است.
    مدار پل نشان‌داده‌شده در شکل سمت راست به حسگر اجازه می‌دهد تغییر مقاومت را به ولتاژ تبدیل کرده و از آن برای تعیین غلظت گاز استفاده کند.

    حسگر ثابت –
    دسته: حالت جامد
    گاز قابل شناسایی: گازهای قابل اشتعال





    ویژگی‌ها

    O ویژگی‌های خروجی:
    سیم پیچ فلز گران‌بها که منبع حرارت است، ضریب مقاومت وابسته به دما را به‌صورت خطی تغییر می‌دهد.
    در محدوده غلظت کمتر از حد انفجار (LEL)، واکنش احتراقی متناسب با غلظت گاز است.
    در این محدوده، خروجی حسگر به‌آرامی متناسب با تغییرات غلظت گاز تغییر می‌کند.

    WhatsApp Image 2025 09 26 at 9.39.54 AM1

    پاسخ‌دهی:
    گرمای احتراق تولیدشده روی سطح المان آشکارساز به سیم پیچ فلز گران‌بها منتقل شده و مقاومت مدار پل را تغییر می‌دهد و سپس به سیگنال تبدیل می‌گردد.

    WhatsApp Image 2025 09 26 at 9.39.55 AM

    با نرخ واکنش بالا، این حسگر در پاسخ‌دهی، دقت و قابلیت تکرار عملکرد بسیار خوبی دارد.

    O ویژگی‌های دما و رطوبت:
    مواد به‌کاررفته در اجزای حسگر دارای مقاومت الکتریکی بالا هستند و کمتر تحت تأثیر دما و رطوبت محیط استفاده قرار می‌گیرند، بنابراین قرائت‌ها تقریباً ثابت باقی می‌مانند.

    WhatsApp Image 2025 09 26 at 9.39.55 AM1

    توسعه کاتالیست:
    المان آشکارساز از کاتالیستی استفاده می‌کند که واکنش احتراقی را تسهیل می‌کند.
    این کاتالیست به‌طور اختصاصی برای حسگرهای گاز توسعه یافته و با بهره‌گیری از دانش فنی خاص طراحی شده است، که پایداری بلندمدت را فراهم می‌کند.



    ۷–۴. تشخیص گاز با دتکتورهای گاز نیمه‌رسانا

    حسگر ثابت

    **۱. شرح مختصر دتکتورهای گاز نیمه‌رسانا

    این حسگر از یک نیمه‌رسانای اکسید فلزی استفاده می‌کند که مقاومت آن در تماس با گاز قابل تشخیص تغییر می‌کند. حسگر این تغییر مقاومت را به‌عنوان غلظت گاز تشخیص می‌دهد. این یک حسگر همه‌کاره است که انواع گازها از گازهای سمی تا گازهای قابل اشتعال را شناسایی می‌کند.



    **۲. ساختار و اصول کار دتکتورهای گاز نیمه‌رسانا

    حسگر شامل یک سیم گرم‌کن و یک نیمه‌رسانای اکسید فلزی         تشکیل‌شده روی یک لوله آلومینا است. دو الکترود طلا        در دو انتهای لوله برای اندازه‌گیری مقاومت نیمه‌رسانا تعبیه شده‌اند

    **[ساختار دتکتورهای گاز نیمه‌رسانا

    حسگر شامل یک سیم گرم‌کن و یک نیمه‌رسانای اکسید فلزی (SnO₂) تشکیل‌شده روی یک لوله آلومینا است. دو الکترود طلا (Au) در دو انتهای لوله برای اندازه‌گیری مقاومت نیمه‌رسانا تعبیه شده‌اند.

    WhatsApp Image 2025 09 26 at 9.39.55 AM2



    **[اصول کار دتکتورهای گاز نیمه‌رسانا

    سیم گرم‌کن، سطح نیمه‌رسانای اکسید فلزی را تا ۴۰۰–۳۵۰°C گرم می‌کند. با جذب اکسیژن هوا روی این سطح به‌صورت O و O₂، نیمه‌رسانا مقاومت ثابتی حفظ می‌کند. سپس، گاز متان یا مشابه آن با سطح تماس یافته و جذب شیمیایی می‌شود. این گاز توسط یون‌های O اکسید شده و تجزیه می‌شود. واکنش روی سطح حسگر به‌صورت زیر است:



    CH₄ + ۴O⁻ → CO₂ + ۲H₂O + ۸e⁻

    WhatsApp Image 2025 09 26 at 9.39.56 AM

    به‌طور خلاصه، گاز متان روی سطح حسگر جذب شده و اکسیژن جذب‌شده را جدا می‌کند. این امر الکترون‌های آزاد درون حسگر را افزایش داده و مقاومت را کاهش می‌دهد. حسگر با اندازه‌گیری تغییر مقاومت، غلظت گاز را تعیین می‌کند.



    **۳. ویژگی‌های دتکتورهای گاز نیمه‌رسانا

    **ویژگی‌های خروجی دتکتورهای گاز نیمه‌رسانا

    حسگر تغییرات مقاومت نیمه‌رسانا را تشخیص می‌دهد، یعنی حتی غلظت‌های کم (در سطح ppm) که توسط حسگرهای سرامیکی جدید قابل تشخیص نیستند را نیز شناسایی می‌کند. این حسگر برای غلظت‌های کم بسیار حساس بوده و سطح خروجی بالایی دارد.

    WhatsApp Image 2025 09 26 at 9.39.56 AM1

    **تشخیص گازهای سمی در دتکتورهای گاز نیمه‌رسانا

    از آنجا که در اصل، مقاومت با تغییر تعداد الکترون‌ها و تحرک آن‌ها تغییر می‌کند، این حسگر طیف وسیعی از گازها از جمله گازهای سمی که گرمای احتراق کمتری تولید می‌کنند را تشخیص می‌دهد.



    **ویژگی‌های پیری دتکتورهای گاز نیمه‌رسانا

    حسگر در بلندمدت پایداری خود را حفظ کرده و عمر طولانی دارد. در مقایسه با حسگرهای مبتنی بر احتراق کاتالیستی، این نوع حسگر مقاومت بالایی در برابر سمیت و شرایط سخت جوی دارد.



    **انتخاب‌پذیری گاز در دتکتورهای گاز نیمه‌رسانا

    با افزودن ناخالصی به ماده نیمه‌رسانا، اثر تداخل تغییر می‌کند. این ویژگی به حسگر اجازه می‌دهد تا برخی گازها را به‌صورت انتخابی تشخیص دهد.







    ۷-۵.تشخیص گاز از طریق روش نیمه‌هادی نوع سیم داغ



    سنسور ثابت

    سنسور قابل حمل نیمه‌هادی نوع سیم داغ



    ۱. شرح مختصر از دتکتور گاز نیمه‌هادی نوع سیم داغ



    این سنسور از یک نیمه‌هادی اکسید فلزی استفاده می‌کند که مقاومت آن در تماس با گاز قابل تشخیص تغییر می‌کند. سنسور این تغییر مقاومت را به عنوان غلظت گاز تشخیص می‌دهد. این یک سنسور گاز با حساسیت بالا برای غلظت‌های کم است.



    ۲. ساختار و اصول  دتکتور گاز نیمه‌هادی نوع سیم داغ



    [ساختار]

    سنسور از یک المان تشخیصی تشکیل شده است که شامل یک سیم پیچ از جنس فلز گران‌بها (مثلاً پلاتین) و یک نیمه‌هادی اکسید فلزی پخته شده روی سیم پیچ است، و یک المان جبرانی که ماده‌ای غیرفعال در برابر گازهای قابل تشخیص روی آن پخته شده است.

    WhatsApp Image 2025 09 26 at 9.39.57 AM

    [اصول  عملکرد دتکتور گاز نیمه‌هادی نوع سیم داغ

    WhatsApp Image 2025 09 26 at 9.39.57 AM1

    مقاومت (R) المان تشخیصی، ترکیبی از مقاومت (RS) نیمه‌هادی و مقاومت (RH) سیم پیچ فلز گران‌بها است. المان تشخیصی توسط سیم پیچ فلز گران‌بها تا ۳۰۰°C تا ۴۰۰°C گرم می‌شود و مقاومت ثابتی را حفظ می‌کند. سپس، گاز متان یا مشابه با المان تشخیصی تماس پیدا می‌کند و اکسیژن جذب شده روی سطح نیمه‌هادی اکسید فلزی را جدا می‌کند. این امر تعداد الکترون‌های آزاد در داخل نیمه‌هادی را افزایش داده و مقاومت نیمه‌هادی را کاهش می‌دهد. در نتیجه مقاومت کل المان تشخیصی کاهش می‌یابد. با تشخیص تغییر مقاومت توسط مدار پل، سنسور غلظت گاز را تعیین می‌کند.



    رده جامد

    گاز قابل تشخیص



    ۳. ویژگی‌های دتکتور گاز نیمه‌هادی نوع سیم داغ



    ویژگی‌های خروجی  دتکتور گاز نیمه‌هادی نوع سیم داغ

    WhatsApp Image 2025 09 26 at 9.39.57 AM2

    سنسور تغییرات مقاومت نیمه‌هادی را تشخیص می‌دهد، یعنی حتی غلظت‌های کم (سطح ppm) که توسط سنسورهای سرامیکی جدید قابل تشخیص نیستند را نیز تشخیص می‌دهد.







    کوچک‌سازی و صرفه‌جویی در انرژی  در دتکتور گاز نیمه‌هادی نوع سیم داغ



    سیم پیچ فلز گران‌بها برای گرم‌کن را می‌توان کوچک‌تر کرد تا سنسوری کوچکتر با مصرف انرژی کمتر فراهم شود.



    ویژگی‌های پیری  در دتکتور گاز نیمه‌هادی نوع سیم داغ



    سنسور در بلندمدت پایداری خود را حفظ می‌کند و عمر طولانی دارد. در مقایسه با سنسورهای مبتنی بر احتراق کاتالیستی، این نوع سنسور مقاومت بالایی در برابر سمیت و جو شدید دارد.



    انتخاب‌پذیری گاز  در دتکتور گاز نیمه‌هادی نوع سیم داغ



    با افزودن یک ناخالصی به نیمه‌هادی اکسید فلزی، اثر تداخل تغییر می‌کند. این ویژگی به سنسور اجازه می‌دهد تا برخی گازها را به صورت انتخابی تشخیص دهد.





    دتکتور گاز رسانائی گرمائی

    1. توضیح مختصر دتکتور گاز رسانائی گرمائی



    این دتکتور با تشخیص تفاوت در رسانایی گرمایی، غلظت گاز را تعیین می‌کند. این یک دتکتور اثبات‌شده برای گازهای قابل اشتعال است که به‌طور مؤثر گازهای با غلظت بالا را تشخیص می‌دهد.



    1. ساختار و اصول دتکتور گاز رسانائی گرمائی

    WhatsApp Image 2025 09 26 at 9.39.58 AM

    [ساختار  دتکتور گاز رسانائی گرمائی

    این دتکتور از یک المان تشخیص و یک المان جبران تشکیل شده است. المان‌های تشخیص و جبران در دو نوع موجود هستند: یکی شامل یک سیم‌پیچ پلاتین و مخلوطی از شیشه (یک ماده غیرفعال در برابر گاز قابل اشتعال) و یک پایه آلومینا است که روی سیم‌پیچ پخته شده است، و دیگری شامل یک سیم‌پیچ و یک فلز غیرفعال یا مشابه است که روی سیم‌پیچ پوشش داده شده است. المان تشخیص به گونه‌ای طراحی شده است که گازهای قابل تشخیص با آن تماس پیدا کنند. المان جبران محصور شده است تا هیچ گاز قابل تشخیصی با آن تماس نداشته باشد.



    [اصول دتکتور گاز رسانائی گرمائی

    WhatsApp Image 2025 09 26 at 9.39.58 AM1

    سیم‌پیچ پلاتین، المان تشخیص را تا 200 تا 500 درجه سانتی‌گراد گرم می‌کند. سپس، یک گاز قابل تشخیص با المان تشخیص تماس پیدا می‌کند و به دلیل رسانایی گرمایی خاص گاز، شرایط اتلاف گرما را تغییر می‌دهد و دمای المان تشخیص را افزایش می‌دهد. با این تغییر دما، مقاومت سیم‌پیچ پلاتین، که بخشی از المان است، تغییر می‌کند. تغییر مقاومت تقریباً متناسب با غلظت گاز است.



    با تشخیص تغییر مقاومت توسط مدار پل، دتکتور غلظت گاز را تعیین می‌کند.



    1. ویژگی‌های دتکتور گاز رسانائی گرمائی



    ویژگی‌های خروجی  دتکتور گاز رسانائی گرمائی



    از آنجا که دتکتور تغییرات مقاومت سیم‌پیچ پلاتین را تشخیص می‌دهد، خروجی تا رسیدن به صد درصد حجمی تقریباً متناسب با غلظت است. این دتکتور برای تشخیص گازهای با غلظت بالا مناسب است.

    WhatsApp Image 2025 09 26 at 9.39.59 AM

    تشخیص در شرایط بی‌اکسیژن  دتکتور گاز رسانائی گرمائی

    WhatsApp Image 2025 09 26 at 9.39.59 AM1

    از آنجا که دتکتور تغییرات رسانایی گرمایی را تشخیص می‌دهد، می‌تواند گازها را حتی در جو بی‌اکسیژن نیز تشخیص دهد. اما گازهایی با تفاوت کوچک در رسانایی گرمایی با گاز مرجع را تشخیص نمی‌دهد.



    دتکتور به‌صورت فیزیکی تغییرات رسانایی گرمایی گاز را تشخیص می‌دهد و شامل واکنش شیمیایی مانند واکنش احتراق نیست. این بدان معناست که با تخریب یا مسمومیت کاتالیزور ارتباطی ندارد و پایداری بلندمدت را فراهم می‌کند.



    تشخیص گازهای غیرقابل اشتعال  دتکتور گاز رسانائی گرمائی



    از آنجا که دتکتور از رسانایی گرمایی خاص گاز استفاده می‌کند، حتی گازهای غیرقابل اشتعال با تفاوت زیاد در رسانایی گرمایی، مانند آرگون، نیتروژن و دی‌اکسید کربن با غلظت بالا را نیز تشخیص می‌دهد.











    ۷-۷. روش الکترولیز پتانسیواستاتیک





    ۱. شرح مختصر دتکتور گاز الکترولیز پتانسیواستاتیک

    WhatsApp Image 2025 09 26 at 9.39.59 AM2

    این دتکتور گاز قابل تشخیص را با استفاده از یک الکترود در پتانسیل ثابت الکترولیز می‌کند تا جریان ایجاد شود و سپس با اندازه‌گیری جریان، غلظت گاز را تعیین می‌نماید. این دتکتور گاز برای تشخیص گازهای سمی بسیار مناسب است. می‌توان پتانسیل خاصی را برای تشخیص گاز خاصی تنظیم کرد.



    ۲. ساختار و اصول  دتکتور گاز الکترولیز پتانسیواستاتیک

    [ساختار دتکتور گاز الکترولیز پتانسیواستاتیک

    دتکتور از یک الکترود (الکترود عمل) همراه با یک غشاء نفوذپذیر گاز و کاتالیزور (مثل طلا یا پلاتین)، الکترود مرجع و الکترود مقابل تشکیل شده که درون محفظه‌ای پلاستیکی پر از محلول الکترولیت قرار گرفته‌اند.



    [اصول عملکرد دتکتور گاز الکترولیز پتانسیواستاتیک

    دتکتور از یک مدار پتانسیواستاتیک برای ثابت نگه داشتن پتانسیل بین الکترود عمل و الکترود مرجع استفاده می‌کند. الکترود عمل گاز قابل تشخیص را مستقیماً الکترولیز می‌کند. اگر گاز قابل تشخیص H2S باشد، واکنش‌های زیر رخ می‌دهد:

    الکترود عمل: H2S + 4H2O → H2SO4 + 8H+ + 8e

    الکترود مقابل: 2O2 + 8H+ + 8e → 4H2O

    جریان تولیدشده متناسب با غلظت گاز است. با اندازه‌گیری جریان بین الکترود عمل و الکترود مقابل، دتکتور غلظت گاز را تعیین می‌کند.



    ۳. ویژگی‌های دتکتور گاز الکترولیز پتانسیواستاتیک

    ویژگی‌های خروجی دتکتور گاز الکترولیز پتانسیواستاتیک

    WhatsApp Image 2025 09 26 at 9.40.00 AM

    غلظت گاز متناسب با مقدار جریان است. دتکتور مقدار جریان را بدون تغییر خروجی می‌دهد و بنابراین غلظت گاز متناسب با خروجی دتکتور است.



    واکنش‌دهی  دتکتور گاز الکترولیز پتانسیواستاتیک

    WhatsApp Image 2025 09 26 at 9.40.00 AM1

    منحنی پاسخ همانطور که در شکل سمت راست نشان داده شده است. دتکتور با استفاده از واکنش کاتالیزوری گاز را به جریان تبدیل می‌کند. از آنجا که H2S کاتالیزور الکترود را تغییر نمی‌دهد، دتکتور از دقت و تکرارپذیری بالایی برخوردار است.



    ویژگی‌های پیری  دتکتور گاز الکترولیز پتانسیواستاتیک

    تقریباً تا دو سال، حساسیت دتکتور در سطح حدود ۸۰٪ حساسیت اولیه باقی می‌ماند. از آنجا که رطوبت تأثیر جزئی بر حساسیت دارد، ممکن است خوانش بسته به فصل تغییر کند.



    ویژگی‌های دمای دتکتور گاز الکترولیز پتانسیواستاتیک

    WhatsApp Image 2025 09 26 at 9.40.01 AM

    با خوانش تقریباً پایدار در دماهای بالا، حساسیت دتکتور با کاهش دما ممکن است کاهش یابد. حتی در ۰°C، حساسیت دتکتور کمتر از ۸۰٪ نخواهد شد. با انجام تصحیح دما، نوسانات خوانش به حداقل می‌رسد.

    WhatsApp Image 2025 09 26 at 9.40.01 AM1

    ۷-۸. روش تشخیص گاز با دتکتور گاز با الکترود با غشای جداکننده

    ۱. شرح مختصر  دتکتور گاز با الکترود با غشای جداکننده

    بر اساس اصول دتکتور پایه‌گذاری شده بر الکترولیز پتانسیواستاتیک، این دتکتور با یک فیلم نفوذپذیر گاز (غشای جداکننده) و یک الکترود عمل کاملاً جدا از هم ساختار یافته است. این یک دتکتور گاز سمی با انتخاب‌پذیری عالی است.

    WhatsApp Image 2025 09 26 at 9.40.01 AM1

    . ساختار و اصول  دتکتور گاز با الکترود با غشای جداکننده

    [ساختار دتکتور گاز با الکترود با غشای جداکننده

    دتکتور با یک الکترود عمل – یک الکترود فلزی با یک فیلم نفوذپذیر گاز که روی آن قرار گرفته – همراه با الکترودهای مرجع و مقابل ساختار یافته است. این الکترودها در یک محفظه پلاستیکی پر از محلول الکترولیت قرار دارند. بین الکترود عمل و فیلم، یک لایه بسیار نازک از محلول الکترولیت وجود دارد.



    [اصول دتکتور گاز با الکترود با غشای جداکننده

    یک گاز قابل تشخیص از طریق فیلم نفوذپذیر گاز عبور کرده و با یون‌های موجود در محلول الکترولیت واکنش می‌دهد که هالوژن تولید می‌کند. اگر گاز قابل تشخیص Cl باشد، واکنش زیر رخ می‌دهد:

    Cl2 + 2I- → 2Cl- + I2

    I2 تولید شده توسط این واکنش در الکترود عمل کاهش می‌یابد، باعث می‌شود جریانی از مدار عبور کند. از آنجا که این جریان متناسب با غلظت گاز است، دتکتور مقدار جریان را برای تعیین غلظت گاز اندازه می‌گیرد. گاز قابل تشخیص قبل از واکنش با الکترود عمل با محلول الکترولیت واکنش می‌دهد و بنابراین هیچ تداخلی با گازهایی که با محلول الکترولیت واکنش نمی‌دهند رخ نمی‌دهد. این ویژگی به دتکتور انتخاب‌پذیری عالی می‌بخشد.





    ۳. ویژگی‌ها ی دتکتور گاز با الکترود با غشای جداکننده

    ویژگی‌های خروجی  دتکتور گاز با الکترود با غشای جداکننده

    غلظت گاز متناسب با مقدار جریان است. دتکتور مقدار جریان را بدون هیچ تغییری خروجی می‌دهد و بنابراین غلظت گاز متناسب با خروجی دتکتور است.

    WhatsApp Image 2025 09 26 at 9.40.02 AM

    پاسخ‌دهی  دتکتور گاز با الکترود با غشای جداکننده

    دتکتور به سرعت پاسخ می‌دهد. از آنجا که الکترودها یا محلول الکترولیت به ندرت توسط گاز کلر خورده می‌شوند، دتکتور از دقت و تکرارپذیری عالی برخوردار است.

    WhatsApp Image 2025 09 26 at 9.40.02 AM1

    ویژگی‌های پیری  دتکتور گاز با الکترود با غشای جداکننده

    عملکرد دتکتور با گذشت زمان کاهش نمی‌یابد و تقریباً هیچ تغییری در خروجی مشاهده نمی‌شود. با این حال، اگر فیلم نفوذپذیر گاز به دلیل چسبیدن ذرات خارجی، نفوذپذیری گاز را از دست بدهد، این ممکن است منجر به کاهش خروجی شود.



    ویژگی‌های دما و رطوبت  دتکتور گاز با الکترود با غشای جداکننده

    WhatsApp Image 2025 09 26 at 9.40.02 AM2

    دماهای بالا تقریباً هیچ تأثیری بر خروجی ندارند در حالی که دماهای پایین احتمالاً خروجی را کاهش می‌دهند. حتی در دمای ۰ درجه سانتی‌گراد، دتکتور حساسیت خود را در سطحی نه کمتر از ۸۰٪ حفظ می‌کند. با انجام تصحیحات دما، نوسانات قرائت به حداقل می‌رسد. خروجی تحت تأثیر رطوبت قرار نمی‌گیرد.



    ۷-۹. روش تشخیص گاز با دتکتور گاز با سلول گالوانیک غشایی



    ۱. شرح مختصر  دتکتور گاز با سلول گالوانیک غشایی





    این دتکتور ساده و سنتی بر اساس اصول سلول‌ها عمل می‌کند. این دتکتور بدون نیاز به منبع تغذیه خارجی، پایداری بلندمدت دارد.



    ۲. ساختار و اصول  دتکتور گاز با سلول گالوانیک غشایی





    [ساختار دتکتور گاز با سلول گالوانیک غشایی

    WhatsApp Image 2025 09 26 at 9.40.03 AM

    دتکتور از یک کاتد (فلز گران‌بها) و آند (سرب) قرارگرفته در یک محلول الکترولیتی تشکیل شده است. یک غشای جداساز به سطح خارجی کاتد چسبیده است. با اتصال کاتد و آند از طریق یک مقاومت ثابت، مقدار ولتاژ خروجی تولید می‌شود.



    [اصول دتکتور گاز با سلول گالوانیک غشایی





    اکسیژن از غشای جداساز عبور کرده و در کاتد کاهش می‌یابد. همزمان در آند، سرب در محلول الکترولیتی حل می‌شود (اکسید می‌شود). واکنش‌های زیر در الکترودها رخ می‌دهد:

    کاتد: O2 + 2H2O + 4e → 4OH

    آند: 2Pb → 2Pb2+ + 4e



    جریان ناشی از واکنش کاهش، توسط مقاومت به ولتاژ تبدیل شده و از ترمینال خروجی خارج می‌شود. خروجی دتکتور متناسب با غلظت اکسیژن (فشار جزئی) است.



    ۳. ویژگی‌های دتکتور گاز با سلول گالوانیک غشایی





    ویژگی‌های خروجی  دتکتور گاز با سلول گالوانیک غشایی

    WhatsApp Image 2025 09 26 at 9.40.04 AM

    غلظت اکسیژن با مقدار جریان متناسب است. دتکتور مقدار جریان را به ولتاژ تبدیل کرده و سپس آن را خروجی می‌دهد. بنابراین، خروجی دتکتور در محدوده ۰ تا ۱۰۰٪ با غلظت اکسیژن متناسب است.



    سرعت پاسخ  دتکتور گاز با سلول گالوانیک غشایی

    WhatsApp Image 2025 09 26 at 9.40.05 AM

    با سرعت پاسخ بالا، این دتکتور از دقت و تکرارپذیری بالایی برخوردار است.







    ویژگی‌های پیری

    با عمر طولانی، این دتکتور می‌تواند به مدت دو تا سه سال مورد استفاده قرار گیرد.



    ویژگی‌های دما و رطوبت  دتکتور گاز با سلول گالوانیک غشایی

    WhatsApp Image 2025 09 26 at 9.40.05 AM1

    دتکتور از یک ترمیستور داخلی برای جبران دمایی استفاده می‌کند، بنابراین خوانش تقریباً به دما وابسته نیست.

    ۷-۱۰.تشخیص گاز به  روش مادون قرمز غیرپاشنده

    ۱. شرح مختصر  دتکتور مادون قرمز غیرپاشنده

    بر اساس این واقعیت که بسیاری از گازها اشعه مادون قرمز را جذب می‌کنند، این دتکتور نور مادون قرمز را به سلول اندازه‌گیری اعمال می‌کند تا تغییرات نور مادون قرمز ناشی از جذب گاز قابل تشخیص را شناسایی کند. این روش تمام نور مادون قرمز در محدوده طول‌موج خاصی را بدون تفکیک (پاشش) نور مادون قرمز بر اساس طول‌موج، به‌صورت یکپارچه تشخیص می‌دهد. WhatsApp Image 2025 09 26 at 9.40.06 AM

    . ساختار و اصول  دتکتور مادون قرمز غیرپاشنده

    [ساختار دتکتور مادون قرمز غیرپاشنده

    این دتکتور از یک منبع نور مادون قرمز و یک سنسور مادون قرمز تشکیل شده است که بین آن‌ها یک سلول اندازه‌گیری و یک فیلتر نوری قرار گرفته است. منبع نور مادون قرمز، نور را ساطع می‌کند که از طریق سلول اندازه‌گیری و فیلتر نوری عبور کرده و توسط سنسور مادون قرمز تشخیص داده می‌شود. فیلتر نوری به طول‌موج‌های مادون قرمز که توسط گاز قابل تشخیص جذب می‌شوند، اجازه عبور انتخابی می‌دهد.



    [اصول عملکرد دتکتور مادون قرمز غیرپاشنده

    یک گاز قابل تشخیص وارد سلول اندازه‌گیری شده و نور مادون قرمز را جذب می‌کند. این امر باعث کاهش مقدار نور مادون قرمز تشخیص‌داده شده توسط سنسور مادون قرمز می‌شود. برخی از گازهای قابل تشخیص با غلظت‌های شناخته شده وارد می‌شوند تا رابطه (منحنی کالیبراسیون) بین کاهش مقدار نور مادون قرمز و غلظت هر گاز قابل تشخیص تعیین شود. هنگامی که یک گاز قابل تشخیص با غلظت ناشناخته وارد می‌شود، دتکتور از منحنی کالیبراسیون بر اساس کاهش اندازه‌گیری‌شده مقدار نور مادون قرمز برای تعیین غلظت گاز استفاده می‌کند.

    WhatsApp Image 2025 09 26 at 9.40.06 AM1

    . ویژگی‌های دتکتور مادون قرمز غیرپاشنده

    ویژگی‌های خروجی  دتکتور مادون قرمز غیرپاشنده

    WhatsApp Image 2025 09 26 at 9.40.06 AM3

    غلظت گاز و خروجی دتکتور رابطه متناسب ندارند، بلکه رابطه آن‌ها مطابق منحنی نشان‌داده شده در شکل پائین است. (i-C4H10: ایزوبوتان)



    ویژگی‌های پاسخ‌دهی  دتکتور مادون قرمز غیرپاشنده

    هنگامی که گاز با دبی ثابت به دتکتور گاز تغذیه می‌شود، دتکتور پاسخ‌های قابل تکرار و دقیقی ارائه می‌دهد. WhatsApp Image 2025 09 26 at 9.40.07 AM2

    ویژگی‌های پیری  در دتکتور مادون قرمز غیرپاشنده

    در محیطی با تغییرات دمایی کم، دتکتور پایدار باقی می‌ماند و بدون کاهش دقت خوانش در طول زمان عمل می‌کند. بسته به محیط، ممکن است دتکتور با گذشت زمان به‌طور قابل توجهی تخریب شود. در این صورت، می‌توان با انجام کالیبراسیون گاز هر شش ماه یکبار، تخریب را به حداقل رساند.



    ویژگی‌های دما و رطوبت  در دتکتور مادون قرمز غیرپاشنده

    با انجام تصحیحات دمایی، می‌توان وابستگی خوانش‌ها به دما را در محدوده دمایی مشخص‌شده به حداقل رساند.

    WhatsApp Image 2025 09 26 at 9.40.07 AM3

    در صورت عدم تشکیل میعان (%LEL) در داخل سلول گاز، دتکتور تقریباً تحت تأثیر رطوبت قرار نمی‌گیرد.

    . روش تشخیص گاز با تداخل سنجی

    ۱. شرح کلی  دتکتور گاز تداخل سنجی

    این دتکتور گاز، که یکی از قدیمیترین حسگرهای گاز ماست، تغییرات در ضریب شکست گاز را تشخیص میدهد. با دقت بالا، پایداری بلندمدت را حفظ میکند. در گذشته، داخل معادن زغالسنگ برای اندازهگیری غلظت متان استفاده میشد و در سالهای اخیر، بهطور گسترده برای اندازهگیری غلظت حلالها یا مقادیر حرارتی گازهای سوختی مانند گاز طبیعی کاربرد دارد.

    ۲. ساختار و اصول  دتکتور گاز تداخل سنجی

    [ساختار دتکتور گاز تداخل سنجی

    WhatsApp Image 2025 09 26 at 9.40.08 AM

    منبع نور، نور را ساطع میکند که توسط آینه تخت موازی به دو پرتو نور (A و B) تقسیم و توسط منشور بازتاب میشود. پرتو A یک سفر رفت و برگشت در محفظه گاز D، که گاز قابل تشخیص جریان دارد، انجام میدهد و پرتو B یک سفر رفت و برگشت در محفظه گاز E، که گاز مرجع جریان دارد، انجام میدهد. دو پرتو نور A و B در نقطه C آینه تخت موازی به هم میرسند و یک الگوی تداخلی روی سنسور تصویر از طریق آینه و لنز تشکیل میدهند.



    [اصول عملکرد دتکتور گاز تداخل سنجی

    یک الگوی تداخلی به نسبت تفاوت در ضریب شکست بین گاز قابل تشخیص و گاز مرجع حرکت میکند. حسگر مبتنی بر تداخلسنج نوری، مسافت حرکت الگوی تداخلی را اندازهگیری میکند تا ضریب شکست گاز قابل تشخیص را تعیین و آن را به غلظت گاز یا مقدار حرارتی تبدیل کند.



    ۳. ویژگی های دتکتور گاز تداخل سنجی

    مسافت حرکت الگوی تداخلی AB که توسط این حسگر اندازهگیری میشود، با معادله زیر نشان داده میشود:

    ویژگیهای خروجی  دتکتور گاز تداخل سنجی

    الگوی تداخلی

    از آنجا که تغییر در ضریب شکست متناسب با تغییر در غلظت گاز است، حسگر خطیبودن بسیار بالایی ارائه میدهد.



    پاسخدهی  دتکتور گاز تداخل سنجی

    حسگر اندازهگیری را با تکمیل جایگزینی در محفظه گاز با حجم ۰.۵ تا ۵ میلیلیتر به پایان میرساند. برخی مدلها اندازهگیری را در ۵ تا ۱۰ ثانیه با پاسخ ۹۰٪ تکمیل میکنند.



    ویژگیهای پیری  دتکتور گاز تداخل سنجی

    بارزترین ویژگی این حسگر این است که حساسیت آن کاهش نمییابد. حساسیت حسگر فقط به طول محفظه گاز L و طول موج منبع نور λ بستگی دارد. از آنجا که هر دو این پارامترها ثابت هستند، حسگر حساسیت پایدار بلندمدت ارائه میدهد. حتی اگر عنصر نوری کثیف شود، تأثیری بر مسافت حرکت الگوی تداخلی ندارد؛ بنابراین، حسگر تا زمانی که بتواند الگو را تشخیص دهد، حساسیت آن کاهش نمییابد.



    ویژگیهای فشار و دما در دتکتور گاز تداخل سنجی

    اگرچه ضریب شکست گاز بسته به دما T و فشار P تغییر میکند، حسگر دما و فشار را اندازهگیری میکند تا آنها را تصحیح کند و بنابراین تحت تأثیر آنها قرار نمیگیرد.













    7-12.تشخیص گاز به روش نوار شیمیایی

    1. شرح کلی دتکتور گاز با نوار شیمیائی

    این حسگر از نوار سلولزی آغشته به ماده رنگزا استفاده می‌کند. با عبور یا نفوذ گاز قابل تشخیص به داخل این نوار، واکنشی شیمیایی رخ داده و رنگ نوار تغییر می‌کند. حسگر با اندازه‌گیری نور بازتاب‌شده از رنگ ایجادشده بر اثر واکنش بین ماده رنگزا و گاز، غلظت بسیار کم گازهای سمی را به صورت کمی تشخیص می‌دهد.



    1. ساختار و اصول دتکتور گاز با نوار شیمیائی

    [ساختار دتکتور گاز با نوار شیمیائی

    حسگر دارای محفظه‌ای است که گاز قابل تشخیص وارد آن می‌شود. این محفظه یک ظرف ضد نور است که داخل آن منبع نور و بخش گیرنده نور برای تشخیص رنگ نوار قرار گرفته‌اند. حسگر شامل این محفظه گاز و اجزای دیگری مانند مکانیسم قرقره برای جمع‌آوری نوار پس از هر اندازه‌گیری است.

    WhatsApp Image 2025 09 26 at 9.40.08 AM1

    [اصول دتکتور گاز با نوار شیمیائی

    وقتی گاز قابل تشخیص با نوار آغشته به ماده رنگزا تماس پیدا می‌کند، واکنش شیمیایی رخ داده و نوار رنگ می‌گیرد. به عنوان مثال، اگر فسفین (PH3) با نوار تماس پیدا کند، کلوئید نقره طبق فرمول زیر تولید می‌شود و یک لکه رنگی روی نوار سفید ظاهر می‌شود:

    PH3 + AgCIO → Ag + H3PO4 + 1/2 Cl2



    حسگر نور را به نقطه رنگی‌شده نوار تابانده و تغییر شدت نور بازتاب‌شده قبل و بعد از ورود گاز را اندازه‌گیری می‌کند؛ بنابراین غلظت گاز را به دقت محاسبه می‌کند.



    1. ویژگی‌ها ی دتکتور گاز با نوار شیمیائی

    ویژگی‌های خروجی دتکتور گاز با نوار شیمیائی

    WhatsApp Image 2025 09 26 at 9.40.08 AM2

    وقتی گاز قابل تشخیص وارد بخش تشخیص می‌شود، نوار شروع به رنگ‌گرفتن می‌کند و خروجی به تدریج افزایش می‌یابد. از آنجا که حسگر تغییرات رنگ را اندازه‌گیری می‌کند، خروجی به صورت منحنی نمایش داده می‌شود.





    ویژگی‌های دما و رطوبت در دتکتور گاز با نوار شیمیائی

    WhatsApp Image 2025 09 26 at 9.40.09 AM

    برای فسفین (PH3)، حسگرهای نوار‌ای وابسته به دما نیستند. همچنین بدون وابستگی زیاد به رطوبت، این حسگر در محدوده دمایی و رطوبتی عملیاتی، قرائت دقیقی ارائه می‌دهد.



    ویژگی‌های پیری در دتکتور گاز با نوار شیمیائی

    آزمایش‌های مداوم روی حسگر نشان می‌دهد که بدون کاهش حساسیت به گاز، اندازه‌گیری پایدار انجام می‌دهد.



    ویژگی‌های دتکتور گاز با نوار شیمیائی

    – حساسیت بسیار بالا با انتخاب‌پذیری عالی

    – استفاده از نوار کاست که تعویض آن آسان است

    – تغذیه نوار برای هر اندازه‌گیری، که هیچ هیسترزیسی ایجاد نمی‌کند

    – رنگ‌گرفتن نوار بر اثر گاز قابل تشخیص تجمع می‌یابد، که امکان تشخیص غلظت‌های بسیار کم گاز را فراهم می‌کند.

















    7-13. دتکتور یونیزاسیون نوری

    1. شرح کلی دتکتور یونیزاسیون نوری

    این حسگر گاز با اعمال نور فرابنفش به گاز قابل تشخیص، باعث یونیزه شدن آن می‌شود. این عمل جریان یونی ایجاد می‌کند. حسگر این جریان را اندازه‌گیری کرده و غلظت گاز را تعیین می‌نماید. این حسگر محدوده وسیعی از گازها را بدون توجه به آلی یا معدنی بودن آنها تشخیص می‌دهد. معمولاً برای اندازه‌گیری غلظت ترکیبات آلی فرار (VOCs) در محدوده ppb تا ppm استفاده می‌شود.



    1. ساختار و اصول دتکتور یونیزاسیون نوری

    [ساختار دتکتور یونیزاسیون نوری

    حسگر از یک محفظه یونیزاسیون برای ورود گاز قابل تشخیص، یک لامپ فرابنفش برای تابش نور و الکترودهای مثبت و منفی برای تشخیص جریان یونی تشکیل شده است.



    [اصول عملکرد دتکتور یونیزاسیون نوری

    گاز قابل تشخیص وارد محفظه یونیزاسیون شده و در معرض نور فرابنفش از منبع نور (لامپ فرابنفش) قرار می‌گیرد. این عمل باعث آزاد شدن الکترون‌ها و تولید کاتیون می‌شود. کاتیون‌ها و الکترون‌های تولید شده توسط الکترودهای مثبت و منفی جذب شده و جریان الکتریکی ایجاد می‌کنند. از آنجا که این جریان متناسب با غلظت گاز است، حسگر با اندازه‌گیری مقدار جریان، غلظت گاز قابل تشخیص را تعیین می‌کند.

    WhatsApp Image 2025 09 26 at 9.40.09 AM1

    برای یونیزه کردن یک گاز، نیاز به اعمال انرژی فوتونی بیشتر از انرژی یونیزاسیون خاص آن گاز است. انرژی فوتون با واحد الکترون ولت (eV) بیان می‌شود. این حسگر از لامپ‌هایی با انرژی فوتونی 10.6 eV و 11.7 eV استفاده می‌کند. هرچه انرژی فوتون بیشتر باشد، مقدار بیشتری از گاز قابل تشخیص یونیزه می‌شود.



    1. ویژگی‌های دتکتور یونیزاسیون نوری

    ویژگی‌های خروجی دتکتور یونیزاسیون نوری

    WhatsApp Image 2025 09 26 at 9.40.10 AM

    برای گازهایی با غلظت پایین (چند صد ppm)، خروجی حسگر تقریباً متناسب با غلظت گاز بوده و به صورت خطی با افزایش غلظت گاز، افزایش می‌یابد.

    برای گازهایی با غلظت پایین خروجی حسگر تقریباً متناسب با غلظت گاز بوده و به صورت خطی با افزایش غلظت گاز، افزایش می‌یابد

    لامپ فرابنفش:

    انرژی فوتونی (eV) لامپ فرابنفش توسط ترکیب گاز موجود در لامپ و جنس پنجره لامپ تعیین می‌شود.





    انرژی یونیزاسیون مواد معمول:

    با اعمال انرژی فوتونی بیشتر از انرژی یونیزاسیون خاص هر گاز، حسگر گاز را یونیزه کرده و غلظت آن را تعیین می‌کند. این حسگر معمولاً از لامپ‌های 10.6 eV یا 11.7 eV استفاده می‌کند.



    جدول انرژی فوتونی:

    گاز داخل لامپ | جنس پنجره | انرژی فوتونی (eV)

    زنون | یاقوت کبود | 8.4

    کریپتون | فلورید منیزیم | 10.6

    آرگون | فلورید لیتیم | 11.7





    WhatsApp Image 2025 09 26 at 9.40.10 AM1



    7-14. روش تشخیص گاز با ذرات پیرولیز شده

    1. شرح کلی دتکتور گاز با ذرات پیرولیز شده

    این حسگر گاز، گاز قابل تشخیص را حرارت داده تا اکسید تولید کند و سپس ذرات اکسید را با استفاده از یک حسگر ذره سنجی می‌کند. این حسگر پایداری بلندمدت داشته و مقاومت عالی در برابر تداخل و پاسخگویی سریع دارد. حسگر ذره بر اساس اصول مشابه حسگرهای دود یونیزاسیونی که از پرتوها استفاده می‌کنند، کار می‌کند.



    1. ساختار و اصول دتکتور گاز با ذرات پیرولیز شده

    [ساختار دتکتور گاز با ذرات پیرولیز شده

    این حسگر معمولاً ترکیبی از یک تجزیه‌گر حرارتی و حسگر ذره است. در مرکز تجزیه‌گر حرارتی یک لوله کوارتزی پیچیده شده با عنصر گرمایشی قرار دارد.

    حسگر ذره شامل یک محفظه اندازه‌گیری (که به طور مداوم با استفاده از پرتوهای آلفا جریان یون تولید می‌کند) و یک محفظه جبران است. گاز قابل تشخیص فقط وارد محفظه اندازه‌گیری می‌شود، در حالی که محفظه جبران به اتمسفر باز است.



    [اصول دتکتور گاز با ذرات پیرولیز شده

    بسیاری از گازهای آلی فلزی مانند TEOS در اثر حرارت، اکسید ذره‌ای تولید می‌کنند. گاز قابل تشخیص از طریق تجزیه‌گر حرارتی اکسید شده و وارد حسگر ذره می‌شود.

    در محفظه اندازه‌گیری حسگر ذره، از یک منبع پرتو آلفا برای یونیزه کردن هوا استفاده می‌شود که باعث جریان یونی می‌شود. ذرات وارد محفظه اندازه‌گیری شده و یون‌ها را جذب می‌کنند؛ این امر جریان یونی را کاهش داده و در نتیجه خروجی حسگر کم می‌شود. بر اساس میزان کاهش خروجی، غلظت گاز تعیین می‌شود. محفظه جبران، نوسانات خروجی حسگر ناشی از دما، رطوبت و/یا فشار را جبران می‌کند.





    1. ویژگی‌های دتکتور گاز با ذرات پیرولیز شده

    ویژگی‌های خروجی دتکتور گاز با ذرات پیرولیز شده

    خروجی حسگر به غلظت ذرات تولید شده از طریق تجزیه حرارتی بستگی دارد. حسگر از یک منحنی کالیبراسیون استفاده می‌کند تا غلظت گاز نسبت به قرائت خطی باشد.



    پاسخگویی دتکتور گاز با ذرات پیرولیز شده

    از آنجا که گاز وارد شده به بخش تشخیص بلافاصله در تجزیه‌گر حرارتی اکسید می‌شود، حسگر از سرعت پاسخ بالا و تکرارپذیری عالی برخوردار است.



    ویژگی‌های پیری در دتکتور گاز با ذرات پیرولیز شده

    حسگر از Am-241 به عنوان منبع پرتو استفاده می‌کند که نیمه عمر بسیار طولانی (حدود 400 سال) دارد و در نتیجه عملکرد حسگر به مرور زمان به سختی کاهش می‌یابد.



    ویژگی‌های دمایی در دتکتور گاز با ذرات پیرولیز شده

    حسگر از محفظه جبران برای جبران اثرات دما استفاده می‌کند و بنابراین ویژگی‌های دمایی عالی از خود نشان می‌دهد.



  • دستورالعمل نصب دتکتور حرارتی خطی

    کابل دتکتور حرارتی خطی LHS™، یک دتکتور دمای ثابت منعطف، بادوام و مقرون‌به‌صرفه است که برای حفاظت از طیف وسیعی از کاربردهای اعلام حریق تجاری و صنعتی مناسب می‌باشد.

    دتکتور حرارتی خطی LHS کابلی با قطر کم است که قابلیت تشخیص حرارت ناشی از حریق را در تمام طول خود دارد. این کابل شامل یک زوج به‌هم‌تابیده از هادی‌های فولادی با روکش مس (۱۹ AWG) است که توسط یک عایق حساس به دما پوشیده شده و برای کاربردهای محیطی مختلف با یک روکش یا بافت پلاستیکی محافظت می‌شود (به شکل ۱ مراجعه شود).

    WhatsApp Image 2025 09 15 at 4.12.33 PM

    دتکتور حرارتی خطی LHS برای تشخیص در فضای باز و همچنین در مجاورت مستقیم طراحی شده است. طیف گسترده‌ای از روکش‌ها و دماهای عملکردی (به جدول ۱ مراجعه شود) برای طراحی مناسب سیستم در دسترس هستند، از جمله برای فضاهای محدود یا محیط‌های سخت که استفاده از سایر روش‌های تشخیص را غیرممکن می‌سازد. کابل دتکتور حرارتی خطی LHS با هر پنل اعلام حریقی که قابلیت پذیرش تجهیزات تحریک‌کننده از نوع تماس خشک را داشته باشد، سازگار است.

    دتکتور حرارتی خطی معتبر توسط lسازمان های معتبر غیرانتفاعی مانند UL  تأیید شده است. برای نصب مورد تأیید FM، باید کابل دتکتور حرارتی خطی به یک پنل اعلام حریق مورد تأیید FM متصل شود.

    عملکرد

    حرارت ناشی از آتش‌سوزی باعث ذوب‌شدن عایق ویژه کابل دتکتور حرارتی خطی در دمای خاصی می‌شود که این امر باعث اتصال کوتاه شدن دو هادی شده و وضعیت هشدار را در پنل اعلام حریق ایجاد می‌کند. همچنین می‌توان از این کابل به‌عنوان یک تجهیز تماسی مستقل نیز استفاده کرد. وضعیت عملکردی نرمال کابل دتکتور حرارتی خطی مدار باز است.

    ملاحظات طراحی

    طراحی و نصب سیستم باید مطابق با اصول پذیرفته‌شده مهندسی حفاظت در برابر حریق و همچنین مطابق با کدها و استانداردهای قابل اجرا انجام شود:

    * NFPA-72، کد ملی اعلام حریق

    * NEC 760، کد ملی برق

    * هرگونه الزامات محلی نصب

    * الزامات مرجع قانونی ذی‌صلاح (AHJ)

    ۱. انتخاب شماره قطعه مناسب برای هر کاربرد خاص باید با در نظر گرفتن دمای خطر، دمای محیط و شرایط محیطی محل نصب دتکتور انجام شود.

    ۲. برای حفاظت در فضای باز، دتکتور حرارتی خطی باید در سقف نصب شود، با رعایت فاصله‌های مورد تأیید FM بین خطوط موازی. فاصله از دیوارها باید نصف فاصله‌های ذکر شده باشد. مسیر انتقال حرارت به دتکتور نباید مسدود شود. برای تشخیص سریع‌تر، فاصله ۲۵ میلی‌متر (۱ اینچ) از سقف رعایت شود.

    ۳. برای تشخیص در مجاورت مستقیم، دتکتور حرارتی خطی باید به‌صورت محکم روی جسم مورد حفاظت نصب شود تا انتقال حرارت مؤثر صورت گیرد. دقت شود که لرزش و لبه‌های تیز باعث ساییدگی کابل نشوند، زیرا ممکن است منجر به فعال‌سازی نادرست شود.

    ۴. در کاربردهای بیرونی، ممکن است نیاز باشد دتکتور حرارتی خطی از تابش مستقیم نور خورشید محافظت شود تا از تجاوز دمای عملکرد و/یا دمای محیطی حداکثری آن جلوگیری گردد، زیرا این امر ممکن است منجر به فعال‌سازی نادرست شود.
    ۵. برای استفاده از دتکتور حرارتی خطی در مکان‌های خطرناک (کلاس ۱ گروه‌های A،B،C،D و کلاس ۲ گروه‌های E،F،G)، باید از موانع ایمنی ذاتی مورد تأیید FM برای ایزوله‌کردن دتکتور از پنل کنترل استفاده شود.

    سیم‌کشی مدار تحریک

    دتکتور حرارتی خطی به‌عنوان یک تجهیز تحریک‌کننده با تماس خشک به هر پنل اعلام حریق متصل می‌شود. برای الزامات الکتریکی خاص مدار تحریک، دستورالعمل نصب پنل اعلام حریق را دنبال کنید (به شکل ۲ مراجعه شود).

    WhatsApp Image 2025 09 15 at 4.12.34 PM

    • دتکتور حرارتی خطی می‌تواند به‌صورت یک حلقه مدار کلاس B یا کلاس A اجرا شود، بدون انشعاب
      ۲. حداکثر طول منطقه دتکتور حرارتی خطی توسط مشخصات الکتریکی مدار تحریک پنل اعلام حریق تعیین می‌شود. برای محاسبه حداکثر طول، از مقاومت و ظرفیت خازنی دتکتور حرارتی خطی طبق جدول ۱ استفاده کنید. به‌عنوان مثال، یک پنل اعلام حریق با مقاومت ورودی حلقه برابر ۵۰ اهم اجازه می‌دهد تا ۸۲۰ فوت (=۵۰/(۲ × ۰٫۰۳۰۴۸)) کابل دتکتور حرارتی خطی نصب شود.
    • WhatsApp Image 2025 09 15 at 4.12.34 PM1
    • ۳. اگر پنل اعلام حریق از فضای تحت حفاظت فاصله دارد، کابل دتکتور حرارتی خطی فقط در فضای تحت حفاظت نصب شود و از کابل رابط برای اتصال آن به پنل اعلام حریق استفاده گردد. کابل رابط می‌تواند هر نوع سیم مسی مورد تأیید برای استفاده در سیستم اعلام حریق باشد.

    WhatsApp Image 2025 09 15 at 4.12.35 PM

    . دتکتور حرارتی خطی در فضای تحت حفاظت نیازی به پیوستگی ندارد. می‌توان از سیم‌کشی مسی مورد تأیید برای اتصال بخش‌های جداگانه کابل دتکتور حرارتی خطی استفاده کرد.
    ۵. اگر مدار تحریک به‌صورت کلاس B (دو سیمه) اجرا می‌شود، باید در انتهای کابل دتکتور حرارتی خطی یک تجهیز انتهایی مطابق با پنل اعلام حریق نصب گردد.
    ۶. در صورت تأیید مرجع قانونی ذی‌صلاح (AHJ)، تجهیزات تحریک‌کننده دیگر (مانند دتکتور دود، شستی دستی و…) نیز می‌توانند در همان منطقه با دتکتور حرارتی خطی نصب شوند. کابل دتکتور حرارتی خطی می‌تواند مستقیماً بین این تجهیزات سیم‌کشی شود.

    WhatsApp Image 2025 09 15 at 4.12.35 PM1

    نصب کابل دتکتور حرارتی خطی

    کابل دتکتور حرارتی خطی باید به‌صورت حرفه‌ای و مطابق با تمامی کدها و الزامات قابل اجرا نصب گردد. روش‌های نصب توصیه‌شده در زیر، استفاده از روش‌های جایگزین مناسب با نصب خاص را منتفی نمی‌کنند، به‌شرطی‌که این روش‌ها مورد تأیید مرجع قانونی ذی‌صلاح (AHJ) باشند.

    WhatsApp Image 2025 09 15 at 4.12.35 PM2

    ⚠️ هشدار
    در مکان‌هایی که احتمال آسیب مکانیکی وجود دارد، کابل دتکتور باید محافظت شود تا از آسیب‌دیدگی که ممکن است باعث فعال‌سازی نادرست شود، جلوگیری گردد.

    هنگام طراحی چیدمان دتکتور حرارتی خطی، کابل‌ها باید در مکان‌هایی نصب شوند که در معرض آسیب فیزیکی نباشند.
    اگر از بست‌های فلزی استفاده می‌شود، باید از بوش‌های غیر فلزی برای جلوگیری از ساییدگی یا له‌شدگی کابل دتکتور حرارتی خطی استفاده گردد.

    ۱. کابل باید به‌طور مناسب پشتیبانی شود تا از آویزان شدن آن جلوگیری شود. کشیدن کابل ضروری نیست، اما در مسیرهای مستقیم توصیه می‌شود کابل در هر ۱ متر (۳ فوت) پشتیبانی شود. در صورت نیاز، می‌توان فاصله‌های کمتری را برای انطباق با مقررات محلی یا شرایط خاص مانند گوشه‌ها و نقاط انتقال به‌کار برد. کشش وارد بر دتکتور حرارتی خطی نباید از ۵۰ نیوتن تجاوز کند. دتکتور حرارتی خطی را می‌توان با شعاعی نه کمتر از ۵۰ میلی‌متر (۲ اینچ) خم کرد.

    ۲. در صورت امکان، دتکتور حرارتی خطی باید به‌صورت یکپارچه و با حداقل تعداد اتصالات نصب شود.

    ۳. دتکتور حرارتی خطی باید آخرین تجهیز نصب‌شده در پروژه باشد. در صورتی که آخرین تجهیز نصب نشود، باید موقتاً با بست‌های پلاستیکی مهار شود تا خطر آسیب دیدگی کاهش یابد. باید از آسیب ناشی از رفت‌وآمد افراد، ضربات مکانیکی، پیچ‌خوردگی یا منابع حرارتی خارجی جلوگیری شود.

    WhatsApp Image 2025 09 15 at 4.12.36 PM

    . کانکتور ضدآب برای ایجاد رهایی مناسب از تنش در محل ورود دتکتور حرارتی خطی به جعبه یا محفظه الکتریکی استفاده می‌شود. توصیه می‌شود در انتهای مسیر طولانی دتکتور حرارتی خطی، تنش کابل تثبیت شود. این کانکتور برای پیچ شدن به دهانه استاندارد جعبه برق ریخته‌گری شده ¾ اینچ (NPT ¾”) طراحی شده است.

    ۵. دتکتور حرارتی خطی باید در نواحی در معرض دید که محل تشخیص نیستند، برای محافظت در برابر آسیب مکانیکی در داخل لوله فلزی الکتریکی (EMT) نصب شود. همچنین در محل‌هایی که کابل باید از دیوارها یا جداکننده‌ها عبور کند، باید از قطعات کوتاه EMT استفاده شود. در انتهای لوله EMT باید از بوشینگ‌های غیر فلزی استفاده شود تا از آسیب به دتکتور حرارتی خطی جلوگیری گردد.

    WhatsApp Image 2025 09 15 at 4.12.36 PM1

    . انتخاب سخت‌افزار نصب مناسب با توجه به تجهیزات یا سازه‌های پشتیبان در منطقه محافظت‌شده انجام می‌گیرد. شرایط محیطی و امکان‌پذیری نصب بست‌ها نیز باید مدنظر قرار گیرد. دتکتور حرارتی خطی باید همواره به پشتیبانی متصل شود که کمترین میزان حرکت را مجاز بداند، بدون اینکه عایق کابل فشرده یا له شود. سه نوع بست استاندارد (بست اصلی، بست فلنچی، بست نایلونی) امکان نصب ایمن و مطمئن دتکتور حرارتی خطی را در اغلب کاربردها فراهم می‌کنند.

    ۷. بست اصلی بست چندمنظوره‌ای است که بر روی تمام فلنج‌های تیرآهن تا ضخامت ۱۳ میلی‌متر (½ اینچ) نصب می‌شود و در برابر لرزش مقاوم است. برای اتصال دتکتور حرارتی خطی به بست اصلی، از بست نایلونی استفاده کنید.

    ۸. بست فلنچی در دو اندازه عرضه می‌شود: شماره قطعه برای فلز با ضخامت تا ۴ میلی‌متر (۳/۱۶ اینچ) و برای فلز با ضخامت ۴ تا ۶ میلی‌متر (¼ اینچ). این بست‌ها به‌راحتی روی فلنج‌های فلزی در خرپاهای سقف یا قفسه‌ها کوبیده می‌شوند و اتصال محکم و مقاوم در برابر لرزش ایجاد می‌کنند. برای اتصال دتکتور حرارتی خطی به هر دو نوع بست فلنچی، از بست نایلونی با شماره قطعه استفاده شود.

    WhatsApp Image 2025 09 15 at 4.12.37 PM

    . بست کمربندی نایلونی، یک بست کمربندی سنگین با زبانه نصب است که برای اتصال به لوله‌های اسپرینکلر یا دیگر لوله‌های سامانه اعلام و اطفای حریق تا قطر ۸ اینچ (۲۰ سانتی‌متر) طراحی شده است. استفاده از این روش برای نصب دتکتور حرارتی خطی (LHS) در صورتی مجاز است که توسط مرجع محلی ذی‌صلاح (AHJ) تأیید شود. برای اتصال کابل دتکتور به بست کمربندی نایلونی باید از بست نایلونی کابل) استفاده شود.

    ⚠️ هشدار
    هنگام نصب کابل دتکتور حرارتی خطی در محیط‌هایی با دمای زیر صفر، باید احتیاط ویژه‌ای انجام شود تا از تماس یا حرکت ناگهانی کابل جلوگیری گردد. در دماهای زیر ۳۲ درجه فارنهایت (۰ درجه سلسیوس)، ممکن است بست نایلونی به‌دلیل ضربه یا تماس فیزیکی دچار شکستگی شود.

    ۱۰. کابل نگهدار (Messenger cable) باید در مواقعی استفاده شود که نیاز به آویزان نگه‌داشتن کابل دتکتور حرارتی خطی در فاصله‌ای از یک شیء یا در ناحیه‌ای بدون سقف وجود داشته باشد. در این موارد باید از کابل استیل ضدزنگ تجاری با سایز مناسب به‌عنوان کابل نگهدار استفاده شود و کابل نگهدار باید به‌طور مناسب کشیده و سفت شود. کابل دتکتور را می‌توان با استفاده از بست‌های کمربندی، به‌فاصله تقریبی هر ۳ فوت (۱ متر) به کابل نگهدار متصل نمود.

    اتصال کابل دتکتور (SENSOR CABLE SPLICING)

    کابل دتکتور حرارتی خطی باید به‌صورت حرفه‌ای و مطابق با استانداردها و مقررات مربوطه متصل یا انشعاب داده شود. روش‌های پیشنهادی برای اتصال کابل در ادامه ارائه شده‌اند، اما این به معنای عدم استفاده از روش‌های جایگزین مناسب برای شرایط خاص نمی‌باشد.
    به دلیل حساسیت عایق کابل دتکتور به گرما، استفاده از لحیم‌کاری یا لوله‌های حرارتی (heat-shrink) در هیچ شرایطی مجاز نیست.

    روش ترجیحی – استفاده از جعبه تقسیم (Junction Box):
    روش پیشنهادی برای اتصال دو بخش کابل دتکتور، یا اتصال کابل دتکتور به کابل رابط مسی (lead-in)، یا اتصال به تجهیز انتهایی (End-of-Line)، استفاده از جعبه تقسیم است.

    ۱. کابل دتکتور می‌تواند با استفاده از روش‌های استاندارد صنعتی برای اتصال هادی‌های مسی متصل شود. اتصالات باید از نوع فشاری و ایمن باشند، مانند:

    • کانکتورهای پیچی (Wire Nuts) مانند 3M/Highland H-30 یا معادل آن
    • اتصال‌دهنده‌های استوانه‌ای (Butt Splices) مانند Panduit BSN18 یا معادل آن
    • ترمینال دوپین (2-Position Terminal Block) مانند Molex/Beau C1502-151 یا معادل آن

    اتصال باید مطابق با دستورالعمل نصب سازنده انجام شود.

    ۲. استفاده از جعبه تقسیم:
    هر جعبه تقسیم استاندارد برق با درپوش قابل استفاده است. در مکان‌های مرطوب یا نمناک، استفاده از جعبه ضدآب الزامی است. برای ایجاد رهایی از تنش در کابل دتکتور در محل ورود به جعبه، باید از کانکتور ضد آب با شماره قطعه P/N 73-117068-027 یا معادل آن استفاده شود. استفاده از گیره‌های کابل سبک “Romex” مجاز نیست، زیرا ممکن است باعث فشار بر کابل شده و در نتیجه هشدار کاذب ایجاد شود.

    💡 روش جایگزین – اتصال درون‌خطی (In-line Splice):
    در صورت تأیید مرجع ذی‌صلاح (AHJ)، اتصال درون‌خطی دو رشته کابل دتکتور ممکن است مجاز باشد. با این حال، این نوع اتصال برای اتصال کابل دتکتور به سیم رابط مسی، کابل بین‌اتصالی یا تجهیز انتهای خط (EOL) توصیه نمی‌شود. همچنین در صورت وارد شدن تنش قابل‌توجه به کابل دتکتور، استفاده از اتصال درون‌خطی توصیه نمی‌گردد.

    در کاربردهای تشخیص مجاورت، باید کابل دتکتور به صورت حلقه‌ای نصب شود، زیرا ناحیه اتصال در پوشش تشخیص قرار نمی‌گیرد.

    مراحل اتصال درون‌خطی:

    ۱. کابل دتکتور باید با استفاده از کانکتورهای فشاری عایق‌دار نایلونی (مانند Panduit BSN18 یا معادل آن) متصل شود. محل دو اتصال را نسبت به یکدیگر جابجا کنید (offset).

    ۲. ژاکت و عایق کابل‌ها را مطابق شکل ۷ جدا کرده و دو رسانا را با اختلاف طول موردنظر برش دهید.

    ۳. دو اتصال فشاری را با ابزار پرس مورد تأیید، مطابق شکل ۸ پرس کنید.

    ۴. در مکان‌های خشک، محل اتصال را با نوار چسب برق (مانند 3M/Scotch Super 33+ یا معادل آن) مطابق دستورالعمل سازنده عایق کنید. نوار را بکشید و هر دور آن را حدود نصف عرضش با دور قبلی هم‌پوشانی دهید. نوار باید حدود ۵۰ میلی‌متر (۲ اینچ) از دو سر بریدگی ژاکت کابل دتکتور فراتر برود (مطابق شکل ۹).

    ۵. در مکان‌های مرطوب یا نمناک، محل اتصال را با نوار سیلیکونی همجوش (مانند Tyco Electronics/Amp 608036-1 یا معادل آن) مطابق دستورالعمل سازنده آب‌بندی کنید. نوار باید مانند روش بالا، ۵۰ میلی‌متر از دو سر بریدگی ژاکت کابل دتکتور فراتر برود (مطابق شکل ۹).

    🧪تست عملکردی (TESTING):

    تست عملکردی کابل دتکتور حرارتی LHS باید مطابق با دستورالعمل‌های مربوط به دتکتورهای حرارتی نوع خطی با دمای ثابت و غیرقابل بازنشانی در فصل ۷ کد ملی اعلام حریق NFPA 72 انجام شود. برای الزامات اضافی، با مرجع ذی‌صلاح (AHJ) مشورت شود. تست عملکردی، کارکرد الکتریکی کابل دتکتور را تأیید می‌کند و نیازی به منبع حرارتی ندارد.

    مراحل تست:

    ۱. در انتهای ناحیه LHS، یک اتصال کوتاه بر روی تجهیز انتهای خط (EOL) قرار دهید و اطمینان حاصل کنید که زون به وضعیت آلارم می‌رود.

    ۲. (در صورت الزام مرجع ذی‌صلاح) یک رشته از EOL را جدا کرده و اطمینان حاصل کنید که زون به وضعیت خطا (trouble) می‌رود.

    ۳. (در صورت الزام مرجع ذی‌صلاح) هر دو رسانای ناحیه LHS را از پنل کنترل حریق (FCP) جدا کرده، و یک اتصال کوتاه بر روی تجهیز انتهای خط (EOL) ایجاد نمایید. سپس در انتهای زون (سمت FCP)، مقاومت کلی حلقه کابل دتکتور را اندازه‌گیری و ثبت کنید. این مقدار را با مقدار آزمون پذیرش اولیه مقایسه نمایید.

    نگهداری
    کابل دتکتور حرارتی خطی (LHS) به جز بازبینی چشمی برای اطمینان از صحت نصب، نیاز به هیچ‌گونه تعمیر و نگهداری ندارد.

    🔧 آسیب به کابل دتکتور:
    در صورت آسیب فیزیکی به کابل دتکتور، ممکن است هادی‌های داخلی با یکدیگر اتصال کوتاه پیدا کنند که منجر به آلارم می‌شود.
    برای یافتن محل اتصال کوتاه، می‌توان از روش‌های زیر استفاده کرد:

    • بررسی چشمی
    • استفاده از اهم‌متر و مقایسه مقدار با مقدار ثبت‌شده در تست پذیرش
    • استفاده از تولیدکننده تُن و دستگاه ردیاب (tone generator & probe)
      در صورت یافتن محل آسیب، باید یک قطعه جدید از کابل دتکتور به محل آسیب متصل شود.
      حداقل یک متر (۳ فوت) از کابل در هر سمت نقطه آسیب‌دیده باید تعویض شود.

    🔥 پس از وقوع آتش‌سوزی:
    از آنجا که کابل دتکتور حرارتی خطی از نوع غیرقابل بازیابی است، پس از تشخیص حریق، باید جایگزین شود.
    اگر قرار نیست کل زون تعویض شود، لازم است حداقل ۳ متر (۱۰ فوت) از کابل دتکتور در هر سمت بخش آسیب‌دیده جایگزین شود.

  • راهنمای طراحی دتکتور دودی مکشی برای مهندسین

    قسمت نخست: مفاهیم و ساختارها

    ابتدا مفهوم برخی کلمات به کار رفته  در مورد سطوح مختلف حفاظت در این مقاله:

    سطوح حفاظت به شرح زیر خواهند بود:

    1. 1. VEWFD (تشخیص حریق بسیار زودهنگام. Very early warning fire detection
      2. EWFD (تشخیص حریق زودهنگام Early Warning Fire Detection
      3. SFD (تشخیص حریق استاندارد Standard Fire Detection

    4) ASD دتکتور دودی مکشی Aspirating Smoke Detector

    الزامات سامانه‌های VEWFD بر اساس استاندارد NFPA 76:

    هنگامی که نیاز به تشخیص حساس‌تری وجود دارد، استاندارد NFPA 76 الزامات نصب این سامانه‌ها را مشخص کرده است. الزامات سامانه‌های VEWFD نوع ASD به شرح زیر است:

    • حداکثر مساحت تحت پوشش هر سوراخ نمونه‌برداری ۱۸.۶ متر مربع (۲۰۰ فوت مربع) است.
    • حداقل حساسیت هشدار برای هر سوراخ نمونه‌برداری باید حداکثر ۰٫۲ درصد کاهش نور بر فوت (obs/ft.) باشد.
    • حداقل حساسیت اعلام حریق برای هر سوراخ نمونه‌برداری باید حداکثر ۱٫۰ درصد کاهش نور بر فوت (obs/ft.) باشد.
    • حداکثر زمان انتقال (Transport Time) ۶۰ ثانیه است.
    • در مواردی که دو سطح تشخیص (بالا و پایین) مورد نیاز است، سوراخ‌های نمونه‌برداری باید در محل‌های زیر قرار گیرند:
      ۱. هر سطح حفاظتی باید حداکثر ۳۷٫۲ متر مربع (۴۰۰ فوت مربع) به ازای هر سوراخ نمونه‌برداری را پوشش دهد.
      ۲. پوشش کلی بین سوراخ‌های نمونه‌برداری بالا و پایین باید حداکثر ۱۸٫۶ متر مربع (۲۰۰ فوت مربع) باشد.
      ۳. حداکثر زمان انتقال ۶۰ ثانیه است.

    بخش ۲
    اصول تشخیص دود به روش مکشی (ASD)
    دینامیک جریان هوا

    یک سامانه‌ی ASD پایه دارای سه بخش اصلی است (مطابق شکل ۱ در پایین):

    • شبکه لوله‌کشی نمونه‌برداری که هوا را از طریق سوراخ‌های نمونه‌برداری جمع‌آوری کرده و آن را از فضای محافظت‌شده به سمت آشکارساز منتقل می‌کند، جایی که هوا برای وجود ذرات دود بررسی می‌شود.
    • آشکارساز دود مکشی که شامل موارد زیر است:
      – یک محفظه‌ی حسگر با سنسور حساس برای شناسایی ذرات دود معلق در هوا
      – یک مکنده یا فن برای کشیدن هوا از ناحیه‌ی محافظت‌شده به داخل محفظه‌ی حسگر
      – یک فیلتر اختیاری برای حذف ذرات درشت که ممکن است به حسگر داخل محفظه آسیب برسانند
    • لوله‌ی خروجی برای خارج کردن هوای نمونه‌برداری‌شده از آشکارساز.

    شبکه لوله‌کشی نمونه‌برداری
    شبکه لوله‌کشی نمونه‌برداری به یک پورت در قسمت بالا یا پایین آشکارساز متصل می‌شود. این لوله‌ها معمولاً از پلاستیک ساخته می‌شوند، اما می‌توانند از مس، برنج یا فلزات غیرآهنی دیگر نیز تولید شوند. هر تولیدکننده الزامات خاص خود را برای لوله‌های نمونه‌برداری دارد. نوع لوله بر اساس کاربرد مشخص انتخاب شده و در نرم‌افزار طراحی تعیین می‌گردد.

    روش‌های مختلفی برای نصب شبکه لوله‌کشی نمونه‌برداری وجود دارد:

    • پیکربندی تک‌لوله‌ای (شکل ۲ در سمت راست)، که شامل یک لوله متصل به آشکارساز است و در تمام فضای تحت پوشش امتداد می‌یابد. انتخاب این پیکربندی ممکن است به طولانی‌تر شدن مسیر لوله و تأخیر در جمع‌آوری هوای نمونه‌برداری‌شده در آشکارساز منجر شود.

    WhatsApp Image 2025 09 29 at 11.40.01 PM

    • پیکربندی چندلوله‌ای (شکل ۳ در پایین سمت راست)، که از چندین لوله یا لوله‌های شاخه‌دار تشکیل شده است.

    WhatsApp Image 2025 09 29 at 11.40.01 PM1

    • لوله نمونه‌برداری می‌تواند به‌صورت افقی در سطح سقف، داخل قفسه‌ها، یا به‌صورت عمودی برای کاربردهای انبار و فضاهای باز مانند آتریوم نصب شود (شکل ۴ در صفحه‌ی بعد).
    • برای مکان‌های پنهان، لوله نمونه‌برداری می‌تواند در فضای خالی (Void) مخفی شده و با استفاده از لوله‌های مویینۀ کوچکتر، نمونه‌برداری از فضا انجام شود (شکل ۵ در صفحه‌ی بعد).
    • شبکه لوله‌کشی شامل سوراخ‌های نمونه‌برداری است که امکان ورود هوا به داخل لوله را فراهم می‌سازند. فاصله‌گذاری بین این سوراخ‌ها بر اساس نوع سیستم تشخیص نصب‌شده تعیین می‌شود، که این موضوع به‌شدت به نوع کاربرد (مانند انبار، مرکز داده، یا ساختمان‌های تاریخی) بستگی دارد.
    • اندازه‌ی هر سوراخ نمونه‌برداری نیز با استفاده از نرم‌افزار طراحی تعیین می‌شود که در آن دینامیک سیالات در سامانه‌های ASD و معیارهای طراحی مرتبط با نوع سیستم تشخیص موردنظر در نظر گرفته می‌شود (این موارد در بخش‌های بعدی این راهنمای کاربردی شرح داده شده‌اند).

    WhatsApp Image 2025 09 29 at 11.40.02 PM2

    WhatsApp Image 2025 09 29 at 11.40.02 PM1

  • نصب لوله‌کشی، شیرآلات و ملحقات سیستم اسپرینکلر

    ماخذ:NFPA-13 بخش 16 نصب لوله‌کشی، شیرآلات و ملحقات

    16.1 الزامات پایه
    16.1.1* شیرآلات و گیج‌های سیستم باید قابل دسترسی برای عملیات، بازرسی، آزمایش و نگهداری باشند.
    16.1.2 مواد و اجزا باید مطابق با اطلاعات سازگاری مواد که به عنوان بخشی از فهرست یا اطلاعات منتشر شده توسط سازنده در دسترس است، نصب شوند.
    16.1.3 اجزای بازسازی‌شده.
    16.1.3.1 استفاده از شیرآلات و دستگاه‌های بازسازی‌شده به عنوان تجهیزات جایگزین در سیستم‌های موجود مجاز خواهد بود.
    16.1.3.2 استفاده از اسپرینکلرهای بازسازی‌شده برای استفاده در هیچ سیستم جدید یا موجود مجاز نخواهد بود.

    16.2 نصب اسپرینکلر
    16.2.1 تنها اسپرینکلرهای جدید باید نصب شوند.
    16.2.1.1 هنگامی که یک اسپرینکلر از یک اتصال یا خروجی جوش‌خورده جدا می‌شود، نباید دوباره نصب شود مگر اینکه طبق 16.2.1.1.1 مجاز باشد.
    16.2.1.1.1 اسپرینکلرهای خشک می‌توانند طبق دستورالعمل‌های نصب و نگهداری سازنده دوباره نصب شوند.
    16.2.2* مقاومت در برابر خوردگی.
    16.2.2.1 اسپرینکلرهای مقاوم در برابر خوردگی فهرست‌شده باید در مکان‌هایی که مواد شیمیایی، رطوبت یا سایر بخارات خورنده کافی برای ایجاد خوردگی در این دستگاه‌ها وجود دارد، نصب شوند.
    16.2.2.1.1* مگر اینکه الزامات 16.2.2.1.2 برآورده شود، پوشش‌های مقاوم در برابر خوردگی فقط باید توسط سازنده اسپرینکلر و طبق الزامات 16.2.2.1.2 اعمال شوند.
    16.2.2.1.2 هرگونه آسیب به پوشش محافظ که در زمان نصب رخ دهد، باید فوراً اصلاح شود و تنها با پوشش‌های تولید شده توسط سازنده اسپرینکلر و به روش‌های تأیید شده انجام شود به‌طوری که هیچ بخشی از اسپرینکلر پس از اتمام نصب در معرض نخواهد بود.
    16.2.3 رنگ‌آمیزی.
    16.2.3.1 در صورتی که اسپرینکلرها توسط غیر از سازنده اسپرینکلر رنگ‌آمیزی شده باشند، باید با اسپرینکلرهای جدید فهرست‌شده با ویژگی‌های مشابه، شامل ضریب K، واکنش حرارتی و توزیع آب، تعویض شوند.
    16.2.3.2 در صورتی که صفحه‌های پوشاننده روی اسپرینکلرهای پنهان توسط غیر از سازنده اسپرینکلر رنگ‌آمیزی شده باشند، باید صفحه پوشاننده تعویض شود.
    16.2.4 پوشش‌های محافظتی.
    16.2.4.1 اسپرینکلرهایی که مناطق اسپری و اتاق‌های مخلوط‌کننده در نواحی کاربرد رزین را محافظت می‌کنند، باید در برابر باقی‌مانده‌های اسپری اضافی محافظت شوند تا در صورت وقوع آتش‌سوزی عمل کنند.
    16.2.4.2* در جایی که طبق 16.2.4.1 محافظت شده‌اند، باید از کیسه‌های سلوفانی با ضخامت 0.003 اینچ (0.08 میلی‌متر) یا کمتر یا کیسه‌های کاغذی نازک استفاده شود.
    16.2.4.3 اسپرینکلرهایی که رنگ‌آمیزی یا پوشش داده شده‌اند باید طبق الزامات 16.2.3 تعویض شوند.

    16.2.5 اسکاشن‌ها و صفحه‌های پوشاننده
    16.2.5.1* صفحات، اسکاشن‌ها یا دستگاه‌های دیگری که برای پوشاندن فضای حلقوی اطراف اسپرینکلر استفاده می‌شوند، باید فلزی باشند یا برای استفاده در اطراف اسپرینکلر فهرست شده باشند.
    16.2.5.2* اسکاشن‌هایی که با اسپرینکلرهای فرورفته، نوع توکار یا پنهان استفاده می‌شوند، باید بخشی از مجموعه اسپرینکلر فهرست‌شده باشند.
    16.2.5.3 صفحه‌های پوشاننده‌ای که با اسپرینکلرهای پنهان استفاده می‌شوند، باید بخشی از مجموعه اسپرینکلر فهرست‌شده باشند.
    16.2.5.4 استفاده از درزگیر یا چسب برای مهر و موم کردن نفوذ یا چسباندن اجزای اسکاشن فرورفته یا صفحه پوشاننده پنهان مجاز نخواهد بود.

    16.2.6 اسپرینکلرهایی که در معرض آسیب مکانیکی هستند باید با محافظ‌های فهرست‌شده محافظت شوند.

    16.2.7 موجودی اسپرینکلرهای یدکی
    16.2.7.1* تأمین حداقل شش اسپرینکلر یدکی باید در محل نگهداری شود به طوری که هر اسپرینکلری که عمل کرده یا به هر نحوی آسیب دیده باشد، به سرعت جایگزین شود.
    16.2.7.2 اسپرینکلرها باید با انواع و درجه حرارتی اسپرینکلرهای موجود در ملک مطابقت داشته باشند.
    16.2.7.3 اسپرینکلرها باید در یک کابینت نگهداری شوند که در آن دما هیچ‌گاه از دمای سقفی حداکثر مشخص شده در جدول 7.2.4.1 برای هر یک از اسپرینکلرها در داخل کابینت تجاوز نکند.
    16.2.7.4 در صورتی که اسپرینکلرهای خشک با طول‌های مختلف نصب شده باشند، اسپرینکلرهای خشک یدکی لازم نخواهد بود، به شرطی که وسیله‌ای برای بازگرداندن سیستم به وضعیت عملیاتی فراهم شده باشد.
    16.2.7.5 موجودی اسپرینکلرهای یدکی باید شامل تمام انواع و درجه‌ها نصب شده باشد و به شرح زیر باشد:
    (1) برای تأسیسات محافظت‌شده با کمتر از 300 اسپرینکلر حداقل ششاسپرینکلر
    (2) برای تأسیسات محافظت‌شده با 300 تا 1000 اسپرینکلر حداقل 12 اسپرینکلر
    (3) برای تأسیسات محافظت‌شده با بیش از 1000 اسپرینکلر حداقل 24 اسپرینکلر
    16.2.7.6* یک آچار اسپرینکلر طبق مشخصات سازنده اسپرینکلر باید در کابینت برای هر نوع اسپرینکلر نصب‌شده فراهم شود تا برای برداشتن و نصب اسپرینکلرها در سیستم استفاده شود.
    16.2.7.7 فهرستی از اسپرینکلرهای نصب‌شده در ملک باید در کابینت اسپرینکلر نصب شود.
    16.2.7.7.1* فهرست باید شامل موارد زیر باشد:
    (1) شماره شناسایی اسپرینکلر (SIN) در صورت وجود؛ یا سازنده، مدل، ضریب K، نوع دفیلتور، حساسیت حرارتی و رتبه‌بندی فشار
    (2) شرح کلی
    (3) تعداد هر نوع که باید در کابینت موجود باشد
    (4) تاریخ انتشار یا اصلاح فهرست

    16.3 نصب لوله‌کشی
    16.3.1 عمومی
    16.3.1.1 لوله‌های فولادی باید مطابق با 16.3.2، 16.3.3 یا 16.3.4 باشند.
    16.3.1.2 لوله مسی باید مطابق با 16.3.5 باشد.

    16.3.1.3 لوله غیر فلزی باید مطابق با 16.3.9 باشد.
    16.3.1.4 لوله برنجی باید مطابق با 16.3.6 باشد.
    16.3.1.5 لوله فولاد ضد زنگ باید مطابق با 16.3.7 باشد.

    16.3.2 لوله فولادی جوش‌خورده یا رول‌گروو شده*
    هنگامی که لوله فولادی که در جدول 7.3.1.1 ذکر شده است استفاده می‌شود و با جوش‌کاری مطابق با 7.5.2 یا با لوله و اتصالات رول‌گروو شده مطابق با 7.5.3 به هم متصل می‌شود، حداقل ضخامت دیواره اسمی برای فشارهای تا 300 psi (21 bar) باید طبق جدول 10 برای اندازه لوله‌های تا 5 اینچ (125 میلی‌متر)، 0.134 اینچ (3.4 میلی‌متر) برای لوله‌های 6 اینچ (150 میلی‌متر)، 0.188 اینچ (4.8 میلی‌متر) برای لوله‌های 8 و 10 اینچ (200 و 250 میلی‌متر) و 0.330 اینچ (8.4 میلی‌متر) برای لوله‌های 12 اینچ (300 میلی‌متر) باشد.

    16.3.3 لوله فولادی رزوه‌دار
    هنگامی که لوله فولادی که در جدول 7.3.1.1 ذکر شده است با اتصالات رزوه‌دار مطابق با 7.5.1 یا با اتصالاتی که با لوله‌های دارای شیارهای بریده‌شده استفاده می‌شود، به هم متصل می‌شود، حداقل ضخامت دیواره باید مطابق با لوله‌های جدول 30 برای اندازه‌های 8 اینچ (200 میلی‌متر) و بزرگتر یا لوله‌های جدول 40 برای اندازه‌های کمتر از 8 اینچ (200 میلی‌متر) برای فشارهای تا 300 psi (21 bar) باشد.

    16.3.4 لوله فولادی ویژه فهرست‌شده
    محدودیت‌های فشار و ضخامت دیواره برای لوله فولادی که به‌طور ویژه مطابق با 7.3.3 فهرست شده است، می‌تواند مطابق با الزامات فهرست لوله باشد.

    16.3.5 لوله مسی
    لوله مسی طبق مشخصات استانداردهای ذکر شده در جدول 7.3.1.1 باید دارای ضخامت دیواره نوع K، نوع L یا نوع M باشد که در سیستم‌های اسپرینکلر استفاده می‌شود.

    16.3.6 لوله برنجی
    لوله برنجی طبق جدول 7.3.1.1 باید در وزن استاندارد در اندازه‌های تا 6 اینچ (150 میلی‌متر) برای فشارهای تا 175 psig (12 bar) و در وزن بسیار مقاوم در اندازه‌های تا 8 اینچ (200 میلی‌متر) برای فشارهای تا 300 psig (21 bar) مجاز باشد.

    16.3.7 لوله فولاد ضد زنگ
    لوله فولاد ضد زنگ طبق استانداردهای ذکر شده در جدول 7.3.1.1 باید مطابق با لوله‌های جدول 10S یا 40S باشد.

    16.3.8 خم‌کردن لوله و لوله‌کشی فلزی
    16.3.8.1 خم‌کردن لوله فولادی جدول 10، یا هر لوله فولادی با ضخامت دیواره برابر یا بیشتر از جدول 10 و لوله مسی نوع K و L، مجاز است زمانی که خم‌ها بدون چین‌خوردگی، امواج، تغییر شکل یا کاهش در قطر یا انحرافات قابل توجه از دایره ایجاد شوند.
    16.3.8.2 برای لوله جدول 40 و لوله مسی، حداقل شعاع خم باید شش قطر لوله برای اندازه لوله‌های 2 اینچ (50 میلی‌متر) و کوچکتر و پنج قطر لوله برای اندازه لوله‌های 21/2 اینچ (65 میلی‌متر) و بزرگتر باشد.
    16.3.8.3 برای تمام لوله‌های فولادی دیگر، حداقل شعاع خم باید 12 قطر لوله برای تمام اندازه‌ها باشد.
    16.3.8.4 خم‌کردن لوله و لوله‌های فهرست‌شده باید طبق شرایط فهرست مجاز باشد.

    16.3.9 لوله و لوله‌کشی غیر فلزی
    16.3.9.1 لوله غیر فلزی فهرست‌شده باید مطابق با محدودیت‌های فهرست آن، از جمله دستورالعمل‌های نصب، نصب شود.
    16.3.9.2 زمانی که لوله غیر فلزی در سیستم‌هایی که از لوله فولادی با پوشش ضد خوردگی داخلی استفاده می‌کنند، استفاده می‌شود، پوشش لوله فولادی باید برای سازگاری با مواد لوله غیر فلزی فهرست‌شده باشد.

    16.3.9.3 هنگامی که لوله غیر فلزی در سیستم‌هایی استفاده می‌شود که از لوله فولادی استفاده می‌کنند که به‌طور داخلی با ضد خوردگی پوشش داده نشده است، هیچ ارزیابی اضافی لازم نخواهد بود.

    16.3.9.4* هنگامی که لوله غیر فلزی در سیستم‌هایی که از لوله فولادی استفاده می‌کنند، استفاده می‌شود، روغن‌های برش و روان‌کننده‌های استفاده‌شده برای ساخت لوله فولادی باید با مواد لوله غیر فلزی مطابق با 16.1.2 سازگار باشند.

    16.3.9.5 مواد ضد حریق که برای استفاده در نفوذهای لوله غیر فلزی طراحی شده‌اند باید با مواد لوله غیر فلزی مطابق با 16.1.2 سازگار باشند.

    16.3.9.6 لوله غیر فلزی فهرست‌شده برای اشغال‌های خطر کم باید در اتاق‌های خطر معمولی در اشغال‌های خطر کم که مساحت اتاق بیش از 400 فوت مربع (37 متر مربع) نباشد، نصب شود.

    16.3.9.6.1 لوله غیر فلزی که مطابق با 16.3.9.6 نصب شده است، باید مجاز به نصب به‌صورت نمایان باشد، مطابق با فهرست.

    16.3.9.6.2 زمانی که لوله غیر فلزی که مطابق با 16.3.9.6 نصب شده است، اسپرینکلرها را در یک گاراژ خصوصی در واحد مسکونی که مساحت آن از 1000 فوت مربع (93 متر مربع) بیشتر نباشد تأمین می‌کند، باید مجاز باشد که از محفظه گاراژ با حداقل همان پوشش دیوار یا سقفی که توسط کد ساختمان قابل اجرا لازم است محافظت شود.

    16.3.9.7 خم‌کردن لوله یا لوله‌کشی غیر فلزی فهرست‌شده باید طبق شرایط فهرست مجاز باشد.

    16.3.10 لوله و لوله‌کشی فلزی فهرست‌شده
    16.3.10.1 لوله یا لوله‌ای که فقط برای اشغال‌های خطر کم فهرست شده باشد، باید در اتاق‌های خطر معمولی در اشغال‌های خطر کم که مساحت اتاق بیش از 400 فوت مربع (37 متر مربع) نباشد، نصب شود.

    16.3.10.1.1 لوله یا لوله‌ای که مطابق با 16.3.10.1 نصب شده باشد، باید مجاز به نصب به‌صورت نمایان باشد، مطابق با فهرست.

    16.3.10.2 خم‌کردن لوله و لوله‌کشی فهرست‌شده باید طبق شرایط فهرست مجاز باشد.

    16.3.11 خم‌های برگشتی
    16.3.11.1 مگر اینکه الزامات 16.3.11.3، 16.3.11.4 یا 16.3.11.5 برآورده شود، خم‌های برگشتی باید در جایی استفاده شوند که اسپرینکلرهای آویزان از منبع آب خام، برکه‌های آسیاب یا مخازن باز تأمین می‌شوند.

    16.3.11.2 خم‌های برگشتی باید به بالای خطوط انشعاب متصل شوند تا از تجمع رسوب در نازل‌های قطره‌ای جلوگیری شود، مطابق با شکل 16.3.11.2.

    16.3.11.3 خم‌های برگشتی برای سیستم‌های دلوج لازم نیستند.

    16.3.11.4 خم‌های برگشتی برای سیستم‌هایی که از اسپرینکلرهای خشک آویزان استفاده می‌کنند، لازم نیستند.

    16.3.11.5 خم‌های برگشتی برای سیستم‌های لوله مرطوب که در آن اسپرینکلرها با ضریب K-11.2 (160) یا بزرگتر استفاده می‌شوند، لازم نیستند.

    16.3.12 لوله‌کشی به اسپرینکلرها در زیر سقف‌ها
    16.3.12.1* در نصب‌های جدید که انتظار می‌رود اسپرینکلرها را در زیر سقف تأمین کنند، باید خروجی‌های حداقل 1 اینچ (25 میلی‌متر) فراهم شود.

    2Q==

    16.3.12.2* در نصب‌های جدید، مجاز است که خروجی‌های حداقل 1 اینچ (25 میلی‌متر) با بوش‌های شش‌ضلعی برای سازگاری با اسپرینکلرهایی که به‌طور مستقیم به اتصالات خط انشعاب متصل شده‌اند، فراهم شود تا امکان اصلاحات سیستم در آینده فراهم شود.

    16.4 حفاظت از لوله‌کشی

    16.4.1 حفاظت لوله‌کشی در برابر یخ‌زدگی

    16.4.1.1* هنگامی که هر قسمتی از سیستم در معرض یخ‌زدگی قرار دارد و دما به‌طور قابل اعتماد نمی‌تواند در 40°F (4°C) یا بالاتر نگه داشته شود، سیستم باید به‌صورت سیستم لوله خشک یا پیش‌عملیاتی نصب شود.

    16.4.1.1.1 الزامات 16.4.1.1 در جایی که روش‌های جایگزین جلوگیری از یخ‌زدگی مطابق با یکی از روش‌های شرح‌داده‌شده در 16.4.1.2 تا 16.4.1.4.1 فراهم شده باشد، اعمال نمی‌شود.

    16.4.1.2 مناطق بدون گرمایش مجاز هستند که توسط سیستم‌های ضدیخ یا سیستم‌های دیگر که به‌طور خاص برای این منظور فهرست شده‌اند، محافظت شوند.

    16.4.1.3 زمانی که لوله‌های تأمین آب پر از آب، لوله‌های ایستاده، لوله‌های ایستاده سیستم، یا لوله‌های اصلی تغذیه از مناطق باز، اتاق‌های سرد، راهروها یا مناطق دیگر که در معرض دماهای زیر 40°F (4°C) هستند، عبور می‌کنند، لوله مجاز است که با پوشش‌های عایق، پوشش‌های ضد یخ یا روش‌های دیگر برای حفظ دمای حداقل بین 40°F و 120°F (4°C و 49°C) در برابر یخ‌زدگی محافظت شود.

    16.4.1.4 سیستم‌های ردیابی حرارت فهرست‌شده مجاز هستند که طبق 16.4.1.4.1 و 16.4.1.4.2 استفاده شوند.

    16.4.1.4.1 زمانی که برای محافظت از خطوط انشعاب استفاده می‌شوند، سیستم ردیابی حرارت باید به‌طور خاص برای استفاده در خطوط انشعاب فهرست شده باشد.

    16.4.1.4.2 نظارت الکتریکی بر سیستم ردیابی حرارت باید تأیید قطعی فراهم کند که مدار انرژی‌دهی شده است.

    16.4.1.5 لوله‌کشی پر از آب مجاز است که در مناطقی که دما کمتر از 40°F (4°C) است نصب شود، زمانی که محاسبات از دست دادن گرما توسط یک مهندس حرفه‌ای تأیید کند که سیستم یخ نمی‌زند.

    16.4.2 حفاظت از لوله‌کشی در برابر خوردگی*

    16.4.2.1* زمانی که شرایط خوردگی به دلیل رطوبت یا بخارات مواد شیمیایی خورنده یا هر دو شناخته شده باشد، باید از اتصالات، لوله‌ها و آویزهای خاصی که در برابر خوردگی مقاوم هستند استفاده شود، یا یک پوشش حفاظتی باید بر روی تمام سطوح نمایان لوله‌کشی سیستم اسپرینکلر اعمال شود.

    16.4.2.2 زمانی که تأمین آب یا شرایط محیطی به‌طور خاص دارای ویژگی‌های خورنده غیرمعمول هستند، لوله‌کشی باید دارای نسبت مقاومت به خوردگی (CRR) معادل 1 یا بیشتر باشد و سیستم باید طبق 5.1.5 درمان شود.

    16.4.2.3 زمانی که شرایط خوردگی وجود داشته باشد یا لوله‌کشی در معرض شرایط جوی قرار گیرد، باید از انواع لوله‌ها، اتصالات و آویزهای مقاوم در برابر خوردگی یا پوشش‌های مقاوم در برابر خوردگی استفاده شود.

    16.4.2.4 زمانی که لوله‌کشی فولادی زیرزمینی استفاده می‌شود، باید لوله‌ها در برابر خوردگی محافظت شوند.

    16.4.3 حفاظت از لوله‌کشی در مناطق خطرناک*

    16.4.3.1 لوله‌کشی لوله‌های اصلی خدمات خصوصی به‌صورت بالای زمین نباید از مناطق خطرناک عبور کند و باید به‌گونه‌ای قرار گیرد که از آسیب‌های مکانیکی و آتش‌سوزی محافظت شود.

    16.4.3.2 لوله‌کشی لوله‌های اصلی خدمات خصوصی به‌صورت بالای زمین مجاز است که در مناطق خطرناک محافظت‌شده توسط سیستم اسپرینکلر خودکار قرار گیرد.

    16.5 حفاظت از لوله‌های ایستاده در برابر آسیب‌های مکانیکی

    لوله‌های ایستاده اسپرینکلر که در معرض آسیب‌های مکانیکی هستند باید توسط ستون‌های فولادی، موانع بتنی یا سایر روش‌های تاییدشده محافظت شوند.

    16.6 فراهم کردن سیستم‌های شستشو

    16.6.1 تمام سیستم‌های اسپرینکلر باید برای شستشو تنظیم شوند.

    16.6.2 اتصالات قابل‌برداشتن به‌راحتی باید در انتهای تمام لوله‌های اصلی عرضی فراهم شود.

    16.6.3 تمام لوله‌های اصلی عرضی باید در لوله‌هایی با قطر حداقل 1 و 1/4 اینچ (32 میلی‌متر) تمام شوند.

    16.6.4 تمام لوله‌های انشعاب در سیستم‌های شبکه‌ای باید به‌گونه‌ای تنظیم شوند که شستشو را تسهیل کنند.

    16.7 تخلیه هوا*

    دریچه‌ای که توسط 8.1.5 نیاز است باید در نزدیکی نقطه بالایی سیستم قرار گیرد تا هوا از آن قسمت از سیستم توسط یکی از روش‌های زیر خارج شود: (1) شیر دستی، حداقل سایز 1/2 اینچ (15 میلی‌متر) (2) دریچه خودکار تخلیه هوا (3) شیر آزمایش بازرسی از راه دور (4) سایر روش‌های تاییدشده

    16.8 نصب اتصالات

    16.8.1 اتصالات فلزی. (رزرو شده)

    16.8.2 اتصالات غیرفلزی

    16.8.2.1* زمانی که از اتصالات غیرفلزی در سیستم‌هایی استفاده می‌شود که از لوله‌های فولادی پوشش‌دار داخلی استفاده می‌کنند، لوله فولادی باید برای سازگاری با اتصالات غیرفلزی فهرست شده باشد.

    16.8.2.2* زمانی که از اتصالات غیرفلزی در سیستم‌هایی استفاده می‌شود که از لوله‌های فولادی که به‌طور داخلی با بازدارنده‌های خوردگی پوشش داده نشده‌اند استفاده می‌شود، ارزیابی‌های اضافی موردنیاز نیست.

    16.8.2.3 زمانی که از اتصالات غیرفلزی در سیستم‌هایی استفاده می‌شود که از لوله‌های فولادی استفاده می‌کنند، روغن‌های برش و روان‌کننده‌هایی که برای ساخت لوله‌های فولادی استفاده می‌شود باید با مواد اتصالات غیرفلزی سازگار باشند.

    16.8.2.3 لوله فولادی باید با اتصالات غیرفلزی سازگار باشد طبق 16.1.2.

    16.8.2.4 مواد ضد آتش برای استفاده در نفوذات اتصالات غیرفلزی باید از نظر سازگاری با مواد اتصالات غیرفلزی طبق 16.1.2 مورد بررسی قرار گیرند.

    16.8.3 محدودیت‌های فشار اتصالات*

    16.8.3.1 اتصالات ریخته‌گری آهن چدنی با الگوی وزن استاندارد با اندازه 2 اینچ (50 میلی‌متر) و کوچکتر مجاز است در صورتی که فشار از 300 psi (21 bar) بیشتر نشود.

    16.8.3.2 اتصالات آهن malleable با الگوی وزن استاندارد با اندازه 6 اینچ (150 میلی‌متر) و کوچکتر مجاز است در صورتی که فشار از 300 psi (21 bar) بیشتر نشود.

    16.8.3.3 اتصالاتی که با الزامات 16.8.3.1 و 16.8.3.2 مطابقت ندارند باید از نوع اضافی سنگین باشند در صورتی که فشار از 175 psi (12 bar) بیشتر باشد.

    16.8.3.4 اتصالات رزوه‌ای برنجی ریخته‌گری طبق استاندارد ASME B16.15، اتصالات رزوه‌ای آلیاژ مسی ریخته‌گری، کلاس‌های 125 و 250، مجاز است در صورتی که فشار از 200 psi (14 bar) برای اتصالات کلاس 125 و 400 psi (28 bar) برای اتصالات کلاس 250 بیشتر نشود.

    16.8.3.5 اتصالات فهرست شده مجاز است برای فشارهای سیستم تا محدودیت‌های مشخص‌شده در فهرست‌های آن‌ها.

    16.8.4 کوپلینگ‌ها و اتحادیه‌ها*

    16.8.4.1 اتحادیه‌های پیچ‌دار نباید برای لوله‌های بزرگتر از 2 اینچ (50 میلی‌متر) استفاده شوند.

    16.8.4.2 کوپلینگ‌ها و اتحادیه‌های غیر از نوع پیچ‌دار باید از انواع فهرست‌شده به‌طور خاص برای استفاده در سیستم‌های اسپرینکلر باشند.

    16.8.5 کاهش‌دهنده‌ها و واشرها

    16.8.5.1 مگر اینکه الزامات 16.8.5.2 یا 16.8.5.3 برآورده شود، باید از اتصالات کاهش‌دهنده یک‌تکه استفاده شود هرگاه تغییری در اندازه لوله صورت گیرد.

    16.8.5.2 واشرهای شش‌ضلعی یا واشرهای صورت‌دار مجاز هستند در کاهش اندازه سوراخ‌های اتصالات زمانی که اتصالات استاندارد از اندازه مورد نیاز موجود نباشند.

    16.8.5.3 واشرهای شش‌ضلعی که در 16.3.12.2 مجاز هستند، می‌توانند استفاده شوند.

    16.8.5.4 الزامات 16.8.5.1 و 16.8.5.2 برای اتصالات CPVC اعمال نمی‌شود.

    16.8.6 اتصالات توسعه

    16.8.6.1 اتصالات توسعه مجاز است برای استفاده با اسپرینکلرهای K-8.0 یا کوچکتر.

    16.8.6.2 اتصالات توسعه مجاز است برای استفاده با اسپرینکلرها فقط در محل‌های خطر کم و خطر عادی.

    16.8.6.3 قطر داخلی اتصالات توسعه باید همان قطر ورودی نامی اسپرینکلر متصل‌شده باشد.

    16.8.6.4 یک اتصال توسعه تنها با طول حداکثر 2 اینچ (50 میلی‌متر) مجاز است که با اسپرینکلر نصب شود.

    16.8.6.4.1 اتصالات توسعه‌ای که طول بیشتری از 2 اینچ (50 میلی‌متر) دارند نباید نصب شوند مگر اینکه به‌طور خاص فهرست‌شده باشند.

    16.8.6.5 اتصالات توسعه باید در محاسبات هیدرولیکی گنجانده شوند.

    16.8.6.5.1 اتصالات توسعه با اندازه 2 اینچ (50 میلی‌متر) و کوچکتر نیازی به گنجاندن در محاسبات هیدرولیکی ندارند.

    16.8.7 لوله و اتصالات رزوه‌ای.

    16.9 شیرها.

    16.9.1 کلیات.

    16.9.1.1 شیرهای تخلیه و شیرهای آزمایش. شیرهای تخلیه و آزمایش باید تأیید شده باشند.

    16.9.1.2 الزامات فشار شیرها. زمانی که فشار آب از 175 psi (12 bar) بیشتر باشد، باید از شیرهایی استفاده شود که مطابق با رتبه‌بندی فشار آن‌ها باشند.

    16.9.2 شیرهای نوع وافر. شیرهای نوع وافر با اجزایی که از بدنه شیر بیرون زده‌اند باید به‌گونه‌ای نصب شوند که مانعی برای عملکرد دیگر اجزای سیستم ایجاد نکنند.

    16.9.3 شیرهای کنترلی.*

    16.9.3.1 کلیات.*

    16.9.3.1.1 هر سیستم اسپرینکلر باید با یک شیر نشان‌دهنده فهرست‌شده در موقعیتی قابل دسترسی تجهیز شود که به‌گونه‌ای قرار گیرد که همه منابع آب خودکار تأمین آب را کنترل کند.

    16.9.3.1.2 حداقل یک شیر نشان‌دهنده فهرست‌شده باید در هر منبع تأمین آب نصب شود.

    16.9.3.1.3 الزامات 16.9.3.1.2 برای اتصال به آتش‌نشانی اعمال نمی‌شود و نباید هیچ شیر قطع‌کننده‌ای در اتصال آتش‌نشانی وجود داشته باشد.

    16.9.3.2 شیرهای نشان‌دهنده فهرست‌شده. مگر اینکه الزامات 16.9.3.2.1، 16.9.3.2.2، یا 16.9.3.2.3 رعایت شده باشد، همه شیرهایی که اتصالات به منابع آب و لوله‌های تأمین آب به اسپرینکلرها را کنترل می‌کنند باید شیرهای نشان‌دهنده فهرست‌شده باشند.

    16.9.3.2.1 یک شیر دروازه زیرزمینی فهرست‌شده که با یک ستون نشان‌دهنده فهرست‌شده مجهز باشد مجاز است.

    16.9.3.2.2 یک مجموعه شیر کنترل آب فهرست‌شده با نشانگر موقعیت قابل اعتماد که به یک ایستگاه نظارتی از راه دور متصل باشد مجاز است.

    16.9.3.2.3 یک شیر غیرنشان‌دهنده، مانند یک شیر دروازه زیرزمینی با جعبه جاده‌ای تأیید شده که با آچار T کامل باشد، و در صورت پذیرش توسط مقامات مسئول، مجاز است.

    16.9.3.3 نظارت.*

    16.9.3.3.1 شیرهای اتصالات به منابع آب، شیرهای کنترل بخش‌ها و انزوا، و سایر شیرها در لوله‌های تأمین آب به اسپرینکلرها و دیگر سیستم‌های اطفای حریق مبتنی بر آب ثابت باید از طریق یکی از روش‌های زیر تحت نظارت قرار گیرند:

    (1) سرویس سیگنال‌دهی ایستگاه مرکزی، اختصاصی، یا ایستگاه از راه دور
    (2) سرویس سیگنال‌دهی محلی که باعث به صدا درآمدن یک سیگنال صوتی در یک نقطه همیشه حاضر می‌شود
    (3) شیرهایی که در موقعیت صحیح قفل شده‌اند
    (4) شیرهایی که در داخل محفظه‌های حصارکشی‌شده تحت کنترل مالک قرار دارند، در وضعیت باز مهر و موم شده و هر هفته به‌عنوان بخشی از یک روش تأیید شده بازبینی می‌شوند

    16.9.3.3.2 شیرهای کنترل طبقات در ساختمان‌های بلند باید با 16.9.3.3.1(1) یا 16.9.3.3.1(2) مطابقت داشته باشند.

    16.9.3.3.3 الزامات 16.9.3.3.1 برای شیرهای دروازه زیرزمینی با جعبه‌های جاده‌ای اعمال نمی‌شود.

    16.9.3.3.4 زمانی که شیرهای کنترل بالای سر نصب شوند، باید به‌گونه‌ای قرار گیرند که ویژگی نشان‌دهنده از طبقه زیرین قابل مشاهده باشد.

    16.9.3.3.5 یک مجموعه دستگاه پیشگیری از برگشت فهرست‌شده می‌تواند به‌عنوان شیر کنترل در نظر گرفته شود، به شرطی که هر دو شیر کنترل برای استفاده در سیستم آتش‌نشانی فهرست‌شده باشند و نیازی به نصب شیر کنترل اضافی نباشد.

    16.9.3.4* دسترسی به شیرهای کنترل. تمام شیرهای کنترل باید در مکان‌هایی نصب شوند که قابل دسترس و بدون انسداد باشند.

    16.9.3.5 شناسایی شیرهای کنترل. علائم شناسایی باید در هر شیر نصب شوند تا عملکرد و کنترل آن را نشان دهند.

    16.9.4 شیرهای خودکار.

    16.9.4.1 یک شیر نشان‌دهنده فهرست‌شده با کنترل‌های خودکار مجاز است.

    16.9.4.2 یک مجموعه شیر کنترل آب خودکار فهرست‌شده با نشانگر موقعیت قابل اعتماد که به یک ایستگاه نظارتی از راه دور متصل باشد مجاز است.

    16.9.4.3 یک شیر کنترل آب خودکار باید بتواند به‌طور دستی و همچنین به‌طور خودکار عمل کند.

    16.9.5* شیرهای یک‌طرفه.

    16.9.5.1 زمانی که بیش از یک منبع تأمین آب وجود داشته باشد، باید یک شیر یک‌طرفه در هر اتصال نصب شود.

    16.9.5.2 یک دستگاه پیشگیری از برگشت فهرست‌شده به‌عنوان شیر یک‌طرفه در نظر گرفته می‌شود، و نیازی به نصب شیر یک‌طرفه اضافی نیست.

    16.9.5.3 زمانی که مخازن ضربه‌ای با پمپ‌های آتش‌نشانی خودکار استفاده می‌شوند، نیازی به نصب شیر یک‌طرفه در اتصال مخزن ضربه‌ای نیست.

    16.9.5.4 شیرهای یک‌طرفه باید در موقعیت عمودی (جریان به بالا) یا افقی مطابق با فهرست‌شان نصب شوند.

    16.9.5.5* زمانی که یک سیستم لوله‌کشی آتش‌نشانی مرطوب تک با اتصال آتش‌نشانی مجهز است، شیر هشدار به‌عنوان شیر یک‌طرفه در نظر گرفته می‌شود و نیازی به شیر یک‌طرفه اضافی نیست.

    16.9.6* شیرهای کنترل با شیرهای یک‌طرفه.

    16.9.6.1 در اتصالی که به‌عنوان یک منبع تأمین آب عمل می‌کند، باید شیرهای نشان‌دهنده فهرست‌شده یا شیرهای نشان‌دهنده پست در هر دو طرف تمام شیرهای یک‌طرفه مورد نیاز در 16.9.5 نصب شوند.

    16.9.6.2 شیر کنترل خدمات شهری (شیر کنترل غیرنشان‌دهنده) مجاز است که به‌عنوان شیر کنترل در سمت تأمین آب عمل کند.

    16.9.6.3 الزامات 16.9.6.1 برای شیر یک‌طرفه موجود در لوله‌های اتصال آتش‌نشانی اعمال نمی‌شود و نباید هیچ شیر کنترلی در لوله‌های اتصال آتش‌نشانی وجود داشته باشد.

    16.9.6.4 الزامات 16.9.6.1 زمانی که اتصال شهری به‌عنوان تنها منبع خودکار تأمین آب به یک سیستم لوله‌کشی آتش‌نشانی مرطوب عمل می‌کند اعمال نمی‌شود؛ نیازی به شیر کنترل در سمت سیستم از شیر یک‌طرفه یا شیر هشدار یک‌طرفه نیست.

    16.9.6.5* شیرهای کنترل برای مخازن گرانشی. مخازن گرانشی باید دارای شیرهای نشان‌دهنده فهرست‌شده در هر دو طرف شیر یک‌طرفه نصب شوند.

    16.9.7* پمپ‌ها. زمانی که پمپ در یک خانه پمپ قابل اشتعال یا در معرض خطر آتش‌سوزی یا سقوط دیوارها قرار دارد، یا زمانی که یک مخزن به یک خط خدمات آتش‌نشانی خصوصی که از منبع دیگری تأمین می‌شود تخلیه می‌کند، یا شیر یک‌طرفه در اتصال باید در یک گودال قرار گیرد یا شیر کنترل باید از نوع نشان‌دهنده پست باشد و در فاصله ایمن خارج از ساختمان‌ها نصب شود.

    16.9.8 شیرهای کاهش فشار.

    16.9.8.1 در قسمت‌هایی از سیستم‌ها که تمام اجزاء آن‌ها برای فشار بیش از 175 psi (12 bar) فهرست نشده‌اند و امکان وجود فشار آب معمولی (غیر از شرایط آتش) بیش از 175 psi (12 bar) وجود دارد، باید یک شیر کاهش فشار فهرست‌شده نصب شود و فشار خروجی آن نباید از 165 psi (11 bar) بیشتر باشد.

    16.9.8.2 گیج‌های فشار باید در هر دو طرف شیر کاهش فشار، یعنی در طرف ورودی و خروجی نصب شوند.

    16.9.8.3* یک شیر تخلیه فهرست‌شده با اندازه حداقل 12 اینچ (15 mm) باید در طرف خروجی شیر کاهش فشار قرار داده شود، به‌طوری که در فشاری که از فشار مجاز اجزاء سیستم بیشتر نباشد عمل کند.

    16.9.8.4 یک شیر نشان‌دهنده فهرست‌شده باید در طرف ورودی هر شیر کاهش فشار نصب شود، مگر اینکه شیر کاهش فشار الزامات فهرست برای استفاده به‌عنوان یک شیر نشان‌دهنده را برآورده کند.

    16.9.8.5 باید امکاناتی برای انجام آزمایش جریان در پایین‌دست تمام شیرهای کاهش فشار برای تقاضای سیستم آتش‌نشانی فراهم شود.

    16.9.9* شیرهای نشان‌دهنده پست.

    16.9.9.1 زمانی که از شیرهای نشان‌دهنده پست استفاده می‌شود، باید به‌گونه‌ای تنظیم شوند که بالای پست بین 32 اینچ (800 میلی‌متر) تا 40 اینچ (1000 میلی‌متر) بالاتر از سطح نهایی زمین قرار گیرد.

    16.9.9.2 شیرهای نشان‌دهنده پست باید در صورت لزوم در برابر آسیب‌های مکانیکی به‌طور صحیح محافظت شوند.

    16.9.9.3 الزامات 16.9.9.1 برای شیرهای نشان‌دهنده پست دیواری اعمال نمی‌شود.

    16.9.10 شیرها در گودال‌ها.

    16.9.10.1 زمانی که نصب شیر نشان‌دهنده پست امکان‌پذیر نباشد، با اجازه مقام صلاحیت‌دار، شیرها می‌توانند در گودال‌ها نصب شوند.

    16.9.10.2* ساخت گودال شیر.

    16.9.10.2.1 زمانی که از گودال‌های شیر استفاده می‌شود، باید از اندازه کافی برای دسترسی به آن‌ها برای بازرسی، عملیات، آزمایش، نگهداری و حذف تجهیزات نصب‌شده برخوردار باشند.

    16.9.10.2.2 گودال‌های شیر باید به‌گونه‌ای ساخته و ترتیب داده شوند که تجهیزات نصب‌شده از حرکت خاک، یخ‌زدگی و تجمع آب محافظت شوند.

    16.9.10.2.3 مواد مناسب برای ساخت گودال‌های شیر می‌تواند بتن ریخته‌شده یا پیش‌ساخته (با یا بدون تقویت) یا آجر باشد (که بسته به شرایط خاک و اندازه گودال انتخاب می‌شود).

    16.9.10.2.4 مواد دیگر تأیید شده مجاز است که برای ساخت گودال شیر استفاده شوند.

    16.9.10.2.5 در صورتی که سطح آب زیرزمینی پایین باشد و خاک متخلخل باشد، استفاده از سنگ خرد شده یا شن برای کف گودال مجاز است.

    16.9.10.2.6 گودال‌های شیر که در نزدیکی یا در پایه برجک مخزن بلند قرار دارند باید مطابق با NFPA 22 طراحی شوند.

    16.9.10.3 علامت‌گذاری گودال شیر. محل شیر باید به‌طور واضح علامت‌گذاری شود و درپوش گودال باید از هر گونه مانع آزاد باشد.

    16.9.11 مجموعه‌های شیر کنترل طبقات.

    16.9.11.1 ساختمان‌های چندطبقه با ارتفاع بیشتر از دو طبقه باید به شیر کنترل طبقه، شیر یک‌طرفه، شیر تخلیه اصلی و سوئیچ جریان برای ایزوله کردن، کنترل و اعلام جریان آب برای هر طبقه به‌طور جداگانه مجهز شوند.

    16.9.11.2 شیر کنترل طبقه، شیر یک‌طرفه، شیر تخلیه اصلی و سوئیچ جریان که در 16.9.11.1 مورد نیاز است، در جایی که آبپاش‌ها در طبقه بالای یک ساختمان چندطبقه از لوله‌کشی طبقه پایین تأمین می‌شوند، مورد نیاز نیست.

    16.9.11.3 شیر کنترل طبقه، شیر یک‌طرفه، شیر تخلیه اصلی و سوئیچ جریان که در 16.9.11.1 مورد نیاز است، در جایی که مساحت کل تمام طبقات با هم از محدودیت‌های مساحت محافظت سیستم 4.5.1 تجاوز نکند، مورد نیاز نیست.

    16.9.11.4 الزامات 16.9.11 به سیستم‌های خشک در پارکینگ‌ها اعمال نمی‌شود.

    16.9.11.5 در جایی که شیرهای کنترل طبقه/زون فردی فراهم نمی‌شوند، باید یک اتصال فلنجی یا کوپلینگ مکانیکی در ریزر در هر طبقه برای اتصال به لوله‌کشی که مناطق طبقه‌ای با مساحت بیش از 5000 فوت مربع (465 متر مربع) را تأمین می‌کند، استفاده شود.

    16.9.12 شناسایی شیرها.

    16.9.12.1 تمام شیرهای کنترل، تخلیه، تهویه و اتصالات آزمایش باید با علائم شناسایی فلزی یا پلاستیکی مقاوم در برابر شرایط جوی که به‌طور دائم علامت‌گذاری شده‌اند، فراهم شوند.

    16.9.12.2 علامت شناسایی باید با سیم مقاوم در برابر خوردگی، زنجیر یا سایر روش‌های تأیید شده محکم شود.

    16.9.12.3 علامت شیر کنترل باید قسمت ساختمان را که تأمین می‌کند، شناسایی نماید.

    16.9.12.3.1 سیستم‌هایی که بیش از یک شیر کنترل دارند که باید برای کار بر روی یک سیستم یا فضا بسته شوند، باید علائمی داشته باشند که وجود و محل سایر شیرها را نشان دهند.

    16.10 تخلیه.

    16.10.1 عمومی. تمام لوله‌های آبپاش و اتصالات باید به‌گونه‌ای نصب شوند که سیستم قابل تخلیه باشد.

    16.10.2 سیستم‌های لوله‌کشی مرطوب.

    16.10.2.1 در سیستم‌های لوله‌کشی مرطوب، لوله‌های آبپاش باید به‌طور افقی نصب شوند.

    16.10.2.2 لوله‌های محصور باید مطابق با 16.10.5 تخلیه شوند.

    16.10.3 سیستم‌های لوله‌کشی خشک و پیش‌عملیاتی. لوله‌کشی باید به‌گونه‌ای شیب‌دار باشد که تخلیه شود همان‌طور که در 16.10.3.1 تا 16.10.3.3 بیان شده است.

    16.10.3.1 سیستم‌های لوله‌کشی خشک در مناطق غیر یخچالی. در سیستم‌های لوله‌کشی خشک، شاخه‌ها باید حداقل با شیب 1/2 اینچ در هر 10 فوت (4 میلی‌متر/متر) و لوله‌های اصلی باید حداقل با شیب 1/4 اینچ در هر 10 فوت (2 میلی‌متر/متر) در مناطق غیر یخچالی شیب‌دار شوند.

    16.10.3.2 سیستم‌های پیش‌عملیاتی. در سیستم‌های پیش‌عملیاتی، شاخه‌ها باید حداقل با شیب 1/2 اینچ در هر 10 فوت (4 میلی‌متر/متر) و لوله‌های اصلی باید حداقل با شیب 1/4 اینچ در هر 10 فوت (2 میلی‌متر/متر) شیب‌دار شوند.

    16.10.3.3 سیستم‌های لوله‌کشی خشک و پیش‌عملیاتی در مناطق یخچالی. شاخه‌ها باید حداقل با شیب 1/2 اینچ در هر 10 فوت (4 میلی‌متر/متر) و لوله‌های اصلی باید حداقل با شیب 1/2 اینچ در هر 10 فوت (4 میلی‌متر/متر) در مناطق یخچالی شیب‌دار شوند.

    16.10.4 اتصالات تخلیه سیستم، تخلیه اصلی یا تخلیه بخش.

    16.10.4.1 تدابیر مناسبی باید برای تخلیه صحیح تمام بخش‌های سیستم فراهم شود.

    16.10.4.2 اتصالات تخلیه برای ریزرهای تأمین سیستم و لوله‌های اصلی باید مطابق با جدول 16.10.4.2 سایز شوند.

    16.10.4.3 در جایی که یک شیر کنترل بخش یا طبقه داخلی فراهم است، باید یک اتصال تخلیه با حداقل اندازه مطابق با جدول 16.10.4.2 برای تخلیه آن بخش از سیستم که توسط شیر کنترل بخش کنترل می‌شود، فراهم شود.

    16.10.4.4 تخلیه‌ها باید به بیرون یا به یک اتصال تخلیه که قادر به مدیریت جریان تخلیه باشد، تخلیه شوند.

    16.10.4.5 برای آن دسته از تخلیه‌ها که برای شیرهای کاهش فشار استفاده می‌شوند، تخلیه، اتصال تخلیه و تمام لوله‌های تخلیه پایین‌دست باید به‌گونه‌ای سایز شوند که حداقل جریان مورد نیاز سیستم تأمین‌شده توسط شیر کاهش فشار را فراهم کنند.

    16.10.4.6 اتصالات آزمایش تخلیه اصلی.

    16.10.4.6.1 اتصالات آزمایش تخلیه اصلی باید در مکان‌هایی فراهم شوند که امکان آزمایش جریان آب و اتصالات تأمین سیستم وجود داشته باشد.

    16.10.4.6.2 اتصالات آزمایش تخلیه اصلی باید به‌گونه‌ای نصب شوند که شیر به‌طور کامل باز شود تا زمان کافی برای آزمایش صحیح بدون ایجاد آسیب آبی فراهم گردد.

    16.10.4.6.3 اتصالات تخلیه اصلی باید مطابق با 16.10.4.2 سایز شوند.

    16.10.4.7 اتصالات آزمایش که توسط 16.10.4.6 الزامی است، می‌توانند به‌عنوان اتصالات تخلیه اصلی استفاده شوند.

    16.10.4.8 در جایی که اتصالات تخلیه برای شیرهای کنترل طبقه به یک لوله تخلیه مشترک متصل می‌شوند، لوله تخلیه باید یک سایز بزرگ‌تر از هر اتصال تخلیه باشد که به آن متصل می‌شود.

    16.10.4.9 در جایی که در معرض یخ‌زدگی قرار دارند، حداقل 4 فوت (1.2 متر) لوله تخلیه باز باید در یک ناحیه گرم بین شیر تخلیه و دیوار خارجی قرار گیرد زمانی که لوله تخلیه از دیوار به بیرون منتقل می‌شود.

    Z

    16.10.5 تخلیه‌های کمکی.

    16.10.5.1 تخلیه‌های کمکی باید در مکان‌هایی فراهم شوند که تغییر در جهت لوله‌کشی مانع از تخلیه لوله‌های سیستم از طریق شیر تخلیه اصلی می‌شود.

    16.10.5.2 تخلیه‌های کمکی برای سیستم‌های لوله‌کشی مرطوب و سیستم‌های پیش‌عملیاتی در مناطقی که در معرض یخ‌زدگی نیستند.

    16.10.5.2.1 در صورتی که ظرفیت بخش‌های محصور شده جداشده لوله‌ها 50 گالن (200 لیتر) یا بیشتر باشد، تخلیه کمکی باید از یک شیر با سایز حداقل 1 اینچ (25 میلی‌متر) تشکیل شود که به یک مکان قابل دسترسی لوله‌کشی شده باشد.

    16.10.5.2.2 در صورتی که ظرفیت بخش‌های محصور شده جداشده لوله‌ها بیشتر از 5 گالن (20 لیتر) و کمتر از 50 گالن (200 لیتر) باشد، تخلیه کمکی باید از یک شیر 3/4 اینچ (20 میلی‌متر) یا بزرگ‌تر و یک پلاگ یا یک نیپل و درپوش تشکیل شود.

    16.10.5.2.3 در صورتی که ظرفیت بخش‌های محصور شده لوله‌ها در سیستم‌های مرطوب کمتر از 5 گالن (20 لیتر) باشد، یکی از تنظیمات زیر باید فراهم شود:

    1. تخلیه کمکی باید از یک نیپل و درپوش یا پلاگ حداقل به اندازه 1/2 اینچ (15 میلی‌متر) تشکیل شود.
    2. تخلیه کمکی برای بخش‌های محصور شده کمتر از 5 گالن (20 لیتر) الزامی نیست، در صورتی که لوله‌کشی سیستم بتواند با برداشتن یک آبپاش آویز تخلیه شود.
    3. در صورتی که از کوپلینگ‌های انعطاف‌پذیر یا اتصالات قابل جداسازی دیگر استفاده شود، اجازه داده می‌شود نیپل و درپوش یا پلاگ حذف شوند.

    16.10.5.2.4 اتصالات تخلیه کمکی در سیستم‌های لوله‌کشی مرطوب و سیستم‌های پیش‌عملیاتی که محیط‌های غیر یخ‌زنی را محافظت می‌کنند، الزامی نیست.

    16.10.5.3 تخلیه‌های کمکی برای سیستم‌های لوله‌کشی خشک و سیستم‌های پیش‌عملیاتی.

    16.10.5.3.1 تخلیه‌های کمکی واقع در مناطقی که در معرض یخ‌زدگی هستند باید قابل دسترسی باشند.

    16.10.5.3.2 تخلیه‌های کمکی واقع در مناطقی که دما در آن‌ها به صورت یخ‌زده نگهداری می‌شود باید قابل دسترسی باشند و باید از یک شیر حداقل 1 اینچ (25 میلی‌متر) و یک پلاگ یا نیپل و درپوش تشکیل شوند.

    16.10.5.3.3 در صورتی که ظرفیت بخش‌های محصور شده لوله‌ها کمتر از 5 گالن (20 لیتر) باشد، تخلیه کمکی باید از یک شیر حداقل 1/2 اینچ (15 میلی‌متر) و یک پلاگ یا نیپل و درپوش تشکیل شود.

    16.10.5.3.4 تخلیه‌های کمکی برای لوله‌های فرود که آبپاش‌های خشک آویز را تأمین می‌کنند و طبق 8.2.2، 8.3.2.5 و 8.7.3.4 نصب شده‌اند، الزامی نیست.

    16.10.5.3.5 در صورتی که ظرفیت بخش‌های محصور شده جداشده لوله‌های سیستم بیش از 5 گالن (20 لیتر) باشد، تخلیه کمکی باید از دو شیر 1 اینچ (25 میلی‌متر) و یک نیپل کندانس 2 اینچ × 12 اینچ (50 میلی‌متر × 300 میلی‌متر) یا معادل آن، که به‌طور قابل دسترسی در مکان‌هایی که مطابق با شکل 16.10.5.3.5 است، نصب شده باشد یا یک دستگاه لیست‌شده برای این خدمت.

    16.10.5.3.6 اتصالات تخلیه کمکی باید برای چندین لوله‌کشی شاخه‌ای مجاور محصور شده فراهم شود و باید تنها 1 اینچ (25 میلی‌متر) باشد. خطوط تخلیه کمکی باید حداقل 1/2 اینچ در هر 10 فوت (4 میلی‌متر/متر) شیب‌دار شوند.

    16.10.5.3.7 سیستم‌هایی که دارای تخلیه‌های پایین‌دست هستند باید یک علامت در شیر لوله‌کشی خشک یا پیش‌عملیاتی داشته باشند که تعداد تخلیه‌های پایین‌دست و محل هر تخلیه فردی را نشان دهد.

    9k=

    16.10.6 تخلیه شیرهای تخلیه.

    16.10.6.1 ارتباط مستقیم بین شیرهای تخلیه سیستم آبپاش و فاضلاب‌ها نباید برقرار شود.

    16.10.6.2 تخلیه شیر باید با مقررات بهداشتی یا آب و فاضلاب تطابق داشته باشد.

    16.10.6.3 در جایی که لوله‌های تخلیه زیر زمین دفن می‌شوند، باید از لوله‌های مقاوم در برابر خوردگی تایید شده استفاده شود.

    16.10.6.4 لوله‌های تخلیه نباید در فضاهای بسته زیر ساختمان به پایان برسند.

    16.10.6.5 در جایی که لوله‌های تخلیه در معرض جو قرار دارند، باید به لوله‌ها زانویی با خم رو به پایین متصل شود.

    16.10.6.6 لوله‌های تخلیه باید به‌گونه‌ای قرار گیرند که هیچ بخش پر از آب سیستم آبپاش در معرض شرایط انجماد قرار نگیرد.

    16.11 پیوست‌های سیستم.

    16.11.1 پیوست‌ها کلی.

    16.11.1.1 واحد هشدار باید شامل یک هشدار مکانیکی فهرست‌شده، بوق یا آژیر یا یک گنگ الکتریکی فهرست‌شده، زنگ، بلندگو، بوق یا آژیر باشد.

    16.11.1.2 زنگ‌های آب‌موتور-عملکرد یا الکتریکی که در فضای باز نصب می‌شوند باید در برابر شرایط جوی مقاوم و محافظت شده باشند.

    16.11.1.3 تمام لوله‌ها به دستگاه‌های آب‌موتور-عملکرد باید از فولاد گالوانیزه، برنج، مس یا دیگر مواد فلزی مقاوم در برابر خوردگی تایید شده با اندازه لوله حداقل ۳/۴ اینچ (۲۰ میلی‌متر) باشند.

    16.11.1.4 لوله‌های بین سیستم آبپاش و دستگاه‌های شروع هشدار فشار-فعال باید از فولاد گالوانیزه، برنج، مس یا دیگر مواد فلزی مقاوم در برابر خوردگی تایید شده با اندازه لوله حداقل ۳/۸ اینچ (۱۰ میلی‌متر) باشند.

    16.11.2 هشدارهای آبپاش/هشدارهای جریان آب.

    16.11.2.1 هشدار جریان آب محلی. یک هشدار جریان آب محلی باید در هر سیستم آبپاشی که بیش از ۲۰ آبپاش دارد نصب شود.

    16.11.3 دستگاه‌های تشخیص جریان آب.

    16.11.3.1 سیستم‌های لوله مرطوب. دستگاه هشدار برای سیستم لوله مرطوب باید شامل یک شیر هشدار فهرست‌شده یا دستگاه تشخیص جریان آب هشدار فهرست‌شده دیگر همراه با اتصالات لازم برای فعال کردن هشدار باشد.

    16.11.3.2 سیستم‌های لوله خشک.
    16.11.3.2.1 دستگاه هشدار برای سیستم لوله خشک باید شامل اتصالات هشدار فهرست‌شده به شیر لوله خشک باشد.
    16.11.3.2.2 در صورتی که شیر لوله خشک در طرف سیستم یک شیر هشدار قرار داشته باشد، اتصال دستگاه فعال‌سازی هشدارهای شیر لوله خشک به هشدارهای سیستم لوله مرطوب مجاز است.

    16.11.3.3 سیستم‌های پیش‌عملیاتی و سیلابی. دستگاه هشدار برای سیستم‌های سیلابی و پیش‌عملیاتی باید شامل هشدارهایی باشد که به‌طور مستقل توسط سیستم تشخیص و جریان آب فعال می‌شوند.

    16.11.3.3.1 سیستم‌های سیلابی و پیش‌عملیاتی که توسط آبپاش‌های آزمایشی فعال می‌شوند نیازی به هشدار سیستم تشخیص مستقل ندارند.

    16.11.3.4 دستگاه‌های تشخیص جریان آب نوع پدل. نشانگرهای هشدار جریان آب نوع پدل باید تنها در سیستم‌های مرطوب نصب شوند.

    16.11.4 دستگاه‌های تأخیر.
    در هر شیر هشدار استفاده‌شده تحت شرایط فشار آب متغیر، یک دستگاه تأخیر باید نصب شود.

    16.11.5 اتصالات آزمایش دور زدن هشدار.

    16.11.5.1 شیرهای هشدار، لوله خشک، پیش‌عملیاتی و سیلابی باید به یک اتصال آزمایش دور زدن هشدار برای سوئیچ هشدار الکتریکی، زنگ آب‌موتور یا هر دو مجهز باشند.

    16.11.5.2 اتصال آزمایش دور زدن هشدار برای شیرهای هشدار، لوله خشک، پیش‌عملیاتی و سیلابی باید در طرف تأمین آب سیستم قرار گیرد و با یک شیر کنترل و تخلیه برای لوله‌های هشدار تأمین شود.

    16.11.5.3 اتصال آزمایش دور زدن هشدار برای شیرهای هشدار در بالا باید مجاز باشد که در طرف سیستم شیر هشدار قرار گیرد.

    16.11.5.4 یک شیر چک باید بین محفظه میانه شیر لوله خشک و دستگاه هشدار جریان آب نصب شود تا از ورود جریان از اتصال آزمایش دور زدن هشدار به محفظه میانه شیر لوله خشک در هنگام آزمایش هشدار از طریق اتصال آزمایش دور زدن جلوگیری شود.

    16.11.6 شیرهای کنترل نشان‌دهنده.

    16.11.6.1 در صورتی که یک شیر کنترل در اتصال به دستگاه‌های تماس فشار یا دستگاه‌های هشدار آب‌موتور نصب شود، باید از نوع نشان‌دهنده باشد.

    16.11.6.2 چنین شیرهایی باید در موقعیت باز مهر و قفل یا تحت نظارت الکتریکی قرار گیرند.

    16.11.7 پیوست‌ها الکتریکی.

    16.11.7.1 پیوست‌های هشدار الکتریکی که بخشی از یک سیستم هشدار ایستگاه مرکزی، محلی، محافظت‌کننده، اختصاصی یا ایستگاه دورافتاده هستند باید مطابق با NFPA 72 نصب شوند.

    16.11.7.2 سیستم‌های هشدار جریان آبپاش که بخشی از یک سیستم هشدار حفاظتی الزامی نیستند، نیازی به نظارت ندارند و باید مطابق باNFPA 70، ماده 760 نصب شوند.

    16.11.7.3 دستگاه‌های هشدار الکتریکی خارجی باید برای استفاده در فضای باز فهرست‌شده باشند.

    16.11.8 پیوست‌ها عملگر مکانیکی.

    16.11.8.1 برای تمامی انواع سیستم‌های آبپاش که از هشدارهای موتورآبی استفاده می‌کنند، یک فیلتر فهرست‌شده با اندازه 34 اینچ (20 میلی‌متر) بایددر خروجی هشدار دستگاه تشخیص جریان آب نصب شود.

    16.11.8.2 در صورتی که از یک محفظه تأخیر در ارتباط با شیر هشدار استفاده شود، فیلتر باید در خروجی محفظه تأخیر قرار گیرد، مگر اینکه محفظه تأخیر با یک فیلتر یکپارچه تأسیس‌شده و تأییدشده در خروجی خود تجهیز شده باشد.

    16.11.9 تخلیه دستگاه‌های هشدار.
    تخلیه‌های دستگاه‌های هشدار باید به‌گونه‌ای ترتیب داده شوند که در هنگام باز بودن کامل تخلیه‌های سیستم آبپاش و تحت فشار سیستم، از سرریز شدن در دستگاه هشدار، در اتصالات خانگی یا در دیگر نقاط جلوگیری شود. (ببینید 16.10.6.)

    16.11.10 پیوست‌ها ساختمان‌های بلند.
    زمانی که نیاز باشد که یک آتش به دلیل ارتفاع ساختمان به‌طور داخلی مهار شود، دستگاه‌های هشدار اضافی زیر باید فراهم شوند:

    1. هر سیستم آبپاش در هر طبقه باید به یک دستگاه جریان آب جداگانه مجهز باشد. دستگاه جریان آب باید به سیستم هشدار متصل شود به‌گونه‌ای که فعال شدن یک آبپاش سیستم هشدار را فعال کرده و موقعیت دستگاه جریان فعال شده در یک اعلان‌کننده و/یا ثبت‌کننده نشان داده شود. اعلان‌کننده یا ثبت‌کننده باید در سطح زمین در نقطه معمول دسترسی آتش‌نشانی، در مرکز کنترل امنیتی ساختمان که به‌طور دائم نگهداری می‌شود، یا در هر دو محل قرار گیرد.
    2. در صورتی که محل دریافت سیگنال‌های نظارتی یا هشدار در ساختمان‌های محافظت‌شده تحت نظارت دائم کارکنان واجد شرایط از طرف مالک نباشد، باید یک اتصال فراهم شود تا سیگنالی به ایستگاه مرکزی دورافتاده ارسال شود.
    3. یک سیگنال جداگانه برای اعلام مشکلات باید فراهم شود تا شرایطی که باعث کاهش عملکرد مطلوب سیستم آبپاش شوند را نشان دهد.

    16.12 اتصالات آتش‌نشانی.

    16.12.1 مگر اینکه الزامات 16.12.2 رعایت شوند، یک اتصال آتش‌نشانی باید مطابق با شکل 16.12.1 به شرح بخش 16.12 فراهم شود.

    16.12.2 سیستم‌های زیر نیازی به اتصال آتش‌نشانی ندارند:

    1. ساختمان‌هایی که در مناطق دورافتاده واقع شده‌اند و برای پشتیبانی آتش‌نشانی قابل دسترسی نیستند
    2. سیستم‌های سیلابی با ظرفیت بالا که از ظرفیت پمپاژ آتش‌نشانی فراتر می‌روند
    3. ساختمان‌های یک‌طبقه با مساحت کمتر از 2000 فوت مربع (185 متر مربع)

    2Q==

    16.12.3 انواع اتصالات ایستگاه آتش‌نشانی
    16.12.3.1* مگر اینکه شرایط 16.12.3.1.1، 16.12.3.1.2 یا 16.12.3.1.3 رعایت شود، اتصال(های) ایستگاه آتش‌نشانی باید شامل دو اتصال 2.5 اینچ (65 میلی‌متر) با استفاده از اتصالات چرخشی با رشته داخلی NH با رشته استاندارد 2.57.5 NH” طبق مشخصات NFPA 1963 باشد.
    16.12.3.1.1 در صورتی که اتصالات ایستگاه آتش‌نشانی محلی با NFPA 1963 مطابقت نداشته باشد، مقامات صلاحیت‌دار مجاز به تعیین نوع اتصال مورد استفاده خواهند بود.
    16.12.3.1.2 استفاده از کوپلینگ‌های بدون رشته در جایی که توسط مقامات صلاحیت‌دار مورد نیاز باشد و در جایی که برای چنین استفاده‌ای لیست شده باشد، مجاز است.
    16.12.3.1.3 اتصال ایستگاه آتش‌نشانی با یک خروجی تک، در صورتی که به یک ریزر 3 اینچ (80 میلی‌متر) یا کوچکتر متصل باشد، قابل قبول خواهد بود.
    16.12.3.2 اتصالات ایستگاه آتش‌نشانی باید به پلاگین‌ها یا کلاهک‌های تأیید شده مجهز شوند که به‌طور صحیح ایمن شده و به راحتی برای آتش‌نشانی‌ها قابل برداشتن باشد.
    16.12.3.3 اتصالات ایستگاه آتش‌نشانی باید از نوع تأیید شده باشند.
    16.12.4* اندازه. اندازه لوله برای اتصال ایستگاه آتش‌نشانی باید مطابق یکی از موارد زیر باشد:
    (1) اندازه لوله باید حداقل 4 اینچ (100 میلی‌متر) برای اتصالات دستگاه‌های آتش‌نشانی باشد.
    (2) اندازه لوله باید حداقل 6 اینچ (150 میلی‌متر) برای اتصالات کشتی‌های آتش‌نشانی باشد.
    (3) برای سیستم‌های محاسبه‌شده هیدرولیکی، اندازه لوله می‌تواند کمتر از 4 اینچ (100 میلی‌متر) باشد، اما نباید کمتر از بزرگترین ریزری باشد که توسط آن اتصال تأمین می‌شود.
    چکه‌کردن خودکار
    Header
    در اتاق شیر
    Check
    شیر ایستگاه آتش‌نشانی
    1 اینچ تا 3 اینچ (25 میلی‌متر تا 80 میلی‌متر)
    مواد ضد آب
    شکل 16.12.1 اتصال ایستگاه آتش‌نشانی
    16.12.5* ترتیب. اتصال ایستگاه آتش‌نشانی باید مطابق با شکل 16.12.1 ترتیب داده شود.
    16.12.5.1* اتصال ایستگاه آتش‌نشانی باید در طرف سیستم از شیر کنترل آب نصب شود.
    16.12.5.1.1 اتصال ایستگاه آتش‌نشانی نباید به لوله‌کشی خط فرعی متصل شود.
    16.12.5.1.2 اتصال ایستگاه آتش‌نشانی باید حداقل 18 اینچ (450 میلی‌متر) و حداکثر 4 فوت (1.2 متر) بالاتر از سطح زمین یا سطح دسترسی قرار گیرد.
    16.12.5.2 برای سیستم‌های تک، اتصال ایستگاه آتش‌نشانی باید به شرح زیر نصب شود:
    (1) سیستم مرطوب در طرف سیستم از شیر کنترل، شیر چک و شیر آلارمسیستم (نگاه کنید به شکل A.16.9.3)
    (2) سیستم خشک بین شیر کنترل سیستم و شیر لوله خشک
    (3) سیستم پیش‌عملیاتی بین شیر پیش‌عملیاتی و شیر چک در طرفسیستم شیر پیش‌عملیاتی
    (4) سیستم سیلابی در طرف سیستم از شیر سیلابی
    16.12.5.3 اتصال ایستگاه آتش‌نشانی مجاز است به لوله‌کشی اصلی متصل شود که سیستم لوله‌کشی مرطوب یا سیلابی آن را تأمین می‌کند.
    16.12.5.4 برای سیستم‌های چندگانه، اتصال ایستگاه آتش‌نشانی باید بین شیرهای کنترل تأمین و شیرهای کنترل سیستم متصل شود.
    16.12.5.5* الزامات 16.12.5.2 و 16.12.5.4 در صورتی که اتصال ایستگاه آتش‌نشانی به لوله‌کشی زیرزمینی متصل شده باشد، اعمال نمی‌شود.
    16.12.5.6 در صورتی که اتصال ایستگاه آتش‌نشانی تنها بخشی از یک ساختمان را خدمات‌دهی کند، باید علامتی متصل شود که بخش‌های ساختمان را که خدمات‌دهی می‌کند، نشان دهد.
    16.12.5.7* اتصالات ایستگاه آتش‌نشانی باید در نزدیک‌ترین نقطه از دسترسی دستگاه‌های آتش‌نشانی یا در محلی که توسط مقامات صلاحیت‌دار تأیید شده باشد، قرار گیرد.
    16.12.5.8 علائم
    16.12.5.8.1 هر اتصال ایستگاه آتش‌نشانی به سیستم‌های sprinkler باید با علامتی که حروف برجسته یا حک‌شده حداقل 1 اینچ (25 میلی‌متر) ارتفاع دارد، مشخص شود. این علامت باید خوانا باشد و نشان دهد که برای چه سیستمی است به عنوان مثال، AUTOSPKR. ، OPEN SPKR. وSTANDPIPE.
    16.12.5.8.2 علامتی نیز باید نشان دهد که فشار مورد نیاز در ورودی‌ها برای تأمین بالاترین تقاضای سیستم چه مقدار است.
    16.12.5.8.3 علامت مورد نیاز در 16.12.5.8.2 نیازی به نصب ندارد، اگر فشار تقاضای سیستم کمتر از 150 psi (10.3 بار) باشد.
    16.12.5.9 اتصالات ایستگاه آتش‌نشانی نباید به طرف مکش پمپ‌های آتش‌نشانی متصل شوند.
    16.12.5.10 اتصالات ایستگاه آتش‌نشانی باید به‌طور صحیح پشتیبانی شوند.
    16.12.6 شیرها
    16.12.6.1 یک شیر چک لیست‌شده باید در هر اتصال ایستگاه آتش‌نشانی نصب شود و در مکانی قابل دسترس قرار گیرد.

    16.12.6.2 نباید هیچ شیر قطع‌کننده‌ای در لوله‌کشی اتصال ایستگاه آتش‌نشانی وجود داشته باشد.
    16.12.7* تخلیه. لوله‌کشی بین شیر چک و اتصال شلنگ خارجی باید در مناطقی که در معرض یخ‌زدگی هستند، به یک شیر تخلیه خودکار تأیید شده مجهز شود.
    16.12.7.1 شیر تخلیه خودکار باید در مکانی نصب شود که اجازه بازرسی و آزمایش را طبق الزامات NFPA 25 فراهم کند.
    16.13 گیج‌ها
    16.13.1 یک گیج فشار با اتصالی به اندازه حداقل 1/4 اینچ (6 میلی‌متر) باید در مجرای اصلی سیستم، در هر مجرای اصلی مرتبط با شیر کنترل طبقه و در طرف ورودی و خروجی هر شیر فشار کاهش دهنده نصب شود.
    16.13.2 هر اتصال گیج باید به یک شیر قطع‌کننده و امکانات تخلیه مجهز باشد.
    16.13.3 گیج‌های فشار مورد نیاز باید تأیید شده باشند و باید حداکثر محدودیت آنها حداقل دو برابر فشار کاری عادی سیستم در نقطه نصب باشد.
    16.13.4 گیج‌ها باید به‌گونه‌ای نصب شوند که امکان برداشت آنها وجود داشته باشد و در مکانی نصب شوند که در معرض یخ‌زدگی نباشند.
    16.14 اتصالات سیستم
    16.14.1* سیستم‌های لوله مرطوب
    16.14.1.1 یک اتصال آزمایش آلارم با قطر حداقل 1 اینچ (25 میلی‌متر)، که به یک سوراخ بدون درز مقاوم در برابر خوردگی ختم می‌شود و جریان آن برابر با یا کمتر از یک آب‌پاش از نوعی که کوچکترین ضریب K را دارد در سیستم خاص، باید برای آزمایش هر دستگاه آلارم جریان آب در هر سیستم فراهم شود.
    16.14.1.2 شیر اتصال آزمایش باید قابل دسترس باشد.
    16.14.1.3 تخلیه باید به بیرون، به یک اتصال تخلیه که قادر به پذیرش جریان کامل تحت فشار سیستم باشد، یا به مکان دیگری که آسیب آبی ایجاد نکند، هدایت شود.
    16.14.1.4 اتصال آزمایش آلارم باید در هر مکانی در سیستم آتش‌نشانی لوله‌کشی، پس از آلارم جریان آب، نصب شود.
    16.14.2* سیستم‌های لوله خشک
    16.14.2.1 یک اتصال آزمایش یا منیفولد تست سفر با قطر حداقل 1 اینچ (25 میلی‌متر)، که به یک سوراخ بدون درز مقاوم در برابر خوردگی ختم می‌شود و جریان آن معادل با یک آب‌پاش از نوع نصب شده در سیستم خاص باشد، باید نصب شود.
    16.14.2.2 اتصال آزمایش سفر یا منیفولد باید در انتهای دورترین لوله آب‌پاش در طبقه بالا نصب شود و باید به یک شیر قطع‌کننده قابل دسترس و یک پلاگین با حداقل 1 اینچ (25 میلی‌متر) مجهز باشد که حداقل یکی از آنها از جنس برنج باشد.
    16.14.2.3 به جای پلاگین، یک نیپل و درپوش قابل قبول است.
    16.14.2.4 زمانی که ظرفیت (حجم) سیستم لوله خشک طبق 8.2.3.2، 8.2.3.3، 8.2.3.4 یا 8.2.3.5 تعیین شده باشد، یک اتصال آزمایش سفر مجاز است که جریان معادل با یک آب‌پاش را مطابق با 16.14.2.1 تا 16.14.2.3 فراهم کند.

    16.14.2.5 زمانی که ظرفیت (حجم) سیستم لوله خشک طبق 8.2.3.7 تعیین شده باشد، موارد زیر باید اعمال شود:
    (1) زمانی که جریان از چهار آب‌پاش باشد، منیفولد آزمایش سفر باید به‌گونه‌ای تنظیم شود که دو آب‌پاش را در هر دو خط شاخه آب‌پاش شبیه‌سازی کند.
    (2) زمانی که جریان از سه آب‌پاش باشد، منیفولد آزمایش باید به‌گونه‌ای تنظیم شود که دو آب‌پاش را در دورترین خط شاخه و یک آب‌پاش را در خط شاخه بعدی شبیه‌سازی کند.
    (3) زمانی که جریان از دو آب‌پاش باشد، منیفولد آزمایش باید به‌گونه‌ای تنظیم شود که دو آب‌پاش را در دورترین خط شاخه شبیه‌سازی کند.
    (4) زمانی که جریان از یک آب‌پاش باشد، منیفولد آزمایش باید طبق الزامات اتصال آزمایش سفر مطابق با 16.14.2.1 تا 16.14.2.3 نصب شود.

    16.14.3 سیستم‌های پیش‌عملیاتی
    16.14.3.1 یک اتصال آزمایش باید در سیستم پیش‌عملیاتی که از هوای نظارتی استفاده می‌کند، فراهم شود.
    16.14.3.2 اتصالی که برای کنترل سطح آب پرکننده استفاده می‌شود، باید به‌عنوان اتصال آزمایش برای بررسی عملکرد آلارم‌های نظارت‌کننده بر فشار هوای نظارتی در نظر گرفته شود.
    16.14.3.3 برای سیستم‌های پیش‌عملیاتی دوگانه قفل، یک اتصال آزمایش سفر یا منیفولد با قطر حداقل 1 اینچ (25 میلی‌متر)، که به یک سوراخ بدون درز مقاوم در برابر خوردگی ختم می‌شود و جریان آن معادل با یک آب‌پاش از نوع نصب شده در سیستم خاص باشد، باید نصب شود.
    16.14.3.4 برای سیستم‌های پیش‌عملیاتی دوگانه قفل، اتصال آزمایش سفر یا منیفولد باید در انتهای دورترین لوله آب‌پاش در طبقه بالا نصب شود و باید به یک شیر قطع‌کننده قابل دسترس و یک پلاگین با حداقل 1 اینچ (25 میلی‌متر) مجهز باشد که حداقل یکی از آنها از جنس برنج باشد.
    16.14.3.5 به جای پلاگین، یک نیپل و درپوش قابل قبول است.
    16.14.3.6 زمانی که ظرفیت (حجم) سیستم پیش‌عملیاتی دوگانه قفل طبق 8.3.2.3.1.1، 8.3.2.3.1.2 یا 8.3.2.3.1.3 تعیین شده باشد، یک اتصال آزمایش سفر مجاز است که جریان معادل با یک آب‌پاش را مطابق با 16.14.3.3 تا 16.14.3.5 فراهم کند.
    16.14.3.7 زمانی که ظرفیت (حجم) سیستم پیش‌عملیاتی دوگانه قفل طبق 8.3.2.3.1.4 تعیین شده باشد، موارد زیر باید اعمال شود:
    (1) زمانی که جریان از چهار آب‌پاش باشد، منیفولد آزمایش سفر باید به‌گونه‌ای تنظیم شود که دو آب‌پاش را در هر دو خط شاخه آب‌پاش شبیه‌سازی کند.
    (2) زمانی که جریان از سه آب‌پاش باشد، منیفولد آزمایش باید به‌گونه‌ای تنظیم شود که دو آب‌پاش را در دورترین خط شاخه و یک آب‌پاش را در خط شاخه بعدی شبیه‌سازی کند.
    (3) زمانی که جریان از دو آب‌پاش باشد، منیفولد آزمایش باید به‌گونه‌ای تنظیم شود که دو آب‌پاش را در دورترین خط شاخه شبیه‌سازی کند.
    (4) زمانی که جریان از یک آب‌پاش باشد، منیفولد آزمایش باید طبق الزامات اتصال آزمایش سفر مطابق با 16.14.3.3 تا 16.14.3.5 نصب شود.

    16.14.4 سیستم‌های سیلابی. در سیستم سیلابی نیازی به اتصال آزمایش نیست.

    16.14.5* دستگاه‌های پیشگیری از بازگشت جریان
    16.14.5.1* شیرآلات پیشگیری از بازگشت جریان. باید امکان آزمایش جریان به جلو در پایین‌دست تمام شیرآلات پیشگیری از بازگشت جریان فراهم شود که حداقل جریان مورد نیاز سیستم را شامل شود، از جمله اجازه‌ی لوله شلنگ در صورت لزوم.
    16.14.5.1.1 آرایش مورد نیاز در 16.14.5.1 باید به گونه‌ای باشد که بدون نیاز به تغییر سیستم توسط مالک برای انجام آزمایش، قابل سرویس‌دهی باشد.

    16.15 اتصالات شلنگ
    16.15.1 اتصالات شلنگ کوچک [12 اینچ (40 میلی‌متر)]. برای اطلاعاتبیشتر به بخش C.5 مراجعه کنید.
    16.15.1.1* در صورت لزوم، اتصالات شلنگ کوچک [12 اینچ (40 میلی‌متر)] باید نصب شوند.
    16.15.1.1.1 شیرها باید به گونه‌ای در دسترس باشند که تمام بخش‌های منطقه را با شلنگ 100 فوتی (30 متر) به همراه 30 فوت (9.1 متر) فاصله جریان شلنگ پوشش دهند.
    16.15.1.1.2 زمانی که ساختمان در تمام بخش‌ها توسط یک سیستم آب‌پاش خودکار تایید شده حفاظت می‌شود، وجود خطوط شلنگ 12 اینچ (40 میلی‌متر) برای استفاده ساکنان ساختمان الزامی نیست، مشروط به تأییدمقام صلاحیت‌دار.
    16.15.1.1.3 در صورتی که مقام صلاحیت‌دار تایید کند، مکان قرارگیری شیرها ممکن است فاصله‌های مشخص‌شده در 16.15.1.1.1 را تجاوز کند.
    16.15.1.2 اتصالات شلنگ نیازی به رعایت الزامات سیستم‌های شلنگ کلاسII که توسط NFPA 14 تعریف شده است ندارند.
    16.15.1.3 اتصالات شلنگ باید از یکی از موارد زیر تأمین شوند:
    (1) هیدرانت‌های خارجی
    (2) سیستم لوله‌کشی جداگانه برای اتصالات شلنگ کوچک
    (3) اتصالات شلنگ با شیر بر روی ریزرهای سیستم آب‌پاش که این اتصالات در بالادست تمام شیرهای کنترل آب‌پاش قرار دارند
    (4) سیستم‌های آب‌پاش مجاور
    (5) در مناطق ذخیره‌سازی رک، سیستم آب‌پاش سقف در همان منطقه (مشروط به اینکه در همان منطقه آب‌پاش‌های رک وجود داشته باشد و به طور جداگانه کنترل شوند)
    (6) در کاربری‌های غیر ذخیره‌سازی که بخشی از سیستم ایستگاه شلنگ نیستند، لوله‌کشی آب‌پاش سقف در همان منطقه‌ای که اتصال شلنگ قرار دارد
    16.15.1.4* اتصالات شلنگ که تنها برای مقاصد آتش‌نشانی استفاده می‌شوند، باید فقط به سیستم‌های آب‌پاش لوله تر متصل شوند، مشروط به محدودیت‌های زیر:
    (1) لوله‌های تأمین اتصال شلنگ نباید به هیچ لوله‌ای با قطر کمتر از 22 اینچ(65 میلی‌متر) متصل شوند.

    16.15.1.4 ادامه
    (2) الزامات 16.15.1.4(1) برای لوپ‌ها و شبکه‌های طراحی شده هیدرولیکی اعمال نمی‌شود، جایی که حداقل اندازه لوله بین لوله تأمین اتصال شلنگ و منبع، 2 اینچ (50 میلی‌متر) مجاز است.
    (3) برای لوله‌کشی که برای تأمین یک اتصال شلنگ استفاده می‌شود، لوله باید حداقل 1 اینچ (25 میلی‌متر) برای مسیرهای افقی تا 20 فوت (6.1 متر)، حداقل 14 اینچ (32 میلی‌متر) برای کل مسیر برای مسیرهای بین 20 فوت و80 فوت (6.1 متر و 24 متر)، و حداقل 12 اینچ (40 میلی‌متر) برای کل مسیربرای مسیرهای بیشتر از 80 فوت (24 متر) باشد. برای لوله‌کشی که برایتأمین اتصالات شلنگ چندگانه استفاده می‌شود، مسیرها باید حداقل 12 اینچ (40 میلی‌متر) در تمام طول باشند.
    (4) لوله‌کشی برای مسیرهای عمودی باید حداقل 1 اینچ (25 میلی‌متر) باشد.
    (5) در صورتی که فشار باقی‌مانده در خروجی 12 اینچ (40 میلی‌متر) دریک اتصال شلنگ از 100 psi (7 بار) بیشتر باشد، یک دستگاه تنظیم فشار تأسیس شده باید برای محدود کردن فشار باقی‌مانده در خروجی به 100 psi (7 بار) فراهم شود.
    (6) در صورتی که فشار استاتیک در یک اتصال شلنگ 12 اینچ (40 میلی‌متر) از 175 psi (12 بار) بیشتر باشد، یک دستگاه تنظیم فشار تأسیس شده باید برای محدود کردن فشار استاتیک و باقی‌مانده در خروجی به 100psi (7 بار) فراهم شود.

    16.15.2 اتصالات شلنگ برای استفاده آتش‌نشانی
    16.15.2.1 در ساختمان‌های با کاربری خطر سبک یا معمولی، شیرهای شلنگ 22 اینچ (65 میلی‌متر) برای استفاده آتش‌نشانی مجاز است که بهریزرهای سیستم آب‌پاش لوله تر متصل شوند.
    16.15.2.2* محدودیت‌های زیر اعمال می‌شود:
    (1) هر اتصال از ایستگاه شلنگ که بخشی از یک سیستم ترکیبی به سیستم آب‌پاش است، باید یک شیر کنترل و یک شیر چک از همان اندازه به عنوان اتصال داشته باشد.
    (2) حداقل اندازه ریزر باید 4 اینچ (100 میلی‌متر) باشد مگر آنکه محاسبات هیدرولیکی نشان دهد که ریزر با اندازه کوچکتر می‌تواند نیازهای آب‌پاش و جریان شلنگ را برآورده کند.
    (3) هر ریزر ترکیبی آب‌پاش و ایستگاه شلنگ باید به یک شیر کنترل ریزر مجهز باشد تا اجازه دهد ریزر بدون قطع تأمین آب به دیگر ریزرها از همان منبع تأمین، جدا شود. (برای اتصالات آتش‌نشانی که سیستم‌های ایستگاه شلنگ و آب‌پاش را تأمین می‌کنند، به بخش 16.12 مراجعه کنید.)

    16.16 اتصال و زمین‌گذاری الکتریکی
    16.16.1 در هیچ حالتی نباید لوله‌کشی سیستم آب‌پاش برای زمین‌گذاری سیستم‌های الکتریکی استفاده شود.
    16.16.2* الزام 16.16.1 مانع اتصال لوله‌کشی سیستم آب‌پاش به سیستم زمین‌گذاری حفاظت در برابر صاعقه نمی‌شود، همانطور که در NFPA 780 مقرر شده است، در مواردی که حفاظت در برابر صاعقه برای سازه فراهم شده باشد.

    16.17* تابلوها. (معلق)

  • استفاده از بیم دتکتور با الگوی پیشرفته

    هدف این راهنما ارائه اطلاعات در مورد نصب صحیح بیم دتکتورهای دود در کاربردهای حفاظت از جان و مال است. این راهنما به طور خلاصه اصول عملکرد بیم دتکتورها، الزامات طراحی آنها و کاربردهای عملی آنها به عنوان بخشی از سیستم اعلام حریق را شرح می‌دهد.

    بیم دتکتورها می‌توانند اجزای مهمی از یک سیستم اعلام حریق با طراحی مناسب باشند. قابلیت‌های منحصر به فرد آنها این امکان را فراهم می‌کند تا بسیاری از مشکلات و محدودیت‌های دتکتورهای نقطه‌ای و سیستم‌های مکنده در برخی کاربردها را برطرف کنند. این راهنما برای کمک به درک قابلیت‌ها و محدودیت‌های بیم دتکتورها و تفاوت آنها با دتکتورهای نقطه‌ای تهیه شده است.

    توجه: این سند تنها به عنوان یک راهنمای کلی برای کاربرد بیم دتکتورها در نظر گرفته شده است. همیشه باید به الزامات و دستورالعمل‌های نصب سازنده دتکتور و استانداردهای محلی مراجعه شود.



    **دتکتورهای دود مکنده**

    هوا از طریق شبکه‌ای از لوله‌ها مکیده می‌شود تا دود تشخیص داده شود. دود وارد محفظه نمونه‌برداری می‌شود که با تشخیص نور پراکنده‌شده توسط ذرات دود معلق در هوا، وجود آنها را شناسایی می‌کند.



    **بیم دتکتور دود نوری (بیم)**

    یک دتکتور آتش که از پرتو نور (معمولاً مادون قرمز) استفاده می‌کند و آن را در یک فضای باز منتشر می‌نماید تا دود ناشی از آتش اولیه را نظارت کند. دو نوع اصلی بیم دتکتور وجود دارد:

    – **انتهایی به انتهایی:** فرستنده و گیرنده در دو انتهای ناحیه تحت حفاظت نصب می‌شوند.

    – **بازتابی:** فرستنده و گیرنده در یک محفظه واحد نصب شده‌اند و پرتو به یک بازتابنده ویژه هدایت می‌شود که در انتهای مقابل ناحیه تحت حفاظت قرار دارد.



    **فرستنده (معروف به پرتاب‌کننده، TX)**

    این دستگاه در سیستم بیم دتکتور انتهایی به انتهایی با یک گیرنده اختصاصی جفت می‌شود و سیگنال نوری را در ناحیه تحت حفاظت منتشر می‌کند. فرستنده می‌تواند به صورت یکپارچه با گیرنده در یک واحد ترکیب شود.



    گیرنده (معروف به حسگر، RX)
    این دستگاه در سیستم بیم دتکتور دود نوع انتهایی به انتهایی با یک فرستنده اختصاصی جفت می‌شود و سطح سیگنال نور دریافت‌شده پس از عبور از ناحیه تحت حفاظت را نظارت می‌کند.

    کنترلر
    این قطعه از سیستم بیم دتکتور دود نوری است که به مهندس اعلام حریق یا فرد صلاحیت‌دار اجازه می‌دهد تنظیمات، پیکربندی و عیب‌یابی بیم‌ها را در سطح زمین انجام دهد و نیاز به استفاده از تجهیزات دسترسی در ارتفاع را برطرف می‌کند.

    محدوده بیم
    این فاصله کلی بین فرستنده و گیرنده بیم در دتکتورهای نوع انتهایی به انتهایی و فاصله بین فرستنده/گیرنده تا بازتابنده در دتکتورهای بازتابی است.

    این محدوده معمولاً به صورت ‘A تا B’ بیان می‌شود که در آن:

    • A حداقل محدوده عملیاتی (از ۰ متر)
    • B حداکثر محدوده عملیاتی (از ۰ متر) است.

    مثال: محدوده ۵ تا ۱۰۰ متر به این معنی است که بیم می‌تواند در فاصله حداقل ۵ متر و حداکثر ۱۰۰ متر به درستی عمل کند.

    **پوشش دتکتور**

    پوشش دتکتور به ناحیه‌ای گفته می‌شود که در آن دتکتور قادر به تشخیص مؤثر آتش‌سوزی در حال وقوع است. این ناحیه بر اساس استانداردهای محلی و بین‌المللی تعریف می‌شود و معمولاً به صورت عرضی یا مدور از مرکز دتکتور محاسبه می‌گردد.



    **جبران انحراف (دریفت)**

    این قابلیت به دتکتور اجازه می‌دهد به صورت خودکار موقعیت و/یا سیگنال ارسالی را تنظیم کند تا همترازی بهینه حفظ شود. این ویژگی با محدودیت‌هایی طراحی شده تا:

    – توانایی تشخیص آتش‌های با رشد کند (آتش‌های کم‌دود) حفظ شود

    – اثرات تجمع آلودگی روی سطوح دتکتور خنثی گردد

    – جابجایی‌های جزئی ساختمان جبران شود



    **منشور (بازتابنده)**

    این قطعه در بیم‌های بازتابی استفاده می‌شود. ویژگی بازتاب بالای آن امکان بازگرداندن نور به منبع نور و حسگر مجاور را حتی در مسافت‌های طولانی فراهم می‌کند. با استفاده از آرایه‌ای از منشورها می‌توان به بردهای تا ۱۲۰ متر دست یافت.



    **تیرگی (ابسکیوریشن)**

    تیرگی مقدار کاهش شدت نور در اثر وجود ذرات یا مواد نیمه‌شفاف در مسیر بیم است. این مقدار معمولاً به صورت درصد یا کاهش دسی‌بل (dB) بیان می‌شود و معیاری برای تشخیص دود محسوب می‌گردد.



    **حساسیت**

    توانایی دتکتور دود در واکنش به سطح معینی از دود. این ویژگی در بیم دتکتورها معمولاً قابل تنظیم است.



    **دتکتور نقطهای**

    دستگاهی که آتش اولیه را در یک نقطه مشخص تشخیص میدهد و معمولاً از فناوری تشخیص دود نوری یا یونیزاسیون و یا تشخیص حرارت استفاده میکند. محدوده پوشش دتکتور نقطهای توسط استانداردهای محلی یا ملی تعریف میشود.



    **لایهبندی (استراتیفیکیشن)**

    پدیدهای که هنگام گرمتر بودن دود از هوای اطراف رخ میدهد، به طوری که دود تا رسیدن به دمای برابر با هوای اطراف بالا میرود و سپس متوقف میشود.



    **چه کسانی باید این راهنما را مطالعه کنند؟**

    در صورتی که یکی از موارد زیر در مورد شما صدق میکند، این راهنما برای شما مفید خواهد بود:

    – شما مسئول طراحی یا مشخص کردن سیستمهای تشخیص حریق هستید

    – مسئول سیستم حفاظت از حریق ساختمان هستید

    – مسئول ایمنی آتش (مارشال آتش) در محل کار خود هستید

    – قصد نصب بیم دتکتور دود یا سایر سیستمهای تشخیص دود را دارید

    – در حوزه ارزیابی ریسک حفاظت از حریق فعالیت میکنید

    – در پشتیبانی یا فروش سیستمهای تشخیص حریق نقش دارید

    – در خدمات آتشنشانی و نجات فعالیت میکنید



    **توجه:** این راهنما تنها راهنمای کلی ارائه میدهد. شما باید مقررات محلی و ملی و همچنین مشخصات فنی سازنده را برای دتکتورهای خاص نیز بررسی کنید

    **بیم دتکتور دودی اعلام حریق چیست؟**



    رایج‌ترین نوع دتکتور دود، **دتکتور نقطهای دودی** است. این دستگاه شامل یک پرتو نور مادون قرمز است که درون محفظه‌ای کوچک در بدنه دستگاه تابیده می‌شود. هنگام ورود دود به محفظه از طریق منافذ بدنه، پرتو نور تحت تأثیر قرار گرفته و دستگاه را به حالت هشدار می‌برد.



    **بیم دتکتورهای دودی اعلام حریق** بر همین اصل کار می‌کنند، با این تفاوت که پرتو نور در فضای باز ساختمان منتشر می‌شود. این سیستم به‌طور مؤثر کل فضای ساختمان را به یک محفظه تشخیص دود تبدیل می‌کند که امکان شناسایی دود در طول مسیر پرتو را فراهم می‌نماید.

    WhatsApp Image 2025 09 27 at 11.49.58 PM



    **نحوه عملکرد بیم دتکتور دودی اعلام حریق**

    سیستم تشخیص دود با پرتو نوری به این صورت عمل می‌کند:

    1. **تشکیل پرتو نامرئی**: یک پرتو مادون قرمز نامرئی بین فرستنده و گیرنده برقرار می‌شود.
    2. **تأثیر دود بر پرتو**: هنگام عبور دود از مسیر پرتو، ذرات جامد و قطرات مایع موجود در دود باعث پراکندگی و انعکاس فوتون‌های نور می‌شوند.
    3. **کاهش شدت نور**: این پراکندگی منجر به کاهش شدت نور در سمت مقابل ابر دود می‌گردد.
    4. **تشخیص و هشدار**: سیستم این کاهش شدت نور (که به عنوان تیرگی شناخته می‌شود) را تشخیص داده و آن را به عنوان علامت وجود آتش تفسیر می‌کند.



    **مزایای کلیدی:**

    – پوشش گسترده‌تر نسبت به دتکتورهای نقطهای

    – حساسیت تنظیم‌پذیر برای تشخیص دود

    – مناسب برای فضاهای بزرگ و سقف‌های بلند

    WhatsApp Image 2025 09 27 at 11.49.58 PM1

    WhatsApp Image 2025 09 27 at 11.49.59 PM

    انواع بیم دتکتورهای موجود چیست؟

    دو نوع پیکربندی اصلی برای بیم دتکتورها وجود دارد:

    و یا رفلکتوری و انتها به انتها**بازتابشی** و **انتهایی**.

    هر دو شامل یک فرستنده (T) (منبع نور) و یک گیرنده (R) (دتکتور) هستند.

    WhatsApp Image 2025 09 27 at 11.49.59 PM1

    **نصب و نگهداری**

    بیم دتکتورهای بازتابشی نصب و نگهداری آسان‌تر و کم‌هزینه‌تری نسبت به نوع انتهایی دارند، زیرا تنها به کابل‌کشی الکتریکی در یک سمت فضای تحت حفاظت نیاز است و تنها یک دستگاه برای تمیزکاری و نگهداری در زمان سرویس وجود دارد.



    **ترازکردن**

    معمولاً ترازکردن بیم بازتابشی ساده‌تر است، زیرا تنها یک قطعه تجهیز در یک انتهای بیم نیاز به تنظیم دارد (معمولاً بازتابنده قابل تنظیم نیست)، درحالی که دتکتورهای انتهایی نیاز به تنظیم در هر دو انتهای بیم دارند.



    **فضای مورد نیاز بیم**

    بیم بازتابشی با عبور از فضای بازگشتی از بازتابنده، واگرا می‌شود و بنابراین فضای بیشتری اشغال می‌کند. درحالی که یک بیم انتهایی می‌تواند از فاصله‌ای باریک‌تر عبور کند

    WhatsApp Image 2025 09 27 at 11.49.59 PM2

    تفاوت آن‌ها با سایرین چیست؟
    دتکتورهای دود نقطه‌ای، همان‌طور که از نامشان پیداست، دود را در فاصله‌های بسیار کوتاه و با استفاده از یک محفظه درون خود دتکتور شناسایی می‌کنند. برخی مدل‌ها از اصل پراکندگی نور استفاده می‌کنند، جایی که وجود دود جهت پرتو نور را تغییر می‌دهد تا توسط یک فوتودیود تشخیص داده شود. مدل‌های دیگر تغییر در ویژگی‌های الکتریکی هوای داخل دتکتور را که ناشی از وجود دود است، شناسایی می‌کنند.

    دتکتورهای دود مکنده، هوا را از طریق شبکه‌ای از نقاط نمونه‌برداری متصل به سیستم لوله‌کشی به یک محفظه حسگر می‌کشند. تشخیص دود در این سیستم‌ها بر اساس اصول مشابه دتکتورهای نقطه‌ای انجام می‌شود.

    مهم‌ترین تفاوت بین این فناوری‌ها، نحوه پایش منطقه تحت حفاظت است.

    نحوه نصب صحیح بیم دتکتورهای نوری
    رعایت دستورالعمل‌های زیر عملکرد بهینه دتکتورها را تضمین کرده و از خطاها و هشدارهای کاذب جلوگیری می‌کند:

    نصب بر سطوح سازه‌ای مستحکم:
    فرستنده/گیرنده/بازتابنده را بر بخش‌های سازه‌ای ثابت ساختمان نصب کنید که حداقل جابجایی ناشی از تغییرات دما، ارتعاش یا نشست را تجربه می‌کنند. از دتکتورهای دارای قابلیت تنظیم مجدد خودکار برای جبران جابجایی‌های طولانی‌مدت ساختمان استفاده نمایید.

    انتخاب نوع مناسب بیم برای نصب:
    اگر فضای تحت حفاظت برای یک بیم واحد بیش‌ازحد طولانی است، از آرایش‌های پشت‌به‌پشت، رو‌به‌پشت یا رو‌به‌رو استفاده کنید. یا از دتکتورهای مجهز به فازبندی پویا بیم برای جلوگیری از تداخل بیم‌ها و حذف نیاز به محافظ اضافی بهره ببرید.

    تضمین خط دید واضح برای بیم:
    از سطوح براق در مسیر بیم اجتناب کنید و در دتکتورهای بازتابشی این سطوح را حداقل یک متر از مرکز بیم دور نگه دارید (این فاصله در دتکتورهای انتهایی می‌تواند کمتر باشد).

    همراستایی صحیح بیم:
    از دتکتورهای دارای شاخص‌های همترازی مؤثر یا روال‌های تراز خودکار استفاده کنید تا از راه‌اندازی بیم‌های ناهمتراز جلوگیری شود.

    چیدمان بهینه بیم‌ها برای پوشش فضایی مطلوب:
    بیم‌ها می‌توانند بدون ایجاد سیگنال‌های ناخواسته در گیرنده‌ها، یکدیگر را قطع کنند.

    اجتناب از نور مستقیم خورشید:
    در صورت اجتناب‌ناپذیری (مثلاً در آتریوم‌های شیشه‌ای)، از دتکتورهای دارای الگوریتم‌های جبران نور برای تنظیم تغییرات سطح نور محیط استفاده کنید.

    تعیین وظایف/فواصل نگهداری مناسب:
    میزان آلودگی نوری ناشی از گردوغبار یا تعریق را با بررسی سطوح نزدیک به دتکتورها ارزیابی کنید. آستانه هشدار را متناسب با سطح آلودگی احتمالی تنظیم نمایید. از دتکتورهای دارای الگوریتم‌های پایش و تنظیم بهره برای جبران تغییرات تدریجی سیگنال استفاده کنید. برنامه‌ای برای تمیزکاری دوره‌ای اجزای نوری تعیین نمایید.

    تنظیمات مناسب سیستم:
    مشخصه تأخیر تا خطا را متناسب با عملیات ساختمان پیکربندی کنید (مثلاً برای تحمل انسدادهای موقت بیم توسط ماشین‌آلات). اگر تغییرات عملیاتی مکرر است، یک کنترلر سطح پایین نصب کنید تا تنظیمات به‌راحتی بهینه شوند. از دتکتورهای پیشرفته‌ای که روند شدت بیم را پایش می‌کنند، برای تفکیک آتش واقعی از اثرات دیگر استفاده نمایید

    WhatsApp Image 2025 09 27 at 11.50.00 PM

    جلوگیری از نشستن پرندگان:
    در صورت لزوم، تمهیداتی برای ممانعت از نشستن پرندگان روی دتکتورها و انسداد احتمالی بیم بیندیشید



    ثبت گزارش سیستم:
    بیم دتکتورها تجهیزات ایمنی حیاتی هستند. مستندسازی نصب برای نگهداری آینده و اطمینان از ایمنی و صحت نصب ضروری است.

    آرایش‌های نصب

    برای نصب بیم دتکتورهای نوری، آرایش‌های مختلفی وجود دارد که بسته به شرایط محیط و نیازهای حفاظتی می‌توان از آنها استفاده کرد:

    1. آرایش انتهایی (End-to-End):
      • فرستنده (T) و گیرنده (R) در دو طرف فضای تحت حفاظت نصب می‌شوند.
      • مناسب برای فضاهای با مسیر مستقیم و بدون مانع.
    2. آرایش بازتابشی (Reflective):
      • فرستنده/گیرنده (TR) در یک سمت و بازتابنده (Reflector) در سمت مقابل نصب می‌شود.
      • مناسب برای مکان‌هایی که کابل‌کشی به سمت مقابل دشوار است.
    3. آرایش پشت‌به‌پشت (Back-to-Back):
      • دو دتکتور به صورت پشت‌به‌هم نصب شده و هر کدام فضای مجاور را پوشش می‌دهند.
      • برای فضاهای بزرگ با نیاز به پوشش چندمنطقه.
    4. آرایش رو‌به‌پشت (Face-to-Back):
      • فرستنده یک دتکتور به گیرنده دتکتور دیگر نشانه‌گیری می‌کند.
      • جهت پوشش‌دهی زوایای خاص یا فضاهای نامنظم.
    5. آرایش رو‌به‌رو (Face-to-Face):
      • فرستنده و گیرنده دو دتکتور به صورت مستقیم به هم نشانه‌گیری می‌کنند.
      • برای افزایش حساسیت در مناطق حساس.

    انتخاب آرایش مناسب به عواملی مانند ابعاد فضای تحت پوشش، موانع فیزیکی، سهولت نصب و هزینه‌های نگهداری بستگی دارد.

    WhatsApp Image 2025 09 27 at 11.50.00 PM1

    **توصیه‌های استاندارد (BS 5839 بخش 1)**



    استاندارد **BS 5839 Part 1** راهنمایی برای **طراحی، نصب، راه‌اندازی و نگهداری** سیستم‌های تشخیص خودکار حریق در ساختمان‌های غیرمسکونی ارائه می‌دهد. برخی از توصیه‌های کلیدی مربوط به **بیم دتکتورهای نوری** به شرح زیر است:



    *(این مطالب صرفاً جهت راهنمایی کلی است. برای اطلاعات دقیق‌تر به متن استاندارد مراجعه کنید.)*



    ### **ارتفاع نصب دتکتورها**

    – بیم دتکتورها باید **تا حد امکان نزدیک به سقف** نصب شوند تا از تجمع و گسترش دود (Smoke Plume) در زمان آتش‌سوزی بهره‌برداری کنند.

    – **حداکثر ارتفاع قابل پوشش** توسط یک دتکتور به دو عامل بستگی دارد:

    1. **تخت بودن یا نبودن سقف**
    2. **حساسیت دتکتور**



    **راهنمای ارتفاع بر اساس حساسیت:**

    WhatsApp Image 2025 09 27 at 11.50.01 PM

    – **حساسیت معمولی** (Normal Sensitivity):

    – آستانه هشدار دتکتور >35% تضعیف سیگنال

    – مناسب برای فضاهای با ارتفاع استاندارد.



    – **حساسیت افزایش‌یافته** (Enhanced Sensitivity):

    – آستانه هشدار دتکتور ≤35% تضعیف سیگنال

    – در فضاهای بلندتر، **تشخیص مکمل (Supplementary Detection)** در ارتفاع پایین‌تر نیز توصیه می‌شود (به بخش *«فاصله افقی دتکتورها»* مراجعه کنید).





    ### **ملاحظات اضافی برای فضاهای بلند:**

    – در محیط‌های با ارتفاع زیاد، ممکن است نیاز به **نصب دتکتورهای اضافی در سطوح پایین‌تر** باشد تا از پوشش بهینه اطمینان حاصل شود.

    – در سقف‌های غیرتخت (مانند سقف‌های شیبدار یا قوسی)، محاسبه ارتفاع نصب باید با دقت بیشتری انجام شود.



    *(برای جزئیات فنی بیشتر، از جمله جدول‌های دقیق ارتفاع و فاصله، به استاندارد BS 5839 Part 1 مراجعه نمایید.)*

    بیم دتکتورها را می‌توان در ارتفاعی بسیار بیشتر از دتکتورهای نقطه‌ای (حداکثر ۱۰.۵ متر) نصب کرد، زیرا طول بیشتر فضای تحت حفاظت، مشکل تشخیص چگالی کمتر دود را هنگام پراکندگی آن جبران می‌کند

    WhatsApp Image 2025 09 27 at 11.50.01 PM1

    در برخی مکان‌ها مانند آتریوم‌ها یا زیر نورگیرها، نصب بیم‌ها در نزدیکی حداکثر فاصله مجاز زیر سقف ایمن‌تر است تا بتوانند لایه‌های دود طبقه‌بندی شده‌ای را که به سقف نمی‌رسند تشخیص دهند.

    WhatsApp Image 2025 09 27 at 11.50.01 PM2

    فاصله از سطوح عمودی

    WhatsApp Image 2025 09 27 at 11.50.02 PM

    دتکتورها باید حداقل 0.5 متر فاصله از موارد زیر داشته باشند:

    • نزدیک‌ترین دیوار عمودی؛
    • هر سطح نصب‌شده روی سقف (مانند تیر یا کانال) که بیش از 10% از ارتفاع کل سقف به داخل فضا پیش‌آمدگی دارد؛
    • هر سطح نصب‌شده روی کف که کمتر از 300 میلی‌متر به سقف نزدیک شده است
    • فاصله افقی بیم دتکتورها
      در ارتفاع سقف، حداکثر فاصله افقی بین هر نقطه و بخشی از یک بیم باید ۷.۵ متر باشد

    WhatsApp Image 2025 09 27 at 11.50.02 PM1

    • همین محدودیت ۷.۵ متری برای دتکتورهای نقطه‌ای و دتکتورهای مکنده دود نیز اعمال می‌شود که این موضوع مزیت آشکاری برای بیم دتکتور در فضاهای بزرگ فراهم می‌کند، زیرا پوشش‌دهی بسیار کارآمدتری دارد.
      در مثال نشان داده شده برای یک سطح به مساحت ۱۲۶۰ متر مربع، ۲ بیم دتکتور کافی است، در حالی که ۱۲ دتکتور نقطه‌ای یا نقاط نمونه‌برداری مکنده مورد نیاز است
    • بیم دتکتورهایی که در رأس سقف‌های شیب‌دار نصب می‌شوند، به دلیل اثر «هدایت‌کنندگی» سقف، می‌توانند مناطق افقی وسیع‌تری را پوشش دهند.
      فاصله را به ازای هر ۱ درجه شیب سقف، ۱٪ افزایش دهید تا حداکثر افزایش ۲۵٪ حاصل شود (که حداکثر فاصله ۹.۳۸ متر خواهد بود)

    WhatsApp Image 2025 09 27 at 11.50.02 PM2

    استفاده از تشخیص تکمیلی برای ساختمان‌هایی با سقف‌های بسیار بلند توصیه می‌شود. این کار می‌تواند تشخیص زودتر حریق را فراهم کند و از اثر لایه‌بندی جلوگیری نماید.

    WhatsApp Image 2025 09 27 at 11.50.03 PM

    محدودیت‌های فاصله افقی در این حالت کمتر از فاصله در ارتفاع سقف است، زیرا در بالای حجم تحت حفاظت، سطحی وجود ندارد که از پراکندگی ستون دود جلوگیری کند.

    چه ابزاری برای نصب آن نیاز دارید؟
    دستورالعمل‌های نصب، تراز کردن و آزمایش بیم دتکتور اعلام حریق بسته به مدل و سازنده متفاوت است، بنابراین باید دستورالعمل‌های ارائه‌شده همراه با سیستم خود را دنبال کنید. با این حال، ابزارها و تجهیزات زیر هنگام نصب هر نوع سیستم تشخیص مفید هستند:

    ابزارهای لازم برای نصب دتکتورها روی سازه ساختمان:
    دریل، پیچ‌گوشتی چهارسو و دوسو و غیره.

    کیت راه‌اندازی و آزمایش: این کیت از تأمین‌کننده شما قابل تهیه است و شامل تمام ابزارهای لازم برای آزمایش دتکتور در برابر حریق و خطا می‌باشد.

    مولتی‌متر و سیم‌های آزمایش: برای بررسی منبع تغذیه ورودی هنگام عیب‌یابی.

    بالابر قیچی‌شو یا سایر تجهیزات دسترسی در ارتفاع: برای نصب دتکتورها استفاده می‌شود. همچنین میله‌های دسترسی برای آزمایش دتکتورها پس از نصب مفید هستند، زیرا در وقت صرفه‌جویی کرده و از نیاز به کار در ارتفاع جلوگیری می‌کنند.

    الزامات نگهداری برای بیم دتکتور اعلام حریق چیست؟
    برای حفظ عملکرد دتکتورها، به صورت دوره‌ای مراحل زیر را انجام دهید (فاصله زمانی این کار بستگی به میزان تمیزی محیط عملکرد دارد):

    ۱. دتکتورها را از پنل کنترل سیستم اعلام حریق جدا کنید.
    ۲. اجزای نوری (فرستنده/گیرنده/بازتاب‌دهنده) را با یک پارچه نرم و بدون پرز تمیز کنید.
    ۳. دتکتورها را مجدداً تراز کنید تا از بهینه بودن سطح سیگنال اطمینان حاصل شود.
    ۴. دتکتورها را به پنل کنترل سیستم اعلام حریق متصل کنید.
    ۵. دتکتورها را آزمایش کنید (این معمولاً شامل مسدود کردن بیم در محل گیرنده است).

    WhatsApp Image 2025 09 27 at 11.50.03 PM1

    کجا می‌توان آن‌ها را نصب کرد؟
    فاصله‌های طولانی و بدون مانع:
    – انبارها
    – آشیانه هواپیما
    – ترمینال‌های فرودگاه
    – مراکز ورزشی
    – چاه‌های آسانسور

    ساختمان‌های بلند
    – تأسیسات تولیدی
    – ترمینال‌های فرودگاه
    – آشیانه‌های هواپیما
    – کلیساها
    – آتریوم‌ها

    دسترسی محدود
    – پایانه‌های حمل‌ونقل عمومی
    – ترمینال‌های فرودگاه
    – ساختمان‌های دولتی
    – سایت‌های تولیدی

    تعداد محدود دتکتورها قابل قبول است
    – ملاحظات معماری (ساختمان‌های باستانی، سبک‌های مدرن مینیمالیستی)
    – نصب روی سقف امکان‌پذیر نیست (آتریوم‌ها، سقف‌های شیشه‌ای)
    – دفاتر با پلان باز
    – تشخیص غیر ملموس و نامحسوس مطلوب است (نگارخانه‌های هنری، موزه‌ها، کتابخانه‌ها)

    فضاهای انفجاری
    – تجهیزات الکترونیکی می‌توانند در محفظه‌های ضد انفجار مهر و موم شوند.
    – کنترلر سطح پایین در ناحیه‌ای ایمن و دور از محل خطر برای پایش سیستم قرار می‌گیرد.

    WhatsApp Image 2025 09 27 at 11.50.04 PM

    آیا می‌دانستید؟
    بیم دتکتورهای اعلام حریق تنها قادر به محافظت از فضاها به صورت افقی نیستند. این دتکتورها با موفقیت برای محافظت از نصب‌های عمودی مانند چاه‌های آسانسور نیز استفاده شده‌اند، جایی که تنها یک یا دو دتکتور برای محافظت از چندین طبقه نصب و نگهداری می‌شود، به جای تعداد بسیار بیشتری از دتکتورهای نقطه‌ای.

  • مزایای دتکتور دودی مکشی یا اسپیراتینگ برای کاربری های متنوع

    زمانی‌که تشخیص دود در مرحله ابتدایی حریق حیاتی است، سیستم‌های دتکتور دودی مکشی مزایای زیادی دارند.

    سطوح اولیه تشخیص
    توانایی سیستم‌های دتکتور دودی مکشی در تشخیص ذرات دود در سطح بسیار پایین کاهش دید، آن‌ها را برای مناطقی که نیاز به سریع‌ترین تشخیص ممکن دارند (پیش از آغاز احتراق و آسیب)، ایده‌آل می‌کند. کاربردهای معمول شامل موزه‌ها، ساختمان‌های تاریخی، اماکن با ارزش فرهنگی، و مراکز حیاتی مانند دیتا سنترها هستند. همچنین محدوده‌های حساسیت قابل برنامه‌ریزی، امکان سفارشی‌سازی سیستم دتکتور دودی مکشی بر اساس خطر خاص موجود را فراهم می‌کند، که به مالک انعطاف‌پذیری بیشتری می‌دهد.

    تشخیص قابل اعتماد
    نرم‌افزار تشخیص در سیستم دتکتور دودی مکشی این امکان را می‌دهد که محفظه حسگر بین ذرات دود و ذرات گردوغبار معلق در هوای نمونه‌برداری‌شده تمایز قائل شود. این فناوری باعث مقاومت سیستم در برابر هشدارهای کاذب شده و از هشدارهای ناخواسته‌ای که ممکن است منجر به خاموش شدن غیرضروری تجهیزات، توقف فعالیت‌ها یا تخلیه زودهنگام ساختمان شوند، جلوگیری می‌کند.

    تأثیرناپذیری از جریان هوای بالا
    اتاق‌هایی با جریان هوای بالا، مانند دیتا سنترها، مراکز مخابراتی و اتاق‌های تمیز، یک چالش رایج هستند. جریان هوای بالا باعث ایجاد تغییرات مکرر در هوای محیط و رقیق شدن دود می‌شود، که تشخیص دود را دشوارتر می‌کند.

    سرعت بالای جریان هوا
    سرعت بالای جریان هوا، ذرات دود را از دتکتورهای دودی نقطه‌ای نصب‌شده روی سقف دور کرده و به سمت واحدهای تهویه (HVAC) منتقل می‌کند. ذرات بزرگ‌تر در واحد تهویه فیلتر می‌شوند، اما ذرات ریز از فیلتر عبور کرده و به داخل فضا بازمی‌گردند. در این حالت، ذرات دود به بخشی از هوای محیط تبدیل می‌شوند، اما چون دتکتور دودی مکشی به‌صورت فعال از هوای فضای حفاظت‌شده نمونه‌برداری می‌کند، می‌تواند آن‌ها را تشخیص دهد.

    عدم تأثیر بر زیبایی فضا و مقاوم در برابر دستکاری
    یکی دیگر از مزایای سیستم دتکتور دودی مکشی، امکان پنهان‌سازی لوله نمونه‌برداری و نصب دتکتور در مکانی دور از دید است. این ویژگی آن را برای محیط‌هایی که احتمال دستکاری وجود دارد (مانند زندان‌ها یا مدارس) مناسب می‌سازد. همچنین برای فضاهایی که زیبایی ظاهری اهمیت دارد (مانند اماکن تاریخی یا فرهنگی) نیز ایده‌آل است.

    قابل استفاده در محیط‌های سخت
    در محیط‌های سخت یا آلوده، ذرات بزرگ می‌توانند به مدارهای الکترونیکی دتکتورهای سنتی آسیب وارد کنند و ذرات کوچک نیز می‌توانند هشدارهای کاذب ایجاد کنند. سیستم دتکتور دودی مکشی از هوای فضای حفاظت‌شده نمونه‌برداری کرده و ذرات آسیب‌زننده را فیلتر می‌کند، که این ویژگی آن را برای نصب در چنین محیط‌هایی مناسب می‌سازد. همچنین، چون دتکتور در خارج از فضای حفاظت‌شده نصب می‌شود، این سیستم برای فضاهایی با دمای بسیار بالا یا پایین (مانند سردخانه‌ها و فریزرها) نیز مناسب است.

    نگهداری آسان
    پس از نصب دتکتور دودی مکشی و لوله نمونه‌برداری، زمان‌های انتقال و فشار هوای داخل لوله باید ثبت شود. سپس، نگهداری سالیانه شامل تست دورترین منفذ نمونه‌گیری و مقایسه زمان انتقال آن با مستندات اولیه می‌باشد. در مواقعی که لوله در سقف بلند یا زیر کف نصب شده، می‌توان یک نقطه نمونه‌برداری در سطح زمین تعبیه کرد تا آزمایش سالیانه آسان‌تر و هزینه‌های نگهداری کمتر شود.

    هر شبکه لوله‌کشی که برای استفاده با سیستم FAAST طراحی می‌شود، باید با استفاده از نرم‌افزار PipeIQ تأیید گردد.
