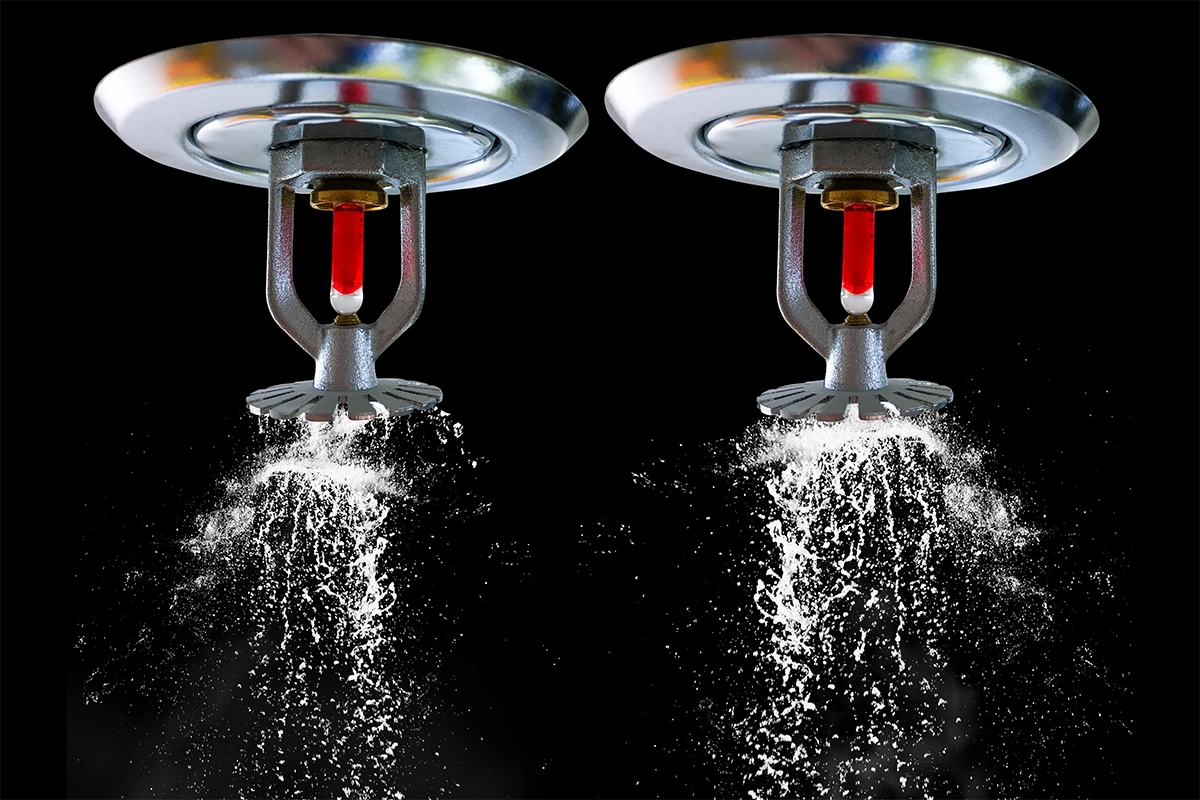

سیستم‌های اسپرینکلر

B TAHERI
IMG 1881

5.1 کلیات
5.1.1 الزامات حداقل
5.1.1.1 این فصل الزامات حداقل برای بازرسی، آزمایش و نگهداری روتین سیستم‌های اسپرینکلر آب را ارائه می‌دهد.
5.1.1.2 جدول 5.1.1.2 برای تعیین فرکانس‌های حداقل مورد نیاز برای بازرسی، آزمایش و نگهداری باید استفاده شود.
5.1.2 اجزای مشترک و شیرها
اجزای مشترک و شیرها باید طبق فصل 13 بازرسی، آزمایش و نگهداری شوند.
5.1.3 بررسی موانع
در صورتی که نیاز به انجام بررسی موانع باشد، باید از روش‌های ذکر شده در فصل 14 پیروی شود.

5.1.4 نقص‌ها. رویه‌های ذکر شده در فصل 15 باید زمانی که نقصی در سیستم حفاظت پیش می‌آید، دنبال شوند.
5.1.5 اتصالات شیلنگ. اتصالات شیلنگ باید طبق فصل‌های 6 و 13 بررسی، آزمایش و نگهداری شوند.
5.2* بازرسی.
5.2.1 آبپاش‌ها.
5.2.1.1* آبپاش‌ها باید از سطح زمین به طور سالانه بازرسی شوند.
5.2.1.1.1* هر آبپاشی که علائم یکی از موارد زیر را نشان دهد باید تعویض شود:
(1) نشتی
(2) خوردگی که به عملکرد آبپاش آسیب می‌زند
(3) آسیب فیزیکی
(4) از دست دادن مایع در عنصر حساس به حرارت حباب شیشه‌ای
(5) بارگذاری که به عملکرد آبپاش آسیب می‌زند
(6) رنگی غیر از رنگ اعمال‌شده توسط سازنده آبپاش
5.2.1.1.2 هر آبپاشی که به اشتباه در جهت نادرست نصب شده باشد باید با جابجایی خط انشعاب، آویز یا شاخه اصلاح شود یا تعویض گردد.
5.2.1.1.3* آبپاش‌های نصب‌شده در فضاهای پنهان مانند بالای سقف‌های معلق نیاز به بازرسی ندارند.
5.2.1.1.4 آبپاش‌های نصب‌شده در مناطقی که به دلیل عملیات‌های فرآیندی به دلایل ایمنی غیرقابل دسترسی هستند باید در هر زمان تعطیلی برنامه‌ریزی‌شده بازرسی شوند.
5.2.1.1.5 اسکاشون‌ها و پوشش‌های آبپاش‌های فرورفته، توکار و پنهان باید با اسکاشون یا پوشش فهرست‌شده خود جایگزین شوند اگر در حین بازرسی مفقود شده باشند.
5.2.1.1.5.1 زمانی که اسکاشون یا پوشش فهرست‌شده از یک مجموعه فهرست‌شده مفقود شده و دیگر در دسترس تجاری نیست، باید آبپاش تعویض شود.
5.2.1.1.6 اسکاشون‌ها برای آبپاش‌های معلق که نه فرورفته، نه توکار و نه پنهان هستند نیازی به تعویض ندارند اگر در حین بازرسی مفقود شده باشند.
5.2.1.2* حداقل فاصله از انبار مطابق با موارد 5.2.1.2.1 تا 5.2.1.2.6 باید در زیر تمام دستگاه‌های معیوب آبپاش حفظ شود.
5.2.1.2.1* مگر اینکه فاصله‌های بیشتری توسط 5.2.1.2.2، 5.2.1.2.3 یا 5.2.1.2.4 لازم باشد یا فاصله‌های کمتری توسط 5.2.1.2.6 مجاز باشد، فاصله بین دستگاه معیوب و بالای انبار باید 18 اینچ (457 میلی‌متر) یا بیشتر باشد.
5.2.1.2.2 در صورتی که استانداردهایی غیر از NFPA 13 حداقل فاصله بیشتری از انبار مشخص کنند، باید از آنها پیروی شود.
5.2.1.2.3* فاصله بین دستگاه معیوب و بالای انبار باید 36 اینچ (914 میلی‌متر) یا بیشتر برای آبپاش‌های ویژه باشد.
5.2.1.2.4 فاصله از بالای انبار تا دستگاه معیوب باید 36 اینچ (914 میلی‌متر) یا بیشتر باشد زمانی که لاستیک‌های رابر ذخیره شده باشند.
5.2.1.2.5 آبپاش‌های درون قفسه نیازی به رعایت معیارهای انسداد و الزامات فاصله از انبار ندارند.

5.2.1.2.6* فاصله بین دستگاه معیوب و بالای انبار می‌تواند کمتر از 18 اینچ (457 میلی‌متر) باشد در صورتی که توسط استاندارد نصب مجاز شناخته شده باشد.
5.2.1.3* انباری که نزدیک‌تر از حد مجاز به دستگاه معیوب اسپرینکلر قرار دارد طبق قوانین فاصله از انبار استاندارد نصب، که در 5.2.1.2.1 تا 5.2.1.2.4 توضیح داده شده است، باید اصلاح شود.
5.2.1.4 تأمین اسپرینکلرهای یدکی باید سالانه برای موارد زیر بازرسی شود:
(1) تعداد و نوع صحیح اسپرینکلرها طبق الزامات 5.4.1.5
(2) آچار اسپرینکلر برای هر نوع اسپرینکلر طبق الزامات 5.4.1.5.5
(3) فهرست اسپرینکلرهای یدکی طبق الزامات 5.4.1.5.6
5.2.2* لوله و اتصالات. لوله‌ها و اتصالات اسپرینکلر باید سالانه از سطح زمین بازرسی شوند.
5.2.2.1* لوله‌ها و اتصالات باید از هرگونه آسیب مکانیکی، نشتی و خوردگی پاک باشند.
5.2.2.2 لوله‌های اسپرینکلر نباید تحت بارهای خارجی توسط مواد قرار گیرند که روی لوله استراحت کنند یا از لوله آویزان شوند.
5.2.2.3* لوله‌ها و اتصالات نصب‌شده در فضاهای پنهان مانند بالای سقف‌های معلق نیازی به بازرسی ندارند.
5.2.2.4 لوله‌ها و اتصالات نصب‌شده در مناطقی که به دلیل عملیات‌های فرآیندی به دلایل ایمنی غیرقابل دسترسی هستند باید در هر زمان تعطیلی برنامه‌ریزی‌شده بازرسی شوند.
5.2.3* آویزها، میله‌ها و پشتیبانی‌ها. آویزها، میله‌ها و پشتیبانی‌های لوله‌های اسپرینکلر باید سالانه از سطح زمین بازرسی شوند.
5.2.3.1 آویزها، میله‌ها و پشتیبانی‌ها نباید آسیب دیده، شل یا جدا شده باشند.
5.2.3.2 آویزها، میله‌ها و پشتیبانی‌هایی که آسیب دیده، شل یا جدا شده‌اند باید تعویض یا دوباره محکم شوند.
5.2.3.3* آویزها، میله‌ها و پشتیبانی‌های نصب‌شده در فضاهای پنهان مانند بالای سقف‌های معلق نیازی به بازرسی ندارند.
5.2.3.4 آویزها، میله‌ها و پشتیبانی‌های نصب‌شده در مناطقی که به دلیل عملیات‌های فرآیندی به دلایل ایمنی غیرقابل دسترسی هستند باید در هر زمان تعطیلی برنامه‌ریزی‌شده بازرسی شوند.
5.2.4 دستگاه‌های راه‌اندازی هشدار آب و سیگنال نظارت. دستگاه‌های راه‌اندازی هشدار آب و سیگنال نظارت باید هر سه ماه یکبار بازرسی شوند تا اطمینان حاصل شود که از آسیب فیزیکی آزاد هستند.
5.2.5* تابلو اطلاعات طراحی هیدرولیکی. تابلو اطلاعات طراحی هیدرولیکی باید سالانه بازرسی شود تا اطمینان حاصل شود که موجود است، به‌طور محکم به لوله‌کش نصب شده و قابل خواندن است.
5.2.5.1 تابلو اطلاعات طراحی هیدرولیکی که مفقود یا غیرقابل خواندن باشد باید تعویض شود.
5.2.5.2 سیستم جدول لوله‌ای باید تابلو اطلاعات طراحی هیدرولیکی داشته باشد که روی آن نوشته شده باشد “سیستم جدول لوله‌ای.”
5.2.6 ردیابی حرارتی. ردیابی حرارتی باید طبق الزامات سازنده بازرسی و نگهداری شود.

5.2.7 تابلو اطلاعات. تابلو اطلاعات مورد نیاز در 4.1.9 باید سالانه بازرسی شود تا اطمینان حاصل شود که موجود است، به‌طور محکم متصل شده و قابل خواندن است.
5.2.8* تابلو اطلاعات عمومی. تابلو اطلاعات عمومی مورد نیاز در NFPA 13 باید سالانه بازرسی شود تا اطمینان حاصل شود که موجود است، به‌طور محکم متصل شده و قابل خواندن است.
5.2.9 تابلو اطلاعات ضدیخ. تابلو اطلاعات ضدیخ مورد نیاز در 4.1.10 باید سالانه بازرسی شود تا اطمینان حاصل شود که موجود است، به‌طور محکم متصل شده و قابل خواندن است.
5.3 آزمایش.
5.3.1* اسپرینکلرها.
5.3.1.1* در جایی که طبق این بخش نیاز باشد، نمونه اسپرینکلرها باید به یک آزمایشگاه معتبر که توسط مقام مسئول تایید شده است برای آزمایش میدانی ارسال شوند.
5.3.1.1.1 هرگاه اسپرینکلرها به مدت 50 سال نصب شده باشند، باید تعویض شوند یا نمونه‌های نمایندگی از یک یا چند ناحیه نمونه باید آزمایش شوند.
5.3.1.1.1.1 روش‌های آزمایش باید در فواصل 10 ساله تکرار شوند.
5.3.1.1.1.2 اسپرینکلرهایی که پیش از سال 1920 ساخته شده‌اند باید تعویض شوند.
5.3.1.1.1.3* اسپرینکلرهایی که با استفاده از عناصر واکنش سریع ساخته شده‌اند و به مدت 20 سال نصب شده‌اند باید تعویض شوند یا نمونه‌های نمایندگی آزمایش شوند و سپس در فواصل 10 ساله دوباره آزمایش شوند.
5.3.1.1.1.4* نمونه‌های نمایندگی از اسپرینکلرهای نوع لحیم با کلاس دمایی فوق‌العاده بالا [325°F (163°C)] یا بیشتر که در شرایط دمای محیطی حداکثر مجاز نیمه‌پی‌در‌پی تا پیوسته قرار دارند باید در فواصل 5 ساله آزمایش شوند.
5.3.1.1.1.5 هرگاه اسپرینکلرها به مدت 75 سال نصب شده باشند، باید تعویض شوند یا نمونه‌های نمایندگی از یک یا چند ناحیه نمونه باید به یک آزمایشگاه معتبر که توسط مقام مسئول تایید شده است برای آزمایش میدانی ارسال شوند و آزمایش‌ها در فواصل 5 ساله تکرار شوند.
5.3.1.1.1.6* اسپرینکلرهای خشک که به مدت 15 سال نصب شده‌اند باید تعویض شوند یا نمونه‌های نمایندگی آزمایش شوند و سپس در فواصل 10 ساله دوباره آزمایش شوند.
5.3.1.1.2* اسپرینکلرهایی که در محیط‌های سخت قرار دارند، از جمله جو‌های خورنده، باید یکی از موارد زیر باشند:
(1) تعویض شوند
(2) آزمایش شوند از طریق نمونه‌های نمایندگی اسپرینکلر در فواصل 5 ساله
5.3.1.1.3 اسپرینکلرهای مقاوم در برابر خوردگی فهرست‌شده که در محیط‌های سخت نصب شده‌اند باید مجاز باشند که در فواصل 10 ساله آزمایش شوند.
5.3.1.1.4 در جایی که داده‌های تاریخی نشان دهند، فواصل طولانی‌تری بین آزمایش‌ها مجاز خواهد بود.
5.3.1.2* نمونه نمایندگی از اسپرینکلرها برای آزمایش طبق 5.3.1.1 باید حداقل از چهار اسپرینکلر یا 1 درصد از تعداد اسپرینکلرها در هر نمونه فردی اسپرینکلر، هرکدام که بیشتر است، تشکیل شده باشد.

5.3.1.3 هرگاه یکی از اسپرینکلرها در یک نمونه نمایندگی نتواند شرایط آزمایش را برآورده کند، تمام اسپرینکلرهای موجود در ناحیه‌ای که توسط آن نمونه نمایندگی می‌شود باید تعویض شوند.
5.3.1.3.1 به تولیدکنندگان مجاز است که تغییراتی در اسپرینکلرهای خود در میدان با استفاده از دستگاه‌های فهرست‌شده انجام دهند که عملکرد اصلی را مطابق با لیست بازمی‌گرداند، در صورتی که برای مقام مسئول قابل قبول باشد.
5.3.2 اسپرینکلرهای برقی.
5.3.2.1 اسپرینکلرهای برقی باید طبق الزامات سازنده آزمایش شوند.
5.3.2.2 آزمایش فعال‌سازی الکترونیکی و نظارت باید مطابق با الزامات سازنده و NFPA 72 یا کد هشدار آتش محلی باشد.
5.3.3 دستگاه‌های هشدار آب.
5.3.3.1 دستگاه‌های هشدار آب مکانیکی، از جمله اما نه محدود به زنگ‌های موتور آب، باید هر سه ماه یکبار آزمایش شوند.
5.3.3.2* دستگاه‌های هشدار آب نوع وانی و نوع سوئیچ فشار باید هر شش ماه یکبار آزمایش شوند.
5.3.3.3 آزمایش دستگاه‌های هشدار آب نوع سوئیچ فشار در سیستم‌های لوله‌های تر باید از طریق باز کردن اتصال آزمایش بازرسان انجام شود.
5.3.3.3.1 در صورتی که شرایط یخبندان یا سایر شرایط استفاده از اتصال آزمایش بازرسان را منع کند، استفاده از اتصال بای‌پس مجاز خواهد بود.
5.3.3.4 به جز در موارد مجاز در 5.3.3.4.1، آزمایش دستگاه‌های هشدار آب نوع وانی در سیستم‌های لوله‌های تر باید از طریق جریان آبی معادل جریان خارج از کوچکترین اسپرینکلر با عامل k (یا کوچک‌تر) از سوئیچ جریان انجام شود.
5.3.3.4.1 یک دستگاه هشدار آب نوع وانی که با ویژگی تست خودکار یکپارچه فهرست‌شده باشد و قادر به تأیید وجود آب در محل دستگاه هشدار آب و عملکرد دستگاه هشدار آب و زنگ باشد، مجاز است که استفاده شود.
5.3.3.4.2 دستگاه‌های هشدار آب نوع وانی که هر شش ماه یکبار با استفاده از آب گردش‌دهی یا طبق توضیحات 5.3.3.4.1 آزمایش می‌شوند، باید با باز کردن اتصال آزمایش بازرسان در حداقل یک بار هر 3 سال آزمایش شوند.
5.3.3.5 پمپ‌های آتش‌نشانی نباید در طول آزمایش از سرویس خارج شوند، مگر اینکه دائماً توسط پرسنل واجد شرایط نظارت شوند یا تمام روش‌های اصلاحات در فصل 15 دنبال شوند.
5.3.4* سیستم‌های ضدیخ. سالانه، قبل از آغاز شرایط یخبندان، محلول ضدیخ باید با استفاده از روش زیر آزمایش شود:
(1) با استفاده از تابلو اطلاعات ضدیخ مورد نیاز در 4.1.10، سوابق نصب، سوابق نگهداری، اطلاعات مالک، آزمایش‌های شیمیایی، یا سایر منابع معتبر اطلاعات، نوع ضدیخ در سیستم باید تعیین شود و در صورت لزوم یکی از موارد (الف) یا (ب) انجام شود:
(الف) اگر مشخص شود که ضدیخ از نوعی است که دیگر مجاز نیست، سیستم باید کاملاً تخلیه شود و ضدیخ با محلول قابل قبول جایگزین شود.

(ب) اگر نوع ضدیخ نتواند به‌طور قابل اعتمادی تعیین شود، سیستم باید کاملاً تخلیه شده و ضدیخ با محلول قابل قبول طبق 5.3.4.4 جایگزین شود.
(2) اگر ضدیخ طبق 5.3.4(1)(الف) و 5.3.4(1)(ب) تعویض نشود، نمونه‌های آزمایش باید از بالای هر سیستم و از پایین هر سیستم به شرح زیر گرفته شوند:
(الف) اگر دورترین بخش سیستم نزدیک به بالای سیستم یا پایین سیستم نباشد، یک نمونه اضافی باید از دورترین بخش گرفته شود.
(ب) اگر اتصال به لوله‌های تأمین آب نزدیک به بالای سیستم یا پایین سیستم نباشد، یک نمونه اضافی باید از اتصال به لوله‌های تأمین آب گرفته شود.
(3) گرانروی خاص هر محلول باید با استفاده از هیدرومتر با مقیاس مناسب یا رفراکتومتر با مقیاس کالیبره‌شده برای محلول ضدیخ بررسی شود.
(4) اگر هر یک از نمونه‌ها غلظتی بیش از مقدار مجاز در 5.3.4.4 نشان دهد، سیستم باید تخلیه شده و دوباره با محلول جدید قابل قبول پر شود.
(5) اگر غلظتی بیشتر از آنچه که در حال حاضر طبق 5.3.4.4 مجاز است برای جلوگیری از یخ‌زدگی مایع ضروری بوده باشد، روش‌های جایگزین برای جلوگیری از یخ‌زدگی لوله باید استفاده شود.
5.3.4.1 محلول ضدیخ باید در دورترین نقطه خود و جایی که با سیستم لوله‌های تر ارتباط دارد آزمایش شود.
5.3.4.2 در جایی که ظرفیت سیستم‌های ضدیخ بیشتر از 150 گالن (568 لیتر) باشد، آزمایش‌ها باید در یک نقطه اضافی برای هر 100 گالن (379 لیتر) انجام شود.
5.3.4.2.1 اگر نتایج نشان‌دهنده نقطه انجماد اشتباه در هر نقطه از سیستم باشد، سیستم باید تخلیه شده و دوباره با ضدیخ جدید مخلوط‌شده پر شود.
5.3.4.2.2 برای محلول‌های مخلوط‌شده، دستورالعمل‌های سازنده باید برای تعداد نقاط آزمایش و فرآیند پرکردن مجدد مجاز باشد.
5.3.4.3 استفاده از محلول‌های ضدیخ باید مطابق با مقررات بهداشتی ایالتی و محلی باشد.
5.3.4.3.1* لوله‌ها و اتصالات اسپرینکلر CPVC فهرست‌شده باید فقط با گلیسرین از یخ‌زدگی محافظت شوند.
5.3.4.3.1.1 استفاده از دی‌اتیلن، اتیلن یا پروپیلن گلیکول‌ها به‌طور خاص ممنوع است.
5.3.4.4 به جز در موارد مجاز در 5.3.4.4.1 و 5.3.4.4.3، تمامی سیستم‌های ضدیخ باید از محلول‌های ضدیخ فهرست‌شده استفاده کنند.
5.3.4.4.1* برای سیستم‌های نصب‌شده قبل از 30 سپتامبر 2012، محلول‌های ضدیخ فهرست‌شده تا 30 سپتامبر 2022 مورد نیاز نخواهند بود، مشروط بر اینکه یکی از شرایط زیر برقرار باشد:
(1) * غلظت محلول ضدیخ باید محدود به 30 درصد پروپیلن گلیکول به‌صورت حجمی یا 38 درصد گلیسرین به‌صورت حجمی باشد.
(2) * سیستم‌های ضدیخ با غلظت‌های بیش از 30 درصد اما نه بیشتر از 40 درصد پروپیلن گلیکول به‌صورت حجمی و 38 درصد اما نه بیشتر از 50 درصد گلیسرین به‌صورت حجمی مجاز خواهند بود، بر اساس ارزیابی ریسک قطعی تایید‌شده که توسط یک شخص واجد شرایط تایید‌شده توسط مقام مسئول تهیه شده است.

5.3.4.4.2 محلول‌های جدیدی که معرفی می‌شوند باید محلول‌های ضدیخ از نوع مخلوط‌شده در کارخانه (شیمیایی خالص یا 96.5 درصد مطابق با داروشناسی ایالات متحده) باشند.
5.3.4.4.3 محلول‌های ضدیخ مخلوط‌شده از پروپیلن گلیکول که غلظتی بیش از 30 درصد به‌صورت حجمی دارند، برای استفاده با اسپرینکلرهای ESFR مجاز هستند، مشروط بر اینکه اسپرینکلرهای ESFR برای چنین استفاده‌ای در یک کاربرد خاص فهرست‌شده باشند.
5.4 نگهداری.
5.4.1 اسپرینکلرها.
5.4.1.1 در صورتی که یک اسپرینکلر به هر دلیلی برداشته شود، نباید دوباره نصب شود.
5.4.1.2* اسپرینکلرهای تعویضی باید ویژگی‌های مناسب برای کاربرد مورد نظر را داشته باشند که شامل موارد زیر است:
(1) نوع
(2) اندازه سوراخ و ضریب K
(3) درجه حرارت
(4) پوشش، در صورت وجود
(5) نوع دفییکتور (مثلاً ایستاده، آویز، دیواری)
(6) الزامات طراحی
5.4.1.2.1* اسپرینکلرهای پاششی مجاز هستند تا اسپرینکلرهای قدیمی را تعویض کنند.
5.4.1.2.2* در صورتی که اسپرینکلرهای مسکونی که قبل از سال 2003 تولید شده و دیگر از سوی سازنده در دسترس نیستند، و طراحی چگالی آنها کمتر از 0.05 گالن در دقیقه در هر فوت مربع (204 میلی‌متر در دقیقه) باشد، می‌توان از اسپرینکلر مسکونی با ضریب K معادل (± 5 درصد) استفاده کرد، مشروط بر اینکه ناحیه پوششفعلی برای اسپرینکلر تعویضی تجاوز نشود.
5.4.1.2.3 اسپرینکلرهای تعویضی برای اسکله‌ها و دکل‌ها باید با استاندارد NFPA 307 مطابقت داشته باشند.
5.4.1.3 فقط از اسپرینکلرهای جدید و فهرست‌شده برای تعویض اسپرینکلرهای موجود استفاده شود.
5.4.1.4* اسپرینکلرهای ویژه و سریع‌العمل تعریف‌شده توسط NFPA 13 باید با اسپرینکلرهایی با همان اندازه سوراخ، دامنه دما، ویژگی‌های واکنش حرارتی و ضریبK تعویض شوند.
5.4.1.5* حداقل شش اسپرینکلر یدکی باید در محل نگهداری شود تا هر اسپرینکلری که عمل کرده یا به‌گونه‌ای آسیب دیده باشد، به‌سرعت تعویض شود.
5.4.1.5.1 اسپرینکلرها باید با انواع و درجه حرارت‌های اسپرینکلرهای موجود در ملک همخوانی داشته باشند.
5.4.1.5.2 موجودی اسپرینکلرهای یدکی باید در کابینتی نگهداری شود که دمای آن در هیچ زمانی از حداکثر دمای سقف‌های مشخص‌شده در جدول 5.4.1.5.2 برای هر یک از اسپرینکلرهای داخل کابینت تجاوز نکند.
5.4.1.5.3 در صورتی که اسپرینکلرهای خشک با طول‌های مختلف نصب شده باشند، نیازی به نگهداری اسپرینکلرهای خشک یدکی نیست، مشروط بر اینکه راهی برای بازگشت سیستم به حالت عملیاتی فراهم شود.

5.4.1.5.4 موجودی اسپرینکلرهای یدکی باید شامل تمام انواع و درجه‌های اسپرینکلر نصب‌شده باشد و به شرح زیر باشد:
(1) برای تاسیسات محافظت‌شده با کمتر از 300 اسپرینکلر — حداقل 6 اسپرینکلر
(2) برای تاسیسات محافظت‌شده با 300 تا 1000 اسپرینکلر — حداقل 12 اسپرینکلر
(3) برای تاسیسات محافظت‌شده با بیش از 1000 اسپرینکلر — حداقل 24 اسپرینکلر
5.4.1.5.5* یک آچار اسپرینکلر مطابق با مشخصات سازنده اسپرینکلر باید برای هر نوع اسپرینکلر نصب‌شده در کابینت قرار داده شود تا برای برداشتن و نصب اسپرینکلرها در سیستم استفاده شود.
5.4.1.5.6 فهرستی از اسپرینکلرهای نصب‌شده در ملک باید در کابینت اسپرینکلر نصب شود.
5.4.1.5.6.1* این فهرست باید شامل موارد زیر باشد:
(1) شماره شناسایی اسپرینکلر (SIN) در صورت وجود؛ یا سازنده، مدل، سوراخ، نوع دفییکتور، حساسیت حرارتی و درجه فشار
(2) شرح کلی
(3) تعداد هر نوع که باید در کابینت نگهداری شود
(4) تاریخ انتشار یا اصلاح فهرست
5.4.1.6* اسپرینکلرها نباید به هیچ‌وجه تغییر داده شوند یا هیچ‌گونه زینت، رنگ یا پوشش پس از ارسال از کارخانه تولید اعمال شود.
5.4.1.7 اسپرینکلرها و نازل‌های اسپری خودکار مورد استفاده برای حفاظت از تجهیزات آشپزی تجاری و سیستم‌های تهویه باید سالانه تعویض شوند.
5.4.1.7.1 در صورتی که اسپرینکلرهای نوع لامپ خودکار یا نازل‌های اسپری استفاده شوند و در بررسی سالانه هیچ تجمع چربی یا مواد دیگر روی اسپرینکلرها یا نازل‌ها مشاهده نشود، این اسپرینکلرها و نازل‌ها نیازی به تعویض نخواهند داشت.
N 5.4.1.8 اسپرینکلرهای الکتریکی باید مطابق با الزامات سازنده نگهداری شوند.
5.4.1.9 پوشش‌های حفاظتی.
5.4.1.9.1* اسپرینکلرهایی که مناطق اسپری و اتاق‌های میکس را در نواحی کاربرد رزین محافظت می‌کنند و با پوشش‌های حفاظتی نصب شده‌اند، باید همچنان از باقی‌مانده‌های پاشش محافظت شوند تا در صورت بروز آتش‌سوزی، به درستی عمل کنند.

5.4.1.9.2 اسپرینکلرهایی که همانطور که در 5.4.1.9.1 توضیح داده شده نصب شده‌اند، باید با کیسه‌های سلوفانی با ضخامت 0.003 اینچ (0.076 میلی‌متر) یا کمتر یا کیسه‌های کاغذی نازک محافظت شوند.
5.4.1.9.3 پوشش‌ها باید به صورت دوره‌ای تعویض شوند تا از تجمع رسوبات سنگین جلوگیری شود.
5.4.2* سیستم‌های لوله خشک. سیستم‌های لوله خشک باید در تمام اوقات خشک نگه داشته شوند.
5.4.2.1 در طول هوای غیر یخ‌زدگی، سیستم لوله خشک می‌تواند مرطوب بماند، در صورتی که تنها گزینه دیگر خارج کردن سیستم از سرویس باشد تا زمانی که قطعات مورد نیاز یا در حین فعالیت‌های تعمیراتی برسد.
5.4.2.2 فضاهای یخچالی یا سایر نواحی داخل ساختمان که دما در آن‌ها در 40°F (4°C) یا کمتر نگه داشته می‌شود، نباید اجازه داده شود که مرطوب بمانند.
5.4.2.3 خشک‌کن‌های هوا باید مطابق با دستورالعمل‌های سازنده نگهداری شوند.
5.4.2.4 کمپرسورهایی که در ارتباط با سیستم‌های آبیاری لوله خشک استفاده می‌شوند، باید با توجه به دستورالعمل‌های سازنده و همچنین فصل 13 بازرسی، تست و نگهداری شوند.
5.4.3* سیستم‌های دریایی. سیستم‌های آبیاری که معمولاً با استفاده از آب شیرین به عنوان منبع نگهداری می‌شوند، باید پس از ورود آب خام به سیستم، تخلیه و دوباره با آب شیرین پر شوند، سپس دوباره تخلیه و با آب شیرین پر شوند.
5.5 الزامات عملکرد اجزا.
5.5.1 هرگاه یک جزء از سیستم آبیاری تنظیم، تعمیر، بازسازی یا تعویض شود، اقدامات لازم طبق جدول 5.5.1 باید انجام شود.
5.5.2 در صورتی که استاندارد نصب اصلی با استاندارد ذکر شده متفاوت باشد، استفاده از استاندارد نصب مناسب مجاز است.
5.5.3 این اقدامات نیازی به بررسی طراحی ندارند که خارج از محدوده این استاندارد است.

نوشته‌های مشابه

  • طراحی دتکتور حرارتی خطی – ویژه مهندس طراح

    B TAHERI

    همان‌طور که پیش‌تر گفته شد، نصب دتکتور حرارتی خطی باید مطابق با استاندارد NFPA 70 (کد ملی برق آمریکا)، استانداردNFPA 72 (کد اعلام حریق) یا طبق الزامات مرجع محلی ذی‌صلاح انجام شود. این بخش از دفترچه، نمونه‌هایی از طراحی نصب برای کاربردهای خاص دتکتور حرارتی خطی مانند سردخانه‌ها، سینی کابل‌ها، تونل‌ها و غیره را ارائه می‌دهد. سیم دتکتور حرارتی خطی را می‌توان مشابه دتکتورهای حرارتی نقطه‌ای در ارتفاع سقف نصب کرد، که پوشش تشخیص وسیع‌تری را فراهم می‌کند. برخی کاربردها نیز شامل نصب نزدیک به منبع خطر می‌شود که این امر باعث انتقال سریع گرما و اعلام سریع هشدار می‌گردد. این نوع نصب با عنوان کاربرد ویژه یا تشخیص مجاورتی شناخته می‌شود. دتکتور حرارتی خطی توسط شرکت‌های Underwriters Laboratories (UL) و Factory Mutual Research Corporation (FM) مورد آزمون قرار گرفته و تأیید شده است و فواصل نصب استانداردی برای آن تعیین شده است. این الزامات در بخش‌های بعدی به‌طور کامل توضیح داده شده‌اند. هنگام طراحی پوشش تشخیص، توجه به عواملی که ممکن است بر طراحی نهایی تأثیر بگذارند و موجب کاهش فاصله مجاز نصب برای دستیابی به پوشش مؤثر شوند، ضروری است. این عوامل می‌توانند شامل جریان هوا، نوع ساختار، ارتفاع سقف‌ها و موانع موجود باشند. مرجع محلی ذی‌صلاح ممکن است فواصلی متفاوت با مقادیر توصیه‌شده را الزامی بداند، بنابراین باید پیش از نصب با آن مشورت شود.

    تشخیص ناحیه‌ای
    برای تشخیص در سطح وسیع یا گسترده، دتکتور حرارتی خطی باید در سقف یا روی دیوارهای جانبی و در فاصله‌ای حداکثر ۲۰اینچ (۵۱ سانتی‌متر) از سقف نصب شود. نصب‌هایی که شامل ساختارهای تیر یا خرپا هستند، در بخش‌های بعدی توضیح داده خواهند شد. شکل ۳۴ فواصل نصب مورد تأیید نهادهای استاندارد را نشان می‌دهد.

    2Q==

    فاصله‌گذاری در سقف صاف

    حداکثر فاصله برای نصب روی سقف‌های صاف نباید بیشتر از فاصله تأییدشده بین مسیرهای موازی سیم دتکتور حرارتی خطی باشد، و همچنین باید فاصله آن از دیوارها یا جداکننده‌هایی که تا فاصله ۱۸ اینچ (۴۶ سانتی‌متر) از سقف بالا آمده‌اند، کمتر از نصف فاصله تأییدشده باشد. شکل ۳۵ نمونه‌ای از طراحی سقف صاف با استفاده از فاصله‌گذاری ۳۵ فوت (۱۰.۷ متر) را نشان می‌دهد.

    Z

    ساختار تیرآهنی
    طراحی فاصله‌گذاری برای سقف‌هایی با ساختار تیرآهنی بر اساس دو عامل انجام می‌شود: عمق تیر و فاصله بین تیرها. برای اطمینان از نصب صحیح سیستم، حتماً دستورالعمل‌های زیر را رعایت کرده یا برای جزئیات بیشتر به استاندارد NFPA 72 مراجعه کنید.

    تیرهایی با عمق ۴ اینچ (۱۰ سانتی‌متر) یا کمتر

    • چیدمان مشابه سقف صاف است.
    • حداکثر فاصله بین مسیرهای موازی سیم دتکتور حرارتی خطی، ۳۵ فوت (۱۰.۷ متر) است.
    • حداکثر فاصله از هر دیوار یا جداکننده‌ای که تا ۱۸ اینچ (۴۶سانتی‌متر) به سقف نزدیک شده، ۱۷ فوت و ۶ اینچ (۵.۳متر) است.

    تیرهایی با عمق بیش از ۴ اینچ (۱۰ سانتی‌متر)

    • حداکثر فاصله بین مسیرهای سیم که به‌صورت عمود بر تیرها نصب شده‌اند، برابر با دو سوم فاصله مجاز در سقف صاف است.
    • حداکثر فاصله از دیوارها یا جداکننده‌هایی که تا ۱۸ اینچ (۴۶سانتی‌متر) به سقف نزدیک شده‌اند، ۱۷ فوت و ۶ اینچ (۵.۳متر) است. این مسیرهای سیم به‌صورت عمود بر تیرها نصب می‌شوند، همان‌طور که در شکل ۳۶ نشان داده شده است.
    • سیم‌های دتکتور که به‌صورت موازی با تیرها نصب می‌شوند، می‌توانند با همان فاصله استاندارد باقی بمانند.
    • اگر عمق تیرها بیشتر از ۱۸ اینچ (۴۶ سانتی‌متر) و فاصله بین آن‌ها بیش از ۸ فوت (۲.۴ متر) باشد، هر بخش ایجادشده بین تیرها (محفظه تیر) به‌عنوان یک ناحیه جداگانه در نظر گرفته شده و نیاز به پوشش مجزا دارد.

    2Q==

    ساختار تیرچه‌ای توپر
    در ساختارهایی با تیرچه‌های توپر، دتکتور حرارتی خطی باید در زیر تیرچه‌ها نصب شود. هنگامی‌که مسیر سیم دتکتور به‌صورت موازی با تیرچه‌ها اجرا می‌شود، حداکثر فاصله مجاز نصف فاصله تعیین‌شده برای سقف صاف خواهد بود. شکل ۳۷ یک نمونه طراحی معمول برای پوشش سقف در ساختار تیرچه‌ای توپر را نشان می‌دهد.

    Z

    سقف‌های شیب‌دار
    شکل ۳۸ نحوه نصب دتکتور حرارتی خطی بر روی سقف‌های شیب‌دار یا نوک‌تیز را نشان می‌دهد. حداقل باید یک مسیر سیم‌کشی در فاصله حداکثر ۳ فوت (۰.۹ متر) به‌صورت افقی از نوک سقف اجرا شود. سایر مسیرهای لازم باید بر اساس فاصله افقی طرح‌ریزی‌شده از سقف به سمت پایین و نوع ساختار به‌کاررفته در سقف طراحی شوند. برای نصب‌هایی که در ارتفاع بیش از ۳۰ فوت (۹.۱ متر) انجام می‌شوند، مطابق بخش ۵.۱.۵باید فاصله‌گذاری کاهش یابد. برای اطلاعات بیشتر در مورد سقف‌های شیب‌دار به بخش ۵.۶.۵.۴ از استاندارد NFPA 72 مراجعه شود.

    Z

    توجه: سقف‌های شیب‌داری که طبق کد به‌عنوان سقف صاف در نظر گرفته می‌شوند
    بر اساس مقررات، برخی از سقف‌های شیب‌دار در صورتی که شرایط خاصی را داشته باشند، به‌عنوان سقف صاف محسوب می‌شوند. برای تعیین اینکه یک سقف شیب‌دار صاف تلقی می‌شود یا خیر، اختلاف ارتفاع (بر حسب اینچ) بین پایین‌ترین و بالاترین نقطه دیوار را اندازه‌گیری کرده و آن را بر عرض دیوار (بر حسب فوت) تقسیم کنید. اگر عدد حاصل کمتر از ۱.۵ باشد، آن سقف به‌عنوان سقف صاف در نظر گرفته می‌شود.

    فاصله‌گذاری در سقف‌های بلند
    برای ارتفاع سقف‌های تا ۳۰ فوت (۹.۱ متر)، دتکتور حرارتی خطی می‌تواند با فاصله ۳۵ فوت (۱۰.۷ متر) نصب شود. برای نصب‌هایی با ارتفاع بیشتر از ۳۰ فوت (۹.۱ متر)، فاصله‌گذاری به نصف فاصله تأییدشده کاهش می‌یابد و به ۱۷ فوت و ۶ اینچ (۵.۳ متر) می‌رسد، همان‌طور که در شکل ۳۹ نشان داده شده است.

    Z

    فضای هوای مرده
    دتکتور حرارتی خطی نباید در گوشه‌ای که در فاصله ۴ اینچ (۱۰سانتی‌متر) از دیوار جانبی یا سقف قرار دارد، نصب شود. همان‌طور که در شکل ۴۰ نشان داده شده است، فضای هوای مرده در جایی ایجاد می‌شود که سقف و دیوار جانبی به هم می‌رسند. زمانی که گازهای داغ از منبع آتش به سمت بالا حرکت می‌کنند، پخش شده، خنک می‌شوند و شروع به پایین آمدن می‌کنند که این امر فضای هوای مرده را ایجاد کرده و می‌تواند بر عملکرد صحیح سیم دتکتور تأثیر بگذارد.

    9k=

    تشخیص مجاورت
    برای اطفاء حریق در نزدیکی یا کاربردهای خاص، کابلSafeCable باید بر روی خطر یا دقیقاً بالای آن نصب شود، به‌گونه‌ای که در معرض افزایش دمای ناشی از وضعیت حریق قرار گیرد.

    موتورها، ژنراتورها، پمپ‌ها، شیرآلات
    دتکتور حرارتی خطی می‌تواند مستقیماً روی سطح تقریباً هر نوع تجهیزات مکانیکی و الکتریکی مطابق شکل ۴۱ نصب شود. این نوع نصب امکان پاسخ سریع به تجهیزات داغ‌شده را فراهم می‌سازد، که می‌تواند زودتر از سیستم‌های تشخیص منطقه‌ای هشدار دهد. معمولاً کابلی که برای اطفاء حریق مستقیم تجهیزات استفاده می‌شود، دارای دمای فعال‌سازی بالاتری است. سیم دتکتور حرارتی خطی با دمای بالاتر می‌تواند به همان سیم دتکتور استفاده‌شده برای تشخیص منطقه‌ای متصل شود، مشروط بر اینکه هر دو بخشی از یک منطقه در نظر گرفته شوند.

    هنگام نصب مستقیم بر روی بدنه موتورها، ژنراتورها و غیره، انتخاب کابل حرارتی خطی باید براساس دمای محیطی سطحی باشد که کابل روی آن نصب می‌شود.

    2Q==

    تشخیص درون کابینت تابلوهای برق، تجهیزات سوییچگیر و سایر کابینت‌های الکتریکی
    دتکتور حرارتی خطی را می‌توان از میان تابلوهای برق، تجهیزات سوییچگیر و سایر کابینت‌های الکتریکی عبور داد به‌طوری‌که در نزدیکی اجزای الکتریکی داخل کابینت قرار گیرد، همان‌طور که در شکل ۴۲ نشان داده شده است. کابل دتکتور باید با استفاده از بست‌های نایلونی غیر رسانا مهار شود.

    در این نوع کاربرد، باید توجه ویژه‌ای به انتخاب دمای مناسب کابل شود، که این انتخاب باید بر اساس دمای محیطی ناحیه حفاظت‌شده و سطحی که کابل دتکتور حرارتی خطی روی آن نصب شده، صورت گیرد.

    9k=

    سیستم‌های اسپرینکلر پیش‌فعال و دلوژ
    هنگام استفاده از دتکتور حرارتی خطی به‌عنوان تجهیز آغازگر در سیستم‌های اسپرینکلر پیش‌فعال، باید به دستورالعمل‌های مربوط به فاصله‌گذاری و موقعیت‌دهی که توسط شرکت Factory Mutual (FM) ارائه شده توجه شود. به‌طور کلی، تأییدیه FM مستلزم آن است که دتکتور حرارتی خطی با فاصله‌ای نصب شود که از حداکثر فاصله مجاز برای سیستم اسپرینکلر سقفی بیشتر نباشد.

    کابل دتکتور باید به‌صورت موازی با هر شاخه لوله اسپرینکلر تا انتهای آن شاخه اجرا شود، سپس به‌صورت زاویه قائمه به سمت شاخه بعدی برگشته و در جهت مخالف ادامه یابد تا انتهای ناحیه تشخیص. اطمینان حاصل شود که هر خم ۹۰ درجه‌ای در کابل دتکتور دارای شعاعی حداقل ۳ اینچ (۷.۶ سانتی‌متر) باشد.

    یک مسیر دتکتور حرارتی خطی (منطقه یا زون) می‌تواند تا ۱۰٬۰۰۰ فوت (۳٬۰۴۸ متر) کابل دتکتور حرارتی خطی را شامل شود. اگر منطقه اسپرینکلر به بیش از ۱۰٬۰۰۰ فوت کابل نیاز داشته باشد، باید یک منطقه تشخیص اضافه تعریف شود.

    تعریف مناطق یا زون ها در سیستم طراحی دتکتور حرارتی خطی
    توجه به این نکته مهم است که تعریف ناحیه تشخیص برای دتکتور حرارتی خطی نباید با تعریف ناحیه برای سیستم اسپرینکلر اشتباه گرفته شود. اگر ناحیه اسپرینکلر فراتر از ظرفیت یک منطقه تشخیص سیگنال باشد، باید یک ناحیه تشخیص اضافی تعریف گردد. در این حالت، هر یک از مناطق تشخیص می‌توانند شیر برقی مشترک سیستم اسپرینکلر را فعال کنند. پوشش منطقه تشخیص نباید فراتر از پوشش ناحیه اسپرینکلر باشد.

    انبارها و سردخانه ها با ذخیره‌سازی قفسه‌ای
    بخش‌های زیر نحوه استفاده از دتکتور حرارتی خطی در انواع سیستم‌های ذخیره‌سازی قفسه‌ای را توضیح می‌دهد، از جمله قفسه‌های باز با یا بدون سیستم اسپرینکلر و ذخیره‌سازی سردخانه‌ای. هنگام نصب دتکتور حرارتی خطی در سیستم قفسه‌ای، چه با سیستم اسپرینکلر و چه بدون آن، باید دستورالعمل‌های FM و همچنین توصیه‌های سازنده رعایت شود.

    ذخیره‌سازی قفسه‌ای باز بدون اسپرینکلر
    در نصب دتکتور حرارتی خطی در سیستم قفسه‌ای باز بدون اسپرینکلر، تعداد مسیرهای کابل دتکتور بر اساس ارتفاع قفسه تعیین می‌شود. به‌طور کلی، برای هر ۱۰ فوت (۳ متر) ارتفاع قفسه، باید یک مسیر کابل دتکتور در نظر گرفته شود. کابل دتکتور باید به تیر بارگذاری متصل شده و در فضای دودکش عرضی عبور داده شود.

    • برای مثال، یک قفسه به ارتفاع ۱۸ فوت (۵.۵ متر) باید دارای دو مسیر کابل باشد، در حالی که برای سیستم قفسه‌ای به ارتفاع ۴۰ فوت (۱۲ متر) چهار مسیر کابل مورد نیاز است.

    برای جزئیات بیشتر به استاندارد NFPA 72 در مورد این نوع نصب‌ها مراجعه شود.

    ذخیره‌سازی قفسه‌ای باز با اطفاء حریق اسپرینکلر
    در مورد قفسه‌های تکی یا دو ردیفه، یک مسیر دتکتور حرارتی خطی برای هر تراز اسپرینکلر مورد نیاز است، همان‌طور که در شکل ۴۳ نشان داده شده است. کابل دتکتور باید به تیر بارگذاری در تراز اسپرینکلر متصل شده و در فضای دودکش عرضی عبور داده شود.

    Z

    برای قفسه‌های چند ردیفه، هر خط اسپرینکلر نیاز به یک مسیر کابل دتکتور متناظر خواهد داشت.

    مناطق سردخانه‌ای
    هنگام استفاده از دتکتور حرارتی خطی به ‌عنوان تجهیز آغازگر در سیستم‌های اسپرینکلر پیش‌فعال در مناطق سردخانه‌ای، باید به دستورالعمل‌های ارائه‌شده توسط Factory Mutual (FM) توجه شود. این دستورالعمل‌ها را می‌توان در برگه‌های اطلاعات پیشگیری از خسارت FM مانند 8-29 یافت. به‌طور کلی، تأییدیهFM مستلزم آن است که دتکتور حرارتی خطی با فاصله‌ای نصب شود که از حداکثر فاصله مجاز برای سیستم اسپرینکلر سقفی بیشتر نباشد.

    به همین دلیل، در مواقعی که تشخیص در سقف در مناطق سردخانه‌ای مورد نیاز است، می‌توان کابل دتکتور سقفی را به لوله اسپرینکلر متصل نمود. هنگام برنامه‌ریزی چنین نصبی، حتماً با مرجع ذی‌صلاح (AHJ) هماهنگی شود.

    در نصب دتکتور حرارتی خطی همراه با سیستم اسپرینکلر در یک سیستم قفسه‌ای، باید دستورالعمل‌های FM و همچنین توصیه‌های سازنده رعایت گردد.

    در مورد قفسه‌های تکی یا دو ردیفه، یک مسیر دتکتور حرارتی خطی برای هر تراز اسپرینکلر لازم است. کابل دتکتور باید به تیر بارگذاری در تراز اسپرینکلر متصل شده و در فضای دودکش عرضی یا طولی عبور داده شود. در قفسه‌های چند ردیفه، هر خط اسپرینکلر نیاز به یک مسیر کابل دتکتور حرارتی خطی متناظر دارد.

    نصب:
    کابل رابط از پنل کنترل/رهاسازی اطفاء حریق به یک جعبه اتصال(J-Box) که روی قفسه و برای ناحیه خاصی نصب شده، کشیده می‌شود. سپس دتکتور خرارتی خطی را از جعبه اتصال از میان قفسه‌ها مطابق شکل‌های ۴۴ و ۴۵ عبور داده می‌شود و ممکن است به سیستم قفسه‌ای دوم در آن سوی راهرو ادامه یابد.

    هنگام نصب کابل دتکتور روی تیر افقی بارگذاری، از نبشی یا کانال‌های باز موجود در ساختار قفسه برای محافظت کابل در برابر آسیب احتمالی ناشی از لیفتراک یا محصول استفاده شود. کابل می‌تواند با استفاده از بست‌های ساخته‌شده از نایلون  که مقاومت کافی در برابر اشعه یووی آفتاب و دمای سرد یا زیر صفر را دارد، مهار شود.

    هنگام عبور کابل از راهروها، باید آن را در ارتفاعی نصب کرد که از هرگونه آسیب احتمالی ناشی از لیفتراک، جرثقیل یا کالا در امان باشد. کابل دتکتور را می‌توان یک تراز بالاتر از سطح اسپرینکلر نصب کرد تا از آسیب همزمان به لوله اسپرینکلر و کابل دتکتور که ممکن است منجر به فعال‌سازی سیستم و جاری شدن آب شود، جلوگیری شود.

    2Q==

    9k=

    یک انبار سردخانه‌ای ممکن است به مدار تشخیص کلاس “A” به‌جای کلاس “B” نیاز داشته باشد. برای این نوع نصب، یک سیم مسی از جعبه اتصال (J-Box) در انتهای ناحیه کابل دتکتور حرارتی خطی تا پنل کشیده می‌شود تا مدار کامل شود

    دتکتور حرارتی خطی هنگام کاهش دما در انبار سردخانه‌ای و رسیدن به دمای عملیاتی، دچار جمع‌شدگی می‌شود. در نصب‌هایی که پیش از خنک‌سازی در مناطق سردخانه‌ای انجام می‌شوند، باید میزان مشخصی از افتادگی کابل در حین نصب لحاظ شود تا جمع‌شدگی ناشی از سرما جبران شود.

    شکل ۴۶ نموداری است که در تعیین میزان افتادگی مورد نیاز بین بست‌های نصب، کمک می‌کند.

    9k=

    سینی کابل
    در کاربرد دتکتور حرارتی خطی روی سینی کابل، باید از الگوی موج سینوسی همان‌طور که در شکل‌های ۴۷ و ۴۸ نشان داده شده استفاده شود. حداکثر فاصله بین هر قله یا دره نباید بیش از ۶ فوت (۱.۸ متر) باشد. کابل دتکتور حرارتی خطی باید از کناره‌های سینی کابل، با استفاده از مناسب‌ترین بست نصب متناسب با نوع ساختار سینی، مهار شود.

    برای اطلاعات مربوط به تجهیزات نصب در سینی کابل به بخش های قبلی این دفترچه مراجعه شود. این تجهیزات نصب، باعث تضمین نصب صحیح و تماس مناسب با کابل‌های داخل سینی کابل می‌شود.

    Z

    2Q==

    برآورد طول دتکتور حرارتی خطی برای سینی کابل
    از آنجایی که در نصب توصیه‌شده، دتکتور حرارتی خطی باید به‌صورت موج سینوسی عبور داده شود، ممکن است برآورد دقیق طول مورد نیاز برای یک مسیر خاص دشوار باشد. محاسبه زیر به تعیین تقریبی مقدار کابل مورد نیاز در نصب سینی کابل کمک خواهد کرد (شکل ۴۹).

    برای تعیین تعداد نقاط نصب در طول سینی کابل، طول سینی کابل را بر ۳ تقسیم کرده و عدد ۱ را به حاصل اضافه کنید.

    2Q==

    نقاله‌ها
    در سیستم‌های نقاله، چند ناحیه رایج وجود دارد که نیاز به حفاظت دارند. غلتک‌هایی که به دلیل اصطکاک ناشی از از‌دست‌رفتن روانکاری بیش از حد گرم می‌شوند و بیرینگ‌های غلتک داغ ممکن است موجب آتش‌گرفتن تسمه یا محصول روی آن شوند. مواد موجود روی نقاله نیز ممکن است بر اثر اصطکاک یا جرقه شعله‌ور شوند. خرابی و کارکرد بیش از حد نیز می‌تواند باعث داغ‌شدن بیش از حد موتورهای محرک شده و موجب آتش‌سوزی گردد. این‌ها همه از نواحی رایج برای حفاظت در سیستم‌های نقاله هستند. جزئیات مربوط به کاربرد در نقاله‌ها در شکل‌های ۵۰ و ۵۱نشان داده شده‌اند.

    در برخی موارد ممکن است لازم باشد دتکتور حرارتی خطی با استفاده از سیم راهنما پشتیبانی شود (بخش های قبلی را بخوانید). در این نوع نصب‌ها، سیم باید در هر ۱۵ فوت (۴.۵ متر) مهار شود. این کار از افتادگی سیم جلوگیری می‌کند، که ممکن است در عملکرد نقاله اختلال ایجاد کند یا توسط مواد حمل‌شده آسیب ببیند.

    اطمینان حاصل شود که با اپراتورهای کارخانه در خصوص ارتفاع مواد حمل‌شده و نحوه بارگذاری آن‌ها روی نقاله مشورت شود. برای مثال، اگر نقاله از سمت راست بارگیری می‌شود، احتمالاً ارتفاع مواد در سمت چپ نقاله بیشتر خواهد بود. بنابراین، باید دقت بیشتری در تعیین محل نصب کابل دتکتور حرارتی خطی به خرج داد. در نظر گرفتن این نکات از آسیب غیرضروری به کابل دتکتور جلوگیری می‌کند.

    Z

    2Q==

    بگ‌هاوس‌ها – غبارگیرها
    شکل و طراحی بگ‌هاوس‌ها و غبارگیرها متفاوت است. محیط بیرونی این واحدها باید مطابق شکل ۵۲ محافظت شود. بسته به طراحی دستگاه، دتکتور حرارتی خطی ممکن است در محیط داخلی نیز نصب شود، همان‌طور که در شکل ۵۳ نشان داده شده است. در صورت نیاز، کابل دتکتور حرارتی خطی می‌تواند از طریق لوله به سطح بالاتری در داخل واحد منتقل شود.

    برای نصب کابل دتکتور حرارتی خطی تقریباً در ارتفاع ۳ فوت (۰.۹ متر) بالاتر از کف واحد، می‌توان از سیم راهنما یا براکت‌های L شکل استفاده کرد. هنگام استفاده از براکت‌های L، اطمینان حاصل شود که کابل دتکتور در حداکثر هر ۳ فوت (۰.۹متر) مهار شده باشد.

    9k=

    9k=

    کاربرد در تونل‌ها
    هنگام طراحی سیستم دتکتور حرارتی خطی برای تونل‌ها، باید در نظر داشت که هر ناحیه می‌تواند تا ۱۰٬۰۰۰ فوت (۳٬۰۴۸ متر) طول داشته باشد. همان‌طور که در نمودار زیر نشان داده شده، در بیشتر موارد، کابل دتکتور در سقف بالای مناطق عبور ترافیک نصب می‌شود.

    یک طراحی کامل باید نه‌تنها مناطق ترافیکی، بلکه تجهیزات، اتاق‌های مکانیکی، مسیرهای سینی کابل و سیستم‌های تهویه تونل را نیز پوشش دهد. شکل ۵۴ یک کاربرد ساده در تونل را نشان می‌دهد.

    با حداکثر طول ۱۰٬۰۰۰ فوت (۳٬۰۴۸ متر) برای هر ناحیه، ترکیب‌های متنوعی برای پیکربندی‌های مختلف نصب قابل اجرا است. فواصل استاندارد توضیح داده‌شده در بخش های پیشین را می‌توان برای کاربردهای تونل نیز به‌کار برد.

    2Q==

    مخازن ذخیره‌سازی با سقف شناور
    در طراحی سیستم برای مخازن ذخیره‌سازی با سقف شناور، دتکتور حرارتی خطی باید در اطراف محیط داخلی مخزن نصب شود. برای مهار کابل دتکتور در ناحیه بین آب‌بند اولیه و آب‌بند ثانویه یا روی سد فوم در بالای آب‌بند ثانویه، از براکت‌های L شکل به همراه گیره‌های کابل با پوشش روی  استفاده می‌شود. توضیحات مربوط به این تجهیزات نصب در این دفترچه آمده است.

    یک کابل راهنما از تابلوی اعلام و اطفاء حریق تا یک جعبه تقسیم(J-Box) که درون محفظه مخصوص جمع‌آوری کابل لیدر بر روی سقف شناور نصب شده، کشیده می‌شود. این محفظه کابل لیدر را در هنگام بالا و پایین رفتن سقف شناور جمع‌آوری می‌کند.

    سپس دتکتور حرارتی خطی از جعبه تقسیم در اطراف محیط مخزن به سمت جعبه ELR با مقاومت انتهایی برای مدار تشخیص نوع کلاس “B” کشیده می‌شود. در صورتی که مدار تشخیص نوع کلاس “A” مورد نیاز باشد، دتکتور حرارتی خطی به جعبه تقسیم دوم متصل می‌شود و از آنجا یک سیم مسی به سمت تابلو اعلام حریق برگشت داده می‌شود تا مدار تکمیل گردد.

    9k=

    کاربردهای بیرونی
    هنگام طراحی یک سیستم تشخیص توسط دتکتور حرارتی خطی برای استفاده در فضای باز، باید چند عامل مهم را در نظر گرفت. تأثیر گرمای خورشیدی، به‌ویژه زمانی که سیم تشخیص در معرض مستقیم نور خورشید نصب شده باشد، می‌تواند باعث شود دمای محیط از حد مجاز فراتر رود. باید نصب یک پوشش محافظ بر روی دتکتور حرارتی خطی را در نظر گرفت تا به کاهش اثرات نور خورشید و در نتیجه کاهش دما کمک کند. پوشش محافظ همچنین می‌تواند با محافظت از دتکتور حرارتی خطی در برابر اثرات تابش فرابنفش شدید، عمر مفید آن را افزایش دهد. اگرچه دتکتور حرارتی خطی استاندارد برای استفاده در فضای باز تأیید شده است، نوع پوشش‌دار نایلونی آن ممکن است برای مقاومت بیشتر در برابر تابش فرابنفش استفاده شود. هنگام استفاده از دتکتور حرارتی خطی که در داخل لوله نصب شده برای کاربردهای بیرونی مانند پل‌ها، در انتخاب درجه حرارت مناسب دقت کنید. تابش آفتاب بر روی لوله ممکن است دمای داخلی را به اندازه‌ای افزایش دهد که دتکتور حرارتی خطی فعال شود. تمام اتصالات و اتصال‌دهنده‌های بیرونی باید در جعبه تقسیم با درجه حفاظتیNEMA 4 انجام شوند. جعبه‌های J/ELR-Box وHDJ/HDELR-Box محفظه‌هایی با درجه NEMA 4 هستند که برای استفاده در کاربردهای بیرونی تأیید شده‌اند.

    نصب دتکتور حرارتی خطی
    دتکتور حرارتی خطی به عنوان یک دستگاه فعال‌شونده بر اثر حرارت برای استفاده با پنل کنترل/آزادسازی اعلام حریق تحت نظارت تأیید شده است. دتکتور حرارتی خطی در دماهای مختلف عرضه می‌شود و درجه‌بندی‌های آن مشابه آشکارسازهای حرارتی و اسپرینکلرها است. برای انتخاب دتکتور حرارتی خطی مناسب با محیط خود به نمودار درجه حرارت ما (شکل ۳) مراجعه کنید. دتکتور حرارتی خطی را می‌توان هم برای محافظت ناحیه‌ای و هم برای کاربردهای موضعی (نزدیک به خطر یا منبع احتمالی حرارت) نصب کرد تا واکنش سریع‌تری داشته باشد.
    • نصب دتکتور حرارتی خطی باید مطابق با کد ملی برق NFPA 70، کد اعلام حریق NFPA 72 یا طبق دستور مقام محلی ذی‌صلاح انجام شود. استفاده از آن باید همراه با پنل کنترل/آزادسازی اعلام حریق تأییدشده باشد و در مسیرهای پیوسته بدون انشعاب یا خطوط فرعی (T-Taps یا branch lines) نصب گردد.
    • دتکتور حرارتی خطی باید همیشه در داخل لوله محافظ نصب شود در موارد زیر: زمانی که در ارتفاع ۶ فوت (۱.۸ متر) یا کمتر از سطح زمین نصب می‌شود، در تمام عبورها از کف زمین، یا در ورود به ایستگاه کششی دستی (manual pull station).

    نصب دتکتور حرارتی خطی
    در طول نصب، مهم است که با احتیاط با دتکتور حرارتی خطی برخورد شود. پوشش خارجی پلیمری آن بسیار مقاوم است، اما سیم‌های داخلی و پوشش حرارتی واکنشی آن در صورت عدم مراقبت صحیح ممکن است آسیب ببینند. دستورالعمل‌های زیر جهت کمک به جلوگیری از آسیب به دتکتور حرارتی خطی و اطمینان از نصب موفق و بدون مشکل ارائه شده‌اند.

    توجه: برای جلوگیری از جمع شدن ناگهانی سیم، هنگام باز کردن آن همواره مقداری کشش روی کابل حفظ شود.
    • همواره کابل دتکتور حرارتی را در فواصل ۳ تا ۵ فوت (۱ تا ۱.۵متر) با استفاده از بست‌های مناسب پشتیبانی کنید.
    • همواره قبل از نصب، کابل را با یک مولتی‌متر تست کنید تا از عدم وجود اتصال کوتاه در کابل دتکتور حرارتی اطمینان حاصل شود. سلامت دتکتور حرارتی خطی همچنین پیش از ارسال، برای تضمین کیفیت آزمایش می‌شود.
    • همواره در طول نصب، کابل دتکتور حرارتی را تحت کشش نگه دارید تا از جمع شدن ناگهانی آن جلوگیری شود.
    • همواره هنگام نصب کابل دتکتور حرارتی، مقدار افت مناسب (شُل بودن) را رعایت کنید. برای اطلاعات دقیق‌تر به نمودار افت کابل در زیر (شکل ۵۶) مراجعه نمایید.

    9k=

    همواره اطمینان حاصل کنید که نصب دتکتور حرارتی خطی مطابق با کدها و دستورالعمل‌های نصب محلی انجام شود.
    • همواره در هنگام نصب دتکتور حرارتی خطی دقت کنید که کابل را بیش از حد نکشید یا روی اجسام یا گوشه‌های تیز نکشید. با وجود مقاومت بالای پوشش خارجی، در صورت عدم رعایت نکات احتیاطی، این پوشش ممکن است آسیب ببیند.
    • همواره قبل از ورود به جعبه تقسیم (J-Box / ELR-Box)، یک حلقه در کابل دتکتور حرارتی خطی ایجاد کنید (شکل ۵۷). این کار کمک می‌کند از کشش بیش از حد ناشی از انبساط و انقباض یا جدا شدن تصادفی از ترمینال جلوگیری شود.

    9k=

    همواره اطمینان حاصل کنید که کانکتور کاهش فشار (Strain Relief Connector) به‌طور مناسب سفت شده باشد تا کابل دتکتور حرارتی خطی به‌درستی مهار شده و یک آب‌بندی مقاوم در برابر رطوبت ایجاد شود.
    هرگز کابل دتکتور حرارتی خطی را به‌گونه‌ای نصب نکنید که کابل از یک ناحیه (زون) به ناحیه دیگر امتداد یابد.
    • هرگز کابل دتکتور حرارتی خطی را روی سطوحی مانند لوله‌ها، تیرآهن‌ها یا قفسه‌های فلزی که ممکن است به‌عنوان جذب‌کننده حرارت (Heat Sink) عمل کنند نصب نکنید، زیرا این کار ممکن است باعث تأخیر در زمان فعال‌سازی شود.
    • هرگز بست‌های نصب را آن‌قدر سفت نکنید که کابل دتکتور تحت فشار، کشیدگی یا گیر افتادگی قرار گیرد یا نتواند به‌آسانی در داخل وسیله نصب حرکت کند.
    • هرگز کابل دتکتور را با زاویه ۹۰ درجه خم نکنید. تمام خم‌ها یا چرخش‌ها باید به‌صورت منحنی با حداقل شعاع ۳ اینچ (۷.۶سانتی‌متر) باشند، همان‌طور که در شکل ۵۸ نشان داده شده، و در فاصله شش اینچی از زاویه، مهار شوند.

    2Q==

    هرگز طبق الزامات UL و FM، سیم دتکتور حرارتی خطی را رنگ نکنید.
    • هرگز از کانکتورهای سیم (Wire Nut) یا ابزارهای مشابه استفاده نکنید؛ تمام اتصالات باید با استفاده از تکنیک‌های اتصال تأییدشده و ترمینال‌های پیچی (Screw Terminals) که در بخش های قبل توضیح داده شده‌اند انجام شوند.
    • هرگز کابل دتکتور حرارتی خطی را نکشید؛ همواره مقداری شُل بودن (Slack) در مسیر کابل در نظر بگیرید، به‌ویژه در کاربردهای سردخانه‌ای.
    • هرگز کابل دتکتور را در محل‌هایی قرار ندهید که ممکن است در اثر رفت‌وآمد افراد، تجهیزات یا وسایل نقلیه آسیب ببیند.
    • هرگز کابل دتکتور را در مکان‌هایی نگهداری نکنید که دمای محیط به دمای نصب مجاز کابل نزدیک یا از آن بیشتر باشد.
    • هرگز دتکتور حرارتی خطی را با بست‌های غیرمجاز نصب نکنید؛ این کار ممکن است باعث آسیب به کابل، ایجاد آلارم‌های کاذب، و باطل شدن گارانتی شود.

    کانکتورهای ترمینال پیچی و لوازم جانبی اتصال
    هنگام اتصال (Splicing) دتکتور حرارتی خطی، استفاده از کانکتور ترمینال پیچی ضروری است تا اتصال بادوام و صحیح برقرار شود. همچنین از نوار اتصال برای پوشش محل اتصال استفاده می‌شود تا از نفوذ رطوبت و تجمع آلودگی جلوگیری شود. در صورت نیاز، نوار آب‌بندی مخصوص اتصال‌های مقاوم در برابر شرایط جوی نیز در بازار موجود است. شکل ۵۹ لوازم اتصال و اتصال‌دهی در دسترس را نشان می‌دهد.

    Z

    نوار اتصال (Splicing Tape)

    نوار اتصال برای پوشاندن محل اتصال کابل دتکتور حرارتی خطی پس از استفاده از کانکتور ترمینال پیچی به‌کار می‌رود. این نوار باعث محافظت از محل اتصال در برابر رطوبت، گرد و غبار و آلودگی می‌شود و از بروز مشکلاتی مانند اتصال کوتاه یا خرابی عملکرد جلوگیری می‌کند. استفاده از نوار اتصال بخشی ضروری از فرآیند اتصال استاندارد طبق دستورالعمل‌های نصب می‌باشد.

    اتصال در جعبه تقسیم (J-Box) – گزینه ۲
    برای ایجاد یک اتصال بادوام که بیشترین محافظت را در برابر رطوبت، گرد و غبار و جدا شدن تصادفی فراهم کند، باید از اتصال در جعبه تقسیم (J-Box) طبق شکل ۶۱ استفاده شود. علاوه بر این، تمام اتصالات در فضای باز نیز باید درون J-Box انجام شوند.

    در این روش، دتکتور حرارتی خطی از طریق کانکتور کاهش فشار (Strain Relief Connector) وارد جعبه تقسیم (J-Box) یا HDJ-Box می‌شود. کانکتور کاهش فشار از طریق سوراخی به قطر ۷/۸ اینچ که در بدنه جعبه ایجاد می‌شود نصب می‌گردد. برای بهترین نتیجه، از اره گرد (Hole Saw) برای ایجاد سوراخ استفاده کنید، نه مته معمولی.

    اتصال کابل دتکتور حرارتی خطی در داخل جعبه تقسیم با استفاده از ترمینال پیچی انجام می‌شود. حتماً پیچ‌های ترمینال را محکم ببندید تا از جدا شدن تصادفی جلوگیری شود.

    نصب و سیم‌کشی پنل کنترل اعلام حریق

    دتکتور حرارتی خطی می‌تواند با هر پنل کنترل/آزادسازی متعارف اعلام حریق مورد استفاده قرار گیرد. طول کل کابل دتکتور حرارتی خطی برای هر زون بسته به قابلیت‌های پنل متفاوت است. برای تعیین حداکثر طول مجاز برای یک پنل خاص، لطفاً با شرکت سازنده تماس بگیرید یا به دیتاشیت محصول مراجعه کنید.

    نصب پنل

    • پنل کنترل/آزادسازی اعلام حریق معمولاً در ارتفاعی نصب می‌شود که دسترسی آسان برای پیکربندی، برنامه‌ریزی و نگهداری را فراهم کند.
    • تمام سیم‌های سیگنال باید دارای پوشش (شیلددار) بوده و از نوع مناسب باشند. نوع خاص سیم مورد استفاده ممکن است بسته به مقررات محلی آتش‌نشانی متفاوت باشد. لطفاً در مرحله برنامه‌ریزی با مرجع مسئول (AHJ) مشورت کنید.
    • پنل نباید در مکان‌هایی نصب شود که دما یا رطوبت آن خارج از محدوده عملکرد مجاز باشد.
    • پنل نباید در نزدیکی تجهیزاتی نصب شود که احتمال تولید سطوح بالای فرکانس رادیویی (مانند آژیرهای رادیویی) یا انرژی الکتریکی زیاد (مانند موتورهای بزرگ یا ژنراتورها) را دارند.
    • هرگز روی قسمت بالای پنل سوراخ ایجاد نکنید، زیرا براده‌های فلزی ممکن است باعث آسیب به اجزای الکترونیکی داخل پنل شوند.

    نقشه سیم‌کشی برای مدارهای کلاس “A”

    شکل ۶۳ یک نمونه سیم‌کشی مدار کلاس “A” را نشان می‌دهد که در آن کابل اصلی (Leader Cable) از پنل کنترل به داخل یک جعبه تقسیم (J-Box) وارد شده و به دتکتور حرارتی خطی متصل می‌شود. انتهای مسیر کابل دتکتور حرارتی خطی به یک جعبه تقسیم دوم ختم می‌شود، جایی که به سیم مسی تأییدشده با سایز مناسب متصل شده و به سمت پنل کنترل بازمی‌گردد تا مدار کلاس “A” تکمیل شود.

    مقاومت انتهایی (End of Line Resistor) در داخل پنل کنترل اعلام حریق قرار دارد، یا در صورت استفاده از مدل‌هایاعلام حریق آدرس پذیر ، در داخل ماژول کلاس “A” تعبیه شده است.

    نقشه سیم‌کشی برای مدارهای کلاس “B”

    شکل ۶۴ یک نمونه سیم‌کشی مدار کلاس “B” را نشان می‌دهد که در آن کابل اصلی (Leader Cable) از پنل کنترل وارد یک جعبه تقسیم (J-Box) شده و به دتکتور حرارتی خطی متصل می‌شود.

    انتهای مسیر دتکتور حرارتی خطی در یک جعبه ELR (ELR-Box) خاتمه می‌یابد، که مقاومت انتهایی (End of Line Resistor) در داخل آن قرار دارد و مدار را به‌عنوان یک مدار کلاس “B” تکمیل می‌کند.

  • نصب، دتکتورهای دودی مکشی یا اسپیراتینگ ها

    B TAHERI

    نصب
    این بخش اصول اولیه نصب شبکه لوله‌کشی سیستم اسپیراتینگ را ارائه می‌دهد. سیستم اسپیراتینگ باید مطابق با استاندارد EN 54-20 و همچنین BS 5839، BS 6266 و/یا «کد عملیاتی FIA برای طراحی، نصب، راه‌اندازی و نگهداری سیستم‌های دتکتور دودی اسپیراتینگ» نصب شود. پیش از آغاز نصب، نصاب باید به خاطر داشته باشد که هر سیستم ویژگی‌ها و تفاوت‌های خاص خود را برای تطبیق با لوله‌کشی سیستم اسپیراتینگ و تضمین عملکرد صحیح سیستم دارد.

    لوله‌های سیستم اسپیراتینگ می‌توانند از جنس پلاستیک یا فلزات غیرآهنی مانند مس باشند. رایج‌ترین لوله در صنعت، لوله‌ای با قطر خارجی ۲۵ میلی‌متر (۰.۷۵ اینچ) از جنس CPVC، PVC، ABS یا UPVC است. با این حال، قطر داخلی لوله می‌تواند بسته به نیاز طراحی سیستم و مقررات و کدهای محلی، بین ۱۵ میلی‌متر تا ۲۱ میلی‌متر (۰.۵۹۱ اینچ تا ۰.۸۲۷ اینچ) متغیر باشد. در اروپا رایج‌ترین لوله، ABS و در ایالات متحده، CPVC است. رایج‌ترین مواد نصب، اتصالات، پایه‌های نگهدارنده، آویزها و روش‌های نصب در بخش‌های بعدی شرح داده شده‌اند.

    الزامات لوله‌کشی
    برای رعایت استاندارد EN 54-20، باید از لوله ABS قرمز مطابق با استاندارد EN 61386 (فشار مکانیکی ۱، ضربه ۱، دما ۳۱) با قطر خارجی اسمی ۲۵ میلی‌متر (قطر داخلی ۲۱ میلی‌متر) استفاده شود. مقاطع لوله باید با چسب مناسب ABS به یکدیگر چسبانده شوند تا از جدا شدن یا نشتی جلوگیری شود. اگر احتمال داده می‌شود که در آینده نیاز به جدا کردن بخشی از لوله باشد، باید از اتصال‌های قابل باز شدن استفاده شود.

    مهم:
    اطمینان حاصل کنید که هیچ سوراخی در فاصله کمتر از ۱۰۰ میلی‌متر از یک خم یا اتصال T قرار نداشته باشد.
    هیچ‌گاه لوله‌ها را به خودِ واحد دتکتور دودی اسپیراتینگ نچسبانید.

    اتصالات
    اتصالات برای اتصال بخش‌های مختلف لوله به‌منظور ایجاد شبکه‌های طولانی‌تر استفاده می‌شوند؛ این اتصالات از همان جنس لوله ساخته می‌شوند. انواع مختلفی از اتصالات وجود دارند تا امکان ایجاد خم‌ها، مسیرهای مستقیم، شاخه‌ها و اتصال‌ها فراهم شود. در این صفحه اتصالات رایج توضیح داده شده‌اند.

    کوپلینگ‌ها و یونیت‌ها
    کوپلینگ‌ها و یونیت‌ها برای اتصال دو بخش از لوله در یک خط مستقیم استفاده می‌شوند. کوپلینگ زمانی به کار می‌رود که قرار نیست بخش مربوطه جدا شود. یونیت این امکان را می‌دهد که دو بخش لوله به صورت پیچی به یکدیگر متصل شوند تا در آینده بتوان به آن دسترسی داشت؛ این ویژگی برای بخش‌هایی از شبکه لوله‌کشی که باید به‌طور دوره‌ای برای نگهداری یا تمیزکاری باز شوند، مفید است. از یونیت‌ها همچنین می‌توان برای تراز دقیق سوراخ‌های نمونه‌گیری در بخش خاصی از شبکه لوله‌کشی، مانند بالای دریچه‌های برگشت هوا، استفاده کرد. شکل ۱ در پایین، یک نمونه رایج از یونیت و کوپلینگ پلاستیکی را نشان می‌دهد.

    WhatsApp Image 2025 10 04 at 1.23.43 AM

    خم‌ها/الگ‌ها
    خم‌ها/الگ‌ها برای تغییر جهت شبکه لوله‌کشی استفاده می‌شوند. خم‌های ۴۵° و ۹۰° هر دو قابل استفاده هستند. یک خم معمولی در شکل ۲ پایین نشان داده شده و اتصالات خم پلاستیکی معمولی در شکل ۳ پایین آمده است.
    خم‌ها می‌توانند ۴۵° یا ۹۰° باشند. برای خم‌های ۹۰°، بسیار مهم است که از شعاع‌های کم‌شیب استفاده شود و از خم‌های تیز خودداری گردد، زیرا خم‌های تیز موجب وارد شدن افت فشار غیرضروری شده و زمان پاسخ‌دهی از سوراخ‌هایی که پس از خم قرار دارند را افزایش می‌دهد. اطمینان حاصل کنید که هیچ سوراخی در فاصله کمتر از ۱۰۰ میلی‌متر از یک خم قرار نداشته باشد.

    WhatsApp Image 2025 10 04 at 1.23.44 AM

    WhatsApp Image 2025 10 04 at 1.23.44 AM1

    سه‌راهی و درپوش‌ها
    از سه‌راهی می‌توان برای ایجاد شاخه‌های چندگانه در لوله‌ها استفاده کرد. مهم است که طراحی شاخه‌ها متعادل باشد – یعنی تقریباً از نظر طول و تعداد/اندازه سوراخ‌ها برابر باشند. اطمینان حاصل شود که هیچ سوراخی در فاصله کمتر از ۱۰۰ میلی‌متر از سه‌راهی قرار نداشته باشد. از سه‌راهی‌ها برای اتصال لوله‌های عمودی یا لوله‌های نمونه‌برداری در شبکه استفاده می‌شود. از سه‌راهی‌های خاص می‌توان برای اتصال لوله موئین و یک نقطه نمونه‌برداری استفاده کرد، همان‌طور که در شکل ۴ نشان داده شده است.

    انتهای لوله باید با درپوشی که دارای سوراخ مرکزی برای کنترل جریان هوا است، بسته شود. اگر از درپوش استفاده نشود، در عمل هیچ هوایی از طریق سوراخ‌های جانبی کشیده نخواهد شد. بدون وجود سوراخ در درپوش، میزان جریان هوا از سوراخ‌های جانبی به‌شدت نامتعادل خواهد بود. برای لوله‌هایی با تعداد کم سوراخ نمونه‌برداری، سوراخ درپوش معمولاً هم‌اندازه با سوراخ‌های نمونه‌برداری در طول لوله است. هنگامی که تعداد سوراخ‌های نمونه‌برداری بیش از پنج عدد باشد، سوراخ درپوش ممکن است بزرگ‌تر از سوراخ‌های دیگر در طول لوله باشد. در صورت نیاز، می‌توان درپوش را به‌عنوان یک نقطه نمونه‌برداری در نظر گرفت.

    ممکن است درپوش دارای سوراخ نمونه‌برداری باشد: وجود و اندازه این سوراخ توسط نرم‌افزار طراحی سیستم – PipeIQ – تعیین می‌شود. لطفاً به شکل ۴ زیر مراجعه کنید.

    WhatsApp Image 2025 10 04 at 1.23.45 AM



  • محاسبات برای طراحی سیستم اطفاء حریق بوسیله گاز دی اکسید کربن

    B TAHERI

    A.5.1.2 دستیابی و حفظ غلظت صحیح اطمینان می‌دهد که آتش به‌طور کامل و دائمی در ماده قابل احتراق خاص یا مواد دخیل در آتش خاموش می‌شود.

    A.5.2.1 در این نوع حفاظت، فرض بر این است که فضای نسبتاً بسته‌ای برای کاهش از دست دادن عامل اطفاء حریق در نظر گرفته شده است. مساحت منافذ غیرقابل بسته شدن مجاز بستگی به نوع مواد قابل احتراق دارد.

    A.5.2.1.1 در صورتی که دو یا چند خطر به دلیل نزدیکی آن‌ها به طور همزمان در آتش درگیر شوند، باید هر خطر با یک سیستم جداگانه حفاظت شود، یا با ترکیبی از سیستم‌ها که به‌طور همزمان عمل کنند، یا با یک سیستم واحد که باید به‌طور همزمان برای تمام خطرات بالقوه درگیر طراحی و تنظیم شود.

    A.5.2.1.3 برای آتش‌های عمیق، باید از منافذ پایین اجتناب شود، صرف‌نظر از نیازهای تهویه، تا غلظت اطفاء حریق برای مدت زمان لازم حفظ شود. دریچه‌های تهویه تحت این شرایط باید تا حد امکان در بالاترین نقطه محفظه قرار گیرند.

    A.5.2.3 تقریباً تمام خطراتی که مواد قابل احتراقی دارند که آتش سطحی تولید می‌کنند، می‌توانند مقادیر مختلفی از موادی که آتش‌های عمیق تولید می‌کنند را در خود جای دهند. انتخاب صحیح نوع آتشی که سیستم باید برای اطفاء آن طراحی شود، اهمیت زیادی دارد و در بسیاری از موارد نیازمند قضاوت صحیح پس از بررسی دقیق تمام عوامل مختلف است. اساساً، چنین تصمیمی بر اساس پاسخ به سوالات زیر گرفته می‌شود:
    (1) آیا احتمال ایجاد آتش عمیق وجود دارد، با توجه به سرعت شناسایی و کاربرد سیستم مورد نظر؟
    (2) اگر آتش عمیق ایجاد شود، آیا به‌طور جزئی خواهد بود، شرایط به‌گونه‌ای است که باعث شعله‌ور شدن ماده‌ای که آتش سطحی تولید کرده است نخواهد شد، و آیا می‌توان ترتیبی برای اطفاء دستی آن پس از تخلیه دی‌اکسیدکربن قبل از ایجاد مشکل فراهم کرد؟
    (3) آیا ارزش‌ها یا اهمیت تجهیزات به‌گونه‌ای است که حفاظت نهایی توجیه‌پذیر باشد، صرف‌نظر از هزینه اضافی برای فراهم کردن سیستمی که قادر به اطفاء آتش‌های عمیق باشد؟

    خواهید دید که در صورتی که احتمال کمی از آتش عمیق وجود داشته باشد که مشکلاتی ایجاد کند، در بسیاری از موارد پذیرش این خطر کم ممکن است توجیه‌پذیر باشد و انتخاب سیستمی که فقط آتش‌های سطحی را خاموش کند صحیح باشد. به عنوان مثال، ترانسفورماتورهای الکتریکی و سایر تجهیزات الکتریکی پر شده با روغن معمولاً به‌عنوان تولیدکننده آتش سطحی در نظر گرفته می‌شوند، اگرچه ممکن است این احتمال وجود داشته باشد که هسته گرم شده آتش عمیق در عایق الکتریکی ایجاد کند. از سوی دیگر، اهمیت برخی از تجهیزات الکتریکی برای تولید می‌تواند به‌گونه‌ای باشد که برخورد با خطر به‌عنوان آتش عمیق توجیه‌پذیر باشد.

    اغلب، تصمیم‌گیری نیاز به مشاوره با مقامات صلاحیت‌دار و با مالک و مهندسان شرکت تأمین‌کننده تجهیزات دارد. مقایسه هزینه‌ها بین سیستمی که برای اطفاء آتش سطحی طراحی شده است و سیستمی که برای اطفاء آتش عمیق طراحی شده است، می‌تواند عامل تعیین‌کننده باشد. در همه موارد، توصیه می‌شود که تمام طرف‌های ذی‌نفع کاملاً از هرگونه خطرات موجود آگاه باشند، اگر سیستم فقط برای اطفاء آتش سطحی طراحی شود و از هزینه‌های اضافی مربوط به طراحی سیستمی که قادر به اطفاء آتش عمیق است.

    A.5.2.3.1 آتش‌های سطحی رایج‌ترین خطراتی هستند که به‌ویژه به سیستم‌های اطفاء حریق با سیل کامل مناسب هستند.

    A.5.2.3.2 در هر صورت، پس از آتش عمیق، ضروری است که خطر بلافاصله بررسی شود تا اطمینان حاصل شود که اطفاء حریق کامل بوده و هر ماده‌ای که در آتش دخیل بوده است برداشته شود.

    در مواقعی که جو انفجاری از بخارات قابل اشتعال یا گرد و غبار قابل احتراق در داخل یک محفظه وجود دارد، تخلیه دی‌اکسیدکربن مایع می‌تواند باعث ایجاد جرقه‌ای استاتیکی شود که انفجار ایجاد کند. خطر انفجار می‌تواند با تزریق بخار دی‌اکسیدکربن به داخل خطر برای ایجاد جو بی‌اثر کاهش یابد. تزریق بخار دی‌اکسیدکربن باید به‌آرامی انجام شود تا از ایجاد آشفتگی که می‌تواند گرد و غبار قابل احتراق را در داخل محفظه به حالت معلق درآورد، جلوگیری شود. یک مثال از چنین خطری، سیلوی ذخیره زغال‌سنگ است.
    (توجه: حفاظت در برابر حریق و بی‌اثر کردن سیلوهای زغال‌سنگ از محدوده این استاندارد خارج است.) به A.4.2.1 مراجعه کنید.

    A.5.3.2.2 حداقل غلظت نظری دی‌اکسیدکربن و حداقل غلظت طراحی دی‌اکسیدکربن برای جلوگیری از اشتعال برخی مایعات و گازهای رایج در جدول 5.3.2.2 آورده شده است.

    A.5.3.3.1 از آنجا که در فضای کوچک نسبت به حجم محصور، مساحت مرز بیشتری وجود دارد، بنابراین احتمال نشت بیشتر و به تبع آن نیاز به در نظر گرفتن فاکتورهای حجم گرید شده در جدول 5.3.3(a) و جدول 5.3.3(b) است.
    حداقل مقادیر گاز برای کوچکترین حجم‌ها در جدول آورده شده است تا هدف ستون B در جدول‌های 5.3.3(a) و 5.3.3(b) روشن شود و از همپوشانی احتمالی در حجم‌های مرزی جلوگیری شود.

    A.5.3.5.1 زمانی که تهویه اجباری مدنظر نباشد، نشت مخلوط دی‌اکسیدکربن و هوا از فضای محصور بستگی به یکی یا چند مورد از پارامترهای زیر دارد:
    (1) دمای محفظه: دی‌اکسیدکربن در دمای پایین کمتر گسترش می‌یابد و چگالی بیشتری خواهد داشت؛ بنابراین، مقدار بیشتری از آن در صورت وجود منافذ در قسمت پایین محفظه نشت خواهد کرد.
    (2) حجم محفظه: درصد گاز دی‌اکسیدکربن که از هر منفذ در یک فضای کوچک نشت می‌کند، بسیار بیشتر از آن است که از همان منفذ در فضای بزرگتر نشت کند.
    (3) تهویه: معمولاً یک منفذ در یا نزدیک به سقف مطلوب است تا گازهای سبک‌تر از اتاق خارج شوند طی تخلیه.
    (4) محل منافذ: چون دی‌اکسیدکربن از هوا سنگین‌تر است، ممکن است نشت دی‌اکسیدکربن از منافذ نزدیک به سقف بسیار کم یا هیچ‌گونه نشت نداشته باشد، در حالی که نشت در سطح کف می‌تواند قابل توجه باشد.

    A.5.3.5.3 خطراتی که در محفظه‌هایی که معمولاً دمای آن‌ها بالاتر از 2000 درجه فارنهایت (93 درجه سلسیوس) است، قرار دارند، بیشتر در معرض خطر بازاشتعال هستند. بنابراین، اضافه کردن دی‌اکسیدکربن اضافی توصیه می‌شود تا غلظت‌های اطفاء حریق برای مدت زمان بیشتری حفظ شود، و این اجازه می‌دهد تا ماده خاموش‌شده خنک شود و احتمال بازاشتعال زمانی که گاز پخش می‌شود، کاهش یابد.

    A.5.3.5.5 تحت شرایط عادی، آتش‌های سطحی معمولاً در طول دوره تخلیه خاموش می‌شوند.

    A.5.3.5.7 آزمایش‌ها نشان داده‌اند که دی‌اکسیدکربن که مستقیماً بر روی سطح مایع توسط نازل‌های نوع کاربرد محلی اعمال می‌شود، می‌تواند برای تأمین خنک‌کنندگی مورد نیاز جهت جلوگیری از بازاشتعال پس از پایان تخلیه دی‌اکسیدکربن ضروری باشد.

    A.5.4.1 اگرچه داده‌های خاص آزمایشی در دسترس نیست، اما شناخته شده است که برخی از انواع آتش‌های عمیق ممکن است نیاز به زمان‌های نگهداری بیش از 20 دقیقه داشته باشند. مقدار دی‌اکسیدکربن مورد نیاز برای آتش‌های عمیق بر اساس محفظه‌های نسبتاً محکم است.

    A.5.4.2 برای مواد قابل اشتعال که قادر به تولید آتش‌های عمیق هستند، غلظت‌های مورد نیاز دی‌اکسیدکربن نمی‌توانند با دقت مشابهی با مواد سوختی سطحی تعیین شوند. غلظت اطفاء حریق به جرم ماده موجود بستگی خواهد داشت زیرا اثرات عایق حرارتی وجود دارد. بنابراین، عوامل سیل کردن بر اساس شرایط آزمایشی عملی تعیین شده‌اند.

    A5.4.2.1 به طور کلی، عوامل سیل کردن برای فراهم کردن غلظت‌های طراحی مناسب برای اتاق‌ها و محفظه‌های ذکر شده در جدول 5.4.2.1 یافت شده است.
    برای اطلاعات بیشتر، به پیوست D مراجعه کنید.
    بسته به قابلیت اشتعال، این خطرات ممکن است شامل آتش‌های عمیق نباشند. (به 5.3.5.6 مراجعه کنید.)

    A5.5.2 نرخ‌های حداقل طراحی اعمال شده برای آتش‌های سطحی یا عمیق معمولی کافی در نظر گرفته شده‌اند. با این حال، در مواردی که سرعت گسترش آتش سریع‌تر از حالت عادی برای نوع آتش باشد، یا زمانی که مقادیر بالا یا تجهیزات حیاتی درگیر باشند، نرخ‌های بالاتر از حداقل‌ها می‌توانند و در بسیاری از موارد باید استفاده شوند.
    در مواردی که یک خطر شامل ماده‌ای باشد که هر دو نوع آتش سطحی و عمیق را تولید کند، نرخ اعمال باید حداقل نرخ مورد نیاز برای آتش‌های سطحی باشد.
    پس از انتخاب نرخ مناسب برای خطر، جداول و اطلاعاتی که در ادامه آمده باید استفاده شود یا مهندسی خاصی که نیاز است باید برای به دست آوردن ترکیب صحیح از رهاسازی‌های مخزن، لوله‌کشی تأمین و اندازه‌های اوریفیس که این نرخ مطلوب را تولید کند، انجام شود.
    نرخ نشت از یک محفظه در غیاب تهویه اجباری عمدتاً به تفاوت چگالی بین جو داخل محفظه و هوای اطراف محفظه بستگی دارد.
    معادله زیر می‌تواند برای محاسبه نرخ از دست دادن دی‌اکسیدکربن استفاده شود، به این فرض که نشت کافی در قسمت بالایی محفظه وجود دارد تا ورود هوای آزاد را امکان‌پذیر کند:

    4ffu5FbiHe8aAAAAAASUVORK5CYII=

    جایی که:

    R = نرخ دی‌اکسیدکربن [پوند در دقیقه (کیلوگرم در دقیقه)]
    C = نسبت غلظت دی‌اکسیدکربن
    p = چگالی بخار دی‌اکسیدکربن [پوند بر فوت مکعب (کیلوگرم بر متر مکعب)]
    A = مساحت بازشو [فوت مربع (متر مربع)] (شامل ضریب جریان)
    g = ثابت گرانش [32.2 فوت بر ثانیه مربع (9.81 متر بر ثانیه مربع)]
    p1 = چگالی جو [پوند بر فوت مکعب (کیلوگرم بر متر مکعب)]
    p2 = چگالی هوای اطراف [پوند بر فوت مکعب (کیلوگرم بر متر مکعب)]
    h = ارتفاع ایستا بین بازشو و بالای محفظه [فوت (متر)]

    اگر تنها در دیوارها بازشوهایی وجود داشته باشد، مساحت بازشوهای دیوار می‌تواند برای محاسبات تقسیم بر 2 شود زیرا فرض بر این است که هواي تازه می‌تواند از نیمی از بازشوها وارد شود و گاز محافظ از نیمی دیگر خارج خواهد شد.
    شکل E.1 (ب) می‌تواند به‌عنوان راهنمایی برای برآورد نرخ‌های تخلیه در سیستم‌های تخلیه طولانی استفاده شود. منحنی‌ها با استفاده از معادله قبلی محاسبه شده‌اند، با فرض دمای 70 درجه فارنهایت (21 درجه سلسیوس) داخل و خارج محفظه. در یک سیستم واقعی، دمای داخل معمولاً با تخلیه کاهش می‌یابد، که باعث افزایش نرخ از دست رفتن گاز می‌شود. به دلیل وجود متغیرهای زیاد، ممکن است نیاز به آزمایش سیستم نصب‌شده برای اطمینان از عملکرد صحیح باشد.
    در صورتی که نشت قابل توجهی وجود داشته باشد، غلظت طراحی باید به سرعت به دست آید و برای مدت زمان طولانی حفظ شود. دی‌اکسیدکربن مورد نیاز برای جبران نشت باید با نرخ کمتری اعمال شود. نرخ تخلیه طولانی‌شده باید به اندازه کافی برای حفظ غلظت طراحی باشد.

    A.5.5.2.1 معمولاً زمان تخلیه اندازه‌گیری شده زمانی در نظر گرفته می‌شود که دستگاه اندازه‌گیری شروع به ثبت حضور دی‌اکسیدکربن می‌کند تا غلظت طراحی به دست آید.

    A.5.5.3 حفاظت از موتورهای احتراق ثابت و توربین‌های گازی درNFPA 37 مورد بررسی قرار گرفته است.
    برای تجهیزات الکتریکی محصور از نوع گردش داخلی، مقدار اولیه تخلیه نباید کمتر از 1 پوند (0.45 کیلوگرم) گاز برای هر 10 فوت مکعب (0.28 متر مکعب) از حجم محصور تا 2000 فوت مکعب (56.6 متر مکعب) باشد. برای حجم‌های بزرگتر، 1 پوند (0.45 کیلوگرم) گاز برای هر 12 فوت مکعب (0.34 متر مکعب) یا حداقل 200 پوند (90.8 کیلوگرم) باید استفاده شود. جدولA.5.5.3(الف) و جدول A.5.5.3(ب) می‌تواند به‌عنوان راهنما برای برآورد مقدار گاز مورد نیاز برای تخلیه طولانی‌شده جهت حفظ حداقل غلظت 30 درصد برای زمان کاهش شتاب استفاده شود. این مقدار بر اساس حجم داخلی دستگاه و زمان کاهش شتاب است، با فرض نشت متوسط. برای دستگاه‌های بدون گردش داخلی که دارای دمپر هستند، 35 درصد به مقادیر نشان داده‌شده در جدول A.5.5.3(الف) و جدول A.5.5.3(ب) باید اضافه شود تا حفاظت از تخلیه طولانی‌شده تأمین شود.

    A.5.5.4.2 روش‌های موجود برای جبران دماهای بالایی شامل کاهش چگالی پر کردن برای دماهای بالا و فشرده‌سازی نیتروژن همراه با کاهش چگالی پر کردن برای دماهای پایین است. باید با تولیدکنندگان مشورت شود برای راهنمایی بیشتر.

    A.5.6.1 ملاحظه‌های تهویه فشار شامل عواملی مانند استحکام محفظه و نرخ تزریق است.

    A.5.6.2 منافذ و نشت‌هایی مانند درها، پنجره‌ها و دمپرها که ممکن است به راحتی قابل شناسایی نباشند یا به راحتی محاسبه نشوند، در سیستم‌های سیلاب دی‌اکسیدکربن معمولاً به‌اندازه کافی برای تهویه طبیعی بدون نیاز به تهویه اضافی فراهم کرده‌اند. اتاق‌های ذخیره‌سازی رکوردها، فضاهای یخچالی و کانال‌های تهویه نیز تحت شرایط سیستم متوسط خود نیاز به تهویه اضافی ندارند.
    در بسیاری از موارد، به‌ویژه زمانی که مواد خطرناک درگیر هستند، منافذ تهویه برای تهویه انفجاری قبلاً فراهم شده است. این‌ها و سایر منافذ موجود معمولاً تهویه کافی را فراهم می‌کنند.
    عملیات ساخت‌وساز عمومی راهنمای جدول A.5.6.2 را برای در نظر گرفتن استحکام عادی و فشارهای مجاز محفظه‌های متوسط فراهم می‌آورد.

    A.6.1.2 نمونه‌هایی از خطراتی که توسط سیستم‌های کاربردی محلی محافظت می‌شوند شامل وان‌های غوطه‌وری، تانک‌های خنک‌کننده، اتاق‌های اسپری، ترانسفورماتورهای الکتریکی پر شده از روغن، دریچه‌های بخار، آسیاب‌های نورد، دستگاه‌های چاپ و غیره می‌شود.

    A.6.1.4 به بخش‌های 4.3، 4.5.5 و A.4.3 اشاره می‌شود در مورد خطرات ناشی از کدورت دید و کاهش غلظت اکسیژن به مقداری که نمی‌تواند حیات را پشتیبانی کند، نه تنها در ناحیه اطراف تخلیه، بلکه در مناطق مجاور که گاز می‌تواند به آنجا مهاجرت کند.

    A.6.3.1 در محاسبه مجموع مقدار دی‌اکسیدکربن مورد نیاز برای یک سیستم کاربردی محلی، نرخ جریان همه نازل‌ها باید با هم جمع شوند تا نرخ جریان جرمی برای حفاظت از خطر خاص به‌دست آید. این نرخ باید ضربدر زمان تخلیه شود.

    A.6.3.1.1 این سیلندرها معمولاً در ظرفیت‌های اسمی 50 پوند، 75 پوند و 100 پوند (22.7 کیلوگرم، 34.1 کیلوگرم و 45.4 کیلوگرم) دی‌اکسیدکربن اندازه‌گیری می‌شوند. زمانی که سیلندرها با دی‌اکسیدکربن در چگالی پر کردن عادی که از 68 درصد بیشتر نباشد، پر می‌شوند، بخشی از تخلیه از سیلندرها به‌صورت دی‌اکسیدکربن مایع و باقی‌مانده به‌صورت بخار خواهد بود. برای مقاصد طراحی، تخلیه بخار به‌عنوان اثربخش در خاموش کردن آتش در نظر گرفته نمی‌شود. مشخص شده است که مقدار دی‌اکسیدکربن تخلیه‌شده از نازل به‌صورت مایع دی‌اکسیدکربن از 70 درصد تا 75 درصد از کل مقدار دی‌اکسیدکربن موجود در سیلندر متغیر است و بنابراین لازم است ظرفیت اسمی سیلندر برای یک سیستم خاص 40 درصد افزایش یابد تا بخش بخار دی‌اکسیدکربن در نظر گرفته شود. به‌عنوان مثال، یک سیلندر 50 پوندی (22.7 کیلوگرم) می‌تواند بین 35 پوند و 37.5 پوند (15.9 کیلوگرم و 17.0 کیلوگرم) دی‌اکسیدکربن به‌صورت مایع تخلیه کند که بخش مؤثر تخلیه در خاموش کردن آتش است.

    A.6.3.1.2 زمانی که دی‌اکسیدکربن مایع از یک لوله‌کشی گرم عبور می‌کند، مایع به‌سرعت تبخیر می‌شود تا دمای لوله به دمای اشباع دی‌اکسیدکربن برسد. مقدار دی‌اکسیدکربن مایع تبخیرشده به این روش بستگی به مقدار کل حرارت دارد که باید از لوله‌کشی برداشته شود و حرارت نهان تبخیر دی‌اکسیدکربن دارد. برای دی‌اکسیدکربن با فشار بالا، حرارت نهان تبخیر حدود 64Btu/pound (149 kJ/kg) است؛ برای دی‌اکسیدکربن با فشار پایین، حرارت نهان تبخیر حدود 120 Btu/pound (279 kJ/kg) است.
    مقدار حرارت که باید از لوله‌کشی برداشته شود، حاصل‌ضرب وزن لوله‌کشی در ظرفیت حرارتی ویژه فلز و تغییر دمای متوسط لوله‌کشی است. برای لوله‌کشی فولادی، ظرفیت حرارتی ویژه متوسط حدود 0.11 Btu/pound·°F (0.46 kJ/kg·K) تغییر دما است. تغییر دمای متوسط نیز تفاوت بین دمای آغاز تخلیه و دمای متوسط مایع در حال جریان در لوله خواهد بود. برای دی‌اکسیدکربن با فشار بالا، می‌توان دمای متوسط مایع در لوله‌کشی را حدود 60 درجه فارنهایت (16 درجه سلسیوس) فرض کرد. برای دی‌اکسیدکربن با فشار پایین، دمای متوسط را می‌توان حدود -5 درجه فارنهایت (-21 درجه سلسیوس) فرض کرد. این دماها البته تا حدودی متناسب با فشار نازل‌های متوسط تغییر خواهند کرد، اما چنین تنظیمات جزئی تأثیر قابل توجهی بر نتایج نخواهد گذاشت. معادله زیر می‌تواند برای محاسبه مقدار دی‌اکسیدکربن تبخیرشده در لوله‌کشی استفاده شود:



    جایی که:

    • W = C0₂ تبخیر شده [پوند (کیلوگرم)]
    • w = وزن لوله‌کشی [پوند (کیلوگرم)]
    • Cp = گرمای ویژه فلز در لوله [Btu/پوند·°F; 0.11 برای فولاد (kJ/کیلوگرم·K; 0.46 برای فولاد)]
    • T₁ = دمای متوسط لوله قبل از تخلیه [°F (°C)]
    • T₂ = دمای متوسط C0₂ [°F (°C)]
    • H = حرارت نهان تبخیر C0₂ مایع [Btu/پوند (kJ/کیلوگرم)]

    A.6.3.3 چون آزمایش‌های انجام شده در فهرست یا تاییدیه‌های اسپرینکلرهای دی‌اکسید کربن ایجاب می‌کند که آتش در حداکثر زمان ۲۰ ثانیه خاموش شود، زمان حداقل ۳۰ ثانیه برای این استاندارد تعیین شده است. این زمان اضافی به‌عنوان یک ضریب ایمنی برای شرایط غیرقابل پیش‌بینی در نظر گرفته شده است. مهم است که این زمان تخلیه به‌عنوان حداقل در نظر گرفته شود و شرایطی مانند دماهای بالا و خنک شدن سطوح بسیار داغ در منطقه خطر ممکن است نیاز به افزایش زمان تخلیه برای اطمینان از خاموشی کامل و مؤثر داشته باشد.

    A.6.3.3.2 جریان دی‌اکسید کربن نیازی نیست که همزمان در تمام اسپرینکلرها شروع یا متوقف شود، اما همه اسپرینکلرها باید حداقل به مدت زمان تخلیه مایع کربن دی‌اکسید به‌طور همزمان کار کنند.

    A.6.3.3.5 دمای حداکثر سوخت مایع در حال سوخت محدود به نقطه جوش آن است که در آن سرمایش تبخیری با ورود حرارت مطابقت دارد. در بیشتر مایعات، دمای خود اشتعال بسیار بالاتر از دمای جوش است، بنابراین باز اشتعال بعد از خاموش شدن تنها می‌تواند توسط یک منبع اشتعال خارجی ایجاد شود. با این حال، برخی مایعات منحصر به فرد دارای دماهای خود اشتعال بسیار پایین‌تری نسبت به دمای جوش خود هستند. روغن‌های پخت‌وپز معمولی و موم پارافین ذوب‌شده این ویژگی را دارند. برای جلوگیری از باز اشتعال در این مواد، لازم است تا جوّ اطفاء حریق تا زمانی که سوخت پایین‌تر از دمای خود اشتعال آن سرد شود، حفظ شود. یک زمان تخلیه ۳ دقیقه‌ای برای واحدهای کوچک کافی است، اما ممکن است برای واحدهای با ظرفیت بزرگتر به زمان بیشتری نیاز باشد.

    A.6.4.1 کاربرد عملی روش نرخ بر اساس مساحت در راهنمای طراحی FSSA برای سیستم‌های محلی دی‌اکسید کربن نرخ بر اساس مساحت توضیح داده شده است. این راهنما به کاربر در تمام فرآیند طراحی سیستم دی‌اکسید کربن بر اساس نرخ مساحت با مثال‌ها کمک می‌کند. کاربر با مراحل مختلف طراحی سیستم شامل چیدمان، محاسبات و طراحی کلی سیستم آشنا خواهد شد.

    A.6.4.2.1 در فهرست‌های فردی یا تاییدیه‌های اسپرینکلرهای نوع سقفی، آزمایش‌هایی برای تعیین جریان بهینه‌ای که یک اسپرینکلر باید برای ارتفاع نصب آن نسبت به سطح مایع استفاده کند، انجام می‌شود. این آزمایش‌ها به شرح زیر انجام می‌شوند:

    1. آزمایش‌های آتش‌سوزی برای اسپرینکلرهای نوع سقفی انجام می‌شود تا یک منحنی که جریان‌های حداکثر قابل استفاده برای اسپرینکلرها را در ارتفاعات مختلف نشان می‌دهد، توسعه یابد.
    2. پس از آزمایش‌های فوق، حداقل جریان برای ارتفاعات مختلف فرض می‌شود که ۷۵ درصد از حداکثر جریان قبلاً تعیین شده است.
    3. پس از آزمایش‌های فوق، آزمایش‌هایی انجام می‌شود تا مساحت آتش تغییر کند تا بیشترین مساحتی که یک اسپرینکلر در ارتفاعات مختلف می‌تواند خاموش کند، تعیین شود.
    4. از داده‌های مراحل قبلی دو منحنی رسم می‌شود: یک منحنی جریان در مقابل ارتفاع و منحنی مساحت در مقابل ارتفاع.

    این منحنی‌ها بر اساس آزمایش‌های آتش‌سوزی با استفاده از سینی‌های مربعی توسعه یافته‌اند، بنابراین مهم است که مساحت پوشش اسپرینکلرها در ارتفاعات مختلف بر اساس مساحت‌های مربعی تقریبی در نظر گرفته شود. در سیستم‌های اسپرینکلر چندگانه، این محدودیت‌ها برای بخش‌های خطر که هر اسپرینکلر به‌طور جداگانه پوشش می‌دهد، استفاده می‌شود.

    چون این منحنی‌ها بر اساس آزمایش‌های آتش‌سوزی با استفاده از سینی‌های مربعی توسعه یافته‌اند، مهم است که به‌خاطر داشته باشید که پوشش مساحت برای اسپرینکلرها در ارتفاعات مختلف که توسط منحنی دوم نشان داده شده، باید بر اساس مساحت‌های مربعی تقریبی در نظر گرفته شود. همچنین مهم است که به یاد داشته باشید این دو منحنی محدودیت‌های پوشش تک اسپرینکلر را نشان می‌دهند. در سیستم‌های چند اسپرینکلری، این محدودیت‌ها برای بخشی از خطر که توسط هر اسپرینکلر پوشش داده می‌شود، استفاده می‌شود.

    A.6.4.2.2 برای اسپرینکلرهای کنار مخزن و خطی، آزمایش‌های آتش‌سوزی برای توسعه منحنی‌هایی که حداکثر و حداقل جریان‌های قابل استفاده برای اسپرینکلر را به مساحت آتشی که اسپرینکلر قادر به خاموش کردن آن است، مرتبط می‌کند، انجام می‌شود. همچنین محدودیت‌های اضافی در مورد حداکثر عرض خطر و الزامات فاصله بین اسپرینکلرها و نزدیک‌ترین گوشه خطر وجود دارد. در این آزمایش‌ها، اسپرینکلرها معمولاً در فاصله ۶اینچی (۱۵۲ میلی‌متر) از سطح مایع نصب می‌شوند، که پارامتر ارتفاع را حذف می‌کند. این آزمایش‌ها به‌صورت زیر انجام می‌شوند.

    اسپرینکلرهای تک یا چندگانه روی لبه سینی‌های مربعی یا مستطیلی نصب می‌شوند. در آزمایش‌های اسپرینکلر چندگانه، اسپرینکلرها روی یک طرف یا دو طرف متقابل نصب می‌شوند. آزمایش‌ها روی اندازه‌های مختلف سینی و آرایش‌های فاصله‌ای مختلف انجام می‌شود تا منحنی حداکثر نرخ یا منحنی پاشش ایجاد شود که می‌توان آن را به‌عنوان تابعی از جریان در مقابل مساحت پوشش یا عرض خطر ترسیم کرد. پس از این مرحله، حداقل جریان برای شرایط مختلف مساحت یا عرض خطر (با محدودیت‌های فاصله‌ای مناسب دیگر) توسط یک سری آزمایش مشابه تعیین می‌شود.

    برای همه این آزمایش‌ها، جریان‌ها بر اساس دمای ذخیره‌سازی ۰درجه فارنهایت (۱۸- درجه سانتی‌گراد) برای سیستم‌های فشار پایین (فشار متوسط ۳۰۰ psi یا ۲۰۶۸ kPa) یا دمای ذخیره‌سازی ۷۰ درجه فارنهایت (۲۱ درجه سانتی‌گراد) برای سیستم‌های فشار بالا (فشار متوسط ۷۵۰ psi یا ۵۱۷۱ kPa) محاسبه می‌شوند. در سیستم‌های فشار بالا، دمای واقعی ذخیره‌سازی می‌تواند بین ۱۲۰ درجه فارنهایت (۴۹ درجه سانتی‌گراد) و ۳۲ درجه فارنهایت (۰ درجه سانتی‌گراد) متغیر باشد. به همین دلیل، آزمایش‌های منحنی حداکثر نرخ یا پاشش با استفاده از سیلندرهای ذخیره‌سازی که به دمای ۱۲۰ درجه فارنهایت (۴۹ درجه سانتی‌گراد) تنظیم شده‌اند، انجام می‌شود که جریان کمی بالاتر از نرخ محاسبه شده ایجاد می‌کند. آزمایش‌های نرخ حداقل با استفاده از سیلندرهای ذخیره‌سازی که به دمای ۳۲ درجه فارنهایت (۰ درجه سانتی‌گراد) تنظیم شده‌اند، انجام می‌شود که جریان کمی پایین‌تر از نرخ محاسبه شده ایجاد می‌کند.

    از داده‌های حاصل از این آزمایش‌ها، یک منحنی جریان در مقابل مساحت پوشش یا عرض خطر ترسیم می‌شود که منحنی حداکثر یا پاشش آن با ضریبی معادل ۱۰ درصد کاهش و نرخ حداقل آن با ضریبی معادل ۱۵ درصد افزایش می‌یابد. یک منحنی معمولی برای اسپرینکلر کنار مخزن در شکل F.1 (c) و یک منحنی برای اسپرینکلر خطی در شکل F.1 (d) نشان داده شده است.

    A.6.4.3.4 برای آزمایش‌های فهرست و تاییدیه، اسپرینکلرهای محلی دی‌اکسید کربن نوع سقفی روی آتش‌سوزی‌های دو بعدی سینی انجام می‌شوند. (مراجعه شود به A.6.4.2.1.) برخی اسپرینکلرها هنگام استفاده روی چنین آتش‌سوزی‌های “مسطح” پوشش مساحت عالی دارند. اگرچه مخروط واقعی تخلیه می‌تواند تنها روی یک مساحت کوچک از آتش تأثیر بگذارد، دی‌اکسید کربن می‌تواند از ناحیه برخورد واقعی خارج شده و مساحت بسیار بزرگتری از سینی آتش را به‌طور مؤثر پوشش دهد.

    اگر سطحی که تخلیه دی‌اکسید کربن روی آن برخورد می‌کند، بسیار نامنظم باشد، ممکن است تخلیه نازل نتواند تمام قسمت‌های خطر را به‌طور مؤثر پوشش دهد. اگر نازل‌های استفاده شده دارای مناطق برخورد کوچکی نسبت به مناطق پوشش فهرست شده خود باشند، ممکن است نیاز به نازل‌های اضافی برای پوشش کامل اشیاء با اشکال نامنظم باشد. در صورتی که چنین خطراتی با اشکال نامنظم باید پوشش داده شوند، طراح باید اطمینان حاصل کند که تعداد، نوع و مکان نازل‌ها برای تضمین پوشش کامل سطوح خطر کافی است. بررسی پوشش اسپرینکلرهای محلی از جمله قسمت‌های مهم آزمایش تخلیه است.

    A.6.4.4.5 ممکن است نیاز به نازل‌های اضافی برای این منظور خاص باشد، به‌ویژه اگر انبار بیش از ۲ فوت (۰.۶ متر) بالاتر از سطح محافظت شده قرار گیرد.

    A.6.5.1 کاربرد عملی روش نرخ به حجم پیچیده است. طراحی یک سیستم می‌تواند با استفاده از مثال‌ها و یک محاسبه گام به گام از یک سیستم، تسهیل شود. دستورالعمل‌های طراحی FSSA برای سیستم‌های کاربرد محلی دی‌اکسید کربن با روش نرخ به حجم توضیح می‌دهند که چگونه یک سیستم دی‌اکسید کربن با استفاده از این روش طراحی شود.

    A.6.5.3.2 شکل A.6.5.3.2 نمودار پوشش جزئی است.

    A.6.6.2 دماهای ذخیره‌سازی فشار بالا که از ۳۲ درجه فارنهایت تا ۱۲۰ درجه فارنهایت (۰ درجه سانتی‌گراد تا ۴۹ درجه سانتی‌گراد) متغیر هستند، نیاز به روش‌های خاص برای جبران تغییرات نرخ جریان ندارند. در صورتی که دماهای ذخیره‌سازی فشار بالا بتوانند زیر ۳۲ درجه فارنهایت (۰ درجه سانتی‌گراد) یا بالاتر از ۱۲۰ درجه فارنهایت (۴۹ درجه سانتی‌گراد) قرار گیرند، ممکن است نیاز باشد ویژگی‌های خاصی در سیستم گنجانده شود تا نرخ جریان صحیح تضمین شود.

    A.7.1.1 یک منبع دی‌اکسید کربن جداگانه می‌تواند برای استفاده از شلنگ دستی فراهم شود، یا دی‌اکسید کربن می‌تواند از یک واحد ذخیره‌سازی مرکزی که چندین خط شلنگ را تأمین می‌کند یا از سیستم‌های ثابت دستی یا خودکار تأمین شود. (مراجعه شود به ۴.۶.۱.۱.)

    A.7.1.3 استفاده از لوله‌های دستی یا سیستم‌های ثابت یا خودکار برای انتقال دی‌اکسید کربن از یک واحد ذخیره‌سازی مرکزی که به چندین لوله‌ متصل است، امکان‌پذیر است. (مراجعه شود به 4.6.1.1.)
    A.7.1.4 اشاره‌ای به 4.3.1 و A.4.3 در مورد خطرات برای پرسنل به دلیل کاهش دید و کاهش غلظت اکسیژن تا حدی که قادر به حمایت از حیات نباشد، نه تنها در منطقه تخلیه بلکه در مناطق مجاور که گاز ممکن است به آنجا منتقل شود، می‌شود.
    A.7.5.2 اتصال مجموعه نازل تخلیه به شلنگ با استفاده از اتصال گردشی برای فراهم آوردن راحتی بیشتر در جابجایی توصیه می‌شود.
    A.7.5.4 عملکرد سیستم‌های لوله‌ دستی به عمل دستی و جابجایی دستی نازل تخلیه بستگی دارد. بنابراین سرعت و سادگی عملیات برای اطفاء حریق موفق ضروری است.
    A.7.5.4.2 از شیرهای بلیدر یا دستگاه‌های مشابه می‌توان برای کاهش تاخیر در تخلیه مایع در سیستم‌های فشار پایین استفاده کرد.
    A.8.1.1 تأمین دی‌اکسید کربن بر روی یک وسیله نقلیه متحرک نصب شده است که می‌تواند به محل حریق کشیده یا رانده شود و به سرعت به سیستم لوله‌ کشی متصل شود که خطرات درگیر را محافظت می‌کند. تأمین متحرک عمدتاً تجهیزات آتش‌نشانی یا پرسنل آتش‌نشانی است که برای استفاده مؤثر به آموزش نیاز دارند.
    A.8.1.2 سیستم‌های لوله‌ کشی و تأمین متحرک می‌توانند برای تکمیل سیستم‌های حفاظت در برابر حریق ثابت استفاده شوند یا به تنهایی برای محافظت از خطرات خاص استفاده شوند:
    (1) تأمین متحرک می‌تواند به عنوان یک پشتیبان برای تکمیل تأمین ثابت استفاده شود.
    (2) تأمین متحرک همچنین می‌تواند با لوله‌های دستی برای محافظت از خطرات پراکنده تجهیز شود.
    A.8.4.1 ممکن است مقادیر اضافی دی‌اکسید کربن برای جبران تاخیر در رساندن تأمین متحرک به خطر مورد نیاز باشد.
    A.8.5 اثربخشی حفاظت در برابر حریق فراهم شده توسط سیستم‌های لوله‌ کشی و تأمین متحرک به کارایی و توانایی نیروی انسانی که تأمین متحرک را اداره می‌کند بستگی دارد. به طور کلی، این تجهیزات در دسته تجهیزات آتش‌نشانی قرار دارند که به یک گروه از پرسنل ثابت نیاز دارند.
    A.9.1(2)(c) مثال‌ها شامل فضاهایی هستند که موتورهایی برای پیشرانه، موتورهایی که ژنراتورهای الکتریکی را به حرکت درمی‌آورند، ایستگاه‌های پر کردن سوخت، پمپ‌های بارگیری یا ماشین‌آلات تهویه، گرمایش و تهویه مطبوع را در خود دارند.
    A.9.1(2)(d) سیستم‌های دی‌اکسید کربن برای فضاهای وسیله نقلیه که برای مسافران قابل دسترسی هستند، توصیه نمی‌شود.
    A.9.2.1 منظور این است که NFPA 12، از جمله این فصل، به عنوان یک سند مستقل برای طراحی، نصب و نگهداری سیستم‌های دی‌اکسید کربن دریایی استفاده شود.
    فصل 9 در سال 1998 اضافه شد تا به نصب‌های دریایی پرداخته شود. این فصل به عنوان جایگزین سایر استانداردها مانند 46CFR 119، “نصب ماشین‌آلات” طراحی شده است.
    A.9.3.3.1 برخی از موتورهای احتراق داخلی برای پیشرانه و ژنراتورهای مولد برق، هوای احتراق را از فضای محافظت شده که در آن نصب شده‌اند، می‌کشند. چون این نوع موتورها موظف به خاموش شدن قبل از تخلیه سیستم هستند، در برخی موارد، سیستم خودکار تخلیه ممکن است پیشرانه یا تأمین برق را زمانی که بیشترین نیاز است، خاموش کند. یک سیستم غیرخودکار به خدمه کشتی انعطاف‌پذیری بیشتری می‌دهد تا بهترین مسیر عمل را انتخاب کنند. به عنوان مثال، در حالی که کشتی در یک کانال پر ازدحام در حال حرکت است، توانایی مانور کشتی می‌تواند از تخلیه فوری سیستم مهم‌تر باشد.

    A.9.3.3.2 در سکوی‌های فراساحلی و برخی از کشتی‌ها، محفظه‌های ماشین‌آلات کوچک اغلب به‌گونه‌ای قرار دارند که دسترسی پرسنل در هنگام وقوع حریق دشوار و/یا خطرناک است و ممکن است تأخیر غیرقابل قبولی در فعال‌سازی سیستم‌ها ایجاد کند. تا زمانی که ایمنی زندگی و قابلیت ناوبری کشتی تحت تأثیر منفی قرار نگیرد، فعال‌سازی خودکار سیستم‌های محافظت‌کننده از این فضاها مجاز است.
    A.9.3.3.4 به‌استثنای فضاهای محافظت‌شده بسیار کوچک که در 9.3.3.3.3 ذکر شده است، هدف این استاندارد این است که دو عملیات دستی جداگانه برای ایجاد تخلیه یک سیستم دریایی نیاز باشد. فراهم کردن یک کنترل دستی جداگانه برای هر یک از شیرهای کنترل تخلیه مورد نیاز در 9.3.3.3 این هدف را محقق می‌کند. این الزامات استثنایی است بر «عملیات دستی معمولی» که در 4.5.1.2 تعریف شده است.
    A.9.3.3.5 برای یک سیستم دی‌اکسید کربن فشار بالا، کنترل دستی اضطراری برای تأمین، اپراتور دستی بر روی سیلندرهای پیلوت است.
    A.9.3.3.7 دی‌اکسید کربن کافی باید فراهم شود تا آلارم‌ها را با فشار نامی خود برای مدت زمان لازم فعال نگه دارد.
    A.9.3.6.2.2 یک مثال از جایی که تخلیه‌ها ضروری است، نقاط پایین در لوله‌کشی دی‌اکسید کربن است که همچنین توسط سیستم تشخیص دود از نوع نمونه‌برداری استفاده می‌شود.
    آتش‌سوزی در فضاهای باری ممکن است به‌طور کامل توسط تخلیه دی‌اکسید کربن اطفاء نشود. اینکه آتش به‌طور کامل اطفاء شده است یا فقط سرکوب شده است بستگی به چندین عامل دارد، از جمله نوع و مقدار مواد سوختی. احتمال نشت مقداری از جو دی‌اکسید کربن غنی‌شده از محفظه بار وجود دارد. بنابراین، ممکن است نیاز باشد دی‌اکسید کربن اضافی به‌طور موقت تخلیه شود تا سرکوب آتش در محفظه بار تا زمانی که کشتی به بندر برسد، حفظ شود. پس از رسیدن به بندر، قبل از باز شدن درب محفظه بار، یک گروه آتش‌نشانی مجهز و آموزش‌دیده باید آماده باشد تا اطفاء کامل مواد سوخته را انجام دهد.



  • ملاحظات برای جانمایی مؤثر دتکتور گاز

    B TAHERI

    دتکتورهای گاز هشدارهایی را به کارکنان تأسیسات درباره نشت گاز قابل اشتعال ارائه می‌دهند تا اقدامات لازم، چه به‌صورت خودکار و چه دستی، برای کنترل نشت قبل از بروز خسارت جدی انجام گیرد. این اقدامات می‌توانند شامل خاموش کردن سیستم فرآیند، فعال‌سازی سامانه‌های سرکوب یا کاهش اثرات باشند. یک دتکتور گاز که به‌درستی طراحی و نصب شده باشد، سطح ایمنی تأسیسات را افزایش می‌دهد.

    تعیین هدف از نصب دتکتور گاز در آغاز طراحی و استفاده از مدل‌سازی انتشار و پراکندگی گاز برای ایجاد یک طرح مؤثر ضروری است. مگر آن‌که بودجه‌ای نامحدود داشته باشید و بتوانید در هر نقطه‌ی ممکن از نشت، یک دتکتور نصب کنید، استفاده از مدل‌سازی‌های رایانه‌ای می‌تواند در تعیین محل دتکتورها به‌صورت مقرون‌به‌صرفه کمک کند. دامنه و هدف دتکتور گاز باید از ابتدا مشخص شود تا در طول طراحی، سازگاری در انتخاب تجهیزات و نحوه نصب حفظ گردد.

    WhatsApp Image 2025 09 22 at 12.57.03 AM

    هدف دتکتور گاز
    هدف اصلی از استفاده از دتکتور گاز باید کاهش احتمال آتش‌سوزی و/یا انفجار و پیشگیری از خسارات گسترده به تجهیزات، توقف تولید، آسیب به افراد و تلفات جانی باشد. عامل مهم دیگر، خطر سمیت ناشی از نشت گازهایی است که هم خاصیت سمی و هم خاصیت قابل اشتعال دارند.

    هدف از نصب دتکتور گاز باید در ابتدای پروژه به‌صورت شفاف تعریف شود تا تحلیل خطرات، انتخاب نوع دتکتور و محل نصب آن‌ها متناسب با هدف نصب باشد. این پارامترها بسته به منطقه مورد نظر در تأسیسات متفاوت هستند. برای مثال، در ناحیه ذخیره‌سازی گاز مایع، دتکتورها ممکن است فقط جهت ایجاد هشدار به‌کار روند، زیرا منابع احتراق وجود ندارد و آن ناحیه از سایر فرآیندها جدا است. در مقابل، در بخش‌های دیگر کارخانه ممکن است هدف از نصب دتکتور، خاموش‌سازی فرآیند یا فعال‌سازی سامانه‌های پاشش آب برای رقیق‌سازی نشت گاز باشد.

    WhatsApp Image 2025 09 22 at 12.57.04 AM

    بخشی از طراحی کامل سیستم باید شامل رویه‌هایی باشد که اقدامات کارکنان تأسیسات را هنگام فعال شدن هشدار دتکتور گاز مشخص می‌کند. این رویه‌ها باید شامل اقداماتی باشند که در هر سطح هشدار انجام می‌شوند، واکنش‌های لازم در بخش‌های مختلف کارخانه، و تأثیر شرایط کاری کارخانه (حالت عادی، توقف، یا ناپایداری) بر تصمیمات عملیاتی را نیز در بر گیرند.

    ویژگی‌های شیمیایی و شرایط فرآیندی

    پس از تعیین هدف از نصب دتکتور گاز، مرحله بعدی جمع‌آوری داده‌هاست. موادی که قرار است توسط دتکتور شناسایی شوند باید مشخص گردند. شناسایی نشت شامل ارزیابی ویژگی‌های شیمیایی و فیزیکی مواد مورد نظر و همچنین شرایط فرآیندی حاکم است. این ویژگی‌ها و شرایط در محاسبات مدل‌سازی برای تعیین خصوصیات مختلف نشت مانند نرخ نشت ماده و شکل و اندازه‌ی ابر نشت مورد استفاده قرار می‌گیرند.

    دامنه‌ی اشتعال‌پذیری مواد بررسی می‌شود. این ویژگی اطلاعاتی درباره‌ی احتمال اشتعال نشت قبل از پراکنده شدن آن فراهم می‌کند. نقطه‌ی جوش و گرمای نهان تبخیر هر ماده در سناریوهای مشخص‌شده بررسی می‌شود. این ویژگی‌های فیزیکی برای ارزیابی میزان فرّاری بودن مواد در شرایط استفاده شده، مفید هستند.

    موادی که در شرایط محیطی به صورت گازهای قابل اشتعال وجود دارند، در صورت نشت به عنوان گاز در نظر گرفته می‌شوند. موادی که در دمای محیط به صورت مایع هستند، بسته به شرایط فرآیندی، ممکن است به‌صورت مایع یا بخار ارزیابی شوند.

    پارامترهای فرآیندی شامل دما، فشار و نرخ جریان همراه با ویژگی‌های ماده برای ارزیابی احتمال آتش‌سوزی و انفجار بررسی می‌شوند. برای مثال، یک مایع قابل اشتعال که دمای آن پایین‌تر از نقطه اشتعال باشد، ممکن است در صورت نشت مشکلی ایجاد نکند؛ اما اگر از بخشی از فرآیند با دمایی ۱۰۰ درجه فارنهایت بالاتر از نقطه اشتعال نشت کند، مشکل‌ساز خواهد بود. این پارامترها به همراه مقدار ماده‌ای که ممکن است نشت کند، برای ارزیابی اندازه احتمالی نشت در نظر گرفته می‌شوند. همچنین این اطلاعات برای تعیین ماهیت نشت‌ها در سناریوهای مشخص کاربرد دارند.

    WhatsApp Image 2025 09 22 at 12.57.04 AM1

    در ادامه نمونه‌ای از معیارهای انتخاب سناریوی نشت در یکی از پروژه‌های اخیر آورده شده است. بخش‌هایی از فرآیند که باید از نظر جانمایی دتکتور گاز بررسی شوند، شامل تجهیزاتی هستند که یکی از شرایط زیر در آن‌ها وجود دارد:

    • گازهای قابل اشتعال به‌صورت مایع‌شده در فرآیند درگیر هستند
    • مواد قابل اشتعال/احتراق در دمایی بالاتر از نقطه اشتعال خود قرار دارند
    • گازهای قابل اشتعال/احتراق در فشاری بیش از ۵۰۰ psig قرار دارند

    این معیارها صرفاً یک نمونه هستند. باید محدوده‌ی تحلیلی مورد نظر مشخص شود. اگر این محدوده بیش از حد گسترده باشد، تحلیل پیچیده و دشوار می‌شود؛ و اگر بیش از حد محدود باشد، احتمال نادیده گرفتن سناریوهای نشت مهم وجود دارد.

    اکثر ویژگی‌های مواد و شرایط فرآیندی در تحلیل خطر فرآیند (PHA) قابل دسترسی هستند. اگر تحلیل PHA انجام نشده یا اطلاعات کافی نداشته باشد، داده‌ها می‌توانند از نقشه‌های فرآیند (P&ID) و نمودارهای جریان فرآیند استخراج شوند. مهندسان فرآیند و اپراتورهای واحد، مطلع‌ترین افراد نسبت به فرآیند خاص هستند و می‌توانند اطلاعات ارزشمندی در این زمینه ارائه دهند.

    WhatsApp Image 2025 09 22 at 12.57.05 AM

    انتخاب حالت‌های خرابی

    باید نوع نقاط احتمالی نشت که قرار است تحلیل شوند مشخص گردد. فرض بر این است که خرابی‌های معقول می‌توانند رخ دهند. تحلیل سناریویی مانند پارگی آنی یک مخزن بزرگ یا شکست کامل لوله‌ی فولادی جوش‌خورده برای تعیین محل نصب دتکتور گاز منطقی نیست. اگرچه این رخدادهای فاجعه‌آمیز ممکن‌اند اتفاق بیفتند، اما تشخیص مؤثر باید بر رویدادهای محتمل‌تر تمرکز داشته باشد؛ یعنی همان نشت‌های کوچک‌تری که اگر به‌موقع شناسایی شوند و اقدام مناسب انجام شود، می‌توان آن‌ها را کنترل کرد.

    نمونه‌هایی از خرابی‌هایی که باید در نظر گرفته شوند عبارت‌اند از:

    • خرابی آب‌بند پمپ یا کمپرسور
    • خرابی فلنج‌ها
    • خرابی اتصالات لوله‌کشی
    • خرابی اتصالات ابزار دقیق
    • خرابی شیلنگ‌ها و اتصالات انعطاف‌پذیر

    WhatsApp Image 2025 09 22 at 12.57.05 AM1

    مکان‌های نشت

    گام بعدی تعیین مکان‌های احتمالی نشت است. این مکان‌ها جایی هستند که نوع ماده، شرایط ماده و نوع خرابی معمول در آن نقطه با یکدیگر تطابق دارند. هر مکان نشت باید به‌صورت جداگانه تحلیل شود تا داده‌های مورد نیاز برای مدل‌سازی نشت و پراکندگی جمع‌آوری شود. این اطلاعات شامل اندازه دهانه، ارتفاع و جهت‌گیری آن و همچنین پارامترهای فرآیندی در محل نشت خواهد بود.

    سناریوهای نشت و موقعیت آن‌ها باید پیش از آغاز مدل‌سازی اولیه توسط افرادی که مستقیماً با واحد یا کارخانه درگیر هستند، بررسی و تأیید شوند. مهندس فرآیند و اپراتور واحد اطلاعات دقیقی درباره منطقه مورد نظر دارند و می‌توانند اطلاعاتی ارائه دهند که اعتبار سناریوهای نشت انتخاب‌شده را افزایش دهد. در صورت امکان، بهتر است از ابتدا این افراد در تیم پروژه حضور داشته باشند.

    ملاحظات هواشناسی

    پیش از شروع مدل‌سازی پراکندگی، شرایط هواشناسی محل باید بررسی شود. پارامترهای هواشناسی شامل سرعت باد غالب، جهت باد، آشفتگی جو و شرایط حرارتی باید مدنظر قرار گیرد. پارامترهایی انتخاب می‌شوند که بدترین شرایط ممکن برای معیارهای نصب دتکتور را نشان دهند. ممکن است بدترین شرایط هواشناسی برای تشخیص، همان شرایط غالب در محل نباشند، اما باید در محدوده شرایط قابل وقوع در آن محل باشند.

    مدل‌سازی نشت و پراکندگی

    پس از گردآوری تمام اطلاعات مربوط به سناریوهای نشت و ترکیب آن با اطلاعات فیزیکی خاص هر محل نشت، مرحله مدل‌سازی آغاز می‌شود. مدل پراکندگی اطلاعاتی در خصوص اندازه و غلظت گاز پراکنده‌شده در زمان‌های مختلف نشت ارائه می‌دهد.

    مدل کامپیوتری می‌تواند نرخ نشت ماده و شرایط آن در نقطه نشت را مشخص کند. ماده ممکن است به‌صورت بخار، مایع یا مایع فوران‌کننده (flashing liquid) آزاد شود. سرمایش ناشی از انبساط ممکن است دمای ماده را تغییر داده باشد که می‌تواند تأثیر قابل توجهی بر نحوه پراکندگی داشته باشد. این مدل اطلاعات لازم برای تعیین میزان خطر ناشی از نشت را فراهم می‌کند.

    گروه‌بندی نشت‌های مشابه

    نشت‌های مشابه باید در یک گروه قرار گیرند تا از انجام مدل‌سازی‌های غیرضروری جلوگیری شود. برای مثال، اگر هفت نشت احتمالی از یک ماده وجود دارد که فقط در دمای آن‌ها ۲۰ درجه فارنهایت اختلاف است، اجرای مدل پراکندگی برای هر هفت مورد سود چندانی نخواهد داشت. باید بررسی حساسیت نتایج مدل پراکندگی انجام شود تا تأثیر پارامترهای ورودی متغیر مانند شرایط آب‌وهوایی و جهت‌گیری نشت بر نتایج پراکندگی مشخص شود.

    بسیاری از مدل‌ها در تخمین غلظت گاز در نزدیکی محل نشت (منبع نشت) دقت بالایی ندارند، اما می‌توانند اطلاعاتی درباره وسعت خطر ارائه دهند. این اطلاعات می‌توانند برای ارزیابی و مقایسه میزان خطر نشت‌ها به تأسیسات و/یا جوامع اطراف مورد استفاده قرار گیرند. برای مثال، یک نشت ممکن است فقط در همان محل تأثیر داشته باشد، در حالی که نشت دیگری ممکن است ابری از گاز قابل اشتعال ایجاد کند که تا بخاری‌های شعله‌دار مجاور گسترش می‌یابد. حالت دوم خطر بیشتری دارد، زیرا احتمال رسیدن مخلوط قابل احتراق به منبع جرقه وجود دارد. مدل‌سازی می‌تواند در اولویت‌بندی محل نصب دتکتور گاز کمک کند.

    نرم‌افزارهای مدل‌سازی نشت و پراکندگی

    نرم‌افزارهای متعددی برای مدل‌سازی پراکندگی گاز وجود دارند. هدف این متن بررسی این نرم‌افزارها نیست، بلکه اشاره به این است که چگونه می‌توان از آن‌ها برای تعیین محل نصب دتکتور گاز استفاده کرد. برخی از این نرم‌افزارها عبارت‌اند از:

    • SuperChems® از شرکت A. D. Little
    • CHARM® از شرکت Radian
    • نرم‌افزارهای متن‌باز مانند ARCHIE، DEGADIS، CAMEO و SLAB

    هر برنامه مزایا و معایب خاص خود را از نظر سهولت استفاده، گزینه‌های خروجی و توانمندی مدل‌سازی دارد. برخی مدل‌ها می‌توانند نشت و پراکندگی را در یک مرحله مدل‌سازی کنند، در حالی که برخی دیگر نیاز دارند که مدل نشت و مدل پراکندگی به‌صورت جداگانه اجرا شوند و خروجی مدل نشت به مدل پراکندگی وارد شود. باید بررسی شود که مدل انتخاب‌شده برای شرایط خاص پروژه مناسب است یا خیر.

    تعیین محل نصب دتکتور

    معیارهای نصب دتکتور گاز بر اساس شناسایی نشت قبل از تشکیل ابری از بخار قابل احتراق است که می‌تواند منجر به انفجار شود. اگرچه برای یک انفجار، حداقل پنج تن ماده نیاز است، اما حتی مقادیر بسیار کمتر نیز می‌توانند باعث آتش‌سوزی‌های شدید شوند. بنابراین، شناسایی نشت باید در سریع‌ترین زمان ممکن انجام شود تا پیش از تشکیل ابر بخار، فرصت انجام اقدامات اصلاحی فراهم باشد.

    برای نواحی مختلف یک تأسیسات معمولاً معیارهای متفاوتی جهت مکان‌یابی دتکتورها تدوین می‌شود. به‌عنوان مثال، در نواحی فرآیندی نیاز به تشخیص سریع‌تر حتی مقادیر کم گاز وجود دارد، اما در نواحی ذخیره‌سازی این الزام کمتر است. در نواحی فرآیندی، منابع احتراق متعددی وجود دارند. اگر بخار قابل احتراق به منبع احتراقی با انرژی کافی برخورد کند، آتش‌سوزی سریع رخ خواهد داد. همچنین ازدحام تجهیزات در این مناطق می‌تواند منجر به تسریع گسترش آتش شود. بنابراین، در نواحی فرآیندی تشخیص سریع مقادیر کم گاز مناسب و ضروری است.



    نشت‌های بزرگ‌تر معمولاً در نواحی ذخیره‌سازی قابل‌تحمل‌تر هستند، زیرا در این نواحی منابع احتراق محدودتری وجود دارد، تجهیزات و سازه‌ها کمتر متراکم هستند و جرم بیشتر تجهیزات و سازه‌ها، زمان بیشتری برای جذب اثرات حرارتی در هنگام آتش‌سوزی فراهم می‌کند. در نتیجه، در این مناطق می‌توان نشت‌های بزرگ‌تری را مدنظر قرار داد.

    مثال

    یک نمونه از شناسایی سناریوی نشت، مدل‌سازی پراکندگی گاز و معیارهای تعیین محل نصب دتکتور گاز که در یک پروژه اخیر به‌کار گرفته شده، بر پایه تشخیص در سطح غلظت ۲۰ درصد حد انفجار پایین (LEL) از یک ماده است که از فرآیند از طریق یک روزنه به قطر یک‌چهارم اینچ در مدت یک دقیقه یا قبل از آزاد شدن ۱۰۰۰ پوند ماده نشت می‌کند. این معیار به‌منظور ایجاد زمان کافی برای اقدام اصلاحی توسط کارکنان بهره‌بردار جهت کاهش میزان ماده نشت‌شده در نظر گرفته شده است. همچنین این معیار از نصب دتکتورهایی که بیش از حد حساس بوده و منجر به هشدارهای مزاحم می‌شوند جلوگیری می‌کند.

    مکان‌یابی دتکتورها در این پروژه وابسته به جهت باد نیست. در این حالت، جهت غالب باد متغیر است. معیار تعیین محل دتکتور گاز در این پروژه، نصب دتکتورها در ناحیه‌ای است که توسط پهنای ایزوپلت غلظت پراکندگی در نقطه نشت تعریف می‌شود. پهنای ایزوپلت در نقطه نشت یک ناحیه دایره‌ای را تعریف می‌کند که فاصله احتمالی گسترش نشت در خلاف جهت باد را مشخص می‌سازد. این رویکرد منجر به نصب دتکتورها با احتمال بالاتر شناسایی نشت در شرایط مختلف جهت باد می‌شود و اتکا به جهت غالب باد را کاهش می‌دهد. قانون مورفی بیان می‌کند که اگر نشت رخ دهد و مکان دتکتور بر اساس جهت غالب باد تعیین شده باشد، احتمال زیادی وجود دارد که باد از جهت مخالف (۱۸۰ درجه) بوزد.

    استفاده از روش‌های مدرن جمع‌آوری داده، مدل‌سازی رایانه‌ای و تجهیزات دتکتور گاز جایگزین قضاوت منطقی نمی‌شود. هنگام نصب دتکتورها، باید دقت شود که در مکان‌هایی قرار نگیرند که از منبع نشت گاز پنهان باشند.

    اجزای سیستم دتکتور گاز و عملکرد آن‌ها

    یک سیستم دتکتور گاز قابل اشتعال از چند جزء تشکیل شده است، از جمله دتکتور، مانیتورهای نمایش‌دهنده، آلارم‌های صوتی و آلارم‌های نوری. این سیستم ممکن است قابلیت اتصال به سایر سیستم‌های کنترل و پایش تأسیسات را نیز داشته باشد.

    سیستم‌های دتکتور گاز قابل اشتعال معمولاً به‌گونه‌ای طراحی می‌شوند که در دو سطح متفاوت از غلظت گاز هشدار دهند. این سیستم می‌تواند دستگاه‌های هشداردهنده خروجی را فعال کرده و همچنین نشان دهد که سطح خاصی از گاز قابل اشتعال وجود دارد. دو نقطه هشدار رایج ۲۰ درصد LEL و ۴۰ درصد LEL هستند. در سطح ۲۰ درصد LEL، سیستم چراغ هشدار را روی پنل روشن کرده و آلارم محلی را در ناحیه‌ای که دتکتور فعال شده ایجاد می‌کند. این کار می‌تواند منجر به تخلیه منطقه، افزایش نرخ تهویه و/یا بررسی فوری منطقه توسط پرسنل مجرب شود.

    در سطح ۴۰ درصد LEL، سیستم هشدار دیگری را فعال کرده، آلارم‌های صوتی و نوری را به فراتر از منطقه محلی گسترش می‌دهد، تجهیزات فرآیندی را به‌صورت خودکار خاموش یا تخلیه می‌کند، سامانه‌های پراکندگی بخار را فعال کرده و پرسنل اضطراری را مطلع می‌سازد تا اقدامات لازم را انجام دهند.

    فارغ از چیدمان خاص سیستم، اجزای ضروری آن شامل قابلیت تشخیص دتکتوری است که آلارم را فعال کرده (و در نتیجه موقعیت آن)، گازی که شناسایی شده، و غلظت گاز. بدون این اطلاعات، اقدامات مؤثر محدود خواهند بود. روش‌های متعددی برای سازمان‌دهی این اطلاعات و بازیابی آن در مواقع نیاز وجود دارد. برچسب‌گذاری ساده می‌تواند برای سامانه‌های کوچک کافی باشد. برای برخی دیگر، استفاده از برگه‌های داده جمع‌آوری‌شده کاربرد دارد. با این حال، در اغلب نصب‌های امروزی از سامانه‌های منطقی قابل برنامه‌ریزی استفاده می‌شود که قابلیت اتصال به تجهیزات دتکتور گاز را دارند. بدین ترتیب، قابلیت‌های مناسبی برای بازیابی اطلاعات فراهم می‌شود. بنابراین، پس از شناسایی گاز قابل اشتعال توسط یک دتکتور، کلیه اطلاعات مربوط به حادثه می‌تواند به‌صورت فوری بر روی صفحه‌نمایش رایانه نشان داده شود.

    انواع دتکتور گاز

    امروزه دو نوع دتکتور گاز برای گازهای قابل اشتعال استفاده می‌شود: نوع نقطه‌ای و نوع بیم. هر دو نوع کاربردها، مزایا و معایب خاص خود را دارند.

    در نوع نقطه‌ای از یک مهره کاتالیستی به‌عنوان دتکتور استفاده می‌شود. این مهره گرم می‌شود تا زمانی‌که گاز قابل اشتعال در مجاورت آن قرار گیرد، بسوزد و دمای مهره افزایش یابد. این افزایش دما باعث تغییر مقاومت الکتریکی در مهره می‌شود. این تغییر مقاومت با مهره مرجع در داخل دتکتور مقایسه می‌شود تا شرایط محیطی در نظر گرفته شود. سیستم این تغییر مقاومت را به‌صورت درصدی از حد انفجار پایین (LEL) تفسیر می‌کند.

    دتکتورهای نوع بیم بر اساس این اصل عمل می‌کنند که هیدروکربن‌ها تابش مادون قرمز را در طول موج‌های مشخصی جذب می‌کنند. دتکتور نوع بیم، یک پرتو آشکارساز و یک پرتو مرجع را در فضا منتشر می‌کند. این پرتو یا به یک گیرنده جداگانه می‌رسد یا در صورت ترکیب فرستنده/گیرنده، از آینه بازتاب داده می‌شود. این پرتو می‌تواند تا فاصله ۱۰۰ متر (۳۲۸ فوت) ارسال شود.

    مشخصات معمول هر دو نوع دتکتور در ادامه آمده است. این ویژگی‌ها بسته به سازنده خاص دتکتور ممکن است متفاوت باشد. هر یک از این عوامل باید هنگام انتخاب دستگاه مناسب مورد توجه قرار گیرد.

    دتکتورهای نوع نقطه‌ای:
    − مناسب برای پایش در محل‌های خاص یا اجزای تجهیزات، مانند ورودی هوای اتاق‌های کنترل یا تجهیزات مجزا
    − اندازه‌گیری کمی غلظت گاز در یک مکان معین
    − قیمت نسبتاً پایین
    − تعویض دتکتور ساده است
    − مستعد مسمومیت توسط برخی مواد مانند ترکیبات سیلیکونی
    − گاز باید به دتکتور برسد (در صورت قرارگیری نادرست یا کم‌بودن تعداد دتکتورها، دقت کاهش می‌یابد)
    − احتمال قرائت نادرست به دلیل تداخل‌ها وجود دارد
    − نیاز به نگهداری مکرر جهت بررسی کالیبراسیون
    − طول عمر عملکردی ممکن است در حضور گازهای پس‌زمینه دائمی کاهش یابد



    دتکتورهای نوع بیم:
    − ممکن است در صورتی‌که محل‌های بالقوه نشت در یک خط قرار داشته باشند (مانند ردیفی از پمپ‌ها در امتداد یک مسیر لوله‌کشی)، از نظر هزینه نسبت به دتکتورهای نقطه‌ای مقرون‌به‌صرفه‌تر باشند
    − نیاز به نگهداری کم، زیرا تجهیزات در معرض مسمومیت قرار نمی‌گیرند
    − پایش نشت گاز در یک منطقه وسیع را فراهم می‌کند
    − تحت تأثیر سطوح بالای گاز پس‌زمینه قرار نمی‌گیرد
    − میانگین غلظت در یک فاصله کوتاه را ارائه می‌دهد (غلظت دقیق در یک نقطه خاص را نشان نمی‌دهد)
    − فرستنده پرتو باید دید مستقیم با گیرنده یا بازتاب‌دهنده داشته باشد (فعالیت در یک ناحیه ممکن است پرتو را مختل کرده و باعث شود آن منطقه بدون پایش باقی بماند)
    − سرویس‌دهی پرهزینه و زمان‌بر است، زیرا تعویض دتکتورهای معیوب نیاز به تکنسین‌های ماهر دارد

    استفاده از دتکتورهای نقطه‌ای در مقایسه با دتکتورهای نوع بیم ممکن است برای مناطقی مناسب‌تر باشد که در آن، همپوشانی دایره‌های پراکنش، امکان شناسایی نشت از بیش از یک منبع را با یک دتکتور فراهم می‌کند. دتکتور نوع بیم زمانی مناسب‌تر است که یک سری نقاط نشت احتمالی در یک خط مستقیم قرار دارند یا زمانی که هدف، شناسایی نشت گاز پیش از عبور از مرز یک واحد فرایندی باشد. یک سیستم کامل ممکن است شامل استفاده از هر دو نوع دتکتور به‌صورت متناسب با شرایط باشد.

    خلاصه
    در ابتدای تحلیل باید هدف مشخصی برای سیستم دتکتور گاز تعیین شود. آنچه که انتظار دارید به آن دست یابید باید مشخص شود تا بتوان برنامه‌ای برای رسیدن به این هدف تدوین کرد.

    استفاده از مدل‌های نشت و پراکنش می‌تواند در مکان‌یابی مؤثر دتکتور گاز مفید باشد، زیرا اطلاعاتی در مورد اندازه نشت بر اساس نوع خرابی‌های فرض‌شده ارائه می‌دهد. ممکن است مدل نشان دهد که برخی از خرابی‌های احتمالی در یک منطقه، مقدار گاز کافی برای ایجاد نگرانی فوری را آزاد نمی‌کنند. به این ترتیب می‌توان تلاش‌ها را بر روی نشت‌های مهم‌تر متمرکز کرد و بودجه را به‌صورت مؤثرتری خرج نمود.

    نصب دتکتور گاز در ناحیه‌ای که با چند ایزوپلت غلظت پراکنش همزمان باشد می‌تواند تعداد نقاط مورد نیاز برای شناسایی را کاهش دهد. یک دستگاه در موقعیتی قرار می‌گیرد که می‌تواند نشت را از چند محل نزدیک شناسایی کند. به‌عنوان مثال، دتکتوری که بین دو پمپ مجاور قرار دارد، بسته به فاصله بین آن‌ها، می‌تواند نشت از هر دو پمپ را شناسایی کند.

    استفاده از روش‌های پیشرفته جمع‌آوری داده، مدل‌سازی رایانه‌ای، و تجهیزات دتکتور گاز، جایگزینی برای قضاوت فنی نیست. مدل‌سازی فقط تقریب شرایطی است که ممکن است رخ دهد. حتماً نظر افرادی که با کارخانه آشنایی دارند را جویا شوید، زیرا ممکن است اطلاعاتی داشته باشند که با فرض‌های اشتباه، نتایج پیشرفته‌ترین مدل‌ها را بی‌اثر کند.

    دتکتورهای نوع بیم و نقطه‌ای هر دو کاربردهای مناسب خود را دارند که بسته به موقعیت، متفاوت خواهد بود. یک راه‌حل مقرون‌به‌صرفه نیازمند بررسی همه گزینه‌های موجود برای شناسایی است. آنچه که در یک بخش از کارخانه مؤثر است، ممکن است در بخشی دیگر کاملاً ناکارآمد باشد.

  • سیستم‌های تشخیص، راه‌اندازی، هشدار و کنترل تخلیه گاز تمیز برای سیستم اطفاء حریق

    B TAHERI

    9.1.1 پنل کنترل برای سرویس تخلیه
    سیستم‌های تشخیص، راه‌اندازی، هشدار و کنترل باید مطابق با استانداردNFPA 72 طراحی، نصب، آزمایش و نگهداری شوند.

    9.1.1.1 سیستم‌هایی که فقط از طریق راه‌اندازی دستی مکانیکی عمل می‌کنند، در صورتی که مقامات مسئول اجازه دهند، مجاز هستند.

    9.1.1.2 یک منبع تأمین قدرت اصلی اختصاصی و یک منبع برق پشتیبان با حداقل 24 ساعت و حداقل 5 دقیقه جریان هشدار باید برای عملیات تشخیص، سیگنال‌دهی، کنترل و راه‌اندازی سیستم مورد استفاده قرار گیرد.

    9.1.1.3 سیستم اعلام حریق ساختمان‌های محافظت‌شده باید فقط برای کنترل پنل تخلیه سیستم اطفاء حریق گاز تمیز استفاده شود، در صورتی که برای تخلیه با دستگاه خاص سیستم اطفاء حریق گاز تمیز فهرست شده باشد، طبق بندهای 9.4.8 و 9.4.9.

    9.1.1.4 اگر پنل کنترل تخلیه سیستم اطفاء حریق گاز تمیز در یک ساختمان محافظت‌شده که سیستم اعلام حریق جداگانه‌ای دارد، قرار گیرد، باید توسط سیستم اعلام حریق ساختمان برای سیگنال‌های هشدار، نظارتی و مشکل‌دار نظارت شود.

    9.1.1.5 اگر واحد کنترل سیستم اعلام حریق تخلیه در یک ساختمان محافظت‌شده که سیستم اعلام حریق جداگانه‌ای دارد، قرار گیرد، باید برای سیگنال‌های هشدار، نظارتی و مشکل‌دار نظارت شود، اما نباید به عملیات یا خرابی سیستم اعلام حریق ساختمان وابسته باشد یا تحت تأثیر قرار گیرد.

    9.1.2 شروع و راه‌اندازی
    تشخیص خودکار و راه‌اندازی خودکار باید استفاده شوند.

    9.1.3 روش‌های سیم‌کشی*
    سیم‌کشی مدارهای شروع و تخلیه باید در کانال‌های خاص نصب شوند.

    9.1.3.1 به جز موارد مجاز در 9.1.3.2، سیم‌کشی جریان متناوب (ac) و جریان مستقیم (dc) نباید در یک کانال یا مسیر مشترک ترکیب شوند.

    9.1.3.2 ترکیب سیم‌کشی ac و dc در یک کانال یا مسیر مشترک مجاز است، در صورتی که شیلد شده و به زمین متصل باشد.

    9.2 تشخیص خودکار

    9.2.1 تشخیص خودکار باید توسط هر روش یا دستگاه فهرست‌شده‌ای باشد که قادر به تشخیص و نشان دادن حرارت، شعله، دود، بخارات قابل اشتعال یا شرایط غیرعادی در خطر باشد، مانند مشکلات فرآیند که احتمالاً باعث آتش‌سوزی شوند.

    9.2.2 در جایی که یک سیستم عامل جدید در فضایی که سیستم تشخیص موجود دارد نصب می‌شود، باید تحلیلی از دستگاه‌های تشخیص انجام شود تا اطمینان حاصل شود که سیستم تشخیص در شرایط عملیاتی خوبی قرار دارد و به موقعیت آتش‌سوزی طبق اهداف طراحی سیستم پاسخ خواهد داد.

    9.3 راه‌اندازی دستی

    یک وسیله راه‌اندازی دستی باید برای سیستم فراهم شود، مگر در مواردی که بر اساس 9.3.4 اجازه حذف آن داده شده باشد.

    9.3.1 راه‌اندازی دستی باید باعث عملکرد همزمان شیرهای خودکار کنترل‌کننده تخلیه گاز و توزیع آن شود.

    9.3.2 یک سوئیچ فشار تخلیه که سیگنال هشدار را به پنل تخلیه ارسال می‌کند، در جایی که از راه‌اندازی دستی مکانیکی استفاده می‌شود و امکان عملکرد مکانیکی سیستم وجود دارد، الزامی است.

    9.3.3 در جایی که از پنل تخلیه استفاده نمی‌شود، سوئیچ فشار تخلیه باید عملکردهای الکتریکی مورد نیاز هنگام راه‌اندازی سیستم را آغاز کند، از جمله اطلاع‌رسانی.

    9.3.4 برای سیستم‌های خودکار، وسیله راه‌اندازی دستی لازم نیست، زمانی که خطر محافظت‌شده غیرقابل سکونت باشد و خطر در مکانی دورافتاده قرار داشته باشد که پرسنل به‌طور معمول در آنجا حضور ندارند.

    9.3.5 وسیله‌های راه‌اندازی دستی باید همیشه در دسترس باشند، حتی در زمان وقوع آتش‌سوزی.

    9.3.6 وسیله‌های راه‌اندازی دستی باید برای هدف مورد نظر قابل شناسایی باشند.

    9.3.7 عملیات هر وسیله دستی باید باعث عملکرد کامل سیستم به‌طور طراحی‌شده شود.

    9.3.8 کنترل‌های دستی نباید به نیرویی بیشتر از 40 پوند (178 نیوتن) یا حرکت بیشتر از 14 اینچ (356 میلی‌متر) برای راه‌اندازی نیاز داشته باشند.

    9.3.9 حداقل یک وسیله کنترل دستی برای فعال‌سازی باید در فاصله‌ای بیشتر از 4 فوت (1.2 متر) از کف قرار گیرد.

    9.3.10 تمام وسایل عملیاتی دستی باید با نام خطراتی که از آن‌ها محافظت می‌کنند شناسایی شوند.

    9.4 دستگاه‌های عملیاتی و تجهیزات کنترل برای تخلیه گاز، کنترل تخلیه و خاموش کردن تجهیزات

    9.4.1 عملیات دستگاه‌های تخلیه گاز یا شیرها، کنترل تخلیه‌ها و تجهیزات خاموش کردن که برای عملکرد موفقیت‌آمیز سیستم ضروری هستند، باید از طریق وسایل مکانیکی، الکتریکی یا پنوماتیکی فهرست‌شده انجام شود.

    9.4.2 دستگاه‌های عملیاتی باید برای کاربرد در محیطی که در آن به کار می‌روند، مناسب باشند.

    9.4.3 تجهیزات عملیاتی نباید به راحتی از کار بیافتند یا در معرض عملیات تصادفی قرار گیرند.

    9.4.4 دستگاه‌ها معمولاً باید طوری طراحی شوند که به درستی از -20°F تا 130°F (-29°C تا 54°C) عمل کنند یا به گونه‌ای علامت‌گذاری شوند که محدودیت‌های دمایی آن‌ها را نشان دهند.

    9.4.5 دستگاه‌های عملیاتی باید به‌گونه‌ای قرار گیرند، نصب شوند یا محافظت شوند که در برابر آسیب‌های مکانیکی، شیمیایی یا دیگر آسیب‌ها که می‌تواند باعث از کار افتادن آن‌ها شود، مقاوم باشند.

    9.4.6 در صورتی که فشار گاز از سیستم یا مخازن پیلوت به عنوان وسیله‌ای برای تخلیه مخازن ذخیره‌سازی عامل استفاده شود، نرخ تأمین و تخلیه باید برای تخلیه تمام مخازن باقی‌مانده طراحی شود.

    9.4.7 تمام دستگاه‌ها برای خاموش کردن تجهیزات کمکی باید با عملکرد سیستم به عنوان بخش‌های یکپارچه از سیستم عمل کنند.

    9.4.8 تجهیزات کنترل باید به طور خاص برای تعداد و نوع دستگاه‌های فعال‌کننده مورد استفاده فهرست شده باشند.

    9.4.9 تجهیزات کنترل و دستگاه‌های فعال‌کننده باید برای سازگاری با یکدیگر فهرست شده باشند.

    9.4.10 نظارت بر حذف عملگر الکتریکی

    9.4.10.1 حذف عملگر الکتریکی از شیر تخلیه مخزن ذخیره‌سازی عامل یا شیر انتخاب‌کننده‌ای که کنترل می‌کند، باید باعث ایجاد هشدار صوتی و بصری از نقص سیستم در پنل کنترل تخلیه سیستم شود.

    9.4.10.2 بند 9.4.10.1 شامل سیستم‌های تحت پوشش فصل 13 این استاندارد نمی‌شود، به جز سیستم‌هایی که در بخش 13.6 گنجانده شده‌اند.

    9.4.11 تجهیزات کنترل باید دستگاه‌های فعال‌کننده و سیم‌کشی‌های مرتبط را نظارت کرده و در صورت نیاز باعث راه‌اندازی آنها شود.

    9.4.12 حذف دستگاه فعال‌کننده مخزن اصلی عامل از شیر تخلیه یا شیر انتخاب‌کننده باید باعث ایجاد سیگنال مشکل یا نظارتی در واحد کنترل تخلیه شود.

    9.4.13 در جایی که از تجهیزات کنترل پنوماتیک استفاده می‌شود، خطوط باید در برابر از دست دادن یکپارچگی محافظت شوند.

    9.5 دستگاه‌های هشدار، وسایل اطلاع‌رسانی و نشانگرها

    9.5.1 دستگاه‌های اطلاع‌رسانی یا نشانگرهای پنل کنترل باید برای نشان دادن عملکرد سیستم، خطرات برای پرسنل یا خرابی هر دستگاه تحت نظارت استفاده شوند.

    9.5.2 نوع (مانند صوتی، بصری)، تعداد و محل قرارگیری دستگاه‌های اطلاع‌رسانی و نشانگرها باید به گونه‌ای باشد که هدف آن‌ها برآورده شود و تمام الزامات را تأمین کند.

    9.5.3 دستگاه‌های اطلاع‌رسانی باید به گونه‌ای طراحی شوند که طبق الزامات برنامه واکنش اضطراری ساختمان عمل کنند.

    9.5.4 هشدار صوتی و بصری قبل از تخلیه باید در داخل منطقه محافظت‌شده فضاهای قابل سکونت فراهم شود تا هشدار قوی برای تخلیه قریب‌الوقوع داده شود.

    9.5.5 عملکرد دستگاه‌های اطلاع‌رسانی باید پس از تخلیه عامل ادامه یابد تا زمانی که اقدام مثبت برای شناسایی هشدار انجام شده و اقدام مناسب انجام شود.

    9.6 کلیدهای لغو

    کلیدهای لغو برای سیستم‌های تخلیه گاز تمیز مجاز هستند.

    9.6.1 در صورتی که کلیدهای لغو نصب شوند، باید در داخل منطقه محافظت‌شده و نزدیک به راه‌ خروج منطقه قرار گیرند.

    9.6.2 کلید لغو باید از نوعی باشد که برای لغو نیاز به فشار دستی دائمی داشته باشد.

    9.6.3 راه‌اندازی دستی باید عملکرد لغو را لغو کند.

    9.6.4 عملکرد تابع لغو باید باعث ایجاد هشدار صوتی و بصری مشخص از نقص سیستم شود.

    9.6.5 کلیدهای لغو باید به‌طور واضح برای هدف مورد نظر قابل شناسایی باشند.

    9.7 تأخیرهای زمانی

    9.7.1 باید یک هشدار پیش‌تخلیه و تأخیر زمانی کافی برای اجازه به تخلیه پرسنل قبل از تخلیه فراهم شود.

    9.7.2 برای نواحی خطرناک که در معرض آتش‌های رشد سریع هستند، جایی که فراهم کردن تأخیر زمانی تهدیدی برای جان و مال ایجاد کند، مجاز است که تأخیر زمانی حذف شود.

    9.7.3 تأخیرهای زمانی باید تنها برای تخلیه پرسنل یا آماده‌سازی منطقه خطر برای تخلیه استفاده شوند.

    9.7.4 تأخیرهای زمانی نباید به عنوان روشی برای تأیید عملکرد دستگاه شناسایی قبل از وقوع فعال‌سازی خودکار استفاده شوند.

    9.8 کلید قطع‌کننده

    9.8.1 برای جلوگیری از تخلیه ناخواسته سیستم عامل تمیز الکتریکی، باید یک کلید قطع‌کننده تحت نظارت فراهم شود.

    9.8.2 کلید قطع‌کننده باید در برابر استفاده غیرمجاز با یکی از روش‌های زیر محافظت شود:

    1. در داخل پنل کنترل قفل‌شونده قرار گیرد.
    2. در داخل یک محفظه قفل‌شونده قرار گیرد.
    3. برای فعال‌سازی کلید به کلید نیاز داشته باشد.

    9.8.3 زمانی که کلید قطع‌کننده برای فعال‌سازی نیاز به کلید دارد، کلید دسترسی نباید زمانی که مدار قطع‌کننده قطع است، قابل جدا شدن باشد.

    9.8.4 غیر فعال کردن توالی آزادسازی سیستم سرکوب از طریق برنامه‌نویسی نرم‌افزاری نباید به‌عنوان جایگزینی برای استفاده از یک کلید قطع‌کننده فیزیکی قابل قبول باشد.

    9.8.5 کلید قطع‌کننده باید فهرست شده باشد.

    9.9 شیرهای قفل‌شونده

    اگر شیر قفل‌شونده نصب شده باشد، پنل آزادسازی باید یک سیگنال نظارتی را هنگامی که شیر قفل‌شونده در وضعیت کاملاً باز نباشد، اعلام کند.

  • راهنمای طراحی دتکتور دودی مکشی برای مهندسین

    B TAHERI

    قسمت نخست: مفاهیم و ساختارها

    ابتدا مفهوم برخی کلمات به کار رفته  در مورد سطوح مختلف حفاظت در این مقاله:

    سطوح حفاظت به شرح زیر خواهند بود:

    1. 1. VEWFD (تشخیص حریق بسیار زودهنگام. Very early warning fire detection
      2. EWFD (تشخیص حریق زودهنگام Early Warning Fire Detection
      3. SFD (تشخیص حریق استاندارد Standard Fire Detection

    4) ASD دتکتور دودی مکشی Aspirating Smoke Detector

    الزامات سامانه‌های VEWFD بر اساس استاندارد NFPA 76:

    هنگامی که نیاز به تشخیص حساس‌تری وجود دارد، استاندارد NFPA 76 الزامات نصب این سامانه‌ها را مشخص کرده است. الزامات سامانه‌های VEWFD نوع ASD به شرح زیر است:

    • حداکثر مساحت تحت پوشش هر سوراخ نمونه‌برداری ۱۸.۶ متر مربع (۲۰۰ فوت مربع) است.
    • حداقل حساسیت هشدار برای هر سوراخ نمونه‌برداری باید حداکثر ۰٫۲ درصد کاهش نور بر فوت (obs/ft.) باشد.
    • حداقل حساسیت اعلام حریق برای هر سوراخ نمونه‌برداری باید حداکثر ۱٫۰ درصد کاهش نور بر فوت (obs/ft.) باشد.
    • حداکثر زمان انتقال (Transport Time) ۶۰ ثانیه است.
    • در مواردی که دو سطح تشخیص (بالا و پایین) مورد نیاز است، سوراخ‌های نمونه‌برداری باید در محل‌های زیر قرار گیرند:
      ۱. هر سطح حفاظتی باید حداکثر ۳۷٫۲ متر مربع (۴۰۰ فوت مربع) به ازای هر سوراخ نمونه‌برداری را پوشش دهد.
      ۲. پوشش کلی بین سوراخ‌های نمونه‌برداری بالا و پایین باید حداکثر ۱۸٫۶ متر مربع (۲۰۰ فوت مربع) باشد.
      ۳. حداکثر زمان انتقال ۶۰ ثانیه است.

    بخش ۲
    اصول تشخیص دود به روش مکشی (ASD)
    دینامیک جریان هوا

    یک سامانه‌ی ASD پایه دارای سه بخش اصلی است (مطابق شکل ۱ در پایین):

    • شبکه لوله‌کشی نمونه‌برداری که هوا را از طریق سوراخ‌های نمونه‌برداری جمع‌آوری کرده و آن را از فضای محافظت‌شده به سمت آشکارساز منتقل می‌کند، جایی که هوا برای وجود ذرات دود بررسی می‌شود.
    • آشکارساز دود مکشی که شامل موارد زیر است:
      – یک محفظه‌ی حسگر با سنسور حساس برای شناسایی ذرات دود معلق در هوا
      – یک مکنده یا فن برای کشیدن هوا از ناحیه‌ی محافظت‌شده به داخل محفظه‌ی حسگر
      – یک فیلتر اختیاری برای حذف ذرات درشت که ممکن است به حسگر داخل محفظه آسیب برسانند
    • لوله‌ی خروجی برای خارج کردن هوای نمونه‌برداری‌شده از آشکارساز.

    شبکه لوله‌کشی نمونه‌برداری
    شبکه لوله‌کشی نمونه‌برداری به یک پورت در قسمت بالا یا پایین آشکارساز متصل می‌شود. این لوله‌ها معمولاً از پلاستیک ساخته می‌شوند، اما می‌توانند از مس، برنج یا فلزات غیرآهنی دیگر نیز تولید شوند. هر تولیدکننده الزامات خاص خود را برای لوله‌های نمونه‌برداری دارد. نوع لوله بر اساس کاربرد مشخص انتخاب شده و در نرم‌افزار طراحی تعیین می‌گردد.

    روش‌های مختلفی برای نصب شبکه لوله‌کشی نمونه‌برداری وجود دارد:

    • پیکربندی تک‌لوله‌ای (شکل ۲ در سمت راست)، که شامل یک لوله متصل به آشکارساز است و در تمام فضای تحت پوشش امتداد می‌یابد. انتخاب این پیکربندی ممکن است به طولانی‌تر شدن مسیر لوله و تأخیر در جمع‌آوری هوای نمونه‌برداری‌شده در آشکارساز منجر شود.

    WhatsApp Image 2025 09 29 at 11.40.01 PM

    • پیکربندی چندلوله‌ای (شکل ۳ در پایین سمت راست)، که از چندین لوله یا لوله‌های شاخه‌دار تشکیل شده است.

    WhatsApp Image 2025 09 29 at 11.40.01 PM1

    • لوله نمونه‌برداری می‌تواند به‌صورت افقی در سطح سقف، داخل قفسه‌ها، یا به‌صورت عمودی برای کاربردهای انبار و فضاهای باز مانند آتریوم نصب شود (شکل ۴ در صفحه‌ی بعد).
    • برای مکان‌های پنهان، لوله نمونه‌برداری می‌تواند در فضای خالی (Void) مخفی شده و با استفاده از لوله‌های مویینۀ کوچکتر، نمونه‌برداری از فضا انجام شود (شکل ۵ در صفحه‌ی بعد).
    • شبکه لوله‌کشی شامل سوراخ‌های نمونه‌برداری است که امکان ورود هوا به داخل لوله را فراهم می‌سازند. فاصله‌گذاری بین این سوراخ‌ها بر اساس نوع سیستم تشخیص نصب‌شده تعیین می‌شود، که این موضوع به‌شدت به نوع کاربرد (مانند انبار، مرکز داده، یا ساختمان‌های تاریخی) بستگی دارد.
    • اندازه‌ی هر سوراخ نمونه‌برداری نیز با استفاده از نرم‌افزار طراحی تعیین می‌شود که در آن دینامیک سیالات در سامانه‌های ASD و معیارهای طراحی مرتبط با نوع سیستم تشخیص موردنظر در نظر گرفته می‌شود (این موارد در بخش‌های بعدی این راهنمای کاربردی شرح داده شده‌اند).

    WhatsApp Image 2025 09 29 at 11.40.02 PM2

    WhatsApp Image 2025 09 29 at 11.40.02 PM1
