• الزامات طراحی سیستم اطفاء حریق به روش غرقه سازی کلی یا TOTAL FLOODING با گاز دی اکسید کربن

    B TAHERI
    1. فصل ۵ – سیستم‌های غرقه‌سازی کلی

    ۵.۱ اطلاعات عمومی (همچنین به پیوست D مراجعه شود)
    ۵.۱.۱ توصیف: یک سیستم غرقه‌سازی کلی باید شامل منبع ثابت دی‌اکسید کربن باشد که به صورت دائم به لوله‌کشی ثابت متصل شده و دارای نازل‌های ثابت برای تخلیه دی‌اکسید کربن به داخل فضای بسته یا اتاق سرور پیرامون خطر باشد.

    ۵.۱.۲ کاربردها: سیستم غرقه‌سازی کلی باید در مواردی استفاده شود که یک محفظه دائمی اطراف خطر وجود دارد و امکان ایجاد و حفظ غلظت لازم دی‌اکسید کربن برای مدت زمان مورد نیاز را فراهم می‌کند.

    ۵.۱.۳ الزامات کلی: سیستم‌های غرقه‌سازی کلی باید طبق الزامات مربوطه در فصل ۴ و همچنین الزامات اضافی ذکرشده در این فصل طراحی، نصب، آزمون و نگهداری شوند.

    ۵.۱.۴ الزامات ایمنی: به بندهای ۴.۳ و ۴.۵.۶ مراجعه شود.

    ۵.۲ مشخصات خطر

    ۵.۲.۱ محفظه

    ۵.۲.۱.۱ برای آتش‌های سطحی یا شعله‌ای، مانند آتش‌هایی که در مایعات قابل اشتعال رخ می‌دهند، هرگونه بازشدگی غیرقابل‌بسته شدن باید طبق بند ۵.۳.۵.۱ با مقدار بیشتری دی‌اکسید کربن جبران شود.

    ۵.۲.۱.۲ اگر مقدار دی‌اکسید کربن موردنیاز برای جبران بازشدگی‌ها از مقدار پایه موردنیاز برای غرقه‌سازی بدون نشت بیشتر باشد، طراحی سیستم به‌صورت کاربرد موضعی طبق فصل ۶ مجاز است.

    ۵.۲.۱.۳ برای آتش‌های عمیق‌ریشه مانند آنچه در جامدات رخ می‌دهد، بازشدگی‌های غیرقابل‌بسته شدن باید به آن‌هایی محدود شوند که در سقف یا مجاور سقف قرار دارند، در صورتی که اندازه این بازشدگی‌ها از الزامات تهویه فشار تعیین‌شده در بند ۵.۶.۲ بیشتر باشد.

    ۵.۲.۱.۴ برای جلوگیری از گسترش آتش از طریق بازشدگی‌ها به خطرات مجاور یا مناطق کاری که ممکن است منابع دوباره اشتعال باشند، این بازشدگی‌ها باید دارای بسته‌شونده‌های خودکار یا نازل‌های کاربرد موضعی باشند.

    ۵.۲.۱.۴.۱ گاز موردنیاز برای چنین حفاظت‌هایی باید علاوه بر مقدار معمول برای غرقه‌سازی کلی فراهم شود. (به بند ۶.۴.۳.۶مراجعه شود)

    ۵.۲.۱.۴.۲ اگر هیچ‌کدام از روش‌های ذکرشده در بندهای ۵.۲.۱.۴و ۵.۲.۱.۴.۱ عملی نباشد، حفاظت باید به خطرات یا مناطق کاری مجاور نیز گسترش یابد.

    ۵.۲.۱.۵ در مورد مخازن فرآیندی و ذخیره‌سازی که تهویه ایمن بخارات و گازهای قابل اشتعال امکان‌پذیر نیست، استفاده از سیستم‌های کاربرد موضعی بیرونی طبق بند ۶.۴.۳.۶ الزامی است.

    ۵.۲.۲ نشت و تهویه

    از آنجا که کارایی سیستم‌های دی‌اکسید کربن به حفظ غلظت خاموش‌کننده گاز بستگی دارد، نشت گاز از فضای موردنظر باید به حداقل رسیده و با افزودن گاز اضافی جبران شود.

    ۵.۲.۲.۱ در صورت امکان، بازشدگی‌هایی مانند درها، پنجره‌ها و … باید طوری طراحی شوند که پیش از تخلیه دی‌اکسید کربن یا همزمان با آن به‌طور خودکار بسته شوند یا الزامات بندهای ۵.۳.۵.۱ و ۵.۴.۴.۱ رعایت شوند. (برای ایمنی افراد، به بند ۴.۳مراجعه شود)

    ۵.۲.۲.۲ در مواردی که سیستم تهویه با هوای فشرده درگیر باشد، این سیستم‌ها ترجیحاً باید پیش از تخلیه دی‌اکسید کربن یا همزمان با آن خاموش یا بسته شوند، یا گاز جبرانی اضافی فراهم گردد. (به بند ۵.۳.۵.۲ مراجعه شود)

    ۵.۲.۳ انواع آتش

    آتش‌هایی که با روش غرقه‌سازی کلی قابل خاموش‌سازی هستند، به دو دسته زیر تقسیم می‌شوند:

    ۱. آتش‌های سطحی شامل مایعات، گازها و جامدات قابل اشتعال
    ۲. آتش‌های عمیق‌ریشه شامل جامداتی که قابلیت دودزایی و شعله‌ور شدن دارند

    ۵.۲.۳.۱ آتش‌های سطحی

    برای آتش‌های سطحی، دی‌اکسید کربن باید به‌سرعت در محفظه تزریق شود تا نشت جبران شده و غلظت خاموش‌کننده برای مواد خاص ایجاد گردد.

    ۵.۲.۳.۲ آتش‌های عمیق‌ریشه

    برای آتش‌های عمیق‌ریشه، غلظت طراحی‌شده باید برای مدت زمانی حفظ شود تا دودزایی خاموش و مواد تا نقطه‌ای خنک شوند که پس از از بین رفتن جو بی‌اثر، مجدداً مشتعل نشوند.

    ۵.۳ نیازمندی‌های دی‌اکسید کربن برای آتش‌های سطحی

    ۵.۳.۱ کلیات

    ۵.۳.۱.۱ مقدار دی‌اکسید کربن برای آتش‌های سطحی باید بر اساس شرایط متوسط و با فرض خاموش شدن نسبتاً سریع در نظر گرفته شود.

    ۵.۳.۱.۲ اگرچه یک حاشیه ایمن برای نشت معمولی در عوامل حجمی پایه لحاظ شده است، اما باید اصلاحاتی بر اساس نوع ماده درگیر و سایر شرایط خاص صورت گیرد.

    ۵.۳.۲ مواد قابل اشتعال

    ۵.۳.۲.۱ باید مقدار غلظت طراحی‌شده دی‌اکسید کربن متناسب با نوع ماده قابل اشتعال موجود در خطر تعیین گردد.

    ۵.۳.۲.۱.۱ این غلظت باید با افزودن ضریب ۲۰ درصد به حداقل غلظت مؤثر محاسبه شود.

    ۵.۳.۲.۱.۲ در هیچ حالتی نباید از غلظتی کمتر از ۳۴ درصد استفاده شود.

    ۵.۳.۲.۲ جدول ۵.۳.۲.۲ باید برای تعیین حداقل غلظت‌های دی‌اکسید کربن برای مایعات و گازهای مندرج در جدول استفاده شود.

    ۵.۳.۲.۳ برای موادی که در جدول ۵.۳.۲.۲ ذکر نشده‌اند، غلظت تئوریک حداقل دی‌اکسید کربن باید از منبعی معتبر به‌دست آید یا با آزمون مشخص گردد.

    ۵.۳.۲.۴ در صورت وجود اطلاعاتی از مقادیر اکسیژن باقی‌مانده مجاز، غلظت تئوریک دی‌اکسید کربن باید با استفاده از فرمول زیر محاسبه شود:

    ۵.۳.۳ ضریب حجم

    ضریب حجمی که برای تعیین مقدار پایه دی‌اکسید کربن جهت حفاظت از یک محفظه حاوی ماده‌ای با نیاز به غلظت طراحی‌شده ۳۴ درصد استفاده می‌شود، باید مطابق جدول‌های ۵.۳.۳(a) و ۵.۳.۳(b) باشد.

    ۵.۳.۳.۱ در محاسبه ظرفیت خالص مکعبی که باید محافظت شود، اجازه داده می‌شود که برای ساختارهای دائمی، غیرقابل جابجایی و نفوذناپذیر که حجم را به‌طور قابل توجهی کاهش می‌دهند، کسر حجمی در نظر گرفته شود.

    ۵.۳.۳.۲ حجم‌های به‌هم‌پیوسته

    ۵.۳.۳.۲.۱ در دو یا چند حجم به‌هم‌پیوسته که جریان آزاد دی‌اکسید کربن بین آن‌ها ممکن است، مقدار دی‌اکسید کربن باید برابر با مجموع مقادیر محاسبه‌شده برای هر حجم، با استفاده از ضریب حجم متناظر از جدول‌های ۵.۳.۳(a) یا ۵.۳.۳(b) باشد.

    ۵.۳.۳.۲.۲ اگر یکی از حجم‌ها به غلظت بیشتری از مقدار نرمال نیاز داشته باشد (به بند ۵.۳.۴ مراجعه شود)، باید همان غلظت بالاتر برای تمام حجم‌های به‌هم‌پیوسته استفاده شود.

    p

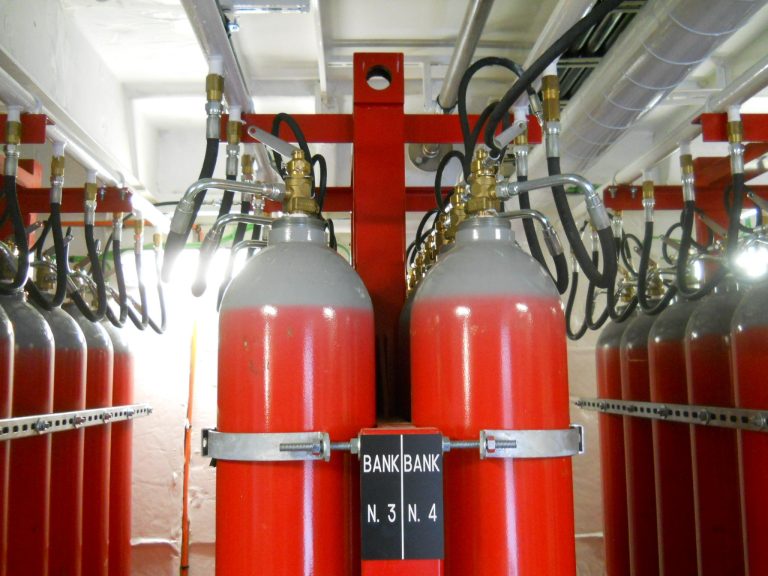

  • NFPA12 پیوست G اطلاعات درباره اثرات گاز دی‌اکسید کربن سیستم اطفاء

    B TAHERI

    پیوست G اطلاعات عمومی درباره دی‌اکسید کربن
    این پیوست بخشی از الزامات این سند NFPA نیست، بلکه فقط برای اهداف اطلاعاتی ارائه شده است.
    G.1 دی‌اکسید کربن به طور متوسط با غلظت حدود ۰.۰۴ درصد حجمی در جو وجود دارد. این ماده همچنین محصول نهایی طبیعی متابولیسم انسان و حیوانات است. دی‌اکسید کربن به چندین روش مهم بر برخی عملکردهای حیاتی تأثیر می‌گذارد، از جمله کنترل تنفس، گشاد شدن و تنگ شدن رگ‌های خونی – به ویژه در مغز – و تنظیم pH مایعات بدن. غلظت دی‌اکسید کربن در هوا نرخ آزادسازی دی‌اکسید کربن از ریه‌ها را کنترل می‌کند و بنابراین بر غلظت دی‌اکسید کربن در خون و بافت‌ها تأثیر می‌گذارد. افزایش غلظت دی‌اکسید کربن در هوا می‌تواند خطرناک شود، زیرا باعث کاهش نرخ آزادسازی دی‌اکسید کربن از ریه‌ها و کاهش دریافت اکسیژن می‌شود. اطلاعات بیشتر در مورد مواجهه با دی‌اکسید کربن را می‌توان از انتشارات شماره 76-194 اداره بهداشت و خدمات انسانی آمریکا (NIOSH) به دست آورد. ملاحظات ایمنی پرسنل در بخش ۴.۳ پوشش داده شده است.
    جدول G.1 اطلاعاتی درباره اثرات حاد سلامتی ناشی از غلظت‌های بالای دی‌اکسید کربن ارائه می‌دهد.

    9k=

    دی‌اکسید کربن یک محصول تجاری استاندارد با کاربردهای فراوان است. این گاز شاید بیشتر به عنوان گازی که به نوشابه‌ها و سایر نوشیدنی‌های گازدار حالت “فیز” می‌دهد، شناخته شده باشد. در کاربردهای صنعتی، دی‌اکسید کربن به دلیل خواص شیمیایی، خواص مکانیکی به عنوان عامل فشاردهنده، یا خواص سرمایشی به صورت یخ خشک استفاده می‌شود.
    در کاربردهای اطفاء حریق، دی‌اکسید کربن دارای چندین ویژگی مطلوب است. این گاز غیرخورنده، بدون آسیب‌رسانی و بدون باقی گذاشتن باقی‌مانده‌ای برای تمیزکاری پس از حریق است. همچنین فشار مورد نیاز برای تخلیه از طریق لوله‌ها و اسپرینکلرها را خود تأمین می‌کند. چون یک گاز است، به راحتی نفوذ کرده و به همه بخش‌های خطر گسترش می‌یابد. دی‌اکسید کربن رسانای الکتریسیته نیست و بنابراین می‌توان از آن در خطرات برقی فعال استفاده کرد. این گاز می‌تواند تقریباً برای تمام مواد قابل احتراق به جز چند فلز فعال، هیدریدهای فلزی و موادی مانند نیترات سلولز که دارای اکسیژن آزاد هستند، به طور مؤثر استفاده شود.
    در شرایط معمول، دی‌اکسید کربن گازی بی‌رنگ و بی‌بو با چگالی حدود ۵۰ درصد بیشتر از چگالی هوا است. بسیاری از افراد ادعا می‌کنند که می‌توانند بوی دی‌اکسید کربن را حس کنند، اما این احتمالاً به دلیل وجود ناخالصی‌ها یا تأثیرات شیمیایی در بینی است. دی‌اکسید کربن به راحتی با فشرده‌سازی و سرمایش به مایع تبدیل می‌شود. با سرمایش و انبساط بیشتر، می‌توان آن را به حالت جامد نیز تبدیل کرد.
    رابطه بین دما و فشار دی‌اکسید کربن مایع در منحنی شکل G.1 نشان داده شده است. با افزایش دمای مایع، فشار نیز افزایش می‌یابد. با افزایش فشار، چگالی بخار بالای مایع افزایش می‌یابد. از سوی دیگر، مایع با افزایش دما منبسط شده و چگالی آن کاهش می‌یابد. در دمای ۸۷.۸ درجه فارنهایت (۳۱ درجه سانتی‌گراد)، مایع و بخار چگالی یکسانی دارند و در نتیجه فاز مایع ناپدید می‌شود. این دما به عنوان دمای بحرانی دی‌اکسید کربن شناخته می‌شود. در دمای زیر دمای بحرانی [۸۷.۸ درجه فارنهایت (۳۱ درجه سانتی‌گراد)]، دی‌اکسید کربن در یک مخزن بسته به صورت بخشی مایع و بخشی گاز است. بالاتر از دمای بحرانی، کاملاً به حالت گاز در می‌آید.
    یکی از ویژگی‌های غیرمعمول دی‌اکسید کربن این است که نمی‌تواند به صورت مایع در فشارهای کمتر از ۶۰.۴ psi [۷۵ psi مطلق (۵۱۷ کیلوپاسکال)] وجود داشته باشد. این فشار نقطه سه‌گانه است که در آن دی‌اکسید کربن می‌تواند به صورت جامد، مایع یا بخار باشد. زیر این فشار، بسته به دما، دی‌اکسید کربن باید یا به صورت جامد یا گاز باشد.
    اگر فشار در یک مخزن ذخیره‌سازی با تخلیه بخار کاهش یابد، بخشی از مایع تبخیر می‌شود و مایع باقی‌مانده سردتر می‌شود. در فشار ۶۰.۴ psi [۷۵ psi مطلق (۵۱۷ کیلوپاسکال)]، مایع باقی‌مانده به یخ خشک در دمای ۶۹.۹- درجه فارنهایت (۵۷- درجه سانتی‌گراد) تبدیل می‌شود. کاهش بیشتر فشار به فشار اتمسفری، دمای یخ خشک را به دمای طبیعی ۱۰۹.۳- درجه فارنهایت (۷۹- درجه سانتی‌گراد) کاهش می‌دهد.
    همین فرآیند زمانی اتفاق می‌افتد که دی‌اکسید کربن مایع به اتمسفر تخلیه شود. بخش بزرگی از مایع به بخار تبدیل شده و حجم آن به شدت افزایش می‌یابد. بقیه به ذرات ریز یخ خشک در دمای ۱۰۹.۳- درجه فارنهایت (۷۹- درجه سانتی‌گراد) تبدیل می‌شود. این یخ خشک یا برف باعث می‌شود که تخلیه ظاهری ابری سفیدرنگ داشته باشد. دمای پایین همچنین موجب چگالش بخار آب موجود در هوای مکیده شده می‌شود، به طوری که مه آب معمولی تا مدتی پس از تصعید یخ خشک باقی می‌ماند.
    دی‌اکسید کربن گازی بی‌رنگ، بی‌بو، غیررسانای الکتریکی و بی‌اثر است که یک محیط مناسب برای اطفاء حریق محسوب می‌شود. دی‌اکسید کربن مایع هنگام آزادسازی مستقیم به اتمسفر، به یخ خشک (“برف”) تبدیل می‌شود. گاز دی‌اکسید کربن ۱.۵ برابر سنگین‌تر از هوا است. دی‌اکسید کربن با کاهش غلظت اکسیژن، بخار سوخت، یا هر دو در هوا تا جایی که احتراق متوقف شود، آتش را خاموش می‌کند. (به بخش ۴.۳ مراجعه شود.)

    سیستم‌های اطفاء حریق دی‌اکسید کربن در محدوده این استاندارد برای خاموش کردن آتش‌های مربوط به خطرات خاص یا تجهیزات در کاربری‌های زیر مفید هستند:
    (۱) در جایی که یک محیط بی‌اثر و غیررسانای الکتریکی ضروری یا مطلوب باشد
    (۲) در جایی که پاکسازی سایر محیط‌ها مشکل ایجاد کند
    (۳) در جایی که نصب چنین سیستم‌هایی نسبت به سیستم‌هایی که از محیط‌های دیگر استفاده می‌کنند، اقتصادی‌تر باشد

    برخی از انواع خطرات و تجهیزاتی که سیستم‌های دی‌اکسید کربن می‌توانند به طور رضایت‌بخشی از آن‌ها محافظت کنند شامل موارد زیر است:
    (۱) مواد مایع قابل اشتعال (به بخش ۴.۵.۴.۹ مراجعه شود.)
    (۲) خطرات الکتریکی مانند ترانسفورماتورها، کلیدها، قطع‌کننده‌های مدار، تجهیزات چرخشی و تجهیزات الکترونیکی
    (۳) موتورهایی که از بنزین و سایر سوخت‌های مایع قابل اشتعال استفاده می‌کنند
    (۴) مواد قابل احتراق معمولی مانند کاغذ، چوب و منسوجات
    (۵) جامدات خطرناک

    G.2 اطلاعات بیشتر درباره خواص فیزیکی دی‌اکسید کربن در “راهنمای مهندسی حفاظت از حریق SFPE” قابل دسترسی است.

  • طراحی لوله ها برای سیستم اطفاء حریق با گاز دی اکسیدکربن

    B TAHERI

    تعیین اندازه لوله‌ها و سوراخ‌ها برای سیستم اطفاء حریق با گاز دی اکسیدکربن
    NFPA12-ANNEX-C

    ین ضمیمه جزو الزامات این سند NFPA نیست، بلکه تنها برای مقاصد اطلاعاتی گنجانده شده است.

    C.1 محاسبه اندازه لوله‌ها برای سیستم‌های دی‌اکسید کربن
    محاسبه اندازه لوله‌ها برای سیستم‌های دی‌اکسید کربن پیچیده است زیرا افت فشار به‌طور غیرخطی با طول لوله ارتباط دارد. دی‌اکسید کربن به‌صورت مایع در فشار اشباع از مخزن ذخیره خارج می‌شود. با کاهش فشار به‌دلیل اصطکاک در لوله، مایع به بخار تبدیل می‌شود و مخلوطی از مایع و بخار تولید می‌کند. بنابراین، حجم مخلوط جاری افزایش می‌یابد و سرعت جریان نیز باید افزایش یابد. به این ترتیب، افت فشار در واحد طول لوله در انتهای لوله بیشتر از ابتدای آن خواهد بود.

    اطلاعات مربوط به افت فشار برای طراحی سیستم‌های لوله‌کشی می‌تواند بهترین‌طور از منحنی‌های فشار در برابر طول معادل برای نرخ‌های جریان و اندازه‌های مختلف لوله به‌دست آید. این منحنی‌ها می‌توانند با استفاده از معادله نظری که در بخش 4.7.5.1 آمده است ترسیم شوند. عوامل Y و Z در معادله آن پاراگراف وابسته به فشار ذخیره‌سازی و فشار خط هستند. در معادلات زیر، Z یک نسبت بدون بعد است و عامل Y واحدهای فشار ضربدر چگالی دارد و بنابراین سیستم واحدها را تغییر می‌دهد. عوامل Y و Z می‌توانند به‌صورت زیر ارزیابی شوند:

    جایی که:

    P = فشار در انتهای خط لوله [psi (kPa)]
    PI = فشار ذخیره‌سازی [psi (kPa)]
    p = چگالی در فشار P [lb/ft³ (kg/m³)]
    P1 = چگالی در فشار P1 [lb/ft³ (kg/m³)]
    Ln = لگاریتم طبیعی

    فشار ذخیره‌سازی یک عامل مهم در جریان دی‌اکسیدکربن است. در ذخیره‌سازی با فشار پایین، فشار شروع در مخزن ذخیره‌سازی به سطح پایین‌تری کاهش می‌یابد، بسته به اینکه آیا تمام یا بخشی از تامین پخش می‌شود. به همین دلیل، فشار متوسط در طول تخلیه حدود 285 psi (1965 kPa) خواهد بود. معادله جریان بر اساس فشار مطلق است؛ بنابراین، 300 psi (2068 kPa) برای محاسبات مربوط به سیستم‌های فشار پایین استفاده می‌شود.
    در سیستم‌های فشار بالا، فشار ذخیره‌سازی به دمای محیط بستگی دارد. دمای محیط معمولی 70°F (21°C) فرض می‌شود. برای این شرایط، فشار متوسط در سیلندر در هنگام تخلیه بخش مایع حدود 750 psi (5171 kPa) خواهد بود. بنابراین، این فشار برای محاسبات مربوط به سیستم‌های فشار بالا انتخاب شده است.
    با استفاده از فشارهای پایه 300 psi (2068 kPa) و 750 psi (5171 kPa)، مقادیر عوامل Y و Z در معادله جریان تعیین شده‌اند. این مقادیر در جدول C.1 (a) و جدول C.1 (b) ذکر شده‌اند.
    برای کاربرد عملی، مطلوب است که منحنی‌هایی برای هر اندازه لوله‌ای که می‌تواند استفاده شود رسم شود. با این حال، معادله جریان می‌تواند به صورت زیر بازترتیب شود:

    QAAAABJRU5ErkJggg==

    جایی که:

    از شکل C.1 (a)، فشار شروع 228 psi (1572 kPa) (فشار پایانی خط اصلی) با خط نرخ جریان [193 lb/min (87.6 kg/min)] در طول معادل حدود 300 فوت (91.4 متر) تقاطع می‌کند. به عبارت دیگر، اگر خط انشعاب از مخزن ذخیره‌سازی شروع شود، دی‌اکسید کربن مایع باید از 300 فوت (91.4 متر) لوله‌کشی عبور کند تا فشار به 228 psi (1572 kPa) کاهش یابد. بنابراین، این طول به عنوان نقطه شروع برای طول معادل خط انشعاب در نظر گرفته می‌شود. فشار پایانی خط انشعاب سپس به 165 psi (1138 kPa) می‌رسد، جایی که خط نرخ جریان 193lb/min (87.6 kg/min) با خط طول معادل کلی 410 فوت (125 متر) تقاطع می‌کند، یا 300 فوت + 110 فوت (91 متر + 34 متر). با این فشار پایانی جدید [165 psi (1138 kPa)] و نرخ جریان[500 lb/min (227 kg/min)]، مساحت معادل مورد نیاز برای اسپرینکلر در انتهای هر خط انشعاب تقریباً 0.567 اینچ مربع (366 میلی‌متر مربع) خواهد بود.
    این تقریباً همان مثال اسپرینکلر بزرگ تک است، به جز اینکه نرخ تخلیه به دلیل کاهش فشار نصف شده است.
    طراحی سیستم توزیع لوله‌کشی بر اساس نرخ جریان مورد نظر در هر اسپرینکلر است. این به نوبه خود نرخ جریان مورد نیاز در خطوط انشعاب و لوله‌کشی اصلی را تعیین می‌کند. از تجربه عملی، می‌توان اندازه‌های تقریبی لوله‌های مورد نیاز را تخمین زد. فشار در هر اسپرینکلر می‌تواند از منحنی‌های جریان مناسب تعیین شود. اندازه‌های دهانه اسپرینکلر سپس بر اساس فشار اسپرینکلر از داده‌های ارائه شده در بخش 4.7.5.2 انتخاب می‌شود.
    در سیستم‌های فشار بالا، هدر اصلی از چندین سیلندر جداگانه تأمین می‌شود. بنابراین جریان کل تقسیم بر تعداد سیلندرها می‌شود تا نرخ جریان از هر سیلندر بدست آید. ظرفیت جریان شیر سیلندر و اتصالات به هدر با هر سازنده متفاوت است، بسته به طراحی و اندازه. برای هر شیر خاص، لوله انشعاب و مجموعه اتصالات، طول معادل می‌تواند به صورت فوت از اندازه لوله استاندارد تعیین شود. با این اطلاعات، معادله جریان می‌تواند برای تهیه یک منحنی جریان در مقابل افت فشار استفاده شود. این منحنی یک روش مناسب برای تعیین فشار هدر برای ترکیب شیر و اتصالات خاص فراهم می‌کند.
    جدول C.1(d) و جدول C.1(e) طول‌های معادل اتصالات لوله را برای تعیین طول معادل سیستم‌های لوله‌کشی فهرست می‌کنند. جدول C.1(d) برای اتصالات رزوه‌ای است و جدول C.1(e) برای اتصالات جوشی است. هر دو جدول برای اندازه‌های لولهSchedule 40 محاسبه شده‌اند؛ با این حال، برای تمام مقاصد عملی، همان ارقام می‌توانند برای اندازه‌های لوله Schedule 80 نیز استفاده شوند. این جداول باید برای تعیین طول معادل لوله برای اتصالات استفاده شوند مگر اینکه داده‌های آزمایش سازنده نشان دهند که عوامل دیگری مناسب هستند. برای اتصالات مکانیکی شیار دار که برای استفاده در سیستم‌های دی‌اکسید کربن فهرست شده‌اند، داده‌های طول معادل باید از سازنده دریافت شود.
    برای تغییرات جزئی در ارتفاع لوله‌کشی، تغییر در فشار سر قابل توجه نیست. با این حال، اگر تغییر قابل توجهی در ارتفاع وجود داشته باشد، این عامل باید در نظر گرفته شود. اصلاح فشار سر برای هر فوت از ارتفاع بستگی به فشار متوسط خط دارد، زیرا چگالی با فشار تغییر می‌کند. عوامل اصلاحی در جدول C.1(f) و جدول C.1(g) برای سیستم‌های فشار پایین و فشار بالا به ترتیب داده شده‌اند. اصلاحی که هنگام جریان به سمت بالا اعمال می‌شود، از فشار پایانی کم می‌شود و زمانی که جریان به سمت پایین است، به فشار پایانی افزوده می‌شود.
