پیوست A – مطالب توضیحی
پیوست A بخشی از الزامات رسمی این سند NFPA نیست، بلکه صرفاً برای مقاصد اطلاعاتی درج شده است. این پیوست شامل مطالب توضیحی بوده که شماره‌گذاری آن‌ها با بندهای متن اصلی مطابقت دارد.

A.1.1 تجهیزات قابل حمل دی‌اکسید کربن در استاندارد NFPA 10 پوشش داده شده‌اند. استفاده از دی‌اکسید کربن برای خنثی‌سازی (inerting) در استاندارد NFPA 69 بیان شده است.

A.1.3.4 تخلیه دی‌اکسید کربن برای افراد خطرآفرین است؛ بنابراین، ویژگی‌های ایمنی اضافی برای تمام نصب‌های جدید و همچنین برای نوسازی سیستم‌های موجود در بخش 4.3 ارائه شده‌اند.

ایمنی افراد اهمیت بالایی دارد؛ از این رو، این ویژگی‌های ایمنی اضافی باید تا تاریخ ۳۱ دسامبر ۲۰۰۸ نصب شده باشند.

افزودن شیرهای قفل‌شونده با نظارت (طبق بندهای 4.3.3.4 و 4.3.3.4.1) و آژیرهای پنوماتیکی پیش‌تخلیه و تأخیرهای زمانی پنوماتیکی (طبق بند 4.5.5.7) نیاز به بازبینی محاسبات جریان سیستم دارد تا با این استاندارد مطابقت داشته باشند.

یعنی اضافه شدن تجهیزات لوله‌کشی (شیر و تأخیر زمانی) معادل طول لوله‌ای به سیستم اضافه می‌کند. آژیر پنوماتیکی پیش‌تخلیه نیاز به جریان دی‌اکسید کربن برای فعال‌سازی دارد. طراحی اصلاح‌شده باید مطابق با نیازمندی‌های مقدار ماده عامل در این استاندارد باشد.

این تغییرات ممکن است نیاز به بازنگری، ارتقاء یا تعویض اجزای سیستم، از جمله واحدهای کنترل داشته باشد.

به عنوان بخشی از فرآیند اجرای این اصلاحات، باید با مرجع ذی‌صلاح مشورت شود تا توصیه‌ها یا الزامات اضافی را ارائه دهد.

A.1.4 به جدول A.1.4 مراجعه شود.
اگر مقداری برای اندازه‌گیری در این استاندارد ذکر شده باشد و در ادامه معادل آن در واحدهای دیگر آمده باشد، مقدار اول به عنوان الزام در نظر گرفته می‌شود. مقدار معادل ارائه‌شده ممکن است تقریبی باشد.
روش تبدیل به واحدهای SI بدین صورت است که مقدار مورد نظر در ضریب تبدیل ضرب شده و سپس نتیجه به تعداد مناسب ارقام معنادار گرد شود.

A.3.2.1 تأییدشده
انجمن ملی حفاظت در برابر آتش (NFPA) هیچ نصب، روش، تجهیز یا موادی را تأیید، بازرسی یا گواهی نمی‌کند؛ همچنین آزمایشگاه‌های آزمایش را نیز تأیید یا ارزیابی نمی‌کند. در تعیین قابل‌قبول بودن نصب‌ها، روش‌ها، تجهیزات یا مواد، مرجع ذی‌صلاح ممکن است پذیرش را بر پایه تطابق با استانداردهایNFPA یا سایر استانداردهای مناسب قرار دهد. در صورت نبود چنین استانداردهایی، مرجع یاد شده می‌تواند شواهدی از نصب صحیح، روش یا استفاده مناسب را مطالبه کند. همچنین مرجع ذی‌صلاح می‌تواند به فهرست‌بندی یا برچسب‌گذاری سازمان‌هایی که مسئول ارزیابی محصول هستند استناد کند، مشروط بر اینکه این سازمان‌ها توانایی تعیین تطابق تولید فعلی محصولات فهرست‌شده با استانداردهای مناسب را داشته باشند.

A.3.2.2 مرجع ذی‌صلاح (AHJ)
عبارت «مرجع ذی‌صلاح» یا اختصار آن (AHJ) در اسناد NFPA به‌صورت گسترده‌ای به کار می‌رود، زیرا مراجع و سازمان‌های تأییدکننده متفاوت هستند و مسئولیت‌های آن‌ها نیز متفاوت است. هنگامی که ایمنی عمومی اولویت دارد، مرجع ذی‌صلاح ممکن است یک نهاد فدرال، ایالتی، محلی یا منطقه‌ای، یا یک فرد مانند رئیس آتش‌نشانی، بازرس آتش‌نشانی، رئیس اداره پیشگیری از آتش، اداره کار یا بهداشت، مأمور ساختمان یا بازرس برق باشد، یا هر فرد دیگری که اختیار قانونی دارد. برای مقاصد بیمه‌ای، یک دایره بازرسی بیمه، اداره تعیین نرخ، یا نماینده شرکت بیمه می‌تواند مرجع ذی‌صلاح باشد.
در بسیاری از موارد، مالک ملک یا نماینده تعیین‌شده او نقش مرجع ذی‌صلاح را ایفا می‌کند؛ در تأسیسات دولتی، فرمانده یا مقام مسئول بخش ممکن است مرجع ذی‌صلاح تلقی شود.

A.3.2.4 فهرست‌شده (Listed)
شیوه شناسایی تجهیزات فهرست‌شده ممکن است برای هر سازمان ارزیابی‌کننده محصول متفاوت باشد؛ برخی سازمان‌ها تجهیزات را تنها زمانی فهرست‌شده می‌دانند که دارای برچسب نیز باشند. مرجع ذی‌صلاح باید از نظامی که سازمان فهرست‌کننده برای شناسایی محصول فهرست‌شده استفاده می‌کند بهره ببرد.

A.3.3.7 فضای معمولاً غیر اشغالی
فضا یا محفظه‌ای که معمولاً غیر اشغالی در نظر گرفته می‌شود، فضایی است که فقط گاه‌به‌گاه توسط کارکنان بازدید می‌شود. نمونه‌هایی از این نوع فضاها عبارت‌اند از:

A.3.3.9.1 فشار بالا
در دمای ۷۰ درجه فارنهایت (۲۱ درجه سانتی‌گراد)، فشار ذخیره‌سازی نوع فشار بالا برابر با ۸۵۰ psi (5860 kPa) است.

A.3.3.9.2 فشار پایین
در همین دما، فشار در ذخیره‌سازی نوع فشار پایین برابر با ۳۰۰psi (2068 kPa) است.

A.3.3.11.3 سیستم پیش‌مهندسی‌شده
سیستم‌های پیش‌مهندسی‌شده می‌توانند شامل نازل‌های خاص، نرخ جریان متفاوت، روش‌های کاربرد خاص، محل نصب نازل و مقادیر دی‌اکسید کربن متفاوتی باشند که با سایر بخش‌های استاندارد فرق دارد، چراکه این سیستم‌ها برای خطرات خاصی طراحی شده‌اند. با این حال، سایر الزامات استاندارد همچنان اعمال می‌شود.
در صورتی که شرایط بند ۴.۵.۱ رعایت شده باشد، کنترل دستی معمول می‌تواند به عنوان کنترل اضطراری نیز واجد شرایط باشد.
این سیستم‌ها فقط برای خطرات خاص و محدود از نظر نوع و اندازه طراحی شده‌اند. محدودیت‌های مربوط به این خطرات در دفترچه راهنمای نصب تولیدکننده ذکر شده که به عنوان بخشی از مدارک فهرست‌شده ارجاع داده می‌شود.

A.4.2.1
تخلیه دی‌اکسید کربن مایع می‌تواند بار الکترواستاتیکی تولید کند که در شرایط خاص ممکن است باعث جرقه شود. (رجوع شود بهNFPA 77.)

دی‌اکسید کربن در برابر موادی که خود حاوی اکسیژن هستند یا به‌صورت واکنشی می‌سوزند، مؤثر نیست، مانند:

اگرچه دی‌اکسید کربن این آتش‌ها را خاموش نمی‌کند، اما با این مواد واکنش خطرناک نشان نمی‌دهد و شدت سوختن آن‌ها را نیز افزایش نمی‌دهد. در برخی موارد، اگر این مواد با ماده دیگری پوشانده شده باشند، می‌توان از دی‌اکسید کربن به‌صورت موفقیت‌آمیز استفاده کرد. نمونه‌هایی از این شرایط:

در سیستم‌های اعمال موضعی، از تخلیه مستقیم و پرسرعت باید اجتناب شود.

A.4.3
برای پیشگیری از آسیب یا مرگ افراد در فضاهایی که در اثر تخلیه دی‌اکسید کربن به فضای خطرناک تبدیل می‌شوند، اقدامات ایمنی شامل موارد زیر می‌شود:

(4) در خروجی فضاهای خطرناک، درهایی که فقط به سمت بیرون باز می‌شوند و به‌صورت خودکار بسته می‌شوند، باید تعبیه گردد و در صورت قفل بودن این درها، باید به دستگیره اضطراری مجهز باشند.
(5) آژیرهای هشدار پیوسته باید در ورودی این فضاها نصب شوند و تا زمانی که جو به حالت عادی بازنگشته، به کار خود ادامه دهند.
(6) باید به دی‌اکسید کربن بو افزوده شود تا جو خطرناک در این فضاها قابل شناسایی باشد.
(7) علائم هشداردهنده و راهنمایی باید در ورودی و داخل این فضاها نصب شود.
(8) امکان کشف سریع و نجات افرادی که در این فضاها بی‌هوش شده‌اند باید فراهم گردد. (این کار با جستجوی سریع فضا توسط نیروهای آموزش‌دیده و مجهز به تجهیزات تنفسی مناسب بلافاصله پس از توقف تخلیه دی‌اکسید کربن امکان‌پذیر است. افرادی که با دی‌اکسید کربن بی‌هوش شده‌اند، اگر سریعاً از جو خطرناک خارج شوند، می‌توانند بدون آسیب دائمی و با تنفس مصنوعی به هوش بیایند. تجهیزات تنفسی مستقل و نیروهای آموزش‌دیده در استفاده از آن و عملیات نجات، از جمله تنفس مصنوعی، باید به‌راحتی در دسترس باشند.)
(9) تمامی پرسنل حاضر در یا اطراف این فضاها، از جمله نیروهای تعمیر و نگهداری یا ساخت‌وساز که ممکن است وارد فضا شوند، باید آموزش دیده و در تمرین‌های لازم شرکت کنند تا در زمان فعال‌شدن تجهیزات اطفاء حریق دی‌اکسید کربن، واکنش صحیح نشان دهند.
(10) باید امکان تهویه سریع این فضاها فراهم شود. (در بسیاری از مواقع تهویه اجباری لازم است. باید مراقب بود جو خطرناک فقط به محل دیگری منتقل نشود بلکه به‌درستی دفع گردد. دی‌اکسید کربن سنگین‌تر از هواست.)
(11) سایر اقدامات و تمهیدات لازم برای جلوگیری از آسیب یا مرگ باید بر اساس بررسی دقیق شرایط خاص هر موقعیت، اتخاذ شود.

A.4.3.1 تخلیه دی‌اکسید کربن با غلظت مناسب برای اطفاء حریق، خطرات جدی برای افراد ایجاد می‌کند، مانند خفگی و کاهش دید در حین و پس از دوره تخلیه.

A.4.3.1.3 توصیه می‌شود برای عملیات نجات، دستگاه تنفسی مستقل (SCBA) در دسترس باشد.

A.4.3.3.3 تماس با دی‌اکسید کربن به‌صورت یخ خشک می‌تواند موجب سرمازدگی شود.

A.4.3.3.4.4 شیرهای قفل‌دار باید بر روی تمام سیستم‌های سیل کامل و همچنین سیستم‌های موضعی نصب شوند، جایی که امکان مهاجرت دی‌اکسید کربن و ایجاد خطر برای افراد وجود دارد. اگر افرادی در فضاهایی قرار دارند که نمی‌توانند به‌راحتی آنجا را ترک کنند، یا در فضاهایی که مستقیماً در مجاورت فضای تحت اطفاء قرار دارند و در بازه زمانی تأخیر سیستم قرار می‌گیرند، سیستم باید قفل شود.

A.4.3.3.5 دهانه‌های سیلندر باید زمانی که به لوله‌کشی سیستم متصل نیستند، به درپوش ایمنی یا تجهیزات ضدپس‌زدگی مجهز شوند.

A.4.3.4.1 در این استاندارد، فاصله ایمنی به معنای فاصله هوایی بین تجهیزات، شامل لوله‌کشی و اسپرینکلرها، و اجزای الکتریکی زنده بدون پوشش یا عایق در ولتاژی غیر از پتانسیل زمین است. حداقل فاصله‌های ذکر شده در جدول 4.3.4.1 برای رعایت ایمنی الکتریکی در شرایط عادی در نظر گرفته شده‌اند و برای استفاده به‌عنوان فاصله‌های “ایمن” در هنگام عملکرد سیستم ثابت طراحی نشده‌اند.
فاصله‌های ذکر شده در جدول 4.3.4.1 و شکل 4.3.4.1 برای ارتفاعاتی تا 3300 فوت (1000 متر) هستند.

A.4.3.4.2 این فاصله‌ها بر اساس حداقل الزامات رایج در طراحی سطح عایق پایه (BIL) تعیین شده‌اند.

A.4.3.4.3 برای ولتاژهای سیستم الکتریکی تا 161 کیلوولت، مقادیر طراحی BIL و فاصله‌های حداقلی مربوطه، از فاز تا زمین، بر اساس کاربرد طولانی‌مدت تعیین شده‌اند.
در ولتاژهای بالاتر از 161 کیلوولت، ارتباط یکنواختی بین BIL و ولتاژهای مختلف سیستم الکتریکی در عمل ایجاد نشده است. در این ولتاژهای بالاتر، معمولاً BIL بر اساس سطح حفاظت مورد نیاز انتخاب می‌شود. به عنوان مثال، در سیستم‌های 230 کیلوولت، از BILهایی با مقادیر 1050، 900، 825، 750 و 650 کیلوولت استفاده شده است.
فاصله مورد نیاز تا زمین ممکن است تحت تأثیر پدیده سوئیچینگ سرج (switching surge) نیز قرار گیرد، که یک عامل طراحی در سیستم قدرت است و باید با BIL انتخاب‌شده و فاصله حداقلی هماهنگ باشد. مهندسان طراحی برق می‌توانند فاصله‌های مورد نیاز بر اساس سوئیچینگ سرج را تعیین کنند. جدول 4.3.4.1 و شکل 4.3.4.1 تنها به فاصله‌های مورد نیاز بر اساس BIL طراحی شده پرداخته‌اند.

A.4.3.4.4 تنوع‌های ممکن در طراحی فاصله‌های مورد نیاز در ولتاژهای بالا در جدول 4.3.4.1 مشخص هستند، جایی که محدوده‌ای از مقادیر BIL در مقابل ولتاژهای مختلف در بخش ولتاژ بالا ارائه شده است.

A.4.3.5 غلظت مؤثر ماده اطفاء در تمامی کلاس‌های آتش‌سوزی اهمیت یکسانی دارد، زیرا منابع پایدار اشتعال (مانند قوس الکتریکی، منبع حرارت، مشعل اکسی-استیلن یا آتش در عمق مواد) می‌توانند پس از پراکنده شدن ماده اطفاء، مجدداً منجر به وقوع آتش‌سوزی شوند.

A.4.3.6 تجهیزات هشداردهنده نوری مشمول الزامات ارتفاع نصب و مشخصات پالس نوری NFPA 72 نیستند، بنابراین استفاده از چراغ‌های گردان یا سایر وسایل هشداردهنده نوری مجاز است. دیده شدن نور در تمام بخش‌های فضا، از جمله انعکاس آن روی سطوح، با این الزامات مطابقت دارد.

A.4.4.3 سازندگان تجهیزات سامانه‌های اطفاء حریق باید در صورت درخواست، دفترچه طراحی، نصب و نگهداری و بولتن‌های ایمنی محصول را در اختیار مرجع ذی‌صلاح قرار دهند.

A.4.4.3.1 یک نمونه گزارش آزمون در شکل A.4.4.3.1 ارائه شده است. استفاده از فرم جایگزین نیز مجاز است، مشروط بر آنکه تمامی الزامات طراحی، عملکردی و ایمنی این استاندارد را به‌گونه‌ای مستند کند که مورد تأیید مرجع ذی‌صلاح باشد.

A.4.4.3.2 برای آگاهی از الزامات فهرست‌گذاری ممکن، باید بهFM Approvals 5420 مراجعه شود.

A.4.4.3.3.4 پیش‌بینی می‌شود که انجام آزمون تخلیه کامل فقط تحت شرایطی بسیار غیرعادی توسط مرجع ذی‌صلاح لغو شود. عواملی مانند هزینه اضافی و اختلال در تولید یا عملیات تجاری دلایل معتبری برای لغو آزمون تخلیه کامل محسوب نمی‌شوند. هدف از آزمون تخلیه کامل، تأیید عملکرد کامل سیستم مطابق با بند 4.4.4 است. این آزمون باید موارد زیر را تأیید کند:

(الف) برای سیستم‌های اطفاء حریق کامل، غلظت کافی از دی‌اکسید کربن باید در مدت زمان مشخص تشکیل شود و برای مدت زمان مورد نظر حفظ شود. غلظت دی‌اکسید کربن می‌تواند با استفاده از آنالایزر گاز یا روش دیگری که برای مرجع ذی‌صلاح قابل قبول باشد، تأیید گردد. نقاط نمونه‌برداری باید به‌گونه‌ای انتخاب شوند که نشان‌دهنده رسیدن به غلظت خاموش‌کنندگی در سراسر اتاق سرور باشند. زمان رسیدن به غلظت طراحی از زمانی اندازه‌گیری می‌شود که اندازه‌گیری غلظت از صفر بالاتر می‌رود تا زمانی که غلظت هدف توسط دستگاه اندازه‌گیری نمایش داده می‌شود. اگر مشخص باشد که زمان پاسخ مدار اندازه‌گیری باعث تأخیر در اندازه‌گیری غلظت می‌شود، این تأخیر می‌تواند در تعیین معیار قبولی/رد لحاظ شود. به بندهای 5.5.2.1 و 5.5.2.3 برای الزامات زمانی سیستم‌های اطفاء حریق کامل مراجعه شود.

(ب) برای سیستم‌های اطفاء حریق موضعی، مدت زمان تخلیه مایع باید با الزامات طراحی مطابقت داشته باشد و تخلیه، پوشش کافی روی یا اطراف خطر ایجاد کند. مدت زمان تخلیه باید در محل اسپرینکلرها با استفاده از کرونومتر اندازه‌گیری شود. در سیستم‌های موضعی، زمان‌سنج باید زمانی شروع شود که همه اسپرینکلرها مایع تخلیه می‌کنند و زمانی متوقف شود که تخلیه از مایع به گاز در هر اسپرینکلر تغییر کند. به بندهای 6.3.3 وA.6.3.3.2 مراجعه شود. پوشش روی یا اطراف خطر به‌صورت چشمی مشاهده می‌شود. استفاده از ویدیوی آزمون تخلیه مفید است، ولی الزامی نیست، تا مشخص شود که آیا پوشش کافی از دی‌اکسید کربن در طول آزمون ایجاد شده است یا نه.

قبل از انجام آزمون، باید به پرسنل هشدار داده شده و از ناحیه خارج شوند. همچنین باید به ایستگاه آتش‌نشانی محلی و هر مرکز پایش از راه دور اطلاع داده شود که آزمون در حال انجام است. پس از آزمون، سیستم باید شارژ مجدد شده و بازتنظیم گردد. برای دستورالعمل‌های دقیق‌تر، به دفترچه راهنمای نصب تولیدکننده سیستم مراجعه شود که باید روند آزمون پذیرش سیستم را تشریح کرده باشد.

A.4.5.1.3 کنترل دستی اضطراری تنها در صورت بروز خرابی در عملکرد خودکار یا دستی معمولی باید استفاده شود.

A.4.5.2 مدارهای مدرن نیمه هادی، از جمله میکروپروسسورها، قادر به پاسخ‌دهی به ضربات الکتریکی بسیار کوتاه هستند. در حالی که پاسخ به چنین سیگنال‌های گذرا یک ویژگی مطلوب برای برخی از دستگاه‌ها است، این ویژگی برای واحدهای کنترلی که برای تخلیه دی‌اکسید کربن استفاده می‌شوند، ویژگی بسیار نامطلوبی است. واحدهای کنترل برای سیستم‌های تخلیه دی‌اکسید کربن باید به گونه‌ای طراحی شوند که از تخلیه ناخواسته دی‌اکسید کربن به دلیل ضربات الکتریکی گذرا جلوگیری کنند و هشدارهای پیش از تخلیه و تأخیرهای زمانی را قبل از تخلیه دی‌اکسید کربن فعال کنند. ضربات ناخواسته می‌توانند از منابع خارجی به پانل کنترل وارد شوند یا ضربات ناخواسته می‌توانند در داخل پانل کنترل خود تولید شوند. به عنوان مثال، یک میکروپروسسور می‌تواند به دلایل مختلف ضربات گذرا ناخواسته تولید کند. طراحی‌ها باید فناوری‌ای را در خود جای دهند که از تخلیه دی‌اکسید کربن در صورت بروز سیگنال‌های اشتباهی از سوی میکروپروسسور در واحد کنترل جلوگیری کند. اگر مدارهایی که تخلیه دی‌اکسید کربن را آغاز می‌کنند، به گونه‌ای طراحی نشده باشند که چنین ضربات گذرایی را نادیده بگیرند، تخلیه ناخواسته ممکن است رخ دهد.

A.4.5.2.1 فناوری‌ای در دسترس است که نیاز به فعال‌سازی تأخیرهای زمانی پیش از تخلیه و هشدارها قبل از فعال‌سازی مدارها برای تخلیه دی‌اکسید کربن را امکان‌پذیر می‌سازد. این فناوری باید در واحدهای کنترلی که سیستم‌های دی‌اکسید کربن را تخلیه می‌کنند، گنجانده شود. واحدهای کنترل باید به گونه‌ای طراحی شوند که حالت معمول خرابی مدارهای تخلیه دی‌اکسید کربن به گونه‌ای باشد که دی‌اکسید کربن تخلیه نشود.

کنترل دستی اضطراری که در بند 4.5.1.3.1 این استاندارد لازم است، وسیله‌ای برای تخلیه دی‌اکسید کربن در صورت خرابی کنترل‌های الکتریکی برای انجام تخلیه مورد نیاز فراهم می‌آورد.

A.4.5.3 نصب آشکارسازها با فاصله حداکثری طبق فهرست یا مجوز برای استفاده در سیستم اعلام حریق ممکن است منجر به تأخیر زیاد در تخلیه ماده اطفاء حریق شود. برای اطلاعات بیشتر در مورد آشکارسازها، به NJPA 72 مراجعه کنید. راهنمای کاربردFSSA برای سیستم‌های اطفاء حریق، اطلاعاتی را برای طراحان در مورد انواع مختلف تجهیزات آشکارسازی و کنترل فراهم می‌آورد.

A.4.5.4.5 هدف این است که فعال‌سازی اولیه سیستم با استفاده از کنترل دستی معمولی، یک دنباله کامل از تأخیر زمانی قبل از تخلیه سیستم را به وجود آورد. اگر فعال‌سازی سیستم به‌صورت خودکار انجام شود، عملیات بعدی یک کنترل دستی معمولی نباید دنباله تأخیر زمانی را از سر بگیرد.

A.4.5.4.6 ممکن است کنترل دستی معمولی به عنوان کنترل دستی اضطراری عمل کند، اگر شرایط 4.5.1 برآورده شود. اگر ممکن باشد، سیستم باید به گونه‌ای طراحی شود که فعال‌سازی اضطراری از یک مکان قابل انجام باشد. طراحی شیر باید به گونه‌ای باشد که از اتصال نادرست شلنگ تخلیه یا لوازم جانبی یا دستگاه فعال‌سازی به شیر جلوگیری کند. این طراحی باید به‌گونه‌ای باشد که فرم‌های اتصال در درگاه‌های شیر از یکدیگر متمایز باشند تا از اتصال دستگاه به درگاه اتصال اشتباه جلوگیری شود.

A.4.5.4.7 هدف این استاندارد ممنوع کردن استفاده از سیلندرهای کمکی بیشتر از حداقل تعداد مورد نیاز در این بند نیست.

در سیستم‌هایی که از فشار تخلیه سیلندرهای کمکی (فشار بازگشتی از منیفولد تخلیه) برای فعال‌سازی سیلندرهای کمکی استفاده می‌کنند، یک سیلندر کمکی بیشتر از حداقل تعداد مورد نیاز برای فعال‌سازی سیستم نصب می‌شود. این الزامات اطمینان می‌دهد که سیستم به طور کامل تخلیه خواهد شد حتی اگر یکی از سیلندرهای کمکی دچار نشت شده باشد.

A.4.5.4.7.4 مدارهای مدرن نیمه‌ هادی، از جمله میکروپروسسورها، قادر به پاسخ‌دهی به ضربات الکتریکی بسیار کوتاه هستند. در حالی که پاسخ به چنین سیگنال‌های گذرا یک ویژگی مطلوب برای برخی از دستگاه‌ها است، این ویژگی برای واحدهای کنترلی که برای تخلیه دی‌اکسید کربن استفاده می‌شوند، ویژگی بسیار نامطلوبی است. واحدهای کنترل برای سیستم‌های تخلیه دی‌اکسید کربن باید به گونه‌ای طراحی شوند که از تخلیه ناخواسته دی‌اکسید کربن به دلیل ضربات الکتریکی گذرا جلوگیری کنند و هشدارهای پیش از تخلیه و تأخیرهای زمانی را قبل از تخلیه دی‌اکسید کربن فعال کنند.

واحدهای کنترل باید به گونه‌ای طراحی شوند که حالت معمول خرابی مدارهای تخلیه دی‌اکسید کربن به گونه‌ای باشد که دی‌اکسید کربن تخلیه نشود. کنترل دستی اضطراری که در بند 4.5.1.3 این استاندارد لازم است، وسیله‌ای برای تخلیه دی‌اکسید کربن در صورت خرابی کنترل‌های الکتریکی برای انجام تخلیه مورد نیاز فراهم می‌آورد.

A.4.5.5.2 مثال‌هایی از اتصالات بین اجزای ضروری برای کنترل سیستم و ایمنی افراد عبارتند از: آشکارسازی، فعال‌سازی، هشدارها، منابع تغذیه، شیر قطع اصلی مخزن، شیر تأمین بخار کمکی، و دستگاه‌های قفل‌کننده.

A.4.5.6 برای راهنمایی نصب هشدارهای قابل مشاهده بهNFPA 72 مراجعه کنید. حالت عمومی برای عملکرد دستگاه‌های قابل مشاهده باید استفاده شود.

A.4.5.6.2.3 مثال‌هایی از نواحی خطر که ارائه تأخیر زمانی می‌تواند منجر به ریسک غیرقابل قبول برای پرسنل یا آسیب غیرقابل قبول به تجهیزات حساس شود عبارتند از: توربین‌های گاز احتراقی و اتاق‌های تست موتور. آتش‌سوزی در چنین تجهیزاتی معمولاً رشد سریع دارد و تأخیر در تخلیه ماده اطفاء حریق می‌تواند منجر به تخریب تجهیزات اساسی یا ریسک غیرقابل قبول برای پرسنل شود. این فضاها معمولاً بدون حضور پرسنل هستند. زمانی که چنین فضاهایی توسط پرسنل اشغال می‌شود، سیستم‌ها باید قفل شوند تا از تخلیه دی‌اکسید کربن بدون استفاده از هشدار و تأخیر پیش از تخلیه جلوگیری شود.

در مواردی که تأخیر زمانی پنوماتیکی برای خطرات معمولاً بدون حضور پرسنل فراهم نشده باشد، کنترل‌های مستند از دسترسی پرسنل به منطقه محافظت شده باید به اجرا درآید. این روش‌ها باید نیاز به قفل کردن/ برچسب‌گذاری سیستم دی‌اکسید کربن در هر زمان که فضای محافظت شده توسط پرسنل وارد شود، داشته باشند. مستندات و سوابق باید به مرجع مربوطه ارائه شود تا تأیید شود که تمام روش‌ها به درستی اجرا می‌شوند.

A.4.5.6.3.2 تمام خطرات مربوط به سیلاب‌های کامل باید به گونه‌ای طراحی شوند که ورود پرسنل بدون محافظت را تا زمانی که این فضاها از دی‌اکسید کربن تهویه نشده‌اند، غیر ایمن کنند. فضاهایی که شامل تجهیزات محافظت شده توسط سیستم‌های کاربرد محلی هستند ممکن است غیر ایمن شوند، به ویژه اگر تجهیزات محافظت شده بخش بزرگی از حجم اتاقی را که در آن قرار دارند، اشغال کنند. گودال‌ها، زیرزمین‌ها و اتاق‌های مجاور به خطر محافظت شده، به‌ویژه آن‌هایی که در ارتفاعات پایین‌تر قرار دارند، ممکن است به دلیل مهاجرت دی‌اکسید کربن تخلیه شده، غیر ایمن شوند.

روغن وینترگرین یک ماده افزودنی رایج و توصیه شده به گاز دی‌اکسید کربن در حال تخلیه است که بویی متمایز تولید می‌کند تا از حضور گاز دی‌اکسید کربن در محیط هشدار دهد. سایر مواد معطر که به‌ویژه برای مکان‌های خاص مناسب هستند نیز می‌توانند استفاده شوند، اما اگر دلیل خاصی برای استفاده از یک معطر غیر از روغن وینترگرین وجود نداشته باشد، باید از روغن وینترگرین استفاده شود.

شاخص‌های بویایی ممکن است برای کاربردهایی مانند اتاق‌های تمیز، کارخانه‌های فرآوری مواد غذایی، کارخانه‌های نورد آلومینیوم و تاسیسات مخابراتی مناسب نباشند زیرا ممکن است بر روی فرآیند یا تجهیزات تأثیر منفی بگذارند.

مقرراتی که به جلوگیری از ورود افراد به مناطقی که به دلیل تخلیه دی‌اکسید کربن غیر ایمن شده‌اند، می‌تواند شامل یکی یا بیشتر از موارد زیر باشد:

A.4.5.6.5 هشدارها باید به سیستم‌های سیگنال‌دهی حفاظتی موجود (سیستم‌های اعلام حریق) متصل شوند تا در راستای ایمنی زندگی و حفاظت از اموال، همان‌طور که در NFPA 72 وNFPA 101 ذکر شده است، کمک کنند.

A.4.6.1 تمام دی‌اکسید کربن موجود در مخزن فشار پایین نمی‌تواند به سرعت تخلیه شود. به هنگام تخلیه مخزن، مقداری از بخار دی‌اکسید کربن سرد در مخزن و لوله باقی می‌ماند. مقدار این بخار باقی‌مانده بسته به پیکربندی فیزیکی مخزن و شبکه توزیع متفاوت است. علاوه بر این، ممکن است دی‌اکسید کربن مایع به‌طور موقت در لوله‌کشی گیر کند و برای تخلیه فوری به سایر خطرات تحت پوشش سیستم در دسترس نباشد. این دی‌اکسید کربن باقی‌مانده باید در تعیین ظرفیت ذخیره‌سازی در نظر گرفته شود.

زمانی که سیستم تخلیه طولانی‌تری را فراهم می‌کند، ممکن است دی‌اکسید کربن اضافی برای حفظ فشار در منبع در طول دوره تخلیه لازم باشد.

A.4.6.3 دی‌اکسید کربن، به‌طور معمول تولید شده، یک محصول بسیار خالص است. به‌طور کلی، صنعت فقط یک درجه یا کیفیت تولید می‌کند. این درجه برای تمام کاربردها، از جمله استفاده‌های غذایی و پزشکی مناسب در نظر گرفته می‌شود.

گاز یا مایع دی‌اکسید کربن خشک کاملاً غیر خورنده برای مخازن است. دی‌اکسید کربن حاوی آب اضافی می‌تواند باعث خوردگی در سیلندرهای فشار بالا شود، به‌ویژه در سیلندرهای سبک که به شدت فشرده هستند. آب اضافی زمانی وجود دارد که مقدار آن از حلالیت معمول در دی‌اکسید کربن مایع بیشتر باشد، بنابراین آب می‌تواند بر روی دیواره‌های مخزن متراکم شود.

دی‌اکسید کربن تولید شده در کارخانه‌های مدرن فشار پایین باید به‌طور ضروری حاوی آب بسیار کمی باشد تا از مشکلات عملکردی جلوگیری شود. روش معمول این است که محتویات آب را زیر حدود 0.0032 درصد (32 پی‌پی‌ام) به‌صورت وزنی نگه دارند. اگر این محصول خشک در تجهیزات تمیز و کم‌فشار برای حمل و نقل و ذخیره‌سازی نگهداری شود، کیفیت آن تا زمان استفاده حفظ خواهد شد.

یخ خشک معمولاً بیشتر از دی‌اکسید کربن مایع آب و روغن دارد. همچنین به دلیل دمای بسیار پایین خود (-109.3°F یا -79°C) تمایل دارد که رطوبت و ناخالصی‌های موجود در جو را یخ بزند. زمانی که یخ خشک در یک مبدل قرار گیرد و اجازه داده شود تا گرم شود و به دی‌اکسید کربن مایع تبدیل شود، مایعی که به این صورت تولید می‌شود قطعاً حاوی مقدار اضافی آب خواهد بود. این مایع نباید برای شارژ سیلندرهای اطفاء حریق استفاده شود، مگر اینکه از طریق واحد خشک‌کن به منظور حذف آب اضافی پردازش بیشتر شود. همچنین باید توجه داشت که این واحدهای خشک‌کن ممکن است بی‌اثر شوند، مگر اینکه ماده خشک‌کننده به‌طور دوره‌ای تجدید یا فعال‌سازی شود تا توانایی خشک‌کنندگی خود را حفظ کنند.

تعدادی از کارخانه‌های تولید دی‌اکسید کربن فشار بالا هنوز در حال استفاده هستند. دی‌اکسید کربن تولید شده در این کارخانه‌ها نیز ممکن است حاوی آب اضافی باشد، مگر اینکه تجهیزات خشک‌کن در شرایط خوب نگهداری شوند. تنها راه اطمینان از کیفیت مناسب، تجزیه و تحلیل دوره‌ای تأمین دی‌اکسید کربن مورد استفاده برای شارژ سیستم‌های حفاظت در برابر حریق است.

A.4.6.5 در سیستم‌های ذخیره‌سازی فشار بالا، دمای دی‌اکسید کربن موجود بستگی به دمای محیط در محل ذخیره‌سازی دارد. بنابراین، مخازن باید قادر به تحمل فشاری که در بالاترین دمای پیش‌بینی شده ایجاد می‌شود، باشند.

فشار حداکثری در سیلندر همچنین تحت تأثیر چگالی پر شدن یا درصد پر شدن قرار دارد، که نسبت وزنی دی‌اکسید کربن به ظرفیت آبی به پوند است. چگالی پر شدن معمولاً بین 60 درصد تا 68 درصد است که 68 درصد حداکثر مجاز توسط وزارت حمل‌ونقل ایالات متحده (DOT) در بخش‌های 178.36 و 178.37 از 49CFR 171-190 است. پر کردن صحیح از طریق وزن حک شده روی بدنه شیر تعیین می‌شود.

A.4.6.5.2 حمل یک سیلندر شارژ شده ممکن است غیرقانونی باشد اگر سیلندر آسیب دیده یا در معرض آتش قرار گرفته باشد. باید قوانین فدرال و محلی مشاوره شوند.

راهنمای آزمایش FSSA برای استفاده با سیلندرهای ویژه سیستم‌های اطفاء حریق خطرات خاص، اطلاعات مفیدی در مورد الزامات تست و احتیاطات ایمنی برای حمل و نقل و جابجایی سیلندرهای دی‌اکسید کربن فشار بالا ارائه می‌دهد.

یک تأسیسات ذخیره‌سازی فشار بالا معمولی که از چندین سیلندر استفاده می‌کند، در شکل A.4.6.5.2 نشان داده شده است. یک اتصال انعطاف‌پذیر بین هر سیلندر و منیفولد مشترک برای سهولت بررسی وزن سیلندرها و تعویض آن‌ها پس از استفاده به کار می‌رود. هر سیلندر با شیر خود که لوله‌ای از نوع دیپ به پایین دارد، مجهز می‌شود. برخی از انواع قدیمی سیلندرها لوله دیپ ندارند و به‌صورت معکوس نصب می‌شوند تا تخلیه دی‌اکسید کربن مایع را تضمین کنند.

A.4.6.6 در سیستم‌های ذخیره‌سازی فشار پایین، دمای دی‌اکسید کربن موجود به‌وسیله عایق‌کاری و سرمایش در حدود 0°F (-18°C) کنترل می‌شود. فشار عادی در این حالت حدود 300 psi (2068 kPa) حفظ می‌شود. برای این سرویس از مخازن فشار جوش داده شده استفاده می‌شود و محدودیت خاصی برای اندازه وجود ندارد.

چگالی پر شدن تأثیری بر فشار ندارد به‌شرطی که فضای بخار کافی برای اجازه دادن به انبساط مایع در بالاترین دمای ذخیره‌سازی و فشار وجود داشته باشد. این چگالی پر شدن معمولاً توسط تنظیم شیرهای اطمینان فشار تعیین می‌شود. به‌طور کلی، چگالی پر شدن می‌تواند از 90 درصد تا 95 درصد متغیر باشد. سطح مایع حداکثر در حین پر کردن توسط یک لوله دیپ کوتاه کنترل می‌شود که مایع اضافی را به واحد تحویل باز می‌گرداند زمانی که مایع به سطح پر شدن حداکثر در واحد ذخیره‌سازی می‌رسد. همچنین یک گیج سطح مایع برای نشان دادن مقدار دی‌اکسید کربن موجود در ذخیره‌سازی قرار داده می‌شود.

برای سیستم‌های CO₂ فشار پایین، محاسبات جریان میزان CO₂که از نازل‌های سیستم از شروع تخلیه تا زمان بسته شدن شیر انتخابی تخلیه می‌شود را برآورد می‌کند. معمولاً مقدار CO₂باقی‌مانده در لوله بین شیر انتخابی و نازل‌ها تخمین زده نمی‌شود. اگر حجم لوله بین شیر انتخابی و نازل‌های سیستم زیاد باشد، ممکن است مقدار قابل توجهی CO₂ در لوله باقی بماند هنگامی که شیر انتخابی بسته می‌شود؛ این نکته باید هنگام اندازه‌گیری واحد ذخیره‌سازی فشار پایین در نظر گرفته شود. حجم لوله پایین‌دست شیر انتخابی و به تبع آن، مقدار CO₂ موجود در لوله پایین‌دست شیر انتخابی معمولاً می‌تواند با استفاده از شیر اصلی روی سر لوله مخزن به همراه شیر انتخابی نزدیک به خطر محافظت‌شده، به حداقل برسد.

یک تاسیسات ذخیره‌سازی فشار پایین معمولی در شکل A.4.6.6 نشان داده شده است. در این واحد، مخزن فشاری عایق‌شده با پوشش فلزی خارجی پوشانده شده است که برای جلوگیری از ورود رطوبت آب مهر و موم شده است. یک واحد تبرید با سیستم خنک‌کننده هوای استاندارد در یک طرف نصب شده است که کویل‌های خنک‌کننده آن در داخل مخزن فشار قرار دارند. این واحد با برق کار می‌کند و به‌طور خودکار از طریق یک سوئیچ فشار کنترل می‌شود.

A.4.6.6.2 یک شیر اطمینان ویژه (علاوه بر الزامات کد) می‌تواند برای تخلیه کنترل‌شده در فشاری پایین‌تر از تنظیم شیر ایمنی اصلی ارائه شود.

A.4.7 لوله‌ها، اتصالات و اجزای مشخص شده بر اساس تجربه میدانی از طریق توسعه این استاندارد بهینه شده‌اند. روش‌های محاسبات ضخامت دیواره که در ASME B31.1 نشان داده شده‌اند، با مقادیر SE طبق پیوست الزامی A از B31.1، برای لوله‌ها و اتصالاتی که در این استاندارد مشخص نشده‌اند، باید اعمال شوند.

A.4.7.1 لوله‌کشی باید مطابق با روش‌های تجاری مناسب و توصیه‌های سازنده تجهیزات نصب شود.

تمام لوله‌کشی باید به‌گونه‌ای طراحی شود که کاهش فشار به حداقل ممکن برسد و باید دقت کافی برای جلوگیری از محدودیت‌های احتمالی ناشی از مواد خارجی یا ساخت نادرست صورت گیرد. نمونه‌هایی از این محدودیت‌ها شامل لوله‌های گالوانیزه گرم‌شده از داخل و بیرون یا لوله‌های استنلس استیل است.

A.4.7.1.3 استفاده از لوله‌کشی انعطاف‌پذیر یا شلنگ در سیستم‌های دی‌اکسیدکربن مسائل زیادی را به وجود می‌آورد که لوله‌کشی سخت تحت تأثیر آن‌ها قرار نمی‌گیرد. یکی از این مسائل تغییرات جهت است. حداقل شعاع انحنا برای هر شلنگ انعطاف‌پذیر که در سیستم دی‌اکسیدکربن استفاده می‌شود نباید کمتر از مقداری باشد که توسط داده‌های سازنده نشان داده شده است، معمولاً در اطلاعات فهرست‌شده برای یک سیستم خاص. سایر جنبه‌های نگرانی عبارتند از مقاومت در برابر اثرات لرزش، انعطاف‌پذیری، کشش، پیچش، دما، آتش، فشار و خمیدگی. همچنین لازم است که شلنگ دارای استحکام کافی برای نگهداری دی‌اکسیدکربن در طول تخلیه باشد و از مواد مقاوم در برابر خوردگی جوّی ساخته شود.

A.4.7.1.7.1 در هنگام انجام محاسبات برای تعیین ضخامت لوله، باید دستورالعمل‌های ارائه‌شده در راهنمای طراحی لوله FSSA برای استفاده در سیستم‌های اطفای حریق با خطرات ویژه مشاوره شود.

A.4.7.1.8.1 راهنمای FSSA که در A.4.7.1.7.1 به آن اشاره شده است، باید همچنین برای سیستم‌های فشار پایین مشاوره شود.

A.4.7.4 نازل تخلیه شامل سوراخ و هر سپر یا تیغه مرتبط است.

A.4.7.4.4 پیش از این، علامت مثبت پس از شماره کد سوراخ نشان‌دهنده قطر معادل 1/64 اینچ (0.4 میلی‌متر) بیشتر از آن چیزی بود که توسط سیستم شماره‌گذاری نشان داده شده است (برای مثال، شماره 4 نشان‌دهنده قطر معادل 1/2 اینچ (3.18 میلی‌متر) بود؛ اما شماره 4+ به معنی قطر معادل 1/2 اینچ (3.57 میلی‌متر) بود).

A.4.7.4.3 برای مثال‌هایی از قطر سوراخ‌های معادل، به جدولA4.7.4.4.3 مراجعه کنید. شماره‌های کد سوراخ نشان‌دهنده قطر معادل سوراخ تک در 1/2 اینچ (0.8 میلی‌متر) افزایشی هستند. کدها نمایانگر قطر سوراخ‌های “مناسب” هستند که عملکرد آن‌ها معادل نازل فیزیکی واقعی است. منظور از عملکرد این است که نازل واقعی همان مقدار CO₂ را در واحد زمان با نازل “مناسب” تحت همان شرایط فشار و چگالی CO₂ وارد شده به نازل تولید خواهد کرد.

سوراخ مناسب به‌عنوان نازل ورودی گرد با ضریب جریان نه کمتر از 0.98 تعریف می‌شود که نرخ‌های جریان ذکر شده در جدول 4.7.5.2.1 و جدول 4.7.5.3.1 را تولید می‌کند. مساحت فیزیکی نازل‌های تخلیه واقعی که در سیستم‌های CO₂ استفاده می‌شوند معمولاً بزرگتر از مساحت سوراخ مناسب معادل است که با آن مقایسه می‌شود.

مثال زیر مفهوم شماره کد سوراخ را توضیح می‌دهد: یک نازل تخلیه تک سوراخ با ضریب جریان 0.98 و قطر 1/2 اینچ (2.38 میلی‌متر) شماره کد سوراخ 3 را خواهد داشت. اما یک نازل تخلیه تک سوراخ با ضریب جریان 0.5 و قطر 1/2 اینچ (2.38 میلی‌متر) شماره کد سوراخ 2.1 را خواهد داشت، نه شماره کد 3.

A.4.7.5.1 برای توضیح بیشتر در مورد تعیین افت فشار در لوله‌کشی، به ضمیمه C مراجعه کنید.

A.4.7.6 راهنمای طراحی لوله FSSA برای استفاده در سیستم‌های اطفاء حریق با خطرات ویژه، دستورالعمل‌هایی را در خصوص آویزها و نگهدارنده‌های لوله‌ها ارائه می‌دهد، که بر اساس روش‌های پذیرفته‌شده در صنعت است. دستورالعمل‌های اضافی بر اساس “بهترین شیوه استاندارد صنعت” درANSI/MSS SP-58 برای مکان‌هایی که نیاز به تأییدیه لرزه‌ای ندارند یا در MSS SP-127 برای مکان‌هایی که نیاز به تأییدیه لرزه‌ای دارند، یافت می‌شود.

A.4.8 به A.4.4.3 مراجعه کنید.

A.4.8.1 یک بازرسی از سیستم یک بررسی سریع است که اطمینان معقولی از شارژ بودن و عملیاتی بودن سیستم اطفاء حریق فراهم می‌آورد. این کار با اطمینان از اینکه سیستم در محل خود قرار دارد، فعال نشده یا دستکاری نشده است و هیچ گونه آسیب فیزیکی واضحی که مانع از عملکرد سیستم شود وجود ندارد، انجام می‌شود. حداقل، بازرسی باید موارد زیر را بررسی کند:

(1) سیلندرهای فشار بالا در محل خود قرار دارند و به درستی مهار شده‌اند.

(2) برای واحد ذخیره‌سازی فشار پایین، گیج فشار نشان‌دهنده فشار نرمال است، شیر قطع‌کننده مخزن باز است و شیر تأمین فشار پایلوت باز است. باید نشانگر سطح مایع مشاهده شود. اگر در هر زمانی یک مخزن بیش از 10 درصد از مایع خود را از دست دهد، باید دوباره پر شود، مگر اینکه نیازهای گازی حداقلی همچنان تأمین شود.

(3) ذخیره‌سازی دی‌اکسیدکربن به لوله‌کشی تخلیه و عملگرها متصل است.

(4) همه عملگرهای دستی در محل خود قرار دارند و مهر و موم‌های دستکاری آن‌ها سالم هستند.

(5) اسپرینکلرها متصل، به درستی تنظیم شده و از موانع و مواد خارجی پاک هستند.

(6) آشکارسازها در محل خود قرار دارند و از مواد خارجی و موانع پاک هستند.

(7) پنل کنترل سیستم متصل است و وضعیت “آماده‌کاری نرمال” را نشان می‌دهد.

A.4.8.3 دستورالعمل نگهداری سازنده باید بر اساس دستورالعمل‌های زیر هدایت شود:

(1) سیستم
(a) بررسی ظاهر فیزیکی کلی سیستم.
(b) تخلیه سیستم قبل از آزمایش.

(2) خطر
(a) بررسی اندازه.
(b) بررسی پیکربندی.
(c) بررسی دریچه‌های غیرقابل بسته شدن.
(d) بررسی سوخت‌ها.
(e) بررسی جنبه‌های دیگر که می‌توانند بر اثربخشی سیستم‌های اطفاء حریق تأثیر بگذارند.

(3) مدارهای نظارتی
(a) انجام همه عملکردها.
(b) بررسی عملکرد صحیح همه مدارهای نظارتی الکتریکی یا پنوماتیکی.

(4) پنل کنترل
(a) انجام همه عملکردها.
(b) بررسی نظارت، در صورت لزوم، بر هر مدار (شامل دستگاه‌های رهاسازی) طبق توصیه‌های سازنده.

(5) منبع تغذیه – بررسی مسیر، کلیدهای قطع‌کننده، فیوزها، قطع‌کننده‌ها.

(6) منبع تغذیه اضطراری
(a) بررسی وضعیت باتری.
(b) بررسی عملکرد شارژر؛ بررسی فیوز.

(c) بررسی تغییر خودکار.
(d) بررسی نگهداری ژنراتور (اگر وجود داشته باشد).

آشکارسازها
(a) آزمایش هر آشکارساز با استفاده از گرما، دود یا دستگاه آزمایشی تأیید شده توسط سازنده.
(b) نوع الکتریکی
i. تمیز کردن و تنظیم آشکارساز دود و بررسی حساسیت آن.
ii. بررسی وضعیت سیم‌کشی.
(c) نوع پنوماتیک – بررسی سفتی لوله‌ها و عملکرد چک‌های جیوه‌ای، با استفاده از مانومتر.

تاخیر زمانی
(a) انجام عملکردها.
(b) بررسی محدودیت زمانی.
(c) بررسی اینکه تایمر چرخه خود را حتی اگر سیم‌کشی بین آن و مدار آشکارساز قطع شود، به پایان خواهد رساند.

آلارم‌ها
(a) آزمایش عملکرد آلارم (قابل شنیدن و قابل مشاهده).
(b) بررسی اینکه علائم هشدار به درستی نمایش داده شده‌اند.

شیرهای انتخابی (جهتی)
(a) انجام عملکردها.
(b) ریست کردن به درستی.

دستگاه‌های رهاسازی
(a) بررسی بسته شدن کامل دمپرها.
(b) بررسی درها؛ بررسی درهایی که به طور دائمی باز مانده‌اند.

خاموشی تجهیزات
(a) آزمایش عملکرد خاموشی.
(b) بررسی کفایت (تمام تجهیزات لازم شامل شود).

رهاسازی دستی
(a) نوع مکانیکی
i. بررسی کشش، نیرو و طول کششی که لازم است.
ii. عملکرد و تنظیم همه دستگاه‌ها.
iii. بررسی سفتی اتصالات.
iv. بررسی وضعیت لوله‌ها.
v. بررسی وضعیت و عملکرد قرقره‌های گوشه‌ها.
(b) نوع الکتریکی
i. آزمایش رهاسازی دستی.
ii. بررسی اینکه پوشش‌ها در جای خود قرار دارند.
(c) بررسی رهاسازی‌های پنوماتیکی.
(d) بررسی دسترسی در حین آتش‌سوزی.
(e) جدا کردن کشش‌های دستی اصلی و ذخیره که فقط نیاز به یک عملیات برای انجام تخلیه هر یک از تأمین‌های اصلی یا ذخیره گاز دارند.
(f) علامت‌گذاری و شناسایی واضح همه رهاسازی‌های دستی.

لوله‌کشی
(a) بررسی امنیت؛ بررسی اینکه لوله‌کشی به درستی پشتیبانی شده باشد.
(b) بررسی وضعیت؛ بررسی وجود هرگونه خوردگی.

اسپرینکلرها
(a) بررسی جهت‌گیری و اندازه دهانه؛ اطمینان حاصل کنید که آن‌ها از طراحی اصلی تغییر نکرده‌اند.
(b) بررسی امنیت.
(c) بررسی مهر و موم‌ها در صورت نیاز.

(d) اطمینان حاصل کنید که دهانه اسپرینکلر از زنگ زدگی، آلودگی‌ها (مانند حشرات، تار عنکبوت و غیره) پاک باشد و در صورت نیاز تمیز/ تعمیر/ تعویض شود.

(16) مخازن
(a) بررسی وضعیت فیزیکی؛ بررسی علائم خوردگی.
(b) بررسی محتویات برای وزن با استفاده از روش‌های پذیرفته‌شده برای هر سیلندر یا مخزن فشار پایین. (اگر محتویات بیشتر از 10 درصد کمتر از ظرفیت نرمال باشد، نیاز به پرکردن مجدد است. عملکرد صحیح گیج سطح مایع باید تأیید شود.)
(c) اطمینان حاصل کنید که سیلندرها به‌درستی در جای خود نگه‌داشته شده‌اند.
(d) بررسی تاریخ آزمایش هیدرواستاتیک.
(e) بررسی اتصالات سیلندر برای یکپارچگی و وضعیت آن‌ها.
(f) بررسی وزن‌ها و کابل‌های سیستم رهاسازی مکانیکی.
(g) دستگاه‌های رهاسازی؛ بررسی ترتیب و امنیت آن‌ها.
(h) بررسی دستگاه‌های رهاسازی انفجاری؛ بررسی تاریخ تعویض و وضعیت آن‌ها.

(17) آزمایش‌ها
(a) انجام آزمایشات تخلیه توصیه‌شده اگر در مورد کفایت سیستم سوالی وجود داشته باشد.
(b) انجام آزمایش تخلیه کامل توصیه‌شده اگر آزمایش هیدرواستاتیک سیلندر الزامی باشد.

(18) بازگرداندن تمام بخش‌های سیستم به حالت عملیاتی کامل.
(19) ارائه گواهی بازرسی به مالک.

قراردادهای خدمات منظم با سازنده یا شرکت نصب‌کننده توصیه می‌شود. کار باید توسط پرسنلی انجام شود که آموزش کافی دیده‌اند و به‌طور منظم در ارائه چنین خدماتی مشغول هستند.

A.4.8.3.3 گزارش نگهداری اطلاعات ارزشمندی به مالک در مورد وضعیت سیستم اطفاء حریق، شرایط آن و توصیه‌ها ارائه می‌دهد. شرکت خدماتی باید گزارش نگهداری خود را بررسی کند تا اطمینان حاصل کند که داده‌های لازم ثبت و نگهداری به‌طور کامل و ایمن انجام می‌شود. راهنمای فرم بازرسی سیستم‌های حفاظت در برابر حریق FSSA می‌تواند برای ارزیابی گزارش نگهداری شرکت خدماتی استفاده شود.

A.4.8.3.4 روش مهر و موم نباید خطرات جدیدی ایجاد کند.

A.4.8.4 افرادی که سیستم‌های دی‌اکسیدکربن را بازرسی، تست یا نگهداری می‌کنند باید آموزش دیده باشند و به‌طور دوره‌ای برای ارزیابی صلاحیت در انجام عملکردهایی که انجام می‌دهند، تست شوند. حضور در برنامه‌های آموزشی ارائه‌شده توسط تولیدکنندگان تجهیزات و سایر سازمان‌های آموزشی باید مد نظر قرار گیرد.

تاندا یک شرکت پیشرو در زمینه حفاظت از حریق است که در ارائه محصولات و راهکارهای جامع تخصص دارد. این شرکت با مأموریت حفاظت از جان و اموال تأسیس شده و متعهد به ارائه فناوری‌های نوآورانه و راهکارهای سفارشی برای پاسخگویی به نیازهای منحصربه‌فرد مشتریان خود در صنایع مختلف در سراسر جهان است.

تاریخچه گسترده تاندا؛ روایتی از پیشرفت و نوآوری

تاندا، شرکتی که با هدف ایجاد تحولی اساسی در صنعت حفاظت از حریق تأسیس شد، امروزه به یکی از رهبران جهانی این حوزه تبدیل شده است. این شرکت در طول سال‌ها توانسته است با ارائه راهکارهای نوآورانه و قابل‌اعتماد، جایگاهی ویژه در بازار به دست آورد. تعهد همیشگی به کیفیت و بهبود مستمر، نقش مهمی در موفقیت‌های آن داشته و باعث شده است که بتواند نیازهای در حال تغییر مشتریان خود را برآورده کرده و در خط مقدم فناوری ایمنی حریق باقی بماند.

در وب‌سایت رسمی این شرکت، بخشی به انتشار اخبار و گزارش‌هایی درباره سالگردها، نوآوری‌های کلیدی، پروژه‌های مهم و مقالاتی پیرامون تاریخچه تاندا اختصاص داده شده است. این منابع اطلاعاتی، نگاهی جامع به مسیر رشد و دستاوردهای این برند ارائه می‌دهند.

روایت‌هایی از تاریخچه تاندا

یکی از نقاط عطف مهم در تاریخ این شرکت، سال ۲۰۱۵ است. در این سال، تاندا فعالیت‌های خود را به سطح بین‌المللی گسترش داد و با ایجاد شراکت‌های استراتژیک، موفق شد محصولات و راهکارهای پیشرفته حفاظت از حریق را به بازارهای جهانی معرفی کند. این توسعه، به تثبیت حضور این برند در مناطقی مانند خاورمیانه، آفریقا، جنوب آسیا، جنوب شرق آسیا و آمریکای جنوبی منجر شد.

در طول این مسیر، دستاوردهای مهمی رقم خورده است. برای علاقه‌مندان به صنعت حفاظت از حریق، مطالعه تاریخچه این برند می‌تواند اطلاعات ارزشمندی درباره پیشرفت‌های آن و تأثیرگذاری‌اش در سطح بین‌المللی ارائه دهد. امکان مرور داستان‌های برجسته و استفاده از فیلترهای موضوعی در منابع منتشرشده، فرصتی برای آشنایی عمیق‌تر با مسیر رشد و نوآوری‌های این برند فراهم می‌کند.

بررسی استانداردها و گواهینامه‌های TANDA

شرکت TANDA موفق به دریافت چندین گواهینامه و استاندارد معتبر جهانی شده است که نشان‌دهنده کیفیت و ایمنی بالای محصولات این شرکت در صنعت اعلام حریق است. استانداردهای اخذ شده توسط TANDA شامل EN54، UL، LPCB و CE هستند. در ادامه، توضیح مختصری درباره هر یک از این استانداردها ارائه شده است:

1. استاندارد EN54

منطقه: اروپا
توضیح: این استاندارد توسط کمیته استانداردسازی اروپا (CEN)تدوین شده و یکی از مهم‌ترین استانداردهای مرتبط با سیستم‌های اعلام حریق در اتحادیه اروپا است. EN54 شامل مجموعه‌ای از بخش‌ها است که هر کدام به عملکرد تجهیزات مختلف مانند دتکتورها، آژیرها، کنترل پنل‌ها و سایر اجزای سیستم اعلام حریق می‌پردازد. این استاندارد اطمینان حاصل می‌کند که تجهیزات اعلام حریق عملکردی دقیق و قابل‌اعتماد دارند.

2. گواهینامه UL (Underwriters Laboratories)

منطقه: ایالات متحده آمریکا
توضیح: UL یک سازمان مستقل در آمریکا است که محصولات را از نظر ایمنی و کیفیت ارزیابی و تأیید می‌کند. تجهیزات اعلام حریق که موفق به اخذ گواهینامه UL می‌شوند، تحت آزمایش‌های سخت‌گیرانه‌ای قرار می‌گیرند تا از عملکرد ایمن و استاندارد آن‌ها اطمینان حاصل شود. دریافت این گواهینامه نشان می‌دهد که محصولات TANDA از استانداردهای بین‌المللی ایمنی و کیفیت پیروی می‌کنند.

3. گواهینامه LPCB (Loss Prevention Certification Board)

منطقه: بریتانیا
توضیح: LPCB یک نهاد گواهی‌دهنده در بریتانیا است که محصولات مرتبط با ایمنی و آتش‌نشانی را مورد آزمایش و تأیید قرار می‌دهد. داشتن این گواهینامه نشان‌دهنده کیفیت بالا، عملکرد قابل‌اعتماد و تطابق محصولات TANDA با استانداردهای سخت‌گیرانه ایمنی است.

4. نشان CE (Conformité Européenne)

منطقه: اتحادیه اروپا
توضیح: نشان CE تأیید می‌کند که محصولات تولیدی یک شرکت با مقررات سلامت، ایمنی و محیط‌زیست اتحادیه اروپا سازگار هستند. این گواهینامه به TANDA اجازه می‌دهد تا محصولات خود را به‌طور قانونی در بازارهای اروپایی عرضه کند. دریافت نشان CE نشان‌دهنده این است که محصولات TANDA از استانداردهای لازم برای عرضه در اروپا برخوردارند.

انواع محصولات شرکت تاندا

TANDA طیف گسترده‌ای از محصولات اعلام حریق را تولید می‌کند که شامل موارد زیر است

: ✅ دتکتورهای دود، حرارت، گاز و شعله

✅ کنترل پنل‌های هوشمند اعلام حریق

✅ آژیرها و فلاشرهای هشداردهنده

✅ بیم دتکتورها برای نظارت بر فضاهای وسیع

✅ تجهیزات جانبی سیستم‌های اعلام حریق

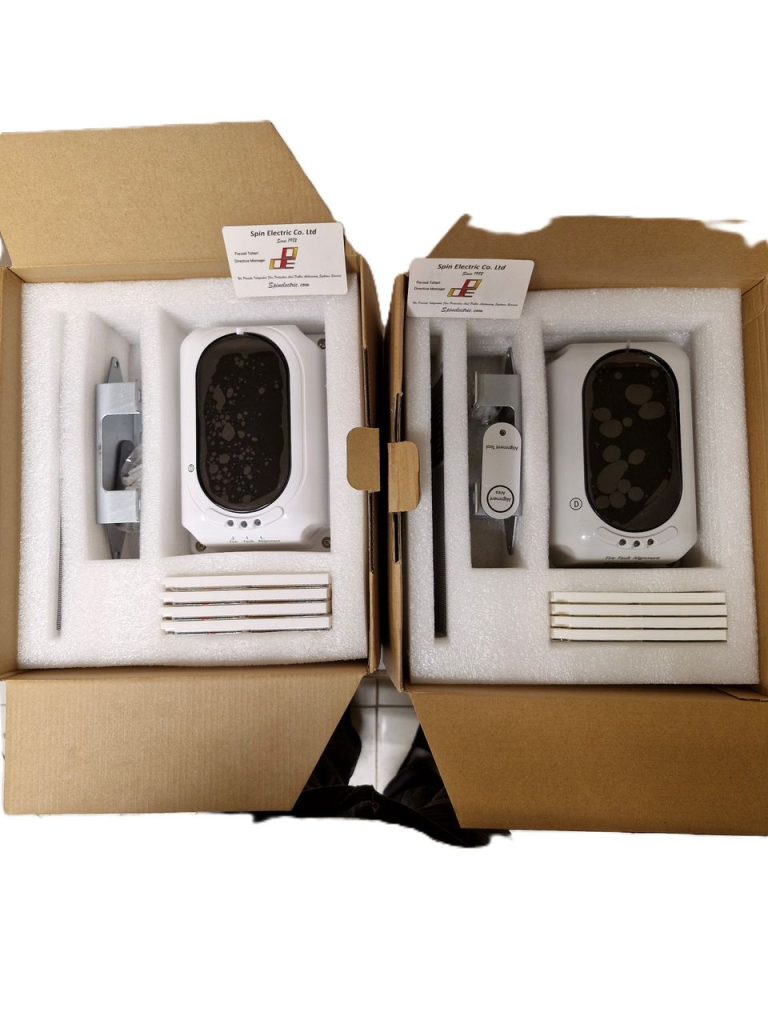

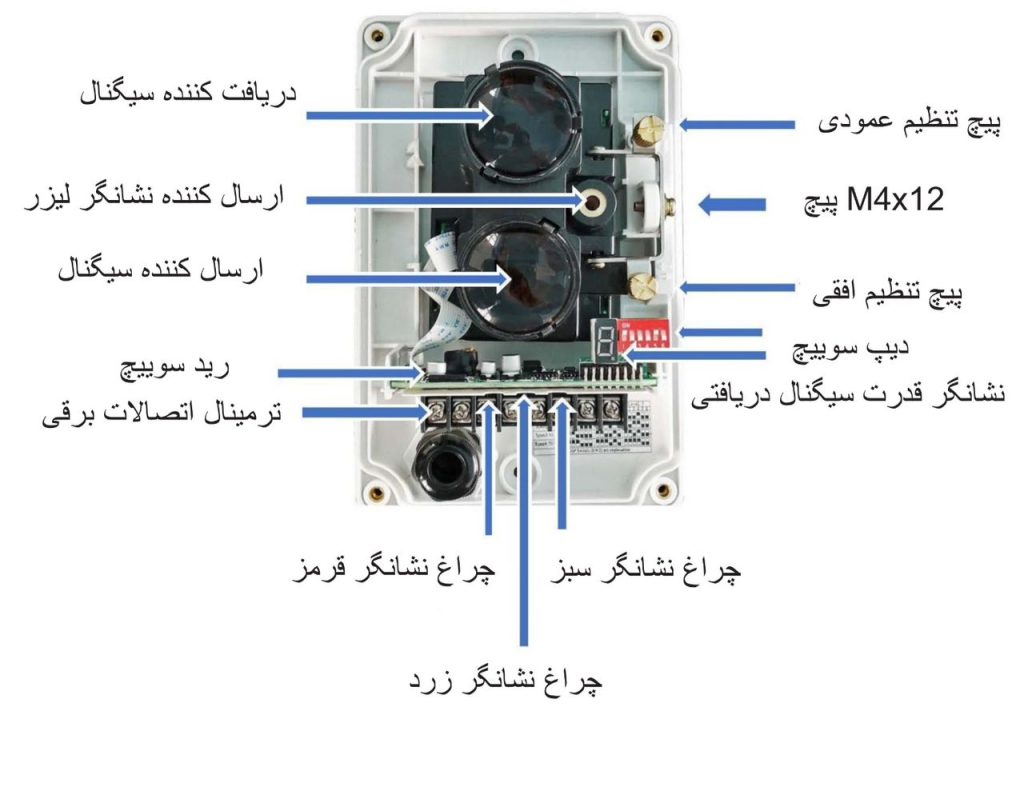

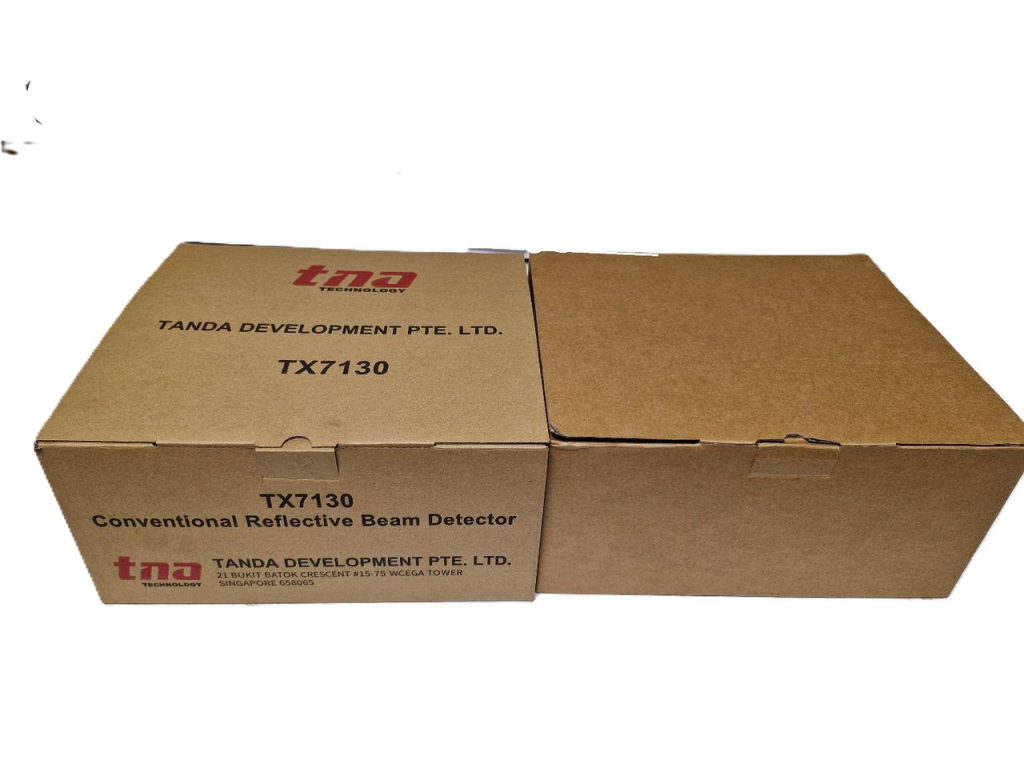

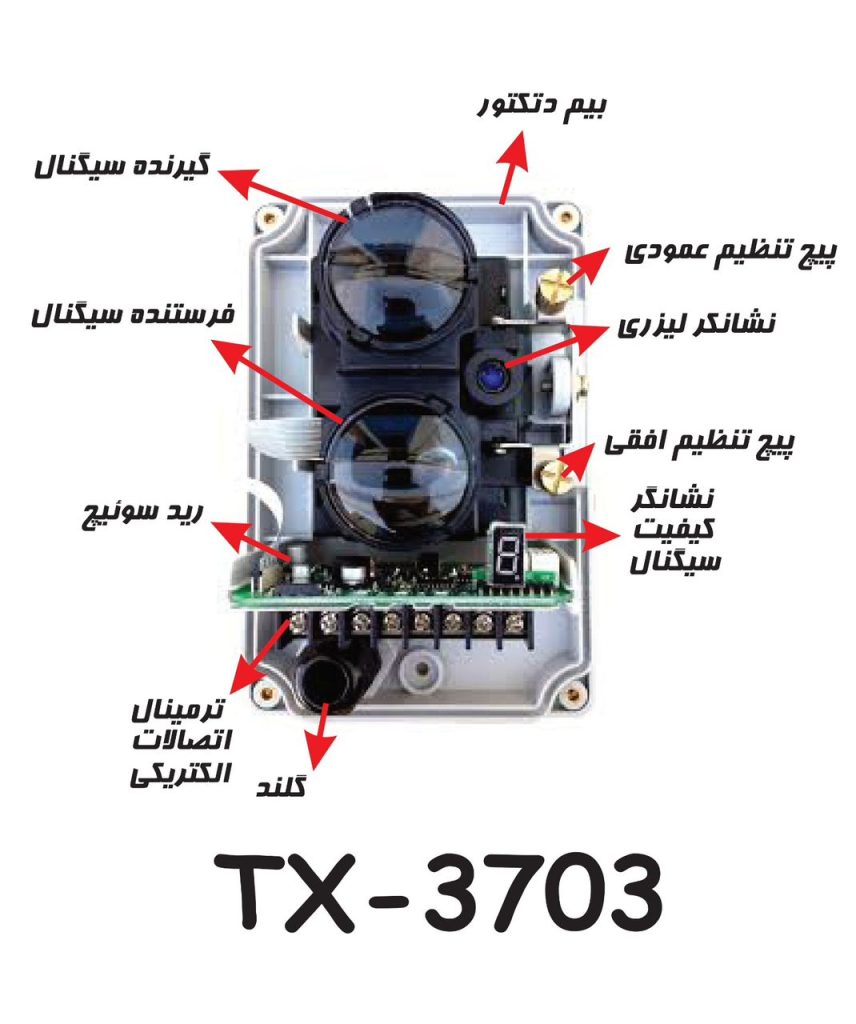

بیم دتکتور TANDA و کاربرد آن

بیم دتکتور یکی از محصولات کلیدی در سیستم‌های اعلام حریق TANDA است. این دستگاه با استفاده از پرتوهای مادون قرمز، وجود دود را در محیط تشخیص می‌دهد. بیم دتکتورها برای فضاهای بزرگ مانند انبارها، سالن‌های ورزشی و مراکز خرید ایده‌آل هستند. انواع بیم دتکتور شامل:

موارد استفاده و نمونه پروژه‌های اجرا شده با تجهیزات TANDA

بسیاری از ساختمان‌های اداری، بیمارستان‌ها، انبارها و مراکز خرید از سیستم‌های اعلام حریق TANDA بهره می‌برند. این شرکت در کشورهای مختلفی حضور دارد و تجهیزات آن در پروژه‌های متعددی اجرا شده‌اند.

این پیوست بخشی از الزامات این سند NFPA نیست، بلکه فقط برای اهداف اطلاع‌رسانی ارائه شده است.

F.1 یک سیستم اطفاء حریق دی‌اکسید کربن با کاربرد موضعی طراحی شده است تا دی‌اکسید کربن را مستقیماً به آتش‌سوزی‌ای که می‌تواند در یک ناحیه یا فضایی بدون محصورسازی واقعی رخ دهد، اعمال کند. چنین سیستم‌هایی باید به گونه‌ای طراحی شوند که دی‌اکسید کربن را در حین عملکرد سیستم به نحوی به خطر مورد اطفاء برسانند که تمام سطوح سوختنی یا شعله‌ور را پوشش داده یا احاطه کند.

نرخ جریان و مدت زمان کاربرد مورد نیاز بستگی به نوع ماده قابل احتراق درگیر، ماهیت خطر (اینکه آیا سطح مایع مانند مخزن غوطه‌وری یا مخزن کوئنچ است یا یک قطعه ماشین‌آلات پیچیده مانند دستگاه چاپ) و محل و فاصله اسپرینکلرهای دی‌اکسید کربن نسبت به خطر دارد.

عوامل مهمی که در طراحی یک سیستم کاربرد موضعی باید در نظر گرفته شود عبارتند از: نرخ جریان، محدودیت‌های ارتفاع و مساحت اسپرینکلرهای استفاده‌شده، میزان دی‌اکسید کربن مورد نیاز، و سیستم لوله‌کشی. مراحل زیر برای طراحی یک سیستم لازم است:

(۱) تعیین مساحت خطر مورد اطفاء. در تعیین این مساحت، مهم است که نقشه دقیق خطر را با نشان دادن تمام ابعاد و محدودیت‌ها جهت جانمایی اسپرینکلرها ترسیم کنید. حدود خطر باید با دقت تعریف شوند تا تمام مواد قابل احتراق که می‌توانند در خطر گنجانده شوند را شامل شود، و احتمال وجود کالا یا سایر موانع در یا نزدیک خطر باید به دقت بررسی شود.

(۲) برای اسپرینکلرهای نوع سقفی، با توجه به محدودیت‌های ارتفاع خطر مورد اطفاء، اسپرینکلرها را به گونه‌ای جانمایی کنید که خطر را تحت پوشش قرار دهند، با استفاده از اسپرینکلرهای مختلف در محدوده‌های ارتفاع و مساحت مجاز که در لیست‌ها یا تأییدیه‌های این اسپرینکلرها بیان شده است. حدود پوشش مساحت یک اسپرینکلر برای یک ارتفاع خاص از اطلاعات لیست شده تعیین می‌شود که در قالبی مشابه شکل F.1(a) ارائه شده است. در نظر داشته باشید که تمام پوشش‌های اسپرینکلر بر اساس مربع‌های تقریبی ترسیم می‌شوند. این مرحله برای اسپرینکلرهای کنار مخزن یا خطی حذف می‌شود.

(۳) بر اساس ارتفاع هر اسپرینکلر از سطح خطر، نرخ جریان بهینه‌ای که هر اسپرینکلر باید برای اطفاء خطر داشته باشد را تعیین کنید. این مقدار از یک نمودار مانند شکل F.1(b) که در لیست‌های جداگانه یا تأییدیه‌های اسپرینکلرها ارائه شده است، به دست می‌آید. برای اسپرینکلرهای کنار مخزن یا خطی، بر اساس شکل خطر، اسپرینکلرها را در محدوده‌های فاصله‌ای مجاز طبق تأییدیه یا لیست جانمایی کنید. بر اساس فاصله یا مساحت پوشش، نرخ جریان مناسب را از نمودارهای تأیید شده‌ای مانند شکل F.1(c) و F.1(d) انتخاب کنید. این مرحله برای اسپرینکلرهای نوع سقفی حذف می‌شود.

(۴) مدت زمان تخلیه برای خطر را تعیین کنید. این زمان همیشه حداقل ۳۰ ثانیه خواهد بود، اما می‌تواند طولانی‌تر باشد، بسته به عواملی مانند ماهیت ماده در خطر و احتمال نیاز برخی نقاط داغ به زمان خنک‌کنندگی بیشتر.

(۵) نرخ جریان تک‌تک اسپرینکلرها را جمع کنید تا نرخ جریان کل به دست آید و این مقدار را در مدت زمان تخلیه ضرب کنید تا مقدار کل دی‌اکسید کربن مورد نیاز برای اطفاء خطر محاسبه شود. سپس این عدد را در ۱.۴ (برای سیستم‌های پرفشار) ضرب کنید تا ظرفیت کل سیلندرهای ذخیره‌سازی به دست آید.

(۶) محل استقرار مخزن یا سیلندرهای ذخیره‌سازی را تعیین کرده و لوله‌کشی اتصال‌دهنده اسپرینکلرها به مخازن ذخیره را طراحی کنید.

(۷) از سیلندرهای ذخیره شروع کرده و افت فشار را در طول لوله‌کشی سیستم تا هر اسپرینکلر محاسبه کنید تا فشار نهایی در هر اسپرینکلر به دست آید (به بخش C.1 مراجعه شود). مطمئن شوید که طول معادل لوله برای اتصالات و اجزای سیستم را در محاسبات لحاظ کرده‌اید. طول‌های معادل اجزای سیستم در لیست‌ها یا تأییدیه‌های جداگانه این اجزا موجود است. شرایط ذخیره‌سازی را برای سیستم‌های پرفشار برابر با ۷۵۰ psi (۵۱۷۱kPa) و برای سیستم‌های کم‌فشار برابر با ۳۰۰ psi (۲۰۶۸ kPa) در نظر بگیرید. در طراحی اولیه، باید اندازه‌های لوله‌ها را در نقاط مختلف سیستم فرض کنید. پس از انجام محاسبات برای تعیین فشار اسپرینکلرها، ممکن است لازم باشد اندازه لوله‌ها را برای دستیابی به فشارهای بالاتر یا پایین‌تر تغییر دهید تا نرخ جریان مناسب حاصل شود.

(۸) بر اساس فشار اسپرینکلرها از مرحله (۷) و نرخ جریان جداگانه هر اسپرینکلر از مرحله (۳)، یک اوریفیس معادل را انتخاب کنید که بیشترین تطابق را با مساحت مورد نیاز برای تولید نرخ جریان طراحی شده داشته باشد، با استفاده از جدول‌های 4.7.5.2.1، 4.7.5.3.1، و A4.7.4.4.3.

کابل دتکتور حرارتی خطی LHS™، یک دتکتور دمای ثابت منعطف، بادوام و مقرون‌به‌صرفه است که برای حفاظت از طیف وسیعی از کاربردهای اعلام حریق تجاری و صنعتی مناسب می‌باشد.

دتکتور حرارتی خطی LHS کابلی با قطر کم است که قابلیت تشخیص حرارت ناشی از حریق را در تمام طول خود دارد. این کابل شامل یک زوج به‌هم‌تابیده از هادی‌های فولادی با روکش مس (۱۹ AWG) است که توسط یک عایق حساس به دما پوشیده شده و برای کاربردهای محیطی مختلف با یک روکش یا بافت پلاستیکی محافظت می‌شود (به شکل ۱ مراجعه شود).

دتکتور حرارتی خطی LHS برای تشخیص در فضای باز و همچنین در مجاورت مستقیم طراحی شده است. طیف گسترده‌ای از روکش‌ها و دماهای عملکردی (به جدول ۱ مراجعه شود) برای طراحی مناسب سیستم در دسترس هستند، از جمله برای فضاهای محدود یا محیط‌های سخت که استفاده از سایر روش‌های تشخیص را غیرممکن می‌سازد. کابل دتکتور حرارتی خطی LHS با هر پنل اعلام حریقی که قابلیت پذیرش تجهیزات تحریک‌کننده از نوع تماس خشک را داشته باشد، سازگار است.

دتکتور حرارتی خطی معتبر توسط lسازمان های معتبر غیرانتفاعی مانند UL  تأیید شده است. برای نصب مورد تأیید FM، باید کابل دتکتور حرارتی خطی به یک پنل اعلام حریق مورد تأیید FM متصل شود.

عملکرد

حرارت ناشی از آتش‌سوزی باعث ذوب‌شدن عایق ویژه کابل دتکتور حرارتی خطی در دمای خاصی می‌شود که این امر باعث اتصال کوتاه شدن دو هادی شده و وضعیت هشدار را در پنل اعلام حریق ایجاد می‌کند. همچنین می‌توان از این کابل به‌عنوان یک تجهیز تماسی مستقل نیز استفاده کرد. وضعیت عملکردی نرمال کابل دتکتور حرارتی خطی مدار باز است.

ملاحظات طراحی

طراحی و نصب سیستم باید مطابق با اصول پذیرفته‌شده مهندسی حفاظت در برابر حریق و همچنین مطابق با کدها و استانداردهای قابل اجرا انجام شود:

* NFPA-72، کد ملی اعلام حریق

* NEC 760، کد ملی برق

* هرگونه الزامات محلی نصب

* الزامات مرجع قانونی ذی‌صلاح (AHJ)

۱. انتخاب شماره قطعه مناسب برای هر کاربرد خاص باید با در نظر گرفتن دمای خطر، دمای محیط و شرایط محیطی محل نصب دتکتور انجام شود.

۲. برای حفاظت در فضای باز، دتکتور حرارتی خطی باید در سقف نصب شود، با رعایت فاصله‌های مورد تأیید FM بین خطوط موازی. فاصله از دیوارها باید نصف فاصله‌های ذکر شده باشد. مسیر انتقال حرارت به دتکتور نباید مسدود شود. برای تشخیص سریع‌تر، فاصله ۲۵ میلی‌متر (۱ اینچ) از سقف رعایت شود.

۳. برای تشخیص در مجاورت مستقیم، دتکتور حرارتی خطی باید به‌صورت محکم روی جسم مورد حفاظت نصب شود تا انتقال حرارت مؤثر صورت گیرد. دقت شود که لرزش و لبه‌های تیز باعث ساییدگی کابل نشوند، زیرا ممکن است منجر به فعال‌سازی نادرست شود.

۴. در کاربردهای بیرونی، ممکن است نیاز باشد دتکتور حرارتی خطی از تابش مستقیم نور خورشید محافظت شود تا از تجاوز دمای عملکرد و/یا دمای محیطی حداکثری آن جلوگیری گردد، زیرا این امر ممکن است منجر به فعال‌سازی نادرست شود.
۵. برای استفاده از دتکتور حرارتی خطی در مکان‌های خطرناک (کلاس ۱ گروه‌های A،B،C،D و کلاس ۲ گروه‌های E،F،G)، باید از موانع ایمنی ذاتی مورد تأیید FM برای ایزوله‌کردن دتکتور از پنل کنترل استفاده شود.

سیم‌کشی مدار تحریک

دتکتور حرارتی خطی به‌عنوان یک تجهیز تحریک‌کننده با تماس خشک به هر پنل اعلام حریق متصل می‌شود. برای الزامات الکتریکی خاص مدار تحریک، دستورالعمل نصب پنل اعلام حریق را دنبال کنید (به شکل ۲ مراجعه شود).

• دتکتور حرارتی خطی می‌تواند به‌صورت یک حلقه مدار کلاس B یا کلاس A اجرا شود، بدون انشعاب
  ۲. حداکثر طول منطقه دتکتور حرارتی خطی توسط مشخصات الکتریکی مدار تحریک پنل اعلام حریق تعیین می‌شود. برای محاسبه حداکثر طول، از مقاومت و ظرفیت خازنی دتکتور حرارتی خطی طبق جدول ۱ استفاده کنید. به‌عنوان مثال، یک پنل اعلام حریق با مقاومت ورودی حلقه برابر ۵۰ اهم اجازه می‌دهد تا ۸۲۰ فوت (=۵۰/(۲ × ۰٫۰۳۰۴۸)) کابل دتکتور حرارتی خطی نصب شود.
•
• ۳. اگر پنل اعلام حریق از فضای تحت حفاظت فاصله دارد، کابل دتکتور حرارتی خطی فقط در فضای تحت حفاظت نصب شود و از کابل رابط برای اتصال آن به پنل اعلام حریق استفاده گردد. کابل رابط می‌تواند هر نوع سیم مسی مورد تأیید برای استفاده در سیستم اعلام حریق باشد.

. دتکتور حرارتی خطی در فضای تحت حفاظت نیازی به پیوستگی ندارد. می‌توان از سیم‌کشی مسی مورد تأیید برای اتصال بخش‌های جداگانه کابل دتکتور حرارتی خطی استفاده کرد.
۵. اگر مدار تحریک به‌صورت کلاس B (دو سیمه) اجرا می‌شود، باید در انتهای کابل دتکتور حرارتی خطی یک تجهیز انتهایی مطابق با پنل اعلام حریق نصب گردد.
۶. در صورت تأیید مرجع قانونی ذی‌صلاح (AHJ)، تجهیزات تحریک‌کننده دیگر (مانند دتکتور دود، شستی دستی و…) نیز می‌توانند در همان منطقه با دتکتور حرارتی خطی نصب شوند. کابل دتکتور حرارتی خطی می‌تواند مستقیماً بین این تجهیزات سیم‌کشی شود.

نصب کابل دتکتور حرارتی خطی

کابل دتکتور حرارتی خطی باید به‌صورت حرفه‌ای و مطابق با تمامی کدها و الزامات قابل اجرا نصب گردد. روش‌های نصب توصیه‌شده در زیر، استفاده از روش‌های جایگزین مناسب با نصب خاص را منتفی نمی‌کنند، به‌شرطی‌که این روش‌ها مورد تأیید مرجع قانونی ذی‌صلاح (AHJ) باشند.

⚠️ هشدار
در مکان‌هایی که احتمال آسیب مکانیکی وجود دارد، کابل دتکتور باید محافظت شود تا از آسیب‌دیدگی که ممکن است باعث فعال‌سازی نادرست شود، جلوگیری گردد.

هنگام طراحی چیدمان دتکتور حرارتی خطی، کابل‌ها باید در مکان‌هایی نصب شوند که در معرض آسیب فیزیکی نباشند.
اگر از بست‌های فلزی استفاده می‌شود، باید از بوش‌های غیر فلزی برای جلوگیری از ساییدگی یا له‌شدگی کابل دتکتور حرارتی خطی استفاده گردد.

۱. کابل باید به‌طور مناسب پشتیبانی شود تا از آویزان شدن آن جلوگیری شود. کشیدن کابل ضروری نیست، اما در مسیرهای مستقیم توصیه می‌شود کابل در هر ۱ متر (۳ فوت) پشتیبانی شود. در صورت نیاز، می‌توان فاصله‌های کمتری را برای انطباق با مقررات محلی یا شرایط خاص مانند گوشه‌ها و نقاط انتقال به‌کار برد. کشش وارد بر دتکتور حرارتی خطی نباید از ۵۰ نیوتن تجاوز کند. دتکتور حرارتی خطی را می‌توان با شعاعی نه کمتر از ۵۰ میلی‌متر (۲ اینچ) خم کرد.

۲. در صورت امکان، دتکتور حرارتی خطی باید به‌صورت یکپارچه و با حداقل تعداد اتصالات نصب شود.

۳. دتکتور حرارتی خطی باید آخرین تجهیز نصب‌شده در پروژه باشد. در صورتی که آخرین تجهیز نصب نشود، باید موقتاً با بست‌های پلاستیکی مهار شود تا خطر آسیب دیدگی کاهش یابد. باید از آسیب ناشی از رفت‌وآمد افراد، ضربات مکانیکی، پیچ‌خوردگی یا منابع حرارتی خارجی جلوگیری شود.

. کانکتور ضدآب برای ایجاد رهایی مناسب از تنش در محل ورود دتکتور حرارتی خطی به جعبه یا محفظه الکتریکی استفاده می‌شود. توصیه می‌شود در انتهای مسیر طولانی دتکتور حرارتی خطی، تنش کابل تثبیت شود. این کانکتور برای پیچ شدن به دهانه استاندارد جعبه برق ریخته‌گری شده ¾ اینچ (NPT ¾”) طراحی شده است.

۵. دتکتور حرارتی خطی باید در نواحی در معرض دید که محل تشخیص نیستند، برای محافظت در برابر آسیب مکانیکی در داخل لوله فلزی الکتریکی (EMT) نصب شود. همچنین در محل‌هایی که کابل باید از دیوارها یا جداکننده‌ها عبور کند، باید از قطعات کوتاه EMT استفاده شود. در انتهای لوله EMT باید از بوشینگ‌های غیر فلزی استفاده شود تا از آسیب به دتکتور حرارتی خطی جلوگیری گردد.

. انتخاب سخت‌افزار نصب مناسب با توجه به تجهیزات یا سازه‌های پشتیبان در منطقه محافظت‌شده انجام می‌گیرد. شرایط محیطی و امکان‌پذیری نصب بست‌ها نیز باید مدنظر قرار گیرد. دتکتور حرارتی خطی باید همواره به پشتیبانی متصل شود که کمترین میزان حرکت را مجاز بداند، بدون اینکه عایق کابل فشرده یا له شود. سه نوع بست استاندارد (بست اصلی، بست فلنچی، بست نایلونی) امکان نصب ایمن و مطمئن دتکتور حرارتی خطی را در اغلب کاربردها فراهم می‌کنند.

۷. بست اصلی بست چندمنظوره‌ای است که بر روی تمام فلنج‌های تیرآهن تا ضخامت ۱۳ میلی‌متر (½ اینچ) نصب می‌شود و در برابر لرزش مقاوم است. برای اتصال دتکتور حرارتی خطی به بست اصلی، از بست نایلونی استفاده کنید.

۸. بست فلنچی در دو اندازه عرضه می‌شود: شماره قطعه برای فلز با ضخامت تا ۴ میلی‌متر (۳/۱۶ اینچ) و برای فلز با ضخامت ۴ تا ۶ میلی‌متر (¼ اینچ). این بست‌ها به‌راحتی روی فلنج‌های فلزی در خرپاهای سقف یا قفسه‌ها کوبیده می‌شوند و اتصال محکم و مقاوم در برابر لرزش ایجاد می‌کنند. برای اتصال دتکتور حرارتی خطی به هر دو نوع بست فلنچی، از بست نایلونی با شماره قطعه استفاده شود.

. بست کمربندی نایلونی، یک بست کمربندی سنگین با زبانه نصب است که برای اتصال به لوله‌های اسپرینکلر یا دیگر لوله‌های سامانه اعلام و اطفای حریق تا قطر ۸ اینچ (۲۰ سانتی‌متر) طراحی شده است. استفاده از این روش برای نصب دتکتور حرارتی خطی (LHS) در صورتی مجاز است که توسط مرجع محلی ذی‌صلاح (AHJ) تأیید شود. برای اتصال کابل دتکتور به بست کمربندی نایلونی باید از بست نایلونی کابل) استفاده شود.

⚠️ هشدار
هنگام نصب کابل دتکتور حرارتی خطی در محیط‌هایی با دمای زیر صفر، باید احتیاط ویژه‌ای انجام شود تا از تماس یا حرکت ناگهانی کابل جلوگیری گردد. در دماهای زیر ۳۲ درجه فارنهایت (۰ درجه سلسیوس)، ممکن است بست نایلونی به‌دلیل ضربه یا تماس فیزیکی دچار شکستگی شود.

۱۰. کابل نگهدار (Messenger cable) باید در مواقعی استفاده شود که نیاز به آویزان نگه‌داشتن کابل دتکتور حرارتی خطی در فاصله‌ای از یک شیء یا در ناحیه‌ای بدون سقف وجود داشته باشد. در این موارد باید از کابل استیل ضدزنگ تجاری با سایز مناسب به‌عنوان کابل نگهدار استفاده شود و کابل نگهدار باید به‌طور مناسب کشیده و سفت شود. کابل دتکتور را می‌توان با استفاده از بست‌های کمربندی، به‌فاصله تقریبی هر ۳ فوت (۱ متر) به کابل نگهدار متصل نمود.

اتصال کابل دتکتور (SENSOR CABLE SPLICING)

کابل دتکتور حرارتی خطی باید به‌صورت حرفه‌ای و مطابق با استانداردها و مقررات مربوطه متصل یا انشعاب داده شود. روش‌های پیشنهادی برای اتصال کابل در ادامه ارائه شده‌اند، اما این به معنای عدم استفاده از روش‌های جایگزین مناسب برای شرایط خاص نمی‌باشد.
به دلیل حساسیت عایق کابل دتکتور به گرما، استفاده از لحیم‌کاری یا لوله‌های حرارتی (heat-shrink) در هیچ شرایطی مجاز نیست.

روش ترجیحی – استفاده از جعبه تقسیم (Junction Box):
روش پیشنهادی برای اتصال دو بخش کابل دتکتور، یا اتصال کابل دتکتور به کابل رابط مسی (lead-in)، یا اتصال به تجهیز انتهایی (End-of-Line)، استفاده از جعبه تقسیم است.

۱. کابل دتکتور می‌تواند با استفاده از روش‌های استاندارد صنعتی برای اتصال هادی‌های مسی متصل شود. اتصالات باید از نوع فشاری و ایمن باشند، مانند:

• کانکتورهای پیچی (Wire Nuts) مانند 3M/Highland H-30 یا معادل آن
• اتصال‌دهنده‌های استوانه‌ای (Butt Splices) مانند Panduit BSN18 یا معادل آن
• ترمینال دوپین (2-Position Terminal Block) مانند Molex/Beau C1502-151 یا معادل آن

اتصال باید مطابق با دستورالعمل نصب سازنده انجام شود.

۲. استفاده از جعبه تقسیم:
هر جعبه تقسیم استاندارد برق با درپوش قابل استفاده است. در مکان‌های مرطوب یا نمناک، استفاده از جعبه ضدآب الزامی است. برای ایجاد رهایی از تنش در کابل دتکتور در محل ورود به جعبه، باید از کانکتور ضد آب با شماره قطعه P/N 73-117068-027 یا معادل آن استفاده شود. استفاده از گیره‌های کابل سبک “Romex” مجاز نیست، زیرا ممکن است باعث فشار بر کابل شده و در نتیجه هشدار کاذب ایجاد شود.

💡 روش جایگزین – اتصال درون‌خطی (In-line Splice):
در صورت تأیید مرجع ذی‌صلاح (AHJ)، اتصال درون‌خطی دو رشته کابل دتکتور ممکن است مجاز باشد. با این حال، این نوع اتصال برای اتصال کابل دتکتور به سیم رابط مسی، کابل بین‌اتصالی یا تجهیز انتهای خط (EOL) توصیه نمی‌شود. همچنین در صورت وارد شدن تنش قابل‌توجه به کابل دتکتور، استفاده از اتصال درون‌خطی توصیه نمی‌گردد.

در کاربردهای تشخیص مجاورت، باید کابل دتکتور به صورت حلقه‌ای نصب شود، زیرا ناحیه اتصال در پوشش تشخیص قرار نمی‌گیرد.

مراحل اتصال درون‌خطی:

۱. کابل دتکتور باید با استفاده از کانکتورهای فشاری عایق‌دار نایلونی (مانند Panduit BSN18 یا معادل آن) متصل شود. محل دو اتصال را نسبت به یکدیگر جابجا کنید (offset).

۲. ژاکت و عایق کابل‌ها را مطابق شکل ۷ جدا کرده و دو رسانا را با اختلاف طول موردنظر برش دهید.

۳. دو اتصال فشاری را با ابزار پرس مورد تأیید، مطابق شکل ۸ پرس کنید.

۴. در مکان‌های خشک، محل اتصال را با نوار چسب برق (مانند 3M/Scotch Super 33+ یا معادل آن) مطابق دستورالعمل سازنده عایق کنید. نوار را بکشید و هر دور آن را حدود نصف عرضش با دور قبلی هم‌پوشانی دهید. نوار باید حدود ۵۰ میلی‌متر (۲ اینچ) از دو سر بریدگی ژاکت کابل دتکتور فراتر برود (مطابق شکل ۹).

۵. در مکان‌های مرطوب یا نمناک، محل اتصال را با نوار سیلیکونی همجوش (مانند Tyco Electronics/Amp 608036-1 یا معادل آن) مطابق دستورالعمل سازنده آب‌بندی کنید. نوار باید مانند روش بالا، ۵۰ میلی‌متر از دو سر بریدگی ژاکت کابل دتکتور فراتر برود (مطابق شکل ۹).

🧪تست عملکردی (TESTING):

تست عملکردی کابل دتکتور حرارتی LHS باید مطابق با دستورالعمل‌های مربوط به دتکتورهای حرارتی نوع خطی با دمای ثابت و غیرقابل بازنشانی در فصل ۷ کد ملی اعلام حریق NFPA 72 انجام شود. برای الزامات اضافی، با مرجع ذی‌صلاح (AHJ) مشورت شود. تست عملکردی، کارکرد الکتریکی کابل دتکتور را تأیید می‌کند و نیازی به منبع حرارتی ندارد.

مراحل تست:

۱. در انتهای ناحیه LHS، یک اتصال کوتاه بر روی تجهیز انتهای خط (EOL) قرار دهید و اطمینان حاصل کنید که زون به وضعیت آلارم می‌رود.

۲. (در صورت الزام مرجع ذی‌صلاح) یک رشته از EOL را جدا کرده و اطمینان حاصل کنید که زون به وضعیت خطا (trouble) می‌رود.

۳. (در صورت الزام مرجع ذی‌صلاح) هر دو رسانای ناحیه LHS را از پنل کنترل حریق (FCP) جدا کرده، و یک اتصال کوتاه بر روی تجهیز انتهای خط (EOL) ایجاد نمایید. سپس در انتهای زون (سمت FCP)، مقاومت کلی حلقه کابل دتکتور را اندازه‌گیری و ثبت کنید. این مقدار را با مقدار آزمون پذیرش اولیه مقایسه نمایید.

✅ نگهداری
کابل دتکتور حرارتی خطی (LHS) به جز بازبینی چشمی برای اطمینان از صحت نصب، نیاز به هیچ‌گونه تعمیر و نگهداری ندارد.

🔧 آسیب به کابل دتکتور:
در صورت آسیب فیزیکی به کابل دتکتور، ممکن است هادی‌های داخلی با یکدیگر اتصال کوتاه پیدا کنند که منجر به آلارم می‌شود.
برای یافتن محل اتصال کوتاه، می‌توان از روش‌های زیر استفاده کرد:

• بررسی چشمی
• استفاده از اهم‌متر و مقایسه مقدار با مقدار ثبت‌شده در تست پذیرش
• استفاده از تولیدکننده تُن و دستگاه ردیاب (tone generator & probe)
  در صورت یافتن محل آسیب، باید یک قطعه جدید از کابل دتکتور به محل آسیب متصل شود.
  حداقل یک متر (۳ فوت) از کابل در هر سمت نقطه آسیب‌دیده باید تعویض شود.

🔥 پس از وقوع آتش‌سوزی:
از آنجا که کابل دتکتور حرارتی خطی از نوع غیرقابل بازیابی است، پس از تشخیص حریق، باید جایگزین شود.
اگر قرار نیست کل زون تعویض شود، لازم است حداقل ۳ متر (۱۰ فوت) از کابل دتکتور در هر سمت بخش آسیب‌دیده جایگزین شود.

---

فصل ۹ سیستم‌های دریایی
9.1 تعاریف ویژه

9.2 کلیات
9.2.1* شرح کلی
این فصل، اصلاحات لازم برای سیستم‌های دریایی را بیان می‌کند.
9.2.2 کلیه الزامات دیگر این استاندارد، مگر آنکه در این فصل به‌صورت خاص تغییر یافته باشند، برای سیستم‌های دریایی نیز اعمال می‌شوند.

9.3 الزامات سیستم
9.3.1 اجزاء
اجزای سیستم باید به‌طور خاص برای کاربرد دریایی سیستم‌های دی‌اکسید کربن لیست یا تأیید شده باشند.

9.3.2 دستورالعمل‌های بهره‌برداری
9.3.2.1 دستورالعمل‌های بهره‌برداری از سیستم باید در مکان واضحی در نزدیکی تمامی کنترل‌های دستی و در اتاق ذخیره‌سازی دی‌اکسید کربن قرار داده شوند.
9.3.2.2 برای سیستم‌هایی که ذخیره‌سازی دی‌اکسید کربن در داخل فضای حفاظت‌شده قرار ندارد، دستورالعمل‌ها باید شامل نموداری باشند که محل کنترل اضطراری را در صورت عدم عملکرد کنترل‌های عادی نشان دهد.

9.3.3 فعال‌سازی
9.3.3.1* در فضاهایی با حجم بیش از ۶۰۰۰ فوت مکعب (۱۷۰متر مکعب)، فعال‌سازی خودکار سیستم دی‌اکسید کربن مجاز نمی‌باشد.
9.3.3.2* فعال‌سازی خودکار برای فضاهایی با حجم ۶۰۰۰ فوت مکعب (۱۷۰ متر مکعب) یا کمتر، در صورتی مجاز است که الزامات بندهای 9.3.3.2.1 تا 9.3.3.2.4 رعایت شوند.

9.3.3.2.1 مسیر خروج افقی از محفظه ماشین‌آلات به عرشه باز باید فراهم شود.
9.3.3.2.2 محفظه باید در زمان عملکرد تجهیزات بدون حضور نفر باشد.
9.3.3.2.3 زمانی که افراد در داخل محفظه حضور دارند، سیستم باید در وضعیت قفل قرار گیرد.
9.3.3.2.4 فعال‌سازی خودکار سیستم نباید با ناوبری ایمن کشتی تداخل داشته باشد.

9.3.3.3 برای عملکرد دستی، باید دو شیر جداگانه برای تخلیه دی‌اکسید کربن در هر فضای محافظت‌شده فراهم شود.
9.3.3.3.1 یکی از شیرها باید تخلیه از مخزن دی‌اکسید کربن را کنترل کند.
9.3.3.3.2 شیر دوم باید تخلیه دی‌اکسید کربن به فضای محافظت‌شده را کنترل کند.
9.3.3.3.3 برای سیستم‌هایی که حداکثر ۱۳۶ کیلوگرم دی‌اکسید کربن ذخیره دارند، تنها یک شیر برای آزادسازی سیستم کافی است، به شرطی که فضای محافظت‌شده معمولاً بدون نفر بوده و دارای مسیر خروج افقی باشد.

9.3.3.4 کنترل‌ها
9.3.3.4.1 برای هر یک از شیرهای مورد نیاز در بند 9.3.3.3 باید یک کنترل دستی جداگانه فراهم گردد.
9.3.3.4.2 یک مجموعه کنترل باید در خارج از حداقل یکی از مسیرهای اصلی خروج از هر فضای محافظت‌شده قرار گیرد.

9.3.3.5 علاوه بر کنترل‌های دستی مورد نیاز در 9.3.3.4، هر یک از شیرهای ذکر شده در 9.3.3.3 باید دارای کنترل اضطراری دستی مخصوص به خود باشند.

9.3.3.6 جعبه آزادسازی
9.3.3.6.1 کنترل‌های مربوط به شیرهای مورد نیاز در 9.3.3.4 باید درون یک جعبه آزادسازی قرار گیرند که به‌وضوح برای فضای محافظت‌شده شناسایی شده باشد.
9.3.3.6.2 اگر جعبه حاوی کنترل‌ها قفل‌شده باشد، کلید آن باید در یک محفظه از نوع شیشه‌شکن در کنار جعبه و در مکانی مشخص قرار گیرد.

9.3.3.7 منبع نیرو
9.3.3.7.1 علاوه بر الزامات بند 4.3.3.2، آژیرهای هشدار قبل از تخلیه باید به‌گونه‌ای باشند که فقط به فشار دی‌اکسید کربن وابسته بوده و به منبع نیروی دیگری نیاز نداشته باشند.
9.3.3.7.2 تأخیر زمانی مورد نیاز طبق بند 4.5.6.2.2 باید حداقل ۲۰ ثانیه بوده و تنها به فشار دی‌اکسید کربن وابسته باشد.

9.3.4 ذخیره‌سازی دی‌اکسید کربن
9.3.4.1 ذخیره‌سازی دی‌اکسید کربن در فضاهای محافظت‌شده‌ای که معمولاً بدون نفر هستند، برای سیستم‌هایی با حداکثر ۱۳۶ کیلوگرم دی‌اکسید کربن و دارای عملکرد خودکار مجاز می‌باشد.
9.3.4.2 سیستم‌های با فشار پایین باید مجهز به دو واحد تبرید بوده و مطابق با مقررات 46 CFR 58.20 ساخته شوند.
9.3.4.3 زمانی که مخازن دی‌اکسید کربن خارج از فضای محافظت‌شده قرار دارند، باید در اتاقی نگهداری شوند که در مکانی ایمن و به‌راحتی قابل دسترس بوده و به‌طور مؤثر تهویه شود تا مخازن ماده اطفاء حریق در معرض دماهای محیطی تعیین‌شده در بند 4.6.5.5 قرار نگیرند.

9.3.4.3.1 دیوارها و عرشه‌های مشترک میان اتاق‌های نگهداری مخازن ماده اطفاء حریق و فضاهای محافظت‌شده باید با عایق ساختاری کلاس A-60 مطابق با استاندارد 46 CFR 72 محافظت شوند.
9.3.4.3.2 درها و سایر روش‌های بسته شدن هرگونه بازشو در این مرزها باید گازبند باشند.
9.3.4.3.3 اتاق‌های نگهداری مخازن ماده اطفاء حریق باید بدون نیاز به عبور از فضای محافظت‌شده قابل دسترسی باشند.
9.3.4.3.4 درب‌های ورودی باید به سمت بیرون باز شوند.
9.3.4.3.5 برای سیستم‌هایی که حداکثر ۱۳۶ کیلوگرم دی‌اکسید کربن ذخیره دارند، تنها یک شیر برای تخلیه سیستم کافی است، به شرطی که فضای محافظت‌شده معمولاً بدون نفر بوده و دارای مسیر خروج افقی باشد.

9.3.5 لوله‌کشی سیستم
9.3.5.1 در صورت نیاز، باید زهکش‌هایی برای تخلیه رطوبت جمع‌شده تعبیه شود.
9.3.5.2 لوله‌کشی دی‌اکسید کربن نباید دارای زهکش یا بازشویی در داخل بخش‌های مسکونی باشد.
9.3.5.3 لوله‌کشی دی‌اکسید کربن نباید برای هیچ منظور دیگری استفاده شود، مگر اینکه در سیستم‌های تشخیص دود از نوع نمونه‌برداری از هوا مورد استفاده قرار گیرد.

9.3.6 طراحی سیستم
طراحی سیستم باید با فصل‌های ۵ تا ۷ مطابقت داشته باشد، مگر در موارد مشخص‌شده در بندهای 9.3.6.1 تا 9.3.6.4.2.

9.3.6.1 فضاهای ماشین‌آلات
فضاهای ماشین‌آلات باید برای رسیدن به غلظت ۳۴ درصد بر اساس حجم ناخالص طراحی شوند.
9.3.6.1.1 ۸۵ درصد از غلظت مورد نیاز طبق بند 9.3.6.1 باید طی ۲ دقیقه از آغاز تخلیه حاصل شود.
9.3.6.1.2 حجم ناخالص باید شامل بدنه پوششی نیز باشد.

9.3.6.2 فضاهای بار
فضاهای بار (غیر از فضاهای وسایل نقلیه) باید بر اساس نسبت ۱ پوند دی‌اکسید کربن به ازای هر ۳۰ فوت مکعب حجم ناخالص مجهز شوند.
9.3.6.2.1 مقدار اولیه دی‌اکسید کربن تخلیه‌شده باید بر اساس حجم خالص فضا و میزان بار موجود تعیین شود.
9.3.6.2.2 در صورت نیاز، دی‌اکسید کربن اضافی باید برای کنترل آتش آزاد شود.
9.3.6.2.3 دستورالعمل‌های شفاف در خصوص فرآیند تخلیه دی‌اکسید کربن باید در داخل اتاق نگهداری مخازن دی‌اکسید کربن نصب شود.

9.3.6.3 فضاهای وسایل نقلیه
9.3.6.3.1 فضاهای وسایل نقلیه که در آن‌ها سوخت وسایل نقلیه بیش از ۱۹ لیتر (۵ گالن) است، باید برای رسیدن به غلظت ۳۴درصد بر اساس حجم ناخالص طراحی شوند.
9.3.6.3.2 ۸۵ درصد از این غلظت باید طی ۲ دقیقه از آغاز تخلیه به دست آید.

9.3.6.4 فضاهای وسایل نقلیه
9.3.6.4.1 فضاهای وسایل نقلیه که میزان سوخت (بنزین یا گازوئیل) موجود در آن‌ها ۱۹ لیتر (۵ گالن) یا کمتر است، باید برای رسیدن به غلظت ۳۴ درصد بر اساس حجم ناخالص طراحی شوند.
9.3.6.4.2 دو سوم این غلظت باید طی ۱۰ دقیقه از آغاز تخلیه حاصل شود.

9.3.7 فضاهای تجهیزات الکتریکی
فضاهای تجهیزات الکتریکی باید به عنوان خطر خشک الکتریکی طبق فصل ۵ در نظر گرفته شوند.

9.4 بازرسی و نگهداری
بازرسی و نگهداری باید مطابق با بند 4.8.3 و بخش 9.4 انجام گیرد.

9.4.1 کلیات
پیش از انجام آزمایش یا عملیات نگهداری سیستم ثابت اطفاء حریق با دی‌اکسید کربن، تمام افراد باید از فضای محافظت‌شده تخلیه شوند. (رجوع شود به بخش 4.3)

9.4.2 تأیید نصب
9.4.2.1 آزمایش تأییدی که در بندهای 9.4.2.1.1 تا 9.4.2.1.4 شرح داده شده، باید پیش از آزمایش‌های الزامی بند 4.4.3 انجام شود.
9.4.2.1.1 تست فشار لوله‌کشی باید مطابق با الزامات بندهای 9.4.2.1.2 تا 9.4.2.1.4 انجام شود.
9.4.2.1.2 سیال آزمایشی باید یک گاز خشک و غیرخورنده نظیر نیتروژن یا دی‌اکسید کربن باشد.
9.4.2.1.3 هنگام وارد کردن فشار به لوله‌ها، فشار باید به صورت افزایشی در گام‌های ۵۰ psi (۳.۵ بار) اعمال شود.
9.4.2.1.4 پس از رسیدن به فشار تست موردنظر، منبع فشار باید قطع و از لوله جدا شود.

⚠️ هشدار
تست فشار پنوماتیکی ممکن است در صورت ترکیدگی سیستم لوله‌کشی، خطر پرتاب اشیاء و آسیب به افراد را ایجاد کند. پیش از انجام این تست، ناحیه‌ای که لوله در آن قرار دارد باید تخلیه شده و اقدامات ایمنی لازم برای حفاظت از افراد انجام شود.

9.4.2.2 سیستم‌های پرفشار
9.4.2.2.1 سیستم‌هایی با شیر توقف
9.4.2.2.1.1 تمام لوله‌کشی از منبع دی‌اکسید کربن تا شیرهای توقف باید تحت فشار حداقل ۱۰۰۰ psi (۶۸۹۵ کیلوپاسکال) قرار گیرد.
9.4.2.2.1.2 افت فشار در مدت ۲ دقیقه نباید بیش از ۱۰ درصد باشد.
9.4.2.2.1.3 تمام لوله‌کشی بین شیرهای توقف و اسپرینکلرها باید تحت فشار حداقل ۶۰۰ psi (۴۱۳۷ کیلوپاسکال) قرار گیرد.
9.4.2.2.1.4 افت فشار در این بخش نیز در مدت ۲ دقیقه نباید بیش از ۱۰ درصد باشد.

9.4.2.2.2 سیستم‌های بدون شیر توقف
9.4.2.2.2.1 تمام لوله‌کشی از منبع دی‌اکسید کربن تا اسپرینکلرها باید تحت فشار حداقل ۶۰۰ psi (۴۱۳۷کیلوپاسکال) قرار گیرد.
9.4.2.2.2.2 افت فشار در مدت ۲ دقیقه نباید بیش از ۱۰ درصد باشد.

9.4.2.3 سیستم‌های کم‌فشار
9.4.2.3.1 لوله‌کشی‌هایی که به‌طور معمول تحت فشار هستند
9.4.2.3.1.1 تمام لوله‌کشی‌هایی که به طور معمول تحت فشار قرار دارند باید تحت تست فشار حداقل ۳۰۰ psi (۲۰۶۸کیلوپاسکال) قرار گیرند.
9.4.2.3.1.2 در طول آزمایش ۲ دقیقه‌ای، هیچ‌گونه نشتی از لوله‌کشی نباید وجود داشته باشد.

9.4.2.3.2 لوله‌کشی بین شیر قطع مخزن و اسپرینکلرها
9.4.2.3.2.1 تمام لوله‌کشی بین شیر قطع مخزن و اسپرینکلرها باید تحت تست فشار حداقل ۳۰۰ psi (۲۰۶۸ کیلوپاسکال) قرار گیرد.
9.4.2.3.2.2 افت فشار در طول ۲ دقیقه نباید بیش از ۱۰ درصد باشد.

9.4.3 تأخیرهای پیش‌تخلیه، آژیرها و خاموشی‌های سیستم تهویه
9.4.3.1 تأخیرهای پیش‌تخلیه، آژیرها و خاموشی سیستم تهویه باید با عبور جریان دی‌اکسید کربن در سیستم آزمایش شوند.
9.4.3.2 تأخیرهای پیش‌تخلیه‌ای که در دمای ۷۰ درجه فارنهایت (۲۱ درجه سانتی‌گراد) دقت ±۲۰ درصد از مقدار نامی را ندارند، باید تعویض شوند.

9.4.4 تأیید
رعایت الزامات بند 9.3.2 باید مورد تأیید قرار گیرد

9.1.1 پنل کنترل برای سرویس تخلیه
سیستم‌های تشخیص، راه‌اندازی، هشدار و کنترل باید مطابق با استانداردNFPA 72 طراحی، نصب، آزمایش و نگهداری شوند.

9.1.1.1 سیستم‌هایی که فقط از طریق راه‌اندازی دستی مکانیکی عمل می‌کنند، در صورتی که مقامات مسئول اجازه دهند، مجاز هستند.

9.1.1.2 یک منبع تأمین قدرت اصلی اختصاصی و یک منبع برق پشتیبان با حداقل 24 ساعت و حداقل 5 دقیقه جریان هشدار باید برای عملیات تشخیص، سیگنال‌دهی، کنترل و راه‌اندازی سیستم مورد استفاده قرار گیرد.

9.1.1.3 سیستم اعلام حریق ساختمان‌های محافظت‌شده باید فقط برای کنترل پنل تخلیه سیستم اطفاء حریق گاز تمیز استفاده شود، در صورتی که برای تخلیه با دستگاه خاص سیستم اطفاء حریق گاز تمیز فهرست شده باشد، طبق بندهای 9.4.8 و 9.4.9.

9.1.1.4 اگر پنل کنترل تخلیه سیستم اطفاء حریق گاز تمیز در یک ساختمان محافظت‌شده که سیستم اعلام حریق جداگانه‌ای دارد، قرار گیرد، باید توسط سیستم اعلام حریق ساختمان برای سیگنال‌های هشدار، نظارتی و مشکل‌دار نظارت شود.

9.1.1.5 اگر واحد کنترل سیستم اعلام حریق تخلیه در یک ساختمان محافظت‌شده که سیستم اعلام حریق جداگانه‌ای دارد، قرار گیرد، باید برای سیگنال‌های هشدار، نظارتی و مشکل‌دار نظارت شود، اما نباید به عملیات یا خرابی سیستم اعلام حریق ساختمان وابسته باشد یا تحت تأثیر قرار گیرد.

9.1.2 شروع و راه‌اندازی
تشخیص خودکار و راه‌اندازی خودکار باید استفاده شوند.

9.1.3 روش‌های سیم‌کشی*
سیم‌کشی مدارهای شروع و تخلیه باید در کانال‌های خاص نصب شوند.

9.1.3.1 به جز موارد مجاز در 9.1.3.2، سیم‌کشی جریان متناوب (ac) و جریان مستقیم (dc) نباید در یک کانال یا مسیر مشترک ترکیب شوند.

9.1.3.2 ترکیب سیم‌کشی ac و dc در یک کانال یا مسیر مشترک مجاز است، در صورتی که شیلد شده و به زمین متصل باشد.

9.2 تشخیص خودکار

9.2.1 تشخیص خودکار باید توسط هر روش یا دستگاه فهرست‌شده‌ای باشد که قادر به تشخیص و نشان دادن حرارت، شعله، دود، بخارات قابل اشتعال یا شرایط غیرعادی در خطر باشد، مانند مشکلات فرآیند که احتمالاً باعث آتش‌سوزی شوند.

9.2.2 در جایی که یک سیستم عامل جدید در فضایی که سیستم تشخیص موجود دارد نصب می‌شود، باید تحلیلی از دستگاه‌های تشخیص انجام شود تا اطمینان حاصل شود که سیستم تشخیص در شرایط عملیاتی خوبی قرار دارد و به موقعیت آتش‌سوزی طبق اهداف طراحی سیستم پاسخ خواهد داد.

9.3 راه‌اندازی دستی

یک وسیله راه‌اندازی دستی باید برای سیستم فراهم شود، مگر در مواردی که بر اساس 9.3.4 اجازه حذف آن داده شده باشد.

9.3.1 راه‌اندازی دستی باید باعث عملکرد همزمان شیرهای خودکار کنترل‌کننده تخلیه گاز و توزیع آن شود.

9.3.2 یک سوئیچ فشار تخلیه که سیگنال هشدار را به پنل تخلیه ارسال می‌کند، در جایی که از راه‌اندازی دستی مکانیکی استفاده می‌شود و امکان عملکرد مکانیکی سیستم وجود دارد، الزامی است.

9.3.3 در جایی که از پنل تخلیه استفاده نمی‌شود، سوئیچ فشار تخلیه باید عملکردهای الکتریکی مورد نیاز هنگام راه‌اندازی سیستم را آغاز کند، از جمله اطلاع‌رسانی.

9.3.4 برای سیستم‌های خودکار، وسیله راه‌اندازی دستی لازم نیست، زمانی که خطر محافظت‌شده غیرقابل سکونت باشد و خطر در مکانی دورافتاده قرار داشته باشد که پرسنل به‌طور معمول در آنجا حضور ندارند.

9.3.5 وسیله‌های راه‌اندازی دستی باید همیشه در دسترس باشند، حتی در زمان وقوع آتش‌سوزی.

9.3.6 وسیله‌های راه‌اندازی دستی باید برای هدف مورد نظر قابل شناسایی باشند.

9.3.7 عملیات هر وسیله دستی باید باعث عملکرد کامل سیستم به‌طور طراحی‌شده شود.

9.3.8 کنترل‌های دستی نباید به نیرویی بیشتر از 40 پوند (178 نیوتن) یا حرکت بیشتر از 14 اینچ (356 میلی‌متر) برای راه‌اندازی نیاز داشته باشند.

9.3.9 حداقل یک وسیله کنترل دستی برای فعال‌سازی باید در فاصله‌ای بیشتر از 4 فوت (1.2 متر) از کف قرار گیرد.

9.3.10 تمام وسایل عملیاتی دستی باید با نام خطراتی که از آن‌ها محافظت می‌کنند شناسایی شوند.

9.4 دستگاه‌های عملیاتی و تجهیزات کنترل برای تخلیه گاز، کنترل تخلیه و خاموش کردن تجهیزات

9.4.1 عملیات دستگاه‌های تخلیه گاز یا شیرها، کنترل تخلیه‌ها و تجهیزات خاموش کردن که برای عملکرد موفقیت‌آمیز سیستم ضروری هستند، باید از طریق وسایل مکانیکی، الکتریکی یا پنوماتیکی فهرست‌شده انجام شود.

9.4.2 دستگاه‌های عملیاتی باید برای کاربرد در محیطی که در آن به کار می‌روند، مناسب باشند.

9.4.3 تجهیزات عملیاتی نباید به راحتی از کار بیافتند یا در معرض عملیات تصادفی قرار گیرند.

9.4.4 دستگاه‌ها معمولاً باید طوری طراحی شوند که به درستی از -20°F تا 130°F (-29°C تا 54°C) عمل کنند یا به گونه‌ای علامت‌گذاری شوند که محدودیت‌های دمایی آن‌ها را نشان دهند.

9.4.5 دستگاه‌های عملیاتی باید به‌گونه‌ای قرار گیرند، نصب شوند یا محافظت شوند که در برابر آسیب‌های مکانیکی، شیمیایی یا دیگر آسیب‌ها که می‌تواند باعث از کار افتادن آن‌ها شود، مقاوم باشند.

9.4.6 در صورتی که فشار گاز از سیستم یا مخازن پیلوت به عنوان وسیله‌ای برای تخلیه مخازن ذخیره‌سازی عامل استفاده شود، نرخ تأمین و تخلیه باید برای تخلیه تمام مخازن باقی‌مانده طراحی شود.

9.4.7 تمام دستگاه‌ها برای خاموش کردن تجهیزات کمکی باید با عملکرد سیستم به عنوان بخش‌های یکپارچه از سیستم عمل کنند.

9.4.8 تجهیزات کنترل باید به طور خاص برای تعداد و نوع دستگاه‌های فعال‌کننده مورد استفاده فهرست شده باشند.

9.4.9 تجهیزات کنترل و دستگاه‌های فعال‌کننده باید برای سازگاری با یکدیگر فهرست شده باشند.

9.4.10 نظارت بر حذف عملگر الکتریکی

9.4.10.1 حذف عملگر الکتریکی از شیر تخلیه مخزن ذخیره‌سازی عامل یا شیر انتخاب‌کننده‌ای که کنترل می‌کند، باید باعث ایجاد هشدار صوتی و بصری از نقص سیستم در پنل کنترل تخلیه سیستم شود.

9.4.10.2 بند 9.4.10.1 شامل سیستم‌های تحت پوشش فصل 13 این استاندارد نمی‌شود، به جز سیستم‌هایی که در بخش 13.6 گنجانده شده‌اند.

9.4.11 تجهیزات کنترل باید دستگاه‌های فعال‌کننده و سیم‌کشی‌های مرتبط را نظارت کرده و در صورت نیاز باعث راه‌اندازی آنها شود.

9.4.12 حذف دستگاه فعال‌کننده مخزن اصلی عامل از شیر تخلیه یا شیر انتخاب‌کننده باید باعث ایجاد سیگنال مشکل یا نظارتی در واحد کنترل تخلیه شود.

9.4.13 در جایی که از تجهیزات کنترل پنوماتیک استفاده می‌شود، خطوط باید در برابر از دست دادن یکپارچگی محافظت شوند.

9.5 دستگاه‌های هشدار، وسایل اطلاع‌رسانی و نشانگرها

9.5.1 دستگاه‌های اطلاع‌رسانی یا نشانگرهای پنل کنترل باید برای نشان دادن عملکرد سیستم، خطرات برای پرسنل یا خرابی هر دستگاه تحت نظارت استفاده شوند.

9.5.2 نوع (مانند صوتی، بصری)، تعداد و محل قرارگیری دستگاه‌های اطلاع‌رسانی و نشانگرها باید به گونه‌ای باشد که هدف آن‌ها برآورده شود و تمام الزامات را تأمین کند.

9.5.3 دستگاه‌های اطلاع‌رسانی باید به گونه‌ای طراحی شوند که طبق الزامات برنامه واکنش اضطراری ساختمان عمل کنند.

9.5.4 هشدار صوتی و بصری قبل از تخلیه باید در داخل منطقه محافظت‌شده فضاهای قابل سکونت فراهم شود تا هشدار قوی برای تخلیه قریب‌الوقوع داده شود.

9.5.5 عملکرد دستگاه‌های اطلاع‌رسانی باید پس از تخلیه عامل ادامه یابد تا زمانی که اقدام مثبت برای شناسایی هشدار انجام شده و اقدام مناسب انجام شود.

9.6 کلیدهای لغو

کلیدهای لغو برای سیستم‌های تخلیه گاز تمیز مجاز هستند.

9.6.1 در صورتی که کلیدهای لغو نصب شوند، باید در داخل منطقه محافظت‌شده و نزدیک به راه‌ خروج منطقه قرار گیرند.

9.6.2 کلید لغو باید از نوعی باشد که برای لغو نیاز به فشار دستی دائمی داشته باشد.

9.6.3 راه‌اندازی دستی باید عملکرد لغو را لغو کند.

9.6.4 عملکرد تابع لغو باید باعث ایجاد هشدار صوتی و بصری مشخص از نقص سیستم شود.

9.6.5 کلیدهای لغو باید به‌طور واضح برای هدف مورد نظر قابل شناسایی باشند.

9.7 تأخیرهای زمانی

9.7.1 باید یک هشدار پیش‌تخلیه و تأخیر زمانی کافی برای اجازه به تخلیه پرسنل قبل از تخلیه فراهم شود.

9.7.2 برای نواحی خطرناک که در معرض آتش‌های رشد سریع هستند، جایی که فراهم کردن تأخیر زمانی تهدیدی برای جان و مال ایجاد کند، مجاز است که تأخیر زمانی حذف شود.

9.7.3 تأخیرهای زمانی باید تنها برای تخلیه پرسنل یا آماده‌سازی منطقه خطر برای تخلیه استفاده شوند.

9.7.4 تأخیرهای زمانی نباید به عنوان روشی برای تأیید عملکرد دستگاه شناسایی قبل از وقوع فعال‌سازی خودکار استفاده شوند.

9.8 کلید قطع‌کننده

9.8.1 برای جلوگیری از تخلیه ناخواسته سیستم عامل تمیز الکتریکی، باید یک کلید قطع‌کننده تحت نظارت فراهم شود.

9.8.2 کلید قطع‌کننده باید در برابر استفاده غیرمجاز با یکی از روش‌های زیر محافظت شود:

9.8.3 زمانی که کلید قطع‌کننده برای فعال‌سازی نیاز به کلید دارد، کلید دسترسی نباید زمانی که مدار قطع‌کننده قطع است، قابل جدا شدن باشد.

9.8.4 غیر فعال کردن توالی آزادسازی سیستم سرکوب از طریق برنامه‌نویسی نرم‌افزاری نباید به‌عنوان جایگزینی برای استفاده از یک کلید قطع‌کننده فیزیکی قابل قبول باشد.

9.8.5 کلید قطع‌کننده باید فهرست شده باشد.

9.9 شیرهای قفل‌شونده

اگر شیر قفل‌شونده نصب شده باشد، پنل آزادسازی باید یک سیگنال نظارتی را هنگامی که شیر قفل‌شونده در وضعیت کاملاً باز نباشد، اعلام کند.
