بهترین سنسور نشت گاز زمانی حیاتی است که بدانیم کوچک‌ترین نشت گاز می‌تواند در چند ثانیه محیط را به یک فضای بسیار خطرناک تبدیل کند. سنسورهای نشت گاز با استفاده از فناوری‌های پیشرفته، تغییرات غلظت گاز را به ‌صورت ۲۴ ساعته پایش می‌کنند و با هشدار سریع، فرصت واکنش مناسب را فراهم می‌سازند. انتخاب یک سنسور استاندارد و مطمئن، نه‌ تنها امنیت جانی افراد را تضمین می‌کند، بلکه از خسارات مالی سنگین نیز جلوگیری می‌کند. امروز و در این مقاله قصد داریم به صورت 0 تا 100 به معرفی بهترین سنسور نشت گاز بپردازیم. ما را تا پایان همراهی کنید.

سنسور نشت گاز چیست؟

سنسور نشت گاز دستگاهی هوشمند، ایمن و بسیار کاربردی است که برای تشخیص سریع وجود گازهای خطرناک یا قابل اشتعال در محیط طراحی شده و نقش مهمی در پیشگیری از حوادثی مانند آتش ‌سوزی، انفجار و مسمومیت دارد. این دستگاه با شناسایی افزایش غیر عادی غلظت گازهایی مانند گاز شهری، متان، پروپان، بوتان یا حتی مونوکسید کربن، به ‌صورت خودکار از طریق آژیر، چراغ هشدار یا ارسال فرمان به سیستم‌های کنترلی، ساکنان یا اپراتورها را مطلع می‌کند تا پیش از بروز حادثه اقدامات لازم انجام شود. سنسور نشت گاز در خانه‌ها، آشپزخانه‌های صنعتی، موتورخانه‌ها، کارخانه‌ها، پالایشگاه‌ها و فضاهای بسته‌ای که احتمال نشت گاز در آن‌ها وجود دارد، اهمیت بسیار بالایی دارد و به ‌عنوان یکی از تجهیزات اصلی سیستم ایمنی شناخته می‌شود.

نحوه عملکرد بهترین سنسور نشت گاز

عملکرد سنسور نشت گاز بر اساس تشخیص تغییرات غلظت گازهای قابل اشتعال یا سمی در هوا است و این فرآیند با استفاده از فناوری‌های پیشرفته‌ای مانند سنسورهای نیمه ‌هادی، الکترو شیمیایی یا کاتالیتیک انجام می‌شود. به این صورت که وقتی گازهای خطرناک مانند متان، پروپان، بوتان یا مونوکسید کربن در محیط افزایش می‌یابند، مولکول‌های گاز با سطح حساس سنسور واکنش می‌دهند و باعث تغییر در مقاومت الکتریکی یا ایجاد سیگنال الکتریکی قابل اندازه‌ گیری می‌شوند. این تغییرات توسط مدار داخلی دستگاه تحلیل شده و در صورت عبور غلظت گاز از حد مجاز، سنسور به‌ سرعت هشدار صوتی، نوری یا دیجیتال فعال می‌کند و در بسیاری از مدل‌های هوشمند، فرمان قطع خودکار شیر گاز یا ارسال پیام به کاربر نیز اجرا می‌شود.

بیشتر بخوانید: انواع کاشف ها در سیستم اعلام حریق

ارتباط بهترین سنسور نشت گاز و سیستم اعلام حریق

همانطور که پیش‌تر هم گفتیم، سنسور نشت گاز با پایش مداوم هوای محیط، در صورت تشخیص افزایش غلظت گازهای قابل اشتعال، سیگنال هشدار را به پنل مرکزی سیستم اعلام حریق یا سیستم مدیریت ساختمان ارسال می‌کند. پس از دریافت این هشدار، سیستم اعلام حریق می‌تواند اقدامات ایمنی مختلفی را به ‌صورت خودکار فعال کند. از جمله به صدا درآوردن آژیرها، فعال ‌سازی سیستم تهویه، قطع جریان گاز از طریق شیر برقی و اطلاع ‌رسانی به ساکنان یا اپراتورها.

این هماهنگی میان سنسور نشت گاز و سیستم اعلام حریق باعث می‌شود خطرات احتمالی قبل از تبدیل شدن به حادثه جدی شناسایی و کنترل شوند. در واقع ترکیب این دو سیستم ایمنی، یک لایه حفاظتی قدرتمند ایجاد می‌کند که نقش مهمی در پیشگیری از آتش ‌سوزی، انفجار و خسارات جانی و مالی در ساختمان‌های مسکونی، تجاری و صنعتی دارد.

برندهای سازنده بهترین سنسور نشت گاز

با توجه به گسترش استانداردهای ایمنی در محیط‌های خانگی و صنعتی و غیره، امروزه شاهد پیشرفت تکنولوژی ساخت بهترین سنسور نشت گاز هستیم و برندهای متعددی اقدام به طراحی و تولید این محصولات می‌نمایند. از جمله بهترین برندها می‌توانیم به موارد زیر اشاره کنیم:

Honeywell

برند Honeywell یکی از معتبرترین تولید کنندگان بهترین سنسور نشت گاز در جهان است و محصولات آن به‌ دلیل دقت بالا، کیفیت ساخت فوق ‌العاده و طول عمر زیاد در صنایع نفت، گاز، پتروشیمی و حتی ساختمان ‌سازی استفاده می‌شود. سنسورهای نشت گاز این برند با فناوری‌های پیشرفته‌ای مانند سنسورهای کاتالیتیک و الکتروشیمیایی طراحی شده‌اند و قادر هستند گازهای خطرناک از جمله متان، پروپان، بوتان، هیدروژن و CO را با حساسیت بسیار بالا تشخیص دهند. Honeywell علاوه ‌بر پشتیبانی از سیستم‌های کنترل هوشمند، امکاناتی مانند نمایشگر دیجیتال، هشدار صوتی و اتصال شبکه را نیز ارائه می‌دهد.

Kidde

یکی دیگر از تولید گنندگان معتبر بهترین سنسور نشت گاز، برند Kidde است و سنسورهای نشت گاز این شرکت به‌ خاطر کارکرد مطمئن، قیمت مناسب و نصب آسان، گزینه‌ای ایده‌ آل برای خانه‌ها، آپارتمان‌ها و محیط‌های تجاری هستند. اغلب مدل‌های Kidde قابلیت تشخیص گاز طبیعی، LPG و مونوکسید کربن را دارند و با آژیر هشدار قوی، نمایشگر دیجیتال و طراحی جمع‌ و جور، امنیت محیط را به ‌طور دائمی تضمین می‌کنند. این برند به ‌ویژه به‌دلیل استانداردهای سخت گیرانه و تاییدیه‌های معتبر بین ‌المللی شناخته می‌شود. لذا اگر به دنبال یک سنسور نشت گاز خانگی قابل اطمینان هستید، محصولات Kidde انتخابی بسیار مطمئن خواهند بود.

Bosch

قطعا نام برند سوش را بارها شنیده‌اید. این برند، یکی از برندهای بزرگ و محبوب در حوزه تجهیزات هوشمند و الکترونیک است و سنسورهای هوشمند نشت گاز این شرکت خصوصا در بخش اینترنت اشیا شهرت زیادی دارند. سنسورهای Bosch مانند سری BME نه ‌تنها گازهای حساس را تشخیص می‌دهند، بلکه قابلیت اندازه‌ گیری کیفیت هوا، رطوبت، دما و VOCها را نیز در یک ماژول کوچک ارائه می‌کنند. شایان ذکر است که این برند از فناوری MEMS بهره می‌برد که موجب دقت بالا، مصرف انرژی کمتر و طول عمر طولانی سنسورها می‌شود.

Figaro

بهترین سنسور نشت گاز برند ژاپنی Figaro به‌ واسطه کیفیت ساخت عالی، دقت بالا و تنوع فوق ‌العاده در میان مهندسان و تولید کنندگان تجهیزات ایمنی بسیار محبوب هستند. این برند سنسورهایی را عرضه می‌کند که قادر به تشخیص انواع گازهای قابل اشتعال، سمی و صنعتی مانند متان، آمونیاک، مونوکسید کربن و بخارات شیمیایی هستند. تکنولوژی نیمه ‌هادی و کاتالیتیک به‌ کار رفته در محصولات Figaro باعث می‌شود این سنسورها در پروژه‌های صنعتی، آزمایشگاهی و سیستم‌های هشدار دهنده دقیق بسیار پر کاربرد باشند. ا

Siemens

اما برند مطرح Siemens به ‌عنوان یکی از بزرگ‌ترین تولید کنندگان سیستم‌های اتوماسیون و تجهیزات ایمنی صنعتی، سنسورهای نشت گاز بسیار قدرتمند و قابل ‌اعتمادی تولید می‌کند که برای محیط‌های صنعتی و سیستم‌های تهویه مطبوع طراحی شده‌اند. سنسورهای این برند با پشتیبانی از پروتکل‌های صنعتی مانند Modbus و BACnet می‌توانند به‌ راحتی در سیستم‌های کنترل مرکزی ادغام شوند. دقت بالا، مقاومت در برابر شرایط سخت محیطی، قابلیت پایش 24 ساعته و طراحی صنعتی مستحکم از ویژگی‌های برجسته بهترین سنسور نشت گاز برند  Siemens است.

MSA Safety

اما در نهایت، برند MSA یکی از شرکت‌های جهانی پیشرو در زمینه تجهیزات ایمنی فردی و صنعتی است و بهترین سنسور نشت گاز آن به‌ طور ویژه برای حفاظت از کارگران، تجهیزات و محیط‌های صنعتی پر خطر طراحی شده‌اند. این سنسورها قابلیت تشخیص انواع گازهای سمی مانند H2S و CO، و گازهای قابل اشتعال را دارند. MSA از فناوری‌های پیشرفته سنجش چند گانه، کالیبراسیون آسان و بدنه مقاوم در برابر ضربه و خوردگی استفاده می‌کند و به همین منظور، محصولات این برند یکی از مطمئن‌ترین گزینه‌ها برای محیط‌های سخت و صنعتی محسوب می‌شوند.

ویژگی‌های بهترین سنسور نشت گاز

اما به نظر شما یک سنسور باید دارای چه ویژگی‌های کلیدی باشد که به آن بگوییم بهترین سنسور نشت گاز؟ با ما همراه باشید تا به معرفی این ویژگی‌ها بپردازیم:

دقت و سرعت تشخیص بالا

یکی از اساسی‌ترین ویژگی‌هایی که بهترین سنسور نشت گاز باید داشته باشد، دقت بالا و توانایی تشخیص سریع گازهای خطرناک است. سنسوری که از فناوری‌های پیشرفته مانند نیمه ‌هادی، الکترو شیمیایی یا کاتالیتیک استفاده می‌کند، می‌تواند حتی کوچک‌ترین تغییرات غلظت گاز را در کسری از ثانیه تشخیص دهد و قبل از رسیدن به سطح خطر، هشدار لازم را صادر کند. اهمیت این ویژگی زمانی دو چندان می‌شود که بدانیم حتی چند ثانیه تاخیر می‌تواند به انفجار، آتش ‌سوزی یا مسمومیت منجر شود. در نتیجه، هنگام انتخاب بهترین سنسور نشت گاز، باید به حساسیت، سرعت واکنش و میزان دقت دستگاه توجه ویژه داشت.

قابلیت تشخیص چندین نوع گاز

بهترین سنسور نشت گاز باید توانایی شناسایی بیش از یک نوع گاز را داشته باشد تا بتواند در محیط‌های مختلف با شرایط متفاوت به ‌درستی عمل کند. بسیاری از سنسورها تنها یک گاز خاص مانند متان یا پروپان را تشخیص می‌دهند، اما مدل‌های حرفه‌ای می‌توانند ترکیبی از گازهای قابل اشتعال، سمی و خطرناک مانند LPG، گاز شهری، مونوکسید کربن، هیدروژن یا حتی بخارات شیمیایی را شناسایی کنند. این ویژگی باعث می‌شود سنسور برای خانه‌ها، کارگاه‌ها و محیط‌های صنعتی مناسب باشد. شایان ذکر است که هر چه دامنه تشخیص گازها گسترده‌تر باشد، کاربر از ایمنی بیشتری برخوردار خواهد بود.

مقاومت بالا و عمر طولانی در شرایط محیطی مختلف

یک سنسور نشت گاز حرفه‌ای باید دوام بالا، مقاومت در برابر رطوبت، گرد و غبار، تغییرات دما و عوامل محیطی را داشته باشد تا در مکان‌های مختلف بدون کاهش کارایی عمل کند. در محیط‌هایی مانند موتور خانه‌ها، پارکینگ‌ها یا کارخانه‌ها، شرایط محیطی معمولا سخت‌تر است و سنسور باید در برابر ضربه، خوردگی و نوسانات شدید دما مقاوم باشد. سنسورهایی که دارای استانداردهای حفاظتی مانند IP54 یا IP65 هستند، عملکردی پایدارتر و قابل ‌اعتمادتر ارائه می‌دهند.

داشتن هشدارهای صوتی، نوری و دیجیتال پیشرفته

وجود سیستم هشدار دقیق و قابل ‌اعتماد یکی از مهم‌ترین ویژگی‌های بهترین سنسور نشت گاز است. بهترین سنسورها علاوه بر آژیر قدرتمند، دارای چراغ خطر، نمایشگر دیجیتال و حتی قابلیت ارسال اعلان به موبایل هستند. همچنین آژیر باید به اندازه‌ای بلند باشد که در محیط‌های شلوغ نیز قابل شنیدن باشد و نمایشگر دیجیتال بتواند مقدار تقریبی گاز را نشان دهد تا کاربر از وضعیت دقیق محیط مطلع شود. این ترکیب هشدار دهی چند گانه موجب می‌شود احتمال نادیده گرفتن خطر به حداقل برسد و اقدامات لازم سریع‌تر انجام شود.

بیشتر بخوانید: مثلث آتش

قابلیت اتصال به سیستم‌های هشدار و کنترل هوشمند

بهترین سنسور نشت گاز علاوه بر هشدار محلی، باید امکان اتصال به سیستم‌های هوشمند، آژیر مرکزی، شیر برقی قطع ‌کننده گاز یا حتی سیستم خانه هوشمند را داشته باشد. این ویژگی باعث می‌شود در صورت نشت گاز، علاوه بر هشدار صوتی و نوری، اقدامات ایمنی خودکار مانند بستن شیر گاز، فعال شدن هواکش یا ارسال پیام به کاربر انجام شود. چنین قابلیت‌هایی نه ‌تنها خطرات احتمالی را کاهش می‌دهد، بلکه امنیت محیط را چند برابر می‌کند.

بیشتر بخوانید: نشت یاب گاز چیست

کلام پایانی

همانگونه که دیدید در این مقاله به صورت 0 تا 100 به معرفی بهترین سنسور نشت گاز پرداختیم و ویژگی‌ای قابل انتظار از این محصولات را مورد بررسی قرار دادیم. دانستیم که سنسور نشت گاز یکی از مهم‌ترین اجزای سیستم‌های ایمنی محسوب می‌شود که با تشخیص سریع گازهای خطرناک، نقش کلیدی در پیشگیری از حوادث ایفا می‌کند. لازم به یادآوری است که استفاده از سنسورهای استاندارد و برندهای معتبر، در کنار نصب حرفه‌ای و نگهداری صحیح، می‌تواند امنیت محیط‌های مسکونی و صنعتی را تضمین کرده و از وقوع خسارات جبران ‌ناپذیر جلوگیری به عمل آورد. از همراهی شما عزیزان با ما تا پایان این مقاله متشکریم.

برای انتخاب و اجرای یک سیستم اعلام حریق متناسب با نیاز پروژه، از جمله بیم دتکتور برای فضاهای وسیع و دتکتور حرارتی خطی LHD برای تشخیص حرارت در محیط‌های مختلف، به مشاوره تخصصی نیاز دارید؟ کارشناسان اسپین الکتریک آماده‌اند تا در انتخاب تجهیزات، طراحی و اجرای سیستم اعلام حریق متناسب با شرایط پروژه شما راهنمایی‌تان کنند. برای دریافت مشاوره و استعلام قیمت تجهیزات، همین حالا با کارشناسان اسپین الکتریک تماس بگیرید.

با افزایش آتش‌سوزی‌های شهری و صنعتی، استفاده از سیستم‌های اعلام حریق ضروری‌تر از همیشه شده است. در این میان، دتکتور یا آشکارساز به‌عنوان یکی از اجزای حیاتی این سیستم، نقش شناسایی سریع خطر را برعهده دارد. اما نکته مهم‌تر از خود دستگاه، نحوه سیم کشی دتکتور است؛ چرا که هرگونه خطا در اتصال، می‌تواند کارایی کل سیستم را مختل کند. دتکتورها در انواع مختلفی مانند دودی، حرارتی، گازی و ترکیبی عرضه می‌شوند و بسته به نوع محیط، انتخاب و نصب آن‌ها متفاوت است. اجرای دقیق و اصولی سیم کشی دتکتور اعلام حریق، نیاز به دقت بالا و رعایت استانداردها دارد.

در این مقاله از اسپین الکتریک، مراحل نصب و سیم‌ کشی دتکتور را به زبان ساده و کاربردی توضیح می‌دهیم تا بتوانید با آگاهی کامل، این فرآیند را به‌درستی انجام دهید—چه خودتان دست‌به‌کار شوید، چه کار را به متخصص بسپارید.



مراحل نصب دتکتور اعلام حریق – گام به گام تا امنیت کامل

مرحله ۱: انتخاب محل مناسب برای نصب دتکتور

پیش از آغاز سیم کشی دتکتور اعلام حریق، محل نصب دتکتور باید با دقت انتخاب شود.

• دتکتورها را روی سقف یا حداکثر ۱۵ سانتی‌متر پایین‌تر از سقف نصب کنید.
• فاصله دتکتور از دیوارها باید حداقل ۳۰ سانتی‌متر باشد.
• اگر در نزدیکی وسایل گازسوز نصب می‌شود، رعایت فاصله افقی ۱ تا ۳ متر و عمودی ۲ تا ۳ متر الزامی است.

مرحله ۲: اجرای کابل‌کشی استاندارد

سیم کشی دتکتور باید طبق استانداردهای بین‌المللی انجام شود:

• کابل‌های سیگنال باید در برابر حریق حداقل ۳۰ دقیقه مقاومت داشته باشند.
• کابل‌کشی طبق استاندارد BS 5839 برای نصب و BS 6207 برای کابل انجام می‌شود.
• بهتر است از کابل در لوله‌های محافظ یا به‌صورت روکار استفاده شود.

مرحله ۳: نصب پایه دتکتور

• ابتدا پایه دتکتور را با پیچ و رولپلاک روی سقف محکم کنید.
• سپس، سیم‌ها را مطابق نقشه‌ی شرکت سازنده به پایه متصل نمایید.
• دقت داشته باشید که پلاریته مثبت و منفی رعایت شود.

برای دریافت مشاوره رایگان و هماهنگی جهت نصب و سیم‌ کشی اصولی دتکتور اعلام حریق، با کارشناسان اسپین الکتریک تماس بگیرید.



مرحله ۴: نصب هد دتکتور

• هد دتکتور (دودی یا حرارتی) را روی پایه نصب‌شده قرار دهید.
• این قطعه باید کاملاً مطابق با نقشه‌ی سازنده نصب شود.

مرحله ۵: اتصال دتکتورها در مدار

• سیم کشی دتکتورهای اعلام حریق به‌صورت موازی انجام می‌شود.
• دتکتورها باید پشت سر هم نصب شوند و هیچ انشعابی در مدار وجود نداشته باشد.
• در پایان مدار، عنصر انتهای خط (EOL) روی آخرین دتکتور یا شاسی نصب می‌گردد.

مرحله ۶: رعایت تعداد مجاز دتکتورها

• طبق استاندارد BS، حداکثر ۳۲ دتکتور در هر زون مجاز است.
• برای اطمینان، حتماً دفترچه راهنمای شرکت سازنده را بررسی کنید.
• برخلاف دتکتور، محدودیتی برای تعداد شاسی در هر زون وجود ندارد.

مرحله ۷: سیم کشی شستی‌ها و رعایت مقاومت

• سیم‌ کشی شستی‌های متعارف و آدرس‌پذیر مشابه است (دو سیم ورود، دو سیم خروج).
• مقاومت ۴۷۰ اهم باید به هر شستی متصل شود تا از خطای سیستم جلوگیری شود.

مرحله ۸: نصب آژیرها و تست مدار

• آژیرها نیز با پلاریته مشخص (مثبت و منفی) و مداری موازی نصب می‌شوند.
• EOL روی آخرین آژیر نصب شود و نباید هیچ انشعابی در مدار آژیر وجود داشته باشد.
• با اهم‌متر، مقاومت مدار آژیر را تست کنید.

مرحله ۹: نصب کنترل پنل اعلام حریق

• پس از اتمام سیم کشی دتکتور، کنترل پنل را در محل قابل رؤیت نصب کنید (مثلاً ورودی اصلی).
• نصب پنل باید به همراه یک دتکتور در بالای آن و یک آژیر در همان فضا انجام شود.
• از نصب پنل در مکان‌های غیرقابل‌دسترس یا بدون حضور انسان خودداری کنید.

مرحله ۱۰: راه‌اندازی نهایی و تست

• پس از اطمینان از صحت اتصالات، باتری‌ها را داخل پنل قرار دهید و برق آن را وصل کنید.
• سیم ارت را به بدنه فلزی پنل متصل نمایید.
• حالا سیستم آماده تست کامل و عملیاتی است.

بیشتر بخوانید: مزایای دتکتور دودی مکشی برای کاربری‌های متنوع



بررسی وضعیت باتری‌ها در نصب دتکتور اعلام حریق

در فرآیند نصب و سیم کشی دتکتور اعلام حریق، وضعیت باتری‌ها نقش بسیار حیاتی دارد. باتری‌های نامرغوب یا خالی ممکن است علیرغم اتصال، باعث روشن شدن نشانگر خطا (Power Supply Fault) شده و سیستم را دچار اختلال کنند. به همین دلیل، بازدید دوره‌ای و تست سلامت باتری‌ها کاملاً ضروری است.



همین حالا برای دریافت مشاوره تخصصی و برآورد خدمات نصب و اجرای سیستم اعلام حریق با اسپین الکتریک تماس بگیرید.



نحوه تست باتری پیش از اتصال به سیم‌ کشی ساختمان:

1. اتصال مقاومت‌های انتهای خط

ابتدا تمام مقاومت‌های EOL (انتهای خط) مربوط به زون‌ها و آژیرها را طبق نقشه در ترمینال‌ها قرار دهید.

1. نصب باتری‌ها در پنل اعلام حریق

دو باتری ۱۲ ولت را داخل پنل قرار داده و به صورت سری به هم متصل کنید. سپس با استفاده از سیم‌های قرمز (مثبت) و سیاه (منفی) آن‌ها را به برد اصلی پنل متصل نمایید.

1. بررسی اولیه بدون اتصال به برق شهری

در این حالت، اگر باتری‌ها ضعیف یا خالی باشند، چراغ خطای تغذیه روشن و بازر هشدار به صدا درمی‌آید.

1. اتصال برق شهری (۲۲۰ ولت)

پس از اتصال برق، چراغ Mains On روشن می‌شود. اگر باتری‌ها سالم و شارژ باشند، چراغ خطای تغذیه خاموش شده و هشدار قطع می‌شود.

1. در صورت باقی‌ماندن خطا

در صورتی که چراغ خطا خاموش نشود، احتمالاً باتری‌ها معیوب یا فاقد شارژ کافی هستند. توصیه می‌شود باتری‌های نو و شارژ شده را جایگزین کرده و مجدداً تست انجام دهید.

نکته مهم:

از آنجا که سیستم اعلام حریق به‌طور مداوم ۲۴ ساعته فعال است، خاموش کردن آن امکان‌پذیر نیست. بنابراین در کنار سیم کشی دتکتور باکیفیت، استفاده از باتری‌های مرغوب و بررسی منظم سیستم از اولویت‌های اساسی به شمار می‌رود.

آزمایش عملکرد مدار آژیر و دتکتورها پس از سیم‌ کشی دتکتور اعلام حریق

بعد از تکمیل فرآیند سیم کشی دتکتور و نصب کامل پنل مرکزی اعلام حریق، انجام تست‌های عملیاتی اهمیت ویژه‌ای دارد. یکی از مهم‌ترین بخش‌های این تست‌ها، بررسی صحت عملکرد مدار آژیر و زون‌های دتکتور است.

 آزمایش مدار آژیر:

1. شبیه‌سازی اتصال کوتاه

ابتدا ترمینال‌های خروجی آژیر را به صورت موقت اتصال کوتاه کنید. با این کار، چراغ هشدار Sounder Fault روشن می‌شود و آژیر داخلی پنل به صدا درمی‌آید.

1. بی‌صدا کردن هشدار

برای خاموش کردن صدای هشدار، دکمه Silence Fault را فشار دهید. در این حالت صدای بوق قطع می‌شود اما چراغ Sounder Fault همچنان روشن باقی می‌ماند تا زمانی که خطا به‌طور کامل رفع شود.

1. بازگرداندن مدار به حالت عادی

اتصال کوتاه را بردارید تا چراغ خطا خاموش شده و دستگاه به وضعیت نرمال بازگردد.

1. شبیه‌سازی مدار باز آژیر

این آزمایش را مجدد با باز کردن مدار آژیر از ترمینال انجام دهید تا مطمئن شوید که سیستم به قطع مدار نیز واکنش نشان می‌دهد.

آزمایش مدار زون‌های دتکتور:

در ادامه فرآیند سیم کشی دتکتور اعلام حریق، عملکرد زون‌های متصل به دتکتورها باید در سه حالت مختلف بررسی شود:

1. مدار باز (Open Circuit)

با باز کردن مدار یکی از زون‌ها، چراغ خطای مربوط به همان زون روشن می‌شود که نشانگر قطعی یا جدا شدن دتکتور از مدار است.

1. مدار اتصال کوتاه (Short Circuit)

در صورت اتصال مستقیم دو ترمینال زون، پنل خطای اتصال کوتاه را ثبت کرده و چراغ زون مربوط روشن می‌ماند.

1. حالت حریق (Fire Condition)

برای شبیه‌سازی آلارم حریق، یک مقاومت ۴۷۰ اهم را به‌طور موقت بین دو ترمینال زون قرار دهید. این اتصال باعث افزایش کنترل‌شده جریان در مدار شده و پنل را به وضعیت حریق می‌برد. در این حالت، چراغ قرمز رنگ زون مربوط روشن شده و آژیر به صدا درمی‌آید.

با انجام این تست‌ها، می‌توانید از صحت عملکرد سیستم پس از سیم کشی دتکتور و سایر تجهیزات مطمئن شوید و مطمئن باشید که سیستم در مواقع بحرانی به‌درستی هشدار می‌دهد



بیشتر بخوانید: راهنمای آسان نصب دتکتور حرارتی خطی



نکات نصب دتکتور در اتاق‌های کوچک و فضاهای پارتیشن‌ بندی شده

در فرآیند سیم کشی دتکتور اعلام حریق، انتخاب محل مناسب نصب دتکتورها نقش بسیار مهمی در عملکرد دقیق سیستم دارد. به‌ویژه در فضاهای خاص مانند اتاق‌های کوچک یا محیط‌هایی با پارتیشن، رعایت اصول نصب کاملاً ضروری است.

 نصب دتکتور در اتاق‌های کوچک

برای فضاهایی با متراژ پایین مانند اتاق‌هایی تا ۸۴ متر مربع، همچنان از استانداردهای مربوط به فاصله‌گذاری در سقف‌های مسطح پیروی می‌شود. در این اتاق‌ها، بهترین محل نصب دتکتور، درست زیر سقف و در نزدیکی تیرهای سقفی است. این موقعیت باعث می‌شود که دود یا حرارت در سریع‌ترین زمان ممکن به دتکتور برسد و سیستم اعلام حریق وارد عمل شود. هنگام سیم کشی دتکتور در این فضاها، باید مطمئن شوید که هیچ مانعی برای حرکت جریان هوا و رسیدن دود به حسگر وجود ندارد.

نصب دتکتور در محیط‌های پارتیشن‌بندی شده

یکی از مهم‌ترین چالش‌ها در سیم کشی دتکتور اعلام حریق، نصب صحیح آن در محیط‌هایی با پارتیشن یا دیوارک‌های موقت است. بر اساس اصول مهندسی ایمنی، هر جسمی که حداقل ۱۰٪ از ارتفاع کف تا سقف را اشغال کند، می‌تواند مانعی جدی برای حرکت دود و گازهای داغ باشد. این موانع — چه پارتیشن، چه قفسه‌های بلند یا تجهیزات بزرگ — می‌توانند جریان طبیعی دود به سمت دتکتور را مختل کنند. در چنین شرایطی، توصیه می‌شود برای هر فضای جداشده، یک دتکتور مجزا نصب شود تا از عملکرد صحیح سیستم اعلام حریق در کل محیط اطمینان حاصل شود.

بررسی تأثیر لایه‌بندی هوا در نصب دتکتور

یکی از موارد مهمی که هنگام سیم کشی دتکتور اعلام حریق باید در نظر گرفت، پدیده‌ای به نام لایه‌بندی هوا است. این پدیده می‌تواند به‌طور جدی مانع رسیدن دود به دتکتور شده و موجب تأخیر در عملکرد سیستم اعلام حریق گردد.

لایه‌بندی هوا چیست؟

لایه‌بندی هوا به حالتی گفته می‌شود که دماهای مختلف هوا به‌صورت جداگانه در لایه‌های افقی مختلف در یک فضا باقی می‌مانند و با هم ترکیب نمی‌شوند. این جداسازی دمایی، حرکت طبیعی دود به سمت بالا را دچار اختلال می‌کند و ممکن است دود به دتکتور نرسد یا دیرتر برسد.

سه حالت مهم ایجاد لایه‌بندی هوا

۱. وجود عایق‌بندی ضعیف زیر سقف

در صورت نبود عایق مناسب، تابش نور خورشید باعث گرم شدن هوای نزدیک سقف می‌شود. این گرما در زیر سقف جمع شده و به دلیل سبک بودن، در همان‌جا می‌ماند. در مقابل، هوای سردتر در پایین می‌ماند و در نتیجه یک لایه هوای گرم در بالای اتاق شکل می‌گیرد. این لایه‌بندی می‌تواند باعث شود دود نتواند به راحتی به دتکتور برسد.

۲. سرمایش بیش از حد زیر سقف

برخلاف حالت اول، اگر هوای سرد در زیر سقف با هوای بیرونی ترکیب شده و سردتر شود، لایه‌ای سرد و سنگین ایجاد می‌شود که مانع از بالا رفتن دود می‌گردد. در نتیجه دتکتورهای نصب‌شده در سقف کارایی کمتری خواهند داشت.

۳. استفاده از سیستم‌های تهویه مطبوع

سیستم‌های تهویه باعث ایجاد جریان‌های مصنوعی هوا می‌شوند. این جریان‌ها ممکن است در فصول گرم، هوای سرد و در فصول سرد، هوای گرم تولید کنند. همین تغییرات دمایی باعث شکل‌گیری لایه‌های هوایی می‌شوند که جریان دود را از مسیر طبیعی خود منحرف کرده و کارکرد دتکتور را تحت تأثیر قرار می‌دهند.

 راهکار چیست؟

برای جلوگیری از این مشکلات در سیم کشی دتکتور، باید محل نصب دتکتورها با دقت انتخاب شود. همچنین در محیط‌هایی که احتمال لایه‌بندی هوا زیاد است (مانند سالن‌های بزرگ، سوله‌ها یا ساختمان‌های با سقف بلند)، استفاده از دتکتورهای آدرس‌پذیر با حساسیت بالا یا نصب دتکتور در ارتفاع پایین‌تر از سقف توصیه می‌شود.

راه‌حل مناسب جهت فاصله‌گذاری دتکتورها

برای نصب درست و ایمن دتکتورها، نصاب‌های حرفه‌ای به جای پوشش دایره‌ای با شعاع ۹.۱ متر، فضای تحت پوشش هر دتکتور را به شکل مربعی با ضلع ۹.۱ متر در نظر می‌گیرند. فاصله بیش از ۹.۱ متر باعث ایجاد نقاط کور و ناحیه‌های ناامن می‌شود، بنابراین بهتر است دتکتورها کمی نزدیک‌تر نصب شوند تا پوشش‌ها همپوشانی داشته باشند و هیچ نقطه‌ای بدون پوشش نماند. این روش باعث افزایش دقت و کارایی سیستم سیم کشی دتکتور اعلام حریق و جلوگیری از خطاهای احتمالی در شناسایی حریق می‌شود.

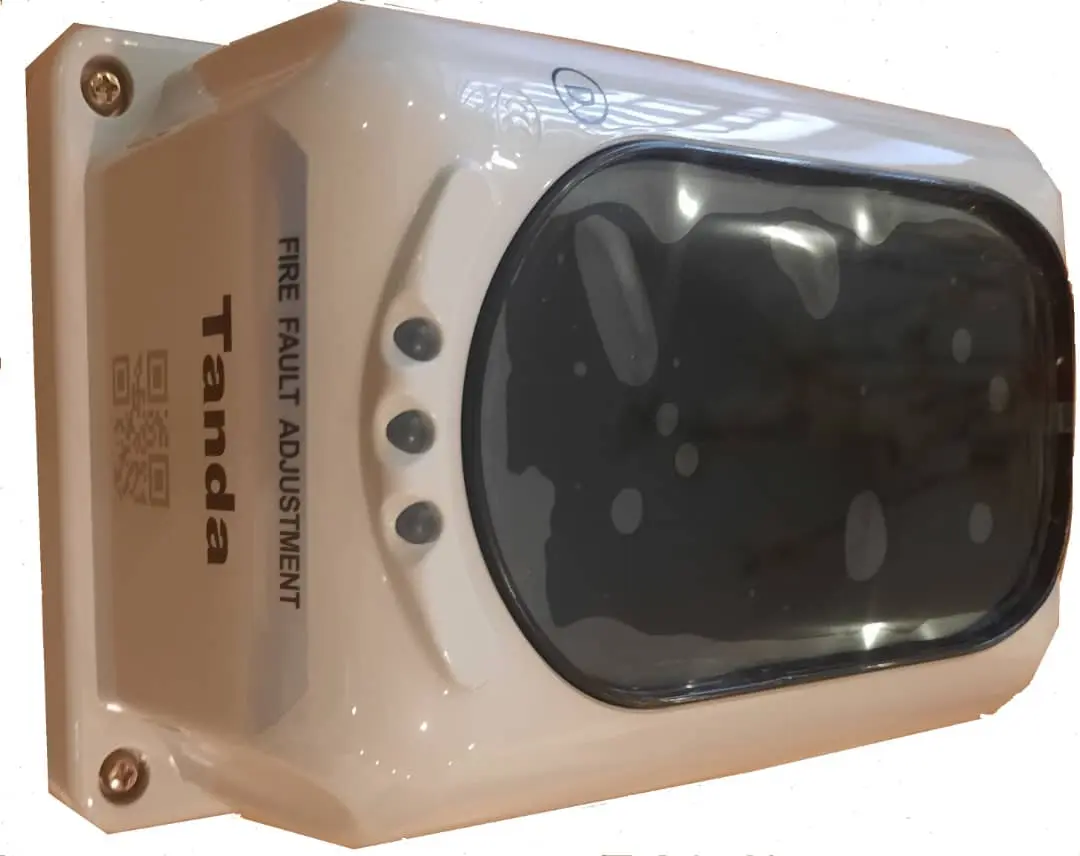

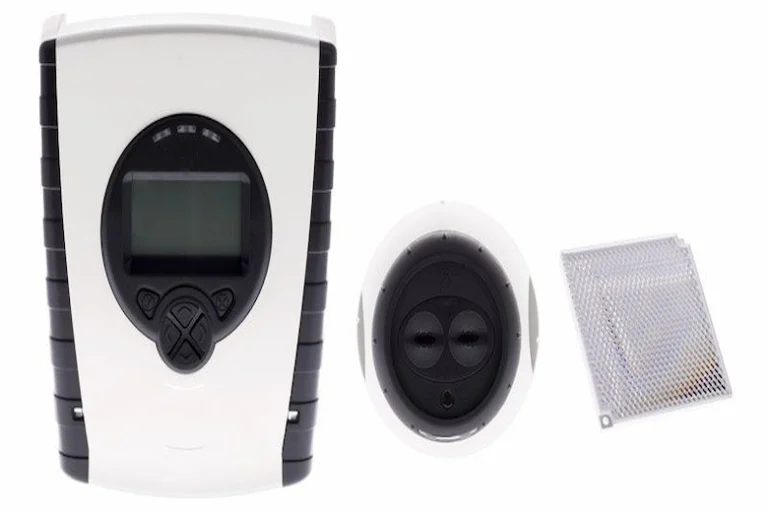

مشکلات نصب دتکتور

نصب بیم دتکتور در انواع سقف‌های مختلف مانند سقف‌های مدل‌دار، کاذب غیر عایق، شیب‌دار یا سقف‌هایی که با تیرچه و Beam قطع شده‌اند، می‌تواند با مشکل مواجه شود. همچنین وجود پارتیشن‌ها و قفسه‌ها باعث لایه‌بندی هوا شده و مانع رسیدن به‌موقع دود به دتکتورها می‌شود. علاوه بر این، سیستم‌های تهویه موضعی نیز ممکن است عملکرد دتکتورها را مختل کنند و باعث کاهش دقت در تشخیص حریق شوند.

بازدید بعد از نصب دتکتور

پس از نصب دتکتورهای اعلام حریق، انجام بازدیدهای منظم برای اطمینان از عملکرد صحیح سیستم بسیار مهم است. این بازدیدها در بازه‌های زمانی مختلف روزانه، هفتگی، فصلی و سالانه انجام می‌شوند تا تجهیزات سالم بوده و سیستم در هر شرایطی آماده هشدار باشد.

• بازدید روزانه: بررسی روشن بودن چراغ سبز رنگ MAINS ON و اطمینان از عدم وجود چراغ خطا یا آژیر. هر مشکل باید ثبت و به سرویسکار گزارش شود.
• بازدید هفتگی: فعال‌کردن پنل و تست چراغ‌های زون و بازر، آزمایش شستی‌ها و دتکتورها به صورت دوره‌ای برای اطمینان از عملکرد صحیح (نیاز به دو نفر).
• بازدید فصلی: بررسی باتری‌ها و اتصالات، قطع برق ۲۲۰ ولت و کنترل تغذیه سیستم با باتری، تست مجدد دتکتورها و شستی‌ها.
• بازدید سالانه: تست کامل تمامی تجهیزات از جمله دتکتورها، شستی‌ها، آژیرها و تجهیزات کمکی برای عملکرد صحیح.
• هر ۲ تا ۳ سال: تمیز کردن دتکتورهای دود برای جلوگیری از هشدارهای اشتباه به دلیل گرد و غبار و در صورت نیاز تماس با سرویسکار.

ابزارهای لازم برای سیم کشی دتکتور اعلام حریق

برای اجرای نقشه نصب دتکتور اعلام حریق و سیم کشی آن به شکل دقیق و استاندارد، داشتن ابزار آلات مناسب نه تنها سرعت کار را افزایش می‌دهد، بلکه از بروز خطاهای فنی که منجر به هشدارهای کاذب یا عدم عملکرد سیستم در مواقع حیاتی می‌شود، جلوگیری می‌کند. تهیزات مورد نیاز برای اجرا یا آموزش نصب دتکتور اعلام حریق شامل موارد زیر می‌شود:

1. مولتی ‌متر دیجیتال
2. اسپری تست دود یا تستر دتکتور
3. سیم ‌لخت ‌کن اتوماتیک یا دستی
4. پرس سر سیم
5. مجموعه پیچ‌ گوشتی دوسو و چهارسو در سایزهای کوچک و بزرگ
6. دریل چکشی و مته‌های متناسب با سطح سقف و دیوار
7. فنر سیم ‌کشی
8. کاتر یا تیغ موکت ‌بری
9. دم ‌باریک و انبر دست
10. تراز دستی یا لیزری
11. چسب برق و وارنیش حرارتی
12. ابزار نشانه‌ گذاری مانند مداد یا مارکر
13. نردبان دو پله یا چهار پله تاشو
14. دستگاه تست لوپ در سیستم‌های آدرس ‌پذیر

اشتباهات رایج در سیم کشی دتکتور اعلام حریق

اشتباهات کوچک در نصب سنسور اعلام حریق می‌توانند پیامدهای جبران ‌ناپذیری داشته باشند. پیش از هر چیز توصیه می‌شود که ابتدا به آموزش نصب دتکتور اعلام حریق توجه کنید و سپس اقدام به انجام آن نمایید. در این قسمت از مقاله قصد داریم 5 مورد از اشتباهات رایج در اجرای نقشه نصب دتکتور اعلام حریق بپردازیم. با ما همراه باشید:

عبور کابل‌های اعلام حریق از مجاورت کابل‌های فشار قوی

یکی از اشتباهات استراتژیک در پروژه‌های ساختمانی، هم ‌مسیر کردن کابل‌های سیستم اعلام حریق با کابل‌های برق فشار قوی در داخل یک داکت یا لوله مشترک است. این کار باعث ایجاد تداخل الکترو مغناطیسی یا نویز در مدار می‌شود که در سیستم‌های آدرس ‌پذیر منجر به اختلال در تبادل داده و در سیستم‌های متعارف باعث بروز آلارم کاذب می‌گردد. طبق استانداردهای مهندسی، کابل‌های سیگنال اعلام حریق باید همواره با فاصله ایمن از خطوط برق اصلی نصب شوند تا از القای ولتاژ نا خواسته و تخریب تجهیزات حساس کنترلی جلوگیری شود.

عدم رعایت پلاریته مثبت و منفی در سربندی دتکتورها

اشتباه در تشخیص و اتصال قطب‌های مثبت و منفی یکی از دلایل اصلی روشن نشدن دتکتورها یا نمایش خطای زون در پنل مرکزی پس از نصب سنسور اعلام حریق است. دتکتورهای دودی و حرارتی قطعات الکترونیکی هستند که جریان مستقیم مصرف می‌کنند و نصب معکوس سیم‌ها می‌تواند باعث سوختن مدار داخلی دتکتور یا ایجاد اتصال کوتاه در کل زون شود. برای پیشگیری از این مشکل، نصاب‌های حرفه‌ای باید از کابل‌های رنگی استاندارد استفاده کرده و پیش از قرار دادن هد دتکتور روی پایه، ولتاژ و جهت جریان را با مولتی ‌متر در تمامی پایه‌ها چک کنند.

استفاده از سیم‌های معمولی به جای کابل‌های شیلد دار و ضد حریق

بسیاری از افراد برای کاهش هزینه‌ها به جای استفاده از کابل‌های تخصصی Fire Resistant، از سیم‌های برق معمولی یا کابل‌های کواکسیال غیر استاندارد استفاده می‌کنند. طبق استاندارد BS 5839، کابل‌های سیستم اعلام حریق باید بتوانند در دمای بالا و در برابر شعله مستقیم برای مدت زمان مشخصی مثلا ۳۰ تا ۱۲۰ دقیقه دوام بیاورند تا سیستم فرصت هشدار دهی داشته باشد. استفاده از سیم معمولی در سیم کشی دتکتور اعلام حریق باعث می‌شود در همان لحظات اولیه شروع حریق، عایق سیم ذوب شده و با قطع شدن مدار، کل سیستم از کار بیفتد و عملا نصب سیستم بی ‌فایده شود.

سربندی غلط مقاومت انتهای خط در داخل پنل

هدف از نصب مقاومت انتهای خط، پایش دائمی سلامت مدار توسط پنل مرکزی است. یکی از اشتباهات فاحش نصاب‌های مبتدی، بستن این مقاومت به طور مستقیم روی ترمینال‌های خروجی پنل به جای آخرین دتکتور است. وقتی مقاومت در داخل پنل بسته شود، دستگاه مدار را سالم تشخیص می‌دهد، حتی اگر سیم‌ کشی در اواسط مسیر قطع شده باشد. این خطا باعث می‌شود که اگر دتکتوری در انتهای مسیر از مدار خارج شود یا سیم قطع گردد، پنل هیچ هشداری مبنی بر قطعی مدارندهد و امنیت ساختمان به خطر بیفتد.

انشعاب غیر مجاز در مدارهای اعلام حریق

به طور کلی، سیم کشی دتکتور اعلام حریق باید به صورت یک زنجیره متوالی انجام شود. اما گاهی نصاب‌ها برای صرفه‌ جویی در مصرف کابل، از وسط مسیر انشعاب می‌گیرند. این انشعابات باعث ایجاد نقاط کور در مانیتورینگ سیستم می‌شوند. به این معنی که اگر در شاخه فرعی قطعی ایجاد شود، پنل قادر به تشخیص آن نخواهد بود. همچنین در سیستم‌های آدرس ‌پذیر، ایجاد انشعاب باعث اختلال در پروتکل‌های ارتباطی و شناسایی آدرس دتکتورها می‌شود. رعایت مسیر مستقیم و بدون انشعاب، تنها راه تضمین نظارت کامل پنل بر تمامی تجهیزات متصل به زون است.

نصب دتکتور اعلام حریق در سیستم‌های مختلف

اما نصب دتکتور اعلام حریق در هر کدام از انواع سیستم‌های اطفا یا اعلام حریق متفاوت است و مستلزم شرایط خاصی می‌باشد تا بهترین عملکرد را از خودش ارائه دهد. با ما همراه باشید تا به بررسی این مورد بپردازیم:

سیستم متعارف

در این سیستم، دتکتورها به صورت گروهی و در زون‌های مجزا دسته ‌بندی می‌شوند و سیم ‌کشی به صورت شعاعی از پنل تا آخرین دتکتور هر زون انجام می‌گیرد. نصب در این روش نسبتا ساده و هزینه اولیه تجهیزات پایین‌تر است، اما عیب اصلی آن عدم تشخیص دقیق محل حریق بوده و فقط مشخص می‌کند که کدام زون دچار حادثه شده است. به همین دلیل تنها برای پروژه‌های کوچک مانند مغازه‌ها یا دفاتر کار گزینه‌ای مقرون به ‌صرفه محسوب می‌شود.

سیستم آدرس ‌پذیر

در این روش، هر دتکتور دارای یک آدرس منحصر به ‌فرد است و تمام تجهیزات توسط یک کابل به صورت لوپ به پنل مرکزی متصل می‌شوند. نصب این سیستم نیاز به دقت و تخصص بیشتری دارد، زیرا پس از اتمام سیم‌ کشی باید آدرس ‌دهی تک تک دتکتورها توسط برنامه ‌ریزی پنل یا دیپ‌ سوییچ روی پایه انجام شود. مزیت بزرگ آن، تشخیص دقیق محل حریق تا سطح یک دتکتور خاص و کاهش چشمگیر هشدارهای نادرست است که آن را به گزینه ایده‌ آل برای ساختمان‌های بزرگ تبدیل می‌کند.

سیستم هوشمند

سیستم‌های اعلام حریق هوشمند پیشرفته‌ترین نوع محسوب می‌شوند و نیازی به سیم‌ کشی گسترده ندارند زیرا دتکتورها از طریق پروتکل‌های بی ‌سیم مانند وای ‌فای یا زیگبی با یک دیگر و با هاب مرکزی ارتباط برقرار می‌کنند. نصب آن بسیار سریع و آسان است و برای ساختمان‌های دارای معماری پیچیده یا مکان‌های میراث فرهنگی که اجازه کابل ‌کشی ندارند، بهترین انتخاب به شمار می‌رود. شایان ذکر است که در این سیستم‌ها علاوه بر پایش لحظه‌ای از طریق اپلیکیشن موبایل، قابلیت تعریف سناریوهای هوشمند و اتصال به سایر اجزای خانه هوشمند را نیز فراهم می‌کند.



استاندارد کابل کشی اعلام حریق

بر اساس استاندارد کابل کشی اعلام حریق، کابل‌های مورد استفاده در سیم‌ کشی دتکتور اعلام حریق و سایر اجزا باید از نوع ضد حریق بوده و توانایی حفظ یکپارچگی مدار را حداقل به مدت ۳۰ تا ۱۲۰ دقیقه در برابر شعله مستقیم داشته باشند تا سیستم بتواند در لحظات اولیه حریق، هشدار را به موقع صادر کند. سطح مقطع استاندارد برای این کابل‌ها معمولا ۱.۵ یا ۲.۵ میلی ‌متر مربع با هادی مسی انتخاب می‌شود و عایق آن‌ها از موادی مانند پروتودور، سیلیکون یا نوار میکا ساخته می‌شود تا در دمای بالا دچار ذوب ‌شدگی یا اتصال کوتاه نشوند.

در نقشه نصب دتکتور اعلام حریق برای سیستم‌های متعارف، کابل‌ کشی به صورت شعاعی و بدون انشعاب اجرا می‌شود، در حالی که در سیستم‌های آدرس ‌پذیر، توپولوژی به صورت حلقوی بوده و کابل پس از بازدید از تمام تجهیزات، دوباره به پنل باز می‌گردد تا حتی در صورت قطع یک نقطه، کل شبکه از کار نیفتد. همچنین برای جلوگیری از نویز و تداخل الکترو مغناطیسی، کابل‌های سیگنال به ویژه در سیستم‌های پیشرفته باید از نوع شیلد دار انتخاب شده و حتما با فاصله مناسب از کابل‌های برق فشار قوی در داکت‌های جداگانه عبور داده شوند.

چگونه دتکتور دود را به سیستم خانه هوشمند متصل کنیم؟

برای اتصال دتکتور دود به سیستم خانه هوشمند، دو رویکرد کلی وجود دارد:

1. در روش اول از دتکتورهای هوشمند مجهز به وای ‌فای استفاده می‌گردد. این دستگاه‌ها بدون نیاز به هاب مرکزی یا سیم‌ کشی اضافی، به شبکه بی‌ سیم خانگی متصل شده و از همان لحظه نصب، قابلیت کنترل و پایش از راه دور را فراهم می‌کنند. فرآیند کار به این صورت است که ابتدا باتری درون دستگاه قرار گرفته و با فشردن دکمه مخصوص، سنسور در حالت آماده ‌باش برای اتصال قرار می‌گیرد که معمولا با چشمک زدن چراغ LED قابل تشخیص است. سپس اپلیکیشن اختصاصی برند مربوطه روی موبایل نصب شده و با ایجاد حساب کاربری، گزینه افزودن دستگاه انتخاب می‌شود. در این مرحله، شبکه وای ‌فای خانگی و رمز عبور وارد شده تا ارتباط پایدار بین سنسور و مودم برقرار گردد.
2. اما روش دوم برای شرایطی مناسب است که قصد دارید از دتکتورهای معمولی و سیمی در کنار سیستم امنیتی موجود استفاده کنید. در این حالت خروجی رله دتکتور به یکی از ورودی‌های پنل دزد گیر یا یک ماژول واسط هوشمند متصل می‌شود تا وضعیت آن نیز از طریق اپلیکیشن خانه هوشمند قابل پایش بوده و در سناریوهای یکپارچه ایمنی نقش ایفا کند. این انعطاف ‌پذیری در روش‌های اتصال، امکان هوشمند سازی ساختمان‌های قدیمی و جدید را به یک اندازه فراهم کرده و سطح ایمنی ساکنان را به شکل قابل توجهی ارتقا می‌بخشد.

نکات ایمنی در سیم کشی دتکتور اعلام حریق

رعایت اصول و نکات ایمنی در زمان نصب و سیم‌ کشی سیستم‌های اعلام حریق، علاوه بر حفظ جان نصاب و پیشگیری از حوادث حین کار، تضمین ‌کننده عملکرد بدون نقص و پایدار سیستم در شرایط بحرانی است. بی ‌توجهی به این موارد می‌تواند منجر به خسارات مالی سنگین یا عدم کارایی سیستم در زمان وقوع آتش ‌سوزی شود.

1. قطع کامل جریان برق شهری و باتری‌های پشتیبان پیش از شروع هر گونه سیم‌کشی و اتصال قطعات
2. استفاده از تجهیزات حفاظت فردی مانند دستکش عایق، عینک ایمنی و کفش کار استاندارد
3. اطمینان از استحکام نردبان یا داربست و عدم کار در مجاورت خطوط برق فشار قوی برهنه
4. تست عدم وجود ولتاژ ناخواسته در مدارها با استفاده از مولتی ‌متر پیش از دست زدن به هادی سیم‌ها
5. رعایت دقیق استانداردهای ظرفیت وزنی سقف هنگام دریل ‌کاری و محکم کردن پایه‌ها جهت جلوگیری از سقوط تجهیزات

تجهیزات جانبی در سیم کشی دتکتور اعلام حریق

تجهیزات جانبی در سیستم‌های اعلام حریق نقش مکمل را برای دتکتورها و پنل مرکزی ایفا می‌کنند. استفاده از این قطعات نه ‌تنها کیفیت، دوام و استاندارد سیم‌ کشی را تضمین می‌کند، بلکه به عیب ‌یابی سریع‌تر، حفاظت از مدار در برابر عوامل محیطی و افزایش سرعت پاسخ ‌دهی سیستم در مواقع بحرانی کمک شایانی خواهد کرد.

1. ریموت اندیکاتور (چراغ سردر)
2. کم باکس و جعبه تقسیم ضد حریق
3. پایه عمیق دتکتور
4. گلند کابل ضد حریق و نسوز
5. ایزولاتور اتصال کوتاه
6. وارنیش حرارتی (شیرینک) و وایرلش
7. لوله‌های گالوانیزه و فلاکسیبل فلزی
8. محافظ فلزی دتکتور
9. گیره و بست‌های نگهدارنده کابل نسوز
10. داکت‌های شیار دار و ترمینال‌های ریلی

برای انتخاب و اجرای یک سیستم اعلام حریق متناسب با نیاز پروژه، از جمله بیم دتکتور برای فضاهای وسیع و دتکتور حرارتی خطی LHD برای تشخیص حرارت در محیط‌های مختلف، به مشاوره تخصصی نیاز دارید؟ کارشناسان اسپین الکتریک آماده‌اند تا در انتخاب تجهیزات، طراحی و اجرای سیستم اعلام حریق متناسب با شرایط پروژه شما راهنمایی‌تان کنند. برای دریافت مشاوره و استعلام قیمت تجهیزات، همین حالا با کارشناسان اسپین الکتریک تماس بگیرید.

نتیجه‌گیری

بازدید منظم و اصولی سیستم اعلام حریق، به ویژه در بخش سیم کشی دتکتور و سیم کشی دتکتور اعلام حریق، نقش بسیار مهمی در تضمین عملکرد صحیح و به موقع این تجهیزات حیاتی دارد. انجام بازدیدهای روزانه، هفتگی، فصلی و سالانه باعث می‌شود مشکلات احتمالی در سیم کشی دتکتورها، باتری‌ها و مدار آژیرها شناسایی و رفع گردد و از بروز خطاهای ناخواسته جلوگیری شود. همچنین رعایت اصول دقیق در سیم کشی دتکتور اعلام حریق و فاصله‌گذاری مناسب دتکتورها مطابق با استانداردها، امنیت ساختمان را به حداکثر می‌رساند. شرکت اسپین الکتریک با تجربه و تخصص در نصب و نگهداری سیستم‌های اعلام حریق، خدمات حرفه‌ای خود را در زمینه سیم کشی دتکتور و بازدیدهای دوره‌ای ارائه می‌دهد تا ایمنی و حفاظت کامل از جان و مال شما تضمین شود. در نهایت، توجه ویژه به سیم کشی دتکتور و بازدیدهای مستمر، کلید موفقیت در حفظ کارایی و اطمینان سیستم اعلام حریق است

سوالات متداول

آیا برای نصب دتکتور اعلام حریق حتما باید از نقشه استفاده شود؟

بله. استفاده از نقشه نصب دتکتور اعلام حریق مرحله‌ای حیاتی در طراحی و اجرای سیستم است. نقشه محل دقیق دتکتورها، آژیرها، شستی‌ها و مسیر سیم کشی اعلام حریق را مشخص می‌کند. بدون نقشه، احتمال ایجاد نقاط کور و خطا در زون‌ها افزایش یافته و سیستم ممکن است در مواقع بحرانی عملکرد صحیح نداشته باشد.

سیم کشی دتکتور اعلام حریق به چه صورتی باید انجام شود؟

در سیستم‌های متعارف و آدرس ‌پذیر، سیم کشی دتکتور اعلام حریق معمولا به ‌صورت موازی و زنجیره‌ای اجرا می‌شود. مقاومت انتهای خط روی آخرین دتکتور نصب می‌شود تا پنل بتواند سلامت مدار را پایش کند. شایان ذکر است که هر گونه انشعاب غیر مجاز یا قطع مسیر می‌تواند باعث خطا در زون شود. لذا رعایت این اصول برای تضمین عملکرد صحیح و ایمن سیستم حیاتی است.

تفاوت سیم کشی اعلام حریق ساده با اجرای استاندارد چیست؟

سیم کشی اعلام حریق ساده معمولا برای فضاهای کوچک یا کم ‌ریسک استفاده می‌شود و امکانات کنترلی و نظارتی محدودی دارد. اما در سوی مقابل، اجرای استاندارد با استفاده از نقشه نصب اعلام حریق و کابل ضد حریق، دقت تشخیص دتکتورها و عملکرد آژیرها را افزایش می‌دهد. سیستم استاندارد به طور قابل توجهی از ایجاد هشدارهای کاذب و خطرات احتمالی جلوگیری می‌کند.

در نصب سنسور اعلام حریق، رعایت پلاریته چقدر اهمیت دارد؟

مطابق با استانداردهای امروز، رعایت پلاریته مثبت و منفی در نصب سنسور اعلام حریق بسیار حیاتی است. اتصال اشتباه می‌تواند باعث روشن نشدن دتکتورها، نمایش خطا در پنل مرکزی یا آسیب دیدن مدار زون شود. لازم به ذکر است که قبل از نصب هد دتکتور، بهتر است با مولتی ‌متر پلاریته سیم‌ها را بررسی کنید تا از خرابی‌های احتمالی جلوگیری به عمل آید.

سیم کشی آژیر اعلام حریق چه تفاوتی با سیم ‌کشی دتکتورها دارد؟

سیم کشی آژیر اعلام حریق معمولا به ‌صورت مدار جداگانه و با جریان بالاتر انجام می‌شود تا صدا و هشدار در همه نقاط به شکل صحیح منتقل شود. در این مدار هم باید پلاریته رعایت شود و مقاومت انتهای خط روی آخرین آژیر نصب گردد. ایجاد انشعاب یا مسیرهای غیر مجاز می‌تواند باعث بروز خطا در پنل و عدم عملکرد صحیح سیستم شود.

کاربرد کابل LHD در سیلوهای غلات به دلیل وجود گرد و غبار قابل‌اشتعال، تجهیزات مکانیکی پیوسته ‌کار و دسترسی دشوار به بعضی نقاط، اهمیت زیادی دارد. در چنین محیطی، داغ‌ شدن یک یاتاقان، اصطکاک تسمه یا نقص الکتریکی ممکن است پیش از دیده ‌شدن شعله، به یک حادثه جدی منجر شود. کابل تشخیص حرارت خطی می‌تواند افزایش غیر عادی دما را در امتداد مسیر خود شناسایی کرده و پیش از گسترش حریق، هشدار لازم را به اتاق کنترل بفرستد. در این مقاله قصد داریم به بررسی کاربرد کابل LHD در سیلوهای غلات بپردازیم. با ما همراه باشید.

کابل LHD چیست و چگونه کار می‌کند؟

LHD مخفف Linear Heat Detection و به معنای تشخیص حرارت خطی است. بر خلاف دتکتور نقطه‌ای که فقط دمای محدوده کوچکی را پایش می‌کند، کابل LHD در تمام طول نصب ‌شده نقش حسگر را دارد. به همین دلیل می‌توان آن را در کنار تجهیزات کشید، اطراف یک ناحیه پرخطر نصب کرد یا در مسیر نوار نقاله امتداد داد. در صورت رسیدن دما به حد تعریف ‌شده، کابل یا کنترلر مرتبط وضعیت حریق را تشخیص می‌دهد و سیگنال هشدار به پنل مرکزی ارسال می‌شود.

در کابل‌های دیجیتال متداول، دو هادی با عایق پلیمری حساس به حرارت از یکدیگر جدا شده‌اند. در دمای عملکرد، ساختار عایق تغییر می‌کند و تماس هادی‌ها وضعیت آلارم را به وجود می‌آورد. بخش فعال ‌شده این کابل معمولا باید تعویض شود. مدل‌های آنالوگ تغییر مقاومت را بررسی می‌کنند و برخی از آن‌ها قابل ‌بازیابی هستند. سامانه‌های فیبر نوری نیز پایش پیوسته و تعیین دقیق‌تر محل افزایش دما را در مسیرهای طولانی ممکن می‌کنند.

چرا خطر حریق در سیلوهای غلات جدی است؟

همانطور که می‌دانید، گرد و غبار غلات در صورت پخش ‌شدن در هوا و تماس با منبع اشتعال می‌تواند بسوزد یا منفجر شود. محیط بسته سیلو، غبار معلق، اکسیژن و یک منبع انرژی مانند سطح داغ، عناصر لازم برای شکل ‌گیری حادثه را فراهم می‌کنند. توجه داشته باشید که تنها اطفای حریق کافی نیست و شناسایی زود هنگام افزایش دما باید بخشی از برنامه ایمنی مجموعه باشد. اما خطر فقط به مخزن محدود نمی‌شود. الواتورها، نوار نقاله‌ها، تونل‌های انتقال، خشک‌ کن‌ها، موتورها و تابلوهای برق نیز ممکن است نقطه آغاز حریق باشند. حرکت قطعات، تجمع غبار، روان‌ کاری نامناسب یا گیر کردن مواد حرارت موضعی ایجاد می‌کند.

بیشتر بخوانید: نشت یاب گاز چیست

مهم‌ترین محل‌های کاربرد کابل LHD در سیلوهای غلات

حال ممکن است این سوال برای شما به وجود بیاید که این کابل‌های حرارتی را در چه مکان‌هایی باید نصب کرد تا شاهد بیشتری بهره وری باشیم؟ با ما همراه باشید تا به بررسی پاسخ این سوال بپردازیم:

نوار نقاله‌ها و رولرها

گفتیم که گیر کردن رولر، انحراف تسمه یا تجمع مواد زیر نقاله می‌تواند دما را بالا ببرد. نصب کابل نزدیک مسیر تسمه، رولرهای بحرانی و نقاط تخلیه به کشف گرمای غیر عادی کمک می‌کند. کابل باید به منبع خطر نزدیک باشد، اما در معرض کشش، ضربه یا سایش دائمی قرار نگیرد.

الواتورهای کاسه‌ای و یاتاقان‌ها

لغزش تسمه، خرابی بلبرینگ، اصطکاک کاسه با بدنه یا انسداد الواتور حرارت تولید می‌کند. کابل LHD در امتداد بدنه و نزدیک نقاط بحرانی نصب می‌شود و بهتر است همراه حسگر دمای یاتاقان، پایش سرعت و تشخیص انحراف تسمه به کار رود.

گالری‌ها، تونل‌های انتقال و فضاهای زیر زمینی

طول زیاد، تهویه محدود و دسترسی دشوار می‌تواند کشف حریق در تونل انتقال را به تاخیر بیندازد. کابل خطی مسیر را ممتد پوشش می‌دهد و تقسیم آن به چند زون، شناسایی محدوده رخداد را آسان‌تر می‌کند. بعضی کنترلرها فاصله نقطه آلارم را نیز نمایش می‌دهند و زمان جست و جو را کاهش می‌دهند.

سقف، پیرامون سیلو و تجهیزات جانبی

موتورها، گیربکس‌ها، فن‌ها، تابلوهای برق و نقاط بارگیری یا تخلیه نیز بر اساس ارزیابی ریسک قابل ‌پایش هستند. کاربرد کابل LHD در سیلوهای غلات زمانی موثرتر است که محل کابل با سناریوهای واقعی خرابی تجهیزات تطبیق داده شود.

مزایای استفاده از کابل LHD در محیط سیلو

نخستین مزیت کابل LHD، پوشش پیوسته است. هر بخش از کابل افزایش دما را حس می‌کند و میان حسگرها ناحیه بدون پوشش باقی نمی‌ماند. ساختار مقاوم برخی مدل‌ها نیز استفاده در محیط پر غبار، مرطوب، خورنده یا لرزان را ممکن می‌کند. روکش مناسب مقاومت کابل را در برابر رطوبت، مواد شیمیایی یا آسیب مکانیکی افزایش می‌دهد. مزیت دیگر، اتصال به پنل اعلام حریق و سامانه کنترل صنعتی است. پس از هشدار می‌توان سناریویی برای اعلام خطر، توقف نقاله یا قطع خوراک دستگاه اجرا کرد.

این فرمان‌ها باید بر پایه تحلیل ایمنی تایید شوند زیرا توقف ناگهانی بعضی تجهیزات نیز پیامد عملیاتی دارد. نگهداری قابل‌کنترل، نصب انعطاف ‌پذیر و پایش مدار از نظر قطعی، مزایای دیگر این راهکار هستند. در نقاط کم‌ دسترس، استفاده از سیستم حرارتی خطی lhd می‌تواند نیاز به دتکتورهای مجزا و کابل ‌کشی پراکنده را کاهش دهد.

بیشتر بخوانید: سیستم اعلام و اطفاء حریق در سینما و سالن های آمفی تئاتر

نکات مهم در طراحی و نصب کابل LHD

منابع اشتعال، دمای عادی تجهیزات، بیشترین دمای محیط، جریان هوا و تجمع غبار باید مشخص شوند. سپس نوع کابل، روکش و دمای آلارم انتخاب می‌شود. دمای عملکرد نباید آن ‌قدر پایین باشد که وضعیت عادی هشدار کاذب بسازد یا آن‌ قدر بالا باشد که کشف خطر به تاخیر بیفتد. زون ‌بندی نیز بر سرعت واکنش اثر مستقیم دارد. اگر یک مسیر بسیار طولانی در یک زون قرار گیرد، پیدا کردن محل حادثه زمان بر خواهد شد. تفکیک نوار نقاله‌ها، الواتورها، گالری‌ها و اتاق‌های فنی به زون‌های منطقی، پیام آلارم را معنادارتر می‌کند. استفاده از کنترلر دارای نمایش محل رخداد برای تأسیسات بزرگ، مزیت عملیاتی مهمی محسوب می‌شود.

کابل باید با بست تایید شده و شعاع خمش مجاز اجرا شود. کشش زیاد، فشردن زیر بست، تماس با لبه تیز یا جانمایی در معرض تعمیرات، قابلیت اطمینان را کاهش می‌دهد. فاصله کابل تا منبع حرارت و مسیرهای موازی نیز به تاییدیه محصول، ارتفاع، موانع، حرکت هوا و نظر مرجع ذی‌ صلاح بستگی دارد. سیلوهای غلات ممکن است دارای نواحی طبقه ‌بندی ‌شده از نظر خطر انفجار باشند. در این شرایط، کابل، ماژول واسط، گلند، جعبه اتصال و روش سیم‌ کشی باید برای همان محیط مناسب باشند. برخی سامانه‌ها با موانع ایمنی ذاتی قابل ‌استفاده در نواحی خطرناک هستند، اما این ویژگی باید در گواهی محصول و طراحی پروژه تایید شود.

بازرسی، آزمون و نگهداری سیستم

پس از نصب، صحت مدار، ارتباط با پنل، نمایش زون و فرمان‌های کنترلی باید آزمایش شود. بازدید دوره‌ای نیز شل‌ شدن بست، بریدگی روکش، خوردگی و آسیب ناشی از تعمیرات را پوشش می‌دهد. در کابل دیجیتال غیر قابل ‌بازیابی، بخش فعال ‌شده مطابق دستور سازنده تعویض و اتصال جدید آب ‌بندی می‌شود. ثبت نتایج آزمون، زمان آلارم و اقدامات اصلاحی ضروری است. اگر یک زون بارها هشدار می‌دهد، ریست ‌کردن پنل کافی نیست زیرا ممکن است تنظیم دما نادرست باشد یا یاتاقان معیوب، اصطکاک تسمه یا تهویه ناکافی وجود داشته باشد.

آیا کابل LHD به‌ تنهایی کافی است؟

کابل LHD یک لایه مهم از سامانه حفاظت حریق است، اما جایگزین نظافت صنعتی، کنترل گرد و غبار، نگهداری پیشگیرانه، سنجش دمای یاتاقان‌ها، حفاظت الکتریکی، تهویه، مدیریت عملیات گرم یا سامانه اطفا نیست. بهترین نتیجه زمانی به دست می‌آید که تشخیص حرارت با کنترل منابع اشتعال و برنامه واکنش اضطراری یکپارچه شود. همچنین نوع خاموش ‌کننده و منطق توقف تجهیزات باید با ماهیت غلات، طراحی فرایند و خطر انفجار گرد و غبار سازگار باشد.

برای انتخاب و اجرای یک سیستم اعلام حریق متناسب با نیاز پروژه، از جمله بیم دتکتور برای فضاهای وسیع و دتکتور حرارتی خطی LHD برای تشخیص حرارت در محیط‌های مختلف، به مشاوره تخصصی نیاز دارید؟ کارشناسان اسپین الکتریک آماده‌اند تا در انتخاب تجهیزات، طراحی و اجرای سیستم اعلام حریق متناسب با شرایط پروژه شما راهنمایی‌تان کنند. برای دریافت مشاوره و استعلام قیمت تجهیزات، همین حالا با کارشناسان اسپین الکتریک تماس بگیرید.

کلام پایانی

همانگونه که دیدید در این مقاله به بررسی کاربرد کابل LHD در سیلوهای غلات پرداختیم. دانستیم که این کابل پایش پیوسته نوار نقاله‌ها، الواتورها، گالری‌ها و یاتاقان‌ها را ممکن می‌کند. مقاومت در محیط آلوده، تشخیص حرارت در طول مسیر، زون ‌بندی و اتصال به سامانه اعلام حریق، این فناوری را به ابزاری موثر برای کشف زود هنگام تبدیل کرده است. از همراهی شما متشکریم.

در صورتی که تمایل به خرید انواع تجهیزات اعلام و اطفا حریق اعم از سیستم حرارتی خطی lhd دارید، کافیست از طریق پل‌های ارتباطی با ما در مجموعه اسپین الکتریک تماس بگیرید و از مشاوره رایگان پیش از خرید بهره مند شوید.

دتکتور کابلی حرارتی (LHD) چیست؟ این دتکتور یکی از تجهیزات مهم و کاربردی در سیستم‌های اعلام حریق است که برای تشخیص افزایش دما و شناسایی سریع آتش ‌سوزی در محیط‌های مختلف مورد استفاده قرار می‌گیرد. دتکتور کابلی حرارتی به ‌صورت یک کابل حساس به حرارت طراحی شده که در طول مسیر نصب می‌شود و در صورت رسیدن دمای محیط به حد مشخص، سیگنال هشدار را به پنل اعلام حریق ارسال می‌کند. به دلیل ساختار خطی، دتکتور کابلی حرارتی می‌تواند بخش‌های وسیعی از فضا را پوشش دهد و به همین دلیل در مکان‌هایی مانند تونل‌ها، پارکینگ‌ها، سوله‌های صنعتی و غیره، کاربرد گسترده‌ای دارد. امروز و در این مقاله قصد داریم به صورت 0 تا 100 به بررسی این موضوع بپردازیم که دتکتور کابلی حرارتی (LHD) چیست؟ با ما همراه باشید.

دتکتور کابلی حرارتی (LHD) چیست؟

دتکتور کابلی حرارتی نوعی سیستم پیشرفته تشخیص حریق است که به شکل یک کابل حساس به دما در طول مسیرهای مختلف نصب می‌شود و با افزایش دمای محیط تا یک حد مشخص، وقوع آتش ‌سوزی را تشخیص داده و سیگنال هشدار را به پنل اعلام حریق ارسال می‌کند. این نوع دتکتور به ‌دلیل ساختار خطی خود قادر است در تمام طول کابل تغییرات حرارتی را به ‌طور یکنواخت پایش کرده و به همین دلیل گزینه‌ای بسیار مناسب برای حفاظت از فضاهای وسیع یا طولانی به شمار می‌آید. کابل دتکتور حرارتی معمولا از چند لایه عایق حساس به دما تشکیل شده که در صورت رسیدن دما به آستانه تعیین ‌شده، مدار داخلی آن تغییر وضعیت داده و سیستم اعلام حریق را فعال می‌کند.

از مهم‌ترین مزایای دتکتور کابلی حرارتی می‌توان به دقت بالا در تشخیص افزایش دما، مقاومت در برابر شرایط محیطی سخت مانند رطوبت، گرد و غبار و مواد شیمیایی، قابلیت نصب در محیط‌های پر خطر و هزینه نگهداری پایین اشاره کرد. مجموعه این موارد سبب شده تا این فناوری به‌ عنوان یکی از عناصر کلیدی در سیستم‌های ایمنی و اعلام حریق مدرن شناخته می‌شود و نقش مهمی در پیشگیری از گسترش آتش و کاهش خسارات جانی و مالی ایفا می‌کند.

بیشتر بخوانید: لیست قیمت آژیر اعلام حریق در سال 1405

انواع دتکتور کابلی حرارتی (LHD) چیست؟

اما امروزه با واسطه افزایش استفاده از دتکتورهای کابلی حرارتی، شاهد تولید انواع مختلفی از این محصول هستیم که هر کدام از این ورژن‌ها می‌توانند در جایگاه خودشان مفید باشند. با ما همراه باشید تا در این قسمت بررسی کنیم که انواع دتکتور کابلی حرارتی (LHD) چیست؟

دتکتور کابلی حرارتی دیجیتال

دتکتور کابلی حرارتی دیجیتال یکی از رایج‌ترین انواع سیستم‌های تشخیص حریق خطی است که بر اساس رسیدن دما به یک مقدار از پیش تعیین ‌شده عمل می‌کند. در این نوع کابل، دو هادی فلزی در داخل یک عایق حساس به حرارت قرار دارند و زمانی که دمای محیط به حد آستانه مشخصی مانند ۶۸، ۸۸ یا ۱۰۵ درجه سانتی ‌گراد برسد، عایق بین آن‌ها ذوب شده و اتصال کوتاه ایجاد می‌شود که این تغییر وضعیت توسط پنل اعلام حریق به‌ عنوان هشدار آتش ‌سوزی شناسایی می‌شود. شایان ذکر است که امروزه دتکتور کابلی دیجیتال به دلیل ساختار ساده، قابلیت اطمینان بالا و هزینه مناسب، در بسیاری از پروژه‌های صنعتی و ساختمانی مورد استفاده قرار می‌گیرد.



دتکتور کابلی حرارتی آنالوگ

دتکتور کابلی حرارتی آنالوگ نوع پیشرفته‌تری از سیستم‌های تشخیص حریق خطی است که علاوه بر تشخیص رسیدن دما به یک حد مشخص، قادر است تغییرات دما را در طول کابل به ‌صورت پیوسته اندازه‌ گیری و تحلیل کند. حال، نحوه عملکرد این نوع از دتکتور کابلی حرارتی (LHD) چیست؟ در این نوع سیستم، کابل به‌ گونه‌ای طراحی شده که مقاومت الکتریکی آن با افزایش دما تغییر می‌کند و این تغییر توسط کنترل کننده مرکزی اندازه‌ گیری می‌شود. مزیت اصلی دتکتور حرارتی آنالوگ این است که می‌تواند افزایش تدریجی دما یا حتی نرخ افزایش دما را تشخیص دهد و هشدارهای زود هنگام‌تری نسبت به مدل‌های ساده ارائه دهد.

دتکتور کابلی حرارتی فیبر نوری

دتکتور کابلی حرارتی فیبر نوری یکی از پیشرفته‌ترین فناوری‌ها در حوزه تشخیص حریق خطی محسوب می‌شود که از کابل‌های فیبر نوری برای اندازه‌ گیری دقیق دما در طول مسیر استفاده می‌کند. در دتکتور گابلی حرارتی، یک پالس نوری از طریق فیبر ارسال می‌شود و تغییرات دمایی در نقاط مختلف کابل باعث تغییر در ویژگی‌های سیگنال نوری بازگشتی می‌شود که توسط دستگاه تحلیلگر پردازش و به ‌عنوان داده دمایی تفسیر می‌گردداین دتکتورها به دلیل مقاومت بسیار بالا در برابر نویز الکترو مغناطیسی، مواد شیمیایی، رطوبت و شرایط محیطی سخت، گزینه‌ای ایده‌ آل برای استفاده در تونل‌های مترو و جاده‌ای، خطوط انتقال برق، معادن، پالایشگاه‌ها و صنایع سنگین محسوب می‌شود.

مزایای دتکتور کابلی حرارتی (LHD) چیست؟

همانطور که گفتیم، دتکتور کابلی حرارتی به دلیل ساختار خطی و توانایی تشخیص افزایش دما در طول مسیر، در بسیاری از محیط‌های حساس و پر خطر مورد استفاده قرار می‌گیرد. استفاده از این نوع دتکتور می‌تواند سطح ایمنی را افزایش داده و امکان تشخیص سریع‌تر آتش ‌سوزی در فضاهایی را فراهم کند که نصب دتکتورهای نقطه‌ای معمولی دشوار است. در ادامه این قسمت خواهیم گفت که اصلی‌ترین مزایای دتکتور کابلی حرارتی چیست:

1. تشخیص سریع افزایش دما در طول مسیر کابل
2. مناسب برای فضاهای وسیع و طولانی
3. مقاومت بالا در برابر گرد و غبار، رطوبت و شرایط سخت محیطی
4. کاهش احتمال آلارم کاذب نسبت به برخی دتکتورهای دیگر
5. امکان نصب در محیط‌های صنعتی و پرخطر
6. پوشش ‌دهی یکنواخت در تمام طول کابل
7. هزینه نگهداری و تعمیرات پایین
8. قابلیت استفاده در کنار انواع سیستم‌های اعلام حریق مدرن

بیشتر بخوانید: مثلث آتش

نحوه نصب دتکتور کابلی حرارتی (LHD) چیست؟

به منظور این که بتوانید از حداکثر بازدهی این دتکتورها بهره مند شوید، نیاز دارید که مراحل نصب آن به صورت 0 تا 100 تحت نظر یک متخصص مربوطه صورت پذیرد. اما به هر حال، در این قسمت از مقاله بررسی می‌کنیم که گام به گام نصب دتکتور کابلی حرارتی چیست:

بررسی محیط و طراحی مسیر نصب دتکتور کابلی حرارتی

اولین مرحله در راهنمای نصب دتکتور کابلی حرارتی (LHD) چیست؟ بررسی دقیق محیط و طراحی مسیر مناسب برای کابل. در این مرحله باید شرایط محیطی مانند دمای معمول محیط، احتمال ایجاد حریق، وجود تجهیزات صنعتی، جریان هوا و موانع فیزیکی بررسی شود تا بهترین مسیر برای نصب کابل تعیین گردد. دتکتور کابلی حرارتی به ‌صورت خطی عمل می‌کند و تمام طول کابل نقش سنسور حرارتی را دارد. لذا انتخاب مسیر درست اهمیت زیادی در عملکرد صحیح سیستم اعلام حریق دارد. در مکان‌هایی مانند پارکینگ‌ها، تونل‌ها و انبارهای صنعتی باید کابل در نقاطی نصب شود که احتمال افزایش دما بیشتر است.

انتخاب نوع و دمای عملکرد مناسب کابل حرارتی

در دومین مرحله از نصب دتکتور خطی حرارتی باید نوع کابل و دمای عملکرد مناسب آن انتخاب شود. پیش‌تر هم اشاره کردیم که دتکتورهای کابلی حرارتی معمولا با دماهای فعال ‌سازی مختلف مانند ۶۸، ۸۸، ۱۰۵ یا حتی بالاتر تولید می‌شوند و انتخاب آن باید بر اساس شرایط محیطی انجام شود. برای مثال در محیط‌هایی که دمای عادی بالاتر است، باید از کابل‌هایی با دمای عملکرد بالاتر استفاده کرد تا از ایجاد آلارم کاذب جلوگیری شود. توجه داشته باشید که انتخاب صحیح کابل باعث می‌شود سیستم اعلام حریق با دقت بیشتری عمل کند و طول عمر تجهیزات نیز افزایش یابد.

نصب و فیکس کردن کابل دتکتور حرارتی در مسیر تعیین ‌شده

اما در این مرحله کابل دتکتور حرارتی باید در مسیر طراحی ‌شده نصب و به‌ صورت اصولی ثابت شود. معمولا برای نصب از بست‌ها، گیره‌های مخصوص یا نگهدارنده‌های فلزی استفاده می‌شود تا کابل در فاصله مناسب از سطح مورد نظر قرار بگیرد. در این گام، رعایت فاصله استاندارد بین بست‌ها اهمیت زیادی دارد، زیرا کشیدگی یا خم شدن بیش از حد کابل می‌تواند عملکرد آن را مختل کند. همچنین کابل نباید در تماس مستقیم با منابع حرارتی دائمی قرار گیرد.

اتصال کابل به پنل اعلام حریق و تجهیزات کنترلی

پس از نصب فیزیکی کابل، نوبت به اتصال آن به ماژول‌ها یا پنل مرکزی سیستم اعلام حریق می‌رسد. در این مرحله باید ابتدا کابل دتکتور به ماژول رابط یا کنترل کننده مخصوص متصل شود و سپس ارتباط آن با پنل اعلام حریق برقرار گردد. این اتصال باعث می‌شود که در صورت افزایش دما و فعال شدن کابل، سیگنال هشدار به سیستم مرکزی ارسال شود و آلارم فعال گردد. برای اجرای صحیح این بخش باید از استانداردهای سیم‌ کشی سیستم‌های اعلام حریق پیروی کرد. لذا آشنایی با اینکه دتکتور کابلی حرارتی چیست و چگونه با سایر تجهیزات سیستم اعلام حریق کار می‌کند، در این مرحله اهمیت زیادی دارد زیرا اتصال صحیح تجهیزات نقش مهمی در عملکرد قابل اعتماد سیستم ایمنی ایفا می‌کند.

تست و راه ‌اندازی نهایی

و اما آخرین مرحله در نصب دتکتور کابلی حرارتی (LHD) چیست؟ انجام تست‌های عملکردی و راه ‌اندازی نهایی سیستم. توجه کنید که باید کل مسیر کابل بررسی شود و با استفاده از روش‌های استاندارد مانند تست حرارتی یا شبیه‌ سازی شرایط دما، عملکرد سیستم ارزیابی گردد. هدف از این کار اطمینان از این است که در صورت افزایش دما در هر نقطه از کابل، سیگنال هشدار به‌ درستی به پنل اعلام حریق ارسال می‌شود. همچنین باید از سلامت اتصالات، عدم آسیب ‌دیدگی کابل و عملکرد صحیح ماژول‌های کنترلی اطمینان حاصل کرد. توجه ویژه و اصولی به این گام، باعث می‌شود مراحل تست و راه ‌اندازی با دقت بیشتری انجام شده و سیستم ایمنی محیط با حداکثر کارایی شروع به کار کند.

بیشتر بخوانید: انواع مواد خاموش کننده حریق

نکات ایمنی در نصب دتکتور کابلی حرارتی (LHD) چیست؟

نصب صحیح دتکتور کابلی حرارتی نقش بسیار مهمی در عملکرد دقیق سیستم اعلام حریق دارد. رعایت برخی نکات فنی و استانداردهای نصب باعث می‌شود این سیستم بتواند افزایش دما و احتمال آتش‌ سوزی را سریع‌تر و دقیق‌تر تشخیص دهد و از بروز خسارات جدی جلوگیری کند. حال به نظر شما نکات طلایی و ایمنی در نصب دتکتور کابلی حرارتی (LHD) چیست؟

1. بررسی دقیق شرایط محیطی قبل از نصب
2. انتخاب دمای عملکرد مناسب برای کابل حرارتی
3. طراحی مسیر نصب متناسب با نقاط پر خطر
4. استفاده از بست‌ها و نگهدارنده‌های استاندارد
5. رعایت فاصله مناسب بین نقاط اتصال کابل
6. جلوگیری از کشیدگی یا خم شدن بیش از حد کابل
7. عدم نصب کابل در تماس مستقیم با منابع حرارتی دائمی
8. رعایت استانداردهای سیم‌ کشی سیستم اعلام حریق
9. تست عملکرد سیستم پس از اتمام نصب
10. انجام بازبینی و نگهداری دوره‌ای سیستم

کلام پایانی

همانگونه که دیدید در این مقاله به صورت 0 تا 100 به بررسی این موضوع پرداختیم که دتکتور کابلی حرارتی (LHD) چیست؟ دانستیم که دتکتور کابلی حرارتی یکی از تجهیزات تاثیر گذار و قابل اعتماد برای تشخیص سریع افزایش دما و پیشگیری از گسترش آتش‌ سوزی در محیط‌های مختلف به شمار می‌رود. این سیستم با پوشش خطی، دقت بالا و قابلیت استفاده در شرایط سخت محیطی، به ‌ویژه در فضاهای صنعتی و مکان‌هایی که نصب دتکتورهای معمولی دشوار است، عملکرد بسیار مناسبی دارد. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.

ما در مجموعه اسپین الکتریک آماده‌ایم تا انواع سیستم اعلام حریق، بیم دتکتور و تجهیزات و خدمات مرتبط با آن را به شما ارائه دهیم. جهت کبس اطلاعات بیشتر یا ثبت سفارش، کافیست از طریق پل‌های ارتباطی با کارشناسان ما تماس حاصل فرمایید.

اعلام حریق یا اعلان حریق؟ معنای هر کدام چیست؟ اعلام حریق یکی از عناصر ایمنی ساختمان است و نقش محوری در تشخیص سریع خطر و محافظت از جان و مال افراد ایفا می‌کند. در کنار آن، اعلان حریق به ‌عنوان مرحله حیاتی هشدار دهی، وظیفه انتقال سریع پیام خطر به ساکنان و مسئولان را بر عهده دارد تا زمان طلایی برای واکنش و خروج ایمن از دست نرود. در دنیای امروز که ساختمان‌ها پیچیده‌تر، تجهیزات بیشتر و خطرات گسترده‌تر شده‌اند، شناخت دقیق تفاوت این دو مفهوم و روش‌های مختلفی که برای هشدار دهی وجود دارد، اهمیت دو چندان پیدا می‌کند. امروز و در این مقاله قصد داریم به طور کامل به بررسی این موضوع بپردازیم که اعلام حریق یا اعلان حریق درست است؟ با ما همراه باشید.

اعلام حریق یا اعلان حریق؟ کدام درست است؟

تفاوت سیستم اعلام حریق و اعلان حریق در نقش، عملکرد و مرحله‌ای است که هر کدام در فرآیند مدیریت آتش ‌سوزی بر عهده دارند؛ سیستم اعلام حریق یک مجموعه کامل و سازمان‌ یافته از حسگرها، پنل کنترل، شستی‌ها، تجهیزات صوتی و بصری و مدارهای ارتباطی است که وظیفه آن کشف و تشخیص سریع دود، حرارت یا شعله و سپس ارسال فرمان هشدار است، در حالی که اعلان حریق مرحله‌ای است که طی آن پیام خطر به شکل صوتی، نوری یا پیام صوتی قابل فهم به ساکنان و مسئولان منتقل می‌شود.

به بیان دیگر، اعلام حریق یک مجموعه‌ای از تجهیزات و ساختار برای کشف و مدیریت اطلاعات است، اما اعلان حریق عمل هشدار دهی است که پس از تایید خطر فعال می‌شود. سیستم اعلام حریق با هوشمند سازی تشخیص، ارتباط با مرکز کنترل، کاهش هشدار کاذب و ارائه موقعیت دقیق حادثه، مقدمات مدیریت بحران را فراهم می‌کند، اما اعلان حریق با هشدار دهی سریع، هدایت افراد به خروج ایمن و جلب توجه همگانی، نقشی حیاتی در نجات جان و کاهش خسارات دارد.

سیستم اعلام حریق چیست؟

سیستم اعلام حریق مجموعه‌ای هوشمند از تجهیزات شناسایی و هشدار دهی است که برای تشخیص سریع نشانه‌های اولیه آتش ‌سوزی مانند دود، گرما یا شعله طراحی شده تا بتواند در کوتاه‌ترین زمان ممکن ساکنان یک ساختمان را از خطر مطلع کند. این سیستم با ترکیبی از حسگرها، آژیرها، شستی‌ها، کنترل پنل مرکزی و تجهیزات ارتباطی، محیط را به ‌صورت مداوم پایش می‌کند و به محض تشخیص وضعیت غیر عادی، پیام هشدار را فعال می‌سازد تا زمان طلایی برای فرار و کنترل حادثه از دست نرود. استفاده از سیستم اعلام حریق نه ‌تنها ضریب ایمنی ساختمان را افزایش می‌دهد، بلکه با کاهش خسارت‌های مالی، تسهیل مدیریت بحران و رعایت استانداردهای ایمنی، در بسیاری از پروژه‌های ساختمانی و صنعتی به یک ضرورت تبدیل شده است.

بیشتر بخوانید: جلوگیری از یخ زدگی اسپرینکلر

انواع سیستم اعلام حریق

حال کهدانسته‌اید که اعلام حریق یا اعلان حریق، هر کدام چه معنایی دارند، بد نیست کمی هم با زیر مجموعه‌های آن‌ها ۀشنا شوید تا ذهنیت بازتری داشته باشید. در این قسمت از مقاله به معرفی 4 مورد از رایج‌ترین انواع سیستم اعلام حریق می‌پردازیم. با ما همراه باشید:

سیستم اعلام حریق آدرس ‌پذیر

سیستم اعلام حریق آدرس ‌پذیر یک راهکار پیشرفته است که هر دتکتور و شستی دارای یک آدرس منحصر به‌ فرد است و پنل مرکزی می‌تواند دقیقا محل فعال ‌شدن هر المان را نمایش دهد. این قابلیت عیب ‌یابی سریع، کاهش هشدارهای کاذب و واکنش هدفمند نگهبانی یا دستگاه‌های اطفا را ممکن می‌سازد. در پروژه‌های بزرگ، ساختمان‌های چند طبقه و فضاهای با اهمیت بالا، انتخاب سیستم آدرس ‌پذیر به دلیل انعطاف ‌پذیری در پیکر بندی، امکان نظارت دقیق و ثبت لاگ‌های رویدادی بسیار محبوب است و باعث افزایش ایمنی و کاهش هزینه‌های عملیاتی می‌شود.

سیستم اعلام حریق متعارف

سیستم اعلام حریق متعارف سیستم کلاسیکی است که از زون ‌بندی برای تفکیک مناطق مختلف ساختمان استفاده می‌کند. در این نوع، چندین دتکتور و شستی به یک مدار مشترک متصل شده و هنگام هشدار، پنل فقط زون فعال را نشان می‌دهد نه دستگاه خاص را. سیستم متعارف به‌ خاطر ساده‌ بودن، هزینه نصب کمتر و نگهداری آسان، برای ساختمان‌های کوچک تا متوسط، فروشگاه‌ها و ادارات معمولی مناسب است. اما در فضاهای پیچیده نیاز به بررسی دستی بیشتری دارد و دقت موقعیت ‌یابی در آن نسبت به سیستم آدرس ‌پذیر کمتر است.

سیستم اعلام حریق بی ‌سیم

اما بپردازیم به معرفی یکی از مدرن‌ترین انواع سیستم اعلام حریق یعنی سیستم اعلام حریق بی سیم. سیستم اعلام حریق بی ‌سیم با حذف بخشی از کابل‌ کشی و استفاده از ارتباط رادیویی میان دتکتورها و پنل، نصب سریع‌تر و انعطاف ‌پذیری بالاتری را ارائه می‌دهد. این سیستم برای اماکن تاریخی، ساختمان‌های اجاره‌ای، فضاهای موقت یا هر جایی که کابل ‌کشی پر هزینه یا غیر عملی باشد بسیار مناسب است. تجهیزات بی ‌سیم مدرن از رمز گذاری و مکانیزم‌های ضد تداخل بهره ‌مند هستند و باید باتری و ارتباطات رادیویی آنها به‌ صورت دوره‌ای کنترل شود تا تضمین عملکرد صحیح در شرایط اضطراری حاصل گردد.

سیستم اعلام حریق هوشمند

سیستم اعلام حریق هوشمند از پردازش سیگنال و الگوریتم‌های تصمیم‌ گیری برای تحلیل رفتار دتکتورها و تمایز بهتر میان هشدار واقعی و شرایط غیر حادثه‌ای استفاده می‌کند. این سیستم می‌تواند با ترکیب داده‌های چند سنسور و ارزیابی روند تغییرات، تعداد هشدارهای کاذب را کاهش دهد و پاسخ متناسب‌تری ارائه دهد. در مکان‌هایی که اشتباهات انسانی یا عوامل محیطی می‌توانند سبب هشدار بی ‌مورد شوند، سیستم‌های هوشمند با قابلیت تنظیم حساسیت، منطق‌های تشخیص پیشرفته و یکپارچگی با سیستم‌های مدیریت ساختمان گزینه‌ای كامل و کارآمد برای ارتقای ایمنی هستند.

بیشتر بخوانید: نحوه تست سیستم اعلام حریق

اعلان حریق چیست؟

پیش‌تر بررسی کردیم که اعلام حریق درست است یا اعلان حریق؟ اما اعلان حریق فرآیندی هماهنگ و سریع برای شناسایی، ثبت و اعلام وقوع آتش ‌سوزی در یک ساختمان یا محیط صنعتی است که با هدف حفظ جان افراد، کاهش خسارت‌ها و ایجاد زمان کافی برای فرار یا کنترل حادثه طراحی می‌شود. در این فرآیند، حسگرهای دود، حرارت یا شعله پس از تشخیص نشانه‌های اولیه آتش، سیگنالی را به مرکز کنترل ارسال می‌کنند و سپس آژیرها، آژیر فلاشرها و سامانه‌های اطلاع‌ رسانی به ‌طور خودکار فعال می‌شوند تا پیام هشدار به ساکنان منتقل شود.

سیستم اعلام حریق یا اعلان حریق بخشی اساسی از سیستم‌های ایمنی و مدیریت بحران محسوب می‌شود و به کمک فناوری‌های مدرن، می‌تواند اطلاعات دقیق‌تری درباره نوع و محل خطر ارائه دهد. این ساز و کار هشدار دهی، ستون دفاعی اول در برابر گسترش آتش است و نقش مهمی در استاندارد سازی ایمنی ساختمان‌ها، حفاظت از دارایی‌ها و کاهش تلفات احتمالی دارد.

انواع روش‌های اعلان حریق

اما اکنون که می‌دانید که اعلام حریق یا اعلان حریق، هر کدام چه معنایی دارند، جالب است بگوییم که روش‌های مختلفی برای اعلان حریق وجود دارد که هر کدام می‌توانند در شرایط مختلف کاربردی باشند. با ما همراه باشید تا به بررسی انواع روش‌های اعلام حریق یا اعلان حریق بپردازیم:

اعلان حریق صوتی

اعلان حریق صوتی یکی از رایج‌ترین روش‌های هشدار است که از طریق آژیرها یا بلندگوهای هشدار دهنده، صدایی با شدت بالا تولید می‌کند تا ساکنان ساختمان را بی درنگ از وقوع آتش مطلع کند. این روش با طراحی استاندارد، شدت صدای مناسب و الگوی صوتی قابل تشخیص، حتی در فضاهای شلوغ یا نواحی پر سر و صدا هم تاثیر گذار است. اعلان صوتی معمولا اولین مرحله هشدار بوده و نقش کلیدی در تخلیه سریع افراد دارد. به همین دلیل در استانداردهای ایمنی، کیفیت صدا، محل نصب و میزان پوشش ‌دهی آن به‌ دقت مشخص شده تا سیستم بتواند در شرایط بحرانی امنیت افراد را تضمین کند.

اعلان حریق بصری

یکی دیگر از بهترین روش‌های اطلاع از اعلام حریق یا اعلان حریق، استفاده از عناصر بصری است. اعلان حریق بصری با استفاده از چراغ‌های چشمک ‌زن، آژیر فلاشر یا نمایشگرهای هشدار دهنده، پیام وقوع آتش ‌سوزی را به‌ صورت روشنایی شدید و قابل مشاهده اعلام می‌کند. این روش برای محیط‌هایی که صدای بلند کافی نیست یا افراد با نیازهای خاص شنوایی حضور دارند اهمیت بالایی دارد. اعلان بصری در محیط‌های صنعتی، سالن‌های تولید، مراکز تجاری و ساختمان‌های عمومی به عنوان یک لایه مکمل اعلان صوتی عمل کرده و با جلب توجه سریع، مسیر تخلیه و اقدامات ضروری را تسهیل می‌کند. استانداردهای جهانی نیز تاکید دارند که شدت و رنگ این چراغ‌ها باید طوری طراحی شود که حتی در نور روز نیز قابل مشاهده باشد.

اعلان حریق ترکیبی

همانطور که سیستم اعلام حریق ترکیبی داریم، اعلان حریق ترکیبی هم وجود دارد. اما اعلام حریق یا اعلان حریق ترکیبی، چه کاربردی دارند؟ روش ترکیبی که هم آژیر صوتی و هم هشدار نوری را فعال می‌کند، کامل‌ترین و مطمئن‌ترین شیوه اعلان حریق است و به‌ طور گسترده در ساختمان‌های بزرگ و پرتردد استفاده می‌شود. این سیستم با ترکیب صدای قوی و نور چشمک ‌زن سبب می‌شود مخاطبان با هر سطح توانایی شنوایی و در هر شرایط محیطی بتوانند پیام خطر را دریافت کنند. اعلان ترکیبی به دلیل سرعت واکنش بالاتر و کاهش احتمال نادیده‌ گرفته ‌شدن هشدار، یکی از بهترین گزینه‌ها برای بیمارستان‌ها، مراکز آموزشی، فرودگاه‌ها و پروژه‌های حساس است و به بهبود مدیریت بحران و حفاظت از جان افراد کمک چشمگیری می‌کند.

اعلان حریق از طریق سیستم صوتی پیجینگ

در این روش به ‌جای آژیر ساده، پیام‌های صوتی قابل‌ فهم و از پیش ضبط ‌شده یا پیام‌های زنده اپراتور برای هدایت دقیق افراد پخش می‌شود. این نوع اعلان حریق امکان ارائه دستورالعمل‌های لحظه‌ای برای تخلیه ایمن، مسیرهای خروج مناسب یا جلوگیری از ازدحام را فراهم می‌کند. سیستم پیجینگ در مراکز بزرگ کاربرد گسترده دارد، زیرا علاوه بر هشدار، رفتار جمعیت را هوشمندانه مدیریت می‌کند و خطای انسانی را کاهش می‌دهد. این سبک اعلان، سطح ایمنی فضا را به ‌طور قابل توجهی افزایش می‌دهد و با سیستم‌های مدیریت بحران و BMS نیز قابل یکپارچه‌ سازی است.

اعلان حریق خودکار از طریق مرکز مانیتورینگ

اما در نهایت، در این روش، پس از تشخیص آتش ‌سوزی، سیستم به‌ صورت خودکار پیام هشدار را به مرکز مانیتورینگ یا آتش ‌نشانی ارسال می‌کند. این اعلان خارج از ساختمان انجام می‌شود و برای مکان‌هایی که همیشه اپراتور یا نیروی انسانی حاضر نیستند بسیار ضروری است. مراکز تجاری، انبارها، کارخانه‌ها و ساختمان‌های بزرگ معمولا از این روش استفاده می‌کنند تا در کوتاه‌ترین زمان ممکن تیم امدادی به محل حادثه برسد.

اهمیت انتخاب سیستم اعلام حریق مناسب

انتخاب سیستم اعلام حریق مناسب تنها به نوع تجهیزات محدود نمی‌شود، بلکه باید شرایط ساختمان، مساحت فضا، تعداد طبقات، نوع کاربری و میزان احتمال وقوع حریق نیز در نظر گرفته شود. یک سیستم استاندارد زمانی می‌تواند عملکرد مناسبی داشته باشد که تجهیزات آن به شکل اصولی انتخاب، نصب و نگهداری شوند. همچنین محل قرارگیری دتکتورها، شستی‌ها و تجهیزات هشدار دهنده باید متناسب با ساختار محیط تعیین شود تا در زمان بروز خطر، سیگنال حریق با سرعت و دقت کافی دریافت و منتقل شود. توجه به این موارد باعث می‌شود عملکرد سیستم در شرایط اضطراری قابل اعتمادتر باشد و فرآیند تخلیه و مدیریت حادثه با سرعت بیشتری انجام شود.

بیشتر بخوانید: رفع خطای سیستم اعلام حریق

کلام پایانی

همانگونه که دیدید در این مقاله به معرفی سیستم اعلام حریق یا اعلان حریق پرداختیم. در پاسخ به این که اعلام حریق درسته یا اعلان حریق، دانستیم که سیستم اعلام حریق مسئول کشف هوشمند خطر و ارائه اطلاعات دقیق به مرکز کنترل است، در حالی که اعلان حریق مستقیم‌ترین ابزار برای آگاه ‌سازی و هدایت افراد در لحظه بحران محسوب می‌شود. انتخاب درست این تجهیزات و طراحی استاندارد آنها می‌تواند زمان واکنش را کاهش دهد، از گسترش آتش جلوگیری کند و ایمنی سازه را به سطح قابل‌ قبولی برساند. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه مفید بوده باشد و به خوبی به تفاوت اعلام حریق یا اعلان حریق پی برده باشید.

برای انتخاب و اجرای یک سیستم اعلام حریق متناسب با نیاز پروژه، از جمله بیم دتکتور برای فضاهای وسیع و دتکتور حرارتی خطی LHD برای تشخیص حرارت در محیط‌های مختلف، به مشاوره تخصصی نیاز دارید؟ کارشناسان اسپین الکتریک آماده‌اند تا در انتخاب تجهیزات، طراحی و اجرای سیستم اعلام حریق متناسب با شرایط پروژه شما راهنمایی‌تان کنند. برای دریافت مشاوره و استعلام قیمت تجهیزات، همین حالا با کارشناسان اسپین الکتریک تماس بگیرید.
