  فصل 19 از NFPA-13

  فصل ۱۹: رویکردهای طراحی

  ۱۹.۱ کلیات:
  از فصل ۱۹ برای تعیین رویکردهای طراحی استفاده خواهد شد.

  ۱۹.۲ رویکردهای عمومی طراحی:
  الزامات بخش ۱۹.۲ برای تمامی سیستم‌های اسپرینکلر، مگر در مواردی که توسط بخشی خاص از فصل ۱۹ یا فصل ۲۰ اصلاح شده باشد، اعمال می‌گردد.

  ۱۹.۲.۱
  حفاظت از یک ساختمان یا بخشی از آن مجاز است که طبق هر یک از رویکردهای طراحی قابل‌اعمال، به صلاحدید طراح انجام گیرد.

  ۱۹.۲.۲ خطرات مجاور یا روش‌های طراحی:*
  برای ساختمان‌هایی که دارای دو یا چند خطر یا روش طراحی مجاور به یکدیگر هستند، موارد زیر اعمال می‌گردد:

  1. اگر نواحی مورد نظر به‌صورت فیزیکی توسط پرده دود، مانع یا دیواری جدا نشده باشند که بتواند از انتقال حرارت ناشی از آتش در یک ناحیه به نحوی جلوگیری کند که از فعال شدن اسپرینکلرها در ناحیه مجاور جلوگیری کند، الزامات مربوط به طراحی با شدت بیشتر باید به‌اندازه ۱۵ فوت (۴٫۶ متر) فراتر از مرز آن ناحیه گسترش یابد.
  2. الزامات بند (۱) زمانی اعمال نمی‌شود که نواحی با یکی از موارد زیر از هم جدا شده باشند:
  o پرده دود یا مانعی که در بالای راهرو قرار دارد، مشروط بر اینکه راهرو دارای حداقل ۲ فوت (۶۰۰ میلی‌متر) جداسازی افقی از خطر مجاور در هر طرف باشد.
  o دیواری که قادر به جلوگیری از انتقال حرارت از یک ناحیه به ناحیه مجاور و در نتیجه ممانعت از فعال شدن اسپرینکلرهای آن باشد.
  3. الزامات بند (۱) همچنین در مورد گسترش معیارهای طراحی با شدت بیشتر از یک سطح سقف بالاتر به زیر سقف پایین‌تر، زمانی که اختلاف ارتفاع بین دو سطح سقف حداقل ۲ فوت (۶۰۰ میلی‌متر) باشد و این تفاوت در بالای یک راهرو با حداقل ۲ فوت جداسازی افقی از خطر مجاور در هر طرف قرار گرفته باشد، اعمال نمی‌گردد.

  ۱۹.۲.۳
  برای سیستم‌هایی که به‌صورت هیدرولیکی محاسبه می‌شوند، کل نیازمندی‌های تأمین آب سیستم برای هر پایه طراحی باید مطابق با رویه‌های بخش ۲۷.۲، مگر در مواردی که در فصل ۱۹ یا ۲۰ اصلاح شده باشد، تعیین شود.

  ۱۹.۲.۴ تقاضای آب:

  ۱۹.۲.۴.۱*
  نیازمندی‌های تقاضای آب باید از طریق منابع زیر تعیین شود:

  1. رویکردهای کنترل آتش بر اساس خطر اشغال و طراحی‌های خاص در فصل ۱۹
  2. رویکردهای طراحی ذخیره‌سازی در فصل‌های ۲۰ تا ۲۵
  3. رویکردهای ویژه برای اشغال‌های خاص در فصل ۲۶

  ۱۹.۲.۴.۲*
  حداقل نیازمندی‌های تقاضای آب برای یک سیستم اسپرینکلر باید با افزودن میزان جریان مجاز شیلنگ آتش‌نشانی به تقاضای آب مورد نیاز اسپرینکلرها تعیین گردد.

  ۱۹.۲.۵ منابع تأمین آب:

  ۱۹.۲.۵.۱
  حداقل مقدار تأمین آب باید برای حداقل مدت زمان تعیین‌شده در فصل ۱۹ در دسترس باشد.

  ۱۹.۲.۵.۲*
  مخازن باید به گونه‌ای طراحی شوند که بتوانند تجهیزات تحت پوشش خود را تأمین کنند.

  ۱۹.۲.۵.۳*
  پمپ‌ها نیز باید به گونه‌ای طراحی شوند که بتوانند تجهیزات مرتبط خود را تأمین نمایند.

  19.2.6 جریان مجاز شیلنگ آتش‌نشانی (Hose Allowance)

  19.2.6.1 سیستم‌های دارای طبقه‌بندی خطر متعدد:
  برای سیستم‌هایی که شامل چند نوع طبقه‌بندی خطر هستند، جریان مجاز شیلنگ و مدت‌زمان تأمین آب باید مطابق یکی از روش‌های زیر تعیین شود:

  1. الزامات تأمین آب برای بالاترین طبقه‌بندی خطر در سیستم مورد استفاده قرار گیرد.
  2. الزامات تأمین آب برای هر طبقه‌بندی خطر به‌صورت جداگانه و بر اساس ناحیه طراحی مربوط به همان خطر در محاسبات استفاده شود.
  3. اگر طبقه‌بندی خطر بالاتر تنها در اتاق‌هایی مجزا با مساحت کمتر یا مساوی ۴۰۰ فوت مربع (۳۷ مترمربع) باشد و این اتاق‌ها مجاور هم نباشند، الزامات تأمین آب برای کاربری اصلی (principal occupancy) برای سایر بخش‌های سیستم کفایت می‌کند. (یادآوری: این بند دارای تفسیر فنی می‌باشد)

  19.2.6.2*
  مقدار جریان آب مجاز برای شیلنگ‌های خارجی باید به نیازمندی‌های اسپرینکلر در نقطه اتصال به شبکه آب شهری یا نزدیک‌ترین هیدرانت (شیر آتش‌نشانی خصوصی) افزوده شود، هرکدام که به رایزر سیستم نزدیک‌تر باشند.

  19.2.6.3
  در مواردی که استفاده از اتصالات داخلی شیلنگ پیش‌بینی یا الزامی باشد، موارد زیر اعمال می‌گردد:

  1. برای نصب یک اتصال شیلنگ، میزان ۵۰ گالن بر دقیقه (190 لیتر بر دقیقه) به تقاضای آب سیستم اسپرینکلر افزوده می‌شود.
  2. برای نصب چند اتصال شیلنگ، میزان ۱۰۰ گالن بر دقیقه (380 لیتر بر دقیقه) به تقاضای آب افزوده می‌شود.
  3. این مقدار باید به‌صورت افزایشی از ۵۰ گالن بر دقیقه (190 لیتر بر دقیقه) در نظر گرفته شود، به‌طوری‌که هر مرحله از دورترین نقطه اتصال شیلنگ محاسبه شده و در فشار موردنیاز سیستم در آن نقطه اضافه گردد.

  19.2.6.3.1
  در صورتی که سیستم به‌صورت ترکیبی از اسپرینکلر و رایزر آتش‌نشانی(کلاس I یا III) باشد و ساختمان به‌طور کامل طبق NFPA 13 اسپرینکلر شده باشد، هیچ نیازی به در نظر گرفتن تقاضای داخلی شیلنگ در خروجی‌های رایزر آتش‌نشانی نیست.

  19.2.6.4*
  زمانی‌که شیر شیلنگ برای استفاده واحد آتش‌نشانی به رایزر سیستم اسپرینکلر از نوع تر (wet pipe) متصل شده باشد، مطابق بند 16.15.2، موارد زیر اعمال می‌شود:

  1. نیازی نیست تقاضای اسپرینکلر به تقاضای رایزر آتش‌نشانی مطابقNFPA 14 افزوده شود.
  2. در صورتی که مجموع تقاضای اسپرینکلر و جریان مجاز شیلنگ طبق جدول 19.3.3.1.2 از الزامات NFPA 14 بیشتر باشد، مقدار بیشتر باید ملاک قرار گیرد.
  3. برای ساختمان‌هایی که تنها بخشی از آن‌ها اسپرینکلر شده، تقاضای اسپرینکلر (بدون احتساب جریان مجاز شیلنگ) طبق شکل 19.3.3.1.1 باید به الزامات مندرج در NFPA 14 اضافه گردد.

  19.2.7 فن‌ های حجیم با سرعت پایین (HVLS – High Volume Low Speed Fans)*

  نصب فن‌های HVLS در ساختمان‌هایی که مجهز به سیستم اسپرینکلر (از جمله اسپرینکلرهای پاسخ بسیار سریع برای فضاهای ذخیره‌سازی – ESFR) هستند، باید مطابق با موارد زیر انجام شود:

  1. قطر حداکثری فن نباید بیش از ۲۴ فوت (۷٫۳ متر) باشد.
  2. فن باید تقریباً در مرکز بین چهار اسپرینکلر مجاور قرار گیرد.
  3. فاصله عمودی بین فن HVLS و پخش‌کننده اسپرینکلر (deflector) باید حداقل ۳ فوت (۰٫۹ متر) باشد.

  19.2.7 – فن‌های HVLS

  بند (4):
  تمامی فن‌های HVLS باید به‌گونه‌ای در مدار سیستم قرار گیرند که به‌محض فعال شدن هشدار جریان آب (waterflow alarm) بلافاصله خاموش شوند.
  در مواردی که ساختمان به سیستم اعلام حریق مجهز باشد، این اینترلاک (مدار قطع خودکار) باید مطابق با الزامات استاندارد NFPA 72 اجرا گردد.

  19.3 رویکرد کنترل حریق بر اساس طبقه‌بندی خطر اشغال برای اسپرینکلرهای پاششی

  19.3.1 کلیات

  19.3.1.1*
  نیازمندی‌های تأمین آب برای این نوع سیستم‌ها باید از یکی از دو روش زیر تعیین شود:

  • روش جدول لوله‌کشی (Pipe Schedule Method) طبق بند 19.3.2
  • روش محاسبات هیدرولیکی (Hydraulic Calculation Method) طبق بند 19.3.3

  19.3.1.2 طبقه‌بندی نوع اشغال:

  • 19.3.1.2.1
  طبقه‌بندی نوع اشغال در این استاندارد، فقط مربوط به نصب اسپرینکلرها و تأمین آب آن‌ها است و کاربرد عمومی برای تعیین نوع خطرات ساختمانی ندارد.
  • 19.3.1.2.2
  طبقه‌بندی اشغال نباید به‌عنوان یک طبقه‌بندی کلی خطرات حریق در ساختمان استفاده شود.
  • 19.3.1.2.3
  کاربری‌ها یا بخش‌هایی از کاربری‌ها باید بر اساس موارد زیرطبقه‌بندی شوند:
  o مقدار و قابلیت اشتعال محتویات
  o نرخ آزادسازی حرارت مورد انتظار
  o کل پتانسیل آزادسازی انرژی
  o ارتفاع پشته‌سازی مواد
  o وجود مایعات قابل اشتعال یا احتراق
  این عوامل باید طبق تعاریف بندهای 4.3.2 تا 4.3.7 در نظر گرفته شوند.
  • 19.3.1.2.4 طبقه‌بندی‌ها به شرح زیر هستند:
  1. خطر سبک (Light Hazard)
  2. خطر معمولی – گروه ۱ و ۲ (Ordinary Hazard Group 1 and 2)
  3. خطر بالا – گروه ۱ و ۲ (Extra Hazard Group 1 and 2)
  4. خطرات خاص اشغالی (Special Occupancy Hazards) — مراجعه شود به فصل ۲۶

  19.3.2 نیازمندی‌های تأمین آب — روش جدول لوله‌کشی (Pipe Schedule Method)

  19.3.2.1
  برای تعیین حداقل نیازمندی تأمین آب در کاربری‌های خطر سبک و خطر معمولی که سیستم آن‌ها طبق جداول اندازه‌گذاری لوله‌های مندرج در بخش 27.5 طراحی شده، باید از جدول 19.3.2.1 استفاده شود.

  19.3.2.2
  برای کاربری‌های خطر بالا (Extra Hazard)، الزامات فشار و جریان باید صرفاً بر اساس روش محاسبات هیدرولیکی بند 19.3.3 تعیین شود.

  19.3.2.3
  استفاده از روش جدول لوله‌کشی مجاز است فقط در موارد زیر:

  1. افزایش یا اصلاح در سیستم‌های موجودی که بر اساس جدول لوله‌کشی بخش 27.5 طراحی شده‌اند.
  2. افزایش یا اصلاح در سیستم‌های موجود با طبقه‌بندی خطر بالا که با جدول لوله‌کشی طراحی شده‌اند.
  3. سیستم‌های جدیدی با مساحت حداکثر ۵۰۰۰ فوت مربع (۴۶۵مترمربع)



  19.3.2 – نیازمندی‌های تأمین آب – روش جدول لوله‌کشی (Pipe Schedule Method)

  19.3.2.3 بند 4
  سیستم‌های جدیدی که مساحت آن‌ها بیش از ۵۰۰۰ فوت مربع (۴۶۵متر مربع) باشد، در صورتی می‌توانند از جدول 19.3.2.1 استفاده کنند که مقادیر جریان مورد نیاز در آن جدول در حداقل فشار باقیمانده‌ی ۵۰psi (معادل ۳.۴ بار) در بالاترین تراز اسپرینکلر فراهم باشند.

  19.3.2.4
  جهت تعیین حداقل نیازمندی‌های تأمین آب، از جدول 19.3.2.1 استفاده می‌شود.

  19.3.2.5
  مقادیر مدت زمان پایین‌تر در جدول 19.3.2.1 تنها در صورتی قابل قبول هستند که:

  • تجهیزات هشدار جریان آب (waterflow alarm)
  • و تجهیزات نظارتی (supervisory devices)
  به‌صورت برقی (electrically supervised) بوده
  و این نظارت توسط یک مرکز مورد تأیید و به‌طور دائمی تحت پایش انجام شود.

  19.3.2.6 – فشار باقیمانده (Residual Pressure):

  19.3.2.6.1
  فشار باقیمانده مندرج در جدول 19.3.2.1 باید در تراز بالاترین اسپرینکلر فراهم باشد.

  19.3.2.6.2 افت فشار ناشی از شیرهای برگشت‌ناپذیر (Backflow Prevention Valves):

  • 19.3.2.6.2.1
  چنانچه در سیستم‌های طراحی شده با جدول لوله‌کشی از شیر برگشت‌ناپذیر استفاده شود، افت فشار ناشی از این شیر باید در محاسبات فشار باقیمانده لحاظ گردد.
  • 19.3.2.6.2.2
  میزان افت فشار ایجادشده توسط این شیر (بر حسب psi یا bar)، باید به افت فشار ناشی از ارتفاع و فشار باقیمانده مورد نیاز در ردیف بالایی اسپرینکلرها اضافه گردد تا فشار کلی مورد نیاز در محل تأمین آب مشخص شود.

  19.3.2.7
  استفاده از مقادیر جریان پایین‌تر در جدول 19.3.2.1 تنها زمانی مجاز است که:

  • ساختمان از مصالح غیرقابل احتراق (noncombustible) ساخته شده باشد
  یا
  • نواحی بالقوه‌ی آتش‌سوزی، با توجه به اندازه‌ی ساختمان یا تقسیم‌بندی فضاها (compartmentation)، محدود شده باشند به‌گونه‌ای که هیچ ناحیه‌ی باز (open area) از مقادیر زیر تجاوز نکند:
  o ۳۰۰۰ فوت مربع (۲۸۰ متر مربع) برای کاربری با خطر سبک(Light Hazard)
  o ۴۰۰۰ فوت مربع (۳۷۰ متر مربع) برای کاربری با خطر معمولی (Ordinary Hazard)

  19.3.3 نیازمندی‌های تأمین آب – روش محاسبات هیدرولیکی(Hydraulic Calculation Methods)

  19.3.3.1 کلیات

  19.3.3.1.1
  نیازمندی تأمین آب اسپرینکلر باید تنها بر اساس یکی از روش‌های زیرو به صلاحدید طراح تعیین شود:

  1. منحنی چگالی/مساحت (Density/Area Curves) مطابق شکل 19.3.3.1.1 و روش بند 19.3.3.2
  2. اتاق دارای بیشترین بار آبی (Room Design Method) مطابق بند 19.3.3.3
  3. نواحی طراحی خاص (Special Design Areas) مطابق بند 19.3.3.4

  19.3.3.1.2
  حداقل تأمین آب باید برای مدت زمانی فراهم باشد که در جدول 19.3.3.1.2مشخص شده است.

  19.3.3.1.3
  مقادیر مدت زمان پایین‌تر در جدول مذکور فقط در صورت وجود نظارت برقی و پایش دائمی توسط یک مرکز مورد تأیید قابل قبول هستند.

  19.3.3.1.4 محدودیت‌ها در روش‌های چگالی/مساحت و طراحی اتاق:

  در صورتی که از روش چگالی/مساحت یا روش طراحی اتاق استفاده شود، الزامات زیر اعمال می‌گردد:

  • (1)*
  برای کاربری‌های خطر سبک و معمولی، اگر ناحیه عملکرد اسپرینکلر کمتر از ۱۵۰۰ فوت مربع (۱۴۰ متر مربع) باشد، باید چگالی متناظر با ۱۵۰۰ فوت مربع استفاده شود.
  • (2)
  برای کاربری‌های خطر بالا، اگر ناحیه عملکرد اسپرینکلر کمتر از ۲۵۰۰ فوت مربع (۲۳۰ متر مربع) باشد، باید چگالی متناظر با ۲۵۰۰ فوت مربع استفاده گردد.



  19.3.3.1.5 فضاهای پنهان قابل‌اشتعال بدون اسپرینکلر
  19.3.3.1.5.1* هنگام استفاده از روش چگالی/مساحت یا طراحی اتاق، مگر اینکه الزامات بند 19.3.3.1.5.2 رعایت شده باشد، برای ساختمان‌هایی که دارای فضاهای پنهان قابل‌اشتعال بدون اسپرینکلر هستند، همان‌طور که در بندهای 9.2.1 و 9.3.18 توصیف شده است، حداقل مساحت عملکرد اسپرینکلر برای آن بخش از ساختمان باید 3000 فوت مربع (280 متر مربع) باشد.
  (A) ناحیه طراحی 3000 فوت مربع (280 متر مربع) فقط باید به سیستم اسپرینکلر یا بخش‌هایی از سیستم اسپرینکلری که در مجاورت فضای پنهان قابل‌اشتعال واجد شرایط هستند، اعمال شود.
  (B) اصطلاح «مجاور» به هر سیستم اسپرینکلری که فضایی در بالا، پایین یا کنار فضای پنهان واجد شرایط را محافظت می‌کند اطلاق می‌شود، مگر در مواردی که مانعی با درجه مقاومت در برابر آتش معادل با مدت زمان تأمین آب، به‌طور کامل فضای پنهان را از ناحیه دارای اسپرینکلر جدا کرده باشد.

  19.3.3.1.5.2 فضاهای پنهان بدون اسپرینکلر زیر، نیاز به حداقل مساحت عملکرد اسپرینکلر برابر با 3000 فوت مربع (280 متر مربع) ندارند:
  (1) فضاهای پنهان غیرقابل‌اشتعال و با قابلیت اشتعال محدود با بار قابل‌اشتعال ناچیز که دسترسی به آن‌ها وجود ندارد. این فضا حتی با وجود بازشوهای کوچک مانند آن‌هایی که برای بازگشت هوا در یک پلنوم استفاده می‌شوند، به‌عنوان فضای پنهان در نظر گرفته می‌شود.
  (2) فضاهای پنهان غیرقابل‌اشتعال و با قابلیت اشتعال محدود با دسترسی محدود که اجازه اشغال یا ذخیره مواد قابل‌اشتعال را نمی‌دهند. این فضا حتی با وجود بازشوهای کوچک مانند آن‌هایی که برای بازگشت هوا در یک پلنوم استفاده می‌شوند، به‌عنوان فضای پنهان در نظر گرفته می‌شود.
  (3) فضاهای پنهان قابل‌اشتعال که به‌طور کامل با عایق غیرقابل‌اشتعال پر شده‌اند.
  (4)* در کاربری‌های خطر سبک یا معمول، جایی که سقف‌های غیرقابل‌اشتعال یا با قابلیت اشتعال محدود مستقیماً به پایین تیرهای چوبی توپر یا ساختارهای توپر با قابلیت اشتعال محدود یا غیرقابل‌اشتعال متصل شده‌اند، به‌گونه‌ای که فضاهای بسته بین تیرها ایجاد شود با حجم حداکثر 160 فوت مکعب (4.5 متر مکعب)، از جمله فضای زیر عایقی که مستقیماً روی تیرهای سقف یا درون آن‌ها قرار گرفته در یک فضای پنهان که در غیر این صورت دارای اسپرینکلر است.



  (5) فضاهای پنهان که در آن‌ها از مصالح سخت استفاده شده و سطوح در معرض دید با یکی از موارد زیر، در همان شکلی که در فضا نصب شده‌اند، مطابقت دارند:
  (a) مصالح سطحی دارای شاخص گسترش شعله برابر یا کمتر از 25 هستند و ثابت شده که این مصالح در آزمون مطابق با استاندارد ASTM E84 «روش آزمون استاندارد برای ویژگی‌های احتراقی سطحی مصالح ساختمانی» یا UL 723 «استاندارد آزمون ویژگی‌های احتراقی سطحی مصالح ساختمانی»، که به‌مدت 20 دقیقه اضافی در همان شکل نصب‌شده در فضا ادامه یافته، آتش را بیش از 10.5 فوت (3.2 متر) گسترش نمی‌دهند، یا
  (b) مصالح سطحی با الزامات ASTM E2768، «روش آزمون استاندارد برای ویژگی‌های احتراقی سطحی مصالح ساختمانی با مدت زمان طولانی (آزمون تونلی 30 دقیقه‌ای)» مطابقت دارند.

  (6) فضاهای پنهان که مصالح در معرض دید آن‌ها به‌طور کامل از چوب تیمارشده با مواد مقاوم در برابر حریق ساخته شده‌اند، مطابق تعریف NFPA 703.

  (7) فضاهای پنهان در بالای اتاق‌های کوچک مجزا که مساحت آن‌ها از 55 فوت مربع (5.1 متر مربع) بیشتر نیست.

  (8) مسیرهای عمودی عبور لوله (pipe chases) با مساحت کمتر از 10 فوت مربع (0.9 متر مربع)، به شرطی که در ساختمان‌های چندطبقه، این مسیرها در هر طبقه با استفاده از مصالح معادل ساختار کف، مسدودکننده حریق(firestopped) شده باشند و در صورتی که این مسیرهای لوله‌کشی فاقد منابع اشتعال باشند، لوله‌کشی از مصالح غیرقابل احتراق باشد و نفوذ لوله در هر طبقه به‌درستی آب‌بندی شده باشد.

  (9) ستون‌های خارجی با مساحت کمتر از 10 فوت مربع (0.9 متر مربع) که با تیرک‌ها یا تیرچه‌های چوبی شکل گرفته‌اند و سایبان‌های بیرونی را نگه می‌دارند، به شرطی که این سایبان‌ها به‌طور کامل با سیستم اسپرینکلر محافظت شده باشند.

  (10) فضاهای با خطر سبک یا معمولی که در آن‌ها سقف‌های غیرقابل احتراق یا با قابلیت احتراق محدود مستقیماً یا بر روی کانال‌های فلزی با عمق بیش از 1 اینچ (25 میلی‌متر) به پایین تیرچه‌های چوبی کامپوزیت متصل شده‌اند، به‌شرطی که کانال‌های تیرچه مجاور با مصالحی معادل تخته گچی ½ اینچ (13 میلی‌متر) به حجم‌هایی بیش از 160 فوت مکعب (4.5 متر مکعب) تقسیم‌بندی شده باشند و حداقل 3½ اینچ (90 میلی‌متر) عایق پتویی (batt insulation) در پایین کانال‌های تیرچه نصب شده باشد زمانی که سقف با استفاده از کانال‌های فلزی متصل شده باشد.

  (11) حفره‌ها درون فضاهای دیواری فاقد اسپرینکلر.

  19.3.3.2 روش چگالی/مساحت

  19.3.3.2.1 منبع آب
  19.3.3.2.1.1 الزامات منبع آب فقط برای اسپرینکلرها باید از نمودارهای چگالی/مساحت در شکل 19.3.3.1.1 یا از فصل 26 در مواردی که معیارهای چگالی/مساحت برای خطرات اشغال خاص مشخص شده‌اند، محاسبه شود.
  19.3.3.2.1.2 هنگام استفاده از شکل 19.3.3.1.1، محاسبات باید هر نقطه‌ای منفرد روی منحنی چگالی/مساحت مناسب را ارضا کند.
  19.3.3.2.1.3 هنگام استفاده از شکل 19.3.3.1.1، ضروری نیست که همه نقاط روی منحنی انتخاب‌شده ارضا شوند.

  19.3.3.2.2 اسپرینکلرها
  19.3.3.2.2.1 چگالی‌ها و مساحت‌های ارائه‌شده در شکل 19.3.3.1.1 فقط باید برای استفاده با اسپرینکلرهای اسپری باشد.
  19.3.3.2.2.2 استفاده از اسپرینکلرهای با واکنش سریع در اشغال‌های خطر زیاد یا دیگر اشغال‌هایی که دارای مقادیر قابل توجهی مایعات قابل اشتعال یا گردوغبارهای قابل احتراق هستند مجاز نیست.
  19.3.3.2.2.3 برای اسپرینکلرهای پوشش گسترده (extended coverage)، حداقل مساحت طراحی باید برابر با مساحت مربوط به خطر در شکل 19.3.3.1.1 یا مساحت محافظت‌شده توسط پنج اسپرینکلر، هرکدام که بیشتر است، باشد.
  19.3.3.2.2.4 اسپرینکلرهای پوشش گسترده باید دارای فهرست‌بندی و طراحی برای حداقل دبی مطابق با چگالی برای خطر مورد نظر طبق شکل 19.3.3.1.1 باشند.

  19.3.3.2.3 اسپرینکلرهای با واکنش سریع
  19.3.3.2.3.1 در مواردی که از اسپرینکلرهای با واکنش سریع فهرست‌شده، از جمله اسپرینکلرهای با پوشش گسترده و واکنش سریع، در سراسر یک سیستم یا بخشی از سیستمی که دارای مبنای طراحی هیدرولیکی یکسان است استفاده شود، مساحت عملکرد سیستم می‌تواند بدون تغییر در چگالی، کاهش یابد طبق آنچه در شکل 19.3.3.2.3.1 آمده است، به‌شرطی که همه شرایط زیر برآورده شوند:
  (1) سیستم لوله‌کشی مرطوب باشد
  (2) اشغال خطر سبک یا خطر معمولی باشد
  (3) ارتفاع سقف حداکثر 20 فوت (6.1 متر) باشد

  (4) هیچ فضای سقفیِ بدون محافظت مطابق با موارد مجاز در بندهای 10.2.9 و 11.2.8 نباید بیش از 32 فوت مربع (3.0 متر مربع) باشد.

  (5) هیچ ناحیه‌ای بدون محافظت در بالای سقف‌های ابری (cloud ceilings) مطابق با موارد مجاز در بند 9.2.7 نباید وجود داشته باشد.

  19.3.3.2.3.2 تعداد اسپرینکلرها در ناحیه طراحی نباید هرگز کمتر از پنج عدد باشد.

  19.3.3.2.3.3 در مواردی که از اسپرینکلرهای با واکنش سریع روی سقف یا بام شیب‌دار استفاده می‌شود، برای تعیین درصد کاهش ناحیه طراحی، حداکثر ارتفاع سقف یا بام باید لحاظ شود.

  19.3.3.2.4 سقف‌های شیب‌دار. در مواردی که از انواع زیر از اسپرینکلرها روی سقف‌های شیب‌دار با شیب بیش از 1 به 6 (افزایش 2 واحد در طول 12 واحد، معادل شیب 16.7 درصد) در کاربردهای غیر انباری استفاده می‌شود، ناحیه عملکرد سیستم باید بدون تغییر چگالی، 30 درصد افزایش یابد:

  (1) اسپرینکلرهای اسپری، شامل اسپرینکلرهای پوشش گسترده که طبق بند 11.2.1(4) فهرست شده‌اند، و اسپرینکلرهای با واکنش سریع
  (2) اسپرینکلرهای CMSA

  19.3.3.2.5 سیستم‌های خشک و سیستم‌های پیش‌فعال دوگانه با قفل مضاعف.* برای سیستم‌های لوله‌کشی خشک و سیستم‌های پیش‌فعال دوگانه با قفل مضاعف، ناحیه عملکرد اسپرینکلر باید بدون تغییر چگالی، 30 درصد افزایش یابد.

  19.3.3.2.6 اسپرینکلرهای دمای بالا. در مواردی که از اسپرینکلرهای دمای بالا برای اشغال‌های با خطر زیاد استفاده می‌شود، ناحیه عملکرد اسپرینکلر می‌تواند بدون تغییر چگالی، تا 25 درصد کاهش یابد، اما نه کمتر از 2000 فوت مربع (185 متر مربع).

  19.3.3.2.7 در مواردی که از اسپرینکلرهایی با ضریب دبی K-11.2 (160) یا بزرگ‌تر همراه با منحنی‌های طراحی مربوط به Extra Hazard Group 1 یا Extra Hazard Group 2 و مطابق با بند 19.3.3.1.1 استفاده می‌شود، ناحیه طراحی می‌تواند تا 25 درصد کاهش یابد، اما نه کمتر از 2000 فوت مربع (185 متر مربع)، بدون توجه به درجه حرارت اسپرینکلر.



  19.3.3.2.8* تعدیلات چندگانه
  19.3.3.2.8.1 هنگامی که تعدیلات چندگانه در ناحیه عملکرد باید مطابق با بندهای 19.3.3.2.3، 19.3.3.2.4، 19.3.3.2.5 یا 19.3.3.2.6 انجام گیرد، این تعدیلات باید به صورت مرکب بر پایه ناحیه عملکرد انتخاب‌شده اولیه از شکل 19.3.3.1.1 اعمال شوند.
  19.3.3.2.8.2 اگر ساختمان دارای فضاهای پنهان قابل احتراق و بدون اسپرینکلر باشد، قوانین بند 19.3.3.1.4 باید پس از انجام تمام اصلاحات دیگر اعمال شود.

  19.3.3.3 روش طراحی اتاق
  19.3.3.3.1* نیازمندی‌های تأمین آب برای تنها اسپرینکلرها باید بر پایه اتاقی که بیشترین تقاضا را ایجاد می‌کند، بنا شود.
  19.3.3.3.2 چگالی انتخاب‌شده باید از شکل 19.3.3.1.1 مطابق با طبقه‌بندی خطر اشغال و اندازه اتاق باشد.
  19.3.3.3.3 برای استفاده از روش طراحی اتاق، تمام اتاق‌ها باید دارای دیوارهایی با درجه مقاومت در برابر آتش برابر با مدت زمان تأمین آب ذکر شده در جدول 19.3.3.1.2 باشند.
  19.3.3.3.4 اگر اتاق کوچک‌تر از ناحیه مشخص‌شده در شکل 19.3.3.1.1 باشد، مفاد بندهای 19.3.3.1.4(1) و 19.3.3.1.4(2) باید اعمال شوند.
  19.3.3.3.5 حداقل حفاظت از بازشوها باید به صورت زیر باشد:
  (1) خطر سبک — درب‌های خودبسته‌شونده یا خودکار غیر مقاوم در برابر آتش.
  (2) خطر سبک بدون حفاظت از بازشو — در صورتی که بازشوها حفاظت نشده باشند، محاسبات باید شامل اسپرینکلرهای داخل اتاق به‌علاوه دو اسپرینکلر در فضای ارتباطی نزدیک‌ترین به هر بازشوی حفاظت‌نشده باشد، مگر اینکه فضای ارتباطی تنها دارای یک اسپرینکلر باشد که در این صورت محاسبات باید شامل عملکرد همان یک اسپرینکلر باشد. انتخاب اسپرینکلرهای اتاق و فضای ارتباطی که باید محاسبه شود، باید به گونه‌ای باشد که بیشترین تقاضای هیدرولیکی را تولید کند. برای اشغال‌های خطر سبک با بازشوهای بدون حفاظت در دیوارها، حداقل عمق پیشانی (lintel) برای بازشوها 8 اینچ (200 میلی‌متر) الزامی است و عرض بازشو نباید بیش از 8 فوت (2.4 متر) باشد. داشتن تنها یک بازشوی 36 اینچ (900 میلی‌متر) یا کمتر بدون پیشانی مجاز است، مشروط بر اینکه بازشوی دیگری به فضاهای مجاور وجود نداشته باشد.
  (3) خطر معمولی و خطر بالا — درب‌های خودبسته‌شونده یا خودکار با درجه مقاومت آتش مناسب برای محصورسازی.

  19.3.3.3.6 در صورتی که روش طراحی اتاق استفاده شود و ناحیه مورد نظر راهرویی باشد که توسط یک ردیف اسپرینکلر محافظت شده با بازشوهای حفاظت‌شده طبق بند 19.3.3.3.5 محافظت می‌شود، حداکثر تعداد اسپرینکلرهایی که نیاز به محاسبه دارند پنج عدد یا، در صورتی که اسپرینکلرهای پوشش گسترده نصب شده باشند، تمام اسپرینکلرهای موجود در 75 فوت طولی (23 متر طولی) از راهرو خواهد بود.
  19.3.3.3.7 در صورتی که ناحیه مورد نظر راهرویی باشد که توسط یک ردیف اسپرینکلر محافظت شده با بازشوهای بدون حفاظت در یک اشغال خطر سبک محافظت می‌شود، ناحیه طراحی باید شامل تمام اسپرینکلرهای موجود در راهرو تا حداکثر پنج عدد باشد یا، در صورتی که اسپرینکلرهای پوشش گسترده نصب شده باشند، تمام اسپرینکلرهای موجود در 75 فوت طولی (23 متر طولی) از راهرو.

  19.3.3.4 نواحی طراحی ویژه
  19.3.3.4.1 در صورتی که ناحیه طراحی شامل یک شوت خدمات ساختمانی باشد که با رایزر جداگانه‌ای تغذیه می‌شود، حداکثر تعداد اسپرینکلرهایی که باید محاسبه شوند، سه عدد است، که هرکدام باید حداقل ۱۵ گالن در دقیقه (57 لیتر در دقیقه) تخلیه داشته باشند.
  19.3.3.4.2* در صورتی که ناحیه‌ای قرار است تنها توسط یک خط اسپرینکلر محافظت شود، ناحیه طراحی باید شامل تمام اسپرینکلرهای روی خط تا حداکثر هفت عدد باشد.
  19.3.3.4.3 اسپرینکلرهای داخل کانال‌ها که در بخش‌های 8.9 و 9.3.9 توصیف شده‌اند، باید به‌گونه‌ای طراحی هیدرولیکی شوند که فشار تخلیه در هر اسپرینکلر حداقل ۷ psi (0.5 bar) باشد، در حالی که تمام اسپرینکلرهای داخل کانال در حال تخلیه هستند.
  19.3.3.4.4 برج‌های پله: برج‌های پله یا دیگر ساختارهایی با طبقات ناقص، اگر با رایزر مستقل لوله‌کشی شده باشند، از نظر اندازه لوله به‌عنوان یک ناحیه تلقی می‌شوند.

  19.4 رویکردهای طراحی ویژه
  19.4.1 اسپرینکلرهای مسکونی
  19.4.1.1* ناحیه طراحی باید شامل چهار اسپرینکلر مجاور باشد که بیشترین تقاضای هیدرولیکی را ایجاد می‌کنند.
  19.4.1.2* مگر اینکه الزامات بند 19.3.3.1.5.2 برای ساختمان‌هایی که دارای فضاهای پنهان قابل احتراق بدون اسپرینکلر هستند (طبق توصیف در بندهای 9.2.1 و 9.3.18) رعایت شده باشد، حداقل ناحیه طراحی عملکرد اسپرینکلر برای آن بخش از ساختمان باید شامل هشت اسپرینکلر باشد.
  19.4.1.2.1* ناحیه طراحی شامل هشت اسپرینکلر فقط باید برای بخش‌هایی از اسپرینکلرهای مسکونی اعمال شود که در مجاورت فضای پنهان قابل احتراق واجد شرایط قرار دارند.
  19.4.1.2.2 واژه «مجاور» شامل هر سیستم اسپرینکلری می‌شود که فضایی را در بالا، پایین، یا کنار فضای پنهان محافظت می‌کند، مگر آنکه مانعی با درجه مقاومت در برابر آتش معادل حداقل مدت زمان تأمین آب، فضای پنهان را به‌طور کامل از ناحیه دارای اسپرینکلر جدا کرده باشد.
  19.4.1.3 مگر اینکه الزامات بند 19.4.1.4 رعایت شده باشد، حداقل دبی مورد نیاز از هر اسپرینکلر در ناحیه طراحی باید بزرگ‌تر از مقادیر زیر باشد:
  (1) طبق حداقل نرخ جریان ذکر شده در لیستینگ اسپرینکلر
  (2) در اتاق‌ها یا فضاهایی بزرگ‌تر از 800 فوت مربع (74 متر مربع)، به‌صورت تحویل حداقل 0.1 gpm/ft² (4.1 mm/min) بر روی ناحیه طراحی، طبق مفاد بند 9.5.2.1
  (3) در اتاق‌ها یا فضاهایی با 800 فوت مربع (74 متر مربع) یا کمتر، به‌صورت تحویل حداقل 0.1 gpm/ft² (4.1 mm/min) بر روی سطح اتاق یا فضا با استفاده از مساحت اتاق تقسیم بر تعداد اسپرینکلرهای موجود در آن

  19.4.1.4 برای تغییرات یا افزودن به سیستم‌های موجود مجهز به اسپرینکلرهای مسکونی، معیارهای دبی لیست‌شده کمتر از 0.1 gpm/ft² (4.1 mm/min) مجاز است.
  19.4.1.4.1 در مواردی که اسپرینکلرهای مسکونی تولیدشده پیش از سال 2003 که دیگر توسط تولیدکننده عرضه نمی‌شوند تعویض می‌گردند، و این اسپرینکلرها با چگالی طراحی کمتر از 0.05 gpm/ft² (2.04 mm/min) نصب شده‌اند، استفاده از اسپرینکلر مسکونی با ضریب K معادل (±5 درصد) مجاز است، مشروط بر اینکه سطح پوشش فعلی لیست‌شده برای اسپرینکلر جایگزین تجاوز نکند.

  19.4.1.5 در نواحی مانند اتاق زیر شیروانی، زیرزمین‌ها، یا سایر انواع کاربری‌هایی که خارج از واحدهای مسکونی اما درون همان سازه قرار دارند، این نواحی باید به‌عنوان مبنای طراحی جداگانه طبق بخش 19.2 محافظت شوند.
  19.4.1.6 الزامات اختصاصی برای سهمیه جریان شلنگ (hose stream allowance) و مدت زمان تأمین آب باید مطابق الزامات کاربری خطر کم(light hazard) در جدول 19.3.3.1.2 باشد.

  19.4.2 حفاظت در برابر مواجهه   (Exposure Protection)

  19.4.2.1* لوله‌کشی باید طبق بخش 27.2 به‌صورت هیدرولیکی طراحی شود به‌نحوی که حداقل ۷ psi (0.5 bar) فشار در هر اسپرینکلر که به سمت ناحیه مواجهه (exposure) قرار گرفته، با فرض فعال بودن تمام این اسپرینکلرها، فراهم گردد.
  19.4.2.2 اگر منبع آب سایر سامانه‌های حفاظت در برابر آتش را نیز تغذیه می‌کند، باید توانایی تأمین هم‌زمان کل تقاضای این سامانه‌ها و همچنین تقاضای سامانه محافظت از مواجهه را داشته باشد.

  19.4.3 پرده‌های آبی (Water Curtains)

  19.4.3.1 اسپرینکلرهای موجود در یک پرده آبی، همان‌طور که در بندهای 9.3.5 یا 9.3.13.2 توصیف شده‌اند، باید به‌گونه‌ای طراحی شوند که حداقل تخلیه 3 گالن در دقیقه برای هر فوت طول (37 لیتر در دقیقه برای هر متر طول) از پرده آبی را فراهم کنند، به‌طوری که هیچ اسپرینکلری کمتر از 15 گالن در دقیقه (57 لیتر در دقیقه) تخلیه نداشته باشد.
  19.4.3.2 برای پرده‌های آبی با اسپرینکلر خودکار (automatic sprinklers)، تعداد اسپرینکلرهایی که در طراحی محاسبه می‌شوند باید برابر با تعداد اسپرینکلرهایی باشد که در طولی مطابق با طول موازی با خطوط انشعاب (branch lines) در ناحیه‌ای که در بند 27.2.4.2 مشخص شده است، قرار دارند.
  19.4.3.3 برای پرده آبی سیستم دلوژ (deluge system) که جهت محافظت از دهانه‌ی صحنه تئاتر (proscenium opening) طبق بند 9.3.13.2 استفاده می‌شود، پرده آبی باید به‌گونه‌ای طراحی شود که همه اسپرینکلرهای باز متصل به آن را تأمین کند.

  19.4.3.4 اسپرینکلرهای زیر سقف یا بام در فضاهای پنهان قابل احتراق با سازه‌های چوبی (Wood Joist یا Wood Truss) با فواصل کمتر از 3 فوت (0.9 متر) و شیب 4 در 12 یا بیشتر

  19.4.3.4.1 در صورتی که فاصله‌گذاری اسپرینکلرها از یکدیگر بیش از 8 فوت (2.4 متر) در جهت عمود بر شیب نباشد، حداقل فشار تخلیه اسپرینکلر باید 7 psi (0.5 bar) باشد.

  19.4.3.4.2 چنانچه فاصله‌گذاری اسپرینکلرها از یکدیگر بیش از ۸ فوت (۲.۴ متر) در جهت عمود بر شیب باشد، حداقل فشار تخلیه اسپرینکلر باید ۲۰ psi (1.4 bar) باشد.
  19.4.3.4.3 الزامات سهمیه جریان شلنگ (hose stream allowance) و مدت زمان تأمین آب باید مطابق با الزامات کاربری خطر کم (light hazard) در جدول 19.3.3.1.2 رعایت شود.

  19.4.3.5 اگر احتمال دارد که یک آتش‌سوزی به‌طور هم‌زمان اسپرینکلرهای پرده آبی و ناحیه طراحی یک سیستم محاسبه‌شده به‌صورت هیدرولیکی را فعال کند، تأمین آب پرده آبی باید به تقاضای آب محاسبه‌شده اضافه شده و با تقاضای ناحیه محاسبه‌شده بالانس گردد.

  19.4.4 شیشه محافظت‌شده با اسپرینکلر (Sprinkler-Protected Glazing)

  19.4.4 در مواردی که الزامات شیشه محافظت‌شده با اسپرینکلر باید با بند 9.3.15 مطابقت داشته باشند، مدت زمان تأمین آب برای ناحیه طراحی شامل اسپرینکلرهای پنجره نباید کمتر از درجه‌بندی مورد نیاز مجموعه (assembly) باشد.
  19.4.4.1 برای شیشه محافظت‌شده با اسپرینکلر، تعداد اسپرینکلرهایی که در طراحی هیدرولیکی لحاظ می‌شوند، باید معادل تعداد اسپرینکلرهایی باشند که در طولی برابر با طول موازی با خطوط انشعاب در ناحیه‌ای که توسط بند 27.2.4.2 مشخص شده، قرار دارند.
  19.4.4.2 اگر احتمال دارد که یک آتش‌سوزی به‌طور هم‌زمان اسپرینکلرهای شیشه محافظت‌شده و ناحیه طراحی یک سیستم محاسبه‌شده به‌صورت هیدرولیکی را فعال کند، تأمین آب برای شیشه محافظت‌شده نیز باید به تقاضای آب محاسبه‌شده اضافه شده و با تقاضای ناحیه محاسبه‌شده بالانس گردد.
  19.4.4.3 محاسبات طراحی هیدرولیکی باید شامل ناحیه‌ای از طراحی باشند که اسپرینکلرهای سقفی مجاور شیشه محافظت‌شده با اسپرینکلر را در بر گیرد.

  19.5 سامانه‌های دلوژ (Deluge Systems)

  اسپرینکلرهای باز و سامانه‌های دلوژ باید طبق استانداردهای مربوطه به‌صورت هیدرولیکی طراحی و محاسبه شوند.

دتکتور دود مکشی (Aspirating Smoke Detector)

تمام سیستم‌های دتکتور دود مکشی (ASD) دارای تجهیزات مشابهی هستند، اما نوع فناوری تشخیص آن‌ها متفاوت است. در حال حاضر چند نوع فناوری تشخیص وجود دارد:

سیستم‌های مبتنی بر لیزر (دارای فیلتر)

در این روش، از لیزر به‌عنوان منبع نوری در داخل محفظه تشخیص استفاده می‌شود. ابتدا هوا از یک سیستم فیلتراسیون عبور می‌کند تا ذرات بزرگ حذف شوند. سپس نمونه‌ی هوای فیلتر شده از مقابل لیزر عبور داده می‌شود و پراکندگی نور ناشی از ذرات دود توسط یک کلکتور نوری اندازه‌گیری می‌شود. الکترونیک پیشرفته‌ی دتکتور، میزان ذرات دود موجود در محفظه را تعیین می‌کند.

سیستم‌های مبتنی بر لیزر (بدون فیلتر)

این روش که معمولاً با عنوان “شمارش ذرات” شناخته می‌شود نیز از لیزر به عنوان منبع نوری استفاده می‌کند. اما در این پیکربندی، هوا بدون عبور از فیلتر مستقیماً وارد محفظه حسگر می‌شود. با عبور هوا از مقابل لیزر، کلکتور نوری تعداد ذرات در اندازه میکرونی مشخص را شمارش می‌کند تا تعیین شود که آیا میزان کافی از ذرات دود وجود دارد یا خیر. الکترونیک پیشرفته این فناوری قادر است بین ذرات معلق گرد و غبار و ذرات دود در نمونه تفاوت قائل شود.

اتاقک ابری (Cloud Chamber)

این روش قدیمی‌ترین و ابتدایی‌ترین فناوری مکشی تشخیص دود است. عنصر حسگر آن یک محفظه‌ی مهر و موم‌شده حاوی بخار آب بسیار متراکم است. هنگامی که یک ذره دود باردار با بخار آب متراکم برخورد می‌کند، یونیزه می‌شود. یون‌های ایجاد شده به عنوان هسته‌های تراکم عمل می‌کنند که مه در اطراف آن‌ها شکل می‌گیرد (زیرا بخار آب بسیار متراکم بوده و در آستانه‌ی چگالش قرار دارد). این فرآیند باعث بزرگ‌تر شدن اندازه ذره می‌شود، به‌طوری که از حالت نامرئی (زیر طول موج نور) به حالتی می‌رسد که قابل شناسایی توسط سلول نوری درون محفظه می‌شود.

حسگر با منبع دوگانه (Dual Source Sensor)

در این روش، از یک LED آبی برای شناسایی غلظت‌های بسیار پایین دود و از یک لیزر مادون قرمز برای تشخیص موارد مزاحم مانند گرد و غبار استفاده می‌شود که ممکن است باعث آلارم‌های اشتباه شوند. الگوریتم‌های پیشرفته سیگنال‌های هر دو منبع را تفسیر می‌کنند تا مشخص شود که نمونه‌ی هوا حاوی دود است یا فقط گرد و غبار معلق. سطح تشخیص ذرات می‌تواند تا حداقل 0.0015% بر متر (یا 0.00046% بر فوت) کاهش یابد.

اصول اگزاست (تخلیه هوا) در دتکتور دود مکشی

در کاربردهای عادی، معمولاً فشار هوا در فضای حفاظت‌شده با فشار هوا (APS) برابر با فشار هوای فضای نصب دتکتور است، و لوله اگزاست از خروجی فشار اگزاست دتکتور (AES) خارج می‌شود. به همین دلیل، نرم‌افزار طراحی که زمان انتقال و حساسیت دتکتور را محاسبه می‌کند، فرض می‌کند که فشار هوای دو فضا برابر است.

اندازه سوراخ‌های نمونه‌برداری، اندازه لوله، زمان انتقال و سرعت فن مکنده همگی تابعی از حجم هوایی هستند که از محفظه نمونه‌برداری عبور می‌کند. محفظه حسگر برای تشخیص ذرات دود طراحی شده که با سرعت مشخص فن از درون آن عبور می‌کنند.

• اگر فشار APS بیشتر از AES باشد، سرعت ورود هوا به محفظه حسگر ممکن است بیشتر از سرعت نامی فن شود که می‌تواند بر دقت تشخیص دود اثر مستقیم بگذارد.
• مهم: اگر AES بیشتر از APS باشد، فشار هوا در حال فشار آوردن به هوای خروجی است و در نتیجه باعث ایجاد مقاومت و کند شدن فن می‌شود. این امر موجب افزایش زمان انتقال و کاهش حجم هوای ورودی به محفظه حسگر می‌گردد.

نکته: برای حذف تفاوت فشار، باید هوای خروجی دوباره به همان اتاقی که از آن نمونه‌برداری شده بازگردانده شود (مطابق شکل 6 صفحه بعد).

می‌توان لوله‌ای را به پورت خروجی متصل کرد تا هوای خروجی را از محل واحد دور کند؛ به‌عنوان مثال برای کاهش نویز، کاهش خطر تداخل یا انسداد عمدی، یا بهبود حفاظت محیطی. باید از لوله‌ای با مشخصات مشابه لوله‌های نمونه‌برداری استفاده شود و در تعیین محل خروجی جدید دقت شود تا مسدود شدن تصادفی یا عمدی آن رخ ندهد.

روش‌های نمونه‌برداری دتکتور حرارتی خطی (ASD)

برای هدف این راهنما، پنج روش نمونه‌برداری قابل قبول برای تمام کاربردهای ممکن وجود دارد:

نمونه‌برداری اولیه (Primary Sampling)

نام این روش گمراه‌کننده است؛ زیرا معمولاً به‌عنوان یک سیستم تکمیلی استفاده می‌شود و نه سیستم تشخیص اصلی. در نمونه‌برداری اولیه، نمونه‌گیری هوا از یک محل خاص یا جایی انجام می‌شود که احتمال حرکت هوا در آن بیشتر است. برای مناطقی با جریان هوای بالا، مانند دیتاسنترها یا اتاق‌های تمیز، محل نمونه‌برداری اولیه در دریچه‌های برگشت هوا، واحدهای هواساز (AHU) یا کانال‌های برگشت هوا قرار دارد.

نمونه‌برداری ثانویه (Secondary Sampling)

در این روش، سوراخ‌های نمونه‌برداری در سطح سقف و در مکان‌هایی مشابه با دتکتورهای نقطه‌ای دود نصب می‌شوند. فاصله‌گذاری بین سوراخ‌ها باید مطابق با استاندارد یا آیین‌نامه مربوطه باشد.

نمونه‌برداری موضعی (Localised Sampling)

این روش شامل حفاظت از تجهیزات یا نواحی خاص در یک فضای باز بزرگ است. نمونه‌برداری موضعی ممکن است در سیستم نمونه‌برداری رک‌ها (Rack Sampling) در یک انبار بزرگ باز استفاده شود.

نمونه‌برداری داخل کابینت
در این نوع روش نمونه‌برداری، سوراخ‌های مکش هوا به‌گونه‌ای نصب می‌شوند که تجهیزات خاصی را در یک فضای باز بزرگ‌تر پایش کنند. این روش با نمونه‌برداری موضعی متفاوت است، زیرا حجم تحت حفاظت بسیار کوچک‌تر بوده و تجهیز مورد نظر معمولاً به‌صورت خودکفا درون یک کابینت یا رک رایانه‌ای قرار دارد. سامانه تشخیص مکشی (ASD) هوایی را که برای خنک‌سازی تجهیزات استفاده می‌شود، پایش می‌کند. این نوع نمونه‌برداری معمولاً بر روی تجهیزاتی نصب می‌شود که آسیب دیدن آن‌ها در اثر آتش می‌تواند نتایج فاجعه‌باری به دنبال داشته باشد.

نمونه‌برداری درون کانال
در این نوع نمونه‌برداری، به‌جای استفاده از آشکارسازهای دود کانال‌نصب سنتی، از سامانه تشخیص مکشی (ASD) استفاده می‌شود تا در صورت وقوع آتش‌سوزی، سامانه تهویه مطبوع (HVAC) مرتبط خاموش شده یا دمپرها بسته شوند تا از گسترش دود جلوگیری گردد. همچنین می‌توان از آن برای تشخیص ذرات دود موجود در هوای خروجی (یا ورودی) استفاده کرد، به‌ویژه زمانی که آشکارسازی با حساسیت بیشتر مورد نیاز است.

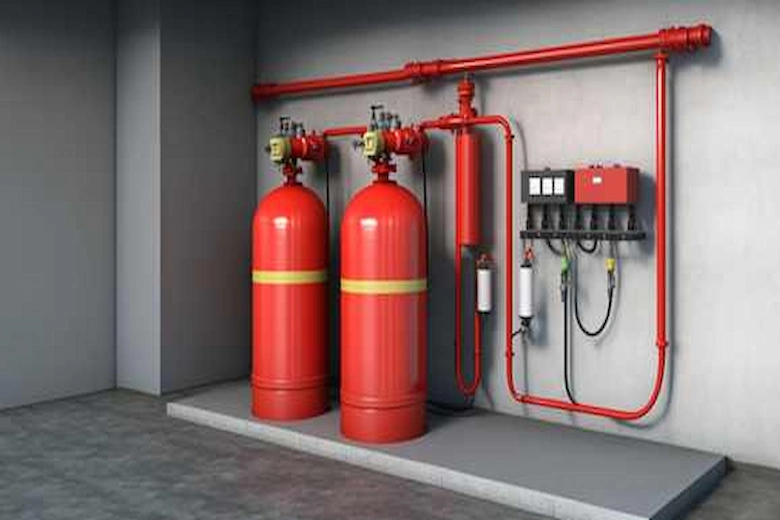

محاسبه  غلظتی از دی‌اکسید کربن  که بتواند آتش‌سوزی‌های ناشی از مواد قابل‌احتراق واقع در یک فضای بسته را خاموش کند

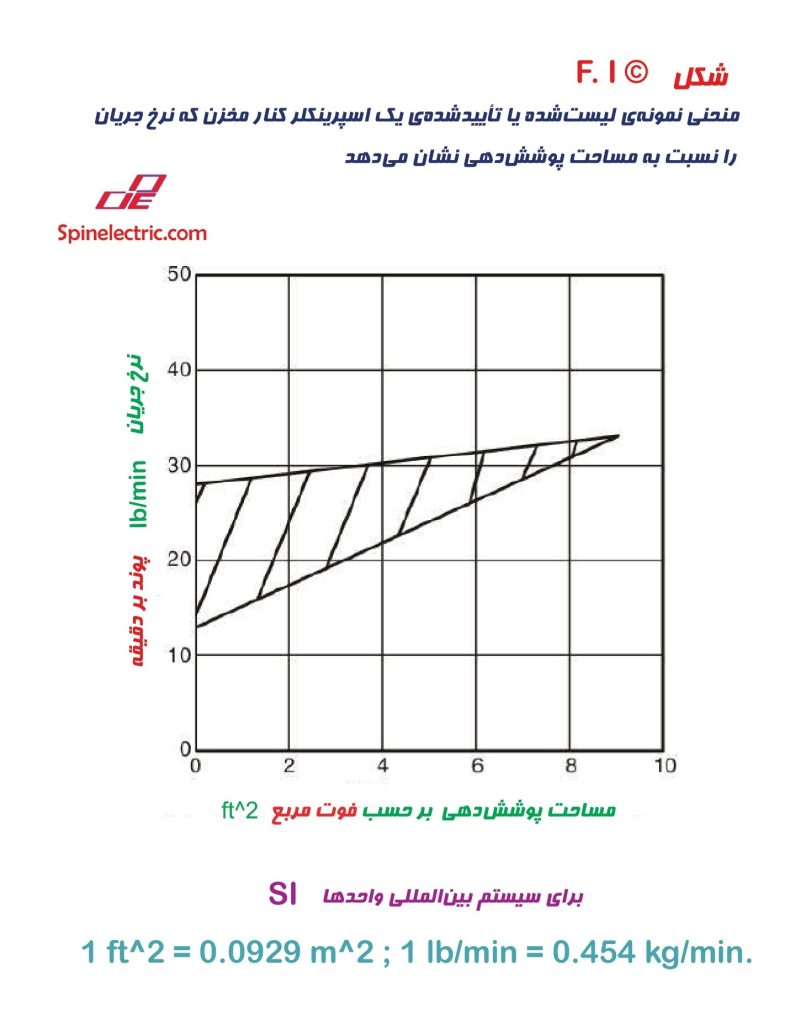

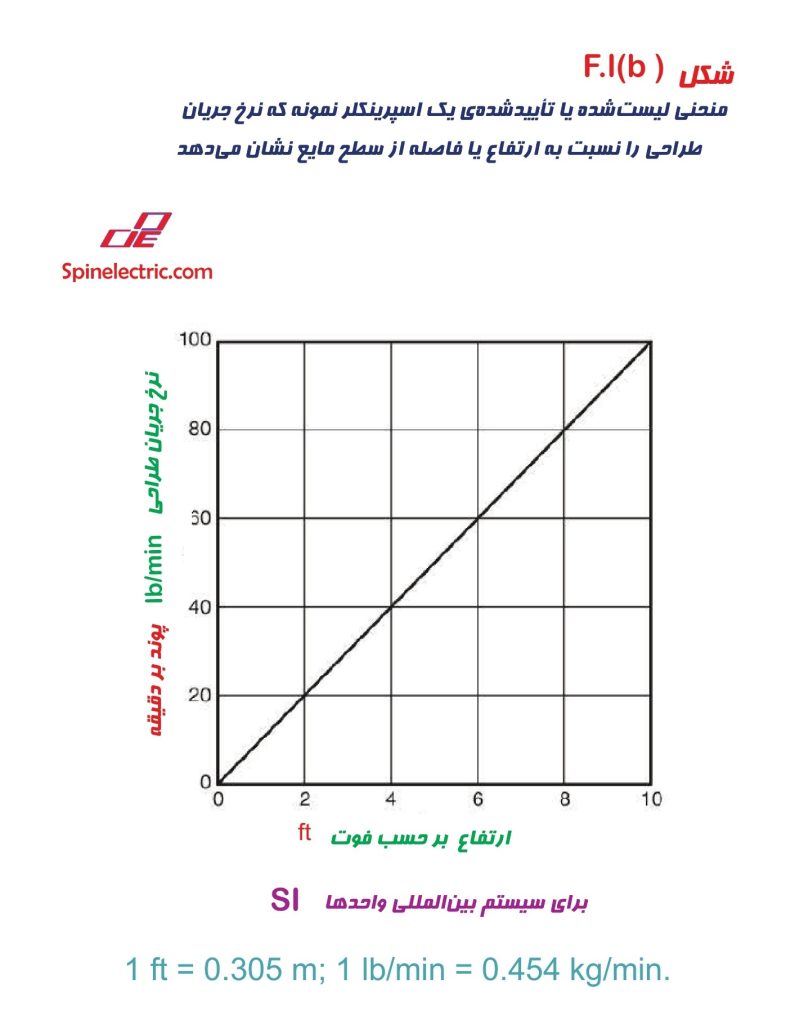

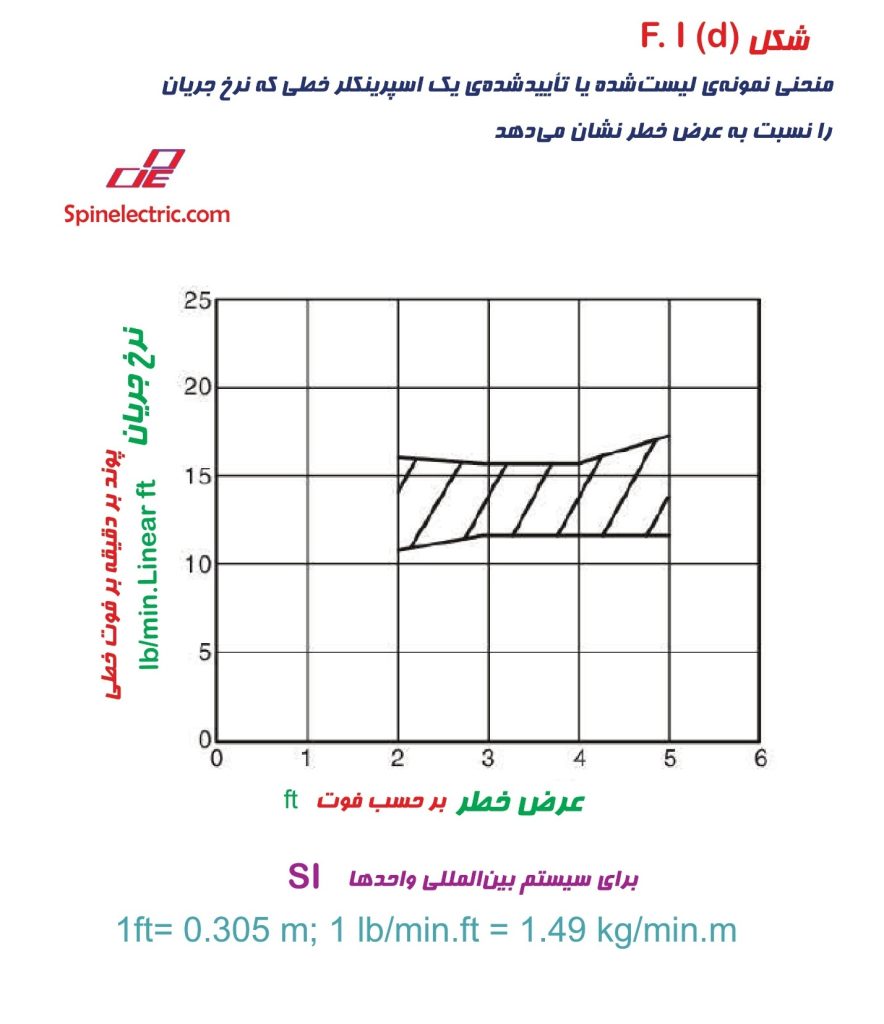

NFPA12-ANNEX-D

ضمیمه D – سامانه‌های اطفاء حریق به روش غرقاب کامل
این ضمیمه بخشی از الزامات این سند NFPA نیست، بلکه صرفاً برای اهداف اطلاعاتی ارائه شده است.

D.1 نظریه طراحی: از دیدگاه عملکرد، یک سامانه غرقاب کامل به‌گونه‌ای طراحی می‌شود که غلظتی از دی‌اکسید کربن ایجاد کند که بتواند آتش‌سوزی‌های ناشی از مواد قابل‌احتراق واقع در یک فضای بسته را خاموش کند. این سامانه همچنین باید بتواند غلظت مؤثر را تا زمانی که حداکثر دما به زیر نقطه شعله‌ور شدن مجدد برسد، حفظ کند.

برای بسیاری از مواد، ممکن است نیاز به حفظ غلظت دی‌اکسید کربن برای انجام فرآیند خنک‌سازی باشد. مجاری فلزی انتقال هوا که می‌توانند به‌سرعت و به‌طور قابل‌توجهی گرم شوند، مثالی هستند که در آن حفظ غلظت برای خنک‌سازی می‌تواند ضروری باشد.

غلظت مورد نیاز دی‌اکسید کربن بستگی به نوع ماده قابل‌احتراق دارد. غلظت لازم برای بیشتر آتش‌سوزی‌های سطحی، به‌ویژه آن‌هایی که شامل مایعات و گازها هستند، به‌دقت تعیین شده است. بیشتر این اطلاعات توسط اداره معادن ایالات متحده آمریکا به‌دست آمده است. برای آتش‌سوزی‌های عمیق، غلظت بحرانی مورد نیاز برای اطفاء دقیق مشخص نیست و به‌طور کلی از طریق آزمایش‌های عملی تعیین شده است.

حجم دی‌اکسید کربن مورد نیاز برای رسیدن به یک غلظت مشخص، بیشتر از حجم نهایی باقی‌مانده در فضای بسته خواهد بود. در اغلب موارد، دی‌اکسید کربن باید به‌گونه‌ای اعمال شود که باعث اختلاط تدریجی جو شود. هوای جابجا شده از اتاق سرور، در هنگام تزریق دی‌اکسید کربن، از طریق شکاف‌های کوچک یا دریچه‌های خاص به‌راحتی تخلیه می‌شود. بنابراین مقداری از دی‌اکسید کربن همراه با هوای تخلیه‌شده از دست می‌رود. این میزان از دست رفتن، در غلظت‌های بالا بیشتر می‌شود. این روش کاربرد، غرقاب با جریان آزاد نام دارد.

در شرایط فوق، حجم دی‌اکسید کربن مورد نیاز برای رسیدن به یک غلظت معین در جو، توسط معادلات زیر بیان می‌شود:

جایی که:

e = 2.718 (پایه لگاریتم طبیعی)
X = حجم دی‌اکسید کربن افزوده‌شده به ازای هر واحد حجم فضا

از معادلات قبلی، حجم دی‌اکسید کربن مورد نیاز برای رسیدن به یک غلظت مشخص قابل محاسبه است. این مقدار دی‌اکسید کربن را می‌توان بر حسب فوت مکعب (متر مکعب) فضای محافظت‌شده به ازای هر پوند (کیلوگرم) دی‌اکسید کربن یا پوند (کیلوگرم) دی‌اکسید کربن به ازای هر ۱۰۰ فوت مکعب (۰.۲۸ متر مکعب) بیان کرد. این نتایج محاسبه و برای مراجعه آسان ترسیم شده‌اند.

یکی از این منحنی‌ها در شکل D.1(a) نشان داده شده است. در این منحنی فرض شده که دی‌اکسید کربن به حجمی برابر با ۹فوت مکعب بر پوند (۰.۵۶ متر مکعب بر کیلوگرم) در دمای ۸۶درجه فارنهایت (۳۰ درجه سلسیوس) منبسط می‌شود. منحنی بالایی (جابجایی کامل) و منحنی پایینی (بدون خروجی) حالت‌های نظری افراطی هستند که صرفاً برای مقایسه ترسیم شده‌اند. منحنی میانی (جریان آزاد) که باید از آن استفاده شود، باید با در نظر گرفتن ضرایب ایمنی مناسب، اصلاح گردد.

اطلاعات مشابهی نیز در شکل D.1(b) به صورت نمودار ناموگراف ارائه شده است. ستون A محتوای اکسیژن در مخلوط‌های هوا-دی‌اکسید کربن را نشان می‌دهد؛ ستون B وزن دی‌اکسید کربن در مخلوط‌های هوا-دی‌اکسید کربن را نشان می‌دهد؛ و ستون C حجم فوت مکعب بر پوند دی‌اکسید کربن در این مخلوط‌ها را نشان می‌دهد. در این مورد، فرض شده که دمای نهایی حدود ۵۰ درجه فارنهایت (۱۰ درجه سلسیوس) باشد، که حجمی برابر با ۸.۳۵ فوت مکعب بر پوند (۰.۵۲ متر مکعب بر کیلوگرم) دی‌اکسید کربن ایجاد می‌کند. بنابراین این ناموگراف، مقادیر بیشتری از دی‌اکسید کربن را برای یک غلظت یکسان نشان می‌دهد. داده‌های فصل‌های ۴ تا ۶ بر اساس انبساط ۹ فوت مکعب بر پوند (۰.۵۶ متر مکعب بر کیلوگرم) دی‌اکسید کربن تهیه شده‌اند.

شایان ذکر است که در برخی محفظه‌های کاملاً عایق‌شده، مانند فریزرها و اتاق‌های تست بی‌پژواک، تبخیر کامل و سریع دی‌اکسید کربن آزادشده ممکن است رخ ندهد. در چنین موارد غیرمعمولی، باید با سازنده مشورت شود.

مدت زمان لازم برای خنک‌سازی تا زیر نقطه شعله‌ور شدن مجدد، بستگی به نوع آتش‌سوزی و اثر عایقی ماده قابل‌احتراق دارد. برای آتش‌سوزی‌های سطحی می‌توان فرض کرد که آتش تقریباً بلافاصله پس از دستیابی به غلظت مورد نظر، خاموش می‌شود. فضای بسته باید البته برای مدتی پس از تزریق دی‌اکسید کربن، غلظت مناسبی را حفظ کند، که این خود یک عامل ایمنی اضافی فراهم می‌کند.

برای آتش‌سوزی‌های عمیق، غلظت باید برای مدت زمان بیشتری حفظ شود، چرا که مواد داغ به‌آرامی خنک می‌شوند. مدت زمان خنک‌سازی به‌شدت بسته به نوع ماده متغیر است. چون زمان خنک‌سازی معمولاً طولانی است، باید توجه ویژه‌ای به موضوع حفظ غلظت مؤثر اطفاء داشت.

آتش‌سوزی‌های سطحی و آتش‌سوزی‌های عمیق اساساً با یکدیگر متفاوت هستند و باید با اهداف متفاوتی به آن‌ها پرداخته شود.

نمونه‌هایی از خطراتی که توسط سامانه‌های غرقاب کامل محافظت می‌شوند عبارت‌اند از: اتاق‌ها، گاوصندوق‌ها، ماشین‌آلات بسته، کانال‌ها، کوره‌ها، مخازن و محتویات آن‌ها.

D.2 منابع اضافی: طراحی یک سامانه اطفاء حریق دی‌اکسید کربن به روش غرقاب کامل می‌تواند کاری چالش‌برانگیز باشد. نیاز به در نظر گرفتن ضرایب تبدیل مواد، تغییرات دمایی و بازشوهایی که قابل‌بسته شدن نیستند، تنها برخی از موانع این طراحی هستند. نشریه FSSA با عنوان راهنمای طراحی برای کاربردهای غرقاب کامل با دی‌اکسید کربن، کاربر را گام‌به‌گام در طراحی یک سامانه CO₂ همراه با مثال‌هایی راهنمایی می‌کند.

مکان نصب دتکتور گاز بسته به ویژگی‌های خاص گاز مورد پایش متفاوت است. توضیحات زیر برای هر نوع دتکتور، با در نظر گرفتن این ویژگی‌ها، راهنمایی ارائه می‌دهد.

گاز طبیعی / متان (CH₄) و هیدروژن (H₂)
دتکتورهای گاز طبیعی (متان، CH₄) و هیدروژن (H₂) باید در ارتفاع بالا، تقریباً ۱۵۰ میلی‌متر از سقف نصب شوند. باید از گوشه‌ها و نقاطی که ممکن است هوای ساکن داشته باشند، اجتناب شود.

نکات کلیدی:

• ارتفاع نصب: دتکتور گاز طبیعی نباید پایین‌تر از ارتفاع بالای در نصب شود. چون گاز طبیعی کمی از هوا سبک‌تر است، به سمت بالا حرکت کرده و از سقف به پایین پخش می‌شود. در نتیجه، ممکن است از قسمت بالای در به اتاق‌های مجاور نشت کند.
• زمان پاسخ: اگر دتکتورها پایین‌تر از این ارتفاع نصب شوند، زمان بیشتری طول می‌کشد تا گاز به دتکتور برسد که می‌تواند زمان واکنش در صورت نشت گاز را به تأخیر بیندازد. جانمایی صحیح باعث می‌شود دتکتور سریع‌تر غلظت گاز در حال افزایش را شناسایی کند.
• نکات نصب: دتکتورها باید دور از سامانه‌های تهویه و موانعی که ممکن است جریان گاز را مختل کنند، نصب شوند. نگهداری و آزمون منظم دتکتورها نیز برای اطمینان از عملکرد مناسب توصیه می‌شود.

ال‌پی‌جی / پروپان (C₃H₈)
دتکتورهای LPG (پروپان، C₃H₈) باید به دلیل سنگینی بیشتر نسبت به هوا، در ارتفاع پایین نصب شوند. دتکتورها باید حدود ۱۵۰ میلی‌متر (با حداکثر ارتفاع ۴۰۰ میلی‌متر) از کف زمین فاصله داشته باشند.

نکات کلیدی:

• ارتفاع نصب: به دلیل چگالی بیشتر، LPG تمایل دارد در نزدیکی زمین تجمع یابد. جانمایی در ارتفاع مناسب باعث می‌شود دتکتور سریعاً نشت احتمالی گاز را شناسایی کند.
• عوامل محیطی: در هنگام تعیین ارتفاع نصب، باید شرایط مرطوب مانند زمین خیس شده توسط طی‌کشی یا ریختگی‌ها در نظر گرفته شود. در این موارد، دتکتورها باید بالاتر از ارتفاع تجمع احتمالی آب نصب شوند تا از هشدارهای کاذب جلوگیری شود.
• نکات نصب: دتکتورها نباید در مجاورت جریان‌های قوی هوا مانند درها، پنجره‌ها یا سامانه‌های تهویه نصب شوند. آزمون و نگهداری منظم برای اطمینان از عملکرد بهینه ضروری است.

منوکسید کربن (CO)، دی‌اکسید کربن (CO₂)

منوکسید کربن (CO):
چون وزن منوکسید کربن تقریباً با هوا برابر است، دتکتورها باید در ارتفاع بین ۱.۶ تا ۱.۸ متر از سطح زمین نصب شوند، ترجیحاً در ناحیه تنفسی.

• ارتفاع نصب: این ارتفاع امکان شناسایی مؤثر CO در جایی که افراد تنفس می‌کنند را فراهم می‌کند.

• نکات نصب: از نصب دتکتورها در نزدیکی سامانه‌های تهویه یا مناطق دارای جریان هوا اجتناب شود، چون ممکن است غلظت گاز را رقیق کرده و قرائت‌ها را نادقیق کند.

دی‌اکسید کربن (CO₂):

• دتکتورهای کلاس درس: بر اساس راهنمای IGEM/UP11، دتکتورها باید در ارتفاع سر نشسته نصب شوند. اما تجربه میدانی نشان می‌دهد که این موقعیت ممکن است باعث قرائت‌های نادرست ناشی از بازدم مستقیم شود.
• یک گزینه: برای کاهش احتمال هشدارهای کاذب، پیروی از روش نصب دتکتورهای CO₂ مشابه آشپزخانه‌های صنعتی، یعنی بالاتر از سر ایستاده، توصیه می‌شود.
• دتکتورهای آشپزخانه صنعتی: باید غلظت کلی CO₂ در مناطق کاری کارکنان را پایش کنند.
• ارتفاع و موقعیت: دتکتورها باید بین ۱ تا ۳ متر از خط پخت، بالاتر از سر ایستاده نصب شوند. نباید نزدیک لبه هود یا در مسیر مستقیم جریان تهویه نصب شوند.
• دتکتورهای آزمایشگاهی (CO₂ لوله‌کشی یا کپسولی): باید در نزدیک‌ترین نقاط نشت احتمالی مانند شیرهای گاز، رگولاتورها و محل ذخیره کپسول نصب شوند.
• ارتفاع نصب: چون CO₂ سنگین‌تر از هوا است، دتکتورها باید در ارتفاع پایین نصب شوند.
• نکات کلیدی: بازرسی و آزمون منظم این دتکتورها برای حفظ ایمنی و پایش مؤثر نشت‌ها حیاتی است.

کاهش اکسیژن (O₂):
پایش کاهش اکسیژن یک اقدام ایمنی حیاتی برای شناسایی حضور گازهای خنثی یا نجیب است که می‌توانند جای اکسیژن را بگیرند و منجر به خفگی شوند. گازهایی مانند نیتروژن (N₂) و آرگون (Ar) در محیط‌های آزمایشگاهی رایج هستند.

نیتروژن (N₂):
نیتروژن یک گاز بی‌اثر، بی‌رنگ و بی‌بو است که کمی از هوا سبک‌تر بوده و به عنوان یک گاز خفه‌کننده عمل می‌کند. نیتروژن به‌طور گسترده در آزمایشگاه‌ها به عنوان گاز حامل استفاده می‌شود و از طریق کپسول‌های قابل حمل یا لوله‌کشی تأمین می‌شود.

آرگون (Ar):
آرگون گازی بی‌اثر، بی‌رنگ، بی‌بو و بدون طعم است. غیرسمی بوده و از احتراق پشتیبانی نمی‌کند. حدود ۰.۹۳٪ از جو زمین را تشکیل می‌دهد و در کاربردهایی نیازمند اتمسفر بی‌اثر استفاده می‌شود.

• فرآیندهای صنعتی: در جوشکاری و فلزکاری برای جلوگیری از اکسیداسیون و واکنش‌های شیمیایی استفاده می‌شود.
• نگهداری مواد غذایی: برای حذف اکسیژن در بسته‌بندی و افزایش ماندگاری کاربرد دارد.
• روشنایی: در لامپ‌های فلورسنت و رشته‌ای برای جلوگیری از اکسیداسیون رشته استفاده می‌شود.

خطر خفگی: مشابه نیتروژن، آرگون با جایگزینی اکسیژن باعث کاهش سطح اکسیژن قابل تنفس می‌شود و در غلظت‌های بالا بسیار خطرناک است.

نصب دتکتور:

• نیاز به پایش: چون آرگون سنگین‌تر از هوا است، دتکتورهای پایش کاهش اکسیژن باید در ارتفاع پایین نصب شوند.
• زمان پاسخ: نصب صحیح برای هشدار زودهنگام در صورت نشت ضروری است. اگر دتکتورها خیلی بالا نصب شوند، ممکن است افراد فرصت کافی برای واکنش نداشته باشند.
• تهویه: تهویه مناسب در محیط‌هایی که از آرگون استفاده می‌شود برای کاهش خطرات حیاتی است.

• غنی‌سازی اکسیژن (O₂)
  غنی‌سازی اکسیژن به افزایش سطح اکسیژن فراتر از غلظت معمول جو، که حدود ۲۱ درصد است، اطلاق می‌شود. این پدیده می‌تواند تأثیر قابل‌توجهی بر پویایی آتش و ایمنی کلی در محیط‌های مختلف داشته باشد.
• نکات کلیدی:
  ■ خطر آتش‌سوزی: افزایش سطح اکسیژن می‌تواند فرآیند احتراق را تسریع کند و منجر به افزایش خطر آتش‌سوزی شود. موادی که در شرایط عادی ایمن یا غیرقابل اشتعال در نظر گرفته می‌شوند، ممکن است در جوهای غنی از اکسیژن بسیار قابل اشتعال شوند.
  ■ اهمیت شناسایی: شناسایی نشتی اکسیژن برای پیشگیری از خطرات احتمالی آتش‌سوزی ضروری است. پایش منظم سطح اکسیژن در محیط‌هایی که احتمال غنی‌سازی اکسیژن وجود دارد، مانند آزمایشگاه‌ها، مراکز درمانی و کاربردهای صنعتی که از اکسیژن خالص یا با غلظت بالا استفاده می‌کنند، ضروری است.
• راهبردهای تشخیص:
  ■ نصب دتکتور اکسیژن: دتکتورهای اکسیژن باید به‌صورت راهبردی در محل‌هایی که احتمال غنی‌سازی اکسیژن وجود دارد نصب شوند؛ مانند نزدیک مخازن ذخیره‌سازی اکسیژن، سامانه‌های لوله‌کشی یا تجهیزاتی که از اکسیژن خالص استفاده می‌کنند.
  ■ اقدامات تهویه: تأمین تهویه مناسب در نواحی با پتانسیل غنی‌سازی اکسیژن می‌تواند خطر آتش‌سوزی را کاهش دهد. جریان مناسب هوا می‌تواند غلظت اضافی اکسیژن را رقیق کرده و احتمال وقوع آتش‌سوزی را کاهش دهد.
• غنی‌سازی اکسیژن خطرات قابل‌توجهی ایجاد می‌کند که باید از طریق پایش مستمر، نصب راهبردی دتکتورها و اجرای پروتکل‌های اضطراری مناسب، مدیریت شوند. با مدیریت فعالانه سطح اکسیژن، سازمان‌ها می‌توانند احتمال وقوع حوادث ناشی از آتش‌سوزی را به‌طور چشمگیری کاهش دهند.



• پوشش منطقه‌ای: ملاحظات
  تعداد دتکتورهای گاز موردنیاز در یک منطقه مشخص، به چند عامل کلیدی بستگی دارد که شامل موارد زیر است:
• ۱. ابعاد منطقه مورد پوشش:
  ابعاد کلی فضا تعیین می‌کند که برای پوشش کافی و تشخیص به‌موقع نشت گاز به چند دتکتور نیاز است.
• ۲. ارتفاع اتاق:
  ارتفاع اتاق می‌تواند بر پراکندگی گاز تأثیر بگذارد. دتکتورها باید در ارتفاع مناسب بسته به نوع گاز پایش‌شده نصب شوند (برای گازهای سنگین مانند LPG در ارتفاع پایین و برای گازهای سبک مانند متان در ارتفاع بالا).
• ۳. تجهیزات نصب‌شده:
  وجود و نوع تجهیزات موجود در منطقه، مانند دیگ‌های گازی، اجاق‌ها یا آب‌گرم‌کن‌ها، می‌توانند ریسک‌های خاصی ایجاد کنند و نیاز به دتکتورهای اضافی داشته باشند.
• ۴. میزان لوله‌کشی:
  پیچیدگی و گستردگی لوله‌کشی گاز در منطقه می‌تواند احتمال نشتی را افزایش دهد. در نزدیکی اتصالات حیاتی یا مسیرهای طولانی لوله، ممکن است به دتکتورهای بیشتری نیاز باشد.
• ۵. نوع گاز هدف و کاربری فضا:
  هر گاز ویژگی‌ها و رفتار خاصی دارد. درک نوع گاز هدف، چگالی آن و رفتار آن در محیط برای تعیین محل نصب دتکتور ضروری است. همچنین، نوع کاربری فضا (مثلاً فضای آموزشی در برابر آشپزخانه تجاری) الزامات پایش متفاوتی را ایجاب می‌کند.



• راهنمایی درباره پوشش دتکتورها:
• ■ برد پوشش معمول:
  برای دتکتورهای گاز طبیعی، برد پوشش معمول ممکن است تا شعاع ۵ متر در صورت نصب روی دیوار باشد. برای دتکتورهای مونوکسید کربن، این برد می‌تواند تا ۱۰ متر افزایش یابد.
• ■ پایش دی‌اکسید کربن:
  در محیط‌های آموزشی و آشپزخانه‌های تجاری، دتکتورهای CO₂ باید به‌گونه‌ای راهبردی نصب شوند که شرایط محیطی نماینده را، به‌ویژه در ناحیه تنفسی، پایش کنند.
• ■ نوع پوشش:
  باید نوع پوشش موردنیاز نیز بررسی شود. این شامل ارزیابی این است که آیا پایش پیوسته (“پوشش گسترده”) لازم است یا بررسی نقطه‌ای (“پوشش هدفمند”) کافی است، بسته به خطرات خاص موجود در منطقه.



• پوشش مؤثر منطقه‌ای برای تضمین ایمنی و قابلیت اطمینان سامانه دتکتور گاز ضروری است. با ارزیابی دقیق عوامل فوق، سازمان‌ها می‌توانند راهبردهای پایش گاز خود را بهینه کرده و از خطرات ناشی از نشت گاز و پیامدهای آن جلوگیری کنند.
• پوشش گسترده (Blanket Coverage)
• پوشش گسترده به استقرار راهبردی چندین دتکتور گاز به‌صورت یکنواخت در سراسر یک ناحیه مشخص، مانند یک اتاق تجهیزات صنعتی، برای اطمینان از پایش کامل و ایمنی اطلاق می‌شود.
• 🔹 نکات کلیدی در مورد پوشش گسترده:
  توزیع یکنواخت:
  دتکتورها باید به‌صورت یکنواخت در سراسر فضا توزیع شوند تا از ایجاد هرگونه خلأ در پوشش جلوگیری شود. این امر تضمین می‌کند که هرگونه نشت گاز بدون توجه به محل وقوع آن، به‌سرعت شناسایی شود.
• هم‌پوشانی در نواحی آشکارسازی:
  چیدمان دتکتورها به‌گونه‌ای که نواحی پوشش آن‌ها کمی هم‌پوشانی داشته باشند مفید است. این افزونگی تضمین می‌کند که در صورت خرابی یا انسداد یک دتکتور، دتکتور دیگری بتواند آن ناحیه را پوشش دهد.
• طرح و چیدمان اتاق:
  چیدمان فیزیکی اتاق، از جمله نحوه قرارگیری تجهیزات، نواحی انبارش، و سامانه‌های تهویه باید در هنگام تعیین محل نصب دتکتورها در نظر گرفته شود. از نصب دتکتور در مکان‌هایی که ممکن است مسدود شده یا تحت تأثیر جریان هوا از فن‌ها یا کانال‌های تهویه قرار گیرند، باید اجتناب شود.
• نوع دتکتورها:
  گازهای مختلف ممکن است به دتکتورهای خاصی نیاز داشته باشند. باید اطمینان حاصل شود که دتکتور متناسب با گاز موجود در فضا و ویژگی‌های آن (مانند سنگین‌تر یا سبک‌تر بودن از هوا) انتخاب شده باشد.
• نگهداری و آزمون منظم:
  سامانه‌ای متشکل از چندین دتکتور نیازمند برنامه‌ نگهداری دقیق برای اطمینان از عملکرد مناسب تمامی واحدهاست. باید آزمون‌ها و کالیبراسیون منظم به‌منظور تضمین دقت و قابلیت اطمینان انجام شود.
• ❗ همچنین، تعداد دتکتورها نیز باید مورد توجه قرار گیرد. خرابی یا برداشتن یک دتکتور برای تعمیرات نباید ایمنی ناحیه تحت پوشش را به خطر اندازد. ممکن است برای پایش پیوسته و جلوگیری از آلارم‌های کاذب، تکرار (یا سه‌برابر کردن) دتکتورها و تجهیزات کنترلی الزامی باشد.
• اجرای رویکرد پوشش گسترده با دتکتورهایی که به‌طور یکنواخت مستقر شده‌اند، راهکاری ایمن و قوی برای پایش نشت گاز در نواحی حیاتی مانند اتاق تجهیزات فراهم می‌آورد. این کار با تضمین پوشش کامل، توان واکنش سازمان را در برابر خطرات احتمالی گاز بهبود می‌بخشد.



• پوشش هدفمند (Targeted Coverage)
• پوشش هدفمند شامل نصب راهبردی دتکتورهای گاز در مکان‌های خاصی است که احتمال نشت گاز در آن‌ها بیشتر است. این رویکرد تضمین می‌کند که پایش بر نواحی بحرانی که بیشترین احتمال نشت گاز را دارند متمرکز باشد و از این طریق ایمنی و اثربخشی واکنش را افزایش می‌دهد.
• 🔹 نکات کلیدی در مورد پوشش هدفمند:
• شناسایی نقاط احتمالی نشت:
  یک ارزیابی ریسک جامع باید انجام شود تا نقاط احتمالی نشت در تأسیسات شناسایی شود. نواحی رایج شامل موارد زیر هستند:
  ▪ دیگ‌های بخار: به‌عنوان تجهیزات اصلی مصرف‌کننده گاز، نقاط بحرانی برای نشت محسوب می‌شوند.
  ▪ لوله‌کشی‌ها: هرگونه اتصال، خم، یا اتصال در سامانه‌های لوله‌کشی گاز ممکن است در معرض نشت باشد.
  ▪ شیرها: عملکرد شیرها، به‌ویژه در سامانه‌های پرفشار، می‌تواند منجر به نشت احتمالی شود.
  ▪ دودکش‌ها و خروجی‌ها: در صورت وجود انسداد یا خرابی، گاز ممکن است از این مسیرها نشت کند.
• نزدیکی به منابع گاز:
  دتکتورها باید تا حد امکان نزدیک به نقاط شناسایی‌شده نشت نصب شوند، بدون اینکه دسترسی برای تعمیر یا بهره‌برداری محدود شود. این نوع استقرار امکان شناسایی و واکنش سریع‌تر را فراهم می‌کند.
• نوع دتکتورها:
  باید اطمینان حاصل شود که نوع دتکتور متناسب با گاز خاص مورد پایش انتخاب شود. برای مثال، از دتکتورهای گاز قابل اشتعال در نزدیکی دیگ‌ها و خطوط گاز طبیعی، و از دتکتورهای CO در نزدیکی تجهیزات احتراقی استفاده شود.
• عوامل محیطی:
  شرایط محیطی پیرامون نقاط نشت احتمالی باید در نظر گرفته شود. عواملی مانند جریان هوا، دما و رطوبت می‌توانند بر پراکندگی گاز و اثربخشی دتکتورها تأثیر بگذارند. باید اطمینان حاصل شود که دتکتورها در موقعیتی قرار گیرند که کمترین تداخل از این عوامل را داشته باشند.
• نگهداری و کالیبراسیون منظم:
  دتکتورهایی که در نقاط هدفمند نصب می‌شوند باید در قالب برنامه نگهداری منظم بررسی شوند، شامل آزمون‌های مکرر برای عملکرد و کالیبراسیون مجدد به‌منظور تضمین دقت اندازه‌گیری.
• اجرای پوشش هدفمند با نصب دتکتورها در نقاط بحرانی نشت، توانایی پایش گاز را به‌طور چشمگیری افزایش می‌دهد. با تمرکز منابع در نواحی پُرخطر، سازمان‌ها می‌توانند واکنشی سریع‌تر نسبت به خطرات احتمالی گاز ارائه دهند و ایمنی کلی را بهبود ببخشند.
• ❗ همچنین می‌توان از ترکیب هر دو تکنیک پایش برای افزایش سطح نظارت استفاده کرد.

همان‌طور که پیش‌تر گفته شد، نصب دتکتور حرارتی خطی باید مطابق با استاندارد NFPA 70 (کد ملی برق آمریکا)، استانداردNFPA 72 (کد اعلام حریق) یا طبق الزامات مرجع محلی ذی‌صلاح انجام شود. این بخش از دفترچه، نمونه‌هایی از طراحی نصب برای کاربردهای خاص دتکتور حرارتی خطی مانند سردخانه‌ها، سینی کابل‌ها، تونل‌ها و غیره را ارائه می‌دهد. سیم دتکتور حرارتی خطی را می‌توان مشابه دتکتورهای حرارتی نقطه‌ای در ارتفاع سقف نصب کرد، که پوشش تشخیص وسیع‌تری را فراهم می‌کند. برخی کاربردها نیز شامل نصب نزدیک به منبع خطر می‌شود که این امر باعث انتقال سریع گرما و اعلام سریع هشدار می‌گردد. این نوع نصب با عنوان کاربرد ویژه یا تشخیص مجاورتی شناخته می‌شود. دتکتور حرارتی خطی توسط شرکت‌های Underwriters Laboratories (UL) و Factory Mutual Research Corporation (FM) مورد آزمون قرار گرفته و تأیید شده است و فواصل نصب استانداردی برای آن تعیین شده است. این الزامات در بخش‌های بعدی به‌طور کامل توضیح داده شده‌اند. هنگام طراحی پوشش تشخیص، توجه به عواملی که ممکن است بر طراحی نهایی تأثیر بگذارند و موجب کاهش فاصله مجاز نصب برای دستیابی به پوشش مؤثر شوند، ضروری است. این عوامل می‌توانند شامل جریان هوا، نوع ساختار، ارتفاع سقف‌ها و موانع موجود باشند. مرجع محلی ذی‌صلاح ممکن است فواصلی متفاوت با مقادیر توصیه‌شده را الزامی بداند، بنابراین باید پیش از نصب با آن مشورت شود.

تشخیص ناحیه‌ای
برای تشخیص در سطح وسیع یا گسترده، دتکتور حرارتی خطی باید در سقف یا روی دیوارهای جانبی و در فاصله‌ای حداکثر ۲۰اینچ (۵۱ سانتی‌متر) از سقف نصب شود. نصب‌هایی که شامل ساختارهای تیر یا خرپا هستند، در بخش‌های بعدی توضیح داده خواهند شد. شکل ۳۴ فواصل نصب مورد تأیید نهادهای استاندارد را نشان می‌دهد.

فاصله‌گذاری در سقف صاف

حداکثر فاصله برای نصب روی سقف‌های صاف نباید بیشتر از فاصله تأییدشده بین مسیرهای موازی سیم دتکتور حرارتی خطی باشد، و همچنین باید فاصله آن از دیوارها یا جداکننده‌هایی که تا فاصله ۱۸ اینچ (۴۶ سانتی‌متر) از سقف بالا آمده‌اند، کمتر از نصف فاصله تأییدشده باشد. شکل ۳۵ نمونه‌ای از طراحی سقف صاف با استفاده از فاصله‌گذاری ۳۵ فوت (۱۰.۷ متر) را نشان می‌دهد.

ساختار تیرآهنی
طراحی فاصله‌گذاری برای سقف‌هایی با ساختار تیرآهنی بر اساس دو عامل انجام می‌شود: عمق تیر و فاصله بین تیرها. برای اطمینان از نصب صحیح سیستم، حتماً دستورالعمل‌های زیر را رعایت کرده یا برای جزئیات بیشتر به استاندارد NFPA 72 مراجعه کنید.

تیرهایی با عمق ۴ اینچ (۱۰ سانتی‌متر) یا کمتر

تیرهایی با عمق بیش از ۴ اینچ (۱۰ سانتی‌متر)

ساختار تیرچه‌ای توپر
در ساختارهایی با تیرچه‌های توپر، دتکتور حرارتی خطی باید در زیر تیرچه‌ها نصب شود. هنگامی‌که مسیر سیم دتکتور به‌صورت موازی با تیرچه‌ها اجرا می‌شود، حداکثر فاصله مجاز نصف فاصله تعیین‌شده برای سقف صاف خواهد بود. شکل ۳۷ یک نمونه طراحی معمول برای پوشش سقف در ساختار تیرچه‌ای توپر را نشان می‌دهد.

سقف‌های شیب‌دار
شکل ۳۸ نحوه نصب دتکتور حرارتی خطی بر روی سقف‌های شیب‌دار یا نوک‌تیز را نشان می‌دهد. حداقل باید یک مسیر سیم‌کشی در فاصله حداکثر ۳ فوت (۰.۹ متر) به‌صورت افقی از نوک سقف اجرا شود. سایر مسیرهای لازم باید بر اساس فاصله افقی طرح‌ریزی‌شده از سقف به سمت پایین و نوع ساختار به‌کاررفته در سقف طراحی شوند. برای نصب‌هایی که در ارتفاع بیش از ۳۰ فوت (۹.۱ متر) انجام می‌شوند، مطابق بخش ۵.۱.۵باید فاصله‌گذاری کاهش یابد. برای اطلاعات بیشتر در مورد سقف‌های شیب‌دار به بخش ۵.۶.۵.۴ از استاندارد NFPA 72 مراجعه شود.

توجه: سقف‌های شیب‌داری که طبق کد به‌عنوان سقف صاف در نظر گرفته می‌شوند
بر اساس مقررات، برخی از سقف‌های شیب‌دار در صورتی که شرایط خاصی را داشته باشند، به‌عنوان سقف صاف محسوب می‌شوند. برای تعیین اینکه یک سقف شیب‌دار صاف تلقی می‌شود یا خیر، اختلاف ارتفاع (بر حسب اینچ) بین پایین‌ترین و بالاترین نقطه دیوار را اندازه‌گیری کرده و آن را بر عرض دیوار (بر حسب فوت) تقسیم کنید. اگر عدد حاصل کمتر از ۱.۵ باشد، آن سقف به‌عنوان سقف صاف در نظر گرفته می‌شود.

فاصله‌گذاری در سقف‌های بلند
برای ارتفاع سقف‌های تا ۳۰ فوت (۹.۱ متر)، دتکتور حرارتی خطی می‌تواند با فاصله ۳۵ فوت (۱۰.۷ متر) نصب شود. برای نصب‌هایی با ارتفاع بیشتر از ۳۰ فوت (۹.۱ متر)، فاصله‌گذاری به نصف فاصله تأییدشده کاهش می‌یابد و به ۱۷ فوت و ۶ اینچ (۵.۳ متر) می‌رسد، همان‌طور که در شکل ۳۹ نشان داده شده است.

فضای هوای مرده
دتکتور حرارتی خطی نباید در گوشه‌ای که در فاصله ۴ اینچ (۱۰سانتی‌متر) از دیوار جانبی یا سقف قرار دارد، نصب شود. همان‌طور که در شکل ۴۰ نشان داده شده است، فضای هوای مرده در جایی ایجاد می‌شود که سقف و دیوار جانبی به هم می‌رسند. زمانی که گازهای داغ از منبع آتش به سمت بالا حرکت می‌کنند، پخش شده، خنک می‌شوند و شروع به پایین آمدن می‌کنند که این امر فضای هوای مرده را ایجاد کرده و می‌تواند بر عملکرد صحیح سیم دتکتور تأثیر بگذارد.

تشخیص مجاورت
برای اطفاء حریق در نزدیکی یا کاربردهای خاص، کابلSafeCable باید بر روی خطر یا دقیقاً بالای آن نصب شود، به‌گونه‌ای که در معرض افزایش دمای ناشی از وضعیت حریق قرار گیرد.

موتورها، ژنراتورها، پمپ‌ها، شیرآلات
دتکتور حرارتی خطی می‌تواند مستقیماً روی سطح تقریباً هر نوع تجهیزات مکانیکی و الکتریکی مطابق شکل ۴۱ نصب شود. این نوع نصب امکان پاسخ سریع به تجهیزات داغ‌شده را فراهم می‌سازد، که می‌تواند زودتر از سیستم‌های تشخیص منطقه‌ای هشدار دهد. معمولاً کابلی که برای اطفاء حریق مستقیم تجهیزات استفاده می‌شود، دارای دمای فعال‌سازی بالاتری است. سیم دتکتور حرارتی خطی با دمای بالاتر می‌تواند به همان سیم دتکتور استفاده‌شده برای تشخیص منطقه‌ای متصل شود، مشروط بر اینکه هر دو بخشی از یک منطقه در نظر گرفته شوند.

هنگام نصب مستقیم بر روی بدنه موتورها، ژنراتورها و غیره، انتخاب کابل حرارتی خطی باید براساس دمای محیطی سطحی باشد که کابل روی آن نصب می‌شود.

تشخیص درون کابینت تابلوهای برق، تجهیزات سوییچگیر و سایر کابینت‌های الکتریکی
دتکتور حرارتی خطی را می‌توان از میان تابلوهای برق، تجهیزات سوییچگیر و سایر کابینت‌های الکتریکی عبور داد به‌طوری‌که در نزدیکی اجزای الکتریکی داخل کابینت قرار گیرد، همان‌طور که در شکل ۴۲ نشان داده شده است. کابل دتکتور باید با استفاده از بست‌های نایلونی غیر رسانا مهار شود.

در این نوع کاربرد، باید توجه ویژه‌ای به انتخاب دمای مناسب کابل شود، که این انتخاب باید بر اساس دمای محیطی ناحیه حفاظت‌شده و سطحی که کابل دتکتور حرارتی خطی روی آن نصب شده، صورت گیرد.

سیستم‌های اسپرینکلر پیش‌فعال و دلوژ
هنگام استفاده از دتکتور حرارتی خطی به‌عنوان تجهیز آغازگر در سیستم‌های اسپرینکلر پیش‌فعال، باید به دستورالعمل‌های مربوط به فاصله‌گذاری و موقعیت‌دهی که توسط شرکت Factory Mutual (FM) ارائه شده توجه شود. به‌طور کلی، تأییدیه FM مستلزم آن است که دتکتور حرارتی خطی با فاصله‌ای نصب شود که از حداکثر فاصله مجاز برای سیستم اسپرینکلر سقفی بیشتر نباشد.

کابل دتکتور باید به‌صورت موازی با هر شاخه لوله اسپرینکلر تا انتهای آن شاخه اجرا شود، سپس به‌صورت زاویه قائمه به سمت شاخه بعدی برگشته و در جهت مخالف ادامه یابد تا انتهای ناحیه تشخیص. اطمینان حاصل شود که هر خم ۹۰ درجه‌ای در کابل دتکتور دارای شعاعی حداقل ۳ اینچ (۷.۶ سانتی‌متر) باشد.

یک مسیر دتکتور حرارتی خطی (منطقه یا زون) می‌تواند تا ۱۰٬۰۰۰ فوت (۳٬۰۴۸ متر) کابل دتکتور حرارتی خطی را شامل شود. اگر منطقه اسپرینکلر به بیش از ۱۰٬۰۰۰ فوت کابل نیاز داشته باشد، باید یک منطقه تشخیص اضافه تعریف شود.

تعریف مناطق یا زون ها در سیستم طراحی دتکتور حرارتی خطی
توجه به این نکته مهم است که تعریف ناحیه تشخیص برای دتکتور حرارتی خطی نباید با تعریف ناحیه برای سیستم اسپرینکلر اشتباه گرفته شود. اگر ناحیه اسپرینکلر فراتر از ظرفیت یک منطقه تشخیص سیگنال باشد، باید یک ناحیه تشخیص اضافی تعریف گردد. در این حالت، هر یک از مناطق تشخیص می‌توانند شیر برقی مشترک سیستم اسپرینکلر را فعال کنند. پوشش منطقه تشخیص نباید فراتر از پوشش ناحیه اسپرینکلر باشد.

انبارها و سردخانه ها با ذخیره‌سازی قفسه‌ای
بخش‌های زیر نحوه استفاده از دتکتور حرارتی خطی در انواع سیستم‌های ذخیره‌سازی قفسه‌ای را توضیح می‌دهد، از جمله قفسه‌های باز با یا بدون سیستم اسپرینکلر و ذخیره‌سازی سردخانه‌ای. هنگام نصب دتکتور حرارتی خطی در سیستم قفسه‌ای، چه با سیستم اسپرینکلر و چه بدون آن، باید دستورالعمل‌های FM و همچنین توصیه‌های سازنده رعایت شود.

ذخیره‌سازی قفسه‌ای باز بدون اسپرینکلر
در نصب دتکتور حرارتی خطی در سیستم قفسه‌ای باز بدون اسپرینکلر، تعداد مسیرهای کابل دتکتور بر اساس ارتفاع قفسه تعیین می‌شود. به‌طور کلی، برای هر ۱۰ فوت (۳ متر) ارتفاع قفسه، باید یک مسیر کابل دتکتور در نظر گرفته شود. کابل دتکتور باید به تیر بارگذاری متصل شده و در فضای دودکش عرضی عبور داده شود.

برای جزئیات بیشتر به استاندارد NFPA 72 در مورد این نوع نصب‌ها مراجعه شود.

ذخیره‌سازی قفسه‌ای باز با اطفاء حریق اسپرینکلر
در مورد قفسه‌های تکی یا دو ردیفه، یک مسیر دتکتور حرارتی خطی برای هر تراز اسپرینکلر مورد نیاز است، همان‌طور که در شکل ۴۳ نشان داده شده است. کابل دتکتور باید به تیر بارگذاری در تراز اسپرینکلر متصل شده و در فضای دودکش عرضی عبور داده شود.

برای قفسه‌های چند ردیفه، هر خط اسپرینکلر نیاز به یک مسیر کابل دتکتور متناظر خواهد داشت.

مناطق سردخانه‌ای
هنگام استفاده از دتکتور حرارتی خطی به ‌عنوان تجهیز آغازگر در سیستم‌های اسپرینکلر پیش‌فعال در مناطق سردخانه‌ای، باید به دستورالعمل‌های ارائه‌شده توسط Factory Mutual (FM) توجه شود. این دستورالعمل‌ها را می‌توان در برگه‌های اطلاعات پیشگیری از خسارت FM مانند 8-29 یافت. به‌طور کلی، تأییدیهFM مستلزم آن است که دتکتور حرارتی خطی با فاصله‌ای نصب شود که از حداکثر فاصله مجاز برای سیستم اسپرینکلر سقفی بیشتر نباشد.

به همین دلیل، در مواقعی که تشخیص در سقف در مناطق سردخانه‌ای مورد نیاز است، می‌توان کابل دتکتور سقفی را به لوله اسپرینکلر متصل نمود. هنگام برنامه‌ریزی چنین نصبی، حتماً با مرجع ذی‌صلاح (AHJ) هماهنگی شود.

در نصب دتکتور حرارتی خطی همراه با سیستم اسپرینکلر در یک سیستم قفسه‌ای، باید دستورالعمل‌های FM و همچنین توصیه‌های سازنده رعایت گردد.

در مورد قفسه‌های تکی یا دو ردیفه، یک مسیر دتکتور حرارتی خطی برای هر تراز اسپرینکلر لازم است. کابل دتکتور باید به تیر بارگذاری در تراز اسپرینکلر متصل شده و در فضای دودکش عرضی یا طولی عبور داده شود. در قفسه‌های چند ردیفه، هر خط اسپرینکلر نیاز به یک مسیر کابل دتکتور حرارتی خطی متناظر دارد.

نصب:
کابل رابط از پنل کنترل/رهاسازی اطفاء حریق به یک جعبه اتصال(J-Box) که روی قفسه و برای ناحیه خاصی نصب شده، کشیده می‌شود. سپس دتکتور خرارتی خطی را از جعبه اتصال از میان قفسه‌ها مطابق شکل‌های ۴۴ و ۴۵ عبور داده می‌شود و ممکن است به سیستم قفسه‌ای دوم در آن سوی راهرو ادامه یابد.

هنگام نصب کابل دتکتور روی تیر افقی بارگذاری، از نبشی یا کانال‌های باز موجود در ساختار قفسه برای محافظت کابل در برابر آسیب احتمالی ناشی از لیفتراک یا محصول استفاده شود. کابل می‌تواند با استفاده از بست‌های ساخته‌شده از نایلون  که مقاومت کافی در برابر اشعه یووی آفتاب و دمای سرد یا زیر صفر را دارد، مهار شود.

هنگام عبور کابل از راهروها، باید آن را در ارتفاعی نصب کرد که از هرگونه آسیب احتمالی ناشی از لیفتراک، جرثقیل یا کالا در امان باشد. کابل دتکتور را می‌توان یک تراز بالاتر از سطح اسپرینکلر نصب کرد تا از آسیب همزمان به لوله اسپرینکلر و کابل دتکتور که ممکن است منجر به فعال‌سازی سیستم و جاری شدن آب شود، جلوگیری شود.

یک انبار سردخانه‌ای ممکن است به مدار تشخیص کلاس “A” به‌جای کلاس “B” نیاز داشته باشد. برای این نوع نصب، یک سیم مسی از جعبه اتصال (J-Box) در انتهای ناحیه کابل دتکتور حرارتی خطی تا پنل کشیده می‌شود تا مدار کامل شود

دتکتور حرارتی خطی هنگام کاهش دما در انبار سردخانه‌ای و رسیدن به دمای عملیاتی، دچار جمع‌شدگی می‌شود. در نصب‌هایی که پیش از خنک‌سازی در مناطق سردخانه‌ای انجام می‌شوند، باید میزان مشخصی از افتادگی کابل در حین نصب لحاظ شود تا جمع‌شدگی ناشی از سرما جبران شود.

شکل ۴۶ نموداری است که در تعیین میزان افتادگی مورد نیاز بین بست‌های نصب، کمک می‌کند.

سینی کابل
در کاربرد دتکتور حرارتی خطی روی سینی کابل، باید از الگوی موج سینوسی همان‌طور که در شکل‌های ۴۷ و ۴۸ نشان داده شده استفاده شود. حداکثر فاصله بین هر قله یا دره نباید بیش از ۶ فوت (۱.۸ متر) باشد. کابل دتکتور حرارتی خطی باید از کناره‌های سینی کابل، با استفاده از مناسب‌ترین بست نصب متناسب با نوع ساختار سینی، مهار شود.

برای اطلاعات مربوط به تجهیزات نصب در سینی کابل به بخش های قبلی این دفترچه مراجعه شود. این تجهیزات نصب، باعث تضمین نصب صحیح و تماس مناسب با کابل‌های داخل سینی کابل می‌شود.

برآورد طول دتکتور حرارتی خطی برای سینی کابل
از آنجایی که در نصب توصیه‌شده، دتکتور حرارتی خطی باید به‌صورت موج سینوسی عبور داده شود، ممکن است برآورد دقیق طول مورد نیاز برای یک مسیر خاص دشوار باشد. محاسبه زیر به تعیین تقریبی مقدار کابل مورد نیاز در نصب سینی کابل کمک خواهد کرد (شکل ۴۹).

برای تعیین تعداد نقاط نصب در طول سینی کابل، طول سینی کابل را بر ۳ تقسیم کرده و عدد ۱ را به حاصل اضافه کنید.

نقاله‌ها
در سیستم‌های نقاله، چند ناحیه رایج وجود دارد که نیاز به حفاظت دارند. غلتک‌هایی که به دلیل اصطکاک ناشی از از‌دست‌رفتن روانکاری بیش از حد گرم می‌شوند و بیرینگ‌های غلتک داغ ممکن است موجب آتش‌گرفتن تسمه یا محصول روی آن شوند. مواد موجود روی نقاله نیز ممکن است بر اثر اصطکاک یا جرقه شعله‌ور شوند. خرابی و کارکرد بیش از حد نیز می‌تواند باعث داغ‌شدن بیش از حد موتورهای محرک شده و موجب آتش‌سوزی گردد. این‌ها همه از نواحی رایج برای حفاظت در سیستم‌های نقاله هستند. جزئیات مربوط به کاربرد در نقاله‌ها در شکل‌های ۵۰ و ۵۱نشان داده شده‌اند.

در برخی موارد ممکن است لازم باشد دتکتور حرارتی خطی با استفاده از سیم راهنما پشتیبانی شود (بخش های قبلی را بخوانید). در این نوع نصب‌ها، سیم باید در هر ۱۵ فوت (۴.۵ متر) مهار شود. این کار از افتادگی سیم جلوگیری می‌کند، که ممکن است در عملکرد نقاله اختلال ایجاد کند یا توسط مواد حمل‌شده آسیب ببیند.

اطمینان حاصل شود که با اپراتورهای کارخانه در خصوص ارتفاع مواد حمل‌شده و نحوه بارگذاری آن‌ها روی نقاله مشورت شود. برای مثال، اگر نقاله از سمت راست بارگیری می‌شود، احتمالاً ارتفاع مواد در سمت چپ نقاله بیشتر خواهد بود. بنابراین، باید دقت بیشتری در تعیین محل نصب کابل دتکتور حرارتی خطی به خرج داد. در نظر گرفتن این نکات از آسیب غیرضروری به کابل دتکتور جلوگیری می‌کند.

بگ‌هاوس‌ها – غبارگیرها
شکل و طراحی بگ‌هاوس‌ها و غبارگیرها متفاوت است. محیط بیرونی این واحدها باید مطابق شکل ۵۲ محافظت شود. بسته به طراحی دستگاه، دتکتور حرارتی خطی ممکن است در محیط داخلی نیز نصب شود، همان‌طور که در شکل ۵۳ نشان داده شده است. در صورت نیاز، کابل دتکتور حرارتی خطی می‌تواند از طریق لوله به سطح بالاتری در داخل واحد منتقل شود.

برای نصب کابل دتکتور حرارتی خطی تقریباً در ارتفاع ۳ فوت (۰.۹ متر) بالاتر از کف واحد، می‌توان از سیم راهنما یا براکت‌های L شکل استفاده کرد. هنگام استفاده از براکت‌های L، اطمینان حاصل شود که کابل دتکتور در حداکثر هر ۳ فوت (۰.۹متر) مهار شده باشد.

کاربرد در تونل‌ها
هنگام طراحی سیستم دتکتور حرارتی خطی برای تونل‌ها، باید در نظر داشت که هر ناحیه می‌تواند تا ۱۰٬۰۰۰ فوت (۳٬۰۴۸ متر) طول داشته باشد. همان‌طور که در نمودار زیر نشان داده شده، در بیشتر موارد، کابل دتکتور در سقف بالای مناطق عبور ترافیک نصب می‌شود.

یک طراحی کامل باید نه‌تنها مناطق ترافیکی، بلکه تجهیزات، اتاق‌های مکانیکی، مسیرهای سینی کابل و سیستم‌های تهویه تونل را نیز پوشش دهد. شکل ۵۴ یک کاربرد ساده در تونل را نشان می‌دهد.

با حداکثر طول ۱۰٬۰۰۰ فوت (۳٬۰۴۸ متر) برای هر ناحیه، ترکیب‌های متنوعی برای پیکربندی‌های مختلف نصب قابل اجرا است. فواصل استاندارد توضیح داده‌شده در بخش های پیشین را می‌توان برای کاربردهای تونل نیز به‌کار برد.

مخازن ذخیره‌سازی با سقف شناور
در طراحی سیستم برای مخازن ذخیره‌سازی با سقف شناور، دتکتور حرارتی خطی باید در اطراف محیط داخلی مخزن نصب شود. برای مهار کابل دتکتور در ناحیه بین آب‌بند اولیه و آب‌بند ثانویه یا روی سد فوم در بالای آب‌بند ثانویه، از براکت‌های L شکل به همراه گیره‌های کابل با پوشش روی  استفاده می‌شود. توضیحات مربوط به این تجهیزات نصب در این دفترچه آمده است.

یک کابل راهنما از تابلوی اعلام و اطفاء حریق تا یک جعبه تقسیم(J-Box) که درون محفظه مخصوص جمع‌آوری کابل لیدر بر روی سقف شناور نصب شده، کشیده می‌شود. این محفظه کابل لیدر را در هنگام بالا و پایین رفتن سقف شناور جمع‌آوری می‌کند.

سپس دتکتور حرارتی خطی از جعبه تقسیم در اطراف محیط مخزن به سمت جعبه ELR با مقاومت انتهایی برای مدار تشخیص نوع کلاس “B” کشیده می‌شود. در صورتی که مدار تشخیص نوع کلاس “A” مورد نیاز باشد، دتکتور حرارتی خطی به جعبه تقسیم دوم متصل می‌شود و از آنجا یک سیم مسی به سمت تابلو اعلام حریق برگشت داده می‌شود تا مدار تکمیل گردد.

کاربردهای بیرونی
هنگام طراحی یک سیستم تشخیص توسط دتکتور حرارتی خطی برای استفاده در فضای باز، باید چند عامل مهم را در نظر گرفت. تأثیر گرمای خورشیدی، به‌ویژه زمانی که سیم تشخیص در معرض مستقیم نور خورشید نصب شده باشد، می‌تواند باعث شود دمای محیط از حد مجاز فراتر رود. باید نصب یک پوشش محافظ بر روی دتکتور حرارتی خطی را در نظر گرفت تا به کاهش اثرات نور خورشید و در نتیجه کاهش دما کمک کند. پوشش محافظ همچنین می‌تواند با محافظت از دتکتور حرارتی خطی در برابر اثرات تابش فرابنفش شدید، عمر مفید آن را افزایش دهد. اگرچه دتکتور حرارتی خطی استاندارد برای استفاده در فضای باز تأیید شده است، نوع پوشش‌دار نایلونی آن ممکن است برای مقاومت بیشتر در برابر تابش فرابنفش استفاده شود. هنگام استفاده از دتکتور حرارتی خطی که در داخل لوله نصب شده برای کاربردهای بیرونی مانند پل‌ها، در انتخاب درجه حرارت مناسب دقت کنید. تابش آفتاب بر روی لوله ممکن است دمای داخلی را به اندازه‌ای افزایش دهد که دتکتور حرارتی خطی فعال شود. تمام اتصالات و اتصال‌دهنده‌های بیرونی باید در جعبه تقسیم با درجه حفاظتیNEMA 4 انجام شوند. جعبه‌های J/ELR-Box وHDJ/HDELR-Box محفظه‌هایی با درجه NEMA 4 هستند که برای استفاده در کاربردهای بیرونی تأیید شده‌اند.

نصب دتکتور حرارتی خطی
دتکتور حرارتی خطی به عنوان یک دستگاه فعال‌شونده بر اثر حرارت برای استفاده با پنل کنترل/آزادسازی اعلام حریق تحت نظارت تأیید شده است. دتکتور حرارتی خطی در دماهای مختلف عرضه می‌شود و درجه‌بندی‌های آن مشابه آشکارسازهای حرارتی و اسپرینکلرها است. برای انتخاب دتکتور حرارتی خطی مناسب با محیط خود به نمودار درجه حرارت ما (شکل ۳) مراجعه کنید. دتکتور حرارتی خطی را می‌توان هم برای محافظت ناحیه‌ای و هم برای کاربردهای موضعی (نزدیک به خطر یا منبع احتمالی حرارت) نصب کرد تا واکنش سریع‌تری داشته باشد.
• نصب دتکتور حرارتی خطی باید مطابق با کد ملی برق NFPA 70، کد اعلام حریق NFPA 72 یا طبق دستور مقام محلی ذی‌صلاح انجام شود. استفاده از آن باید همراه با پنل کنترل/آزادسازی اعلام حریق تأییدشده باشد و در مسیرهای پیوسته بدون انشعاب یا خطوط فرعی (T-Taps یا branch lines) نصب گردد.
• دتکتور حرارتی خطی باید همیشه در داخل لوله محافظ نصب شود در موارد زیر: زمانی که در ارتفاع ۶ فوت (۱.۸ متر) یا کمتر از سطح زمین نصب می‌شود، در تمام عبورها از کف زمین، یا در ورود به ایستگاه کششی دستی (manual pull station).

نصب دتکتور حرارتی خطی
در طول نصب، مهم است که با احتیاط با دتکتور حرارتی خطی برخورد شود. پوشش خارجی پلیمری آن بسیار مقاوم است، اما سیم‌های داخلی و پوشش حرارتی واکنشی آن در صورت عدم مراقبت صحیح ممکن است آسیب ببینند. دستورالعمل‌های زیر جهت کمک به جلوگیری از آسیب به دتکتور حرارتی خطی و اطمینان از نصب موفق و بدون مشکل ارائه شده‌اند.

توجه: برای جلوگیری از جمع شدن ناگهانی سیم، هنگام باز کردن آن همواره مقداری کشش روی کابل حفظ شود.
• همواره کابل دتکتور حرارتی را در فواصل ۳ تا ۵ فوت (۱ تا ۱.۵متر) با استفاده از بست‌های مناسب پشتیبانی کنید.
• همواره قبل از نصب، کابل را با یک مولتی‌متر تست کنید تا از عدم وجود اتصال کوتاه در کابل دتکتور حرارتی اطمینان حاصل شود. سلامت دتکتور حرارتی خطی همچنین پیش از ارسال، برای تضمین کیفیت آزمایش می‌شود.
• همواره در طول نصب، کابل دتکتور حرارتی را تحت کشش نگه دارید تا از جمع شدن ناگهانی آن جلوگیری شود.
• همواره هنگام نصب کابل دتکتور حرارتی، مقدار افت مناسب (شُل بودن) را رعایت کنید. برای اطلاعات دقیق‌تر به نمودار افت کابل در زیر (شکل ۵۶) مراجعه نمایید.

همواره اطمینان حاصل کنید که نصب دتکتور حرارتی خطی مطابق با کدها و دستورالعمل‌های نصب محلی انجام شود.
• همواره در هنگام نصب دتکتور حرارتی خطی دقت کنید که کابل را بیش از حد نکشید یا روی اجسام یا گوشه‌های تیز نکشید. با وجود مقاومت بالای پوشش خارجی، در صورت عدم رعایت نکات احتیاطی، این پوشش ممکن است آسیب ببیند.
• همواره قبل از ورود به جعبه تقسیم (J-Box / ELR-Box)، یک حلقه در کابل دتکتور حرارتی خطی ایجاد کنید (شکل ۵۷). این کار کمک می‌کند از کشش بیش از حد ناشی از انبساط و انقباض یا جدا شدن تصادفی از ترمینال جلوگیری شود.

همواره اطمینان حاصل کنید که کانکتور کاهش فشار (Strain Relief Connector) به‌طور مناسب سفت شده باشد تا کابل دتکتور حرارتی خطی به‌درستی مهار شده و یک آب‌بندی مقاوم در برابر رطوبت ایجاد شود.
هرگز کابل دتکتور حرارتی خطی را به‌گونه‌ای نصب نکنید که کابل از یک ناحیه (زون) به ناحیه دیگر امتداد یابد.
• هرگز کابل دتکتور حرارتی خطی را روی سطوحی مانند لوله‌ها، تیرآهن‌ها یا قفسه‌های فلزی که ممکن است به‌عنوان جذب‌کننده حرارت (Heat Sink) عمل کنند نصب نکنید، زیرا این کار ممکن است باعث تأخیر در زمان فعال‌سازی شود.
• هرگز بست‌های نصب را آن‌قدر سفت نکنید که کابل دتکتور تحت فشار، کشیدگی یا گیر افتادگی قرار گیرد یا نتواند به‌آسانی در داخل وسیله نصب حرکت کند.
• هرگز کابل دتکتور را با زاویه ۹۰ درجه خم نکنید. تمام خم‌ها یا چرخش‌ها باید به‌صورت منحنی با حداقل شعاع ۳ اینچ (۷.۶سانتی‌متر) باشند، همان‌طور که در شکل ۵۸ نشان داده شده، و در فاصله شش اینچی از زاویه، مهار شوند.

هرگز طبق الزامات UL و FM، سیم دتکتور حرارتی خطی را رنگ نکنید.
• هرگز از کانکتورهای سیم (Wire Nut) یا ابزارهای مشابه استفاده نکنید؛ تمام اتصالات باید با استفاده از تکنیک‌های اتصال تأییدشده و ترمینال‌های پیچی (Screw Terminals) که در بخش های قبل توضیح داده شده‌اند انجام شوند.
• هرگز کابل دتکتور حرارتی خطی را نکشید؛ همواره مقداری شُل بودن (Slack) در مسیر کابل در نظر بگیرید، به‌ویژه در کاربردهای سردخانه‌ای.
• هرگز کابل دتکتور را در محل‌هایی قرار ندهید که ممکن است در اثر رفت‌وآمد افراد، تجهیزات یا وسایل نقلیه آسیب ببیند.
• هرگز کابل دتکتور را در مکان‌هایی نگهداری نکنید که دمای محیط به دمای نصب مجاز کابل نزدیک یا از آن بیشتر باشد.
• هرگز دتکتور حرارتی خطی را با بست‌های غیرمجاز نصب نکنید؛ این کار ممکن است باعث آسیب به کابل، ایجاد آلارم‌های کاذب، و باطل شدن گارانتی شود.

کانکتورهای ترمینال پیچی و لوازم جانبی اتصال
هنگام اتصال (Splicing) دتکتور حرارتی خطی، استفاده از کانکتور ترمینال پیچی ضروری است تا اتصال بادوام و صحیح برقرار شود. همچنین از نوار اتصال برای پوشش محل اتصال استفاده می‌شود تا از نفوذ رطوبت و تجمع آلودگی جلوگیری شود. در صورت نیاز، نوار آب‌بندی مخصوص اتصال‌های مقاوم در برابر شرایط جوی نیز در بازار موجود است. شکل ۵۹ لوازم اتصال و اتصال‌دهی در دسترس را نشان می‌دهد.

نوار اتصال (Splicing Tape)

نوار اتصال برای پوشاندن محل اتصال کابل دتکتور حرارتی خطی پس از استفاده از کانکتور ترمینال پیچی به‌کار می‌رود. این نوار باعث محافظت از محل اتصال در برابر رطوبت، گرد و غبار و آلودگی می‌شود و از بروز مشکلاتی مانند اتصال کوتاه یا خرابی عملکرد جلوگیری می‌کند. استفاده از نوار اتصال بخشی ضروری از فرآیند اتصال استاندارد طبق دستورالعمل‌های نصب می‌باشد.

اتصال در جعبه تقسیم (J-Box) – گزینه ۲
برای ایجاد یک اتصال بادوام که بیشترین محافظت را در برابر رطوبت، گرد و غبار و جدا شدن تصادفی فراهم کند، باید از اتصال در جعبه تقسیم (J-Box) طبق شکل ۶۱ استفاده شود. علاوه بر این، تمام اتصالات در فضای باز نیز باید درون J-Box انجام شوند.

در این روش، دتکتور حرارتی خطی از طریق کانکتور کاهش فشار (Strain Relief Connector) وارد جعبه تقسیم (J-Box) یا HDJ-Box می‌شود. کانکتور کاهش فشار از طریق سوراخی به قطر ۷/۸ اینچ که در بدنه جعبه ایجاد می‌شود نصب می‌گردد. برای بهترین نتیجه، از اره گرد (Hole Saw) برای ایجاد سوراخ استفاده کنید، نه مته معمولی.

اتصال کابل دتکتور حرارتی خطی در داخل جعبه تقسیم با استفاده از ترمینال پیچی انجام می‌شود. حتماً پیچ‌های ترمینال را محکم ببندید تا از جدا شدن تصادفی جلوگیری شود.

نصب و سیم‌کشی پنل کنترل اعلام حریق

دتکتور حرارتی خطی می‌تواند با هر پنل کنترل/آزادسازی متعارف اعلام حریق مورد استفاده قرار گیرد. طول کل کابل دتکتور حرارتی خطی برای هر زون بسته به قابلیت‌های پنل متفاوت است. برای تعیین حداکثر طول مجاز برای یک پنل خاص، لطفاً با شرکت سازنده تماس بگیرید یا به دیتاشیت محصول مراجعه کنید.

نصب پنل

• پنل کنترل/آزادسازی اعلام حریق معمولاً در ارتفاعی نصب می‌شود که دسترسی آسان برای پیکربندی، برنامه‌ریزی و نگهداری را فراهم کند.
• تمام سیم‌های سیگنال باید دارای پوشش (شیلددار) بوده و از نوع مناسب باشند. نوع خاص سیم مورد استفاده ممکن است بسته به مقررات محلی آتش‌نشانی متفاوت باشد. لطفاً در مرحله برنامه‌ریزی با مرجع مسئول (AHJ) مشورت کنید.
• پنل نباید در مکان‌هایی نصب شود که دما یا رطوبت آن خارج از محدوده عملکرد مجاز باشد.
• پنل نباید در نزدیکی تجهیزاتی نصب شود که احتمال تولید سطوح بالای فرکانس رادیویی (مانند آژیرهای رادیویی) یا انرژی الکتریکی زیاد (مانند موتورهای بزرگ یا ژنراتورها) را دارند.
• هرگز روی قسمت بالای پنل سوراخ ایجاد نکنید، زیرا براده‌های فلزی ممکن است باعث آسیب به اجزای الکترونیکی داخل پنل شوند.

نقشه سیم‌کشی برای مدارهای کلاس “A”

شکل ۶۳ یک نمونه سیم‌کشی مدار کلاس “A” را نشان می‌دهد که در آن کابل اصلی (Leader Cable) از پنل کنترل به داخل یک جعبه تقسیم (J-Box) وارد شده و به دتکتور حرارتی خطی متصل می‌شود. انتهای مسیر کابل دتکتور حرارتی خطی به یک جعبه تقسیم دوم ختم می‌شود، جایی که به سیم مسی تأییدشده با سایز مناسب متصل شده و به سمت پنل کنترل بازمی‌گردد تا مدار کلاس “A” تکمیل شود.

مقاومت انتهایی (End of Line Resistor) در داخل پنل کنترل اعلام حریق قرار دارد، یا در صورت استفاده از مدل‌هایاعلام حریق آدرس پذیر ، در داخل ماژول کلاس “A” تعبیه شده است.

نقشه سیم‌کشی برای مدارهای کلاس “B”

شکل ۶۴ یک نمونه سیم‌کشی مدار کلاس “B” را نشان می‌دهد که در آن کابل اصلی (Leader Cable) از پنل کنترل وارد یک جعبه تقسیم (J-Box) شده و به دتکتور حرارتی خطی متصل می‌شود.

انتهای مسیر دتکتور حرارتی خطی در یک جعبه ELR (ELR-Box) خاتمه می‌یابد، که مقاومت انتهایی (End of Line Resistor) در داخل آن قرار دارد و مدار را به‌عنوان یک مدار کلاس “B” تکمیل می‌کند.
