بررسی انواع دتکتورهای گاز

Gas Safety Alarm Mounting Height 1e257dd4 d806 45ab 8417 0fbbfbb6608b
  1. گاز چیست؟

2-1. ترکیب هوا

هوا تقریباً از 78٪ نیتروژن، 21٪ اکسیژن و 1٪ گازهای دیگر (مانند آرگون و دی‌اکسید کربن) تشکیل شده است. نیتروژن، که بزرگ‌ترین جزء هواست، پایه‌ی پروتئین‌های ساخته‌شده از اسیدهای آمینه را تشکیل می‌دهد و در بسیاری از موجودات زنده یافت می‌شود. نیتروژن برای تقریباً تمام حیات روی این سیاره ضروری است. با این حال، نیتروژن مستقیماً از هوا به بدن جذب نمی‌شود. نیتروژنی که ما استنشاق می‌کنیم، صرفاً هنگام بازدم خارج می‌شود. اکسیژن، که برای حیات ضروری است و مستقیماً به بدن ما جذب می‌شود، 21٪ از هوا را تشکیل می‌دهد. دی‌اکسید کربن، که برای فتوسنتز گیاهان حیاتی است، کمتر از 1٪ است. جانوران اکسیژن جذب می‌کنند و دی‌اکسید کربن دفع می‌کنند و گیاهان دی‌اکسید کربن جذب می‌کنند و اکسیژن دفع می‌کنند، که این امر تعادل ثابتی در ترکیب کلی هوا و فرآیندهای حیاتی روی این سیاره حفظ می‌کند.

2-2. خطرات گاز

به طور کلی، خطرات گاز به سه دسته زیر تقسیم می‌شوند:



گازهای قابل اشتعال

گازهایی که در صورت ترکیب با هوا، محدوده انفجاری (محدوده اشتعال) دارند.

بر اساس سیستم جهانی هماهنگ طبقه‌بندی و برچسب‌گذاری مواد شیمیایی (GHS*)، این مواد در حالت گازی در فشار استاندارد اتمسفر (101.3 کیلوپاسکال) و دمای 20 درجه سانتی‌گراد تعریف می‌شوند.

* GHS: سیستم جهانی هماهنگ طبقه‌بندی و برچسب‌گذاری مواد شیمیایی



گازهای سمی

گازهایی که عملکرد بیولوژیکی انسان را مختل می‌کنند.

گازهای سمی بر اساس مقادیر آستانه‌ای تنظیم می‌شوند که برای محافظت از اثرات مضر سلامتی کارگرانی که در محل کار روزانه 8 ساعت و هفته‌ای 40 ساعت در معرض این مواد قرار می‌گیرند، تعیین شده‌اند.



کمبود اکسیژن

بدن انسان می‌تواند در غلظت اکسیژن جو حدود 21% به طور طبیعی عمل کند.

اگر اکسیژن مصرف شود و غلظت آن کاهش یابد (مثلاً در اثر اکسیداسیون فلزات یا فعالیت میکروارگانیسم‌ها) یا اگر اکسیژن توسط گازهای دیگر (مانند N₂ و Ar) جایگزین شود، اثرات آن بر بدن انسان زمانی آشکار می‌شود که غلظت اکسیژن به زیر حدود 18% برسد. در غلظت‌های 6% تا 8% خطر مرگ وجود دارد.

  1. خطرات گازهای قابل اشتعال

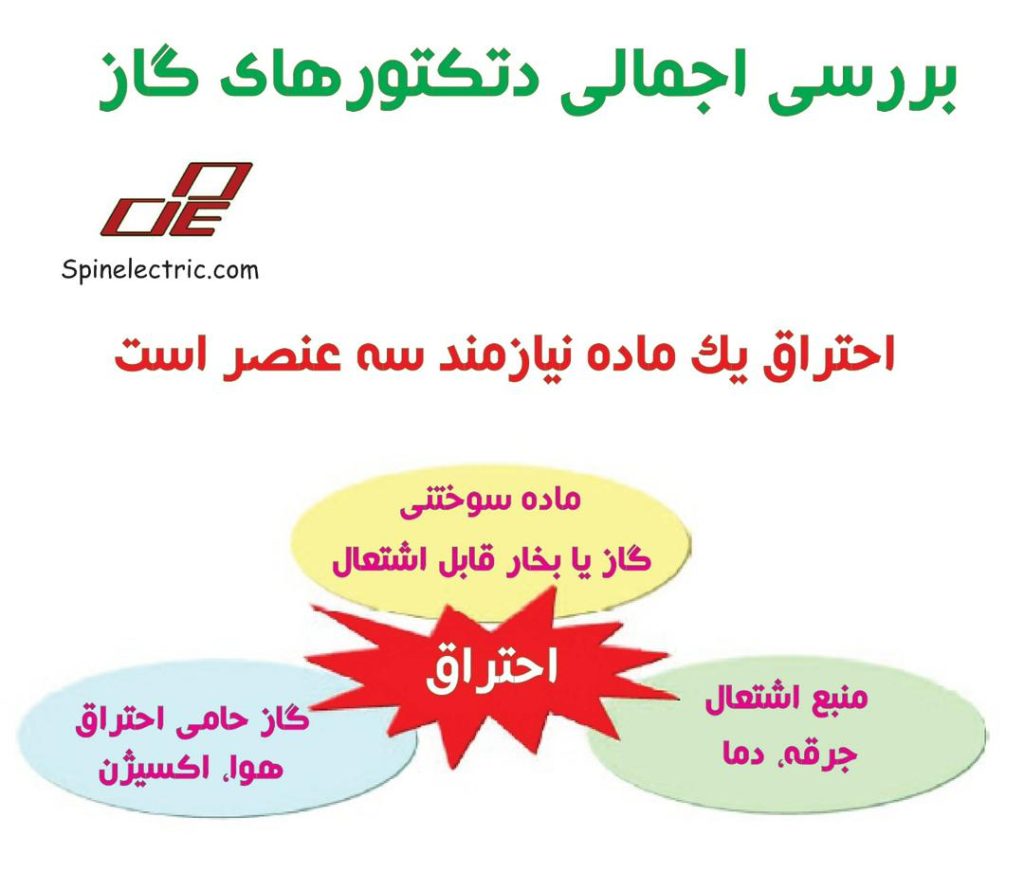

3-1. سه عنصر لازم برای احتراق



احتراق به طور کلی به واکنش اکسیداسیونی گفته می‌شود (که در آن مواد با اکسیژن ترکیب می‌شوند) که همراه با تولید گرما و نور است.

ماده سوختنی

گاز حامی احتراق

منبع اشتعال

در صورت نبود هر یک از این عناصر، احتراق امکان‌پذیر نیست. برای جلوگیری از احتراق گاز، ضروری است که غلظت گاز را زیر حدی که بتواند مشتعل شود تنظیم و حفظ کرد (با فرض وجود گاز حامی احتراق و منبع اشتعال).

WhatsApp Image 2025 09 26 at 9.39.48 AM

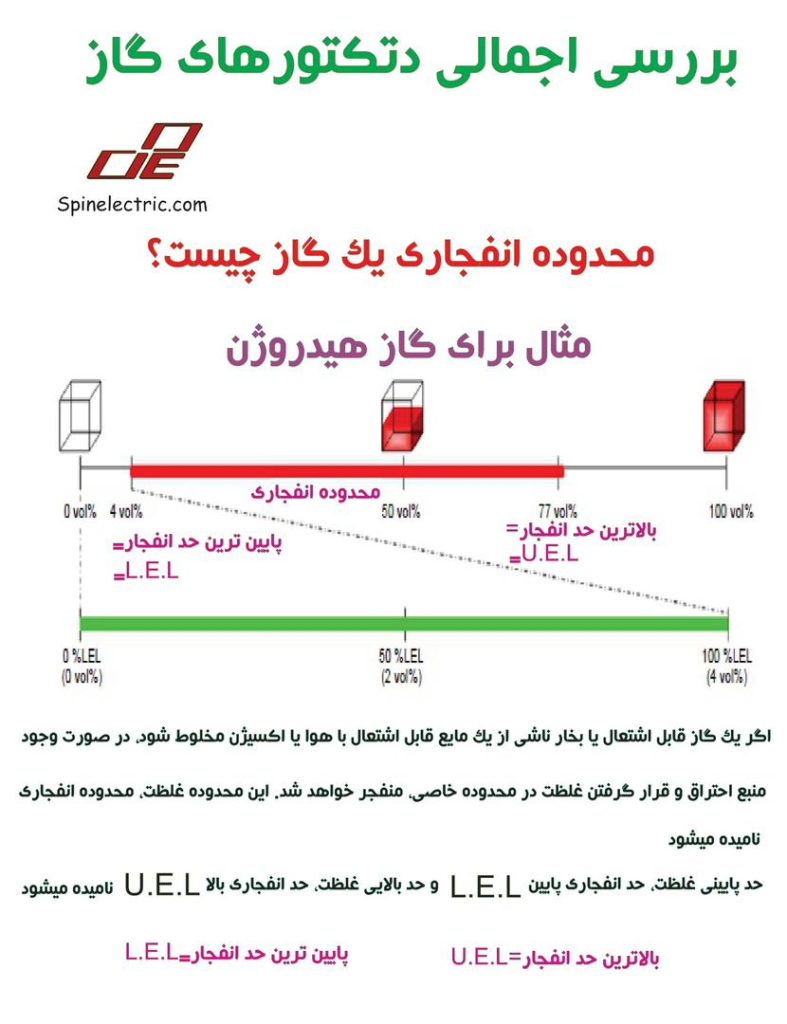

3-2. محدوده انفجاری

اگر یک گاز قابل اشتعال یا بخار ناشی از یک مایع قابل اشتعال با هوا یا اکسیژن مخلوط شود، در صورت وجود منبع احتراق و قرار گرفتن غلظت در محدوده خاصی، منفجر خواهد شد. این محدوده غلظت، محدوده انفجاری نامیده می‌شود. حد پایینی غلظت، حد انفجاری پایین (LEL) و حد بالایی غلظت، حد انفجاری بالا (UEL) نام دارد.

WhatsApp Image 2025 09 26 at 9.39.48 AM1

مثال: هیدروژن

حد انفجاری پایین مقداری است که به صورت تجربی تعیین می‌شود، اما نتایج به‌دست‌آمده ممکن است بسته به شرایط و روش‌های آزمایش متفاوت باشد. بنابراین احتیاط لازم است و مقادیر ذکرشده ممکن است بسته به منبع مرجع متغیر باشند.



رایج است که آشکارسازهای گاز، غلظت گاز را بر اساس حد انفجاری پایین پایش می‌کنند. دلیل این امر آن است که حتی اگر غلظت گاز از حد انفجاری بالا بیشتر باشد، در صورت نشت گاز به اتمسفر، گاز بلافاصله رقیق شده و پخش می‌شود و غلظت آن به محدوده انفجاری می‌رسد. واحد %LEL معمولاً برای بیان غلظت نسبت به حد انفجاری پایین استفاده می‌شود (100%LEL).



3-3. بخار قابل اشتعال

اگرچه هر دو در حالت گازی هستند، اما گاز و بخار به طور کلی به دو چیز متفاوت اشاره دارند. بخار به ماده‌ای گفته می‌شود که در دمای معمولی به حالت مایع (یا جامد) وجود دارد، اما تحت شرایط خاصی از فاز مایع به فاز گازی تبخیر می‌شود. ویژگی‌های فیزیکی زیر، که بر اساس تغییرات دما تعیین می‌شوند، مشخص می‌کنند که آیا بخار قابل اشتعال می‌تواند به یک خطر تبدیل شود یا خیر.



  1. فشار بخار اشباع

این فشار به فشاری اشاره دارد که در آن یک ماده در دمای خاصی از مایع به گاز تبخیر می‌شود. فشار بخار معمولاً با افزایش دما بالا می‌رود. دمایی که در آن فشار برابر با فشار اتمسفر (101.3 کیلوپاسکال ≈ 760 میلی‌متر جیوه) می‌شود، نقطه جوش نامیده می‌شود. غلظت (غلظت حجمی) گازی که در دمای خاصی تبخیر می‌شود را می‌توان با محاسبه درصد فشار بخار نسبت به فشار اتمسفر تعیین کرد.

WhatsApp Image 2025 09 26 at 9.39.49 AM

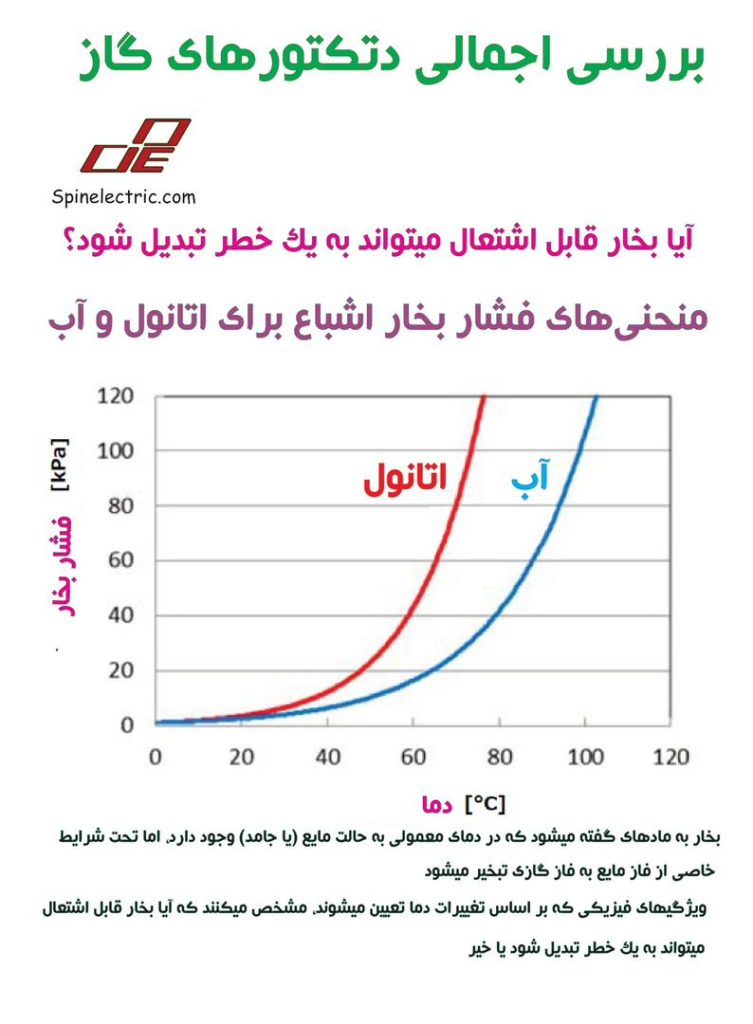

شکل بالا، منحنی‌های فشار بخار اشباع برای اتانول و آب را نشان می‌دهد. از آنجا که نقطه جوش آب ۱۰۰ درجه سانتی‌گراد است، مشاهده می‌شود که منحنی فشار بخار در فشار ۱۰۱.۳ کیلوپاسکال، دمای ۱۰۰ درجه سانتی‌گراد را نشان می‌دهد. به عبارت دیگر، غلظت بخار آب اشباع در این نقطه ۱۰۰ درصد حجمی است.



از طرف دیگر، اتانول مایعی فرّارتر از آب است (یعنی فشار بخار بالاتری دارد)، همانطور که هر کسی که قبل از تزریق در بیمارستان با اتانول ضدعفونی شده باشد، به راحتی درک می‌کند. در عمل، نقطه جوش اتانول ۷۸ درجه سانتی‌گراد است. این داده نیز نشان می‌دهد که اتانول فرّارتر از آب است.



می‌توانیم غلظت گاز اتانول را در دمای خاصی بر اساس فشار بخار آن دما محاسبه کنیم. به عنوان مثال، از منحنی فشار بخار اشباع می‌توان دریافت که فشار بخار اتانول در ۲۰ درجه سانتی‌گراد تقریباً ۵.۸ کیلوپاسکال است. این مقدار را می‌توان در معادله زیر قرار داد تا غلظت گاز محاسبه شود:



=غلظت گاز (درصد حجمی) = (فشار بخار در دمای مشخص) ÷ (فشار اتمسفر) × ۱۰۰

= ۵.۸ (kPa) ÷ ۱۰۱.۳ (kPa) × ۱۰۰

= ۵.۷ درصد حجمی



این محاسبه ارزش به خاطر سپردن دارد. حتی اگر منحنی فشار بخار مانند شکل بالا در دسترس نباشد، معمولاً برگه اطلاعات ایمنی (SDS) ارائه‌شده توسط تولیدکننده مواد شیمیایی، داده‌های فشار بخار را برای دماهای معمولی (۲۰ تا ۳۰ درجه سانتی‌گراد) شامل می‌شود که می‌توان از آنها برای محاسبه غلظت گاز استفاده کرد.



۲. نقطه اشتعال (Flash Point)

نقطه اشتعال به کمترین دمایی اشاره دارد که در آن، غلظت بخار یک ماده در هوا به حدی می‌رسد که در صورت وجود منبع احتراق، قابلیت اشتعال پیدا می‌کند. این دما را می‌توان به عنوان دمایی تفسیر کرد که در آن، غلظت بخار قابل اشتعال به حد انفجاری پایین (LEL) می‌رسد. اگر نقطه اشتعال مایعی که بخار قابل اشتعال تولید می‌کند، پایین‌تر از دمای محیطی باشد که مایع در آن استفاده می‌شود، به دلیل خطر بالای آتش‌سوزی و انفجار، احتیاط زیادی در ارزیابی خطر اشتعال لازم است.



۳. نقطه خودسوزی (Ignition Point)

این دما به کمترین دمایی اشاره دارد که یک ماده قابل اشتعال در هوا، به دلیل افزایش دمای خود ماده (و نه تماس موضعی با یک جسم داغ مانند جرقه الکتریکی، شعله یا سیم فلزی گداخته) به صورت خودبه‌خود مشتعل می‌شود. تولیدکنندگان تجهیزات الکتریکی ضد انفجار باید دستگاه‌ها را به گونه‌ای طراحی و تولید کنند که دمای سطحی تجهیزات که احتمال تماس با گاز یا بخار قابل اشتعال را دارد، از نقطه خودسوزی گاز یا بخار مربوطه تجاوز نکند.

۴-۱. خطرات گازهای سمی

گازهای مورد استفاده یا تولیدشده به عنوان گازهای فرآیندی در صنایع مختلف، شامل گازهای سمی هستند که حتی در غلظت‌های بسیار کم می‌توانند آسیب‌های جدی به سلامت انسان وارد کنند یا حتی منجر به مرگ شوند.



برخی گازها مانند **سولفید هیدروژن (H₂S)** و **آمونیاک (NH₃)** بوی مشخصی دارند که انسان می‌تواند حضور آن‌ها را تشخیص دهد. با این حال، حس بویایی انسان قادر نیست تعیین کند که آیا غلظت این گازها به سطوح خطرناک رسیده است یا خیر (به عنوان مثال، حد آستانه مجاز مواجهه شغلی برای H₂S موسوم به **TLV-TWA: 1 ppm** طبق استاندارد ACGIH 2018).



**۱ ppm** معادل غلظتی است که با اضافه کردن تنها **یک قطره (۱ میلی‌لیتر = ۱ گرم یا ۱ سی‌سی)** از یک مایع سمی به یک مخزن بزرگ **۱۰۰۰ لیتری (۱ تن یا ۱ مترمکعب)** آب و مخلوط کردن کامل آن به دست می‌آید. فرض کنید این یک قطره (۱ ppm) سس سویا باشد. نه تنها تشخیص آن پس از مخلوط شدن به صورت بصری غیرممکن است، بلکه حتی با چشیدن نیز قابل تشخیص نخواهد بود. هرچند گازها با مایعات متفاوت هستند، بسیاری از گازهای سمی هم **بی‌رنگ** و هم **بی‌بو** هستند.



یک نمونه از چنین گاز سمی، **مونوکسید کربن (CO)** است که گازی بالقوه کشنده بوده و می‌تواند در اثر احتراق ناقص بخاری‌های گازی در منازل تولید شود. این گاز گاهی اوقات به عنوان **قاتل خاموش** شناخته می‌شود، زیرا می‌تواند بدون آنکه تشخیص داده شود، باعث مسمومیت یا مرگ شود.

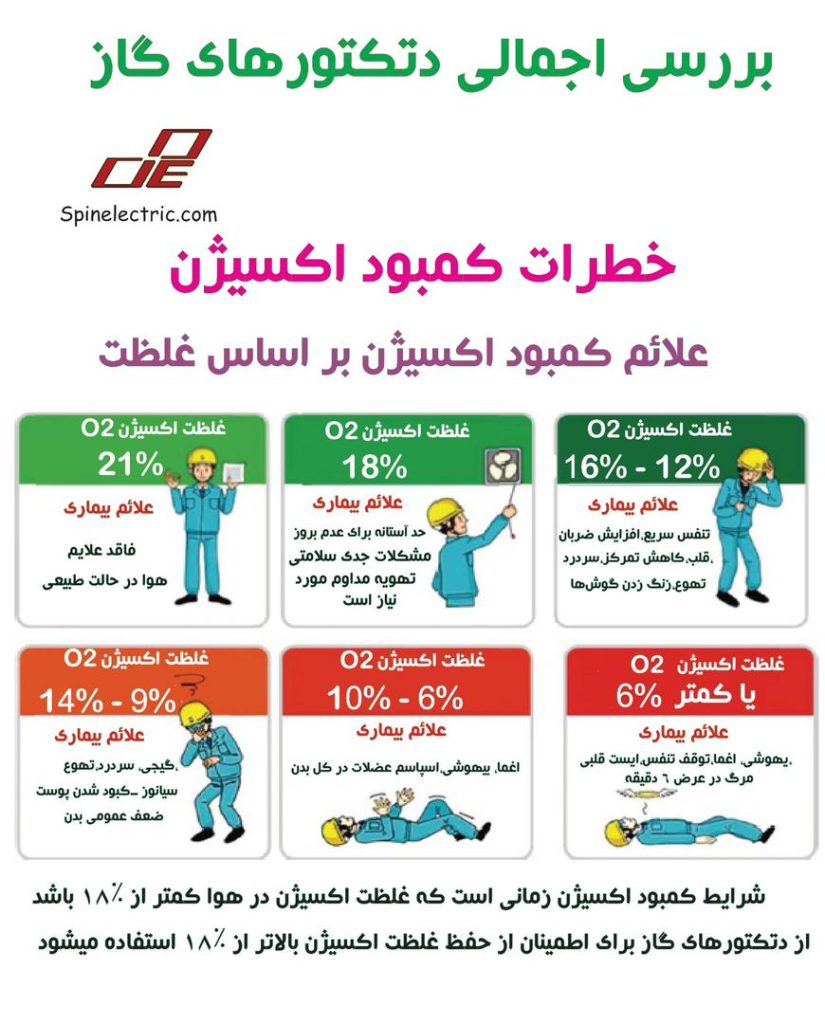

### **۵-۱. خطرات کمبود اکسیژن**



اکسیژن ماده‌ای ضروری برای حفظ عملکرد بیولوژیکی انسان است. **کمبود اکسیژن (هیپوکسی)** تأثیرات جدی بر بدن، به‌ویژه مغز، می‌گذارد و وضعیتی بسیار خطرناک با نرخ مرگ‌ومیر بالا در محیط‌های کاری محسوب می‌شود.

WhatsApp Image 2025 09 26 at 9.39.53 AM

بررسی حوادث صنعتی مرتبط با کمبود اکسیژن در ژاپن نشان می‌دهد که بیشتر این موارد در بخش‌های **تولیدی و ساختمانی** رخ داده و سالانه منجر به تلفات متعددی می‌شود.



**طبق آیین‌نامه پیشگیری از کمبود اکسیژن در قانون ایمنی و بهداشت صنعتی ژاپن:**

– **شرایط کمبود اکسیژن** زمانی است که غلظت اکسیژن در هوا کمتر از ۱۸٪ باشد.

– از دتکتورهای گاز برای اطمینان از حفظ غلظت اکسیژن بالاتر از ۱۸٪ استفاده می‌شود.



### **علائم کمبود اکسیژن:**

– **۱۸٪ – ۱۶٪ اکسیژن:** افزایش تنفس، ضربان قلب سریع‌تر، اختلال در قضاوت و هماهنگی حرکتی.

– **۱۶٪ – ۱۲٪ اکسیژن:** تنفس سنگین، گیجی، سردرد، خواب‌آلودگی، کاهش قدرت تفکر و حرکت.

– **۱۲٪ – ۱۰٪ اکسیژن:** حالت تهوع، استفراغ، بیهوشی جزئی، کبودی لب‌ها و پوست.

– **زیر ۱۰٪ اکسیژن:** بیهوشی، تشنج، آسیب مغزی، ایست تنفسی و مرگ در مدت‌زمان کوتاه.



**هشدار:** در محیط‌های بسته یا فضاهای محدود (مانند مخازن، تونل‌ها، چاه‌ها) احتمال کاهش اکسیژن به‌دلیل واکنش‌های شیمیایی، جابجایی با گازهای دیگر یا مصرف اکسیژن وجود دارد. نظارت مستمر با دستگاه‌های سنجش اکسیژن و استفاده از تجهیزات تنفسی مناسب الزامی است.**

البته، در ادامه ترجمه‌ی دقیق و روان متن موردنظر بدون هیچگونه افزودنی ارائه شده است:



5-2. سه علت اصلی کمبود اکسیژن

  1. مصرف اکسیژن موجود در هوا
    علل اصلی مصرف اکسیژن:
    اکسیداسیون آهن و فلزات دیگر (ماسه آهن، لوله‌های فلزی، مخازن فلزی)،
    اکسیداسیون رنگ، مصرف زیستی اکسیژن (تنفس انسان‌ها و میکروارگانیسم‌ها)
  2. تخلیه یا ورود هوای کم‌اکسیژن
    هوای کم‌اکسیژن که به دلایل مختلفی ایجاد می‌شود، در صورتی که به‌دلیل شرایط کاری، روش‌های ساخت‌وساز یا شرایط آب‌وهوایی، تخلیه یا وارد مکان‌هایی با کمبود اکسیژن شود، می‌تواند موجب بی‌اکسیژنی گردد.
  3. تولید متان یا ورود گاز بی‌اثر
    کمبود اکسیژن می‌تواند ناشی از انتشار متان (که در طبیعت وجود دارد) یا نشت گازهای بی‌اثر (مانند نیتروژن، دی‌اکسید کربن، آرگون) از مخازن یا لوله‌ها در صنایع تولیدی باشد.



5-3. اکسیژن بیش‌ازحد
اگرچه اکسیژن برای عملکرد زیستی انسان ضروری است، اما قرارگیری مداوم در معرض غلظت‌ها یا فشارهای جزئی بالای اکسیژن می‌تواند منجر به مسمومیت با اکسیژن شود.
مسمومیت با اکسیژن باعث تشنج عمومی و از دست دادن هوشیاری می‌شود و در بدترین حالت، منجر به مرگ می‌گردد.
در محیط‌هایی که امکان بروز اکسیژن بیش‌ازحد وجود دارد، باید غلظت گازها نه‌فقط برای کمبود اکسیژن (کمتر از ۱۸٪)، بلکه برای جلوگیری از غلظت‌های بیش‌ازحد نیز پایش شود.

البته، در ادامه ترجمه‌ی دقیق و روان متن خواسته‌شده بدون هیچ‌گونه افزودنی آورده شده است:



مناطق معمولی که نیاز به تشخیص گاز دارند
6-1. بازار دستگاه‌های گازسنج
بازار دستگاه‌های گازسنج شامل تمامی بازارهایی است که در آن‌ها از گاز استفاده می‌شود.

  1. آزمایشگاه‌ها، دانشگاه‌ها، بیمارستان‌ها
    مراکز تحقیقاتی که از طیف گسترده‌ای از گازها، از جمله گازهای قابل اشتعال و سمی استفاده می‌کنند، تدابیری برای ایمنی کارکنان تحقیقاتی اتخاذ می‌کنند؛ مانند تشخیص سریع نشت گاز از طریق پایش محیط با استفاده از گازسنج‌های ثابت شرکت Riken Keiki.
    علاوه بر گازسنج‌ها، سیستم‌های تحلیلی که قادر به انجام هم‌زمان تحلیل پراش اشعه ایکس (XRD) و فلورسانس اشعه ایکس (XRF) در محل هستند نیز برای کاربردهایی مانند تحقیقات روی آثار فرهنگی غیرقابل‌انتقال مورد استفاده قرار می‌گیرند.
  2. صنعت الکترونیک
    کارخانه‌های تولید نیمه‌رساناها و پنل‌های LCD از گازهایی موسوم به گازهای مواد ویژه (گازهای بسیار سمی و قابل اشتعال) مانند سیلان، آرسین و فسفین استفاده می‌کنند.
    در مورد این گازها، نشت در غلظت‌های بسیار پایین (چند ppm تا چند ده ppm) نیز غیرقابل‌قبول است.
    کارخانه‌های تولید نیمه‌رساناها و پنل‌های LCD ممکن است صدها تا هزاران دستگاه گازسنج Riken Keiki برای محافظت از کارکنان در برابر نشت گاز نصب کرده باشند.
    این دستگاه‌ها مجهز به حسگرهای روش الکترولیز پتانسیواستاتیکی هستند که قادر به تشخیص نشت گاز در حد چند ppm می‌باشند.



  1. صنعت فولاد
    گازهایی که به‌عنوان محصولات جانبی در فرآیندهای تولید فولاد (گاز کک، گاز کوره بلند، گاز مبدل) تولید می‌شوند، دارای مقادیر زیادی هیدروژن و مونوکسید کربن هستند.
    این گازها به‌عنوان سوخت برای تولید برق در کارخانه‌های فولاد مجدداً مورد استفاده قرار می‌گیرند.
    گازسنج‌های قابل‌حمل Riken Keiki کارکنان داخل کارخانه‌های فولاد را در برابر خطرات انفجار و مسمومیت محافظت می‌کنند.



  1. صنعت پالایش نفت و پتروشیمی
    صنعت پالایش نفت و پتروشیمی در فرآیندهای تولید خود با طیف گسترده‌ای از گازهای قابل اشتعال و سمی سروکار دارد.
    گازسنج‌های ثابت و قابل‌حمل Riken Keiki در کاربردهایی مانند تشخیص نشت گازهای سمی و قابل اشتعال از تجهیزات و لوله‌ها، مدیریت فرآیند و اندازه‌گیری محیط کار مورد استفاده قرار می‌گیرند.
    پایشگرهای ثابت گازهای سمی برای مدیریت گازهای سمی در مرزهای کارخانه نیز به‌طور فزاینده‌ای مورد استفاده قرار می‌گیرند
  2. مناطق آتشفشانی و چشمه‌های آب گرم
    گازهای آتشفشانی در نزدیکی دهانه‌های آتشفشان و در مناطقی که چشمه‌های آب گرم تخلیه می‌شوند، تولید می‌گردند.
    این گازهای آتشفشانی حاوی گازهای سمی مانند دی‌اکسید گوگرد و سولفید هیدروژن هستند که در صورت استنشاق برای انسان مضرند.
    غلظت این گازها به‌طور مداوم به‌دلیل فعالیت‌های آتشفشانی و عوامل دیگر تغییر می‌کند.
    دستگاه‌های گازسنج تخصصی برای پایش شبانه‌روزی غلظت دی‌اکسید گوگرد و سولفید هیدروژن به کار می‌روند تا از کارکنان و گردشگران محافظت شود.



  1. صنعت مواد غذایی
    در صنعت مواد غذایی، نیتروژن و دی‌اکسید کربن در فرآیند بسته‌بندی برای جلوگیری از اکسید شدن غذا مورد استفاده قرار می‌گیرند.
    از آنجا که این گازها خفه‌کننده هستند، گازسنج‌های اکسیژن تخصصی در کارخانه‌های مواد غذایی نصب می‌شوند تا از کارکنان در برابر بی‌اکسیژنی محافظت کنند.



  1. صنعت ساخت‌وساز
    کار در حفاری‌های زیرزمینی برای ساخت تونل‌ها و همچنین کار درون منهول‌ها می‌تواند کارکنان را در معرض تولید سولفید هیدروژن و شرایط کمبود اکسیژن قرار دهد؛ این وضعیت ناشی از باکتری‌های مصرف‌کننده اکسیژن موجود در لایه‌های زیرزمینی است.
    گازسنج‌های قابل‌حمل اکسیژن و سولفید هیدروژن از کارکنان در برابر خطرات ناشی از کمبود اکسیژن و مسمومیت با سولفید هیدروژن محافظت می‌کنند.
  2. آتش‌نشانی و امداد و نجات
    صحنه‌های آتش‌سوزی و حوادث، کارکنان را در معرض خطرات مختلفی قرار می‌دهند؛ از جمله انفجار ناشی از گازهای قابل اشتعال، کمبود اکسیژن، مسمومیت با مونوکسید کربن در اثر احتراق ناقص، و گازهای سمی مانند سولفید هیدروژن.
    گازسنج‌های شخصی چهارگازه برای پایش هم‌زمان چهار گاز مختلف استفاده می‌شوند. این دستگاه‌ها برای موقعیت‌هایی که نوع دقیق گازهای خطرناک ناشناخته است، بسیار مناسب هستند.



  1. حمل‌ونقل دریایی و کشتی‌سازی
    کشتی‌هایی که مقادیر زیادی نفت خام، LNG یا LPG حمل می‌کنند، با خطر نشت گازهای قابل اشتعال از مخازن بار مواجه هستند.
    گازسنج‌های ثابت تخصصی برای پایش نشت گاز در این کشتی‌ها به‌کار می‌روند. این دستگاه‌ها امکان شناسایی سریع نشت‌ها را فراهم کرده و از وقوع انفجار و آلودگی دریایی جلوگیری می‌کنند.
    همچنین، گازسنج‌های قابل‌حمل توسط کارکنان در حین انجام عملیات ساخت‌وساز پوشیده می‌شوند تا آن‌ها را در برابر کمبود خطرناک اکسیژن و مسمومیت با گازهای سمی محافظت کنند.



  1. هوافضا
    سوخت موشک‌ها حاوی هیدروژن (گاز قابل اشتعال و بسیار انفجاری) و هیدرازین (گاز سمی برای انسان) است.
    پایش این گازها برای ایمنی کاملاً ضروری است.
    گازسنج‌های ضدانفجار در مکان‌هایی که خطر انفجار بالا وجود دارد، مانند مناطقی که سوخت موشک با آن‌ها سروکار دارد، برای اطمینان از ایمنی استفاده می‌شوند.

فناوری‌های تشخیص گاز
7-1. فناوری‌های حسگر گاز
برای مواجهه با محیط‌ها و انواع گازهای متنوع در طیف گسترده‌ای از صنایع، فناوری‌های مختلف حسگر گاز توسعه یافته‌اند.
در این بخش، ۱۳ نوع از رایج‌ترین فناوری‌هایی که معمولاً در صنعت استفاده می‌شوند معرفی می‌گردند:

  1. روش احتراق کاتالیستی
  2. روش جدید کاتالیستی سرامیکی
  3. روش نیمه‌رسانا
  4. روش نیمه‌رسانای سیم داغ
  5. روش رسانش گرمایی

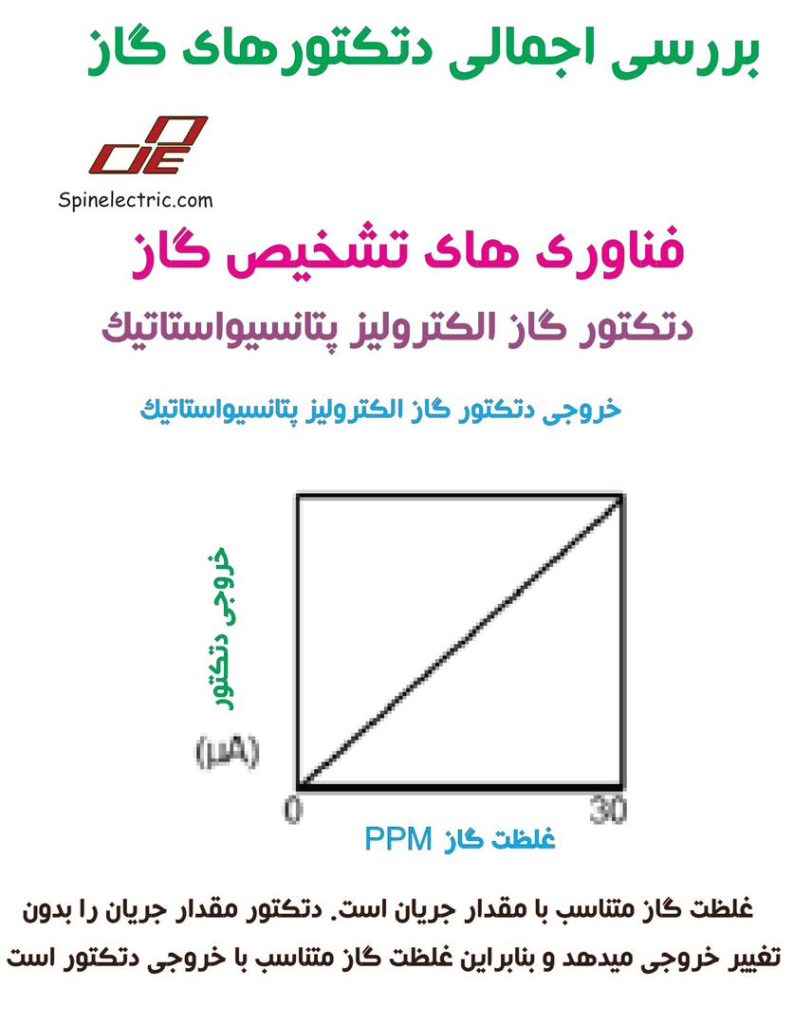

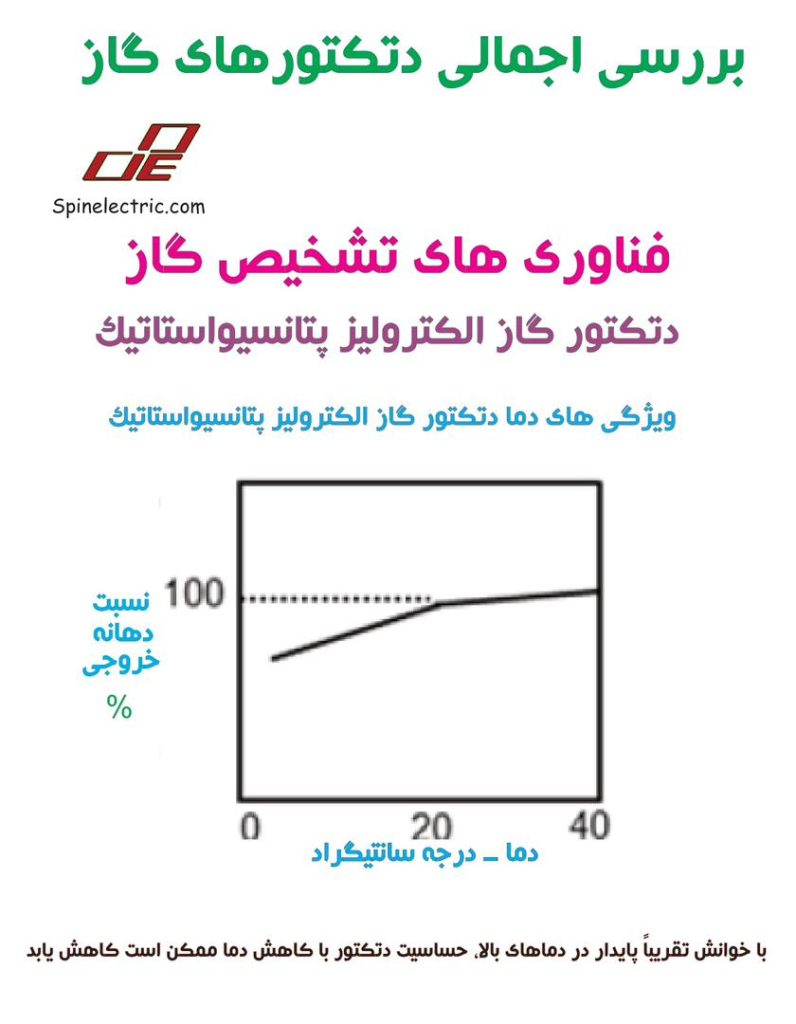

  6. روش الکترولیز پتانسیواستاتیکی

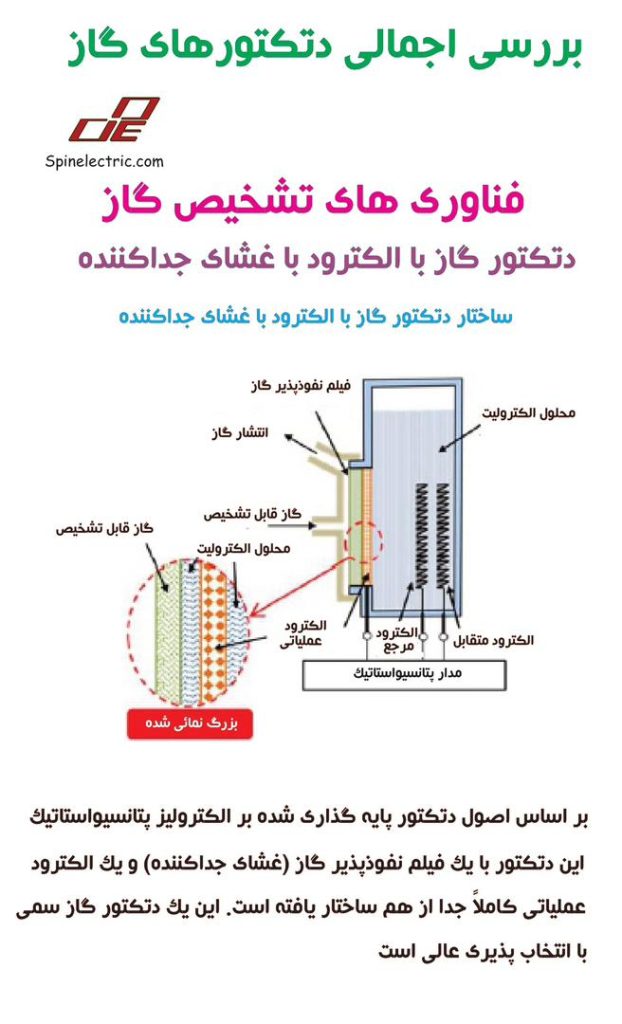

  7. روش الکترود با غشای جداکننده

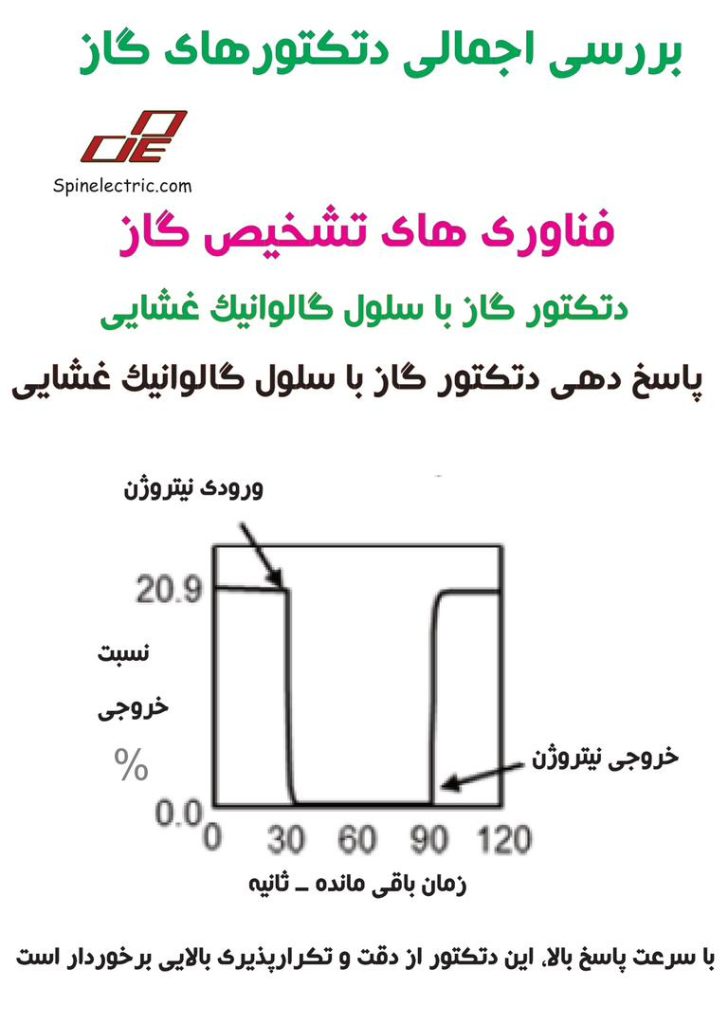

  8. روش سلول گالوانیکی با غشای نفوذپذیر
  9. روش مادون قرمز غیرپراکنشی (NDIR)
  10. روش تداخل‌سنجی
  11. روش نوار شیمیایی
  12. آشکارساز یونش نوری (PID)

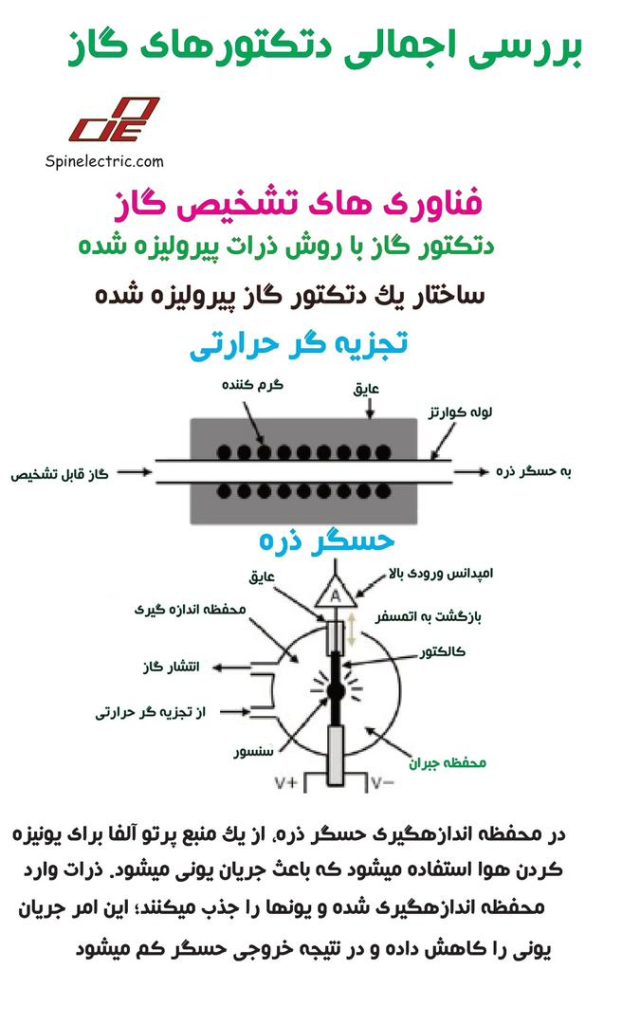

  13. روش آشکارسازی ذرات ناشی از پیرولیز

7-2. روش احتراق کاتالیستی

  1. توضیح مختصر

این حسگر بر پایه گرمای تولیدشده از سوزاندن گاز قابل اشتعال روی کاتالیست اکسیداسیون، گاز را شناسایی می‌کند. این حسگر رایج‌ترین حسگر گاز است که به‌طور خاص برای گازهای قابل اشتعال طراحی شده است.

WhatsApp Image 2025 09 26 at 9.39.54 AM

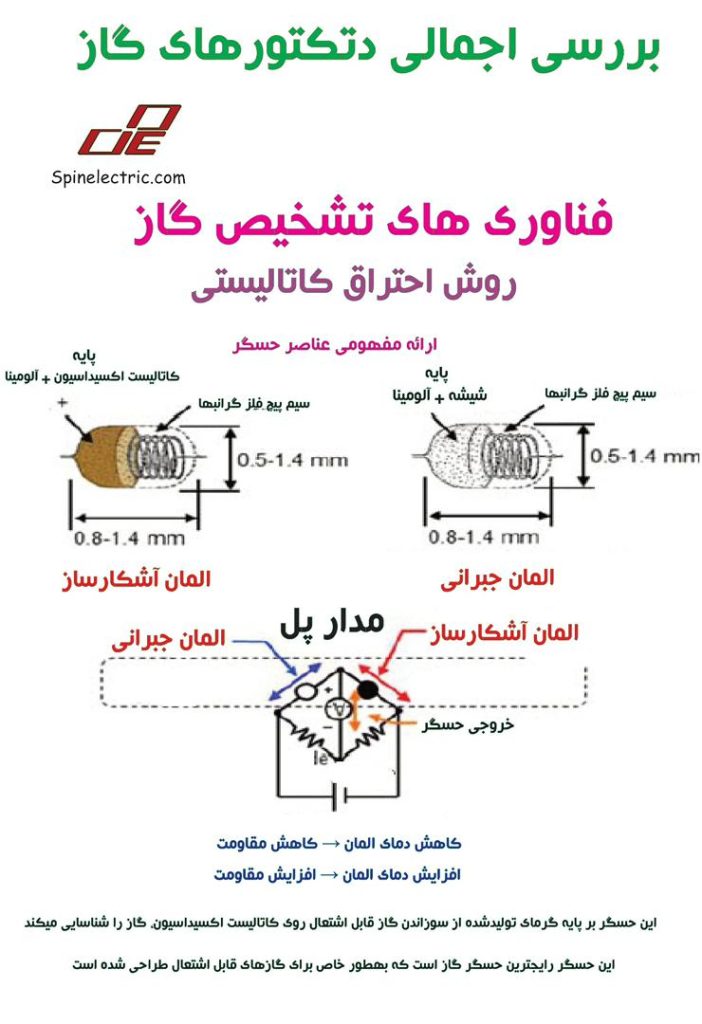

  1. ساختار و اصول عملکرد

[ساختار]
این حسگر از یک المان آشکارساز و یک المان جبرانی تشکیل شده است.
المان آشکارساز شامل سیم پیچ فلز گران‌بها (مانند پلاتین) و کاتالیست اکسیدکننده – ماده‌ای فعال در برابر گاز قابل اشتعال – است که همراه با یک پایه آلومینا روی سیم پخته (سینتر) شده‌اند. این المان در واکنش با هر گاز قابل شناسایی می‌سوزد.
المان جبرانی شامل سیم پیچ فلز گران‌بها و شیشه – ماده‌ای غیرفعال در برابر گاز قابل اشتعال – است که همراه با پایه آلومینا روی سیم پخته شده‌اند. این المان اثرات محیط را تصحیح می‌کند.

[اصول عملکرد]
سیم پیچ فلز گران‌بها، المان آشکارساز را تا دمای ۳۰۰ تا ۴۵۰ درجه سانتی‌گراد گرم می‌کند. سپس گاز قابل اشتعال روی سطح المان آشکارساز می‌سوزد و دمای آن افزایش می‌یابد.
با تغییر دما، مقاومت سیم پیچ فلز گران‌بها – که بخشی از المان است – تغییر می‌کند. این تغییر مقاومت تقریباً متناسب با غلظت گاز است.
مدار پل نشان‌داده‌شده در شکل سمت راست به حسگر اجازه می‌دهد تغییر مقاومت را به ولتاژ تبدیل کرده و از آن برای تعیین غلظت گاز استفاده کند.

حسگر ثابت –
دسته: حالت جامد
گاز قابل شناسایی: گازهای قابل اشتعال





ویژگی‌ها

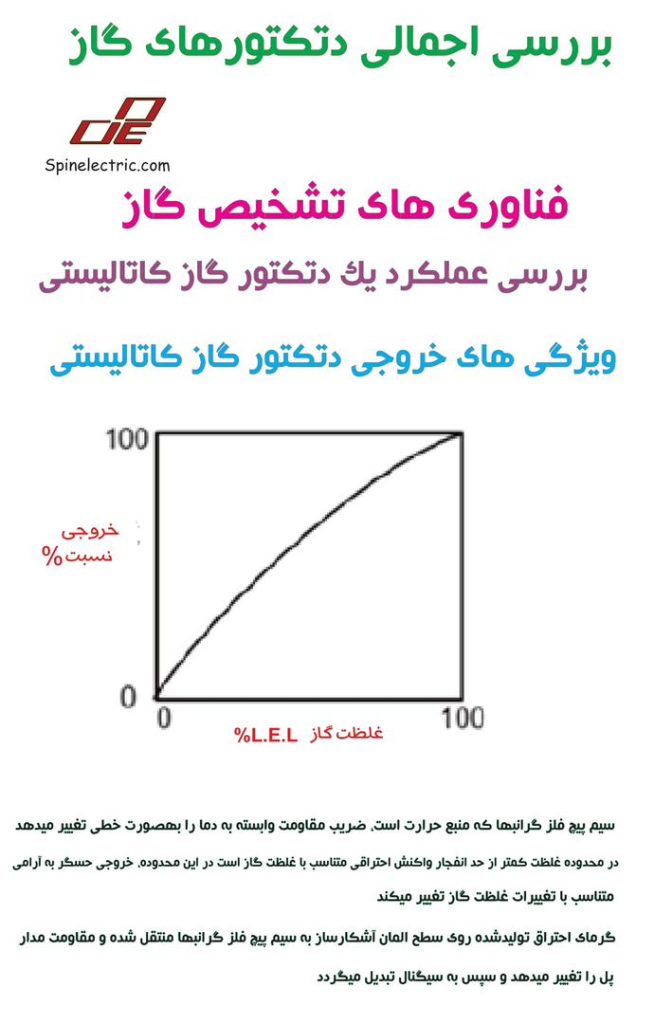

O ویژگی‌های خروجی:
سیم پیچ فلز گران‌بها که منبع حرارت است، ضریب مقاومت وابسته به دما را به‌صورت خطی تغییر می‌دهد.
در محدوده غلظت کمتر از حد انفجار (LEL)، واکنش احتراقی متناسب با غلظت گاز است.
در این محدوده، خروجی حسگر به‌آرامی متناسب با تغییرات غلظت گاز تغییر می‌کند.

WhatsApp Image 2025 09 26 at 9.39.54 AM1

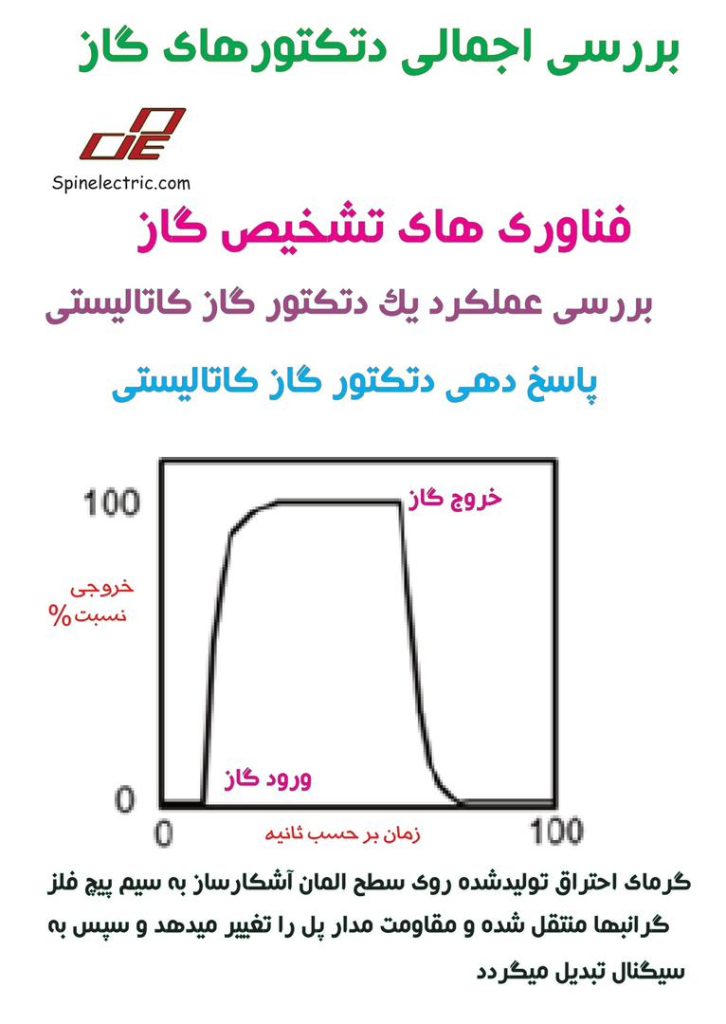

پاسخ‌دهی:
گرمای احتراق تولیدشده روی سطح المان آشکارساز به سیم پیچ فلز گران‌بها منتقل شده و مقاومت مدار پل را تغییر می‌دهد و سپس به سیگنال تبدیل می‌گردد.

WhatsApp Image 2025 09 26 at 9.39.55 AM

با نرخ واکنش بالا، این حسگر در پاسخ‌دهی، دقت و قابلیت تکرار عملکرد بسیار خوبی دارد.

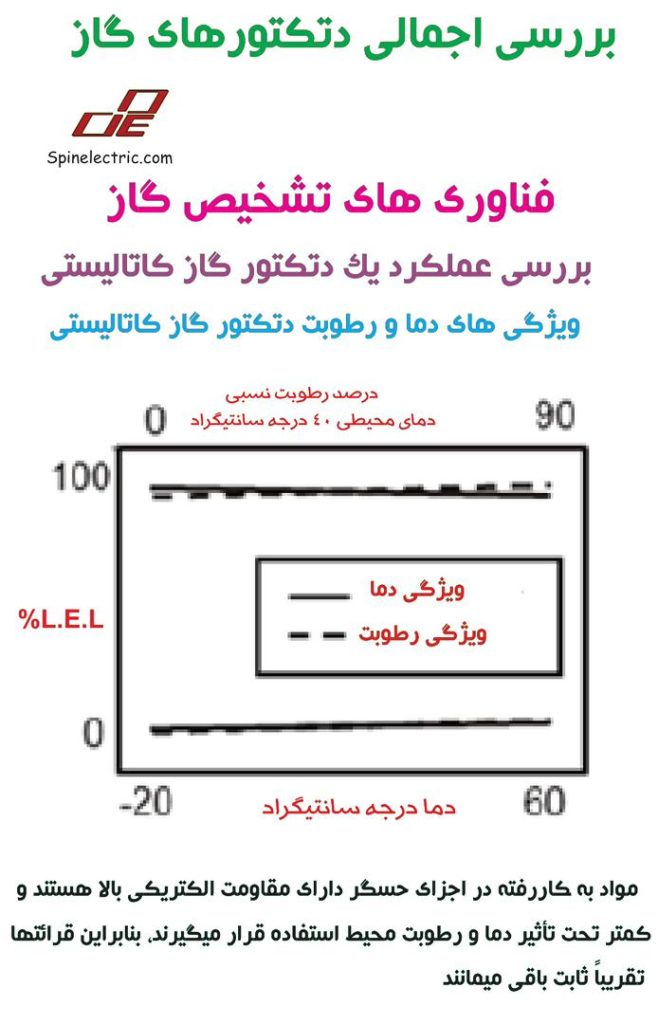

O ویژگی‌های دما و رطوبت:
مواد به‌کاررفته در اجزای حسگر دارای مقاومت الکتریکی بالا هستند و کمتر تحت تأثیر دما و رطوبت محیط استفاده قرار می‌گیرند، بنابراین قرائت‌ها تقریباً ثابت باقی می‌مانند.

WhatsApp Image 2025 09 26 at 9.39.55 AM1

توسعه کاتالیست:
المان آشکارساز از کاتالیستی استفاده می‌کند که واکنش احتراقی را تسهیل می‌کند.
این کاتالیست به‌طور اختصاصی برای حسگرهای گاز توسعه یافته و با بهره‌گیری از دانش فنی خاص طراحی شده است، که پایداری بلندمدت را فراهم می‌کند.



۷–۴. تشخیص گاز با دتکتورهای گاز نیمه‌رسانا

حسگر ثابت

**۱. شرح مختصر دتکتورهای گاز نیمه‌رسانا

این حسگر از یک نیمه‌رسانای اکسید فلزی استفاده می‌کند که مقاومت آن در تماس با گاز قابل تشخیص تغییر می‌کند. حسگر این تغییر مقاومت را به‌عنوان غلظت گاز تشخیص می‌دهد. این یک حسگر همه‌کاره است که انواع گازها از گازهای سمی تا گازهای قابل اشتعال را شناسایی می‌کند.



**۲. ساختار و اصول کار دتکتورهای گاز نیمه‌رسانا

حسگر شامل یک سیم گرم‌کن و یک نیمه‌رسانای اکسید فلزی         تشکیل‌شده روی یک لوله آلومینا است. دو الکترود طلا        در دو انتهای لوله برای اندازه‌گیری مقاومت نیمه‌رسانا تعبیه شده‌اند

**[ساختار دتکتورهای گاز نیمه‌رسانا

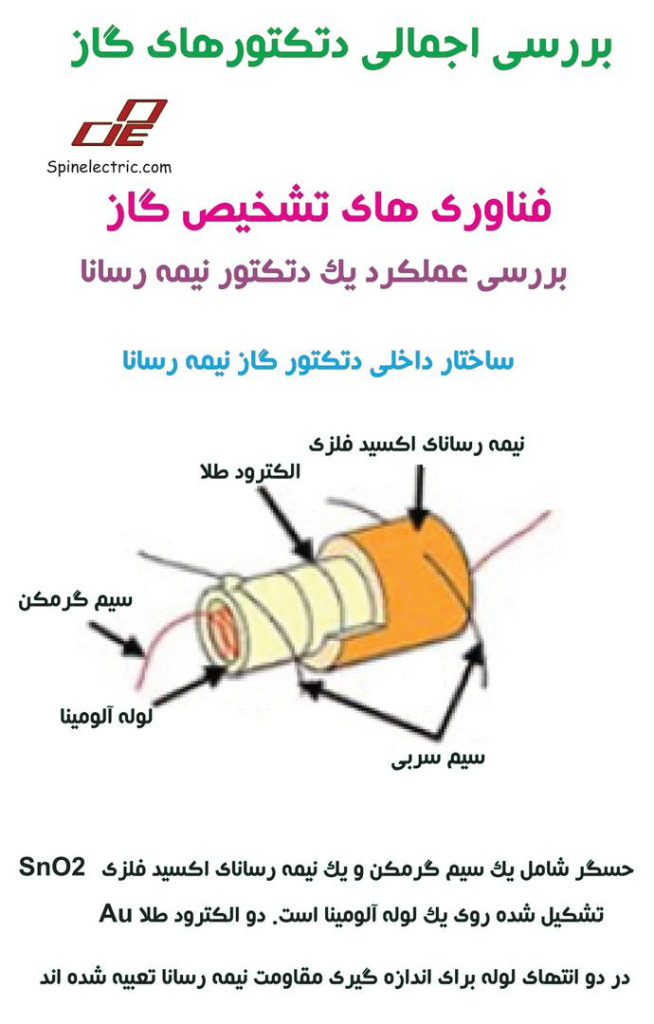

حسگر شامل یک سیم گرم‌کن و یک نیمه‌رسانای اکسید فلزی (SnO₂) تشکیل‌شده روی یک لوله آلومینا است. دو الکترود طلا (Au) در دو انتهای لوله برای اندازه‌گیری مقاومت نیمه‌رسانا تعبیه شده‌اند.

WhatsApp Image 2025 09 26 at 9.39.55 AM2

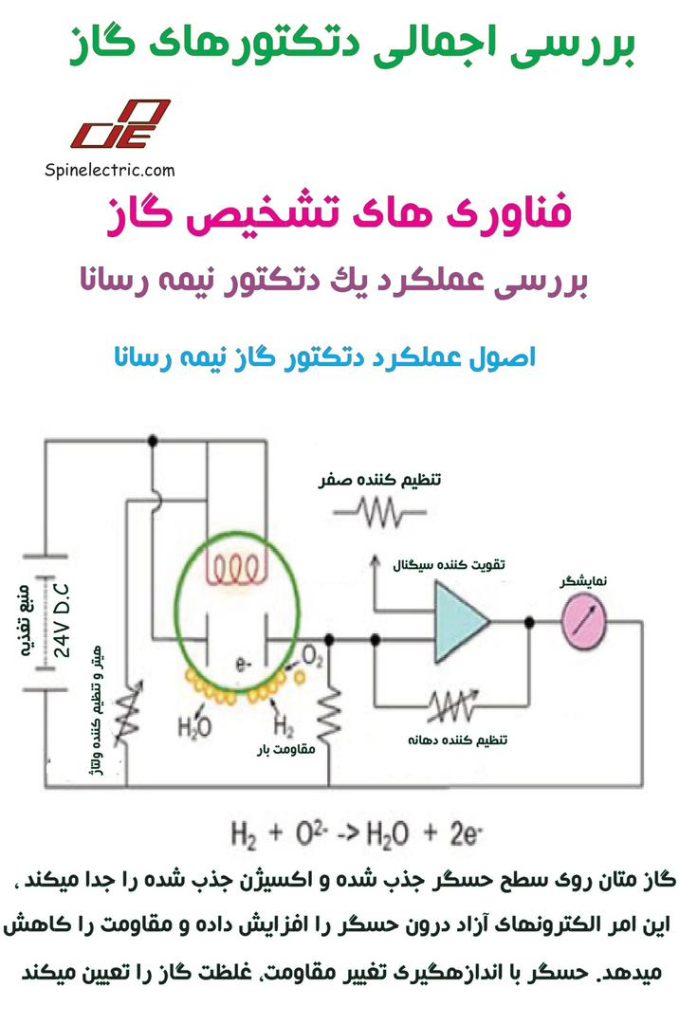

**[اصول کار دتکتورهای گاز نیمه‌رسانا

سیم گرم‌کن، سطح نیمه‌رسانای اکسید فلزی را تا ۴۰۰–۳۵۰°C گرم می‌کند. با جذب اکسیژن هوا روی این سطح به‌صورت O و O₂، نیمه‌رسانا مقاومت ثابتی حفظ می‌کند. سپس، گاز متان یا مشابه آن با سطح تماس یافته و جذب شیمیایی می‌شود. این گاز توسط یون‌های O اکسید شده و تجزیه می‌شود. واکنش روی سطح حسگر به‌صورت زیر است:



CH₄ + ۴O⁻ → CO₂ + ۲H₂O + ۸e⁻

WhatsApp Image 2025 09 26 at 9.39.56 AM

به‌طور خلاصه، گاز متان روی سطح حسگر جذب شده و اکسیژن جذب‌شده را جدا می‌کند. این امر الکترون‌های آزاد درون حسگر را افزایش داده و مقاومت را کاهش می‌دهد. حسگر با اندازه‌گیری تغییر مقاومت، غلظت گاز را تعیین می‌کند.



**۳. ویژگی‌های دتکتورهای گاز نیمه‌رسانا

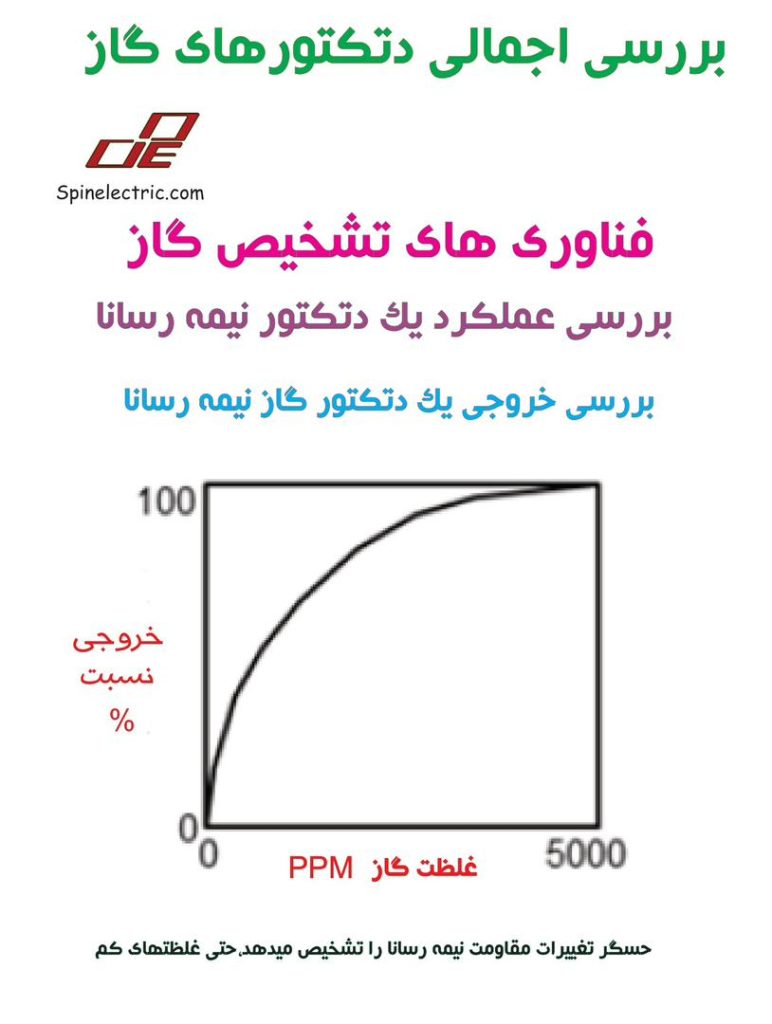

**ویژگی‌های خروجی دتکتورهای گاز نیمه‌رسانا

حسگر تغییرات مقاومت نیمه‌رسانا را تشخیص می‌دهد، یعنی حتی غلظت‌های کم (در سطح ppm) که توسط حسگرهای سرامیکی جدید قابل تشخیص نیستند را نیز شناسایی می‌کند. این حسگر برای غلظت‌های کم بسیار حساس بوده و سطح خروجی بالایی دارد.

WhatsApp Image 2025 09 26 at 9.39.56 AM1

**تشخیص گازهای سمی در دتکتورهای گاز نیمه‌رسانا

از آنجا که در اصل، مقاومت با تغییر تعداد الکترون‌ها و تحرک آن‌ها تغییر می‌کند، این حسگر طیف وسیعی از گازها از جمله گازهای سمی که گرمای احتراق کمتری تولید می‌کنند را تشخیص می‌دهد.



**ویژگی‌های پیری دتکتورهای گاز نیمه‌رسانا

حسگر در بلندمدت پایداری خود را حفظ کرده و عمر طولانی دارد. در مقایسه با حسگرهای مبتنی بر احتراق کاتالیستی، این نوع حسگر مقاومت بالایی در برابر سمیت و شرایط سخت جوی دارد.



**انتخاب‌پذیری گاز در دتکتورهای گاز نیمه‌رسانا

با افزودن ناخالصی به ماده نیمه‌رسانا، اثر تداخل تغییر می‌کند. این ویژگی به حسگر اجازه می‌دهد تا برخی گازها را به‌صورت انتخابی تشخیص دهد.







۷-۵.تشخیص گاز از طریق روش نیمه‌هادی نوع سیم داغ



سنسور ثابت

سنسور قابل حمل نیمه‌هادی نوع سیم داغ



۱. شرح مختصر از دتکتور گاز نیمه‌هادی نوع سیم داغ



این سنسور از یک نیمه‌هادی اکسید فلزی استفاده می‌کند که مقاومت آن در تماس با گاز قابل تشخیص تغییر می‌کند. سنسور این تغییر مقاومت را به عنوان غلظت گاز تشخیص می‌دهد. این یک سنسور گاز با حساسیت بالا برای غلظت‌های کم است.



۲. ساختار و اصول  دتکتور گاز نیمه‌هادی نوع سیم داغ

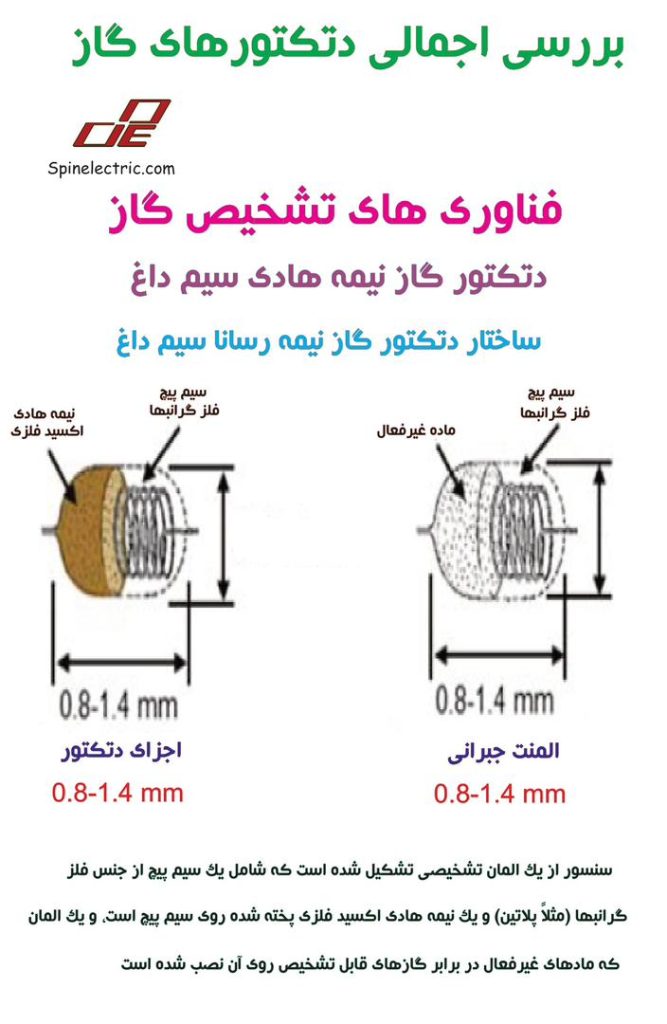

[ساختار]

سنسور از یک المان تشخیصی تشکیل شده است که شامل یک سیم پیچ از جنس فلز گران‌بها (مثلاً پلاتین) و یک نیمه‌هادی اکسید فلزی پخته شده روی سیم پیچ است، و یک المان جبرانی که ماده‌ای غیرفعال در برابر گازهای قابل تشخیص روی آن پخته شده است.

WhatsApp Image 2025 09 26 at 9.39.57 AM

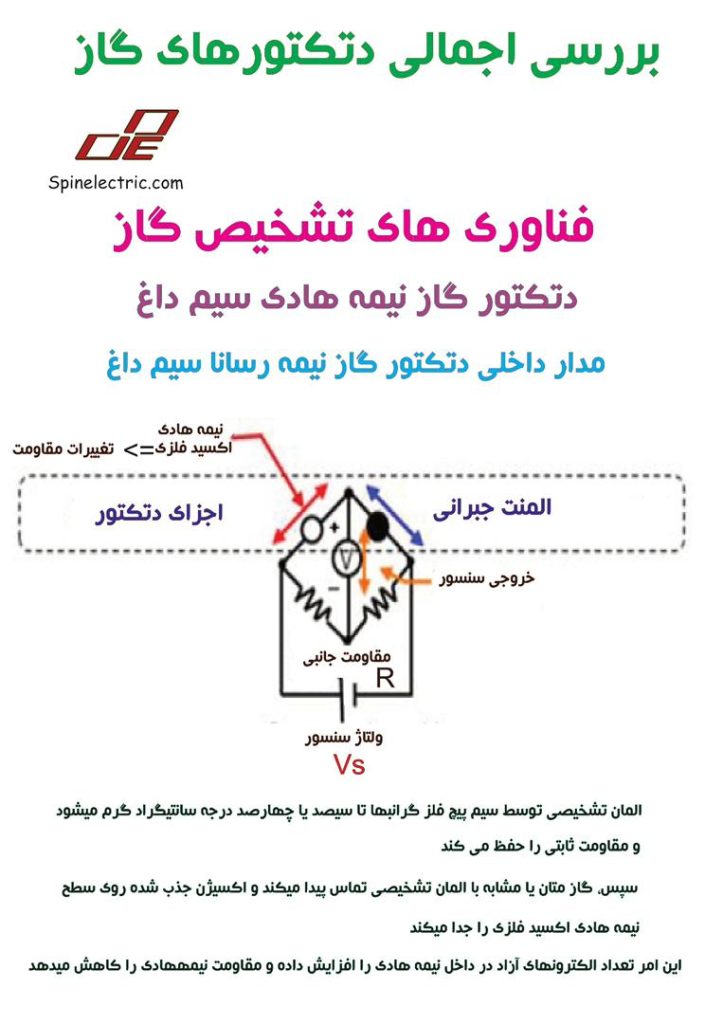

[اصول  عملکرد دتکتور گاز نیمه‌هادی نوع سیم داغ

WhatsApp Image 2025 09 26 at 9.39.57 AM1

مقاومت (R) المان تشخیصی، ترکیبی از مقاومت (RS) نیمه‌هادی و مقاومت (RH) سیم پیچ فلز گران‌بها است. المان تشخیصی توسط سیم پیچ فلز گران‌بها تا ۳۰۰°C تا ۴۰۰°C گرم می‌شود و مقاومت ثابتی را حفظ می‌کند. سپس، گاز متان یا مشابه با المان تشخیصی تماس پیدا می‌کند و اکسیژن جذب شده روی سطح نیمه‌هادی اکسید فلزی را جدا می‌کند. این امر تعداد الکترون‌های آزاد در داخل نیمه‌هادی را افزایش داده و مقاومت نیمه‌هادی را کاهش می‌دهد. در نتیجه مقاومت کل المان تشخیصی کاهش می‌یابد. با تشخیص تغییر مقاومت توسط مدار پل، سنسور غلظت گاز را تعیین می‌کند.



رده جامد

گاز قابل تشخیص



۳. ویژگی‌های دتکتور گاز نیمه‌هادی نوع سیم داغ

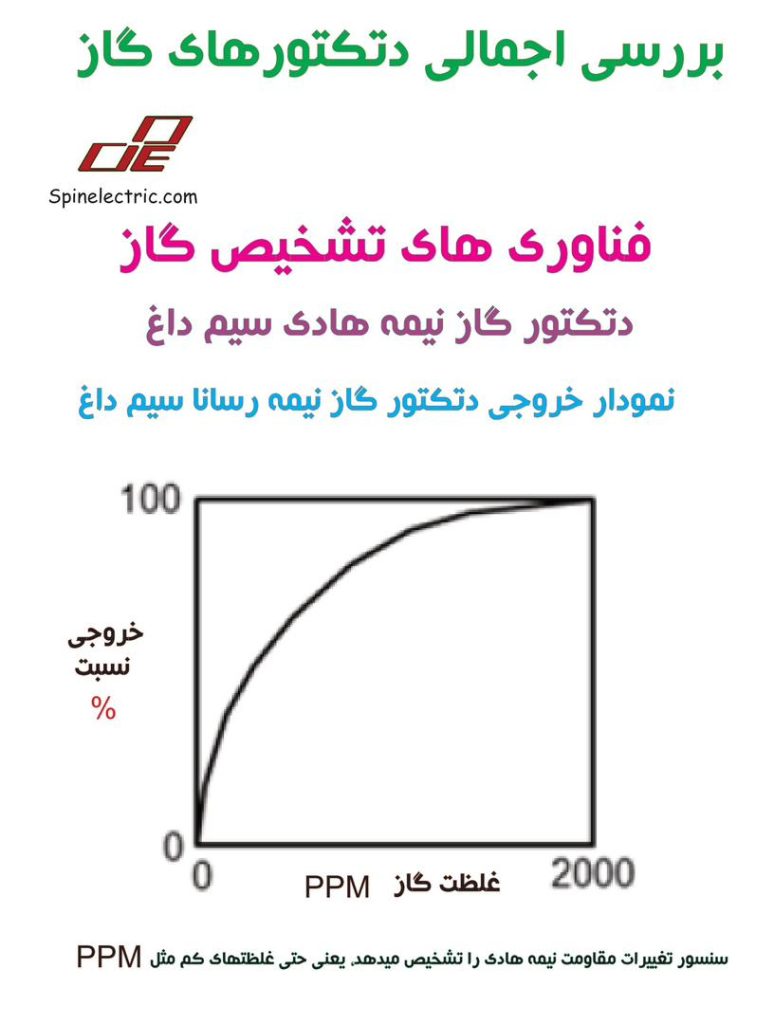

ویژگی‌های خروجی  دتکتور گاز نیمه‌هادی نوع سیم داغ

WhatsApp Image 2025 09 26 at 9.39.57 AM2

سنسور تغییرات مقاومت نیمه‌هادی را تشخیص می‌دهد، یعنی حتی غلظت‌های کم (سطح ppm) که توسط سنسورهای سرامیکی جدید قابل تشخیص نیستند را نیز تشخیص می‌دهد.







کوچک‌سازی و صرفه‌جویی در انرژی  در دتکتور گاز نیمه‌هادی نوع سیم داغ



سیم پیچ فلز گران‌بها برای گرم‌کن را می‌توان کوچک‌تر کرد تا سنسوری کوچکتر با مصرف انرژی کمتر فراهم شود.



ویژگی‌های پیری  در دتکتور گاز نیمه‌هادی نوع سیم داغ



سنسور در بلندمدت پایداری خود را حفظ می‌کند و عمر طولانی دارد. در مقایسه با سنسورهای مبتنی بر احتراق کاتالیستی، این نوع سنسور مقاومت بالایی در برابر سمیت و جو شدید دارد.



انتخاب‌پذیری گاز  در دتکتور گاز نیمه‌هادی نوع سیم داغ



با افزودن یک ناخالصی به نیمه‌هادی اکسید فلزی، اثر تداخل تغییر می‌کند. این ویژگی به سنسور اجازه می‌دهد تا برخی گازها را به صورت انتخابی تشخیص دهد.





دتکتور گاز رسانائی گرمائی

  1. توضیح مختصر دتکتور گاز رسانائی گرمائی



این دتکتور با تشخیص تفاوت در رسانایی گرمایی، غلظت گاز را تعیین می‌کند. این یک دتکتور اثبات‌شده برای گازهای قابل اشتعال است که به‌طور مؤثر گازهای با غلظت بالا را تشخیص می‌دهد.



  1. ساختار و اصول دتکتور گاز رسانائی گرمائی

WhatsApp Image 2025 09 26 at 9.39.58 AM

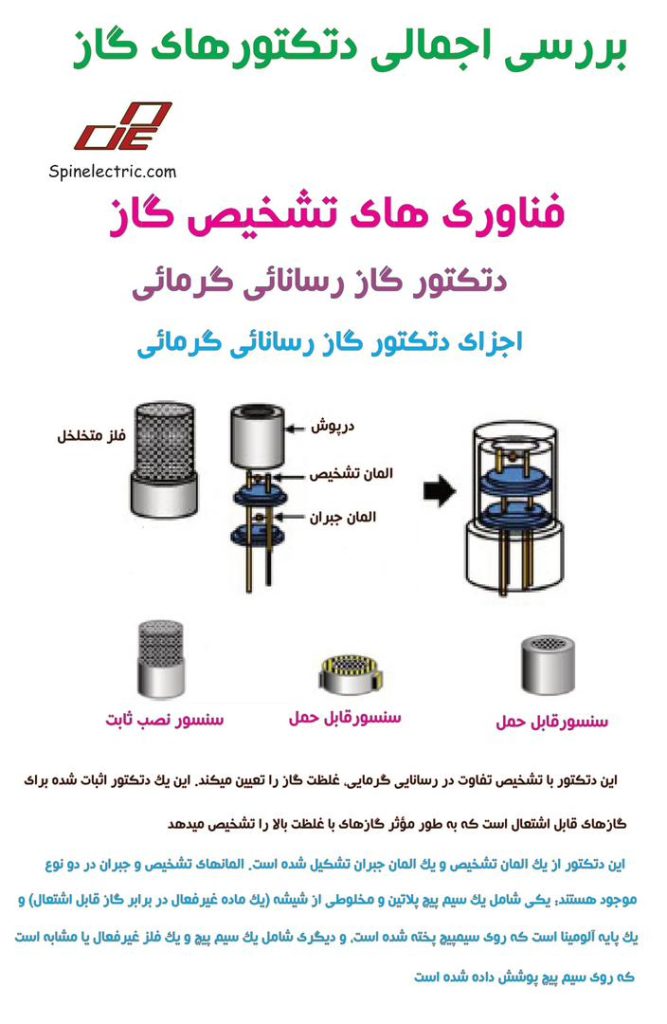

[ساختار  دتکتور گاز رسانائی گرمائی

این دتکتور از یک المان تشخیص و یک المان جبران تشکیل شده است. المان‌های تشخیص و جبران در دو نوع موجود هستند: یکی شامل یک سیم‌پیچ پلاتین و مخلوطی از شیشه (یک ماده غیرفعال در برابر گاز قابل اشتعال) و یک پایه آلومینا است که روی سیم‌پیچ پخته شده است، و دیگری شامل یک سیم‌پیچ و یک فلز غیرفعال یا مشابه است که روی سیم‌پیچ پوشش داده شده است. المان تشخیص به گونه‌ای طراحی شده است که گازهای قابل تشخیص با آن تماس پیدا کنند. المان جبران محصور شده است تا هیچ گاز قابل تشخیصی با آن تماس نداشته باشد.

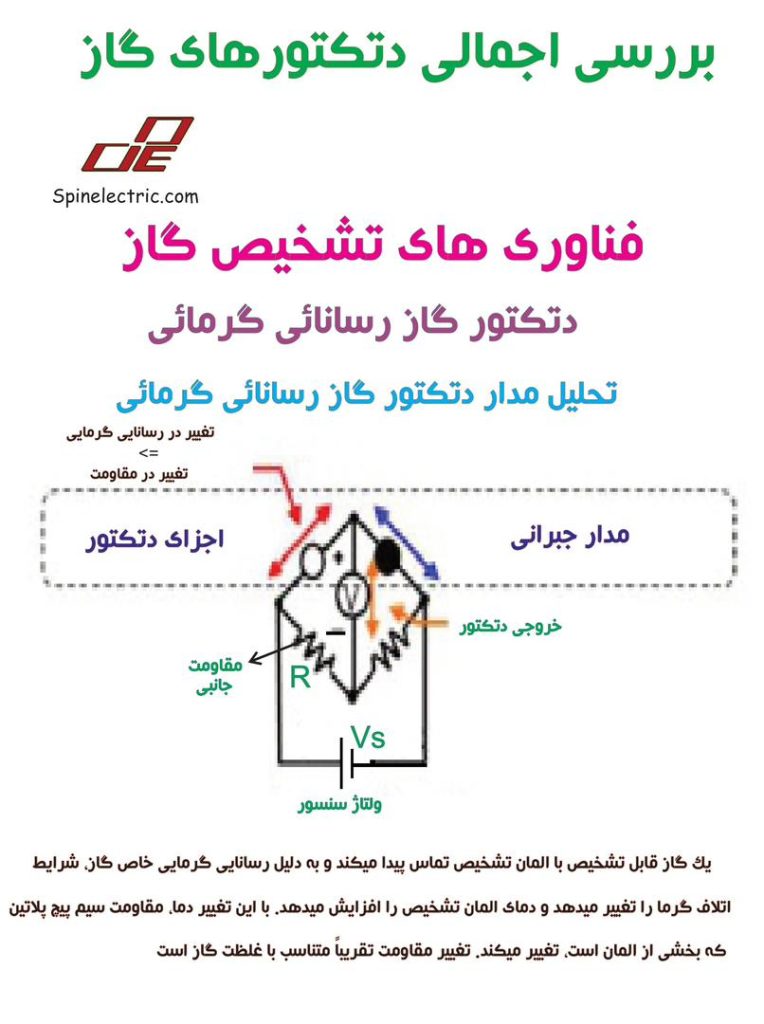

[اصول دتکتور گاز رسانائی گرمائی

WhatsApp Image 2025 09 26 at 9.39.58 AM1

سیم‌پیچ پلاتین، المان تشخیص را تا 200 تا 500 درجه سانتی‌گراد گرم می‌کند. سپس، یک گاز قابل تشخیص با المان تشخیص تماس پیدا می‌کند و به دلیل رسانایی گرمایی خاص گاز، شرایط اتلاف گرما را تغییر می‌دهد و دمای المان تشخیص را افزایش می‌دهد. با این تغییر دما، مقاومت سیم‌پیچ پلاتین، که بخشی از المان است، تغییر می‌کند. تغییر مقاومت تقریباً متناسب با غلظت گاز است.



با تشخیص تغییر مقاومت توسط مدار پل، دتکتور غلظت گاز را تعیین می‌کند.



  1. ویژگی‌های دتکتور گاز رسانائی گرمائی

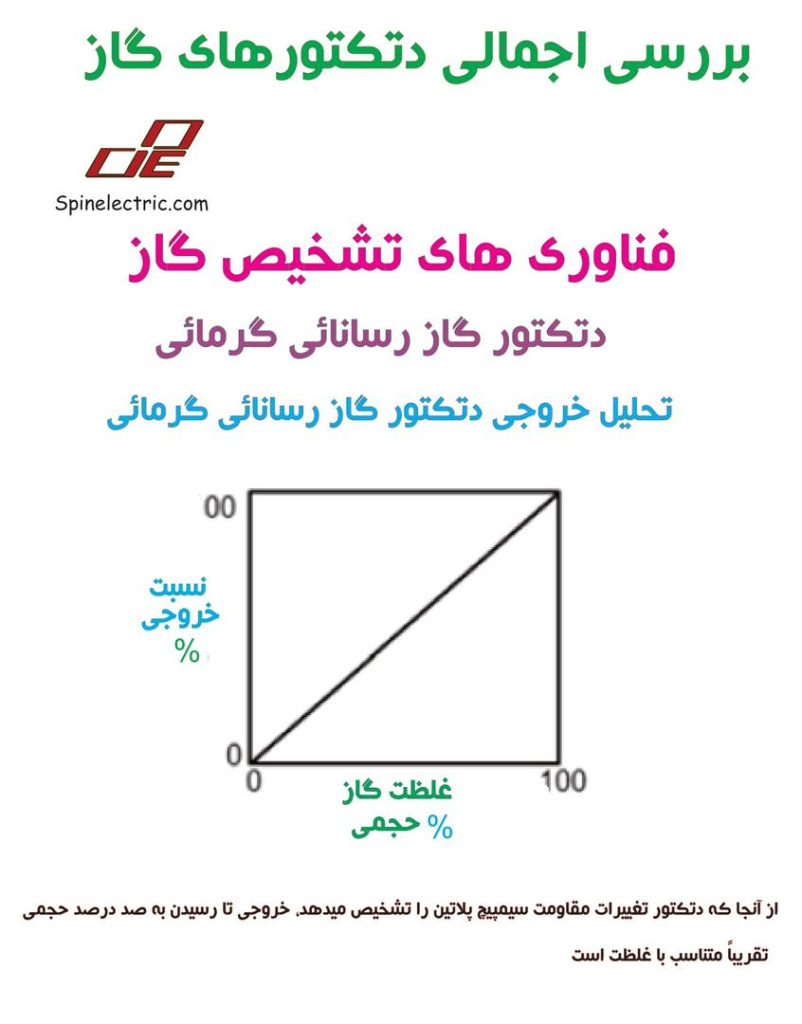

ویژگی‌های خروجی  دتکتور گاز رسانائی گرمائی



از آنجا که دتکتور تغییرات مقاومت سیم‌پیچ پلاتین را تشخیص می‌دهد، خروجی تا رسیدن به صد درصد حجمی تقریباً متناسب با غلظت است. این دتکتور برای تشخیص گازهای با غلظت بالا مناسب است.

WhatsApp Image 2025 09 26 at 9.39.59 AM

تشخیص در شرایط بی‌اکسیژن  دتکتور گاز رسانائی گرمائی

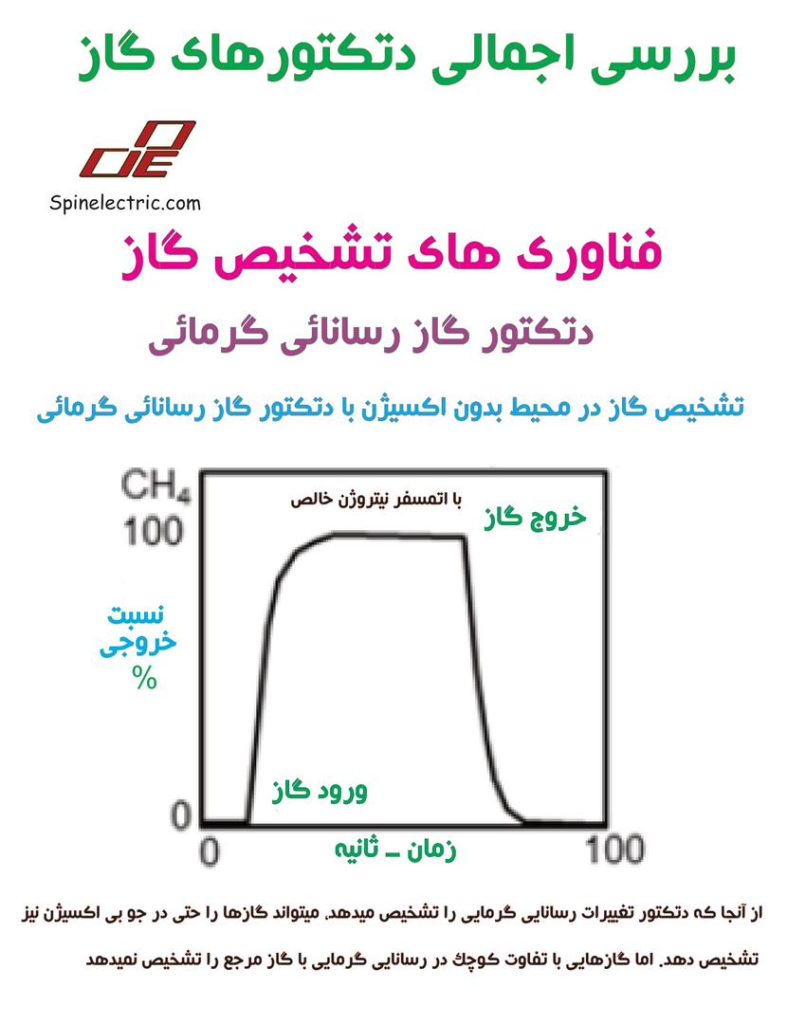

WhatsApp Image 2025 09 26 at 9.39.59 AM1

از آنجا که دتکتور تغییرات رسانایی گرمایی را تشخیص می‌دهد، می‌تواند گازها را حتی در جو بی‌اکسیژن نیز تشخیص دهد. اما گازهایی با تفاوت کوچک در رسانایی گرمایی با گاز مرجع را تشخیص نمی‌دهد.



دتکتور به‌صورت فیزیکی تغییرات رسانایی گرمایی گاز را تشخیص می‌دهد و شامل واکنش شیمیایی مانند واکنش احتراق نیست. این بدان معناست که با تخریب یا مسمومیت کاتالیزور ارتباطی ندارد و پایداری بلندمدت را فراهم می‌کند.



تشخیص گازهای غیرقابل اشتعال  دتکتور گاز رسانائی گرمائی



از آنجا که دتکتور از رسانایی گرمایی خاص گاز استفاده می‌کند، حتی گازهای غیرقابل اشتعال با تفاوت زیاد در رسانایی گرمایی، مانند آرگون، نیتروژن و دی‌اکسید کربن با غلظت بالا را نیز تشخیص می‌دهد.











۷-۷. روش الکترولیز پتانسیواستاتیک





۱. شرح مختصر دتکتور گاز الکترولیز پتانسیواستاتیک

WhatsApp Image 2025 09 26 at 9.39.59 AM2

این دتکتور گاز قابل تشخیص را با استفاده از یک الکترود در پتانسیل ثابت الکترولیز می‌کند تا جریان ایجاد شود و سپس با اندازه‌گیری جریان، غلظت گاز را تعیین می‌نماید. این دتکتور گاز برای تشخیص گازهای سمی بسیار مناسب است. می‌توان پتانسیل خاصی را برای تشخیص گاز خاصی تنظیم کرد.



۲. ساختار و اصول  دتکتور گاز الکترولیز پتانسیواستاتیک

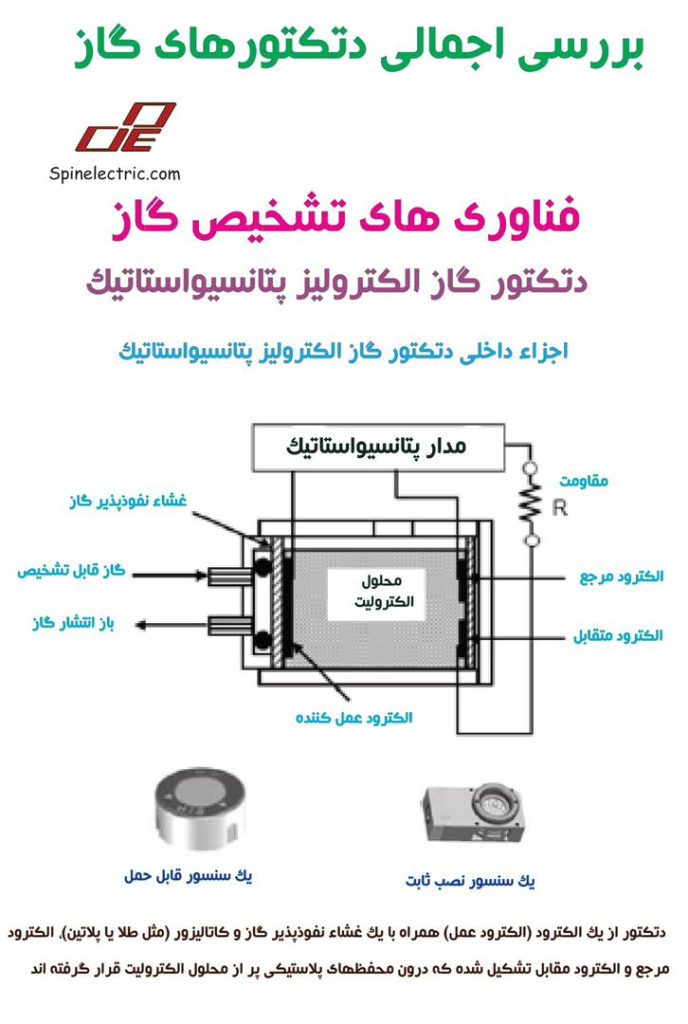

[ساختار دتکتور گاز الکترولیز پتانسیواستاتیک

دتکتور از یک الکترود (الکترود عمل) همراه با یک غشاء نفوذپذیر گاز و کاتالیزور (مثل طلا یا پلاتین)، الکترود مرجع و الکترود مقابل تشکیل شده که درون محفظه‌ای پلاستیکی پر از محلول الکترولیت قرار گرفته‌اند.



[اصول عملکرد دتکتور گاز الکترولیز پتانسیواستاتیک

دتکتور از یک مدار پتانسیواستاتیک برای ثابت نگه داشتن پتانسیل بین الکترود عمل و الکترود مرجع استفاده می‌کند. الکترود عمل گاز قابل تشخیص را مستقیماً الکترولیز می‌کند. اگر گاز قابل تشخیص H2S باشد، واکنش‌های زیر رخ می‌دهد:

الکترود عمل: H2S + 4H2O → H2SO4 + 8H+ + 8e

الکترود مقابل: 2O2 + 8H+ + 8e → 4H2O

جریان تولیدشده متناسب با غلظت گاز است. با اندازه‌گیری جریان بین الکترود عمل و الکترود مقابل، دتکتور غلظت گاز را تعیین می‌کند.



۳. ویژگی‌های دتکتور گاز الکترولیز پتانسیواستاتیک

ویژگی‌های خروجی دتکتور گاز الکترولیز پتانسیواستاتیک

WhatsApp Image 2025 09 26 at 9.40.00 AM

غلظت گاز متناسب با مقدار جریان است. دتکتور مقدار جریان را بدون تغییر خروجی می‌دهد و بنابراین غلظت گاز متناسب با خروجی دتکتور است.

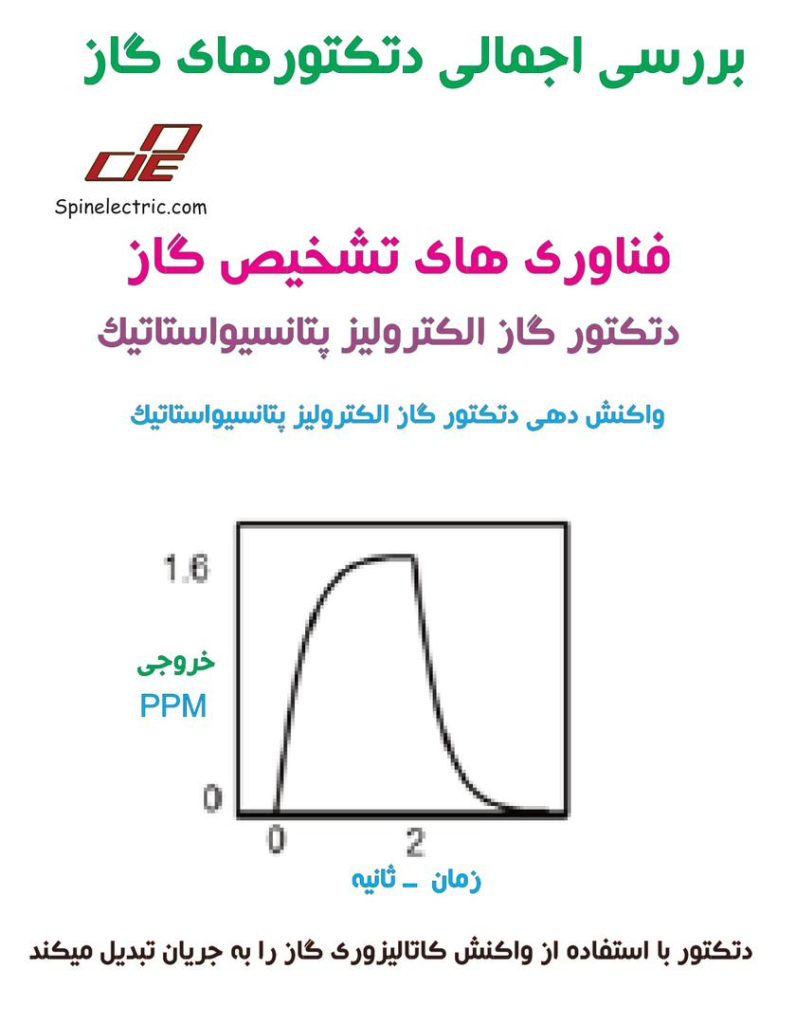

واکنش‌دهی  دتکتور گاز الکترولیز پتانسیواستاتیک

WhatsApp Image 2025 09 26 at 9.40.00 AM1

منحنی پاسخ همانطور که در شکل سمت راست نشان داده شده است. دتکتور با استفاده از واکنش کاتالیزوری گاز را به جریان تبدیل می‌کند. از آنجا که H2S کاتالیزور الکترود را تغییر نمی‌دهد، دتکتور از دقت و تکرارپذیری بالایی برخوردار است.



ویژگی‌های پیری  دتکتور گاز الکترولیز پتانسیواستاتیک

تقریباً تا دو سال، حساسیت دتکتور در سطح حدود ۸۰٪ حساسیت اولیه باقی می‌ماند. از آنجا که رطوبت تأثیر جزئی بر حساسیت دارد، ممکن است خوانش بسته به فصل تغییر کند.



ویژگی‌های دمای دتکتور گاز الکترولیز پتانسیواستاتیک

WhatsApp Image 2025 09 26 at 9.40.01 AM

با خوانش تقریباً پایدار در دماهای بالا، حساسیت دتکتور با کاهش دما ممکن است کاهش یابد. حتی در ۰°C، حساسیت دتکتور کمتر از ۸۰٪ نخواهد شد. با انجام تصحیح دما، نوسانات خوانش به حداقل می‌رسد.

WhatsApp Image 2025 09 26 at 9.40.01 AM1

۷-۸. روش تشخیص گاز با دتکتور گاز با الکترود با غشای جداکننده

۱. شرح مختصر  دتکتور گاز با الکترود با غشای جداکننده

بر اساس اصول دتکتور پایه‌گذاری شده بر الکترولیز پتانسیواستاتیک، این دتکتور با یک فیلم نفوذپذیر گاز (غشای جداکننده) و یک الکترود عمل کاملاً جدا از هم ساختار یافته است. این یک دتکتور گاز سمی با انتخاب‌پذیری عالی است.

WhatsApp Image 2025 09 26 at 9.40.01 AM1

. ساختار و اصول  دتکتور گاز با الکترود با غشای جداکننده

[ساختار دتکتور گاز با الکترود با غشای جداکننده

دتکتور با یک الکترود عمل – یک الکترود فلزی با یک فیلم نفوذپذیر گاز که روی آن قرار گرفته – همراه با الکترودهای مرجع و مقابل ساختار یافته است. این الکترودها در یک محفظه پلاستیکی پر از محلول الکترولیت قرار دارند. بین الکترود عمل و فیلم، یک لایه بسیار نازک از محلول الکترولیت وجود دارد.



[اصول دتکتور گاز با الکترود با غشای جداکننده

یک گاز قابل تشخیص از طریق فیلم نفوذپذیر گاز عبور کرده و با یون‌های موجود در محلول الکترولیت واکنش می‌دهد که هالوژن تولید می‌کند. اگر گاز قابل تشخیص Cl باشد، واکنش زیر رخ می‌دهد:

Cl2 + 2I- → 2Cl- + I2

I2 تولید شده توسط این واکنش در الکترود عمل کاهش می‌یابد، باعث می‌شود جریانی از مدار عبور کند. از آنجا که این جریان متناسب با غلظت گاز است، دتکتور مقدار جریان را برای تعیین غلظت گاز اندازه می‌گیرد. گاز قابل تشخیص قبل از واکنش با الکترود عمل با محلول الکترولیت واکنش می‌دهد و بنابراین هیچ تداخلی با گازهایی که با محلول الکترولیت واکنش نمی‌دهند رخ نمی‌دهد. این ویژگی به دتکتور انتخاب‌پذیری عالی می‌بخشد.





۳. ویژگی‌ها ی دتکتور گاز با الکترود با غشای جداکننده

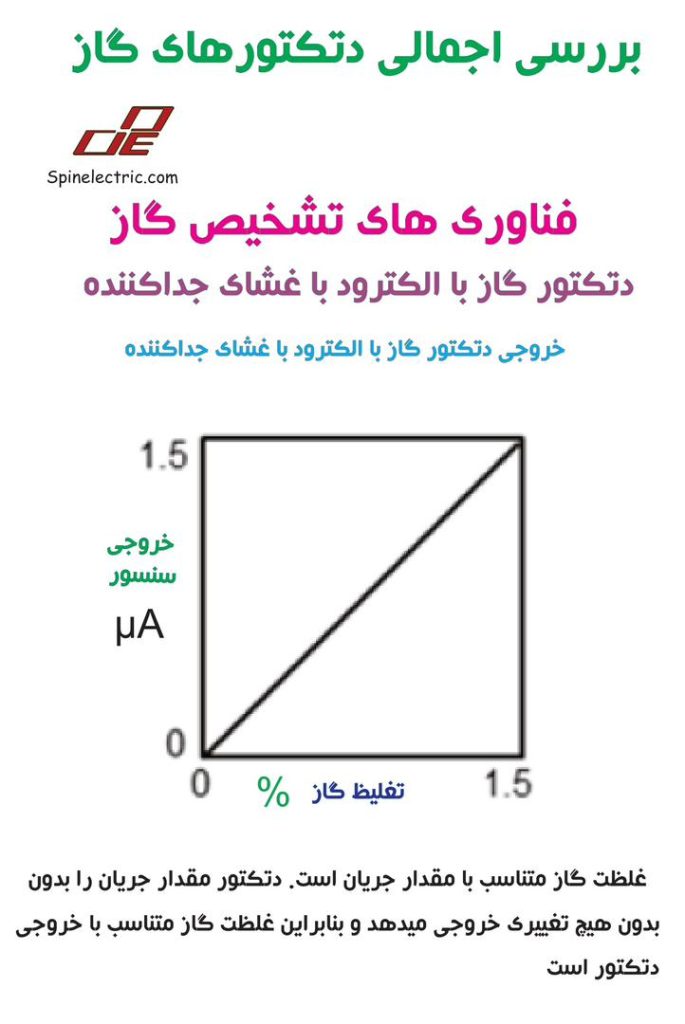

ویژگی‌های خروجی  دتکتور گاز با الکترود با غشای جداکننده

غلظت گاز متناسب با مقدار جریان است. دتکتور مقدار جریان را بدون هیچ تغییری خروجی می‌دهد و بنابراین غلظت گاز متناسب با خروجی دتکتور است.

WhatsApp Image 2025 09 26 at 9.40.02 AM

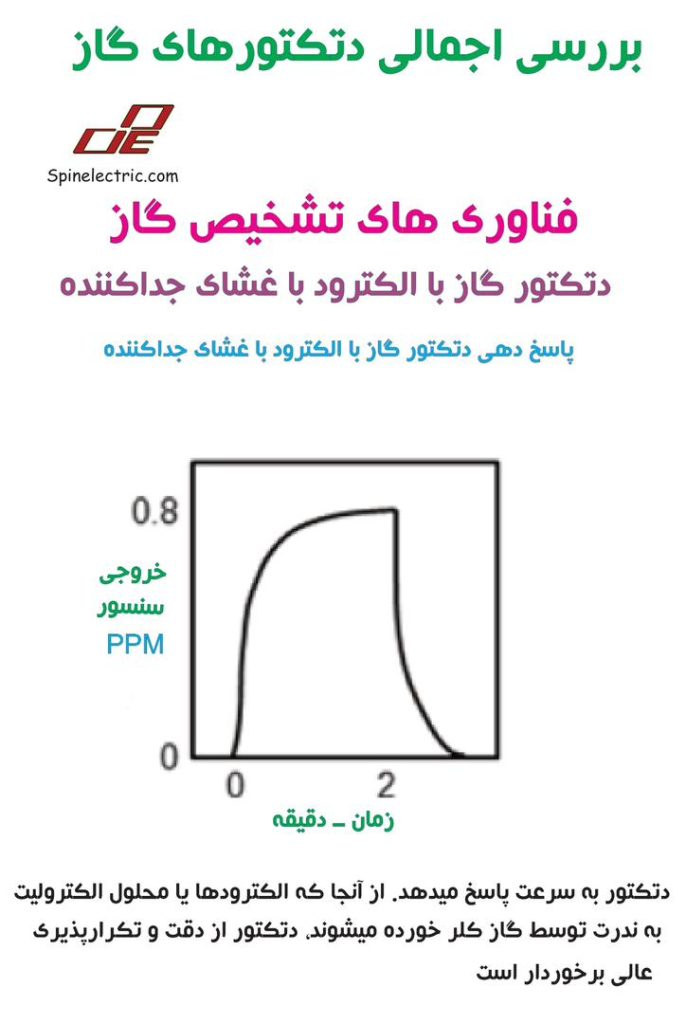

پاسخ‌دهی  دتکتور گاز با الکترود با غشای جداکننده

دتکتور به سرعت پاسخ می‌دهد. از آنجا که الکترودها یا محلول الکترولیت به ندرت توسط گاز کلر خورده می‌شوند، دتکتور از دقت و تکرارپذیری عالی برخوردار است.

WhatsApp Image 2025 09 26 at 9.40.02 AM1

ویژگی‌های پیری  دتکتور گاز با الکترود با غشای جداکننده

عملکرد دتکتور با گذشت زمان کاهش نمی‌یابد و تقریباً هیچ تغییری در خروجی مشاهده نمی‌شود. با این حال، اگر فیلم نفوذپذیر گاز به دلیل چسبیدن ذرات خارجی، نفوذپذیری گاز را از دست بدهد، این ممکن است منجر به کاهش خروجی شود.

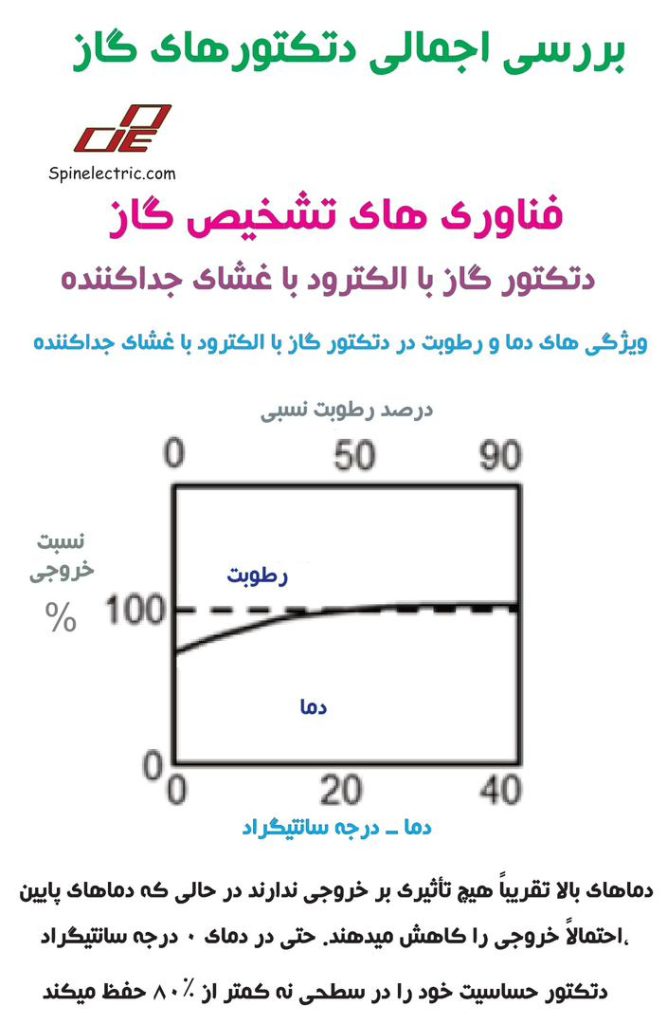

ویژگی‌های دما و رطوبت  دتکتور گاز با الکترود با غشای جداکننده

WhatsApp Image 2025 09 26 at 9.40.02 AM2

دماهای بالا تقریباً هیچ تأثیری بر خروجی ندارند در حالی که دماهای پایین احتمالاً خروجی را کاهش می‌دهند. حتی در دمای ۰ درجه سانتی‌گراد، دتکتور حساسیت خود را در سطحی نه کمتر از ۸۰٪ حفظ می‌کند. با انجام تصحیحات دما، نوسانات قرائت به حداقل می‌رسد. خروجی تحت تأثیر رطوبت قرار نمی‌گیرد.



۷-۹. روش تشخیص گاز با دتکتور گاز با سلول گالوانیک غشایی



۱. شرح مختصر  دتکتور گاز با سلول گالوانیک غشایی





این دتکتور ساده و سنتی بر اساس اصول سلول‌ها عمل می‌کند. این دتکتور بدون نیاز به منبع تغذیه خارجی، پایداری بلندمدت دارد.



۲. ساختار و اصول  دتکتور گاز با سلول گالوانیک غشایی

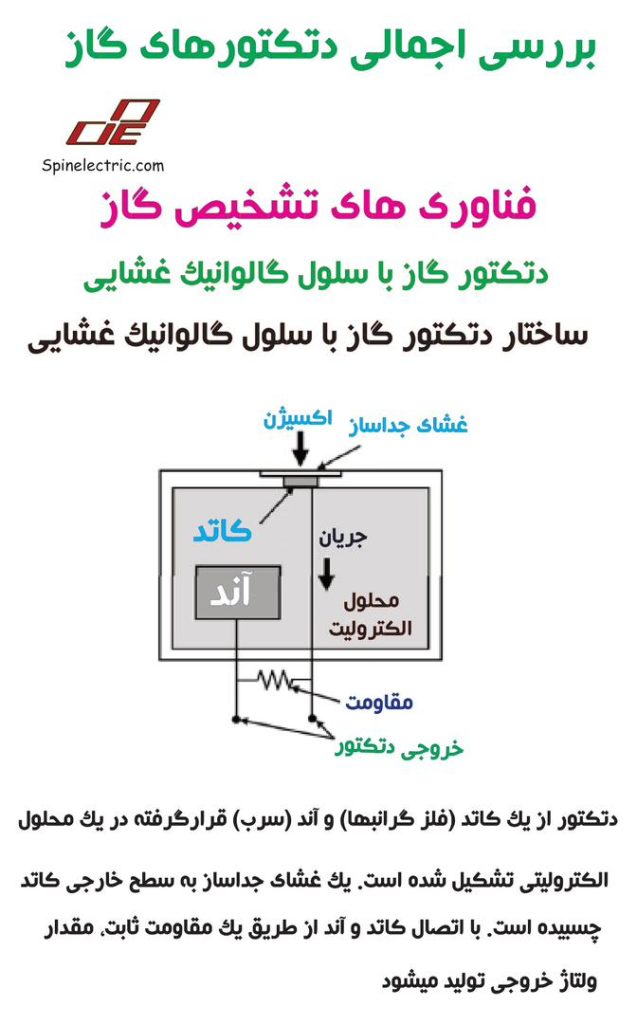

[ساختار دتکتور گاز با سلول گالوانیک غشایی

WhatsApp Image 2025 09 26 at 9.40.03 AM

دتکتور از یک کاتد (فلز گران‌بها) و آند (سرب) قرارگرفته در یک محلول الکترولیتی تشکیل شده است. یک غشای جداساز به سطح خارجی کاتد چسبیده است. با اتصال کاتد و آند از طریق یک مقاومت ثابت، مقدار ولتاژ خروجی تولید می‌شود.



[اصول دتکتور گاز با سلول گالوانیک غشایی





اکسیژن از غشای جداساز عبور کرده و در کاتد کاهش می‌یابد. همزمان در آند، سرب در محلول الکترولیتی حل می‌شود (اکسید می‌شود). واکنش‌های زیر در الکترودها رخ می‌دهد:

کاتد: O2 + 2H2O + 4e → 4OH

آند: 2Pb → 2Pb2+ + 4e



جریان ناشی از واکنش کاهش، توسط مقاومت به ولتاژ تبدیل شده و از ترمینال خروجی خارج می‌شود. خروجی دتکتور متناسب با غلظت اکسیژن (فشار جزئی) است.



۳. ویژگی‌های دتکتور گاز با سلول گالوانیک غشایی

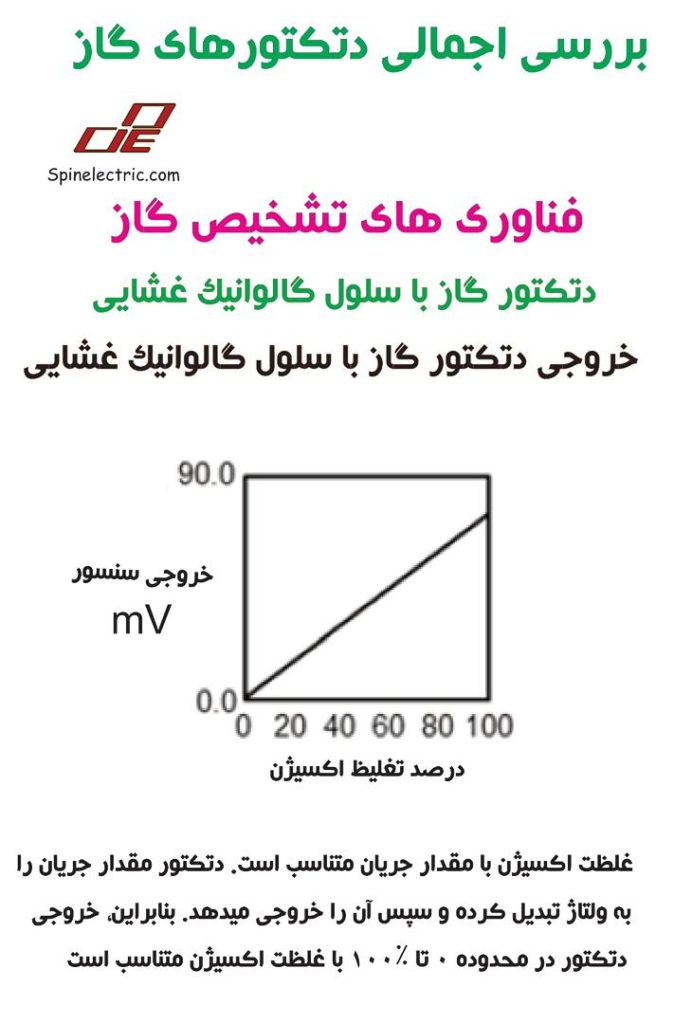

ویژگی‌های خروجی  دتکتور گاز با سلول گالوانیک غشایی

WhatsApp Image 2025 09 26 at 9.40.04 AM

غلظت اکسیژن با مقدار جریان متناسب است. دتکتور مقدار جریان را به ولتاژ تبدیل کرده و سپس آن را خروجی می‌دهد. بنابراین، خروجی دتکتور در محدوده ۰ تا ۱۰۰٪ با غلظت اکسیژن متناسب است.



سرعت پاسخ  دتکتور گاز با سلول گالوانیک غشایی

WhatsApp Image 2025 09 26 at 9.40.05 AM

با سرعت پاسخ بالا، این دتکتور از دقت و تکرارپذیری بالایی برخوردار است.







ویژگی‌های پیری

با عمر طولانی، این دتکتور می‌تواند به مدت دو تا سه سال مورد استفاده قرار گیرد.

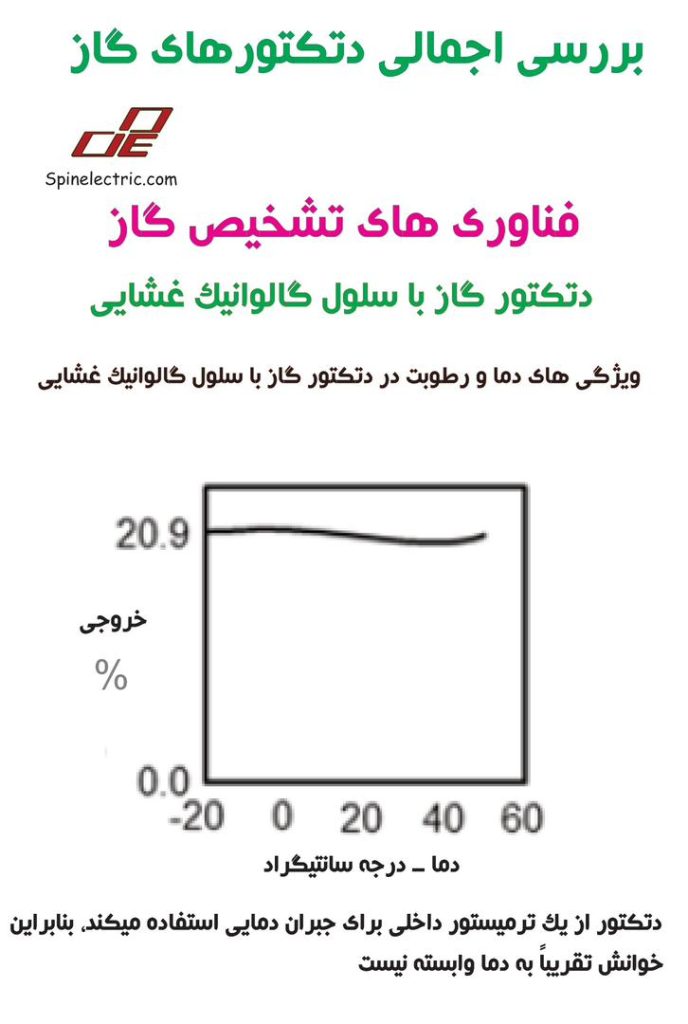

ویژگی‌های دما و رطوبت  دتکتور گاز با سلول گالوانیک غشایی

WhatsApp Image 2025 09 26 at 9.40.05 AM1

دتکتور از یک ترمیستور داخلی برای جبران دمایی استفاده می‌کند، بنابراین خوانش تقریباً به دما وابسته نیست.

۷-۱۰.تشخیص گاز به  روش مادون قرمز غیرپاشنده

۱. شرح مختصر  دتکتور مادون قرمز غیرپاشنده

بر اساس این واقعیت که بسیاری از گازها اشعه مادون قرمز را جذب می‌کنند، این دتکتور نور مادون قرمز را به سلول اندازه‌گیری اعمال می‌کند تا تغییرات نور مادون قرمز ناشی از جذب گاز قابل تشخیص را شناسایی کند. این روش تمام نور مادون قرمز در محدوده طول‌موج خاصی را بدون تفکیک (پاشش) نور مادون قرمز بر اساس طول‌موج، به‌صورت یکپارچه تشخیص می‌دهد. WhatsApp Image 2025 09 26 at 9.40.06 AM

. ساختار و اصول  دتکتور مادون قرمز غیرپاشنده

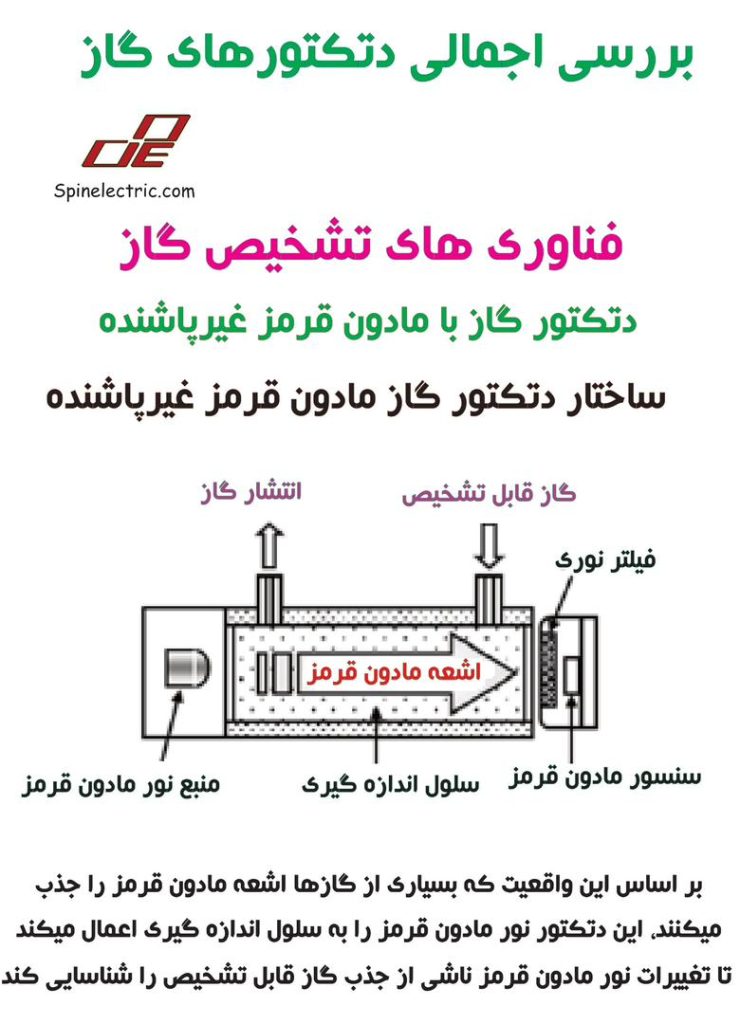

[ساختار دتکتور مادون قرمز غیرپاشنده

این دتکتور از یک منبع نور مادون قرمز و یک سنسور مادون قرمز تشکیل شده است که بین آن‌ها یک سلول اندازه‌گیری و یک فیلتر نوری قرار گرفته است. منبع نور مادون قرمز، نور را ساطع می‌کند که از طریق سلول اندازه‌گیری و فیلتر نوری عبور کرده و توسط سنسور مادون قرمز تشخیص داده می‌شود. فیلتر نوری به طول‌موج‌های مادون قرمز که توسط گاز قابل تشخیص جذب می‌شوند، اجازه عبور انتخابی می‌دهد.

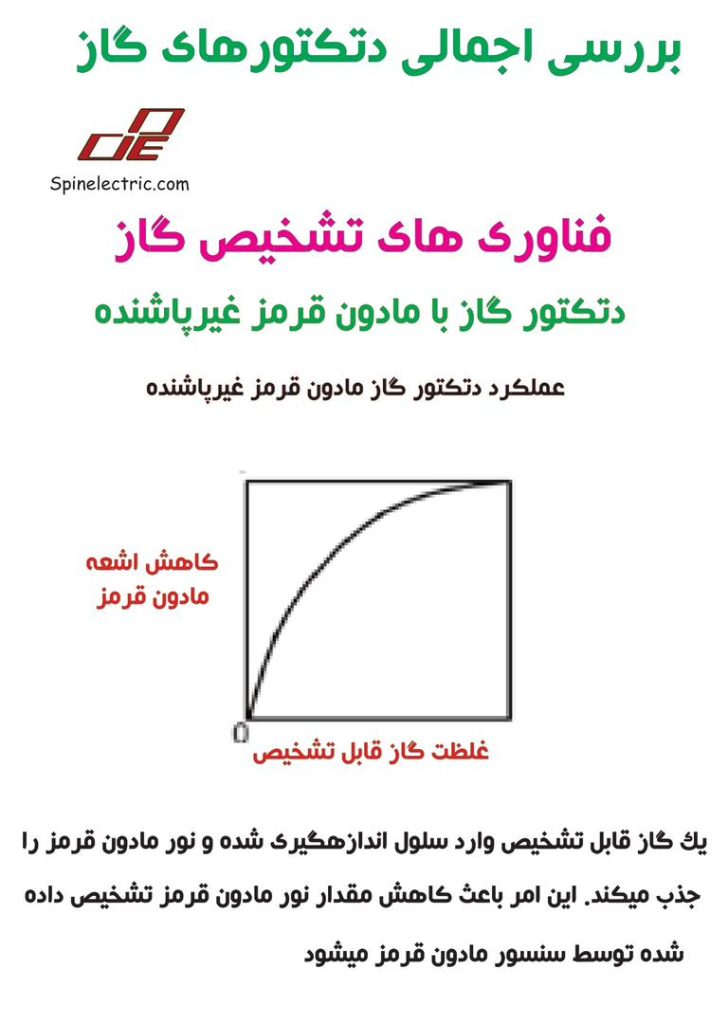

[اصول عملکرد دتکتور مادون قرمز غیرپاشنده

یک گاز قابل تشخیص وارد سلول اندازه‌گیری شده و نور مادون قرمز را جذب می‌کند. این امر باعث کاهش مقدار نور مادون قرمز تشخیص‌داده شده توسط سنسور مادون قرمز می‌شود. برخی از گازهای قابل تشخیص با غلظت‌های شناخته شده وارد می‌شوند تا رابطه (منحنی کالیبراسیون) بین کاهش مقدار نور مادون قرمز و غلظت هر گاز قابل تشخیص تعیین شود. هنگامی که یک گاز قابل تشخیص با غلظت ناشناخته وارد می‌شود، دتکتور از منحنی کالیبراسیون بر اساس کاهش اندازه‌گیری‌شده مقدار نور مادون قرمز برای تعیین غلظت گاز استفاده می‌کند.

WhatsApp Image 2025 09 26 at 9.40.06 AM1

. ویژگی‌های دتکتور مادون قرمز غیرپاشنده

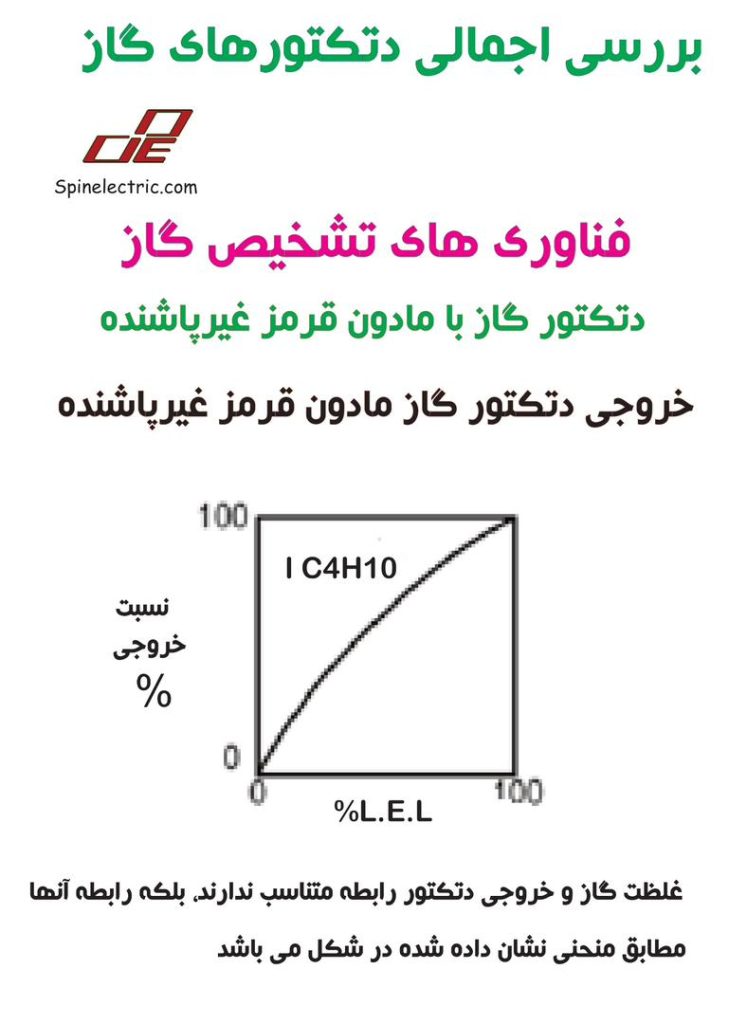

ویژگی‌های خروجی  دتکتور مادون قرمز غیرپاشنده

WhatsApp Image 2025 09 26 at 9.40.06 AM3

غلظت گاز و خروجی دتکتور رابطه متناسب ندارند، بلکه رابطه آن‌ها مطابق منحنی نشان‌داده شده در شکل پائین است. (i-C4H10: ایزوبوتان)

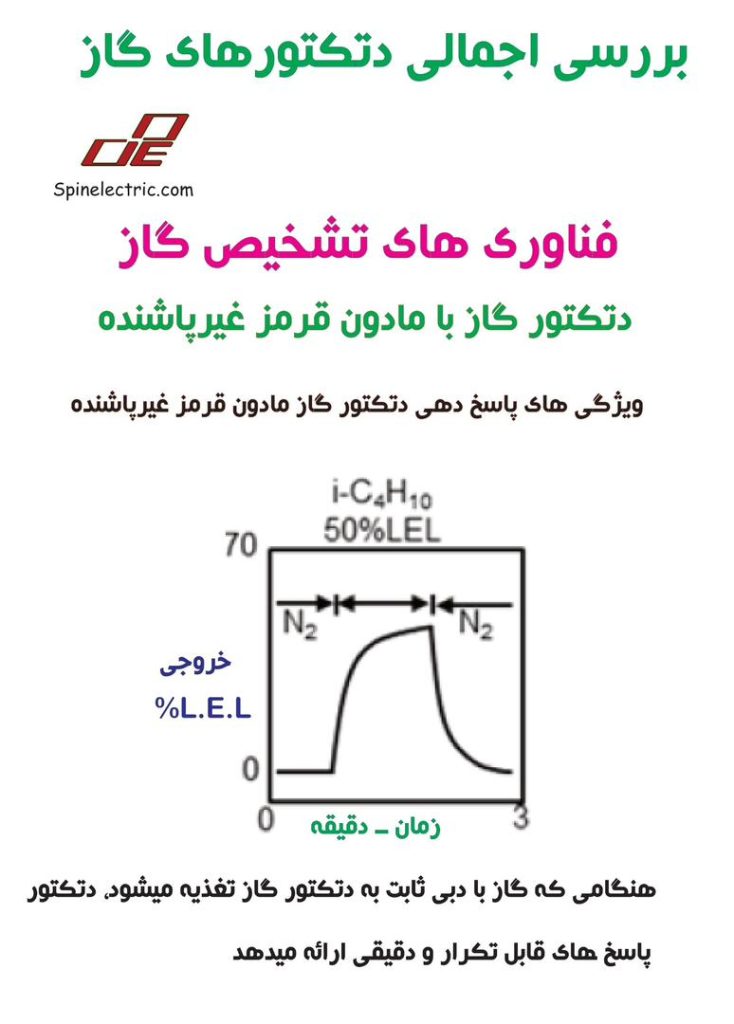

ویژگی‌های پاسخ‌دهی  دتکتور مادون قرمز غیرپاشنده

هنگامی که گاز با دبی ثابت به دتکتور گاز تغذیه می‌شود، دتکتور پاسخ‌های قابل تکرار و دقیقی ارائه می‌دهد. WhatsApp Image 2025 09 26 at 9.40.07 AM2

ویژگی‌های پیری  در دتکتور مادون قرمز غیرپاشنده

در محیطی با تغییرات دمایی کم، دتکتور پایدار باقی می‌ماند و بدون کاهش دقت خوانش در طول زمان عمل می‌کند. بسته به محیط، ممکن است دتکتور با گذشت زمان به‌طور قابل توجهی تخریب شود. در این صورت، می‌توان با انجام کالیبراسیون گاز هر شش ماه یکبار، تخریب را به حداقل رساند.

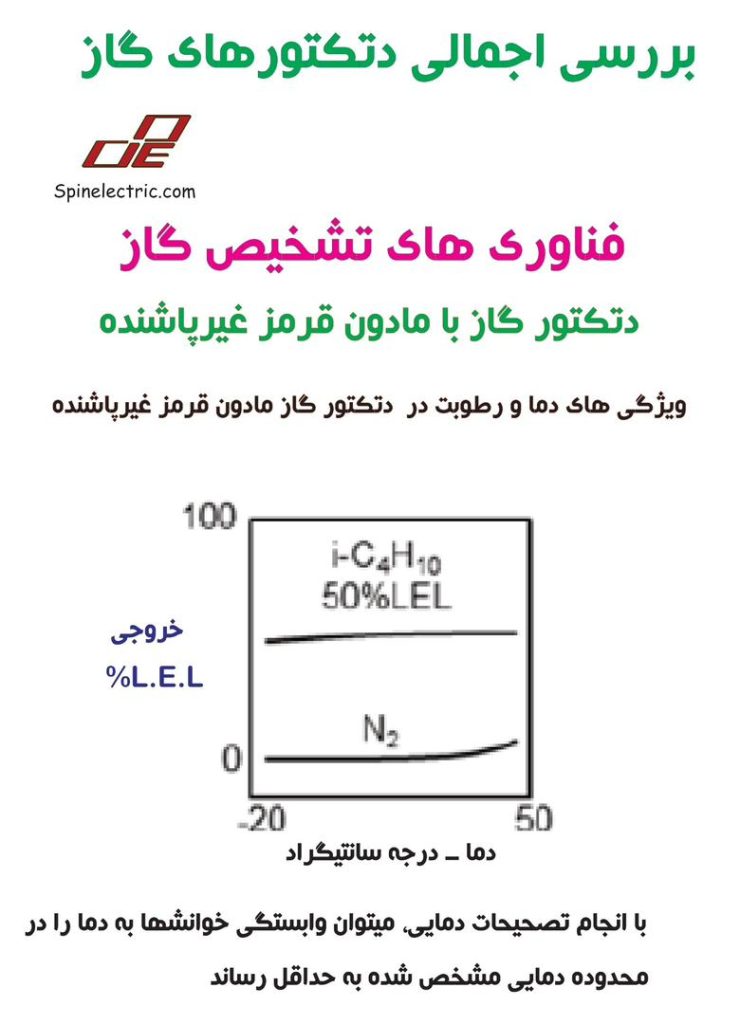

ویژگی‌های دما و رطوبت  در دتکتور مادون قرمز غیرپاشنده

با انجام تصحیحات دمایی، می‌توان وابستگی خوانش‌ها به دما را در محدوده دمایی مشخص‌شده به حداقل رساند.

WhatsApp Image 2025 09 26 at 9.40.07 AM3

در صورت عدم تشکیل میعان (%LEL) در داخل سلول گاز، دتکتور تقریباً تحت تأثیر رطوبت قرار نمی‌گیرد.

. روش تشخیص گاز با تداخل سنجی

۱. شرح کلی  دتکتور گاز تداخل سنجی

این دتکتور گاز، که یکی از قدیمیترین حسگرهای گاز ماست، تغییرات در ضریب شکست گاز را تشخیص میدهد. با دقت بالا، پایداری بلندمدت را حفظ میکند. در گذشته، داخل معادن زغالسنگ برای اندازهگیری غلظت متان استفاده میشد و در سالهای اخیر، بهطور گسترده برای اندازهگیری غلظت حلالها یا مقادیر حرارتی گازهای سوختی مانند گاز طبیعی کاربرد دارد.

۲. ساختار و اصول  دتکتور گاز تداخل سنجی

[ساختار دتکتور گاز تداخل سنجی

WhatsApp Image 2025 09 26 at 9.40.08 AM

منبع نور، نور را ساطع میکند که توسط آینه تخت موازی به دو پرتو نور (A و B) تقسیم و توسط منشور بازتاب میشود. پرتو A یک سفر رفت و برگشت در محفظه گاز D، که گاز قابل تشخیص جریان دارد، انجام میدهد و پرتو B یک سفر رفت و برگشت در محفظه گاز E، که گاز مرجع جریان دارد، انجام میدهد. دو پرتو نور A و B در نقطه C آینه تخت موازی به هم میرسند و یک الگوی تداخلی روی سنسور تصویر از طریق آینه و لنز تشکیل میدهند.



[اصول عملکرد دتکتور گاز تداخل سنجی

یک الگوی تداخلی به نسبت تفاوت در ضریب شکست بین گاز قابل تشخیص و گاز مرجع حرکت میکند. حسگر مبتنی بر تداخلسنج نوری، مسافت حرکت الگوی تداخلی را اندازهگیری میکند تا ضریب شکست گاز قابل تشخیص را تعیین و آن را به غلظت گاز یا مقدار حرارتی تبدیل کند.



۳. ویژگی های دتکتور گاز تداخل سنجی

مسافت حرکت الگوی تداخلی AB که توسط این حسگر اندازهگیری میشود، با معادله زیر نشان داده میشود:

ویژگیهای خروجی  دتکتور گاز تداخل سنجی

الگوی تداخلی

از آنجا که تغییر در ضریب شکست متناسب با تغییر در غلظت گاز است، حسگر خطیبودن بسیار بالایی ارائه میدهد.



پاسخدهی  دتکتور گاز تداخل سنجی

حسگر اندازهگیری را با تکمیل جایگزینی در محفظه گاز با حجم ۰.۵ تا ۵ میلیلیتر به پایان میرساند. برخی مدلها اندازهگیری را در ۵ تا ۱۰ ثانیه با پاسخ ۹۰٪ تکمیل میکنند.



ویژگیهای پیری  دتکتور گاز تداخل سنجی

بارزترین ویژگی این حسگر این است که حساسیت آن کاهش نمییابد. حساسیت حسگر فقط به طول محفظه گاز L و طول موج منبع نور λ بستگی دارد. از آنجا که هر دو این پارامترها ثابت هستند، حسگر حساسیت پایدار بلندمدت ارائه میدهد. حتی اگر عنصر نوری کثیف شود، تأثیری بر مسافت حرکت الگوی تداخلی ندارد؛ بنابراین، حسگر تا زمانی که بتواند الگو را تشخیص دهد، حساسیت آن کاهش نمییابد.



ویژگیهای فشار و دما در دتکتور گاز تداخل سنجی

اگرچه ضریب شکست گاز بسته به دما T و فشار P تغییر میکند، حسگر دما و فشار را اندازهگیری میکند تا آنها را تصحیح کند و بنابراین تحت تأثیر آنها قرار نمیگیرد.













7-12.تشخیص گاز به روش نوار شیمیایی

  1. شرح کلی دتکتور گاز با نوار شیمیائی

این حسگر از نوار سلولزی آغشته به ماده رنگزا استفاده می‌کند. با عبور یا نفوذ گاز قابل تشخیص به داخل این نوار، واکنشی شیمیایی رخ داده و رنگ نوار تغییر می‌کند. حسگر با اندازه‌گیری نور بازتاب‌شده از رنگ ایجادشده بر اثر واکنش بین ماده رنگزا و گاز، غلظت بسیار کم گازهای سمی را به صورت کمی تشخیص می‌دهد.



  1. ساختار و اصول دتکتور گاز با نوار شیمیائی

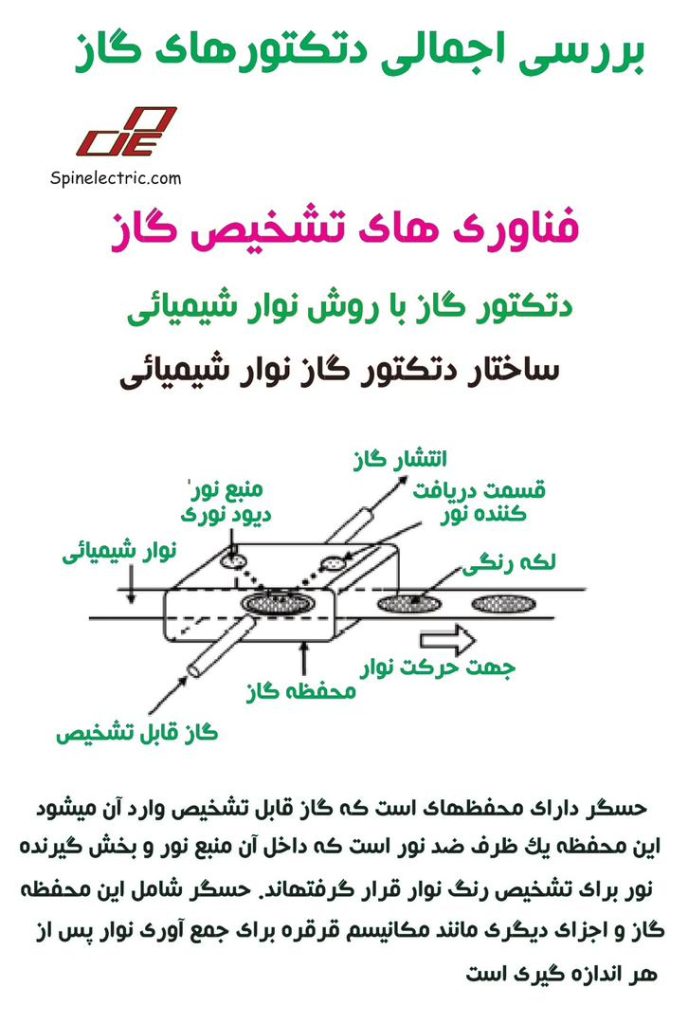

[ساختار دتکتور گاز با نوار شیمیائی

حسگر دارای محفظه‌ای است که گاز قابل تشخیص وارد آن می‌شود. این محفظه یک ظرف ضد نور است که داخل آن منبع نور و بخش گیرنده نور برای تشخیص رنگ نوار قرار گرفته‌اند. حسگر شامل این محفظه گاز و اجزای دیگری مانند مکانیسم قرقره برای جمع‌آوری نوار پس از هر اندازه‌گیری است.

WhatsApp Image 2025 09 26 at 9.40.08 AM1

[اصول دتکتور گاز با نوار شیمیائی

وقتی گاز قابل تشخیص با نوار آغشته به ماده رنگزا تماس پیدا می‌کند، واکنش شیمیایی رخ داده و نوار رنگ می‌گیرد. به عنوان مثال، اگر فسفین (PH3) با نوار تماس پیدا کند، کلوئید نقره طبق فرمول زیر تولید می‌شود و یک لکه رنگی روی نوار سفید ظاهر می‌شود:

PH3 + AgCIO → Ag + H3PO4 + 1/2 Cl2



حسگر نور را به نقطه رنگی‌شده نوار تابانده و تغییر شدت نور بازتاب‌شده قبل و بعد از ورود گاز را اندازه‌گیری می‌کند؛ بنابراین غلظت گاز را به دقت محاسبه می‌کند.



  1. ویژگی‌ها ی دتکتور گاز با نوار شیمیائی

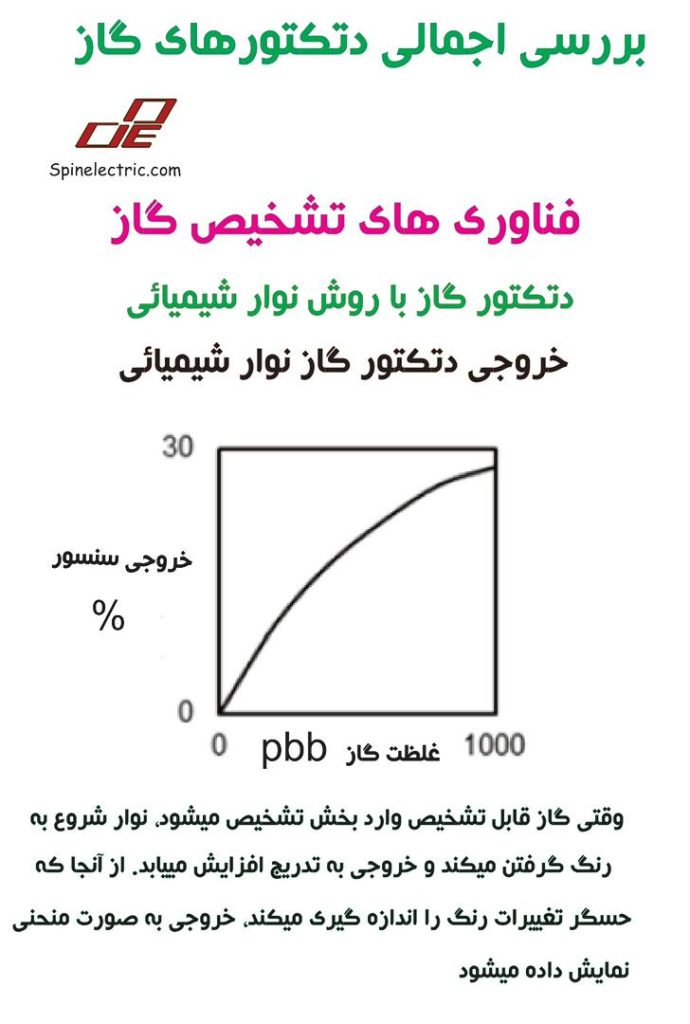

ویژگی‌های خروجی دتکتور گاز با نوار شیمیائی

WhatsApp Image 2025 09 26 at 9.40.08 AM2

وقتی گاز قابل تشخیص وارد بخش تشخیص می‌شود، نوار شروع به رنگ‌گرفتن می‌کند و خروجی به تدریج افزایش می‌یابد. از آنجا که حسگر تغییرات رنگ را اندازه‌گیری می‌کند، خروجی به صورت منحنی نمایش داده می‌شود.

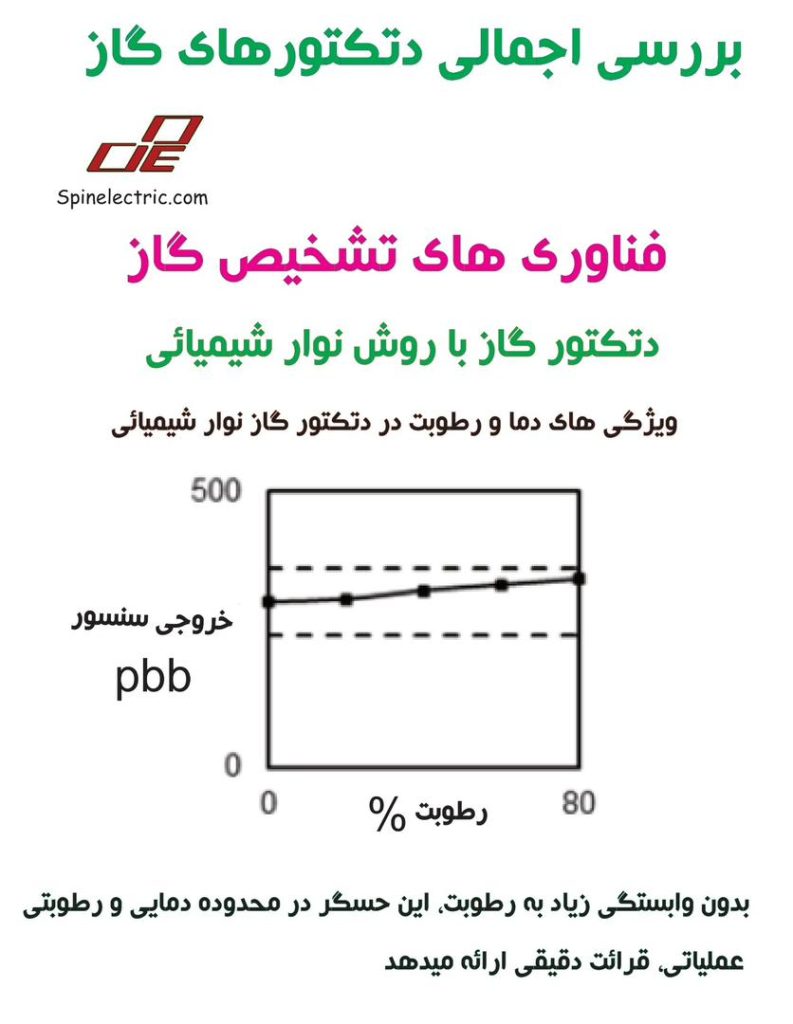

ویژگی‌های دما و رطوبت در دتکتور گاز با نوار شیمیائی

WhatsApp Image 2025 09 26 at 9.40.09 AM

برای فسفین (PH3)، حسگرهای نوار‌ای وابسته به دما نیستند. همچنین بدون وابستگی زیاد به رطوبت، این حسگر در محدوده دمایی و رطوبتی عملیاتی، قرائت دقیقی ارائه می‌دهد.



ویژگی‌های پیری در دتکتور گاز با نوار شیمیائی

آزمایش‌های مداوم روی حسگر نشان می‌دهد که بدون کاهش حساسیت به گاز، اندازه‌گیری پایدار انجام می‌دهد.



ویژگی‌های دتکتور گاز با نوار شیمیائی

– حساسیت بسیار بالا با انتخاب‌پذیری عالی

– استفاده از نوار کاست که تعویض آن آسان است

– تغذیه نوار برای هر اندازه‌گیری، که هیچ هیسترزیسی ایجاد نمی‌کند

– رنگ‌گرفتن نوار بر اثر گاز قابل تشخیص تجمع می‌یابد، که امکان تشخیص غلظت‌های بسیار کم گاز را فراهم می‌کند.

















7-13. دتکتور یونیزاسیون نوری

  1. شرح کلی دتکتور یونیزاسیون نوری

این حسگر گاز با اعمال نور فرابنفش به گاز قابل تشخیص، باعث یونیزه شدن آن می‌شود. این عمل جریان یونی ایجاد می‌کند. حسگر این جریان را اندازه‌گیری کرده و غلظت گاز را تعیین می‌نماید. این حسگر محدوده وسیعی از گازها را بدون توجه به آلی یا معدنی بودن آنها تشخیص می‌دهد. معمولاً برای اندازه‌گیری غلظت ترکیبات آلی فرار (VOCs) در محدوده ppb تا ppm استفاده می‌شود.



  1. ساختار و اصول دتکتور یونیزاسیون نوری

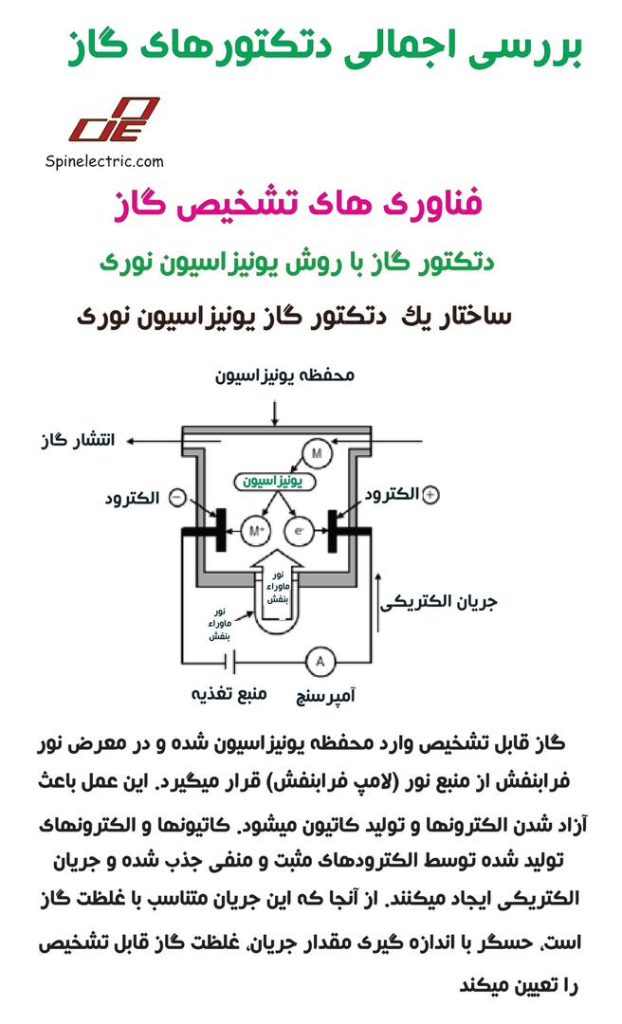

[ساختار دتکتور یونیزاسیون نوری

حسگر از یک محفظه یونیزاسیون برای ورود گاز قابل تشخیص، یک لامپ فرابنفش برای تابش نور و الکترودهای مثبت و منفی برای تشخیص جریان یونی تشکیل شده است.



[اصول عملکرد دتکتور یونیزاسیون نوری

گاز قابل تشخیص وارد محفظه یونیزاسیون شده و در معرض نور فرابنفش از منبع نور (لامپ فرابنفش) قرار می‌گیرد. این عمل باعث آزاد شدن الکترون‌ها و تولید کاتیون می‌شود. کاتیون‌ها و الکترون‌های تولید شده توسط الکترودهای مثبت و منفی جذب شده و جریان الکتریکی ایجاد می‌کنند. از آنجا که این جریان متناسب با غلظت گاز است، حسگر با اندازه‌گیری مقدار جریان، غلظت گاز قابل تشخیص را تعیین می‌کند.

WhatsApp Image 2025 09 26 at 9.40.09 AM1

برای یونیزه کردن یک گاز، نیاز به اعمال انرژی فوتونی بیشتر از انرژی یونیزاسیون خاص آن گاز است. انرژی فوتون با واحد الکترون ولت (eV) بیان می‌شود. این حسگر از لامپ‌هایی با انرژی فوتونی 10.6 eV و 11.7 eV استفاده می‌کند. هرچه انرژی فوتون بیشتر باشد، مقدار بیشتری از گاز قابل تشخیص یونیزه می‌شود.



  1. ویژگی‌های دتکتور یونیزاسیون نوری

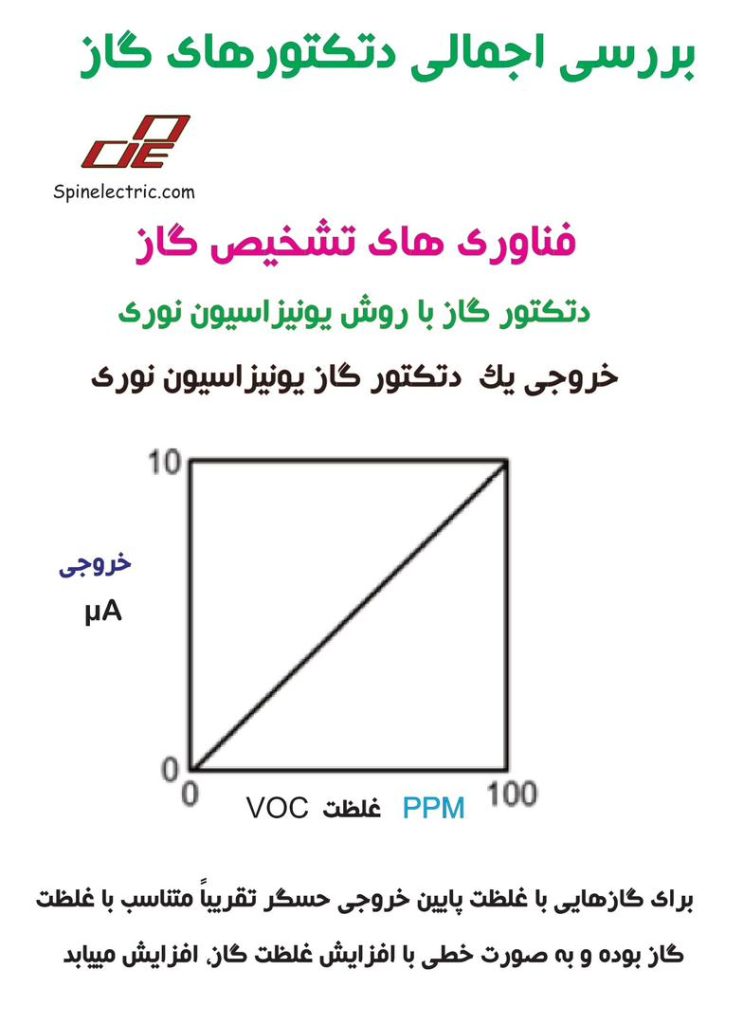

ویژگی‌های خروجی دتکتور یونیزاسیون نوری

WhatsApp Image 2025 09 26 at 9.40.10 AM

برای گازهایی با غلظت پایین (چند صد ppm)، خروجی حسگر تقریباً متناسب با غلظت گاز بوده و به صورت خطی با افزایش غلظت گاز، افزایش می‌یابد.

برای گازهایی با غلظت پایین خروجی حسگر تقریباً متناسب با غلظت گاز بوده و به صورت خطی با افزایش غلظت گاز، افزایش می‌یابد

لامپ فرابنفش:

انرژی فوتونی (eV) لامپ فرابنفش توسط ترکیب گاز موجود در لامپ و جنس پنجره لامپ تعیین می‌شود.





انرژی یونیزاسیون مواد معمول:

با اعمال انرژی فوتونی بیشتر از انرژی یونیزاسیون خاص هر گاز، حسگر گاز را یونیزه کرده و غلظت آن را تعیین می‌کند. این حسگر معمولاً از لامپ‌های 10.6 eV یا 11.7 eV استفاده می‌کند.



جدول انرژی فوتونی:

گاز داخل لامپ | جنس پنجره | انرژی فوتونی (eV)

زنون | یاقوت کبود | 8.4

کریپتون | فلورید منیزیم | 10.6

آرگون | فلورید لیتیم | 11.7





WhatsApp Image 2025 09 26 at 9.40.10 AM1



7-14. روش تشخیص گاز با ذرات پیرولیز شده

  1. شرح کلی دتکتور گاز با ذرات پیرولیز شده

این حسگر گاز، گاز قابل تشخیص را حرارت داده تا اکسید تولید کند و سپس ذرات اکسید را با استفاده از یک حسگر ذره سنجی می‌کند. این حسگر پایداری بلندمدت داشته و مقاومت عالی در برابر تداخل و پاسخگویی سریع دارد. حسگر ذره بر اساس اصول مشابه حسگرهای دود یونیزاسیونی که از پرتوها استفاده می‌کنند، کار می‌کند.



  1. ساختار و اصول دتکتور گاز با ذرات پیرولیز شده

[ساختار دتکتور گاز با ذرات پیرولیز شده

این حسگر معمولاً ترکیبی از یک تجزیه‌گر حرارتی و حسگر ذره است. در مرکز تجزیه‌گر حرارتی یک لوله کوارتزی پیچیده شده با عنصر گرمایشی قرار دارد.

حسگر ذره شامل یک محفظه اندازه‌گیری (که به طور مداوم با استفاده از پرتوهای آلفا جریان یون تولید می‌کند) و یک محفظه جبران است. گاز قابل تشخیص فقط وارد محفظه اندازه‌گیری می‌شود، در حالی که محفظه جبران به اتمسفر باز است.



[اصول دتکتور گاز با ذرات پیرولیز شده

بسیاری از گازهای آلی فلزی مانند TEOS در اثر حرارت، اکسید ذره‌ای تولید می‌کنند. گاز قابل تشخیص از طریق تجزیه‌گر حرارتی اکسید شده و وارد حسگر ذره می‌شود.

در محفظه اندازه‌گیری حسگر ذره، از یک منبع پرتو آلفا برای یونیزه کردن هوا استفاده می‌شود که باعث جریان یونی می‌شود. ذرات وارد محفظه اندازه‌گیری شده و یون‌ها را جذب می‌کنند؛ این امر جریان یونی را کاهش داده و در نتیجه خروجی حسگر کم می‌شود. بر اساس میزان کاهش خروجی، غلظت گاز تعیین می‌شود. محفظه جبران، نوسانات خروجی حسگر ناشی از دما، رطوبت و/یا فشار را جبران می‌کند.





  1. ویژگی‌های دتکتور گاز با ذرات پیرولیز شده

ویژگی‌های خروجی دتکتور گاز با ذرات پیرولیز شده

خروجی حسگر به غلظت ذرات تولید شده از طریق تجزیه حرارتی بستگی دارد. حسگر از یک منحنی کالیبراسیون استفاده می‌کند تا غلظت گاز نسبت به قرائت خطی باشد.



پاسخگویی دتکتور گاز با ذرات پیرولیز شده

از آنجا که گاز وارد شده به بخش تشخیص بلافاصله در تجزیه‌گر حرارتی اکسید می‌شود، حسگر از سرعت پاسخ بالا و تکرارپذیری عالی برخوردار است.



ویژگی‌های پیری در دتکتور گاز با ذرات پیرولیز شده

حسگر از Am-241 به عنوان منبع پرتو استفاده می‌کند که نیمه عمر بسیار طولانی (حدود 400 سال) دارد و در نتیجه عملکرد حسگر به مرور زمان به سختی کاهش می‌یابد.



ویژگی‌های دمایی در دتکتور گاز با ذرات پیرولیز شده

حسگر از محفظه جبران برای جبران اثرات دما استفاده می‌کند و بنابراین ویژگی‌های دمایی عالی از خود نشان می‌دهد.



نوشته‌های مشابه

  • روش طراحی سیستم دتکتور دودی مکشی یا اسپیراتینگ ها

    در زمان طراحی شبکه لوله نمونه‌برداری، عوامل متعددی باید مدنظر قرار گیرد. لازم است محل نصب به‌دقت بررسی و بیشترین اطلاعات ممکن جمع‌آوری شود.

    نیازمندی‌ها
    اولین گام، تعیین دقیق نیازهای نصب است. پس از مشخص شدن نیازها، نوع موقعیت قابل بررسی خواهد بود.

    فعالیت‌ها
    نوع فعالیت‌هایی که در فضا انجام می‌شود بسیار اهمیت دارد. یک فضای عمومی با شکل خاص ممکن است نیازهای سیستمی متفاوتی نسبت به یک انبار با همان شکل داشته باشد. اطلاعاتی مانند ساعات فعالیت، حضور یا عدم حضور افراد در فضا، و وجود آلودگی یا هوای آلوده نیز باید در نظر گرفته شود.

    ویژگی‌های فیزیکی
    پس از بررسی نوع کلی نصب، ویژگی‌های فیزیکی فضا باید بررسی شود:

    • آیا فضا، اتاق، فضای خالی، کابینت یا محفظه است؟
    • آیا فضای خالی در کف یا سقف وجود دارد؟ در صورت وجود، چگونه تقسیم‌بندی شده‌اند؟
    • آیا کانال‌هایی وجود دارد؟ کاربرد آن‌ها چیست و آیا خدماتی در آن‌ها قرار دارد؟
    • ابعاد دقیق فضا چیست؟
    • از چه مصالحی استفاده شده و آیا مناطقی وجود دارد که باید از قرارگیری شبکه در آن‌ها اجتناب شود؟
    • آیا سیستم‌های اعلام حریق دیگری وجود دارند؟ در صورت وجود، در چه موقعیتی نصب شده‌اند؟

    شرایط محیطی
    شرایط محیطی داخل فضا می‌تواند تأثیر بسیار مهمی بر روش نمونه‌برداری مناسب برای حفاظت از آن داشته باشد.
    همان‌طور که پیش‌تر اشاره شد، آزمایش دود برای جمع‌آوری این اطلاعات حیاتی است. این آزمایش می‌تواند الگوهای حرکت هوا، نرخ گردش آن، و اینکه آیا در نقطه‌ای جریان هوا ساکن است یا خیر را مشخص کند.

    سایر موارد قابل بررسی شامل موارد زیر است:

    • در صورت ورود هوای تازه، نرخ و میزان آن چقدر است؟
    • آیا به دلیل آلودگی، استفاده از یک دتکتور مرجع لازم است؟
    • دما و رطوبت نسبی چقدر هستند و آیا این مقادیر ثابت یا متغیرند؟
    • آیا فعالیت‌هایی در محیط وجود دارند که دود، گرد و غبار، بخار یا شعله تولید کنند و این فعالیت‌ها چند وقت یک‌بار انجام می‌شوند؟

    ارزیابی ریسک
    در هر نصب، احتمال دارد برخی نواحی نیاز به حفاظت بیشتری نسبت به سایر بخش‌ها داشته باشند. این امر ممکن است به دلیل وجود تجهیزات گران‌قیمت یا نواحی خاصی مانند انبار مواد قابل اشتعال باشد. این نواحی آسیب‌پذیر باید همراه با هرگونه خطرات ساختاری مانند مواد مصنوعی، فوم‌ها یا جداکننده‌های چوب نرم مورد توجه قرار گیرند.

    مکان‌های ممکن برای نصب دستگاه
    در انتخاب محل نصب واحد دتکتور نیز عوامل متعددی باید در نظر گرفته شود. هدف اصلی در تعیین موقعیت دستگاه، ایجاد یک سیستم متعادل است؛ به این معنا که طول لوله‌ها تا حد امکان برابر باشد. همچنین باید تلاش شود تا زمان پاسخ‌دهی و میزان رقیق‌سازی به حداقل برسد.

    واحد دتکتور نیاز به منبع تغذیه دارد و باید دسترسی جهت انجام تعمیرات و نگهداری وجود داشته باشد. همچنین ممکن است دلایل زیبایی‌شناختی باعث شود مکان خاصی برای نصب مناسب نباشد.

    لوله خروجی
    لوله خروجی واحد دتکتور دودی مکشی، در صورت نیاز، می‌تواند دارای لوله‌کشی اضافه شود؛ برای مثال، اگر نیاز باشد هوای عبوری از دتکتور به منبع خود بازگردد. همچنین، لوله‌کشی اضافی می‌تواند برای کاهش صدای فن مورد استفاده قرار گیرد.

  • تاندا (TANDA)؛ پیشرو در تولید سیستم‌های اعلام حریق معرفی شرکت تاندا

    تاندا یک شرکت پیشرو در زمینه حفاظت از حریق است که در ارائه محصولات و راهکارهای جامع تخصص دارد. این شرکت با مأموریت حفاظت از جان و اموال تأسیس شده و متعهد به ارائه فناوری‌های نوآورانه و راهکارهای سفارشی برای پاسخگویی به نیازهای منحصربه‌فرد مشتریان خود در صنایع مختلف در سراسر جهان است.

    تاریخچه گسترده تاندا؛ روایتی از پیشرفت و نوآوری

    تاندا، شرکتی که با هدف ایجاد تحولی اساسی در صنعت حفاظت از حریق تأسیس شد، امروزه به یکی از رهبران جهانی این حوزه تبدیل شده است. این شرکت در طول سال‌ها توانسته است با ارائه راهکارهای نوآورانه و قابل‌اعتماد، جایگاهی ویژه در بازار به دست آورد. تعهد همیشگی به کیفیت و بهبود مستمر، نقش مهمی در موفقیت‌های آن داشته و باعث شده است که بتواند نیازهای در حال تغییر مشتریان خود را برآورده کرده و در خط مقدم فناوری ایمنی حریق باقی بماند.

    در وب‌سایت رسمی این شرکت، بخشی به انتشار اخبار و گزارش‌هایی درباره سالگردها، نوآوری‌های کلیدی، پروژه‌های مهم و مقالاتی پیرامون تاریخچه تاندا اختصاص داده شده است. این منابع اطلاعاتی، نگاهی جامع به مسیر رشد و دستاوردهای این برند ارائه می‌دهند.

    روایت‌هایی از تاریخچه تاندا

    یکی از نقاط عطف مهم در تاریخ این شرکت، سال ۲۰۱۵ است. در این سال، تاندا فعالیت‌های خود را به سطح بین‌المللی گسترش داد و با ایجاد شراکت‌های استراتژیک، موفق شد محصولات و راهکارهای پیشرفته حفاظت از حریق را به بازارهای جهانی معرفی کند. این توسعه، به تثبیت حضور این برند در مناطقی مانند خاورمیانه، آفریقا، جنوب آسیا، جنوب شرق آسیا و آمریکای جنوبی منجر شد.

    در طول این مسیر، دستاوردهای مهمی رقم خورده است. برای علاقه‌مندان به صنعت حفاظت از حریق، مطالعه تاریخچه این برند می‌تواند اطلاعات ارزشمندی درباره پیشرفت‌های آن و تأثیرگذاری‌اش در سطح بین‌المللی ارائه دهد. امکان مرور داستان‌های برجسته و استفاده از فیلترهای موضوعی در منابع منتشرشده، فرصتی برای آشنایی عمیق‌تر با مسیر رشد و نوآوری‌های این برند فراهم می‌کند.

    بررسی استانداردها و گواهینامه‌های TANDA

    شرکت TANDA موفق به دریافت چندین گواهینامه و استاندارد معتبر جهانی شده است که نشان‌دهنده کیفیت و ایمنی بالای محصولات این شرکت در صنعت اعلام حریق است. استانداردهای اخذ شده توسط TANDA شامل EN54، UL، LPCB و CE هستند. در ادامه، توضیح مختصری درباره هر یک از این استانداردها ارائه شده است:

    1. استاندارد EN54

    منطقه: اروپا
    توضیح: این استاندارد توسط کمیته استانداردسازی اروپا (CEN)تدوین شده و یکی از مهم‌ترین استانداردهای مرتبط با سیستم‌های اعلام حریق در اتحادیه اروپا است. EN54 شامل مجموعه‌ای از بخش‌ها است که هر کدام به عملکرد تجهیزات مختلف مانند دتکتورها، آژیرها، کنترل پنل‌ها و سایر اجزای سیستم اعلام حریق می‌پردازد. این استاندارد اطمینان حاصل می‌کند که تجهیزات اعلام حریق عملکردی دقیق و قابل‌اعتماد دارند.

    2. گواهینامه UL (Underwriters Laboratories)

    منطقه: ایالات متحده آمریکا
    توضیح: UL یک سازمان مستقل در آمریکا است که محصولات را از نظر ایمنی و کیفیت ارزیابی و تأیید می‌کند. تجهیزات اعلام حریق که موفق به اخذ گواهینامه UL می‌شوند، تحت آزمایش‌های سخت‌گیرانه‌ای قرار می‌گیرند تا از عملکرد ایمن و استاندارد آن‌ها اطمینان حاصل شود. دریافت این گواهینامه نشان می‌دهد که محصولات TANDA از استانداردهای بین‌المللی ایمنی و کیفیت پیروی می‌کنند.

    3. گواهینامه LPCB (Loss Prevention Certification Board)

    منطقه: بریتانیا
    توضیح: LPCB یک نهاد گواهی‌دهنده در بریتانیا است که محصولات مرتبط با ایمنی و آتش‌نشانی را مورد آزمایش و تأیید قرار می‌دهد. داشتن این گواهینامه نشان‌دهنده کیفیت بالا، عملکرد قابل‌اعتماد و تطابق محصولات TANDA با استانداردهای سخت‌گیرانه ایمنی است.

    4. نشان CE (Conformité Européenne)

    منطقه: اتحادیه اروپا
    توضیح: نشان CE تأیید می‌کند که محصولات تولیدی یک شرکت با مقررات سلامت، ایمنی و محیط‌زیست اتحادیه اروپا سازگار هستند. این گواهینامه به TANDA اجازه می‌دهد تا محصولات خود را به‌طور قانونی در بازارهای اروپایی عرضه کند. دریافت نشان CE نشان‌دهنده این است که محصولات TANDA از استانداردهای لازم برای عرضه در اروپا برخوردارند.

    انواع محصولات شرکت تاندا

    TANDA طیف گسترده‌ای از محصولات اعلام حریق را تولید می‌کند که شامل موارد زیر است

    : دتکتورهای دود، حرارت، گاز و شعله

    کنترل پنل‌های هوشمند اعلام حریق

    آژیرها و فلاشرهای هشداردهنده

    بیم دتکتورها برای نظارت بر فضاهای وسیع

    تجهیزات جانبی سیستم‌های اعلام حریق

    بیم دتکتور TANDA و کاربرد آن

    بیم دتکتور یکی از محصولات کلیدی در سیستم‌های اعلام حریق TANDA است. این دستگاه با استفاده از پرتوهای مادون قرمز، وجود دود را در محیط تشخیص می‌دهد. بیم دتکتورها برای فضاهای بزرگ مانند انبارها، سالن‌های ورزشی و مراکز خرید ایده‌آل هستند. انواع بیم دتکتور شامل:

    1. بیم دتکتور انعکاسی (Reflective Beam Detector): دارای فرستنده و گیرنده در یک سمت و بازتاب‌دهنده در سمت مقابل.
    2. بیم دتکتور فرستنده-گیرنده‌ای (End-to-End Beam Detector): شامل فرستنده و گیرنده مجزا در دو طرف مقابل یکدیگر.

    موارد استفاده و نمونه پروژه‌های اجرا شده با تجهیزات TANDA

    بسیاری از ساختمان‌های اداری، بیمارستان‌ها، انبارها و مراکز خرید از سیستم‌های اعلام حریق TANDA بهره می‌برند. این شرکت در کشورهای مختلفی حضور دارد و تجهیزات آن در پروژه‌های متعددی اجرا شده‌اند.

  • انواع سامانه‌ها و الزامات آن‌ها

    ۸.۱ سامانه‌های لوله‌ مرطوب
    ۸.۱.۱ گیج‌های فشار
    ۸.۱.۱.۱ یک گیج فشار تأییدشده مطابق با بخش ۱۶.۱۳ باید در هر رایزر سامانه نصب شود.
    ۸.۱.۱.۲* گیج‌های فشار باید در بالا و پایین هر شیر هشدار یا شیر یک‌طرفه رایزر سامانه، در صورت وجود چنین تجهیزاتی، نصب شوند.
    ۸.۱.۱.۲.۱ مجاز است یک گیج فشار منفرد روی یک منیفولد در زیر چند شیر یک‌طرفه رایزر یا شیر هشدار نصب شود.
    ۸.۱.۱.۲.۲ گیج‌های فشار در زیر شیرهای یک‌طرفه‌ای که طبق بندهای ۱۶.۹.۱۱ و ۱۶.۱۵.۲.۲(۱) الزامی هستند، مورد نیاز نخواهند بود.

    ۸.۱.۲ شیرهای اطمینان
    ۸.۱.۲.۱ مگر اینکه الزامات بند ۸.۱.۲.۲ رعایت شده باشند، سامانه لوله مرطوب باید دارای یک شیر اطمینان فهرست‌شده با اندازه‌ای نه کمتر از ۱/۲اینچ (۱۵ میلی‌متر) باشد که روی فشار ۱۷۵ psi (۱۲ بار) یا ۱۰ psi (۰.۷بار) بیشتر از بیشترین فشار سامانه ـــ هر کدام که بیشتر باشد ـــ تنظیم شده باشد.
    ۸.۱.۲.۲ اگر مخازن هوای کمکی برای جذب افزایش فشار نصب شده باشند، نیاز به نصب شیر اطمینان وجود ندارد.
    ۸.۱.۲.۳ یک شیر اطمینان طبق بند ۸.۱.۲.۱ در پایین‌دست شیرهای یک‌طرفه‌ای که طبق بند ۱۶.۱۵.۲.۲(۱) الزامی هستند، باید نصب شود.

    ۸.۱.۳ سامانه‌های کمکی
    مجاز است سامانه لوله مرطوب، سامانه لوله خشک، پری‌اکشن یا دلوژ کمکی را تأمین کند، به شرطی که تأمین آب سامانه کافی باشد.

    ۸.۱.۴ استفاده از نوار حرارتی به جای محفظه گرم‌شده برای حفاظت از شیر و لوله تأمین آب در برابر یخ‌زدگی مجاز نیست.

    ۸.۱.۵ تهویه هوا
    یک دریچه هوا با اتصال مطابق با بخش ۱۶.۷ باید روی هر سامانه لوله مرطوب که از لوله فلزی استفاده می‌کند، نصب شود. (نگاه کنید به A.16.7)
    ۸.۱.۵.۱ تهویه از چند نقطه روی هر سامانه الزامی نیست.

    ۸.۲ سامانه‌های لوله خشک*
    ۸.۲.۱ گیج‌های فشار
    گیج‌های فشار تأییدشده مطابق با بخش ۱۶.۱۳ باید در محل‌های زیر نصب شوند:
    (۱) در طرف آب و طرف هوا از شیر لوله خشک
    (۲) در پمپ هوا که هوا را به مخزن هوا می‌رساند، در صورت وجود
    (۳) روی مخزن هوا، در صورت وجود
    (۴) در هر لوله مستقل از منبع هوا به سامانه لوله خشک
    (۵) در دستگاه‌های سریع‌فعال

    ۸.۲.۲ اسپرینکلرها
    جهت‌گیری‌ها و آرایش‌های زیر برای اسپرینکلرهای سامانه لوله خشک مجاز هستند:
    (۱) اسپرینکلرهای ایستاده
    (۲)* اسپرینکلرهای خشک فهرست‌شده
    (۳) اسپرینکلرهای آویزان و دیواری جانبی که روی زانویی بازگشتی نصب شده‌اند، به شرطی که اسپرینکلر، زانویی و لوله انشعاب در ناحیه‌ای با دمای حداقل ۴۰ درجه فارنهایت (۴ درجه سانتی‌گراد) یا بالاتر قرار داشته باشند
    (۴) اسپرینکلرهای جانبی افقی که به گونه‌ای نصب شده‌اند که آب در آن‌ها محبوس نشود

    (5) اسپرینکلرهای آویزان و اسپرینکلرهای دیواری جانبی، در صورتی که اسپرینکلرها و لوله‌کشی شاخه‌ای در ناحیه‌ای با دمای نگهداری‌شده برابر یا بالاتر از 40 درجه فارنهایت (4 درجه سانتی‌گراد) قرار داشته باشند، منبع آب آشامیدنی باشد، و لوله‌کشی سامانه لوله خشک از نوع مسی یا CPVC به‌طور خاص برای کاربردهای لوله خشک فهرست شده باشد.

    8.2.3* اندازه سامانه‌ها
    8.2.3.1* ظرفیت سامانه (حجم) کنترل‌شده توسط یک شیر لوله خشک باید مطابق با بندهای 8.2.3.2، 8.2.3.3، 8.2.3.4، 8.2.3.5 یا 8.2.3.7 تعیین شود.
    8.2.3.1.1 برای سامانه‌های لوله خشک که از بخش‌های واحد مسکونی هر نوع اشغال‌پذیری محافظت می‌کنند، اندازه سامانه باید به گونه‌ای باشد که آب اولیه از اتصال آزمون سامانه در مدت بیش از 15 ثانیه تخلیه نشود، با شروع از فشار هوای عادی سامانه و در زمان باز بودن کامل اتصال آزمون بازبینی.
    8.2.3.1.1.1 سامانه‌های لوله خشک که از بخش‌های واحد مسکونی هر نوع اشغال‌پذیری محافظت می‌کنند، مجاز به استفاده از گزینه‌های بیان‌شده در بندهای 8.2.3.2، 8.2.3.3 یا 8.2.3.4 نمی‌باشند.
    8.2.3.2 اندازه سامانه باید به گونه‌ای باشد که آب اولیه از اتصال آزمون سامانه در مدت بیش از 60 ثانیه تخلیه نشود، با شروع از فشار هوای عادی سامانه و در زمان باز بودن کامل اتصال آزمون بازبینی.
    8.2.3.3 اندازه سامانه‌ای با حجم حداکثر 500 گالن (1900 لیتر) بدون دستگاه سریع‌فعال مجاز است و ملزم به برآورده‌سازی هیچ الزامی برای زمان تحویل آب به اتصال آزمون بازبینی نخواهد بود.
    8.2.3.4 اندازه سامانه‌ای با حجم حداکثر 750 گالن (2850 لیتر) با دستگاه سریع‌فعال مجاز است و ملزم به برآورده‌سازی هیچ الزامی برای زمان تحویل آب به اتصال آزمون بازبینی نخواهد بود.
    8.2.3.5 اندازه سامانه باید بر مبنای محاسبه زمان تحویل آب سامانه لوله خشک مطابق با بند 8.2.3.6 تعیین شود.
    8.2.3.6 تحویل آب در سامانه لوله خشک
    8.2.3.6.1 محاسبات مربوط به تحویل آب در سامانه لوله خشک باید بر مبنای نوع خطر بیان‌شده در جدول 8.2.3.6.1 باشد.
    8.2.3.6.2 برنامه و روش محاسبه باید توسط یک آزمایشگاه تست شناخته‌شده ملی فهرست شده باشد.
    8.2.3.6.3 برای سامانه‌های لوله خشک که از بخش‌های واحد مسکونی هر نوع اشغال‌پذیری محافظت می‌کنند، اسپرینکلرها در واحد مسکونی باید حداکثر زمان تحویل آب برابر با 15 ثانیه به دورترین اسپرینکلر منفرد داشته باشند.
    8.2.3.6.4 اسپرینکلرهای مسکونی باید برای کاربردهای لوله خشک فهرست شده باشند.

    Z

    8.2.3.7* اندازه سامانه باید به گونه‌ای باشد که تخلیه اولیه آب از اتصال آزمون فعال‌سازی سامانه یا خروجی‌های مانیفولد بیش از حداکثر زمان تحویل آب مشخص‌شده در جدول 8.2.3.6.1 نباشد، با شروع از فشار هوای عادی سامانه و در زمان باز شدن کامل اتصال آزمون.
    8.2.3.7.1 زمانی که جریان از چهار اسپرینکلر باشد، مانیفولد آزمون باید طوری چیده شود که دو اسپرینکلر در هر یک از دو شاخه اسپرینکلر را شبیه‌سازی کند.
    8.2.3.7.2 زمانی که جریان از سه اسپرینکلر باشد، مانیفولد آزمون باید طوری چیده شود که دو اسپرینکلر در دورترین شاخه و یک اسپرینکلر در شاخه مجاور آن شبیه‌سازی شود.
    8.2.3.7.3 زمانی که جریان از دو اسپرینکلر باشد، مانیفولد آزمون باید طوری چیده شود که دو اسپرینکلر در دورترین شاخه شبیه‌سازی شود.
    8.2.3.7.4 زمانی که جریان از یک اسپرینکلر باشد، مانیفولد آزمون باید طبق الزامات اتصال آزمون فعال‌سازی مطابق با بند 16.14.2 نصب شود.
    8.2.3.7.5 سامانه‌ای که الزامات این بخش را برآورده می‌کند، ملزم به برآورده کردن الزامات 8.2.3.2 یا 8.2.3.5 نمی‌باشد.
    8.2.3.8 سامانه‌های لوله خشک با زمان تحویل آب متفاوت با بندهای 8.2.3.2، 8.2.3.5 و 8.2.3.7 در صورتی که توسط یک آزمایشگاه تست شناخته‌شده ملی فهرست شده باشند، قابل قبول خواهند بود.
    8.2.3.9 مگر اینکه در یک محفظه گرم‌شده نصب شده باشند، شیرهای یک‌طرفه نباید برای تقسیم‌بندی سامانه‌های لوله خشک استفاده شوند.
    8.2.3.9.1 زمانی که شیرهای یک‌طرفه طبق بند 8.2.3.9 برای تقسیم‌بندی سامانه‌های لوله خشک استفاده می‌شوند، باید سوراخی به قطر 1/8 اینچ (3 میلی‌متر) در کلاپر هر شیر یک‌طرفه برای امکان توازن فشار هوا در بخش‌های مختلف سامانه ایجاد شود.
    8.2.3.9.2 در صورتی که برای هر بخش تقسیم‌شده، تخلیه کمکی در نظر گرفته نشده باشد، یک شیر تخلیه نشانگر تأیید شده که در وضعیت بسته تحت نظارت باشد طبق بند 16.9.3.3 و به یک بای‌پس در اطراف هر شیر یک‌طرفه متصل باشد، باید به عنوان وسیله‌ای برای تخلیه سامانه نصب شود.
    8.2.3.10 سامانه‌های لوله خشک به صورت شبکه‌ای نباید نصب شوند.
    8.2.4 دستگاه‌های سریع‌فعال
    8.2.4.1 استفاده از دستگاه سریع‌فعال فهرست‌شده برای کمک به برآورده‌سازی الزامات بندهای 8.2.3.2، 8.2.3.5، 8.2.3.7 یا 8.2.3.8 مجاز می‌باشد.
    8.2.4.2 دستگاه سریع‌فعال باید تا حد ممکن نزدیک به شیر لوله خشک قرار گیرد.
    8.2.4.3 به‌منظور محافظت از دهانه محدودکننده و سایر اجزای عملیاتی دستگاه سریع‌فعال در برابر غرق‌شدگی، اتصال به رایزر باید بالاتر از نقطه‌ای باشد که انتظار می‌رود آب (آب ابتدایی و پساب) در زمان تنظیم شیر لوله خشک و دستگاه سریع‌فعال در آن قرار داشته باشد، مگر اینکه ویژگی‌های طراحی دستگاه سریع‌فعال مشخص، این الزامات را غیرضروری کند.
    8.2.4.4 در صورتی که یک شیر در اتصال بین رایزر اسپرینکلر لوله خشک و دستگاه سریع‌فعال نصب شود، باید از نوع نشانگر بوده و در وضعیت باز، مهر و موم، قفل یا تحت نظارت الکتریکی باشد.

    8.2.4.5 یک شیر یک‌طرفه باید بین دستگاه سریع‌فعال و محفظه میانی شیر لوله خشک نصب شود، در صورتی که دستگاه سریع‌فعال نیاز به محافظت در برابر غرق‌شدگی پس از عملکرد سامانه داشته باشد.
    8.2.4.6 اگر دستگاه سریع‌فعال نیاز به بازخورد فشار از محفظه میانی داشته باشد، استفاده از نوعی شیر که به‌وضوح باز یا بسته بودن آن را نشان دهد، به‌جای آن شیر یک‌طرفه مجاز است.
    8.2.4.7 در صورتی که شیری مطابق با بند 8.2.4.6 استفاده شود، شیر باید به‌گونه‌ای ساخته شده باشد که بتوان آن را در وضعیت باز قفل یا مهر و موم کرد.
    8.2.4.8 دستگاه ضدغرق‌شدگی
    8.2.4.8.1 مگر اینکه الزامات بند 8.2.4.8.2 رعایت شده باشد، یک دستگاه ضدغرق‌شدگی فهرست‌شده باید در اتصال بین رایزر اسپرینکلر لوله خشک و دستگاه سریع‌فعال نصب شود.
    8.2.4.8.2 استفاده از دستگاه ضدغرق‌شدگی فهرست‌شده لازم نیست، در صورتی که دستگاه سریع‌فعال دارای ویژگی‌های طراحی ضدغرق‌شدگی داخلی باشد یا دستگاه سریع‌فعال بدون نیاز به دستگاه ضدغرق‌شدگی فهرست یا تأیید شده باشد.
    8.2.5* موقعیت و محافظت از شیر لوله خشک
    8.2.5.1* عمومی. شیر لوله خشک و لوله تأمین باید در برابر یخ‌زدگی و آسیب مکانیکی محافظت شوند.
    8.2.5.2 اتاق شیر
    8.2.5.2.1 اتاق‌های شیر باید روشن و گرم باشند.
    8.2.5.2.2 منبع گرمایش باید از نوع نصب‌شده دائمی باشد.
    8.2.5.2.3 نوار حرارتی نباید به جای محفظه گرم‌شده شیر برای محافظت شیر لوله خشک و لوله تأمین در برابر یخ‌زدگی استفاده شود.
    8.2.5.3 تأمین. تأمین آب برای اسپرینکلر در محفظه شیر لوله خشک باید یا از سمت خشک سامانه یا از یک سامانه اسپرینکلر لوله تر باشد که ناحیه‌ای را که شیر لوله خشک در آن قرار دارد محافظت کند.
    8.2.5.4 محافظت از سطح بالای آب
    8.2.5.4.1 در مواردی که امکان نشاندن مجدد شیر خشک پس از عملکرد بدون تخلیه سامانه وجود داشته باشد، محافظت در برابر ایجاد آب بالای کلاپر طبق بند 8.2.5.4.3 مجاز است.
    8.2.5.4.2 شیر لوله خشک دیفرانسیلی. محافظت در برابر جمع شدن آب بالای کلاپر باید برای شیرهای لوله خشک دیفرانسیلی طبق بند 8.2.5.4.3 فراهم شود.
    8.2.5.4.3 دستگاه سطح بالای آب. استفاده از یک دستگاه سیگنال‌دهی خودکار سطح بالای آب یا یک تخلیه خودکار مجاز است.
    8.2.6 فشار و تأمین هوا
    8.2.6.1 در هر کجا که واژه هوا در این استاندارد به کار رفته است، شامل نیتروژن یا گاز تأییدشده دیگر نیز می‌شود.
    8.2.6.2 نگهداری فشار هوا. فشار هوا یا نیتروژن یا گاز تأییدشده دیگر باید در سامانه‌های لوله خشک در طول سال حفظ شود.

    8.2.6.3* تأمین هوا
    8.2.6.3.1 منبع هوای فشرده باید در تمام اوقات در دسترس باشد.
    8.2.6.3.2* منبع هوا باید ظرفیتی داشته باشد که بتواند فشار هوای عادی در سامانه را ظرف مدت ۳۰ دقیقه بازیابی کند.
    8.2.6.3.3 الزامات بند 8.2.6.3.2 در فضاهای سردخانه‌ای با دمای کمتر از‎5°F (‎–15°C) اعمال نمی‌شود، و در این شرایط بازگرداندن فشار عادی هوای سامانه در مدت ۶۰ دقیقه مجاز است.

    8.2.6.4 اتصالات تأمین هوا
    8.2.6.4.1* اتصال از منبع هوا به شیر لوله خشک نباید کمتر از ‎1∕2 اینچ (۱۵ میلی‌متر) قطر داشته باشد و باید در بالای سطح آب ابتدایی (پرایمینگ) شیر لوله خشک وارد سامانه شود.
    8.2.6.4.2 یک شیر یک‌طرفه باید در اتصال پر کردن هوا نصب شود.
    8.2.6.4.2.1 یک شیر قطع‌کننده فهرست‌شده یا تأییدشده از نوع دیسک قابل تعویض یا شیر توپی باید در سمت تأمین این شیر یک‌طرفه نصب شود.

    8.2.6.5 شیر اطمینان
    یک شیر اطمینان تأییدشده باید بین منبع هوا و شیر قطع‌کننده نصب شود و برای تخلیه فشاری تنظیم گردد که حداقل ۱۰ psi (۰.۷ bar) بیشتر از فشار هوای سامانه طبق بند 8.2.6.7.1 باشد و از محدودیت‌های سازنده نیز تجاوز نکند.

    8.2.6.6 نگهداری خودکار هوا
    8.2.6.6.1* مگر اینکه الزامات بند 8.2.6.6.2 رعایت شده باشد، در مواردی که تأمین هوا به سامانه لوله خشک به‌صورت خودکار حفظ می‌شود، منبع هوا باید از یک سامانه کارخانه‌ای قابل‌اعتماد یا یک کمپرسور هوا با یک مخزن هوا باشد، و باید از یک دستگاه نگهداری هوا که به‌طور خاص برای این خدمت فهرست شده استفاده کند و توانایی کنترل فشار هوای موردنیاز و حداکثر جریان هوا به سامانه لوله خشک را داشته باشد.
    8.2.6.6.2 در مواردی که ظرفیت کمپرسور هوا که سامانه لوله خشک را تأمین می‌کند کمتر از ‎5.5 ft³/min (۱۶۰ لیتر/دقیقه) در فشار ۱۰ psi (۰.۷ bar) باشد، نیاز به مخزن هوا یا دستگاه نگهداری هوا وجود ندارد.
    8.2.6.6.3 تأمین خودکار هوا برای بیش از یک سامانه لوله خشک باید به‌گونه‌ای متصل شود که امکان نگهداری جداگانه فشار هوا در هر سامانه فراهم باشد.
    8.2.6.6.3.1 هر سامانه لوله خشک باید یک دستگاه نگهداری هوای اختصاصی داشته باشد.
    8.2.6.6.4 یک شیر یک‌طرفه یا دستگاه جلوگیری‌کننده از جریان معکوس مثبت دیگر باید در تأمین هوای هر سامانه نصب شود تا از جریان هوا یا آب از یک سامانه به سامانه دیگر جلوگیری کند.
    8.2.6.6.5 در مواردی که یک کمپرسور هوا منبع اختصاصی هوا باشد، باید مطابق با NFPA 70، ماده 430 نصب شود.
    8.2.6.6.5.1 وسیله قطع برق کمپرسور هوای خودکار نباید از نوع کلید روشنایی عمومی یا موتور متصل به دوشاخه و سیم باشد.

    8.2.6.7 فشار هوای سامانه
    8.2.6.7.1 فشار هوای سامانه باید طبق برگه دستورالعمل همراه شیر لوله خشک حفظ شود یا ۲۰ psi (۱.۴ bar) بیشتر از فشار فعال‌سازی محاسبه‌شده شیر لوله خشک باشد که بر اساس بیشترین فشار آب عادی منبع سامانه محاسبه شده است.

    8.2.6.7.2 نرخ مجاز نشت هوا باید مطابق با بند 28.2.2 باشد.

    8.2.6.8 نیتروژن یا گاز تأییدشده دیگر
    8.2.6.8.1* در صورت استفاده از نیتروژن یا گاز تأییدشده دیگر، منبع آن باید قابل‌اعتماد باشد.
    8.2.6.8.2 در صورت استفاده از نیتروژن ذخیره‌شده یا گاز تأییدشده دیگر، گاز باید از طریق یک تنظیم‌کننده فشار وارد شود و مطابق با بند 8.2.6.6 باشد.
    8.2.6.8.3 زنگ هشدار فشار پایین باید بر روی مخازن ذخیره‌سازی گاز نصب شود تا نیاز به پر کردن مجدد را اطلاع دهد.
    8.2.6.8.4* زمانی که نیتروژن یا گاز تأییدشده دیگر تنها منبع گاز برای فشرده‌سازی سامانه باشد، باید ظرفیتی داشته باشد که فشار گاز عادی سامانه را ظرف مدت ۳۰ دقیقه بازیابی کند.
    8.2.6.8.5 الزامات بند 8.2.6.8.4 در فضاهای سردخانه‌ای با دمای کمتر از‎5°F (‎−15°C) اعمال نمی‌شود، و در این شرایط بازگرداندن فشار عادی هوای سامانه در مدت ۶۰ دقیقه مجاز است.

    8.3 سامانه‌های پری‌اکشن و دلوژ
    8.3.1* کلیات
    8.3.1.1* تمامی اجزای سامانه‌های پنوماتیکی، هیدرولیکی یا الکتریکی باید با یکدیگر سازگار باشند.
    8.3.1.2 شیر کنترل آب خودکار باید دارای مکانیزم دستی هیدرولیکی، پنوماتیکی یا مکانیکی برای عملکرد باشد که مستقل از دستگاه‌های کشف حریق و آبپاش‌ها عمل کند.
    8.3.1.2.1 نظارت بر فعال‌کننده: از تاریخ 1 ژانویه 2021، برداشتن فعال‌کننده الکتریکی از شیر پری‌اکشن یا دلوژی که آن را کنترل می‌کند باید منجر به هشدار صوتی و تصویری نقص سامانه در پنل کنترل تخلیه سامانه شود.
    8.3.1.3 فشارسنج‌ها: فشارسنج‌های تأییدشده مطابق با بخش 16.13 باید به‌صورت زیر نصب شوند:
    (1) در بالا و پایین شیر پری‌اکشن و پایین شیر دلوژ
    (2) بر روی تأمین هوای شیرهای پری‌اکشن و دلوژ
    8.3.1.4 مجموعه‌ای از عناصر ذوب‌شونده ذخیره‌ای برای دستگاه‌های حساس به حرارت، شامل حداقل دو عدد از هر درجه حرارتی، باید در محل برای جایگزینی نگهداری شود.
    8.3.1.5 سامانه‌های آزادسازی هیدرولیکی باید طبق الزامات و فهرست‌سازی سازنده برای محدودیت ارتفاع نسبت به شیر دلوژ یا فعال‌کننده شیر دلوژ طراحی و نصب شوند تا از تشکیل ستون آب جلوگیری شود.
    8.3.1.6 محل نصب و فاصله دستگاه‌های آزادسازی
    8.3.1.6.1 فاصله دستگاه‌های آزادسازی، از جمله آبپاش‌های خودکار که به‌عنوان دستگاه آزادسازی به کار می‌روند، باید مطابق با فهرست‌سازی و مشخصات سازنده باشد.
    8.3.1.6.2 سامانه آزادسازی باید تمامی نواحی‌ای را که سامانه پری‌اکشن محافظت می‌کند، پوشش دهد.

    8.3.1.6.3 در صورت استفاده از فعال‌سازی حرارتی، دمای فعال‌سازی سامانه آزادسازی باید کمتر از دمای فعال‌سازی آبپاش باشد.

    8.3.1.7 دستگاه‌های مورد استفاده برای آزمایش و تجهیزات آزمایش
    8.3.1.7.1 در مواردی که دستگاه‌های کشف در مدارهایی نصب شده‌اند که دسترسی به آن‌ها برای آزمایش ممکن نیست، یک دستگاه کشف اضافی باید برای هر مدار در مکانی قابل دسترس جهت آزمایش فراهم شود و به گونه‌ای به مدار متصل گردد که آزمایش صحیح مدار تضمین شود.
    8.3.1.7.2 تجهیزات آزمایشی که توانایی تولید گرما یا تحریک لازم برای به کار انداختن هر دستگاه کشف عادی را دارند، باید همراه با هر نصب در اختیار مالک ملک قرار گیرد.
    8.3.1.7.3 در مکان‌هایی که بخارات یا مواد منفجره وجود دارد، برای آزمایش باید از آب داغ، بخار یا سایر روش‌هایی که منبع احتراق ایجاد نمی‌کنند استفاده شود.
    8.3.1.7.4* یک شیر کنترل نشان‌دهنده جداگانه و اضافی، با نظارت مطابق با بند 16.9.3.3، می‌تواند در مجموعه رایزر بالای شیر پری‌اکشن یا دلوژ نصب شود تا امکان آزمایش کامل فعال‌سازی (Trip Test) طبق الزاماتNFPA 25 بدون جاری شدن آب در سامانه فراهم شود.

    8.3.1.8 محل و محافظت شیرهای کنترل آب سامانه
    8.3.1.8.1 شیرهای کنترل آب سامانه و لوله‌های تأمین باید در برابر یخ‌زدگی و آسیب مکانیکی محافظت شوند.
    8.3.1.8.2 اتاق‌های شیر
    8.3.1.8.2.1 اتاق‌های شیر باید دارای روشنایی و گرمایش باشند.
    8.3.1.8.2.2 منبع گرما باید از نوع نصب‌شده دائمی باشد.
    8.3.1.8.2.3 استفاده از نوار گرمایشی به جای اتاقک‌های گرم‌شونده برای محافظت از شیرهای پری‌اکشن و دلوژ و لوله‌های تأمین در برابر یخ‌زدگی مجاز نیست.

    8.3.2 سامانه‌های پری‌اکشن
    8.3.2.1 سامانه‌های پری‌اکشن باید یکی از انواع زیر باشند:
    (1) سامانه تک‌قفل (Single Interlock)، که با فعال شدن دستگاه‌های کشف، آب را به لوله‌کشی آبپاش وارد می‌کند
    (2) سامانه بدون قفل (Non-Interlock)، که با فعال شدن دستگاه‌های کشف یا آبپاش‌های خودکار، آب را به لوله‌کشی آبپاش وارد می‌کند
    (3) سامانه دو قفل (Double Interlock)، که با فعال شدن همزمان دستگاه‌های کشف و آبپاش‌های خودکار، آب را به لوله‌کشی آبپاش وارد می‌کند

    8.3.2.2 اندازه سامانه‌ها — سامانه‌های پری‌اکشن تک‌قفل و بدون قفل
    تعداد آبپاش‌های خودکار کنترل‌شده توسط هر شیر پری‌اکشن نباید از ۱۰۰۰عدد بیشتر باشد.

    8.3.2.3 اندازه سامانه‌ها — سامانه‌های پری‌اکشن دو قفل
    8.3.2.3.1 اندازه سامانه کنترل‌شده توسط یک شیر پری‌اکشن دو قفل باید بر اساس یکی از بندهای 8.3.2.3.1.1، 8.3.2.3.1.2، 8.3.2.3.1.3 یا 8.3.2.3.1.4 تعیین شود.
    8.3.2.3.1.1 یک سامانه دو قفل با حجم حداکثر ۵۰۰ گالن (۱۹۰۰ لیتر) مجاز است و نیازی به رعایت الزامات خاص زمان تحویل آب به اتصال آزمایش فعال‌سازی (Trip Test Connection) ندارد.

    8.3.2.3.1.2 اندازه سامانه‌های پری‌اکشن دو قفل باید به گونه‌ای طراحی شود که آب در مدت زمان حداکثر ۶۰ ثانیه، از فشار هوای عادی در سامانه شروع شده و با فعال‌سازی سامانه کشف و باز شدن کامل اتصال آزمایش بازرسی، به اتصال آزمایش سامانه برسد.
    8.3.2.3.1.3 اندازه سامانه‌های پری‌اکشن دو قفل باید بر اساس محاسبه تحویل آب مطابق با بند 8.2.3.6، با در نظر گرفتن فعال‌سازی همزمان سامانه کشف و عملکرد آبپاش، تعیین شود.
    8.3.2.3.1.4* اندازه سامانه‌های پری‌اکشن دو قفل باید به گونه‌ای طراحی شود که آب در مدت زمان بیشتر از حداکثر زمان مشخص‌شده در جدول 8.2.3.6.1، از فشار هوای عادی در سامانه شروع شده و با فعال شدن سامانه کشف و باز شدن هم‌زمان اتصال آزمایش فعال‌سازی یا خروجی منیفولد، به اتصال آزمایش فعال‌سازی سامانه یا خروجی منیفولد برسد.
    8.3.2.3.2 استفاده از یک دستگاه بازکن سریع لیست‌شده برای کمک به برآورده‌سازی الزامات بندهای 8.3.2.3.1.2، 8.3.2.3.1.3 و 8.3.2.3.1.4 مجاز است.

    8.3.2.4* نظارت
    8.3.2.4.1 لوله‌کشی آبپاش و دستگاه‌های کشف حریق باید در سامانه‌هایی با بیش از ۲۰ عدد آبپاش، به صورت خودکار تحت نظارت باشند.
    8.3.2.4.2 به‌جز موارد مجاز در بند 8.3.2.4.3، فشار نظارتی هوا یا نیتروژن برای سامانه‌های پری‌اکشن باید مطابق با الزامات فشار هوا و تأمین هوای سامانه لوله خشک در بند 8.2.6 نصب شود.
    8.3.2.4.3 شیرهای اطمینان مورد نیاز در بند 8.2.6 می‌توانند برای نوع سامانه پری‌اکشن توصیف‌شده در بند 8.3.2.1(1) حذف شوند، در صورتی که منبع تأمین هوا نتواند فشارهایی بیشتر از ۱۵ psi (1.0 bar) تولید کند.
    8.3.2.4.4 تمامی انواع سامانه‌های پری‌اکشن توصیف‌شده در بندهای 8.3.2.1(2) و 8.3.2.1(3) باید حداقل فشار نظارتی هوا یا نیتروژن معادل ۷psi (0.5 bar) را حفظ کنند.

    8.3.2.5 آبپاش‌ها
    چیدمان‌ها و آرایش‌های زیر برای سامانه‌های پری‌اکشن مجاز هستند:
    (1) آبپاش‌های ایستاده
    (2)* آبپاش‌های خشک لیست‌شده
    (3) آبپاش‌های آویخته و دیواری که بر روی خم‌های برگشتی نصب شده‌اند، در صورتی که آبپاش‌ها، خم برگشتی و لوله‌کشی شاخه‌ای در ناحیه‌ای با دمای برابر یا بالاتر از 40°F (4°C) باشند
    (4) آبپاش‌های دیواری افقی، نصب‌شده به گونه‌ای که آب در آن‌ها به دام نیفتد
    (5) آبپاش‌های آویخته و دیواری که آبپاش‌ها و لوله‌کشی شاخه‌ای در ناحیه‌ای با دمای برابر یا بالاتر از 40°F (4°C) هستند، منبع آب آشامیدنی است، و لوله‌کشی سامانه پری‌اکشن از جنس مس یا CPVC به طور خاص برای کاربردهای لوله خشک لیست شده است

    8.3.2.6 پیکربندی سامانه
    سامانه‌های پری‌اکشن از نوع توصیف‌شده در بند 8.3.2.1(3) و تمامی سامانه‌های پری‌اکشن محافظ محل‌های انبار، به استثنای انبارهای متفرقه، نباید به صورت شبکه‌ای (Gridded) نصب شوند.

    8.3.3* سامانه‌های دلوژ
    8.3.3.1 دستگاه‌ها یا سامانه‌های کشف باید به‌صورت خودکار تحت نظارت باشند.
    8.3.3.2 سامانه‌های دلوژ باید به‌صورت هیدرولیکی محاسبه شوند.

    8.4 سامانه‌های ترکیبی لوله خشک و پری‌اکشن برای اسکله‌ها، ترمینال‌ها و باراندازها
    8.4.1 علاوه بر الزامات بخش 8.4، الزامات طراحی و نصب برای اسکله‌ها، ترمینال‌ها و باراندازها باید مطابق با بخش 26.22 باشد.
    8.4.2* کلیات
    8.4.2.1* سامانه‌های ترکیبی خودکار لوله خشک و پری‌اکشن باید به‌گونه‌ای ساخته شوند که خرابی سامانه کشف مانع عملکرد سامانه به‌عنوان یک سامانه خودکار لوله خشک متعارف نشود.
    8.4.2.2 سامانه‌های ترکیبی خودکار لوله خشک و پری‌اکشن باید به‌گونه‌ای ساخته شوند که خرابی سامانه لوله خشک و آبپاش‌های خودکار مانع عملکرد صحیح سامانه کشف به‌عنوان سامانه اعلام حریق خودکار نشود.
    8.4.2.3 باید امکان فعال‌سازی دستی سامانه کشف در مکان‌هایی با حداکثر فاصله ۲۰۰ فوت (۶۱ متر) مسیر حرکت فراهم شود.
    8.4.2.4 آبپاش‌ها. انواع و آرایش‌های زیر از آبپاش‌ها برای سامانه‌های ترکیبی لوله خشک و پری‌اکشن مجاز هستند:
    (1) آبپاش‌های ایستاده
    (2)* آبپاش‌های خشک لیست‌شده
    (3) آبپاش‌های آویخته و دیواری که روی خم‌های برگشتی نصب شده‌اند، در صورتی که هم آبپاش‌ها و هم خم‌های برگشتی در منطقه گرم قرار داشته باشند
    (4) آبپاش‌های دیواری افقی که به‌گونه‌ای نصب شده‌اند که آب در آن‌ها به دام نیفتد

    8.4.3 شیرهای لوله خشک در سامانه‌های ترکیبی
    8.4.3.1 در صورتی که سامانه شامل بیش از ۶۰۰ آبپاش باشد یا در هر ناحیه حریق بیش از ۲۷۵ آبپاش وجود داشته باشد، کل سامانه باید توسط دو شیر لوله خشک 6 اینچ (150 میلی‌متر) که به‌صورت موازی متصل شده‌اند کنترل شود و به یک لوله اصلی مشترک تغذیه وارد شوند.
    8.4.3.2* در صورتی که وجود شیرهای لوله خشک موازی طبق بند 8.4.3.1 الزامی باشد، این شیرها باید در برابر یکدیگر بررسی (چک) شوند.
    8.4.3.3 هر شیر لوله خشک باید به یک دستگاه فعال‌ساز لیست‌شده که توسط سامانه کشف فعال می‌شود، مجهز باشد.
    8.4.3.4 شیرهای لوله خشک باید از طریق یک لوله ارتباطی به قطر 1 اینچ (25 میلی‌متر) به یکدیگر متصل باشند تا فعال‌سازی هم‌زمان هر دو شیر لوله خشک ممکن شود.
    8.4.3.5 لوله اتصال متقاطع 1 اینچی (25 میلی‌متری) باید به یک شیر نشان‌دهنده مجهز باشد تا هر یک از شیرهای لوله خشک را بتوان خاموش و تعمیر کرد، در حالی که دیگری همچنان در سرویس باقی بماند.
    8.4.3.6 شیرهای یک‌طرفه بین شیرهای لوله خشک و لوله اصلی تغذیه باید به بای‌پس‌هایی با قطر 1/2 اینچ (15 میلی‌متر) مجهز باشند تا نشت هوا از تزئینات شیر لوله خشک باعث فعال‌سازی آن نشود، مگر اینکه فشار در لوله اصلی تغذیه به نقطه فعال‌سازی برسد.

    8.4.3.7 یک شیر نشان‌دهنده باید در هر یک از این بای‌پس‌ها نصب شود تا هر یک از شیرهای لوله خشک به‌طور کامل از ریزر اصلی یا لوله اصلی تغذیه و از شیر لوله خشک دیگر جدا شود.
    8.4.3.8 هر سیستم ترکیبی لوله خشک و پری‌اکشن باید به دستگاه‌های سریع‌گشای لیست‌شده در شیرهای لوله خشک مجهز باشد.

    8.4.4 تقسیم‌بندی سیستم با استفاده از شیرهای یک‌طرفه
    8.4.4.1 در صورتی که نیاز به بیش از ۲۷۵ اسپرینکلر در یک ناحیه حریق باشد، سیستم باید با استفاده از شیرهای یک‌طرفه به بخش‌هایی با حداکثر ۲۷۵ اسپرینکلر تقسیم شود.
    8.4.4.2 در صورتی که سیستم در بیش از یک ناحیه حریق یا طبقه نصب شود، هیچ‌گاه نباید بیش از ۶۰۰ اسپرینکلر از طریق هر شیر یک‌طرفه تغذیه شوند.
    8.4.4.3 هر بخش باید دارای یک درگاه تخلیه ۱ 1/4 اینچ (۳۲ میلی‌متر) در طرف سیستم از هر شیر یک‌طرفه باشد که توسط یک تخلیه کمکی سیستم لوله خشک تکمیل می‌شود.
    8.4.4.4 خطوط تخلیه بخش‌ها و تخلیه‌های کمکی سیستم لوله خشک باید در مناطق گرم یا در داخل کابینت‌های گرم قرار گیرند تا شیرهای تخلیه و تخلیه‌های کمکی برای هر بخش پوشش داده شوند.

    8.4.5 محدودیت زمانی
    8.4.5.1 سیستم اسپرینکلر باید به‌گونه‌ای ساخته شود و تعداد اسپرینکلرهای کنترل‌شده باید به‌گونه‌ای محدود شود که آب باید ظرف مدت زمانی که از لحظه فعال‌سازی سیستم حرارتی می‌گذرد به دورترین اسپرینکلر برسد و این زمان نباید از 1 دقیقه برای هر ۴۰۰ فوت (۱۲۰ متر) از لوله تغذیه مشترک بیشتر شود.
    8.4.5.2 حداکثر زمانی که مجاز است نباید از ۳ دقیقه بیشتر شود.

    8.4.6 اتصال تست سیستم
    بخش انتهایی باید دارای یک اتصال تست سیستم به‌عنوان مورد نیاز برای سیستم‌های لوله خشک باشد.

    8.5 سیستم‌های چند سیکلی
    8.5.1 تمام سیستم‌های چند سیکلی باید به‌طور خاص آزمایش شده و به‌عنوان سیستم‌ها لیست شوند.
    8.5.2 تمام سیستم‌های چند سیکلی باید طبق دستورالعمل‌های نصب تولیدکننده نصب شوند.

    8.6* سیستم‌های ضد یخ
    8.6.1* کلیات
    8.6.1.1 استفاده از محلول‌های ضد یخ باید مطابق با مقررات بهداشتی ایالتی و محلی باشد.
    8.6.1.2 ضد یخ نباید در سیستم‌های ESFR استفاده شود مگر اینکه اسپرینکلرهای ESFR برای استفاده با محلول ضد یخ لیست شده باشند.
    8.6.1.3 در صورتی که از اسپرینکلرهای آویخته استفاده شود، پس از آزمایش هیدرواستاتیک با آب، باید آب از کل سیستم تخلیه شود.
    8.6.1.3.1 الزامات بند 8.6.1.3 در صورتی که سیستم با محلول ضد یخ به‌طور صحیح مخلوط شده آزمایش هیدرواستاتیک شود، اعمال نمی‌شود.
    8.6.1.4 در صورتی که سیستم‌های ضد یخ از ریزر سیستم دور باشند، باید یک پلاک مشخص‌کننده روی ریزر سیستم نصب شود که تعداد و موقعیت تمام سیستم‌های ضد یخ دور از ریزر را که توسط آن ریزر تغذیه می‌شوند، نشان دهد.

    8.6.1.5 یک پلاک باید روی شیر اصلی سیستم ضد یخ نصب شود که نوع و برند محلول ضد یخ، غلظت محلول ضد یخ به‌صورت حجم و حجم محلول ضد یخ مورد استفاده در سیستم را نشان دهد.
    8.6.2* محلول‌های ضد یخ
    8.6.2.1* مگر در موارد مجاز در بند 8.6.2.2، محلول‌های ضد یخ باید برای استفاده در سیستم‌های اسپرینکلر لیست شده باشند.
    8.6.2.2 محلول‌های ضد یخ پیش‌مخلوط گلیکول پروپیلن باید برای استفاده با اسپرینکلرهای ESFR مجاز باشند، مشروط بر اینکه اسپرینکلرهای ESFR برای استفاده در چنین کاربردی در لیست قرار داشته باشند.
    8.6.3 ترتیب لوله‌کشی و شیرها
    8.6.3.1 زمانی که اتصال بین سیستم ضد یخ و سیستم لوله خشک از یک دستگاه پیشگیری از بازگشت جریان استفاده نکند و شرایط بند 8.6.3.5 رعایت نشود، لوله‌کشی و شیرها باید طبق شکل 8.6.3.1 نصب شوند.
    8.6.3.2* زمانی که اتصال بین سیستم ضد یخ و لوله‌کشی تأمین از دستگاه پیشگیری از بازگشت جریان استفاده کند و شرایط بند 8.6.3.5 رعایت نشود، لوله‌کشی و شیرها باید طبق شکل 8.6.3.3 یا شکل 8.6.3.4 نصب شوند.
    8.6.3.2.1 یک روش باید برای انجام آزمایش جریان کامل به‌طور مستقیم مطابق با بند 16.14.5 فراهم شود.
    8.6.3.3* زمانی که اتصال بین سیستم ضد یخ و سیستم لوله خشک از دستگاه پیشگیری از بازگشت جریان استفاده کند و شرایط بند 8.6.3.5 رعایت نشود، یک محفظه انبساط لیست‌شده باید برای جبران انبساط حرارتی محلول ضد یخ طبق شکل 8.6.3.3 فراهم شود.

  • مبانی طراحی سیستم اطفاء حریق بوسیله گاز دی اکسید کربن NFPA12-ANNEX-A

    پیوست A – مطالب توضیحی
    پیوست A بخشی از الزامات رسمی این سند NFPA نیست، بلکه صرفاً برای مقاصد اطلاعاتی درج شده است. این پیوست شامل مطالب توضیحی بوده که شماره‌گذاری آن‌ها با بندهای متن اصلی مطابقت دارد.

    A.1.1 تجهیزات قابل حمل دی‌اکسید کربن در استاندارد NFPA 10 پوشش داده شده‌اند. استفاده از دی‌اکسید کربن برای خنثی‌سازی (inerting) در استاندارد NFPA 69 بیان شده است.

    A.1.3.4 تخلیه دی‌اکسید کربن برای افراد خطرآفرین است؛ بنابراین، ویژگی‌های ایمنی اضافی برای تمام نصب‌های جدید و همچنین برای نوسازی سیستم‌های موجود در بخش 4.3 ارائه شده‌اند.

    ایمنی افراد اهمیت بالایی دارد؛ از این رو، این ویژگی‌های ایمنی اضافی باید تا تاریخ ۳۱ دسامبر ۲۰۰۸ نصب شده باشند.

    افزودن شیرهای قفل‌شونده با نظارت (طبق بندهای 4.3.3.4 و 4.3.3.4.1) و آژیرهای پنوماتیکی پیش‌تخلیه و تأخیرهای زمانی پنوماتیکی (طبق بند 4.5.5.7) نیاز به بازبینی محاسبات جریان سیستم دارد تا با این استاندارد مطابقت داشته باشند.

    یعنی اضافه شدن تجهیزات لوله‌کشی (شیر و تأخیر زمانی) معادل طول لوله‌ای به سیستم اضافه می‌کند. آژیر پنوماتیکی پیش‌تخلیه نیاز به جریان دی‌اکسید کربن برای فعال‌سازی دارد. طراحی اصلاح‌شده باید مطابق با نیازمندی‌های مقدار ماده عامل در این استاندارد باشد.

    این تغییرات ممکن است نیاز به بازنگری، ارتقاء یا تعویض اجزای سیستم، از جمله واحدهای کنترل داشته باشد.

    به عنوان بخشی از فرآیند اجرای این اصلاحات، باید با مرجع ذی‌صلاح مشورت شود تا توصیه‌ها یا الزامات اضافی را ارائه دهد.

    A.1.4 به جدول A.1.4 مراجعه شود.
    اگر مقداری برای اندازه‌گیری در این استاندارد ذکر شده باشد و در ادامه معادل آن در واحدهای دیگر آمده باشد، مقدار اول به عنوان الزام در نظر گرفته می‌شود. مقدار معادل ارائه‌شده ممکن است تقریبی باشد.
    روش تبدیل به واحدهای SI بدین صورت است که مقدار مورد نظر در ضریب تبدیل ضرب شده و سپس نتیجه به تعداد مناسب ارقام معنادار گرد شود.

    A.3.2.1 تأییدشده
    انجمن ملی حفاظت در برابر آتش (NFPA) هیچ نصب، روش، تجهیز یا موادی را تأیید، بازرسی یا گواهی نمی‌کند؛ همچنین آزمایشگاه‌های آزمایش را نیز تأیید یا ارزیابی نمی‌کند. در تعیین قابل‌قبول بودن نصب‌ها، روش‌ها، تجهیزات یا مواد، مرجع ذی‌صلاح ممکن است پذیرش را بر پایه تطابق با استانداردهایNFPA یا سایر استانداردهای مناسب قرار دهد. در صورت نبود چنین استانداردهایی، مرجع یاد شده می‌تواند شواهدی از نصب صحیح، روش یا استفاده مناسب را مطالبه کند. همچنین مرجع ذی‌صلاح می‌تواند به فهرست‌بندی یا برچسب‌گذاری سازمان‌هایی که مسئول ارزیابی محصول هستند استناد کند، مشروط بر اینکه این سازمان‌ها توانایی تعیین تطابق تولید فعلی محصولات فهرست‌شده با استانداردهای مناسب را داشته باشند.

    A.3.2.2 مرجع ذی‌صلاح (AHJ)
    عبارت «مرجع ذی‌صلاح» یا اختصار آن (AHJ) در اسناد NFPA به‌صورت گسترده‌ای به کار می‌رود، زیرا مراجع و سازمان‌های تأییدکننده متفاوت هستند و مسئولیت‌های آن‌ها نیز متفاوت است. هنگامی که ایمنی عمومی اولویت دارد، مرجع ذی‌صلاح ممکن است یک نهاد فدرال، ایالتی، محلی یا منطقه‌ای، یا یک فرد مانند رئیس آتش‌نشانی، بازرس آتش‌نشانی، رئیس اداره پیشگیری از آتش، اداره کار یا بهداشت، مأمور ساختمان یا بازرس برق باشد، یا هر فرد دیگری که اختیار قانونی دارد. برای مقاصد بیمه‌ای، یک دایره بازرسی بیمه، اداره تعیین نرخ، یا نماینده شرکت بیمه می‌تواند مرجع ذی‌صلاح باشد.
    در بسیاری از موارد، مالک ملک یا نماینده تعیین‌شده او نقش مرجع ذی‌صلاح را ایفا می‌کند؛ در تأسیسات دولتی، فرمانده یا مقام مسئول بخش ممکن است مرجع ذی‌صلاح تلقی شود.

    A.3.2.4 فهرست‌شده (Listed)
    شیوه شناسایی تجهیزات فهرست‌شده ممکن است برای هر سازمان ارزیابی‌کننده محصول متفاوت باشد؛ برخی سازمان‌ها تجهیزات را تنها زمانی فهرست‌شده می‌دانند که دارای برچسب نیز باشند. مرجع ذی‌صلاح باید از نظامی که سازمان فهرست‌کننده برای شناسایی محصول فهرست‌شده استفاده می‌کند بهره ببرد.

    Z

    A.3.3.7 فضای معمولاً غیر اشغالی
    فضا یا محفظه‌ای که معمولاً غیر اشغالی در نظر گرفته می‌شود، فضایی است که فقط گاه‌به‌گاه توسط کارکنان بازدید می‌شود. نمونه‌هایی از این نوع فضاها عبارت‌اند از:

    محفظه‌های ترانسفورماتور
    خانه‌های سوئیچ (switch-houses)
    اتاق‌های پمپ
    محفظه‌های بدون حضور مداوم
    جایگاه‌های آزمایش موتور
    تونل‌های کابل
    اتاق‌های گسترش کابل
    تونل‌های خدماتی
    ایستگاه‌های رله مایکروویو
    مناطق ذخیره‌سازی مایعات قابل اشتعال بدون حضور مداوم
    سیستم‌های بسته انرژی
    انبارهای بار کشتی‌ها
    مناطق پاشش رنگ رباتیک
    زیرطبقات اتاق‌های رایانه

    A.3.3.9.1 فشار بالا
    در دمای ۷۰ درجه فارنهایت (۲۱ درجه سانتی‌گراد)، فشار ذخیره‌سازی نوع فشار بالا برابر با ۸۵۰ psi (5860 kPa) است.

    A.3.3.9.2 فشار پایین
    در همین دما، فشار در ذخیره‌سازی نوع فشار پایین برابر با ۳۰۰psi (2068 kPa) است.

    A.3.3.11.3 سیستم پیش‌مهندسی‌شده
    سیستم‌های پیش‌مهندسی‌شده می‌توانند شامل نازل‌های خاص، نرخ جریان متفاوت، روش‌های کاربرد خاص، محل نصب نازل و مقادیر دی‌اکسید کربن متفاوتی باشند که با سایر بخش‌های استاندارد فرق دارد، چراکه این سیستم‌ها برای خطرات خاصی طراحی شده‌اند. با این حال، سایر الزامات استاندارد همچنان اعمال می‌شود.
    در صورتی که شرایط بند ۴.۵.۱ رعایت شده باشد، کنترل دستی معمول می‌تواند به عنوان کنترل اضطراری نیز واجد شرایط باشد.
    این سیستم‌ها فقط برای خطرات خاص و محدود از نظر نوع و اندازه طراحی شده‌اند. محدودیت‌های مربوط به این خطرات در دفترچه راهنمای نصب تولیدکننده ذکر شده که به عنوان بخشی از مدارک فهرست‌شده ارجاع داده می‌شود.

    A.4.2.1
    تخلیه دی‌اکسید کربن مایع می‌تواند بار الکترواستاتیکی تولید کند که در شرایط خاص ممکن است باعث جرقه شود. (رجوع شود بهNFPA 77.)

    دی‌اکسید کربن در برابر موادی که خود حاوی اکسیژن هستند یا به‌صورت واکنشی می‌سوزند، مؤثر نیست، مانند:

    1. مواد شیمیایی دارای اکسیژن داخلی مانند نیتروسلولز
    2. فلزات واکنشی مانند سدیم، پتاسیم، منیزیم، تیتانیوم، زیرکونیوم
    3. هیدریدهای فلزی

    اگرچه دی‌اکسید کربن این آتش‌ها را خاموش نمی‌کند، اما با این مواد واکنش خطرناک نشان نمی‌دهد و شدت سوختن آن‌ها را نیز افزایش نمی‌دهد. در برخی موارد، اگر این مواد با ماده دیگری پوشانده شده باشند، می‌توان از دی‌اکسید کربن به‌صورت موفقیت‌آمیز استفاده کرد. نمونه‌هایی از این شرایط:

    سدیم نگهداری‌شده در نفت سفید
    نیتروسلولز در محلول لاک
    براده منیزیم پوشیده‌شده با روغن غلیظ

    در سیستم‌های اعمال موضعی، از تخلیه مستقیم و پرسرعت باید اجتناب شود.

    A.4.3
    برای پیشگیری از آسیب یا مرگ افراد در فضاهایی که در اثر تخلیه دی‌اکسید کربن به فضای خطرناک تبدیل می‌شوند، اقدامات ایمنی شامل موارد زیر می‌شود:

    1. فراهم‌کردن مسیرهای خروج کافی و باز نگه‌داشتن دائمی آن‌ها
    2. تأمین روشنایی اضافی یا اضطراری، یا هر دو، به همراه علائم جهت‌نما برای خروج سریع و ایمن
    3. نصب آژیرهایی که بلافاصله با فعال‌سازی سیستم به صدا درآیند، در حالی که تخلیه دی‌اکسید کربن و بسته‌شدن درب‌های خودکار با تأخیر کافی انجام شود تا فرصت خروج افراد قبل از آغاز تخلیه فراهم شود

    (4) در خروجی فضاهای خطرناک، درهایی که فقط به سمت بیرون باز می‌شوند و به‌صورت خودکار بسته می‌شوند، باید تعبیه گردد و در صورت قفل بودن این درها، باید به دستگیره اضطراری مجهز باشند.
    (5) آژیرهای هشدار پیوسته باید در ورودی این فضاها نصب شوند و تا زمانی که جو به حالت عادی بازنگشته، به کار خود ادامه دهند.
    (6) باید به دی‌اکسید کربن بو افزوده شود تا جو خطرناک در این فضاها قابل شناسایی باشد.
    (7) علائم هشداردهنده و راهنمایی باید در ورودی و داخل این فضاها نصب شود.
    (8) امکان کشف سریع و نجات افرادی که در این فضاها بی‌هوش شده‌اند باید فراهم گردد. (این کار با جستجوی سریع فضا توسط نیروهای آموزش‌دیده و مجهز به تجهیزات تنفسی مناسب بلافاصله پس از توقف تخلیه دی‌اکسید کربن امکان‌پذیر است. افرادی که با دی‌اکسید کربن بی‌هوش شده‌اند، اگر سریعاً از جو خطرناک خارج شوند، می‌توانند بدون آسیب دائمی و با تنفس مصنوعی به هوش بیایند. تجهیزات تنفسی مستقل و نیروهای آموزش‌دیده در استفاده از آن و عملیات نجات، از جمله تنفس مصنوعی، باید به‌راحتی در دسترس باشند.)
    (9) تمامی پرسنل حاضر در یا اطراف این فضاها، از جمله نیروهای تعمیر و نگهداری یا ساخت‌وساز که ممکن است وارد فضا شوند، باید آموزش دیده و در تمرین‌های لازم شرکت کنند تا در زمان فعال‌شدن تجهیزات اطفاء حریق دی‌اکسید کربن، واکنش صحیح نشان دهند.
    (10) باید امکان تهویه سریع این فضاها فراهم شود. (در بسیاری از مواقع تهویه اجباری لازم است. باید مراقب بود جو خطرناک فقط به محل دیگری منتقل نشود بلکه به‌درستی دفع گردد. دی‌اکسید کربن سنگین‌تر از هواست.)
    (11) سایر اقدامات و تمهیدات لازم برای جلوگیری از آسیب یا مرگ باید بر اساس بررسی دقیق شرایط خاص هر موقعیت، اتخاذ شود.

    A.4.3.1 تخلیه دی‌اکسید کربن با غلظت مناسب برای اطفاء حریق، خطرات جدی برای افراد ایجاد می‌کند، مانند خفگی و کاهش دید در حین و پس از دوره تخلیه.

    A.4.3.1.3 توصیه می‌شود برای عملیات نجات، دستگاه تنفسی مستقل (SCBA) در دسترس باشد.

    A.4.3.3.3 تماس با دی‌اکسید کربن به‌صورت یخ خشک می‌تواند موجب سرمازدگی شود.

    A.4.3.3.4.4 شیرهای قفل‌دار باید بر روی تمام سیستم‌های سیل کامل و همچنین سیستم‌های موضعی نصب شوند، جایی که امکان مهاجرت دی‌اکسید کربن و ایجاد خطر برای افراد وجود دارد. اگر افرادی در فضاهایی قرار دارند که نمی‌توانند به‌راحتی آنجا را ترک کنند، یا در فضاهایی که مستقیماً در مجاورت فضای تحت اطفاء قرار دارند و در بازه زمانی تأخیر سیستم قرار می‌گیرند، سیستم باید قفل شود.

    A.4.3.3.5 دهانه‌های سیلندر باید زمانی که به لوله‌کشی سیستم متصل نیستند، به درپوش ایمنی یا تجهیزات ضدپس‌زدگی مجهز شوند.

    A.4.3.4.1 در این استاندارد، فاصله ایمنی به معنای فاصله هوایی بین تجهیزات، شامل لوله‌کشی و اسپرینکلرها، و اجزای الکتریکی زنده بدون پوشش یا عایق در ولتاژی غیر از پتانسیل زمین است. حداقل فاصله‌های ذکر شده در جدول 4.3.4.1 برای رعایت ایمنی الکتریکی در شرایط عادی در نظر گرفته شده‌اند و برای استفاده به‌عنوان فاصله‌های “ایمن” در هنگام عملکرد سیستم ثابت طراحی نشده‌اند.
    فاصله‌های ذکر شده در جدول 4.3.4.1 و شکل 4.3.4.1 برای ارتفاعاتی تا 3300 فوت (1000 متر) هستند.

    A.4.3.4.2 این فاصله‌ها بر اساس حداقل الزامات رایج در طراحی سطح عایق پایه (BIL) تعیین شده‌اند.

    A.4.3.4.3 برای ولتاژهای سیستم الکتریکی تا 161 کیلوولت، مقادیر طراحی BIL و فاصله‌های حداقلی مربوطه، از فاز تا زمین، بر اساس کاربرد طولانی‌مدت تعیین شده‌اند.
    در ولتاژهای بالاتر از 161 کیلوولت، ارتباط یکنواختی بین BIL و ولتاژهای مختلف سیستم الکتریکی در عمل ایجاد نشده است. در این ولتاژهای بالاتر، معمولاً BIL بر اساس سطح حفاظت مورد نیاز انتخاب می‌شود. به عنوان مثال، در سیستم‌های 230 کیلوولت، از BILهایی با مقادیر 1050، 900، 825، 750 و 650 کیلوولت استفاده شده است.
    فاصله مورد نیاز تا زمین ممکن است تحت تأثیر پدیده سوئیچینگ سرج (switching surge) نیز قرار گیرد، که یک عامل طراحی در سیستم قدرت است و باید با BIL انتخاب‌شده و فاصله حداقلی هماهنگ باشد. مهندسان طراحی برق می‌توانند فاصله‌های مورد نیاز بر اساس سوئیچینگ سرج را تعیین کنند. جدول 4.3.4.1 و شکل 4.3.4.1 تنها به فاصله‌های مورد نیاز بر اساس BIL طراحی شده پرداخته‌اند.

    A.4.3.4.4 تنوع‌های ممکن در طراحی فاصله‌های مورد نیاز در ولتاژهای بالا در جدول 4.3.4.1 مشخص هستند، جایی که محدوده‌ای از مقادیر BIL در مقابل ولتاژهای مختلف در بخش ولتاژ بالا ارائه شده است.

    A.4.3.5 غلظت مؤثر ماده اطفاء در تمامی کلاس‌های آتش‌سوزی اهمیت یکسانی دارد، زیرا منابع پایدار اشتعال (مانند قوس الکتریکی، منبع حرارت، مشعل اکسی-استیلن یا آتش در عمق مواد) می‌توانند پس از پراکنده شدن ماده اطفاء، مجدداً منجر به وقوع آتش‌سوزی شوند.

    A.4.3.6 تجهیزات هشداردهنده نوری مشمول الزامات ارتفاع نصب و مشخصات پالس نوری NFPA 72 نیستند، بنابراین استفاده از چراغ‌های گردان یا سایر وسایل هشداردهنده نوری مجاز است. دیده شدن نور در تمام بخش‌های فضا، از جمله انعکاس آن روی سطوح، با این الزامات مطابقت دارد.

    A.4.4.3 سازندگان تجهیزات سامانه‌های اطفاء حریق باید در صورت درخواست، دفترچه طراحی، نصب و نگهداری و بولتن‌های ایمنی محصول را در اختیار مرجع ذی‌صلاح قرار دهند.

    A.4.4.3.1 یک نمونه گزارش آزمون در شکل A.4.4.3.1 ارائه شده است. استفاده از فرم جایگزین نیز مجاز است، مشروط بر آنکه تمامی الزامات طراحی، عملکردی و ایمنی این استاندارد را به‌گونه‌ای مستند کند که مورد تأیید مرجع ذی‌صلاح باشد.

    A.4.4.3.2 برای آگاهی از الزامات فهرست‌گذاری ممکن، باید بهFM Approvals 5420 مراجعه شود.

    A.4.4.3.3.4 پیش‌بینی می‌شود که انجام آزمون تخلیه کامل فقط تحت شرایطی بسیار غیرعادی توسط مرجع ذی‌صلاح لغو شود. عواملی مانند هزینه اضافی و اختلال در تولید یا عملیات تجاری دلایل معتبری برای لغو آزمون تخلیه کامل محسوب نمی‌شوند. هدف از آزمون تخلیه کامل، تأیید عملکرد کامل سیستم مطابق با بند 4.4.4 است. این آزمون باید موارد زیر را تأیید کند:

    1. تمام سیلندرهای دی‌اکسید کربن طبق برنامه باز می‌شوند. این مورد می‌تواند با بررسی گیج سطح مایع در تأمین فشار پایین یا با وزن کردن هر سیلندر در سیستم فشار بالا تأیید شود. اندازه‌گیری‌ها باید قبل و بعد از تخلیه انجام شود.
    2. دی‌اکسید کربن از طریق شبکه لوله‌کشی جریان می‌یابد و از هر اسپرینکلر طبق برنامه تخلیه می‌شود. این مورد می‌تواند به‌صورت چشمی یا با استفاده از کلاهک‌های تخلیه تأیید شود. در مواردی که لوله‌ها به‌طور معمول تحت فشار نیستند، ممکن است به‌طور کامل آب‌بندی نباشند. اما در موارد تخلیه آهسته یا زمانی که سیستم دائماً تحت فشار است، باید آب‌بندی کامل حاصل شود.
    3. تأخیرهای زمانی، تجهیزات هشدار و قفل‌های بین سیستمی مانند بسته شدن دمپرها و/یا قطع برق طبق برنامه عمل می‌کنند.
    4. عملکرد تخلیه مطابق یا فراتر از حداقل معیارهای طراحی است.

    (الف) برای سیستم‌های اطفاء حریق کامل، غلظت کافی از دی‌اکسید کربن باید در مدت زمان مشخص تشکیل شود و برای مدت زمان مورد نظر حفظ شود. غلظت دی‌اکسید کربن می‌تواند با استفاده از آنالایزر گاز یا روش دیگری که برای مرجع ذی‌صلاح قابل قبول باشد، تأیید گردد. نقاط نمونه‌برداری باید به‌گونه‌ای انتخاب شوند که نشان‌دهنده رسیدن به غلظت خاموش‌کنندگی در سراسر اتاق سرور باشند. زمان رسیدن به غلظت طراحی از زمانی اندازه‌گیری می‌شود که اندازه‌گیری غلظت از صفر بالاتر می‌رود تا زمانی که غلظت هدف توسط دستگاه اندازه‌گیری نمایش داده می‌شود. اگر مشخص باشد که زمان پاسخ مدار اندازه‌گیری باعث تأخیر در اندازه‌گیری غلظت می‌شود، این تأخیر می‌تواند در تعیین معیار قبولی/رد لحاظ شود. به بندهای 5.5.2.1 و 5.5.2.3 برای الزامات زمانی سیستم‌های اطفاء حریق کامل مراجعه شود.

    (ب) برای سیستم‌های اطفاء حریق موضعی، مدت زمان تخلیه مایع باید با الزامات طراحی مطابقت داشته باشد و تخلیه، پوشش کافی روی یا اطراف خطر ایجاد کند. مدت زمان تخلیه باید در محل اسپرینکلرها با استفاده از کرونومتر اندازه‌گیری شود. در سیستم‌های موضعی، زمان‌سنج باید زمانی شروع شود که همه اسپرینکلرها مایع تخلیه می‌کنند و زمانی متوقف شود که تخلیه از مایع به گاز در هر اسپرینکلر تغییر کند. به بندهای 6.3.3 وA.6.3.3.2 مراجعه شود. پوشش روی یا اطراف خطر به‌صورت چشمی مشاهده می‌شود. استفاده از ویدیوی آزمون تخلیه مفید است، ولی الزامی نیست، تا مشخص شود که آیا پوشش کافی از دی‌اکسید کربن در طول آزمون ایجاد شده است یا نه.

    قبل از انجام آزمون، باید به پرسنل هشدار داده شده و از ناحیه خارج شوند. همچنین باید به ایستگاه آتش‌نشانی محلی و هر مرکز پایش از راه دور اطلاع داده شود که آزمون در حال انجام است. پس از آزمون، سیستم باید شارژ مجدد شده و بازتنظیم گردد. برای دستورالعمل‌های دقیق‌تر، به دفترچه راهنمای نصب تولیدکننده سیستم مراجعه شود که باید روند آزمون پذیرش سیستم را تشریح کرده باشد.

    A.4.5.1.3 کنترل دستی اضطراری تنها در صورت بروز خرابی در عملکرد خودکار یا دستی معمولی باید استفاده شود.

    A.4.5.2 مدارهای مدرن نیمه هادی، از جمله میکروپروسسورها، قادر به پاسخ‌دهی به ضربات الکتریکی بسیار کوتاه هستند. در حالی که پاسخ به چنین سیگنال‌های گذرا یک ویژگی مطلوب برای برخی از دستگاه‌ها است، این ویژگی برای واحدهای کنترلی که برای تخلیه دی‌اکسید کربن استفاده می‌شوند، ویژگی بسیار نامطلوبی است. واحدهای کنترل برای سیستم‌های تخلیه دی‌اکسید کربن باید به گونه‌ای طراحی شوند که از تخلیه ناخواسته دی‌اکسید کربن به دلیل ضربات الکتریکی گذرا جلوگیری کنند و هشدارهای پیش از تخلیه و تأخیرهای زمانی را قبل از تخلیه دی‌اکسید کربن فعال کنند. ضربات ناخواسته می‌توانند از منابع خارجی به پانل کنترل وارد شوند یا ضربات ناخواسته می‌توانند در داخل پانل کنترل خود تولید شوند. به عنوان مثال، یک میکروپروسسور می‌تواند به دلایل مختلف ضربات گذرا ناخواسته تولید کند. طراحی‌ها باید فناوری‌ای را در خود جای دهند که از تخلیه دی‌اکسید کربن در صورت بروز سیگنال‌های اشتباهی از سوی میکروپروسسور در واحد کنترل جلوگیری کند. اگر مدارهایی که تخلیه دی‌اکسید کربن را آغاز می‌کنند، به گونه‌ای طراحی نشده باشند که چنین ضربات گذرایی را نادیده بگیرند، تخلیه ناخواسته ممکن است رخ دهد.

    A.4.5.2.1 فناوری‌ای در دسترس است که نیاز به فعال‌سازی تأخیرهای زمانی پیش از تخلیه و هشدارها قبل از فعال‌سازی مدارها برای تخلیه دی‌اکسید کربن را امکان‌پذیر می‌سازد. این فناوری باید در واحدهای کنترلی که سیستم‌های دی‌اکسید کربن را تخلیه می‌کنند، گنجانده شود. واحدهای کنترل باید به گونه‌ای طراحی شوند که حالت معمول خرابی مدارهای تخلیه دی‌اکسید کربن به گونه‌ای باشد که دی‌اکسید کربن تخلیه نشود.

    کنترل دستی اضطراری که در بند 4.5.1.3.1 این استاندارد لازم است، وسیله‌ای برای تخلیه دی‌اکسید کربن در صورت خرابی کنترل‌های الکتریکی برای انجام تخلیه مورد نیاز فراهم می‌آورد.

    A.4.5.3 نصب آشکارسازها با فاصله حداکثری طبق فهرست یا مجوز برای استفاده در سیستم اعلام حریق ممکن است منجر به تأخیر زیاد در تخلیه ماده اطفاء حریق شود. برای اطلاعات بیشتر در مورد آشکارسازها، به NJPA 72 مراجعه کنید. راهنمای کاربردFSSA برای سیستم‌های اطفاء حریق، اطلاعاتی را برای طراحان در مورد انواع مختلف تجهیزات آشکارسازی و کنترل فراهم می‌آورد.

    A.4.5.4.5 هدف این است که فعال‌سازی اولیه سیستم با استفاده از کنترل دستی معمولی، یک دنباله کامل از تأخیر زمانی قبل از تخلیه سیستم را به وجود آورد. اگر فعال‌سازی سیستم به‌صورت خودکار انجام شود، عملیات بعدی یک کنترل دستی معمولی نباید دنباله تأخیر زمانی را از سر بگیرد.

    A.4.5.4.6 ممکن است کنترل دستی معمولی به عنوان کنترل دستی اضطراری عمل کند، اگر شرایط 4.5.1 برآورده شود. اگر ممکن باشد، سیستم باید به گونه‌ای طراحی شود که فعال‌سازی اضطراری از یک مکان قابل انجام باشد. طراحی شیر باید به گونه‌ای باشد که از اتصال نادرست شلنگ تخلیه یا لوازم جانبی یا دستگاه فعال‌سازی به شیر جلوگیری کند. این طراحی باید به‌گونه‌ای باشد که فرم‌های اتصال در درگاه‌های شیر از یکدیگر متمایز باشند تا از اتصال دستگاه به درگاه اتصال اشتباه جلوگیری شود.

    A.4.5.4.7 هدف این استاندارد ممنوع کردن استفاده از سیلندرهای کمکی بیشتر از حداقل تعداد مورد نیاز در این بند نیست.

    در سیستم‌هایی که از فشار تخلیه سیلندرهای کمکی (فشار بازگشتی از منیفولد تخلیه) برای فعال‌سازی سیلندرهای کمکی استفاده می‌کنند، یک سیلندر کمکی بیشتر از حداقل تعداد مورد نیاز برای فعال‌سازی سیستم نصب می‌شود. این الزامات اطمینان می‌دهد که سیستم به طور کامل تخلیه خواهد شد حتی اگر یکی از سیلندرهای کمکی دچار نشت شده باشد.

    A.4.5.4.7.4 مدارهای مدرن نیمه‌ هادی، از جمله میکروپروسسورها، قادر به پاسخ‌دهی به ضربات الکتریکی بسیار کوتاه هستند. در حالی که پاسخ به چنین سیگنال‌های گذرا یک ویژگی مطلوب برای برخی از دستگاه‌ها است، این ویژگی برای واحدهای کنترلی که برای تخلیه دی‌اکسید کربن استفاده می‌شوند، ویژگی بسیار نامطلوبی است. واحدهای کنترل برای سیستم‌های تخلیه دی‌اکسید کربن باید به گونه‌ای طراحی شوند که از تخلیه ناخواسته دی‌اکسید کربن به دلیل ضربات الکتریکی گذرا جلوگیری کنند و هشدارهای پیش از تخلیه و تأخیرهای زمانی را قبل از تخلیه دی‌اکسید کربن فعال کنند.

    واحدهای کنترل باید به گونه‌ای طراحی شوند که حالت معمول خرابی مدارهای تخلیه دی‌اکسید کربن به گونه‌ای باشد که دی‌اکسید کربن تخلیه نشود. کنترل دستی اضطراری که در بند 4.5.1.3 این استاندارد لازم است، وسیله‌ای برای تخلیه دی‌اکسید کربن در صورت خرابی کنترل‌های الکتریکی برای انجام تخلیه مورد نیاز فراهم می‌آورد.

    A.4.5.5.2 مثال‌هایی از اتصالات بین اجزای ضروری برای کنترل سیستم و ایمنی افراد عبارتند از: آشکارسازی، فعال‌سازی، هشدارها، منابع تغذیه، شیر قطع اصلی مخزن، شیر تأمین بخار کمکی، و دستگاه‌های قفل‌کننده.

    A.4.5.6 برای راهنمایی نصب هشدارهای قابل مشاهده بهNFPA 72 مراجعه کنید. حالت عمومی برای عملکرد دستگاه‌های قابل مشاهده باید استفاده شود.

    A.4.5.6.2.3 مثال‌هایی از نواحی خطر که ارائه تأخیر زمانی می‌تواند منجر به ریسک غیرقابل قبول برای پرسنل یا آسیب غیرقابل قبول به تجهیزات حساس شود عبارتند از: توربین‌های گاز احتراقی و اتاق‌های تست موتور. آتش‌سوزی در چنین تجهیزاتی معمولاً رشد سریع دارد و تأخیر در تخلیه ماده اطفاء حریق می‌تواند منجر به تخریب تجهیزات اساسی یا ریسک غیرقابل قبول برای پرسنل شود. این فضاها معمولاً بدون حضور پرسنل هستند. زمانی که چنین فضاهایی توسط پرسنل اشغال می‌شود، سیستم‌ها باید قفل شوند تا از تخلیه دی‌اکسید کربن بدون استفاده از هشدار و تأخیر پیش از تخلیه جلوگیری شود.

    در مواردی که تأخیر زمانی پنوماتیکی برای خطرات معمولاً بدون حضور پرسنل فراهم نشده باشد، کنترل‌های مستند از دسترسی پرسنل به منطقه محافظت شده باید به اجرا درآید. این روش‌ها باید نیاز به قفل کردن/ برچسب‌گذاری سیستم دی‌اکسید کربن در هر زمان که فضای محافظت شده توسط پرسنل وارد شود، داشته باشند. مستندات و سوابق باید به مرجع مربوطه ارائه شود تا تأیید شود که تمام روش‌ها به درستی اجرا می‌شوند.

    A.4.5.6.3.2 تمام خطرات مربوط به سیلاب‌های کامل باید به گونه‌ای طراحی شوند که ورود پرسنل بدون محافظت را تا زمانی که این فضاها از دی‌اکسید کربن تهویه نشده‌اند، غیر ایمن کنند. فضاهایی که شامل تجهیزات محافظت شده توسط سیستم‌های کاربرد محلی هستند ممکن است غیر ایمن شوند، به ویژه اگر تجهیزات محافظت شده بخش بزرگی از حجم اتاقی را که در آن قرار دارند، اشغال کنند. گودال‌ها، زیرزمین‌ها و اتاق‌های مجاور به خطر محافظت شده، به‌ویژه آن‌هایی که در ارتفاعات پایین‌تر قرار دارند، ممکن است به دلیل مهاجرت دی‌اکسید کربن تخلیه شده، غیر ایمن شوند.

    روغن وینترگرین یک ماده افزودنی رایج و توصیه شده به گاز دی‌اکسید کربن در حال تخلیه است که بویی متمایز تولید می‌کند تا از حضور گاز دی‌اکسید کربن در محیط هشدار دهد. سایر مواد معطر که به‌ویژه برای مکان‌های خاص مناسب هستند نیز می‌توانند استفاده شوند، اما اگر دلیل خاصی برای استفاده از یک معطر غیر از روغن وینترگرین وجود نداشته باشد، باید از روغن وینترگرین استفاده شود.

    شاخص‌های بویایی ممکن است برای کاربردهایی مانند اتاق‌های تمیز، کارخانه‌های فرآوری مواد غذایی، کارخانه‌های نورد آلومینیوم و تاسیسات مخابراتی مناسب نباشند زیرا ممکن است بر روی فرآیند یا تجهیزات تأثیر منفی بگذارند.

    مقرراتی که به جلوگیری از ورود افراد به مناطقی که به دلیل تخلیه دی‌اکسید کربن غیر ایمن شده‌اند، می‌تواند شامل یکی یا بیشتر از موارد زیر باشد:

    1. افزودن بوی متمایز به دی‌اکسید کربن در حال تخلیه که شناسایی آن به‌عنوان نشانه‌ای برای افراد عمل می‌کند که گازهای دی‌اکسید کربن حضور دارند. پرسنل باید آموزش ببینند تا بو را شناسایی کرده و از فضاهایی که بو در آن‌ها شناسایی شده است، تخلیه کنند.
    2. فراهم کردن هشدارهای خودکار در ورودی و درون چنین فضاهایی که هشدارها توسط آشکارسازهای دی‌اکسید کربن یا آشکارسازهای اکسیژن فعال می‌شوند.
    3. ایجاد و اجرای رویه‌های ورود به فضاهای محدود برای چنین مناطقی.

    A.4.5.6.5 هشدارها باید به سیستم‌های سیگنال‌دهی حفاظتی موجود (سیستم‌های اعلام حریق) متصل شوند تا در راستای ایمنی زندگی و حفاظت از اموال، همان‌طور که در NFPA 72 وNFPA 101 ذکر شده است، کمک کنند.

    A.4.6.1 تمام دی‌اکسید کربن موجود در مخزن فشار پایین نمی‌تواند به سرعت تخلیه شود. به هنگام تخلیه مخزن، مقداری از بخار دی‌اکسید کربن سرد در مخزن و لوله باقی می‌ماند. مقدار این بخار باقی‌مانده بسته به پیکربندی فیزیکی مخزن و شبکه توزیع متفاوت است. علاوه بر این، ممکن است دی‌اکسید کربن مایع به‌طور موقت در لوله‌کشی گیر کند و برای تخلیه فوری به سایر خطرات تحت پوشش سیستم در دسترس نباشد. این دی‌اکسید کربن باقی‌مانده باید در تعیین ظرفیت ذخیره‌سازی در نظر گرفته شود.

    زمانی که سیستم تخلیه طولانی‌تری را فراهم می‌کند، ممکن است دی‌اکسید کربن اضافی برای حفظ فشار در منبع در طول دوره تخلیه لازم باشد.

    A.4.6.3 دی‌اکسید کربن، به‌طور معمول تولید شده، یک محصول بسیار خالص است. به‌طور کلی، صنعت فقط یک درجه یا کیفیت تولید می‌کند. این درجه برای تمام کاربردها، از جمله استفاده‌های غذایی و پزشکی مناسب در نظر گرفته می‌شود.

    گاز یا مایع دی‌اکسید کربن خشک کاملاً غیر خورنده برای مخازن است. دی‌اکسید کربن حاوی آب اضافی می‌تواند باعث خوردگی در سیلندرهای فشار بالا شود، به‌ویژه در سیلندرهای سبک که به شدت فشرده هستند. آب اضافی زمانی وجود دارد که مقدار آن از حلالیت معمول در دی‌اکسید کربن مایع بیشتر باشد، بنابراین آب می‌تواند بر روی دیواره‌های مخزن متراکم شود.

    دی‌اکسید کربن تولید شده در کارخانه‌های مدرن فشار پایین باید به‌طور ضروری حاوی آب بسیار کمی باشد تا از مشکلات عملکردی جلوگیری شود. روش معمول این است که محتویات آب را زیر حدود 0.0032 درصد (32 پی‌پی‌ام) به‌صورت وزنی نگه دارند. اگر این محصول خشک در تجهیزات تمیز و کم‌فشار برای حمل و نقل و ذخیره‌سازی نگهداری شود، کیفیت آن تا زمان استفاده حفظ خواهد شد.

    یخ خشک معمولاً بیشتر از دی‌اکسید کربن مایع آب و روغن دارد. همچنین به دلیل دمای بسیار پایین خود (-109.3°F یا -79°C) تمایل دارد که رطوبت و ناخالصی‌های موجود در جو را یخ بزند. زمانی که یخ خشک در یک مبدل قرار گیرد و اجازه داده شود تا گرم شود و به دی‌اکسید کربن مایع تبدیل شود، مایعی که به این صورت تولید می‌شود قطعاً حاوی مقدار اضافی آب خواهد بود. این مایع نباید برای شارژ سیلندرهای اطفاء حریق استفاده شود، مگر اینکه از طریق واحد خشک‌کن به منظور حذف آب اضافی پردازش بیشتر شود. همچنین باید توجه داشت که این واحدهای خشک‌کن ممکن است بی‌اثر شوند، مگر اینکه ماده خشک‌کننده به‌طور دوره‌ای تجدید یا فعال‌سازی شود تا توانایی خشک‌کنندگی خود را حفظ کنند.

    تعدادی از کارخانه‌های تولید دی‌اکسید کربن فشار بالا هنوز در حال استفاده هستند. دی‌اکسید کربن تولید شده در این کارخانه‌ها نیز ممکن است حاوی آب اضافی باشد، مگر اینکه تجهیزات خشک‌کن در شرایط خوب نگهداری شوند. تنها راه اطمینان از کیفیت مناسب، تجزیه و تحلیل دوره‌ای تأمین دی‌اکسید کربن مورد استفاده برای شارژ سیستم‌های حفاظت در برابر حریق است.

    A.4.6.5 در سیستم‌های ذخیره‌سازی فشار بالا، دمای دی‌اکسید کربن موجود بستگی به دمای محیط در محل ذخیره‌سازی دارد. بنابراین، مخازن باید قادر به تحمل فشاری که در بالاترین دمای پیش‌بینی شده ایجاد می‌شود، باشند.

    فشار حداکثری در سیلندر همچنین تحت تأثیر چگالی پر شدن یا درصد پر شدن قرار دارد، که نسبت وزنی دی‌اکسید کربن به ظرفیت آبی به پوند است. چگالی پر شدن معمولاً بین 60 درصد تا 68 درصد است که 68 درصد حداکثر مجاز توسط وزارت حمل‌ونقل ایالات متحده (DOT) در بخش‌های 178.36 و 178.37 از 49CFR 171-190 است. پر کردن صحیح از طریق وزن حک شده روی بدنه شیر تعیین می‌شود.

    A.4.6.5.2 حمل یک سیلندر شارژ شده ممکن است غیرقانونی باشد اگر سیلندر آسیب دیده یا در معرض آتش قرار گرفته باشد. باید قوانین فدرال و محلی مشاوره شوند.

    راهنمای آزمایش FSSA برای استفاده با سیلندرهای ویژه سیستم‌های اطفاء حریق خطرات خاص، اطلاعات مفیدی در مورد الزامات تست و احتیاطات ایمنی برای حمل و نقل و جابجایی سیلندرهای دی‌اکسید کربن فشار بالا ارائه می‌دهد.

    یک تأسیسات ذخیره‌سازی فشار بالا معمولی که از چندین سیلندر استفاده می‌کند، در شکل A.4.6.5.2 نشان داده شده است. یک اتصال انعطاف‌پذیر بین هر سیلندر و منیفولد مشترک برای سهولت بررسی وزن سیلندرها و تعویض آن‌ها پس از استفاده به کار می‌رود. هر سیلندر با شیر خود که لوله‌ای از نوع دیپ به پایین دارد، مجهز می‌شود. برخی از انواع قدیمی سیلندرها لوله دیپ ندارند و به‌صورت معکوس نصب می‌شوند تا تخلیه دی‌اکسید کربن مایع را تضمین کنند.

    A.4.6.6 در سیستم‌های ذخیره‌سازی فشار پایین، دمای دی‌اکسید کربن موجود به‌وسیله عایق‌کاری و سرمایش در حدود 0°F (-18°C) کنترل می‌شود. فشار عادی در این حالت حدود 300 psi (2068 kPa) حفظ می‌شود. برای این سرویس از مخازن فشار جوش داده شده استفاده می‌شود و محدودیت خاصی برای اندازه وجود ندارد.

    چگالی پر شدن تأثیری بر فشار ندارد به‌شرطی که فضای بخار کافی برای اجازه دادن به انبساط مایع در بالاترین دمای ذخیره‌سازی و فشار وجود داشته باشد. این چگالی پر شدن معمولاً توسط تنظیم شیرهای اطمینان فشار تعیین می‌شود. به‌طور کلی، چگالی پر شدن می‌تواند از 90 درصد تا 95 درصد متغیر باشد. سطح مایع حداکثر در حین پر کردن توسط یک لوله دیپ کوتاه کنترل می‌شود که مایع اضافی را به واحد تحویل باز می‌گرداند زمانی که مایع به سطح پر شدن حداکثر در واحد ذخیره‌سازی می‌رسد. همچنین یک گیج سطح مایع برای نشان دادن مقدار دی‌اکسید کربن موجود در ذخیره‌سازی قرار داده می‌شود.

    برای سیستم‌های CO فشار پایین، محاسبات جریان میزان COکه از نازل‌های سیستم از شروع تخلیه تا زمان بسته شدن شیر انتخابی تخلیه می‌شود را برآورد می‌کند. معمولاً مقدار COباقی‌مانده در لوله بین شیر انتخابی و نازل‌ها تخمین زده نمی‌شود. اگر حجم لوله بین شیر انتخابی و نازل‌های سیستم زیاد باشد، ممکن است مقدار قابل توجهی CO در لوله باقی بماند هنگامی که شیر انتخابی بسته می‌شود؛ این نکته باید هنگام اندازه‌گیری واحد ذخیره‌سازی فشار پایین در نظر گرفته شود. حجم لوله پایین‌دست شیر انتخابی و به تبع آن، مقدار CO موجود در لوله پایین‌دست شیر انتخابی معمولاً می‌تواند با استفاده از شیر اصلی روی سر لوله مخزن به همراه شیر انتخابی نزدیک به خطر محافظت‌شده، به حداقل برسد.

    یک تاسیسات ذخیره‌سازی فشار پایین معمولی در شکل A.4.6.6 نشان داده شده است. در این واحد، مخزن فشاری عایق‌شده با پوشش فلزی خارجی پوشانده شده است که برای جلوگیری از ورود رطوبت آب مهر و موم شده است. یک واحد تبرید با سیستم خنک‌کننده هوای استاندارد در یک طرف نصب شده است که کویل‌های خنک‌کننده آن در داخل مخزن فشار قرار دارند. این واحد با برق کار می‌کند و به‌طور خودکار از طریق یک سوئیچ فشار کنترل می‌شود.

    A.4.6.6.2 یک شیر اطمینان ویژه (علاوه بر الزامات کد) می‌تواند برای تخلیه کنترل‌شده در فشاری پایین‌تر از تنظیم شیر ایمنی اصلی ارائه شود.

    A.4.7 لوله‌ها، اتصالات و اجزای مشخص شده بر اساس تجربه میدانی از طریق توسعه این استاندارد بهینه شده‌اند. روش‌های محاسبات ضخامت دیواره که در ASME B31.1 نشان داده شده‌اند، با مقادیر SE طبق پیوست الزامی A از B31.1، برای لوله‌ها و اتصالاتی که در این استاندارد مشخص نشده‌اند، باید اعمال شوند.

    A.4.7.1 لوله‌کشی باید مطابق با روش‌های تجاری مناسب و توصیه‌های سازنده تجهیزات نصب شود.

    تمام لوله‌کشی باید به‌گونه‌ای طراحی شود که کاهش فشار به حداقل ممکن برسد و باید دقت کافی برای جلوگیری از محدودیت‌های احتمالی ناشی از مواد خارجی یا ساخت نادرست صورت گیرد. نمونه‌هایی از این محدودیت‌ها شامل لوله‌های گالوانیزه گرم‌شده از داخل و بیرون یا لوله‌های استنلس استیل است.

    A.4.7.1.3 استفاده از لوله‌کشی انعطاف‌پذیر یا شلنگ در سیستم‌های دی‌اکسیدکربن مسائل زیادی را به وجود می‌آورد که لوله‌کشی سخت تحت تأثیر آن‌ها قرار نمی‌گیرد. یکی از این مسائل تغییرات جهت است. حداقل شعاع انحنا برای هر شلنگ انعطاف‌پذیر که در سیستم دی‌اکسیدکربن استفاده می‌شود نباید کمتر از مقداری باشد که توسط داده‌های سازنده نشان داده شده است، معمولاً در اطلاعات فهرست‌شده برای یک سیستم خاص. سایر جنبه‌های نگرانی عبارتند از مقاومت در برابر اثرات لرزش، انعطاف‌پذیری، کشش، پیچش، دما، آتش، فشار و خمیدگی. همچنین لازم است که شلنگ دارای استحکام کافی برای نگهداری دی‌اکسیدکربن در طول تخلیه باشد و از مواد مقاوم در برابر خوردگی جوّی ساخته شود.

    A.4.7.1.7.1 در هنگام انجام محاسبات برای تعیین ضخامت لوله، باید دستورالعمل‌های ارائه‌شده در راهنمای طراحی لوله FSSA برای استفاده در سیستم‌های اطفای حریق با خطرات ویژه مشاوره شود.

    A.4.7.1.8.1 راهنمای FSSA که در A.4.7.1.7.1 به آن اشاره شده است، باید همچنین برای سیستم‌های فشار پایین مشاوره شود.

    A.4.7.4 نازل تخلیه شامل سوراخ و هر سپر یا تیغه مرتبط است.

    A.4.7.4.4 پیش از این، علامت مثبت پس از شماره کد سوراخ نشان‌دهنده قطر معادل 1/64 اینچ (0.4 میلی‌متر) بیشتر از آن چیزی بود که توسط سیستم شماره‌گذاری نشان داده شده است (برای مثال، شماره 4 نشان‌دهنده قطر معادل 1/2 اینچ (3.18 میلی‌متر) بود؛ اما شماره 4+ به معنی قطر معادل 1/2 اینچ (3.57 میلی‌متر) بود).

    A.4.7.4.3 برای مثال‌هایی از قطر سوراخ‌های معادل، به جدولA4.7.4.4.3 مراجعه کنید. شماره‌های کد سوراخ نشان‌دهنده قطر معادل سوراخ تک در 1/2 اینچ (0.8 میلی‌متر) افزایشی هستند. کدها نمایانگر قطر سوراخ‌های “مناسب” هستند که عملکرد آن‌ها معادل نازل فیزیکی واقعی است. منظور از عملکرد این است که نازل واقعی همان مقدار CO را در واحد زمان با نازل “مناسب” تحت همان شرایط فشار و چگالی CO وارد شده به نازل تولید خواهد کرد.

    سوراخ مناسب به‌عنوان نازل ورودی گرد با ضریب جریان نه کمتر از 0.98 تعریف می‌شود که نرخ‌های جریان ذکر شده در جدول 4.7.5.2.1 و جدول 4.7.5.3.1 را تولید می‌کند. مساحت فیزیکی نازل‌های تخلیه واقعی که در سیستم‌های CO استفاده می‌شوند معمولاً بزرگتر از مساحت سوراخ مناسب معادل است که با آن مقایسه می‌شود.

    مثال زیر مفهوم شماره کد سوراخ را توضیح می‌دهد: یک نازل تخلیه تک سوراخ با ضریب جریان 0.98 و قطر 1/2 اینچ (2.38 میلی‌متر) شماره کد سوراخ 3 را خواهد داشت. اما یک نازل تخلیه تک سوراخ با ضریب جریان 0.5 و قطر 1/2 اینچ (2.38 میلی‌متر) شماره کد سوراخ 2.1 را خواهد داشت، نه شماره کد 3.

    A.4.7.5.1 برای توضیح بیشتر در مورد تعیین افت فشار در لوله‌کشی، به ضمیمه C مراجعه کنید.

    A.4.7.6 راهنمای طراحی لوله FSSA برای استفاده در سیستم‌های اطفاء حریق با خطرات ویژه، دستورالعمل‌هایی را در خصوص آویزها و نگهدارنده‌های لوله‌ها ارائه می‌دهد، که بر اساس روش‌های پذیرفته‌شده در صنعت است. دستورالعمل‌های اضافی بر اساس “بهترین شیوه استاندارد صنعت” درANSI/MSS SP-58 برای مکان‌هایی که نیاز به تأییدیه لرزه‌ای ندارند یا در MSS SP-127 برای مکان‌هایی که نیاز به تأییدیه لرزه‌ای دارند، یافت می‌شود.

    A.4.8 به A.4.4.3 مراجعه کنید.

    A.4.8.1 یک بازرسی از سیستم یک بررسی سریع است که اطمینان معقولی از شارژ بودن و عملیاتی بودن سیستم اطفاء حریق فراهم می‌آورد. این کار با اطمینان از اینکه سیستم در محل خود قرار دارد، فعال نشده یا دستکاری نشده است و هیچ گونه آسیب فیزیکی واضحی که مانع از عملکرد سیستم شود وجود ندارد، انجام می‌شود. حداقل، بازرسی باید موارد زیر را بررسی کند:

    (1) سیلندرهای فشار بالا در محل خود قرار دارند و به درستی مهار شده‌اند.

    (2) برای واحد ذخیره‌سازی فشار پایین، گیج فشار نشان‌دهنده فشار نرمال است، شیر قطع‌کننده مخزن باز است و شیر تأمین فشار پایلوت باز است. باید نشانگر سطح مایع مشاهده شود. اگر در هر زمانی یک مخزن بیش از 10 درصد از مایع خود را از دست دهد، باید دوباره پر شود، مگر اینکه نیازهای گازی حداقلی همچنان تأمین شود.

    (3) ذخیره‌سازی دی‌اکسیدکربن به لوله‌کشی تخلیه و عملگرها متصل است.

    (4) همه عملگرهای دستی در محل خود قرار دارند و مهر و موم‌های دستکاری آن‌ها سالم هستند.

    (5) اسپرینکلرها متصل، به درستی تنظیم شده و از موانع و مواد خارجی پاک هستند.

    (6) آشکارسازها در محل خود قرار دارند و از مواد خارجی و موانع پاک هستند.

    (7) پنل کنترل سیستم متصل است و وضعیت “آماده‌کاری نرمال” را نشان می‌دهد.

    A.4.8.3 دستورالعمل نگهداری سازنده باید بر اساس دستورالعمل‌های زیر هدایت شود:

    (1) سیستم
    (a) بررسی ظاهر فیزیکی کلی سیستم.
    (b) تخلیه سیستم قبل از آزمایش.

    (2) خطر
    (a) بررسی اندازه.
    (b) بررسی پیکربندی.
    (c) بررسی دریچه‌های غیرقابل بسته شدن.
    (d) بررسی سوخت‌ها.
    (e) بررسی جنبه‌های دیگر که می‌توانند بر اثربخشی سیستم‌های اطفاء حریق تأثیر بگذارند.

    (3) مدارهای نظارتی
    (a) انجام همه عملکردها.
    (b) بررسی عملکرد صحیح همه مدارهای نظارتی الکتریکی یا پنوماتیکی.

    (4) پنل کنترل
    (a) انجام همه عملکردها.
    (b) بررسی نظارت، در صورت لزوم، بر هر مدار (شامل دستگاه‌های رهاسازی) طبق توصیه‌های سازنده.

    (5) منبع تغذیه – بررسی مسیر، کلیدهای قطع‌کننده، فیوزها، قطع‌کننده‌ها.

    (6) منبع تغذیه اضطراری
    (a) بررسی وضعیت باتری.
    (b) بررسی عملکرد شارژر؛ بررسی فیوز.

    (c) بررسی تغییر خودکار.
    (d) بررسی نگهداری ژنراتور (اگر وجود داشته باشد).

    آشکارسازها
    (a) آزمایش هر آشکارساز با استفاده از گرما، دود یا دستگاه آزمایشی تأیید شده توسط سازنده.
    (b) نوع الکتریکی
    i. تمیز کردن و تنظیم آشکارساز دود و بررسی حساسیت آن.
    ii. بررسی وضعیت سیم‌کشی.
    (c) نوع پنوماتیک – بررسی سفتی لوله‌ها و عملکرد چک‌های جیوه‌ای، با استفاده از مانومتر.

    تاخیر زمانی
    (a) انجام عملکردها.
    (b) بررسی محدودیت زمانی.
    (c) بررسی اینکه تایمر چرخه خود را حتی اگر سیم‌کشی بین آن و مدار آشکارساز قطع شود، به پایان خواهد رساند.

    آلارم‌ها
    (a) آزمایش عملکرد آلارم (قابل شنیدن و قابل مشاهده).
    (b) بررسی اینکه علائم هشدار به درستی نمایش داده شده‌اند.

    شیرهای انتخابی (جهتی)
    (a) انجام عملکردها.
    (b) ریست کردن به درستی.

    دستگاه‌های رهاسازی
    (a) بررسی بسته شدن کامل دمپرها.
    (b) بررسی درها؛ بررسی درهایی که به طور دائمی باز مانده‌اند.

    خاموشی تجهیزات
    (a) آزمایش عملکرد خاموشی.
    (b) بررسی کفایت (تمام تجهیزات لازم شامل شود).

    رهاسازی دستی
    (a) نوع مکانیکی
    i. بررسی کشش، نیرو و طول کششی که لازم است.
    ii. عملکرد و تنظیم همه دستگاه‌ها.
    iii. بررسی سفتی اتصالات.
    iv. بررسی وضعیت لوله‌ها.
    v. بررسی وضعیت و عملکرد قرقره‌های گوشه‌ها.
    (b) نوع الکتریکی
    i. آزمایش رهاسازی دستی.
    ii. بررسی اینکه پوشش‌ها در جای خود قرار دارند.
    (c) بررسی رهاسازی‌های پنوماتیکی.
    (d) بررسی دسترسی در حین آتش‌سوزی.
    (e) جدا کردن کشش‌های دستی اصلی و ذخیره که فقط نیاز به یک عملیات برای انجام تخلیه هر یک از تأمین‌های اصلی یا ذخیره گاز دارند.
    (f) علامت‌گذاری و شناسایی واضح همه رهاسازی‌های دستی.

    لوله‌کشی
    (a) بررسی امنیت؛ بررسی اینکه لوله‌کشی به درستی پشتیبانی شده باشد.
    (b) بررسی وضعیت؛ بررسی وجود هرگونه خوردگی.

    اسپرینکلرها
    (a) بررسی جهت‌گیری و اندازه دهانه؛ اطمینان حاصل کنید که آن‌ها از طراحی اصلی تغییر نکرده‌اند.
    (b) بررسی امنیت.
    (c) بررسی مهر و موم‌ها در صورت نیاز.

    (d) اطمینان حاصل کنید که دهانه اسپرینکلر از زنگ زدگی، آلودگی‌ها (مانند حشرات، تار عنکبوت و غیره) پاک باشد و در صورت نیاز تمیز/ تعمیر/ تعویض شود.

    (16) مخازن
    (a) بررسی وضعیت فیزیکی؛ بررسی علائم خوردگی.
    (b) بررسی محتویات برای وزن با استفاده از روش‌های پذیرفته‌شده برای هر سیلندر یا مخزن فشار پایین. (اگر محتویات بیشتر از 10 درصد کمتر از ظرفیت نرمال باشد، نیاز به پرکردن مجدد است. عملکرد صحیح گیج سطح مایع باید تأیید شود.)
    (c) اطمینان حاصل کنید که سیلندرها به‌درستی در جای خود نگه‌داشته شده‌اند.
    (d) بررسی تاریخ آزمایش هیدرواستاتیک.
    (e) بررسی اتصالات سیلندر برای یکپارچگی و وضعیت آن‌ها.
    (f) بررسی وزن‌ها و کابل‌های سیستم رهاسازی مکانیکی.
    (g) دستگاه‌های رهاسازی؛ بررسی ترتیب و امنیت آن‌ها.
    (h) بررسی دستگاه‌های رهاسازی انفجاری؛ بررسی تاریخ تعویض و وضعیت آن‌ها.

    (17) آزمایش‌ها
    (a) انجام آزمایشات تخلیه توصیه‌شده اگر در مورد کفایت سیستم سوالی وجود داشته باشد.
    (b) انجام آزمایش تخلیه کامل توصیه‌شده اگر آزمایش هیدرواستاتیک سیلندر الزامی باشد.

    (18) بازگرداندن تمام بخش‌های سیستم به حالت عملیاتی کامل.
    (19) ارائه گواهی بازرسی به مالک.

    قراردادهای خدمات منظم با سازنده یا شرکت نصب‌کننده توصیه می‌شود. کار باید توسط پرسنلی انجام شود که آموزش کافی دیده‌اند و به‌طور منظم در ارائه چنین خدماتی مشغول هستند.

    A.4.8.3.3 گزارش نگهداری اطلاعات ارزشمندی به مالک در مورد وضعیت سیستم اطفاء حریق، شرایط آن و توصیه‌ها ارائه می‌دهد. شرکت خدماتی باید گزارش نگهداری خود را بررسی کند تا اطمینان حاصل کند که داده‌های لازم ثبت و نگهداری به‌طور کامل و ایمن انجام می‌شود. راهنمای فرم بازرسی سیستم‌های حفاظت در برابر حریق FSSA می‌تواند برای ارزیابی گزارش نگهداری شرکت خدماتی استفاده شود.

    A.4.8.3.4 روش مهر و موم نباید خطرات جدیدی ایجاد کند.

    A.4.8.4 افرادی که سیستم‌های دی‌اکسیدکربن را بازرسی، تست یا نگهداری می‌کنند باید آموزش دیده باشند و به‌طور دوره‌ای برای ارزیابی صلاحیت در انجام عملکردهایی که انجام می‌دهند، تست شوند. حضور در برنامه‌های آموزشی ارائه‌شده توسط تولیدکنندگان تجهیزات و سایر سازمان‌های آموزشی باید مد نظر قرار گیرد.

  • تشخیص گاز در سردخانه ها

    مقدمه
    تشخیص گاز و نشت‌یابی دو فعالیت مجزا هستند که به موضوعی یکسان می‌پردازند، اما روش‌های آن‌ها بسیار متفاوت است.
    تشخیص گاز شامل آنالیز نمونه‌های هوا برای تعیین وجود گاز مبرد است.
    نشت‌یابی، بازرسی نظام‌مند یک سیستم تبرید به‌منظور مشخص کردن وجود نشتی است.
    اصطلاحات تشخیص گاز و نشت‌یابی قابل جایگزینی با یکدیگر نیستند و نباید با هم اشتباه گرفته شوند.

    دتکتورهای نشت معمولاً تجهیزات دستی هستند که توسط افراد حمل می‌شوند و برای شناسایی نشتی‌ها در سیستم‌های تبرید مورد استفاده قرار می‌گیرند.
    انواع مختلفی از دتکتورهای نشت در دسترس است، از روش‌های ساده‌ای مانند آب صابون گرفته تا ابزارهای الکتریکی پیشرفته.

    دتکتورهای گاز معمولاً در نصب‌های ثابت به کار می‌روند و شامل تعدادی دتکتور هستند که در مکان‌هایی قرار می‌گیرند که در صورت نشت از تأسیسات، احتمال تجمع گاز مبرد وجود دارد.
    این مکان‌ها به چیدمان اتاق ماشین‌آلات و فضاهای مجاور، پیکربندی سیستم و نوع مبرد بستگی دارند.

    پیش از انتخاب دتکتور مناسب تشخیص گاز، باید به چند پرسش پاسخ داده شود:

    • کدام گازها باید اندازه‌گیری شوند و در چه مقادیری؟
      – کدام اصل عملکرد دتکتور برای این کار مناسب‌تر است؟
      – چه تعداد دتکتور مورد نیاز است؟
      – دتکتورها در کجا و چگونه باید نصب و کالیبره شوند؟
    • حدود هشدار مناسب کدام است؟
      – چند سطح هشدار لازم است؟
      – اطلاعات هشدار چگونه باید پردازش شود؟

    این راهنمای کاربردی به این پرسش‌ها پاسخ خواهد داد.



    فناوری دتکتور

    انتخاب فناوری دتکتور برای تشخیص گاز مبرد به نوع گاز هدف و محدوده ppm مورد نیاز بستگی دارد.
    دتکتورهای مختلفی وجود دارند که با گازهای رایج، محدوده‌های ppm مناسب و الزامات ایمنی برای سیستم‌های تبرید سازگارند.

    EC – دتکتور الکتروشیمیایی
    دتکتورهای الکتروشیمیایی عمدتاً برای گازهای سمی استفاده می‌شوند و برای آمونیاک مناسب هستند.
    این دتکتورها شامل دو الکترود هستند که در یک محیط الکترولیت غوطه‌ور شده‌اند.
    واکنش اکسایش/کاهش جریان الکتریکی تولید می‌کند که با غلظت گاز متناسب است.
    این دتکتورها بسیار دقیق هستند (±۲٪) و عمدتاً برای گازهای سمی که به روش دیگری قابل شناسایی نیستند یا در مواردی که دقت بالا نیاز است، استفاده می‌شوند.
    دتکتورهای EC مخصوص آمونیاک با محدوده تا ۰ تا ۵۰۰۰ ppm عرضه می‌شوند و طول عمر مورد انتظار آن‌ها حدود ۲ سال است که بستگی به میزان تماس با گاز هدف دارد.
    تماس با نشت‌های بزرگ آمونیاک یا وجود دائمی آمونیاک در پس‌زمینه، طول عمر دتکتور را کاهش می‌دهد.
    دتکتورهای EC تا زمانی که حساسیت آن‌ها بالای ۳۰٪ باشد، قابل کالیبراسیون مجدد هستند.
    این دتکتورها بسیار انتخاب‌پذیر هستند و به ندرت دچار تداخل متقابل می‌شوند. ممکن است به تغییرات ناگهانی رطوبت واکنش نشان دهند اما به سرعت پایدار می‌شوند.

    SC – دتکتور نیمه‌رسانا (حالت جامد)
    عملکرد دتکتور نیمه‌رسانا بر پایه اندازه‌گیری تغییر مقاومت است (متناسب با غلظت)، زمانی که گاز روی سطح یک نیمه‌رسانا که معمولاً از اکسیدهای فلز ساخته شده، جذب می‌شود.
    این دتکتورها برای طیف گسترده‌ای از گازها از جمله گازهای قابل اشتعال، سمی و گازهای مبرد قابل استفاده هستند.

    ادعا می‌شود که این نوع دتکتورها در تشخیص گازهای قابل احتراق در غلظت‌های پایین تا ۱۰۰۰ ppm عملکرد بهتری نسبت به نوع کاتالیستی دارند. این دتکتورها کم‌هزینه، با طول عمر بالا، حساس هستند و می‌توان از آن‌ها برای تشخیص طیف گسترده‌ای از گازها از جمله تمامی مبردهای HCFC، HFC، آمونیاک و هیدروکربن‌ها استفاده کرد.

    با این حال، این دتکتورها انتخاب‌پذیر نیستند و برای تشخیص یک گاز خاص در مخلوط یا در مواردی که احتمال وجود غلظت بالایی از گازهای تداخل‌زا وجود دارد، مناسب نیستند.

    تداخل ناشی از منابع کوتاه‌مدت (مانند گاز اگزوز کامیون) که منجر به هشدارهای اشتباه می‌شود، را می‌توان با فعال کردن تأخیر در آلارم برطرف کرد.

    دتکتورهای نیمه‌رسانا برای هالوکربن‌ها می‌توانند بیش از یک گاز یا یک مخلوط را به طور هم‌زمان تشخیص دهند. این ویژگی به‌ویژه در نظارت بر اتاق ماشین‌آلات با چندین مبرد مختلف مفید است.

    P – دتکتور پلستور
    پلستورها (که گاهی مهره یا کاتالیتیکی نیز نامیده می‌شوند) عمدتاً برای گازهای قابل احتراق از جمله آمونیاک استفاده می‌شوند و در سطوح بالای تشخیص، محبوب‌ترین دتکتورها برای این کاربرد هستند. عملکرد این دتکتور بر اساس سوزاندن گاز در سطح مهره و اندازه‌گیری تغییر مقاومت حاصل‌شده در مهره (که متناسب با غلظت است) می‌باشد.

    این دتکتورها نسبتاً کم‌هزینه، جاافتاده و قابل‌فهم هستند و طول عمر خوبی دارند (عمر مورد انتظار ۳ تا ۵ سال). زمان پاسخ‌دهی معمولاً کمتر از ۱۰ ثانیه است.

    در برخی کاربردها ممکن است دچار مسمومیت شوند.
    مسمومیت به کاهش واکنش دتکتور نسبت به گاز هدف در اثر وجود (آلودگی) یک ماده دیگر در سطح کاتالیست گفته می‌شود که یا با آن واکنش می‌دهد یا لایه‌ای روی آن تشکیل می‌دهد که ظرفیت واکنش با گاز هدف را کاهش می‌دهد. رایج‌ترین مواد مسموم‌کننده ترکیبات سیلیکونی هستند.

    پلستورها عمدتاً برای گازهای قابل احتراق استفاده می‌شوند و بنابراین برای آمونیاک و مبردهای هیدروکربنی در غلظت‌های بالا مناسب هستند. این دتکتورها تمامی گازهای قابل احتراق را تشخیص می‌دهند اما با نرخ‌های مختلف، و بنابراین می‌توان آن‌ها را برای گازهای خاص کالیبره کرد. نسخه‌های خاصی برای آمونیاک وجود دارد.

    IR – مادون قرمز
    فناوری مادون قرمز از این واقعیت بهره می‌برد که بیشتر گازها دارای باند جذب مشخصی در ناحیه مادون قرمز طیف هستند و از این ویژگی برای تشخیص آن‌ها استفاده می‌شود. مقایسه با پرتو مرجع امکان تعیین غلظت را فراهم می‌سازد.

    اگرچه نسبت به دتکتورهای دیگر نسبتاً گران‌قیمت هستند، اما طول عمر بالایی تا ۱۵ سال، دقت زیاد و حساسیت متقابل پایین دارند.

    به دلیل اصل اندازه‌گیری، دتکتورهای مادون قرمز ممکن است در محیط‌های دارای گرد و غبار دچار مشکل شوند، زیرا حضور ذرات زیاد در هوا ممکن است خوانش را مختل کند.

    این دتکتورها برای تشخیص دی‌اکسید کربن توصیه می‌شوند و رایج هستند. اگرچه فناوری آن برای گازهای دیگر نیز وجود دارد، اما معمولاً در راه‌حل‌های تجاری مشاهده نمی‌شود.

    کدام دتکتور برای مبرد خاص مناسب است؟
    بر اساس گاز مبرد هدف و محدوده ppm مورد نظر، جدول زیر نمای کلی از مناسب‌بودن فناوری‌های مختلف دتکتورهای ارائه‌شده توسط دانفوس را ارائه می‌دهد.

    زمان پاسخ‌دهی دتکتور
    زمان پاسخ‌دهی، مدت‌زمان لازم برای خواندن درصد مشخصی از مقدار واقعی در اثر تغییر ناگهانی غلظت گاز هدف توسط دتکتور است.
    زمان پاسخ‌دهی برای اغلب دتکتورها به صورت t90 بیان می‌شود، به این معنا که مدت‌زمانی که طول می‌کشد دتکتور ۹۰ درصد از غلظت واقعی را بخواند. شکل ۴ نمونه‌ای از دتکتوری با زمان پاسخ‌دهی t90 برابر با ۹۰ ثانیه را نشان می‌دهد.

    همان‌طور که در نمودار مشخص است، واکنش دتکتور پس از عبور از ۹۰ درصد کندتر شده و مدت‌زمان بیشتری برای رسیدن به ۱۰۰ درصد نیاز دارد.

    نیاز به تشخیص گاز
    دلایل متعددی برای نیاز به تشخیص گاز وجود دارد. دو دلیل آشکار، محافظت از افراد، تولید و تجهیزات در برابر تأثیر نشت احتمالی گاز و رعایت مقررات است. دلایل مهم دیگر عبارتند از:

    • کاهش هزینه خدمات (هزینه گاز جایگزین و مراجعه تعمیرکار)
      • کاهش هزینه مصرف انرژی به دلیل فقدان مبرد
      • خطر آسیب به محصولات ذخیره‌شده در اثر نشت گسترده
    • امکان کاهش هزینه‌های بیمه
      • مالیات یا سهمیه مربوط به مبردهای ناسازگار با محیط زیست
      کاربردهای مختلف سامانه‌های تبرید به دلایل متفاوتی نیازمند تشخیص گاز هستند.

    آمونیاک به عنوان ماده‌ای سمی با بوی بسیار خاص طبقه‌بندی می‌شود، بنابراین به‌طور طبیعی «هشداردهنده» است. با این حال، استفاده از دتکتورهای گاز برای صدور هشدار اولیه و پایش نواحی‌ای که همواره افراد حضور ندارند (مانند اتاق‌های ماشین‌آلات) الزامی است. باید توجه داشت که آمونیاک تنها مبرد رایج است که از هوا سبک‌تر می‌باشد. در بسیاری از موارد، این ویژگی باعث می‌شود آمونیاک به بالای ناحیه تنفسی صعود کرده و شناسایی نشتی برای افراد دشوار شود. استفاده از دتکتور گاز در نواحی مناسب، هشدارهای اولیه در صورت نشتی آمونیاک را تضمین می‌کند.

    هیدروکربن‌ها به‌عنوان مواد قابل اشتعال طبقه‌بندی می‌شوند. بنابراین، ضروری است که غلظت آن‌ها در اطراف سامانه تبرید از حد اشتعال فراتر نرود.

    مبردهای فلوئوردار همگی دارای اثرات منفی خاصی بر محیط زیست هستند و به همین دلیل باید از هرگونه نشتی آن‌ها جلوگیری کرد.

    دی‌اکسید کربن (CO₂) مستقیماً در فرآیند تنفس دخیل است و باید متناسب با آن با آن برخورد شود. حدود ۰٫۰۴٪ دی‌اکسید کربن به‌طور طبیعی در هوا وجود دارد. در غلظت‌های بالاتر، برخی واکنش‌های منفی مشاهده شده است که با افزایش نرخ تنفس (حدود ۱۰۰٪ در غلظت ۳٪) آغاز شده و به از دست دادن هوشیاری و مرگ در غلظت‌های بالاتر از ۱۰٪ منجر می‌شود.

    مقررات و استانداردها
    الزامات مربوط به تشخیص گاز در کشورهای مختلف جهان متفاوت است. در صفحات بعد نمایی کلی از قوانین و مقررات رایج ارائه شده است.

    اروپا
    استاندارد ایمنی فعلی برای سامانه‌های تبرید در اروپا، EN 378:2016 است.

    سطوح هشدار مشخص‌شده در EN 378:2016 به‌گونه‌ای تعیین شده‌اند که امکان تخلیه ایمن ناحیه را فراهم کنند. این سطوح بازتابی از اثرات ناشی از مواجهه بلندمدت با مبردهای نشت‌یافته نیستند. به‌عبارت‌دیگر، در EN 378 وظیفه دتکتور گاز، هشدار در هنگام وقوع نشتی ناگهانی و زیاد است، در حالی که تهویه اتاق ماشین و اقدامات کیفی سامانه باید اطمینان حاصل کنند که نشتی‌های کوچک تأثیرات منفی برای سلامتی ایجاد نکنند.

    توجه
    الزامات مربوط به دتکتور گاز در اروپا تحت پوشش قوانین ملی کشورهای مختلف قرار دارد و ممکن است با الزامات مندرج در EN 378 تفاوت داشته باشد.

    با چند استثناء، دتکتور گاز مطابق با استانداردهای EN 378:2016 و ISO 5149:2014 برای تمام نصب‌هایی که احتمال دارد غلظت گاز در اتاق از حد عملی فراتر رود، الزامی است.

    در مورد مبردهای سمی و قابل اشتعال، این موضوع تقریباً شامل تمام سامانه‌های صنعتی و تجاری می‌شود. در مورد مبردهای گروه A1، امکان طراحی سامانه‌های کوچکی وجود دارد که نیازی به دتکتور گاز ندارند. اما در بیشتر تأسیسات بزرگ، در صورت بروز نشتی عمده، احتمالاً غلظت مبرد از حد عملی فراتر خواهد رفت و در نتیجه استفاده از دتکتور گاز الزامی می‌گردد.

    راهنمایی‌هایی در بخش ۳ استاندارد EN 378:2016 یا بخش ۳ استاندارد ISO 5149:2014 ارائه شده‌اند. الزامات این دو استاندارد بسیار مشابه بوده و در شکل ۵ خلاصه شده‌اند.

    در صورتی که با انجام محاسبات مشخص شود غلظت مبرد در یک اتاق هرگز به حد عملی نمی‌رسد، دیگر نیازی به استفاده از دتکتور گاز ثابت نیست، به‌جز در مورد خاصی در استاندارد EN 378 که سیستم در زیرزمین نصب شده و بار مبرد آن از مقدار m2 فراتر رود (تقریباً معادل ۱ کیلوگرم پروپان). ISO 5149 چنین استثنایی را ندارد.

    مقدار m2 برابر است با ۲۶ مترمکعب ضرب در LFL (حد پایین اشتعال‌پذیری). برای پروپان، این مقدار برابر است با:
    ۲۶ m³ × ۰٫۰۳۸ kg/m³ = ۰٫۹۸۸ kg
    یا اگر LFL برحسب گرم اندازه‌گیری شود:
    ۲۶ m³ × ۳۸ g/m³ = ۹۸۸ g
    در نتیجه، m2 دارای واحد نیست، چرا که واحد نهایی آن به واحد انتخاب‌شده برای LFL بستگی دارد.

    بیشتر هیدروکربن‌ها دارای مقدار LFL مشابه هستند، بنابراین مقدار m2 معمولاً در حدود ۱ کیلوگرم است.

    با این حال، اگر غلظت بتواند به حد عملی برسد، حتی برای مبردهای گروه A1، نصب دتکتور ثابت الزامی است – البته با چند استثناء جزئی.
    حدود عملی برای مبردهای مختلف در پیوست II که از بخش ۱ استاندارد EN 378-2016 استخراج شده، ارائه شده است. در این جداول، حد عملی آمونیاک بر اساس سمیت آن تعیین شده است. حدود عملی هیدروکربن‌ها بر اساس قابلیت اشتعال آن‌ها و معادل ۲۰ درصد از حد پایین اشتعال‌پذیری تعیین شده‌اند. حدود عملی برای تمامی مبردهای گروه A1 بر اساس حد مواجهه با سمیت حاد (ATEL) تعیین شده است.
    اگر کل بار مبرد در یک اتاق تقسیم بر حجم خالص اتاق بیشتر از «حد عملی» (مطابق پیوست II) باشد، به‌طور منطقی می‌توان نتیجه گرفت که باید سامانه دتکتور گاز ثابت نصب شود.
    هر دو استاندارد EN378:2016 و ISO 5149:2014 الزام می‌کنند که دستگاه نمایشگری برای نشان دادن فعال شدن شیر اطمینان در سامانه‌هایی با مبرد ۳۰۰ کیلوگرم یا بیشتر نصب شود. یکی از روش‌ها، نصب دتکتور گاز در خط تخلیه است.

    مقررات F-Gas
    مقررات F-Gas (EC) شماره ۵۱۷/۲۰۱۴
    یکی از اهداف مقررات F-Gas محدود کردن، جلوگیری و کاهش انتشار گازهای گلخانه‌ای فلوئوردار تحت پوشش پروتکل کیوتو است. این دستورالعمل برای همه کشورهای عضو اتحادیه اروپا و همچنین سه کشور منطقه اقتصادی اروپا (EEA) شامل ایسلند، لیختن‌اشتاین و نروژ اجباری است.
    این مقررات موضوعات متعددی از جمله واردات، صادرات و استفاده از گازهای سنتی HFC و PFC در تمام کاربردهایشان را پوشش می‌دهد. این مقررات از اول ژانویه ۲۰۱۵ لازم‌الاجرا شده است.

    الزامات بازرسی نشتی به منظور پیشگیری از نشت و تعمیر هرگونه نشتی کشف‌شده، بر اساس معادل‌های دی‌اکسید کربن مبرد در هر مدار محاسبه می‌شود. معادل دی‌اکسید کربن برابر است با مقدار شارژ (کیلوگرم) ضرب در پتانسیل گرمایش جهانی (GWP) مبرد.

    بازرسی دوره‌ای نشتی توسط افراد مجاز با فرکانس زیر لازم است که بستگی به مقدار مبرد مصرفی دارد:
    • معادل ۵ تن CO2 یا بیشتر: حداقل یک‌بار در هر ۱۲ ماه – به استثناء سیستم‌های کاملاً بسته که کمتر از ۱۰ تن معادل CO2 دارند
    • معادل ۵۰ تن CO2 یا بیشتر: حداقل یک‌بار در هر ۶ ماه (۱۲ ماه در صورت وجود سامانه مناسب تشخیص نشتی)
    • معادل ۵۰۰ تن CO2 یا بیشتر: حداقل یک‌بار در هر ۶ ماه. سامانه مناسب تشخیص نشتی الزامی است. سامانه تشخیص نشتی باید حداقل هر ۱۲ ماه یک‌بار بررسی شود.



  • تأسیس تأسیسات سیستم های اطفاء حریق گاز پایه

    10.1 ایمنی

    بایستی در حین نصب، سرویس‌دهی، نگهداری، آزمایش، حمل و نقل و شارژ مجدد سیستم‌های عامل پاک و مخازن عامل، از روش‌های ایمن پیروی شود.

    10.2 عمومی

    10.2.1 سیستم تکمیل‌شده باید توسط پرسنلی که دانش و تجربه لازم در زمینه الزامات این استاندارد، تجهیزات نصب‌شده و راهنمای طراحی، نصب و نگهداری سازنده را دارند، بازبینی و آزمایش شود.
    10.2.2 تنها از تجهیزات و دستگاه‌های فهرست‌شده باید در سیستم‌ها استفاده شود.

    10.2.3 آزمایش پذیرش سیستم

    10.2.3.1 سیستم باید مطابق با الزامات این استاندارد و راهنمای طراحی، نصب و نگهداری سازنده آزمایش شود.
    10.2.3.2 تجهیزات باید بررسی شوند تا تأیید شود که مطابق با دستورالعمل‌های سازنده و اسناد طراحی سیستم نصب شده‌اند.
    10.2.3.3 ابعاد واقعی خطر باید با ابعادی که در نقشه‌های سیستم مشخص شده‌اند، بررسی شوند تا مقدار عامل تأیید شود.
    10.2.3.4 در صورتی که آزمایش تخلیه انجام شود، مخازن عامل باید قبل و بعد از آزمایش تخلیه وزن شوند.
    10.2.3.5 وزن عامل در مخازن باید از طریق وزن‌کشی یا روش‌های تأیید شده دیگر تأیید شود.
    10.2.3.6 برای عوامل گاز بی‌اثر، فشار مخزن باید قبل و بعد از آزمایش تخلیه ثبت شود.
    10.2.3.7 در صورتی که برای عملکرد سیستم لازم باشد، زمان کاهش سرعت فن و زمان بسته شدن دمپر باید تأیید شود که مطابق با معیارهای طراحی سیستم است.

    10.2.4 آزمایش سیستم‌های حفاظت از آتش و ایمنی زندگی یکپارچه

    زمانی که توسط مشخصات پروژه الزامی است، آزمایش سیستم‌های حفاظت از آتش و ایمنی زندگی یکپارچه باید مطابق با NFPA 4 انجام شود.

    10.3 گزارش آزمایش پذیرش

    10.3.1 آزمایش پذیرشی که در 10.2.3 الزامی است باید در یک گزارش آزمایش مستند شود.
    10.3.2 گزارش آزمایش پذیرش باید توسط مالک سیستم برای تمام مدت عمر سیستم نگهداری شود.

    10.4 بازبینی اجزای مکانیکی

    10.4.1 سیستم توزیع لوله‌کشی باید بازبینی شود تا تأیید شود که با اسناد طراحی و نصب مطابقت دارد.
    10.4.2 اندازه نازل‌ها و لوله‌ها باید مطابق با نقشه‌های سیستم باشد.
    10.4.3 روش‌های کاهش اندازه لوله و وضعیت اتصالات انشعاب باید برای تطابق با طراحی بررسی شوند.
    10.4.4 مفاصل لوله‌کشی، نازل‌های تخلیه و تکیه‌گاه‌های لوله باید به‌طور ایمن بسته شوند تا از حرکت عمودی یا جانبی ناخواسته در حین تخلیه جلوگیری شود.
    10.4.5 نازل‌های تخلیه باید به‌گونه‌ای نصب شوند که لوله‌کشی نتواند در حین تخلیه از اتصال خارج شود.
    10.4.6 در حین مونتاژ، سیستم توزیع لوله‌کشی باید به‌طور داخلی بازبینی شود تا احتمال هرگونه آلودگی با روغن یا ذرات که ممکن است منطقه خطر را آلوده کرده یا توزیع عامل را تحت تأثیر قرار دهد (به دلیل کاهش در مساحت اوریفیس نازل) شناسایی شود.
    10.4.7 نازل تخلیه باید مطابق با فهرست نازل نصب شود.
    10.4.8 اگر محافظ‌های نازل نصب شده‌اند، باید طبق فهرست تجهیزات نصب شوند.
    10.4.9 نازل‌های تخلیه، لوله‌کشی و براکت‌های نصب باید به‌گونه‌ای نصب شوند که خطر آسیب به پرسنل نداشته باشند.
    10.4.10 عامل نباید مستقیماً به نواحی‌ای که ممکن است پرسنل در آن‌ها حضور داشته باشند در منطقه کاری برخورد کند.
    10.4.11 عامل نباید مستقیماً به هیچ جسم رها شده‌ای یا قفسه‌ها، سطوح بالای کابینت‌ها یا سطوح مشابه که ممکن است اشیاء رها شده در آن‌ها وجود داشته باشد و به ش projectiles تبدیل شوند، برخورد کند.

    10.4.12 تمامی مخازن ذخیره عامل باید مطابق با مجموعه تأسیسات تایید شده از نقشه‌های سیستم نصب شوند.

    10.4.13 تمامی مخازن و براکت‌های نصب باید مطابق با الزامات سازنده به‌طور ایمن نصب شوند.

    10.4.14 سیستم لوله‌کشی باید در یک مدار بسته با استفاده از نیتروژن یا گاز خشک فشار آزمایی شود.

    10.4.14.1 لوله باید به حداقل فشار 40 psi (276 kPa) فشار وارد شود.
    10.4.14.2 پس از برداشتن منبع گاز فشار، فشار در لوله نباید کمتر از 80 درصد فشار آزمایش پس از 10 دقیقه باشد.
    10.4.14.3 آزمایش فشار در صورتی که سیستم لوله‌کشی تنها یک تغییر جهت بین مخزن ذخیره‌سازی و نازل تخلیه داشته باشد و تمامی لوله‌ها از نظر سفت بودن فیزیکی بررسی شده باشند، مجاز است که حذف شود.

    10.4.15* آزمایش جریان با استفاده از نیتروژن یا گاز بی‌اثر باید بر روی شبکه لوله‌کشی انجام شود تا تأیید شود که جریان به‌طور مداوم وجود دارد.

    10.5 بازبینی یکپارچگی محفظه

    10.5.1 باید تأیید شود که محفظه حفاظت‌شده به‌طور کلی با اسناد ساخت مطابقت دارد.
    10.5.2 تمامی سیستم‌های سیلاب‌کامل باید مورد بازبینی و آزمایش قرار گیرند تا درزهای هوایی قابل توجهی که می‌توانند منجر به شکست محفظه در نگه‌داشتن سطح غلظت عامل مشخص شده برای مدت زمان مشخص شده شوند، شناسایی و به‌طور مؤثر مهر و موم شوند.
    10.5.3* نتایج کمی باید به‌دست آید و ثبت شود تا تأیید شود که غلظت عامل مشخص‌شده برای مدت زمان مشخص‌شده حفاظت مطابق با بخش 7.4 است، با استفاده از واحد فن دمنده تایید شده یا روش‌های دیگری که توسط مرجع نظارتی تایید شده باشد. (برای راهنمایی، به پیوست D مراجعه کنید.)

    10.6 بازبینی اجزای الکتریکی

    10.6.1 تمامی سیستم‌های سیم‌کشی باید مطابق با کدهای محلی و نقشه‌های سیستم نصب شوند.
    10.6.2 سیم‌کشی جریان متناوب (ac) و مستقیم (dc) نباید در یک لوله یا مسیر مشترک ترکیب شوند، مگر اینکه از شیلدینگ و زمین‌گذاری استفاده شده باشد.
    10.6.3 تمامی مدارهای میدانی باید از خطاهای زمینی و اتصالات کوتاه آزاد باشند.
    o 10.6.3.1 هنگامی که مدارهای میدانی اندازه‌گیری می‌شوند، تمامی اجزای الکترونیکی مانند تشخیص‌دهنده‌های دود و شعله یا تجهیزات الکترونیکی ویژه برای سایر تشخیص‌دهنده‌ها یا پایه‌های نصب آن‌ها باید حذف شده و پل‌ها نصب شوند تا از احتمال آسیب به این دستگاه‌ها جلوگیری شود.
    o 10.6.3.2 اجزای حذف‌شده مطابق با 10.6.3.1 باید پس از اندازه‌گیری‌ها جایگزین شوند.
    10.6.4 تأمین برق به واحد کنترل باید از یک منبع اختصاصی جداگانه باشد که در هنگام راه‌اندازی سیستم قطع نشود.
    10.6.5 منابع انرژی اصلی و 24 ساعته حداقل باید برای تأمین نیازهای عملکردی تشخیص، سیگنال‌دهی، کنترل و فعال‌سازی سیستم قابل اعتماد و کافی باشند.
    10.6.6* تمامی عملکردهای کمکی مانند دستگاه‌های آلارم، نمایشگرها، اعلان‌کننده‌های از راه دور، خاموشی سیستم تهویه و خاموشی برق باید برای عملکرد مطابق با الزامات سیستم و مشخصات طراحی بررسی شوند.
    10.6.7 خاموش کردن آلارم‌ها، در صورت مجاز بودن، نباید تأثیری بر سایر عملکردهای کمکی داشته باشد.
    10.6.8 دستگاه‌های تشخیص باید برای نوع و مکان مطابق با نقشه‌های سیستم بررسی شوند.
    10.6.9* تشخیص‌دهنده‌ها نباید در نزدیکی موانع یا تجهیزات تهویه و خنک‌کننده هوا نصب شوند که می‌تواند ویژگی‌های واکنش آن‌ها را تحت تأثیر قرار دهد.
    10.6.10* طراحی سیستم تشخیص باید حجم تغییرات هوای داخل منطقه حفاظت‌شده را در نظر بگیرد.
    10.6.11 تشخیص‌دهنده‌ها باید مطابق با داده‌های فنی سازنده و الزامات NFPA 72 نصب شوند.
    10.6.12 ایستگاه‌های دستی کشیدن (Manual Pull Stations)
    o 10.6.12.1 ایستگاه‌های دستی کشیدن باید به‌طور ایمن نصب شوند.
    o 10.6.12.2 قسمت قابل استفاده ایستگاه دستی کشیدن باید حداقل 42 اینچ (1.07 متر) و حداکثر 48 اینچ (1.22 متر) از کف تمام‌شده باشد.
    o 10.6.12.3 ایستگاه‌های دستی کشیدن باید به‌گونه‌ای نصب شوند که برجسته، بدون مانع و قابل دسترس باشند.
    o 10.6.12.4 تمامی ایستگاه‌های دستی کشیدن باید به‌طور واضح شناسایی شوند که به کدام خطر حفاظت می‌کنند، عملکرد آن‌ها چیست و روش عملیات آن‌ها چگونه است.
    o 10.6.12.5 تمامی ایستگاه‌های دستی که برای آزادسازی عامل‌ها استفاده می‌شوند باید نیاز به دو اقدام مجزا و متمایز برای عملکرد داشته باشند.
    10.6.13 سیستم‌های با قابلیت اصلی/رزرو
    o 10.6.13.1 برای سیستم‌هایی با قابلیت اصلی/رزرو، سوئیچ اصلی/رزرو باید مطابق با دستورالعمل‌های طراحی، نصب و نگهداری سازنده سیستم و نقشه‌های سیستم نصب شود.
    o 10.6.13.2 اگر نصب شده باشد، سوئیچ اصلی/رزرو باید شناسایی شود.
    10.6.14 سیستم‌هایی که از سوئیچ‌های انصراف استفاده می‌کنند
    o 10.6.14.1 سوئیچ‌های انصراف باید از نوع “deadman” باشند که نیاز به فشار دستی مداوم دارند.
    o 10.6.14.2 سوئیچ‌هایی که در موقعیت انصراف باقی می‌مانند زمانی که آزاد شوند، نباید برای این منظور استفاده شوند.
    o 10.6.14.3 سوئیچ‌های انصراف باید به‌گونه‌ای نصب شوند که در داخل منطقه خطر به‌راحتی قابل دسترس باشند.
    o 10.6.14.4 سوئیچ‌های انصراف باید به‌طور ایمن نصب شوند.
    o 10.6.14.5 ایستگاه‌های انصراف باید به‌گونه‌ای نصب شوند که برجسته، بدون مانع و قابل دسترس باشند.

    10.6.14.6 قسمت قابل استفاده از سوئیچ انصراف نباید کمتر از 42 اینچ (1.07 متر) و بیشتر از 48 اینچ (1.22 متر) از کف تمام‌شده باشد.

    10.6.14.7 ایستگاه‌های دستی کشیدن همیشه باید سوئیچ‌های انصراف را لغو کنند.

    10.6.15 واحد کنترل آزادسازی باید مطابق با مستندات سیستم نصب شده و به‌راحتی قابل دسترس باشد.

    10.7 آزمایش عملکردی

    10.7.1 آزمایش‌های عملکردی مقدماتی

    10.7.1.1 اگر سیستم به یک دفتر دریافت آلارم متصل باشد، دفتر دریافت آلارم باید اطلاع داده شود که آزمایش سیستم آتش‌نشانی قرار است انجام شود و پاسخ اضطراری از سوی آتش‌نشانی یا پرسنل ایستگاه آلارم ضروری نیست.
    10.7.1.2 تمامی پرسنل در مناطقی که ممکن است تحت تأثیر آزمایش در تأسیسات کاربر نهایی قرار گیرند باید مطلع شوند که آزمایشی قرار است انجام شود.
    10.7.1.3 تمامی پرسنل در مناطقی که ممکن است تحت تأثیر آزمایش در تأسیسات کاربر نهایی قرار گیرند باید دستورالعمل‌هایی دریافت کنند که به آن‌ها توضیح داده شود چه اتفاقاتی ممکن است در حین آزمایش سیستم اطفاء حریق رخ دهد.
    10.7.1.4* مکانیزم آزادسازی هر مخزن ذخیره عامل باید غیرفعال شده یا با یک دستگاه عملیاتی جایگزین شود به‌طوری‌که فعال‌سازی مدار آزادسازی منجر به آزادسازی عامل نشود.
    10.7.1.5 هر تشخیص‌دهنده باید برای عملکرد آزمایش شود.
    10.7.1.6 تمامی دستگاه‌های آلارم قطبی‌شده و رله‌های کمکی باید برای قطبیت مطابق با دستورالعمل‌های سازنده بررسی شوند.
    10.7.1.7 مدارهای شروع و اعلان باید برای دستگاه‌های انتهای خط، در صورت لزوم، بررسی شوند.
    10.7.1.8 تمامی مدارهای تحت نظارت باید برای پاسخ به مشکلات آزمایش شوند.

    10.7.2 آزمایش عملکرد عملیاتی سیستم

    10.7.2.1 هر مدار شروع تشخیص باید اجرا شود تا تأیید شود که تمامی عملکردهای آلارم مطابق با مشخصات طراحی رخ می‌دهند.
    10.7.2.2 هر آزادسازی دستی باید اجرا شود تا تأیید شود که عملکرد آزادسازی دستی مطابق با مشخصات طراحی انجام می‌شود.
    10.7.2.3 هر مدار سوئیچ انصراف باید اجرا شود تا تأیید شود که عملکرد انصراف مطابق با مشخصات طراحی انجام می‌شود و سیگنال‌های نظارتی بصری و صوتی در پنل کنترل اعلام می‌شود.
    10.7.2.4 تمامی شیرهای خودکار باید برای تأیید عملکرد آزمایش شوند، مگر اینکه آزمایش شیر منجر به آزادسازی عامل یا آسیب به شیر (آزمایش تخریبی) شود.
    10.7.2.5 تجهیزات پنوماتیک، در صورت نصب، باید برای یکپارچگی آزمایش شوند تا از عملکرد صحیح آن‌ها اطمینان حاصل شود.

    10.7.3 عملیات نظارت از راه دور

    10.7.3.1 هر نوع دستگاه شروع باید در حالت برق پشتیبان اجرا شود تا تأیید شود که پس از فعال شدن دستگاه، سیگنال آلارم در پنل از راه دور دریافت می‌شود.

    10.7.3.2 یک وضعیت خطا باید به هر مدار شروع یا اعلان اعمال شود تا تأیید شود که وضعیت مشکل در ایستگاه از راه دور دریافت شده است.

    10.7.3.3 هر دستگاه تحت نظارت باید اجرا شود تا تأیید شود که وضعیت نظارتی در ایستگاه از راه دور دریافت شده است.

    10.7.4 منبع قدرت اصلی پنل کنترل

    یک قطع برق اصلی باید مطابق با مشخصات سازنده آغاز شود تا تأیید شود که سیستم بر روی برق پشتیبان کار می‌کند.

    10.7.5 بازگرداندن سیستم به وضعیت عملیاتی

    10.7.5.1 هنگامی که آزمایش‌های عملکردی به پایان رسید، سیستم باید به وضعیت عملیاتی کامل بازگردانده شود.
    10.7.5.2 دفتر دریافت آلارم و تمامی پرسنل مربوطه در تأسیسات کاربر نهایی باید مطلع شوند که آزمایش سیستم آتش‌نشانی تکمیل شده است و سیستم به وضعیت کامل خدمات بازگشته است.

    10.8 مستندات مالک

    10.8.1 نسخه‌های کاغذی یا الکترونیکی تمامی گزارش‌های آزمایش و مستندات مربوطه باید به مالک سیستم ارائه شود.
    10.8.2 مالک سیستم باید این گزارش‌ها را برای مدت زمان عمر سیستم نگه‌داری کند.

    10.9 آموزش

    10.9.1 تمامی افرادی که احتمالاً مجبور به استفاده از سیستم‌های اطفاء حریق هستند باید آموزش دیده و آموزش‌های خود را در زمینه عملکردهایی که باید انجام دهند، به‌روز نگه دارند.
    10.9.2* پرسنلی که در یک اتاق سرور که توسط عامل پاک‌کننده محافظت می‌شود کار می‌کنند باید آموزش‌هایی در خصوص مسائل ایمنی عامل دریافت کنند.
