راهنمای نصب بیم دتکتور Thefirebeam

هدف این راهنما ارائه اطلاعات در مورد نصب صحیح بیم دتکتورهای دود در کاربردهای حفاظت از جان و مال است. این راهنما به طور خلاصه اصول عملکرد بیم دتکتورها، الزامات طراحی آنها و کاربردهای عملی آنها به عنوان بخشی از سیستم اعلام حریق را شرح می‌دهد.

بیم دتکتورها می‌توانند اجزای مهمی از یک سیستم اعلام حریق با طراحی مناسب باشند. قابلیت‌های منحصر به فرد آنها این امکان را فراهم می‌کند تا بسیاری از مشکلات و محدودیت‌های دتکتورهای نقطه‌ای و سیستم‌های مکنده در برخی کاربردها را برطرف کنند. این راهنما برای کمک به درک قابلیت‌ها و محدودیت‌های بیم دتکتورها و تفاوت آنها با دتکتورهای نقطه‌ای تهیه شده است.

توجه: این سند تنها به عنوان یک راهنمای کلی برای کاربرد بیم دتکتورها در نظر گرفته شده است. همیشه باید به الزامات و دستورالعمل‌های نصب سازنده دتکتور و استانداردهای محلی مراجعه شود.



**دتکتورهای دود مکنده**

هوا از طریق شبکه‌ای از لوله‌ها مکیده می‌شود تا دود تشخیص داده شود. دود وارد محفظه نمونه‌برداری می‌شود که با تشخیص نور پراکنده‌شده توسط ذرات دود معلق در هوا، وجود آنها را شناسایی می‌کند.



**بیم دتکتور دود نوری (بیم)**

یک دتکتور آتش که از پرتو نور (معمولاً مادون قرمز) استفاده می‌کند و آن را در یک فضای باز منتشر می‌نماید تا دود ناشی از آتش اولیه را نظارت کند. دو نوع اصلی بیم دتکتور وجود دارد:

– **انتهایی به انتهایی:** فرستنده و گیرنده در دو انتهای ناحیه تحت حفاظت نصب می‌شوند.

– **بازتابی:** فرستنده و گیرنده در یک محفظه واحد نصب شده‌اند و پرتو به یک بازتابنده ویژه هدایت می‌شود که در انتهای مقابل ناحیه تحت حفاظت قرار دارد.



**فرستنده (معروف به پرتاب‌کننده، TX)**

این دستگاه در سیستم بیم دتکتور انتهایی به انتهایی با یک گیرنده اختصاصی جفت می‌شود و سیگنال نوری را در ناحیه تحت حفاظت منتشر می‌کند. فرستنده می‌تواند به صورت یکپارچه با گیرنده در یک واحد ترکیب شود.



گیرنده (معروف به حسگر، RX)
این دستگاه در سیستم بیم دتکتور دود نوع انتهایی به انتهایی با یک فرستنده اختصاصی جفت می‌شود و سطح سیگنال نور دریافت‌شده پس از عبور از ناحیه تحت حفاظت را نظارت می‌کند.

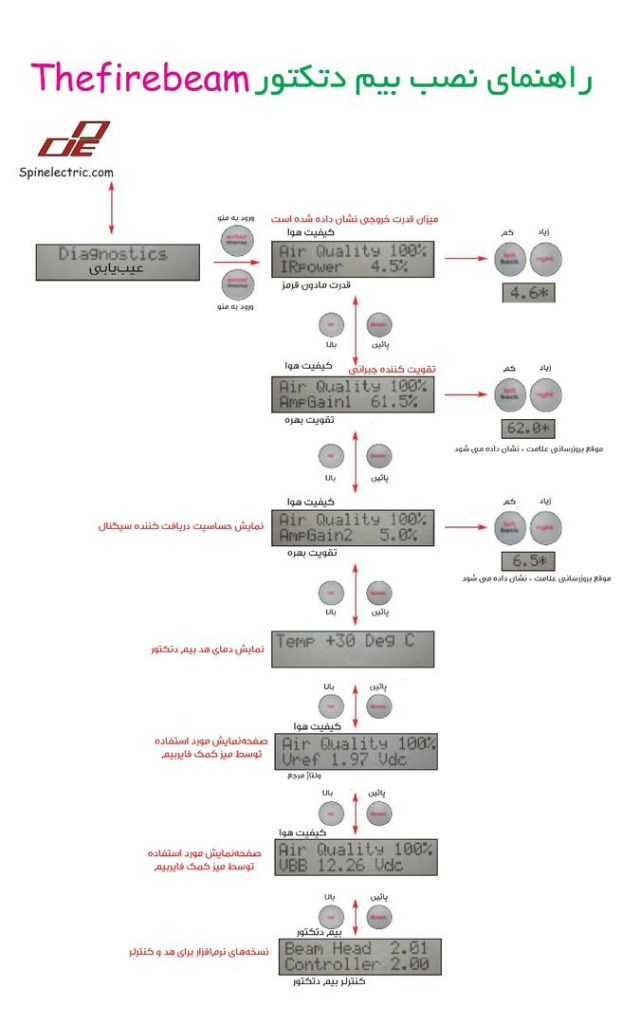

کنترلر
این قطعه از سیستم بیم دتکتور دود نوری است که به مهندس اعلام حریق یا فرد صلاحیت‌دار اجازه می‌دهد تنظیمات، پیکربندی و عیب‌یابی بیم‌ها را در سطح زمین انجام دهد و نیاز به استفاده از تجهیزات دسترسی در ارتفاع را برطرف می‌کند.

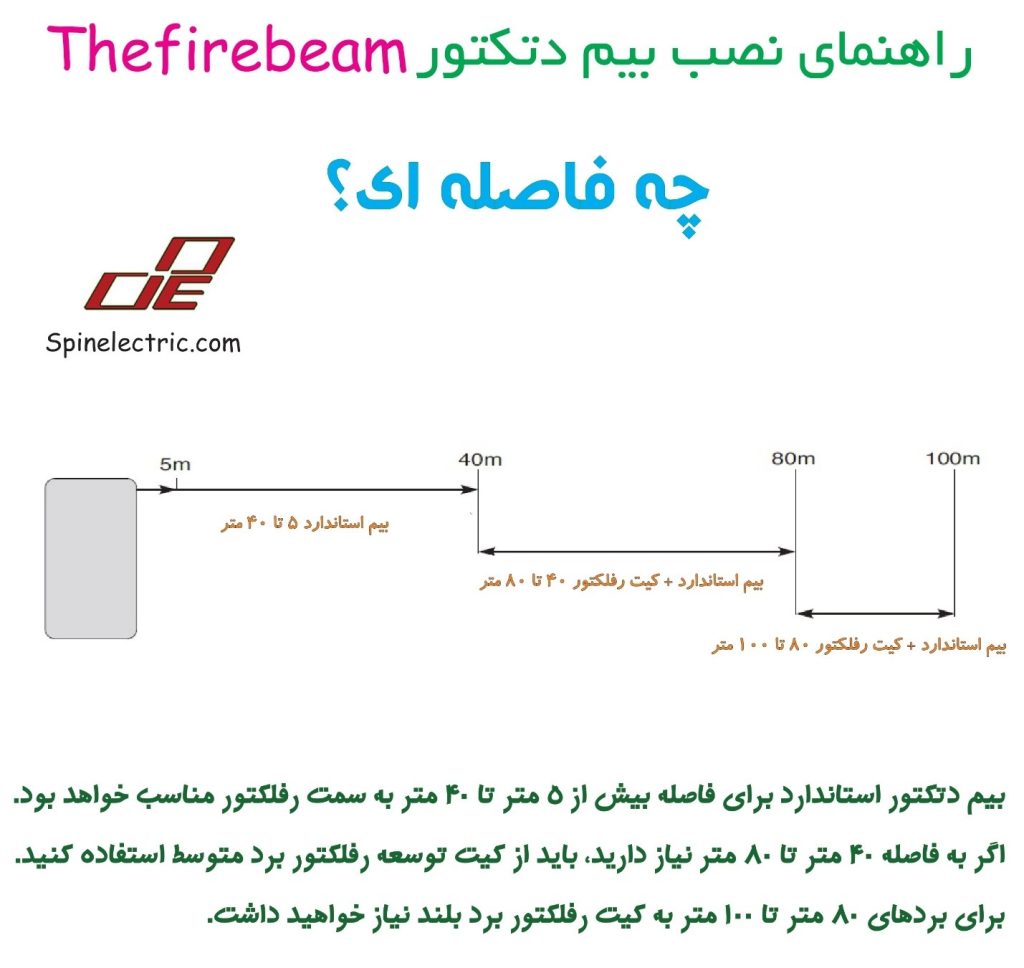

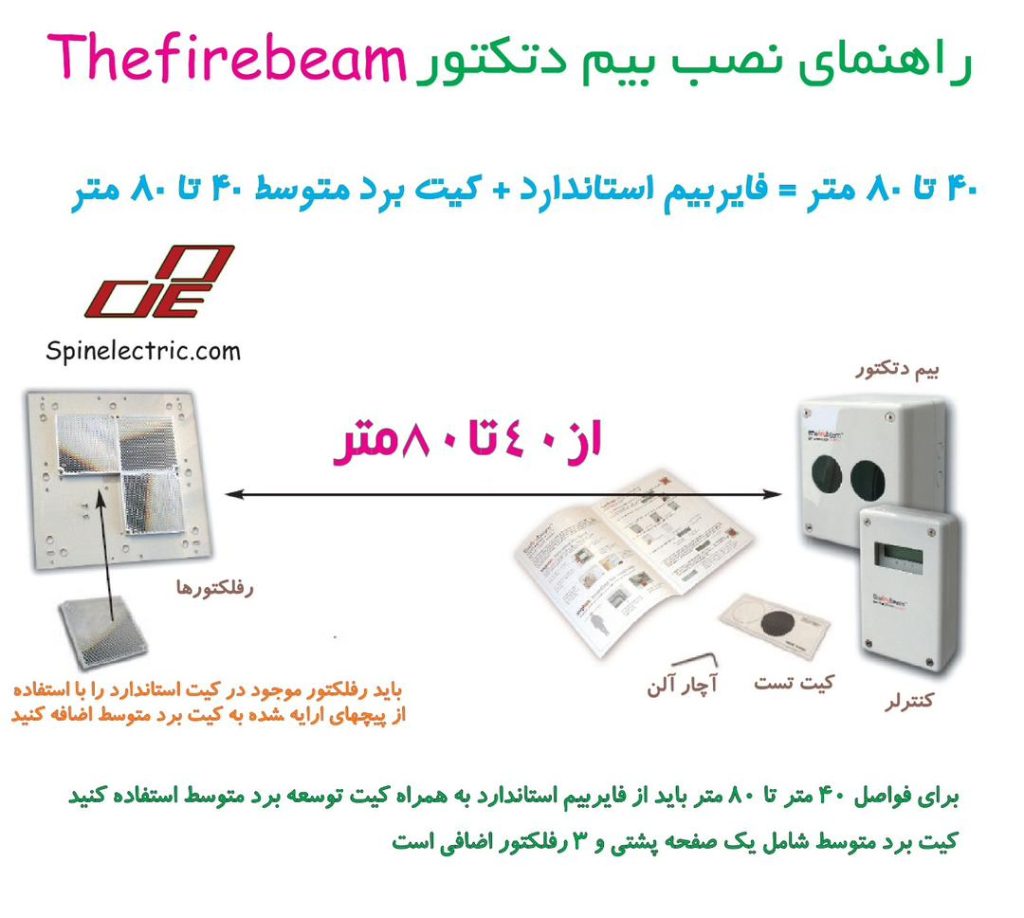

محدوده بیم
این فاصله کلی بین فرستنده و گیرنده بیم در دتکتورهای نوع انتهایی به انتهایی و فاصله بین فرستنده/گیرنده تا بازتابنده در دتکتورهای بازتابی است.

این محدوده معمولاً به صورت ‘A تا B’ بیان می‌شود که در آن:

• A حداقل محدوده عملیاتی (از ۰ متر)
• B حداکثر محدوده عملیاتی (از ۰ متر) است.

مثال: محدوده ۵ تا ۱۰۰ متر به این معنی است که بیم می‌تواند در فاصله حداقل ۵ متر و حداکثر ۱۰۰ متر به درستی عمل کند.

**پوشش دتکتور**

پوشش دتکتور به ناحیه‌ای گفته می‌شود که در آن دتکتور قادر به تشخیص مؤثر آتش‌سوزی در حال وقوع است. این ناحیه بر اساس استانداردهای محلی و بین‌المللی تعریف می‌شود و معمولاً به صورت عرضی یا مدور از مرکز دتکتور محاسبه می‌گردد.



**جبران انحراف (دریفت)**

این قابلیت به دتکتور اجازه می‌دهد به صورت خودکار موقعیت و/یا سیگنال ارسالی را تنظیم کند تا همترازی بهینه حفظ شود. این ویژگی با محدودیت‌هایی طراحی شده تا:

– توانایی تشخیص آتش‌های با رشد کند (آتش‌های کم‌دود) حفظ شود

– اثرات تجمع آلودگی روی سطوح دتکتور خنثی گردد

– جابجایی‌های جزئی ساختمان جبران شود



**منشور (بازتابنده)**

این قطعه در بیم‌های بازتابی استفاده می‌شود. ویژگی بازتاب بالای آن امکان بازگرداندن نور به منبع نور و حسگر مجاور را حتی در مسافت‌های طولانی فراهم می‌کند. با استفاده از آرایه‌ای از منشورها می‌توان به بردهای تا ۱۲۰ متر دست یافت.



**تیرگی (ابسکیوریشن)**

تیرگی مقدار کاهش شدت نور در اثر وجود ذرات یا مواد نیمه‌شفاف در مسیر بیم است. این مقدار معمولاً به صورت درصد یا کاهش دسی‌بل (dB) بیان می‌شود و معیاری برای تشخیص دود محسوب می‌گردد.



**حساسیت**

توانایی دتکتور دود در واکنش به سطح معینی از دود. این ویژگی در بیم دتکتورها معمولاً قابل تنظیم است.



**دتکتور نقطهای**

دستگاهی که آتش اولیه را در یک نقطه مشخص تشخیص میدهد و معمولاً از فناوری تشخیص دود نوری یا یونیزاسیون و یا تشخیص حرارت استفاده میکند. محدوده پوشش دتکتور نقطهای توسط استانداردهای محلی یا ملی تعریف میشود.



**لایهبندی (استراتیفیکیشن)**

پدیدهای که هنگام گرمتر بودن دود از هوای اطراف رخ میدهد، به طوری که دود تا رسیدن به دمای برابر با هوای اطراف بالا میرود و سپس متوقف میشود.



**چه کسانی باید این راهنما را مطالعه کنند؟**

در صورتی که یکی از موارد زیر در مورد شما صدق میکند، این راهنما برای شما مفید خواهد بود:

– شما مسئول طراحی یا مشخص کردن سیستمهای تشخیص حریق هستید

– مسئول سیستم حفاظت از حریق ساختمان هستید

– مسئول ایمنی آتش (مارشال آتش) در محل کار خود هستید

– قصد نصب بیم دتکتور دود یا سایر سیستمهای تشخیص دود را دارید

– در حوزه ارزیابی ریسک حفاظت از حریق فعالیت میکنید

– در پشتیبانی یا فروش سیستمهای تشخیص حریق نقش دارید

– در خدمات آتشنشانی و نجات فعالیت میکنید



**توجه:** این راهنما تنها راهنمای کلی ارائه میدهد. شما باید مقررات محلی و ملی و همچنین مشخصات فنی سازنده را برای دتکتورهای خاص نیز بررسی کنید

**بیم دتکتور دودی اعلام حریق چیست؟**



رایج‌ترین نوع دتکتور دود، **دتکتور نقطهای دودی** است. این دستگاه شامل یک پرتو نور مادون قرمز است که درون محفظه‌ای کوچک در بدنه دستگاه تابیده می‌شود. هنگام ورود دود به محفظه از طریق منافذ بدنه، پرتو نور تحت تأثیر قرار گرفته و دستگاه را به حالت هشدار می‌برد.



**بیم دتکتورهای دودی اعلام حریق** بر همین اصل کار می‌کنند، با این تفاوت که پرتو نور در فضای باز ساختمان منتشر می‌شود. این سیستم به‌طور مؤثر کل فضای ساختمان را به یک محفظه تشخیص دود تبدیل می‌کند که امکان شناسایی دود در طول مسیر پرتو را فراهم می‌نماید.



**نحوه عملکرد بیم دتکتور دودی اعلام حریق**

سیستم تشخیص دود با پرتو نوری به این صورت عمل می‌کند:

1. **تشکیل پرتو نامرئی**: یک پرتو مادون قرمز نامرئی بین فرستنده و گیرنده برقرار می‌شود.
2. **تأثیر دود بر پرتو**: هنگام عبور دود از مسیر پرتو، ذرات جامد و قطرات مایع موجود در دود باعث پراکندگی و انعکاس فوتون‌های نور می‌شوند.
3. **کاهش شدت نور**: این پراکندگی منجر به کاهش شدت نور در سمت مقابل ابر دود می‌گردد.
4. **تشخیص و هشدار**: سیستم این کاهش شدت نور (که به عنوان تیرگی شناخته می‌شود) را تشخیص داده و آن را به عنوان علامت وجود آتش تفسیر می‌کند.



**مزایای کلیدی:**

– پوشش گسترده‌تر نسبت به دتکتورهای نقطهای

– حساسیت تنظیم‌پذیر برای تشخیص دود

– مناسب برای فضاهای بزرگ و سقف‌های بلند

انواع بیم دتکتورهای موجود چیست؟

دو نوع پیکربندی اصلی برای بیم دتکتورها وجود دارد:

و یا رفلکتوری و انتها به انتها**بازتابشی** و **انتهایی**.

هر دو شامل یک فرستنده (T) (منبع نور) و یک گیرنده (R) (دتکتور) هستند.

**نصب و نگهداری**

بیم دتکتورهای بازتابشی نصب و نگهداری آسان‌تر و کم‌هزینه‌تری نسبت به نوع انتهایی دارند، زیرا تنها به کابل‌کشی الکتریکی در یک سمت فضای تحت حفاظت نیاز است و تنها یک دستگاه برای تمیزکاری و نگهداری در زمان سرویس وجود دارد.



**ترازکردن**

معمولاً ترازکردن بیم بازتابشی ساده‌تر است، زیرا تنها یک قطعه تجهیز در یک انتهای بیم نیاز به تنظیم دارد (معمولاً بازتابنده قابل تنظیم نیست)، درحالی که دتکتورهای انتهایی نیاز به تنظیم در هر دو انتهای بیم دارند.



**فضای مورد نیاز بیم**

بیم بازتابشی با عبور از فضای بازگشتی از بازتابنده، واگرا می‌شود و بنابراین فضای بیشتری اشغال می‌کند. درحالی که یک بیم انتهایی می‌تواند از فاصله‌ای باریک‌تر عبور کند

تفاوت آن‌ها با سایرین چیست؟
دتکتورهای دود نقطه‌ای، همان‌طور که از نامشان پیداست، دود را در فاصله‌های بسیار کوتاه و با استفاده از یک محفظه درون خود دتکتور شناسایی می‌کنند. برخی مدل‌ها از اصل پراکندگی نور استفاده می‌کنند، جایی که وجود دود جهت پرتو نور را تغییر می‌دهد تا توسط یک فوتودیود تشخیص داده شود. مدل‌های دیگر تغییر در ویژگی‌های الکتریکی هوای داخل دتکتور را که ناشی از وجود دود است، شناسایی می‌کنند.

دتکتورهای دود مکنده، هوا را از طریق شبکه‌ای از نقاط نمونه‌برداری متصل به سیستم لوله‌کشی به یک محفظه حسگر می‌کشند. تشخیص دود در این سیستم‌ها بر اساس اصول مشابه دتکتورهای نقطه‌ای انجام می‌شود.

مهم‌ترین تفاوت بین این فناوری‌ها، نحوه پایش منطقه تحت حفاظت است.

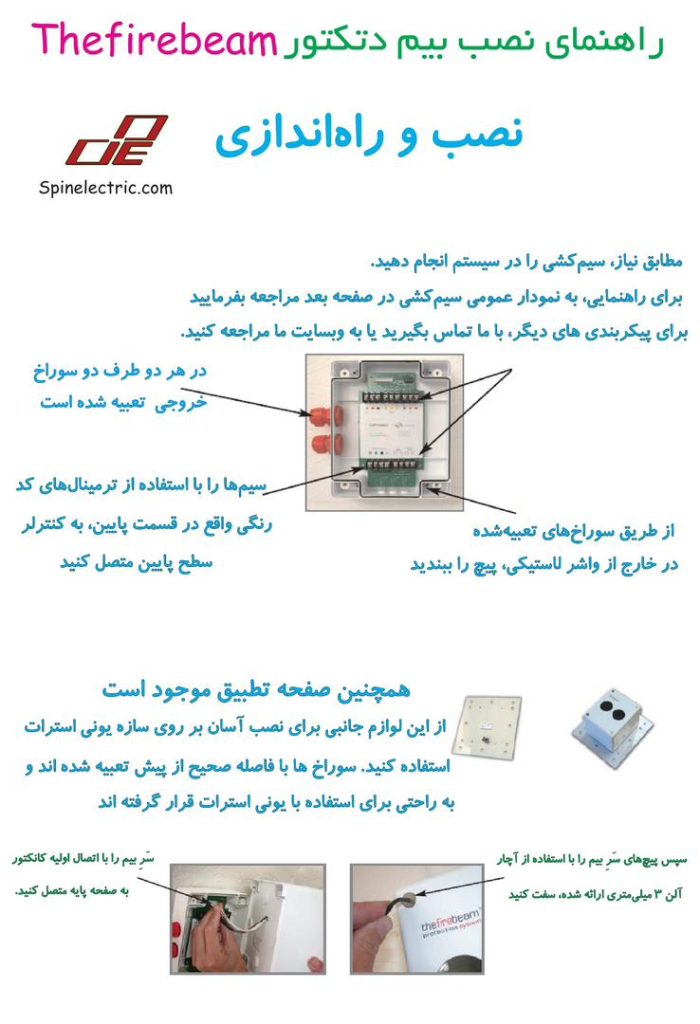

نحوه نصب صحیح بیم دتکتورهای نوری
رعایت دستورالعمل‌های زیر عملکرد بهینه دتکتورها را تضمین کرده و از خطاها و هشدارهای کاذب جلوگیری می‌کند:

نصب بر سطوح سازه‌ای مستحکم:
فرستنده/گیرنده/بازتابنده را بر بخش‌های سازه‌ای ثابت ساختمان نصب کنید که حداقل جابجایی ناشی از تغییرات دما، ارتعاش یا نشست را تجربه می‌کنند. از دتکتورهای دارای قابلیت تنظیم مجدد خودکار برای جبران جابجایی‌های طولانی‌مدت ساختمان استفاده نمایید.

انتخاب نوع مناسب بیم برای نصب:
اگر فضای تحت حفاظت برای یک بیم واحد بیش‌ازحد طولانی است، از آرایش‌های پشت‌به‌پشت، رو‌به‌پشت یا رو‌به‌رو استفاده کنید. یا از دتکتورهای مجهز به فازبندی پویا بیم برای جلوگیری از تداخل بیم‌ها و حذف نیاز به محافظ اضافی بهره ببرید.

تضمین خط دید واضح برای بیم:
از سطوح براق در مسیر بیم اجتناب کنید و در دتکتورهای بازتابشی این سطوح را حداقل یک متر از مرکز بیم دور نگه دارید (این فاصله در دتکتورهای انتهایی می‌تواند کمتر باشد).

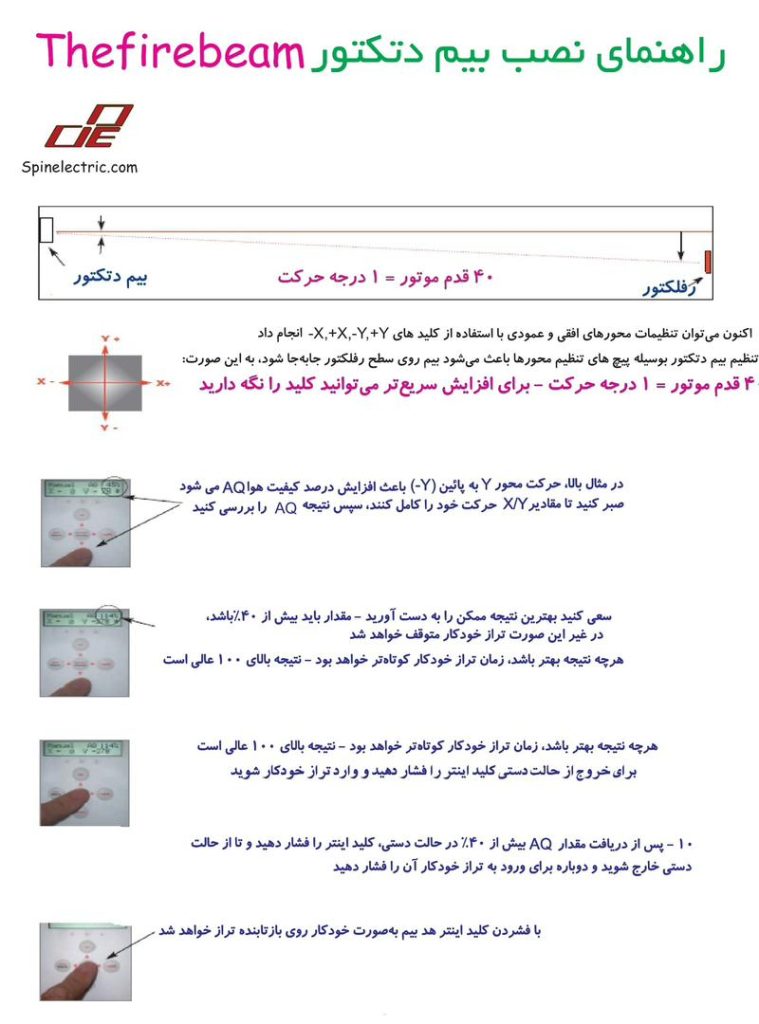

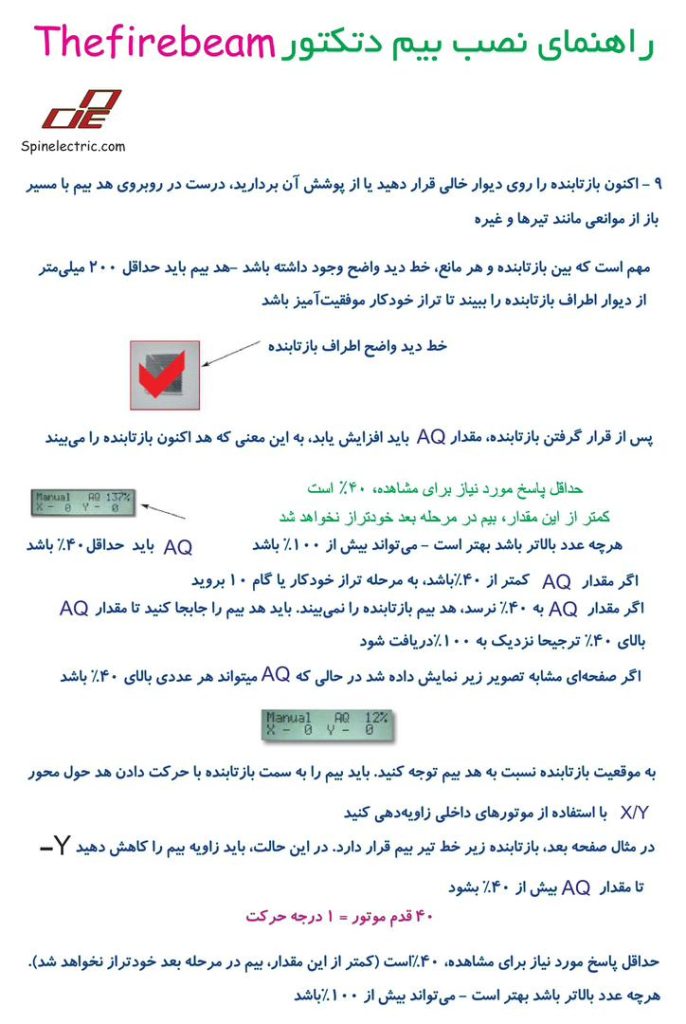

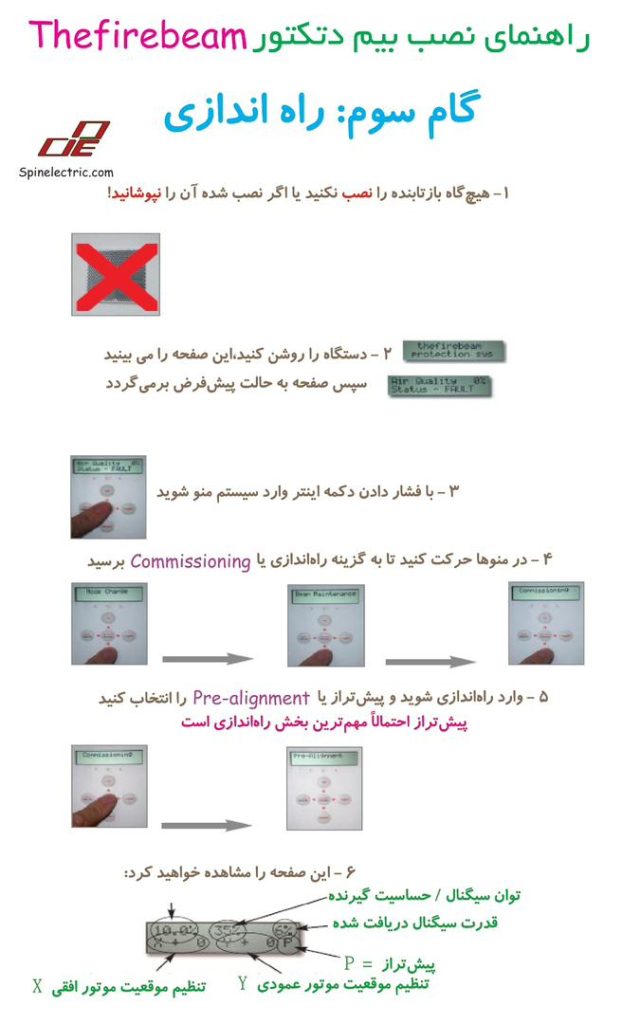

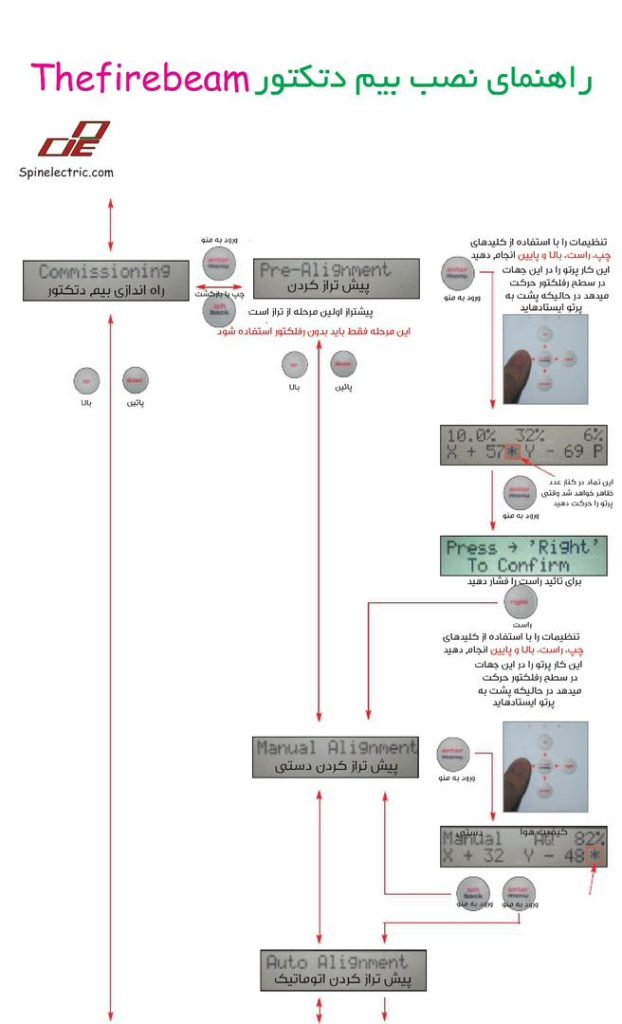

همراستایی صحیح بیم:

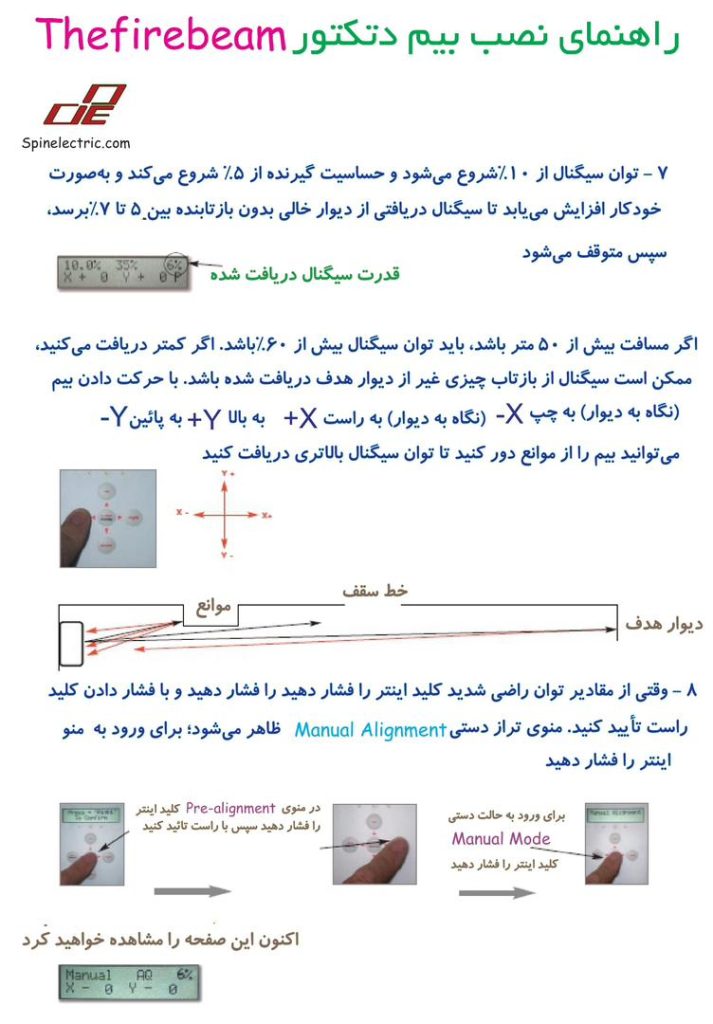

از دتکتورهای دارای شاخص‌های همترازی مؤثر یا روال‌های تراز خودکار استفاده کنید تا از راه‌اندازی بیم‌های ناهمتراز جلوگیری شود.

چیدمان بهینه بیم‌ها برای پوشش فضایی مطلوب:
بیم‌ها می‌توانند بدون ایجاد سیگنال‌های ناخواسته در گیرنده‌ها، یکدیگر را قطع کنند.

اجتناب از نور مستقیم خورشید:
در صورت اجتناب‌ناپذیری (مثلاً در آتریوم‌های شیشه‌ای)، از دتکتورهای دارای الگوریتم‌های جبران نور برای تنظیم تغییرات سطح نور محیط استفاده کنید.

تعیین وظایف/فواصل نگهداری مناسب:
میزان آلودگی نوری ناشی از گردوغبار یا تعریق را با بررسی سطوح نزدیک به دتکتورها ارزیابی کنید. آستانه هشدار را متناسب با سطح آلودگی احتمالی تنظیم نمایید. از دتکتورهای دارای الگوریتم‌های پایش و تنظیم بهره برای جبران تغییرات تدریجی سیگنال استفاده کنید. برنامه‌ای برای تمیزکاری دوره‌ای اجزای نوری تعیین نمایید.

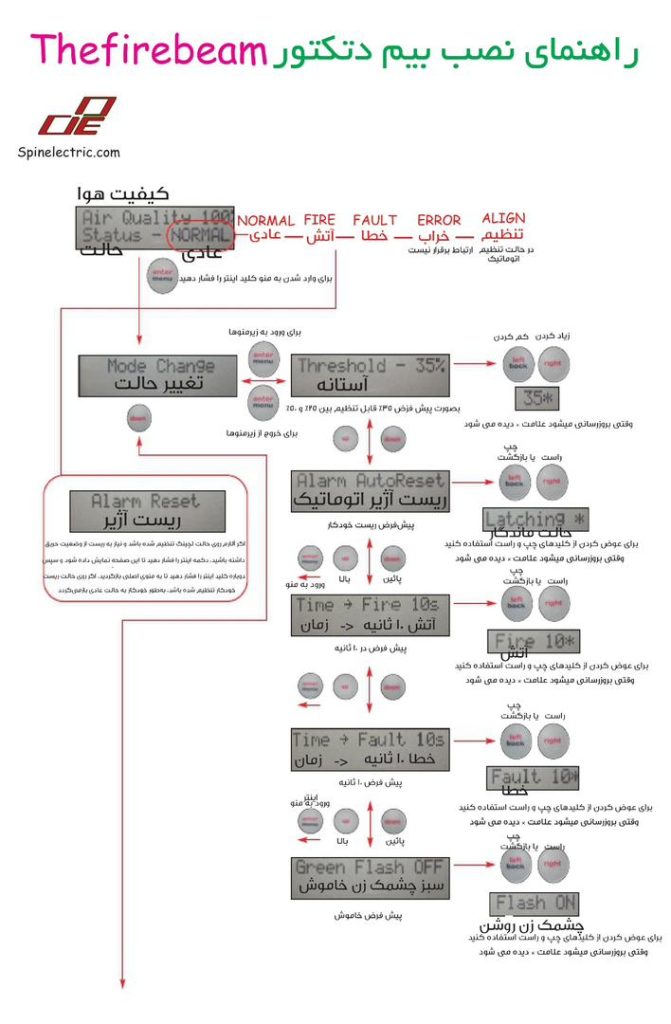

تنظیمات مناسب سیستم:
مشخصه تأخیر تا خطا را متناسب با عملیات ساختمان پیکربندی کنید (مثلاً برای تحمل انسدادهای موقت بیم توسط ماشین‌آلات). اگر تغییرات عملیاتی مکرر است، یک کنترلر سطح پایین نصب کنید تا تنظیمات به‌راحتی بهینه شوند. از دتکتورهای پیشرفته‌ای که روند شدت بیم را پایش می‌کنند، برای تفکیک آتش واقعی از اثرات دیگر استفاده نمایید

جلوگیری از نشستن پرندگان:
در صورت لزوم، تمهیداتی برای ممانعت از نشستن پرندگان روی دتکتورها و انسداد احتمالی بیم بیندیشید



ثبت گزارش سیستم:
بیم دتکتورها تجهیزات ایمنی حیاتی هستند. مستندسازی نصب برای نگهداری آینده و اطمینان از ایمنی و صحت نصب ضروری است.

آرایش‌های نصب

برای نصب بیم دتکتورهای نوری، آرایش‌های مختلفی وجود دارد که بسته به شرایط محیط و نیازهای حفاظتی می‌توان از آنها استفاده کرد:

1. آرایش انتهایی (End-to-End):
   • فرستنده (T) و گیرنده (R) در دو طرف فضای تحت حفاظت نصب می‌شوند.
   • مناسب برای فضاهای با مسیر مستقیم و بدون مانع.
2. آرایش بازتابشی (Reflective):
   • فرستنده/گیرنده (TR) در یک سمت و بازتابنده (Reflector) در سمت مقابل نصب می‌شود.
   • مناسب برای مکان‌هایی که کابل‌کشی به سمت مقابل دشوار است.
3. آرایش پشت‌به‌پشت (Back-to-Back):
   • دو دتکتور به صورت پشت‌به‌هم نصب شده و هر کدام فضای مجاور را پوشش می‌دهند.
   • برای فضاهای بزرگ با نیاز به پوشش چندمنطقه.
4. آرایش رو‌به‌پشت (Face-to-Back):
   • فرستنده یک دتکتور به گیرنده دتکتور دیگر نشانه‌گیری می‌کند.
   • جهت پوشش‌دهی زوایای خاص یا فضاهای نامنظم.
5. آرایش رو‌به‌رو (Face-to-Face):
   • فرستنده و گیرنده دو دتکتور به صورت مستقیم به هم نشانه‌گیری می‌کنند.
   • برای افزایش حساسیت در مناطق حساس.

انتخاب آرایش مناسب به عواملی مانند ابعاد فضای تحت پوشش، موانع فیزیکی، سهولت نصب و هزینه‌های نگهداری بستگی دارد.

**توصیه‌های استاندارد (BS 5839 بخش 1)**



استاندارد **BS 5839 Part 1** راهنمایی برای **طراحی، نصب، راه‌اندازی و نگهداری** سیستم‌های تشخیص خودکار حریق در ساختمان‌های غیرمسکونی ارائه می‌دهد. برخی از توصیه‌های کلیدی مربوط به **بیم دتکتورهای نوری** به شرح زیر است:



*(این مطالب صرفاً جهت راهنمایی کلی است. برای اطلاعات دقیق‌تر به متن استاندارد مراجعه کنید.)*



### **ارتفاع نصب دتکتورها**

– بیم دتکتورها باید **تا حد امکان نزدیک به سقف** نصب شوند تا از تجمع و گسترش دود (Smoke Plume) در زمان آتش‌سوزی بهره‌برداری کنند.

– **حداکثر ارتفاع قابل پوشش** توسط یک دتکتور به دو عامل بستگی دارد:

1. **تخت بودن یا نبودن سقف**
2. **حساسیت دتکتور**



**راهنمای ارتفاع بر اساس حساسیت:**

– **حساسیت معمولی** (Normal Sensitivity):

– آستانه هشدار دتکتور >35% تضعیف سیگنال

– مناسب برای فضاهای با ارتفاع استاندارد.



– **حساسیت افزایش‌یافته** (Enhanced Sensitivity):

– آستانه هشدار دتکتور ≤35% تضعیف سیگنال

– در فضاهای بلندتر، **تشخیص مکمل (Supplementary Detection)** در ارتفاع پایین‌تر نیز توصیه می‌شود (به بخش *«فاصله افقی دتکتورها»* مراجعه کنید).



—



### **ملاحظات اضافی برای فضاهای بلند:**

– در محیط‌های با ارتفاع زیاد، ممکن است نیاز به **نصب دتکتورهای اضافی در سطوح پایین‌تر** باشد تا از پوشش بهینه اطمینان حاصل شود.

– در سقف‌های غیرتخت (مانند سقف‌های شیبدار یا قوسی)، محاسبه ارتفاع نصب باید با دقت بیشتری انجام شود.



*(برای جزئیات فنی بیشتر، از جمله جدول‌های دقیق ارتفاع و فاصله، به استاندارد BS 5839 Part 1 مراجعه نمایید.)*

بیم دتکتورها را می‌توان در ارتفاعی بسیار بیشتر از دتکتورهای نقطه‌ای (حداکثر ۱۰.۵ متر) نصب کرد، زیرا طول بیشتر فضای تحت حفاظت، مشکل تشخیص چگالی کمتر دود را هنگام پراکندگی آن جبران می‌کند

در برخی مکان‌ها مانند آتریوم‌ها یا زیر نورگیرها، نصب بیم‌ها در نزدیکی حداکثر فاصله مجاز زیر سقف ایمن‌تر است تا بتوانند لایه‌های دود طبقه‌بندی شده‌ای را که به سقف نمی‌رسند تشخیص دهند.

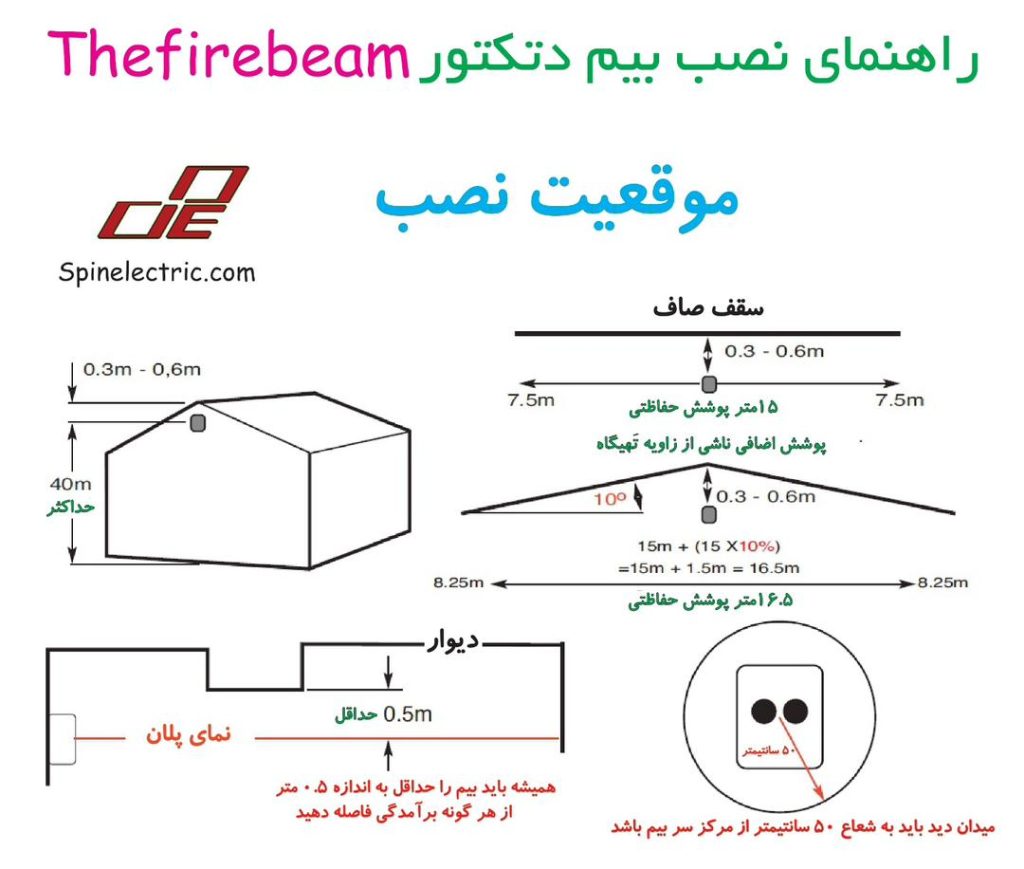

فاصله از سطوح عمودی

دتکتورها باید حداقل 0.5 متر فاصله از موارد زیر داشته باشند:

• نزدیک‌ترین دیوار عمودی؛
• هر سطح نصب‌شده روی سقف (مانند تیر یا کانال) که بیش از 10% از ارتفاع کل سقف به داخل فضا پیش‌آمدگی دارد؛
• هر سطح نصب‌شده روی کف که کمتر از 300 میلی‌متر به سقف نزدیک شده است

• فاصله افقی بیم دتکتورها
  در ارتفاع سقف، حداکثر فاصله افقی بین هر نقطه و بخشی از یک بیم باید ۷.۵ متر باشد

• همین محدودیت ۷.۵ متری برای دتکتورهای نقطه‌ای و دتکتورهای مکنده دود نیز اعمال می‌شود که این موضوع مزیت آشکاری برای بیم دتکتور در فضاهای بزرگ فراهم می‌کند، زیرا پوشش‌دهی بسیار کارآمدتری دارد.
  در مثال نشان داده شده برای یک سطح به مساحت ۱۲۶۰ متر مربع، ۲ بیم دتکتور کافی است، در حالی که ۱۲ دتکتور نقطه‌ای یا نقاط نمونه‌برداری مکنده مورد نیاز است
• بیم دتکتورهایی که در رأس سقف‌های شیب‌دار نصب می‌شوند، به دلیل اثر «هدایت‌کنندگی» سقف، می‌توانند مناطق افقی وسیع‌تری را پوشش دهند.
  فاصله را به ازای هر ۱ درجه شیب سقف، ۱٪ افزایش دهید تا حداکثر افزایش ۲۵٪ حاصل شود (که حداکثر فاصله ۹.۳۸ متر خواهد بود)

استفاده از تشخیص تکمیلی برای ساختمان‌هایی با سقف‌های بسیار بلند توصیه می‌شود. این کار می‌تواند تشخیص زودتر حریق را فراهم کند و از اثر لایه‌بندی جلوگیری نماید.

محدودیت‌های فاصله افقی در این حالت کمتر از فاصله در ارتفاع سقف است، زیرا در بالای حجم تحت حفاظت، سطحی وجود ندارد که از پراکندگی ستون دود جلوگیری کند.

چه ابزاری برای نصب آن نیاز دارید؟

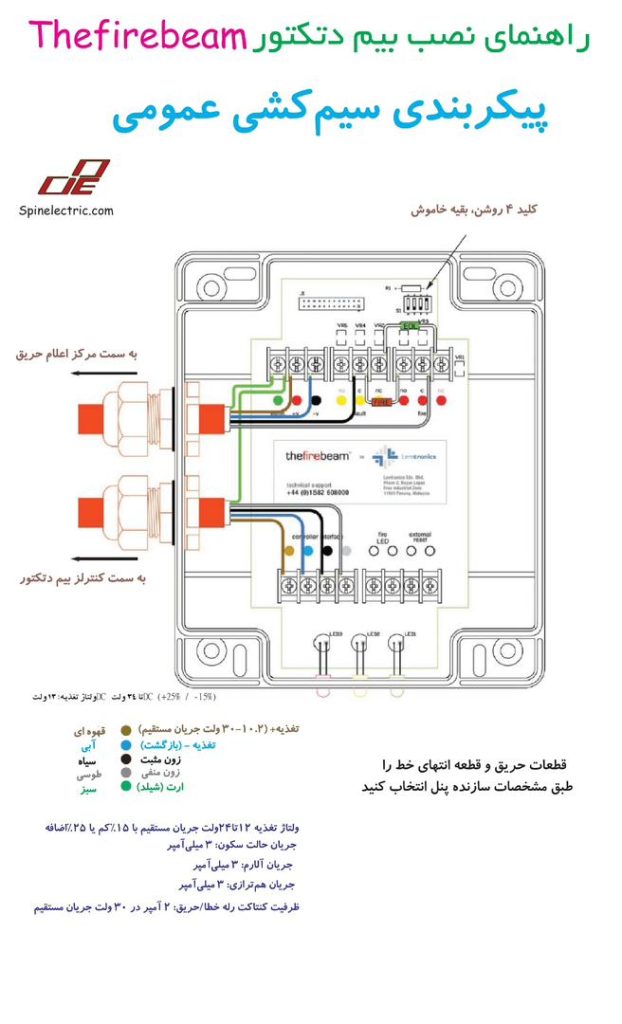

دستورالعمل‌های نصب، تراز کردن و آزمایش بیم دتکتور اعلام حریق بسته به مدل و سازنده متفاوت است، بنابراین باید دستورالعمل‌های ارائه‌شده همراه با سیستم خود را دنبال کنید. با این حال، ابزارها و تجهیزات زیر هنگام نصب هر نوع سیستم تشخیص مفید هستند:

ابزارهای لازم برای نصب دتکتورها روی سازه ساختمان:
دریل، پیچ‌گوشتی چهارسو و دوسو و غیره.

کیت راه‌اندازی و آزمایش: این کیت از تأمین‌کننده شما قابل تهیه است و شامل تمام ابزارهای لازم برای آزمایش دتکتور در برابر حریق و خطا می‌باشد.

مولتی‌متر و سیم‌های آزمایش: برای بررسی منبع تغذیه ورودی هنگام عیب‌یابی.

بالابر قیچی‌شو یا سایر تجهیزات دسترسی در ارتفاع: برای نصب دتکتورها استفاده می‌شود. همچنین میله‌های دسترسی برای آزمایش دتکتورها پس از نصب مفید هستند، زیرا در وقت صرفه‌جویی کرده و از نیاز به کار در ارتفاع جلوگیری می‌کنند.

الزامات نگهداری برای بیم دتکتور اعلام حریق چیست؟
برای حفظ عملکرد دتکتورها، به صورت دوره‌ای مراحل زیر را انجام دهید (فاصله زمانی این کار بستگی به میزان تمیزی محیط عملکرد دارد):

۱. دتکتورها را از پنل کنترل سیستم اعلام حریق جدا کنید.
۲. اجزای نوری (فرستنده/گیرنده/بازتاب‌دهنده) را با یک پارچه نرم و بدون پرز تمیز کنید.
۳. دتکتورها را مجدداً تراز کنید تا از بهینه بودن سطح سیگنال اطمینان حاصل شود.
۴. دتکتورها را به پنل کنترل سیستم اعلام حریق متصل کنید.

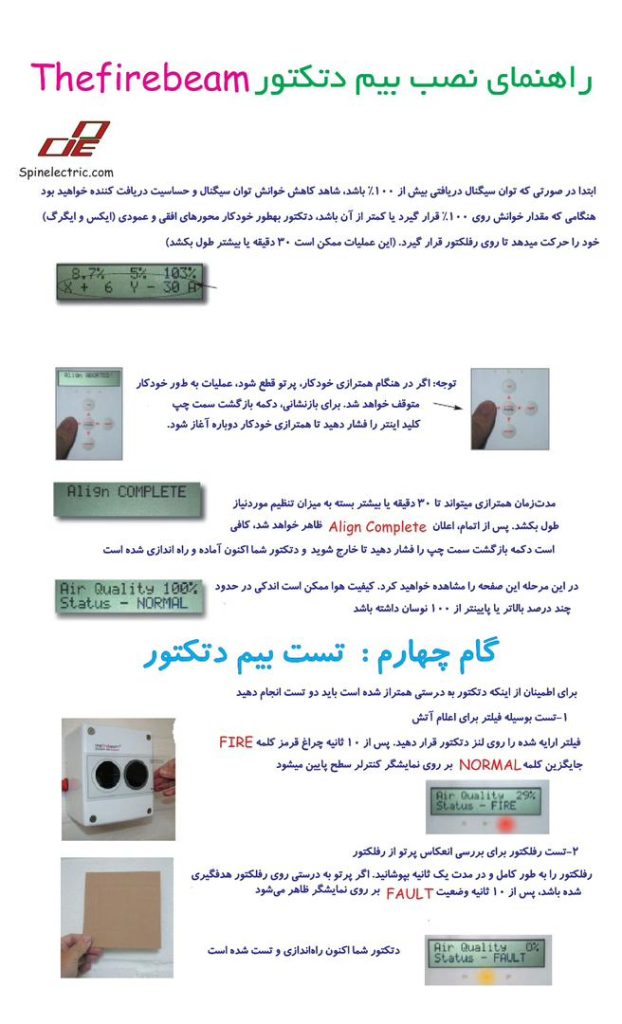

۵. دتکتورها را آزمایش کنید (این معمولاً شامل مسدود کردن بیم در محل گیرنده است).

کجا می‌توان آن‌ها را نصب کرد؟
فاصله‌های طولانی و بدون مانع:
– انبارها
– آشیانه هواپیما
– ترمینال‌های فرودگاه
– مراکز ورزشی
– چاه‌های آسانسور

ساختمان‌های بلند
– تأسیسات تولیدی
– ترمینال‌های فرودگاه
– آشیانه‌های هواپیما
– کلیساها
– آتریوم‌ها

دسترسی محدود
– پایانه‌های حمل‌ونقل عمومی
– ترمینال‌های فرودگاه
– ساختمان‌های دولتی
– سایت‌های تولیدی

تعداد محدود دتکتورها قابل قبول است
– ملاحظات معماری (ساختمان‌های باستانی، سبک‌های مدرن مینیمالیستی)
– نصب روی سقف امکان‌پذیر نیست (آتریوم‌ها، سقف‌های شیشه‌ای)
– دفاتر با پلان باز
– تشخیص غیر ملموس و نامحسوس مطلوب است (نگارخانه‌های هنری، موزه‌ها، کتابخانه‌ها)

فضاهای انفجاری
– تجهیزات الکترونیکی می‌توانند در محفظه‌های ضد انفجار مهر و موم شوند.
– کنترلر سطح پایین در ناحیه‌ای ایمن و دور از محل خطر برای پایش سیستم قرار می‌گیرد.

آیا می‌دانستید؟
بیم دتکتورهای اعلام حریق تنها قادر به محافظت از فضاها به صورت افقی نیستند. این دتکتورها با موفقیت برای محافظت از نصب‌های عمودی مانند چاه‌های آسانسور نیز استفاده شده‌اند، جایی که تنها یک یا دو دتکتور برای محافظت از چندین طبقه نصب و نگهداری می‌شود، به جای تعداد بسیار بیشتری از دتکتورهای نقطه‌ای.

1 اطلاعات کلی
7.1.1* توصیف. سامانه‌های شلنگ دستی شامل قرقره یا رک شلنگ، شلنگ و مجموعه اسپرینکلر تخلیه هستند که از طریق لوله‌کشی ثابت به منبع دی‌اکسید کربن متصل شده‌اند.
7.1.2 موارد استفاده. سامانه‌های شلنگ دستی می‌توانند برای تکمیل سامانه‌های ثابت اطفاء حریق یا برای پشتیبانی از خاموش‌کننده‌های دستی اولیه جهت اطفاء خطرات خاصی که عامل خاموش‌کننده آن‌ها دی‌اکسید کربن است، مورد استفاده قرار گیرند.
7.1.2.1 این سامانه‌ها نباید به‌عنوان جایگزینی برای سایر سامانه‌های ثابت اطفاء حریق با دی‌اکسید کربن که به اسپرینکلرهای ثابت مجهز هستند، استفاده شوند، مگر اینکه اطفاء حریق ثابت برای خطر مورد نظر به‌طور مناسب یا مقرون‌به‌صرفه قابل اجرا نباشد.
7.1.2.2 تصمیم‌گیری درباره مناسب بودن استفاده از شلنگ دستی برای خطر خاص بر عهده مرجع ذی‌صلاح است.
7.1.3 الزامات عمومی. سامانه‌های شلنگ دستی باید طبق الزامات مربوطه فصل‌های ۴ تا ۶ نصب و نگهداری شوند، مگر در مواردی که در بخش‌های 7.2 تا 7.6 به‌طور خاص بیان شده است.
7.1.4* الزامات ایمنی.

7.2 مشخصات خطر. سامانه‌های شلنگ دستی می‌توانند برای مقابله با آتش‌سوزی در تمام خطراتی که در فصل ۱ پوشش داده شده‌اند مورد استفاده قرار گیرند، به‌جز مواردی که غیرقابل دسترسی بوده و فراتر از توان اطفاء دستی هستند.

7.3 محل قرارگیری و فاصله‌گذاری
7.3.1 محل قرارگیری
7.3.1.1 ایستگاه‌های شلنگ دستی باید به‌گونه‌ای نصب شوند که به‌راحتی قابل دسترسی بوده و در محدوده دسترسی به دورترین بخش از اتاق سروری باشند که قرار است توسط آن‌ها اطفاء حریق شود.
7.3.1.2 به‌طور کلی، ایستگاه‌های شلنگ دستی نباید در معرض خطر مستقیم قرار گیرند و نباید در داخل هرگونه ناحیه خطر که تحت پوشش سیستم غرقابی کامل است، نصب شوند.

7.3.2 فاصله‌گذاری
اگر از چندین ایستگاه شلنگ استفاده شود، باید به‌گونه‌ای فاصله‌گذاری شوند که هر ناحیه‌ای از اتاق سرور با یک یا چند شلنگ پوشش داده شود.

7.4 الزامات دی‌اکسید کربن
7.4.1 نرخ و مدت زمان تخلیه
7.4.1.1 نرخ و مدت زمان تخلیه، و در نتیجه مقدار دی‌اکسید کربن مورد نیاز، باید بر اساس نوع و اندازه احتمالی خطر تعیین شود.
7.4.1.2 یک شلنگ دستی باید مقدار کافی دی‌اکسید کربن برای استفاده حداقل به‌مدت ۱ دقیقه داشته باشد.

7.4.2 پیش‌بینی استفاده توسط افراد ناآشنا
امکان استفاده از این شلنگ‌ها توسط افراد بدون تجربه باید در نظر گرفته شود و باید تدابیری اندیشیده شود تا تأمین دی‌اکسید کربن کافی برای خاموش‌کردن خطرات احتمالی که این افراد با آن‌ها مواجه می‌شوند، وجود داشته باشد.

7.4.3 استفاده هم‌زمان
7.4.3.1 در مواقعی که استفاده هم‌زمان از دو یا چند شلنگ ممکن است، باید مقدار کافی دی‌اکسید کربن فراهم باشد تا از حداکثر تعداد اسپرینکلری که ممکن است هم‌زمان استفاده شوند، به‌مدت حداقل ۱ دقیقه پشتیبانی کند.
7.4.3.2 تمام لوله‌های تأمین باید برای عملکرد هم‌زمان تعداد اسپرینکلرهایی که احتمال استفاده از آن‌ها وجود دارد، سایزبندی شوند.

7.5 مشخصات تجهیزات
7.5.1 شلنگ
شلنگ‌های سامانه‌هایی با منبع فشار بالا باید حداقل فشار ترکیدگی 5000 psi (34474 کیلوپاسکال) داشته باشند و شلنگ‌های سامانه‌های با منبع فشار پایین باید حداقل فشار ترکیدگی 1800 psi (12411 کیلوپاسکال) داشته باشند. (رجوع شود به بند 4.8.2)

7.5.2* مجموعه اسپرینکلر تخلیه
شلنگ‌ها باید به مجموعه‌ای از اسپرینکلر تخلیه مجهز باشند که به‌راحتی توسط یک نفر قابل استفاده باشد و دارای یک شیر قطع‌و‌وصل سریع برای کنترل جریان دی‌اکسید کربن از طریق اسپرینکلر و دسته‌ای برای هدایت تخلیه باشد.

7.5.3 نگهداری شلنگ
7.5.3.1 شلنگ باید به‌صورت پیچیده‌شده روی قرقره یا رک نگهداری شود تا بلافاصله قابل استفاده باشد، بدون نیاز به اتصال اضافی، و با کمترین تأخیر قابل باز شدن باشد.
7.5.3.2 اگر در فضای باز نصب شده باشد، شلنگ باید در برابر شرایط جوی محافظت شود.

7.5.4* شارژ شلنگ
7.5.4.1 تمام کنترل‌های فعال‌سازی سامانه باید در مجاورت قرقره شلنگ قرار داشته باشند.

7.5.4.2* منبع دی‌اکسید کربن باید تا حد امکان نزدیک به قرقره شلنگ قرار گیرد تا مایع دی‌اکسید کربن با حداقل تأخیر پس از فعال‌سازی به شلنگ منتقل شود.
7.5.4.3 به‌جز در زمان استفاده واقعی، نباید هیچ فشاری در داخل شلنگ باقی بماند.

7.6 آموزش
7.6.1 موفقیت در اطفاء حریق با استفاده از شلنگ دستی تا حد زیادی به توانایی فردی و مهارت کاربر بستگی دارد.
7.6.2 کلیه افرادی که ممکن است در زمان وقوع آتش‌سوزی از این تجهیزات استفاده کنند، باید در نحوه عملکرد آن و در تکنیک‌های اطفاء حریق مربوط به این تجهیزات آموزش ببینند.



تشخیص نوری بیم راهکاری اقتصادی برای شناسایی دود در فضاهای باز بزرگ مانند مراکز خرید، انبارها و فرودگاه‌ها ارائه می‌دهد.

ابتدا بیایید به دیگر روش‌های تشخیص که معمولاً استفاده می‌شوند نگاه کنیم و دلیل انتخاب بیم دتکتور دودی اعلام حریق به جای آن‌ها را بررسی کنیم.

دتکتور نقطه‌ای اغلب استفاده می‌شود اما می‌تواند منجر به شبکه‌ای پیچیده از چندین دتکتور همپوشان گردد که نصب آن‌ها بسیار زمان‌بر، سیم‌کشی آن‌ها پرهزینه و دسترسی به آن‌ها هنگام تعمیر و نگهداری دشوار خواهد بود. یک بیم دتکتور دودی اعلام حریق نوری به طور کلی می‌تواند جایگزین حدود ۱۶ دتکتور نقطه‌ای منفرد گردد و ۱۵۰۰ متر مربع را پوشش دهد.

سیستم‌های نمونه‌برداری مکشی معمولاً روی سقف نصب می‌شوند اما پیچیده و زمان‌بر برای نصب هستند. این سیستم‌ها شامل شبکه‌ای از لوله‌های نمونه‌برداری، درپوش‌ها و زانوها می‌باشند. همه این‌ها نیاز به نصب و نگهداری دارند. خود لوله‌کشی می‌تواند مزاحم باشد و نیاز به پنهان کردن در ساختار ساختمان داشته باشد.

برخی کدهای اجرایی نصب همچنین ارتفاعی را که دتکتور نقطه‌ای و مکشی می‌توانند استفاده شوند محدود می‌کنند زیرا هرچه سقف بالاتر باشد، چگالی ذرات کمتر خواهد شد و ممکن است زیر آستانه هشدار مورد نیاز این نوع دتکتورها قرار گیرد. بیم دتکتور دودی اعلام حریق در ارتفاع کارآمدتر است زیرا وقتی دود بالا می‌رود پخش می‌شود و ناحیه بزرگ‌تری را تحت تأثیر قرار می‌دهد و به این ترتیب مسیر بیم بیشتری تحت تأثیر قرار می‌گیرد. این مسیر تشخیص گسترده کارآمدتر از محفظه کوچک یک دتکتور نقطه‌ای است.

سیستم‌های تشخیص نقطه‌ای و مکشی به بالارفتن دود تا سقف وابسته هستند. مشکلاتی نیز می‌تواند به دلیل لایه‌ای موسوم به لایه استراتیفیکیشن ایجاد شود. ذرات دود سنگین‌تر از هوا هستند و توسط هوای گرم اطرافشان از میان هوای خنک‌تر بالا برده می‌شوند. این هوای خنک اطراف، ستون دود را سرد کرده و هوای گرم محبوس شده در زیر سقف یک لایه حرارتی تشکیل می‌دهد که مانع رسیدن دود به سقف می‌شود.

دتکتور نقطه‌ای و مکشی ممکن است به دلیل این پدیده قادر به تشخیص دود نباشند. با این حال، بیم دتکتور دودی اعلام حریق معمولاً ۶۰۰ میلی‌متر پایین‌تر از سقف نصب می‌شود (مطابق BS5839) که به این معناست کمتر احتمال دارد بالای خط استراتیفیکیشن قرار گیرد.

تشخیص شعله و ویدئویی: نوعی بسیار تخصصی و پرهزینه از تشخیص که اغلب به عنوان یک روش ثانویه با حساسیت بالا و سریع در محیط‌های با ارزش بالا مانند تولید هواپیما استفاده می‌شود.

انتخاب نوع دتکتور در نهایت با ارزیابی وضعیت، ویژگی‌های ساختمان، محیط، سرعت تشخیص، ارزیابی ریسک‌های بالقوه و مواد موجود تعیین می‌گردد.

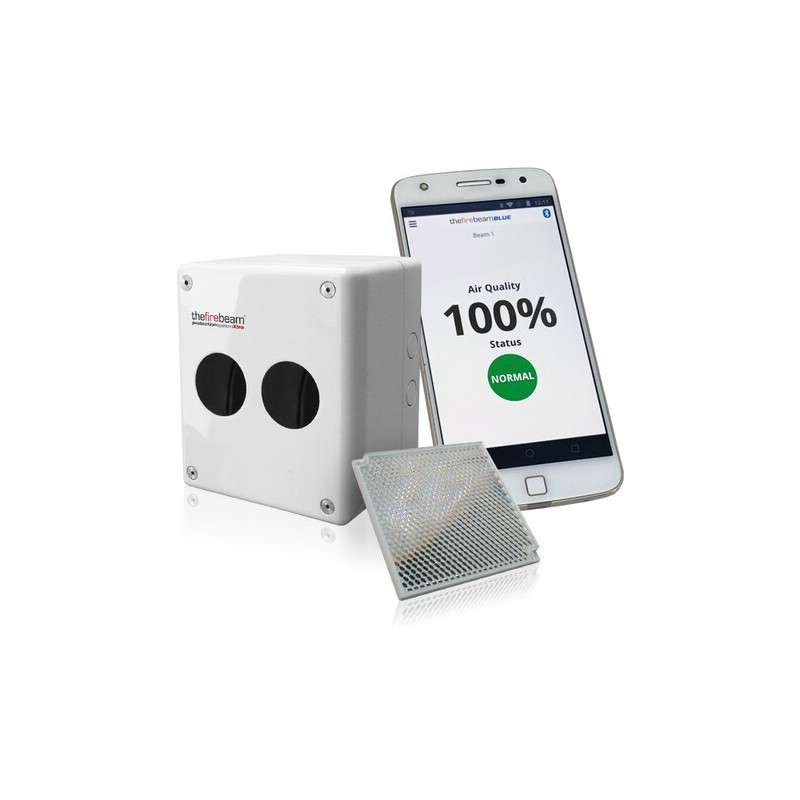

بیم دتکتور دودی اعلام حریق راهکاری همه‌کاره و مقرون‌به‌صرفه برای حفاظت از نواحی وسیع، به‌ویژه با سقف‌های بلند ارائه می‌دهد.

انواع بیم دتکتور دودی اعلام حریق نوری: سه نوع اصلی بیم وجود دارد که باید در نظر گرفت.

بیم دتکتور دودی اعلام حریق غیر موتوری «رفلکتیو»: این نوع به سادگی با ارسال یک پرتو نامرئی مادون قرمز که به یک رفلکتور در انتهای مقابل برخورد می‌کند کار می‌کند و سپس مسیر دید را برای انسداد مانیتور می‌کند. هر دو فرستنده و گیرنده در یک واحد قرار دارند. این نوع معمولاً استفاده می‌شود اما تنها باید در محیط مناسب استفاده گردد. فقط در فضاهایی باید استفاده شود که ساختار آن‌ها صلب بوده و فاقد هرگونه حرکت باشند. ساختمان‌ها می‌توانند به دلایل متعددی حرکت کنند، ساختمان‌های جدید می‌توانند نشست کنند، انبارهای فلزی بزرگ می‌توانند در شرایط گرم و سرد تاب بردارند و شرایط آب‌وهوایی نامساعد مانند برف می‌تواند ساختمان‌ها را تغییر شکل دهد. باید توجه داشت که یک درجه حرکت ساختمان می‌تواند باعث انحراف بیم حدود ۱.۴ متر در ۱۰۰ متر شود که منجر به آلارم کاذب در یک بیم ثابت خواهد شد. راه‌اندازی، تنظیم و نگهداری بیم فقط در ارتفاع قابل انجام است و نیاز به تجهیزات دسترسی در ارتفاع خواهد داشت.

بیم دتکتور دودی اعلام حریق انتها به انتها: این نوع معمولاً یک کاربرد تخصصی و پرهزینه است که نیاز به شلیک پرتو از میان فضاهای کوچک دارد که ممکن است برای بیم‌های رفلکتوری مشکل‌ساز باشند زیرا احتمال بازگشت ناخواسته سیگنال از سازه‌های نزدیک وجود دارد. آن‌ها با یک فرستنده در یک انتها و یک گیرنده در انتهای مقابل کار می‌کنند که انسداد را بررسی می‌کند. این نوع تشخیص نیاز به سیم‌کشی در هر دو انتها دارد که می‌تواند به معنای اجرای پرهزینه کابل‌های ۱۰۰ متر یا بیشتر و دسترسی در ارتفاع برای راه‌اندازی، تنظیم و نگهداری باشد.

بیم دتکتور دودی اعلام حریق موتوری: پیشرفتی که به دلیل محدودیت‌های بیم ثابت و انتها به انتها ایجاد شده است. موتوری بودن و هوشمندی بیم به این معناست که می‌توان آن‌ها را به طور خودکار هم‌تراز و راه‌اندازی کرد و این کار در سطح زمین از طریق یک کنترلر از راه دور چندزبانه با کاربری ساده انجام می‌شود. تنظیم پارامترهای بیم مانند زمان واکنش نیز می‌تواند از طریق این کنترلر انجام گیرد. هنگامی که بیم هوشمند موتوری هم‌تراز شد، در سرویس به طور مداوم هم‌ترازی خود را حفظ می‌کند، به این معنا که حرکت ساختمان دیگر مشکلی ایجاد نمی‌کند و در نتیجه صرفه‌جویی در زمان، هزینه، اعتبار و به طور مهم کاهش آلارم‌های کاذب حاصل خواهد شد.

چه مواردی باید هنگام استفاده از بیم دتکتور دودی اعلام حریق در نظر گرفته شود؟

بیم دتکتور دودی اعلام حریق با اندازه‌گیری انسداد سیگنال دریافتی خود کار می‌کند. ساختمان‌هایی با دیواره‌های باز یا فضاهای باز به بیرون می‌توانند نسبت به ابر و مه حساس باشند. تغییرات شدید دمای ساختمان می‌تواند باعث ایجاد میعان روی رفلکتور یا سر بیم شود که موجب قرائت‌های کاذب خواهد شد. باید مراقب سناریوهای مختلف جوی به‌ویژه در ماه‌های زمستان بود. برخی بیم‌ها دارای راه‌حل‌های ضد میعان هستند. محیط‌هایی که دود و بخار تولید می‌کنند مانند سالن‌های جوشکاری و پایانه‌های اتوبوس می‌توانند مشکل‌ساز باشند.

بیم‌های موتوری اکنون به گزینه اصلی صنعت تبدیل شده‌اند و در سراسر جهان فروخته می‌شوند و با فراهم کردن ایمنی کار از سطح زمین موجب صرفه‌جویی در زمان و هزینه می‌شوند.



دسته‌بندی‌های پایش گاز:

1. گازهای قابل احتراق / اشتعال‌پذیر
   • خطر انفجار.
   • برای جلوگیری از انفجار، باید سطح گاز در هوا کمتر از حد پایین انفجار (LEL) برای هر گاز نگه داشته شود یا اکسیژن از محیط حذف شود.
   • معمولاً در بازه ۰ تا ۱۰۰ درصد از حد پایین انفجار یا در محدوده قسمت در میلیون (ppm) اندازه‌گیری می‌شود.
   • دتکتورهای گاز قابل احتراق به‌گونه‌ای طراحی شده‌اند که پیش از وقوع شرایط بالقوه انفجاری هشدار دهند.
2. گازهای سمی / محرک
   • برای سلامت انسان خطرناک‌اند؛ باید میزان تماس کارکنان با این گازها پایش شود.
   • معمولاً در محدوده قسمت در میلیون (ppm) اندازه‌گیری می‌شوند.
   • دتکتورهای گاز سمی به‌گونه‌ای طراحی شده‌اند که پیش از رسیدن سطح گاز به غلظت زیان‌آور به کارکنان هشدار دهند.
   • برخی از دتکتورهای گاز سمی می‌توانند میانگین تماس در طول زمان را محاسبه کرده و مقادیر حد تماس کوتاه‌مدت (STEL) و میانگین وزنی زمان‌دار (TWA) را ارائه دهند.
3. اکسیژن
   • محیط‌هایی با میزان کم اکسیژن (کمتر از ۱۹.۵ درصد حجمی اکسیژن) «کم‌اکسیژن» تلقی شده و تنفس طبیعی انسان را مختل می‌کنند.
   • محیط‌هایی با میزان زیاد اکسیژن (بیش از ۲۵ درصد حجمی اکسیژن) «غنی از اکسیژن» تلقی شده و خطر انفجار در آن‌ها افزایش می‌یابد.
   • در بازه درصد حجمی اندازه‌گیری می‌شود (درصد طبیعی اکسیژن در هوا در سطح دریا ۲۰.۸ درصد حجمی است).
   • دتکتورهای اکسیژن به‌طور کلی به‌گونه‌ای تنظیم می‌شوند که در صورت کم بودن یا زیاد بودن بیش از حد اکسیژن در محیط، هشدار دهند.



فضاهای قابل احتراق

برای ایجاد شعله، وجود سه شرط ضروری است:
• یک منبع سوخت (مانند گاز متان یا بخارات بنزین)
• مقدار کافی اکسیژن (بیش از ۱۰ تا ۱۵ درصد) برای اکسید شدن یا سوختن سوخت
• یک منبع گرما (جرقه) برای شروع فرآیند

نمونه‌هایی از منابع گرما و جرقه:
• شعله‌های باز مانند شعله‌های فندک، مشعل، کبریت و مشعل‌های جوشکاری، رایج‌ترین منابع جرقه هستند.
• تابش در قالب نور خورشید یا سطوح داغ
• جرقه‌های ناشی از منابع مختلف مانند روشن یا خاموش کردن وسایل برقی، بیرون کشیدن دوشاخه‌ها، الکتریسیته ساکن یا کلیدهای الکتریکی

فضاهای قابل احتراق
عوامل مؤثر در فضاهای قابل احتراق

بخار در برابر گاز
اگرچه اصطلاحات «بخار» و «گاز» اغلب به‌جای یکدیگر استفاده می‌شوند، اما معانی یکسانی ندارند. واژه «بخار» به ماده‌ای اطلاق می‌شود که اگرچه در حالت گازی وجود دارد، اما به‌طور معمول در دمای اتاق به صورت مایع یا جامد است. وقتی می‌گوییم یک ماده مایع یا جامد در حال سوختن است، در واقع بخار آن ماده است که می‌سوزد. «گاز» به ماده‌ای گفته می‌شود که به‌طور طبیعی در دمای اتاق در حالت گازی است.

فشار بخار و نقطه جوش
فشار بخار، فشاری است که زمانی ایجاد می‌شود که یک جامد یا مایع با بخار خودش در حالت تعادل قرار دارد. این فشار به‌طور مستقیم با دما مرتبط است. مثالی از فشار بخار، فشاری است که توسط بخار یک مایع در یک ظرف بسته نیمه‌پر ایجاد می‌شود. بسته به دما، فشار بخار تا یک آستانه مشخص افزایش می‌یابد. وقتی این آستانه برسد، فضا «اشباع‌شده» در نظر گرفته می‌شود.

فشار بخار و نقطه جوش یک ماده شیمیایی تعیین می‌کنند که چه میزان از آن احتمال دارد وارد هوا شود. فشار بخار پایین به معنای مولکول‌های کمتری از آن ماده در هواست که قابل اشتعال باشند، بنابراین به‌طور کلی خطر کمتری وجود دارد. این همچنین به این معناست که مولکول‌های کمتری برای آشکارسازی وجود دارد و ممکن است آشکارسازی دشوارتر شده و نیاز به تجهیزات با حساسیت بیشتر باشد. با افزایش فشار بخار و کاهش نقطه جوش، احتمال تبخیر افزایش می‌یابد. اگر ظروف حاوی این نوع مواد شیمیایی باز بمانند یا بر روی سطوح بزرگ پخش شوند، احتمال خطر بیشتری به‌وجود می‌آید.

نقطه اشتعال (Flashpoint)
یک ماده قابل اشتعال تا زمانی که به نقطه اشتعال خود نرسد، بخار یا گاز کافی برای شروع آتش تولید نمی‌کند. نقطه اشتعال، پایین‌ترین دمایی است که در آن یک مایع بخار کافی برای ایجاد شعله تولید می‌کند. اگر دما پایین‌تر از این مقدار باشد، مایع بخار کافی برای اشتعال تولید نمی‌کند. اگر نقطه اشتعال برسد و یک منبع خارجی اشتعال مانند جرقه وجود داشته باشد، ماده آتش خواهد گرفت. سند NFPA-325M از آژانس ملی حفاظت در برابر آتش (NFPA) تحت عنوان ویژگی‌های خطر آتش مواد قابل اشتعال، گازها و حلال‌های فرّار، نقطه اشتعال بسیاری از مواد رایج را فهرست کرده است.

نقطه اشتعال اهمیت دارد زیرا نشان‌دهنده میزان خطر ناشی از یک مایع قابل اشتعال است. به‌طور کلی، هرچه نقطه اشتعال پایین‌تر باشد، تشکیل مخلوط‌های قابل اشتعال سوخت و هوا آسان‌تر بوده و در نتیجه خطر بیشتر است.

دمای خوداشتعالی
اگر ماده‌ای تا دمای مشخصی—یعنی دمای اشتعال خودبه‌خودی (یا «خوداشتعالی»)—گرم شود، بیشتر مواد شیمیایی قابل اشتعال می‌توانند بدون وجود منبع خارجی اشتعال، تنها با انرژی گرمایی خود، به‌طور خودبه‌خودی آتش بگیرند.

چگالی بخار
چگالی بخار نسبت وزن یک حجم از بخار قابل اشتعال به حجم مساوی از هوا است. بیشتر بخارهای قابل اشتعال سنگین‌تر از هوا هستند، بنابراین به سمت زمین حرکت کرده و در نواحی پایین‌تر تجمع می‌یابند. گاز یا بخاری که چگالی بخار آن بیشتر از ۱ باشد ممکن است در سطوح پایین حرکت کرده و به دنبال یک منبع اشتعال بگردد (برای مثال: هگزان با چگالی بخار ۳.۰). گاز یا بخاری که چگالی بخار آن کمتر از ۱ باشد تمایل دارد به سمت بالا حرکت کند (برای مثال: متان با چگالی بخار ۰.۶). چگالی بخار در تعیین محل بهینه نصب دتکتور اهمیت دارد، زیرا به پیش‌بینی محل احتمالی تجمع گاز یا بخار در یک اتاق یا فضا کمک می‌کند.

حدود انفجار
برای ایجاد شعله، مقدار کافی گاز یا بخار باید وجود داشته باشد؛ اما مقدار بیش‌ازحد گاز می‌تواند اکسیژن موجود در فضا را جابه‌جا کرده و مانع از احتراق شود. به همین دلیل، برای غلظت‌های پایین و بالا، حد مشخصی وجود دارد که در آن احتراق می‌تواند رخ دهد. این حدود به عنوان حد پایین انفجار (LEL) و حد بالای انفجار (UEL) شناخته می‌شوند. این‌ها همچنین به عنوان حد پایین اشتعال‌پذیری (LFL) و حد بالای اشتعال‌پذیری (UFL) نیز شناخته می‌شوند.

برای حفظ احتراق، محیط باید ترکیب مناسبی از سوخت و اکسیژن (هوا) داشته باشد. LEL حداقل مقدار گاز مورد نیاز برای احتراق و UEL حداکثر مقدار آن را نشان می‌دهد. مقادیر دقیق LEL برای گازهای مختلف متفاوت است و به صورت درصد حجمی در هوا اندازه‌گیری می‌شوند. مقادیر LEL و UEL گازها در سند NFPA 325 درج شده‌اند.

LEL معمولاً بین ۱.۴٪ تا ۵٪ حجمی است. با افزایش دما، انرژی کمتری برای ایجاد احتراق مورد نیاز است و درصد گاز لازم برای رسیدن به ۱۰۰٪ LEL کاهش یافته و در نتیجه خطر افزایش می‌یابد. محیطی با سطح اکسیژن بالاتر باعث افزایش UEL گاز، همچنین نرخ و شدت گسترش شعله می‌شود. از آنجا که مخلوطی از چندین گاز شرایط را پیچیده می‌کند، LEL دقیق آن‌ها باید از طریق آزمایش مشخص شود.

بیشتر ابزارهای اندازه‌گیری گازهای قابل احتراق در محدوده LEL کار می‌کنند و قرائت گاز را به صورت درصدی از LEL نمایش می‌دهند. برای مثال: عدد ۵۰٪ LEL به این معناست که مخلوط گاز نمونه‌برداری‌شده شامل نیمی از مقدار گاز مورد نیاز برای حمایت از احتراق است.

هر غلظتی از گاز یا بخار که بین این دو حد قرار گیرد، در محدوده قابل اشتعال (انفجاری) قرار دارد. مواد مختلف دارای پهنای متفاوتی از محدوده اشتعال‌پذیری هستند — برخی بسیار گسترده و برخی دیگر باریک‌تر هستند. موادی که محدوده اشتعال‌پذیری وسیع‌تری دارند، معمولاً خطرناک‌تر محسوب می‌شوند، زیرا سطوح بیشتری از غلظت آن‌ها می‌تواند دچار اشتعال شود.

فضاهایی که در آن‌ها سطح غلظت گاز پایین‌تر از LEL است (سوخت کافی برای اشتعال وجود ندارد)، «لاغر» (lean) و غیرقابل اشتعال نامیده می‌شوند؛ و فضاهایی که سطح گاز بالاتر از UEL است (اکسیژن کافی برای اشتعال وجود ندارد)، «غلیظ» (rich) و غیرقابل اشتعال تلقی می‌شوند.

فضاهای سمی

پایش گازهای سمی
گاز سمی به گازی گفته می‌شود که توانایی آسیب رساندن به بافت‌های زنده، اختلال در سیستم عصبی مرکزی، ایجاد بیماری‌های شدید یا—در موارد حاد—مرگ را دارد، زمانی که از طریق بلع، تنفس یا جذب از راه پوست یا چشم وارد بدن شود. میزان لازم برای ایجاد این اثرات به‌طور گسترده‌ای با توجه به ماهیت ماده و مدت زمان تماس متفاوت است. «سمیت حاد» به تماس کوتاه‌مدت مانند یک مواجهه‌ی لحظه‌ای اشاره دارد. «سمیت مزمن» به تماس بلندمدت مانند مواجهه‌های مکرر یا طولانی اشاره دارد.

پایش گازهای سمی اهمیت دارد زیرا برخی از این مواد قابل مشاهده یا بوییدن نیستند و اثرات فوری ندارند. بنابراین شناسایی خطر گاز از طریق حواس فرد معمولاً خیلی دیر و پس از رسیدن غلظت به سطح زیان‌آور انجام می‌شود.

اثرهای سمی گازها از بی‌ضرر تا بسیار سمی متغیر است. برخی در مواجهه‌های کوتاه و در سطح پایین نیز تهدیدکننده‌ی زندگی هستند، در حالی که برخی دیگر تنها در مواجهه‌های مکرر و با غلظت بالا خطرناک‌اند. میزان خطری که یک ماده برای یک کارگر ایجاد می‌کند، به عوامل مختلفی بستگی دارد که شامل سطح غلظت گاز و مدت زمان تماس است.

حدود تماس مجاز
کنفرانس آمریکایی متخصصان بهداشت صنعتی دولتی (ACGIH) فهرستی سالانه و بازبینی‌شده از حدود مجاز تماس با ترکیبات صنعتی رایج منتشر می‌کند که با عنوان «مقادیر حد آستانه (TLV) و شاخص‌های تماس زیستی (BEI) بر اساس مستندات حدود آستانه مواد شیمیایی و عوامل فیزیکی» شناخته می‌شود. (برای سفارش نسخه‌ای از آن به www.acgih.org مراجعه کنید).
ACGIH مفهوم مقدار حد آستانه (TLV) را تعریف کرده است؛ TLV به غلظت مجاز یک ماده آلاینده در هوا گفته می‌شود که تصور می‌شود تقریباً همه کارگران بتوانند به‌طور مکرر و روزانه در طول عمر کاری خود در معرض آن قرار گیرند بدون اینکه دچار اثرات زیان‌آور شوند. این مقادیر بر اساس ترکیبی از تجربه صنعتی و مطالعات انسانی و حیوانی تعیین شده‌اند.

میانگین‌های وزنی زمانی (TWA)
مقادیر TLV معمولاً به‌صورت میانگین وزنی ۸ ساعته در نظر گرفته می‌شوند. جنبه میانگین‌گیری به این معناست که مواجهه‌هایی بالاتر از حد مجاز قابل‌قبول است، به شرطی که با دوره‌هایی از تماس کمتر از حد مجاز جبران شوند.

محدودیت‌های تماس کوتاه‌مدت (STEL)
محدودیت‌های تماس کوتاه‌مدت غلظت‌هایی هستند که بالاتر از میانگین ۸ ساعته‌اند و کارگران می‌توانند برای مدت زمان کوتاه در معرض آن‌ها قرار گیرند بدون اینکه دچار اثرات زیان‌آور شوند. (اگر غلظت به اندازه کافی بالا باشد، حتی یک بار تماس نیز می‌تواند اثرات مضر بر سلامت داشته باشد.)
STEL برای موقعیت‌هایی به‌کار می‌رود که در آن کارگر در معرض غلظت بالای گاز قرار دارد اما فقط برای مدت کوتاهی. این محدودیت‌ها به‌صورت میانگین وزنی ۱۵ دقیقه‌ای تعریف می‌شوند که نباید حتی در صورتی که میانگین ۸ ساعته کمتر از مقدار TLV باشد، از آن فراتر رود.

غلظت‌های سقفی (Ceiling Concentrations)
برای برخی از گازهای سمی، حتی یک تماس که از TLV فراتر رود می‌تواند برای سلامت کارگر خطرناک باشد. در این موارد، از غلظت‌های سقفی استفاده می‌شود تا سطوحی را مشخص کند که هرگز نباید از آن‌ها عبور شود.

حدود مجاز تماس (PELs)
حدود مجاز تماس (Permissible Exposure Limits) توسط اداره ایمنی و بهداشت شغلی ایالات متحده (OSHA) تدوین و اجرا می‌شوند. بخش ۱۹۱۰.۱۰۰۰ از بخش ۲۹ کد مقررات فدرال (CFR) این استانداردها را شامل می‌شود که مشابه مقادیر TLV سازمان ACGIH هستند، با این تفاوت که PEL به‌صورت قانونی الزام‌آور است نه صرفاً توصیه‌شده. با این حال، دقیق‌ترین مقادیر PEL معمولاً در برگه‌های اطلاعات ایمنی مواد (MSDS) درج شده‌اند.

شرایط فوری خطرناک برای زندگی و سلامت (IDLH)
مؤسسه ملی ایمنی و بهداشت شغلی (NIOSH) شرایط تماس IDLH را به‌عنوان شرایطی تعریف می‌کند که در آن، قرار گرفتن در معرض آلاینده‌های هوابرد می‌تواند منجر به مرگ، اثرات مضر فوری یا تأخیری دائمی بر سلامت شود یا مانع از فرار فرد از آن محیط گردد.
از آنجا که مقادیر IDLH برای تضمین توانایی کارگر در فرار از محیط خطرناک در صورت از کار افتادن تجهیزات حفاظت تنفسی تعیین شده‌اند، این مقادیر عمدتاً برای تعیین نوع مناسب وسایل حفاظت تنفسی مطابق با استانداردهای OSHA به‌کار می‌روند.

کاهش یا افزایش سطح اکسیژن

کمبود اکسیژن (Oxygen Deficiency)
هوای طبیعی محیط دارای غلظت ۲۰.۸ درصد حجمی اکسیژن است. زمانی که سطح اکسیژن به کمتر از ۱۹.۵ درصد از کل ترکیب هوا کاهش یابد، آن فضا «کم‌اکسیژن» در نظر گرفته می‌شود. در چنین محیط‌هایی، اکسیژن لازم برای ادامه‌ی حیات ممکن است با گازهای دیگری مانند دی‌اکسید کربن جایگزین شود. این امر منجر به ایجاد فضایی می‌شود که در صورت تنفس، می‌تواند خطرناک یا کشنده باشد.

کمبود اکسیژن همچنین ممکن است بر اثر زنگ‌زدگی، خوردگی، تخمیر یا سایر اشکال اکسایش که اکسیژن مصرف می‌کنند، ایجاد شود. در فرآیند تجزیه مواد، اکسیژن از جو برای تأمین واکنش اکسایش مصرف می‌شود.

تأثیرات کمبود اکسیژن ممکن است تدریجی یا ناگهانی باشد، که این موضوع به غلظت کلی اکسیژن و همچنین سطوح دیگر گازهای موجود در فضا بستگی دارد. به‌طور کلی، کاهش سطح اکسیژن محیط باعث بروز علائم فیزیولوژیکی زیر می‌شود:

درصد اکسیژن	اثرات فیزیولوژیکی
۱۹.۵ تا ۱۶	بدون اثر قابل مشاهده
۱۶ تا ۱۲	افزایش سرعت تنفس، افزایش ضربان قلب، اختلال در تمرکز، تفکر و هماهنگی حرکتی
۱۴ تا ۱۰	قضاوت نادرست، ضعف در هماهنگی عضلانی، خستگی سریع در اثر فعالیت، تنفس متناوب
۱۰ تا ۶	تهوع و استفراغ، ناتوانی در انجام حرکات شدید یا از دست دادن توان حرکتی، بیهوشی و در ادامه مرگ
کمتر از ۶	دشواری در تنفس، حرکات تشنجی، مرگ

غنی شدن اکسیژن (Oxygen Enrichment)
زمانی که غلظت اکسیژن در فضا به بالاتر از ۲۰.۸ درصد حجمی افزایش یابد، آن محیط «غنی از اکسیژن» محسوب می‌شود و مستعد ناپایداری خواهد بود. در نتیجه افزایش سطح اکسیژن، احتمال و شدت آتش‌سوزی ناگهانی یا انفجار به‌شدت افزایش می‌یابد.



فناوری‌های آشکارسازی گاز

امروزه انواع مختلفی از فناوری‌های آشکارسازی گاز مورد استفاده قرار می‌گیرند. از جمله رایج‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

• کاتالیستی مهره‌ای (Catalytic Bead)
  • نیمه‌رسانای اکسید فلز (که با عنوان «حالت جامد» نیز شناخته می‌شود)
  • مادون قرمز نقطه‌ای با مسیر کوتاه (Point Infrared Short Path)
  • مادون قرمز باز با مسیر بلند (Open (Long Path) Infrared)
  • مادون قرمز فوتواکوستیک (Photoacoustic Infrared)
  • الکتروشیمیایی برای آشکارسازی گازهای سمی
  • الکتروشیمیایی برای آشکارسازی اکسیژن
  • رسانایی گرمایی (Thermal Conductivity)
  • یونیزاسیون نوری (Photoionization)
  • مادون قرمز غیرپراکندگی (NDIR)

جدول‌ها و نمودارهای صفحات بعدی عملکرد هر یک از این فناوری‌ها را به‌صورت خلاصه نمایش می‌دهند.

فناوری: کاتالیستی مهره‌ای (Catalytic Bead)

نوع گاز قابل تشخیص:
گازهای قابل احتراق

اصل عملکرد:
از یک مهره کاتالیستی برای اکسید کردن گاز قابل احتراق استفاده می‌کند؛ پل ویتستون تغییر مقاومت ایجاد شده را به سیگنال الکتریکی دتکتور تبدیل می‌کند.

توضیح دقیق:
یک سیم پیچ با پوشش ماده‌ای شیشه‌ای یا سرامیکی که روی آن کاتالیزور قرار دارد، به صورت الکتریکی تا دمایی گرم می‌شود که بتواند گاز تحت پایش را بسوزاند (اکسید کند). این فرآیند گرما تولید کرده و دمای سیم را افزایش می‌دهد. با افزایش دمای سیم، مقاومت الکتریکی آن نیز افزایش می‌یابد. این مقاومت توسط مدار پل ویتستون اندازه‌گیری شده و این اندازه‌گیری به سیگنال الکتریکی تبدیل می‌شود که توسط دتکتور گاز استفاده می‌شود. سنسور دوم به نام جبران‌کننده برای جبران تغییرات دما، فشار و رطوبت به کار می‌رود.

محدوده اندازه‌گیری:
درصدی از حد پایین انفجار (% LEL)

مزایا:
طول عمر بالا، حساسیت کمتر به تغییرات دما، رطوبت، تراکم و فشار؛ دقت بالا؛ پاسخ سریع؛ توانایی پایش گستره وسیعی از گازها و بخارهای قابل احتراق در هوا.

معایب:
مستعد مسمومیت سنسور؛ نیاز به هوا یا اکسیژن؛ طول عمر کاهش‌یافته در مواجهه‌های مکرر یا مداوم با غلظت‌های بالای LEL.

فناوری: نیمه‌رسانای اکسید فلز (Metal Oxide Semiconductor)

نوع گاز قابل تشخیص:
گازهای قابل احتراق؛ گازهای سمی

اصل عملکرد:
این دتکتور از اکسید فلزی ساخته شده است که در واکنش به حضور گاز، مقاومت آن تغییر می‌کند؛ این تغییر مقاومت اندازه‌گیری شده و به مقدار غلظت گاز تبدیل می‌شود.

توضیح دقیق:
یک ماده نیمه‌رسانا (اکسید فلز) روی یک بستر عایق بین دو الکترود قرار می‌گیرد.
بستر تا دمایی گرم می‌شود که حضور گاز می‌تواند باعث تغییر برگشت‌پذیر در رسانایی ماده نیمه‌رسانا شود. وقتی گازی وجود ندارد، اکسیژن به صورت یون روی سطح جذب شده و سنسور نیمه‌رسانا می‌شود؛ وقتی مولکول‌های گاز مورد نظر حضور دارند، جایگزین یون‌های اکسیژن شده و مقاومت بین الکترودها کاهش می‌یابد. این تغییر به‌صورت الکتریکی اندازه‌گیری شده و متناسب با غلظت گاز است.

محدوده اندازه‌گیری:
قسمت در میلیون (PPM)

مزایا:
حساسیت بالا (قادر به تشخیص غلظت‌های پایین)؛ دامنه دمای عملکرد وسیع؛ عمر طولانی.

معایب:
غیر اختصاصی (حساسیت متقاطع به ترکیبات دیگر)؛ خروجی غیرخطی؛ حساس به تغییرات رطوبت؛ مستعد مسمومیت.





فناوری: مادون قرمز نقطه‌ای با مسیر کوتاه (Point Infrared Short Path)
(همچنین با نام مادون قرمز غیرپخشی یا NDIR شناخته می‌شود)



نوع گاز قابل تشخیص:
گازهای قابل احتراق



اصل عملکرد:
این فناوری از قابلیت جذب پرتو مادون قرمز توسط گازها استفاده می‌کند. دو نمونه گاز شامل گاز مورد نظر و یک گاز مرجع بی‌اثر در معرض تابش مادون قرمز قرار می‌گیرند. میزان عبور نور از هر نمونه اندازه‌گیری شده و با هم مقایسه می‌شود تا غلظت گاز هدف تعیین گردد.



توضیح دقیق:
از یک منبع مادون قرمز با مدولاسیون الکتریکی و دو آشکارساز استفاده می‌شود که انرژی مادون قرمز را به سیگنال‌های الکتریکی تبدیل می‌کنند. هر آشکارساز به دامنه خاصی از طول موج مادون قرمز حساس است.
پرتو ساطع‌شده از منبع از طریق یک پنجره وارد حجم باز محفظه می‌شود. ممکن است از یک آینه در انتهای مسیر برای بازتاب انرژی و هدایت آن به سمت آشکارسازها استفاده شود.

وجود گاز قابل احتراق باعث کاهش شدت پرتو دریافتی توسط آشکارساز تحلیلی می‌شود، اما شدت پرتو دریافت‌شده توسط آشکارساز مرجع تغییر نمی‌کند.
میکروپروسسور نسبت این دو سیگنال را بررسی کرده و آن را به درصد حد پایین انفجار (%LEL) تبدیل می‌کند.



محدوده اندازه‌گیری:
درصد حد پایین انفجار (%LEL)

مزایا:
دقت و گزینش‌پذیری بالا
دامنه اندازه‌گیری وسیع
نیاز به نگهداری پایین
مقاومت بالا در برابر مواد شیمیایی مسموم‌کننده
عدم نیاز به اکسیژن یا هوا
پایداری کالیبراسیون (عدم نیاز به کالیبراسیون دوره‌ای)
عملکرد ایمن در خطا (Fail-to-safe)
نسبت به دتکتورهای مسیر باز، اندازه‌گیری دقیق در محل نقطه‌ای



معایب:
مناسب برای تشخیص گاز هیدروژن نیست.



فناوری: مادون قرمز مسیر باز (Open Path Infrared)



نوع گاز قابل تشخیص:
گازهای قابل احتراق

اصل عملکرد:
عملکرد مشابه دتکتورهای مادون قرمز نقطه‌ای دارد، با این تفاوت که منبع مادون قرمز از آشکارساز جدا شده است.



توضیح دقیق:
دتکتورهای مسیر باز مادون قرمز، مفهوم تشخیص نقطه‌ای را به مسیرهایی با طول تا ۱۰۰ متر گسترش می‌دهند. مانند نمونه‌های نقطه‌ای، این دتکتورها از دو پرتو استفاده می‌کنند:

• پرتو “نمونه” در طول موجی از مادون قرمز قرار دارد که توسط هیدروکربن‌ها جذب می‌شود.
• پرتو “مرجع” در طول موجی خارج از محدوده جذب گاز قرار دارد.

نسبت بین این دو پرتو به‌طور پیوسته مقایسه می‌شود:
در حالت بدون گاز، نسبت سیگنال‌ها ثابت باقی می‌ماند.
وقتی ابر گاز از مسیر عبور می‌کند، پرتو نمونه به نسبت غلظت گاز جذب یا تضعیف می‌شود، اما پرتو مرجع بدون تغییر باقی می‌ماند.
سیستم، حاصل‌ضرب غلظت متوسط گاز در عرض ابر گاز را محاسبه کرده و مقدار را به‌صورت درصد حد پایین انفجار بر متر (%LEL/m) نمایش می‌دهد.



محدوده اندازه‌گیری:
درصد حد پایین انفجار بر متر (%LEL/m)



مزایا:
دقت و گزینش‌پذیری بالا
دامنه اندازه‌گیری وسیع
نیاز به نگهداری پایین
مقاومت بالا در برابر مواد شیمیایی مسموم‌کننده
عدم نیاز به اکسیژن یا هوا
پایداری کالیبراسیون (عدم نیاز به کالیبراسیون دوره‌ای)
عملکرد ایمن در خطا (Fail-to-safe)



معایب:
مناسب برای تشخیص گاز هیدروژن نیست
برخلاف فناوری نقطه‌ای، محل نشت گاز را به‌طور دقیق مشخص نمی‌کند
نیاز به مسیر باز و بدون مانع بین منبع و آشکارساز دارد

فناوری: مادون قرمز مسیر باز (Open Path Infrared)



نوع گاز قابل تشخیص:
گازهای قابل اشتعال (Combustible gases)



اصل عملکرد:
مشابه دتکتورهای مادون قرمز نقطه‌ای (Point IR) عمل می‌کند، با این تفاوت که منبع تابش مادون قرمز و آشکارساز از یکدیگر جدا هستند.



توضیح تفصیلی:
دتکتورهای مسیر باز مادون قرمز، روش تشخیص نقطه‌ای را به مسیری با طول حداکثر ۱۰۰ متر گسترش می‌دهند. مانند فناوری نقطه‌ای، این سیستم از دو پرتو استفاده می‌کند:

• پرتو نمونه (Sample Beam): در طول موج مادون قرمز قرار دارد که توسط گازهای هیدروکربنی جذب می‌شود.
• پرتو مرجع (Reference Beam): خارج از محدوده جذب گاز قرار دارد و تحت تأثیر حضور گاز نیست.

نسبت شدت این دو پرتو به‌صورت پیوسته مقایسه می‌شود:
اگر گازی وجود نداشته باشد، نسبت دو سیگنال ثابت می‌ماند.
وقتی ابری از گاز از مسیر عبور می‌کند، شدت پرتو نمونه کاهش می‌یابد، ولی پرتو مرجع ثابت باقی می‌ماند.
سیستم با مقایسه این نسبت، مقدار حاصل‌ضرب میانگین غلظت گاز و عرض ابر گاز را محاسبه می‌کند.

واحد اندازه‌گیری: درصد حد انفجار پایین در واحد متر (%LEL/m)



مزایا:

• دقت و گزینش‌پذیری بالا
• دامنه وسیع اندازه‌گیری
• نیاز به نگهداری بسیار کم
• مقاوم در برابر مسمومیت شیمیایی
• نیاز نداشتن به هوا یا اکسیژن محیط
• پایداری بسیار خوب در کالیبراسیون (عدم نیاز به کالیبراسیون منظم)
• طراحی Fail-to-safe (ایمن در صورت بروز خطا)



معایب:

• برای تشخیص گاز هیدروژن مناسب نیست

• نسبت به فناوری نقطه‌ای، توانایی تعیین دقیق محل نشت گاز را ندارد
• نیاز به مسیر مستقیم و بدون مانع بین منبع و آشکارساز دارد





فناوری: مادون قرمز فوتواکوستیک (Photoacoustic Infrared)



نوع گاز قابل تشخیص:
گازهای قابل اشتعال و گازهای سمی (Combustible gases; Toxic gases)



اصل عملکرد:
از توانایی جذب پرتو مادون قرمز توسط گاز و تغییرات فشار ناشی از آن استفاده می‌شود.



توضیح تفصیلی:
نمونه گاز در معرض نور مادون قرمز قرار می‌گیرد. زمانی که مولکول‌های گاز نور را جذب می‌کنند، ضربان یا پالس فشاری تولید می‌شود.
مقدار این پالس فشاری مستقیماً نشان‌دهنده غلظت گاز موجود است.
این تغییرات فشار توسط میکروفون یا سنسور حساس به فشار تشخیص داده می‌شود و به سیگنال الکتریکی تبدیل می‌گردد.

واحدهای اندازه‌گیری:

• درصد حد انفجار پایین (%LEL)
• درصد حجمی (% by volume)
• قسمت در میلیون (PPM)
• قسمت در میلیارد (PPB)



مزایا:

• حساسیت بالا
• خروجی خطی
• استفاده آسان
• مقاوم در برابر مسمومیت سنسور
• پایداری بلندمدت



معایب:

• برای تشخیص گاز هیدروژن مناسب نیست



فناوری: الکتروشیمیایی برای گازهای سمی (Electrochemical Toxic Gases)



نوع گاز قابل تشخیص:
گازهای سمی (Toxic gases)



اصل عملکرد:
واکنش الکتروشیمیایی برای تولید جریانی که متناسب با غلظت گاز است.



توضیح تفصیلی:
سنسور شامل یک محفظه با ژل یا الکترولیت و دو الکترود فعال است:

• الکترود اندازه‌گیری (آند)
• الکترود متقابل (کاتد)
  یک الکترود سوم (مرجع) ولتاژ ثابت بین آند و کاتد را حفظ می‌کند.

نمونه گاز از طریق غشاء وارد محفظه می‌شود.

در آند واکنش اکسیداسیون و در کاتد واکنش کاهش رخ می‌دهد.
در نتیجه، یون‌های مثبت به سمت کاتد و یون‌های منفی به سمت آند حرکت می‌کنند.
این جریان الکتریکی متناسب با غلظت گاز سمی تولید می‌شود.

واحد اندازه‌گیری:
قسمت در میلیون (PPM) برای گازهای سمی



مزایا:

• حساسیت بالا
• خروجی خطی
• کاربری آسان



معایب:

• عمر مفید محدود
• تأثیرپذیر از گازهای مزاحم (interferents)
• کاهش طول عمر در محیط‌های بسیار خشک یا بسیار گرم









دتکتور گاز الکتروشیمیائی گازهای سمی

Electrochemical Toxic Sensor





فناوری: الکتروشیمیایی برای سنجش اکسیژن (Electrochemical Oxygen)



نوع گاز قابل تشخیص:
کمبود یا غنی‌شدگی اکسیژن (O₂)



اصل عملکرد:
واکنش الکتروشیمیایی برای تولید جریانی که متناسب با غلظت اکسیژن است.



توضیح تفصیلی:
سنسور شامل محفظه‌ای حاوی ژل یا الکترولیت و دو الکترود است:

• الکترود اندازه‌گیری (آند)
• الکترود مرجع/متقابل (معمولاً از جنس سرب)

نمونه گاز از طریق غشاء وارد محفظه می‌شود.
واکنش اکسیداسیون در آند و واکنش کاهش در کاتد رخ می‌دهد.
جریان یونی ایجادشده، متناسب با غلظت اکسیژن، یک جریان الکتریکی تولید می‌کند که توسط دستگاه اندازه‌گیری می‌شود.

واحد اندازه‌گیری:
درصد حجمی اکسیژن (% Volume)



مزایا:

• حساسیت بالا
• خروجی خطی
• کاربری آسان
• مقاوم در برابر سمّی شدن سنسور

معایب:

• عمر مفید محدود
• تأثیرپذیر از گازهای مزاحم (interferents)
• کاهش عمر در محیط‌های بسیار خشک یا بسیار گرم، یا در شرایط اکسیژن غنی‌شده







دتکتور گاز الکتروشیمیائی گاز اکسیژن

Typical Electrochemical Oxygen Sensor





دتکتور گاز  رسانایی حرارتی معمولی

Typical Thermal Conductivity Sensor



فناوری: رسانش گرمایی (Thermal Conductivity)

نوع گاز قابل تشخیص:
گازهای قابل اشتعال و گازهای سمی



اصل عملکرد:
سنجش توانایی گاز برای انتقال حرارت با مقایسه آن با یک گاز مرجع (معمولاً هوا)

توضیح تفصیلی:
در این روش از دو سنسور استفاده می‌شود:

• سنسور آشکارساز (Detecting Sensor)
• سنسور جبران‌کننده (Compensating Sensor)

هر دو سنسور در یک پل ویتستون (Wheatstone Bridge) قرار دارند.
سنسور آشکارساز در معرض گاز موردنظر قرار دارد، در حالی که سنسور جبران‌کننده در محفظه‌ای با هوای تمیز مهر و موم شده است.
وقتی گاز وارد سنسور آشکارساز می‌شود، باعث خنک شدن آن می‌گردد که این امر مقاومت الکتریکی را تغییر می‌دهد.
این تغییر مقاومت متناسب با غلظت گاز است.
سنسور جبران‌کننده تضمین می‌کند که تغییر دما ناشی از خود گاز است نه دمای محیط یا عوامل دیگر.

واحد اندازه‌گیری:
PPM تا ۱۰۰٪ حجمی



مزایا:

• دامنه وسیع اندازه‌گیری



معایب:

• غیر اختصاصی (به سایر ترکیبات نیز واکنش نشان می‌دهد)
• برای گازهایی با رسانش گرمایی نزدیک به یک (مانند هوا، NH₃، CO، NO، O₂، N₂) مناسب نیست
• اندازه‌گیری گازهایی با رسانش گرمایی کمتر از یک دشوارتر است
• خروجی سیگنال همیشه خطی نیست



فناوری: یونیزاسیون نوری (Photoionization – PID)



نوع گاز قابل تشخیص:
گازهای سمی (ترکیبات آلی)



اصل عملکرد:
مبنای آشکارسازی بر اساس یونیزه کردن گاز با استفاده از پرتو فرابنفش (UV)



توضیح تفصیلی:
دتکتور یونیزاسیون نوری (PID) از یک لامپ فرابنفش برای یونیزه کردن ترکیب موردنظر استفاده می‌کند.
مولکول‌های گاز تحت تابش فرابنفش یونیزه شده و یون‌ها تولید می‌شوند.
این یون‌ها روی یک الکترود جمع‌آوری می‌گردند و جریان الکتریکی ایجاد می‌کنند.
مقدار این جریان متناسب با غلظت گاز است و به‌صورت عددی در واحد PPM یا مقادیر زیر PPM (sub-ppm) روی نمایشگر دستگاه نشان داده می‌شود.



واحد اندازه‌گیری:
PPM و زیر PPM



مزایا:

• سرعت پاسخ‌دهی بسیار بالا
• توانایی تشخیص در سطوح بسیار پایین
• قابلیت تشخیص طیف گسترده‌ای از ترکیبات



معایب:

• هزینه بالا
• نیاز به نگهداری بیشتر
• نیاز به کالیبراسیون مکرر
• غیر اختصاصی بودن (عدم تمایز دقیق بین ترکیبات مشابه)
• حساسیت به رطوبت



دتکتور گاز فوتویونیزاسیون

Photoionization Sensor Design

روش‌های نمونه‌برداری گاز

سه روش اصلی برای نمونه‌برداری از گاز وجود دارد:

۱. نمونه‌برداری به روش انتشار (Diffusion Sampling)
۲. نمونه‌برداری با پمپ (Pumped Sampling)
۳. نمونه‌برداری با مکش (Aspirated Sampling)



نمونه‌برداری به روش انتشار (Diffusion Sampling)

در این روش، انتقال گاز به سمت حسگر از طریق حرکت طبیعی مولکول‌ها از ناحیه‌ای با غلظت بالا به ناحیه‌ای با غلظت پایین صورت می‌گیرد.
واژه «انتشار» به فرایندی اشاره دارد که در آن مولکول‌ها یا ذرات دیگر به دلیل حرکت حرارتی تصادفی خود با یکدیگر مخلوط می‌شوند.
شرایط محیطی مانند دما، جریان‌های هوا و سایر عوامل محیطی بر میزان و سرعت انتشار تأثیر می‌گذارند.



مزایا:

• نصب دتکتور دقیقاً در نقطه موردنظر برای نمونه‌گیری انجام می‌شود.
• پاسخ‌دهی سریع به دلیل عدم نیاز به انتقال نمونه
• عدم نیاز به پمپ یا فیلتر و در نتیجه نگهداری ساده‌تر



نمونه‌برداری با پمپ (Pumped Sampling)

در این روش، یک پمپ برای مکش نمونه گاز از یک مکان دوردست به داخل یا از میان حسگر به‌کار گرفته می‌شود.
با استفاده از نمونه‌برداری پمپی، امکان جمع‌آوری نمونه‌ها به‌صورت همزمان از دو یا چند محل مختلف وجود دارد.



مزایا:

• قابلیت نمونه‌گیری از فواصل دور
• امکان پایش هم‌زمان چند نقطه
• مناسب برای کاربردهایی که در آن حسگر نمی‌تواند مستقیماً در محل نمونه‌برداری نصب شود



توجه:

• این روش نیاز به تجهیزات مکانیکی (پمپ) دارد که ممکن است نیازمند نگهداری منظم باشند.
• ممکن است به زمان انتقال نمونه نیاز داشته باشد که باعث تاخیر در پاسخ‌دهی شود.



شرایط مناسب برای نمونه‌برداری پمپی (Pumped Sampling):

مواردی که این روش توصیه می‌شود:

• نقطه نمونه‌برداری بسیار گرم یا بسیار سرد است.
• دسترسی به محل نمونه‌برداری دشوار است.
• بخارهای سنگین وجود دارد که به‌خوبی با نیروهای طبیعی پخش نمی‌شوند.
• در برخی کاربردها، استفاده از پمپ می‌تواند سیستم را از کلاس ضدانفجار (XP) به کلاس کاربرد عمومی (GP) تبدیل کند.
  (در این حالت، ممکن است نیاز به نصب مهارکننده شعله (Flashback Arrestor) بین ورودی نمونه و حسگر باشد.)
• مناسب برای فضاهای بسته و محدود (Confined Spaces)



نمونه‌برداری آسپیره (Aspirated Sampling)

در این روش، نمونه گاز با استفاده از مکش غیرفعال یا جریان طبیعی به داخل یا از میان حسگر کشیده می‌شود.



مزایای نمونه‌برداری آسپیره نسبت به پمپی:

• هزینه پایین‌تر
• نگهداری کمتر به‌دلیل نبود قطعات متحرک
  (در مقایسه با پمپ که نیاز به تعمیرات دوره‌ای دارد)



11.1 کلیات. اسپرینکلرهای آویخته، رو به بالا، و دیواری با پوشش گسترده باید مطابق با موارد ذکرشده در این فصل انتخاب و نصب شوند و باید در موقعیت و فواصل تعیین‌شده در بخش 9.5 قرار گیرند.
11.2 اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده
11.2.1 اسپرینکلرهای با پوشش گسترده. اسپرینکلرهای با پوشش گسترده باید فقط در شرایط زیر نصب شوند:
(1) در سازه‌های بدون مانع که شامل سقف‌های صاف و هموار با شیبی که از نسبت 1 به 6 تجاوز نکند (افزایش ۲واحد در طول ۱۲ واحد، یا شیب سقف ۱۶٫۷ درصد)
(2) در سازه‌های بدون مانع یا سازه‌های مانع‌دار غیرقابل‌اشتعال، در صورتی‌که به‌طور خاص برای چنین کاربردی فهرست شده باشند
(3) در میان خرپاها یا تیرچه‌هایی که اعضای شبکه‌ای آن‌ها دارای بیشینه بُعد ۱ اینچ (۲۵ میلی‌متر) باشند یا جایی که فاصله خرپاها از مرکز به مرکز بیش از ۷٫۵فوت (۲٫۳ متر) باشد و شیب سقف از نسبت 1 به 6 تجاوز نکند (افزایش ۲ واحد در طول ۱۲ واحد، یا شیب سقف ۱۶٫۷ درصد)
(4) اسپرینکلرهای رو به بالا و آویخته با پوشش گسترده که زیر سقف‌های صاف و هموار با شیبی که از نسبت 1 به 3 تجاوز نکند (افزایش ۴ واحد در طول ۱۲ واحد، یا شیب سقف ۳۳٫۳ درصد) نصب شده‌اند، در صورتی‌که به‌طور خاص برای چنین کاربردی فهرست شده باشند
(5) اسپرینکلرهای دیواری با پوشش گسترده که مطابق با بند 11.3.5.2.1 در شیب‌هایی بیش از شیب سقف ۲ در ۱۲ نصب شده باشند
(6) در هر دهانه از سازه مانع‌دار که دارای اعضای سازه‌ای جامدی است که پایین‌تر از دفلکتور اسپرینکلر امتداد دارند
(7) اسپرینکلرهای با پوشش گسترده که برای حفاظت از ناحیه زیر یک یا چند درب بالارونده نصب شده‌اند.

11.2.2 نواحی پوشش به ازای هر اسپرینکلر (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
11.2.2.1* تعیین ناحیه پوشش حفاظتی
11.2.2.1.1 ناحیه پوشش حفاظتی (As) برای اسپرینکلرهای با پوشش گسترده نباید کمتر از مقدار تعیین‌شده در فهرست باشد.
11.2.2.1.2 ابعاد درج‌شده در فهرست باید نواحی پوشش مربع‌شکل با اعداد زوج باشند، مطابق جدول 11.2.2.1.2.
11.2.2.1.3 تعیین ناحیه پوشش حفاظتی و فاصله‌گذاری اسپرینکلرها برای اسپرینکلرهایی که برای خطر زیاد با پوشش گسترده یا ذخیره‌سازی انباشته‌شده در ارتفاع بالا فهرست شده‌اند، می‌تواند طبق الزامات بندهای 9.5.2 و 9.5.3 انجام شود و نباید از فاصله حداکثر ۱۴ فوت (۴٫۳متر) و سطح حداکثر ۱۹۶ فوت مربع (۱۸ متر مربع) به ازای هر اسپرینکلر یا فاصله حداکثر ۱۵ فوت (۴٫۶ متر) و سطح حداکثر ۱۴۴ فوت مربع (۱۳ متر مربع) به ازای هر اسپرینکلر تجاوز کند.
11.2.2.2 حداکثر ناحیه پوشش حفاظتی
11.2.2.2.1* حداکثر ناحیه مجاز پوشش برای یک اسپرینکلر (As) باید مطابق با مقدار ذکرشده در جدول 11.2.2.1.2 باشد.
11.2.2.2.2 در هر صورت، حداکثر ناحیه پوشش اسپرینکلر نباید از ۴۰۰ فوت مربع (۳۷ متر مربع) تجاوز کند.
11.2.3 فاصله‌گذاری اسپرینکلر (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
11.2.3.1 حداکثر فاصله بین اسپرینکلرها
11.2.3.1.1 حداکثر فاصله مجاز بین اسپرینکلرها باید بر اساس فاصله بین محورهای اسپرینکلرها در یک شاخه لوله یا بین شاخه‌های مجاور باشد.
11.2.3.1.2 حداکثر فاصله باید در امتداد شیب سقف اندازه‌گیری شود.
11.2.3.1.3 حداکثر فاصله مجاز بین اسپرینکلرها باید مطابق با جدول 11.2.2.1.2 باشد.

11.2.3.2 حداکثر فاصله از دیوارها
11.2.3.2.1 فاصله اسپرینکلرها از دیوارها نباید از نصف فاصله مجاز بین اسپرینکلرها، همان‌طور که در جدول 11.2.2.1.2 آمده است، بیشتر باشد.
11.2.3.2.2 فاصله از دیوار تا اسپرینکلر باید به‌صورت عمود بر دیوار اندازه‌گیری شود.
11.2.3.2.3 در مواردی که دیوارها زاویه‌دار یا نامنظم هستند، بیشینه فاصله افقی بین اسپرینکلر و هر نقطه از سطح کف که توسط آن اسپرینکلر محافظت می‌شود، نباید از ۰٫۷۵ برابر فاصله مجاز بین اسپرینکلرها بیشتر باشد.

11.2.3.3 حداقل فاصله از دیوارها
اسپرینکلرها باید حداقل ۴ اینچ (۱۰۰ میلی‌متر) از دیوار فاصله داشته باشند، مگر اینکه برای فاصله کمتر از ۴اینچ (۱۰۰ میلی‌متر) در فهرست آمده باشند.

11.2.3.4 حداقل فاصله بین اسپرینکلرها
11.2.3.4.1 مگر در شرایطی که الزامات بند 11.2.3.4.2 رعایت شده باشد، اسپرینکلرها نباید با فاصله‌ای کمتر از ۸ فوت (۲٫۴ متر) از یکدیگر نصب شوند.
11.2.3.4.2 در صورتی که شرایط زیر برقرار باشد، می‌توان اسپرینکلرها را با فاصله کمتر از ۸ فوت (۲٫۴متر) از یکدیگر نصب کرد:
(1) موانعی (بفل) به‌گونه‌ای قرار گیرند که از عناصر فعال‌کننده محافظت کنند.
(2) موانع باید از مواد جامد و سخت ساخته شده باشند و پیش از فعال‌سازی و هنگام عملکرد اسپرینکلر در جای خود باقی بمانند.
(3) موانع باید حداقل ۸ اینچ (۲۰۰ میلی‌متر) طول و ۶اینچ (۱۵۰ میلی‌متر) ارتفاع داشته باشند.
(4) بالای موانع باید بین ۲ تا ۳ اینچ (۵۰ تا ۷۵ میلی‌متر) بالاتر از دفلکتورهای اسپرینکلرهای رو به بالا باشد.
(5) پایین موانع باید تا سطحی پایین بیاید که حداقل هم‌سطح با دفلکتور اسپرینکلرهای آویخته باشد.

11.2.4 موقعیت دفلکتور (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
11.2.4.1 فاصله از سقف
11.2.4.1.1 در سازه‌های بدون مانع
11.2.4.1.1.1 در سازه‌های بدون مانع، فاصله بین دفلکتور اسپرینکلر و سقف باید در تمام ناحیه پوشش اسپرینکلر، حداقل ۱ اینچ (۲۵ میلی‌متر) و حداکثر ۱۲اینچ (۳۰۰ میلی‌متر) باشد.
11.2.4.1.1.2 الزامات بند 11.2.4.1.1.1 در مورد اسپرینکلرهای نوع سقفی (پنهان، فرو رفته، و هم‌سطح) که عنصر فعال‌کننده آن‌ها در بالای سقف قرار دارد و دفلکتور آن‌ها نزدیک‌تر به سقف نصب می‌شود، در صورتی که مطابق با فهرست نصب شوند، اعمال نمی‌گردد.
11.2.4.1.1.3 الزامات بند 11.2.4.1.1.1 در مواردی که اسپرینکلرها برای استفاده در دیگر ویژگی‌های سقف یا برای فواصل متفاوت فهرست شده‌اند، و مطابق با فهرست خود نصب شوند، اعمال نمی‌شود.
11.2.4.1.1.4 الزامات بند 11.2.4.1.1.1 برای کاربری‌های با خطر کم و معمولی که دارای سقف‌های غیرقابل‌اشتعال یا با قابلیت اشتعال محدود هستند، اعمال نمی‌شود.
(الف)* در مواردی که تغییر ارتفاع عمودی سقف در ناحیه پوشش یک اسپرینکلر باعث ایجاد فاصله‌ای بیش از ۳۶اینچ (۹۰۰ میلی‌متر) بین سقف بالایی و دفلکتور اسپرینکلر شود، یک صفحه عمودی که از محل تغییر ارتفاع سقف به پایین کشیده می‌شود، به‌منظور فاصله‌گذاری اسپرینکلرها، معادل دیوار در نظر گرفته می‌شود.

(B)* در مواردی که فاصله بین سقف بالایی و دفلکتور اسپرینکلر کمتر یا مساوی ۳۶ اینچ (۹۰۰ میلی‌متر) باشد، چنانچه قواعد مربوط به موانع رعایت شده باشند، اسپرینکلرها می‌توانند به‌گونه‌ای فاصله‌گذاری شوند که گویی سقف صاف است.

11.2.4.1.2 سازه‌های دارای مانع
در سازه‌های دارای مانع، دفلکتور اسپرینکلر باید مطابق یکی از روش‌های زیر نصب شود:
(1) نصب دفلکتورها در داخل صفحات افقی به فاصله ۱تا ۶ اینچ (۲۵ تا ۱۵۰ میلی‌متر) زیر اعضای سازه‌ای غیرقابل اشتعال و حداکثر فاصله ۲۲ اینچ (۵۵۰ میلی‌متر) زیر دک سقف یا بام.
(2) نصب دفلکتورها در ارتفاعی برابر یا بالاتر از پایین‌ترین نقطه عضو سازه‌ای غیرقابل اشتعال تا حداکثر فاصله ۲۲ اینچ (۵۵۰ میلی‌متر) زیر دک سقف یا بام غیرقابل اشتعال، در صورتی که اسپرینکلر مطابق با بند 11.2.5.1.2 نصب شده باشد.
(3) نصب اسپرینکلر در هر دهانه (بِی) از سازه دارای مانع (قابل اشتعال یا غیرقابل اشتعال) با دفلکتورهایی که حداقل ۱ اینچ (۲۵ میلی‌متر) و حداکثر ۱۲ اینچ (۳۰۰میلی‌متر) زیر سقف قرار دارند.
(4) نصب طبق فهرست اسپرینکلر، در مواردی که اسپرینکلر برای استفاده در دیگر ویژگی‌های سقف یا فواصل متفاوت فهرست شده است.

11.2.4.1.3* سقف‌ها و بام‌های شیب‌دار
اسپرینکلرهایی که در زیر یا نزدیکی نوک سقف یا بام نصب می‌شوند باید به‌گونه‌ای نصب شوند که دفلکتور آن‌ها بیش از ۳ فوت (۹۰۰ میلی‌متر) از نوک سقف به‌صورت عمودی پایین‌تر قرار نگرفته باشد، مطابق با شکل‌های 10.2.6.1.3.1(a) و 10.2.6.1.3.1(b).

11.2.4.2 جهت‌گیری دفلکتور
دفلکتورهای اسپرینکلر باید به‌صورت موازی با سقف یا بام تنظیم شوند.

11.2.4.2.1 سقف‌ها و بام‌هایی که شیب آن‌ها بیش از ۲در ۱۲ (۱۶٫۷ درصد) نباشد، در کاربرد بند 11.2.4.2 به‌عنوان افقی در نظر گرفته می‌شوند و در این حالت اسپرینکلرها می‌توانند به‌صورت افقی نصب شوند.

11.2.5 موانع در برابر پاشش اسپرینکلر (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
11.2.5.1 هدف عملکردی
11.2.5.1.1 اسپرینکلرها باید به‌گونه‌ای نصب شوند که موانع پاشش، همان‌طور که در بندهای 11.2.5.2 و 11.2.5.3 تعریف شده‌اند، به حداقل برسد؛ یا اسپرینکلرهای اضافی نصب شوند تا پوشش کافی برای خطر فراهم شود.
11.2.5.1.2* اسپرینکلرها باید مطابق یکی از روش‌های زیر چیدمان شوند:
(1) اسپرینکلرها باید مطابق با بند 9.5.5.2، جدول 11.2.5.1.2، و شکل 11.2.5.1.2(a) باشند.
(2) در صورتی که موانع از عرض ۴ فوت (۱٫۲ متر) بیشتر نباشند، می‌توان اسپرینکلرها را در دو طرف مانع نصب کرد، به شرطی که فاصله از محور مرکزی مانع تا هر اسپرینکلر از نصف فاصله مجاز بین اسپرینکلرها بیشتر نباشد.
(3) موانعی که در مجاورت دیوار قرار دارند و عرض آن‌ها بیش از ۳۰ اینچ (۷۵۰ میلی‌متر) نیست، می‌توانند طبق شکل 11.2.5.1.2(b) محافظت شوند.
(4) موانعی که در مجاورت دیوار قرار دارند و عرض آن‌ها بیش از ۲۴ اینچ (۶۰۰ میلی‌متر) نیست، می‌توانند طبق شکل 11.2.5.1.2(c) محافظت شوند. فاصله حداکثر بین اسپرینکلر و دیوار باید از اسپرینکلر تا دیوار پشتی مانع اندازه‌گیری شود، نه تا سطح جلویی مانع.

11.2.5.2 موانع در توسعه الگوی پاشش اسپرینکلر

11.2.5.2.1 کلیات
11.2.5.2.1.1 موانع پیوسته یا ناپیوسته‌ای که در فاصله کمتر یا مساوی ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دفلکتور اسپرینکلر قرار دارند و مانع از توسعه کامل الگوی پاشش می‌شوند، باید مطابق با الزامات بخش 11.2.5.2 باشند.

11.2.5.2.1.2 صرف‌نظر از قواعد این بخش، موانع پیوسته و جامد باید با الزامات مرتبط بند 11.2.5.1.2 مطابقت داشته باشند.

11.2.5.2.1.3* مگر اینکه الزامات بندهای 11.2.5.2.1.4 تا 11.2.5.2.1.8 رعایت شده باشد، اسپرینکلرها باید به فاصله‌ای حداقل معادل چهار برابر بزرگ‌ترین بُعد مانع (مانند اجزای شبکه خرپایی، لوله، ستون، و تجهیزات) از مانع نصب شوند، مطابق با شکل‌های 11.2.5.2.1.3(a) و 11.2.5.2.1.3(b).

11.2.5.2.1.5 نصب اسپرینکلرها در میانه فاصله بین موانع مجاز است، مشروط بر آن‌که مانع از تیرچه‌های چوبی با فاصله ۲۰ اینچ (۵۰۰ میلی‌متر) یا بیشتر باشد، به شرطی که ابعاد اعضای بالایی و پایینی تیرچه چوبی از ۴ اینچ (۱۰۰ میلی‌متر) (اسمی) بیشتر نباشد و اعضای میانی از ۱ اینچ (۲۵ میلی‌متر) بیشتر نباشند.

11.2.5.2.1.6 نصب اسپرینکلرها بر روی خط مرکزی یک خرپا یا تیرچه یا مستقیماً بالای یک تیر مجاز است، مشروط بر آن‌که عرض عضو خرپا یا تیر از ۸ اینچ (۲۰۰میلی‌متر) بیشتر نباشد و منحرف‌کننده اسپرینکلر حداقل ۶ اینچ (۱۵۰ میلی‌متر) بالاتر از عضو سازه قرار داشته باشد و اسپرینکلر از اعضای میانی خرپا به اندازه‌ای حداقل چهار برابر بیشینه عرض عضو میانی فاصله داشته باشد.

11.2.5.2.1.7 الزامات بند 11.2.5.2.1.3 شامل لوله‌کشی سامانه اسپرینکلر با قطر کمتر از ۳ اینچ (۸۰ میلی‌متر) نمی‌شود.

11.2.5.2.1.8 الزامات بند 11.2.5.2.1.3 شامل اسپرینکلرهایی که طبق بند 11.2.5.1.2 نسبت به موانع نصب شده‌اند، نمی‌شود.

11.2.5.2.1.9 نصب اسپرینکلر بدون در نظر گرفتن پره‌های پنکه سقفی با قطر کمتر از ۶۰ اینچ (۱٫۵ متر) مجاز است، مشروط بر آن‌که نمای پلان پنکه حداقل ۵۰درصد باز باشد.

11.2.5.2.2 فاصله اسپرینکلرها از موانع عمودی آویزان یا نصب‌شده بر کف مانند پرده‌های حریم خصوصی، جداکننده‌های ایستاده، تقسیم‌کننده‌های اتاق و موانع مشابه در تصرفات خطر کم باید مطابق جدول 11.2.5.2.2 و شکل 11.2.5.2.2 باشد.

11.2.5.2.2.1 در تصرفات خطر کم، پرده‌های حریم خصوصی مطابق شکل 11.2.5.2.2 مانع تلقی نمی‌شوند، مشروط بر آن‌که تمام شرایط زیر رعایت شوند:

11.2.5.3 موانعی که از رسیدن پاشش اسپرینکلر به خطر جلوگیری می‌کنند.

11.2.5.3.1 موانع پیوسته یا ناپیوسته که جریان آب را در صفحه افقی بیش از ۱۸ اینچ (۴۵۰ میلی‌متر) پایین‌تر از منحرف‌کننده اسپرینکلر مختل می‌کنند و باعث محدود شدن توزیع آب در ناحیه خطر می‌شوند، باید مطابق بند 11.2.5.3 اجرا شوند.

11.2.5.3.2 نصب اسپرینکلر در زیر موانع ثابت با عرض بیش از ۴ فوت (۱٫۲ متر) الزامی است.

11.2.5.3.3 نصب اسپرینکلر در زیر موانعی که ثابت نیستند، مانند میزهای کنفرانس، الزامی نیست.

11.2.5.3.4 اسپرینکلرهایی که در زیر صفحات مشبک باز نصب می‌شوند باید از نوع قفسه‌ای/سطح میانی باشند یا در برابر پاشش از اسپرینکلرهای بالا محافظت شده باشند.

11.2.5.3.5 اسپرینکلرهایی که در زیر کانال‌های گرد نصب می‌شوند باید از نوع قفسه‌ای/سطح میانی باشند یا در برابر پاشش از اسپرینکلرهای بالا محافظت شده باشند.

11.2.6 فاصله آزاد تا انبار

11.2.6.1 فاصله بین منحرف‌کننده و بالای انبار باید ۱۸اینچ (۴۵۰ میلی‌متر) یا بیشتر باشد.

11.2.6.2 در صورتی که استانداردهای دیگر حداقل فاصله بیشتری را مشخص کرده باشند، آن‌ها باید رعایت شوند.

11.2.7 فاصله از ذخیره‌سازی (اسپرینکلرهای پوشش گسترده قائم و آویخته)

11.2.7.1* فاصله بین دفلکتور و بالای ذخیره‌سازی باید ۱۸ اینچ (۴۶۰ میلی‌متر) یا بیشتر باشد.
11.2.7.2 بُعد ۱۸ اینچ (۴۶۰ میلی‌متر) نباید ارتفاع قفسه‌گذاری روی دیوار یا قفسه‌گذاری چسبیده به دیوار را محدود کند، طبق بخش 11.2.7.
11.2.7.2.1 در مواردی که قفسه‌گذاری روی دیوار نصب شده و مستقیماً زیر اسپرینکلرها قرار ندارد، قفسه‌ها، شامل اقلام ذخیره‌شده روی آن‌ها، می‌توانند بالاتر از سطحی که در فاصله ۱۸ اینچ (۴۶۰ میلی‌متر) پایین‌تر از دفلکتور اسپرینکلرهای سقفی قرار دارد، امتداد یابند.
11.2.7.2.2 قفسه‌گذاری و هرگونه ذخیره‌سازی روی آن، که مستقیماً زیر اسپرینکلرها قرار دارد، نباید بالاتر از سطحی که در فاصله ۱۸ اینچ (۴۶۰ میلی‌متر) پایین‌تر از دفلکتور اسپرینکلرهای سقفی قرار دارد، امتداد یابد.

11.2.8 فضاهای فرو رفته سقفی (اسپرینکلرهای پوشش گسترده قائم و آویخته)

11.2.8.1 به جز در موارد مجاز در 11.2.8.2 و 11.2.8.3، در تمام فضاهای فرورفته سقفی باید اسپرینکلر نصب شود.
11.2.8.2 نصب اسپرینکلر در فضاهای فرورفته سقفی الزامی نیست، در صورتی که تمام شرایط زیر برقرار باشد:
(1) حجم کل فضای سقفی بدون حفاظت از ۱۰۰۰ فوت مکعب (۲۸ متر مکعب) بیشتر نباشد.
(2) عمق فضای سقفی بدون حفاظت از ۳۶ اینچ (۹۰۰میلی‌متر) بیشتر نباشد.
(3) کل کف زیر فضای سقفی بدون حفاظت توسط اسپرینکلرها در تراز سقف پایین‌تر حفاظت شده باشد.
(4)* مجموع اندازه تمام فضاهای سقفی بدون حفاظت در یک محفظه که در فاصله ۱۰ فوت (۳ متر) از یکدیگر قرار دارند، از ۱۰۰۰ فوت مکعب (۲۸ متر مکعب) بیشتر نباشد.
(5) فضای سقفی بدون حفاظت دارای پوشش‌های نسوز یا با قابلیت احتراق محدود باشد.
(6) در کل محفظه از اسپرینکلرهای با پاسخ سریع استفاده شده باشد.
11.2.8.3 نصب اسپرینکلر در نورگیرها و فضاهای مشابه طبق بخش 9.3.16 الزامی نیست.

11.3* اسپرینکلرهای دیواری با پوشش گسترده

11.3.1 کلیات. تمام الزامات بخش 9.5 برای اسپرینکلرهای دیواری با پوشش گسترده اعمال می‌شود، مگر آنکه در بخش 11.3 تغییر داده شده باشد.
11.3.2 اسپرینکلرهای دیواری با پوشش گسترده فقط در شرایط زیر نصب می‌شوند:
(1) تصرفات با خطر کم با سقف‌های صاف افقی یا شیب‌دار
(2) تصرفات با خطر عادی با سقف‌های صاف، فقط در صورتی که مخصوصاً برای این کاربرد فهرست شده باشند
(3) در ساختارهای بدون مانع با سقف‌های صاف و شیب‌دار با شیب حداکثر ۱ به ۶ (یعنی شیب ۱۶.۷٪)
(4) در ساختارهای بدون مانع یا مانع‌دار غیرقابل احتراق، فقط در صورتی که مخصوصاً برای این کاربرد فهرست شده باشند
(5) درون خرپاها یا تیرهای شبکه‌ای که اعضای شبکه‌ای آن‌ها حداکثر بعدی برابر با ۱ اینچ (۲۵ میلی‌متر) دارند، یا جایی که فاصله خرپاها از مرکز به مرکز بیش از ۷.۵فوت (۲.۳ متر) است و شیب سقف از ۱ به ۶ بیشتر نیست
(6) اسپرینکلرهای دیواری با پوشش گسترده نصب‌شده طبق بند 11.3.6.2.2 در سقف‌هایی با شیب بیش از ۲ در ۱۲
(7) در هر دهانه از ساختار مانع‌دار که اعضای سازه‌ای آن پایین‌تر از دفلکتور اسپرینکلر امتداد دارند
(8) اسپرینکلرهای پوشش گسترده نصب‌شده برای محافظت از مناطق زیر درب‌های سقفی تکی

11.3.3 نواحی حفاظت‌شده برای هر اسپرینکلر (اسپرینکلرهای دیواری با پوشش گسترده)

11.3.3.1* تعیین ناحیه حفاظت‌شده تحت پوشش
11.3.3.1.1 ناحیه تحت پوشش هر اسپرینکلر (As) برای اسپرینکلرهای دیواری با پوشش گسترده نباید کمتر از مقدار مشخص‌شده در فهرست باشد.
11.3.3.1.2 ابعاد فهرست‌شده باید به مضرب‌های ۲ فوت (۶۰۰ میلی‌متر) تا حداکثر ۲۸ فوت (۸.۵ متر) باشد.

11.3.3.2 حداکثر ناحیه حفاظت‌شده تحت پوشش
11.3.3.2.1 حداکثر ناحیه مجاز تحت پوشش برای هر اسپرینکلر (As) باید مطابق مقدار ذکرشده در جدول 11.3.3.2.1 باشد.
11.3.3.2.2 در هر صورت، حداکثر ناحیه تحت پوشش یک اسپرینکلر نباید از ۴۰۰ فوت مربع (۳۷ متر مربع) بیشتر باشد.

11.3.4 فاصله‌گذاری اسپرینکلر (اسپرینکلرهای دیواری با پوشش گسترده)

11.3.4.1 حداکثر فاصله بین اسپرینکلرها
11.3.4.1.1 حداکثر فاصله مجاز بین اسپرینکلرها باید بر اساس فاصله خط مرکزی بین اسپرینکلرها روی شاخه لوله در امتداد دیوار باشد.
11.3.4.1.2 هنگامی‌که اسپرینکلرها در امتداد یک دیوار اتاق یا دهانه نصب می‌شوند، باید مطابق با مقررات حداکثر فاصله در جدول 11.3.3.2.1 فاصله‌گذاری شوند.
11.3.4.1.3 اسپرینکلرهای دیواری نباید پشت‌به‌پشت بدون جداکننده‌ای پیوسته مانند پیش‌آمدگی، سقف کاذب یا مانع نصب شوند.
11.3.4.1.4 نصب اسپرینکلرهای دیواری روی دیوارهای مقابل یا مجاور مجاز است، مشروط بر اینکه هیچ اسپرینکلری در ناحیه حفاظت‌شده حداکثری اسپرینکلر دیگر قرار نگیرد.

11.3.4.2 حداکثر فاصله از دیوارها
فاصله بین اسپرینکلرها و دیوارهای انتهایی نباید از نصف فاصله مجاز بین اسپرینکلرها، طبق جدول 11.3.3.2.1، بیشتر باشد.

11.3.4.3 حداقل فاصله از دیوارها
11.3.4.3.1 اسپرینکلرها باید حداقل ۴ اینچ (۱۰۰میلی‌متر) از دیوار انتهایی فاصله داشته باشند.
11.3.4.3.2 فاصله از دیوار تا اسپرینکلر باید عمود بر دیوار اندازه‌گیری شود.

11.3.4.4 حداقل فاصله بین اسپرینکلرها
اسپرینکلرها نباید در ناحیه حفاظت‌شده اسپرینکلر دیگر قرار بگیرند، مگر در صورتی که توسط بند 11.3.5.1.4.1 الزامی شده باشد یا به‌وسیله موانعی از هم جدا شده باشند که دارای شرایط زیر باشند:
(1) موانع باید طوری قرار گیرند که اجزای فعال‌کننده را محافظت کنند.
(2) موانع باید از مواد جامد و سخت باشند که قبل و هنگام عملکرد اسپرینکلر در جای خود باقی بمانند.
(3) موانع باید حداقل ۸ اینچ (۲۰۰ میلی‌متر) طول و ۶اینچ (۱۵۰ میلی‌متر) ارتفاع داشته باشند.
(4) بالای مانع باید بین ۲ تا ۳ اینچ (۵۰ تا ۷۵ میلی‌متر) بالاتر از دفلکتور باشد.
(5) پایین مانع باید تا سطحی پایین‌تر یا هم‌سطح با دفلکتور امتداد داشته باشد.

11.3.5 موقعیت دفلکتور نسبت به سقف‌ها و دیوارها (اسپرینکلرهای دیواری با پوشش گسترده)

11.3.5.1 فاصله از زیر سقف‌ها و از دیوارهایی که اسپرینکلر روی آن‌ها نصب شده است
11.3.5.1.1 سقف‌ها
11.3.5.1.1.1 مگر آنکه الزامات بند 11.3.5.1.1.2 رعایت شود، دفلکتور اسپرینکلرهای دیواری باید در فاصله‌ای نه بیشتر از ۶ اینچ (۱۵۰ میلی‌متر) و نه کمتر از ۴ اینچ (۱۰۰ میلی‌متر) از سقف‌ها قرار گیرد.
11.3.5.1.1.2 اسپرینکلرهای دیواری افقی مجازند در ناحیه‌ای بین ۶ تا ۱۲ اینچ (۱۵۰ تا ۳۰۰ میلی‌متر) یا ۱۲تا ۱۸ اینچ (۳۰۰ تا ۴۵۰ میلی‌متر) زیر سقف‌های غیرقابل احتراق یا با قابلیت احتراق محدود قرار گیرند، در صورتی که برای چنین کاربردی لیست شده باشند.

11.3.5.1.2 دیوارها
11.3.5.1.2.1* دفلکتور اسپرینکلرهای دیواری باید در فاصله‌ای نه بیشتر از ۶ اینچ (۱۵۰ میلی‌متر) و نه کمتر از ۴ اینچ (۱۰۰ میلی‌متر) از دیواری که روی آن نصب شده‌اند قرار گیرد.
11.3.5.1.2.2 اسپرینکلرهای دیواری افقی مجازند به‌گونه‌ای نصب شوند که دفلکتور آن‌ها در فاصله‌ای کمتر از ۴ اینچ (۱۰۰ میلی‌متر) از دیواری که روی آن نصب شده‌اند قرار گیرد.

11.3.5.1.3 پیش‌آمدگی‌ها و سقف‌های کاذب
11.3.5.1.3.1* در صورتی که سقف کاذب مورد استفاده برای نصب اسپرینکلرهای دیواری دارای عرض یا پیش‌آمدگی از دیوار کمتر یا مساوی ۸ اینچ (۲۰۰میلی‌متر) باشد، نیازی به نصب اسپرینکلر اضافی در زیر آن نیست.
11.3.5.1.3.2* نصب یک اسپرینکلر دیواری در زیر سقف کاذب مجاز است، مشروط بر اینکه هم فاصله حداقل بین دفلکتور اسپرینکلر تا پایین سقف کاذب و هم فاصله حداکثر از دفلکتور اسپرینکلر تا سقف بلندتر رعایت شود.

11.3.5.1.4* پیش‌آمدگی‌ها و کابینت‌ها در مناطق/اشغال‌های مسکونی
در صورتی که از پیش‌آمدگی‌ها برای نصب اسپرینکلرهای دیواری استفاده شود، اسپرینکلرها و پیش‌آمدگی‌ها باید مطابق با یکی از بندهای 11.3.5.1.4.1، 11.3.5.1.4.2 یا 11.3.5.1.4.3 نصب شوند.

11.3.5.1.4.1 در صورتی که عرض یا پیش‌آمدگی سقف کاذب بیش از ۸ اینچ (۲۰۰ میلی‌متر) باشد، اسپرینکلرهای آویز باید در زیر سقف کاذب نصب شوند.
11.3.5.1.4.2 اسپرینکلرهای دیواری مجازند در سطح پیش‌آمدگی که مستقیماً بالای کابینت‌ها قرار دارد نصب شوند، بدون نیاز به اسپرینکلر اضافی در زیر پیش‌آمدگی یا کابینت‌ها، مشروط بر اینکه پیش‌آمدگی به‌صورت افقی بیش از ۱۲ اینچ (۳۰۰ میلی‌متر) از دیوار فاصله نداشته باشد.
11.3.5.1.4.3 در صورتی که اسپرینکلرهای دیواری بیش از ۳ فوت (۹۰۰ میلی‌متر) بالاتر از بالای کابینت‌ها قرار داشته باشند، مجاز است روی دیوار بالای کابینت‌ها نصب شوند، مشروط بر اینکه فاصله کابینت‌ها از دیوار بیشتر از ۱۲ اینچ (۳۰۰ میلی‌متر) نباشد.

11.3.5.2 جهت‌گیری دفلکتور
11.3.5.2.1 اسپرینکلرهای دیواری که زیر سقف شیب‌دار با شیب بیش از ۲ در ۱۲ نصب می‌شوند، باید در بالاترین نقطه شیب قرار گرفته و به گونه‌ای تنظیم شوند که به سمت پایین در امتداد شیب تخلیه کنند.
11.3.5.2.2 اسپرینکلرهای دیواری که به طور خاص برای پیکربندی‌های دیگر سقف لیست شده‌اند، مجازند مطابق با الزامات لیست نصب شوند.

11.3.6 موانع در برابر تخلیه اسپرینکلر (اسپرینکلرهای دیواری با پوشش گسترده)
11.3.6.1 هدف عملکردی
11.3.6.1.1 اسپرینکلرها باید به گونه‌ای قرار گیرند که موانع در مسیر تخلیه، طبق تعریف در بندهای 9.5.5.2 و 9.5.5.3، به حداقل برسند، یا اسپرینکلرهای اضافی برای تضمین پوشش کافی خطر نصب شوند.
11.3.6.1.2 اسپرینکلرهای دیواری نباید در فاصله کمتر از ۸ فوت (۲.۴ متر) از چراغ‌ها یا موانع مشابه نصب شوند، مگر اینکه الزامات بندهای 11.3.6.1.2.1 یا 11.3.6.1.2.2 رعایت شده باشد.
11.3.6.1.2.1 برای موانعی مانند چراغ‌ها، در صورتی که بزرگ‌ترین بُعد مانع کمتر از ۲ فوت (۰.۶ متر) باشد، اسپرینکلرهای دیواری مجازند در فاصله‌ای حداقل معادل چهار برابر بزرگ‌ترین بُعد مانع نصب شوند.
11.3.6.1.2.2 برای موانعی که حداقل ۴ اینچ (۱۰۰میلی‌متر) بالاتر از سطح دفلکتور اسپرینکلر قرار دارند، اسپرینکلر مجاز است در فاصله‌ای کمتر از ۸ فوت (۲.۴متر) از مانع قرار گیرد.
11.3.6.1.3 فاصله بین چراغ‌ها یا موانع مشابه که ۸ فوت (۲.۴ متر) یا بیشتر از اسپرینکلر فاصله دارند، باید مطابق با جدول 11.3.6.1.3 و شکل 11.3.6.1.3 باشد.
11.3.6.1.4 موانع پیوسته‌ای که از همان دیواری بیرون زده‌اند که اسپرینکلر دیواری روی آن نصب شده، باید مطابق با یکی از چیدمان‌های زیر باشند:
(1) اسپرینکلرها باید مطابق با جدول 11.3.6.1.4 و شکل 11.3.6.1.4(a) نصب شوند.

11.3.6.2.1.3* مگر در صورتی که الزامات 11.3.6.2.1.4 و 11.3.6.2.1.5 رعایت شده باشند، اسپرینکلرها باید در فاصله‌ای حداقل برابر با چهار برابر بزرگ‌ترین بُعد مانع (مانند شبکه‌های خرپایی و اعضای آن، لوله، ستون و تجهیزات) از موانع قرار گیرند، مطابق با شکل‌های 11.3.6.2.1.3(a) و 11.3.6.2.1.3(b).
(A) حداکثر فاصله آزاد مورد نیاز از موانع در جهت افقی (مانند تجهیزات روشنایی و اعضای افقی خرپا) برابر با ۳۶ اینچ (۹۰۰ میلی‌متر) خواهد بود.
(B) این فاصله آزاد حداکثر به موانع در جهت عمودی (مانند ستون‌ها) اعمال نمی‌شود.

11.3.6.2.1.4 الزامات بندهای 11.3.6.2.1.3 و 11.3.6.2.1.4 در صورتی اعمال نمی‌شوند که اسپرینکلرها نسبت به موانع طبق 11.3.6.1.2 و 11.3.6.1.3 قرار گرفته باشند.

11.3.6.2.1.5 الزامات 11.3.6.2.1.3 برای لوله‌کشی سیستم اسپرینکلر با قطر کمتر از ۳ اینچ (۸۰ میلی‌متر) اعمال نمی‌شود.

11.3.6.2.1.6* نصب اسپرینکلر بدون توجه به پره‌های پنکه سقفی با قطر کمتر از ۶۰ اینچ (۱.۵ متر) مجاز است، مشروط بر اینکه نمای پلان پنکه حداقل ۵۰ درصد باز باشد.

11.3.6.2.2 موانع عمودی معلق یا نصب‌شده بر کف.
فاصله بین اسپرینکلرها و پرده‌های حریم خصوصی، جداکننده‌های ایستاده، تقسیم‌کننده‌های اتاق و موانع مشابه در اشغال‌های با خطر کم باید مطابق با جدول 11.3.6.2.2 و شکل 11.3.6.2.2 باشد.

11.3.6.2.2.1* در تصرفات با خطر پایین، پرده‌های حریم خصوصی همان‌طور که در شکل 11.3.6.2.2 نشان داده شده‌اند، زمانی مانع محسوب نمی‌شوند که تمام شرایط زیر رعایت شود:
(1) پرده‌ها با مش پارچه‌ای بر روی ریل سقفی پشتیبانی شوند.
(2) بازشوهای مش برابر یا بیشتر از ۷۰ درصد باشند.
(3) مش حداقل ۲۲ اینچ (۵۵۰ میلی‌متر) از سقف به سمت پایین امتداد داشته باشد.

بیشتر بخوانید: رفع خطای سیستم اعلام حریق

11.3.6.3* موانعی که مانع رسیدن پاشش آب اسپرینکلر به خطر می‌شوند:
11.3.6.3.1 موانع پیوسته یا ناپیوسته که پاشش آب را در یک صفحه افقی بیش از ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دیفلوکتور اسپرینکلر قطع کنند و مانع از رسیدن پاشش به خطر محافظت‌شده شوند، باید با این بخش مطابقت داشته باشند.
11.3.6.3.2* اسپرینکلر باید زیر موانع ثابت با عرض بیش از ۴ فوت (۱٫۲ متر) نصب شود.
11.3.6.3.3 نصب اسپرینکلر زیر موانعی که ثابت نیستند، مانند میزهای کنفرانس، الزامی نیست.

11.3.7 فاصله تا ذخیره‌سازی (اسپرینکلر دیواری با پوشش گسترده):
فاصله بین دیفلوکتور و بالای ذخیره‌سازی باید برابر یا بیشتر از ۱۸ اینچ (۴۵۰ میلی‌متر) باشد.

۶.۱ مشخصات، نقشه‌ها و تأییدیه‌ها

۶.۱.۱ مشخصات

۶.۱.۱.۱ مشخصات سیستم‌های اطفاء حریق با گاز پاک از نوع غرقاب کلی و کاربرد موضعی، باید تحت نظارت فردی تهیه شود که دارای تجربه کامل و صلاحیت لازم در طراحی این‌گونه سیستم‌ها بوده و با مشورت مرجع ذی‌صلاح انجام گیرد.

۶.۱.۱.۲ مشخصات باید شامل تمام موارد مربوط و لازم برای طراحی صحیح سیستم باشد، از جمله تعیین مرجع ذی‌صلاح، تفاوت‌های مجاز نسبت به استاندارد به‌تأیید مرجع ذی‌صلاح، معیارهای طراحی، توالی عملکرد سیستم، نوع و گستره آزمون‌های تأییدی که پس از نصب سیستم باید انجام شود، و الزامات آموزش مالک.

۶.۱.۲ نقشه‌های اجرایی

۶.۱.۲.۱ نقشه‌های اجرایی و محاسبات باید پیش از شروع نصب یا بازسازی سیستم برای تأیید به مرجع ذی‌صلاح ارائه شوند.

۶.۱.۲.۲ نقشه‌های اجرایی و محاسبات باید فقط توسط افرادی تهیه شوند که دارای تجربه کامل و صلاحیت لازم در طراحی سیستم‌های اطفاء حریق با گاز پاک از نوع غرقاب کلی و کاربرد موضعی هستند.

۶.۱.۲.۳ هرگونه انحراف از نقشه‌های اجرایی نیاز به کسب اجازه از مرجع ذی‌صلاح دارد.

۶.۱.۲.۴ نقشه‌های اجرایی باید با مقیاس مشخص رسم شوند.

۶.۱.۲.۵ نقشه‌های اجرایی باید موارد زیر را که مرتبط با طراحی سیستم هستند نشان دهند:
(۱) نام مالک و ساکن

طراحی سیستم ۲۰۰۱-۱۹

(۲) مکان، شامل آدرس خیابانی
(۳) نقطه قطب‌نما و نمادهای توضیحی
(۴) مکان و ساختار دیوارها و تقسیمات حفاظتی
(۵) مکان دیوارهای آتش‌بر
(۶) برش مقطع enclosure، به صورت دیاگرام کامل یا شماتیک، شامل مکان و ساختار مجموعه‌های کف-سقف ساختمان در بالا و پایین، کف‌های با دسترسی بلند، و سقف‌های معلق
(۷) نوع عامل مورد استفاده
(۸) غلظت عامل در کمترین و بالاترین دمایی که enclosure محافظت می‌شود
(۹) شرح اشغال‌ها و خطراتی که محافظت می‌شوند، مشخص کردن اینکه آیاenclosure معمولاً اشغال شده است یا خیر
(۱۰) برای enclosure محافظت شده با سیستم اطفاء حریق با گاز پاک، تخمین فشار مثبت حداکثر و فشار منفی حداکثر، نسبت به فشار محیطی، که انتظار می‌رود پس از تخلیه عامل توسعه یابد
(۱۱) شرح مواجهات اطراف enclosure
(۱۲) شرح ظروف ذخیره‌سازی عامل مورد استفاده، شامل حجم داخلی، فشار ذخیره‌سازی، و ظرفیت اسمی بیان شده بر اساس واحدهای جرم یا حجم عامل در شرایط استاندارد دما و فشار
(۱۳) شرح نازل‌ها، شامل اندازه، پورت‌های روزنه‌ای، و مساحت معادل روزنه
(۱۴) شرح لوله‌ها و اتصالات مورد استفاده، شامل مشخصات مواد، درجه، و رتبه فشار
(۱۵) شرح سیم یا کابل مورد استفاده، شامل طبقه‌بندی، اندازه [آمریکاییAWG]، شیلدینگ، تعداد رشته‌ها در هادی، ماده هادی، و برنامه کدگذاری رنگ؛ الزامات جداسازی هادی‌های مختلف سیستم؛ و روش مورد نیاز برای ایجاد اتصال‌های سیم
(۱۶) شرح روش نصب دتکتورها
(۱۷) برنامه تجهیزات یا فهرست مواد برای هر دستگاه یا وسیله نشان‌دهنده نام دستگاه، سازنده، مدل یا شماره قطعه، تعداد و شرح
(۱۸) نمای نقشه‌ای از منطقه محافظت‌شده نشان‌دهنده تقسیماتenclosure (تمام و جزئی ارتفاع)، سیستم توزیع عامل، شامل ظروف ذخیره‌سازی عامل، لوله‌ها و نازل‌ها؛ نوع آویز لوله‌ها و نگهدارنده‌های لوله‌های سخت؛ سیستم‌های شناسایی، هشدار و کنترل، شامل تمام دستگاه‌ها و شماتیک اتصالات سیمی بین آن‌ها؛ مکان‌های دستگاه‌های پایان خط؛ مکان دستگاه‌های کنترل‌شده مانند دمپرها و پرده‌ها؛ و مکان علائم آموزشی
(۱۹) نمای ایزومتریک از سیستم توزیع عامل نشان‌دهنده طول و قطر هر بخش لوله؛ شماره‌های مرجع گره‌ها مربوط به محاسبات جریان؛ اتصالات، شامل کاهنده‌ها، تغییرات، و جهت‌گیری تکیه‌گاه‌ها؛ و نازل‌ها، شامل اندازه، پورت‌های روزنه‌ای، نرخ جریان، و مساحت معادل روزنه
(۲۰) نقشه مقیاس‌دار از طرح گرافیکی پنل اعلان در صورتی که از سوی مرجع ذی‌صلاح درخواست شده باشد
(۲۱) جزئیات هر پیکربندی منحصر به فرد از نگهدارنده لوله‌های سخت، نشان‌دهنده روش اتصال به لوله و ساختار ساختمان
(۲۲) جزئیات روش اتصال ظروف، نشان‌دهنده روش اتصال به ظرف و ساختار ساختمان
(۲۳) شرح کامل گام به گام توالی عملیات سیستم، شامل عملکرد سوئیچ‌های هشدار و نگهداری، تایمرهای تأخیر، و خاموشی اضطراری برق
(۲۴) دیاگرام‌های شماتیک سیم‌کشی نقطه به نقطه نشان‌دهنده تمامی اتصالات مدار به پنل کنترل سیستم و پنل گرافیکی اعلان
(۲۵) دیاگرام‌های شماتیک سیم‌کشی نقطه به نقطه نشان‌دهنده تمامی اتصالات مدار به رله‌های خارجی یا اضافی
(۲۶) محاسبات کامل برای تعیین حجم enclosure، مقدار عامل پاک، و اندازه باتری‌های پشتیبان؛ روش استفاده‌شده برای تعیین تعداد و مکان دستگاه‌های شناسایی صوتی و بصری؛ و تعداد و مکان دتکتورها
(۲۷) جزئیات ویژگی‌های خاص
(۲۸) منطقه شیر فشار اطمینان یا مساحت معادل نشت برای enclosure محافظت‌شده جهت جلوگیری از توسعه اختلاف فشار در مرزهای enclosure که بیش از حد مجاز فشار enclosure مشخص‌شده در هنگام تخلیه سیستم باشد

۶.۱.۲.۶ جزئیات سیستم باید شامل اطلاعات و محاسبات در مورد مقدار عامل؛ فشار ذخیره‌سازی ظرف؛ حجم داخلی ظرف؛ مکان، نوع، و نرخ جریان هر نازل، شامل مساحت معادل روزنه؛ مکان، اندازه و طول معادل لوله‌ها، اتصالات و شیلنگ‌ها؛ و مکان و اندازه تأسیسات ذخیره‌سازی باشد.
۶.۱.۲.۶.۱ کاهش اندازه لوله و جهت‌گیری تکیه‌گاه‌ها باید مشخص شود.
۶.۱.۲.۶.۲ اطلاعات مربوط به مکان و عملکرد دستگاه‌های شناسایی، دستگاه‌های عملیاتی، تجهیزات کمکی، و مدارهای الکتریکی، در صورت استفاده، باید ارائه شود.
۶.۱.۲.۶.۳ دستگاه‌ها و وسایل استفاده‌شده باید شناسایی شوند.
۶.۱.۲.۶.۴ هر ویژگی خاص باید توضیح داده شود.
۶.۱.۲.۶.۵ سیستم‌های پیش‌مهندسی شده نیازی به مشخص کردن حجم داخلی ظرف، نرخ‌های جریان نازل، طول معادل لوله‌ها، اتصالات و شیلنگ‌ها، یا محاسبات جریان ندارند، زمانی که در محدوده‌های فهرست‌شده خود استفاده می‌شوند.
۶.۱.۲.۶.۶ برای سیستم‌های پیش‌مهندسی شده، اطلاعات مورد نیاز توسط دفترچه طراحی سیستم فهرست‌شده باید برای تأیید سیستم بر اساس محدودیت‌های فهرست‌شده به مرجع ذی‌صلاح ارائه شود.
۶.۱.۲.۷ یک دفترچه راهنمای “طبق ساخت” و نگهداری که شامل توالی کامل عملیات و مجموعه کاملی از نقشه‌ها و محاسبات باشد باید در سایت نگهداری شود.
۶.۱.۲.۸ محاسبات جریان
۶.۱.۲.۸.۱ محاسبات جریان همراه با نقشه‌های اجرایی باید برای تأیید به مرجع ذی‌صلاح ارائه شوند.
۶.۱.۲.۸.۲ نسخه برنامه محاسبات جریان باید در چاپ خروجی محاسبات کامپیوتری مشخص شود.
۶.۱.۲.۸.۳ زمانی که شرایط میدانی نیاز به تغییرات مادی از نقشه‌های تأیید شده داشته باشد، تغییر باید برای تأیید ارائه شود.
۶.۱.۲.۸.۴ زمانی که تغییرات مادی از نقشه‌های تأیید شده انجام می‌شود، نقشه‌های اصلاح‌شده “طبق ساخت” باید ارائه شوند.

۶.۱.۳ تأیید نقشه‌ها

۶.۱.۳.۱ نقشه‌ها و محاسبات باید قبل از نصب تأیید شوند.

۶.۱.۳.۲ در صورتی که شرایط میدانی نیاز به هرگونه تغییر اساسی از نقشه‌های تأیید شده داشته باشد، تغییر باید قبل از اجرایی شدن برای تأیید ارسال شود.
۶.۱.۳.۳ زمانی که چنین تغییرات اساسی از نقشه‌های تأیید شده انجام می‌شود، نقشه‌های اجرایی باید به‌روزرسانی شوند تا سیستم نصب‌شده را به‌طور دقیق نشان دهند.

۶.۲ محاسبات جریان سیستم
۶.۲.۱ محاسبات جریان سیستم باید با استفاده از روش محاسباتی فهرست‌شده یا تأیید شده توسط مرجع ذی‌صلاح انجام شود.
۶.۲.۱.۱ طراحی سیستم باید در محدوده محدودیت‌های فهرست‌شده سازنده باشد.
۶.۲.۱.۲ طراحی‌هایی که شامل سیستم‌های پیش‌مهندسی شده هستند، نیازی به ارائه محاسبات جریان مطابق با بند ۶.۱.۲.۸ ندارند، زمانی که در محدوده‌های فهرست‌شده خود استفاده شوند.

۶.۲.۲ شیرها و اتصالات باید برای طول معادل بر اساس اندازه لوله یا لوله‌کشی که با آن‌ها استفاده خواهند شد، ارزیابی شوند.
۶.۲.۲.۱ طول معادل شیر ظرف باید فهرست شده باشد.
۶.۲.۲.۲ طول معادل شیر ظرف باید شامل لوله سیفون، شیر، سر تخلیه و اتصال انعطاف‌پذیر باشد.

۶.۲.۳ طول‌های لوله‌کشی و جهت‌گیری اتصالات و نازل‌ها باید مطابق با محدودیت‌های فهرست‌شده سازنده باشد.

۶.۲.۴ اگر نصب نهایی از نقشه‌ها و محاسبات تهیه‌شده متفاوت باشد، نقشه‌ها و محاسبات جدید که نصب “طبق ساخت” را نشان دهند باید تهیه شوند
