دتکتور دودی مکشی (aspirating smoke detectors) یکی از پیشرفته‌ترین و دقیق‌ترین سیستم‌های تشخیص دود در محیط‌های مختلف به شمار می‌روند. این سیستم‌ها به واسطه مکش هوای محیط از طریق شبکه‌ای از لوله‌ها، نمونه‌برداری مستمر انجام می‌دهند و در صورت وجود ذرات دود، هشدار می‌دهند. یکی از اجزای مهم و کاربردی در طراحی این سیستم‌ها، لوله‌های موئین یا کاپیلاری است که نقش کلیدی در گسترش و بهینه‌سازی شبکه نمونه‌برداری دارند.

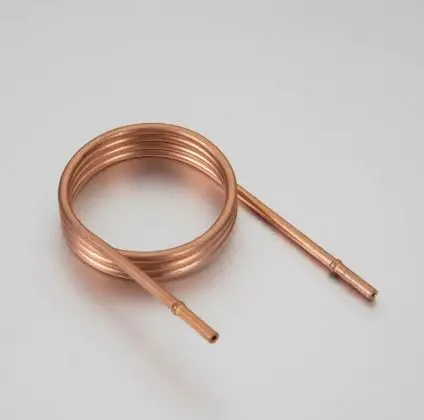

لوله موئین چیست و چرا استفاده می‌شود؟
لوله موئین یا کاپیلاری، یک قطعه لوله انعطاف‌پذیر است که به لوله اصلی نمونه‌برداری متصل شده و در انتهای آن یک سوراخ نمونه‌برداری تعبیه می‌شود. کاربرد اصلی این لوله‌ها، گسترش ناحیه نمونه‌برداری به قسمت‌هایی است که دسترسی مستقیم به شبکه اصلی لوله‌ها دشوار یا نامطلوب است. برای مثال، در مکان‌های بسته مانند کابینت‌ها، سقف‌های کاذب، یا محل‌هایی که به دلایل امنیتی یا زیبایی‌شناسی لازم است لوله‌های اصلی پنهان بمانند، استفاده از لوله‌های موئین بهترین راهکار است.
با نصب لوله موئین، تنها یک نقطه نمونه‌برداری کوچک و نامحسوس در فضای مورد نظر باقی می‌ماند که از نظر ظاهری مزیت بالایی دارد و همزمان باعث پوشش کامل فضای داخلی محل می‌شود. شکل زیر نمونه‌ای از لوله موئین را نشان می‌دهد که از لوله اصلی نمونه‌برداری به پایین امتداد یافته و سوراخ نمونه‌برداری در محل دقیق و دلخواه قرار گرفته است.

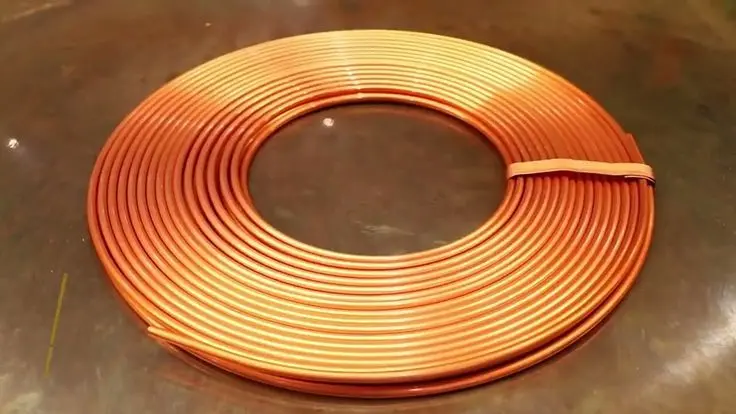

طراحی و محدودیت‌های طول لوله موئین
در طراحی شبکه لوله‌های نمونه‌برداری، نرم‌افزارهای تخصصی به کار گرفته می‌شوند که قادرند طول، قطر و تعداد لوله‌های موئین را محاسبه و جریان هوای لازم در سیستم را تضمین کنند. به طور معمول، حداکثر طول استاندارد برای لوله‌های موئین، حدود ۸ متر (۲۶ فوت) است. البته این مقدار ممکن است بسته به شرایط خاص هر پروژه و محاسبات نرم‌افزار طراحی تغییر کند.
اگر در یک شبکه چندین لوله موئین به کار رود، طول هر یک باید تقریباً برابر باشد تا جریان هوا و فشار سیستم متعادل باقی بماند. عدم تعادل در طول لوله‌ها می‌تواند باعث کاهش دقت سیستم در تشخیص دود شود و زمان پاسخ‌دهی نقاط نمونه‌برداری موئین را افزایش دهد.
نکته مهم:
از اجرای طولانی لوله‌هایی که هم سوراخ نمونه‌برداری استاندارد و هم نقاط نمونه‌برداری موئین دارند، باید خودداری شود. این موضوع می‌تواند جریان هوا را نامتعادل ساخته و کیفیت عملکرد سیستم را کاهش دهد.
سوراخ‌های نمونه‌برداری: کلید عملکرد صحیح سیستم
سوراخ‌های نمونه‌برداری در شبکه لوله‌ها نقش حیاتی دارند. این سوراخ‌ها می‌توانند در محل‌های مختلفی مانند بدنه لوله، درپوش انتهایی یا انتهای لوله موئین تعبیه شوند. اما نکته بسیار مهم این است که این سوراخ‌ها باید با دقت و طبق مشخصات نرم‌افزار طراحی ایجاد شوند.
اصول سوراخ‌کاری صحیح
برای حفظ کارایی سیستم و جلوگیری از مشکلات احتمالی، رعایت نکات زیر ضروری است:
- محل ایجاد سوراخ: سوراخ‌ها باید پس از نصب کامل شبکه لوله‌کشی ایجاد شوند تا از اشتباهات در محل‌یابی جلوگیری شود.
- جهت سوراخ‌کاری: سوراخ‌ها باید به صورت عمود (۹۰ درجه) نسبت به محور لوله ایجاد شوند. اگر مته در زاویه‌ای غیر از عمود نگه داشته شود، سوراخ به شکل دایره کامل نخواهد بود و جریان هوا در آن ناحیه دچار اختلال می‌شود.
- اندازه سوراخ: قطر سوراخ‌ها باید دقیقاً مطابق با ابعاد تعیین‌شده توسط نرم‌افزار طراحی باشد تا جریان نمونه‌برداری به درستی انجام شود.
- عدم سوراخ‌کاری دوطرفه: سوراخ‌ها نباید از هر دو طرف لوله زده شوند، زیرا این کار می‌تواند باعث ایجاد مسیرهای ناصحیح جریان هوا شود.
- ابزار سوراخ‌کاری: استفاده از مته‌های تیز و با سرعت کم توصیه می‌شود تا از ایجاد پلیسه‌های فلزی و ورود ذرات به داخل لوله جلوگیری شود.
- موقعیت سوراخ: بهتر است سوراخ‌ها در قسمت زیرین لوله نمونه‌برداری ایجاد شوند، نه در بالای آن. این کار از ورود ذرات گرد و غبار یا اجسام خارجی به درون سوراخ جلوگیری می‌کند و عمر مفید سیستم را افزایش می‌دهد.
پاکسازی و نگهداری پس از سوراخ‌کاری
پس از اتمام سوراخ‌کاری، بسیار مهم است که داخل لوله‌های نمونه‌برداری از هرگونه گرد و غبار یا براده فلزی پاکسازی شود. بهترین روش‌ها عبارت‌اند از:
- دمیدن هوای فشرده داخل لوله برای بیرون راندن ذرات خارجی
- استفاده از جاروبرقی صنعتی از طریق باز کردن درپوش انتهایی لوله برای مکش ذرات
نکته بسیار مهم در این مرحله این است که قبل از دمیدن هوا یا اتصال جاروبرقی به شبکه، لوله نمونه‌برداری باید از دتکتور جدا شود. زیرا ورود ذرات ریز به محفظه سنجش دتکتور می‌تواند به قطعات حساس داخلی آسیب برساند و عملکرد دستگاه را مختل کند.
جمع‌بندی
استفاده از لوله‌های موئین در دتکتورهای دودی مکشی، ابزاری کارآمد برای نمونه‌برداری از فضاهای بسته و سخت‌دسترسی است. این لوله‌ها به طراحان سیستم امکان می‌دهند تا شبکه نمونه‌برداری را به گونه‌ای منعطف و بهینه طراحی کنند که هم عملکرد دقیق سیستم حفظ شود و هم ظاهر و امنیت محیط به خطر نیفتد.
با رعایت نکات طراحی، نصب، سوراخ‌کاری و نگهداری مناسب لوله‌های موئین، می‌توان اطمینان حاصل کرد که سیستم‌های دودی مکشی در تشخیص سریع و دقیق دود عملکردی بی‌نقص خواهند داشت. این دقت بالا باعث کاهش ریسک وقوع حوادث و حفاظت بهتر از جان و مال افراد می‌شود.
اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!
سوالات متداول
چرا باید از لوله موئین (کاپیلاری) در شبکه نمونه‌برداری دتکتورهای دودی مکشی استفاده کنیم؟
لوله‌های موئین به ما اجازه می‌دهند نقاط نمونه‌برداری را در فضاهای بسته، کابینت‌ها یا سقف‌های کاذب قرار دهیم، جایی که دسترسی به لوله اصلی دشوار است یا به دلایل ظاهری و امنیتی نمی‌خواهیم لوله‌کشی اصلی دیده شود. این لوله‌ها باعث می‌شوند نمونه‌برداری دقیق‌تر و وسیع‌تر انجام شود و در عین حال ظاهر سیستم تمیز و کم‌حجم باقی بماند.
طول استاندارد مجاز برای لوله‌های موئین چقدر است و چرا رعایت این طول اهمیت دارد؟
حداکثر طول استاندارد برای لوله‌های موئین معمولاً ۸ متر (۲۶ فوت) است، هرچند این مقدار بسته به طراحی سیستم ممکن است متفاوت باشد. رعایت طول مناسب برای حفظ تعادل جریان هوا ضروری است؛ زیرا طول زیاد یا طول‌های نابرابر باعث کاهش سرعت جریان هوا و کاهش حساسیت نقاط نمونه‌برداری می‌شود که در نتیجه دقت تشخیص دود کاهش می‌یابد.
چگونه باید سوراخ‌های نمونه‌برداری روی لوله‌های موئین ایجاد شوند تا عملکرد سیستم بهینه باشد؟
سوراخ‌ها باید دقیقاً مطابق با مشخصات نرم‌افزار طراحی ایجاد شوند، از جمله قطر و محل سوراخ. سوراخ‌ها باید به صورت عمود روی لوله و در قسمت زیرین آن زده شوند تا از ورود ذرات و گرد و غبار جلوگیری شود. همچنین، سوراخ‌کاری باید با مته تیز و سرعت کم انجام شود تا پلیسه یا براده وارد لوله نشود و پس از سوراخ‌کاری، داخل لوله‌ها باید با هوای فشرده یا جاروبرقی صنعتی پاکسازی شود.
