شعاع پوشش دتکتور شعله یکی از مهمترین عوامل در طراحی سیستمهای اعلام و اطفای حریق است که نقش حیاتی در تشخیص سریع و دقیق آتش دارد. دتکتورهای شعله با بهرهگیری از فناوریهای پیشرفته، قادرند حرارت و تابش ناشی از آتش را در شعاع مشخصی تشخیص دهند و هشدارهای لازم را به سرعت صادر کنند. انتخاب صحیح و آگاهی از شعاع پوشش این دتکتورها میتواند به عملکرد بهینه سیستمهای ایمنی کمک کرده و از بروز خسارات جبرانناپذیر جلوگیری کند. در ادامه با نحوه عملکرد، عوامل موثر و استانداردهای مربوط به شعاع پوشش مربوط به دتکتور شعله آشنا خواهیم شد.
دتکتور چیست و چگونه کار میکند؟
دتکتور (Detector) یک دستگاه یا حسگر است که برای شناسایی و تشخیص عوامل خاصی مانند دود، حرارت، گاز، حرکت یا صدا به کار میرود. این دستگاهها با استفاده از فناوریهای مختلف مانند حسگرهای نوری، حرارتی، شیمیایی یا امواج صوتی میتوانند تغییرات محیط را تشخیص داده و واکنش نشان دهند.
نحوه کار دتکتور به نوع آن بستگی دارد. برای مثال، دتکتور دود با کمک پرتوهای نوری یا یونیزاسیون، ذرات دود را در هوا شناسایی میکند و با فعال کردن آلارم، از بروز خطرات آتشسوزی جلوگیری میکند. دتکتور حرارت نیز افزایش غیرعادی دمای محیط را ثبت کرده و هشدار میدهد. به طور کلی، دتکتورها به صورت خودکار عمل کرده و از طریق سیستمهای هشدار یا اعلان، کاربران را از وجود خطرات احتمالی آگاه میسازند.
شعاع پوشش دتکتور شعله چقدر است؟
شعاع پوشش دتکتور شعله به عواملی مانند نوع فناوری دتکتور، شرایط محیطی و ابعاد شعله بستگی دارد. این دستگاهها برای تشخیص سریع آتشسوزی در محیطهایی که امکان ایجاد شعله باز وجود دارد، طراحی شدهاند. اما برای اینکه بتوان بهترین کارایی را از آنها به دست آورد، باید به شعاع پوشش و محدودیتهای هر نوع دتکتور توجه داشت. برای دستیابی به عدد دقیق برای هر نوع دتکتور ، میتوانید به وبسایت NFPA مراجعه بفرمایید.
آشکارسازهای شعله فرابنفش UV
آشکارسازهای شعله فرابنفش (UV) قادرند تشعشعات فرابنفش ناشی از آتشسوزی را بلافاصله پس از وقوع شعلهور شدن شناسایی کنند. این ویژگی به دلیل توانایی اکثر انواع آتش در تولید اشعه فرابنفش است که باعث میشود این نوع آشکارساز به گزینهای قابل اعتماد و کارآمد برای کاربردهای گوناگون تبدیل شود.
این آشکارسازها بهخصوص در محیطهایی که با خطرات ویژه مانند آتشسوزی ناشی ازهیدروکربنها، فلزات و ترکیبات هالوژنی مواجه هستند، عملکرد بسیار موثری از خود نشان میدهند. یکی از مهمترین ویژگیهای آشکارسازهای شعله UV، حساسیت بالای آنها در فواصل نزدیک است؛ بهطور معمول، این دستگاهها میتوانند شعلهها را در محدودهای تا حدود 16 متر به خوبی تشخیص دهند.
آشکارسازهای شعله مادون قرمز (IR)
آشکارسازهای شعله مادون قرمز (IR) وظیفه تشخیص تابشهای فروسرخ را بر عهده دارند. شعاع پوشش دتکتور شعله توسط گازهای داغی که در اثر آتشسوزی به وجود میآیند، تولید شده و در طول موجهای خاصی الگوهای مشخص و منحصربهفردی ایجاد میکنند.
برای اینکه آشکارسازهای IR بتوانند حضور آتش را شناسایی کرده و واکنش نشان دهند، لازم است شعله در حال سوسو زدن باشد. آشکارسازهای شعله مادون قرمز (IR) گاهی در معرض هشدارهای اشتباه قرار میگیرند. دلیل این امر آن است که برخی گازهای داغ و سطوح گرمایی مانند اجاقها و لامپهای حرارتی، که ناشی از آتشسوزی نیستند، میتوانند باعث فعال شدن این آشکارسازها شوند. به طور متوسط، دتکتورهای شعله IR قادرند محدودهای به شعاع ۱۵ تا ۳۰ متر را تحت پوشش قرار دهند.

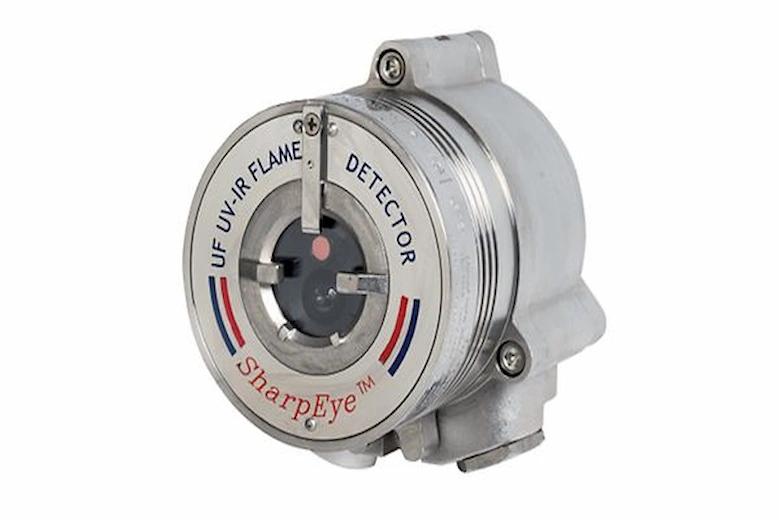

آشکارسازهای شعله فرابنفش/مادون قرمز (UV/IR)
آشکارسازهای شعله فرابنفش/مادون قرمز (UV/IR) به حسگرهایی مجهز هستند که به طور همزمان تشعشعات فرابنفش و مادون قرمز را شناسایی میکنند. این دو حسگر به صورت مستقل از یکدیگر عمل میکنند، اما با استفاده از مدارها و اتصالات پیشرفته، دادههای هر دو سنسور به صورت همزمان پردازش و تحلیل میشوند.
این روش به طور موثری احتمال بروز هشدارهای کاذب ناشی از تشخیص اشتباه یک سیگنال را کاهش داده و دقت عملکرد آشکارساز را بهبود میبخشد. با این وجود، عملکرد این دتکتورها به تشخیص آتشسوزیهایی محدود میشود که به طور همزمان پرتوهای فرابنفش UV و مادون قرمز IR را منتشر میکنند. به طور متوسط، آشکارسازهای شعله UV/IR میتوانند محدودهای در حدود ۱۵ تا ۳۰ متر را تحت پوشش خود قرار دهند.
تاثیر شعاع پوشش دتکتور دودی در افزایش ایمنی محیط
یکی از مواردی که کمتر به آن توجه میشود این است که شعاع پوشش دتکتور دودی نقش بسیار مهمی در افزایش ایمنی محیط دارد، زیرا هرچه محدوده عملکرد این تجهیزات دقیقتر و بهینهتر باشد، احتمال تشخیص سریع دود و آغاز آتش سوزی افزایش مییابد. دتکتور دودی با شعاع پوشش مناسب میتواند نواحی بزرگتری را تحت نظارت قرار دهد و در صورت بروز کوچکترین تغییر در کیفیت هوای محیط، مانند وجود ذرات دود، به سرعت واکنش نشان دهد. این ویژگی باعث میشود زمان واکنش در برابر حریق به حداقل برسد و ساکنان یا اپراتورها فرصت کافی برای انجام اقدامات پیشگیرانه یا تخلیه ایمن داشته باشند.
تنظیم صحیح شعاع پوشش دتکتور دودی طبق استانداردهای بین المللی و ویژگیهای خاص ساختمان مانند ارتفاع سقف، تهویه، نوع کاربری و غیره، تضمین میکند که هیچ نقطه کور یا ناحیه بدون نظارت باقی نماند و این امر نقشی اساسی در کاهش خطرات جانی و مالی ایفا میکند. در نتیجه توجه داشته باشید که انتخاب و نصب دتکتور دودی با شعاع پوشش مناسب، یک اقدام کلیدی در ارتقا و افزایش سطح ایمنی محیط و تضمین عملکرد موثر سیستم اعلام حریق به شمار میرود.
آیا میتوان شعاع پوشش دتکتور دودی را کاهش داد؟
بله، شعاع پوشش دتکتور دودی را میتوان کاهش داد، اما این تصمیم باید بر اساس نیازهای خاص ایمنی و شرایط محیطی اتخاذ شود. دتکتور شعله به طور معمول برای نظارت بر مساحتهای وسیع طراحی شده است، اما در برخی موارد مانند فضاهای محدود، مناطق دارای مانع فیزیکی، یا محیطهایی با احتمال بالای آلارم کاذب، کاهش شعاع پوشش میتواند به افزایش دقت تشخیص و کاهش خطاهای احتمالی کمک کند. با تنظیم زاویه دید، فاصله نصب یا استفاده از لنزهای محدود کننده میدان دید، میتوان محدوده عملکرد دتکتور را محدود کرد. این روش مخصوصا در محیطهای صنعتی با تجهیزات حساس یا نواحی تقسیم بندی شده مفید است، زیرا تمرکز عملکرد دتکتور در یک ناحیه مشخص باعث بهبود پاسخگویی در مواقع حریق میشود. لازم است قبل از اعمال هر تغییری، با کارشناسان ایمنی مشورت کرده و استانداردهای نصب را رعایت کنید تا عملکرد سیستم اعلام حریق دچار اختلال نشود.
اطلاعات بیشتر در مورد : دتکتور گاز
عوامل موثر بر شعاع پوشش دتکتور شعله
عوامل موثر بر شعاع پوشش دتکتور شعله شامل مواردی همچون:
نوع دتکتور شعله
نوع دتکتور شعله تاثیر مستقیمی بر شعاع پوشش آن دارد. دتکتورهای شعله بر اساس فناوری تشخیص خود به انواع مختلفی تقسیم میشوند. دتکتورهای فرابنفش (UV) بیشتر برای تشخیص سریع شعله در فواصل کوتاه کاربرد دارند، در حالی که دتکتورهای مادون قرمز (IR) میتوانند شعله را در فواصل طولانیتر تشخیص دهند. همچنین دتکتورهای ترکیبی مانند UV/IR یا IR3 به دلیل استفاده همزمان از چند فناوری، شعاع پوشش بیشتری نسبت به انواع دیگر ارائه میدهند.

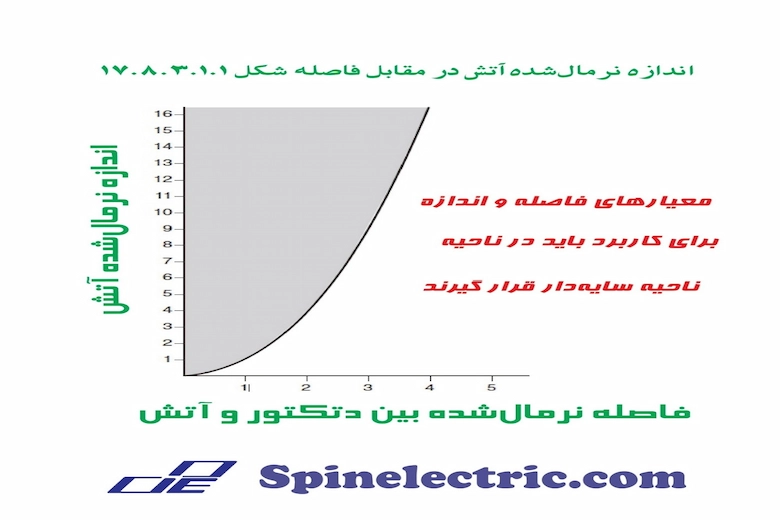

قدرت شعله (منبع انرژی)
قدرت و انرژی شعله بر میزان تشخیص دتکتور تاثیر زیادی دارد. هرچه انرژی و حرارت شعله بیشتر باشد، دتکتور میتواند آن را از فواصل دورتری شناسایی کند. برای مثال، شعلههایی که از سوختهایی مانند بنزین یا پروپان تولید میشوند، به دلیل تابش بالای انرژی در طیفهای خاص، راحتتر شناسایی میشوند و در نتیجه شعاع پوشش بیشتری خواهند داشت.
شرایط محیطی
شرایط محیطی مانند نور پس زمینه، ذرات معلق و دمای محیط میتواند بر شعاع پوشش دتکتور شعله اثرگذار باشد. وجود نور مستقیم خورشید، نور چراغهای قوی یا هر منبع تابشی دیگر ممکن است باعث اختلال در عملکرد دتکتور شود. همچنین عواملی مانند دود غلیظ، گردوغبار یا مه میتوانند دید دتکتور را کاهش داده و مانع از تشخیص صحیح شعله در فاصلههای دورتر شوند. دمای بالای محیط نیز ممکن است حساسیت حسگرهای دتکتور را کاهش دهد.

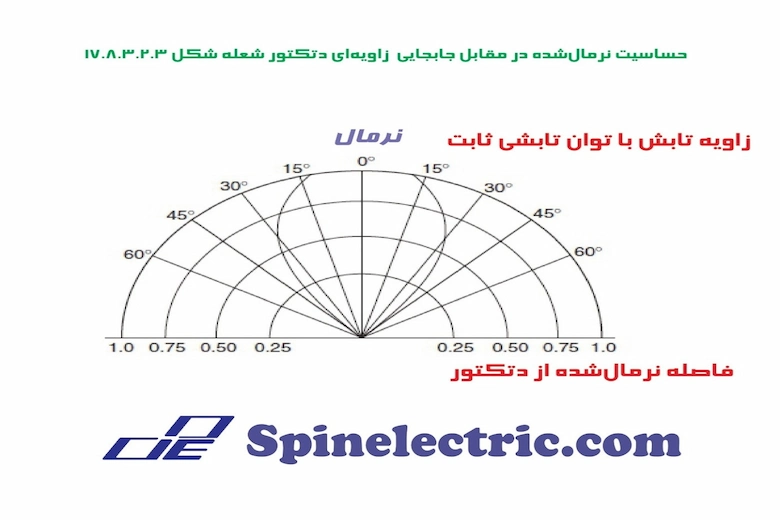

زاویه دید دتکتور
زاویه دید دتکتور شعله یکی از عوامل مهم در تعیین محدوده پوشش آن است. هر دتکتور دارای زاویه دید مشخصی است که معمولا بین 90 تا 120 درجه متغیر است. دتکتورهایی که زاویه دید وسیعتری دارند، میتوانند محدوده بیشتری را پوشش دهند. به همین دلیل در زمان نصب دتکتور باید به زاویه دید آن توجه کرد و موقعیت قرارگیری آن به گونهای باشد که تمامی نواحی مورد نظر را پوشش دهد.
موانع فیزیکی
وجود موانع فیزیکی مانند ستونها، دیوارها یا تجهیزات بزرگ میتواند مانع رسیدن تابش شعله به حسگر دتکتور شود و در نتیجه شعاع پوشش دتکتور شعله را کاهش دهد. برای جلوگیری از این مشکل، باید دتکتورهای شعله در نقاطی نصب شوند که دید مستقیم و بدون مانعی نسبت به منطقه تحت پوشش داشته باشند. طراحی صحیح و جانمایی مناسب دتکتور در محیط نقش مهمی در عملکرد بهینه آن دارد.
چگونه بهترین محل نصب دتکتور شعله را انتخاب کنیم؟
برای انتخاب بهترین محل نصب دتکتور شعله، عوامل مختلفی باید در نظر گرفته شوند تا عملکرد این تجهیز به حداکثر برسد. دتکتورهای شعله بهعنوان یکی از مهمترین اجزای سیستم اعلام حریق، وظیفه تشخیص سریع آتش را دارند و انتخاب مکان مناسب برای نصب آنها به کارایی و دقت عملکرد این دستگاه بستگی دارد. در ادامه به نکات کلیدی برای انتخاب بهترین محل نصب دتکتور شعله اشاره میکنیم:
محدوده دید دتکتور
دتکتورهای شعله نیاز به دید مستقیم به محلهای پرخطر دارند. بنابراین باید در محلی نصب شوند که هیچ مانعی مانند ستونها، تجهیزات یا دیوارها در مسیر تشخیص آنها قرار نگیرد. هرگونه مانع میتواند عملکرد دتکتور را مختل کند.
زاویه دید دتکتور
بیشتر دتکتورهای شعله دارای زاویه دید ۹۰ تا ۱۲۰ درجه هستند. این ویژگی باید در طراحی نصب مد نظر قرار گیرد تا بیشترین پوشش ممکن حاصل شود. برای پوشش نقاط کور یا نواحی وسیع شعاع پوشش دتکتور شعله، ممکن است نیاز به نصب چندین دتکتور در زوایای مختلف باشد.
فاصله مناسب تا منبع خطر
دتکتورها باید در فاصلهای نصب شوند که بتوانند کوچکترین شعلهها را به سرعت تشخیص دهند. معمولا این فاصله براساس نوع دتکتور و حساسیت آن مشخص میشود. رعایت دستورالعملهای سازنده در این زمینه الزامی است.
ارتفاع نصب
ارتفاع نصب دتکتور شعله معمولا براساس ارتفاع سقف و محلهای پرخطر تعیین میشود. برای فضاهای صنعتی، ارتفاع بهینه نصب دتکتور بین ۳ تا ۷ متر توصیه میشود. با این حال، دتکتورها باید بهگونهای نصب شوند که کل محیط تحت پوشش قرار گیرد.
پوشش کل فضا
برای پوشش کامل فضاهای بزرگ، ممکن است نیاز باشد از چندین دتکتور شعله استفاده شود و این دتکتورها بهصورت استراتژیک در بخشهای مختلف نصب گردند تا هیچ نقطهای بدون نظارت باقی نماند.
تکنولوژیهای مختلف در دتکتورهای شعله: مقایسه و مزایا
در ادامه در قالب جدول به تکنولوژیهای مختلف در دتکتورهای شعله میپردازیم:
| تکنولوژی |
مزایا |
محدودیتها |
کاربردها |
| UV فرابنفش |
سرعت تشخیص بسیار بالا (کمتر از 50 میلیثانیه)
، تشخیص شعلههای هیدروکربنی و غیراهیدروکربنی |
حساس به نور فرابنفش محیط مانند خورشید،
مناسب برای محیطهای بسته |
محیطهای بسته و کنترلشده |
| IR (مادون قرمز) |
مقاومت در برابر نور خورشید،
مناسب برای محیطهای باز |
زمان واکنش کندتر،
حساسیت کمتر به شعلههای کوچک |
محیطهای باز و صنعتی |
| UV/IR (ترکیبی) |
کاهش هشدارهای کاذب،
دقت بالا در تشخیص شعله |
هزینه بالاتر،
نیاز به نصب دقیق |
محیطهای صنعتی و باز |
| IR3 (چندطیفی) |
مقاومت بالا در برابر هشدارهای کاذب،
تشخیص دقیق شعلههای هیدروکربنی |
هزینه بالا،
پیچیدگی در نصب و نگهداری |
پالایشگاهها و صنایع بزرگ |
| تصویری (Visual) |
پوشش وسیع و تشخیص از فاصله دور،
نمایش تصویر زنده از منطقه |
هزینه بسیار بالا،
نیاز به نور و پردازش قوی |
صنایع حساس و پیشرفته |

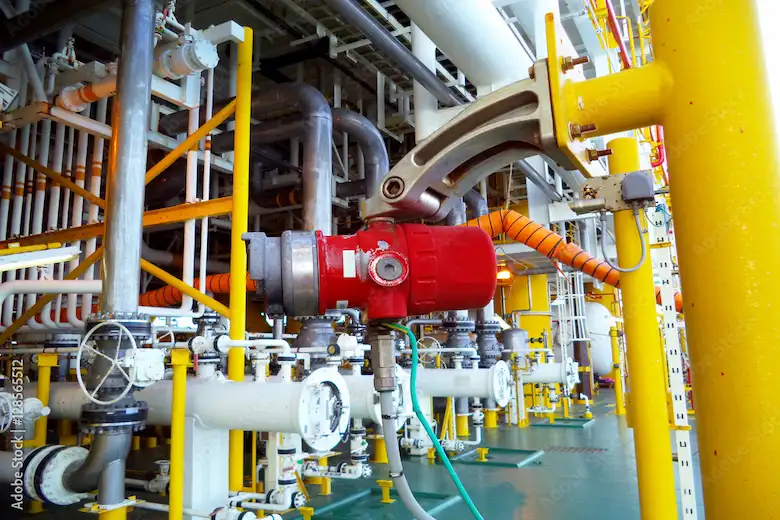

دتکتور شعله در محیطهای صنعتی: چالشها و راهکارها
دتکتورهای شعله بهعنوان یکی از ابزارهای حیاتی برای ایمنی در محیطهای صنعتی، نقش مهمی در شناسایی و پیشگیری از وقوع حوادث ایفا میکنند. این تجهیزات با تشخیص سریع شعاع پوشش دتکتور شعله و ارسال سیگنال هشدار، از گسترش آتش و آسیبهای احتمالی جلوگیری میکنند. بااینحال، استفاده از دتکتورهای شعله در محیطهای صنعتی همواره با چالشهای متعددی همراه است که نیاز به بررسی دقیق و ارائه راهکارهای مناسب دارد.
شرایط محیطی سخت
محیطهای صنعتی معمولا دارای شرایط دشواری مانند دمای بالا، رطوبت زیاد، گردوغبار و آلایندههای گوناگون هستند. این عوامل میتوانند عملکرد دتکتورهای شعله را تحت تاثیر قرار داده و باعث اختلال در تشخیص صحیح شعله شوند. برای مثال، گردوغبار ممکن است مسیر دید سنسور را مسدود کرده و دقت دستگاه را کاهش دهد.
خطای تشخیص
یکی از چالشهای مهم در استفاده از دتکتورهای شعله، بروز هشدارهای اشتباه است. وجود منابع نوری قوی مانند جوشکاری، انعکاس نور خورشید و تجهیزات تولیدکننده نور مصنوعی میتواند باعث شود دتکتور به اشتباه سیگنال هشدار ارسال کند. این خطای تشخیص، علاوه بر اختلال در روند کاری، هزینههای اضافی برای بررسی و رفع مشکل ایجاد میکند.
پوشش ناکافی منطقه
یکی دیگر از مشکلات رایج در نصب دتکتورهای شعله، پوشش ناقص منطقه موردنظر است. طراحی نامناسب سیستم میتواند نقاط کوری ایجاد کند که در صورت بروز حریق، دتکتور قادر به شناسایی شعاع پوشش دتکتور شعله نباشد. در محیطهای بزرگ و پیچیده صنعتی، این مساله اهمیت بیشتری پیدا میکند و احتمال گسترش آتشسوزی را افزایش میدهد.
زمان واکنش کند
در محیطهای صنعتی حساس، هرگونه تاخیر در تشخیص شعله میتواند پیامدهای جبرانناپذیری به دنبال داشته باشد. دتکتورهایی که زمان واکنش بالایی دارند، نمیتوانند بهسرعت سیگنال هشدار را ارسال کنند و این تاخیر میتواند منجر به گسترش حریق و ایجاد خسارتهای سنگین شود.
هزینههای نگهداری و کالیبراسیون
دتکتورهای شعله برای عملکرد بهینه نیاز به نگهداری و کالیبراسیون مداوم دارند. این فرآیند مستلزم صرف زمان و هزینههای قابلتوجهی است. در صورت عدم نگهداری مناسب، احتمال بروز خطا در عملکرد دستگاه افزایش مییابد که میتواند باعث کاهش ایمنی محیط شود.
انتخاب دتکتور مناسب
راهکار اول برای بهینهسازی عملکرد دتکتورهای شعله، انتخاب تجهیزات مناسب بر اساس نوع مواد و شرایط محیطی است. بهعنوانمثال، در محیطهایی که امکان تشعشعات مادون قرمز وجود دارد، استفاده از دتکتورهای ترکیبی (UV/IR) توصیه میشود. انتخاب صحیح دتکتور میتواند میزان خطای تشخیص را کاهش داده و کارایی سیستم را افزایش دهد.
محافظت در برابر عوامل محیطی
برای مقابله با شرایط سخت محیطی، استفاده از دتکتورهایی با پوششهای مقاوم در برابر دما، رطوبت و گردوغبار بسیار مهم است. علاوه بر این، نصب صحیح تجهیزات در مکانهایی که کمترین تاثیر پذیری را از عوامل محیطی دارند، میتواند عملکرد دستگاه را در زمینه شعاع پوشش دتکتور شعله بهبود بخشد.
کاهش خطای هشدار
یکی دیگر از راهکارهای مهم، استفاده از سیستمهای پیشرفتهای است که دارای الگوریتمهای تشخیص چندگانه هستند. این فناوریها قادرند بین شعله واقعی و منابع نور مصنوعی تمایز قائل شوند و احتمال بروز هشدارهای اشتباه را به حداقل برسانند.
شعاع پوشش دتکتور دودی باید در چه محیطهایی کم و در چه محیطهایی باید زیاد باشد؟
افزایش شعاع پوشش دتکتور دودی معمولاً در محیطهایی اهمیت دارد که وسعت فضا زیاد است و منابع بالقوه آتش سوزی در فواصل دور از یکدیگر قرار دارند. این نوع محیطها شامل سولههای صنعتی، انبارهای بزرگ، پالایشگاهها، کارخانههای پتروشیمی، تأسیسات نفت و گاز و آشیانههای هواپیما میشوند. در این مکانها، نیاز به شناسایی سریع شعله در فواصل دور، بدون استفاده از چندین دتکتور، یک مزیت بزرگ محسوب میشود. دتکتورهای شعله با برد بالا معمولاً دارای حسگرهای پیشرفته مادون قرمز یا ماورا بنفش هستند که میتوانند آتش را در شعاعهای بالای ۳۰ متر نیز تشخیص دهند و به سرعت آلارم فعال کنند، بنابراین برای حفاظت از زیر ساختهای گسترده و جلوگیری از گسترش آتش، کاربردی و مقرون به صرفه هستند.
در مقابل، کاهش شعاع پوشش دتکتور دودی برای فضاهای کوچکتر یا نواحی با موانع متعدد که ممکن است دید مستقیم دتکتور به شعله را محدود کند، مناسبتر است. این نوع دتکتورها معمولاً در اتاقهای کنترل، اتاقهای تجهیزات الکتریکی، آزمایشگاهها، موتور خانهها، و فضاهای بسته استفاده میشوند که تمرکز روی دقت بالا و پوشش هدفمند نقطهای اهمیت دارد. در این محیطها، شعاع پایین اما دقت و سرعت پاسخ بالا برای تشخیص شعله، از اهمیت زیادی برخوردار است. همچنین، در برخی موارد خاص مانند تجهیزات حساس یا نواحی با خطر بالا اما محدود، استفاده از چند دتکتور با پوشش پایین به صورت استراتژیک میتواند ایمنی بیشتری فراهم کند. انتخاب شعاع پوشش مناسب بر اساس شرایط محیطی و طراحی سیستم اعلام حریق، نقش تعیین کنندهای در عملکرد بهینه دتکتور ایفا میکند.
شعاع پوشش دتکتور دودی به چه صورت تنظیم میشود؟
تنظیم شعاع پوشش دتکتور دودی بر اساس استانداردهای ایمنی مانند NFPA 72 و BS 5839 انجام میشود. به طور کلی، حداکثر شعاع پوشش یک دتکتور دودی معمولی حدود 7.5 متر در نظر گرفته میشود، اما این مقدار بستگی به عوامل متعددی مانند ارتفاع نصب، نوع دتکتور، وجود موانع فیزیکی، جریان هوا و حساسیت دستگاه دارد. برای مثال، در سقفهای بلندتر از 10 متر، ممکن است نیاز به کاهش شعاع پوشش یا استفاده از دتکتورهای خاص باشد. همچنین، در فضاهای با تقسیم بندی پیچیده یا وجود تجهیزات مکانیکی، باید پوشش مؤثر را با محاسبات دقیق یا نرم افزارهای شبیه سازی تعیین کرد.
تفاوت شعاع پوشش دتکتور شعله در محیطهای صنعتی و مسکونی
طبیعی است که استانداردهای شعاع پوشش دتکتور شعله در محیطهای صنعتی و مسکونی دستخوش تغییر شود. در ادامه با ما همراه باشید تا به بررسی این تفاوت بپردازیم.
صنعتی
در محیطهای صنعتی، دتکتورهای شعلهای باید محدوده وسیعی را پوشش دهند، زیرا این فضاها معمولاً بزرگ هستند و منابع بالقوه اشتعال متعددی مانند کورهها، تجهیزات جوشکاری، مخازن سوخت و خطوط تولید دارند. شعاع پوشش دتکتورهای شعلهای صنعتی بسته به نوع و مدل آنها متفاوت است، اما به طور کلی این دستگاهها میتوانند شعله را در فاصلهای بین ۳۰ تا ۶۰ متر شناسایی کنند. برخی از مدلهای پیشرفتهتر، که از فناوریهای چند طیفی (UV/IR یا IR3) استفاده میکنند، قادر به تشخیص شعله تا ۱۰۰ متر نیز هستند. در این فضاها، انتخاب محل نصب و تنظیم زاویه دید دتکتور اهمیت ویژهای دارد، زیرا موانعی مانند ماشین آلات، ستونها و تجهیزات صنعتی میتوانند میدان دید دتکتور را محدود کنند. بنابراین، برای دستیابی به حداکثر پوشش، معمولاً از چندین دتکتور با زوایای دید مختلف استفاده میشود تا هیچ نقطهای بدون نظارت باقی نماند.
مسکونی
اما در محیطهای مسکونی، مانند آپارتمانها، ویلاها و ساختمانهای اداری کوچک، دتکتورهای شعلهای معمولاً در فضاهای حساس مانند آشپزخانه، موتورخانه یا پارکینگهای سرپوشیده نصب میشوند. به دلیل اندازه کوچکتر این فضاها، شعاع پوشش دتکتورهای شعلهای در محیطهای مسکونی معمولاً بین ۶ تا ۱۵ متر است. مدلهای استاندارد UV/IR که در ساختمانهای مسکونی استفاده میشوند، میتوانند شعله را در همین بازه به طور دقیق تشخیص دهند. با این حال، عواملی مانند نوع دکوراسیون، دیوارها و نورپردازی محیط بر عملکرد این دتکتورها تأثیرگذار است. به همین دلیل، توصیه میشود که دتکتور در مکانی نصب شود که دید مستقیم به محلهای پر خطر داشته باشد و به دور از منابع نور قوی یا انعکاسهای شدید قرار گیرد تا از بروز هشدارهای کاذب جلوگیری شود.
عوامل موثر بر کاهش شعاع پوشش دتکتور شعله
علاوه بر تمامی مواردی که تا بدین قسمت گفته شده، لازم است بدانید که عواملی نیز وجود دارند که میتوانند شعاع پوشش دتکتور شعله را کاهش دهند. از جمله مهمترین این عوامل میتوانیم به موارد زیر اشاره کنیم:
وجود موانع فیزیکی در مسیر تشخیص
دتکتورهای شعله برای شناسایی آتش نیاز به دید مستقیم و بدون مانع به منبع شعله دارند. موانعی مانند دیوارها، ماشین آلات صنعتی، قفسههای انبار و حتی گرد و غبار یا دود میتوانند بخشی از اشعههای مادون قرمز (IR) یا فرا بنفش (UV) ساطع شده از آتش را مسدود یا تضعیف کنند و بر کاهش شعاع پوشش دتکتور شعله تاثیر مستقیم بگذارند. این مسئله باعث کاهش شعاع موثر تشخیص و افزایش احتمال خطا در هشدار دهی میشود. برای حل این مشکل، باید دتکتورها را در نقاطی نصب کرد که بیشترین دید را به مناطق حساس داشته باشند، از چندین دتکتور با زوایای پوشش متفاوت استفاده کرد و به طور منظم لنزهای دتکتور را از آلودگیها پاکسازی نمود تا از کاهش کارایی جلوگیری شود.
شرایط محیطی نامناسب
رطوبت بالا، مه غلیظ یا دود زیاد در محیط میتواند امواج مادون قرمز و فرا بنفش را جذب یا پراکنده کند و باعث کاهش شعاع پوشش دتکتور شعله شود. در محیطهای مرطوب مانند سولههای صنعتی نزدیک دریا یا فضاهای پر از بخار، ممکن است دتکتورها با تاخیر عمل کنند یا حتی سیگنالهای اشتباه ارسال نمایند. به منظور مقابله با این مشکل، بهتر است از دتکتورهای ضد آب با درجه حفاظت IP بالا استفاده شود، سیستمهای تهویه مناسب جهت کاهش رطوبت و ذرات معلق نصب گردد و در صورت نیاز از دتکتورهای دو یا چند طیفی (Hybrid Flame Detectors) استفاده کرد که در شرایط سخت محیطی عملکرد بهتری دارند.
تداخل امواج الکترو مغناطیسی یا همان نویز صنعتی
در محیطهای صنعتی که تجهیزات الکتریکی پرتوان مانند موتورها، ژنراتورها و ترانسفور ماتورها وجود دارند، امواج الکترو مغناطیسی تولید شده میتوانند روی شعاع پوشش دتکتور شعله تاثیر منفی بگذارند و باعث ایجاد هشدارهای کاذب یا کاهش حساسیت سیستم شوند. برای کاهش این تداخلات، باید از دتکتورهای مجهز به فیلترهای نویز استفاده کرد، آنها را در فاصله ایمن از منابع تولیدکننده امواج الکترو مغناطیسی نصب نمود و از کابلهای شیلد دار برای اتصالات بهره گرفت تا نویزهای محیطی خنثی شوند.
کاهش حساسیت سنسورها به مرور زمان
سنسورهای دتکتور شعله ممکن است پس از مدتی استفاده، به دلیل فرسودگی، قرار گیری در معرض دمای بسیار بالا یا حتی تماس با مواد شیمیایی خورنده، دچار افت حساسیت شوند. این مسئله باعث کاهش تدریجی دامنه تشخیص و افزایش احتمال خطا در شناسایی آتش میشود. برای جلوگیری از این مشکل، لازم است دتکتورها به صورت دورهای کالیبره شوند، سنسورهای قدیمی پس از پایان عمر مفیدشان تعویض گردند و از دتکتورهای باکیفیت و مقاوم در برابر شرایط سخت محیطی استفاده شود تا طول عمر و دقت سیستم حفظ گردد.
چک لیست نگهداری و بررسی دتکتورهای شعله
برای نگهداری و بررسی دتکتورهای شعله، علاوه بر موارد ذکر شده، میتوان چک لیست دقیقتر و جامعتری را با جزئیات بیشتر به شرح زیر افزود:
- بازرسی فیزیکی دستگاه
- بررسی عملکرد دستگاه
- بررسی وضعیت تغذیه
- آزمایش سیستم هشدار
- بررسی ارتباطات و سیگنالها
- بررسی کالیبراسیون و تنظیمات
- آزمایش محیطی
- بررسی سیستم های پشتیبانی
- بررسی امنیت سیستم
- مدیریت و گزارشدهی
- برنامهریزی نگهداری دورهای
اشتباهات رایج در نصب دتکتور شعله
حال که به طور کامل دانستید که شعاع پوشش دتکتور شعله جقدر است، لازم است برخی از اشتباهات رایج در نصب این تجهیزات را بشناسید تا شما در انجام فرایند نصب، مرتکب این خطاها نشوید. با ما مراه باشید:
انتخاب اشتباه محل نصب دتکتور شعله
یکی از رایجترین اشتباهات در نصب دتکتور شعله، انتخاب غلط محل نصب و قرار دادن آن در زاویه دید محدود یا پشت موانع است. همانطور که پیشتر هم اشاره کردیم، دتکتورهای شعله باید دید مستقیم و بدون مانع نسبت به منطقه خطر داشته باشند تا بتوانند واکنش سریع و دقیق به وجود آتش نشان دهند. نصب اشتباه در پشت ستونها، تجهیزات یا در زاویه نامناسب باعث تاخیر یا عدم تشخیص شعله شده و عملکرد سیستم اعلام حریق را مختل میکند. در همین راستا، هنگام نصب باید به میدان دید، ارتفاع استاندارد و نبود موانع فیزیکی توجه ویژه شود.
تنظیم نکردن صحیح زاویه و ارتفاع
زاویه دید و ارتفاع نصب دتکتور نقش اساسی در کارایی آن دارند و نادیده گرفتن این موضوع از اشتباهات رایج در پروژهها است. نصب دتکتور خیلی نزدیک به سقف یا در ارتفاع کم میتواند باعث کاهش کارایی و نادیده گرفتن شعلههای موجود در محدوده حفاظتی شود. همچنین تنظیم نادرست زاویه باعث میشود دتکتور فقط بخش محدودی از فضا را پوشش دهد. برای نصب اصولی، توصیه میشود از دستورالعمل سازنده پیروی کرده و زاویه دید افقی و عمودی دستگاه به صورت کامل پوشش دهنده محیط خطر باشد.
عدم توجه به تابش مستقیم نور خورشید یا منابع حرارتی
قرار دادن دتکتور شعله در مقابل نور مستقیم خورشید، شعله مشعلها، فرهای صنعتی یا بازتاب نور از سطوح براق یکی دیگر از اشتباهات رایج در نصب است. این موارد میتوانند موجب ایجاد آلارم کاذب یا اختلال در عملکرد دستگاه شوند. دتکتورهای شعله حساسیت بسیار بالایی به طیفهای نوری مختلف دارند و برخورد مستقیم نور شدید میتواند سیگنال اشتباه ایجاد کند. لذا توجه داشته باشید که همیشه باید منابع نوری و گرمایی اطراف بررسی و از نصب دتکتور شعله در مقابل آنها خودداری شود.
عدم رعایت فاصله استاندارد با منابع دود، بخار و گرد و غبار
قطعا میدانید که بسیاری از خطاهای عملکرد دتکتور شعله ناشی از نصب در محیطی پر از دود، بخار یا گرد و غبار صنعتی است. این عوامل میتوانند مانع رسیدن امواج نوری شعله به سنسور دتکتور شده و واکنش دستگاه را مختل کنند. نصب اشتباه در محیطی مانند آشپزخانه صنعتی، کارگاههای جوشکاری یا محلهای دارای گرد و غبار بدون طراحی مناسب، احتمال هشدار کاذب یا عدم تشخیص آتش را افزایش میدهد. لذا فراموش نکنید که رعایت فاصله مناسب و استفاده از تجهیزات محافظ یا مکانیسم تهویه ضروری است.
عدم هماهنگی با سیستم اعلام حریق و تست نکردن پس از نصب
نصب دتکتور بدون هماهنگی با سیستم کنترل مرکزی و انجام ندادن تست نهایی از اشتباهات مهم و خطرناک است. متاسفانه امروزه برخی نصابها پس از نصب، اتصال صحیح به پنل مرکزی و عملکرد سیستم در شرایط واقعی را بررسی نمیکنند. این موضوع ممکن است باعث عدم ارسال سیگنال هشدار در زمان حادثه شود. تست دورهای با منبع شعله استاندارد، بررسی سیم کشی، تنظیمات نرم افزاری و تایید عملکرد از الزامات نصب اصولی دتکتورهای شعله محسوب میشود.
تاثیر ارتفاع سقف بر شعاع پوشش دتکتور شعله
هر چه ارتفاع سقف افزایش پیدا کند، فاصله دتکتور تا سطح حفاظتی نیز بیشتر میشود و این موضوع باعث کاهش دقت و سرعت تشخیص شعله خواهد شد. در ارتفاعهای زیاد، زاویه دید دتکتور محدودتر شده و توانایی آن در شناسایی سریع شعله کاهش پیدا میکند، مخصوصا در محیطهایی با موانع فیزیکی، تجهیزات صنعتی و چیدمان حجیم. به همین دلیل، استانداردهای بین المللی و دستورالعملهای تولید کنندگان تاکید میکنند که انتخاب ارتفاع مناسب و محاسبه شعاع پوشش باید با توجه به توانایی اپتیک سنسور، مدل دستگاه و ویژگیهای محیط انجام شود. همچنین در سقفهای بلند نیاز به نصب چندین دتکتور شعله برای پوشش کامل فضا وجود دارد تا احتمال خطا در تشخیص حریق کاهش پیدا کند.
از سوی دیگر، افزایش بیش از حد ارتفاع نصب بدون در نظر گرفتن شعاع پوشش و زاویه دید دتکتور میتواند زمینه ساز هشدار کاذب یا عدم عملکرد مناسب در شرایط اضطراری شود. در فضاهای صنعتی با ارتفاع زیاد مانند سولهها، انبارها، نیروگاهها و سکوهای نفتی، باید بر اساس محاسبات دقیق و استاندارد NFPA، تعداد و مکان قرار گیری دتکتورها تعیین شود. استفاده از نقشه برداری سه بعدی، شبیه سازی مسیرهای احتمالی شعله و بررسی منابع نور، حرارت و گرد و غبار از اقدامات کلیدی برای نصب اصولی در ارتفاع زیاد محسوب میشود.
کلام پایانی
انتخاب شعاع پوشش دتکتور شعله یکی از عوامل مهم در اطمینان از ایمنی سیستمهای آتشنشانی و پیشگیری از حوادث است. شعاع پوشش این دستگاهها به طور مستقیم بر کارایی و دقت آنها در شناسایی آتشهای احتمالی تاثیر میگذارد. استفاده از دتکتورهایی با شعاع پوشش مناسب، میتواند کمک شایانی به کنترل سریعتر آتش و کاهش خطرات ناشی از آن کند.
بنابراین، اهمیت انتخاب صحیح دتکتور شعله با توجه به نیاز محیط و ویژگیهای خاص هر فضا، امری ضروری برای بهبود سیستمهای ایمنی و حفاظت در برابر آتش است. در صورت سوال در پایان صفحه سایت اسپین الکتریک کامنت بگذارید.
سوالات متداول
شعاع پوشش دتکتور شعله چیست؟
شعاع پوشش مربوط به دتکتور شعله به مسافتی اطلاق میشود که دتکتور قادر است شعله یا آتش را شناسایی کند. این شعاع بستگی به نوع دتکتور و محیطی که در آن نصب شده، متفاوت است.
چه عواملی بر شعاع پوشش دتکتور شعله تاثیر میگذارند؟
عواملی چون نوع دتکتور، شرایط محیطی (مانند دما، رطوبت و وجود بخارات شیمیایی)، زاویه نصب دتکتور و شدت و نوع نور در محیط میتوانند بر شعاع پوشش دتکتور تاثیرگذار باشند.
آیا میتوان شعاع پوشش دتکتور شعله را تغییر داد؟
شعاع پوشش دتکتورهای شعله معمولا توسط سازنده تعیین میشود و قابل تغییر نیست. با این حال، میتوان تعداد دتکتورها را در محیط افزایش داد تا پوشش مناسبی برای تمام فضای مورد نظر فراهم شود.
