جلوگیری از یخ زدگی اسپرینکلر یکی از موضوعاتی است که از الزامات کلیدی در حفظ ایمنی هر ساختمان به حساب میآید. اسپرینکلر به عنوان یکی از اصلیترین تجهیزات اطفای خودکار شناخته میشود و نقش حیاتی در کنترل شعله، کاهش خسارت مالی و حفاظت از جان افراد دارد. این تجهیز با فعال سازی خودکار در اثر افزایش دما، آب را به صورت یکنواخت روی منبع آتش پاشش میکند و سرعت گسترش آتش و دود را به شکل چشمگیری کاهش میدهد. اما یکی از چالشهای مهم در عملکرد اسپرینکلرها، یخ زدگی در شرایط محیطی سرد است که میتواند کارایی سیستم را مختل کند و باعث خطرات جبران ناپذیر شود. در این مقاله قصد داریم به بررسی راه های جلوگیری از یخ زدگی اسپرینکلر بپردازیم. با ما همراه باشید.
اسپرینکلر چیست؟

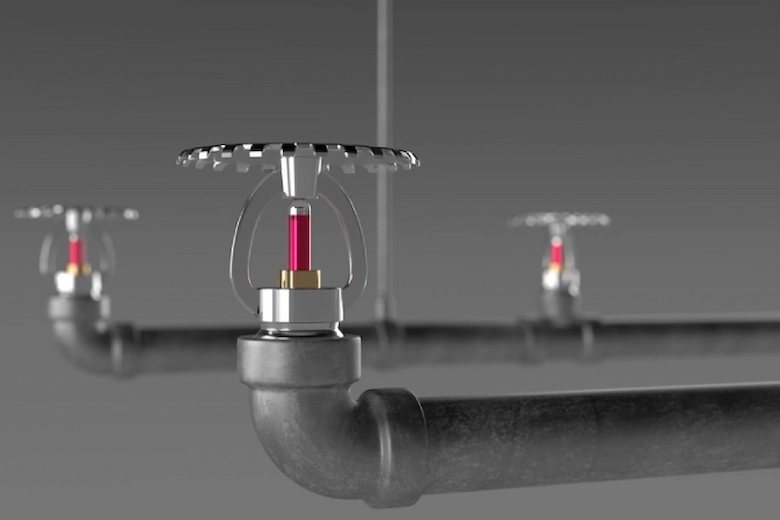

اسپرینکلر در سیستم اعلام حریق یکی از مهمترین تجهیزات اطفای حریق است که به صورت خودکار و بدون نیاز به دخالت انسان، در زمان تشخیص افزایش دما وارد عمل شده و آب را برای کنترل یا خاموش کردن آتش پاشش میکند. این تجهیز از یک سر نازل، بال باکس حساس به حرارت، لوله کشی تحت فشار و یک مکانیزم رهاسازی تشکیل شده است. هنگامی که حرارت محیط به حد مشخص شده برسد، مایع داخل آمپول شیشهای اسپرینکلر منبسط شده و باعث شکستن آن میشود. در نتیجه شیر اسپرینکلر باز شده و آب با الگوی مشخص روی ناحیه درگیر با آتش پاشیده میشود.
اسپرینکلرها نقش مهمی در کاهش سرعت گسترش آتش، پایین آوردن دما، محدودکردن خسارات مالی و افزایش ایمنی ساختمان دارند و در انواع مختلفی مانند اسپرینکلر پایین زن، بالا زن، دیواری و غیره طراحی میشوند تا در محیطهای گوناگون بهترین عملکرد را ارائه دهند. این سیستم بخشی ضروری از استانداردهای ایمنی و مدیریت بحران ساختمانها است و توجه به جلوگیری از یخ زدگی اسپرینکلر یکی از الزامات کلیدی در مدیریت ساختمان به شمار میآید.
بیشتر بخوانید: نحوه تست سیستم اعلام حریق – بررسی 6 نکته کلیدی
انواع اسپرینکلر
امروزه و با توجه به ابعاد و متراژ و نیاز هر محیط، شاهد استفاده از انواع مختلفی از اسپرینکلر هستیم که هر کدام از آنها در جای خود میتوانند مفید باشند. با ما همراه باشید تا به معرفی 4 مورد از رایجترین انواع اسپرینکلر بپردازیم:
اسپرینکلر پایین زن
اسپرینکلر پایین زن یکی از پر کاربردترین انواع اسپرینکلر است که سر نازل آن به سمت پایین نصب میشود و آب را به صورت الگوی مخروطی یا دایرهای به سمت پایین پاشش میکند. به همین دلیل برای فضاهای با سقف باز، انبارها، دفاتر و فضاهای تجاری بسیار مناسب است. این نوع اسپرینکلر هنگام افزایش دما و شکستن بال باکس داخلی، به سرعت جریان آب را آزاد کرده و با پوشش یکنواخت سطح، سرعت توسعه شعله و دما را کاهش میدهد. در نتیجه خسارت حرارتی و انتشار دود کمتر میشود.
اسپرینکلر بالا زن
نقطه مقابل اسپرینکلر پایین زن، اسپرینکلر بالا زن است. این مدل، طوری طراحی شده که سر آن رو به بالا قرار میگیرد و آب پس از خروج از نازل به سقف یا کاسه بازتابنده برخورد کرده و در یک الگوی گسترده پخش میشود. این ویژگی آن را مناسب فضاهایی میسازد که لوله کشی در زیر سقف قرار دارد یا زمانی که نصب مستقیم پایین زن ممکن نباشد. اسپرینکلرهای بالا زن در برابر ضربه و تجمع گرد و غبار مقاومتر هستند و برای محیطهایی که احتمال آسیب مکانیکی به اسپرینکلرهای آویزان وجود دارد گزینه بهتری به شمار میآیند. شایان ذکر است که در طراحی سیستم، توجه به فاصله پوشش و ارتفاع نصب اهمیت دارد تا انعکاس آب روی سقف به درستی انجام شده و پوشش موثر جهت خاموش کردن منبع آتش تضمین شود.
اسپرینکلر دیواری
یکی دیگر از رایجترین انواع اسپرینکلر، اسپرینکلر دیواری است برای نصب روی دیوار طراحی شده و آب را در محفظهای نیمه دایره یا نیمه محدب به سمت فضای اتاق پخش میکند. این مدل زمانی استفاده میشود که سقف دسترسی محدود داشته باشد یا در فضاهای باریک و راهروها، اتاقهای کوچک، لابیها و برخی فضاهای مسکونی نصب سقفی عملی نباشد. اسپرینکلر دیواری با ایجاد الگوی پاشش پلکانی یا مسطح، پوشش موثری از دیوار تا مرکز فضا فراهم میآورد و به واسطه نصب جانبی، نیاز به لوله کشی سقفی گسترده را کاهش میدهد. برای طراحی حرفهای سیستم اطفای حریق با اسپرینکلر دیواری باید فاصله تا سقف، جهت بازشو و موانع احتمالی را در نظر گرفت تا جریان آب به صورت یکنواخت در دسترس باشد.
اسپرینکلر واکنشی سریع
اما در نهایت، اسپرینکلر QR یکی دیگر از انواع پیشرفته اسپرینکلر است که با هدف افزایش سرعت واکنش در برابر آتش سوزی طراحی شده و معمولا در ساختمانهای مسکونی، بیمارستانها، هتلها، ادارات و محیطهایی که حضور افراد زیاد است استفاده میشود. این نوع اسپرینکلر دارای آمپول شیشهای نازکتر و حساستر است و در دماهای پایینتر و زمان بسیار کوتاهتری فعال میشود. به همین منظور، میتواند قبل از اوج گیری آتش، شعله را کنترل یا خاموش کند. عملکرد سریع این اسپرینکلر باعث کاهش چشمگیر گسترش دود و حرارت شده و زمان تخلیه ایمن افراد را افزایش میدهد.
بیشتر بخوانید: سیستم اعلام حریق ساختمان – نقد و بررسی به صورت 0 تا 100
راهکارهای جلوگیری از یخ زدگی اسپرینکلر
امروزه، جلوگیری از یخ زدگی اسپرینکلر به خصصو در فصول سرد سال، به یکی از معضلات جدی در سیستم مدیریت ساختمان تبدیل شده است. اما نگران نباشید. راهکارهای مختلفی وجود دارند که میتوانند به شما در جلوگیری از یخ زدگی اسپرینکلر کمک کنند. برخی از بهترین راهکارها شامل موارد زیر میشوند:
استفاده از سیستمهای خشک یا واسطهای گازی در فضای سرد
در محیطهای سرد یا فضاهایی که دما زیر نقطه انجماد میرسد، به جای سیستمهای مرطوب از سیستمهای خشک (Dry-Pipe) یا سیستمهای واسطه دار استفاده کنید تا آب در لولهها نگهداری نشود و بنابراین احتمال یخ زدگی حذف شود. در این طراحی لولهها تا زمان فعال شدن اسپرینکلر با هوای فشرده یا نیتروژن پر میشوند و تنها پس از فعال سازی و آزاد شدن شیر، آب وارد خطوط میگردد. انتخاب صحیح بین سیستم خشک، سیستمهای pre-action و یا سیستمهای پر شده با نیتروژن باید بر اساس نوع فضای محافظت شده، زمان پاسخ گویی مورد نیاز و الزامات استاندارد انجام شود تا ضمن جلوگیری از یخ زدگی اسپرینکلر، کارایی اطفا نیز تضمین شود.
عایق کاری کامل و استاندارد لولهها و اتصالات
یکی دیگر از بهترین راهکارهای جلوگیری از یخ زدگی اسپرینکلر، عایق کردن تجهیزات متصل به آن است. عایق کاری مناسب لولهها، اتصالات و اجزای قابل دسترس اسپرینکلر یکی از بهترین روشها برای جلوگیری از یخ زدگی اسپرینکلر به شمار میرود. استفاده از عایقهای حرارتی با R-Value مناسب، پوشش فوم پلی یورتان یا عایقهای مخصوص صنعتی و توجه به درزها و زانوییها باعث حفظ دمای داخلی لولهها میشود. هنگام اجرای عایق باید به ضخامت، مقاومت در برابر رطوبت و نصب صحیح در محلهای محروم از جریان هوا توجه شود تا ایجاد پل حرارتی یا نفوذ رطوبت که موجب کاهش اثر بخشی عایق میشود، رخ ندهد.
نصب کابل حرارتی یا گرم کن خود تنظیم روی خطوط حساس
برای لولهها و بخشهایی که در معرض سرمای شدید یا جریان هوای سرد قرار دارند، استفاده از کابلهای حرارتی خود تنظیم یا نوارهای حرارتی زیر عایق یک راهکار عملی و قابل اتکا در راستای جلوگیری از یخ زدگی اسپرینکلر میباشد. این کابلها هنگام کاهش دما فعال شده و گرما تولید میکنند تا دما را بالای نقطه انجماد نگه دارند و با کنترلرهای دما ترکیب میشوند تا مصرف انرژی بهینه بماند. انتخاب کابل مناسب، نصب زیر عایق و اتصال به ترموستات و سیستمهای حفاظتی از جمله نکات کلیدی است که عملکرد مطمئن و طول عمر سیستم را تضمین میکند.
حفظ حداقل دمای اتاقهای تاسیساتی و نصب بخاریهای اضطراری
کنترل محیط اطراف تجهیزات اسپرینکلر با نگه داشتن دمای حداقلی، یکی از بهترین روشهای جلوگیری از یخ زدگی اسپرینکلر میباشد. این کار با نصب سیستمهای تهویه گرم کننده، بخاریهای برقی با ترموستات قابل تنظیم و هوشمند سازی دمای اتاق تاسیساتی انجام میشود. لذا برنامه ریزی برای روشن شدن خودکار بخاریهای اضطراری در شرایط قطعی گرمایش و نصب حسگرهای دمایی و آلارمهای هشدار به تکنسینها باعث میشود مشکلات پیش از رسیدن به مرحله یخ زدگی شناسایی و اصلاح شوند.
طراحی مهندسی مسیر لوله کشی و محافظت مکانیکی در برابر هوای سرد
اما در مرحله طراحی باید مسیر لوله کشی طوری انتخاب شود که لولهها کمتر در معرض هوای بیرون یا فضاهای سرد مانند سقفهای باز، زیر زمینهای سرد یا دیوارهای خارجی قرار گیرند. بالا بردن مسیر لوله از سطح کف، قرار دادن لولهها درون کانالهای گرم، استفاده از باکسهای محافظ و جلوگیری از عبور لوله از فضاهای باز یا پر تیغه و نصب دریچهها و درپوشهای عایق دار در نقاط نفوذی، همه در کاهش ریسک یخ زدگی تاثیر گذار میباشند. طراحی استاندارد همچنین شامل انتخاب شیب مناسب برای تخلیه، محل قرار گیری شیرهای تخلیه و دسترسی آسان برای سرویس است.
بازدید، تست فصل به فصل و نگهداری پیشگیرانه
اجرای برنامه منظم سرویس و تست پیش از فصل سرما شامل بررسی عایقها، تست عملکرد کابلهای حرارتی، کنترل وضعیت شیرها و والوها، تخلیه و خشک کردن خطوط غیر ضروری و ایجاد اطمینان از عملکرد صحیح سنسورها و آلارمها است. انجام آزمونهای فشار و Leak test، آموزش تیم تاسیسات برای مراحل آماده سازی زمستان و ثبت گزارشهای نگهداری باعث میشود مشکلات کوچک پیش از یخ زدگی جدی شناسایی و رفع شوند. مجموعه این موارد سبب شده تا تست و نگهداری پیشگیرانه را به عنوان یکی دیگر از بهترین راهکارهای جلوگیری از یخ زدگی اسپرینکلر بشناسیم.
استفاده از محفظهها و کاورهای مخصوص اسپرینکلر
اما یکی دیگر از روشهای ایده آل برای حفاظت از اسپرینکلرهای نصب شده در فضاهای سرد، استفاده از کاورها و محفظههای حرارتی مخصوص است. این کاورها به گونهای طراحی شدهاند که اسپرینکلر را از تماس مستقیم با هوای سرد یا جریان باد شدید محافظت کرده و در عین حال مانع عملکرد صحیح هنگام فعال شدن نمیشوند. کاورهای حرارتی با ایجاد یک محفظه کوچک پایدار، تغییرات ناگهانی دما را کاهش داده و در جلوگیری از یخ زدگی اسپرینکلر کمک میکنند. استفاده از این کاورها در سرد خانهها، پارکینگهای نیمه باز، انبارهای بدون گرمایش و سقفهای فلزی با هدایت حرارتی بالا بسیار توصیه میشود. نصب صحیح و انتخاب مدل استاندارد مطابق کد NFPA باعث میشود اسپرینکلر در شرایط بحرانی به درستی عمل کند.
استفاده از محصولهای ضد یخ
در برخی پروژهها که امکان تغییر لوله کشی یا استفاده از سیستم خشک وجود ندارد، استفاده از محلولهای ضد یخ تایید شده توسط استانداردهای NFPA و UL میتواند راهکاری عملی برای جلوگیری از یخ زدگی اسپرینکلر باشد. این محلولها به صورت مخلوط با آب داخل لولهها قرار میگیرند و نقطه انجماد را تا حد استاندارد پایین میآورند و از یخ زدگی در شرایط سرمای شدید جلوگیری میکنند. البته استفاده از سیستمهای ضد یخ نیازمند دقت بالا در انتخاب نوع سیال، غلظت مناسب، رعایت استاندارد، جلوگیری از تبخیر و بازرسی سالانه است، زیرا استفاده از محلولهای غیر مجاز میتواند بر الگوی پاشش، فشار آب و حتی ایمنی حریق اثر منفی بگذارد.
بیشتر بخوانید: رفع خطای سیستم اعلام حریق
اصلیترین علل یخ زدگی اسپرینکلر
به طور کلی، چالش در جلوگیری از یخ زدگی اسپرینکلر یکی از مشکلات رایج در سیستمهای اطفای حریق است که معمولا در فضاهای سرد، انبارهای بدون گرمایش یا خطوط لولهای که عایق بندی مناسبی ندارند رخ میدهد و میتواند عملکرد سیستم را مختل کرده و خطرات جدی ایجاد کند. مهمترین علتهای یخ زدن اسپرینکلر عبارتاند از:
- عدم عایق کاری مناسب لولهها
- قرار گیری اسپرینکلر یا لولهها در محیطهای زیر صفر
- استفاده از سیستمهای مرطوب در مناطق سرد سیر
- نشت هوا یا رطوبت داخل لولهها در سیستمهای خشک
- خرابی یا خاموش بودن سیستم گرمایش محیط
- عدم استفاده از گرم کن یا کابل حرارتی در مسیر لوله کشی
- طراحی غیر استاندارد و عبور لولهها از فضاهای باز یا سقفهای سرد
عواقب عدم جلوگیری از یخ زدگی اسپرینکلر
در صورتی که در زمینه جلوگیری از یخ زدگی اسپرینکلر کوشا نباشید، خطرات متعددی میتوانند شما را تهدید کنند. وقتی آب در لولهها یا سر نازل اسپرینکلر یخ میزند، جریان آب متوقف شده یا به طور نا منظم توزیع میشود و در نتیجه سیستم قادر به کنترل یا خاموش کردن آتش نخواهد بود. این موضوع میتواند منجر به گسترش سریع شعله، افزایش دمای محیط و تولید دود سمی بیشتر شود. همچنین فشار ناشی از یخ زدگی در لولهها ممکن است باعث ترکیدگی، نشت و آسیب جدی به شبکه لوله کشی شود که علاوه بر هزینههای سنگین تعمیر، خطر آب گرفتگی یا خسارت مکانیکی به تجهیزات دیگر را نیز افزایش میدهد.
در موارد حاد، یخ زدگی اسپرینکلر میتواند موجب غفلت در سیستم هشدار دهی، تاخیر در تخلیه افراد و حتی تلفات جانی شود و اثر گذاری استانداردهای ایمنی را کاهش دهد. به همین منظور، جلوگیری از یخ زدگی اسپرینکلر و نگهداری مناسب سیستم اسپرینکلر نه تنها یک ضرورت فنی بلکه یک الزام حیاتی برای ایمنی ساختمان و حفاظت از سرمایه و جان ساکنان محسوب میشود.
کلام پایانی
همانگونه که دیدید در این مقاله به طور کامل به بررسی راهکارهای جلوگیری از یخ زدگی اسپرینکلر پرداختیم. دانستیم که یخ زدگی اسپرینکلر نه تنها میتواند عملکرد سیستم اطفای حریق را متوقف کند، بلکه با افزایش گسترش آتش، تولید دود سمی و خطر ترکیدگی لولهها، ایمنی افراد و حفاظت از ساختمان را تهدید میکند. با اجرای راهکارهای پیشگیرانه گفته شده، میتوان در زمینه جلوگیری از یخ زدگی اسپرینکلر موفق بود و کارایی سیستم اعلام حریق را در شرایط بحرانی تضمین کرد. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.
