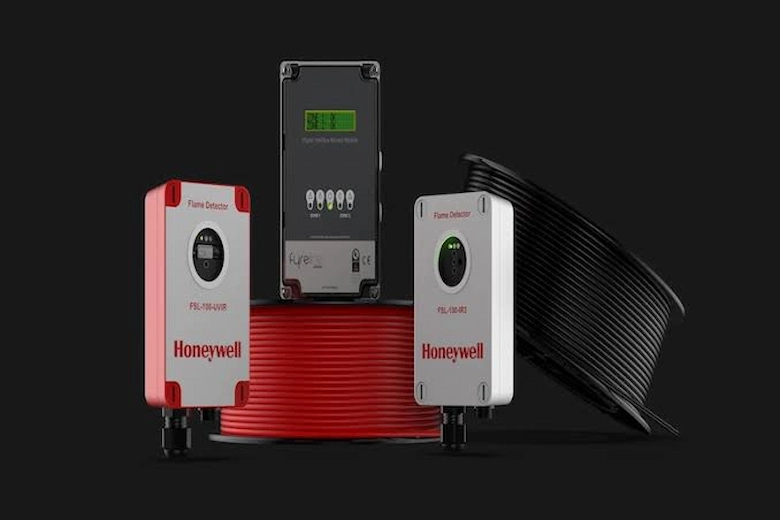

استاندارد دتکتور حرارتی خطی یکی از مهم‌ترین معیارهایی است که هنگام انتخاب، طراحی، نصب و نگهداری سیستم‌های تشخیص حریق LHD باید به آن توجه شود. دتکتور حرارتی خطی بر خلاف دتکتورهای نقطه‌ای، فقط یک نقطه مشخص را پایش نمی‌کند بلکه می‌تواند در طول مسیر کابل یا سنسور، افزایش دما را تشخیص دهد و برای فضاهایی مثل تونل‌ها، سینی کابل، انبارها، پارکینگ‌ها، خطوط تولید، تجهیزات صنعتی، نوار نقاله‌ها و محیط‌های پر ریسک گزینه‌ای بسیار کاربردی باشد. امروز و در این مقاله به بررسی استاندارد دتکتور حرارتی خطی، EN 54-22 برای LHD، گواهینامه UL LHD و NFPA 72 linear heat detector بپردازیم. با ما همراه باشید.
دتکتور حرارتی خطی LHD چیست؟
دتکتور حرارتی خطی نوعی سیستم تشخیص حریق است که تغییرات حرارتی را در امتداد یک مسیر خطی تشخیص می‌دهد. این مسیر معمولا به شکل کابل سنسور، فیبر نوری، لوله پنوماتیک یا سنسور الکتریکی طراحی می‌شود. بر خلاف دتکتور حرارتی نقطه‌ای که فقط در یک محل نصب می‌شود، LHD می‌تواند در طول چندین متر یا حتی چندین کیلومتر مسیر، شرایط دمایی را پایش کند.

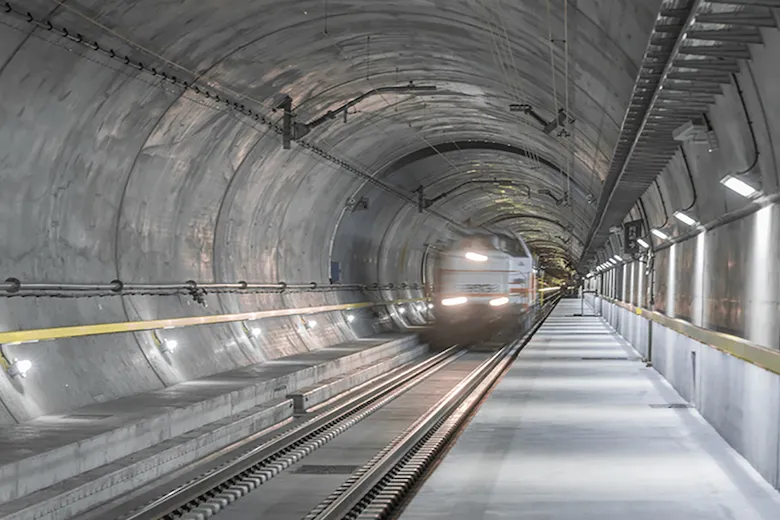

همین ویژگی باعث شده است که LHD در پروژه‌هایی استفاده شود که نصب دتکتور نقطه‌ای در آنها دشوار، ناکافی یا پر هزینه است. برای مثال در تونل‌ها، سقف‌های بلند، فضاهای گرد و غبار دار، محیط‌های دارای رطوبت، سینی کابل، نیروگاه‌ها، پالایشگاه‌ها، خطوط نوار نقاله و تجهیزات صنعتی، دتکتورهای نقطه‌ای همیشه پاسخ مناسبی نمی‌دهند. در این شرایط، استفاده از دتکتور حرارتی خطی صنعتی LHD می‌تواند پوشش بهتری را ایجاد کند.
چرا استاندارد دتکتور حرارتی خطی اهمیت دارد؟
یک LHD غیر استاندارد ممکن است در شرایط واقعی آتش سوزی دیر واکنش نشان دهد، در برابر شرایط محیطی دوام کافی نداشته باشد یا باعث آلارم‌های کاذب مکرر شود. از طرف دیگر، یک سیستم استاندارد باید از نظر حساسیت، زمان پاسخ، پایداری عملکرد، مقاومت محیطی، قابلیت اتصال به سیستم اعلام حریق و روش‌های تست، معیارهای مشخصی را پاس کند. استانداردها به طراح، مشاور، کارفرما و مجری کمک می‌کنند تا بدانند محصول انتخاب شده برای چه نوع کاربردی مناسب است، آیا قابلیت ریست شدن دارد یا خیر، در چه محیطی قابل نصب است و در دوره بهره برداری چگونه باید کنترل شود.
بیشتر بخوانید: دتکتور حرارتی خطی در نیروگاه

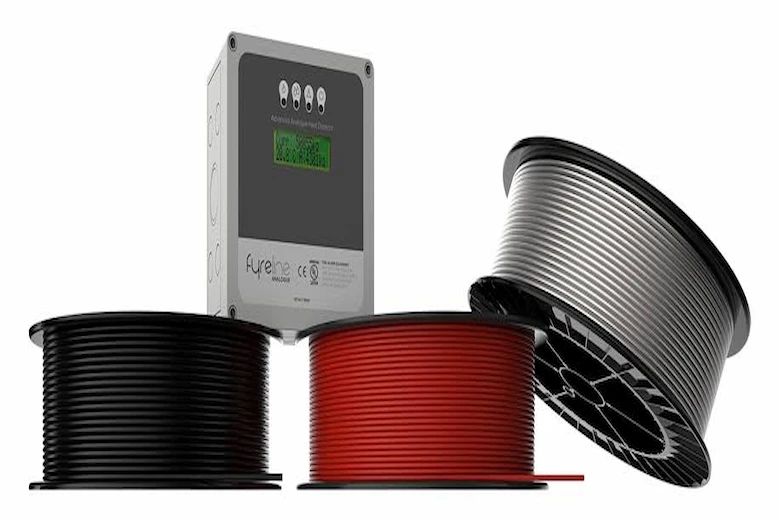

EN 54-22 برای LHD چیست؟
EN 54-22 برای LHD یکی از مهم‌ترین استانداردهای اروپایی در حوزه دتکتورهای حرارتی خطی قابل ریست شدن است. این استاندارد بخشی از خانواده استانداردهای EN 54 محسوب می‌شود که به سیستم‌های تشخیص و اعلام حریق مربوط هستند. EN 54-22 به طور خاص روی Resettable Line-Type Heat Detectors تمرکز دارد. به عبارت دیگر یعنی دتکتورهای حرارتی خطی که پس از تشخیص وضعیت حریق یا افزایش دما، می‌توانند به حالت عادی بازگردند.
بیشتر بخوانید: رفع خطای سیستم اعلام حریق
به طور کلی، این نوع سیستم‌ها شامل یک المان حساس به حرارت، واحد کنترل سنسور و گاهی ماژول واسط هستند. در این استاندارد، فناوری‌هایی مثل فیبر نوری، لوله پنوماتیک و کابل سنسور الکتریکی در محدوده تعریف شده قرار می‌گیرند. هدف EN 54-22 این است که حداقل الزامات عملکرد، روش‌های آزمون و معیارهای ارزیابی انطباق محصول مشخص شود.
تفاوت LHD قابل ریست و غیر قابل ریست
یکی از نکاتی که در انتخاب LHD باید به آن توجه کرد، تفاوت میان سیستم قابل ریست و غیر قابل ریست است. در سیستم قابل ریست، سنسور پس از تشخیص حرارت و رفع شرایط غیر عادی، می‌تواند دوباره به وضعیت آماده به کار برگردد. این ویژگی در سیستم‌هایی که نیاز به پایش مداوم و تحلیل دقیق تغییرات دما دارند، اهمیت زیادی دارد. بسیاری از سیستم‌های فیبر نوری یا سنسورهای پیشرفته در این گروه قرار می‌گیرند.
اما در سیستم غیر قابل ریست، کابل معمولا پس از رسیدن به دمای مشخص، واکنش فیزیکی یا الکتریکی نشان می‌دهد و برای استفاده مجدد باید تعویض شود. این مدل‌ها در بسیاری از کاربردهای صنعتی رایج هستند، اما باید با استاندارد و الزامات مناسب خودشان ارزیابی شوند. در همین راستا، هنگام بررسی استاندارد دتکتور حرارتی خطی، نباید فقط به واژه LHD توجه کرد. باید مشخص شود که محصول از چه نوعی است، قابل ریست است یا خیر و برای کدام استاندارد طراحی و تایید شده است.
NFPA 72 linear heat detector چه نقشی دارد؟
عبارت NFPA 72 linear heat detector به الزامات طراحی، نصب، تست، بازرسی و نگهداری دتکتورهای حرارتی خطی در چارچوب NFPA 72 اشاره دارد. NFPA 72 یا National Fire Alarm and Signaling Code یکی از مهم‌ترین مراجع در حوزه سیستم‌های اعلام حریق، تجهیزات سیگنالینگ و ارتباطات اضطراری است. اگر EN 54-22 بیشتر به ویژگی‌ها، عملکرد و آزمون محصول می‌پردازد، NFPA 72 بیشتر روی نحوه استفاده صحیح از تجهیزات در یک سیستم اعلام حریق تمرکز دارد. به عبارت دیگر، یک محصول ممکن است استاندارد یا گواهینامه معتبر داشته باشد، اما اگر طراحی، نصب، تست و نگهداری آن درست انجام نشود، عملکرد نهایی سیستم همچنان قابل اعتماد نخواهد بود.
بیشتر بخوانید: دتکتور حرارتی خطی پارکینگ
NFPA 72 در تست و نگهداری LHD
یکی از نقاط مهم NFPA 72، توجه به Inspection, Testing and Maintenance یا همان بازرسی، تست و نگهداری است. در سیستم اعلام حریق، نصب اولیه پایان کار نیست. تجهیزات باید در بازه‌های مشخص بررسی شوند تا اطمینان حاصل شود که همچنان درست کار می‌کنند. برای دتکتورهای حرارتی، NFPA 72 به نوع دتکتور، فناوری مورد استفاده و دستورالعمل سازنده توجه می‌کند. برای برخی تجهیزات، تست حرارتی با منبع گرمایی تایید شده انجام می‌شود. برای برخی سیستم‌های غیر قابل ریست، ممکن است تست حرارتی مستقیم مناسب نباشد و بررسی مکانیکی، الکتریکی یا اندازه گیری مقاومت حلقه اهمیت پیدا کند.
گواهینامه UL LHD چیست و چرا مهم است؟
گواهینامه UL LHD یکی از نشانه‌های مهم اعتبار محصول در بسیاری از پروژه‌های بین المللی است. UL یا Underwriters Laboratories یکی از مراجع معتبر تست و صدور گواهینامه ایمنی است و در حوزه تجهیزات اعلام حریق، استانداردها و لیستینگ‌های آن در بسیاری از کشورها و پروژه‌ها مورد توجه قرار می‌گیرد. در زمینه دتکتورهای حرارتی، استاندارد UL 521 به Heat Detectors for Fire Protective Signaling Systems مربوط است. این استاندارد انواعی از دتکتورهای حرارتی از جمله fixed-temperature، rate-of-rise، ترکیبی، کابل حساس به حرارت و تیوب حساس به حرارت را پوشش می‌دهد.
هنگامی که یک محصول LHD دارای UL Listing یا گواهینامه معتبر مرتبط باشد، یعنی محصول طبق الزامات مشخصی تست شده و از نظر عملکرد و ایمنی، ارزیابی شده است. البته باید دقت کرد که صرفا دیدن نام UL در کاتالوگ کافی نیست. باید بررسی شود که گواهینامه دقیقا برای همان مدل، همان کاربرد، همان دمای عملکرد و همان پیکر بندی صادر شده باشد.
هنگام انتخاب LHD به چه نکاتی توجه کنیم؟
انتخاب دتکتور حرارتی خطی فقط بر اساس قیمت یا طول کابل تصمیم درستی نیست. برای انتخاب صحیح، باید چند پرسش مهم مطرح شود:
- آیا محیط نصب دارای گرد و غبار، رطوبت، بخار، مواد خورنده یا دمای متغیر است؟
- آیا مسیر نصب در دسترس است یا پس از اجرا دسترسی به آن دشوار خواهد بود؟
- آیا هدف، حفاظت محیطی است یا حفاظت موضعی از یک تجهیز خاص؟
- آیا سیستم باید قابل ریست باشد یا کابل پس از آلارم تعویض می‌شود؟
- آیا پروژه الزام EN، NFPA، UL، FM یا استانداردهای محلی دارد؟
- آیا پنل اعلام حریق با نوع LHD انتخاب شده سازگار است؟
- آیا روش تست دوره‌ای از ابتدا در طراحی پیش بینی شده است؟
پاسخ به این سوالات کمک می‌کند محصولی انتخاب شود که نه تنها در زمان خرید مناسب به نظر برسد، بلکه در زمان بهره برداری نیز قابل اطمینان باشد.
بیشتر بخوانید: مثلث آتش
کلام پایانی
همانگونه که دیدید در این مقاله به طور کامل به بررسی استاندارد دتکتور حرارتی خطی پرداختیم و دانستیم که نقش مهمی در انتخاب و اجرای درست سیستم‌های LHD دارد. اگر پروژه‌ای نیاز به حفاظت پیوسته در مسیرهای طولانی، تجهیزات صنعتی یا محیط‌های سخت داشته باشد، LHD می‌تواند یکی از بهترین گزینه‌ها باشد. اما فقط زمانی که محصول، طراحی، نصب و نگهداری آن بر اساس استانداردهای معتبر انجام شود. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.
