چراغ نشانگر اعلام حریق چیست؟ – معرفی 0 تا 100

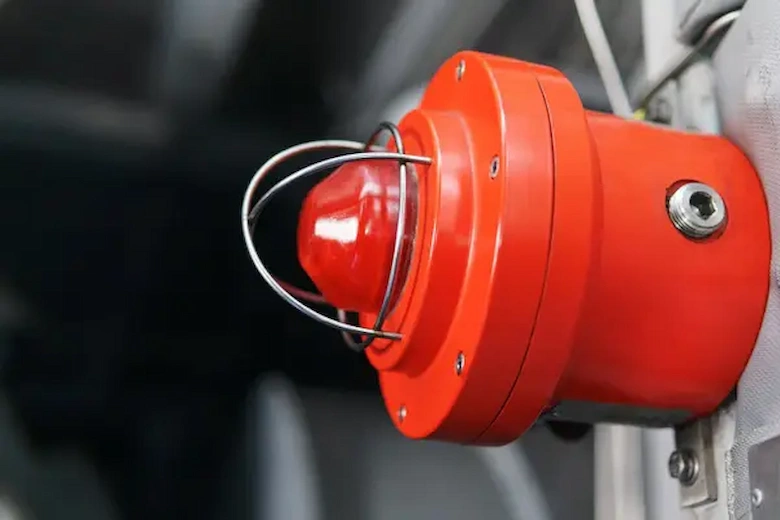

تصویری از چراغ نشانگر اعلام حریق

سیستم‌های اعلام حریق به‌ عنوان یکی از اجزای کلیدی در ایمنی ساختمان‌ها، نقشی حیاتی در پیشگیری از خسارات جانی و مالی دارند. این سیستم‌ها با تشخیص سریع علائم حریق، امکان واکنش به ‌موقع را فراهم می‌کنند و از گسترش آتش‌ سوزی جلوگیری می‌کنند. وجود سیستم اعلام حریق در ساختمان‌های مسکونی، اداری و تجاری به ‌ویژه در فضاهای پرخطر مانند انبارها و کارگاه‌ها، نه ‌تنها اجباری بلکه ضروری است. این سیستم‌ها با هشدار دادن به ساکنین، فرصت خروج ایمن را فراهم می‌کنند و به تیم‌های آتش‌ نشانی در عملیات اطفای حریق کمک می‌کنند. یکی از اجزای مهم این سیستم‌ها، چراغ نشانگر است که نقش حیاتی در اطلاع ‌رسانی وضعیت سیستم ایفا می‌کند. چراغ نشانگر به‌ عنوان بخشی از تجهیزات هشدار دهنده، اطلاعات بصری واضحی درباره وقوع حریق ارائه می‌دهد و افراد را از وقوع خطر آگاه می‌سازد. در این مقاله قصد داریم به معرفی چراغ نشانگر اعلام حریق بپردازیم.

چراغ نشانگر اعلام حریق چیست؟

چراغ نشانگر اعلام حریق یکی از تجهیزات جانبی در سیستم‌های اعلام حریق است که از طریق نور، وضعیت سیستم را نمایش می‌دهد. این چراغ‌ها به‌ طور معمول بالای درب های ورودی واحد های ساختمان نصب می‌شوند و اطلاعاتی مانند وضعیت عادی، هشدار را نشان می‌دهند. چراغ نشانگر ، معمولا  در سیستمهای متعارف و قدیمی استفاده میشوند. زیرا آن سیستمها آدرس پذیر نیستند و توانایی شناسایی محل دقیق آتش سوزی را ندارند ، بنابراین ، چراغ نشانگر نصب شده در بالای درب ورودی واحد میتوتند حداقل  ، محل حدودی وقوع آتش سوزی را نشان دهند.( سیستمهای آدرس پذیر حتی امکان شناسایی محل دقیق وجود آتش سوزی  (اتاق ، آشپزخانه ، سالن و سایر نقاط داخل واحد)  را دارند.

چراغ نشانگر می‌تواند به شکل چراغ‌های LED یا لامپ‌های سنتی باشد و معمولاً رنگ‌های متفاوتی مانند قرمز، سبز یا زرد دارد که هرکدام معنای خاصی دارند. به‌ عنوان مثال، چراغ قرمز نشان ‌دهنده وقوع حریق، چراغ سبز علامت عملکرد عادی است. همچنین خاموش بودن چراغ به معنای شرایط عادی و روشن بودن آن نشان از وقوع آتش سوزی در واحد یا اتاق مربوطه است. این چراغ‌ها به دلیل طراحی ساده و قابلیت دیده شدن از فواصل دور، ابزار بسیار مفیدی برای افزایش ایمنی محسوب می‌شوند. استفاده از چراغ نشانگر به کاربران و تیم‌های فنی امکان می‌دهد به ‌سرعت وضعیت سیستم اعلام حریق را ارزیابی کنند.

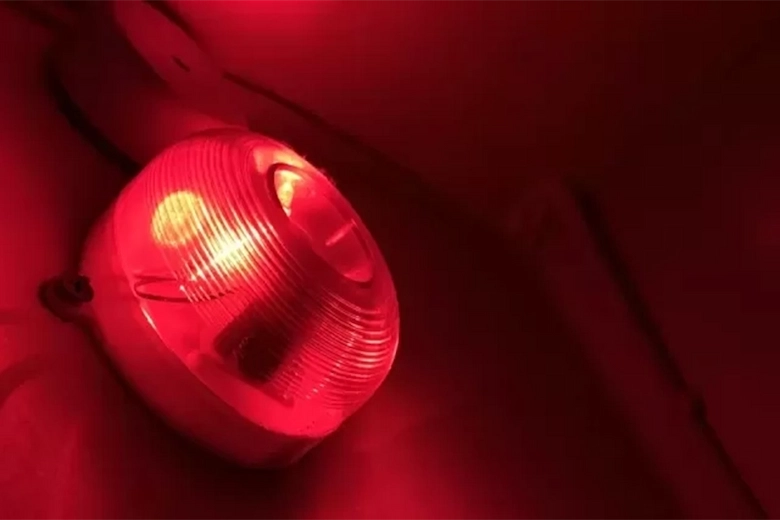

 چراغ نشانگر اعلام حریق

عملکرد چراغ نشانگر اعلام حریق

عملکرد چراغ نشانگر اعلام حریق به گونه‌ای است که وضعیت سیستم اعلام حریق را از طریق روشن و خاموش شدن یا تغییر رنگ نور نشان می‌دهد. زمانی که یک سنسور حریق فعال می‌شود، چراغ نشانگر معمولاً به‌ صورت چشمک ‌زن یا مداوم روشن شده و وضعیت اضطراری را اعلام می‌کند. این چراغ‌ها در کنار هشدارهای صوتی، یک لایه اضافی از اطلاع ‌رسانی را ایجاد می‌کنند. در مکان‌هایی با نویز بالا یا برای افرادی که شنوایی محدود دارند، چراغ نشانگر می‌تواند جایگزینی کارآمد برای سیگنال‌های صوتی باشد. همچنین چراغ نشانگر به تیم‌های آتش ‌نشانی و تکنسین‌های سیستم اعلام حریق کمک می‌کند تا سریع‌تر محل وقوع مشکل را شناسایی کرده و اقدامات لازم را انجام دهند. این عملکرد دقیق و سریع باعث بهبود زمان واکنش در شرایط بحرانی می‌شود.

بیشتر بخوانید: سیستم پیجینگ اداری چیست؟ – معرفی 0 تا 100

انواع چراغ نشانگر اعلام حریق

چراغ نشانگر محلی: چراغ‌های نشانگر در سیستم‌های اعلام حریق به انواع مختلفی تقسیم می‌شوند که هرکدام کاربرد خاصی دارند. یکی از رایج‌ترین انواع، چراغ نشانگر محلی است که بالای درب ورودی واحد نصب می‌شود هنگام آتش سوزی روشن می‌شود نمایش می‌دهد.

استانداردها و نکات نصب چراغ نشانگر اعلام حریق

نصب چراغ نشانگر اعلام حریق باید مطابق با استانداردهای ایمنی و دستور العمل‌های تولیدکننده انجام شود. یکی از نکات مهم، انتخاب محل نصب مناسب است تا چراغ به ‌راحتی قابل دیدن باشد. معمولاً چراغ نشانگر باید در ارتفاع مناسب و نزدیک به تجهیزات هشدار دهنده نصب شود.

استفاده از چراغ‌های نشانگری که با استانداردهای معتبر مانند EN54 یا UL تأیید شده‌اند، تضمین‌ کننده کیفیت و عملکرد دستگاه خواهد بود. این استانداردها مشخصات فنی و کیفیت مورد نیاز برای چراغ‌های نشانگر را تعریف می‌کنند.

همچنین در زمان نصب باید به نوع برق مصرفی و میزان روشنایی چراغ توجه شود. چراغ‌هایی با مصرف انرژی کم و نور کافی، انتخاب بهتری برای مکان‌های مختلف خواهند بود. استفاده از کابل‌ کشی مناسب و محافظت‌ شده نیز برای جلوگیری از اختلالات ضروری است.

مزایای استفاده از چراغ نشانگر اعلام حریق

افزایش سرعت واکنش در مواقع اضطراری: چراغ نشانگر با ارائه سیگنال‌های بصری سریع، امکان واکنش به‌ موقع در زمان وقوع حریق را فراهم می‌کند. این ویژگی به خصوص در محیط‌هایی که نویز بالاست یا هشدارهای صوتی به ‌درستی شنیده نمی‌شوند، بسیار کاربردی است. چراغ نشانگر به افراد حاضر در محیط کمک می‌کند تا به ‌سرعت وضعیت اضطراری را تشخیص داده و اقدامات لازم را انجام دهند.

افزایش ایمنی در محیط‌های پر خطر: در محیط‌های پرخطر مانند کارخانه‌ها، انبارهای مواد شیمیایی یا بیمارستان‌ها، وجود چراغ نشانگر اعلام حریق نقش مهمی در افزایش ایمنی دارد. این چراغ‌ها به ‌صورت مداوم وضعیت سیستم اعلام حریق را نمایش می‌دهند و در صورت بروز خطر، به‌ سرعت افراد حاضر در محیط را آگاه می‌سازند.

سازگاری با نیازهای افراد کم‌ توان: چراغ نشانگر اعلام حریق به‌عنوان یک ابزار بصری، برای افرادی که دارای مشکلات شنوایی هستند یا در محیط‌های شلوغ و پر سر و صدا فعالیت می‌کنند، بسیار مفید است. این دستگاه‌ها از طریق نمایش نور، جایگزینی مناسب برای هشدارهای صوتی ارائه می‌دهند و دسترسی ایمنی را برای تمامی افراد فراهم می‌کنند.

کاهش هزینه‌های نگهداری و تعمیرات: با استفاده از چراغ نشانگر اعلام حریق، می‌توان وضعیت سیستم را به‌ صورت لحظه‌ای پایش کرد و در صورت بروز مشکل، اقدامات لازم را در کوتاه‌ترین زمان انجام داد. این قابلیت از آسیب‌های جدی به سیستم و هزینه‌های بالای تعمیرات جلوگیری می‌کند. همچنین، نگهداری منظم چراغ نشانگر ساده و مقرون ‌به ‌صرفه است.

بیشتر بخوانید: آشنایی جامع با اجزای سیستم اعلام حریق و کاربرد آن‌ها

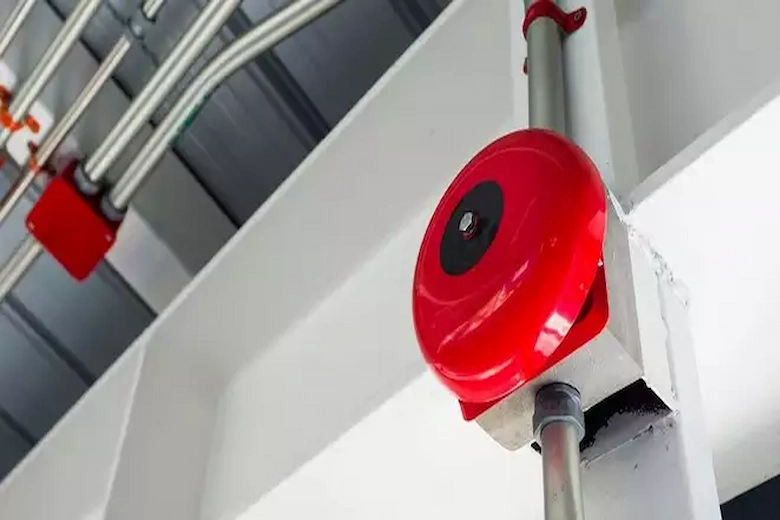

 چراغ نشانگر

کلام پایانی

همانگونه که دیدید در این مقاله به صورت 0 تا 100 به معرفی و بررسی چراغ نشانگر اعلام حریق پرداختیم. دانستیم که چراغ نشانگر یکی از اجزای اساسی سیستم‌های اعلام حریق است که با ارائه اطلاعات بصری، نقش مهمی در بهبود ایمنی ساختمان‌ها دارد. این دستگاه‌ها با قابلیت نمایش وضعیت سیستم، سرعت واکنش به حوادث را افزایش می‌دهند و از خسارات جانی و مالی جلوگیری می‌کنند. برای افزایش ایمنی و کارایی سیستم اعلام حریق، توصیه می‌شود از برندهای معتبر و محصولات تاییدشده استفاده کنید. نصب صحیح و رعایت نکات فنی می‌تواند بهره‌ وری سیستم را به حداکثر برساند و در مواقع اضطراری، جان و مال افراد را نجات دهد. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم که مطالب ارائه شده برای شما مفید بوده باشد.

شما می‌توانید نظرات و نکات پیشنهادی خودتان را از طریق قسمت کامنت‌های سایت اسپین الکتریک با ما به اشتراک بگذارید.



سوالات متداول

  1. 1. چراغ نشانگر اعلام حریق چه کاربردی دارد؟

چراغ نشانگر اعلام حریق برای نمایش وضعیت سیستم اعلام حریق و اطلاع ‌رسانی بصری به کاربران طراحی شده است. این دستگاه می‌تواند وقوع حریق را نشان دهد.

  1. 2. آیا نصب چراغ نشانگر اعلام حریق در همه سیستم‌های اعلام حریق ضروری است؟

خیر. در سیستمهای آدرس پذیر ، به دلیل اینکه ، پنل کنترل مرکزی اعلام حریق ، محل دقیق وقوع آتش را روی صفحه نمایش خود نشان میدهد و افراد گروه اطفا حریق را مستقیما به آن محل هدایت میکند. اما در سیستمهای متعارف تنها محدوده آتش مشخص میشود ( مثلا طبقه سوم) و بعد از ورود افراد اطفاء کننده به آن محل و مشاهده چراغ نمایشگر روشن شده بالای درب واحد میتوانیم از محل آتش سوزی مطلع شویم.

  1. 3. چگونه می‌توان چراغ نشانگر اعلام حریق مناسب را انتخاب کرد؟

در انتخاب چراغ نشانگر اعلام حریق باید به عواملی مانند استانداردهای ایمنی، شدت نور، مصرف انرژی و نوع کاربرد آن توجه کنید تا با نیازهای محیط سازگار باشد.
