راهنمای کامل نصب سیستم اعلام حریق متعارف

شستی اعلام حریق ابزاری حیاتی در محیط‌های مسکونی و صنعتی و تجاری است که به افراد این امکان را می‌دهد تا اعلام حریق را به صورت دستی به مرکز کنترل حریق اعلام نمایند. امروزه که ایمنی در برابر آتش‌ سوزی یکی از الزامات اساسی در طراحی و بهره ‌برداری از انواع ساختمان‌ها به شمار می‌رود، استفاده از سیستم‌های اعلام حریق به یک ضرورت انکار ناپذیر تبدیل شده است. از همین روی، شستی اعلام حریق نقش حیاتی در کاهش زمان واکنش و جلوگیری از گسترش آتش دارد و استفاده از آن یک الزام تلقی می‌شود. امروز و در این مقاله قصد داریم به بررسی این موضوع بپردازیم که شستی اعلام حریق چیست؟ پس این مقاله را از دست ندهید و ما را تا پایان همراهی کنید.

شستی اعلام حریق چیست؟

شستی اعلام حریق یکی از تجهیزات کلیدی در سیستم‌های ایمنی و اعلام حریق است که به صورت دستی و توسط افراد در صورت مشاهده دود، آتش یا هر گونه خطر مرتبط با حریق فعال می‌شود. این شستی‌ها عموما به رنگ قرمز طراحی شده‌اند و در نقاط قابل دسترس و استراتژیک ساختمان مانند راهروها، ورودی‌ها و خروجی‌های اضطراری نصب می‌گردند تا در مواقع اضطراری، ساکنین بتوانند به ‌سرعت هشدار حریق را به سیستم مرکزی اعلام کنند. با توجه به اینکه امروزه به واسطه گسترش استفاده از دستگاه‌های الکترونیکی و برقی، امکان ایجاد خطرات مرتبط نیز افزایش یافته، توجه به اینکه شستی اعلام حریق چیست و چگونه باید مورد استفاده قرار گیرد، اهمیتی دوچندان دارد.

بیشتر بخوانید: سیستم ضد آتش چیست و چرا برای ایمنی ضروری است؟

نحوه عملکرد شستی اعلام حریق چیست؟

یکی از مهم‌ترین سوالاتی که برای بسیاری از افراد به وجود می‌آید این است که نحوه عملکرد شستی اعلام حریق چیست؟ به طور کلی، عملکرد شستی اعلام حریق به این صورت است که با فشردن آن، مدار الکتریکی متصل به پنل مرکزی فعال شده و سیستم آژیرها، فلاشرها و در برخی موارد سیستم‌های اطفای حریق را به کار می‌اندازد. استفاده از شستی اعلام حریق به ‌ویژه در اماکنی با تردد بالا مانند مدارس، بیمارستان‌ها، مجتمع‌های تجاری و صنعتی از اهمیت ویژه‌ای برخوردار است چون نقش حیاتی در کاهش زمان واکنش در برابر آتش ‌سوزی و جلوگیری از گسترش آن دارد. نصب و نگهداری صحیح این تجهیزات مطابق با استانداردهای ایمنی، ضامن حفاظت جان و مال افراد در برابر خطرات احتمالی ناشی از حریق خواهد بود.

کاربرد شستی اعلام حریق چیست؟

حال با توجه به مواردی کهگفته شد، به نظر شما کاربرد شستی اعلام حریق چیست؟ پیش‌تر هم گفتیم که شستی اعلام حریق یکی از اجزای حیاتی سیستم اعلام حریق است که کاربرد اصلی آن فراهم‌ سازی امکان هشدار دستی و فوری در صورت مشاهده دود، شعله یا هر گونه نشانه‌ای از حریق توسط افراد حاضر در محل می‌باشد. این ابزار با قرار گرفتن در نقاط کلیدی و در دسترس، به افراد اجازه می‌دهد تا با فشار دادن یا فعال ‌سازی شستی، به‌ سرعت سیستم هشدار را به صدا درآورند و آژیرها، فلاشرها و پنل مرکزی را مطلع سازند.

کاربرد شستی اعلام حریق در افزایش سرعت واکنش در مواقع بحرانی، کاهش خسارات جانی و مالی، تسهیل در تخلیه سریع ساختمان و هشدار به آتش ‌نشانی یا تیم ایمنی اهمیت بسیار زیادی دارد. این عنصر به خصوص در فضاهای عمومی مانند بیمارستان‌ها، مدارس، هتل‌ها، کارخانجات و مراکز تجاری، نقش غیر قابل انکاری را در ارتقا و افزایش سطح ایمنی و حفاظت از جان افراد ایفا می‌کند.

انواع شستی اعلام حریق چیست؟

اما جالب است بدانید که امروزه انواع مختلفی از شستی اعلام حریق وجود دارد که هرکدام از آن‌ها می‌تواند به شکل متفاوتی عمل کند. البته لازم است بگوییم که همه آن‌ها یک هدف را دنبال می‌نمایند. در ادامه با ما همراه باشید تا به شما بگوییم که شستی اعلام حریق چیست؟

شستی اعلام حریق شیشه‌ای

شستی اعلام حریق شیشه‌ای یکی از رایج‌ترین و سنتی‌ترین انواع شستی‌ها است که در بسیاری از ساختمان‌ها مورد استفاده قرار می‌گیرد. این نوع شستی دارای یک صفحه شیشه‌ای نازک است که در صورت نیاز، فرد با شکستن شیشه می‌تواند سیستم اعلام حریق را فعال کند. این شیشه‌ها به‌ گونه‌ای طراحی شده‌اند که هنگام شکستن، خطری برای دست فرد ایجاد نکنند و به‌ راحتی قابل تعویض باشند. شستی شیشه‌ای به دلیل ساختار ساده و هزینه نگهداری پایین، در مراکز عمومی مانند مدارس، ادارات و بیمارستان‌ها بسیار مورد توجه قرار گرفته است.

شستی اعلام حریق فشاری

در شستی اعلام حریق فشاری، کاربر تنها با فشار دادن پنل یا دکمه‌ای مشخص می‌تواند سیستم اعلام حریق را فعال کند. پس از استفاده، این شستی‌ها قابلیت بازگشت به حالت اولیه را دارند و تنها با یک ابزار ساده می‌توان آن‌ها را ریست کرد، بدون نیاز به تعویض قطعه‌ای مانند شیشه. این قابلیت باعث کاهش هزینه‌های نگهداری و افزایش عمر مفید دستگاه می‌شود. شستی‌های فشاری بیشتر در محیط‌هایی که استفاده مکرر یا احتمال هشدارهای آزمایشی وجود دارد، مانند کارگاه‌ها، فرودگاه‌ها و مراکز خرید نصب می‌گردند.

شستی اعلام حریق ضد آب

اکا یکی از خاص‌ترین انواع شستی اعلام حریق که مخصوص استفاده در فضاهایی با شرایط محیطی خاص طراحی شده است، شستی اعلام حریق ضد آب است. این شستی در فضاهایی مانند سرد خانه‌ها، فضاهای بیرونی، محیط‌های صنعتی، کارگاه‌های تولیدی یا مکان‌هایی با رطوبت بالا مورد استفاده قرار می‌گیرد. این نوع شستی‌ها دارای بدنه‌ای مقاوم در برابر آب، گرد و غبار و حتی مواد شیمیایی هستند و معمولا دارای استاندارد IP65 یا بالاتر می‌باشند. شستی ضد آب با پوشش محافظ ویژه‌ای که روی دکمه سطح فعال ‌سازی قرار دارد، مانع نفوذ هر گونه رطوبت یا آلودگی به مدار داخلی دستگاه می‌شود. شایان ذکر است که استفاده از این نوع شستی در صنایع نفت، گاز، پتروشیمی و محیط‌های باز بسیار رایج است و ایمنی سیستم اعلام حریق را در سخت‌ترین شرایط حفظ می‌کند.

شستی اعلام حریق ضد انفجار

اما بردازیم به معرفی یکی دیگر از بهترین انواع شستی اعلام حریق، یعنی شستی ضد انفجار. شستی اعلام حریق ضد انفجار یا EX مخصوصا برای محیط‌های با ریسک انفجار بالا طراحی شده است. این نوع شستی دارای محفظه‌ای کاملا ایزوله و مقاوم در برابر انفجار است که از جرقه یا تخلیه الکتریکی در فضای قابل اشتعال جلوگیری به عمل می‌آورد. لازم به ذکر است که تمامی قطعات داخلی در این شستی‌ها به شیوه‌ای طراحی شده‌اند که هیچ‌ گونه انتشار انرژی به بیرون نداشته باشند. در پایان توجه داشته باشید که نصب شستی ضد انفجار یکی از الزامات اصلی ایمنی در بسیاری از صنایع حساس است و رعایت استانداردهای بین ‌المللی ATEX یا IECEx در طراحی آن بسیار حیاتی است.

شستی اعلام حریق هوشمند

در پایان نوبت به بررسی یکی دیگر از بهترین و مدرن‌ترین انواع شستی اعلام حریق می‌رسد. شستی اعلام حریق هوشمند یا آدرس‌ پذیر در سیستم‌های اعلام حریق پیشرفته به‌  کار می‌رود و قابلیت شناسایی دقیق محل فعال ‌سازی را در اختیار پنل مرکزی قرار می‌دهد. بر خلاف مدل‌های معمولی که فقط هشدار کلی می‌دهند، این نوع شستی با داشتن آدرس یکتا و منحصر به ‌فرد در سیستم، محل دقیق وقوع حادثه را مشخص می‌کند. این ویژگی باعث تسریع واکنش نیروهای امدادی و افزایش ایمنی ساختمان می‌شود. شستی هوشمند اغلب در مجتمع‌های بزرگ، ساختمان‌های اداری، برج‌ها و هتل‌ها استفاده می‌شود و نقش مهمی در مانیتورینگ و مدیریت خطر ایفا می‌کند.

بیشتر بخوانید: بهترین برند تجهیزات اطفا حریق در سال ۱۴۰۴

نحوه نصب شستی اعلام حریق چیست؟

پیش از نصب این تجهیزات، باید به طور کامل و دقیق بدانید که نحوه نصب شستی اعلام حریق چیست؟ با ما همراه باشید تا به صورت گام به گام، این موضوع را مورد بررسی قرار دهیم.

انتخاب محل مناسب نصب شستی اعلام حریق

نخستین گام در نصب شستی اعلام حریق چیست؟ انتخاب محل مناسب برای نصب آن. بر اساس استانداردهای ایمنی، شستی باید در نقاطی نصب شود که در مسیر خروج اضطراری قرار دارند و در صورت بروز آتش ‌سوزی، به سادگی قابل دسترس باشد. ارتفاع نصب معمولا حدود ۱.۴ متر از سطح زمین است تا هم کودکان و هم بزرگسالان بتوانند به آن دسترسی داشته باشند. نصب شستی در نزدیکی درب‌های خروجی، راه ‌پله‌ها، سالن‌های اصلی و فضاهای عمومی بسیار توصیه می‌شود تا در کمترین زمان، امکان فعال‌ سازی سیستم هشدار فراهم گردد.

بررسی نوع سیستم اعلام حریق (متعارف یا آدرس ‌پذیر)

قبل از اتصال شستی به مدار، باید نوع سیستم اعلام حریق مشخص شود، زیرا نوع سیم‌ کشی و نحوه ارتباط شستی با پنل مرکزی در سیستم‌های متعارف و آدرس ‌پذیر متفاوت است. در سیستم متعارف، شستی‌ها به صورت سری در یک زون متصل می‌شوند، در حالی که در سیستم آدرس ‌پذیر، هر شستی دارای یک نشانی یکتا است و به صورت حلقه‌ای به کنترل پنل متصل می‌شود. لذا، تطبیق شستی با نوع سیستم از نظر فنی و پروتکل ارتباطی بسیار مهم است تا از بروز خطا یا عدم شناسایی توسط پنل جلوگیری شود.

سیم‌ کشی استاندارد و ایمن

در این مرحله، سیم ‌کشی شستی اعلام حریق بر اساس نقشه سیستم انجام می‌شود. استفاده از کابل‌های نسوز و مقاوم در برابر حرارت (مانند کابل‌های با استاندارد BS 7629 یا مشابه) الزامی است تا در شرایط آتش ‌سوزی کارایی خود را از دست ندهند. همچنین باید از داکت‌ها یا لوله‌های محافظ استفاده شود تا سیم‌ها در برابر ضربه یا آسیب مکانیکی محافظت شوند. در هنگام سیم ‌کشی، دقت شود که اتصالات با ترمینال‌های شستی محکم باشند و از شل بودن یا پارگی عایق کابل‌ها جلوگیری شود. علاوه بر مواردی که گفته شد، شماره‌ گذاری کابل‌ها و رعایت رنگ ‌بندی برای تعمیر و نگهداری در آینده ضروری است.

نصب فیزیکی شستی روی دیوار

پس از آماده‌ سازی محل نصب و انجام سیم‌ کشی، شستی اعلام حریق با استفاده از پیچ و رول ‌پلاک به شکل محکمی روی دیوار نصب می‌شود. در این گام، شما باید اطمینان حاصل کنید که دستگاه کاملا تراز است و هیچ‌ گونه لرزشی ندارد. همچنین شاسی باید به گونه‌ای نصب شود که در معرض ضربه یا عوامل محیطی نباشد. به صورت استاندارد، در مکان‌هایی که امکان تماس با آب یا گرد و غبار وجود دارد، استفاده از جعبه یا قاب محافظ توصیه می‌شود. همچنین در فضاهای عمومی بهتر است علامت (در صورت مشاهده دود یا آتش، این شستی را فشار دهید) به همراه علائم هشدار دهنده در بالای آن نصب شود.

تست عملکرد شستی اعلام حریق

پس از نصب فیزیکی و اتصال به پنل مرکزی، لازم است شستی مورد آزمایش قرار گیرد تا از عملکرد صحیح آن اطمینان حاصل شود. برای تست شستی‌های فشاری، کافیست آن را فشار دهید تا ببینید آیا هشدار فعال می‌شود یا خیر. در شستی‌های قابل ریست، باید پس از تست، آن را به حالت اولیه بازگرداند. در سیستم‌های آدرس‌ پذیر، باید بررسی شود که آدرس صحیح بر روی پنل نمایش داده شود. این تست باید هم به‌ صورت صوتی و هم بصری تایید گردد.

مستند سازی و ثبت اطلاعات در نقشه سیستم اعلام حریق

اما در پایان، باید اطلاعات دقیق شستی نصب ‌شده از جمله نوع شستی، محل نصب، شماره زون یا آدرس و همچنین تاریخ نصب در نقشه سیستم اعلام حریق و دفترچه فنی پروژه ثبت شود. این کار نه‌ تنها به تیم نگهداری و تعمیرات در آینده کمک می‌کند، بلکه برای بازرسی‌های ایمنی، ارائه به نهادهای نظارتی و مدیریت ریسک نیز بسیار مفید خواهد بود. همچنین توصیه می‌شود برچسب مخصوص شناسایی نیز روی هر شستی نصب شود تا در مواقع اضطراری، شناسایی و رسیدگی سریع‌تر انجام گیرد.

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به بررسی این موضوع پرداختیم که شستی اعلام حریق چیست؟ دانستیم که شستی اعلام حریق به ‌عنوان یکی از اجزای حیاتی در سیستم‌های هشدار ایمنی، ابزاری ضروری برای حفاظت از جان و مال افراد در برابر خطرات ناشی از آتش ‌سوزی محسوب می‌شود. لذا انواع مختلف شستی مانند شیشه‌ای، فشاری، ضد آب، ضد انفجار و هوشمند را بررسی کردیم و گفتیم که هر کدام برای شرایط و محیط‌های خاصی طراحی شده‌اند و انتخاب صحیح آن‌ها بر اساس نیاز پروژه، اهمیت بسزایی در کارایی سیستم ایمنی دارد. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم که مطالب ارائه شده برای شما مفید بوده باشد.

مجموعه اسپین الکتریک به صورت تخصصی در زمینه ارائه انواع سیستم اعلام حریق و امنیتی فعالیت می‌کند. علاوه بر این، متخصصان مجموعه ما در زمینه ارائه خدما تفنی مربوط به این تجهیزات نیز فعالیت می‌کنند. شما همراهان محترم می‌توانید جهت ثبت سفارش محصولات یا خدمات مورد نظرتان، از طریق پل‌های ارتباطی با کارشناسان ما تماس بگیرید و از مشاوره رایگان پیش از خرید بهره مند شوید.

در دنیای پرخطر امروز، ایمنی در برابر آتش‌سوزی به یکی از اولویت‌های اصلی در ساختمان‌های مسکونی، اداری و صنعتی تبدیل شده است. اگرچه بسیاری از خطرات را نمی‌توان پیش‌بینی کرد، اما با نصب سیستم اعلام حریق می‌توان واکنش سریع و مؤثری در برابر حادثه داشت. این سیستم‌ها نه‌تنها ابزار پیشگیری هستند، بلکه نقشی حیاتی در نجات جان انسان‌ها و کاهش خسارات مالی ایفا می‌کنند.

در این مقاله از اسپین الکتریک، به‌صورت گام‌به‌گام به آموزش نصب سیستم اعلام حریق می‌پردازیم. چه نصاب حرفه‌ای باشید و چه فردی تازه‌کار در حوزه ایمنی، این راهنما به شما کمک می‌کند تا با اصول، تجهیزات، استانداردها و مراحل نصب این سیستم‌ها آشنا شوید و بتوانید آن را در محیط‌های مختلف پیاده‌سازی کنید.

چرا نصب سیستم اعلام حریق اهمیت دارد؟

آتش‌سوزی‌ در کمترین زمان ممکن می‌تواند به فاجعه‌ای غیرقابل جبران منجر شود. طبق آمارها، استفاده از سیستم‌های اعلام حریق در سال‌های اخیر جان هزاران نفر را نجات داده و از وقوع میلیاردها تومان خسارت مالی جلوگیری کرده است. از همین‌رو، آموزش نصب سیستم اعلام حریق به یکی از دغدغه‌های مهم متخصصان حوزه ایمنی تبدیل شده است. نصب سیستم اعلام حریق، با تشخیص سریع دود، حرارت یا شعله، آلارم فعال می‌کند تا افراد فرصت ترک محل و نیروهای امدادی فرصت واکنش داشته باشند.

آموزش سیستم اعلام حریق

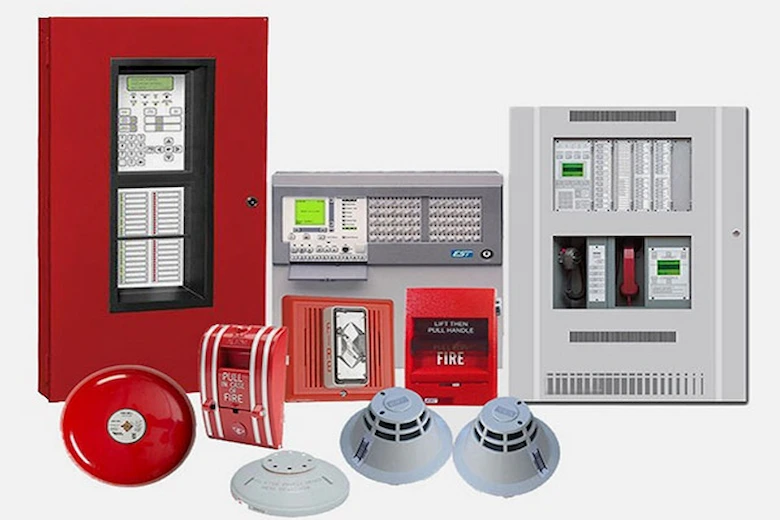

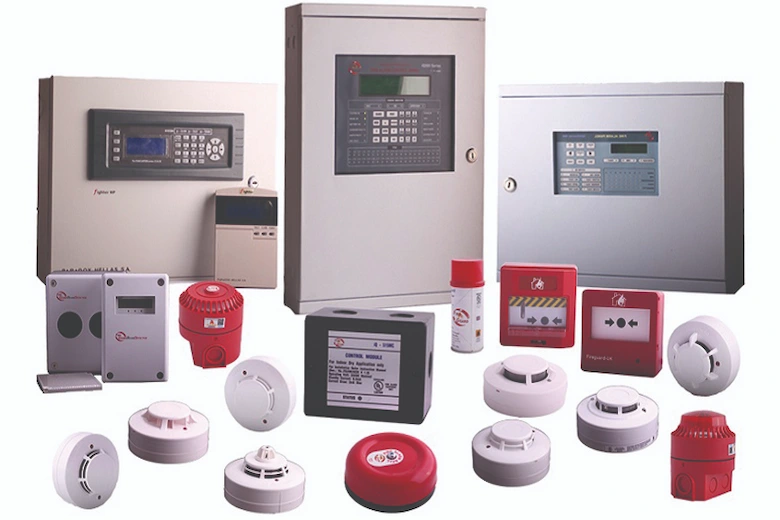

برای اجرای دقیق و ایمن یک سیستم اعلام حریق، اولین قدم آشنایی با اجزای اصلی این سیستم‌هاست. بدون درک صحیح از عملکرد هر جزء، طراحی و نصب سیستم می‌تواند ناقص، غیرکارآمد یا حتی خطرناک باشد. در ادامه با مهم‌ترین اجزای سیستم اعلام حریق آشنا می‌شویم:

پنل مرکزی (Control Panel)

قلب تپنده هر سیستم اعلام حریق، پنل مرکزی آن است. این پنل وظیفه دارد تمامی سیگنال‌های ارسالی از حسگرها و دتکتورها را دریافت و تحلیل کرده، در صورت لزوم، فرمان هشدار را صادر کند. پنل‌ها می‌توانند در دو نوع معمولی (کانونشنال) یا آدرس‌پذیر باشند. در سیستم‌های آدرس‌پذیر، پنل دقیقاً می‌داند کدام سنسور یا ناحیه دچار مشکل شده و این اطلاعات را به سرعت در اختیار اپراتور قرار می‌دهد.

در اسپین الکتریک، انواع پنل‌های کنترل اعلام حریق از برندهای معتبر با قابلیت برنامه‌ریزی حرفه‌ای و مانیتورینگ هوشمند عرضه می‌شوند.

دتکتورها (Sensors / Detectors

دتکتورها یا حسگرها، چشم‌های سیستم اعلام حریق هستند. این تجهیزات با شناسایی دود، حرارت، شعله یا گازهای خطرناک، اولین سیگنال خطر را به پنل ارسال می‌کنند.

انواع دتکتورهای رایج عبارتند از:

• دتکتور دود (Smoke Detector): شناسایی ذرات دود معلق در هوا؛ مناسب برای فضاهای عمومی و مسکونی
• دتکتور حرارت (Heat Detector): واکنش به افزایش غیرعادی دما؛ کاربردی در فضاهایی با احتمال تولید دود غیرخطرناک مانند آشپزخانه‌ها
• دتکتور گاز و شعله: ویژه محیط‌های صنعتی یا فضاهای حساس مانند موتورخانه‌ها

در آموزش صفر تا صد اعلام حریق، انتخاب نوع مناسب دتکتور بر اساس محیط نصب، نقش حیاتی دارد. در اسپین الکتریک، می‌توانید دتکتورهای حساس، قابل اطمینان و دارای تأییدیه آتش‌نشانی را تهیه کنید.

آژیرها و فلاشرها (Sounders and Flashers)

پس از شناسایی خطر، اطلاع‌رسانی سریع و مؤثر به افراد حاضر در محیط از اهمیت زیادی برخوردار است. این وظیفه بر عهده آژیرها (هشدار صوتی) و فلاشرها (هشدار نوری) است.

• آژیرها باید صدای کافی برای پوشش محیط را داشته باشند.
• فلاشرها مخصوص محیط‌هایی هستند که در آن ممکن است صدا شنیده نشود (مانند کارگاه‌های شلوغ یا مراکز ناشنوایان).
• جانمایی درست آژیرها در پروژه، از اصول مهمی است که در آموزش نصب سیستم اعلام حریق به آن توجه می‌شود.

ماژول‌ها و تجهیزات جانبی

برای توسعه کارایی سیستم و اتصال آن به دیگر سامانه‌ها، از ماژول‌های کنترلی و جانبی استفاده می‌شود. این ماژول‌ها می‌توانند:

• سیستم اعلام حریق را به سیستم اطفای خودکار متصل کنند.
• از طریق ماژول‌های تلفن یا GSM، هشدار را به مدیر ساختمان یا مرکز کنترل ارسال کنند.
• امکان کنترل از راه دور از طریق اینترنت یا اپلیکیشن فراهم کنند.

در فروشگاه اسپین الکتریک، مجموعه‌ای از ماژول‌های کاربردی برای اتصال و هوشمندسازی سیستم اعلام حریق موجود است که مناسب انواع پروژه‌های صنعتی و تجاری هستند.

بیشتر بخوانید: مزایای سیستم‌های اعلام حریق با سیم و بی‌سیم

چرا شناخت تجهیزات در آموزش صفر تا صد اعلام حریق مهم است؟

یکی از اشتباهات رایج در پروژه‌های اعلام حریق، انتخاب اشتباه تجهیزات یا جانمایی نادرست آن‌هاست. این اشتباهات ممکن است:

• باعث تأخیر در تشخیص آتش‌سوزی
• بروز هشدارهای کاذب
• یا حتی عدم عملکرد صحیح سیستم در شرایط بحرانی شود

در دوره‌های آموزش نصب سیستم اعلام حریق، تمرکز ویژه‌ای بر روی درک عملکرد، محدودیت‌ها و شیوه نصب درست هرکدام از این تجهیزات گذاشته می‌شود.

استاندارد نصب سیستم اعلام حریق

در هر پروژه‌ای که با ایمنی و جان انسان‌ها در ارتباط است، رعایت اصول و استانداردهای فنی اهمیت فوق‌العاده‌ای دارد. در این میان، استاندارد نصب سیستم اعلام حریق یکی از اساسی‌ترین فاکتورهایی است که باید در همان ابتدای طراحی و اجرای پروژه در نظر گرفته شود. چرا که یک سیستم اعلام حریق، بدون زیرساخت صحیح و اجرای استاندارد، نه‌تنها مؤثر نیست، بلکه می‌تواند گمراه‌کننده یا حتی خطرآفرین باشد.

زیرساخت مناسب، شرط اول نصب استاندارد اعلام حریق

قبل از آن‌که حتی یک کابل یا دتکتور در ساختمان شما نصب شود، ابتدا باید بررسی دقیقی از زیرساخت ساختمان انجام گیرد. آیا ساختمان در حال ساخت است یا به مرحله بهره‌برداری رسیده؟ این سوال ساده، می‌تواند مسیر اجرای پروژه را کاملاً تغییر دهد. چون استانداردها و الزامات اجرایی برای ساختمان‌های نوساز با ساختمان‌های موجود تفاوت دارد.

به همین دلیل، در آموزش نصب سیستم اعلام حریق همیشه تأکید می‌شود که:

• در پروژه‌های نوساز، امکان اجرای اصولی کابل‌کشی توکار، نصب تجهیزات از ابتدا و طراحی بر پایه سیستم آدرس‌پذیر وجود دارد.
• در ساختمان‌های ساخته‌شده، با محدودیت‌هایی مثل مسیرهای بسته، دیوارهای تمام‌شده و نبود نقشه تاسیسات، باید به‌سراغ راهکارهای انعطاف‌پذیرتر رفت.

مهم‌ترین استانداردهای نصب سیستم اعلام حریق

برای آنکه بتوانید یک سیستم را مطابق با قوانین و مورد تأیید سازمان آتش‌نشانی نصب کنید، باید با مجموعه‌ای از استانداردهای معتبر آشنا باشید. در ادامه، به چند مورد از مهم‌ترین این استانداردها اشاره می‌کنیم:

استاندارد NFPA 101 (Life Safety Code)

این استاندارد مربوط به حفظ جان ساکنین در هنگام بروز حریق است و در آن به جزئیاتی مثل:

• مسیرهای فرار
• نقاط خروج اضطراری
• هشداردهی به‌موقع
• تخلیه امن ساختمان

پرداخته می‌شود. رعایت این استاندارد در طراحی مسیرهای فرار و نصب هشداردهنده‌ها حیاتی است.

استاندارد NFPA 170 (علائم گرافیکی آتش‌نشانی)

در آموزش صفر تا صد اعلام حریق، NFPA 170 به عنوان مرجع طراحی نقشه‌های گرافیکی و نشانه‌گذاری تجهیزات اعلام حریق معرفی می‌شود. در این استاندارد:

• علائم مشخص برای هر تجهیز (دتکتور، پنل، شستی، آژیر و…) تعریف شده
• استفاده صحیح از نمادها در نقشه اجرایی الزامی است

استاندارد BS 5839-1 (بریتانیا)

یکی از معتبرترین استانداردهای اروپایی برای نصب سیستم‌های اعلام حریق است که در پروژه‌های بین‌المللی و حتی در ایران نیز بسیار مورد استناد قرار می‌گیرد. این استاندارد:

• هم جنبه طراحی دارد (زون‌بندی، آدرس‌دهی، تشخیص خطر)
• هم جنبه اجرا (نحوه کابل‌کشی، محل نصب، تست و بازرسی)

در دوره‌های آموزشی اسپین الکتریک، این استاندارد یکی از منابع اصلی آموزش نصب سیستم اعلام حریق آدرس‌پذیر است.

استاندارد NFPA 72 (Fire Alarm Code)

بدون شک یکی از مهم‌ترین منابع فنی در نصب سیستم اعلام حریق در سطح جهانی است. NFPA 72 که در آمریکا استفاده می‌شود، تمامی مراحل از طراحی تا نگهداری سیستم اعلام حریق را شامل می‌شود:

• طراحی مهندسی
• انتخاب تجهیزات
• آدرس‌دهی، کدنویسی و برنامه‌ریزی
• روش‌های تست، تحویل، و نگهداری سیستم

اگر به دنبال یادگیری آموزش صفر تا صد اعلام حریق هستید، بدون آشنایی با NFPA 72 مسیر درستی طی نخواهید کرد.

مقررات ملی ساختمان ایران – مباحث ۳، ۱۳ و ۲۱

در ایران، رعایت مقررات ملی ساختمان برای دریافت تأییدیه آتش‌نشانی الزامی است. سه مبحث کلیدی در این حوزه:

• مبحث ۳: حفاظت ساختمان‌ها در برابر حریق
• مبحث ۱۳: الزامات برقی، که به نحوه کابل‌کشی سیستم اعلام حریق اشاره دارد
• مبحث ۲۱: ایمنی عمومی، از جمله مسیرهای فرار و تهویه در زمان حریق

در هر پروژه‌ای، نقشه سیستم اعلام حریق باید مطابق با این مقررات طراحی شده و به تأیید ناظر آتش‌نشانی برسد.

فرقی نمی‌کند که پروژه شما یک مجتمع مسکونی کوچک است یا یک مرکز خرید بزرگ؛ استاندارد نصب سیستم اعلام حریق مهم‌ترین بخش از کل فرآیند است. در اسپین الکتریک، ما با تکیه بر تیم متخصص، آموزش‌دیده و مجوزدار، طراحی و اجرای سیستم اعلام حریق را کاملاً مطابق با استانداردهای ملی و بین‌المللی انجام می‌دهیم.

اگر به دنبال اجرای مطمئن، مشاوره تخصصی یا خرید تجهیزات استاندارد هستید، همین حالا با کارشناسان اسپین الکتریک در تماس باشید.



بیشتر بخوانید: چگونه سیستم اعلام حریق مناسب برای خانه خود را انتخاب کنیم؟

مراحل نصب سیستم اعلام حریق | راهنمای جامع و گام‌به‌گام

راه‌اندازی هر پروژه ساختمانی، نیازمند عبور از ده‌ها مرحله کوچک و بزرگ است که حذف یا ساده‌انگاری هرکدام، می‌تواند منجر به تحویل سازه‌ای ناقص یا حتی خطرآفرین شود. یکی از بخش‌های مهم در این مسیر، نصب دقیق و اصولی سیستم اعلام حریق است.

اما این کار، فقط نصب چند دتکتور و آژیر نیست! بلکه مجموعه‌ای از اقدامات مهندسی‌شده و هماهنگ است که باید با توجه به استانداردهای جهانی و شرایط فیزیکی پروژه اجرا شود.

در ادامه، مراحل نصب سیستم اعلام حریق را به‌صورت حرفه‌ای و قدم‌به‌قدم مرور می‌کنیم:

زون‌بندی سیستم اعلام حریق | قدم اول در طراحی حرفه‌ای

اولین گام در مراحل نصب سیستم اعلام حریق، انجام زون‌بندی صحیح و مهندسی‌شده است. منظور از زون‌بندی، تقسیم فضای ساختمان به بخش‌های مجزا برای کنترل بهتر و تشخیص سریع‌تر محل وقوع حریق است.

اما این تقسیم‌بندی، نباید بر اساس معیارهای دل‌خواه یا تصادفی انجام شود. بلکه باید:

• بخش‌هایی که ریسک حریق بالاتری دارند (مانند آشپزخانه، اتاق برق، اتاق ژنراتور، انبار مواد اشتعال‌زا) دارای زون‌های مجزا و حساس‌تری باشند.
• نوع فعالیت و کاربری هر فضا در این تقسیم‌بندی لحاظ شود.
• هر زون به تجهیزات تشخیص مخصوص به خود مجهز گردد (دتکتور دود، حرارت، گاز و…).

زون‌بندی مناسب باعث می‌شود:

• سیستم بتواند محل دقیق حریق را شناسایی کند.
• پرسنل ایمنی در کمترین زمان واکنش نشان دهند.
• تخلیه اضطراری افراد به‌درستی و سریع انجام شود.
• از هشدارهای کاذب و بی‌مورد جلوگیری شود.

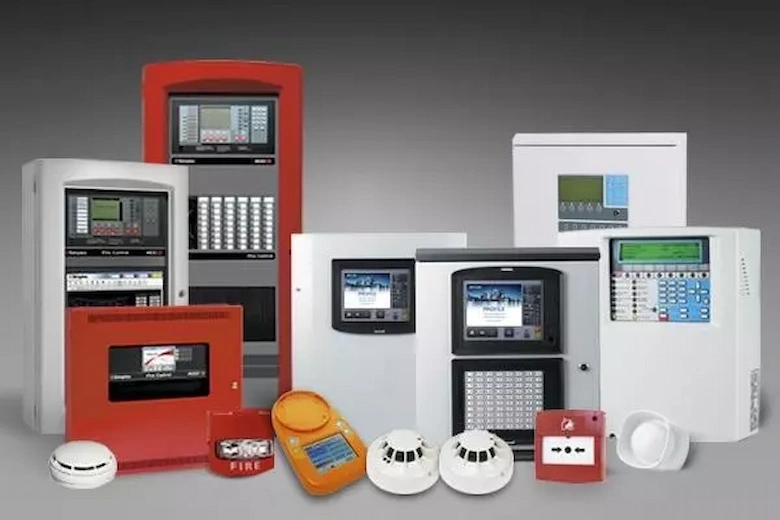

نصب کنترل پنل | مغز متفکر سیستم اعلام حریق

در ادامه مراحل نصب سیستم اعلام حریق، باید کنترل پنل مرکزی را در جایگاهی مناسب نصب کنید. این پنل، حکم مغز سیستم را دارد و تمام تجهیزات به آن متصل هستند. برخی نکات کلیدی برای نصب کنترل پنل:

• محل نصب باید مرکزی، امن و قابل دسترس باشد.
• در نزدیکی آن باید دتکتورهای دود و گرما برای حفاظت نصب شوند.
• از سیم‌کشی استاندارد و مستقل برای تغذیه استفاده شود.
• کنترل پنل باید دارای قابلیت پیکربندی سناریوهای ویژه (مثلاً قطع برق، فعال شدن سیستم اطفا) باشد.
• برای امنیت بیشتر، از قفل‌های نرم‌افزاری و سخت‌افزاری استفاده شود.

اجزای موردنیاز هنگام نصب کنترل پنل:

• منبع تغذیه پشتیبان (باتری)
• صفحه کنترل و نمایشگر LCD
• نرم‌افزار پیکربندی (برای سیستم‌های آدرس‌پذیر)
• کابل‌کشی زون‌ها به‌صورت مستقل

نصب دتکتورها | چشمان تیزبین سیستم اعلام حریق

دتکتورها یا آشکارسازها، نقشی حیاتی در تشخیص سریع دود، گرما یا گاز دارند. در این مرحله از مراحل نصب سیستم اعلام حریق باید دتکتورهای مناسب در محل‌های زیر نصب شوند:

• سقف‌ها، اتاق‌ها، پذیرایی، راهروها
• اتاق آسانسور، شوت زباله، انباری، زیرزمین، پشت‌بام
• فضاهای بسته مانند کمد یا سقف کاذب (با چراغ هشدار خارجی)

چند نکته مهم:

• فاصله استاندارد بین دتکتورها رعایت شود (بر اساس نوع دستگاه و متراژ فضا)
• دتکتورهای خاص (مثلاً گاز، شعله، حرارتی) در محل‌های پرخطر نصب شوند
• هشداردهنده نوری دتکتورها باید قابل رویت باشد

نصب تجهیزات هشداردهنده | ابزار اطلاع‌رسانی دقیق و موثر

در این مرحله از مراحل نصب سیستم اعلام حریق، باید تجهیزات هشداردهنده مانند آژیرها، فلاشرها و زنگ‌ها را در نقاط مناسب نصب کرد. این تجهیزات، وظیفه اطلاع‌رسانی سریع و عمومی در هنگام بروز آتش‌سوزی را دارند.

انواع تجهیزات هشداردهنده:

• صوتی: آژیر، زنگ، پیام صوتی هشدار
• نوری: فلاشر، چراغ چشمک‌زن

نکات کلیدی هنگام نصب:

• صدای آژیر باید بلند و واضح باشد (حدود ۷۵ دسی‌بل یا بیشتر)
• هشدارهای نوری برای اطلاع‌رسانی به افراد ناشنوا الزامی است
• محل نصب باید طوری باشد که در هر نقطه از زون، هشدار قابل درک باشد
• تجهیزات باید با متراژ ساختمان و تعداد زون‌ها هماهنگ باشند

نصب شستی اعلام حریق | ورود دستی انسان به سیستم

آخرین گام در مراحل نصب سیستم اعلام حریق، نصب شستی‌های دستی یا Manual Call Point است. این تجهیزات به ساکنین و کاربران امکان می‌دهند که با مشاهده دود یا آتش، سیستم اعلام حریق را به‌صورت دستی فعال کنند.

مشخصات استاندارد نصب شستی اعلام حریق:

• رنگ قرمز و متمایز از اجزای اطراف
• نصب در ارتفاع مناسب (قابل دسترس برای افراد دارای معلولیت)
• قرارگیری در ورودی و خروجی ساختمان، راه‌پله‌ها و نقاط پرتردد
• فاصله بین شستی‌ها نباید بیشتر از ۴۵ متر باشد

نتیجه گیری

در پایان باید گفت آموزش نصب سیستم اعلام حریق فقط یک مهارت فنی نیست، بلکه دانشی است که می‌تواند جان انسان‌ها را نجات دهد. اگر به دنبال یک مسیر شغلی با آینده روشن هستید یا می‌خواهید در پروژه‌های ساختمانی خود استانداردهای ایمنی را به‌درستی پیاده‌سازی کنید، یادگیری آموزش صفر تا صد اعلام حریق قدمی حیاتی است. همان‌طور که دیدید، از انتخاب تجهیزات تا رعایت استانداردهای نصب سیستم اعلام حریق آدرس‌پذیر، هر مرحله به دقت، دانش فنی و تجربه نیاز دارد. ما در اسپین الکتریک با ارائه‌ی تجهیزات استاندارد و راهکارهای تخصصی، در کنار شما هستیم تا این مسیر را با اطمینان طی کنید.

📞 اگر نیاز به مشاوره یا خرید سیستم‌های اعلام حریق با استانداردهای بین‌المللی دارید، همین حالا با تیم متخصص اسپین الکتریک تماس بگیرید.

امنیت را دست‌کم نگیرید، آینده را ایمن کنید.

دتکتور گاز اکسیژن چیست؟ این دتکتور، یکی از مهم‌ترین تجهیزات ایمنی صنعتی است که نقش حیاتی در حفظ سلامت انسان‌ها و جلوگیری از حوادث خطرناک در محیط‌های کاری ایفا می‌کند. این دستگاه با بهره ‌گیری از فناوری‌های پیشرفته سنجش گاز، میزان اکسیژن موجود در هوا را به‌ صورت لحظه‌ای اندازه‌ گیری کرده و در صورت کاهش یا افزایش غیر عادی، هشدار لازم را صادر می‌کند. استفاده از دتکتور گاز اکسیژن در فضاهای بسته، کارخانه‌ها، پالایشگاه‌ها، آزمایشگاه‌ها و حتی مراکز درمانی امری ضروری است، زیرا کمبود یا افزایش بیش از حد اکسیژن می‌تواند منجر به خفگی، آتش ‌سوزی یا انفجار شود. در ادامه با ما همراه باشید تا به صورت 0 تا 100 به بررسی پاسخ این سوال بپردازیم که دتکتور گاز اکسیژن چیست؟

دتکتور گاز اکسیژن چیست؟

در پاسخ به این سوال که دتکتور گاز اکسیژن چیست، باید گفت که یکی از تجهیزات حیاتی در ایمنی صنعتی و محیطی است که برای اندازه ‌گیری میزان اکسیژن موجود در هوا و هشدار در صورت کاهش یا افزایش غیر عادی آن به کار می‌رود. این دستگاه با استفاده از سنسور الکترو شیمیایی یا اپتیکی، درصد اکسیژن محیط را به ‌صورت پیوسته پایش کرده و در صورت عبور از محدوده مجاز، سیگنال هشدار به سیستم اعلام خطر یا اپراتور ارسال می‌کند.

دتکتور گاز اکسیژن در محیط‌هایی مانند کارخانه‌ها، پالایشگاه‌ها، آزمایشگاه‌ها، فضاهای بسته و معادن اهمیت ویژه‌ای دارد، زیرا کمبود اکسیژن می‌تواند منجر به خفگی و از دست رفتن هوشیاری شود. این دستگاه با دقت بالا، نصب آسان و قابلیت اتصال به سیستم‌های مانیتورینگ مرکزی، نقش مهمی در پیشگیری از خطرات ناشی از نشت گازها و حفظ ایمنی افراد ایفا می‌کند.

بیشتر بخوانید: لیست تجهیزات اعلام حریق مورد تایید آتش نشانی تهران 1404

شیوه عملکرد دتکتور گاز اکسیژن چیست؟

اما یکی از سوالات رایجی که وجود دارد این است که نحوه عملکرد دتکتور گاز آکسیژه چیست؟ به طور کلی شیوه عملکرد دتکتور گاز اکسیژن بر پایه سنجش غلظت اکسیژن در هوای محیط از طریق یک سنسور الکترو شیمیایی یا اپتیکی است. در مدل‌های الکترو شیمیایی، اکسیژن از طریق یک غشاء نازک وارد سلول حسگر می‌شود و با الکترولیت داخلی واکنش شیمیایی داده، جریان الکتریکی متناسب با میزان اکسیژن تولید می‌کند. این جریان توسط مدار داخلی دستگاه پردازش شده و به درصد واقعی اکسیژن موجود در فضا تبدیل می‌شود.

اگر مقدار اکسیژن کمتر از حد استاندارد (معمولا 19.5٪) یا بیشتر از حد مجاز (حدود 23.5٪) باشد، دتکتور به ‌صورت خودکار آژیر هشدار، چراغ چشمک ‌زن یا سیگنال خروجی به سیستم مرکزی ارسال می‌کند. این فرآیند به صورت پیوسته و لحظه‌ای انجام می‌شود تا از بروز شرایط خطرناک مانند خفگی، انفجار یا آتش ‌سوزی ناشی از نوسان اکسیژن جلوگیری شود.

بهترین محیط برای استفاده از دتکتور گاز اکسیژن چیست؟

امروزه استفاده از دتکتور گاز اکسیژن در محیط‌هایی که احتمال تغییر غلظت اکسیژن وجود دارد، کاملا ضروری است. این دستگاه به خصوص در فضاهای بسته مانند مخازن، تونل‌ها، چاه‌ها، مخازن ذخیره مواد شیمیایی و ایستگاه‌های زیر زمینی اهمیت حیاتی دارد، چون در این مکان‌ها کاهش اکسیژن می‌تواند منجر به خفگی افراد شود. همچنین در کارخانه‌های تولید گاز، پتروشیمی‌ها، پالایشگاه‌ها، صنایع فولاد، داروسازی و آزمایشگاه‌های تحقیقاتی برای کنترل دقیق میزان اکسیژن در فرآیندهای شیمیایی یا جلوگیری از خطر انفجار استفاده می‌شود.

حتی در بیمارستان‌ها و مراکز درمانی که از سیستم‌های تامین اکسیژن پزشکی استفاده می‌شود، نصب این دتکتور جهت پایش مستمر و اطمینان از ایمنی کارکنان و بیماران ضروری است. به طور کلی، هر محیطی که در آن احتمال کاهش یا افزایش غلظت اکسیژن نسبت به حد مجاز وجود داشته باشد، نیازمند نصب دتکتور گاز اکسیژن برای حفظ جان انسان‌ها و جلوگیری از خسارات صنعتی است.

نکات کلیدی در انتخاب دتکتور گاز اکسیژن چیست؟

حال که دانستید دتکتور گاز اکسیژن چیست و با خطرات احتمالی عدم استفاده از این محصول آشنا شدید، بد نیست به معرفی چند نکته ساده و در عین حال طلایی بپردازیم که می‌توانند تجربه بهتری را از خرید این دتکتور برای شما به ارمغان بیاورند. با ما همراه باشید:

نوع سنسور دتکتور گاز اکسیژن

اولین و مهم‌ترین عامل در انتخاب دتکتور گاز اکسیژن، نوع سنسور به‌ کار رفته در دستگاه است. سنسورهای الکترو شیمیایی، متداول‌ترین گزینه در این حوزه هستند زیرا از دقت بالا، پاسخ سریع و هزینه نگهداری پایین برخوردار می‌باشند. این سنسورها با واکنش شیمیایی میان اکسیژن و الکترولیت داخلی، میزان دقیق اکسیژن را اندازه ‌گیری می‌کنند. در سوی مقابل، سنسورهای اپتیکی یا لیزری برای محیط‌های صنعتی سنگین یا مکان‌هایی که گرد و غبار، بخارات یا گازهای مزاحم وجود دارد، انتخاب بهتری هستند زیرا مقاومت بیشتری در برابر آلودگی دارند و نیاز کمتری به سرویس دارند. انتخاب نوع سنسور باید با در نظر گرفتن شرایط محیطی، دمای محل نصب، سطح آلودگی و حساسیت مورد نیاز انجام شود تا دستگاه بتواند پایش دقیق، سریع و پایدار اکسیژن در محیط را تضمین کند.

محدوده سنجش و دقت دستگاه

هر دتکتور گاز اکسیژن دارای محدوده عملکرد مشخصی است که معمولا بین ۰ تا ۲۵ درصد حجم هوا تنظیم می‌شود. با این حال، در برخی صنایع مانند داروسازی، اتاق‌های تمیز و صنایع غذایی، نیاز به دقت بسیار بالا و تشخیص تغییرات جزئی در سطح اکسیژن وجود دارد. انتخاب دستگاهی با دقت اندازه ‌گیری بالا (مثلا ±۰.۱٪) و زمان پاسخ ‌دهی سریع (کمتر از ۳۰ ثانیه)، باعث افزایش ایمنی و کاهش خطرات ناشی از افت ناگهانی اکسیژن می‌شود. همچنین بهتر است دتکتور قابلیت تنظیم آستانه هشدار را داشته باشد تا بتوان حد مجاز اکسیژن را بر اساس نوع فعالیت یا استاندارد صنعتی تغییر داد.

قابلیت کالیبراسیون و سهولت در نگهداری

دتکتورهای گاز اکسیژن برای عملکرد دقیق و مداوم نیاز به کالیبراسیون دوره‌ای دارند، زیرا سنسورهای داخلی به مرور زمان ممکن است دچار خطا یا افت حساسیت شوند. انتخاب مدلی که قابلیت کالیبراسیون دستی یا خودکار داشته باشد، در کاهش هزینه‌ها و زمان تعمیرات نقش مهمی دارد. همچنین دستگاه باید دارای طراحی ماژولار باشد تا تعویض سنسور و باتری بدون نیاز به ابزار تخصصی انجام شود. وجود نشانگر وضعیت سنسور، هشدار خطا و قابلیت ثبت داده‌ها از دیگر ویژگی‌هایی است که نگهداری دستگاه را ساده‌تر و مطمئن‌تر می‌کند. این ویژگی‌ها در مجموع باعث افزایش طول عمر مفید دتکتور و اطمینان از صحت عملکرد آن در شرایط بحرانی می‌شوند.

مقاومت در برابر شرایط محیطی

دتکتور گاز اکسیژن باید بتواند در شرایط مختلف محیطی عملکرد قابل اعتماد داشته باشد. اگر محل نصب دارای رطوبت بالا، گرد و غبار یا نوسانات دمایی است، باید دستگاهی انتخاب شود که دارای استاندارد حفاظتی بالا مانند IP65 یا IP67 باشد. همچنین بدنه آن باید از جنس مقاوم در برابر خوردگی مثل استیل ضد زنگ یا آلومینیوم آنودایز ساخته شده باشد تا در برابر مواد شیمیایی و بخارات صنعتی آسیب نبیند. علاوه بر این، در محیط‌های دارای ارتعاش یا میدان مغناطیسی قوی، استفاده از دتکتورهایی با سیستم ایزوله و فیلترهای ضد نویز توصیه می‌شود. مجموعه این ویژگی‌ها باعث می‌شوند دتکتور در هر شرایطی پایش دقیق و بدون خطا ارائه دهد.

قابلیت اتصال به سیستم‌های مانیتورینگ و هشدار دهنده

در صنایع پیشرفته، اتصال دتکتور گاز اکسیژن به سیستم‌های مانیتورینگ مرکزی یک مزیت مهم محسوب می‌شود. انتخاب دتکتوری که دارای خروجی‌های استاندارد مانند 4-20mA، Modbus، RS485 یا رله‌های هشدار باشد، امکان اتصال آسان به سیستم اعلام حریق، PLC یا BMS را فراهم می‌کند. این قابلیت کمک می‌کند تا در صورت بروز خطر، هشدارها به صورت خودکار به مرکز کنترل یا حتی به تلفن همراه اپراتور ارسال شوند. برخی مدل‌های جدید دارای نمایشگر دیجیتال، آلارم صوتی و نوری داخلی و حتی قابلیت اتصال بی ‌سیم (Wi-Fi یا Bluetooth) هستند که سطح ایمنی و مدیریت سیستم را به طرز چشمگیری افزایش می‌دهند.

بیشتر بخوانید: بهترین روش اطفای حریق مایعات چیست؟ – بررسی 7 راهکار کلیدی!

روش نصب دتکتور گاز اکسیژن چیست؟

پیش از هر چیز در پاسخ به این که روش نصب دتکتور گاز اکسیژن چیست، باید بگوییم که برای نصب این محصولات شما می‌بایست از دانش و تخصص یک متخصص حرفه‌ای در زمینه سیستم‌های اعلام حریق یا اعلام گاز گرفتگی بهره بگیرید تا در نهایت ایمنی محیط شما تضمین شود. اما در ادامه با ما همراه باشید تا بررسی کنیم که نحوه نصب دتکتور گاز اکسیژن چیست:

انتخاب محل مناسب برای نصب دتکتور گاز اکسیژن

اولین گام در نصب دتکتور گاز اکسیژن چیست؟ نخستین گام، انتخاب محل صحیح نصب دستگاه است، زیرا موقعیت نصب تاثیر مستقیمی بر دقت اندازه‌ گیری دارد. از آن‌ جایی که اکسیژن گازی سبک‌تر از بسیاری از گازهای دیگر است، باید دتکتور در ارتفاعی نزدیک به سطح تنفس انسان یعنی حدود ۱.۵ تا ۲ متر از سطح زمین نصب شود تا میزان واقعی اکسیژن در هوای قابل تنفس را تشخیص دهد. نصب دستگاه در نقاطی با گردش هوای طبیعی و بدون مانع مانند دیوارهای داخلی یا نزدیکی محل‌های کار افراد توصیه می‌شود. شایان ذکر است که باید از نصب دتکتور در مجاورت دریچه‌های تهویه، پنجره‌ها یا منابع گرما خودداری کرد تا تغییرات دمایی و جریان هوا باعث ایجاد خطا در سنجش نشود.

آماده‌ سازی زیر ساخت و اتصالات الکتریکی

در این مرحله، باید زیر ساخت‌های برق و سیم ‌کشی مناسب برای تغذیه دتکتور آماده شود. دتکتورهای گاز اکسیژن معمولا با ولتاژ ۲۴ ولت DC یا ۲۲۰ ولت AC کار می‌کنند، بنابراین انتخاب منبع تغذیه ایمن و پایدار بسیار مهم است. کابل‌ها باید از نوع ضد حریق، دارای روکش مقاوم در برابر رطوبت و تداخل الکترو مغناطیسی باشند تا داده‌ها بدون نویز به سیستم مانیتورینگ منتقل شوند. اتصال سیم‌های خروجی به سیستم اعلام خطر، کنترل مرکزی یا PLC باید طبق نقشه سیم ‌کشی ارائه‌ شده توسط سازنده انجام شود. در این مرحله، رعایت اصول ایمنی الکتریکی و ارتینگ صحیح دستگاه الزامی است تا از خطر شوک الکتریکی یا اختلال در عملکرد دتکتور جلوگیری شود.

نصب فیزیکی و تنظیمات اولیه دتکتور گاز اکسیژن

اما پس از آماده‌ سازی محل و سیم ‌کشی، باید دتکتور گاز اکسیژن را روی دیوار یا پایه مخصوص نصب کرد. برای این کار از براکت‌های فلزی ضد زنگ یا پیچ‌های استاندارد استفاده می‌شود تا دستگاه در جای خود محکم و بدون لرزش ثابت شود. پس از نصب فیزیکی، دتکتور باید روشن شده و مراحل پیکر بندی اولیه شامل تنظیم محدوده هشدار، انتخاب واحد سنجش (درصد حجمی یا ppm) و بررسی عملکرد سنسور انجام شود. برخی مدل‌ها دارای نمایشگر دیجیتال و منوی تنظیمات نرم ‌افزاری هستند که به‌ وسیله آن می‌توان سطح هشدار اولیه و ثانویه را تعیین کرد. در این مرحله باید بررسی شود که دستگاه به درستی به سیستم هشدار دهنده مرکزی متصل شده و سیگنال‌ها به ‌طور صحیح ارسال می‌شوند.

کالیبراسیون، تست عملکرد و نگهداری دوره‌ای

آخرین و حیاتی‌ترین گام در فرآیند نصب دتکتور گاز اکسیژن، کالیبراسیون و تست عملکرد دستگاه است. پس از نصب، باید دتکتور را با استفاده از گاز مرجع استاندارد (مثلا ۲۰.۹٪ اکسیژن) کالیبره کرد تا مقادیر اندازه ‌گیری ‌شده دقیق و معتبر باشند. سپس آزمایش عملکرد هشدارهای صوتی و نوری، بررسی وضعیت ارتباط با سیستم مانیتورینگ و اطمینان از پاسخ ‌دهی سریع دستگاه انجام می‌شود. همچنین توصیه می‌شود برنامه‌ای برای بازرسی و سرویس دوره‌ای تنظیم شود تا عملکرد سنسور و دقت دستگاه حفظ گردد. رعایت این مرحله نه ‌تنها باعث افزایش عمر مفید دتکتور می‌شود بلکه از بروز خطاهای خطرناک در محیط‌های حساس جلوگیری می‌کند.

مزایای استفاده از دتکتور گاز اکسیژن چیست؟

بهره گیری از دتکتور گاز اکسیژن علاوه بر تضمین امنیت محیط‌های مختلف در برابر گاز گرفتگی، حریق یا انفجار، می‌تواند مزایای متعدد دیگری هم داشته باشد. با ما همراه باشید تا بگوییم که مزایای بهره گیری از دتکتور گاز اکسیژن چیست:

افزایش ایمنی و حفظ جان انسان‌ها

اصلی‌ترین مزیت استفاده از دتکتور گاز اکسیژن، تضمین ایمنی افراد در محیط‌های کاری است. این دستگاه با پایش لحظه‌ای میزان اکسیژن در هوا، در صورت کاهش یا افزایش بیش از حد مجاز، هشدار فوری صادر می‌کند. چنین عملکردی در فضاهای بسته مانند مخازن، معادن، تونل‌ها و صنایع شیمیایی اهمیت زیادی دارد، زیرا کاهش سطح اکسیژن می‌تواند منجر به خفگی یا از دست رفتن هوشیاری شود. وجود دتکتور، باعث می‌شود افراد قبل از وقوع حادثه از خطر آگاه شده و محیط را ترک کنند، لذا نقش آن در پیشگیری از حوادث مرگبار و حفظ سلامت پرسنل غیر قابل انکار است.

پیشگیری از انفجار و آتش ‌سوزی‌های صنعتی

یکی دیگر از مزایای مهم دتکتور گاز اکسیژن چیست؟ این مزیت، کاهش خطر انفجار و آتش ‌سوزی در محیط‌های صنعتی است. در بسیاری از صنایع، وجود اکسیژن بیش از حد می‌تواند باعث اشتعال سریع مواد قابل احتراق شود. این دستگاه با تشخیص سریع افزایش سطح اکسیژن و ارسال هشدار به سیستم‌های کنترل مرکزی، از وقوع واکنش‌های خطرناک جلوگیری می‌کند. به ‌ویژه در پالایشگاه‌ها، کارگاه‌های جوشکاری و صنایع تولید گاز، نظارت مداوم بر اکسیژن یک ضرورت حیاتی محسوب می‌شود. در همین راستا، استفاده از دتکتور گاز اکسیژن باعث می‌شود ایمنی خطوط تولید حفظ شده و از خسارات سنگین مالی و جانی جلوگیری شود.

دقت بالا در اندازه‌ گیری و پایش مداوم محیط

امروزه دتکتورهای گاز اکسیژن با استفاده از فناوری‌های پیشرفته الکتروشیمیایی و اپتیکی، قادرند غلظت اکسیژن را با دقت بسیار بالا و در زمان واقعی بسنجند. این ویژگی باعث می‌شود حتی تغییرات جزئی در میزان اکسیژن به‌ سرعت شناسایی و گزارش شوند. بسیاری از مدل‌های مدرن دارای سیستم ثبت داده، نمایشگر دیجیتال و هشدار چند مرحله‌ای هستند که اطلاعات دقیق و قابل اعتماد برای مدیریت ایمنی فراهم می‌کنند. چنین دقت و پایداری در عملکرد، سبب می‌شود دتکتور گاز اکسیژن نه ‌تنها در صنایع سنگین بلکه در آزمایشگاه‌ها، مراکز تحقیقاتی و بیمارستان‌ها نیز به‌ عنوان ابزاری ضروری مورد استفاده قرار گیرد.

قابلیت اتصال به سیستم‌های هوشمند و مانیتورینگ مرکزی

از دیگر مزایای برجسته دتکتور گاز اکسیژن، قابلیت اتصال به سیستم‌های کنترلی و مانیتورینگ هوشمند است. این دستگاه‌ها عموما به خروجی‌های استاندارد مانند 4-20mA، Modbus، RS485 یا Wi-Fi مجهز هستند که امکان ارتباط مستقیم با سیستم‌های اعلام حریق، BMS یا PLC را فراهم می‌کنند. این قابلیت سبب می‌شود هشدارها به ‌صورت آنی در مرکز کنترل ثبت شده و اقدامات اضطراری به ‌سرعت اجرا شود. در برخی مدل‌ها حتی امکان ارسال هشدار از طریق پیامک یا اپلیکیشن موبایل نیز وجود دارد. این ویژگی، دتکتور را به بخشی از زیر ساخت هوشمند ایمنی صنعتی تبدیل می‌کند که می‌تواند با سایر سنسورها و تجهیزات حفاظتی به شکل هماهنگ عمل کند.

نگهداری آسان و طول عمر بالا

دتکتور گاز اکسیژن به دلیل طراحی مدرن و استفاده از سنسورهای با دوام، نگهداری آسان و عمر طولانی دارد. بیشتر مدل‌های جدید دارای قابلیت کالیبراسیون خودکار یا دستی، تعویض آسان سنسور و هشدار پایان عمر هستند که از بروز خطاهای انسانی جلوگیری می‌کند. بدنه مقاوم در برابر رطوبت، گرد و غبار و خوردگی، سبب می‌شود دستگاه در شرایط سخت صنعتی نیز عملکرد دقیق و پایدار داشته باشد. علاوه بر این، هزینه نگهداری پایین و نیاز کم به سرویس‌های دوره‌ای، باعث شده استفاده از این دتکتورها از نظر اقتصادی نیز مقرون ‌به ‌صرفه باشد. لازم به ذکر است که این ویژگی‌ها موجب می‌شود دتکتور گاز اکسیژن سرمایه‌ای مطمئن برای افزایش ایمنی بلند مدت محیط‌های کاری به شمار رود.

کلام پایانی

همانگونه که دیدید در این مقاله به صورت 0 تا 100 به بررسی پاسخ این سوال پرداختیم که دتکتور گاز اکسیژن چیست؟ دانستیم که دتکتور گاز اکسیژن ابزاری حیاتی برای کنترل، پایش و مدیریت سطح اکسیژن در محیط‌های صنعتی و آزمایشگاهی است. این دستگاه با دقت بالا و واکنش سریع، هر گونه تغییر در غلظت اکسیژن را شناسایی کرده و از بروز حوادث جدی پیشگیری می‌کند. رعایت اصول انتخاب صحیح دستگاه، نصب استاندارد، کالیبراسیون و نگهداری دوره‌ای، تضمین ‌کننده عملکرد دقیق و طولانی‌ مدت آن خواهد بود. شایان ذکر است که دتکتور گاز اکسیژن ترکیبی از فناوری، دقت و ایمنی است که حضور آن در هر محیط صنعتی یا حساس، یک ضرورت انکار ناپذیر محسوب می‌شود. از همراهی شما متشکریم.

مجموعه اسپین الکتریک به صورت تخصصی در زمینه تامین و تجهیز انواع سیستم‌های اعلام حریق و بیم دتکتور فعالیت می‌کند. شما همراهان محترم می‌نتوانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان، از طریق پل‌های ارتباطی با کارشناسان ما تماس حاصل فرمایید.

سوالات متداول

دتکتور گاز اکسیژن چیست و چگونه جان افراد را در محیط‌های کاری حفظ می‌کند؟

دتکتور گاز اکسیژن با پایش لحظه‌ای میزان اکسیژن هوا و هشدار در صورت کاهش یا افزایش غیر عادی آن، از خفگی، از دست رفتن هوشیاری و حوادث مرتبط با کمبود اکسیژن جلوگیری می‌کند. در محیط‌های بسته این دستگاه اولین خط دفاعی برای اطلاع‌ رسانی به کارکنان قبل از وقوع خطر است و باعث می‌شود افراد فرصت کافی برای ترک محیط یا انجام اقدامات ایمنی داشته باشند.

عوامل موثر بر دقت عملکرد دتکتور گاز اکسیژن چیست؟

دقت دتکتور تحت تاثیر عواملی مانند نوع سنسور، شرایط محیطی، دما و رطوبت، جریان هوا و آلودگی گازهای مزاحم قرار دارد. انتخاب دتکتوری با سنسور الکترو شیمیایی یا اپتیکی مناسب، نصب صحیح در ارتفاع استاندارد و کالیبراسیون دوره‌ای باعث می‌شود که نتایج اندازه‌ گیری دقیق و قابل اعتماد باشد. رعایت این نکات، خطر خطا در پایش اکسیژن و هشدارهای اشتباه را به حداقل می‌رساند.

نحوه نگهداری و کالیبراسیون دتکتور گاز اکسیژن چیست؟

برای عملکرد صحیح و طولانی ‌مدت دتکتور، باید برنامه‌ای منظم برای کالیبراسیون دوره‌ای، بررسی هشدارها، تعویض سنسور در صورت نیاز و سرویس دوره‌ای داشته باشید. به طور کلی توصیه می‌شود هر ۳ تا ۶ ماه یک ‌بار دستگاه کالیبره شود و وضعیت باتری، سیم ‌کشی و اتصال به سیستم‌های هشدار بررسی گردد. این اقدامات باعث می‌شود دتکتور عملکرد دقیق، پاسخ سریع و طول عمر طولانی خود را حفظ کند و از بروز حوادث ناگهانی جلوگیری شود.

طراحی چیدمان دتکتور شعله یکی از حساس‌ترین مراحل در سیستم‌های اعلام و اطفای حریق صنعتی است. حتی بهترین دتکتور شعله، اگر در موقعیت درست نصب نشود، ممکن است در لحظه حیاتی نتواند شعله را تشخیص دهد. در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و کارخانه‌های شیمیایی، این موضوع مستقیماً با جان انسان‌ها، ایمنی تجهیزات و جلوگیری از خسارت‌های مالی بزرگ ارتباط دارد.

شرکت SPIN ELECTRIC در سال ۲۰۲۵ با بهره‌گیری از مدل‌سازی سه‌بعدی، شبیه‌سازی پرتوپراکنی و الگوریتم‌های هوشمند بهینه‌سازی، روشی نوآورانه برای طراحی چیدمان دتکتور شعله ارائه کرده که می‌تواند نقاط کور را به حداقل برساند و پوشش چندگانه را به حداکثر برساند.

چرا طراحی چیدمان دتکتور شعله حیاتی است؟

در هر محیط صنعتی، موانع فیزیکی مانند:

• لوله‌ها
• مخازن
• سازه‌های فلزی
• پلتفرم‌ها و دیوارها

می‌توانند دید دتکتور شعله را محدود کنند. هر دتکتور شعله دارای یک زاویه دید مشخص است (معمولاً بین ۹۰ تا ۱۲۰ درجه) که اگر مانعی در مسیر آن قرار گیرد، شعله را تشخیص نخواهد داد.

اشتباه رایج: بسیاری از طراحان فقط با نقشه‌های دوبعدی و تخمین تجربی، محل نصب دتکتور شعله را تعیین می‌کنند. این روش معمولاً باعث باقی ماندن نقاط کور و کاهش عملکرد سیستم می‌شود.

بیشتر بدانید: راهنمای 0 تا 100 انتخاب دتکتور شعله مناسب برای صنایع فرآیندی

چالش‌های رایج در طراحی چیدمان دتکتور شعله

میدان دید محدود

هر دتکتور تنها در محدوده زاویه و برد مشخصی می‌تواند شعله را تشخیص دهد.

وجود موانع سه‌بعدی

سایه‌اندازی تجهیزات، لوله‌ها و دیوارها باعث ایجاد نقاط کور می‌شود.

لزوم پوشش چندگانه

برای اطمینان بیشتر، بهتر است هر نقطه از چند زاویه دیده شود تا در صورت خرابی یا تعمیر یک دتکتور، دیگری جایگزین شود.

هزینه نصب و نگهداری

نصب بی‌برنامه دتکتورهای اضافی، هزینه را بالا می‌برد بدون آنکه کارایی را بهینه کند.

رویکرد سنتی و محدودیت‌های آن

در گذشته، طراحی چیدمان دتکتور شعله معمولاً با:

• نقشه‌های دوبعدی
• مدل‌های هندسی ساده
• تجربه مهندسین ایمنی

انجام می‌شد. اما این روش‌ها دقت کمی داشتند، چون موانع سه‌بعدی و جزئیات واقعی سایت را در نظر نمی‌گرفتند. نتیجه، نقاط کور و پوشش ناکافی بود.

مدل نوین SPIN ELECTRIC: سه لایه تحلیل و بهینه‌سازی

۱. مدل پرتوپراکنی دقیق با Autodesk 3DS Max

با استفاده از Ray Casting و یک پلاگین اختصاصی، محیط صنعتی به صورت سه‌بعدی مدل‌سازی می‌شود. از هر دتکتور شعله، هزاران پرتو شبیه‌سازی می‌شود و برخورد آن‌ها با موانع بررسی می‌شود.

• خروجی: نقشه دقیق پوشش سه‌بعدی
• مزیت: امکان تحلیل پوشش تک‌دتکتوری و چنددتکتوری با دقت بالا

نمونه واقعی:
در یک سکوی دریایی، پس از بازطراحی محل نصب دتکتورها:

• نقاط کور از ۶۴٪ به ۴۰٪ کاهش یافت
• پوشش چندگانه از ۱۳٪ به ۴۷٪ افزایش پیدا کرد
  بدون اضافه کردن حتی یک دتکتور جدید!

۲. مدل پرتوپراکنی شتاب‌یافته با MATLAB

برای آزمایش هزاران حالت چیدمان، تیم مهندسی SPIN ELECTRIC مدل اختصاصی پرتوپراکنی با استفاده از الگوریتم Möller–Trumbore توسعه داد.

• سرعت پردازش: ۵۰۰٬۰۰۰ نقطه نمونه در کمتر از ۳ ثانیه
• امکان اجرای بیش از ۱۰٬۰۰۰ سناریوی چیدمان در یک روز
• ورودی: مدل سه‌بعدی سایت به فرمت STL

۳. الگوریتم ژنتیک برای بهینه‌سازی خودکار

الگوریتم ژنتیک با الهام از تکامل طبیعی، بهترین ترکیب محل نصب و زاویه دید دتکتورها را پیدا می‌کند.
پارامترهای بهینه‌سازی:

1. مختصات X
2. مختصات Y
3. زاویه افقی دید
4. زاویه عمودی دید

نتایج بهینه‌سازی:

• نقاط کور از ۳۶.۵٪ به ۵.۹٪ کاهش یافت
• پوشش چندگانه از ۴۴.۱٪ به ۷۶.۲٪ افزایش یافت

بیشتر بدانید: تشخیص گاز در سردخانه‌ها: از ایمنی تا بهره‌وری انرژی

مزایای رویکرد جدید در طراحی چیدمان دتکتور شعله

• افزایش ایمنی با حذف نقاط کور
• کاهش هزینه به دلیل حذف دتکتورهای غیرضروری
• سرعت طراحی بالا با شبیه‌سازی سریع
• گزارش‌های دقیق و تصویری برای تیم اجرایی
• قابلیت استفاده در صنایع مختلف شامل نفت و گاز، نیروگاه‌ها، انبارهای سوخت و کارخانه‌های شیمیایی

آینده طراحی چیدمان دتکتور شعله با هوش مصنوعی

SPIN ELECTRIC در گام بعدی قصد دارد:

• داده‌های واقعی عملکرد دتکتورها را به مدل تزریق کند
• جانمایی‌ها را به صورت پویا و خودکار به‌روزرسانی کند
• با واقعیت افزوده (AR) به تکنسین‌ها امکان مشاهده پوشش دتکتورها در محل را بدهد

جمع‌بندی

طراحی چیدمان دتکتور شعله دیگر نباید یک فرآیند تخمینی و سنتی باشد. با استفاده از مدلسازی سه‌بعدی، پرتوپراکنی دقیق و الگوریتم‌های بهینه‌سازی، می‌توان:

• نقاط کور را به حداقل رساند
• پوشش چندگانه را افزایش داد
• هزینه‌ها را کاهش داد
• ایمنی را به حداکثر رساند

برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید.

در بسیاری از محیط‌های صنعتی، تشخیص سریع آتش‌سوزی می‌تواند تفاوت بین کنترل بحران و یک فاجعه تمام‌عیار باشد. در این میان، حسگرهای شعله به‌عنوان یکی از پیشرفته‌ترین روش‌های کشف آتش، نقش حیاتی در ایمنی تأسیسات ایفا می‌کنند. طبق استاندارد NFPA A.17.8.3.2.1، این نوع از حسگرها در شرایط خاصی بیشترین کارایی را دارند. در این مقاله از بلاگ اسپین الکتریک، با کاربردها، مزایا، محدودیت‌ها و نکات فنی مهم در استفاده از این تجهیزات آشنا می‌شویم.

حسگر شعله چیست و چگونه کار می‌کند؟

حسگر شعله ابزاری است که تابش انرژی ناشی از شعله آتش را در طیف‌های فرابنفش (UV)، مادون‌قرمز (IR) یا مرئی تشخیص می‌دهد. برخلاف حسگرهای دود یا حرارت که به علائم ثانویه آتش‌سوزی واکنش نشان می‌دهند، حسگرهای شعله مستقیماً نور و انرژی ساطع‌شده از خود شعله را شناسایی می‌کنند. این ویژگی آن‌ها را به گزینه‌ای ایده‌آل برای محیط‌هایی تبدیل می‌کند که آتش با سرعت زیاد و بدون تولید زیاد دود گسترش می‌یابد.

بیشتر بخوانید: راهنمای جامع تشخیص شعله و جرقه بر اساس استاندارد NFPA 72

کاربردهای توصیه‌شده برای حسگرهای شعله بر اساس استاندارد NFPA

طبق بند A.17.8.3.2.1 از استاندارد NFPA، حسگرهای شعله برای کاربردهای خاصی طراحی شده‌اند:

۱. فضاهای بزرگ و سقف‌بلند مانند آشیانه‌ها و انبارها

در محیط‌هایی با ارتفاع زیاد، دود ممکن است قبل از رسیدن به حسگرهای دود یا حرارت پخش شود. اما حسگر شعله می‌تواند آتش را در همان لحظه شروع تشخیص دهد.

۲. مناطق باز یا نیمه‌باز

در فضاهایی که جریان هوا یا باد وجود دارد، حرکت دود مختل شده و عملکرد حسگرهای سنتی کاهش می‌یابد. در چنین محیط‌هایی، حسگر شعله انتخاب بهتری است.

۳. تأسیسات با خطر بالا مانند پتروشیمی، انبار سوخت، رنگ‌آمیزی و کار با حلال‌ها

در این مکان‌ها، خطر آتش‌سوزی ناگهانی و شعله‌ور شدن سریع بسیار بالاست. بنابراین، وجود حسگرهای سریع‌العمل مانند حسگر شعله الزامی است.

۴. ماشین‌آلات با ریسک بالا و سیستم‌های اطفاء گازی

برای اطمینان از تشخیص سریع و فعال‌سازی سیستم اطفاء خودکار، استفاده از حسگر شعله توصیه می‌شود.

۵. شرایط محیطی نامناسب برای حسگرهای دیگر

در برخی مکان‌ها، دما، رطوبت یا گرد و غبار عملکرد حسگرهای دیگر را مختل می‌کند. حسگر شعله در چنین شرایطی بهتر عمل می‌کند.

بیشتر بخوانید: راهنمای جامع بیم دتکتورها بر اساس استاندارد ISO 7240-12

عوامل تداخل در عملکرد حسگرهای شعله

هرچند حسگر شعله ابزار قدرتمندی است، اما برخی منابع انرژی خارجی می‌توانند باعث خطا در عملکرد یا کاهش دقت آن شوند:

• نور مستقیم خورشید
• صاعقه و الکتریسیته ساکن
• پرتوهای ایکس، گاما و کیهانی
• جوشکاری قوسی که پرتو UV تولید می‌کند
• تداخلات الکترومغناطیسی (EMI و RFI)
• نورهای مصنوعی پرقدرت
• اشیاء داغ مانند مشعل یا کوره‌ها

برای کاهش این تداخلات، انتخاب حسگر مناسب با فناوری تشخیص پیشرفته و فیلترهای دقیق ضروری است.

اهمیت زاویه دید در عملکرد حسگر شعله

طبق بند A.17.8.3.2.3، زاویه‌ای که آتش نسبت به محور نوری حسگر دارد، روی حساسیت تشخیص تأثیرگذار است. هرچه زاویه آتش نسبت به حسگر بیشتر شود، شعله باید بزرگ‌تر باشد تا توسط حسگر دیده شود. به همین دلیل، هنگام نصب حسگر باید موقعیت، ارتفاع و زاویه دید به‌درستی بررسی شود تا پوشش کامل حاصل گردد.

تفاوت واکنش حسگرها به سوخت ‌های مختلف

بند A.17.8.3.2.4 تأکید می‌کند که اکثر حسگرهای شعله به نوع سوخت آتش‌سوزی نیز حساس هستند. به بیان ساده:

• آتش حاصل از سوخت‌های مختلف (مانند گاز، نفت، چوب) انرژی متفاوتی در طیف فرابنفش، مرئی یا مادون‌قرمز منتشر می‌کند. یک حسگر ممکن است به آتش ناشی از گاز طبیعی سریع‌تر واکنش نشان دهد تا آتش حاصل از روغن‌های صنعتی. بنابراین، هنگام طراحی سیستم تشخیص آتش، نوع سوخت‌های موجود باید مدنظر قرار گیرد و فاصله حسگر با سطح خطر تنظیم شود.

نگهداری و نظافت حسگرهای شعله

برای حفظ دقت عملکرد، حسگرها باید نظافت دوره‌ای داشته باشند. بند A.17.8.3.2.6 روش‌هایی برای این کار پیشنهاد می‌کند:

1. نظارت خودکار بر شفافیت لنز و ارسال هشدار در صورت آلودگی
2. تمیز کردن لنز با جریان هوا (Air Purge Systems)

هرچند این سیستم‌ها مفیدند، اما جایگزین بازدید و بررسی منظم نیستند. همچنین، استفاده از محافظ‌های شیشه‌ای روی حسگر مجاز نیست، مگر اینکه به‌طور خاص برای آن تأیید شده باشند.

چرا انتخاب درست حسگر شعله اهمیت دارد؟

در طراحی سیستم اعلام حریق، انتخاب حسگر شعله باید بر اساس موارد زیر انجام شود:

• نوع محیط و شرایط فیزیکی
• نوع سوخت و مواد قابل احتراق
• زاویه دید و فاصله از منبع خطر
• میزان نور و منابع تداخلی

حسگر اشتباه نه تنها عملکرد خوبی ندارد، بلکه ممکن است باعث آلارم‌های اشتباه یا تشخیص ناقص شود.

نتیجه‌گیری

حسگرهای شعله یکی از مؤثرترین تجهیزات برای تشخیص سریع آتش در محیط‌های صنعتی و خاص هستند. با آگاهی از کاربردهای مناسب، محدودیت‌ها، نحوه عملکرد و عوامل مؤثر در دقت آن‌ها می‌توان سیستمی ایمن، دقیق و قابل‌اعتماد طراحی کرد. در اسپین الکتریک، ما با بهره‌گیری از استانداردهای بین‌المللی و محصولات پیشرفته، آماده‌ایم تا راهکارهای تخصصی برای ایمنی شما ارائه دهیم.

اگر در پروژه صنعتی خود با چالش‌هایی در زمینه ایمنی و سیستم اعلام حریق روبه‌رو هستید، تیم مهندسی اسپین الکتریک آماده است تا در طراحی و تأمین تجهیزات، همراه شما باشد.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

این پروتکل روشی را برای ارزیابی عملکرد دتکتورهای گاز سمی ارائه می‌دهد. یک برگه‌ی کاری نیز همراه آن است که راهنمای مفیدی برای ثبت عملکرد دتکتورهای گاز می‌باشد. همچنین می‌توان از آن به عنوان بخشی از گزارش نگهداری برای سیستم‌های کامل دتکتور گاز استفاده کرد. برای درک مزایای تجهیزات خاص دتکتور گاز، چندین پارامتر باید آزمایش شوند. این عوامل شامل زمان پاسخ، شرایط محیطی، تأثیر دما، دقت و حساسیت به مواد تداخل‌زا، زمان بازیابی، نشانگر خرابی، پایداری (درایفت) و تکرارپذیری در طول زمان می‌باشد. شرایط آزمون باید شبیه شرایط واقعی باشد؛ بنابراین شرایط آزمون باید محیط کاری (دما و رطوبت) را شبیه‌سازی کند. تجهیزات و مواد باید به‌طور متناسب انتخاب شوند. گازهای استفاده‌شده ممکن است بسیار سمی باشند. بنابراین، ضروری است که یک مهندس ایمنی آموزش‌دیده یا بهداشت صنعتی مسئول تولید این گازها باشد و گاز در یک محیط با تهویه مناسب تولید و با ایمنی تخلیه شود.

تجهیزات و گاز آزمون

۱. هوای صفر برای کالیبراسیون صفر

در کاربردهایی که هوای محیط به‌طور معمول دارای سطح پایینی از گاز هدف است، برخی دتکتورها ممکن است به کالیبراسیون صفر با هوای “پاک” نیاز داشته باشند.
الف. هوای فشرده (فیلتر شده از طریق زغال فعال برای حذف اکثر گازهای ناخواسته و بخار آب)
ب. هوای صفر در بطری Lecture

۲. گاز اسپن برای آزمون ضربه و کالیبراسیون

برای دستیابی به بهترین دقت، ترکیبی از گاز هدف که در هوای محیط رقیق شده باشد، بهترین گاز کالیبراسیون است. با این حال، این معمولاً نیاز به اپراتور ماهر، تجهیزات دقیق و روش مرجع برای تحلیل غلظت گاز دارد. روش‌های زیر برای آماده‌سازی گاز برای آزمون ضربه و کالیبراسیون توصیه می‌شوند:

الف. بطری گاز کالیبراسیون یک‌بار مصرف (فشار پایین، پیش‌مخلوط با هوا یا نیتروژن)
این روش با رگولاتور جریان ثابت یا جریان تقاضا ساده‌ترین و عملی‌ترین روش برای آزمون ضربه دتکتورهای الکتروشیمیایی است (هم سیستم‌های استخراجی و هم دتکتور غیرفعال با کلاهک کالیبراسیون یا محفظه جریان).
برای سیستم‌های نمونه‌برداری استخراجی که غلظت گاز در بطری بالاتر از محدوده تشخیص است، می‌توان گاز آزمون را با رگولاتور جریان ثابت و اتصال T در خط نمونه‌برداری رقیق کرد. از رگولاتوری با نرخ جریان کمتر از نرخ جریان نمونه‌برداری استفاده شود و کیسه‌ی هوای تمیز در اتصال T نصب شود.
مثال: با استفاده از رگولاتور ۰٫۲۵ لیتر در دقیقه با هوای تمیز در اتصال T، غلظت گاز آزمون برای MIDAS با جریان حدود ۰٫۵ لیتر در دقیقه تقریباً نصف غلظت بطری خواهد بود.
می‌توان از بطری هوای صفر با رگولاتور جریان ثابت برای رقیق‌سازی استفاده کرد (و از اتصال T دیگر برای تخلیه مازاد در سیستم‌های استخراجی بهره برد). این روش برای سیستم‌های تشخیص غیرفعال نیز مؤثر است.
روش رقیق‌سازی بطری Lecture فقط برای آزمون ضربه مناسب است زیرا دقت مخلوط گاز به دقت جریان بستگی دارد.
نوع و غلظت گاز کالیبراسیون، لوله‌کشی نمونه، رگولاتورهای جریان و مبدل‌های کالیبراسیون، اجزای کلیدی زنجیره کالیبراسیون هستند. ابزار فقط به اندازه دقت گازی که با آن کالیبره شده، دقیق است.
با توجه به اینکه پایداری غلظت و عمر مفید به ترکیب گاز و نوع بطری بستگی دارد، از سیلندرهای بدون گواهی یا تاریخ‌گذشته استفاده نکنید.
بیشتر مواد شیمیایی بسیار واکنش‌پذیر با نیتروژن مخلوط می‌شوند. اطمینان حاصل شود که تمام مواد در تماس با گاز از قبل با گاز نمونه آماده‌سازی شده‌اند.

بیشتر بخوانید: ملاحظات کلیدی برای جانمایی مؤثر دتکتور گاز در تاسیسات صنعتی

برخی دتکتورها ممکن است برای خوانش صحیح به رطوبت نیاز داشته باشند. یک مرطوب‌کننده مانند “Nafion” می‌تواند به خط نمونه افزوده شود.
قبل از استفاده از مرطوب‌کننده، سازگاری آن با گاز هدف بررسی شود.

ب. کیسه‌ی نمونه‌گیری (Tedlar یا Teflon)

این روش برای سیستم‌های استخراجی و گازهای غیر واکنشی مناسب است، چه از سیلندر گاز پر شده باشد، چه از گاز رقیق شده یا دستگاه نفوذی.

ج. دستگاه نفوذی یا پخش‌کننده
دستگاه نفوذی در مقایسه با سیلندر کالیبراسیون استاندارد مزایایی دارد؛ از جمله ارائه غلظت‌های دقیق و دامنه وسیعی از غلظت‌ها که با تغییر نرخ جریان رقیق‌سازی یا دمای محفظه قابل تولید است.
با نرخ نفوذ مشخص و دمای معین، جریان ثابتی از هوا که با مواد شیمیایی نفوذ کرده مخلوط شده، گاز کالیبراسیون ثابتی تولید می‌کند.
دستگاهی با دمای ثابت و تنظیم جریان لازم است. دستگاه‌های قابل حمل به صورت تجاری موجودند.
پیش از استفاده، دستگاه‌های نفوذی باید در دمای کالیبراسیون و جریان حامل آماده‌سازی شوند تا نرخ به تعادل برسد.
بیشتر دستگاه‌ها به ۳۰ دقیقه تا ۳ ساعت برای رسیدن به تعادل نیاز دارند.
لوله‌های دیواره ضخیم، ترکیبات با فشار بخار پایین و ترکیبات هالوژنه معمولاً زمان بیشتری نیاز دارند.
بهترین روش، راه‌اندازی سیستم کالیبراسیون از روز قبل و اجازه دادن به رسیدن به تعادل تا صبح است.
آزمون‌های مکرر در بازه زمانی مشخص انجام شود تا تعادل حاصل شود.
گاز آزمون می‌تواند در کیسه‌ی گاز نمونه‌گیری پر شود، به دتکتور غیرفعال خورانده شود، یا مستقیماً در حالت اتصال T با خروجی تخلیه (Overflow) به سیستم Span وارد شود.
در دستگاه‌های تولید گاز نفوذی قابل حمل، ممکن است فیلتر زغال فعال برای هوای حامل/رقیق‌کننده پیش از محفظه نفوذی وجود داشته باشد؛ گاز تولیدشده خشک‌تر از هوای محیط خواهد بود، و برای برخی گازها و دتکتورها به رطوبت بیشتر نیاز خواهد بود (مانند Nafion).

بیشتر بخوانید: مکان‌های مناسب برای نصب دتکتور گاز و اهمیت جانمایی صحیح در ایمنی

آزمون زمان پاسخ (Time Response)

برای اندازه‌گیری عملکرد واقعی دتکتور، پاسخ سیستم به غلظت مشخصی از گاز آزمون با زمان ثبت‌شده برای رسیدن به ۹۰٪ مقدار پایدار (T₉₀) اندازه‌گیری می‌شود.
این آزمون باید در دمای محیط (معمولاً ۲۰ تا ۲۵ درجه سانتی‌گراد) و با جریان گاز مشخص انجام شود.

آزمون دما و رطوبت (Temperature and Humidity Test)

برای بررسی تأثیر دما و رطوبت، عملکرد دتکتور باید در دمای پایین و بالا (مثلاً ۰°C و ۵۰°C) و رطوبت نسبی بالا (تا ۹۰٪ RH) مورد آزمون قرار گیرد. این آزمون تأثیر شرایط محیطی را بر دقت و پاسخ دتکتور بررسی می‌کند.

آزمون حساسیت به گازهای تداخلی (Cross Sensitivity Test)

دتکتور باید در معرض گازهای غیرهدف قرار گیرد تا بررسی شود آیا به آن‌ها پاسخ می‌دهد یا خیر. گازهایی مانند CO₂، H₂، CH₄، بخارهای آلی، یا ترکیبات مشابه باید به عنوان گازهای تداخلی استفاده شوند.
در صورت وجود پاسخ، درصد انحراف و میزان خطا در خروجی ثبت می‌شود.

آزمون پایداری (Drift Test)

دتکتور باید به مدت چندین ساعت (یا چند روز بسته به طراحی سیستم) در هوای پاک یا گاز استاندارد نگهداری شود و تغییرات خروجی آن پایش شود. تغییر در خروجی در طول زمان باید در محدوده قابل قبول باشد.

آزمون تکرارپذیری (Repeatability Test)

گاز آزمون با غلظت ثابت باید چندین بار به دتکتور اعمال شود و مقدار پاسخ در هر بار ثبت شود. انحراف معیار پاسخ‌ها نباید بیشتر از محدوده مجاز تعیین‌شده توسط سازنده باشد.

آزمون بازیابی (Recovery Test)

پس از قرار گرفتن در معرض گاز هدف، دتکتور باید به شرایط اولیه خود بازگردد. زمان لازم برای بازگشت به صفر یا مقدار پایدار اولیه ثبت می‌شود. اگر دتکتور به زمان طولانی برای بازیابی نیاز داشته باشد، باید در مستندات ذکر شود.

آزمون نشانگر خرابی (Fault Indication Test)

در صورتی که دتکتور مجهز به مدار تشخیص خرابی باشد، شرایط خرابی باید شبیه‌سازی و بررسی شود که آیا بیم دتکتور به‌درستی هشدار خرابی را اعلام می‌کند یا خیر (مانند قطع تغذیه، عدم دریافت سیگنال، خراب شدن سنسور و …).

تکمیل برگه کاری (Test Record Sheet)

تمام اطلاعات آزمون، نتایج اندازه‌گیری، نوع گاز، تاریخ آزمون، مشخصات دتکتور (شماره سریال، مدل، محل نصب) و شرایط آزمون باید در برگه‌ی کاری ثبت شود تا به‌عنوان سندی برای ارزیابی عملکرد دتکتور در آینده و مستندسازی نگهداری مورد استفاده قرار گیرد.
