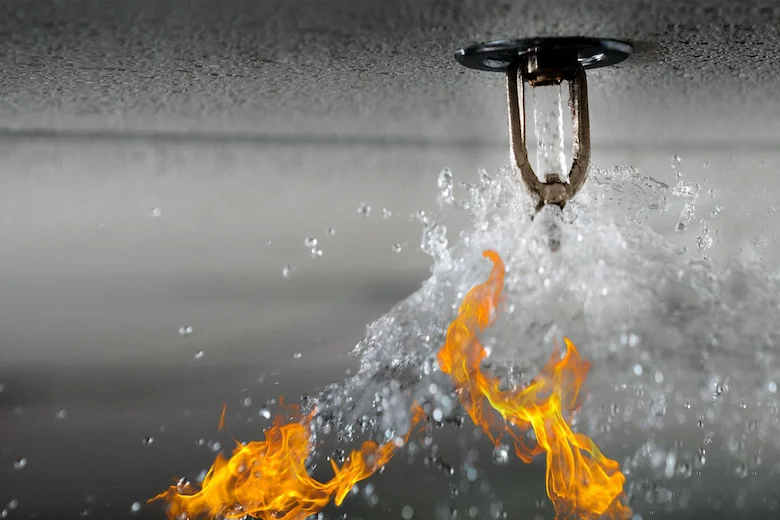

تفاوت اسپرینکلر واکنش سریع و استاندارد چیست؟ هر دو سیستم با هدف اطفای حریق طراحی شدهاند، اما درک تفاوت ساختار آنها در قطر حباب حرارتی، شاخص زمان پاسخ و الگوی پاشش آب، میتوان گزینه مناسب برای هر محیط را انتخاب کرد. انتخاب اشتباه میان این دو میتواند منجر به فعال سازی دیر هنگام در محیطهای مسکونی یا تخلیه غیر ضروری آب در انبارهای صنعتی شود؛ لذا شناخت دقیق این تفاوتها برای مهندسان مشاور، سازندگان و مالکان ساختمان جهت انطباق با استانداردهای NFPA و سازمان آتش نشانی امری حیاتی است. امروز و در این مقاله قصد داریم به بررسی تفاوت اسپرینکلر واکنش سریع و استاندارد بپردازیم. با ما همراه باشید.

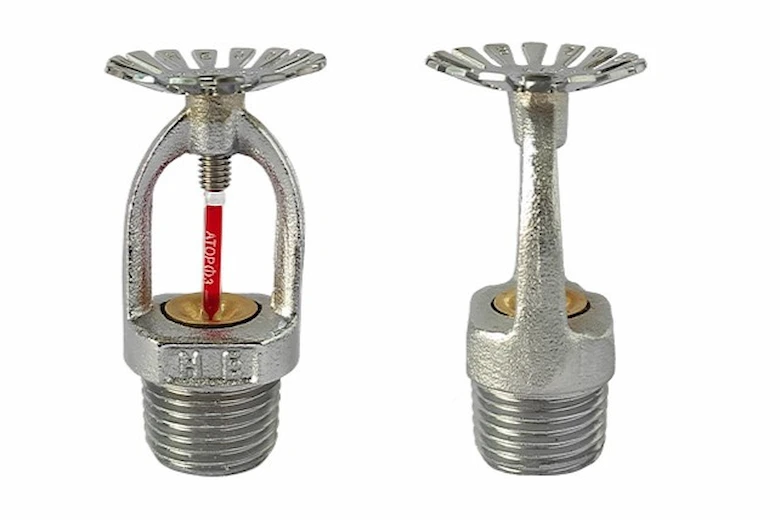

اسپرینکلر واکنش سریع چیست؟
اسپرینکلر واکنش سریع که به اختصار QR نامیده میشود، نوعی پیشرفته از تجهیزات اطفای حریق اتوماتیک است که با هدف اصلی حفاظت از جان انسانها و افزایش فرصت فرار در محیطهای پر تردد طراحی شده است. تفاوت اصلی این اسپرینکلر با مدلهای واکنش استاندارد، در حساسیت حرارتی بسیار بالای حباب شیشهای آن است. این حبابها معمولا با قطر ۳ میلی متر ساخته میشوند تا با جذب سریعتر انرژی گرمایی، در زمان کوتاهتری شکسته شده و جریان آب را آزاد کنند. مطابق استانداردهای بین المللی، اسپرینکلر واکنش سریع دارای شاخص زمان پاسخ کمتر از ۵۰ متر ثانیه است، که این ویژگی باعث میشود حریق در همان لحظات اولیه وقوع، پیش از گسترش دود سمی و افزایش دمای محیط به سطوح کشنده، مهار شود.
بیشتر بخوانید: رفتارشناسی حریق چیست

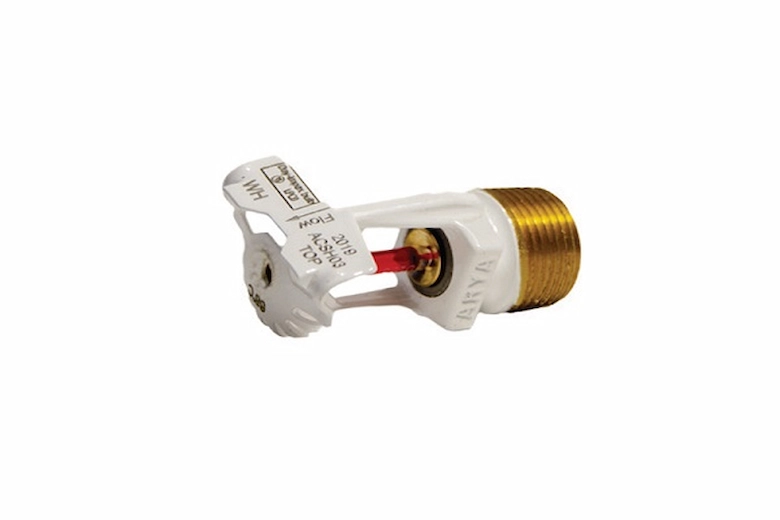

اسپرینکلر استاندارد چیست؟
اما اسپرینکلر استاندارد نوعی عنصر اطفای حریق کلاسیک و قابل اعتماد است که به منظور حفاظت از سازه و کنترل گسترش آتش طراحی شده و بیشتر در محیطهای صنعتی، انبارها و فضاهای تجاری بزرگ کاربرد دارد. بر خلاف مدلهای واکنش سریع، این اسپرینکلر مجهز به یک حباب شیشهای با قطر ۵ میلی متر است که جرم حرارتی بالاتری دارد و طبق استاندارد NFPA 13، شاخص زمان پاسخ آن ۸۰ متر ثانیه یا بیشتر تعریف میشود.
این یعنی اسپرینکلر استاندارد کمی دیرتر فعال شده و اجازه میدهد تا حرارت در زیر سقف متمرکز شود تا تنها سرهای نزدیک به کانون اصلی حریق باز شوند و از تخلیه بی مورد آب در نواحی دیگر جلوگیری گردد. این مکانیزم هوشمندانه با خنک نگه داشتن ساختار ساختمان و پیشگیری از فرو ریختن سقف، فرصت کافی را برای نیروهای عملیاتی آتش نشانی فراهم میکند تا حریق را به طور کامل مهار کنند.
بیشتر بخوانید: آژیر اعلام حریق چیست
تفاوت اسپرینکلر واکنش سریع و استاندارد
درک تفاوتهای فنی میان این دو نوع اسپرینکلر، عاملی کلیدی در طراحی یک سیستم اطفای حریق کارآمد است. در این قسمت از مقاله قصد داریم به بررسی 10 مورد از تفاوت اسپرینکلر واکنش سریع و استاندارد بپردازیم. با ما همراه باشید:
ضخامت حباب شیشهای و حساسیت حرارتی
اصلیترین تفاوت اسپرینکلر واکنش سریع و استاندارد در قطر حباب شیشهای است که به عنوان سنسور حرارتی عمل میکند. پیشتر هم گفتیم که در اسپرینکلرهای واکنش سریع، قطر حباب معمولا ۳ میلی متر است، در حالی که در مدلهای استاندارد این قطر به ۵ میلی متر میرسد. حباب نازکتر در مدل QR به معنای جرم حرارتی کمتر و سرعت جذب گرمای بیشتر است. به عبارت دیگر، اسپرینکلر واکنش سریع با حساسیت بالاتری به تغییرات دما واکنش نشان داده و در زمان بسیار کوتاهتری نسبت به مدل استاندارد، مسیر جریان آب را باز میکند تا از گسترش اولیه حریق جلوگیری شود.
شاخص زمان پاسخ
شاخص Response Time Index یا به اختصار RTI، معیاری علمی برای سنجش سرعت عملکرد اسپرینکلر است. اسپرینکلرهای واکنش سریع دارای RTI کمتر از ۵۰ هستند که آنها را در لیست تجهیزات فوق سریع قرار میدهد. اما در سوی مقابل، اسپرینکلرهای استاندارد دارای RTI معادل ۸۰ یا بالاتر میباشند. این تفاوت عددی نشان دهنده آن است که مدلهای استاندارد برای فعال شدن نیاز به تجمع انرژی حرارتی بیشتری دارند، در حالی که مدلهای واکنش سریع برای محیطهایی که سرعت رشد آتش در آنها بالا است یا تخلیه سریع افراد اولویت دارد، بهینه شدهاند.
هدف عملیاتی
هدف اصلی اسپرینکلر واکنش سریع، بالا بردن ضریب ایمنی جان انسانها از طریق مهار آتش در نطفه و جلوگیری از تولید دود سمی و پدیده فلاش اور است. اما اسپرینکلر استاندارد با رویکرد کنترل حریق طراحی شده است. این مدل با اجازه دادن به رشد محدود آتش، تنها در نزدیکی کانون حریق فعال میشود تا با خنک کردن سازه ساختمان و محیط اطراف، از فروپاشی سقف و گسترش آتش به زونهای دیگر جلوگیری کند، بدون اینکه با تخلیه زود هنگام آب در نواحی وسیع، باعث آسیبهای جانبی به کالاها شود.
محل نصب و کاربری
با توجه به استانداردهای NFPA، انتخاب میان این دو مدل به نوع کاربری محیط بستگی دارد. اسپرینکلرهای واکنش سریع عمدتا در محیطهای مسکونی، هتلها، بیمارستانها و مدارس که تراکم انسانی بالایی دارند استفاده میشوند تا فرصت فرار افزایش یابد. در سوی دیگر، اسپرینکلرهای استاندارد انتخاب اول برای فضاهای تجاری بزرگ، انبارها، سولههای صنعتی و پارکینگها هستند. در این فضاها، کنترل آتش و جلوگیری از خسارتهای سنگین به بدنه سازه و انبار کالا اولویت بیشتری نسبت به واکنش لحظهای در ثانیههای اول دارد.
الگوی تخلیه و توزیع آب
یکی دیگر از اصلیترین تفاوت اسپرینکلر واکنش سریع و استاندارد، الگوی تخلیه و توزیع آب در آنها است. اگر چه هر دو نوع ممکن است مقدار آب یکسانی را تخلیه کنند، اما نحوه توزیع آب در آنها متفاوت است. اسپرینکلرهای واکنش سریع معمولا آب را به گونهای تخلیه میکنند که در ارتفاع بالاتری از محیط پخش شود تا از بالا رفتن دمای لایههای گازهای سمی جلوگیری کرده و بقای افراد را تضمین کنند. در مقابل، طراحی اسپرینکلر استاندارد به گونهای است که قطرات آب با تمرکز بر کف و نفوذ در عمق حریق تخلیه میشوند تا به صورت مستقیم با سوخت در حال اشتعال مبارزه کرده و شدت آتش را در کانون اصلی کاهش دهند.
جلوگیری از فلاش اور
یکی از مهمترین تفاوت اسپرینکبر واکنش سریع و استاندارد، توانایی مهار فلاش اور است. فلاش اور یعنی لحظهای که تمام اشیاء موجود در یک اتاق به دلیل دمای بالا همزمان شعله ور میشوند. اسپرینکلر واکنش سریع با هدف مستقیم سرکوب آتش پیش از رسیدن به دمای بحرانی طراحی شده است. این عنصر با واکنش زود هنگام، اجازه نمیدهد لایههای گاز داغ زیر سقف تشکیل شوند. اما اسپرینکلر استاندارد برای مقابله با حریقی طراحی شده که ممکن است از مرحله اولیه عبور کرده باشد. لذا در محیطهای کوچکی که خطر فلاش اور بالا است، استفاده از مدل استاندارد میتواند ریسک جانی داشته باشد.
تاثیر بر طراحی مخازن و پمپهای آب
در محاسبات هیدرولیکی سیستم اطفای حریق، انتخاب نوع اسپرینکلر بر حجم مخزن ذخیره آب و توان پمپها تاثیر میگذارد. به دلیل سرعت بالای فعال سازی در اسپرینکلرهای واکنش سریع، معمولا تعداد سرهای کمتری در یک حادثه باز میشوند و آتش در نطفه خفه میشود. این موضوع در برخی طراحیها اجازه میدهد تا مساحت طراحی بهینهتر انتخاب شود. اما در سیستمهای استاندارد، به دلیل تاخیر در عملکرد، احتمال باز شدن تعداد بیشتری از اسپرینکلرها در یک منطقه وسیعتر وجود دارد که این امر نیازمند تامین دبی آب و فشار هیدرولیکی متفاوتی در محاسبات مهندسی است.
مقاومت در برابر ضربه و آسیبهای محیطی
از نظر فیزیکی و دوام، اسپرینکلر استاندارد به دلیل داشتن حباب ۵ میلی متری، از پایداری ساختاری بیشتری در برابر ضربات ناخواسته فیزیکی برخوردار است. حبابهای ۳ میلی متری در مدلهای واکنش سریع بسیار ظریف هستند و در حین حمل و نقل یا نصب، حساسیت بالایی به ضربه دارند. به همین دلیل، در محیطهای صنعتی خشن که احتمال برخورد ابزار یا تجهیزات با سر اسپرینکلر وجود دارد، مدلهای استاندارد به همراه گارد محافظ ترجیح داده میشوند تا از تخلیه کاذب آب ناشی از شکستن فیزیکی حباب جلوگیری شود. لذا با در نظر گرفتن کاربری محیط، به این نکته در تفاوت اسپرینکلر واکنش سریع و استاندارد توجه داشته باشید.
محدودیتهای ارتفاع سقف
ارتفاع سقف یکی دیگر از تفاوت اسپرینکلر واکنش سریع و استاندارد به شمار میآید. در سقفهای بسیار بلند گرمای حاصل از آتش تا به سقف برسد و حباب ظریف واکنش سریع را فعال کند، ممکن است در مسیر صعودی خود به شدت پراکنده شود. اسپرینکلرهای استاندارد برای این فضاها بهینهتر هستند، زیرا طراحی آنها برای مقابله با آتشهای توسعه یافته در فضاهای وسیع با جریان هوای زیاد است. در مقابل، مدلهای QR در سقفهای با ارتفاع معمولی بهترین عملکرد را دارند و در سقفهای خیلی بلند ممکن است کارایی ۱۰۰ درصدی خود را از دست بدهند.
بیشتر بخوانید: طریقه نصب اعلام حریق در ساختمان از ۰ تا۱۰۰
الزامات سخت گیرانه در استانداردهای بیمه و آتش نشانی
به طور کلی، شرکتهای بیمه و سازمانهای آتش نشانی برای اماکنی که خطر جانی در اولویت است، مانند خانههای سالمندان یا مهد کودکها، به هیچ عنوان اسپرینکلر استاندارد را نمیپذیرند و تنها تاییدیه را برای مدلهای واکنش سریع صادر میکنند. در مقابل، برای مناطق ذخیره سازی کالا در مراکز خرید بزرگ، به دلیل استراتژی کنترل خسارت مالی، تمرکز بر روی نصب اسپرینکلرهای استاندارد با K-Factor بالاتر است تا قدرت نفوذ آب در میان کالاها تضمین شود.
کلام پایانی
همانگونه که دیدید در این مقاله به صورت 0 تا 100 به بررسی تفاوت اسپرینکلر واکنش سریع و استاندارد پرداختیم. دانستیم که اگر اولویت پروژه شما تخلیه ایمن افراد و جلوگیری از فلاش اور در فضاهای کوچک و شلوغ مانند هتلها و بیمارستانها است، اسپرینکلر واکنش سریع با حباب ۳ میلی متری تنها گزینه منطقی است. اما اگر با فضاهای وسیع، سقفهای بلند و بار اشتعال سنگین در انبارها و مراکز صنعتی روبرو هستید، اسپرینکلر استاندارد با پایداری بالاتر و تمرکز بر حفظ اسکلت ساختمان، کارایی بیشتری خواهد داشت. از همراهی شما متشکریم.
ما در مجموعه اسپین الکتریک به صورت تخصصی در زمینه تامین و تجهیز انواع تجهیزات مرتبط با سیستم اعلام حریق شامل انواع اسپرینکلر، دتکتور خطی حرارتی و غیره فعالیت میکنیم. شما عزیزان میتوانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان پیش از خرید از طریق پلهای ارتباطی با ما تماس بگیرید.
سوالات متداول
آیا میتوان اسپرینکلر واکنش سریع و استاندارد را در یک فضا با هم ترکیب کرد؟
طبق استانداردهای NFPA 13، ترکیب این دو نوع اسپرینکلر در یک فضای واحد بدون جدا سازی فیزیکی مجاز نیست. از آن جایی که مدل واکنش سریع زودتر فعال شده و دمای محیط را پایین میآورد، ممکن است مانع از فعال سازی به موقع اسپرینکلرهای استاندارد شود. این تداخل عملکردی باعث میشود که حریق در بخشهایی از فضا کنترل نشده باقی بماند.
چطورمتوجه تفاوت اسپرینکلر واکنش سریع و استاندارد شویم؟
سادهترین راه تشخیص تفاوت اسپرینکلر واکنش سریع و استاندارد، نگاه کردن به ضخامت حباب شیشهای است. حبابهای بسیار نازک نشان دهنده واکنش سریع و حبابهای ضخیمتر نشان دهنده واکنش استاندارد هستند. همچنین، بر روی بدنه اسپرینکلرهای واکنش سریع معمولا عبارت QR یا کدهای شناسایی خاص حک شده است تا بازرسان به راحتی آن را تشخیص دهند.
آیا اسپرینکلر واکنش سریع گرانتر از مدل استاندارد است؟
به طور معمول، قیمت اسپرینکلرهای واکنش سریع به دلیل تکنولوژی حساستر حباب و دقت بالاتر در ساخت، کمی بیشتر از مدلهای استاندارد است. با این حال، در پروژههای مسکونی این اختلاف قیمت با توجه به کاهش هزینههای احتمالی ناشی از خسارت آتش سوزی و همچنین الزامات قانونی برای دریافت تاییدیه پایان کار، کاملا توجیه اقتصادی دارد.
برای پارکینگ ساختمانهای مسکونی کدام نوع مناسبتر است؟
در پارکینگها به دلیل ارتفاع سقف و احتمال آتش سوزی خودروها که گرمای شدیدی تولید میکنند، معمولا از اسپرینکلر استاندارد استفاده میشود تا از باز شدن بی مورد تعداد زیادی اسپرینکلر جلوگیری شود. اما در راهروهای منتهی به واحدها و داخل خود واحدها، حتما باید از نوع واکنش سریع استفاده کرد تا ایمنی جان ساکنین تضمین شود.
