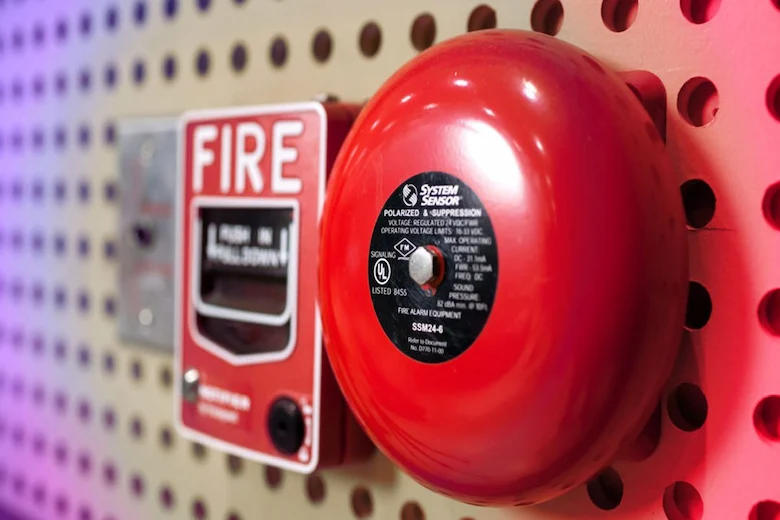

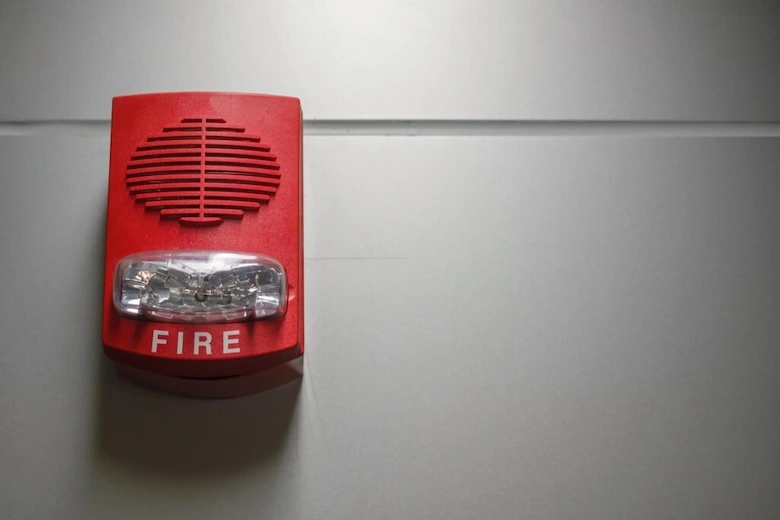

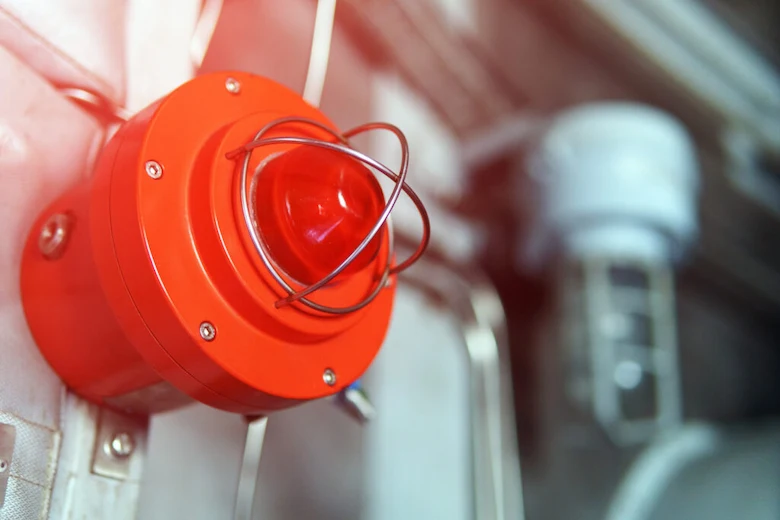

آژیر اعلام حریق چیست؟ – معرفی 5 مورد از انواع آژیر اعلام حریق

دتکتورهای گاز به‌عنوان بخش حیاتی سامانه‌های ایمنی در محیط‌های صنعتی، مسکونی و آزمایشگاهی، نقش کلیدی در شناسایی نشت گازهای خطرناک و جلوگیری از حوادث احتمالی دارند. نصب صحیح این تجهیزات به‌شدت بر کارایی و زمان پاسخ‌دهی آن‌ها تاثیرگذار است. این مقاله از اسپین الکتریک به بررسی مکان‌های مناسب نصب دتکتور گازهای مختلف، نکات کلیدی و استراتژی‌های پوشش‌دهی در فضاهای گوناگون می‌پردازد.

انواع گازها و ویژگی‌های نصب دتکتور گاز

هر نوع گاز، به دلیل ویژگی‌های فیزیکی خاص خود مانند چگالی نسبت به هوا، رفتار متفاوتی در محیط دارد. در نتیجه، دتکتورهای گاز باید متناسب با این خصوصیات در مکان مناسب نصب شوند تا بهترین عملکرد را داشته باشند.

1. گاز طبیعی (متان – CH₄) و هیدروژن (H₂)

گاز طبیعی و هیدروژن، گازهای سبک‌تری نسبت به هوا هستند و تمایل دارند به سمت بالا حرکت کنند. بنابراین:

• مکان نصب: دتکتورهای این گازها باید تقریباً ۱۵۰ میلی‌متر زیر سقف نصب شوند.
• نکات مهم:
  • ارتفاع نصب نباید پایین‌تر از بالای در باشد تا گاز از قسمت بالایی اتاق به خوبی پایش شود.
  • دتکتورها نباید در گوشه‌ها یا نقاطی که هوا ساکن است نصب شوند، زیرا تجمع گاز در این مناطق ممکن است دیر شناسایی شود.
  • از نصب دتکتورها نزدیک سیستم‌های تهویه یا جایی که جریان هوا مانع رسیدن گاز به سنسور شود، خودداری شود.
  • نگهداری و تست منظم جهت تضمین عملکرد صحیح دتکتورها توصیه می‌شود.

2. ال‌پی‌جی (LPG) و پروپان (C₃H₈)

گازهای LPG و پروپان سنگین‌تر از هوا هستند و به سمت پایین محیط حرکت می‌کنند.

• مکان نصب: دتکتورها باید حدود ۱۵۰ میلی‌متر تا حداکثر ۴۰۰ میلی‌متر از سطح زمین نصب شوند.
• نکات مهم:
  • توجه به شرایط محیطی مانند وجود آب یا رطوبت در کف برای جلوگیری از هشدارهای کاذب ضروری است.
  • نباید در نزدیکی جریان‌های قوی هوا مثل پنجره‌ها یا درها نصب شوند تا از رقیق شدن گاز و ایجاد خطا جلوگیری شود.
  • آزمون و نگهداری منظم برای اطمینان از عملکرد بهینه الزامی است.

3. منوکسید کربن (CO) و دی‌اکسید کربن (CO₂)

منوکسید کربن (CO)

منوکسید کربن وزن تقریبا برابر با هوا دارد و معمولاً در ارتفاع تنفسی انسان (۱.۶ تا ۱.۸ متر از سطح زمین) نصب می‌شود.

• نصب در ارتفاع ناحیه تنفسی افراد، امکان تشخیص سریع‌تر نشت را فراهم می‌کند.
• دتکتورها نباید نزدیک سیستم‌های تهویه نصب شوند تا قرائت‌های دقیق داشته باشند.

دی‌اکسید کربن (CO₂)

دتکتورهای CO₂ کاربردهای مختلفی دارند؛ از کلاس‌های درس گرفته تا آشپزخانه‌های صنعتی و آزمایشگاه‌ها.

• در کلاس‌های درس معمولاً در ارتفاع سر نشسته نصب می‌شوند، اما به دلیل احتمال هشدارهای کاذب از بازدم مستقیم، نصب بالاتر از سر ایستاده ترجیح داده می‌شود.
• در آشپزخانه‌های صنعتی، دتکتورها باید ۱ تا ۳ متر بالاتر از خط پخت و دور از هودهای تهویه نصب شوند.
• در آزمایشگاه‌ها دتکتورها نزدیک شیرهای گاز و محل ذخیره کپسول نصب می‌شوند، با توجه به اینکه CO₂ سنگین‌تر از هواست، نصب در ارتفاع پایین‌تر بهتر است.
• بازرسی و آزمون منظم جهت حفظ ایمنی و عملکرد مطلوب اهمیت فراوانی دارد.

4. کاهش اکسیژن (O₂) و گازهای بی‌اثر (نیتروژن، آرگون)

کاهش اکسیژن در محیط می‌تواند خطرناک باشد، زیرا گازهای بی‌اثر مانند نیتروژن و آرگون جای اکسیژن را می‌گیرند و منجر به خفگی می‌شوند.

• نیتروژن: کمی سبک‌تر از هواست و در آزمایشگاه‌ها به‌عنوان گاز حامل استفاده می‌شود.
• آرگون: سنگین‌تر از هوا بوده و در جوشکاری، نگهداری مواد غذایی و روشنایی کاربرد دارد.
• نصب دتکتورهای پایش اکسیژن باید در ارتفاع پایین باشد تا کاهش سطح اکسیژن به سرعت شناسایی شود.
• تأمین تهویه مناسب برای کاهش خطرات حیاتی است.

5. غنی‌سازی اکسیژن

افزایش سطح اکسیژن بیش از ۲۱ درصد باعث افزایش خطر آتش‌سوزی و انفجار می‌شود.

• شناسایی نشتی اکسیژن برای جلوگیری از خطرات ضروری است.
• دتکتورهای اکسیژن باید نزدیک مخازن و سامانه‌های لوله‌کشی اکسیژن نصب شوند.
• تهویه مناسب در این نواحی باعث رقیق شدن غلظت اکسیژن اضافی و کاهش خطر می‌شود.

بیشتر بخوانید: چیدمان دتکتور شعله در صنعت نفت و گاز

پوشش منطقه‌ای و تعداد دتکتورها

برای تضمین ایمنی کامل، تعداد و مکان دتکتورها باید با دقت تعیین شود. عوامل کلیدی شامل:

1. ابعاد منطقه: فضای بزرگ‌تر نیازمند تعداد بیشتری دتکتور است.
2. ارتفاع سقف: بر اساس گاز پایش‌شده، دتکتورها باید در ارتفاع مناسب نصب شوند.
3. تجهیزات موجود: دستگاه‌هایی مانند دیگ‌های گازی یا اجاق‌ها احتمال نشت را افزایش می‌دهند و نیاز به پایش بیشتر دارند.
4. پیچیدگی لوله‌کشی: در نقاط اتصال و مسیرهای طولانی لوله‌کشی، دتکتورهای بیشتری لازم است.
5. نوع گاز و کاربرد فضا: هر گاز رفتار و خطر خاصی دارد و محل نصب باید متناسب با کاربرد محیط باشد.

بیشتر بخوانید: طراحی چیدمان دتکتور شعله؛ رویکرد نوین در ۲۰۲۵

انواع پوشش دتکتورها

پوشش گسترده (Blanket Coverage)

استقرار یکنواخت چندین دتکتور در سراسر یک فضای مشخص مانند اتاق تجهیزات صنعتی.

• دتکتورها باید به گونه‌ای توزیع شوند که هیچ ناحیه‌ای بدون پوشش باقی نماند.
• پوشش نواحی با همپوشانی جزئی باعث افزایش اطمینان در صورت خرابی یک دتکتور می‌شود.
• طراحی اتاق، محل تجهیزات و مسیرهای تهویه باید در جانمایی دتکتورها لحاظ شود.
• نگهداری و آزمون‌های منظم باید به صورت برنامه‌ریزی‌شده انجام شود.

پوشش هدفمند (Targeted Coverage)

نصب بیم دتکتور در نقاط خاصی که احتمال نشت گاز بیشتر است، مانند:

• دیگ‌های بخار، لوله‌کشی‌ها، شیرها و دودکش‌ها.
• دتکتورها باید نزدیک به این نقاط نصب شوند، بدون اینکه دسترسی به آن‌ها محدود شود.
• نوع دتکتور باید با نوع گاز هماهنگ باشد.
• شرایط محیطی مانند جریان هوا و دما باید در نظر گرفته شود.
• برنامه نگهداری و کالیبراسیون منظم بسیار حیاتی است.

نکات مهم در نگهداری و آزمون دتکتورها

• آزمون‌های دوره‌ای برای تضمین دقت و عملکرد صحیح دتکتورها انجام شود.
• کالیبراسیون منظم برای جلوگیری از خطاهای اندازه‌گیری ضروری است.
• در صورت خرابی یا تعمیر، جایگزینی فوری دتکتورها برای حفظ ایمنی محیط ضروری است.

نتیجه‌گیری

نصب صحیح و به موقع دتکتورهای گاز، عاملی حیاتی برای ایمنی در هر محیطی است که گازهای مختلف مورد استفاده یا نگهداری قرار می‌گیرند. با درک ویژگی‌های فیزیکی گازها، شرایط محیطی و کاربری فضا، می‌توان مکان‌های بهینه نصب دتکتورها را تعیین کرد. استفاده از استراتژی‌های پوشش گسترده و هدفمند، همراه با نگهداری منظم، تضمین می‌کند که سامانه‌های پایش گاز به بهترین شکل عمل کنند و خطرات ناشی از نشت گاز به حداقل برسند. در نهایت، این اقدامات به حفاظت از جان انسان‌ها و جلوگیری از خسارات مالی کمک شایانی می‌کنند.

برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید.

دتکتورها به عنوان حسگرهای اصلی در سیستم‌های اعلام حریق، وظیفه تشخیص علائم حریق و ارسال هشدار به پنل مرکزی را بر عهده دارند. انتخاب دتکتور مناسب با توجه به نوع کاربری ساختمان، نوع حریق احتمالی، شرایط محیطی و منطقه تحت پوشش، از اهمیت بالایی برخوردار است. انتخاب دتکتور مناسب با توجه به منطقه تحت پوشش، می‌تواند از گسترش حریق جلوگیری کند و زمان کافی برای واکنش و اطفاء حریق را فراهم کند. این امر می‌تواند از خسارات جانی و مالی جلوگیری کند و به افراد حاضر در محل کمک کند تا به سرعت از محل خطر خارج شوند. امروز و در این مقاله قصد داریم به صورت 0 تا 100 به معرفی انواع دتکتور بر اساس منطقه تحت پوشش بپردازیم. پس این مقاله را از دست ندهید وما را تا پایان همراهی کنید.

انواع دتکتور بر اساس منطقه تحت پوشش چیست؟

انواع دتکتور بر اساس منطقه تحت پوشش به دسته‌های مختلفی تقسیم می‌شوند که عبارتند از: دتکتورهای نقطه‌ای:

1. خطی
2. منطقه‌ای
3. محیطی
4. چندمنطقه‌ای

هر کدام از این دتکتورها برای پوشش نوع خاصی از فضاها و مناطق طراحی شده‌اند و کاربرد خاصی دارند. در انتخاب دتکتور مناسب، باید به عوامل مختلفی مانند نوع کاربری ساختمان، نوع حریق احتمالی، شرایط محیطی، منطقه تحت پوشش و استانداردهای ایمنی مربوطه توجه کرد. برای این منظور، بهتر است با متخصصان و کارشناسان این حوزه مشورت شود.

معرفی  انواع دتکتور بر اساس منطقه تحت پوشش

انواع دتکتور بر اساس منطقه تحت پوشش به دسته‌های مختلفی تقسیم می‌شوند که عبارتند از: دتکتورهای نقطه‌ای، خطی، منطقه‌ای، محیطی و چندمنطقه‌ای. هر کدام از این دتکتورها برای پوشش نوع خاصی از فضاها و مناطق طراحی شده‌اند و کاربرد خاصی دارند. در انتخاب دتکتور مناسب، باید به عوامل مختلفی مانند نوع کاربری ساختمان، نوع حریق احتمالی، شرایط محیطی، منطقه تحت پوشش و استانداردهای ایمنی مربوطه توجه کرد. برای این منظور، بهتر است با متخصصان و کارشناسان این حوزه مشورت شود.

دتکتورهای نقطه‌ای (Point Detectors)

دتکتورهای نقطه‌ای، رایج‌ترین انواع دتکتور بر اساس منطقه تحت پوشش هستند که برای پوشش نقاط خاصی از فضا استفاده می‌شوند. این دتکتورها معمولا در اتاق‌ها، راهروها و سایر فضاهای کوچک نصب می‌شوند و می‌توانند دود، حرارت، شعله یا گاز را تشخیص دهند. دتکتورهای نقطه‌ای به دلیل اندازه کوچک و نصب آسان، در بسیاری از ساختمان‌ها مورد استفاده قرار می‌گیرند. این دتکتورها معمولا به صورت تکی در نقاط مختلف نصب می‌شوند و هر کدام مسئول پوشش منطقه کوچکی در اطراف خود هستند.

دتکتورهای منطقه‌ای  (Area Detectors)

دتکتورهای منطقه‌ای، برای پوشش مناطق بزرگ و باز مانند سالن‌های ورزشی، فروشگاه‌ها و کارخانه‌ها استفاده می‌شوند. این دتکتورها معمولا از چندین سنسور تشکیل شده‌اند که در نقاط مختلف منطقه نصب می‌شوند و اطلاعات آنها توسط یک پردازنده مرکزی تحلیل می‌شود. دتکتورهای منطقه‌ای به دلیل قابلیت پوشش مناطق بزرگ، برای مکان‌هایی که نیاز به تشخیص سریع حریق در سطح وسیع دارند، مناسب هستند. این دتکتورها معمولا در سقف نصب می‌شوند و می‌توانند دود، حرارت یا شعله را در یک منطقه وسیع تشخیص دهند.

دتکتورهای چند منطقه‌ای (Multi-Zone Detectors)

دتکتورهای چند منطقه‌ای، برای پوشش ساختمان‌های بزرگ و پیچیده با مناطق مختلف استفاده می‌شوند. این دتکتورها معمولا از چندین سنسور تشکیل شده‌اند که در نقاط مختلف ساختمان نصب می‌شوند و اطلاعات آنها توسط یک پردازنده مرکزی تحلیل می‌شود. دتکتورهای چند منطقه‌ای به دلیل قابلیت پوشش مناطق مختلف، برای ساختمان‌های بزرگ و پیچیده که نیاز به تشخیص دقیق محل حریق دارند، مناسب هستند. این دتکتورها معمولا به یک سیستم مرکزی متصل می‌شوند و می‌توانند اطلاعات مربوط به هر منطقه را به طور جداگانه نمایش دهند.

فاکتورهای مهم در انتخاب دتکتور بر اساس منطقه تحت پوشش

در انتخاب انواع دتکتور بر اساس منطقه تحت پوشش، باید به عوامل مختلفی مانند نوع کاربری ساختمان، نوع حریق احتمالی، شرایط محیطی، اندازه و شکل منطقه، ارتفاع سقف و استانداردهای ایمنی مربوطه توجه کرد. برای این منظور، بهتر است با متخصصان و کارشناسان این حوزه مشورت شود. در ادامه با ما همراه باشید تا بیشتر و بیشتر به بررسی فاکتورهای مهم در انتخاب انواع دتکتور بر اساس منطقه تحت پوشش بپردازیم.

1. نوع کاربری و معماری فضا

نوع کاربری و معماری فضا، یکی از مهم‌ترین فاکتورها در انواع دتکتور بر اساس منطقه تحت پوشش است. برای مثال، در فضاهای بزرگ و باز مانند انبارها و سالن‌های تولید، استفاده از دتکتورهای خطی یا منطقه‌ای که قابلیت پوشش مناطق وسیع را دارند، مناسب‌تر است. در حالی که در فضاهای کوچک و بسته مانند اتاق‌های اداری و اتاق‌های خواب، استفاده از دتکتورهای نقطه‌ای که به صورت تکی در نقاط مختلف نصب می‌شوند، کافی است. همچنین، ارتفاع سقف، وجود موانع و نحوه تهویه هوا نیز باید در نظر گرفته شود.

 2. نوع حریق احتمالی

نوع حریق احتمالی، فاکتور دیگری است که باید در انتخاب انواع دتکتور بر اساس منطقه تحت پوشش در نظر گرفته شود. هر نوع حریق، علائم خاصی مانند دود، حرارت، شعله و یا گازهای خاصی تولید می‌کند. برای تشخیص هر نوع حریق، دتکتور خاصی مورد نیاز است. برای مثال، برای تشخیص حریق‌های ناشی از سوختن مواد جامد که دود زیادی تولید می‌کنند، دتکتورهای دودی مناسب هستند. در حالی که برای تشخیص حریق‌های ناشی از سوختن مایعات قابل اشتعال که شعله زیادی تولید می‌کنند، دتکتورهای شعله‌ای مناسب‌ترند.

 3. شرایط محیطی

شرایط محیطی مانند دما، رطوبت و وجود گرد و غبار نیز می‌توانند بر عملکرد انواع دتکتور بر اساس منطقه تحت پوشش تأثیر بگذارند. برای مثال، در محیط‌های پر گرد و غبار، استفاده از دتکتورهای دودی نوری که کمتر تحت تأثیر گرد و غبار قرار می‌گیرند، مناسب‌تر است. همچنین، در محیط‌های با دمای بالا یا پایین، باید از دتکتورهایی استفاده شود که قابلیت عملکرد در این شرایط را داشته باشند.

 4. استانداردهای ایمنی و الزامات قانونی

رعایت استانداردهای ایمنی و الزامات قانونی مربوط به سیستم‌های اعلام حریق، از اهمیت بالایی برخوردار است. در هر کشور و منطقه‌ای، استانداردهای خاصی برای نصب و استفاده از سیستم‌های اعلام حریق وجود دارد که باید رعایت شوند. این استانداردها شامل مواردی مانند نوع دتکتورهای مورد استفاده، تعداد دتکتورها، محل نصب آنها و نحوه عملکرد سیستم می‌شوند. بنابراین، در انتخاب دتکتور مناسب، باید به این استانداردها و الزامات قانونی توجه شود.

بیشتر بخوانید: انواع دتکتور سیستم اعلام حریق بر اساس نوع

 5. بودجه و هزینه‌های نگهداری

بودجه و هزینه‌های نگهداری نیز از جمله فاکتورهای مهم در انتخاب انواع دتکتور بر اساس منطقه تحت پوشش هستند. دتکتورها با قیمت‌های مختلفی در بازار موجود هستند و انتخاب دتکتور مناسب با توجه به بودجه موجود، از اهمیت بالایی برخوردار است. علاوه بر این، هزینه‌های نگهداری و سرویس دوره‌ای دتکتورها نیز باید در نظر گرفته شود. برخی از دتکتورها نیاز به سرویس و نگهداری بیشتری دارند که می‌تواند هزینه‌های بیشتری را به دنبال داشته باشد.

تکنولوژی‌های نوین در دتکتورها و آینده آن‌ها

امروزه، تکنولوژی‌های نوین مانند هوش مصنوعی، اینترنت اشیا و پردازش تصویر، در ساخت انواع دتکتور بر اساس منطقه تحت پوشش مورد استفاده قرار می‌گیرند. این تکنولوژی‌ها باعث بهبود عملکرد دتکتورها، افزایش دقت تشخیص حریق و کاهش خطاهای کاذب می‌شوند. آینده دتکتورها به سمت هوشمندتر شدن و قابلیت اتصال به شبکه‌های بی‌سیم پیش می‌رود. دتکتورهای آینده قادر خواهند بود اطلاعات بیشتری را در مورد محیط اطراف خود جمع‌آوری کنند و با استفاده از هوش مصنوعی، تصمیمات بهتری در مورد تشخیص و اعلام حریق بگیرند.

مفهوم منطقه تحت پوشش در سیستم اعلام حریق چیست؟

منطقه تحت پوشش دتکتور یکی از مهم‌ترین مفاهیم فنی محسوب می‌شود که به محدوده‌ای اشاره دارد که یک دتکتور قادر به شناسایی دود، حرارت یا گاز در آن است. هر دتکتور بسته به نوع عملکرد خود، شعاع مشخصی از فضا را پوشش می‌دهد و همین ویژگی، در تعیین تعداد دتکتورها و محل نصب آن‌ها نقشی حیاتی دارد. مثلا در یک اتاق اداری با سقف استاندارد، یک دتکتور دودی می‌تواند شعاعی حدود ۷ تا ۷.۵ متر را پوشش دهد، در حالی که در فضاهای صنعتی با تهویه قوی یا ارتفاع زیاد، این شعاع کاهش می‌یابد.

شناخت صحیح مفهوم منطقه تحت پوشش، به مهندسان و طراحان کمک می‌کند تا سیستم اعلام حریق را به‌ گونه‌ای طراحی کنند که هیچ نقطه‌ای از محیط بدون نظارت نماند. به عبارت دیگر، انتخاب دتکتور مناسب بر اساس ویژگی‌های فضا، باعث افزایش کارایی سیستم و کاهش احتمال بروز خطای تشخیص می‌شود.

ترکیب انواع دتکتور در منطقه تحت پوشش

در بسیاری از محیط‌ها، برای افزایش دقت و اطمینان سیستم اعلام حریق، از ترکیب چند نوع دتکتور در یک منطقه استفاده می‌شود. این روش که با هدف پوشش کامل خطرات مختلف انجام می‌شود، امکان شناسایی همزمان دود، حرارت و گاز را فراهم می‌کند و احتمال بروز خطا یا تاخیر در اعلام حریق را به حداقل می‌رساند. به عنوان مثال، در فضاهایی مانند پارکینگ‌ها، کارگاه‌ها یا سالن‌های صنعتی، ترکیب دتکتور دودی و حرارتی به دلیل وجود همزمان حرارت و دود در زمان آتش ‌سوزی، عملکرد بسیار موثری دارد.

همچنین در مکان‌های پر ریسک مانند اتاق سرور یا انبارهای مواد شیمیایی، استفاده از دتکتورهای ترکیبی لیزری یا گازی موجب تشخیص سریع‌تر آتش‌ سوزی می‌شود. انتخاب و نصب هوشمندانه چند نوع دتکتور بر اساس منطقه تحت پوشش، باعث افزایش ضریب ایمنی، کاهش هشدارهای اشتباه و بهینه‌ سازی هزینه‌های سیستم اعلام حریق می‌شود. این رویکرد، راهکاری پیشرفته برای طراحی سیستم‌های اعلام حریق مدرن و استاندارد به شمار می‌آید.

استانداردها و ضوابط مربوط به پوشش انواع دتکتور

در طراحی و نصب سیستم‌های اعلام حریق، رعایت استانداردها و ضوابط پوشش دتکتورها اهمیت بسیار زیادی دارد، زیرا عملکرد صحیح سیستم به طور مستقیم به نحوه جانمایی و فاصله مجاز بین دتکتورها بستگی دارد. بر اساس استانداردهای بین ‌المللی مانند NFPA 72 و BS 5839، هر نوع دتکتور دارای شعاع پوشش مشخصی است. دتکتورهای دودی معمولا تا شعاع ۷.۵ متر و دتکتورهای حرارتی تا شعاع ۵.۳ متر را پوشش می‌دهند. همچنین، فاصله دتکتورها از دیوار، تیرهای سقف یا موانع باید طبق دستورالعمل‌های فنی تنظیم شود تا جریان هوا و مسیر دود یا حرارت دچار اختلال نشود.

این استانداردها علاوه بر تعیین شعاع عملکرد، شامل نکاتی درباره ارتفاع نصب، زاویه پوشش و فاصله از منابع تهویه نیز می‌شوند. رعایت دقیق این ضوابط موجب می‌شود تا پوشش منطقه‌ای دتکتورها کامل و دقیق باشد، از هشدارهای کاذب جلوگیری شود و امنیت جانی و مالی افراد در محیط‌های مختلف تضمین گردد.

تاثیر موانع ساختاری و چیدمان بر کارایی دتکتورها

یکی از چالش‌های اساسی در طراحی سیستم‌های اعلام حریق، نادیده گرفتن موانع سقفی و چیدمان داخلی است که می‌تواند منطقه تحت پوشش دتکتور را به شدت مختل کند. طبق استانداردهای بین ‌المللی نظیر NFPA 72، سقف‌های غیر مسطح که دارای تیرهای نمایان هستند، الگوی حرکت دود را تغییر می‌دهند. به طوری که اگر عمق یک تیر سقفی بیش از ۱۰ درصد ارتفاع کل سقف باشد، آن تیر به عنوان یک سد فیزیکی عمل کرده و مانع از انتقال دود به بخش‌های مجاور می‌شود. در چنین شرایطی، هر فضای بین دو تیر باید به عنوان یک منطقه مستقل در نظر گرفته شده و دتکتور اختصاصی خود را داشته باشد.

علاوه بر ساختار سقف، در فضاهای انبار داری، رعایت فاصله مجاز بین بالاترین سطح قفسه‌ها و دتکتور یعنی فاصله حداقل ۵۰ سانتی ‌متر، الزامی است. حال ممکن است بپرسید چرا؟ زیرا نزدیکی بیش از حد اجسام به سنسور، جریان هوای حامل دود را منحرف کرده و باعث ایجاد نقاط کور و تاخیر مرگبار در تشخیص حریق می‌گردد.

تاثیر جریان هوا در منطقه تحت پوشش دتکتورها

تعامل میان جریان هوا و سیستم‌های اعلام حریق، یکی از پیچیده‌ترین مباحث در تعیین منطقه تحت پوشش دتکتورها است. دریچه‌های ورودی هوای تازه و سیستم‌های تهویه مطبوع می‌توانند با ایجاد جریان‌های هوای پر فشار، از تجمع دود در زیر دتکتور جلوگیری کرده و یا با رقیق کردن غلظت دود، حساسیت سنسور را به شدت کاهش دهند. به عنوان یک قاعده حیاتی در نصب، دتکتورهای دودی هرگز نباید در فاصله کمتر از ۱ متر از دریچه‌های خروجی هوا یا مکان‌هایی که سرعت جریان هوا بیش از حد استاندارد است نصب شوند.

به طور کلی، فشار هوای ورودی مانند یک سد نامرئی عمل کرده و دود ناشی از حریق را از محدوده تشخیص سنسور دور می‌کند. در سوی مقابل، نصب دتکتور در نزدیکی دریچه‌های برگشت هوا می‌تواند یک مزیت استراتژیک باشد زیرا دود به طور طبیعی به سمت این مکش‌ها هدایت می‌شود. عدم توجه به این فواصل استاندارد و الگوی گردش هوا، منجر به ایجاد تاخیر در اعلام هشدار یا حتی عدم تشخیص کامل حریق در دقایق اولیه می‌شود که می‌تواند پیامدهای غیر قابل جبرانی را در پی داشته باشد.

کلام پایانی

همانگونه که دیدید در این مقاله به صورت 0 تا 100 به معرفی و بررسی انواع دتکتور بر اساس منطقه تحت پوشش پرداختیم. دانستیم که انتخاب انواع دتکتور بر اساس منطقه تحت پوشش، از اهمیت بالایی برخوردار است و می‌تواند نقش مهمی در حفاظت از جان و مال افراد در برابر حریق ایفا کند. با انتخاب دتکتور مناسب و رعایت نکات ایمنی مربوطه، می‌توان از وقوع حریق و خسارات ناشی از آن جلوگیری کرد. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالبی که ارائه شد برای شما همراهان محترم مفید واقع شود.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

چگونه می‌توان بهترین انواع دتکتور بر اساس منطقه تحت پوشش را برای ساختمان خود انتخاب کرد؟

انتخاب انواع دتکتور بر اساس منطقه تحت پوشش به عوامل مختلفی مانند نوع کاربری ساختمان، نوع حریق احتمالی، شرایط محیطی، منطقه تحت پوشش و بودجه بستگی دارد. برای انتخاب مناسب‌ترین دتکتور، توصیه می‌شود با متخصصان و کارشناسان این حوزه مشورت شود تا با توجه به شرایط خاص ساختمان و نوع خطرات احتمالی، بهترین گزینه انتخاب شود.

آیا تعداد دتکتورهای مورد استفاده در ساختمان باید بر اساس متراژ آن تعیین شود؟

تعداد انواع دتکتور بر اساس منطقه تحت پوشش مورد استفاده در ساختمان، تنها به متراژ آن بستگی ندارد. عوامل دیگری مانند نوع کاربری ساختمان، نوع حریق احتمالی، چیدمان فضاها، منطقه تحت پوشش و استانداردهای ایمنی نیز در تعیین تعداد دتکتورها موثر هستند. برای تعیین تعداد مناسب دتکتورها، باید یک طرح جامع و کارشناسانه توسط متخصصان تهیه شود.

چگونه می‌توان از عملکرد صحیح سیستم اعلام حریق و انواع دتکتور بر اساس منطقه تحت پوشش اطمینان حاصل کرد؟

برای اطمینان از عملکرد صحیح سیستم اعلام حریق و انواع دتکتور بر اساس منطقه تحت پوشش، باید سیستم به طور دوره‌ای توسط متخصصان مجرب بررسی و تست شود. همچنین، باتری‌ها و سایر قطعات سیستم باید به طور دوره‌ای تعویض شوند. علاوه بر این، پرسنل ساختمان باید آموزش‌های لازم را در زمینه نحوه عملکرد سیستم و نحوه واکنش در مواقع اضطراری دریافت کنند.

در طراحی سیستم‌های اطفاء حریق مبتنی بر گاز دی‌اکسید کربن (CO₂)، یکی از پیچیده‌ترین مراحل، طراحی و محاسبه دقیق سایز لوله‌ها و دهانه‌ها است. این فرآیند تأثیر مستقیم بر کارایی، ایمنی و هزینه نهایی پروژه دارد. در این مقاله، بر اساس ضمیمه C استاندارد NFPA 12، به نحوه محاسبه و اصول طراحی لوله‌کشی برای این سیستم‌ها می‌پردازیم.

توجه: ضمیمه C از استاندارد NFPA 12 صرفاً جنبه اطلاعاتی دارد و بخشی از الزامات الزامی استاندارد نیست.



گام به گام طراحی لوله کشی سیستم اطفا حریق

همانگونه که می‌دانید، سیستم‌های اطفا حریق امروزه نقش بسیار مهمی را در حفظ ایمنی زندگی افراد ایفا می‌کنند. از همین روی، توجه به صحت طراحی لوله کشی سیستم اطفا حریق، اهمیت بالایی دارد. با ما همراه باشید تا این موضوع را به صورت گام به گام بررسی کنیم:

بررسی نیاز و استانداردها

اولین گام در طراحی لوله ‌کشی سیستم اطفا حریق، بررسی نیازهای پروژه و مطابقت آن با استانداردهای ایمنی معتبر مانند NFPA، BS یا آیین ‌نامه‌های ملی است. در این مرحله نوع ساختمان، کاربری آن و همچنین میزان ریسک آتش‌ سوزی تحلیل می‌شود. سپس بر اساس این اطلاعات نوع سیستم اطفا مانند آب ‌پاش خودکار، اسپرینکلر یا هیدرانت، تعیین می‌گردد. شایان ذکر است که این گام اهمیت ویژه‌ای دارد زیرا پایه و اساس طراحی اصولی لوله‌ کشی بر مبنای همین تحلیل شکل می‌گیرد.



محاسبه فشار و دبی مورد نیاز

یکی از مهم‌ترین بخش‌های طراحی لوله ‌کشی سیستم اطفا حریق، محاسبه فشار آب و دبی مورد نیاز برای پوشش کامل فضاها است. در این مرحله با استفاده از نرم ‌افزارهای تخصصی یا محاسبات هیدرولیکی، اطمینان حاصل می‌شود که جریان آب در زمان حادثه به اندازه کافی باشد. اگر فشار آب شهری پاسخگو نباشد، طراحی شامل پمپ‌های تقویتی و منبع ذخیره نیز خواهد شد. این محاسبات دقیق، کارایی سیستم را تضمین می‌کند و مانع از اختلال عملکرد در شرایط اضطراری می‌شود.



انتخاب جنس و سایز لوله‌ها

در این گام، بر اساس نتایج محاسبات هیدرولیکی، نوع و قطر مناسب لوله‌ها انتخاب می‌شود. لوله‌های فولادی گالوانیزه، چدنی یا لوله‌های پلیمری مقاوم به حرارت، گزینه‌های متداول هستند. انتخاب سایز درست لوله نه ‌تنها باعث عملکرد موثر سیستم می‌شود بلکه از اتلاف هزینه و فشار اضافی بر شبکه جلوگیری می‌کند. رعایت این اصل به معنای دوام بالاتر سیستم و کاهش نیاز به تعمیرات در آینده است.



طراحی مسیر و نقشه لوله ‌کشی

تهیه نقشه دقیق لوله ‌کشی با نرم ‌افزارهای CAD یا نرم ‌افزارهای تخصصی اطفا حریق، گام حیاتی بعدی است که باید مورد توجه قرار بگیرد. در این نقشه باید مسیر اصلی، شاخه‌ها، شیرآلات، نقاط نصب اسپرینکلر و تجهیزات کنترلی به‌ طور کامل مشخص شود. طراحی اصولی مسیر لوله‌ها مانع از افت فشار ناگهانی و ایجاد نقاط کور در پوشش سیستم می‌شود. همچنین نقشه‌ها باید به گونه‌ای باشند که در آینده امکان توسعه یا تعمیر آسان این سیستم‌ها در صورت نیاز، فراهم گردد.



نصب و اجرای لوله‌ کشی

پس از تایید نقشه، اجرای لوله‌ کشی آغاز می‌شود. در این مرحله تیم مجری با استفاده از ابزارهای تخصصی، لوله‌ها را بر اساس نقشه در سقف یا دیوارها نصب می‌کند. جوشکاری، رزوه ‌زنی و اتصالات باید کاملا استاندارد باشند تا هیچ گونه نشتی در سیستم رخ ندهد. همچنین مسیر لوله‌ها باید به ‌طور ایمن مهار بندی شوند تا در برابر لرزش یا زلزله مقاوم بمانند. توجه داشته باشید که کیفیت اجرای این مرحله نقش کلیدی در عملکرد بدون نقص سیستم خواهد داشت.



تست فشار و نشتی

بعد از اتمام طراحی لوله کشی سیستم اطفا حریق و نصب آن، سیستم باید تحت تست فشار و نشتی قرار گیرد. در این آزمون، لوله‌ها با آب یا هوا تحت فشار مشخصی قرار داده می‌شوند تا هر گونه نشتی یا ضعف اتصالات شناسایی و برطرف شود. این مرحله تضمین می‌کند که سیستم در زمان وقوع حریق بدون مشکل عمل خواهد کرد. انجام تست فشار طبق استانداردهای بین ‌المللی یک الزام است و نباید نادیده گرفته شود.



تحویل و نگهداری سیستم

آخرین گام، تحویل رسمی سیستم اطفا حریق به کارفرما و ارائه مدارک شامل نقشه‌های As-Built، دفترچه راهنما و برنامه نگهداری دوره‌ای است. نگهداری منظم شامل بازرسی شیرآلات، تست پمپ‌ها و همچنین بررسی دوره‌ای فشار لوله‌ها است. اجرای برنامه نگهداری باعث می‌شود که سیستم در طولانی ‌مدت کارایی خود را حفظ کند و در لحظه وقوع حریق بدون نقص وارد عمل شود.



چالش اصلی در طراحی لوله‌ها

گاز دی‌اکسید کربن در حالت مایع و تحت فشار اشباع از مخزن خارج می‌شود. با عبور از لوله‌کشی، به دلیل اصطکاک، فشار کاهش یافته و CO₂ شروع به تبخیر می‌کند و مخلوطی از مایع و بخار تولید می‌شود. این فرآیند باعث افزایش حجم و سرعت جریان شده و افت فشار در انتهای لوله بیشتر از ابتدای آن خواهد بود.

بیشتر بخوانید: طراحی سیستم اطفاء حریق با گاز دی‌اکسید کربن (CO₂)

روش محاسبه افت فشار

برای طراحی دقیق، از منحنی‌های فشار در مقابل طول معادل استفاده می‌شود. این منحنی‌ها با استفاده از معادلات ارائه‌شده در بخش 4.7.5.1 استاندارد NFPA 12 ترسیم شده‌اند.

در این معادلات دو فاکتور کلیدی استفاده می‌شود:

• Y: دارای واحدهای فشار ضربدر چگالی است.
• Z: یک نسبت بدون بعد است.

این فاکتورها بر اساس فشار ذخیره‌سازی (PI) و فشار خط (P) تعیین می‌شوند.

فشار مرجع در سیستم‌های فشار پایین و بالا

• در سیستم‌های فشار پایین، میانگین فشار تخلیه حدود 285 psi (1965 kPa) است. برای محاسبات، فشار مرجع 300 psi (2068 kPa) در نظر گرفته می‌شود.
• در سیستم‌های فشار بالا، فشار بستگی به دمای محیط دارد (معمولاً 70°F یا 21°C). میانگین فشار در این حالت حدود 750 psi (5171 kPa) است.

یک نمونه محاسبه واقعی

در یک مثال عملی، فرض کنیم خط اصلی از مخزن آغاز می‌شود و طول آن 300 فوت است. فشار در انتهای این خط 228 psi است. اگر یک انشعاب از همین خط منشعب شود و طول کل مسیر به 410 فوت برسد، فشار در انتهای این انشعاب به حدود 165 psi خواهد رسید.

با استفاده از این فشار و نرخ جریان (مثلاً 500 lb/min)، مساحت دهانه مورد نیاز اسپرینکلر حدود 0.567 اینچ مربع (366 میلی‌متر مربع) محاسبه می‌شود.

انتخاب سایز لوله و دهانه اسپرینکلر

طراحی سیستم توزیع گاز CO₂ بر اساس نرخ جریان مورد نیاز در هر اسپرینکلر انجام می‌شود. با استفاده از منحنی‌های جریان و داده‌های بخش 4.7.5.2 می‌توان دهانه مناسب را برای فشار مشخص انتخاب کرد.

در سیستم‌های فشار بالا، جریان کل از چندین سیلندر تأمین می‌شود. نرخ جریان از هر سیلندر و مقاومت اتصالات تأثیر قابل توجهی بر افت فشار دارد.

بیشتر بخوانید: مزایای سیستم‌های اعلام حریق با سیم و بی‌سیم

استفاده از جداول معادل طول لوله

• جدول C.1(d) برای اتصالات رزوه‌ای
• جدول C.1(e) برای اتصالات جوشی
• برای اتصالات مکانیکی شیار‌دار، باید از اطلاعات سازنده استفاده شود.

همه این جداول بر اساس لوله‌های Schedule 40 طراحی شده‌اند، اما برای Schedule 80 نیز قابل استفاده هستند.

تأثیر ارتفاع در طراحی سیستم

در مواردی که تفاوت ارتفاعی در مسیر لوله‌کشی وجود دارد، باید فشار هیدرواستاتیک را اصلاح کرد. جداول C.1(f) و C.1(g) مقادیر اصلاحی برای سیستم‌های فشار پایین و بالا را ارائه می‌دهند.



نکات ایمنی در طراحی لوله کشی سیستم اطفا حریق

با توجه به حساسیت بالایی که پروسه طراحی و نصب این لوله کشی‌ها دارد، متخصصان این حوزه لازم است یک سری الزامات ایمنی را در دستور کار قرار دهند تا صحت فعالیت و ایمنی سیستم تضمین شود. از جمله مهم‌ترین نکات ایمنی در طراحی لوله کشی سیستم اطفا حریق، می‌توانیم به موارد زیر اشاره کنیم:

انتخاب لوله‌های مقاوم در برابر حرارت

یکی از اصول ایمنی در طراحی لوله کشی سیستم اطفا حریق، استفاده از لوله‌هایی است که در برابر حرارت و آتش مقاومت بالایی داشته باشند. لوله‌های فولادی گالوانیزه یا چدنی معمولا گزینه‌های مناسبی هستند زیرا در دماهای بالا دچار تغییر شکل یا شکست نمی‌شوند. استفاده از این نوع لوله‌ها تضمین می‌کند که در شرایط بحرانی سیستم دچار آسیب نشده و عملکرد خود را به‌ طور کامل حفظ کند.



رعایت استاندارد فشار و دبی آب

در طراحی سیستم اطفا حریق، لازم است که حتما فشار و دبی آب بر اساس استانداردهای بین ‌المللی مانند NFPA محاسبه شود. اگر فشار آب کافی نباشد، شعاع پوشش‌ دهی اسپرینکلرها کاهش یافته و ایمنی کل ساختمان به خطر می‌افتد. در مقابل فشار بیش از حد هم می‌تواند به لوله‌ها آسیب برساند. لذا توجه داشته باشید که طراحی درست فشار و دبی باعث می‌شود سیستم در لحظه آتش ‌سوزی به ‌طور دقیق و ایمن عمل کند.



پیشگیری از نشتی و خوردگی لوله‌ها

ایمنی سیستم اطفا تنها به عملکرد آن در زمان آتش‌ سوزی محدود نمی‌شود، بلکه نگهداری بلند مدت نیز اهمیت دارد. انتخاب پوشش ضد خوردگی برای لوله‌ها و استفاده از اتصالات با کیفیت، احتمال نشتی و خرابی سیستم را به حداقل می‌رساند. نشتی آب علاوه بر کاهش فشار شبکه، می‌تواند خسارت‌های مالی به ساختمان وارد کند. بنابراین رعایت این اصل ایمنی، ماندگاری سیستم را تضمین می‌کند.



طراحی مسیر لوله‌ کشی با کمترین مانع

یکی از نکات کلیدی ایمنی در طراحی لوله کشی سیستم اطفا حریق، طراحی مسیر لوله‌ها به‌ گونه‌ای است که کمترین مانع و پیچیدگی در جریان آب ایجاد شود. مسیرهای طولانی با خم‌های متعدد می‌توانند باعث افت فشار و کاهش راندمان سیستم شوند. علاوه بر این، در صورت نیاز به تعمیر یا سرویس، مسیر ساده و اصولی دسترسی راحت‌تری برای تکنسین‌ها فراهم می‌کند که این موضوع در شرایط اضطراری نقش حیاتی دارد.



نصب شیرآلات کنترلی و تجهیزات ایمنی

و اما در نهایت، وجود شیرآلات کنترلی و تجهیزات ایمنی در مسیر لوله ‌کشی، یکی دیگر از نکات مهم در طراحی است. شیرهای یک طرفه، شیرهای قطع اضطراری و تجهیزات هشدار دهنده به تیم‌های ایمنی کمک می‌کنند تا در مواقع ضروری سیستم را کنترل و مدیریت کنند. نصب درست این تجهیزات مانع از برگشت آب، نشتی و یا از کار افتادن بخش‌های مختلف شبکه می‌شود و ایمنی کل سیستم را به شکل چشمگیری افزایش می‌دهد.



جمع‌بندی

طراحی اصولی و علمی سیستم‌های اطفاء حریق با گاز دی‌اکسید کربن نیازمند آشنایی کامل با دینامیک جریان، افت فشار، رفتار گاز در مسیر لوله‌کشی و استفاده دقیق از استانداردهایی مانند NFPA 12 است. درک صحیح این مفاهیم به طراحان و مهندسان کمک می‌کند تا سیستم‌هایی مطمئن، مؤثر و مقرون‌به‌صرفه پیاده‌سازی کنند.

اگر در حال طراحی یا بازنگری سیستم اطفاء حریق پروژه خود هستید، تیم تخصصی اسپین الکتریک با بهره‌گیری از استانداردهای بین‌المللی و تجربه اجرایی گسترده، آماده ارائه مشاوره و خدمات مهندسی دقیق به شماست.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

آیا می‌توان از لوله‌های Schedule 80 به جای Schedule 40 استفاده کرد؟

بله. هرچند جداول ضمیمه C استاندارد NFPA 12 بر اساس لوله‌های Schedule 40 تدوین شده‌اند، اما برای مقاصد عملی، همین مقادیر برای Schedule 80 نیز قابل استفاده هستند. با این حال، بهتر است در پروژه‌های حساس، با در نظر گرفتن چگالی بالاتر، محاسبات دقیق‌تری انجام شود.

در چه شرایطی باید اصلاح فشار بر اساس ارتفاع انجام شود؟

اگر تغییر ارتفاع در مسیر لوله‌کشی قابل توجه باشد (مثلاً بیش از چند متر)، باید اثر فشار هیدرواستاتیک در نظر گرفته شود. برای این منظور، از جداول C.1(f) و C.1(g) برای سیستم‌های فشار پایین و بالا استفاده می‌شود.

آیا افت فشار در انتهای لوله بیشتر از ابتدای آن است؟ چرا؟

بله، زیرا با کاهش فشار در مسیر، بخشی از مایع CO₂ تبخیر می‌شود و حجم مخلوط گاز و مایع افزایش می‌یابد. این موضوع باعث افزایش سرعت جریان و در نتیجه افت فشار بیشتر در انتهای لوله نسبت به ابتدای آن می‌شود.

طراحی چیدمان دتکتور شعله یکی از حساس‌ترین مراحل در سیستم‌های اعلام و اطفای حریق صنعتی است. حتی بهترین دتکتور شعله، اگر در موقعیت درست نصب نشود، ممکن است در لحظه حیاتی نتواند شعله را تشخیص دهد. در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و کارخانه‌های شیمیایی، این موضوع مستقیماً با جان انسان‌ها، ایمنی تجهیزات و جلوگیری از خسارت‌های مالی بزرگ ارتباط دارد.

شرکت SPIN ELECTRIC در سال ۲۰۲۵ با بهره‌گیری از مدل‌سازی سه‌بعدی، شبیه‌سازی پرتوپراکنی و الگوریتم‌های هوشمند بهینه‌سازی، روشی نوآورانه برای طراحی چیدمان دتکتور شعله ارائه کرده که می‌تواند نقاط کور را به حداقل برساند و پوشش چندگانه را به حداکثر برساند.

چرا طراحی چیدمان دتکتور شعله حیاتی است؟

در هر محیط صنعتی، موانع فیزیکی مانند:

• لوله‌ها
• مخازن
• سازه‌های فلزی
• پلتفرم‌ها و دیوارها

می‌توانند دید دتکتور شعله را محدود کنند. هر دتکتور شعله دارای یک زاویه دید مشخص است (معمولاً بین ۹۰ تا ۱۲۰ درجه) که اگر مانعی در مسیر آن قرار گیرد، شعله را تشخیص نخواهد داد.

اشتباه رایج: بسیاری از طراحان فقط با نقشه‌های دوبعدی و تخمین تجربی، محل نصب دتکتور شعله را تعیین می‌کنند. این روش معمولاً باعث باقی ماندن نقاط کور و کاهش عملکرد سیستم می‌شود.

بیشتر بدانید: راهنمای 0 تا 100 انتخاب دتکتور شعله مناسب برای صنایع فرآیندی

چالش‌های رایج در طراحی چیدمان دتکتور شعله

میدان دید محدود

هر دتکتور تنها در محدوده زاویه و برد مشخصی می‌تواند شعله را تشخیص دهد.

وجود موانع سه‌بعدی

سایه‌اندازی تجهیزات، لوله‌ها و دیوارها باعث ایجاد نقاط کور می‌شود.

لزوم پوشش چندگانه

برای اطمینان بیشتر، بهتر است هر نقطه از چند زاویه دیده شود تا در صورت خرابی یا تعمیر یک دتکتور، دیگری جایگزین شود.

هزینه نصب و نگهداری

نصب بی‌برنامه دتکتورهای اضافی، هزینه را بالا می‌برد بدون آنکه کارایی را بهینه کند.

رویکرد سنتی و محدودیت‌های آن

در گذشته، طراحی چیدمان دتکتور شعله معمولاً با:

• نقشه‌های دوبعدی
• مدل‌های هندسی ساده
• تجربه مهندسین ایمنی

انجام می‌شد. اما این روش‌ها دقت کمی داشتند، چون موانع سه‌بعدی و جزئیات واقعی سایت را در نظر نمی‌گرفتند. نتیجه، نقاط کور و پوشش ناکافی بود.

مدل نوین SPIN ELECTRIC: سه لایه تحلیل و بهینه‌سازی

۱. مدل پرتوپراکنی دقیق با Autodesk 3DS Max

با استفاده از Ray Casting و یک پلاگین اختصاصی، محیط صنعتی به صورت سه‌بعدی مدل‌سازی می‌شود. از هر دتکتور شعله، هزاران پرتو شبیه‌سازی می‌شود و برخورد آن‌ها با موانع بررسی می‌شود.

• خروجی: نقشه دقیق پوشش سه‌بعدی
• مزیت: امکان تحلیل پوشش تک‌دتکتوری و چنددتکتوری با دقت بالا

نمونه واقعی:
در یک سکوی دریایی، پس از بازطراحی محل نصب دتکتورها:

• نقاط کور از ۶۴٪ به ۴۰٪ کاهش یافت
• پوشش چندگانه از ۱۳٪ به ۴۷٪ افزایش پیدا کرد
  بدون اضافه کردن حتی یک دتکتور جدید!

۲. مدل پرتوپراکنی شتاب‌یافته با MATLAB

برای آزمایش هزاران حالت چیدمان، تیم مهندسی SPIN ELECTRIC مدل اختصاصی پرتوپراکنی با استفاده از الگوریتم Möller–Trumbore توسعه داد.

• سرعت پردازش: ۵۰۰٬۰۰۰ نقطه نمونه در کمتر از ۳ ثانیه
• امکان اجرای بیش از ۱۰٬۰۰۰ سناریوی چیدمان در یک روز
• ورودی: مدل سه‌بعدی سایت به فرمت STL

۳. الگوریتم ژنتیک برای بهینه‌سازی خودکار

الگوریتم ژنتیک با الهام از تکامل طبیعی، بهترین ترکیب محل نصب و زاویه دید دتکتورها را پیدا می‌کند.
پارامترهای بهینه‌سازی:

1. مختصات X
2. مختصات Y
3. زاویه افقی دید
4. زاویه عمودی دید

نتایج بهینه‌سازی:

• نقاط کور از ۳۶.۵٪ به ۵.۹٪ کاهش یافت
• پوشش چندگانه از ۴۴.۱٪ به ۷۶.۲٪ افزایش یافت

بیشتر بدانید: تشخیص گاز در سردخانه‌ها: از ایمنی تا بهره‌وری انرژی

مزایای رویکرد جدید در طراحی چیدمان دتکتور شعله

• افزایش ایمنی با حذف نقاط کور
• کاهش هزینه به دلیل حذف دتکتورهای غیرضروری
• سرعت طراحی بالا با شبیه‌سازی سریع
• گزارش‌های دقیق و تصویری برای تیم اجرایی
• قابلیت استفاده در صنایع مختلف شامل نفت و گاز، نیروگاه‌ها، انبارهای سوخت و کارخانه‌های شیمیایی

آینده طراحی چیدمان دتکتور شعله با هوش مصنوعی

SPIN ELECTRIC در گام بعدی قصد دارد:

• داده‌های واقعی عملکرد دتکتورها را به مدل تزریق کند
• جانمایی‌ها را به صورت پویا و خودکار به‌روزرسانی کند
• با واقعیت افزوده (AR) به تکنسین‌ها امکان مشاهده پوشش دتکتورها در محل را بدهد

جمع‌بندی

طراحی چیدمان دتکتور شعله دیگر نباید یک فرآیند تخمینی و سنتی باشد. با استفاده از مدلسازی سه‌بعدی، پرتوپراکنی دقیق و الگوریتم‌های بهینه‌سازی، می‌توان:

• نقاط کور را به حداقل رساند
• پوشش چندگانه را افزایش داد
• هزینه‌ها را کاهش داد
• ایمنی را به حداکثر رساند

برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید.

دتکتور گاز اکسیژن چیست؟ این دتکتور، یکی از مهم‌ترین تجهیزات ایمنی صنعتی است که نقش حیاتی در حفظ سلامت انسان‌ها و جلوگیری از حوادث خطرناک در محیط‌های کاری ایفا می‌کند. این دستگاه با بهره ‌گیری از فناوری‌های پیشرفته سنجش گاز، میزان اکسیژن موجود در هوا را به‌ صورت لحظه‌ای اندازه‌ گیری کرده و در صورت کاهش یا افزایش غیر عادی، هشدار لازم را صادر می‌کند. استفاده از دتکتور گاز اکسیژن در فضاهای بسته، کارخانه‌ها، پالایشگاه‌ها، آزمایشگاه‌ها و حتی مراکز درمانی امری ضروری است، زیرا کمبود یا افزایش بیش از حد اکسیژن می‌تواند منجر به خفگی، آتش ‌سوزی یا انفجار شود. در ادامه با ما همراه باشید تا به صورت 0 تا 100 به بررسی پاسخ این سوال بپردازیم که دتکتور گاز اکسیژن چیست؟

دتکتور گاز اکسیژن چیست؟

در پاسخ به این سوال که دتکتور گاز اکسیژن چیست، باید گفت که یکی از تجهیزات حیاتی در ایمنی صنعتی و محیطی است که برای اندازه ‌گیری میزان اکسیژن موجود در هوا و هشدار در صورت کاهش یا افزایش غیر عادی آن به کار می‌رود. این دستگاه با استفاده از سنسور الکترو شیمیایی یا اپتیکی، درصد اکسیژن محیط را به ‌صورت پیوسته پایش کرده و در صورت عبور از محدوده مجاز، سیگنال هشدار به سیستم اعلام خطر یا اپراتور ارسال می‌کند.

دتکتور گاز اکسیژن در محیط‌هایی مانند کارخانه‌ها، پالایشگاه‌ها، آزمایشگاه‌ها، فضاهای بسته و معادن اهمیت ویژه‌ای دارد، زیرا کمبود اکسیژن می‌تواند منجر به خفگی و از دست رفتن هوشیاری شود. این دستگاه با دقت بالا، نصب آسان و قابلیت اتصال به سیستم‌های مانیتورینگ مرکزی، نقش مهمی در پیشگیری از خطرات ناشی از نشت گازها و حفظ ایمنی افراد ایفا می‌کند.

بیشتر بخوانید: لیست تجهیزات اعلام حریق مورد تایید آتش نشانی تهران 1404

شیوه عملکرد دتکتور گاز اکسیژن چیست؟

اما یکی از سوالات رایجی که وجود دارد این است که نحوه عملکرد دتکتور گاز آکسیژه چیست؟ به طور کلی شیوه عملکرد دتکتور گاز اکسیژن بر پایه سنجش غلظت اکسیژن در هوای محیط از طریق یک سنسور الکترو شیمیایی یا اپتیکی است. در مدل‌های الکترو شیمیایی، اکسیژن از طریق یک غشاء نازک وارد سلول حسگر می‌شود و با الکترولیت داخلی واکنش شیمیایی داده، جریان الکتریکی متناسب با میزان اکسیژن تولید می‌کند. این جریان توسط مدار داخلی دستگاه پردازش شده و به درصد واقعی اکسیژن موجود در فضا تبدیل می‌شود.

اگر مقدار اکسیژن کمتر از حد استاندارد (معمولا 19.5٪) یا بیشتر از حد مجاز (حدود 23.5٪) باشد، دتکتور به ‌صورت خودکار آژیر هشدار، چراغ چشمک ‌زن یا سیگنال خروجی به سیستم مرکزی ارسال می‌کند. این فرآیند به صورت پیوسته و لحظه‌ای انجام می‌شود تا از بروز شرایط خطرناک مانند خفگی، انفجار یا آتش ‌سوزی ناشی از نوسان اکسیژن جلوگیری شود.

بهترین محیط برای استفاده از دتکتور گاز اکسیژن چیست؟

امروزه استفاده از دتکتور گاز اکسیژن در محیط‌هایی که احتمال تغییر غلظت اکسیژن وجود دارد، کاملا ضروری است. این دستگاه به خصوص در فضاهای بسته مانند مخازن، تونل‌ها، چاه‌ها، مخازن ذخیره مواد شیمیایی و ایستگاه‌های زیر زمینی اهمیت حیاتی دارد، چون در این مکان‌ها کاهش اکسیژن می‌تواند منجر به خفگی افراد شود. همچنین در کارخانه‌های تولید گاز، پتروشیمی‌ها، پالایشگاه‌ها، صنایع فولاد، داروسازی و آزمایشگاه‌های تحقیقاتی برای کنترل دقیق میزان اکسیژن در فرآیندهای شیمیایی یا جلوگیری از خطر انفجار استفاده می‌شود.

حتی در بیمارستان‌ها و مراکز درمانی که از سیستم‌های تامین اکسیژن پزشکی استفاده می‌شود، نصب این دتکتور جهت پایش مستمر و اطمینان از ایمنی کارکنان و بیماران ضروری است. به طور کلی، هر محیطی که در آن احتمال کاهش یا افزایش غلظت اکسیژن نسبت به حد مجاز وجود داشته باشد، نیازمند نصب دتکتور گاز اکسیژن برای حفظ جان انسان‌ها و جلوگیری از خسارات صنعتی است.

نکات کلیدی در انتخاب دتکتور گاز اکسیژن چیست؟

حال که دانستید دتکتور گاز اکسیژن چیست و با خطرات احتمالی عدم استفاده از این محصول آشنا شدید، بد نیست به معرفی چند نکته ساده و در عین حال طلایی بپردازیم که می‌توانند تجربه بهتری را از خرید این دتکتور برای شما به ارمغان بیاورند. با ما همراه باشید:

نوع سنسور دتکتور گاز اکسیژن

اولین و مهم‌ترین عامل در انتخاب دتکتور گاز اکسیژن، نوع سنسور به‌ کار رفته در دستگاه است. سنسورهای الکترو شیمیایی، متداول‌ترین گزینه در این حوزه هستند زیرا از دقت بالا، پاسخ سریع و هزینه نگهداری پایین برخوردار می‌باشند. این سنسورها با واکنش شیمیایی میان اکسیژن و الکترولیت داخلی، میزان دقیق اکسیژن را اندازه ‌گیری می‌کنند. در سوی مقابل، سنسورهای اپتیکی یا لیزری برای محیط‌های صنعتی سنگین یا مکان‌هایی که گرد و غبار، بخارات یا گازهای مزاحم وجود دارد، انتخاب بهتری هستند زیرا مقاومت بیشتری در برابر آلودگی دارند و نیاز کمتری به سرویس دارند. انتخاب نوع سنسور باید با در نظر گرفتن شرایط محیطی، دمای محل نصب، سطح آلودگی و حساسیت مورد نیاز انجام شود تا دستگاه بتواند پایش دقیق، سریع و پایدار اکسیژن در محیط را تضمین کند.

محدوده سنجش و دقت دستگاه

هر دتکتور گاز اکسیژن دارای محدوده عملکرد مشخصی است که معمولا بین ۰ تا ۲۵ درصد حجم هوا تنظیم می‌شود. با این حال، در برخی صنایع مانند داروسازی، اتاق‌های تمیز و صنایع غذایی، نیاز به دقت بسیار بالا و تشخیص تغییرات جزئی در سطح اکسیژن وجود دارد. انتخاب دستگاهی با دقت اندازه ‌گیری بالا (مثلا ±۰.۱٪) و زمان پاسخ ‌دهی سریع (کمتر از ۳۰ ثانیه)، باعث افزایش ایمنی و کاهش خطرات ناشی از افت ناگهانی اکسیژن می‌شود. همچنین بهتر است دتکتور قابلیت تنظیم آستانه هشدار را داشته باشد تا بتوان حد مجاز اکسیژن را بر اساس نوع فعالیت یا استاندارد صنعتی تغییر داد.

قابلیت کالیبراسیون و سهولت در نگهداری

دتکتورهای گاز اکسیژن برای عملکرد دقیق و مداوم نیاز به کالیبراسیون دوره‌ای دارند، زیرا سنسورهای داخلی به مرور زمان ممکن است دچار خطا یا افت حساسیت شوند. انتخاب مدلی که قابلیت کالیبراسیون دستی یا خودکار داشته باشد، در کاهش هزینه‌ها و زمان تعمیرات نقش مهمی دارد. همچنین دستگاه باید دارای طراحی ماژولار باشد تا تعویض سنسور و باتری بدون نیاز به ابزار تخصصی انجام شود. وجود نشانگر وضعیت سنسور، هشدار خطا و قابلیت ثبت داده‌ها از دیگر ویژگی‌هایی است که نگهداری دستگاه را ساده‌تر و مطمئن‌تر می‌کند. این ویژگی‌ها در مجموع باعث افزایش طول عمر مفید دتکتور و اطمینان از صحت عملکرد آن در شرایط بحرانی می‌شوند.

مقاومت در برابر شرایط محیطی

دتکتور گاز اکسیژن باید بتواند در شرایط مختلف محیطی عملکرد قابل اعتماد داشته باشد. اگر محل نصب دارای رطوبت بالا، گرد و غبار یا نوسانات دمایی است، باید دستگاهی انتخاب شود که دارای استاندارد حفاظتی بالا مانند IP65 یا IP67 باشد. همچنین بدنه آن باید از جنس مقاوم در برابر خوردگی مثل استیل ضد زنگ یا آلومینیوم آنودایز ساخته شده باشد تا در برابر مواد شیمیایی و بخارات صنعتی آسیب نبیند. علاوه بر این، در محیط‌های دارای ارتعاش یا میدان مغناطیسی قوی، استفاده از دتکتورهایی با سیستم ایزوله و فیلترهای ضد نویز توصیه می‌شود. مجموعه این ویژگی‌ها باعث می‌شوند دتکتور در هر شرایطی پایش دقیق و بدون خطا ارائه دهد.

قابلیت اتصال به سیستم‌های مانیتورینگ و هشدار دهنده

در صنایع پیشرفته، اتصال دتکتور گاز اکسیژن به سیستم‌های مانیتورینگ مرکزی یک مزیت مهم محسوب می‌شود. انتخاب دتکتوری که دارای خروجی‌های استاندارد مانند 4-20mA، Modbus، RS485 یا رله‌های هشدار باشد، امکان اتصال آسان به سیستم اعلام حریق، PLC یا BMS را فراهم می‌کند. این قابلیت کمک می‌کند تا در صورت بروز خطر، هشدارها به صورت خودکار به مرکز کنترل یا حتی به تلفن همراه اپراتور ارسال شوند. برخی مدل‌های جدید دارای نمایشگر دیجیتال، آلارم صوتی و نوری داخلی و حتی قابلیت اتصال بی ‌سیم (Wi-Fi یا Bluetooth) هستند که سطح ایمنی و مدیریت سیستم را به طرز چشمگیری افزایش می‌دهند.

بیشتر بخوانید: بهترین روش اطفای حریق مایعات چیست؟ – بررسی 7 راهکار کلیدی!

روش نصب دتکتور گاز اکسیژن چیست؟

پیش از هر چیز در پاسخ به این که روش نصب دتکتور گاز اکسیژن چیست، باید بگوییم که برای نصب این محصولات شما می‌بایست از دانش و تخصص یک متخصص حرفه‌ای در زمینه سیستم‌های اعلام حریق یا اعلام گاز گرفتگی بهره بگیرید تا در نهایت ایمنی محیط شما تضمین شود. اما در ادامه با ما همراه باشید تا بررسی کنیم که نحوه نصب دتکتور گاز اکسیژن چیست:

انتخاب محل مناسب برای نصب دتکتور گاز اکسیژن

اولین گام در نصب دتکتور گاز اکسیژن چیست؟ نخستین گام، انتخاب محل صحیح نصب دستگاه است، زیرا موقعیت نصب تاثیر مستقیمی بر دقت اندازه‌ گیری دارد. از آن‌ جایی که اکسیژن گازی سبک‌تر از بسیاری از گازهای دیگر است، باید دتکتور در ارتفاعی نزدیک به سطح تنفس انسان یعنی حدود ۱.۵ تا ۲ متر از سطح زمین نصب شود تا میزان واقعی اکسیژن در هوای قابل تنفس را تشخیص دهد. نصب دستگاه در نقاطی با گردش هوای طبیعی و بدون مانع مانند دیوارهای داخلی یا نزدیکی محل‌های کار افراد توصیه می‌شود. شایان ذکر است که باید از نصب دتکتور در مجاورت دریچه‌های تهویه، پنجره‌ها یا منابع گرما خودداری کرد تا تغییرات دمایی و جریان هوا باعث ایجاد خطا در سنجش نشود.

آماده‌ سازی زیر ساخت و اتصالات الکتریکی

در این مرحله، باید زیر ساخت‌های برق و سیم ‌کشی مناسب برای تغذیه دتکتور آماده شود. دتکتورهای گاز اکسیژن معمولا با ولتاژ ۲۴ ولت DC یا ۲۲۰ ولت AC کار می‌کنند، بنابراین انتخاب منبع تغذیه ایمن و پایدار بسیار مهم است. کابل‌ها باید از نوع ضد حریق، دارای روکش مقاوم در برابر رطوبت و تداخل الکترو مغناطیسی باشند تا داده‌ها بدون نویز به سیستم مانیتورینگ منتقل شوند. اتصال سیم‌های خروجی به سیستم اعلام خطر، کنترل مرکزی یا PLC باید طبق نقشه سیم ‌کشی ارائه‌ شده توسط سازنده انجام شود. در این مرحله، رعایت اصول ایمنی الکتریکی و ارتینگ صحیح دستگاه الزامی است تا از خطر شوک الکتریکی یا اختلال در عملکرد دتکتور جلوگیری شود.

نصب فیزیکی و تنظیمات اولیه دتکتور گاز اکسیژن

اما پس از آماده‌ سازی محل و سیم ‌کشی، باید دتکتور گاز اکسیژن را روی دیوار یا پایه مخصوص نصب کرد. برای این کار از براکت‌های فلزی ضد زنگ یا پیچ‌های استاندارد استفاده می‌شود تا دستگاه در جای خود محکم و بدون لرزش ثابت شود. پس از نصب فیزیکی، دتکتور باید روشن شده و مراحل پیکر بندی اولیه شامل تنظیم محدوده هشدار، انتخاب واحد سنجش (درصد حجمی یا ppm) و بررسی عملکرد سنسور انجام شود. برخی مدل‌ها دارای نمایشگر دیجیتال و منوی تنظیمات نرم ‌افزاری هستند که به‌ وسیله آن می‌توان سطح هشدار اولیه و ثانویه را تعیین کرد. در این مرحله باید بررسی شود که دستگاه به درستی به سیستم هشدار دهنده مرکزی متصل شده و سیگنال‌ها به ‌طور صحیح ارسال می‌شوند.

کالیبراسیون، تست عملکرد و نگهداری دوره‌ای

آخرین و حیاتی‌ترین گام در فرآیند نصب دتکتور گاز اکسیژن، کالیبراسیون و تست عملکرد دستگاه است. پس از نصب، باید دتکتور را با استفاده از گاز مرجع استاندارد (مثلا ۲۰.۹٪ اکسیژن) کالیبره کرد تا مقادیر اندازه ‌گیری ‌شده دقیق و معتبر باشند. سپس آزمایش عملکرد هشدارهای صوتی و نوری، بررسی وضعیت ارتباط با سیستم مانیتورینگ و اطمینان از پاسخ ‌دهی سریع دستگاه انجام می‌شود. همچنین توصیه می‌شود برنامه‌ای برای بازرسی و سرویس دوره‌ای تنظیم شود تا عملکرد سنسور و دقت دستگاه حفظ گردد. رعایت این مرحله نه ‌تنها باعث افزایش عمر مفید دتکتور می‌شود بلکه از بروز خطاهای خطرناک در محیط‌های حساس جلوگیری می‌کند.

مزایای استفاده از دتکتور گاز اکسیژن چیست؟

بهره گیری از دتکتور گاز اکسیژن علاوه بر تضمین امنیت محیط‌های مختلف در برابر گاز گرفتگی، حریق یا انفجار، می‌تواند مزایای متعدد دیگری هم داشته باشد. با ما همراه باشید تا بگوییم که مزایای بهره گیری از دتکتور گاز اکسیژن چیست:

افزایش ایمنی و حفظ جان انسان‌ها

اصلی‌ترین مزیت استفاده از دتکتور گاز اکسیژن، تضمین ایمنی افراد در محیط‌های کاری است. این دستگاه با پایش لحظه‌ای میزان اکسیژن در هوا، در صورت کاهش یا افزایش بیش از حد مجاز، هشدار فوری صادر می‌کند. چنین عملکردی در فضاهای بسته مانند مخازن، معادن، تونل‌ها و صنایع شیمیایی اهمیت زیادی دارد، زیرا کاهش سطح اکسیژن می‌تواند منجر به خفگی یا از دست رفتن هوشیاری شود. وجود دتکتور، باعث می‌شود افراد قبل از وقوع حادثه از خطر آگاه شده و محیط را ترک کنند، لذا نقش آن در پیشگیری از حوادث مرگبار و حفظ سلامت پرسنل غیر قابل انکار است.

پیشگیری از انفجار و آتش ‌سوزی‌های صنعتی

یکی دیگر از مزایای مهم دتکتور گاز اکسیژن چیست؟ این مزیت، کاهش خطر انفجار و آتش ‌سوزی در محیط‌های صنعتی است. در بسیاری از صنایع، وجود اکسیژن بیش از حد می‌تواند باعث اشتعال سریع مواد قابل احتراق شود. این دستگاه با تشخیص سریع افزایش سطح اکسیژن و ارسال هشدار به سیستم‌های کنترل مرکزی، از وقوع واکنش‌های خطرناک جلوگیری می‌کند. به ‌ویژه در پالایشگاه‌ها، کارگاه‌های جوشکاری و صنایع تولید گاز، نظارت مداوم بر اکسیژن یک ضرورت حیاتی محسوب می‌شود. در همین راستا، استفاده از دتکتور گاز اکسیژن باعث می‌شود ایمنی خطوط تولید حفظ شده و از خسارات سنگین مالی و جانی جلوگیری شود.

دقت بالا در اندازه‌ گیری و پایش مداوم محیط

امروزه دتکتورهای گاز اکسیژن با استفاده از فناوری‌های پیشرفته الکتروشیمیایی و اپتیکی، قادرند غلظت اکسیژن را با دقت بسیار بالا و در زمان واقعی بسنجند. این ویژگی باعث می‌شود حتی تغییرات جزئی در میزان اکسیژن به‌ سرعت شناسایی و گزارش شوند. بسیاری از مدل‌های مدرن دارای سیستم ثبت داده، نمایشگر دیجیتال و هشدار چند مرحله‌ای هستند که اطلاعات دقیق و قابل اعتماد برای مدیریت ایمنی فراهم می‌کنند. چنین دقت و پایداری در عملکرد، سبب می‌شود دتکتور گاز اکسیژن نه ‌تنها در صنایع سنگین بلکه در آزمایشگاه‌ها، مراکز تحقیقاتی و بیمارستان‌ها نیز به‌ عنوان ابزاری ضروری مورد استفاده قرار گیرد.

قابلیت اتصال به سیستم‌های هوشمند و مانیتورینگ مرکزی

از دیگر مزایای برجسته دتکتور گاز اکسیژن، قابلیت اتصال به سیستم‌های کنترلی و مانیتورینگ هوشمند است. این دستگاه‌ها عموما به خروجی‌های استاندارد مانند 4-20mA، Modbus، RS485 یا Wi-Fi مجهز هستند که امکان ارتباط مستقیم با سیستم‌های اعلام حریق، BMS یا PLC را فراهم می‌کنند. این قابلیت سبب می‌شود هشدارها به ‌صورت آنی در مرکز کنترل ثبت شده و اقدامات اضطراری به ‌سرعت اجرا شود. در برخی مدل‌ها حتی امکان ارسال هشدار از طریق پیامک یا اپلیکیشن موبایل نیز وجود دارد. این ویژگی، دتکتور را به بخشی از زیر ساخت هوشمند ایمنی صنعتی تبدیل می‌کند که می‌تواند با سایر سنسورها و تجهیزات حفاظتی به شکل هماهنگ عمل کند.

نگهداری آسان و طول عمر بالا

دتکتور گاز اکسیژن به دلیل طراحی مدرن و استفاده از سنسورهای با دوام، نگهداری آسان و عمر طولانی دارد. بیشتر مدل‌های جدید دارای قابلیت کالیبراسیون خودکار یا دستی، تعویض آسان سنسور و هشدار پایان عمر هستند که از بروز خطاهای انسانی جلوگیری می‌کند. بدنه مقاوم در برابر رطوبت، گرد و غبار و خوردگی، سبب می‌شود دستگاه در شرایط سخت صنعتی نیز عملکرد دقیق و پایدار داشته باشد. علاوه بر این، هزینه نگهداری پایین و نیاز کم به سرویس‌های دوره‌ای، باعث شده استفاده از این دتکتورها از نظر اقتصادی نیز مقرون ‌به ‌صرفه باشد. لازم به ذکر است که این ویژگی‌ها موجب می‌شود دتکتور گاز اکسیژن سرمایه‌ای مطمئن برای افزایش ایمنی بلند مدت محیط‌های کاری به شمار رود.

کلام پایانی

همانگونه که دیدید در این مقاله به صورت 0 تا 100 به بررسی پاسخ این سوال پرداختیم که دتکتور گاز اکسیژن چیست؟ دانستیم که دتکتور گاز اکسیژن ابزاری حیاتی برای کنترل، پایش و مدیریت سطح اکسیژن در محیط‌های صنعتی و آزمایشگاهی است. این دستگاه با دقت بالا و واکنش سریع، هر گونه تغییر در غلظت اکسیژن را شناسایی کرده و از بروز حوادث جدی پیشگیری می‌کند. رعایت اصول انتخاب صحیح دستگاه، نصب استاندارد، کالیبراسیون و نگهداری دوره‌ای، تضمین ‌کننده عملکرد دقیق و طولانی‌ مدت آن خواهد بود. شایان ذکر است که دتکتور گاز اکسیژن ترکیبی از فناوری، دقت و ایمنی است که حضور آن در هر محیط صنعتی یا حساس، یک ضرورت انکار ناپذیر محسوب می‌شود. از همراهی شما متشکریم.

مجموعه اسپین الکتریک به صورت تخصصی در زمینه تامین و تجهیز انواع سیستم‌های اعلام حریق و بیم دتکتور فعالیت می‌کند. شما همراهان محترم می‌نتوانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان، از طریق پل‌های ارتباطی با کارشناسان ما تماس حاصل فرمایید.

سوالات متداول

دتکتور گاز اکسیژن چیست و چگونه جان افراد را در محیط‌های کاری حفظ می‌کند؟

دتکتور گاز اکسیژن با پایش لحظه‌ای میزان اکسیژن هوا و هشدار در صورت کاهش یا افزایش غیر عادی آن، از خفگی، از دست رفتن هوشیاری و حوادث مرتبط با کمبود اکسیژن جلوگیری می‌کند. در محیط‌های بسته این دستگاه اولین خط دفاعی برای اطلاع‌ رسانی به کارکنان قبل از وقوع خطر است و باعث می‌شود افراد فرصت کافی برای ترک محیط یا انجام اقدامات ایمنی داشته باشند.

عوامل موثر بر دقت عملکرد دتکتور گاز اکسیژن چیست؟

دقت دتکتور تحت تاثیر عواملی مانند نوع سنسور، شرایط محیطی، دما و رطوبت، جریان هوا و آلودگی گازهای مزاحم قرار دارد. انتخاب دتکتوری با سنسور الکترو شیمیایی یا اپتیکی مناسب، نصب صحیح در ارتفاع استاندارد و کالیبراسیون دوره‌ای باعث می‌شود که نتایج اندازه‌ گیری دقیق و قابل اعتماد باشد. رعایت این نکات، خطر خطا در پایش اکسیژن و هشدارهای اشتباه را به حداقل می‌رساند.

نحوه نگهداری و کالیبراسیون دتکتور گاز اکسیژن چیست؟

برای عملکرد صحیح و طولانی ‌مدت دتکتور، باید برنامه‌ای منظم برای کالیبراسیون دوره‌ای، بررسی هشدارها، تعویض سنسور در صورت نیاز و سرویس دوره‌ای داشته باشید. به طور کلی توصیه می‌شود هر ۳ تا ۶ ماه یک ‌بار دستگاه کالیبره شود و وضعیت باتری، سیم ‌کشی و اتصال به سیستم‌های هشدار بررسی گردد. این اقدامات باعث می‌شود دتکتور عملکرد دقیق، پاسخ سریع و طول عمر طولانی خود را حفظ کند و از بروز حوادث ناگهانی جلوگیری شود.

اعلام حریق یا اعلان حریق؟ معنای هر کدام چیست؟ اعلام حریق یکی از عناصر ایمنی ساختمان است و نقش محوری در تشخیص سریع خطر و محافظت از جان و مال افراد ایفا می‌کند. در کنار آن، اعلان حریق به ‌عنوان مرحله حیاتی هشدار دهی، وظیفه انتقال سریع پیام خطر به ساکنان و مسئولان را بر عهده دارد تا زمان طلایی برای واکنش و خروج ایمن از دست نرود. در دنیای امروز که ساختمان‌ها پیچیده‌تر، تجهیزات بیشتر و خطرات گسترده‌تر شده‌اند، شناخت دقیق تفاوت این دو مفهوم و روش‌های مختلفی که برای هشدار دهی وجود دارد، اهمیت دو چندان پیدا می‌کند. امروز و در این مقاله قصد داریم به طور کامل به بررسی این موضوع بپردازیم که اعلام حریق یا اعلان حریق درست است؟ با ما همراه باشید.

اعلام حریق یا اعلان حریق؟ کدام درست است؟

تفاوت سیستم اعلام حریق و اعلان حریق در نقش، عملکرد و مرحله‌ای است که هر کدام در فرآیند مدیریت آتش ‌سوزی بر عهده دارند؛ سیستم اعلام حریق یک مجموعه کامل و سازمان‌ یافته از حسگرها، پنل کنترل، شستی‌ها، تجهیزات صوتی و بصری و مدارهای ارتباطی است که وظیفه آن کشف و تشخیص سریع دود، حرارت یا شعله و سپس ارسال فرمان هشدار است، در حالی که اعلان حریق مرحله‌ای است که طی آن پیام خطر به شکل صوتی، نوری یا پیام صوتی قابل فهم به ساکنان و مسئولان منتقل می‌شود.

به بیان دیگر، اعلام حریق یک مجموعه‌ای از تجهیزات و ساختار برای کشف و مدیریت اطلاعات است، اما اعلان حریق عمل هشدار دهی است که پس از تایید خطر فعال می‌شود. سیستم اعلام حریق با هوشمند سازی تشخیص، ارتباط با مرکز کنترل، کاهش هشدار کاذب و ارائه موقعیت دقیق حادثه، مقدمات مدیریت بحران را فراهم می‌کند، اما اعلان حریق با هشدار دهی سریع، هدایت افراد به خروج ایمن و جلب توجه همگانی، نقشی حیاتی در نجات جان و کاهش خسارات دارد.

سیستم اعلام حریق چیست؟

سیستم اعلام حریق مجموعه‌ای هوشمند از تجهیزات شناسایی و هشدار دهی است که برای تشخیص سریع نشانه‌های اولیه آتش ‌سوزی مانند دود، گرما یا شعله طراحی شده تا بتواند در کوتاه‌ترین زمان ممکن ساکنان یک ساختمان را از خطر مطلع کند. این سیستم با ترکیبی از حسگرها، آژیرها، شستی‌ها، کنترل پنل مرکزی و تجهیزات ارتباطی، محیط را به ‌صورت مداوم پایش می‌کند و به محض تشخیص وضعیت غیر عادی، پیام هشدار را فعال می‌سازد تا زمان طلایی برای فرار و کنترل حادثه از دست نرود. استفاده از سیستم اعلام حریق نه ‌تنها ضریب ایمنی ساختمان را افزایش می‌دهد، بلکه با کاهش خسارت‌های مالی، تسهیل مدیریت بحران و رعایت استانداردهای ایمنی، در بسیاری از پروژه‌های ساختمانی و صنعتی به یک ضرورت تبدیل شده است.

بیشتر بخوانید: جلوگیری از یخ زدگی اسپرینکلر

انواع سیستم اعلام حریق

حال کهدانسته‌اید که اعلام حریق یا اعلان حریق، هر کدام چه معنایی دارند، بد نیست کمی هم با زیر مجموعه‌های آن‌ها ۀشنا شوید تا ذهنیت بازتری داشته باشید. در این قسمت از مقاله به معرفی 4 مورد از رایج‌ترین انواع سیستم اعلام حریق می‌پردازیم. با ما همراه باشید:

سیستم اعلام حریق آدرس ‌پذیر

سیستم اعلام حریق آدرس ‌پذیر یک راهکار پیشرفته است که هر دتکتور و شستی دارای یک آدرس منحصر به‌ فرد است و پنل مرکزی می‌تواند دقیقا محل فعال ‌شدن هر المان را نمایش دهد. این قابلیت عیب ‌یابی سریع، کاهش هشدارهای کاذب و واکنش هدفمند نگهبانی یا دستگاه‌های اطفا را ممکن می‌سازد. در پروژه‌های بزرگ، ساختمان‌های چند طبقه و فضاهای با اهمیت بالا، انتخاب سیستم آدرس ‌پذیر به دلیل انعطاف ‌پذیری در پیکر بندی، امکان نظارت دقیق و ثبت لاگ‌های رویدادی بسیار محبوب است و باعث افزایش ایمنی و کاهش هزینه‌های عملیاتی می‌شود.

سیستم اعلام حریق متعارف

سیستم اعلام حریق متعارف سیستم کلاسیکی است که از زون ‌بندی برای تفکیک مناطق مختلف ساختمان استفاده می‌کند. در این نوع، چندین دتکتور و شستی به یک مدار مشترک متصل شده و هنگام هشدار، پنل فقط زون فعال را نشان می‌دهد نه دستگاه خاص را. سیستم متعارف به‌ خاطر ساده‌ بودن، هزینه نصب کمتر و نگهداری آسان، برای ساختمان‌های کوچک تا متوسط، فروشگاه‌ها و ادارات معمولی مناسب است. اما در فضاهای پیچیده نیاز به بررسی دستی بیشتری دارد و دقت موقعیت ‌یابی در آن نسبت به سیستم آدرس ‌پذیر کمتر است.

سیستم اعلام حریق بی ‌سیم

اما بپردازیم به معرفی یکی از مدرن‌ترین انواع سیستم اعلام حریق یعنی سیستم اعلام حریق بی سیم. سیستم اعلام حریق بی ‌سیم با حذف بخشی از کابل‌ کشی و استفاده از ارتباط رادیویی میان دتکتورها و پنل، نصب سریع‌تر و انعطاف ‌پذیری بالاتری را ارائه می‌دهد. این سیستم برای اماکن تاریخی، ساختمان‌های اجاره‌ای، فضاهای موقت یا هر جایی که کابل ‌کشی پر هزینه یا غیر عملی باشد بسیار مناسب است. تجهیزات بی ‌سیم مدرن از رمز گذاری و مکانیزم‌های ضد تداخل بهره ‌مند هستند و باید باتری و ارتباطات رادیویی آنها به‌ صورت دوره‌ای کنترل شود تا تضمین عملکرد صحیح در شرایط اضطراری حاصل گردد.

سیستم اعلام حریق هوشمند

سیستم اعلام حریق هوشمند از پردازش سیگنال و الگوریتم‌های تصمیم‌ گیری برای تحلیل رفتار دتکتورها و تمایز بهتر میان هشدار واقعی و شرایط غیر حادثه‌ای استفاده می‌کند. این سیستم می‌تواند با ترکیب داده‌های چند سنسور و ارزیابی روند تغییرات، تعداد هشدارهای کاذب را کاهش دهد و پاسخ متناسب‌تری ارائه دهد. در مکان‌هایی که اشتباهات انسانی یا عوامل محیطی می‌توانند سبب هشدار بی ‌مورد شوند، سیستم‌های هوشمند با قابلیت تنظیم حساسیت، منطق‌های تشخیص پیشرفته و یکپارچگی با سیستم‌های مدیریت ساختمان گزینه‌ای كامل و کارآمد برای ارتقای ایمنی هستند.

بیشتر بخوانید: نحوه تست سیستم اعلام حریق

اعلان حریق چیست؟

پیش‌تر بررسی کردیم که اعلام حریق درست است یا اعلان حریق؟ اما اعلان حریق فرآیندی هماهنگ و سریع برای شناسایی، ثبت و اعلام وقوع آتش ‌سوزی در یک ساختمان یا محیط صنعتی است که با هدف حفظ جان افراد، کاهش خسارت‌ها و ایجاد زمان کافی برای فرار یا کنترل حادثه طراحی می‌شود. در این فرآیند، حسگرهای دود، حرارت یا شعله پس از تشخیص نشانه‌های اولیه آتش، سیگنالی را به مرکز کنترل ارسال می‌کنند و سپس آژیرها، آژیر فلاشرها و سامانه‌های اطلاع‌ رسانی به ‌طور خودکار فعال می‌شوند تا پیام هشدار به ساکنان منتقل شود.

سیستم اعلام حریق یا اعلان حریق بخشی اساسی از سیستم‌های ایمنی و مدیریت بحران محسوب می‌شود و به کمک فناوری‌های مدرن، می‌تواند اطلاعات دقیق‌تری درباره نوع و محل خطر ارائه دهد. این ساز و کار هشدار دهی، ستون دفاعی اول در برابر گسترش آتش است و نقش مهمی در استاندارد سازی ایمنی ساختمان‌ها، حفاظت از دارایی‌ها و کاهش تلفات احتمالی دارد.

انواع روش‌های اعلان حریق

اما اکنون که می‌دانید که اعلام حریق یا اعلان حریق، هر کدام چه معنایی دارند، جالب است بگوییم که روش‌های مختلفی برای اعلان حریق وجود دارد که هر کدام می‌توانند در شرایط مختلف کاربردی باشند. با ما همراه باشید تا به بررسی انواع روش‌های اعلام حریق یا اعلان حریق بپردازیم:

اعلان حریق صوتی

اعلان حریق صوتی یکی از رایج‌ترین روش‌های هشدار است که از طریق آژیرها یا بلندگوهای هشدار دهنده، صدایی با شدت بالا تولید می‌کند تا ساکنان ساختمان را بی درنگ از وقوع آتش مطلع کند. این روش با طراحی استاندارد، شدت صدای مناسب و الگوی صوتی قابل تشخیص، حتی در فضاهای شلوغ یا نواحی پر سر و صدا هم تاثیر گذار است. اعلان صوتی معمولا اولین مرحله هشدار بوده و نقش کلیدی در تخلیه سریع افراد دارد. به همین دلیل در استانداردهای ایمنی، کیفیت صدا، محل نصب و میزان پوشش ‌دهی آن به‌ دقت مشخص شده تا سیستم بتواند در شرایط بحرانی امنیت افراد را تضمین کند.

اعلان حریق بصری

یکی دیگر از بهترین روش‌های اطلاع از اعلام حریق یا اعلان حریق، استفاده از عناصر بصری است. اعلان حریق بصری با استفاده از چراغ‌های چشمک ‌زن، آژیر فلاشر یا نمایشگرهای هشدار دهنده، پیام وقوع آتش ‌سوزی را به‌ صورت روشنایی شدید و قابل مشاهده اعلام می‌کند. این روش برای محیط‌هایی که صدای بلند کافی نیست یا افراد با نیازهای خاص شنوایی حضور دارند اهمیت بالایی دارد. اعلان بصری در محیط‌های صنعتی، سالن‌های تولید، مراکز تجاری و ساختمان‌های عمومی به عنوان یک لایه مکمل اعلان صوتی عمل کرده و با جلب توجه سریع، مسیر تخلیه و اقدامات ضروری را تسهیل می‌کند. استانداردهای جهانی نیز تاکید دارند که شدت و رنگ این چراغ‌ها باید طوری طراحی شود که حتی در نور روز نیز قابل مشاهده باشد.

اعلان حریق ترکیبی

همانطور که سیستم اعلام حریق ترکیبی داریم، اعلان حریق ترکیبی هم وجود دارد. اما اعلام حریق یا اعلان حریق ترکیبی، چه کاربردی دارند؟ روش ترکیبی که هم آژیر صوتی و هم هشدار نوری را فعال می‌کند، کامل‌ترین و مطمئن‌ترین شیوه اعلان حریق است و به‌ طور گسترده در ساختمان‌های بزرگ و پرتردد استفاده می‌شود. این سیستم با ترکیب صدای قوی و نور چشمک ‌زن سبب می‌شود مخاطبان با هر سطح توانایی شنوایی و در هر شرایط محیطی بتوانند پیام خطر را دریافت کنند. اعلان ترکیبی به دلیل سرعت واکنش بالاتر و کاهش احتمال نادیده‌ گرفته ‌شدن هشدار، یکی از بهترین گزینه‌ها برای بیمارستان‌ها، مراکز آموزشی، فرودگاه‌ها و پروژه‌های حساس است و به بهبود مدیریت بحران و حفاظت از جان افراد کمک چشمگیری می‌کند.

اعلان حریق از طریق سیستم صوتی پیجینگ

در این روش به ‌جای آژیر ساده، پیام‌های صوتی قابل‌ فهم و از پیش ضبط ‌شده یا پیام‌های زنده اپراتور برای هدایت دقیق افراد پخش می‌شود. این نوع اعلان حریق امکان ارائه دستورالعمل‌های لحظه‌ای برای تخلیه ایمن، مسیرهای خروج مناسب یا جلوگیری از ازدحام را فراهم می‌کند. سیستم پیجینگ در مراکز بزرگ کاربرد گسترده دارد، زیرا علاوه بر هشدار، رفتار جمعیت را هوشمندانه مدیریت می‌کند و خطای انسانی را کاهش می‌دهد. این سبک اعلان، سطح ایمنی فضا را به ‌طور قابل توجهی افزایش می‌دهد و با سیستم‌های مدیریت بحران و BMS نیز قابل یکپارچه‌ سازی است.

اعلان حریق خودکار از طریق مرکز مانیتورینگ

اما در نهایت، در این روش، پس از تشخیص آتش ‌سوزی، سیستم به‌ صورت خودکار پیام هشدار را به مرکز مانیتورینگ یا آتش ‌نشانی ارسال می‌کند. این اعلان خارج از ساختمان انجام می‌شود و برای مکان‌هایی که همیشه اپراتور یا نیروی انسانی حاضر نیستند بسیار ضروری است. مراکز تجاری، انبارها، کارخانه‌ها و ساختمان‌های بزرگ معمولا از این روش استفاده می‌کنند تا در کوتاه‌ترین زمان ممکن تیم امدادی به محل حادثه برسد.

بیشتر بخوانید: رفع خطای سیستم اعلام حریق

کلام پایانی

همانگونه که دیدید در این مقاله به معرفی سیستم اعلام حریق یا اعلان حریق پرداختیم. در پاسخ به این که اعلام حریق درسته یا اعلان حریق، دانستیم که سیستم اعلام حریق مسئول کشف هوشمند خطر و ارائه اطلاعات دقیق به مرکز کنترل است، در حالی که اعلان حریق مستقیم‌ترین ابزار برای آگاه ‌سازی و هدایت افراد در لحظه بحران محسوب می‌شود. انتخاب درست این تجهیزات و طراحی استاندارد آنها می‌تواند زمان واکنش را کاهش دهد، از گسترش آتش جلوگیری کند و ایمنی سازه را به سطح قابل‌ قبولی برساند. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه مفید بوده باشد و به خوبی به تفاوت اعلام حریق یا اعلان حریق پی برده باشید.

ما در مجموعه اسپین الکتریک آماده‌ایم تا انواع سیستم اعلام حریق یا اعلان حریق را با بهترین کیفیت و مناسب‌ترین قیمت به همراه 0 تا 100 خدمات مربوطه، به شما ارائه دهیم. شما عزیزان می‌توانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان پیش از خرید، از طریق پل‌های ارتباطی با ما تماس حاصل فرمایید.
