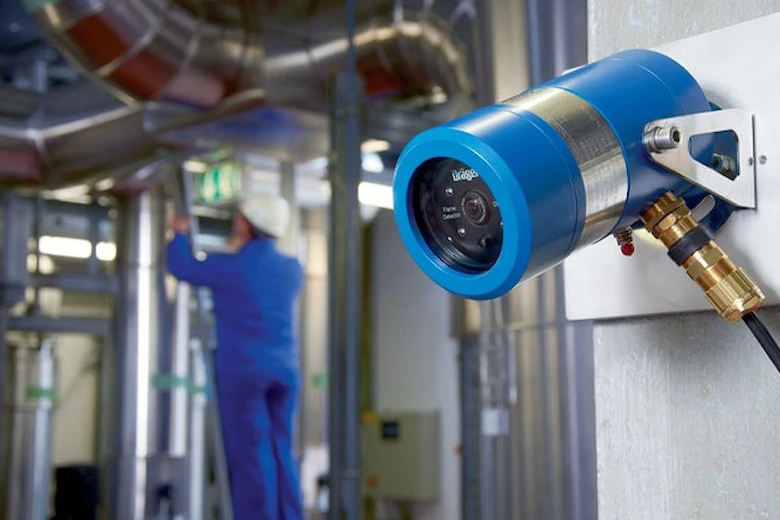

طراحی چیدمان دتکتور شعله؛ رویکرد نوین در ۲۰۲۵

دتکتور گاز تشعشعی یکی از مدرن‌ترین ابزارهایی است که امروزه با هدف تشخیص تابش‌های الکترومغناطیسی خارج شده از حریق مورد استفاده قرار می‌گیرد. امروزه که ایمنی صنعتی و پیشگیری از خطرات آتش‌ سوزی به یکی از دغدغه‌های اصلی در پروژه‌های بزرگ عمرانی، نفت و گاز، پتروشیمی و حتی فضاهای حساس شهری تبدیل شده است، استفاده از تکنولوژی‌های پیشرفته در سیستم‌های اعلام حریق امری ضروری به شمار می‌رود. یکی از مهم‌ترین ابزارهایی که در این زمینه مورد استفاده قرار می‌گیرد، دتکتور گاز تشعشعی است که با بهره‌ گیری از فناوری تشخیص امواج مادون قرمز و ماورا بنفش توانایی کشف سریع و دقیق شعله‌های آتش را در فضاهای باز یا بسته، حتی در شرایط سخت محیطی دارد. امروز و در این مقاله قصد داریم به طور کامل بگوییم که دتکتور گاز تشعشعی چیست؟ با ما همراه باشید.

دتکتور گاز تشعشعی چیست؟

ابتدا به بررسی پاسخ این سوال بپردازیم که دتکتور گاز تشعشعی چیست؟ دتکتور گاز تشعشعی یکی از انواع حسگرهای پیشرفته در سیستم‌های اعلام حریق است که برای شناسایی و کشف تابش‌های الکترومغناطیسی حاصل از شعله آتش مورد استفاده قرار می‌گیرد. این نوع دتکتور با استفاده از سنسورهای خاص، امواج مادون قرمز، ماورا بنفش یا ترکیبی از هر دو را که در زمان سوختن مواد تولید می‌شوند، شناسایی کرده و با سرعت بالا هشدار حریق را صادر می‌کند. دتکتور گاز تشعشعی به‌ دلیل عملکرد دقیق و حساسیت بالا، عموما در محیط‌هایی با خطر بالای آتش ‌سوزی مانند پالایشگاه‌ها، انبارهای مواد شیمیایی، نیروگاه‌ها و صنایع نفت و گاز استفاده می‌شود. استفاده از دتکتور گاز تشعشعی باعث افزایش ایمنی و کاهش خطرات احتمالی می‌گردد، زیرا قادر است حریق را در مراحل اولیه و حتی در فضاهای باز یا دارای جریان هوای زیاد نیز شناسایی کند.

بیشتر بخوانید: دتکتور دود تصویری OSID | بررسی عملکرد در محیط‌های صنعتی

انواع دتکتور گاز تشعشعی چیست؟

اما لازم است بدانید که امروزه انواع مختلفی از دتکتور گاز تشعشعی وجود دارد که هر کدام از آن‌ها می‌توانند ویژگی‌های منحصر به فردی را ارائه دهند. با ما همراه باشید تا به شما بگوییم که انواع دتکتور گاز تشعشعی چیست.

دتکتور شعله ماورا بنفش

دتکتور شعله ماورا بنفش یا UV با استفاده از حسگرهای حساس به طول موج‌های کوتاه در بازه 180 تا 250 نانو متر، قادر است شعله‌هایی را که دارای تابش‌های ماورا بنفش هستند شناسایی کند. حال نحوه عملکرد این نوع دتکتور گاز تشعشعی چیست؟ این نوع دتکتور در عرض چند میلی ‌ثانیه پس از وقوع آتش‌ سوزی واکنش نشان داده و هشدار می‌دهد. از آنجایی که نور UV معمولا از منابع طبیعی مانند خورشید به ‌راحتی به زمین نمی‌رسد، این دتکتورها در محیط‌های داخلی بسیار موثر و قابل اعتماد هستند. کاربرد اصلی دتکتور شعله UV در اتاق‌های تجهیزات صنعتی، آزمایشگاه‌ها، مخازن سوخت و پالایشگاه‌ها است که نیاز به کشف سریع حریق دارند.

دتکتور شعله مادون قرمز

دتکتور شعله مادون قرمز یا IR از حسگرهایی استفاده می‌کند که قادر به شناسایی تابش مادون قرمز ساطع‌ شده از شعله‌ها هستند، به خصوص در طول موج‌های بالاتر از 700 نانو متر. این دتکتور نسبت به نور و گرمای منتشر شده از آتش بسیار حساس است و اغلب در محیط‌هایی استفاده می‌شود که شعله بدون دود یا گازهای قابل احتراق وجود دارد. به دلیل توانایی آن در نادیده گرفتن منابع نوری غیر آتش ‌سوزی، این نوع دتکتور برای فضاهای باز مانند سکوهای نفتی، محوطه‌های صنعتی و خطوط انتقال سوخت بسیار مناسب است. تشخیص دقیق و کاهش هشدارهای کاذب، از مهم‌ترین مزایای این مدل محسوب می‌شود و می‌تواند پاسخی به افرادی باشد که تمایل دارند بدانند که بهترین نوع دتکتور گاز تشعشعی چیست.

دتکتور گاز تشعشعی ترکیبی

دتکتور گاز تشعشعی ترکیبی که با نام UV/IR نیز شناخته می‌شود، با بهره‌ گیری همزمان از حسگرهای UV و IR، دقت و قابلیت اطمینان بالاتری در شناسایی آتش‌ سوزی فراهم می‌آورد. این نوع دتکتور همزمان دو طول موج متفاوت را بررسی می‌کند تا از بروز هشدارهای اشتباه در اثر منابع نوری مزاحم مانند نور خورشید، لامپ‌های فرا بنفش یا گرما جلوگیری شود. دتکتورهای UV/IR معمولا در محیط‌های صنعتی با ریسک بالا و همچنین مناطقی که به هشدارهای سریع و دقیق نیاز دارند، مورد استفاده قرار می‌گیرند.

دتکتور شعله چند طیفی

اما در نهایت، دتکتور شعله چند طیفی پیشرفته‌ترین نوع دتکتور گاز تشعشعی است که از چندین حسگر با طول ‌موج‌های مختلف در محدوده‌های UV، IR و گاهی حتی Visible استفاده می‌کند. این دتکتورها با الگوریتم‌های پردازش سیگنال پیشرفته، توانایی بسیار بالایی در تشخیص شعله‌های مختلف تحت شرایط سخت محیطی دارند. از آن‌ها معمولا در صنایع هوا فضا، پتروشیمی، پالایشگاه‌ها و نیروگاه‌ها استفاده می‌شود که هرگونه تاخیر در اعلام حریق می‌تواند فاجعه ‌بار باشد. دتکتورهای چند طیفی نه‌ تنها دقیق‌تر هستند، بلکه نسبت به عوامل مزاحم محیطی مانند انعکاس نور، گرمای موتور یا تجهیزات صنعتی مقاوم‌تر عمل می‌کنند.

بیشتر بخوانید: معرفی 0 تا 100 بیم دتکتور اعلام حریق برای مبتدیان

شعاع پوشش دتکتور گاز تشعشعی چیست؟

یکی از مهم‌ترین سوالاتی که به وجود می‌آید این است که میزان شعاع پوشش دتکتور گاز تشعشعی چیست؟ شعاع پوشش دتکتور گاز تشعشعی بسته به نوع و مدل آن متفاوت است، اما به ‌طور کلی می‌تواند مساحتی به وسعت 30 تا 60 متر را در شرایط استاندارد و بدون موانع پوشش دهد. این دتکتورها به ‌گونه‌ای طراحی شده‌اند که بتوانند شعله‌های آتش را حتی در فاصله‌های دور و در محیط‌های صنعتی باز یا نیمه ‌باز شناسایی کنند. برای مثال، یک دتکتور شعله چند طیفی پیشرفته ممکن است تا فاصله 90 متر نیز قابلیت تشخیص شعله را داشته باشد، مخصوصا اگر زاویه دید گسترده‌ای بین 90 تا 120 درجه داشته باشد.

لازم به ذکر است که شعاع پوشش دتکتور گاز تشعشعی به عواملی مانند ارتفاع نصب، نوع سوخت مورد استفاده در محیط، وجود موانع فیزیکی و شدت نور پس ‌زمینه نیز بستگی دارد. به همین منظور، برای طراحی صحیح سیستم اعلام حریق و اطمینان از عملکرد موثر، محاسبه دقیق شعاع پوشش هر دتکتور گاز تشعشعی با توجه به شرایط محل نصب ضروری است. استفاده از دتکتورهایی با شعاع پوشش بالا نه ‌تنها امنیت محیط را افزایش می‌دهد، بلکه موجب صرفه‌ جویی در تعداد تجهیزات و هزینه‌های نصب نیز خواهد شد.

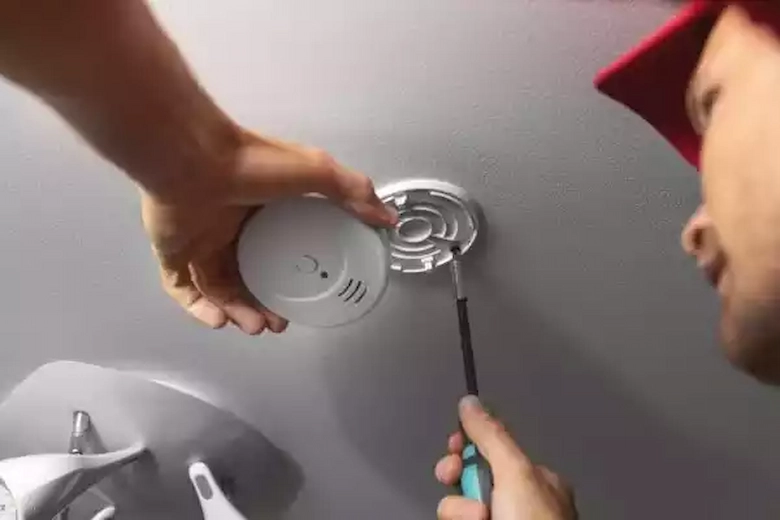

نحوه نصب دتکتور گاز تشعشعی چیست؟

به منظور این که بتوانید شاهد بیشتری بهره وری و عملکرد بهینه از این محصولات باشید، باید بدانید که نحوه نصب دتکتور گاز تشعشعی چیست؟ در این قسمت از مقاله به طور کامل به بررسی پاسخ این سوال می‌پردازیم. با ما همراه باشید.

انتخاب محل نصب مناسب بر اساس زاویه دید و شعاع پوشش

اولین و مهم‌ترین مرحله در نصب دتکتور گاز تشعشعی، انتخاب محل مناسب نصب است. دتکتورهای شعله برای عملکرد صحیح نیاز به دید مستقیم به منطقه مورد حفاظت دارند و نباید هیچ مانعی مانند دیوار، ستون یا تجهیزات صنعتی در مسیر دید آن‌ها قرار داشته باشد. بنابراین باید آن‌ها را در ارتفاع 2 تا 6 متری و با زاویه دید گسترده نصب کرد تا شعاع پوشش مشخص شده توسط سازنده به‌ طور کامل فراهم شود. نصب در مکان‌هایی با کمترین بازتاب نور و حداقل موانع فیزیکی موجب افزایش دقت در تشخیص شعله و کاهش هشدارهای کاذب می‌شود.

توجه به منابع نوری مزاحم و عوامل محیطی

مرحله دوم در نصب دتکتور گاز تشعشعی، تحلیل محیط و حذف یا دوری از منابع مزاحم نوری است. دتکتورهای UV، IR و ترکیبی ممکن است تحت تاثیر منابع نوری مصنوعی مانند لامپ‌های پر قدرت، جوشکاری یا بازتاب نور خورشید قرار بگیرند و دچار هشدارهای اشتباه شوند. برای جلوگیری از این مشکل، باید دتکتور را طوری تنظیم و نصب کرد که میدان دید آن به دور از این منابع باشد. همچنین باید شرایط محیطی نظیر گرد و غبار، بخار، دودهای صنعتی و دمای بالا نیز بررسی شود، چون این عوامل می‌توانند بر حساسیت و عملکرد دتکتور اثر منفی وارد کنند.

تنظیم زاویه و جهت‌ گیری دقیق دتکتور

اما پس از نصب فیزیکی، گام سوم، تنظیم زاویه دید و جهت ‌گیری دقیق دتکتور گاز تشعشعی است. این دتکتورها باید به گونه‌ای نصب شوند که میدان دید آن‌ها به طور کامل ناحیه حساس به حریق را پوشش دهد. بسیاری از دتکتورها دارای براکت قابل تنظیم هستند که امکان تغییر زاویه عمودی و افقی را فراهم می‌کند. بررسی و تنظیم زاویه به ‌ویژه در فضاهای دارای موانع یا سطوح متعدد اهمیت دارد، زیرا خط دید مستقیم به آتش ‌سوزی برای عملکرد صحیح الزامی است. لذا بهتر است پس از نصب، یک تست عملکرد با شبیه‌ سازی شعله انجام شود تا از زاویه تنظیم ‌شده اطمینان حاصل گردد.

اتصال صحیح به سیستم اعلام حریق مرکزی

در چهارمین گام، باید دتکتور گاز تشعشعی را به ‌درستی به پنل مرکزی سیستم اعلام حریق متصل کرد. اتصال به سیستم‌های آدرس ‌پذیر یا متعارف باید طبق نقشه‌های سیم ‌کشی ارائه‌ شده توسط سازنده انجام شود. بیشتر دتکتورهای تشعشعی دارای ترمینال‌های خروجی برای اتصال به سیستم‌های هشدار دهنده، پنل کنترل و منابع تغذیه هستند. استفاده از کابل‌های مقاوم در برابر حرارت، محافظت ‌شده و استاندارد، تضمین می‌کند که دتکتور حتی در شرایط اضطراری نیز عملکرد موثر داشته باشد. فراموش نکنید که اتصال صحیح همچنین امکان مانیتورینگ لحظه‌ای و ثبت گزارش‌های خطا یا هشدار را برای کاربران این سیستم ایمنی فراهم می‌سازد.

انجام تست و کالیبراسیون اولیه پس از نصب

و اما در نهایت و در آخرین مرحله، نوبت تست و کالیبراسیون اولیه دتکتور گاز تشعشعی است تا از صحت عملکرد آن اطمینان حاصل شود. پس از نصب کامل، باید با استفاده از شعله‌های کنترل‌ شده یا تجهیزات تست استاندارد، عملکرد دتکتور مورد ارزیابی قرار گیرد. همچنین در این مرحله می‌توان سطح حساسیت دتکتور را بسته به شرایط محیطی تنظیم کرد. بررسی زمان واکنش، زاویه تشخیص و صحت اتصال به سیستم اعلام حریق باید انجام شود. برخی مدل‌ها دارای نرم ‌افزار اختصاصی برای کالیبراسیون دقیق و دریافت لاگ عملکرد هستند.

بیشتر بخوانید: نحوه ریست شستی اعلام حریق – 4 روش اصلی

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به بررسی این سوال پرداختیم که دتکتور گاز تشعشعی چیست؟ دانستیم که دتکتور گاز تشعشعی به ‌عنوان یکی از پیشرفته‌ترین اجزای سیستم اعلام حریق، با دقت و سرعت بالا قادر است شعله‌های آتش را در مراحل اولیه شناسایی کرده و هشدار لازم را صادر نماید. با توجه به تنوع این تجهیزات شامل دتکتورهای UV، IR، ترکیبی UV/IR و مدل‌های چند طیفی، می‌توان برای هر محیط خاص، گزینه‌ای مناسب انتخاب کرد که حداکثر پوشش ایمنی را فراهم آورد. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد و دانسته باشید که دتکتور گاز تشعشعی چیست.

مجموعه اسپین الکتریک به عنوان یکی از بهترین تامین کنندگان سیستم‌های اعلام حریق و سیستم‌های اطفا حریق، آماده است تا به شما عزیزان، مشاوره رایگان پیش از خرید را ارائه دهد.

برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید،

استاندارد NFPA 86 یکی از مهم‌ترین استانداردهای ایمنی صنعتی است که با هدف کاهش خطرات ناشی از آتش‌سوزی، انفجار و سایر حوادث در کوره‌ها و اجاق‌های صنعتی تدوین شده است. این استاندارد برای مهندسان، اپراتورها و مدیران ایمنی در صنایعی مانند متالورژی، سرامیک و شیمیایی اهمیت حیاتی دارد. با افزایش میزان تولید صنعتی و استفاده از فرآیندهای حرارتی در صنایع مختلف، رعایت این استانداردها برای تضمین ایمنی و بهینه‌سازی عملکرد تجهیزات ضروری است. این استاندارد نه‌تنها در ایمنی نقش دارد، بلکه موجب افزایش بهره‌وری و کاهش هزینه‌های تعمیرات و نگهداری نیز می‌شود.

دتکتور شعله و عملکرد آن

دتکتور شعله، یکی از اصلی‌ترین تجهیزات ایمنی در فرآیندهای حرارتی صنعتی است که وظیفه شناسایی وجود شعله در محیط را بر عهده دارد. این تجهیزات به‌طور مستقیم در کاهش ریسک آتش‌سوزی و جلوگیری از انفجار نقش دارند. عدم استفاده از دتکتورهای مناسب یا نصب نادرست آن‌ها می‌تواند خسارات جبران‌ناپذیری به بار آورد.

بیشتر بخوانید: بررسی جامع بیم دتکتورها بر اساس استاندارد ISO 7240-12

اهمیت دتکتور شعله

دتکتورهای شعله برای تشخیص حضور آتش از فناوری‌های مختلفی استفاده می‌کنند که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

• • دتکتور فرابنفش (UV): این سنسورها برای شناسایی تابش فرابنفش ناشی از شعله‌های آتش به کار می‌روند.
  • دتکتور مادون قرمز (IR): این سنسورها تغییرات انرژی مادون قرمز ساطع‌شده از شعله را شناسایی می‌کنند.
  • دتکتور ترکیبی UV/IR: ترکیب این دو فناوری می‌تواند میزان تشخیص دقیق‌تر و کاهش هشدارهای کاذب را به همراه داشته باشد.
  • دتکتور مرئی (VIS): برخی دتکتورها از حسگرهای نوری استفاده می‌کنند که در محدوده نور مرئی کار می‌کنند.

استانداردهای نصب دتکتور شعله

براساس بندهای 8.2.2 و 8.2.5 استاندارد NFPA 86، نصب دتکتورهای شعله باید مطابق دستورالعمل‌های سازنده و استانداردهای بین‌المللی باشد. در نظر گرفتن موارد زیر می‌تواند از بروز مشکلات جلوگیری کند:

• نصب در مکان مناسب: دتکتور باید در نقطه‌ای قرار گیرد که بیشترین میدان دید را نسبت به شعله‌های احتمالی داشته باشد.
• نگهداری و کالیبراسیون: تجهیزات باید به‌طور دوره‌ای بررسی و تنظیم شوند تا از دقت عملکرد آن‌ها اطمینان حاصل شود.
• پیشگیری از هشدارهای کاذب: برخی از منابع نوری، جرقه‌ها یا بازتاب‌های ناخواسته می‌توانند باعث هشدارهای اشتباه شوند، لذا باید محل نصب با دقت انتخاب شود.

عملکرد سیستم‌های ایمنی احتراق

علاوه بر دتکتورهای شعله، سیستم‌های ایمنی احتراق (Combustion Safeguard Systems) نیز نقش مهمی در حفاظت از فرآیندهای حرارتی دارند. این سیستم‌ها شامل مجموعه‌ای از تجهیزات نظارتی، شیرهای ایمنی و سیستم‌های کنترلی هستند که با تشخیص تغییرات غیرعادی در احتراق، عملکرد دستگاه را کنترل می‌کنند.

اجزای کلیدی سیستم‌های ایمنی احتراق

• • کنترلر احتراق: وظیفه دارد وضعیت شعله و عملکرد سوخت را بررسی کند.
  • شیر قطع ایمنی (SSOV): این شیرها در صورت از دست رفتن شعله، جریان سوخت را متوقف می‌کنند.
  • حسگرهای فشار و دما: برای اطمینان از تعادل مناسب فشار و دمای گاز یا مایع سوختی استفاده می‌شوند.

نقش سنسورهای فرابنفش در تشخیص شعله

سنسورهای فرابنفش (UV Sensors) یکی از ابزارهای مهم در تشخیص شعله‌های آتش هستند، اما ممکن است در اثر خرابی، دیگر قادر به تشخیص خاموش شدن شعله نباشند. به همین دلیل، استاندارد NFPA 86 توصیه می‌کند که این سنسورها دارای قابلیت خودبررسی‌کننده (Self-Checking UV Detectors) باشند یا به‌صورت دوره‌ای آزمایش شوند.

بیشتر بخوانید: بیم دتکتور در استاندارد ISO 7240-12

تنظیمات دمایی و تهویه ایمنی در کوره‌ها

کنترل دمای سوخت

• در فرآیندهای صنعتی که از سوخت‌های مایع مانند نفت یا گازوئیل استفاده می‌شود، کنترل دمای سوخت برای جلوگیری از مشکلاتی نظیر افزایش ویسکوزیته یا تبخیر ناگهانی، ضروری است.
• دمای سوخت باید در محدوده‌ای باشد که موجب احتراق یکنواخت و جلوگیری از خاموش شدن ناگهانی شعله شود.

تنظیم محدودیت دمای اضافی

• نقطه تنظیم دمای اضافی باید بر اساس توصیه‌های سازنده تنظیم شود تا از رسیدن مواد قابل احتراق به دمای خوداشتعالی جلوگیری شود.
• این دما نباید از محدوده‌ای که می‌تواند باعث خرابی تجهیزات شود، فراتر رود.

اهمیت تهویه ایمنی

• در صورت افزایش دمای کوره، جریان هوای خروجی کاهش یافته و احتمال تجمع گازهای اشتعال‌پذیر افزایش می‌یابد.
• کاهش تهویه مناسب می‌تواند موجب انفجار گازهای فرار شده و باعث بروز حوادث جدی شود.
•

استفاده از PLC در نظارت بر دمای کوره‌ها

امروزه استفاده از PLC (Programmable Logic Controller) برای نظارت بر دما و عملکرد تجهیزات صنعتی به‌شدت رایج شده است. این سیستم‌ها می‌توانند به‌صورت خودکار وضعیت سنسورها و تجهیزات ایمنی را تحلیل کرده و در صورت بروز هرگونه ناهنجاری، اقدامات لازم را انجام دهند. مزایای استفاده از PLC شامل:

• پایش دائمی و ارسال هشدارهای زودهنگام
• کاهش خطای انسانی در نظارت بر تجهیزات
• امکان کنترل و تنظیم خودکار دما و فشار

نکات ایمنی در زمان قطع برق

استاندارد NFPA 86 تأکید دارد که مدارهای الکتریکی مرتبط با فرآیندهای احتراقی، در شرایط اضطراری باید به‌صورت خودکار یا دستی قطع شوند. این موارد شامل:

• • خرابی‌های سیستم که منجر به شرایط خطرناک شود.
  • افزایش غیرقابل‌کنترل دما که تهدیدی برای ایمنی تجهیزات و محیط اطراف باشد.
  • قطع ناگهانی برق که می‌تواند باعث از کار افتادن سیستم‌های ایمنی و احتراقی شود.

نتیجه‌گیری

استاندارد NFPA 86 مجموعه‌ای از دستورالعمل‌های مهم برای ایمنی فرآیندهای صنعتی ارائه می‌دهد. استفاده صحیح از دتکتورهای شعله، سیستم‌های ایمنی احتراق، کنترل دمای کوره و تهویه مناسب می‌تواند خطرات ناشی از آتش‌سوزی و انفجار را کاهش دهد. علاوه بر این، نظارت هوشمند با استفاده از PLC و رعایت الزامات نصب و نگهداری، نقش مهمی در بهبود عملکرد تجهیزات و افزایش طول عمر آن‌ها دارد.

• دتکتورهای شعله باید در مکان‌های مناسب نصب شوند تا دید کافی نسبت به شعله داشته باشند.
• سنسورهای فرابنفش باید دارای قابلیت خودبررسی باشند یا به‌صورت دوره‌ای تست شوند.
• سیستم‌های تهویه ایمنی باید همواره عملکرد مناسبی داشته باشند تا از تجمع گازهای خطرناک جلوگیری شود.
• در موارد افزایش دمای غیرمجاز، سیستم‌های کنترلی باید به‌صورت خودکار عمل کنند تا از خرابی یا حوادث ناگوار جلوگیری شود.
• نظارت مستمر بر عملکرد تجهیزات با استفاده از PLC باعث افزایش بهره‌وری و کاهش هزینه‌های نگهداری می‌شود.

با رعایت این موارد، می‌توان ایمنی در محیط‌های صنعتی را بهبود بخشید و از وقوع حوادث جلوگیری کرد.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سازمان بین‌المللی استانداردسازی (ISO) یک نهاد مستقل و غیردولتی است که استانداردهای بین‌المللی را برای تضمین کیفیت، ایمنی و کارایی در صنایع مختلف تدوین می‌کند. استانداردهای ISO در سطح جهانی پذیرفته شده و به بهبود عملکرد سیستم‌های مختلف، از جمله سیستم‌های اعلام حریق، کمک می‌کنند. یکی از مهم‌ترین استانداردهای مرتبط با اعلام حریق، ISO 7240-12 است که به بیم دتکتورهای دودی اختصاص دارد. این استاندارد دستورالعمل‌های دقیقی را برای طراحی، عملکرد، نصب و آزمون این تجهیزات ارائه می‌دهد تا عملکرد صحیح و دقت بالای آن‌ها تضمین شود.

بیم دتکتورها تجهیزاتی هستند که با استفاده از پرتو نوری مادون قرمز یا لیزری کاهش شفافیت هوا ناشی از دود را تشخیص می‌دهند. این دتکتورها به‌طور کلی در دو نوع اصلی طبقه‌بندی می‌شوند

بیم دتکتور نوع فرستنده گیرنده جدا

 (Projected Beam Smoke Detector)

در این نوع، فرستنده و گیرنده در دو نقطه جداگانه قرار دارند و پرتو نوری از فرستنده به گیرنده ارسال می‌شود. در صورت کاهش شدت نور به دلیل وجود دود، آلارم فعال می‌شود.

 بیشتر بخوانید: استاندارد EN 54-12 | نحوه عملکرد، نصب و نگهداری بیم دتکتورها

بیم دتکتور نوع انعکاسی

(Reflective Beam Smoke Detector)

در این مدل، فرستنده و گیرنده در یک واحد قرار دارند و یک بازتابنده در سمت مقابل نصب می‌شود. پرتو پس از برخورد به بازتابنده، به گیرنده بازمی‌گردد و کاهش شدت آن نشانه وجود دود است.

الزامات بیم دتکتورها در استاندارد ISO 7240-12

استاندارد ISO 7240-12 دستورالعمل‌هایی برای طراحی، نصب، آزمایش و نگهداری بیم دتکتورها ارائه می‌دهد. برخی از مهم‌ترین الزامات این استاندارد عبارت‌اند از:

1. معیارهای عملکردی

• بیم دتکتورها باید توانایی تشخیص تغییرات شفافیت هوا را با دقت بالا داشته باشند.
• محدوده تشخیص بیم دتکتورها باید بین 10 تا 100 متر باشد.
• حساسیت دستگاه باید قابل تنظیم بوده و نسبت به تغییرات غیرعادی محیطی مقاوم باشد.

2. شرایط محیطی و محدودیت‌ها

• بیم دتکتورها نباید تحت تأثیر نور مستقیم خورشید، گرد و غبار، رطوبت بالا یا تغییرات دمایی شدید قرار گیرند.
• در محیط‌هایی که دود به‌صورت یکنواخت منتشر نمی‌شود یا در نزدیکی سقف باقی نمی‌ماند، کارایی بیم دتکتورها کاهش می‌یابد.
• در مناطقی که دارای لرزش زیاد یا جریان هوا شدید هستند، نیاز به کالیبراسیون و بررسی‌های مکرر وجود دارد.

3. الزامات نصب

• بیم دتکتورها باید در فضاهای بزرگ مانند انبارها، سالن‌های تولید، آشیانه‌های هواپیما، فرودگاه‌ها و مراکز خرید نصب شوند.
• ارتفاع نصب باید متناسب با ارتفاع سقف باشد و معمولاً در محدوده 4 تا 25 متر قرار گیرد.
• در صورت وجود مانع در مسیر پرتو نوری، باید از چندین بیم دتکتور به‌صورت مکمل استفاده شود.
• فاصله بین بیم دتکتورها و دیوارها باید حداقل 0.5 متر باشد.

بیشتر بخوانید: راهنمای طراحی سیستم ‌های تشخیص شعله بر اساس استاندارد NFPA 72

4. الزامات نگهداری و آزمون‌های دوره‌ای

• بیم دتکتورها باید به‌صورت دوره‌ای آزمایش و کالیبره شوند تا عملکرد صحیح آن‌ها تضمین شود.
• گرد و غبار و آلودگی‌های محیطی باید به‌طور منظم از سطح فرستنده، گیرنده و بازتابنده پاک شوند.
• زاویه و تنظیمات نوری باید بررسی شده و در صورت لزوم، مجدداً تنظیم شوند.
• دتکتورها باید دارای سیستم خودآزمایی (Self-Testing) و قابلیت تشخیص خرابی (Fault Detection) باشند.

روش‌های آزمون بیم دتکتورها بر اساس ISO 7240-12

ISO 7240-12 شامل مجموعه‌ای از آزمون‌های عملکردی و محیطی است که دقت و قابلیت اطمینان بیم دتکتورها را تأیید می‌کند. برخی از این آزمون‌ها عبارت‌اند از:

1. آزمون حساسیت به دود: بررسی میزان کاهش نور لازم برای فعال شدن هشدار.
2. آزمون محیطی: بررسی عملکرد دستگاه در دمای بالا، دمای پایین، رطوبت زیاد و شرایط گرد و غبار.
3. آزمون تأخیر هشدار: بررسی مدت‌زمان لازم برای فعال شدن هشدار جهت کاهش هشدارهای کاذب.
4. آزمون مقاومت در برابر نور خارجی: ارزیابی تأثیر منابع نوری خارجی مانند نور خورشید بر عملکرد دتکتور.
5. آزمون لرزش و ضربه: بررسی مقاومت بیم دتکتور در برابر لرزش‌های مکانیکی و ضربات احتمالی.

مقاومت در برابر عوامل مزاحم و هشدارهای کاذب

بیم دتکتورها باید دارای فیلترهای نوری و الگوریتم‌های پردازش هوشمند باشند تا در برابر عوامل مزاحم مقاوم باشند. مهم‌ترین عوامل مزاحم که بیم دتکتورها باید در برابر آن‌ها ایمن باشند عبارت‌اند از:

• نور مستقیم خورشید یا نورهای مصنوعی قوی.
• گرد و غبار، دودهای غیرحریق (مانند دود اگزوز ماشین‌آلات صنعتی).
• حرکت اشیاء در مسیر بیم دتکتور (مانند پرندگان یا وسایل متحرک در انبارها).

نتیجه‌گیری
با توجه به اهمیت استاندارد ISO 7240-12 در بهبود عملکرد بیم دتکتورها و تأثیر آن بر ایمنی ساختمان‌ها، رعایت الزامات این استاندارد در طراحی، نصب و نگهداری تجهیزات اعلام حریق ضروری است. برای اطمینان از عملکرد صحیح بیم دتکتورها و جلوگیری از هشدارهای کاذب، انتخاب تجهیزات با کیفیت و توجه به جزئیات استانداردها بسیار مهم است. برای دریافت مشاوره به سایت اسپین الکتریک مراجعه کرده و از محصولات و خدمات تخصصی ما بهره‌مند شوید.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

بیم دتکتور چیست و چگونه عمل می‌کند؟
بیم دتکتور یک دستگاه اعلام حریق است که با استفاده از پرتو نوری مادون قرمز یا لیزری، کاهش شفافیت هوا ناشی از دود را تشخیص می‌دهد. این دتکتورها معمولاً در دو نوع فرستنده‌گیرنده جدا (Projected Beam) و نوع انعکاسی (Reflective Beam) موجود هستند که در هر دو حالت، کاهش شدت نور به دلیل وجود دود باعث فعال شدن آلارم می‌شود.

استاندارد ISO 7240-12 چه الزامات مهمی برای بیم دتکتورها دارد؟
این استاندارد الزامات دقیق برای طراحی، نصب و نگهداری بیم دتکتورها ارائه می‌دهد. برخی از این الزامات شامل توانایی تشخیص دقیق تغییرات شفافیت هوا، نصب در ارتفاع‌های مختلف، مقاوم بودن در برابر نور مستقیم خورشید و گرد و غبار، و نیاز به کالیبراسیون و آزمایش‌های دوره‌ای است.

چه عواملی ممکن است باعث هشدار کاذب در بیم دتکتورها شوند؟
عوامل مزاحم مانند نور مستقیم خورشید، گرد و غبار، دودهای غیرحریق (مانند دود اگزوز ماشین‌آلات) و حرکت اشیاء در مسیر پرتو نوری بیم دتکتورها می‌توانند باعث فعال شدن هشدارهای کاذب شوند. برای کاهش این مشکل، استفاده از فیلترهای نوری و الگوریتم‌های پردازش هوشمند توصیه می‌شود.

در صنایع مختلف، ایمنی در برابر حریق یک موضوع حیاتی است. بسیاری از محیط‌های صنعتی و زیرساختی، مانند تونل‌ها، پالایشگاه‌ها، انبارهای بزرگ و مراکز داده، به راهکاری نیاز دارند که بتواند به‌صورت سریع، مطمئن و مقرون‌به‌صرفه شرایط غیرعادی دما و آتش‌سوزی را تشخیص دهد. در چنین شرایطی، دتکتور حرارتی خطی آنالوگ قابل ریست (Linear Heat Detection Cable – LHDC) به‌عنوان یکی از بهترین گزینه‌ها مطرح می‌شود. این سیستم در برابر محدودیت‌های محیطی، هزینه‌های بالای نصب سنسورهای نقطه‌ای و نیاز به پوشش وسیع، پاسخی هوشمندانه و کارآمد ارائه می‌دهد.

دتکتور حرارتی خطی آنالوگ قابل ریست چیست؟

دتکتور حرارتی خطی آنالوگ نوعی کابل هوشمند است که با استفاده از تغییرات دما در طول مسیر خود، وقوع شرایط غیرعادی مانند داغ‌شدگی یا آتش‌سوزی را تشخیص می‌دهد. این کابل با روکش پلی‌اتیلن مقاوم در برابر شعله (FRPE) ساخته می‌شود و علاوه بر مقاومت بالا در شرایط محیطی سخت، قابلیت ریست‌پذیری و استفاده مجدد دارد. به همین دلیل، برخلاف دتکتورهای دیجیتال که یک‌بارمصرف‌اند، این نوع کابل پس از تست یا وقوع هشدار، دوباره قابل استفاده خواهد بود.

بیشتر بخوانید: ملاحظات کلیدی برای جانمایی مؤثر دتکتور گاز در تاسیسات صنعتی

اجزای اصلی کابل

ساختار این دتکتور به‌صورت کابلی هم‌محور طراحی شده است و شامل بخش‌های زیر می‌باشد:

• رسانای مرکزی از جنس فولاد با روکش مس
• لایه عایق داخلی (دی‌الکتریک)
• لایه بافت مسی قلع‌زده
• غلاف بیرونی مقاوم در برابر شعله (FRPE)

این ترکیب باعث می‌شود کابل در برابر شرایط فیزیکی و شیمیایی محیط مقاوم باشد و عملکرد قابل اعتمادی ارائه دهد.

مکانیزم عملکرد

اصل عملکرد دتکتور بر پایه تغییر مقاومت دی‌الکتریک میان رسانای مرکزی و بافت مسی طراحی شده است. این مقاومت دارای ضریب دمایی منفی (NTC) است، یعنی با افزایش دما کاهش می‌یابد. سیستم مانیتورینگ متصل به کابل، این تغییرات را تحلیل کرده و در صورت رسیدن به آستانه تعیین‌شده، هشدار آتش‌سوزی یا داغ‌شدگی صادر می‌کند.

ویژگی مهم این کابل، قابلیت تشخیص نقاط داغ موضعی (Hot Spot) حتی در طول‌های چندصد متری است. بنابراین، نیازی نیست در تمام مسیر سنسور نصب شود، بلکه تنها با یک کابل می‌توان محدوده بزرگی را تحت پوشش قرار داد.

مزایا و ویژگی‌های کلیدی

1. تشخیص زودهنگام خطرات در دماهایی بسیار کمتر از نقطه شعله‌وری.
2. قابلیت ریست و تست‌پذیری که باعث صرفه‌جویی در هزینه‌ها می‌شود.
3. عدم تولید هالوژن و دود سمی (LS0H) در هنگام حریق.
4. مقاومت بالا در برابر شرایط سخت محیطی مانند رطوبت، گردوغبار و لرزش.
5. نصب آسان و قابلیت استفاده در مسیرهای طولانی.
6. سازگار با تجهیزات کنترلی موجود و بسیاری از مانیتورهای صنعتی.
7. قابلیت پیکربندی ایمنی ذاتی برای مناطق مستعد انفجار (Hazardous Area).
8. تطابق با استانداردهای صنعتی معتبر همچون CEGB GDCD-187.

کاربردها

این نوع دتکتور به دلیل طراحی انعطاف‌پذیر، در طیف وسیعی از پروژه‌ها و صنایع کاربرد دارد. برخی از مهم‌ترین کاربردها عبارت‌اند از:

• تونل‌ها و کانال‌ها: تشخیص سریع آتش‌سوزی در مسیرهای طولانی.
• پله‌های برقی و نوارهای نقاله: جلوگیری از حریق ناشی از اصطکاک یا خرابی مکانیکی.
• صنایع نفت و پتروشیمی: پایش مخازن ذخیره‌سازی، سکوهای نفتی و خطوط لوله.
• سالن‌های رنگ و اسپری: محیط‌های با ریسک بالای انفجار و حریق.
• مراکز داده و اتاق‌های سرور: حفاظت از تجهیزات حیاتی در برابر گرمای بیش از حد.
• انبارهای سردخانه‌ای و کشاورزی: تشخیص داغ‌شدگی در دماهای پایین محیطی.
• فضاهای زیرکفی و سقف‌های کاذب: پوشش نقاطی که دسترسی به آن‌ها دشوار است.
• حمل‌ونقل ریلی و جاده‌ای: استفاده در محفظه موتور و واگن‌ها.

بیشتر بخوانید: پروتکل آزمون دتکتورهای گازهای سمی

عملکرد دو مرحله‌ای و سیستم پیش‌هشدار

یکی از قابلیت‌های پیشرفته دتکتور حرارتی خطی آنالوگ، امکان تنظیم دو سطح آلارم است:

• مرحله پیش‌هشدار: در صورت افزایش غیرعادی دما، سیستم هشدار اولیه صادر می‌شود.
• مرحله فعال‌سازی نهایی: زمانی‌که شرایط بحرانی تأیید شود، آلارم اصلی فعال می‌گردد.

این ویژگی در پروژه‌هایی که نیاز به تأیید شرایط حریق قبل از اجرای عملیات اطفا یا خاموشی دارند، بسیار ارزشمند است. شرکت اسپین الکتریک ماژول‌های رابطی ارائه می‌دهد که این عملکرد دو مرحله‌ای را پشتیبانی می‌کنند.

پیکربندی سیستم

برای عملکرد صحیح، کابل حرارتی خطی باید همراه با تجهیزات زیر استفاده شود:

• ماژول‌های رابط LHDC با قابلیت تنظیم آستانه حساسیت.
• واحد پایانی (EOL Terminator) برای تکمیل مدار کابل.
• موانع ایمنی ذاتی (Zener Barrier) برای نصب در مناطق مستعد انفجار.

این تجهیزات کمک می‌کنند سیستم در شرایط مختلف محیطی و صنعتی، بهترین عملکرد را ارائه دهد.

مدل‌های مقاوم‌سازی‌شده

در برخی پروژه‌ها مانند تأسیسات پتروشیمی یا محیط‌های با خوردگی شدید، ممکن است کابل نیاز به محافظت بیشتر داشته باشد. اسپین الکتریک مدل‌های ویژه‌ای از دتکتورهای حرارتی خطی را ارائه می‌دهد که دارای بافت فولاد ضدزنگ برای افزایش مقاومت مکانیکی و شیمیایی هستند.

چرا انتخاب اسپین الکتریک؟

شرکت اسپین الکتریک به‌عنوان تأمین‌کننده و مشاور تخصصی در حوزه سیستم‌های ایمنی حریق، خدمات زیر را ارائه می‌دهد:

• مشاوره در انتخاب بهترین مدل متناسب با شرایط پروژه.
• تأمین کابل‌های استاندارد و مقاوم‌سازی‌شده.
• طراحی و پیکربندی سیستم‌های مانیتورینگ.
• نصب و راه‌اندازی توسط تیم متخصص.
• پشتیبانی فنی و خدمات پس از فروش.

جمع‌بندی

دتکتور حرارتی خطی آنالوگ قابل ریست، یک راهکار مطمئن، اقتصادی و انعطاف‌پذیر برای حفاظت در برابر آتش‌سوزی در محیط‌های وسیع و پرخطر است. این کابل با قابلیت تشخیص زودهنگام، ریست‌پذیری، مقاومت بالا و سازگاری با استانداردهای بین‌المللی، جایگزین مناسبی برای بسیاری از روش‌های سنتی تشخیص حریق محسوب می‌شود.
