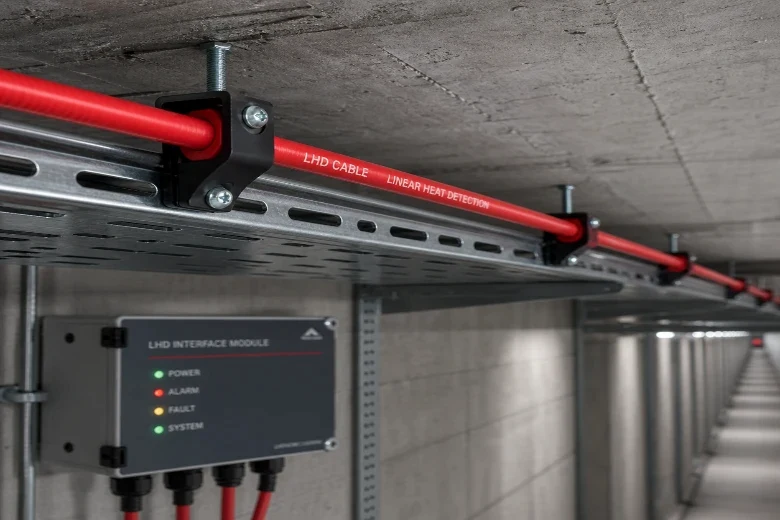

سیستم LHD یا Linear Heat Detection برخلاف دتکتورهای نقطه‌ای، از کابل حرارتی خطی برای تشخیص افزایش دما در طول یک مسیر استفاده می‌کند. به همین دلیل در فضاهایی مثل تونل‌ها، کابل تری‌ها، سینی کابل، پارکینگ‌ها، سردخانه‌ها، نوار نقاله‌ها، اتاق ژنراتور، پست برق و محیط‌های صنعتی کاربرد زیادی دارد. اما وقتی کنترلر یا پنل LHD خطا نشان می‌دهد، تشخیص سریع علت اهمیت زیادی دارد. چون یک خطای ساده مثل قطع شدن کابل، اشتباه در مقاومت انتهای خط یا نفوذ رطوبت می‌تواند کل زون حفاظتی را از مدار خارج کند. امروز و در این مقاله، تفسیر خطاهای کنترلر LHD، روش عیب‌یابی LHD controller، دلایل رایج LHD panel fault و نکات مهم در تنظیم کنترلر کابل حرارتی را بررسی خواهیم کرد. با ما همراه باشید.
کنترلر LHD چه کاری انجام می‌دهد؟
کنترلر LHD واسط بین کابل حرارتی خطی و پنل اعلام حریق است. وظیفه اصلی آن پایش وضعیت کابل، تشخیص حالت نرمال، اعلام حریق، خطای مدار و در بعضی مدل‌ها تعیین محل تقریبی آلارم روی کابل است. در سیستم‌های دیجیتال یا Fixed Temperature، کابل معمولا در دمای مشخصی فعال می‌شود و با ایجاد اتصال بین هادی‌ها، وضعیت آلارم را به کنترلر یا پنل اعلام می‌کند. در سیستم‌های آنالوگ یا Resettable، تغییرات دما باعث تغییر ویژگی الکتریکی کابل یا سنسور می‌شود و کنترلر بر اساس مقدار اندازه گیری شده تصمیم می‌گیرد که وضعیت نرمال، پیش آلارم یا آلارم اعلام شود.
به زبان ساده، کنترلر LHD سه چیز را دائم بررسی می‌کند: آیا کابل سالم و پیوسته است؟ آیا دما به سطح خطر رسیده است؟ آیا مدار از نظر ولتاژ، مقاومت، اتصال و قطعی در محدوده مجاز قرار دارد؟ لذا بسیاری از خطاهایی که روی کنترلر دیده می‌شود، مستقیم به کیفیت کابل کشی، محل اتصال، مقاومت انتهای خط، تغذیه، رطوبت، تنظیمات و نوع کابل مربوط است.
مهمترین وضعیت‌های کنترلر LHD
اکثر کنترلرها یا ماژول‌های LHD با LED، نمایشگر، رله خروجی یا پیام روی پنل، چند وضعیت اصلی را نشان می‌دهند. نام این وضعیت‌ها ممکن است در برندهای مختلف کمی متفاوت باشد، اما مفهوم کلی آن‌ها مشابه است.
Normal یا Healthy
این وضعیت یعنی کنترلر کابل را می‌بیند، تغذیه مناسب است، مقاومت انتهای خط در محدوده قابل قبول قرار دارد و هیچ آلارم یا خطایی تشخیص داده نشده است. در این حالت معمولاً LED سبز روشن یا چشمک‌زن است.
Fire یا Alarm
وضعیت Fire یعنی کنترلر شرایط حریق یا افزایش دمای خطرناک را دریافت کرده است. در کابل‌های دیجیتال، این وضعیت معمولاً با اتصال کوتاه شدن بخش فعال‌شده کابل اتفاق می‌افتد. در کابل‌های آنالوگ، آلارم می‌تواند بر اساس عبور دما از آستانه تنظیم‌شده، نرخ افزایش دما یا مقدار مقاومتی غیرعادی ایجاد شود.
Fault یا Trouble
این خطا نشان می‌دهد که سیستم از نظر مدار یا تجهیزات سالم نیست. خطای کنترلر دتکتور خطی می‌تواند به علت قطع شدن کابل، شل شدن ترمینال، خرابی EOL، ولتاژ پایین، اتصال اشتباه، نفوذ آب، خرابی ماژول، انتخاب نادرست مقاومت یا اشکال در ورودی پنل اعلام حریق باشد.
Open Circuit Fault
این یکی از رایج‌ترین خطاهای LHD است. Open Circuit یعنی کنترلر پیوستگی مدار را از دست داده است. قطع شدن کابل، باز شدن ترمینال، شکستگی در جعبه اتصال، جدا شدن مقاومت انتهای خط یا پوسیدگی اتصال‌ها می‌تواند باعث این خطا شود.
Short Circuit Fault
در برخی سیستم‌ها اتصال کوتاه به‌عنوان حریق تفسیر می‌شود، اما در برخی سیستم‌های قابل برنامه‌ریزی، اتصال کوتاه می‌تواند به‌عنوان Fault نیز نمایش داده شود. تفاوت این دو حالت به نوع کابل، کنترلر، سیم‌بندی و منطق ورودی پنل بستگی دارد. به همین دلیل همیشه باید دفترچه همان مدل کنترلر بررسی شود.
Low Voltage یا Power Fault
این خطا به مشکل تغذیه مربوط است. افت ولتاژ منبع تغذیه، خرابی آداپتور یا پاور پنل، قطعی فیوز، اتصال نامناسب یا طول زیاد کابل تغذیه می‌تواند باعث Low Voltage شود. در برخی مدل‌ها، ولتاژ پایین باعث فعال شدن رله Fault می‌شود.
بیشتر بخوانید: استفاده از LHD در سینی کابل، رک سرور و مراکز داده
عیب‌یابی LHD controller از کجا شروع می‌شود؟
در عیب یابی سیستم اعلام حریق، اولین اصل این است که هیچ بخشی از سیستم بدون هماهنگی با مسئول ایمنی، بهره بردار و مرکز مانیتورینگ از مدار خارج نشود. اگر پنل به مرکز آتش نشانی یا سیستم مانیتورینگ متصل است، قبل از هر تست باید حالت تست یا ایزوله طبق دستورالعمل پروژه فعال شود. هرگز برای حذف موقت خطا، مقاومت را به صورت غیر مجاز داخل پنل قرار ندهید چون ممکن است مسیر واقعی کابل از مدار خارج شود و سیستم فقط ظاهرا سالم دیده شود.
- گام اول، خواندن دقیق پیام کنترلر است. آیا خطا روی خود کنترلر LHD است یا روی پنل اعلام حریق؟ آیا LED Fault روشن است یا پنل فقط Zone Trouble نشان می‌دهد؟ آیا Fire اعلام شده یا فقط Trouble؟ همین تفکیک ساده مسیر عیب یابی را کوتاه می‌کند.
- گام دوم، بررسی تغذیه است. بسیاری از خطاهای عجیب در کنترلر LHD به افت ولتاژ، نوسان تغذیه یا اتصال ضعیف منبع برق مربوط می‌شود. با مولتی متر، ولتاژ ورودی کنترلر را در حالت واقعی اندازه بگیرید، نه فقط روی منبع تغذیه. گاهی ولتاژ در پاور مناسب است، اما در ترمینال کنترلر به دلیل افت مسیر یا اتصال ضعیف، مقدار پایین‌تری دیده می‌شود.
- سومین گام، بررسی سیم بندی ورودی و خروجی است. خروجی Fire، خروجی Fault، رله‌ها، مقاومت آلارم، مقاومت مانیتورینگ و ورودی پنل باید مطابق نقشه همان برند متصل شده باشند. جابه‌جایی NO و NC در رله Fault یکی از خطاهای رایج نصب است که باعث می‌شود پنل همیشه خطا ببیند یا در زمان خطا واکنش درست نشان ندهد.
بررسی EOL در عیب‌یابی LHD panel fault
به طور کلی، مقاومت انتهای خط یا EOL یکی از مهمترین اجزای مدار LHD است. وظیفه آن این است که کنترلر یا پنل بتواند سالم بودن مدار را تشخیص دهد. اگر EOL مقدار اشتباه داشته باشد، در جای اشتباه نصب شده باشد، شل شده باشد یا در اثر رطوبت آسیب دیده باشد، پنل می‌تواند Fault نشان دهد.
در یک نصب صحیح، EOL باید در انتهای واقعی مسیر کابل یا در End-of-Line Box قرار بگیرد، نه داخل پنل یا ابتدای مسیر. نصب EOL داخل پنل ممکن است باعث شود کنترلر مسیر کابل را سالم تصور کند، در حالی که کابل واقعی در محیط قطع شده است. برای عیب یابی، ابتدا مقدار EOL مورد نیاز کنترلر را از دفترچه دستگاه بررسی کنید. سپس مقاومت را از مدار جدا کرده و با مولتی متر اندازه بگیرید. اگر مقدار آن با مقدار استاندارد پروژه اختلاف دارد، باید تعویض شود. نکته مهم این است که مقدار EOL در برندهای مختلف یکسان نیست. بعضی کنترلرها با ۱ کیلو اهم، بعضی با ۳.۶ کیلو اهم، بعضی با ۴.۷ کیلو اهم یا مقادیر دیگر کار می‌کنند.
چطور Open Circuit را پیدا کنیم؟
ابتدا کابل را از کنترلر جدا کنید و مقاومت مسیر را از سمت کنترلر اندازه بگیرید. اگر مدار باز دیده می‌شود، به سراغ اولین جعبه اتصال بروید. در هر Junction Box، اتصال ورودی و خروجی را بررسی کنید. شل بودن ترمینال، خوردگی، نفوذ آب، له شدگی کابل زیر بست، کشیدگی بیش از حد یا بریدگی روکش می‌تواند عامل قطعی باشد.
در پروژه‌های صنعتی، معمولا محل‌های پر ریسک شامل خم‌های تند، محل عبور از دیوار، نزدیکی تجهیزات لرزشی، نقاط مجاور بخار یا رطوبت، جعبه‌های فلزی بدون آب بندی و محل اتصال کابل سنسور به کابل رابط هستند. اگر کنترلر قابلیت نمایش فاصله آلارم یا خطا دارد، از عدد نمایش داده شده برای محدود کردن محدوده بررسی استفاده کنید اما فقط به عدد نمایشگر اکتفا نکنید. شایان ذکر است که طول کابل رابط، مقاومت مسیر و تنظیمات کالیبراسیون می‌تواند روی دقت فاصله اثر بگذارد.
چرا کنترلر LHD آلارم کاذب می‌دهد؟
آلارم کاذب در LHD معمولا به چند دلیل اتفاق می‌افتد:
- اولین دلیل، انتخاب نامناسب دمای فعال سازی کابل است. اگر کابل با دمای عملکرد پایین در محیطی نصب شود که به طور طبیعی دمای بالا دارد، احتمال آلارم ناخواسته زیاد می‌شود. مثال ساده آن نصب کابل با دمای نامناسب نزدیک موتور، بخاری صنعتی، لوله بخار، تابش مستقیم آفتاب یا سقف فلزی داغ است.
- دلیل دوم، آسیب مکانیکی کابل است. فشار بست، له شدگی، کشیدگی، خم تند یا ضربه می‌تواند ساختار کابل را تغییر دهد و باعث اتصال ناخواسته هادی‌ها شود.
- یک دلیل دیگر آلارم کاذب در کنترلر LHD، نفوذ رطوبت به جعبه اتصال یا کابل رابط است. رطوبت می‌تواند مقاومت عایقی را کاهش دهد و کنترلر را وارد وضعیت آلارم یا خطا کند.
- اما چهارمین دلیل، اتصال اشتباه مقاومت آلارم یا EOL است. در بعضی سیستم‌ها، موقعیت مقاومت آلارم بسیار مهم است و اگر در محل اشتباه نصب شود، پنل وضعیت مدار را نادرست تشخیص می‌دهد.
- بیشتر بخوانید: محاسبه هد و دبی پمپ آتش نشانی
در تنظیم کنترلر کابل حرارتی چه مواردی باید کنترل شود؟
در راه اندازی یا عیب یابی، چند پارامتر باید به طور خیلی دقیق تحلیل و بررسی شود.
- اولین مورد، نوع کابل است. کنترلر باید با همان نوع کابل LHD سازگار باشد. دیجیتال، آنالوگ، قابل ریست یا غیر قابل ریست بودن کابل روی تنظیمات اثر می‌گذارد.
- هر کنترلر حداکثر طول مشخصی را پشتیبانی می‌کند. اگر طول کابل از حد مجاز بیشتر باشد، مقاومت مسیر از محدوده استاندارد خارج می‌شود و خطای کاذب یا عدم تشخیص صحیح رخ می‌دهد.
- سومین مورد، مقدار مقاومت EOL و Alarm Resistor است. این مقادیر باید با ورودی پنل و کنترلر هماهنگ باشند.
- مورد بعدی، تنظیم فاصله یاب یا Distance Locator است. در کنترلرهایی که محل تقریبی آلارم را نشان می‌دهند، کالیبراسیون بر اساس طول واقعی کابل، نوع کابل و مقاومت کابل رابط ضروری است.
- اما پنجمین مورد، تنظیم رله‌ها و منطق خروجی است. باید مشخص شود خروجی Fire و Fault به صورت NO یا NC استفاده شده‌اند و پنل اعلام حریق دقیقا چه مقاومتی را در حالت Normal، Alarm و Fault انتظار دارد. اشتباه در همین بخش می‌تواند باعث شود کنترلر سالم باشد، اما پنل دائما LHD panel fault نمایش دهد.
بعد از اعلام Fire چه کنیم؟
اگر کنترلر LHD وضعیت Fire نشان داد، ابتدا باید فرض را بر واقعی بودن خطر گذاشت. منطقه را بررسی کنید، دستورالعمل ایمنی سایت را اجرا کنید و فقط پس از اطمینان از نبود حریق، وارد عیب یابی فنی شوید. در کابل‌های دیجیتال غیر قابل ریست، بخشی از کابل که به دمای عملکرد رسیده معمولا باید تعویض شود. در این حالت Reset کردن کنترلر مشکل را حل نمی‌کند، چون کابل تغییر فیزیکی داده است.
در کابل‌های قابل ریست، اگر دما به محدوده آسیب دائمی نرسیده باشد، ممکن است پس از کاهش دما و Reset، سیستم به وضعیت Normal برگردد. با این حال، علت افزایش دما باید ثبت و بررسی شود. اگر آلارم ناشی از شرایط محیطی بوده، باید نوع کابل، دمای عملکرد، محل نصب یا محافظت مکانیکی دوباره ارزیابی شود.
چک لیست سریع عیب‌یابی LHD
برای عیب‌یابی سریع، این ترتیب را دنبال کنید:
- نوع پیام را مشخص کنید: Fire، Fault، Open Circuit، Low Voltage یا Zone Trouble
- تغذیه کنترلر را در ترمینال ورودی اندازه بگیرید.
- وضعیت LEDها، رله‌ها و پیام پنل را ثبت کنید.
- نقشه سیم بندی و مقدار EOL را با دفترچه همان مدل تطبیق دهید.
- کابل LHD را از کنترلر جدا کرده و پیوستگی مدار را تست کنید.
- جعبه‌های اتصال، گلندها، ترمینال‌ها و نقاط مرطوب را بررسی کنید.
- مقدار EOL و Alarm Resistor را جداگانه اندازه بگیرید.
- ۸. اگر خطا مربوط به آلارم است، منطقه را از نظر دمای واقعی یا آسیب کابل بررسی کنید.
- پس از رفع عیب، Reset، تست عملکرد، ثبت گزارش و تحویل انجام شود.
- هرگز سیستم را با مقاومت موقت یا بای پس دائمی به بهره برداری برنگردانید.
نگهداری پیشگیرانه، بهترین راه کاهش خطا
بخش زیادی از خطاهای LHD با نگهداری منظم قابل پیشگیری است. در بازدیدهای دوره‌ای باید مسیر کابل از نظر آسیب مکانیکی، خوردگی، تغییر مسیر، اضافه شدن تجهیزات حرارتی جدید، شل شدن بست‌ها، نفوذ آب به جعبه‌ها و تغییر شرایط محیطی بررسی شود. همچنین باید مقدار مقاومت حلقه و EOL با مقادیر ثبت شده در زمان راه اندازی مقایسه شود. اگر مقاومت مسیر به مرور تغییر کرده باشد، ممکن است نشانه خوردگی، اتصال ضعیف یا نفوذ رطوبت باشد.
در سیستم‌های اعلام حریق، تست باید مطابق دستورالعمل سازنده و الزامات پروژه انجام شود. برای کابل‌های غیر قابل ریست نباید تست حرارتی مخرب انجام داد زیرا ممکن است کابل فعال شود و نیاز به تعویض پیدا کند. در این موارد، تست عملکرد به صورت مکانیکی و الکتریکی انجام می‌شود.
کلام پایانی
همانگونه که دیدید در این مقاله به طور کامل به بررسی نحوه عیب یابی سریع LHD و تفسیر خطاهای کنترلر پرداختیم. دانستیم که تفسیر خطاهای کنترلر LHD زمانی ساده می‌شود که بدانیم کنترلر دقیقا چه چیزی را پایش می‌کند: سلامت مدار، وضعیت تغذیه، مقدار مقاومت، اتصال کابل و شرایط آلارم. رایج‌ترین خطاها معمولا به Open Circuit، EOL اشتباه، افت ولتاژ، اتصال بد، نفوذ رطوبت، انتخاب نامناسب کابل یا تنظیمات غلط خروجی مربوط هستند. برای عیب‌یابی LHD controller باید از بررسی پیام خطا و تغذیه شروع کرد، سپس سراغ EOL، پیوستگی کابل، جعبه‌های اتصال و تنظیمات پنل رفت. از همراهی شما تا پایان این مقاله متشکریم.
