سیستم اطفاء حریق اتاق باتری یکی از مهم‌ترین راهکارهای ایمنی در فضاهایی است که تجهیزات ذخیره انرژی و سیستم‌های برق اضطراری نصب شده‌اند. با توجه به اینکه باتری‌ها در شرایط خاص ممکن است دچار حریق یا انفجار شوند، استفاده از فناوری‌های پیشرفته تشخیص و مهار آتش در این اتاق‌ها امری ضروری است. اجرای درست این سیستم‌ها نه تنها از خسارات مالی و عملیاتی جلوگیری می‌کند، بلکه می‌تواند امنیت کارکنان و پایداری سیستم‌های حیاتی را تضمین کند. امروز و در این مقاله قصد داریم به طور کامل با سیستم اطفاء حریق اتاق باتری آشنا شویم. پس این مقاله را از دست ندهید و ما را تا پایان همراهی کنید.

سیستم اطفاء حریق اتاق باتری چیست؟

سیستم اطفاء حریق اتاق باتری مجموعه‌ای از تجهیزات هوشمند و تخصصی است که برای تشخیص، کنترل و خاموش‌ سازی آتش در فضاهای حاوی انواع باتری‌های صنعتی مانند باتری لیتیوم یون و سرب ‌اسید طراحی شده است. این سیستم با استفاده از حسگرهای حرارت، دود و گازهای حاصل از تجزیه باتری، حریق را در مراحل اولیه شناسایی کرده و با به ‌کار گیری مواد اطفاءی مناسب مثل گازهای پاک یا مه ریز، بدون آسیب رساندن به تجهیزات الکتریکی، آتش را مهار می‌کند. اتاق باتری به دلیل احتمال بروز گرمای بیش از حد، اتصال کوتاه و نشت گازهای قابل اشتعال جزو فضاهای پر ریسک محسوب می‌شود.

به همین منظور، استفاده از سیستم اطفاء حریق اتاق باتری نقش مهمی در جلوگیری از انفجار، حفظ عملکرد تجهیزات UPS و سیستم‌های برق اضطراری، افزایش ایمنی پرسنل و جلوگیری از خسارات سنگین مالی دارد. این سیستم مطابق استانداردهای روز دنیا طراحی می‌شود تا امنیت، پایداری عملیاتی و تداوم انرژی در مراکز حساس مانند مراکز داده، بیمارستان‌ها و صنایع حیاتی تضمین گردد.

بیشتر بخوانید: اطفاء حریق اتوماتیک فوم چیست؟ – بررسی 0 تا 100 عملکرد، مزایا و معایب

اهمیت استفاده از سیستم اطفاء حریق اتاق باتری

همانطور که می‌دانید، اتاق‌های باتری به‌ ویژه باتری‌های لیتیوم یون، منبع انرژی الکتریکی ذخیره‌ شده هستند که در صورت افزایش دما، اتصال کوتاه یا خطای فنی امکان بروز حریق و انتشار گازهای سمی در آن‌ها وجود دارد. نصب سیستم اطفاء حریق در اتاق باتری باعث پیشگیری از انفجار باتری‌ها، مهار سریع حرارت، کنترل دود و جلوگیری از گسترش آتش به سایر بخش‌های مجموعه می‌شود. این سیستم‌ها با استفاده از فناوری‌های پیشرفته مانند گازهای پاک، مه خشک و سیستم‌های اعلام حریق هوشمند، کمترین آسیب به تجهیزات الکتریکی را ایجاد کرده و امکان ادامه فعالیت دستگاه‌ها را پس از حادثه فراهم می‌کنند.

در محیط‌هایی مانند دیتا سنترها، مراکز مخابراتی، ساختمان‌های صنعتی و نیروگاه‌ها، استفاده از سیستم اطفاء حریق اتاق باتری نه تنها از خسارات مالی سنگین جلوگیری می‌کند، بلکه امنیت پرسنل، پایداری سیستم‌های برق اضطراری و حفظ عملکرد بدون وقفه مجموعه را تضمین می‌نماید. لذا بهره گیری صحیح از این سیستم‌ها، گامی اساسی در مدیریت ریسک، رعایت استانداردهای ایمنی و افزایش طول عمر تجهیزات حیاتی محسوب می‌شود.

انواع سیستم اطفاء حریق اتاق باتری

اما جالب است بدانید که با توجه به شرایط مختلفی که ممکن است در اتاق باتری وجود داشته باشد، می‌توانیم شاهد استفاده از انواع مختلف سیستم اطفاء حریق اتاق باتری بپردازیم. با ما همراه باشید تا به معرفی این تجهیزات بپردازیم:

سیستم اطفاء حریق با گاز پاک

سیستم اطفاء حریق با گاز پاک یکی از رایج‌ترین و استانداردترین روش‌ها برای محافظت از اتاق باتری است. این سیستم با آزاد سازی گاز غیر فلزی و غیر رسانا، اکسیژن محیط یا واکنش شیمیایی آتش را کنترل کرده و بدون آسیب به تجهیزات الکترونیکی، شعله و حرارت را مهار می‌کند. گازهای مورد استفاده در این دسته بی ‌بو و بدون باقی‌ ماندن رسوب هستند و پس از اطفاء نیاز به نظافت ندارند. همچنین سرعت عملکرد بسیار بالایی دارند و در چند ثانیه آتش ‌سوزی را متوقف می‌کنند. این سیستم مخصوص مکان‌هایی است که وجود دستگاه‌های حساس و تداوم کار تجهیزات اهمیت زیادی دارد، مانند مراکز برق اضطراری، اتاق باتری UPS و مراکز داده.

سیستم اطفاء حریق مه ریز یا مه خشک

یکی دیگر از بهترین انواع سیستم اطفاء حریق اتاق باتری، نوع مه ریز یا مه خشک آن است. سیستم اطفاء با مه ریز، با پاشش قطرات بسیار ریز آب یا مایع مخصوص، دمای محیط را به سرعت کاهش می‌دهد و از گسترش آتش جلوگیری می‌کند. بر خلاف آب ‌پاش‌های معمولی، این سیستم نفوذ بالا و تبخیر سریع دارد که موجب خنک‌ سازی سطح باتری و قطع چرخه حرارتی می‌شود. استفاده از مه خشک در اتاق باتری موجب جلوگیری از انفجارهای ناشی از حرارت شده و آسیبی به تجهیزات وارد نمی‌کند. این روش به دلیل کاهش سریع دما، کنترل دود و جلوگیری از شعله‌ ور شدن مجدد، گزینه‌ای ایده آل برای فضاهای صنعتی، بانک‌های باتری بزرگ و اتاق‌های ذخیره انرژی محسوب می‌شود.

سیستم اطفاء حریق آئروسل

شاید در ابتدا نام این نوع سیستم اطفاء حریق اتاق باتری برای شما عجیب به نظر برسد. اما سیستم اطفاء حریق آئروسل با انتشار ذرات ریز شیمیایی در فضا، واکنش احتراق را متوقف می‌کند و بدون نیاز به اکسیژن ‌گیری شدید، آتش را خاموش می‌سازد. این فناوری برای محیط‌های بسته و کوچک بسیار مناسب است و بر خلاف تجهیزات سنتی، نیاز به خطوط لوله ‌کشی گسترده ندارد. آئروسل بعد از فعال شدن به‌ سرعت عمل کرده و از گسترش حرارت و ایجاد انفجار باتری جلوگیری می‌کند. شایان ذکر است در صورتی که تمایل دارید یک سیستم اطفاء حریق اتاق باتری را با هزینه اقتصادی و مناسب نصب کنید، بهره گیری از سیستم اطفاء حریق آئروسل، می‌تواند انتخابی هوشمندانه برای شما به شمار بیاید.

سیستم اعلام و اطفاء هوشمند ترکیبی

این سیستم ترکیبی، با استفاده همزمان از تشخیص زود هنگام حرارت، گازهای منتشر شده از باتری و شعله، پیش از وقوع آتش اقدام می‌کند. در این روش، سنسورهای پیشرفته وضعیت باتری‌ها را لحظه‌ به ‌لحظه بررسی و در صورت بروز نشانه‌های اولیه گرمایش بیش از حد یا نشتی گاز واکنش آغاز می‌شود. پس از اعلام هشدار، ماده خاموش ‌کننده مناسب همان لحظه فعال شده و از حریق قبل از گسترش جلوگیری می‌کند. این سیستم به ‌خصوص برای فضاهایی با تعداد زیاد باتری یا سیستم‌های ذخیره انرژی نوین انتخاب ایده ‌آلی است و باعث افزایش عمر تجهیزات و کاهش خطرات احتمالی می‌شود.

بیشتر بخوانید: استاندارد نصب تابلو خروج اضطراری | راهنمای 0 تا 100 با تصاویر و نکات ایمنی

اصول اجرای سیستم اطفاء حریق اتاق باتری

اما به منظور این که بتوانید به شکلی استاندارد ایمنی محیط‌های حساس مانند اتاق باتری را تضمین نمایید، نیاز دارید که سیستم اطفاء حریق را به شکلی اصولی نصب و اجرا کنید. در این قسمت از مقاله به بررسی 5 اصل کلیدی در اجرای سیستم اطفاء حریق اتاق باتری می‌پردازیم. با ما همراه باشید:

ارزیابی ریسک و تعیین مشخصات باتری

قبل از هر اقدام اجرایی، انجام یک ارزیابی ریسک جامع ضروری است: نوع شیمیایی باتری مانند لیتیوم – یون یا سرب – اسید، ظرفیت کل، چیدمان سلول‌ها، احتمال حضور منابع جرقه و شرایط محیطی باید شناسایی شوند. این تحلیل پایه طراحی سیستم اطفاء حریق اتاق باتری را تعیین می‌کند و کمک می‌کند تا نیازهای ویژه مثل کنترل حرارت، حفاظت از تجهیزات الکترونیکی و سالنی با دسترسی سریع به اطفاء مشخص شوند. بدون این مرحله، احتمال طراحی غلط، هزینه‌های اضافه و ریسک‌های پوشش‌ داده نشده بالا می‌رود.

تشخیص زود هنگام و سیستم‌های اعلام هوشمند

پیاده‌ سازی سنسورهای چند منظوره شامل حسگرهای دما، دود، گازهای جانبی ناشی از تجزیه باتری و تشخیص بصری شعله، ستون فقرات هر سیستم اطفاء حریق اتاق باتری است. تشخیص زود هنگام موجب فعال شدن اقدامات کنترلی پیشین مانند قطع تغذیه، راه‌ اندازی تهویه محلی یا اعلام هشدار می‌شود و زمان لازم برای اطفاءی موثر را فراهم می‌آورد. به همین منظور، طراحی شبکه حسگرها باید با توپولوژی اتاق، نقاط گرمایی و مسیرهای انتشار گاز همخوانی داشته باشد. افزون بر این، یک سیستم اعلام هوشمند با ثبت لاگ و ارسال هشدار به اپراتورها و مدیریت مرکزی، پاسخ انسانی و خودکار را هماهنگ می‌کند و احتمال بروز حوادث بزرگ را کاهش می‌دهد.

انتخاب و طراحی سامانه اطفاء مناسب با توجه به حساسیت تجهیزات

همانطور که پیش‌تر هم اشاره کردیم، انتخاب نوع خاموش ‌کننده باید بر اساس سازگاری با تجهیزات الکترونیکی، اثر بخشی روی نوع حریق باتری و محدودیت‌های فضایی صورت گیرد. طراحی هیدرولیک یا حجم مخازن، نقاط نازل ‌گذاری، زمان تخلیه و توزیع ماده اطفاء باید به‌ گونه‌ای انجام شود که دما و غلظت‌های خطرناک سریعا کاهش یابد و از بازگشت شعله جلوگیری شود. علاوه بر مواردی که گفته شد، باید برآوردهای ایمنی تنفسی و تهویه پس از اطفاء در نقشه‌ها لحاظ شود تا پس از خاموش شدن، فضا برای ورود نیروی انسانی و تعمیرات امن باشد.

سازه ‌بندی، جدا سازی و مدیریت تهویه

قطعا می‌دانید که در سیستم اطفاء حریق اتاق باتری، همانند هر سیستم اطفاء حریق دیگری، اجرای صحیح عایق ‌بندی، درز بندی و تهویه، جزء اصول حیاتی است. اتاق باتری باید دارای جدا سازی آتش ‌گیر از فضاهای مجاور، درهای مقاوم در برابر آتش و مسیرهای خروج دود کنترل‌ شده باشد. همچنین مدیریت فشار داخل اتاق برای جلوگیری از نفوذ دود به فضاهای مجاور و سیستم‌های تهویه اضطراری یا ایزوله ‌کننده گاز ضروری‌اند. این سازه ‌بندی کمک می‌کند تا ماده اطفاء در محیط محدود بماند، انتشار گازهای سمی کنترل شود و از انتقال حرارت و گسترش حریق به بخش‌های زیرساخت جلوگیری گردد.

نگهداری، تست دوره‌ای و آموزش پرسنل

اما در پایان لازم است بگوییم که یک سیستم اطفاء حریق اتاق باتری تنها زمانی موثر است که نگهداری منظم، آزمون‌های عملکردی برنامه‌ ریزی ‌شده و برنامه آموزشی پرسنل برقرار باشد. دستورالعمل‌های روشن برای خاموش کردن اضطراری، اقدامات پس از اطفاء، و فرآیند بازگشت سرویس باید نوشته، تمرین و در دسترس باشند تا در زمان حادثه واکنش‌ها سریع و صحیح انجام شود. ثبت گزارش‌های نگهداری و تست همچنین در ممیزی‌های ایمنی و رعایت استانداردها سند قابل اتکایی فراهم می‌آورد و ریسک خطای انسانی را کاهش می‌دهد.

مزایای سیستم اطفاء حریق اتاق باتری چیست؟

حال که به طور کامل با سیستم اطفاء حریق اتاق باتری آشنا شدید، ممکن است این سوال برایتان به وجود بیاید که چه مواردی می‌توانند سبب شوند تا بخواهیم از این نوع سیستم استفاده کنیم؟ با ما همراه باشید تا به معرفی مزایای سیستم اطفاء حریق اتاق باتری بپردازیم:

کاهش خسارت مالی و محافظت از سرمایه‌‌های حساس

یکی از مهم‌ترین مزایای نصب سیستم اطفاء حریق اتاق باتری، حفاظت از تجهیزات پر هزینه و کاهش چشمگیر خسارات مالی است. باتری‌ها و تجهیزات مرتبط هم هزینه بالایی دارند و هم نقشی حیاتی در تداوم کسب ‌و کار ایفا می‌کنند. یک حریق می‌تواند علاوه بر از بین بردن سخت ‌افزار، منجر به توقف عملیات و زیان درآمدی طولانی ‌مدت شود. لذا سیستم‌های اطفاء سریع و هدفمند با جلوگیری از گسترش آتش و خنک ‌سازی فوری، هزینه‌های تعمیر و جایگزینی را کاهش داده و زمان بازگشت به سرویس را به حداقل می‌رسانند.

حفظ ایمنی نیروی انسانی و کاهش خطرات بهداشتی

سیستم اطفاء حریق اتاق باتری با کشف زود هنگام و پاسخ خودکار از گسترش دود، حرارت و انتشار گازهای سمی جلوگیری می‌کند که این خود باعث محافظت از کارکنان و امدادگران می‌شود. باتری‌ها، به‌ویژه نوع لیتیوم – یون، در هنگام خرابی ممکن است گازهای سمی یا شرایط انفجاری تولید کنند. سیستم‌های مناسب ضمن خاموش‌ سازی سریع، مکانیسم‌های تهویه اضطراری و هشدار دهی را فعال کرده و زمان کافی برای تخلیه ایمن فراهم می‌کنند. این مزیت، استانداردهای ایمنی سازمانی را تقویت و ریسک‌های حقوقی و بیمه‌ای مرتبط با حادثه را کاهش می‌دهد.

تضمین تداوم عملکرد و کاهش وقفه‌های عملیاتی

اتاق‌های باتری عموما نقش پشتیبان توان در سیستم‌های حیاتی مانند دیتا سنترها، مراکز مخابراتی و بیمارستان‌ها را دارند. لذا هر گونه خرابی می‌تواند به قطع سرویس‌های بحرانی منجر شود. سیستم اطفاء حریق اتاق باتری با مهار سریع آتش و جلوگیری از آسیب گسترده به تجهیزات، کمک می‌کند که زمان بازیابی سرویس کوتاه‌تر شود یا حتی از قطع کامل جلوگیری شده و قابلیت ادامه کار حفظ گردد. این قابلیت باعث می‌شود سازمان‌ها با کمترین اختلال سرویس به مشتریان و فرآیندهای داخلی، پایداری عملیاتی خود را حفظ کنند.

کاهش پیامدهای زیست ‌محیطی و مدیریتی پسماند خطرناک

فعالیت‌های اطفاء و خاموش ‌سازی نا مناسب می‌تواند منجر به انتشار مواد خطرناک و تولید پسماندهایی شود که نیازمند مدیریت ویژه‌اند. به همین منظور، انتخاب و اجرای سیستم‌های اطفاء مناسب برای اتاق باتری به کاهش انتشار گازهای مضر و تولید پسماند سمی کمک می‌کند. به ‌علاوه، برخی سیستم‌های مدرن با کمترین اثرات زیست ‌محیطی طراحی شده‌اند و پس از اطفاء نیاز به پاکسازی سنگین و دفع خطرناک را کاهش می‌دهند، که این امر هم هزینه‌های محیط‌ زیستی و هم بار مدیریتی و الزامات قانونی سازمان را کاهش می‌دهد.

بیشتر بخوانید: رفع خطای سیستم اعلام حریق

تطابق با استانداردها، افزایش اعتماد مشتری و کاهش هزینه بیمه‌ای

قطعا می‌دانید که داشتن سیستم اطفاء حریق اتاق باتری مطابق با استانداردهای فنی و ایمنی به ‌عنوان مدرک قابل اتکا در ممیزی‌ها و بازرسی‌ها عمل می‌کند. این تطابق نه تنها ریسک‌های عملیاتی را کاهش می‌دهد، بلکه اعتبار و اعتماد مشتریان، شرکا و نهادهای نظارتی را افزایش می‌دهد. همچنین بسیاری از شرکت‌های بیمه برای فضاهای دارای سیستم‌های اطفاءی استاندارد، تخفیف‌های بیمه‌ای یا شرایط پوشش بهتری ارائه می‌دهند که می‌تواند هزینه‌های عملیاتی بلند مدت سازمان را کاهش دهد.

کلام پایانی

همانگونه که دیدید در این مقاله به صورت 0 تا 100 به معرفی سیستم اطفاء حریق اتاق باتری پرداختیم. دانستیم که استفاده از سیستم اطفاء حریق اتاق باتری یک ضرورت حیاتی برای هر مجموعه‌ای است که از باتری‌های صنعتی و تجهیزات حساس پشتیبانی برق استفاده می‌کند. این سیستم‌ها با تشخیص سریع خطر، جلوگیری از گسترش آتش و حفاظت از تجهیزات ارزشمند، نقش مهمی در حفظ امنیت، کاهش هزینه‌های ناشی از خرابی و تضمین تداوم عملیات سازمان دارند. فراموش نکنید که سرمایه ‌گذاری در این سیستم‌ها نه ‌تنها اقدامی هوشمندانه برای مدیریت ریسک است، بلکه یک رویکرد حرفه‌ای و آینده ‌نگر در حفظ زیر ساخت‌های حیاتی محسوب می‌شود. از همراهی شما متشکریم.

ما در مجموعه اسپین الکتریک به صورت تخصصی در زمینه طراخی، تامین و عرضه انواع سیستم اطعلام و اطفاء حریق فعالیت می‌کنیم. شما همراهان محترم می‌توانید جهت دریافت مشاوره پیش از خرید، از طریق پل‌های ارتباطی با ما تماس حاصل فرمایید.

سوالات متداول

چرا استفاده از سیستم اطفاء حریق اتاق باتری ضروری است؟

اتاق باتری به دلیل وجود انرژی ذخیره‌ شده، خطر حرارت بیش ‌از حد، نشت گاز و احتمال اتصال کوتاه بسیار حساس است. عدم نصب سیستم اطفاء مناسب می‌تواند به آتش‌ سوزی شدید، انفجار و توقف فعالیت‌های سازمانی منجر شود. این سیستم امنیت تجهیزات، کارکنان و عملکرد پایدار مجموعه را تضمین می‌کند.

کدام نوع سیستم اطفاء برای اتاق باتری مناسب‌تر است؟

انتخاب سیستم اطفاء بستگی به نوع باتری، حجم اتاق، حساسیت تجهیزات و استانداردهای پروژه دارد. معمولا از گازهای پاک، مه ‌ریز و سامانه‌های ترکیبی تشخیص و اطفاء استفاده می‌شود. مهم‌ترین نکته، سازگاری سیستم با تجهیزات الکتریکی و توانایی مهار سریع آتش بدون آسیب جانبی است.

آیا سیستم اطفاء حریق اتاق باتری نیاز به سرویس و نگهداری دوره‌ای دارد؟

بله، سیستم اطفاء حریق اتاق باتری باید به ‌طور منظم تست و سرویس شود تا در هنگام حادثه عملکرد کامل داشته باشد. بررسی سنسورها، مخازن، نازل‌ها و پنل کنترل از مراحل مهم نگهداری است. نگهداری دوره‌ای باعث افزایش عمر سیستم و کاهش احتمال خرابی یا واکنش دیر هنگام می‌شود.

تستر دتکتور شعله چگونه کار می‌کند؟ تستر دتکتور شعله یکی از ابزارهای حیاتی در سیستم‌های اعلام حریق صنعتی و محیط‌های حساس به آتش است که به منظور بررسی عملکرد صحیح دتکتورهای شعله طراحی شده است. این دستگاه با شبیه‌ سازی تابش‌های نور و حرارت ناشی از شعله واقعی، امکان ارزیابی واکنش سنسورها را بدون ایجاد شعله واقعی فراهم می‌کند و بدین ترتیب ایمنی محیط، کارکنان و تجهیزات را افزایش می‌دهد. استفاده منظم از تستر دتکتور شعله نه تنها ریسک خطاهای سیستم را کاهش می‌دهد، بلکه طول عمر تجهیزات را افزایش داده و تضمین می‌کند که سیستم اعلام حریق آماده به کار باشد. در این مقاله قصد داریم به این موضوع بپردازیم که تستر دتکتور شعله چگونه کار می‌کند؟

تستر دتکتور شعله چگونه کار می‌کند؟

در پاسخ به این سوال که تستر دتکتور شعله چگونه کار می‌کند باید بگوییم که این دستگاه با شبیه ‌سازی تابش‌های نور و حرارت متساطع شده از شعله، واکنش دتکتور به انواع شعله‌های نفتی، گازی یا چوبی را مورد ارزیابی قرار می‌دهد و اطمینان حاصل می‌کند که سنسور در شرایط واقعی به موقع فعال شود. عملکرد تستر دتکتور شعله به گونه‌ای است که بدون نیاز به ایجاد آتش واقعی، سیگنال‌هایی با طول موج و شدت مشابه شعله را به دتکتور ارسال می‌کند. دتکتور با شناسایی این سیگنال‌ها، سیستم اعلام حریق را فعال یا آماده به کار می‌کند و در نتیجه خطرات احتمالی ناشی از خرابی سنسور به حداقل می‌رسد.

لازم به ذکر است که استفاده منظم از تستر دتکتور شعله نه تنها طول عمر تجهیزات اعلام حریق را افزایش می‌دهد بلکه تضمین می‌کند که ایمنی محیط‌های صنعتی، پالایشگاهی و انبارهای حساس به مواد اشتعال ‌پذیر همیشه در بالاترین سطح ممکن باشد و این موضوع برای ارتقا استانداردهای ایمنی و رعایت مقررات ملی و بین ‌المللی از اهمیت ویژه‌ای برخوردار است.

بیشتر بخوانید: لیست تجهیزات اعلام حریق مورد تایید آتش نشانی تهران 1404

تستر دتکتور شعله چگونه کار می‌کند؟ | نکات کلیدی در استفاده

حال که دانستید که تستر دتکتور شعله چگونه کار می‌کند، نیاز است تا از برخی از الزامات ایمنی هنگام استفاده از این دستگاه نیز آگاه باشید. این نکات شامل موارد زیر می‌شود:

انتخاب تستر مناسب با نوع دتکتور شعله

یکی از مهم‌ترین نکات در استفاده از تستر دتکتور شعله، انتخاب دستگاه تستر مطابق با نوع دتکتور است. دتکتورهای شعله به انواع UV، IR یا ترکیبی UV/IR تقسیم می‌شوند و هر نوع طول موج مشخصی را برای شناسایی شعله شبیه‌ سازی می‌کند. تستر نا متناسب ممکن است طول موج یا شدت نور را به درستی تولید نکند و در نتیجه دتکتور فعال نشود یا واکنش غیر واقعی نشان دهد. انتخاب تستر دقیق باعث افزایش دقت تست، کاهش خطاهای احتمالی و تضمین عملکرد ایمن دتکتور در شرایط واقعی آتش ‌سوزی می‌شود. علاوه بر این، تستر مناسب طول عمر تجهیزات را نیز افزایش داده و از آسیب به سنسورها جلوگیری می‌کند.

رعایت فاصله ایمن و زاویه مناسب هنگام تست

فاصله و زاویه قرارگیری تستر نسبت به دتکتور از نکات حیاتی در انجام تست دقیق است. قرار دادن تستر خیلی نزدیک یا خیلی دور از دتکتور می‌تواند باعث سیگنال ضعیف یا حتی تشخیص اشتباه شود. همچنین زاویه تابش نور و شبیه‌ سازی شعله باید مطابق با دستورالعمل سازنده باشد. شایان ذکر است که زاویه نا مناسب ممکن است عملکرد سنسور را تحت تاثیر قرار دهد. در همین راستا، رعایت فاصله و زاویه استاندارد باعث می‌شود که تست واقعی عملکرد دتکتور را شبیه‌ سازی کند و از خرابی‌های احتمالی و هزینه‌های ناشی از آسیب به سیستم جلوگیری شود.

انجام تست به صورت دوره‌ای و منظم

تست دتکتور شعله با استفاده از تستر باید طبق برنامه نگهداری دوره‌ای و توصیه‌های سازنده انجام شود. تست‌های منظم باعث شناسایی خرابی‌های اولیه، مشکلات اتصال یا حساسیت کاهش ‌یافته سنسور می‌شوند. غفلت از انجام تست‌های منظم می‌تواند منجر به از کار افتادن دتکتور در شرایط بحرانی شود و خطرات جدی برای محیط‌های صنعتی، پالایشگاه‌ها و انبارهای مواد اشتعال ‌پذیر ایجاد کند. اجرای تست‌های دوره‌ای نه تنها سطح ایمنی را تضمین می‌کند، بلکه با رعایت استانداردهای ملی و بین ‌المللی، مسئولیت قانونی مالکان و مدیران را نیز کاهش می‌دهد.

استفاده از تستر در محیط‌های کنترل ‌شده و بدون نور مزاحم

برای اطمینان حاصل کردن از نتایج دقیق، تستر باید در محیطی کنترل‌ شده و دور از منابع نور مزاحم مانند نور خورشید مستقیم یا روشنایی شدید داخلی استفاده شود. منابع نوری خارجی می‌توانند دتکتور را تحریک کنند و نتایج تست را غیر واقعی نشان دهند. محیط کنترل ‌شده باعث می‌شود که دتکتور تنها نسبت به سیگنال شبیه‌ سازی شده توسط تستر واکنش نشان دهد و ارزیابی عملکرد آن واقعی و دقیق باشد. رعایت این نکته به ویژه در محیط‌های صنعتی و پالایشگاهی اهمیت دارد، زیرا خطای سنسور می‌تواند پیامدهای مالی و ایمنی شدیدی به همراه داشته باشد.

رعایت دستورالعمل‌های ایمنی هنگام تست

تست دتکتور شعله با وجود اینکه بدون ایجاد شعله واقعی انجام می‌شود، نیازمند رعایت دقیق دستورالعمل‌های ایمنی است. اپراتور باید از تجهیزات حفاظتی مناسب استفاده کند و اطمینان حاصل کند که هیچ شخص یا وسیله‌ای در مسیر تابش تستر قرار نداشته باشد. رعایت ایمنی باعث جلوگیری از آسیب دیدگی تجهیزات و افراد می‌شود و همچنین به حفظ کارکرد دقیق سیستم اعلام حریق کمک می‌کند. رعایت پروتکل‌های ایمنی همچنین تضمین می‌کند که تست بر اساس استانداردهای صنعتی و مقررات ملی انجام شود و مسئولیت‌های قانونی را پوشش دهد.

ثبت نتایج تست و تحلیل عملکرد دتکتور

یکی دیگر از نکات حیاتی پس از انجام تست، ثبت دقیق نتایج و تحلیل عملکرد دتکتور است. اپراتور باید زمان، شرایط محیطی، فاصله و زاویه تست و واکنش دتکتور را ثبت کند تا در آینده بتوان روند کارکرد تجهیزات را پیگیری کرد. ثبت نتایج باعث شناسایی مشکلات تدریجی، کاهش خطاهای سیستم و بهبود نگهداری پیشگیرانه می‌شود. همچنین، نگهداری سوابق تست‌ها می‌تواند در بازدیدهای بازرسی‌های ایمنی و رعایت استانداردهای ملی و بین ‌المللی بسیار مفید و ضروری باشد.

اهمیت اطلاع از اینکه تستر دتکتور شعله چگونه کار می‌کند

حال ممکن است این سوال برای شما به وجود بیاید که اصلا چرا امروزه توجه به اینکه تستر دتکتور شعله چگونه کار می‌کند، تا این اندازه حائز اهمیت شده است؟ با ما همراه باشید تا به بررسی پاسخ این سوال بپردازیم:

اطمینان از عملکرد صحیح دتکتور شعله

استفاده از تستر دتکتور شعله به اپراتورها و مدیران ایمنی امکان می‌دهد عملکرد واقعی سنسور را بدون ایجاد آتش واقعی بررسی کنند. دتکتورهای شعله ممکن است در طول زمان حساسیت خود را از دست بدهند یا به دلیل شرایط محیطی، گرد و غبار یا نوسانات ولتاژ دچار اختلال شوند. تستر با شبیه ‌سازی تابش‌های UV یا IR مشابه شعله واقعی، واکنش دتکتور را بررسی می‌کند و اطمینان حاصل می‌شود که در شرایط واقعی آتش‌ سوزی، سیستم اعلام حریق به موقع فعال خواهد شد. این تضمین عملکرد صحیح نه تنها ایمنی محیط را افزایش می‌دهد بلکه از خسارات جانی و مالی احتمالی جلوگیری می‌کند.

کاهش ریسک خطاهای سیستم اعلام حریق

سیستم‌های اعلام حریق در محیط‌های صنعتی و پالایشگاهی از اهمیت حیاتی برخوردار هستند و هر گونه خطا در عملکرد دتکتورها می‌تواند پیامدهای خطرناکی داشته باشد. استفاده منظم و اطلاع از این که تستر دتکتور شعله چگونه کار می‌کند، باعث شناسایی مشکلات احتمالی مانند کاهش حساسیت سنسور، قطعی مدار یا اختلالات الکترونیکی می‌شود. با کشف به موقع این خطاها، اقدامات اصلاحی انجام می‌شود و احتمال وقوع هشدارهای اشتباه یا عدم واکنش سیستم در مواقع بحرانی به حداقل می‌رسد.

افزایش طول عمر و دوام تجهیزات

تستر دتکتور شعله نه تنها به بررسی عملکرد کمک می‌کند بلکه با تشخیص زود هنگام مشکلات، از آسیب‌های جدی به سنسورها جلوگیری به عمل می‌آورد. تست منظم باعث می‌شود اپراتورها بتوانند نگهداری پیشگیرانه را انجام دهند و از خرابی‌های غیر منتظره جلوگیری کنند. این موضوع طول عمر تجهیزات را افزایش داده و هزینه‌های تعمیر یا جایگزینی دتکتورها را کاهش می‌دهد. به طور کلی، استفاده از تستر به صورت دوره‌ای، یک سرمایه ‌گذاری هوشمندانه برای حفظ کارکرد مستمر سیستم‌های اعلام حریق و کاهش هزینه‌های نگهداری بلند مدت محسوب می‌شود.

تضمین رعایت استانداردهای ایمنی و مقررات قانونی

اما در نهایت، همانگونه که می‌دانید، محیط‌های صنعتی و پالایشگاهی مشمول استانداردهای ملی و بین ‌المللی ایمنی حریق هستند که رعایت آنها الزامی است. اطلاع از این که تستر دتکتور شعله چگونه کار می‌کند، به عنوان بخشی از برنامه نگهداری و بازرسی سیستم، اطمینان می‌دهد که دتکتورها مطابق استانداردها عملکرد صحیح دارند. این اقدام نه تنها سطح ایمنی کارکنان و تجهیزات را افزایش می‌دهد، بلکه در بازدیدهای قانونی و بازرسی‌های ایمنی، شواهد معتبر از عملکرد صحیح سیستم ارائه می‌کند.

بیشتر بخوانید: دتکتور گاز اکسیژن چیست؟ | معرفی 0 تا 100 دتکتور گاز O2

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به بررسی این موضوع پرداختیم که تستر دتکتور شعله چگونه کار می‌کند. دانستیم که تستر دتکتور شعله ابزار اساسی برای تضمین کارکرد صحیح سیستم‌های اعلام حریق و افزایش قابل توجه سطح ایمنی در محیط‌های صنعتی، پالایشگاهی و انبارهای حساس است. رعایت نکات کلیدی مانند انتخاب تستر مناسب، فاصله و زاویه استاندارد، انجام تست‌های دوره‌ای و غیره باعث می‌شود که سیستم اعلام حریق همواره دقیق و قابل اعتماد باشد. اهمیت استفاده از تستر نه تنها در اطمینان از عملکرد صحیح دتکتور خلاصه می‌شود، بلکه نقش کلیدی در کاهش ریسک خطا، افزایش طول عمر تجهیزات و تضمین رعایت استانداردهای قانونی ایفا می‌کند. از همراهی شما تا پایان این مقاله متشکریم.

مجموعه اسپین الکتریک به صورت تخصصی در زمینه تامین و تجهیز انواع سیستم اعلام حریق متعارف و آدرس پذیر فعالیت می‌کند. شما عزیزان می‌توانید جهت کسب اطلاعات بیشتر در مورد قیمت دتکتور شعله و دریافت مشاوره رایگان، از طریق پل‌های ارتباطی با کارشناسان ما تماس حاصل فرمایید.

سوالات متداول

تستر دتکتور شعله چگونه کار می‌کند؟

تستر دتکتور شعله یک ابزار تخصصی است که برای بررسی عملکرد دتکتورهای شعله بدون ایجاد شعله واقعی طراحی شده است. این دستگاه با شبیه ‌سازی تابش‌های UV یا IR مشابه شعله واقعی، واکنش سنسورها را بررسی می‌کند و اطمینان حاصل می‌کند که در مواقع بحرانی، سیستم اعلام حریق به موقع فعال شود. استفاده از تستر باعث افزایش ایمنی محیط، کاهش ریسک خطا و تضمین عملکرد صحیح تجهیزات می‌شود.

هر چند وقت یک بار باید از تستر دتکتور شعله استفاده کرد؟

زمان ‌بندی تست دتکتور شعله بسته به نوع محیط و توصیه سازنده دتکتور متفاوت است، اما به طور معمول تست‌ها باید به صورت دوره‌ای و حداقل چند ماه یک بار انجام شوند. انجام تست منظم باعث شناسایی خرابی‌های اولیه، کاهش خطاهای سیستم و حفظ سطح ایمنی بالا می‌شود. در محیط‌های حساس به آتش مانند پالایشگاه‌ها و انبارهای مواد اشتعال ‌پذیر، رعایت این برنامه تست ضروری است.

تستر دتکتور شعله چگونه کار می‌کند؟ – آیا خطرناک است؟

استفاده از تستر دتکتور شعله ایمن است زیرا بدون ایجاد شعله واقعی عمل می‌کند و تنها سیگنال‌های نوری مشابه شعله را به دتکتور ارسال می‌کند. با این حال، رعایت فاصله و زاویه مناسب، استفاده از تجهیزات حفاظتی و اجرای دستورالعمل‌های ایمنی الزامی است تا از آسیب به سنسور یا اپراتور جلوگیری شود. شایان ذکر است که استفاده اصولی از تستر، ایمنی کامل تست و دقت بالای نتایج را تضمین می‌کند.

آیا تستر دتکتور شعله می‌تواند طول عمر دتکتور را افزایش دهد؟

بله، تست منظم با تستر باعث می‌شود مشکلات کوچک و کاهش حساسیت دتکتور به موقع شناسایی و رفع شوند. این اقدام از خرابی ناگهانی سنسور جلوگیری کرده و نگهداری پیشگیرانه را تسهیل می‌کند. در نتیجه طول عمر تجهیزات افزایش یافته و هزینه‌های تعمیر و جایگزینی کاهش می‌یابد، ضمن اینکه عملکرد سیستم اعلام حریق همواره در بالاترین سطح ایمنی حفظ می‌شود.

ایمنی در برابر آتش‌سوزی همواره یکی از دغدغه‌های مهم در طراحی و بهره‌برداری از ساختمان‌ها بوده است. با گسترش سازه‌های مدرن و فضاهای بسیار بزرگ مانند انبارها، سالن‌های نمایش، فرودگاه‌ها و مراکز خرید، نیاز به سیستم‌هایی با قابلیت تشخیص سریع حریق در فواصل طولانی بیش از پیش احساس می‌شود. آشکارسازهای دودی نقطه‌ای که در فضاهای کوچک کاربرد دارند، در این نوع محیط‌ها به دلیل وسعت زیاد، کارایی لازم را ندارند. در چنین شرایطی، بیم دتکتور (Beam Detector) یا آشکارساز دودی بیم به عنوان یک فناوری حیاتی معرفی می‌شود.

در این مقاله به صورت کامل به نحوه کار بیم دتکتور، اجزای تشکیل‌دهنده، مزایا، چالش‌ها و کاربردهای آن می‌پردازیم تا درک درستی از این چشم‌های نامرئی نگهبان به دست آوریم.

نحوه کار بیم دتکتور: اصول عملکرد و ساختار

برای درک بهتر نحوه کار بیم دتکتور ابتدا باید با اصول فیزیکی تشخیص دود و اجزای تشکیل‌دهنده این سیستم آشنا شویم.

۱. اساس فیزیکی تشخیص دود در بیم دتکتور

بیم دتکتور بر پایه دو پدیده فیزیکی مهم کار می‌کند: پراکندگی نور (Scattering) و تضعیف نور (Attenuation). زمانی که نور از محیط عبور می‌کند، در صورت وجود ذرات دود در مسیر، بخشی از نور جذب یا پراکنده می‌شود و شدت نوری که به گیرنده می‌رسد کاهش می‌یابد. بیم دتکتور این کاهش شدت نور را اندازه‌گیری کرده و آن را به عنوان نشانه‌ای از وجود دود و احتمال وقوع آتش‌سوزی تفسیر می‌کند.

نکته مهم این است که برای کاهش اثرات عوامل مزاحم محیطی (مانند گرد و غبار یا رطوبت) بیشتر بیم دتکتورها از نور مادون قرمز (IR) استفاده می‌کنند. نور مادون قرمز نسبت به نور مرئی کمتر تحت تاثیر ذرات کوچک یا بخار آب قرار می‌گیرد و بیشتر تحت تاثیر ذرات بزرگ دود است، که دقت سیستم را افزایش می‌دهد.

۲. اجزای اصلی بیم دتکتور

برای توضیح نحوه کار بیم دتکتور باید اجزای تشکیل‌دهنده آن را بشناسیم:

• فرستنده (Transmitter): منبع نور مادون قرمز که پرتوی باریک و کنترل‌شده‌ای را به سمت گیرنده می‌تاباند.
• گیرنده (Receiver): فوتودیود یا آرایه‌ای از حسگرها که نور را دریافت کرده و تغییرات شدت آن را به سیگنال الکتریکی تبدیل می‌کند.
• واحد کنترل (Control Unit): پردازشگر سیگنال‌ها که تغییر شدت نور را تحلیل می‌کند و در صورت عبور از آستانه تعیین‌شده، وضعیت آلارم را فعال می‌نماید.

۳. انواع پیکربندی بیم دتکتور

بسته به شرایط فضا و نوع پروژه، بیم دتکتور می‌تواند در دو پیکربندی نصب شود:

• بیم دتکتور نوع جداگانه (Transmitter/Receiver): در این مدل، فرستنده و گیرنده به صورت مجزا در دو طرف فضا نصب می‌شوند. پرتوی نور از فرستنده به گیرنده می‌تابد و تغییر شدت آن مانیتور می‌شود. این نوع برای فواصل طولانی تا 150 متر مناسب است.
• بیم دتکتور نوع بازتابنده (Reflective Type): در این مدل، فرستنده و گیرنده در یک واحد مشترک قرار دارند و پرتوی نور به سمت یک آینه بازتابنده ارسال می‌شود. نور پس از بازتاب به گیرنده بازمی‌گردد. این مدل نصب ساده‌تری دارد ولی برای فواصل کوتاه‌تر (تا 100 متر) کاربرد دارد.
• بیشتر بخوانید: مهندسی حریق چیست؟ | (0 تا 100) چیزی که باید بدانید
•

۴. نحوه کار بیم دتکتور در شرایط عادی و حریق

برای درک بهتر نحوه کار بیم دتکتور باید بدانیم این سیستم چگونه بین وضعیت عادی و حریق تفاوت قائل می‌شود.

• حالت عادی: در شرایطی که دود در مسیر پرتو وجود ندارد، نور بدون مانع به گیرنده می‌رسد. گیرنده سیگنال با شدت کامل را دریافت می‌کند و سیستم وضعیت “عادی” را نمایش می‌دهد.
• حالت حریق: با ورود دود به مسیر پرتو، شدت نور به علت جذب و پراکندگی کاهش می‌یابد. گیرنده کاهش سیگنال را تشخیص داده و در صورتی که از آستانه تنظیم‌شده بیشتر باشد، آلارم حریق فعال می‌شود.

این اصل ساده اما بسیار حساس، اساس نحوه کار بیم دتکتور است و دقت بالای آن، این سیستم را برای فضاهای وسیع ایده‌آل می‌سازد.

۵. تکنولوژی‌های پیشرفته در بیم دتکتور

برای افزایش دقت و کاهش خطاها، بیم دتکتورها از تکنیک‌های مدرن بهره می‌برند:

• جبران رانش (Drift Compensation): با گذشت زمان ممکن است لنزها کثیف شوند یا گرد و غبار روی سیستم بنشیند. این تکنولوژی به صورت هوشمند تغییرات تدریجی را جبران می‌کند تا از آلارم‌های کاذب جلوگیری شود.
• هم‌ترازی خودکار (Auto Alignment): بیم دتکتورهای پیشرفته به سیستم هم‌ترازی خودکار مجهز هستند که در زمان نصب و همچنین در زمان تغییرات سازه‌ای به‌طور خودکار مسیر پرتو را اصلاح می‌کنند.
• فیلترهای نوری: برای جلوگیری از تاثیر نورهای مزاحم مانند نور خورشید یا نور چراغ‌های قوی از فیلترهای مخصوص استفاده می‌شود.
• تشخیص چندمعیاره (Multi-Criteria Detection): برخی بیم دتکتورها علاوه بر سنجش شدت نور، از سنسورهای حرارتی یا سنسور گاز هم بهره می‌برند تا دقت تشخیص افزایش یابد.

۶. کاربردهای بیم دتکتور

یکی از مزایای بیم دتکتورها، کاربرد گسترده آن‌ها در پروژه‌های مختلف است. این سیستم‌ها به ویژه در فضاهایی که نیاز به پوشش وسیع و سقف‌های بلند دارند، بسیار موثر هستند. مهم‌ترین کاربردهای بیم دتکتور عبارتند از:

• انبارها و سوله‌های صنعتی بزرگ
• سالن‌های ورزشی و نمایش
• فرودگاه‌ها و ایستگاه‌های راه‌آهن
• مراکز خرید و فروشگاه‌های بزرگ
• آتریوم‌ها و لابی‌های هتل‌های بلندمرتبه

۷. مزایای بیم دتکتور

بیم دتکتورها در مقایسه با دتکتورهای نقطه‌ای و سیستم‌های نمونه‌بردار هوا (ASD) مزایای متعددی دارند:

• پوشش وسیع: یک بیم دتکتور می‌تواند تا ده‌ها متر را پوشش دهد.
• هزینه کمتر: کاهش تعداد دتکتورها و سیم‌کشی.
• مناسب برای ارتفاع بالا: تشخیص سریع دود در فضاهای با سقف بلند.
• کاهش آلارم‌های کاذب: به لطف فناوری‌های جبران رانش و فیلترهای نوری.
• نگهداری آسان: به دلیل تعداد کمتر تجهیزات و دسترسی ساده‌تر.
• بیشتر بخوانید: معرفی (0 تا 100) سیستم اعلام حریق کارخانه
•

۸. چالش‌ها و نکات مهم طراحی

اگرچه بیم دتکتورها مزایای بسیاری دارند، در زمان طراحی و نصب باید به نکات زیر دقت کرد:

• هم‌ترازی دقیق: نصب اشتباه یا تغییر موقعیت فرستنده و گیرنده می‌تواند عملکرد را مختل کند.
• انسداد مسیر پرتو: وجود موانع متحرک مانند جرثقیل‌ها یا قفسه‌های بلند می‌تواند باعث آلارم کاذب شود.
• نورهای مزاحم: نور مستقیم خورشید یا منابع نوری قوی باید کنترل شوند.
• شرایط محیطی: گرد و غبار شدید، رطوبت بالا یا تغییرات دمایی باید در طراحی سیستم در نظر گرفته شوند.
• الگوی جریان هوا: مسیر حرکت دود باید طوری باشد که به سرعت وارد مسیر پرتو شود.

۹. مقایسه با سایر سیستم‌ها

در مقایسه با دتکتورهای نقطه‌ای، بیم دتکتورها برای فضاهای بزرگ بسیار مناسب‌تر هستند و هزینه کمتری دارند. در حالی که دتکتورهای نمونه‌بردار هوا (ASD) حساسیت بسیار بالاتری دارند، اما قیمت آن‌ها به‌مراتب بیشتر است و نصب پیچیده‌تری نیاز دارند. بیم دتکتورها راه‌حلی مقرون‌به‌صرفه و موثر برای پوشش وسیع و تشخیص سریع حریق هستند.

نتیجه‌گیری

در این مقاله از اسپین الکتریک تلاش کردیم به صورت جامع به نحوه کار بیم دتکتور و اهمیت آن در سیستم‌ اعلام حریق بپردازیم. بیم دتکتورها به عنوان یک راهکار پیشرفته، دقت بالا و پوشش گسترده‌ای را برای فضاهای وسیع و ساختمان‌های با ارتفاع زیاد فراهم می‌کنند. با درک صحیح نحوه عملکرد و رعایت اصول طراحی، این دتکتورها می‌توانند به شکل موثری امنیت ساختمان‌ها را در برابر حریق تضمین کنند.

استفاده از بیم دتکتور به‌عنوان “چشم‌های همیشه بیدار” در فضاهای صنعتی و تجاری می‌تواند جان و مال افراد را در برابر خطر آتش‌سوزی محافظت کند. با توجه به پیشرفت فناوری، آینده بیم دتکتورها به سمت هوشمندتر شدن و افزایش دقت حرکت می‌کند و انتظار می‌رود نقش پررنگ‌تری در سیستم‌های ایمنی ساختمان‌های مدرن ایفا نمایند.

دتکتورهای گاز به‌عنوان یکی از مهم‌ترین تجهیزات ایمنی در تأسیسات صنعتی، وظیفه هشدار به کارکنان در صورت نشت گازهای قابل اشتعال یا سمی را بر عهده دارند. هدف اصلی این دستگاه‌ها، پیشگیری از بروز حوادثی نظیر آتش‌سوزی، انفجار و آسیب به جان و مال است. نصب و جانمایی صحیح دتکتور گاز، گامی حیاتی در تضمین ایمنی و عملکرد بهینه تأسیسات به شمار می‌آید. در این مطلب، نکات کلیدی و تخصصی درباره نحوه انتخاب، طراحی و نصب دتکتورهای گاز را بررسی می‌کنیم.

اهمیت تعیین هدف نصب دتکتور گاز

یکی از اولین و مهم‌ترین مراحل در طراحی سیستم تشخیص گاز، تعیین دقیق هدف از نصب دتکتورها است. آیا هدف صرفاً هشدار به کارکنان است؟ یا قرار است به‌صورت خودکار سیستم‌های خاموش‌کننده یا تخلیه اضطراری فعال شوند؟ این هدف‌گذاری باعث می‌شود انتخاب نوع دتکتور، محل نصب و روش‌های واکنش در هنگام هشدار بهینه شود.

برای مثال، در مناطق ذخیره‌سازی گاز مایع، معمولاً منابع احتراق وجود ندارد و هدف فقط شناسایی و اعلام هشدار نشت است، اما در نواحی فرآیندی که منابع احتراق متعدد هستند، دتکتورها باید سریعاً باعث خاموش‌سازی سیستم‌ها و اقدامات حفاظتی شوند. بنابراین، طراحی سیستم باید بر اساس هدف کاربردی دقیق انجام شود و شامل تعیین مراحل واکنش کارکنان نیز باشد.

بیشتر بدانید: مکان‌های مناسب برای نصب دتکتور گاز و اهمیت جانمایی صحیح در ایمنی

بررسی ویژگی‌های شیمیایی و شرایط فرآیندی مواد

پس از تعیین هدف، لازم است اطلاعات دقیق درباره ویژگی‌های گاز یا ماده‌ای که باید شناسایی شود، جمع‌آوری گردد. این اطلاعات شامل:

• نوع گاز یا ماده قابل اشتعال: مشخص کردن اینکه گاز به صورت بخار یا مایع است و چه ویژگی‌هایی مانند نقطه اشتعال، دامنه اشتعال‌پذیری و نقطه جوش دارد.
• شرایط فرآیندی: دما، فشار و میزان جریان ماده در محل نصب دتکتور اهمیت ویژه دارد. مثلاً گازی که در دمای پایین نقطه اشتعال نشت می‌کند، خطر کمتری دارد نسبت به گازی که در دمای بالاتر از نقطه اشتعال خارج شود.
• ماهیت نشت: میزان نشت احتمالی، اندازه دهانه نشتی و موقعیت آن در تجهیزات.

این اطلاعات به مهندسان امکان می‌دهد مدل‌سازی دقیقی از پراکندگی گاز انجام دهند و محل‌های بهینه نصب دتکتورها را تعیین کنند.

انتخاب و تحلیل سناریوهای نشت گاز

بررسی تمام شرایط احتمالی نشت از اهمیت بالایی برخوردار است. البته، باید بر نشت‌های محتمل و قابل مدیریت تمرکز کرد و سناریوهای بسیار نادر و شدید مانند انفجار کامل مخزن را معمولاً در طراحی دتکتور دخیل نکرد.

نمونه‌هایی از خرابی‌های رایج که باید در نظر گرفته شوند عبارت‌اند از:

• خرابی آب‌بند پمپ یا کمپرسور
• شکست فلنج‌ها یا اتصالات لوله‌کشی
• پارگی یا نشتی در اتصالات ابزار دقیق
• خرابی شیلنگ‌ها و اتصالات انعطاف‌پذیر

بررسی دقیق این موارد و تعیین محل‌های نشت محتمل به تحلیل بهتر و مدل‌سازی دقیق‌تر کمک می‌کند.

ملاحظات هواشناسی و شرایط محیطی

شرایط جوی، شامل جهت و سرعت باد غالب، آشفتگی جو و دما، تأثیر مستقیم بر پراکندگی گاز نشت‌شده دارد. انتخاب پارامترهای بدترین شرایط آب و هوایی که می‌تواند در محل رخ دهد، ضروری است تا دتکتورها در سخت‌ترین شرایط هم قادر به تشخیص نشت باشند.به عنوان مثال، حتی اگر جهت باد غالب مشخص باشد، احتمال وزش باد از جهت مخالف نیز وجود دارد که باید در تعیین محل دتکتورها لحاظ شود تا احتمال شناسایی نشت افزایش یابد.

مدل‌سازی نشت و پراکندگی گاز

با جمع‌آوری تمام داده‌های مرتبط، می‌توان از نرم‌افزارهای مدل‌سازی پراکندگی گاز استفاده کرد تا پیش‌بینی دقیقی از وسعت و شدت ابر گاز قابل اشتعال داشته باشیم. مدل‌های پراکندگی، نرخ نشت، حالت ماده (بخار، مایع یا فوران‌کننده) و تأثیر دمای محیط را در نظر می‌گیرند.

برخی از نرم‌افزارهای رایج در این حوزه عبارت‌اند از:

• SuperChems®
• CHARM®
• ARCHIE، DEGADIS، CAMEO و SLAB (نرم‌افزارهای متن‌باز)

این ابزارها کمک می‌کنند تا نقاطی که بیشترین خطر نشت و پراکندگی را دارند، شناسایی و دتکتورها در آن‌ها جانمایی شوند.

بیشتر بدانید: چیدمان دتکتور شعله در صنعت نفت و گاز

تعیین محل نصب دتکتورها و معیارهای کلیدی

معیارهای نصب دتکتور معمولاً بر اساس تشخیص نشت پیش از تشکیل ابر قابل انفجار تعریف می‌شوند. برای مثال، تشخیص غلظت ۲۰ درصد حد انفجار پایین (LEL) یک معیار معمول است که هشدار را قبل از رسیدن به شرایط بحرانی می‌دهد. در مناطق فرآیندی که احتمال اشتعال بالاست و تجهیزات نزدیک به هم هستند، حساسیت دتکتورها باید بیشتر باشد و نصب در نقاط کلیدی با پوشش کامل انجام شود. در مقابل، در مناطق ذخیره‌سازی به دلیل وجود منابع احتراق کمتر و ساختار بازتر، ممکن است معیارهای نصب کمتر سخت‌گیرانه باشد.

نکته مهم در جانمایی دتکتورها این است که آن‌ها در نقاطی نصب شوند که در معرض گاز نشت‌شده قرار گیرند و از موانع فیزیکی یا جریان هوا که می‌تواند گاز را منحرف کند، دور باشند.

اجزای سیستم دتکتور گاز و نحوه عملکرد

سیستم دتکتور گاز معمولاً شامل:

• دتکتورهای گاز: که وظیفه شناسایی گاز را دارند.
• مانیتورهای نمایش‌دهنده: برای نمایش غلظت و وضعیت سیستم.
• آلارم‌های صوتی و نوری: برای هشدار به کارکنان.
• ارتباط با سیستم‌های کنترل فرآیند: جهت فعال‌سازی اقدامات حفاظتی خودکار.

این سیستم‌ها معمولاً در دو سطح هشدار طراحی می‌شوند: سطح اول (۲۰ درصد LEL) که هشدار اولیه است و سطح دوم (۴۰ درصد LEL) که باعث فعال‌سازی اقدامات اضطراری مانند خاموش‌کردن تجهیزات می‌شود.

انواع دتکتورهای گاز: نقطه‌ای و بیم (Beam)

دتکتور نقطه‌ای

• عملکرد بر اساس مهره کاتالیستی گرم‌شونده است که در حضور گاز قابل اشتعال، تغییر دما و مقاومت الکتریکی دارد.
• مناسب برای پایش مکان‌های خاص و دقیق.
• ارزان‌تر و ساده‌تر اما نیازمند نگهداری و کالیبراسیون مکرر.
• حساس به مسمومیت توسط برخی ترکیبات مانند سیلیکون.

دتکتور نوع بیم

• عملکرد بر اساس جذب تابش مادون قرمز توسط هیدروکربن‌ها است.
• می‌تواند در فاصله‌های طولانی (تا ۱۰۰ متر) گاز را تشخیص دهد.
• مناسب برای پوشش مناطق وسیع یا چندین نقطه نشت در یک خط.
• کمتر نیاز به نگهداری اما پرهزینه‌تر در تعمیرات.
• نیازمند دید مستقیم بین فرستنده و گیرنده یا آینه بازتابنده.

ترکیب استفاده از هر دو نوع دتکتور می‌تواند بهترین نتیجه را برای پوشش کامل تأسیسات فراهم کند.

بیشتر بدانید: طراحی چیدمان دتکتور شعله؛ رویکرد نوین در ۲۰۲۵

نتیجه‌گیری و جمع‌بندی

برای طراحی یک سیستم دتکتور گاز کارآمد و مطمئن، باید ابتدا هدف از نصب سیستم به وضوح تعریف شود، سپس با استفاده از داده‌های دقیق فرآیندی و محیطی، سناریوهای نشت محتمل شناسایی و مدل‌سازی پراکندگی انجام گیرد. این مدل‌سازی به تعیین محل بهینه نصب دتکتورها کمک می‌کند تا هشدار به موقع و دقیق فراهم شود.

انتخاب نوع بیم دتکتور و نصب آن‌ها باید براساس ویژگی‌های ماده مورد نظر، شرایط فرآیندی و محیطی، و الزامات ایمنی صورت گیرد. سیستم‌های دتکتور گاز مؤثر می‌توانند جان کارکنان، تجهیزات و محیط زیست را محافظت کنند و از خسارات جبران‌ناپذیر جلوگیری نمایند. در نهایت، همواره به‌روزرسانی و نگهداری منظم سیستم‌های تشخیص گاز ضروری است تا در شرایط اضطراری به‌درستی عمل کنند و ایمنی تأسیسات تضمین شود.

برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید.

شعاع پوشش دتکتور شعله یکی از مهمترین عوامل در طراحی سیستم‌های اعلام و اطفای حریق است که نقش حیاتی در تشخیص سریع و دقیق آتش دارد. دتکتورهای شعله با بهره‌گیری از فناوری‌های پیشرفته، قادرند حرارت و تابش ناشی از آتش را در شعاع مشخصی تشخیص دهند و هشدارهای لازم را به سرعت صادر کنند. انتخاب صحیح و آگاهی از شعاع پوشش این دتکتورها می‌تواند به عملکرد بهینه سیستم‌های ایمنی کمک کرده و از بروز خسارات جبران‌ناپذیر جلوگیری کند. در ادامه با نحوه عملکرد، عوامل موثر و استانداردهای مربوط به شعاع پوشش مربوط به دتکتور شعله آشنا خواهیم شد.

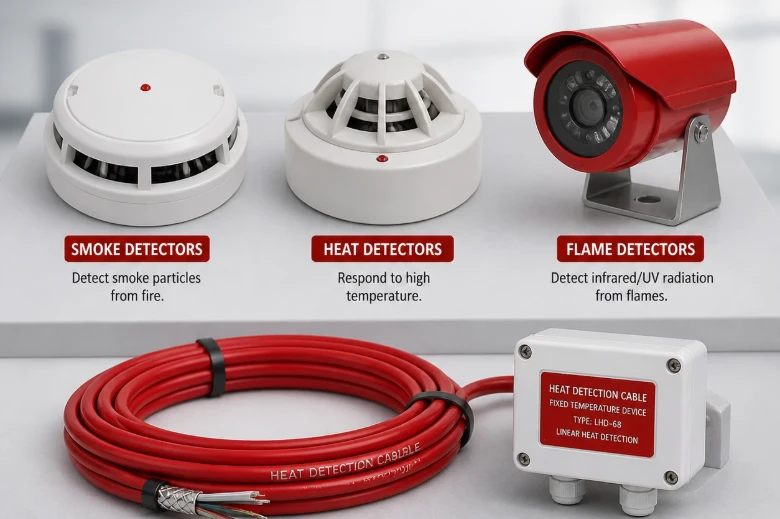

دتکتور چیست و چگونه کار می‌کند؟

دتکتور (Detector) یک دستگاه یا حسگر است که برای شناسایی و تشخیص عوامل خاصی مانند دود، حرارت، گاز، حرکت یا صدا به کار می‌رود. این دستگاه‌ها با استفاده از فناوری‌های مختلف مانند حسگرهای نوری، حرارتی، شیمیایی یا امواج صوتی می‌توانند تغییرات محیط را تشخیص داده و واکنش نشان دهند.

نحوه کار دتکتور به نوع آن بستگی دارد. برای مثال، دتکتور دود با کمک پرتوهای نوری یا یونیزاسیون، ذرات دود را در هوا شناسایی می‌کند و با فعال کردن آلارم، از بروز خطرات آتش‌سوزی جلوگیری می‌کند. دتکتور حرارت نیز افزایش غیرعادی دمای محیط را ثبت کرده و هشدار می‌دهد. به طور کلی، دتکتورها به صورت خودکار عمل کرده و از طریق سیستم‌های هشدار یا اعلان، کاربران را از وجود خطرات احتمالی آگاه می‌سازند.

شعاع پوشش دتکتور شعله چقدر است؟

شعاع پوشش دتکتور شعله به عواملی مانند نوع فناوری دتکتور، شرایط محیطی و ابعاد شعله بستگی دارد. این دستگاه‌ها برای تشخیص سریع آتش‌سوزی در محیط‌هایی که امکان ایجاد شعله باز وجود دارد، طراحی شده‌اند. اما برای اینکه بتوان بهترین کارایی را از آن‌ها به دست آورد، باید به شعاع پوشش و محدودیت‌های هر نوع دتکتور توجه داشت. برای دستیابی به عدد دقیق برای هر نوع دتکتور ، میتوانید به وبسایت NFPA  مراجعه بفرمایید.

آشکارسازهای شعله فرابنفش UV

آشکارسازهای شعله فرابنفش (UV) قادرند تشعشعات فرابنفش ناشی از آتش‌سوزی را بلافاصله پس از وقوع شعله‌ور شدن شناسایی کنند. این ویژگی به دلیل توانایی اکثر انواع آتش در تولید اشعه فرابنفش است که باعث می‌شود این نوع آشکارساز به گزینه‌ای قابل اعتماد و کارآمد برای کاربردهای گوناگون تبدیل شود.

این آشکارسازها به‌خصوص در محیط‌هایی که با خطرات ویژه مانند آتش‌سوزی ناشی ازهیدروکربن‌ها، فلزات و ترکیبات هالوژنی مواجه هستند، عملکرد بسیار موثری از خود نشان می‌دهند. یکی از مهمترین ویژگی‌های آشکارسازهای شعله UV، حساسیت بالای آن‌ها در فواصل نزدیک است؛ به‌طور معمول، این دستگاه‌ها می‌توانند شعله‌ها را در محدوده‌ای تا حدود 16 متر به‌ خوبی تشخیص دهند.

آشکارسازهای شعله مادون قرمز (IR)

آشکارسازهای شعله مادون قرمز (IR) وظیفه تشخیص تابش‌های فروسرخ را بر عهده دارند. شعاع پوشش دتکتور شعله توسط گازهای داغی که در اثر آتش‌سوزی به وجود می‌آیند، تولید شده و در طول موج‌های خاصی الگوهای مشخص و منحصربه‌فردی ایجاد می‌کنند.

برای اینکه آشکارسازهای IR بتوانند حضور آتش را شناسایی کرده و واکنش نشان دهند، لازم است شعله در حال سوسو زدن باشد. آشکارسازهای شعله مادون قرمز  (IR) گاهی در معرض هشدارهای اشتباه قرار می‌گیرند. دلیل این امر آن است که برخی گازهای داغ و سطوح گرمایی مانند اجاق‌ها و لامپ‌های حرارتی، که ناشی از آتش‌سوزی نیستند، می‌توانند باعث فعال شدن این آشکارسازها شوند. به طور متوسط، دتکتورهای شعله IR قادرند محدوده‌ای به شعاع ۱۵ تا ۳۰ متر را تحت پوشش قرار دهند.

آشکارسازهای شعله فرابنفش/مادون قرمز (UV/IR)

آشکارسازهای شعله فرابنفش/مادون قرمز (UV/IR) به حسگرهایی مجهز هستند که به طور همزمان تشعشعات فرابنفش و مادون قرمز را شناسایی می‌کنند. این دو حسگر به صورت مستقل از یکدیگر عمل می‌کنند، اما با استفاده از مدارها و اتصالات پیشرفته، داده‌های هر دو سنسور به صورت همزمان پردازش و تحلیل می‌شوند.

این روش به طور موثری احتمال بروز هشدارهای کاذب ناشی از تشخیص اشتباه یک سیگنال را کاهش داده و دقت عملکرد آشکارساز را بهبود می‌بخشد. با این وجود، عملکرد این دتکتورها به تشخیص آتش‌سوزی‌هایی محدود می‌شود که به طور همزمان پرتوهای فرابنفش UV و مادون قرمز IR را منتشر می‌کنند. به طور متوسط، آشکارسازهای شعله UV/IR می‌توانند محدوده‌ای در حدود ۱۵ تا ۳۰ متر را تحت پوشش خود قرار دهند.

تاثیر شعاع پوشش دتکتور دودی در افزایش ایمنی محیط

یکی از مواردی که کمتر به آن توجه می‌شود این است که شعاع پوشش دتکتور دودی نقش بسیار مهمی در افزایش ایمنی محیط دارد، زیرا هرچه محدوده عملکرد این تجهیزات دقیق‌تر و بهینه‌تر باشد، احتمال تشخیص سریع دود و آغاز آتش‌ سوزی افزایش می‌یابد. دتکتور دودی با شعاع پوشش مناسب می‌تواند نواحی بزرگ‌تری را تحت نظارت قرار دهد و در صورت بروز کوچک‌ترین تغییر در کیفیت هوای محیط، مانند وجود ذرات دود، به سرعت واکنش نشان دهد. این ویژگی باعث می‌شود زمان واکنش در برابر حریق به حداقل برسد و ساکنان یا اپراتورها فرصت کافی برای انجام اقدامات پیشگیرانه یا تخلیه ایمن داشته باشند.

تنظیم صحیح شعاع پوشش دتکتور دودی طبق استانداردهای بین ‌المللی و ویژگی‌های خاص ساختمان مانند ارتفاع سقف، تهویه، نوع کاربری و غیره، تضمین می‌کند که هیچ نقطه کور یا ناحیه بدون نظارت باقی نماند و این امر نقشی اساسی در کاهش خطرات جانی و مالی ایفا می‌کند. در نتیجه توجه داشته باشید که انتخاب و نصب دتکتور دودی با شعاع پوشش مناسب، یک اقدام کلیدی در ارتقا و افزایش سطح ایمنی محیط و تضمین عملکرد موثر سیستم اعلام حریق به شمار می‌رود.

آیا می‌توان شعاع پوشش دتکتور دودی را کاهش داد؟

بله، شعاع پوشش دتکتور دودی را می‌توان کاهش داد، اما این تصمیم باید بر اساس نیازهای خاص ایمنی و شرایط محیطی اتخاذ شود. دتکتور شعله به‌ طور معمول برای نظارت بر مساحت‌های وسیع طراحی شده است، اما در برخی موارد مانند فضاهای محدود، مناطق دارای مانع فیزیکی، یا محیط‌هایی با احتمال بالای آلارم کاذب، کاهش شعاع پوشش می‌تواند به افزایش دقت تشخیص و کاهش خطاهای احتمالی کمک کند. با تنظیم زاویه دید، فاصله نصب یا استفاده از لنزهای محدود کننده میدان دید، می‌توان محدوده عملکرد دتکتور را محدود کرد. این روش مخصوصا در محیط‌های صنعتی با تجهیزات حساس یا نواحی تقسیم‌ بندی ‌شده مفید است، زیرا تمرکز عملکرد دتکتور در یک ناحیه مشخص باعث بهبود پاسخگویی در مواقع حریق می‌شود. لازم است قبل از اعمال هر تغییری، با کارشناسان ایمنی مشورت کرده و استانداردهای نصب را رعایت کنید تا عملکرد سیستم اعلام حریق دچار اختلال نشود.

اطلاعات بیشتر در مورد : دتکتور گاز

عوامل موثر بر شعاع پوشش دتکتور شعله

عوامل موثر بر شعاع پوشش دتکتور شعله شامل مواردی همچون:

نوع دتکتور شعله

نوع دتکتور شعله تاثیر مستقیمی بر شعاع پوشش آن دارد. دتکتورهای شعله بر اساس فناوری تشخیص خود به انواع مختلفی تقسیم می‌شوند. دتکتورهای فرابنفش (UV) بیشتر برای تشخیص سریع شعله در فواصل کوتاه کاربرد دارند، در حالی که دتکتورهای مادون قرمز (IR) می‌توانند شعله را در فواصل طولانی‌تر تشخیص دهند. همچنین دتکتورهای ترکیبی مانند UV/IR یا IR3 به دلیل استفاده همزمان از چند فناوری، شعاع پوشش بیشتری نسبت به انواع دیگر ارائه می‌دهند.

قدرت شعله (منبع انرژی)

قدرت و انرژی شعله بر میزان تشخیص دتکتور تاثیر زیادی دارد. هرچه انرژی و حرارت شعله بیشتر باشد، دتکتور می‌تواند آن را از فواصل دورتری شناسایی کند. برای مثال، شعله‌هایی که از سوخت‌هایی مانند بنزین یا پروپان تولید می‌شوند، به دلیل تابش بالای انرژی در طیف‌های خاص، راحت‌تر شناسایی می‌شوند و در نتیجه شعاع پوشش بیشتری خواهند داشت.

شرایط محیطی

شرایط محیطی مانند نور پس زمینه، ذرات معلق و دمای محیط می‌تواند بر شعاع پوشش دتکتور شعله اثرگذار باشد. وجود نور مستقیم خورشید، نور چراغ‌های قوی یا هر منبع تابشی دیگر ممکن است باعث اختلال در عملکرد دتکتور شود. همچنین عواملی مانند دود غلیظ، گردوغبار یا مه می‌توانند دید دتکتور را کاهش داده و مانع از تشخیص صحیح شعله در فاصله‌های دورتر شوند. دمای بالای محیط نیز ممکن است حساسیت حسگرهای دتکتور را کاهش دهد.

زاویه دید دتکتور

زاویه دید دتکتور شعله یکی از عوامل مهم در تعیین محدوده پوشش آن است. هر دتکتور دارای زاویه دید مشخصی است که معمولا بین 90 تا 120 درجه متغیر است. دتکتورهایی که زاویه دید وسیع‌تری دارند، می‌توانند محدوده بیشتری را پوشش دهند. به همین دلیل در زمان نصب دتکتور باید به زاویه دید آن توجه کرد و موقعیت قرارگیری آن به گونه‌ای باشد که تمامی نواحی مورد نظر را پوشش دهد.

موانع فیزیکی

وجود موانع فیزیکی مانند ستون‌ها، دیوارها یا تجهیزات بزرگ می‌تواند مانع رسیدن تابش شعله به حسگر دتکتور شود و در نتیجه شعاع پوشش دتکتور شعله را کاهش دهد. برای جلوگیری از این مشکل، باید دتکتورهای شعله در نقاطی نصب شوند که دید مستقیم و بدون مانعی نسبت به منطقه تحت پوشش داشته باشند. طراحی صحیح و جانمایی مناسب دتکتور در محیط نقش مهمی در عملکرد بهینه آن دارد.

چگونه بهترین محل نصب دتکتور شعله را انتخاب کنیم؟

برای انتخاب بهترین محل نصب دتکتور شعله، عوامل مختلفی باید در نظر گرفته شوند تا عملکرد این تجهیز به حداکثر برسد. دتکتورهای شعله به‌عنوان یکی از مهمترین اجزای سیستم اعلام حریق، وظیفه تشخیص سریع آتش را دارند و انتخاب مکان مناسب برای نصب آن‌ها به کارایی و دقت عملکرد این دستگاه بستگی دارد. در ادامه به نکات کلیدی برای انتخاب بهترین محل نصب دتکتور شعله اشاره می‌کنیم:

محدوده دید دتکتور

دتکتورهای شعله نیاز به دید مستقیم به محل‌های پرخطر دارند. بنابراین باید در محلی نصب شوند که هیچ مانعی مانند ستون‌ها، تجهیزات یا دیوارها در مسیر تشخیص آن‌ها قرار نگیرد. هرگونه مانع می‌تواند عملکرد دتکتور را مختل کند.

زاویه دید دتکتور

بیشتر دتکتورهای شعله دارای زاویه دید ۹۰ تا ۱۲۰ درجه هستند. این ویژگی باید در طراحی نصب مد نظر قرار گیرد تا بیشترین پوشش ممکن حاصل شود. برای پوشش نقاط کور یا نواحی وسیع شعاع پوشش دتکتور شعله، ممکن است نیاز به نصب چندین دتکتور در زوایای مختلف باشد.

فاصله مناسب تا منبع خطر

دتکتورها باید در فاصله‌ای نصب شوند که بتوانند کوچک‌ترین شعله‌ها را به سرعت تشخیص دهند. معمولا این فاصله براساس نوع دتکتور و حساسیت آن مشخص می‌شود. رعایت دستورالعمل‌های سازنده در این زمینه الزامی است.

ارتفاع نصب

ارتفاع نصب دتکتور شعله معمولا براساس ارتفاع سقف و محل‌های پرخطر تعیین می‌شود. برای فضاهای صنعتی، ارتفاع بهینه نصب دتکتور بین ۳ تا ۷ متر توصیه می‌شود. با این حال، دتکتورها باید به‌گونه‌ای نصب شوند که کل محیط تحت پوشش قرار گیرد.

پوشش کل فضا

برای پوشش کامل فضاهای بزرگ، ممکن است نیاز باشد از چندین دتکتور شعله استفاده شود و این دتکتورها به‌صورت استراتژیک در بخش‌های مختلف نصب گردند تا هیچ نقطه‌ای بدون نظارت باقی نماند.

تکنولوژی‌های مختلف در دتکتورهای شعله: مقایسه و مزایا

در ادامه در قالب جدول به تکنولوژی‌های مختلف در دتکتورهای شعله می‌پردازیم:

تکنولوژی	مزایا	محدودیت‌ها	کاربردها
UV فرابنفش	سرعت تشخیص بسیار بالا (کمتر از 50 میلی‌ثانیه) ، تشخیص شعله‌های هیدروکربنی و غیراهیدروکربنی	حساس به نور فرابنفش محیط مانند خورشید، مناسب برای محیط‌های بسته	محیط‌های بسته و کنترل‌شده
IR (مادون قرمز)	مقاومت در برابر نور خورشید، مناسب برای محیط‌های باز	زمان واکنش کندتر، حساسیت کمتر به شعله‌های کوچک	محیط‌های باز و صنعتی
UV/IR (ترکیبی)	کاهش هشدارهای کاذب، دقت بالا در تشخیص شعله	هزینه بالاتر، نیاز به نصب دقیق	محیط‌های صنعتی و باز
IR3 (چندطیفی)	مقاومت بالا در برابر هشدارهای کاذب، تشخیص دقیق شعله‌های هیدروکربنی	هزینه بالا، پیچیدگی در نصب و نگهداری	پالایشگاه‌ها و صنایع بزرگ
تصویری (Visual)	پوشش وسیع و تشخیص از فاصله دور، نمایش تصویر زنده از منطقه	هزینه بسیار بالا، نیاز به نور و پردازش قوی	صنایع حساس و پیشرفته

دتکتور شعله در محیط‌های صنعتی: چالش‌ها و راهکارها

دتکتورهای شعله به‌عنوان یکی از ابزارهای حیاتی برای ایمنی در محیط‌های صنعتی، نقش مهمی در شناسایی و پیشگیری از وقوع حوادث ایفا می‌کنند. این تجهیزات با تشخیص سریع شعاع پوشش دتکتور شعله و ارسال سیگنال هشدار، از گسترش آتش و آسیب‌های احتمالی جلوگیری می‌کنند. بااین‌حال، استفاده از دتکتور‌های شعله در محیط‌های صنعتی همواره با چالش‌های متعددی همراه است که نیاز به بررسی دقیق و ارائه راهکارهای مناسب دارد.

شرایط محیطی سخت

محیط‌های صنعتی معمولا دارای شرایط دشواری مانند دمای بالا، رطوبت زیاد، گردوغبار و آلاینده‌های گوناگون هستند. این عوامل می‌توانند عملکرد دتکتورهای شعله را تحت تاثیر قرار داده و باعث اختلال در تشخیص صحیح شعله شوند. برای مثال، گردوغبار ممکن است مسیر دید سنسور را مسدود کرده و دقت دستگاه را کاهش دهد.

خطای تشخیص

یکی از چالش‌های مهم در استفاده از دتکتورهای شعله، بروز هشدارهای اشتباه است. وجود منابع نوری قوی مانند جوشکاری، انعکاس نور خورشید و تجهیزات تولیدکننده نور مصنوعی می‌تواند باعث شود دتکتور به اشتباه سیگنال هشدار ارسال کند. این خطای تشخیص، علاوه بر اختلال در روند کاری، هزینه‌های اضافی برای بررسی و رفع مشکل ایجاد می‌کند.

پوشش ناکافی منطقه

یکی دیگر از مشکلات رایج در نصب دتکتورهای شعله، پوشش ناقص منطقه موردنظر است. طراحی نامناسب سیستم می‌تواند نقاط کوری ایجاد کند که در صورت بروز حریق، دتکتور قادر به شناسایی شعاع پوشش دتکتور شعله نباشد. در محیط‌های بزرگ و پیچیده صنعتی، این مساله اهمیت بیشتری پیدا می‌کند و احتمال گسترش آتش‌سوزی را افزایش می‌دهد.

زمان واکنش کند

در محیط‌های صنعتی حساس، هرگونه تاخیر در تشخیص شعله می‌تواند پیامدهای جبران‌ناپذیری به دنبال داشته باشد. دتکتورهایی که زمان واکنش بالایی دارند، نمی‌توانند به‌سرعت سیگنال هشدار را ارسال کنند و این تاخیر می‌تواند منجر به گسترش حریق و ایجاد خسارت‌های سنگین شود.

هزینه‌های نگهداری و کالیبراسیون

دتکتورهای شعله برای عملکرد بهینه نیاز به نگهداری و کالیبراسیون مداوم دارند. این فرآیند مستلزم صرف زمان و هزینه‌های قابل‌توجهی است. در صورت عدم نگهداری مناسب، احتمال بروز خطا در عملکرد دستگاه افزایش می‌یابد که می‌تواند باعث کاهش ایمنی محیط شود.

انتخاب دتکتور مناسب

راهکار اول برای بهینه‌سازی عملکرد دتکتورهای شعله، انتخاب تجهیزات مناسب بر اساس نوع مواد و شرایط محیطی است. به‌عنوان‌مثال، در محیط‌هایی که امکان تشعشعات مادون قرمز وجود دارد، استفاده از دتکتورهای ترکیبی (UV/IR) توصیه می‌شود. انتخاب صحیح دتکتور می‌تواند میزان خطای تشخیص را کاهش داده و کارایی سیستم را افزایش دهد.

محافظت در برابر عوامل محیطی

برای مقابله با شرایط سخت محیطی، استفاده از دتکتورهایی با پوشش‌های مقاوم در برابر دما، رطوبت و گردوغبار بسیار مهم است. علاوه بر این، نصب صحیح تجهیزات در مکان‌هایی که کمترین تاثیر پذیری را از عوامل محیطی دارند، می‌تواند عملکرد دستگاه را در زمینه شعاع پوشش دتکتور شعله بهبود بخشد.

کاهش خطای هشدار

یکی دیگر از راهکارهای مهم، استفاده از سیستم‌های پیشرفته‌ای است که دارای الگوریتم‌های تشخیص چندگانه هستند. این فناوری‌ها قادرند بین شعله واقعی و منابع نور مصنوعی تمایز قائل شوند و احتمال بروز هشدارهای اشتباه را به حداقل برسانند.

شعاع پوشش دتکتور دودی باید در چه محیط‌هایی کم و در چه محیط‌هایی باید زیاد باشد؟

افزایش شعاع پوشش دتکتور دودی معمولاً در محیط‌هایی اهمیت دارد که وسعت فضا زیاد است و منابع بالقوه آتش ‌سوزی در فواصل دور از یکدیگر قرار دارند. این نوع محیط‌ها شامل سوله‌های صنعتی، انبارهای بزرگ، پالایشگاه‌ها، کارخانه‌های پتروشیمی، تأسیسات نفت و گاز و آشیانه‌های هواپیما می‌شوند. در این مکان‌ها، نیاز به شناسایی سریع شعله در فواصل دور، بدون استفاده از چندین دتکتور، یک مزیت بزرگ محسوب می‌شود. دتکتورهای شعله با برد بالا معمولاً دارای حسگرهای پیشرفته مادون قرمز یا ماورا بنفش هستند که می‌توانند آتش را در شعاع‌های بالای ۳۰ متر نیز تشخیص دهند و به ‌سرعت آلارم فعال کنند، بنابراین برای حفاظت از زیر ساخت‌های گسترده و جلوگیری از گسترش آتش، کاربردی و مقرون ‌به ‌صرفه هستند.

در مقابل، کاهش شعاع پوشش دتکتور دودی برای فضاهای کوچکتر یا نواحی با موانع متعدد که ممکن است دید مستقیم دتکتور به شعله را محدود کند، مناسب‌تر است. این نوع دتکتورها معمولاً در اتاق‌های کنترل، اتاق‌های تجهیزات الکتریکی، آزمایشگاه‌ها، موتور خانه‌ها، و فضاهای بسته استفاده می‌شوند که تمرکز روی دقت بالا و پوشش هدفمند نقطه‌ای اهمیت دارد. در این محیط‌ها، شعاع پایین اما دقت و سرعت پاسخ بالا برای تشخیص شعله، از اهمیت زیادی برخوردار است. همچنین، در برخی موارد خاص مانند تجهیزات حساس یا نواحی با خطر بالا اما محدود، استفاده از چند دتکتور با پوشش پایین به‌ صورت استراتژیک می‌تواند ایمنی بیشتری فراهم کند. انتخاب شعاع پوشش مناسب بر اساس شرایط محیطی و طراحی سیستم اعلام حریق، نقش تعیین‌ کننده‌ای در عملکرد بهینه دتکتور ایفا می‌کند.

شعاع پوشش دتکتور دودی به چه صورت تنظیم می‌شود؟

تنظیم شعاع پوشش دتکتور دودی بر اساس استانداردهای ایمنی مانند NFPA 72 و BS 5839 انجام می‌شود. به‌ طور کلی، حداکثر شعاع پوشش یک دتکتور دودی معمولی حدود 7.5 متر در نظر گرفته می‌شود، اما این مقدار بستگی به عوامل متعددی مانند ارتفاع نصب، نوع دتکتور، وجود موانع فیزیکی، جریان هوا و حساسیت دستگاه دارد. برای مثال، در سقف‌های بلندتر از 10 متر، ممکن است نیاز به کاهش شعاع پوشش یا استفاده از دتکتورهای خاص باشد. همچنین، در فضاهای با تقسیم ‌بندی پیچیده یا وجود تجهیزات مکانیکی، باید پوشش مؤثر را با محاسبات دقیق یا نرم ‌افزارهای شبیه‌ سازی تعیین کرد.

تفاوت شعاع پوشش دتکتور شعله در محیط‌های صنعتی و مسکونی

طبیعی است که استانداردهای شعاع پوشش دتکتور شعله در محیط‌های صنعتی و مسکونی دستخوش تغییر شود. در ادامه با ما همراه باشید تا به بررسی این تفاوت بپردازیم.

صنعتی

در محیط‌های صنعتی، دتکتورهای شعله‌ای باید محدوده وسیعی را پوشش دهند، زیرا این فضاها معمولاً بزرگ هستند و منابع بالقوه اشتعال متعددی مانند کوره‌ها، تجهیزات جوشکاری، مخازن سوخت و خطوط تولید دارند. شعاع پوشش دتکتورهای شعله‌ای صنعتی بسته به نوع و مدل آن‌ها متفاوت است، اما به ‌طور کلی این دستگاه‌ها می‌توانند شعله را در فاصله‌ای بین ۳۰ تا ۶۰ متر شناسایی کنند. برخی از مدل‌های پیشرفته‌تر، که از فناوری‌های چند طیفی (UV/IR یا IR3) استفاده می‌کنند، قادر به تشخیص شعله تا ۱۰۰ متر نیز هستند. در این فضاها، انتخاب محل نصب و تنظیم زاویه دید دتکتور اهمیت ویژه‌ای دارد، زیرا موانعی مانند ماشین ‌آلات، ستون‌ها و تجهیزات صنعتی می‌توانند میدان دید دتکتور را محدود کنند. بنابراین، برای دستیابی به حداکثر پوشش، معمولاً از چندین دتکتور با زوایای دید مختلف استفاده می‌شود تا هیچ نقطه‌ای بدون نظارت باقی نماند.

 مسکونی

اما در محیط‌های مسکونی، مانند آپارتمان‌ها، ویلاها و ساختمان‌های اداری کوچک، دتکتورهای شعله‌ای معمولاً در فضاهای حساس مانند آشپزخانه، موتورخانه یا پارکینگ‌های سرپوشیده نصب می‌شوند. به دلیل اندازه کوچک‌تر این فضاها، شعاع پوشش دتکتورهای شعله‌ای در محیط‌های مسکونی معمولاً بین ۶ تا ۱۵ متر است. مدل‌های استاندارد UV/IR که در ساختمان‌های مسکونی استفاده می‌شوند، می‌توانند شعله را در همین بازه به ‌طور دقیق تشخیص دهند. با این حال، عواملی مانند نوع دکوراسیون، دیوارها و نورپردازی محیط بر عملکرد این دتکتورها تأثیرگذار است. به همین دلیل، توصیه می‌شود که دتکتور در مکانی نصب شود که دید مستقیم به محل‌های پر خطر داشته باشد و به ‌دور از منابع نور قوی یا انعکاس‌های شدید قرار گیرد تا از بروز هشدارهای کاذب جلوگیری شود.

عوامل موثر بر کاهش شعاع پوشش دتکتور شعله

علاوه بر تمامی مواردی که تا بدین قسمت گفته شده، لازم است بدانید که عواملی نیز وجود دارند که می‌توانند شعاع پوشش دتکتور شعله را کاهش دهند. از جمله مهم‌ترین این عوامل می‌توانیم به موارد زیر اشاره کنیم:

وجود موانع فیزیکی در مسیر تشخیص

دتکتورهای شعله برای شناسایی آتش نیاز به دید مستقیم و بدون مانع به منبع شعله دارند. موانعی مانند دیوارها، ماشین آلات صنعتی، قفسه‌های انبار و حتی گرد و غبار یا دود میتوانند بخشی از اشعه‌های مادون قرمز (IR) یا فرا بنفش (UV) ساطع شده از آتش را مسدود یا تضعیف کنند و بر کاهش شعاع پوشش دتکتور شعله تاثیر مستقیم بگذارند. این مسئله باعث کاهش شعاع موثر تشخیص و افزایش احتمال خطا در هشدار دهی میشود. برای حل این مشکل، باید دتکتورها را در نقاطی نصب کرد که بیشترین دید را به مناطق حساس داشته باشند، از چندین دتکتور با زوایای پوشش متفاوت استفاده کرد و به طور منظم لنزهای دتکتور را از آلودگی‌ها پاکسازی نمود تا از کاهش کارایی جلوگیری شود.

شرایط محیطی نامناسب

رطوبت بالا، مه غلیظ یا دود زیاد در محیط میتواند امواج مادون قرمز و فرا بنفش را جذب یا پراکنده کند و باعث کاهش شعاع پوشش دتکتور شعله شود. در محیط‌های مرطوب مانند سوله‌های صنعتی نزدیک دریا یا فضاهای پر از بخار، ممکن است دتکتورها با تاخیر عمل کنند یا حتی سیگنال‌های اشتباه ارسال نمایند. به منظور مقابله با این مشکل، بهتر است از دتکتورهای ضد آب با درجه حفاظت IP بالا استفاده شود، سیستم‌های تهویه مناسب جهت کاهش رطوبت و ذرات معلق نصب گردد و در صورت نیاز از دتکتورهای دو یا چند طیفی (Hybrid Flame Detectors) استفاده کرد که در شرایط سخت محیطی عملکرد بهتری دارند.

تداخل امواج الکترو مغناطیسی یا همان نویز صنعتی

در محیط‌های صنعتی که تجهیزات الکتریکی پرتوان مانند موتورها، ژنراتورها و ترانسفور ماتورها وجود دارند، امواج الکترو مغناطیسی تولید شده میتوانند روی شعاع پوشش دتکتور شعله تاثیر منفی بگذارند و باعث ایجاد هشدارهای کاذب یا کاهش حساسیت سیستم شوند. برای کاهش این تداخلات، باید از دتکتورهای مجهز به فیلترهای نویز استفاده کرد، آنها را در فاصله ایمن از منابع تولیدکننده امواج الکترو مغناطیسی نصب نمود و از کابل‌های شیلد دار برای اتصالات بهره گرفت تا نویزهای محیطی خنثی شوند.

کاهش حساسیت سنسورها به مرور زمان

سنسورهای دتکتور شعله ممکن است پس از مدتی استفاده، به دلیل فرسودگی، قرار گیری در معرض دمای بسیار بالا یا حتی تماس با مواد شیمیایی خورنده، دچار افت حساسیت شوند. این مسئله باعث کاهش تدریجی دامنه تشخیص و افزایش احتمال خطا در شناسایی آتش میشود. برای جلوگیری از این مشکل، لازم است دتکتورها به صورت دوره‌ای کالیبره شوند، سنسورهای قدیمی پس از پایان عمر مفیدشان تعویض گردند و از دتکتورهای باکیفیت و مقاوم در برابر شرایط سخت محیطی استفاده شود تا طول عمر و دقت سیستم حفظ گردد.

چک لیست نگهداری و بررسی دتکتورهای شعله

برای نگهداری و بررسی دتکتورهای شعله، علاوه بر موارد ذکر شده، می‌توان چک لیست دقیق‌تر و جامع‌تری را با جزئیات بیشتر به شرح زیر افزود:

• بازرسی فیزیکی دستگاه
• بررسی عملکرد دستگاه
• بررسی وضعیت تغذیه
• آزمایش سیستم هشدار
• بررسی ارتباطات و سیگنال‌ها
• بررسی کالیبراسیون و تنظیمات
• آزمایش محیطی
• بررسی سیستم های پشتیبانی
• بررسی امنیت سیستم
• مدیریت و گزارش‌دهی
• برنامه‌ریزی نگهداری دوره‌ای



اشتباهات رایج در نصب دتکتور شعله

حال که به طور کامل دانستید که شعاع پوشش دتکتور شعله جقدر است، لازم است برخی از اشتباهات رایج در نصب این تجهیزات را بشناسید تا شما در انجام فرایند نصب، مرتکب این خطاها نشوید. با ما مراه باشید:

انتخاب اشتباه محل نصب دتکتور شعله

یکی از رایج‌ترین اشتباهات در نصب دتکتور شعله، انتخاب غلط محل نصب و قرار دادن آن در زاویه دید محدود یا پشت موانع است. همانطور که پیش‌تر هم اشاره کردیم، دتکتورهای شعله باید دید مستقیم و بدون مانع نسبت به منطقه خطر داشته باشند تا بتوانند واکنش سریع و دقیق به وجود آتش نشان دهند. نصب اشتباه در پشت ستون‌ها، تجهیزات یا در زاویه نامناسب باعث تاخیر یا عدم تشخیص شعله شده و عملکرد سیستم اعلام حریق را مختل می‌کند. در همین راستا، هنگام نصب باید به میدان دید، ارتفاع استاندارد و نبود موانع فیزیکی توجه ویژه شود.



تنظیم نکردن صحیح زاویه و ارتفاع

زاویه دید و ارتفاع نصب دتکتور نقش اساسی در کارایی آن دارند و نادیده گرفتن این موضوع از اشتباهات رایج در پروژه‌ها است. نصب دتکتور خیلی نزدیک به سقف یا در ارتفاع کم می‌تواند باعث کاهش کارایی و نادیده گرفتن شعله‌های موجود در محدوده حفاظتی شود. همچنین تنظیم نادرست زاویه باعث می‌شود دتکتور فقط بخش محدودی از فضا را پوشش دهد. برای نصب اصولی، توصیه می‌شود از دستورالعمل سازنده پیروی کرده و زاویه دید افقی و عمودی دستگاه به صورت کامل پوشش ‌دهنده محیط خطر باشد.



عدم توجه به تابش مستقیم نور خورشید یا منابع حرارتی

قرار دادن دتکتور شعله در مقابل نور مستقیم خورشید، شعله مشعل‌ها، فرهای صنعتی یا بازتاب نور از سطوح براق یکی دیگر از اشتباهات رایج در نصب است. این موارد می‌توانند موجب ایجاد آلارم کاذب یا اختلال در عملکرد دستگاه شوند. دتکتورهای شعله حساسیت بسیار بالایی به طیف‌های نوری مختلف دارند و برخورد مستقیم نور شدید می‌تواند سیگنال اشتباه ایجاد کند. لذا توجه داشته باشید که همیشه باید منابع نوری و گرمایی اطراف بررسی و از نصب دتکتور شعله در مقابل آنها خودداری شود.



عدم رعایت فاصله استاندارد با منابع دود، بخار و گرد و غبار

قطعا می‌دانید که بسیاری از خطاهای عملکرد دتکتور شعله ناشی از نصب در محیطی پر از دود، بخار یا گرد و غبار صنعتی است. این عوامل می‌توانند مانع رسیدن امواج نوری شعله به سنسور دتکتور شده و واکنش دستگاه را مختل کنند. نصب اشتباه در محیطی مانند آشپزخانه صنعتی، کارگاه‌های جوشکاری یا محل‌های دارای گرد و غبار بدون طراحی مناسب، احتمال هشدار کاذب یا عدم تشخیص آتش را افزایش می‌دهد. لذا فراموش نکنید که رعایت فاصله مناسب و استفاده از تجهیزات محافظ یا مکانیسم تهویه ضروری است.



عدم هماهنگی با سیستم اعلام حریق و تست نکردن پس از نصب

نصب دتکتور بدون هماهنگی با سیستم کنترل مرکزی و انجام ندادن تست نهایی از اشتباهات مهم و خطرناک است. متاسفانه امروزه برخی نصاب‌ها پس از نصب، اتصال صحیح به پنل مرکزی و عملکرد سیستم در شرایط واقعی را بررسی نمی‌کنند. این موضوع ممکن است باعث عدم ارسال سیگنال هشدار در زمان حادثه شود. تست دوره‌ای با منبع شعله استاندارد، بررسی سیم‌ کشی، تنظیمات نرم ‌افزاری و تایید عملکرد از الزامات نصب اصولی دتکتورهای شعله محسوب می‌شود.





تاثیر ارتفاع سقف بر شعاع پوشش دتکتور شعله

هر چه ارتفاع سقف افزایش پیدا کند، فاصله دتکتور تا سطح حفاظتی نیز بیشتر می‌شود و این موضوع باعث کاهش دقت و سرعت تشخیص شعله خواهد شد. در ارتفاع‌های زیاد، زاویه دید دتکتور محدودتر شده و توانایی آن در شناسایی سریع شعله کاهش پیدا می‌کند، مخصوصا در محیط‌هایی با موانع فیزیکی، تجهیزات صنعتی و چیدمان حجیم. به همین دلیل، استانداردهای بین ‌المللی و دستورالعمل‌های تولید کنندگان تاکید می‌کنند که انتخاب ارتفاع مناسب و محاسبه شعاع پوشش باید با توجه به توانایی اپتیک سنسور، مدل دستگاه و ویژگی‌های محیط انجام شود. همچنین در سقف‌های بلند نیاز به نصب چندین دتکتور شعله برای پوشش کامل فضا وجود دارد تا احتمال خطا در تشخیص حریق کاهش پیدا کند.

از سوی دیگر، افزایش بیش از حد ارتفاع نصب بدون در نظر گرفتن شعاع پوشش و زاویه دید دتکتور می‌تواند زمینه‌ ساز هشدار کاذب یا عدم عملکرد مناسب در شرایط اضطراری شود. در فضاهای صنعتی با ارتفاع زیاد مانند سوله‌ها، انبارها، نیروگاه‌ها و سکوهای نفتی، باید بر اساس محاسبات دقیق و استاندارد NFPA، تعداد و مکان قرار گیری دتکتورها تعیین شود. استفاده از نقشه ‌برداری سه ‌بعدی، شبیه ‌سازی مسیرهای احتمالی شعله و بررسی منابع نور، حرارت و گرد و غبار از اقدامات کلیدی برای نصب اصولی در ارتفاع زیاد محسوب می‌شود.



 کلام پایانی

انتخاب شعاع پوشش دتکتور شعله یکی از عوامل مهم در اطمینان از ایمنی سیستم‌های آتش‌نشانی و پیشگیری از حوادث است. شعاع پوشش این دستگاه‌ها به طور مستقیم بر کارایی و دقت آن‌ها در شناسایی آتش‌های احتمالی تاثیر می‌گذارد. استفاده از دتکتورهایی با شعاع پوشش مناسب، می‌تواند کمک شایانی به کنترل سریعتر آتش و کاهش خطرات ناشی از آن کند.

بنابراین، اهمیت انتخاب صحیح دتکتور شعله با توجه به نیاز محیط و ویژگی‌های خاص هر فضا، امری ضروری برای بهبود سیستم‌های ایمنی و حفاظت در برابر آتش است. در صورت سوال در پایان صفحه سایت اسپین الکتریک کامنت بگذارید.

سوالات متداول

شعاع پوشش دتکتور شعله چیست؟

شعاع پوشش مربوط به دتکتور شعله به مسافتی اطلاق می‌شود که دتکتور قادر است شعله یا آتش را شناسایی کند. این شعاع بستگی به نوع دتکتور و محیطی که در آن نصب شده، متفاوت است.

چه عواملی بر شعاع پوشش دتکتور شعله تاثیر می‌گذارند؟

عواملی چون نوع دتکتور، شرایط محیطی (مانند دما، رطوبت و وجود بخارات شیمیایی)، زاویه نصب دتکتور و شدت و نوع نور در محیط می‌توانند بر شعاع پوشش دتکتور تاثیرگذار باشند.

آیا می‌توان شعاع پوشش دتکتور شعله را تغییر داد؟

شعاع پوشش دتکتور‌های شعله معمولا توسط سازنده تعیین می‌شود و قابل تغییر نیست. با این حال، می‌توان تعداد دتکتورها را در محیط افزایش داد تا پوشش مناسبی برای تمام فضای مورد نظر فراهم شود.
