دتکتورهای دودی مکشی یا ایرسمپلینگ ها یا اسپیرتینگ ها

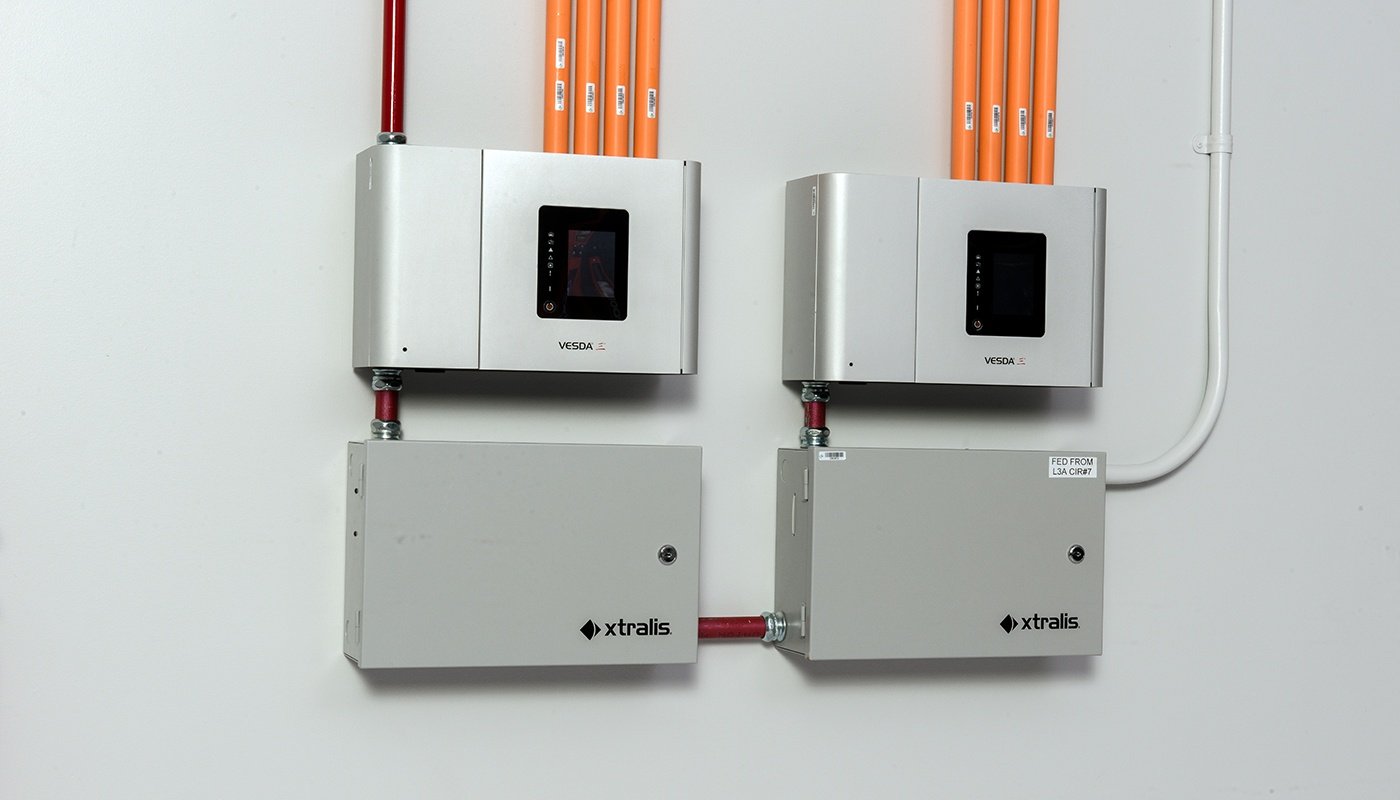

IMG 1324

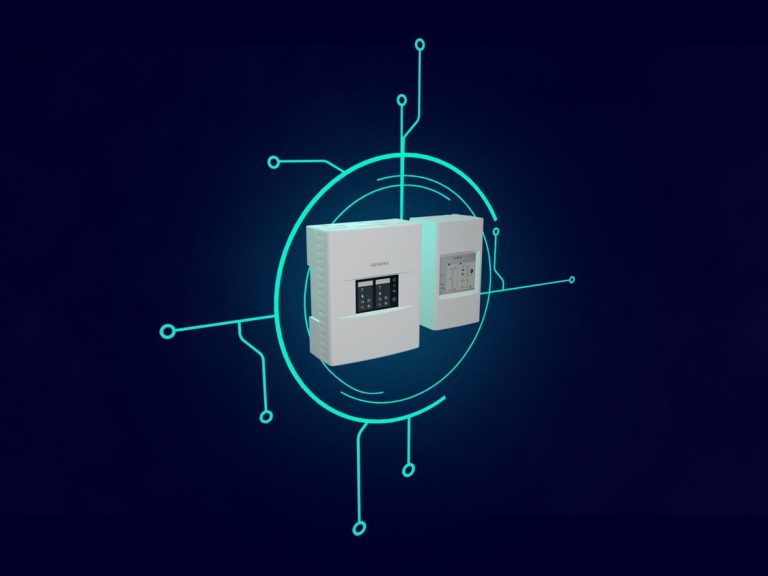

دتکتورهای مکشی: چشم‌های همیشه بیدار تشخیص دود

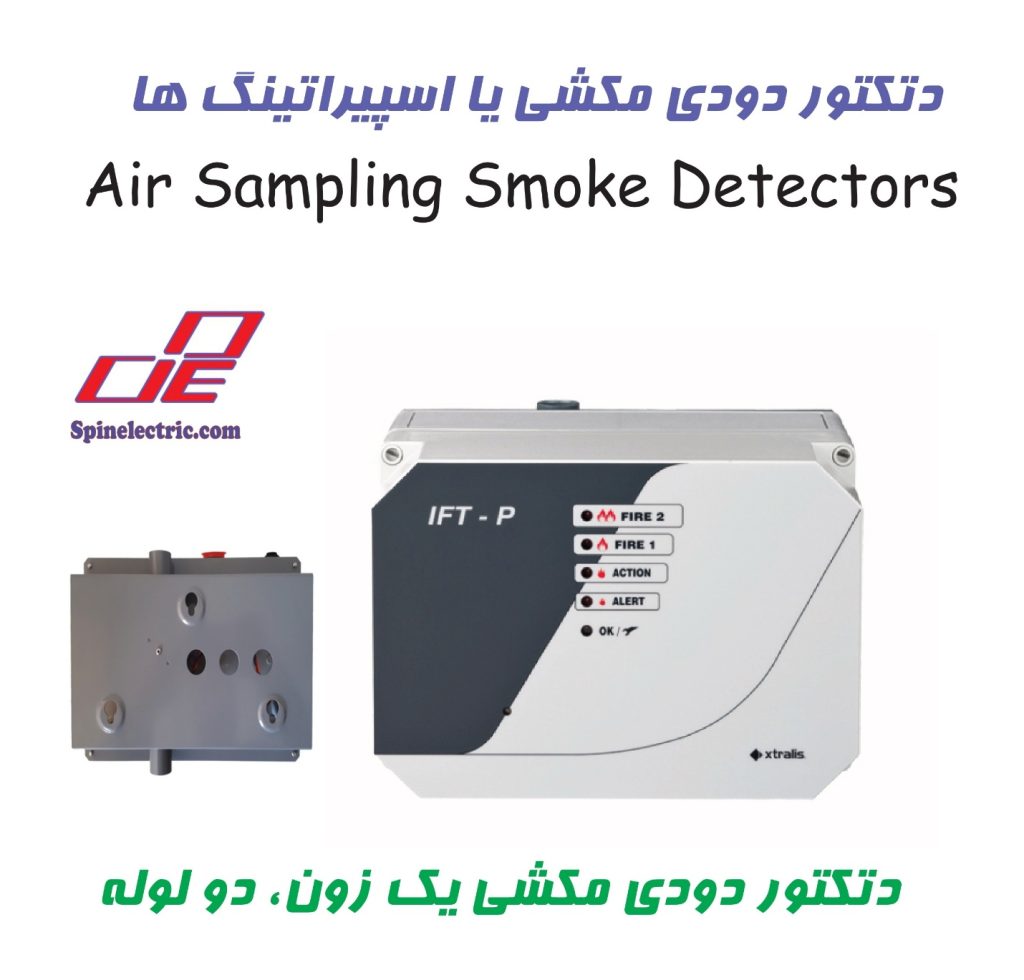

IMG 1322

در دنیای امروز، حفاظت از جان و مال در برابر آتش‌سوزی اهمیت زیادی دارد. یکی از پیشرفته‌ترین و هوشمندترین فناوری‌های موجود در این زمینه، دتکتورهای مکشی دود یا همان Aspirating Smoke Detectors (ASD) هستند. این سیستم‌ها که گاهی به آن‌ها ایرسمپلینگ (Air Sampling Detectors) نیز گفته می‌شود، نوعی از دتکتورهای بسیار حساس و دقیق هستند که برای تشخیص زودهنگام دود به‌کار می‌روند، آن هم در زمانی که شاید حتی بوی دود هم احساس نشده باشد!

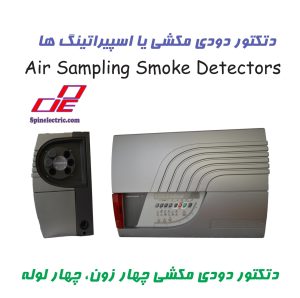

IMG 1323

🛠 دتکتور مکشی چگونه کار می‌کند؟

برخلاف دتکتورهای معمولی که فقط در صورت رسیدن دود به آن‌ها فعال می‌شوند، سیستم‌های ASD به‌صورت فعال عمل می‌کنند. آن‌ها با کمک یک فن داخلی، هوا را از محیط به داخل خود می‌مکند و از طریق لوله‌هایی که به شکل شبکه در فضا پخش شده‌اند، نمونه‌های هوای محیط را جمع‌آوری می‌کنند.

Z

هوای نمونه‌برداری‌شده، وارد یک اتاقک تشخیص دود بسیار حساس می‌شود که در آن از فناوری‌های پیشرفته‌ای مانند لیزریا نور مادون قرمز استفاده می‌شود تا حتی ریزترین ذرات دودهم تشخیص داده شوند.

2Q==

🔍 مزایای استفاده از دتکتورهای مکشی

1. تشخیص بسیار زودهنگام

از مهم‌ترین مزایای این سیستم‌ها، توانایی تشخیص دود در مراحل اولیه احتراق است. درواقع، قبل از اینکه شعله‌ای شکل بگیرد یا هشدارهای دیگر فعال شوند، دتکتور مکشی هشدار می‌دهد.

2. قابل استفاده در محیط‌های خاص

در جاهایی مثل:

مراکز داده (Data Centers)
اتاق‌های سرور
موزه‌ها و کتابخانه‌ها
سردخانه‌ها و اتاق‌های تمیز (Clean Rooms)
سوله‌ها با سقف بلند یا محیط‌های پر گرد و غبار
دتکتورهای معمولی عملکرد درستی ندارند، اما سیستم ASD با طراحی انعطاف‌پذیر خود به‌راحتی قابل استفاده است.

3. پنهان و زیبا

در فضاهای لوکس یا تاریخی که زیبایی‌شناسی اهمیت دارد، می‌توان تنها سوراخ‌های ریز نمونه‌برداری را روی دیوار یا سقف ایجاد کرد و دتکتور را در اتاق یا تابلو برق پنهان نمود.

4. قابلیت مانیتورینگ دقیق

سیستم‌های مکشی می‌توانند به‌صورت دیجیتال میزان ذرات دود موجود در هوا را نشان دهند. این ویژگی باعث می‌شود بتوان تغییرات کیفی هوا را نیز تحت نظر داشت، نه فقط حالت هشدار.

📏 اجزای اصلی سیستم ASD چیست؟

1. پنل اصلی یا واحد پردازشگر
که شامل فن مکش، سنسور دود، و نمایشگر است.
2. شبکه لوله‌کشی
معمولاً از جنس PVC یا CPVC ساخته می‌شود و وظیفه آن نمونه‌برداری از نقاط مختلف فضا است.
3. سوراخ‌های نمونه‌برداری
در فواصل معین و با قطر مشخص روی لوله ایجاد می‌شوند تا هوا را از محیط جمع‌آوری کنند.
4. ماژول اعلام موقعیت دود (در مدل‌های پیشرفته)
که محل دقیق بروز دود را روی لوله مشخص می‌کند.

📐 نکات طراحی و نصب بر اساس استانداردها

طبق استاندارد NFPA 72، هر سوراخ نمونه‌برداری باید به عنوان یک دتکتور نقطه‌ای دود در نظر گرفته شود. همچنین، زمان رسیدن دود از دورترین سوراخ به دتکتور نباید بیش از 120 ثانیه طول بکشد. در برخی محیط‌ها مثل اتاق‌های سرور که طبق NFPA 75 طراحی می‌شوند، استفاده از این سیستم برای حفاظت زودهنگام بسیار توصیه شده است.

در مراکز مخابراتی هم طبق NFPA 76 دو سطح از حساسیت تعریف شده:

زودهنگام (EWFD): هر سوراخ تا 37 متر مربع
بسیار زودهنگام (VEWFD): هر سوراخ تا 18 متر مربع

🔧 نگهداری و تعمیرات سیستم‌های ASD

یکی از نکات مهم در سیستم‌های ASD، نگهداری دوره‌ایاست. با وجود اینکه این سیستم‌ها بسیار قابل اعتماد هستند، باید:

لوله‌ها تمیز نگه داشته شوند
فن مکش بررسی شود
سوراخ‌ها مسدود نباشند
کالیبراسیون سنسورها طبق برنامه انجام شود

چه زمانی باید از دتکتور مکشی استفاده کنیم؟

اگر با یکی از شرایط زیر مواجه هستید، سیستم ASD گزینه‌ای ایده‌آل است:

نیاز به تشخیص سریع‌تر از حالت نرمال
سقف خیلی بلند دارید (مثلاً در سوله‌ها)
شرایط محیطی نامناسب است (گرد و غبار، سرمای شدید، یا جریان هوا)
تجهیزات حساس دارید که حتی دود کم می‌تواند به آن‌ها آسیب بزند
می‌خواهید دتکتورهای شما دیده نشوند!

🧠 جمع‌بندی

دتکتورهای مکشی مانند نگهبانان نامرئی اما هوشیاری هستند که دائم در حال تحلیل وضعیت هوای محیط‌اند. آن‌ها می‌توانند تفاوت بین یک اتفاق ساده و یک فاجعه تمام‌عیار را رقم بزنند. در دنیای امروز که سرعت، دقت، و حفاظت اهمیت بالایی دارد، سیستم‌های ایرسمپلینگ ابزاری بسیار مهم و حیاتی محسوب می‌شوند.
