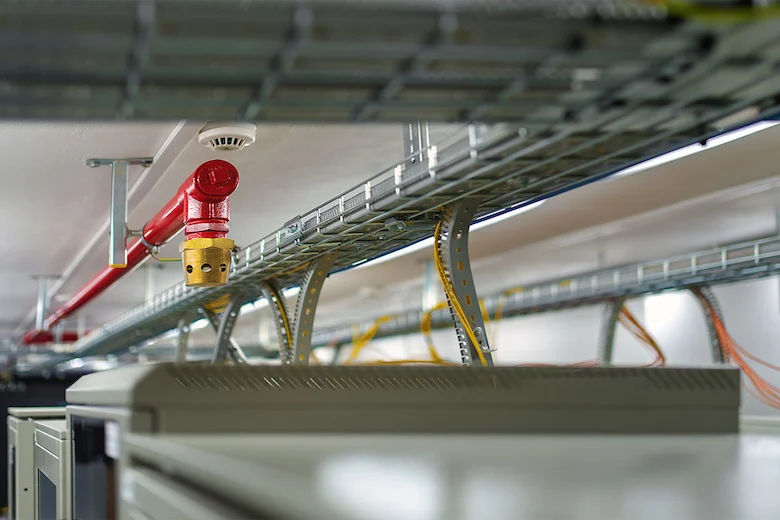

سیستم اطفاء حریق اتاق باتری – بررسی 0 تا 100

سیستم پیجینگ صنعتی( Paging & General Alarm System)  PAGA به مجموعه‌ای از تجهیزات و فناوری‌ها اطلاق می‌شود که برای پخش پیامهای شفاهی و آژیر اخطاری در محیط‌های صنعتی طراحی شده‌اند. این سیستم‌ها با قابلیت ارسال پیام‌های آنی و شفاف ( بخصوص در مواقعی که امکان خطر فوری وجود داشته باشد و خروج اضطراری از محل نیاز شود)  به‌ ویژه در محیط‌هایی که ارتباط سریع و دقیق اهمیت بالایی دارد، کاربرد گسترده‌ای پیدا کرده‌اند. اهمیت سیستم‌های پیجینگ صنعتی به دلیل نقش کلیدی آن‌ها در افزایش بهره ‌وری و کاهش خطاهای ارتباطی در محیط‌های پیچیده‌ای مانند کارخانجات، پالایشگاه‌ها و نیروگاه‌ها است. در این محیط‌ها، انتقال سریع اطلاعات می‌تواند تأثیر مستقیمی بر کیفیت تولید، ایمنی کارکنان و مدیریت بهتر منابع داشته باشد. امروز و در این مقاله قصد داریم به صورت 0 تا 100 به معرفی سیستم پیجینگ صنعتی بپردازیم. پس این مقاله را از دست ندهید و ما را تا پایان همراهی کنید.

انواع سیستم‌های پیجینگ صنعتی

سیستم‌های پیجینگ صنعتی به دسته‌های مختلفی تقسیم می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند:

سیستم پیجینگ صوتی آنالوگ: اولین نوع، سیستم پیجینگ صوتی آنالوگ است که با استفاده از بلندگوها، پیام‌های صوتی را در سراسر محیط صنعتی پخش می‌کند. این سیستم‌ها اغلب ساده و مقرون ‌به ‌صرفه هستند، اما در محیط‌های بزرگ ممکن است محدودیت‌هایی از نظر کیفیت صدا داشته باشند.

سیستم صوتی دیجیتال: نوع دیگر، سیستم‌های دیجیتال است که از فناوری‌های پیشرفته‌تر برای انتقال صدا استفاده می‌کنند. این سیستم‌ها امکان انتقال صدا با کیفیت بالا و حتی یکپارچگی با شبکه‌های کامپیوتری را فراهم می‌کنند. از مزایای این سیستم‌ها می‌توان به قابلیت برنامه ‌ریزی و مدیریت از راه دور اشاره کرد.

سیستم پیجینگ بی سیم: در نهایت، سیستم‌های بی ‌سیم پیجینگ نیز گزینه‌ای محبوب هستند که نیازی به نصب کابل ندارند و در محیط‌هایی که نیاز به انعطاف ‌پذیری بیشتری وجود دارد، کاربرد دارند. این سیستم‌ها به ‌ویژه در مکان‌هایی با مساحت بزرگ یا بخش‌هایی که نصب کابل دشوار است، مورد استفاده قرار می‌گیرند.



بیشتر بخوانید: انواع دتکتور اعلام حریق + (بررسی انواع مختلف)

اجزای اصلی سیستم پیجینگ صنعتی

1. کنترلر مرکزی: این بخش به‌عنوان مغز سیستم عمل می‌کند و وظیفه مدیریت، پردازش و ارسال پیام‌ها را بر عهده دارد. کنترلر مرکزی می‌تواند پیام‌های صوتی را دریافت و آن‌ها را به بلندگوهای مختلف ارسال کند. برخی از کنترلرها قابلیت برنامه ‌ریزی پیام‌ها و یکپارچه‌ سازی با سیستم‌های دیگر را نیز دارند.

2. بلندگوها: بلندگوها ابزار اصلی برای انتقال پیام‌های صوتی به کارکنان در محیط صنعتی هستند. این بلندگوها معمولاً مقاوم در برابر شرایط محیطی سخت مانند گرد و غبار، رطوبت و حرارت بالا طراحی می‌شوند تا عملکرد بهینه‌ای داشته باشند.

3. میکروفون‌ها: میکروفون‌ها برای ضبط و انتقال پیام‌ها به سیستم پیجینگ مورد استفاده قرار می‌گیرند. برخی میکروفون‌ها قابلیت حذف نویز و تنظیم حساسیت دارند که کیفیت صدای خروجی را بهبود می‌بخشد.

4. آمپلی ‌فایرها: آمپلی ‌فایرها وظیفه تقویت سیگنال‌های صوتی را بر عهده دارند. این تجهیزات به ‌ویژه در محیط‌های صنعتی بزرگ، جایی که نیاز به پخش پیام‌ها در مسافت‌های طولانی است، اهمیت زیادی دارند.

5. واحدهای توزیع صدا : این واحدها امکان انتخاب مکانهایی که پیام باید در آنها پخش شود را بعهده دارند و سیگنال‌های صوتی را به بخش‌های مختلف تحت پوشش سیستم ارسال و تقسیم می‌کنند. این قابلیت امکان پوشش ‌دهی بهتر محیط‌های صنعتی را فراهم می‌کند.

6. واحد مانیتورینگ یا ناظر : نمایشگر سطح سیگنال ارسالی و خرابی خطوط ارتباطی Monitoring

7. پیش تقویت کننده ها : سگنالهای دریافتی از میکروفن و تجهیزات جانبی پخش صدا مثل رادیو ، سی دی ، نوار کاست ، هر نوع حافظه دیجیتال را دریافت نموده و سطح سیگنال صوتی آنها را تا اندازه قابل قبول آمپلی فایرها بالا میبرند.



مزایای استفاده از سیستم پیجینگ صنعتی

1. ارتباط سریع و بی‌ وقفه

سیستم‌های پیجینگ صنعتی به مدیران و کارکنان اجازه می‌دهند تا پیام‌های مهم را در لحظه و به‌ صورت فوری منتقل کنند. این ویژگی به‌ ویژه در شرایط اضطراری مانند وقوع حوادث یا آتش‌ سوزی، از اهمیت بالایی برخوردار است. سرعت انتقال اطلاعات در این سیستم‌ها، به کاهش زمان واکنش و افزایش ایمنی کمک می‌کند.

2. افزایش بهره‌ وری

با استفاده از سیستم پیجینگ، ارتباطات داخلی در محیط‌های صنعتی بهبود یافته و هماهنگی میان تیم‌ها تسهیل می‌شود. اطلاع‌ رسانی دقیق و سریع باعث کاهش تأخیرها و اشتباهات در فرآیندهای تولید و عملیات می‌شود، که در نهایت به افزایش بهره‌ وری منجر خواهد شد.

3. کاهش هزینه‌های عملیاتی

استفاده از سیستم‌های پیجینگ باعث کاهش نیاز به ابزارهای پیچیده و پرهزینه ارتباطی می‌شود. با جایگزینی این سیستم‌ها، نه تنها هزینه‌های مربوط به ارتباطات کاهش می‌یابد، بلکه تعمیرات و نگهداری نیز ساده‌تر و مقرون ‌به ‌صرفه‌تر خواهد بود.

4. بهبود ایمنی کارکنان

سیستم‌های پیجینگ صنعتی با امکان ارسال پیام‌های هشدار و اطلاع‌ رسانی در لحظه، به بهبود ایمنی محیط‌های کاری کمک می‌کنند. در شرایط بحرانی، ارسال پیام‌های سریع می‌تواند جان کارکنان را نجات دهد و از بروز حوادث ناگوار جلوگیری کند.

5. انعطاف‌ پذیری بالا

این سیستم‌ها با انواع محیط‌های صنعتی و شرایط مختلف سازگار هستند. از سیستم‌های بی ‌سیم گرفته تا مدل‌های دیجیتال، امکان سفارشی‌ سازی و تنظیم متناسب با نیازهای محیط صنعتی فراهم است، که این موضوع یکی از نقاط قوت اصلی آن‌هاست.



بیشتر بخوانید: انواع دتکتور سیستم اعلام حریق بر اساس نوع

کاربردهای سیستم پیجینگ صنعتی در بخش‌های مختلف

1. کارخانجات تولیدی: سیستم‌های پیجینگ در کارخانجات تولیدی برای هماهنگی تیم‌ها، اطلاع ‌رسانی درباره فرآیندها و هشدارهای ایمنی استفاده می‌شوند.

2. پالایشگاه‌ها و نیروگاه‌ها: در این مکان‌ها، سیستم‌های پیجینگ برای اطلاع‌ رسانی درباره شرایط اضطراری و هماهنگی کارکنان ضروری هستند.

3. بیمارستان‌ها و مراکز درمانی صنعتی: سیستم پیجینگ برای اعلام وضعیت‌های اورژانسی و مدیریت بیماران بسیار مؤثر است.

محیط‌های ساختمانی و عمرانی: در پروژه‌های ساختمانی، این سیستم‌ها برای هماهنگی سریع تیم‌های اجرایی و ارسال دستورات ضروری مورد استفاده قرار می‌گیرند.

کلام پایانی

همانگونه که دیدید در این مقاله  صورت 0 تا 100 به معرفی و بررسی انواع سیستم پیجینگ صنعتی پرداختیم. دانستیم که سیستم‌های پیجینگ صنعتی به‌عنوان یکی از راهکارهای نوین ارتباطی، نقش بسیار مهمی در افزایش بهره‌ وری، ایمنی و هماهنگی در محیط‌های صنعتی ایفا می‌کنند. این سیستم‌ها با قابلیت ارسال سریع پیام‌ها و اطلاع‌ رسانی همزمان به تعداد زیادی از افراد، شرایط ایده‌ آلی را برای مدیریت عملیات صنعتی فراهم می‌کنند. لذا استفاده از انواع مختلف سیستم‌های پیجینگ، از جمله آنالوگ، دیجیتال و بی ‌سیم، متناسب با نیازهای محیط، به مدیران این امکان را می‌دهد تا بهترین راهکار را برای تسهیل ارتباطات انتخاب کنند. در کنار این مزایا، آگاهی از چالش‌ها و انجام نگهداری صحیح از این سیستم‌ها، تضمینی برای کارایی بلند مدت آن‌ها خواهد بود. از همراهی شما عزیزان با ما تا پایان این مقاله متشکریم.

مجموعه اسپین الکتریک به صورت تخصصی و حرفه‌ای در زمینه ارائه انواع سیستم پیجینگ صنعتی و خدمات مربوط به آن فعالیت می‌کند. شما عزیزان می‌توانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان، از طریق پل‌های ارتباطی با کارشناسان ما تماس بگیرید.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

1. سیستم پیجینگ صنعتی چیست؟

سیستمی است که برای برقراری ارتباط سریع و کارآمد در محیط‌های صنعتی طراحی شده و شامل تجهیزات صوتی، میکروفون و بلندگوهاست.

2. چگونه بهترین سیستم پیجینگ را انتخاب کنیم؟

انتخاب مناسب به عواملی مانند اندازه محیط، نوع کاربری و بودجه بستگی دارد.   در این خصوص از متخصصین شرکت اسپین الکتریک کمک بگیرید.

3. آیا سیستم‌های پیجینگ صنعتی نیاز به نگهداری خاصی دارند؟

بله، سرویس دوره‌ای تجهیزات و بررسی کیفیت عملکرد آن‌ها برای حفظ کارایی سیستم ضروری است.

در طراحی سیستم‌های اطفاء حریق مبتنی بر گاز دی‌اکسید کربن (CO₂)، یکی از پیچیده‌ترین مراحل، طراحی و محاسبه دقیق سایز لوله‌ها و دهانه‌ها است. این فرآیند تأثیر مستقیم بر کارایی، ایمنی و هزینه نهایی پروژه دارد. در این مقاله، بر اساس ضمیمه C استاندارد NFPA 12، به نحوه محاسبه و اصول طراحی لوله‌کشی برای این سیستم‌ها می‌پردازیم.

توجه: ضمیمه C از استاندارد NFPA 12 صرفاً جنبه اطلاعاتی دارد و بخشی از الزامات الزامی استاندارد نیست.



گام به گام طراحی لوله کشی سیستم اطفا حریق

همانگونه که می‌دانید، سیستم‌های اطفا حریق امروزه نقش بسیار مهمی را در حفظ ایمنی زندگی افراد ایفا می‌کنند. از همین روی، توجه به صحت طراحی لوله کشی سیستم اطفا حریق، اهمیت بالایی دارد. با ما همراه باشید تا این موضوع را به صورت گام به گام بررسی کنیم:

بررسی نیاز و استانداردها

اولین گام در طراحی لوله ‌کشی سیستم اطفا حریق، بررسی نیازهای پروژه و مطابقت آن با استانداردهای ایمنی معتبر مانند NFPA، BS یا آیین ‌نامه‌های ملی است. در این مرحله نوع ساختمان، کاربری آن و همچنین میزان ریسک آتش‌ سوزی تحلیل می‌شود. سپس بر اساس این اطلاعات نوع سیستم اطفا مانند آب ‌پاش خودکار، اسپرینکلر یا هیدرانت، تعیین می‌گردد. شایان ذکر است که این گام اهمیت ویژه‌ای دارد زیرا پایه و اساس طراحی اصولی لوله‌ کشی بر مبنای همین تحلیل شکل می‌گیرد.



محاسبه فشار و دبی مورد نیاز

یکی از مهم‌ترین بخش‌های طراحی لوله ‌کشی سیستم اطفا حریق، محاسبه فشار آب و دبی مورد نیاز برای پوشش کامل فضاها است. در این مرحله با استفاده از نرم ‌افزارهای تخصصی یا محاسبات هیدرولیکی، اطمینان حاصل می‌شود که جریان آب در زمان حادثه به اندازه کافی باشد. اگر فشار آب شهری پاسخگو نباشد، طراحی شامل پمپ‌های تقویتی و منبع ذخیره نیز خواهد شد. این محاسبات دقیق، کارایی سیستم را تضمین می‌کند و مانع از اختلال عملکرد در شرایط اضطراری می‌شود.



انتخاب جنس و سایز لوله‌ها

در این گام، بر اساس نتایج محاسبات هیدرولیکی، نوع و قطر مناسب لوله‌ها انتخاب می‌شود. لوله‌های فولادی گالوانیزه، چدنی یا لوله‌های پلیمری مقاوم به حرارت، گزینه‌های متداول هستند. انتخاب سایز درست لوله نه ‌تنها باعث عملکرد موثر سیستم می‌شود بلکه از اتلاف هزینه و فشار اضافی بر شبکه جلوگیری می‌کند. رعایت این اصل به معنای دوام بالاتر سیستم و کاهش نیاز به تعمیرات در آینده است.



طراحی مسیر و نقشه لوله ‌کشی

تهیه نقشه دقیق لوله ‌کشی با نرم ‌افزارهای CAD یا نرم ‌افزارهای تخصصی اطفا حریق، گام حیاتی بعدی است که باید مورد توجه قرار بگیرد. در این نقشه باید مسیر اصلی، شاخه‌ها، شیرآلات، نقاط نصب اسپرینکلر و تجهیزات کنترلی به‌ طور کامل مشخص شود. طراحی اصولی مسیر لوله‌ها مانع از افت فشار ناگهانی و ایجاد نقاط کور در پوشش سیستم می‌شود. همچنین نقشه‌ها باید به گونه‌ای باشند که در آینده امکان توسعه یا تعمیر آسان این سیستم‌ها در صورت نیاز، فراهم گردد.



نصب و اجرای لوله‌ کشی

پس از تایید نقشه، اجرای لوله‌ کشی آغاز می‌شود. در این مرحله تیم مجری با استفاده از ابزارهای تخصصی، لوله‌ها را بر اساس نقشه در سقف یا دیوارها نصب می‌کند. جوشکاری، رزوه ‌زنی و اتصالات باید کاملا استاندارد باشند تا هیچ گونه نشتی در سیستم رخ ندهد. همچنین مسیر لوله‌ها باید به ‌طور ایمن مهار بندی شوند تا در برابر لرزش یا زلزله مقاوم بمانند. توجه داشته باشید که کیفیت اجرای این مرحله نقش کلیدی در عملکرد بدون نقص سیستم خواهد داشت.



تست فشار و نشتی

بعد از اتمام طراحی لوله کشی سیستم اطفا حریق و نصب آن، سیستم باید تحت تست فشار و نشتی قرار گیرد. در این آزمون، لوله‌ها با آب یا هوا تحت فشار مشخصی قرار داده می‌شوند تا هر گونه نشتی یا ضعف اتصالات شناسایی و برطرف شود. این مرحله تضمین می‌کند که سیستم در زمان وقوع حریق بدون مشکل عمل خواهد کرد. انجام تست فشار طبق استانداردهای بین ‌المللی یک الزام است و نباید نادیده گرفته شود.



تحویل و نگهداری سیستم

آخرین گام، تحویل رسمی سیستم اطفا حریق به کارفرما و ارائه مدارک شامل نقشه‌های As-Built، دفترچه راهنما و برنامه نگهداری دوره‌ای است. نگهداری منظم شامل بازرسی شیرآلات، تست پمپ‌ها و همچنین بررسی دوره‌ای فشار لوله‌ها است. اجرای برنامه نگهداری باعث می‌شود که سیستم در طولانی ‌مدت کارایی خود را حفظ کند و در لحظه وقوع حریق بدون نقص وارد عمل شود.



چالش اصلی در طراحی لوله‌ها

گاز دی‌اکسید کربن در حالت مایع و تحت فشار اشباع از مخزن خارج می‌شود. با عبور از لوله‌کشی، به دلیل اصطکاک، فشار کاهش یافته و CO₂ شروع به تبخیر می‌کند و مخلوطی از مایع و بخار تولید می‌شود. این فرآیند باعث افزایش حجم و سرعت جریان شده و افت فشار در انتهای لوله بیشتر از ابتدای آن خواهد بود.

بیشتر بخوانید: طراحی سیستم اطفاء حریق با گاز دی‌اکسید کربن (CO₂)

روش محاسبه افت فشار

برای طراحی دقیق، از منحنی‌های فشار در مقابل طول معادل استفاده می‌شود. این منحنی‌ها با استفاده از معادلات ارائه‌شده در بخش 4.7.5.1 استاندارد NFPA 12 ترسیم شده‌اند.

در این معادلات دو فاکتور کلیدی استفاده می‌شود:

• Y: دارای واحدهای فشار ضربدر چگالی است.
• Z: یک نسبت بدون بعد است.

این فاکتورها بر اساس فشار ذخیره‌سازی (PI) و فشار خط (P) تعیین می‌شوند.

فشار مرجع در سیستم‌های فشار پایین و بالا

• در سیستم‌های فشار پایین، میانگین فشار تخلیه حدود 285 psi (1965 kPa) است. برای محاسبات، فشار مرجع 300 psi (2068 kPa) در نظر گرفته می‌شود.
• در سیستم‌های فشار بالا، فشار بستگی به دمای محیط دارد (معمولاً 70°F یا 21°C). میانگین فشار در این حالت حدود 750 psi (5171 kPa) است.

یک نمونه محاسبه واقعی

در یک مثال عملی، فرض کنیم خط اصلی از مخزن آغاز می‌شود و طول آن 300 فوت است. فشار در انتهای این خط 228 psi است. اگر یک انشعاب از همین خط منشعب شود و طول کل مسیر به 410 فوت برسد، فشار در انتهای این انشعاب به حدود 165 psi خواهد رسید.

با استفاده از این فشار و نرخ جریان (مثلاً 500 lb/min)، مساحت دهانه مورد نیاز اسپرینکلر حدود 0.567 اینچ مربع (366 میلی‌متر مربع) محاسبه می‌شود.

انتخاب سایز لوله و دهانه اسپرینکلر

طراحی سیستم توزیع گاز CO₂ بر اساس نرخ جریان مورد نیاز در هر اسپرینکلر انجام می‌شود. با استفاده از منحنی‌های جریان و داده‌های بخش 4.7.5.2 می‌توان دهانه مناسب را برای فشار مشخص انتخاب کرد.

در سیستم‌های فشار بالا، جریان کل از چندین سیلندر تأمین می‌شود. نرخ جریان از هر سیلندر و مقاومت اتصالات تأثیر قابل توجهی بر افت فشار دارد.

بیشتر بخوانید: مزایای سیستم‌های اعلام حریق با سیم و بی‌سیم

استفاده از جداول معادل طول لوله

• جدول C.1(d) برای اتصالات رزوه‌ای
• جدول C.1(e) برای اتصالات جوشی
• برای اتصالات مکانیکی شیار‌دار، باید از اطلاعات سازنده استفاده شود.

همه این جداول بر اساس لوله‌های Schedule 40 طراحی شده‌اند، اما برای Schedule 80 نیز قابل استفاده هستند.

تأثیر ارتفاع در طراحی سیستم

در مواردی که تفاوت ارتفاعی در مسیر لوله‌کشی وجود دارد، باید فشار هیدرواستاتیک را اصلاح کرد. جداول C.1(f) و C.1(g) مقادیر اصلاحی برای سیستم‌های فشار پایین و بالا را ارائه می‌دهند.



نکات ایمنی در طراحی لوله کشی سیستم اطفا حریق

با توجه به حساسیت بالایی که پروسه طراحی و نصب این لوله کشی‌ها دارد، متخصصان این حوزه لازم است یک سری الزامات ایمنی را در دستور کار قرار دهند تا صحت فعالیت و ایمنی سیستم تضمین شود. از جمله مهم‌ترین نکات ایمنی در طراحی لوله کشی سیستم اطفا حریق، می‌توانیم به موارد زیر اشاره کنیم:

انتخاب لوله‌های مقاوم در برابر حرارت

یکی از اصول ایمنی در طراحی لوله کشی سیستم اطفا حریق، استفاده از لوله‌هایی است که در برابر حرارت و آتش مقاومت بالایی داشته باشند. لوله‌های فولادی گالوانیزه یا چدنی معمولا گزینه‌های مناسبی هستند زیرا در دماهای بالا دچار تغییر شکل یا شکست نمی‌شوند. استفاده از این نوع لوله‌ها تضمین می‌کند که در شرایط بحرانی سیستم دچار آسیب نشده و عملکرد خود را به‌ طور کامل حفظ کند.



رعایت استاندارد فشار و دبی آب

در طراحی سیستم اطفا حریق، لازم است که حتما فشار و دبی آب بر اساس استانداردهای بین ‌المللی مانند NFPA محاسبه شود. اگر فشار آب کافی نباشد، شعاع پوشش‌ دهی اسپرینکلرها کاهش یافته و ایمنی کل ساختمان به خطر می‌افتد. در مقابل فشار بیش از حد هم می‌تواند به لوله‌ها آسیب برساند. لذا توجه داشته باشید که طراحی درست فشار و دبی باعث می‌شود سیستم در لحظه آتش ‌سوزی به ‌طور دقیق و ایمن عمل کند.



پیشگیری از نشتی و خوردگی لوله‌ها

ایمنی سیستم اطفا تنها به عملکرد آن در زمان آتش‌ سوزی محدود نمی‌شود، بلکه نگهداری بلند مدت نیز اهمیت دارد. انتخاب پوشش ضد خوردگی برای لوله‌ها و استفاده از اتصالات با کیفیت، احتمال نشتی و خرابی سیستم را به حداقل می‌رساند. نشتی آب علاوه بر کاهش فشار شبکه، می‌تواند خسارت‌های مالی به ساختمان وارد کند. بنابراین رعایت این اصل ایمنی، ماندگاری سیستم را تضمین می‌کند.



طراحی مسیر لوله‌ کشی با کمترین مانع

یکی از نکات کلیدی ایمنی در طراحی لوله کشی سیستم اطفا حریق، طراحی مسیر لوله‌ها به‌ گونه‌ای است که کمترین مانع و پیچیدگی در جریان آب ایجاد شود. مسیرهای طولانی با خم‌های متعدد می‌توانند باعث افت فشار و کاهش راندمان سیستم شوند. علاوه بر این، در صورت نیاز به تعمیر یا سرویس، مسیر ساده و اصولی دسترسی راحت‌تری برای تکنسین‌ها فراهم می‌کند که این موضوع در شرایط اضطراری نقش حیاتی دارد.



نصب شیرآلات کنترلی و تجهیزات ایمنی

و اما در نهایت، وجود شیرآلات کنترلی و تجهیزات ایمنی در مسیر لوله ‌کشی، یکی دیگر از نکات مهم در طراحی است. شیرهای یک طرفه، شیرهای قطع اضطراری و تجهیزات هشدار دهنده به تیم‌های ایمنی کمک می‌کنند تا در مواقع ضروری سیستم را کنترل و مدیریت کنند. نصب درست این تجهیزات مانع از برگشت آب، نشتی و یا از کار افتادن بخش‌های مختلف شبکه می‌شود و ایمنی کل سیستم را به شکل چشمگیری افزایش می‌دهد.



جمع‌بندی

طراحی اصولی و علمی سیستم‌های اطفاء حریق با گاز دی‌اکسید کربن نیازمند آشنایی کامل با دینامیک جریان، افت فشار، رفتار گاز در مسیر لوله‌کشی و استفاده دقیق از استانداردهایی مانند NFPA 12 است. درک صحیح این مفاهیم به طراحان و مهندسان کمک می‌کند تا سیستم‌هایی مطمئن، مؤثر و مقرون‌به‌صرفه پیاده‌سازی کنند.

اگر در حال طراحی یا بازنگری سیستم اطفاء حریق پروژه خود هستید، تیم تخصصی اسپین الکتریک با بهره‌گیری از استانداردهای بین‌المللی و تجربه اجرایی گسترده، آماده ارائه مشاوره و خدمات مهندسی دقیق به شماست.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

آیا می‌توان از لوله‌های Schedule 80 به جای Schedule 40 استفاده کرد؟

بله. هرچند جداول ضمیمه C استاندارد NFPA 12 بر اساس لوله‌های Schedule 40 تدوین شده‌اند، اما برای مقاصد عملی، همین مقادیر برای Schedule 80 نیز قابل استفاده هستند. با این حال، بهتر است در پروژه‌های حساس، با در نظر گرفتن چگالی بالاتر، محاسبات دقیق‌تری انجام شود.

در چه شرایطی باید اصلاح فشار بر اساس ارتفاع انجام شود؟

اگر تغییر ارتفاع در مسیر لوله‌کشی قابل توجه باشد (مثلاً بیش از چند متر)، باید اثر فشار هیدرواستاتیک در نظر گرفته شود. برای این منظور، از جداول C.1(f) و C.1(g) برای سیستم‌های فشار پایین و بالا استفاده می‌شود.

آیا افت فشار در انتهای لوله بیشتر از ابتدای آن است؟ چرا؟

بله، زیرا با کاهش فشار در مسیر، بخشی از مایع CO₂ تبخیر می‌شود و حجم مخلوط گاز و مایع افزایش می‌یابد. این موضوع باعث افزایش سرعت جریان و در نتیجه افت فشار بیشتر در انتهای لوله نسبت به ابتدای آن می‌شود.

مهندسی حریق یا همان مهندسی حفاظت از آتش به ‌عنوان یکی از شاخه‌های حیاتی مهندسی ایمنی، نقش کلیدی در حفاظت از جان انسان‌ها و حفظ سرمایه‌های مالی در برابر تهدیدهای مربوط به آتش‌ سوزی ایفا می‌کند. این رشته تخصصی با بهره ‌گیری از دانش علمی و فناوری‌های نوین، به طراحی، تحلیل و اجرای راهکارهای اثر گذار پیشگیری و مقابله با حریق می‌پردازد. امروزه که ساخت و سازها پیچیده‌تر و خطرات ناشی از آتش ‌سوزی گسترده‌تر شده‌اند، نیاز به حضور مهندس حریق حرفه‌ای بیش از پیش احساس می‌شود. در این میان، شناخت وظایف مهندس حریق و اینکه اصلا مهندسی حریق چیست، از اهمیت بسیار بالایی برخودار می‌باشد. در این مقاله قصد داریم به شما بگوییم که مهندسی حریق چیست؟ پس این مقاله را از دست ندهید و ما را تا پایان همراهی کنید.

مهندسی حریق چیست؟

در پاسخ به این سوال که مهندسی حریق چیست، باید بگوییم که مهندسی حریق یا همان مهندسی حفاظت از آتش، یکی از شاخه‌های تخصصی مهندسی ایمنی است که به صورت تخصصی برای پیشگیری، کنترل و مهار آتش ‌سوزی در فضاهای مختلف می‌پردازد و طراحی و تحلیل سیستم‌های قابل استفاده در این زمینه را بر عهده می‌گیرد. هدف اصلی این حوزه، حفاظت از جان انسان‌ها، کاهش خسارات مالی و حفظ عملکرد ایمن ساختمان‌ها و تاسیسات در برابر خطرات ناشی از آتش است. مهندسان حریق با استفاده از دانش ترکیبی در زمینه‌های دینامیک حریق، رفتار مواد در برابر آتش، تهویه دود، سیستم‌های اعلام و اطفا حریق و شبیه ‌سازی‌های پیشرفته، به طراحی سیستم‌های ایمنی آتش ‌نشانی پیشرفته و مطابق با استانداردهای بین ‌المللی می‌پردازند.

این دانش در پروژه‌های ساختمانی، صنعتی، حمل ‌و نقل و همچنین مراکز پر خطر نقش حیاتی دارد و موجب افزایش و ارتقا سطح ایمنی و بهینه‌ سازی هزینه‌های ساخت و بهره ‌برداری می‌شود. لذا مهندسی حریق به ‌عنوان یک تخصص کلیدی در دنیای مدرن، در طراحی ساختمان‌های هوشمند و پایدار نیز جایگاه ویژه‌ای یافته است. در ادامه با ما همراه باشید تا بیشتر و بیشتر به شما بگوییم که مهندسی حریق چیست و با وظایف آن آشنا شویم.

تاریخچه مهندسی حریق چیست؟

به طور کلی، تاریخچه مهندسی حریق به قرون گذشته و نخستین تلاش‌های بشر برای کنترل و مقابله با آتش برمی‌گردد، اما به‌ عنوان یک رشته علمی و مهندسی مدرن، ریشه آن به اوایل قرن بیستم مربوط می‌شود. زمانی که توسعه شهر نشینی، ساخت ساختمان‌های بلند مرتبه و بروز آتش ‌سوزی‌های گسترده، نیاز به رویکردی تخصصی برای پیشگیری و کنترل حریق را برجسته کرد. یکی از نقاط عطف مهم در شکل ‌گیری مهندسی حریق، آتش‌ سوزی بزرگ شیکاگو در سال ۱۸۷۱ بود که باعث تغییر اساسی در قوانین ایمنی ساختمان شد. در دهه‌های بعد، با پیشرفت فناوری، علوم مهندسی و افزایش حوادث صنعتی، دانشگاه‌ها و مراکز تحقیقاتی در کشورهای پیشرفته شروع به ایجاد رشته‌ای مستقل به نام Fire Protection Engineering یا مهندسی حفاظت در برابر حریق کردند.

از آن زمان تاکنون، مهندسی حریق با بهره‌ گیری از تحلیل ریاضی، شبیه ‌سازی دینامیک گازها، رفتار حرارتی مواد و سیستم‌های هشدار و اطفای پیشرفته، به دانشی کلیدی در طراحی ایمن و پایدار ساختمان‌ها تبدیل شده است. امروزه، این علم به ‌عنوان یکی از ارکان مهم در مهندسی ایمنی و ساخت ‌و ساز مدرن شناخته می‌شود و نقش پر رنگی در کاهش خسارات جانی و مالی ناشی از آتش ‌سوزی ایفا می‌کند. این نقش تا حدی مهم شده که در حال حاضر شاهد این موضوع هستیم که بهره گیری از مهندس حریق، در حال تبدیل شدن به یک الزام می‌شود.

بیشتر بخوانید: معرفی (0 تا 100) سیستم اعلام حریق کارخانه

وظیفه مهندسی حریق چیست؟

حال یکی از سوالاتی که ممکن است برای شما هم به وجود بیاید این است که دقیقا وظیفه مهندسی حریق چیست؟ چه فعالیت‌هایی باید تحت نظر یک متخصص مهندسی حریق صورت بگیرد؟ با ما همراه باشید تا به بررسی این موضوع بپردازیم:

طراحی سیستم‌های اعلام و اطفای حریق

بدون شک اصلی‌ترین و کلیدی‌ترین وظیفه یک مهندس حریق، طراحی دقیق و مهندسی‌ شده سیستم‌های اعلام و اطفای حریق در ساختمان‌ها، تاسیسات صنعتی، بیمارستان‌ها و فضاهای پر تردد است. این طراحی‌ها شامل انتخاب نوع دتکتورها، تعیین و نصب تجهیزات هشدار دهنده، تعیین نوع سیستم اطفا و همچنین طراحی مدارهای کنترل حریق می‌شود. شایان ذکر است که مهندس حریق با درک درست از ساختار پروژه، مواد موجود، خطرات بالقوه و استانداردهای بین ‌المللی، سیستمی را پیاده‌ سازی می‌کند که در مواقع بروز حریق، به سرعت آتش را تشخیص داده و اقدامات لازم را برای کنترل آن آغاز کند.

ارزیابی خطر و تحلیل ریسک حریق

پیش‌تر هم اشاره کردیم که مهندس حریق با بهره‌ گیری از دانش تخصصی خود، اقدام به شناسایی، ارزیابی و تحلیل ریسک‌های آتش ‌سوزی در محیط‌های مختلف می‌کند. حال این اقدامات در مهندسی حریق چیست؟ به صورت کلی، این فرآیند شامل بررسی منابع بالقوه اشتعال، نوع مواد سوختنی، مسیرهای گسترش آتش، تهویه طبیعی و مکانیکی و مسیرهای تخلیه اضطراری است. بر اساس این تحلیل، مهندس راهکارهای پیشگیرانه و اصلاحی را پیشنهاد می‌دهد تا احتمال وقوع حریق کاهش یابد. در پایان توجه داشته باشید که ارزیابی ریسک حریق در تاسیسات نفت و گاز، نیروگاه‌ها، کارخانه‌ها و برج‌های مسکونی اهمیت بسیار بیشتری دارد.

تدوین طرح‌های تخلیه اضطراری

طراحی مسیرهای خروج ایمن و سریع از ساختمان در زمان بروز حریق یکی از وظایف حیاتی مهندس حریق است که باید مورد توجه ویژه‌ای قرار بگیرد. این افراد با بررسی ساختار معماری، ظرفیت اشغال فضا، موقعیت‌های بحرانی و مدت زمان تحمل سازه در برابر حرارت، نقشه‌هایی تهیه می‌کند که ساکنین بتوانند در کمترین زمان ممکن از محل خطر دور شوند. این طرح‌ها باید با رعایت استانداردهای ایمنی بین ‌المللی و داخلی، شامل پله‌های فرار، درب‌های ضد حریق، تابلوهای راهنما و روشنایی اضطراری باشند تا در مواقع بحرانی از بروز تلفات جانی جلوگیری شود.

انجام شبیه‌ سازی آتش و تحلیل رفتار حرارتی

یکی دیگر از وظایف تخصصی مهندس حریق، انجام شبیه‌ سازی‌های دقیق از رفتار آتش در فضاهای مختلف به کمک نرم ‌افزارهای تخصصی مانند FDS (Fire Dynamics Simulator) است. در این شبیه‌ سازی‌ها، نحوه گسترش دود، دما، فشار و شعله بررسی شده و نقاط بحرانی یا نیازمند تقویت ایمنی شناسایی می‌شوند. این تحلیل‌ها به طراحی ایمن‌تر ساختمان، پیش ‌بینی زمان تخلیه اضطراری و تعیین و تهیه صحیح و مناسب تجهیزات اطفای حریق کمک قابل ‌توجهی می‌کنند و نقش مهمی در مدیریت بحران دارند.

نظارت بر اجرای استانداردهای ایمنی حریق

مهندس حریق نقش نظارتی قوی در اجرای دقیق استانداردها و الزامات ایمنی دارد. به طور کلی، مهندسی حریق یا همان مهندسی حفاظت از آتش در تمامی مراحل ساخت، از طراحی تا بهره ‌برداری، اطمینان حاصل می‌کند که مصالح، تجهیزات، سیستم‌های هشدار و خاموش‌ کننده‌ها با استانداردهای ملی و بین ‌المللی مانند NFPA، BS، DIN و مقررات ملی ساختمان هم خوانی دارند. همچنین این افراد مجاز به صدور تاییدیه‌های ایمنی در پایان پروژه هستند و مسئولیت اطمینان از عملکرد صحیح سیستم‌ها را در زمان تست و بهره ‌برداری بر عهده دارند.

آموزش و ارتقا آگاهی ایمنی حریق

در نهایت، از دیگر وظایف مهندس حریق می‌توان به آموزش کارکنان و ساکنین درباره اصول پیشگیری از آتش‌ سوزی و نحوه برخورد با شرایط اضطراری اشاره کرد. این آموزش‌ها شامل کار با کپسول آتش ‌نشانی، شناخت علائم هشدار، نحوه تخلیه اضطراری، جلوگیری از گسترش آتش و گزارش ‌دهی سریع حریق است. لازم به ذکر است که با ارتقا آگاهی عمومی، احتمال بروز حادثه و میزان خسارات کاهش می‌یابد و یک فرهنگ ایمنی پایدار در محیط‌های مسکونی، تجاری و صنعتی شکل می‌گیرد.

بهترین زمان بهره گیری از مهندسی حریق چیست؟

یکی دیگر از سوالات رایج که برای بسیاری از افراد به وجود می‌آید این است که بهترین زمان برای بهره گیری از دانش مهندسی حریق چیست؟ لازم است بگوییم که به یک متخصص حریق زمانی نیاز است که طراحی، ساخت یا بهره‌ برداری از یک ساختمان یا تاسیسات نیازمند رعایت اصول ایمنی و استانداردهای مربوط به پیشگیری از آتش ‌سوزی باشد. در مراحل اولیه طراحی پروژه‌های ساختمانی، به خصوص در ساختمان‌های چند طبقه، بیمارستان‌ها، مراکز تجاری، انبارهای صنعتی یا تاسیسات نفت و گاز، حضور یک مهندس حریق ضروری است تا با تحلیل ریسک حریق، تدوین استراتژی‌های ایمنی، و طراحی سیستم‌های اعلام و اطفای حریق، خطرات بالقوه را کاهش دهد. همچنین در پروژه‌هایی که نیاز به اخذ تاییدیه‌های ایمنی از سازمان‌های آتش ‌نشانی و نهادهای دولتی دارند، حضور این متخصص برای تهیه نقشه‌های فنی و مستندات لازم الزامی است.

از سوی دیگر، در زمان بازسازی ساختمان‌های قدیمی، تغییر کاربری سازه‌ها، یا هنگام بروز نقص در سیستم‌های اعلام و اطفا نیز نیاز به حضور یک متخصص حریق کاملا محسوس است. اگر در یک مجتمع مسکونی یا مرکز تجاری، هشدارهای اشتباه یا عملکرد غلط سیستم اطفا مشاهده شود یا حتی پس از حادثه‌ای مانند آتش ‌سوزی، نیاز به ارزیابی علل و بهبود ایمنی وجود داشته باشد، مهندس حریق با دانش فنی خود وارد عمل می‌شود. همچنین برای اجرای تمرینات تخلیه اضطراری، آموزش کارکنان، یا ارتقا استانداردهای ایمنی در سازمان‌ها و صنایع پر خطر، مشاوره با متخصص حریق نقش تعیین ‌کننده‌ای در کاهش تلفات جانی و خسارات مالی ایفا می‌کند.

بیشتر بخوانید: ارتفاع نصب پنل اعلام حریق چقدر است؟

بهترین مجموعه مهندسی حریق چیست؟

مجموعه اسپین الکتریک به ‌عنوان یکی از پیشگامان و معتبرترین مجموعه‌های مهندسی حریق در ایران شناخته می‌شود که با بهره ‌گیری از تیمی متخصص، با تجربه و مجهز به دانش روز دنیا، خدماتی جامع و حرفه‌ای در حوزه طراحی، نصب، مشاوره و اجرای سیستم‌های اعلام و اطفای حریق ارائه می‌دهد. مجموعه با پایبندی کامل به استانداردهای بین ‌المللی مانند NFPA، BS و EN، توانسته در پروژه‌های بزرگ و کوچک تجاری و ساختمانی حضوری موثر داشته و رضایت مشتریان خود را جلب کند. اگر به دنبال مجموعه‌ای قابل اعتماد، دقیق و حرفه‌ای برای تضمین ایمنی پروژه‌های خود هستید، اسپین الکتریک انتخابی هوشمندانه و مطمئن در زمینه مهندسی حریق در ایران است.

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به بررسی پاسخ این سوال پرداختیم که مهندسی حریق چیست؟ دانستیم که مهندسی حریق یا همان همان مهندسی حفاظت از آتش با طراحی سیستم‌های پیشرفته اعلام و اطفا، ارزیابی دقیق ریسک، آموزش و نظارت مستمر، ضامن ایمنی و پایداری پروژه‌ها و تاسیسات می‌باشد. همچنین به ‌کارگیری دانش و تجربه این متخصصان، از ابتدای مراحل طراحی تا بهره ‌برداری و حتی در مواقع اضطراری، موجب کاهش چشمگیر تلفات جانی و مالی می‌شود. در پایان لازم است بگوییم که سرمایه‌ گذاری در بخش مهندسی حریق، نه ‌تنها تضمینی برای امنیت بلکه عاملی مهم در ارتقا کیفیت و استانداردهای زندگی و کار خواهد بود. از همراهی شما عزیزان با ما تا پایان این مطلب متشکریم.

مجموعه اسپین الکتریک با بهره گیری از تیمی متخصص و مجرب در زمینه طراحی و اجرای سیستم اعلام حریق، آماده است تا به شما عزیزان در تامین امنیت محیط‌های مسکونی، تجاری و صنعتی کمک کند. شما همراهان محترم می‌توانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان پیش از خرید، با کارشناسان ما تماس حاصل فرمایید.

دتکتورهای دودی مکشی یا اسپیراتینگ یکی از پیشرفته‌ترین سیستم‌های تشخیص دود در حوزه ایمنی و حفاظت از حریق به شمار می‌روند. یکی از مهم‌ترین اجزای این سیستم‌ها، شبکه لوله‌کشی نمونه‌برداری دود است که باید با دقت و مطابق استانداردهای خاص نصب و نگهداری شود. در این مقاله، به بررسی انواع مواد نصب و نگهدارنده‌های لوله، اهمیت فواصل نصب و نحوه برچسب‌گذاری و نگهداری این لوله‌ها می‌پردازیم تا عملکرد سیستم به بهترین شکل ممکن تضمین گردد.

۱. پایه‌ها و آویزهای نگهدارنده لوله

شبکه لوله‌کشی نمونه‌برداری دود در سیستم‌های اسپیراتینگ معمولاً به سقف یا اجزای سازه‌ای ساختمان متصل می‌شود تا در برابر نیروهای محیطی پایدار باقی بماند. این اتصال با استفاده از پایه‌های نصب لوله انجام می‌شود که در شکل ۶ سمت چپ نمونه‌ای از آن قابل مشاهده است. اما روش‌های مختلفی برای نگهداری و نصب لوله‌ها وجود دارد که انتخاب هرکدام به شرایط پروژه و نوع سازه بستگی دارد.

انواع پایه‌ها و آویزها:

• بست‌های ساده لوله: این بست‌ها به عنوان رایج‌ترین نوع نصب استفاده می‌شوند که لوله را به صورت محکم در جای خود نگه می‌دارند.
• آویزهای یو (Clevis): این نوع آویزها اجازه می‌دهند لوله کمی حرکت داشته باشد و در برابر لرزش‌ها مقاومت کنند.
• بست‌های قابل تنظیم: این بست‌ها امکان تنظیم دقیق فاصله و زاویه لوله را فراهم می‌آورند.
• گیره‌های C شکل: مناسب برای لوله‌هایی که نیاز به نگهداری مستحکم دارند و همچنین به دلیل طراحی خاصشان، نصب راحتی دارند.
• میل‌گردهای رزوه‌شده: به‌ویژه در سقف‌های بتنی استفاده می‌شوند و امکان آویزان کردن لوله‌ها را فراهم می‌کنند.

همچنین، کلیپس‌ها، بست‌های زینی و بست‌های کمربندی نیز در انواع مختلف وجود دارند که انتخاب آن‌ها بر اساس نوع مصالح نصب، شرایط محیطی مانند رطوبت، دما و همچنین کدها و مقررات محلی انجام می‌شود. رعایت این نکات از اهمیت بالایی برخوردار است تا از مشکلات احتمالی در آینده جلوگیری شود.

۲. اهمیت فواصل نصب بست‌ها و نگهدارنده‌ها

یکی از اصول کلیدی در نصب شبکه لوله‌های نمونه‌برداری، تعیین فاصله مناسب بین بست‌ها و پایه‌های نگهدارنده است. این فواصل بر اساس دو عامل اصلی تعیین می‌شود:

• دمای محیط نصب لوله
• قطر لوله مورد استفاده

در جدول ۱ (که در منابع تخصصی و استانداردهای بین‌المللی قابل مشاهده است) فواصل دقیق و استاندارد نصب آورده شده است.

چرا فاصله مناسب مهم است؟

اگر بست‌ها بیش از حد فاصله داشته باشند، لوله‌ها دچار خمیدگی می‌شوند که این خمیدگی می‌تواند فشار اضافی بر اتصالات، زانویی‌ها و رابط‌ها وارد کند. این فشار می‌تواند منجر به ترک‌خوردگی یا شکستگی لوله شده و عملکرد کل سیستم تشخیص دود را مختل کند. از طرف دیگر، نصب بیش از حد بست‌ها ممکن است هزینه‌های اضافی و پیچیدگی در نگهداری ایجاد کند.

نکته مهم در استفاده از کلیپس‌ها

کلیپس‌های نصب باز باید به گونه‌ای نصب شوند که قسمت باز آن‌ها رو به بالا قرار گیرد. نصب وارونه کلیپس‌ها (قسمت باز رو به پایین) خطر افتادن ناگهانی لوله را افزایش می‌دهد که ممکن است به خسارات جدی منجر شود.

۳. نصب لوله نمونه‌برداری زیر کف کاذب

در برخی ساختمان‌ها، شبکه نمونه‌برداری در زیر کف کاذب اجرا می‌شود تا زیبایی ظاهری فضا حفظ شود و لوله‌ها در معرض آسیب‌های محیطی مستقیم قرار نگیرند. در این شرایط، لوله نمونه‌برداری می‌تواند مستقیماً به پایه‌های کف کاذب متصل شود.

روش‌های متداول برای نصب لوله در زیر کف کاذب عبارتند از:

• استفاده از بست‌های سیمی
• بست‌های کانال
• سایر تجهیزات نصب استاندارد

این روش‌ها اطمینان می‌دهند که لوله در جای خود ثابت بماند و از حرکت و آسیب در برابر عبور افراد یا تجهیزات جلوگیری شود.

۴. برچسب‌گذاری لوله‌ها: الزام استانداردها

بر اساس استانداردهای بین‌المللی مانند NFPA 72، FIA و سایر کدهای مرتبط با ایمنی، برچسب‌گذاری لوله‌ها و اجزای سیستم اسپیراتینگ ضروری است. هدف اصلی این برچسب‌گذاری، متمایز کردن لوله‌های نمونه‌برداری از سایر لوله‌ها و شناسایی واضح آن‌ها به عنوان بخشی از سیستم تشخیص حریق است.

محل‌های الزامی برچسب‌گذاری لوله‌ها:

1. در محل تغییر جهت یا انشعاب لوله‌کشی
2. در هر دو طرف نفوذ لوله از دیوارها، کف‌ها یا موانع دیگر
3. در فواصل مناسب به گونه‌ای که برچسب‌ها در فضا قابل مشاهده باشند، ولی فاصله بین برچسب‌ها نباید بیشتر از ۶۱ متر (۲۰ فوت) باشد
4. در محل هر سوراخ نمونه‌برداری روی لوله

نمونه متن برچسب‌گذاری

متن برچسب باید واضح و قابل فهم باشد، مانند:

«لوله نمونه‌برداری آشکارساز دود – از جابه‌جایی خودداری شود»

این برچسب‌ها باعث می‌شوند در زمان تعمیرات یا نگهداری، افراد به راحتی به سیستم تشخیص حریق دسترسی داشته باشند و از جابجایی یا آسیب به لوله‌ها جلوگیری کنند.

۵. اجزاء نگهداری و اهمیت آنها در سیستم اسپیراتینگ



در کنار نصب صحیح لوله‌ها، تجهیزاتی برای نگهداری و تعمیرات دوره‌ای سیستم نیز ضروری هستند. یکی از این تجهیزات مهم، شیر توپی ایزوله و اتصالات T-joint است که به همراه درپوش انتهایی روی لوله نمونه‌برداری نصب می‌شوند.

محل نصب این تجهیزات

معمولاً این اجزاء در فاصله‌ای بین ۵ تا ۳۰ سانتیمتر (۶ اینچ تا ۱ فوت) از ورودی لوله آشکارساز دودی مکشی نصب می‌شوند.

اهمیت این تجهیزات

• شیر توپی ایزوله: امکان قطع جریان نمونه‌برداری را فراهم می‌کند تا در زمان نگهداری بتوان بدون خاموش کردن کل سیستم، بخش مورد نظر را تعمیر یا بازبینی کرد.
• اتصال T-joint: برای اتصال تجهیزات نگهداری یا افزایش بخش‌های جدید لوله‌کشی استفاده می‌شود.
• درپوش انتهایی: جلوگیری از ورود گرد و غبار یا آلودگی به داخل لوله نمونه‌برداری را تضمین می‌کند.

این تجهیزات به‌ویژه در محیط‌های کثیف یا صنعتی که نیاز به نگهداری مکرر دارند، اهمیت فوق‌العاده‌ای پیدا می‌کنند.

نتیجه‌گیری

نصب و نگهداری صحیح مواد و اجزای لوله‌کشی در دتکتور دودی مکشی، از پایه‌های اصلی تضمین عملکرد درست و قابل اطمینان این سیستم‌های حیاتی است. انتخاب پایه‌ها و آویزهای مناسب، رعایت فواصل استاندارد نصب، برچسب‌گذاری دقیق لوله‌ها و استفاده از تجهیزات نگهداری به‌روز، همه بخشی از فرایندی هستند که منجر به افزایش عمر مفید سیستم و کاهش خطرات احتمالی می‌شوند.

شرکت اسپین الکتریک با تکیه بر دانش فنی و بهره‌گیری از بهترین تجهیزات و استانداردهای روز دنیا، آماده ارائه مشاوره و خدمات تخصصی در زمینه نصب و نگهداری سیستم‌های دتکتور دودی مکشی است تا ایمنی ساختمان‌ها و مراکز صنعتی شما را تضمین نماید.

سوالات متداول

چرا فاصله نصب بست‌ها و پایه‌های نگهدارنده لوله در سیستم اسپیراتینگ اهمیت دارد؟

فاصله نصب بست‌ها به دلیل جلوگیری از خم شدن لوله‌ها بسیار مهم است. اگر بست‌ها بیش از حد فاصله داشته باشند، لوله‌ها در معرض خمیدگی قرار می‌گیرند که می‌تواند فشار زیادی روی اتصالات و زانویی‌ها وارد کند. این فشار ممکن است باعث ترک‌خوردگی یا شکستگی لوله شود که در نهایت عملکرد سیستم تشخیص دود را مختل می‌کند. بنابراین رعایت فاصله استاندارد نصب بست‌ها براساس قطر لوله و دمای محیط الزامی است.

چگونه باید لوله‌های نمونه‌برداری در سیستم اسپیراتینگ برچسب‌گذاری شوند؟
برچسب‌گذاری لوله‌ها باید طبق استانداردهای بین‌المللی مانند NFPA 72 انجام شود تا لوله‌های نمونه‌برداری از سایر لوله‌ها متمایز شوند. لوله‌ها باید در محل‌های تغییر جهت، انشعاب‌ها، محل عبور از موانع و در فواصل حداکثر ۶۱ متر با برچسب مشخص شوند. متن برچسب معمولاً عبارتی مانند «لوله نمونه‌برداری آشکارساز دود – از جابه‌جایی خودداری شود» دارد تا از جابجایی یا آسیب ناخواسته جلوگیری شود.

چه تجهیزاتی برای نگهداری و تعمیرات لوله نمونه‌برداری در سیستم اسپیراتینگ ضروری است؟
یکی از تجهیزات حیاتی در نگهداری سیستم اسپیراتینگ، شیر توپی ایزوله است که در نزدیکی ورودی لوله دتکتور نصب می‌شود و امکان قطع و وصل جریان نمونه‌برداری را بدون خاموش کردن کل سیستم فراهم می‌کند. همچنین اتصالات T-joint و درپوش انتهایی نیز به منظور تسهیل نگهداری و جلوگیری از ورود آلودگی به داخل لوله به کار می‌روند. این تجهیزات به ویژه در محیط‌های صنعتی و کثیف اهمیت زیادی دارند.

بیم دتکتورها Beam Smoke Detectors یکی از مهم‌ترین تجهیزات در سیستم‌های اعلام حریق هستند که برای محافظت از فضاهای بزرگ و باز طراحی شده‌اند این دتکتورها از فناوری پرتو نوری برای شناسایی دود استفاده می‌کنند و در صورت کاهش شدت نور دریافتی آلارم حریق را فعال می‌کنند. استاندارد EN 54-12 که یکی از بخش‌های مهم بیم دتکتور استاندارد EN 54-12 برای سیستم‌های اعلام حریق است مشخصات فنی الزامات عملکردی و روش‌های تست بیم دتکتورها را تعیین می‌کند در این مقاله به بررسی تخصصی استاندارد EN 54-12 و تأثیر آن بر طراحی نصب و عملکرد این دتکتورها خواهیم پرداخت.

بیم دتکتور چیست و چگونه کار می‌کند ؟

بیم دتکتورها در دو نوع اصلی طراحی می‌شوند

1 بیم دتکتور فرستنده گیرنده جدا Projected Beam Smoke Detector

• شامل یک فرستنده و یک گیرنده مجزا است که در دو نقطه‌ی جداگانه از محیط نصب می‌شوند
• پرتو نوری ارسال شده از فرستنده به گیرنده رسیده و در صورت کاهش شدت آن به دلیل وجود دود هشدار فعال می‌شود

2 بیم دتکتور انعکاسی Reflective Beam Smoke Detector

• فرستنده و گیرنده در یک واحد یکپارچه قرار دارند و پرتو پس از برخورد به بازتابنده Reflector به گیرنده بازمی‌گردد
• هرگونه کاهش در شدت نور بازتاب شده نشانه‌ی وجود دود در محیط است و آلارم را فعال می‌کند

مزیت‌های بیم دتکتورها

پوشش گسترده برای فضاهای وسیع مانند انبارها سالن‌های تولید مراکز خرید و فرودگاه‌ها
کاهش نیاز به کابل کشی اضافی و نصب چندین آشکارساز نقطه‌ای
دقت بالا در تشخیص دود در محیط‌های باز و بزرگ

بیشتر بخوانید: آشنایی با بیم دتکتورها و نحوه عملکرد آنها طبق استاندارد NFPA 72

استاندارد EN 54-12 و الزامات عملکردی بیم دتکتورها

استاندارد EN 54-12 معیارهایی را برای کیفیت حساسیت و قابلیت اطمینان بیم دتکتورها تعیین می‌کند مهم‌ترین الزامات این استاندارد شامل موارد زیر است

1 حساسیت و دقت عملکرد

بیم دتکتورها باید قابلیت تشخیص سطوح مختلف دود را داشته باشند
دامنه کاری استاندارد این دتکتورها بین 5 تا 100 متر تعریف شده است
دستگاه‌ها باید در برابر تغییرات نور محیط مقاوم باشند تا دچار هشدارهای کاذب نشوند

2 شرایط محیطی و مقاومت در برابر عوامل خارجی

عملکرد بدون نقص در دمای منفی 10 تا مثبت 55 درجه سانتی‌گراد و رطوبت بالا
عدم تأثیرگذاری گرد و غبار نور خورشید و سایر عوامل محیطی بر عملکرد دتکتور
مقاوم در برابر لرزش باد و جریان‌های هوای قوی

3 تست‌های استاندارد برای عملکرد بیم دتکتور

بررسی توانایی تشخیص دود در شرایط مختلف محیطی
ارزیابی زمان پاسخ‌گویی و دقت تشخیص حریق
آزمایش‌هایی برای جلوگیری از هشدارهای کاذب در اثر تغییرات نور محیطی

4 مقاومت در برابر تداخلات نوری

بیم دتکتورها باید در شرایطی که در معرض نور مستقیم خورشید یا نورهای مصنوعی قوی هستند عملکرد صحیحی داشته باشند

5 روش‌های تست و تأییدیه استاندارد

انجام تست‌های کاهش نور مصنوعی و شبیه‌سازی شرایط مختلف محیطی
بررسی عملکرد بلندمدت دستگاه در محیط‌های واقعی

نصب و نگهداری بیم دتکتورها بر اساس استاندارد EN 54-12

علاوه بر ویژگی‌های عملکردی نصب صحیح بیم دتکتورها نقش مهمی در کارایی و دقت آن‌ها دارد استاندارد EN 54-12 دستورالعمل‌هایی را برای نصب و نگهداری ارائه کرده است

نکات مهم در نصب بیم دتکتور

عدم وجود موانع فیزیکی در مسیر پرتو بیم دتکتور
عدم نصب در محیط‌های دارای تهویه قوی که ممکن است عملکرد دستگاه را مختل کند
ارتفاع استاندارد نصب معمولاً بین 3 تا 25 متر توصیه می‌شود
فاصله‌گذاری مناسب بین دتکتورها برای پوشش‌دهی بهینه‌ی منطقه موردنظر

نگهداری و تست‌های دوره‌ای بیم دتکتورها

تست‌های دوره‌ای جهت اطمینان از عملکرد صحیح و کالیبراسیون دستگاه
تمیزکاری سنسورها و بازتابنده‌ها برای جلوگیری از آلودگی و هشدارهای کاذب
بررسی سلامت منبع تغذیه و قطعات الکترونیکی

نتیجه‌گیری

استاندارد EN 54-12 معیارهای مشخصی برای تولید طراحی نصب و نگهداری بیم دتکتورها ارائه می‌دهد رعایت این استاندارد باعث:

افزایش دقت در تشخیص حریق و کاهش هشدارهای کاذب
عملکرد بهینه در محیط‌های بزرگ و چالش‌برانگیز
بهبود ایمنی ساختمان‌های صنعتی تجاری و عمومی
کاهش هزینه‌های نگهداری و افزایش طول عمر دستگاه‌ها

با انتخاب بیم دتکتورهای مطابق با استاندارد EN 54-12 می‌توان اطمینان حاصل کرد که سیستم اعلام حریق در مواقع اضطراری به‌درستی و بدون نقص عمل می‌کند و از جان و مال افراد محافظت خواهد کرد

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!
