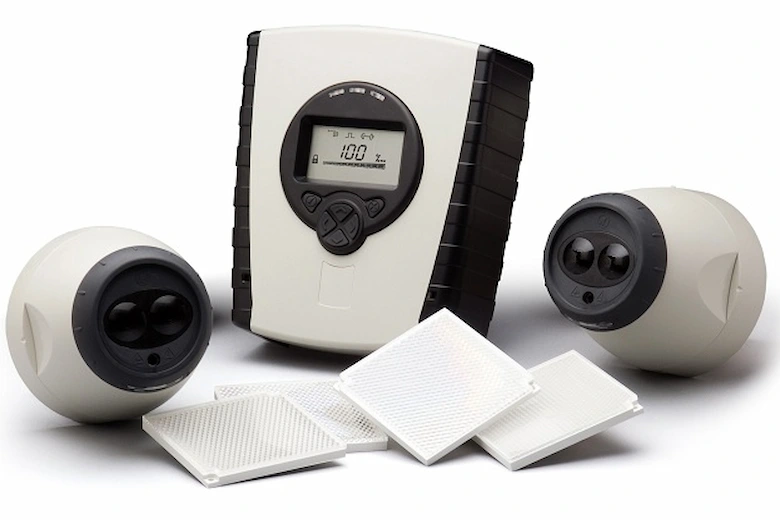

بررسی جامع بیم دتکتورها بر اساس استاندارد ISO 7240-12

امروزه، امنیت خانه و محل کار به یکی از دغدغه‌های اصلی افراد تبدیل شده است. یکی از مهم‌ترین ابزارها برای افزایش ایمنی، نصب سیستم اعلام حریق است. این سیستم‌ها به دو دسته کلی با سیم (سیمی) و بی‌سیم تقسیم می‌شوند. در این مقاله قصد داریم مزایا و ویژگی‌های هر دو نوع سیستم را بررسی کنیم تا بتوانید بهترین انتخاب را متناسب با شرایط خود داشته باشید.



سیستم اعلام حریق با سیم چیست؟

سیستم اعلام حریق با سیم یکی از متداول‌ترین و قابل ‌اعتمادترین انواع سیستم‌های اعلام حریق است که تمامی اجزای آن مانند دتکتورها، شستی‌های اعلام حریق، آژیرها و پنل مرکزی از طریق کابل ‌کشی و سیم‌های مخصوص به یکدیگر متصل می‌شوند. در این سیستم، هر سیگنال ناشی از دود، حرارت یا شعله از طریق سیم‌ها به مرکز کنترل منتقل شده و بلافاصله هشدار لازم صادر می‌گردد. استفاده از سیستم اعلام حریق با سیم به دلیل پایداری بالا، کاهش خطاهای ارتباطی و امکان کارکرد طولانی ‌مدت در پروژه‌های بزرگ ساختمانی، اداری و صنعتی بسیار رایج است. همچنین این نوع سیستم به دلیل عدم وابستگی به امواج رادیویی یا باتری، امنیت بیشتری در انتقال داده دارد و نگهداری و عیب ‌یابی آن نسبت به برخی سیستم‌های بی ‌سیم ساده‌تر و مقرون ‌به ‌صرفه‌تر است.



سیستم اعلام حریق بی سیم چیست؟

سیستم اعلام حریق بی سیم یک فناوری نوین و پیشرفته در حوزه ایمنی ساختمان است که بدون نیاز به کابل ‌کشی، اجزای مختلف آن مانند دتکتورها، شستی‌ها، آژیرها و پنل مرکزی از طریق امواج رادیویی یا وایرلس به یکدیگر متصل می‌شوند. این سیستم به دلیل سرعت بالای نصب، انعطاف‌ پذیری در جابجایی تجهیزات و حذف هزینه‌های بالای سیم ‌کشی، به ‌ویژه برای ساختمان‌های قدیمی، پروژه‌های موقت یا مکان‌هایی که کابل ‌کشی دشوار است، بسیار پر کاربرد محسوب می‌شود. در سیستم اعلام حریق بی سیم، اطلاعات مربوط به وقوع دود، حرارت یا آتش ‌سوزی به ‌طور آنی به مرکز کنترل منتقل شده و هشدار فعال می‌شود.

از دیگر مزایای این سیستم می‌توان به صرفه‌ جویی در زمان نصب، امکان توسعه سریع شبکه ایمنی و طراحی مدرن اشاره کرد. با این حال، برای عملکرد مطمئن‌تر نیاز به بررسی دوره‌ای باتری‌ها و اطمینان از پوشش کامل سیگنال وجود دارد.



مزایای سیستم اعلام حریق با سیم (سیمی)

🔌 ۱. پایداری و اطمینان بالا

سیستم‌های سیمی به برق مستقیم یا خطوط پایدار انرژی متصل هستند. این ویژگی باعث می‌شود کمتر دچار خطاهای ارتباطی یا قطع اتصال شوند، مخصوصاً در شرایط اضطراری.

بیشتر بخوانید: راهنمای کامل نصب سیستم اعلام حریق متعارف

🔋 ۲. نیاز کمتر به باتری

برخلاف سیستم‌های بی‌سیم که وابسته به باتری هستند، در سیستم‌های سیمی نگرانی درباره تعویض باتری دتکتورها به حداقل می‌رسد. البته برای قطع برق احتمالی، معمولاً یک باتری پشتیبان هم در پنل مرکزی تعبیه می‌شود.

🛠️ ۳. مناسب برای پروژه‌های در حال ساخت

در ساختمان‌های در حال ساخت یا نوسازی، نصب سیستم‌های سیمی بسیار ساده‌تر است. سیم‌کشی‌ها به راحتی از داخل دیوارها و سقف‌ها عبور داده می‌شوند و ظاهر کار تمیزتر خواهد بود.

💵 ۴. هزینه کمتر در پروژه‌های بزرگ

اگر تعداد زیادی دتکتور و تجهیزات دارید (مثلاً در مجتمع‌های بزرگ)، سیستم‌های سیمی معمولاً هزینه تمام‌شده پایین‌تری دارند و مدیریت‌شان ساده‌تر است.

⚡ ۵. سرعت انتقال بالای داده

سیستم‌های سیمی اطلاعات را بدون تاخیر یا نویز به مرکز کنترل منتقل می‌کنند که این موضوع به‌ویژه در اطفاء حریق فوری اهمیت زیادی دارد.

مزایای سیستم اعلام حریق بی‌سیم

📶 ۱. نصب سریع و آسان

بزرگ‌ترین مزیت سیستم‌های بی‌سیم، سهولت نصب آن‌هاست. نیازی به سیم‌کشی یا تخریب دیوارها نیست؛ فقط کافی است دتکتورها و پنل کنترل را در محل مناسب نصب کنید.

🏠 ۲. مناسب برای ساختمان‌های قدیمی

اگر خانه یا محل کار شما قدیمی است و امکان سیم‌کشی جدید ندارید، سیستم‌های بی‌سیم بهترین گزینه هستند. بدون هیچ تخریبی، می‌توانید امنیت خانه خود را ارتقاء دهید.

🔄 ۳. قابلیت جابجایی

در صورت جابجایی به خانه جدید، به راحتی می‌توانید سیستم بی‌سیم را باز کرده و به مکان جدید منتقل کنید. این مزیت برای مستأجرین یا افرادی که خانه‌شان موقتی است بسیار مفید است.

بیشتر بخوانید: سیستم اعلام حریق آدرس پذیر

📱 ۴. ارتباط با تکنولوژی‌های هوشمند

بسیاری از سیستم‌های بی‌سیم امروزی با اپلیکیشن‌های موبایل، اینترنت اشیا (IoT) و سیستم‌های خانه هوشمند سازگار هستند. این امکان به شما می‌دهد که هشدارها را از راه دور دریافت کنید یا سیستم را از طریق گوشی کنترل نمایید.

🔧 ۵. انعطاف‌پذیری بالا

اضافه کردن تجهیزات جدید (مانند دتکتورهای دود یا گاز) در سیستم‌های بی‌سیم بسیار ساده است. نیازی به سیم‌کشی اضافه یا تغییرات ساختاری نیست.

بیشتر بخوانید: چگونه سیستم اعلام حریق مناسب برای خانه خود را انتخاب کنیم؟



تفاوت سیستم اعلام حریق با سیم و بی سیم

حال که به طور کامل با مزایای سیستم‌های اعلام حریق با سیم و بی سیم آشنا شدید، بد نیست که تفاوت‌های رایج میان این دو سیستم را هم بشناسید. این موارد شامل گزینه‌های زیر می‌باشد:

نصب و هزینه اولیه و بلند مدت

تفاوت سیستم اعلام حریق با سیم و بی ‌سیم در هزینه و روند نصب یکی از مهم‌ترین معیارهاست. سیستم اعلام حریق با سیم به‌ دلیل نیاز به کابل‌ کشی، لوله ‌گذاری و اجرای نقشه‌های برق و فیزیکی، هزینه‌ی کارگر و زمان نصب بیشتری در فاز اولیه دارد ولی در بلند مدت هزینه‌های عملیاتی و تعمیرات نسبتا کمتر است. در سوی مقابل سیستم اعلام حریق بی ‌سیم هزینه اولیه قطعات مانند دتکتورهای رادیویی، پنل‌های بی ‌سیم و تکرار ‌کننده‌ها ممکن است بالاتر باشد اما نصب سریع‌تر و کم‌ دردسرتر است و برای بازسازی، ساختمان‌های قدیمی یا فضاهای موقت مقرون ‌به‌ صرفه‌تر است



پایداری و قابلیت اطمینان عملکرد

سیستم‌های با سیم به ‌دلیل اتصال فیزیکی مستقیم بین دتکتورها و پنل مرکزی بسیار مقاوم به اختلالات رادیویی و قطعی سیگنال هستند و معمولا رفتار قابل ‌پیش ‌بینی‌تری در شرایط پر نویز الکترومغناطیسی دارند. سیستم‌های بی‌ سیم امروزی با پروتکل‌های مش و رمز نگاری طراحی شده‌اند اما همچنان در مواجهه با موانع فیزیکی مانند دیواره‌های فلزی، بتن بسیار ضخیم و غیره تداخل فرکانسی یا قطعی باتری ممکن است نیاز به طراحی دقیق پوشش سیگنال و افزونگی داشته باشند تا سطح اطمینان مورد نیاز تأمین شود.



نگهداری، آزمون و مدیریت باتری‌ها

اما یکی دیگر از تفاوت‌های سیستم اعلام حریق با سیم و بی‌سیم مربوط به نگهداری دوره‌ای است. در سیستم‌های با سیم اغلب تنها منبع تغذیه اصلی و باتری پشتیبان در پنل مرکزی نیاز به بررسی و نگهداری دارد که مدیریت آن ساده‌تر است. اما در سیستم‌های بی ‌سیم هر دتکتور و شستی دارای باتری داخلی است و باید چرخه عمر باتری، هشدارهای سلامت دستگاه و زمان ‌بندی تعویض باتری‌ها به ‌دقت مدیریت شوند. علاوه بر این، نسخه ‌افزاری و چک‌ سلامت رادیویی در سیستم بی ‌سیم نیازمند مانیتورینگ منظم است تا از هشدارهای کاذب یا فقدان پیام در مواقع بحرانی جلوگیری شود.



انعطاف ‌پذیری طراحی و مقیاس ‌پذیری سیستم

اگر برنامه شما شامل الحاقات مکرر، تغییر کاربری فضا یا نصب در سازه‌های قدیمی باشد، سیستم اعلام حریق بی ‌سیم به‌ خاطر سرعت نصب و امکان جابجایی آسان دتکتورها بسیار مناسب است. اما برای ساختمان‌های بزرگ، مراکز صنعتی یا پروژه‌های جدید که نیازمند پوشش گسترده، تفکیک دقیق زون‌ها و اتصال به سیستم‌های مدیریت ساختمان هستند، سیستم با سیم معمولا مقرون ‌به ‌صرفه‌تر و آسان‌تر برای مدیریت در مقیاس وسیع است.



سازگاری با مقررات، امنیت و یکپارچه ‌سازی

برخی استانداردها و آیین‌ نامه‌های محلی یا بیمه‌ای در پروژه‌های حساس یا فضاهای پر خطر استفاده از سیستم‌های با سیم را ترجیح یا الزام می‌کنند. از سوی دیگر سیستم‌های بی ‌سیم نیازمند پیاده‌ سازی امنیت رادیویی و بررسی خطرات سایبری هستند تا از جعل یا قطع سیگنال جلوگیری شود. همچنین یکپارچه‌ سازی با اسپرینکلر، دوربین مدار بسته یا سیستم کنترل ساختمان در هر دو حالت امکان ‌پذیر است اما در سیستم با سیم معمولا اتصال فیزیکی و تبادل داده فوری و با تاخیر کمتر انجام می‌شود.



سیستم اعلام حریق بی سیم بهتر است یا با سیم؟

انتخاب بین سیستم اعلام حریق با سیم و بی ‌سیم به نیازهای خاص هر ساختمان، بودجه، نوع سازه و سطح ایمنی مورد انتظار بستگی دارد، اما در مجموع می‌توان گفت هر سیستم مزایا و محدودیت‌های خود را دارد. سیستم اعلام حریق با سیم به دلیل پایداری بالا، ارتباط مستقیم بین دتکتورها و پنل مرکزی و مقاومت در برابر اختلالات رادیویی، گزینه‌ای مطمئن و قابل اعتماد برای ساختمان‌های بزرگ، مراکز صنعتی، اداری و پروژه‌های با استانداردهای ایمنی سختگیرانه محسوب می‌شود. علاوه بر این، نگهداری آن نسبت به سیستم بی ‌سیم ساده‌تر و هزینه بلند مدت آن مقرون‌ به‌ صرفه‌تر است.

در مقابل، سیستم اعلام حریق بی‌سیم با سرعت نصب بالا، انعطاف ‌پذیری در جابجایی تجهیزات و حذف نیاز به کابل‌ کشی، برای ساختمان‌های بازسازی شده، پروژه‌های موقت، اماکن تاریخی یا فضاهایی که کابل ‌کشی دشوار است، انتخاب بهینه‌ای است، هر چند نیازمند نظارت منظم بر باتری‌ها و پوشش سیگنال است تا عملکرد مطمئن حفظ شود. به همین منظور، پاسخ دقیق این سوال بستگی به شرایط پروژه دارد. اگر اولویت پایداری و یکپارچگی بلند مدت است، سیستم با سیم برتری دارد. اما اگر سرعت نصب، انعطاف و محدودیت فیزیکی کابل ‌کشی اهمیت بیشتری دارد، سیستم بی‌ سیم گزینه مناسبی برای شما خواهد بود.



نتیجه‌گیری

انتخاب بین سیستم اعلام حریق با سیم یا بی‌سیم بستگی به نیازهای خاص شما دارد:

• اگر خانه در حال ساخت دارید یا پروژه بزرگ است و پایداری و هزینه برایتان اولویت دارد، سیستم‌های سیمی گزینه بهتری هستند. اگر در خانه‌ای قدیمی زندگی می‌کنید یا به دنبال نصب سریع و بدون دردسر هستید و علاقه به اتصال به تکنولوژی‌های هوشمند دارید، سیستم بی‌سیم انتخاب ایده‌آلی است.

نکته مهم این است که صرف‌نظر از انتخاب نوع سیستم، حتماً از برندهای معتبر و دارای تاییدیه‌های بین‌المللی استفاده کنید تا امنیت واقعی را برای خود و خانواده‌تان فراهم کنید.

اگر به دنبال خرید بیم دتکتو هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

آیا سیستم اعلام حریق بی‌ سیم قابل اعتماد است؟

بله، سیستم اعلام حریق بی ‌سیم با استفاده از پروتکل‌های پیشرفته رادیویی و رمزنگاری امن، عملکرد قابل اعتماد و سریع دارد. با این حال، برای اطمینان از عملکرد صحیح، باید باتری‌ها به ‌صورت دوره‌ای بررسی و تعویض شوند و طراحی شبکه بی ‌سیم به ‌گونه‌ای انجام شود که پوشش کامل سیگنال در تمام فضاها تامین شود. استفاده از تکرار کننده‌ها و دتکتورهای با کیفیت بالا نیز ریسک اختلالات احتمالی را کاهش می‌دهد.



کدام سیستم برای ساختمان‌های بزرگ مناسب‌تر است: سیمی یا بی ‌سیم؟

برای ساختمان‌های بزرگ، مراکز صنعتی و اداری با چندین زون و نیاز به یکپارچگی کامل، سیستم اعلام حریق با سیم معمولا مناسب‌تر است. این سیستم به دلیل ارتباط مستقیم فیزیکی بین اجزا، پایداری بالاتر، کاهش خطا و سهولت مدیریت زون‌ها، امنیت و اطمینان بیشتری ارائه می‌دهد. سیستم بی ‌سیم در چنین پروژه‌هایی ممکن است نیازمند تجهیزات جانبی و طراحی پیچیده باشد.



هزینه نگهداری سیستم اعلام حریق بی‌ سیم چقدر است؟

هزینه نگهداری سیستم بی ‌سیم عمدتا شامل تعویض باتری‌ها، بررسی سلامت سیگنال‌ها و کنترل نرم ‌افزاری پنل مرکزی است. بر خلاف سیستم سیمی که تنها باتری پشتیبان پنل نیاز به نگهداری دارد، در سیستم بی ‌سیم هر دتکتور و شستی دارای باتری است که باید به‌ صورت دوره‌ای چک شود. اگر مدیریت نگهداری به ‌درستی انجام شود، سیستم بی‌ سیم نیز طول عمر مفید و عملکرد مطمئنی خواهد داشت.



آیا می‌توان سیستم اعلام حریق بی ‌سیم و با سیم را ترکیب کرد؟

بله، بسیاری از پروژه‌ها از سیستم‌های ترکیبی استفاده می‌کنند تا مزایای هر دو فناوری را بهره ‌برداری کنند. به عنوان مثال، بخش‌های ثابت و حیاتی ساختمان از سیستم سیمی و بخش‌های موقت یا دشوار برای کابل ‌کشی از سیستم بی ‌سیم بهره می‌برند. این ترکیب باعث افزایش انعطاف، کاهش هزینه نصب و حفظ امنیت و پایداری سیستم اعلام حریق می‌شود.

در صنعت نفت و گاز که امنیت و پیشگیری از حوادث آتش‌سوزی یکی از مهم‌ترین اولویت‌ها به شمار می‌رود، استفاده از دتکتورهای شعله (Flame Detectors) نقش کلیدی دارد. دتکتورهای شعله به‌عنوان نخستین خط دفاعی در برابر وقوع آتش‌سوزی، باید به‌درستی انتخاب و در چیدمان بهینه نصب شوند تا عملکرد دقیق و بی‌خطایی داشته باشند.

دتکتورهای شعله به طور کلی در دو خانواده اصلی دسته‌بندی می‌شوند:

1. دتکتورهای شعله تابشی: که تابش‌های ناشی از شعله را در طیف‌های مختلف مانند فرابنفش (UV)، مادون‌قرمز تک‌فرکانسی (Single Frequency IR)، ترکیبی UV/IR و مادون‌قرمز چندفرکانسی (Multispectral IR) اندازه‌گیری می‌کنند.
2. دتکتورهای شعله تصویری: که با استفاده از دوربین‌های پیشرفته و الگوریتم‌های پردازش تصویر، شعله‌ها را به صورت تصویری تشخیص می‌دهند.

در این مقاله، به بررسی دقیق‌تر هر یک از این دتکتورها و نکات مهم در طراحی چیدمان دتکتور شعله در صنعت نفت و گاز می‌پردازیم.

دتکتورهای شعله تابشی

دتکتور فرابنفش (UV)

دتکتورهای UV یکی از پرکاربردترین انواع دتکتورهای شعله تابشی هستند، زیرا تقریباً تمام شعله‌ها تابش UV ساطع می‌کنند. این دتکتورها سرعت بالایی در شناسایی آتش دارند اما به دلایل مختلف، محدودیت‌هایی هم دارند.
یکی از مهم‌ترین چالش‌ها برای این نوع دتکتورها، حساسیت بالا به آلارم‌های کاذب ناشی از جوشکاری قوسی، اشعه ایکس و رعد و برق است. همچنین لایه‌های روغن یا دود ناشی از فرایندهای صنعتی می‌توانند روی پنجره دتکتور جمع شده و آن را از کار بیاندازند. به همین دلیل، دتکتورهای UV در محیط‌های پرآلودگی نظیر پالایشگاه‌های نفتی کمتر توصیه می‌شوند.

دتکتور مادون‌قرمز تک‌فرکانسی (Single Frequency IR)

دتکتورهای IR با تشخیص تابش حرارتی شعله‌ها، بسیاری از مشکلات دتکتورهای UV را برطرف کرده‌اند. این دتکتورها نسبت به آلودگی روغنی کمتر حساس هستند، اما تابش حرارتی اجسام داغ یا قطرات آب روی لنز دتکتور ممکن است باعث کاهش حساسیت یا آلارم‌های کاذب شوند.
این دتکتورها عمدتاً برای شناسایی آتش‌های هیدروکربنی که از احتراق گازهای CO₂ داغ ایجاد می‌شوند، بهینه شده‌اند و معمولاً نمی‌توانند تمام انواع شعله‌ها را پوشش دهند.

دتکتورهای ترکیبی UV/IR

دتکتورهای ترکیبی تلاش دارند نقاط قوت دتکتورهای UV و IR را با هم ترکیب کنند، اما این ترکیب گاهی محدودیت‌های هر دو فناوری را هم دارد. به عنوان مثال، آلودگی روغنی و دود می‌توانند دتکتور UV را کور کنند و همچنین مشکلات ناشی از تابش اجسام داغ در بخش IR باقی می‌ماند. به همین دلیل، این نوع دتکتورها در کاربردهای حساس و پیچیده صنعت نفت و گاز کمتر توصیه می‌شوند.

بیشتر بخوانید: طراحی چیدمان دتکتور شعله؛ رویکرد نوین در ۲۰۲۵

دتکتورهای مادون‌قرمز چندفرکانسی (IR3)

یکی از پیشرفته‌ترین دتکتورهای تابشی، نوع چندفرکانسی IR است که چند طول موج مادون‌قرمز را هم‌زمان تحلیل می‌کند تا آلارم‌های کاذب کاهش یابد و حساسیت افزایش پیدا کند.
اگرچه این فناوری نسبت به تابش جسم سیاه مقاوم‌تر است، اما در محیط‌های آلوده یا مکان‌های با تابش فلر، ممکن است حساسیت خود را از دست بدهد و خطاهای بیشتری ایجاد کند. به همین دلیل در طراحی چیدمان دتکتور شعله، باید به دقت محل نصب و شرایط محیطی در نظر گرفته شود.

دتکتورهای شعله تصویری (Visual Flame Detectors)

دتکتورهای شعله تصویری نسل جدیدی از فناوری تشخیص آتش هستند که با بهره‌گیری از دوربین‌های پیشرفته و الگوریتم‌های پردازش تصویر، قادر به تشخیص دقیق و هوشمند شعله‌ها هستند. این دتکتورها می‌توانند هر بخش از میدان دید خود را جداگانه تحلیل کنند و تصاویر زنده شعله‌ها را به اپراتور نمایش دهند.

مزایای مهم این نوع دتکتورها عبارتند از:

• کاهش آلارم‌های کاذب به دلیل استفاده از الگوریتم‌های پیشرفته تشخیص ویژگی‌های شعله
• امکان نظارت از راه دور با ارسال تصاویر زنده به اتاق کنترل
• مقاومت بیشتر در برابر منابع تابشی مزاحم مانند تابش CO₂ داغ یا جسم سیاه

با این حال، محدودیت‌هایی نیز وجود دارد؛ به عنوان مثال، این دتکتورها قادر به شناسایی آتش‌های سوخت پاک (Clean-Burning Fires) مانند هیدروژن یا متانول نیستند.

بیشتر بخوانید: راهنمای 0 تا 100 انتخاب دتکتور شعله مناسب برای صنایع فرآیندی

اصول طراحی چیدمان دتکتور شعله در صنعت نفت و گاز

تحلیل ریسک و انتخاب نوع دتکتور

اولین گام در طراحی چیدمان دتکتور شعله، شناسایی نوع سوخت، شرایط محیطی و میزان ریسک آتش‌سوزی است. به عنوان مثال، در مناطق دارای سوخت‌های هیدروکربنی، دتکتورهای IR3 و تصویری اولویت دارند، در حالی که در محیط‌های سرپوشیده یا فضاهای با سوخت پاک، باید دقت بیشتری در انتخاب فناوری داشت.

تعیین محل نصب و جهت‌یابی دتکتورها

محل نصب باید به گونه‌ای انتخاب شود که دتکتورها میدان دید کاملی روی مناطق پرخطر داشته باشند. همچنین فاصله از منابع تابش مزاحم مانند فلرها یا توربین‌های گازی باید به‌دقت محاسبه شود تا از آلارم‌های کاذب جلوگیری شود.

پوشش دهی و تعداد دتکتورها

در طراحی چیدمان، باید اطمینان حاصل کرد که تمام نقاط حساس تحت پوشش دتکتورها قرار گرفته‌اند. تعداد دتکتورها و زاویه دید هر کدام باید به گونه‌ای باشد که کوچک‌ترین شعله یا جرقه در هر نقطه‌ای سریعاً شناسایی شود.

نگهداری و دسترسی آسان

دتکتورها باید در موقعیتی نصب شوند که دسترسی به آن‌ها برای پاکسازی پنجره‌ها و انجام تعمیرات آسان باشد، زیرا آلودگی و خاک‌گرفتگی می‌تواند عملکرد بیم دتکتور را به شدت کاهش دهد.

نتیجه‌گیری

طراحی چیدمان دتکتور شعله در صنعت نفت و گاز، نیازمند شناخت عمیق از فناوری‌های موجود، شرایط محیطی و نوع سوخت مصرفی است. دتکتورهای شعله تابشی و تصویری هرکدام مزایا و محدودیت‌های خاص خود را دارند که باید در طراحی سیستم‌های حفاظت از آتش به‌کار گرفته شوند. برای دستیابی به بالاترین سطح ایمنی، استفاده ترکیبی و هوشمندانه از این فناوری‌ها همراه با چیدمان بهینه، بهترین راهکار است.

شرکت‌های فعال در صنعت نفت و گاز ، با بهره‌گیری از فناوری‌های نوین و طراحی اصولی، می‌توانند سیستم‌های حفاظت از حریق با عملکرد بالا و کمترین آلارم کاذب را فراهم کنند تا امنیت تأسیسات و نیروی انسانی به بهترین شکل تضمین شود.

برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید.

آیا می‌دانید حتی یک بازشوی کوچک در یک فضای محصور می‌تواند اثربخشی سیستم اطفاء حریق با گاز دی‌اکسید کربن را به‌طور کامل مختل کند؟ در شرایطی که حفظ ایمنی تجهیزات حیاتی و جلوگیری از توقف فعالیت‌های کلیدی سازمان اهمیت بالایی دارد، شناخت دقیق چگونگی عملکرد سیستم‌های CO₂ و عوامل مؤثر بر طراحی آن‌ها حیاتی است. این مقاله با تکیه بر استاندارد معتبر NFPA 12، به بررسی تأثیر بازشوها، انتخاب روش مناسب اطفاء، و نحوه محاسبه دقیق میزان گاز مورد نیاز می‌پردازد. اگر به دنبال طراحی بهینه، صرفه‌جویی در منابع و حداکثر کارایی هستید، پیشنهاد می‌کنیم تا انتهای این مطلب همراه ما باشید.



سیستم اطفا حریق با گاز دی اکسید کربن چیست؟

سیستم اطفا حریق با گاز دی ‌اکسید کربن یکی از پیشرفته‌ترین و موثرترین روش‌های خاموش ‌کردن آتش در فضاهای صنعتی و حساس به شمار می‌رود که بدون استفاده از آب یا کف، با جایگزین ‌کردن اکسیژن محیط با گاز CO2 موجب قطع واکنش‌های احتراق می‌شود. این سیستم به دلیل خاصیت خنثی و غیر رسانای دی ‌اکسید کربن، هیچ آسیبی به تجهیزات الکتریکی، سرورها، تابلوهای برق یا دستگاه‌های الکترونیکی وارد نمی‌کند و به همین دلیل در مراکز داده، اتاق‌های کنترل، کارخانجات پتروشیمی و انبارهای مواد شیمیایی کاربرد گسترده‌ای دارد. مکانیسم عملکرد آن به این صورت است که پس از تشخیص حریق توسط دتکتورها، گاز CO2 با فشار بالا در محیط تخلیه می‌شود، دمای شعله را به ‌سرعت کاهش داده و با کاهش غلظت اکسیژن، آتش را خاموش می‌کند.

از مزایای مهم این سیستم می‌توان به سرعت عمل بالا، عدم باقی‌ ماندن پسماند، کارایی در خاموش‌ کردن آتش‌ سوزی‌های کلاس B و C و قابلیت استفاده در محیط‌های بسته اشاره کرد. به همین دلیل سیستم اطفا حریق با گاز دی ‌اکسید کربن انتخابی ایده‌ آل برای سازمان‌ها و صنایع مدرن محسوب می‌شود که به دنبال حفاظت مطمئن، سریع و بدون خسارت به تجهیزات هستند.



تأثیر بازشوها بر عملکرد سیستم‌های CO₂ (مطابق با NFPA 12 ANNEX-E)

در طراحی سیستم‌های اطفاء حریق با گاز دی‌اکسید کربن، یکی از چالش‌های مهم، تأثیر بازشوهایی است که امکان بسته شدن ندارند. این مسئله می‌تواند بر میزان گاز مورد نیاز، نحوه تخلیه و اثربخشی نهایی سیستم تأثیرگذار باشد.

مطابق با ضمیمه E از استاندارد NFPA 12، این بخش اطلاعات تکمیلی در مورد آتش‌سوزی‌های سطحی ارائه می‌دهد. گرچه ضمیمه E الزام‌آور نیست، ولی راهنمایی‌های مهمی برای طراحی دقیق‌تر فراهم می‌کند.

بیشتر بخوانید: مزایای سیستم‌های اعلام حریق با سیم و بی‌سیم

۱. انتخاب بین روش غرقاب کامل و کاربرد موضعی

در آتش‌سوزی‌های سطحی، معمولاً می‌توان از روش اطفاء موضعی (Local Application) به جای غرقاب کامل استفاده کرد. انتخاب بین این دو روش باید بر اساس مقدار مورد نیاز CO₂ و نوع فضا انجام شود.

نمونه‌ای از تحلیل این انتخاب در شکل‌های E.1(a) و E.1(b) ارائه شده است که تأثیر بازشوهای بالا و پایین و جریان هوا و گاز را نمایش می‌دهند.

۲. محاسبه دی‌اکسید کربن مورد نیاز (بر حسب پوند و کیلوگرم)

مثال اول:

• نرخ خروج CO₂ از بازشدگی پایین: 17 lb/min/ft²
• مساحت بازشدگی: 5 ft²
• دی‌اکسید کربن اضافی: 85 lb
• مجموع CO₂ مورد نیاز: 111 + 85 = 196 lb

مثال دوم:

• نرخ خروج: 85 kg/min/m²
• مساحت بازشدگی: 0.5 m²
• CO₂ اضافی: 42.5 kg
• مجموع CO₂: 48.6 + 42.5 = 91.1 kg

۳. بازشوهای بزرگ‌تر و تأثیر آن‌ها

افزایش مساحت بازشوها باعث افزایش قابل‌توجه میزان CO₂ مورد نیاز می‌شود. به‌عنوان مثال:

• مساحت بازشدگی: 10 ft²
• CO₂ اضافی: 170 lb
• مجموع: 281 lb

در این حالت، چون مقدار گاز مورد نیاز از مقدار اولیه بیشتر شده است، به بخش ۶ از NFPA 12 ارجاع داده می‌شود که در آن از روش نرخ بر حجم استفاده می‌گردد.

بیشتر بخوانید: راهنمای کامل نصب سیستم اعلام حریق متعارف

۴. محاسبه نرخ تخلیه با در نظر گرفتن بازشوها

نمونه محاسبه بر اساس فوت:

• مساحت کل بازشوها: 20 ft²
• مساحت کل دیوارها: 600 ft²
• نرخ تخلیه: 0.27 lb/min/ft³
• نرخ کل: 540 lb/min
• مقدار نهایی CO₂: 270 lb
  (تقسیم نرخ بر ۲ برای تضمین اثربخشی)

نمونه محاسبه بر اساس متر:

• مساحت بازشوها: 2.0 m²
• مساحت دیوارها: 54 m²
• نرخ تخلیه: 4.4 kg/min/m³
• نرخ کل: 237.6 kg/min
• مقدار نهایی CO₂: 118.8 kg

۵. ذخیره‌سازی و تخلیه مایع

در حالت ذخیره‌سازی پرفشار، برای اطمینان از تخلیه مایع CO₂ به مدت ۳۰ ثانیه، باید مقدار گاز تا ۴۰٪ افزایش یابد. این افزایش باعث می‌شود در برخی موارد، روش کاربرد موضعی کارآمدتر از اطفاء کلی باشد.



راهنمای نصب سیستم اطفا حریق با گاز دی اکسید کربن

اما به منظور اینکه شاهد بهترین عملکرد از این سیستم‌ها باشید، باید فرایند نصب آن به صورت تخصصی انجام شود تا حسگرها بتوانند به خوبی خطر را شناسایی کرده و خاموش کننده‌ها نیز خطر را از بین ببرند. با ما همراه باشید تا به بررسی راهنمای نصب سیستم اطفا حریق با گاز دی اکسید کربن بپردازیم:

بررسی و تحلیل محیط مورد نظر

اولین گام در نصب سیستم اطفا حریق با گاز دی ‌اکسید کربن، انجام یک بررسی دقیق از محیط است. در این مرحله باید نوع کاربری فضا، تجهیزات موجود، منابع احتمالی آتش ‌سوزی و سطح ریسک مورد ارزیابی قرار گیرد. همچنین محاسبه حجم محیط اهمیت زیادی دارد، زیرا مقدار گاز مورد نیاز برای اطفا باید متناسب با ابعاد و شرایط فضای بسته تعیین شود. در صورتی که محیط دارای تهویه یا مسیرهای باز باشد، باید اقدامات تکمیلی مانند درز بندی انجام شود تا عملکرد سیستم به حداکثر برسد. این مرحله پایه‌ای‌ترین بخش طراحی و نصب است، زیرا تمام محاسبات بعدی بر اساس آن انجام می‌شود.



طراحی سیستم و انتخاب تجهیزات مناسب

پس از تحلیل محیط، مرحله طراحی سیستم آغاز می‌شود که شامل تعیین تعداد سیلندرهای CO2، مسیر لوله‌ کشی، نازل‌ها و تجهیزات کنترلی است. در این مرحله باید استانداردهای ایمنی بین ‌المللی و ملی در نظر گرفته شوند تا سیستم علاوه بر کارایی بالا، ایمنی لازم برای کارکنان را نیز فراهم کند. انتخاب تجهیزات با کیفیت مانند شیرهای اطمینان، دتکتورها، شیرهای سلونوئیدی و سیستم کنترل مرکزی نقش مهمی در عملکرد صحیح سیستم دارد. طراحی دقیق همچنین باعث کاهش هزینه‌های اضافی و افزایش طول عمر تجهیزات می‌شود.



نصب سیلندرها و تجهیزات ذخیره‌ سازی

در این مرحله، سیلندرهای ذخیره ‌سازی گاز دی ‌اکسید کربن در محل مناسب نصب می‌شوند. این سیلندرها باید در محیطی ایمن، خنک و با تهویه کافی قرار گیرند تا خطرات احتمالی کاهش یابد. هر سیلندر به شیرهای کنترلی و فشار سنج مجهز می‌شود تا در مواقع اضطراری تخلیه گاز به ‌درستی انجام گیرد. نصب سیلندرها باید به ‌گونه‌ای باشد که امکان دسترسی سریع برای سرویس و نگهداری وجود داشته باشد. علاوه بر این، سیستم لوله ‌کشی اصلی به مخازن متصل می‌شود تا در لحظه فعال‌ سازی، گاز با فشار مناسب به محیط هدف منتقل گردد.



اجرای لوله ‌کشی و نصب نازل‌ها

یکی از مهم‌ترین مراحل نصب سیستم اطفا حریق CO2، اجرای لوله ‌کشی دقیق و نصب نازل‌ها در نقاط استراتژیک است. لوله‌ها باید از جنس مقاوم در برابر فشار و خوردگی انتخاب شوند و مسیر آن‌ها به ‌گونه‌ای طراحی شود که گاز به ‌طور یکنواخت در محیط پخش شود. نازل‌ها معمولا در سقف یا نقاطی قرار می‌گیرند که پوشش کامل فضا تضمین شود. رعایت فاصله استاندارد بین نازل‌ها و اطمینان از محکم بودن اتصالات اهمیت زیادی دارد، زیرا کوچک‌ترین نشتی می‌تواند عملکرد سیستم را مختل کند.



نصب سیستم‌های کنترلی و دتکتورها

اما مرحله بعدی شامل نصب دتکتورهای دود، حرارت یا شعله و اتصال آن‌ها به کنترل پنل مرکزی است. این دتکتورها وظیفه تشخیص سریع حریق را بر عهده دارند و با ارسال سیگنال به پنل مرکزی، دستور تخلیه گاز صادر می‌شود. علاوه بر این، سیستم‌های هشدار دهنده صوتی و نوری نیز باید نصب شوند تا پیش از تخلیه گاز، افراد حاضر در محیط از خطر آگاه شوند و بتوانند خارج شوند. نصب سیستم کنترلی دقیق، نه ‌تنها باعث افزایش ایمنی می‌شود بلکه امکان تست و مانیتورینگ دوره‌ای را نیز فراهم می‌کند.



تست، راه ‌اندازی و آموزش پرسنل

آخرین مرحله نصب سیستم اطفا حریق با گاز دی ‌اکسید کربن، انجام تست‌های عملکردی و راه ‌اندازی نهایی است. در این مرحله باید تمامی اجزا شامل سیلندرها، لوله‌ کشی، نازل‌ها، دتکتورها و سیستم کنترل بررسی شوند تا از صحت عملکرد اطمینان حاصل شود. معمولا تست تخلیه آزمایشی با مقدار محدود گاز انجام می‌شود تا پخش یکنواخت CO2 بررسی گردد. پس از راه ‌اندازی، آموزش پرسنل درباره نحوه عملکرد سیستم، اقدامات ایمنی قبل و بعد از تخلیه و روش‌های نگهداری ضروری است. این آموزش‌ها تضمین می‌کند که در شرایط اضطراری، کارکنان آمادگی کامل برای مواجهه با حریق را داشته باشند.



مزایای طراحی سیستم اطفا حریق با دی اکسید کربن

استفاده از این سیستم‌ها نسبت به سایر سیستم‌های اطفا حریق می‌تواند مزایای متعددی را در پروسه خاموش کردن آتش و کاهش خسارات بعد از آن داشته باشد. بیایید کمی کامل‌تر به بررسی این مضووع بپردازیم:

خاموش ‌سازی سریع و موثر

یکی از بزرگ‌ترین مزایای طراحی سیستم اطفا حریق با گاز دی ‌اکسید کربن، سرعت بالای عملکرد آن در کنترل و خاموش کردن آتش است. این سیستم با آزاد سازی گاز CO2 در محیط، غلظت اکسیژن را به‌ سرعت کاهش می‌دهد و واکنش‌های شیمیایی احتراق را قطع می‌کند. در نتیجه، شعله‌های آتش تنها در چند ثانیه فروکش کرده و از گسترش حریق به سایر بخش‌ها جلوگیری می‌شود. این ویژگی، مخصوصا در فضاهای صنعتی و محیط‌هایی که وجود تجهیزات الکترونیکی حساس مطرح است، اهمیت بسیار زیادی دارد زیرا حتی چند ثانیه تاخیر می‌تواند باعث خسارت‌های سنگین شود.



عدم ایجاد خسارت ثانویه بر تجهیزات

بر خلاف سیستم‌های اطفا حریق سنتی مانند آب یا کف که می‌توانند به تجهیزات الکترونیکی، ماشین ‌آلات صنعتی یا اسناد مهم آسیب جدی وارد کنند، سیستم اطفا حریق با گاز دی ‌اکسید کربن هیچ‌ گونه اثر تخریبی بر تجهیزات باقی نمی‌گذارد. این گاز بی ‌رنگ و بی ‌بو است و پس از تخلیه، هیچ پسماندی در محیط به جا نمی‌گذارد. بنابراین در فضاهایی مانند دیتاسنترها، اتاق‌های سرور، مراکز مخابراتی و صنایع تولیدی که نیاز به حفاظت از تجهیزات گران ‌قیمت و حساس وجود دارد، استفاده از این سیستم بهترین گزینه به شمار می‌رود.



کارایی بالا در خاموش کردن آتش‌های کلاس B و C

یکی از مزایای مهم طراحی سیستم اطفا حریق با گاز دی‌ اکسید کربن، توانایی بالای آن در خاموش کردن آتش‌های ناشی از مایعات قابل اشتعال (کلاس B) و تجهیزات الکتریکی (کلاس C) است. بسیاری از سیستم‌های اطفا مانند آب، در مقابله با این نوع آتش ‌سوزی‌ها کارایی ندارند و حتی می‌توانند باعث گسترش حریق شوند. اما CO2 به دلیل خاصیت خنثی و غیر رسانا بودن، بدون ایجاد خطر برق ‌گرفتگی یا افزایش شعله، به ‌طور ایمن، آتش را خاموش می‌کند. به همین دلیل در صنایع پتروشیمی، پالایشگاه‌ها، انبارهای مواد شیمیایی و مراکز الکترونیکی، این سیستم کاربرد ویژه‌ای دارد.



عدم نیاز به عملیات پاک‌ سازی پس از اطفا

یکی دیگر از مزایای طراحی سیستم اطفا حریق با گاز دی ‌اکسید کربن، حذف کامل فرآیندهای پاک‌ سازی بعد از خاموش شدن آتش است. در سیستم‌های مبتنی بر آب یا پودر، پس از اطفا حریق نیاز به جمع ‌آوری، خشک ‌کردن یا تعمیر تجهیزات وجود دارد که می‌تواند هزینه و زمان زیادی به سازمان تحمیل کند. اما در سیستم CO2، چون هیچ‌ گونه ماده جامد یا مایع در محیط باقی نمی‌ماند، پس از اطفا می‌توان بدون اتلاف وقت فعالیت‌های عادی را از سر گرفت. این ویژگی برای سازمان‌هایی که حتی چند ساعت توقف در کارشان می‌تواند منجر به خسارت‌های بزرگ شود، اهمیت بالایی دارد.



قابلیت استفاده در محیط‌های بسته و کنترل ‌شده

سیستم اطفا حریق با گاز دی ‌اکسید کربن به دلیل مکانیزم عملکرد خود، بهترین بازدهی را در فضاهای بسته و کنترل ‌شده دارد. در این شرایط، گاز CO2 به ‌طور کامل در محیط پخش شده و اکسیژن را به حدی کاهش می‌دهد که آتش خاموش می‌شود. این ویژگی باعث می‌شود چنین سیستمی برای اتاق‌های کنترل، آزمایشگاه‌ها، اتاق‌های ژنراتور و سایر محیط‌های بسته که نیاز به حفاظت ویژه دارند، بسیار کارآمد باشد. علاوه بر این، طراحی سیستم به ‌گونه‌ای انجام می‌شود که تخلیه گاز با سرعت و فشار کنترل‌ شده انجام شده و بالاترین سطح ایمنی و کارایی فراهم گردد.



نتیجه‌گیری

افزایش بازشوها در فضاهایی مانند اتاق سرور، تأثیر مستقیمی بر میزان گاز دی‌اکسید کربن مورد نیاز دارد. استفاده از روش‌های طراحی دقیق و استانداردهای NFPA کمک می‌کند تا هم ایمنی تضمین شود، هم از مصرف بی‌رویه گاز جلوگیری گردد.

برای طراحی یا مشاوره در اجرای سیستم‌های اطفاء حریق با CO₂، با تیم مهندسی اسپین الکتریک تماس بگیرید.

اگر به دنبال خرید بیم دتکتو هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

آیا سیستم اطفا حریق با گاز دی ‌اکسید کربن برای انسان خطرناک است؟

بله، تخلیه گاز CO2 در محیط بسته می‌تواند برای افراد خطرناک باشد زیرا با کاهش غلظت اکسیژن، احتمال خفگی وجود دارد. به همین دلیل این سیستم به حسگرها و آژیرهای هشدار مجهز است تا پیش از تخلیه، به افراد زمان کافی برای ترک محیط داده شود. رعایت استانداردها و نصب علائم هشدار دهنده در محل نصب سیستم، خطرات احتمالی را به حداقل می‌رساند.



در چه مکان‌هایی استفاده از سیستم اطفا حریق CO2 مناسب‌تر است؟

این سیستم بیشتر در محیط‌های بسته و حساس به آب یا پودر مانند دیتاسنترها، اتاق‌های سرور، مراکز مخابراتی، آزمایشگاه‌ها، کارخانجات پتروشیمی و اتاق‌های کنترل استفاده می‌شود. چون CO2 هیچ پسماندی باقی نمی‌گذارد، بهترین گزینه برای حفاظت از تجهیزات الکترونیکی و اسناد مهم است. در سوی مقابل، استفاده از آن در فضاهای باز یا محیط‌هایی با رفت ‌و آمد بالا کارایی کمتری دارد.



تفاوت سیستم اطفا حریق CO2 با سیستم‌های آبی یا پودری چیست؟

سیستم‌های آبی یا پودری عموما پس از اطفا حریق نیاز به پاک ‌سازی و تعمیر تجهیزات دارند، اما CO2 هیچ‌ گونه اثر تخریبی یا باقی ‌مانده به جا نمی‌گذارد. همچنین گاز دی ‌اکسید کربن غیر رسانا است و خطر برق‌ گرفتگی در تجهیزات الکتریکی را از بین می‌برد. همین ویژگی‌ها باعث می‌شود این سیستم برای محیط‌های صنعتی حساس به‌ ویژه حوزه برق و فناوری اطلاعات گزینه‌ای برتر باشد.



هزینه نصب سیستم اطفا حریق با گاز دی ‌اکسید کربن چقدر است؟

هزینه این سیستم بسته به مساحت محیط، تعداد سیلندرها، نوع تجهیزات و سطح ایمنی مورد نیاز متفاوت است. به ‌طور کلی، هزینه اولیه آن نسبت به سیستم‌های سنتی بالاتر است، اما به دلیل کاهش خسارت‌های احتمالی، عدم نیاز به پاک‌ سازی پس از اطفا و طول عمر بالا، در بلند مدت به‌ صرفه‌تر محسوب می‌شود.



آیا نگهداری از سیستم اطفا حریق CO2 دشوار است؟

خیر، اما نیاز به سرویس و بازرسی دوره‌ای دارد. معمولا بررسی فشار سیلندرها، تست عملکرد دتکتورها و اطمینان از سلامت لوله‌ کشی هر چند ماه یک ‌بار انجام می‌شود. این کار باعث می‌شود سیستم همیشه آماده به کار باشد و در زمان وقوع حریق، بدون مشکل عمل کند. شایان ذکر است که آموزش پرسنل برای آشنایی با نحوه استفاده و اقدامات ایمنی نیز بخش مهمی از فرآیند نگهداری است.

طراحی چیدمان دتکتور شعله یکی از حساس‌ترین مراحل در سیستم‌های اعلام و اطفای حریق صنعتی است. حتی بهترین دتکتور شعله، اگر در موقعیت درست نصب نشود، ممکن است در لحظه حیاتی نتواند شعله را تشخیص دهد. در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و کارخانه‌های شیمیایی، این موضوع مستقیماً با جان انسان‌ها، ایمنی تجهیزات و جلوگیری از خسارت‌های مالی بزرگ ارتباط دارد.

شرکت SPIN ELECTRIC در سال ۲۰۲۵ با بهره‌گیری از مدل‌سازی سه‌بعدی، شبیه‌سازی پرتوپراکنی و الگوریتم‌های هوشمند بهینه‌سازی، روشی نوآورانه برای طراحی چیدمان دتکتور شعله ارائه کرده که می‌تواند نقاط کور را به حداقل برساند و پوشش چندگانه را به حداکثر برساند.

چرا طراحی چیدمان دتکتور شعله حیاتی است؟

در هر محیط صنعتی، موانع فیزیکی مانند:

• لوله‌ها
• مخازن
• سازه‌های فلزی
• پلتفرم‌ها و دیوارها

می‌توانند دید دتکتور شعله را محدود کنند. هر دتکتور شعله دارای یک زاویه دید مشخص است (معمولاً بین ۹۰ تا ۱۲۰ درجه) که اگر مانعی در مسیر آن قرار گیرد، شعله را تشخیص نخواهد داد.

اشتباه رایج: بسیاری از طراحان فقط با نقشه‌های دوبعدی و تخمین تجربی، محل نصب دتکتور شعله را تعیین می‌کنند. این روش معمولاً باعث باقی ماندن نقاط کور و کاهش عملکرد سیستم می‌شود.

بیشتر بدانید: راهنمای 0 تا 100 انتخاب دتکتور شعله مناسب برای صنایع فرآیندی

چالش‌های رایج در طراحی چیدمان دتکتور شعله

میدان دید محدود

هر دتکتور تنها در محدوده زاویه و برد مشخصی می‌تواند شعله را تشخیص دهد.

وجود موانع سه‌بعدی

سایه‌اندازی تجهیزات، لوله‌ها و دیوارها باعث ایجاد نقاط کور می‌شود.

لزوم پوشش چندگانه

برای اطمینان بیشتر، بهتر است هر نقطه از چند زاویه دیده شود تا در صورت خرابی یا تعمیر یک دتکتور، دیگری جایگزین شود.

هزینه نصب و نگهداری

نصب بی‌برنامه دتکتورهای اضافی، هزینه را بالا می‌برد بدون آنکه کارایی را بهینه کند.

رویکرد سنتی و محدودیت‌های آن

در گذشته، طراحی چیدمان دتکتور شعله معمولاً با:

• نقشه‌های دوبعدی
• مدل‌های هندسی ساده
• تجربه مهندسین ایمنی

انجام می‌شد. اما این روش‌ها دقت کمی داشتند، چون موانع سه‌بعدی و جزئیات واقعی سایت را در نظر نمی‌گرفتند. نتیجه، نقاط کور و پوشش ناکافی بود.

مدل نوین SPIN ELECTRIC: سه لایه تحلیل و بهینه‌سازی

۱. مدل پرتوپراکنی دقیق با Autodesk 3DS Max

با استفاده از Ray Casting و یک پلاگین اختصاصی، محیط صنعتی به صورت سه‌بعدی مدل‌سازی می‌شود. از هر دتکتور شعله، هزاران پرتو شبیه‌سازی می‌شود و برخورد آن‌ها با موانع بررسی می‌شود.

• خروجی: نقشه دقیق پوشش سه‌بعدی
• مزیت: امکان تحلیل پوشش تک‌دتکتوری و چنددتکتوری با دقت بالا

نمونه واقعی:
در یک سکوی دریایی، پس از بازطراحی محل نصب دتکتورها:

• نقاط کور از ۶۴٪ به ۴۰٪ کاهش یافت
• پوشش چندگانه از ۱۳٪ به ۴۷٪ افزایش پیدا کرد
  بدون اضافه کردن حتی یک دتکتور جدید!

۲. مدل پرتوپراکنی شتاب‌یافته با MATLAB

برای آزمایش هزاران حالت چیدمان، تیم مهندسی SPIN ELECTRIC مدل اختصاصی پرتوپراکنی با استفاده از الگوریتم Möller–Trumbore توسعه داد.

• سرعت پردازش: ۵۰۰٬۰۰۰ نقطه نمونه در کمتر از ۳ ثانیه
• امکان اجرای بیش از ۱۰٬۰۰۰ سناریوی چیدمان در یک روز
• ورودی: مدل سه‌بعدی سایت به فرمت STL

۳. الگوریتم ژنتیک برای بهینه‌سازی خودکار

الگوریتم ژنتیک با الهام از تکامل طبیعی، بهترین ترکیب محل نصب و زاویه دید دتکتورها را پیدا می‌کند.
پارامترهای بهینه‌سازی:

1. مختصات X
2. مختصات Y
3. زاویه افقی دید
4. زاویه عمودی دید

نتایج بهینه‌سازی:

• نقاط کور از ۳۶.۵٪ به ۵.۹٪ کاهش یافت
• پوشش چندگانه از ۴۴.۱٪ به ۷۶.۲٪ افزایش یافت

بیشتر بدانید: تشخیص گاز در سردخانه‌ها: از ایمنی تا بهره‌وری انرژی

مزایای رویکرد جدید در طراحی چیدمان دتکتور شعله

• افزایش ایمنی با حذف نقاط کور
• کاهش هزینه به دلیل حذف دتکتورهای غیرضروری
• سرعت طراحی بالا با شبیه‌سازی سریع
• گزارش‌های دقیق و تصویری برای تیم اجرایی
• قابلیت استفاده در صنایع مختلف شامل نفت و گاز، نیروگاه‌ها، انبارهای سوخت و کارخانه‌های شیمیایی

آینده طراحی چیدمان دتکتور شعله با هوش مصنوعی

SPIN ELECTRIC در گام بعدی قصد دارد:

• داده‌های واقعی عملکرد دتکتورها را به مدل تزریق کند
• جانمایی‌ها را به صورت پویا و خودکار به‌روزرسانی کند
• با واقعیت افزوده (AR) به تکنسین‌ها امکان مشاهده پوشش دتکتورها در محل را بدهد

جمع‌بندی

طراحی چیدمان دتکتور شعله دیگر نباید یک فرآیند تخمینی و سنتی باشد. با استفاده از مدلسازی سه‌بعدی، پرتوپراکنی دقیق و الگوریتم‌های بهینه‌سازی، می‌توان:

• نقاط کور را به حداقل رساند
• پوشش چندگانه را افزایش داد
• هزینه‌ها را کاهش داد
• ایمنی را به حداکثر رساند

برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید.

آیا تا به حال به این فکر کرده‌اید که در هنگام آتش‌سوزی، چه سیستمی می‌تواند جان شما و عزیزانتان را نجات دهد و خسارات ناشی از آتش را کاهش دهد؟ یکی از مهم‌ترین و پیشرفته‌ترین فناوری‌های ایمنی که به صورت خودکار و بی‌صدا در پس‌زمینه فعالیت می‌کند، سیستم‌های آب‌پاش آتش‌نشانی (Sprinkler) هستند. این سیستم‌ها با طراحی‌های هوشمند و مکانیزم‌های حساس به دما، نقش حیاتی در مهار آتش و جلوگیری از گسترش آن دارند. در این مقاله، به بررسی نحوه عملکرد این سیستم‌ها، انواع مختلف آن‌ها و اهمیت نصب صحیح آن‌ها خواهیم پرداخت. پس با ما همراه باشید تا علاوه بر بررسی پاسخ آب‌ پاش آتش‌ نشانی چیست؟ با این قهرمانان خاموش ایمنی آشنا شوید و بدانید چگونه می‌توانند جان شما را در برابر آتش‌سوزی‌ها حفظ کنند.

آب‌ پاش آتش‌ نشانی چیست؟

آب‌پاش (Sprinkler) آتش‌نشانی عنصری جدایی‌ناپذیر از سامانه‌های مدرن حفاظت از حریق است که با طراحی هدفمند و مهندسی پیشرفته ساخته شده است. این دستگاه اطفای حریق خودکار از طریق شبکه‌ای از سرآب‌پاش‌(Sprinkler)هایی که به‌طور استراتژیک نصب شده‌اند عمل می‌کند. این سرآب‌پاش‌(Sprinkler)ها مجهز به مکانیزم‌های حساس به حرارت هستند، معمولاً لامپ‌های شیشه‌ای یا اتصالات گدازنده فلزی.

درک سازوکار سیستم:

سیستم‌های آب‌پاش (Sprinkler) آتش‌نشانی از شبکه‌ای از لوله‌ها تشکیل شده‌اند که با آب تحت فشار پر شده و به‌طور استراتژیک در سراسر یک ساختمان نصب می‌شوند. این شبکه به سرآب‌پاش‌(Sprinkler)هایی متصل است که در اتاق‌ها یا بخش‌های مختلف قرار گرفته‌اند.

بیشتر بخوانید: حفاظت از حریق در انبارها: ضرورتی انکارناپذیر در صنعت مدرن

سر آب‌ پاش یا اسپرینکلر

در قلب سیستم آب‌پاش ، سرآب‌پاش قرار دارد. این دستگاه‌ها معمولاً از یک حباب شیشه‌ای یا پیوند ذوب‌شونده، یک پخش‌کننده (دفلکتور)، و یک مکانیزم دریچه تشکیل شده‌اند.

مکانیسم‌های فعال‌سازی:

– حباب شیشه‌ای: رایج‌ترین مکانیسم فعال‌سازی.

– پیوند ذوب‌شونده: در برخی سرآب‌پاش‌(Sprinkler)ها استفاده می‌شود.

فرآیند فعال‌سازی:

اسپرینکلرهای آتش چگونه فعال می‌شوند؟

نحوه‌ی فعال شدن اسپرینکلرهای خودکار بستگی به نوع سیستم نصب‌شده دارد. دو مکانیزم رایج:

۱. حباب شیشه‌ای

۲. اتصال فیوزی

مزایای سیستم‌های آب‌پاش (Sprinkler) آتش‌نشانی

– واکنش سریع

– حداقل آسیب آبی

– ایمنی جانی

انواع سیستم‌های آب‌پاش (Sprinkler) آتش‌نشانی

• لوله تر (Wet Pipe System) :
•

• متداول‌ترین نوع؛
• لوله‌ها همیشه پر از آب تحت فشار هستند؛
• واکنش سریع و مستقیم به آتش؛
• مناسب برای منازل، ادارات، فروشگاه‌ها.



• لوله خشک (Dry Pipe System)

• آب تنها در زمان آتش‌سوزی وارد می‌شود؛
• مناسب برای فضاهای سرد و بدون گرمایش.
• درون لوله‌ها هوا یا نیتروژن تحت فشار است؛

• سیلابی (Deluge System)

• نازل‌ها همیشه باز هستند؛
• سیستم با آلارم فعال شده و آب را به‌صورت ناگهانی وارد می‌کند؛
• مخصوص فضاهای پرخطر مانند انبارهای مواد شیمیایی.

بیشتر بخوانید: آشنایی کامل با دتکتورهای تشخیص آتش مبتنی بر انرژی تابشی طبق استاندارد NFPA 72

• پیش‌فعال (Pre-Action System)

• ترکیبی از Dry و Wet؛
• قبل از ورود آب نیاز به دو مرحله تأیید دارد (تشخیص آتش و فعال‌سازی سیستم)؛
• مناسب برای فضاهای حساس به آب مثل اتاق سرور.

طبقه‌بندی اسپرینکلرها بر اساس نوع نصب:

• اسپرینکلر پایین‌زن (Pendent Sprinkler)

• نصب: از سقف به صورت آویزان نصب می‌شود و معمولاً از سقف بیرون می‌زند.
  عملکرد: هنگام فعال شدن، آب را به سمت پایین پاشش می‌کند و به‌صورت یک الگوی دایره‌ای یا مخروطی به اطراف پخش می‌شود.
  کاربرد: این نوع رایج‌ترین و پرکاربردترین نوع اسپرینکلر است و در بیشتر ساختمان‌های اداری، مسکونی، تجاری و فروشگاه‌ها استفاده می‌شود.
  مزیت: پاشش مستقیم و پوشش گسترده کف فضا.

۲. اسپرینکلر بالا‌زن (Upright Sprinkler)

نصب: به صورت ایستاده روی لوله‌هایی که روی سقف یا در ارتفاع بالا قرار دارند نصب می‌شود.
عملکرد: آب را به سمت بالا پاشش می‌کند، و با برخورد به صفحه منحرف‌کننده (دفلکتور)، قطرات به‌صورت پخش‌شده به پایین بازمی‌گردند.
کاربرد: در انبارها، کارخانه‌ها، پارکینگ‌ها و مکان‌هایی که موانع زیادی دارند یا سقف کاذب وجود ندارد.
مزیت: چون به سمت بالا پاشش می‌کند، مناسب فضاهایی است که وسایل یا تأسیسات در مسیر مستقیم پاشش قرار دارند.

۳. اسپرینکلر دیواری افقی (Horizontal Sidewall Sprinkler)

نصب: روی دیوار، به‌صورت افقی و نزدیک به سقف نصب می‌شود.
عملکرد: آب را به‌صورت نیم‌دایره‌ای به اطراف و پایین پخش می‌کند.
کاربرد: در راهروها، اتاق‌های باریک، سرویس‌ها، یا مکان‌هایی که نصب اسپرینکلر از سقف امکان‌پذیر نیست.
مزیت: نیاز به لوله‌کشی سقفی ندارد و برای فضاهای باریک یا با سقف خاص بسیار مناسب است.

 ۴. اسپرینکلر دیواری عمودی یا بالا‌زن (Vertical Sidewall Sprinkler)

نصب: روی دیوار نصب می‌شود، ولی برخلاف نوع افقی، جهت پاشش به سمت بالا یا زاویه‌دار است.
عملکرد: پاشش آب به سمت سقف یا بالا و سپس پخش در محیط از طریق بازتاب.
کاربرد: کمتر متداول است، اما در برخی طراحی‌های خاص معماری یا محدودیت‌های فنی به کار می‌رود.

5. اسپرینکلر توکار (Concealed Sprinkler)

• نصب: به‌طور کامل در داخل سقف کاذب پنهان می‌شود. فقط یک صفحه نازک دکوراتیو (معمولاً گرد یا مربع) در نمای بیرونی دیده می‌شود.
  عملکرد: هنگام افزایش دما، صفحه دکوراتیو جدا شده و اسپرینکلر فعال می‌شود.
  کاربرد: در فضاهایی با طراحی ظاهری خاص و نیاز به حفظ زیبایی مانند هتل‌ها، رستوران‌ها، اتاق‌های کنفرانس، یا لابی‌ها.
  مزیت: ترکیب زیبایی بصری با عملکرد ایمنی.

. 6اسپرینکلر نیمه‌توکار (Semi-Recessed / Flush Sprinkler)

نصب: بخشی از بدنه اسپرینکلر داخل سقف قرار می‌گیرد، اما خود اسپرینکلر قابل مشاهده است (بر خلاف نوع کاملاً توکار).
عملکرد: همانند پایین‌زن عمل می‌کند، ولی ظاهر جمع‌وجورتر و منظم‌تری دارد.
کاربرد: در فضاهایی که هم عملکرد و هم زیبایی اهمیت دارد، مانند دفاتر مدرن، مراکز خرید و مراکز درمانی.
مزیت: نصب آسان‌تر نسبت به توکار، همراه با حفظ نسبی زیبایی.

اسپرینکلر‌های اطفای حریق، شناخت ۵ جزء حیاتی و عملکرد پویای آن‌ها

آب‌پاش‌های آتش‌نشانی قهرمانان بی‌صدای سامانه‌های حفاظت از حریق هستند. آن‌ها به‌گونه‌ای طراحی شده‌اند که در مراحل اولیه آتش‌سوزی، آن را تشخیص داده و خاموش کنند و از بروز خسارات فاجعه‌بار جلوگیری کرده و جان انسان‌ها را نجات دهند. در این مقاله به بررسی آب‌پاش‌های آتش‌نشانی و نحوه عملکرد آن‌ها در یک سامانه اطفای حریق می‌پردازیم.

سامانه آب‌پاش آتش‌نشانی:

سامانه آب‌پاش شامل شبکه‌ای از سرآب‌پاش‌ها، لوله‌کشی‌ها، شیرهای کنترلی و سامانه‌های هشدار است که همگی با هم، یک سامانه جامع اطفای حریق را تشکیل می‌دهند. در ادامه اجزای آن را بررسی می‌کنیم:

سرآب‌پاش‌ها

سرآب‌پاش‌ها بخش قابل‌مشاهده سامانه هستند. انواع مختلفی دارند مانند آویخته، ایستاده، دیواری و مخفی. هر نوع برای محیط‌ها و نیازهای خاص طراحی شده است. این سرآب‌پاش‌ها مجهز به عنصر حساس به حرارت (لامپ شیشه‌ای یا اتصال گدازنده) هستند که با رسیدن به دمای مشخصی فعال شده و آب یا ماده خاموش‌کننده را مستقیماً روی آتش تخلیه می‌کنند.

لوله‌کشی

شبکه لوله‌کشی نقش سیستم گردش خون سامانه را دارد. وظیفه‌اش انتقال آب یا ماده خاموش‌کننده از منبع به سرآب‌پاش‌هاست. این لوله‌ها معمولاً از فولاد یا CPVC ساخته می‌شوند تا فشار و جریان موردنیاز برای مهار آتش را تحمل کنند.

شیر کنترل:

شیر کنترل مغز سامانه است. نقطه اصلی قطع و وصل جریان آب بوده و امکان فعال‌سازی یا غیرفعال‌سازی دستی را فراهم می‌کند. در برخی سیستم‌های پیشرفته، این شیرها به‌صورت خودکار یا از راه دور از طریق سامانه تشخیص حریق فعال می‌شوند.

سامانه هشدار

هنگامی که یک سرآب‌پاش فعال می‌شود، سامانه هشدار به صدا درمی‌آید تا ساکنان و نیروهای امدادی را آگاه کند. آژیرها و هشدارهای نوری نقش مهمی در تخلیه به‌موقع ساختمان و واکنش سریع دارند. این سامانه می‌تواند با دتکتورهای دود و آژیرهای آتش‌نشانی نیز یکپارچه باشد.

منبع آب

منبع آب مطمئن برای عملکرد مؤثر سامانه ضروری است. این منبع می‌تواند مستقیماً به شبکه آب شهری، مخزن اختصاصی یا ترکیبی از هر دو متصل باشد. وجود حجم و فشار کافی آب برای مهار مؤثر آتش بسیار حیاتی است.

دمای عملکرد سر اسپرینکلر

حباب شیشه‌ای یا اتصال گدازشی (Fusible Link) در یک سامانه خودکار اسپرینکلر طوری کالیبره شده است که در دمای مشخصی فعال شود. انتخاب و نصب سر اسپرینکلر با توجه به کاربری محل، موقعیت نصب، و دمای محیطی معمول انجام می‌شود.

استاندارد استرالیایی AS 2118.1 بیان می‌کند که رده دمایی انتخاب‌شده باید حداقل ۳۰ درجه سانتی‌گراد بالاتر از بالاترین دمای پیش‌بینی‌شده محیط باشد، مگر در شرایط خاص زیر:

• در فضاهای زیر شیشه، پلاستیک‌های نیمه‌شفاف، سقف‌های فلزی بدون عایق، فضاهای بسته و بدون تهویه، ویترین‌های نمای خارجی و سایر مکان‌هایی که به‌طور مستقیم در معرض نور خورشید هستند، ممکن است لازم باشد از اسپرینکلرهایی با رده دمایی بین ۷۹°C تا ۱۰۰°C استفاده شود.



• در سامانه‌های خطر بالا (High Hazard) که از انبارهای مرتفع محافظت می‌کنند، باید از اسپرینکلرهایی با رده دمایی ۱۴۱°C در سقف استفاده شود، مگر آنکه داده‌برگ‌ها یا استانداردهای دیگر دمای متفاوتی را توصیه کنند.
• در جاهایی مانند کوره‌های خشک‌کن یا هود ماشین‌آلات تولید کاغذ، اسپرینکلرهایی با دمای بالا باید در سقف مستقیماً بالای آن فضا و تا فاصله ۳ متری اطراف آن نصب شوند، مشروط بر آنکه حداکثر دما ۱۴۱°C نباشد.

اسپرینکلرهای آتش چه مدت روشن می‌مانند؟

اسپرینکلر تا زمانی که آتش خاموش شود یا منبع آب به‌صورت دستی قطع یا تمام شود، فعال باقی می‌ماند. این زمان بسته به نوع کاربری متفاوت است: برای فضاهای با خطر پایین حدود ۳۰ دقیقه، خطر متوسط ۶۰ دقیقه و خطر بالا ۹۰ دقیقه. پس از فعال شدن، آب با مقدار مناسب آتش را کنترل یا خاموش می‌کند. آمارهای آمریکا نشان می‌دهد که ۹۴٪ آتش‌سوزی‌ها در ساختمان‌های مجهز به اسپرینکلر با فعال شدن حداکثر چهار نازل مهار می‌شوند. سیستم فعال تنها توسط آتش‌نشانی پس از کنترل کامل آتش خاموش می‌شود.

حساسیت اسپرینکلرهای آتش چقدر است؟

حساسیت نازل‌های اسپرینکلر بستگی به محل نصب آن‌ها دارد. در محیط‌های مسکونی یا اداری، نازل‌ها معمولاً در دمای حدود ۶۸ درجه سانتی‌گراد فعال می‌شوند. در محیط‌هایی با دمای بالاتر (مانند محیط‌های صنعتی)، از نازل‌هایی با نقطه عملکرد بالاتر (بین ۷۹ تا ۱۴۱ درجه سانتی‌گراد یا بیشتر) استفاده می‌شود.

درجه‌بندی دمایی مشخص به جلوگیری از فعال‌سازی اشتباه به علت منابع گرمایی غیرمرتبط با آتش کمک می‌کند، مانند پخت‌وپز در خانه یا لوله‌های بخار در محیط‌های تجاری.

آیا اسپرینکلرهای آتش دود را تشخیص می‌دهند؟
خیر، سیستم‌های اسپرینکلر آتش دود را تشخیص نمی‌دهند. این سیستم‌ها فقط به گرمای ناشی از آتش پاسخ می‌دهند، اما می‌توان از آن‌ها به عنوان یک سیستم تشخیص حرارت استفاده کرد.

معمولاً سیستم اسپرینکلر همراه با سیستم‌های تشخیص دود به کار می‌رود تا ایمنی بیشتری فراهم شود. در صورت آتش‌سوزی، هشداردهنده‌ها با ایجاد آژیر، ساکنان را برای تخلیه مطلع می‌کنند، در حالی که اسپرینکلر آتش را مهار می‌کند.

آیا ممکن است اسپرینکلر به‌طور تصادفی فعال شود؟

سیستم‌های اسپرینکلر به گونه‌ای طراحی شده‌اند که فعال شدن تصادفی آن‌ها بسیار نادر است، اما غیرممکن نیست.

دلایل احتمالی فعال‌سازی تصادفی عبارت‌اند از:

• آسیب فیزیکی یا مکانیکی به نازل
• قرار گرفتن در معرض دماهای غیرمرتبط با آتش
• خرابکاری
• نقص ساخت
• خوردگی شیمیایی
• سرویس یا نگهداری نادرست

به همین دلیل، بررسی سالانه‌ی سیستم توسط یک کارشناس معتبر و واجد شرایط ضروری است. همچنین نازل‌های اسپرینکلر باید پس از ۲۵ سال از نصب تست شوند تا عملکرد صحیح آن‌ها در صورت نیاز تضمین شود.

انجمن حفاظت در برابر آتش (FPA) پیشرو در آزمایش نازل‌های اسپرینکلر است و هزاران آزمایش را در آزمایشگاه تخصصی خود انجام داده است. این انجمن همچنین بازرسی لوله‌کشی اسپرینکلر را مطابق استانداردهای LPC/BS EN 12845 انجام می‌دهد.

نتیجه گیری

در نهایت، سیستم‌های آب‌پاش آتش‌نشانی با عملکرد خودکار و سریع خود، می‌توانند در زمان‌هایی که آتش در حال گسترش است، به موقع وارد عمل شوند و از بروز فاجعه جلوگیری کنند. انتخاب و نصب درست این سیستم‌ها می‌تواند تفاوت میان یک حادثه کوچک و یک فاجعه بزرگ را رقم بزند. حالا که با اجزای مختلف و مزایای این سیستم‌ها آشنا شدید، پیشنهاد می‌کنیم برای افزایش ایمنی ساختمان خود، از خدمات حرفه‌ای اسپین الکتریک بهره‌مند شوید. برای مشاوره و دریافت اطلاعات بیشتر، همین حالا به سایت اسپین الکتریک مراجعه کنید و سیستم اطفای حریق مطمئنی برای خود و عزیزانتان انتخاب کنید.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

آیا اسپرینکلرهای آتش دود را تشخیص می‌دهند؟

خیر، فقط به گرما واکنش نشان می‌دهند، اما می‌توانند با سیستم‌های تشخیص دود یکپارچه شوند.

آیا ممکن است اسپرینکلر به‌طور تصادفی فعال شود؟

بله، اما بسیار نادر است (به دلیل آسیب فیزیکی، دمای غیرعادی، یا نقص فنی).

توپ اطفای حریق چیست و چرا به یکی از محبوب‌ترین ابزارهای ایمنی در برابر آتش ‌سوزی تبدیل شده است؟ این وسیله نوین به ‌دلیل عملکرد خودکار، سرعت واکنش بالا و کاربری ساده، توانسته جایگاه ویژه‌ای در محیط‌های مسکونی، صنعتی و تجاری پیدا کند. توپ اطفای حریق با طراحی سبک، فعال ‌سازی هوشمند و قابلیت مهار شعله در مراحل اولیه، به کاهش خسارات و افزایش ایمنی کمک می‌کند. به همین منظور شناخت کامل این محصول به شما کمک می‌کند تا با اطمینان بیشتری از آن برای حفاظت از خانه، محل کار و تجهیزات خود استفاده کنید. در ادامه این مطلب با ما همراه باشید تا به صورت 0 تا 100 بررسی کنیم که توپ اطفای حریق چیست؟

توپ اطفای حریق چیست؟

در پاسخ به این که توپ اطفای حریق چیست باید بگوییم که یک وسیله ایمنی هوشمند و دارای ویژگی فعال سازی خودکار است که برای کنترل سریع آتش ‌سوزی در مراحل ابتدایی طراحی شده و با قرار گیری در محیط، بدون نیاز به دخالت انسان عمل می‌کند. این توپ سبک و کروی شکل، حاوی پودر خاموش ‌کننده است و به محض تماس با شعله‌های آتش، طی چند ثانیه منفجر شده و مواد خاموش ‌کننده را در محیط پخش می‌کند تا دما را کاهش داده و آتش را مهار کند.

استفاده آسان، عملکرد خودکار، پوشش مناسب برای آتش‌های کلاس A، B و C و قابلیت نصب در مکان‌های پر خطر، توپ اطفای حریق را به یکی از بهترین ابزارهای نوین ایمنی تبدیل کرده است. این وسیله با سرعت واکنش بالا، هزینه نگهداری کم و نصب ساده، یک گزینه ایده ‌آل برای پیشگیری از گسترش آتش و افزایش امنیت خانه و محل کار محسوب می‌شود.

بیشتر بخوانید: اعلام حریق یا اعلان حریق؟

اجزاء تشکیل دهنده توپ اطفای حریق چیست؟

توپ اطفای حریق از چند جزء اصلی ساخته شده که هر کدام در عملکرد درست و ایمن آن نقش دارند. در این قسمت از مقاله بررسی می‌کنیم که اجزاء اصلی تشکیل دهنده توپ اطفای حریق چیست:

1. پوسته بیرونی  یا همان بدنه کروی
2. پودر خاموش ‌کننده
3. چاشنی یا مکانیزم فعال‌ ساز حرارتی
4. پوشش محافظ پلاستیکی یا فومی
5. نوار یا فتیله حساس به حرارت
6. لایه‌های داخلی نگهدارنده پودر
7. برچسب و علائم هشدار و مشخصات فنی

نحوه عملکرد توپ اطفای حریق چیست؟

حال ممکن است این سوال برای شما به وجود بیاید که شیوه عملکرد توپ اطفای حریق چیست؟ لازم است بگوییم که این عناصر برای مهار آتش سوزی تنها به 4 مرحله نیاز دارند. این مراحل شامل موارد زیر می‌شود:

تماس یا تشخیص شعله

توپ اطفای حریق معمولا در نقاط پر خطر نصب یا قرار می‌گیرد تا هر گاه آتش در محدوده پوشش آن شکل گرفت، توپ به ‌صورت مستقیم یا با برخورد شعله یا گرما درگیر شود. طراحی کروی و رنگ چشم ‌گیر توپ کمک می‌کند تا در مواجهه با جرقه یا شعله کوچک، توپ به سرعت در تماس با آتش قرار گیرد. در بعضی مدل‌ها نیازی به برخورد مستقیم نیست و افزایش دما در محیط موجب فعال ‌سازی مکانیزم داخلی می‌شود. این مرحله اهمیت بالایی در پیشگیری از گسترش حریق دارد، چرا که توپ درست در مرحله اولیه آتش یعنی فاز شعله‌ ور شدن، وارد عمل می‌شود و بدین ترتیب احتمال توسعه آتش به حداقل می‌رسد.

فعال‌ سازی و انفجار کنترل ‌شده

اما وقتی توپ در معرض آتش یا دمای بحرانی قرار گیرد، ماده حساس داخلی یا مکانیزم فشار داخل توپ فعال می‌شود و پوسته توپ به‌ صورت کنترل ‌شده می‌شکند یا منفجر می‌شود. این انفجار کوچک در واقع فرایندی مهندسی ‌شده است که با فشار داخلی و طراحی پوسته، پودر یا عامل خاموش ‌کننده را به‌ صورت پودری و پخش ‌شونده به بیرون پرتاب می‌کند. هدف این مرحله آزاد سازی سریع و یکنواخت عامل خاموش ‌کننده در حجم مشخصی از فضا است تا به سرعت با اکسیژن و شعله واکنش نشان دهد. شایان ذکر است که طراحی توپ اطفای حریق باید به‌ گونه‌ای باشد که نیروی پخش ‌کننده کافی باشد اما آسیبی به محیط وارد نکند.

پخش پودر خاموش ‌کننده

پس از شکستن پوسته، پودر یا عامل خاموش ‌کننده به‌ صورت ذرات ریز و به طور گسترده در محیط پخش می‌شود و لایه‌ای نازک اما کاربردی را روی منابع آتش و سطح اطراف ایجاد می‌کند. این پخش یکنواخت باعث قطع دسترسی شعله به اکسیژن، کاهش دمای سطح و خنثی‌ سازی واکنش‌های شعله‌ای می‌شود. بسته به نوع توپ، عامل می‌تواند برای خاموش ‌کردن انواع کلاس‌های آتش مناسب باشد. در پایان فراموش نکنید که انتخاب صحیح نوع توپ و نگهداری درست تضمین می‌کند که پخش ‌کننده در زمان حریق بهترین پوشش و اثر بخشی را داشته باشد.

خنک کردن، غیر فعال ‌سازی منبع و اقدامات پس از خاموش‌ کردن آتش

اما در نهایت، پس از انتشار عامل خاموش ‌کننده و مهار شعله، ذرات پودر به خنک‌ سازی موضعی کمک کرده و از احتمال شعله ور شدن مجدد، جلوگیری به عمل می‌آورند. همچنین لازم به ذکر است که پوشش ایجاد شده مانع از رسیدن اکسیژن جدید به منابع داغ می‌شود. در این مرحله باید هوشیار بود. بررسی منبع آتش برای اطمینان از خاموشی کامل، تهویه محیط جهت حذف دود و بخارات و همچنین پاک‌ سازی ذرات پودر متناسب با دستورالعمل سازنده لازم است. توپ اطفای منفجر شده معمولا باید تعویض یا بازیافت شود و برچسب‌های نگهداری، تاریخ انقضا و محل نصب مجدد رعایت شود تا در آینده نیز پوشش حفاظتی استانداردی فراهم بماند.

بیشتر بخوانید: جلوگیری از یخ زدگی اسپرینکلر

مزایای استفاده از توپ اطفای حریق چیست؟

اما برخی از افراد اعتقاد دارند که استفاده از سایر تجهیزات کلیدی در سیستم اطفا حریق، می‌تواند کاربردی‌تر از توپ اطفای حریق باشد. با ما همراه باشید تا به شما بگوییم که اصلی‌ترین مزایای استفاده از توپ اطفای حریق چیست:

واکنش سریع و مهار حریق در مراحل اولیه

اولین مزیت توپ اطفای حریق چیست؟ توپ اطفای حریق به‌ خاطر طراحی خودکار و حساس به حرارت، می‌تواند در کسری از ثانیه پس از شکل ‌گیری آتش وارد عمل شود و شعله را قبل از گسترش خاموش کند. این واکنش سریع باعث کاهش قابل ‌توجهی در خسارت ناشی از آتش ‌سوزی و کاهش خطر برای افراد می‌شود، زیرا نیازی به حضور و تصمیم‌ گیری فوری کاربر نیست. به طور کلی، توپ به ‌صورت غیر فعال اما آماده در محل نصب قرار گرفته و هنگام افزایش دما یا تماس مستقیم با شعله فعال می‌شود. اگر هدف شما جلوگیری از توسعه آتش و اقتصاد در هزینه‌های بازسازی است، استفاده از توپ اطفای حریق بهترین گزینه برای مهار آتش در همان مرحله آغازین است.

استفاده ساده و بدون نیاز به آموزش خاص

یکی دیگر از مزایای کلیدی توپ اطفای حریق، سادگی کاربرد آن است. بر خلاف کپسول‌های دستی که نیاز به دانش نحوه گرفتن، نشانه ‌گیری و فشار دادن اهرم دارند، توپ نیازی به عملیات پیچیده ندارد و با قرار گیری در محل مناسب به‌ صورت خودکار عمل می‌کند. این مزیت به‌ خصوص در اماکنی با کاربرانی غیر حرفه‌ای یا در فضاهای شلوغ و پر خطر مانند آشپزخانه‌های صنعتی، گاراژها، انبارها و غیره، اهمیت بسیار بالایی دارد، زیرا حتی در غیاب آموزش تخصصی، توپ قادر است نتیجه قابل اتکایی در خاموش‌ کردن اولیه ارائه دهد و ریسک خطای انسانی را به حداقل برساند.

پوشش وسیع و توزیع یکنواخت عامل خاموش ‌کننده

همانطور که پیش‌تر هم گفتیم، توپ‌های اطفای حریق هنگام فعال‌ سازی، عامل خاموش ‌کننده را به‌ صورت پودری و به طور گسترده در فضا پراکنده می‌کنند که این پخش یکنواخت باعث پوشش سطوح و منابع آتش در محیط می‌شود. حال مزیت این ویژگی توپ اطفای حریق چیست؟ این ویژگی باعث می‌شود توپ‌ها نه تنها یک نقطه کوچک را هدف بگیرند بلکه توانایی مقابله با آتش‌های کوچک پراکنده یا چند منبعی را داشته باشند. لذا در محیط‌هایی مانند انبارها، کارگاه‌ها و اتاق‌های برق که احتمال وجود چندین منبع آتش کوچک هست، توپ می‌تواند پوشش موثری فراهم کرده و از توسعه حریق جلوگیری کند.

هزینه نگهداری پایین و طول عمر مناسب

در مقایسه با برخی از سیستم‌های اطفای خودکار یا کپسول‌های فشار بالا که نیاز به سرویس دوره‌ای پیچیده و هزینه ‌بر دارند، توپ اطفای حریق معمولا هزینه نگهداری کمتر و طول عمر عملیاتی معقولی دارد. نصب آسان، عدم نیاز به بررسی‌ فشار سیلندر و سرویس‌های تخصصی مکرر و همچنین تعویض ساده پس از استفاده، باعث می‌شود که مجموع هزینه مالکیت توپ در بسیاری از سناریوها پایین‌تر از گزینه‌های دیگر باشد. این ویژگی اقتصادی کمک می‌کند که کسب ‌و کارها و خانواده‌ها با بودجه محدود نیز بتوانند لایه‌ای کلیدی از حفاظت در برابر آتش را فراهم کنند.

انعطاف ‌پذیری در مراحل نصب

ابتدا ممکن است بپرسید که منظور از انعطاف پذیری در نصب توپ اطفای حریق چیست؟ این بدان معناست که توپ اطفای حریق را می‌توان در نقاطی نصب یا قرار داد که نصب سیستم‌های ثابت اطفا یا نگهداری کپسول دشوار یا پر هزینه است. اندازه و شکل کروی توپ امکان قرار دادن آن در گوشه‌ها و فضاهای محدود را فراهم می‌کند و به‌ علت عمل خودکار، حتی در دسترسی محدود نیز می‌تواند عملکرد مناسبی ارائه دهد. این انعطاف ‌پذیری نصب باعث می‌شود تا توپ‌ها گزینه محبوبی برای تکمیل سیستم‌های ایمنی در محیط‌های مسکونی، صنعتی سبک و تجاری باشند.

نکات مهم در اجرای توپ اطفای حریق چیست؟

با وجود این که بهره گیری از توپ اطفای حریق عملکرد نسبتا ساده‌ای را در مقابله با حریق ارائه می‌دهد، اما عدم توجه به نکات مهم در نصب این تجهیزات، می‌تواند زیان بار باشد. با ما همراه باشید تا بگوییم که نکات مهم در اجرای توپ اطفای حریق چیست:

انتخاب محل نصب مناسب و تعیین پوشش ‌‌دهی

انتخاب محل نصب یکی از کلیدی‌ترین نکات در افزایش بهره ‌وری توپ اطفای حریق است. توپ‌ها باید در نقاط پر خطر و در ارتفاع و مکانی قرار گیرند که شعله‌های احتمالی به‌ سرعت با آن در تماس قرار بگیرند. به همین منظور، قبل از نصب، سطح پوشش موثر هر توپ را بررسی کنید و طوری نصب نمایید که شعله در فاصله پوشش توپ قرار گیرد. نصب صحیح باعث می‌شود توپ‌ها در مرحله ابتدایی حریق فعال شوند و از گسترش آتش جلوگیری کنند. این نکته نه تنها کارایی توپ را افزایش می‌دهد بلکه در بهینه‌ سازی هزینه‌ها و کاهش نیاز به تعداد زیاد توپ در فضاهای کوچک نقش دارد.

رعایت دستورالعمل کارخانه و تاریخ انقضا

همانند هر وسیله دیگری، در استفاده از توپ اطفای حریق نیز سعی کنید که همیشه دستورالعمل سازنده را مطالعه و رعایت کنید. هر مدل توپ ممکن است ویژگی‌ها، نوع عامل خاموش ‌کننده و شرایط نگهداری متفاوتی داشته باشد. به برچسب‌ها و تاریخ انقضا توجه کنید چون مواد داخل توپ یا پوشش خارجی ممکن است با گذر زمان خواص خود را از دست دهند. نگهداری مطابق دفترچه شامل حفاظت در برابر نور مستقیم خورشید، رطوبت شدید یا یخ‌ زدگی و کنترل دوره‌ای وضعیت ظاهری توپ است. رعایت این نکات تضمین می‌کند توپ هنگام نیاز عملکرد مورد انتظار را ارائه دهد و در صورت منقضی شدن یا آسیب دیدن، به موقع تعویض شود.

بررسی و آزمایش دوره‌ای بدون دستکاری مکانیزم داخلی

بازرسی دوره‌ای بصری بخشی از نگهداری پیشگیرانه هر عنصری از سیستم اعلام حریق است. هر چند توپ‌ها طراحی ساده‌ای دارند ولی باید به ‌صورت منظم بررسی شوند تا ترک، آسیب فیزیکی یا تغییر رنگ که می‌تواند نشان ‌دهنده خرابی باشد شناسایی شود. این بررسی‌ها باید بدون باز کردن یا دستکاری مکانیزم داخلی انجام شود. به عبارت دیگر، باز کردن پوسته یا تلاش برای بازسازی توپ خطرناک است و کارایی آن را از بین می‌برد. شایان ذکر است که ثبت زمان و نتیجه هر بازرسی در دفترچه نگهداری به شما کمک می‌کند چرخه تعویض و بررسی را مدیریت کنید و ریسک خرابی غیر منتظره را کاهش دهید.

آموزش اولیه ساکنین یا کارکنان و تعیین مسئول نگهداری

اگر چه توپ اطفای حریق خود فعال است و نیاز به عملیات پیچیده ندارد، آشنایی ساکنین یا کارکنان با عملکرد کلی، محل‌های نصب و اقدامات پس از فعال ‌سازی ضروری است. آموزش کوتاه شامل این‌که در صورت انفجار توپ چه اقداماتی باید انجام شود،  باعث می‌شود واکنش افراد سازمان ‌یافته و ایمن باشد. لذا تعیین یک مسئول نگهداری برای بازبینی دوره‌ای، ثبت بازرسی‌ها و پیگیری تعویض‌ها نیز کمک می‌کند تا توپ‌ها همیشه در وضعیت عملیاتی مناسب باقی بمانند.

تطابق با نوع حریق و محدودیت‌های عامل خاموش ‌کننده

قبل از اعتماد کامل به توپ‌ها، مطمئن شوید نوع توپ انتخابی برای کلاس‌های حریق محتمل در محل شما مناسب است. برخی توپ‌ها برای همه کلاس‌ها مناسب نیستند و استفاده نادرست ممکن است اثر بخشی را کاهش دهد یا خطر ایجاد کند. همچنین دقت کنید که توپ برای محیط‌های حساس مثل آشپزخانه‌های تجاری یا مکان‌های دارای تجهیزات الکترونیکی نیازمند مدل‌های خاص یا مکمل‌هایی از جمله سیستم‌های تهویه و پاک‌ سازی پس از استفاده است.

اقدامات پس از فعال‌ سازی و برنامه جایگزینی

پس از فعال ‌سازی توپ، نخست ایمنی افراد و اطفای کامل منبع آتش را در اولویت قرار دهید. پس از اطمینان از خاموشی، محیط را تهویه کرده و ذرات پودر را مطابق دستورالعمل سازنده پاک ‌سازی کنید تا از آسیب ‌رسیدن به تجهیزات الکترونیکی و تنفس پودر جلوگیری شود. توپ منفجر شده باید سریعا از مدار خارج و جایگزین گردد. داشتن یک برنامه از پیش ‌تعیین ‌شده برای تامین و نصب توپ جایگزین و همچنین ثبت تاریخ و علت استفاده به حفظ سطح حفاظتی مستمر کمک می‌کند. این روند پس از استفاده، اهمیت بالایی در حفظ ایمنی بلند مدت و جلوگیری از ایجاد خلا حفاظتی دارد.

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به بررسی این موضوع پرداختیم که توپ اطفای حریق چیست؟ دانستیم که توپ اطفای حریق به‌ عنوان یک سیستم اطفای خودکار و کم‌ هزینه، نقش مهمی در جلوگیری از گسترش آتش و کاهش خطرات احتمالی دارد. مزایای فراوان توپ اطفای حریق که به آن‌ها اشاره کردیم، این وسیله را به انتخابی هوشمندانه برای ارتقای ایمنی تبدیل کرده است. در پایان فراموش نکنید که استفاده از توپ اطفای حریق می‌تواند یک لایه محافظتی مطمئن برای جلوگیری از حوادث ناگهانی و ایجاد آرامش خاطر در محیط‌های مختلف باشد. ضمن سپاس از همراهی شما با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده مفید بوده باشد.

ما در مجموعه اسپین الکتریک به صورت تخصصی در زمینه تامین و تجهیز انواع سیستم‌های اعلام حریق و تجهیزات مرتبط با آن فعالیت می‌کنیم. شما همراهان محترم می‌توانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان پیش از خرید، از طریق پل‌های ارتباطی با ما تماس حاصل فرمایید.

بیشتر بخوانید: رفع خطای سیستم اعلام حریق

سوالات متداول

آیا توپ اطفای حریق برای انواع آتش‌ سوزی مناسب است؟

توپ اطفای حریق معمولا برای مهار آتش‌های کلاس A، B و C مناسب است. یعنی برای مواد جامد، مایعات قابل ‌اشتغال و آتش ‌سوزی‌های الکتریکی. البته بسته به برند و مدل، ممکن است سطح پوشش و نوع پودر متفاوت باشد. لذا قبل از خرید، حتما برچسب مشخصات را بررسی کنید تا مطمئن شوید با شرایط محیط شما تطابق دارد.

آیا توپ اطفای حریق نیاز به نگهداری و سرویس دوره‌ای دارد؟

جالب است بدانید که بر خلاف کپسول‌های آتش ‌نشانی، توپ‌های اطفا نیاز به سرویس تخصصی دوره‌ای ندارند. فقط باید به ‌صورت چشمی بررسی شوند تا پوسته سالم باشد و تاریخ انقضا نگذشته باشد. همچنین قرار دادن توپ در محیط‌های خیلی گرم، مرطوب یا در معرض نور مستقیم خورشید توصیه نمی‌شود.

اقدامات لازم پس از فعال شدن توپ اطفای حریق چیست؟

بعد از فعال ‌سازی، ابتدا مطمئن شوید که آتش به ‌طور کامل خاموش شده و محیط را با احتیاط تهویه کنید. سپس پودر پراکنده ‌شده را طبق دستورالعمل سازنده پاک ‌سازی کنید، مخصوصا اگر وسایل الکترونیکی در محل وجود دارد. توپ منفجر شده باید کنار گذاشته شده و با یک توپ جدید جایگزین شود تا سطح ایمنی محیط حفظ گردد.
