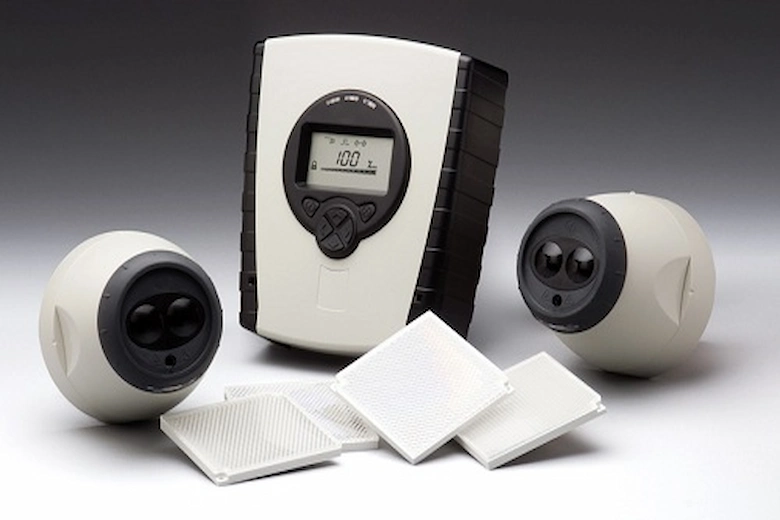

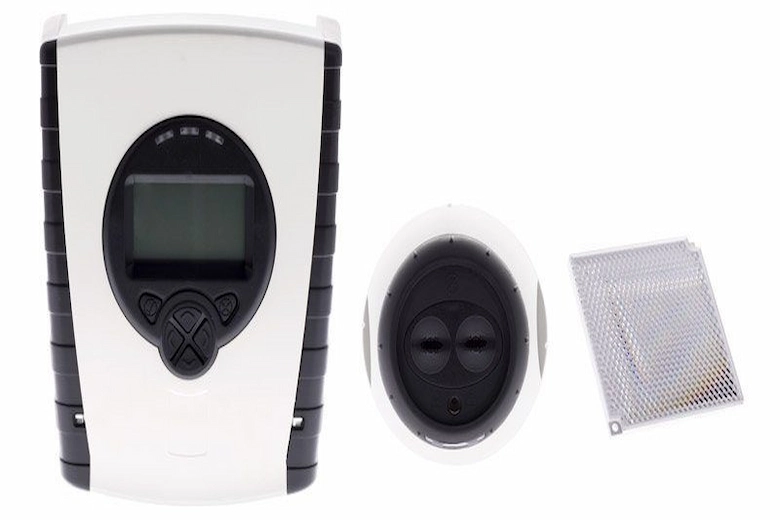

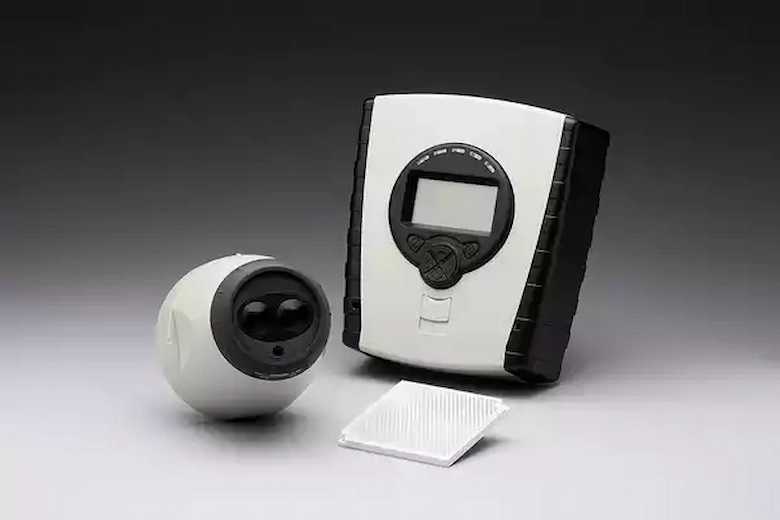

خرید بیم دتکتور – قبل از خرید این ۷ نکته مهم را حتما بدانید!

در دنیای امروز، ایمنی در محیط‌های صنعتی اهمیت زیادی دارد و یکی از بخش‌های حیاتی در این راستا، شناسایی گازهای خطرناک است. دتکتورهای گاز مادون قرمز، با بهره‌گیری از تکنولوژی پیشرفته، به عنوان یکی از بهترین ابزارها برای تشخیص گازهای مختلف شناخته می‌شوند. این دستگاه‌ها با دقت و حساسیت بالا قادر به شناسایی انواع گازها هستند و نقش حیاتی در پیشگیری از حوادث دارند. اگر شما هم به دنبال راهکاری کارآمد و دقیق برای نظارت بر گازهای خطرناک در محیط‌های صنعتی خود هستید، این مقاله را تا انتها بخوانید تا با ویژگی‌ها و مزایای این دستگاه‌ها بیشتر آشنا شوید.

دتکتور گاز مادون قرمز چیست؟

دتکتور گاز مادون قرمز (Infrared Gas Detector) یک دستگاه حسگر است که برای شناسایی گازهای خاص در محیط‌ها استفاده می‌شود. این دتکتورها معمولاً بر اساس اصول جذب یا انعکاس نور مادون قرمز عمل می‌کنند. به عبارت دیگر، این حسگرها از تابش نور مادون قرمز برای شناسایی گازهای موجود در هوا استفاده می‌کنند. هر گاز ویژگی خاصی در جذب یا بازتاب نور مادون قرمز دارد، بنابراین با استفاده از این ویژگی، دتکتور قادر است نوع و میزان گاز را شناسایی کند.

در این دتکتورها، یک منبع نور مادون قرمز و یک آشکارساز نوری در دو طرف یک لوله نصب می‌شوند. هنگامی که گاز وارد این لوله می‌شود، گاز به‌طور خاص نوری با طول موج مشخص را جذب می‌کند. میزان جذب نور در یک طول موج خاص می‌تواند اطلاعاتی در مورد غلظت گاز مورد نظر فراهم کند. این دتکتورها برای شناسایی گازهایی مانند دی‌اکسید کربن (CO2)، مونوکسید کربن (CO)، متان (CH4) و سایر گازهای آلی مفید هستند.

بیشتر بخوانید: دتکتور گاز اولتراسونیک چیست؟

ویژگی‌ها:

1. دقت بالا: به دلیل حساسیت بالا به طول موج‌های خاص گازها، دقت خوبی دارند.
2. مقاومت در برابر آلودگی: معمولاً در برابر آلودگی‌های محیطی مقاوم‌تر از سایر انواع دتکتورها هستند.
3. نیاز به کالیبراسیون: معمولاً نیاز به کالیبراسیون دقیق دارند تا عملکرد بهینه داشته باشند.

این نوع دتکتورها در صنایع مختلف مانند نفت و گاز، شیمیایی، معدنی و یا محیط‌های پرخطر استفاده می‌شوند.

انواع دتکتورهای گاز مادون قرمز کدامند؟

دتکتورهای گاز مادون قرمز (NDIR)

این نوع دتکتورها معمولاً بر اساس اصول پیکربندی ناحیه تشخیص مادون قرمز  (Non-Dispersive Infrared)  طراحی می‌شوند. این دستگاه‌ها از تابش مادون قرمز (IR) برای شناسایی غلظت گاز در محیط استفاده می‌کنند.

ساختار:

• منبع تابش مادون قرمز: معمولاً از یک لامپ تابشگر یا دیود مادون قرمز LED یا LDR برای ایجاد تابش استفاده می‌شود.

• • فیلتر انتخابی: به جای تحلیل طیف وسیع مادون قرمز، از فیلترهایی برای انتخاب طول‌موج‌های خاص (مطابق با ویژگی جذب گاز هدف) استفاده می‌شود.
  • حفره نمونه (Gas Chamber): گاز نمونه عبوری از تابش مادون قرمز که جذب تابش را توسط گاز محاسبه می‌کند.
  • آشکارساز: معمولا از آشکارسازهایی مانند ترانزیستورهای فوتونی یا ترموپیل‌ها استفاده می‌شود که جذب تابش IR توسط گاز را اندازه‌گیری می‌کنند.



ویژگی‌ها:

• • مناسب برای گازهای خاص: دتکتورهای مادون قرمز برای شناسایی گازهایی طراحی می‌شوند که جذب مشخص در محدوده مادون قرمز دارند ،مانند CO2، CH4، CO
  • دقت و پایداری: این دتکتورها معمولاً دقت بالایی دارند و می‌توانند تغییرات غلظت گازها را با حساسیت بالا اندازه‌گیری کنند.
  • خودکالیبره بودن: برخی از مدل‌ها به سیستم خودکالیبره مجهز هستند که دقت دستگاه را با گذشت زمان حفظ می‌کنند.



•

کاربردها:

• صنایع نفت و گاز
• سیستم‌های تهویه
• سیستم‌های اعلام حریق
• محیط‌های تجاری و صنعتی
• مدیریت آلودگی هوا

دتکتورهای گاز مادون قرمز دو باند (Dual Beam IR)

این نوع دتکتورها از دو باند مادون قرمز مختلف برای شناسایی غلظت گاز استفاده می‌کنند که باعث افزایش دقت و کاهش اثرات محیطی می‌شود.

ساختار:

• دو منبع تابش مادون قرمز: این سیستم از دو منبع تابش مادون قرمز (که معمولاً دارای دو باند طول‌موج متفاوت هستند) برای افزایش دقت استفاده می‌کند.
• آشکارساز دوگانه: دستگاه به‌طور هم‌زمان شدت تابش از دو باند مختلف را اندازه‌گیری کرده و تفاوت‌های آن را برای تعیین غلظت گاز محاسبه می‌کند.

ویژگی‌ها:

• حساسیت بالا: دقت بالا به دلیل استفاده از دو باند مادون قرمز برای شناسایی گاز.
• حذف اثرات محیطی: استفاده از دو باند مختلف به فیلتر کردن نوفه‌های محیطی کمک می‌کند.
• افزایش دقت: این نوع دتکتورها برای شناسایی دقیق‌تر گازهایی که جذب آن‌ها در باندهای مختلف متفاوت است، به‌کار می‌روند.

کاربردها:

• صنایع حساس مانند صنایع پتروشیمی، معدن، نفت و گاز، و محیط‌های با آلودگی بالا.
• سیستم‌های اعلام حریق پیشرفته.

دتکتورهای گاز مادون قرمز سه باند (Triple Beam IR)

این دتکتورها از سه باند مادون قرمز متفاوت برای شناسایی دقیق‌تر غلظت گازها استفاده می‌کنند.

ساختار:

• سه منبع تابش مادون قرمز: این سیستم به‌طور هم‌زمان از سه باند تابش مادون قرمز مختلف برای پوشش طیف وسیع‌تری از جذب گازها استفاده می‌کند.

• آشکارساز چندگانه: هر آشکارساز تابش‌های مختلف در باندهای مادون قرمز را اندازه‌گیری کرده و تفاوت‌ها را برای شناسایی غلظت گاز مورد نظر محاسبه می‌کند.
•

ویژگی‌ها:

• دقت بالا: استفاده از سه باند مادون قرمز برای شناسایی چندین گاز به طور هم‌زمان و با دقت بیشتر.
• کاهش اثرات محیطی: به دلیل استفاده از سه باند مختلف، این دتکتورها بسیار مقاوم به تغییرات شرایط محیطی هستند.
• شناسایی همزمان چندین گاز: می‌توانند گازهای مختلف را به‌طور هم‌زمان و با دقت بالا شناسایی کنند.

کاربردها:

• شناسایی گازهای متعدد در صنایع پیچیده مانند صنعت نفت و گاز، محیط‌های شیمیایی و سازمان‌های کنترل کیفیت.
• آزمایشگاه‌های تحقیقاتی برای اندازه‌گیری دقیق ترکیب گازی هوا.

نتیجه‌گیری

دتکتورهای گاز مادون قرمز با دقت و حساسیت بالا، راهکاری مطمئن برای شناسایی گازهای خطرناک و قابل اشتعال در محیط‌های صنعتی ارائه می‌دهند. این دستگاه‌ها با تکنولوژی پیشرفته خود، تأثیرات محیطی را کاهش داده و دقت بالایی در تشخیص گازها دارند. اگر به دنبال یک سیستم ایمن و کارآمد برای محافظت از محیط کار خود هستید، همین حالا مدل‌های مختلف دتکتورهای گاز مادون قرمز را در فروشگاه اسپین الکتریک بررسی کنید و بهترین گزینه را انتخاب نمایید!

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

دتکتور گاز مادون قرمز چگونه عمل می‌کند؟
دتکتورهای گاز مادون قرمز با استفاده از تابش نور مادون قرمز به شناسایی گازهای مختلف می‌پردازند. هر گاز مشخصه جذب خاصی در طیف مادون قرمز دارد و این دستگاه‌ها از این ویژگی برای اندازه‌گیری غلظت گازها استفاده می‌کنند. هنگامی که گاز وارد لوله دستگاه می‌شود، مقدار مشخصی از نور مادون قرمز را جذب کرده و این تغییرات به‌وسیله آشکارساز اندازه‌گیری می‌شود تا غلظت گاز محاسبه شود.

آیا دتکتورهای گاز مادون قرمز نیاز به کالیبراسیون دارند؟
بله، دتکتورهای گاز مادون قرمز معمولاً نیاز به کالیبراسیون دقیق دارند. این کالیبراسیون به‌منظور اطمینان از دقت بالا و عملکرد بهینه دستگاه در شرایط مختلف محیطی انجام می‌شود. برخی مدل‌های پیشرفته این دستگاه‌ها به سیستم خودکالیبراسیون مجهز هستند که دقت آن‌ها را در طول زمان حفظ می‌کند.

چه گازهایی توسط دتکتورهای گاز مادون قرمز شناسایی می‌شوند؟
دتکتورهای گاز مادون قرمز قادر به شناسایی گازهای مختلفی هستند که جذب خاصی در طیف مادون قرمز دارند. برخی از گازهای رایجی که این دستگاه‌ها شناسایی می‌کنند عبارتند از: دی‌اکسید کربن (CO2)، مونوکسید کربن (CO)، متان (CH4)، و گازهای آلی دیگر. این دستگاه‌ها به‌ویژه در صنایع نفت و گاز، شیمیایی و محیط‌های پرخطر کاربرد دارند.

آتش‌سوزی یکی از خطرات جدی در محیط‌های صنعتی و مسکونی است که تشخیص سریع و دقیق آن می‌تواند خسارات جبران‌ناپذیری را کاهش دهد. دتکتور تشخیص آتش مبتنی بر انرژی تابشی یکی از پیشرفته‌ترین روش‌های کشف حریق هستند که با استفاده از فناوری‌های مختلف، تابش‌های ناشی از شعله و جرقه را شناسایی می‌کنند. استاندارد NFPA72 به عنوان یک مرجع معتبر بین‌المللی، اصول طراحی و عملکرد این حسگرها را مشخص می‌کند تا بالاترین سطح ایمنی را فراهم آورد. در ادامه، با انواع دتکتورهای شعله، ویژگی‌های آن‌ها و عوامل مؤثر بر عملکردشان آشنا خواهید شد. اگر به دنبال درکی عمیق از نحوه کار این حسگرها و انتخاب بهترین گزینه برای محیط خود هستید، این مطلب را تا انتها مطالعه کنید!

اصول عملکرد دتکتورهای شعله

دتکتور تشخیص آتش به گونه‌ای طراحی شده‌اند که تابش الکترومغناطیسی ساطع‌شده از شعله را در طول‌موج‌های مختلف تشخیص دهند. حسگرهای شعله فرابنفش (UV) معمولاً از یک لوله گایگر-مولر فوتودیود خلاء برای تشخیص تابش فرابنفش تولیدشده توسط شعله استفاده می‌کنند. این حسگرها با برخورد فوتون‌های فرابنفش به ناحیه فعال لوله، یک جریان الکتریکی ناگهانی ایجاد می‌کنند که در صورت رسیدن به حد مشخص، هشدار را فعال می‌کند. حسگرهای شعله مادون‌قرمز (IR) نیز وجود دارند که از فوتوسل‌هایی برای تشخیص تابش مادون‌قرمز در یک باند طول‌موج خاص استفاده می‌کنند. این حسگرها مجهز به فیلترهایی هستند که از تأثیر نورهای معمولی مانند نور خورشید و لامپ‌های رشته‌ای بر عملکردشان جلوگیری می‌کند.

نوع دیگری از دتکتورهای شعله، حسگرهای ترکیبی UV/IR هستند که هم تابش فرابنفش را با استفاده از یک فوتودیود خلاء و هم طول‌موج‌های انتخابی مادون‌قرمز را با استفاده از یک فوتوسل تشخیص می‌دهند. این ترکیب به افزایش دقت تشخیص کمک می‌کند و احتمال هشدارهای کاذب را کاهش می‌دهد. علاوه بر این، حسگرهای شعله مادون‌قرمز چندطول‌موجی (IR/IR) نیز وجود دارند که تابش را در دو یا چند باند باریک از طیف مادون‌قرمز دریافت کرده و با مقایسه این تابش‌ها، در صورتی که الگوی مشاهده‌شده نشان‌دهنده وجود آتش باشد، سیگنال هشدار را فعال می‌کنند.

بیشتر بخوانید: سیستم پیجینگ کارخانه چیست؟ – بررسی (0 تا 100)

حسگرهای جرقه و ذغال

حسگرهای جرقه و ذغال به‌منظور تشخیص انرژی تابشی ساطع‌شده از ذغال‌های داغ طراحی شده‌اند. این حسگرها معمولاً از فوتودیودهای حالت جامد یا فوتوترانزیستورها برای تشخیص تابش در محدوده ۰.۵ تا ۲.۰ میکرون استفاده می‌کنند و در محیط‌های تاریک حساسیت بسیار بالایی دارند. میزان حساسیت این حسگرها می‌تواند به حد میکرووات برسد و زمان پاسخ‌دهی آن‌ها در حد میکروثانیه باشد، که آن‌ها را برای کاربردهایی که نیاز به تشخیص سریع دارند، ایده‌آل می‌کند.

بیشتر بخوانید: نحوه عیب یابی تجهیزات پیجینگ صنعتی

ویژگی‌های انرژی تابشی ساطع‌ شده از آتش

انرژی تابشی ساطع‌شده از شعله یا جرقه شامل تابش‌هایی در باندهای مختلف طیف فرابنفش، مرئی و مادون‌قرمز است. مقدار نسبی این تابش‌ها به عوامل مختلفی مانند ترکیب شیمیایی سوخت، دما و سرعت احتراق بستگی دارد. در طول فرآیند احتراق، تقریباً تمام مواد در حال سوختن مقداری تابش فرابنفش منتشر می‌کنند. بااین‌حال، تنها سوخت‌هایی که حاوی کربن هستند، تابش قابل‌توجهی در طول‌موج ۴.۳۵ میکرون که مربوط به دی‌اکسید کربن است، ساطع می‌کنند. بسیاری از حسگرهای شعله از این ویژگی برای تشخیص آتش استفاده می‌کنند.

از سوی دیگر، انرژی تابشی ساطع‌شده از ذغال‌ها عمدتاً تابعی از دمای سوخت و گسیل‌پذیری آن است. تابش‌های ساطع‌شده از ذغال‌ها عمدتاً در محدوده مادون‌قرمز قرار دارند و تنها مقدار کمی از انرژی در محدوده نور مرئی ساطع می‌شود. معمولاً ذغال‌ها تا زمانی که به دمای ۳۲۴۰ درجه فارنهایت (۱۷۲۷ درجه سانتی‌گراد) نرسند، تابش فرابنفش قابل‌توجهی منتشر نمی‌کنند. در بیشتر موارد، تابش‌های ساطع‌شده از ذغال‌ها در بازه ۰.۸ تا ۲.۰ میکرون قرار دارند، که این بازه نشان‌دهنده دماهایی بین ۳۹۸ تا ۱۰۰۰ درجه سانتی‌گراد است.

عوامل تأثیرگذار بر عملکرد حسگرها

حسگرهای انرژی تابشی یا دتکتور تشخیص آتش معمولاً دارای مدارهای تأیید داخلی هستند که از تأخیر زمانی برای تشخیص تفاوت بین سیگنال‌های گذرا و واقعی استفاده می‌کنند. این ویژگی در شرایطی که آتش مورد انتظار و نحوه گسترش آن مشخص است، اهمیت بالایی دارد. برای مثال، حسگرهایی که از مدارهای انتگرالی برای پردازش نور سوسوزن شعله استفاده می‌کنند، ممکن است در تشخیص انفجارهای ناشی از اشتعال بخارات و گازهای قابل‌احتراق که با سرعت بالا حرکت می‌کنند، عملکرد مناسبی نداشته باشند. در چنین شرایطی، حسگرهایی که واکنش سریع دارند، انتخاب بهتری خواهند بود. برعکس، در محیط‌هایی که آتش به‌آرامی رشد می‌کند، حسگرهایی که از تأخیر زمانی برای تأیید سیگنال‌های تکراری استفاده می‌کنند، مناسب‌تر هستند.

علاوه بر تابش‌های انرژی، محیط اطراف آتش و حسگر نیز تأثیر زیادی بر عملکرد تشخیص دارد. برخی از طول‌موج‌های انرژی تابشی ممکن است توسط ذرات معلق در هوا یا رسوبات تشکیل‌شده روی حسگر جذب شوند. به‌طور کلی، وجود آئروسل‌ها و تجمع رسوبات روی سطح حسگر باعث کاهش حساسیت آن می‌شود. برای مثال، دود ناشی از احتراق نفت خام و مواد نفتی سنگین معمولاً تابش‌های فرابنفش را جذب می‌کند، که می‌تواند عملکرد حسگرهای UV را تحت تأثیر قرار دهد. در چنین شرایطی، سیستم‌های تشخیص باید به‌گونه‌ای طراحی شوند که اثر تداخل دود بر عملکرد حسگر را به حداقل برسانند.

شرایط محیطی و تأثیر آن بر عملکرد حسگرها

محیط و شرایط جوی منطقه‌ای که دتکتور تشخیص آتش در آن نصب می‌شود، بر عملکرد آن تأثیرگذار است. همه حسگرها دارای محدودیت‌های دمایی هستند که در محدوده آن‌ها قادر به تشخیص صحیح آتش خواهند بود. بنابراین، طراحان سیستم‌های اعلام حریق باید اطمینان حاصل کنند که حسگرهای انتخاب‌شده با دمای محیطی محل نصب سازگاری دارند. همچنین شرایط جوی مانند باران، برف و یخ نیز می‌توانند تابش‌های فرابنفش و مادون‌قرمز را در درجات مختلف تضعیف کنند. برای جلوگیری از این مشکل، لازم است حسگرها در برابر تجمع این عوامل محافظت شوند.

بیشتر بخوانید: دتکتور بیم دودی چیست؟

منابع تابش غیراشتعالی و تأثیر آن‌ها بر تشخیص آتش

در برخی مناطق، ممکن است منابعی از تابش انرژی وجود داشته باشند که مستقیماً با آتش مرتبط نیستند اما می‌توانند بر عملکرد حسگرها تأثیر بگذارند. به همین دلیل، هنگام انتخاب حسگر مناسب برای یک محیط خاص، باید منابع احتمالی دیگر تابش نیز مورد ارزیابی قرار گیرند تا از بروز هشدارهای اشتباه جلوگیری شود.

معادله پاسخ‌دهی حسگرهای نوری

تمام حسگرهای نوری بر اساس معادله‌ای نظری کار می‌کنند که توان تابشی رسیده به حسگر (S) را به توان تابشی ساطع‌شده توسط آتش (P)، ضریب تضعیف هوا (ζ) و فاصله بین آتش و حسگر (d) مرتبط می‌کند. طبق این معادله، توان تابشی که به حسگر می‌رسد، با افزایش فاصله کاهش می‌یابد. در بهترین شرایط و بدون در نظر گرفتن جذب جوی، اگر فاصله بین حسگر و آتش دو برابر شود، مقدار توان تابشی که حسگر دریافت می‌کند به یک‌چهارم کاهش می‌یابد. اما در شرایط واقعی، عواملی مانند گرد و غبار، بخار آب و دیگر آلاینده‌های موجود در هوا می‌توانند تابش را جذب کرده و عملکرد حسگر را کاهش دهند. مقدار ضریب تضعیف هوا (ζ) معمولاً بین ۰.۰۰۱- تا ۰.۱- برای هوای معمولی متغیر است.

این موارد نشان می‌دهد که انتخاب دتکتور تشخیص آتش مناسب برای هر محیط، نیازمند در نظر گرفتن ویژگی‌های آتش مورد انتظار، شرایط محیطی و نوع تابش‌های موجود در منطقه است.

نتیجه‌گیری

در نهایت، انتخاب دتکتور تشخیص آتش مناسب برای تشخیص آتش می‌تواند نقش حیاتی در پیشگیری از خسارات ناشی از حریق ایفا کند. با توجه به تنوع حسگرها و عواملی که بر عملکرد آن‌ها تأثیر می‌گذارند، ضروری است که این سیستم‌ها با دقت و طبق استانداردهای معتبر مانند NFPA72 انتخاب شوند. برای مشاوره و خرید تجهیزات با کیفیت بالا، شما می‌توانید از محصولات و خدمات تخصصی شرکت اسپین الکتریک بهره‌مند شوید. برای کسب اطلاعات بیشتر و سفارش محصولات، به وب‌سایت ما مراجعه کنید و ایمنی محیط خود را تضمین کنید!

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

دتکتورهای شعله چگونه آتش را تشخیص می‌دهند؟
دتکتورهای شعله با استفاده از حسگرهای مخصوص که تابش‌های الکترومغناطیسی ساطع‌شده از شعله را در طول‌موج‌های خاص (فرابنفش، مادون‌قرمز و مرئی) شناسایی می‌کنند، آتش را تشخیص می‌دهند. این تابش‌ها بسته به نوع سوخت و دمای آتش متفاوت هستند و حسگرها برای شناسایی آن‌ها به کار می‌روند.

چه عواملی می‌توانند بر دقت عملکرد دتکتورهای شعله تأثیر بگذارند؟
عواملی همچون وجود گرد و غبار، دود، بخار آب و دیگر آلاینده‌ها در هوا می‌توانند تابش‌های ساطع‌شده از شعله را جذب کرده و عملکرد دتکتور را کاهش دهند. همچنین، شرایط محیطی مانند دما و رطوبت می‌تواند تأثیر بسزایی در حساسیت و کارایی حسگرها داشته باشد.

چگونه می‌توان از بروز هشدارهای اشتباه در سیستم‌های تشخیص آتش جلوگیری کرد؟: برای جلوگیری از هشدارهای اشتباه، انتخاب دتکتورهای ترکیبی (مانند UV/IR) که از چندین نوع تابش برای شناسایی آتش استفاده می‌کنند، می‌تواند مفید باشد. همچنین، باید محیط اطراف حسگر به‌دقت بررسی شود تا منابع تابش غیراشتعالی که می‌توانند تأثیرگذار باشند شناسایی و حذف شوند.

آتش‌سوزی یکی از بزرگ‌ترین تهدیدها برای ایمنی صنایع و محیط‌های کاری است. اگرچه پیشرفت‌های زیادی در تکنولوژی‌های اطفاء حریق صورت گرفته، اما همچنان انتخاب سیستم‌های مناسب برای هر نوع خطر آتش‌سوزی، اهمیت بالایی دارد. یکی از بهترین راه‌حل‌ها برای مقابله با آتش‌سوزی‌های سطحی، استفاده از سیستم‌ اطفاء حریق گاز پایه است. این سیستم‌ها به‌ویژه در مواردی که خطر آتش‌سوزی ناشی از مایعات قابل اشتعال، گازها یا مواد جامد کم عمق باشد، می‌توانند به‌سرعت آتش را مهار کنند.

در این مقاله از اسپین الکتریک، به بررسی ویژگی‌ها، الزامات طراحی، و عملکرد سیستم‌های اطفاء حریق گاز پایه خواهیم پرداخت و مزایا و چالش‌های این سیستم‌ها را تحلیل خواهیم کرد.



سیستم اطفا حریق گاز پایه چیست؟

سیستم اطفا حریق گاز پایه یکی از پیشرفته‌ترین روش‌های خاموش کردن آتش است که به جای آب یا فوم، از گازهای مخصوص برای مهار و خاموش ‌سازی حریق استفاده می‌کند. این گازها مانند CO2، FM200، Novec 1230 یا Inergen با کاهش سطح اکسیژن یا جذب حرارت شعله، باعث قطع واکنش‌های شیمیایی آتش و خاموش شدن سریع آن می‌شوند. از مهم‌ترین مزایای سیستم اطفا حریق گاز پایه می‌توان به عدم ایجاد خسارت به تجهیزات الکترونیکی و مدارهای حساس، سرعت عمل بالا در مهار آتش و جلوگیری از گسترش دود و حرارت اشاره کرد. به همین دلیل این سیستم بیشتر در اتاق سرور، مراکز داده، اتاق کنترل، موزه‌ها و مکان‌هایی که تجهیزات حساس وجود دارد استفاده می‌شود. انتخاب صحیح نوع گاز و طراحی استاندارد سیستم اطفا حریق گاز پایه می‌تواند نقشی کلیدی در افزایش ایمنی و کاهش خسارات ناشی از حوادث ایفا کند.



نحوه عملکرد سیستم اطفا حریق گاز پایه

نحوه عملکرد سیستم اطفا حریق گاز پایه به این صورت است که پس از شناسایی حریق توسط سیستم اعلام حریق، سیگنال هشدار به کنترل پنل مرکزی ارسال می‌شود و این پنل بلافاصله دستور فعال‌سازی سیلندرهای گاز را صادر می‌کند. گاز اطفا از طریق شبکه لوله ‌کشی و نازل‌ها به سرعت در محیط پخش می‌شود و با کاهش سطح اکسیژن یا جذب گرمای شعله، فرآیند احتراق را متوقف می‌سازد. این عملکرد هوشمند و سریع، باعث خاموش شدن آتش در همان لحظات اولیه و جلوگیری از گسترش آن می‌شود، بدون آنکه به تجهیزات حساس آسیب برساند.



ویژگی‌های سیستم‌های اطفاء حریق گاز پایه

یک سیستم کاربرد محلی برای اطفاء حریق گاز پایه باید ویژگی‌هایی داشته باشد که آن را قادر به ارائه حفاظت مؤثر در مواقع اضطراری کند. از جمله مهم‌ترین ویژگی‌های این سیستم‌ها می‌توان به موارد زیر اشاره کرد:

• گاز تمیز: سیستم‌های اطفاء حریق گاز پایه از گازهای بی‌اثر یا هالوکربنی استفاده می‌کنند که برای خاموش کردن آتش به سرعت عمل می‌کنند.
• نازل‌های ویژه: نازل‌ها به‌گونه‌ای طراحی می‌شوند که گاز را به طور دقیق و مستقیم به محل آتش تخلیه کرده و از گسترش آن جلوگیری کنند.
• اتصال به لوله‌کشی ثابت: این سیستم‌ها به لوله‌کشی ثابت متصل هستند که موجب می‌شود در مواقع بحران، گاز به‌طور خودکار و مؤثر به منطقه خطر منتقل شود.

این سیستم‌ها برای اطفاء حریق‌های سطحی در مایعات قابل اشتعال، گازها و مواد جامد کم عمق طراحی شده‌اند و در مناطقی که نیاز به محافظت سریع از یک منطقه خاص دارند، استفاده می‌شوند.

بیشتر بخوانید: راهنمای جامع تأسیس و نگهداری سیستم‌های اطفاء حریق گاز پایه

الزامات طراحی سیستم‌های اطفاء حریق گاز پایه

برای بهره‌برداری مؤثر از سیستم‌های اطفاء حریق گاز پایه، باید چندین عامل طراحی و الزامات فنی مورد توجه قرار گیرد:

• میزان خطر: باید خطر به‌طور کامل ایزوله شود تا آتش از منطقه محافظت‌شده گسترش نیابد. طراحی سیستم باید به‌گونه‌ای باشد که پوشش کاملی برای همه نواحی در معرض خطر فراهم کند.
• گاز تمیز: مقدار گاز تمیز مورد نیاز باید به دقت محاسبه شود. این مقدار بر اساس نرخ تخلیه گاز و زمان مورد نیاز برای اطفاء حریق تعیین می‌شود. حداقل مقدار گاز باید 1.5 برابر حداقل مقدار لازم برای اطفاء باشد.
• نازل‌ها: انتخاب نازل‌ها باید مطابق با عملکرد گاز و نرخ تخلیه مشخص شود. نازل‌ها باید به‌گونه‌ای نصب شوند که پوشش کامل ناحیه خطر را فراهم کنند.

بیشتر بخوانید: سیستم اعلام حریق آدرس پذیر

• تخلیه گاز: نرخ تخلیه گاز از طریق نازل‌ها باید به‌گونه‌ای طراحی شود که بتواند آتش را به‌طور مؤثر خاموش کند. باید این نرخ بر اساس تأییدیه‌ها و استانداردهای صنعتی تعیین شود.
• زمان تخلیه: زمان تخلیه گاز باید برای شرایط مختلف خطر به اندازه کافی طولانی باشد. این زمان باید به‌گونه‌ای تنظیم شود
• که آتش به طور کامل خاموش شود و هیچ‌گونه بازآتش‌سوزی رخ ندهد.

راهنمای نصب سیستم اطفا حریق گاز پایه

حال یکی از سوالاتی که قطعا به وجود می‌آید این است که نحوه نصب سیستم اطفا حریق گاز پایه به چه ص.رت است؟ با ما همراه باشید تا به طور کامل به بررسی پاسخ این وسال بپردازیم:

بررسی محیط و نیاز سنجی دقیق

اولین مرحله نصب سیستم اطفا حریق گاز پایه، انجام بررسی دقیق از محیط مورد نظر است. کارشناسان باید ابعاد فضا، تعداد اتاق‌ها، نوع تجهیزات موجود و میزان حساسیت آن‌ها به آب یا رطوبت را مشخص کنند. برای مثال در اتاق سرور یا مراکز داده، انتخاب گازهایی مثل FM200 یا Novec 1230 به دلیل عدم آسیب به تجهیزات الکترونیکی توصیه می‌شود. این مرحله پایه و اساس طراحی اصولی سیستم است و اگر به ‌درستی انجام نشود، حتی بهترین تجهیزات هم نمی‌توانند عملکرد مطلوبی ارائه دهند.



طراحی شبکه لوله ‌کشی و نازل‌ها

در گام دوم باید نقشه‌ای مهندسی برای نصب لوله‌ها و نازل‌های پخش گاز تهیه شود. این طراحی باید به ‌گونه‌ای انجام گیرد که گاز اطفا به طور یکنواخت در تمام نقاط تحت حفاظت توزیع شود. محل نصب نازل‌ها باید بر اساس استانداردهای جهانی NFPA و BS انتخاب گردد تا هیچ نقطه‌ای بدون پوشش باقی نماند. دقت در طراحی این مرحله نقش حیاتی در اثر بخشی سیستم هنگام بروز حریق دارد.



انتخاب و نصب سیلندرهای ذخیره گاز

مرحله سوم مربوط به انتخاب سیلندرهای ذخیره‌ سازی گاز و محل قرارگیری آن‌ها است. سیلندرها باید از نظر ظرفیت، فشار کاری و نوع گاز کاملا با نیاز محیط هماهنگ باشند. محل نصب سیلندرها نیز باید ایمن، دور از ضربه و دارای تهویه مناسب باشد. همچنین نصب رگلاتورها و شیرهای کنترلی روی سیلندر اهمیت زیادی دارد زیرا وظیفه کنترل میزان و فشار گاز آزاد شده را بر عهده دارند.



نصب سیستم تشخیص و کنترل مرکزی

در این مرحله دتکتورها، سنسورها و کنترل پنل مرکزی نصب می‌شوند تا سیستم بتواند کوچک‌ترین نشانه‌های دود یا افزایش دما را شناسایی کند. کنترل پنل مرکزی نقش مغز سیستم را دارد و وظیفه هماهنگی بین دتکتورها، آژیرها و سیلندرهای گاز را بر عهده می‌گیرد. این بخش باید در محلی ایمن و در دسترس قرار گیرد تا اپراتور بتواند در مواقع اضطراری عملکرد سیستم را بررسی یا کنترل کند.



تست عملکرد و شبیه‌ سازی شرایط حریق

پس از نصب کامل تجهیزات، باید تست‌های اولیه و شبیه‌ سازی شرایط واقعی آتش ‌سوزی انجام شود. این تست شامل بررسی صحت عملکرد دتکتورها، پنل کنترل، فشار سیلندرها و نحوه پخش گاز از نازل‌ها است. اجرای تست‌های دوره‌ای و شبیه‌ سازی حریق یکی از بهترین راه‌ها برای اطمینان از کارایی سیستم است و از بروز خطاهای احتمالی در شرایط واقعی جلوگیری می‌کند.



آموزش و نگهداری دوره‌ای

و اما آخرین مرحله، آموزش پرسنل و انجام برنامه‌های منظم نگهداری است. اپراتورها باید نحوه عملکرد سیستم، روش تخلیه اضطراری و اقدامات ایمنی پس از اطفای حریق را بدانند. همچنین بازبینی دوره‌ای سیلندرها، سنسورها و سیستم‌های هشدار دهنده برای اطمینان از آماده ‌به ‌کار بودن ضروری است. بی ‌توجهی به نگهداری می‌تواند کارایی سیستم را به شدت کاهش دهد و در زمان حادثه خسارت‌های جبران ‌ناپذیری به همراه داشته باشد.

• بیشتر بخوانید: طراحی سیستم‌های اطفاء حریق گاز پایه به روش سیلاب کامل



راهنمای مراقبت از سیستم اطفا حریق گاز پایه

اما به منظور اینکه بتوانید شاهد بهینه‌ترین عملکرد از انواع سیستم اطفا حریق گاز پایه در مهار خطرات مربوطه داشته باشید، نیاز است که شما هم به مراقبت از این عنصر بپردازید. امروزه بهترین راهکارهای مراقبت از سیستم اطفا حریق گاز پایه شامل موارد زیر می‌شود:

بازبینی منظم سیلندرهای گاز

یکی از مهم‌ترین راهکارهای مراقبت از سیستم اطفا حریق گاز پایه، بررسی منظم فشار و وزن سیلندرهای ذخیره گاز است. سیلندرها در طول زمان ممکن است دچار کاهش فشار یا نشتی‌های جزئی شوند که در زمان حادثه مانع عملکرد درست سیستم خواهد شد. با انجام سرویس‌های دوره‌ای و استفاده از گیج‌های فشارسنج، می‌توان از سلامت سیلندرها اطمینان حاصل کرد و در صورت نیاز شارژ یا تعویض آن‌ها را انجام داد. این اقدام ساده، تضمین‌ کننده آماده ‌به‌ کار بودن سیستم در شرایط اضطراری است.



تست عملکرد دتکتورها و پنل مرکزی

دتکتورها و پنل مرکزی نقش حیاتی در شناسایی حریق و فعال ‌سازی سیستم دارند، بنابراین تست و کالیبراسیون آن‌ها به ‌صورت دوره‌ای ضروری است. گرد و غبار، رطوبت یا عوامل محیطی می‌توانند دقت سنسورها را کاهش دهند و باعث تاخیر در شناسایی آتش شوند. با شبیه‌ سازی شرایط دود یا حرارت می‌توان از صحت عملکرد دتکتورها مطمئن شد و هر گونه ایراد احتمالی را قبل از وقوع حادثه رفع کرد.



بررسی لوله ‌کشی و نازل‌ها

راهکار دیگر برای مراقبت از سیستم اطفا حریق گاز پایه، بررسی سلامت لوله‌ها و نازل‌های تخلیه است. در طول زمان ممکن است رسوب، گرد و غبار یا موانع فیزیکی باعث گرفتگی مسیرها شود و پخش یکنواخت گاز را مختل کند. تمیز کردن نازل‌ها، تست فشار در لوله‌ها و اطمینان از عدم وجود نشتی، نقش بسیار مهمی در کارایی سیستم ایفا می‌کند. این موضوع باعث می‌شود گاز در زمان حادثه به صورت یکنواخت و کامل در محیط منتشر شود.



ثبت گزارش‌های دوره‌ای

مراقبت از سیستم تنها به بررسی تجهیزات محدود نمی‌شود، بلکه آموزش پرسنل و ثبت دقیق گزارش‌های دوره‌ای هم اهمیت بالایی دارد. کارکنان باید با نحوه عملکرد سیستم، روش تخلیه ایمن محیط و اقدامات پس از فعال‌ سازی آشنا باشند. همچنین ثبت گزارش‌های بازرسی دوره‌ای به شناسایی نقاط ضعف و جلوگیری از تکرار مشکلات کمک می‌کند. شایان ذکر است که ترکیب آموزش و مستند سازی، تضمین می‌کند که سیستم همیشه در بهترین شرایط عملیاتی باقی بماند.



نتیجه‌گیری

سیستم‌های اطفاء حریق گاز پایه به عنوان یکی از راه‌حل‌های نوین و مؤثر در مقابله با آتش‌سوزی‌های سطحی شناخته می‌شوند. این سیستم‌ها می‌توانند به‌سرعت و به‌طور دقیق آتش را مهار کنند و از گسترش آن جلوگیری نمایند. طراحی و نصب این سیستم‌ها باید مطابق با استانداردهای دقیق و الزامات ایمنی صورت گیرد تا در شرایط بحرانی بهترین عملکرد را داشته باشند.

در نهایت، رعایت تمامی الزامات طراحی و ایمنی در نصب و استفاده از سیستم‌های اطفاء حریق گاز پایه، به حفاظت از پرسنل و کاهش خطرات احتمالی کمک خواهد کرد.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

۱. سیستم‌های اطفاء حریق گاز پایه چگونه عمل می‌کنند؟
این سیستم‌ها با استفاده از گازهای تمیز مانند گازهای بی‌اثر یا هالوکربنی، آتش را به‌سرعت و به‌طور مؤثر اطفاء می‌کنند. گاز از طریق نازل‌ها به‌طور مستقیم به محل آتش تخلیه می‌شود و آتش را خاموش می‌کند.

۲. چه زمانی باید از سیستم‌های گاز پایه استفاده کرد؟
این سیستم‌ها بیشتر برای اطفاء حریق‌های سطحی در مایعات قابل اشتعال، گازها و مواد جامد کم عمق که به‌طور محصور نشده‌اند، استفاده می‌شوند.

۳. الزامات ایمنی برای استفاده از این سیستم‌ها چیست؟
باید از تماس پرسنل با غلظت‌های بالای گاز جلوگیری شود. بنابراین، هنگام استفاده از این سیستم‌ها باید الزامات ایمنی برای حفاظت از پرسنل رعایت شود.

۴. زمان تخلیه گاز در این سیستم‌ها چقدر است؟
حداکثر زمان برای اطفاء حریق با گاز هالوکربنی ۱۰ ثانیه است، در حالی که برای گازهای بی‌اثر این زمان ۳۰ ثانیه است.

۵. آیا سیستم‌های اطفاء حریق گاز پایه برای همه انواع حریق‌ها مناسب هستند؟
این سیستم‌ها به‌ویژه برای حریق‌های سطحی مناسب هستند و برای برخی انواع دیگر حریق‌ها که نیاز به سیلاب کامل دارند، ممکن است کارآمد نباشند.

اجزای سیستم اعلام حریق نقش حیاتی در شناسایی و جلوگیری از گسترش آتش‌سوزی دارند. این سیستم‌ها به‌طور معمول از چندین بخش اصلی تشکیل شده‌اند که هرکدام وظیفه خاص خود را برای حفظ ایمنی و محافظت از ساختمان‌ها بر عهده دارند. از جمله اجزای مهم این سیستم می‌توان به سنسورها یا آشکارسازهای دود و حرارت، شعله ، گاز ، شستی ها ، پانل کنترل، آژیرها چراغهای هشدار ، زنگها و دیگر تجهیزات هشداردهنده اشاره کرد. این اجزا به‌طور هماهنگ با یکدیگر کار می‌کنند تا در صورت بروز حریق، سریعاً وضعیت را شناسایی کرده و سیگنال‌هایی را به مسئولین ارسال کنند تا اقدام‌های لازم برای جلوگیری از گسترش آتش صورت گیرد. با درک کامل عملکرد هر کدام از این اجزا، می‌توان به بهترین نحو از سیستم اعلام حریق بهره برد.

سیستم اعلام حریق چیست؟

سیستم‌های اعلام حریق، که به‌طور رایج با نام سیستم‌های هشدار آتش شناخته می‌شوند، شامل مجموعه‌ای از تجهیزات و دستگاه‌ها هستند که برای شناسایی وقوع آتش یا دود در یک مکان طراحی شده‌اند. هدف اصلی این سیستم‌ها، اطلاع‌رسانی سریع به افراد حاضر در ساختمان و مقامات مسئول به منظور اقدام فوری و تخلیه ایمن است.

اجزای سیستم اعلام حریق با ارائه هشدار به‌ موقع از بروز آتش‌سوزی، به افراد این امکان را می‌دهند که به سرعت واکنش نشان داده و از خطرات ناشی از آتش جلوگیری کنند. در نتیجه، سیستم‌های کشف و اعلام حریق نقش حیاتی در حفاظت از جان و مال افراد دارند. این فناوری‌ها در محیط‌های مختلف نظیر ساختمان‌های مسکونی، مراکز تجاری، صنایع و فضاهای عمومی برای کاهش خسارات ناشی از آتش‌سوزی و جلوگیری از آسیب‌های جسمانی و تلفات جانی به کار می‌روند.

انواع سیستم اعلام حریق

تجهیزات ایمنی حریق به انواع مختلفی تقسیم می‌شوند که هرکدام بر اساس نیاز و ویژگی‌های محیط مورد استفاده طراحی شده‌اند. در زیر به برخی از رایج‌ترین انواع سیستم‌های اعلام حریق اشاره می‌شود:

• سیستم‌های اعلام حریق موضعی
• سیستم‌های کشف و اعلام حریق خودکار متعارف
• سیستم‌های کشف و اعلام حریق خودکار با قابلیت آدرس دهی

سیستم‌های اعلام حریق موضعی (خانگی)

سیستم‌های اعلام حریق موضعی یا خانگی، معمولا در منازل یا اماکن کوچک استفاده می‌شوند. این سیستم‌ها شامل دتکتورهای دود یا حرارت هستند که مستقل از هم در مناطق مختلف خانه نصب شده ( معمولا دودی در سالن و اتاق خوابها و حرارتی در آشپزخانه ) و با باطری تغذیه میشوند. عمر باطری معمولا طولانی ( حدود 10 سال ) بوده و در صورت خرابی بیزر منقطعی را راه اندازی میکنند تا صاحب خانه نسبت به تعویض آنها اقدام کند. این اجزاء دارای آژیر داخلی بوده و در صورت عملکرد فعال میشوند.  در برخی موارد سیستم‌های این آشکارسازها دارای قابلیت ارسال پیام به به اپلیکیشن‌های تلفن همراه را دارند هستند. کارکرد این سیستم‌ها به‌گونه‌ای است که در صورت تشخیص حریق، به‌سرعت زنگ هشدار به صدا درمی‌آید تا ساکنان از خطر آگاه شوند. این نوع سیستم‌ها به دلیل سادگی نصب و هزینه پایین، گزینه‌ای ایده‌آل برای حفاظت از خانه‌ها به شمار می‌آیند.

سیستم‌های کشف و اعلام حریق خودکار متعارف (معمولی)

این نوع از اجزای سیستم اعلام حریق بیشتر در ساختمان‌های متوسط یا بزرگ‌تر مورد استفاده قرار می‌گیرند. در صورت وقوع حریق، دتکتورها یا شستی‌های اعلام حریق، زون مربوطه را فعال کرده و از طریق تابلو کنترل مرکزی، زنگ هشدار فعال می‌شود.

این سیستم‌ها به دلیل ساختار ساده و هزینه نسبتا پایین، همچنان در بسیاری از ساختمان‌ها استفاده می‌شوند؛ اما به دلیل نبود امکان تشخیص دقیق محل وقوع حریق، ممکن است زمان بیشتری برای یافتن محل دقیق آتش سوزی نیاز باشد.

سیستم‌های کشف و اعلام حریق خودکار با قابلیت آدرس‌دهی

سیستم‌های اعلام حریق آدرس‌پذیر، پیشرفته‌ترین نوع سیستم‌های اعلام حریق هستند. در این سیستم‌ها، هر دتکتور یا شستی دارای یک آدرس منحصربه ‌فرد است که امکان تشخیص دقیق محل وقوع حریق را فراهم می‌کند. این سیستم‌ها برای ساختمان‌های بزرگ و پیچیده مانند بیمارستان‌ها، مراکز خرید و کارخانه‌ها مناسب هستند.

مزیت اصلی این نوع سیستم، سرعت بالا در شناسایی و اطلاع‌رسانی دقیق است که می‌تواند از گسترش آتش‌سوزی جلوگیری کند. همچنین، این سیستم‌ها معمولا قابلیت اتصال به شبکه‌های مدیریت ساختمان (BMS) را دارند و به راحتی می‌توانند اطلاعات را به سیستم‌های دیگر منتقل کنند.

اجزای سیستم اصلی اعلام حریق

سیستم‌ اعلام حریق به عنوان یکی از اجزای سیستم اعلام حریق در ساختمان‌ها، از اجزای متعددی تشکیل شده‌اند که هر کدام وظیفه‌ای خاص در شناسایی و اعلام خطر دارند. این اجزا به صورت هماهنگ عمل می‌کنند تا افراد حاضر در محیط را از وقوع حریق آگاه سازند و اقدامات لازم برای کنترل آن صورت گیرد. در ادامه اجزای اصلی این سیستم به تفصیل توضیح داده شده است:

کنترل پنل (مرکز کنترل)

کنترل پنل یا مرکز کنترل به‌عنوان قلب سیستم اعلام حریق عمل می‌کند. این بخش وظیفه دریافت سیگنال‌های ارسال شده از سایر اجزا، پردازش اطلاعات، و ارسال فرمان به تجهیزات هشداردهنده و راه اندازی تجهیزات از پیش تعیین شده مثل هواسازها ، آسانسورها ، پمپهای آتش نشانی ، دمپرهای کنترل هوای ورودی و خروجی ، از کار انداختن هواسازها و بسیاری دیگر از تاسیسات و تجهیزات که در حوصله این مطلب نیست را بر عهده دارد. تمامی عملکردهای سیستم، از شناسایی حریق تا فعال‌سازی آژیرها و تجهیزات دیگر، توسط این قسمت مدیریت می‌شود.و

شستی اعلام حریق

شستی اعلام حریق یک ابزار دستی است که به افراد امکان می‌دهد در صورت مشاهده حریق، با شکستن شیشه آن سیستم را فعال کنند. این شستی‌ها معمولا در مکان‌های قابل دسترسی نصب می‌شوند و نقش مهمی در اعلام سریع خطر دارند.

آژیرها و هشداردهنده‌ها

آژیرها و فلاشرها از اجزای سیستم اعلام حریق هستند که وظیفه هشدار دادن به افراد را دارند. این تجهیزات با ایجاد صداهای بلند و چراغهای چشمک‌زن (برای افرادی که مشکل شنوایی دارند) خطر را به سرعت به اطلاع افراد حاضر در محیط می‌رسانند.و

منبع تغذیه

منبع تغذیه برای تامین برق سیستم اعلام حریق به کار می‌رود. این بخش شامل دو منبع برق اصلی و برق اضطراری (باتری پشتیبان) است. باتری پشتیبان در مواقع قطع برق، سیستم را فعال نگه می‌دارد و از اختلال در عملکرد آن جلوگیری می‌کند.

ماژول‌های خروجی

این ماژول‌ها مسئول ارسال فرمان به سایر سیستم‌های مرتبط مانند تجهیزات اطفای حریق، آسانسورها، و سیستم‌های تهویه هستند. نقش آن‌ها در هماهنگی بین سیستم اعلام حریق و دیگر تجهیزات ایمنی بسیار حیاتی است.

کابل‌کشی و اتصالات

کابل‌کشی و اتصالات، سیستم اعلام حریق را به هم متصل می‌کنند. این کابل‌ها معمولا از موادی ساخته می‌شوند که در برابر حرارت و آسیب‌های ناشی از حریق مقاوم باشند تا در شرایط اضطراری عملکرد سیستم دچار اختلال نشود.

مزایای استفاده از سیستم‌های اعلام حریق

استفاده از سیستم‌های اعلام حریق شامل موارد مختلفی است‌. برخی از این موارد عبارتند از:

افزایش ایمنی جانی و مالی

یکی از اصلی‌ترین مزایای استفاده از اجزای سیستم اعلام حریق، افزایش ایمنی افراد و کاهش خسارات مالی است. این سیستم‌ها با شناسایی به‌موقع خطر، فرصت کافی برای تخلیه افراد از محیط و جلوگیری از گسترش آتش را فراهم می‌کنند. در نتیجه، احتمال وقوع آسیب‌های جانی و خسارت‌های مالی کاهش می‌یابد.و

واکنش سریع و خودکار

سیستم‌های اعلام حریق مدرن با حسگرهای پیشرفته، قادر به شناسایی علائم اولیه حریق در کوتاه‌ترین زمان هستند. این واکنش سریع و خودکار باعث می‌شود تا قبل از گسترش آتش، هشدارهای لازم صادر شده و اقدامات کنترلی انجام شود.و

کاهش خطرات ناشی از گسترش آتش‌سوزی

سیستم‌های اعلام حریق با ارسال سیگنال به تجهیزات اطفای حریق یا سیستم‌های تهویه، از گسترش آتش و دود جلوگیری می‌کنند. این عملکرد هوشمندانه نقش مهمی در کاهش خطرات ثانویه دارد و از تخریب گسترده جلوگیری می‌کند.

قابلیت هشدار به افراد در محیط

یکی دیگر از مزایای سیستم‌های اعلام حریق، امکان هشدار دادن به افراد حاضر در ساختمان است. با فعال شدن آژیرها و فلاشرها، تمامی افراد از وقوع حریق آگاه می‌شوند و فرصت تخلیه ایمن ساختمان را پیدا می‌کنند.و

امکان اتصال به سیستم‌های جانبی ایمنی

اجزای سیستم اعلام حریق مدرن قابلیت اتصال به سایر سیستم‌های ایمنی ساختمان مانند سیستم اطفای حریق، آسانسورها، یا تهویه مطبوع را دارند. این هماهنگی باعث بهبود عملکرد کلی تجهیزات ایمنی و افزایش کارایی آنها می‌شود.و

پشتیبانی از برق اضطراری

با وجود منابع تغذیه اضطراری، سیستم‌های اعلام حریق حتی در زمان قطع برق نیز عملکرد خود را حفظ می‌کنند. این ویژگی تضمین می‌کند که در هر شرایطی، ایمنی ساختمان به خطر نیفتد.و

کاهش هزینه‌های بیمه و جلب اعتماد بیشتر

استفاده از سیستم‌های اعلام حریق می‌تواند هزینه‌های بیمه ساختمان را کاهش دهد، زیرا این سیستم‌ها به عنوان یک ابزار پیشگیرانه برای کاهش خطرات شناخته می‌شوند. همچنین، وجود این سیستم‌ها باعث جلب اعتماد بیشتر ساکنان و کاربران ساختمان خواهد شد.

نحوه عملکرد سیستم اعلام حریق

اجزای سیستم اعلام حریق یکی از تجهیزات حیاتی برای ایمنی ساختمان‌ها است که وظیفه شناسایی، هشدار و کاهش خطرات ناشی از حریق را بر عهده دارد. عملکرد این سیستم به صورت یکپارچه و هماهنگ بوده و تمامی اجزا با یکدیگر در ارتباط هستند تا در کمترین زمان ممکن، خطر را شناسایی و اعلام کنند. نحوه عملکرد سیستم اعلام حریق به صورت زیر است:و

شناسایی حریق

فرآیند عملکرد سیستم با شناسایی حریق آغاز می‌شود. حسگرهای موجود در سیستم (دتکتورها) به گونه‌ای طراحی شده‌اند که علائم اولیه آتش‌سوزی مانند دود، گرما، گازهای سمی یا نور شعله را شناسایی کنند. هر یک از این حسگرها بسته به نوعشان، تغییرات محیطی را ثبت کرده و سیگنال‌های مربوطه را به مرکز کنترل ارسال می‌کنند.

پردازش اطلاعات در مرکز کنترل

مرکز کنترل (کنترل پنل) سیگنال‌های ارسال‌شده از دتکتورها را دریافت و پردازش می‌کند. این بخش به عنوان مغز سیستم عمل کرده و وظیفه دارد مشخص کند که آیا شرایط ارسال شده نشان‌دهنده وقوع حریق است یا خیر. اگر شرایط تایید شود، اقدامات بعدی آغاز می‌شود.

اعلام هشدار

در صورت تایید خطر، مرکز کنترل دستور فعال‌سازی تجهیزات هشداردهنده را صادر می‌کند. این تجهیزات شامل آژیرها، فلاشرها و نمایشگرهای هشداردهنده هستند که با ایجاد صداهای بلند و چراغهای چشمک‌زن، افراد حاضر در محیط را از وقوع حریق آگاه می‌کنند.

ارسال سیگنال به سیستم‌های جانبی

در کنار هشدار به افراد، مرکز کنترل سیگنال‌هایی به سایر سیستم‌های ایمنی ساختمان ارسال می‌کند. این سیگنال‌ها ممکن است شامل فعال‌سازی سیستم‌های اطفای حریق، هدایت آسانسورها به طبقه همکف ساختمان متوقف کردن آسانسورها، یا قطع سیستم‌های تهویه مطبوع باشند تا از گسترش آتش و دود جلوگیری شود.و

امکان فعال‌سازی دستی

اجزای سیستم اعلام حریق علاوه بر عملکرد خودکار، به صورت دستی نیز قابل فعال‌سازی است. در مواقعی که دتکتورها حریق را شناسایی نکرده‌اند، افراد می‌توانند با شکستن شستی‌های اعلام حریق، سیستم را فعال کرده و خطر را اطلاع دهند.

پشتیبانی از برق اضطراری

برای اطمینان از عملکرد سیستم در مواقع قطع برق، یک منبع تغذیه اضطراری (باتری پشتیبان) در سیستم تعبیه شده است. این باتری تضمین می‌کند که سیستم حتی در شرایط بحرانی نیز فعال باقی بماند.

بیشتر بخوانید: چه ساختمان‌هایی نیاز به سیستم کشف و اعلام حریق ساختمان دارند؟

نصب و نگهداری سیستم اعلام حریق

سیستم‌های اعلام حریق یکی از مهم‌ترین ابزارهای ایمنی برای حفاظت از جان و مال افراد در برابر خطرات حریق هستند. این سیستم‌ها با استفاده از سنسورهای پیشرفته، قادر به شناسایی سریع دود، حرارت یا شعله بوده و از طریق هشداردهنده‌ها، افراد حاضر در محیط را از وقوع آتش‌سوزی مطلع می‌سازند.

اما برای اینکه این سیستم‌ها بتوانند عملکرد مناسبی داشته باشند، نصب صحیح و نگهداری منظم آن‌ها امری ضروری است. نصب اجزای سیستم اعلام حریق سیستم شامل چند مرحله مهم است. ابتدا باید طراحی دقیقی بر اساس نقشه ساختمان و نیازهای ایمنی انجام شود. در این مرحله، محل دقیق نصب سنسورها، پنل‌های کنترل و هشداردهنده‌ها مشخص می‌شود. سپس تجهیزات مناسب با توجه به نوع ساختمان و حساسیت محیط انتخاب می‌شوند. این تجهیزات باید مطابق با استانداردهای ایمنی باشند تا بتوانند به درستی عمل کنند.وپس از نصب، نگهداری سیستم اعلام حریق نقش مهمی در تضمین کارایی آن دارد. این کار شامل بازدیدهای دوره‌ای برای بررسی عملکرد صحیح تمامی بخش‌ها، تمیز کردن سنسورها برای جلوگیری از اختلال ناشی از گردوغبار، تعویض باتری‌ها در مواقع نیاز و بررسی اتصالات برای اطمینان از عدم وجود قطعی یا فرسودگی است.

همچنین، آزمایش کامل سیستم به‌صورت سالانه توصیه می‌شود تا در شرایط اضطراری از عملکرد مناسب آن اطمینان حاصل شود. جهت آشنایی بیشتر با روشهای طراحی به سایت شرکت اسپین الکتریک به آدرس www.spinelectric.com  مراجعه فرمایید. همچنین می توانید با تماس تلفنی با همکاران فنی ما مشورت نمایید.

کلام پایانی

اجزای سیستم اعلام حریق، مانند دتکتورها، آژیرها، کنترل پنل‌ها و دیگر تجهیزات مرتبط، به‌عنوان بخش‌های کلیدی این سیستم، نقش مهمی در شناسایی و اطلاع‌رسانی به‌موقع در زمان بروز آتش‌سوزی دارند. هماهنگی دقیق میان این اجزا، عملکرد سریع و موثر سیستم را تضمین می‌کند. انتخاب صحیح تجهیزات، نصب اصولی و نگهداری منظم آن‌ها می‌تواند کارایی سیستم را به حداکثر رسانده و امنیت جانی و مالی را تامین کند. با درک اهمیت هر یک از این اجزا و سرمایه‌گذاری بر روی تجهیزات باکیفیت، می‌توانید از محیطی ایمن و مطمئن بهره‌مند شوید. در سایت اسپین الکتریک کامنت بگذارید تا کارشناسان به خوبی شما عزیزان را راهنمایی می‌کنند.

سوالات متداول

اجزای اصلی سیستم اعلام حریق چیست؟

اجزای اصلی سیستم اعلام حریق شامل دتکتورهای دود، حرارت و شعله، کنترل پنل مرکزی، شستی اعلام حریق، آژیرها، چراغ‌های هشدار و ماژول‌های ارتباطی است. این اجزا با همکاری یکدیگر، وظیفه شناسایی آتش‌سوزی و اطلاع‌رسانی به‌موقع را بر عهده دارند.

دتکتورهای مورد استفاده در سیستم اعلام حریق چه تفاوت‌هایی دارند؟

دتکتورها انواع مختلفی دارند که شامل دتکتور دود، حرارت و شعله می‌شوند. دتکتور دود برای شناسایی دود ناشی از آتش، دتکتور حرارت برای تشخیص افزایش غیرعادی دما و دتکتور شعله برای تشخیص نور ناشی از شعله استفاده می‌شوند. انتخاب نوع مناسب بستگی به شرایط محیطی دارد.

چگونه می‌توان از عملکرد صحیح اجزای سیستم اعلام حریق اطمینان حاصل کرد؟

برای اطمینان از عملکرد صحیح، لازم است که سیستم به‌طور منظم سرویس و آزمایش شود. این شامل بررسی دتکتورها، عملکرد آژیرها، صحت اتصال کنترل پنل و بررسی باتری پشتیبان می‌شود. همچنین، استفاده از تجهیزات استاندارد و باکیفیت اهمیت زیادی دارد.

در محیط‌های صنعتی که با خطرات آتش‌سوزی روبه‌رو هستند، استفاده از سیستم‌های تشخیص شعله (Flame Detection Systems) یکی از مهم‌ترین اقدامات برای افزایش ایمنی است. استاندارد NFPA 72 به عنوان یک مرجع جهانی برای طراحی و نصب این سیستم‌ها، دستورالعمل‌های دقیقی ارائه می‌دهد که در این مقاله به آن‌ها خواهیم پرداخت. در ادامه با ما همراه باشید تا علاوه بر طراحی سیستم‌های تشخیص شعله بر اساس استاندارد NFPA 72 با مفاهیم کلیدی از جمله حساسیت دتکتور، طراحی آتش، فاصله‌گذاری، و تأثیر نوع سوخت آشنا شوید.

دتکتور شعله چیست و چگونه کار می‌کند؟

دتکتور شعله دستگاهی است که با تحلیل تابش‌های نوری حاصل از احتراق، حضور شعله را تشخیص می‌دهد. این تابش‌ها معمولاً در طول‌موج‌هایی مانند ۲.۵ میکرون (برای بخار آب) و ۴.۳۵ میکرون (برای دی‌اکسید کربن) ساطع می‌شوند. برخی دتکتورها برای تشخیص این طیف‌ها بهینه‌سازی شده‌اند و به همین دلیل انتخاب نوع مناسب آن برای شرایط سوخت و محیط اهمیت زیادی دارد.

۱. حساسیت سیستم‌های تشخیص شعله بر اساس استاندارد NFPA 72

عریف حساسیت

طبق NFPA 72، حساسیت دتکتور شعله معمولاً به فاصله‌ای اطلاق می‌شود که در آن دتکتور می‌تواند آتشی با اندازه مشخص را تشخیص دهد. برای تست این ویژگی، از آتش‌هایی با مساحت استاندارد (مثلاً ۰.۹ متر مربع با سوخت بنزین بدون سرب) استفاده می‌شود.

نکته مهم:

توان تابشی شعله لزوماً با مساحت آتش تناسب ندارد، بلکه به ارتفاع و عرض شعله بستگی دارد. به عبارتی، فاکتورهایی مانند نوع سوخت و شدت شعله، تأثیر مستقیم بر عملکرد دتکتور دارند.

۲. طراحی آتش برای شبیه‌سازی در سیستم

برای اینکه یک سیستم تشخیص شعله کارآمد طراحی شود، باید ابتدا مشخصات آتش هدف تعیین شود:

• نرخ آزادسازی حرارت (مثلاً بر حسب کیلووات)
• ارتفاع و عرض شعله
• محل قرارگیری شعله نسبت به دیوار یا گوشه‌ها (که بر ارتفاع شعله تأثیر دارد)

فرمول محاسبه ارتفاع شعله:

hf = k × Q^0.4

• hf: ارتفاع شعله
• Q: نرخ آزادسازی حرارت
• k: ضریب تأثیر دیوار (۱ برای فضای باز، ۲ نزدیک دیوار، ۴ در گوشه)

با داشتن این پارامترها می‌توان مساحت تابشی (Ar) را نیز محاسبه کرد که معیاری برای توان تابشی آتش به دتکتور است.

۳. محاسبه پاسخ دتکتور به آتش

پس از محاسبه مساحت تابشی آتش طراحی‌شده، باید بررسی شود که آیا دتکتور مورد نظر می‌تواند چنین آتشی را در فاصله مشخص تشخیص دهد یا خیر. این تحلیل با استفاده از فرمول زیر انجام می‌شود:

S = (k × c × Ar) / (ζ × d^2)

• S: توان تابشی لازم برای فعال‌سازی دتکتور
• ζ: ضریب خاموشی جو
• d: فاصله بین آتش و دتکتور

با حل این معادله، می‌توان حداکثر فاصله تشخیص (d) را برای شرایط واقعی محیطی محاسبه کرد.

۴. اصلاحات مربوط به زاویه دید

دتکتورهای شعله حساسیت بالایی به موقعیت شعله نسبت به میدان دید خود دارند. اگر شعله خارج از محور نوری قرار بگیرد، حساسیت کاهش می‌یابد. این موضوع باید در طراحی فاصله و محل نصب دتکتورها در نظر گرفته شود.

• اگر شعله احتمالاً در خارج از میدان دید قرار دارد، یا باید فاصله کاهش یابد، یا دتکتور بیشتری اضافه شود.
• برخی تولیدکنندگان نمودار قطبی حساسیت برای جبران زاویه دید ارائه می‌دهند.

بیشتر بخوانید: کاربرد حسگر شعله در صنایع؛ هر آنچه باید بدانید

۵. تأثیر نوع سوخت بر عملکرد دتکتور

یکی دیگر از عوامل مهم در انتخاب دتکتور، نوع سوخت احتمالی آتش‌سوزی است. برخی دتکتورها برای سوخت خاصی طراحی شده‌اند و نسبت به انواع دیگر سوخت، پاسخ‌دهی ضعیفی دارند.

اگر سوخت مورد استفاده با سوخت تست‌شده در فرایند لیستینگ دتکتور تفاوت دارد، باید با استفاده از “ضریب تصحیح سوخت” فاصله یا اندازه آتش اصلاح شود.

۶. خاموشی جوی و تأثیر آن بر دقت دتکتور

جو به دلیل وجود بخار آب، ذرات معلق و سایر عناصر، بخشی از تابش شعله را جذب می‌کند. این پدیده به عنوان خاموشی جوی (Atmospheric Attenuation) شناخته می‌شود.

هر دتکتور دارای ضریب خاصی از خاموشی در طول‌موج‌های عملیاتی است که باید از مستندات فنی آن استخراج شود.

برای تخمین دقیق این ضریب، از دو آتش آزمایشی با اندازه متفاوت استفاده می‌شود تا بتوان ζ را برای شرایط خاص تعیین کرد.

۷. اصول مهم در فاصله‌گذاری دتکتورها

در استاندارد NFPA 72، برای انتخاب محل نصب دتکتورها به موارد زیر تأکید شده است:

• ✔ اندازه آتش مورد انتظار
• ✔ نوع سوخت
• ✔ حساسیت دتکتور
• ✔ میدان دید و عدم وجود مانع
• ✔ تأثیر شرایط محیطی مانند گرد و غبار، دود یا بخار
• ✔ هدف نهایی سیستم (تشخیص سریع یا پوشش حداکثری)

فرمول‌های فاصله‌گذاری از رابطه قانون معکوس مربع توان تابشی تبعیت می‌کنند. هرچه فاصله افزایش یابد، توان تابشی دریافتی توسط دتکتور کاهش می‌یابد.

۸. سایر ملاحظات در طراحی سیستم‌های تشخیص شعله

• دتکتورها باید در محیط‌هایی نصب شوند که در محدوده دمایی و رطوبتی مجاز عملکرد داشته باشند.
• در فضاهای باز، باید از نفوذ باران، برف یا گردوغبار به لنز دتکتور جلوگیری شود.
• برخی دتکتورها دارای قابلیت تشخیص شعله از طریق تصویر ویدئویی هستند که باید مطابق الزامات خاص خود طراحی شوند.
• از نصب دتکتور در نزدیکی منابع نوری شدید (مثل نور خورشید مستقیم یا شعله‌های دیگر) که می‌توانند باعث آلارم‌های کاذب شوند، خودداری شود.

نتیجه‌گیری

طراحی و اجرای صحیح سیستم‌های تشخیص شعله بر اساس استاندارد NFPA 72 نیازمند درک دقیق از مفاهیم فنی، ویژگی‌های دتکتورها، شرایط محیطی و مشخصات آتش است. توجه به پارامترهایی مانند نوع سوخت، میدان دید، خاموشی جوی و تصحیح زاویه‌ای از جمله عواملی است که عملکرد دقیق سیستم را تضمین می‌کند.

در مجموعه Spin Electric همواره تلاش داریم تا با تکیه بر دانش فنی و رعایت استانداردهای جهانی، راهکارهایی ایمن و کارآمد برای صنایع ارائه دهیم. اگر نیاز به طراحی یا مشاوره در زمینه سیستم‌های تشخیص شعله دارید، با ما در تماس باشید.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سیستم‌های اسپرینکلر آبی یکی از مؤثرترین ابزارهای مهار و اطفای حریق در سازه‌های ساختمانی به‌شمار می‌روند. استاندارد NFPA-13 به عنوان مرجع اصلی طراحی و نصب این سیستم‌ها، دستورالعمل‌های دقیقی برای محل نصب، فاصله‌گذاری و استثناهای مجاز ارائه می‌دهد. در این متن به بررسی الزامات اصلی محل نصب اسپرینکلرها و همچنین مواردی که نصب اسپرینکلر در آن‌ها الزامی نیست خواهیم پرداخت.

الزامات پایه‌ای محل نصب اسپرینکلرها

بر اساس بند ۹.۱ استاندارد NFPA-13، محل قرارگیری اسپرینکلرها باید به‌گونه‌ای باشد که پوشش کامل بنا را تضمین کرده و عملکرد مؤثر سیستم در هنگام بروز آتش‌سوزی را تضمین کند. مهم‌ترین الزامات به شرح زیر هستند:

1. پوشش کامل محدوده ساختمان: اسپرینکلرها باید در تمامی قسمت‌های ساختمان نصب شوند، مگر در مواردی که صراحتاً در استاندارد حذف آن‌ها مجاز اعلام شده باشد.
2. عدم تجاوز از سطح تحت پوشش مجاز: برای هر اسپرینکلر، سطح معینی جهت پوشش حریق در نظر گرفته شده که تجاوز از این محدوده می‌تواند کارایی سیستم را کاهش دهد.
3. موقعیت مناسب جهت عملکرد بهینه: اسپرینکلر باید در محلی نصب شود که در زمان بروز حریق، در کوتاه‌ترین زمان ممکن فعال شده و پخش آب به‌صورت یکنواخت انجام گیرد.
4. استثناهای مجاز بر اساس آزمایش: در موارد خاص که نتایج آزمایش نشان دهد انحراف از فواصل استاندارد با اجزای سازه‌ای تأثیری در عملکرد ندارد، نصب طبق نتایج آزمایش مجاز است.
5. انعطاف‌پذیری در فاصله با سقف: اگرچه فاصله اسپرینکلر با سقف باید در حد مجاز باشد، اما در شرایطی که محاسبات یا آزمایش‌ها عملکرد مشابه با استاندارد را نشان دهند، امکان افزایش این فاصله وجود دارد.

بیشتر بخوانید: آب‌پاش آتش‌نشانی (Sprinkler)

محل‌های مجاز برای حذف اسپرینکلر

در بند ۹.۲، استاندارد NFPA-13 مواردی را برمی‌شمارد که در آن‌ها نصب اسپرینکلر الزامی نیست. این استثناها بیشتر مربوط به فضاهای پنهان، غیرقابل دسترسی یا دارای خطر آتش‌سوزی بسیار پایین است.

۱. فضاهای پنهان با مصالح غیرقابل احتراق یا کم‌احتراق

در فضاهایی که با مصالح غیرقابل احتراق یا کم‌احتراق ساخته شده‌اند و بار سوختی (combustible loading) کمی دارند، و همچنین دسترسی به آن‌ها محدود است، نصب اسپرینکلر الزامی نیست. این فضاها حتی در صورت وجود بازشوهای کوچک (مانند پلنوم هوا)، همچنان به عنوان فضای پنهان در نظر گرفته می‌شوند. به شرطی که مجموع مساحت بازشوها کمتر از ۲۰ درصد سطح مرزی فضا باشد و عرض شکاف‌ها از ۲۰۰ میلی‌متر بیشتر نشود.

۲. ساختارهای با فاصله محدود بین اجزا

فضاهای پنهانی که توسط استدها یا تیرهای چوبی یا فلزی تشکیل شده‌اند و فاصله بین اجزای آن‌ها کمتر از ۱۵۰ میلی‌متر است، نیازی به اسپرینکلر ندارند. زیرا در این فواصل محدود، گسترش شعله به حدی نیست که اسپرینکلر عملکرد مؤثری داشته باشد.

۳. سقف‌های متصل به تیرک‌ها و سقف‌های کاذب

اگر سقف به تیرهای چوبی یا سازه‌های مشابه مستقیماً متصل شده باشد، یا در فاصله کمتر از ۱۵۰ میلی‌متر قرار گرفته باشد، نصب اسپرینکلر در فضای بین آن‌ها الزامی نیست. همچنین، اگر سقف به تیرهای مرکب چوبی متصل شده و کانال‌های بین آن‌ها به فضاهای کوچک‌تر از ۱۶۰ فوت مکعب تقسیم شده باشند، می‌توان از نصب اسپرینکلر صرف‌نظر کرد.

۴. فضاهای پرشده با عایق غیرقابل احتراق

در مواردی که فضاهای بین تیرها با عایق‌های غیرقابل احتراق پر شده باشند، و یا از عایق‌هایی با محتوای حرارتی کمتر از ۱۰۰۰ Btu/ft² استفاده شده باشد، نیاز به اسپرینکلر نیست. حتی اگر یک فاصله هوایی حداکثر ۵۰ میلی‌متر در بالای عایق وجود داشته باشد، حذف اسپرینکلر مجاز است.

۵. فضاهای بسته کوچک

فضاهای کوچک مجزای کمتر از ۵٫۱ متر مربع که در بالای سقف‌ها یا فضاهای کاذب قرار دارند نیز از نصب اسپرینکلر معاف هستند. همچنین چاه‌های لوله‌کشی کمتر از ۰٫۹ متر مربع و ستون‌های سازه‌ای با شرایط مشابه نیز در صورت نداشتن منبع اشتعال، نیازی به محافظت ندارند.

۶. استفاده از مصالح مقاوم در برابر آتش

اگر تمامی سطوح داخلی فضاهای پنهان از موادی ساخته شده باشند که در آزمون‌های ASTM E84، UL 723 یا ASTM E2768 گسترش شعله کمی داشته باشند، یا از چوب تیمار‌شده مقاوم در برابر آتش مطابق NFPA 703 استفاده شده باشد، اسپرینکلر حذف می‌شود.

۷. پیش‌آمدگی‌های سقف و تزئینات بیرونی

پیش‌آمدگی‌های بیرونی مانند ایوان‌ها، سقف‌های تزئینی یا اجزای تزئینی نما، در صورتی که عرض آن‌ها کمتر از ۱٫۲ متر باشد و به صورت مناسب تقسیم‌بندی شده و از فضای داخلی ساختمان جدا شده باشند، می‌توانند بدون اسپرینکلر طراحی شوند.

فضاهای زیر طبقات هم‌سطح زمین

فضاهای زیر اسکله‌ها یا سکوهای بیرونی، در صورتی که برای ذخیره‌سازی استفاده نشوند، از ورود زباله‌های بادی جلوگیری شود، تجهیزات حرارتی در آن‌ها وجود نداشته باشد و کف بالای آن‌ها کاملاً درزگیر باشد، نیازی به نصب اسپرینکلر ندارند.

بیشتر بخوانید: حفاظت از حریق در انبارها: ضرورتی انکارناپذیر در صنعت مدرن

جمع‌بندی

استاندارد NFPA-13 با هدف ارتقای ایمنی، طراحی دقیق و جامعی برای محل نصب اسپرینکلرها ارائه می‌دهد. این استاندارد تلاش کرده است با در نظر گرفتن ویژگی‌های ساختاری، مصالح به‌کاررفته، حجم فضاها و خطرات محتمل، دستورالعمل‌هایی را ارائه دهد که ضمن حفظ ایمنی، از نصب غیرضروری اسپرینکلر نیز جلوگیری شود.

در پروژه‌های ساختمانی، تطابق با الزامات این استاندارد نه‌تنها به کاهش ریسک حریق کمک می‌کند بلکه بهره‌وری هزینه‌ای را نیز بهبود می‌بخشد. بررسی دقیق استثناها به طراحان این امکان را می‌دهد که در بخش‌هایی از ساختمان، از نصب اسپرینکلر صرف‌نظر کرده و هزینه‌ها را کاهش دهند، بدون اینکه ایمنی کل پروژه به خطر بیافتد. در پایان، توصیه می‌شود برای هر پروژه، تطبیق کامل طرح سیستم اسپرینکلر با آخرین ویرایش استاندارد NFPA-13 و همچنین تأییدیه سازمان‌های مرتبط صورت پذیرد. چراکه حفظ جان و مال افراد در برابر آتش‌سوزی، اولویتی غیرقابل چشم‌پوشی در طراحی هر سازه‌ای است.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!
