• دتکتورهای تشخیص آتش مبتنی بر انرژی تابشی در استاندارد NFPA72

    A.17.8.2 اصول عملکرد دتکتورهای شعله

    (1) حسگرهای شعله. حسگرهای شعله فرابنفش معمولاً از یک لوله گایگر-مولر فوتودیود خلاء برای تشخیص شعله استفاده می‌کنند.

    9k=

    این حسگرها همچنین تابش فرابنفش تولید شده توسط شعله را تشخیص می‌دهند. فوتودیود اجازه می‌دهد تا یک جریان ناگهانی برای هر فوتون فرابنفشی که به ناحیه فعال لوله برخورد می‌کند، جاری شود. هنگامی که تعداد جریان‌های ناگهانی در واحد زمان به سطح از پیش تعیین‌شده‌ای برسد، حسگر هشدار را فعال می‌کند. یک حسگر شعله مادون‌قرمز با طول‌موج واحد از یکی از چندین نوع فوتوسل برای تشخیص تابش مادون‌قرمز در یک باند طول‌موج واحد که توسط شعله تولید می‌شود، استفاده می‌کند. این حسگرها معمولاً شامل تمهیداتی برای کاهش هشدارهای ناشی از منابع رایج مادون‌قرمز مانند نور لامپ‌های رشته‌ای یا نور خورشید هستند. یک حسگر شعله فرابنفش/مادون‌قرمز (UV/IR) تابش فرابنفش را با استفاده از یک لوله فوتودیود خلاء و یک طول‌موج انتخابی از تابش مادون‌قرمز را با استفاده از یک فوتوسل تشخیص می‌دهد.

    یک سیگنال هشدار می‌تواند فعال شود. یک حسگر شعله مادون‌قرمز با چند طول‌موج (IR/IR) تابش را در دو یا چند باند باریک از طول‌موج‌ها در طیف مادون‌قرمز تشخیص می‌دهد. این حسگرها به صورت الکترونیکی تابش‌ها را بین باندها مقایسه کرده و در صورتی که رابطه بین دو باند نشان‌دهنده آتش باشد، یک سیگنال فعال می‌کنند.

    9k=

    (2) حسگرهای جرقه/ذغال. یک حسگر جرقه/ذغال معمولاً از یک فوتودیود حالت جامد یا فوتوترانزیستور برای تشخیص انرژی تابشی ساطع شده از ذغال‌ها استفاده می‌کند که معمولاً بین ۰.۵میکرون تا ۲.۰ میکرون در محیط‌های معمولاً تاریک است. این حسگرها می‌توانند بسیار حساس (در حد میکرووات) ساخته شوند و زمان پاسخ‌دهی آنها می‌تواند بسیار کوتاه (در حد میکروثانیه) باشد.

    A.17.8.2.1 انرژی تابشی ساطع شده از یک شعله یا جرقه/ذغال شامل تابش‌هایی در باندهای مختلف طیف فرابنفش، مرئی و مادون‌قرمز است. مقدار نسبی تابش ساطع شده در هر بخش از طیف توسط شیمی سوخت، دما و سرعت احتراق تعیین می‌شود. حسگر باید با ویژگی‌های آتش تطبیق داده شود.

    Z

    تقریباً تمام موادی که در احتراق شعله‌ور شرکت می‌کنند، تا حدی در طول احتراق شعله‌ور تابش فرابنفش ساطع می‌کنند، در حالی که فقط سوخت‌های حاوی کربن تابش قابل توجهی در باند ۴.۳۵میکرون (دی‌اکسید کربن) که توسط بسیاری از انواع حسگرها برای تشخیص شعله استفاده می‌شود، ساطع می‌کنند.به شکلA.17.8.2.1 مراجعه کنید.

    Z

    انرژی تابشی ساطع شده از یک ذغال عمدتاً توسط دمای سوخت (تابش بر اساس قانون پلانک) و گسیل‌پذیری سوخت تعیین می‌شود. انرژی تابشی ساطع شده از یک ذغال عمدتاً در محدوده مادون‌قرمز و به میزان کم‌تری در محدوده مرئی است. به طور کلی، ذغال‌ها تا زمانی که به دمای ۳۲۴۰ درجه فارنهایت (۱۷۲۷ درجه سانتی‌گراد یا ۲۰۰۰ کلوین) برسند، انرژی فرابنفش را به مقدار قابل توجهی (۰.۱ درصد از کل تابش) ساطع نمی‌کنند. در بیشتر موارد، تابش‌ها در محدوده ۰.۸ میکرون تا ۲.۰ میکرون قرار می‌گیرند که مربوط به دماهای تقریبی ۷۵۰ درجه فارنهایت تا ۱۸۳۰ درجه فارنهایت (۳۹۸ درجه سانتی‌گراد تا ۱۰۰۰ درجه سانتی‌گراد) است.

    بیشتر حسگرهای انرژی تابشی دارای نوعی مدار تأیید درون خود هستند که از زمان برای کمک به تشخیص بین سیگنال‌های گذرا و نادرست و هشدارهای واقعی آتش استفاده می‌کنند. این مدارها در مواردی که سناریوی آتش مورد انتظار و توانایی حسگر برای پاسخ به آن آتش مورد انتظار در نظر گرفته می‌شود، بسیار مهم می‌شوند. به عنوان مثال، یک حسگر که از یک مدار انتگرال‌گیر یا زمان‌بندی برای پاسخ به نور سوسو‌زننده یک آتش استفاده می‌کند، ممکن است به خوبی به یک انفجار ناشی از اشتعال بخارات و گازهای قابل اشتعال تجمع‌یافته یا در مواردی که آتش یک جرقه است که با سرعت تا ۳۲۸ فوت بر ثانیه (۱۰۰ متر بر ثانیه) از مقابل حسگر عبور می‌کند، پاسخ ندهد. در این شرایط، یک حسگر با قابلیت پاسخ‌دهی سریع بسیار مناسب است. از طرف دیگر، در کاربردهایی که توسعه آتش کندتر است، یک حسگر که از زمان برای تأیید سیگنال‌های تکراری استفاده می‌کند، مناسب است. در نتیجه، نرخ رشد آتش باید در انتخاب حسگر در نظر گرفته شود. عملکرد حسگر باید به گونه‌ای انتخاب شود که به آتش مورد انتظار پاسخ دهد.

    تابش‌های انرژی تنها معیار مورد توجه نیستند. محیط بین آتش مورد انتظار و حسگر نیز بسیار مهم است. طول‌موج‌های مختلف انرژی تابشی با درجات مختلفی از کارایی توسط موادی که در هوا معلق هستند یا روی سطوح نوری حسگر تجمع می‌کنند، جذب می‌شوند. به طور کلی، آئروسل‌ها و رسوبات سطحی حساسیت حسگر را کاهش می‌دهند. تشخیص فناوری مورد استفاده باید آئروسل‌ها و رسوبات سطحی که به طور معمول اتفاق می‌افتند را در نظر بگیرد تا کاهش پاسخ سیستم بین فواصل تعمیر و نگهداری به حداقل برسد. لازم به ذکر است که دود ناشی از احتراق تقطیرات نفتی با فراکسیون‌های متوسط و سنگین، به شدت در انتهای طیف فرابنفش جذب‌کننده است. اگر از این نوع تشخیص استفاده می‌شود، سیستم باید به گونه‌ای طراحی شود که اثر تداخلی دود بر پاسخ سیستم تشخیص را به حداقل برساند.

    Z

    محیط و شرایط محیطی پیش‌بینی‌شده در منطقه تحت حفاظت، بر انتخاب حسگر تأثیر می‌گذارد. همه حسگرها محدودیت‌هایی در محدوده دمای محیطی دارند که در آن محدوده، مطابق با حساسیت‌های آزمایش‌شده یا تأیید‌شده خود پاسخ می‌دهند. طراح باید اطمینان حاصل کند که حسگر با محدوده دمای محیطی پیش‌بینی‌شده در منطقه‌ای که نصب می‌شود، سازگار است. علاوه بر این، باران، برف و یخ هر دو تابش فرابنفش و مادون‌قرمز را به درجات مختلف تضعیف می‌کنند. در مواردی که این شرایط پیش‌بینی می‌شود، باید تمهیداتی برای محافظت از حسگر در برابر تجمع این مواد روی سطوح نوری آن در نظر گرفته شود.

    A.17.8.2.2 تابش‌های انرژی طبیعی که از آتش ناشی نمی‌شوند، ممکن است در منطقه خطر وجود داشته باشند. هنگام انتخاب حسگر برای یک منطقه، سایر منابع احتمالی تابش انرژی باید ارزیابی شوند. برای اطلاعات بیشتر به A.17.8.2.1 مراجعه کنید.

    A.17.8.3.1.1 همه حسگرهای نوری بر اساس معادله نظری زیر پاسخ می‌دهند:

    Z

    که در آن:

    S = توان تابشی که به حسگر می‌رسد
    k = ثابت تناسب برای حسگر
    P = توان تابشی ساطع‌شده توسط آتش
    e = پایه لگاریتم نپر (۲.۷۱۸۳)
    ζ = ضریب تضعیف هوا
    d = فاصله بین آتش و حسگر

    2Q==

    حساسیت (S) معمولاً بر حسب نانووات اندازه‌گیری می‌شود. این معادله منحنی‌هایی مشابه منحنی نشان‌داده‌شده در شکلA.17.8.3.1.1 را تولید می‌کند.
    این منحنی حداکثر فاصله‌ای را تعریف می‌کند که در آن حسگر به طور مداوم آتش با اندازه و سوخت مشخصی را تشخیص می‌دهد. حسگرها باید فقط در ناحیه سایه‌دار بالای منحنی استفاده شوند.
    در بهترین شرایط و بدون جذب جوی، توان تابشی که به حسگر می‌رسد، اگر فاصله بین حسگر و آتش دو برابر شود، به میزان یک چهارم کاهش می‌یابد. برای محاسبه تضعیف جوی، عبارت نمایی زتا (ζ) به معادله اضافه می‌شود. زتا معیاری از شفافیت هوا در طول‌موج مورد نظر است. زتا تحت تأثیر رطوبت، گرد و غبار و هرگونه آلاینده دیگر در هوا قرار می‌گیرد که در طول‌موج مورد نظر جذب‌کننده هستند. زتا معمولاً مقادیری بین ۰.۰۰۱- و ۰.۱- برای هوای محیطی معمولی دارد.

  • دتکتورهای تشخیص آتش مبتنی بر انرژی تابشی در استاندارد NFPA72

    1) حسگرهای شعله. حسگرهای شعله فرابنفش معمولاً از یک لوله گایگر-مولر فوتودیود خلاء برای تشخیص شعله استفاده می‌کنند.

    9k=

    این حسگرها همچنین تابش فرابنفش تولید شده توسط شعله را تشخیص می‌دهند. فوتودیود اجازه می‌دهد تا یک جریان ناگهانی برای هر فوتون فرابنفشی که به ناحیه فعال لوله برخورد می‌کند، جاری شود. هنگامی که تعداد جریان‌های ناگهانی در واحد زمان به سطح از پیش تعیین‌شده‌ای برسد، حسگر هشدار را فعال می‌کند. یک حسگر شعله مادون‌قرمز با طول‌موج واحد از یکی از چندین نوع فوتوسل برای تشخیص تابش مادون‌قرمز در یک باند طول‌موج واحد که توسط شعله تولید می‌شود، استفاده می‌کند. این حسگرها معمولاً شامل تمهیداتی برای کاهش هشدارهای ناشی از منابع رایج مادون‌قرمز مانند نور لامپ‌های رشته‌ای یا نور خورشید هستند. یک حسگر شعله فرابنفش/مادون‌قرمز (UV/IR) تابش فرابنفش را با استفاده از یک لوله فوتودیود خلاء و یک طول‌موج انتخابی از تابش مادون‌قرمز را با استفاده از یک فوتوسل تشخیص می‌دهد.

    یک سیگنال هشدار می‌تواند فعال شود. یک حسگر شعله مادون‌قرمز با چند طول‌موج (IR/IR) تابش را در دو یا چند باند باریک از طول‌موج‌ها در طیف مادون‌قرمز تشخیص می‌دهد. این حسگرها به صورت الکترونیکی تابش‌ها را بین باندها مقایسه کرده و در صورتی که رابطه بین دو باند نشان‌دهنده آتش باشد، یک سیگنال فعال می‌کنند.

    9k=

    (2) حسگرهای جرقه/ذغال. یک حسگر جرقه/ذغال معمولاً از یک فوتودیود حالت جامد یا فوتوترانزیستور برای تشخیص انرژی تابشی ساطع شده از ذغال‌ها استفاده می‌کند که معمولاً بین ۰.۵میکرون تا ۲.۰ میکرون در محیط‌های معمولاً تاریک است. این حسگرها می‌توانند بسیار حساس (در حد میکرووات) ساخته شوند و زمان پاسخ‌دهی آنها می‌تواند بسیار کوتاه (در حد میکروثانیه) باشد.

    A.17.8.2.1 انرژی تابشی ساطع شده از یک شعله یا جرقه/ذغال شامل تابش‌هایی در باندهای مختلف طیف فرابنفش، مرئی و مادون‌قرمز است. مقدار نسبی تابش ساطع شده در هر بخش از طیف توسط شیمی سوخت، دما و سرعت احتراق تعیین می‌شود. حسگر باید با ویژگی‌های آتش تطبیق داده شود.

    Z

    تقریباً تمام موادی که در احتراق شعله‌ور شرکت می‌کنند، تا حدی در طول احتراق شعله‌ور تابش فرابنفش ساطع می‌کنند، در حالی که فقط سوخت‌های حاوی کربن تابش قابل توجهی در باند ۴.۳۵میکرون (دی‌اکسید کربن) که توسط بسیاری از انواع حسگرها برای تشخیص شعله استفاده می‌شود، ساطع می‌کنند.به شکلA.17.8.2.1 مراجعه کنید.

    Z

    انرژی تابشی ساطع شده از یک ذغال عمدتاً توسط دمای سوخت (تابش بر اساس قانون پلانک) و گسیل‌پذیری سوخت تعیین می‌شود. انرژی تابشی ساطع شده از یک ذغال عمدتاً در محدوده مادون‌قرمز و به میزان کم‌تری در محدوده مرئی است. به طور کلی، ذغال‌ها تا زمانی که به دمای ۳۲۴۰ درجه فارنهایت (۱۷۲۷ درجه سانتی‌گراد یا ۲۰۰۰ کلوین) برسند، انرژی فرابنفش را به مقدار قابل توجهی (۰.۱ درصد از کل تابش) ساطع نمی‌کنند. در بیشتر موارد، تابش‌ها در محدوده ۰.۸ میکرون تا ۲.۰ میکرون قرار می‌گیرند که مربوط به دماهای تقریبی ۷۵۰ درجه فارنهایت تا ۱۸۳۰ درجه فارنهایت (۳۹۸ درجه سانتی‌گراد تا ۱۰۰۰ درجه سانتی‌گراد) است.

    بیشتر حسگرهای انرژی تابشی دارای نوعی مدار تأیید درون خود هستند که از زمان برای کمک به تشخیص بین سیگنال‌های گذرا و نادرست و هشدارهای واقعی آتش استفاده می‌کنند. این مدارها در مواردی که سناریوی آتش مورد انتظار و توانایی حسگر برای پاسخ به آن آتش مورد انتظار در نظر گرفته می‌شود، بسیار مهم می‌شوند. به عنوان مثال، یک حسگر که از یک مدار انتگرال‌گیر یا زمان‌بندی برای پاسخ به نور سوسو‌زننده یک آتش استفاده می‌کند، ممکن است به خوبی به یک انفجار ناشی از اشتعال بخارات و گازهای قابل اشتعال تجمع‌یافته یا در مواردی که آتش یک جرقه است که با سرعت تا ۳۲۸ فوت بر ثانیه (۱۰۰ متر بر ثانیه) از مقابل حسگر عبور می‌کند، پاسخ ندهد. در این شرایط، یک حسگر با قابلیت پاسخ‌دهی سریع بسیار مناسب است. از طرف دیگر، در کاربردهایی که توسعه آتش کندتر است، یک حسگر که از زمان برای تأیید سیگنال‌های تکراری استفاده می‌کند، مناسب است. در نتیجه، نرخ رشد آتش باید در انتخاب حسگر در نظر گرفته شود. عملکرد حسگر باید به گونه‌ای انتخاب شود که به آتش مورد انتظار پاسخ دهد.

    تابش‌های انرژی تنها معیار مورد توجه نیستند. محیط بین آتش مورد انتظار و حسگر نیز بسیار مهم است. طول‌موج‌های مختلف انرژی تابشی با درجات مختلفی از کارایی توسط موادی که در هوا معلق هستند یا روی سطوح نوری حسگر تجمع می‌کنند، جذب می‌شوند. به طور کلی، آئروسل‌ها و رسوبات سطحی حساسیت حسگر را کاهش می‌دهند. تشخیص فناوری مورد استفاده باید آئروسل‌ها و رسوبات سطحی که به طور معمول اتفاق می‌افتند را در نظر بگیرد تا کاهش پاسخ سیستم بین فواصل تعمیر و نگهداری به حداقل برسد. لازم به ذکر است که دود ناشی از احتراق تقطیرات نفتی با فراکسیون‌های متوسط و سنگین، به شدت در انتهای طیف فرابنفش جذب‌کننده است. اگر از این نوع تشخیص استفاده می‌شود، سیستم باید به گونه‌ای طراحی شود که اثر تداخلی دود بر پاسخ سیستم تشخیص را به حداقل برساند.

    Z

    محیط و شرایط محیطی پیش‌بینی‌شده در منطقه تحت حفاظت، بر انتخاب حسگر تأثیر می‌گذارد. همه حسگرها محدودیت‌هایی در محدوده دمای محیطی دارند که در آن محدوده، مطابق با حساسیت‌های آزمایش‌شده یا تأیید‌شده خود پاسخ می‌دهند. طراح باید اطمینان حاصل کند که حسگر با محدوده دمای محیطی پیش‌بینی‌شده در منطقه‌ای که نصب می‌شود، سازگار است. علاوه بر این، باران، برف و یخ هر دو تابش فرابنفش و مادون‌قرمز را به درجات مختلف تضعیف می‌کنند. در مواردی که این شرایط پیش‌بینی می‌شود، باید تمهیداتی برای محافظت از حسگر در برابر تجمع این مواد روی سطوح نوری آن در نظر گرفته شود.

    A.17.8.2.2 تابش‌های انرژی طبیعی که از آتش ناشی نمی‌شوند، ممکن است در منطقه خطر وجود داشته باشند. هنگام انتخاب حسگر برای یک منطقه، سایر منابع احتمالی تابش انرژی باید ارزیابی شوند. برای اطلاعات بیشتر به A.17.8.2.1 مراجعه کنید.

    A.17.8.3.1.1 همه حسگرهای نوری بر اساس معادله نظری زیر پاسخ می‌دهند:

    Z

    که در آن:

    S = توان تابشی که به حسگر می‌رسد
    k = ثابت تناسب برای حسگر
    P = توان تابشی ساطع‌شده توسط آتش
    e = پایه لگاریتم نپر (۲.۷۱۸۳)
    ζ = ضریب تضعیف هوا
    d = فاصله بین آتش و حسگر

    2Q==

    حساسیت (S) معمولاً بر حسب نانووات اندازه‌گیری می‌شود. این معادله منحنی‌هایی مشابه منحنی نشان‌داده‌شده در شکلA.17.8.3.1.1 را تولید می‌کند.
    این منحنی حداکثر فاصله‌ای را تعریف می‌کند که در آن حسگر به طور مداوم آتش با اندازه و سوخت مشخصی را تشخیص می‌دهد. حسگرها باید فقط در ناحیه سایه‌دار بالای منحنی استفاده شوند.
    در بهترین شرایط و بدون جذب جوی، توان تابشی که به حسگر می‌رسد، اگر فاصله بین حسگر و آتش دو برابر شود، به میزان یک چهارم کاهش می‌یابد. برای محاسبه تضعیف جوی، عبارت نمایی زتا (ζ) به معادله اضافه می‌شود. زتا معیاری از شفافیت هوا در طول‌موج مورد نظر است. زتا تحت تأثیر رطوبت، گرد و غبار و هرگونه آلاینده دیگر در هوا قرار می‌گیرد که در طول‌موج مورد نظر جذب‌کننده هستند. زتا معمولاً مقادیری بین ۰.۰۰۱- و ۰.۱- برای هوای محیطی معمولی دارد.

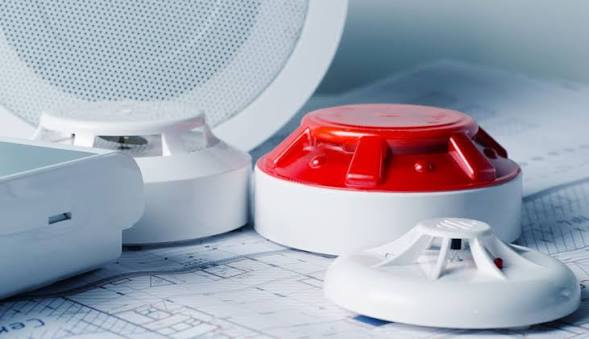

  • بررسی جامع بیم دتکتورها بر اساس استاندارد ISO 7240-12

    سازمان بین‌المللی استانداردسازی (ISO) یک نهاد مستقل و غیردولتی است که استانداردهای بین‌المللی را برای تضمین کیفیت، ایمنی و کارایی در صنایع مختلف تدوین می‌کند. استانداردهایISO در سطح جهانی پذیرفته شده و به بهبود عملکرد سیستم‌های مختلف، از جمله سیستم‌های اعلام حریق، کمک می‌کنند. یکی از مهم‌ترین استانداردهای مرتبط با اعلام حریق، ISO 7240-12است که به بیم دتکتورهای دودی اختصاص دارد. این استاندارد دستورالعمل‌های دقیقی را برای طراحی، عملکرد، نصب و آزمون این تجهیزات ارائه می‌دهد تا عملکرد صحیح و دقت بالای آن‌ها تضمین شود.

    بیم دتکتورها تجهیزاتی هستند که با استفاده از پرتو نوری مادون قرمز یا لیزری کاهش شفافیت هوا ناشی از دود را تشخیص می‌دهند. این دتکتورها به‌طور کلی در دو نوع اصلی طبقه‌بندی می‌شوند:

    1. بیم دتکتور نوع فرستنده-گیرنده جدا

    2Q==

    (Projected Beam Smoke Detector)

    در این نوع، فرستنده و گیرنده در دو نقطه جداگانه قرار دارند و پرتو نوری از فرستنده به گیرنده ارسال می‌شود. در صورت کاهش شدت نور به دلیل وجود دود، آلارم فعال می‌شود.

    2. بیم دتکتور نوع انعکاسی

    2Q==

    (Reflective Beam Smoke Detector)

    در این مدل، فرستنده و گیرنده در یک واحد قرار دارند و یک بازتابنده در سمت مقابل نصب می‌شود. پرتو پس از برخورد به بازتابنده، به گیرنده بازمی‌گردد و کاهش شدت آن نشانه وجود دود است.

    الزامات بیم دتکتورها در استاندارد ISO 7240-12

    استاندارد ISO 7240-12 دستورالعمل‌هایی برای طراحی، نصب، آزمایش و نگهداری بیم دتکتورها ارائه می‌دهد. برخی از مهم‌ترین الزامات این استاندارد عبارت‌اند از:

    1. معیارهای عملکردی

    بیم دتکتورها باید توانایی تشخیص تغییرات شفافیت هوا را با دقت بالا داشته باشند.
    محدوده تشخیص بیم دتکتورها باید بین 10 تا 100 متر باشد.
    حساسیت دستگاه باید قابل تنظیم بوده و نسبت به تغییرات غیرعادی محیطی مقاوم باشد.

    2. شرایط محیطی و محدودیت‌ها

    بیم دتکتورها نباید تحت تأثیر نور مستقیم خورشید، گرد و غبار، رطوبت بالا یا تغییرات دمایی شدید قرار گیرند.
    در محیط‌هایی که دود به‌صورت یکنواخت منتشر نمی‌شود یا در نزدیکی سقف باقی نمی‌ماند، کارایی بیم دتکتورها کاهش می‌یابد.
    در مناطقی که دارای لرزش زیاد یا جریان هوا شدیدهستند، نیاز به کالیبراسیون و بررسی‌های مکرر وجود دارد.

    3. الزامات نصب

    بیم دتکتورها باید در فضاهای بزرگ مانند انبارها، سالن‌های تولید، آشیانه‌های هواپیما، فرودگاه‌ها و مراکز خرید نصب شوند.
    ارتفاع نصب باید متناسب با ارتفاع سقف باشد و معمولاً در محدوده 4 تا 25 متر قرار گیرد.
    در صورت وجود مانع در مسیر پرتو نوری، باید از چندین بیم دتکتور به‌صورت مکمل استفاده شود.
    فاصله بین بیم دتکتورها و دیوارها باید حداقل 0.5 متر باشد.

    4. الزامات نگهداری و آزمون‌های دوره‌ای

    بیم دتکتورها باید به‌صورت دوره‌ای آزمایش و کالیبره شوند تا عملکرد صحیح آن‌ها تضمین شود.
    گرد و غبار و آلودگی‌های محیطی باید به‌طور منظم از سطح فرستنده، گیرنده و بازتابنده پاک شوند.
    زاویه و تنظیمات نوری باید بررسی شده و در صورت لزوم، مجدداً تنظیم شوند.
    دتکتورها باید دارای سیستم خودآزمایی (Self-Testing) و قابلیت تشخیص خرابی (Fault Detection) باشند.

    روش‌های آزمون بیم دتکتورها بر اساس ISO 7240-12

    ISO 7240-12 شامل مجموعه‌ای از آزمون‌های عملکردی و محیطی است که دقت و قابلیت اطمینان بیم دتکتورها را تأیید می‌کند. برخی از این آزمون‌ها عبارت‌اند از:

    1. آزمون حساسیت به دود: بررسی میزان کاهش نور لازم برای فعال شدن هشدار.
    2. آزمون محیطی: بررسی عملکرد دستگاه در دمای بالا، دمای پایین، رطوبت زیاد و شرایط گرد و غبار.
    3. آزمون تأخیر هشدار: بررسی مدت‌زمان لازم برای فعال شدن هشدار جهت کاهش هشدارهای کاذب.
    4. آزمون مقاومت در برابر نور خارجی: ارزیابی تأثیر منابع نوری خارجی مانند نور خورشید بر عملکرد دتکتور.
    5. آزمون لرزش و ضربه: بررسی مقاومت بیم دتکتور در برابر لرزش‌های مکانیکی و ضربات احتمالی.

    مقاومت در برابر عوامل مزاحم و هشدارهای کاذب

    بیم دتکتورها باید دارای فیلترهای نوری و الگوریتم‌های پردازش هوشمند باشند تا در برابر عوامل مزاحم مقاوم باشند. مهم‌ترین عوامل مزاحم که بیم دتکتورها باید در برابر آن‌ها ایمن باشند عبارت‌اند از:

    نور مستقیم خورشید یا نورهای مصنوعی قوی.
    گرد و غبار، دودهای غیرحریق (مانند دود اگزوز ماشین‌آلات صنعتی).
    حرکت اشیاء در مسیر بیم دتکتور (مانند پرندگان یا وسایل متحرک در انبارها).

    نتیجه‌گیری

    استاندارد ISO 7240-12 مجموعه‌ای از الزامات فنی، نصب، آزمایش و نگهداری برای بیم دتکتورها ارائه می‌دهد که رعایت آن‌ها باعث افزایش دقت و کاهش هشدارهای کاذب می‌شود. انتخاب مناسب، نصب اصولی و نگهداری منظم این تجهیزات مطابق با استاندارد ISO نقش مهمی در بهبود عملکرد سیستم‌های اعلام حریق دارد. این استاندارد باعث می‌شود بیم دتکتورها در شرایط مختلف محیطی و عملکردی بهینه عمل کنند و ایمنی ساختمان‌ها و تأسیسات حساس را تضمین نمایند.

  • دستورالعمل EN54 در مورد بیم دتکتور

    بررسی تخصصی بیم دتکتورها بر اساس استاندارد EN 54-12

    بیم دتکتورها (Beam Smoke Detectors) یکی از مهم‌ترین انواع آشکارسازهای دود در سیستم‌های اعلام حریق هستند که برای محافظت از فضاهای بزرگ و باز مورد استفاده قرار می‌گیرند. این دتکتورها بر اساس ارسال و دریافت یک پرتو نوری کار می‌کنند و در صورت کاهش شدت نور دریافتی (ناشی از وجود دود در مسیر پرتو)، فعال می‌شوند. استاندارد EN 54-12 که یکی از بخش‌های استاندارد EN 54 مربوط به سیستم‌های اعلام حریق است، الزامات، ویژگی‌ها و تست‌های لازم برای بیم دتکتورها را تعیین می‌کند. این مقاله به بررسی مفاهیم کلیدی این استاندارد و تأثیر آن بر طراحی، نصب و عملکرد بیم دتکتورها می‌پردازد.

    تعریف و عملکرد بیم دتکتورها

    بیم دتکتورها به طور کلی شامل دو نوع اصلی هستند:

    1. بیم دتکتور فرستنده-گیرنده جدا

    (Projected Beam Smoke Detector)

    شامل یک فرستنده و یک گیرنده است که در دو نقطه‌ی مجزا از محیط نصب می‌شوند.

    9k=

    2. بیم دتکتور انعکاسی (Reflective Beam Smoke Detector): در این نوع، فرستنده و گیرنده در یک واحد قرار دارند و پرتو نوری پس از برخورد با یک بازتابنده به گیرنده بازمی‌گردد.

    9k=

    در هر دو نوع، کاهش شدت پرتو نوری دریافت‌شده، که می‌تواند ناشی از وجود دود در مسیر باشد، باعث فعال شدن سیستم اعلام حریق می‌شود.

    استاندارد EN 54-12 و الزامات عملکردی

    استاندارد EN 54-12 شرایط عملکردی بیم دتکتورها را مشخص کرده و روش‌های آزمایش و ارزیابی آن‌ها را تعریف می‌کند. برخی از مهم‌ترین الزامات این استاندارد عبارتند از:

    1. حساسیت و دقت عملکرد:
    o بیم دتکتورها باید توانایی تشخیص سطوح مختلف دود را داشته باشند و در برابر تغییرات نور محیط مقاوم باشند.
    o دامنه کاری بیم دتکتورها معمولاً بین 5 تا 100 متر تعریف می‌شود.
    2. شرایط محیطی و پایداری عملکرد:
    o دستگاه‌ها باید در شرایط دمایی متغیر، معمولاً از -10°C تا +55°C و رطوبت بالا بدون افت عملکرد کار کنند.
    o تأثیرات گرد و غبار، نور خورشید و سایر عوامل محیطی نباید باعث ایجاد هشدارهای کاذب شوند.
    3. آزمایش‌های حساسیت و عملکرد:
    o تست‌های استاندارد برای ارزیابی توانایی تشخیص دود در شرایط مختلف انجام می‌شود.
    o بررسی پاسخ‌گویی در برابر دودهای مختلف و تشخیص به‌موقع حریق.
    4. مقاومت در برابر تداخلات نوری:
    o بیم دتکتورها باید توانایی عملکرد صحیح در شرایطی که نور خارجی (مانند نور خورشید یا نورهای مصنوعی) بر آن‌ها اثر می‌گذارد را داشته باشند.
    5. روش‌های تست و تأییدیه:
    o دستگاه‌ها باید تحت آزمایش‌های عملکردی و محیطی قرار گیرند تا مطابق با استاندارد شناخته شوند.
    o آزمایش‌هایی مانند کاهش نور مصنوعی، تأثیر عوامل محیطی، و قابلیت اطمینان بلندمدت از جمله تست‌های موردنیاز هستند.

    الزامات نصب و نگهداری بر اساس EN 54-12

    استاندارد EN 54-12 علاوه بر مشخصات عملکردی، دستورالعمل‌هایی برای نصب و نگهداری بیم دتکتورها ارائه می‌دهد که شامل موارد زیر است:

    محدودیت‌های نصب:
    o بیم دتکتورها نباید در مکان‌هایی که مانع فیزیکی در مسیر پرتو وجود دارد، نصب شوند.
    o در فضاهای دارای تهویه قوی یا جریان هوای شدید، عملکرد دتکتورها ممکن است تحت تأثیر قرار گیرد.
    فاصله و ارتفاع نصب:
    o فاصله بین بیم دتکتورها باید به گونه‌ای باشد که تمامی حجم مورد نظر را پوشش دهد.
    o ارتفاع نصب معمولاً در بازه 3 تا 25 متر توصیه می‌شود.
    نگهداری و تست‌های دوره‌ای:
    o انجام تست‌های دوره‌ای جهت اطمینان از عملکرد صحیح و کالیبراسیون دتکتورها ضروری است.
    o تمیزکاری سنسورها و بازتابنده‌ها جهت جلوگیری از ایجاد خطا و هشدارهای کاذب باید به‌صورت دوره‌ای انجام شود.

    نتیجه‌گیری

    استاندارد EN 54-12 معیارهای دقیقی برای طراحی، ساخت، و نصب بیم دتکتورها ارائه می‌دهد تا این تجهیزات بتوانند به‌طور مؤثر در تشخیص زودهنگام حریق عمل کنند. رعایت این استاندارد نه‌تنها موجب افزایش دقت و اطمینان سیستم‌های اعلام حریق می‌شود، بلکه از بروز هشدارهای کاذب و عملکرد نامناسب دستگاه‌ها جلوگیری می‌کند. انتخاب و نصب صحیح بیم دتکتورها بر اساس این استاندارد، نقشی کلیدی در افزایش ایمنی ساختمان‌های صنعتی، تجاری و عمومی دارد.

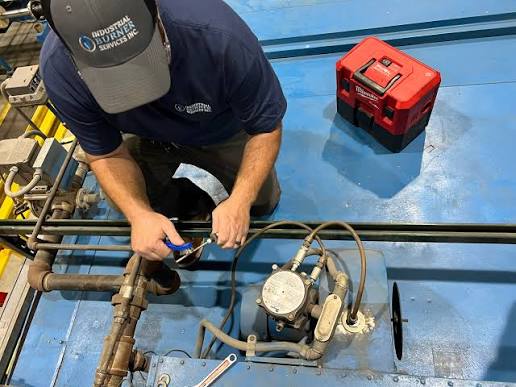

  • دتکتور شعله در استاندارد NFPA 86

    استاندارد NFPA 86 یکی از مهم‌ترین استانداردهای ایمنی صنعتی است که با هدف کاهش خطرات ناشی از آتش‌سوزی، انفجار و سایر حوادث در کوره‌ها و اجاق‌های صنعتی تدوین شده است. این استاندارد برای مهندسان، اپراتورها و مدیران ایمنی در صنایعی مانند متالورژی، سرامیک و شیمیایی اهمیت حیاتی دارد. با افزایش میزان تولید صنعتی و استفاده از فرآیندهای حرارتی در صنایع مختلف، رعایت این استانداردها برای تضمین ایمنی و بهینه‌سازی عملکرد تجهیزات ضروری است. این استاندارد نه‌تنها در ایمنی نقش دارد، بلکه موجب افزایش بهره‌وری و کاهش هزینه‌های تعمیرات و نگهداری نیز می‌شود.

    دتکتور شعله و عملکرد آن

    9k=

    دتکتور شعله، یکی از اصلی‌ترین تجهیزات ایمنی در فرآیندهای حرارتی صنعتی است که وظیفه شناسایی وجود شعله در محیط را بر عهده دارد. این تجهیزات به‌طور مستقیم در کاهش ریسک آتش‌سوزی و جلوگیری از انفجار نقش دارند. عدم استفاده از دتکتورهای مناسب یا نصب نادرست آن‌ها می‌تواند خسارات جبران‌ناپذیری به بار آورد.

    اهمیت دتکتور شعله

    دتکتورهای شعله برای تشخیص حضور آتش از فناوری‌های مختلفی استفاده می‌کنند که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

    دتکتور فرابنفش (UV): این سنسورها برای شناسایی تابش فرابنفش ناشی از شعله‌های آتش به کار می‌روند.
    دتکتور مادون قرمز (IR): این سنسورها تغییرات انرژی مادون قرمز ساطع‌شده از شعله را شناسایی می‌کنند.
    دتکتور ترکیبی UV/IR: ترکیب این دو فناوری می‌تواند میزان تشخیص دقیق‌تر و کاهش هشدارهای کاذب را به همراه داشته باشد.
    دتکتور مرئی (VIS): برخی دتکتورها از حسگرهای نوری استفاده می‌کنند که در محدوده نور مرئی کار می‌کنند.

    استانداردهای نصب دتکتور شعله

    براساس بندهای 8.2.2 و 8.2.5 استاندارد NFPA 86، نصب دتکتورهای شعله باید مطابق دستورالعمل‌های سازنده و استانداردهای بین‌المللی باشد. در نظر گرفتن موارد زیر می‌تواند از بروز مشکلات جلوگیری کند:

    نصب در مکان مناسب: دتکتور باید در نقطه‌ای قرار گیرد که بیشترین میدان دید را نسبت به شعله‌های احتمالی داشته باشد.
    نگهداری و کالیبراسیون: تجهیزات باید به‌طور دوره‌ای بررسی و تنظیم شوند تا از دقت عملکرد آن‌ها اطمینان حاصل شود.
    پیشگیری از هشدارهای کاذب: برخی از منابع نوری، جرقه‌ها یا بازتاب‌های ناخواسته می‌توانند باعث هشدارهای اشتباه شوند، لذا باید محل نصب با دقت انتخاب شود.

    عملکرد سیستم‌های ایمنی احتراق

    2Q==

    علاوه بر دتکتورهای شعله، سیستم‌های ایمنی احتراق (Combustion Safeguard Systems) نیز نقش مهمی در حفاظت از فرآیندهای حرارتی دارند. این سیستم‌ها شامل مجموعه‌ای از تجهیزات نظارتی، شیرهای ایمنی و سیستم‌های کنترلی هستند که با تشخیص تغییرات غیرعادی در احتراق، عملکرد دستگاه را کنترل می‌کنند.

    اجزای کلیدی سیستم‌های ایمنی احتراق

    کنترلر احتراق: وظیفه دارد وضعیت شعله و عملکرد سوخت را بررسی کند.
    شیر قطع ایمنی (SSOV): این شیرها در صورت از دست رفتن شعله، جریان سوخت را متوقف می‌کنند.
    حسگرهای فشار و دما: برای اطمینان از تعادل مناسب فشار و دمای گاز یا مایع سوختی استفاده می‌شوند.

    نقش سنسورهای فرابنفش در تشخیص شعله

    سنسورهای فرابنفش (UV Sensors) یکی از ابزارهای مهم در تشخیص شعله‌های آتش هستند، اما ممکن است در اثر خرابی، دیگر قادر به تشخیص خاموش شدن شعله نباشند. به همین دلیل، استاندارد NFPA 86 توصیه می‌کند که این سنسورها دارای قابلیت خودبررسی‌کننده (Self-Checking UV Detectors) باشند یا به‌صورت دوره‌ای آزمایش شوند.

    تنظیمات دمایی و تهویه ایمنی در کوره‌ها

    Z

    کنترل دمای سوخت

    در فرآیندهای صنعتی که از سوخت‌های مایع مانند نفت یا گازوئیل استفاده می‌شود، کنترل دمای سوخت برای جلوگیری از مشکلاتی نظیر افزایش ویسکوزیته یا تبخیر ناگهانی، ضروری است.
    دمای سوخت باید در محدوده‌ای باشد که موجب احتراق یکنواخت و جلوگیری از خاموش شدن ناگهانی شعله شود.

    تنظیم محدودیت دمای اضافی

    نقطه تنظیم دمای اضافی باید بر اساس توصیه‌های سازنده تنظیم شود تا از رسیدن مواد قابل احتراق به دمای خوداشتعالی جلوگیری شود.
    این دما نباید از محدوده‌ای که می‌تواند باعث خرابی تجهیزات شود، فراتر رود.

    اهمیت تهویه ایمنی

    در صورت افزایش دمای کوره، جریان هوای خروجی کاهش یافته و احتمال تجمع گازهای اشتعال‌پذیر افزایش می‌یابد.
    کاهش تهویه مناسب می‌تواند موجب انفجار گازهای فرار شده و باعث بروز حوادث جدی شود.

    Z

    استفاده از PLC در نظارت بر دمای کوره‌ها

    امروزه استفاده از PLC (Programmable Logic Controller) برای نظارت بر دما و عملکرد تجهیزات صنعتی به‌شدت رایج شده است. این سیستم‌ها می‌توانند به‌صورت خودکار وضعیت سنسورها و تجهیزات ایمنی را تحلیل کرده و در صورت بروز هرگونه ناهنجاری، اقدامات لازم را انجام دهند. مزایای استفاده از PLC شامل:

    پایش دائمی و ارسال هشدارهای زودهنگام
    کاهش خطای انسانی در نظارت بر تجهیزات
    امکان کنترل و تنظیم خودکار دما و فشار

    نکات ایمنی در زمان قطع برق

    استاندارد NFPA 86 تأکید دارد که مدارهای الکتریکی مرتبط با فرآیندهای احتراقی، در شرایط اضطراری باید به‌صورت خودکار یا دستی قطع شوند. این موارد شامل:

    خرابی‌های سیستم که منجر به شرایط خطرناک شود.
    افزایش غیرقابل‌کنترل دما که تهدیدی برای ایمنی تجهیزات و محیط اطراف باشد.
    قطع ناگهانی برق که می‌تواند باعث از کار افتادن سیستم‌های ایمنی و احتراقی شود.

    9k=

    نتیجه‌گیری

    استاندارد NFPA 86 مجموعه‌ای از دستورالعمل‌های مهم برای ایمنی فرآیندهای صنعتی ارائه می‌دهد. استفاده صحیح از دتکتورهای شعله، سیستم‌های ایمنی احتراق، کنترل دمای کوره و تهویه مناسبمی‌تواند خطرات ناشی از آتش‌سوزی و انفجار را کاهش دهد. علاوه بر این، نظارت هوشمند با استفاده از PLC و رعایت الزامات نصب و نگهداری، نقش مهمی در بهبود عملکرد تجهیزات و افزایش طول عمر آن‌ها دارد.

    توصیه‌های نهایی:

    دتکتورهای شعله باید در مکان‌های مناسب نصب شوند تا دید کافی نسبت به شعله داشته باشند.
    سنسورهای فرابنفش باید دارای قابلیت خودبررسی باشند یا به‌صورت دوره‌ای تست شوند.
    سیستم‌های تهویه ایمنی باید همواره عملکرد مناسبی داشته باشند تا از تجمع گازهای خطرناک جلوگیری شود.
    در موارد افزایش دمای غیرمجاز، سیستم‌های کنترلی باید به‌صورت خودکار عمل کنند تا از خرابی یا حوادث ناگوار جلوگیری شود.
    نظارت مستمر بر عملکرد تجهیزات با استفاده از PLC باعث افزایش بهره‌وری و کاهش هزینه‌های نگهداری می‌شود.

    با رعایت این موارد، می‌توان ایمنی در محیط‌های صنعتی را بهبود بخشید و از وقوع حوادث جلوگیری کرد.

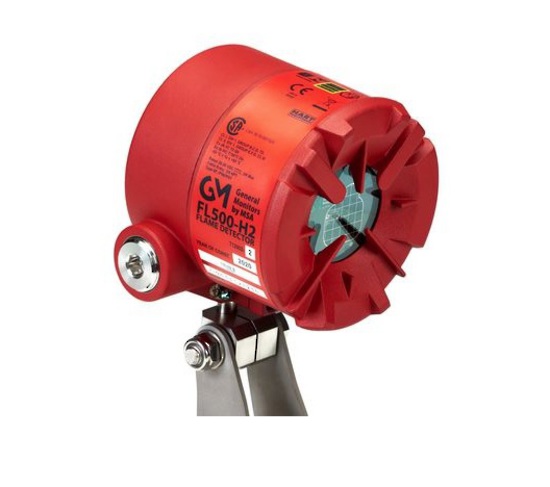

  • دتکتور شعله در استاندارد NFPA 86

    هدف اصلی استاندارد NFPA 86 کاهش خطرات ناشی از آتش‌سوزی، انفجار و سایر حوادث مرتبط با کوره‌ها و اجاق‌های صنعتی است. این استاندارد برای مهندسان، اپراتورها و مدیران ایمنی در صنایعی مانند متالورژی، سرامیک و شیمیایی ضروری است.

    A.8.10.1
    بخش‌های فرعی ۸.۲.۲ و ۸.۲.۵ الزام می‌کنند که دتکتور شعله (Flame Detector) و سیستم ایمنی احتراق (Combustion Safeguard) مطابق با دستورالعمل‌های سازنده نصب و به کار گرفته شوند. در مواردی که دتکتورهای شعله (اسکنرها) همراه با سیستم‌های ایمنی احتراق به طور مداوم و بدون خاموشی بیش از حداکثر بازه زمانی توصیه شده توسط دستورالعمل‌های سازنده سیستم ایمنی احتراق و دتکتور شعله کار می‌کنند، چنین عملکرد مداوم بدون خاموشی و بررسی ایمنی شروع به کار (Safe-Start Check) مطابق با استاندارد نخواهد بود.

    توضیحات:

    دتکتور شعله (Flame Detector): دستگاهی است که شعله آتش را تشخیص می‌دهد.
    سیستم ایمنی احتراق (Combustion Safeguard): سیستمی است که برای ایمنی در فرآیندهای احتراق استفاده می‌شود.
    Safe-Start Check: بررسی ایمنی قبل از شروع به کار سیستم، که اطمینان حاصل می‌کند سیستم به درستی کار می‌کند.

    این متن تأکید می‌کند که دتکتورهای شعله و سیستم‌های ایمنی احتراق باید طبق دستورالعمل‌های سازنده نصب و استفاده شوند و در صورت کارکرد مداوم بدون خاموشی و بررسی ایمنی، ممکن است با استانداردها مطابقت نداشته باشند.

    9k=

    سنسورهای فرابنفش (UV) ممکن است به گونه‌ای خراب شوند که از دست رفتن شعله تشخیص داده نشود. در مواردی که این سنسورها به طور مداوم استفاده می‌شوند، خرابی‌ها می‌توانند توسط یک دتکتور فرابنفش خودبررسی‌کننده (Self-Checking) یا با آزمایش دوره‌ای دتکتور برای اطمینان از عملکرد صحیح، تشخیص داده شوند.

    A.8.10.3
    شکل A.8.10.3 (بدون مقیاس) نموداری است که توالی رویدادهای لازم برای دستیابی به زمان بسته شدن شیر قطع ایمنی (SSOV) در مدت حداکثر ۵ثانیه پس از از دست رفتن شعله را نشان می‌دهد. شیرهای قطع ایمنی معمولی (SSOV) حداکثر زمان بسته شدن ۱ ثانیه دارند؛ با این حال، برخی شیرهای تأیید شده یا لیست‌شده ممکن است زمان‌های طولانی‌تری داشته باشند.

    N A.8.10.5(1)
    در مواردی که از سنسورهای شعله مستقل برای تشخیص شعله پایلوت(Pilot) و شعله اصلی (Main Flame) استفاده می‌شود، اطمینان حاصل کنید که شعله پایلوت و شعله اصلی به طور مستقل تشخیص داده می‌شوند. به دلیل دشواری تشخیص مستقل شعله پایلوت و شعله اصلی با دو اسکنر فرابنفش (UV)، تشخیص شعله پایلوت توسط میله شعله (Flame Rod) و شعله اصلی توسط اسکنر فرابنفش (UV Scanner) قابل قبول است.

    توضیحات کلیدی:

    1. سنسورهای فرابنفش (UV Sensors): این سنسورها برای تشخیص شعله استفاده می‌شوند اما ممکن است خراب شوند و از دست رفتن شعله را تشخیص ندهند.
    2. خودبررسی (Self-Checking): برخی دتکتورهای فرابنفش قابلیت خودبررسی دارند تا خرابی‌ها را تشخیص دهند.
    3. شیر قطع ایمنی (SSOV): این شیرها در صورت از دست رفتن شعله، جریان سوخت را قطع می‌کنند و زمان بسته شدن آنها باید کوتاه باشد (معمولاً ۱ ثانیه، اما حداکثر ۵ ثانیه).
    4. تشخیص مستقل شعله پایلوت و شعله اصلی: در برخی سیستم‌ها، شعله پایلوت توسط میله شعله (Flame Rod) و شعله اصلی توسط اسکنر فرابنفش (UV Scanner) تشخیص داده می‌شود.

    شعله‌هایی که تا ۳ فوت (۱ متر) یا کمتر گسترش می‌یابند، تنها نیاز به یک سنسور شعله برای تشخیص شعله پایلوت و شعله اصلی دارند. یک مشعل خطی (Line Burner)، مشعل لوله‌ای (Pipe Burner) یا مشعل تابشی (Radiant Burner) با شعله‌هایی که تا ۳ فوت (۱ متر) یا بیشتر گسترش می‌یابند، نیاز به دو سنسور شعله دارند: یکی برای تشخیص شعله پایلوت و دیگری برای تشخیص شعله مشعل اصلی در انتهای مجموعه که دورترین نقطه از منبع اشتعال است. دو مثال از آرایش‌های مشعل که به عنوان یک مشعل واحد با یک سیستم ایمنی شعله نصب‌شده در انتهای مجموعه در نظر گرفته می‌شوند، در شکل‌های A.8.10.6(a) وA.8.10.6(b) نشان داده شده‌اند.

    A.8.12
    در هر جایی که دمای سوخت روغن می‌تواند به زیر سطح ایمن برسد، افزایش ویسکوزیته (گرانروی) از اتمیزه شدن مناسب جلوگیری می‌کند. سوخت‌های روغن شماره ۲ و شماره ۴ می‌توانند در صورت کاهش دما به زیر نقطه ریزش(Pour Point) منجمد شوند، چه از پیش‌گرم‌کننده‌ها استفاده شود و چه نشود. در هر جایی که دمای سوخت روغن به بالاتر از سطح ایمن برسد، تبخیر روغن قبل از اتمیزه شدن اتفاق می‌افتد و باعث کاهش حجم سوخت به اندازه‌ای می‌شود که خاموش‌شدن قابل توجه شعله را ایجاد می‌کند.

    A.8.13.1
    این واقعیت که روغن یا گاز به عنوان سوخت ذخیره (Standby Fuel) در نظر گرفته می‌شود، نباید الزامات ایمنی مربوط به آن سوخت را کاهش دهد.

    A.8.16
    نقطه تنظیم دمای اضافی (Excess Temperature Set Point) باید حداکثر در دمایی تنظیم شود که توسط سازنده مشخص شده است. اگر مواد قابل اشتعال یا سوختنی در یک کوره یا خشک‌کن پردازش می‌شوند، نقطه تنظیم باید دمایی باشد که اجازه ندهد مواد به دمای خوداشتعالی (Auto-Ignition Temperature) برسند. محدودیت‌های نقطه تنظیم بر اساس دمای خوداشتعالی برای کوره‌های با اتمسفر خاص و سوزاننده‌های بخار اعمال نمی‌شود. اگر به دلایل فرآیندی، کار باید از رسیدن به دمای بالا که کمتر از نقطه تنظیم دمای اضافی کوره است محافظت شود، می‌توان از یک قفل ایمنی اضافی محدودیت دما استفاده کرد، یا کنترل‌کننده دمای عملیاتی می‌تواند به‌طور مناسب قفل یا هشدار داده شود.

    برای یک فن تخلیه با سرعت ثابت، با افزایش دمای کوره، جریان تخلیه کوره بر حسب فوت مکعب استاندارد در دقیقه کاهش می‌یابد. افزایش بیش از حد دما، تهویه ایمنی را کاهش می‌دهد و می‌تواند باعث انفجار بخار قابل اشتعال در کوره‌ها و خشک‌کن‌های مجهز به تهویه ایمنی شود.

    A.8.16.6
    برای تشخیص سایر خرابی‌های سنسور، مانند اتصال کوتاه ترموکوپل، که منجر به اقدامات مورد نیاز در بخش ۸.۱۶.۵ نمی‌شود، اپراتور یا پرسنل نگهداری می‌توانند ارزیابی کنند.

    توضیحات کلیدی:

    1. سنسورهای شعله: تعداد سنسورهای شعله مورد نیاز به طول شعله و نوع مشعل بستگی دارد.
    2. سوخت روغن: دمای سوخت روغن باید در محدوده ایمن نگه داشته شود تا از مشکلاتی مانند افزایش ویسکوزیته یا تبخیر جلوگیری شود.
    3. نقطه تنظیم دمای اضافی: این نقطه باید به‌گونه‌ای تنظیم شود که از رسیدن مواد به دمای خوداشتعالی جلوگیری کند.
    4. تهویه ایمنی: افزایش دمای کوره می‌تواند تهویه ایمنی را کاهش داده و خطر انفجار ایجاد کند.2Q==

    A.8.16.7
    اجزای حسگر دما، مانند ترموکوپل و سیم‌های گسترش، که برای محیط مورد نظر رتبه‌بندی نشده‌اند، در معرض خطر بیشتری برای اتصال کوتاه هستند.

    A.8.16.8
    عنصر حسگر باید در جایی قرار گیرد که تفاوت بین سنسور کنترل دما و سنسور محدودیت دمای اضافی به حداقل برسد. عنصر حسگر دما در قفل ایمنی محدودیت دمای اضافی باید در جایی قرار گیرد که بتواند شرایط دمای اضافی را تشخیص دهد، شرایطی که باعث اولین آسیب به کوره یا کار می‌شود، زمانی که دما در کوره از حداکثر نقطه تنظیم عملیاتی فراتر می‌رود و برای ایمنی عملیات بسیار حیاتی است.

    A.8.16.9
    عنصر حسگر دما در قفل ایمنی محدودیت دمای اضافی می‌تواند توسط سایر ابزارهای اندازه‌گیری نظارت شود، به شرطی که دقت خوانش دمای قفل ایمنی محدودیت دمای اضافی کاهش نیابد.

    A.8.17.3
    نمایش بصری امکان تشخیص خرابی‌های سنسور، مانند اتصال کوتاه ترموکوپل، را فراهم می‌کند که ممکن است منجر به اقدامات مورد نیاز در بخش ۸.۱۷.۲ نشود. اپراتور یا پرسنل نگهداری می‌توانند قفل ایمنی بای‌پس ۱۴۰۰ درجه فارنهایت (۷۶۰ درجه سانتی‌گراد) را با مشاهده نشانگر دما ارزیابی کنند. همچنین، قابل قبول است که خروجی ترموکوپل قفل ایمنی بای‌پس ۱۴۰۰ درجه فارنهایت (۷۶۰ درجه سانتی‌گراد) به یک PLC یا ابزار دیگر به صورت موازی با قفل ایمنی بای‌پس ۱۴۰۰ درجه فارنهایت (۷۶۰ درجه سانتی‌گراد) وارد شود، به شرطی که دقت قفل ایمنی بای‌پس ۱۴۰۰ درجه فارنهایت (۷۶۰ درجه سانتی‌گراد) کاهش نیابد. PLC یا ابزار دیگر می‌تواند برای نظارت، روندیابی و هشدار خروجی ترموکوپل قفل ایمنی بای‌پس ۱۴۰۰ درجه فارنهایت (۷۶۰ درجه سانتی‌گراد) با مقایسه آن با اندازه‌گیری دمای مستقل، مانند قفل ایمنی دمای عملیاتی، استفاده شود.

    A.8.17.4
    اجزای حسگر دما، مانند ترموکوپل و سیم‌های گسترش، که برای محیط مورد نظر رتبه‌بندی نشده‌اند، در معرض خطر بیشتری برای اتصال کوتاه هستند.

    Δ A.8.17.8
    یک کنتاکت کمکی در دستگاه قفل ایمنی محدودیت دمای اضافی می‌تواند به عنوان قفل ایمنی بای‌پس ۱۴۰۰ درجه فارنهایت (۷۶۰ درجه سانتی‌گراد) استفاده شود، به شرطی که الزامات بخش ۸.۱۷.۲ برآورده شوند.

    توضیحات کلیدی:

    1. قفل ایمنی محدودیت دمای اضافی (Excess Temperature Limit Interlock): این سیستم برای جلوگیری از افزایش دمای بیش از حد در کوره یا تجهیزات استفاده می‌شود.
    2. ترموکوپل و سیم‌های گسترش: این اجزا باید برای محیط عملیاتی مناسب باشند تا از اتصال کوتاه جلوگیری شود.
    3. PLC (Programmable Logic Controller): یک کنترل‌کننده منطقی قابل برنامه‌ریزی که برای نظارت و کنترل فرآیندها استفاده می‌شود.
    4. قفل ایمنی بای‌پس ۱۴۰۰ درجه فارنهایت (۷۶۰ درجه سانتی‌گراد): یک سیستم ایمنی که در صورت رسیدن دما به این حد، اقدامات لازم را انجام می‌دهد.

    Z

    قطع برق خودکار یا دستی مدارهای تحت تأثیر به شرح زیر است:
    (۱خرابی سیستم (اتصال کوتاه) که توسط حفاظت معمول مدار شاخه‌ای برطرف نشده است (به NFPA 70 مراجعه شود).
    (۲دمای اضافی در بخشی از کوره که توسط دستگاه‌های کنترل دمای معمول کاهش نیافته است.
    (۳خرابی هر یک از کنترل‌های عملیاتی معمول که چنین خرابی می‌تواند به شرایط ناایمن منجر شود.
    (۴از دست رفتن برق که می‌تواند به شرایط ناایمن منجر شود.

    A.8.18.1.5
    الزامات بخش ۸.۱۸.۱.۵ ممکن است نیاز به کاهش ظرفیت (دریفت) برخی از اجزای لیست‌شده توسط سازندگان داشته باشد، مانند استفاده برای انواع دیگر خدمات صنعتی، کنترل موتور و همان‌طور که در جدول A.8.18.1.5 نشان داده شده است.

    A.8.18.2
    نقطه تنظیم دمای اضافی باید حداکثر در دمایی تنظیم شود که توسط سازنده مشخص شده است. اگر مواد قابل اشتعال یا سوختنی در یک کوره یا خشک‌کن پردازش می‌شوند، نقطه تنظیم باید دمایی باشد که اجازه ندهد مواد به دمای خوداشتعالی (Auto-Ignition Temperature) برسند. محدودیت‌های نقطه تنظیم بر اساس دمای خوداشتعالی برای کوره‌های با اتمسفر خاص و سوزاننده‌های بخار اعمال نمی‌شود. اگر به دلایل فرآیندی، کار باید از رسیدن به دمای بالا که کمتر از نقطه تنظیم دمای اضافی کوره است محافظت شود، می‌توان از یک قفل ایمنی اضافی محدودیت دما استفاده کرد، یا کنترل‌کننده دمای عملیاتی می‌تواند به‌طور مناسب قفل یا هشدار داده شود.

    برای یک فن تخلیه با سرعت ثابت، با افزایش دمای کوره، جریان تخلیه کوره بر حسب فوت مکعب استاندارد در دقیقه کاهش می‌یابد. افزایش بیش از حد دما، تهویه ایمنی را کاهش می‌دهد و می‌تواند باعث انفجار بخار قابل اشتعال در کوره‌ها و خشک‌کن‌های مجهز به تهویه ایمنی شود.

    A.8.18.2.5
    برای تشخیص سایر خرابی‌های سنسور، مانند اتصال کوتاه ترموکوپل، که منجر به اقدامات مورد نیاز در بخش ۸.۱۸.۲.۴ نمی‌شود، اپراتور یا پرسنل نگهداری می‌توانند نشانگر دمای قفل ایمنی محدودیت دمای اضافی را ارزیابی کنند.

    A.8.18.2.6
    اجزای حسگر دما، مانند ترموکوپل و سیم‌های گسترش، که برای محیط مورد نظر رتبه‌بندی نشده‌اند، در معرض خطر بیشتری برای اتصال کوتاه هستند.

    توضیحات کلیدی:

    1. قطع برق خودکار یا دستی: این اقدامات برای جلوگیری از شرایط ناایمن در سیستم‌های حرارتی و کوره‌ها انجام می‌شود.
    2. دمای اضافی: افزایش دمای بیش از حد در کوره می‌تواند خطرناک باشد و باید توسط سیستم‌های کنترل دما مدیریت شود.
    3. نقطه تنظیم دمای اضافی: این نقطه باید به‌گونه‌ای تنظیم شود که از رسیدن مواد به دمای خوداشتعالی جلوگیری کند.
    4. تهویه ایمنی: افزایش دمای کوره می‌تواند تهویه ایمنی را کاهش داده و خطر انفجار ایجاد کند.
    5. اتصال کوتاه ترموکوپل: این مشکل می‌تواند باعث خرابی سنسورهای دما شود و باید توسط پرسنل نگهداری بررسی شود.

    Z

    A.8.18.2.7
    عنصر حسگر باید در جایی قرار گیرد که تفاوت بین سنسور کنترل دما و سنسور محدودیت دمای اضافی به حداقل برسد. عنصر حسگر دما در قفل ایمنی محدودیت دمای اضافی باید در جایی قرار گیرد که بتواند شرایط دمای اضافی را تشخیص دهد، شرایطی که باعث اولین آسیب به کوره یا کار می‌شود، زمانی که دما در کوره از حداکثر نقطه تنظیم عملیاتی فراتر می‌رود و برای ایمنی عملیات بسیار حیاتی است.

    A.8.18.2.8
    عنصر حسگر دما در قفل ایمنی محدودیت دمای اضافی می‌تواند توسط سایر ابزارهای اندازه‌گیری نظارت شود، به شرطی که دقت خوانش دمای قفل ایمنی محدودیت دمای اضافی کاهش نیابد.

    A.8.19
    نقطه تنظیم دمای اضافی باید حداکثر در دمایی تنظیم شود که توسط سازنده مشخص شده است. اگر مواد قابل اشتعال یا سوختنی در یک کوره یا خشک‌کن پردازش می‌شوند، نقطه تنظیم باید دمایی باشد که اجازه ندهد مواد به دمای خوداشتعالی (Auto-Ignition Temperature) برسند. محدودیت‌های نقطه تنظیم بر اساس دمای خوداشتعالی برای کوره‌های با اتمسفر خاص و سوزاننده‌های بخار اعمال نمی‌شود. اگر به دلایل فرآیندی، کار باید از رسیدن به دمای بالا که کمتر از نقطه تنظیم دمای اضافی کوره است محافظت شود، می‌توان از یک قفل ایمنی اضافی محدودیت دما استفاده کرد، یا کنترل‌کننده دمای عملیاتی می‌تواند به‌طور مناسب قفل یا هشدار داده شود.

    برای یک فن تخلیه با سرعت ثابت، با افزایش دمای کوره، جریان تخلیه کوره بر حسب فوت مکعب استاندارد در دقیقه کاهش می‌یابد. افزایش بیش از حد دما، تهویه ایمنی را کاهش می‌دهد و می‌تواند باعث انفجار بخار قابل اشتعال در کوره‌ها و خشک‌کن‌های مجهز به تهویه ایمنی شود.

    A.8.19.2
    قطع جریان سیال انتقال حرارت به کوره می‌تواند با خاموش‌کردن سیستم مرکزی گرمایش سیال یا با بستن شیرهای قطع ایمنی سیال انتقال حرارت در خطوط تأمین و بازگشت کوره انجام شود. اگر از شیرهای قطع ایمنی سیال انتقال حرارت استفاده می‌شود، سیستم مرکزی گرمایش سیال ممکن است نیاز به یک حلقه اضطراری خودکار داشته باشد تا یک بار خنک‌کننده مصنوعی فراهم کند و جریان سیال را از طریق گرم‌کن حفظ کند.

    Δ جدول
    این بخش احتمالاً به یک جدول اشاره دارد که در ادامه متن آمده است

    توضیحات کلیدی:

    1. قفل ایمنی محدودیت دمای اضافی (Excess Temperature Limit Interlock): این سیستم برای جلوگیری از افزایش دمای بیش از حد در کوره یا تجهیزات استفاده می‌شود.
    2. تهویه ایمنی: افزایش دمای کوره می‌تواند تهویه ایمنی را کاهش داده و خطر انفجار ایجاد کند.
    3. شیرهای قطع ایمنی سیال انتقال حرارت (Heat Transfer Fluid Safety Shutoff Valves): این شیرها برای قطع جریان سیال انتقال حرارت در شرایط اضطراری استفاده می‌شوند.
    4. حلقه اضطراری (Emergency Loop): یک سیستم پشتیبان که در صورت قطع جریان سیال، بار خنک‌کننده مصنوعی ایجاد می‌کند تا از آسیب به سیستم جلوگیری شود.

    A.8.19.6
    برای تشخیص سایر خرابی‌های سنسور، مانند اتصال کوتاه ترموکوپل، که منجر به اقدامات مورد نیاز در بخش ۸.۱۹.۵ نمی‌شود، اپراتور یا پرسنل نگهداری می‌توانند نشانگر دمای قفل ایمنی محدودیت دمای اضافی را ارزیابی کنند.

    A.8.19.7
    اجزای حسگر دما، مانند ترموکوپل و سیم‌های گسترش، که برای محیط مورد نظر رتبه‌بندی نشده‌اند، در معرض خطر بیشتری برای اتصال کوتاه هستند.

    A.8.19.8
    عنصر حسگر باید در جایی قرار گیرد که تفاوت بین سنسور کنترل دما و سنسور محدودیت دمای اضافی به حداقل برسد. عنصر حسگر دما در قفل ایمنی محدودیت دمای اضافی باید در جایی قرار گیرد که بتواند شرایط دمای اضافی را تشخیص دهد، شرایطی که باعث اولین آسیب به کوره یا کار می‌شود، زمانی که دما در کوره از حداکثر نقطه تنظیم عملیاتی فراتر می‌رود و برای ایمنی عملیات بسیار حیاتی است.

    A.8.19.9
    عنصر حسگر دما در قفل ایمنی محدودیت دمای اضافی می‌تواند توسط سایر ابزارهای اندازه‌گیری نظارت شود، به شرطی که دقت خوانش دمای قفل ایمنی محدودیت دمای اضافی کاهش نیابد.

    توضیحات کلیدی:

    1. اتصال کوتاه ترموکوپل: این مشکل می‌تواند باعث خرابی سنسورهای دما شود و باید توسط پرسنل نگهداری بررسی شود.
    2. قفل ایمنی محدودیت دمای اضافی (Excess Temperature Limit Interlock): این سیستم برای جلوگیری از افزایش دمای بیش از حد در کوره یا تجهیزات استفاده می‌شود.
    3. نظارت توسط ابزارهای دیگر: عنصر حسگر دما می‌تواند توسط ابزارهای جانبی نظارت شود، به شرطی که دقت اندازه‌گیری کاهش نیابد.

    9k=

  • تاندا (TANDA)؛ پیشرو در تولید سیستم‌های اعلام حریق معرفی شرکت تاندا

    تاندا یک شرکت پیشرو در زمینه حفاظت از حریق است که در ارائه محصولات و راهکارهای جامع تخصص دارد. این شرکت با مأموریت حفاظت از جان و اموال تأسیس شده و متعهد به ارائه فناوری‌های نوآورانه و راهکارهای سفارشی برای پاسخگویی به نیازهای منحصربه‌فرد مشتریان خود در صنایع مختلف در سراسر جهان است.

    تاریخچه گسترده تاندا؛ روایتی از پیشرفت و نوآوری

    تاندا، شرکتی که با هدف ایجاد تحولی اساسی در صنعت حفاظت از حریق تأسیس شد، امروزه به یکی از رهبران جهانی این حوزه تبدیل شده است. این شرکت در طول سال‌ها توانسته است با ارائه راهکارهای نوآورانه و قابل‌اعتماد، جایگاهی ویژه در بازار به دست آورد. تعهد همیشگی به کیفیت و بهبود مستمر، نقش مهمی در موفقیت‌های آن داشته و باعث شده است که بتواند نیازهای در حال تغییر مشتریان خود را برآورده کرده و در خط مقدم فناوری ایمنی حریق باقی بماند.

    در وب‌سایت رسمی این شرکت، بخشی به انتشار اخبار و گزارش‌هایی درباره سالگردها، نوآوری‌های کلیدی، پروژه‌های مهم و مقالاتی پیرامون تاریخچه تاندا اختصاص داده شده است. این منابع اطلاعاتی، نگاهی جامع به مسیر رشد و دستاوردهای این برند ارائه می‌دهند.

    روایت‌هایی از تاریخچه تاندا

    یکی از نقاط عطف مهم در تاریخ این شرکت، سال ۲۰۱۵ است. در این سال، تاندا فعالیت‌های خود را به سطح بین‌المللی گسترش داد و با ایجاد شراکت‌های استراتژیک، موفق شد محصولات و راهکارهای پیشرفته حفاظت از حریق را به بازارهای جهانی معرفی کند. این توسعه، به تثبیت حضور این برند در مناطقی مانند خاورمیانه، آفریقا، جنوب آسیا، جنوب شرق آسیا و آمریکای جنوبی منجر شد.

    در طول این مسیر، دستاوردهای مهمی رقم خورده است. برای علاقه‌مندان به صنعت حفاظت از حریق، مطالعه تاریخچه این برند می‌تواند اطلاعات ارزشمندی درباره پیشرفت‌های آن و تأثیرگذاری‌اش در سطح بین‌المللی ارائه دهد. امکان مرور داستان‌های برجسته و استفاده از فیلترهای موضوعی در منابع منتشرشده، فرصتی برای آشنایی عمیق‌تر با مسیر رشد و نوآوری‌های این برند فراهم می‌کند.

    بررسی استانداردها و گواهینامه‌های TANDA

    شرکت TANDA موفق به دریافت چندین گواهینامه و استاندارد معتبر جهانی شده است که نشان‌دهنده کیفیت و ایمنی بالای محصولات این شرکت در صنعت اعلام حریق است. استانداردهای اخذ شده توسط TANDA شامل EN54، UL، LPCB و CE هستند. در ادامه، توضیح مختصری درباره هر یک از این استانداردها ارائه شده است:

    1. استاندارد EN54

    منطقه: اروپا
    توضیح: این استاندارد توسط کمیته استانداردسازی اروپا (CEN)تدوین شده و یکی از مهم‌ترین استانداردهای مرتبط با سیستم‌های اعلام حریق در اتحادیه اروپا است. EN54 شامل مجموعه‌ای از بخش‌ها است که هر کدام به عملکرد تجهیزات مختلف مانند دتکتورها، آژیرها، کنترل پنل‌ها و سایر اجزای سیستم اعلام حریق می‌پردازد. این استاندارد اطمینان حاصل می‌کند که تجهیزات اعلام حریق عملکردی دقیق و قابل‌اعتماد دارند.

    2. گواهینامه UL (Underwriters Laboratories)

    منطقه: ایالات متحده آمریکا
    توضیح: UL یک سازمان مستقل در آمریکا است که محصولات را از نظر ایمنی و کیفیت ارزیابی و تأیید می‌کند. تجهیزات اعلام حریق که موفق به اخذ گواهینامه UL می‌شوند، تحت آزمایش‌های سخت‌گیرانه‌ای قرار می‌گیرند تا از عملکرد ایمن و استاندارد آن‌ها اطمینان حاصل شود. دریافت این گواهینامه نشان می‌دهد که محصولات TANDA از استانداردهای بین‌المللی ایمنی و کیفیت پیروی می‌کنند.

    3. گواهینامه LPCB (Loss Prevention Certification Board)

    منطقه: بریتانیا
    توضیح: LPCB یک نهاد گواهی‌دهنده در بریتانیا است که محصولات مرتبط با ایمنی و آتش‌نشانی را مورد آزمایش و تأیید قرار می‌دهد. داشتن این گواهینامه نشان‌دهنده کیفیت بالا، عملکرد قابل‌اعتماد و تطابق محصولات TANDA با استانداردهای سخت‌گیرانه ایمنی است.

    4. نشان CE (Conformité Européenne)

    منطقه: اتحادیه اروپا
    توضیح: نشان CE تأیید می‌کند که محصولات تولیدی یک شرکت با مقررات سلامت، ایمنی و محیط‌زیست اتحادیه اروپا سازگار هستند. این گواهینامه به TANDA اجازه می‌دهد تا محصولات خود را به‌طور قانونی در بازارهای اروپایی عرضه کند. دریافت نشان CE نشان‌دهنده این است که محصولات TANDA از استانداردهای لازم برای عرضه در اروپا برخوردارند.

    انواع محصولات شرکت تاندا

    TANDA طیف گسترده‌ای از محصولات اعلام حریق را تولید می‌کند که شامل موارد زیر است

    : دتکتورهای دود، حرارت، گاز و شعله

    کنترل پنل‌های هوشمند اعلام حریق

    آژیرها و فلاشرهای هشداردهنده

    بیم دتکتورها برای نظارت بر فضاهای وسیع

    تجهیزات جانبی سیستم‌های اعلام حریق

    بیم دتکتور TANDA و کاربرد آن

    بیم دتکتور یکی از محصولات کلیدی در سیستم‌های اعلام حریق TANDA است. این دستگاه با استفاده از پرتوهای مادون قرمز، وجود دود را در محیط تشخیص می‌دهد. بیم دتکتورها برای فضاهای بزرگ مانند انبارها، سالن‌های ورزشی و مراکز خرید ایده‌آل هستند. انواع بیم دتکتور شامل:

    1. بیم دتکتور انعکاسی (Reflective Beam Detector): دارای فرستنده و گیرنده در یک سمت و بازتاب‌دهنده در سمت مقابل.
    2. بیم دتکتور فرستنده-گیرنده‌ای (End-to-End Beam Detector): شامل فرستنده و گیرنده مجزا در دو طرف مقابل یکدیگر.

    موارد استفاده و نمونه پروژه‌های اجرا شده با تجهیزات TANDA

    بسیاری از ساختمان‌های اداری، بیمارستان‌ها، انبارها و مراکز خرید از سیستم‌های اعلام حریق TANDA بهره می‌برند. این شرکت در کشورهای مختلفی حضور دارد و تجهیزات آن در پروژه‌های متعددی اجرا شده‌اند.

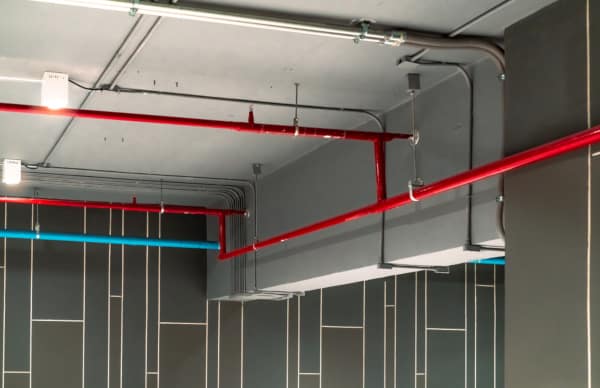

  • الزامات نصب برای اسپرینکلرهای پاششی با پوشش گسترده از نوع رو به بالا، آویخته و دیواری

    11.1 کلیات. اسپرینکلرهای آویخته، رو به بالا، و دیواری با پوشش گسترده باید مطابق با موارد ذکرشده در این فصل انتخاب و نصب شوند و باید در موقعیت و فواصل تعیین‌شده در بخش 9.5 قرار گیرند.
    11.2 اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده
    11.2.1 اسپرینکلرهای با پوشش گسترده. اسپرینکلرهای با پوشش گسترده باید فقط در شرایط زیر نصب شوند:
    (1) در سازه‌های بدون مانع که شامل سقف‌های صاف و هموار با شیبی که از نسبت 1 به 6 تجاوز نکند (افزایش ۲واحد در طول ۱۲ واحد، یا شیب سقف ۱۶٫۷ درصد)
    (2) در سازه‌های بدون مانع یا سازه‌های مانع‌دار غیرقابل‌اشتعال، در صورتی‌که به‌طور خاص برای چنین کاربردی فهرست شده باشند
    (3) در میان خرپاها یا تیرچه‌هایی که اعضای شبکه‌ای آن‌ها دارای بیشینه بُعد ۱ اینچ (۲۵ میلی‌متر) باشند یا جایی که فاصله خرپاها از مرکز به مرکز بیش از ۷٫۵فوت (۲٫۳ متر) باشد و شیب سقف از نسبت 1 به 6 تجاوز نکند (افزایش ۲ واحد در طول ۱۲ واحد، یا شیب سقف ۱۶٫۷ درصد)
    (4) اسپرینکلرهای رو به بالا و آویخته با پوشش گسترده که زیر سقف‌های صاف و هموار با شیبی که از نسبت 1 به 3 تجاوز نکند (افزایش ۴ واحد در طول ۱۲ واحد، یا شیب سقف ۳۳٫۳ درصد) نصب شده‌اند، در صورتی‌که به‌طور خاص برای چنین کاربردی فهرست شده باشند
    (5) اسپرینکلرهای دیواری با پوشش گسترده که مطابق با بند 11.3.5.2.1 در شیب‌هایی بیش از شیب سقف ۲ در ۱۲ نصب شده باشند
    (6) در هر دهانه از سازه مانع‌دار که دارای اعضای سازه‌ای جامدی است که پایین‌تر از دفلکتور اسپرینکلر امتداد دارند
    (7) اسپرینکلرهای با پوشش گسترده که برای حفاظت از ناحیه زیر یک یا چند درب بالارونده نصب شده‌اند.

    11.2.2 نواحی پوشش به ازای هر اسپرینکلر (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
    11.2.2.1* تعیین ناحیه پوشش حفاظتی
    11.2.2.1.1 ناحیه پوشش حفاظتی (As) برای اسپرینکلرهای با پوشش گسترده نباید کمتر از مقدار تعیین‌شده در فهرست باشد.
    11.2.2.1.2 ابعاد درج‌شده در فهرست باید نواحی پوشش مربع‌شکل با اعداد زوج باشند، مطابق جدول 11.2.2.1.2.
    11.2.2.1.3 تعیین ناحیه پوشش حفاظتی و فاصله‌گذاری اسپرینکلرها برای اسپرینکلرهایی که برای خطر زیاد با پوشش گسترده یا ذخیره‌سازی انباشته‌شده در ارتفاع بالا فهرست شده‌اند، می‌تواند طبق الزامات بندهای 9.5.2 و 9.5.3 انجام شود و نباید از فاصله حداکثر ۱۴ فوت (۴٫۳متر) و سطح حداکثر ۱۹۶ فوت مربع (۱۸ متر مربع) به ازای هر اسپرینکلر یا فاصله حداکثر ۱۵ فوت (۴٫۶ متر) و سطح حداکثر ۱۴۴ فوت مربع (۱۳ متر مربع) به ازای هر اسپرینکلر تجاوز کند.
    11.2.2.2 حداکثر ناحیه پوشش حفاظتی
    11.2.2.2.1* حداکثر ناحیه مجاز پوشش برای یک اسپرینکلر (As) باید مطابق با مقدار ذکرشده در جدول 11.2.2.1.2 باشد.
    11.2.2.2.2 در هر صورت، حداکثر ناحیه پوشش اسپرینکلر نباید از ۴۰۰ فوت مربع (۳۷ متر مربع) تجاوز کند.
    11.2.3 فاصله‌گذاری اسپرینکلر (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
    11.2.3.1 حداکثر فاصله بین اسپرینکلرها
    11.2.3.1.1 حداکثر فاصله مجاز بین اسپرینکلرها باید بر اساس فاصله بین محورهای اسپرینکلرها در یک شاخه لوله یا بین شاخه‌های مجاور باشد.
    11.2.3.1.2 حداکثر فاصله باید در امتداد شیب سقف اندازه‌گیری شود.
    11.2.3.1.3 حداکثر فاصله مجاز بین اسپرینکلرها باید مطابق با جدول 11.2.2.1.2 باشد.

    9k=

    11.2.3.2 حداکثر فاصله از دیوارها
    11.2.3.2.1 فاصله اسپرینکلرها از دیوارها نباید از نصف فاصله مجاز بین اسپرینکلرها، همان‌طور که در جدول 11.2.2.1.2 آمده است، بیشتر باشد.
    11.2.3.2.2 فاصله از دیوار تا اسپرینکلر باید به‌صورت عمود بر دیوار اندازه‌گیری شود.
    11.2.3.2.3 در مواردی که دیوارها زاویه‌دار یا نامنظم هستند، بیشینه فاصله افقی بین اسپرینکلر و هر نقطه از سطح کف که توسط آن اسپرینکلر محافظت می‌شود، نباید از ۰٫۷۵ برابر فاصله مجاز بین اسپرینکلرها بیشتر باشد.

    11.2.3.3 حداقل فاصله از دیوارها
    اسپرینکلرها باید حداقل ۴ اینچ (۱۰۰ میلی‌متر) از دیوار فاصله داشته باشند، مگر اینکه برای فاصله کمتر از ۴اینچ (۱۰۰ میلی‌متر) در فهرست آمده باشند.

    11.2.3.4 حداقل فاصله بین اسپرینکلرها
    11.2.3.4.1 مگر در شرایطی که الزامات بند 11.2.3.4.2 رعایت شده باشد، اسپرینکلرها نباید با فاصله‌ای کمتر از ۸ فوت (۲٫۴ متر) از یکدیگر نصب شوند.
    11.2.3.4.2 در صورتی که شرایط زیر برقرار باشد، می‌توان اسپرینکلرها را با فاصله کمتر از ۸ فوت (۲٫۴متر) از یکدیگر نصب کرد:
    (1) موانعی (بفل) به‌گونه‌ای قرار گیرند که از عناصر فعال‌کننده محافظت کنند.
    (2) موانع باید از مواد جامد و سخت ساخته شده باشند و پیش از فعال‌سازی و هنگام عملکرد اسپرینکلر در جای خود باقی بمانند.
    (3) موانع باید حداقل ۸ اینچ (۲۰۰ میلی‌متر) طول و ۶اینچ (۱۵۰ میلی‌متر) ارتفاع داشته باشند.
    (4) بالای موانع باید بین ۲ تا ۳ اینچ (۵۰ تا ۷۵ میلی‌متر) بالاتر از دفلکتورهای اسپرینکلرهای رو به بالا باشد.
    (5) پایین موانع باید تا سطحی پایین بیاید که حداقل هم‌سطح با دفلکتور اسپرینکلرهای آویخته باشد.

    11.2.4 موقعیت دفلکتور (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
    11.2.4.1 فاصله از سقف
    11.2.4.1.1 در سازه‌های بدون مانع
    11.2.4.1.1.1 در سازه‌های بدون مانع، فاصله بین دفلکتور اسپرینکلر و سقف باید در تمام ناحیه پوشش اسپرینکلر، حداقل ۱ اینچ (۲۵ میلی‌متر) و حداکثر ۱۲اینچ (۳۰۰ میلی‌متر) باشد.
    11.2.4.1.1.2 الزامات بند 11.2.4.1.1.1 در مورد اسپرینکلرهای نوع سقفی (پنهان، فرو رفته، و هم‌سطح) که عنصر فعال‌کننده آن‌ها در بالای سقف قرار دارد و دفلکتور آن‌ها نزدیک‌تر به سقف نصب می‌شود، در صورتی که مطابق با فهرست نصب شوند، اعمال نمی‌گردد.
    11.2.4.1.1.3 الزامات بند 11.2.4.1.1.1 در مواردی که اسپرینکلرها برای استفاده در دیگر ویژگی‌های سقف یا برای فواصل متفاوت فهرست شده‌اند، و مطابق با فهرست خود نصب شوند، اعمال نمی‌شود.
    11.2.4.1.1.4 الزامات بند 11.2.4.1.1.1 برای کاربری‌های با خطر کم و معمولی که دارای سقف‌های غیرقابل‌اشتعال یا با قابلیت اشتعال محدود هستند، اعمال نمی‌شود.
    (الف)* در مواردی که تغییر ارتفاع عمودی سقف در ناحیه پوشش یک اسپرینکلر باعث ایجاد فاصله‌ای بیش از ۳۶اینچ (۹۰۰ میلی‌متر) بین سقف بالایی و دفلکتور اسپرینکلر شود، یک صفحه عمودی که از محل تغییر ارتفاع سقف به پایین کشیده می‌شود، به‌منظور فاصله‌گذاری اسپرینکلرها، معادل دیوار در نظر گرفته می‌شود.

    (B)* در مواردی که فاصله بین سقف بالایی و دفلکتور اسپرینکلر کمتر یا مساوی ۳۶ اینچ (۹۰۰ میلی‌متر) باشد، چنانچه قواعد مربوط به موانع رعایت شده باشند، اسپرینکلرها می‌توانند به‌گونه‌ای فاصله‌گذاری شوند که گویی سقف صاف است.

    11.2.4.1.2 سازه‌های دارای مانع
    در سازه‌های دارای مانع، دفلکتور اسپرینکلر باید مطابق یکی از روش‌های زیر نصب شود:
    (1) نصب دفلکتورها در داخل صفحات افقی به فاصله ۱تا ۶ اینچ (۲۵ تا ۱۵۰ میلی‌متر) زیر اعضای سازه‌ای غیرقابل اشتعال و حداکثر فاصله ۲۲ اینچ (۵۵۰ میلی‌متر) زیر دک سقف یا بام.
    (2) نصب دفلکتورها در ارتفاعی برابر یا بالاتر از پایین‌ترین نقطه عضو سازه‌ای غیرقابل اشتعال تا حداکثر فاصله ۲۲ اینچ (۵۵۰ میلی‌متر) زیر دک سقف یا بام غیرقابل اشتعال، در صورتی که اسپرینکلر مطابق با بند 11.2.5.1.2 نصب شده باشد.
    (3) نصب اسپرینکلر در هر دهانه (بِی) از سازه دارای مانع (قابل اشتعال یا غیرقابل اشتعال) با دفلکتورهایی که حداقل ۱ اینچ (۲۵ میلی‌متر) و حداکثر ۱۲ اینچ (۳۰۰میلی‌متر) زیر سقف قرار دارند.
    (4) نصب طبق فهرست اسپرینکلر، در مواردی که اسپرینکلر برای استفاده در دیگر ویژگی‌های سقف یا فواصل متفاوت فهرست شده است.

    11.2.4.1.3* سقف‌ها و بام‌های شیب‌دار
    اسپرینکلرهایی که در زیر یا نزدیکی نوک سقف یا بام نصب می‌شوند باید به‌گونه‌ای نصب شوند که دفلکتور آن‌ها بیش از ۳ فوت (۹۰۰ میلی‌متر) از نوک سقف به‌صورت عمودی پایین‌تر قرار نگرفته باشد، مطابق با شکل‌های 10.2.6.1.3.1(a) و 10.2.6.1.3.1(b).

    11.2.4.2 جهت‌گیری دفلکتور
    دفلکتورهای اسپرینکلر باید به‌صورت موازی با سقف یا بام تنظیم شوند.

    11.2.4.2.1 سقف‌ها و بام‌هایی که شیب آن‌ها بیش از ۲در ۱۲ (۱۶٫۷ درصد) نباشد، در کاربرد بند 11.2.4.2 به‌عنوان افقی در نظر گرفته می‌شوند و در این حالت اسپرینکلرها می‌توانند به‌صورت افقی نصب شوند.

    11.2.5 موانع در برابر پاشش اسپرینکلر (اسپرینکلرهای پاششی رو به بالا و آویخته با پوشش گسترده)
    11.2.5.1 هدف عملکردی
    11.2.5.1.1 اسپرینکلرها باید به‌گونه‌ای نصب شوند که موانع پاشش، همان‌طور که در بندهای 11.2.5.2 و 11.2.5.3 تعریف شده‌اند، به حداقل برسد؛ یا اسپرینکلرهای اضافی نصب شوند تا پوشش کافی برای خطر فراهم شود.
    11.2.5.1.2* اسپرینکلرها باید مطابق یکی از روش‌های زیر چیدمان شوند:
    (1) اسپرینکلرها باید مطابق با بند 9.5.5.2، جدول 11.2.5.1.2، و شکل 11.2.5.1.2(a) باشند.
    (2) در صورتی که موانع از عرض ۴ فوت (۱٫۲ متر) بیشتر نباشند، می‌توان اسپرینکلرها را در دو طرف مانع نصب کرد، به شرطی که فاصله از محور مرکزی مانع تا هر اسپرینکلر از نصف فاصله مجاز بین اسپرینکلرها بیشتر نباشد.
    (3) موانعی که در مجاورت دیوار قرار دارند و عرض آن‌ها بیش از ۳۰ اینچ (۷۵۰ میلی‌متر) نیست، می‌توانند طبق شکل 11.2.5.1.2(b) محافظت شوند.
    (4) موانعی که در مجاورت دیوار قرار دارند و عرض آن‌ها بیش از ۲۴ اینچ (۶۰۰ میلی‌متر) نیست، می‌توانند طبق شکل 11.2.5.1.2(c) محافظت شوند. فاصله حداکثر بین اسپرینکلر و دیوار باید از اسپرینکلر تا دیوار پشتی مانع اندازه‌گیری شود، نه تا سطح جلویی مانع.

    11.2.5.2 موانع در توسعه الگوی پاشش اسپرینکلر

    11.2.5.2.1 کلیات
    11.2.5.2.1.1 موانع پیوسته یا ناپیوسته‌ای که در فاصله کمتر یا مساوی ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دفلکتور اسپرینکلر قرار دارند و مانع از توسعه کامل الگوی پاشش می‌شوند، باید مطابق با الزامات بخش 11.2.5.2 باشند.

    11.2.5.2.1.2 صرف‌نظر از قواعد این بخش، موانع پیوسته و جامد باید با الزامات مرتبط بند 11.2.5.1.2 مطابقت داشته باشند.

    11.2.5.2.1.3* مگر اینکه الزامات بندهای 11.2.5.2.1.4 تا 11.2.5.2.1.8 رعایت شده باشد، اسپرینکلرها باید به فاصله‌ای حداقل معادل چهار برابر بزرگ‌ترین بُعد مانع (مانند اجزای شبکه خرپایی، لوله، ستون، و تجهیزات) از مانع نصب شوند، مطابق با شکل‌های 11.2.5.2.1.3(a) و 11.2.5.2.1.3(b).

    2Q==

    9k=

    Z

    9k=

    Z

    Z

    11.2.5.2.1.5 نصب اسپرینکلرها در میانه فاصله بین موانع مجاز است، مشروط بر آن‌که مانع از تیرچه‌های چوبی با فاصله ۲۰ اینچ (۵۰۰ میلی‌متر) یا بیشتر باشد، به شرطی که ابعاد اعضای بالایی و پایینی تیرچه چوبی از ۴ اینچ (۱۰۰ میلی‌متر) (اسمی) بیشتر نباشد و اعضای میانی از ۱ اینچ (۲۵ میلی‌متر) بیشتر نباشند.

    11.2.5.2.1.6 نصب اسپرینکلرها بر روی خط مرکزی یک خرپا یا تیرچه یا مستقیماً بالای یک تیر مجاز است، مشروط بر آن‌که عرض عضو خرپا یا تیر از ۸ اینچ (۲۰۰میلی‌متر) بیشتر نباشد و منحرف‌کننده اسپرینکلر حداقل ۶ اینچ (۱۵۰ میلی‌متر) بالاتر از عضو سازه قرار داشته باشد و اسپرینکلر از اعضای میانی خرپا به اندازه‌ای حداقل چهار برابر بیشینه عرض عضو میانی فاصله داشته باشد.

    11.2.5.2.1.7 الزامات بند 11.2.5.2.1.3 شامل لوله‌کشی سامانه اسپرینکلر با قطر کمتر از ۳ اینچ (۸۰ میلی‌متر) نمی‌شود.

    11.2.5.2.1.8 الزامات بند 11.2.5.2.1.3 شامل اسپرینکلرهایی که طبق بند 11.2.5.1.2 نسبت به موانع نصب شده‌اند، نمی‌شود.

    11.2.5.2.1.9 نصب اسپرینکلر بدون در نظر گرفتن پره‌های پنکه سقفی با قطر کمتر از ۶۰ اینچ (۱٫۵ متر) مجاز است، مشروط بر آن‌که نمای پلان پنکه حداقل ۵۰درصد باز باشد.

    11.2.5.2.2 فاصله اسپرینکلرها از موانع عمودی آویزان یا نصب‌شده بر کف مانند پرده‌های حریم خصوصی، جداکننده‌های ایستاده، تقسیم‌کننده‌های اتاق و موانع مشابه در تصرفات خطر کم باید مطابق جدول 11.2.5.2.2 و شکل 11.2.5.2.2 باشد.

    11.2.5.2.2.1 در تصرفات خطر کم، پرده‌های حریم خصوصی مطابق شکل 11.2.5.2.2 مانع تلقی نمی‌شوند، مشروط بر آن‌که تمام شرایط زیر رعایت شوند:

    1. پرده‌ها توسط توری پارچه‌ای به ریل سقفی متصل باشند.
    2. درصد باز بودن توری برابر یا بیش از ۷۰ درصد باشد.
    3. توری حداقل ۲۲ اینچ (۵۵۰ میلی‌متر) از سقف به پایین کشیده شده باشد.

    11.2.5.3 موانعی که از رسیدن پاشش اسپرینکلر به خطر جلوگیری می‌کنند.

    11.2.5.3.1 موانع پیوسته یا ناپیوسته که جریان آب را در صفحه افقی بیش از ۱۸ اینچ (۴۵۰ میلی‌متر) پایین‌تر از منحرف‌کننده اسپرینکلر مختل می‌کنند و باعث محدود شدن توزیع آب در ناحیه خطر می‌شوند، باید مطابق بند 11.2.5.3 اجرا شوند.

    11.2.5.3.2 نصب اسپرینکلر در زیر موانع ثابت با عرض بیش از ۴ فوت (۱٫۲ متر) الزامی است.

    11.2.5.3.3 نصب اسپرینکلر در زیر موانعی که ثابت نیستند، مانند میزهای کنفرانس، الزامی نیست.

    11.2.5.3.4 اسپرینکلرهایی که در زیر صفحات مشبک باز نصب می‌شوند باید از نوع قفسه‌ای/سطح میانی باشند یا در برابر پاشش از اسپرینکلرهای بالا محافظت شده باشند.

    11.2.5.3.5 اسپرینکلرهایی که در زیر کانال‌های گرد نصب می‌شوند باید از نوع قفسه‌ای/سطح میانی باشند یا در برابر پاشش از اسپرینکلرهای بالا محافظت شده باشند.

    11.2.6 فاصله آزاد تا انبار

    11.2.6.1 فاصله بین منحرف‌کننده و بالای انبار باید ۱۸اینچ (۴۵۰ میلی‌متر) یا بیشتر باشد.

    11.2.6.2 در صورتی که استانداردهای دیگر حداقل فاصله بیشتری را مشخص کرده باشند، آن‌ها باید رعایت شوند.

    9k=

    2Q==

    11.2.7 فاصله از ذخیره‌سازی (اسپرینکلرهای پوشش گسترده قائم و آویخته)

    11.2.7.1* فاصله بین دفلکتور و بالای ذخیره‌سازی باید ۱۸ اینچ (۴۶۰ میلی‌متر) یا بیشتر باشد.
    11.2.7.2 بُعد ۱۸ اینچ (۴۶۰ میلی‌متر) نباید ارتفاع قفسه‌گذاری روی دیوار یا قفسه‌گذاری چسبیده به دیوار را محدود کند، طبق بخش 11.2.7.
    11.2.7.2.1 در مواردی که قفسه‌گذاری روی دیوار نصب شده و مستقیماً زیر اسپرینکلرها قرار ندارد، قفسه‌ها، شامل اقلام ذخیره‌شده روی آن‌ها، می‌توانند بالاتر از سطحی که در فاصله ۱۸ اینچ (۴۶۰ میلی‌متر) پایین‌تر از دفلکتور اسپرینکلرهای سقفی قرار دارد، امتداد یابند.
    11.2.7.2.2 قفسه‌گذاری و هرگونه ذخیره‌سازی روی آن، که مستقیماً زیر اسپرینکلرها قرار دارد، نباید بالاتر از سطحی که در فاصله ۱۸ اینچ (۴۶۰ میلی‌متر) پایین‌تر از دفلکتور اسپرینکلرهای سقفی قرار دارد، امتداد یابد.

    11.2.8 فضاهای فرو رفته سقفی (اسپرینکلرهای پوشش گسترده قائم و آویخته)

    11.2.8.1 به جز در موارد مجاز در 11.2.8.2 و 11.2.8.3، در تمام فضاهای فرورفته سقفی باید اسپرینکلر نصب شود.
    11.2.8.2 نصب اسپرینکلر در فضاهای فرورفته سقفی الزامی نیست، در صورتی که تمام شرایط زیر برقرار باشد:
    (1) حجم کل فضای سقفی بدون حفاظت از ۱۰۰۰ فوت مکعب (۲۸ متر مکعب) بیشتر نباشد.
    (2) عمق فضای سقفی بدون حفاظت از ۳۶ اینچ (۹۰۰میلی‌متر) بیشتر نباشد.
    (3) کل کف زیر فضای سقفی بدون حفاظت توسط اسپرینکلرها در تراز سقف پایین‌تر حفاظت شده باشد.
    (4)* مجموع اندازه تمام فضاهای سقفی بدون حفاظت در یک محفظه که در فاصله ۱۰ فوت (۳ متر) از یکدیگر قرار دارند، از ۱۰۰۰ فوت مکعب (۲۸ متر مکعب) بیشتر نباشد.
    (5) فضای سقفی بدون حفاظت دارای پوشش‌های نسوز یا با قابلیت احتراق محدود باشد.
    (6) در کل محفظه از اسپرینکلرهای با پاسخ سریع استفاده شده باشد.
    11.2.8.3 نصب اسپرینکلر در نورگیرها و فضاهای مشابه طبق بخش 9.3.16 الزامی نیست.

    11.3* اسپرینکلرهای دیواری با پوشش گسترده

    11.3.1 کلیات. تمام الزامات بخش 9.5 برای اسپرینکلرهای دیواری با پوشش گسترده اعمال می‌شود، مگر آنکه در بخش 11.3 تغییر داده شده باشد.
    11.3.2 اسپرینکلرهای دیواری با پوشش گسترده فقط در شرایط زیر نصب می‌شوند:
    (1) تصرفات با خطر کم با سقف‌های صاف افقی یا شیب‌دار
    (2) تصرفات با خطر عادی با سقف‌های صاف، فقط در صورتی که مخصوصاً برای این کاربرد فهرست شده باشند
    (3) در ساختارهای بدون مانع با سقف‌های صاف و شیب‌دار با شیب حداکثر ۱ به ۶ (یعنی شیب ۱۶.۷٪)
    (4) در ساختارهای بدون مانع یا مانع‌دار غیرقابل احتراق، فقط در صورتی که مخصوصاً برای این کاربرد فهرست شده باشند
    (5) درون خرپاها یا تیرهای شبکه‌ای که اعضای شبکه‌ای آن‌ها حداکثر بعدی برابر با ۱ اینچ (۲۵ میلی‌متر) دارند، یا جایی که فاصله خرپاها از مرکز به مرکز بیش از ۷.۵فوت (۲.۳ متر) است و شیب سقف از ۱ به ۶ بیشتر نیست
    (6) اسپرینکلرهای دیواری با پوشش گسترده نصب‌شده طبق بند 11.3.6.2.2 در سقف‌هایی با شیب بیش از ۲ در ۱۲
    (7) در هر دهانه از ساختار مانع‌دار که اعضای سازه‌ای آن پایین‌تر از دفلکتور اسپرینکلر امتداد دارند
    (8) اسپرینکلرهای پوشش گسترده نصب‌شده برای محافظت از مناطق زیر درب‌های سقفی تکی

    11.3.3 نواحی حفاظت‌شده برای هر اسپرینکلر (اسپرینکلرهای دیواری با پوشش گسترده)

    11.3.3.1* تعیین ناحیه حفاظت‌شده تحت پوشش
    11.3.3.1.1 ناحیه تحت پوشش هر اسپرینکلر (As) برای اسپرینکلرهای دیواری با پوشش گسترده نباید کمتر از مقدار مشخص‌شده در فهرست باشد.
    11.3.3.1.2 ابعاد فهرست‌شده باید به مضرب‌های ۲ فوت (۶۰۰ میلی‌متر) تا حداکثر ۲۸ فوت (۸.۵ متر) باشد.

    9k=

    11.3.3.2 حداکثر ناحیه حفاظت‌شده تحت پوشش
    11.3.3.2.1 حداکثر ناحیه مجاز تحت پوشش برای هر اسپرینکلر (As) باید مطابق مقدار ذکرشده در جدول 11.3.3.2.1 باشد.
    11.3.3.2.2 در هر صورت، حداکثر ناحیه تحت پوشش یک اسپرینکلر نباید از ۴۰۰ فوت مربع (۳۷ متر مربع) بیشتر باشد.

    11.3.4 فاصله‌گذاری اسپرینکلر (اسپرینکلرهای دیواری با پوشش گسترده)

    11.3.4.1 حداکثر فاصله بین اسپرینکلرها
    11.3.4.1.1 حداکثر فاصله مجاز بین اسپرینکلرها باید بر اساس فاصله خط مرکزی بین اسپرینکلرها روی شاخه لوله در امتداد دیوار باشد.
    11.3.4.1.2 هنگامی‌که اسپرینکلرها در امتداد یک دیوار اتاق یا دهانه نصب می‌شوند، باید مطابق با مقررات حداکثر فاصله در جدول 11.3.3.2.1 فاصله‌گذاری شوند.
    11.3.4.1.3 اسپرینکلرهای دیواری نباید پشت‌به‌پشت بدون جداکننده‌ای پیوسته مانند پیش‌آمدگی، سقف کاذب یا مانع نصب شوند.
    11.3.4.1.4 نصب اسپرینکلرهای دیواری روی دیوارهای مقابل یا مجاور مجاز است، مشروط بر اینکه هیچ اسپرینکلری در ناحیه حفاظت‌شده حداکثری اسپرینکلر دیگر قرار نگیرد.

    11.3.4.2 حداکثر فاصله از دیوارها
    فاصله بین اسپرینکلرها و دیوارهای انتهایی نباید از نصف فاصله مجاز بین اسپرینکلرها، طبق جدول 11.3.3.2.1، بیشتر باشد.

    11.3.4.3 حداقل فاصله از دیوارها
    11.3.4.3.1 اسپرینکلرها باید حداقل ۴ اینچ (۱۰۰میلی‌متر) از دیوار انتهایی فاصله داشته باشند.
    11.3.4.3.2 فاصله از دیوار تا اسپرینکلر باید عمود بر دیوار اندازه‌گیری شود.

    11.3.4.4 حداقل فاصله بین اسپرینکلرها
    اسپرینکلرها نباید در ناحیه حفاظت‌شده اسپرینکلر دیگر قرار بگیرند، مگر در صورتی که توسط بند 11.3.5.1.4.1 الزامی شده باشد یا به‌وسیله موانعی از هم جدا شده باشند که دارای شرایط زیر باشند:
    (1) موانع باید طوری قرار گیرند که اجزای فعال‌کننده را محافظت کنند.
    (2) موانع باید از مواد جامد و سخت باشند که قبل و هنگام عملکرد اسپرینکلر در جای خود باقی بمانند.
    (3) موانع باید حداقل ۸ اینچ (۲۰۰ میلی‌متر) طول و ۶اینچ (۱۵۰ میلی‌متر) ارتفاع داشته باشند.
    (4) بالای مانع باید بین ۲ تا ۳ اینچ (۵۰ تا ۷۵ میلی‌متر) بالاتر از دفلکتور باشد.
    (5) پایین مانع باید تا سطحی پایین‌تر یا هم‌سطح با دفلکتور امتداد داشته باشد.

    11.3.5 موقعیت دفلکتور نسبت به سقف‌ها و دیوارها (اسپرینکلرهای دیواری با پوشش گسترده)

    11.3.5.1 فاصله از زیر سقف‌ها و از دیوارهایی که اسپرینکلر روی آن‌ها نصب شده است
    11.3.5.1.1 سقف‌ها
    11.3.5.1.1.1 مگر آنکه الزامات بند 11.3.5.1.1.2 رعایت شود، دفلکتور اسپرینکلرهای دیواری باید در فاصله‌ای نه بیشتر از ۶ اینچ (۱۵۰ میلی‌متر) و نه کمتر از ۴ اینچ (۱۰۰ میلی‌متر) از سقف‌ها قرار گیرد.
    11.3.5.1.1.2 اسپرینکلرهای دیواری افقی مجازند در ناحیه‌ای بین ۶ تا ۱۲ اینچ (۱۵۰ تا ۳۰۰ میلی‌متر) یا ۱۲تا ۱۸ اینچ (۳۰۰ تا ۴۵۰ میلی‌متر) زیر سقف‌های غیرقابل احتراق یا با قابلیت احتراق محدود قرار گیرند، در صورتی که برای چنین کاربردی لیست شده باشند.

    11.3.5.1.2 دیوارها
    11.3.5.1.2.1* دفلکتور اسپرینکلرهای دیواری باید در فاصله‌ای نه بیشتر از ۶ اینچ (۱۵۰ میلی‌متر) و نه کمتر از ۴ اینچ (۱۰۰ میلی‌متر) از دیواری که روی آن نصب شده‌اند قرار گیرد.
    11.3.5.1.2.2 اسپرینکلرهای دیواری افقی مجازند به‌گونه‌ای نصب شوند که دفلکتور آن‌ها در فاصله‌ای کمتر از ۴ اینچ (۱۰۰ میلی‌متر) از دیواری که روی آن نصب شده‌اند قرار گیرد.

    11.3.5.1.3 پیش‌آمدگی‌ها و سقف‌های کاذب
    11.3.5.1.3.1* در صورتی که سقف کاذب مورد استفاده برای نصب اسپرینکلرهای دیواری دارای عرض یا پیش‌آمدگی از دیوار کمتر یا مساوی ۸ اینچ (۲۰۰میلی‌متر) باشد، نیازی به نصب اسپرینکلر اضافی در زیر آن نیست.
    11.3.5.1.3.2* نصب یک اسپرینکلر دیواری در زیر سقف کاذب مجاز است، مشروط بر اینکه هم فاصله حداقل بین دفلکتور اسپرینکلر تا پایین سقف کاذب و هم فاصله حداکثر از دفلکتور اسپرینکلر تا سقف بلندتر رعایت شود.

    11.3.5.1.4* پیش‌آمدگی‌ها و کابینت‌ها در مناطق/اشغال‌های مسکونی
    در صورتی که از پیش‌آمدگی‌ها برای نصب اسپرینکلرهای دیواری استفاده شود، اسپرینکلرها و پیش‌آمدگی‌ها باید مطابق با یکی از بندهای 11.3.5.1.4.1، 11.3.5.1.4.2 یا 11.3.5.1.4.3 نصب شوند.

    11.3.5.1.4.1 در صورتی که عرض یا پیش‌آمدگی سقف کاذب بیش از ۸ اینچ (۲۰۰ میلی‌متر) باشد، اسپرینکلرهای آویز باید در زیر سقف کاذب نصب شوند.
    11.3.5.1.4.2 اسپرینکلرهای دیواری مجازند در سطح پیش‌آمدگی که مستقیماً بالای کابینت‌ها قرار دارد نصب شوند، بدون نیاز به اسپرینکلر اضافی در زیر پیش‌آمدگی یا کابینت‌ها، مشروط بر اینکه پیش‌آمدگی به‌صورت افقی بیش از ۱۲ اینچ (۳۰۰ میلی‌متر) از دیوار فاصله نداشته باشد.
    11.3.5.1.4.3 در صورتی که اسپرینکلرهای دیواری بیش از ۳ فوت (۹۰۰ میلی‌متر) بالاتر از بالای کابینت‌ها قرار داشته باشند، مجاز است روی دیوار بالای کابینت‌ها نصب شوند، مشروط بر اینکه فاصله کابینت‌ها از دیوار بیشتر از ۱۲ اینچ (۳۰۰ میلی‌متر) نباشد.

    11.3.5.2 جهت‌گیری دفلکتور
    11.3.5.2.1 اسپرینکلرهای دیواری که زیر سقف شیب‌دار با شیب بیش از ۲ در ۱۲ نصب می‌شوند، باید در بالاترین نقطه شیب قرار گرفته و به گونه‌ای تنظیم شوند که به سمت پایین در امتداد شیب تخلیه کنند.
    11.3.5.2.2 اسپرینکلرهای دیواری که به طور خاص برای پیکربندی‌های دیگر سقف لیست شده‌اند، مجازند مطابق با الزامات لیست نصب شوند.

    11.3.6 موانع در برابر تخلیه اسپرینکلر (اسپرینکلرهای دیواری با پوشش گسترده)
    11.3.6.1 هدف عملکردی
    11.3.6.1.1 اسپرینکلرها باید به گونه‌ای قرار گیرند که موانع در مسیر تخلیه، طبق تعریف در بندهای 9.5.5.2 و 9.5.5.3، به حداقل برسند، یا اسپرینکلرهای اضافی برای تضمین پوشش کافی خطر نصب شوند.
    11.3.6.1.2 اسپرینکلرهای دیواری نباید در فاصله کمتر از ۸ فوت (۲.۴ متر) از چراغ‌ها یا موانع مشابه نصب شوند، مگر اینکه الزامات بندهای 11.3.6.1.2.1 یا 11.3.6.1.2.2 رعایت شده باشد.
    11.3.6.1.2.1 برای موانعی مانند چراغ‌ها، در صورتی که بزرگ‌ترین بُعد مانع کمتر از ۲ فوت (۰.۶ متر) باشد، اسپرینکلرهای دیواری مجازند در فاصله‌ای حداقل معادل چهار برابر بزرگ‌ترین بُعد مانع نصب شوند.
    11.3.6.1.2.2 برای موانعی که حداقل ۴ اینچ (۱۰۰میلی‌متر) بالاتر از سطح دفلکتور اسپرینکلر قرار دارند، اسپرینکلر مجاز است در فاصله‌ای کمتر از ۸ فوت (۲.۴متر) از مانع قرار گیرد.
    11.3.6.1.3 فاصله بین چراغ‌ها یا موانع مشابه که ۸ فوت (۲.۴ متر) یا بیشتر از اسپرینکلر فاصله دارند، باید مطابق با جدول 11.3.6.1.3 و شکل 11.3.6.1.3 باشد.
    11.3.6.1.4 موانع پیوسته‌ای که از همان دیواری بیرون زده‌اند که اسپرینکلر دیواری روی آن نصب شده، باید مطابق با یکی از چیدمان‌های زیر باشند:
    (1) اسپرینکلرها باید مطابق با جدول 11.3.6.1.4 و شکل 11.3.6.1.4(a) نصب شوند.

    2Q==

    11.3.6.2.1.3* مگر در صورتی که الزامات 11.3.6.2.1.4 و 11.3.6.2.1.5 رعایت شده باشند، اسپرینکلرها باید در فاصله‌ای حداقل برابر با چهار برابر بزرگ‌ترین بُعد مانع (مانند شبکه‌های خرپایی و اعضای آن، لوله، ستون و تجهیزات) از موانع قرار گیرند، مطابق با شکل‌های 11.3.6.2.1.3(a) و 11.3.6.2.1.3(b).
    (A) حداکثر فاصله آزاد مورد نیاز از موانع در جهت افقی (مانند تجهیزات روشنایی و اعضای افقی خرپا) برابر با ۳۶ اینچ (۹۰۰ میلی‌متر) خواهد بود.
    (B) این فاصله آزاد حداکثر به موانع در جهت عمودی (مانند ستون‌ها) اعمال نمی‌شود.

    11.3.6.2.1.4 الزامات بندهای 11.3.6.2.1.3 و 11.3.6.2.1.4 در صورتی اعمال نمی‌شوند که اسپرینکلرها نسبت به موانع طبق 11.3.6.1.2 و 11.3.6.1.3 قرار گرفته باشند.

    11.3.6.2.1.5 الزامات 11.3.6.2.1.3 برای لوله‌کشی سیستم اسپرینکلر با قطر کمتر از ۳ اینچ (۸۰ میلی‌متر) اعمال نمی‌شود.

    11.3.6.2.1.6* نصب اسپرینکلر بدون توجه به پره‌های پنکه سقفی با قطر کمتر از ۶۰ اینچ (۱.۵ متر) مجاز است، مشروط بر اینکه نمای پلان پنکه حداقل ۵۰ درصد باز باشد.

    11.3.6.2.2 موانع عمودی معلق یا نصب‌شده بر کف.
    فاصله بین اسپرینکلرها و پرده‌های حریم خصوصی، جداکننده‌های ایستاده، تقسیم‌کننده‌های اتاق و موانع مشابه در اشغال‌های با خطر کم باید مطابق با جدول 11.3.6.2.2 و شکل 11.3.6.2.2 باشد.

    Z

    Z

    Z

    Z

    11.3.6.2.2.1* در تصرفات با خطر پایین، پرده‌های حریم خصوصی همان‌طور که در شکل 11.3.6.2.2 نشان داده شده‌اند، زمانی مانع محسوب نمی‌شوند که تمام شرایط زیر رعایت شود:
    (1) پرده‌ها با مش پارچه‌ای بر روی ریل سقفی پشتیبانی شوند.
    (2) بازشوهای مش برابر یا بیشتر از ۷۰ درصد باشند.
    (3) مش حداقل ۲۲ اینچ (۵۵۰ میلی‌متر) از سقف به سمت پایین امتداد داشته باشد.

    11.3.6.3* موانعی که مانع رسیدن پاشش آب اسپرینکلر به خطر می‌شوند:
    11.3.6.3.1 موانع پیوسته یا ناپیوسته که پاشش آب را در یک صفحه افقی بیش از ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دیفلوکتور اسپرینکلر قطع کنند و مانع از رسیدن پاشش به خطر محافظت‌شده شوند، باید با این بخش مطابقت داشته باشند.
    11.3.6.3.2* اسپرینکلر باید زیر موانع ثابت با عرض بیش از ۴ فوت (۱٫۲ متر) نصب شود.
    11.3.6.3.3 نصب اسپرینکلر زیر موانعی که ثابت نیستند، مانند میزهای کنفرانس، الزامی نیست.

    11.3.7 فاصله تا ذخیره‌سازی (اسپرینکلر دیواری با پوشش گسترده):
    فاصله بین دیفلوکتور و بالای ذخیره‌سازی باید برابر یا بیشتر از ۱۸ اینچ (۴۵۰ میلی‌متر) باشد.

    Z

    9k=

  • الزامات محل نصب اسپرینکلرها طبق NFPA-13

    ترجمه و تدوین توسط مرکز اطلاعات کامپیوتری شرکت اسپین الکتریک

    فصل 9 –الزامات محل نصب اسپرینکلر

    9.1 الزامات پایه‌ای

    9.1.1 الزامات مربوط به فاصله‌گذاری، محل قرارگیری و موقعیت اسپرینکلرها باید بر اساس اصول زیر باشد:

    1. اسپرینکلرها باید در تمام محدوده بنا نصب شوند.
    2. اسپرینکلرها باید به‌گونه‌ای قرار گیرند که از حداکثر سطح تحت پوشش مجاز برای هر اسپرینکلر تجاوز نکنند.
    3. اسپرینکلرها باید در موقعیتی قرار گیرند که عملکرد رضایت‌بخشی از نظر زمان فعال‌سازی و توزیع داشته باشند.
    4. حذف اسپرینکلرها در فضاهایی که این استاندارد به‌طور خاص اجازه می‌دهد، مجاز است.
    5. هنگامی که اسپرینکلرها به‌طور خاص آزمایش شده و نتایج آزمایش نشان دهد که انحراف از الزامات فاصله با اجزای سازه‌ای تأثیری بر توانایی اسپرینکلر برای کنترل یا مهار آتش ندارد، نصب آن‌ها بر اساس نتایج آزمایش مجاز است.
    6. فاصله‌ای بیش از حداکثر مجاز بین اسپرینکلر و سقف، در صورتی مجاز است که آزمایش‌ها یا محاسبات، حساسیت و عملکردی مشابه اسپرینکلرهای نصب‌شده طبق این بخش‌ها را نشان دهند.

    9.2 محل‌های مجاز برای حذف اسپرینکلر

    9.2.1 فضاهای پنهان که نیاز به حفاظت با اسپرینکلر ندارند

    9.2.1.1 فضاهای پنهان ساخته‌شده با مصالح غیرقابل احتراق یا کم‌احتراق و دارای بار سوختی (combustible loading) اندک، که دسترسی به آن‌ها وجود ندارد، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.1.1 این فضا حتی با وجود بازشوهای کوچک مانند آن‌هایی که برای بازگشت هوا در سیستم پلنوم استفاده می‌شوند، به‌عنوان فضای پنهان در نظر گرفته می‌شود.

    9.2.1.1.2 بازشوهای کوچک با هر دو شرط زیر مجاز هستند:

    1. مساحت مجموع این بازشوها نباید بیش از ۲۰ درصد از سطح سقف، ویژگی سازه‌ای، یا سطحی باشد که به‌عنوان مرز فضای پنهان در نظر گرفته می‌شود.
    2. شکاف‌هایی با طول بیش از ۴ فوت (۱.۲ متر) نباید بیشتر از ۸ اینچ (۲۰۰ میلی‌متر) عرض داشته باشند.

    9.2.1.2 فضاهای پنهان با ساختار غیرقابل احتراق یا کم‌احتراق، که دسترسی محدود داشته و اجازه حضور یا نگهداری مواد قابل احتراق را نمی‌دهند، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.2.1 این فضاها حتی با وجود بازشوهای کوچک مانند آن‌هایی که برای بازگشت هوا در سیستم پلنوم استفاده می‌شوند، به‌عنوان فضای پنهان در نظر گرفته می‌شوند.

    9.2.1.3 فضاهای پنهانی که توسط استدها یا تیرک‌های چوبی تشکیل شده‌اند و فاصله بین لبه‌های داخلی یا نزدیک این اجزا کمتر از ۶ اینچ (۱۵۰ میلی‌متر) باشد، نیاز به حفاظت با اسپرینکلر ندارند. (به شکل 10.2.6.1.5.1 مراجعه شود.)

    9.2.1.4 فضاهای پنهانی که توسط تیرک‌های فلزی شبکه‌ای (bar joists) تشکیل شده‌اند و فاصله بین عرشه سقف یا کف با سقف زیر آن کمتر از ۶ اینچ (۱۵۰میلی‌متر) باشد، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.5 فضاهای پنهانی که توسط سقف‌هایی تشکیل شده‌اند که مستقیماً به تیرک‌های چوبی یا سازه‌های مشابه متصل شده‌اند یا در فاصله‌ای کمتر از ۶ اینچ (۱۵۰ میلی‌متر) از آن‌ها قرار دارند، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.6 فضاهای پنهانی که توسط سقف‌هایی تشکیل شده‌اند که به تیرهای مرکب چوبی (composite wood joist) متصل شده‌اند، خواه به‌صورت مستقیم یا با استفاده از کانال‌های فلزی که عمق آن‌ها از ۱ اینچ (۲۵میلی‌متر) تجاوز نمی‌کند، در صورتی که کانال‌های بین تیرها از بالای عایق پتویی (batt insulation) به حجم‌هایی تقسیم شده باشند که هیچ‌کدام از آن‌ها بیش از ۱۶۰ فوت مکعب (۴٫۵ متر مکعب) نباشد، و حداقل ۳٫۵اینچ (۹۰ میلی‌متر) عایق پتویی در پایین کانال‌ها (در صورت استفاده از کانال فلزی) نصب شده باشد، نیازی به حفاظت با اسپرینکلر ندارند.

    9.2.1.7 فضاهای پنهانی که با عایق غیرقابل احتراق پر شده‌اند، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.7.1 وجود یک فاصله هوایی حداکثر ۲ اینچ (۵۰میلی‌متر) در بالای فضا مجاز است.

    9.2.1.8 فضاهای پنهانی در سازه‌های تیر چوبی که در آن‌ها فضای بین سقف و لبه پایینی تیر تا عرشه سقف یا کف با عایق غیرقابل احتراق پر شده باشد، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.9 فضاهای پنهانی در سازه‌های تیر مرکب چوبی که در آن‌ها فضای بین سقف و لبه پایینی تیر تا عرشه سقف یا کف با عایق غیرقابل احتراق پر شده باشد، و کانال‌های بین تیرها به حجم‌هایی با حداکثر ۱۶۰ فوت مکعب (۴٫۵ متر مکعب) در عمق کامل تیر با موادی معادل با ساختار شبکه‌ای (web construction) تقسیم شده باشند، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.10 فضاهای پنهانی بالای فضاهای کوچک مجزا که مساحت آن‌ها از ۵۵ فوت مربع (۵٫۱ متر مربع) تجاوز نمی‌کند، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.11 فضاهای پنهانی که در آن‌ها از مواد سخت(rigid materials) استفاده شده و سطوح در معرض دید آن‌ها در حالت نصب‌شده با یکی از شرایط زیر مطابقت دارند، نیاز به حفاظت با اسپرینکلر ندارند:

    1. مواد سطحی دارای شاخص گسترش شعله ۲۵ یا کمتر هستند و نشان داده شده که بیش از ۱۰٫۵ فوت (۳٫۲ متر) آتش را گسترش نمی‌دهند، در صورتی که بر اساس آزمون ASTM E84 یا UL 723 و با ۲۰دقیقه اضافه‌شده آزمایش شده باشند.
    2. مواد سطحی با الزامات ASTM E2768 مطابقت دارند (آزمون ۳۰ دقیقه‌ای گسترش سطحی آتش).

    9.2.1.12 فضاهای پنهانی که تمام سطوح در معرض دید آن‌ها به‌طور کامل از چوب تیمار‌شده مقاوم در برابر آتش ساخته شده‌اند (مطابق با تعریف NFPA 703)، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.13 فضاهای پنهان غیرقابل احتراق که دارای عایق قابل احتراق در معرض دید هستند، در صورتی که محتوای حرارتی سطح و زیرلایه عایق بیش از ۱۰۰۰Btu/ft² (۱۱,۴۰۰ kJ/m²) نباشد، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.14 فضاهای پنهانی که در آن‌ها عایق به‌طور مستقیم روی تیرهای چوبی یا تیرهای مرکب چوبی که به‌عنوان تیرهای سقف استفاده شده‌اند قرار دارد و سقف نیز مستقیماً به پایین تیرها متصل است (در فضایی که در غیر این صورت با اسپرینکلر محافظت شده است)، نیاز به حفاظت با اسپرینکلر ندارند.

    9.2.1.15 در چاه‌های عمودی لوله‌کشی با مساحت کمتر از ۱۰ فوت مربع (۰٫۹ متر مربع)، نصب اسپرینکلر الزامی نیست.

    9.2.1.15.1 چاه‌های لوله‌کشی مطابق با بند 9.2.1.15 نباید دارای منبع اشتعال باشند.

    9.2.1.15.2 در ساختمان‌هایی با بیش از یک طبقه، محل عبور لوله‌ها از هر طبقه باید با استفاده از موادی معادل با ساختار کف، دارای درزبندی مقاوم در برابر حریق(firestopping) باشد.

    9.2.1.16 ستون‌های بیرونی با مساحت کمتر از ۱۰ فوت مربع (۰٫۹ متر مربع) که توسط تیرهای چوبی یا چوبی مرکب برای نگه‌داری سایبان‌های بیرونی تشکیل شده‌اند و این سایبان‌ها به‌طور کامل با سیستم اسپرینکلر محافظت شده‌اند، نیازی به حفاظت مجزا با اسپرینکلر ندارند.

    9.2.1.17* فضاهای پنهانی که توسط سقف‌های غیرقابل احتراق یا با قابلیت احتراق محدود تشکیل شده‌اند و از زیر تیرهای چوبی، تیرهای چوبی مرکب، تیرهای شبکه‌ای چوبی یا خرپاهای چوبی آویزان شده‌اند، در صورتی که عایق تمام فواصل بین پایین‌ترین قسمت این عناصر را پر کرده باشد، و اسپرینکلرها در فضای بالای عایق (داخل تیرها یا خرپاها) نصب شده باشند، نیاز به اسپرینکلر مجزا ندارند.

    9.2.1.17.1 محتوای حرارتی روکش، زیرلایه و نگهدارنده مواد عایق نباید بیش از ۱۰۰۰ Btu/ft² (۱۱,۴۰۰ kJ/m²) باشد.

    9.2.1.18* فضاهای پنهانی که توسط سقف‌های غیرقابل احتراق یا با قابلیت احتراق محدود تشکیل شده‌اند و از زیر تیرهای چوبی یا تیرهای مرکب چوبی (با حداکثر عرض اسمی بند پایین برابر با ۲ اینچ یا ۵۰ میلی‌متر) آویزان شده‌اند، در صورتی که فضاهای بین تیرها به‌طور کامل با عایق پتویی غیرقابل احتراق پر شده باشند و یک فاصله هوایی حداکثر ۲ اینچ (۵۰ میلی‌متر) بین پوشش سقف و بالای عایق وجود داشته باشد، نیاز به اسپرینکلر ندارند.

    9.2.1.18.1 در صورتی که سطح زیرین بند پایین تیرها با روکشی از مواد غیرقابل احتراق یا با قابلیت احتراق محدود پوشیده شده و مطابق با دستورالعمل سازنده در محل ثابت شده باشد، نصب اسپرینکلر الزامی نیست.

    9.2.1.19 پیش‌آمدگی‌های خارجی شامل: سقف‌های زیرین بیرونی (soffits)، پیش‌آمدگی‌های سقف (eaves)، سقف‌های جلو آمده (overhangs)، و اجزای تزئینی قاب.

    9.2.1.19.1 نصب اسپرینکلر در داخل این اجزای قابل احتراق، در صورتی که با شرایط 9.2.1.19.2 تا 9.2.1.19.5 مطابقت داشته باشند، الزامی نیست.

    9.2.1.19.2 عرض پیش‌آمدگی‌های قابل احتراق نباید بیش از ۴ فوت (۱٫۲ متر) باشد.

    9.2.1.19.3 این پیش‌آمدگی‌ها باید با استفاده از موادی معادل با خود پیش‌آمدگی، دارای تقسیم‌بندی ضد گسترش دود و حرارت (draftstopping) باشند، به‌طوری‌که هیچ حجمی بیش از ۱۶۰ فوت مکعب (۴٫۵ متر مکعب) نباشد.

    9.2.1.19.4 این پیش‌آمدگی‌ها باید از فضای داخلی ساختمان توسط دیوارها یا سقف‌هایی با ساختار غیرقابل احتراق یا با قابلیت احتراق محدود جدا شده باشند.

    9.2.1.19.5 این پیش‌آمدگی‌ها نباید دارای هیچگونه بازشو یا نفوذ بدون محافظت مستقیم به داخل ساختمان باشند.

    9.2.2 فضاهای زیر طبقات هم‌سطح زمین، اسکله‌ها و سکوهای بیرونی:
    در صورتی که همه شرایط زیر برقرار باشد، نصب اسپرینکلر در این فضاها الزامی نیست:

    9.2.2 فضاهای زیر طبقات هم‌سطح زمین، اسکله‌ها و سکوهای بیرونی

    در صورتی که تمامی شرایط زیر برقرار باشند، نصب اسپرینکلر در این فضاها الزامی نیست:

    1. فضا برای مقاصد ذخیره‌سازی در دسترس نبوده و در برابر تجمع زباله‌های بادآورده محافظت شده باشد.
    2. در فضا هیچ تجهیزاتی مانند نقاله یا واحدهای گرمایشی سوختی وجود نداشته باشد.
    3. کف بالای این فضا دارای ساختار کاملاً درزگیر و بسته باشد.
    4. در طبقه بالای این فضا، هیچ مایع قابل اشتعال یا قابل احتراقی، یا موادی که در شرایط آتش‌سوزی به مایعات قابل اشتعال یا قابل احتراق تبدیل شوند، فرآوری، نگهداری یا ذخیره نشوند.

    9.2.3 پیش‌آمدگی‌های خارجی*

    9.2.3.1 مگر در صورتی که شرایط بندهای 9.2.3.2، 9.2.3.3، یا 9.2.3.4 برقرار باشند، نصب اسپرینکلر در زیر پیش‌آمدگی‌های خارجی با عرض بیش از ۴ فوت (۱٫۲متر) الزامی است.

    9.2.3.2* حذف اسپرینکلر مجاز است در صورتی که سایبان‌ها، بام‌ها، ورودی‌های سرپوشیده، بالکن‌ها، تراس‌ها و پیش‌آمدگی‌های مشابه، از مصالح غیرقابل احتراق، با قابلیت احتراق محدود، یا چوب مقاوم‌شده در برابر آتش (طبق تعریف NFPA 703) ساخته شده باشند؛ یا در صورتی که با استفاده از چهارچوبی از مصالح غیرقابل احتراق، با قابلیت احتراق محدود، یا چوب مقاوم‌شده در برابر آتش به همراه روکشی از پارچه ذاتاً مقاوم در برابر شعله (با اثبات از طریق روش آزمون 2 طبق NFPA 701) ساخته شده باشند.

    9.2.3.3 حذف اسپرینکلر از زیر پیش‌آمدگی‌های خارجی از نوع مصالح قابل احتراق، در صورتی مجاز است که مصالح نهایی نمای بیرونی از نوع غیرقابل احتراق، با قابلیت احتراق محدود، یا چوب مقاوم‌شده در برابر آتش طبق NFPA 703 باشد، و پیش‌آمدگی فقط دارای فضاهای پنهان دارای اسپرینکلر یا یکی از فضاهای پنهان قابل احتراق بدون اسپرینکلر زیر باشد:

    1. فضاهای پنهان قابل احتراق که به‌طور کامل با عایق غیرقابل احتراق پر شده باشند.
    2. اشغال‌های خطر سبک یا معمول که سقف‌های غیرقابل احتراق یا با قابلیت احتراق محدود مستقیماً به پایین تیرهای چوبی جامد متصل شده‌اند و فضاهای بین تیرها به حجم حداکثر ۱۶۰ فوت مکعب (۴٫۵ متر مکعب) محدود شده‌اند، شامل فضای زیر عایقی که مستقیماً بر روی تیرها یا درون آن‌ها قرار گرفته در یک فضای اتیک دارای اسپرینکلر [مطابق با بند 19.3.3.1.5.2(4)].
    3. فضاهای پنهان در بالای پیش‌آمدگی‌های خارجی مجزای کوچک که مساحت آن‌ها از ۵۵ فوت مربع (۵٫۱ متر مربع) تجاوز نمی‌کند.

    9.2.3.4 حذف اسپرینکلر از یک راهروی خروجی بیرونی مجاز است در صورتی که دیوار بیرونی راهرو حداقل ۵۰٪باز باشد و کل ساختار راهرو از مصالح غیرقابل احتراق ساخته شده باشد.

    9.2.3.5 نصب اسپرینکلر در زیر تمامی پیش‌آمدگی‌های خارجی با عرض بیش از ۲ فوت (۶۰۰ میلی‌متر) که مواد قابل احتراق در آن‌ها ذخیره می‌شود، الزامی است.

    9.2.4 واحدهای مسکونی

    9.2.4.1 حمام‌ها

    9.2.4.1.1* مگر در صورتی که بندهای 9.2.4.1.2 یا 9.2.4.1.3 نصب اسپرینکلر را الزامی کرده باشند، اسپرینکلر در حمام‌هایی که:

    درون واحدهای مسکونی قرار دارند،
    مساحت آن‌ها از ۵۵ فوت مربع (۵٫۱ متر مربع) تجاوز نمی‌کند،
    دیوارها و سقف‌های آن‌ها از مواد غیرقابل احتراق یا با قابلیت احتراق محدود با مقاومت حرارتی ۱۵ دقیقه‌ای ساخته شده‌اند (شامل سطوح پشت دوش یا وان)

    نیاز نیست.

    9.2.4.1.2 در حمام‌های تأسیسات مراقبت محدود و خانه‌های سالمندان (مطابق با تعریف در NFPA 101)، نصب اسپرینکلر الزامی است.

    9.2.4.1.3

    در حمام‌هایی که مستقیماً به راهروهای عمومی یا مسیرهای خروج باز می‌شوند، نصب اسپرینکلر الزامی است.

    9.2.4.2 کمدها و انبارهای کوچک*

    در هتل‌ها و متل‌ها، نصب اسپرینکلر در کمدهای لباس، کمدهای ملحفه، و انبارهای کوچک داخل واحدهای مسکونی الزامی نیست، به شرط آنکه:

    مساحت این فضاها از ۲۴ فوت مربع (۲٫۲ متر مربع) تجاوز نکند،
    و دیوارها و سقف‌ها با مصالح غیرقابل احتراق یا با قابلیت احتراق محدود پوشیده شده باشند.

    9.2.5 کمدهای لباس در بیمارستان‌ها*

    در اتاق‌های خواب بیماران در بیمارستان‌ها، نصب اسپرینکلر در کمدهای لباس الزامی نیست، به شرط آنکه:

    مساحت کمد از ۶ فوت مربع (۰٫۶ متر مربع) تجاوز نکند،
    و فاصله بین اسپرینکلر نصب‌شده در اتاق خواب بیمار تا دیوار پشتی کمد، از حداکثر فاصله مجاز مطابق بند 9.5.3.2 بیشتر نباشد.

    9.2.6 اتاق‌های تجهیزات الکتریکی*

    در صورتی که تمامی شرایط زیر برقرار باشد، نصب اسپرینکلر در اتاق‌های تجهیزات الکتریکی الزامی نیست:

    1. اتاق منحصراً به تجهیزات الکتریکی اختصاص داشته باشد.
    2. فقط تجهیزات الکتریکی از نوع خشک یا مایع (با سیال K-class دارای لیست) در آن استفاده شود.
    3. تجهیزات در محفظه‌ای با مقاومت آتش دو ساعته نصب شده باشند (از جمله محافظت از نفوذها).
    4. نگهداری یا ذخیره‌سازی در این اتاق مجاز نباشد.

    9.2.7 سقف‌های ابری (Cloud Ceilings)

    9.2.7.1*

    در صورتی که تمام شرایط زیر برقرار باشد، نصب اسپرینکلر در بالای سقف‌های ابری الزامی نیست:

    1. مجموع مساحت کل بازشوها اطراف سقف ابری، حداکثر برابر با ۲۰ درصد از مساحت سقف یا سازه‌ای باشد که برای تعیین مرزهای فضا استفاده شده است.
    2. عرض شکاف‌ها و حداکثر سطح حفاظت اسپرینکلر مطابق با جدول 9.2.7.1 باشد.
    3. الزامات بند 9.2.7.2 رعایت شده باشند.
    4. فضاهای بالای سقف ابری از مصالح غیرقابل احتراق یا با قابلیت احتراق محدود ساخته شده و بار قابل احتراق در آن حداقل باشد.

    9.2.7.2

    زمانی که نصب اسپرینکلر در بالای سقف ابری مطابق بند 9.2.7.1 حذف شده باشد، الزامات این بخش باید رعایت شود:

    9.2.7.2.1 تمامی اسپرینکلرها باید از نوع واکنش سریع (Quick Response)، اسپری استاندارد، یا نوع آویز یا ایستاده با پوشش گسترده (Extended Coverage) باشند.
    9.2.7.2.2 حداکثر ارتفاع سقف ابری نباید از ۲۰ فوت (۶٫۱ متر) بیشتر باشد.
    9.2.7.2.3 حداکثر فاصله و سطح پوشش اسپرینکلر نباید از مقادیر مندرج در جدول 10.2.4.2.1(a) برای خطر سبک و جدول 10.2.4.2.1(b) برای خطر معمول تجاوز کند.

    2Q==

    9.2.7.2.3.1

    در صورت استفاده از اسپرینکلرهای پوشش گسترده(Extended Coverage)، حداکثر فاصله بین اسپرینکلرها نباید از ۱۶ فوت (۴٫۹ متر) بیشتر باشد.

    9.2.7.2.4

    سقف‌های ابری باید از نوع سقف صاف باشند.

    9.2.7.2.5*

    در مورد سقف‌های ابری با شکل نامنظم (غیر مستطیلی)، حداقل عرض ابری باید برابر با کمترین عرض آن باشد، و در مورد فاصله بین ابرها یا دیوارهای مجاور، بیشترین فاصله موجود لحاظ شود.

    9.2.8 محفظه‌های درب گردان

    نصب اسپرینکلر در داخل محفظه‌های درب گردان الزامی نیست.

    9.2.9

    نصب اسپرینکلر در مبلمان‌هایی مانند کمدهای قابل حمل، کابینت‌ها، ویترین‌ها و وسایل مشابهی که برای اقامت یا حضور انسان طراحی نشده‌اند، الزامی نیست. این نوع وسایل می‌توانند به سازه نهایی متصل باشند.

    9.2.10 محفظه‌های تجهیزات*

    نصب اسپرینکلر در داخل تجهیزات الکتریکی، مکانیکی یا واحدهای تهویه مطبوعی که برای اقامت انسان طراحی نشده‌اند، الزامی نیست.

    9.2.11 شفت‌های عمودی غیرقابل احتراق

    در بالای شفت‌های عمودی غیرقابل احتراق یا با قابلیت احتراق محدود که غیرقابل دسترس هستند (مانند شفت‌های برق، مکانیکی یا کانال‌ها)، در صورتی که با بندهای 9.3.3.1.1 و 9.3.3.1.2 مطابقت داشته باشند، نصب اسپرینکلر الزامی نیست.

    9.2.12 راه‌پله‌های غیرقابل احتراق

    9.2.12.1 در پایین راه‌پله‌هایی که با الزامات بند 9.3.4.2.3.1 مطابقت دارند، نصب اسپرینکلر الزامی نیست.
    9.2.12.2 در برج‌های راه‌پله خارجی که با بند 9.3.4.2.4 مطابقت دارند، نصب اسپرینکلر الزامی نیست.

    9.2.13 چاه آسانسور و اتاق‌های دستگاه

    در محل‌هایی که با بندهای 9.3.6.4، 9.3.6.5 یا 9.3.6.6 مطابقت دارند، نصب اسپرینکلر در چاه آسانسور یا اتاق دستگاه الزامی نیست.

    9.2.14 محافظت از کانال‌ها

    در رایزرهای عمودی کانال‌ها که با بند 9.3.9.1.2 مطابقت دارند، نصب اسپرینکلر الزامی نیست.

    9.2.15 سقف‌های شبکه باز (Open-Grid)

    در زیر سقف‌های شبکه‌باز که با بند 9.3.10 مطابقت دارند، نصب اسپرینکلر الزامی نیست.

    9.2.16 سقف‌های Drop-Out

    در زیر سقف‌های Drop-Out که با بند 9.3.11 مطابقت دارند، نصب اسپرینکلر الزامی نیست.

    9.2.17 نورگیرها (Skylights)

    در نورگیرهایی که با بند 9.3.16 مطابقت دارند، نصب اسپرینکلر الزامی نیست.

    9.2.17.1

    در نورگیرهایی که امکان تهویه (غیر از تهویه دود و حرارت مطابق با بند 12.1.1) دارند، باید اسپرینکلر در داخل نورگیر نصب شود.

    9.3 شرایط ویژه

    9.3.1 دستگاه‌های تولید حرارت در ساختار تیر چوبی مرکب

    در مواردی که دستگاه‌های تولید حرارت مانند کوره‌ها یا تجهیزات فرآیندی در کانال تیرها (Joist Channels) و بالای سقفی که مستقیماً به زیر تیرهای چوبی مرکب متصل است نصب شده‌اند ـ در حالی که این فضاها معمولاً نیازی به اسپرینکلر ندارند ـ باید در هر کانال تیر در دو طرف دستگاه گرمایشی اسپرینکلر نصب گردد.

    استفاده در فضاهای پنهان افقی قابل احتراق

    در فضاهای پنهان افقی قابل احتراق (با شیب بیش از ۲در ۱۲ مجاز نیست)، که دارای ساختار خرپای چوبی، تیر چوبی، یا تیر مشبک فلزی با سطح بالایی قابل احتراق هستند و عمق فضا از کف تا کف، یا از کف تا سقف، کمتر از ۳۶ اینچ (۹۰۰ میلی‌متر) است، یا در ساختار دوبل تیر چوبی با حداکثر فاصله ۳۶ اینچ (۹۰۰ میلی‌متر) بین بالای تیر پایینی و پایین تیر بالایی، باید از اسپرینکلرهایی استفاده شود که به طور خاص برای این کاربرد فهرست شده باشند (دارای گواهی‌نامه معتبر باشند).

    9.3.2.1

    اسپرینکلرهایی که به‌طور خاص برای محافظت از فضاهای پنهان قابل احتراق تعریف‌شده در بند 9.3.2 فهرست شده‌اند، در صورتی که عمق فضا کمتر از ۱۲اینچ (۳۰۰ میلی‌متر) از کف تا کف یا از کف تا سقف باشد، می‌توانند طبق بند 9.4.1.2 استفاده شوند.

    9.3.2.2

    اگر بخشی از فضا عمقی بیش از ۳۶ اینچ (۹۰۰میلی‌متر) داشته باشد، اسپرینکلرهای مخصوص فضاهای پنهان قابل احتراق مطابق با بند 9.4.1.2 می‌توانند در کل آن فضا استفاده شوند.

    9.3.2.3

    اسپرینکلرهایی که به‌طور خاص برای محافظت از فضاهای پنهان قابل احتراق فهرست شده‌اند، می‌توانند برای محافظت از ساختار تیر چوبی مرکب (Composite Wood Joist) مطابق با بند 9.4.1.2 به‌کار روند.

    9.3.3 شفت‌های عمودی

    9.3.3.1 کلیات

    مگر اینکه الزامات بندهای 9.3.3.1.1 یا 9.3.3.1.2 رعایت شوند، باید یک اسپرینکلر در بالای شفت‌ها نصب گردد.

    9.3.3.1.1

    شفت‌های کانال عمودی غیرقابل احتراق یا با قابلیت احتراق محدود که غیرقابل دسترس هستند، نیاز به اسپرینکلر ندارند.

    9.3.3.1.2

    شفت‌های عمودی برق یا مکانیکی غیرقابل احتراق یا با قابلیت احتراق محدود که غیرقابل دسترس هستند، نیاز به اسپرینکلر ندارند.

    9.3.3.2 شفت‌هایی با سطوح قابل احتراق*

    9.3.3.2.1

    در شفت‌های عمودی که دارای سطوح قابل احتراق هستند، باید در هر طبقه‌ی متناوب، یک اسپرینکلر نصب شود.

    9.3.3.2.2

    اگر شفت دارای سطوح قابل احتراق دارای ناحیه‌های بسته (Trapped Sections) باشد، باید در بالای هر بخش بسته یک اسپرینکلر اضافی نصب گردد.

    9.3.3.3 شفت‌های قابل دسترس با سطوح غیرقابل احتراق

    در شفت‌های عمودی قابل دسترسی که سطوح آن‌ها غیرقابل احتراق است، باید یک اسپرینکلر در نزدیکی پایین شفت نصب شود.

    9.3.4 راه‌پله‌ها

    9.3.4.1 ساختار قابل احتراق

    در تمام راه‌پله‌هایی که ساختار آن‌ها قابل احتراق است، باید در زیر پله‌ها اسپرینکلر نصب گردد.

    9.3.4.1.1

    در بالای شفت راه‌پله‌های قابل احتراق، باید اسپرینکلر نصب شود.

    9.3.4.1.2*

    در زیر پاگردها (Landing) در هر طبقه باید اسپرینکلر نصب شود.

    9.3.4.1.3

    در زیر پایین‌ترین پاگرد میانی، باید اسپرینکلر نصب شود.

    9.3.4.2 ساختار غیرقابل احتراق

    9.3.4.2.1

    در شفت‌های پله غیرقابل احتراق که دارای پله‌های غیرقابل احتراق با سطوح داخلی غیرقابل احتراق یا با قابلیت احتراق محدود هستند، باید یک اسپرینکلر در بالای شفت و یکی در زیر اولین پاگرد قابل دسترس بالای پایین‌ترین بخش شفت نصب شود.

    9.3.4.2.1

    در چاه‌های راه‌پله با مصالح غیرقابل احتراق که دارای پلکان غیرقابل احتراق با روکش‌های غیرقابل احتراق یا با قابلیت احتراق محدود هستند، اسپرینکلر باید در بالای چاه و زیر اولین پاگرد قابل دسترس بالای پایین‌ترین نقطه‌ی چاه نصب شود.

    9.3.4.2.2

    چنانچه چاه‌های راه‌پله‌ی غیرقابل احتراق به‌وسیله‌ی دیوار یا در تقسیم شده باشند، باید در هر دو سمت این جداسازی اسپرینکلر نصب شود.

    9.3.4.2.3

    در زیر پاگردها یا راه‌پله‌ها، در صورتی که فضای زیر آن‌ها برای انبار کردن استفاده شود، اسپرینکلر باید نصب گردد.

    9.3.4.2.3.1

    می‌توان نصب اسپرینکلر در پایین چاهک راه‌پله را حذف کرد، مشروط بر اینکه فضای زیر پله‌ها در پایین چاهک به‌گونه‌ای مسدود شده باشد که امکان انبار کردن در آن وجود نداشته باشد.

    9.3.4.2.4

    در برجک‌های پلکان خارجی، زمانی که دیوارهای خارجی برجک حداقل ۵۰ درصد باز باشند و تمامی اجزای برجک از مصالح غیرقابل احتراق ساخته شده باشند، می‌توان از نصب اسپرینکلر صرف‌نظر کرد.

    9.3.4.3* پله‌هایی که به دو یا چند بخش متصل می‌شوند

    وقتی پله‌ها در دو طرف یک دیوار آتش باز می‌شوند، باید در چاه پله، در هر پاگردی که دارای چندین بازشو است، اسپرینکلر نصب گردد.

    9.3.5 بازشوهای عمودی*

    9.3.5.1 کلیات*

    مگر اینکه شرایط بند 9.3.5.4 برآورده شود، در مواردی که پله‌های متحرک، راه‌پله‌ها یا بازشوهای مشابه در کف، بدون پوشش (unenclosed) باشند و حفاظت با اسپرینکلر به عنوان جایگزینی برای محصور کردن بازشوی عمودی در نظر گرفته شده باشد، این بازشوهای کف باید با اسپرینکلرهای نزدیک به هم در ترکیب با موانع هدایت دود (draft stops) مطابق بندهای 9.3.5.2 و 9.3.5.3 محافظت شوند.

    9.3.5.2 موانع هدایت دود (Draft Stops)

    موانع هدایت دود باید دارای شرایط زیر باشند:

    1. دقیقاً در مجاورت بازشو قرار گیرند؛
    2. حداقل عمق آن‌ها ۱۸ اینچ (۴۵۰ میلی‌متر) باشد؛
    3. از مواد غیرقابل احتراق یا با قابلیت احتراق محدود ساخته شده باشند که در هنگام فعال شدن اسپرینکلر در جای خود باقی بمانند.

    9.3.5.3 اسپرینکلرها

    9.3.5.3.1

    اسپرینکلرها باید با فاصله‌ای بیش از ۶ فوت (۱.۸ متر) از یکدیگر نصب نشوند و در فاصله‌ای بین ۶ تا ۱۲ اینچ (۱۵۰ تا ۳۰۰ میلی‌متر) از مانع هدایت دود، در سمت دور از بازشو قرار گیرند.

    9.3.5.3.2

    اگر فاصله‌ی اسپرینکلرها از یکدیگر کمتر از ۶ فوت (۱.۸متر) باشد، باید بافل‌های عرضی (cross baffles)طبق بند 10.2.5.4.2 نصب شوند.

    9.3.5.4 بازشوهای بزرگ

    در اطراف بازشوهای بزرگ مانند آن‌هایی که در مراکز خرید، ساختمان‌های آتریوم و سازه‌های مشابه یافت می‌شوند، در صورتی که کلیه طبقات و فضاهای مجاور مطابق این استاندارد توسط اسپرینکلر اتوماتیک محافظت شوند و بازشوها دارای ابعاد افقی حداقل ۲۰ فوت (۶.۱متر) بین لبه‌های مقابل و حداقل مساحت ۱۰۰۰ فوت مربع (۹۳ متر مربع) باشند، نیازی به نصب اسپرینکلرهای نزدیک به هم و موانع هدایت دود نیست.

    9.3.6 چاه آسانسور و اتاق‌های تجهیزات آسانسور

    9.3.6.1*

    اسپرینکلرهای دیواری باید در پایین هر چاه آسانسور و در ارتفاعی حداکثر تا ۲ فوت (۶۰۰ میلی‌متر) از کف چاه نصب شوند.

    9.3.6.2

    اسپرینکلر ذکرشده در بند 9.3.6.1 برای چاه‌های بسته، غیرقابل احتراق آسانسور که فاقد مایعات هیدرولیک قابل احتراق هستند، مورد نیاز نمی‌باشد.

    9.3.6.3

    نصب اسپرینکلرهای اتوماتیک در اتاق‌های ماشین‌آلات آسانسور، فضاهای ماشین‌آلات آسانسور، فضاهای کنترل، یا چاه‌های آسانسور کششی که مطابق با مقررات مربوطه در NFPA 101 یا کد ساختمانی مربوطه نصب شده‌اند، الزامی نیست، مشروط بر اینکه تمامی شرایط زیر رعایت شده باشند:

    1. اتاق ماشین‌آلات، فضای ماشین‌آلات، اتاق کنترل، فضای کنترل یا چاه آسانسور کششی منحصراً به تجهیزات آسانسور اختصاص داشته باشد.
    2. این فضاها به وسیله‌ی آشکارسازهای دود یا دیگر سیستم‌های اعلام حریق خودکار مطابق باNFPA 72 محافظت شده باشند.
    3. فضای ماشین‌آلات، اتاق کنترل، فضای کنترل یا چاه آسانسور کششی با دیوارها و مجموعه‌های سقف/کف یا سقف/بام دارای درجه‌ی مقاومت در برابر آتش مطابق با حداقل‌های مشخص‌شده در کد ساختمانی مربوطه، از سایر بخش‌های ساختمان جدا شده باشد.
    4. هیچ ماده‌ای که ارتباطی با تجهیزات آسانسور ندارد در این فضاها ذخیره نشده باشد.
    5. تجهیزات آسانسور هیدرولیکی نباشند.

    9.3.6.4*

    اسپرینکلرهای اتوماتیک نصب‌شده در اتاق ماشین‌آلات آسانسور یا در بالای چاه آسانسور باید دارای درجه حرارتی معمولی یا میانی باشند.

    9.3.6.5*

    اسپرینکلرهای اسپری قائم، آویخته (pendent) یا دیواری(sidewall) باید در بالای چاه آسانسور نصب شوند.

    9.3.6.6

    اسپرینکلر الزامی در بند 9.3.6.5 نیازی به نصب ندارد، در صورتی که:

    چاه آسانسور مسافربر از مصالح غیرقابل احتراق یا با قابلیت احتراق محدود ساخته شده باشد، و
    مواد داخل کابین آسانسور با الزامات ASME A17.1 (کد ایمنی برای آسانسورها و پله‌های برقی) مطابقت داشته باشند.

    9.3.6.7 استفاده از تعلیق قابل احتراق در آسانسورها

    9.3.6.7.1

    در آسانسورهایی که از وسایل تعلیق قابل احتراقمانند تسمه‌های فولادی با روکش الاستومری یا پلی‌یورتانی غیرمدور استفاده می‌کنند، باید اسپرینکلرها در بالا و پایین چاه آسانسور نصب شوند.

    9.3.6.7.2

    در صورتی که این وسایل تعلیق دارای درجه‌ی حداقلFT-1 طبق آزمون سوختن عمودی استاندارد UL 62 وUL 1581 باشند، نیازی به نصب اسپرینکلر در چاه آسانسور نمی‌باشد.

    9.3.7* فضاهای کتابخانه و ذخیره‌سازی اسناد

    در جایی که کتاب‌ها یا اسناد در قفسه‌های باز ثابت نگهداری می‌شوند، اسپرینکلرها باید مطابق با یکی از موارد زیر نصب شوند:

    1. در صورت وجود حداقل ۱۸ اینچ (۴۵۰میلی‌متر) فاصله بین منحرف‌کننده‌ی اسپرینکلر و بالای قفسه‌ها، اسپرینکلرها می‌توانند بدون توجه به راهروها نصب شوند.
    2. اگر فاصله‌ی ۱۸ اینچ (۴۵۰ میلی‌متر) بین منحرف‌کننده‌ی اسپرینکلر و بالای قفسه‌ها قابل حفظ نیست، باید در هر راهرو و در هر طبقه از قفسه‌ها اسپرینکلر نصب شود، به‌طوری‌که فاصله بین اسپرینکلرها در امتداد راهروها از ۱۲ فوت (۳.۷ متر) بیشتر نشود (طبق شکل 9.3.7(a)).
    3. اگر فاصله‌ی ۱۸ اینچ حفظ نشود و در عین حال، جداکننده‌های عمودی قفسه‌ها ناقص بوده و اجازه‌ی توزیع آب به راهروهای مجاور را بدهند، می‌توان اسپرینکلرها را در راهروهای یک‌درمیاندر هر طبقه حذف کرد، مشروط بر اینکه بازشوهای تهویه‌ای در کف طبقات نیز فراهم شده باشند. در این حالت، اسپرینکلرها باید به صورت زیگزاگی در ارتفاع نصب شوند (طبق شکل 9.3.7(b)).

    9.3.8* کوره‌ها و فرهای صنعتی

    (این بند دارای محتوای گسترده‌تری است که در ادامه یا منبع اصلی باید بررسی شود.)

    9.3.9 محافظت از کانال‌ها (Duct Protection)

    در جایی که توسط مرجع ذی‌صلاح یا کد یا استاندارد مرجع مربوطه مورد نیاز باشد، محافظت از کانال‌ها باید با الزامات بند 9.3.8 مطابقت داشته باشد.

    2Q==

    9.3.9.1 محل نصب اسپرینکلرها

    9.3.9.1.1

    مگر اینکه الزامات بندهای 9.3.9.1.2 یا 9.3.9.1.3 رعایت شده باشند، در بالای هر رایزر عمودی و در نقطه‌ی میانی هر انحراف (offset) از کانال‌ها، باید یک اسپرینکلر نصب گردد.

    9.3.9.1.2

    در صورتی که رایزر عمودی در خارج از ساختمان قرار داشته باشد و در معرض مواد قابل احتراق نباشد یا در صورتی که فاصله‌ی افقی بین خروجی هود و رایزر عمودی حداقل ۲۵ فوت (۷٫۶ متر) باشد، نصب اسپرینکلر الزامی نیست.

    9.3.9.1.3

    در کانال‌های افقی خروجی دود (exhaust ducts)، اسپرینکلرها باید با فاصله‌های ۱۰ فوت (۳ متر)نصب شوند و نخستین اسپرینکلر حداکثر در فاصله‌ی ۵ فوت (۱٫۵ متر) از ورودی کانال قرار گیرد.

    9.3.9.2 محافظت در برابر یخ‌زدگی

    اسپرینکلرهایی که در کانال‌های خروجی قرار دارند و در معرض خطر یخ‌زدگی هستند، باید به‌درستی در برابر یخ‌زدگی محافظت شوند. (رجوع شود به بند 16.4.1)

    9.3.9.3 دسترسی به اسپرینکلرها

    باید امکان دسترسی برای بازرسی، آزمایش و نگهداری تمامی اسپرینکلرها فراهم باشد.

    9.3.9.4 فیلتر خطی (Strainers)

    در سیستم‌هایی که از اسپرینکلرهایی با ضریب K کمتر از K-2.8 (40) استفاده می‌شود، باید یک صافی خطی فهرست‌شده (listed line strainer) در مسیر اصلی آب تغذیه نصب شود.

    9.3.10 سقف‌های مشبک (Open-Grid Ceilings)

    سقف‌های مشبک فقط در صورتی می‌توانند در زیر اسپرینکلرها نصب شوند که یکی از شرایط زیر برقرار باشد:

    (1)

    سقف‌های مشبکی که:

    ابعاد کوچک‌ترین دهانه‌ی شبکه حداقل ۱/۴ اینچ (۶ میلی‌متر) باشد؛
    ضخامت یا عمق مصالح سقف بیشتر از کوچک‌ترین دهانه نباشد؛ و
    این دهانه‌ها حداقل ۷۰٪ از سطح کل سقف را تشکیل دهند.

    در این صورت، فواصل نصب اسپرینکلرها مطابق موارد زیر باید رعایت شود:

    (a) در فضاهای با خطر کم (light hazard):

    اگر فاصله‌ی اسپرینکلرها کمتر از ۱۰ × ۱۰ فوت (۳ × ۳ متر) باشد:
    حداقل فاصله‌ی عمودی بین منحرف‌کننده و بالای سقف مشبک باید ۱۸ اینچ (۴۵۰میلی‌متر) باشد.
    اگر فاصله‌ی اسپرینکلرها بیش از ۱۰ × ۱۰ ولی کمتر از ۱۰ × ۱۲ فوت (۳ × ۳٫۷ متر) باشد:
    برای اسپرینکلرهای اسپری، حداقل فاصله‌ی ۲۴ اینچ (۶۰۰ میلی‌متر) و
    برای اسپرینکلرهای قدیمی (old-style)، حداقل فاصله‌ی ۳۶ اینچ (۹۰۰ میلی‌متر) الزامی است.
    اگر فاصله‌ی اسپرینکلرها بیش از ۱۰ × ۱۲ فوت (۳ × ۳٫۷ متر) باشد:
    حداقل فاصله باید ۴۸ اینچ (۱٫۲ متر) باشد.

    (b) در فضاهای با خطر معمولی (ordinary hazard):

    تنها استفاده از اسپرینکلرهای اسپری مجاز است.
    اگر فاصله‌ی اسپرینکلرها کمتر از ۱۰ × ۱۰ فوت باشد:
    حداقل فاصله‌ی عمودی باید ۲۴ اینچ (۶۰۰میلی‌متر) باشد.
    اگر فاصله‌ی اسپرینکلرها بیشتر از ۱۰ × ۱۰ فوت باشد:
    حداقل فاصله باید ۳۶ اینچ (۹۰۰ میلی‌متر)باشد.

    (2)

    سایر انواع سقف‌های مشبک نیز در صورتی مجاز به نصب در زیر اسپرینکلرها هستند که برای این منظور فهرست شده باشند (listed) و مطابق با دستورالعمل‌های درج‌شده در بسته‌بندی سقف نصب شوند.

    9.3.11 سقف‌ها و مصالح سقفی رهاشونده(Drop-Out Ceilings and Ceiling Materials)

    9.3.11.1*

    نصب سقف‌ها و مصالح سقفی رهاشونده در زیر اسپرینکلرها مجاز است، مشروط بر اینکه این پنل‌ها یا مصالح برای این کاربرد فهرست‌شده باشند و مطابق با مشخصات مندرج در فهرست خود نصب شوند.

    9.3.11.2

    سقف‌ها و مصالح سقفی رهاشونده که با معیارهای بند 9.3.11.1 مطابقت دارند، نباید در زیر اسپرینکلرهای واکنش سریع (quick-response) یا با پوشش گسترده (extended coverage) نصب شوند، مگر اینکه به‌طور خاص برای این کاربرد فهرست شده باشند.

    9.3.11.3

    سقف‌ها و مصالح سقفی رهاشونده که با معیارهای بند 9.3.11.1 مطابقت دارند، در چارچوب این استاندارد به عنوان سقف محسوب نمی‌شوند.

    9.3.11.4*

    لوله‌کشی‌هایی که در بالای سقف‌های رهاشونده مطابق با بند 9.3.11.1 نصب شده‌اند، به‌عنوان لوله‌کشی پنهان (concealed piping) در نظر گرفته نمی‌شوند.

    9.3.11.5*

    نصب اسپرینکلر در زیر سقف‌های رهاشونده یا مصالح سقفی مطابق با بند 9.3.11.1 مجاز نیست.

    9.3.12*

    در خزانه‌های نگهداری پوست خز (fur storage vaults)، باید از اسپرینکلرهای قدیمی (old-style sprinklers) استفاده شود.

    9.3.13 صحنه‌ی نمایش (Stages)

    9.3.13.1

    در مکان‌های زیر باید اسپرینکلر نصب گردد:

    زیر سقف در بالای صحنه؛
    در فضاهای زیر صحنه که دارای مصالح قابل احتراق هستند یا با مصالح قابل احتراق ساخته شده‌اند؛
    در تمام فضاهای مجاور، اتاق‌های گریم، انبارها و کارگاه‌ها.

    9.3.13.2

    در مواردی که محافظت از بازشوی پروسنیوم(proscenium opening) مورد نیاز باشد، باید یک سیستم دلوژ (deluge system) با اسپرینکلرهای باز(open sprinklers) فراهم شود که:

    حداکثر در فاصله ۳ فوت (۹۰۰ میلی‌متر) از سمت صحنه‌ی قوس پروسنیوم نصب شوند؛
    با فاصله‌ی حداکثر ۶ فوت (۱٫۸ متر) از یکدیگر قرار گیرند.
    (برای معیارهای طراحی، به فصل 11 مراجعه شود.)

    9.3.14 فضاهای بالای سقف‌ها

    9.3.14.1

    در فضاهایی که سقف آن‌ها از ارتفاع باقی‌مانده‌ی ناحیه پایین‌تر است، فضای بالای این سقف باید دارای اسپرینکلر باشد، مگر اینکه با الزامات بند 9.2.1 مربوط به فضاهای پنهان مجاز بدون اسپرینکلر مطابقت داشته باشد.

    9.3.14.2

    در صورتی که فضای بالای سقف کاذب دارای اسپرینکلر باشد، سیستم اسپرینکلر باید با الزامات بند 19.2.2 و بخش 20.10 مطابقت داشته باشد.

    9.3.14.3*

    در حالتی که یک فضای غیرقابل احتراق در بالای سقف کاذب غیرقابل احتراق یا با قابلیت احتراق محدودقرار داشته باشد و:

    آن فضا به دلیل باز بودن به فضای مجاور دارای اسپرینکلر، اسپرینکلرگذاری شده باشد؛ و
    هیچ امکانی برای نگهداری یا ذخیره‌سازی در بالای سقف کاذب وجود نداشته باشد؛

    در این صورت، سیستم اسپرینکلر می‌تواند فقط تا فاصله‌ای برابر با ۰٫۶ برابر ریشه‌ی مربع مساحت طراحی سیستم در فضای مجاور، در آن فضا امتداد یابد.

    9.3.14.3.1

    سیستم اسپرینکلر باید حداقل تا فاصله ۲۴ فوت (۷٫۳ متر) در فضای بالای سقف امتداد یابد.

    9.3.15 شیشه‌های محافظت‌شده با اسپرینکلر(Sprinkler-Protected Glazing)*

    در مواردی که از اسپرینکلر به همراه شیشه به عنوان جایگزینی برای دیوار یا پنجره‌ی دارای درجه‌ی مقاومت حریق استفاده می‌شود، مجموعه‌ی شیشه-اسپرینکلر باید با موارد زیر مطابقت داشته باشد:

    (1)

    اسپرینکلرها باید برای کاربرد خاص روی پنجره‌ها فهرست شده باشند، مگر اینکه استفاده از اسپرینکلرهای استاندارد اسپری به‌طور خاص توسط کد ساختمانی مجاز شده باشد.

    (2)

    اسپرینکلرها باید از طریق یک سیستم لوله‌کشی تر(wet pipe system) تغذیه شوند.

    (3)

    شیشه باید از نوع گرما-مقاوم، سکوریت‌شده(tempered)، یا سرامیک شیشه‌ای (glass ceramic) باشد و به صورت ثابت نصب گردد.

    9.3.15 (4)

    در مواردی که مجموعه‌ی شیشه‌ای نیاز به محافظت از هر دو طرف دارد، باید در هر دو سمت شیشه اسپرینکلر نصب گردد.

    9.3.15 (5)

    استفاده از شیشه‌ی محافظت‌شده با اسپرینکلر محدود به دیوارهای غیر باربر (non-load-bearing walls)است.

    9.3.15 (6)

    مجموعه‌ی شیشه‌ای نباید دارای اعضای افقی باشدکه باعث اختلال در پخش یکنواخت آب بر سطح شیشه گردد، و همچنین نباید هیچ مانعی بین اسپرینکلر و شیشه وجود داشته باشد که پخش آب را مختل کند.

    9.3.15 (7)

    مدت زمان تأمین آب برای ناحیه‌ی طراحی که اسپرینکلرهای پنجره را شامل می‌شود، نباید کمتر از درجه‌بندی الزامی مجموعه‌ی شیشه‌ای باشد.

    9.3.16 نورگیرها (Skylights)

    9.3.16.1

    در مورد نورگیرهایی که مساحت آن‌ها بیش از ۳۲فوت مربع (۳٫۰ متر مربع) نیست، صرف‌نظر از طبقه‌بندی خطر (hazard classification)، در صورتی که حداقل ۱۰ فوت (۳٫۰ متر) به‌صورت افقی از هر نورگیر محافظت‌نشده یا تورفتگی سقفی بدون محافظت جدا شده باشند، می‌توان از نصب اسپرینکلر در آن‌ها صرف‌نظر کرد.

    9.3.16.1.1

    هنگامی که اسپرینکلری مستقیماً در زیر نورگیری با مساحت حداکثر ۳۲ فوت مربع (۳٫۰ متر مربع)نصب شده باشد، فاصله تا سقف باید به‌گونه‌ای اندازه‌گیری شود که گویی نورگیر وجود ندارد و به صفحه‌ی سقف فرضی نسبت داده شود.

    9.3.16.2

    نورگیرهایی با مساحت حداکثر ۳۲ فوت مربع (۳٫۰ متر مربع) می‌توانند دارای پوشش پلاستیکی باشند.

    9.3.17 فضاهای پنهان (Concealed Spaces)

    9.3.17.1 فضاهای پنهانی که نیاز به محافظت با اسپرینکلر دارند

    فضاهای پنهان دارای ساختار قابل احتراق نمایان(exposed combustible construction)، باید با اسپرینکلر محافظت شوند، مگر در مواردی که بر اساس بندهای 9.2.1.1 تا 9.2.1.19 و 9.2.2 نصب اسپرینکلر الزامی نباشد.

    9.3.17.1.1*

    الزامات طراحی برای فضاهای پنهان
    اسپرینکلرها در فضاهای پنهانی که برای ذخیره‌سازی یا استفاده دیگر قابل دسترسی نیستند، باید مطابق با الزامات نواحی کم‌خطر (light hazard occupancy) نصب شوند.

    9.3.17.1.2 حفاظت موضعی از مصالح قابل احتراق نمایان یا مواد قابل احتراق نمایان

    در صورتی که فضاهای پنهان با ساختار غیرقابل احتراق یا با قابلیت احتراق محدود که در حالت عادی نیاز به اسپرینکلر ندارند، دارای نواحی موضعی از مصالح یا مواد قابل احتراق نمایان باشند، این نواحی قابل احتراق می‌توانند طبق موارد زیر به‌صورت موضعی محافظت شوند:

    (1)

    اگر مواد قابل احتراق نمایان در پارتیشن‌ها یا دیوارهای عمودی اطراف تمام یا بخشی از فضاقرار داشته باشند، می‌توان از یک ردیف اسپرینکلر با فاصله حداکثر ۱۲ فوت (۳٫۷ متر) از یکدیگر و حداکثر ۶ فوت (۱٫۸ متر) از سطح داخلی پارتیشن‌ها برای محافظت از سطح استفاده کرد.
    اولین و آخرین اسپرینکلر در این ردیف نباید بیش از ۵ فوت (۱٫۵ متر) از انتهای پارتیشن فاصله داشته باشند.

    (2)

    اگر مواد قابل احتراق نمایان در صفحه‌ی افقی قرار داشته باشند، ناحیه‌ی مورد نظر می‌تواند با اسپرینکلرهایی با فواصل مربوط به مناطق کم‌خطر محافظت شود.
    اسپرینکلرهای اضافی باید حداکثر در فاصله‌ی ۶فوت (۱٫۸ متر) بیرون از محدوده‌ی مواد قابل احتراق و با فواصل حداکثر ۱۲ فوت (۳٫۷ متر) در طول مرز اطراف آن نصب شوند.
    هنگامی که مرز به دیوار یا مانع دیگری ختم شود، آخرین اسپرینکلر نباید بیش از ۶ فوت (۱٫۸ متر) از دیوار یا مانع فاصله داشته باشد.

    9.3.18 فضاهای زیر کف‌های زمینی، سکوها و باراندازهای بیرونی

    9.3.18.1

    مگر اینکه الزامات بند 9.2.2 رعایت شده باشند، در تمام فضاهای زیر کف‌های زمینی قابل احتراق و زیر سکوها و باراندازهای بیرونی قابل احتراق باید اسپرینکلر نصب گردد.

    9.3.19 پیش‌آمدگی‌های بیرونی (Exterior Projections)

    9.3.19.1*

    مگر اینکه الزامات بندهای 9.2.3.2، 9.2.3.3، یا 9.2.3.4 رعایت شده باشند، زیر تمام پیش‌آمدگی‌های بیرونی که عرض آن‌ها بیش از ۴ فوت (۱٫۲ متر) باشد باید اسپرینکلر نصب گردد.

    9.3.19.2*

    در زیر تمام پیش‌آمدگی‌های بیرونی با عرض بیش از ۴ فوت (۱٫۲ متر) که در آن‌ها مواد قابل احتراق ذخیره می‌شود، باید اسپرینکلر نصب گردد.

    9.3.20 تجهیزات الکتریکی

    9.3.20.1*

    مگر اینکه الزامات بند 9.2.6 رعایت شده باشند، نصب سیستم اسپرینکلر در اتاق‌های تجهیزات الکتریکی الزامی است.

    9.4 استفاده از اسپرینکلرها (Use of Sprinklers)

    9.4.1 کلیات

    9.4.1.1*

    اسپرینکلرها باید مطابق با مشخصات درج‌شده در فهرست آن‌ها (listing) نصب شوند.

    9.4.1.2

    در مواردی که هیچ اسپرینکلری به‌طور خاص برای ویژگی‌های خاص سازه یا موقعیت‌های ویژه‌ای که نیاز به توزیع غیرمعمول آب دارند فهرست نشده باشد، الزامات بند 9.4.1.1 اعمال نمی‌شود، و استفاده از اسپرینکلرهای فهرست‌شده در موقعیت‌هایی غیر از آنچه در فهرست‌شان پیش‌بینی شده مجاز است، به شرطی که نتیجه‌ی خاصی مدنظر باشد.

    9.4.1.3*

    اسپرینکلرهای عمودی (Upright sprinklers) باید به گونه‌ای نصب شوند که بازوهای قاب (frame arms) آن‌ها موازی با خط انشعاب (branch line) باشد، مگر اینکه مشخصاً برای جهت‌گیری دیگر فهرست شده باشند.

    9.4.1.4

    در مواردی که از چسب حلالی (solvent cement)برای اتصال لوله‌ها و اتصالات استفاده می‌شود، اسپرینکلر نباید پیش از چسب‌کاری در اتصالات نصب شود.

    9.4.1.5 درپوش‌ها و تسمه‌های محافظ(Protective Caps and Straps)

    9.4.1.5.1*

    درپوش‌ها و تسمه‌های محافظ باید با روشی برداشته شوند که با دستورالعمل نصب تولیدکننده مطابقت داشته باشد.

    9.4.1.5.2*

    تمام درپوش‌ها و تسمه‌های محافظ باید پیش از زمان راه‌اندازی سیستم اسپرینکلر از روی اسپرینکلرها برداشته شوند.

    9.4.1.5.3

    درپوش‌ها و تسمه‌های محافظ مربوط به اسپرینکلرهای عمودی یا اسپرینکلرهایی که در ارتفاع بیش از ۱۰ فوت (۳٫۰ متر) از کف نصب می‌شوند، می‌توانند بلافاصله پس از نصب اسپرینکلر برداشته شوند.

    9.4.2 درجه‌بندی دمایی (Temperature Ratings)

    9.4.2.1*

    مگر اینکه الزامات بندهای 9.4.2.2، 9.4.2.3، 9.4.2.4 یا 9.4.2.5 رعایت شده باشند، در سراسر ساختمان باید از اسپرینکلرهای با دمای معمولی(Ordinary) یا میانی (Intermediate) استفاده شود.

    9.4.2.2

    در مواردی که بیشینه دمای سقف از 100 درجه فارنهایت (38 درجه سلسیوس) بیشتر باشد، باید اسپرینکلرهایی با درجه‌بندی دمایی متناسب با دمای سقف طبق جدول 7.2.4.1 استفاده شود.

    9.4.2.3

    استفاده از اسپرینکلرهای با درجه حرارت بالا(high-temperature) در سرتاسر اشغال‌های با خطر معمولی (Ordinary)، خطر زیاد (Extra Hazard)، اشغال‌های انباری (Storage) و همچنین در موارد مجاز در این استاندارد و سایر استانداردها و کدهای NFPA مجاز است.

    9.4.2.4

    اسپرینکلرهای با طبقه‌بندی دمایی میانی(Intermediate) و بالا (High) باید در مکان‌هایی خاص طبق الزامات بند 9.4.2.5 نصب شوند.

    9.4.2.5*

    برای انتخاب اسپرینکلرهایی با طبقه‌بندی دمایی غیر از معمولی (Ordinary)، مگر اینکه دمای دیگری مشخص شده باشد یا اسپرینکلرهای با دمای بالا در تمام محل استفاده شوند، باید رویه‌های زیر رعایت شود. انتخاب دما باید مطابق با جداول 9.4.2.5(a)، 9.4.2.5(b)، 9.4.2.5(c) و شکل 9.4.2.5 انجام شود:

    1. اسپرینکلرهایی که در ناحیه‌ی دمای بالا قرار دارند، باید از نوع دمای بالا بوده و اسپرینکلرهایی که در ناحیه‌ی دمای میانی قرار دارند، باید از نوع دمای میانی باشند.
    2. اسپرینکلرهایی که در فاصله‌ی ۱۲ اینچ (۳۰۰میلی‌متر) از یک طرف یا ۳۰ اینچ (۷۵۰میلی‌متر) بالای لوله بخار، کویل گرمایشی، یا رادیاتور بدون پوشش قرار دارند، باید از نوع دمای میانی باشند.
    3. اسپرینکلرهایی که در فاصله‌ی ۷ فوت (۲٫۱ متر)از شیر تخلیه فشار پایین که در یک اتاق بزرگ به‌طور آزاد تخلیه می‌شود قرار دارند، باید از نوع دمای بالا باشند.
    4. اسپرینکلرهای زیر نورگیرهای شیشه‌ای یا پلاستیکی که در معرض مستقیم نور خورشید هستند، باید از نوع دمای میانی باشند.
    5. اسپرینکلرهایی که در فضای بسته، زیر سقف بدون عایق، یا در اتاقک زیر شیروانی بدون تهویه قرار دارند، باید از نوع دمای میانیباشند.
    6. اسپرینکلرهایی که در ویترین‌های نمایشگاهی بدون تهویه و دارای چراغ‌های برقی پرقدرت نزدیک سقف هستند، باید از نوع دمای میانیباشند.
    7. اسپرینکلرهایی که تجهیزات پخت‌وپز تجاری و سامانه‌های تهویه آن‌ها را محافظت می‌کنند، باید از نوع دمای بالا یا خیلی بالا باشند، که این انتخاب باید بر اساس دستگاه اندازه‌گیری دما صورت گیرد. (به بند 8.9.6 مراجعه شود.)
    8. اسپرینکلرهایی که در مناطق مسکونی، نزدیک منابع حرارتی خاص (طبق جدول 9.4.2.5(c)) نصب می‌شوند، باید مطابق همان جدول نصب گردند.
    9. اسپرینکلرهای با دمای معمولی که در کنار کانال‌های گرمایش با دمای خروجی کمتر از 100 درجه فارنهایت (38 درجه سلسیوس) قرار دارند، نیازی به رعایت فاصله‌ی مشخص‌شده در جدول 9.4.2.5(a) یا (c) ندارند.
    10. اسپرینکلرهایی که در یخچال‌ها یا فریزرهایWalk-in دارای سیستم ذوب یخ خودکار نصب می‌شوند، باید از نوع دمای میانی یا بالاتر باشند.
    11. اسپرینکلرهایی که در کمدهایی با خشک‌کن بدون خروجی (Ventless Dryer) قرار دارند، باید از نوع دمای میانی یا بالاتر باشند.

    9.4.2.6

    در صورت تغییر کاربری که منجر به تغییر دما می‌شود، نوع اسپرینکلرها نیز باید متناسب با آن تغییر یابند.

    9.4.2.7*

    حداقل دمای اسمی اسپرینکلرهای سقفی در انبارهای عمومی، انبارهای قفسه‌ای، انبار لاستیک خودرو، انبار رول کاغذ، و انبار پنبه‌ی فشرده باید برابر با 150 درجه فارنهایت (66 درجه سلسیوس) باشد.

    9.4.3 حساسیت حرارتی (Thermal Sensitivity)

    9.4.3.1*

    اسپرینکلرهای مورد استفاده در اشغال‌های با خطر سبک (Light Hazard) باید یکی از انواع زیر باشند:

    1. اسپرینکلرهای واکنش سریع (Quick-Response) طبق تعریف بند 3.3.205.4.16
    2. اسپرینکلرهای مسکونی طبق الزامات فصل 12
    3. اسپرینکلرهای CMSA واکنش سریع
    4. اسپرینکلرهای ESFR
    5. اسپرینکلرهای واکنش استاندارد برای اصلاحات یا الحاقات سیستم‌های موجود با اسپرینکلرهای واکنش استاندارد
    6. اسپرینکلرهای واکنش استاندارد که برای جایگزینی واحدی در سیستم‌های موجود با اسپرینکلرهای واکنش استاندارد استفاده می‌شوند

    9.4.3.2

    در مواردی که اسپرینکلر واکنش سریع نصب شده، تمام اسپرینکلرهای درون یک فضای بسته(compartment) باید از نوع واکنش سریع باشند، مگر در موارد مجاز در بندهای 9.4.3.3، 9.4.3.4، یا 9.4.3.5.

    9.4.3.3

    در صورت نبود اسپرینکلر واکنش سریع در بازه دمایی مورد نیاز، استفاده از اسپرینکلر واکنش استاندارد مجاز است.

    9.4.3.4

    الزامات بند 9.4.3.2 در مورد اسپرینکلرهای داخل قفسه‌ای (in-rack sprinklers) اعمال نمی‌شود.

    9.4.3.5

    در اشغال‌هایی به‌جز خطر سبک، چنانچه یک اسپرینکلر دارای فهرست برای هر دو نوع واکنش سریع و واکنش استاندارد باشد (با نواحی پوشش متفاوت)، می‌توان آن را در یک فضا با هر دو نوع فاصله‌گذاری نصب کرد، بدون نیاز به جداسازی نواحی پوشش.

    9.4.3.6

    زمانی که یک سیستم موجود برای اشغال‌های با خطر سبک به اسپرینکلرهای واکنش سریع یا مسکونی تغییر می‌کند، باید تمام اسپرینکلرهای داخل یک فضا تعویض شوند.

    9.4.4 اسپرینکلرهایی با K-فاکتور کمتر از K-5.6 (80)

    9.4.4.1

    مگر در موارد مجاز طبق بند 9.4.4، اسپرینکلرها باید حداقل K-فاکتور اسمی برابر با 5.6 (80) داشته باشند.

    9.4.4.2

    در اشغال‌های با خطر سبک، استفاده از اسپرینکلرهایی با K-فاکتور کمتر از 5.6 (80) مجاز است، به شرط رعایت موارد زیر:

    1. سیستم باید به‌صورت هیدرولیکی محاسبه شود.
    2. این اسپرینکلرها فقط در سیستم‌های لوله‌تر (wet pipe) یا طبق محدودیت‌های بندهای 9.4.4.3 یا 9.4.4.4 نصب شوند.
    3. برای اسپرینکلرهایی با K-فاکتور کمتر از 2.8(40) باید صافی (Strainer) فهرست‌شده در سمت تأمین نصب گردد.

    9.4.4.3

    نصب اسپرینکلرهای با K-فاکتور کمتر از 5.6 (80) طبق بند 19.4.2 برای حفاظت در برابر آتش‌سوزی‌های ناشی از منابع خارجی (Exposure Fires) مجاز است.

    9.4.4.4

    اسپرینکلرهایی با K-فاکتور اسمی K-4.2 (57) می‌توانند در سیستم‌های خشک (Dry Pipe) و واکنش تأخیری (Preaction) برای اشغال‌های با خطر سبک، به شرطی که لوله‌کشی مقاوم به خوردگی یا گالوانیزه داخلی باشد، استفاده شوند.

    9.4.5 محدودیت‌های اندازه رزوه

    اسپرینکلرهایی با K-فاکتور بیشتر از 5.6 (80) که دارای رزوه NPT با قطر 1/2 اینچ (15 میلی‌متر)هستند، نباید در سیستم‌های جدید نصب شوند.

    9.5 موقعیت، مکان، فاصله‌گذاری، و کاربرد اسپرینکلرها

    9.5.1 کلیات

    9.5.1.1

    اسپرینکلرها باید مطابق با الزامات بخش 9.5، در مکان مناسب قرار گیرند، فاصله‌گذاری شوند، و در موقعیت صحیح نصب گردند.

    2Q==

    2Q==

    9.5.1.2

    اسپرینکلرها باید به‌گونه‌ای موقعیت‌دهی شوند که حفاظت از منطقه را متناسب با اهداف کلی این استاندارد تأمین کنند، از طریق کنترل موقعیت نصب و مساحت مجاز پوشش برای هر اسپرینکلر.

    9.5.1.3

    الزامات بندهای 9.5.2 تا 9.5.6 باید برای تمام انواع اسپرینکلرها اعمال شود، مگر اینکه قوانین سخت‌گیرانه‌تری در فصل‌های 10 تا 15 ارائه شده باشد.

    9.5.2 مساحت‌های حفاظت‌شده توسط هر اسپرینکلر

    9.5.2.1 تعیین مساحت پوشش حفاظتی(Protection Area of Coverage)

    9.5.2.1.1

    مساحت پوشش حفاظتی هر اسپرینکلر (As) باید به‌صورت زیر تعیین شود:

    1. در امتداد لوله‌های شاخه‌ای (Branch Lines):

    (a) فاصله بین اسپرینکلرها (یا تا دیوار یا مانع، در مورد اسپرینکلر انتهایی در خط شاخه) را در دو جهت بالا دست و پایین دست اندازه‌گیری کنید.

    (b) بزرگ‌ترِ دو مقدار زیر را انتخاب کنید:

    o دو برابر فاصله تا دیوار
    o فاصله تا اسپرینکلر بعدی

    (c) این بُعد را به عنوان S تعریف کنید.

    2. بین لوله‌های شاخه‌ای (Branch Lines):

    (a) فاصله عمود تا اسپرینکلر روی خط شاخه مجاور (یا تا دیوار یا مانع، در مورد آخرین خط شاخه‌ای) را از هر طرف خط شاخه‌ای که اسپرینکلر مدنظر روی آن نصب شده، اندازه‌گیری کنید.

    (b) بزرگ‌ترِ دو مقدار زیر را انتخاب کنید:

    o دو برابر فاصله تا دیوار یا مانع
    o فاصله تا اسپرینکلر بعدی

    (c) این بُعد را به عنوان L تعریف کنید.

    9k=

    ۹.۵.۲.۱.۲ مساحت پوشش حفاظتی اسپرینکلر باید با ضرب بُعد S در بُعد L تعیین شود، به‌صورت زیر:

    AN1wD20YkoW1AAAAAElFTkSuQmCC

    ۹.۵.۲.۲ حداکثر مساحت پوشش حفاظتی
    ۹.۵.۲.۲.۱ حداکثر مساحت مجاز پوشش حفاظتی برای هر اسپرینکلر (As) باید مطابق با مقدار مشخص‌شده در بخش مربوط به هر نوع یا سبک اسپرینکلر باشد.
    ۹.۵.۲.۲.۲ حداکثر مساحت پوشش هر اسپرینکلر نباید از ۴۰۰ فوت مربع (۳۷ متر مربع) تجاوز کند.

    ۹.۵.۳ فاصله‌گذاری اسپرینکلر
    ۹.۵.۳.۱ حداکثر فاصله بین اسپرینکلرها
    ۹.۵.۳.۱.۱ حداکثر فاصله مجاز بین اسپرینکلرها باید بر اساس فاصله مرکز به مرکز اسپرینکلرهای مجاور باشد.
    ۹.۵.۳.۱.۲ این فاصله باید در امتداد شیب سقف اندازه‌گیری شود.
    ۹.۵.۳.۱.۳ این فاصله باید با مقدار مشخص‌شده در بخش مربوط به هر نوع یا سبک اسپرینکلر مطابقت داشته باشد.

    ۹.۵.۳.۲ حداکثر فاصله از دیوارها
    ۹.۵.۳.۲.۱ فاصله اسپرینکلرها از دیوار نباید از نصف فاصله مجاز بین اسپرینکلرها بیشتر باشد.
    ۹.۵.۳.۲.۲ این فاصله باید تا دیواری که پشت مبلمانی مانند کمد، کابینت یا ویترین قرار دارد اندازه‌گیری شود.
    ۹.۵.۳.۲.۳ زمانی که اسپرینکلرها در نزدیکی پنجره‌ها نصب می‌شوند و فضای کف اضافی ایجاد نمی‌شود، فاصله باید تا دیوار اندازه‌گیری شود.

    ۹.۵.۳.۳ حداقل فاصله از دیوارها
    ۹.۵.۳.۳.۱ حداقل فاصله مجاز بین اسپرینکلر و دیوار باید مطابق با مقدار مشخص‌شده در بخش مربوط به هر نوع یا سبک اسپرینکلر باشد.
    ۹.۵.۳.۳.۲ این فاصله باید به‌صورت عمود بر دیوار اندازه‌گیری شود.

    ۹.۵.۳.۴ حداقل فاصله بین اسپرینکلرها
    ۹.۵.۳.۴.۱ باید حداقل فاصله‌ای بین اسپرینکلرها حفظ شود تا از خیس شدن اسپرینکلرهای مجاور توسط اسپرینکلر فعال‌شده و از عدم فعال شدن آنها جلوگیری شود.
    ۹.۵.۳.۴.۲ حداقل فاصله مجاز باید با مقدار مشخص‌شده در بخش مربوط به هر نوع یا سبک اسپرینکلر مطابقت داشته باشد.

    ۹.۵.۴ موقعیت پخش‌کننده (دفلکتور)
    ۹.۵.۴.۱ فاصله از سقف
    ۹.۵.۴.۱.۱ فاصله بین دفلکتور اسپرینکلر و سقف باید بر اساس نوع اسپرینکلر و نوع سازه انتخاب شود.
    ۹.۵.۴.۱.۲ سقف‌های فلزی موج‌دار:
    ۹.۵.۴.۱.۲.۱ برای سقف‌هایی با موج‌هایی به عمق حداکثر ۳ اینچ (۷۵ میلی‌متر)، فاصله باید از پایین‌ترین نقطه موج اندازه‌گیری شود.
    ۹.۵.۴.۱.۲.۲ برای سقف‌هایی با عمق بیش از ۳ اینچ، فاصله باید از بالاترین نقطه موج اندازه‌گیری شود.
    ۹.۵.۴.۱.۳ در سقف‌هایی که عایق مستقیماً زیر سقف یا سازه نصب شده، فاصله دفلکتور باید از پایین عایق اندازه‌گیری شود و با الزامات ۹.۵.۴.۱.۳.۱ تا ۹.۵.۴.۱.۳.۳ مطابقت داشته باشد.
    ۹.۵.۴.۱.۳.۱ عایق مورد استفاده باید از نوع پشمی یا مقاوم در برابر نیروی مکش ۳ پوند بر فوت مربع (۰.۱۳کیلوگرم بر متر مربع) باشد.
    ۹.۵.۴.۱.۳.۲ اگر عایق به‌صورت صاف و موازی با سقف نصب شده باشد، فاصله دفلکتور از زیر عایق اندازه‌گیری می‌شود.
    ۹.۵.۴.۱.۳.۳ اگر عایق دچار افتادگی شود، فاصله دفلکتور باید از وسط اختلاف ارتفاع نقطه بالا و پایین عایق اندازه‌گیری شود.
    (A) اگر افتادگی عایق بیش از ۶ اینچ (۱۵۰ میلی‌متر) باشد، فاصله باید از نقطه بالای عایق اندازه‌گیری شود.
    (B) دفلکتور نباید بالاتر از پایین‌ترین نقطه عایق قرار گیرد.
    ۹.۵.۴.۱.۴ استفاده از جمع‌کننده حرارتی برای کمک به فعال‌سازی اسپرینکلر مجاز نیست.

    ۹.۵.۴.۲ جهت‌گیری دفلکتور
    دفلکتور اسپرینکلرها باید موازی با سقف، بام یا شیب راه‌پله قرار گیرد.

    ۹.۵.۵ موانع در برابر پاشش اسپرینکلر
    ۹.۵.۵.۱ هدف عملکردی
    اسپرینکلرها باید به‌گونه‌ای نصب شوند که موانع پاشش را به حداقل برسانند، مطابق با تعریف در ۹.۵.۵.۲ و ۹.۵.۵.۳، یا اسپرینکلرهای اضافی جهت اطمینان از پوشش مناسب خطر نصب شوند.
    (به شکل A.9.5.5.1 مراجعه شود.)

    ۹.۵.۵.۲ موانع توسعه الگوی پاشش
    ۹.۵.۵.۲.۱ موانع پیوسته یا ناپیوسته که در فاصله‌ای کمتر یا مساوی ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دفلکتور قرار دارند و از توسعه کامل الگوی پاشش جلوگیری می‌کنند، باید مطابق با ۹.۵.۵.۲ باشند.
    ۹.۵.۵.۲.۲ اسپرینکلرها باید در فاصله‌ای مناسب از موانعی مانند خرپا، لوله‌ها، ستون‌ها و وسایل نصب شوند، مطابق با بخش‌های ۱۰.۲ تا ۱۴.۲.

    ۹.۵.۵.۳ موانعی که از رسیدن آب به خطر جلوگیری می‌کنند
    موانع پیوسته یا ناپیوسته‌ای که در صفحه افقی، بیش از ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دفلکتور قرار دارند و باعث اختلال در رسیدن جریان آب به ناحیه حفاظت‌شده می‌شوند، باید مطابق با ۹.۵.۵.۳ باشند

    ۹.۵.۵.۳.۱* اسپرینکلرها باید زیر موانع ثابت با عرض بیش از ۴ فوت (۱.۲ متر) نصب شوند.
    ۹.۵.۵.۳.۱.۱* کف‌پوش‌های مشبک باز با عرض بیش از ۴فوت (۱.۲ متر) نیاز به حفاظت اسپرینکلری در زیر مشبک دارند.
    ۹.۵.۵.۳.۱.۲* اسپرینکلرهای قرارگرفته زیر موانع باید با یکی از موارد زیر مطابقت داشته باشند:
    (۱) زیر مانع نصب شوند
    (۲) در کنار مانع نصب شوند، به شرطی که فاصله آن‌ها از لبه بیرونی مانع بیش از ۳ اینچ (۷۵ میلی‌متر) نباشد
    ۹.۵.۵.۳.۱.۳ چنانچه اسپرینکلرها در کنار مانع نصب شوند، باید از نوع طبقه میانی قفسه‌ای باشند.
    ۹.۵.۵.۳.۱.۴ دفلکتور اسپرینکلرهای خودکار نصب‌شده زیر موانع ثابت نباید بیش از ۱۲ اینچ (۳۰۰ میلی‌متر) پایین‌تر از کف مانع قرار گیرد.
    ۹.۵.۵.۳.۱.۵ نصب اسپرینکلر زیر موانع غیرقابل‌احتراق با عرض بیش از ۴ فوت (۱.۲ متر) در صورتی که کف مانع حداکثر ۲۴ اینچ (۶۰۰ میلی‌متر) بالاتر از کف یا دک باشد، الزامی نیست.

    ۹.۵.۵.۳.۲* نصب اسپرینکلر زیر موانعی که ثابت نیستند، مانند میزهای کنفرانس، الزامی نیست.
    ۹.۵.۵.۳.۳ اسپرینکلرهای نصب‌شده زیر موانع باید از همان نوع (اسپری، CMSA، ESFR، مسکونی) باشند که در سقف نصب شده‌اند، مگر طبق بند ۹.۵.۵.۳.۳.۱.
    ۹.۵.۵.۳.۳.۱ استفاده از اسپرینکلرهای اسپری زیر درب‌های بالابر مجاز است.
    ۹.۵.۵.۳.۴* اسپرینکلرهای نصب‌شده زیر کف‌پوش‌های مشبک باید از نوع طبقه میانی/قفسه‌ای باشند یا به نحوی محافظت شوند که از پاشش اسپرینکلرهای سقفی در امان باشند.

    ۹.۵.۵.۴ کمدها
    در تمام کمدها و محفظه‌ها، از جمله کمدهایی که تجهیزات مکانیکی در آن‌ها قرار دارند و حجم آن‌ها بیشتر از ۴۰۰فوت مکعب (۱۱ متر مکعب) نیست، یک اسپرینکلر در بالاترین سطح سقف کافی است، بدون توجه به موانع یا حداقل فاصله از دیوار.

    ۹.۵.۶ فاصله بین دفلکتور و ذخیره‌سازی
    ۹.۵.۶.۱* مگر اینکه الزامات بندهای ۹.۵.۶.۲، ۹.۵.۶.۳، ۹.۵.۶.۴ یا ۹.۵.۶.۵ رعایت شده باشند، فاصله بین دفلکتور اسپرینکلر و بالاترین نقطه ذخیره‌سازی یا محتویات اتاق باید حداقل ۱۸ اینچ (۴۵۰ میلی‌متر) باشد.
    ۹.۵.۶.۲ در مواردی که استانداردهای دیگر حداقل فاصله بیشتری را برای ذخیره‌سازی مشخص کرده باشند، باید همان‌ها رعایت شوند.
    ۹.۵.۶.۳ برای اسپرینکلرهای خاص، فاصله حداقل ۳۶اینچ (۹۰۰ میلی‌متر) تا ذخیره‌سازی مجاز است.
    ۹.۵.۶.۴ فاصله‌ای کمتر از ۱۸ اینچ (۴۵۰ میلی‌متر) بین بالای ذخیره‌سازی و دفلکتور اسپرینکلر سقفی، در صورتی مجاز است که از طریق آزمون‌های آتش‌سوزی بزرگ‌مقیاس موفق برای خطر خاص، اثبات شده باشد.
    ۹.۵.۶.۵ در مواردی که تایرهای لاستیکی ذخیره شده‌اند، فاصله بین بالای ذخیره‌سازی و دفلکتور اسپرینکلر نباید کمتر از ۳۶ اینچ (۹۰۰ میلی‌متر) باشد.
    ۹.۵.۶.۶ مقدار ۱۸ اینچ (۴۵۰ میلی‌متر) نباید ارتفاع قفسه‌ها روی دیوار یا در برابر دیوار را مطابق با بندهای ۱۰.۲.۸، ۱۰.۳.۷، ۱۱.۲.۶، و بخش‌های ۱۱.۳ و ۱۲.۱محدود کند.
    ۹.۵.۶.۶.۱ در مواردی که قفسه‌ها بر روی دیوار نصب شده‌اند و مستقیماً زیر اسپرینکلر نیستند، قفسه‌ها و اقلام ذخیره‌شده روی آن‌ها می‌توانند از سطحی که در ارتفاع ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دفلکتور اسپرینکلر سقفی قرار دارد، فراتر روند.
    ۹.۵.۶.۶.۲ قفسه‌ها و هر نوع ذخیره‌سازی روی آن‌ها که مستقیماً زیر اسپرینکلرها قرار دارند، نباید از سطحی که در ارتفاع ۱۸ اینچ (۴۵۰ میلی‌متر) زیر دفلکتور اسپرینکلر سقفی قرار دارد، بالاتر روند.

  • انواع سامانه‌ها و الزامات آن‌ها

    ۸.۱ سامانه‌های لوله‌ مرطوب
    ۸.۱.۱ گیج‌های فشار
    ۸.۱.۱.۱ یک گیج فشار تأییدشده مطابق با بخش ۱۶.۱۳ باید در هر رایزر سامانه نصب شود.
    ۸.۱.۱.۲* گیج‌های فشار باید در بالا و پایین هر شیر هشدار یا شیر یک‌طرفه رایزر سامانه، در صورت وجود چنین تجهیزاتی، نصب شوند.
    ۸.۱.۱.۲.۱ مجاز است یک گیج فشار منفرد روی یک منیفولد در زیر چند شیر یک‌طرفه رایزر یا شیر هشدار نصب شود.
    ۸.۱.۱.۲.۲ گیج‌های فشار در زیر شیرهای یک‌طرفه‌ای که طبق بندهای ۱۶.۹.۱۱ و ۱۶.۱۵.۲.۲(۱) الزامی هستند، مورد نیاز نخواهند بود.

    ۸.۱.۲ شیرهای اطمینان
    ۸.۱.۲.۱ مگر اینکه الزامات بند ۸.۱.۲.۲ رعایت شده باشند، سامانه لوله مرطوب باید دارای یک شیر اطمینان فهرست‌شده با اندازه‌ای نه کمتر از ۱/۲اینچ (۱۵ میلی‌متر) باشد که روی فشار ۱۷۵ psi (۱۲ بار) یا ۱۰ psi (۰.۷بار) بیشتر از بیشترین فشار سامانه ـــ هر کدام که بیشتر باشد ـــ تنظیم شده باشد.
    ۸.۱.۲.۲ اگر مخازن هوای کمکی برای جذب افزایش فشار نصب شده باشند، نیاز به نصب شیر اطمینان وجود ندارد.
    ۸.۱.۲.۳ یک شیر اطمینان طبق بند ۸.۱.۲.۱ در پایین‌دست شیرهای یک‌طرفه‌ای که طبق بند ۱۶.۱۵.۲.۲(۱) الزامی هستند، باید نصب شود.

    ۸.۱.۳ سامانه‌های کمکی
    مجاز است سامانه لوله مرطوب، سامانه لوله خشک، پری‌اکشن یا دلوژ کمکی را تأمین کند، به شرطی که تأمین آب سامانه کافی باشد.

    ۸.۱.۴ استفاده از نوار حرارتی به جای محفظه گرم‌شده برای حفاظت از شیر و لوله تأمین آب در برابر یخ‌زدگی مجاز نیست.

    ۸.۱.۵ تهویه هوا
    یک دریچه هوا با اتصال مطابق با بخش ۱۶.۷ باید روی هر سامانه لوله مرطوب که از لوله فلزی استفاده می‌کند، نصب شود. (نگاه کنید به A.16.7)
    ۸.۱.۵.۱ تهویه از چند نقطه روی هر سامانه الزامی نیست.

    ۸.۲ سامانه‌های لوله خشک*
    ۸.۲.۱ گیج‌های فشار
    گیج‌های فشار تأییدشده مطابق با بخش ۱۶.۱۳ باید در محل‌های زیر نصب شوند:
    (۱) در طرف آب و طرف هوا از شیر لوله خشک
    (۲) در پمپ هوا که هوا را به مخزن هوا می‌رساند، در صورت وجود
    (۳) روی مخزن هوا، در صورت وجود
    (۴) در هر لوله مستقل از منبع هوا به سامانه لوله خشک
    (۵) در دستگاه‌های سریع‌فعال

    ۸.۲.۲ اسپرینکلرها
    جهت‌گیری‌ها و آرایش‌های زیر برای اسپرینکلرهای سامانه لوله خشک مجاز هستند:
    (۱) اسپرینکلرهای ایستاده
    (۲)* اسپرینکلرهای خشک فهرست‌شده
    (۳) اسپرینکلرهای آویزان و دیواری جانبی که روی زانویی بازگشتی نصب شده‌اند، به شرطی که اسپرینکلر، زانویی و لوله انشعاب در ناحیه‌ای با دمای حداقل ۴۰ درجه فارنهایت (۴ درجه سانتی‌گراد) یا بالاتر قرار داشته باشند
    (۴) اسپرینکلرهای جانبی افقی که به گونه‌ای نصب شده‌اند که آب در آن‌ها محبوس نشود

    (5) اسپرینکلرهای آویزان و اسپرینکلرهای دیواری جانبی، در صورتی که اسپرینکلرها و لوله‌کشی شاخه‌ای در ناحیه‌ای با دمای نگهداری‌شده برابر یا بالاتر از 40 درجه فارنهایت (4 درجه سانتی‌گراد) قرار داشته باشند، منبع آب آشامیدنی باشد، و لوله‌کشی سامانه لوله خشک از نوع مسی یا CPVC به‌طور خاص برای کاربردهای لوله خشک فهرست شده باشد.

    8.2.3* اندازه سامانه‌ها
    8.2.3.1* ظرفیت سامانه (حجم) کنترل‌شده توسط یک شیر لوله خشک باید مطابق با بندهای 8.2.3.2، 8.2.3.3، 8.2.3.4، 8.2.3.5 یا 8.2.3.7 تعیین شود.
    8.2.3.1.1 برای سامانه‌های لوله خشک که از بخش‌های واحد مسکونی هر نوع اشغال‌پذیری محافظت می‌کنند، اندازه سامانه باید به گونه‌ای باشد که آب اولیه از اتصال آزمون سامانه در مدت بیش از 15 ثانیه تخلیه نشود، با شروع از فشار هوای عادی سامانه و در زمان باز بودن کامل اتصال آزمون بازبینی.
    8.2.3.1.1.1 سامانه‌های لوله خشک که از بخش‌های واحد مسکونی هر نوع اشغال‌پذیری محافظت می‌کنند، مجاز به استفاده از گزینه‌های بیان‌شده در بندهای 8.2.3.2، 8.2.3.3 یا 8.2.3.4 نمی‌باشند.
    8.2.3.2 اندازه سامانه باید به گونه‌ای باشد که آب اولیه از اتصال آزمون سامانه در مدت بیش از 60 ثانیه تخلیه نشود، با شروع از فشار هوای عادی سامانه و در زمان باز بودن کامل اتصال آزمون بازبینی.
    8.2.3.3 اندازه سامانه‌ای با حجم حداکثر 500 گالن (1900 لیتر) بدون دستگاه سریع‌فعال مجاز است و ملزم به برآورده‌سازی هیچ الزامی برای زمان تحویل آب به اتصال آزمون بازبینی نخواهد بود.
    8.2.3.4 اندازه سامانه‌ای با حجم حداکثر 750 گالن (2850 لیتر) با دستگاه سریع‌فعال مجاز است و ملزم به برآورده‌سازی هیچ الزامی برای زمان تحویل آب به اتصال آزمون بازبینی نخواهد بود.
    8.2.3.5 اندازه سامانه باید بر مبنای محاسبه زمان تحویل آب سامانه لوله خشک مطابق با بند 8.2.3.6 تعیین شود.
    8.2.3.6 تحویل آب در سامانه لوله خشک
    8.2.3.6.1 محاسبات مربوط به تحویل آب در سامانه لوله خشک باید بر مبنای نوع خطر بیان‌شده در جدول 8.2.3.6.1 باشد.
    8.2.3.6.2 برنامه و روش محاسبه باید توسط یک آزمایشگاه تست شناخته‌شده ملی فهرست شده باشد.
    8.2.3.6.3 برای سامانه‌های لوله خشک که از بخش‌های واحد مسکونی هر نوع اشغال‌پذیری محافظت می‌کنند، اسپرینکلرها در واحد مسکونی باید حداکثر زمان تحویل آب برابر با 15 ثانیه به دورترین اسپرینکلر منفرد داشته باشند.
    8.2.3.6.4 اسپرینکلرهای مسکونی باید برای کاربردهای لوله خشک فهرست شده باشند.

    Z

    8.2.3.7* اندازه سامانه باید به گونه‌ای باشد که تخلیه اولیه آب از اتصال آزمون فعال‌سازی سامانه یا خروجی‌های مانیفولد بیش از حداکثر زمان تحویل آب مشخص‌شده در جدول 8.2.3.6.1 نباشد، با شروع از فشار هوای عادی سامانه و در زمان باز شدن کامل اتصال آزمون.
    8.2.3.7.1 زمانی که جریان از چهار اسپرینکلر باشد، مانیفولد آزمون باید طوری چیده شود که دو اسپرینکلر در هر یک از دو شاخه اسپرینکلر را شبیه‌سازی کند.
    8.2.3.7.2 زمانی که جریان از سه اسپرینکلر باشد، مانیفولد آزمون باید طوری چیده شود که دو اسپرینکلر در دورترین شاخه و یک اسپرینکلر در شاخه مجاور آن شبیه‌سازی شود.
    8.2.3.7.3 زمانی که جریان از دو اسپرینکلر باشد، مانیفولد آزمون باید طوری چیده شود که دو اسپرینکلر در دورترین شاخه شبیه‌سازی شود.
    8.2.3.7.4 زمانی که جریان از یک اسپرینکلر باشد، مانیفولد آزمون باید طبق الزامات اتصال آزمون فعال‌سازی مطابق با بند 16.14.2 نصب شود.
    8.2.3.7.5 سامانه‌ای که الزامات این بخش را برآورده می‌کند، ملزم به برآورده کردن الزامات 8.2.3.2 یا 8.2.3.5 نمی‌باشد.
    8.2.3.8 سامانه‌های لوله خشک با زمان تحویل آب متفاوت با بندهای 8.2.3.2، 8.2.3.5 و 8.2.3.7 در صورتی که توسط یک آزمایشگاه تست شناخته‌شده ملی فهرست شده باشند، قابل قبول خواهند بود.
    8.2.3.9 مگر اینکه در یک محفظه گرم‌شده نصب شده باشند، شیرهای یک‌طرفه نباید برای تقسیم‌بندی سامانه‌های لوله خشک استفاده شوند.
    8.2.3.9.1 زمانی که شیرهای یک‌طرفه طبق بند 8.2.3.9 برای تقسیم‌بندی سامانه‌های لوله خشک استفاده می‌شوند، باید سوراخی به قطر 1/8 اینچ (3 میلی‌متر) در کلاپر هر شیر یک‌طرفه برای امکان توازن فشار هوا در بخش‌های مختلف سامانه ایجاد شود.
    8.2.3.9.2 در صورتی که برای هر بخش تقسیم‌شده، تخلیه کمکی در نظر گرفته نشده باشد، یک شیر تخلیه نشانگر تأیید شده که در وضعیت بسته تحت نظارت باشد طبق بند 16.9.3.3 و به یک بای‌پس در اطراف هر شیر یک‌طرفه متصل باشد، باید به عنوان وسیله‌ای برای تخلیه سامانه نصب شود.
    8.2.3.10 سامانه‌های لوله خشک به صورت شبکه‌ای نباید نصب شوند.
    8.2.4 دستگاه‌های سریع‌فعال
    8.2.4.1 استفاده از دستگاه سریع‌فعال فهرست‌شده برای کمک به برآورده‌سازی الزامات بندهای 8.2.3.2، 8.2.3.5، 8.2.3.7 یا 8.2.3.8 مجاز می‌باشد.
    8.2.4.2 دستگاه سریع‌فعال باید تا حد ممکن نزدیک به شیر لوله خشک قرار گیرد.
    8.2.4.3 به‌منظور محافظت از دهانه محدودکننده و سایر اجزای عملیاتی دستگاه سریع‌فعال در برابر غرق‌شدگی، اتصال به رایزر باید بالاتر از نقطه‌ای باشد که انتظار می‌رود آب (آب ابتدایی و پساب) در زمان تنظیم شیر لوله خشک و دستگاه سریع‌فعال در آن قرار داشته باشد، مگر اینکه ویژگی‌های طراحی دستگاه سریع‌فعال مشخص، این الزامات را غیرضروری کند.
    8.2.4.4 در صورتی که یک شیر در اتصال بین رایزر اسپرینکلر لوله خشک و دستگاه سریع‌فعال نصب شود، باید از نوع نشانگر بوده و در وضعیت باز، مهر و موم، قفل یا تحت نظارت الکتریکی باشد.

    8.2.4.5 یک شیر یک‌طرفه باید بین دستگاه سریع‌فعال و محفظه میانی شیر لوله خشک نصب شود، در صورتی که دستگاه سریع‌فعال نیاز به محافظت در برابر غرق‌شدگی پس از عملکرد سامانه داشته باشد.
    8.2.4.6 اگر دستگاه سریع‌فعال نیاز به بازخورد فشار از محفظه میانی داشته باشد، استفاده از نوعی شیر که به‌وضوح باز یا بسته بودن آن را نشان دهد، به‌جای آن شیر یک‌طرفه مجاز است.
    8.2.4.7 در صورتی که شیری مطابق با بند 8.2.4.6 استفاده شود، شیر باید به‌گونه‌ای ساخته شده باشد که بتوان آن را در وضعیت باز قفل یا مهر و موم کرد.
    8.2.4.8 دستگاه ضدغرق‌شدگی
    8.2.4.8.1 مگر اینکه الزامات بند 8.2.4.8.2 رعایت شده باشد، یک دستگاه ضدغرق‌شدگی فهرست‌شده باید در اتصال بین رایزر اسپرینکلر لوله خشک و دستگاه سریع‌فعال نصب شود.
    8.2.4.8.2 استفاده از دستگاه ضدغرق‌شدگی فهرست‌شده لازم نیست، در صورتی که دستگاه سریع‌فعال دارای ویژگی‌های طراحی ضدغرق‌شدگی داخلی باشد یا دستگاه سریع‌فعال بدون نیاز به دستگاه ضدغرق‌شدگی فهرست یا تأیید شده باشد.
    8.2.5* موقعیت و محافظت از شیر لوله خشک
    8.2.5.1* عمومی. شیر لوله خشک و لوله تأمین باید در برابر یخ‌زدگی و آسیب مکانیکی محافظت شوند.
    8.2.5.2 اتاق شیر
    8.2.5.2.1 اتاق‌های شیر باید روشن و گرم باشند.
    8.2.5.2.2 منبع گرمایش باید از نوع نصب‌شده دائمی باشد.
    8.2.5.2.3 نوار حرارتی نباید به جای محفظه گرم‌شده شیر برای محافظت شیر لوله خشک و لوله تأمین در برابر یخ‌زدگی استفاده شود.
    8.2.5.3 تأمین. تأمین آب برای اسپرینکلر در محفظه شیر لوله خشک باید یا از سمت خشک سامانه یا از یک سامانه اسپرینکلر لوله تر باشد که ناحیه‌ای را که شیر لوله خشک در آن قرار دارد محافظت کند.
    8.2.5.4 محافظت از سطح بالای آب
    8.2.5.4.1 در مواردی که امکان نشاندن مجدد شیر خشک پس از عملکرد بدون تخلیه سامانه وجود داشته باشد، محافظت در برابر ایجاد آب بالای کلاپر طبق بند 8.2.5.4.3 مجاز است.
    8.2.5.4.2 شیر لوله خشک دیفرانسیلی. محافظت در برابر جمع شدن آب بالای کلاپر باید برای شیرهای لوله خشک دیفرانسیلی طبق بند 8.2.5.4.3 فراهم شود.
    8.2.5.4.3 دستگاه سطح بالای آب. استفاده از یک دستگاه سیگنال‌دهی خودکار سطح بالای آب یا یک تخلیه خودکار مجاز است.
    8.2.6 فشار و تأمین هوا
    8.2.6.1 در هر کجا که واژه هوا در این استاندارد به کار رفته است، شامل نیتروژن یا گاز تأییدشده دیگر نیز می‌شود.
    8.2.6.2 نگهداری فشار هوا. فشار هوا یا نیتروژن یا گاز تأییدشده دیگر باید در سامانه‌های لوله خشک در طول سال حفظ شود.

    8.2.6.3* تأمین هوا
    8.2.6.3.1 منبع هوای فشرده باید در تمام اوقات در دسترس باشد.
    8.2.6.3.2* منبع هوا باید ظرفیتی داشته باشد که بتواند فشار هوای عادی در سامانه را ظرف مدت ۳۰ دقیقه بازیابی کند.
    8.2.6.3.3 الزامات بند 8.2.6.3.2 در فضاهای سردخانه‌ای با دمای کمتر از‎5°F (‎–15°C) اعمال نمی‌شود، و در این شرایط بازگرداندن فشار عادی هوای سامانه در مدت ۶۰ دقیقه مجاز است.

    8.2.6.4 اتصالات تأمین هوا
    8.2.6.4.1* اتصال از منبع هوا به شیر لوله خشک نباید کمتر از ‎1∕2 اینچ (۱۵ میلی‌متر) قطر داشته باشد و باید در بالای سطح آب ابتدایی (پرایمینگ) شیر لوله خشک وارد سامانه شود.
    8.2.6.4.2 یک شیر یک‌طرفه باید در اتصال پر کردن هوا نصب شود.
    8.2.6.4.2.1 یک شیر قطع‌کننده فهرست‌شده یا تأییدشده از نوع دیسک قابل تعویض یا شیر توپی باید در سمت تأمین این شیر یک‌طرفه نصب شود.

    8.2.6.5 شیر اطمینان
    یک شیر اطمینان تأییدشده باید بین منبع هوا و شیر قطع‌کننده نصب شود و برای تخلیه فشاری تنظیم گردد که حداقل ۱۰ psi (۰.۷ bar) بیشتر از فشار هوای سامانه طبق بند 8.2.6.7.1 باشد و از محدودیت‌های سازنده نیز تجاوز نکند.

    8.2.6.6 نگهداری خودکار هوا
    8.2.6.6.1* مگر اینکه الزامات بند 8.2.6.6.2 رعایت شده باشد، در مواردی که تأمین هوا به سامانه لوله خشک به‌صورت خودکار حفظ می‌شود، منبع هوا باید از یک سامانه کارخانه‌ای قابل‌اعتماد یا یک کمپرسور هوا با یک مخزن هوا باشد، و باید از یک دستگاه نگهداری هوا که به‌طور خاص برای این خدمت فهرست شده استفاده کند و توانایی کنترل فشار هوای موردنیاز و حداکثر جریان هوا به سامانه لوله خشک را داشته باشد.
    8.2.6.6.2 در مواردی که ظرفیت کمپرسور هوا که سامانه لوله خشک را تأمین می‌کند کمتر از ‎5.5 ft³/min (۱۶۰ لیتر/دقیقه) در فشار ۱۰ psi (۰.۷ bar) باشد، نیاز به مخزن هوا یا دستگاه نگهداری هوا وجود ندارد.
    8.2.6.6.3 تأمین خودکار هوا برای بیش از یک سامانه لوله خشک باید به‌گونه‌ای متصل شود که امکان نگهداری جداگانه فشار هوا در هر سامانه فراهم باشد.
    8.2.6.6.3.1 هر سامانه لوله خشک باید یک دستگاه نگهداری هوای اختصاصی داشته باشد.
    8.2.6.6.4 یک شیر یک‌طرفه یا دستگاه جلوگیری‌کننده از جریان معکوس مثبت دیگر باید در تأمین هوای هر سامانه نصب شود تا از جریان هوا یا آب از یک سامانه به سامانه دیگر جلوگیری کند.
    8.2.6.6.5 در مواردی که یک کمپرسور هوا منبع اختصاصی هوا باشد، باید مطابق با NFPA 70، ماده 430 نصب شود.
    8.2.6.6.5.1 وسیله قطع برق کمپرسور هوای خودکار نباید از نوع کلید روشنایی عمومی یا موتور متصل به دوشاخه و سیم باشد.

    8.2.6.7 فشار هوای سامانه
    8.2.6.7.1 فشار هوای سامانه باید طبق برگه دستورالعمل همراه شیر لوله خشک حفظ شود یا ۲۰ psi (۱.۴ bar) بیشتر از فشار فعال‌سازی محاسبه‌شده شیر لوله خشک باشد که بر اساس بیشترین فشار آب عادی منبع سامانه محاسبه شده است.

    8.2.6.7.2 نرخ مجاز نشت هوا باید مطابق با بند 28.2.2 باشد.

    8.2.6.8 نیتروژن یا گاز تأییدشده دیگر
    8.2.6.8.1* در صورت استفاده از نیتروژن یا گاز تأییدشده دیگر، منبع آن باید قابل‌اعتماد باشد.
    8.2.6.8.2 در صورت استفاده از نیتروژن ذخیره‌شده یا گاز تأییدشده دیگر، گاز باید از طریق یک تنظیم‌کننده فشار وارد شود و مطابق با بند 8.2.6.6 باشد.
    8.2.6.8.3 زنگ هشدار فشار پایین باید بر روی مخازن ذخیره‌سازی گاز نصب شود تا نیاز به پر کردن مجدد را اطلاع دهد.
    8.2.6.8.4* زمانی که نیتروژن یا گاز تأییدشده دیگر تنها منبع گاز برای فشرده‌سازی سامانه باشد، باید ظرفیتی داشته باشد که فشار گاز عادی سامانه را ظرف مدت ۳۰ دقیقه بازیابی کند.
    8.2.6.8.5 الزامات بند 8.2.6.8.4 در فضاهای سردخانه‌ای با دمای کمتر از‎5°F (‎−15°C) اعمال نمی‌شود، و در این شرایط بازگرداندن فشار عادی هوای سامانه در مدت ۶۰ دقیقه مجاز است.

    8.3 سامانه‌های پری‌اکشن و دلوژ
    8.3.1* کلیات
    8.3.1.1* تمامی اجزای سامانه‌های پنوماتیکی، هیدرولیکی یا الکتریکی باید با یکدیگر سازگار باشند.
    8.3.1.2 شیر کنترل آب خودکار باید دارای مکانیزم دستی هیدرولیکی، پنوماتیکی یا مکانیکی برای عملکرد باشد که مستقل از دستگاه‌های کشف حریق و آبپاش‌ها عمل کند.
    8.3.1.2.1 نظارت بر فعال‌کننده: از تاریخ 1 ژانویه 2021، برداشتن فعال‌کننده الکتریکی از شیر پری‌اکشن یا دلوژی که آن را کنترل می‌کند باید منجر به هشدار صوتی و تصویری نقص سامانه در پنل کنترل تخلیه سامانه شود.
    8.3.1.3 فشارسنج‌ها: فشارسنج‌های تأییدشده مطابق با بخش 16.13 باید به‌صورت زیر نصب شوند:
    (1) در بالا و پایین شیر پری‌اکشن و پایین شیر دلوژ
    (2) بر روی تأمین هوای شیرهای پری‌اکشن و دلوژ
    8.3.1.4 مجموعه‌ای از عناصر ذوب‌شونده ذخیره‌ای برای دستگاه‌های حساس به حرارت، شامل حداقل دو عدد از هر درجه حرارتی، باید در محل برای جایگزینی نگهداری شود.
    8.3.1.5 سامانه‌های آزادسازی هیدرولیکی باید طبق الزامات و فهرست‌سازی سازنده برای محدودیت ارتفاع نسبت به شیر دلوژ یا فعال‌کننده شیر دلوژ طراحی و نصب شوند تا از تشکیل ستون آب جلوگیری شود.
    8.3.1.6 محل نصب و فاصله دستگاه‌های آزادسازی
    8.3.1.6.1 فاصله دستگاه‌های آزادسازی، از جمله آبپاش‌های خودکار که به‌عنوان دستگاه آزادسازی به کار می‌روند، باید مطابق با فهرست‌سازی و مشخصات سازنده باشد.
    8.3.1.6.2 سامانه آزادسازی باید تمامی نواحی‌ای را که سامانه پری‌اکشن محافظت می‌کند، پوشش دهد.

    8.3.1.6.3 در صورت استفاده از فعال‌سازی حرارتی، دمای فعال‌سازی سامانه آزادسازی باید کمتر از دمای فعال‌سازی آبپاش باشد.

    8.3.1.7 دستگاه‌های مورد استفاده برای آزمایش و تجهیزات آزمایش
    8.3.1.7.1 در مواردی که دستگاه‌های کشف در مدارهایی نصب شده‌اند که دسترسی به آن‌ها برای آزمایش ممکن نیست، یک دستگاه کشف اضافی باید برای هر مدار در مکانی قابل دسترس جهت آزمایش فراهم شود و به گونه‌ای به مدار متصل گردد که آزمایش صحیح مدار تضمین شود.
    8.3.1.7.2 تجهیزات آزمایشی که توانایی تولید گرما یا تحریک لازم برای به کار انداختن هر دستگاه کشف عادی را دارند، باید همراه با هر نصب در اختیار مالک ملک قرار گیرد.
    8.3.1.7.3 در مکان‌هایی که بخارات یا مواد منفجره وجود دارد، برای آزمایش باید از آب داغ، بخار یا سایر روش‌هایی که منبع احتراق ایجاد نمی‌کنند استفاده شود.
    8.3.1.7.4* یک شیر کنترل نشان‌دهنده جداگانه و اضافی، با نظارت مطابق با بند 16.9.3.3، می‌تواند در مجموعه رایزر بالای شیر پری‌اکشن یا دلوژ نصب شود تا امکان آزمایش کامل فعال‌سازی (Trip Test) طبق الزاماتNFPA 25 بدون جاری شدن آب در سامانه فراهم شود.

    8.3.1.8 محل و محافظت شیرهای کنترل آب سامانه
    8.3.1.8.1 شیرهای کنترل آب سامانه و لوله‌های تأمین باید در برابر یخ‌زدگی و آسیب مکانیکی محافظت شوند.
    8.3.1.8.2 اتاق‌های شیر
    8.3.1.8.2.1 اتاق‌های شیر باید دارای روشنایی و گرمایش باشند.
    8.3.1.8.2.2 منبع گرما باید از نوع نصب‌شده دائمی باشد.
    8.3.1.8.2.3 استفاده از نوار گرمایشی به جای اتاقک‌های گرم‌شونده برای محافظت از شیرهای پری‌اکشن و دلوژ و لوله‌های تأمین در برابر یخ‌زدگی مجاز نیست.

    8.3.2 سامانه‌های پری‌اکشن
    8.3.2.1 سامانه‌های پری‌اکشن باید یکی از انواع زیر باشند:
    (1) سامانه تک‌قفل (Single Interlock)، که با فعال شدن دستگاه‌های کشف، آب را به لوله‌کشی آبپاش وارد می‌کند
    (2) سامانه بدون قفل (Non-Interlock)، که با فعال شدن دستگاه‌های کشف یا آبپاش‌های خودکار، آب را به لوله‌کشی آبپاش وارد می‌کند
    (3) سامانه دو قفل (Double Interlock)، که با فعال شدن همزمان دستگاه‌های کشف و آبپاش‌های خودکار، آب را به لوله‌کشی آبپاش وارد می‌کند

    8.3.2.2 اندازه سامانه‌ها — سامانه‌های پری‌اکشن تک‌قفل و بدون قفل
    تعداد آبپاش‌های خودکار کنترل‌شده توسط هر شیر پری‌اکشن نباید از ۱۰۰۰عدد بیشتر باشد.

    8.3.2.3 اندازه سامانه‌ها — سامانه‌های پری‌اکشن دو قفل
    8.3.2.3.1 اندازه سامانه کنترل‌شده توسط یک شیر پری‌اکشن دو قفل باید بر اساس یکی از بندهای 8.3.2.3.1.1، 8.3.2.3.1.2، 8.3.2.3.1.3 یا 8.3.2.3.1.4 تعیین شود.
    8.3.2.3.1.1 یک سامانه دو قفل با حجم حداکثر ۵۰۰ گالن (۱۹۰۰ لیتر) مجاز است و نیازی به رعایت الزامات خاص زمان تحویل آب به اتصال آزمایش فعال‌سازی (Trip Test Connection) ندارد.

    8.3.2.3.1.2 اندازه سامانه‌های پری‌اکشن دو قفل باید به گونه‌ای طراحی شود که آب در مدت زمان حداکثر ۶۰ ثانیه، از فشار هوای عادی در سامانه شروع شده و با فعال‌سازی سامانه کشف و باز شدن کامل اتصال آزمایش بازرسی، به اتصال آزمایش سامانه برسد.
    8.3.2.3.1.3 اندازه سامانه‌های پری‌اکشن دو قفل باید بر اساس محاسبه تحویل آب مطابق با بند 8.2.3.6، با در نظر گرفتن فعال‌سازی همزمان سامانه کشف و عملکرد آبپاش، تعیین شود.
    8.3.2.3.1.4* اندازه سامانه‌های پری‌اکشن دو قفل باید به گونه‌ای طراحی شود که آب در مدت زمان بیشتر از حداکثر زمان مشخص‌شده در جدول 8.2.3.6.1، از فشار هوای عادی در سامانه شروع شده و با فعال شدن سامانه کشف و باز شدن هم‌زمان اتصال آزمایش فعال‌سازی یا خروجی منیفولد، به اتصال آزمایش فعال‌سازی سامانه یا خروجی منیفولد برسد.
    8.3.2.3.2 استفاده از یک دستگاه بازکن سریع لیست‌شده برای کمک به برآورده‌سازی الزامات بندهای 8.3.2.3.1.2، 8.3.2.3.1.3 و 8.3.2.3.1.4 مجاز است.

    8.3.2.4* نظارت
    8.3.2.4.1 لوله‌کشی آبپاش و دستگاه‌های کشف حریق باید در سامانه‌هایی با بیش از ۲۰ عدد آبپاش، به صورت خودکار تحت نظارت باشند.
    8.3.2.4.2 به‌جز موارد مجاز در بند 8.3.2.4.3، فشار نظارتی هوا یا نیتروژن برای سامانه‌های پری‌اکشن باید مطابق با الزامات فشار هوا و تأمین هوای سامانه لوله خشک در بند 8.2.6 نصب شود.
    8.3.2.4.3 شیرهای اطمینان مورد نیاز در بند 8.2.6 می‌توانند برای نوع سامانه پری‌اکشن توصیف‌شده در بند 8.3.2.1(1) حذف شوند، در صورتی که منبع تأمین هوا نتواند فشارهایی بیشتر از ۱۵ psi (1.0 bar) تولید کند.
    8.3.2.4.4 تمامی انواع سامانه‌های پری‌اکشن توصیف‌شده در بندهای 8.3.2.1(2) و 8.3.2.1(3) باید حداقل فشار نظارتی هوا یا نیتروژن معادل ۷psi (0.5 bar) را حفظ کنند.

    8.3.2.5 آبپاش‌ها
    چیدمان‌ها و آرایش‌های زیر برای سامانه‌های پری‌اکشن مجاز هستند:
    (1) آبپاش‌های ایستاده
    (2)* آبپاش‌های خشک لیست‌شده
    (3) آبپاش‌های آویخته و دیواری که بر روی خم‌های برگشتی نصب شده‌اند، در صورتی که آبپاش‌ها، خم برگشتی و لوله‌کشی شاخه‌ای در ناحیه‌ای با دمای برابر یا بالاتر از 40°F (4°C) باشند
    (4) آبپاش‌های دیواری افقی، نصب‌شده به گونه‌ای که آب در آن‌ها به دام نیفتد
    (5) آبپاش‌های آویخته و دیواری که آبپاش‌ها و لوله‌کشی شاخه‌ای در ناحیه‌ای با دمای برابر یا بالاتر از 40°F (4°C) هستند، منبع آب آشامیدنی است، و لوله‌کشی سامانه پری‌اکشن از جنس مس یا CPVC به طور خاص برای کاربردهای لوله خشک لیست شده است

    8.3.2.6 پیکربندی سامانه
    سامانه‌های پری‌اکشن از نوع توصیف‌شده در بند 8.3.2.1(3) و تمامی سامانه‌های پری‌اکشن محافظ محل‌های انبار، به استثنای انبارهای متفرقه، نباید به صورت شبکه‌ای (Gridded) نصب شوند.

    8.3.3* سامانه‌های دلوژ
    8.3.3.1 دستگاه‌ها یا سامانه‌های کشف باید به‌صورت خودکار تحت نظارت باشند.
    8.3.3.2 سامانه‌های دلوژ باید به‌صورت هیدرولیکی محاسبه شوند.

    8.4 سامانه‌های ترکیبی لوله خشک و پری‌اکشن برای اسکله‌ها، ترمینال‌ها و باراندازها
    8.4.1 علاوه بر الزامات بخش 8.4، الزامات طراحی و نصب برای اسکله‌ها، ترمینال‌ها و باراندازها باید مطابق با بخش 26.22 باشد.
    8.4.2* کلیات
    8.4.2.1* سامانه‌های ترکیبی خودکار لوله خشک و پری‌اکشن باید به‌گونه‌ای ساخته شوند که خرابی سامانه کشف مانع عملکرد سامانه به‌عنوان یک سامانه خودکار لوله خشک متعارف نشود.
    8.4.2.2 سامانه‌های ترکیبی خودکار لوله خشک و پری‌اکشن باید به‌گونه‌ای ساخته شوند که خرابی سامانه لوله خشک و آبپاش‌های خودکار مانع عملکرد صحیح سامانه کشف به‌عنوان سامانه اعلام حریق خودکار نشود.
    8.4.2.3 باید امکان فعال‌سازی دستی سامانه کشف در مکان‌هایی با حداکثر فاصله ۲۰۰ فوت (۶۱ متر) مسیر حرکت فراهم شود.
    8.4.2.4 آبپاش‌ها. انواع و آرایش‌های زیر از آبپاش‌ها برای سامانه‌های ترکیبی لوله خشک و پری‌اکشن مجاز هستند:
    (1) آبپاش‌های ایستاده
    (2)* آبپاش‌های خشک لیست‌شده
    (3) آبپاش‌های آویخته و دیواری که روی خم‌های برگشتی نصب شده‌اند، در صورتی که هم آبپاش‌ها و هم خم‌های برگشتی در منطقه گرم قرار داشته باشند
    (4) آبپاش‌های دیواری افقی که به‌گونه‌ای نصب شده‌اند که آب در آن‌ها به دام نیفتد

    8.4.3 شیرهای لوله خشک در سامانه‌های ترکیبی
    8.4.3.1 در صورتی که سامانه شامل بیش از ۶۰۰ آبپاش باشد یا در هر ناحیه حریق بیش از ۲۷۵ آبپاش وجود داشته باشد، کل سامانه باید توسط دو شیر لوله خشک 6 اینچ (150 میلی‌متر) که به‌صورت موازی متصل شده‌اند کنترل شود و به یک لوله اصلی مشترک تغذیه وارد شوند.
    8.4.3.2* در صورتی که وجود شیرهای لوله خشک موازی طبق بند 8.4.3.1 الزامی باشد، این شیرها باید در برابر یکدیگر بررسی (چک) شوند.
    8.4.3.3 هر شیر لوله خشک باید به یک دستگاه فعال‌ساز لیست‌شده که توسط سامانه کشف فعال می‌شود، مجهز باشد.
    8.4.3.4 شیرهای لوله خشک باید از طریق یک لوله ارتباطی به قطر 1 اینچ (25 میلی‌متر) به یکدیگر متصل باشند تا فعال‌سازی هم‌زمان هر دو شیر لوله خشک ممکن شود.
    8.4.3.5 لوله اتصال متقاطع 1 اینچی (25 میلی‌متری) باید به یک شیر نشان‌دهنده مجهز باشد تا هر یک از شیرهای لوله خشک را بتوان خاموش و تعمیر کرد، در حالی که دیگری همچنان در سرویس باقی بماند.
    8.4.3.6 شیرهای یک‌طرفه بین شیرهای لوله خشک و لوله اصلی تغذیه باید به بای‌پس‌هایی با قطر 1/2 اینچ (15 میلی‌متر) مجهز باشند تا نشت هوا از تزئینات شیر لوله خشک باعث فعال‌سازی آن نشود، مگر اینکه فشار در لوله اصلی تغذیه به نقطه فعال‌سازی برسد.

    8.4.3.7 یک شیر نشان‌دهنده باید در هر یک از این بای‌پس‌ها نصب شود تا هر یک از شیرهای لوله خشک به‌طور کامل از ریزر اصلی یا لوله اصلی تغذیه و از شیر لوله خشک دیگر جدا شود.
    8.4.3.8 هر سیستم ترکیبی لوله خشک و پری‌اکشن باید به دستگاه‌های سریع‌گشای لیست‌شده در شیرهای لوله خشک مجهز باشد.

    8.4.4 تقسیم‌بندی سیستم با استفاده از شیرهای یک‌طرفه
    8.4.4.1 در صورتی که نیاز به بیش از ۲۷۵ اسپرینکلر در یک ناحیه حریق باشد، سیستم باید با استفاده از شیرهای یک‌طرفه به بخش‌هایی با حداکثر ۲۷۵ اسپرینکلر تقسیم شود.
    8.4.4.2 در صورتی که سیستم در بیش از یک ناحیه حریق یا طبقه نصب شود، هیچ‌گاه نباید بیش از ۶۰۰ اسپرینکلر از طریق هر شیر یک‌طرفه تغذیه شوند.
    8.4.4.3 هر بخش باید دارای یک درگاه تخلیه ۱ 1/4 اینچ (۳۲ میلی‌متر) در طرف سیستم از هر شیر یک‌طرفه باشد که توسط یک تخلیه کمکی سیستم لوله خشک تکمیل می‌شود.
    8.4.4.4 خطوط تخلیه بخش‌ها و تخلیه‌های کمکی سیستم لوله خشک باید در مناطق گرم یا در داخل کابینت‌های گرم قرار گیرند تا شیرهای تخلیه و تخلیه‌های کمکی برای هر بخش پوشش داده شوند.

    8.4.5 محدودیت زمانی
    8.4.5.1 سیستم اسپرینکلر باید به‌گونه‌ای ساخته شود و تعداد اسپرینکلرهای کنترل‌شده باید به‌گونه‌ای محدود شود که آب باید ظرف مدت زمانی که از لحظه فعال‌سازی سیستم حرارتی می‌گذرد به دورترین اسپرینکلر برسد و این زمان نباید از 1 دقیقه برای هر ۴۰۰ فوت (۱۲۰ متر) از لوله تغذیه مشترک بیشتر شود.
    8.4.5.2 حداکثر زمانی که مجاز است نباید از ۳ دقیقه بیشتر شود.

    8.4.6 اتصال تست سیستم
    بخش انتهایی باید دارای یک اتصال تست سیستم به‌عنوان مورد نیاز برای سیستم‌های لوله خشک باشد.

    8.5 سیستم‌های چند سیکلی
    8.5.1 تمام سیستم‌های چند سیکلی باید به‌طور خاص آزمایش شده و به‌عنوان سیستم‌ها لیست شوند.
    8.5.2 تمام سیستم‌های چند سیکلی باید طبق دستورالعمل‌های نصب تولیدکننده نصب شوند.

    8.6* سیستم‌های ضد یخ
    8.6.1* کلیات
    8.6.1.1 استفاده از محلول‌های ضد یخ باید مطابق با مقررات بهداشتی ایالتی و محلی باشد.
    8.6.1.2 ضد یخ نباید در سیستم‌های ESFR استفاده شود مگر اینکه اسپرینکلرهای ESFR برای استفاده با محلول ضد یخ لیست شده باشند.
    8.6.1.3 در صورتی که از اسپرینکلرهای آویخته استفاده شود، پس از آزمایش هیدرواستاتیک با آب، باید آب از کل سیستم تخلیه شود.
    8.6.1.3.1 الزامات بند 8.6.1.3 در صورتی که سیستم با محلول ضد یخ به‌طور صحیح مخلوط شده آزمایش هیدرواستاتیک شود، اعمال نمی‌شود.
    8.6.1.4 در صورتی که سیستم‌های ضد یخ از ریزر سیستم دور باشند، باید یک پلاک مشخص‌کننده روی ریزر سیستم نصب شود که تعداد و موقعیت تمام سیستم‌های ضد یخ دور از ریزر را که توسط آن ریزر تغذیه می‌شوند، نشان دهد.

    8.6.1.5 یک پلاک باید روی شیر اصلی سیستم ضد یخ نصب شود که نوع و برند محلول ضد یخ، غلظت محلول ضد یخ به‌صورت حجم و حجم محلول ضد یخ مورد استفاده در سیستم را نشان دهد.
    8.6.2* محلول‌های ضد یخ
    8.6.2.1* مگر در موارد مجاز در بند 8.6.2.2، محلول‌های ضد یخ باید برای استفاده در سیستم‌های اسپرینکلر لیست شده باشند.
    8.6.2.2 محلول‌های ضد یخ پیش‌مخلوط گلیکول پروپیلن باید برای استفاده با اسپرینکلرهای ESFR مجاز باشند، مشروط بر اینکه اسپرینکلرهای ESFR برای استفاده در چنین کاربردی در لیست قرار داشته باشند.
    8.6.3 ترتیب لوله‌کشی و شیرها
    8.6.3.1 زمانی که اتصال بین سیستم ضد یخ و سیستم لوله خشک از یک دستگاه پیشگیری از بازگشت جریان استفاده نکند و شرایط بند 8.6.3.5 رعایت نشود، لوله‌کشی و شیرها باید طبق شکل 8.6.3.1 نصب شوند.
    8.6.3.2* زمانی که اتصال بین سیستم ضد یخ و لوله‌کشی تأمین از دستگاه پیشگیری از بازگشت جریان استفاده کند و شرایط بند 8.6.3.5 رعایت نشود، لوله‌کشی و شیرها باید طبق شکل 8.6.3.3 یا شکل 8.6.3.4 نصب شوند.
    8.6.3.2.1 یک روش باید برای انجام آزمایش جریان کامل به‌طور مستقیم مطابق با بند 16.14.5 فراهم شود.
    8.6.3.3* زمانی که اتصال بین سیستم ضد یخ و سیستم لوله خشک از دستگاه پیشگیری از بازگشت جریان استفاده کند و شرایط بند 8.6.3.5 رعایت نشود، یک محفظه انبساط لیست‌شده باید برای جبران انبساط حرارتی محلول ضد یخ طبق شکل 8.6.3.3 فراهم شود.
