سیستم اطفا حریق سقفی چیست و چرا تا این حد مورد توجه قرار میگیرد؟ امروزه امنیت ساختمانها تنها در استحکام سازه خلاصه نمیشود، بلکه مجهز بودن به سامانههای هوشمند حفاظتی، نقشی حیاتی در حفظ سرمایه و جان انسانها ایفا میکند. سیستم اطفا حریق سقفی، مجموعهای از تجهیزات شناسایی و مهار است که با نصب در بالاترین نقطه فضا، از قانون فیزیک و تجمع حرارت استفاده کرده تا در کمترین زمان ممکن، کانون آتش را شناسایی و به صورت خودکار مهار کند. امروز و در این مقاله قصد داریم به صورت 0 تا 100 به بررسی این موضوع بپردازیم که سیستم اطفا حریق سقفی چیست؟ ما را تا پایان همراهی کنید.
سیستم اطفا حریق سقفی چیست؟

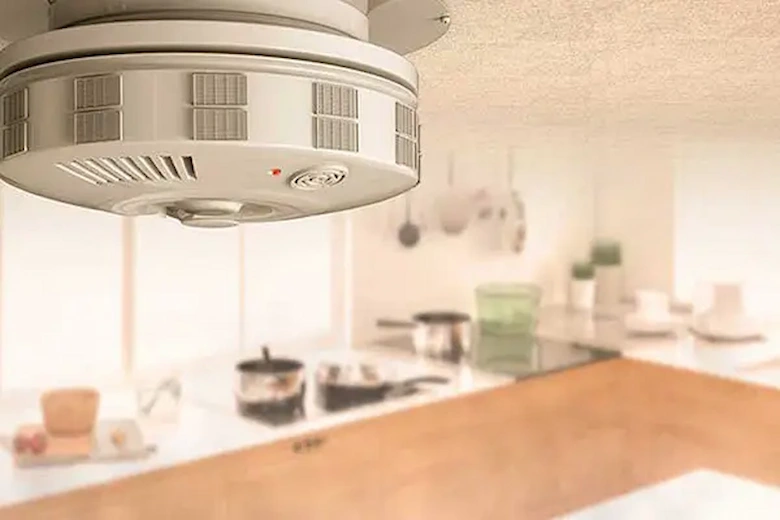

در پاسخ به این که سیستم اطفا حریق سقفی چیست، باید بگوییم که یکی از بهترین تجهیزات حفاظتی در مهندسی ایمنی ساختمان محسوب میشود که با نصب مستقیم در بالاترین نقطه فضا، وظیفه شناسایی و مهار خودکار آتش را در لحظات اولیه وقوع حریق بر عهده دارد. این سامانه هوشمند که شامل شبکهای از لوله کشیهای تحت فشار و اسپرینکلر یا دتکتورهای دود است، به محض رسیدن دما به آستانهای مشخص، فعال شده و با پاشش یکنواخت عامل اطفا کننده نظیر آب، گازهای بی اثر یا فوم آتشفشانی، از گسترش شعلهها به سایر نقاط سازه جلوگیری میکند.
استفاده از این سیستم نه تنها باعث کاهش چشمگیر خسارات مالی و جانی میشود، بلکه به دلیل پوشش دهی ۳۶۰ درجه و واکنش سریع بدون نیاز به مداخله انسانی، استانداردهای ایمنی اماکن تجاری، اداری و مسکونی را به طرز قابل توجهی ارتقا داده و تداوم کسب و کار را در برابر حوادث غیر مترقبه تضمین مینماید.
بیشتر بخوانید: تفاوت اسپرینکلر واکنش سریع و استاندارد
انواع سیستم اطفا حریق سقفی چیست؟
انتخاب صحیح نوع سیستم اطفا حریق سقفی، به کاربری فضا و نوع مواد موجود در آن بستگی دارد. امروزه انواع مختلفی از این سیستمهای ایمنی وجود دارند که هر کدام از آنها دارای ویژگیهای منحصر به فردی هستند. در این قسمت از مقاله بررسی خواهیم کرد که انواع سیستم اطفا حریق سقفی چیست؟ با ما همراه باشید:
اسپرینکلر لوله تر

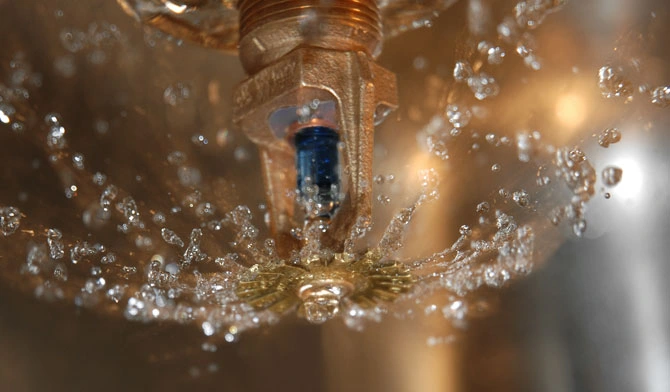

سیستم اسپرینکلر لوله تر، رایجترین و اقتصادیترین نوع سیستم اطفا حریق سقفی است که در آن لولهها همواره با آب تحت فشار پر شدهاند. به محض اینکه حرارت ناشی از حریق باعث شکستن حباب شیشهای حساس به دما در نازل اسپرینکلر شود، آب بدون وقفه تخلیه میگردد. این ویژگی واکنش سریع باعث میشود که آتش در همان لحظات ابتدایی سرکوب شده و از سرایت آن به نقاط دیگر جلوگیری شود. این سیستم برای ساختمانهای مسکونی، اداری و تجاری که خطر انجماد آب در لولهها وجود ندارد، بهترین گزینه برای ارتقای امنیت سازه محسوب میشود.
سیستم اطفا حریق سقفی گازی
در محیطهای حساس نظیر اتاقهای سرور، دیتا سنترها و موزهها که استفاده از آب منجر به خسارات جبران ناپذیر به تجهیزات الکترونیکی میشود، سیستم اطفا حریق گازی بهترین جایگزین است. این سیستم سقفی با استفاده از گازهایی مانند FM200 یا CO2، از طریق کاهش غلظت اکسیژن یا جذب گرمای شعله، آتش را در چند ثانیه خاموش میکند. مزیت رقابتی این روش، عدم به جای گذاشتن پسماند و نا رسانا بودن عامل اطفا است که باعث میشود تجهیزات حساس بلافاصله پس از حادثه، بدون نیاز به تمیز کاریهای پیچیده، دوباره به چرخه عملیاتی بازگردند.
اسپرینکلر لوله خشک
اما اسپرینکلر لوله خشک بهترین راهکار برای مناطقی است که با دمای زیر صفر و خطر یخ زدگی لولهها روبرو هستند، مانند سرد خانهها یا انبارهای فاقد سیستم گرمایشی. در این سیستم، لولههای سقفی به جای آب، با هوای فشرده یا نیتروژن پر شدهاند. حال نحوه عملکرد این مدل از سیستم اطفا حریق سقفی چیست؟ به محض فعال شدن نازل بر اثر حرارت، ابتدا هوا تخلیه شده و سپس با باز شدن شیر اصلی، آب به شبکه لوله کشی وارد و روی حریق پاشیده میشود. این ساختار مهندسی شده، ریسک ترکیدگی لولهها در اثر سرما را به صفر رسانده و ایمنی پایدار را در شرایط اقلیمی سخت تضمین میکند.
سیستم اطفا حریق مه پاش
تکنولوژی مه پاش یا Water Mist، نسل جدیدی از سیستمهای سقفی است که با تبدیل قطرات آب به ذرات بسیار ریز و میکرونی، حریق را کنترل میکند. این سیستم با ایجاد یک مه غلیظ، از یک سو دمای محیط را به سرعت کاهش داده و از سوی دیگر با جایگزینی بخار آب به جای اکسیژن در اطراف شعله، آتش را خفه میکند. مصرف آب در این روش تا ۹۰ درصد کمتر از اسپرینکلرهای سنتی است، که این موضوع باعث کاهش آسیبهای ناشی از آب گرفتگی به تجهیزات شده و آن را به گزینهای کارآمد تبدیل کرده است.
سیستم پیش عملگر
سیستم پیش عملگر یک راهکار دو مرحلهای و فوقامنیتی برای مکانهایی است که تخلیه تصادفی آب در آنها میتواند فاجعه بار باشد. در این سیستم، تخلیه آب منوط به تایید همزمان دو فاکتور است:
- شناسایی حریق توسط دتکتورهای دودی یا حرارتی
- شکستن حباب اسپرینکلر
این مکانیزم سخت گیرانه، احتمال خطای سیستم و تخلیه نا خواسته ناشی از آسیبهای فیزیکی به نازلها را از بین میبرد و بالاترین سطح اطمینان را برای حفاظت از داراییهای ارزشمند فراهم میآورد.
سیستم اطفا حریق فوم سقفی
اما در نهایت، این سیستم با ترکیب دقیق آب و کنسانتره فوم و تزریق آن به شبکه لوله کشی سقفی، در هنگام بروز حادثه، لایهای ضخیم و پایدار از کف را بر روی سطح ماده سوختنی منتشر کرده و با قطع فوری تماس اکسیژن با سوخت، حریق را خفه میکند. علاوه بر خاصیت خفه کنندگی، فوم با خاصیت خنک کنندگی بالای خود، دمای سطح را به شدت کاهش داده و از بازگشت شعله جلوگیری مینماید.
بیشتر بخوانید: رفتارشناسی حریق چیست
مزایای استفاده از سیستم اطفا حریق سقفی چیست؟
بهرهگیری از سیستمهای اطفا حریق سقفی تنها یک انتخاب هوشمندانه نیست، بلکه یک ضرورت مهندسی برای تضمین بقای سرمایه و جان انسانهاست. در ادامه، پنج مزیت استراتژیک این سیستمها را از زوایای مختلف بررسی میکنیم:
واکنش خودکار و سریع
بزرگترین مزیت سیستم اطفا حریق سقفی چیست؟ عملکرد کاملا مستقل و خودکار آنها بدون نیاز به حضور فیزیکی اپراتور. در دقایق اولیه وقوع حریق هر ثانیه تاخیر میتواند منجر به فاجعه شود. این سیستمها با تشخیص سریع حرارت یا دود در بالاترین نقطه فضا، در کسری از ثانیه فعال شده و عملیات مهار را آغاز میکنند. این سرعت عمل باعث میشود که حریق پیش از تبدیل شدن به یک آتش سوزی غیر قابل کنترل، در همان نقطه شروع مهار شده و از گسترش آن به بخشهای دیگر جلوگیری شود.
پوشش هوشمند و توزیع یکنواخت عامل اطفا
طراحی سیستمها اجازه میدهد تا از قانون گرانش و دید وسیع محیطی برای حداکثر بهره وری استفاده شود. با نصب نازلها در شبکه سقفی، عامل اطفا کننده به صورت ۳۶۰ درجه و با الگوی توزیع هندسی دقیق بر روی حریق پاشیده میشود. این نوع نصب، نقاط کور را به حداقل رسانده و تضمین میکند که حتی اگر آتش در پشت موانع فیزیکی یا زیر تجهیزات شروع شود، عامل اطفا به دلیل فشار و الگوی پاشش وسیع، تاثیر خود را بر روی کانون حریق بگذارد و محیط را به طور کامل ایمن کند.
کاهش خسارات مالی
سیستمهای اطفا حریق سقفی به گونهای طراحی شدهاند که با کمترین میزان مصرف عامل اطفا، بیشترین بازدهی را داشته باشند. برای مثال، یک اسپرینکلر هوشمند فقط در ناحیهای که حرارت حس میشود فعال میگردد. بر خلاف شلنگهای آتش نشانی که حجم عظیمی از آب را به کل محیط میپاشند و باعث آب گرفتگی و تخریب اموال میشوند. با کنترل سریع آتش، نه تنها سازه اصلی ساختمان از آسیبهای حرارتی شدید در امان میماند، بلکه هزینههای بازسازی و خواب عملیاتی کسب و کار نیز به حداقل رسیده و تداوم فعالیتهای مجموعه تضمین میشود.
ارتقای استانداردهای ایمنی
نصب یک سیستم اطفا حریق سقفی استاندارد، اعتبار ساختمان را در نزد سازمانهای ناظر و شرکتهای بیمه به شدت افزایش میدهد. در بسیاری از کشورها و قوانین شهرداری، دریافت پایان کار و تاییدیه آتش نشانی مستلزم نصب این سیستمها است. علاوه بر جنبههای قانونی، شرکتهای بیمه برای ساختمانهای مجهز به سیستمهای خودکار اطفا، تخفیفهای بسیار قابل توجهی در حق بیمه قائل میشوند.
حفاظت شبانه روزی
حوادث آتشسوزی خبر نمیکنند و بسیاری از فجایع بزرگ در ساعات شب یا زمانی رخ میدهند که ساختمان خالی از سکنه است. سیستم اطفا حریق سقفی به عنوان یک نگهبان عمل میکند که ۲۴ ساعت شبانه روز و ۷ روز هفته آماده باش است. این مزیت، آرامش روانی بی نظیری را برای مالکان، مدیران و ساکنان فراهم میآورد. اطمینان از اینکه در صورت بروز کوچکترین خطا یا جرقه، یک سیستم مهندسی شده برای مقابله با آن وجود دارد، استرس ناشی از حوادث غیر مترقبه را از بین برده و محیطی امن برای زندگی و کار خلق میکند.
نحوه نصب سیستم اطفا حریق سقفی چیست؟
اجرای یک سیستم اطفا حریق سقفی، فرآیندی حساس و چند مرحلهای است که باید طبق استانداردهای بین المللی مانند NFPA و ضوابط سازمان آتش نشانی انجام شود. در این قسمت از مقاله بررسی میکنیم که گام به گام نصب سیستم اطفا حریق سقفی چیست:
طراحی مهندسی و محاسبات هیدرولیکی
اولین و مهمترین گام در نصب سیستم اطفا حریق سقفی چیست؟ طراحی دقیق نقشه سیستم بر اساس کاربری فضا و میزان خطر حریق. در این مرحله، مهندسان با استفاده از نرم افزارهای تخصصی نظیر AutoPRSPR، محاسبات هیدرولیکی پیچیدهای را برای تعیین قطر لولهها، فشار مورد نیاز پمپها و نصب دقیق نازلها انجام میدهند. این طراحی باید به گونهای باشد که دورترین نازل در شبکه، فشار کافی برای پاشش استاندارد را داشته باشد. خروجی این مرحله، نقشهای جامع است که به عنوان نقشه راه برای تیمهای اجرایی عمل کرده و از اتلاف سرمایه و دوباره کاری جلوگیری میکند.
زیر سازی و نصب ساپورتها و مهار بندها
پیش از لوله کشی، باید بستر مناسب برای تحمل وزن شبکه ایجاد شود. در این مرحله، بر اساس نقشههای تایید شده، ساپورتهای فولادی و بستهای لرزه گیر به سقف اصلی سازه متصل میشوند. نصب این نگهدارندهها باید با دقت میلی متری انجام شود تا شیب لولهها برای تخلیه احتمالی رعایت شده و در برابر ارتعاشات ساختمان مقاومت کافی داشته باشند. شایان ذکر است که استفاده از ساپورتهای استاندارد، تضمین کننده پایداری سیستم در بلند مدت و جلوگیری از دفرمه شدن سقفهای کاذب است.
اجرای لوله کشی و انشعابات

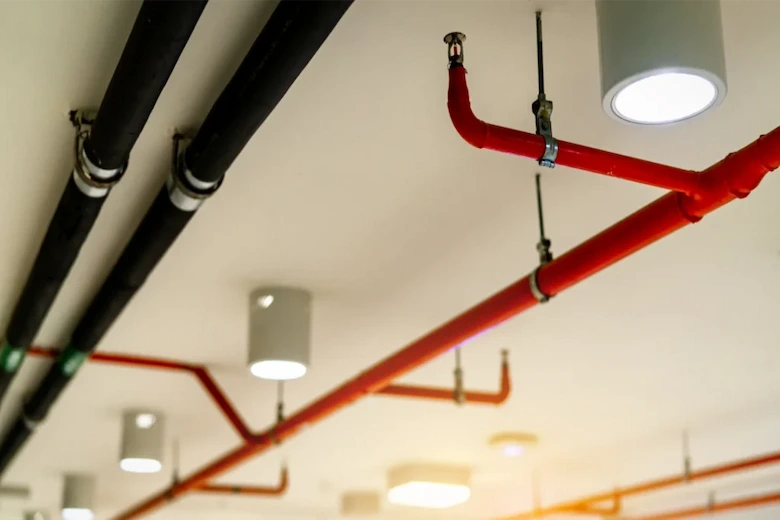

در این گام، لولههای اصلی و شاخههای فرعی با استفاده از روشهای جوشی، رزوهای یا کوپلینگی به هم متصل میشوند. انتخاب متریال لولهها به طور مستقیم به نوع سیستم و بودجه پروژه بستگی دارد. تکنسینها باید با دقت بالا، انشعابات مربوط به هر نازل را در نقاط مشخص شده قرار دهند. تمیز بودن داخل لولهها و جلوگیری از ورود پلیسه یا مواد زائد به درون شبکه در این مرحله حیاتی است، زیرا کوچکترین ضایعات میتواند در زمان حادثه باعث گرفتگی سوراخ نازلهای اسپرینکلر شود.
انجام تست هیدروستاتیک و نشت یابی دقیق
اما پس از اتمام لوله کشی و پیش از نصب نهایی نازلها، کل شبکه باید تحت آزمایش فشار قرار گیرد. در این مرحله، لولهها با آب پر شده و فشار آنها به حدود ۱.۵ برابر فشار کاری رسانده میشود. سیستم باید برای مدت زمان مشخصی این فشار را بدون افت یا نشتی حفظ کند. این آزمون، کیفیت جوشها و اتصالات را به چالش میکشد و اطمینان حاصل میکند که سیستم در زمان حادثه و تحت فشار بالای پمپهای آتش نشانی، دچار گسیختگی نخواهد شد.
نصب نازلها و راه اندازی کلکتور مرکزی
آخرین مرحله از نصب سیستم اطفا حریق سقفی چیست؟ در گام آخر، پس از تایید تست فشار، نازلهای اسپرینکلر یا دتکتورهای سقفی با رعایت کالیبراسیون دمایی مناسب نصب میشوند. همزمان، کل شبکه به ایستگاه کنترل مرکزی متصل میگردد. در نهایت، سیستم با آب گیری کامل و تنظیم پمپهای بوستر آماده باش قرار میگیرد. پس از اطمینان از صحت عملکرد زنگهای هشدار و ارتباط با پنل مرکزی اعلام حریق، پروژه آماده تحویل و دریافت تاییدیههای قانونی از مراجع ذی صلاح خواهد بود.
نکات ایمنی در نصب سیستم اطفا حریق سقفی چیست؟
نصب سیستم اطفا حریق سقفی یک فرآیند مهندسی دقیق است که کوچکترین خطا در آن میتواند کارایی کل سامانه را در لحظه حادثه مختل کند. برای اطمینان از عملکرد صحیح و دریافت تاییدیههای قانونی، رعایت این که نکات مهم در نصب سیستم اطفا حریق سقفی چیست، الزامی است. این نکات شامل:
رعایت دقیق فواصل استاندارد بین نازلها
یکی از کلیدیترین نکات در نصب، تنظیم فاصله استاندارد بین اسپرینکلرها بر اساس ضوابط NFPA13 است. اگر فاصله نازلها از یک دیگر خیلی زیاد باشد، نقاط کوری ایجاد میشود که آتش میتواند در آنجا رشد کند، و اگر خیلی نزدیک باشند، پاشش یک نازل ممکن است باعث خنک شدن زود رس نازل مجاور و عدم فعال سازی به موقع آن شود. محاسبات دقیق بر اساس مساحت تحت پوشش و نوع خطر محیط، تضمین میکند که هم پوشانی پاشش به صورت بهینه انجام شده و تمام نقاط سقف و کف تحت حفاظت کامل قرار گیرند.
انتخاب صحیح دما و تیپ اسپرینکلر
هر محیط، با توجه به شرایط دمایی معمول خود، نیازمند اسپرینکلری با درجه حرارت فعال سازی مشخص است. حبابهای شیشهای رنگی در نازلهای سقفی نشان دهنده دمای عملکرد آنها هستند. برای مثال، در یک آشپزخانه صنعتی باید از نازلهایی با دمای بالاتر استفاده کرد تا بخارات پخت و پز باعث فعال سازی کاذب نشوند. انتخاب اشتباه تیپ اسپرینکلر نسبت به معماری سقف، میتواند باعث انحراف در الگوی پاشش شده و مانع از رسیدن عامل اطفا به کانون اصلی حریق گردد.
رعایت فاصله مجاز از سقف و موانع فیزیکی

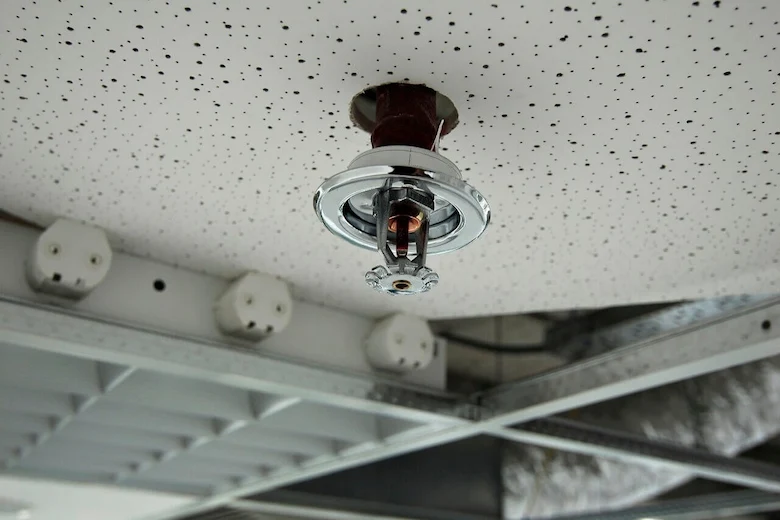

محل قرار گیری نازل نسبت به سطح سقف بسیار حیاتی است زیرا حرارت حاصل از حریق ابتدا در زیر سقف جمع میشود. در صورتی که اسپرینکلر بیش از حد پایین نصب شود، سنسور حرارتی آن دیرتر از حد مجاز فعال میشود. همچنین، نصاب باید اطمینان حاصل کند که موانعی مانند تیرهای ساختمانی، کانالهای کولر یا لوسترها در مسیر پاشش قرار ندارند. لازم به ذکر است که وجود هر گونه مانع صلب در مسیر، باعث شکست الگوی پاشش شده و از رسیدن آب یا گاز به نقاط حساس زیر مانع جلوگیری میکند.
استفاده از ساپورتها و بستهای لرزه گیر
همانطور که پیشتر هم اشاره کردیم، سیستم اطفا حریق سقفی به دلیل وزن بالای آب درون لولهها و فشاری که هنگام تخلیه به شبکه وارد میشود، باید توسط ساپورتهای فولادی و بستهای استاندارد به سازه اصلی متصل شود. در مناطق زلزله خیز، استفاده از مهار بندهای لرزهای طبق استاندارد NFPA13 الزامی است. این مهار بندها مانع از تاب خوردن و شکستن لولهها در اثر تکان شدید ساختمانی میشوند و اطمینان میدهند که سیستم حتی پس از وقوع زلزله همچنان سالم و عملیاتی باقی میماند.
دسترسی پذیری و نصب شیر آلات تست و تخلیه
یک سیستم مهندسی شده باید دارای شیرهای تست در دورترین نقطه شبکه باشد تا اپراتور بتواند بدون فعال کردن کل سیستم، جریان آب و عملکرد سوئیچهای فشار را آزمایش کند. لذا تعبیه شیرهای تخلیه در نقاط پست شبکه برای تخلیه آب جهت تعمیرات یا جلوگیری از گندیدگی آب در لولهها ضروری است. عدم دسترسی آسان به این شیر آلات در آینده، هزینههای نگهداری را به شدت افزایش داده و فرآیند بازرسیهای دورهای آتش نشانی را با مشکل مواجه میکند.
کلام پایانی
همانگونه که دیدید در این مقاله به طور کامل به بررسی پاسخ این سوال پرداختیم که سیستم اطفا حریق سقفی چیست؟ دانستیم که این سیستم شامل اسپرینکلرهای تر و خشک، سیستم اطفا حریق گاری و فومی و غیره میشود. در پایان توجه داشته باشید که انتخاب صحیح نوع سیستم بر اساس کاربری محیط و اجرای دقیق آن توسط متخصصان، تضمین میکند که در لحظات بحرانی، خسارات به حداقل رسیده و پایداری سازه حفظ شود. از همراهی شما عزیزان تا پایان این مقاله متشکریم.
