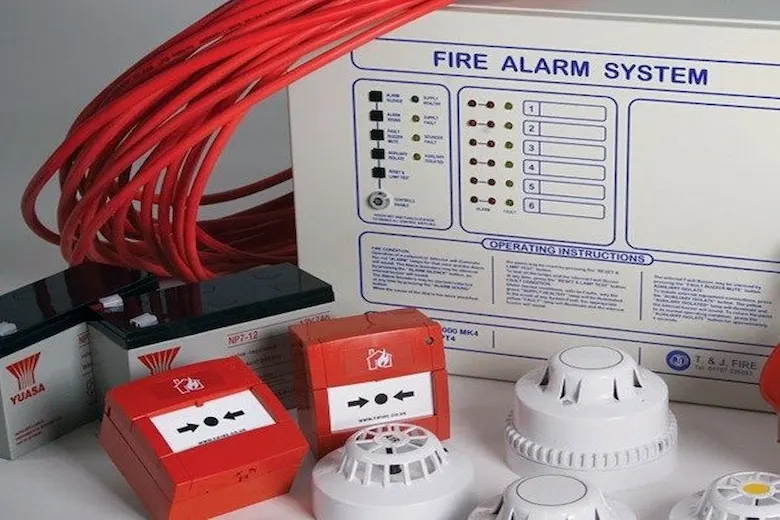

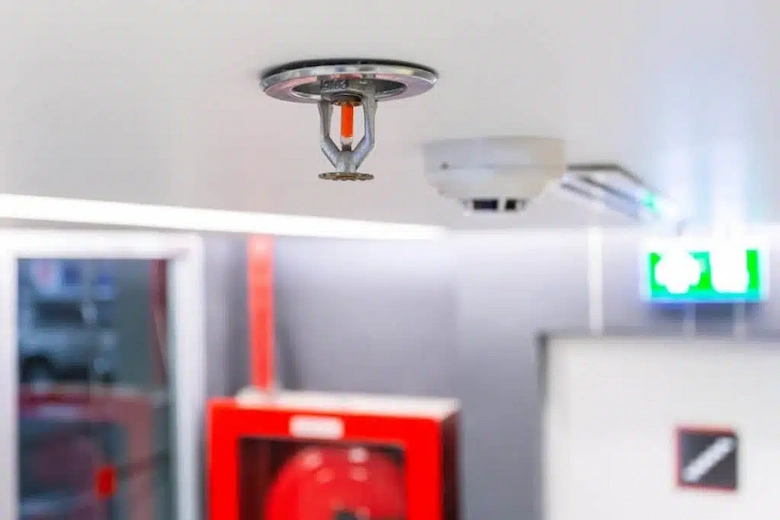

آشنایی جامع با اجزای سیستم اعلام حریق و کاربرد آن‌ها

در طراحی سیستم‌های اطفاء حریق مبتنی بر گاز دی‌اکسید کربن (CO₂)، یکی از پیچیده‌ترین مراحل، طراحی و محاسبه دقیق سایز لوله‌ها و دهانه‌ها است. این فرآیند تأثیر مستقیم بر کارایی، ایمنی و هزینه نهایی پروژه دارد. در این مقاله، بر اساس ضمیمه C استاندارد NFPA 12، به نحوه محاسبه و اصول طراحی لوله‌کشی برای این سیستم‌ها می‌پردازیم.

توجه: ضمیمه C از استاندارد NFPA 12 صرفاً جنبه اطلاعاتی دارد و بخشی از الزامات الزامی استاندارد نیست.



گام به گام طراحی لوله کشی سیستم اطفا حریق

همانگونه که می‌دانید، سیستم‌های اطفا حریق امروزه نقش بسیار مهمی را در حفظ ایمنی زندگی افراد ایفا می‌کنند. از همین روی، توجه به صحت طراحی لوله کشی سیستم اطفا حریق، اهمیت بالایی دارد. با ما همراه باشید تا این موضوع را به صورت گام به گام بررسی کنیم:

بررسی نیاز و استانداردها

اولین گام در طراحی لوله ‌کشی سیستم اطفا حریق، بررسی نیازهای پروژه و مطابقت آن با استانداردهای ایمنی معتبر مانند NFPA، BS یا آیین ‌نامه‌های ملی است. در این مرحله نوع ساختمان، کاربری آن و همچنین میزان ریسک آتش‌ سوزی تحلیل می‌شود. سپس بر اساس این اطلاعات نوع سیستم اطفا مانند آب ‌پاش خودکار، اسپرینکلر یا هیدرانت، تعیین می‌گردد. شایان ذکر است که این گام اهمیت ویژه‌ای دارد زیرا پایه و اساس طراحی اصولی لوله‌ کشی بر مبنای همین تحلیل شکل می‌گیرد.



محاسبه فشار و دبی مورد نیاز

یکی از مهم‌ترین بخش‌های طراحی لوله ‌کشی سیستم اطفا حریق، محاسبه فشار آب و دبی مورد نیاز برای پوشش کامل فضاها است. در این مرحله با استفاده از نرم ‌افزارهای تخصصی یا محاسبات هیدرولیکی، اطمینان حاصل می‌شود که جریان آب در زمان حادثه به اندازه کافی باشد. اگر فشار آب شهری پاسخگو نباشد، طراحی شامل پمپ‌های تقویتی و منبع ذخیره نیز خواهد شد. این محاسبات دقیق، کارایی سیستم را تضمین می‌کند و مانع از اختلال عملکرد در شرایط اضطراری می‌شود.



انتخاب جنس و سایز لوله‌ها

در این گام، بر اساس نتایج محاسبات هیدرولیکی، نوع و قطر مناسب لوله‌ها انتخاب می‌شود. لوله‌های فولادی گالوانیزه، چدنی یا لوله‌های پلیمری مقاوم به حرارت، گزینه‌های متداول هستند. انتخاب سایز درست لوله نه ‌تنها باعث عملکرد موثر سیستم می‌شود بلکه از اتلاف هزینه و فشار اضافی بر شبکه جلوگیری می‌کند. رعایت این اصل به معنای دوام بالاتر سیستم و کاهش نیاز به تعمیرات در آینده است.



طراحی مسیر و نقشه لوله ‌کشی

تهیه نقشه دقیق لوله ‌کشی با نرم ‌افزارهای CAD یا نرم ‌افزارهای تخصصی اطفا حریق، گام حیاتی بعدی است که باید مورد توجه قرار بگیرد. در این نقشه باید مسیر اصلی، شاخه‌ها، شیرآلات، نقاط نصب اسپرینکلر و تجهیزات کنترلی به‌ طور کامل مشخص شود. طراحی اصولی مسیر لوله‌ها مانع از افت فشار ناگهانی و ایجاد نقاط کور در پوشش سیستم می‌شود. همچنین نقشه‌ها باید به گونه‌ای باشند که در آینده امکان توسعه یا تعمیر آسان این سیستم‌ها در صورت نیاز، فراهم گردد.



نصب و اجرای لوله‌ کشی

پس از تایید نقشه، اجرای لوله‌ کشی آغاز می‌شود. در این مرحله تیم مجری با استفاده از ابزارهای تخصصی، لوله‌ها را بر اساس نقشه در سقف یا دیوارها نصب می‌کند. جوشکاری، رزوه ‌زنی و اتصالات باید کاملا استاندارد باشند تا هیچ گونه نشتی در سیستم رخ ندهد. همچنین مسیر لوله‌ها باید به ‌طور ایمن مهار بندی شوند تا در برابر لرزش یا زلزله مقاوم بمانند. توجه داشته باشید که کیفیت اجرای این مرحله نقش کلیدی در عملکرد بدون نقص سیستم خواهد داشت.



تست فشار و نشتی

بعد از اتمام طراحی لوله کشی سیستم اطفا حریق و نصب آن، سیستم باید تحت تست فشار و نشتی قرار گیرد. در این آزمون، لوله‌ها با آب یا هوا تحت فشار مشخصی قرار داده می‌شوند تا هر گونه نشتی یا ضعف اتصالات شناسایی و برطرف شود. این مرحله تضمین می‌کند که سیستم در زمان وقوع حریق بدون مشکل عمل خواهد کرد. انجام تست فشار طبق استانداردهای بین ‌المللی یک الزام است و نباید نادیده گرفته شود.



تحویل و نگهداری سیستم

آخرین گام، تحویل رسمی سیستم اطفا حریق به کارفرما و ارائه مدارک شامل نقشه‌های As-Built، دفترچه راهنما و برنامه نگهداری دوره‌ای است. نگهداری منظم شامل بازرسی شیرآلات، تست پمپ‌ها و همچنین بررسی دوره‌ای فشار لوله‌ها است. اجرای برنامه نگهداری باعث می‌شود که سیستم در طولانی ‌مدت کارایی خود را حفظ کند و در لحظه وقوع حریق بدون نقص وارد عمل شود.



چالش اصلی در طراحی لوله‌ها

گاز دی‌اکسید کربن در حالت مایع و تحت فشار اشباع از مخزن خارج می‌شود. با عبور از لوله‌کشی، به دلیل اصطکاک، فشار کاهش یافته و CO₂ شروع به تبخیر می‌کند و مخلوطی از مایع و بخار تولید می‌شود. این فرآیند باعث افزایش حجم و سرعت جریان شده و افت فشار در انتهای لوله بیشتر از ابتدای آن خواهد بود.

بیشتر بخوانید: طراحی سیستم اطفاء حریق با گاز دی‌اکسید کربن (CO₂)

روش محاسبه افت فشار

برای طراحی دقیق، از منحنی‌های فشار در مقابل طول معادل استفاده می‌شود. این منحنی‌ها با استفاده از معادلات ارائه‌شده در بخش 4.7.5.1 استاندارد NFPA 12 ترسیم شده‌اند.

در این معادلات دو فاکتور کلیدی استفاده می‌شود:

• Y: دارای واحدهای فشار ضربدر چگالی است.
• Z: یک نسبت بدون بعد است.

این فاکتورها بر اساس فشار ذخیره‌سازی (PI) و فشار خط (P) تعیین می‌شوند.

فشار مرجع در سیستم‌های فشار پایین و بالا

• در سیستم‌های فشار پایین، میانگین فشار تخلیه حدود 285 psi (1965 kPa) است. برای محاسبات، فشار مرجع 300 psi (2068 kPa) در نظر گرفته می‌شود.
• در سیستم‌های فشار بالا، فشار بستگی به دمای محیط دارد (معمولاً 70°F یا 21°C). میانگین فشار در این حالت حدود 750 psi (5171 kPa) است.

یک نمونه محاسبه واقعی

در یک مثال عملی، فرض کنیم خط اصلی از مخزن آغاز می‌شود و طول آن 300 فوت است. فشار در انتهای این خط 228 psi است. اگر یک انشعاب از همین خط منشعب شود و طول کل مسیر به 410 فوت برسد، فشار در انتهای این انشعاب به حدود 165 psi خواهد رسید.

با استفاده از این فشار و نرخ جریان (مثلاً 500 lb/min)، مساحت دهانه مورد نیاز اسپرینکلر حدود 0.567 اینچ مربع (366 میلی‌متر مربع) محاسبه می‌شود.

انتخاب سایز لوله و دهانه اسپرینکلر

طراحی سیستم توزیع گاز CO₂ بر اساس نرخ جریان مورد نیاز در هر اسپرینکلر انجام می‌شود. با استفاده از منحنی‌های جریان و داده‌های بخش 4.7.5.2 می‌توان دهانه مناسب را برای فشار مشخص انتخاب کرد.

در سیستم‌های فشار بالا، جریان کل از چندین سیلندر تأمین می‌شود. نرخ جریان از هر سیلندر و مقاومت اتصالات تأثیر قابل توجهی بر افت فشار دارد.

بیشتر بخوانید: مزایای سیستم‌های اعلام حریق با سیم و بی‌سیم

استفاده از جداول معادل طول لوله

• جدول C.1(d) برای اتصالات رزوه‌ای
• جدول C.1(e) برای اتصالات جوشی
• برای اتصالات مکانیکی شیار‌دار، باید از اطلاعات سازنده استفاده شود.

همه این جداول بر اساس لوله‌های Schedule 40 طراحی شده‌اند، اما برای Schedule 80 نیز قابل استفاده هستند.

تأثیر ارتفاع در طراحی سیستم

در مواردی که تفاوت ارتفاعی در مسیر لوله‌کشی وجود دارد، باید فشار هیدرواستاتیک را اصلاح کرد. جداول C.1(f) و C.1(g) مقادیر اصلاحی برای سیستم‌های فشار پایین و بالا را ارائه می‌دهند.



نکات ایمنی در طراحی لوله کشی سیستم اطفا حریق

با توجه به حساسیت بالایی که پروسه طراحی و نصب این لوله کشی‌ها دارد، متخصصان این حوزه لازم است یک سری الزامات ایمنی را در دستور کار قرار دهند تا صحت فعالیت و ایمنی سیستم تضمین شود. از جمله مهم‌ترین نکات ایمنی در طراحی لوله کشی سیستم اطفا حریق، می‌توانیم به موارد زیر اشاره کنیم:

انتخاب لوله‌های مقاوم در برابر حرارت

یکی از اصول ایمنی در طراحی لوله کشی سیستم اطفا حریق، استفاده از لوله‌هایی است که در برابر حرارت و آتش مقاومت بالایی داشته باشند. لوله‌های فولادی گالوانیزه یا چدنی معمولا گزینه‌های مناسبی هستند زیرا در دماهای بالا دچار تغییر شکل یا شکست نمی‌شوند. استفاده از این نوع لوله‌ها تضمین می‌کند که در شرایط بحرانی سیستم دچار آسیب نشده و عملکرد خود را به‌ طور کامل حفظ کند.



رعایت استاندارد فشار و دبی آب

در طراحی سیستم اطفا حریق، لازم است که حتما فشار و دبی آب بر اساس استانداردهای بین ‌المللی مانند NFPA محاسبه شود. اگر فشار آب کافی نباشد، شعاع پوشش‌ دهی اسپرینکلرها کاهش یافته و ایمنی کل ساختمان به خطر می‌افتد. در مقابل فشار بیش از حد هم می‌تواند به لوله‌ها آسیب برساند. لذا توجه داشته باشید که طراحی درست فشار و دبی باعث می‌شود سیستم در لحظه آتش ‌سوزی به ‌طور دقیق و ایمن عمل کند.



پیشگیری از نشتی و خوردگی لوله‌ها

ایمنی سیستم اطفا تنها به عملکرد آن در زمان آتش‌ سوزی محدود نمی‌شود، بلکه نگهداری بلند مدت نیز اهمیت دارد. انتخاب پوشش ضد خوردگی برای لوله‌ها و استفاده از اتصالات با کیفیت، احتمال نشتی و خرابی سیستم را به حداقل می‌رساند. نشتی آب علاوه بر کاهش فشار شبکه، می‌تواند خسارت‌های مالی به ساختمان وارد کند. بنابراین رعایت این اصل ایمنی، ماندگاری سیستم را تضمین می‌کند.



طراحی مسیر لوله‌ کشی با کمترین مانع

یکی از نکات کلیدی ایمنی در طراحی لوله کشی سیستم اطفا حریق، طراحی مسیر لوله‌ها به‌ گونه‌ای است که کمترین مانع و پیچیدگی در جریان آب ایجاد شود. مسیرهای طولانی با خم‌های متعدد می‌توانند باعث افت فشار و کاهش راندمان سیستم شوند. علاوه بر این، در صورت نیاز به تعمیر یا سرویس، مسیر ساده و اصولی دسترسی راحت‌تری برای تکنسین‌ها فراهم می‌کند که این موضوع در شرایط اضطراری نقش حیاتی دارد.



نصب شیرآلات کنترلی و تجهیزات ایمنی

و اما در نهایت، وجود شیرآلات کنترلی و تجهیزات ایمنی در مسیر لوله ‌کشی، یکی دیگر از نکات مهم در طراحی است. شیرهای یک طرفه، شیرهای قطع اضطراری و تجهیزات هشدار دهنده به تیم‌های ایمنی کمک می‌کنند تا در مواقع ضروری سیستم را کنترل و مدیریت کنند. نصب درست این تجهیزات مانع از برگشت آب، نشتی و یا از کار افتادن بخش‌های مختلف شبکه می‌شود و ایمنی کل سیستم را به شکل چشمگیری افزایش می‌دهد.



جمع‌بندی

طراحی اصولی و علمی سیستم‌های اطفاء حریق با گاز دی‌اکسید کربن نیازمند آشنایی کامل با دینامیک جریان، افت فشار، رفتار گاز در مسیر لوله‌کشی و استفاده دقیق از استانداردهایی مانند NFPA 12 است. درک صحیح این مفاهیم به طراحان و مهندسان کمک می‌کند تا سیستم‌هایی مطمئن، مؤثر و مقرون‌به‌صرفه پیاده‌سازی کنند.

اگر در حال طراحی یا بازنگری سیستم اطفاء حریق پروژه خود هستید، تیم تخصصی اسپین الکتریک با بهره‌گیری از استانداردهای بین‌المللی و تجربه اجرایی گسترده، آماده ارائه مشاوره و خدمات مهندسی دقیق به شماست.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

آیا می‌توان از لوله‌های Schedule 80 به جای Schedule 40 استفاده کرد؟

بله. هرچند جداول ضمیمه C استاندارد NFPA 12 بر اساس لوله‌های Schedule 40 تدوین شده‌اند، اما برای مقاصد عملی، همین مقادیر برای Schedule 80 نیز قابل استفاده هستند. با این حال، بهتر است در پروژه‌های حساس، با در نظر گرفتن چگالی بالاتر، محاسبات دقیق‌تری انجام شود.

در چه شرایطی باید اصلاح فشار بر اساس ارتفاع انجام شود؟

اگر تغییر ارتفاع در مسیر لوله‌کشی قابل توجه باشد (مثلاً بیش از چند متر)، باید اثر فشار هیدرواستاتیک در نظر گرفته شود. برای این منظور، از جداول C.1(f) و C.1(g) برای سیستم‌های فشار پایین و بالا استفاده می‌شود.

آیا افت فشار در انتهای لوله بیشتر از ابتدای آن است؟ چرا؟

بله، زیرا با کاهش فشار در مسیر، بخشی از مایع CO₂ تبخیر می‌شود و حجم مخلوط گاز و مایع افزایش می‌یابد. این موضوع باعث افزایش سرعت جریان و در نتیجه افت فشار بیشتر در انتهای لوله نسبت به ابتدای آن می‌شود.

سازمان بین‌المللی استانداردسازی (ISO) یک نهاد مستقل و غیردولتی است که استانداردهای بین‌المللی را برای تضمین کیفیت، ایمنی و کارایی در صنایع مختلف تدوین می‌کند. استانداردهای ISO در سطح جهانی پذیرفته شده و به بهبود عملکرد سیستم‌های مختلف، از جمله سیستم‌های اعلام حریق، کمک می‌کنند. یکی از مهم‌ترین استانداردهای مرتبط با اعلام حریق، ISO 7240-12 است که به بیم دتکتورهای دودی اختصاص دارد. این استاندارد دستورالعمل‌های دقیقی را برای طراحی، عملکرد، نصب و آزمون این تجهیزات ارائه می‌دهد تا عملکرد صحیح و دقت بالای آن‌ها تضمین شود.

بیم دتکتورها تجهیزاتی هستند که با استفاده از پرتو نوری مادون قرمز یا لیزری کاهش شفافیت هوا ناشی از دود را تشخیص می‌دهند. این دتکتورها به‌طور کلی در دو نوع اصلی طبقه‌بندی می‌شوند

بیم دتکتور نوع فرستنده گیرنده جدا

 (Projected Beam Smoke Detector)

در این نوع، فرستنده و گیرنده در دو نقطه جداگانه قرار دارند و پرتو نوری از فرستنده به گیرنده ارسال می‌شود. در صورت کاهش شدت نور به دلیل وجود دود، آلارم فعال می‌شود.

 بیشتر بخوانید: استاندارد EN 54-12 | نحوه عملکرد، نصب و نگهداری بیم دتکتورها

بیم دتکتور نوع انعکاسی

(Reflective Beam Smoke Detector)

در این مدل، فرستنده و گیرنده در یک واحد قرار دارند و یک بازتابنده در سمت مقابل نصب می‌شود. پرتو پس از برخورد به بازتابنده، به گیرنده بازمی‌گردد و کاهش شدت آن نشانه وجود دود است.

الزامات بیم دتکتورها در استاندارد ISO 7240-12

استاندارد ISO 7240-12 دستورالعمل‌هایی برای طراحی، نصب، آزمایش و نگهداری بیم دتکتورها ارائه می‌دهد. برخی از مهم‌ترین الزامات این استاندارد عبارت‌اند از:

1. معیارهای عملکردی

• بیم دتکتورها باید توانایی تشخیص تغییرات شفافیت هوا را با دقت بالا داشته باشند.
• محدوده تشخیص بیم دتکتورها باید بین 10 تا 100 متر باشد.
• حساسیت دستگاه باید قابل تنظیم بوده و نسبت به تغییرات غیرعادی محیطی مقاوم باشد.

2. شرایط محیطی و محدودیت‌ها

• بیم دتکتورها نباید تحت تأثیر نور مستقیم خورشید، گرد و غبار، رطوبت بالا یا تغییرات دمایی شدید قرار گیرند.
• در محیط‌هایی که دود به‌صورت یکنواخت منتشر نمی‌شود یا در نزدیکی سقف باقی نمی‌ماند، کارایی بیم دتکتورها کاهش می‌یابد.
• در مناطقی که دارای لرزش زیاد یا جریان هوا شدید هستند، نیاز به کالیبراسیون و بررسی‌های مکرر وجود دارد.

3. الزامات نصب

• بیم دتکتورها باید در فضاهای بزرگ مانند انبارها، سالن‌های تولید، آشیانه‌های هواپیما، فرودگاه‌ها و مراکز خرید نصب شوند.
• ارتفاع نصب باید متناسب با ارتفاع سقف باشد و معمولاً در محدوده 4 تا 25 متر قرار گیرد.
• در صورت وجود مانع در مسیر پرتو نوری، باید از چندین بیم دتکتور به‌صورت مکمل استفاده شود.
• فاصله بین بیم دتکتورها و دیوارها باید حداقل 0.5 متر باشد.

بیشتر بخوانید: راهنمای طراحی سیستم ‌های تشخیص شعله بر اساس استاندارد NFPA 72

4. الزامات نگهداری و آزمون‌های دوره‌ای

• بیم دتکتورها باید به‌صورت دوره‌ای آزمایش و کالیبره شوند تا عملکرد صحیح آن‌ها تضمین شود.
• گرد و غبار و آلودگی‌های محیطی باید به‌طور منظم از سطح فرستنده، گیرنده و بازتابنده پاک شوند.
• زاویه و تنظیمات نوری باید بررسی شده و در صورت لزوم، مجدداً تنظیم شوند.
• دتکتورها باید دارای سیستم خودآزمایی (Self-Testing) و قابلیت تشخیص خرابی (Fault Detection) باشند.

روش‌های آزمون بیم دتکتورها بر اساس ISO 7240-12

ISO 7240-12 شامل مجموعه‌ای از آزمون‌های عملکردی و محیطی است که دقت و قابلیت اطمینان بیم دتکتورها را تأیید می‌کند. برخی از این آزمون‌ها عبارت‌اند از:

1. آزمون حساسیت به دود: بررسی میزان کاهش نور لازم برای فعال شدن هشدار.
2. آزمون محیطی: بررسی عملکرد دستگاه در دمای بالا، دمای پایین، رطوبت زیاد و شرایط گرد و غبار.
3. آزمون تأخیر هشدار: بررسی مدت‌زمان لازم برای فعال شدن هشدار جهت کاهش هشدارهای کاذب.
4. آزمون مقاومت در برابر نور خارجی: ارزیابی تأثیر منابع نوری خارجی مانند نور خورشید بر عملکرد دتکتور.
5. آزمون لرزش و ضربه: بررسی مقاومت بیم دتکتور در برابر لرزش‌های مکانیکی و ضربات احتمالی.

مقاومت در برابر عوامل مزاحم و هشدارهای کاذب

بیم دتکتورها باید دارای فیلترهای نوری و الگوریتم‌های پردازش هوشمند باشند تا در برابر عوامل مزاحم مقاوم باشند. مهم‌ترین عوامل مزاحم که بیم دتکتورها باید در برابر آن‌ها ایمن باشند عبارت‌اند از:

• نور مستقیم خورشید یا نورهای مصنوعی قوی.
• گرد و غبار، دودهای غیرحریق (مانند دود اگزوز ماشین‌آلات صنعتی).
• حرکت اشیاء در مسیر بیم دتکتور (مانند پرندگان یا وسایل متحرک در انبارها).

نتیجه‌گیری
با توجه به اهمیت استاندارد ISO 7240-12 در بهبود عملکرد بیم دتکتورها و تأثیر آن بر ایمنی ساختمان‌ها، رعایت الزامات این استاندارد در طراحی، نصب و نگهداری تجهیزات اعلام حریق ضروری است. برای اطمینان از عملکرد صحیح بیم دتکتورها و جلوگیری از هشدارهای کاذب، انتخاب تجهیزات با کیفیت و توجه به جزئیات استانداردها بسیار مهم است. برای دریافت مشاوره به سایت اسپین الکتریک مراجعه کرده و از محصولات و خدمات تخصصی ما بهره‌مند شوید.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

بیم دتکتور چیست و چگونه عمل می‌کند؟
بیم دتکتور یک دستگاه اعلام حریق است که با استفاده از پرتو نوری مادون قرمز یا لیزری، کاهش شفافیت هوا ناشی از دود را تشخیص می‌دهد. این دتکتورها معمولاً در دو نوع فرستنده‌گیرنده جدا (Projected Beam) و نوع انعکاسی (Reflective Beam) موجود هستند که در هر دو حالت، کاهش شدت نور به دلیل وجود دود باعث فعال شدن آلارم می‌شود.

استاندارد ISO 7240-12 چه الزامات مهمی برای بیم دتکتورها دارد؟
این استاندارد الزامات دقیق برای طراحی، نصب و نگهداری بیم دتکتورها ارائه می‌دهد. برخی از این الزامات شامل توانایی تشخیص دقیق تغییرات شفافیت هوا، نصب در ارتفاع‌های مختلف، مقاوم بودن در برابر نور مستقیم خورشید و گرد و غبار، و نیاز به کالیبراسیون و آزمایش‌های دوره‌ای است.

چه عواملی ممکن است باعث هشدار کاذب در بیم دتکتورها شوند؟
عوامل مزاحم مانند نور مستقیم خورشید، گرد و غبار، دودهای غیرحریق (مانند دود اگزوز ماشین‌آلات) و حرکت اشیاء در مسیر پرتو نوری بیم دتکتورها می‌توانند باعث فعال شدن هشدارهای کاذب شوند. برای کاهش این مشکل، استفاده از فیلترهای نوری و الگوریتم‌های پردازش هوشمند توصیه می‌شود.

سیستم پیجینگ صنعتی( Paging & General Alarm System)  PAGA به مجموعه‌ای از تجهیزات و فناوری‌ها اطلاق می‌شود که برای پخش پیامهای شفاهی و آژیر اخطاری در محیط‌های صنعتی طراحی شده‌اند. این سیستم‌ها با قابلیت ارسال پیام‌های آنی و شفاف ( بخصوص در مواقعی که امکان خطر فوری وجود داشته باشد و خروج اضطراری از محل نیاز شود)  به‌ ویژه در محیط‌هایی که ارتباط سریع و دقیق اهمیت بالایی دارد، کاربرد گسترده‌ای پیدا کرده‌اند. اهمیت سیستم‌های پیجینگ صنعتی به دلیل نقش کلیدی آن‌ها در افزایش بهره ‌وری و کاهش خطاهای ارتباطی در محیط‌های پیچیده‌ای مانند کارخانجات، پالایشگاه‌ها و نیروگاه‌ها است. در این محیط‌ها، انتقال سریع اطلاعات می‌تواند تأثیر مستقیمی بر کیفیت تولید، ایمنی کارکنان و مدیریت بهتر منابع داشته باشد. امروز و در این مقاله قصد داریم به صورت 0 تا 100 به معرفی سیستم پیجینگ صنعتی بپردازیم. پس این مقاله را از دست ندهید و ما را تا پایان همراهی کنید.

انواع سیستم‌های پیجینگ صنعتی

سیستم‌های پیجینگ صنعتی به دسته‌های مختلفی تقسیم می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند:

سیستم پیجینگ صوتی آنالوگ: اولین نوع، سیستم پیجینگ صوتی آنالوگ است که با استفاده از بلندگوها، پیام‌های صوتی را در سراسر محیط صنعتی پخش می‌کند. این سیستم‌ها اغلب ساده و مقرون ‌به ‌صرفه هستند، اما در محیط‌های بزرگ ممکن است محدودیت‌هایی از نظر کیفیت صدا داشته باشند.

سیستم صوتی دیجیتال: نوع دیگر، سیستم‌های دیجیتال است که از فناوری‌های پیشرفته‌تر برای انتقال صدا استفاده می‌کنند. این سیستم‌ها امکان انتقال صدا با کیفیت بالا و حتی یکپارچگی با شبکه‌های کامپیوتری را فراهم می‌کنند. از مزایای این سیستم‌ها می‌توان به قابلیت برنامه ‌ریزی و مدیریت از راه دور اشاره کرد.

سیستم پیجینگ بی سیم: در نهایت، سیستم‌های بی ‌سیم پیجینگ نیز گزینه‌ای محبوب هستند که نیازی به نصب کابل ندارند و در محیط‌هایی که نیاز به انعطاف ‌پذیری بیشتری وجود دارد، کاربرد دارند. این سیستم‌ها به ‌ویژه در مکان‌هایی با مساحت بزرگ یا بخش‌هایی که نصب کابل دشوار است، مورد استفاده قرار می‌گیرند.



بیشتر بخوانید: انواع دتکتور اعلام حریق + (بررسی انواع مختلف)

اجزای اصلی سیستم پیجینگ صنعتی

1. کنترلر مرکزی: این بخش به‌عنوان مغز سیستم عمل می‌کند و وظیفه مدیریت، پردازش و ارسال پیام‌ها را بر عهده دارد. کنترلر مرکزی می‌تواند پیام‌های صوتی را دریافت و آن‌ها را به بلندگوهای مختلف ارسال کند. برخی از کنترلرها قابلیت برنامه ‌ریزی پیام‌ها و یکپارچه‌ سازی با سیستم‌های دیگر را نیز دارند.

2. بلندگوها: بلندگوها ابزار اصلی برای انتقال پیام‌های صوتی به کارکنان در محیط صنعتی هستند. این بلندگوها معمولاً مقاوم در برابر شرایط محیطی سخت مانند گرد و غبار، رطوبت و حرارت بالا طراحی می‌شوند تا عملکرد بهینه‌ای داشته باشند.

3. میکروفون‌ها: میکروفون‌ها برای ضبط و انتقال پیام‌ها به سیستم پیجینگ مورد استفاده قرار می‌گیرند. برخی میکروفون‌ها قابلیت حذف نویز و تنظیم حساسیت دارند که کیفیت صدای خروجی را بهبود می‌بخشد.

4. آمپلی ‌فایرها: آمپلی ‌فایرها وظیفه تقویت سیگنال‌های صوتی را بر عهده دارند. این تجهیزات به ‌ویژه در محیط‌های صنعتی بزرگ، جایی که نیاز به پخش پیام‌ها در مسافت‌های طولانی است، اهمیت زیادی دارند.

5. واحدهای توزیع صدا : این واحدها امکان انتخاب مکانهایی که پیام باید در آنها پخش شود را بعهده دارند و سیگنال‌های صوتی را به بخش‌های مختلف تحت پوشش سیستم ارسال و تقسیم می‌کنند. این قابلیت امکان پوشش ‌دهی بهتر محیط‌های صنعتی را فراهم می‌کند.

6. واحد مانیتورینگ یا ناظر : نمایشگر سطح سیگنال ارسالی و خرابی خطوط ارتباطی Monitoring

7. پیش تقویت کننده ها : سگنالهای دریافتی از میکروفن و تجهیزات جانبی پخش صدا مثل رادیو ، سی دی ، نوار کاست ، هر نوع حافظه دیجیتال را دریافت نموده و سطح سیگنال صوتی آنها را تا اندازه قابل قبول آمپلی فایرها بالا میبرند.



مزایای استفاده از سیستم پیجینگ صنعتی

1. ارتباط سریع و بی‌ وقفه

سیستم‌های پیجینگ صنعتی به مدیران و کارکنان اجازه می‌دهند تا پیام‌های مهم را در لحظه و به‌ صورت فوری منتقل کنند. این ویژگی به‌ ویژه در شرایط اضطراری مانند وقوع حوادث یا آتش‌ سوزی، از اهمیت بالایی برخوردار است. سرعت انتقال اطلاعات در این سیستم‌ها، به کاهش زمان واکنش و افزایش ایمنی کمک می‌کند.

2. افزایش بهره‌ وری

با استفاده از سیستم پیجینگ، ارتباطات داخلی در محیط‌های صنعتی بهبود یافته و هماهنگی میان تیم‌ها تسهیل می‌شود. اطلاع‌ رسانی دقیق و سریع باعث کاهش تأخیرها و اشتباهات در فرآیندهای تولید و عملیات می‌شود، که در نهایت به افزایش بهره‌ وری منجر خواهد شد.

3. کاهش هزینه‌های عملیاتی

استفاده از سیستم‌های پیجینگ باعث کاهش نیاز به ابزارهای پیچیده و پرهزینه ارتباطی می‌شود. با جایگزینی این سیستم‌ها، نه تنها هزینه‌های مربوط به ارتباطات کاهش می‌یابد، بلکه تعمیرات و نگهداری نیز ساده‌تر و مقرون ‌به ‌صرفه‌تر خواهد بود.

4. بهبود ایمنی کارکنان

سیستم‌های پیجینگ صنعتی با امکان ارسال پیام‌های هشدار و اطلاع‌ رسانی در لحظه، به بهبود ایمنی محیط‌های کاری کمک می‌کنند. در شرایط بحرانی، ارسال پیام‌های سریع می‌تواند جان کارکنان را نجات دهد و از بروز حوادث ناگوار جلوگیری کند.

5. انعطاف‌ پذیری بالا

این سیستم‌ها با انواع محیط‌های صنعتی و شرایط مختلف سازگار هستند. از سیستم‌های بی ‌سیم گرفته تا مدل‌های دیجیتال، امکان سفارشی‌ سازی و تنظیم متناسب با نیازهای محیط صنعتی فراهم است، که این موضوع یکی از نقاط قوت اصلی آن‌هاست.



بیشتر بخوانید: انواع دتکتور سیستم اعلام حریق بر اساس نوع

کاربردهای سیستم پیجینگ صنعتی در بخش‌های مختلف

1. کارخانجات تولیدی: سیستم‌های پیجینگ در کارخانجات تولیدی برای هماهنگی تیم‌ها، اطلاع ‌رسانی درباره فرآیندها و هشدارهای ایمنی استفاده می‌شوند.

2. پالایشگاه‌ها و نیروگاه‌ها: در این مکان‌ها، سیستم‌های پیجینگ برای اطلاع‌ رسانی درباره شرایط اضطراری و هماهنگی کارکنان ضروری هستند.

3. بیمارستان‌ها و مراکز درمانی صنعتی: سیستم پیجینگ برای اعلام وضعیت‌های اورژانسی و مدیریت بیماران بسیار مؤثر است.

محیط‌های ساختمانی و عمرانی: در پروژه‌های ساختمانی، این سیستم‌ها برای هماهنگی سریع تیم‌های اجرایی و ارسال دستورات ضروری مورد استفاده قرار می‌گیرند.

کلام پایانی

همانگونه که دیدید در این مقاله  صورت 0 تا 100 به معرفی و بررسی انواع سیستم پیجینگ صنعتی پرداختیم. دانستیم که سیستم‌های پیجینگ صنعتی به‌عنوان یکی از راهکارهای نوین ارتباطی، نقش بسیار مهمی در افزایش بهره‌ وری، ایمنی و هماهنگی در محیط‌های صنعتی ایفا می‌کنند. این سیستم‌ها با قابلیت ارسال سریع پیام‌ها و اطلاع‌ رسانی همزمان به تعداد زیادی از افراد، شرایط ایده‌ آلی را برای مدیریت عملیات صنعتی فراهم می‌کنند. لذا استفاده از انواع مختلف سیستم‌های پیجینگ، از جمله آنالوگ، دیجیتال و بی ‌سیم، متناسب با نیازهای محیط، به مدیران این امکان را می‌دهد تا بهترین راهکار را برای تسهیل ارتباطات انتخاب کنند. در کنار این مزایا، آگاهی از چالش‌ها و انجام نگهداری صحیح از این سیستم‌ها، تضمینی برای کارایی بلند مدت آن‌ها خواهد بود. از همراهی شما عزیزان با ما تا پایان این مقاله متشکریم.

مجموعه اسپین الکتریک به صورت تخصصی و حرفه‌ای در زمینه ارائه انواع سیستم پیجینگ صنعتی و خدمات مربوط به آن فعالیت می‌کند. شما عزیزان می‌توانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان، از طریق پل‌های ارتباطی با کارشناسان ما تماس بگیرید.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

1. سیستم پیجینگ صنعتی چیست؟

سیستمی است که برای برقراری ارتباط سریع و کارآمد در محیط‌های صنعتی طراحی شده و شامل تجهیزات صوتی، میکروفون و بلندگوهاست.

2. چگونه بهترین سیستم پیجینگ را انتخاب کنیم؟

انتخاب مناسب به عواملی مانند اندازه محیط، نوع کاربری و بودجه بستگی دارد.   در این خصوص از متخصصین شرکت اسپین الکتریک کمک بگیرید.

3. آیا سیستم‌های پیجینگ صنعتی نیاز به نگهداری خاصی دارند؟

بله، سرویس دوره‌ای تجهیزات و بررسی کیفیت عملکرد آن‌ها برای حفظ کارایی سیستم ضروری است.

ایمنی در برابر آتش‌سوزی یکی از مهم‌ترین چالش‌های هر ساختمان یا تأسیسات صنعتی است. در این میان، دتکتورهای دودی نقشی کلیدی در تشخیص به‌موقع حریق و کاهش خسارات احتمالی دارند. بیم دتکتور استاندارد UL 268 به‌عنوان یکی از معتبرترین مراجع جهانی، معیارهایی دقیق برای عملکرد و نصب این تجهیزات تعیین کرده است. در این مقاله، با تمرکز بر بیم دتکتورها که برای فضاهای وسیع و بلند طراحی شده‌اند، جزئیات این استاندارد را بررسی خواهیم کرد. اگر به افزایش ایمنی محیط خود علاقه‌مندید و می‌خواهید با آخرین الزامات و روش‌های آزمون بیم دتکتورها آشنا شوید، این مطلب را تا انتها دنبال کنید!

تعریف و عملکرد بیم دتکتورها

بیم دتکتورها نوعی دتکتور دودی نوری هستند که برای تشخیص دود در فضاهای بزرگ مانند انبارها، سالن‌های تولید، فرودگاه‌ها و آشیانه‌های هواپیما طراحی شده‌اند. این دتکتورها از یک منبع نور (فرستنده) و یک حسگر (گیرنده) استفاده می‌کنند تا کاهش میزان نور عبوری را در اثر وجود دود شناسایی کنند.

دو نوع اصلی بیم دتکتورها عبارت‌اند از:

1. بیم دتکتور نوع فرستنده-گیرنده جدا

 (Projected Beam Smoke Detector)

شامل دو واحد مجزا، یکی برای ارسال پرتو و دیگری برای دریافت آن.

بیشتر بخوانید: راهنمای طراحی سیستم ‌های تشخیص شعله بر اساس استاندارد NFPA 72

2. بیم دتکتور نوع انعکاسی (Reflective Beam Smoke Detector):

شامل یک واحد یکپارچه و یک بازتابنده که نور را به فرستنده بازمی‌گرداند.

الزامات بیم دتکتورها در استاندارد  UL 268

استاندارد UL 268 مجموعه‌ای از دستورالعمل‌های فنی را برای طراحی، نصب، آزمون و نگهداری بیم دتکتورها ارائه می‌دهد. مهم‌ترین این الزامات شامل موارد زیر است:

1: معیارهای عملکردی

• بیم دتکتورها باید قابلیت تشخیص دود رقیق را با دقت بالا داشته باشند.
• محدوده تشخیص بیم دتکتورها باید بین 10 تا 100 متر باشد.
• حساسیت دستگاه باید قابل تنظیم بوده و نسبت به عوامل محیطی مقاوم باشد.

2: شرایط محیطی و محدودیت‌ها

• بیم دتکتورها نباید تحت تأثیر نور مستقیم خورشید، گرد و غبار، رطوبت بالا یا تغییرات دمایی شدید قرار گیرند.
• در محیط‌هایی با جریان هوای شدید یا نوسانات دمایی زیاد، نیاز به بررسی و کالیبراسیون منظم دارند.
• دتکتورها باید نسبت به حرکت اشیاء در مسیر پرتو نور مقاوم باشند.

3:  الزامات نصب

• بیم دتکتورها باید در فضاهای وسیع با ارتفاع سقف زیاد نصب شوند.
• فاصله بین بیم دتکتورها و دیوارها باید حداقل 0.5 متر باشد.
• نباید موانعی در مسیر پرتو نوری وجود داشته باشد، در غیر این صورت باید از چندین دتکتور مکمل استفاده شود.

4: الزامات نگهداری و آزمون‌های دوره‌ای

• دتکتورها باید دارای سیستم خودآزمایی (Self-Testing) و قابلیت تشخیص خرابی (Fault Detection) باشند.
• آلودگی‌های محیطی مانند گرد و غبار باید به‌طور منظم از سطح فرستنده و گیرنده پاک شوند.
• کالیبراسیون دوره‌ای جهت اطمینان از عملکرد صحیح دستگاه ضروری است.

 بیشتر بخوانید: دتکتور گاز کاتالیستی چیست؟ – بررسی 0 تا 100

روش‌های آزمون بیم دتکتورها بر اساس UL 268

استاندارد UL 268 مجموعه‌ای از آزمون‌های عملکردی و محیطی را برای ارزیابی بیم دتکتورها تعیین کرده است. برخی از مهم‌ترین آزمون‌ها عبارت‌اند از:

1. آزمون حساسیت به دود: بررسی میزان کاهش نور لازم برای فعال شدن هشدار.
2. آزمون محیطی: بررسی عملکرد دتکتور در شرایط مختلف دمایی و رطوبتی.
3. آزمون تأخیر هشدار: ارزیابی مدت‌زمان تأخیر در تشخیص دود جهت کاهش هشدارهای کاذب.
4. آزمون مقاومت در برابر نور خارجی: بررسی تأثیر منابع نوری خارجی بر عملکرد دتکتور.
5. آزمون مقاومت در برابر لرزش و ضربه: اطمینان از دوام و پایداری دتکتور در شرایط نامساعد.

مقاومت در برابر عوامل مزاحم و هشدارهای کاذب

• دتکتورها باید دارای فیلترهای نوری و الگوریتم‌های پردازش سیگنال پیشرفته باشند.
• مقاومت در برابر دودهای غیرحریق مانند بخار آب و گرد و غبار ضروری است.
• دتکتور نباید نسبت به تغییرات ناگهانی نور محیط حساس باشد.



نتیجه‌گیری

استاندارد UL 268 مجموعه‌ای از الزامات فنی برای بیم دتکتورها ارائه می‌دهد که رعایت آن‌ها باعث افزایش دقت و کاهش هشدارهای کاذب می‌شود. طراحی، نصب و نگهداری صحیح بیم دتکتورها بر اساس این استاندارد نقش مهمی در بهبود عملکرد سیستم‌های اعلام حریق دارد. رعایت این الزامات موجب افزایش قابلیت اطمینان و ایمنی ساختمان‌ها و تأسیسات حیاتی می‌شود.

با بیم دتکتورهای استاندارد اسپین الکتریک، از حداکثر دقت در تشخیص حریق و حداقل هشدارهای کاذب بهره‌مند شوید.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!
