راهنمای جامع تشخیص شعله و جرقه بر اساس استاندارد NFPA 72

دتکتورهای دود در فضاهای صنعتی و باز با چالش‌هایی مانند گرد و غبار، رطوبت بالا، تابش نور مستقیم خورشید و نوسانات دمایی مواجه‌اند. در این شرایط، استفاده از فناوری OSID (Optical Smoke Imaging Detection) به‌عنوان یک راهکار پیشرفته، عملکردی قابل اطمینان ارائه می‌دهد. این تکنولوژی با بهره‌گیری از امواج مادون قرمز (IR) و فرابنفش (UV) و تصویربرداری نوری، به‌طور مؤثری آلارم‌های کاذب را کاهش می‌دهد.

نحوه عملکرد OSID با فناوری طول‌موج دوگانه

دتکتور OSID با ارسال هم‌زمان دو طول‌موج نوری (UV و IR) قادر است ذرات دود واقعی را از ذرات مزاحم تفکیک کند:

• UV: حساس به ذرات ریز و درشت
• IR: عمدتاً حساس به ذرات بزرگ‌تر

این ترکیب باعث حذف سیگنال‌های ناشی از ذرات غیردود مانند گرد و غبار شده و تنها به دود واقعی واکنش نشان می‌دهد.

بیشتر بخوانید: معرفی 0 تا 100 بیم دتکتور اعلام حریق برای مبتدیان

مفاهیم کلیدی در سیستم OSID

• راه‌اندازی کامل (Full Commissioning): تعریف موقعیت‌ها و سطوح مرجع اولیه
• راه‌اندازی جزئی: استفاده از اطلاعات ثبت‌شده قبلی
• خطای ورود جسم: انسداد ناگهانی مسیر دید
• خطای تضعیف: کاهش سیگنال به دلیل ذرات محیطی
• تصویر ناپایدار: ناشی از ارتعاش یا انسداد متناوب

رایج‌ترین خطاهای عملیاتی

• انسداد کامل: توسط اشیاء بزرگ مانند لیفتراک یا بنر
• تضعیف متوسط: به دلیل گرد و غبار یا بخار آب
• نابسامانی تصویر: به‌علت ارتعاش، جریان هوای گرم یا تغییر دما

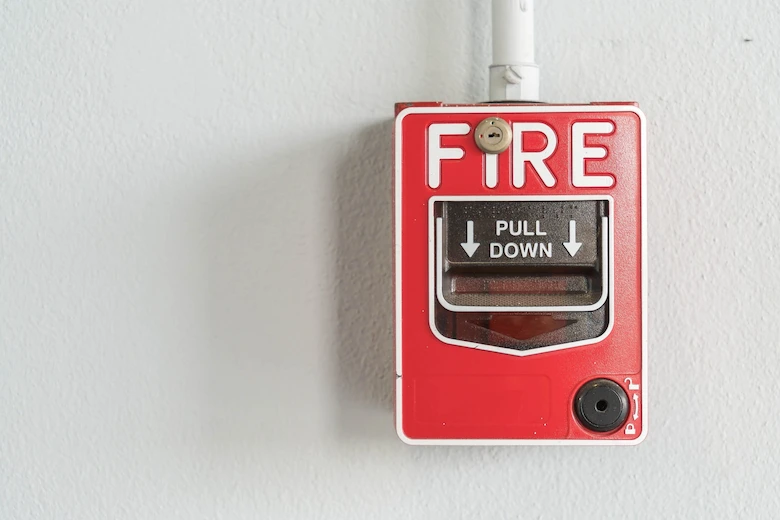

نکات نصب و عملکرد در محیط‌های دشوار

محیط‌های پرگرد‌و‌غبار

• در محیط‌های با غبار موقتی: فعال‌سازی حالت صنعتی و فیلتر غبار توصیه می‌شود.
• در محیط‌های با آلودگی مداوم: استفاده از OSID توصیه نمی‌شود، زیرا باعث ایجاد خطای مرجع و آلارم کاذب می‌شود.

محیط‌های مرطوب

• مه‌پاش (Water Mist): اگر به‌صورت مقطعی باشد، مشکلی ایجاد نمی‌کند؛ در غیر این صورت، باعث تضعیف سیگنال می‌شود.
• میعان (Condensation): نیاز به گرم‌کن لنز برای جلوگیری از اثر منفی
• مه (Fog): در فضاهای نیمه‌باز، مه شدید ممکن است موجب آلارم‌های کاذب شود

تجهیزات جانبی و محافظتی

• پوشش IP66: محافظت در برابر رطوبت و گرد‌وغبار
• قفس فلزی محافظ: جلوگیری از آسیب فیزیکی در محیط‌های عمومی
• سایبان نوری: کاهش اثر نور مستقیم خورشید
• میخ ضدپرنده: پیشگیری از آلودگی لنز توسط پرندگان

بیشتر بخوانید: نحوه ریست شستی اعلام حریق – 4 روش اصلی

آلارم‌های کاذب در شرایط خاص

با وجود فیلترهای پیشرفته، در مواردی خاص مانند دود ناشی از اگزوز یا ذرات معلق شبیه دود، احتمال آلارم کاذب وجود دارد. با این حال، فناوری OSID نسبت به بیم‌دتکتورهای سنتی، محدوده اطمینان وسیع‌تری ارائه می‌دهد.

جمع‌بندی و پیشنهادات نهایی

• در محیط‌هایی با آلودگی مستمر بیش از ۲۰٪، استفاده از OSID توصیه نمی‌شود.
• نصب در شرایط تمیز و پایدار، کلید عملکرد صحیح این سیستم است.
• برای فضاهای بسیار دشوار، استفاده از دتکتورهای مکشی (ASD) گزینه بهتری است.
• انجام تست اولیه و استفاده از نرم‌افزار پایش‌گر داخلی برای ارزیابی عملکرد پیش از بهره‌برداری نهایی توصیه می‌شود.
• برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید.

سیستم اطفاء حریق آسانسور به عنوان یکی از حیاتی‌ترین لایه‌های حفاظتی در معماری مدرن، نقشی تعیین ‌کننده در کاهش خسارات جانی و مالی ناشی از حوادث آتش ‌سوزی ایفا می‌کند. از آنجایی که چاه آسانسور به دلیل ساختار عمودی خود می‌تواند مانند یک دودکش عمل کرده و شعله‌های آتش و دودهای سمی را در عرض چند ثانیه به تمام طبقات ساختمان سرایت دهد، تجهیز آن به یک سیستم تشخیص و مهار خودکار بیش از این که یک انتخاب لوکس باشد، یک ضرورت قانونی و مهندسی به شمار می‌آید. امروز و در این مقاله قصد داریم به طور کامل به معرفی سیستم اطفاء حریق آسانسور بپردازیم. با ما همراه باشید.

سیستم اطفاء حریق آسانسور چیست؟

 سیستم اطفاء حریق آسانسور یک سیستم ایمنی هوشمند و تخصصی است که با هدف شناسایی و مهار آتش ‌سوزی در حیاتی‌ترین و حساس‌ترین نقاط عمودی ساختمان، یعنی چاه و کابین آسانسور، طراحی شده است. این سیستم با بهره‌ گیری از سنسورهای حرارتی و دودی دقیق، به محض تشخیص کوچک‌ترین نشانه‌های حریق، فرمان توقف ایمن آسانسور در نزدیک‌ترین طبقه و باز شدن درب‌ها را صادر کرده و همزمان با استفاده از تجهیزات خودکار نظیر کپسول‌های بیورسا که فضایی را اشغال نمی‌کنند، به سرکوب شعله‌ها می‌پردازد.

مهم‌ترین اهمیت استفاده از این سیستم در پیشگیری از نفوذ دود به طبقات بالا از طریق چاله آسانسور و محافظت از جان مسافران و زیرساخت‌های گران ‌قیمت الکترو مکانیکی است. امروزه به دلیل محدودیت فضا و خطر برق‌ گرفتگی، استفاده از سیستم‌های سنتی آبی در این محیط‌ها مجاز نیست و نصب یک پکیج اطفاء حریق اختصاصی، استاندارد ایمنی ساختمان را به سطح فوق ‌العاده‌ای ارتقا می‌دهد.

بیشتر بخوانید: اهمیت شیر آتش نشانی در اطفا حریق

انواع سیستم اطفاء حریق آسانسور

به طور کلی، برای انتخاب بهترین سیستم اطفاء حریق آسانسور، باید به محدودیت فضا، وجود تجهیزات برقی حساس و سرعت بالای انتشار دود توجه کرد. در این قسمت از مقاله انواع اصلی این سیستم‌ها را به طور کامل به شما معرفی خواهیم کرد:

سیستم اطفاء حریق آیروسل

سیستم اطفاء حریق آیروسل یکی از پیشرفته‌ترین و کارآمدترین گزینه‌ها برای چاله و موتور خانه آسانسور است که به دلیل حجم بسیار کم و قدرت بسیار زیاد در مهار حریق‌های الکتریکی، محبوبیت زیادی دارد. این سیستم با آزاد سازی ذرات بسیار ریز جامد و گازهای بی ‌اثر، واکنش‌های زنجیره‌ای شیمیایی آتش را در کسری از ثانیه متوقف می‌کند. از مزایای منحصر به ‌فرد سیستم اطفاء حریق آسانسور آیروسل می‌توان به عدم نیاز به لوله‌ کشی، وزن سبک، ماندگاری بالا و عدم مسمومیت برای انسان و محیط زیست اشاره کرد. همچنین این ماده پس از تخلیه، هیچ‌ گونه پسماند مخربی بر روی بردهای الکترونیکی و تجهیزات مکانیکی حساس آسانسور باقی نمی‌گذارد که این امر هزینه‌های بازسازی پس از حادثه را به حداقل می‌رساند.

سیستم اطفاء حریق گازی

اما سیستم اطفاء حریق با گاز FM200 یا HFC-227ea به عنوان یک استاندارد طلایی در حفاظت از فضاهای بسته و تجهیزات ارزشمند شناخته می‌شود که عملکرد آن بر پایه کاهش گرمای شعله و تداخل در فرآیند احتراق است. این سیستم گاز پایه کربنی را به صورت فشرده در سیلندرها نگهداری کرده و به محض دریافت سیگنال از دتکتورهای دودی، در کمتر از ۱۰ ثانیه کل فضای کابین یا تابلو فرمان را پوشش می‌دهداصلی‌ترین ویژگی این سیستم این است که کاملا نا رسانا بوده و هیچ‌ گونه شوک حرارتی به قطعات برقی وارد نمی‌کند.

سیستم اطفاء حریق پودری

اما یکی دیگر از بهترین انواع سیستم اطفاء حریق آسانسور، سیستم‌های اطفاء حریق پودری اتوماتیک است که اغلب به صورت کپسول‌های سقفی حساس به دما در بالای چاهک یا موتور خانه نصب می‌شوند و به عنوان یک راهکار اقتصادی و قدرتمند برای مقابله با حریق‌های کلاس A، B و C هستند. این تجهیزات دارای یک حباب شیشه‌ای حساس به حرارت هستند که در دمای مشخصی شکسته شده و پودر شیمیایی را به صورت ۳۶۰ درجه در محیط پخش می‌کند. اگر چه این سیستم قدرت خفه‌ کنندگی بسیار بالایی دارد، اما به دلیل باقی ماندن ذرات پودر بر روی تجهیزات، بیشتر در بخش‌های زیرین چاه یا موتور خانه‌های بزرگ که دسترسی برای نظافت وجود دارد، مورد استفاده قرار می‌گیرد تا از سرایت آتش به کابل‌ها جلوگیری کند.

بیشتر بخوانید: تفاوت دتکتور دودی و حرارتی

اجزاء سیستم اطفاء حریق آسانسور

سیستم اطفاء حریق آسانسور از مجموعه‌ای از قطعات هوشمند و مکانیکی تشکیل شده است که هماهنگی دقیق آن‌ها برای تشخیص سریع و مهار آتش در محیط حساس چاه و کابین ضروری است. این اجزا در کنار هم باعث می‌شوند تا به محض وقوع حریق، آسانسور از مدار خارج شده و عملیات اطفاء بدون آسیب به تجهیزات برقی انجام شود. اجزای اصلی این سیستم عبارتند از:

1. پنل مرکزی اعلام حریق
2. دتکتور دودی
3. دتکتور حرارتی
4. شستی‌های اعلام حریق دستی
5. کپسول‌های اطفاء خودکار
6. نازل‌های پاشش ماده اطفایی
7. فعال ‌ساز الکتریکی یا حرارتی
8. ماژول رابط قطع برق
9. سنسور تشخیص وضعیت درب و طبقه
10. آژیر و فلاشر اعلام خطر
11. کابل‌های سیلیکونی نسوز
12. باتری اعلام حریق

استانداردهای لازم در اجرای سیستم اطفاء حریق آسانسور

ضوابط اجرایی سیستم اطفاء حریق آسانسور بر پایه الزامات سخت ‌گیرانه ملی و بین ‌المللی نظیر EN81 اروپا و استانداردهای NFPA 13 & 72 تنظیم شده‌اند تا بالاترین سطح ایمنی را در برابر سوانح تضمین کنند. یکی از حیاتی‌ترین این الزامات، پیاده ‌سازی پروتکل Firefighters’ Operation است که بر اساس آن، سیستم باید بلافاصله پس از کشف حریق، آسانسور را به طبقه همکف هدایت کرده و با باز نگه داشتن درب‌ها، از محبوس شدن افراد جلوگیری کند. مطابق با مقررات ملی ساختمان، استفاده از تجهیزات اطفاء حریق بر پایه آب در موتور خانه و چاهک آسانسور به دلیل خطر اتصال کوتاه و برق‌ گرفتگی ممنوع بوده و الزامی است که از سیستم‌های گازی با قابلیت نارسایی الکتریکی و کلاس حریق C استفاده شود.

همچنین، تمامی کابل ‌کشی‌های مربوط به اعلام و اطفاء حریق در فضای چاهک باید از نوع نسوز با تاییدیه LPCB باشند و محل استقرار نازل‌ها و دتکتورها به گونه‌ای طراحی شود که جریان هوای ناشی از حرکت کابین باعث بروز خطا در عملکرد سیستم یا تاخیر در پخش ماده اطفاء حریق نگردد.

بیشتر بخوانید: رفع خطای سیستم اعلام حریق

سیستم اطفاء حریق آسانسور چگونه عمل می‌کند؟

مکانیزم عملکرد سیستم اطفاء حریق آسانسور بر پایه یک زنجیره عملیاتی هوشمند و متوالی استوار است که با تشخیص دقیق حریق توسط دتکتورهای دودی و حرارتی مستقر در چاله آسانسور یا موتور خانه آن آغاز می‌شود. به محض شناسایی کوچک‌ترین نشانه‌های آتش‌ سوزی، پنل مرکزی فرمان توقف اضطراری را صادر کرده و آسانسور را به نزدیک‌ترین طبقه ایمن هدایت می‌کند تا با باز شدن درب‌ها، مسافران از تله مرگبار دود نجات یابند. همزمان با این فرآیند، سیستم فرمان قطع برق اصلی آسانسور را صادر می‌کند تا از بروز اتصال کوتاه جلوگیری شود.

در مرحله نهایی، کپسول‌های خودکار از طریق فعال ‌سازهای الکتریکی یا حساس به دما وارد عمل شده و با پاشیدن متمرکز ماده اطفایی در فضای کابین، بدون آسیب رساندن به قطعات حساس الکترونیکی، شعله‌‎‌های آتش را در کسری از ثانیه سرکوب می‌کنند تا از سرایت شعله‌ها به سایر طبقات از طریق داکت‌های عمودی پیشگیری شود.

راهنمای نصب سیستم اطفاء حریق آسانسور

نصب سیستم اطفاء حریق آسانسور یک فرآیند مهندسی دقیق است که نیازمند دانش فنی در حوزه برق و ایمنی ساختمان است. در این قسمت از مقاله قصد داریم راهنمای 0 تا 100 نصب سیستم اطفاء حریق آسنسور را در 5 مرحله برای شما شرح دهیم. با ما همراه باشید:

مکان ‌یابی و نصب دقیق تجهیزات

نخستین و مهم‌ترین گام در نصب سیستم اطفاء حریق آسانسور، نقشه‌ برداری دقیق از فضای چاله آسانسور، موتور خانه و تابلو فرمان جهت نصب بهینه دتکتورها و کپسول‌ها است. در این مرحله باید نقاط استراتژیک که بیشترین احتمال تجمع دود یا نشت حرارت را دارند شناسایی شوند. نصب دتکتورها باید به گونه‌ای باشد که جریان هوای ناشی از حرکت کابین باعث اختلال در عملکرد آن‌ها یا ایجاد هشدارهای کاذب نگردد. شایان ذکر است که محل نصب کپسول‌های آیروسل یا گاز پاک باید به‌ گونه‌ای انتخاب شود که شعاع پاشش آن‌ها تمام نقاط حساس الکترو مکانیکی را تحت پوشش مستقیم قرار دهد.

زیر سازی و کابل ‌کشی با استفاده از کابل‌های نسوز

پس از تعیین محل قرار گیری قطعات، نوبت به کابل ‌کشی سیستم با استفاده از کابل‌های شیلد دار و نسوز می‌رسد که طبق استانداردهای آتش ‌نشانی باید توانایی تحمل دمای بالا را برای مدت زمان مشخصی داشته باشند. تمامی مسیرهای سیم‌ کشی باید در داخل لوله‌های فولادی یا فلکسیبل‌های فلزی قرار گیرند تا در برابر جویده شدن توسط جوندگان یا آسیب‌های فیزیکی ناشی از لرزش‌های آسانسور محافظت شوند. در این مرحله، ایجاد ارتباط میان پنل مرکزی اطفاء حریق و مدار استپ اضطراری آسانسور برای اجرای فرمان‌های خودکار بسیار حیاتی است.

نصب تجهیزات کشف و اعلام

اما پس از آماده سازی کامل، نوبت به نصب دتکتورهای دودی لیزری یا حرارتی مکشی و آژیرهای هشدار در محل‌های پیش ‌بینی شده می‌رسد. دقت در اتصال صحیح دتکتورها به پنل مرکزی و تنظیم حساسیت آن‌ها متناسب با شرایط محیطی چاله آسانسور که معمولا فضایی غبار آلود است از اهمیت بالایی برخوردار است. لذا نصب شستی‌های اعلام حریق دستی در نزدیکی ورودی موتور خانه و طبقه همکف نیز در این گام انجام می‌شود تا در صورت مشاهده حریق توسط پرسنل قبل از عملکرد خودکار سنسورها، امکان فعال‌ سازی دستی سیستم نیز فراهم باشد.

استقرار کپسول‌های اطفاء و سیستم پاشش

اما چهارمین مرحله شامل نصب فیزیکی کپسول‌های اطفاء حریق و اتصال آن‌ها به فعال ‌سازهای الکتریکی است. در سیستم‌های گازی، نازل‌های پاشش باید با محاسبات دقیق هیدرولیکی نصب شوند تا فشار گاز خروجی باعث جابجایی قطعات سبک یا آسیب به بردهای الکترونیکی نشود. لازم به ذکر است که در صورت استفاده از آیروسل، باید فواصل ایمنی بدنه کپسول از تجهیزات قابل اشتعال رعایت شود چون بدنه این تجهیزات در هنگام تخلیه حرارت بالایی تولید می‌کند.

برنامه ‌نویسی پنل و تست نهایی

و اما آخرین مرحله در نصب سیستم اطفاء حریق آسانسور، پیکر بندی نرم ‌افزاری پنل مرکزی و تست یکپارچه عملکرد سیستم است. در این گام، سناریوهای مختلف حریق شبیه ‌سازی می‌شود تا اطمینان حاصل شود که به محض تحریک دتکتور، فرمان Fire Recall، قطع برق موتور خانه و در نهایت پخش ماده اطفا حریق با تاخیر مجاز به درستی اجرا می‌گردد. پس از اطمینان از عملکرد صحیح تمامی اجزا، دفترچه راهنما و چک ‌لیست‌های نگهداری تحویل کارفرما شده و سیستم آماده بهره ‌برداری رسمی می‌گردد.

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به معرفی سیستم اطفاء حریق آسانسور پرداختیم. دانستیم که با بهره‌ گیری از سیستم اطفاء حریق آسانسور، نه تنها می‌توان آتش را در لحظات اولیه سرکوب کرد، بلکه می‌توان از آسیب به قطعات حساس و با ارزش آسانسور نیز جلوگیری به عمل آورد. به همین منظور، سرمایه‌ گذاری بر روی این سیستم، در واقع بیمه کردن سلامت ساکنین و دوام سازه در برابر حوادث غیر مترقبه است. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.

ما در مجموعه اسپین الکتریک آماده‌ایم تا انواع سیستم اطفاء حریق آسانسور را به همراه خدمات مرتبط با نصب یا سرویس آن به شما عزیزان ارائه دهیم. در همین راستا، شما همراهان گرامی می‌توانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان پیش از خرید، از طریق پل‌های ارتباطی با کارشناسان ما تماس حاصل فرمایید.

در این مقاله، به بررسی جامع و دقیق بیم دتکتور استاندارد ISO 7240-12 پرداخته‌ایم. استانداردی که طراحی، عملکرد، نصب و آزمایش این تجهیزات را به دقت تنظیم می‌کند تا عملکرد بی‌نقص و دقت بالای آن‌ها در تشخیص دود تضمین شود. این مقاله نه تنها ویژگی‌های اصلی بیم دتکتورها و انواع آن‌ها را توضیح می‌دهد، بلکه الزامات فنی، محیطی و روش‌های آزمون‌های دوره‌ای را نیز بررسی می‌کند. اگر شما هم به دنبال اطلاعات دقیق و کاربردی در زمینه سیستم‌های اعلام حریق و بهبود ایمنی ساختمان‌ها هستید، ادامه مقاله می‌تواند نکات ارزشمندی برای شما به همراه داشته باشد. پیشنهاد می‌کنیم تا انتهای مقاله با ما همراه باشید.

بیم دتکتور اساس استاندارد  ISO 7240-12

سازمان بین‌المللی استانداردسازی (ISO) یک نهاد مستقل و غیردولتی است که استانداردهای بین‌المللی را برای تضمین کیفیت، ایمنی و کارایی در صنایع مختلف تدوین می‌کند. استانداردهای ISO در سطح جهانی پذیرفته شده و به بهبود عملکرد سیستم‌های مختلف، از جمله سیستم‌های اعلام حریق، کمک می‌کنند. یکی از مهم‌ترین استانداردهای مرتبط با اعلام حریق،  ISO 7240-12 است که به بیم دتکتورهای دودی اختصاص دارد. این استاندارد دستورالعمل‌های دقیقی را برای طراحی، عملکرد، نصب و آزمون این تجهیزات ارائه می‌دهد تا عملکرد صحیح و دقت بالای آن‌ها تضمین شود.

بیم دتکتورها تجهیزاتی هستند که با استفاده از پرتو نوری مادون قرمز یا لیزری کاهش شفافیت هوا ناشی از دود را تشخیص می‌دهند. این دتکتورها به‌طور کلی در دو نوع اصلی طبقه‌بندی می‌شوند:

1. بیم دتکتور نوع فرستنده-گیرنده جدا

 (Projected Beam Smoke Detector)

در این نوع، فرستنده و گیرنده در دو نقطه جداگانه قرار دارند و پرتو نوری از فرستنده به گیرنده ارسال می‌شود. در صورت کاهش شدت نور به دلیل وجود دود، آلارم فعال می‌شود.

بیشتر بخوانید: انواع کاربرد حسگر شعله در استاندارد NFPA

2. بیم دتکتور نوع انعکاسی

(Reflective Beam Smoke Detector)

در این مدل، فرستنده و گیرنده در یک واحد قرار دارند و یک بازتابنده در سمت مقابل نصب می‌شود. پرتو پس از برخورد به بازتابنده، به گیرنده بازمی‌گردد و کاهش شدت آن نشانه وجود دود است.

الزامات بیم دتکتورها در استاندارد ISO 7240-12

استاندارد ISO 7240-12 دستورالعمل‌هایی برای طراحی، نصب، آزمایش و نگهداری بیم دتکتورها ارائه می‌دهد. برخی از مهم‌ترین الزامات این استاندارد عبارت‌اند از:

1:

• بیم دتکتورها باید توانایی تشخیص تغییرات شفافیت هوا را با دقت بالا داشته باشند.
• محدوده تشخیص بیم دتکتورها باید بین 10 تا 100 متر باشد.
• حساسیت دستگاه باید قابل تنظیم بوده و نسبت به تغییرات غیرعادی محیطی مقاوم باشد.

2: شرایط محیطی و محدودیت‌ها

• بیم دتکتورها نباید تحت تأثیر نور مستقیم خورشید، گرد و غبار، رطوبت بالا یا تغییرات دمایی شدید قرار گیرند.
• در محیط‌هایی که دود به‌صورت یکنواخت منتشر نمی‌شود یا در نزدیکی سقف باقی نمی‌ماند، کارایی بیم دتکتورها کاهش می‌یابد.
• در مناطقی که دارای لرزش زیاد یا جریان هوا شدید هستند، نیاز به کالیبراسیون و بررسی‌های مکرر وجود دارد.

3: الزامات نصب

• بیم دتکتورها باید در فضاهای بزرگ مانند انبارها، سالن‌های تولید، آشیانه‌های هواپیما، فرودگاه‌ها و مراکز خرید نصب شوند.
• ارتفاع نصب باید متناسب با ارتفاع سقف باشد و معمولاً در محدوده 4 تا 25 متر قرار گیرد.
• در صورت وجود مانع در مسیر پرتو نوری، باید از چندین بیم دتکتور به‌صورت مکمل استفاده شود.
• فاصله بین بیم دتکتورها و دیوارها باید حداقل 0.5 متر باشد.

4: الزامات نگهداری و آزمون‌های دوره‌ای

• • بیم دتکتورها باید به‌صورت دوره‌ای آزمایش و کالیبره شوند تا عملکرد صحیح آن‌ها تضمین شود.
  • گرد و غبار و آلودگی‌های محیطی باید به‌طور منظم از سطح فرستنده، گیرنده و بازتابنده پاک شوند.
  • زاویه و تنظیمات نوری باید بررسی شده و در صورت لزوم، مجدداً تنظیم شوند.
  • دتکتورها باید دارای سیستم خودآزمایی (Self-Testing) و قابلیت تشخیص خرابی (Fault Detection) باشند.

روش‌های آزمون بیم دتکتورها بر اساس ISO 7240-12

ISO 7240-12 شامل مجموعه‌ای از آزمون‌های عملکردی و محیطی است که دقت و قابلیت اطمینان بیم دتکتورها را تأیید می‌کند. برخی از این آزمون‌ها عبارت‌اند از:

1. آزمون حساسیت به دود: بررسی میزان کاهش نور لازم برای فعال شدن هشدار.
2. آزمون محیطی: بررسی عملکرد دستگاه در دمای بالا، دمای پایین، رطوبت زیاد و شرایط گرد و غبار.
3. آزمون تأخیر هشدار: بررسی مدت‌زمان لازم برای فعال شدن هشدار جهت کاهش هشدارهای کاذب.
4. آزمون مقاومت در برابر نور خارجی: ارزیابی تأثیر منابع نوری خارجی مانند نور خورشید بر عملکرد دتکتور.
5. آزمون لرزش و ضربه: بررسی مقاومت بیم دتکتور در برابر لرزش‌های مکانیکی و ضربات احتمالی.

مقاومت در برابر عوامل مزاحم و هشدارهای کاذب

بیم دتکتورها باید دارای فیلترهای نوری و الگوریتم‌های پردازش هوشمند باشند تا در برابر عوامل مزاحم مقاوم باشند. مهم‌ترین عوامل مزاحم که بیم دتکتورها باید در برابر آن‌ها ایمن باشند عبارت‌اند از:

• نور مستقیم خورشید یا نورهای مصنوعی قوی.
• گرد و غبار، دودهای غیرحریق (مانند دود اگزوز ماشین‌آلات صنعتی).
• حرکت اشیاء در مسیر بیم دتکتور (مانند پرندگان یا وسایل متحرک در انبارها).

نتیجه‌گیری

در نهایت، رعایت استاندارد ISO 7240-12 برای بیم دتکتورها نه تنها باعث بهبود دقت و عملکرد این تجهیزات می‌شود، بلکه نقش مهمی در افزایش ایمنی و کاهش خطرات ناشی از حریق در محیط‌های مختلف ایفا می‌کند. انتخاب بیم دتکتورهای باکیفیت و نصب صحیح آن‌ها مطابق با این استاندارد می‌تواند به حفاظت از ساختمان‌ها و تأسیسات حساس کمک کند. اگر به دنبال مشاوره تخصصی و تهیه تجهیزات اعلام حریق مطابق با استانداردهای روز دنیا هستید، پیشنهاد می‌کنیم به سایت اسپین الکتریک مراجعه کنید. ا

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

بیم دتکتور چیست و چگونه کار می‌کند؟

بیم دتکتور یک سیستم اعلام حریق است که با استفاده از پرتو نوری مادون قرمز یا لیزری، کاهش شفافیت هوا ناشی از دود را تشخیص می‌دهد. این دستگاه در دو نوع فرستنده-گیرنده جدا و انعکاسی موجود است. در نوع فرستنده-گیرنده جدا، پرتو نوری از فرستنده به گیرنده ارسال می‌شود و در صورت وجود دود، شدت نور کاهش می‌یابد. در نوع انعکاسی، پرتو نوری به بازتابنده برخورد کرده و سپس به گیرنده بازمی‌گردد؛ کاهش شدت نور نشان‌دهنده وجود دود است.

استاندارد ISO 7240-12 چه الزامات و دستورالعمل‌هایی برای بیم دتکتورها دارد؟

استاندارد ISO 7240-12 دستورالعمل‌های دقیقی برای طراحی، نصب، آزمایش و نگهداری بیم دتکتورها ارائه می‌دهد. این استاندارد الزامات خاصی برای حساسیت دستگاه، شرایط محیطی، نصب صحیح، و نگهداری دوره‌ای دتکتورها دارد. به عنوان مثال، بیم دتکتورها باید قادر به تشخیص تغییرات شفافیت هوا با دقت بالا باشند و نصب آن‌ها باید در فضاهای بزرگ و با فاصله مناسب از موانع صورت گیرد.

چگونه می‌توان از بروز هشدارهای کاذب در بیم دتکتورها جلوگیری کرد؟

برای جلوگیری از هشدارهای کاذب در بیم دتکتورها، باید از فیلترهای نوری و الگوریتم‌های پردازش هوشمند استفاده کرد که این سیستم‌ها قادرند عوامل مزاحم مانند نور مستقیم خورشید، گرد و غبار و دودهای غیرحریق را شناسایی کرده و از تأثیر آن‌ها بر عملکرد دتکتور جلوگیری کنند. همچنین، نصب درست و کالیبراسیون مداوم دتکتورها نیز به کاهش هشدارهای کاذب کمک می‌کند.

دتکتورهای گاز به‌عنوان بخش حیاتی سامانه‌های ایمنی در محیط‌های صنعتی، مسکونی و آزمایشگاهی، نقش کلیدی در شناسایی نشت گازهای خطرناک و جلوگیری از حوادث احتمالی دارند. نصب صحیح این تجهیزات به‌شدت بر کارایی و زمان پاسخ‌دهی آن‌ها تاثیرگذار است. این مقاله از اسپین الکتریک به بررسی مکان‌های مناسب نصب دتکتور گازهای مختلف، نکات کلیدی و استراتژی‌های پوشش‌دهی در فضاهای گوناگون می‌پردازد.

انواع گازها و ویژگی‌های نصب دتکتور گاز

هر نوع گاز، به دلیل ویژگی‌های فیزیکی خاص خود مانند چگالی نسبت به هوا، رفتار متفاوتی در محیط دارد. در نتیجه، دتکتورهای گاز باید متناسب با این خصوصیات در مکان مناسب نصب شوند تا بهترین عملکرد را داشته باشند.

1. گاز طبیعی (متان – CH₄) و هیدروژن (H₂)

گاز طبیعی و هیدروژن، گازهای سبک‌تری نسبت به هوا هستند و تمایل دارند به سمت بالا حرکت کنند. بنابراین:

• مکان نصب: دتکتورهای این گازها باید تقریباً ۱۵۰ میلی‌متر زیر سقف نصب شوند.
• نکات مهم:
  • ارتفاع نصب نباید پایین‌تر از بالای در باشد تا گاز از قسمت بالایی اتاق به خوبی پایش شود.
  • دتکتورها نباید در گوشه‌ها یا نقاطی که هوا ساکن است نصب شوند، زیرا تجمع گاز در این مناطق ممکن است دیر شناسایی شود.
  • از نصب دتکتورها نزدیک سیستم‌های تهویه یا جایی که جریان هوا مانع رسیدن گاز به سنسور شود، خودداری شود.
  • نگهداری و تست منظم جهت تضمین عملکرد صحیح دتکتورها توصیه می‌شود.

2. ال‌پی‌جی (LPG) و پروپان (C₃H₈)

گازهای LPG و پروپان سنگین‌تر از هوا هستند و به سمت پایین محیط حرکت می‌کنند.

• مکان نصب: دتکتورها باید حدود ۱۵۰ میلی‌متر تا حداکثر ۴۰۰ میلی‌متر از سطح زمین نصب شوند.
• نکات مهم:
  • توجه به شرایط محیطی مانند وجود آب یا رطوبت در کف برای جلوگیری از هشدارهای کاذب ضروری است.
  • نباید در نزدیکی جریان‌های قوی هوا مثل پنجره‌ها یا درها نصب شوند تا از رقیق شدن گاز و ایجاد خطا جلوگیری شود.
  • آزمون و نگهداری منظم برای اطمینان از عملکرد بهینه الزامی است.

3. منوکسید کربن (CO) و دی‌اکسید کربن (CO₂)

منوکسید کربن (CO)

منوکسید کربن وزن تقریبا برابر با هوا دارد و معمولاً در ارتفاع تنفسی انسان (۱.۶ تا ۱.۸ متر از سطح زمین) نصب می‌شود.

• نصب در ارتفاع ناحیه تنفسی افراد، امکان تشخیص سریع‌تر نشت را فراهم می‌کند.
• دتکتورها نباید نزدیک سیستم‌های تهویه نصب شوند تا قرائت‌های دقیق داشته باشند.

دی‌اکسید کربن (CO₂)

دتکتورهای CO₂ کاربردهای مختلفی دارند؛ از کلاس‌های درس گرفته تا آشپزخانه‌های صنعتی و آزمایشگاه‌ها.

• در کلاس‌های درس معمولاً در ارتفاع سر نشسته نصب می‌شوند، اما به دلیل احتمال هشدارهای کاذب از بازدم مستقیم، نصب بالاتر از سر ایستاده ترجیح داده می‌شود.
• در آشپزخانه‌های صنعتی، دتکتورها باید ۱ تا ۳ متر بالاتر از خط پخت و دور از هودهای تهویه نصب شوند.
• در آزمایشگاه‌ها دتکتورها نزدیک شیرهای گاز و محل ذخیره کپسول نصب می‌شوند، با توجه به اینکه CO₂ سنگین‌تر از هواست، نصب در ارتفاع پایین‌تر بهتر است.
• بازرسی و آزمون منظم جهت حفظ ایمنی و عملکرد مطلوب اهمیت فراوانی دارد.

4. کاهش اکسیژن (O₂) و گازهای بی‌اثر (نیتروژن، آرگون)

کاهش اکسیژن در محیط می‌تواند خطرناک باشد، زیرا گازهای بی‌اثر مانند نیتروژن و آرگون جای اکسیژن را می‌گیرند و منجر به خفگی می‌شوند.

• نیتروژن: کمی سبک‌تر از هواست و در آزمایشگاه‌ها به‌عنوان گاز حامل استفاده می‌شود.
• آرگون: سنگین‌تر از هوا بوده و در جوشکاری، نگهداری مواد غذایی و روشنایی کاربرد دارد.
• نصب دتکتورهای پایش اکسیژن باید در ارتفاع پایین باشد تا کاهش سطح اکسیژن به سرعت شناسایی شود.
• تأمین تهویه مناسب برای کاهش خطرات حیاتی است.

5. غنی‌سازی اکسیژن

افزایش سطح اکسیژن بیش از ۲۱ درصد باعث افزایش خطر آتش‌سوزی و انفجار می‌شود.

• شناسایی نشتی اکسیژن برای جلوگیری از خطرات ضروری است.
• دتکتورهای اکسیژن باید نزدیک مخازن و سامانه‌های لوله‌کشی اکسیژن نصب شوند.
• تهویه مناسب در این نواحی باعث رقیق شدن غلظت اکسیژن اضافی و کاهش خطر می‌شود.

بیشتر بخوانید: چیدمان دتکتور شعله در صنعت نفت و گاز

پوشش منطقه‌ای و تعداد دتکتورها

برای تضمین ایمنی کامل، تعداد و مکان دتکتورها باید با دقت تعیین شود. عوامل کلیدی شامل:

1. ابعاد منطقه: فضای بزرگ‌تر نیازمند تعداد بیشتری دتکتور است.
2. ارتفاع سقف: بر اساس گاز پایش‌شده، دتکتورها باید در ارتفاع مناسب نصب شوند.
3. تجهیزات موجود: دستگاه‌هایی مانند دیگ‌های گازی یا اجاق‌ها احتمال نشت را افزایش می‌دهند و نیاز به پایش بیشتر دارند.
4. پیچیدگی لوله‌کشی: در نقاط اتصال و مسیرهای طولانی لوله‌کشی، دتکتورهای بیشتری لازم است.
5. نوع گاز و کاربرد فضا: هر گاز رفتار و خطر خاصی دارد و محل نصب باید متناسب با کاربرد محیط باشد.

بیشتر بخوانید: طراحی چیدمان دتکتور شعله؛ رویکرد نوین در ۲۰۲۵

انواع پوشش دتکتورها

پوشش گسترده (Blanket Coverage)

استقرار یکنواخت چندین دتکتور در سراسر یک فضای مشخص مانند اتاق تجهیزات صنعتی.

• دتکتورها باید به گونه‌ای توزیع شوند که هیچ ناحیه‌ای بدون پوشش باقی نماند.
• پوشش نواحی با همپوشانی جزئی باعث افزایش اطمینان در صورت خرابی یک دتکتور می‌شود.
• طراحی اتاق، محل تجهیزات و مسیرهای تهویه باید در جانمایی دتکتورها لحاظ شود.
• نگهداری و آزمون‌های منظم باید به صورت برنامه‌ریزی‌شده انجام شود.

پوشش هدفمند (Targeted Coverage)

نصب بیم دتکتور در نقاط خاصی که احتمال نشت گاز بیشتر است، مانند:

• دیگ‌های بخار، لوله‌کشی‌ها، شیرها و دودکش‌ها.
• دتکتورها باید نزدیک به این نقاط نصب شوند، بدون اینکه دسترسی به آن‌ها محدود شود.
• نوع دتکتور باید با نوع گاز هماهنگ باشد.
• شرایط محیطی مانند جریان هوا و دما باید در نظر گرفته شود.
• برنامه نگهداری و کالیبراسیون منظم بسیار حیاتی است.

نکات مهم در نگهداری و آزمون دتکتورها

• آزمون‌های دوره‌ای برای تضمین دقت و عملکرد صحیح دتکتورها انجام شود.
• کالیبراسیون منظم برای جلوگیری از خطاهای اندازه‌گیری ضروری است.
• در صورت خرابی یا تعمیر، جایگزینی فوری دتکتورها برای حفظ ایمنی محیط ضروری است.

نتیجه‌گیری

نصب صحیح و به موقع دتکتورهای گاز، عاملی حیاتی برای ایمنی در هر محیطی است که گازهای مختلف مورد استفاده یا نگهداری قرار می‌گیرند. با درک ویژگی‌های فیزیکی گازها، شرایط محیطی و کاربری فضا، می‌توان مکان‌های بهینه نصب دتکتورها را تعیین کرد. استفاده از استراتژی‌های پوشش گسترده و هدفمند، همراه با نگهداری منظم، تضمین می‌کند که سامانه‌های پایش گاز به بهترین شکل عمل کنند و خطرات ناشی از نشت گاز به حداقل برسند. در نهایت، این اقدامات به حفاظت از جان انسان‌ها و جلوگیری از خسارات مالی کمک شایانی می‌کنند.

برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید.

در محیط‌های صنعتی، آزمایشگاهی و حتی برخی اماکن عمومی، وجود گازهای خطرناک، قابل اشتعال یا سمی می‌تواند سلامت انسان و تجهیزات را به خطر بیندازد. از این رو، استفاده از دتکتور گاز (Gas Detector) برای پایش و تشخیص به‌موقع نشت یا افزایش غلظت گازها، یک الزام حیاتی به شمار می‌رود. اما نکته‌ای که شاید کمتر به آن توجه شود، انتخاب دتکتور گاز مناسب بر اساس نوع گاز، شرایط محیطی و هدف نظارت است. در این مقاله جامع، ضمن بررسی انواع گازها و روش‌های متداول تشخیص آن‌ها، شما را با اصول انتخاب صحیح دتکتور گاز آشنا می‌کنیم.

۱. چرا انتخاب دتکتور گاز اهمیت دارد؟

دتکتورهای گاز با تکیه بر فناوری‌های مختلف، قادرند حضور گازهای خاصی را در فضا شناسایی کرده و هشدار دهند. انتخاب نادرست این تجهیزات می‌تواند منجر به عدم تشخیص صحیح گاز، بروز خطا در هشدارها، کاهش دقت، یا حتی آسیب به دتکتور شود. بنابراین، انتخاب دتکتور گاز باید با دقت و بر پایه‌ی معیارهای مهندسی انجام شود. این معیارها شامل نوع گاز هدف، سطح غلظت مورد انتظار، محیط عملیاتی، نیاز به قابلیت حمل یا ثبات محل نصب، و حتی شرایط تداخلی می‌شود.

۲. انتخاب دتکتور گاز بر اساس نوع گاز

در قدم اول، باید بدانید چه نوع گازی در محیط شما وجود دارد یا احتمال نشت آن وجود دارد. گازها به‌طور کلی به سه دسته اصلی تقسیم می‌شوند:

۲-۱. گازهای قابل اشتعال

برای جلوگیری از خطر انفجار، تشخیص به‌موقع گازهای قابل اشتعال مانند متان، پروپان، بوتان و هیدروژن حیاتی است. فناوری‌های مختلفی برای این منظور توسعه یافته‌اند، از جمله:

• روش احتراق کاتالیستی (Catalytic Combustion): رایج‌ترین نوع دتکتور برای اندازه‌گیری گاز در محدوده درصد پایین حد انفجار (LEL).
• سرامیک کاتالیستی پیشرفته: مناسب برای تشخیص گاز در محدوده غلظتی بالاتر، از چند هزار تا ده هزار ppm.
• حسگرهای نیمه‌رسانا (Semiconductor Sensors): مقرون به‌صرفه و مناسب برای شناسایی در محدوده چند ده تا چند هزار ppm.
• مادون قرمز غیرپاشنده (NDIR): دقت بالا، مناسب برای غلظت‌های LEL و درصد حجمی (%vol).
• تداخلسنج (Interferometer): فناوری پیشرفته با توانایی تشخیص دقیق و بدون واکنش شیمیایی، مقاوم در برابر مواد سمی برای دتکتورهای معمولی مثل سیلیکون یا سولفیدها.

دتکتورهای فیزیکی مانند مادون قرمز و تداخلسنج نسبت به مواد مزاحمی که ممکن است سایر دتکتورها را مسموم کنند، مقاوم‌اند. در محیط‌هایی با احتمال حضور مواد مسموم‌کننده، این گزینه‌ها بسیار مناسب‌تر هستند.

۲-۲. گازهای سمی

گازهای سمی مانند CO، H2S، آمونیاک، کلر و … حتی در مقادیر بسیار کم هم می‌توانند خطرناک یا کشنده باشند. بنابراین دتکتورهایی با حساسیت بالا برای تشخیص این گازها ضروری هستند. محدوده تشخیص این دتکتورها معمولاً از چند صد ppm تا حتی چند ppb (یک میلیونیوم) متغیر است.

تکنولوژی‌های مورد استفاده برای این کاربرد:

• نیمه‌رسانا: برای تشخیص غلظت‌های متوسط گاز.
• الکترولیز پتانسیواستاتیک: دقت بالا برای تشخیص گازهای سمی در محدوده چند ده ppb تا ppm.
• PID (Photoionization Detector): مناسب برای ترکیبات آلی فرار (VOCها).
• دتکتور نوار شیمیایی: حساسیت بسیار بالا و تداخل‌پذیری بسیار پایین.
• دتکتور ذرات پیرولیز: طراحی شده برای مواد خاص نیمه‌رسانا مانند TEOS.

در محیط‌هایی با دقت بالای مورد نیاز یا امکان تداخل با گازهای دیگر، بهتر است از روش‌هایی مانند PID یا نوار شیمیایی استفاده شود.

۲-۳. اکسیژن

سطح اکسیژن محیط یکی دیگر از پارامترهای مهم ایمنی است. کاهش شدید اکسیژن (کمتر از 19.5%) یا افزایش آن (بالاتر از 23.5%) می‌تواند خطرناک باشد.

دو فناوری رایج:

• سلول گالوانیکی: رایج‌ترین روش با دقت بالا و طول عمر مناسب.
• الکترولیز پتانسیواستاتیک: جایگزینی مناسب بدون سرب، مطابق با استانداردهای زیست‌محیطی RoHS.

انتخاب دتکتور گاز بدون سرب با توجه به محدودیت‌های قانونی جدید، گزینه‌ای پایدار و آینده‌نگرانه است.

بیشتر بخوانید: انواع دتکتور گاز – راهنمای 0 تا 100 و آشنایی با کاربردها

۳. انتخاب نوع دستگاه: قابل حمل یا ثابت؟

یکی از جنبه‌های مهم در انتخاب دتکتور گاز، توجه به محل نصب و نحوه استفاده است:

• دتکتور گاز ثابت: نصب دائمی در مکان‌هایی که ریسک نشت گاز دائمی وجود دارد؛ مناسب برای کارخانه‌ها، موتورخانه‌ها، آزمایشگاه‌ها و…
• دتکتور گاز قابل حمل: سبک و قابل جابجایی، مخصوص استفاده توسط افراد یا تیم‌های عملیاتی برای بررسی دوره‌ای یا کار در فضاهای بسته.

اگر کارگران باید دتکتور را همراه داشته باشند، انتخاب نوع قابل حمل اجتناب‌ناپذیر است.

بیشتر بخوانید: هوش مصنوعی در صنعت نفت و گاز | 7 کاربرد کلیدی

۴. نوع عملکرد: مکشی یا انتشار؟

• دتکتورهای نوع انتشار: گازهای موجود در محیط را به‌صورت طبیعی تشخیص می‌دهند؛ بدون نیاز به پمپ داخلی.
• دتکتورهای مکشی: دارای پمپ داخلی هستند که گاز را از نقاط خاص به درون حسگر می‌کشند. مناسب برای بررسی خطوط، محفظه‌ها و فضاهای محدود. در محیط‌هایی با تهویه محدود یا نقاط سخت‌دسترس، انتخاب دتکتور گاز مکشی کاربردی‌تر است.

۵. دتکتور تک‌گاز یا چندگاز؟

امروزه دتکتورهایی طراحی شده‌اند که قابلیت اندازه‌گیری همزمان چند نوع گاز را دارند:

• دتکتور تک‌گاز: مخصوص یک گاز مشخص؛ دقت بالا و مناسب برای کاربردهای خاص.
• دتکتور چندگاز: ترکیب رایج شامل گاز قابل اشتعال، اکسیژن، و دو نوع گاز سمی مثل CO و H2S. در کاربردهای عمومی ایمنی بسیار محبوب هستند.

۶. نکات مهم پیش از انتخاب دتکتور گاز

قبل از تصمیم‌گیری نهایی برای انتخاب دتکتور گاز، این عوامل را در نظر بگیرید:

• شرایط دمایی و رطوبتی محیط
• احتمال وجود گازهای مزاحم یا تداخل‌کننده
• نیاز به اتصال به سیستم هشدار مرکزی یا کنترلر
• الزامات قانونی و استانداردهای ایمنی
• هزینه‌های نگهداری، کالیبراسیون و تعویض حسگر

بیشتر بخوانید: انواع دتکتور های شعله – معرفی 4 دتکتور رایج

جمع‌بندی

انتخاب دتکتور گاز فرایندی دقیق و تخصصی است. شما باید نوع گاز، غلظت هدف، شرایط محیط، قابلیت حمل، روش تشخیص و سطح ایمنی مورد نیاز را به‌دقت مشخص کرده و با مشاوره کارشناسان متخصص اقدام به انتخاب و خرید نمایید.

در اسپین الکتریک، با بهره‌گیری از دانش فنی و تجربه در زمینه تجهیزات اندازه‌گیری، آماده‌ایم تا به شما در انتخاب بهترین دتکتور گاز متناسب با نیازتان کمک کنیم. از مشاوره فنی تا تهیه تجهیزات معتبر جهانی، کنار شما هستیم.

آیا برای محیط صنعتی یا آزمایشگاهی خود نیاز به دتکتور گاز دارید؟
با ما تماس بگیرید تا بهترین گزینه را برای حفاظت از جان، تجهیزات و سرمایه‌تان پیشنهاد دهیم.

برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید،
