ماخذ:NFPA-13 بخش 16 نصب لوله‌کشی، شیرآلات و ملحقات

16.1 الزامات پایه
16.1.1* شیرآلات و گیج‌های سیستم باید قابل دسترسی برای عملیات، بازرسی، آزمایش و نگهداری باشند.
16.1.2 مواد و اجزا باید مطابق با اطلاعات سازگاری مواد که به عنوان بخشی از فهرست یا اطلاعات منتشر شده توسط سازنده در دسترس است، نصب شوند.
16.1.3 اجزای بازسازی‌شده.
16.1.3.1 استفاده از شیرآلات و دستگاه‌های بازسازی‌شده به عنوان تجهیزات جایگزین در سیستم‌های موجود مجاز خواهد بود.
16.1.3.2 استفاده از اسپرینکلرهای بازسازی‌شده برای استفاده در هیچ سیستم جدید یا موجود مجاز نخواهد بود.

16.2 نصب اسپرینکلر
16.2.1 تنها اسپرینکلرهای جدید باید نصب شوند.
16.2.1.1 هنگامی که یک اسپرینکلر از یک اتصال یا خروجی جوش‌خورده جدا می‌شود، نباید دوباره نصب شود مگر اینکه طبق 16.2.1.1.1 مجاز باشد.
16.2.1.1.1 اسپرینکلرهای خشک می‌توانند طبق دستورالعمل‌های نصب و نگهداری سازنده دوباره نصب شوند.
16.2.2* مقاومت در برابر خوردگی.
16.2.2.1 اسپرینکلرهای مقاوم در برابر خوردگی فهرست‌شده باید در مکان‌هایی که مواد شیمیایی، رطوبت یا سایر بخارات خورنده کافی برای ایجاد خوردگی در این دستگاه‌ها وجود دارد، نصب شوند.
16.2.2.1.1* مگر اینکه الزامات 16.2.2.1.2 برآورده شود، پوشش‌های مقاوم در برابر خوردگی فقط باید توسط سازنده اسپرینکلر و طبق الزامات 16.2.2.1.2 اعمال شوند.
16.2.2.1.2 هرگونه آسیب به پوشش محافظ که در زمان نصب رخ دهد، باید فوراً اصلاح شود و تنها با پوشش‌های تولید شده توسط سازنده اسپرینکلر و به روش‌های تأیید شده انجام شود به‌طوری که هیچ بخشی از اسپرینکلر پس از اتمام نصب در معرض نخواهد بود.
16.2.3 رنگ‌آمیزی.
16.2.3.1 در صورتی که اسپرینکلرها توسط غیر از سازنده اسپرینکلر رنگ‌آمیزی شده باشند، باید با اسپرینکلرهای جدید فهرست‌شده با ویژگی‌های مشابه، شامل ضریب K، واکنش حرارتی و توزیع آب، تعویض شوند.
16.2.3.2 در صورتی که صفحه‌های پوشاننده روی اسپرینکلرهای پنهان توسط غیر از سازنده اسپرینکلر رنگ‌آمیزی شده باشند، باید صفحه پوشاننده تعویض شود.
16.2.4 پوشش‌های محافظتی.
16.2.4.1 اسپرینکلرهایی که مناطق اسپری و اتاق‌های مخلوط‌کننده در نواحی کاربرد رزین را محافظت می‌کنند، باید در برابر باقی‌مانده‌های اسپری اضافی محافظت شوند تا در صورت وقوع آتش‌سوزی عمل کنند.
16.2.4.2* در جایی که طبق 16.2.4.1 محافظت شده‌اند، باید از کیسه‌های سلوفانی با ضخامت 0.003 اینچ (0.08 میلی‌متر) یا کمتر یا کیسه‌های کاغذی نازک استفاده شود.
16.2.4.3 اسپرینکلرهایی که رنگ‌آمیزی یا پوشش داده شده‌اند باید طبق الزامات 16.2.3 تعویض شوند.

16.2.5 اسکاشن‌ها و صفحه‌های پوشاننده
16.2.5.1* صفحات، اسکاشن‌ها یا دستگاه‌های دیگری که برای پوشاندن فضای حلقوی اطراف اسپرینکلر استفاده می‌شوند، باید فلزی باشند یا برای استفاده در اطراف اسپرینکلر فهرست شده باشند.
16.2.5.2* اسکاشن‌هایی که با اسپرینکلرهای فرورفته، نوع توکار یا پنهان استفاده می‌شوند، باید بخشی از مجموعه اسپرینکلر فهرست‌شده باشند.
16.2.5.3 صفحه‌های پوشاننده‌ای که با اسپرینکلرهای پنهان استفاده می‌شوند، باید بخشی از مجموعه اسپرینکلر فهرست‌شده باشند.
16.2.5.4 استفاده از درزگیر یا چسب برای مهر و موم کردن نفوذ یا چسباندن اجزای اسکاشن فرورفته یا صفحه پوشاننده پنهان مجاز نخواهد بود.

16.2.6 اسپرینکلرهایی که در معرض آسیب مکانیکی هستند باید با محافظ‌های فهرست‌شده محافظت شوند.

16.2.7 موجودی اسپرینکلرهای یدکی
16.2.7.1* تأمین حداقل شش اسپرینکلر یدکی باید در محل نگهداری شود به طوری که هر اسپرینکلری که عمل کرده یا به هر نحوی آسیب دیده باشد، به سرعت جایگزین شود.
16.2.7.2 اسپرینکلرها باید با انواع و درجه حرارتی اسپرینکلرهای موجود در ملک مطابقت داشته باشند.
16.2.7.3 اسپرینکلرها باید در یک کابینت نگهداری شوند که در آن دما هیچ‌گاه از دمای سقفی حداکثر مشخص شده در جدول 7.2.4.1 برای هر یک از اسپرینکلرها در داخل کابینت تجاوز نکند.
16.2.7.4 در صورتی که اسپرینکلرهای خشک با طول‌های مختلف نصب شده باشند، اسپرینکلرهای خشک یدکی لازم نخواهد بود، به شرطی که وسیله‌ای برای بازگرداندن سیستم به وضعیت عملیاتی فراهم شده باشد.
16.2.7.5 موجودی اسپرینکلرهای یدکی باید شامل تمام انواع و درجه‌ها نصب شده باشد و به شرح زیر باشد:
(1) برای تأسیسات محافظت‌شده با کمتر از 300 اسپرینکلر — حداقل ششاسپرینکلر
(2) برای تأسیسات محافظت‌شده با 300 تا 1000 اسپرینکلر — حداقل 12 اسپرینکلر
(3) برای تأسیسات محافظت‌شده با بیش از 1000 اسپرینکلر — حداقل 24 اسپرینکلر
16.2.7.6* یک آچار اسپرینکلر طبق مشخصات سازنده اسپرینکلر باید در کابینت برای هر نوع اسپرینکلر نصب‌شده فراهم شود تا برای برداشتن و نصب اسپرینکلرها در سیستم استفاده شود.
16.2.7.7 فهرستی از اسپرینکلرهای نصب‌شده در ملک باید در کابینت اسپرینکلر نصب شود.
16.2.7.7.1* فهرست باید شامل موارد زیر باشد:
(1) شماره شناسایی اسپرینکلر (SIN) در صورت وجود؛ یا سازنده، مدل، ضریب K، نوع دفیلتور، حساسیت حرارتی و رتبه‌بندی فشار
(2) شرح کلی
(3) تعداد هر نوع که باید در کابینت موجود باشد
(4) تاریخ انتشار یا اصلاح فهرست

16.3 نصب لوله‌کشی
16.3.1 عمومی
16.3.1.1 لوله‌های فولادی باید مطابق با 16.3.2، 16.3.3 یا 16.3.4 باشند.
16.3.1.2 لوله مسی باید مطابق با 16.3.5 باشد.

16.3.1.3 لوله غیر فلزی باید مطابق با 16.3.9 باشد.
16.3.1.4 لوله برنجی باید مطابق با 16.3.6 باشد.
16.3.1.5 لوله فولاد ضد زنگ باید مطابق با 16.3.7 باشد.

16.3.2 لوله فولادی — جوش‌خورده یا رول‌گروو شده*
هنگامی که لوله فولادی که در جدول 7.3.1.1 ذکر شده است استفاده می‌شود و با جوش‌کاری مطابق با 7.5.2 یا با لوله و اتصالات رول‌گروو شده مطابق با 7.5.3 به هم متصل می‌شود، حداقل ضخامت دیواره اسمی برای فشارهای تا 300 psi (21 bar) باید طبق جدول 10 برای اندازه لوله‌های تا 5 اینچ (125 میلی‌متر)، 0.134 اینچ (3.4 میلی‌متر) برای لوله‌های 6 اینچ (150 میلی‌متر)، 0.188 اینچ (4.8 میلی‌متر) برای لوله‌های 8 و 10 اینچ (200 و 250 میلی‌متر) و 0.330 اینچ (8.4 میلی‌متر) برای لوله‌های 12 اینچ (300 میلی‌متر) باشد.

16.3.3 لوله فولادی — رزوه‌دار
هنگامی که لوله فولادی که در جدول 7.3.1.1 ذکر شده است با اتصالات رزوه‌دار مطابق با 7.5.1 یا با اتصالاتی که با لوله‌های دارای شیارهای بریده‌شده استفاده می‌شود، به هم متصل می‌شود، حداقل ضخامت دیواره باید مطابق با لوله‌های جدول 30 برای اندازه‌های 8 اینچ (200 میلی‌متر) و بزرگتر یا لوله‌های جدول 40 برای اندازه‌های کمتر از 8 اینچ (200 میلی‌متر) برای فشارهای تا 300 psi (21 bar) باشد.

16.3.4 لوله فولادی ویژه فهرست‌شده
محدودیت‌های فشار و ضخامت دیواره برای لوله فولادی که به‌طور ویژه مطابق با 7.3.3 فهرست شده است، می‌تواند مطابق با الزامات فهرست لوله باشد.

16.3.5 لوله مسی
لوله مسی طبق مشخصات استانداردهای ذکر شده در جدول 7.3.1.1 باید دارای ضخامت دیواره نوع K، نوع L یا نوع M باشد که در سیستم‌های اسپرینکلر استفاده می‌شود.

16.3.6 لوله برنجی
لوله برنجی طبق جدول 7.3.1.1 باید در وزن استاندارد در اندازه‌های تا 6 اینچ (150 میلی‌متر) برای فشارهای تا 175 psig (12 bar) و در وزن بسیار مقاوم در اندازه‌های تا 8 اینچ (200 میلی‌متر) برای فشارهای تا 300 psig (21 bar) مجاز باشد.

16.3.7 لوله فولاد ضد زنگ
لوله فولاد ضد زنگ طبق استانداردهای ذکر شده در جدول 7.3.1.1 باید مطابق با لوله‌های جدول 10S یا 40S باشد.

16.3.8 خم‌کردن لوله و لوله‌کشی فلزی
16.3.8.1 خم‌کردن لوله فولادی جدول 10، یا هر لوله فولادی با ضخامت دیواره برابر یا بیشتر از جدول 10 و لوله مسی نوع K و L، مجاز است زمانی که خم‌ها بدون چین‌خوردگی، امواج، تغییر شکل یا کاهش در قطر یا انحرافات قابل توجه از دایره ایجاد شوند.
16.3.8.2 برای لوله جدول 40 و لوله مسی، حداقل شعاع خم باید شش قطر لوله برای اندازه لوله‌های 2 اینچ (50 میلی‌متر) و کوچکتر و پنج قطر لوله برای اندازه لوله‌های 21/2 اینچ (65 میلی‌متر) و بزرگتر باشد.
16.3.8.3 برای تمام لوله‌های فولادی دیگر، حداقل شعاع خم باید 12 قطر لوله برای تمام اندازه‌ها باشد.
16.3.8.4 خم‌کردن لوله و لوله‌های فهرست‌شده باید طبق شرایط فهرست مجاز باشد.

16.3.9 لوله و لوله‌کشی غیر فلزی
16.3.9.1 لوله غیر فلزی فهرست‌شده باید مطابق با محدودیت‌های فهرست آن، از جمله دستورالعمل‌های نصب، نصب شود.
16.3.9.2 زمانی که لوله غیر فلزی در سیستم‌هایی که از لوله فولادی با پوشش ضد خوردگی داخلی استفاده می‌کنند، استفاده می‌شود، پوشش لوله فولادی باید برای سازگاری با مواد لوله غیر فلزی فهرست‌شده باشد.

16.3.9.3 هنگامی که لوله غیر فلزی در سیستم‌هایی استفاده می‌شود که از لوله فولادی استفاده می‌کنند که به‌طور داخلی با ضد خوردگی پوشش داده نشده است، هیچ ارزیابی اضافی لازم نخواهد بود.

16.3.9.4* هنگامی که لوله غیر فلزی در سیستم‌هایی که از لوله فولادی استفاده می‌کنند، استفاده می‌شود، روغن‌های برش و روان‌کننده‌های استفاده‌شده برای ساخت لوله فولادی باید با مواد لوله غیر فلزی مطابق با 16.1.2 سازگار باشند.

16.3.9.5 مواد ضد حریق که برای استفاده در نفوذهای لوله غیر فلزی طراحی شده‌اند باید با مواد لوله غیر فلزی مطابق با 16.1.2 سازگار باشند.

16.3.9.6 لوله غیر فلزی فهرست‌شده برای اشغال‌های خطر کم باید در اتاق‌های خطر معمولی در اشغال‌های خطر کم که مساحت اتاق بیش از 400 فوت مربع (37 متر مربع) نباشد، نصب شود.

16.3.9.6.1 لوله غیر فلزی که مطابق با 16.3.9.6 نصب شده است، باید مجاز به نصب به‌صورت نمایان باشد، مطابق با فهرست.

16.3.9.6.2 زمانی که لوله غیر فلزی که مطابق با 16.3.9.6 نصب شده است، اسپرینکلرها را در یک گاراژ خصوصی در واحد مسکونی که مساحت آن از 1000 فوت مربع (93 متر مربع) بیشتر نباشد تأمین می‌کند، باید مجاز باشد که از محفظه گاراژ با حداقل همان پوشش دیوار یا سقفی که توسط کد ساختمان قابل اجرا لازم است محافظت شود.

16.3.9.7 خم‌کردن لوله یا لوله‌کشی غیر فلزی فهرست‌شده باید طبق شرایط فهرست مجاز باشد.

16.3.10 لوله و لوله‌کشی فلزی فهرست‌شده
16.3.10.1 لوله یا لوله‌ای که فقط برای اشغال‌های خطر کم فهرست شده باشد، باید در اتاق‌های خطر معمولی در اشغال‌های خطر کم که مساحت اتاق بیش از 400 فوت مربع (37 متر مربع) نباشد، نصب شود.

16.3.10.1.1 لوله یا لوله‌ای که مطابق با 16.3.10.1 نصب شده باشد، باید مجاز به نصب به‌صورت نمایان باشد، مطابق با فهرست.

16.3.10.2 خم‌کردن لوله و لوله‌کشی فهرست‌شده باید طبق شرایط فهرست مجاز باشد.

16.3.11 خم‌های برگشتی
16.3.11.1 مگر اینکه الزامات 16.3.11.3، 16.3.11.4 یا 16.3.11.5 برآورده شود، خم‌های برگشتی باید در جایی استفاده شوند که اسپرینکلرهای آویزان از منبع آب خام، برکه‌های آسیاب یا مخازن باز تأمین می‌شوند.

16.3.11.2 خم‌های برگشتی باید به بالای خطوط انشعاب متصل شوند تا از تجمع رسوب در نازل‌های قطره‌ای جلوگیری شود، مطابق با شکل 16.3.11.2.

16.3.11.3 خم‌های برگشتی برای سیستم‌های دلوج لازم نیستند.

16.3.11.4 خم‌های برگشتی برای سیستم‌هایی که از اسپرینکلرهای خشک آویزان استفاده می‌کنند، لازم نیستند.

16.3.11.5 خم‌های برگشتی برای سیستم‌های لوله مرطوب که در آن اسپرینکلرها با ضریب K-11.2 (160) یا بزرگتر استفاده می‌شوند، لازم نیستند.

16.3.12 لوله‌کشی به اسپرینکلرها در زیر سقف‌ها
16.3.12.1* در نصب‌های جدید که انتظار می‌رود اسپرینکلرها را در زیر سقف تأمین کنند، باید خروجی‌های حداقل 1 اینچ (25 میلی‌متر) فراهم شود.

16.3.12.2* در نصب‌های جدید، مجاز است که خروجی‌های حداقل 1 اینچ (25 میلی‌متر) با بوش‌های شش‌ضلعی برای سازگاری با اسپرینکلرهایی که به‌طور مستقیم به اتصالات خط انشعاب متصل شده‌اند، فراهم شود تا امکان اصلاحات سیستم در آینده فراهم شود.

16.4 حفاظت از لوله‌کشی

16.4.1 حفاظت لوله‌کشی در برابر یخ‌زدگی

16.4.1.1* هنگامی که هر قسمتی از سیستم در معرض یخ‌زدگی قرار دارد و دما به‌طور قابل اعتماد نمی‌تواند در 40°F (4°C) یا بالاتر نگه داشته شود، سیستم باید به‌صورت سیستم لوله خشک یا پیش‌عملیاتی نصب شود.

16.4.1.1.1 الزامات 16.4.1.1 در جایی که روش‌های جایگزین جلوگیری از یخ‌زدگی مطابق با یکی از روش‌های شرح‌داده‌شده در 16.4.1.2 تا 16.4.1.4.1 فراهم شده باشد، اعمال نمی‌شود.

16.4.1.2 مناطق بدون گرمایش مجاز هستند که توسط سیستم‌های ضدیخ یا سیستم‌های دیگر که به‌طور خاص برای این منظور فهرست شده‌اند، محافظت شوند.

16.4.1.3 زمانی که لوله‌های تأمین آب پر از آب، لوله‌های ایستاده، لوله‌های ایستاده سیستم، یا لوله‌های اصلی تغذیه از مناطق باز، اتاق‌های سرد، راهروها یا مناطق دیگر که در معرض دماهای زیر 40°F (4°C) هستند، عبور می‌کنند، لوله مجاز است که با پوشش‌های عایق، پوشش‌های ضد یخ یا روش‌های دیگر برای حفظ دمای حداقل بین 40°F و 120°F (4°C و 49°C) در برابر یخ‌زدگی محافظت شود.

16.4.1.4 سیستم‌های ردیابی حرارت فهرست‌شده مجاز هستند که طبق 16.4.1.4.1 و 16.4.1.4.2 استفاده شوند.

16.4.1.4.1 زمانی که برای محافظت از خطوط انشعاب استفاده می‌شوند، سیستم ردیابی حرارت باید به‌طور خاص برای استفاده در خطوط انشعاب فهرست شده باشد.

16.4.1.4.2 نظارت الکتریکی بر سیستم ردیابی حرارت باید تأیید قطعی فراهم کند که مدار انرژی‌دهی شده است.

16.4.1.5 لوله‌کشی پر از آب مجاز است که در مناطقی که دما کمتر از 40°F (4°C) است نصب شود، زمانی که محاسبات از دست دادن گرما توسط یک مهندس حرفه‌ای تأیید کند که سیستم یخ نمی‌زند.

16.4.2 حفاظت از لوله‌کشی در برابر خوردگی*

16.4.2.1* زمانی که شرایط خوردگی به دلیل رطوبت یا بخارات مواد شیمیایی خورنده یا هر دو شناخته شده باشد، باید از اتصالات، لوله‌ها و آویزهای خاصی که در برابر خوردگی مقاوم هستند استفاده شود، یا یک پوشش حفاظتی باید بر روی تمام سطوح نمایان لوله‌کشی سیستم اسپرینکلر اعمال شود.

16.4.2.2 زمانی که تأمین آب یا شرایط محیطی به‌طور خاص دارای ویژگی‌های خورنده غیرمعمول هستند، لوله‌کشی باید دارای نسبت مقاومت به خوردگی (CRR) معادل 1 یا بیشتر باشد و سیستم باید طبق 5.1.5 درمان شود.

16.4.2.3 زمانی که شرایط خوردگی وجود داشته باشد یا لوله‌کشی در معرض شرایط جوی قرار گیرد، باید از انواع لوله‌ها، اتصالات و آویزهای مقاوم در برابر خوردگی یا پوشش‌های مقاوم در برابر خوردگی استفاده شود.

16.4.2.4 زمانی که لوله‌کشی فولادی زیرزمینی استفاده می‌شود، باید لوله‌ها در برابر خوردگی محافظت شوند.

16.4.3 حفاظت از لوله‌کشی در مناطق خطرناک*

16.4.3.1 لوله‌کشی لوله‌های اصلی خدمات خصوصی به‌صورت بالای زمین نباید از مناطق خطرناک عبور کند و باید به‌گونه‌ای قرار گیرد که از آسیب‌های مکانیکی و آتش‌سوزی محافظت شود.

16.4.3.2 لوله‌کشی لوله‌های اصلی خدمات خصوصی به‌صورت بالای زمین مجاز است که در مناطق خطرناک محافظت‌شده توسط سیستم اسپرینکلر خودکار قرار گیرد.

16.5 حفاظت از لوله‌های ایستاده در برابر آسیب‌های مکانیکی

لوله‌های ایستاده اسپرینکلر که در معرض آسیب‌های مکانیکی هستند باید توسط ستون‌های فولادی، موانع بتنی یا سایر روش‌های تاییدشده محافظت شوند.

16.6 فراهم کردن سیستم‌های شستشو

16.6.1 تمام سیستم‌های اسپرینکلر باید برای شستشو تنظیم شوند.

16.6.2 اتصالات قابل‌برداشتن به‌راحتی باید در انتهای تمام لوله‌های اصلی عرضی فراهم شود.

16.6.3 تمام لوله‌های اصلی عرضی باید در لوله‌هایی با قطر حداقل 1 و 1/4 اینچ (32 میلی‌متر) تمام شوند.

16.6.4 تمام لوله‌های انشعاب در سیستم‌های شبکه‌ای باید به‌گونه‌ای تنظیم شوند که شستشو را تسهیل کنند.

16.7 تخلیه هوا*

دریچه‌ای که توسط 8.1.5 نیاز است باید در نزدیکی نقطه بالایی سیستم قرار گیرد تا هوا از آن قسمت از سیستم توسط یکی از روش‌های زیر خارج شود: (1) شیر دستی، حداقل سایز 1/2 اینچ (15 میلی‌متر) (2) دریچه خودکار تخلیه هوا (3) شیر آزمایش بازرسی از راه دور (4) سایر روش‌های تاییدشده

16.8 نصب اتصالات

16.8.1 اتصالات فلزی. (رزرو شده)

16.8.2 اتصالات غیرفلزی

16.8.2.1* زمانی که از اتصالات غیرفلزی در سیستم‌هایی استفاده می‌شود که از لوله‌های فولادی پوشش‌دار داخلی استفاده می‌کنند، لوله فولادی باید برای سازگاری با اتصالات غیرفلزی فهرست شده باشد.

16.8.2.2* زمانی که از اتصالات غیرفلزی در سیستم‌هایی استفاده می‌شود که از لوله‌های فولادی که به‌طور داخلی با بازدارنده‌های خوردگی پوشش داده نشده‌اند استفاده می‌شود، ارزیابی‌های اضافی موردنیاز نیست.

16.8.2.3 زمانی که از اتصالات غیرفلزی در سیستم‌هایی استفاده می‌شود که از لوله‌های فولادی استفاده می‌کنند، روغن‌های برش و روان‌کننده‌هایی که برای ساخت لوله‌های فولادی استفاده می‌شود باید با مواد اتصالات غیرفلزی سازگار باشند.

16.8.2.3 لوله فولادی باید با اتصالات غیرفلزی سازگار باشد طبق 16.1.2.

16.8.2.4 مواد ضد آتش برای استفاده در نفوذات اتصالات غیرفلزی باید از نظر سازگاری با مواد اتصالات غیرفلزی طبق 16.1.2 مورد بررسی قرار گیرند.

16.8.3 محدودیت‌های فشار اتصالات*

16.8.3.1 اتصالات ریخته‌گری آهن چدنی با الگوی وزن استاندارد با اندازه 2 اینچ (50 میلی‌متر) و کوچکتر مجاز است در صورتی که فشار از 300 psi (21 bar) بیشتر نشود.

16.8.3.2 اتصالات آهن malleable با الگوی وزن استاندارد با اندازه 6 اینچ (150 میلی‌متر) و کوچکتر مجاز است در صورتی که فشار از 300 psi (21 bar) بیشتر نشود.

16.8.3.3 اتصالاتی که با الزامات 16.8.3.1 و 16.8.3.2 مطابقت ندارند باید از نوع اضافی سنگین باشند در صورتی که فشار از 175 psi (12 bar) بیشتر باشد.

16.8.3.4 اتصالات رزوه‌ای برنجی ریخته‌گری طبق استاندارد ASME B16.15، اتصالات رزوه‌ای آلیاژ مسی ریخته‌گری، کلاس‌های 125 و 250، مجاز است در صورتی که فشار از 200 psi (14 bar) برای اتصالات کلاس 125 و 400 psi (28 bar) برای اتصالات کلاس 250 بیشتر نشود.

16.8.3.5 اتصالات فهرست شده مجاز است برای فشارهای سیستم تا محدودیت‌های مشخص‌شده در فهرست‌های آن‌ها.

16.8.4 کوپلینگ‌ها و اتحادیه‌ها*

16.8.4.1 اتحادیه‌های پیچ‌دار نباید برای لوله‌های بزرگتر از 2 اینچ (50 میلی‌متر) استفاده شوند.

16.8.4.2 کوپلینگ‌ها و اتحادیه‌های غیر از نوع پیچ‌دار باید از انواع فهرست‌شده به‌طور خاص برای استفاده در سیستم‌های اسپرینکلر باشند.

16.8.5 کاهش‌دهنده‌ها و واشرها

16.8.5.1 مگر اینکه الزامات 16.8.5.2 یا 16.8.5.3 برآورده شود، باید از اتصالات کاهش‌دهنده یک‌تکه استفاده شود هرگاه تغییری در اندازه لوله صورت گیرد.

16.8.5.2 واشرهای شش‌ضلعی یا واشرهای صورت‌دار مجاز هستند در کاهش اندازه سوراخ‌های اتصالات زمانی که اتصالات استاندارد از اندازه مورد نیاز موجود نباشند.

16.8.5.3 واشرهای شش‌ضلعی که در 16.3.12.2 مجاز هستند، می‌توانند استفاده شوند.

16.8.5.4 الزامات 16.8.5.1 و 16.8.5.2 برای اتصالات CPVC اعمال نمی‌شود.

16.8.6 اتصالات توسعه

16.8.6.1 اتصالات توسعه مجاز است برای استفاده با اسپرینکلرهای K-8.0 یا کوچکتر.

16.8.6.2 اتصالات توسعه مجاز است برای استفاده با اسپرینکلرها فقط در محل‌های خطر کم و خطر عادی.

16.8.6.3 قطر داخلی اتصالات توسعه باید همان قطر ورودی نامی اسپرینکلر متصل‌شده باشد.

16.8.6.4 یک اتصال توسعه تنها با طول حداکثر 2 اینچ (50 میلی‌متر) مجاز است که با اسپرینکلر نصب شود.

16.8.6.4.1 اتصالات توسعه‌ای که طول بیشتری از 2 اینچ (50 میلی‌متر) دارند نباید نصب شوند مگر اینکه به‌طور خاص فهرست‌شده باشند.

16.8.6.5 اتصالات توسعه باید در محاسبات هیدرولیکی گنجانده شوند.

16.8.6.5.1 اتصالات توسعه با اندازه 2 اینچ (50 میلی‌متر) و کوچکتر نیازی به گنجاندن در محاسبات هیدرولیکی ندارند.

16.8.7 لوله و اتصالات رزوه‌ای.

16.9 شیرها.

16.9.1 کلیات.

16.9.1.1 شیرهای تخلیه و شیرهای آزمایش. شیرهای تخلیه و آزمایش باید تأیید شده باشند.

16.9.1.2 الزامات فشار شیرها. زمانی که فشار آب از 175 psi (12 bar) بیشتر باشد، باید از شیرهایی استفاده شود که مطابق با رتبه‌بندی فشار آن‌ها باشند.

16.9.2 شیرهای نوع وافر. شیرهای نوع وافر با اجزایی که از بدنه شیر بیرون زده‌اند باید به‌گونه‌ای نصب شوند که مانعی برای عملکرد دیگر اجزای سیستم ایجاد نکنند.

16.9.3 شیرهای کنترلی.*

16.9.3.1 کلیات.*

16.9.3.1.1 هر سیستم اسپرینکلر باید با یک شیر نشان‌دهنده فهرست‌شده در موقعیتی قابل دسترسی تجهیز شود که به‌گونه‌ای قرار گیرد که همه منابع آب خودکار تأمین آب را کنترل کند.

16.9.3.1.2 حداقل یک شیر نشان‌دهنده فهرست‌شده باید در هر منبع تأمین آب نصب شود.

16.9.3.1.3 الزامات 16.9.3.1.2 برای اتصال به آتش‌نشانی اعمال نمی‌شود و نباید هیچ شیر قطع‌کننده‌ای در اتصال آتش‌نشانی وجود داشته باشد.

16.9.3.2 شیرهای نشان‌دهنده فهرست‌شده. مگر اینکه الزامات 16.9.3.2.1، 16.9.3.2.2، یا 16.9.3.2.3 رعایت شده باشد، همه شیرهایی که اتصالات به منابع آب و لوله‌های تأمین آب به اسپرینکلرها را کنترل می‌کنند باید شیرهای نشان‌دهنده فهرست‌شده باشند.

16.9.3.2.1 یک شیر دروازه زیرزمینی فهرست‌شده که با یک ستون نشان‌دهنده فهرست‌شده مجهز باشد مجاز است.

16.9.3.2.2 یک مجموعه شیر کنترل آب فهرست‌شده با نشانگر موقعیت قابل اعتماد که به یک ایستگاه نظارتی از راه دور متصل باشد مجاز است.

16.9.3.2.3 یک شیر غیرنشان‌دهنده، مانند یک شیر دروازه زیرزمینی با جعبه جاده‌ای تأیید شده که با آچار T کامل باشد، و در صورت پذیرش توسط مقامات مسئول، مجاز است.

16.9.3.3 نظارت.*

16.9.3.3.1 شیرهای اتصالات به منابع آب، شیرهای کنترل بخش‌ها و انزوا، و سایر شیرها در لوله‌های تأمین آب به اسپرینکلرها و دیگر سیستم‌های اطفای حریق مبتنی بر آب ثابت باید از طریق یکی از روش‌های زیر تحت نظارت قرار گیرند:

(1) سرویس سیگنال‌دهی ایستگاه مرکزی، اختصاصی، یا ایستگاه از راه دور
(2) سرویس سیگنال‌دهی محلی که باعث به صدا درآمدن یک سیگنال صوتی در یک نقطه همیشه حاضر می‌شود
(3) شیرهایی که در موقعیت صحیح قفل شده‌اند
(4) شیرهایی که در داخل محفظه‌های حصارکشی‌شده تحت کنترل مالک قرار دارند، در وضعیت باز مهر و موم شده و هر هفته به‌عنوان بخشی از یک روش تأیید شده بازبینی می‌شوند

16.9.3.3.2 شیرهای کنترل طبقات در ساختمان‌های بلند باید با 16.9.3.3.1(1) یا 16.9.3.3.1(2) مطابقت داشته باشند.

16.9.3.3.3 الزامات 16.9.3.3.1 برای شیرهای دروازه زیرزمینی با جعبه‌های جاده‌ای اعمال نمی‌شود.

16.9.3.3.4 زمانی که شیرهای کنترل بالای سر نصب شوند، باید به‌گونه‌ای قرار گیرند که ویژگی نشان‌دهنده از طبقه زیرین قابل مشاهده باشد.

16.9.3.3.5 یک مجموعه دستگاه پیشگیری از برگشت فهرست‌شده می‌تواند به‌عنوان شیر کنترل در نظر گرفته شود، به شرطی که هر دو شیر کنترل برای استفاده در سیستم آتش‌نشانی فهرست‌شده باشند و نیازی به نصب شیر کنترل اضافی نباشد.

16.9.3.4* دسترسی به شیرهای کنترل. تمام شیرهای کنترل باید در مکان‌هایی نصب شوند که قابل دسترس و بدون انسداد باشند.

16.9.3.5 شناسایی شیرهای کنترل. علائم شناسایی باید در هر شیر نصب شوند تا عملکرد و کنترل آن را نشان دهند.

16.9.4 شیرهای خودکار.

16.9.4.1 یک شیر نشان‌دهنده فهرست‌شده با کنترل‌های خودکار مجاز است.

16.9.4.2 یک مجموعه شیر کنترل آب خودکار فهرست‌شده با نشانگر موقعیت قابل اعتماد که به یک ایستگاه نظارتی از راه دور متصل باشد مجاز است.

16.9.4.3 یک شیر کنترل آب خودکار باید بتواند به‌طور دستی و همچنین به‌طور خودکار عمل کند.

16.9.5* شیرهای یک‌طرفه.

16.9.5.1 زمانی که بیش از یک منبع تأمین آب وجود داشته باشد، باید یک شیر یک‌طرفه در هر اتصال نصب شود.

16.9.5.2 یک دستگاه پیشگیری از برگشت فهرست‌شده به‌عنوان شیر یک‌طرفه در نظر گرفته می‌شود، و نیازی به نصب شیر یک‌طرفه اضافی نیست.

16.9.5.3 زمانی که مخازن ضربه‌ای با پمپ‌های آتش‌نشانی خودکار استفاده می‌شوند، نیازی به نصب شیر یک‌طرفه در اتصال مخزن ضربه‌ای نیست.

16.9.5.4 شیرهای یک‌طرفه باید در موقعیت عمودی (جریان به بالا) یا افقی مطابق با فهرست‌شان نصب شوند.

16.9.5.5* زمانی که یک سیستم لوله‌کشی آتش‌نشانی مرطوب تک با اتصال آتش‌نشانی مجهز است، شیر هشدار به‌عنوان شیر یک‌طرفه در نظر گرفته می‌شود و نیازی به شیر یک‌طرفه اضافی نیست.

16.9.6* شیرهای کنترل با شیرهای یک‌طرفه.

16.9.6.1 در اتصالی که به‌عنوان یک منبع تأمین آب عمل می‌کند، باید شیرهای نشان‌دهنده فهرست‌شده یا شیرهای نشان‌دهنده پست در هر دو طرف تمام شیرهای یک‌طرفه مورد نیاز در 16.9.5 نصب شوند.

16.9.6.2 شیر کنترل خدمات شهری (شیر کنترل غیرنشان‌دهنده) مجاز است که به‌عنوان شیر کنترل در سمت تأمین آب عمل کند.

16.9.6.3 الزامات 16.9.6.1 برای شیر یک‌طرفه موجود در لوله‌های اتصال آتش‌نشانی اعمال نمی‌شود و نباید هیچ شیر کنترلی در لوله‌های اتصال آتش‌نشانی وجود داشته باشد.

16.9.6.4 الزامات 16.9.6.1 زمانی که اتصال شهری به‌عنوان تنها منبع خودکار تأمین آب به یک سیستم لوله‌کشی آتش‌نشانی مرطوب عمل می‌کند اعمال نمی‌شود؛ نیازی به شیر کنترل در سمت سیستم از شیر یک‌طرفه یا شیر هشدار یک‌طرفه نیست.

16.9.6.5* شیرهای کنترل برای مخازن گرانشی. مخازن گرانشی باید دارای شیرهای نشان‌دهنده فهرست‌شده در هر دو طرف شیر یک‌طرفه نصب شوند.

16.9.7* پمپ‌ها. زمانی که پمپ در یک خانه پمپ قابل اشتعال یا در معرض خطر آتش‌سوزی یا سقوط دیوارها قرار دارد، یا زمانی که یک مخزن به یک خط خدمات آتش‌نشانی خصوصی که از منبع دیگری تأمین می‌شود تخلیه می‌کند، یا شیر یک‌طرفه در اتصال باید در یک گودال قرار گیرد یا شیر کنترل باید از نوع نشان‌دهنده پست باشد و در فاصله ایمن خارج از ساختمان‌ها نصب شود.

16.9.8 شیرهای کاهش فشار.

16.9.8.1 در قسمت‌هایی از سیستم‌ها که تمام اجزاء آن‌ها برای فشار بیش از 175 psi (12 bar) فهرست نشده‌اند و امکان وجود فشار آب معمولی (غیر از شرایط آتش) بیش از 175 psi (12 bar) وجود دارد، باید یک شیر کاهش فشار فهرست‌شده نصب شود و فشار خروجی آن نباید از 165 psi (11 bar) بیشتر باشد.

16.9.8.2 گیج‌های فشار باید در هر دو طرف شیر کاهش فشار، یعنی در طرف ورودی و خروجی نصب شوند.

16.9.8.3* یک شیر تخلیه فهرست‌شده با اندازه حداقل 1∕2 اینچ (15 mm) باید در طرف خروجی شیر کاهش فشار قرار داده شود، به‌طوری که در فشاری که از فشار مجاز اجزاء سیستم بیشتر نباشد عمل کند.

16.9.8.4 یک شیر نشان‌دهنده فهرست‌شده باید در طرف ورودی هر شیر کاهش فشار نصب شود، مگر اینکه شیر کاهش فشار الزامات فهرست برای استفاده به‌عنوان یک شیر نشان‌دهنده را برآورده کند.

16.9.8.5 باید امکاناتی برای انجام آزمایش جریان در پایین‌دست تمام شیرهای کاهش فشار برای تقاضای سیستم آتش‌نشانی فراهم شود.

16.9.9* شیرهای نشان‌دهنده پست.

16.9.9.1 زمانی که از شیرهای نشان‌دهنده پست استفاده می‌شود، باید به‌گونه‌ای تنظیم شوند که بالای پست بین 32 اینچ (800 میلی‌متر) تا 40 اینچ (1000 میلی‌متر) بالاتر از سطح نهایی زمین قرار گیرد.

16.9.9.2 شیرهای نشان‌دهنده پست باید در صورت لزوم در برابر آسیب‌های مکانیکی به‌طور صحیح محافظت شوند.

16.9.9.3 الزامات 16.9.9.1 برای شیرهای نشان‌دهنده پست دیواری اعمال نمی‌شود.

16.9.10 شیرها در گودال‌ها.

16.9.10.1 زمانی که نصب شیر نشان‌دهنده پست امکان‌پذیر نباشد، با اجازه مقام صلاحیت‌دار، شیرها می‌توانند در گودال‌ها نصب شوند.

16.9.10.2* ساخت گودال شیر.

16.9.10.2.1 زمانی که از گودال‌های شیر استفاده می‌شود، باید از اندازه کافی برای دسترسی به آن‌ها برای بازرسی، عملیات، آزمایش، نگهداری و حذف تجهیزات نصب‌شده برخوردار باشند.

16.9.10.2.2 گودال‌های شیر باید به‌گونه‌ای ساخته و ترتیب داده شوند که تجهیزات نصب‌شده از حرکت خاک، یخ‌زدگی و تجمع آب محافظت شوند.

16.9.10.2.3 مواد مناسب برای ساخت گودال‌های شیر می‌تواند بتن ریخته‌شده یا پیش‌ساخته (با یا بدون تقویت) یا آجر باشد (که بسته به شرایط خاک و اندازه گودال انتخاب می‌شود).

16.9.10.2.4 مواد دیگر تأیید شده مجاز است که برای ساخت گودال شیر استفاده شوند.

16.9.10.2.5 در صورتی که سطح آب زیرزمینی پایین باشد و خاک متخلخل باشد، استفاده از سنگ خرد شده یا شن برای کف گودال مجاز است.

16.9.10.2.6 گودال‌های شیر که در نزدیکی یا در پایه برجک مخزن بلند قرار دارند باید مطابق با NFPA 22 طراحی شوند.

16.9.10.3 علامت‌گذاری گودال شیر. محل شیر باید به‌طور واضح علامت‌گذاری شود و درپوش گودال باید از هر گونه مانع آزاد باشد.

16.9.11 مجموعه‌های شیر کنترل طبقات.

16.9.11.1 ساختمان‌های چندطبقه با ارتفاع بیشتر از دو طبقه باید به شیر کنترل طبقه، شیر یک‌طرفه، شیر تخلیه اصلی و سوئیچ جریان برای ایزوله کردن، کنترل و اعلام جریان آب برای هر طبقه به‌طور جداگانه مجهز شوند.

16.9.11.2 شیر کنترل طبقه، شیر یک‌طرفه، شیر تخلیه اصلی و سوئیچ جریان که در 16.9.11.1 مورد نیاز است، در جایی که آبپاش‌ها در طبقه بالای یک ساختمان چندطبقه از لوله‌کشی طبقه پایین تأمین می‌شوند، مورد نیاز نیست.

16.9.11.3 شیر کنترل طبقه، شیر یک‌طرفه، شیر تخلیه اصلی و سوئیچ جریان که در 16.9.11.1 مورد نیاز است، در جایی که مساحت کل تمام طبقات با هم از محدودیت‌های مساحت محافظت سیستم 4.5.1 تجاوز نکند، مورد نیاز نیست.

16.9.11.4 الزامات 16.9.11 به سیستم‌های خشک در پارکینگ‌ها اعمال نمی‌شود.

16.9.11.5 در جایی که شیرهای کنترل طبقه/زون فردی فراهم نمی‌شوند، باید یک اتصال فلنجی یا کوپلینگ مکانیکی در ریزر در هر طبقه برای اتصال به لوله‌کشی که مناطق طبقه‌ای با مساحت بیش از 5000 فوت مربع (465 متر مربع) را تأمین می‌کند، استفاده شود.

16.9.12 شناسایی شیرها.

16.9.12.1 تمام شیرهای کنترل، تخلیه، تهویه و اتصالات آزمایش باید با علائم شناسایی فلزی یا پلاستیکی مقاوم در برابر شرایط جوی که به‌طور دائم علامت‌گذاری شده‌اند، فراهم شوند.

16.9.12.2 علامت شناسایی باید با سیم مقاوم در برابر خوردگی، زنجیر یا سایر روش‌های تأیید شده محکم شود.

16.9.12.3 علامت شیر کنترل باید قسمت ساختمان را که تأمین می‌کند، شناسایی نماید.

16.9.12.3.1 سیستم‌هایی که بیش از یک شیر کنترل دارند که باید برای کار بر روی یک سیستم یا فضا بسته شوند، باید علائمی داشته باشند که وجود و محل سایر شیرها را نشان دهند.

16.10 تخلیه.

16.10.1 عمومی. تمام لوله‌های آبپاش و اتصالات باید به‌گونه‌ای نصب شوند که سیستم قابل تخلیه باشد.

16.10.2 سیستم‌های لوله‌کشی مرطوب.

16.10.2.1 در سیستم‌های لوله‌کشی مرطوب، لوله‌های آبپاش باید به‌طور افقی نصب شوند.

16.10.2.2 لوله‌های محصور باید مطابق با 16.10.5 تخلیه شوند.

16.10.3 سیستم‌های لوله‌کشی خشک و پیش‌عملیاتی. لوله‌کشی باید به‌گونه‌ای شیب‌دار باشد که تخلیه شود همان‌طور که در 16.10.3.1 تا 16.10.3.3 بیان شده است.

16.10.3.1 سیستم‌های لوله‌کشی خشک در مناطق غیر یخچالی. در سیستم‌های لوله‌کشی خشک، شاخه‌ها باید حداقل با شیب 1/2 اینچ در هر 10 فوت (4 میلی‌متر/متر) و لوله‌های اصلی باید حداقل با شیب 1/4 اینچ در هر 10 فوت (2 میلی‌متر/متر) در مناطق غیر یخچالی شیب‌دار شوند.

16.10.3.2 سیستم‌های پیش‌عملیاتی. در سیستم‌های پیش‌عملیاتی، شاخه‌ها باید حداقل با شیب 1/2 اینچ در هر 10 فوت (4 میلی‌متر/متر) و لوله‌های اصلی باید حداقل با شیب 1/4 اینچ در هر 10 فوت (2 میلی‌متر/متر) شیب‌دار شوند.

16.10.3.3 سیستم‌های لوله‌کشی خشک و پیش‌عملیاتی در مناطق یخچالی. شاخه‌ها باید حداقل با شیب 1/2 اینچ در هر 10 فوت (4 میلی‌متر/متر) و لوله‌های اصلی باید حداقل با شیب 1/2 اینچ در هر 10 فوت (4 میلی‌متر/متر) در مناطق یخچالی شیب‌دار شوند.

16.10.4 اتصالات تخلیه سیستم، تخلیه اصلی یا تخلیه بخش.

16.10.4.1 تدابیر مناسبی باید برای تخلیه صحیح تمام بخش‌های سیستم فراهم شود.

16.10.4.2 اتصالات تخلیه برای ریزرهای تأمین سیستم و لوله‌های اصلی باید مطابق با جدول 16.10.4.2 سایز شوند.

16.10.4.3 در جایی که یک شیر کنترل بخش یا طبقه داخلی فراهم است، باید یک اتصال تخلیه با حداقل اندازه مطابق با جدول 16.10.4.2 برای تخلیه آن بخش از سیستم که توسط شیر کنترل بخش کنترل می‌شود، فراهم شود.

16.10.4.4 تخلیه‌ها باید به بیرون یا به یک اتصال تخلیه که قادر به مدیریت جریان تخلیه باشد، تخلیه شوند.

16.10.4.5 برای آن دسته از تخلیه‌ها که برای شیرهای کاهش فشار استفاده می‌شوند، تخلیه، اتصال تخلیه و تمام لوله‌های تخلیه پایین‌دست باید به‌گونه‌ای سایز شوند که حداقل جریان مورد نیاز سیستم تأمین‌شده توسط شیر کاهش فشار را فراهم کنند.

16.10.4.6 اتصالات آزمایش تخلیه اصلی.

16.10.4.6.1 اتصالات آزمایش تخلیه اصلی باید در مکان‌هایی فراهم شوند که امکان آزمایش جریان آب و اتصالات تأمین سیستم وجود داشته باشد.

16.10.4.6.2 اتصالات آزمایش تخلیه اصلی باید به‌گونه‌ای نصب شوند که شیر به‌طور کامل باز شود تا زمان کافی برای آزمایش صحیح بدون ایجاد آسیب آبی فراهم گردد.

16.10.4.6.3 اتصالات تخلیه اصلی باید مطابق با 16.10.4.2 سایز شوند.

16.10.4.7 اتصالات آزمایش که توسط 16.10.4.6 الزامی است، می‌توانند به‌عنوان اتصالات تخلیه اصلی استفاده شوند.

16.10.4.8 در جایی که اتصالات تخلیه برای شیرهای کنترل طبقه به یک لوله تخلیه مشترک متصل می‌شوند، لوله تخلیه باید یک سایز بزرگ‌تر از هر اتصال تخلیه باشد که به آن متصل می‌شود.

16.10.4.9 در جایی که در معرض یخ‌زدگی قرار دارند، حداقل 4 فوت (1.2 متر) لوله تخلیه باز باید در یک ناحیه گرم بین شیر تخلیه و دیوار خارجی قرار گیرد زمانی که لوله تخلیه از دیوار به بیرون منتقل می‌شود.

16.10.5 تخلیه‌های کمکی.

16.10.5.1 تخلیه‌های کمکی باید در مکان‌هایی فراهم شوند که تغییر در جهت لوله‌کشی مانع از تخلیه لوله‌های سیستم از طریق شیر تخلیه اصلی می‌شود.

16.10.5.2 تخلیه‌های کمکی برای سیستم‌های لوله‌کشی مرطوب و سیستم‌های پیش‌عملیاتی در مناطقی که در معرض یخ‌زدگی نیستند.

16.10.5.2.1 در صورتی که ظرفیت بخش‌های محصور شده جداشده لوله‌ها 50 گالن (200 لیتر) یا بیشتر باشد، تخلیه کمکی باید از یک شیر با سایز حداقل 1 اینچ (25 میلی‌متر) تشکیل شود که به یک مکان قابل دسترسی لوله‌کشی شده باشد.

16.10.5.2.2 در صورتی که ظرفیت بخش‌های محصور شده جداشده لوله‌ها بیشتر از 5 گالن (20 لیتر) و کمتر از 50 گالن (200 لیتر) باشد، تخلیه کمکی باید از یک شیر 3/4 اینچ (20 میلی‌متر) یا بزرگ‌تر و یک پلاگ یا یک نیپل و درپوش تشکیل شود.

16.10.5.2.3 در صورتی که ظرفیت بخش‌های محصور شده لوله‌ها در سیستم‌های مرطوب کمتر از 5 گالن (20 لیتر) باشد، یکی از تنظیمات زیر باید فراهم شود:

16.10.5.2.4 اتصالات تخلیه کمکی در سیستم‌های لوله‌کشی مرطوب و سیستم‌های پیش‌عملیاتی که محیط‌های غیر یخ‌زنی را محافظت می‌کنند، الزامی نیست.

16.10.5.3 تخلیه‌های کمکی برای سیستم‌های لوله‌کشی خشک و سیستم‌های پیش‌عملیاتی.

16.10.5.3.1 تخلیه‌های کمکی واقع در مناطقی که در معرض یخ‌زدگی هستند باید قابل دسترسی باشند.

16.10.5.3.2 تخلیه‌های کمکی واقع در مناطقی که دما در آن‌ها به صورت یخ‌زده نگهداری می‌شود باید قابل دسترسی باشند و باید از یک شیر حداقل 1 اینچ (25 میلی‌متر) و یک پلاگ یا نیپل و درپوش تشکیل شوند.

16.10.5.3.3 در صورتی که ظرفیت بخش‌های محصور شده لوله‌ها کمتر از 5 گالن (20 لیتر) باشد، تخلیه کمکی باید از یک شیر حداقل 1/2 اینچ (15 میلی‌متر) و یک پلاگ یا نیپل و درپوش تشکیل شود.

16.10.5.3.4 تخلیه‌های کمکی برای لوله‌های فرود که آبپاش‌های خشک آویز را تأمین می‌کنند و طبق 8.2.2، 8.3.2.5 و 8.7.3.4 نصب شده‌اند، الزامی نیست.

16.10.5.3.5 در صورتی که ظرفیت بخش‌های محصور شده جداشده لوله‌های سیستم بیش از 5 گالن (20 لیتر) باشد، تخلیه کمکی باید از دو شیر 1 اینچ (25 میلی‌متر) و یک نیپل کندانس 2 اینچ × 12 اینچ (50 میلی‌متر × 300 میلی‌متر) یا معادل آن، که به‌طور قابل دسترسی در مکان‌هایی که مطابق با شکل 16.10.5.3.5 است، نصب شده باشد یا یک دستگاه لیست‌شده برای این خدمت.

16.10.5.3.6 اتصالات تخلیه کمکی باید برای چندین لوله‌کشی شاخه‌ای مجاور محصور شده فراهم شود و باید تنها 1 اینچ (25 میلی‌متر) باشد. خطوط تخلیه کمکی باید حداقل 1/2 اینچ در هر 10 فوت (4 میلی‌متر/متر) شیب‌دار شوند.

16.10.5.3.7 سیستم‌هایی که دارای تخلیه‌های پایین‌دست هستند باید یک علامت در شیر لوله‌کشی خشک یا پیش‌عملیاتی داشته باشند که تعداد تخلیه‌های پایین‌دست و محل هر تخلیه فردی را نشان دهد.

16.10.6 تخلیه شیرهای تخلیه.

16.10.6.1 ارتباط مستقیم بین شیرهای تخلیه سیستم آبپاش و فاضلاب‌ها نباید برقرار شود.

16.10.6.2 تخلیه شیر باید با مقررات بهداشتی یا آب و فاضلاب تطابق داشته باشد.

16.10.6.3 در جایی که لوله‌های تخلیه زیر زمین دفن می‌شوند، باید از لوله‌های مقاوم در برابر خوردگی تایید شده استفاده شود.

16.10.6.4 لوله‌های تخلیه نباید در فضاهای بسته زیر ساختمان به پایان برسند.

16.10.6.5 در جایی که لوله‌های تخلیه در معرض جو قرار دارند، باید به لوله‌ها زانویی با خم رو به پایین متصل شود.

16.10.6.6 لوله‌های تخلیه باید به‌گونه‌ای قرار گیرند که هیچ بخش پر از آب سیستم آبپاش در معرض شرایط انجماد قرار نگیرد.

16.11 پیوست‌های سیستم.

16.11.1 پیوست‌ها — کلی.

16.11.1.1 واحد هشدار باید شامل یک هشدار مکانیکی فهرست‌شده، بوق یا آژیر یا یک گنگ الکتریکی فهرست‌شده، زنگ، بلندگو، بوق یا آژیر باشد.

16.11.1.2 زنگ‌های آب‌موتور-عملکرد یا الکتریکی که در فضای باز نصب می‌شوند باید در برابر شرایط جوی مقاوم و محافظت شده باشند.

16.11.1.3 تمام لوله‌ها به دستگاه‌های آب‌موتور-عملکرد باید از فولاد گالوانیزه، برنج، مس یا دیگر مواد فلزی مقاوم در برابر خوردگی تایید شده با اندازه لوله حداقل ۳/۴ اینچ (۲۰ میلی‌متر) باشند.

16.11.1.4 لوله‌های بین سیستم آبپاش و دستگاه‌های شروع هشدار فشار-فعال باید از فولاد گالوانیزه، برنج، مس یا دیگر مواد فلزی مقاوم در برابر خوردگی تایید شده با اندازه لوله حداقل ۳/۸ اینچ (۱۰ میلی‌متر) باشند.

16.11.2 هشدارهای آبپاش/هشدارهای جریان آب.

16.11.2.1 هشدار جریان آب محلی. یک هشدار جریان آب محلی باید در هر سیستم آبپاشی که بیش از ۲۰ آبپاش دارد نصب شود.

16.11.3 دستگاه‌های تشخیص جریان آب.

16.11.3.1 سیستم‌های لوله مرطوب. دستگاه هشدار برای سیستم لوله مرطوب باید شامل یک شیر هشدار فهرست‌شده یا دستگاه تشخیص جریان آب هشدار فهرست‌شده دیگر همراه با اتصالات لازم برای فعال کردن هشدار باشد.

16.11.3.2 سیستم‌های لوله خشک.
16.11.3.2.1 دستگاه هشدار برای سیستم لوله خشک باید شامل اتصالات هشدار فهرست‌شده به شیر لوله خشک باشد.
16.11.3.2.2 در صورتی که شیر لوله خشک در طرف سیستم یک شیر هشدار قرار داشته باشد، اتصال دستگاه فعال‌سازی هشدارهای شیر لوله خشک به هشدارهای سیستم لوله مرطوب مجاز است.

16.11.3.3 سیستم‌های پیش‌عملیاتی و سیلابی. دستگاه هشدار برای سیستم‌های سیلابی و پیش‌عملیاتی باید شامل هشدارهایی باشد که به‌طور مستقل توسط سیستم تشخیص و جریان آب فعال می‌شوند.

16.11.3.3.1 سیستم‌های سیلابی و پیش‌عملیاتی که توسط آبپاش‌های آزمایشی فعال می‌شوند نیازی به هشدار سیستم تشخیص مستقل ندارند.

16.11.3.4 دستگاه‌های تشخیص جریان آب نوع پدل. نشانگرهای هشدار جریان آب نوع پدل باید تنها در سیستم‌های مرطوب نصب شوند.

16.11.4 دستگاه‌های تأخیر.
در هر شیر هشدار استفاده‌شده تحت شرایط فشار آب متغیر، یک دستگاه تأخیر باید نصب شود.

16.11.5 اتصالات آزمایش دور زدن هشدار.

16.11.5.1 شیرهای هشدار، لوله خشک، پیش‌عملیاتی و سیلابی باید به یک اتصال آزمایش دور زدن هشدار برای سوئیچ هشدار الکتریکی، زنگ آب‌موتور یا هر دو مجهز باشند.

16.11.5.2 اتصال آزمایش دور زدن هشدار برای شیرهای هشدار، لوله خشک، پیش‌عملیاتی و سیلابی باید در طرف تأمین آب سیستم قرار گیرد و با یک شیر کنترل و تخلیه برای لوله‌های هشدار تأمین شود.

16.11.5.3 اتصال آزمایش دور زدن هشدار برای شیرهای هشدار در بالا باید مجاز باشد که در طرف سیستم شیر هشدار قرار گیرد.

16.11.5.4 یک شیر چک باید بین محفظه میانه شیر لوله خشک و دستگاه هشدار جریان آب نصب شود تا از ورود جریان از اتصال آزمایش دور زدن هشدار به محفظه میانه شیر لوله خشک در هنگام آزمایش هشدار از طریق اتصال آزمایش دور زدن جلوگیری شود.

16.11.6 شیرهای کنترل نشان‌دهنده.

16.11.6.1 در صورتی که یک شیر کنترل در اتصال به دستگاه‌های تماس فشار یا دستگاه‌های هشدار آب‌موتور نصب شود، باید از نوع نشان‌دهنده باشد.

16.11.6.2 چنین شیرهایی باید در موقعیت باز مهر و قفل یا تحت نظارت الکتریکی قرار گیرند.

16.11.7 پیوست‌ها — الکتریکی.

16.11.7.1 پیوست‌های هشدار الکتریکی که بخشی از یک سیستم هشدار ایستگاه مرکزی، محلی، محافظت‌کننده، اختصاصی یا ایستگاه دورافتاده هستند باید مطابق با NFPA 72 نصب شوند.

16.11.7.2 سیستم‌های هشدار جریان آبپاش که بخشی از یک سیستم هشدار حفاظتی الزامی نیستند، نیازی به نظارت ندارند و باید مطابق باNFPA 70، ماده 760 نصب شوند.

16.11.7.3 دستگاه‌های هشدار الکتریکی خارجی باید برای استفاده در فضای باز فهرست‌شده باشند.

16.11.8 پیوست‌ها — عملگر مکانیکی.

16.11.8.1 برای تمامی انواع سیستم‌های آبپاش که از هشدارهای موتورآبی استفاده می‌کنند، یک فیلتر فهرست‌شده با اندازه 3∕4 اینچ (20 میلی‌متر) بایددر خروجی هشدار دستگاه تشخیص جریان آب نصب شود.

16.11.8.2 در صورتی که از یک محفظه تأخیر در ارتباط با شیر هشدار استفاده شود، فیلتر باید در خروجی محفظه تأخیر قرار گیرد، مگر اینکه محفظه تأخیر با یک فیلتر یکپارچه تأسیس‌شده و تأییدشده در خروجی خود تجهیز شده باشد.

16.11.9 تخلیه دستگاه‌های هشدار.
تخلیه‌های دستگاه‌های هشدار باید به‌گونه‌ای ترتیب داده شوند که در هنگام باز بودن کامل تخلیه‌های سیستم آبپاش و تحت فشار سیستم، از سرریز شدن در دستگاه هشدار، در اتصالات خانگی یا در دیگر نقاط جلوگیری شود. (ببینید 16.10.6.)

16.11.10 پیوست‌ها — ساختمان‌های بلند.
زمانی که نیاز باشد که یک آتش به دلیل ارتفاع ساختمان به‌طور داخلی مهار شود، دستگاه‌های هشدار اضافی زیر باید فراهم شوند:

16.12 اتصالات آتش‌نشانی.

16.12.1 مگر اینکه الزامات 16.12.2 رعایت شوند، یک اتصال آتش‌نشانی باید مطابق با شکل 16.12.1 به شرح بخش 16.12 فراهم شود.

16.12.2 سیستم‌های زیر نیازی به اتصال آتش‌نشانی ندارند:

16.12.3 انواع اتصالات ایستگاه آتش‌نشانی
16.12.3.1* مگر اینکه شرایط 16.12.3.1.1، 16.12.3.1.2 یا 16.12.3.1.3 رعایت شود، اتصال(های) ایستگاه آتش‌نشانی باید شامل دو اتصال 2.5 اینچ (65 میلی‌متر) با استفاده از اتصالات چرخشی با رشته داخلی NH با “رشته استاندارد 2.5–7.5 NH” طبق مشخصات NFPA 1963 باشد.
16.12.3.1.1 در صورتی که اتصالات ایستگاه آتش‌نشانی محلی با NFPA 1963 مطابقت نداشته باشد، مقامات صلاحیت‌دار مجاز به تعیین نوع اتصال مورد استفاده خواهند بود.
16.12.3.1.2 استفاده از کوپلینگ‌های بدون رشته در جایی که توسط مقامات صلاحیت‌دار مورد نیاز باشد و در جایی که برای چنین استفاده‌ای لیست شده باشد، مجاز است.
16.12.3.1.3 اتصال ایستگاه آتش‌نشانی با یک خروجی تک، در صورتی که به یک ریزر 3 اینچ (80 میلی‌متر) یا کوچکتر متصل باشد، قابل قبول خواهد بود.
16.12.3.2 اتصالات ایستگاه آتش‌نشانی باید به پلاگین‌ها یا کلاهک‌های تأیید شده مجهز شوند که به‌طور صحیح ایمن شده و به راحتی برای آتش‌نشانی‌ها قابل برداشتن باشد.
16.12.3.3 اتصالات ایستگاه آتش‌نشانی باید از نوع تأیید شده باشند.
16.12.4* اندازه. اندازه لوله برای اتصال ایستگاه آتش‌نشانی باید مطابق یکی از موارد زیر باشد:
(1) اندازه لوله باید حداقل 4 اینچ (100 میلی‌متر) برای اتصالات دستگاه‌های آتش‌نشانی باشد.
(2) اندازه لوله باید حداقل 6 اینچ (150 میلی‌متر) برای اتصالات کشتی‌های آتش‌نشانی باشد.
(3) برای سیستم‌های محاسبه‌شده هیدرولیکی، اندازه لوله می‌تواند کمتر از 4 اینچ (100 میلی‌متر) باشد، اما نباید کمتر از بزرگترین ریزری باشد که توسط آن اتصال تأمین می‌شود.
چکه‌کردن خودکار
Header
در اتاق شیر
Check
شیر ایستگاه آتش‌نشانی
1 اینچ تا 3 اینچ (25 میلی‌متر تا 80 میلی‌متر)
مواد ضد آب
شکل 16.12.1 اتصال ایستگاه آتش‌نشانی
16.12.5* ترتیب. اتصال ایستگاه آتش‌نشانی باید مطابق با شکل 16.12.1 ترتیب داده شود.
16.12.5.1* اتصال ایستگاه آتش‌نشانی باید در طرف سیستم از شیر کنترل آب نصب شود.
16.12.5.1.1 اتصال ایستگاه آتش‌نشانی نباید به لوله‌کشی خط فرعی متصل شود.
16.12.5.1.2 اتصال ایستگاه آتش‌نشانی باید حداقل 18 اینچ (450 میلی‌متر) و حداکثر 4 فوت (1.2 متر) بالاتر از سطح زمین یا سطح دسترسی قرار گیرد.
16.12.5.2 برای سیستم‌های تک، اتصال ایستگاه آتش‌نشانی باید به شرح زیر نصب شود:
(1) سیستم مرطوب — در طرف سیستم از شیر کنترل، شیر چک و شیر آلارمسیستم (نگاه کنید به شکل A.16.9.3)
(2) سیستم خشک — بین شیر کنترل سیستم و شیر لوله خشک
(3) سیستم پیش‌عملیاتی — بین شیر پیش‌عملیاتی و شیر چک در طرفسیستم شیر پیش‌عملیاتی
(4) سیستم سیلابی — در طرف سیستم از شیر سیلابی
16.12.5.3 اتصال ایستگاه آتش‌نشانی مجاز است به لوله‌کشی اصلی متصل شود که سیستم لوله‌کشی مرطوب یا سیلابی آن را تأمین می‌کند.
16.12.5.4 برای سیستم‌های چندگانه، اتصال ایستگاه آتش‌نشانی باید بین شیرهای کنترل تأمین و شیرهای کنترل سیستم متصل شود.
16.12.5.5* الزامات 16.12.5.2 و 16.12.5.4 در صورتی که اتصال ایستگاه آتش‌نشانی به لوله‌کشی زیرزمینی متصل شده باشد، اعمال نمی‌شود.
16.12.5.6 در صورتی که اتصال ایستگاه آتش‌نشانی تنها بخشی از یک ساختمان را خدمات‌دهی کند، باید علامتی متصل شود که بخش‌های ساختمان را که خدمات‌دهی می‌کند، نشان دهد.
16.12.5.7* اتصالات ایستگاه آتش‌نشانی باید در نزدیک‌ترین نقطه از دسترسی دستگاه‌های آتش‌نشانی یا در محلی که توسط مقامات صلاحیت‌دار تأیید شده باشد، قرار گیرد.
16.12.5.8 علائم
16.12.5.8.1 هر اتصال ایستگاه آتش‌نشانی به سیستم‌های sprinkler باید با علامتی که حروف برجسته یا حک‌شده حداقل 1 اینچ (25 میلی‌متر) ارتفاع دارد، مشخص شود. این علامت باید خوانا باشد و نشان دهد که برای چه سیستمی است — به عنوان مثال، AUTOSPKR. ، OPEN SPKR. وSTANDPIPE.
16.12.5.8.2 علامتی نیز باید نشان دهد که فشار مورد نیاز در ورودی‌ها برای تأمین بالاترین تقاضای سیستم چه مقدار است.
16.12.5.8.3 علامت مورد نیاز در 16.12.5.8.2 نیازی به نصب ندارد، اگر فشار تقاضای سیستم کمتر از 150 psi (10.3 بار) باشد.
16.12.5.9 اتصالات ایستگاه آتش‌نشانی نباید به طرف مکش پمپ‌های آتش‌نشانی متصل شوند.
16.12.5.10 اتصالات ایستگاه آتش‌نشانی باید به‌طور صحیح پشتیبانی شوند.
16.12.6 شیرها
16.12.6.1 یک شیر چک لیست‌شده باید در هر اتصال ایستگاه آتش‌نشانی نصب شود و در مکانی قابل دسترس قرار گیرد.

16.12.6.2 نباید هیچ شیر قطع‌کننده‌ای در لوله‌کشی اتصال ایستگاه آتش‌نشانی وجود داشته باشد.
16.12.7* تخلیه. لوله‌کشی بین شیر چک و اتصال شلنگ خارجی باید در مناطقی که در معرض یخ‌زدگی هستند، به یک شیر تخلیه خودکار تأیید شده مجهز شود.
16.12.7.1 شیر تخلیه خودکار باید در مکانی نصب شود که اجازه بازرسی و آزمایش را طبق الزامات NFPA 25 فراهم کند.
16.13 گیج‌ها
16.13.1 یک گیج فشار با اتصالی به اندازه حداقل 1/4 اینچ (6 میلی‌متر) باید در مجرای اصلی سیستم، در هر مجرای اصلی مرتبط با شیر کنترل طبقه و در طرف ورودی و خروجی هر شیر فشار کاهش دهنده نصب شود.
16.13.2 هر اتصال گیج باید به یک شیر قطع‌کننده و امکانات تخلیه مجهز باشد.
16.13.3 گیج‌های فشار مورد نیاز باید تأیید شده باشند و باید حداکثر محدودیت آنها حداقل دو برابر فشار کاری عادی سیستم در نقطه نصب باشد.
16.13.4 گیج‌ها باید به‌گونه‌ای نصب شوند که امکان برداشت آنها وجود داشته باشد و در مکانی نصب شوند که در معرض یخ‌زدگی نباشند.
16.14 اتصالات سیستم
16.14.1* سیستم‌های لوله مرطوب
16.14.1.1 یک اتصال آزمایش آلارم با قطر حداقل 1 اینچ (25 میلی‌متر)، که به یک سوراخ بدون درز مقاوم در برابر خوردگی ختم می‌شود و جریان آن برابر با یا کمتر از یک آب‌پاش از نوعی که کوچکترین ضریب K را دارد در سیستم خاص، باید برای آزمایش هر دستگاه آلارم جریان آب در هر سیستم فراهم شود.
16.14.1.2 شیر اتصال آزمایش باید قابل دسترس باشد.
16.14.1.3 تخلیه باید به بیرون، به یک اتصال تخلیه که قادر به پذیرش جریان کامل تحت فشار سیستم باشد، یا به مکان دیگری که آسیب آبی ایجاد نکند، هدایت شود.
16.14.1.4 اتصال آزمایش آلارم باید در هر مکانی در سیستم آتش‌نشانی لوله‌کشی، پس از آلارم جریان آب، نصب شود.
16.14.2* سیستم‌های لوله خشک
16.14.2.1 یک اتصال آزمایش یا منیفولد تست سفر با قطر حداقل 1 اینچ (25 میلی‌متر)، که به یک سوراخ بدون درز مقاوم در برابر خوردگی ختم می‌شود و جریان آن معادل با یک آب‌پاش از نوع نصب شده در سیستم خاص باشد، باید نصب شود.
16.14.2.2 اتصال آزمایش سفر یا منیفولد باید در انتهای دورترین لوله آب‌پاش در طبقه بالا نصب شود و باید به یک شیر قطع‌کننده قابل دسترس و یک پلاگین با حداقل 1 اینچ (25 میلی‌متر) مجهز باشد که حداقل یکی از آنها از جنس برنج باشد.
16.14.2.3 به جای پلاگین، یک نیپل و درپوش قابل قبول است.
16.14.2.4 زمانی که ظرفیت (حجم) سیستم لوله خشک طبق 8.2.3.2، 8.2.3.3، 8.2.3.4 یا 8.2.3.5 تعیین شده باشد، یک اتصال آزمایش سفر مجاز است که جریان معادل با یک آب‌پاش را مطابق با 16.14.2.1 تا 16.14.2.3 فراهم کند.

16.14.2.5 زمانی که ظرفیت (حجم) سیستم لوله خشک طبق 8.2.3.7 تعیین شده باشد، موارد زیر باید اعمال شود:
(1) زمانی که جریان از چهار آب‌پاش باشد، منیفولد آزمایش سفر باید به‌گونه‌ای تنظیم شود که دو آب‌پاش را در هر دو خط شاخه آب‌پاش شبیه‌سازی کند.
(2) زمانی که جریان از سه آب‌پاش باشد، منیفولد آزمایش باید به‌گونه‌ای تنظیم شود که دو آب‌پاش را در دورترین خط شاخه و یک آب‌پاش را در خط شاخه بعدی شبیه‌سازی کند.
(3) زمانی که جریان از دو آب‌پاش باشد، منیفولد آزمایش باید به‌گونه‌ای تنظیم شود که دو آب‌پاش را در دورترین خط شاخه شبیه‌سازی کند.
(4) زمانی که جریان از یک آب‌پاش باشد، منیفولد آزمایش باید طبق الزامات اتصال آزمایش سفر مطابق با 16.14.2.1 تا 16.14.2.3 نصب شود.

16.14.3 سیستم‌های پیش‌عملیاتی
16.14.3.1 یک اتصال آزمایش باید در سیستم پیش‌عملیاتی که از هوای نظارتی استفاده می‌کند، فراهم شود.
16.14.3.2 اتصالی که برای کنترل سطح آب پرکننده استفاده می‌شود، باید به‌عنوان اتصال آزمایش برای بررسی عملکرد آلارم‌های نظارت‌کننده بر فشار هوای نظارتی در نظر گرفته شود.
16.14.3.3 برای سیستم‌های پیش‌عملیاتی دوگانه قفل، یک اتصال آزمایش سفر یا منیفولد با قطر حداقل 1 اینچ (25 میلی‌متر)، که به یک سوراخ بدون درز مقاوم در برابر خوردگی ختم می‌شود و جریان آن معادل با یک آب‌پاش از نوع نصب شده در سیستم خاص باشد، باید نصب شود.
16.14.3.4 برای سیستم‌های پیش‌عملیاتی دوگانه قفل، اتصال آزمایش سفر یا منیفولد باید در انتهای دورترین لوله آب‌پاش در طبقه بالا نصب شود و باید به یک شیر قطع‌کننده قابل دسترس و یک پلاگین با حداقل 1 اینچ (25 میلی‌متر) مجهز باشد که حداقل یکی از آنها از جنس برنج باشد.
16.14.3.5 به جای پلاگین، یک نیپل و درپوش قابل قبول است.
16.14.3.6 زمانی که ظرفیت (حجم) سیستم پیش‌عملیاتی دوگانه قفل طبق 8.3.2.3.1.1، 8.3.2.3.1.2 یا 8.3.2.3.1.3 تعیین شده باشد، یک اتصال آزمایش سفر مجاز است که جریان معادل با یک آب‌پاش را مطابق با 16.14.3.3 تا 16.14.3.5 فراهم کند.
16.14.3.7 زمانی که ظرفیت (حجم) سیستم پیش‌عملیاتی دوگانه قفل طبق 8.3.2.3.1.4 تعیین شده باشد، موارد زیر باید اعمال شود:
(1) زمانی که جریان از چهار آب‌پاش باشد، منیفولد آزمایش سفر باید به‌گونه‌ای تنظیم شود که دو آب‌پاش را در هر دو خط شاخه آب‌پاش شبیه‌سازی کند.
(2) زمانی که جریان از سه آب‌پاش باشد، منیفولد آزمایش باید به‌گونه‌ای تنظیم شود که دو آب‌پاش را در دورترین خط شاخه و یک آب‌پاش را در خط شاخه بعدی شبیه‌سازی کند.
(3) زمانی که جریان از دو آب‌پاش باشد، منیفولد آزمایش باید به‌گونه‌ای تنظیم شود که دو آب‌پاش را در دورترین خط شاخه شبیه‌سازی کند.
(4) زمانی که جریان از یک آب‌پاش باشد، منیفولد آزمایش باید طبق الزامات اتصال آزمایش سفر مطابق با 16.14.3.3 تا 16.14.3.5 نصب شود.

16.14.4 سیستم‌های سیلابی. در سیستم سیلابی نیازی به اتصال آزمایش نیست.

16.14.5* دستگاه‌های پیشگیری از بازگشت جریان
16.14.5.1* شیرآلات پیشگیری از بازگشت جریان. باید امکان آزمایش جریان به جلو در پایین‌دست تمام شیرآلات پیشگیری از بازگشت جریان فراهم شود که حداقل جریان مورد نیاز سیستم را شامل شود، از جمله اجازه‌ی لوله شلنگ در صورت لزوم.
16.14.5.1.1 آرایش مورد نیاز در 16.14.5.1 باید به گونه‌ای باشد که بدون نیاز به تغییر سیستم توسط مالک برای انجام آزمایش، قابل سرویس‌دهی باشد.

16.15 اتصالات شلنگ
16.15.1 اتصالات شلنگ کوچک [1∕2 اینچ (40 میلی‌متر)]. برای اطلاعاتبیشتر به بخش C.5 مراجعه کنید.
16.15.1.1* در صورت لزوم، اتصالات شلنگ کوچک [1∕2 اینچ (40 میلی‌متر)] باید نصب شوند.
16.15.1.1.1 شیرها باید به گونه‌ای در دسترس باشند که تمام بخش‌های منطقه را با شلنگ 100 فوتی (30 متر) به همراه 30 فوت (9.1 متر) فاصله جریان شلنگ پوشش دهند.
16.15.1.1.2 زمانی که ساختمان در تمام بخش‌ها توسط یک سیستم آب‌پاش خودکار تایید شده حفاظت می‌شود، وجود خطوط شلنگ 1∕2 اینچ (40 میلی‌متر) برای استفاده ساکنان ساختمان الزامی نیست، مشروط به تأییدمقام صلاحیت‌دار.
16.15.1.1.3 در صورتی که مقام صلاحیت‌دار تایید کند، مکان قرارگیری شیرها ممکن است فاصله‌های مشخص‌شده در 16.15.1.1.1 را تجاوز کند.
16.15.1.2 اتصالات شلنگ نیازی به رعایت الزامات سیستم‌های شلنگ کلاسII که توسط NFPA 14 تعریف شده است ندارند.
16.15.1.3 اتصالات شلنگ باید از یکی از موارد زیر تأمین شوند:
(1) هیدرانت‌های خارجی
(2) سیستم لوله‌کشی جداگانه برای اتصالات شلنگ کوچک
(3) اتصالات شلنگ با شیر بر روی ریزرهای سیستم آب‌پاش که این اتصالات در بالادست تمام شیرهای کنترل آب‌پاش قرار دارند
(4) سیستم‌های آب‌پاش مجاور
(5) در مناطق ذخیره‌سازی رک، سیستم آب‌پاش سقف در همان منطقه (مشروط به اینکه در همان منطقه آب‌پاش‌های رک وجود داشته باشد و به طور جداگانه کنترل شوند)
(6) در کاربری‌های غیر ذخیره‌سازی که بخشی از سیستم ایستگاه شلنگ نیستند، لوله‌کشی آب‌پاش سقف در همان منطقه‌ای که اتصال شلنگ قرار دارد
16.15.1.4* اتصالات شلنگ که تنها برای مقاصد آتش‌نشانی استفاده می‌شوند، باید فقط به سیستم‌های آب‌پاش لوله تر متصل شوند، مشروط به محدودیت‌های زیر:
(1) لوله‌های تأمین اتصال شلنگ نباید به هیچ لوله‌ای با قطر کمتر از 2∕2 اینچ(65 میلی‌متر) متصل شوند.

16.15.1.4 ادامه
(2) الزامات 16.15.1.4(1) برای لوپ‌ها و شبکه‌های طراحی شده هیدرولیکی اعمال نمی‌شود، جایی که حداقل اندازه لوله بین لوله تأمین اتصال شلنگ و منبع، 2 اینچ (50 میلی‌متر) مجاز است.
(3) برای لوله‌کشی که برای تأمین یک اتصال شلنگ استفاده می‌شود، لوله باید حداقل 1 اینچ (25 میلی‌متر) برای مسیرهای افقی تا 20 فوت (6.1 متر)، حداقل 1∕4 اینچ (32 میلی‌متر) برای کل مسیر برای مسیرهای بین 20 فوت و80 فوت (6.1 متر و 24 متر)، و حداقل 1∕2 اینچ (40 میلی‌متر) برای کل مسیربرای مسیرهای بیشتر از 80 فوت (24 متر) باشد. برای لوله‌کشی که برایتأمین اتصالات شلنگ چندگانه استفاده می‌شود، مسیرها باید حداقل 1∕2 اینچ (40 میلی‌متر) در تمام طول باشند.
(4) لوله‌کشی برای مسیرهای عمودی باید حداقل 1 اینچ (25 میلی‌متر) باشد.
(5) در صورتی که فشار باقی‌مانده در خروجی 1∕2 اینچ (40 میلی‌متر) دریک اتصال شلنگ از 100 psi (7 بار) بیشتر باشد، یک دستگاه تنظیم فشار تأسیس شده باید برای محدود کردن فشار باقی‌مانده در خروجی به 100 psi (7 بار) فراهم شود.
(6) در صورتی که فشار استاتیک در یک اتصال شلنگ 1∕2 اینچ (40 میلی‌متر) از 175 psi (12 بار) بیشتر باشد، یک دستگاه تنظیم فشار تأسیس شده باید برای محدود کردن فشار استاتیک و باقی‌مانده در خروجی به 100psi (7 بار) فراهم شود.

16.15.2 اتصالات شلنگ برای استفاده آتش‌نشانی
16.15.2.1 در ساختمان‌های با کاربری خطر سبک یا معمولی، شیرهای شلنگ 2∕2 اینچ (65 میلی‌متر) برای استفاده آتش‌نشانی مجاز است که بهریزرهای سیستم آب‌پاش لوله تر متصل شوند.
16.15.2.2* محدودیت‌های زیر اعمال می‌شود:
(1) هر اتصال از ایستگاه شلنگ که بخشی از یک سیستم ترکیبی به سیستم آب‌پاش است، باید یک شیر کنترل و یک شیر چک از همان اندازه به عنوان اتصال داشته باشد.
(2) حداقل اندازه ریزر باید 4 اینچ (100 میلی‌متر) باشد مگر آنکه محاسبات هیدرولیکی نشان دهد که ریزر با اندازه کوچکتر می‌تواند نیازهای آب‌پاش و جریان شلنگ را برآورده کند.
(3) هر ریزر ترکیبی آب‌پاش و ایستگاه شلنگ باید به یک شیر کنترل ریزر مجهز باشد تا اجازه دهد ریزر بدون قطع تأمین آب به دیگر ریزرها از همان منبع تأمین، جدا شود. (برای اتصالات آتش‌نشانی که سیستم‌های ایستگاه شلنگ و آب‌پاش را تأمین می‌کنند، به بخش 16.12 مراجعه کنید.)

16.16 اتصال و زمین‌گذاری الکتریکی
16.16.1 در هیچ حالتی نباید لوله‌کشی سیستم آب‌پاش برای زمین‌گذاری سیستم‌های الکتریکی استفاده شود.
16.16.2* الزام 16.16.1 مانع اتصال لوله‌کشی سیستم آب‌پاش به سیستم زمین‌گذاری حفاظت در برابر صاعقه نمی‌شود، همانطور که در NFPA 780 مقرر شده است، در مواردی که حفاظت در برابر صاعقه برای سازه فراهم شده باشد.

16.17* تابلوها. (معلق)

کابل دتکتور حرارتی خطی LHS™، یک دتکتور دمای ثابت منعطف، بادوام و مقرون‌به‌صرفه است که برای حفاظت از طیف وسیعی از کاربردهای اعلام حریق تجاری و صنعتی مناسب می‌باشد.

دتکتور حرارتی خطی LHS کابلی با قطر کم است که قابلیت تشخیص حرارت ناشی از حریق را در تمام طول خود دارد. این کابل شامل یک زوج به‌هم‌تابیده از هادی‌های فولادی با روکش مس (۱۹ AWG) است که توسط یک عایق حساس به دما پوشیده شده و برای کاربردهای محیطی مختلف با یک روکش یا بافت پلاستیکی محافظت می‌شود (به شکل ۱ مراجعه شود).

دتکتور حرارتی خطی LHS برای تشخیص در فضای باز و همچنین در مجاورت مستقیم طراحی شده است. طیف گسترده‌ای از روکش‌ها و دماهای عملکردی (به جدول ۱ مراجعه شود) برای طراحی مناسب سیستم در دسترس هستند، از جمله برای فضاهای محدود یا محیط‌های سخت که استفاده از سایر روش‌های تشخیص را غیرممکن می‌سازد. کابل دتکتور حرارتی خطی LHS با هر پنل اعلام حریقی که قابلیت پذیرش تجهیزات تحریک‌کننده از نوع تماس خشک را داشته باشد، سازگار است.

دتکتور حرارتی خطی معتبر توسط lسازمان های معتبر غیرانتفاعی مانند UL  تأیید شده است. برای نصب مورد تأیید FM، باید کابل دتکتور حرارتی خطی به یک پنل اعلام حریق مورد تأیید FM متصل شود.

عملکرد

حرارت ناشی از آتش‌سوزی باعث ذوب‌شدن عایق ویژه کابل دتکتور حرارتی خطی در دمای خاصی می‌شود که این امر باعث اتصال کوتاه شدن دو هادی شده و وضعیت هشدار را در پنل اعلام حریق ایجاد می‌کند. همچنین می‌توان از این کابل به‌عنوان یک تجهیز تماسی مستقل نیز استفاده کرد. وضعیت عملکردی نرمال کابل دتکتور حرارتی خطی مدار باز است.

ملاحظات طراحی

طراحی و نصب سیستم باید مطابق با اصول پذیرفته‌شده مهندسی حفاظت در برابر حریق و همچنین مطابق با کدها و استانداردهای قابل اجرا انجام شود:

* NFPA-72، کد ملی اعلام حریق

* NEC 760، کد ملی برق

* هرگونه الزامات محلی نصب

* الزامات مرجع قانونی ذی‌صلاح (AHJ)

۱. انتخاب شماره قطعه مناسب برای هر کاربرد خاص باید با در نظر گرفتن دمای خطر، دمای محیط و شرایط محیطی محل نصب دتکتور انجام شود.

۲. برای حفاظت در فضای باز، دتکتور حرارتی خطی باید در سقف نصب شود، با رعایت فاصله‌های مورد تأیید FM بین خطوط موازی. فاصله از دیوارها باید نصف فاصله‌های ذکر شده باشد. مسیر انتقال حرارت به دتکتور نباید مسدود شود. برای تشخیص سریع‌تر، فاصله ۲۵ میلی‌متر (۱ اینچ) از سقف رعایت شود.

۳. برای تشخیص در مجاورت مستقیم، دتکتور حرارتی خطی باید به‌صورت محکم روی جسم مورد حفاظت نصب شود تا انتقال حرارت مؤثر صورت گیرد. دقت شود که لرزش و لبه‌های تیز باعث ساییدگی کابل نشوند، زیرا ممکن است منجر به فعال‌سازی نادرست شود.

۴. در کاربردهای بیرونی، ممکن است نیاز باشد دتکتور حرارتی خطی از تابش مستقیم نور خورشید محافظت شود تا از تجاوز دمای عملکرد و/یا دمای محیطی حداکثری آن جلوگیری گردد، زیرا این امر ممکن است منجر به فعال‌سازی نادرست شود.
۵. برای استفاده از دتکتور حرارتی خطی در مکان‌های خطرناک (کلاس ۱ گروه‌های A،B،C،D و کلاس ۲ گروه‌های E،F،G)، باید از موانع ایمنی ذاتی مورد تأیید FM برای ایزوله‌کردن دتکتور از پنل کنترل استفاده شود.

سیم‌کشی مدار تحریک

دتکتور حرارتی خطی به‌عنوان یک تجهیز تحریک‌کننده با تماس خشک به هر پنل اعلام حریق متصل می‌شود. برای الزامات الکتریکی خاص مدار تحریک، دستورالعمل نصب پنل اعلام حریق را دنبال کنید (به شکل ۲ مراجعه شود).

• دتکتور حرارتی خطی می‌تواند به‌صورت یک حلقه مدار کلاس B یا کلاس A اجرا شود، بدون انشعاب
  ۲. حداکثر طول منطقه دتکتور حرارتی خطی توسط مشخصات الکتریکی مدار تحریک پنل اعلام حریق تعیین می‌شود. برای محاسبه حداکثر طول، از مقاومت و ظرفیت خازنی دتکتور حرارتی خطی طبق جدول ۱ استفاده کنید. به‌عنوان مثال، یک پنل اعلام حریق با مقاومت ورودی حلقه برابر ۵۰ اهم اجازه می‌دهد تا ۸۲۰ فوت (=۵۰/(۲ × ۰٫۰۳۰۴۸)) کابل دتکتور حرارتی خطی نصب شود.
•
• ۳. اگر پنل اعلام حریق از فضای تحت حفاظت فاصله دارد، کابل دتکتور حرارتی خطی فقط در فضای تحت حفاظت نصب شود و از کابل رابط برای اتصال آن به پنل اعلام حریق استفاده گردد. کابل رابط می‌تواند هر نوع سیم مسی مورد تأیید برای استفاده در سیستم اعلام حریق باشد.

. دتکتور حرارتی خطی در فضای تحت حفاظت نیازی به پیوستگی ندارد. می‌توان از سیم‌کشی مسی مورد تأیید برای اتصال بخش‌های جداگانه کابل دتکتور حرارتی خطی استفاده کرد.
۵. اگر مدار تحریک به‌صورت کلاس B (دو سیمه) اجرا می‌شود، باید در انتهای کابل دتکتور حرارتی خطی یک تجهیز انتهایی مطابق با پنل اعلام حریق نصب گردد.
۶. در صورت تأیید مرجع قانونی ذی‌صلاح (AHJ)، تجهیزات تحریک‌کننده دیگر (مانند دتکتور دود، شستی دستی و…) نیز می‌توانند در همان منطقه با دتکتور حرارتی خطی نصب شوند. کابل دتکتور حرارتی خطی می‌تواند مستقیماً بین این تجهیزات سیم‌کشی شود.

نصب کابل دتکتور حرارتی خطی

کابل دتکتور حرارتی خطی باید به‌صورت حرفه‌ای و مطابق با تمامی کدها و الزامات قابل اجرا نصب گردد. روش‌های نصب توصیه‌شده در زیر، استفاده از روش‌های جایگزین مناسب با نصب خاص را منتفی نمی‌کنند، به‌شرطی‌که این روش‌ها مورد تأیید مرجع قانونی ذی‌صلاح (AHJ) باشند.

⚠️ هشدار
در مکان‌هایی که احتمال آسیب مکانیکی وجود دارد، کابل دتکتور باید محافظت شود تا از آسیب‌دیدگی که ممکن است باعث فعال‌سازی نادرست شود، جلوگیری گردد.

هنگام طراحی چیدمان دتکتور حرارتی خطی، کابل‌ها باید در مکان‌هایی نصب شوند که در معرض آسیب فیزیکی نباشند.
اگر از بست‌های فلزی استفاده می‌شود، باید از بوش‌های غیر فلزی برای جلوگیری از ساییدگی یا له‌شدگی کابل دتکتور حرارتی خطی استفاده گردد.

۱. کابل باید به‌طور مناسب پشتیبانی شود تا از آویزان شدن آن جلوگیری شود. کشیدن کابل ضروری نیست، اما در مسیرهای مستقیم توصیه می‌شود کابل در هر ۱ متر (۳ فوت) پشتیبانی شود. در صورت نیاز، می‌توان فاصله‌های کمتری را برای انطباق با مقررات محلی یا شرایط خاص مانند گوشه‌ها و نقاط انتقال به‌کار برد. کشش وارد بر دتکتور حرارتی خطی نباید از ۵۰ نیوتن تجاوز کند. دتکتور حرارتی خطی را می‌توان با شعاعی نه کمتر از ۵۰ میلی‌متر (۲ اینچ) خم کرد.

۲. در صورت امکان، دتکتور حرارتی خطی باید به‌صورت یکپارچه و با حداقل تعداد اتصالات نصب شود.

۳. دتکتور حرارتی خطی باید آخرین تجهیز نصب‌شده در پروژه باشد. در صورتی که آخرین تجهیز نصب نشود، باید موقتاً با بست‌های پلاستیکی مهار شود تا خطر آسیب دیدگی کاهش یابد. باید از آسیب ناشی از رفت‌وآمد افراد، ضربات مکانیکی، پیچ‌خوردگی یا منابع حرارتی خارجی جلوگیری شود.

. کانکتور ضدآب برای ایجاد رهایی مناسب از تنش در محل ورود دتکتور حرارتی خطی به جعبه یا محفظه الکتریکی استفاده می‌شود. توصیه می‌شود در انتهای مسیر طولانی دتکتور حرارتی خطی، تنش کابل تثبیت شود. این کانکتور برای پیچ شدن به دهانه استاندارد جعبه برق ریخته‌گری شده ¾ اینچ (NPT ¾”) طراحی شده است.

۵. دتکتور حرارتی خطی باید در نواحی در معرض دید که محل تشخیص نیستند، برای محافظت در برابر آسیب مکانیکی در داخل لوله فلزی الکتریکی (EMT) نصب شود. همچنین در محل‌هایی که کابل باید از دیوارها یا جداکننده‌ها عبور کند، باید از قطعات کوتاه EMT استفاده شود. در انتهای لوله EMT باید از بوشینگ‌های غیر فلزی استفاده شود تا از آسیب به دتکتور حرارتی خطی جلوگیری گردد.

. انتخاب سخت‌افزار نصب مناسب با توجه به تجهیزات یا سازه‌های پشتیبان در منطقه محافظت‌شده انجام می‌گیرد. شرایط محیطی و امکان‌پذیری نصب بست‌ها نیز باید مدنظر قرار گیرد. دتکتور حرارتی خطی باید همواره به پشتیبانی متصل شود که کمترین میزان حرکت را مجاز بداند، بدون اینکه عایق کابل فشرده یا له شود. سه نوع بست استاندارد (بست اصلی، بست فلنچی، بست نایلونی) امکان نصب ایمن و مطمئن دتکتور حرارتی خطی را در اغلب کاربردها فراهم می‌کنند.

۷. بست اصلی بست چندمنظوره‌ای است که بر روی تمام فلنج‌های تیرآهن تا ضخامت ۱۳ میلی‌متر (½ اینچ) نصب می‌شود و در برابر لرزش مقاوم است. برای اتصال دتکتور حرارتی خطی به بست اصلی، از بست نایلونی استفاده کنید.

۸. بست فلنچی در دو اندازه عرضه می‌شود: شماره قطعه برای فلز با ضخامت تا ۴ میلی‌متر (۳/۱۶ اینچ) و برای فلز با ضخامت ۴ تا ۶ میلی‌متر (¼ اینچ). این بست‌ها به‌راحتی روی فلنج‌های فلزی در خرپاهای سقف یا قفسه‌ها کوبیده می‌شوند و اتصال محکم و مقاوم در برابر لرزش ایجاد می‌کنند. برای اتصال دتکتور حرارتی خطی به هر دو نوع بست فلنچی، از بست نایلونی با شماره قطعه استفاده شود.

. بست کمربندی نایلونی، یک بست کمربندی سنگین با زبانه نصب است که برای اتصال به لوله‌های اسپرینکلر یا دیگر لوله‌های سامانه اعلام و اطفای حریق تا قطر ۸ اینچ (۲۰ سانتی‌متر) طراحی شده است. استفاده از این روش برای نصب دتکتور حرارتی خطی (LHS) در صورتی مجاز است که توسط مرجع محلی ذی‌صلاح (AHJ) تأیید شود. برای اتصال کابل دتکتور به بست کمربندی نایلونی باید از بست نایلونی کابل) استفاده شود.

⚠️ هشدار
هنگام نصب کابل دتکتور حرارتی خطی در محیط‌هایی با دمای زیر صفر، باید احتیاط ویژه‌ای انجام شود تا از تماس یا حرکت ناگهانی کابل جلوگیری گردد. در دماهای زیر ۳۲ درجه فارنهایت (۰ درجه سلسیوس)، ممکن است بست نایلونی به‌دلیل ضربه یا تماس فیزیکی دچار شکستگی شود.

۱۰. کابل نگهدار (Messenger cable) باید در مواقعی استفاده شود که نیاز به آویزان نگه‌داشتن کابل دتکتور حرارتی خطی در فاصله‌ای از یک شیء یا در ناحیه‌ای بدون سقف وجود داشته باشد. در این موارد باید از کابل استیل ضدزنگ تجاری با سایز مناسب به‌عنوان کابل نگهدار استفاده شود و کابل نگهدار باید به‌طور مناسب کشیده و سفت شود. کابل دتکتور را می‌توان با استفاده از بست‌های کمربندی، به‌فاصله تقریبی هر ۳ فوت (۱ متر) به کابل نگهدار متصل نمود.

اتصال کابل دتکتور (SENSOR CABLE SPLICING)

کابل دتکتور حرارتی خطی باید به‌صورت حرفه‌ای و مطابق با استانداردها و مقررات مربوطه متصل یا انشعاب داده شود. روش‌های پیشنهادی برای اتصال کابل در ادامه ارائه شده‌اند، اما این به معنای عدم استفاده از روش‌های جایگزین مناسب برای شرایط خاص نمی‌باشد.
به دلیل حساسیت عایق کابل دتکتور به گرما، استفاده از لحیم‌کاری یا لوله‌های حرارتی (heat-shrink) در هیچ شرایطی مجاز نیست.

روش ترجیحی – استفاده از جعبه تقسیم (Junction Box):
روش پیشنهادی برای اتصال دو بخش کابل دتکتور، یا اتصال کابل دتکتور به کابل رابط مسی (lead-in)، یا اتصال به تجهیز انتهایی (End-of-Line)، استفاده از جعبه تقسیم است.

۱. کابل دتکتور می‌تواند با استفاده از روش‌های استاندارد صنعتی برای اتصال هادی‌های مسی متصل شود. اتصالات باید از نوع فشاری و ایمن باشند، مانند:

• کانکتورهای پیچی (Wire Nuts) مانند 3M/Highland H-30 یا معادل آن
• اتصال‌دهنده‌های استوانه‌ای (Butt Splices) مانند Panduit BSN18 یا معادل آن
• ترمینال دوپین (2-Position Terminal Block) مانند Molex/Beau C1502-151 یا معادل آن

اتصال باید مطابق با دستورالعمل نصب سازنده انجام شود.

۲. استفاده از جعبه تقسیم:
هر جعبه تقسیم استاندارد برق با درپوش قابل استفاده است. در مکان‌های مرطوب یا نمناک، استفاده از جعبه ضدآب الزامی است. برای ایجاد رهایی از تنش در کابل دتکتور در محل ورود به جعبه، باید از کانکتور ضد آب با شماره قطعه P/N 73-117068-027 یا معادل آن استفاده شود. استفاده از گیره‌های کابل سبک “Romex” مجاز نیست، زیرا ممکن است باعث فشار بر کابل شده و در نتیجه هشدار کاذب ایجاد شود.

💡 روش جایگزین – اتصال درون‌خطی (In-line Splice):
در صورت تأیید مرجع ذی‌صلاح (AHJ)، اتصال درون‌خطی دو رشته کابل دتکتور ممکن است مجاز باشد. با این حال، این نوع اتصال برای اتصال کابل دتکتور به سیم رابط مسی، کابل بین‌اتصالی یا تجهیز انتهای خط (EOL) توصیه نمی‌شود. همچنین در صورت وارد شدن تنش قابل‌توجه به کابل دتکتور، استفاده از اتصال درون‌خطی توصیه نمی‌گردد.

در کاربردهای تشخیص مجاورت، باید کابل دتکتور به صورت حلقه‌ای نصب شود، زیرا ناحیه اتصال در پوشش تشخیص قرار نمی‌گیرد.

مراحل اتصال درون‌خطی:

۱. کابل دتکتور باید با استفاده از کانکتورهای فشاری عایق‌دار نایلونی (مانند Panduit BSN18 یا معادل آن) متصل شود. محل دو اتصال را نسبت به یکدیگر جابجا کنید (offset).

۲. ژاکت و عایق کابل‌ها را مطابق شکل ۷ جدا کرده و دو رسانا را با اختلاف طول موردنظر برش دهید.

۳. دو اتصال فشاری را با ابزار پرس مورد تأیید، مطابق شکل ۸ پرس کنید.

۴. در مکان‌های خشک، محل اتصال را با نوار چسب برق (مانند 3M/Scotch Super 33+ یا معادل آن) مطابق دستورالعمل سازنده عایق کنید. نوار را بکشید و هر دور آن را حدود نصف عرضش با دور قبلی هم‌پوشانی دهید. نوار باید حدود ۵۰ میلی‌متر (۲ اینچ) از دو سر بریدگی ژاکت کابل دتکتور فراتر برود (مطابق شکل ۹).

۵. در مکان‌های مرطوب یا نمناک، محل اتصال را با نوار سیلیکونی همجوش (مانند Tyco Electronics/Amp 608036-1 یا معادل آن) مطابق دستورالعمل سازنده آب‌بندی کنید. نوار باید مانند روش بالا، ۵۰ میلی‌متر از دو سر بریدگی ژاکت کابل دتکتور فراتر برود (مطابق شکل ۹).

🧪تست عملکردی (TESTING):

تست عملکردی کابل دتکتور حرارتی LHS باید مطابق با دستورالعمل‌های مربوط به دتکتورهای حرارتی نوع خطی با دمای ثابت و غیرقابل بازنشانی در فصل ۷ کد ملی اعلام حریق NFPA 72 انجام شود. برای الزامات اضافی، با مرجع ذی‌صلاح (AHJ) مشورت شود. تست عملکردی، کارکرد الکتریکی کابل دتکتور را تأیید می‌کند و نیازی به منبع حرارتی ندارد.

مراحل تست:

۱. در انتهای ناحیه LHS، یک اتصال کوتاه بر روی تجهیز انتهای خط (EOL) قرار دهید و اطمینان حاصل کنید که زون به وضعیت آلارم می‌رود.

۲. (در صورت الزام مرجع ذی‌صلاح) یک رشته از EOL را جدا کرده و اطمینان حاصل کنید که زون به وضعیت خطا (trouble) می‌رود.

۳. (در صورت الزام مرجع ذی‌صلاح) هر دو رسانای ناحیه LHS را از پنل کنترل حریق (FCP) جدا کرده، و یک اتصال کوتاه بر روی تجهیز انتهای خط (EOL) ایجاد نمایید. سپس در انتهای زون (سمت FCP)، مقاومت کلی حلقه کابل دتکتور را اندازه‌گیری و ثبت کنید. این مقدار را با مقدار آزمون پذیرش اولیه مقایسه نمایید.

✅ نگهداری
کابل دتکتور حرارتی خطی (LHS) به جز بازبینی چشمی برای اطمینان از صحت نصب، نیاز به هیچ‌گونه تعمیر و نگهداری ندارد.

🔧 آسیب به کابل دتکتور:
در صورت آسیب فیزیکی به کابل دتکتور، ممکن است هادی‌های داخلی با یکدیگر اتصال کوتاه پیدا کنند که منجر به آلارم می‌شود.
برای یافتن محل اتصال کوتاه، می‌توان از روش‌های زیر استفاده کرد:

• بررسی چشمی
• استفاده از اهم‌متر و مقایسه مقدار با مقدار ثبت‌شده در تست پذیرش
• استفاده از تولیدکننده تُن و دستگاه ردیاب (tone generator & probe)
  در صورت یافتن محل آسیب، باید یک قطعه جدید از کابل دتکتور به محل آسیب متصل شود.
  حداقل یک متر (۳ فوت) از کابل در هر سمت نقطه آسیب‌دیده باید تعویض شود.

🔥 پس از وقوع آتش‌سوزی:
از آنجا که کابل دتکتور حرارتی خطی از نوع غیرقابل بازیابی است، پس از تشخیص حریق، باید جایگزین شود.
اگر قرار نیست کل زون تعویض شود، لازم است حداقل ۳ متر (۱۰ فوت) از کابل دتکتور در هر سمت بخش آسیب‌دیده جایگزین شود.

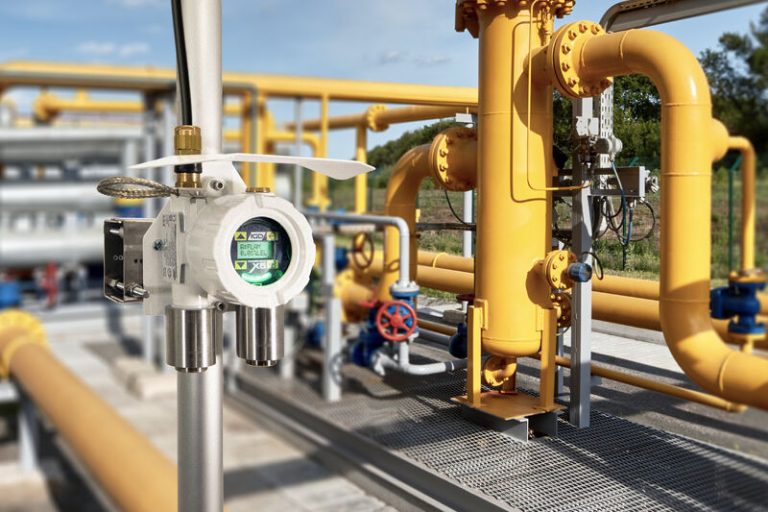

دتکتورهای گاز نیمه‌هادی یکی از انواع حسگرهای تشخیص گاز هستند که از مواد نیمه‌هادی، معمولاً اکسید فلز (Metal Oxide Semiconductor – MOS)، برای شناسایی گازهای مختلف استفاده می‌کنند. این نوع حسگرها به دلیل حساسیت بالا، پاسخ سریع و دوام طولانی در بسیاری از کاربردهای صنعتی و تجاری مورد استفاده قرار می‌گیرند.

ساختار دتکتور گاز نیمه‌هادی

یک دتکتور گاز نیمه‌هادی شامل بخش‌های زیر است:

الف) ماده حسگر (Sensing Material)

ب) المنت گرمایشی (Heating Element)

ج) الکترودهای اندازه‌گیری (Electrodes)

د) مدار پردازش سیگنال

2. عملکرد دتکتور گاز نیمه‌هادی

مرحله ۱: جذب گاز توسط ماده نیمه‌هادی

مرحله ۲: تغییر در هدایت الکتریکی

مرحله ۳: اندازه‌گیری و پردازش سیگنال

3. انواع دتکتورهای گاز نیمه‌هادی بر اساس عملکرد

الف) دتکتورهای گاز کاهش‌دهنده (Reducing Gas Detectors)

ب) دتکتورهای گاز اکسیدکننده (Oxidizing Gas Detectors)

4. مزایا و معایب دتکتورهای گاز نیمه‌هادی

✅ مزایا:

❌ معایب:

5. کاربردهای دتکتور گاز نیمه‌هادی

نتیجه‌گیری

دتکتورهای گاز نیمه‌هادی به دلیل سادگی، هزینه مناسب و حساسیت بالا، یکی از پرکاربردترین حسگرهای گازی هستند. با این حال، برای افزایش دقت و کاهش تأثیرات محیطی، اغلب در ترکیب با حسگرهای دیگر یا الگوریتم‌های پردازش داده مورد استفاده قرار می‌گیرند.

• ترجمه و تدوین : مرکز اطلاعات کامپیوتری شرکت اسپین الکتریک

  فصل 19 از NFPA-13

  فصل ۱۹: رویکردهای طراحی

  ۱۹.۱ کلیات:
  از فصل ۱۹ برای تعیین رویکردهای طراحی استفاده خواهد شد.

  ۱۹.۲ رویکردهای عمومی طراحی:
  الزامات بخش ۱۹.۲ برای تمامی سیستم‌های اسپرینکلر، مگر در مواردی که توسط بخشی خاص از فصل ۱۹ یا فصل ۲۰ اصلاح شده باشد، اعمال می‌گردد.

  ۱۹.۲.۱
  حفاظت از یک ساختمان یا بخشی از آن مجاز است که طبق هر یک از رویکردهای طراحی قابل‌اعمال، به صلاحدید طراح انجام گیرد.

  ۱۹.۲.۲ خطرات مجاور یا روش‌های طراحی:*
  برای ساختمان‌هایی که دارای دو یا چند خطر یا روش طراحی مجاور به یکدیگر هستند، موارد زیر اعمال می‌گردد:

  1. اگر نواحی مورد نظر به‌صورت فیزیکی توسط پرده دود، مانع یا دیواری جدا نشده باشند که بتواند از انتقال حرارت ناشی از آتش در یک ناحیه به نحوی جلوگیری کند که از فعال شدن اسپرینکلرها در ناحیه مجاور جلوگیری کند، الزامات مربوط به طراحی با شدت بیشتر باید به‌اندازه ۱۵ فوت (۴٫۶ متر) فراتر از مرز آن ناحیه گسترش یابد.
  2. الزامات بند (۱) زمانی اعمال نمی‌شود که نواحی با یکی از موارد زیر از هم جدا شده باشند:
  o پرده دود یا مانعی که در بالای راهرو قرار دارد، مشروط بر اینکه راهرو دارای حداقل ۲ فوت (۶۰۰ میلی‌متر) جداسازی افقی از خطر مجاور در هر طرف باشد.
  o دیواری که قادر به جلوگیری از انتقال حرارت از یک ناحیه به ناحیه مجاور و در نتیجه ممانعت از فعال شدن اسپرینکلرهای آن باشد.
  3. الزامات بند (۱) همچنین در مورد گسترش معیارهای طراحی با شدت بیشتر از یک سطح سقف بالاتر به زیر سقف پایین‌تر، زمانی که اختلاف ارتفاع بین دو سطح سقف حداقل ۲ فوت (۶۰۰ میلی‌متر) باشد و این تفاوت در بالای یک راهرو با حداقل ۲ فوت جداسازی افقی از خطر مجاور در هر طرف قرار گرفته باشد، اعمال نمی‌گردد.

  ۱۹.۲.۳
  برای سیستم‌هایی که به‌صورت هیدرولیکی محاسبه می‌شوند، کل نیازمندی‌های تأمین آب سیستم برای هر پایه طراحی باید مطابق با رویه‌های بخش ۲۷.۲، مگر در مواردی که در فصل ۱۹ یا ۲۰ اصلاح شده باشد، تعیین شود.

  ۱۹.۲.۴ تقاضای آب:

  ۱۹.۲.۴.۱*
  نیازمندی‌های تقاضای آب باید از طریق منابع زیر تعیین شود:

  1. رویکردهای کنترل آتش بر اساس خطر اشغال و طراحی‌های خاص در فصل ۱۹
  2. رویکردهای طراحی ذخیره‌سازی در فصل‌های ۲۰ تا ۲۵
  3. رویکردهای ویژه برای اشغال‌های خاص در فصل ۲۶

  ۱۹.۲.۴.۲*
  حداقل نیازمندی‌های تقاضای آب برای یک سیستم اسپرینکلر باید با افزودن میزان جریان مجاز شیلنگ آتش‌نشانی به تقاضای آب مورد نیاز اسپرینکلرها تعیین گردد.

  ۱۹.۲.۵ منابع تأمین آب:

  ۱۹.۲.۵.۱
  حداقل مقدار تأمین آب باید برای حداقل مدت زمان تعیین‌شده در فصل ۱۹ در دسترس باشد.

  ۱۹.۲.۵.۲*
  مخازن باید به گونه‌ای طراحی شوند که بتوانند تجهیزات تحت پوشش خود را تأمین کنند.

  ۱۹.۲.۵.۳*
  پمپ‌ها نیز باید به گونه‌ای طراحی شوند که بتوانند تجهیزات مرتبط خود را تأمین نمایند.

  19.2.6 جریان مجاز شیلنگ آتش‌نشانی (Hose Allowance)

  19.2.6.1 سیستم‌های دارای طبقه‌بندی خطر متعدد:
  برای سیستم‌هایی که شامل چند نوع طبقه‌بندی خطر هستند، جریان مجاز شیلنگ و مدت‌زمان تأمین آب باید مطابق یکی از روش‌های زیر تعیین شود:

  1. الزامات تأمین آب برای بالاترین طبقه‌بندی خطر در سیستم مورد استفاده قرار گیرد.
  2. الزامات تأمین آب برای هر طبقه‌بندی خطر به‌صورت جداگانه و بر اساس ناحیه طراحی مربوط به همان خطر در محاسبات استفاده شود.
  3. اگر طبقه‌بندی خطر بالاتر تنها در اتاق‌هایی مجزا با مساحت کمتر یا مساوی ۴۰۰ فوت مربع (۳۷ مترمربع) باشد و این اتاق‌ها مجاور هم نباشند، الزامات تأمین آب برای کاربری اصلی (principal occupancy) برای سایر بخش‌های سیستم کفایت می‌کند. (یادآوری: این بند دارای تفسیر فنی می‌باشد)

  19.2.6.2*
  مقدار جریان آب مجاز برای شیلنگ‌های خارجی باید به نیازمندی‌های اسپرینکلر در نقطه اتصال به شبکه آب شهری یا نزدیک‌ترین هیدرانت (شیر آتش‌نشانی خصوصی) افزوده شود، هرکدام که به رایزر سیستم نزدیک‌تر باشند.

  19.2.6.3
  در مواردی که استفاده از اتصالات داخلی شیلنگ پیش‌بینی یا الزامی باشد، موارد زیر اعمال می‌گردد:

  1. برای نصب یک اتصال شیلنگ، میزان ۵۰ گالن بر دقیقه (190 لیتر بر دقیقه) به تقاضای آب سیستم اسپرینکلر افزوده می‌شود.
  2. برای نصب چند اتصال شیلنگ، میزان ۱۰۰ گالن بر دقیقه (380 لیتر بر دقیقه) به تقاضای آب افزوده می‌شود.
  3. این مقدار باید به‌صورت افزایشی از ۵۰ گالن بر دقیقه (190 لیتر بر دقیقه) در نظر گرفته شود، به‌طوری‌که هر مرحله از دورترین نقطه اتصال شیلنگ محاسبه شده و در فشار موردنیاز سیستم در آن نقطه اضافه گردد.

  19.2.6.3.1
  در صورتی که سیستم به‌صورت ترکیبی از اسپرینکلر و رایزر آتش‌نشانی(کلاس I یا III) باشد و ساختمان به‌طور کامل طبق NFPA 13 اسپرینکلر شده باشد، هیچ نیازی به در نظر گرفتن تقاضای داخلی شیلنگ در خروجی‌های رایزر آتش‌نشانی نیست.

  19.2.6.4*
  زمانی‌که شیر شیلنگ برای استفاده واحد آتش‌نشانی به رایزر سیستم اسپرینکلر از نوع تر (wet pipe) متصل شده باشد، مطابق بند 16.15.2، موارد زیر اعمال می‌شود:

  1. نیازی نیست تقاضای اسپرینکلر به تقاضای رایزر آتش‌نشانی مطابقNFPA 14 افزوده شود.
  2. در صورتی که مجموع تقاضای اسپرینکلر و جریان مجاز شیلنگ طبق جدول 19.3.3.1.2 از الزامات NFPA 14 بیشتر باشد، مقدار بیشتر باید ملاک قرار گیرد.
  3. برای ساختمان‌هایی که تنها بخشی از آن‌ها اسپرینکلر شده، تقاضای اسپرینکلر (بدون احتساب جریان مجاز شیلنگ) طبق شکل 19.3.3.1.1 باید به الزامات مندرج در NFPA 14 اضافه گردد.

  19.2.7 فن‌ های حجیم با سرعت پایین (HVLS – High Volume Low Speed Fans)*

  نصب فن‌های HVLS در ساختمان‌هایی که مجهز به سیستم اسپرینکلر (از جمله اسپرینکلرهای پاسخ بسیار سریع برای فضاهای ذخیره‌سازی – ESFR) هستند، باید مطابق با موارد زیر انجام شود:

  1. قطر حداکثری فن نباید بیش از ۲۴ فوت (۷٫۳ متر) باشد.
  2. فن باید تقریباً در مرکز بین چهار اسپرینکلر مجاور قرار گیرد.
  3. فاصله عمودی بین فن HVLS و پخش‌کننده اسپرینکلر (deflector) باید حداقل ۳ فوت (۰٫۹ متر) باشد.

  19.2.7 – فن‌های HVLS

  بند (4):
  تمامی فن‌های HVLS باید به‌گونه‌ای در مدار سیستم قرار گیرند که به‌محض فعال شدن هشدار جریان آب (waterflow alarm) بلافاصله خاموش شوند.
  در مواردی که ساختمان به سیستم اعلام حریق مجهز باشد، این اینترلاک (مدار قطع خودکار) باید مطابق با الزامات استاندارد NFPA 72 اجرا گردد.

  19.3 رویکرد کنترل حریق بر اساس طبقه‌بندی خطر اشغال برای اسپرینکلرهای پاششی

  19.3.1 کلیات

  19.3.1.1*
  نیازمندی‌های تأمین آب برای این نوع سیستم‌ها باید از یکی از دو روش زیر تعیین شود:

  • روش جدول لوله‌کشی (Pipe Schedule Method) طبق بند 19.3.2
  • روش محاسبات هیدرولیکی (Hydraulic Calculation Method) طبق بند 19.3.3

  19.3.1.2 طبقه‌بندی نوع اشغال:

  • 19.3.1.2.1
  طبقه‌بندی نوع اشغال در این استاندارد، فقط مربوط به نصب اسپرینکلرها و تأمین آب آن‌ها است و کاربرد عمومی برای تعیین نوع خطرات ساختمانی ندارد.
  • 19.3.1.2.2
  طبقه‌بندی اشغال نباید به‌عنوان یک طبقه‌بندی کلی خطرات حریق در ساختمان استفاده شود.
  • 19.3.1.2.3
  کاربری‌ها یا بخش‌هایی از کاربری‌ها باید بر اساس موارد زیرطبقه‌بندی شوند:
  o مقدار و قابلیت اشتعال محتویات
  o نرخ آزادسازی حرارت مورد انتظار
  o کل پتانسیل آزادسازی انرژی
  o ارتفاع پشته‌سازی مواد
  o وجود مایعات قابل اشتعال یا احتراق
  این عوامل باید طبق تعاریف بندهای 4.3.2 تا 4.3.7 در نظر گرفته شوند.
  • 19.3.1.2.4 طبقه‌بندی‌ها به شرح زیر هستند:
  1. خطر سبک (Light Hazard)
  2. خطر معمولی – گروه ۱ و ۲ (Ordinary Hazard Group 1 and 2)
  3. خطر بالا – گروه ۱ و ۲ (Extra Hazard Group 1 and 2)
  4. خطرات خاص اشغالی (Special Occupancy Hazards) — مراجعه شود به فصل ۲۶

  19.3.2 نیازمندی‌های تأمین آب — روش جدول لوله‌کشی (Pipe Schedule Method)

  19.3.2.1
  برای تعیین حداقل نیازمندی تأمین آب در کاربری‌های خطر سبک و خطر معمولی که سیستم آن‌ها طبق جداول اندازه‌گذاری لوله‌های مندرج در بخش 27.5 طراحی شده، باید از جدول 19.3.2.1 استفاده شود.

  19.3.2.2
  برای کاربری‌های خطر بالا (Extra Hazard)، الزامات فشار و جریان باید صرفاً بر اساس روش محاسبات هیدرولیکی بند 19.3.3 تعیین شود.

  19.3.2.3
  استفاده از روش جدول لوله‌کشی مجاز است فقط در موارد زیر:

  1. افزایش یا اصلاح در سیستم‌های موجودی که بر اساس جدول لوله‌کشی بخش 27.5 طراحی شده‌اند.
  2. افزایش یا اصلاح در سیستم‌های موجود با طبقه‌بندی خطر بالا که با جدول لوله‌کشی طراحی شده‌اند.
  3. سیستم‌های جدیدی با مساحت حداکثر ۵۰۰۰ فوت مربع (۴۶۵مترمربع)



  19.3.2 – نیازمندی‌های تأمین آب – روش جدول لوله‌کشی (Pipe Schedule Method)

  19.3.2.3 بند 4
  سیستم‌های جدیدی که مساحت آن‌ها بیش از ۵۰۰۰ فوت مربع (۴۶۵متر مربع) باشد، در صورتی می‌توانند از جدول 19.3.2.1 استفاده کنند که مقادیر جریان مورد نیاز در آن جدول در حداقل فشار باقیمانده‌ی ۵۰psi (معادل ۳.۴ بار) در بالاترین تراز اسپرینکلر فراهم باشند.

  19.3.2.4
  جهت تعیین حداقل نیازمندی‌های تأمین آب، از جدول 19.3.2.1 استفاده می‌شود.

  19.3.2.5
  مقادیر مدت زمان پایین‌تر در جدول 19.3.2.1 تنها در صورتی قابل قبول هستند که:

  • تجهیزات هشدار جریان آب (waterflow alarm)
  • و تجهیزات نظارتی (supervisory devices)
  به‌صورت برقی (electrically supervised) بوده
  و این نظارت توسط یک مرکز مورد تأیید و به‌طور دائمی تحت پایش انجام شود.

  19.3.2.6 – فشار باقیمانده (Residual Pressure):

  19.3.2.6.1
  فشار باقیمانده مندرج در جدول 19.3.2.1 باید در تراز بالاترین اسپرینکلر فراهم باشد.

  19.3.2.6.2 افت فشار ناشی از شیرهای برگشت‌ناپذیر (Backflow Prevention Valves):

  • 19.3.2.6.2.1
  چنانچه در سیستم‌های طراحی شده با جدول لوله‌کشی از شیر برگشت‌ناپذیر استفاده شود، افت فشار ناشی از این شیر باید در محاسبات فشار باقیمانده لحاظ گردد.
  • 19.3.2.6.2.2
  میزان افت فشار ایجادشده توسط این شیر (بر حسب psi یا bar)، باید به افت فشار ناشی از ارتفاع و فشار باقیمانده مورد نیاز در ردیف بالایی اسپرینکلرها اضافه گردد تا فشار کلی مورد نیاز در محل تأمین آب مشخص شود.

  19.3.2.7
  استفاده از مقادیر جریان پایین‌تر در جدول 19.3.2.1 تنها زمانی مجاز است که:

  • ساختمان از مصالح غیرقابل احتراق (noncombustible) ساخته شده باشد
  یا
  • نواحی بالقوه‌ی آتش‌سوزی، با توجه به اندازه‌ی ساختمان یا تقسیم‌بندی فضاها (compartmentation)، محدود شده باشند به‌گونه‌ای که هیچ ناحیه‌ی باز (open area) از مقادیر زیر تجاوز نکند:
  o ۳۰۰۰ فوت مربع (۲۸۰ متر مربع) برای کاربری با خطر سبک(Light Hazard)
  o ۴۰۰۰ فوت مربع (۳۷۰ متر مربع) برای کاربری با خطر معمولی (Ordinary Hazard)

  19.3.3 نیازمندی‌های تأمین آب – روش محاسبات هیدرولیکی(Hydraulic Calculation Methods)

  19.3.3.1 کلیات

  19.3.3.1.1
  نیازمندی تأمین آب اسپرینکلر باید تنها بر اساس یکی از روش‌های زیرو به صلاحدید طراح تعیین شود:

  1. منحنی چگالی/مساحت (Density/Area Curves) مطابق شکل 19.3.3.1.1 و روش بند 19.3.3.2
  2. اتاق دارای بیشترین بار آبی (Room Design Method) مطابق بند 19.3.3.3
  3. نواحی طراحی خاص (Special Design Areas) مطابق بند 19.3.3.4

  19.3.3.1.2
  حداقل تأمین آب باید برای مدت زمانی فراهم باشد که در جدول 19.3.3.1.2مشخص شده است.

  19.3.3.1.3
  مقادیر مدت زمان پایین‌تر در جدول مذکور فقط در صورت وجود نظارت برقی و پایش دائمی توسط یک مرکز مورد تأیید قابل قبول هستند.

  19.3.3.1.4 محدودیت‌ها در روش‌های چگالی/مساحت و طراحی اتاق:

  در صورتی که از روش چگالی/مساحت یا روش طراحی اتاق استفاده شود، الزامات زیر اعمال می‌گردد:

  • (1)*
  برای کاربری‌های خطر سبک و معمولی، اگر ناحیه عملکرد اسپرینکلر کمتر از ۱۵۰۰ فوت مربع (۱۴۰ متر مربع) باشد، باید چگالی متناظر با ۱۵۰۰ فوت مربع استفاده شود.
  • (2)
  برای کاربری‌های خطر بالا، اگر ناحیه عملکرد اسپرینکلر کمتر از ۲۵۰۰ فوت مربع (۲۳۰ متر مربع) باشد، باید چگالی متناظر با ۲۵۰۰ فوت مربع استفاده گردد.



  19.3.3.1.5 فضاهای پنهان قابل‌اشتعال بدون اسپرینکلر
  19.3.3.1.5.1* هنگام استفاده از روش چگالی/مساحت یا طراحی اتاق، مگر اینکه الزامات بند 19.3.3.1.5.2 رعایت شده باشد، برای ساختمان‌هایی که دارای فضاهای پنهان قابل‌اشتعال بدون اسپرینکلر هستند، همان‌طور که در بندهای 9.2.1 و 9.3.18 توصیف شده است، حداقل مساحت عملکرد اسپرینکلر برای آن بخش از ساختمان باید 3000 فوت مربع (280 متر مربع) باشد.
  (A) ناحیه طراحی 3000 فوت مربع (280 متر مربع) فقط باید به سیستم اسپرینکلر یا بخش‌هایی از سیستم اسپرینکلری که در مجاورت فضای پنهان قابل‌اشتعال واجد شرایط هستند، اعمال شود.
  (B) اصطلاح «مجاور» به هر سیستم اسپرینکلری که فضایی در بالا، پایین یا کنار فضای پنهان واجد شرایط را محافظت می‌کند اطلاق می‌شود، مگر در مواردی که مانعی با درجه مقاومت در برابر آتش معادل با مدت زمان تأمین آب، به‌طور کامل فضای پنهان را از ناحیه دارای اسپرینکلر جدا کرده باشد.

  19.3.3.1.5.2 فضاهای پنهان بدون اسپرینکلر زیر، نیاز به حداقل مساحت عملکرد اسپرینکلر برابر با 3000 فوت مربع (280 متر مربع) ندارند:
  (1) فضاهای پنهان غیرقابل‌اشتعال و با قابلیت اشتعال محدود با بار قابل‌اشتعال ناچیز که دسترسی به آن‌ها وجود ندارد. این فضا حتی با وجود بازشوهای کوچک مانند آن‌هایی که برای بازگشت هوا در یک پلنوم استفاده می‌شوند، به‌عنوان فضای پنهان در نظر گرفته می‌شود.
  (2) فضاهای پنهان غیرقابل‌اشتعال و با قابلیت اشتعال محدود با دسترسی محدود که اجازه اشغال یا ذخیره مواد قابل‌اشتعال را نمی‌دهند. این فضا حتی با وجود بازشوهای کوچک مانند آن‌هایی که برای بازگشت هوا در یک پلنوم استفاده می‌شوند، به‌عنوان فضای پنهان در نظر گرفته می‌شود.
  (3) فضاهای پنهان قابل‌اشتعال که به‌طور کامل با عایق غیرقابل‌اشتعال پر شده‌اند.
  (4)* در کاربری‌های خطر سبک یا معمول، جایی که سقف‌های غیرقابل‌اشتعال یا با قابلیت اشتعال محدود مستقیماً به پایین تیرهای چوبی توپر یا ساختارهای توپر با قابلیت اشتعال محدود یا غیرقابل‌اشتعال متصل شده‌اند، به‌گونه‌ای که فضاهای بسته بین تیرها ایجاد شود با حجم حداکثر 160 فوت مکعب (4.5 متر مکعب)، از جمله فضای زیر عایقی که مستقیماً روی تیرهای سقف یا درون آن‌ها قرار گرفته در یک فضای پنهان که در غیر این صورت دارای اسپرینکلر است.



  (5) فضاهای پنهان که در آن‌ها از مصالح سخت استفاده شده و سطوح در معرض دید با یکی از موارد زیر، در همان شکلی که در فضا نصب شده‌اند، مطابقت دارند:
  (a) مصالح سطحی دارای شاخص گسترش شعله برابر یا کمتر از 25 هستند و ثابت شده که این مصالح در آزمون مطابق با استاندارد ASTM E84 «روش آزمون استاندارد برای ویژگی‌های احتراقی سطحی مصالح ساختمانی» یا UL 723 «استاندارد آزمون ویژگی‌های احتراقی سطحی مصالح ساختمانی»، که به‌مدت 20 دقیقه اضافی در همان شکل نصب‌شده در فضا ادامه یافته، آتش را بیش از 10.5 فوت (3.2 متر) گسترش نمی‌دهند، یا
  (b) مصالح سطحی با الزامات ASTM E2768، «روش آزمون استاندارد برای ویژگی‌های احتراقی سطحی مصالح ساختمانی با مدت زمان طولانی (آزمون تونلی 30 دقیقه‌ای)» مطابقت دارند.

  (6) فضاهای پنهان که مصالح در معرض دید آن‌ها به‌طور کامل از چوب تیمارشده با مواد مقاوم در برابر حریق ساخته شده‌اند، مطابق تعریف NFPA 703.

  (7) فضاهای پنهان در بالای اتاق‌های کوچک مجزا که مساحت آن‌ها از 55 فوت مربع (5.1 متر مربع) بیشتر نیست.

  (8) مسیرهای عمودی عبور لوله (pipe chases) با مساحت کمتر از 10 فوت مربع (0.9 متر مربع)، به شرطی که در ساختمان‌های چندطبقه، این مسیرها در هر طبقه با استفاده از مصالح معادل ساختار کف، مسدودکننده حریق(firestopped) شده باشند و در صورتی که این مسیرهای لوله‌کشی فاقد منابع اشتعال باشند، لوله‌کشی از مصالح غیرقابل احتراق باشد و نفوذ لوله در هر طبقه به‌درستی آب‌بندی شده باشد.

  (9) ستون‌های خارجی با مساحت کمتر از 10 فوت مربع (0.9 متر مربع) که با تیرک‌ها یا تیرچه‌های چوبی شکل گرفته‌اند و سایبان‌های بیرونی را نگه می‌دارند، به شرطی که این سایبان‌ها به‌طور کامل با سیستم اسپرینکلر محافظت شده باشند.

  (10) فضاهای با خطر سبک یا معمولی که در آن‌ها سقف‌های غیرقابل احتراق یا با قابلیت احتراق محدود مستقیماً یا بر روی کانال‌های فلزی با عمق بیش از 1 اینچ (25 میلی‌متر) به پایین تیرچه‌های چوبی کامپوزیت متصل شده‌اند، به‌شرطی که کانال‌های تیرچه مجاور با مصالحی معادل تخته گچی ½ اینچ (13 میلی‌متر) به حجم‌هایی بیش از 160 فوت مکعب (4.5 متر مکعب) تقسیم‌بندی شده باشند و حداقل 3½ اینچ (90 میلی‌متر) عایق پتویی (batt insulation) در پایین کانال‌های تیرچه نصب شده باشد زمانی که سقف با استفاده از کانال‌های فلزی متصل شده باشد.

  (11) حفره‌ها درون فضاهای دیواری فاقد اسپرینکلر.

  19.3.3.2 روش چگالی/مساحت

  19.3.3.2.1 منبع آب
  19.3.3.2.1.1 الزامات منبع آب فقط برای اسپرینکلرها باید از نمودارهای چگالی/مساحت در شکل 19.3.3.1.1 یا از فصل 26 در مواردی که معیارهای چگالی/مساحت برای خطرات اشغال خاص مشخص شده‌اند، محاسبه شود.
  19.3.3.2.1.2 هنگام استفاده از شکل 19.3.3.1.1، محاسبات باید هر نقطه‌ای منفرد روی منحنی چگالی/مساحت مناسب را ارضا کند.
  19.3.3.2.1.3 هنگام استفاده از شکل 19.3.3.1.1، ضروری نیست که همه نقاط روی منحنی انتخاب‌شده ارضا شوند.

  19.3.3.2.2 اسپرینکلرها
  19.3.3.2.2.1 چگالی‌ها و مساحت‌های ارائه‌شده در شکل 19.3.3.1.1 فقط باید برای استفاده با اسپرینکلرهای اسپری باشد.
  19.3.3.2.2.2 استفاده از اسپرینکلرهای با واکنش سریع در اشغال‌های خطر زیاد یا دیگر اشغال‌هایی که دارای مقادیر قابل توجهی مایعات قابل اشتعال یا گردوغبارهای قابل احتراق هستند مجاز نیست.
  19.3.3.2.2.3 برای اسپرینکلرهای پوشش گسترده (extended coverage)، حداقل مساحت طراحی باید برابر با مساحت مربوط به خطر در شکل 19.3.3.1.1 یا مساحت محافظت‌شده توسط پنج اسپرینکلر، هرکدام که بیشتر است، باشد.
  19.3.3.2.2.4 اسپرینکلرهای پوشش گسترده باید دارای فهرست‌بندی و طراحی برای حداقل دبی مطابق با چگالی برای خطر مورد نظر طبق شکل 19.3.3.1.1 باشند.

  19.3.3.2.3 اسپرینکلرهای با واکنش سریع
  19.3.3.2.3.1 در مواردی که از اسپرینکلرهای با واکنش سریع فهرست‌شده، از جمله اسپرینکلرهای با پوشش گسترده و واکنش سریع، در سراسر یک سیستم یا بخشی از سیستمی که دارای مبنای طراحی هیدرولیکی یکسان است استفاده شود، مساحت عملکرد سیستم می‌تواند بدون تغییر در چگالی، کاهش یابد طبق آنچه در شکل 19.3.3.2.3.1 آمده است، به‌شرطی که همه شرایط زیر برآورده شوند:
  (1) سیستم لوله‌کشی مرطوب باشد
  (2) اشغال خطر سبک یا خطر معمولی باشد
  (3) ارتفاع سقف حداکثر 20 فوت (6.1 متر) باشد

  (4) هیچ فضای سقفیِ بدون محافظت مطابق با موارد مجاز در بندهای 10.2.9 و 11.2.8 نباید بیش از 32 فوت مربع (3.0 متر مربع) باشد.

  (5) هیچ ناحیه‌ای بدون محافظت در بالای سقف‌های ابری (cloud ceilings) مطابق با موارد مجاز در بند 9.2.7 نباید وجود داشته باشد.

  19.3.3.2.3.2 تعداد اسپرینکلرها در ناحیه طراحی نباید هرگز کمتر از پنج عدد باشد.

  19.3.3.2.3.3 در مواردی که از اسپرینکلرهای با واکنش سریع روی سقف یا بام شیب‌دار استفاده می‌شود، برای تعیین درصد کاهش ناحیه طراحی، حداکثر ارتفاع سقف یا بام باید لحاظ شود.

  19.3.3.2.4 سقف‌های شیب‌دار. در مواردی که از انواع زیر از اسپرینکلرها روی سقف‌های شیب‌دار با شیب بیش از 1 به 6 (افزایش 2 واحد در طول 12 واحد، معادل شیب 16.7 درصد) در کاربردهای غیر انباری استفاده می‌شود، ناحیه عملکرد سیستم باید بدون تغییر چگالی، 30 درصد افزایش یابد:

  (1) اسپرینکلرهای اسپری، شامل اسپرینکلرهای پوشش گسترده که طبق بند 11.2.1(4) فهرست شده‌اند، و اسپرینکلرهای با واکنش سریع
  (2) اسپرینکلرهای CMSA

  19.3.3.2.5 سیستم‌های خشک و سیستم‌های پیش‌فعال دوگانه با قفل مضاعف.* برای سیستم‌های لوله‌کشی خشک و سیستم‌های پیش‌فعال دوگانه با قفل مضاعف، ناحیه عملکرد اسپرینکلر باید بدون تغییر چگالی، 30 درصد افزایش یابد.

  19.3.3.2.6 اسپرینکلرهای دمای بالا. در مواردی که از اسپرینکلرهای دمای بالا برای اشغال‌های با خطر زیاد استفاده می‌شود، ناحیه عملکرد اسپرینکلر می‌تواند بدون تغییر چگالی، تا 25 درصد کاهش یابد، اما نه کمتر از 2000 فوت مربع (185 متر مربع).

  19.3.3.2.7 در مواردی که از اسپرینکلرهایی با ضریب دبی K-11.2 (160) یا بزرگ‌تر همراه با منحنی‌های طراحی مربوط به Extra Hazard Group 1 یا Extra Hazard Group 2 و مطابق با بند 19.3.3.1.1 استفاده می‌شود، ناحیه طراحی می‌تواند تا 25 درصد کاهش یابد، اما نه کمتر از 2000 فوت مربع (185 متر مربع)، بدون توجه به درجه حرارت اسپرینکلر.



  19.3.3.2.8* تعدیلات چندگانه
  19.3.3.2.8.1 هنگامی که تعدیلات چندگانه در ناحیه عملکرد باید مطابق با بندهای 19.3.3.2.3، 19.3.3.2.4، 19.3.3.2.5 یا 19.3.3.2.6 انجام گیرد، این تعدیلات باید به صورت مرکب بر پایه ناحیه عملکرد انتخاب‌شده اولیه از شکل 19.3.3.1.1 اعمال شوند.
  19.3.3.2.8.2 اگر ساختمان دارای فضاهای پنهان قابل احتراق و بدون اسپرینکلر باشد، قوانین بند 19.3.3.1.4 باید پس از انجام تمام اصلاحات دیگر اعمال شود.

  19.3.3.3 روش طراحی اتاق
  19.3.3.3.1* نیازمندی‌های تأمین آب برای تنها اسپرینکلرها باید بر پایه اتاقی که بیشترین تقاضا را ایجاد می‌کند، بنا شود.
  19.3.3.3.2 چگالی انتخاب‌شده باید از شکل 19.3.3.1.1 مطابق با طبقه‌بندی خطر اشغال و اندازه اتاق باشد.
  19.3.3.3.3 برای استفاده از روش طراحی اتاق، تمام اتاق‌ها باید دارای دیوارهایی با درجه مقاومت در برابر آتش برابر با مدت زمان تأمین آب ذکر شده در جدول 19.3.3.1.2 باشند.
  19.3.3.3.4 اگر اتاق کوچک‌تر از ناحیه مشخص‌شده در شکل 19.3.3.1.1 باشد، مفاد بندهای 19.3.3.1.4(1) و 19.3.3.1.4(2) باید اعمال شوند.
  19.3.3.3.5 حداقل حفاظت از بازشوها باید به صورت زیر باشد:
  (1) خطر سبک — درب‌های خودبسته‌شونده یا خودکار غیر مقاوم در برابر آتش.
  (2) خطر سبک بدون حفاظت از بازشو — در صورتی که بازشوها حفاظت نشده باشند، محاسبات باید شامل اسپرینکلرهای داخل اتاق به‌علاوه دو اسپرینکلر در فضای ارتباطی نزدیک‌ترین به هر بازشوی حفاظت‌نشده باشد، مگر اینکه فضای ارتباطی تنها دارای یک اسپرینکلر باشد که در این صورت محاسبات باید شامل عملکرد همان یک اسپرینکلر باشد. انتخاب اسپرینکلرهای اتاق و فضای ارتباطی که باید محاسبه شود، باید به گونه‌ای باشد که بیشترین تقاضای هیدرولیکی را تولید کند. برای اشغال‌های خطر سبک با بازشوهای بدون حفاظت در دیوارها، حداقل عمق پیشانی (lintel) برای بازشوها 8 اینچ (200 میلی‌متر) الزامی است و عرض بازشو نباید بیش از 8 فوت (2.4 متر) باشد. داشتن تنها یک بازشوی 36 اینچ (900 میلی‌متر) یا کمتر بدون پیشانی مجاز است، مشروط بر اینکه بازشوی دیگری به فضاهای مجاور وجود نداشته باشد.
  (3) خطر معمولی و خطر بالا — درب‌های خودبسته‌شونده یا خودکار با درجه مقاومت آتش مناسب برای محصورسازی.

  19.3.3.3.6 در صورتی که روش طراحی اتاق استفاده شود و ناحیه مورد نظر راهرویی باشد که توسط یک ردیف اسپرینکلر محافظت شده با بازشوهای حفاظت‌شده طبق بند 19.3.3.3.5 محافظت می‌شود، حداکثر تعداد اسپرینکلرهایی که نیاز به محاسبه دارند پنج عدد یا، در صورتی که اسپرینکلرهای پوشش گسترده نصب شده باشند، تمام اسپرینکلرهای موجود در 75 فوت طولی (23 متر طولی) از راهرو خواهد بود.
  19.3.3.3.7 در صورتی که ناحیه مورد نظر راهرویی باشد که توسط یک ردیف اسپرینکلر محافظت شده با بازشوهای بدون حفاظت در یک اشغال خطر سبک محافظت می‌شود، ناحیه طراحی باید شامل تمام اسپرینکلرهای موجود در راهرو تا حداکثر پنج عدد باشد یا، در صورتی که اسپرینکلرهای پوشش گسترده نصب شده باشند، تمام اسپرینکلرهای موجود در 75 فوت طولی (23 متر طولی) از راهرو.

  19.3.3.4 نواحی طراحی ویژه
  19.3.3.4.1 در صورتی که ناحیه طراحی شامل یک شوت خدمات ساختمانی باشد که با رایزر جداگانه‌ای تغذیه می‌شود، حداکثر تعداد اسپرینکلرهایی که باید محاسبه شوند، سه عدد است، که هرکدام باید حداقل ۱۵ گالن در دقیقه (57 لیتر در دقیقه) تخلیه داشته باشند.
  19.3.3.4.2* در صورتی که ناحیه‌ای قرار است تنها توسط یک خط اسپرینکلر محافظت شود، ناحیه طراحی باید شامل تمام اسپرینکلرهای روی خط تا حداکثر هفت عدد باشد.
  19.3.3.4.3 اسپرینکلرهای داخل کانال‌ها که در بخش‌های 8.9 و 9.3.9 توصیف شده‌اند، باید به‌گونه‌ای طراحی هیدرولیکی شوند که فشار تخلیه در هر اسپرینکلر حداقل ۷ psi (0.5 bar) باشد، در حالی که تمام اسپرینکلرهای داخل کانال در حال تخلیه هستند.
  19.3.3.4.4 برج‌های پله: برج‌های پله یا دیگر ساختارهایی با طبقات ناقص، اگر با رایزر مستقل لوله‌کشی شده باشند، از نظر اندازه لوله به‌عنوان یک ناحیه تلقی می‌شوند.

  19.4 رویکردهای طراحی ویژه
  19.4.1 اسپرینکلرهای مسکونی
  19.4.1.1* ناحیه طراحی باید شامل چهار اسپرینکلر مجاور باشد که بیشترین تقاضای هیدرولیکی را ایجاد می‌کنند.
  19.4.1.2* مگر اینکه الزامات بند 19.3.3.1.5.2 برای ساختمان‌هایی که دارای فضاهای پنهان قابل احتراق بدون اسپرینکلر هستند (طبق توصیف در بندهای 9.2.1 و 9.3.18) رعایت شده باشد، حداقل ناحیه طراحی عملکرد اسپرینکلر برای آن بخش از ساختمان باید شامل هشت اسپرینکلر باشد.
  19.4.1.2.1* ناحیه طراحی شامل هشت اسپرینکلر فقط باید برای بخش‌هایی از اسپرینکلرهای مسکونی اعمال شود که در مجاورت فضای پنهان قابل احتراق واجد شرایط قرار دارند.
  19.4.1.2.2 واژه «مجاور» شامل هر سیستم اسپرینکلری می‌شود که فضایی را در بالا، پایین، یا کنار فضای پنهان محافظت می‌کند، مگر آنکه مانعی با درجه مقاومت در برابر آتش معادل حداقل مدت زمان تأمین آب، فضای پنهان را به‌طور کامل از ناحیه دارای اسپرینکلر جدا کرده باشد.
  19.4.1.3 مگر اینکه الزامات بند 19.4.1.4 رعایت شده باشد، حداقل دبی مورد نیاز از هر اسپرینکلر در ناحیه طراحی باید بزرگ‌تر از مقادیر زیر باشد:
  (1) طبق حداقل نرخ جریان ذکر شده در لیستینگ اسپرینکلر
  (2) در اتاق‌ها یا فضاهایی بزرگ‌تر از 800 فوت مربع (74 متر مربع)، به‌صورت تحویل حداقل 0.1 gpm/ft² (4.1 mm/min) بر روی ناحیه طراحی، طبق مفاد بند 9.5.2.1
  (3) در اتاق‌ها یا فضاهایی با 800 فوت مربع (74 متر مربع) یا کمتر، به‌صورت تحویل حداقل 0.1 gpm/ft² (4.1 mm/min) بر روی سطح اتاق یا فضا با استفاده از مساحت اتاق تقسیم بر تعداد اسپرینکلرهای موجود در آن

  19.4.1.4 برای تغییرات یا افزودن به سیستم‌های موجود مجهز به اسپرینکلرهای مسکونی، معیارهای دبی لیست‌شده کمتر از 0.1 gpm/ft² (4.1 mm/min) مجاز است.
  19.4.1.4.1 در مواردی که اسپرینکلرهای مسکونی تولیدشده پیش از سال 2003 که دیگر توسط تولیدکننده عرضه نمی‌شوند تعویض می‌گردند، و این اسپرینکلرها با چگالی طراحی کمتر از 0.05 gpm/ft² (2.04 mm/min) نصب شده‌اند، استفاده از اسپرینکلر مسکونی با ضریب K معادل (±5 درصد) مجاز است، مشروط بر اینکه سطح پوشش فعلی لیست‌شده برای اسپرینکلر جایگزین تجاوز نکند.

  19.4.1.5 در نواحی مانند اتاق زیر شیروانی، زیرزمین‌ها، یا سایر انواع کاربری‌هایی که خارج از واحدهای مسکونی اما درون همان سازه قرار دارند، این نواحی باید به‌عنوان مبنای طراحی جداگانه طبق بخش 19.2 محافظت شوند.
  19.4.1.6 الزامات اختصاصی برای سهمیه جریان شلنگ (hose stream allowance) و مدت زمان تأمین آب باید مطابق الزامات کاربری خطر کم(light hazard) در جدول 19.3.3.1.2 باشد.

  19.4.2 حفاظت در برابر مواجهه   (Exposure Protection)

  19.4.2.1* لوله‌کشی باید طبق بخش 27.2 به‌صورت هیدرولیکی طراحی شود به‌نحوی که حداقل ۷ psi (0.5 bar) فشار در هر اسپرینکلر که به سمت ناحیه مواجهه (exposure) قرار گرفته، با فرض فعال بودن تمام این اسپرینکلرها، فراهم گردد.
  19.4.2.2 اگر منبع آب سایر سامانه‌های حفاظت در برابر آتش را نیز تغذیه می‌کند، باید توانایی تأمین هم‌زمان کل تقاضای این سامانه‌ها و همچنین تقاضای سامانه محافظت از مواجهه را داشته باشد.

  19.4.3 پرده‌های آبی (Water Curtains)

  19.4.3.1 اسپرینکلرهای موجود در یک پرده آبی، همان‌طور که در بندهای 9.3.5 یا 9.3.13.2 توصیف شده‌اند، باید به‌گونه‌ای طراحی شوند که حداقل تخلیه 3 گالن در دقیقه برای هر فوت طول (37 لیتر در دقیقه برای هر متر طول) از پرده آبی را فراهم کنند، به‌طوری که هیچ اسپرینکلری کمتر از 15 گالن در دقیقه (57 لیتر در دقیقه) تخلیه نداشته باشد.
  19.4.3.2 برای پرده‌های آبی با اسپرینکلر خودکار (automatic sprinklers)، تعداد اسپرینکلرهایی که در طراحی محاسبه می‌شوند باید برابر با تعداد اسپرینکلرهایی باشد که در طولی مطابق با طول موازی با خطوط انشعاب (branch lines) در ناحیه‌ای که در بند 27.2.4.2 مشخص شده است، قرار دارند.
  19.4.3.3 برای پرده آبی سیستم دلوژ (deluge system) که جهت محافظت از دهانه‌ی صحنه تئاتر (proscenium opening) طبق بند 9.3.13.2 استفاده می‌شود، پرده آبی باید به‌گونه‌ای طراحی شود که همه اسپرینکلرهای باز متصل به آن را تأمین کند.

  19.4.3.4 اسپرینکلرهای زیر سقف یا بام در فضاهای پنهان قابل احتراق با سازه‌های چوبی (Wood Joist یا Wood Truss) با فواصل کمتر از 3 فوت (0.9 متر) و شیب 4 در 12 یا بیشتر

  19.4.3.4.1 در صورتی که فاصله‌گذاری اسپرینکلرها از یکدیگر بیش از 8 فوت (2.4 متر) در جهت عمود بر شیب نباشد، حداقل فشار تخلیه اسپرینکلر باید 7 psi (0.5 bar) باشد.

  19.4.3.4.2 چنانچه فاصله‌گذاری اسپرینکلرها از یکدیگر بیش از ۸ فوت (۲.۴ متر) در جهت عمود بر شیب باشد، حداقل فشار تخلیه اسپرینکلر باید ۲۰ psi (1.4 bar) باشد.
  19.4.3.4.3 الزامات سهمیه جریان شلنگ (hose stream allowance) و مدت زمان تأمین آب باید مطابق با الزامات کاربری خطر کم (light hazard) در جدول 19.3.3.1.2 رعایت شود.

  19.4.3.5 اگر احتمال دارد که یک آتش‌سوزی به‌طور هم‌زمان اسپرینکلرهای پرده آبی و ناحیه طراحی یک سیستم محاسبه‌شده به‌صورت هیدرولیکی را فعال کند، تأمین آب پرده آبی باید به تقاضای آب محاسبه‌شده اضافه شده و با تقاضای ناحیه محاسبه‌شده بالانس گردد.

  19.4.4 شیشه محافظت‌شده با اسپرینکلر (Sprinkler-Protected Glazing)

  19.4.4 در مواردی که الزامات شیشه محافظت‌شده با اسپرینکلر باید با بند 9.3.15 مطابقت داشته باشند، مدت زمان تأمین آب برای ناحیه طراحی شامل اسپرینکلرهای پنجره نباید کمتر از درجه‌بندی مورد نیاز مجموعه (assembly) باشد.
  19.4.4.1 برای شیشه محافظت‌شده با اسپرینکلر، تعداد اسپرینکلرهایی که در طراحی هیدرولیکی لحاظ می‌شوند، باید معادل تعداد اسپرینکلرهایی باشند که در طولی برابر با طول موازی با خطوط انشعاب در ناحیه‌ای که توسط بند 27.2.4.2 مشخص شده، قرار دارند.
  19.4.4.2 اگر احتمال دارد که یک آتش‌سوزی به‌طور هم‌زمان اسپرینکلرهای شیشه محافظت‌شده و ناحیه طراحی یک سیستم محاسبه‌شده به‌صورت هیدرولیکی را فعال کند، تأمین آب برای شیشه محافظت‌شده نیز باید به تقاضای آب محاسبه‌شده اضافه شده و با تقاضای ناحیه محاسبه‌شده بالانس گردد.
  19.4.4.3 محاسبات طراحی هیدرولیکی باید شامل ناحیه‌ای از طراحی باشند که اسپرینکلرهای سقفی مجاور شیشه محافظت‌شده با اسپرینکلر را در بر گیرد.

  19.5 سامانه‌های دلوژ (Deluge Systems)

  اسپرینکلرهای باز و سامانه‌های دلوژ باید طبق استانداردهای مربوطه به‌صورت هیدرولیکی طراحی و محاسبه شوند.

ترجمه و تدوین توسط مرکز اطلاعات کامپیوتری شرکت اسپین الکتریک

فصل 9 –الزامات محل نصب اسپرینکلر

9.1 الزامات پایه‌ای

9.1.1 الزامات مربوط به فاصله‌گذاری، محل قرارگیری و موقعیت اسپرینکلرها باید بر اساس اصول زیر باشد:

9.2 محل‌های مجاز برای حذف اسپرینکلر

9.2.1 فضاهای پنهان که نیاز به حفاظت با اسپرینکلر ندارند

9.2.1.1 فضاهای پنهان ساخته‌شده با مصالح غیرقابل احتراق یا کم‌احتراق و دارای بار سوختی (combustible loading) اندک، که دسترسی به آن‌ها وجود ندارد، نیاز به حفاظت با اسپرینکلر ندارند.

9.2.1.1.1 این فضا حتی با وجود بازشوهای کوچک مانند آن‌هایی که برای بازگشت هوا در سیستم پلنوم استفاده می‌شوند، به‌عنوان فضای پنهان در نظر گرفته می‌شود.

9.2.1.1.2 بازشوهای کوچک با هر دو شرط زیر مجاز هستند:

9.2.1.2 فضاهای پنهان با ساختار غیرقابل احتراق یا کم‌احتراق، که دسترسی محدود داشته و اجازه حضور یا نگهداری مواد قابل احتراق را نمی‌دهند، نیاز به حفاظت با اسپرینکلر ندارند.

9.2.1.2.1 این فضاها حتی با وجود بازشوهای کوچک مانند آن‌هایی که برای بازگشت هوا در سیستم پلنوم استفاده می‌شوند، به‌عنوان فضای پنهان در نظر گرفته می‌شوند.

9.2.1.3 فضاهای پنهانی که توسط استدها یا تیرک‌های چوبی تشکیل شده‌اند و فاصله بین لبه‌های داخلی یا نزدیک این اجزا کمتر از ۶ اینچ (۱۵۰ میلی‌متر) باشد، نیاز به حفاظت با اسپرینکلر ندارند. (به شکل 10.2.6.1.5.1 مراجعه شود.)

9.2.1.4 فضاهای پنهانی که توسط تیرک‌های فلزی شبکه‌ای (bar joists) تشکیل شده‌اند و فاصله بین عرشه سقف یا کف با سقف زیر آن کمتر از ۶ اینچ (۱۵۰میلی‌متر) باشد، نیاز به حفاظت با اسپرینکلر ندارند.

9.2.1.5 فضاهای پنهانی که توسط سقف‌هایی تشکیل شده‌اند که مستقیماً به تیرک‌های چوبی یا سازه‌های مشابه متصل شده‌اند یا در فاصله‌ای کمتر از ۶ اینچ (۱۵۰ میلی‌متر) از آن‌ها قرار دارند، نیاز به حفاظت با اسپرینکلر ندارند.

9.2.1.6 فضاهای پنهانی که توسط سقف‌هایی تشکیل شده‌اند که به تیرهای مرکب چوبی (composite wood joist) متصل شده‌اند، خواه به‌صورت مستقیم یا با استفاده از کانال‌های فلزی که عمق آن‌ها از ۱ اینچ (۲۵میلی‌متر) تجاوز نمی‌کند، در صورتی که کانال‌های بین تیرها از بالای عایق پتویی (batt insulation) به حجم‌هایی تقسیم شده باشند که هیچ‌کدام از آن‌ها بیش از ۱۶۰ فوت مکعب (۴٫۵ متر مکعب) نباشد، و حداقل ۳٫۵اینچ (۹۰ میلی‌متر) عایق پتویی در پایین کانال‌ها (در صورت استفاده از کانال فلزی) نصب شده باشد، نیازی به حفاظت با اسپرینکلر ندارند.

9.2.1.7 فضاهای پنهانی که با عایق غیرقابل احتراق پر شده‌اند، نیاز به حفاظت با اسپرینکلر ندارند.

9.2.1.7.1 وجود یک فاصله هوایی حداکثر ۲ اینچ (۵۰میلی‌متر) در بالای فضا مجاز است.

9.2.1.8 فضاهای پنهانی در سازه‌های تیر چوبی که در آن‌ها فضای بین سقف و لبه پایینی تیر تا عرشه سقف یا کف با عایق غیرقابل احتراق پر شده باشد، نیاز به حفاظت با اسپرینکلر ندارند.

9.2.1.9 فضاهای پنهانی در سازه‌های تیر مرکب چوبی که در آن‌ها فضای بین سقف و لبه پایینی تیر تا عرشه سقف یا کف با عایق غیرقابل احتراق پر شده باشد، و کانال‌های بین تیرها به حجم‌هایی با حداکثر ۱۶۰ فوت مکعب (۴٫۵ متر مکعب) در عمق کامل تیر با موادی معادل با ساختار شبکه‌ای (web construction) تقسیم شده باشند، نیاز به حفاظت با اسپرینکلر ندارند.

9.2.1.10 فضاهای پنهانی بالای فضاهای کوچک مجزا که مساحت آن‌ها از ۵۵ فوت مربع (۵٫۱ متر مربع) تجاوز نمی‌کند، نیاز به حفاظت با اسپرینکلر ندارند.

9.2.1.11 فضاهای پنهانی که در آن‌ها از مواد سخت(rigid materials) استفاده شده و سطوح در معرض دید آن‌ها در حالت نصب‌شده با یکی از شرایط زیر مطابقت دارند، نیاز به حفاظت با اسپرینکلر ندارند:

9.2.1.12 فضاهای پنهانی که تمام سطوح در معرض دید آن‌ها به‌طور کامل از چوب تیمار‌شده مقاوم در برابر آتش ساخته شده‌اند (مطابق با تعریف NFPA 703)، نیاز به حفاظت با اسپرینکلر ندارند.

9.2.1.13 فضاهای پنهان غیرقابل احتراق که دارای عایق قابل احتراق در معرض دید هستند، در صورتی که محتوای حرارتی سطح و زیرلایه عایق بیش از ۱۰۰۰Btu/ft² (۱۱,۴۰۰ kJ/m²) نباشد، نیاز به حفاظت با اسپرینکلر ندارند.

9.2.1.14 فضاهای پنهانی که در آن‌ها عایق به‌طور مستقیم روی تیرهای چوبی یا تیرهای مرکب چوبی که به‌عنوان تیرهای سقف استفاده شده‌اند قرار دارد و سقف نیز مستقیماً به پایین تیرها متصل است (در فضایی که در غیر این صورت با اسپرینکلر محافظت شده است)، نیاز به حفاظت با اسپرینکلر ندارند.

9.2.1.15 در چاه‌های عمودی لوله‌کشی با مساحت کمتر از ۱۰ فوت مربع (۰٫۹ متر مربع)، نصب اسپرینکلر الزامی نیست.

9.2.1.15.1 چاه‌های لوله‌کشی مطابق با بند 9.2.1.15 نباید دارای منبع اشتعال باشند.

9.2.1.15.2 در ساختمان‌هایی با بیش از یک طبقه، محل عبور لوله‌ها از هر طبقه باید با استفاده از موادی معادل با ساختار کف، دارای درزبندی مقاوم در برابر حریق(firestopping) باشد.

9.2.1.16 ستون‌های بیرونی با مساحت کمتر از ۱۰ فوت مربع (۰٫۹ متر مربع) که توسط تیرهای چوبی یا چوبی مرکب برای نگه‌داری سایبان‌های بیرونی تشکیل شده‌اند و این سایبان‌ها به‌طور کامل با سیستم اسپرینکلر محافظت شده‌اند، نیازی به حفاظت مجزا با اسپرینکلر ندارند.

9.2.1.17* فضاهای پنهانی که توسط سقف‌های غیرقابل احتراق یا با قابلیت احتراق محدود تشکیل شده‌اند و از زیر تیرهای چوبی، تیرهای چوبی مرکب، تیرهای شبکه‌ای چوبی یا خرپاهای چوبی آویزان شده‌اند، در صورتی که عایق تمام فواصل بین پایین‌ترین قسمت این عناصر را پر کرده باشد، و اسپرینکلرها در فضای بالای عایق (داخل تیرها یا خرپاها) نصب شده باشند، نیاز به اسپرینکلر مجزا ندارند.

9.2.1.17.1 محتوای حرارتی روکش، زیرلایه و نگهدارنده مواد عایق نباید بیش از ۱۰۰۰ Btu/ft² (۱۱,۴۰۰ kJ/m²) باشد.

9.2.1.18* فضاهای پنهانی که توسط سقف‌های غیرقابل احتراق یا با قابلیت احتراق محدود تشکیل شده‌اند و از زیر تیرهای چوبی یا تیرهای مرکب چوبی (با حداکثر عرض اسمی بند پایین برابر با ۲ اینچ یا ۵۰ میلی‌متر) آویزان شده‌اند، در صورتی که فضاهای بین تیرها به‌طور کامل با عایق پتویی غیرقابل احتراق پر شده باشند و یک فاصله هوایی حداکثر ۲ اینچ (۵۰ میلی‌متر) بین پوشش سقف و بالای عایق وجود داشته باشد، نیاز به اسپرینکلر ندارند.

9.2.1.18.1 در صورتی که سطح زیرین بند پایین تیرها با روکشی از مواد غیرقابل احتراق یا با قابلیت احتراق محدود پوشیده شده و مطابق با دستورالعمل سازنده در محل ثابت شده باشد، نصب اسپرینکلر الزامی نیست.

9.2.1.19 پیش‌آمدگی‌های خارجی شامل: سقف‌های زیرین بیرونی (soffits)، پیش‌آمدگی‌های سقف (eaves)، سقف‌های جلو آمده (overhangs)، و اجزای تزئینی قاب.

9.2.1.19.1 نصب اسپرینکلر در داخل این اجزای قابل احتراق، در صورتی که با شرایط 9.2.1.19.2 تا 9.2.1.19.5 مطابقت داشته باشند، الزامی نیست.

9.2.1.19.2 عرض پیش‌آمدگی‌های قابل احتراق نباید بیش از ۴ فوت (۱٫۲ متر) باشد.

9.2.1.19.3 این پیش‌آمدگی‌ها باید با استفاده از موادی معادل با خود پیش‌آمدگی، دارای تقسیم‌بندی ضد گسترش دود و حرارت (draftstopping) باشند، به‌طوری‌که هیچ حجمی بیش از ۱۶۰ فوت مکعب (۴٫۵ متر مکعب) نباشد.

9.2.1.19.4 این پیش‌آمدگی‌ها باید از فضای داخلی ساختمان توسط دیوارها یا سقف‌هایی با ساختار غیرقابل احتراق یا با قابلیت احتراق محدود جدا شده باشند.

9.2.1.19.5 این پیش‌آمدگی‌ها نباید دارای هیچگونه بازشو یا نفوذ بدون محافظت مستقیم به داخل ساختمان باشند.

9.2.2 فضاهای زیر طبقات هم‌سطح زمین، اسکله‌ها و سکوهای بیرونی:
در صورتی که همه شرایط زیر برقرار باشد، نصب اسپرینکلر در این فضاها الزامی نیست:

9.2.2 فضاهای زیر طبقات هم‌سطح زمین، اسکله‌ها و سکوهای بیرونی

در صورتی که تمامی شرایط زیر برقرار باشند، نصب اسپرینکلر در این فضاها الزامی نیست:

9.2.3 پیش‌آمدگی‌های خارجی*

بیشتر بخوانید: رفع خطای سیستم اعلام حریق

9.2.3.1 مگر در صورتی که شرایط بندهای 9.2.3.2، 9.2.3.3، یا 9.2.3.4 برقرار باشند، نصب اسپرینکلر در زیر پیش‌آمدگی‌های خارجی با عرض بیش از ۴ فوت (۱٫۲متر) الزامی است.

9.2.3.2* حذف اسپرینکلر مجاز است در صورتی که سایبان‌ها، بام‌ها، ورودی‌های سرپوشیده، بالکن‌ها، تراس‌ها و پیش‌آمدگی‌های مشابه، از مصالح غیرقابل احتراق، با قابلیت احتراق محدود، یا چوب مقاوم‌شده در برابر آتش (طبق تعریف NFPA 703) ساخته شده باشند؛ یا در صورتی که با استفاده از چهارچوبی از مصالح غیرقابل احتراق، با قابلیت احتراق محدود، یا چوب مقاوم‌شده در برابر آتش به همراه روکشی از پارچه ذاتاً مقاوم در برابر شعله (با اثبات از طریق روش آزمون 2 طبق NFPA 701) ساخته شده باشند.

9.2.3.3 حذف اسپرینکلر از زیر پیش‌آمدگی‌های خارجی از نوع مصالح قابل احتراق، در صورتی مجاز است که مصالح نهایی نمای بیرونی از نوع غیرقابل احتراق، با قابلیت احتراق محدود، یا چوب مقاوم‌شده در برابر آتش طبق NFPA 703 باشد، و پیش‌آمدگی فقط دارای فضاهای پنهان دارای اسپرینکلر یا یکی از فضاهای پنهان قابل احتراق بدون اسپرینکلر زیر باشد:

9.2.3.4 حذف اسپرینکلر از یک راهروی خروجی بیرونی مجاز است در صورتی که دیوار بیرونی راهرو حداقل ۵۰٪باز باشد و کل ساختار راهرو از مصالح غیرقابل احتراق ساخته شده باشد.

9.2.3.5 نصب اسپرینکلر در زیر تمامی پیش‌آمدگی‌های خارجی با عرض بیش از ۲ فوت (۶۰۰ میلی‌متر) که مواد قابل احتراق در آن‌ها ذخیره می‌شود، الزامی است.

9.2.4 واحدهای مسکونی

9.2.4.1 حمام‌ها

9.2.4.1.1* مگر در صورتی که بندهای 9.2.4.1.2 یا 9.2.4.1.3 نصب اسپرینکلر را الزامی کرده باشند، اسپرینکلر در حمام‌هایی که:

نیاز نیست.

9.2.4.1.2 در حمام‌های تأسیسات مراقبت محدود و خانه‌های سالمندان (مطابق با تعریف در NFPA 101)، نصب اسپرینکلر الزامی است.

9.2.4.1.3

در حمام‌هایی که مستقیماً به راهروهای عمومی یا مسیرهای خروج باز می‌شوند، نصب اسپرینکلر الزامی است.

9.2.4.2 کمدها و انبارهای کوچک*

در هتل‌ها و متل‌ها، نصب اسپرینکلر در کمدهای لباس، کمدهای ملحفه، و انبارهای کوچک داخل واحدهای مسکونی الزامی نیست، به شرط آنکه:

9.2.5 کمدهای لباس در بیمارستان‌ها*

در اتاق‌های خواب بیماران در بیمارستان‌ها، نصب اسپرینکلر در کمدهای لباس الزامی نیست، به شرط آنکه:

9.2.6 اتاق‌های تجهیزات الکتریکی*

در صورتی که تمامی شرایط زیر برقرار باشد، نصب اسپرینکلر در اتاق‌های تجهیزات الکتریکی الزامی نیست:

9.2.7 سقف‌های ابری (Cloud Ceilings)

9.2.7.1*

در صورتی که تمام شرایط زیر برقرار باشد، نصب اسپرینکلر در بالای سقف‌های ابری الزامی نیست:

9.2.7.2

زمانی که نصب اسپرینکلر در بالای سقف ابری مطابق بند 9.2.7.1 حذف شده باشد، الزامات این بخش باید رعایت شود:

9.2.7.2.3.1

در صورت استفاده از اسپرینکلرهای پوشش گسترده(Extended Coverage)، حداکثر فاصله بین اسپرینکلرها نباید از ۱۶ فوت (۴٫۹ متر) بیشتر باشد.

9.2.7.2.4

سقف‌های ابری باید از نوع سقف صاف باشند.

9.2.7.2.5*

در مورد سقف‌های ابری با شکل نامنظم (غیر مستطیلی)، حداقل عرض ابری باید برابر با کمترین عرض آن باشد، و در مورد فاصله بین ابرها یا دیوارهای مجاور، بیشترین فاصله موجود لحاظ شود.

9.2.8 محفظه‌های درب گردان

نصب اسپرینکلر در داخل محفظه‌های درب گردان الزامی نیست.

9.2.9

نصب اسپرینکلر در مبلمان‌هایی مانند کمدهای قابل حمل، کابینت‌ها، ویترین‌ها و وسایل مشابهی که برای اقامت یا حضور انسان طراحی نشده‌اند، الزامی نیست. این نوع وسایل می‌توانند به سازه نهایی متصل باشند.

9.2.10 محفظه‌های تجهیزات*

نصب اسپرینکلر در داخل تجهیزات الکتریکی، مکانیکی یا واحدهای تهویه مطبوعی که برای اقامت انسان طراحی نشده‌اند، الزامی نیست.

9.2.11 شفت‌های عمودی غیرقابل احتراق

در بالای شفت‌های عمودی غیرقابل احتراق یا با قابلیت احتراق محدود که غیرقابل دسترس هستند (مانند شفت‌های برق، مکانیکی یا کانال‌ها)، در صورتی که با بندهای 9.3.3.1.1 و 9.3.3.1.2 مطابقت داشته باشند، نصب اسپرینکلر الزامی نیست.

9.2.12 راه‌پله‌های غیرقابل احتراق

9.2.13 چاه آسانسور و اتاق‌های دستگاه

در محل‌هایی که با بندهای 9.3.6.4، 9.3.6.5 یا 9.3.6.6 مطابقت دارند، نصب اسپرینکلر در چاه آسانسور یا اتاق دستگاه الزامی نیست.

9.2.14 محافظت از کانال‌ها

در رایزرهای عمودی کانال‌ها که با بند 9.3.9.1.2 مطابقت دارند، نصب اسپرینکلر الزامی نیست.

9.2.15 سقف‌های شبکه باز (Open-Grid)

در زیر سقف‌های شبکه‌باز که با بند 9.3.10 مطابقت دارند، نصب اسپرینکلر الزامی نیست.

9.2.16 سقف‌های Drop-Out

در زیر سقف‌های Drop-Out که با بند 9.3.11 مطابقت دارند، نصب اسپرینکلر الزامی نیست.

9.2.17 نورگیرها (Skylights)

در نورگیرهایی که با بند 9.3.16 مطابقت دارند، نصب اسپرینکلر الزامی نیست.

9.2.17.1

در نورگیرهایی که امکان تهویه (غیر از تهویه دود و حرارت مطابق با بند 12.1.1) دارند، باید اسپرینکلر در داخل نورگیر نصب شود.

9.3 شرایط ویژه

9.3.1 دستگاه‌های تولید حرارت در ساختار تیر چوبی مرکب

در مواردی که دستگاه‌های تولید حرارت مانند کوره‌ها یا تجهیزات فرآیندی در کانال تیرها (Joist Channels) و بالای سقفی که مستقیماً به زیر تیرهای چوبی مرکب متصل است نصب شده‌اند ـ در حالی که این فضاها معمولاً نیازی به اسپرینکلر ندارند ـ باید در هر کانال تیر در دو طرف دستگاه گرمایشی اسپرینکلر نصب گردد.

استفاده در فضاهای پنهان افقی قابل احتراق

در فضاهای پنهان افقی قابل احتراق (با شیب بیش از ۲در ۱۲ مجاز نیست)، که دارای ساختار خرپای چوبی، تیر چوبی، یا تیر مشبک فلزی با سطح بالایی قابل احتراق هستند و عمق فضا از کف تا کف، یا از کف تا سقف، کمتر از ۳۶ اینچ (۹۰۰ میلی‌متر) است، یا در ساختار دوبل تیر چوبی با حداکثر فاصله ۳۶ اینچ (۹۰۰ میلی‌متر) بین بالای تیر پایینی و پایین تیر بالایی، باید از اسپرینکلرهایی استفاده شود که به طور خاص برای این کاربرد فهرست شده باشند (دارای گواهی‌نامه معتبر باشند).

9.3.2.1

اسپرینکلرهایی که به‌طور خاص برای محافظت از فضاهای پنهان قابل احتراق تعریف‌شده در بند 9.3.2 فهرست شده‌اند، در صورتی که عمق فضا کمتر از ۱۲اینچ (۳۰۰ میلی‌متر) از کف تا کف یا از کف تا سقف باشد، می‌توانند طبق بند 9.4.1.2 استفاده شوند.

9.3.2.2

اگر بخشی از فضا عمقی بیش از ۳۶ اینچ (۹۰۰میلی‌متر) داشته باشد، اسپرینکلرهای مخصوص فضاهای پنهان قابل احتراق مطابق با بند 9.4.1.2 می‌توانند در کل آن فضا استفاده شوند.

9.3.2.3

اسپرینکلرهایی که به‌طور خاص برای محافظت از فضاهای پنهان قابل احتراق فهرست شده‌اند، می‌توانند برای محافظت از ساختار تیر چوبی مرکب (Composite Wood Joist) مطابق با بند 9.4.1.2 به‌کار روند.

9.3.3 شفت‌های عمودی

9.3.3.1 کلیات

مگر اینکه الزامات بندهای 9.3.3.1.1 یا 9.3.3.1.2 رعایت شوند، باید یک اسپرینکلر در بالای شفت‌ها نصب گردد.

9.3.3.1.1

شفت‌های کانال عمودی غیرقابل احتراق یا با قابلیت احتراق محدود که غیرقابل دسترس هستند، نیاز به اسپرینکلر ندارند.

9.3.3.1.2

شفت‌های عمودی برق یا مکانیکی غیرقابل احتراق یا با قابلیت احتراق محدود که غیرقابل دسترس هستند، نیاز به اسپرینکلر ندارند.

9.3.3.2 شفت‌هایی با سطوح قابل احتراق*

9.3.3.2.1

در شفت‌های عمودی که دارای سطوح قابل احتراق هستند، باید در هر طبقه‌ی متناوب، یک اسپرینکلر نصب شود.

9.3.3.2.2

اگر شفت دارای سطوح قابل احتراق دارای ناحیه‌های بسته (Trapped Sections) باشد، باید در بالای هر بخش بسته یک اسپرینکلر اضافی نصب گردد.

9.3.3.3 شفت‌های قابل دسترس با سطوح غیرقابل احتراق

در شفت‌های عمودی قابل دسترسی که سطوح آن‌ها غیرقابل احتراق است، باید یک اسپرینکلر در نزدیکی پایین شفت نصب شود.

9.3.4 راه‌پله‌ها

9.3.4.1 ساختار قابل احتراق

در تمام راه‌پله‌هایی که ساختار آن‌ها قابل احتراق است، باید در زیر پله‌ها اسپرینکلر نصب گردد.

9.3.4.1.1

در بالای شفت راه‌پله‌های قابل احتراق، باید اسپرینکلر نصب شود.

9.3.4.1.2*

در زیر پاگردها (Landing) در هر طبقه باید اسپرینکلر نصب شود.

9.3.4.1.3

در زیر پایین‌ترین پاگرد میانی، باید اسپرینکلر نصب شود.

9.3.4.2 ساختار غیرقابل احتراق

9.3.4.2.1

در شفت‌های پله غیرقابل احتراق که دارای پله‌های غیرقابل احتراق با سطوح داخلی غیرقابل احتراق یا با قابلیت احتراق محدود هستند، باید یک اسپرینکلر در بالای شفت و یکی در زیر اولین پاگرد قابل دسترس بالای پایین‌ترین بخش شفت نصب شود.

9.3.4.2.1

در چاه‌های راه‌پله با مصالح غیرقابل احتراق که دارای پلکان غیرقابل احتراق با روکش‌های غیرقابل احتراق یا با قابلیت احتراق محدود هستند، اسپرینکلر باید در بالای چاه و زیر اولین پاگرد قابل دسترس بالای پایین‌ترین نقطه‌ی چاه نصب شود.

9.3.4.2.2

چنانچه چاه‌های راه‌پله‌ی غیرقابل احتراق به‌وسیله‌ی دیوار یا در تقسیم شده باشند، باید در هر دو سمت این جداسازی اسپرینکلر نصب شود.

9.3.4.2.3

در زیر پاگردها یا راه‌پله‌ها، در صورتی که فضای زیر آن‌ها برای انبار کردن استفاده شود، اسپرینکلر باید نصب گردد.

9.3.4.2.3.1

می‌توان نصب اسپرینکلر در پایین چاهک راه‌پله را حذف کرد، مشروط بر اینکه فضای زیر پله‌ها در پایین چاهک به‌گونه‌ای مسدود شده باشد که امکان انبار کردن در آن وجود نداشته باشد.

9.3.4.2.4

در برجک‌های پلکان خارجی، زمانی که دیوارهای خارجی برجک حداقل ۵۰ درصد باز باشند و تمامی اجزای برجک از مصالح غیرقابل احتراق ساخته شده باشند، می‌توان از نصب اسپرینکلر صرف‌نظر کرد.

9.3.4.3* پله‌هایی که به دو یا چند بخش متصل می‌شوند

وقتی پله‌ها در دو طرف یک دیوار آتش باز می‌شوند، باید در چاه پله، در هر پاگردی که دارای چندین بازشو است، اسپرینکلر نصب گردد.

9.3.5 بازشوهای عمودی*

9.3.5.1 کلیات*

مگر اینکه شرایط بند 9.3.5.4 برآورده شود، در مواردی که پله‌های متحرک، راه‌پله‌ها یا بازشوهای مشابه در کف، بدون پوشش (unenclosed) باشند و حفاظت با اسپرینکلر به عنوان جایگزینی برای محصور کردن بازشوی عمودی در نظر گرفته شده باشد، این بازشوهای کف باید با اسپرینکلرهای نزدیک به هم در ترکیب با موانع هدایت دود (draft stops) مطابق بندهای 9.3.5.2 و 9.3.5.3 محافظت شوند.

9.3.5.2 موانع هدایت دود (Draft Stops)

موانع هدایت دود باید دارای شرایط زیر باشند:

9.3.5.3 اسپرینکلرها

9.3.5.3.1

اسپرینکلرها باید با فاصله‌ای بیش از ۶ فوت (۱.۸ متر) از یکدیگر نصب نشوند و در فاصله‌ای بین ۶ تا ۱۲ اینچ (۱۵۰ تا ۳۰۰ میلی‌متر) از مانع هدایت دود، در سمت دور از بازشو قرار گیرند.

9.3.5.3.2

اگر فاصله‌ی اسپرینکلرها از یکدیگر کمتر از ۶ فوت (۱.۸متر) باشد، باید بافل‌های عرضی (cross baffles)طبق بند 10.2.5.4.2 نصب شوند.

9.3.5.4 بازشوهای بزرگ

در اطراف بازشوهای بزرگ مانند آن‌هایی که در مراکز خرید، ساختمان‌های آتریوم و سازه‌های مشابه یافت می‌شوند، در صورتی که کلیه طبقات و فضاهای مجاور مطابق این استاندارد توسط اسپرینکلر اتوماتیک محافظت شوند و بازشوها دارای ابعاد افقی حداقل ۲۰ فوت (۶.۱متر) بین لبه‌های مقابل و حداقل مساحت ۱۰۰۰ فوت مربع (۹۳ متر مربع) باشند، نیازی به نصب اسپرینکلرهای نزدیک به هم و موانع هدایت دود نیست.

9.3.6 چاه آسانسور و اتاق‌های تجهیزات آسانسور

9.3.6.1*

اسپرینکلرهای دیواری باید در پایین هر چاه آسانسور و در ارتفاعی حداکثر تا ۲ فوت (۶۰۰ میلی‌متر) از کف چاه نصب شوند.

9.3.6.2

اسپرینکلر ذکرشده در بند 9.3.6.1 برای چاه‌های بسته، غیرقابل احتراق آسانسور که فاقد مایعات هیدرولیک قابل احتراق هستند، مورد نیاز نمی‌باشد.

9.3.6.3

نصب اسپرینکلرهای اتوماتیک در اتاق‌های ماشین‌آلات آسانسور، فضاهای ماشین‌آلات آسانسور، فضاهای کنترل، یا چاه‌های آسانسور کششی که مطابق با مقررات مربوطه در NFPA 101 یا کد ساختمانی مربوطه نصب شده‌اند، الزامی نیست، مشروط بر اینکه تمامی شرایط زیر رعایت شده باشند:

9.3.6.4*

اسپرینکلرهای اتوماتیک نصب‌شده در اتاق ماشین‌آلات آسانسور یا در بالای چاه آسانسور باید دارای درجه حرارتی معمولی یا میانی باشند.

9.3.6.5*

اسپرینکلرهای اسپری قائم، آویخته (pendent) یا دیواری(sidewall) باید در بالای چاه آسانسور نصب شوند.

9.3.6.6

اسپرینکلر الزامی در بند 9.3.6.5 نیازی به نصب ندارد، در صورتی که:

9.3.6.7 استفاده از تعلیق قابل احتراق در آسانسورها

9.3.6.7.1

در آسانسورهایی که از وسایل تعلیق قابل احتراقمانند تسمه‌های فولادی با روکش الاستومری یا پلی‌یورتانی غیرمدور استفاده می‌کنند، باید اسپرینکلرها در بالا و پایین چاه آسانسور نصب شوند.

9.3.6.7.2

در صورتی که این وسایل تعلیق دارای درجه‌ی حداقلFT-1 طبق آزمون سوختن عمودی استاندارد UL 62 وUL 1581 باشند، نیازی به نصب اسپرینکلر در چاه آسانسور نمی‌باشد.

9.3.7* فضاهای کتابخانه و ذخیره‌سازی اسناد

در جایی که کتاب‌ها یا اسناد در قفسه‌های باز ثابت نگهداری می‌شوند، اسپرینکلرها باید مطابق با یکی از موارد زیر نصب شوند:

9.3.8* کوره‌ها و فرهای صنعتی

(این بند دارای محتوای گسترده‌تری است که در ادامه یا منبع اصلی باید بررسی شود.)

9.3.9 محافظت از کانال‌ها (Duct Protection)

در جایی که توسط مرجع ذی‌صلاح یا کد یا استاندارد مرجع مربوطه مورد نیاز باشد، محافظت از کانال‌ها باید با الزامات بند 9.3.8 مطابقت داشته باشد.

9.3.9.1 محل نصب اسپرینکلرها

9.3.9.1.1

مگر اینکه الزامات بندهای 9.3.9.1.2 یا 9.3.9.1.3 رعایت شده باشند، در بالای هر رایزر عمودی و در نقطه‌ی میانی هر انحراف (offset) از کانال‌ها، باید یک اسپرینکلر نصب گردد.

9.3.9.1.2

در صورتی که رایزر عمودی در خارج از ساختمان قرار داشته باشد و در معرض مواد قابل احتراق نباشد یا در صورتی که فاصله‌ی افقی بین خروجی هود و رایزر عمودی حداقل ۲۵ فوت (۷٫۶ متر) باشد، نصب اسپرینکلر الزامی نیست.

9.3.9.1.3

در کانال‌های افقی خروجی دود (exhaust ducts)، اسپرینکلرها باید با فاصله‌های ۱۰ فوت (۳ متر)نصب شوند و نخستین اسپرینکلر حداکثر در فاصله‌ی ۵ فوت (۱٫۵ متر) از ورودی کانال قرار گیرد.

9.3.9.2 محافظت در برابر یخ‌زدگی

اسپرینکلرهایی که در کانال‌های خروجی قرار دارند و در معرض خطر یخ‌زدگی هستند، باید به‌درستی در برابر یخ‌زدگی محافظت شوند. (رجوع شود به بند 16.4.1)

9.3.9.3 دسترسی به اسپرینکلرها

باید امکان دسترسی برای بازرسی، آزمایش و نگهداری تمامی اسپرینکلرها فراهم باشد.

9.3.9.4 فیلتر خطی (Strainers)

در سیستم‌هایی که از اسپرینکلرهایی با ضریب K کمتر از K-2.8 (40) استفاده می‌شود، باید یک صافی خطی فهرست‌شده (listed line strainer) در مسیر اصلی آب تغذیه نصب شود.

9.3.10 سقف‌های مشبک (Open-Grid Ceilings)

سقف‌های مشبک فقط در صورتی می‌توانند در زیر اسپرینکلرها نصب شوند که یکی از شرایط زیر برقرار باشد:

(1)

سقف‌های مشبکی که:

در این صورت، فواصل نصب اسپرینکلرها مطابق موارد زیر باید رعایت شود:

(a) در فضاهای با خطر کم (light hazard):

(b) در فضاهای با خطر معمولی (ordinary hazard):

(2)

سایر انواع سقف‌های مشبک نیز در صورتی مجاز به نصب در زیر اسپرینکلرها هستند که برای این منظور فهرست شده باشند (listed) و مطابق با دستورالعمل‌های درج‌شده در بسته‌بندی سقف نصب شوند.

9.3.11 سقف‌ها و مصالح سقفی رهاشونده(Drop-Out Ceilings and Ceiling Materials)

9.3.11.1*

نصب سقف‌ها و مصالح سقفی رهاشونده در زیر اسپرینکلرها مجاز است، مشروط بر اینکه این پنل‌ها یا مصالح برای این کاربرد فهرست‌شده باشند و مطابق با مشخصات مندرج در فهرست خود نصب شوند.

9.3.11.2

سقف‌ها و مصالح سقفی رهاشونده که با معیارهای بند 9.3.11.1 مطابقت دارند، نباید در زیر اسپرینکلرهای واکنش سریع (quick-response) یا با پوشش گسترده (extended coverage) نصب شوند، مگر اینکه به‌طور خاص برای این کاربرد فهرست شده باشند.

9.3.11.3

سقف‌ها و مصالح سقفی رهاشونده که با معیارهای بند 9.3.11.1 مطابقت دارند، در چارچوب این استاندارد به عنوان سقف محسوب نمی‌شوند.

9.3.11.4*

لوله‌کشی‌هایی که در بالای سقف‌های رهاشونده مطابق با بند 9.3.11.1 نصب شده‌اند، به‌عنوان لوله‌کشی پنهان (concealed piping) در نظر گرفته نمی‌شوند.

9.3.11.5*

نصب اسپرینکلر در زیر سقف‌های رهاشونده یا مصالح سقفی مطابق با بند 9.3.11.1 مجاز نیست.

9.3.12*

در خزانه‌های نگهداری پوست خز (fur storage vaults)، باید از اسپرینکلرهای قدیمی (old-style sprinklers) استفاده شود.

9.3.13 صحنه‌ی نمایش (Stages)

9.3.13.1

در مکان‌های زیر باید اسپرینکلر نصب گردد:

9.3.13.2

در مواردی که محافظت از بازشوی پروسنیوم(proscenium opening) مورد نیاز باشد، باید یک سیستم دلوژ (deluge system) با اسپرینکلرهای باز(open sprinklers) فراهم شود که:

9.3.14 فضاهای بالای سقف‌ها

9.3.14.1

در فضاهایی که سقف آن‌ها از ارتفاع باقی‌مانده‌ی ناحیه پایین‌تر است، فضای بالای این سقف باید دارای اسپرینکلر باشد، مگر اینکه با الزامات بند 9.2.1 مربوط به فضاهای پنهان مجاز بدون اسپرینکلر مطابقت داشته باشد.

9.3.14.2

در صورتی که فضای بالای سقف کاذب دارای اسپرینکلر باشد، سیستم اسپرینکلر باید با الزامات بند 19.2.2 و بخش 20.10 مطابقت داشته باشد.

9.3.14.3*

در حالتی که یک فضای غیرقابل احتراق در بالای سقف کاذب غیرقابل احتراق یا با قابلیت احتراق محدودقرار داشته باشد و:

در این صورت، سیستم اسپرینکلر می‌تواند فقط تا فاصله‌ای برابر با ۰٫۶ برابر ریشه‌ی مربع مساحت طراحی سیستم در فضای مجاور، در آن فضا امتداد یابد.

9.3.14.3.1

سیستم اسپرینکلر باید حداقل تا فاصله ۲۴ فوت (۷٫۳ متر) در فضای بالای سقف امتداد یابد.

9.3.15 شیشه‌های محافظت‌شده با اسپرینکلر(Sprinkler-Protected Glazing)*

در مواردی که از اسپرینکلر به همراه شیشه به عنوان جایگزینی برای دیوار یا پنجره‌ی دارای درجه‌ی مقاومت حریق استفاده می‌شود، مجموعه‌ی شیشه-اسپرینکلر باید با موارد زیر مطابقت داشته باشد:

(1)

اسپرینکلرها باید برای کاربرد خاص روی پنجره‌ها فهرست شده باشند، مگر اینکه استفاده از اسپرینکلرهای استاندارد اسپری به‌طور خاص توسط کد ساختمانی مجاز شده باشد.

(2)

اسپرینکلرها باید از طریق یک سیستم لوله‌کشی تر(wet pipe system) تغذیه شوند.

(3)

شیشه باید از نوع گرما-مقاوم، سکوریت‌شده(tempered)، یا سرامیک شیشه‌ای (glass ceramic) باشد و به صورت ثابت نصب گردد.

9.3.15 (4)

در مواردی که مجموعه‌ی شیشه‌ای نیاز به محافظت از هر دو طرف دارد، باید در هر دو سمت شیشه اسپرینکلر نصب گردد.

9.3.15 (5)

استفاده از شیشه‌ی محافظت‌شده با اسپرینکلر محدود به دیوارهای غیر باربر (non-load-bearing walls)است.

9.3.15 (6)

مجموعه‌ی شیشه‌ای نباید دارای اعضای افقی باشدکه باعث اختلال در پخش یکنواخت آب بر سطح شیشه گردد، و همچنین نباید هیچ مانعی بین اسپرینکلر و شیشه وجود داشته باشد که پخش آب را مختل کند.

9.3.15 (7)

مدت زمان تأمین آب برای ناحیه‌ی طراحی که اسپرینکلرهای پنجره را شامل می‌شود، نباید کمتر از درجه‌بندی الزامی مجموعه‌ی شیشه‌ای باشد.

9.3.16 نورگیرها (Skylights)

9.3.16.1

در مورد نورگیرهایی که مساحت آن‌ها بیش از ۳۲فوت مربع (۳٫۰ متر مربع) نیست، صرف‌نظر از طبقه‌بندی خطر (hazard classification)، در صورتی که حداقل ۱۰ فوت (۳٫۰ متر) به‌صورت افقی از هر نورگیر محافظت‌نشده یا تورفتگی سقفی بدون محافظت جدا شده باشند، می‌توان از نصب اسپرینکلر در آن‌ها صرف‌نظر کرد.

9.3.16.1.1

هنگامی که اسپرینکلری مستقیماً در زیر نورگیری با مساحت حداکثر ۳۲ فوت مربع (۳٫۰ متر مربع)نصب شده باشد، فاصله تا سقف باید به‌گونه‌ای اندازه‌گیری شود که گویی نورگیر وجود ندارد و به صفحه‌ی سقف فرضی نسبت داده شود.

9.3.16.2

نورگیرهایی با مساحت حداکثر ۳۲ فوت مربع (۳٫۰ متر مربع) می‌توانند دارای پوشش پلاستیکی باشند.

9.3.17 فضاهای پنهان (Concealed Spaces)

9.3.17.1 فضاهای پنهانی که نیاز به محافظت با اسپرینکلر دارند

فضاهای پنهان دارای ساختار قابل احتراق نمایان(exposed combustible construction)، باید با اسپرینکلر محافظت شوند، مگر در مواردی که بر اساس بندهای 9.2.1.1 تا 9.2.1.19 و 9.2.2 نصب اسپرینکلر الزامی نباشد.

9.3.17.1.1*

الزامات طراحی برای فضاهای پنهان
اسپرینکلرها در فضاهای پنهانی که برای ذخیره‌سازی یا استفاده دیگر قابل دسترسی نیستند، باید مطابق با الزامات نواحی کم‌خطر (light hazard occupancy) نصب شوند.

9.3.17.1.2 حفاظت موضعی از مصالح قابل احتراق نمایان یا مواد قابل احتراق نمایان

در صورتی که فضاهای پنهان با ساختار غیرقابل احتراق یا با قابلیت احتراق محدود که در حالت عادی نیاز به اسپرینکلر ندارند، دارای نواحی موضعی از مصالح یا مواد قابل احتراق نمایان باشند، این نواحی قابل احتراق می‌توانند طبق موارد زیر به‌صورت موضعی محافظت شوند:

(1)

اگر مواد قابل احتراق نمایان در پارتیشن‌ها یا دیوارهای عمودی اطراف تمام یا بخشی از فضاقرار داشته باشند، می‌توان از یک ردیف اسپرینکلر با فاصله حداکثر ۱۲ فوت (۳٫۷ متر) از یکدیگر و حداکثر ۶ فوت (۱٫۸ متر) از سطح داخلی پارتیشن‌ها برای محافظت از سطح استفاده کرد.
اولین و آخرین اسپرینکلر در این ردیف نباید بیش از ۵ فوت (۱٫۵ متر) از انتهای پارتیشن فاصله داشته باشند.

(2)

اگر مواد قابل احتراق نمایان در صفحه‌ی افقی قرار داشته باشند، ناحیه‌ی مورد نظر می‌تواند با اسپرینکلرهایی با فواصل مربوط به مناطق کم‌خطر محافظت شود.
اسپرینکلرهای اضافی باید حداکثر در فاصله‌ی ۶فوت (۱٫۸ متر) بیرون از محدوده‌ی مواد قابل احتراق و با فواصل حداکثر ۱۲ فوت (۳٫۷ متر) در طول مرز اطراف آن نصب شوند.
هنگامی که مرز به دیوار یا مانع دیگری ختم شود، آخرین اسپرینکلر نباید بیش از ۶ فوت (۱٫۸ متر) از دیوار یا مانع فاصله داشته باشد.

9.3.18 فضاهای زیر کف‌های زمینی، سکوها و باراندازهای بیرونی

9.3.18.1

مگر اینکه الزامات بند 9.2.2 رعایت شده باشند، در تمام فضاهای زیر کف‌های زمینی قابل احتراق و زیر سکوها و باراندازهای بیرونی قابل احتراق باید اسپرینکلر نصب گردد.

9.3.19 پیش‌آمدگی‌های بیرونی (Exterior Projections)

9.3.19.1*

مگر اینکه الزامات بندهای 9.2.3.2، 9.2.3.3، یا 9.2.3.4 رعایت شده باشند، زیر تمام پیش‌آمدگی‌های بیرونی که عرض آن‌ها بیش از ۴ فوت (۱٫۲ متر) باشد باید اسپرینکلر نصب گردد.

9.3.19.2*

در زیر تمام پیش‌آمدگی‌های بیرونی با عرض بیش از ۴ فوت (۱٫۲ متر) که در آن‌ها مواد قابل احتراق ذخیره می‌شود، باید اسپرینکلر نصب گردد.

9.3.20 تجهیزات الکتریکی

9.3.20.1*

مگر اینکه الزامات بند 9.2.6 رعایت شده باشند، نصب سیستم اسپرینکلر در اتاق‌های تجهیزات الکتریکی الزامی است.

9.4 استفاده از اسپرینکلرها (Use of Sprinklers)

9.4.1 کلیات

9.4.1.1*

اسپرینکلرها باید مطابق با مشخصات درج‌شده در فهرست آن‌ها (listing) نصب شوند.

9.4.1.2

در مواردی که هیچ اسپرینکلری به‌طور خاص برای ویژگی‌های خاص سازه یا موقعیت‌های ویژه‌ای که نیاز به توزیع غیرمعمول آب دارند فهرست نشده باشد، الزامات بند 9.4.1.1 اعمال نمی‌شود، و استفاده از اسپرینکلرهای فهرست‌شده در موقعیت‌هایی غیر از آنچه در فهرست‌شان پیش‌بینی شده مجاز است، به شرطی که نتیجه‌ی خاصی مدنظر باشد.

9.4.1.3*

اسپرینکلرهای عمودی (Upright sprinklers) باید به گونه‌ای نصب شوند که بازوهای قاب (frame arms) آن‌ها موازی با خط انشعاب (branch line) باشد، مگر اینکه مشخصاً برای جهت‌گیری دیگر فهرست شده باشند.

9.4.1.4

در مواردی که از چسب حلالی (solvent cement)برای اتصال لوله‌ها و اتصالات استفاده می‌شود، اسپرینکلر نباید پیش از چسب‌کاری در اتصالات نصب شود.

9.4.1.5 درپوش‌ها و تسمه‌های محافظ(Protective Caps and Straps)

9.4.1.5.1*

درپوش‌ها و تسمه‌های محافظ باید با روشی برداشته شوند که با دستورالعمل نصب تولیدکننده مطابقت داشته باشد.

9.4.1.5.2*

تمام درپوش‌ها و تسمه‌های محافظ باید پیش از زمان راه‌اندازی سیستم اسپرینکلر از روی اسپرینکلرها برداشته شوند.

9.4.1.5.3

درپوش‌ها و تسمه‌های محافظ مربوط به اسپرینکلرهای عمودی یا اسپرینکلرهایی که در ارتفاع بیش از ۱۰ فوت (۳٫۰ متر) از کف نصب می‌شوند، می‌توانند بلافاصله پس از نصب اسپرینکلر برداشته شوند.

9.4.2 درجه‌بندی دمایی (Temperature Ratings)

9.4.2.1*

مگر اینکه الزامات بندهای 9.4.2.2، 9.4.2.3، 9.4.2.4 یا 9.4.2.5 رعایت شده باشند، در سراسر ساختمان باید از اسپرینکلرهای با دمای معمولی(Ordinary) یا میانی (Intermediate) استفاده شود.

9.4.2.2

در مواردی که بیشینه دمای سقف از 100 درجه فارنهایت (38 درجه سلسیوس) بیشتر باشد، باید اسپرینکلرهایی با درجه‌بندی دمایی متناسب با دمای سقف طبق جدول 7.2.4.1 استفاده شود.

9.4.2.3

استفاده از اسپرینکلرهای با درجه حرارت بالا(high-temperature) در سرتاسر اشغال‌های با خطر معمولی (Ordinary)، خطر زیاد (Extra Hazard)، اشغال‌های انباری (Storage) و همچنین در موارد مجاز در این استاندارد و سایر استانداردها و کدهای NFPA مجاز است.

9.4.2.4

اسپرینکلرهای با طبقه‌بندی دمایی میانی(Intermediate) و بالا (High) باید در مکان‌هایی خاص طبق الزامات بند 9.4.2.5 نصب شوند.

9.4.2.5*

برای انتخاب اسپرینکلرهایی با طبقه‌بندی دمایی غیر از معمولی (Ordinary)، مگر اینکه دمای دیگری مشخص شده باشد یا اسپرینکلرهای با دمای بالا در تمام محل استفاده شوند، باید رویه‌های زیر رعایت شود. انتخاب دما باید مطابق با جداول 9.4.2.5(a)، 9.4.2.5(b)، 9.4.2.5(c) و شکل 9.4.2.5 انجام شود:

9.4.2.6

در صورت تغییر کاربری که منجر به تغییر دما می‌شود، نوع اسپرینکلرها نیز باید متناسب با آن تغییر یابند.

9.4.2.7*

حداقل دمای اسمی اسپرینکلرهای سقفی در انبارهای عمومی، انبارهای قفسه‌ای، انبار لاستیک خودرو، انبار رول کاغذ، و انبار پنبه‌ی فشرده باید برابر با 150 درجه فارنهایت (66 درجه سلسیوس) باشد.

9.4.3 حساسیت حرارتی (Thermal Sensitivity)

9.4.3.1*

اسپرینکلرهای مورد استفاده در اشغال‌های با خطر سبک (Light Hazard) باید یکی از انواع زیر باشند:

9.4.3.2

در مواردی که اسپرینکلر واکنش سریع نصب شده، تمام اسپرینکلرهای درون یک فضای بسته(compartment) باید از نوع واکنش سریع باشند، مگر در موارد مجاز در بندهای 9.4.3.3، 9.4.3.4، یا 9.4.3.5.

9.4.3.3

در صورت نبود اسپرینکلر واکنش سریع در بازه دمایی مورد نیاز، استفاده از اسپرینکلر واکنش استاندارد مجاز است.

9.4.3.4

الزامات بند 9.4.3.2 در مورد اسپرینکلرهای داخل قفسه‌ای (in-rack sprinklers) اعمال نمی‌شود.

9.4.3.5

در اشغال‌هایی به‌جز خطر سبک، چنانچه یک اسپرینکلر دارای فهرست برای هر دو نوع واکنش سریع و واکنش استاندارد باشد (با نواحی پوشش متفاوت)، می‌توان آن را در یک فضا با هر دو نوع فاصله‌گذاری نصب کرد، بدون نیاز به جداسازی نواحی پوشش.

9.4.3.6

زمانی که یک سیستم موجود برای اشغال‌های با خطر سبک به اسپرینکلرهای واکنش سریع یا مسکونی تغییر می‌کند، باید تمام اسپرینکلرهای داخل یک فضا تعویض شوند.

9.4.4 اسپرینکلرهایی با K-فاکتور کمتر از K-5.6 (80)

9.4.4.1

مگر در موارد مجاز طبق بند 9.4.4، اسپرینکلرها باید حداقل K-فاکتور اسمی برابر با 5.6 (80) داشته باشند.

9.4.4.2

در اشغال‌های با خطر سبک، استفاده از اسپرینکلرهایی با K-فاکتور کمتر از 5.6 (80) مجاز است، به شرط رعایت موارد زیر:

9.4.4.3

نصب اسپرینکلرهای با K-فاکتور کمتر از 5.6 (80) طبق بند 19.4.2 برای حفاظت در برابر آتش‌سوزی‌های ناشی از منابع خارجی (Exposure Fires) مجاز است.

9.4.4.4

اسپرینکلرهایی با K-فاکتور اسمی K-4.2 (57) می‌توانند در سیستم‌های خشک (Dry Pipe) و واکنش تأخیری (Preaction) برای اشغال‌های با خطر سبک، به شرطی که لوله‌کشی مقاوم به خوردگی یا گالوانیزه داخلی باشد، استفاده شوند.

9.4.5 محدودیت‌های اندازه رزوه

اسپرینکلرهایی با K-فاکتور بیشتر از 5.6 (80) که دارای رزوه NPT با قطر 1/2 اینچ (15 میلی‌متر)هستند، نباید در سیستم‌های جدید نصب شوند.

9.5 موقعیت، مکان، فاصله‌گذاری، و کاربرد اسپرینکلرها

9.5.1 کلیات

9.5.1.1

اسپرینکلرها باید مطابق با الزامات بخش 9.5، در مکان مناسب قرار گیرند، فاصله‌گذاری شوند، و در موقعیت صحیح نصب گردند.

9.5.1.2

اسپرینکلرها باید به‌گونه‌ای موقعیت‌دهی شوند که حفاظت از منطقه را متناسب با اهداف کلی این استاندارد تأمین کنند، از طریق کنترل موقعیت نصب و مساحت مجاز پوشش برای هر اسپرینکلر.

9.5.1.3

الزامات بندهای 9.5.2 تا 9.5.6 باید برای تمام انواع اسپرینکلرها اعمال شود، مگر اینکه قوانین سخت‌گیرانه‌تری در فصل‌های 10 تا 15 ارائه شده باشد.

9.5.2 مساحت‌های حفاظت‌شده توسط هر اسپرینکلر

9.5.2.1 تعیین مساحت پوشش حفاظتی(Protection Area of Coverage)

9.5.2.1.1

مساحت پوشش حفاظتی هر اسپرینکلر (As) باید به‌صورت زیر تعیین شود:

(a) فاصله بین اسپرینکلرها (یا تا دیوار یا مانع، در مورد اسپرینکلر انتهایی در خط شاخه) را در دو جهت بالا دست و پایین دست اندازه‌گیری کنید.

(b) بزرگ‌ترِ دو مقدار زیر را انتخاب کنید:

(c) این بُعد را به عنوان S تعریف کنید.

(a) فاصله عمود تا اسپرینکلر روی خط شاخه مجاور (یا تا دیوار یا مانع، در مورد آخرین خط شاخه‌ای) را از هر طرف خط شاخه‌ای که اسپرینکلر مدنظر روی آن نصب شده، اندازه‌گیری کنید.

(b) بزرگ‌ترِ دو مقدار زیر را انتخاب کنید:

(c) این بُعد را به عنوان L تعریف کنید.
