آتش ‌سوزی یکی از خطرناک‌ترین و غیر قابل پیش بینی‌ترین حوادثی است که می‌تواند در کسری از ثانیه جان انسان‌ها، اموال و سازه‌ها را تهدید کند. آگاهی از راه های خاموش کردن آتش، نه تنها باعث کاهش خسارات جانی و مالی می‌شود، بلکه فرصتی طلایی برای مهار بحران در لحظه‌های اولیه ایجاد می‌کند.  همچنین شناخت اصول اولیه اطفا حریق، استفاده صحیح از تجهیزات مناسب، رعایت نکات ایمنی و درک اهمیت سیستم‌های اطفا حریق اتوماتیک از جمله عواملی هستند که نقش کلیدی در مهار آتش ایفا می‌کنند. این آموزش‌ها نه ‌تنها برای نیروهای حرفه‌ای بلکه برای عموم مردم نیز ضروری است، زیرا در شرایط اضطراری، هر ثانیه اهمیت دارد. امروز و در این مقاله قصد داریم به طور کامل به بررسی راه های خاموش کردن آتش بپردازیم. با ما همراه باشید.

بهترین راه های خاموش کردن آتش چیست؟

بسته به نوع حریق و میزان و شدتی که دارد، راه های خاموش کردن آتش می‌توانند متفاوت باشند. به همین منظور آشنایی با روش‌های خاموش کردن آتش، از الزاماتی است که اکثر افراد باید بدانند. در این قسمت از مقاله به شما خواهیم گفت که چگونه آتش خاموش می‌شود؟ با ما همراه باشید:

مهار آتش با حذف حرارت

یکی از بهترین راه های خاموش کردن آتش، کاهش حرارت شعله از طریق خنک‌ سازی با آب است. در این روش، استفاده از آب باعث کاهش دمای ماده سوختنی شده و حرارت لازم برای ادامه احتراق از بین می‌رود. این شیوه بیشتر در آتش ‌سوزی‌های کلاس A مانند چوب، کاغذ و پارچه کاربرد دارد. توجه داشته باشید که استفاده از آب برای خاموش کردن آتش باید با دقت انجام شود، زیرا در مواردی مانند آتش‌ سوزی روغن یا تجهیزات برقی، ممکن است خطرناک باشد. این روش یکی از رایج‌ترین و ابتدایی‌ترین راه‌های مقابله با حریق است که در تجهیزات آتش ‌نشانی خانگی و صنعتی استفاده می‌شود.

بیشتر بخوانید: نحوه کار بیم دتکتور و نقش آن در ایمنی ساختمان‌های بزرگ

خاموش کردن آتش با حذف سوخت

یکی دیگر از بهینه‌ترین راه های خاموش کردن آتش، اقدام به حذف سوخت است. در واقع در این روش، منبع تغذیه آتش یعنی سوخت، از شعله جدا می‌شود تا واکنش احتراق متوقف گردد. این روش معمولا در آتش ‌سوزی‌های صنعتی یا آتش‌های قابل کنترل استفاده می‌شود که از جمله آن می‌توان به مواردی مانند قطع گاز، جابجایی مواد قابل اشتعال یا دور کردن مواد سوختنی از شعله اشاره داشت. شایان ذکر است که  حذف سوخت باعث می‌شود که آتش نتواند به حیات خود ادامه دهد و به ‌تدریج خاموش شود. لذا، این روش نیاز به دانش و تجهیزات مناسب دارد و بیشتر در محیط‌های تخصصی یا توسط آتش ‌نشان‌ها انجام می‌شود.

خفه کردن آتش

در اصطلاح عامیانه، خفه کردن آتش به معنای قطع دسترسی اکسیژن مورد نیاز برای ادامه سوختن است. این راهکار که یکی از بهترین راه های خاموش کردن آتش است، عمدتا در مواقعی کاربرد دارد که بتوان با استفاده از پتو، کف خاموش‌ کننده، گاز کربن دی اکسید یا خاک، شعله را محصور کرده و مانع رسیدن هوا به آن شد. تکنیک خفه کردن آتش به ‌ویژه در خاموش کردن آتش مایعات قابل اشتعال یا وسایل آشپزخانه بسیار موثر است. با مسدود کردن اکسیژن، شعله به سرعت خاموش می‌شود و از گسترش آتش جلوگیری می‌شود. لازم به ذکر است که این روش ساده اما بسیار کارآمد است و در شرایط اضطراری خانگی بسیار کاربردی محسوب می‌شود.

خاموش کردن آتش با مهار واکنش شیمیایی زنجیره‌ای

اما بپردازیم به معرفی یکی از تخصصی‌ترین راه های خاموش کردن آتش. امروزه در برخی از آتش‌ سوزی‌ها، می‌توان با استفاده از مواد شیمیایی مخصوص، روند واکنش زنجیره‌ای سوختن را متوقف کرد. این روش به‌ ویژه در خاموش ‌کننده‌های پودری و گازی مدرن مورد استفاده قرار می‌گیرد. این مواد با اختلال در فرآیندهای مولکولی، مانع ادامه یافتن آتش می‌شوند. خاموش ‌کننده‌های پودری خشک، ترکیباتی مانند بی‌ کربنات سدیم یا فسفات مونو آمونیوم دارند که می‌توانند به‌ سرعت واکنش آتش را مهار کنند که این روش برای حریق‌های کلاس B و C بسیار تاثیر گذار و موفقیت آمیز خواهد بود.

تخلیه اکسیژن محیط

اما در نهایت یکی دیگر از راه های خاموش کردن آتش، تخلیه اکسیژن محیط است که در این روش، با تزریق گازهای بی ‌اثر و کم اثر مانند کربن دی ‌اکسید یا نیتروژن، اکسیژن از محیط دور می‌شود و شعله خاموش می‌گردد. این روش در فضاهای بسته مانند اتاق‌های سرور یا اتاق‌های برق که استفاده از آب یا پودر می‌تواند آسیب ‌زا باشد، بسیار کاربرد دارد. لذا، سیستم‌های اطفای حریق گازی به شیوه‌ای طراحی شده‌اند که در صورت بروز حریق، در عرض چند ثانیه اکسیژن محیط را به زیر 15 درصد کاهش می‌دهند که برای ادامه آتش کافی نیست. امروزه این تکنیک پیشرفته بیشتر در محیط‌های حساس و صنعتی استفاده می‌شود و اجرای آن نیز نیازمند نیروی متخصص می‌باشد.

بیشتر بخوانید: مهندسی حریق چیست؟ | (0 تا 100) چیزی که باید بدانید

نکات ایمنی در اجرای راه های خاموش کردن آتش

اما همانطور که می‌دانید، در پروسه اجرای راه های خاموش کردن آتش، خطرات زیادی وجود دارند که می‌توانند جان شما را تهدید کنند. به همین منظور، علاوه بر اینکه بدانید چگونه آتش خاموش می‌شود، شناخت نکات ایمنی در زمان مهار حریق نیز از اهمیت بسیار بالایی برخوردرا است. با ما همراه باشید تا به بررسی نکات ایمنی در اجرای روش‌های خاموش کردن آتش بپردازیم:

ارزیابی موقعیت قبل از اقدام به خاموش کردن آتش

یکی از مهم‌ترین نکات ایمنی در هنگام اجرای راه های خاموش کردن آتش، ارزیابی دقیق موقعیت و نوع آتش ‌سوزی است. قبل از هر گونه اقدام، باید مشخص شود که آتش از چه نوعی است و آیا اصلا خاموش کردن آن با ابزار موجود ایمن است یا خیر. اقدام نا آگاهانه ممکن است نه تنها به خاموشی منجر نشود، بلکه گسترش شعله‌ها و افزایش خطرات را در پی داشته باشد. برای مثال، ریختن آب بر روی آتش ‌سوزی الکتریکی یا چربی می‌تواند فاجعه ‌بار باشد. به همین منظور، در قدم اول باید با آرامش، نوع آتش ‌سوزی را شناسایی کرده و از میزان گسترش آن آگاه شوید.

استفاده از خاموش ‌کننده مناسب برای نوع آتش

برای خاموش کردن دقیق و ایمن آتش، باید از نوع مناسب خاموش ‌کننده استفاده شود. همانگونه که می‌دانید، آتش ‌سوزی‌ها به دسته‌های مختلفی تقسیم می‌شوند و هر نوع خاموش ‌کننده برای مقابله با نوع خاصی از آتش طراحی شده است. مثلا کپسول CO2 برای آتش‌ سوزی‌های الکتریکی، و خاموش‌ کننده پودر خشک برای آتش ‌سوزی‌های کلاس A، B و C مناسب هستند. توجه داشته باشید که استفاده اشتباه از خاموش‌ کننده ممکن است نتیجه معکوس داشته باشد یا بی‌ اثر باشد.

حفظ فاصله ایمن از شعله‌ها

در زمان اجرای راه های خاموش کردن آتش، حفظ فاصله ایمن از محل حریق از اهمیت بالایی برخوردار است. نزدیک شدن بیش از حد به شعله‌ها، ممکن است منجر به سوختگی، استنشاق دود سمی یا آسیب‌های جدی دیگر شود. به همین دلیل، هنگام استفاده از خاموش ‌کننده دستی، باید در فاصله مناسب 1 تا 3 متری ایستاد و به آرامی به محل آتش نزدیک شد. همچنین باید مسیر خروجی همیشه پشت سر فرد باشد تا در صورت وخامت اوضاع، امکان فرار سریع وجود داشته باشد. البته توجه داشته باشید که این فاصله می‌تواند بسته به نوع کپسول، دستخوش تغییر شود.

خاموش کردن از پایین‌ترین نقطه شعله

یکی از اصول مهم در اطفای حریق، هدف قرار دادن پایین‌ترین بخش شعله یا همان پایه آتش است. پاشیدن خاموش ‌کننده به راس شعله‌ها اغلب بی ‌فایده است و فقط گاز یا مواد خاموش‌ کننده را هدر می‌دهد. با تمرکز بر ریشه شعله و حرکت آرام از یک سمت به سمت دیگر، می‌توان اثر بخشی عملیات اطفا را چند برابر کرد. این روش به‌ خصوص برای آتش ‌سوزی‌های کوچک و قابل ‌کنترل بسیار کلیدی است و از بازگشت مجدد شعله‌ها جلوگیری به عمل می‌آورد.

عدم ورود به محیط پر از دود یا آتش بدون تجهیزات

وارد شدن به محیطی که مملو از دود، شعله یا گازهای سمی است بدون تجهیزات ایمنی مناسب، می‌تواند کشنده باشد. دود حاصل از سوختن مواد مختلف، حاوی گازهای سمی مانند مونوکسید کربن است که تنها در چند ثانیه می‌تواند منجر به بی ‌هوشی یا مرگ شود. اگر آتش ‌سوزی در فضای بسته اتفاق افتاده باشد، باید از ورود به آن محیط بدون ماسک تنفسی، لباس مقاوم در برابر آتش و دستکش‌های محافظ خودداری کرد. فراموش نکنید که حفظ ایمنی شخصی باید همواره در اولویت قرار گیرد، حتی اگر آتش کوچک و کنترل ‌پذیر به ‌نظر برسد.

تماس سریع با آتش ‌نشانی

در بسیاری از مواقع، به ‌ویژه زمانی که آتش در حال گسترش است، بهترین و ایمن‌ترین اقدام، تماس فوری با آتش ‌نشانی است. تاخیر در تماس با نیروهای متخصص می‌تواند به گسترش حریق، خسارات مالی سنگین یا خطرات جانی ختم شود. بنابراین، در صورت شک داشتن به توانایی خود برای مهار آتش، نباید زمان را تلف کرد. تماس با شماره اضطراری آتش ‌نشانی و اعلام دقیق محل حادثه، می‌تواند جان بسیاری از افراد و اموال را نجات دهد. شایان ذکر است که در صورتی که شناخت کافی از راه های خاموش کردن آتش دارید اما حجم و گستردگی آن بالاست، ریسک نکنید و نیروی متخصص را خبر کنید.

اطمینان از خاموش شدن کامل آتش

و اما در نهایت و پس از مهار شعله‌های قابل‌ مشاهده، نباید فورا محل حادثه را ترک کنید. در بسیاری از موارد، آتش در زیر سطح یا در نقاط پنهان هنوز فعال است و در صورت غفلت می‌تواند دوباره شعله‌ ور شود. لازم است پس از خاموش کردن آتش، محل به ‌دقت بررسی شود تا از خاموش شدن کامل آن اطمینان حاصل شود. در صورت امکان، محیط را با آب یا مواد خنک ‌کننده ایمن کنید و از نبود هر گونه جرقه، دود یا گرمای باقی‌ مانده مطمئن شوید. همچنین، حضور در محل برای مدتی کوتاه جهت نظارت و آماده بودن برای واکنش مجدد ضروری است تا ایمنی محیط تضمین شود.

بیشتر بخوانید: معرفی (0 تا 100) سیستم اعلام حریق کارخانه

تاثیر سیستم اطفا حریق در مهار آتش

سیستم اطفا حریق نقش بسیار حیاتی و موثری در مهار سریع و ایمن آتش ‌سوزی ایفا می‌کند و به ‌عنوان یکی از اجزای اصلی سیستم‌های ایمنی ساختمان، می‌تواند از گسترش آتش و وارد شدن خسارات جانی و مالی گسترده جلوگیری به عمل آورد. این سیستم‌ها با استفاده از تجهیزات پیشرفته مانند اسپرینکلرها، گازهای خنثی ‌کننده، فوم‌های ضد حریق یا پودر خشک، در کمترین زمان ممکن وارد عمل می‌شوند و با کاهش دمای محیط، قطع منبع اکسیژن یا خفه کردن شعله، باعث توقف فرآیند احتراق می‌گردند. از آنجایی‌که واکنش سریع در لحظات اولیه آتش ‌سوزی حیاتی است، نصب و راه ‌اندازی سیستم‌های اطفا حریق خودکار می‌تواند زمان پاسخگویی را به‌ حداقل رسانده و پیش از گسترش آتش، آن را مهار کند.

شایان ذکر است که هر چه از راه های خاموش کردن آتش اطلاع داشته باشید و آشنایی با روش‌های خاموش کردن آتش از ویژگی‌ها شما باشد، اما استفاده از این سیستم‌های مدرن در فضاهای مسکونی، تجاری، صنعتی، آموزشی و غیره، تضمین کننده ایمنی جان و اموال افراد تا حد بسیار بالایی خواهد بود.

اشتباهات رایج هنگام خاموش کردن آتش

به طور کلی، در هنگام خاموش کردن آتش، افراد ممکن است کمی دست پاچه شوند و دست به کارهایی بزنند که می‌تواند آن‌ها را بیش از پیش در خطر بیندازد. برخی از اشتباهات رایج هنگام خاموش کردن آتش شامل موارد زیر می‌شود:

ریختن آب روی آتش‌های روغنی یا چربی

یکی از خطرناک‌ترین اشتباهات هنگام خاموش کردن آتش، استفاده از آب برای مهار آتش روغن یا چربی است. برخورد آب با روغن داغ باعث تبخیر ناگهانی و پاشیده ‌شدن قطرات سوزان در محیط می‌شود و آتش را چند برابر گسترش می‌دهد. این کار خطر سوختگی شدید و شعله ‌ور شدن کل فضا را به ‌دنبال خواهد داشت. در چنین شرایطی بهترین کار استفاده از پتوی نسوز یا خاموش ‌کننده‌های مخصوص آتش‌های کلاس F و پودرهای مناسب است.

نزدیک شدن بیش از حد به آتش بدون داشتن مسیر فرار

برخی افراد هنگام تلاش برای خاموش کردن آتش، بیش از حد به منبع شعله نزدیک می‌شوند و بدون بررسی شرایط محیطی، خود را در معرض خطر گرفتار شدن قرار می‌دهند. آتش به‌ صورت ناگهانی می‌تواند جهش پیدا کند یا میزان دود افزایش یابد و مسیر خروج را مسدود کند. همیشه باید فاصله‌ای امن از شعله‌ها حفظ شود و قبل از هر اقدام، مسیر فرار مشخص باشد تا فرد در صورت تشدید حریق بتواند به سرعت محل را ترک کند.

استفاده نادرست یا انتخاب اشتباه نوع خاموش ‌کننده

خاموش‌ کننده‌های آتش هر کدام برای نوع خاصی از حریق طراحی شده‌اند و استفاده اشتباه از آن‌ها نتیجه‌ای جز اتلاف زمان و افزایش خطر ندارد. برای مثال استفاده از کپسول آب و گاز روی وسایل برقی یا تجهیزات حساس می‌تواند منجر به برق‌ گرفتگی یا آسیب جدی به دستگاه‌ها شود. همچنین نحوه استفاده نادرست مثل فاصله اشتباه، هدف‌ گیری غلط یا عدم کشیدن ضامن، کارایی خاموش ‌کننده را کاهش می‌دهد. در همین راستا، توجه داشته باشید که شناخت نوع حریق و انتخاب خاموش ‌کننده مناسب، اولین قدم در اطفای اصولی است.

ورود به فضاهای دود گرفته بدون تجهیزات محافظ

یکی دیگر از اشتباهات رایج، ورود افراد به اتاق یا فضایی است که کاملا با دود پر شده، بدون آن ‌که ماسک یا تجهیزات تنفسی مناسب داشته باشند. دود ناشی از آتش ‌سوزی حاوی گازهای بسیار سمی مثل مونوکسید کربن است که در مدت کوتاهی باعث سر درد، گیجی، بی ‌هوشی و حتی مرگ می‌شود. هیچکس نباید بدون تجهیزات استاندارد به چنین محیطی وارد شود و بهترین کار خروج سریع، تهویه محیط از فاصله امن و تماس با نیروهای تخصصی است.

ترک محل پس از خاموشی ظاهری شعله‌ها

همانگونه که می‌دانید، بسیاری از آتش ‌سوزی‌ها پس از خاموش شدن اولیه دوباره شعله ‌ور می‌شوند، زیرا نقاط داغ یا جرقه‌های پنهان زیر سطح باقی مانده‌اند. ترک کردن محل بلافاصله پس از مهار شعله‌ها می‌تواند خطر آتش ‌گیری مجدد را افزایش دهد. لذا ضروری است پس از اطفا، ناحیه به ‌دقت بررسی شود، نقاط داغ خنک شوند و در صورت امکان با نیروهای امدادی تماس گرفته شود تا کنترل نهایی انجام گیرد. شایان ذکر است که انجام این کار از تکرار حادثه و خسارت بیشتر جلوگیری می‌کند.

نحوه کار با کپسول آتش نشانی

آگاهی از نحوه کار با کپسول آتش ‌نشانی در زمان حادثه بسیار مهم است و اگر مراحل را درست انجام دهید، می‌تواند آتش را در همان لحظات اول مهار کند. برای شروع، پلمب یا ضامن کپسول را باز کنید تا دستگاه آماده استفاده شود. سپس شلنگ یا نازل را محکم در دست بگیرید و آن را به قسمت پایین و ریشه شعله‌ها بگیرید. حالا اهرم را فشار دهید تا ماده خاموش ‌کننده خارج شود و با حرکت رفت‌ و برگشتی، سطح شعله‌ها را کاملا پوشش دهید. در این مدت فاصله ایمن را حفظ کنید و رو‌بروی آتش بایستید تا کنترل شرایط را از دست ندهید. بعد از خاموش شدن شعله‌ها، چند لحظه صبر کنید و دوباره محل را بررسی کنید تا مطمئن شوید آتش به ‌طور کامل خاموش شده و خطری باقی نمانده است.

تکنیک PASS برای خاموش کردن اتش

شاید در ابتدا این سوال برای شما به وجود بیاید که ارتباط تکنیک PASS با خاموش کردن اتیش چیست؟ به طور کلی، این تکنیک همان نحوه کار با کپسول آتش نشانی است. استفاده از کپسول آتش ‌نشانی در لحظات اولیه حریق، حیاتی‌ترین اقدام برای جلوگیری از تبدیل یک جرقه کوچک به یک فاجعه بزرگ است. برای استفاده صحیح و موثر، از استانداردی جهانی به نام تکنیک PASS استفاده می‌شود که شامل چند مرحله اصلی برای مهار اصولی شعله‌ها است:

1. حفظ خونسردی و ارزیابی سریع موقعیت
2. کشیدن ضامن یا پلمب کپسول (Pull)
3. هدف‌ گیری ریشه و پایه آتش (Aim)
4. فشار دادن اهرم یا دستگیره کپسول (Squeeze)
5. تخلیه مواد به صورت حرکات جارویی و رفت ‌و برگشتی (Sweep)
6. حفظ فاصله ایمن 2 تا ۳ متری تا مهار کامل
7. اطمینان از خاموشی نهایی و عقب ‌گرد بدون پشت کردن به محل حریق

چگونه می‌توان آتش های زیر را خاموش کرد؟

برای مهار و خاموش کردن آتش‌های زیر ناشی از تجهیزات الکتریکی و برقی، که به دلیل حساسیت بالا و خطر برق ‌گرفتگی از پیچیده‌ترین انواع حریق محسوب می‌شوند، حیاتی‌ترین گام در وهله اول قطع فوری جریان برق از منبع اصلی یا جعبه فیوز است تا پتانسیل بازگشت شعله و خطر شوک الکتریکی به حداقل برسد. در این شرایط، استفاده از آب یا خاموش ‌کننده‌های بر پایه کف به هیچ عنوان مجاز نیست، زیرا رسانایی آب می‌تواند منجر به فاجعه جانی یا اتصال کوتاه‌های گسترده‌تر شود. لذا بهترین راهکار، بهره ‌گیری از کپسول‌های کربن دی ‌اکسید یا پودر خشک شیمیایی است که با حذف اکسیژن و خفه کردن زنجیره واکنش، بدون آسیب رساندن به قطعات حساس الکترونیکی، آتش را مهار می‌کنند.

در فضاهای بسته مانند اتاق‌های سرور، استفاده از سیستم‌های اطفای حریق گازی مدرن پیشنهاد می‌شود که بدون باقی گذاشتن پسماند، در کسری از ثانیه اکسیژن محیط را کاهش داده و حریق را به صورت کاملا اتوماتیک و تخصصی سرکوب می‌کنند تا از خسارات هنگفت مالی به زیر ساخت‌ها جلوگیری شود.

کلاس بندی انواع آتش

بسیاری از افراد نمی‌دانند که آتش چوب با آتش گاز یا فلزات متفاوت است. لذا راهکارهای خاموش کردن اتش در هر مورد با دیگری متفاوت است. در جدول زیر قصد داریم انواع کلاس بندی آتش را به شما معرفی کنیم:

کلام پایانی

همانگونه که دیدید در این مقاله به معرفی راه های خاموش کردن آتش پرداختیم و گفتیم که چگونه آتش خاموش می‌شود. دانستیم که در مواجهه با آتش ‌سوزی، عملکرد سریع، آگاهانه و اصولی می‌تواند تفاوت بین یک حادثه کوچک و یک فاجعه تمام ‌عیار باشد. رعایت نکات ایمنی در زمان خاموش کردن آتش، استفاده از خاموش ‌کننده مناسب، حفظ فاصله ایمن، شناخت روش‌های کاهش شعله و بهره‌ مندی از سیستم‌های پیشرفته اطفا حریق، همه و همه عناصر حیاتی در ایجاد محیطی امن‌تر و مقاوم‌تر در برابر حریق هستند. لذا با نصب سیستم‌های اتوماتیک و آموزش مداوم نیروهای انسانی، می‌توان آتش را پیش از گسترش کنترل کرد و از وارد آمدن خسارات غیر قابل جبران جلوگیری نمود. امیدواریم مطالب ارائه شده در آشنایی با روش‌های خاموش کردن آتش برای شما موثر و مفید باشد.

مجموعه اسپین الکتریک به صورت تخصصی در زمینه تامین و عرضه انواع سیتم‌ اعلام حریق و انواع بیم دتکتور همچنین خدمات مربوط به آن‌ها فعالیت می‌کند. شما عزیزان می‌توانید جهت خرید محصول مورد نظر یا کسب اطلاعات بیشتر، ز طریق پل‌های ارتباطی با کارشناسان بخش فروش ما تماس بگیرید و از مشاوره رایگان بهره مند شوید.

سوالات متداول

بهترین روش برای خاموش کردن آتش‌های کوچک خانگی چیست؟

بهترین روش برای خاموش کردن آتش‌های کوچک خانگی، استفاده از خفه‌ سازی شعله با پتو، کف یا کپسول خاموش ‌کننده است. توجه داشته باشید که در آتش‌های ناشی از چربی، هرگز نباید از آب استفاده کرد، زیرا باعث پاشش و گسترش شعله می‌شود. اگر آتش قابل کنترل نبود، باید به سرعت محیط را ترک کرده و با آتش ‌نشانی تماس گرفت.

آیا خاموش کردن آتش با آب همیشه ایمن است؟

خیر. استفاده از آب فقط برای آتش ‌سوزی‌های کلاس A مثل چوب، کاغذ و پارچه مناسب است. در آتش ‌سوزی‌های الکتریکی یا روغن داغ، استفاده از آب خطرناک بوده و موجب برق ‌گرفتگی یا انفجار شعله می‌شود. در این موارد، باید از CO2 یا پودر خشک استفاده کرد.

سیستم‌های اطفا حریق اتوماتیک چه مزیتی نسبت به روش‌های دستی دارند؟

سیستم‌های اتوماتیک بدون نیاز به حضور انسان و تنها چند ثانیه پس از وقوع حریق فعال می‌شوند. این سرعت واکنش باعث جلوگیری از گسترش شعله، کاهش خسارات و افزایش ایمنی می‌گردد. علاوه بر این، در فضاهای حساس مانند اتاق سرور، عملکرد دقیق و بدون خطای انسانی یک مزیت بسیار مهم محسوب می‌شود.

بعد از خاموش کردن آتش چه اقداماتی باید انجام شود؟

پس از خاموش شدن شعله‌ها، باید محل حادثه به ‌طور کامل بررسی شود تا هیچ نقطه‌ی داغ یا دود پنهان باقی نمانده باشد. خنک کردن محیط، تهویه هوا و ارزیابی دوباره برای جلوگیری از شعله‌ ور شدن مجدد ضروری است. همچنین در صورت نگرانی، حضور نیروهای متخصص برای بررسی کامل توصیه می‌شود.

در صنایع حساس به حریق، تشخیص زودهنگام آتش می‌تواند تفاوت بین فاجعه و نجات باشد. یکی از استانداردهای مرجع در طراحی سیستم‌های اعلام حریق، استاندارد NFPA 72 است که در بخش 17.8 به بررسی آشکارسازهای انرژی تابشی می‌پردازد. این مقاله بر اساس همین بخش تدوین شده و نگاهی تخصصی دارد به انتخاب، نصب و فاصله‌گذاری آشکارسازهای شعله و جرقه با تمرکز بر الزامات NFPA 72.

انواع آشکارسازهای انرژی تابشی

بر اساس بند 17.8.1.3 استاندارد، آشکارسازهای انرژی تابشی به دو گروه اصلی تقسیم می‌شوند:

• آشکارساز شعله (Flame Detector)
• آشکارساز جرقه/ذغال (Spark/Ember Detector)

هدف این آشکارسازها، تشخیص تابش انرژی ساطع‌شده از شعله یا جرقه است و برای کارکرد صحیح باید با نوع آتش‌سوزی تطابق داشته باشند.

انتخاب آشکارساز شعله بر اساس ویژگی‌های حریق

برای انتخاب مناسب، باید عوامل زیر را بررسی کنیم:

• نوع سوخت: هر سوختی طیف خاصی از انرژی تابشی ساطع می‌کند.
• نرخ رشد آتش: آتش‌هایی با سرعت رشد بالا نیاز به پاسخ سریع‌تری دارند.
• شرایط محیطی: مانند گردوغبار، دود، نور خورشید یا حرارت بالا که ممکن است بر عملکرد آشکارساز تأثیر بگذارد.
• حساسیت و طیف پاسخ آشکارساز: باید با طیف تابشی شعله مورد انتظار تطابق داشته باشد.
• احتمال هشدارهای کاذب: باید کمینه شود، مخصوصاً در محیط‌هایی با منابع تابشی غیرفعال مانند تجهیزات صنعتی داغ.

نکته: توصیه می‌شود که انتخاب آشکارساز توسط یک مهندس متخصص و پس از انجام تحلیل ریسک حریق انجام شود.

بیشتر بدانید: راهنمای جامع بیم دتکتورها بر اساس استاندارد ISO 7240-12

اصول فاصله‌گذاری آشکارسازهای شعله

قانون مربع معکوس

یکی از مفاهیم کلیدی در طراحی، استفاده از قانون مربع معکوس است؛ به این معنا که با دو برابر شدن فاصله از منبع حریق، شدت تابش به آشکارساز به یک‌چهارم کاهش می‌یابد.

معیارهای فاصله‌گذاری به‌صورت مهندسی

• اندازه آتش مورد انتظار
• نوع سوخت
• زاویه دید و حساسیت آشکارساز
• جذب تابش توسط جو یا ذرات معلق
• وجود مانع در دید مستقیم آشکارساز
• زمان پاسخ موردنیاز

اگر امکان رخداد آتش خارج از میدان دید باشد، باید:

• فاصله را کاهش داد، یا
• از آشکارسازهای بیشتری استفاده کرد.

پیشنهاد: در محیط‌های صنعتی با سازه‌های پیچیده، از نرم‌افزارهای طراحی سه‌بعدی برای شبیه‌سازی زاویه دید آشکارسازها استفاده شود.

طراحی برای سوخت‌های متفاوت

اگر سوخت محیط با سوخت استفاده‌شده در آزمایش‌های کارخانه سازنده متفاوت باشد، باید فاصله‌گذاری مطابق با جداول اعلام‌شده توسط سازنده آشکارساز تنظیم شود.

بیشتر بخوانید: راهنمای جامع بیم دتکتور بر اساس استاندارد NFPA 72

نکات مهم در نصب آشکارساز شعله

• دید مستقیم: هرگونه مانع (مانند سازه، تجهیزات یا مواد ذخیره‌شده) نباید دید مستقیم به منطقه تحت پوشش را مختل کند.
• تمیز نگه داشتن پنجره آشکارساز: ذرات معلق، گردوغبار و آئروسل‌ها ممکن است روی پنجره بنشینند و حساسیت را کاهش دهند.
• محافظت در فضای باز: در برابر باران، برف، یا تابش مستقیم خورشید باید محافظت فیزیکی در نظر گرفته شود.

فاصله‌گذاری برای آشکارسازهای جرقه/ذغال

اگر از آشکارساز جرقه استفاده می‌شود، معمولاً در محیط‌هایی مانند:

• خطوط نقاله
• شوت‌ها (Chutes)
• سیستم‌های انتقال مواد قابل احتراق

فاصله‌گذاری آن‌ها باید به‌گونه‌ای باشد که:

• تمام سطح مقطع مسیر در میدان دید حداقل یک آشکارساز قرار بگیرد.
• از زاویه دید جانبی (Off-Axis Detection) نیز پوشش کافی وجود داشته باشد.
• عوامل جذب تابش (مانند گرد و ذرات غیرفعال معلق در هوا) در طراحی لحاظ شود.

نکته فنی: در این نوع آشکارساز نیز باید تمهیداتی برای پاک نگه‌داشتن لنز دستگاه در نظر گرفته شود.

تشخیص شعله با استفاده از ویدیو

یکی از فناوری‌های نوین در تشخیص حریق، استفاده از دوربین‌های ویدیویی با الگوریتم‌های هوش مصنوعی برای تشخیص شعله است. طبق استاندارد NFPA72:

• سخت‌افزار و نرم‌افزار باید لیست‌شده و تأییدشده باشند.
• این سیستم باید با تمام الزامات فصل‌های 1، 10، 14، 17 و 23 استاندارد سازگار باشد.
• انتقال ویدیو فقط از طریق درگاه‌هایی که توسط سازنده تعیین شده مجاز است.
• باید از دستکاری غیرمجاز در نرم‌افزار و تنظیمات جلوگیری شود.
• هرگونه تغییر در نرم‌افزار باید مطابق فصل ۱۴ مورد تست قرار گیرد.

مزیت اصلی: توانایی تحلیل تصویری در محیط‌های پیچیده، مانند سکوهای نفتی یا انبارهای بزرگ، با امکان ضبط و مستندسازی لحظه شروع آتش.

نکات ایمنی تکمیلی در نصب

• جلوگیری از نصب در شرایط محیطی نامناسب: دما، رطوبت یا فشار نباید از حد مجاز تجاوز کند.
• محافظت نوری: تابش‌های ناخواسته مانند نور خورشید یا لامپ‌های مادون‌قرمز نباید باعث عمل اشتباه آشکارساز شوند.
• نصب صحیح قاب محافظ در فضای باز: برای جلوگیری از ورود آب، گردوغبار و برف.

جمع‌بندی

انتخاب و نصب آشکارسازهای شعله و جرقه، تنها با خرید دستگاه‌های معتبر پایان نمی‌یابد؛ بلکه به طراحی دقیق مهندسی، تحلیل محیط، و رعایت کامل الزامات NFPA72 نیاز دارد. رعایت این اصول می‌تواند به افزایش ایمنی محیط، کاهش هشدارهای کاذب و جلوگیری از خسارت‌های مالی و جانی منجر شود.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سیستم اعلام حریق یکی از مهم‌ترین تجهیزات ایمنی ساختمان‌ها است که نقش حیاتی در پیشگیری از خسارات جانی و مالی ناشی از آتش ‌سوزی ایفا می‌کند. نصب صحیح این سیستم نیازمند رعایت استانداردها، انتخاب تجهیزات مناسب، سیم‌ کشی اصولی، جانمایی درست دتکتورها و انجام تست‌های نهایی است تا عملکرد آن در شرایط اضطراری کاملا مطمئن باشد. از سوی دیگر، رعایت نکات ایمنی در مراحل نصب و راه ‌اندازی، تضمین می‌کند که سیستم اعلام حریق با کم‌ترین خطا و بیشترین بازدهی عمل کند. در این مقاله قصد داریم به صورت 0 تا 100 به بررسی آموزش نصب اعلام حریق بپردازیم. پس این مقاله را از دست ندهید و ما را تا پایان همراهی کنید.

آموزش نصب اعلام حریق

امروزه آموزش نصب اعلام حریق یکی از حیاتی‌ترین موضوعاتی است که باید به آن توجه ویژه‌ای داشته باشید تا در نهایت بتوانید محیطی را ایجاد کنید که امنیت ساکنین را تضمین می‌نماید. به طور کلی، آموزش نصب اعلام حریق شامل گام‌های زیر می‌شود:

بررسی نیازها و طراحی اولیه سیستم

اولین گام در آموزش نصب اعلام حریق، بررسی دقیق شرایط ساختمان و طراحی نقشه اجرایی است. در این مرحله کارشناس باید نوع کاربری ساختمان یعنی مسکونی، اداری، تجاری یا صنعتی را مشخص کند، چرا که استانداردها و تعداد تجهیزات در هر کاربری متفاوت است. سپس نقشه ساختمان بررسی می‌شود تا نقاط پر خطر مثل موتورخانه، اتاق برق یا آشپزخانه‌ها در اولویت قرار گیرند. علاوه بر آن، محل نصب پنل مرکزی باید طوری انتخاب شود که دسترسی آسان داشته باشد و در شرایط اضطراری سریعا قابل استفاده باشد. این مرحله، پایه اصلی نصب سیستم است و اگر به‌ درستی انجام نشود، کل سیستم کارایی لازم را نخواهد داشت.

 انتخاب تجهیزات مناسب اعلام حریق

پس از طراحی نقشه، نوبت به انتخاب تجهیزات مناسب می‌رسد. تجهیزات اصلی شامل پنل مرکزی اعلام حریق، دتکتورهای دود و حرارت، شستی‌های اعلام حریق، آژیرها و فلاشرها و همچنین سیم‌های مقاوم در برابر آتش هستند. باید توجه داشت که انتخاب تجهیزات غیر استاندارد یا بی ‌کیفیت می‌تواند کل پروژه را تحت ‌الشعاع قرار دهد. برای مثال، در محیط‌های صنعتی یا کارگاه‌ها استفاده از دتکتور حرارتی به‌ جای دتکتور دود مناسب‌تر است. همچنین، شستی‌های اعلام حریق باید در مسیرهای خروج اضطراری نصب شوند تا افراد در زمان آتش ‌سوزی بتوانند به‌ راحتی آن‌ها را فعال کنند. شایان ذکر است که استفاده از برندهای معتبر و مشاوره با شرکت‌های تخصصی، ریسک خرابی و خطاهای احتمالی را به حداقل می‌رساند.

 سیم‌ کشی و اجرای زیر ساخت‌های الکتریکی

اما در این مرحله از آموزش نصب اعلام حریق، سیم‌ کشی ساختمان متناسب با نقشه اعلام حریق انجام می‌شود. برای این کار باید از کابل‌های نسوز و مقاوم در برابر حریق استفاده کرد تا در زمان آتش‌ سوزی عملکرد سیستم دچار اختلال نشود. مسیر کابل ‌کشی باید به ‌گونه‌ای طراحی شود که با کابل‌های برق یا شبکه تداخل نداشته باشد و خطر ایجاد نویز یا آسیب به سیستم وجود نداشته باشد. همچنین، رعایت اصول نصب شامل استفاده از لوله‌های محافظ، داکت و بست‌ها بسیار مهم است. در برخی پروژه‌ها لازم است که کابل‌ کشی در سقف کاذب یا کف کاذب اجرا شود که نیازمند دقت بالاتر است.

نصب پنل مرکزی اعلام حریق

پنل مرکزی قلب سیستم اعلام حریق محسوب می‌شود و باید در محلی امن و قابل دسترس نصب شود. این پنل وظیفه دارد سیگنال‌های دریافتی از دتکتورها و شستی‌ها را پردازش کرده و در صورت نیاز آژیر و فلاشر را فعال کند. نصب پنل باید مطابق با نقشه طراحی شده باشد و تمامی سیم ‌کشی‌ها به ‌درستی به آن متصل شوند. همچنین، باید یک منبع تغذیه اضطراری مانند باتری بکاپ برای پنل در نظر گرفته شود تا در زمان قطعی برق نیز سیستم فعال بماند. انتخاب محل نصب پنل، معمولا در ورودی اصلی یا اتاق نگهبانی انجام می‌شود تا کنترل سیستم ساده‌تر باشد.

نصب دتکتورها و شستی‌ها

در این مرحله، دتکتورها و شستی‌های اعلام حریق در مکان‌های مشخص شده نصب می‌شوند. دتکتور دود معمولا در سقف اتاق‌ها و راهروها نصب می‌شود تا دود را به ‌سرعت تشخیص دهد. دتکتور حرارتی بیشتر برای محیط‌های صنعتی یا آشپزخانه‌ها به کار می‌رود. شستی‌های اعلام حریق باید در مسیرهای خروج اضطراری و در ارتفاع مناسب که معمولا ۱.۵ متر از سطح زمین است، نصب شوند تا در مواقع اضطراری به ‌راحتی در دسترس افراد قرار گیرند. رعایت فاصله استاندارد بین دتکتورها که حدود ۷.۵ تا ۱۲ متر است، اهمیت زیادی دارد، زیرا نصب غیر اصولی ممکن است باعث کاهش کارایی سیستم شود.

نصب آژیرها و فلاشرها

آژیرها و فلاشرها بخش اطلاع ‌رسانی سیستم هستند و باید به‌ گونه‌ای نصب شوند که در سراسر ساختمان هشدار به‌ خوبی شنیده و دیده شود. آژیرها باید در نقاطی نصب شوند که صدای آن‌ها در همه اتاق‌ها شنیده شود و فلاشرها مخصوصا برای مکان‌هایی مثل سالن‌های بزرگ یا محل حضور افراد نا شنوا ضروری هستند. همچنین، استفاده از چند آژیر در ساختمان‌های بزرگ برای پوشش کامل صدا توصیه می‌شود. قدرت صدا و شدت نور باید متناسب با استانداردها انتخاب شود تا در شرایط اضطراری هیچ ‌گونه ابهامی برای ساکنین وجود نداشته باشد.

تست و راه ‌اندازی سیستم اعلام حریق

و اما آخرین گام از آموزش نصب اعلام حریق، تست کامل سیستم اعلام حریق است. در این مرحله باید تک ‌تک دتکتورها، شستی‌ها، آژیرها و فلاشرها بررسی شوند تا مطمئن شویم همه اجزا به ‌درستی کار می‌کنند. این تست معمولا شامل فعال ‌سازی دستی شستی‌ها و ایجاد دود یا حرارت مصنوعی برای آزمایش دتکتورها است. همچنین باید عملکرد پنل مرکزی و باتری بکاپ بررسی شود. پس از اطمینان از صحت عملکرد سیستم، یک گزارش تست نهایی تنظیم می‌شود و سیستم آماده بهره ‌برداری خواهد بود. تست و راه ‌اندازی نقش حیاتی در اطمینان از کارایی سیستم دارد و نباید به ‌هیچ ‌وجه نادیده گرفته شود.

بیشتر بخوانید: علت آتش سوزی در کارخانه‌ها چیست؟ – بررسی 10 دلیل مهم

نکات ایمنی در آموزش نصب اعلام حریق

نصب سیستم اعلام حریق یکی از مهم‌ترین اقداماتی است که برای افزایش ایمنی ساختمان‌ها و کاهش خطرات ناشی از آتش ‌سوزی باید به ‌طور دقیق و اصولی انجام شود. رعایت نکات ایمنی در حین نصب و راه ‌اندازی این سیستم‌ها، تضمین‌ کننده عملکرد صحیح آن‌ها در مواقع اضطراری است. در ادامه پنج نکته کلیدی ایمنی در ادامه پروسه آموزش نصب اعلام حریق را بررسی می‌کنیم:

رعایت کامل استانداردها و دریافت مجوزهای لازم

اولین و مهم‌ترین اصل در آموزش نصب اعلام حریق، رعایت کامل استانداردهای ایمنی است. برای هر نوع کاربری ساختمان قوانین و دستورالعمل‌های خاصی وجود دارد که باید به ‌طور دقیق اجرا شوند. همچنین، دریافت تاییدیه و مجوز از سازمان آتش ‌نشانی یا مراجع ذی‌ صلاح ضروری است. رعایت این اصول باعث می‌شود سیستم اعلام حریق به ‌صورت مطمئن عمل کند و در زمان حادثه بهترین کارایی را داشته باشد.

 انتخاب تجهیزات استاندارد و مناسب کاربری فضا

انتخاب تجهیزات با کیفیت و استاندارد یکی از مهم‌ترین مراحل نصب سیستم اعلام حریق است. دتکتور دود، دتکتور حرارت، شستی، آژیر و پنل مرکزی باید متناسب با نوع محیط انتخاب شوند. برای مثال، استفاده از دتکتور حرارتی در آشپزخانه‌ها و موتورخانه‌ها ضروری است، در حالی که دتکتور دود برای اتاق‌ها و راهروها کارایی بیشتری دارد. فراموش نکنید که تجهیزات استاندارد نه‌ تنها خطاهای سیستم را کاهش می‌دهند بلکه طول عمر بالاتری دارند و از سرمایه ‌گذاری شما حفاظت می‌کنند.

 سیم ‌کشی اصولی و استفاده از کابل‌های مقاوم در برابر حریق

یکی از مهم‌ترین نکات ایمنی در نصب اعلام حریق، اجرای سیم ‌کشی اصولی با کابل‌های ضد حریق است. این کابل‌ها در برابر حرارت مقاوم بوده و حتی در زمان آتش ‌سوزی نیز عملکرد خود را حفظ می‌کنند. مسیر سیم‌ کشی باید با دقت طراحی شود تا از کابل‌های برق یا منابع نویز فاصله داشته باشد. همچنین، استفاده از داکت‌ها و لوله‌های محافظ برای افزایش ایمنی کابل‌ها توصیه می‌شود. لازم به ذکر است که رعایت این موارد از آموزش نصب اعلام حریق، باعث می‌شود سیستم حتی در شرایط بحرانی بدون مشکل کار کند.

 نصب درست و جانمایی بهینه تجهیزات

محل نصب تجهیزات اعلام حریق نقش حیاتی در عملکرد صحیح سیستم دارد. دتکتورها باید در سقف و نقاطی نصب شوند که بیشترین پوشش را داشته باشند و از منابع تولید دود یا بخار غیر مرتبط مثل آشپزخانه یا حمام فاصله کافی داشته باشند. شستی‌ها باید در مسیرهای خروج اضطراری و در ارتفاع حدود ۱.۵ متر نصب شوند تا در مواقع لزوم دسترسی سریع به آن‌ها امکان ‌پذیر باشد. همچنین، نصب آژیرها و فلاشرها باید به ‌گونه‌ای باشد که هشدار در تمام نقاط ساختمان شنیده و دیده شود.

بیشتر بخوانید: رفع خطای سیستم اعلام حریق

 تست جامع، نگهداری دوره‌ای و آموزش کاربران

بعد از نصب، انجام تست کامل سیستم اعلام حریق الزامی است. این تست شامل بررسی عملکرد دتکتورها، شستی‌ها، آژیرها، فلاشرها و باتری بکاپ است. علاوه بر آن، سرویس دوره‌ای و بازدیدهای منظم توسط کارشناسان ایمنی اهمیت زیادی دارد تا از بروز خرابی یا خطا جلوگیری شود. آموزش کاربران و کارکنان ساختمان در زمینه نحوه استفاده از شستی‌ها و واکنش صحیح در زمان هشدار، یکی از بخش‌های مهم در آموزش نصب اعلام حریق و همچنین نگهداری سیستم محسوب می‌شود و تاثیر مستقیم بر ایمنی ساکنین دارد.

بیشتر بخوانید: دتکتور حرارتی خطی در حفاظت از انبارها و آشیانه‌ها با استفاده از فناوری فیبر نوری

بهترین مرجع نصب اعلام حریق

حال که با آموزش نصب اعلام حریق آدرس پذیر و معمولی آشنا شدید، بد نیست به معرفی یکی از بهترین مراجع خدمات سیستم‌های ایمنی در برابر حریق بپردازیم. اسپین الکتریک به ‌عنوان بهترین مرجع نصب سیستم اعلام حریق، یک پکیج کامل و حرفه‌ای از مشاوره تخصصی، بازدید و طراحی نقشه حفاظتی، تامین تجهیزات اعلام حریق و نصب اصولی را ارائه می‌دهد تا ایمنی ساختمان شما از مرحله برنامه ‌ریزی تا بهره ‌برداری تضمین شود. تیم فنی اسپین الکتریک با استفاده از دتکتورهای دارای گواهی ‌نامه، پنل‌های مرکزی آدرس ‌پذیر، شستی‌ها و آژیرهای استاندارد و سیم ‌کشی با کابل‌های نسوز، جانمایی تجهیزات را مطابق استانداردهای بین ‌المللی انجام می‌دهد تا پوشش ‌دهی کامل و کم‌ترین هشدار کاذب حاصل شود.

علاوه بر نصب و راه ‌اندازی، اسپین الکتریک خدمات تست و راه ‌اندازی جامع، تهیه گزارش‌های فنی، سرویس و نگهداری دوره‌ای و پشتیبانی فنی را نیز ارائه می‌کند و با آموزش کاربران و نگهداری منظم، عملکرد بلند مدت سیستم اعلام حریق را تضمین می‌نماید. اگر به دنبال یک مرجع قابل‌اعتماد برای نصب اعلام حریق، تامین تجهیزات استاندارد و پشتیبانی پس از فروش هستید، اسپین الکتریک با تاکید بر کیفیت، تجربه و خدمات مشتری‌ محور انتخابی مطمئن و حرفه‌ای است. جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان، کافیست از طریق پل‌های ارتباطی با کارشناسان ما تماس حاصل فرمایید.

راهنمای تست پس از آموزش نصب اعلام حریق

اکنون که آموزش نصب اعلام حریق را دریافت کردید، لازم است بدانید که تست سیستم اعلام حریق پس از نصب یکی از مراحل حیاتی برای اطمینان از عملکرد صحیح تجهیزات است. در این مرحله باید تمامی اجزا از جمله دتکتورها، شستی‌های اعلام حریق، آژیرها، فلاشرها و پنل مرکزی به ‌طور کامل بررسی و آزمایش شوند. تست دتکتورها عموما با ایجاد دود یا حرارت مصنوعی انجام می‌شود تا حساسیت آن‌ها به شرایط واقعی ارزیابی گردد. لذا شستی‌ها باید به ‌صورت دستی فعال شوند تا از انتقال سیگنال به پنل و عملکرد صحیح آژیرها مطمئن شویم.

همچنین، عملکرد باتری بکاپ و منبع تغذیه اضطراری باید کنترل شود تا در زمان قطع برق سیستم همچنان فعال باقی بماند. ثبت گزارش تست، شامل تاریخ، نتیجه آزمایش‌ها و هر گونه ایراد مشاهده‌ شده، به بهبود فرآیند نگهداری و سرویس‌های دوره‌ای کمک می‌کند.

تجهیزات کلیدی در آموزش نصب اعلام حریق

علاوه بر آموزش نصب اعلام حریق، لازم است بدانید که لازمه موفقیت در نصب این سیستم‌ها، استفاده از تجهیزات استاندارد و با کیفیت است. این تجهیزات شامل موارد زیر می‌شوند:

1. پنل مرکزی اعلام حریق
2. دتکتور دود
3. دتکتور حرارتی

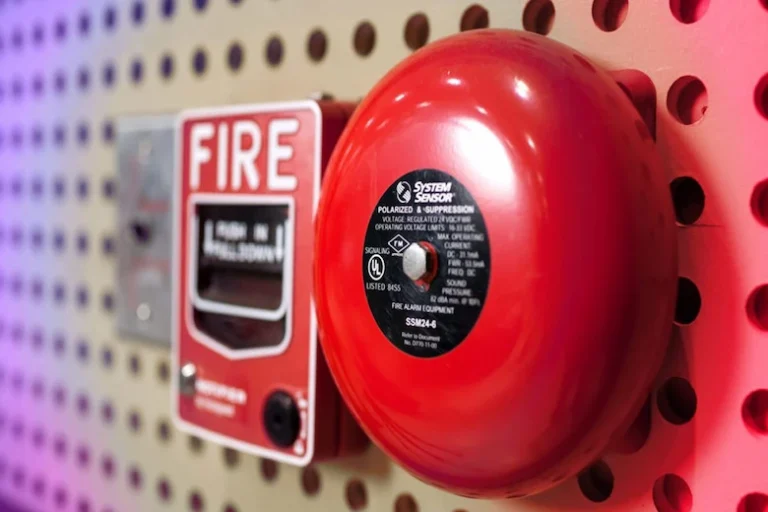

4. شستی اعلام حریق
5. آژیر اعلام حریق
6. فلاشر یا چراغ هشدار
7. کابل‌های نسوز و مقاوم در برابر آتش
8. باتری بکاپ یا منبع تغذیه اضطراری
9. داکت، لوله و بست‌های محافظ سیم‌ کشی
10. کارت توسعه یا ماژول‌های جانبی

بیشتر بخوانید: دتکتور حرارتی خطی آنالوگ قابل ریست چیست و چه کاربردی دارد؟

نحوه نصب دتکتور اعلام حریق

دتکتور اعلام حریق پر کارترین و حیاتی‌ترین عضو در سیستم‌های اعلام حریق به شمار می‌آید. در واقع دتکتور است که وظیفه تشخیص دود یا گاز را بر عهده می‌گیرد. اما نحوه نصب دتکتور اعلام حریق به شکل زیر می‌باشد:

انتخاب محل مناسب نصب دتکتور

اولین گام در پروسه نحوه نصب دتکتور اعلام حریق، انتخاب محل مناسب است. به صورت استاندارد، دتکتورها باید در سقف یا بالای دیوار نصب شوند تا بیشترین پوشش را در برابر دود یا حرارت داشته باشند. لذا سعی کنید که از نصب دتکتورها در مکان‌های مرطوب، نزدیک تهویه، فن یا پنجره‌ای که جریان هوا شدید دارد خودداری کنید، زیرا این موقعیت‌ها می‌توانند عملکرد دتکتور را کاهش دهند. ارتفاع استاندارد نصب دتکتور معمولا بین ۱۰ تا ۳۰ سانتی ‌متر پایین‌تر از سقف است و رعایت فاصله مناسب بین دتکتورها با توجه به فضای اتاق و دستورالعمل تولید کننده بسیار اهمیت دارد.

آماده‌ سازی و نصب پایه دتکتور

پس از انتخاب محل مناسب، باید پیش از هر چیز، پایه دتکتور نصب شود. برای این کار ابتدا محل را با ابزار مناسب علامت ‌گذاری کرده و با استفاده از پیچ و رول پلاک، پایه را به سقف یا دیوار محکم کنید. اطمینان حاصل کنید که پایه کاملا تراز و محکم باشد تا دتکتور پس از نصب ثابت و ایمن باقی بماند. در این مرحله، کابل‌های برق یا سیگنال دتکتور نیز آماده شده و از مسیر مناسب عبور داده می‌شوند تا اتصالات بدون فشار و خمیدگی باشند. شایان ذکر است که استفاده از تجهیزات بی کیفیت در این مرحله از نحوه نصب دتکتور اعلام حریق، می‌تواند طول عمر و البته کارایی آن را به طرز محسوسی کاهش دهد.

اتصال کابل‌ها و سیم‌ کشی دتکتور

اما در سومین گام از نحوه نصب دتکتور اعلام حریق، کابل‌های ورودی و خروجی سیستم اعلام حریق به ترمینال‌های دتکتور متصل می‌شوند. توجه داشته باشید که قطب ‌بندی سیم‌ها مطابق با دستورالعمل تولید کننده رعایت شود تا دتکتور عملکرد صحیح داشته باشد. تمامی اتصالات باید محکم و بدون قطعی باشند و در صورت استفاده از دتکتورهای آدرس ‌پذیر، آدرس ‌دهی مناسب هر دتکتور روی پنل کنترل انجام شود. همچنین لازم است بدانید که این مرحله تضمین می‌کند که دتکتور بتواند سیگنال هشدار را به کنترل پنل منتقل کند.

نصب پوشش دتکتور و تست نهایی

و اما آخرین مرحله شامل نصب پوشش یا بدنه اصلی دتکتور و انجام تست عملکرد است. پس از قرار دادن پوشش، عملکرد دتکتور با استفاده از اسپری دود یا تست حرارت بررسی می‌شود تا مطمئن شوید که دتکتور به درستی سیگنال هشدار را ارسال می‌کند. همچنین بررسی کنید که دتکتور به راحتی از پایه جدا شود و در صورت نیاز به سرویس، امکان دسترسی سریع وجود داشته باشد. رعایت این مرحله باعث تضمین امنیت ساختمان و طول عمر سیستم اعلام حریق خواهد شد.

نحوه نصب شستی اعلام حریق

اما نصب شستی اعلام حریق یکی دیگر از مراحل کلیدی در طراحی سیستم‌های ایمنی ساختمان است و نیازمند رعایت دقیق استانداردها و نکات فنی می‌باشد. اما نحوه نصب شستی اعلام حریق به چه صورت است؟ ابتدا محل نصب شستی را در دسترس و قابل رویت انتخاب کنید و اطمینان حاصل کنید که ارتفاع آن برای همه افراد مناسب باشد. این ارتفاع به طور استاندارد، بین ۱.۲ تا ۱.۴ متر از سطح زمین توصیه می‌شود. سپس با استفاده از ابزار مناسب، محل مورد نظر را علامت ‌گذاری و بر اساس نوع شستی، پایه یا قوطی پشت آن را نصب کنید.

کابل‌های رابط سیستم اعلام حریق را از مسیر مناسب عبور دهید و مطمئن شوید که کابل‌ها در برابر آسیب و فشار محافظت شده‌اند. پس از اتصال سیم‌ها به ترمینال‌های شستی، پوشش آن را نصب کرده و تست عملکرد شستی را انجام دهید تا از ارسال صحیح سیگنال هشدار به کنترل پنل اطمینان حاصل شود. در آخرین گام نیز اطمینان حاصل کنید که نصب شستی مطابق با استانداردهای ملی و بین ‌المللی بوده و دارای گواهی تایید کیفیت است می‌باشد.

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به بررسی آموزش نصب اعلام حریق پرداختیم. دانستیم که نصب و راه ‌اندازی سیستم اعلام حریق تنها زمانی اثر بخش خواهد بود که تمامی مراحل از طراحی نقشه تا انتخاب تجهیزات، سیم‌ کشی، نصب، تست و نگهداری با دقت و مطابق استاندارد انجام شوند. شایان ذکر است که رعایت نکات ایمنی مانند استفاده از تجهیزات استاندارد، کابل‌های نسوز، جانمایی درست دتکتورها و آموزش کاربران باعث می‌شود این سیستم در شرایط بحرانی بهترین عملکرد را داشته باشد. از همراهی شما متشکریم.

مجموعه اسپین الکتریک با تجربه گسترده و بهره ‌گیری از تجهیزات معتبر، بهترین گزینه برای نصب و پشتیبانی سیستم‌های اعلام حریق به شمار می‌رود. جهت کسب اطلاعات بیشتر کافیست با ما تماس بگیرید.

سوالات متداول

بهترین محل نصب شستی و دتکتور اعلام حریق کجاست؟

شستی‌ها باید در دسترس و قابل رویت باشند و ارتفاع استاندارد آن‌ها عموما بین ۱.۲ تا ۱.۴ متر از سطح زمین است. دتکتورها نیز باید نزدیک سقف یا بالای دیوار نصب شوند تا بیشترین پوشش را داشته باشند و از جریان شدید هوا، تهویه یا مکان‌های مرطوب دور باشند. رعایت این نکات در آموزش نصب اعلم حریق، موجب عملکرد صحیح سیستم و افزایش ایمنی ساختمان می‌شود.

آیا آموزش نصب اعلام حریق ضروری است؟

بله، نصب صحیح سیستم اعلام حریق نیازمند آشنایی با استانداردهای ملی و بین ‌المللی، سیم‌ کشی صحیح و اتصال به پنل کنترل است. انجام این کار توسط افراد غیر متخصص می‌تواند باعث اختلال در عملکرد سیستم شود و ایمنی ساختمان را به خطر بیندازد.

چگونه می‌توان از عملکرد صحیح سیستم اعلام حریق مطمئن شد؟

همانگونه که پیش‌تر هم اشاره کردیم، پس از آموزش نصب اعلام حریق باید تست عملکرد این سیستم انجام شود. به طور کلی، استفاده از اسپری دود یا تست حرارت می‌تواند صحت ارسال سیگنال هشدار به پنل کنترل را تایید کند. همچنین شستی‌ها نیز با فشار دادن و مشاهده پاسخ سیستم آزمایش می‌شوند که انجام این تست‌ها به ‌طور دوره‌ای بسیار ضروری است.

آیا فاصله بین دتکتورها و شستی‌ها اهمیت دارد؟

بله، فاصله مناسب بین دتکتورها باید مطابق دستورالعمل تولید کننده و استانداردهای ایمنی رعایت شود تا پوشش کامل فضا تضمین شود. فاصله اشتباه می‌تواند باعث عدم تشخیص به موقع حریق یا هشدار اشتباه شود و امنیت ساختمان را کاهش دهد. همچنین شستی‌ها نباید بیش از حد دور از محل‌های تجمع باشند تا در مواقع اضطراری دسترسی آسان داشته باشند.

نصب دتکتور حرارتی خطی روی سینی کابل

یک الگوی موج سینوسی،  باید هنگام نصب دتکتور حرارتی خطی در کاربرد سینی کابل استفاده شود. حداکثر فاصله بین هر قله یا دره نباید از ۶ فوت (۱٫۸ متر) بیشتر باشد. سیم دتکتور در کناره‌های سینی کابل با استفاده از مناسب‌ترین گیره نصب، بر اساس ساختار سینی، در جای خود محکم می‌شود.

دتکتور بر روی تمامی کابل‌های برق و کنترل موجود در سینی نصب می‌شود و فاصله‌گذاری آن مطابق شکل انجام می‌گیرد. در آینده هنگامی که کابل‌های اضافی به داخل سینی کشیده می‌شوند، باید در زیر دتکتور حرارتی خطی  قرار گیرند.

برآورد طول دتکتور حرارتی خطی برای سینی کابل

نیاز است که دتکتور حرارتی خطی به‌صورت الگوی موج سینوسی اجرا شود، بنابراین ممکن است برآورد طول کلی مورد نیاز دتکتور حرارتی خطی برای یک مسیر مشخص دشوار باشد. محاسبه زیر به تعیین مقدار تقریبی دتکتور حرارتی خطی مورد نیاز برای نصب در سینی کابل کمک می‌کند.

برای تعیین تعداد کلیپ یا گیره نصب در طول سینی کابل، طول سینی کابل را بر ۳ تقسیم کرده و عدد ۱ را به آن اضافه کنید.

بیشتر بخوانید: طراحی لوله‌کشی سیستم اطفاء حریق با گاز CO₂ بر اساس استاندارد NFPA 12

نصب دتکتور حرارتی خطی روی تسمه نقاله

چندین ناحیه رایج برای حفاظت در سیستم‌های نقاله وجود دارد. غلتک‌هایی که به دلیل اصطکاک ناشی از از دست رفتن روغن ‌کاری بیش از حد داغ می‌شوند و یاتاقان‌های غلتکی داغ‌شده می‌توانند باعث آتش‌سوزی در تسمه نقاله و/یا مواد روی آن شوند. همچنین، مواد روی نقاله ممکن است بر اثر اصطکاک یا جرقه مشتعل شوند. خرابی یا فشار بیش از حد نیز ممکن است موجب داغ شدن بیش از حد موتورهای محرک و آتش‌سوزی شود. این‌ها همگی از نواحی رایج برای حفاظت در یک سیستم نقاله هستند. جزئیات مربوط به کاربرد دتکتور حرارتی خطی در نقاله‌ها در شکل‌های زیر نمایش داده شده است.

در برخی موارد، ممکن است لازم باشد برای پشتیبانی از دتکتور حرارتی خطی از یک سیم راهنما استفاده شود . در این نوع نصب، سیم باید در هر ۱۵ فوت (۴٫۵ متر) پشتیبانی شود. این کار از آویزان شدن سیم جلوگیری می‌کند، که ممکن است در عملکرد نقاله اختلال ایجاد کرده یا توسط مواد حمل‌شده آسیب ببیند.

حتماً با اپراتورهای کارخانه مشورت شود تا ارتفاع مواد حمل‌شده و نحوه بارگیری آن‌ها روی نقاله مشخص گردد. به‌عنوان‌مثال، اگر نقاله از سمت راست بارگیری شود، احتمالاً ارتفاع مواد در سمت چپ نقاله بیشتر خواهد بود. بنابراین، دقت بیشتری در تعیین محل نصب دتکتور باید صورت گیرد. در نظر گرفتن این موارد از آسیب غیرضروری به دتکتور حرارتی خطی جلوگیری می‌کند.

بیشتر بخوانید: طراحی سیستم اطفاء حریق با گاز دی‌اکسید کربن (CO₂)

راهنمای نصب دتکتور حرارتی خطی بالای تسمه نوار نقاله

شکل بالا دتکتور حرارتی خطی با سیم نگهدارنده نوع M را نشان می‌دهد که مستقیماً بالای نوار نقاله‌ای که باید تحت حفاظت قرار گیرد نصب شده است.
در صورت امکان، دتکتور باید به پوششی متصل شود که بیش از ۲٫۳ متر بالاتر از نوار نقاله نباشد و در یک سطح افقی یا موازی با خط نوار نقاله قرار گیرد. این پوشش به‌عنوان جمع‌کننده حرارت عمل کرده و باعث کشف زودهنگام می‌شود.
پشتیبانی توسط سیم نگهدارنده انجام می‌شود که با یک پیچ تنظیم (ترن‌باکل) در فاصله حداکثر ۷۵٫۷ متر مهار شده است. از وسایل مهار تأییدشده میانی در فواصل ۴٫۵ تا ۶ متر استفاده می‌شود تا کشیدگی مناسب دتکتور حفظ شود.

راهنمای نصب دتکتور حرارتی خطی بر روی بازوی هرزگرد تسمه نوار نقاله

نوع تسمه‌ای (نصب بر روی بازوی هرزگرد)
شکل‌های بالا دتکتور حرارتی خطی با سیم نگهدارنده نوع M را نشان می‌دهد که در هر دو طرف تسمه، در ناحیه بین هرزگرد و غلتک نصب شده است.
پشتیبانی توسط سیم نگهدارنده انجام می‌شود که با یک پیچ تنظیم (ترن‌باکل) در فاصله حداکثر ۷۵٫۷ متر مهار شده تا کشیدگی مناسب دتکتور حفظ شود.
از وسایل مهار تأییدشده در محل هر هرزگرد استفاده می‌شود تا از تماس دتکتور با قطعات متحرک جلوگیری شود.
*استفاده از سیم نگهدارنده اختیاری است؛ اما در صورت عدم استفاده از آن، ممکن است به بست‌های اضافی نیاز باشد.

Bottom of Form

راهنمای نصب دتکتور حرارتی خطی برای نصب در کنار تسمه نوار نقاله

نصب در کنار تسمه – به شکل‌های بالا مراجعه شود
(الف) محل سوم و اختیاری برای نصب دتکتور حرارتی خطی در کنار و کمی بالاتر از تسمه است.
(ب) دتکتور را با استفاده از سیم نگهدارنده نوع M* در هر دو طرف تسمه، زیر یک نبشی به ابعاد ۷٫۶ × ۷٫۶ × ۰٫۳ سانتی‌متر نصب کنید. این نبشی به‌عنوان جمع‌کننده حرارت و نگهدارنده عمل می‌کند. نبشی باید در فاصله ۷٫۶ تا ۱۰٫۲ سانتی‌متر بالاتر از تسمه و دقیقاً در بالای مسیر یاتاقان‌های بیرونی غلتک‌ها قرار گیرد.
(ج) دتکتور را با مهار سیم نگهدارنده به پیچ تنظیم و چشمی‌هایی که در فواصل حداکثر ۷۵٫۷ متر قرار دارند، و همچنین با استفاده از بست‌های تأییدشده  دتکتور حرارتی خطی که در فواصل حدود ۴٫۵ تا ۶ متر نصب می‌شوند، پشتیبانی کنید تا از افتادگی جلوگیری شده و تماس با قطعات متحرک صورت نگیرد.
(د) روش جایگزین، استفاده از دتکتور بدون سیم نگهدارنده است که در این حالت دتکتور مستقیماً با گیره‌های نصب تأییدشده در فواصل ۱٫۵ تا ۳ متر به نبشی متصل می‌شود.

راهنمای نصب دتکتور حرارتی خطی برای نصب در تجهیزات توزیع برق

شکل بالا دتکتور حرارتی خطی را نشان می‌دهد که از میان یک تابلو کنترل موتور عبور داده شده است. این دتکتور با بست‌های سیمی PM-3 به تجهیز تحت حفاظت مهار شده است. سایر تجهیزاتی که ممکن است به همین روش محافظت شوند شامل ترانسفورماتورها، تابلوهای برق، پست‌ها، بانک‌های مقاومت و غیره هستند، مشروط بر اینکه دمای محیط از حد مجاز دتکتور تجاوز نکند.

راهنمای نصب دتکتور حرارتی خطی برای نصب در تصفیه کننده ها یا گردگیرها یا Dust Collectors/Baghouses

شکل  دتکتور حرارتی خطی را نشان می‌دهد که با استفاده از براکت‌های زاویه‌دار، در ارتفاع ۸۰ سانتی‌متر بالاتر از کف داخلی یک غبارگیر نصب شده است.
از جعبه اتصال پایه، دتکتور به‌صورت دایره‌ای در اطراف دیواره داخلی بخش بیرونی دستگاه عبور داده شده، سپس از طریق لوله فلزی به لوله مرکزی منتقل می‌شود و در آنجا نیز به‌صورت دایره‌ای نصب شده است، همان‌طور که در شکل نشان داده شده است.
سپس دتکتور از طریق لوله به بالای غبارگیر منتقل می‌شود، جایی که با استفاده از سیم نگهدارنده مطابق الگوی نشان داده شده در شکل دوم مهار شده است.
دتکتور همچنین می‌تواند در اطراف قاب‌های موتور فن نصب شود تا شرایط داغ شدن بیش از حد در مراحل اولیه شناسایی گردد.

راهنمای نصب دتکتور حرارتی خطی برای نصب در برج های خنک کننده یا Cooling Towers

شکل بالا، نصب دتکتور حرارتی خطی را در یک برج خنک‌کننده نشان می‌دهد. این دتکتور از جعبه تقسیم نصب‌شده روی کف سکوی فن شروع شده، از روی موتور فن عبور داده شده، دور محیط داخلی پایه استوانه‌ای فن، درست در زیر سکوی فن حلقه شده و سپس به جعبه تقسیم بازگردانده شده است.

راهنمای نصب دتکتور حرارتی خطی برای نصب در قفسه بندی باز با چیدمان پالت

راهنمای نصب دتکتور حرارتی خطی برای نصب در مخازن سوخت با سقف متحرک

شکل‌های بالا، نصب دتکتور حرارتی خطی را در اطراف محیط یک مخزن سوخت با سقف شناور نشان می‌دهند. این دتکتور در ناحیه بین آب‌بند اولیه لوله و پوشش ثانویه محافظ در برابر شرایط جوی نصب شده است. نیاز به استفاده از کلیپس‌های نصب و نوع آن‌ها بسته به نوع مخزنی که باید تحت اطفاء حریق قرار گیرد، متفاوت خواهد بود.

شکل بالا یک آشکارساز حرارتی خطی را نشان می‌دهد که در بخشی از یک قفسه باز پالت‌دار نصب شده است.
زمانی که دتکتور حرارتی خطی در قفسه‌های باز تک‌ردیفه و دوردیفه که با اسپرینکلر محافظت می‌شوند استفاده شود، یک خط کابل آشکارساز در هر سطح اسپرینکلر درون قفسه مورد نیاز است.
قفسه‌های عریض‌تر ممکن است به اجرای اضافی آشکارساز در هر سطح نیاز داشته باشند.
برای به حداقل رساندن خطر آسیب مکانیکی به آشکارساز، روش نصب ترجیحی این است که آشکارساز در فضای دودکش طولی (longitudinal flue space) قرار گیرد و در هر سطح خط اسپرینکلر به تیر افقی بار (horizontal load beam) متصل شود.
اگر قفسه‌ها اسپرینکلر نداشته باشند و ارتفاع آن‌ها بیشتر از ۱۶ فوت (۴.۹ متر) باشد، آشکارساز باید در دو سطح اجرا شود.
اگر ارتفاع قفسه‌ها بیشتر از ۳۲ فوت (۹.۸ متر) باشد، آشکارساز باید در سه سطح اجرا شود و به همین ترتیب ادامه می‌یابد.

راهنمای نصب دتکتور حرارتی خطی

آشنایی با مدارها

مدارها
تمامی مدارها باید به صورت حلقه سری اجرا شوند. آن‌ها نباید شاخه‌های “T” یا “Y” داشته باشند و باید در یک محفظه خاتمه یابند که الزامات مشخص‌کننده را برآورده کند. مدارهای کلاس A (چهارسیمه) باید از تابلو کنترل اصلی خارج شده و به آن بازگردند، در حالی که مدارهای کلاس B (دو یا چهارسیمه) می‌توانند در یک مقاومت انتهایی از راه دور یا در تابلو اصلی خاتمه یابند.
حداکثر طول مدار دتکتور حرارتی خطی محدود به ظرفیت تابلو کنترل است که معمولاً بین ۵۰۰۰ تا ۱۰۰۰۰ فوت (۱۵۲۴ متر تا ۳۰۴۸ متر) بسته به مدل می‌باشد.
برای رسیدن به نواحی مورد نظر جهت اطفاء حریق، می‌توان از سیم مسی با نوع تأیید شده استفاده کرد، اما فقط دتکتور حرارتی خطی باید در هر بخشی از مدار که برای تشخیص افزایش دما یا آتش‌سوزی در نظر گرفته شده، به کار رود.

ممکن است بخش‌هایی از ناحیه تحت حفاظت وجود داشته باشد که در آن، سیم موجود در مدار به‌عنوان دتکتور در نظر گرفته نشود. چنین شرایطی معمولاً در مکان‌هایی با دمای محیطی بسیار بالا یا زمانی که لازم است مداری برای رسیدن به ناحیه مورد نظر از روی یک مدار فعال تشخیص دیگر عبور کند، اتفاق می‌افتد. در این شرایط، تنها در این بخش‌های محدود باید از سیم مسی استفاده شود و این سیم باید درون محفظه‌های مناسب به دتکتور حرارتی خطی متصل (اسپلایس) گردد.

راهنمای نصب دتکتور حرارتی خطی

نصب و اتصالات

نصب و اتصال
تمام جزئیات نصب باید به‌صورت منظم و حرفه‌ای انجام شود. تمام خم‌کاری‌ها و نصب دتکتور حرارتی خطی Protectowire باید با استفاده از انگشتان انجام شود. از انبردست یا سایر ابزارهای سخت نباید برای این منظور استفاده شود. تمام خم‌ها باید به‌صورت منحنی و گرد باشند. خم‌های ۹۰ درجه مجاز نیستند.

شکل A  ابزارهای اتصال برای سینی کابل، نقاله‌ها، نبشی‌ها، تیرهای I شکل، تیرهای مشبک و موارد مشابه را نشان می‌دهد. بست‌های سیمی PM-3 (شکل 10C) را می‌توان در سینی‌های کابل دارای پوشش با لبه‌های خم‌شده و همچنین در تجهیزات توزیع برق مانند تابلوهای برق، ترانسفورماتورها و پانل‌های کنترل موتور استفاده کرد

راهنمای نصب دتکتور حرارتی خطی

محافظت مکانیکی
دتکتور حرارتی خطی باید در هر محلی که به شستی‌های اعلام حریق دستی، ترمینال‌های آزمایش، جعبه‌های تقسیم و غیره متصل می‌شود، داخل لوله قرار گیرد. انتهای باز لوله‌های فلزی که دتکتور از آن عبور می‌کند باید به بوش مجهز شوند. پس از نصب تابلو کنترل و انجام کلیه سیم‌کشی‌ها و لوله‌گذاری‌ها، درب‌های تابلو باید بسته باقی بمانند. هر دو سر تمامی لوله‌ها یا مسیرهای سیم‌کشی که به تابلو کنترل متصل می‌شوند باید به‌طور کامل با درزگیر مسدود شوند تا از ورود گاز یا میعانات به داخل کابین تابلو جلوگیری شود.

راهنمای نصب دتکتور حرارتی خطی

اتصال و اتصال‌دهی
تمام اتصالات به ترمینال‌ها باید با استفاده از سیم‌های نرم مسی انعطاف‌پذیر PFL که توسط شرکت ارائه می‌شود، انجام شود، مگر در مواردی که تجهیزات دارای ترمینال‌های فشاری باشند که در این صورت می‌توان مستقیماً به دتکتور حرارتی خطی متصل شد. اتصال‌دهی در داخل دتکتور فقط باید با استفاده از کانکتورهای اتصال که توسط شرکت ارائه می‌شود، انجام گیرد. برای کاربردهای فضای باز، روش توصیه‌شده برای اتصال و انتهای‌زنی این است که تمام اتصالات در داخل جعبه‌های تقسیم با درجه حفاظتی مناسب انجام شود. در سایر کاربردها، به‌ویژه در مکان‌هایی با رطوبت بالا یا مرطوب، استفاده از نوار درزگیر SFTS برای تمام اتصالات درون‌خطی الزامی است.

راهنمای نصب دتکتور حرارتی خطی

دستورالعمل اتصال دو دتکتور به یکدیگر با استفاده از ترمینال شانه ای و چسب برق

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

دتکتورهای دودی مکشی یا اسپیراتینگ یکی از پیشرفته‌ترین سیستم‌های تشخیص دود در حوزه ایمنی و حفاظت از حریق به شمار می‌روند. یکی از مهم‌ترین اجزای این سیستم‌ها، شبکه لوله‌کشی نمونه‌برداری دود است که باید با دقت و مطابق استانداردهای خاص نصب و نگهداری شود. در این مقاله، به بررسی انواع مواد نصب و نگهدارنده‌های لوله، اهمیت فواصل نصب و نحوه برچسب‌گذاری و نگهداری این لوله‌ها می‌پردازیم تا عملکرد سیستم به بهترین شکل ممکن تضمین گردد.

۱. پایه‌ها و آویزهای نگهدارنده لوله

شبکه لوله‌کشی نمونه‌برداری دود در سیستم‌های اسپیراتینگ معمولاً به سقف یا اجزای سازه‌ای ساختمان متصل می‌شود تا در برابر نیروهای محیطی پایدار باقی بماند. این اتصال با استفاده از پایه‌های نصب لوله انجام می‌شود که در شکل ۶ سمت چپ نمونه‌ای از آن قابل مشاهده است. اما روش‌های مختلفی برای نگهداری و نصب لوله‌ها وجود دارد که انتخاب هرکدام به شرایط پروژه و نوع سازه بستگی دارد.

انواع پایه‌ها و آویزها:

• بست‌های ساده لوله: این بست‌ها به عنوان رایج‌ترین نوع نصب استفاده می‌شوند که لوله را به صورت محکم در جای خود نگه می‌دارند.
• آویزهای یو (Clevis): این نوع آویزها اجازه می‌دهند لوله کمی حرکت داشته باشد و در برابر لرزش‌ها مقاومت کنند.
• بست‌های قابل تنظیم: این بست‌ها امکان تنظیم دقیق فاصله و زاویه لوله را فراهم می‌آورند.
• گیره‌های C شکل: مناسب برای لوله‌هایی که نیاز به نگهداری مستحکم دارند و همچنین به دلیل طراحی خاصشان، نصب راحتی دارند.
• میل‌گردهای رزوه‌شده: به‌ویژه در سقف‌های بتنی استفاده می‌شوند و امکان آویزان کردن لوله‌ها را فراهم می‌کنند.

همچنین، کلیپس‌ها، بست‌های زینی و بست‌های کمربندی نیز در انواع مختلف وجود دارند که انتخاب آن‌ها بر اساس نوع مصالح نصب، شرایط محیطی مانند رطوبت، دما و همچنین کدها و مقررات محلی انجام می‌شود. رعایت این نکات از اهمیت بالایی برخوردار است تا از مشکلات احتمالی در آینده جلوگیری شود.

۲. اهمیت فواصل نصب بست‌ها و نگهدارنده‌ها

یکی از اصول کلیدی در نصب شبکه لوله‌های نمونه‌برداری، تعیین فاصله مناسب بین بست‌ها و پایه‌های نگهدارنده است. این فواصل بر اساس دو عامل اصلی تعیین می‌شود:

• دمای محیط نصب لوله
• قطر لوله مورد استفاده

در جدول ۱ (که در منابع تخصصی و استانداردهای بین‌المللی قابل مشاهده است) فواصل دقیق و استاندارد نصب آورده شده است.

چرا فاصله مناسب مهم است؟

اگر بست‌ها بیش از حد فاصله داشته باشند، لوله‌ها دچار خمیدگی می‌شوند که این خمیدگی می‌تواند فشار اضافی بر اتصالات، زانویی‌ها و رابط‌ها وارد کند. این فشار می‌تواند منجر به ترک‌خوردگی یا شکستگی لوله شده و عملکرد کل سیستم تشخیص دود را مختل کند. از طرف دیگر، نصب بیش از حد بست‌ها ممکن است هزینه‌های اضافی و پیچیدگی در نگهداری ایجاد کند.

نکته مهم در استفاده از کلیپس‌ها

کلیپس‌های نصب باز باید به گونه‌ای نصب شوند که قسمت باز آن‌ها رو به بالا قرار گیرد. نصب وارونه کلیپس‌ها (قسمت باز رو به پایین) خطر افتادن ناگهانی لوله را افزایش می‌دهد که ممکن است به خسارات جدی منجر شود.

۳. نصب لوله نمونه‌برداری زیر کف کاذب

در برخی ساختمان‌ها، شبکه نمونه‌برداری در زیر کف کاذب اجرا می‌شود تا زیبایی ظاهری فضا حفظ شود و لوله‌ها در معرض آسیب‌های محیطی مستقیم قرار نگیرند. در این شرایط، لوله نمونه‌برداری می‌تواند مستقیماً به پایه‌های کف کاذب متصل شود.

روش‌های متداول برای نصب لوله در زیر کف کاذب عبارتند از:

• استفاده از بست‌های سیمی
• بست‌های کانال
• سایر تجهیزات نصب استاندارد

این روش‌ها اطمینان می‌دهند که لوله در جای خود ثابت بماند و از حرکت و آسیب در برابر عبور افراد یا تجهیزات جلوگیری شود.

۴. برچسب‌گذاری لوله‌ها: الزام استانداردها

بر اساس استانداردهای بین‌المللی مانند NFPA 72، FIA و سایر کدهای مرتبط با ایمنی، برچسب‌گذاری لوله‌ها و اجزای سیستم اسپیراتینگ ضروری است. هدف اصلی این برچسب‌گذاری، متمایز کردن لوله‌های نمونه‌برداری از سایر لوله‌ها و شناسایی واضح آن‌ها به عنوان بخشی از سیستم تشخیص حریق است.

محل‌های الزامی برچسب‌گذاری لوله‌ها:

1. در محل تغییر جهت یا انشعاب لوله‌کشی
2. در هر دو طرف نفوذ لوله از دیوارها، کف‌ها یا موانع دیگر
3. در فواصل مناسب به گونه‌ای که برچسب‌ها در فضا قابل مشاهده باشند، ولی فاصله بین برچسب‌ها نباید بیشتر از ۶۱ متر (۲۰ فوت) باشد
4. در محل هر سوراخ نمونه‌برداری روی لوله

نمونه متن برچسب‌گذاری

متن برچسب باید واضح و قابل فهم باشد، مانند:

«لوله نمونه‌برداری آشکارساز دود – از جابه‌جایی خودداری شود»

این برچسب‌ها باعث می‌شوند در زمان تعمیرات یا نگهداری، افراد به راحتی به سیستم تشخیص حریق دسترسی داشته باشند و از جابجایی یا آسیب به لوله‌ها جلوگیری کنند.

۵. اجزاء نگهداری و اهمیت آنها در سیستم اسپیراتینگ

در کنار نصب صحیح لوله‌ها، تجهیزاتی برای نگهداری و تعمیرات دوره‌ای سیستم نیز ضروری هستند. یکی از این تجهیزات مهم، شیر توپی ایزوله و اتصالات T-joint است که به همراه درپوش انتهایی روی لوله نمونه‌برداری نصب می‌شوند.

محل نصب این تجهیزات

معمولاً این اجزاء در فاصله‌ای بین ۵ تا ۳۰ سانتیمتر (۶ اینچ تا ۱ فوت) از ورودی لوله آشکارساز دودی مکشی نصب می‌شوند.

اهمیت این تجهیزات

• شیر توپی ایزوله: امکان قطع جریان نمونه‌برداری را فراهم می‌کند تا در زمان نگهداری بتوان بدون خاموش کردن کل سیستم، بخش مورد نظر را تعمیر یا بازبینی کرد.
• اتصال T-joint: برای اتصال تجهیزات نگهداری یا افزایش بخش‌های جدید لوله‌کشی استفاده می‌شود.
• درپوش انتهایی: جلوگیری از ورود گرد و غبار یا آلودگی به داخل لوله نمونه‌برداری را تضمین می‌کند.

این تجهیزات به‌ویژه در محیط‌های کثیف یا صنعتی که نیاز به نگهداری مکرر دارند، اهمیت فوق‌العاده‌ای پیدا می‌کنند.

نتیجه‌گیری

نصب و نگهداری صحیح مواد و اجزای لوله‌کشی در دتکتور دودی مکشی، از پایه‌های اصلی تضمین عملکرد درست و قابل اطمینان این سیستم‌های حیاتی است. انتخاب پایه‌ها و آویزهای مناسب، رعایت فواصل استاندارد نصب، برچسب‌گذاری دقیق لوله‌ها و استفاده از تجهیزات نگهداری به‌روز، همه بخشی از فرایندی هستند که منجر به افزایش عمر مفید سیستم و کاهش خطرات احتمالی می‌شوند.

شرکت اسپین الکتریک با تکیه بر دانش فنی و بهره‌گیری از بهترین تجهیزات و استانداردهای روز دنیا، آماده ارائه مشاوره و خدمات تخصصی در زمینه نصب و نگهداری سیستم‌های دتکتور دودی مکشی است تا ایمنی ساختمان‌ها و مراکز صنعتی شما را تضمین نماید.

سوالات متداول

چرا فاصله نصب بست‌ها و پایه‌های نگهدارنده لوله در سیستم اسپیراتینگ اهمیت دارد؟

فاصله نصب بست‌ها به دلیل جلوگیری از خم شدن لوله‌ها بسیار مهم است. اگر بست‌ها بیش از حد فاصله داشته باشند، لوله‌ها در معرض خمیدگی قرار می‌گیرند که می‌تواند فشار زیادی روی اتصالات و زانویی‌ها وارد کند. این فشار ممکن است باعث ترک‌خوردگی یا شکستگی لوله شود که در نهایت عملکرد سیستم تشخیص دود را مختل می‌کند. بنابراین رعایت فاصله استاندارد نصب بست‌ها براساس قطر لوله و دمای محیط الزامی است.

چگونه باید لوله‌های نمونه‌برداری در سیستم اسپیراتینگ برچسب‌گذاری شوند؟
برچسب‌گذاری لوله‌ها باید طبق استانداردهای بین‌المللی مانند NFPA 72 انجام شود تا لوله‌های نمونه‌برداری از سایر لوله‌ها متمایز شوند. لوله‌ها باید در محل‌های تغییر جهت، انشعاب‌ها، محل عبور از موانع و در فواصل حداکثر ۶۱ متر با برچسب مشخص شوند. متن برچسب معمولاً عبارتی مانند «لوله نمونه‌برداری آشکارساز دود – از جابه‌جایی خودداری شود» دارد تا از جابجایی یا آسیب ناخواسته جلوگیری شود.

چه تجهیزاتی برای نگهداری و تعمیرات لوله نمونه‌برداری در سیستم اسپیراتینگ ضروری است؟
یکی از تجهیزات حیاتی در نگهداری سیستم اسپیراتینگ، شیر توپی ایزوله است که در نزدیکی ورودی لوله دتکتور نصب می‌شود و امکان قطع و وصل جریان نمونه‌برداری را بدون خاموش کردن کل سیستم فراهم می‌کند. همچنین اتصالات T-joint و درپوش انتهایی نیز به منظور تسهیل نگهداری و جلوگیری از ورود آلودگی به داخل لوله به کار می‌روند. این تجهیزات به ویژه در محیط‌های صنعتی و کثیف اهمیت زیادی دارند.
