دتکتور دودی مکشی (aspirating smoke detectors) یکی از پیشرفته‌ترین و دقیق‌ترین سیستم‌های تشخیص دود در محیط‌های مختلف به شمار می‌روند. این سیستم‌ها به واسطه مکش هوای محیط از طریق شبکه‌ای از لوله‌ها، نمونه‌برداری مستمر انجام می‌دهند و در صورت وجود ذرات دود، هشدار می‌دهند. یکی از اجزای مهم و کاربردی در طراحی این سیستم‌ها، لوله‌های موئین یا کاپیلاری است که نقش کلیدی در گسترش و بهینه‌سازی شبکه نمونه‌برداری دارند.

لوله موئین چیست و چرا استفاده می‌شود؟

لوله موئین یا کاپیلاری، یک قطعه لوله انعطاف‌پذیر است که به لوله اصلی نمونه‌برداری متصل شده و در انتهای آن یک سوراخ نمونه‌برداری تعبیه می‌شود. کاربرد اصلی این لوله‌ها، گسترش ناحیه نمونه‌برداری به قسمت‌هایی است که دسترسی مستقیم به شبکه اصلی لوله‌ها دشوار یا نامطلوب است. برای مثال، در مکان‌های بسته مانند کابینت‌ها، سقف‌های کاذب، یا محل‌هایی که به دلایل امنیتی یا زیبایی‌شناسی لازم است لوله‌های اصلی پنهان بمانند، استفاده از لوله‌های موئین بهترین راهکار است.

با نصب لوله موئین، تنها یک نقطه نمونه‌برداری کوچک و نامحسوس در فضای مورد نظر باقی می‌ماند که از نظر ظاهری مزیت بالایی دارد و همزمان باعث پوشش کامل فضای داخلی محل می‌شود. شکل زیر نمونه‌ای از لوله موئین را نشان می‌دهد که از لوله اصلی نمونه‌برداری به پایین امتداد یافته و سوراخ نمونه‌برداری در محل دقیق و دلخواه قرار گرفته است.

طراحی و محدودیت‌های طول لوله موئین

در طراحی شبکه لوله‌های نمونه‌برداری، نرم‌افزارهای تخصصی به کار گرفته می‌شوند که قادرند طول، قطر و تعداد لوله‌های موئین را محاسبه و جریان هوای لازم در سیستم را تضمین کنند. به طور معمول، حداکثر طول استاندارد برای لوله‌های موئین، حدود ۸ متر (۲۶ فوت) است. البته این مقدار ممکن است بسته به شرایط خاص هر پروژه و محاسبات نرم‌افزار طراحی تغییر کند.

اگر در یک شبکه چندین لوله موئین به کار رود، طول هر یک باید تقریباً برابر باشد تا جریان هوا و فشار سیستم متعادل باقی بماند. عدم تعادل در طول لوله‌ها می‌تواند باعث کاهش دقت سیستم در تشخیص دود شود و زمان پاسخ‌دهی نقاط نمونه‌برداری موئین را افزایش دهد.

نکته مهم:

از اجرای طولانی لوله‌هایی که هم سوراخ نمونه‌برداری استاندارد و هم نقاط نمونه‌برداری موئین دارند، باید خودداری شود. این موضوع می‌تواند جریان هوا را نامتعادل ساخته و کیفیت عملکرد سیستم را کاهش دهد.

سوراخ‌های نمونه‌برداری: کلید عملکرد صحیح سیستم

سوراخ‌های نمونه‌برداری در شبکه لوله‌ها نقش حیاتی دارند. این سوراخ‌ها می‌توانند در محل‌های مختلفی مانند بدنه لوله، درپوش انتهایی یا انتهای لوله موئین تعبیه شوند. اما نکته بسیار مهم این است که این سوراخ‌ها باید با دقت و طبق مشخصات نرم‌افزار طراحی ایجاد شوند.

اصول سوراخ‌کاری صحیح

برای حفظ کارایی سیستم و جلوگیری از مشکلات احتمالی، رعایت نکات زیر ضروری است:

• محل ایجاد سوراخ: سوراخ‌ها باید پس از نصب کامل شبکه لوله‌کشی ایجاد شوند تا از اشتباهات در محل‌یابی جلوگیری شود.
• جهت سوراخ‌کاری: سوراخ‌ها باید به صورت عمود (۹۰ درجه) نسبت به محور لوله ایجاد شوند. اگر مته در زاویه‌ای غیر از عمود نگه داشته شود، سوراخ به شکل دایره کامل نخواهد بود و جریان هوا در آن ناحیه دچار اختلال می‌شود.
• اندازه سوراخ: قطر سوراخ‌ها باید دقیقاً مطابق با ابعاد تعیین‌شده توسط نرم‌افزار طراحی باشد تا جریان نمونه‌برداری به درستی انجام شود.
• عدم سوراخ‌کاری دوطرفه: سوراخ‌ها نباید از هر دو طرف لوله زده شوند، زیرا این کار می‌تواند باعث ایجاد مسیرهای ناصحیح جریان هوا شود.
• ابزار سوراخ‌کاری: استفاده از مته‌های تیز و با سرعت کم توصیه می‌شود تا از ایجاد پلیسه‌های فلزی و ورود ذرات به داخل لوله جلوگیری شود.
• موقعیت سوراخ: بهتر است سوراخ‌ها در قسمت زیرین لوله نمونه‌برداری ایجاد شوند، نه در بالای آن. این کار از ورود ذرات گرد و غبار یا اجسام خارجی به درون سوراخ جلوگیری می‌کند و عمر مفید سیستم را افزایش می‌دهد.

پاکسازی و نگهداری پس از سوراخ‌کاری

پس از اتمام سوراخ‌کاری، بسیار مهم است که داخل لوله‌های نمونه‌برداری از هرگونه گرد و غبار یا براده فلزی پاکسازی شود. بهترین روش‌ها عبارت‌اند از:

• دمیدن هوای فشرده داخل لوله برای بیرون راندن ذرات خارجی
• استفاده از جاروبرقی صنعتی از طریق باز کردن درپوش انتهایی لوله برای مکش ذرات

نکته بسیار مهم در این مرحله این است که قبل از دمیدن هوا یا اتصال جاروبرقی به شبکه، لوله نمونه‌برداری باید از دتکتور جدا شود. زیرا ورود ذرات ریز به محفظه سنجش دتکتور می‌تواند به قطعات حساس داخلی آسیب برساند و عملکرد دستگاه را مختل کند.

جمع‌بندی

استفاده از لوله‌های موئین در دتکتورهای دودی مکشی، ابزاری کارآمد برای نمونه‌برداری از فضاهای بسته و سخت‌دسترسی است. این لوله‌ها به طراحان سیستم امکان می‌دهند تا شبکه نمونه‌برداری را به گونه‌ای منعطف و بهینه طراحی کنند که هم عملکرد دقیق سیستم حفظ شود و هم ظاهر و امنیت محیط به خطر نیفتد.

با رعایت نکات طراحی، نصب، سوراخ‌کاری و نگهداری مناسب لوله‌های موئین، می‌توان اطمینان حاصل کرد که سیستم‌های دودی مکشی در تشخیص سریع و دقیق دود عملکردی بی‌نقص خواهند داشت. این دقت بالا باعث کاهش ریسک وقوع حوادث و حفاظت بهتر از جان و مال افراد می‌شود.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

چرا باید از لوله موئین (کاپیلاری) در شبکه نمونه‌برداری دتکتورهای دودی مکشی استفاده کنیم؟

لوله‌های موئین به ما اجازه می‌دهند نقاط نمونه‌برداری را در فضاهای بسته، کابینت‌ها یا سقف‌های کاذب قرار دهیم، جایی که دسترسی به لوله اصلی دشوار است یا به دلایل ظاهری و امنیتی نمی‌خواهیم لوله‌کشی اصلی دیده شود. این لوله‌ها باعث می‌شوند نمونه‌برداری دقیق‌تر و وسیع‌تر انجام شود و در عین حال ظاهر سیستم تمیز و کم‌حجم باقی بماند.

طول استاندارد مجاز برای لوله‌های موئین چقدر است و چرا رعایت این طول اهمیت دارد؟
حداکثر طول استاندارد برای لوله‌های موئین معمولاً ۸ متر (۲۶ فوت) است، هرچند این مقدار بسته به طراحی سیستم ممکن است متفاوت باشد. رعایت طول مناسب برای حفظ تعادل جریان هوا ضروری است؛ زیرا طول زیاد یا طول‌های نابرابر باعث کاهش سرعت جریان هوا و کاهش حساسیت نقاط نمونه‌برداری می‌شود که در نتیجه دقت تشخیص دود کاهش می‌یابد.

چگونه باید سوراخ‌های نمونه‌برداری روی لوله‌های موئین ایجاد شوند تا عملکرد سیستم بهینه باشد؟
سوراخ‌ها باید دقیقاً مطابق با مشخصات نرم‌افزار طراحی ایجاد شوند، از جمله قطر و محل سوراخ. سوراخ‌ها باید به صورت عمود روی لوله و در قسمت زیرین آن زده شوند تا از ورود ذرات و گرد و غبار جلوگیری شود. همچنین، سوراخ‌کاری باید با مته تیز و سرعت کم انجام شود تا پلیسه یا براده وارد لوله نشود و پس از سوراخ‌کاری، داخل لوله‌ها باید با هوای فشرده یا جاروبرقی صنعتی پاکسازی شود.

شعاع پوشش دتکتور شعله یکی از مهمترین عوامل در طراحی سیستم‌های اعلام و اطفای حریق است که نقش حیاتی در تشخیص سریع و دقیق آتش دارد. دتکتورهای شعله با بهره‌گیری از فناوری‌های پیشرفته، قادرند حرارت و تابش ناشی از آتش را در شعاع مشخصی تشخیص دهند و هشدارهای لازم را به سرعت صادر کنند. انتخاب صحیح و آگاهی از شعاع پوشش این دتکتورها می‌تواند به عملکرد بهینه سیستم‌های ایمنی کمک کرده و از بروز خسارات جبران‌ناپذیر جلوگیری کند. در ادامه با نحوه عملکرد، عوامل موثر و استانداردهای مربوط به شعاع پوشش مربوط به دتکتور شعله آشنا خواهیم شد.

دتکتور چیست و چگونه کار می‌کند؟

دتکتور (Detector) یک دستگاه یا حسگر است که برای شناسایی و تشخیص عوامل خاصی مانند دود، حرارت، گاز، حرکت یا صدا به کار می‌رود. این دستگاه‌ها با استفاده از فناوری‌های مختلف مانند حسگرهای نوری، حرارتی، شیمیایی یا امواج صوتی می‌توانند تغییرات محیط را تشخیص داده و واکنش نشان دهند.

نحوه کار دتکتور به نوع آن بستگی دارد. برای مثال، دتکتور دود با کمک پرتوهای نوری یا یونیزاسیون، ذرات دود را در هوا شناسایی می‌کند و با فعال کردن آلارم، از بروز خطرات آتش‌سوزی جلوگیری می‌کند. دتکتور حرارت نیز افزایش غیرعادی دمای محیط را ثبت کرده و هشدار می‌دهد. به طور کلی، دتکتورها به صورت خودکار عمل کرده و از طریق سیستم‌های هشدار یا اعلان، کاربران را از وجود خطرات احتمالی آگاه می‌سازند.

شعاع پوشش دتکتور شعله چقدر است؟

شعاع پوشش دتکتور شعله به عواملی مانند نوع فناوری دتکتور، شرایط محیطی و ابعاد شعله بستگی دارد. این دستگاه‌ها برای تشخیص سریع آتش‌سوزی در محیط‌هایی که امکان ایجاد شعله باز وجود دارد، طراحی شده‌اند. اما برای اینکه بتوان بهترین کارایی را از آن‌ها به دست آورد، باید به شعاع پوشش و محدودیت‌های هر نوع دتکتور توجه داشت. برای دستیابی به عدد دقیق برای هر نوع دتکتور ، میتوانید به وبسایت NFPA  مراجعه بفرمایید.

آشکارسازهای شعله فرابنفش UV

آشکارسازهای شعله فرابنفش (UV) قادرند تشعشعات فرابنفش ناشی از آتش‌سوزی را بلافاصله پس از وقوع شعله‌ور شدن شناسایی کنند. این ویژگی به دلیل توانایی اکثر انواع آتش در تولید اشعه فرابنفش است که باعث می‌شود این نوع آشکارساز به گزینه‌ای قابل اعتماد و کارآمد برای کاربردهای گوناگون تبدیل شود.

این آشکارسازها به‌خصوص در محیط‌هایی که با خطرات ویژه مانند آتش‌سوزی ناشی ازهیدروکربن‌ها، فلزات و ترکیبات هالوژنی مواجه هستند، عملکرد بسیار موثری از خود نشان می‌دهند. یکی از مهمترین ویژگی‌های آشکارسازهای شعله UV، حساسیت بالای آن‌ها در فواصل نزدیک است؛ به‌طور معمول، این دستگاه‌ها می‌توانند شعله‌ها را در محدوده‌ای تا حدود 16 متر به‌ خوبی تشخیص دهند.

آشکارسازهای شعله مادون قرمز (IR)

آشکارسازهای شعله مادون قرمز (IR) وظیفه تشخیص تابش‌های فروسرخ را بر عهده دارند. شعاع پوشش دتکتور شعله توسط گازهای داغی که در اثر آتش‌سوزی به وجود می‌آیند، تولید شده و در طول موج‌های خاصی الگوهای مشخص و منحصربه‌فردی ایجاد می‌کنند.

برای اینکه آشکارسازهای IR بتوانند حضور آتش را شناسایی کرده و واکنش نشان دهند، لازم است شعله در حال سوسو زدن باشد. آشکارسازهای شعله مادون قرمز  (IR) گاهی در معرض هشدارهای اشتباه قرار می‌گیرند. دلیل این امر آن است که برخی گازهای داغ و سطوح گرمایی مانند اجاق‌ها و لامپ‌های حرارتی، که ناشی از آتش‌سوزی نیستند، می‌توانند باعث فعال شدن این آشکارسازها شوند. به طور متوسط، دتکتورهای شعله IR قادرند محدوده‌ای به شعاع ۱۵ تا ۳۰ متر را تحت پوشش قرار دهند.

آشکارسازهای شعله فرابنفش/مادون قرمز (UV/IR)

آشکارسازهای شعله فرابنفش/مادون قرمز (UV/IR) به حسگرهایی مجهز هستند که به طور همزمان تشعشعات فرابنفش و مادون قرمز را شناسایی می‌کنند. این دو حسگر به صورت مستقل از یکدیگر عمل می‌کنند، اما با استفاده از مدارها و اتصالات پیشرفته، داده‌های هر دو سنسور به صورت همزمان پردازش و تحلیل می‌شوند.

این روش به طور موثری احتمال بروز هشدارهای کاذب ناشی از تشخیص اشتباه یک سیگنال را کاهش داده و دقت عملکرد آشکارساز را بهبود می‌بخشد. با این وجود، عملکرد این دتکتورها به تشخیص آتش‌سوزی‌هایی محدود می‌شود که به طور همزمان پرتوهای فرابنفش UV و مادون قرمز IR را منتشر می‌کنند. به طور متوسط، آشکارسازهای شعله UV/IR می‌توانند محدوده‌ای در حدود ۱۵ تا ۳۰ متر را تحت پوشش خود قرار دهند.

تاثیر شعاع پوشش دتکتور دودی در افزایش ایمنی محیط

یکی از مواردی که کمتر به آن توجه می‌شود این است که شعاع پوشش دتکتور دودی نقش بسیار مهمی در افزایش ایمنی محیط دارد، زیرا هرچه محدوده عملکرد این تجهیزات دقیق‌تر و بهینه‌تر باشد، احتمال تشخیص سریع دود و آغاز آتش‌ سوزی افزایش می‌یابد. دتکتور دودی با شعاع پوشش مناسب می‌تواند نواحی بزرگ‌تری را تحت نظارت قرار دهد و در صورت بروز کوچک‌ترین تغییر در کیفیت هوای محیط، مانند وجود ذرات دود، به سرعت واکنش نشان دهد. این ویژگی باعث می‌شود زمان واکنش در برابر حریق به حداقل برسد و ساکنان یا اپراتورها فرصت کافی برای انجام اقدامات پیشگیرانه یا تخلیه ایمن داشته باشند.

تنظیم صحیح شعاع پوشش دتکتور دودی طبق استانداردهای بین ‌المللی و ویژگی‌های خاص ساختمان مانند ارتفاع سقف، تهویه، نوع کاربری و غیره، تضمین می‌کند که هیچ نقطه کور یا ناحیه بدون نظارت باقی نماند و این امر نقشی اساسی در کاهش خطرات جانی و مالی ایفا می‌کند. در نتیجه توجه داشته باشید که انتخاب و نصب دتکتور دودی با شعاع پوشش مناسب، یک اقدام کلیدی در ارتقا و افزایش سطح ایمنی محیط و تضمین عملکرد موثر سیستم اعلام حریق به شمار می‌رود.

آیا می‌توان شعاع پوشش دتکتور دودی را کاهش داد؟

بله، شعاع پوشش دتکتور دودی را می‌توان کاهش داد، اما این تصمیم باید بر اساس نیازهای خاص ایمنی و شرایط محیطی اتخاذ شود. دتکتور شعله به‌ طور معمول برای نظارت بر مساحت‌های وسیع طراحی شده است، اما در برخی موارد مانند فضاهای محدود، مناطق دارای مانع فیزیکی، یا محیط‌هایی با احتمال بالای آلارم کاذب، کاهش شعاع پوشش می‌تواند به افزایش دقت تشخیص و کاهش خطاهای احتمالی کمک کند. با تنظیم زاویه دید، فاصله نصب یا استفاده از لنزهای محدود کننده میدان دید، می‌توان محدوده عملکرد دتکتور را محدود کرد. این روش مخصوصا در محیط‌های صنعتی با تجهیزات حساس یا نواحی تقسیم‌ بندی ‌شده مفید است، زیرا تمرکز عملکرد دتکتور در یک ناحیه مشخص باعث بهبود پاسخگویی در مواقع حریق می‌شود. لازم است قبل از اعمال هر تغییری، با کارشناسان ایمنی مشورت کرده و استانداردهای نصب را رعایت کنید تا عملکرد سیستم اعلام حریق دچار اختلال نشود.

اطلاعات بیشتر در مورد : دتکتور گاز

عوامل موثر بر شعاع پوشش دتکتور شعله

عوامل موثر بر شعاع پوشش دتکتور شعله شامل مواردی همچون:

نوع دتکتور شعله

نوع دتکتور شعله تاثیر مستقیمی بر شعاع پوشش آن دارد. دتکتورهای شعله بر اساس فناوری تشخیص خود به انواع مختلفی تقسیم می‌شوند. دتکتورهای فرابنفش (UV) بیشتر برای تشخیص سریع شعله در فواصل کوتاه کاربرد دارند، در حالی که دتکتورهای مادون قرمز (IR) می‌توانند شعله را در فواصل طولانی‌تر تشخیص دهند. همچنین دتکتورهای ترکیبی مانند UV/IR یا IR3 به دلیل استفاده همزمان از چند فناوری، شعاع پوشش بیشتری نسبت به انواع دیگر ارائه می‌دهند.

قدرت شعله (منبع انرژی)

قدرت و انرژی شعله بر میزان تشخیص دتکتور تاثیر زیادی دارد. هرچه انرژی و حرارت شعله بیشتر باشد، دتکتور می‌تواند آن را از فواصل دورتری شناسایی کند. برای مثال، شعله‌هایی که از سوخت‌هایی مانند بنزین یا پروپان تولید می‌شوند، به دلیل تابش بالای انرژی در طیف‌های خاص، راحت‌تر شناسایی می‌شوند و در نتیجه شعاع پوشش بیشتری خواهند داشت.

شرایط محیطی

شرایط محیطی مانند نور پس زمینه، ذرات معلق و دمای محیط می‌تواند بر شعاع پوشش دتکتور شعله اثرگذار باشد. وجود نور مستقیم خورشید، نور چراغ‌های قوی یا هر منبع تابشی دیگر ممکن است باعث اختلال در عملکرد دتکتور شود. همچنین عواملی مانند دود غلیظ، گردوغبار یا مه می‌توانند دید دتکتور را کاهش داده و مانع از تشخیص صحیح شعله در فاصله‌های دورتر شوند. دمای بالای محیط نیز ممکن است حساسیت حسگرهای دتکتور را کاهش دهد.

زاویه دید دتکتور

زاویه دید دتکتور شعله یکی از عوامل مهم در تعیین محدوده پوشش آن است. هر دتکتور دارای زاویه دید مشخصی است که معمولا بین 90 تا 120 درجه متغیر است. دتکتورهایی که زاویه دید وسیع‌تری دارند، می‌توانند محدوده بیشتری را پوشش دهند. به همین دلیل در زمان نصب دتکتور باید به زاویه دید آن توجه کرد و موقعیت قرارگیری آن به گونه‌ای باشد که تمامی نواحی مورد نظر را پوشش دهد.

موانع فیزیکی

وجود موانع فیزیکی مانند ستون‌ها، دیوارها یا تجهیزات بزرگ می‌تواند مانع رسیدن تابش شعله به حسگر دتکتور شود و در نتیجه شعاع پوشش دتکتور شعله را کاهش دهد. برای جلوگیری از این مشکل، باید دتکتورهای شعله در نقاطی نصب شوند که دید مستقیم و بدون مانعی نسبت به منطقه تحت پوشش داشته باشند. طراحی صحیح و جانمایی مناسب دتکتور در محیط نقش مهمی در عملکرد بهینه آن دارد.

چگونه بهترین محل نصب دتکتور شعله را انتخاب کنیم؟

برای انتخاب بهترین محل نصب دتکتور شعله، عوامل مختلفی باید در نظر گرفته شوند تا عملکرد این تجهیز به حداکثر برسد. دتکتورهای شعله به‌عنوان یکی از مهمترین اجزای سیستم اعلام حریق، وظیفه تشخیص سریع آتش را دارند و انتخاب مکان مناسب برای نصب آن‌ها به کارایی و دقت عملکرد این دستگاه بستگی دارد. در ادامه به نکات کلیدی برای انتخاب بهترین محل نصب دتکتور شعله اشاره می‌کنیم:

محدوده دید دتکتور

دتکتورهای شعله نیاز به دید مستقیم به محل‌های پرخطر دارند. بنابراین باید در محلی نصب شوند که هیچ مانعی مانند ستون‌ها، تجهیزات یا دیوارها در مسیر تشخیص آن‌ها قرار نگیرد. هرگونه مانع می‌تواند عملکرد دتکتور را مختل کند.

زاویه دید دتکتور

بیشتر دتکتورهای شعله دارای زاویه دید ۹۰ تا ۱۲۰ درجه هستند. این ویژگی باید در طراحی نصب مد نظر قرار گیرد تا بیشترین پوشش ممکن حاصل شود. برای پوشش نقاط کور یا نواحی وسیع شعاع پوشش دتکتور شعله، ممکن است نیاز به نصب چندین دتکتور در زوایای مختلف باشد.

فاصله مناسب تا منبع خطر

دتکتورها باید در فاصله‌ای نصب شوند که بتوانند کوچک‌ترین شعله‌ها را به سرعت تشخیص دهند. معمولا این فاصله براساس نوع دتکتور و حساسیت آن مشخص می‌شود. رعایت دستورالعمل‌های سازنده در این زمینه الزامی است.

ارتفاع نصب

ارتفاع نصب دتکتور شعله معمولا براساس ارتفاع سقف و محل‌های پرخطر تعیین می‌شود. برای فضاهای صنعتی، ارتفاع بهینه نصب دتکتور بین ۳ تا ۷ متر توصیه می‌شود. با این حال، دتکتورها باید به‌گونه‌ای نصب شوند که کل محیط تحت پوشش قرار گیرد.

پوشش کل فضا

برای پوشش کامل فضاهای بزرگ، ممکن است نیاز باشد از چندین دتکتور شعله استفاده شود و این دتکتورها به‌صورت استراتژیک در بخش‌های مختلف نصب گردند تا هیچ نقطه‌ای بدون نظارت باقی نماند.

تکنولوژی‌های مختلف در دتکتورهای شعله: مقایسه و مزایا

در ادامه در قالب جدول به تکنولوژی‌های مختلف در دتکتورهای شعله می‌پردازیم:

تکنولوژی	مزایا	محدودیت‌ها	کاربردها
UV فرابنفش	سرعت تشخیص بسیار بالا (کمتر از 50 میلی‌ثانیه) ، تشخیص شعله‌های هیدروکربنی و غیراهیدروکربنی	حساس به نور فرابنفش محیط مانند خورشید، مناسب برای محیط‌های بسته	محیط‌های بسته و کنترل‌شده
IR (مادون قرمز)	مقاومت در برابر نور خورشید، مناسب برای محیط‌های باز	زمان واکنش کندتر، حساسیت کمتر به شعله‌های کوچک	محیط‌های باز و صنعتی
UV/IR (ترکیبی)	کاهش هشدارهای کاذب، دقت بالا در تشخیص شعله	هزینه بالاتر، نیاز به نصب دقیق	محیط‌های صنعتی و باز
IR3 (چندطیفی)	مقاومت بالا در برابر هشدارهای کاذب، تشخیص دقیق شعله‌های هیدروکربنی	هزینه بالا، پیچیدگی در نصب و نگهداری	پالایشگاه‌ها و صنایع بزرگ
تصویری (Visual)	پوشش وسیع و تشخیص از فاصله دور، نمایش تصویر زنده از منطقه	هزینه بسیار بالا، نیاز به نور و پردازش قوی	صنایع حساس و پیشرفته

دتکتور شعله در محیط‌های صنعتی: چالش‌ها و راهکارها

دتکتورهای شعله به‌عنوان یکی از ابزارهای حیاتی برای ایمنی در محیط‌های صنعتی، نقش مهمی در شناسایی و پیشگیری از وقوع حوادث ایفا می‌کنند. این تجهیزات با تشخیص سریع شعاع پوشش دتکتور شعله و ارسال سیگنال هشدار، از گسترش آتش و آسیب‌های احتمالی جلوگیری می‌کنند. بااین‌حال، استفاده از دتکتور‌های شعله در محیط‌های صنعتی همواره با چالش‌های متعددی همراه است که نیاز به بررسی دقیق و ارائه راهکارهای مناسب دارد.

شرایط محیطی سخت

محیط‌های صنعتی معمولا دارای شرایط دشواری مانند دمای بالا، رطوبت زیاد، گردوغبار و آلاینده‌های گوناگون هستند. این عوامل می‌توانند عملکرد دتکتورهای شعله را تحت تاثیر قرار داده و باعث اختلال در تشخیص صحیح شعله شوند. برای مثال، گردوغبار ممکن است مسیر دید سنسور را مسدود کرده و دقت دستگاه را کاهش دهد.

خطای تشخیص

یکی از چالش‌های مهم در استفاده از دتکتورهای شعله، بروز هشدارهای اشتباه است. وجود منابع نوری قوی مانند جوشکاری، انعکاس نور خورشید و تجهیزات تولیدکننده نور مصنوعی می‌تواند باعث شود دتکتور به اشتباه سیگنال هشدار ارسال کند. این خطای تشخیص، علاوه بر اختلال در روند کاری، هزینه‌های اضافی برای بررسی و رفع مشکل ایجاد می‌کند.

پوشش ناکافی منطقه

یکی دیگر از مشکلات رایج در نصب دتکتورهای شعله، پوشش ناقص منطقه موردنظر است. طراحی نامناسب سیستم می‌تواند نقاط کوری ایجاد کند که در صورت بروز حریق، دتکتور قادر به شناسایی شعاع پوشش دتکتور شعله نباشد. در محیط‌های بزرگ و پیچیده صنعتی، این مساله اهمیت بیشتری پیدا می‌کند و احتمال گسترش آتش‌سوزی را افزایش می‌دهد.

زمان واکنش کند

در محیط‌های صنعتی حساس، هرگونه تاخیر در تشخیص شعله می‌تواند پیامدهای جبران‌ناپذیری به دنبال داشته باشد. دتکتورهایی که زمان واکنش بالایی دارند، نمی‌توانند به‌سرعت سیگنال هشدار را ارسال کنند و این تاخیر می‌تواند منجر به گسترش حریق و ایجاد خسارت‌های سنگین شود.

هزینه‌های نگهداری و کالیبراسیون

دتکتورهای شعله برای عملکرد بهینه نیاز به نگهداری و کالیبراسیون مداوم دارند. این فرآیند مستلزم صرف زمان و هزینه‌های قابل‌توجهی است. در صورت عدم نگهداری مناسب، احتمال بروز خطا در عملکرد دستگاه افزایش می‌یابد که می‌تواند باعث کاهش ایمنی محیط شود.

انتخاب دتکتور مناسب

راهکار اول برای بهینه‌سازی عملکرد دتکتورهای شعله، انتخاب تجهیزات مناسب بر اساس نوع مواد و شرایط محیطی است. به‌عنوان‌مثال، در محیط‌هایی که امکان تشعشعات مادون قرمز وجود دارد، استفاده از دتکتورهای ترکیبی (UV/IR) توصیه می‌شود. انتخاب صحیح دتکتور می‌تواند میزان خطای تشخیص را کاهش داده و کارایی سیستم را افزایش دهد.

محافظت در برابر عوامل محیطی

برای مقابله با شرایط سخت محیطی، استفاده از دتکتورهایی با پوشش‌های مقاوم در برابر دما، رطوبت و گردوغبار بسیار مهم است. علاوه بر این، نصب صحیح تجهیزات در مکان‌هایی که کمترین تاثیر پذیری را از عوامل محیطی دارند، می‌تواند عملکرد دستگاه را در زمینه شعاع پوشش دتکتور شعله بهبود بخشد.

کاهش خطای هشدار

یکی دیگر از راهکارهای مهم، استفاده از سیستم‌های پیشرفته‌ای است که دارای الگوریتم‌های تشخیص چندگانه هستند. این فناوری‌ها قادرند بین شعله واقعی و منابع نور مصنوعی تمایز قائل شوند و احتمال بروز هشدارهای اشتباه را به حداقل برسانند.

شعاع پوشش دتکتور دودی باید در چه محیط‌هایی کم و در چه محیط‌هایی باید زیاد باشد؟

افزایش شعاع پوشش دتکتور دودی معمولاً در محیط‌هایی اهمیت دارد که وسعت فضا زیاد است و منابع بالقوه آتش ‌سوزی در فواصل دور از یکدیگر قرار دارند. این نوع محیط‌ها شامل سوله‌های صنعتی، انبارهای بزرگ، پالایشگاه‌ها، کارخانه‌های پتروشیمی، تأسیسات نفت و گاز و آشیانه‌های هواپیما می‌شوند. در این مکان‌ها، نیاز به شناسایی سریع شعله در فواصل دور، بدون استفاده از چندین دتکتور، یک مزیت بزرگ محسوب می‌شود. دتکتورهای شعله با برد بالا معمولاً دارای حسگرهای پیشرفته مادون قرمز یا ماورا بنفش هستند که می‌توانند آتش را در شعاع‌های بالای ۳۰ متر نیز تشخیص دهند و به ‌سرعت آلارم فعال کنند، بنابراین برای حفاظت از زیر ساخت‌های گسترده و جلوگیری از گسترش آتش، کاربردی و مقرون ‌به ‌صرفه هستند.

در مقابل، کاهش شعاع پوشش دتکتور دودی برای فضاهای کوچکتر یا نواحی با موانع متعدد که ممکن است دید مستقیم دتکتور به شعله را محدود کند، مناسب‌تر است. این نوع دتکتورها معمولاً در اتاق‌های کنترل، اتاق‌های تجهیزات الکتریکی، آزمایشگاه‌ها، موتور خانه‌ها، و فضاهای بسته استفاده می‌شوند که تمرکز روی دقت بالا و پوشش هدفمند نقطه‌ای اهمیت دارد. در این محیط‌ها، شعاع پایین اما دقت و سرعت پاسخ بالا برای تشخیص شعله، از اهمیت زیادی برخوردار است. همچنین، در برخی موارد خاص مانند تجهیزات حساس یا نواحی با خطر بالا اما محدود، استفاده از چند دتکتور با پوشش پایین به‌ صورت استراتژیک می‌تواند ایمنی بیشتری فراهم کند. انتخاب شعاع پوشش مناسب بر اساس شرایط محیطی و طراحی سیستم اعلام حریق، نقش تعیین‌ کننده‌ای در عملکرد بهینه دتکتور ایفا می‌کند.

شعاع پوشش دتکتور دودی به چه صورت تنظیم می‌شود؟

تنظیم شعاع پوشش دتکتور دودی بر اساس استانداردهای ایمنی مانند NFPA 72 و BS 5839 انجام می‌شود. به‌ طور کلی، حداکثر شعاع پوشش یک دتکتور دودی معمولی حدود 7.5 متر در نظر گرفته می‌شود، اما این مقدار بستگی به عوامل متعددی مانند ارتفاع نصب، نوع دتکتور، وجود موانع فیزیکی، جریان هوا و حساسیت دستگاه دارد. برای مثال، در سقف‌های بلندتر از 10 متر، ممکن است نیاز به کاهش شعاع پوشش یا استفاده از دتکتورهای خاص باشد. همچنین، در فضاهای با تقسیم ‌بندی پیچیده یا وجود تجهیزات مکانیکی، باید پوشش مؤثر را با محاسبات دقیق یا نرم ‌افزارهای شبیه‌ سازی تعیین کرد.

تفاوت شعاع پوشش دتکتور شعله در محیط‌های صنعتی و مسکونی

طبیعی است که استانداردهای شعاع پوشش دتکتور شعله در محیط‌های صنعتی و مسکونی دستخوش تغییر شود. در ادامه با ما همراه باشید تا به بررسی این تفاوت بپردازیم.

صنعتی

در محیط‌های صنعتی، دتکتورهای شعله‌ای باید محدوده وسیعی را پوشش دهند، زیرا این فضاها معمولاً بزرگ هستند و منابع بالقوه اشتعال متعددی مانند کوره‌ها، تجهیزات جوشکاری، مخازن سوخت و خطوط تولید دارند. شعاع پوشش دتکتورهای شعله‌ای صنعتی بسته به نوع و مدل آن‌ها متفاوت است، اما به ‌طور کلی این دستگاه‌ها می‌توانند شعله را در فاصله‌ای بین ۳۰ تا ۶۰ متر شناسایی کنند. برخی از مدل‌های پیشرفته‌تر، که از فناوری‌های چند طیفی (UV/IR یا IR3) استفاده می‌کنند، قادر به تشخیص شعله تا ۱۰۰ متر نیز هستند. در این فضاها، انتخاب محل نصب و تنظیم زاویه دید دتکتور اهمیت ویژه‌ای دارد، زیرا موانعی مانند ماشین ‌آلات، ستون‌ها و تجهیزات صنعتی می‌توانند میدان دید دتکتور را محدود کنند. بنابراین، برای دستیابی به حداکثر پوشش، معمولاً از چندین دتکتور با زوایای دید مختلف استفاده می‌شود تا هیچ نقطه‌ای بدون نظارت باقی نماند.

 مسکونی

اما در محیط‌های مسکونی، مانند آپارتمان‌ها، ویلاها و ساختمان‌های اداری کوچک، دتکتورهای شعله‌ای معمولاً در فضاهای حساس مانند آشپزخانه، موتورخانه یا پارکینگ‌های سرپوشیده نصب می‌شوند. به دلیل اندازه کوچک‌تر این فضاها، شعاع پوشش دتکتورهای شعله‌ای در محیط‌های مسکونی معمولاً بین ۶ تا ۱۵ متر است. مدل‌های استاندارد UV/IR که در ساختمان‌های مسکونی استفاده می‌شوند، می‌توانند شعله را در همین بازه به ‌طور دقیق تشخیص دهند. با این حال، عواملی مانند نوع دکوراسیون، دیوارها و نورپردازی محیط بر عملکرد این دتکتورها تأثیرگذار است. به همین دلیل، توصیه می‌شود که دتکتور در مکانی نصب شود که دید مستقیم به محل‌های پر خطر داشته باشد و به ‌دور از منابع نور قوی یا انعکاس‌های شدید قرار گیرد تا از بروز هشدارهای کاذب جلوگیری شود.

عوامل موثر بر کاهش شعاع پوشش دتکتور شعله

علاوه بر تمامی مواردی که تا بدین قسمت گفته شده، لازم است بدانید که عواملی نیز وجود دارند که می‌توانند شعاع پوشش دتکتور شعله را کاهش دهند. از جمله مهم‌ترین این عوامل می‌توانیم به موارد زیر اشاره کنیم:

وجود موانع فیزیکی در مسیر تشخیص

دتکتورهای شعله برای شناسایی آتش نیاز به دید مستقیم و بدون مانع به منبع شعله دارند. موانعی مانند دیوارها، ماشین آلات صنعتی، قفسه‌های انبار و حتی گرد و غبار یا دود میتوانند بخشی از اشعه‌های مادون قرمز (IR) یا فرا بنفش (UV) ساطع شده از آتش را مسدود یا تضعیف کنند و بر کاهش شعاع پوشش دتکتور شعله تاثیر مستقیم بگذارند. این مسئله باعث کاهش شعاع موثر تشخیص و افزایش احتمال خطا در هشدار دهی میشود. برای حل این مشکل، باید دتکتورها را در نقاطی نصب کرد که بیشترین دید را به مناطق حساس داشته باشند، از چندین دتکتور با زوایای پوشش متفاوت استفاده کرد و به طور منظم لنزهای دتکتور را از آلودگی‌ها پاکسازی نمود تا از کاهش کارایی جلوگیری شود.

شرایط محیطی نامناسب

رطوبت بالا، مه غلیظ یا دود زیاد در محیط میتواند امواج مادون قرمز و فرا بنفش را جذب یا پراکنده کند و باعث کاهش شعاع پوشش دتکتور شعله شود. در محیط‌های مرطوب مانند سوله‌های صنعتی نزدیک دریا یا فضاهای پر از بخار، ممکن است دتکتورها با تاخیر عمل کنند یا حتی سیگنال‌های اشتباه ارسال نمایند. به منظور مقابله با این مشکل، بهتر است از دتکتورهای ضد آب با درجه حفاظت IP بالا استفاده شود، سیستم‌های تهویه مناسب جهت کاهش رطوبت و ذرات معلق نصب گردد و در صورت نیاز از دتکتورهای دو یا چند طیفی (Hybrid Flame Detectors) استفاده کرد که در شرایط سخت محیطی عملکرد بهتری دارند.

تداخل امواج الکترو مغناطیسی یا همان نویز صنعتی

در محیط‌های صنعتی که تجهیزات الکتریکی پرتوان مانند موتورها، ژنراتورها و ترانسفور ماتورها وجود دارند، امواج الکترو مغناطیسی تولید شده میتوانند روی شعاع پوشش دتکتور شعله تاثیر منفی بگذارند و باعث ایجاد هشدارهای کاذب یا کاهش حساسیت سیستم شوند. برای کاهش این تداخلات، باید از دتکتورهای مجهز به فیلترهای نویز استفاده کرد، آنها را در فاصله ایمن از منابع تولیدکننده امواج الکترو مغناطیسی نصب نمود و از کابل‌های شیلد دار برای اتصالات بهره گرفت تا نویزهای محیطی خنثی شوند.

کاهش حساسیت سنسورها به مرور زمان

سنسورهای دتکتور شعله ممکن است پس از مدتی استفاده، به دلیل فرسودگی، قرار گیری در معرض دمای بسیار بالا یا حتی تماس با مواد شیمیایی خورنده، دچار افت حساسیت شوند. این مسئله باعث کاهش تدریجی دامنه تشخیص و افزایش احتمال خطا در شناسایی آتش میشود. برای جلوگیری از این مشکل، لازم است دتکتورها به صورت دوره‌ای کالیبره شوند، سنسورهای قدیمی پس از پایان عمر مفیدشان تعویض گردند و از دتکتورهای باکیفیت و مقاوم در برابر شرایط سخت محیطی استفاده شود تا طول عمر و دقت سیستم حفظ گردد.

چک لیست نگهداری و بررسی دتکتورهای شعله

برای نگهداری و بررسی دتکتورهای شعله، علاوه بر موارد ذکر شده، می‌توان چک لیست دقیق‌تر و جامع‌تری را با جزئیات بیشتر به شرح زیر افزود:

• بازرسی فیزیکی دستگاه
• بررسی عملکرد دستگاه
• بررسی وضعیت تغذیه
• آزمایش سیستم هشدار
• بررسی ارتباطات و سیگنال‌ها
• بررسی کالیبراسیون و تنظیمات
• آزمایش محیطی
• بررسی سیستم های پشتیبانی
• بررسی امنیت سیستم
• مدیریت و گزارش‌دهی
• برنامه‌ریزی نگهداری دوره‌ای



اشتباهات رایج در نصب دتکتور شعله

حال که به طور کامل دانستید که شعاع پوشش دتکتور شعله جقدر است، لازم است برخی از اشتباهات رایج در نصب این تجهیزات را بشناسید تا شما در انجام فرایند نصب، مرتکب این خطاها نشوید. با ما مراه باشید:

انتخاب اشتباه محل نصب دتکتور شعله

یکی از رایج‌ترین اشتباهات در نصب دتکتور شعله، انتخاب غلط محل نصب و قرار دادن آن در زاویه دید محدود یا پشت موانع است. همانطور که پیش‌تر هم اشاره کردیم، دتکتورهای شعله باید دید مستقیم و بدون مانع نسبت به منطقه خطر داشته باشند تا بتوانند واکنش سریع و دقیق به وجود آتش نشان دهند. نصب اشتباه در پشت ستون‌ها، تجهیزات یا در زاویه نامناسب باعث تاخیر یا عدم تشخیص شعله شده و عملکرد سیستم اعلام حریق را مختل می‌کند. در همین راستا، هنگام نصب باید به میدان دید، ارتفاع استاندارد و نبود موانع فیزیکی توجه ویژه شود.



تنظیم نکردن صحیح زاویه و ارتفاع

زاویه دید و ارتفاع نصب دتکتور نقش اساسی در کارایی آن دارند و نادیده گرفتن این موضوع از اشتباهات رایج در پروژه‌ها است. نصب دتکتور خیلی نزدیک به سقف یا در ارتفاع کم می‌تواند باعث کاهش کارایی و نادیده گرفتن شعله‌های موجود در محدوده حفاظتی شود. همچنین تنظیم نادرست زاویه باعث می‌شود دتکتور فقط بخش محدودی از فضا را پوشش دهد. برای نصب اصولی، توصیه می‌شود از دستورالعمل سازنده پیروی کرده و زاویه دید افقی و عمودی دستگاه به صورت کامل پوشش ‌دهنده محیط خطر باشد.



عدم توجه به تابش مستقیم نور خورشید یا منابع حرارتی

قرار دادن دتکتور شعله در مقابل نور مستقیم خورشید، شعله مشعل‌ها، فرهای صنعتی یا بازتاب نور از سطوح براق یکی دیگر از اشتباهات رایج در نصب است. این موارد می‌توانند موجب ایجاد آلارم کاذب یا اختلال در عملکرد دستگاه شوند. دتکتورهای شعله حساسیت بسیار بالایی به طیف‌های نوری مختلف دارند و برخورد مستقیم نور شدید می‌تواند سیگنال اشتباه ایجاد کند. لذا توجه داشته باشید که همیشه باید منابع نوری و گرمایی اطراف بررسی و از نصب دتکتور شعله در مقابل آنها خودداری شود.



عدم رعایت فاصله استاندارد با منابع دود، بخار و گرد و غبار

قطعا می‌دانید که بسیاری از خطاهای عملکرد دتکتور شعله ناشی از نصب در محیطی پر از دود، بخار یا گرد و غبار صنعتی است. این عوامل می‌توانند مانع رسیدن امواج نوری شعله به سنسور دتکتور شده و واکنش دستگاه را مختل کنند. نصب اشتباه در محیطی مانند آشپزخانه صنعتی، کارگاه‌های جوشکاری یا محل‌های دارای گرد و غبار بدون طراحی مناسب، احتمال هشدار کاذب یا عدم تشخیص آتش را افزایش می‌دهد. لذا فراموش نکنید که رعایت فاصله مناسب و استفاده از تجهیزات محافظ یا مکانیسم تهویه ضروری است.



عدم هماهنگی با سیستم اعلام حریق و تست نکردن پس از نصب

نصب دتکتور بدون هماهنگی با سیستم کنترل مرکزی و انجام ندادن تست نهایی از اشتباهات مهم و خطرناک است. متاسفانه امروزه برخی نصاب‌ها پس از نصب، اتصال صحیح به پنل مرکزی و عملکرد سیستم در شرایط واقعی را بررسی نمی‌کنند. این موضوع ممکن است باعث عدم ارسال سیگنال هشدار در زمان حادثه شود. تست دوره‌ای با منبع شعله استاندارد، بررسی سیم‌ کشی، تنظیمات نرم ‌افزاری و تایید عملکرد از الزامات نصب اصولی دتکتورهای شعله محسوب می‌شود.





تاثیر ارتفاع سقف بر شعاع پوشش دتکتور شعله

هر چه ارتفاع سقف افزایش پیدا کند، فاصله دتکتور تا سطح حفاظتی نیز بیشتر می‌شود و این موضوع باعث کاهش دقت و سرعت تشخیص شعله خواهد شد. در ارتفاع‌های زیاد، زاویه دید دتکتور محدودتر شده و توانایی آن در شناسایی سریع شعله کاهش پیدا می‌کند، مخصوصا در محیط‌هایی با موانع فیزیکی، تجهیزات صنعتی و چیدمان حجیم. به همین دلیل، استانداردهای بین ‌المللی و دستورالعمل‌های تولید کنندگان تاکید می‌کنند که انتخاب ارتفاع مناسب و محاسبه شعاع پوشش باید با توجه به توانایی اپتیک سنسور، مدل دستگاه و ویژگی‌های محیط انجام شود. همچنین در سقف‌های بلند نیاز به نصب چندین دتکتور شعله برای پوشش کامل فضا وجود دارد تا احتمال خطا در تشخیص حریق کاهش پیدا کند.

از سوی دیگر، افزایش بیش از حد ارتفاع نصب بدون در نظر گرفتن شعاع پوشش و زاویه دید دتکتور می‌تواند زمینه‌ ساز هشدار کاذب یا عدم عملکرد مناسب در شرایط اضطراری شود. در فضاهای صنعتی با ارتفاع زیاد مانند سوله‌ها، انبارها، نیروگاه‌ها و سکوهای نفتی، باید بر اساس محاسبات دقیق و استاندارد NFPA، تعداد و مکان قرار گیری دتکتورها تعیین شود. استفاده از نقشه ‌برداری سه ‌بعدی، شبیه ‌سازی مسیرهای احتمالی شعله و بررسی منابع نور، حرارت و گرد و غبار از اقدامات کلیدی برای نصب اصولی در ارتفاع زیاد محسوب می‌شود.



 کلام پایانی

انتخاب شعاع پوشش دتکتور شعله یکی از عوامل مهم در اطمینان از ایمنی سیستم‌های آتش‌نشانی و پیشگیری از حوادث است. شعاع پوشش این دستگاه‌ها به طور مستقیم بر کارایی و دقت آن‌ها در شناسایی آتش‌های احتمالی تاثیر می‌گذارد. استفاده از دتکتورهایی با شعاع پوشش مناسب، می‌تواند کمک شایانی به کنترل سریعتر آتش و کاهش خطرات ناشی از آن کند.

بنابراین، اهمیت انتخاب صحیح دتکتور شعله با توجه به نیاز محیط و ویژگی‌های خاص هر فضا، امری ضروری برای بهبود سیستم‌های ایمنی و حفاظت در برابر آتش است. در صورت سوال در پایان صفحه سایت اسپین الکتریک کامنت بگذارید.

سوالات متداول

شعاع پوشش دتکتور شعله چیست؟

شعاع پوشش مربوط به دتکتور شعله به مسافتی اطلاق می‌شود که دتکتور قادر است شعله یا آتش را شناسایی کند. این شعاع بستگی به نوع دتکتور و محیطی که در آن نصب شده، متفاوت است.

چه عواملی بر شعاع پوشش دتکتور شعله تاثیر می‌گذارند؟

عواملی چون نوع دتکتور، شرایط محیطی (مانند دما، رطوبت و وجود بخارات شیمیایی)، زاویه نصب دتکتور و شدت و نوع نور در محیط می‌توانند بر شعاع پوشش دتکتور تاثیرگذار باشند.

آیا می‌توان شعاع پوشش دتکتور شعله را تغییر داد؟

شعاع پوشش دتکتور‌های شعله معمولا توسط سازنده تعیین می‌شود و قابل تغییر نیست. با این حال، می‌توان تعداد دتکتورها را در محیط افزایش داد تا پوشش مناسبی برای تمام فضای مورد نظر فراهم شود.

سیستم اعلام حریق آتش ‌آدرس پذیر، سیستمی است که برای شناسایی زودهنگام حریق در محیط‌های مختلف طراحی شده و وظیفه آن اطلاع‌رسانی به افراد حاضر و سیستم‌های ایمنی جهت کاهش خسارات جانی و مالی است. این سیستم با استفاده از حسگرها و تجهیزات پیشرفته، عوامل مختلف آتش‌سوزی مانند دود، حرارت، شعله و گازهای ناشی از حریق را شناسایی می‌کند. تا پایان با ما همراه باشید به مطالب بیشتری در این زمینه خواهیم پرداخت.

معرفی سیستم‌های اعلام حریق و اهمیت آن‌ها در حفظ ایمنی

سیستم‌های اعلام حریق از اجزای مختلفی تشکیل شده‌اند که هر یک نقشی کلیدی در عملکرد صحیح این سامانه دارند. عملکرد نادرست یا اختلال در هر یک از این بخش‌ها می‌تواند فرآیند شناسایی و اطلاع‌رسانی حریق را مختل کند. در ادامه، به بررسی اجزای مختلف سیستم‌های اعلام حریق و نقش آن‌ها در ارتقای ایمنی می‌پردازیم.

بیشتر بخوانید: چرا قیمت دتکتور گاز متان خانگی مهم است؟

سیستم اعلام حریق معمولی یا متعارف ( Conventional )

این سامانه با استفاده از یک LED سنسور، محل وقوع حریق را به راحتی شناسایی می‌کند. دستگاه اعلام حریق مذکور از نظر هزینه به‌صرفه‌تر بوده و عموما در فضاهای کوچک یا کسب‌وکارهای محدود به کار گرفته می‌شود. بعلاوه، در این نوع سیستم، ساختمان به چندین بخش شناسایی (زون) تقسیم شده که هر بخش شامل یک یا چند حسگر است.

تمامی حسگرها و شستی های اعلام حریق موجود در هر بخش به یک مدار اختصاصی در پنل کنترل مرکزی متصل می‌شوند. همچنین، زنگ‌ها یا هشدارها از طریق سیم‌کشی جداگانه دو رشته‌ای به یک حلقه مشخص متصل می‌گردند. با فعال شدن حسگرها، پنل کنترل به صورت دقیق بخشی از ساختمان را که حریق یا حادثه در آن رخ داده نمایش می‌دهد.

این سیستم یک نقص عمده دارد و آن این است که برای شناسایی دقیق منبع هشدار مکان آتش سوزی، نیاز به بررسی دستی و حضوری منطقه است. این موضوع در شرایط بحرانی می‌تواند فرآیند مدیریت حادثه را پیچیده کرده و زمان واکنش را طولانی‌تر کند. سیستم‌های اعلام حریق معمولی یا کانونشنال، تنها امکان شناسایی یک منطقه  را فراهم می‌کنند و جزییات محل ، مانند کدام طبقه یا کدام واحد را مشخص نمیکنند.

به عبارت دیگر، این سیستم‌ها تنها محدوده تقریبی وقوع حریق را مشخص می‌کنند و جزئیات بیشتری ارائه نمی‌دهند.

سیستم اعلام حریق آدرس پذیر ( Addressable )

این نوع سیستم شامل مجموعه‌ای از تجهیزات و حسگرهای شناسایی حریق است که به یک کنترل پنل مرکزی متصل می‌شوند. برخلاف سیستم‌های اعلام حریق معمولی، سامانه‌های اعلام حریق آدرس‌پذیر قادر به ارائه اطلاعات دقیق درباره هر حسگر به صورت جداگانه هستند. در این فناوری، هر دستگاه دارای کد شناسایی یا آدرس ویژه‌ای است که مختص به همان دستگاه بوده و علاوه بر آن، هر منطقه و حسگر نیز به طور جداگانه آدرس‌دهی شده است.

این قابلیت به شما این امکان را می‌دهد که با فعال شدن آژیر (بر اثر تشخیص دود یا عوامل مشابه توسط حسگرها)، محل دقیق وقوع حادثه را شناسایی کنید. به همین علت، سیستم‌های اعلام حریق آدرس‌پذیر اغلب با عنوان سیستم‌های اعلام حریق هوشمند شناخته می‌شوند. سیستم‌های آدرس‌پذیر از نظر شناسایی، انعطاف‌پذیری و سرعت عملکرد نسبت به سیستم‌های معمولی برتری دارند، اما هزینه‌های بالاتری دارند و بیشتر در فضاهای بزرگ یا ساختمان‌های تجاری به کار می‌روند. این نوع سیستم‌ها به خصوص در ساختمان‌های مسکونی با طبقات یا واحدهای متعدد، گزینه مناسبی برای نصب و استفاده هستند.

سیستم اعلام حریق دستی شستی اعلام حریق

این سیستم اعلام حریق به طور مداوم به حضور اپراتور نیاز دارد زیرا فعال‌سازی هشدارها باید به صورت دستی توسط فرد انجام شود. تمامی ساختمان‌هایی که از سیستم‌های اعلام حریق خودکار استفاده می‌کنند، باید به طور همزمان دارای سیستم اعلام حریق دستی نیز باشند.

سیستم اعلام حریق خودکار به صورت اتوماتیک آژیر را فعال می‌کند. این سیستم شامل تعدادی حسگر حساس به محصولات آتش‌سوزی (دود ، شعله ، حرارت)  است که در صورت شناسایی این محصولات، به طور خودکار بدون نیاز به دخالت انسان، آژیر را به صدا درآورده و به ساکنان هشدار می‌دهند. همچنین، سیستم خودکار اعلام حریق به دو بخش موضعی و مرکزی تقسیم می‌شود. فعالسازی سیستم اعلام حریق بصورت دستی ( با استفاده از شستی اعلام حریق) به منظور این طراحی شده که افراد در یک ساختمان بتوانند با اقدام به موقع خود، در صورت شناسایی آتش یا دود، خطر را به سرعت به اطلاع سایر ساکنان و مسئولین برسانند. این سیستم از ابزارهایی مانند شستی‌های فشاری یا کشیدنی (که به آن‌ها Manual Call Points یا MCPs گفته می‌شود) برای فعال‌سازی استفاده می‌کند.

بعلاوه، این تجهیزات در نقاط مختلف ساختمان، مانند راهروها، ورودی‌ها و محل‌های تجمع، به گونه‌ای نصب می‌شوند که به راحتی قابل دسترس باشند. هنگامی که یک دکمه فشرده می‌شود، پیامی به سیستم کنترل اعلام حریق منتقل می‌گردد. این سیستم به سرعت واکنش‌های ضروری را برای آگاه‌سازی افراد حاضر و انجام اقدامات بعدی آغاز می‌کند.

این اقدامات می‌توانند شامل به صدا درآوردن آژیرهای هشدار، ارسال خودکار پیام به مراکز آتش‌نشانی و روشن کردن چراغ‌های نشان‌دهنده مسیر خروج باشند. سیستم‌های دستی اعلام حریق با عملکردی ساده طراحی شده‌اند و برای فعال شدن به ارتباط مستقیم میان فرد مشاهده‌کننده حادثه و سامانه هشدار وابسته‌اند.

این سیستم‌ها معمولا در ساختمان‌های کوچک‌تر که نیازی به تجهیزات پیچیده و خودکار ندارند، به کار می‌روند. شستی های اعلام حریق جزو لازم و اجباری سیستم اعلام حریق هستند و در کلیه سیستمها به کار میروند. چرا که درصد اطمینانی که به چشم خود داریم بسیار بیشتر از سیستمهای اتوماتیک است. نگهداری مناسب و آموزش صحیح کاربران برای استفاده مؤثر از این نوع سیستم‌ها اهمیت زیادی دارد.

گام به گام نصب سیستم اعلام حریق آدرس ‌پذیر

همانگونه که می‌دانید، نصب سیستم اعلام حریق آدرس پذیر یک فرایند تخصصی است که می‌بایست توسط یک تیم متخصص صورت بگیرد تا بهترین خروجی را به شما ارائه دهد. در این قسمت از مقاله قصد داریم راهنمای گام به گام نصب سیستم اعلام حریق آدرس پذیر را به شما ارائه دهیم. با ما همراه باشید.

1. 1. طراحی نقشه سیستم اعلام حریق آدرس پذیر

اولین گام برای نصب سیستم اعلام حریق آدرس پذیر، طراحی نقشه دقیق پروژه است. در این مرحله باید محل نصب دتکتورها، شستی‌های اعلام حریق، آژیرها و پنل مرکزی به دقت مشخص شود. نقشه باید مطابق با استانداردهای ایمنی حریق (مثل NFPA یا مقررات داخلی کشور) تهیه شود و پوشش کامل برای تمامی فضاهای بحرانی ایجاد کند. طراحی صحیح نقشه نصب، باعث کاهش هزینه‌ها، جلوگیری از دوباره‌ کاری و افزایش سرعت اجرا خواهد شد. همچنین، در سیستم‌های آدرس پذیر، تعیین شماره آدرس برای هر دستگاه باید از قبل در نقشه مشخص شود.

2. انتخاب تجهیزات مناسب اعلام حریق آدرس پذیر

انتخاب تجهیزات مناسب، گام مهمی در اجرای سیستم اعلام حریق آدرس پذیر است. تجهیزات شامل دتکتورهای دود و حرارت، شستی‌های اعلام حریق، آژیرهای صوتی و نوری، پنل کنترل مرکزی و ماژول‌های اتصال هستند. تجهیزات باید دارای تاییدیه‌های معتبر بین ‌المللی یا داخلی باشند تا کارایی و طول عمر بالایی داشته باشند. در انتخاب تجهیزات آدرس پذیر، باید به قابلیت تنظیم آدرس، کیفیت ارتباطات سیگنال، و سازگاری با سایر اجزای سیستم دقت شود تا در آینده مشکلی از نظر هماهنگی دستگاه‌ها پیش نیاید.

3. نصب پنل مرکزی در مکان مناسب

پنل مرکزی، هسته‌ی اصلی مدیریت سیستم اعلام حریق آدرس ‌پذیر است. نصب این پنل باید در مکانی صورت گیرد که هم به راحتی در دسترس باشد و هم از آسیب‌های فیزیکی، رطوبت و حرارت محافظت شود. معمولا محل‌هایی مثل اتاق نگهبانی یا مراکز کنترل ساختمان برای نصب پنل مناسب هستند. توجه به استاندارد نصب پنل اهمیت زیادی دارد تا در مواقع اضطراری، اپراتورها بتوانند به سرعت واکنش نشان دهند. پنل باید دارای تهویه مناسب و برق اضطراری نیز باشد.

4. کابل‌ کشی اصولی و استاندارد سیستم آدرس ‌پذیر

کابل‌ کشی سیستم اعلام حریق آدرس پذیر باید با استفاده از کابل‌های نسوز و استاندارد انجام شود. کابل‌ها باید به صورت لوپ  یا حلقه‌ای کشیده شوند تا در صورت قطع یک نقطه، مسیر سیگنال قطع نشود. رعایت فاصله مناسب از کابل‌های برق فشار قوی، جلوگیری از کشیدگی یا آسیب فیزیکی کابل‌ها و استفاده از داکت یا لوله‌های محافظ، نکات حیاتی در این مرحله است. اجرای کابل‌ کشی اصولی باعث افزایش دوام، ایمنی و سهولت عیب ‌یابی سیستم خواهد شد.

5. نصب دتکتورها، شستی‌ها و آژیرها در محل تعیین شده

بعد از کابل‌ کشی، نوبت به نصب تجهیزات اصلی در محل‌های مشخص شده می‌رسد. دتکتورهای دود و حرارت باید طبق ارتفاع و شرایط محیطی نصب شوند. شستی‌های اعلام حریق باید در مسیرهای خروجی و در ارتفاع استاندارد قابل دسترس باشند. آژیرها نیز باید در نقاطی نصب شوند که صدا و نور آنها تمام فضا را پوشش دهد. در نصب تجهیزات آدرس پذیر باید به آدرس ‌دهی درست هر دستگاه دقت شود تا پنل بتواند مکان دقیق حادثه را شناسایی کند.

6. آدرس‌ دهی و کد نویسی تجهیزات آدرس‌ پذیر

در سیستم‌های آدرس ‌پذیر، هر تجهیزات باید دارای یک آدرس منحصر به فرد باشد. این کار از طریق دیپ سوئیچ‌ها، نرم‌ افزار مخصوص یا برنامه ‌نویسی مستقیم روی پنل انجام می‌شود. آدرس ‌دهی دقیق تجهیزات باعث می‌شود در زمان بروز حریق، محل دقیق آتش‌ سوزی روی پنل نمایش داده شود. رعایت ترتیب منطقی در آدرس ‌دهی (مثل طبقه ‌بندی بر اساس موقعیت مکانی) باعث تسهیل در مدیریت سیستم و عیب‌ یابی آینده می‌شود. این مرحله نیاز به دقت و ثبت دقیق اطلاعات دارد.

7. تست عملکرد کامل سیستم

پس از نصب فیزیکی و آدرس ‌دهی تجهیزات، باید تست کامل سیستم انجام شود. در این مرحله، باید دتکتورها با دود یا حرارت تست شوند، شستی‌ها فعال شوند، و واکنش پنل و آژیرها بررسی گردد. تست عملکردی باعث شناسایی مشکلات احتمالی مانند خطای آدرس ‌دهی، قطعی کابل یا خرابی تجهیزات می‌شود. این تست باید طبق چک لیست‌های استاندارد انجام شود و تمامی تست‌ها در گزارش پروژه ثبت گردد. اجرای تست صحیح، تضمین ‌کننده عملکرد موثر سیستم در شرایط واقعی خواهد بود.

8. آموزش به کاربران نهایی و تحویل پروژه

اما آخرین گام، آموزش کاربران نهایی است که شامل اپراتورهای ساختمان یا مدیران ایمنی می‌شود. باید به کاربران نحوه‌ی کار با پنل مرکزی، مشاهده خطاها، تست هفتگی سیستم، و اقدام صحیح در زمان هشدار آموزش داده شود. همچنین دستورالعمل‌های نگهداری و چکاپ دوره‌ای سیستم باید ارائه شود. آموزش درست به کاربران باعث افزایش ضریب ایمنی ساختمان و واکنش سریع در زمان حادثه می‌شود. لذا پس از آموزش، پروژه با تمامی مستندات و نقشه‌های به ‌روز شده تحویل داده می‌شود.

مزایا و معایب سیستم آدرس پذیر چیست؟

سیستم آدرس پذیر شامل مزایا و معایب مختلفی است. در ادامه به این موارد می‌پردازیم.

مزایای سیستم آدرس پذیر	معایب سیستم آدرس پذیر
قابلیت شناسایی دقیق محل حریق	هزینه نصب و تجهیزات بالا
کاهش زمان واکنش در مواقع اضطراری	نیاز به تخصص برای نصب و راه‌اندازی
امکان مدیریت و کنترل از راه دور	نیاز به نگهداری و سرویس منظم
کاهش خطاهای سیگنال‌دهی	پیچیدگی بیشتر نسبت به سیستم‌های متعارف
افزایش کارایی در ساختمان‌های بزرگ	نیاز به برنامه‌ریزی دقیق برای عملکرد مناسب

اجزای اصلی سیستم اعلام حریق آدرس پذیر چیست؟

اجزای اصلی سیستم اعلام حریق آدرس پذیر شامل چندین مورد است. برخی از این اجزا عبارتند از:

کنترل پنل اعلام حریق

مرکز کنترل سیستم اعلام حریق به عنوان بخش اصلی و حیاتی این سیستم عمل می‌کند و نقش شناسایی دقیق محل وقوع آتش‌سوزی را ایفا می‌نماید. این مرکز اطلاعات مختلف را از حسگرها دریافت کرده و آن‌ها را به دستگاه‌های هشداردهنده ارسال می‌کند. همچنین، وظیفه نظارت کامل بر ورودی‌ها، خروجی‌ها و هماهنگی کلی سیستم را برعهده دارد و عملکرد کلی سیستم را مدیریت می‌کند.

دتکتور اعلام حریق

حسگرها اطلاعات را به واحد کنترل مرکزی منتقل می‌کنند و این واحد بر اساس داده‌های دریافتی، وظیفه صدور دستورات لازم به بخش‌های مختلف سیستم را برعهده دارد. حسگرها دارای انواع گوناگونی هستند که هر کدام عملکرد متفاوتی دارند و به همین دلیل، دستورات متنوعی از سوی واحد کنترل به اجزای سیستم صادر می‌شود. از جمله انواع حسگرها می‌توان به حسگر حرارتی، حسگر شعله، حسگر پرتوی، حسگر چندمنظوره و حسگر دود اشاره کرد.

دتکتور حرارتی

حسگر حرارتی با تشخیص دمای ثابت عمل کرده و در صورتی که دما از حد تعیین‌شده ( استاندارد 70 درجه سانتیگراد)فراتر رود، سیگنال هشدار آتش‌سوزی را به مرکز کنترل ارسال می‌کند. عملکرد این حسگر مشابه فیوزهای برق بوده و از آلیاژ یوتکتیک ساخته شده است. این آلیاژ با رسیدن به دمای مشخص، از حالت جامد به مایع تبدیل شده و فرآیند ارسال هشدار به مرکز کنترل فعال می‌شود.

دتکتور دودی

حسگر دود دارای دو بخش اصلی است؛ یکی برای پایش تغییرات دما، رطوبت و فشار، و دیگری که حاوی منبع رادیواکتیو آلفا است و وظیفه یونیزه کردن هوای عبوری را بر عهده دارد. هنگامی که دود وارد محفظه می‌شود، جریان رادیواکتیو کاهش می‌یابد و این تغییر به عنوان سیگنال هشدار به پنل مرکزی ارسال می‌گردد.

دتکتور پراکنده نور  نوری لیزری

حسگر پراکندگی نوری بر اساس پدیده تندال کار می‌کند ارسال و دریافت پرتو های نور کار میکند. در این حسگر، از یک منبع نور و یک رفلکتور استفاده میشود فتوسل در یک محفظه تاریک قرار دارند، به گونه‌ای که نور مستقیما از دتکتور به رفلکتور روبرو میتابد به فتوسل نمی‌تابد. زمانی که دود وارد محفظه می‌شود، نور منبع پراکنده شده و بخشی از آن به فتوسل برخورد می‌کند. سیگنال تولید شده توسط فتوسل برای ارسال هشدار آتش‌سوزی به مرکز کنترل استفاده می‌شود. تا وقتی که پرتو نور از دتکتور به رفلکتور روبرو که ممکن است تا 100 متر  در دتکتورهای جدید تر تا 1200 متر دورتر قرار گرفته باشد ، برخورد میکند و بازتاب آن مجددا به دتکتور بر میگردد  وضعیت نرمال است ، اما وقتی این رفت و برگشت نور قطع شود، نشانه وجود دود در محیط بوده و سیگنال هشدار به آژیرها یا به مرکز اعلام حریق ارسال میگردد.

بیشتر بخوانید: شعاع پوشش دتکتور شعله چقدر است و چه عواملی بر آن تاثیر می‌گذارند؟

نحوه عملکرد سیستم آدرس پذیر

در یک سیستم اعلام حریق آدرس‌ پذیر، تمامی تجهیزات از جمله آژیرها، ورودی‌ها، خروجی‌ها، شستی‌ها و سایر اجزا در قالب یک حلقه یا لوپ قرار می‌گیرند. این سیستم قادر است با هر حلقه مساحتی حدود ۱۰ هزار متر مربع را بدون توجه به تعداد دتکتورها تعداد 127 المان سیستم اعلام حریق را پوشش دهد. با این حال، در چنین سیستمی امکان شناسایی دقیق وضعیت هر دتکتور نسبت به هشدار یا نزدیکی به آلارم وجود ندارد دارد.

می‌توان نتیجه گرفت که اثرات محیطی مانند گرد و غبار به سادگی قابل شناسایی نیستند. در سیستم اعلام حریق آدرس‌پذیر، هر یک از تجهیزات دارای آدرس منحصربه‌فردی است که به صورت مستقل بر روی کنترل‌کننده سیستم تعریف می‌شود. این آدرس‌ها به کنترل پنل کمک می‌کنند تا اجزای مختلف را شناسایی کرده و از طریق تبادل داده‌ها وقوع حریق را تشخیص داده و اعلام نماید.

در این نوع سیستم، تقسیم‌بندی مناطق به صورت کاملا نرم‌افزاری و از طریق کنترل پنل صورت می‌گیرد، به طوری که امکان پوشش چندین منطقه در یک حلقه وجود دارد. همچنین، ارتباط و تبادل اطلاعات میان تجهیزات و پنل مرکزی سیستم اعلام حریق آدرس‌پذیر از طریق یک جفت سیم ویژه انجام می‌شود که وظیفه انتقال سیگنال‌ها و تغذیه تجهیزات را بر عهده دارد.

تفاوت سیستم اعلام حریق آدرس پذیر و معمولی چیست؟

سیستم‌های متعارف به عنوان نخستین نسل از سیستم‌های اعلام حریق، وارد بازار شدند و مورد استفاده قرار گرفتند. اصلی‌ترین تفاوت این دو نوع سیستم به شیوه ارتباط تجهیزات میدانی با پنل مرکزی بازمی‌گردد. با این حال، علاوه بر این تفاوت اصلی، موارد دیگری نیز وجود دارند که در ادامه به بررسی آن‌ها خواهیم پرداخت.

سیم کشی

سیستم‌های اعلام حریق متعارف دارای زون‌هایی هستند که در واقع تنها به عنوان مدار عمل می‌کنند. در مقابل، سیستم‌های آدرس‌پذیر به گونه‌ای طراحی شده‌اند که هر دستگاه میدانی از طریق یک مدار ارتباطی مجزا با پنل مرکزی در ارتباط است. به بیان ساده‌تر، در سیستم‌های آدرس‌پذیر، یک سیم اصلی وجود دارد که تمامی دستگاه‌ها را به پنل کنترل مرکزی متصل می‌کند. این در حالی است که در سیستم‌های متعارف، هر دستگاه از طریق سیمی جداگانه به پنل متصل می‌شود. به همین دلیل، سیستم‌های آدرس‌پذیر نسبت به مدل‌های متعارف به سیم‌کشی کمتری نیاز دارند و نصب آن‌ها ساده‌تر است.

هزینه

تفاوت میان سیستم‌های اعلام حریق متعارف و آدرس‌پذیر در هزینه‌ها نیز به وضوح قابل مشاهده است. اگرچه قیمت خرید سیستم‌های متعارف پایین‌تر است، اما به دلیل نیاز به سیم‌کشی گسترده و پیچیده، هزینه نصب آن‌ها بالاتر خواهد بود. اجرای این سیستم‌ها زمان بیشتری می‌برد و نیازمند استفاده از کابل‌های بیشتری است. در مقابل، سیستم‌های آدرس‌پذیر با وجود پیشرفته‌تر بودن، هزینه نصب کمتری دارند. با در نظر گرفتن دقت بالای این سیستم‌ها در تشخیص سریع حریق و کاهش خسارات احتمالی، انتخاب سیستم‌های آدرس‌پذیر در بلندمدت به صرفه‌تر خواهد بود. علاوه بر این، احتمال ایجاد هشدارهای اشتباه در این سیستم‌ها کمتر است، که از وقوع هزینه‌های اضافی ناشی از این خطاها جلوگیری می‌کند.

عملکرد

از لحاظ کارایی، سیستم‌های اعلام حریق آدرس‌پذیر به دلیل فناوری پیشرفته‌تر خود، قابلیت کنترل بیشتری را ارائه می‌دهند و انعطاف‌پذیری بالاتری دارند. این سیستم‌ها گاهی به عنوان سیستم‌های اعلام حریق هوشمند نیز شناخته می‌شوند. یکی از مزایای قابل توجه این مدل‌ها، کاهش احتمال صدور هشدارهای اشتباه است. با این حال، این موضوع به معنای ناکارآمدی سیستم‌های متعارف نیست؛ بلکه عملکرد آن‌ها در مقایسه با مدل‌های آدرس‌پذیر محدودتر بوده و امکانات کمتری را فراهم می‌کنند.

ویژگی	سیستم اعلام حریق آدرس‌پذیر	سیستم اعلام حریق معمولی
عملکرد	پیشرفته‌تر و هوشمندتر	محدودتر
نیاز به سیم‌کشی	کمتر	بیشتر
هزینه خرید	بیشتر	کمتر
هزینه نصب	کمتر	بیشتر

نکات کلیدی برای نصب و نگهداری چیست؟

برای نصب و نگهداری سیستم اعلام حریق آدرس‌پذیر، رعایت نکات زیر بسیار ضروری است:

انتخاب مکان مناسب برای نصب دستگاه‌های میدانی باید در مکان‌هایی نصب شوند که به‌طور کامل محیط مورد نظر را پوشش دهند. همچنین، پنل مرکزی باید در مکانی امن و دور از رطوبت، گرد و غبار و منابع حرارتی قرار گیرد.

کابل‌کشی صحیح و استاندارد

استفاده از کابل‌های با کیفیت بالا و مطابق با استانداردهای ایمنی برای جلوگیری از خرابی‌های احتمالی در آینده اهمیت زیادی دارد. همچنین، کابل‌ها باید به‌طور دقیق و بدون پیچیدگی زیاد نصب شوند تا از اختلال در عملکرد جلوگیری گردد.

نصب منبع تغذیه پشتیبان

نصب باتری یا منبع تغذیه پشتیبان به‌طور صحیح ضروری است تا در صورت قطع برق، سیستم اعلام حریق به کار خود ادامه دهد.

نگهداری و بازبینی منظم

برای اطمینان از عملکرد صحیح سیستم، باید دستگاه‌های میدانی به‌طور منظم بازبینی و تمیز شوند. همچنین، باید عملکرد سیستم به‌طور دوره‌ای تست شود تا از عدم وجود مشکلات احتمالی آگاه شویم.

عوامل موثر بر کاهش طول عمر سیستم اعلام حریق آدرس پذیر

انجام یا عدم انجام یک سری فعالیت‌ها، می‌تواند تاثیری جدی بر کاهش طول عمر انواع سیستم اعلام حریق آدرس پذیر داشته باشد. در این قسمت به بررسی این موارد خواهیم پرداخت. با ما همراه باشید.

عدم انجام سرویس و نگهداری دوره‌ای

یکی از اصلی‌ترین دلایل کاهش طول عمر سیستم اعلام حریق آدرس ‌پذیر، بی‌ توجهی به سرویس و نگهداری منظم آن است. اگر این سیستم‌ها به ‌طور مرتب تست، تمیز کاری و کالیبره نشوند، دتکتورها به مرور زمان دچار آلودگی، اختلال در عملکرد و کاهش حساسیت می‌شوند. این مسئله می‌تواند منجر به بروز آلارم‌های کاذب یا حتی عدم تشخیص حریق واقعی شود. همچنین قطعات الکترونیکی در نبود مراقبت مستمر، مستعد فرسایش زود هنگام هستند. برنامه ‌ریزی صحیح برای نگهداری پیشگیرانه باعث افزایش طول عمر سیستم و کاهش هزینه‌های احتمالی تعمیرات می‌شود.

نوسانات برق و نبود تجهیزات حفاظتی

سیستم‌های اعلام حریق آدرس ‌پذیر به شدت به پایداری منبع تغذیه وابسته ‌هستند. نوسانات شدید ولتاژ، قطع و وصل‌های مکرر برق یا عدم استفاده از محافظ و UPS می‌توانند به پنل مرکزی و سایر تجهیزات الکترونیکی آسیب بزنند. چنین مشکلاتی در بلند مدت نه تنها باعث کاهش عملکرد سیستم می‌شوند، بلکه ممکن است موجب سوختن کامل برخی قطعات حساس شوند. به همین دلیل، استفاده از منابع تغذیه پایدار و تجهیزات محافظتی الکترونیکی، نقش کلیدی در حفظ سلامت و طول عمر سیستم اعلام حریق دارد.

نصب نادرست و غیر حرفه‌ای تجهیزات

نصب غیر حرفه‌ای و بی دقت سیستم اعلام حریق آدرس ‌پذیر می‌تواند یکی از دلایل عمده کاهش عمر مفید آن باشد. اگر دتکتورها در مکان‌هایی با رطوبت بالا، گرد و غبار شدید یا جریان مستقیم هوا نصب شوند، عملکرد آنها مختل شده و زودتر از موعد فرسوده می‌شوند. همچنین سیم‌ کشی نادرست، عدم رعایت فاصله‌های استاندارد، یا استفاده از اتصالات نا مرغوب می‌تواند به خرابی زود هنگام پنل مرکزی یا اختلال در ارتباط اجزا منجر شود. نصب اصولی توسط متخصصان حرفه‌ای، تضمین ‌کننده کارکرد بهینه و طول عمر بیشتر سیستم است.

استفاده از تجهیزات بی ‌کیفیت و غیر استاندارد

یکی دیگر از عوامل مؤثر بر کاهش طول عمر سیستم اعلام حریق آدرس ‌پذیر، استفاده از تجهیزات و قطعات بی ‌کیفیت و غیر استاندارد است. برندهای نا شناخته یا ارزان ‌قیمت معمولاً از متریال ضعیف و فناوری پایین‌تری بهره می‌برند که در برابر شرایط محیطی یا کارکرد مداوم، مقاومت کمتری دارند. این تجهیزات اغلب دچار خرابی‌های پی ‌در پی شده و در مواقع بحرانی عملکرد قابل اعتمادی ارائه نمی‌دهند. انتخاب برندهای معتبر و دارای گواهی ‌نامه‌های بین ‌المللی، نه ‌تنها امنیت بالاتری ایجاد می‌کند، بلکه در دراز مدت باعث افزایش عمر سیستم و صرفه ‌جویی اقتصادی نیز می‌شود.

تفاوت اعلام حریق متعارف و آدرس پذیر چیست؟

سیستم اعلام حریق آدرس پذیر و سیستم اعلام حریق متعارف، دو مورد از رایج‌ترین سیستم‌هایی هستند که در زمینه ایمنی در برابر حریق به کار گرفته می‌شوند. اما تفاوت‌هایی نیز دارند. در این قسمت از مقاله قصد داریم به بررسی تفاوت اعلام حریق متعارف و آدرس پذیر بپردازیم. با ما همراه باشید:

نحوه شناسایی محل حریق

در سیستم اعلام حریق متعارف، مکان دقیق حریق مشخص نمی‌شود بلکه فقط محدوده‌ای به نام زون روی پنل کنترل نمایش داده می‌شود. این یعنی اگر یک دتکتور در یک طبقه فعال شود، فقط کل آن زون اعلام خطر می‌کند و نیاز به بررسی دستی برای یافتن محل دقیق آتش ‌سوزی وجود دارد. اما در سیستم اعلام حریق آدرس ‌پذیر، هر تجهیز مانند دتکتور یا شستی دارای یک آدرس منحصر به ‌فرد است. در نتیجه هنگام بروز حریق، محل دقیق حادثه به ‌صورت عددی یا متنی در کنترل پنل اعلام حریق آدرس ‌پذیر نمایش داده می‌شود.

نوع سیم ‌کشی و ساختار سیستم

یکی دیگر از مهم‌ترین تفاوت اعلام حریق متعارف و آدرس ‌پذیر، در نوع سیم ‌کشی آن‌ها است. سیستم متعارف برای هر زون نیاز به سیم ‌کشی مجزا دارد و دتکتورها و شستی‌ها به ‌صورت گروهی به پنل متصل می‌شوند. این نوع طراحی باعث افزایش طول کابل، پیچیدگی در نصب و هزینه‌های بیشتر در پروژه‌های بزرگ می‌شود. در مقابل، در سیستم آدرس ‌پذیر، تمامی تجهیزات در قالب یک لوپ به یک زوج سیم متصل می‌شوند و آدرس ‌دهی دیجیتال، امکان ارتباط دقیق با هر تجهیز را فراهم می‌سازد. به‌همین دلیل، نصب ساده‌تر، هزینه پایین‌تر در پروژه‌های بزرگ و نگهداری آسان‌تری دارد.

قابلیت تشخیص دقیق و کاهش هشدارهای کاذب

سیستم‌های متعارف توانایی بررسی وضعیت تجهیزات به ‌صورت جداگانه را ندارند و به‌ همین دلیل، ممکن است در برخی موارد با هشدارهای اشتباه یا تاخیر در تشخیص حریق مواجه شوند. اما در سیستم آدرس ‌پذیر، به دلیل استفاده از کنترل هوشمند، داده‌های هر عنصر به ‌طور مستقل بررسی می‌شود. این ویژگی باعث کاهش چشمگیر آلارم‌های کاذب و افزایش دقت در تشخیص دود، حرارت یا شعله می‌شود. همچنین سیستم‌های پیشرفته آدرس ‌پذیر، قابلیت تنظیم حساسیت دتکتورها را دارند که برای محیط‌های خاص بسیار مفید است. مجموعه این موارد سبب شده تا شاهد یکی دیگر از کلیدی‌ترین تفاوت اعلام حریق متعارف و آدرس پذیر باشیم.

هزینه خرید و نصب سیستم

اما چهارمین تفاوت اعلام حریق متعارف و آدرس پذیر، قیمت نهایی است که برای خرید و اجرای آن‌ها پرداخت می‌شود. به طور کلی، از نظر هزینه، سیستم‌های متعارف معمولا قیمت خرید اولیه پایین‌تری دارند و در پروژه‌های کوچک، مقرون ‌به ‌صرفه‌تر به نظر می‌رسند. اما به دلیل نیاز به سیم‌ کشی بیشتر و افزایش تعداد مدارها، هزینه نصب و نگهداری آن‌ها در پروژه‌های بزرگ بسیار بالا می‌رود. در سوی مقابل، سیستم آدرس ‌پذیر اگر چه دارای قیمت خرید تجهیزات بالاتری است، اما به دلیل سیم ‌کشی کمتر، نصب سریع‌تر و امکانات مدیریتی پیشرفته، در بلند مدت هزینه کمتری را به کارفرما تحمیل می‌کند. به همین دلیل، برای ساختمان‌های اداری، صنعتی یا برج‌های مسکونی، سیستم آدرس ‌پذیر انتخابی هوشمندانه و اقتصادی محسوب می‌شود.

کنترل پنل اعلام حریق آدرس ‌پذیر چیست؟

به طور کلی، کنترل پنل اعلام حریق آدرس پذیر به ‌عنوان مغز اصلی سیستم عمل کرده و تمامی حسگرها، دتکتورها، آژیرها و ماژول‌ها را مدیریت می‌کند. این پنل نه‌ تنها داده‌های دریافتی از تجهیزات مختلف را بررسی می‌کند، بلکه در صورت وقوع آتش ‌سوزی، محل دقیق آن را روی صفحه نمایش خود نشان می‌دهد. بسیاری از کنترل پنل‌های آدرس ‌پذیر امکان اتصال به شبکه، ارسال پیام به مراکز امدادی، یا حتی کنترل هوشمند تجهیزات دیگر مانند سیستم تهویه و برق اضطراری را دارند. توجه داشته باشید که انتخاب یک پنل با تعداد لوپ کافی، قابلیت ارتقا و سازگاری با تجهیزات مورد نظر، یکی از مهم‌ترین فاکتورها در اجرای پروژه‌های ایمنی حریق حرفه‌ای است.

زنگ اعلام حریق آدرس پذیر چیست و چه کاربردی دارد؟

زنگ اعلام حریق آدرس پذیر یا آژیر هشدار آدرس ‌پذیر، یکی دیگر از اجزای کلیدی در اطلاع‌ رسانی سریع و موثر هنگام وقوع آتش ‌سوزی است. این آژیرها به‌ صورت مستقیم به سیستم آدرس ‌پذیر متصل بوده و با شناسایی دقیق محل خطر توسط دتکتورها، در نواحی مشخص به صدا در می‌آیند. بر خلاف سیستم‌های معمولی، زنگ اعلام حریق آدرس پذیر می‌تواند پیام هشدار را به ‌صورت منطقه‌ای یا کلی ارسال کند. این ویژگی کمک می‌کند در پروژه‌های بزرگ مانند هتل‌ها، بیمارستان‌ها یا ساختمان‌های اداری چند طبقه، افراد تنها در محل حادثه هشدار را دریافت کرده و از ایجاد وحشت عمومی جلوگیری شود.

قیمت آژیر اعلام حریق آدرس پذیر

یکی از مهم‌ترین دغدغه‌های افراد در هنگام اجرای انواع سیستم اطفا حریق، قیمت اجزای آن به خصوص قیمت آژیر اعلام حریق آدرس پذیر است. در حال حاضر، قیمت آژیر اعلام حریق آدرس ‌پذیر به عوامل مختلفی مانند برند تولید کننده، میزان صدای خروجی بر حسب دسی ‌بل، ضد آب یا ضد ضربه بودن، نوع نصب و امکانات اضافی مانند چراغ چشمک ‌زن بستگی دارد. به ‌طور معمول، قیمت این آژیرها در بازار ایران بین ۶۰۰ هزار تا ۲ میلیون تومان متغیر است. برندهای مطرحی مانند Hochiki، Apollo، Siemens و Esser آژیرهایی با کیفیت و طول عمر بالا تولید می‌کنند که مورد تایید سازمان آتش ‌نشانی هستند. البته توصیه می‌شود هنگام خرید، از فروشندگان معتبر با ضمانت ‌نامه و خدمات پس از فروش مطمئن استفاده شود تا در زمان بحرانی، سیستم عملکرد قابل ‌اعتمادی داشته باشد.

مهم‌ترین لوازم جانبی سیستم اعلام حریق آدرس پذیر

تجهیزات جانبی سیستم اعلام حریق آدرس ‌پذیر نقش مکمل دارند و به بهبود عملکرد، افزایش ایمنی و مدیریت هوشمند سیستم کمک می‌کنند. این تجهیزات معمولا به پنل مرکزی متصل شده و امکاناتی مانند اطلاع‌ رسانی دقیق، کنترل محیط و هماهنگی با سایر سیستم‌ها را فراهم می‌کنند:

1. ماژول‌های خروجی برای کنترل تجهیزات خارجی
2. ماژول‌های ورودی برای اتصال به سنسورها و تجهیزات دیگر
3. تکرار کننده‌ها جهت نمایش وضعیت سیستم در مکان‌های دیگر
4. آژیرها و فلاشرهای کمکی
5. ماژول‌های کنترل دود و تهویه
6. رابط‌های شبکه و اتصال به سیستم‌های هوشمند ساختمان
7. تجهیزات ارتباطی با مراکز آتش‌ نشانی یا خدمات اضطراری
8. منبع تغذیه اضطراری (UPS یا باتری پشتیبان)
9. نرم ‌افزار مدیریت و مانیتورینگ سیستم
10. جعبه‌ها و محفظه‌های حفاظت فیزیکی برای پنل و دتکتورها

تفاوت سیستم آدرس ‌پذیر حلقه‌ای با سیستم‌های شبکه‌ای چیست؟

سیستم اعلام حریق آدرس ‌پذیر حلقه‌ای یا Loop همانند یک مسیر دایره‌ای منظم عمل می‌کند که تمام دتکتورها، شستی‌ها، آژیرها و ماژول‌ها روی یک یا چند حلقه نصب می‌شوند. در این ساختار، هر حلقه به ‌صورت مستقل با پنل مرکزی در ارتباط است و امکان آدرس ‌دهی دقیق، تشخیص نقطه وقوع حریق و مدیریت خطاها را فراهم می‌کند. مزیت بزرگ سیستم‌های لوپی این است که حتی اگر در بخشی از مسیر اختلال یا قطعی رخ دهد، دستگاه از مسیر دیگر ارتباط را ادامه می‌دهد و عملکرد سیستم مختل نمی‌شود. این ساختار برای ساختمان‌های کوچک تا متوسط و پروژه‌هایی که چند لوپ مستقل برای کنترل بخش‌های مختلف نیاز دارند، گزینه‌ای ایده ‌آل است.

اما در مقابل، سیستم‌های شبکه‌ای یک لایه بالاتر از سیستم‌های لوپی عمل می‌کنند. یعنی به ‌جای یک پنل مرکزی، چندین پنل آدرس ‌پذیر در بخش‌های مختلف ساختمان یا مجموعه نصب شده و مانند یک نقشه هوشمند به ‌یک دیگر متصل می‌شوند. این شبکه‌ سازی باعث می‌شود تمام ساختمان، حتی اگر مجموعه‌ای از برج‌ها، بیمارستان‌ها یا سوله‌های صنعتی باشد، تحت یک مدیریت یکپارچه و هماهنگ قرار گیرد. در این ساختار، هر پنل اطلاعات منطقه خود را پردازش می‌کند اما در لحظه می‌تواند وضعیت سایر پنل‌ها را هم گزارش دهد.

خطاهای رایج در سیستم اعلام حریق آدرس پذیر

در سیستم‌های اعلام حریق آدرس‌ پذیر، با وجود فناوری پیشرفته، احتمال بروز خطاها و اختلالات فنی وجود دارد. آشنایی با خطاهای رایج و نحوه تشخیص آن‌ها می‌تواند به افزایش کارایی و کاهش خسارت‌های احتمالی کمک کند. در ادامه به پنج مورد از خطاهای رایج در سیستم اعلام حریق آدرس‌ پذیر و توضیحات مرتبط با  هر یک می‌پردازیم:

خطای ارتباط بین تجهیزات و پنل مرکزی

یکی از رایج‌ترین مشکلات در سیستم‌های آدرس ‌پذیر، قطع یا اختلال در ارتباط بین دتکتورها، شستی‌ها و پنل مرکزی است. این خطا ناشی از آسیب کابل‌ها، اتصالات ضعیف، یا نویز و تداخل الکترو مغناطیسی در محیط است. وقتی تجهیزات به درستی به پنل متصل نباشند، ممکن است هشدارها به موقع ارسال نشوند یا اطلاعات ناقص منتقل شود. برای جلوگیری از این مشکل، استفاده از کابل‌های استاندارد و نسوز، نصب صحیح اتصالات و بررسی دوره‌ای کابل ‌کشی ضروری است. علاوه بر این، سیستم‌های آدرس ‌پذیر مدرن عموما دارای نمایشگر خطای ارتباطی هستند که مکان دقیق خطا را نشان می‌دهد و امکان رفع سریع آن را فراهم می‌کند.

هشدارهای کاذب یا آلارم‌های بی ‌دلیل

هشدارهای کاذب یکی از مشکلات شایع سیستم‌های اعلام حریق آدرس ‌پذیر هستند که می‌توانند باعث کاهش اعتماد کاربران و واکنش‌های غیر ضروری شوند. این نوع خطا معمولا ناشی از آلودگی دتکتورها، گرد و غبار، بخار، حشرات یا نصب نادرست تجهیزات است. همچنین، تنظیمات حساسیت دتکتورها می‌تواند در محیط‌های خاص باعث فعال شدن بی ‌مورد سیستم شود. رفع این مشکل نیازمند تمیز کاری منظم، کالیبراسیون صحیح و انتخاب دتکتور مناسب برای محیط نصب است. هشدارهای کاذب کمتر در سیستم‌های آدرس‌ پذیر پیشرفته رخ می‌دهد، زیرا هر دتکتور به طور جدا گانه کنترل شده و داده‌ها به پنل مرکزی ارسال می‌شوند.

خطا در منبع تغذیه یا باتری پشتیبان

سیستم‌های اعلام حریق آدرس ‌پذیر برای عملکرد صحیح نیازمند منبع تغذیه پایدار و باتری‌های اضطراری هستند. مشکلاتی مانند قطع برق، نوسانات شدید ولتاژ یا خرابی باتری‌ها می‌توانند باعث از کار افتادن سیستم شوند. در صورت بروز خطای منبع تغذیه، پنل مرکزی معمولا پیغام خطا صادر می‌کند تا اپراتور بتواند به سرعت مشکل را رفع کند. استفاده از UPS استاندارد، باتری‌های با کیفیت و کنترل دوره‌ای وضعیت تغذیه، راهکار اصلی پیشگیری از این خطا است. این اقدام نه تنها طول عمر سیستم را افزایش می‌دهد، بلکه ایمنی ساختمان را در مواقع اضطراری تضمین می‌کند.

خطای آدرس ‌دهی تجهیزات

در سیستم‌های آدرس ‌پذیر، هر دتکتور و شستی یک آدرس منحصر به فرد دارد. خطا در آدرس ‌دهی، مانند تکراری بودن آدرس یا اشتباه در ثبت آن، می‌تواند منجر به نمایش غلط محل حادثه یا اختلال در تشخیص حریق شود. این مشکل معمولا در زمان نصب یا جایگزینی تجهیزات رخ می‌دهد و نیازمند بررسی دقیق آدرس‌ها و ثبت صحیح آن‌ها در پنل مرکزی است. رعایت ترتیب منطقی در آدرس ‌دهی و مستند سازی دقیق، یکی از مهم‌ترین نکات در جلوگیری از این نوع خطاها به شمار می‌رود.

خرابی فیزیکی یا الکترونیکی دتکتورها

دتکتورها و شستی‌های اعلام حریق، با وجود کیفیت بالا، ممکن است در طول زمان دچار خرابی فیزیکی یا الکترونیکی شوند. عواملی مانند رطوبت، گرد و غبار، ضربه یا گرمای شدید می‌توانند حساسیت دتکتورها را کاهش داده یا باعث از کار افتادن آن‌ها شوند. خرابی تجهیزات منجر به عدم شناسایی صحیح حریق یا ایجاد هشدارهای اشتباه می‌شود. بررسی دوره‌ای وضعیت دتکتورها، تعویض به موقع قطعات فرسوده و رعایت دستورالعمل‌های نصب و نگهداری، بهترین روش برای کاهش این نوع خطا و افزایش اطمینان سیستم است.

بهترین مرجع خرید سیستم اعلام حریق آدرس پذیر

اسپین الکتریک به ‌عنوان بهترین فروشنده سیستم اعلام حریق آدرس ‌پذیر در کشور، با سال‌ها تجربه تخصصی در زمینه تأمین تجهیزات ایمنی و حفاظتی، توانسته جایگاه ویژه‌ای در این بازار به ‌دست آورد. این مجموعه با ارائه برترین برندهای تایید شده توسط سازمان آتش ‌نشانی، محصولات با کیفیت و دارای استانداردهای روز دنیا را در اختیار مشتریان قرار می‌دهد. مشاوره فنی رایگان، پشتیبانی تخصصی، قیمت ‌گذاری منصفانه و ارسال سریع کالا از جمله خدمات مجموعه اسپین الکتریک است که آن را به انتخاب اول بسیاری از مهندسان، پیمانکاران و مدیران پروژه تبدیل کرده است. اگر به‌دنبال خرید مطمئن و امن سیستم اعلام حریق آدرس ‌پذیر هستید، اسپین الکتریک یک انتخاب هوشمندانه و قابل اعتماد برای شما خواهد بود. کافیست با ما تماس بگیرید.

کلام پایانی

سیستم‌ اعلام حریق آدرس‌ پذیر به عنوان یکی از پیشرفته‌ترین و موثرترین راه‌حل‌ها برای حفاظت از محیط‌های مختلف در برابر خطرات آتش‌سوزی شناخته می‌شوند. این سیستم‌ها با دقت بالا در شناسایی حریق، کاهش هشدارهای کاذب و قابلیت تنظیم به نیازهای خاص محیط، بهبود چشمگیری در امنیت و مدیریت بحران ارائه می‌دهند.

با نصب صحیح، نگهداری منظم و استفاده از تکنولوژی‌های روز، سیستم‌های آدرس‌پذیر می‌توانند به عنوان یک سرمایه‌گذاری مطمئن برای حفاظت از جان و مال افراد و جلوگیری از خسارات مالی ناشی از آتش‌سوزی عمل کنند. در صورت هر گونه ابهام در پایان صفحه سایت اسپین الکتریک کامنت بگذارید تا کارشناسان سایت به خوبی شما عزیزان را راهنمایی کنند.

سوالات متداول

سیستم اعلام حریق آدرس‌پذیر چگونه کار می‌کند؟

در سیستم‌های آدرس‌پذیر، هر تجهیز (مانند دتکتورها، آژیرها و شستی‌ها) یک آدرس منحصربه‌فرد دارد. این آدرس‌ها از طریق پنل مرکزی قابل شناسایی هستند و هنگام وقوع حریق یا خطا، مکان دقیق آن بر روی پنل نمایش داده می‌شود.

آیا سیستم‌های اعلام حریق آدرس‌پذیر قابلیت اتصال به شبکه‌های هوشمند را دارند؟

بله، این سیستم‌ها قابلیت اتصال به سایر سیستم‌های هوشمند ساختمان، مانند سیستم‌های تهویه، روشنایی اضطراری و آسانسورها را دارند. این قابلیت‌ها باعث افزایش ایمنی و هماهنگی بیشتر در مواقع اضطراری می‌شود.

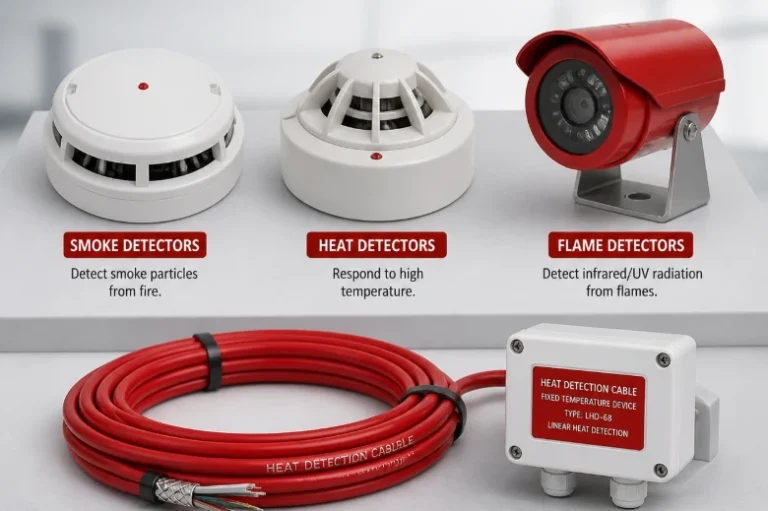

چه نوع دتکتورهایی در سیستم‌های آدرس‌پذیر استفاده می‌شوند؟

در این سیستم‌ها می‌توان از انواع دتکتورهای دود، حرارت، شعله و ترکیبی استفاده کرد. نوع دتکتور انتخابی به نیاز ساختمان و محیط نصب بستگی دارد.

آیا نصب سیستم آدرس‌پذیر برای ساختمان‌های قدیمی امکان‌پذیر است؟

بله، نصب این سیستم‌ها در ساختمان‌های قدیمی امکان‌پذیر است، اما ممکن است نیاز به تغییراتی در سیم‌کشی یا زیرساخت‌ها وجود داشته باشد. همچنین، توصیه می‌شود این فرآیند توسط کارشناسان حرفه‌ای انجام شود.

محاسبه دبی پمپ اسپرینکلر یکی از حیاتی‌ترین مراحل طراحی سیستم‌های اطفای حریق اتوماتیک است. دبی پمپ باید به اندازه‌ای باشد که بتواند فشار و حجم آب لازم برای تامین اسپرینکلرهای فعال را در زمان بروز آتش ‌سوزی فراهم کند. در واقع، پمپ اسپرینکلر قلب تپنده سیستم اطفای حریق است و اگر دبی آن به ‌درستی انتخاب نشود، سیستم عملکرد موثری نخواهد داشت. روش‌های محاسبه دبی پمپ اسپرینکلر بسته به نوع کاربری ساختمان، تراکم خطر آتش، نوع اسپرینکلر، سطح پوشش ‌دهی و استاندارد مورد استفاده متفاوت هستند. امروز و در این مقاله قصد داریم به بررسی تمام راهکارهای محاسبه دبی پمپ اسپرینکلر بپردازیم. با ما همراه باشید.

راهکارهای محسابه دبی پمپ اسپرینکلر

همانطور که پیش‌تر هم گفتیم، توجه به محاسبه دبی پمپ اسپرینکلر می‌تواند تاثیر قابل توجهی به سطح عملکرد حرفه‌ای آن بگذارد. لذا لازم به توجه است که محاسبه این معیار می‌بایست توسط یک تیم متخصص صورت بگیرد. در ادامه با ما همراه باشید تا 7 روش محاسبه دبی پمپ اسپرینکلر را مورد بررسی قرار دهیم:

محسابه بر اساس تعداد اسپرینکلرهای فعال و دبی هر کدام

در این روش، فرض می‌شود که در زمان وقوع آتش، تعداد مشخصی از اسپرینکلرها به ‌طور همزمان فعال می‌شوند. برای هر اسپرینکلر، دبی خروجی با فرمول زیر محاسبه می‌شود:

[

Q = K \times \sqrt{P}

]

که در آن:

1. Q دبی خروجی اسپرینکلر (لیتر بر دقیقه یا گالن بر دقیقه)
2. K ضریب تخلیه اسپرینکلر (وابسته به نوع نازل)
3. P فشار در نازل اسپرینکلر (bar یا psi) است.

برای مثال اگر 6 اسپرینکلر فعال شوند و هر کدام دارای دبی 80 لیتر بر دقیقه باشند، دبی کل برابر با 480 لیتر بر دقیقه خواهد بود. البته باید افت فشار در مسیر لوله‌ کشی و اتصالات نیز به ‌صورت افزایشی در نظر گرفته شود. این روش برای پروژه‌های متوسط مانند پارکینگ‌ها یا ساختمان‌های اداری کاربردی است.

محسابه دبی پمپ اسپرینکلر بر اساس تراکم آب ‌پاشی

اما این روش یکی از استانداردترین و پر کاربردترین روش‌ها در طراحی سیستم‌های اسپرینکلر طبق استاندارد NFPA 13 است. فرمول کلی آن عبارت است از:

[

Q = A \times D

]

که در آن:

1. Q: دبی مورد نیاز پمپ (L/min یا GPM)
2. A: مساحت ناحیه طراحی که معمولا بین 139 تا 465 متر مربع است
3. D: تراکم آب ‌پاشی مورد نیاز بر اساس نوع خطر (L/min/m² یا GPM/ft²)

به عنوان مثال، در یک ساختمان با خطر متوسط (Ordinary Hazard Group 1)، تراکم حدود 4.1 L/min/m² در نظر گرفته می‌شود. اگر مساحت ناحیه طراحی 200 متر مربع باشد، دبی پمپ برابر است با:

( Q = 200 × 4.1 = 820 , L/min )

در پایان ضریب اطمینان 10 تا 15 درصد به این مقدار افزوده می‌شود تا پمپ بتواند افت فشار احتمالی را نیز جبران کند.

بیشتر بخوانید: تاثیر هوش مصنوعی در آتش نشانی – بررسی 10 تاثیر کلیدی

طراحی بر پایه استاندارد NPFA 13

در استاندارد NFPA 13، روش طراحی بر اساس انتخاب بدترین ناحیهانجام می‌شود. این ناحیه معمولا منطقه‌ای است که در صورت آتش ‌سوزی بیشترین احتمال فعال شدن اسپرینکلرها را دارد. مراحل کار به ‌صورت زیر است:

1. تعیین نوع خطر (Light، Ordinary، Extra Hazard).
2. انتخاب مساحت طراحی از جداول
3. محاسبه تراکم مورد نیاز آب ‌پاشی.
4. تعیین دبی بر اساس حاصل ‌ضرب تراکم در مساحت.
5. افزودن دبی مربوط به سیستم جبران فشار یا جت‌های دیگر (مانند Fire Hose Reels).

برای مثال، در خطر زیاد (Extra Hazard Group 1)، ممکن است مساحت طراحی 280 متر مربع و تراکم 12 L/min/m² باشد. بنابراین دبی پمپ برابر با ( 280 × 12 = 3360 , L/min ) خواهد بود. این روش از دقیق‌ترین و استانداردترین روش‌های طراحی در پروژه‌های صنعتی، کارخانجات و انبارهای بزرگ است.

روش تجربی بر اساس نوع کاربری ساختمان

اما روش تجربی که بر مبنای کاربری ساختمان مورد استفاده قرار می‌گیرد، برای طراحی‌های مقدماتی یا برآورد سریع دبی پمپ کاربرد دارد. در این روش از داده‌های آماری و تجربی در پروژه‌های مشابه استفاده می‌شود. برای مثال:

1. ساختمان‌های اداری کوچک: حدود 500 تا 800 لیتر بر دقیقه
2. ساختمان‌های تجاری متوسط: حدود 1500 تا 2500 لیتر بر دقیقه
3. انبارها و کارگاه‌های صنعتی: حدود 3000 تا 6000 لیتر بر دقیقه

هر چند این روش دقت روش‌های مهندسی را ندارد، اما برای تخمین اولیه ظرفیت پمپ و مخزن ذخیره آب مفید است. شایان ذکر است که در مرحله طراحی تفصیلی، این مقادیر باید با محاسبات دقیق هیدرولیکی اصلاح شوند.

روش هیدرولیکی

در روش هیدرولیکی، دبی پمپ از طریق محاسبه دقیق افت فشار در کل سیستم به دست می‌آید. تمام مسیر لوله ‌کشی از پمپ تا آخرین اسپرینکلر در نرم ‌افزارهایی مانند HydraCAD، Elite Fire Sprinkler یا AutoSPRINK مدل‌ سازی می‌شود. افت فشار ناشی از:

1. طول لوله‌ها (اصطکاک داخلی)
2. اتصالات (زانوها، سه ‌راهی‌ها، شیرها)
3. ارتفاع ساختمان (هد استاتیکی)
4. فشار نازل اسپرینکلر

همگی در نظر گرفته می‌شود.

در پایان، منحنی نیاز شبکه با منحنی عملکرد پمپ طبیق داده می‌شود تا نقطه کاری پمپ مشخص گردد. این روش دقیق‌ترین شیوه ممکن است و در پروژه‌های حساس مانند بیمارستان‌ها، پالایشگاه‌ها، مراکز داده و فرودگاه‌ها الزامی است.

روش بر اساس جداول طبقه ‌بندی خطر

اما در این روش از جداول استاندارد بین ‌المللی مانند NFPA 13 یا BS EN 12845 استفاده می‌شود که برای هر طبقه خطر، محدوده مشخصی از دبی و فشار توصیه می‌گردد:

1. خطر سبک (Light Hazard): 500–1000 L/min
2. خطر متوسط (Ordinary Hazard): 1500–2500 L/min
3. خطر زیاد (Extra Hazard): 3000–6000 L/min
4. انبار مواد قابل اشتعال: تا بیش از 8000 L/min

این روش برای انتخاب سریع پمپ در مراحل اولیه طراحی بسیار مفید است، اما باید با محاسبات دقیق تکمیل شود تا سیستم دچار کمبود فشار یا دبی نشود.

روش ترکیبی

اما در نهای، یکی دیگر از روش‌های محاسبه دبی پمپ اسپرینکلر، روش ترکیبی است. امروزه در پروژه‌های بزرگ و حساس، معمولا از ترکیب چند روش استفاده می‌شود. ابتدا ناحیه طراحی و تراکم از استاندارد NFPA تعیین می‌شود، سپس افت فشار سیستم از طریق تحلیل هیدرولیکی محاسبه می‌گردد. در پایان نیز دبی نهایی با داده‌های تجربی و جداول خطر تطبیق داده می‌شود تا از عملکرد صحیح سیستم اطمینان حاصل شود. مزیت روش ترکیبی این است که علاوه بر دقت بالا، خطای طراحی را به حداقل رسانده و انتخاب پمپ را بهینه می‌کند. به طور کلی، در پروژه‌های حیاتی مانند نیروگاه‌ها، صنایع پتروشیمی و مراکز خرید بزرگ از این روش استفاده می‌شود.

اهمیت محاسبه دبی پمپ اسپرینکلر

ممکن است بپرسید که چرا محاسبه دبی پمپ اسپرینکلر تا این حد اهمیت دارد؟ دبی پمپ در واقع میزان آبی است که باید در زمان وقوع آتش ‌سوزی با فشار مناسب به اسپرینکلرها رسانده شود تا بتوانند شعله‌ها را در کوتاه‌ترین زمان ممکن مهار کنند. اگر دبی پمپ کمتر از مقدار مورد نیاز باشد، فشار در شبکه کاهش یافته و اسپرینکلرها قادر به پوشش کامل ناحیه حریق نخواهند بود. در نتیجه احتمال گسترش آتش و خسارت‌های جانی و مالی افزایش می‌یابد. از سوی دیگر، انتخاب پمپی با دبی بیش از حد نیز منجر به افزایش غیر ضروری هزینه‌ها، مصرف انرژی و استهلاک سیستم می‌شود.

به همین دلیل، محاسبه دبی پمپ اسپرینکلر بر اساس استانداردهایی مانند NFPA 13 و BS EN 12845 نه ‌تنها ضامن عملکرد بهینه سیستم است، بلکه به کاهش هزینه‌های نگهداری و صرفه‌ جویی در منابع آبی نیز کمک می‌کند. این محاسبه دقیق، توازن بین فشار، حجم آب و ایمنی را برقرار کرده و اطمینان می‌دهد که در هر شرایط اضطراری، سیستم اطفای حریق عملکردی سریع، قابل اعتماد و استاندارد داشته باشد.

بیشتر بخوانید: روش های غیر فعال کردن سیستم اعلام حریق – بررسی 8 راهکار کلیدی

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به بررسی روش‌های محاسبه دبی پمپ اسپرینکلر پرداختیم. دانستیم که برای محاسبه دبی پمپ اسپرینکلر باید ترکیبی از دقت مهندسی و آشنایی با استانداردهای بین ‌المللی به کار گرفته شود. روش تراکم آب‌ پاشی و طراحی ناحیه‌ای دقیق‌ترین روش‌ها برای طراحی نهایی هستند، در حالی که روش تجربی یا جدول خطر برای برآورد اولیه مناسب‌اند. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.

ما در گروه مجموعه اسپین الکتریک به صورت تخصصی در زمینه تامین و عرضه انواع تجهیزات سیستم اعلام حریق فعالیت می‌کنیم. شما همراهان محترم می‌توانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان، از طریق پل‌های ارتباطی با کارشناسان ما تماس بگیرید . از مشاوره پیش از خرید بهره مند شوید.

سوالات متداول

چگونه می‌توان دبی پمپ اسپرینکلر را به‌ صورت دقیق محاسبه کرد؟

برای محاسبه دقیق دبی پمپ اسپرینکلر باید ابتدا نوع خطر مشخص شود، سپس بر اساس استاندارد NFPA 13 یا BS EN 12845، مساحت ناحیه طراحی و تراکم آب ‌پاشی تعیین گردد. با ضرب این دو مقدار، دبی مورد نیاز سیستم به دست می‌آید و در نهایت باید افت فشار لوله‌ها، ارتفاع ساختمان و تعداد اسپرینکلرهای فعال نیز به محاسبه افزوده شود تا پمپ توان کافی برای پوشش تمام نواحی آتش را داشته باشد.

چه عواملی بر میزان دبی مورد نیاز پمپ اسپرینکلر تاثیر می‌گذارند؟

عواملی مانند نوع کاربری ساختمان، مساحت ناحیه طراحی، فشار کاری اسپرینکلر، ارتفاع ساختمان، قطر لوله‌ها و میزان خطر آتش ‌سوزی به طور مستقیم بر دبی پمپ اثر دارند. به طور کلی، هر چه خطر آتش بیشتر یا ساختمان مرتفع‌تر باشد، به دبی بالاتری نیاز است. همچنین در سیستم‌هایی با افت فشار زیاد یا لوله ‌کشی طولانی، باید پمپی با ظرفیت بالاتر انتخاب شود تا آب با فشار مناسب به تمام نقاط شبکه برسد.

چرا رعایت استانداردهای NFPA و EN در محاسبه دبی پمپ اسپرینکلر ضروری است؟

استانداردهای NFPA 13 و BS EN 12845 تمامی جزئیات طراحی، دبی مورد نیاز، فشار کاری و شرایط عملیاتی پمپ‌های اسپرینکلر را مشخص می‌کنند. رعایت این استانداردها باعث می‌شود سیستم اطفای حریق در هر شرایطی عملکردی قابل اعتماد و موثر داشته باشد. در غیر این صورت، احتمال نارسایی در عملکرد اسپرینکلرها، هدر رفتن آب یا حتی خاموش ‌نشدن کامل آتش به‌ شدت افزایش می‌یابد.
