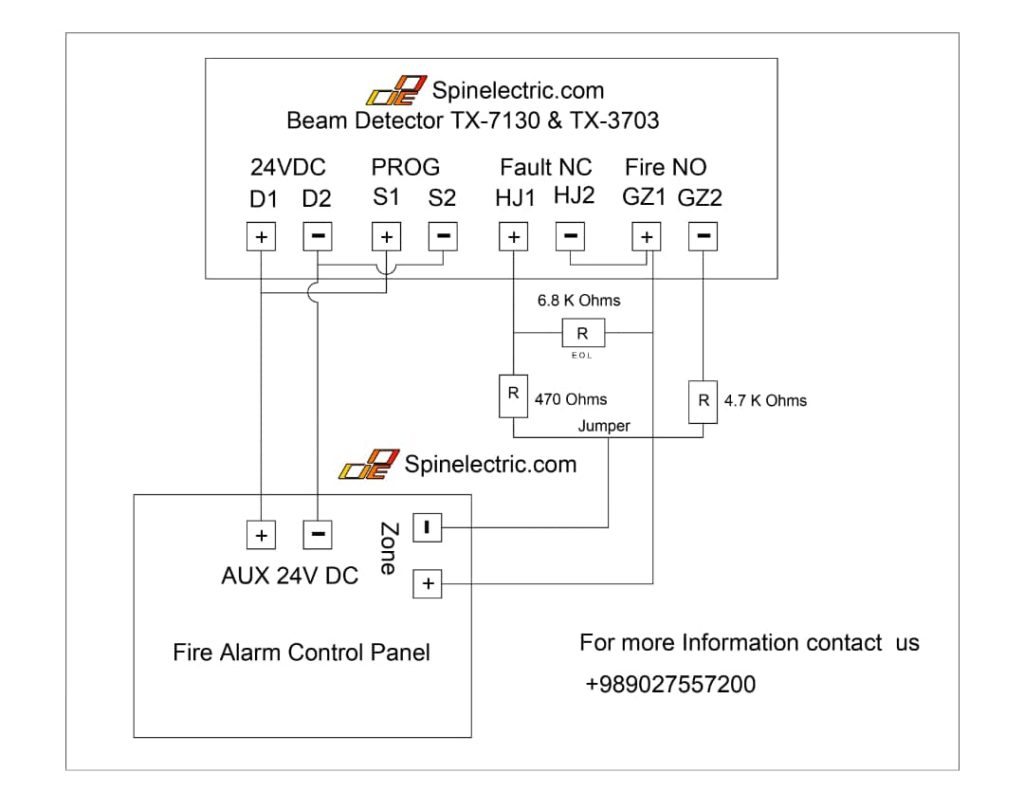

راهنمای نصب بیم دتکتور TANDA

بهترین برندهای دتکتور حرارتی خطی در بازار شامل برندهای PTS، زیتکس، Protectowire، Thermocable و غیره هستند که در پروژه‌های مختلف مورد استفاده قرار می‌گیرند. امروزه حفاظت از زیرساخت‌های حیاتی و سرمایه‌های صنعتی در برابر خطر آتش ‌سوزی، نیازمند ابزارهایی فراتر از دتکتورهای سنتی و نقطه‌ای است. دتکتور حرارتی خطی به عنوان یکی از بهترین تجهیزات حفاظتی، انقلابی در ایمنی فضاهای وسیع و محیط‌های پر خطر ایجاد کرده است. این سیستم با بهره‌ گیری از تکنولوژی کابل‌های حساس به دما، امکان پایش لحظه‌ای و دقیق هزاران متر مسیر را در سخت‌ترین شرایط محیطی فراهم می‌آورد. در این مقاله به معرفی بهترین برندهای دتکتور حرارتی خطی در بازار خواهیم پرداخت. با ما همراه باشید.

دتکتور حرارتی خطی چیست؟

دتکتور حرارتی خطی که به اختصار LHD نامیده می‌شود، یک سیستم تشخیص حریق پیشرفته و منعطف است که بر خلاف دتکتورهای نقطه‌ای معمولی، قادر به پایش دما در تمام طول مسیر یک کابل مخصوص می‌باشد. این دتکتور از یک کابل دو یا چند رشته‌ای با عایق‌های پلیمری حساس به حرارت تشکیل شده است که به محض افزایش دما بیش از حد مجاز یا وقوع حریق در هر نقطه از مسیر کابل، تغییر وضعیت داده و با ارسال سیگنال الکتریکی به پنل مرکزی، وقوع خطر را اعلام می‌کند.

به دلیل ساختار کابلی و مقاوم، این دتکتورها بهترین گزینه برای حفاظت از محیط‌های صعب ‌العبور، فضاهای وسیع و شرایط سخت صنعتی مانند تونل‌ها، مخازن سوخت، انبارها و غیره هستند که در آن‌ها استفاده از دتکتورهای دودی یا حرارتی نقطه‌ای به دلیل وجود گرد و غبار، رطوبت یا نویزهای محیطی امکان ‌پذیر نیست.

معرفی بهترین برندهای دتکتور حرارتی خطی در بازار

در صنعت ایمنی و اطفای حریق، دتکتورهای حرارتی خطی به دلیل توانایی در پایش محیط‌های سخت و طولانی، جایگاه ویژه‌ای دارند. در این قسمت از مقاله قصد داریم به معرفی 7 مورد از بهترین برندهای دتکتور حرارتی خطی در بازار بپردازیم. با ما همراه باشید:

برند  PTS

برند PTS که عمدتا به دلیل تکنولوژی‌های خاص خود در محیط‌های صنعتی شناخته می‌شود، تخصص بالایی در ارائه تجهیزات تشخیص حرارت با دقت مهندسی بالا دارد. دتکتورهای خطی این برند بر پایه تغییر مقاومت الکتریکی در اثر حرارت عمل می‌کنند و به دلیل ساختار منعطف و لایه‌های حفاظتی چند گانه، برای محیط‌هایی که دارای لرزش‌های شدید یا آلودگی‌های محیطی هستند، بسیار مناسب هستند. دقت در مکان ‌یابی خطا و قابلیت اطمینان در شرایط عملیاتی دشوار، از ویژگی‌های بارز سنسورهای حرارتی خطی این برند محسوب می‌شود که آن را به یکی از بهترین برندهای دتکتور حرارتی خطی در بازار تبدیل کرده است. در صورتی که تمایل به خرید دتکتورهای این برند دارید، می‌توانید محصولات زیر را از مجموعه ما تهیه نمایید:

دتکتور حرارتی خطی PTS

برند Protectowire

برند آمریکایی Protectowire به عنوان مخترع و پیشگام تکنولوژی تشخیص حرارت خطی در دنیا شناخته می‌شود و محصولات آن استاندارد طلایی این صنعت به شمار می‌روند. دتکتورهای این برند، به‌ ویژه سری دیجیتال PHSC، از دو رشته سیم فولادی با عایق پلیمر حساس به دما تشکیل شده‌اند که در صورت رسیدن به دمای مشخص، ذوب شده و اتصال کوتاه ایجاد می‌کنند. این برند به دلیل تنوع بالای روکش‌ها و داشتن معتبرترین تاییدیه‌های بین ‌المللی نظیر UL و FM، انتخاب اول برای پروژه‌های حساس نفت، گاز و پتروشیمی است. پایداری عملکرد در شرایط جوی بسیار سخت و طول عمر بالای کابل‌ها، پروتکتووایر را به مطمئن‌ترین گزینه برای حفاظت از سینی‌های کابل و مخازن سوخت تبدیل کرده است.

برند Thermocable

یکی دیگر از بهترین برندهای دتکتور حرارتی خطی در بازار Thermocable است که با تمرکز بر نوآوری و انعطاف‌ پذیری، سری محبوب ProReact را به بازار عرضه کرده است که هم در مدل‌های دیجیتال و هم آنالوگ عملکرد استانداردی دارد. ویژگی برجسته برند ترموکیبل، دقت بالای آن در تشخیص تغییرات دما و قابلیت یکپارچه‌ سازی آسان با پنل‌های اعلام حریق متعارف و آدرس ‌پذیر است. کابل‌های این برند در طیف وسیعی از دماهای عملکردی از ۶۸ تا ۱۸۵ درجه سانتی ‌گراد تولید می‌شوند که امکان استفاده از آن‌ها را در محیط‌های صنعتی متنوع فراهم می‌کند.

برند Patol

اما بپردازیم به معرفی برند پاتول، یکی دیگر از بهترین برندهای دتکتور حرارتی خطی در بازار. بر خلاف مدل‌های دیجیتال که پس از حریق باید تعویض شوند، دتکتورهای آنالوگ پاتول می‌توانند تغییرات دما را به صورت مداوم مانیتور کرده و پس از رفع شرایط هشدار، دوباره به حالت عادی بازگردند. این ویژگی باعث صرفه ‌جویی اقتصادی قابل توجهی در محیط‌هایی می‌شود که احتمال نوسانات دمایی موقت در آن‌ها زیاد است. جالب است بدانید که محصولات پاتول با استانداردهای سخت ‌گیرانه اروپایی تولید شده و به دلیل حساسیت قابل تنظیم و قابلیت اطمینان بالا، در پروژه‌های زیر ساختی کاربرد گسترده‌ای دارند.

برند زیمنس

قطعا نام برند Siemens را تا کنون بارها شنیده‌اید. این برند با معرفی سیستم FibroLaser، استانداردهای تشخیص حرارت را به سطح جدیدی از تکنولوژی فیبر نوری ارتقا داده است. این سیستم به جای سیم‌های فلزی، از کابل فیبر نوری برای سنجش دما در تمام طول مسیر استفاده می‌کند و قادر است محل دقیق آتش ‌سوزی را با دقت بسیار بالا در فواصل طولانی شناسایی کند. مهم‌ترین خاصیت دتکتورهای خطی نوری زیمنس، مصونیت کامل در برابر نویزهای الکترو مغناطیسی و صاعقه است که آن‌ها را برای استفاده در نیروگاه‌ها، خطوط مترو و صنایع سنگین ایده ‌آل می‌سازد.

بیشتر بخوانید: هشدارهای کاذب در دتکتور حرارتی خطی

برند زیتکس

اما در این میان، بد نیست به معرفی یکی از برندهای داخلی تولید کننده این تجهیزات بپردازیم. برند Zitex توانسته است با تکیه بر دانش بومی و استانداردهای روز، جایگاه ویژه‌ای در بازار داخلی و منطقه‌ای کسب کند. دتکتورهای حرارتی خطی زیتکس با در نظر گرفتن شرایط اقلیمی ایران طراحی شده‌اند و پایداری عملکردی بسیار خوبی در برابر نوسانات دما و رطوبت دارند. این کابل‌ها با روکش‌های ضد حریق و مقاوم در برابر تداخلات الکترو مغناطیسی عرضه می‌شوند و به دلیل قیمت رقابتی و دسترسی آسان به خدمات پس از فروش، انتخابی طلایی برای مجتمع‌های مسکونی، تجاری و غیره هستند.

برند سنس (Sens)

اما در نهایت، برند Sens یکی دیگر از قطب‌های قدرتمند تولید سیستم‌های حفاظتی در ایران است که دتکتورهای حرارتی خطی آن با بهره ‌گیری از آخرین تکنولوژی‌های دیجیتال تولید می‌شوند. محصولات تولیدی برند سنس به دلیل نصب آسان و کالیبراسیون دقیق با کنترل‌ پنل‌های مختلف، محبوبیت زیادی دارند. این تجهیزات با حساسیت بالا نسبت به افزایش ناگهانی دما، سرعت پاسخ ‌دهی بسیار کوتاهی دارند که در لحظات اولیه وقوع حریق بسیار حیاتی است. شایان ذکر است که استفاده از متریال مرغوب در بخش عایق سیم‌ها باعث شده تا نرخ آلارم کاذب در این برند به حداقل برسد. از همین روی، برند سنس را به عنوان یکی دیگر از بهترین برندهای دتکتور حرارتی خطی در بازار می‌شناسیم.

بیشتر بخوانید: روش‌های غیر فعال کردن سیستم اعلام حریق

نکات مهم در انتخاب بهترین برندهای دتکتور حرارتی خطی در بازار

انتخاب بهترین برندهای دتکتور حرارتی خطی در بازار به طور مستقیم با امنیت سرمایه و جان انسان‌ها در پروژه‌های صنعتی و ساختمانی گره خورده است. لذا در این قسمت از مقاله به بررسی 5 نکته طلایی خواهیم پرداخت که در انتخاب این تجهیزات باید به آن‌ها توجه نمایید:

تاییدیه‌های معتبر بین ‌المللی

یکی از اصلی‌ترین معیارهای تشخیص کیفیت بهترین برندهای دتکتور حرارتی خطی در بازار، دارا بودن گواهینامه‌های تخصصی مثل UL و FM است. این تاییدیه‌ها تضمین می‌کنند که کابل تحت شرایط سخت آزمایشگاهی، عملکرد دقیق خود را در دماهای بحرانی حفظ می‌کند. توجه داشته باشید که برندهای پیشرو با دارا بودن این مدارک، اطمینان می‌دهند که سیستم در برابر حریق‌های احتمالی دچار خطا نمی‌شود. لذا عدم توجه به این موضوع و انتخاب برندهای متفرقه می‌تواند منجر به عدم تایید نهایی پروژه توسط مراجع ذی ‌صلاح یا عدم عملکرد صحیح سیستم در لحظه حادثه شود.

مقاومت متریال کابل در برابر شرایط محیطی

به طور کلی، محیطی که دتکتور در آن نصب می‌شود تعیین ‌کننده نوع روکش کابل است. بهترین برندهای دتکتور حرارتی خطی در بازار، محصولات خود را با روکش‌های متنوعی از جمله PVC برای مصارف عمومی، Nylon برای مقاومت در برابر اشعه UV و سایش و Fluoropolymer برای محیط‌های خورنده و شیمیایی عرضه می‌کنند. انتخاب برندی که تنوع متریال بالایی دارد، به شما این امکان را می‌دهد که با توجه به رطوبت، مواد شیمیایی موجود در محیط یا تابش مستقیم خورشید، کابل مناسب را انتخاب کنید تا از پوسیدگی زودتر از موعد و همچنین هزینه‌های تعویض مجدد جلوگیری به عمل آید.

نوع تکنولوژی تشخیص

علی رغم این که دتکتورهای دیجیتال ساختار ساده و قیمت مناسبی دارند اما پس از یک بار فعال شدن باید تعویض شوند. در سوی مقابل، سیستم‌های آنالوگ و به ویژه فیبر نوری، قابلیت پایش مداوم دما را داشته و پس از اطفای حریق دوباره قابل استفاده هستند. لذا در صورتی که پروژه شما در مقیاس بزرگ مانند تونل‌های مترو است، باید سراغ برندهایی بروید که در تکنولوژی فیبر نوری متخصص هستند، اما برای فضاهای کوچک‌تر، برندهای دیجیتال مقرون ‌به‌ صرفه‌تر خواهند بود.

بیشتر بخوانید: طریقه نصب اعلام حریق در ساختمان از ۰ تا۱۰۰

امکان تعیین دقیق محل حریق

در مسیرهای طولانی کابل ‌کشی، دانستن اینکه آتش ‌سوزی دقیقا در کدام نقطه رخ داده است، نقشی حیاتی در سرعت واکنش تیم‌های امدادی دارد. برندهای برتر بازار معمولا ماژول‌های رابط هوشمندی ارائه می‌دهند که فاصله دقیق نقطه وقوع حریق را بر حسب متر روی نمایشگر نشان می‌دهند. در همین راستا، هنگام انتخاب بهترین برندهای دتکتور حرارتی خطی در بازار، حتما بررسی کنید که آیا پنل‌های واسط آن‌ها قابلیت آدرس ‌پذیری و نمایش متراژ دقیق را دارند یا خیر. فراموش نکنید که این ویژگی در پروژه‌های بزرگ، زمان طلایی مهار حریق را به شدت کاهش می‌دهد.

نصب آسان و پشتیبانی فنی

حتی بهترین برندهای دتکتور حرارتی خطی در بازار هم اگر پشتیبانی فنی و قطعات جانبی در دسترس نداشته باشد، پروژه شما را با چالش مواجه می‌کند. بهترین برندها، دستورالعمل‌های نصب دقیق، گیره‌های نگهدارنده مخصوص و جعبه‌های اتصال اورجینال را فراهم می‌کنند تا نصب سیستم کاملا استاندارد باشد. همچنین، به دلیل تحریم‌ها یا محدودیت‌های واردات، در بازار ایران باید برندی را انتخاب کنید که تامین قطعات یدکی و ماژول‌های آن در آینده میسر باشد. در این جا برندهای معتبر داخلی یا برندهای خارجی که نمایندگی فعال دارند، اولویت پیدا می‌کنند.

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به معرفی 7 مورد از بهترین برندهای دتکتور حرارتی خطی در بازار پرداختیم. دانستیم که انتخاب بهترین برندهای دتکتور حرارتی خطی در بازار، یک تصمیم کلیدی است که باید با در نظر گرفتن بودجه پروژه، شرایط محیطی و سطح حساسیت کاربری صورت گیرد. لذا استفاده از برندهای مطرحی مانند PTS، زیتکس، زیمنس و غیره به شما کمک می‌کند تا سطح ایمنی محیط را به شکل قابل توجهی افزایش دهید. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.

در صورت که تمایل به خرید دتکتور حرارتی خطی دارید، ما در مجموعه اسپین الکتریک آماده‌ایم تا این محصولات را با بهترین کیفیت و مناسب‌ترین قیمت به شما ارائه دهیم. جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان پیش از خرید، کافیست از طریق پل‌های ارتباطی با ما تماس حاصل فرمایید.

سوالات متداول

تفاوت اصلی بین دتکتور حرارتی خطی دیجیتال و آنالوگ در چیست؟

دتکتور دیجیتال مانند یک کلید عمل می‌کند و پس از رسیدن به دمای مشخص، عایق آن ذوب شده و هشدار می‌دهد که پس از آن کابل باید تعویض شود. اما دتکتور آنالوگ تغییرات مقاومت را به ‌صورت مداوم مانیتور کرده و معمولا پس از رفع حرارت، بدون نیاز به تعویض کابل به حالت عادی باز می‌گردد.

حداکثر طول کابل دتکتور خطی برای هر زون چقدر است؟

به طور کلی، این مقدار بسته به برند و نوع مرکز کنترل متفاوت است، اما به صورت استاندارد در مدل‌های دیجیتال استاندارد، هر زون می‌تواند تا ۲۰۰۰ متر را پوشش دهد این در حالی که است در سیستم‌های فیبر نوری یک دستگاه کنترل ‌کننده می‌تواند تا ۱۰ یا ۲۰ کیلومتر کابل را به صورت یکپارچه مدیریت کند.

آیا بهترین برندهای دتکتورهای حرارتی خطی در بازار در برابر آلارم‌های کاذب مقاوم هستند؟

بله. بهترین برندهای دتکتورهای حرارتی خطی در بازار به دلیل ساختار فیزیکی و عدم حساسیت به دود، گرد و غبار یا حشرات، نرخ آلارم کاذب بسیار پایینی دارند. در مدل‌های پیشرفته، لایه‌های محافظ شیلد دار نیز از تداخلات الکترو مغناطیسی جلوگیری می‌کنند تا آلارم کاذب در محیط‌های صنعتی تولید نشود.

پوشش ضد حریق چیست و چرا امروزه به یکی از اجزای حیاتی در طراحی و حفاظت سازه‌ها تبدیل شده است؟ این نوع پوشش‌ها مواد تخصصی هستند که با ایجاد لایه‌ای مقاوم در برابر حرارت و شعله، از تخریب مصالح و گسترش آتش جلوگیری می‌کنند. استفاده از پوشش ضد حریق نه تنها ایمنی افراد حاضر در ساختمان و تاسیسات صنعتی را افزایش می‌دهد، بلکه با کاهش خسارات مالی، افزایش طول عمر سازه و حفظ پایداری سازه در برابر دماهای بسیار بالا، نقش مهمی در حفاظت از دارایی‌ها ایفا می‌کند. انواع مختلف این پوشش‌ها، هر یک با ویژگی‌ها و کاربردهای منحصر به فرد، امکان انتخاب مناسب بر اساس نوع سازه و شرایط محیطی را فراهم می‌کنند. در این مقاله قصد داریم به بررسی این موضوع بپردازیم که پوشش ضد حریق چیست؟ با ما همراه باشید.



پوشش ضد حریق چیست؟

در پاسخ به این که پوشش ضد حریق چیست باید بگوییم که پوشش ضد حریق ماده‌ای است که با هدف افزایش مقاومت سازه‌ها، تجهیزات و مصالح در برابر حرارت و آتش ‌سوزی طراحی می‌شود. این پوشش با ایجاد یک لایه محافظ روی سطوح فلزی، بتنی یا چوبی، از گسترش سریع آتش و افزایش دما جلوگیری کرده و زمان لازم برای تخلیه، کنترل و اطفای حریق را فراهم می‌کند. در واقع، پوشش ضد حریق با عملکردی عایق ‌گونه، از تغییر شکل و تخریب سازه در اثر دمای بالا پیشگیری می‌کند و نقش مهمی در حفظ ایمنی ساختمان‌ها، تاسیسات صنعتی، پتروشیمی‌ها و حتی فضاهای عمومی دارد.

این نوع پوشش‌ها در انواع منبسط ‌شونده، پایه معدنی، اپوکسی و غیره تولید می‌شوند و انتخاب آن‌ها بر اساس نوع سازه، شرایط محیطی و استانداردهای ایمنی انجام می‌گیرد. به طور کلی، استفاده از پوشش ضد حریق نه ‌تنها الزامی ایمنی به‌ شمار می‌رود، بلکه عاملی موثر در افزایش دوام، کاهش خسارات مالی و جانی و بهبود سطح ایمنی کلی ساختمان است.

بیشتر بخوانید: تاثیر هوش مصنوعی در آتش نشانی – بررسی 10 تاثیر کلیدی

انواع پوشش ضد حریق چیست؟

امروزه انواع مختلفی از پوشش ضد حریق وجود دارد که هر کدام از آن‌ها دارای ویژگی‌های منحصر به فردی می‌باشند که آن را برای استفاده خاصی، قابل اجرا می‌کند. در این قسمت زا مقاله به بررسی این موضوع می‌پردازیم که انواع پوشش ضد حریق چیست. با ما همراه باشید:

پوشش ضد حریق منبسط‌ شونده

پوشش ضد حریق منبسط ‌شونده یکی از پیشرفته‌ترین و پر کاربردترین انواع پوشش‌های ضد آتش است که عملکرد آن مبتنی بر واکنش شیمیایی در دمای بالا است. هنگامی‌که حرارت محیط به حدود 200 تا 250 درجه سانتی ‌گراد می‌رسد، این پوشش شروع به انبساط کرده و لایه‌ای فومی و عایق تشکیل می‌دهد. این لایه عایق، سطح زیرین را از تماس مستقیم با حرارت و شعله محافظت کرده و از انتقال گرما به سازه جلوگیری می‌کند. از آنجا که این نوع پوشش ظاهر زیبایی دارد و وزن بسیار کمی به سازه اضافه می‌کند، در پروژه‌های ساختمانی مدرن بسیار محبوب است. همچنین، قابلیت اجرای سریع، رنگ ‌پذیری و نگهداری آسان از دیگر ویژگی‌های مهم آن به شمار می‌رود.



پوشش ضد حریق پایه معدنی

اما پوشش ضد حریق پایه معدنی از ترکیب سیمان، پرلیت، میکروسیلیس، الیاف معدنی و افزودنی‌های مقاوم در برابر حرارت ساخته می‌شود و یکی از اقتصادی‌ترین گزینه‌ها برای حفاظت در برابر آتش به شمار می‌رود. این پوشش با دستگاه‌های اسپری صنعتی روی تیرها، ستون‌ها و سقف‌های فلزی یا بتنی اجرا می‌شود و پس از خشک شدن، لایه‌ای سخت و ضخیم ایجاد می‌کند که در برابر حرارت مستقیم تا چند ساعت مقاومت دارد. از مزایای مهم آن می‌توان به دوام بالا، مقاومت در برابر رطوبت، ضربه و تغییرات دمایی اشاره کرد. پوشش پایه معدنی بیشتر در صنایع سنگین و صنعتی کاربرد دارد و به دلیل ضخامت زیاد، برای محیط‌های در معرض شعله مستقیم بسیار مناسب است.



پوشش ضد حریق اپوکسی

یکی دیگر از انواع پوشش ضد حریق قابل استفاده در پروژه‌های سنگین، پوشش ضد حریق اپوکسی است. اما ویژگی‌های این پوشش ضد حریق چیست؟ این پوشش از رزین‌های اپوکسی با افزودنی‌های مقاوم در برابر حرارت ساخته شده و پس از اجرا، سطحی بسیار چسبنده و نفوذ ناپذیر ایجاد می‌کند. در زمان آتش ‌سوزی، این ماده ساختار مولکولی خود را تغییر داده و به لایه‌ای فشرده و مقاوم تبدیل می‌شود که مانند سپری محافظ، از فلز زیرین در برابر دماهای بالای 1000 درجه سانتی‌ گراد محافظت می‌کند. از مهم‌ترین ویژگی‌های آن می‌توان به چسبندگی بالا به سطح، مقاومت عالی در برابر خوردگی و شرایط محیطی سخت اشاره کرد. پوشش اپوکسی ضد حریق به دلیل دوام طولانی و پایدار، یکی از بهترین گزینه‌ها برای تأسیسات حیاتی و زیرساختی می‌باشد.



پوشش ضد حریق بر پایه گچ

پوشش ضد حریق بر پایه گچ یکی از قدیمی‌ترین و اقتصادی‌ترین روش‌های مقاوم ‌سازی در برابر حریق است که از ترکیب گچ طبیعی، الیاف معدنی و افزودنی‌های ضد آتش ساخته می‌شود. این نوع پوشش بیشتر برای فضاهای داخلی ساختمان مانند دیوارها، سقف‌ها، ستون‌ها و مسیرهای خروج اضطراری به کار می‌رود. ویژگی اصلی آن، رها سازی بخار آب هنگام مواجهه با حرارت است، به‌ طوری‌که بخار آزاد شده باعث کاهش دما و جلوگیری از گسترش آتش می‌شود. علاوه بر خاصیت ضد حریق، پوشش گچی ضد آتش سطحی صاف و زیبا دارد و به‌ راحتی قابل رنگ ‌آمیزی و ترمیم می‌باشد. شایان ذکر است که استفاده از این پوشش در ساختمان‌های مسکونی و اداری رایج است زیرا علاوه بر ایمنی، به بهبود عایق صوتی و حرارتی محیط نیز کمک می‌کند.



پوشش ضد حریق سرامیکی

اما پوشش ضد حریق سرامیکی یکی دیگر از مقاوم‌ترین و تخصصی‌ترین انواع پوشش‌های مقاوم در برابر حرارت است که از ذرات سرامیکی ریزدانه، آلومینا، سیلیکا و رزین‌های خاص تشکیل می‌شود. اما توانایی پوشش ضد حریق چیست؟ این پوشش قادر است دماهای بسیار بالا تا حدود 1500 درجه سانتی‌ گراد را تحمل کند و به همین دلیل در صنایع هوافضا، خودرو سازی، نیروگاه‌ها، کوره‌های صنعتی و تجهیزات حرارتی کاربرد دارد. پوشش سرامیکی ضد حریق با ایجاد یک لایه فوق‌ العاده سخت و مقاوم، از اکسیداسیون، خوردگی و انبساط حرارتی فلزات جلوگیری می‌کند. همچنین از دیگر مزایای آن می‌توان به دوام طولانی، مقاومت در برابر شوک حرارتی و سازگاری با شرایط محیطی شدید اشاره کرد.



تخته مقاوم در برابر حریق (فایر برد)

اما در نهایت، تخته ضد حریق نوعی پوشش پیش‌ ساخته است که از ترکیب مواد معدنی نسوز، الیاف سیلیکاتی، گچ تقویت ‌شده و گاهی سیمان سبک تولید می‌گردد. این تخته‌ها به‌ صورت پانل‌های آماده بر روی دیوارها، سقف‌ها، ستون‌ها یا سازه‌های فلزی نصب می‌شوند و به ‌دلیل ساختار چند لایه خود، مانع انتقال حرارت به اجزای اصلی ساختمان می‌گردند. از ویژگی‌های بارز این نوع پوشش می‌توان به نصب سریع، وزن سبک، دوام بالا و قابلیت ترکیب با عایق‌های صوتی و حرارتی اشاره کرد. فایر بردها معمولا در مسیرهای فرار اضطراری، دیوارهای جدا کننده، اتاق‌های برق و فضاهای حساس به حریق استفاده می‌شوند.

بیشتر بخوانید: محاسبه دبی پمپ اسپرینکلر – بررسی 7 روش کلیدی



مزایای پوشش ضد حریق چیست؟

استفاده از پوشش ضد حریق، علاوه بر جلوگیری از گسترش آتش، می‌تواند مزایای متعدد دیگری را نیز به همراه داشته باشد. در این بخش از مقاله بررسی خواهیم کرد که مزایای استفاده از پوشش ضد حریق چیست:

افزایش مقاومت سازه در برابر حرارت و آتش

اصلی‌ترین مزیت پوشش ضد حریق، افزایش مقاومت سازه‌ها در برابر دماهای بسیار بالا و شعله مستقیم است. در هنگام آتش‌ سوزی، دمای فلز یا بتن می‌تواند ظرف چند دقیقه به بیش از 600 درجه سانتی ‌گراد برسد و این امر باعث تضعیف ساختاری و در نهایت فروپاشی سازه می‌شود. پوشش ضد حریق با ایجاد یک لایه عایق و مقاوم، از انتقال حرارت به مصالح زیرین جلوگیری کرده و پایداری سازه را برای چندین ساعت حفظ می‌کند. این ویژگی باعث می‌شود تیم‌های امدادی و آتش ‌نشانی فرصت کافی برای کنترل حریق و نجات افراد داشته باشند. به همین دلیل، استفاده از پوشش ضد حریق در پروژه‌های ساختمانی و صنعتی، یکی از الزامات اصلی ایمنی محسوب می‌شود.



جلوگیری از گسترش آتش و کاهش خسارات

یکی دیگر از مهم‌ترین نقش‌های پوشش ضد حریق، جلوگیری از گسترش سریع آتش در فضاهای مختلف ساختمان است. این پوشش‌ها با کاهش سرعت انتقال حرارت و شعله، مانع از سرایت آتش به بخش‌های مجاور می‌شوند و در نتیجه، خسارات مالی و جانی ناشی از حریق را به میزان چشمگیری کاهش می‌دهند. در واقع، پوشش ضد حریق نقش یک سد محافظ را ایفا می‌کند که از گسترش شعله در مسیرهای عمودی و افقی جلوگیری می‌نماید. این ویژگی برای ساختمان‌های چند طبقه، کارخانه‌ها و تاسیسات نفت و گاز که احتمال گسترش آتش در آن‌ها بالاست، اهمیت ویژه‌ای دارد. علاوه بر مواردی که گفته شد، کاهش آسیب به تجهیزات و مصالح موجب صرفه ‌جویی در هزینه‌های بازسازی پس از حادثه می‌شود.



افزایش ایمنی و زمان تخلیه اضطراری

یکی از مزایای حیاتی پوشش ضد حریق، افزایش سطح ایمنی افراد حاضر در ساختمان و فراهم ‌کردن زمان کافی برای تخلیه اضطراری است. در صورت وقوع آتش‌ سوزی، این پوشش با کنترل حرارت و جلوگیری از فروپاشی سریع سازه، شرایط پایدارتری را در محیط ایجاد می‌کند. به این ترتیب، کارکنان، ساکنان یا مراجعه ‌کنندگان می‌توانند با آرامش بیشتری ساختمان را ترک کنند و نیروهای امدادی نیز فرصت بیشتری برای عملیات نجات داشته باشند. از دیدگاه استانداردهای بین ‌المللی ایمنی مانند NFPA و EN، افزایش زمان مقاومت سازه در برابر حریق یکی از مهم‌ترین شاخص‌های ایمنی است که به ‌طور مستقیم با استفاده از پوشش ضد حریق تحقق می‌یابد.



افزایش طول عمر سازه و کاهش هزینه‌های نگهداری

پوشش ضد حریق نه تنها در برابر آتش، بلکه در برابر عوامل محیطی مانند رطوبت، خوردگی، مواد شیمیایی و تغییرات دمایی نیز مقاومت ایجاد می‌کند. این ویژگی موجب افزایش طول عمر مفید سازه‌ها و کاهش هزینه‌های تعمیر و نگهداری در بلند مدت می‌شود. در صنایع بزرگ استفاده از پوشش‌های اپوکسی یا معدنی ضد حریق باعث می‌شود فلزات دچار زنگ ‌زدگی، پوسته ‌پوسته شدن یا تغییر شکل نشوند. همچنین، این پوشش‌ها با ایجاد لایه‌ای محافظ، مانع نفوذ رطوبت و اکسیژن به سطح فلز می‌شوند که این امر در حفظ پایداری سازه در شرایط سخت اقلیمی بسیار تاثیر گذار است.



تطبیق ‌پذیری بالا و تنوع در کاربرد

یکی دیگر از مزایای برجسته پوشش ضد حریق، قابلیت استفاده در انواع سازه‌ها و محیط‌ها است. این پوشش‌ها در مدل‌های مختلف مانند منبسط ‌شونده، پایه معدنی، اپوکسی، گچی و سرامیکی تولید می‌شوند که هرکدام برای نوع خاصی از ساختمان یا صنعت مناسب هستند. به عنوان مثال، پوشش‌های منبسط‌ شونده برای سازه‌های فلزی با طراحی مدرن، پوشش‌های گچی برای فضاهای داخلی، و پوشش‌های اپوکسی برای محیط‌های صنعتی با خطر بالا به‌ کار می‌روند. علاوه بر این، اجرای آن‌ها می‌تواند به روش اسپری، قلم‌ مو یا نصب پانل انجام شود و از نظر ظاهری نیز با رنگ ‌آمیزی یا پوشش تزئینی هماهنگ گردد.





نکات کلیدی در اجرای پوشش ضد حریق چیست؟

اما به منظور این که پوشش ضد حریق در نظر گرفته شده بتواند بهترین و بهینه‌ترین عملکرد را از خودش بر جای بگذارد، در وهله اول نیاز دارید که از یک تیم متخصص بهره بگیرید. در کنار آن، توجه به چند نکته کلیدی می‌تواند بسیار موثر باشد:

آماده‌ سازی سطح

پایه هر اجرای موفق پوشش ضد حریق، آماده‌ سازی دقیق سطح است که شامل پاکسازی روغن، گریس، زنگ ‌زدگی، گرد و غبار و هر گونه رنگ یا پوشش قبلی که مانع چسبندگی می‌باشد. روش‌های رایج شامل سندبلاست یا شیمیایی پاکسازی، شستن با حلال‌های مناسب و استفاده از پرایمرهای مخصوص است، چون چسبندگی ضعیف پوشش به سطح باعث کاهش چشمگیر عملکرد حرارتی و طول عمر پوشش می‌شود. همچنین کنترل زبری سطح برای نوع پوشش انتخابی اهمیت دارد. برای نمونه پوشش‌های منبسط ‌شونده به سطحی با چسبندگی یکنواخت نیاز دارند تا در هنگام انبساط ترک نخورد یا جدا نشود.



انتخاب نوع پوشش و تعیین مقاومت حریق مورد نیاز

قبل از هر کاری باید نوع پوشش ضد حریق را بر اساس جنس سازه، شرایط محیطی و زمان مقاومت مورد انتظار (مثلا 30، 60، 90 یا 120 دقیقه) تعیین کرد. انتخاب نادرست مانند استفاده از پوشش گچی در محیط‌های مرطوب یا پوشش اپوکسی در فضایی با تماس شیمیایی شدید، منجر به شکست عملکردی و هزینه‌های تعمیر می‌شود. برای تعیین دقیق، نیاز است به الزامات کدها و استانداردهای محل پروژه مراجعه شده و معیارهای مهندسی آتش‌ سوزی محاسبه شوند. این کار تضمین می‌کند پوشش نه ‌تنها زیبایی، بلکه عملکرد حفاظتی مورد انتظار را ارائه دهد.



ضخامت صحیح لایه و روش اجرای مناسب

عملکرد حفاظتی پوشش‌ها به ‌طور مستقیم وابسته به ضخامت اعمال ‌شده و روش اجرا است. هر پوشش یک ضخامت طراحی ‌شده دارد که بر مبنای آزمایش‌های استاندارد تعیین می‌شود. اجرای کمتر از ضخامت توصیه‌ شده یا اعمال چند لایه اشتباه می‌تواند زمان مقاومت در برابر آتش را کاهش دهد، در حالی که ضخامت بیش از حد نیز می‌تواند مشکلاتی چون ترک‌ خوردگی یا جداشدگی ایجاد کند. روش‌های اجرا باید متناسب با نوع پوشش و دسترسی سازه انتخاب شوند و اپراتورهای مجرب با ابزار کالیبره شده ضخامت واقعی را با ابزارهایی مثل ضخامت ‌سنج‌های الکترو مغناطیسی یا نمونه ‌برداری اندازه ‌گیری کنند. توصیه می‌شود برای پروژه‌های حساس از نمونه اجرای آزمایشی استفاده شود تا پارامترهای اجرا قبل از پوشش کل سازه تایید گردد.



کنترل شرایط محیطی هنگام اجرا و خشک ‌شدن

دمای محیط، رطوبت نسبی و تهویه محل اجرا نقش حیاتی در چسبندگی، زمان خشک ‌شدن و عملکرد نهایی هر پوشش ضد حریق ایفا می‌کنند. بسیاری از پوشش‌ها نیاز به حداقل دما و حداکثر رطوبت مشخص دارند. اجرای پوشش در دمای پایین یا در هوای مرطوب ممکن است باعث تاخیر در پخت، ایجاد حفرات و ضعف مکانیکی شود. بنابراین قبل از شروع، شرایط آب‌ و هوایی را بررسی، در صورت نیاز از گرم‌ کن، هیت پمپ یا تهویه مناسب استفاده و زمان اعمال لایه‌های بعدی را مطابق دیتاشیت تولید کننده تنظیم نمایید. پس از اجرا نیز باید مدت زمان لازم برای پخت کامل و آزمایش‌های اولیه رعایت شود تا عملکرد نهایی تضمین گردد.



هماهنگی با پرایمرها، لایه‌های میانی و سازگاری مواد

اما برای دست ‌یابی به بهترین عملکرد، پوشش ضد حریق اغلب باید با یک پرایمر یا لایه میانی مناسب ترکیب شود. پرایمر درست باعث افزایش چسبندگی، جلوگیری از خوردگی زیرین و بهبود طول عمر می‌شود. انتخاب پرایمر باید از منظر شیمیایی با پوشش نهایی سازگار باشد چون برخی رزین‌ها با یکدیگر ناسازگار می‌شوند و واکنش‌های نامطلوب مثل پوسته‌ پوسته شدن را ایجاد می‌کنند. همچنین در مواردی که سازه در معرض مواد شیمیایی یا نمک قرار دارد، پرایمرهای ضد خوردگی مخصوص باید به ‌کار روند. همیشه دیتاشیت‌های فنی هر دو محصول را مقایسه کنید و در صورت لزوم از تأییدیه سازنده پوشش برای ترکیب محصولات مختلف استفاده کنید.



نحوه مراقبت از پوشش ضد حریق چیست؟

پس از نصب و اجرای کامل، لازم است به ‌صورت دوره‌ای وضعیت پوشش از نظر چسبندگی، ترک ‌خوردگی، تغییر رنگ، پوسته‌ شدن یا آسیب‌های مکانیکی بررسی شود، زیرا هر گونه صدمه حتی جزئی می‌تواند عملکرد حرارتی آن را در هنگام آتش‌ سوزی مختل کند. در محیط‌های صنعتی یا مرطوب، بازبینی دوره‌ای برای اطمینان از عدم نفوذ رطوبت، مواد شیمیایی یا روغن به لایه پوشش ضروری است. در صورت مشاهده هرگونه آسیب، باید ترمیم با همان نوع ماده و طبق دستورالعمل سازنده انجام شود تا هماهنگی شیمیایی حفظ گردد.

همچنین، ثبت مستندات نگهداری، تاریخ بازبینی‌ها و نتایج آزمون‌های کیفی به مدیریت ایمنی پروژه کمک می‌کند. رعایت این نکات موجب می‌شود پوشش ضد حریق در طول سال‌ها عملکرد خود را حفظ کرده و در شرایط اضطراری، بالاترین سطح حفاظت حرارتی را برای سازه فراهم آورد.



کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به بررسی این سوال پرداختیم که پوشش ضد حریق چیست؟ دانستیم که استفاده از پوشش ضد حریق یک اقدام استراتژیک و ضروری در طراحی و نگهداری ساختمان‌ها و تاسیسات صنعتی محسوب می‌شود. این پوشش‌ها با افزایش مقاومت سازه در برابر حرارت، جلوگیری از گسترش شعله، افزایش ایمنی افراد و کاهش هزینه‌های نگهداری سطح ایمنی کلی پروژه را به طرز قابل توجهی ارتقا می‌دهند. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.

ما در مجموعه اسپین الکتریک به صورت تخصصی در زمینه تامین و ارائه انواع تجهیزات مقابله با حریق فعالیت می‌کنیم. لذا شما همراهان محترم می‌توانید جهت کسب اطلاعات بیشتر، از طریق پل‌های ارتباطی با ما تماس بگیرید.

در بسیاری از محیط‌های صنعتی، تشخیص سریع آتش‌سوزی می‌تواند تفاوت بین کنترل بحران و یک فاجعه تمام‌عیار باشد. در این میان، حسگرهای شعله به‌عنوان یکی از پیشرفته‌ترین روش‌های کشف آتش، نقش حیاتی در ایمنی تأسیسات ایفا می‌کنند. طبق استاندارد NFPA A.17.8.3.2.1، این نوع از حسگرها در شرایط خاصی بیشترین کارایی را دارند. در این مقاله از بلاگ اسپین الکتریک، با کاربردها، مزایا، محدودیت‌ها و نکات فنی مهم در استفاده از این تجهیزات آشنا می‌شویم.

حسگر شعله چیست و چگونه کار می‌کند؟

حسگر شعله ابزاری است که تابش انرژی ناشی از شعله آتش را در طیف‌های فرابنفش (UV)، مادون‌قرمز (IR) یا مرئی تشخیص می‌دهد. برخلاف حسگرهای دود یا حرارت که به علائم ثانویه آتش‌سوزی واکنش نشان می‌دهند، حسگرهای شعله مستقیماً نور و انرژی ساطع‌شده از خود شعله را شناسایی می‌کنند. این ویژگی آن‌ها را به گزینه‌ای ایده‌آل برای محیط‌هایی تبدیل می‌کند که آتش با سرعت زیاد و بدون تولید زیاد دود گسترش می‌یابد.

بیشتر بخوانید: راهنمای جامع تشخیص شعله و جرقه بر اساس استاندارد NFPA 72

کاربردهای توصیه‌شده برای حسگرهای شعله بر اساس استاندارد NFPA

طبق بند A.17.8.3.2.1 از استاندارد NFPA، حسگرهای شعله برای کاربردهای خاصی طراحی شده‌اند:

۱. فضاهای بزرگ و سقف‌بلند مانند آشیانه‌ها و انبارها

در محیط‌هایی با ارتفاع زیاد، دود ممکن است قبل از رسیدن به حسگرهای دود یا حرارت پخش شود. اما حسگر شعله می‌تواند آتش را در همان لحظه شروع تشخیص دهد.

۲. مناطق باز یا نیمه‌باز

در فضاهایی که جریان هوا یا باد وجود دارد، حرکت دود مختل شده و عملکرد حسگرهای سنتی کاهش می‌یابد. در چنین محیط‌هایی، حسگر شعله انتخاب بهتری است.

۳. تأسیسات با خطر بالا مانند پتروشیمی، انبار سوخت، رنگ‌آمیزی و کار با حلال‌ها

در این مکان‌ها، خطر آتش‌سوزی ناگهانی و شعله‌ور شدن سریع بسیار بالاست. بنابراین، وجود حسگرهای سریع‌العمل مانند حسگر شعله الزامی است.

۴. ماشین‌آلات با ریسک بالا و سیستم‌های اطفاء گازی

برای اطمینان از تشخیص سریع و فعال‌سازی سیستم اطفاء خودکار، استفاده از حسگر شعله توصیه می‌شود.

۵. شرایط محیطی نامناسب برای حسگرهای دیگر

در برخی مکان‌ها، دما، رطوبت یا گرد و غبار عملکرد حسگرهای دیگر را مختل می‌کند. حسگر شعله در چنین شرایطی بهتر عمل می‌کند.

بیشتر بخوانید: راهنمای جامع بیم دتکتورها بر اساس استاندارد ISO 7240-12

عوامل تداخل در عملکرد حسگرهای شعله

هرچند حسگر شعله ابزار قدرتمندی است، اما برخی منابع انرژی خارجی می‌توانند باعث خطا در عملکرد یا کاهش دقت آن شوند:

• نور مستقیم خورشید
• صاعقه و الکتریسیته ساکن
• پرتوهای ایکس، گاما و کیهانی
• جوشکاری قوسی که پرتو UV تولید می‌کند
• تداخلات الکترومغناطیسی (EMI و RFI)
• نورهای مصنوعی پرقدرت
• اشیاء داغ مانند مشعل یا کوره‌ها

برای کاهش این تداخلات، انتخاب حسگر مناسب با فناوری تشخیص پیشرفته و فیلترهای دقیق ضروری است.

اهمیت زاویه دید در عملکرد حسگر شعله

طبق بند A.17.8.3.2.3، زاویه‌ای که آتش نسبت به محور نوری حسگر دارد، روی حساسیت تشخیص تأثیرگذار است. هرچه زاویه آتش نسبت به حسگر بیشتر شود، شعله باید بزرگ‌تر باشد تا توسط حسگر دیده شود. به همین دلیل، هنگام نصب حسگر باید موقعیت، ارتفاع و زاویه دید به‌درستی بررسی شود تا پوشش کامل حاصل گردد.

تفاوت واکنش حسگرها به سوخت ‌های مختلف

بند A.17.8.3.2.4 تأکید می‌کند که اکثر حسگرهای شعله به نوع سوخت آتش‌سوزی نیز حساس هستند. به بیان ساده:

• آتش حاصل از سوخت‌های مختلف (مانند گاز، نفت، چوب) انرژی متفاوتی در طیف فرابنفش، مرئی یا مادون‌قرمز منتشر می‌کند. یک حسگر ممکن است به آتش ناشی از گاز طبیعی سریع‌تر واکنش نشان دهد تا آتش حاصل از روغن‌های صنعتی. بنابراین، هنگام طراحی سیستم تشخیص آتش، نوع سوخت‌های موجود باید مدنظر قرار گیرد و فاصله حسگر با سطح خطر تنظیم شود.

نگهداری و نظافت حسگرهای شعله

برای حفظ دقت عملکرد، حسگرها باید نظافت دوره‌ای داشته باشند. بند A.17.8.3.2.6 روش‌هایی برای این کار پیشنهاد می‌کند:

1. نظارت خودکار بر شفافیت لنز و ارسال هشدار در صورت آلودگی
2. تمیز کردن لنز با جریان هوا (Air Purge Systems)

هرچند این سیستم‌ها مفیدند، اما جایگزین بازدید و بررسی منظم نیستند. همچنین، استفاده از محافظ‌های شیشه‌ای روی حسگر مجاز نیست، مگر اینکه به‌طور خاص برای آن تأیید شده باشند.

چرا انتخاب درست حسگر شعله اهمیت دارد؟

در طراحی سیستم اعلام حریق، انتخاب حسگر شعله باید بر اساس موارد زیر انجام شود:

• نوع محیط و شرایط فیزیکی
• نوع سوخت و مواد قابل احتراق
• زاویه دید و فاصله از منبع خطر
• میزان نور و منابع تداخلی

حسگر اشتباه نه تنها عملکرد خوبی ندارد، بلکه ممکن است باعث آلارم‌های اشتباه یا تشخیص ناقص شود.

نتیجه‌گیری

حسگرهای شعله یکی از مؤثرترین تجهیزات برای تشخیص سریع آتش در محیط‌های صنعتی و خاص هستند. با آگاهی از کاربردهای مناسب، محدودیت‌ها، نحوه عملکرد و عوامل مؤثر در دقت آن‌ها می‌توان سیستمی ایمن، دقیق و قابل‌اعتماد طراحی کرد. در اسپین الکتریک، ما با بهره‌گیری از استانداردهای بین‌المللی و محصولات پیشرفته، آماده‌ایم تا راهکارهای تخصصی برای ایمنی شما ارائه دهیم.

اگر در پروژه صنعتی خود با چالش‌هایی در زمینه ایمنی و سیستم اعلام حریق روبه‌رو هستید، تیم مهندسی اسپین الکتریک آماده است تا در طراحی و تأمین تجهیزات، همراه شما باشد.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

ایمنی در برابر آتش‌سوزی همواره یکی از دغدغه‌های مهم در طراحی و بهره‌برداری از ساختمان‌ها بوده است. با گسترش سازه‌های مدرن و فضاهای بسیار بزرگ مانند انبارها، سالن‌های نمایش، فرودگاه‌ها و مراکز خرید، نیاز به سیستم‌هایی با قابلیت تشخیص سریع حریق در فواصل طولانی بیش از پیش احساس می‌شود. آشکارسازهای دودی نقطه‌ای که در فضاهای کوچک کاربرد دارند، در این نوع محیط‌ها به دلیل وسعت زیاد، کارایی لازم را ندارند. در چنین شرایطی، بیم دتکتور (Beam Detector) یا آشکارساز دودی بیم به عنوان یک فناوری حیاتی معرفی می‌شود.

در این مقاله به صورت کامل به نحوه کار بیم دتکتور، اجزای تشکیل‌دهنده، مزایا، چالش‌ها و کاربردهای آن می‌پردازیم تا درک درستی از این چشم‌های نامرئی نگهبان به دست آوریم.

نحوه کار بیم دتکتور: اصول عملکرد و ساختار

برای درک بهتر نحوه کار بیم دتکتور ابتدا باید با اصول فیزیکی تشخیص دود و اجزای تشکیل‌دهنده این سیستم آشنا شویم.

۱. اساس فیزیکی تشخیص دود در بیم دتکتور

بیم دتکتور بر پایه دو پدیده فیزیکی مهم کار می‌کند: پراکندگی نور (Scattering) و تضعیف نور (Attenuation). زمانی که نور از محیط عبور می‌کند، در صورت وجود ذرات دود در مسیر، بخشی از نور جذب یا پراکنده می‌شود و شدت نوری که به گیرنده می‌رسد کاهش می‌یابد. بیم دتکتور این کاهش شدت نور را اندازه‌گیری کرده و آن را به عنوان نشانه‌ای از وجود دود و احتمال وقوع آتش‌سوزی تفسیر می‌کند.

نکته مهم این است که برای کاهش اثرات عوامل مزاحم محیطی (مانند گرد و غبار یا رطوبت) بیشتر بیم دتکتورها از نور مادون قرمز (IR) استفاده می‌کنند. نور مادون قرمز نسبت به نور مرئی کمتر تحت تاثیر ذرات کوچک یا بخار آب قرار می‌گیرد و بیشتر تحت تاثیر ذرات بزرگ دود است، که دقت سیستم را افزایش می‌دهد.

۲. اجزای اصلی بیم دتکتور

برای توضیح نحوه کار بیم دتکتور باید اجزای تشکیل‌دهنده آن را بشناسیم:

• فرستنده (Transmitter): منبع نور مادون قرمز که پرتوی باریک و کنترل‌شده‌ای را به سمت گیرنده می‌تاباند.
• گیرنده (Receiver): فوتودیود یا آرایه‌ای از حسگرها که نور را دریافت کرده و تغییرات شدت آن را به سیگنال الکتریکی تبدیل می‌کند.
• واحد کنترل (Control Unit): پردازشگر سیگنال‌ها که تغییر شدت نور را تحلیل می‌کند و در صورت عبور از آستانه تعیین‌شده، وضعیت آلارم را فعال می‌نماید.

۳. انواع پیکربندی بیم دتکتور

بسته به شرایط فضا و نوع پروژه، بیم دتکتور می‌تواند در دو پیکربندی نصب شود:

• بیم دتکتور نوع جداگانه (Transmitter/Receiver): در این مدل، فرستنده و گیرنده به صورت مجزا در دو طرف فضا نصب می‌شوند. پرتوی نور از فرستنده به گیرنده می‌تابد و تغییر شدت آن مانیتور می‌شود. این نوع برای فواصل طولانی تا 150 متر مناسب است.
• بیم دتکتور نوع بازتابنده (Reflective Type): در این مدل، فرستنده و گیرنده در یک واحد مشترک قرار دارند و پرتوی نور به سمت یک آینه بازتابنده ارسال می‌شود. نور پس از بازتاب به گیرنده بازمی‌گردد. این مدل نصب ساده‌تری دارد ولی برای فواصل کوتاه‌تر (تا 100 متر) کاربرد دارد.
• بیشتر بخوانید: مهندسی حریق چیست؟ | (0 تا 100) چیزی که باید بدانید
•

۴. نحوه کار بیم دتکتور در شرایط عادی و حریق

برای درک بهتر نحوه کار بیم دتکتور باید بدانیم این سیستم چگونه بین وضعیت عادی و حریق تفاوت قائل می‌شود.

• حالت عادی: در شرایطی که دود در مسیر پرتو وجود ندارد، نور بدون مانع به گیرنده می‌رسد. گیرنده سیگنال با شدت کامل را دریافت می‌کند و سیستم وضعیت “عادی” را نمایش می‌دهد.
• حالت حریق: با ورود دود به مسیر پرتو، شدت نور به علت جذب و پراکندگی کاهش می‌یابد. گیرنده کاهش سیگنال را تشخیص داده و در صورتی که از آستانه تنظیم‌شده بیشتر باشد، آلارم حریق فعال می‌شود.

این اصل ساده اما بسیار حساس، اساس نحوه کار بیم دتکتور است و دقت بالای آن، این سیستم را برای فضاهای وسیع ایده‌آل می‌سازد.

۵. تکنولوژی‌های پیشرفته در بیم دتکتور

برای افزایش دقت و کاهش خطاها، بیم دتکتورها از تکنیک‌های مدرن بهره می‌برند:

• جبران رانش (Drift Compensation): با گذشت زمان ممکن است لنزها کثیف شوند یا گرد و غبار روی سیستم بنشیند. این تکنولوژی به صورت هوشمند تغییرات تدریجی را جبران می‌کند تا از آلارم‌های کاذب جلوگیری شود.
• هم‌ترازی خودکار (Auto Alignment): بیم دتکتورهای پیشرفته به سیستم هم‌ترازی خودکار مجهز هستند که در زمان نصب و همچنین در زمان تغییرات سازه‌ای به‌طور خودکار مسیر پرتو را اصلاح می‌کنند.
• فیلترهای نوری: برای جلوگیری از تاثیر نورهای مزاحم مانند نور خورشید یا نور چراغ‌های قوی از فیلترهای مخصوص استفاده می‌شود.
• تشخیص چندمعیاره (Multi-Criteria Detection): برخی بیم دتکتورها علاوه بر سنجش شدت نور، از سنسورهای حرارتی یا سنسور گاز هم بهره می‌برند تا دقت تشخیص افزایش یابد.

۶. کاربردهای بیم دتکتور

یکی از مزایای بیم دتکتورها، کاربرد گسترده آن‌ها در پروژه‌های مختلف است. این سیستم‌ها به ویژه در فضاهایی که نیاز به پوشش وسیع و سقف‌های بلند دارند، بسیار موثر هستند. مهم‌ترین کاربردهای بیم دتکتور عبارتند از:

• انبارها و سوله‌های صنعتی بزرگ
• سالن‌های ورزشی و نمایش
• فرودگاه‌ها و ایستگاه‌های راه‌آهن
• مراکز خرید و فروشگاه‌های بزرگ
• آتریوم‌ها و لابی‌های هتل‌های بلندمرتبه

۷. مزایای بیم دتکتور

بیم دتکتورها در مقایسه با دتکتورهای نقطه‌ای و سیستم‌های نمونه‌بردار هوا (ASD) مزایای متعددی دارند:

• پوشش وسیع: یک بیم دتکتور می‌تواند تا ده‌ها متر را پوشش دهد.
• هزینه کمتر: کاهش تعداد دتکتورها و سیم‌کشی.
• مناسب برای ارتفاع بالا: تشخیص سریع دود در فضاهای با سقف بلند.
• کاهش آلارم‌های کاذب: به لطف فناوری‌های جبران رانش و فیلترهای نوری.
• نگهداری آسان: به دلیل تعداد کمتر تجهیزات و دسترسی ساده‌تر.
• بیشتر بخوانید: معرفی (0 تا 100) سیستم اعلام حریق کارخانه
•

۸. چالش‌ها و نکات مهم طراحی

اگرچه بیم دتکتورها مزایای بسیاری دارند، در زمان طراحی و نصب باید به نکات زیر دقت کرد:

• هم‌ترازی دقیق: نصب اشتباه یا تغییر موقعیت فرستنده و گیرنده می‌تواند عملکرد را مختل کند.
• انسداد مسیر پرتو: وجود موانع متحرک مانند جرثقیل‌ها یا قفسه‌های بلند می‌تواند باعث آلارم کاذب شود.
• نورهای مزاحم: نور مستقیم خورشید یا منابع نوری قوی باید کنترل شوند.
• شرایط محیطی: گرد و غبار شدید، رطوبت بالا یا تغییرات دمایی باید در طراحی سیستم در نظر گرفته شوند.
• الگوی جریان هوا: مسیر حرکت دود باید طوری باشد که به سرعت وارد مسیر پرتو شود.

۹. مقایسه با سایر سیستم‌ها

در مقایسه با دتکتورهای نقطه‌ای، بیم دتکتورها برای فضاهای بزرگ بسیار مناسب‌تر هستند و هزینه کمتری دارند. در حالی که دتکتورهای نمونه‌بردار هوا (ASD) حساسیت بسیار بالاتری دارند، اما قیمت آن‌ها به‌مراتب بیشتر است و نصب پیچیده‌تری نیاز دارند. بیم دتکتورها راه‌حلی مقرون‌به‌صرفه و موثر برای پوشش وسیع و تشخیص سریع حریق هستند.

نتیجه‌گیری

در این مقاله از اسپین الکتریک تلاش کردیم به صورت جامع به نحوه کار بیم دتکتور و اهمیت آن در سیستم‌ اعلام حریق بپردازیم. بیم دتکتورها به عنوان یک راهکار پیشرفته، دقت بالا و پوشش گسترده‌ای را برای فضاهای وسیع و ساختمان‌های با ارتفاع زیاد فراهم می‌کنند. با درک صحیح نحوه عملکرد و رعایت اصول طراحی، این دتکتورها می‌توانند به شکل موثری امنیت ساختمان‌ها را در برابر حریق تضمین کنند.

استفاده از بیم دتکتور به‌عنوان “چشم‌های همیشه بیدار” در فضاهای صنعتی و تجاری می‌تواند جان و مال افراد را در برابر خطر آتش‌سوزی محافظت کند. با توجه به پیشرفت فناوری، آینده بیم دتکتورها به سمت هوشمندتر شدن و افزایش دقت حرکت می‌کند و انتظار می‌رود نقش پررنگ‌تری در سیستم‌های ایمنی ساختمان‌های مدرن ایفا نمایند.

آموزش نگهداری و سرویس بیم دتکتور یکی از مهم‌ترین اقداماتی است که برای افزایش ایمنی ساختمان‌ها باید جدی گرفته شود. بیم دتکتور به ‌عنوان یکی از پیشرفته‌ترین تجهیزات سیستم اعلام حریق، تنها زمانی می‌تواند عملکرد دقیق و قابل اعتماد داشته باشد که به ‌طور منظم سرویس و نگهداری شود. اهمیت این موضوع نه‌ تنها در افزایش دقت تشخیص و جلوگیری از هشدارهای کاذب است، بلکه نقش مهمی در کاهش هزینه‌ها، افزایش طول عمر دستگاه و ایجاد امنیت جانی و مالی ایفا می‌کند. از این رو، آشنایی با اصول و اهمیت نگهداری صحیح بیم دتکتور می‌تواند ضامن ایمنی بیشتر محیط و اطمینان خاطر کاربران باشد. با ما همراه باشید تا به بررسی آموزش نگهداری و سرویس بیم دتکتور بپردازیم

گام به گام آموزش نگهداری و سرویس بیم دتکتور

به منظور این که بتوانید یک محیط ایمن و استاندارد را در برابر حریق و آتش سوزی به وجود آورید، علاوه بر این که نیاز به بهره گیری از بهترین سیستم‌های اعلام حریق دارید، می‌بایست به آموزش نگهداری و سرویس بیم دتکتور نیز توجه ویژه‌ای کنید. این آموزش شامل موارد زیر می‌شود:

تمیز کاری لنزها و سنسورهای بیم دتکتور

در فرآیند آموزش نگهداری و سرویس بیم دتکتور، تمیز کاری منظم لنزها و سنسورها اهمیت ویژه‌ای دارد. لنزها بخش اصلی در عملکرد بیم دتکتور هستند که پرتو لیزر را ارسال و دریافت می‌کنند. تجمع گرد و غبار، دود، بخار روغن یا حتی ذرات ناشی از کارگاه‌های صنعتی می‌تواند باعث تضعیف پرتو و اختلال در عملکرد دستگاه شود. این آلودگی‌ها معمولا منجر به بروز هشدارهای کاذب یا عدم تشخیص به موقع حریق خواهند شد. در همین راستا، استفاده از دستمال میکروفایبر نرم و محلول‌های پاک ‌کننده مناسب، بهترین راهکار برای جلوگیری از این مشکل است. همچنین توصیه می‌شود این کار حداقل هر سه ماه یک بار انجام شود تا بیم دتکتور همیشه در شرایط بهینه باقی بماند.

بررسی دقیق مسیر پرتو لیزر

یکی از مراحل کلیدی در آموزش نگهداری و سرویس بیم دتکتور، بررسی مسیر پرتو لیزر است. بیم دتکتور برای تشخیص حریق نیاز دارد که پرتو آن بدون هیچ مانعی از فرستنده به گیرنده برسد. اما تغییرات محیطی مانند نصب تجهیزات جدید، عبور کابل‌ها یا حتی قرار گرفتن موقت اجسام بزرگ می‌تواند باعث انسداد مسیر پرتو شود. این موضوع هموما موجب قطع سیگنال یا ایجاد خطا در سیستم می‌شود. لذا برای پیشگیری از این مشکل، مسیر پرتو باید به صورت دوره‌ای بازبینی شود و هر گونه مانع احتمالی حذف گردد. در برخی موارد حتی تغییر نور محیطی یا انعکاس نور خورشید هم می‌تواند اثر منفی بگذارد، بنابراین توجه به شرایط نصب نیز بسیار مهم است.

کالیبراسیون و تنظیم مجدد دستگاه

حساسیت بیم دتکتور در طول زمان ممکن است به دلیل تغییر شرایط محیطی یا استفاده طولانی ‌مدت کاهش یابد. در آموزش نگهداری و سرویس بیم دتکتور توصیه می‌شود که دستگاه به‌ طور مرتب کالیبره شود تا میزان حساسیت آن با شرایط محیطی هماهنگ بماند. کالیبراسیون نادرست می‌تواند موجب شود دستگاه در برابر دود ضعیف عمل کند یا برعکس، به کوچک‌ترین تغییرات واکنش نشان دهد و هشدار کاذب ایجاد کند. به طور معمول، کارشناسان پیشنهاد می‌کنند سالی یک یا دو بار این کار انجام شود. کالیبراسیون دقیق نه تنها باعث افزایش دقت تشخیص می‌شود، بلکه عمر مفید دستگاه را هم به شکل قابل توجهی افزایش خواهد داد.

تست عملکرد سیستم با تجهیزات استاندارد

همانگونه که می‌دانید، بخش مهمی از آموزش نگهداری و سرویس بیم دتکتور مربوط به تست‌های دوره‌ای عملکرد دستگاه است. تست عملکرد به شما کمک می‌کند مطمئن شوید که بیم دتکتور در شرایط واقعی آتش‌ سوزی نیز به ‌درستی عمل خواهد کرد. برای این کار باید از تجهیزات استاندارد مانند دستگاه‌های شبیه‌ ساز دود یا فیلترهای تستی مخصوص استفاده شود. این تست‌ها شامل قطع مسیر پرتو به شکل کنترل‌ شده است تا واکنش دتکتور بررسی شود. اجرای چنین آزمایش‌هایی به‌ ویژه بعد از هر سرویس یا تغییرات محیطی ضروری است، زیرا تضمین می‌کند دستگاه در مواقع حساس بدون خطا عمل کند و ارتباط صحیحی با پنل مرکزی داشته باشد.

بررسی کابل‌ها و اتصالات الکتریکی

در بسیاری از موارد مشکلات بیم دتکتور به دلیل نقص در کابل ‌کشی یا اتصالات الکتریکی رخ می‌دهد. به همین دلیل در فرآیند آموزش نگهداری و سرویس بیم دتکتور باید کابل‌ها و ترمینال‌ها به‌ طور کامل بررسی شوند. فرسودگی کابل، قطعی یا اتصالات شل می‌تواند باعث ایجاد خطا یا قطع ارتباط با پنل مرکزی شود. همچنین در محیط‌های صنعتی احتمال آسیب مکانیکی به کابل‌ها وجود دارد که باید مورد توجه قرار گیرد. در صورت مشاهده هر گونه ایراد، تعویض سریع کابل یا محکم ‌سازی اتصالات ضروری است. لازم به یادآوری است که این اقدام ساده اما حیاتی می‌تواند از بروز مشکلات جدی‌تر در آینده جلوگیری کند.

بیشتر بخوانید: رفع خطای سیستم اعلام حریق

پایش تغییرات محیطی و شرایط نصب

به طور کلی، محیطی که بیم دتکتور در آن نصب شده است، تاثیر مستقیمی بر عملکرد دستگاه دارد. رطوبت بیش از حد، تغییرات دمایی، وجود بخار، دود غلیظ ناشی از فعالیت‌های صنعتی یا حتی تغییر نور محیط می‌تواند در عملکرد دتکتور اختلال ایجاد کند. به همین منظور، در آموزش نگهداری و سرویس بیم دتکتور توصیه می‌شود شرایط محیط نصب به‌ طور منظم بررسی شود. در صورت مشاهده تغییرات قابل توجه، تنظیمات دستگاه باید اصلاح شود تا دقت عملکرد آن حفظ گردد. همچنین اگر تغییرات شدید محیطی رخ دهد، ممکن است نیاز باشد محل نصب دتکتور تغییر پیدا کند تا در معرض شرایط آسیب ‌رسان نباشد.

ثبت و مستند سازی سرویس‌ها

اما در نهایت، آخرین و شاید مهم‌ترین بخش در آموزش نگهداری و سرویس بیم دتکتور، مستند سازی تمام اقدامات انجام ‌شده است. ثبت تاریخچه سرویس‌ها، تعمیرات، تست‌ها و حتی مشکلات گذشته کمک می‌کند تا در صورت بروز ایراد بتوان سریع‌تر علت آن را شناسایی کرد. علاوه بر این، مستند سازی به مدیران ایمنی و تیم فنی امکان می‌دهد برنامه‌ ریزی دقیقی برای سرویس‌های بعدی داشته باشند و از دوباره ‌کاری یا غفلت در نگهداری پیشگیری شود. این فرآیند همچنین برای بازرسی‌های قانونی یا بیمه‌ای بسیار ارزشمند است و نشان می‌دهد سیستم ایمنی به ‌طور منظم تحت مراقبت بوده است.

بیشتر بخوانید: سیستم های مرتبط با سیستم اعلام حریق – معرفی (0 تا 100)

اهمیت توجه به آموزش نگهداری و سرویس بیم دتکتور

حال ممکن است از خودتان بپرسید که چرا آموزش نگهداری و سرویس بیم دتکتور تا این حد حائز اهمیت است؟ با ما همراه باشید تا به بررسی پاسخ این سوال بپردازیم:

افزایش دقت و کاهش هشدارهای کاذب

یکی از مهم‌ترین دلایل توجه به آموزش نگهداری و سرویس بیم دتکتور، افزایش دقت عملکرد دستگاه و جلوگیری از هشدارهای کاذب است. وقتی لنزها، مسیر پرتو و تنظیمات دستگاه به ‌طور مرتب بررسی شوند، امکان تشخیص دقیق حریق بالا می‌رود و هشدارهای بی ‌مورد کاهش می‌یابد. هشدارهای کاذب نه تنها باعث اتلاف زمان نیروهای ایمنی می‌شوند، بلکه در محیط‌های صنعتی می‌توانند موجب توقف تولید یا ایجاد هزینه‌های اضافی شوند. بنابراین آموزش صحیح نگهداری باعث می‌شود دستگاه همواره با بیشترین دقت ممکن عمل کند.

افزایش طول عمر دستگاه

یکی دیگر از مزایای کلیدی آموزش نگهداری و سرویس بیم دتکتور، افزایش طول عمر این تجهیزات حساس است. اگر سرویس‌های دوره‌ای و اصولی انجام نشوند، گرد و غبار، رطوبت یا آسیب‌های مکانیکی می‌توانند به مرور باعث کاهش کارایی و حتی خرابی کامل دستگاه شوند. با نگهداری درست، قطعات کمتر دچار فرسودگی می‌شوند و نیاز به تعویض یا تعمیرات پر هزینه کاهش می‌یابد. این موضوع به ‌ویژه برای سازمان‌ها و صنایع بزرگ که تعداد زیادی بیم دتکتور دارند، اهمیت زیادی دارد.

افزایش ایمنی و کاهش خطرات جانی

توجه به آموزش نگهداری و سرویس بیم دتکتور به صورت مستقیم با ایمنی افراد در ارتباط است. اگر بیم دتکتور در زمان وقوع حریق به ‌درستی عمل نکند، تاخیر در شناسایی آتش می‌تواند منجر به افزایش خسارت‌های جانی و مالی شود. سرویس منظم این دستگاه‌ها تضمین می‌کند که در مواقع اضطراری، سیستم اعلام حریق بدون مشکل کار کند و افراد بتوانند در کوتاه‌ترین زمان ممکن از محیط خطرناک خارج شوند. این نکته به ‌ویژه در ساختمان‌های اداری، مراکز تجاری و صنایع بزرگ اهمیت بیشتری دارد.

صرفه‌ جویی اقتصادی و کاهش هزینه‌ها

اما یکی دیگر از موارد مهم در آموزش نگهداری و سرویس بیم دتکتور، نقش آن در کاهش هزینه‌های جاری سازمان است. زمانی که سرویس‌های دوره‌ای به ‌طور اصولی انجام شوند، احتمال خرابی‌های ناگهانی و نیاز به تعمیرات اساسی به حداقل می‌رسد. از طرفی کاهش هشدارهای کاذب نیز مانع از هدر رفتن منابع انسانی و مالی می‌شود. این موضوع باعث می‌شود که سازمان‌ها بتوانند با هزینه‌ای اندک، هم عملکرد دقیق سیستم اعلام حریق را تضمین کنند و هم از پرداخت هزینه‌های سنگین ناشی از حوادث احتمالی جلوگیری نمایند.

رعایت استانداردها و الزامات قانونی

بسیاری از سازمان‌ها و مراکز صنعتی موظف هستند طبق قوانین ایمنی و آتش ‌نشانی، سرویس‌های دوره‌ای تجهیزات اعلام حریق را انجام دهند. در این میان، آموزش نگهداری و سرویس بیم دتکتور نقش حیاتی دارد، زیرا به مدیران و کارکنان کمک می‌کند تا تمام استانداردهای مربوطه را رعایت کنند. در صورت بروز حادثه، اگر بیم دتکتورها سرویس نشده باشند، مشکلات قانونی و بیمه‌ای جدی به وجود می‌آید. لذا توجه به آموزش و اجرای دقیق سرویس‌ها نه تنها امنیت را بالا می‌برد، بلکه تضمین‌ کننده انطباق با قوانین و مقررات است.

بیشتر بخوانید: آموزش نصب اعلام حریق – راهنمای (0 تا 100)

کلام پایانی

همانگونه که دیدید در این مقاله به صورت 0 تا 100 به بررسی آموزش نگهداری و سرویس بیم دتکتور پرداختیم. دانستیم که توجه به آموزش نگهداری و سرویس بیم دتکتور یک انتخاب اختیاری نیست، بلکه ضرورتی برای هر سازمان، کارخانه یا ساختمان اداری و تجاری محسوب می‌شود. انجام سرویس‌های دوره‌ای منجر به بهبود عملکرد دستگاه، کاهش خطرات احتمالی و صرفه ‌جویی اقتصادی خواهد شد. همچنین با رعایت استانداردها و مستندسازی صحیح می‌توان از بروز مشکلات قانونی یا خسارات مالی و جانی پیشگیری کرد. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.

مجموعه اسپین الکتریک به صورت حرفه‌ای و تخصصی، آماده است تا به شما عزیزان جهت نصب و نگهداری انواع سیستم اعلام حریق کمک کند. شما همراهان محترم می‌توانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان، از طریق پل‌های ارتباطی با کارشناسان ما در تماس باشید.

سوالات متداول

هر چند وقت یک بار باید بیم دتکتور سرویس شود؟

به ‌طور کلی توصیه می‌شود بیم دتکتور حداقل هر سه تا شش ماه یک ‌بار سرویس و بررسی شود. این سرویس شامل تمیز کاری لنزها، بررسی مسیر پرتو و تست عملکرد دستگاه است. در محیط‌های صنعتی یا پر گرد و غبار، بازه زمانی سرویس باید کوتاه‌تر باشد. سرویس منظم باعث افزایش دقت و کاهش احتمال خرابی یا هشدار کاذب خواهد شد.

آیا سرویس بیم دتکتور نیاز به تجهیزات خاصی دارد؟

بله، برای انجام اصولی آموزش نگهداری و سرویس بیم دتکتور باید از ابزارهایی مثل دستمال مخصوص، دستگاه شبیه ‌ساز دود و تجهیزات تست استاندارد استفاده شود. این ابزارها کمک می‌کنند تا عملکرد دستگاه به‌ طور دقیق بررسی شود. البته برخی اقدامات ساده مثل تمیز کاری لنزها بدون تجهیزات خاص هم امکان ‌پذیر است، اما تست کامل نیازمند ابزار تخصصی است.

چه عواملی باعث ایجاد هشدار کاذب در بیم دتکتور می‌شوند؟

به طور کلی، از مهم‌ترین دلایل هشدار کاذب می‌توان به تجمع گرد و غبار روی لنز، تغییرات ناگهانی دما و رطوبت، وجود مانع در مسیر پرتو یا تنظیم نبودن حساسیت دستگاه اشاره کرد. با رعایت اصول آموزش نگهداری و سرویس بیم دتکتور می‌توان این مشکلات را به حداقل رساند. شایان ذکر است که سرویس منظم بهترین راهکار برای جلوگیری از هشدارهای غیر ضروری است.

آیا مستند سازی سرویس بیم دتکتور ضروری است؟

بله، ثبت و مستند سازی سرویس‌ها بخش مهمی از آموزش نگهداری و سرویس بیم دتکتور به شمار می‌رود. این کار کمک می‌کند تاریخچه سرویس‌ها مشخص باشد و در صورت بروز مشکل، عیب ‌یابی سریع‌تر انجام شود. همچنین در بازرسی‌های ایمنی و الزامات بیمه‌ای، وجود این مستندات به‌ عنوان مدرک معتبر مورد نیاز خواهد بود.

محاسبه دبی پمپ اسپرینکلر یکی از حیاتی‌ترین مراحل طراحی سیستم‌های اطفای حریق اتوماتیک است. دبی پمپ باید به اندازه‌ای باشد که بتواند فشار و حجم آب لازم برای تامین اسپرینکلرهای فعال را در زمان بروز آتش ‌سوزی فراهم کند. در واقع، پمپ اسپرینکلر قلب تپنده سیستم اطفای حریق است و اگر دبی آن به ‌درستی انتخاب نشود، سیستم عملکرد موثری نخواهد داشت. روش‌های محاسبه دبی پمپ اسپرینکلر بسته به نوع کاربری ساختمان، تراکم خطر آتش، نوع اسپرینکلر، سطح پوشش ‌دهی و استاندارد مورد استفاده متفاوت هستند. امروز و در این مقاله قصد داریم به بررسی تمام راهکارهای محاسبه دبی پمپ اسپرینکلر بپردازیم. با ما همراه باشید.

راهکارهای محسابه دبی پمپ اسپرینکلر

همانطور که پیش‌تر هم گفتیم، توجه به محاسبه دبی پمپ اسپرینکلر می‌تواند تاثیر قابل توجهی به سطح عملکرد حرفه‌ای آن بگذارد. لذا لازم به توجه است که محاسبه این معیار می‌بایست توسط یک تیم متخصص صورت بگیرد. در ادامه با ما همراه باشید تا 7 روش محاسبه دبی پمپ اسپرینکلر را مورد بررسی قرار دهیم:

محسابه بر اساس تعداد اسپرینکلرهای فعال و دبی هر کدام

در این روش، فرض می‌شود که در زمان وقوع آتش، تعداد مشخصی از اسپرینکلرها به ‌طور همزمان فعال می‌شوند. برای هر اسپرینکلر، دبی خروجی با فرمول زیر محاسبه می‌شود:

[

Q = K \times \sqrt{P}

]

که در آن:

1. Q دبی خروجی اسپرینکلر (لیتر بر دقیقه یا گالن بر دقیقه)
2. K ضریب تخلیه اسپرینکلر (وابسته به نوع نازل)
3. P فشار در نازل اسپرینکلر (bar یا psi) است.

برای مثال اگر 6 اسپرینکلر فعال شوند و هر کدام دارای دبی 80 لیتر بر دقیقه باشند، دبی کل برابر با 480 لیتر بر دقیقه خواهد بود. البته باید افت فشار در مسیر لوله‌ کشی و اتصالات نیز به ‌صورت افزایشی در نظر گرفته شود. این روش برای پروژه‌های متوسط مانند پارکینگ‌ها یا ساختمان‌های اداری کاربردی است.

محسابه دبی پمپ اسپرینکلر بر اساس تراکم آب ‌پاشی

اما این روش یکی از استانداردترین و پر کاربردترین روش‌ها در طراحی سیستم‌های اسپرینکلر طبق استاندارد NFPA 13 است. فرمول کلی آن عبارت است از:

[

Q = A \times D

]

که در آن:

1. Q: دبی مورد نیاز پمپ (L/min یا GPM)
2. A: مساحت ناحیه طراحی که معمولا بین 139 تا 465 متر مربع است
3. D: تراکم آب ‌پاشی مورد نیاز بر اساس نوع خطر (L/min/m² یا GPM/ft²)

به عنوان مثال، در یک ساختمان با خطر متوسط (Ordinary Hazard Group 1)، تراکم حدود 4.1 L/min/m² در نظر گرفته می‌شود. اگر مساحت ناحیه طراحی 200 متر مربع باشد، دبی پمپ برابر است با:

( Q = 200 × 4.1 = 820 , L/min )

در پایان ضریب اطمینان 10 تا 15 درصد به این مقدار افزوده می‌شود تا پمپ بتواند افت فشار احتمالی را نیز جبران کند.

بیشتر بخوانید: تاثیر هوش مصنوعی در آتش نشانی – بررسی 10 تاثیر کلیدی

طراحی بر پایه استاندارد NPFA 13

در استاندارد NFPA 13، روش طراحی بر اساس انتخاب بدترین ناحیهانجام می‌شود. این ناحیه معمولا منطقه‌ای است که در صورت آتش ‌سوزی بیشترین احتمال فعال شدن اسپرینکلرها را دارد. مراحل کار به ‌صورت زیر است:

1. تعیین نوع خطر (Light، Ordinary، Extra Hazard).
2. انتخاب مساحت طراحی از جداول
3. محاسبه تراکم مورد نیاز آب ‌پاشی.
4. تعیین دبی بر اساس حاصل ‌ضرب تراکم در مساحت.
5. افزودن دبی مربوط به سیستم جبران فشار یا جت‌های دیگر (مانند Fire Hose Reels).

برای مثال، در خطر زیاد (Extra Hazard Group 1)، ممکن است مساحت طراحی 280 متر مربع و تراکم 12 L/min/m² باشد. بنابراین دبی پمپ برابر با ( 280 × 12 = 3360 , L/min ) خواهد بود. این روش از دقیق‌ترین و استانداردترین روش‌های طراحی در پروژه‌های صنعتی، کارخانجات و انبارهای بزرگ است.

روش تجربی بر اساس نوع کاربری ساختمان

اما روش تجربی که بر مبنای کاربری ساختمان مورد استفاده قرار می‌گیرد، برای طراحی‌های مقدماتی یا برآورد سریع دبی پمپ کاربرد دارد. در این روش از داده‌های آماری و تجربی در پروژه‌های مشابه استفاده می‌شود. برای مثال:

1. ساختمان‌های اداری کوچک: حدود 500 تا 800 لیتر بر دقیقه
2. ساختمان‌های تجاری متوسط: حدود 1500 تا 2500 لیتر بر دقیقه
3. انبارها و کارگاه‌های صنعتی: حدود 3000 تا 6000 لیتر بر دقیقه

هر چند این روش دقت روش‌های مهندسی را ندارد، اما برای تخمین اولیه ظرفیت پمپ و مخزن ذخیره آب مفید است. شایان ذکر است که در مرحله طراحی تفصیلی، این مقادیر باید با محاسبات دقیق هیدرولیکی اصلاح شوند.

روش هیدرولیکی

در روش هیدرولیکی، دبی پمپ از طریق محاسبه دقیق افت فشار در کل سیستم به دست می‌آید. تمام مسیر لوله ‌کشی از پمپ تا آخرین اسپرینکلر در نرم ‌افزارهایی مانند HydraCAD، Elite Fire Sprinkler یا AutoSPRINK مدل‌ سازی می‌شود. افت فشار ناشی از:

1. طول لوله‌ها (اصطکاک داخلی)
2. اتصالات (زانوها، سه ‌راهی‌ها، شیرها)
3. ارتفاع ساختمان (هد استاتیکی)
4. فشار نازل اسپرینکلر

همگی در نظر گرفته می‌شود.

در پایان، منحنی نیاز شبکه با منحنی عملکرد پمپ طبیق داده می‌شود تا نقطه کاری پمپ مشخص گردد. این روش دقیق‌ترین شیوه ممکن است و در پروژه‌های حساس مانند بیمارستان‌ها، پالایشگاه‌ها، مراکز داده و فرودگاه‌ها الزامی است.

روش بر اساس جداول طبقه ‌بندی خطر

اما در این روش از جداول استاندارد بین ‌المللی مانند NFPA 13 یا BS EN 12845 استفاده می‌شود که برای هر طبقه خطر، محدوده مشخصی از دبی و فشار توصیه می‌گردد:

1. خطر سبک (Light Hazard): 500–1000 L/min
2. خطر متوسط (Ordinary Hazard): 1500–2500 L/min
3. خطر زیاد (Extra Hazard): 3000–6000 L/min
4. انبار مواد قابل اشتعال: تا بیش از 8000 L/min

این روش برای انتخاب سریع پمپ در مراحل اولیه طراحی بسیار مفید است، اما باید با محاسبات دقیق تکمیل شود تا سیستم دچار کمبود فشار یا دبی نشود.

روش ترکیبی

اما در نهای، یکی دیگر از روش‌های محاسبه دبی پمپ اسپرینکلر، روش ترکیبی است. امروزه در پروژه‌های بزرگ و حساس، معمولا از ترکیب چند روش استفاده می‌شود. ابتدا ناحیه طراحی و تراکم از استاندارد NFPA تعیین می‌شود، سپس افت فشار سیستم از طریق تحلیل هیدرولیکی محاسبه می‌گردد. در پایان نیز دبی نهایی با داده‌های تجربی و جداول خطر تطبیق داده می‌شود تا از عملکرد صحیح سیستم اطمینان حاصل شود. مزیت روش ترکیبی این است که علاوه بر دقت بالا، خطای طراحی را به حداقل رسانده و انتخاب پمپ را بهینه می‌کند. به طور کلی، در پروژه‌های حیاتی مانند نیروگاه‌ها، صنایع پتروشیمی و مراکز خرید بزرگ از این روش استفاده می‌شود.

اهمیت محاسبه دبی پمپ اسپرینکلر

ممکن است بپرسید که چرا محاسبه دبی پمپ اسپرینکلر تا این حد اهمیت دارد؟ دبی پمپ در واقع میزان آبی است که باید در زمان وقوع آتش ‌سوزی با فشار مناسب به اسپرینکلرها رسانده شود تا بتوانند شعله‌ها را در کوتاه‌ترین زمان ممکن مهار کنند. اگر دبی پمپ کمتر از مقدار مورد نیاز باشد، فشار در شبکه کاهش یافته و اسپرینکلرها قادر به پوشش کامل ناحیه حریق نخواهند بود. در نتیجه احتمال گسترش آتش و خسارت‌های جانی و مالی افزایش می‌یابد. از سوی دیگر، انتخاب پمپی با دبی بیش از حد نیز منجر به افزایش غیر ضروری هزینه‌ها، مصرف انرژی و استهلاک سیستم می‌شود.

به همین دلیل، محاسبه دبی پمپ اسپرینکلر بر اساس استانداردهایی مانند NFPA 13 و BS EN 12845 نه ‌تنها ضامن عملکرد بهینه سیستم است، بلکه به کاهش هزینه‌های نگهداری و صرفه‌ جویی در منابع آبی نیز کمک می‌کند. این محاسبه دقیق، توازن بین فشار، حجم آب و ایمنی را برقرار کرده و اطمینان می‌دهد که در هر شرایط اضطراری، سیستم اطفای حریق عملکردی سریع، قابل اعتماد و استاندارد داشته باشد.

بیشتر بخوانید: روش های غیر فعال کردن سیستم اعلام حریق – بررسی 8 راهکار کلیدی

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به بررسی روش‌های محاسبه دبی پمپ اسپرینکلر پرداختیم. دانستیم که برای محاسبه دبی پمپ اسپرینکلر باید ترکیبی از دقت مهندسی و آشنایی با استانداردهای بین ‌المللی به کار گرفته شود. روش تراکم آب‌ پاشی و طراحی ناحیه‌ای دقیق‌ترین روش‌ها برای طراحی نهایی هستند، در حالی که روش تجربی یا جدول خطر برای برآورد اولیه مناسب‌اند. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.

ما در گروه مجموعه اسپین الکتریک به صورت تخصصی در زمینه تامین و عرضه انواع تجهیزات سیستم اعلام حریق فعالیت می‌کنیم. شما همراهان محترم می‌توانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان، از طریق پل‌های ارتباطی با کارشناسان ما تماس بگیرید . از مشاوره پیش از خرید بهره مند شوید.

سوالات متداول

چگونه می‌توان دبی پمپ اسپرینکلر را به‌ صورت دقیق محاسبه کرد؟

برای محاسبه دقیق دبی پمپ اسپرینکلر باید ابتدا نوع خطر مشخص شود، سپس بر اساس استاندارد NFPA 13 یا BS EN 12845، مساحت ناحیه طراحی و تراکم آب ‌پاشی تعیین گردد. با ضرب این دو مقدار، دبی مورد نیاز سیستم به دست می‌آید و در نهایت باید افت فشار لوله‌ها، ارتفاع ساختمان و تعداد اسپرینکلرهای فعال نیز به محاسبه افزوده شود تا پمپ توان کافی برای پوشش تمام نواحی آتش را داشته باشد.

چه عواملی بر میزان دبی مورد نیاز پمپ اسپرینکلر تاثیر می‌گذارند؟

عواملی مانند نوع کاربری ساختمان، مساحت ناحیه طراحی، فشار کاری اسپرینکلر، ارتفاع ساختمان، قطر لوله‌ها و میزان خطر آتش ‌سوزی به طور مستقیم بر دبی پمپ اثر دارند. به طور کلی، هر چه خطر آتش بیشتر یا ساختمان مرتفع‌تر باشد، به دبی بالاتری نیاز است. همچنین در سیستم‌هایی با افت فشار زیاد یا لوله ‌کشی طولانی، باید پمپی با ظرفیت بالاتر انتخاب شود تا آب با فشار مناسب به تمام نقاط شبکه برسد.

چرا رعایت استانداردهای NFPA و EN در محاسبه دبی پمپ اسپرینکلر ضروری است؟

استانداردهای NFPA 13 و BS EN 12845 تمامی جزئیات طراحی، دبی مورد نیاز، فشار کاری و شرایط عملیاتی پمپ‌های اسپرینکلر را مشخص می‌کنند. رعایت این استانداردها باعث می‌شود سیستم اطفای حریق در هر شرایطی عملکردی قابل اعتماد و موثر داشته باشد. در غیر این صورت، احتمال نارسایی در عملکرد اسپرینکلرها، هدر رفتن آب یا حتی خاموش ‌نشدن کامل آتش به‌ شدت افزایش می‌یابد.
