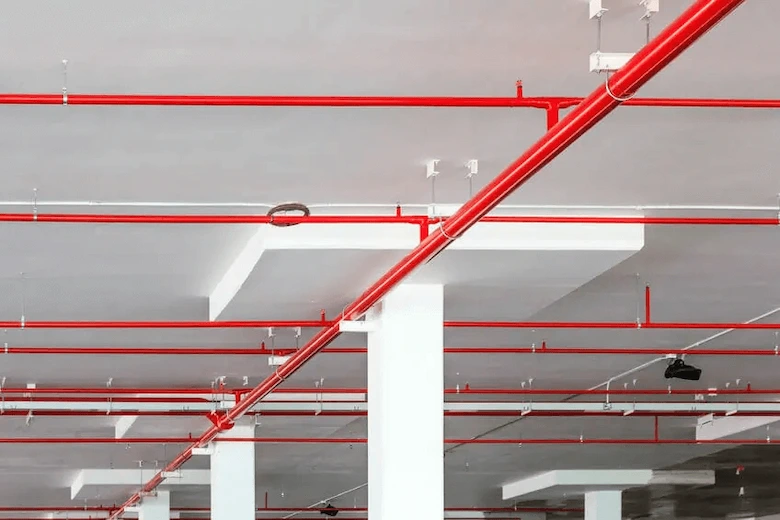

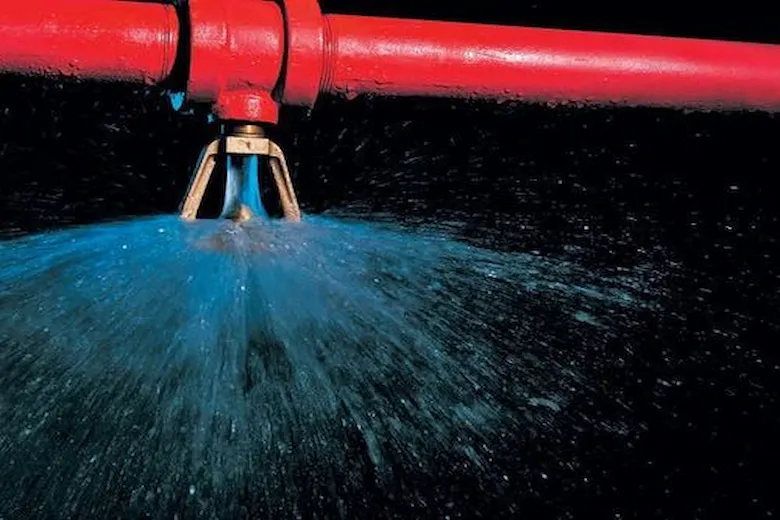

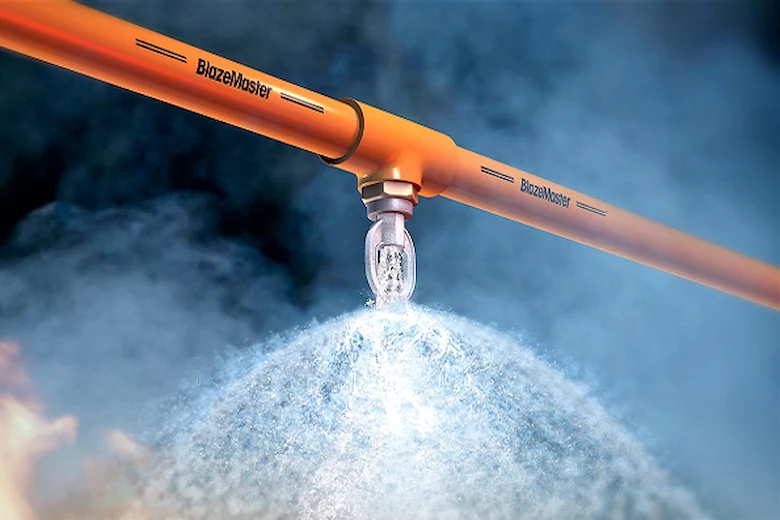

نحوه بهینه‌سازی سیستم‌های اسپرینکلر برای فضاهای مختلف

دتکتور شعله فرابنفش چیست و چرا در بسیاری از صنایع به‌ عنوان یکی از مهم‌ترین اجزای سیستم اعلام حریق مورد استفاده قرار می‌گیرد؟ این سوال زمانی اهمیت پیدا می‌کند که بدانیم بسیاری از آتش‌ سوزی‌های صنعتی در چند ثانیه می‌توانند به انفجارهای بزرگ تبدیل شوند و تنها تجهیزاتی قادر به واکنش سریع هستند که بتوانند شعله را در همان لحظات ابتدایی تشخیص دهند. دتکتور شعله فرابنفش با بهره ‌گیری از تکنولوژی تحلیل اشعه UV، توانایی دارد شعله واقعی را حتی در شرایط سخت محیطی، در فواصل دور و در آتش‌های بی ‌دود شناسایی کند. امروز و در این مقاله قصد داریم به صورت 0 تا 100 به بررسی این موضوع بپردازیم که دتکتور شعله فرابنفش چیست؟ ما را تا پایان همراهی کنید.

دتکتور شعله فرابنفش چیست؟

دتکتور شعله فرابنفش یک سنسور بسیار حساس و سریع است که برای تشخیص آتش‌ سوزی بر اساس اشعه UV منتشر شده از شعله‌های واقعی طراحی شده است. این نوع دتکتور با تحلیل طیف نوری شعله در محدوده UV-C در کسری از ثانیه وجود آتش را شناسایی می‌کند و به همین دلیل در محیط‌هایی مانند پالایشگاه‌ها، صنایع پتروشیمی، انبارهای مواد قابل اشتعال، موتور خانه‌ها و فضاهای صنعتی پر خطر کاربرد فراوان دارد. دتکتور شعله فرابنفش با فیلترهای مخصوص خود می‌تواند شدت، الگو و فرکانس اشعه UV را تجزیه و تحلیل کند و تنها زمانی هشدار می‌دهد که الگوی دریافتی با شعله واقعی مطابقت داشته باشد.

به همین منظور، احتمال آلارم کاذب بسیار پایین است. این سنسور با سرعت واکنش بالا، پایداری زیاد و توانایی عملکرد در شرایط سخت، یکی از کارآمدترین تجهیزات سیستم اعلام حریق برای حفاظت از محیط‌های صنعتی و خطرناک محسوب می‌شود. در ادامه با ما همراه باشید تا بیش از پیش بررسی کنیم که دتکتور شعله فرابنفش UV چیست.

بیشتر بخوانید: ریموت اندیکاتور اعلام حریق چیست؟ – (0 تا 100) چیزی که باید بدانید!

انواع دتکتور شعله فرانبفش چیست؟

اما جالب است بدانید که امروزه به واسطه کسترش خطرهای احتمالی در محیط‌های صنعتی، مسکونی و تجاری، الزام بهره گیری از تایپ‌‎های مختلف دتکتورهای UV بسیار بیشتر مورد توجه قرار می‌گیرد. در این قسمت از مقاله بررسی خواهیم کرد که انواع دتکتور شعله فرابنفش چیست؟ با ما همراه باشید:

دتکتور شعله فرابنفش تک ‌طیفی

دتکتور شعله فرابنفش تک ‌طیفی ساده‌ترین و اقتصادی‌ترین نوع در این گروه است که تنها یک طول موج مشخص از اشعه UV، معمولا در محدوده UV-C (۱۸۰ تا ۲۶۰ نانو متر) را شناسایی می‌کند. حال، شیوه عملکرد این دتکتور شعله فرابنفش چیست؟ عملکرد این مدل‌ها مبتنی بر دریافت مستقیم نور فرابنفش ناشی از شعله واقعی است و به دلیل ساختار ساده، هزینه نگهداری و نصب آن‌ها کمتر است. اگر چه این دتکتورها نسبت به نور محیط مقاوم هستند، اما ممکن است در محیط‌هایی با منابع UV مصنوعی قوی مثل جوشکاری، حساسیت بیشتری نشان دهند. با این حال، برای محیط‌های صنعتی معمولی، موتور خانه‌ها، انبارها و کارگاه‌هایی که نیاز به تشخیص سریع شعله دارند، یک گزینه مقرون ‌به ‌صرفه و کارآمد محسوب می‌شوند.

دتکتور شعله فرابنفش چند طیفی

دتکتور شعله فرابنفش چند طیفی یکی از پیشرفته‌ترین انواع این محصولات است که به ‌جای یک طول موج، چندین طیف مختلف از اشعه UV را به ‌صورت همزمان تحلیل می‌کند. این ویژگی باعث افزایش چشمگیر دقت و کاهش آلارم کاذب می‌شود. زیرا دستگاه می‌تواند الگوی نوری شعله واقعی را از سایر منابع نوری بی خطر تفکیک کند. این مدل برای فضاهای صنعتی پیچیده و پر ریسک مانند پالایشگاه‌ها، پتروشیمی‌ها، سکوهای نفتی، تونل‌ها و فضاهایی که احتمال تابش UV مزاحم زیاد است، بهترین انتخاب محسوب می‌شود. دتکتور چند طیفی علاوه بر سرعت بسیار بالا، از نظر پایداری و مقاومت در شرایط سخت نیز عملکردی فوق ‌العاده دارد.

دتکتور شعله UV/IR (ترکیبی فرابنفش و مادون ‌قرمز)

دتکتور UV/IR یک مدل ترکیبی است که هم‌زمان از سنسورهای اشعه فرابنفش (UV) و مادون‌قرمز (IR) برای تحلیل شعله استفاده می‌کند. اما ترکیب ویژگی‌های دتکتور شعله مادون قرمز و دتکتور شعله فرابنفش UV چیست؟ این ترکیب باعث می‌شود دستگاه نسبت به هر دو نوع تشعشع حساس باشد و تنها زمانی هشدار دهد که الگوی نوری UV و IR با الگوی شعله واقعی مطابقت داشته باشد. نتیجه این فرآیند، کاهش آلارم‌های کاذب و افزایش دقت شناسایی در محیط‌های نویزی است. دتکتور UV/IR برای فضاهایی که منابع UV غیر آتش ‌سوزی مانند جرقه‌های صنعتی وجود دارد بسیار مناسب است، زیرا وجود سنسور IR تایید نهایی را انجام می‌دهد. امروزه این مدل در صنایع فلزی، کارگاه‌های تولیدی، پالایشگاه‌ها و موتور خانه‌های بزرگ کاربردهای گسترده‌ای دارد.

دتکتور UV دو گانه

یکی دیگر از انواع دتکتور شعله فرابنفش، دتکتور UV دو گانه است که از دو سنسور مجزا برای ثبت اشعه فرابنفش استفاده می‌کند که هر یک در طول موج متفاوتی عمل می‌کنند. وجود دو کانال UV به دستگاه کمک می‌کند تا تشخیص دقیق‌تری نسبت به مدل‌های تک‌ طیفی داشته باشد و در عین حال سرعت بالای تشخیص شعله نیز حفظ شود. این ساختار دو کاناله احتمال آلارم کاذب را کاهش می‌دهد، زیرا دستگاه فقط زمانی فعال می‌شود که هر دو سنسور الگوی شعله را تایید نمایند. این دتکتور برای محیط‌هایی که حساسیت بالا، سرعت واکنش سریع و عملکرد پایدار نیاز است، یک انتخاب حرفه‌ای و مطمئن محسوب می‌شود.

دتکتور شعله UV مقاوم در برابر شرایط سخت

این مدل برای محیط‌های مستعد انفجار یا فضاهایی که گازها و بخارات قابل ‌اشتعال وجود دارد طراحی شده است. بدنه این دتکتورها از آلیاژهای ضد انفجار ساخته شده و استانداردهای بین ‌المللی مانند ATEX و IECEx را دارا است. علاوه بر مقاومت فیزیکی بالا، این نوع دتکتور به گونه‌ای طراحی شده که در برابر شوک، لرزش، رطوبت، گرد و غبار، مواد شیمیایی و دمای بالا عملکرد دقیق خود را حفظ کند. استفاده از این مدل در مکان‌هایی مثل سکوهای نفتی، مخازن ذخیره، اتاق کمپرسورها و واحدهای فرآیند سنگین ضروری است، زیرا امنیت کارکنان و تجهیزات به عملکرد بی ‌نقص این سیستم وابسته است.

بیشتر بخوانید: مثلث حریق چیست؟ – معرفی 0 تا 100 مثلث آتش

مزایای استفاده از دتکتور شعله فرابنفش چیست؟

همانطور که پیش‌تر هم اشاره کردیم، بهره گیری از دتکتورهای UV در محیط‌های مختلف، می‌تواند ایمنی محیط را به شکل قابل توجهی افزایش دهد. اما این، همه مزایای این محصول نیست. با ما همراه باشید تا به شما بگوییم که مزایای استفاده از دتکتور شعله فرابنفش چیست:

سرعت واکنش فوق ‌العاده سریع در تشخیص شعله

یکی از مهم‌ترین مزایای دتکتور شعله فرابنفش چیست؟ سرعت بسیار بالای آن در تشخیص شعله، به ‌طوری که در بسیاری از مدل‌ها زمان واکنش کمتر از یک ثانیه است. این سنسور با تحلیل طول ‌موج‌های مخصوص UV-C که به ‌طور مستقیم از شعله‌های واقعی ساطع می‌شود، توانایی دارد حتی کوچک‌ترین شعله‌های ناگهانی را شناسایی کند. در محیط‌هایی مانند پالایشگاه‌ها، سکوهای نفتی، کارخانه‌های مواد شیمیایی یا انبارهای سوخت که آتش ‌سوزی می‌تواند در چند ثانیه به انفجار تبدیل شود، این سرعت بالا اهمیت حیاتی دارد. عملکرد سریع دتکتور باعث می‌شود سیستم اعلام حریق بتواند اقدامات پیشگیرانه و اطفا حریق را در همان لحظات ابتدایی فعال کند و از گسترش حادثه جلوگیری به عمل آورد.

دقت بسیار بالا و کاهش چشمگیر آلارم‌های کاذب

دتکتور شعله فرابنفش با استفاده از فیلترهای نوری پیشرفته و الگوریتم‌های پردازش سیگنال، فقط به اشعه UV ناشی از شعله واقعی واکنش نشان می‌دهد. این دتکتور در برابر منابع نوری بی ‌خطر مانند نور خورشید، نورهای مصنوعی، جرقه‌های معمولی یا بازتاب‌ها کاملا مقاوم است و این موضوع آلارم‌های کاذب را تا حد قابل‌ توجهی کاهش می‌دهد. دتکتورهای ارزان‌تر ممکن است تحت تاثیر تابش‌های مزاحم قرار بگیرند، اما مدل‌های UV با طراحی تخصصی خود قادر هستند الگوی واقعی شعله را از سایر منابع تشخیص دهند. کاهش آلارم‌های اشتباه علاوه بر افزایش اطمینان، باعث کاهش هزینه‌های عملیاتی، کاهش توقف خطوط تولید و جلوگیری از فعال‌شدن بی ‌مورد سیستم‌های اطفا می‌شود.

عملکرد پایدار و موثر در محیط‌های صنعتی سخت

دتکتور شعله فرابنفش به‌ گونه‌ای طراحی شده که بتواند در خشن‌ترین شرایط محیطی عملکرد خود را حفظ کند. این دستگاه به طور استاندارد دارای بدنه‌ای مقاوم در برابر گرد و غبار، رطوبت، بخارات شیمیایی، لرزش و تغییرات دمای شدید است. بسیاری از محیط‌های صنعتی که در معرض باد و باران قرار دارند، نیازمند سنسوری هستند که در چنین شرایطی بدون خطا عمل کند. در چنین شرایطی، مزیت دتکتور شعله فرابنفش چیست؟ مقاومت بالای دتکتور UV باعث می‌شود حتی در حضور دود غلیظ، گرد و غبار صنعتی یا آلودگی‌های محیطی، توانایی تشخیص شعله را از دست ندهد. این ویژگی آن را به گزینه‌ای عالی برای صنایع نفت، گاز، پتروشیمی و انرژی تبدیل می‌کند.

توانایی تشخیص شعله از فاصله‌های طولانی

اما یکی دیگر از مزیت‌های کلیدی دتکتورهای شعله UV، برد تشخیص بسیار بالای آن‌ها است. این سنسورها قادر هستند شعله‌های بزرگ یا متوسط را از فواصل زیاد شناسایی کنند و این ویژگی باعث می‌شود یک دتکتور بتواند فضای بزرگی را پوشش دهد. بر خلاف دتکتورهای دود که برای عملکرد نیاز به مجاورت با ذرات دود دارند، دتکتور شعله فرابنفش فقط به آشکار سازی نور UV نیاز دارد که حتی از میان ذراتی مانند گرد و غبار یا بخارات صنعتی نیز قابل عبور است. این توانایی در محیط‌هایی مانند انبارهای روباز، اتاق ژنراتورها، سالن‌های تولید بزرگ یا محدوده مخازن نفتی، باعث کاهش هزینه نصب و افزایش کارایی سیستم اعلام حریق می‌شود.

بیشتر بخوانید: رفع خطای سیستم اعلام حریق

مناسب برای تشخیص آتش‌های بی ‌دود، سریع ‌الانتشار و خطرناک

یکی از نقاط قوت دتکتور شعله فرابنفش، توانایی آن در تشخیص آتش‌هایی است که دود کمی تولید می‌کنند یا به سرعت در حال گسترش هستند. در بسیاری از فرآیندهای صنعتی مانند نشتی گاز، احتراق بخارات قابل اشتعال یا انفجار سوخت‌های سبک، دود اولیه تقریبا وجود ندارد و دتکتورهای دود نمی‌توانند آتش را به‌ موقع شناسایی کنند. اما دتکتور UV با دریافت اشعه فرابنفش شعله، در همان ثانیه‌های ابتدایی هشدار می‌دهد. این موضوع از بروز انفجار، گسترش ناگهانی آتش و آسیب‌های پر هزینه جلوگیری می‌کند و نقش مهمی در حفظ ایمنی کارکنان و تجهیزات حساس دارد.

قابلیت یکپارچه‌ سازی با سیستم‌های ایمنی و اطفا حریق پیشرفته

دتکتور شعله فرابنفش به‌ طور کامل با سیستم‌های مختلف اعلام و اطفای حریق قابل یکپارچه ‌سازی است و می‌تواند بخشی از یک شبکه هوشمند ایمنی باشد. اما یکپارچه سازی دتکتور شعله فرابنفش به چه معناست؟ این دتکتور پس از تشخیص شعله می‌تواند فرمان لازم برای فعال ‌سازی سیستم‌های اطفا مانند گاز FM200، CO₂، فوم، اسپری‌های اتوماتیک یا سیستم‌های قطع اضطراری برق و گاز را صادر کند. هماهنگی دقیق بین دتکتور UV و سیستم کنترل مرکزی باعث می‌شود اقدامات ضروری بدون نیاز به دخالت انسان و در کوتاه‌ترین زمان انجام شود.

کابردهای دتکتور شعله فرابنفش چیست؟

دتکتور شعله فرابنفش یک ابزار ایمنی تخصصی و فوق‌ حساس در سیستم‌های اعلام حریق است که کاربرد اصلی آن تشخیص سریع آتش ‌سوزی در محیط‌های صنعتی و پر خطر است. این دتکتور با تحلیل اشعه UV ساطع‌ شده از شعله واقعی، آتش را در همان لحظات ابتدایی شناسایی می‌کند و به همین دلیل در تاسیسات نفت، گاز و پتروشیمی، اتاق‌های کمپرسور، موتور خانه‌ها، پالایشگاه‌ها، سکوهای نفتی، انبارهای مواد قابل اشتعال، کارگاه‌های جوشکاری، کارخانه‌های شیمیایی و مخازن ذخیره سوخت استفاده گسترده دارد. این سنسور حتی در محیط‌هایی که دود کم تولید می‌شود یا آتش ‌سوزی به‌ سرعت گسترش پیدا می‌کند نیز عملکردی دقیق و قابل‌اعتماد ارائه می‌دهد.

همچنین به دلیل مقاومت بالا در برابر شرایط سخت، گزینه‌ای ایده ‌آل برای فضاهای رو باز، محیط‌های صنعتی آلوده، سالن‌های تولید بزرگ و مناطق خطرناک محسوب می‌شود. به طور کلی، دتکتور شعله فرابنفش در افزایش ایمنی، جلوگیری از انفجار و کاهش خسارات مالی نقش اساسی دارد و یکی از ضروری‌ترین تجهیزات اعلام حریق در محیط‌های صنعتی و حساس به ‌شمار می‌رود.

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به بررسی پاسخ این سوال پرداختیم که دتکتور شعله فرابنفش چیست؟ دانستیم که دتکتور شعله فرابنفش یکی از بهترین سنسورهای تشخیص حریق است که با سرعت واکنش بالا، دقت فوق ‌العاده و توانایی عملکرد در شرایط صنعتی دشوار، نقش مهمی در افزایش ایمنی محیط‌های حساس ایفا می‌کند. از تشخیص سریع آتش‌های بی ‌دود تا مقاومت بالا در برابر نویزهای محیطی و قابلیت یکپارچه‌ سازی با سیستم‌های اطفای خودکار، همه این ویژگی‌ها نشان می‌دهند که دتکتور شعله فرابنفش یک عنصر ضروری برای جلوگیری از حوادث بزرگ و کاهش خسارات مالی است. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.

ما در مجموعه اسپین الکریتک به صورت تخصصی در زمینه تامین و عرضه انواع سیستم‌ اعلام حریق و دتکتورهای دود و گاز فعالیت می‌کنیم. شما همراهان محترم می‌توانید جهت کسب اطلاعات بیشتر یا دریافت مشاوره رایگان پیش از خرید، از طریق پل‌های ارتباطی با کارشناسان ما تماس حاصل فرمایید.

سوالات متداول

نحوه عملکرد دتکتور شعله فرابنفش چیست؟

دتکتور شعله فرابنفش با شناسایی اشعه UV متساطع شده از شعله واقعی عمل می‌کند. این سنسور با استفاده از فیلترهای نوری و الگوریتم‌های پردازش سیگنال، طول ‌موج مخصوص UV-C را تحلیل می‌کند و تنها زمانی هشدار می‌دهد که الگوی دریافتی با شعله واقعی مطابقت داشته باشد. این مکانیزم باعث می‌شود دستگاه در کسری از ثانیه شعله را تشخیص دهد و از آلارم‌های کاذب نیز جلوگیری گردد.

دتکتور شعله UV برای چه محیط‌هایی مناسب است؟

این دتکتور مناسب محیط‌هایی است که امکان بروز آتش ‌سوزی‌های خطرناک یا بی ‌دود وجود دارد. از جمله کاربردهای آن می‌توان به پالایشگاه‌ها، پتروشیمی‌ها، اتاق کمپرسورها، موتورخانه‌ها، انبارهای سوخت، کارگاه‌های جوشکاری و فضاهای رو باز صنعتی اشاره کرد.

چه تفاوتی بین دتکتور UV تک ‌طیفی و چند طیفی وجود دارد؟

دتکتور UV تک‌ طیفی تنها یک طول موج مشخص از اشعه فرابنفش را شناسایی می‌کند و بیشتر برای محیط‌های معمولی کاربرد دارد. اما مدل چند طیفی چندین محدوده UV را به ‌صورت همزمان تحلیل می‌کند و به همین دلیل دقت بیشتری دارد و آلارم‌های کاذب کمتری ایجاد می‌کند. دتکتورهای چند طیفی برای محیط‌های صنعتی پیچیده و فضاهایی با تابش UV مزاحم بهترین گزینه هستند.

آیا دتکتور شعله فرابنفش با سیستم اطفا حریق یکپارچه می‌شود؟

بله، دتکتور UV به ‌راحتی می‌تواند با سیستم‌های اطفای اتوماتیک مانند FM200، CO₂، فوم و سیستم‌های قطع اضطراری برق و گاز یکپارچه شود. پس از تشخیص شعله، این دتکتور فرمان لازم را برای فعال‌ سازی سیستم اطفای حریق صادر می‌کند و بدون نیاز به دخالت انسان، عملیات مهار آتش را آغاز می‌کند. این قابلیت در محیط‌های پر خطر نقش مهمی در جلوگیری از گسترش حریق دارد.

شعاع پوشش دتکتور شعله یکی از مهمترین عوامل در طراحی سیستم‌های اعلام و اطفای حریق است که نقش حیاتی در تشخیص سریع و دقیق آتش دارد. دتکتورهای شعله با بهره‌گیری از فناوری‌های پیشرفته، قادرند حرارت و تابش ناشی از آتش را در شعاع مشخصی تشخیص دهند و هشدارهای لازم را به سرعت صادر کنند. انتخاب صحیح و آگاهی از شعاع پوشش این دتکتورها می‌تواند به عملکرد بهینه سیستم‌های ایمنی کمک کرده و از بروز خسارات جبران‌ناپذیر جلوگیری کند. در ادامه با نحوه عملکرد، عوامل موثر و استانداردهای مربوط به شعاع پوشش مربوط به دتکتور شعله آشنا خواهیم شد.

دتکتور چیست و چگونه کار می‌کند؟

دتکتور (Detector) یک دستگاه یا حسگر است که برای شناسایی و تشخیص عوامل خاصی مانند دود، حرارت، گاز، حرکت یا صدا به کار می‌رود. این دستگاه‌ها با استفاده از فناوری‌های مختلف مانند حسگرهای نوری، حرارتی، شیمیایی یا امواج صوتی می‌توانند تغییرات محیط را تشخیص داده و واکنش نشان دهند.

نحوه کار دتکتور به نوع آن بستگی دارد. برای مثال، دتکتور دود با کمک پرتوهای نوری یا یونیزاسیون، ذرات دود را در هوا شناسایی می‌کند و با فعال کردن آلارم، از بروز خطرات آتش‌سوزی جلوگیری می‌کند. دتکتور حرارت نیز افزایش غیرعادی دمای محیط را ثبت کرده و هشدار می‌دهد. به طور کلی، دتکتورها به صورت خودکار عمل کرده و از طریق سیستم‌های هشدار یا اعلان، کاربران را از وجود خطرات احتمالی آگاه می‌سازند.

شعاع پوشش دتکتور شعله چقدر است؟

شعاع پوشش دتکتور شعله به عواملی مانند نوع فناوری دتکتور، شرایط محیطی و ابعاد شعله بستگی دارد. این دستگاه‌ها برای تشخیص سریع آتش‌سوزی در محیط‌هایی که امکان ایجاد شعله باز وجود دارد، طراحی شده‌اند. اما برای اینکه بتوان بهترین کارایی را از آن‌ها به دست آورد، باید به شعاع پوشش و محدودیت‌های هر نوع دتکتور توجه داشت. برای دستیابی به عدد دقیق برای هر نوع دتکتور ، میتوانید به وبسایت NFPA  مراجعه بفرمایید.

آشکارسازهای شعله فرابنفش UV

آشکارسازهای شعله فرابنفش (UV) قادرند تشعشعات فرابنفش ناشی از آتش‌سوزی را بلافاصله پس از وقوع شعله‌ور شدن شناسایی کنند. این ویژگی به دلیل توانایی اکثر انواع آتش در تولید اشعه فرابنفش است که باعث می‌شود این نوع آشکارساز به گزینه‌ای قابل اعتماد و کارآمد برای کاربردهای گوناگون تبدیل شود.

این آشکارسازها به‌خصوص در محیط‌هایی که با خطرات ویژه مانند آتش‌سوزی ناشی ازهیدروکربن‌ها، فلزات و ترکیبات هالوژنی مواجه هستند، عملکرد بسیار موثری از خود نشان می‌دهند. یکی از مهمترین ویژگی‌های آشکارسازهای شعله UV، حساسیت بالای آن‌ها در فواصل نزدیک است؛ به‌طور معمول، این دستگاه‌ها می‌توانند شعله‌ها را در محدوده‌ای تا حدود 16 متر به‌ خوبی تشخیص دهند.

آشکارسازهای شعله مادون قرمز (IR)

آشکارسازهای شعله مادون قرمز (IR) وظیفه تشخیص تابش‌های فروسرخ را بر عهده دارند. شعاع پوشش دتکتور شعله توسط گازهای داغی که در اثر آتش‌سوزی به وجود می‌آیند، تولید شده و در طول موج‌های خاصی الگوهای مشخص و منحصربه‌فردی ایجاد می‌کنند.

برای اینکه آشکارسازهای IR بتوانند حضور آتش را شناسایی کرده و واکنش نشان دهند، لازم است شعله در حال سوسو زدن باشد. آشکارسازهای شعله مادون قرمز  (IR) گاهی در معرض هشدارهای اشتباه قرار می‌گیرند. دلیل این امر آن است که برخی گازهای داغ و سطوح گرمایی مانند اجاق‌ها و لامپ‌های حرارتی، که ناشی از آتش‌سوزی نیستند، می‌توانند باعث فعال شدن این آشکارسازها شوند. به طور متوسط، دتکتورهای شعله IR قادرند محدوده‌ای به شعاع ۱۵ تا ۳۰ متر را تحت پوشش قرار دهند.

آشکارسازهای شعله فرابنفش/مادون قرمز (UV/IR)

آشکارسازهای شعله فرابنفش/مادون قرمز (UV/IR) به حسگرهایی مجهز هستند که به طور همزمان تشعشعات فرابنفش و مادون قرمز را شناسایی می‌کنند. این دو حسگر به صورت مستقل از یکدیگر عمل می‌کنند، اما با استفاده از مدارها و اتصالات پیشرفته، داده‌های هر دو سنسور به صورت همزمان پردازش و تحلیل می‌شوند.

این روش به طور موثری احتمال بروز هشدارهای کاذب ناشی از تشخیص اشتباه یک سیگنال را کاهش داده و دقت عملکرد آشکارساز را بهبود می‌بخشد. با این وجود، عملکرد این دتکتورها به تشخیص آتش‌سوزی‌هایی محدود می‌شود که به طور همزمان پرتوهای فرابنفش UV و مادون قرمز IR را منتشر می‌کنند. به طور متوسط، آشکارسازهای شعله UV/IR می‌توانند محدوده‌ای در حدود ۱۵ تا ۳۰ متر را تحت پوشش خود قرار دهند.

تاثیر شعاع پوشش دتکتور دودی در افزایش ایمنی محیط

یکی از مواردی که کمتر به آن توجه می‌شود این است که شعاع پوشش دتکتور دودی نقش بسیار مهمی در افزایش ایمنی محیط دارد، زیرا هرچه محدوده عملکرد این تجهیزات دقیق‌تر و بهینه‌تر باشد، احتمال تشخیص سریع دود و آغاز آتش‌ سوزی افزایش می‌یابد. دتکتور دودی با شعاع پوشش مناسب می‌تواند نواحی بزرگ‌تری را تحت نظارت قرار دهد و در صورت بروز کوچک‌ترین تغییر در کیفیت هوای محیط، مانند وجود ذرات دود، به سرعت واکنش نشان دهد. این ویژگی باعث می‌شود زمان واکنش در برابر حریق به حداقل برسد و ساکنان یا اپراتورها فرصت کافی برای انجام اقدامات پیشگیرانه یا تخلیه ایمن داشته باشند.

تنظیم صحیح شعاع پوشش دتکتور دودی طبق استانداردهای بین ‌المللی و ویژگی‌های خاص ساختمان مانند ارتفاع سقف، تهویه، نوع کاربری و غیره، تضمین می‌کند که هیچ نقطه کور یا ناحیه بدون نظارت باقی نماند و این امر نقشی اساسی در کاهش خطرات جانی و مالی ایفا می‌کند. در نتیجه توجه داشته باشید که انتخاب و نصب دتکتور دودی با شعاع پوشش مناسب، یک اقدام کلیدی در ارتقا و افزایش سطح ایمنی محیط و تضمین عملکرد موثر سیستم اعلام حریق به شمار می‌رود.

آیا می‌توان شعاع پوشش دتکتور دودی را کاهش داد؟

بله، شعاع پوشش دتکتور دودی را می‌توان کاهش داد، اما این تصمیم باید بر اساس نیازهای خاص ایمنی و شرایط محیطی اتخاذ شود. دتکتور شعله به‌ طور معمول برای نظارت بر مساحت‌های وسیع طراحی شده است، اما در برخی موارد مانند فضاهای محدود، مناطق دارای مانع فیزیکی، یا محیط‌هایی با احتمال بالای آلارم کاذب، کاهش شعاع پوشش می‌تواند به افزایش دقت تشخیص و کاهش خطاهای احتمالی کمک کند. با تنظیم زاویه دید، فاصله نصب یا استفاده از لنزهای محدود کننده میدان دید، می‌توان محدوده عملکرد دتکتور را محدود کرد. این روش مخصوصا در محیط‌های صنعتی با تجهیزات حساس یا نواحی تقسیم‌ بندی ‌شده مفید است، زیرا تمرکز عملکرد دتکتور در یک ناحیه مشخص باعث بهبود پاسخگویی در مواقع حریق می‌شود. لازم است قبل از اعمال هر تغییری، با کارشناسان ایمنی مشورت کرده و استانداردهای نصب را رعایت کنید تا عملکرد سیستم اعلام حریق دچار اختلال نشود.

اطلاعات بیشتر در مورد : دتکتور گاز

عوامل موثر بر شعاع پوشش دتکتور شعله

عوامل موثر بر شعاع پوشش دتکتور شعله شامل مواردی همچون:

نوع دتکتور شعله

نوع دتکتور شعله تاثیر مستقیمی بر شعاع پوشش آن دارد. دتکتورهای شعله بر اساس فناوری تشخیص خود به انواع مختلفی تقسیم می‌شوند. دتکتورهای فرابنفش (UV) بیشتر برای تشخیص سریع شعله در فواصل کوتاه کاربرد دارند، در حالی که دتکتورهای مادون قرمز (IR) می‌توانند شعله را در فواصل طولانی‌تر تشخیص دهند. همچنین دتکتورهای ترکیبی مانند UV/IR یا IR3 به دلیل استفاده همزمان از چند فناوری، شعاع پوشش بیشتری نسبت به انواع دیگر ارائه می‌دهند.

قدرت شعله (منبع انرژی)

قدرت و انرژی شعله بر میزان تشخیص دتکتور تاثیر زیادی دارد. هرچه انرژی و حرارت شعله بیشتر باشد، دتکتور می‌تواند آن را از فواصل دورتری شناسایی کند. برای مثال، شعله‌هایی که از سوخت‌هایی مانند بنزین یا پروپان تولید می‌شوند، به دلیل تابش بالای انرژی در طیف‌های خاص، راحت‌تر شناسایی می‌شوند و در نتیجه شعاع پوشش بیشتری خواهند داشت.

شرایط محیطی

شرایط محیطی مانند نور پس زمینه، ذرات معلق و دمای محیط می‌تواند بر شعاع پوشش دتکتور شعله اثرگذار باشد. وجود نور مستقیم خورشید، نور چراغ‌های قوی یا هر منبع تابشی دیگر ممکن است باعث اختلال در عملکرد دتکتور شود. همچنین عواملی مانند دود غلیظ، گردوغبار یا مه می‌توانند دید دتکتور را کاهش داده و مانع از تشخیص صحیح شعله در فاصله‌های دورتر شوند. دمای بالای محیط نیز ممکن است حساسیت حسگرهای دتکتور را کاهش دهد.

زاویه دید دتکتور

زاویه دید دتکتور شعله یکی از عوامل مهم در تعیین محدوده پوشش آن است. هر دتکتور دارای زاویه دید مشخصی است که معمولا بین 90 تا 120 درجه متغیر است. دتکتورهایی که زاویه دید وسیع‌تری دارند، می‌توانند محدوده بیشتری را پوشش دهند. به همین دلیل در زمان نصب دتکتور باید به زاویه دید آن توجه کرد و موقعیت قرارگیری آن به گونه‌ای باشد که تمامی نواحی مورد نظر را پوشش دهد.

موانع فیزیکی

وجود موانع فیزیکی مانند ستون‌ها، دیوارها یا تجهیزات بزرگ می‌تواند مانع رسیدن تابش شعله به حسگر دتکتور شود و در نتیجه شعاع پوشش دتکتور شعله را کاهش دهد. برای جلوگیری از این مشکل، باید دتکتورهای شعله در نقاطی نصب شوند که دید مستقیم و بدون مانعی نسبت به منطقه تحت پوشش داشته باشند. طراحی صحیح و جانمایی مناسب دتکتور در محیط نقش مهمی در عملکرد بهینه آن دارد.

چگونه بهترین محل نصب دتکتور شعله را انتخاب کنیم؟

برای انتخاب بهترین محل نصب دتکتور شعله، عوامل مختلفی باید در نظر گرفته شوند تا عملکرد این تجهیز به حداکثر برسد. دتکتورهای شعله به‌عنوان یکی از مهمترین اجزای سیستم اعلام حریق، وظیفه تشخیص سریع آتش را دارند و انتخاب مکان مناسب برای نصب آن‌ها به کارایی و دقت عملکرد این دستگاه بستگی دارد. در ادامه به نکات کلیدی برای انتخاب بهترین محل نصب دتکتور شعله اشاره می‌کنیم:

محدوده دید دتکتور

دتکتورهای شعله نیاز به دید مستقیم به محل‌های پرخطر دارند. بنابراین باید در محلی نصب شوند که هیچ مانعی مانند ستون‌ها، تجهیزات یا دیوارها در مسیر تشخیص آن‌ها قرار نگیرد. هرگونه مانع می‌تواند عملکرد دتکتور را مختل کند.

زاویه دید دتکتور

بیشتر دتکتورهای شعله دارای زاویه دید ۹۰ تا ۱۲۰ درجه هستند. این ویژگی باید در طراحی نصب مد نظر قرار گیرد تا بیشترین پوشش ممکن حاصل شود. برای پوشش نقاط کور یا نواحی وسیع شعاع پوشش دتکتور شعله، ممکن است نیاز به نصب چندین دتکتور در زوایای مختلف باشد.

فاصله مناسب تا منبع خطر

دتکتورها باید در فاصله‌ای نصب شوند که بتوانند کوچک‌ترین شعله‌ها را به سرعت تشخیص دهند. معمولا این فاصله براساس نوع دتکتور و حساسیت آن مشخص می‌شود. رعایت دستورالعمل‌های سازنده در این زمینه الزامی است.

ارتفاع نصب

ارتفاع نصب دتکتور شعله معمولا براساس ارتفاع سقف و محل‌های پرخطر تعیین می‌شود. برای فضاهای صنعتی، ارتفاع بهینه نصب دتکتور بین ۳ تا ۷ متر توصیه می‌شود. با این حال، دتکتورها باید به‌گونه‌ای نصب شوند که کل محیط تحت پوشش قرار گیرد.

پوشش کل فضا

برای پوشش کامل فضاهای بزرگ، ممکن است نیاز باشد از چندین دتکتور شعله استفاده شود و این دتکتورها به‌صورت استراتژیک در بخش‌های مختلف نصب گردند تا هیچ نقطه‌ای بدون نظارت باقی نماند.

تکنولوژی‌های مختلف در دتکتورهای شعله: مقایسه و مزایا

در ادامه در قالب جدول به تکنولوژی‌های مختلف در دتکتورهای شعله می‌پردازیم:

تکنولوژی	مزایا	محدودیت‌ها	کاربردها
UV فرابنفش	سرعت تشخیص بسیار بالا (کمتر از 50 میلی‌ثانیه) ، تشخیص شعله‌های هیدروکربنی و غیراهیدروکربنی	حساس به نور فرابنفش محیط مانند خورشید، مناسب برای محیط‌های بسته	محیط‌های بسته و کنترل‌شده
IR (مادون قرمز)	مقاومت در برابر نور خورشید، مناسب برای محیط‌های باز	زمان واکنش کندتر، حساسیت کمتر به شعله‌های کوچک	محیط‌های باز و صنعتی
UV/IR (ترکیبی)	کاهش هشدارهای کاذب، دقت بالا در تشخیص شعله	هزینه بالاتر، نیاز به نصب دقیق	محیط‌های صنعتی و باز
IR3 (چندطیفی)	مقاومت بالا در برابر هشدارهای کاذب، تشخیص دقیق شعله‌های هیدروکربنی	هزینه بالا، پیچیدگی در نصب و نگهداری	پالایشگاه‌ها و صنایع بزرگ
تصویری (Visual)	پوشش وسیع و تشخیص از فاصله دور، نمایش تصویر زنده از منطقه	هزینه بسیار بالا، نیاز به نور و پردازش قوی	صنایع حساس و پیشرفته

دتکتور شعله در محیط‌های صنعتی: چالش‌ها و راهکارها

دتکتورهای شعله به‌عنوان یکی از ابزارهای حیاتی برای ایمنی در محیط‌های صنعتی، نقش مهمی در شناسایی و پیشگیری از وقوع حوادث ایفا می‌کنند. این تجهیزات با تشخیص سریع شعاع پوشش دتکتور شعله و ارسال سیگنال هشدار، از گسترش آتش و آسیب‌های احتمالی جلوگیری می‌کنند. بااین‌حال، استفاده از دتکتور‌های شعله در محیط‌های صنعتی همواره با چالش‌های متعددی همراه است که نیاز به بررسی دقیق و ارائه راهکارهای مناسب دارد.

شرایط محیطی سخت

محیط‌های صنعتی معمولا دارای شرایط دشواری مانند دمای بالا، رطوبت زیاد، گردوغبار و آلاینده‌های گوناگون هستند. این عوامل می‌توانند عملکرد دتکتورهای شعله را تحت تاثیر قرار داده و باعث اختلال در تشخیص صحیح شعله شوند. برای مثال، گردوغبار ممکن است مسیر دید سنسور را مسدود کرده و دقت دستگاه را کاهش دهد.

خطای تشخیص

یکی از چالش‌های مهم در استفاده از دتکتورهای شعله، بروز هشدارهای اشتباه است. وجود منابع نوری قوی مانند جوشکاری، انعکاس نور خورشید و تجهیزات تولیدکننده نور مصنوعی می‌تواند باعث شود دتکتور به اشتباه سیگنال هشدار ارسال کند. این خطای تشخیص، علاوه بر اختلال در روند کاری، هزینه‌های اضافی برای بررسی و رفع مشکل ایجاد می‌کند.

پوشش ناکافی منطقه

یکی دیگر از مشکلات رایج در نصب دتکتورهای شعله، پوشش ناقص منطقه موردنظر است. طراحی نامناسب سیستم می‌تواند نقاط کوری ایجاد کند که در صورت بروز حریق، دتکتور قادر به شناسایی شعاع پوشش دتکتور شعله نباشد. در محیط‌های بزرگ و پیچیده صنعتی، این مساله اهمیت بیشتری پیدا می‌کند و احتمال گسترش آتش‌سوزی را افزایش می‌دهد.

زمان واکنش کند

در محیط‌های صنعتی حساس، هرگونه تاخیر در تشخیص شعله می‌تواند پیامدهای جبران‌ناپذیری به دنبال داشته باشد. دتکتورهایی که زمان واکنش بالایی دارند، نمی‌توانند به‌سرعت سیگنال هشدار را ارسال کنند و این تاخیر می‌تواند منجر به گسترش حریق و ایجاد خسارت‌های سنگین شود.

هزینه‌های نگهداری و کالیبراسیون

دتکتورهای شعله برای عملکرد بهینه نیاز به نگهداری و کالیبراسیون مداوم دارند. این فرآیند مستلزم صرف زمان و هزینه‌های قابل‌توجهی است. در صورت عدم نگهداری مناسب، احتمال بروز خطا در عملکرد دستگاه افزایش می‌یابد که می‌تواند باعث کاهش ایمنی محیط شود.

انتخاب دتکتور مناسب

راهکار اول برای بهینه‌سازی عملکرد دتکتورهای شعله، انتخاب تجهیزات مناسب بر اساس نوع مواد و شرایط محیطی است. به‌عنوان‌مثال، در محیط‌هایی که امکان تشعشعات مادون قرمز وجود دارد، استفاده از دتکتورهای ترکیبی (UV/IR) توصیه می‌شود. انتخاب صحیح دتکتور می‌تواند میزان خطای تشخیص را کاهش داده و کارایی سیستم را افزایش دهد.

محافظت در برابر عوامل محیطی

برای مقابله با شرایط سخت محیطی، استفاده از دتکتورهایی با پوشش‌های مقاوم در برابر دما، رطوبت و گردوغبار بسیار مهم است. علاوه بر این، نصب صحیح تجهیزات در مکان‌هایی که کمترین تاثیر پذیری را از عوامل محیطی دارند، می‌تواند عملکرد دستگاه را در زمینه شعاع پوشش دتکتور شعله بهبود بخشد.

کاهش خطای هشدار

یکی دیگر از راهکارهای مهم، استفاده از سیستم‌های پیشرفته‌ای است که دارای الگوریتم‌های تشخیص چندگانه هستند. این فناوری‌ها قادرند بین شعله واقعی و منابع نور مصنوعی تمایز قائل شوند و احتمال بروز هشدارهای اشتباه را به حداقل برسانند.

شعاع پوشش دتکتور دودی باید در چه محیط‌هایی کم و در چه محیط‌هایی باید زیاد باشد؟

افزایش شعاع پوشش دتکتور دودی معمولاً در محیط‌هایی اهمیت دارد که وسعت فضا زیاد است و منابع بالقوه آتش ‌سوزی در فواصل دور از یکدیگر قرار دارند. این نوع محیط‌ها شامل سوله‌های صنعتی، انبارهای بزرگ، پالایشگاه‌ها، کارخانه‌های پتروشیمی، تأسیسات نفت و گاز و آشیانه‌های هواپیما می‌شوند. در این مکان‌ها، نیاز به شناسایی سریع شعله در فواصل دور، بدون استفاده از چندین دتکتور، یک مزیت بزرگ محسوب می‌شود. دتکتورهای شعله با برد بالا معمولاً دارای حسگرهای پیشرفته مادون قرمز یا ماورا بنفش هستند که می‌توانند آتش را در شعاع‌های بالای ۳۰ متر نیز تشخیص دهند و به ‌سرعت آلارم فعال کنند، بنابراین برای حفاظت از زیر ساخت‌های گسترده و جلوگیری از گسترش آتش، کاربردی و مقرون ‌به ‌صرفه هستند.

در مقابل، کاهش شعاع پوشش دتکتور دودی برای فضاهای کوچکتر یا نواحی با موانع متعدد که ممکن است دید مستقیم دتکتور به شعله را محدود کند، مناسب‌تر است. این نوع دتکتورها معمولاً در اتاق‌های کنترل، اتاق‌های تجهیزات الکتریکی، آزمایشگاه‌ها، موتور خانه‌ها، و فضاهای بسته استفاده می‌شوند که تمرکز روی دقت بالا و پوشش هدفمند نقطه‌ای اهمیت دارد. در این محیط‌ها، شعاع پایین اما دقت و سرعت پاسخ بالا برای تشخیص شعله، از اهمیت زیادی برخوردار است. همچنین، در برخی موارد خاص مانند تجهیزات حساس یا نواحی با خطر بالا اما محدود، استفاده از چند دتکتور با پوشش پایین به‌ صورت استراتژیک می‌تواند ایمنی بیشتری فراهم کند. انتخاب شعاع پوشش مناسب بر اساس شرایط محیطی و طراحی سیستم اعلام حریق، نقش تعیین‌ کننده‌ای در عملکرد بهینه دتکتور ایفا می‌کند.

شعاع پوشش دتکتور دودی به چه صورت تنظیم می‌شود؟

تنظیم شعاع پوشش دتکتور دودی بر اساس استانداردهای ایمنی مانند NFPA 72 و BS 5839 انجام می‌شود. به‌ طور کلی، حداکثر شعاع پوشش یک دتکتور دودی معمولی حدود 7.5 متر در نظر گرفته می‌شود، اما این مقدار بستگی به عوامل متعددی مانند ارتفاع نصب، نوع دتکتور، وجود موانع فیزیکی، جریان هوا و حساسیت دستگاه دارد. برای مثال، در سقف‌های بلندتر از 10 متر، ممکن است نیاز به کاهش شعاع پوشش یا استفاده از دتکتورهای خاص باشد. همچنین، در فضاهای با تقسیم ‌بندی پیچیده یا وجود تجهیزات مکانیکی، باید پوشش مؤثر را با محاسبات دقیق یا نرم ‌افزارهای شبیه‌ سازی تعیین کرد.

تفاوت شعاع پوشش دتکتور شعله در محیط‌های صنعتی و مسکونی

طبیعی است که استانداردهای شعاع پوشش دتکتور شعله در محیط‌های صنعتی و مسکونی دستخوش تغییر شود. در ادامه با ما همراه باشید تا به بررسی این تفاوت بپردازیم.

صنعتی

در محیط‌های صنعتی، دتکتورهای شعله‌ای باید محدوده وسیعی را پوشش دهند، زیرا این فضاها معمولاً بزرگ هستند و منابع بالقوه اشتعال متعددی مانند کوره‌ها، تجهیزات جوشکاری، مخازن سوخت و خطوط تولید دارند. شعاع پوشش دتکتورهای شعله‌ای صنعتی بسته به نوع و مدل آن‌ها متفاوت است، اما به ‌طور کلی این دستگاه‌ها می‌توانند شعله را در فاصله‌ای بین ۳۰ تا ۶۰ متر شناسایی کنند. برخی از مدل‌های پیشرفته‌تر، که از فناوری‌های چند طیفی (UV/IR یا IR3) استفاده می‌کنند، قادر به تشخیص شعله تا ۱۰۰ متر نیز هستند. در این فضاها، انتخاب محل نصب و تنظیم زاویه دید دتکتور اهمیت ویژه‌ای دارد، زیرا موانعی مانند ماشین ‌آلات، ستون‌ها و تجهیزات صنعتی می‌توانند میدان دید دتکتور را محدود کنند. بنابراین، برای دستیابی به حداکثر پوشش، معمولاً از چندین دتکتور با زوایای دید مختلف استفاده می‌شود تا هیچ نقطه‌ای بدون نظارت باقی نماند.

 مسکونی

اما در محیط‌های مسکونی، مانند آپارتمان‌ها، ویلاها و ساختمان‌های اداری کوچک، دتکتورهای شعله‌ای معمولاً در فضاهای حساس مانند آشپزخانه، موتورخانه یا پارکینگ‌های سرپوشیده نصب می‌شوند. به دلیل اندازه کوچک‌تر این فضاها، شعاع پوشش دتکتورهای شعله‌ای در محیط‌های مسکونی معمولاً بین ۶ تا ۱۵ متر است. مدل‌های استاندارد UV/IR که در ساختمان‌های مسکونی استفاده می‌شوند، می‌توانند شعله را در همین بازه به ‌طور دقیق تشخیص دهند. با این حال، عواملی مانند نوع دکوراسیون، دیوارها و نورپردازی محیط بر عملکرد این دتکتورها تأثیرگذار است. به همین دلیل، توصیه می‌شود که دتکتور در مکانی نصب شود که دید مستقیم به محل‌های پر خطر داشته باشد و به ‌دور از منابع نور قوی یا انعکاس‌های شدید قرار گیرد تا از بروز هشدارهای کاذب جلوگیری شود.

عوامل موثر بر کاهش شعاع پوشش دتکتور شعله

علاوه بر تمامی مواردی که تا بدین قسمت گفته شده، لازم است بدانید که عواملی نیز وجود دارند که می‌توانند شعاع پوشش دتکتور شعله را کاهش دهند. از جمله مهم‌ترین این عوامل می‌توانیم به موارد زیر اشاره کنیم:

وجود موانع فیزیکی در مسیر تشخیص

دتکتورهای شعله برای شناسایی آتش نیاز به دید مستقیم و بدون مانع به منبع شعله دارند. موانعی مانند دیوارها، ماشین آلات صنعتی، قفسه‌های انبار و حتی گرد و غبار یا دود میتوانند بخشی از اشعه‌های مادون قرمز (IR) یا فرا بنفش (UV) ساطع شده از آتش را مسدود یا تضعیف کنند و بر کاهش شعاع پوشش دتکتور شعله تاثیر مستقیم بگذارند. این مسئله باعث کاهش شعاع موثر تشخیص و افزایش احتمال خطا در هشدار دهی میشود. برای حل این مشکل، باید دتکتورها را در نقاطی نصب کرد که بیشترین دید را به مناطق حساس داشته باشند، از چندین دتکتور با زوایای پوشش متفاوت استفاده کرد و به طور منظم لنزهای دتکتور را از آلودگی‌ها پاکسازی نمود تا از کاهش کارایی جلوگیری شود.

شرایط محیطی نامناسب

رطوبت بالا، مه غلیظ یا دود زیاد در محیط میتواند امواج مادون قرمز و فرا بنفش را جذب یا پراکنده کند و باعث کاهش شعاع پوشش دتکتور شعله شود. در محیط‌های مرطوب مانند سوله‌های صنعتی نزدیک دریا یا فضاهای پر از بخار، ممکن است دتکتورها با تاخیر عمل کنند یا حتی سیگنال‌های اشتباه ارسال نمایند. به منظور مقابله با این مشکل، بهتر است از دتکتورهای ضد آب با درجه حفاظت IP بالا استفاده شود، سیستم‌های تهویه مناسب جهت کاهش رطوبت و ذرات معلق نصب گردد و در صورت نیاز از دتکتورهای دو یا چند طیفی (Hybrid Flame Detectors) استفاده کرد که در شرایط سخت محیطی عملکرد بهتری دارند.

تداخل امواج الکترو مغناطیسی یا همان نویز صنعتی

در محیط‌های صنعتی که تجهیزات الکتریکی پرتوان مانند موتورها، ژنراتورها و ترانسفور ماتورها وجود دارند، امواج الکترو مغناطیسی تولید شده میتوانند روی شعاع پوشش دتکتور شعله تاثیر منفی بگذارند و باعث ایجاد هشدارهای کاذب یا کاهش حساسیت سیستم شوند. برای کاهش این تداخلات، باید از دتکتورهای مجهز به فیلترهای نویز استفاده کرد، آنها را در فاصله ایمن از منابع تولیدکننده امواج الکترو مغناطیسی نصب نمود و از کابل‌های شیلد دار برای اتصالات بهره گرفت تا نویزهای محیطی خنثی شوند.

کاهش حساسیت سنسورها به مرور زمان

سنسورهای دتکتور شعله ممکن است پس از مدتی استفاده، به دلیل فرسودگی، قرار گیری در معرض دمای بسیار بالا یا حتی تماس با مواد شیمیایی خورنده، دچار افت حساسیت شوند. این مسئله باعث کاهش تدریجی دامنه تشخیص و افزایش احتمال خطا در شناسایی آتش میشود. برای جلوگیری از این مشکل، لازم است دتکتورها به صورت دوره‌ای کالیبره شوند، سنسورهای قدیمی پس از پایان عمر مفیدشان تعویض گردند و از دتکتورهای باکیفیت و مقاوم در برابر شرایط سخت محیطی استفاده شود تا طول عمر و دقت سیستم حفظ گردد.

چک لیست نگهداری و بررسی دتکتورهای شعله

برای نگهداری و بررسی دتکتورهای شعله، علاوه بر موارد ذکر شده، می‌توان چک لیست دقیق‌تر و جامع‌تری را با جزئیات بیشتر به شرح زیر افزود:

• بازرسی فیزیکی دستگاه
• بررسی عملکرد دستگاه
• بررسی وضعیت تغذیه
• آزمایش سیستم هشدار
• بررسی ارتباطات و سیگنال‌ها
• بررسی کالیبراسیون و تنظیمات
• آزمایش محیطی
• بررسی سیستم های پشتیبانی
• بررسی امنیت سیستم
• مدیریت و گزارش‌دهی
• برنامه‌ریزی نگهداری دوره‌ای



اشتباهات رایج در نصب دتکتور شعله

حال که به طور کامل دانستید که شعاع پوشش دتکتور شعله جقدر است، لازم است برخی از اشتباهات رایج در نصب این تجهیزات را بشناسید تا شما در انجام فرایند نصب، مرتکب این خطاها نشوید. با ما مراه باشید:

انتخاب اشتباه محل نصب دتکتور شعله

یکی از رایج‌ترین اشتباهات در نصب دتکتور شعله، انتخاب غلط محل نصب و قرار دادن آن در زاویه دید محدود یا پشت موانع است. همانطور که پیش‌تر هم اشاره کردیم، دتکتورهای شعله باید دید مستقیم و بدون مانع نسبت به منطقه خطر داشته باشند تا بتوانند واکنش سریع و دقیق به وجود آتش نشان دهند. نصب اشتباه در پشت ستون‌ها، تجهیزات یا در زاویه نامناسب باعث تاخیر یا عدم تشخیص شعله شده و عملکرد سیستم اعلام حریق را مختل می‌کند. در همین راستا، هنگام نصب باید به میدان دید، ارتفاع استاندارد و نبود موانع فیزیکی توجه ویژه شود.



تنظیم نکردن صحیح زاویه و ارتفاع

زاویه دید و ارتفاع نصب دتکتور نقش اساسی در کارایی آن دارند و نادیده گرفتن این موضوع از اشتباهات رایج در پروژه‌ها است. نصب دتکتور خیلی نزدیک به سقف یا در ارتفاع کم می‌تواند باعث کاهش کارایی و نادیده گرفتن شعله‌های موجود در محدوده حفاظتی شود. همچنین تنظیم نادرست زاویه باعث می‌شود دتکتور فقط بخش محدودی از فضا را پوشش دهد. برای نصب اصولی، توصیه می‌شود از دستورالعمل سازنده پیروی کرده و زاویه دید افقی و عمودی دستگاه به صورت کامل پوشش ‌دهنده محیط خطر باشد.



عدم توجه به تابش مستقیم نور خورشید یا منابع حرارتی

قرار دادن دتکتور شعله در مقابل نور مستقیم خورشید، شعله مشعل‌ها، فرهای صنعتی یا بازتاب نور از سطوح براق یکی دیگر از اشتباهات رایج در نصب است. این موارد می‌توانند موجب ایجاد آلارم کاذب یا اختلال در عملکرد دستگاه شوند. دتکتورهای شعله حساسیت بسیار بالایی به طیف‌های نوری مختلف دارند و برخورد مستقیم نور شدید می‌تواند سیگنال اشتباه ایجاد کند. لذا توجه داشته باشید که همیشه باید منابع نوری و گرمایی اطراف بررسی و از نصب دتکتور شعله در مقابل آنها خودداری شود.



عدم رعایت فاصله استاندارد با منابع دود، بخار و گرد و غبار

قطعا می‌دانید که بسیاری از خطاهای عملکرد دتکتور شعله ناشی از نصب در محیطی پر از دود، بخار یا گرد و غبار صنعتی است. این عوامل می‌توانند مانع رسیدن امواج نوری شعله به سنسور دتکتور شده و واکنش دستگاه را مختل کنند. نصب اشتباه در محیطی مانند آشپزخانه صنعتی، کارگاه‌های جوشکاری یا محل‌های دارای گرد و غبار بدون طراحی مناسب، احتمال هشدار کاذب یا عدم تشخیص آتش را افزایش می‌دهد. لذا فراموش نکنید که رعایت فاصله مناسب و استفاده از تجهیزات محافظ یا مکانیسم تهویه ضروری است.



عدم هماهنگی با سیستم اعلام حریق و تست نکردن پس از نصب

نصب دتکتور بدون هماهنگی با سیستم کنترل مرکزی و انجام ندادن تست نهایی از اشتباهات مهم و خطرناک است. متاسفانه امروزه برخی نصاب‌ها پس از نصب، اتصال صحیح به پنل مرکزی و عملکرد سیستم در شرایط واقعی را بررسی نمی‌کنند. این موضوع ممکن است باعث عدم ارسال سیگنال هشدار در زمان حادثه شود. تست دوره‌ای با منبع شعله استاندارد، بررسی سیم‌ کشی، تنظیمات نرم ‌افزاری و تایید عملکرد از الزامات نصب اصولی دتکتورهای شعله محسوب می‌شود.





تاثیر ارتفاع سقف بر شعاع پوشش دتکتور شعله

هر چه ارتفاع سقف افزایش پیدا کند، فاصله دتکتور تا سطح حفاظتی نیز بیشتر می‌شود و این موضوع باعث کاهش دقت و سرعت تشخیص شعله خواهد شد. در ارتفاع‌های زیاد، زاویه دید دتکتور محدودتر شده و توانایی آن در شناسایی سریع شعله کاهش پیدا می‌کند، مخصوصا در محیط‌هایی با موانع فیزیکی، تجهیزات صنعتی و چیدمان حجیم. به همین دلیل، استانداردهای بین ‌المللی و دستورالعمل‌های تولید کنندگان تاکید می‌کنند که انتخاب ارتفاع مناسب و محاسبه شعاع پوشش باید با توجه به توانایی اپتیک سنسور، مدل دستگاه و ویژگی‌های محیط انجام شود. همچنین در سقف‌های بلند نیاز به نصب چندین دتکتور شعله برای پوشش کامل فضا وجود دارد تا احتمال خطا در تشخیص حریق کاهش پیدا کند.

از سوی دیگر، افزایش بیش از حد ارتفاع نصب بدون در نظر گرفتن شعاع پوشش و زاویه دید دتکتور می‌تواند زمینه‌ ساز هشدار کاذب یا عدم عملکرد مناسب در شرایط اضطراری شود. در فضاهای صنعتی با ارتفاع زیاد مانند سوله‌ها، انبارها، نیروگاه‌ها و سکوهای نفتی، باید بر اساس محاسبات دقیق و استاندارد NFPA، تعداد و مکان قرار گیری دتکتورها تعیین شود. استفاده از نقشه ‌برداری سه ‌بعدی، شبیه ‌سازی مسیرهای احتمالی شعله و بررسی منابع نور، حرارت و گرد و غبار از اقدامات کلیدی برای نصب اصولی در ارتفاع زیاد محسوب می‌شود.



 کلام پایانی

انتخاب شعاع پوشش دتکتور شعله یکی از عوامل مهم در اطمینان از ایمنی سیستم‌های آتش‌نشانی و پیشگیری از حوادث است. شعاع پوشش این دستگاه‌ها به طور مستقیم بر کارایی و دقت آن‌ها در شناسایی آتش‌های احتمالی تاثیر می‌گذارد. استفاده از دتکتورهایی با شعاع پوشش مناسب، می‌تواند کمک شایانی به کنترل سریعتر آتش و کاهش خطرات ناشی از آن کند.

بنابراین، اهمیت انتخاب صحیح دتکتور شعله با توجه به نیاز محیط و ویژگی‌های خاص هر فضا، امری ضروری برای بهبود سیستم‌های ایمنی و حفاظت در برابر آتش است. در صورت سوال در پایان صفحه سایت اسپین الکتریک کامنت بگذارید.

سوالات متداول

شعاع پوشش دتکتور شعله چیست؟

شعاع پوشش مربوط به دتکتور شعله به مسافتی اطلاق می‌شود که دتکتور قادر است شعله یا آتش را شناسایی کند. این شعاع بستگی به نوع دتکتور و محیطی که در آن نصب شده، متفاوت است.

چه عواملی بر شعاع پوشش دتکتور شعله تاثیر می‌گذارند؟

عواملی چون نوع دتکتور، شرایط محیطی (مانند دما، رطوبت و وجود بخارات شیمیایی)، زاویه نصب دتکتور و شدت و نوع نور در محیط می‌توانند بر شعاع پوشش دتکتور تاثیرگذار باشند.

آیا می‌توان شعاع پوشش دتکتور شعله را تغییر داد؟

شعاع پوشش دتکتور‌های شعله معمولا توسط سازنده تعیین می‌شود و قابل تغییر نیست. با این حال، می‌توان تعداد دتکتورها را در محیط افزایش داد تا پوشش مناسبی برای تمام فضای مورد نظر فراهم شود.

در دنیای امروز، ایمنی در محیط‌های صنعتی اهمیت زیادی دارد و یکی از بخش‌های حیاتی در این راستا، شناسایی گازهای خطرناک است. دتکتورهای گاز مادون قرمز، با بهره‌گیری از تکنولوژی پیشرفته، به عنوان یکی از بهترین ابزارها برای تشخیص گازهای مختلف شناخته می‌شوند. این دستگاه‌ها با دقت و حساسیت بالا قادر به شناسایی انواع گازها هستند و نقش حیاتی در پیشگیری از حوادث دارند. اگر شما هم به دنبال راهکاری کارآمد و دقیق برای نظارت بر گازهای خطرناک در محیط‌های صنعتی خود هستید، این مقاله را تا انتها بخوانید تا با ویژگی‌ها و مزایای این دستگاه‌ها بیشتر آشنا شوید.

دتکتور گاز مادون قرمز چیست؟

دتکتور گاز مادون قرمز (Infrared Gas Detector) یک دستگاه حسگر است که برای شناسایی گازهای خاص در محیط‌ها استفاده می‌شود. این دتکتورها معمولاً بر اساس اصول جذب یا انعکاس نور مادون قرمز عمل می‌کنند. به عبارت دیگر، این حسگرها از تابش نور مادون قرمز برای شناسایی گازهای موجود در هوا استفاده می‌کنند. هر گاز ویژگی خاصی در جذب یا بازتاب نور مادون قرمز دارد، بنابراین با استفاده از این ویژگی، دتکتور قادر است نوع و میزان گاز را شناسایی کند.

در این دتکتورها، یک منبع نور مادون قرمز و یک آشکارساز نوری در دو طرف یک لوله نصب می‌شوند. هنگامی که گاز وارد این لوله می‌شود، گاز به‌طور خاص نوری با طول موج مشخص را جذب می‌کند. میزان جذب نور در یک طول موج خاص می‌تواند اطلاعاتی در مورد غلظت گاز مورد نظر فراهم کند. این دتکتورها برای شناسایی گازهایی مانند دی‌اکسید کربن (CO2)، مونوکسید کربن (CO)، متان (CH4) و سایر گازهای آلی مفید هستند.

بیشتر بخوانید: دتکتور گاز اولتراسونیک چیست؟

ویژگی‌ها:

1. دقت بالا: به دلیل حساسیت بالا به طول موج‌های خاص گازها، دقت خوبی دارند.
2. مقاومت در برابر آلودگی: معمولاً در برابر آلودگی‌های محیطی مقاوم‌تر از سایر انواع دتکتورها هستند.
3. نیاز به کالیبراسیون: معمولاً نیاز به کالیبراسیون دقیق دارند تا عملکرد بهینه داشته باشند.

این نوع دتکتورها در صنایع مختلف مانند نفت و گاز، شیمیایی، معدنی و یا محیط‌های پرخطر استفاده می‌شوند.

انواع دتکتورهای گاز مادون قرمز کدامند؟

دتکتورهای گاز مادون قرمز (NDIR)

این نوع دتکتورها معمولاً بر اساس اصول پیکربندی ناحیه تشخیص مادون قرمز  (Non-Dispersive Infrared)  طراحی می‌شوند. این دستگاه‌ها از تابش مادون قرمز (IR) برای شناسایی غلظت گاز در محیط استفاده می‌کنند.

ساختار:

• منبع تابش مادون قرمز: معمولاً از یک لامپ تابشگر یا دیود مادون قرمز LED یا LDR برای ایجاد تابش استفاده می‌شود.

• • فیلتر انتخابی: به جای تحلیل طیف وسیع مادون قرمز، از فیلترهایی برای انتخاب طول‌موج‌های خاص (مطابق با ویژگی جذب گاز هدف) استفاده می‌شود.
  • حفره نمونه (Gas Chamber): گاز نمونه عبوری از تابش مادون قرمز که جذب تابش را توسط گاز محاسبه می‌کند.
  • آشکارساز: معمولا از آشکارسازهایی مانند ترانزیستورهای فوتونی یا ترموپیل‌ها استفاده می‌شود که جذب تابش IR توسط گاز را اندازه‌گیری می‌کنند.



ویژگی‌ها:

• • مناسب برای گازهای خاص: دتکتورهای مادون قرمز برای شناسایی گازهایی طراحی می‌شوند که جذب مشخص در محدوده مادون قرمز دارند ،مانند CO2، CH4، CO
  • دقت و پایداری: این دتکتورها معمولاً دقت بالایی دارند و می‌توانند تغییرات غلظت گازها را با حساسیت بالا اندازه‌گیری کنند.
  • خودکالیبره بودن: برخی از مدل‌ها به سیستم خودکالیبره مجهز هستند که دقت دستگاه را با گذشت زمان حفظ می‌کنند.



•

کاربردها:

• صنایع نفت و گاز
• سیستم‌های تهویه
• سیستم‌های اعلام حریق
• محیط‌های تجاری و صنعتی
• مدیریت آلودگی هوا

دتکتورهای گاز مادون قرمز دو باند (Dual Beam IR)

این نوع دتکتورها از دو باند مادون قرمز مختلف برای شناسایی غلظت گاز استفاده می‌کنند که باعث افزایش دقت و کاهش اثرات محیطی می‌شود.

ساختار:

• دو منبع تابش مادون قرمز: این سیستم از دو منبع تابش مادون قرمز (که معمولاً دارای دو باند طول‌موج متفاوت هستند) برای افزایش دقت استفاده می‌کند.
• آشکارساز دوگانه: دستگاه به‌طور هم‌زمان شدت تابش از دو باند مختلف را اندازه‌گیری کرده و تفاوت‌های آن را برای تعیین غلظت گاز محاسبه می‌کند.

ویژگی‌ها:

• حساسیت بالا: دقت بالا به دلیل استفاده از دو باند مادون قرمز برای شناسایی گاز.
• حذف اثرات محیطی: استفاده از دو باند مختلف به فیلتر کردن نوفه‌های محیطی کمک می‌کند.
• افزایش دقت: این نوع دتکتورها برای شناسایی دقیق‌تر گازهایی که جذب آن‌ها در باندهای مختلف متفاوت است، به‌کار می‌روند.

کاربردها:

• صنایع حساس مانند صنایع پتروشیمی، معدن، نفت و گاز، و محیط‌های با آلودگی بالا.
• سیستم‌های اعلام حریق پیشرفته.

دتکتورهای گاز مادون قرمز سه باند (Triple Beam IR)

این دتکتورها از سه باند مادون قرمز متفاوت برای شناسایی دقیق‌تر غلظت گازها استفاده می‌کنند.

ساختار:

• سه منبع تابش مادون قرمز: این سیستم به‌طور هم‌زمان از سه باند تابش مادون قرمز مختلف برای پوشش طیف وسیع‌تری از جذب گازها استفاده می‌کند.

• آشکارساز چندگانه: هر آشکارساز تابش‌های مختلف در باندهای مادون قرمز را اندازه‌گیری کرده و تفاوت‌ها را برای شناسایی غلظت گاز مورد نظر محاسبه می‌کند.
•

ویژگی‌ها:

• دقت بالا: استفاده از سه باند مادون قرمز برای شناسایی چندین گاز به طور هم‌زمان و با دقت بیشتر.
• کاهش اثرات محیطی: به دلیل استفاده از سه باند مختلف، این دتکتورها بسیار مقاوم به تغییرات شرایط محیطی هستند.
• شناسایی همزمان چندین گاز: می‌توانند گازهای مختلف را به‌طور هم‌زمان و با دقت بالا شناسایی کنند.

کاربردها:

• شناسایی گازهای متعدد در صنایع پیچیده مانند صنعت نفت و گاز، محیط‌های شیمیایی و سازمان‌های کنترل کیفیت.
• آزمایشگاه‌های تحقیقاتی برای اندازه‌گیری دقیق ترکیب گازی هوا.

نتیجه‌گیری

دتکتورهای گاز مادون قرمز با دقت و حساسیت بالا، راهکاری مطمئن برای شناسایی گازهای خطرناک و قابل اشتعال در محیط‌های صنعتی ارائه می‌دهند. این دستگاه‌ها با تکنولوژی پیشرفته خود، تأثیرات محیطی را کاهش داده و دقت بالایی در تشخیص گازها دارند. اگر به دنبال یک سیستم ایمن و کارآمد برای محافظت از محیط کار خود هستید، همین حالا مدل‌های مختلف دتکتورهای گاز مادون قرمز را در فروشگاه اسپین الکتریک بررسی کنید و بهترین گزینه را انتخاب نمایید!

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

دتکتور گاز مادون قرمز چگونه عمل می‌کند؟
دتکتورهای گاز مادون قرمز با استفاده از تابش نور مادون قرمز به شناسایی گازهای مختلف می‌پردازند. هر گاز مشخصه جذب خاصی در طیف مادون قرمز دارد و این دستگاه‌ها از این ویژگی برای اندازه‌گیری غلظت گازها استفاده می‌کنند. هنگامی که گاز وارد لوله دستگاه می‌شود، مقدار مشخصی از نور مادون قرمز را جذب کرده و این تغییرات به‌وسیله آشکارساز اندازه‌گیری می‌شود تا غلظت گاز محاسبه شود.

آیا دتکتورهای گاز مادون قرمز نیاز به کالیبراسیون دارند؟
بله، دتکتورهای گاز مادون قرمز معمولاً نیاز به کالیبراسیون دقیق دارند. این کالیبراسیون به‌منظور اطمینان از دقت بالا و عملکرد بهینه دستگاه در شرایط مختلف محیطی انجام می‌شود. برخی مدل‌های پیشرفته این دستگاه‌ها به سیستم خودکالیبراسیون مجهز هستند که دقت آن‌ها را در طول زمان حفظ می‌کند.

چه گازهایی توسط دتکتورهای گاز مادون قرمز شناسایی می‌شوند؟
دتکتورهای گاز مادون قرمز قادر به شناسایی گازهای مختلفی هستند که جذب خاصی در طیف مادون قرمز دارند. برخی از گازهای رایجی که این دستگاه‌ها شناسایی می‌کنند عبارتند از: دی‌اکسید کربن (CO2)، مونوکسید کربن (CO)، متان (CH4)، و گازهای آلی دیگر. این دستگاه‌ها به‌ویژه در صنایع نفت و گاز، شیمیایی و محیط‌های پرخطر کاربرد دارند.

در صنایع حساس به حریق، تشخیص زودهنگام آتش می‌تواند تفاوت بین فاجعه و نجات باشد. یکی از استانداردهای مرجع در طراحی سیستم‌های اعلام حریق، استاندارد NFPA 72 است که در بخش 17.8 به بررسی آشکارسازهای انرژی تابشی می‌پردازد. این مقاله بر اساس همین بخش تدوین شده و نگاهی تخصصی دارد به انتخاب، نصب و فاصله‌گذاری آشکارسازهای شعله و جرقه با تمرکز بر الزامات NFPA 72.

انواع آشکارسازهای انرژی تابشی

بر اساس بند 17.8.1.3 استاندارد، آشکارسازهای انرژی تابشی به دو گروه اصلی تقسیم می‌شوند:

• آشکارساز شعله (Flame Detector)
• آشکارساز جرقه/ذغال (Spark/Ember Detector)

هدف این آشکارسازها، تشخیص تابش انرژی ساطع‌شده از شعله یا جرقه است و برای کارکرد صحیح باید با نوع آتش‌سوزی تطابق داشته باشند.

انتخاب آشکارساز شعله بر اساس ویژگی‌های حریق

برای انتخاب مناسب، باید عوامل زیر را بررسی کنیم:

• نوع سوخت: هر سوختی طیف خاصی از انرژی تابشی ساطع می‌کند.
• نرخ رشد آتش: آتش‌هایی با سرعت رشد بالا نیاز به پاسخ سریع‌تری دارند.
• شرایط محیطی: مانند گردوغبار، دود، نور خورشید یا حرارت بالا که ممکن است بر عملکرد آشکارساز تأثیر بگذارد.
• حساسیت و طیف پاسخ آشکارساز: باید با طیف تابشی شعله مورد انتظار تطابق داشته باشد.
• احتمال هشدارهای کاذب: باید کمینه شود، مخصوصاً در محیط‌هایی با منابع تابشی غیرفعال مانند تجهیزات صنعتی داغ.

نکته: توصیه می‌شود که انتخاب آشکارساز توسط یک مهندس متخصص و پس از انجام تحلیل ریسک حریق انجام شود.

بیشتر بدانید: راهنمای جامع بیم دتکتورها بر اساس استاندارد ISO 7240-12

اصول فاصله‌گذاری آشکارسازهای شعله

قانون مربع معکوس

یکی از مفاهیم کلیدی در طراحی، استفاده از قانون مربع معکوس است؛ به این معنا که با دو برابر شدن فاصله از منبع حریق، شدت تابش به آشکارساز به یک‌چهارم کاهش می‌یابد.

معیارهای فاصله‌گذاری به‌صورت مهندسی

• اندازه آتش مورد انتظار
• نوع سوخت
• زاویه دید و حساسیت آشکارساز
• جذب تابش توسط جو یا ذرات معلق
• وجود مانع در دید مستقیم آشکارساز
• زمان پاسخ موردنیاز

اگر امکان رخداد آتش خارج از میدان دید باشد، باید:

• فاصله را کاهش داد، یا
• از آشکارسازهای بیشتری استفاده کرد.

پیشنهاد: در محیط‌های صنعتی با سازه‌های پیچیده، از نرم‌افزارهای طراحی سه‌بعدی برای شبیه‌سازی زاویه دید آشکارسازها استفاده شود.

طراحی برای سوخت‌های متفاوت

اگر سوخت محیط با سوخت استفاده‌شده در آزمایش‌های کارخانه سازنده متفاوت باشد، باید فاصله‌گذاری مطابق با جداول اعلام‌شده توسط سازنده آشکارساز تنظیم شود.

بیشتر بخوانید: راهنمای جامع بیم دتکتور بر اساس استاندارد NFPA 72

نکات مهم در نصب آشکارساز شعله

• دید مستقیم: هرگونه مانع (مانند سازه، تجهیزات یا مواد ذخیره‌شده) نباید دید مستقیم به منطقه تحت پوشش را مختل کند.
• تمیز نگه داشتن پنجره آشکارساز: ذرات معلق، گردوغبار و آئروسل‌ها ممکن است روی پنجره بنشینند و حساسیت را کاهش دهند.
• محافظت در فضای باز: در برابر باران، برف، یا تابش مستقیم خورشید باید محافظت فیزیکی در نظر گرفته شود.

فاصله‌گذاری برای آشکارسازهای جرقه/ذغال

اگر از آشکارساز جرقه استفاده می‌شود، معمولاً در محیط‌هایی مانند:

• خطوط نقاله
• شوت‌ها (Chutes)
• سیستم‌های انتقال مواد قابل احتراق

فاصله‌گذاری آن‌ها باید به‌گونه‌ای باشد که:

• تمام سطح مقطع مسیر در میدان دید حداقل یک آشکارساز قرار بگیرد.
• از زاویه دید جانبی (Off-Axis Detection) نیز پوشش کافی وجود داشته باشد.
• عوامل جذب تابش (مانند گرد و ذرات غیرفعال معلق در هوا) در طراحی لحاظ شود.

نکته فنی: در این نوع آشکارساز نیز باید تمهیداتی برای پاک نگه‌داشتن لنز دستگاه در نظر گرفته شود.

تشخیص شعله با استفاده از ویدیو

یکی از فناوری‌های نوین در تشخیص حریق، استفاده از دوربین‌های ویدیویی با الگوریتم‌های هوش مصنوعی برای تشخیص شعله است. طبق استاندارد NFPA72:

• سخت‌افزار و نرم‌افزار باید لیست‌شده و تأییدشده باشند.
• این سیستم باید با تمام الزامات فصل‌های 1، 10، 14، 17 و 23 استاندارد سازگار باشد.
• انتقال ویدیو فقط از طریق درگاه‌هایی که توسط سازنده تعیین شده مجاز است.
• باید از دستکاری غیرمجاز در نرم‌افزار و تنظیمات جلوگیری شود.
• هرگونه تغییر در نرم‌افزار باید مطابق فصل ۱۴ مورد تست قرار گیرد.

مزیت اصلی: توانایی تحلیل تصویری در محیط‌های پیچیده، مانند سکوهای نفتی یا انبارهای بزرگ، با امکان ضبط و مستندسازی لحظه شروع آتش.

نکات ایمنی تکمیلی در نصب

• جلوگیری از نصب در شرایط محیطی نامناسب: دما، رطوبت یا فشار نباید از حد مجاز تجاوز کند.
• محافظت نوری: تابش‌های ناخواسته مانند نور خورشید یا لامپ‌های مادون‌قرمز نباید باعث عمل اشتباه آشکارساز شوند.
• نصب صحیح قاب محافظ در فضای باز: برای جلوگیری از ورود آب، گردوغبار و برف.

جمع‌بندی

انتخاب و نصب آشکارسازهای شعله و جرقه، تنها با خرید دستگاه‌های معتبر پایان نمی‌یابد؛ بلکه به طراحی دقیق مهندسی، تحلیل محیط، و رعایت کامل الزامات NFPA72 نیاز دارد. رعایت این اصول می‌تواند به افزایش ایمنی محیط، کاهش هشدارهای کاذب و جلوگیری از خسارت‌های مالی و جانی منجر شود.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

در صنایع برودتی و سامانه‌های سردخانه‌ای، موضوع تشخیص گاز و نشت‌یابی نقش کلیدی در حفظ ایمنی، کاهش هزینه‌ها، رعایت استانداردها و پایداری محیط زیست ایفا می‌کند. هرچند این دو مفهوم شباهت‌هایی دارند، اما در عمل، فرآیندها و اهدافی کاملاً متفاوت را دنبال می‌کنند.

• تشخیص گاز به فرآیند تحلیل نمونه‌های هوا برای شناسایی وجود گازهای مبرد اشاره دارد.
• نشت‌یابی شامل بررسی دقیق یک سیستم تبرید برای شناسایی محل نشت گاز است.

در این مقاله، به بررسی انواع فناوری‌های دتکتور گاز، کاربردهای آن‌ها، مقررات بین‌المللی مرتبط و الزامات نصب در سردخانه‌ها می‌پردازیم.

تفاوت بین تشخیص گاز و نشت‌یابی

دتکتورهای نشت عموماً دستگاه‌هایی دستی هستند که برای استفاده پرسنل فنی طراحی شده‌اند و در عملیات بازرسی سیستم‌های تبرید استفاده می‌شوند. در مقابل، دتکتورهای گاز، سامانه‌هایی ثابت و هوشمند هستند که در محل‌های حساس نصب شده و به‌طور دائمی وضعیت غلظت گاز را پایش می‌کنند.

نصب صحیح دتکتورهای گاز، به نوع مبرد، چیدمان فیزیکی تأسیسات و استانداردهای ایمنی بستگی دارد. انتخاب دتکتور مناسب نیازمند پاسخ به سؤالات زیر است:

• چه نوع گازهایی باید شناسایی شوند و در چه غلظتی؟
• چه فناوری حسگری برای نوع خاصی از مبرد مناسب‌تر است؟
• چه تعداد دتکتور نیاز است و در چه مکان‌هایی باید نصب شوند؟
• سطح هشدارها چگونه تعریف شود؟ چند مرحله هشدار نیاز داریم؟
• اطلاعات هشدار چگونه ثبت، پردازش و منتقل شود؟

بیشتر بخوانید: مجری سیستم اطفا حریق کیست؟ – بررسی 7 وظیفه کلیدی

•

بررسی فناوری‌های مختلف تشخیص گاز

با توجه به نوع گاز مبرد، غلظت مورد انتظار و شرایط محیطی، چهار فناوری اصلی برای تشخیص گاز در سردخانه‌ها استفاده می‌شود:

1. دتکتور الکتروشیمیایی (EC)

• مناسب برای گازهای سمی مانند آمونیاک
• عملکرد بر اساس واکنش‌های اکسایش و کاهش بین گاز و الکترودها
• دقت بسیار بالا (±۲٪)
• عمر مفید متوسط ۲ سال (بسته به میزان تماس با گاز)
• بسیار انتخاب‌پذیر و مقاوم در برابر تداخل گازهای دیگر
• واکنش سریع به تغییرات رطوبت

2. دتکتور نیمه‌رسانا (SC)

• پوشش طیف گسترده‌ای از گازها از جمله HCFC، HFC، آمونیاک و هیدروکربن‌ها
• ارزان‌قیمت، با عمر طولانی و حساسیت بالا
• عملکرد بر اساس تغییر مقاومت سطح نیمه‌رسانا در تماس با گاز
• مناسب برای نظارت کلی، اما نه برای شناسایی گاز خاص در محیط‌های پیچیده
• امکان بروز هشدار اشتباه در اثر آلاینده‌هایی مانند دود اگزوز

3. دتکتور پلستور (P)

• مناسب برای گازهای قابل اشتعال، به‌ویژه آمونیاک در غلظت بالا
• عملکرد بر اساس سوزاندن گاز روی سطح کاتالیستی و اندازه‌گیری مقاومت الکتریکی
• هزینه پایین، زمان پاسخ سریع (زیر ۱۰ ثانیه)، عمر متوسط ۳ تا ۵ سال
• ممکن است در برابر برخی آلودگی‌ها دچار “مسمومیت” شود

4. دتکتور مادون قرمز (IR)

• بسیار دقیق، مخصوصاً مناسب برای تشخیص CO₂
• عملکرد بر پایه جذب نور مادون قرمز توسط گاز هدف
• طول عمر بالا (تا ۱۵ سال)، حساسیت متقابل بسیار پایین
• در محیط‌های دارای گرد و غبار یا رطوبت زیاد ممکن است با خطا مواجه شوند
• قیمت نسبتاً بالا

بیشتر بخوانید: بررسی 0 تا 100 الزامات استفاده از دتکتور گاز در معادن

زمان پاسخ‌دهی دتکتورها

مفهوم t90 نشان‌دهنده مدت‌زمانی است که یک دتکتور برای رسیدن به ۹۰٪ مقدار واقعی غلظت گاز نیاز دارد. به‌عنوان مثال، دتکتوری با زمان پاسخ‌دهی t90 برابر ۹۰ ثانیه، در این مدت می‌تواند نشت را با دقت بالایی تشخیص دهد. این پارامتر در انتخاب نوع دتکتور، مخصوصاً در کاربردهای بحرانی، اهمیت زیادی دارد.

چرا تشخیص گاز در سردخانه‌ها اهمیت دارد؟

نشت مبردها می‌تواند تبعاتی جدی داشته باشد که برخی از مهم‌ترین آن‌ها عبارت‌اند از:

• خطر برای سلامت افراد و پرسنل
• کاهش بهره‌وری انرژی به دلیل کاهش سطح مبرد
• آسیب به کالاهای ذخیره‌شده (مواد غذایی، دارو و …)
• افزایش هزینه تعمیرات و تعویض مبرد
• جریمه‌های ناشی از عدم رعایت استانداردهای محیط زیستی
• کاهش رتبه بیمه‌ای و افزایش هزینه‌های بیمه

برخی گازها مانند آمونیاک به دلیل بوی قوی و ماهیت سمی، نیاز به هشدار سریع دارند. همچنین، CO₂ اگرچه غیرسمی است، اما در غلظت‌های بالا می‌تواند منجر به بی‌هوشی یا حتی مرگ شود.

محل نصب دتکتورها در سردخانه

نحوه و محل نصب دتکتورها باید با توجه به نوع گاز انجام شود. به عنوان مثال:

• آمونیاک: چون از هوا سبک‌تر است، باید دتکتورها در بخش‌های فوقانی نصب شوند.
• CO₂ و اکثر HFCها: چون سنگین‌تر از هوا هستند، باید در نزدیکی کف نصب شوند.
• در اتاق ماشین‌آلات، اتاق‌های کنترل و محیط‌های کم‌تهویه، استفاده از دتکتورهای ثابت توصیه می‌شود.

استانداردها و مقررات مرتبط

EN 378:2016 (اروپا)

این استاندارد نحوه طراحی و عملکرد سامانه‌های تبرید را مشخص می‌کند و سطوح هشدار را طوری تعریف کرده که در صورت نشت، امکان تخلیه ایمن فراهم شود. همچنین الزاماتی برای استفاده از دتکتور در نصب‌های زیرزمینی یا با بار مبرد بالا مطرح می‌شود.

ISO 5149:2014

مشابه با EN 378، ولی دارای تفاوت‌هایی در محاسبات و محدودیت‌هاست. این استاندارد نیز دتکتور گاز را برای مواردی که احتمال افزایش غلظت به حد خطرناک وجود دارد، الزامی می‌داند.

مقررات F-Gas اتحادیه اروپا

مقررات F-Gas با هدف کاهش اثرات گازهای گلخانه‌ای، بازرسی دوره‌ای، ثبت نشتی و تعمیر فوری را برای سیستم‌های حاوی HFCها الزامی کرده است. این مقررات برای سیستم‌هایی با بار مبرد بالاتر از مقدار معادل CO₂ مشخص، دوره‌های بازرسی و تشخیص گاز را تعیین می‌کند.

بیشتر بخوانید: سیستم اطفا حریق آبی چیست؟ – بررسی 0 تا 100

نتیجه‌گیری

در دنیای امروز که مصرف انرژی، ایمنی پرسنل و حفظ محیط زیست به دغدغه‌های اصلی صنایع تبریدی تبدیل شده‌اند، استفاده از دتکتورهای گاز به یک الزام تبدیل شده است. از سردخانه‌های مواد غذایی گرفته تا تأسیسات پتروشیمی، انتخاب دتکتور مناسب، محل نصب صحیح، و پایش مستمر گازهای مبرد، تضمین‌کننده ایمنی و بهره‌وری سیستم است.

شرکت اسپین الکتریک با ارائه راهکارهای حرفه‌ای در زمینه طراحی، نصب و راه‌اندازی سیستم‌های تشخیص گاز، آماده همکاری با صنایع برودتی و سردخانه‌ای در سراسر کشور می‌باشد.

برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید.

در زمان‌های بحرانی، سیستم‌های اطفای حریق به‌ویژه اسپرینکلرها می‌توانند نقشی حیاتی در حفاظت از جان افراد و اموال داشته باشند. اما آیا می‌دانید که برای عملکرد بهینه این سیستم‌ها، نصب و فاصله‌گذاری صحیح آن‌ها چه اهمیتی دارد؟ در این بلاگ، به بررسی تمامی نکات مربوط به موقعیت، فاصله‌گذاری و کاربرد اسپرینکلرها می‌پردازیم. این نکات به شما کمک می‌کنند تا به‌طور مؤثر و مطابق با استانداردهای روز، سیستم‌های اطفای حریق خود را نصب و تنظیم کنید.

1:  موقعیت و مکان نصب اسپرینکلرها: چرا اهمیت دارد؟

موقعیت نصب اسپرینکلرها به‌طور مستقیم بر پوشش حفاظتی آن‌ها تأثیر می‌گذارد. اسپرینکلرها باید به‌گونه‌ای نصب شوند که بتوانند حداکثر پوشش را به ناحیه‌های مختلف ساختمان بدهند. این کار نیاز به دقت فراوان در انتخاب مکان و رعایت استانداردها دارد. در بخش 9.5.1.1 استانداردها آمده است که اسپرینکلرها باید در مکان‌های مناسب قرار گیرند تا بهترین عملکرد را داشته باشند.

اسپرینکلرها باید در مکانی نصب شوند که بتوانند تمام سطح سقف یا فضای تعیین‌شده را پوشش دهند. در این راستا، میزان فاصله‌گذاری بین اسپرینکلرها و دیوارها باید به‌درستی رعایت شود. نصب اسپرینکلرها باید به‌گونه‌ای انجام شود که هیچ نقطه کور و بدون پوششی در ساختمان باقی نماند.

بیشتر بخوانید: نصب اسپرینکلر در ساختمان‌ها: الزامات و استانداردهای مهم

2: فاصله‌گذاری صحیح اسپرینکلرها: اهمیت اندازه‌گیری دقیق

یکی از الزامات حیاتی در نصب اسپرینکلرها، رعایت فاصله صحیح بین آن‌ها است. استانداردها تصریح می‌کنند که فاصله بین اسپرینکلرها باید با توجه به مساحت پوشش حفاظتی هر یک از آن‌ها تنظیم شود. در بخش 9.5.2 از استانداردهای ایمنی آتش‌نشانی، نحوه اندازه‌گیری مساحت پوشش حفاظتی اسپرینکلرها به‌طور دقیق توضیح داده شده است.

برای تعیین مساحت پوشش حفاظتی هر اسپرینکلر، دو بُعد به‌طور خاص باید اندازه‌گیری شود:

• ابعاد S و L: این ابعاد باید با دقت محاسبه شوند تا از پوشش کامل منطقه توسط اسپرینکلرها اطمینان حاصل شود.
• محدوده حداکثری پوشش: در استانداردها تأکید شده است که هیچ اسپرینکلر نباید مساحتی بیشتر از ۳۷ متر مربع (۴۰۰ فوت مربع) را پوشش دهد. این امر باعث می‌شود که هر اسپرینکلر قادر به پوشش مناسب و مؤثر منطقه تعیین‌شده باشد.

3: فاصله اسپرینکلرها از دیوارها و موانع: قوانین و محدودیت‌ها

فاصله مناسب اسپرینکلرها از دیوارها و موانع یکی دیگر از فاکتورهای اساسی در نصب صحیح آن‌ها است. مطابق با استانداردهای ایمنی، اسپرینکلرها نباید به دیوارها نزدیکتر از نصف فاصله مجاز بین اسپرینکلرها قرار گیرند. این امر برای اطمینان از پوشش کامل و بدون وقفه مهم است.

همچنین، اگر اسپرینکلرها در نزدیکی پنجره‌ها یا فضای اضافی نصب شوند، باید فاصله دقیق‌تری تا دیوار یا مانع رعایت شود. استانداردها حتی در مورد موانع خاص مانند کف‌پوش‌های مشبک یا تجهیزات دیگر نیز تعیین می‌کنند که اسپرینکلرها باید در فاصله معین از آن‌ها نصب شوند تا عملکرد سیستم حفظ شود.

4: موانع در مسیر پاشش اسپرینکلر: نحوه مقابله با موانع مختلف

موانعی که از پاشش کامل اسپرینکلر جلوگیری می‌کنند، یکی از مشکلات رایج در نصب این سیستم‌ها هستند. برای جلوگیری از اختلال در عملکرد اسپرینکلرها، ضروری است که نصب آن‌ها در نزدیکی موانع مانند لوله‌ها، ستون‌ها یا خرپاها با دقت انجام شود.

در بخش 9.5.5 استانداردهای ایمنی آمده است که موانع پیوسته یا ناپیوسته که کمتر از ۴۵۰ میلی‌متر زیر دفلکتور (پخش‌کننده) قرار دارند و مانع توسعه الگوی پاشش می‌شوند، باید برطرف شوند یا اسپرینکلرهای اضافی در این مناطق نصب شوند.

موانع ثابت یا غیر ثابت که در مسیر پاشش قرار می‌گیرند، می‌توانند به‌شدت عملکرد اسپرینکلر را تحت تأثیر قرار دهند. بنابراین باید تمامی شرایط و ابعاد موجود در فضای نصب بررسی شود تا هیچ مانعی بر عملکرد سیستم اثر نگذارد.

5: نصب اسپرینکلرها در نزدیکی سقف و سایر موانع

یکی دیگر از نکات مهم در نصب اسپرینکلرها، فاصله دفلکتور (پخش‌کننده) از سقف است. در استانداردها به‌طور ویژه تأکید شده است که این فاصله باید مطابق با نوع سقف و طراحی ساختمان انتخاب شود. برای سقف‌های فلزی موج‌دار، فاصله باید از پایین‌ترین نقطه موج اندازه‌گیری شود.

همچنین، در سقف‌هایی که عایق مستقیماً زیر سقف نصب شده است، فاصله دفلکتور باید از پایین عایق اندازه‌گیری شود. این موارد نیاز به دقت و توجه دارند تا اسپرینکلر در شرایط خاص به‌درستی فعال شود.

6: انتخاب اسپرینکلر مناسب برای شرایط خاص

در برخی موارد، فضای مورد نظر دارای شرایط خاصی است که نیاز به انتخاب اسپرینکلرهایی با ویژگی‌های خاص دارند. به‌عنوان‌مثال، برای فضاهایی که در آن‌ها کف‌پوش‌های مشبک یا ذخیره‌سازی‌های خاص وجود دارد، باید از اسپرینکلرهایی استفاده شود که برای این شرایط بهینه شده‌اند.

در بخش 9.5.5.3 از استانداردها آمده است که اسپرینکلرهای نصب‌شده در نزدیکی موانع ثابت باید با مشخصات ویژه‌ای تطابق داشته باشند. این اسپرینکلرها باید از نوع مخصوص طبقه میانی یا قفسه‌ای باشند تا از پاشش موثر جلوگیری نشود.

7: اهمیت فضای ذخیره‌سازی در نصب اسپرینکلر

یکی از مواردی که در نصب اسپرینکلرها باید به آن توجه کرد، فاصله آن‌ها از ذخیره‌سازی‌ها است. در بخش 9.5.6 استانداردها، فاصله دفلکتور اسپرینکلر از بالاترین نقطه ذخیره‌سازی یا محتویات اتاق حداقل باید ۱۸ اینچ (۴۵۰ میلی‌متر) باشد.

این فاصله به‌ویژه در شرایطی که اقلام قابل اشتعال در نزدیکی سقف قرار دارند، اهمیت زیادی پیدا می‌کند. اگر ذخیره‌سازی‌ها دارای حجم زیاد یا اجسام خاصی باشند، باید از سیستم‌های خاص اسپرینکلر برای اطمینان از پوشش مؤثر استفاده شود.

بیشتر بخوانید: بهینه‌سازی سیستم‌های اسپرینکلر برای فضاهای مختلف: راهنمای جامع نصب و الزامات

نتیجه‌گیری

در نهایت، نصب اسپرینکلرها یک فرآیند پیچیده است که نیاز به رعایت دقیق استانداردها و دستورالعمل‌های مختلف دارد. از موقعیت‌یابی صحیح تا فاصله‌گذاری دقیق و انتخاب نوع اسپرینکلر مناسب، تمامی این عوامل می‌توانند بر کارایی سیستم اطفای حریق تأثیر بگذارند. اگر به نصب سیستم‌های اسپرینکلر حرفه‌ای نیاز دارید یا در مورد نحوه نصب و فاصله‌گذاری اسپرینکلرها سوالی دارید، تیم متخصص اسپین الکتریک آماده است تا شما را در این مسیر راهنمایی کند. برای مشاوره یا نصب سیستم‌های آتش‌نشانی به‌روز و مطابق با استانداردهای جهانی، همین حالا با ما تماس بگیرید.

اگر به دنبال خرید بیم دتکتو هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!
