لیست تجهیزات اعلام حریق یکی از مهم‌ترین بخش‌های طراحی و اجرای سیستم‌های ایمنی در ساختمان‌ها، مراکز تجاری و صنایع محسوب می‌شود. این لیست شامل مجموعه‌ای از ابزارها و دستگاه‌ها مانند دتکتورهای دودی و حرارتی، شستی‌ها، آژیر و فلاشر، پنل مرکزی و بسیاری تجهیزات جانبی دیگر است که هر کدام نقش حیاتی در شناسایی و هشدار به‌ موقع آتش ‌سوزی ایفا می‌کنند. تهیه و استفاده از یک لیست جامع، به مدیران و مهندسان کمک می‌کند تا تجهیزات را متناسب با نیاز محیط انتخاب و نصب کنند. پس ایمنی جانی افراد تضمین شده، خسارات مالی کاهش یافته و استانداردهای قانونی نیز به ‌طور کامل رعایت می‌شود. در این مقاله قصد داریم به معرفی لیست تمام تجهیزات اعلام حریق مورد تایید آتش نشانی در سال 1404 بپردازیم. ما را تا پایان همراهی کنید.

لیست تجهیزات اعلام حریق شامل چیست؟

به طور کلی، سیستم‌های اعلام حریق مجموعه‌ای از دو یا چند ابزار مختلف هستند که عملکرد آن‌ها در کنار یکدیگر می‌تواند ایمنی محیط‌های مختلف را در برابر آتش سوزی، گاز گرفتگی و خطرات مشابه تامین کند. با ما همراه باشید تا به معرفی لیست تجهیزات اعلام حریق بپردازیم:

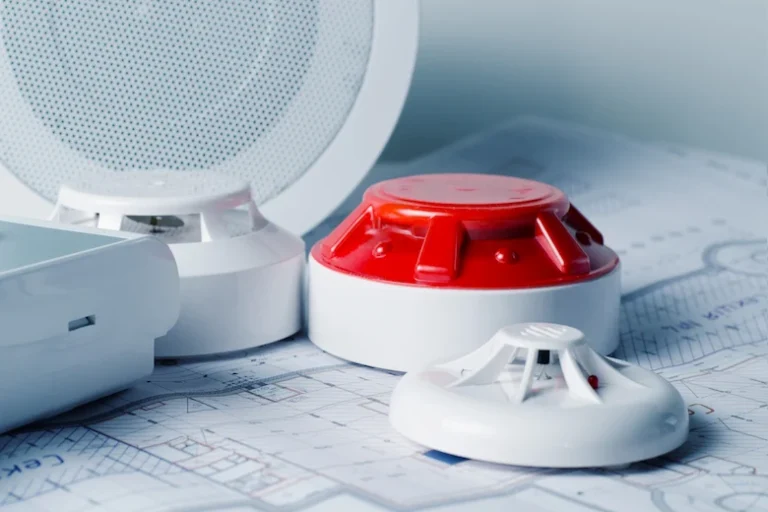

دتکتور دودی

بدون شک، دتکتور دودی یکی از پر کاربردترین عناصر در لیست تجهیزات اعلام حریق است که وظیفه آن شناسایی ذرات دود حاصل از سوختن مواد مختلف در هوا می‌باشد. این تجهیز عموما در سقف‌ها نصب شده و با استفاده از سنسورهای نوری یا یونیزاسیون، حضور دود را به‌ سرعت تشخیص می‌دهد. دتکتور دودی به‌ ویژه در مکان‌هایی مثل ساختمان‌های اداری، منازل مسکونی، فروشگاه‌ها و مراکز تجاری اهمیت زیادی دارد، زیرا دود اولین نشانه بروز آتش ‌سوزی است. نصب درست این وسیله، زمان واکنش افراد را افزایش داده و امکان خروج سریع از محیط یا شروع اقدامات اولیه برای مهار آتش را فراهم می‌کند. به همین دلیل استفاده از دتکتور دودی نقش مهمی در کاهش تلفات جانی و مالی ایفا می‌کند.

دتکتور حرارتی

اما دتکتور حرارتی نوعی دیگر از تجهیزات کلیدی در لیست اعلام حریق است که بر اساس تغییرات دما عمل می‌کند. این تجهیز در دو مدل اصلی افزایشی و ثابت تولید می‌شود. در مدل افزایشی، دستگاه زمانی فعال می‌شود که افزایش دما در مدت‌ زمان کوتاهی اتفاق بیفتد، و در مدل ثابت وقتی دما به یک مقدار مشخص برسد، هشدار فعال می‌شود. دتکتور حرارتی بیشتر در محیط‌هایی مانند آشپزخانه‌ها، موتورخانه‌ها، کارگاه‌ها و فضاهایی که دود یا بخار به ‌طور طبیعی وجود دارد، نصب می‌شود تا هشدارهای کاذب ایجاد نشود. این عنصر با شناسایی سریع افزایش غیر عادی دما، از گسترش آتش جلوگیری کرده و به تیم ایمنی یا سیستم اطفای حریق امکان مداخله سریع می‌دهد.

شستی اعلام حریق

شستی اعلام حریق یکی از ساده‌ترین اما در عین حال یکی از بسیار ضروری‌ترین عناصر در لیست تجهیزات اعلام حریق است. این شستی‌ها به ‌صورت یک کلید فشاری در مسیرهای خروج اضطراری، راهروها و مکان‌های عمومی نصب می‌شود و کاربران می‌توانند در صورت مشاهده علائم آتش ‌سوزی، با فشردن آن سیستم هشدار را فعال کنند. شستی اعلام حریق به صورت استاندارد به رنگ قرمز و با علامت مشخص طراحی می‌شود تا به ‌راحتی در شرایط اضطراری قابل شناسایی باشد. عملکرد سریع این تجهیز، امکان اطلاع ‌رسانی فوری به دیگران و فعال شدن سایر تجهیزات مانند آژیر و فلاشر را فراهم می‌کند. فراموش نکنید که استفاده از شستی اعلام حریق باعث می‌شود حتی قبل از فعال شدن دتکتورها، افراد بتوانند وقوع خطر را گزارش داده و مانع از گسترش حریق شوند.

آژیر و فلاشر اعلام حریق

آژیر و فلاشر اعلام حریق جزو تجهیزات هشدار دهنده در لیست تمام تجهیزات اعلام حریق هستند که پس از دریافت سیگنال از پنل مرکزی، با تولید صدای بلند و نور چشمک ‌زن، افراد حاضر در محیط را از خطر آگاه می‌سازند. آژیر به ‌تنهایی برای محیط‌های کوچک کافی است، اما در فضاهای بزرگ یا شلوغ، استفاده از فلاشر نیز ضروری می‌شود تا افرادی که دچار مشکلات شنوایی هستند یا در مکان‌های پر سر و صدا حضور دارند، متوجه هشدار شوند. این عناصر معمولا در مکان‌هایی مانند هتل‌ها، بیمارستان‌ها، مراکز خرید و کارخانجات نصب می‌شوند. لازم به ذکر است که ترکیب صدای بلند و نور چشمک ‌زن، توجه سریع افراد را جلب کرده و امکان تخلیه ایمن ساختمان را فراهم می‌کند.

پنل مرکزی اعلام حریق

اما همانطور که می‌دانید، پنل مرکزی قلب تپنده سیستم اعلام حریق محسوب می‌شود که وظیفه آن کنترل، مدیریت و نظارت بر تمامی اجزای سیستم است. این دستگاه تمام سیگنال‌های ورودی از دتکتورها و شستی‌ها را دریافت کرده و در صورت شناسایی شرایط خطر، خروجی‌های مرتبط مانند آژیرها، فلاشرها و حتی سیستم اطفای خودکار را فعال می‌کند. پنل مرکزی معمولا دارای صفحه نمایشگر برای نشان دادن موقعیت دقیق حادثه، چراغ‌های وضعیت و قابلیت اتصال به سیستم‌های مانیتورینگ می‌باشد. این ابزار به مدیران ساختمان یا تیم ایمنی کمک می‌کند تا به‌ سرعت منبع خطر را شناسایی و اقدامات لازم را انجام دهند. مجموعه این موارد سبب شده تا پنل مرکزی اعلام حریق با به عنوان یکی از کلیدی‌ترین عناصر در لیست تجهیزات اعلام حریق بشناسیم.

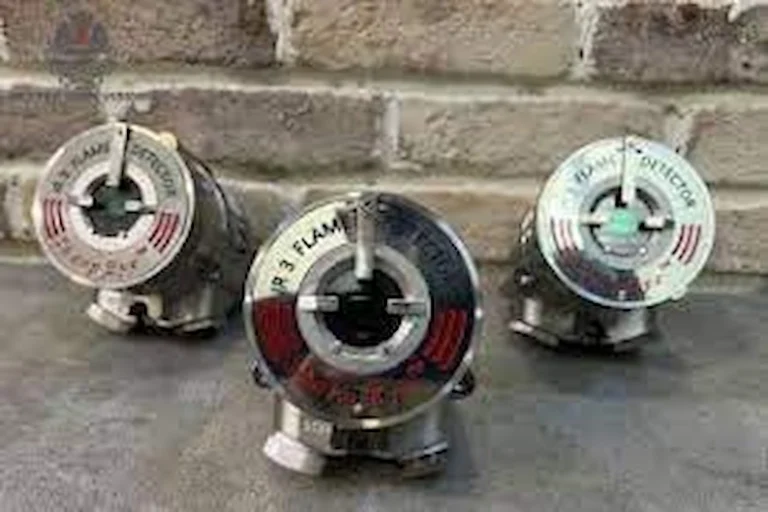

دتکتور شعله‌ای

قطعا تا کنون نام دتکتور شعله را بارها شنیده‌اید. دتکتور شعله‌ای یکی از عناصر مهم در لیست تجهیزات اعلام حریق است که برای شناسایی مستقیم شعله آتش طراحی شده است. این دستگاه با استفاده از سنسورهای مادون قرمز یا فرابنفش، نور ساطع شده از شعله را تشخیص می‌دهد و در کوتاه‌ترین زمان ممکن هشدار را فعال می‌کند. دتکتور شعله‌ای بیشتر در محیط‌های صنعتی، پالایشگاه‌ها، انبار مواد شیمیایی و مکان‌هایی که خطر انفجار بالا است استفاده می‌شود. دقت بالا و سرعت واکنش این دتکتور باعث می‌شود که حتی کوچک‌ترین شعله نیز شناسایی شده و از بروز حوادث جدی جلوگیری گردد. برای دیدن قیمت دتکتور شعله کلیک کنید.

دتکتور گاز

اما بپردازیم به معرفی همتای دتکتور شعله، یعنی دتکتور گاز. دتکتور گاز وسیله‌ای حیاتی در لیست اعلام حریق و ایمنی صنعتی است که برای شناسایی نشت گازهای قابل اشتعال یا سمی مانند متان، پروپان، مونوکسید کربن و هیدروژن طراحی می‌شود. این دتکتور در صورت تشخیص غلظت غیر مجاز گاز، هشدار لازم را صادر می‌کند تا افراد بتوانند محیط را تخلیه کرده یا اقدامات ایمنی را انجام دهند. امروزه دتکتور گاز بیشتر در صنایع پتروشیمی، آشپزخانه‌های صنعتی، موتورخانه‌ها و محیط‌های بسته کاربرد دارد. وجود این دستگاه می‌تواند از وقوع انفجار یا خفگی ناشی از گاز جلوگیری کرده و ایمنی افراد و تجهیزات را تضمین نماید. به همین منظور لازم است که در هنگام تهیه لیست تجهیزات اعلام حریق، دتکتور گاز را هم مد نظر قرار دهید. برای دیدن قیمت دتکتور گاز کلیک کنید.

چراغ نشانگر

چراغ نشانگر یکی از تجهیزات جانبی اما بسیار مفید در لیست تجهیزات اعلام حریق است که به صورت استاندارد در بیرون اتاق‌ها یا مکان‌های خاص نصب می‌شود. این چراغ زمانی روشن می‌شود که یکی از دتکتورها یا تجهیزات داخل آن فضا فعال شده باشد. چراغ نشانگر به نیروهای امدادی و آتش ‌نشانی کمک می‌کند تا به ‌سرعت محل دقیق وقوع حریق را شناسایی کنند و زمان واکنش کاهش یابد. استفاده از این چراغ‌ها به ‌خصوص در ساختمان‌های بزرگ، هتل‌ها و بیمارستان‌ها رایج است و دقت عملیات امدادی را به شکل قابل ‌توجهی افزایش می‌دهد.

ماژول رابط

ماژول رابط یکی دیگر از کلیدی‌ترین اجزای هوشمند لیست تجهیزات اعلام حریق است که برای اتصال تجهیزات جانبی مانند سیستم تهویه، آسانسور، درهای ضد حریق یا سیستم اطفای حریق خودکار به پنل مرکزی استفاده می‌شود. این ماژول امکان هماهنگی بین سیستم اعلام حریق و سایر سیستم‌های ایمنی ساختمان را فراهم می‌کند. برای مثال در صورت بروز حریق، ماژول رابط می‌تواند فرمان قطع جریان برق، خاموش کردن فن‌ها یا فعال‌ سازی سیستم اسپرینکلر را صادر کند. این ویژگی، ایمنی ساختمان را چندین برابر کرده و خطر گسترش آتش را به حداقل می‌رساند.

سیستم اعلام حریق آدرس ‌پذیر

اما در نهایت بپردازیم به معرفی سیستم اعلام حریق آدرس پذیر. در سیستم‌های اعلام حریق آدرس ‌پذیر، هر عنصر مانند دتکتور، شستی یا ماژول دارای یک آدرس منحصر به ‌فرد است. این ویژگی به پنل مرکزی اجازه می‌دهد محل دقیق فعال شدن آلارم را شناسایی و نمایش دهد. تجهیزات آدرس ‌پذیر شامل دتکتورها، شستی‌ها و ماژول‌های خاص هستند که به ‌صورت هوشمند با یکدیگر در ارتباط هستند. این تجهیزات علاوه بر افزایش کارایی، هزینه‌های ناشی از خطا و تعمیرات را نیز کاهش می‌دهند و تجربه‌ای حرفه‌ای و در عین حال ایمن را برای شما رقم می‌زنند. به همین منظور، سیستم اعلام حریق آدرس پذیر در لیست تجهیزات اعلام حریق جایگاه ویژه‌ای دارد.

اهمیت استفاده از لیست تجهیزات اعلام حریق

حال ممکن است این سوال برای شما هم به وجود بیاید که اصلا چرا لیست تجهیزات اعلام حریق تا این حد باید مورد توجه قرار بگیرد؟ با ما همراه باشید تا به بررسی پاسخ این سوال بپردازیم:

افزایش ایمنی جانی افراد

همانگونه که می‌دانید، استفاده از لیست تجهیزات اعلام حریق نقش بسیار مهمی در افزایش ایمنی جانی افراد دارد. وقتی تمام تجهیزات مانند دتکتورها، شستی‌ها، آژیرها و پنل مرکزی به ‌طور منظم و کامل در یک لیست مشخص شوند، نصب و نگهداری آن‌ها با دقت بیشتری انجام می‌شود. این موضوع کمک می‌کند در صورت بروز کوچک‌ترین نشانه آتش ‌سوزی، سیستم به سرعت هشدار دهد و افراد فرصت کافی برای خروج امن از محیط داشته باشند. در واقع وجود لیست تجهیزات اعلام حریق، مانند یک نقشه راه برای طراحی و اجرای اصولی سیستم ایمنی عمل کرده و از بروز تلفات جانی جلوگیری می‌کند.

کاهش خسارات مالی و مادی

یکی دیگر از دلایل اهمیت لیست تجهیزات اعلام حریق، کمک به کاهش خسارات مالی و مادی ناشی از آتش‌ سوزی است. با در اختیار داشتن یک لیست جامع، امکان انتخاب و نصب تجهیزات مناسب برای هر بخش از ساختمان فراهم می‌شود و این کار سرعت واکنش در برابر حریق را افزایش می‌دهد. وقتی سیستم هشدار سریع فعال شود، تیم ایمنی یا آتش ‌نشانی می‌توانند پیش از گسترش آتش آن را مهار کنند. در همین راستا، خسارات وارد بر ساختمان، تجهیزات صنعتی یا کالاهای ذخیره ‌شده به میزان قابل توجهی کاهش می‌یابد.

رعایت استانداردها و الزامات قانونی

داشتن لیست اعلام حریق به مدیران ساختمان و کارفرماها کمک می‌کند تا مطابق با استانداردهای ایمنی و قوانین آتش ‌نشانی عمل کنند. سازمان‌های نظارتی معمولا برای صدور مجوز بهره‌ برداری از ساختمان‌ها یا اماکن صنعتی، وجود سیستم اعلام حریق استاندارد را الزامی می‌دانند. یک لیست کامل تجهیزات، فرآیند بازرسی و تاییدیه ایمنی را تسهیل می‌کند و مانع از بروز مشکلات حقوقی یا جریمه‌های سنگین می‌شود. علاوه بر مواردی که گفته شد، رعایت این الزامات نشان‌ دهنده مسئولیت ‌پذیری مدیریت در قبال امنیت کارکنان و ساکنان است.

بهبود مدیریت بحران و سرعت واکنش

و اما در نهایت، لیست تجهیزات اعلام حریق نه ‌تنها در زمان نصب و راه ‌اندازی اهمیت دارد، بلکه در مدیریت بحران نیز نقش کلیدی ایفا می‌کند. وقتی محل نصب و نوع هر کدام از عناصر در لیست به‌ طور دقیق مشخص باشد، تیم ایمنی در شرایط اضطراری می‌تواند سریع‌تر عمل کند و مشکلات احتمالی مانند خرابی یا از کار افتادن تجهیزات را شناسایی نماید. همچنین لیست تمام تجهیزات اعلام حریق به نگهداری و سرویس دوره‌ای تجهیزات کمک کرده و از کاهش کارایی آن‌ها در زمان حادثه جلوگیری می‌کند. به این ترتیب، واکنش در برابر آتش ‌سوزی به شکل هدفمندتر و سریع‌تر صورت می‌گیرد و احتمال کنترل موفق بحران افزایش می‌یابد.

کلام پایانی

همانگونه که دیدید در این مقاله صورت 0 تا 100 به معرفی لیست تجهیزات اعلام حریق پرداختیم. دانستیم که استفاده از لیست تجهیزات اعلام حریق نه ‌تنها به شناسایی به ‌موقع خطر و جلوگیری از گسترش آتش کمک می‌کند، بلکه موجب افزایش ایمنی، کاهش خسارات، رعایت قوانین و بهبود مدیریت بحران می‌شود. پس هر چه این لیست کامل‌تر و دقیق‌تر باشد، کارایی سیستم اعلام حریق بالاتر خواهد رفت و ساختمان‌ها یا محیط‌های صنعتی از سطح ایمنی بیشتری برخوردار خواهند بود. به همین منظور، مدیران و کارفرمایان باید اهمیت ویژه‌ای به تهیه و به ‌روزرسانی این لیست بدهند تا هم امنیت افراد حفظ شود و هم از خسارات احتمالی جلوگیری گردد. از همراهی شما تا پایان این مقاله متشکریم.

مجموعه اسپین الکتریک به صورت تخصصی در زمینه تامین و عرضه انواع عناصر مرتبط با سیستم‌ اعلام حریق و بیم دتکتور فعالیت می‌کند و آماده ارائه خدمات جانبی مربوط به آن‌ها به شما همراهان محترم می‌باشد. در همین راستا، شما می‌توانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان، از طریق پل‌های ارتباطی با کارشناسان مجموعه ما تماس گرفته و از مشاوره رایگان پیش از خرید بهره مند شوید.

سوالات متداول

لیست تجهیزات اعلام حریق شامل چه اجزایی می‌شود؟

لیست تجهیزات اعلام حریق معمولا شامل دتکتورهای دودی، حرارتی و شعله‌ای، شستی‌های دستی، آژیر و فلاشر، پنل مرکزی و تجهیزات جانبی مانند ماژول‌ها و چراغ نشانگر است. هر کدام از این اجزا وظیفه خاصی در شناسایی و اعلام خطر بر عهده دارند و ترکیب آن‌ها موجب عملکرد هماهنگ سیستم می‌شود. وجود یک لیست اعلام حریق جامع به مهندسان کمک می‌کند تا همه تجهیزات مورد نیاز را در نظر گرفته و هیچ بخش مهمی از قلم نیفتد.

چرا داشتن لیست تجهیزات اعلام حریق اهمیت دارد؟

داشتن لیست تمام تجهیزات اعلام حریق به این دلیل مهم است که امکان طراحی اصولی و اجرای استاندارد سیستم ایمنی را فراهم می‌کند. وقتی همه اجزا مشخص باشند، نصب و نگهداری با دقت بیشتری انجام می‌شود و خطر بروز خطا کاهش می‌یابد. علاوه بر این، وجود یک لیست کامل باعث می‌شود در مواقع بحران، مدیریت ایمنی سریع‌تر عمل کند و از تلفات جانی و خسارات مالی جلوگیری گردد.

آیا لیست تجهیزات اعلام حریق در ساختمان‌های مسکونی و صنعتی متفاوت است؟

بله، نوع تجهیزات مورد نیاز در ساختمان‌های مسکونی و صنعتی با توجه به شرایط محیطی و سطح خطر متفاوت است. برای مثال در منازل مسکونی معمولا دتکتور دودی و حرارتی به همراه آژیر استفاده می‌شود، اما در صنایع یا پالایشگاه‌ها نیاز به دتکتور شعله‌ای، دتکتور گاز و سیستم‌های آدرس ‌پذیر وجود دارد. به همین منظور، لیست تجهیزات باید متناسب با نوع کاربری ساختمان و میزان ریسک محیط تنظیم گردد.

چه کسی باید لیست تجهیزات اعلام حریق را تهیه کند؟

تهیه لیست تجهیزات اعلام حریق به طور استاندارد بر عهده مهندسان ایمنی و متخصصان آتش ‌نشانی است. این افراد با بررسی نقشه ساختمان، نوع کاربری فضاها و خطرات احتمالی، لیستی دقیق و متناسب تهیه می‌کنند. در صورتی که لیست توسط افراد غیر متخصص تهیه شود، ممکن است تجهیزات کافی یا مناسب انتخاب نشود و در هنگام حادثه سیستم کارایی لازم را نداشته باشد.

آیا لیست تجهیزات اعلام حریق باید به‌ طور مرتب به ‌روزرسانی شود؟

بله، به ‌روزرسانی لیست تجهیزات اعلام حریق بسیار مهم است زیرا شرایط محیطی، تغییر کاربری ساختمان یا اضافه شدن تجهیزات جدید می‌تواند نیازهای ایمنی را تغییر دهد. اگر لیست به ‌روز نباشد، احتمال نقص در سیستم افزایش می‌یابد و خطر عدم عملکرد درست تجهیزات در زمان حادثه وجود دارد. لذا توصیه می‌شود این لیست به‌ طور دوره‌ای بازبینی و اصلاح شود تا همواره با استانداردهای روز و شرایط واقعی محیط هماهنگ باشد.

بیم دتکتورها (Beam Smoke Detectors) از جمله مهم‌ترین تجهیزات سیستم‌های اعلام حریق برای محیط‌های وسیع و باز به شمار می‌روند. این دتکتورها که با استفاده از پرتو نوری کار می‌کنند، به طور خاص برای تشخیص دود و هشدار سریع در هنگام وقوع آتش‌سوزی طراحی شده‌اند. استاندارد EN 54-12، یکی از بخش‌های حیاتی در این زمینه است که به‌طور دقیق الزامات عملکردی، نصب و نگهداری این دستگاه‌ها را مشخص می‌کند. در این مقاله، به بررسی جزئیات این استاندارد و تأثیر آن بر نحوه طراحی، عملکرد و نصب بیم دتکتورها پرداخته خواهد شد. برای درک بهتر عملکرد بیم دتکتور استاندارد EN 54-12، همراه ما باشید و ادامه مقاله را مطالعه کنید.

 بیم دتکتور استاندارد EN 54-12

بیم دتکتورها (Beam Smoke Detectors) یکی از مهم‌ترین انواع آشکارسازهای دود در سیستم‌های اعلام حریق هستند که برای محافظت از فضاهای بزرگ و باز مورد استفاده قرار می‌گیرند. این دتکتورها بر اساس ارسال و دریافت یک پرتو نوری کار می‌کنند و در صورت کاهش شدت نور دریافتی (ناشی از وجود دود در مسیر پرتو)، فعال می‌شوند. استاندارد EN 54-12  که یکی از بخش‌های استاندارد EN 54 مربوط به سیستم‌های اعلام حریق است، الزامات، ویژگی‌ها و تست‌های لازم برای بیم دتکتورها را تعیین می‌کند. این مقاله به بررسی مفاهیم کلیدی این استاندارد و تأثیر آن بر طراحی، نصب و عملکرد بیم دتکتورها می‌پردازد.

تعریف و عملکرد بیم دتکتور استاندارد EN 54-12

بیم دتکتورها به طور کلی شامل دو نوع اصلی هستند:

1. بیم دتکتور فرستنده-گیرنده جدا

(Projected Beam Smoke Detector)

شامل یک فرستنده و یک گیرنده است که در دو نقطه‌ی مجزا از محیط نصب می‌شوند.

بیشتر بخوانید: راهنمای طراحی سیستم ‌های تشخیص شعله بر اساس استاندارد NFPA 72

2. بیم دتکتور انعکاسی (Reflective Beam Smoke Detector): در این نوع، فرستنده و گیرنده در یک واحد قرار دارند و پرتو نوری پس از برخورد با یک بازتابنده به گیرنده بازمی‌گردد.



در هر دو نوع، کاهش شدت پرتو نوری دریافت‌شده، که می‌تواند ناشی از وجود دود در مسیر باشد، باعث فعال شدن سیستم اعلام حریق می‌شود.

استاندارد EN 54-12 و الزامات عملکردی

استاندارد EN 54-12 شرایط عملکردی بیم دتکتورها را مشخص کرده و روش‌های آزمایش و ارزیابی آن‌ها را تعریف می‌کند. برخی از مهم‌ترین الزامات این استاندارد عبارتند از:

1. حساسیت و دقت عملکرد:
   • بیم دتکتورها باید توانایی تشخیص سطوح مختلف دود را داشته باشند و در برابر تغییرات نور محیط مقاوم باشند.
   • دامنه کاری بیم دتکتورها معمولاً بین 5 تا 100 متر تعریف می‌شود.
2. شرایط محیطی و پایداری عملکرد:
   • دستگاه‌ها باید در شرایط دمایی متغیر، معمولاً از -10°C تا +55°C و رطوبت بالا بدون افت عملکرد کار کنند.
   • تأثیرات گرد و غبار، نور خورشید و سایر عوامل محیطی نباید باعث ایجاد هشدارهای کاذب شوند.
3. آزمایش‌های حساسیت و عملکرد:
   • تست‌های استاندارد برای ارزیابی توانایی تشخیص دود در شرایط مختلف انجام می‌شود.
   • بررسی پاسخ‌گویی در برابر دودهای مختلف و تشخیص به‌موقع حریق.
4. مقاومت در برابر تداخلات نوری:
   • بیم دتکتورها باید توانایی عملکرد صحیح در شرایطی که نور خارجی (مانند نور خورشید یا نورهای مصنوعی) بر آن‌ها اثر می‌گذارد را داشته باشند.
5. روش‌های تست و تأییدیه:
   • دستگاه‌ها باید تحت آزمایش‌های عملکردی و محیطی قرار گیرند تا مطابق با استاندارد شناخته شوند.
   • آزمایش‌هایی مانند کاهش نور مصنوعی، تأثیر عوامل محیطی، و قابلیت اطمینان بلندمدت از جمله تست‌های موردنیاز هستند.

الزامات نصب و نگهداری بر اساس   EN 54-12

استاندارد EN 54-12 علاوه بر مشخصات عملکردی، دستورالعمل‌هایی برای نصب و نگهداری بیم دتکتورها ارائه می‌دهد که شامل موارد زیر است:

• محدودیت‌های نصب:
  • بیم دتکتورها نباید در مکان‌هایی که مانع فیزیکی در مسیر پرتو وجود دارد، نصب شوند.
  • در فضاهای دارای تهویه قوی یا جریان هوای شدید، عملکرد دتکتورها ممکن است تحت تأثیر قرار گیرد.
• فاصله و ارتفاع نصب:
  • فاصله بین بیم دتکتورها باید به گونه‌ای باشد که تمامی حجم مورد نظر را پوشش دهد.
  • ارتفاع نصب معمولاً در بازه 3 تا 25 متر توصیه می‌شود.
• نگهداری و تست‌های دوره‌ای:
  • انجام تست‌های دوره‌ای جهت اطمینان از عملکرد صحیح و کالیبراسیون دتکتورها ضروری است.
  • تمیزکاری سنسورها و بازتابنده‌ها جهت جلوگیری از ایجاد خطا و هشدارهای کاذب باید به‌صورت دوره‌ای انجام شود.

نتیجه گیری

استاندارد EN 54-12 معیارهای دقیقی برای طراحی، ساخت، و نصب بیم دتکتورها ارائه می‌دهد تا این تجهیزات بتوانند به‌طور مؤثر در تشخیص زودهنگام حریق عمل کنند. رعایت این استاندارد نه‌تنها موجب افزایش دقت و اطمینان سیستم‌های اعلام حریق می‌شود، بلکه از بروز هشدارهای کاذب و عملکرد نامناسب دستگاه‌ها جلوگیری می‌کند. انتخاب و نصب صحیح بیم دتکتورها بر اساس این استاندارد، نقشی کلیدی در افزایش ایمنی ساختمان‌های صنعتی، تجاری و عمومی دارد.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

بیم دتکتورها چگونه کار می‌کنند؟
بیم دتکتورها با ارسال یک پرتو نوری از یک فرستنده به یک گیرنده در محیط عمل می‌کنند. زمانی که دود در مسیر پرتو قرار می‌گیرد، شدت نور کاهش یافته و دتکتور فعال می‌شود تا هشدار به سیستم اعلام حریق ارسال کند.

چه نوع محیط‌هایی برای نصب بیم دتکتورها مناسب هستند؟
بیم دتکتورها معمولاً در فضاهای وسیع و باز مانند سالن‌ها، انبارها و کارخانه‌ها استفاده می‌شوند. این دستگاه‌ها برای محیط‌های با سقف‌های بلند یا فضاهای بدون موانع فیزیکی در مسیر پرتو نوری بهترین عملکرد را دارند.

چرا باید استاندارد EN 54-12 در نصب بیم دتکتورها رعایت شود؟
استاندارد EN 54-12 الزامات دقیقی برای عملکرد، نصب و نگهداری بیم دتکتورها تعیین می‌کند تا اطمینان حاصل شود که دستگاه‌ها به‌طور مؤثر عمل کرده و از بروز هشدارهای کاذب جلوگیری می‌شود. رعایت این استاندارد به افزایش ایمنی و کارایی سیستم‌های اعلام حریق کمک می‌کند.

ایمنی در معادن، به‌ویژه در معادن زیرزمینی، همواره یکی از حیاتی‌ترین مسائل در صنایع معدنی بوده است. حضور گازهای خطرناک نظیر متان، مونوکسید کربن و گازهای سمی دیگر می‌تواند پیامدهای فاجعه‌باری برای نیروی انسانی، تجهیزات و بهره‌وری معدن داشته باشد. بر همین اساس، الزامات استفاده از دتکتور گاز در معادن نقش کلیدی در کنترل ایمنی و سلامت محیط ایفا می‌کند. در این مقاله از اسپین الکتریک به بررسی نفش دتکتور گاز در معادن می‌پردازیم. با ما همراه باشید.

پیش‌زمینه دتکتور گاز در معادن

مطابق با مقررات ایمنی و سلامت کار (۲۰۲۲) در حوزه معادن و صنایع نفت و گاز، کیفیت هوای داخل معدن و کنترل غلظت آلاینده‌ها در آن از اولویت بالایی برخوردار است. برای رعایت این الزامات، بهره‌برداران معادن موظف‌اند از دتکتورهای گاز در مکان‌های استراتژیک معدن استفاده کنند. این دستگاه‌ها باید توانایی عملکرد دقیق در شرایط محیطی گوناگون (دما، فشار، رطوبت، جریان هوا و…) را داشته باشند.

تعریف دتکتور گاز

اصطلاح “دتکتور گاز” به مجموعه‌ای از تجهیزات اطلاق می‌شود که برای تشخیص و پایش گازها در محیط معدن طراحی شده‌اند. این مجموعه می‌تواند شامل:

• دتکتور گاز
• محفظه‌های محافظتی
• کابل‌های ارتباطی، فیبر نوری یا سیستم‌های بی‌سیم
• واحدهای کنترل و پردازش سیگنال
  باشد.

دتکتورها در دو نوع دستی و ثابت (نصب‌شده بر تجهیزات ثابت یا متحرک) دسته‌بندی می‌شوند و باید طبق مقررات بندهای ۱۸۷(۱)(e) و (f) به‌طور رسمی به ثبت برسند.

بیشتر بخوانید: راهنمای 0 تا 100 انتخاب دتکتور گاز: چه نوع دتکتوری برای محیط شما مناسب است؟

هدف از ثبت طراحی دتکتور گاز

طراحی دتکتور گاز باید توسط یک مرکز مستقل مورد آزمون قرار گیرد تا مطمئن شویم این تجهیزات قادر به ارائه عملکرد مطلوب در شرایط معدن هستند. بازبینی طراحی توسط فرد متخصصی انجام می‌شود که در طراحی این تجهیزات دخالتی نداشته و صلاحیت علمی و فنی لازم را دارد.

دستور طراحی و آزمون‌های مرتبط

نهاد نظارتی مرتبط، دستور طراحی مشخصی را منتشر کرده است که در آن حداقل الزامات عملکردی برای دتکتور گاز بیان شده‌اند. این الزامات شامل:

• مقاومت در برابر شرایط سخت محیطی
• دقت در اندازه‌گیری گاز
• پاسخ‌دهی سریع به تغییرات غلظت گاز
• تداخل‌ناپذیری با سایر گازها یا تجهیزات الکترونیکی مجاور

این آزمون‌ها به‌صورت آزمایشگاهی و در شرایط شبیه‌سازی‌شده معدن انجام می‌شوند و پارامترهایی مانند زمان پاسخ t(50) و t(90) نیز ارزیابی می‌گردند.

عملکرد و نمایشگرهای دتکتور گاز

دتکتورهای گاز باید مجهز به سیستم‌های هشداردهنده، سیگنال‌های خروجی، و نمایشگرهای دقیق مقدار گاز باشند. این تجهیزات باید قابلیت انتقال سیگنال به واحدهای کنترلی دور از محل نصب را نیز داشته باشند تا بتوان از آن‌ها در سیستم‌های تهویه و مدیریت اضطراری بهره برد.

سیگنال‌های خروجی استاندارد

دتکتورهای گاز بسته به نوع طراحی می‌توانند سیگنال آنالوگ (مثلاً ۴–۲۰ میلی‌آمپر یا ۳–۱۵ psi) یا دیجیتال (با پروتکل مشخص) تولید کنند. این سیگنال‌ها باید به‌گونه‌ای طراحی شوند که توسط بهره‌بردار معدن قابل تفسیر باشند.

سیگنال آنالوگ

این نوع سیگنال‌ها معمولاً برای ورودی در سیستم‌های هشدار یا قطع‌کننده‌ها و کنترلرهای قابل برنامه‌ریزی (PLC) به‌کار می‌روند و باید قابلیت اندازه‌گیری ساده توسط تجهیزات تست الکتریکی را داشته باشند.

سیگنال دیجیتال

در دتکتورهای مدرن‌تر، ممکن است خروجی دیجیتال مورد استفاده قرار گیرد. در این حالت، بهره‌بردار باید پروتکل ارتباطی را بداند یا از مبدل‌های پروتکل برای رمزگشایی استفاده کند.

الزامات استفاده از دتکتور گاز در معادن

برای استفاده مؤثر از دتکتور گاز در محیط معدن، مجموعه‌ای از الزامات باید رعایت شود:

۱. نصب در نقاط حساس

دتکتورها باید در نقاطی نصب شوند که احتمال تجمع گازهای خطرناک در آن‌ها بالاست؛ مانند نزدیک تجهیزات استخراج، مناطق تهویه ضعیف و تقاطع‌های زیرزمینی.

۲. انتخاب دتکتور مناسب

با توجه به نوع گازهای موجود، باید دتکتورهایی انتخاب شود که حساسیت لازم نسبت به آن گازها را دارند. مثلاً در معادن زغال‌سنگ، تشخیص متان و مونوکسید کربن اهمیت ویژه دارد.

۳. تست و کالیبراسیون منظم

دتکتورهای گاز باید به‌صورت دوره‌ای کالیبره شوند تا دقت آن‌ها در تشخیص کاهش نیابد. همچنین، آزمون‌های دوره‌ای عملکرد دستگاه برای شناسایی خرابی‌ها الزامی است.

۴. آموزش کاربران

اپراتورها و کارگران معدن باید آموزش کافی درباره نحوه استفاده، خواندن نمایشگر، پاسخ به هشدارها و اقدامات ایمنی در مواقع اضطراری را داشته باشند.

۵. پشتیبانی و نگهداری فنی

دتکتورها باید توسط تیم فنی دارای صلاحیت به‌طور منظم بررسی، تعمیر و تعویض شوند تا عملکرد ایمن و مؤثر آن‌ها تضمین شود.

آزمون و ثبت طراحی

برای اینکه یک دتکتور گاز اجازه استفاده در معدن را داشته باشد، باید آزمون‌های عملکردی استاندارد را پشت سر بگذارد. در این آزمون‌ها عملکرد کلی، دقت، قابلیت اعتماد و کارایی در شرایط محیطی مختلف بررسی می‌شود. تجهیزات جانبی مانند نمایشگر، فرستنده، رله‌های هشدار، و کابل‌ها نیز باید در این آزمون لحاظ شوند.

بیشتر بخوانید: سیستم اطفا حریق آبی چیست؟ – بررسی 0 تا 100

جمع‌بندی

الزامات استفاده از دتکتور گاز در معادن، فراتر از یک الزام قانونی است؛ این اقدام، بخشی حیاتی از استراتژی ایمنی و پیشگیری از حوادث در معادن زیرزمینی و روباز به شمار می‌آید. طراحی، آزمون، نصب و نگهداری اصولی این تجهیزات، می‌تواند جان ده‌ها کارگر را نجات دهد و از خسارات مالی و زیست‌محیطی شدید جلوگیری کند. ازاین‌رو، بهره‌برداران معادن باید با نگاهی دقیق و تخصصی، به انتخاب، پیاده‌سازی و پایش مستمر دتکتورهای گاز اقدام کنند.

درنهایت، رعایت تمامی الزامات استفاده از دتکتور گاز در معادن نه‌تنها به‌عنوان یک تعهد قانونی، بلکه به‌عنوان مسئولیتی انسانی و حرفه‌ای باید مورد توجه قرار گیرد.

برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید.

نصب دتکتور حرارتی خطی روی سینی کابل

یک الگوی موج سینوسی،  باید هنگام نصب دتکتور حرارتی خطی در کاربرد سینی کابل استفاده شود. حداکثر فاصله بین هر قله یا دره نباید از ۶ فوت (۱٫۸ متر) بیشتر باشد. سیم دتکتور در کناره‌های سینی کابل با استفاده از مناسب‌ترین گیره نصب، بر اساس ساختار سینی، در جای خود محکم می‌شود.

دتکتور بر روی تمامی کابل‌های برق و کنترل موجود در سینی نصب می‌شود و فاصله‌گذاری آن مطابق شکل انجام می‌گیرد. در آینده هنگامی که کابل‌های اضافی به داخل سینی کشیده می‌شوند، باید در زیر دتکتور حرارتی خطی  قرار گیرند.

برآورد طول دتکتور حرارتی خطی برای سینی کابل

نیاز است که دتکتور حرارتی خطی به‌صورت الگوی موج سینوسی اجرا شود، بنابراین ممکن است برآورد طول کلی مورد نیاز دتکتور حرارتی خطی برای یک مسیر مشخص دشوار باشد. محاسبه زیر به تعیین مقدار تقریبی دتکتور حرارتی خطی مورد نیاز برای نصب در سینی کابل کمک می‌کند.

برای تعیین تعداد کلیپ یا گیره نصب در طول سینی کابل، طول سینی کابل را بر ۳ تقسیم کرده و عدد ۱ را به آن اضافه کنید.

بیشتر بخوانید: طراحی لوله‌کشی سیستم اطفاء حریق با گاز CO₂ بر اساس استاندارد NFPA 12

نصب دتکتور حرارتی خطی روی تسمه نقاله

چندین ناحیه رایج برای حفاظت در سیستم‌های نقاله وجود دارد. غلتک‌هایی که به دلیل اصطکاک ناشی از از دست رفتن روغن ‌کاری بیش از حد داغ می‌شوند و یاتاقان‌های غلتکی داغ‌شده می‌توانند باعث آتش‌سوزی در تسمه نقاله و/یا مواد روی آن شوند. همچنین، مواد روی نقاله ممکن است بر اثر اصطکاک یا جرقه مشتعل شوند. خرابی یا فشار بیش از حد نیز ممکن است موجب داغ شدن بیش از حد موتورهای محرک و آتش‌سوزی شود. این‌ها همگی از نواحی رایج برای حفاظت در یک سیستم نقاله هستند. جزئیات مربوط به کاربرد دتکتور حرارتی خطی در نقاله‌ها در شکل‌های زیر نمایش داده شده است.

در برخی موارد، ممکن است لازم باشد برای پشتیبانی از دتکتور حرارتی خطی از یک سیم راهنما استفاده شود . در این نوع نصب، سیم باید در هر ۱۵ فوت (۴٫۵ متر) پشتیبانی شود. این کار از آویزان شدن سیم جلوگیری می‌کند، که ممکن است در عملکرد نقاله اختلال ایجاد کرده یا توسط مواد حمل‌شده آسیب ببیند.

حتماً با اپراتورهای کارخانه مشورت شود تا ارتفاع مواد حمل‌شده و نحوه بارگیری آن‌ها روی نقاله مشخص گردد. به‌عنوان‌مثال، اگر نقاله از سمت راست بارگیری شود، احتمالاً ارتفاع مواد در سمت چپ نقاله بیشتر خواهد بود. بنابراین، دقت بیشتری در تعیین محل نصب دتکتور باید صورت گیرد. در نظر گرفتن این موارد از آسیب غیرضروری به دتکتور حرارتی خطی جلوگیری می‌کند.

بیشتر بخوانید: طراحی سیستم اطفاء حریق با گاز دی‌اکسید کربن (CO₂)

راهنمای نصب دتکتور حرارتی خطی بالای تسمه نوار نقاله

شکل بالا دتکتور حرارتی خطی با سیم نگهدارنده نوع M را نشان می‌دهد که مستقیماً بالای نوار نقاله‌ای که باید تحت حفاظت قرار گیرد نصب شده است.
در صورت امکان، دتکتور باید به پوششی متصل شود که بیش از ۲٫۳ متر بالاتر از نوار نقاله نباشد و در یک سطح افقی یا موازی با خط نوار نقاله قرار گیرد. این پوشش به‌عنوان جمع‌کننده حرارت عمل کرده و باعث کشف زودهنگام می‌شود.
پشتیبانی توسط سیم نگهدارنده انجام می‌شود که با یک پیچ تنظیم (ترن‌باکل) در فاصله حداکثر ۷۵٫۷ متر مهار شده است. از وسایل مهار تأییدشده میانی در فواصل ۴٫۵ تا ۶ متر استفاده می‌شود تا کشیدگی مناسب دتکتور حفظ شود.

راهنمای نصب دتکتور حرارتی خطی بر روی بازوی هرزگرد تسمه نوار نقاله

نوع تسمه‌ای (نصب بر روی بازوی هرزگرد)
شکل‌های بالا دتکتور حرارتی خطی با سیم نگهدارنده نوع M را نشان می‌دهد که در هر دو طرف تسمه، در ناحیه بین هرزگرد و غلتک نصب شده است.
پشتیبانی توسط سیم نگهدارنده انجام می‌شود که با یک پیچ تنظیم (ترن‌باکل) در فاصله حداکثر ۷۵٫۷ متر مهار شده تا کشیدگی مناسب دتکتور حفظ شود.
از وسایل مهار تأییدشده در محل هر هرزگرد استفاده می‌شود تا از تماس دتکتور با قطعات متحرک جلوگیری شود.
*استفاده از سیم نگهدارنده اختیاری است؛ اما در صورت عدم استفاده از آن، ممکن است به بست‌های اضافی نیاز باشد.

Bottom of Form

راهنمای نصب دتکتور حرارتی خطی برای نصب در کنار تسمه نوار نقاله

نصب در کنار تسمه – به شکل‌های بالا مراجعه شود
(الف) محل سوم و اختیاری برای نصب دتکتور حرارتی خطی در کنار و کمی بالاتر از تسمه است.
(ب) دتکتور را با استفاده از سیم نگهدارنده نوع M* در هر دو طرف تسمه، زیر یک نبشی به ابعاد ۷٫۶ × ۷٫۶ × ۰٫۳ سانتی‌متر نصب کنید. این نبشی به‌عنوان جمع‌کننده حرارت و نگهدارنده عمل می‌کند. نبشی باید در فاصله ۷٫۶ تا ۱۰٫۲ سانتی‌متر بالاتر از تسمه و دقیقاً در بالای مسیر یاتاقان‌های بیرونی غلتک‌ها قرار گیرد.
(ج) دتکتور را با مهار سیم نگهدارنده به پیچ تنظیم و چشمی‌هایی که در فواصل حداکثر ۷۵٫۷ متر قرار دارند، و همچنین با استفاده از بست‌های تأییدشده  دتکتور حرارتی خطی که در فواصل حدود ۴٫۵ تا ۶ متر نصب می‌شوند، پشتیبانی کنید تا از افتادگی جلوگیری شده و تماس با قطعات متحرک صورت نگیرد.
(د) روش جایگزین، استفاده از دتکتور بدون سیم نگهدارنده است که در این حالت دتکتور مستقیماً با گیره‌های نصب تأییدشده در فواصل ۱٫۵ تا ۳ متر به نبشی متصل می‌شود.

راهنمای نصب دتکتور حرارتی خطی برای نصب در تجهیزات توزیع برق

شکل بالا دتکتور حرارتی خطی را نشان می‌دهد که از میان یک تابلو کنترل موتور عبور داده شده است. این دتکتور با بست‌های سیمی PM-3 به تجهیز تحت حفاظت مهار شده است. سایر تجهیزاتی که ممکن است به همین روش محافظت شوند شامل ترانسفورماتورها، تابلوهای برق، پست‌ها، بانک‌های مقاومت و غیره هستند، مشروط بر اینکه دمای محیط از حد مجاز دتکتور تجاوز نکند.

راهنمای نصب دتکتور حرارتی خطی برای نصب در تصفیه کننده ها یا گردگیرها یا Dust Collectors/Baghouses

شکل  دتکتور حرارتی خطی را نشان می‌دهد که با استفاده از براکت‌های زاویه‌دار، در ارتفاع ۸۰ سانتی‌متر بالاتر از کف داخلی یک غبارگیر نصب شده است.
از جعبه اتصال پایه، دتکتور به‌صورت دایره‌ای در اطراف دیواره داخلی بخش بیرونی دستگاه عبور داده شده، سپس از طریق لوله فلزی به لوله مرکزی منتقل می‌شود و در آنجا نیز به‌صورت دایره‌ای نصب شده است، همان‌طور که در شکل نشان داده شده است.
سپس دتکتور از طریق لوله به بالای غبارگیر منتقل می‌شود، جایی که با استفاده از سیم نگهدارنده مطابق الگوی نشان داده شده در شکل دوم مهار شده است.
دتکتور همچنین می‌تواند در اطراف قاب‌های موتور فن نصب شود تا شرایط داغ شدن بیش از حد در مراحل اولیه شناسایی گردد.

راهنمای نصب دتکتور حرارتی خطی برای نصب در برج های خنک کننده یا Cooling Towers

شکل بالا، نصب دتکتور حرارتی خطی را در یک برج خنک‌کننده نشان می‌دهد. این دتکتور از جعبه تقسیم نصب‌شده روی کف سکوی فن شروع شده، از روی موتور فن عبور داده شده، دور محیط داخلی پایه استوانه‌ای فن، درست در زیر سکوی فن حلقه شده و سپس به جعبه تقسیم بازگردانده شده است.

راهنمای نصب دتکتور حرارتی خطی برای نصب در قفسه بندی باز با چیدمان پالت

راهنمای نصب دتکتور حرارتی خطی برای نصب در مخازن سوخت با سقف متحرک

شکل‌های بالا، نصب دتکتور حرارتی خطی را در اطراف محیط یک مخزن سوخت با سقف شناور نشان می‌دهند. این دتکتور در ناحیه بین آب‌بند اولیه لوله و پوشش ثانویه محافظ در برابر شرایط جوی نصب شده است. نیاز به استفاده از کلیپس‌های نصب و نوع آن‌ها بسته به نوع مخزنی که باید تحت اطفاء حریق قرار گیرد، متفاوت خواهد بود.

شکل بالا یک آشکارساز حرارتی خطی را نشان می‌دهد که در بخشی از یک قفسه باز پالت‌دار نصب شده است.
زمانی که دتکتور حرارتی خطی در قفسه‌های باز تک‌ردیفه و دوردیفه که با اسپرینکلر محافظت می‌شوند استفاده شود، یک خط کابل آشکارساز در هر سطح اسپرینکلر درون قفسه مورد نیاز است.
قفسه‌های عریض‌تر ممکن است به اجرای اضافی آشکارساز در هر سطح نیاز داشته باشند.
برای به حداقل رساندن خطر آسیب مکانیکی به آشکارساز، روش نصب ترجیحی این است که آشکارساز در فضای دودکش طولی (longitudinal flue space) قرار گیرد و در هر سطح خط اسپرینکلر به تیر افقی بار (horizontal load beam) متصل شود.
اگر قفسه‌ها اسپرینکلر نداشته باشند و ارتفاع آن‌ها بیشتر از ۱۶ فوت (۴.۹ متر) باشد، آشکارساز باید در دو سطح اجرا شود.
اگر ارتفاع قفسه‌ها بیشتر از ۳۲ فوت (۹.۸ متر) باشد، آشکارساز باید در سه سطح اجرا شود و به همین ترتیب ادامه می‌یابد.

راهنمای نصب دتکتور حرارتی خطی

آشنایی با مدارها

مدارها
تمامی مدارها باید به صورت حلقه سری اجرا شوند. آن‌ها نباید شاخه‌های “T” یا “Y” داشته باشند و باید در یک محفظه خاتمه یابند که الزامات مشخص‌کننده را برآورده کند. مدارهای کلاس A (چهارسیمه) باید از تابلو کنترل اصلی خارج شده و به آن بازگردند، در حالی که مدارهای کلاس B (دو یا چهارسیمه) می‌توانند در یک مقاومت انتهایی از راه دور یا در تابلو اصلی خاتمه یابند.
حداکثر طول مدار دتکتور حرارتی خطی محدود به ظرفیت تابلو کنترل است که معمولاً بین ۵۰۰۰ تا ۱۰۰۰۰ فوت (۱۵۲۴ متر تا ۳۰۴۸ متر) بسته به مدل می‌باشد.
برای رسیدن به نواحی مورد نظر جهت اطفاء حریق، می‌توان از سیم مسی با نوع تأیید شده استفاده کرد، اما فقط دتکتور حرارتی خطی باید در هر بخشی از مدار که برای تشخیص افزایش دما یا آتش‌سوزی در نظر گرفته شده، به کار رود.

ممکن است بخش‌هایی از ناحیه تحت حفاظت وجود داشته باشد که در آن، سیم موجود در مدار به‌عنوان دتکتور در نظر گرفته نشود. چنین شرایطی معمولاً در مکان‌هایی با دمای محیطی بسیار بالا یا زمانی که لازم است مداری برای رسیدن به ناحیه مورد نظر از روی یک مدار فعال تشخیص دیگر عبور کند، اتفاق می‌افتد. در این شرایط، تنها در این بخش‌های محدود باید از سیم مسی استفاده شود و این سیم باید درون محفظه‌های مناسب به دتکتور حرارتی خطی متصل (اسپلایس) گردد.

راهنمای نصب دتکتور حرارتی خطی

نصب و اتصالات

نصب و اتصال
تمام جزئیات نصب باید به‌صورت منظم و حرفه‌ای انجام شود. تمام خم‌کاری‌ها و نصب دتکتور حرارتی خطی Protectowire باید با استفاده از انگشتان انجام شود. از انبردست یا سایر ابزارهای سخت نباید برای این منظور استفاده شود. تمام خم‌ها باید به‌صورت منحنی و گرد باشند. خم‌های ۹۰ درجه مجاز نیستند.

شکل A  ابزارهای اتصال برای سینی کابل، نقاله‌ها، نبشی‌ها، تیرهای I شکل، تیرهای مشبک و موارد مشابه را نشان می‌دهد. بست‌های سیمی PM-3 (شکل 10C) را می‌توان در سینی‌های کابل دارای پوشش با لبه‌های خم‌شده و همچنین در تجهیزات توزیع برق مانند تابلوهای برق، ترانسفورماتورها و پانل‌های کنترل موتور استفاده کرد

راهنمای نصب دتکتور حرارتی خطی

محافظت مکانیکی
دتکتور حرارتی خطی باید در هر محلی که به شستی‌های اعلام حریق دستی، ترمینال‌های آزمایش، جعبه‌های تقسیم و غیره متصل می‌شود، داخل لوله قرار گیرد. انتهای باز لوله‌های فلزی که دتکتور از آن عبور می‌کند باید به بوش مجهز شوند. پس از نصب تابلو کنترل و انجام کلیه سیم‌کشی‌ها و لوله‌گذاری‌ها، درب‌های تابلو باید بسته باقی بمانند. هر دو سر تمامی لوله‌ها یا مسیرهای سیم‌کشی که به تابلو کنترل متصل می‌شوند باید به‌طور کامل با درزگیر مسدود شوند تا از ورود گاز یا میعانات به داخل کابین تابلو جلوگیری شود.

راهنمای نصب دتکتور حرارتی خطی

اتصال و اتصال‌دهی
تمام اتصالات به ترمینال‌ها باید با استفاده از سیم‌های نرم مسی انعطاف‌پذیر PFL که توسط شرکت ارائه می‌شود، انجام شود، مگر در مواردی که تجهیزات دارای ترمینال‌های فشاری باشند که در این صورت می‌توان مستقیماً به دتکتور حرارتی خطی متصل شد. اتصال‌دهی در داخل دتکتور فقط باید با استفاده از کانکتورهای اتصال که توسط شرکت ارائه می‌شود، انجام گیرد. برای کاربردهای فضای باز، روش توصیه‌شده برای اتصال و انتهای‌زنی این است که تمام اتصالات در داخل جعبه‌های تقسیم با درجه حفاظتی مناسب انجام شود. در سایر کاربردها، به‌ویژه در مکان‌هایی با رطوبت بالا یا مرطوب، استفاده از نوار درزگیر SFTS برای تمام اتصالات درون‌خطی الزامی است.

راهنمای نصب دتکتور حرارتی خطی

دستورالعمل اتصال دو دتکتور به یکدیگر با استفاده از ترمینال شانه ای و چسب برق

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

ارزیابی ریسک یکی از مهم‌ترین ابزارهای مدیریتی در حفظ ایمنی و کاهش خطرات است که به‌ویژه در طراحی سیستم‌های اعلام حریق اهمیت ویژه‌ای دارد. این فرآیند شامل شناسایی خطرات، تحلیل احتمال وقوع آن‌ها و تدوین راهکارهای پیشگیرانه است. با استفاده از این روش، می‌توان به طراحی سیستمی پرداخت که هم از نظر فنی و اقتصادی بهینه باشد و هم امنیت جانی و مالی را به حداکثر برساند. امروز و در این مقاله قصد داریم به صورت 0 تا 100 به معرفی و بررسی ارزیابی ریسک خطر سیستم اعلام حریق بپردازیم. پس این مقاله را از دست ندهید و ما را تا پایان همراهی کنید.

ارزیابی ریسک خطر چیست؟

ارزیابی ریسک خطر به فرآیندی گفته می‌شود که در آن خطرات احتمالی در یک محیط یا سیستم شناسایی، تحلیل و ارزیابی می‌شوند تا اقدامات پیشگیرانه مناسب برای کاهش یا حذف آنها تعیین شود. این فرآیند در صنایع مختلف از جمله تولید، بهداشت و درمان، ساخت و ساز و حتی در فعالیت‌های روزمره کسب‌وکارها کاربرد دارد. ارزیابی ریسک معمولاً شامل شناسایی منابع خطر (مانند دستگاه‌ها، مواد شیمیایی یا فرآیندهای کاری)، تعیین احتمال وقوع خطر و شدت تأثیر آن بر افراد، تجهیزات یا محیط، و در نهایت اولویت‌بندی اقدامات کنترلی است. هدف اصلی ارزیابی ریسک این است که ایمنی و سلامت افراد تضمین شود، بهره‌وری افزایش یابد و هزینه‌های ناشی از وقوع حوادث کاهش یابد.

برای انجام ارزیابی ریسک خطر سیستم اعلام حریق ، ابتدا باید خطرات شناسایی شوند. این کار از طریق بررسی محل کار، مشاهده فرآیندها و مشورت با کارکنان انجام می‌شود. سپس، خطرات شناسایی‌شده از نظر احتمال وقوع و میزان تأثیرشان ارزیابی می‌شوند. در این مرحله از ابزارهایی مانند ماتریس ریسک یا نرم‌افزارهای تخصصی استفاده می‌شود. پس از آن، اقدامات کنترلی مناسب برای کاهش ریسک‌ها برنامه‌ریزی و اجرا می‌شود. این اقدامات می‌توانند شامل تغییر فرآیندها، آموزش کارکنان، استفاده از تجهیزات ایمنی یا ایجاد سیاست‌های جدید باشند. در نهایت، نتایج ارزیابی باید مستند شده و به طور منظم بازبینی شوند تا از اثربخشی اقدامات اطمینان حاصل شود. ارزیابی مداوم ریسک به سازمان‌ها کمک می‌کند تا همگام با تغییرات محیطی و تکنولوژیکی، ایمنی و کارایی خود را حفظ کنند.

عوامل مؤثر در ارزیابی ریسک خطر در طراحی سیستم اعلام حریق

1. نوع ساختمان و کاربری آن: یکی از مهم‌ترین عوامل در ارزیابی ریسک خطر سیستم اعلام حریق، نوع ساختمان و کاربری آن است. به‌ عنوان مثال، یک ساختمان مسکونی با یک مرکز صنعتی یا بیمارستان تفاوت‌های زیادی در نیازهای ایمنی دارد. تراکم جمعیت، نوع فعالیت‌ها و حساسیت تجهیزات مورد استفاده در هر ساختمان، نوع و شدت خطرات احتمالی را تعیین می‌کند.
2. مواد ساختمانی و دکوراسیون داخلی: مواد به ‌کار رفته در ساخت و دکوراسیون داخلی ساختمان تأثیر زیادی بر سرعت گسترش آتش و میزان دود تولیدی دارند. استفاده از مواد غیر قابل اشتعال و مقاوم در برابر حریق می‌تواند ریسک خطر را به ‌طور قابل ‌توجهی کاهش دهد. در ارزیابی ریسک خطر سیستم اعلام حریق، این عامل باید در انتخاب تجهیزات و موقعیت سنسورها در نظر گرفته شود.
3. منابع احتمالی اشتعال: شناسایی منابع بالقوه ایجاد حریق از جمله دستگاه‌های الکتریکی، تجهیزات گرمایشی، مواد شیمیایی و سایر عوامل خطرزا اهمیت زیادی دارد. این اطلاعات کمک می‌کند تا نقاط پر خطر شناسایی شده و سنسورها و تجهیزات در مکان‌های استراتژیک نصب شوند.
4. تعداد و ویژگی‌های ساکنان: تعداد افراد حاضر در ساختمان و توانایی آن‌ها برای واکنش سریع در مواقع اضطراری نیز بر ارزیابی ریسک خطر سیستم اعلام حریق تأثیرگذار است. در مکان‌هایی مانند بیمارستان‌ها یا مدارس که افراد ممکن است به کمک بیشتری نیاز داشته باشند، سیستم باید به ‌گونه‌ای طراحی شود که هشدارها به ‌سرعت و به ‌وضوح منتقل شوند.
5. دسترسی و خروجی‌های اضطراری: طراحی مناسب خروجی‌های اضطراری و سهولت دسترسی به آنها عامل مهمی در کاهش خطرات جانی است. سیستم اعلام حریق باید با در نظر گرفتن موقعیت درها، پنجره‌ها و مسیرهای خروج طراحی شود تا افراد بتوانند به ‌سرعت ساختمان را ترک کنند.

مراحل طراحی سیستم اعلام حریق بر اساس ارزیابی ریسک

طراحی سیستم اعلام حریق یک فرآیند دقیق و چند مرحله‌ای است که با ارزیابی ریسک خطر سیستم اعلام حریق آغاز شده و به انتخاب و نصب تجهیزات مناسب ختم می‌شود. این فرآیند تضمین می‌کند که سیستم به‌طور مؤثر عمل کرده و از جان و مال افراد محافظت می‌کند. در ادامه، مراحل طراحی سیستم اعلام حریق بر اساس ارزیابی ریسک خطر سیستم اعلام حریق را توضیح خواهیم داد:

شناسایی و ارزیابی ریسک‌های احتمالی

ابتدا باید خطرات بالقوه‌ای که می‌توانند منجر به وقوع حریق شوند شناسایی شوند. این مرحله شامل:

1. شناسایی منابع خطر: دستگاه‌های الکتریکی، مواد شیمیایی، سیستم‌های گرمایشی و سایر عوامل ایجاد حریق.
2. تحلیل شدت خطرات: بررسی احتمال وقوع حریق و میزان خسارات احتمالی بر اساس نوع ساختمان، مواد استفاده شده و کاربری آن.به عنوان مثال ، ساختمانی که از چوب ساخته شده بسیار پر خطر تر از یک ساختمان بتنی میباشد
3. اولویت ‌بندی ریسک‌ها: تعیین نقاطی که نیاز به تجهیزات و سنسورهای خاص دارند. برای مثال هنگام طبخ غذا در آشپزخانه ، احتمال تولید دود ناشی از سوختن روغن ، یا مواد غذایی وجود دارد ، بنابراین نمیتوانیم از دتکتور دود استفاده کنیم و به جای آن به یک دتکتور حساس به حرارت نیاز داریم.

تعیین نیازهای سیستم بر اساس نوع ساختمان و کاربری آن

کاربری ساختمان و ویژگی‌های آن (مانند تعداد طبقات، تعداد ساکنان و دسترسی‌ها) تأثیر زیادی در ارزیابی ریسک خطر سیستم اعلام حریق دارد. برای مثال:

در ساختمان‌های صنعتی با وجود مواد قابل اشتعال، سنسورهای حساس‌تر به دود و حرارت مورد نیاز هستند.

در ساختمان‌های مسکونی یا بیمارستان‌ها، سیستم‌های هشدار صوتی و نوری قوی‌تر ضروری است.

مطابقت با استانداردها و مقررات ایمنی

در این مرحله باید قوانین و استانداردهای ایمنی محلی و بین ‌المللی مانند NFPA 72 یا EN54 رعایت شوند. این استانداردها شامل مواردی مانند فاصله بین سنسورها، نوع تجهیزات مورد استفاده و نحوه نصب آن‌ها هستند.

انتخاب نوع سیستم اعلام حریق

با توجه به ارزیابی ریسک، یکی از انواع سیستم‌های زیر انتخاب می‌شود:

1. سیستم متعارف: ارزان تر و مناسب برای ساختمان‌های کوچک.
2. سیستم‌های آدرس ‌پذیر: برای ساختمان‌های بزرگ که نیاز به شناسایی دقیق محل حریق دارند.
3. سیستم بی‌سیم: برای محیط‌هایی که امکان سیم ‌کشی وجود ندارد. این نوع از سیستم برای محیطهای کوچک مناسب است زیرا دتکتورها باید از طریق بلوتوث متصل شوند و برد محدودی دارند.

آزمایش و شبیه ‌سازی عملکرد سیستم

قبل از نصب کامل، شبیه ‌سازی‌هایی برای اطمینان از عملکرد صحیح سیستم انجام می‌شود. این شامل تست سنسورها، آژیرها و عملکرد پنل مرکزی است.

بیشتر بخوانید: سیستم F&G چیست و چگونه کار می‌کند؟

آموزش کاربران و مستند سازی

پس از نصب، کاربران سیستم باید آموزش ببینند تا بتوانند در مواقع اضطراری واکنش مناسب نشان دهند. همچنین، مستند سازی کامل شامل نقشه‌ها، دستورالعمل‌ها و گواهی ‌نامه‌های تجهیزات به کاربران ارائه می‌شود.

بازبینی و نگهداری دوره‌ای

پس از راه ‌اندازی، سیستم باید به‌ طور دوره‌ای بازبینی شود تا از عملکرد صحیح آن اطمینان حاصل شود که این مورد شامل تست سنسورها، آژیرها و باتری‌های پشتیبان است.

مزایای ارزیابی ریسک خطر سیستم اعلام حریق

1. افزایش ایمنی افراد و کاهش خطرات جانی: ارزیابی ریسک کمک می‌کند تا نقاط پرخطر در ساختمان شناسایی شده و تجهیزات مناسب برای کاهش این خطرات نصب شوند. به این ترتیب، در مواقع بروز حریق، سیستم اعلام حریق با سرعت و دقت بالا هشدارهای لازم را ارائه می‌دهد و افراد می‌توانند به ‌موقع تخلیه شوند.
2. کاهش خسارت‌های مالی و مادی: طراحی سیستم بر اساس ارزیابی ریسک خطر سیستم اعلام حریق باعث می‌شود تجهیزات در مکان‌های استراتژیک نصب شده و عملکرد بهینه‌ای داشته باشند. این امر از گسترش سریع آتش ‌سوزی جلوگیری کرده و خسارت‌های مالی به ساختمان، تجهیزات و دارایی‌ها را به حداقل می‌رساند.
3. تطابق با استانداردهای ایمنی: ارزیابی ریسک خطر سیستم اعلام حریق باعث می‌شود طراحی سیستم مطابق با استانداردهای ملی و بین ‌المللی مانند NFPA یا EN54 انجام شود. این تطابق نه تنها ایمنی را افزایش می‌دهد، بلکه از مشکلات قانونی و جرائم احتمالی نیز جلوگیری می‌کند.
4. افزایش کارایی سیستم اعلام حریق: ارزیابی ریسک خطر سیستم اعلام حریق ، نقاط حساس به حریق و مسیرهای گسترش آتش را مشخص می‌کند. این اطلاعات به طراحی سیستمی کمک می‌کند که سریع‌تر و دقیق‌تر به حوادث واکنش نشان دهد. مثلا استفاده از سنسورهای حرارتی یا دودی مناسب در نقاط کلیدی عملکرد سیستم را بهینه می‌کند.
5. کاهش احتمال اختلالات و خطاهای سیستم: سیستمی که بر اساس ارزیابی ریسک خطر سیستم اعلام حریق طراحی شده باشد، احتمال بروز آلارم‌های کاذب یا نقص در عملکرد را کاهش می‌دهد. این امر موجب صرفه‌ جویی در زمان، هزینه و جلوگیری از ایجاد اختلال در عملیات روزانه می‌شود.
6. اطمینان از یکپارچگی سیستم‌های ایمنی: ارزیابی ریسک خطر سیستم اعلام حریق کمک می‌کند تا سیستم اعلام حریق با سایر سیستم‌های ایمنی مانند سیستم اطفای حریق، دوربین‌های مداربسته یا درهای اضطراری هماهنگ و یکپارچه عمل کند.

استانداردها و قوانین مرتبط با ارزیابی ریسک خطر سیستم اعلام حریق

ارزیابی ریسک خطر سیستم اعلام حریق به‌ عنوان یکی از بخش‌های حیاتی در طراحی و اجرای سیستم‌های ایمنی، از جمله سیستم‌های اعلام حریق، تحت چارچوب‌ها و استانداردهای معتبر ملی و بین ‌المللی انجام می‌شود. این استانداردها برای اطمینان از دقت، کارایی و ایمنی فرآیند ارزیابی و اقدامات پیشگیرانه تدوین شده‌اند. در ادامه مهم‌ترین استانداردها و قوانین مرتبط با ارزیابی ریسک را معرفی می‌کنیم. با ما همراه باشید.

ب

استانداردهای بین‌المللی

1. NFPA 551 (Guideline for Fire Risk Assessment): این استاندارد توسط انجمن ملی حفاظت از آتش (NFPA) تدوین شده و راهنمای جامعی برای انجام ارزیابی ریسک حریق ارائه می‌دهد. این استاندارد شامل فرآیند شناسایی خطرات، ارزیابی اثرات حریق و پیشنهاد اقدامات کنترلی است.
2. ISO 31000 (Risk Management – Guidelines): استاندارد ISO 31000 یک چارچوب جامع برای مدیریت ریسک در سازمان‌ها ارائه می‌دهد. این استاندارد نه تنها در حوزه حریق، بلکه در سایر زمینه‌های مدیریت ریسک نیز کاربرد دارد.
3. ISO 45001 (Occupational Health and Safety Management Systems): این استاندارد برای مدیریت ایمنی و بهداشت حرفه‌ای طراحی شده و شامل مفاهیمی برای شناسایی و ارزیابی خطرات ایمنی از جمله خطرات مربوط به حریق است.
4. BS 9999 (Code of Practice for Fire Safety in the Design, Management and Use of Buildings): این استاندارد بریتانیایی راهنمایی‌هایی برای طراحی ایمنی ساختمان‌ها ارائه می‌دهد و به روش‌های ارزیابی ریسک و مدیریت ایمنی حریق می‌پردازد.

استانداردهای اروپایی

1. EN 54 (Fire Detection and Fire Alarm Systems): استاندارد EN 54 به طور خاص برای طراحی، نصب و نگهداری سیستم‌های اعلام حریق در کشورهای اروپایی تدوین شده است. این استاندارد به ارزیابی ریسک برای انتخاب تجهیزات مناسب نیز اشاره دارد.
2. ATEX Directives (European Directives for Explosive Atmospheres): این دستورالعمل‌ها برای ارزیابی ریسک و مدیریت خطرات ناشی از اتمسفرهای قابل انفجار ارائه شده‌اند و در صنایع خاص کاربرد دارند.

استانداردهای ملی ایران

1. استاندارد ملی ایران (ISIRI 12000): این استاندارد مربوط به سیستم‌های اعلام حریق در ایران است و دستورالعمل‌هایی برای طراحی، نصب و نگهداری ارائه می‌دهد.
2. استانداردهای حفاظت از حریق سازمان آتش ‌نشانی ایران: این استانداردها شامل دستورالعمل‌ها و قوانین محلی برای ارزیابی ریسک و طراحی سیستم‌های ایمنی در ساختمان‌ها هستند.

بیشتر بخوانید: آشنایی با اسپری تست دتکتور دود و کاربردهای آن در ایمنی ساختمان

چالش‌ها و اشتباهات رایج در ارزیابی ریسک

1. عدم شناسایی کامل خطرات: یکی از رایج‌ترین اشتباهات، شناسایی ناقص یا سطحی خطرات است. گاهی اوقات تنها به خطرات آشکار توجه می‌شود و خطرات پنهان یا بلند مدت نادیده گرفته می‌شوند. این امر می‌تواند به طراحی نامناسب سیستم‌های ایمنی یا اتخاذ اقدامات ناکافی منجر شود. برای مثال انباری که در آن پنبه یا مواد سوختی نگهداری میشود بسیار پر ریسک تر از انباریست که در آن چوب یا پلاستیک نگهداری میشود. زیرا پنبه و مواد سوختی بسیار سریع آتش میگیرند و منتشر میشوند اما پلاستیک و چوب ابتدا دود و به تدریج آتش تولید میکنند و زمان بیشتری برای اطفاء آتش داریم.
2. ارزیابی نادرست احتمال و شدت خطرات: ارزیابی اشتباه در احتمال وقوع یا شدت تأثیر خطرات، به تصمیم‌ گیری‌های نادرست منجر می‌شود. گاهی خطرات کم ‌اهمیت بزرگ ‌نمایی شده و خطرات مهم نادیده گرفته می‌شوند.
3. نادیده گرفتن تغییرات محیطی و عملیاتی: یکی دیگر از چالش‌ها، نادیده گرفتن تغییرات محیطی، تکنولوژیکی یا عملیاتی است که می‌توانند خطرات جدیدی ایجاد کنند. به‌ عنوان مثال، اضافه شدن تجهیزات جدید یا تغییر در فرآیندهای کاری ممکن است خطرات جدیدی به همراه داشته باشد.
4. عدم مشارکت کارکنان در فرآیند ارزیابی: عدم مشورت با کارکنان و افرادی که به ‌طور مستقیم با سیستم‌ها یا فرآیندها در ارتباط هستند، می‌تواند به نادیده گرفتن اطلاعات ارزشمند و خطرات عملی منجر شود.
5. عدم مستند سازی یا مستند سازی ناقص نتایج: مستند سازی ناقص یا عدم ثبت نتایج ارزیابی ریسک باعث می‌شود سازمان نتواند از تجربیات گذشته استفاده کند یا به راحتی اطلاعات را در دسترس مدیران و تیم‌های اجرایی قرار دهد.

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به معرفی ارزیابی ریسک خطر در سیستم اعلام حریق پرداختیم. دانستیم که ارزیابی ریسک به‌ عنوان یک فرآیند کلیدی، نقش حیاتی در شناسایی خطرات و مدیریت آن‌ها ایفا می‌کند. رعایت استانداردهای بین ‌المللی مانند NFPA، ISO 31000 و مقررات محلی، همراه با طراحی دقیق بر اساس ارزیابی ریسک، منجر به بهبود ایمنی، کاهش هزینه‌ها و جلوگیری از وقوع حوادث ناگوار می‌شود. با این ‌حال، اشتباهاتی مانند شناسایی ناقص خطرات، ارزیابی نادرست احتمال و شدت خطرات، یا مستند سازی ضعیف، می‌توانند کارایی این فرآیند را به ‌شدت کاهش دهند. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم که مطالب ارائه شده برای شما مفید بوده باشد. شما می‌توانید نظرات و پیشنهادات خود را از طریق قسمت کامنت‌های سایت اسپین الکتریک با ما به اشتراک بگذارید.

سوالات متداول

ارزیابی ریسک خطر در سیستم اعلام حریق چه اهمیتی دارد؟

ارزیابی ریسک خطر در سیستم اعلام حریق باعث می‌شود خطرات بالقوه شناسایی شده و اقدامات پیشگیرانه مناسب برای کاهش این خطرات اعمال شود. این فرآیند به طراحی سیستمی کمک می‌کند که علاوه بر کاهش خسارت‌های مالی و جانی، مطابق با استانداردهای ایمنی بوده و بهینه‌ترین عملکرد را ارائه دهد. همچنین، ارزیابی دقیق ریسک از ایجاد آلارم‌های کاذب یا نقص در سیستم جلوگیری می‌کند.

چه استانداردهایی برای ارزیابی ریسک خطر در طراحی سیستم اعلام حریق وجود دارد؟

از مهم‌ترین استانداردهای بین ‌المللی برای ارزیابی ریسک می‌توان به NFPA 551 (راهنمای ارزیابی ریسک حریق)، ISO 31000 (مدیریت ریسک)، BS 9999 (کد ایمنی در طراحی و استفاده از ساختمان‌ها) و EN 54 (استاندارد سیستم‌های اعلام حریق در اروپا) اشاره کرد. در ایران نیز مقررات ملی ساختمان (مبحث سوم) و استانداردهای سازمان آتش ‌نشانی مرتبط با ارزیابی ریسک و ایمنی حریق وجود دارند.

رایج‌ترین چالش‌ها در فرآیند ارزیابی ریسک چیست؟

از چالش‌های رایج می‌توان به شناسایی ناقص خطرات، ارزیابی نادرست شدت و احتمال خطرات، نادیده گرفتن تغییرات محیطی و عملیاتی، عدم مشارکت کارکنان در فرآیند ارزیابی و مستندسازی ضعیف نتایج اشاره کرد. این اشتباهات می‌توانند کارایی سیستم اعلام حریق را کاهش دهند و حتی منجر به بروز حوادث شوند. راه‌حل این مشکلات شامل استفاده از ابزارهای علمی، بازبینی مداوم ارزیابی‌ها و درگیر کردن تیم‌های مرتبط در فرآیند است.

سیستم‌های اعلام حریق نقش حیاتی در ایمنی ساختمان‌ها و تأسیسات دارند یکی از اجزای کلیدی این سیستم‌ها بیم دتکتورها هستند که برای تشخیص دود در فضاهای بزرگ به کار می‌روند اما چگونه می‌توان از صحت عملکرد این تجهیزات اطمینان حاصل کرد. سازمان بین‌المللی استانداردسازی ISO با تدوین استاندارد ISO 7240-12 دستورالعمل‌هایی مشخص برای طراحی نصب آزمون و نگهداری بیم دتکتورها ارائه داده است در این مقاله به بررسی این استاندارد پرداخته و نکات مهم در انتخاب و استفاده از بیم دتکتورها را بررسی می‌کنیم.

بیم دتکتور چیست و چگونه کار می‌کند ؟

بیم دتکتورها تجهیزاتی هستند که با ارسال و دریافت پرتوهای نوری مادون قرمز یا لیزر کاهش شفافیت هوا ناشی از دود را تشخیص می‌دهند این دتکتورها در دو نوع اصلی تولید می‌شوند.

بیشتر بخوانید: دتکتور شعله در استاندارد NFPA 86

بیم دتکتور فرستنده گیرنده جدا Projected Beam Smoke Detector

در این مدل فرستنده و گیرنده در دو نقطه مجزا قرار دارند.
پرتو نوری از فرستنده به گیرنده ارسال شده و در صورت کاهش شدت نور به دلیل وجود دود آلارم فعال می‌شود.

بیم دتکتور انعکاسی Reflective Beam Smoke Detector

در این مدل فرستنده و گیرنده در یک واحد قرار دارند و یک بازتابنده Reflector در سمت مقابل نصب می‌شود.
پرتو پس از برخورد به بازتابنده به گیرنده بازمی‌گردد و در صورت کاهش شدت آن هشدار اعلام می‌شود.

بیشتر بخوانید: بررسی جامع بیم دتکتورها بر اساس استاندارد ISO 7240-12

استاندارد ISO 7240-12 و الزامات بیم دتکتورها

معیارهای عملکردی

• بیم دتکتورها باید توانایی تشخیص تغییرات شفافیت هوا را با دقت بالا داشته باشند
• محدوده تشخیص بین 10 تا 100 متر باشد
• قابلیت تنظیم حساسیت دستگاه برای کاهش هشدارهای کاذب
• مقاومت در برابر تغییرات محیطی غیرعادی

شرایط محیطی و محدودیت‌ها

• عدم تأثیرپذیری از نور مستقیم خورشید گرد و غبار رطوبت بالا یا تغییرات دمایی شدید
• عملکرد محدود در محیط‌هایی که دود به صورت یکنواخت منتشر نمی‌شود
• نیاز به کالیبراسیون مکرر در مکان‌هایی با لرزش زیاد یا جریان هوای شدید

الزامات نصب

مکان‌های مناسب نصب شامل انبارها سالن‌های تولید آشیانه‌های هواپیما فرودگاه‌ها و مراکز خرید است
شرایط نصب ایده‌آل شامل ارتفاع نصب بین 4 تا 25 متر حداقل فاصله 0.5 متر از دیوارها و در صورت وجود موانع استفاده از چندین بیم دتکتور مکمل است



الزامات نگهداری و آزمون‌های دوره‌ای

• بررسی و کالیبراسیون دوره‌ای برای اطمینان از عملکرد صحیح
• پاک‌سازی فرستنده گیرنده و بازتابنده از گرد و غبار
• بررسی زاویه و تنظیمات نوری و اصلاح آن‌ها در صورت نیاز
• تجهیز دستگاه به سیستم خودآزمایی Self-Testing و تشخیص خرابی Fault Detection

آزمون‌های استاندارد برای بیم دتکتورها بر اساس ISO 7240-12

استاندارد ISO 7240-12 مجموعه‌ای از آزمون‌های عملکردی و محیطی را برای تأیید دقت و قابلیت اطمینان بیم دتکتورها مشخص کرده است برخی از این آزمون‌ها عبارت‌اند از

• آزمون حساسیت به دود بررسی میزان کاهش نور لازم برای فعال شدن هشدار
• آزمون محیطی بررسی عملکرد دستگاه در دمای بالا دمای پایین رطوبت زیاد و شرایط گرد و غبار
• آزمون تأخیر هشدار ارزیابی مدت‌زمان لازم برای فعال شدن هشدار جهت کاهش هشدارهای کاذب
• آزمون مقاومت در برابر نور خارجی بررسی تأثیر نور خورشید و منابع نوری مصنوعی قوی بر عملکرد دتکتور
• آزمون لرزش و ضربه بررسی مقاومت بیم دتکتور در برابر لرزش‌های مکانیکی و ضربات احتمالی

چگونه هشدارهای کاذب بیم دتکتورها را کاهش دهیم

یکی از چالش‌های اصلی بیم دتکتورها کاهش هشدارهای کاذب است این هشدارها ممکن است در اثر عوامل محیطی ناخواسته ایجاد شوند برای جلوگیری از آن‌ها باید از بیم دتکتورهایی با فیلترهای نوری و الگوریتم‌های پردازش هوشمند استفاده کرد. عوامل ایجاد هشدارهای کاذب شامل نور مستقیم خورشید یا نورهای مصنوعی قوی گرد و غبار و دودهای غیرحریق مانند دود اگزوز ماشین‌آلات صنعتی و حرکت اشیاء در مسیر پرتو دتکتور مانند پرندگان یا وسایل متحرک در انبارها است.

نتیجه‌گیری

استاندارد ISO 7240-12 یک راهنمای جامع برای انتخاب نصب آزمون و نگهداری بیم دتکتورها است رعایت این استاندارد باعث می‌شود که بیم دتکتورها با دقت بالا و حداقل هشدارهای کاذب در شرایط مختلف محیطی عمل کنند. مزایای رعایت استاندارد ISO 7240-12 شامل بهبود عملکرد سیستم‌های اعلام حریق افزایش ایمنی در ساختمان‌ها و تأسیسات حساس و کاهش هشدارهای کاذب و هزینه‌های نگهداری است.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!
