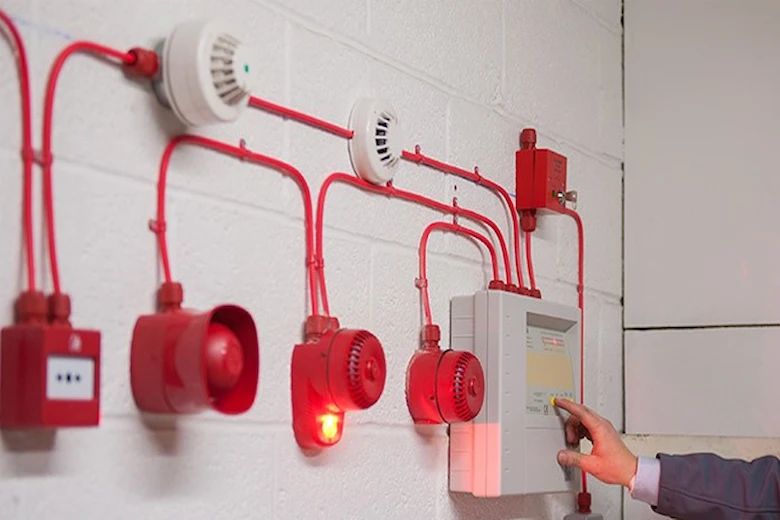

نحوه عملکرد سیستم اعلام حریق یکی از مهمترین موضوعاتی است که نقش مستقیم در حفظ جان و مال افراد در محیطهای مسکونی، اداری، صنعتی و تجاری دارد. این سیستمها به عنوان ستون فقرات امنیت در ساختمانها شناخته میشوند و وظیفهای بسیار حیاتی را بر عهده دارند: شناسایی سریع وقوع آتشسوزی و هشدار به موقع به افراد حاضر در محل. سیستمهای اعلام حریق با تکیه بر اجزایی چون دتکتورها (حسگرها)، آژیرهای هشداردهنده، فلاشرهای نوری و پنلهای کنترل مرکزی، به شکلی هوشمند طراحی شدهاند تا بتوانند در کوتاهترین زمان ممکن خطر را تشخیص دهند. این سیستمها میتوانند هم بهصورت دستی (از طریق شستی اعلام حریق) و هم اتوماتیک (از طریق سنسورها) فعال شوند.
در این مقاله از اسپین الکتریک، قصد داریم به صورت کامل و تخصصی، نحوه کار سیستم اعلام حریق را بررسی کنیم، تا اگر در حال طراحی یا انتخاب سیستم ایمنی برای ساختمان خود هستید، با دید بازتری تصمیم بگیرید.
دتکتور؛ قلب تپنده در نحوه عملکرد سیستم اعلام حریق
یکی از اجزای حیاتی در نحوه عملکرد سیستم اعلام حریق، دتکتورها هستند؛ سنسورهایی هوشمند که نقش چشم و گوش سیستم را ایفا میکنند. این قطعات حساس، در مواجهه با نشانههای اولیهی آتشسوزی مانند دود، حرارت، شعله یا گازهای سمی واکنش نشان داده و فوراً سیستم را وارد حالت هشدار میکنند.
دتکتورها در انواع مختلفی طراحی و تولید میشوند که هر یک، متناسب با نوع تهدید، عملکرد مخصوص به خود را دارند. برای مثال:
- دتکتور دود فوتوالکتریک از یک منبع نور و حسگر نوری تشکیل شده است که با ورود دود به محفظه، پرتو نور شکسته شده و به حسگر برخورد میکند، در نتیجه هشدار فعال میشود.
- دتکتور دود یونیزاسیون با اندازهگیری اختلال در جریان الکتریکی ناشی از ذرات دود عمل میکند و برای تشخیص سریعتر آتشهای سریعسوز بسیار مؤثر است.
- دتکتورهای حرارتی نیز در دو نوع ثابت و نرخ افزایشی (Rate-of-Rise) عرضه میشوند. نوع ثابت در دمای معینی هشدار میدهد، در حالی که نوع نرخ افزایشی به تغییر ناگهانی دما حساس است.
در نحوه عملکرد سیستم اعلام حریق، زمانی که یک دتکتور علائم حریق را تشخیص میدهد، بلافاصله سیگنالی به کنترل پنل مرکزی ارسال میکند. در این مرحله، پنل با پردازش دادهها و بررسی صحت هشدار، در صورت تأیید وقوع حریق، فرمان لازم برای فعالسازی آژیرها، فلاشرهای نوری، باز شدن درهای اضطراری یا حتی روشن شدن سیستمهای اطفاء حریق خودکار را صادر میکند.
این واکنش زنجیرهای و دقیق، حاصل عملکرد صحیح بیم دتکتور است. به همین دلیل، انتخاب و نصب صحیح آنها اهمیت زیادی دارد و باید حتماً با راهنمایی متخصصان انجام شود. اسپین الکتریک با بهرهگیری از جدیدترین تکنولوژیهای روز دنیا، انواع سیستمهای اعلام حریق را به همراه مشاوره تخصصی و خدمات نصب ارائه میدهد تا امنیت شما به بالاترین سطح ممکن برسد.
بیشتر بخوانید: نحوه اتصال بیم دتکتور به سیستم اعلام حریق آدرسپذیر
کنترل پنل؛ مغز فرماندهی در نحوه عملکرد سیستم اعلام حریق
در بررسی دقیق نحوه عملکرد سیستم اعلام حریق، نمیتوان از نقش حیاتی و بیجایگزین کنترل پنل (Fire Alarm Control Panel) چشمپوشی کرد. این بخش از سیستم، همانند مغز متفکر عمل میکند و کلیه اطلاعات دریافتشده از اجزای مختلف مانند دتکتورها، شستیها و ماژولها را تحلیل و پردازش میکند تا تصمیم نهایی برای واکنش مناسب اتخاذ شود.
بهطور خلاصه، کنترل پنل بهعنوان رابط میان تشخیص خطر و واکنش ایمنی طراحی شده است. این پنل با دریافت سیگنالهایی که از دتکتورها در هنگام شناسایی دود، حرارت، شعله یا گازهای خطرناک ارسال میشود، وارد فاز پردازش میگردد. اگر وضعیت به عنوان هشدار واقعی شناخته شود، فرمانهایی صادر میکند که به سرعت موجب فعال شدن آژیرها، چراغهای هشدار (فلاشرها) و حتی سیستمهای خودکار اطفاء حریق میشود.
نقش کلیدی کنترل پنل در نحوه عملکرد سیستم اعلام حریق:
- تحلیل سیگنالهای دریافتی از سنسورها و دتکتورها
- فعالسازی خروجیها نظیر آژیرها، فلاشرها، باز کردن درهای اضطراری
- اطلاعرسانی به مراکز امدادی یا تیم ایمنی ساختمان
- ارتباط با سیستمهای مانیتورینگ برای نمایش لحظهای وضعیت ایمنی ساختمان
در واقع، هر اقدامی که در لحظات بحرانی برای نجات جان انسانها انجام میشود، با دستور مستقیم کنترل پنل صورت میگیرد. بنابراین درک دقیق نحوه عملکرد سیستم اعلام حریق بدون شناخت این واحد پردازشی امکانپذیر نیست.
شستی اعلام حریق؛ کلید دستی امنیت در نحوه عملکرد سیستم اعلام حریق
در تحلیل کامل نحوه عملکرد سیستم اعلام حریق، نباید از نقش حیاتی شستیها (Manual Call Points) یا همان کلیدهای فشاری اضطراری غافل شد. این تجهیزات، یکی از سادهترین و درعینحال مؤثرترین ابزارهای فعالسازی دستی سیستم اعلام حریق محسوب میشوند که میتوانند در کسری از ثانیه جان انسانها را از خطر مرگبار آتش نجات دهند.
شستیها بهگونهای طراحی شدهاند که در نقاط قابلدسترسی، مانند ورودی و خروجی ساختمانها، راهروها، طبقات و مکانهای پررفتوآمد نصب شوند. این محلیابی هوشمندانه کمک میکند که در صورت مشاهدهی دود یا شعله توسط افراد حاضر در ساختمان، نیازی به انتظار برای واکنش دتکتورها نباشد، بلکه تنها با فشار یک کلید، کل سیستم اعلام حریق وارد فاز هشدار و ایمنی شود.
نقش شستیها در نحوه عملکرد سیستم اعلام حریق:
- ارسال مستقیم سیگنال هشدار به کنترل پنل مرکزی
- فعالسازی آنی آژیرها، چراغهای فلاشر و سیستمهای هشدار
- امکان واکنش سریع پیش از فعال شدن اتوماتیک دتکتورها
- فراهم کردن زمان طلایی برای تخلیه امن و سریع ساختمان
هنگامی که یکی از شستیها فشرده میشود، بلافاصله یک پیام هشدار به کنترل پنل سیستم اعلام حریق ارسال میگردد. این پیام به منزلهی یک وضعیت اضطراری تلقی میشود و کنترل پنل، بدون هیچ تأخیری، اقدام به راهاندازی تمامی خروجیهای هشداردهنده میکند؛ از آژیرهای بلند گرفته تا باز شدن درهای اضطراری و حتی اطلاعرسانی به مراکز امدادی.
در بسیاری از مواقع، پیش از آنکه دتکتورها بتوانند وجود حریق را ثبت کنند، این شستیهای دستی هستند که نقش قهرمانانهای ایفا میکنند. به همین دلیل، وجود آنها یکی از ارکان اصلی در ساختار نحوه عملکرد سیستم اعلام حریق به شمار میرود
آژیر اعلام حریق؛ صدایی که جان نجات میدهد
در بررسی کامل نحوه عملکرد سیستم اعلام حریق، آژیرها از مهمترین اجزای هشداردهنده محسوب میشوند که نقش حیاتی در اطلاعرسانی سریع به ساکنین ساختمان دارند. این دستگاهها وظیفه دارند در لحظهای که خطر تشخیص داده میشود، با صدایی بلند و قابلتشخیص، همه افراد حاضر در فضا را از وقوع حادثه آگاه کنند تا زمان کافی برای تخلیه و اجرای اقدامات ایمنی وجود داشته باشد.
آژیرها چگونه در نحوه عملکرد سیستم اعلام حریق نقشآفرینی میکنند؟
هنگامی که یکی از دتکتورها دود، شعله، حرارت یا گاز خطرناک را تشخیص میدهد، یا زمانی که یکی از شستیهای اضطراری توسط فردی فعال میشود، سیگنالی فوری به کنترل پنل سیستم اعلام حریق ارسال میگردد. در ادامه، کنترل پنل این هشدار را بررسی کرده و در صورت تأیید آن، دستور فعالسازی آژیرها را صادر میکند. این فرآیند بخش جداییناپذیر از نحوه عملکرد سیستم اعلام حریق است که باید بدون وقفه و بهصورت همزمان با سایر اقدامات انجام شود.
آژیرها معمولاً از منابع صوتی قدرتمند تشکیل شدهاند و میتوانند صدایی با دسیبل بالا تولید کنند که در تمام قسمتهای یک ساختمان قابل شنیدن باشد. در بسیاری از موارد، این آژیرها با فلاشرهای نوری (چراغهای هشدار چشمکزن) نیز همراه هستند تا افرادی که دارای مشکلات شنوایی هستند نیز بتوانند هشدار را دریافت کنند. رنگ این فلاشرها معمولاً قرمز برای وضعیت اضطراری است و در برخی نسخههای پیشرفته، فلاشرهای سبز برای هدایت به مسیرهای خروج نیز به کار میروند.
در مجموع، نحوه عملکرد سیستم اعلام حریق بدون وجود آژیرهایی دقیق و قابلاعتماد، ناقص خواهد بود. چراکه اطلاعرسانی صوتی و نوری، اولین واکنش حیاتی برای محافظت از جان افراد در برابر آتشسوزی است.
بیشتر بخوانید: بررسی کلی تفاوت سیستم اعلام حریق آدرس پذیر با متعارف
نحوه عملکرد سیستم اعلام حریق متعارف؛ راهکاری ساده برای ایمنی پایه
یکی از پرکاربردترین انواع سیستمهای ایمنی، سیستم اعلام حریق متعارف است. این سیستم به عنوان یکی از نسخههای ابتدایی ولی کارآمد اعلام حریق، در بسیاری از ساختمانهای اداری، مسکونی و تجاری کوچک مورد استفاده قرار میگیرد. در بررسی نحوه عملکرد سیستم اعلام حریق، مدل متعارف همچنان جایگاه ویژهای دارد؛ زیرا با وجود سادگی، در بسیاری از پروژهها پاسخگوی نیازهای اولیه ایمنی است.
زونبندی، اساس کار سیستم متعارف
در این نوع سیستم، ابتدا فضای ساختمان به چندین ناحیه یا “زون” تقسیم میشود. هر زون شامل تعدادی دتکتور (دود، حرارت، شعله یا گاز)، شستیهای دستی، آژیرها و فلاشرها است. اساس نحوه عملکرد سیستم اعلام حریق متعارف بر پایه همین زونبندی است، به طوری که اگر در هر یک از این زونها حریقی شناسایی شود، تنها موقعیت همان ناحیه بهصورت تقریبی روی کنترل پنل نمایش داده میشود.
مراحل عملکرد سیستم اعلام حریق متعارف
۱. تشخیص خطر: زمانی که یکی از دتکتورها در یک زون دود، حرارت یا شعله را تشخیص میدهد، یا شستی دستی فعال میشود، یک سیگنال به کنترل پنل ارسال میگردد.
۲. اعلام هشدار: کنترل پنل پس از دریافت سیگنال، اقدام به فعالسازی آژیرها و فلاشرها در همان زون و سایر نواحی مشخص میکند. این مرحله از نحوه عملکرد سیستم اعلام حریق باعث اطلاعرسانی سریع به ساکنین میشود.
۳. نمایش محل حریق: پنل مرکزی سیستم متعارف با روشن کردن چراغ هشدار مربوط به زون مشخص، محل تقریبی وقوع آتش را به اپراتور نشان میدهد. با این حال، سیستم قادر به ارائه موقعیت دقیق دتکتور فعالشده نیست.
محدودیتها و مزایا
نحوه عملکرد سیستم اعلام حریق متعارف در عین سادگی، برای فضاهای کوچک بسیار مفید است. اما باید توجه داشت که این سیستمها در مقایسه با مدلهای پیشرفتهتر، مانند سیستمهای آدرسپذیر، از دقت کمتری برخوردارند و تنها محل تقریبی آتشسوزی را گزارش میدهند.
نحوه عملکرد سیستم اعلام حریق آدرسپذیر؛ دقت در شناسایی محل خطر
با پیشرفت فناوریهای ایمنی، سیستمهای آدرسپذیر بهعنوان یکی از پیشرفتهترین راهکارها برای اعلام خطر حریق در ساختمانهای وسیع، صنعتی و پیچیده شناخته میشوند. در نحوه عملکرد سیستم اعلام حریق آدرسپذیر، هر جزء سیستم مانند دتکتورها و شستیها دارای یک آدرس اختصاصی است که باعث میشود محل دقیق وقوع حادثه بلافاصله مشخص شود.
ختصاص آدرس، کلید دقت در سیستم آدرسپذیر
اولین گام در نحوه عملکرد سیستم اعلام حریق آدرسپذیر، اختصاص یک شناسه یا آدرس خاص به هر تجهیز مانند دتکتورها، شستیهای اضطراری، ماژولها و غیره است. این آدرسها، چه به صورت سختافزاری (از طریق سوئیچها یا دیپسوئیچها) و چه نرمافزاری (از طریق نرمافزار برنامهریزی کنترل پنل)، تعریف میشوند. این ویژگی به کنترل پنل امکان میدهد که وضعیت تکتک اجزا را بهصورت دقیق ردیابی کند.
ساختار سیمکشی به صورت حلقهای یا لوپ
یکی از تفاوتهای کلیدی در نحوه عملکرد سیستم اعلام حریق آدرسپذیر نسبت به مدل متعارف، نوع سیمکشی آن است. در این سیستمها از ساختار حلقهای یا Loop استفاده میشود؛ یعنی سیمکشی از کنترل پنل آغاز شده، از تجهیزات عبور کرده و دوباره به کنترل پنل بازمیگردد. این ساختار باعث افزایش ایمنی و پایداری سیستم میشود؛ زیرا در صورت قطع یک مسیر، ارتباط از مسیر برگشتی حفظ میشود.
مانیتورینگ لحظهای و تبادل دائمی اطلاعات
در سیستم آدرسپذیر، دادهها بین تجهیزات و پنل کنترل به صورت مستمر در حال تبادل هستند. این ویژگی در نحوه عملکرد سیستم اعلام حریق آدرسپذیر باعث میشود که وضعیت سلامت هر دتکتور، سطح آلودگی، خطاها و هشدارها همگی بهصورت زنده قابل رصد باشند. در صورت بروز هرگونه خطا یا وضعیت مشکوک، سیستم بلافاصله اپراتور را مطلع میسازد.
شناسایی محل دقیق خطر با دقت بالا
در لحظهای که یک دتکتور سیگنالی مبنی بر وجود دود، حرارت یا گازهای قابل اشتعال ارسال کند، کنترل پنل با توجه به آدرس دقیق تجهیز فعالشده، محل دقیق خطر را شناسایی میکند. در نحوه عملکرد سیستم اعلام حریق آدرسپذیر، این ویژگی امکان واکنش سریع، هدایت نیروهای امدادی به محل درست، و جلوگیری از گسترش حریق را فراهم میسازد.
فعالسازی خودکار هشدارها و اقدامات ایمنی
پس از تشخیص خطر، کنترل پنل آژیرها، فلاشرها و حتی سیستمهای اطفاء حریق خودکار را فعال میکند. همچنین در صورت اتصال به سیستمهای BMS یا نرمافزارهای مانیتورینگ مرکزی، اطلاعات وقوع حریق میتواند به مراکز دیگر ارسال شود. این سطح از هوشمندی، یکی از مهمترین تفاوتهای نحوه عملکرد سیستم اعلام حریق آدرسپذیر با سیستمهای سنتی است.
نتیجه گیری
در دنیایی که سرعت واکنش برابر با نجات جانهاست، نحوه عملکرد سیستم اعلام حریق آدرسپذیر به ما ثابت میکند که دقت، نظارت هوشمند و شناسایی فوری، دیگر یک انتخاب نیست؛ بلکه یک ضرورت است. این سیستمها با ارائه آدرس دقیق هر تجهیز، ارتباط پیوسته با پنل مرکزی و قابلیت اتصال به تجهیزات اتوماسیون، تبدیل به قلب تپنده ایمنی در ساختمانهای مدرن شدهاند.
اگر به دنبال راهکاری هستید که در شرایط بحرانی، به جای هشدار کلی، آلارم دقیق و قابلاعتماد ارائه دهد، سیستم آدرسپذیر پاسخی شایسته است. برند اسپین الکتریک نیز با ارائه تجهیزات بهروز، پنلهای قابل برنامهریزی و پشتیبانی حرفهای، میتواند شما را در مسیر طراحی و اجرای یک سیستم اعلام حریق بینقص همراهی کند.
ایمنی را جدی بگیرید، چون در زمان بحران، ثانیهها تعیینکنندهاند.
