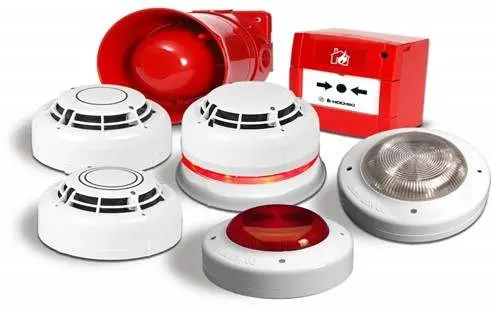

انواع دتکتور بر اساس منطقه تحت پوشش (بررسی کلی)

دتکتورهای دودی مکشی یا اسپیراتینگ (Aspirating Smoke Detectors – ASD) یکی از پیشرفته‌ترین فناوری‌های تشخیص دود در سیستم‌های اعلام حریق هستند. این سیستم‌ها با استفاده از یک شبکه لوله‌کشی و ایجاد مکش مداوم، ذرات دود را از محیط جمع‌آوری کرده و به محفظه‌ی تشخیص منتقل می‌کنند. در این مقاله از اسپین الکتریک به بررسی نکات مهم نصب این سیستم‌ها می‌پردازیم و اصول استاندارد و الزامات فنی لازم برای پیاده‌سازی صحیح شبکه لوله‌کشی اسپیراتینگ را مرور می‌کنیم.

چرا نصب صحیح دتکتور اسپیراتینگ اهمیت دارد؟

در سیستم‌های دتکتور دودی اسپیراتینگ، دقت در طراحی و نصب لوله‌کشی نه تنها بر عملکرد دستگاه اثرگذار است، بلکه مستقیماً بر سرعت واکنش به آتش و دقت شناسایی دود تأثیر می‌گذارد. نصب نادرست ممکن است باعث ایجاد افت فشار، تأخیر در کشف دود، یا حتی از کار افتادن کل سیستم شود. به همین دلیل، رعایت دقیق استانداردهای بین‌المللی مانند EN 54-20، BS 5839 و راهنمای FIA الزامی است.



بیشتر بخوانید: مزایای دتکتور دودی مکشی

پیش‌نیازهای نصب

پیش از آغاز عملیات نصب، باید اطمینان حاصل شود که:

• طراحی لوله‌کشی متناسب با نیاز محل انجام شده است.
• نوع لوله، اتصالات و تجهیزات جانبی مطابق با الزامات استاندارد انتخاب شده‌اند.
• ابزار و مواد مناسب جهت اجرای لوله‌کشی در دسترس نصاب است.

جنس و ابعاد لوله‌ها

در سیستم‌های اسپیراتینگ، از لوله‌هایی با جنس‌های مختلف مانند ABS، PVC، CPVC یا UPVC استفاده می‌شود. رایج‌ترین گزینه در اروپا، لوله‌ی ABS با قطر خارجی ۲۵ میلی‌متر و قطر داخلی ۲۱ میلی‌متر است که باید مطابق استاندارد EN 61386 انتخاب شود. این لوله‌ها باید به‌وسیله چسب مخصوص ABS به یکدیگر متصل شوند تا از نشت هوا جلوگیری شود. اگر لازم است بخشی از لوله در آینده باز شود (برای تعمیر یا سرویس)، توصیه می‌شود از اتصالات قابل باز شدن (یونیت‌ها) استفاده شود.

نکات کلیدی در اجرای لوله‌کشی

1. عدم وجود سوراخ نزدیک به اتصالات: هیچ سوراخ نمونه‌برداری نباید در فاصله کمتر از 100 میلی‌متر از خم‌ها، سه‌راهی‌ها یا اتصالات T قرار گیرد. این کار باعث بهینه‌سازی جریان هوا در لوله می‌شود.
2. عدم چسباندن لوله‌ها به خود دتکتور: لوله باید با اتصالات مخصوص و نه به صورت مستقیم به واحد دتکتور متصل شود تا در صورت نیاز امکان جداسازی فراهم باشد.
3. استفاده از درپوش‌ها در انتهای لوله‌ها: درپوش انتهایی باید سوراخ‌دار باشد تا توزیع فشار در طول لوله به تعادل برسد. درپوش بدون سوراخ باعث عملکرد نامتعادل و ناکارآمد سیستم خواهد شد.

انواع اتصالات در شبکه لوله‌کشی

کوپلینگ‌ها و یونیت‌ها

کوپلینگ‌ها جهت اتصال مستقیم دو لوله استفاده می‌شوند و دائمی هستند. در مقابل، یونیت‌ها با اتصال پیچی امکان باز و بسته شدن را فراهم می‌کنند و بیشتر در نقاطی که نیاز به دسترسی دوره‌ای وجود دارد کاربرد دارند.

خم‌ها (الگ‌ها)

برای تغییر مسیر لوله‌کشی، از خم‌های ۴۵ یا ۹۰ درجه استفاده می‌شود. در خم‌های ۹۰ درجه، استفاده از شعاع‌های باز توصیه می‌شود تا از افت فشار ناگهانی جلوگیری گردد. هرچه خم تیزتر باشد، جریان هوا بیشتر دچار افت می‌شود و واکنش سیستم کندتر خواهد بود.

سه‌راهی‌ها

برای شاخه‌دهی در شبکه لوله‌کشی استفاده می‌شود. سه‌راهی‌ها باید به گونه‌ای طراحی شوند که تعادل در طول شاخه‌ها و تعداد سوراخ‌ها رعایت گردد. تعادل باعث یکنواختی جریان هوا در کل شبکه و بهبود دقت تشخیص می‌شود.

درپوش‌ها

درپوش‌ها نه‌تنها مسیر انتهایی لوله را می‌بندند، بلکه با ایجاد یک سوراخ تنظیم‌شده، جریان مکش را از سوراخ‌های قبلی کنترل می‌کنند. اندازه این سوراخ ممکن است بر اساس محاسبات نرم‌افزار طراحی مانند PipeIQ تعیین شود.



بیشتر بخوانید: راهنمای جامع: مواد نصب و نگهدارنده‌های لوله در دتکتورهای دودی مکشی (اسپیراتینگ)

نکات مهم طراحی با نرم‌افزار PipeIQ

نرم‌افزار طراحی سیستم اسپیراتینگ مانند PipeIQ نقش کلیدی در تعیین مکان سوراخ‌ها، ابعاد آن‌ها، و محل قرارگیری درپوش‌ها دارد. طراحان باید داده‌های محیط، ابعاد فضا، و میزان حساسیت موردنیاز را وارد نرم‌افزار کرده و از آن برای مدل‌سازی و شبیه‌سازی استفاده کنند.

بررسی عملکرد نهایی سیستم

پس از نصب شبکه لوله‌کشی، انجام تست‌های زیر ضروری است:

• تست مکش هوا: برای اطمینان از صحت عملکرد و توزیع فشار در طول لوله.
• تست دود مصنوعی: بررسی واکنش دتکتور به وجود دود در دورترین سوراخ نمونه‌برداری.
• بررسی نشتی لوله‌ها: اطمینان از عدم وجود نشتی یا اتصال ضعیف بین بخش‌های لوله.

سخن پایانی

نصب صحیح دتکتور دودی مکشی نه تنها تضمین‌کننده عملکرد مؤثر سیستم اعلام حریق است، بلکه از نظر ایمنی جان و مال افراد در محیط‌های حساس مانند دیتاسنترها، موزه‌ها، اتاق‌های سرور و کارخانه‌ها حیاتی است. استفاده از لوله‌ها و اتصالات استاندارد، رعایت اصول نصب، و بهره‌گیری از نرم‌افزارهای طراحی پیشرفته، از مهم‌ترین عواملی هستند که باید توسط تیم فنی مورد توجه قرار گیرند.

اگر برای طراحی یا اجرای سیستم دتکتور دودی مکشی در پروژه‌های خود نیاز به مشاوره تخصصی دارید، کارشناسان اسپین الکتریک آماده پاسخگویی و همراهی با شما هستند.

پرسش‌های متداول

۱. آیا می‌توان از لوله‌های غیراستاندارد یا متفرقه در سیستم دتکتور دودی مکشی استفاده کرد؟
خیر. استفاده از لوله‌های غیراستاندارد می‌تواند منجر به نشتی، افت فشار، یا عملکرد نادرست سیستم شود. برای رعایت استاندارد EN 54-20 و اطمینان از دقت تشخیص، باید از لوله‌های ABS قرمز مطابق EN 61386 با قطر ۲۵ میلی‌متر استفاده شود. این لوله‌ها از نظر فشار، دما و ضربه مقاوم بوده و عملکرد صحیح سیستم را تضمین می‌کنند.

۲. آیا امکان دارد از درپوش بدون سوراخ در انتهای لوله استفاده کرد؟
خیر. استفاده از درپوش بدون سوراخ باعث می‌شود هوا از سوراخ‌های میانی به درستی مکش نشود و توازن جریان هوا در کل شبکه مختل شود. سوراخ انتهایی درپوش معمولاً با توجه به تعداد و اندازه سوراخ‌های نمونه‌برداری توسط نرم‌افزار طراحی مانند PipeIQ تعیین می‌شود تا عملکرد سیستم بهینه باقی بماند.

۳. فاصله ایمن سوراخ نمونه‌برداری تا خم یا اتصال چقدر باید باشد؟
طبق دستورالعمل‌های نصب، باید از ایجاد سوراخ نمونه‌برداری در فاصله کمتر از ۱۰۰ میلی‌متر از خم‌ها، سه‌راهی‌ها یا اتصالات T خودداری شود. این کار باعث می‌شود جریان هوا به درستی از هر سوراخ عبور کرده و دقت در تشخیص دود افزایش یابد.

دتکتورهای دودی مکشی یا Aspirating Smoke Detectors (ASD) به‌عنوان یکی از دقیق‌ترین و حساس‌ترین سامانه‌های تشخیص حریق، در محیط‌های حیاتی مانند دیتاسنترها، اتاق‌های برق و فضاهای صنعتی خاص به کار گرفته می‌شوند. در طراحی این سیستم‌ها، دو مفهوم کلیدی “اثر رقیق‌سازی” و “زمان انتقال” نقشی تعیین‌کننده در کارایی سیستم ایفا می‌کنند.

اثر رقیق‌سازی در دتکتورهای دودی مکشی

اثر رقیق‌سازی یکی از چالش‌های اصلی در طراحی شبکه لوله‌کشی سیستم‌های ASD است. حساسیت سامانه به‌طور مستقیم با تعداد سوراخ‌های نمونه‌برداری و آستانه‌های برنامه‌ریزی‌شده برای تشخیص دود مرتبط است.

بیشتر بخوانید: طراحی سیستم اطفاء حریق (CO2) به روش غرقه‌سازی کلی بر اساس استاندارد NFPA 12

رقیق‌سازی چگونه رخ می‌دهد؟

زمانی که ذرات دود از یک سوراخ نمونه‌برداری وارد لوله می‌شوند، در مسیر رسیدن به محفظه حسگر با هوای تمیز جذب‌شده از سوراخ‌های قبلی ترکیب می‌شوند. این ترکیب باعث کاهش غلظت دود در نمونه نهایی می‌شود؛ پدیده‌ای که با عنوان اثر رقیق‌سازی (Dilution Effect) شناخته می‌شود. برای مثال، در یک لوله ۵۰ متری با ۱۰ سوراخ نمونه‌برداری، اگر تنها از آخرین سوراخ دود وارد شود، غلظت دود در محفظه تشخیص ممکن است تا یک‌دهم مقدار اولیه کاهش یابد. این موضوع مستقیماً بر نحوه تنظیم آستانه‌های هشدار و محل قرارگیری سوراخ‌ها تأثیرگذار است.

نکته مهم: هرچه تعداد سوراخ‌ها و طول لوله بیشتر باشد، احتمال رقیق‌شدن دود نیز افزایش می‌یابد. در طراحی، باید سناریوهای بدبینانه در نظر گرفته شود.

عوامل مؤثر بر رقیق‌سازی

• تعداد و اندازه سوراخ‌های نمونه‌برداری
• استفاده از سه‌راهی و زانویی‌ها
• قطر لوله‌ها
• شرایط محیطی مثل دما، فشار و رطوبت

بیشتر بخوانید: الزامات طراحی سیستم اطفای حریق CO₂ به روش کاربرد محلی | بر اساس استاندارد NFPA 12

زمان انتقال (Transport Time)

زمان انتقال مدت‌زمانی است که ذرات دود برای رسیدن از سوراخ نمونه‌برداری به محفظه تشخیص نیاز دارند. این فاکتور، یکی از معیارهای کلیدی برای ارزیابی عملکرد سیستم‌های ASD محسوب می‌شود و معمولاً توسط نرم‌افزارهای طراحی محاسبه شده و در محل تست می‌گردد.

فاکتورهای مؤثر بر زمان انتقال

• تعداد و چیدمان سوراخ‌های نمونه‌برداری
• سرعت فن مکنده (RPM)
• طول و آرایش لوله‌کشی
• تنظیمات حساسیت دتکتور

استانداردهایی مانند EN 54-20، NFPA 72 و NFPA 76 حداکثر زمان مجاز برای انتقال را بر اساس نوع کاربرد مشخص کرده‌اند:

نوع دتکتور	حداکثر زمان انتقال
بسیار زودهنگام (VEWFD)	60 ثانیه
زودهنگام (EWFD)	90 ثانیه
استاندارد	120 ثانیه

رعایت این استانداردها در طراحی و تأیید نهایی سیستم، برای تضمین عملکرد صحیح در مواقع اضطراری ضروری است.

جمع‌بندی

در طراحی دتکتورهای دودی مکشی، غفلت از اثر رقیق‌سازی و زمان انتقال می‌تواند منجر به کاهش چشم‌گیر حساسیت سامانه و تأخیر در تشخیص حریق شود. انتخاب تجهیزات استاندارد، طراحی بهینه لوله‌کشی، و تنظیمات دقیق آشکارساز از جمله اقدامات حیاتی برای افزایش اطمینان و ایمنی است. برای طراحی حرفه‌ای سیستم‌های ASD با رعایت استانداردهای بین‌المللی، همین امروز با تیم متخصص اسپین الکتریک مشاوره بگیرید.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

دتکتور دودی مکشی چگونه کار می‌کند؟

دتکتور دودی مکشی (Aspirating Smoke Detectors) به‌جای اتکا به تماس مستقیم دود با سنسور، هوا را از طریق لوله‌هایی با سوراخ‌های نمونه‌برداری مکش کرده و به محفظه حسگر منتقل می‌کنند. این روش امکان تشخیص بسیار سریع دود را فراهم می‌کند، حتی پیش از آن‌که دود به سطح دید یا هشدار سنتی برسد.

اثر رقیق‌سازی چه تأثیری بر عملکرد دتکتور دارد؟

اثر رقیق‌سازی باعث کاهش غلظت دود در نمونه نهایی می‌شود، چراکه هوای تمیز از سایر سوراخ‌ها با هوای آلوده ترکیب می‌شود. اگر در طراحی سیستم به این موضوع توجه نشود، ممکن است دود به‌اندازه کافی تشخیص داده نشود یا با تأخیر هشدار صادر شود.

زمان انتقال دود به آشکارساز چقدر اهمیت دارد؟

زمان انتقال مشخص می‌کند که دود پس از ورود به شبکه نمونه‌برداری، چقدر طول می‌کشد تا به حسگر برسد. این زمان در عملکرد سریع سیستم و مطابقت با استانداردهایی مثل EN 54-20 یا NFPA 72 حیاتی است. برای مثال، در محیط‌های حساس مانند مراکز داده، زمان انتقال نباید بیش از ۶۰ ثانیه باشد.

آیا می‌توان از دتکتور مکشی در همه محیط‌ها استفاده کرد؟

خیر، اگرچه ASDها در بسیاری از محیط‌ها عملکرد خوبی دارند، اما در محیط‌هایی با آلودگی بالا، جریان هوای قوی یا رطوبت زیاد، باید با دقت طراحی شوند. در چنین مواردی انتخاب نوع فیلتر، سرعت مکش و محل سوراخ‌های نمونه‌برداری بسیار حیاتی است.

در طراحی سیستم‌های اطفاء حریق مبتنی بر گاز دی‌اکسید کربن (CO₂)، یکی از پیچیده‌ترین مراحل، طراحی و محاسبه دقیق سایز لوله‌ها و دهانه‌ها است. این فرآیند تأثیر مستقیم بر کارایی، ایمنی و هزینه نهایی پروژه دارد. در این مقاله، بر اساس ضمیمه C استاندارد NFPA 12، به نحوه محاسبه و اصول طراحی لوله‌کشی برای این سیستم‌ها می‌پردازیم.

توجه: ضمیمه C از استاندارد NFPA 12 صرفاً جنبه اطلاعاتی دارد و بخشی از الزامات الزامی استاندارد نیست.



گام به گام طراحی لوله کشی سیستم اطفا حریق

همانگونه که می‌دانید، سیستم‌های اطفا حریق امروزه نقش بسیار مهمی را در حفظ ایمنی زندگی افراد ایفا می‌کنند. از همین روی، توجه به صحت طراحی لوله کشی سیستم اطفا حریق، اهمیت بالایی دارد. با ما همراه باشید تا این موضوع را به صورت گام به گام بررسی کنیم:

بررسی نیاز و استانداردها

اولین گام در طراحی لوله ‌کشی سیستم اطفا حریق، بررسی نیازهای پروژه و مطابقت آن با استانداردهای ایمنی معتبر مانند NFPA، BS یا آیین ‌نامه‌های ملی است. در این مرحله نوع ساختمان، کاربری آن و همچنین میزان ریسک آتش‌ سوزی تحلیل می‌شود. سپس بر اساس این اطلاعات نوع سیستم اطفا مانند آب ‌پاش خودکار، اسپرینکلر یا هیدرانت، تعیین می‌گردد. شایان ذکر است که این گام اهمیت ویژه‌ای دارد زیرا پایه و اساس طراحی اصولی لوله‌ کشی بر مبنای همین تحلیل شکل می‌گیرد.



محاسبه فشار و دبی مورد نیاز

یکی از مهم‌ترین بخش‌های طراحی لوله ‌کشی سیستم اطفا حریق، محاسبه فشار آب و دبی مورد نیاز برای پوشش کامل فضاها است. در این مرحله با استفاده از نرم ‌افزارهای تخصصی یا محاسبات هیدرولیکی، اطمینان حاصل می‌شود که جریان آب در زمان حادثه به اندازه کافی باشد. اگر فشار آب شهری پاسخگو نباشد، طراحی شامل پمپ‌های تقویتی و منبع ذخیره نیز خواهد شد. این محاسبات دقیق، کارایی سیستم را تضمین می‌کند و مانع از اختلال عملکرد در شرایط اضطراری می‌شود.



انتخاب جنس و سایز لوله‌ها

در این گام، بر اساس نتایج محاسبات هیدرولیکی، نوع و قطر مناسب لوله‌ها انتخاب می‌شود. لوله‌های فولادی گالوانیزه، چدنی یا لوله‌های پلیمری مقاوم به حرارت، گزینه‌های متداول هستند. انتخاب سایز درست لوله نه ‌تنها باعث عملکرد موثر سیستم می‌شود بلکه از اتلاف هزینه و فشار اضافی بر شبکه جلوگیری می‌کند. رعایت این اصل به معنای دوام بالاتر سیستم و کاهش نیاز به تعمیرات در آینده است.



طراحی مسیر و نقشه لوله ‌کشی

تهیه نقشه دقیق لوله ‌کشی با نرم ‌افزارهای CAD یا نرم ‌افزارهای تخصصی اطفا حریق، گام حیاتی بعدی است که باید مورد توجه قرار بگیرد. در این نقشه باید مسیر اصلی، شاخه‌ها، شیرآلات، نقاط نصب اسپرینکلر و تجهیزات کنترلی به‌ طور کامل مشخص شود. طراحی اصولی مسیر لوله‌ها مانع از افت فشار ناگهانی و ایجاد نقاط کور در پوشش سیستم می‌شود. همچنین نقشه‌ها باید به گونه‌ای باشند که در آینده امکان توسعه یا تعمیر آسان این سیستم‌ها در صورت نیاز، فراهم گردد.



نصب و اجرای لوله‌ کشی

پس از تایید نقشه، اجرای لوله‌ کشی آغاز می‌شود. در این مرحله تیم مجری با استفاده از ابزارهای تخصصی، لوله‌ها را بر اساس نقشه در سقف یا دیوارها نصب می‌کند. جوشکاری، رزوه ‌زنی و اتصالات باید کاملا استاندارد باشند تا هیچ گونه نشتی در سیستم رخ ندهد. همچنین مسیر لوله‌ها باید به ‌طور ایمن مهار بندی شوند تا در برابر لرزش یا زلزله مقاوم بمانند. توجه داشته باشید که کیفیت اجرای این مرحله نقش کلیدی در عملکرد بدون نقص سیستم خواهد داشت.



تست فشار و نشتی

بعد از اتمام طراحی لوله کشی سیستم اطفا حریق و نصب آن، سیستم باید تحت تست فشار و نشتی قرار گیرد. در این آزمون، لوله‌ها با آب یا هوا تحت فشار مشخصی قرار داده می‌شوند تا هر گونه نشتی یا ضعف اتصالات شناسایی و برطرف شود. این مرحله تضمین می‌کند که سیستم در زمان وقوع حریق بدون مشکل عمل خواهد کرد. انجام تست فشار طبق استانداردهای بین ‌المللی یک الزام است و نباید نادیده گرفته شود.



تحویل و نگهداری سیستم

آخرین گام، تحویل رسمی سیستم اطفا حریق به کارفرما و ارائه مدارک شامل نقشه‌های As-Built، دفترچه راهنما و برنامه نگهداری دوره‌ای است. نگهداری منظم شامل بازرسی شیرآلات، تست پمپ‌ها و همچنین بررسی دوره‌ای فشار لوله‌ها است. اجرای برنامه نگهداری باعث می‌شود که سیستم در طولانی ‌مدت کارایی خود را حفظ کند و در لحظه وقوع حریق بدون نقص وارد عمل شود.



چالش اصلی در طراحی لوله‌ها

گاز دی‌اکسید کربن در حالت مایع و تحت فشار اشباع از مخزن خارج می‌شود. با عبور از لوله‌کشی، به دلیل اصطکاک، فشار کاهش یافته و CO₂ شروع به تبخیر می‌کند و مخلوطی از مایع و بخار تولید می‌شود. این فرآیند باعث افزایش حجم و سرعت جریان شده و افت فشار در انتهای لوله بیشتر از ابتدای آن خواهد بود.

بیشتر بخوانید: طراحی سیستم اطفاء حریق با گاز دی‌اکسید کربن (CO₂)

روش محاسبه افت فشار

برای طراحی دقیق، از منحنی‌های فشار در مقابل طول معادل استفاده می‌شود. این منحنی‌ها با استفاده از معادلات ارائه‌شده در بخش 4.7.5.1 استاندارد NFPA 12 ترسیم شده‌اند.

در این معادلات دو فاکتور کلیدی استفاده می‌شود:

• Y: دارای واحدهای فشار ضربدر چگالی است.
• Z: یک نسبت بدون بعد است.

این فاکتورها بر اساس فشار ذخیره‌سازی (PI) و فشار خط (P) تعیین می‌شوند.

فشار مرجع در سیستم‌های فشار پایین و بالا

• در سیستم‌های فشار پایین، میانگین فشار تخلیه حدود 285 psi (1965 kPa) است. برای محاسبات، فشار مرجع 300 psi (2068 kPa) در نظر گرفته می‌شود.
• در سیستم‌های فشار بالا، فشار بستگی به دمای محیط دارد (معمولاً 70°F یا 21°C). میانگین فشار در این حالت حدود 750 psi (5171 kPa) است.

یک نمونه محاسبه واقعی

در یک مثال عملی، فرض کنیم خط اصلی از مخزن آغاز می‌شود و طول آن 300 فوت است. فشار در انتهای این خط 228 psi است. اگر یک انشعاب از همین خط منشعب شود و طول کل مسیر به 410 فوت برسد، فشار در انتهای این انشعاب به حدود 165 psi خواهد رسید.

با استفاده از این فشار و نرخ جریان (مثلاً 500 lb/min)، مساحت دهانه مورد نیاز اسپرینکلر حدود 0.567 اینچ مربع (366 میلی‌متر مربع) محاسبه می‌شود.

انتخاب سایز لوله و دهانه اسپرینکلر

طراحی سیستم توزیع گاز CO₂ بر اساس نرخ جریان مورد نیاز در هر اسپرینکلر انجام می‌شود. با استفاده از منحنی‌های جریان و داده‌های بخش 4.7.5.2 می‌توان دهانه مناسب را برای فشار مشخص انتخاب کرد.

در سیستم‌های فشار بالا، جریان کل از چندین سیلندر تأمین می‌شود. نرخ جریان از هر سیلندر و مقاومت اتصالات تأثیر قابل توجهی بر افت فشار دارد.

بیشتر بخوانید: مزایای سیستم‌های اعلام حریق با سیم و بی‌سیم

استفاده از جداول معادل طول لوله

• جدول C.1(d) برای اتصالات رزوه‌ای
• جدول C.1(e) برای اتصالات جوشی
• برای اتصالات مکانیکی شیار‌دار، باید از اطلاعات سازنده استفاده شود.

همه این جداول بر اساس لوله‌های Schedule 40 طراحی شده‌اند، اما برای Schedule 80 نیز قابل استفاده هستند.

تأثیر ارتفاع در طراحی سیستم

در مواردی که تفاوت ارتفاعی در مسیر لوله‌کشی وجود دارد، باید فشار هیدرواستاتیک را اصلاح کرد. جداول C.1(f) و C.1(g) مقادیر اصلاحی برای سیستم‌های فشار پایین و بالا را ارائه می‌دهند.



نکات ایمنی در طراحی لوله کشی سیستم اطفا حریق

با توجه به حساسیت بالایی که پروسه طراحی و نصب این لوله کشی‌ها دارد، متخصصان این حوزه لازم است یک سری الزامات ایمنی را در دستور کار قرار دهند تا صحت فعالیت و ایمنی سیستم تضمین شود. از جمله مهم‌ترین نکات ایمنی در طراحی لوله کشی سیستم اطفا حریق، می‌توانیم به موارد زیر اشاره کنیم:

انتخاب لوله‌های مقاوم در برابر حرارت

یکی از اصول ایمنی در طراحی لوله کشی سیستم اطفا حریق، استفاده از لوله‌هایی است که در برابر حرارت و آتش مقاومت بالایی داشته باشند. لوله‌های فولادی گالوانیزه یا چدنی معمولا گزینه‌های مناسبی هستند زیرا در دماهای بالا دچار تغییر شکل یا شکست نمی‌شوند. استفاده از این نوع لوله‌ها تضمین می‌کند که در شرایط بحرانی سیستم دچار آسیب نشده و عملکرد خود را به‌ طور کامل حفظ کند.



رعایت استاندارد فشار و دبی آب

در طراحی سیستم اطفا حریق، لازم است که حتما فشار و دبی آب بر اساس استانداردهای بین ‌المللی مانند NFPA محاسبه شود. اگر فشار آب کافی نباشد، شعاع پوشش‌ دهی اسپرینکلرها کاهش یافته و ایمنی کل ساختمان به خطر می‌افتد. در مقابل فشار بیش از حد هم می‌تواند به لوله‌ها آسیب برساند. لذا توجه داشته باشید که طراحی درست فشار و دبی باعث می‌شود سیستم در لحظه آتش ‌سوزی به ‌طور دقیق و ایمن عمل کند.



پیشگیری از نشتی و خوردگی لوله‌ها

ایمنی سیستم اطفا تنها به عملکرد آن در زمان آتش‌ سوزی محدود نمی‌شود، بلکه نگهداری بلند مدت نیز اهمیت دارد. انتخاب پوشش ضد خوردگی برای لوله‌ها و استفاده از اتصالات با کیفیت، احتمال نشتی و خرابی سیستم را به حداقل می‌رساند. نشتی آب علاوه بر کاهش فشار شبکه، می‌تواند خسارت‌های مالی به ساختمان وارد کند. بنابراین رعایت این اصل ایمنی، ماندگاری سیستم را تضمین می‌کند.



طراحی مسیر لوله‌ کشی با کمترین مانع

یکی از نکات کلیدی ایمنی در طراحی لوله کشی سیستم اطفا حریق، طراحی مسیر لوله‌ها به‌ گونه‌ای است که کمترین مانع و پیچیدگی در جریان آب ایجاد شود. مسیرهای طولانی با خم‌های متعدد می‌توانند باعث افت فشار و کاهش راندمان سیستم شوند. علاوه بر این، در صورت نیاز به تعمیر یا سرویس، مسیر ساده و اصولی دسترسی راحت‌تری برای تکنسین‌ها فراهم می‌کند که این موضوع در شرایط اضطراری نقش حیاتی دارد.



نصب شیرآلات کنترلی و تجهیزات ایمنی

و اما در نهایت، وجود شیرآلات کنترلی و تجهیزات ایمنی در مسیر لوله ‌کشی، یکی دیگر از نکات مهم در طراحی است. شیرهای یک طرفه، شیرهای قطع اضطراری و تجهیزات هشدار دهنده به تیم‌های ایمنی کمک می‌کنند تا در مواقع ضروری سیستم را کنترل و مدیریت کنند. نصب درست این تجهیزات مانع از برگشت آب، نشتی و یا از کار افتادن بخش‌های مختلف شبکه می‌شود و ایمنی کل سیستم را به شکل چشمگیری افزایش می‌دهد.



جمع‌بندی

طراحی اصولی و علمی سیستم‌های اطفاء حریق با گاز دی‌اکسید کربن نیازمند آشنایی کامل با دینامیک جریان، افت فشار، رفتار گاز در مسیر لوله‌کشی و استفاده دقیق از استانداردهایی مانند NFPA 12 است. درک صحیح این مفاهیم به طراحان و مهندسان کمک می‌کند تا سیستم‌هایی مطمئن، مؤثر و مقرون‌به‌صرفه پیاده‌سازی کنند.

اگر در حال طراحی یا بازنگری سیستم اطفاء حریق پروژه خود هستید، تیم تخصصی اسپین الکتریک با بهره‌گیری از استانداردهای بین‌المللی و تجربه اجرایی گسترده، آماده ارائه مشاوره و خدمات مهندسی دقیق به شماست.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

آیا می‌توان از لوله‌های Schedule 80 به جای Schedule 40 استفاده کرد؟

بله. هرچند جداول ضمیمه C استاندارد NFPA 12 بر اساس لوله‌های Schedule 40 تدوین شده‌اند، اما برای مقاصد عملی، همین مقادیر برای Schedule 80 نیز قابل استفاده هستند. با این حال، بهتر است در پروژه‌های حساس، با در نظر گرفتن چگالی بالاتر، محاسبات دقیق‌تری انجام شود.

در چه شرایطی باید اصلاح فشار بر اساس ارتفاع انجام شود؟

اگر تغییر ارتفاع در مسیر لوله‌کشی قابل توجه باشد (مثلاً بیش از چند متر)، باید اثر فشار هیدرواستاتیک در نظر گرفته شود. برای این منظور، از جداول C.1(f) و C.1(g) برای سیستم‌های فشار پایین و بالا استفاده می‌شود.

آیا افت فشار در انتهای لوله بیشتر از ابتدای آن است؟ چرا؟

بله، زیرا با کاهش فشار در مسیر، بخشی از مایع CO₂ تبخیر می‌شود و حجم مخلوط گاز و مایع افزایش می‌یابد. این موضوع باعث افزایش سرعت جریان و در نتیجه افت فشار بیشتر در انتهای لوله نسبت به ابتدای آن می‌شود.

ایمنی در معادن، به‌ویژه در معادن زیرزمینی، همواره یکی از حیاتی‌ترین مسائل در صنایع معدنی بوده است. حضور گازهای خطرناک نظیر متان، مونوکسید کربن و گازهای سمی دیگر می‌تواند پیامدهای فاجعه‌باری برای نیروی انسانی، تجهیزات و بهره‌وری معدن داشته باشد. بر همین اساس، الزامات استفاده از دتکتور گاز در معادن نقش کلیدی در کنترل ایمنی و سلامت محیط ایفا می‌کند. در این مقاله از اسپین الکتریک به بررسی نفش دتکتور گاز در معادن می‌پردازیم. با ما همراه باشید.

پیش‌زمینه دتکتور گاز در معادن

مطابق با مقررات ایمنی و سلامت کار (۲۰۲۲) در حوزه معادن و صنایع نفت و گاز، کیفیت هوای داخل معدن و کنترل غلظت آلاینده‌ها در آن از اولویت بالایی برخوردار است. برای رعایت این الزامات، بهره‌برداران معادن موظف‌اند از دتکتورهای گاز در مکان‌های استراتژیک معدن استفاده کنند. این دستگاه‌ها باید توانایی عملکرد دقیق در شرایط محیطی گوناگون (دما، فشار، رطوبت، جریان هوا و…) را داشته باشند.

تعریف دتکتور گاز

اصطلاح “دتکتور گاز” به مجموعه‌ای از تجهیزات اطلاق می‌شود که برای تشخیص و پایش گازها در محیط معدن طراحی شده‌اند. این مجموعه می‌تواند شامل:

• دتکتور گاز
• محفظه‌های محافظتی
• کابل‌های ارتباطی، فیبر نوری یا سیستم‌های بی‌سیم
• واحدهای کنترل و پردازش سیگنال
  باشد.

دتکتورها در دو نوع دستی و ثابت (نصب‌شده بر تجهیزات ثابت یا متحرک) دسته‌بندی می‌شوند و باید طبق مقررات بندهای ۱۸۷(۱)(e) و (f) به‌طور رسمی به ثبت برسند.

بیشتر بخوانید: راهنمای 0 تا 100 انتخاب دتکتور گاز: چه نوع دتکتوری برای محیط شما مناسب است؟

هدف از ثبت طراحی دتکتور گاز

طراحی دتکتور گاز باید توسط یک مرکز مستقل مورد آزمون قرار گیرد تا مطمئن شویم این تجهیزات قادر به ارائه عملکرد مطلوب در شرایط معدن هستند. بازبینی طراحی توسط فرد متخصصی انجام می‌شود که در طراحی این تجهیزات دخالتی نداشته و صلاحیت علمی و فنی لازم را دارد.

دستور طراحی و آزمون‌های مرتبط

نهاد نظارتی مرتبط، دستور طراحی مشخصی را منتشر کرده است که در آن حداقل الزامات عملکردی برای دتکتور گاز بیان شده‌اند. این الزامات شامل:

• مقاومت در برابر شرایط سخت محیطی
• دقت در اندازه‌گیری گاز
• پاسخ‌دهی سریع به تغییرات غلظت گاز
• تداخل‌ناپذیری با سایر گازها یا تجهیزات الکترونیکی مجاور

این آزمون‌ها به‌صورت آزمایشگاهی و در شرایط شبیه‌سازی‌شده معدن انجام می‌شوند و پارامترهایی مانند زمان پاسخ t(50) و t(90) نیز ارزیابی می‌گردند.

عملکرد و نمایشگرهای دتکتور گاز

دتکتورهای گاز باید مجهز به سیستم‌های هشداردهنده، سیگنال‌های خروجی، و نمایشگرهای دقیق مقدار گاز باشند. این تجهیزات باید قابلیت انتقال سیگنال به واحدهای کنترلی دور از محل نصب را نیز داشته باشند تا بتوان از آن‌ها در سیستم‌های تهویه و مدیریت اضطراری بهره برد.

سیگنال‌های خروجی استاندارد

دتکتورهای گاز بسته به نوع طراحی می‌توانند سیگنال آنالوگ (مثلاً ۴–۲۰ میلی‌آمپر یا ۳–۱۵ psi) یا دیجیتال (با پروتکل مشخص) تولید کنند. این سیگنال‌ها باید به‌گونه‌ای طراحی شوند که توسط بهره‌بردار معدن قابل تفسیر باشند.

سیگنال آنالوگ

این نوع سیگنال‌ها معمولاً برای ورودی در سیستم‌های هشدار یا قطع‌کننده‌ها و کنترلرهای قابل برنامه‌ریزی (PLC) به‌کار می‌روند و باید قابلیت اندازه‌گیری ساده توسط تجهیزات تست الکتریکی را داشته باشند.

سیگنال دیجیتال

در دتکتورهای مدرن‌تر، ممکن است خروجی دیجیتال مورد استفاده قرار گیرد. در این حالت، بهره‌بردار باید پروتکل ارتباطی را بداند یا از مبدل‌های پروتکل برای رمزگشایی استفاده کند.

الزامات استفاده از دتکتور گاز در معادن

برای استفاده مؤثر از دتکتور گاز در محیط معدن، مجموعه‌ای از الزامات باید رعایت شود:

۱. نصب در نقاط حساس

دتکتورها باید در نقاطی نصب شوند که احتمال تجمع گازهای خطرناک در آن‌ها بالاست؛ مانند نزدیک تجهیزات استخراج، مناطق تهویه ضعیف و تقاطع‌های زیرزمینی.

۲. انتخاب دتکتور مناسب

با توجه به نوع گازهای موجود، باید دتکتورهایی انتخاب شود که حساسیت لازم نسبت به آن گازها را دارند. مثلاً در معادن زغال‌سنگ، تشخیص متان و مونوکسید کربن اهمیت ویژه دارد.

۳. تست و کالیبراسیون منظم

دتکتورهای گاز باید به‌صورت دوره‌ای کالیبره شوند تا دقت آن‌ها در تشخیص کاهش نیابد. همچنین، آزمون‌های دوره‌ای عملکرد دستگاه برای شناسایی خرابی‌ها الزامی است.

۴. آموزش کاربران

اپراتورها و کارگران معدن باید آموزش کافی درباره نحوه استفاده، خواندن نمایشگر، پاسخ به هشدارها و اقدامات ایمنی در مواقع اضطراری را داشته باشند.

۵. پشتیبانی و نگهداری فنی

دتکتورها باید توسط تیم فنی دارای صلاحیت به‌طور منظم بررسی، تعمیر و تعویض شوند تا عملکرد ایمن و مؤثر آن‌ها تضمین شود.

آزمون و ثبت طراحی

برای اینکه یک دتکتور گاز اجازه استفاده در معدن را داشته باشد، باید آزمون‌های عملکردی استاندارد را پشت سر بگذارد. در این آزمون‌ها عملکرد کلی، دقت، قابلیت اعتماد و کارایی در شرایط محیطی مختلف بررسی می‌شود. تجهیزات جانبی مانند نمایشگر، فرستنده، رله‌های هشدار، و کابل‌ها نیز باید در این آزمون لحاظ شوند.

بیشتر بخوانید: سیستم اطفا حریق آبی چیست؟ – بررسی 0 تا 100

جمع‌بندی

الزامات استفاده از دتکتور گاز در معادن، فراتر از یک الزام قانونی است؛ این اقدام، بخشی حیاتی از استراتژی ایمنی و پیشگیری از حوادث در معادن زیرزمینی و روباز به شمار می‌آید. طراحی، آزمون، نصب و نگهداری اصولی این تجهیزات، می‌تواند جان ده‌ها کارگر را نجات دهد و از خسارات مالی و زیست‌محیطی شدید جلوگیری کند. ازاین‌رو، بهره‌برداران معادن باید با نگاهی دقیق و تخصصی، به انتخاب، پیاده‌سازی و پایش مستمر دتکتورهای گاز اقدام کنند.

درنهایت، رعایت تمامی الزامات استفاده از دتکتور گاز در معادن نه‌تنها به‌عنوان یک تعهد قانونی، بلکه به‌عنوان مسئولیتی انسانی و حرفه‌ای باید مورد توجه قرار گیرد.
